Corsair – thương hiệu linh kiện máy tính danh tiếng đến từ Mỹ, vừa chính thức ra mắt bộ nguồn Corsair SFX SF1000 1000W, phiên bản công suất lớn nhất trong dòng SF Series vốn được thiết kế chuyên biệt cho hệ sinh thái ITX / SFF / Mini PC hiệu năng cao.

Theo đánh giá từ PCMAG, mẫu nguồn này đáp ứng tiêu chuẩn ATX 3.1, tích hợp đầu cấp nguồn thế hệ mới 12V-2×6 / PCIe 5.1, sẵn sàng cho các dòng VGA cao cấp hiện nay. SF1000 đạt chứng nhận Cybenetics Platinum với hiệu suất ấn tượng, sử dụng 100% tụ điện Nhật Bản cao cấp nhằm đảm bảo độ bền và sự ổn định lâu dài.

Bên cạnh hiệu năng, Corsair còn chăm chút về tính thẩm mỹ khi trang bị toàn bộ cáp rời bọc lưới từng sợi (individually sleeved), mang lại vẻ ngoài cao cấp và gọn gàng cho các cấu hình Mini-ITX build showcase. Đây thực sự là lựa chọn mạnh mẽ cho những bộ PC nhỏ gọn nhưng yêu cầu hiệu suất đỉnh cao.

I. Hộp và phụ kiện Corsair SFX SF1000 1000W

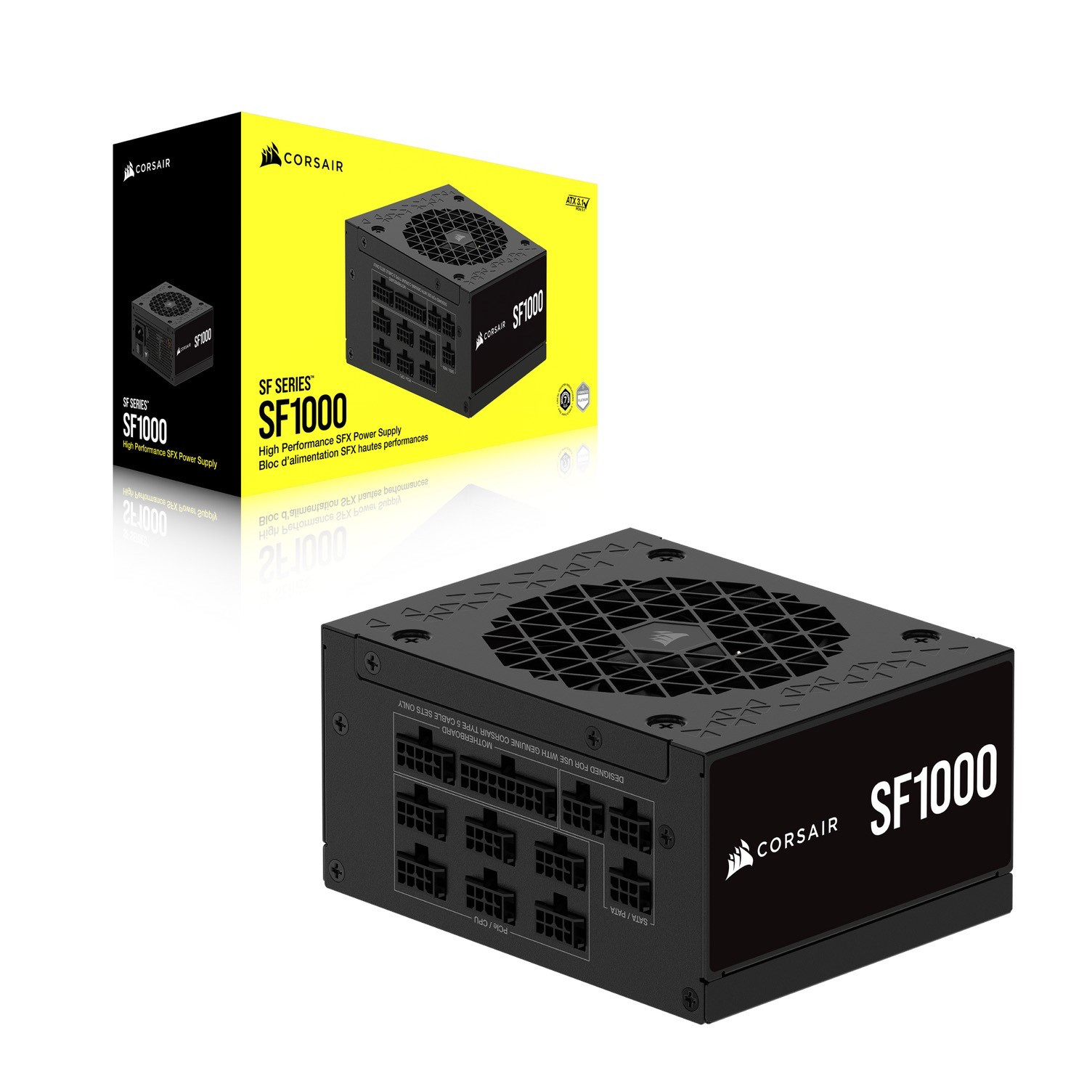

Hộp của Corsair SFX SF1000 1000W ATX 3.1 / PCIe 5.1 có thiết kế nhỏ gọn đúng với tinh thần SFF, sử dụng tông màu vàng – đen đặc trưng quen thuộc của Corsair. Tổng thể bao bì được hoàn thiện chắc chắn, tạo cảm giác cao cấp ngay từ khi cầm trên tay.

Mặt sau hộp in đầy đủ các thông số kỹ thuật quan trọng, bao gồm tiêu chuẩn ATX 3.1, chuẩn PCIe 5.1, hiệu suất đạt chứng nhận Platinum cùng bảng phân bổ công suất chi tiết, giúp người dùng dễ dàng nắm bắt cấu hình trước khi mở hộp.

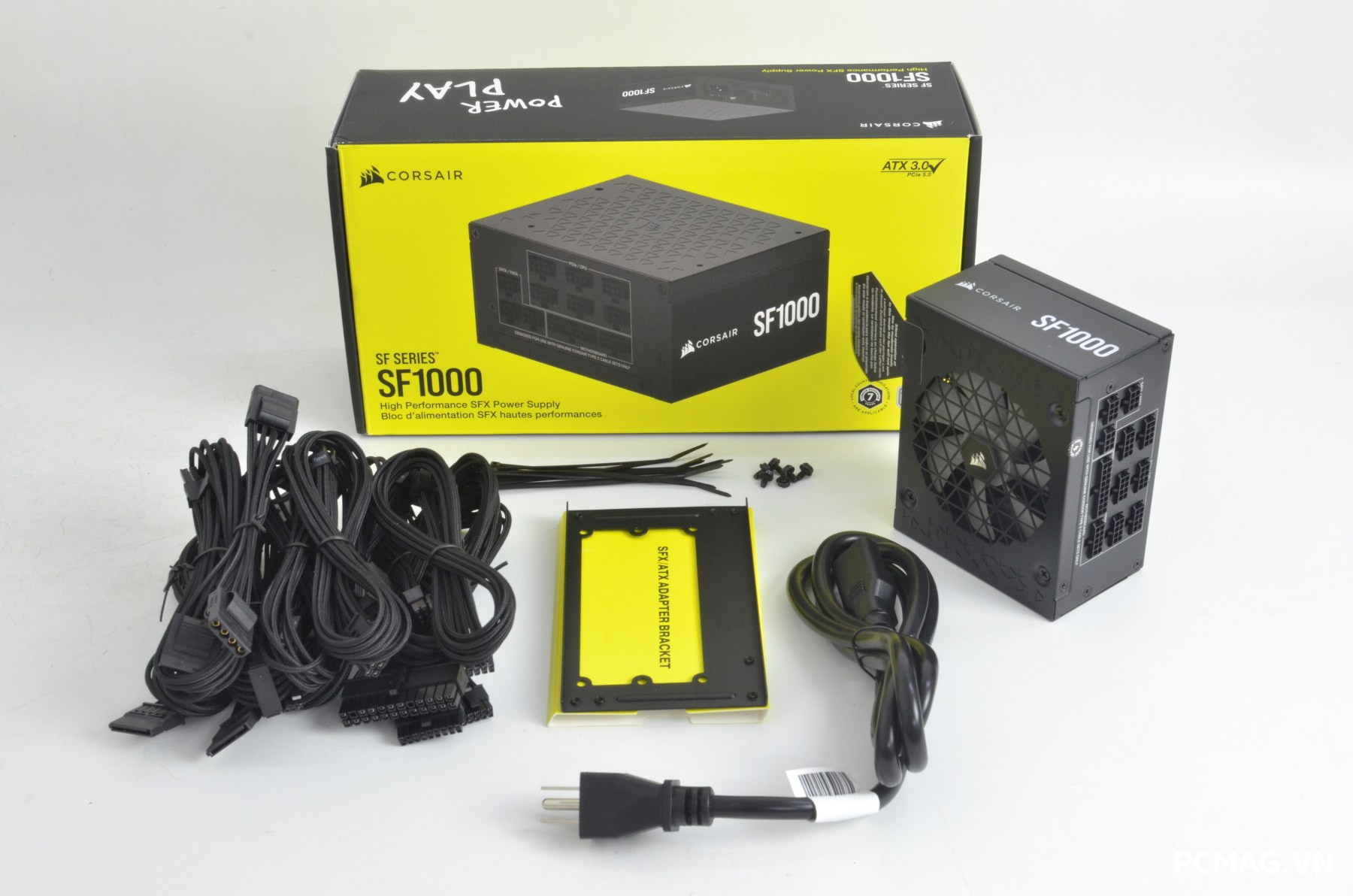

Phụ kiện đi kèm theo Corsair SFX SF1000 1000W ATX 3.1 / PCIe 5.1 được Corsair trang bị khá đầy đủ và gọn gàng, bao gồm:

• 1x dây nguồn chuẩn US
• 6x ốc bắt nguồn
• 3x dây velcro hỗ trợ bó gọn cáp
• 10x dây rút (zip tie)
• 1x sách hướng dẫn sử dụng (HDSD)

Bộ phụ kiện tuy đơn giản nhưng đủ dùng cho quá trình lắp đặt, đặc biệt các dây velcro và zip tie sẽ rất hữu ích khi build hệ thống ITX/SFF yêu cầu quản lý cáp gọn gàng, tối ưu luồng gió.

II. PSU Corsair SFX SF1000 1000W

1. Bên ngoài

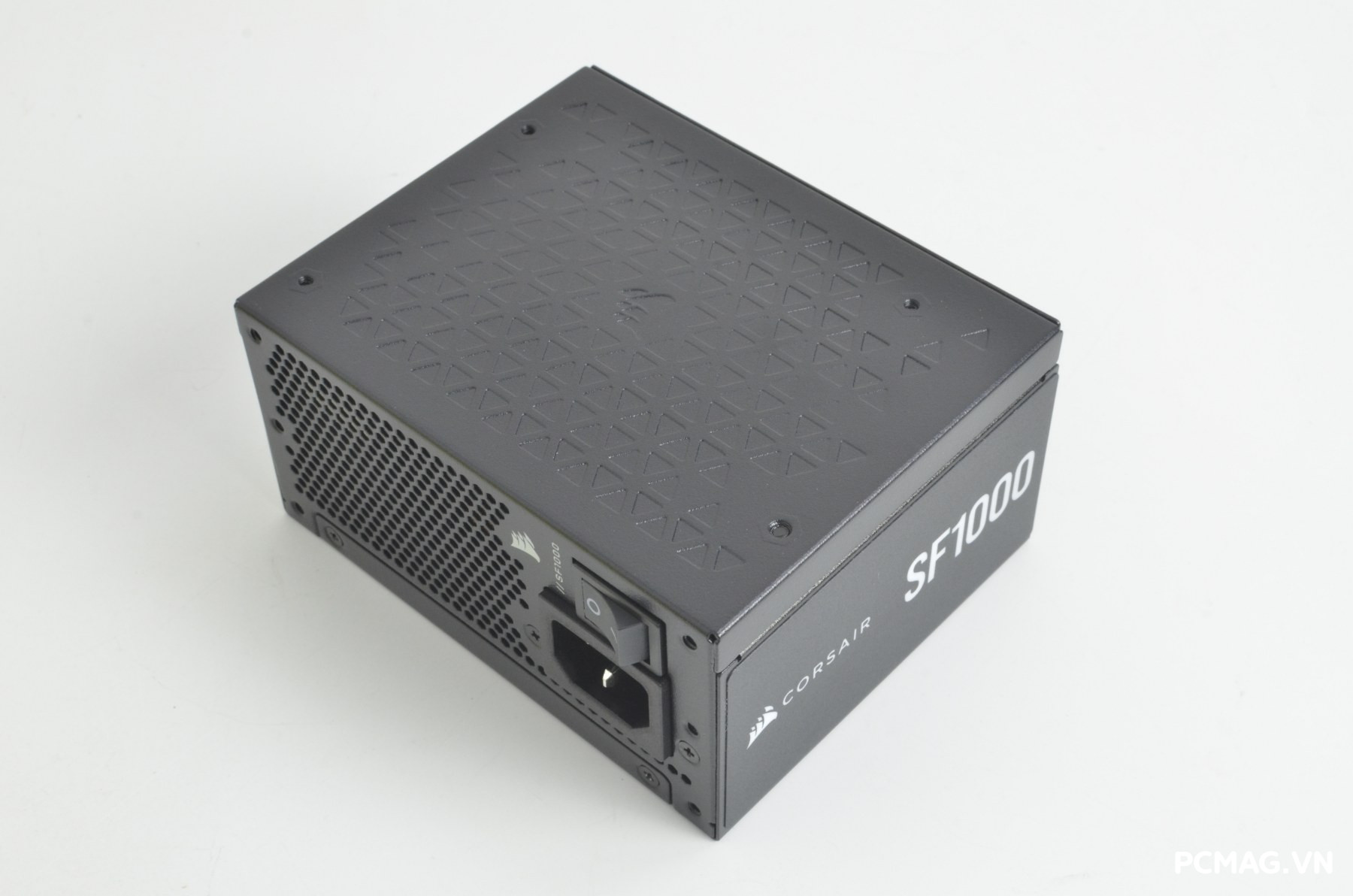

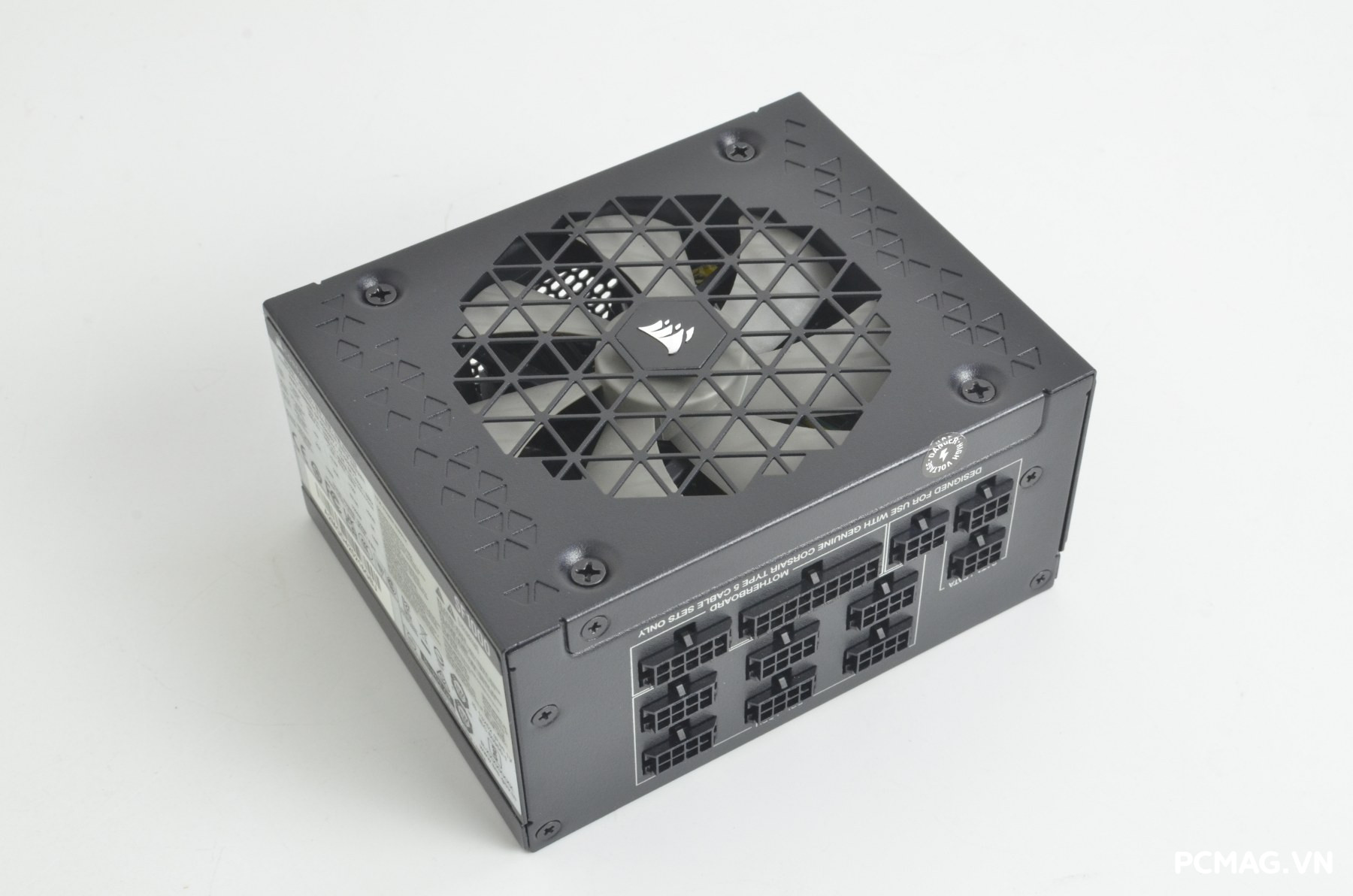

Corsair SFX SF1000 1000W ATX 3.1 / PCIe 5.1 sở hữu kích thước chuẩn SFX, tối ưu cho các thùng máy ITX và SFF nhỏ gọn nhưng vẫn đảm bảo công suất mạnh mẽ.

Sản phẩm được trang bị quạt làm mát 92mm – kích thước lớn trong phân khúc SFX – giúp tăng hiệu quả tản nhiệt và duy trì độ ổn định khi hoạt động ở mức tải cao. Phần mặt lưng được dập nổi họa tiết cách điệu, tạo điểm nhấn thẩm mỹ tinh tế.

Ngoài ra, SF1000 sử dụng hệ thống cáp 100% modular (rời hoàn toàn), mang lại sự linh hoạt tối đa trong quá trình lắp đặt và quản lý dây cáp, đặc biệt phù hợp với những bộ máy yêu cầu không gian tối giản và bố trí gọn gàng.

Corsair SFX SF1000 1000W sở hữu công suất danh định 1000W, đáp ứng tốt các cấu hình hiệu năng cao, kể cả khi sử dụng CPU và GPU đầu bảng.

Nguồn được thiết kế theo cấu trúc single rail 12V, cung cấp toàn bộ 1000W trên đường 12V, đảm bảo khả năng cấp điện ổn định và liên tục cho các linh kiện quan trọng như VGA và CPU.

Bên cạnh đó, sản phẩm tích hợp Active PFC (Power Factor Correction) full range 100–240V, giúp nguồn hoạt động ổn định trong nhiều điều kiện điện lưới khác nhau, phù hợp sử dụng linh hoạt tại nhiều khu vực.

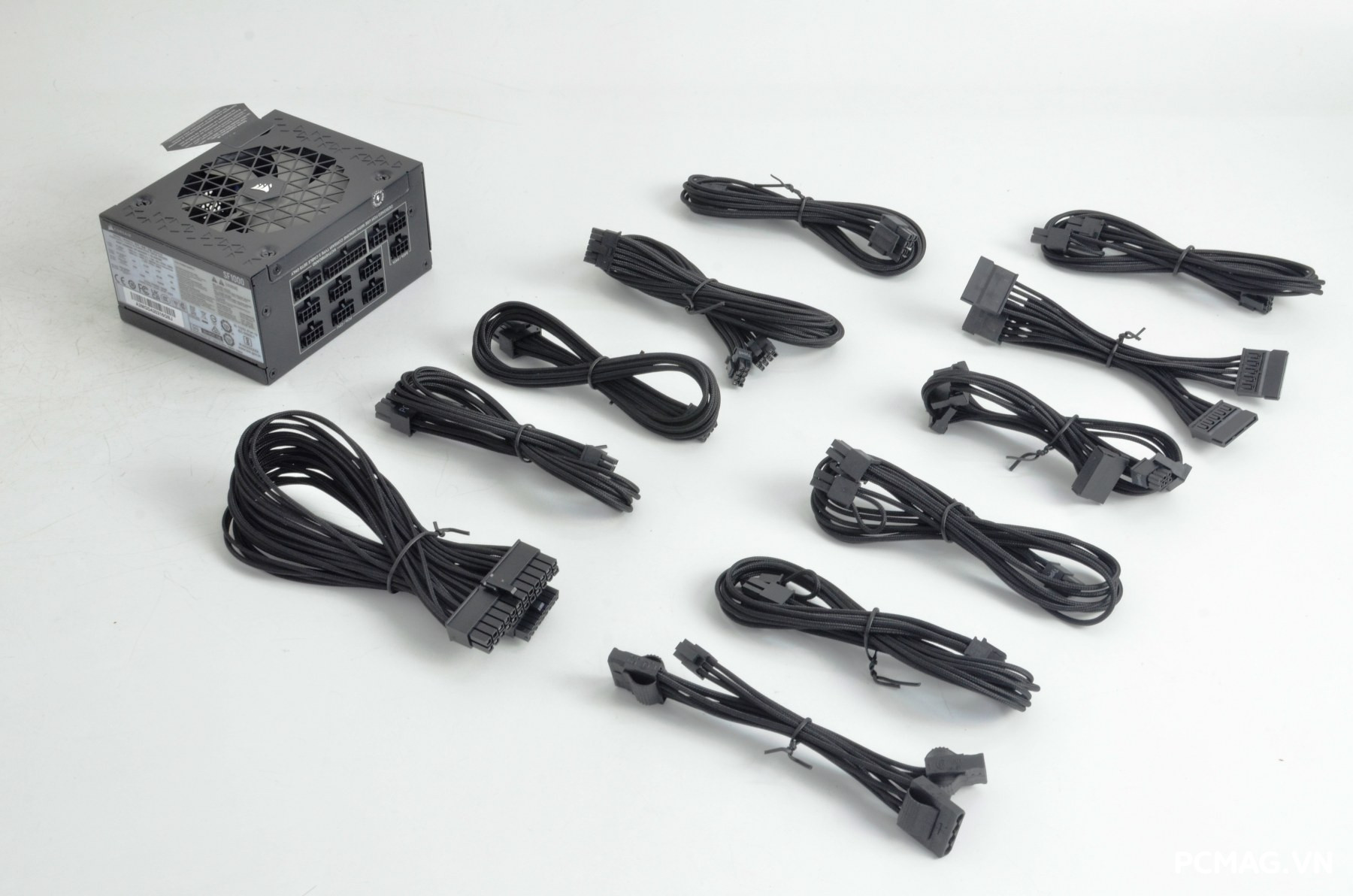

Corsair SFX SF1000 1000W ATX 3.1 / PCIe 5.1 sử dụng hệ thống cáp rời Type 5 (fully modular) với chiều dài được tối ưu cho không gian nhỏ gọn của các thùng máy ITX/SFF. Cụ thể gồm:

• 1x 24-pin Mainboard: 30cm
• 2x 4+4-pin ATX12V (CPU): 40cm
• 4x 6+2-pin PCIe: 40cm
• 1x 12+4-pin 12V-2×6 / PCIe 5.1 (600W, 16AWG): 40cm
• 8x SATA: 10cm + 10cm + 10cm + 10cm
• 3x ATA (Molex): 10cm + 10cm + 10cm

Vì được thiết kế chuyên biệt cho Mini PC / ITX build, toàn bộ dây cáp của SF1000 có chiều dài khá ngắn nhằm hạn chế dây thừa và tối ưu khả năng quản lý cáp trong không gian hẹp. Do đó, mẫu nguồn này không phù hợp với case ATX truyền thống, nơi yêu cầu dây dài hơn để đi dây gọn gàng và thẩm mỹ.

2. Bên trong

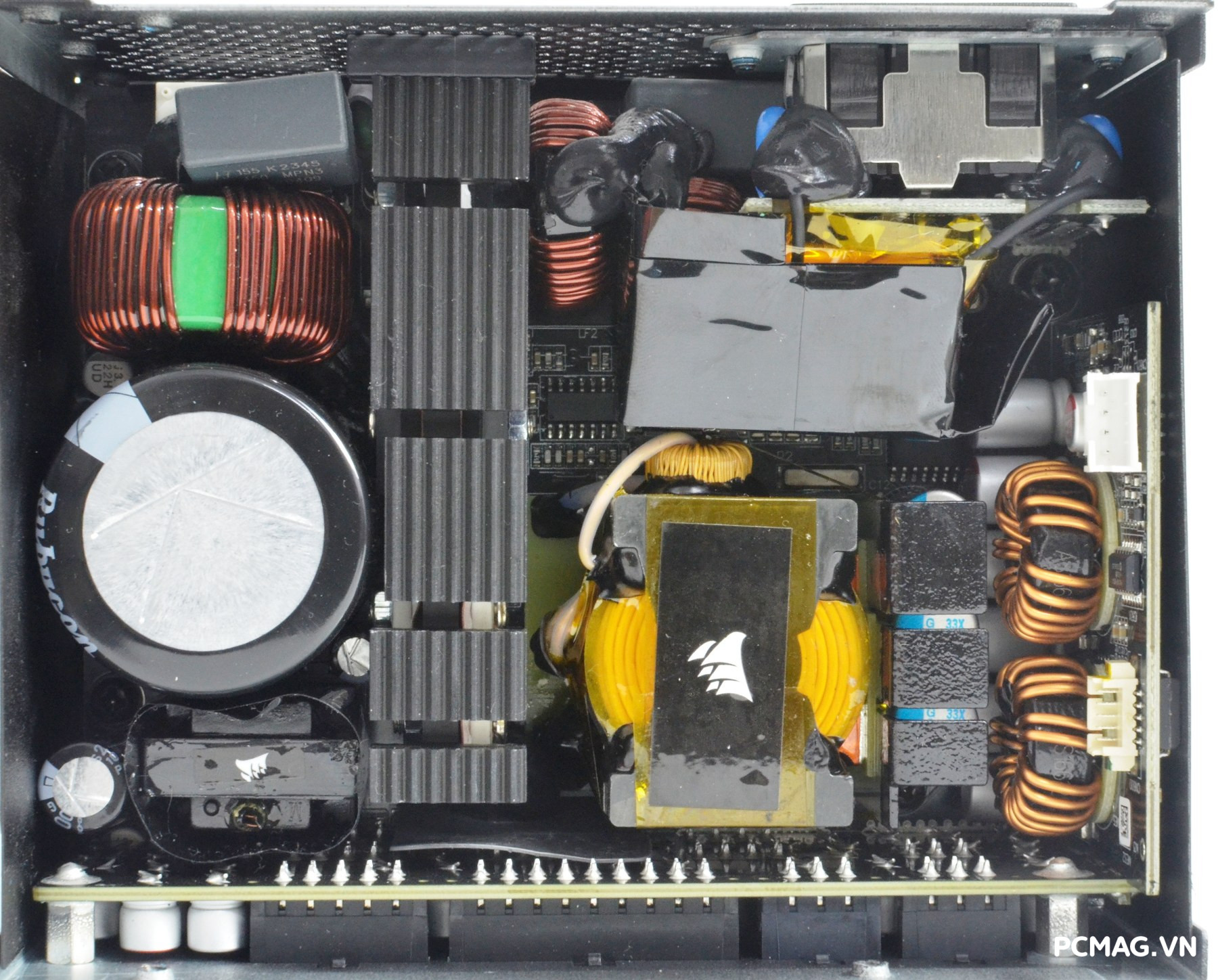

Corsair SFX SF1000 1000W ATX 3.1 / PCIe 5.1 được sản xuất bởi Great Wall (OEM) – một trong những đơn vị gia công nguồn uy tín hiện nay. Sản phẩm sử dụng nền tảng thiết kế hiện đại gồm APFC + mạch cộng hưởng LLC + chỉnh lưu đồng bộ (SR) + DC to DC (VRM), giúp tối ưu hiệu suất và độ ổn định điện áp.

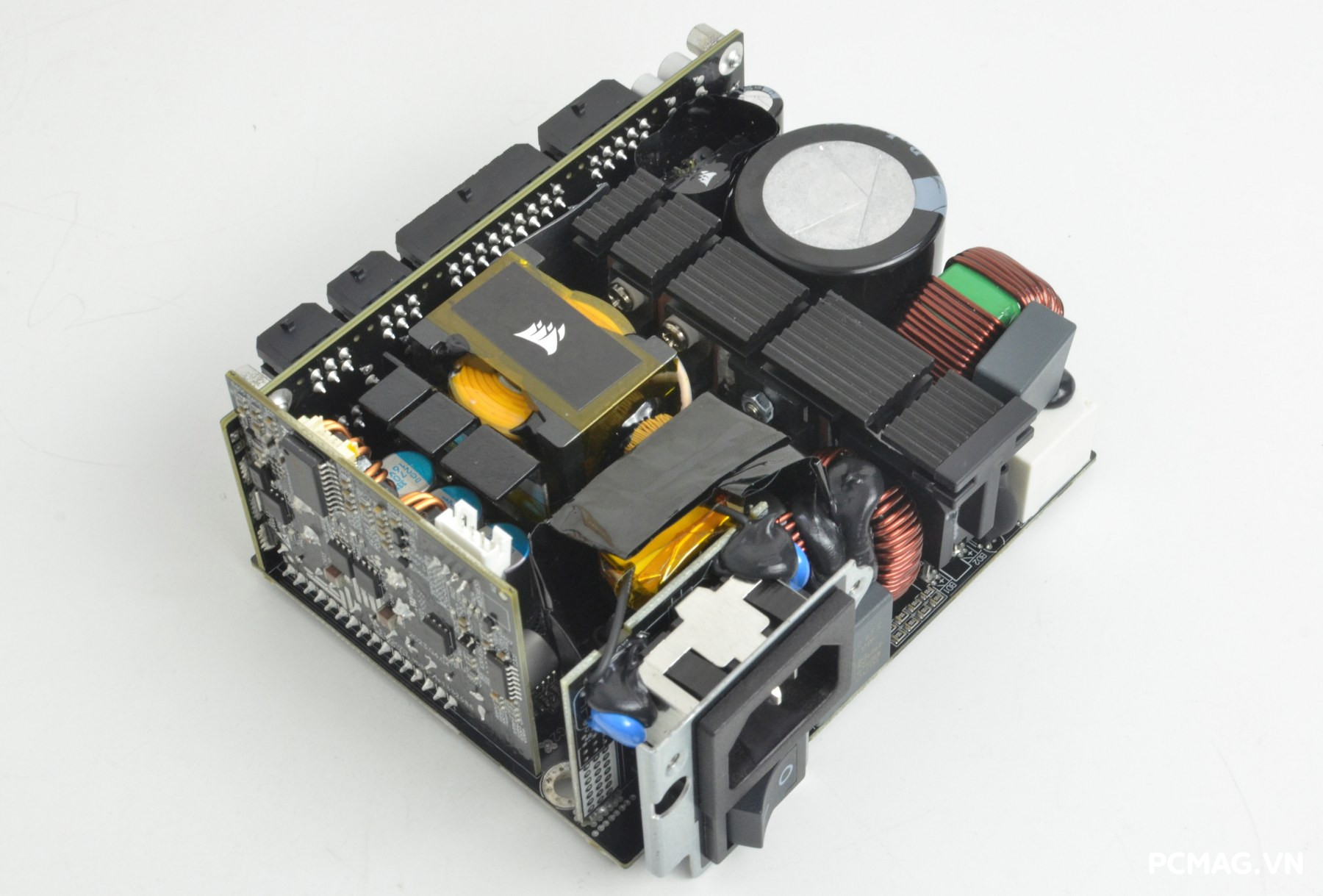

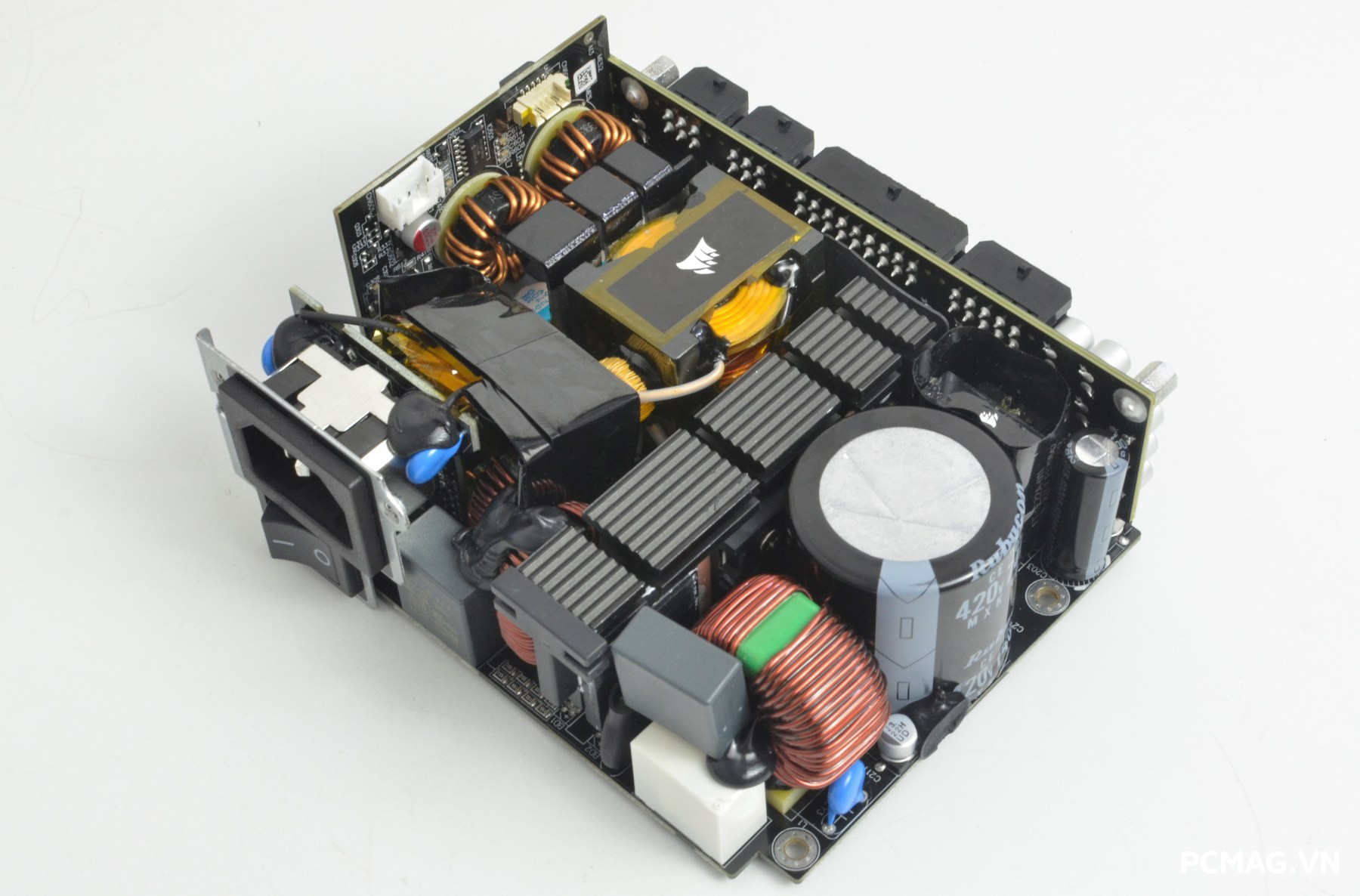

Với công suất danh định lên tới 1000W trong kích thước SFX nhỏ gọn, không gian bên trong gần như được tận dụng tối đa. Ở phân khúc PSU SFX – nơi mật độ linh kiện cực kỳ dày đặc – bài toán bố trí linh kiện hợp lý để đảm bảo khả năng tản nhiệt và không cản trở luồng gió từ quạt luôn là yếu tố then chốt.

Chính vì vậy, việc sắp xếp linh kiện khoa học và tối ưu luồng khí là điều bắt buộc để duy trì hiệu suất cao và độ bền lâu dài cho một bộ nguồn công suất lớn trong thân hình nhỏ gọn như SF1000.

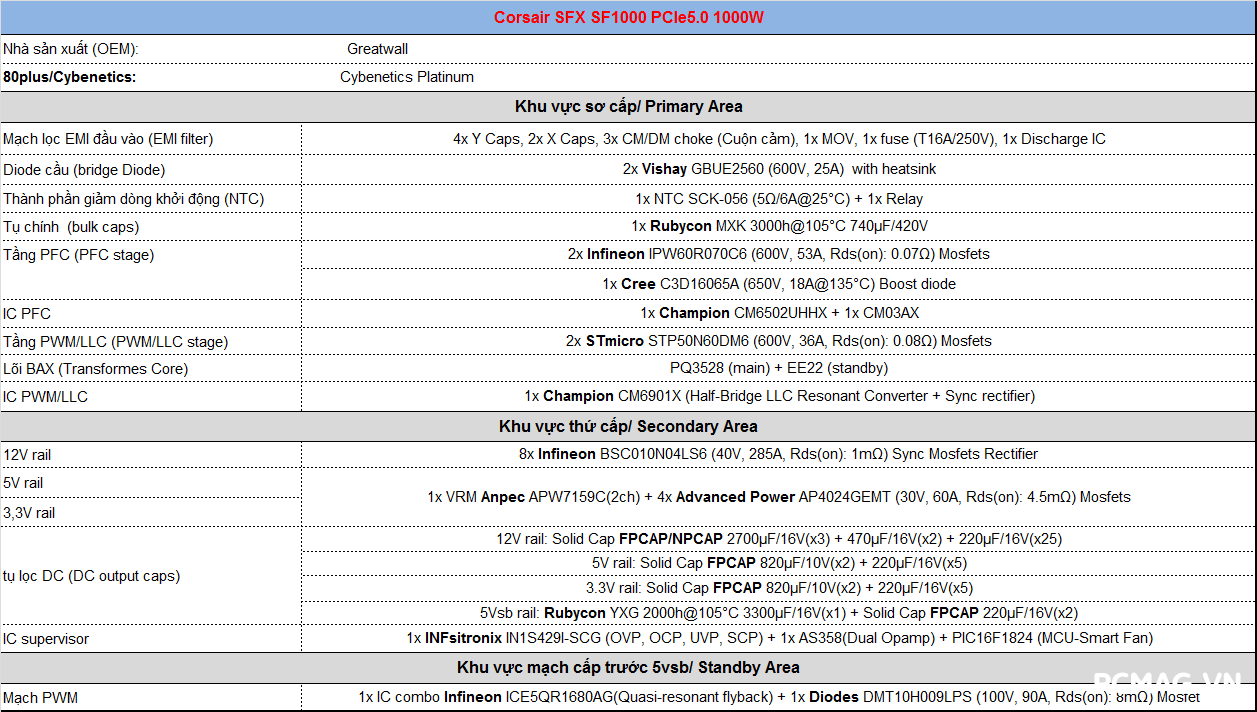

Bảng linh kiện được sử dụng trên SF1000 ATX3.1/PCIe5.1

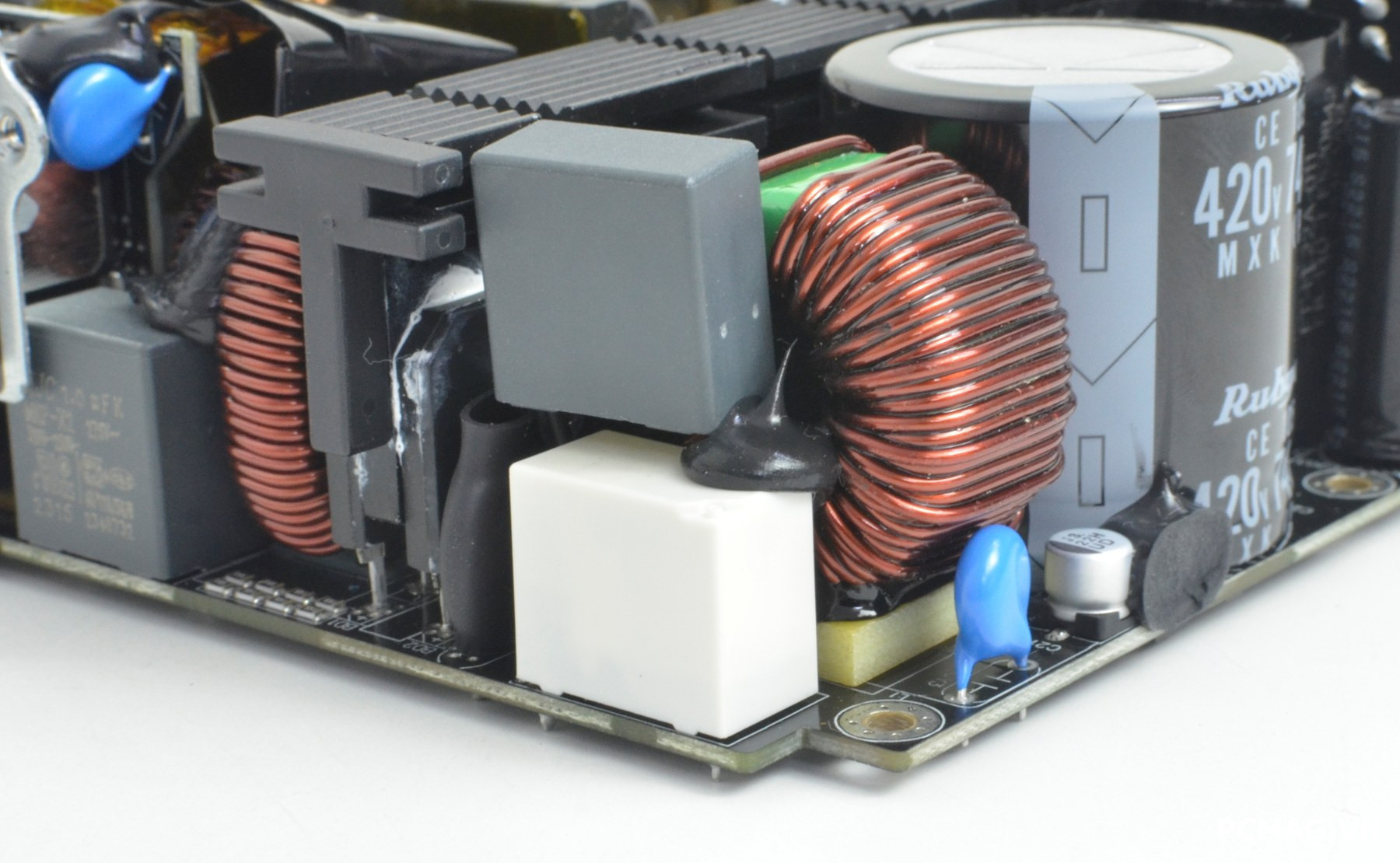

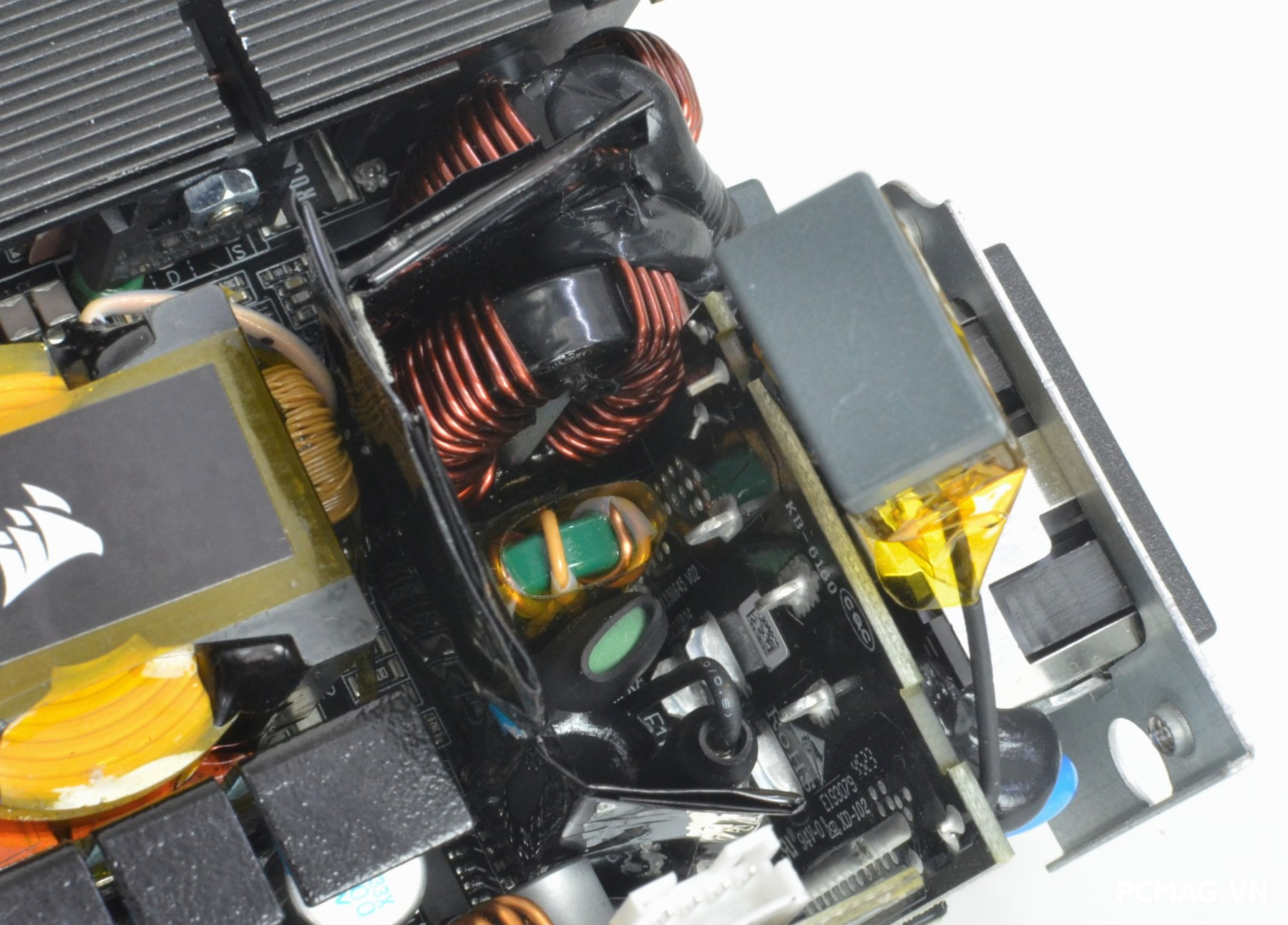

Tầng lọc nhiễu EMI của Corsair SFX SF1000 được tích hợp hoàn toàn trên bo mạch chính, trang bị đầy đủ hai cấp lọc nhằm giảm nhiễu đầu vào và đảm bảo độ sạch của nguồn điện. Ngoài ra, mạch còn có MOV (Metal Oxide Varistor) giúp bảo vệ trước các xung điện áp bất thường hoặc hiện tượng quá áp đột ngột.

Phần giảm dòng khởi động (inrush current) được bố trí ngay phía sau cụm diode cầu, sử dụng NTC 5Ω kết hợp cùng rơ-le bypass. Thiết kế này giúp hạn chế dòng tăng đột biến khi bật nguồn, sau đó rơ-le sẽ kích hoạt để loại bỏ điện trở NTC khỏi mạch, giảm tổn hao và tối ưu hiệu suất khi PSU vận hành ổn định.

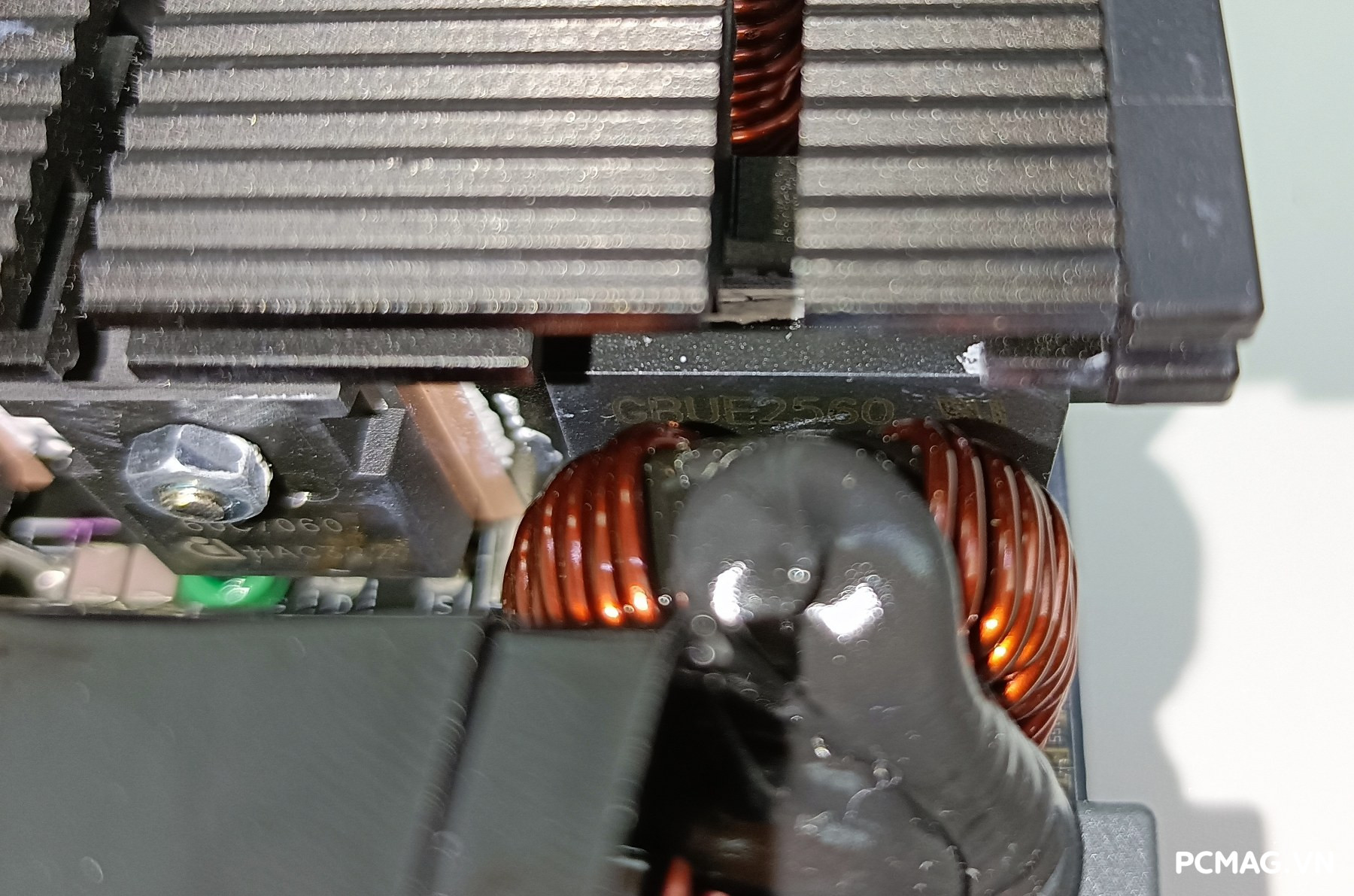

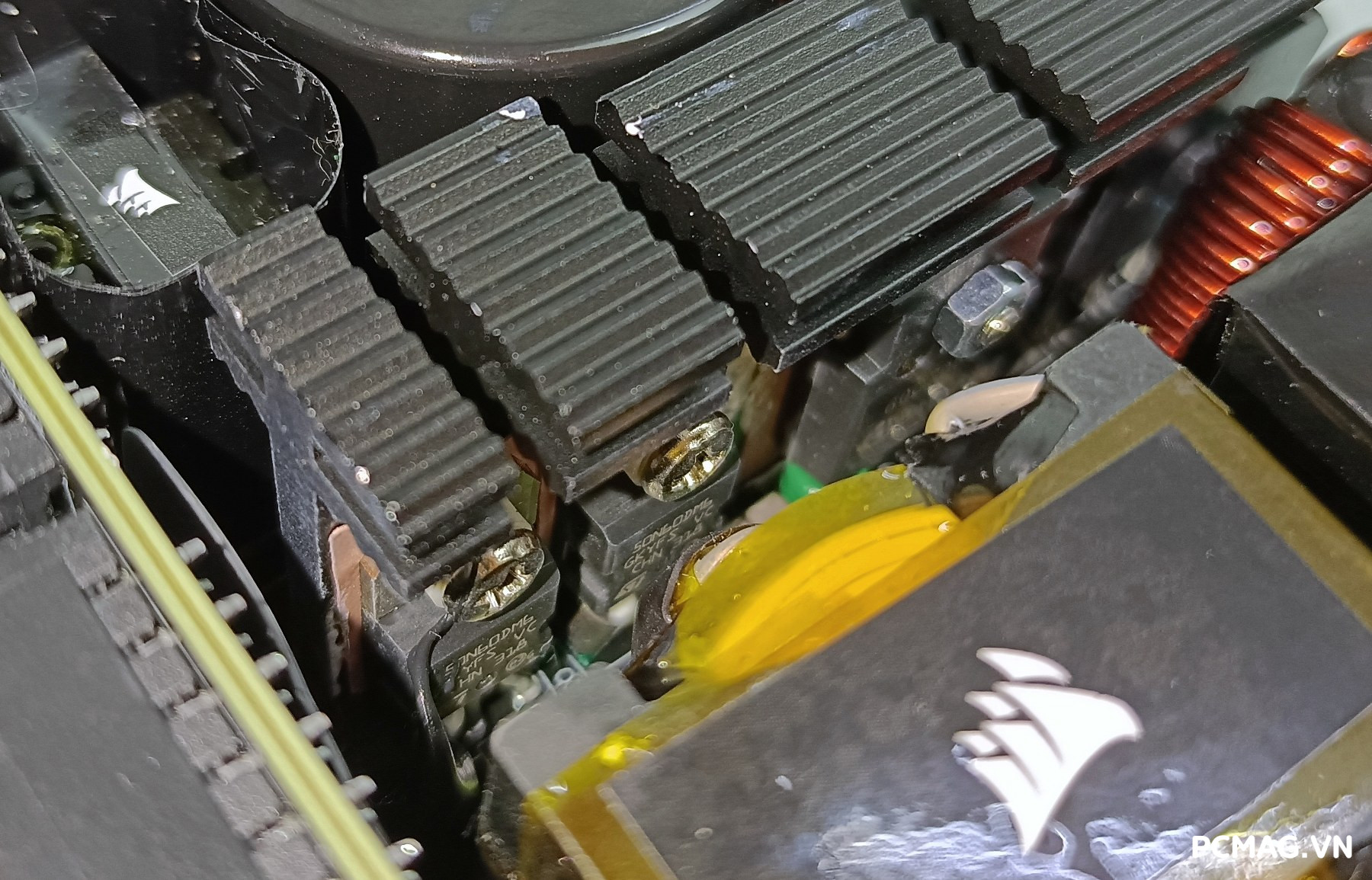

Cụm diode cầu GBUE2560 (25A x2) được gắn trực tiếp lên phiến tản nhiệt chung với MOSFET công suất của tầng PFC & LLC, giúp cải thiện khả năng thoát nhiệt khi hoạt động ở tải cao. Cách bố trí này hỗ trợ duy trì độ ổn định và tăng độ bền cho các linh kiện công suất.

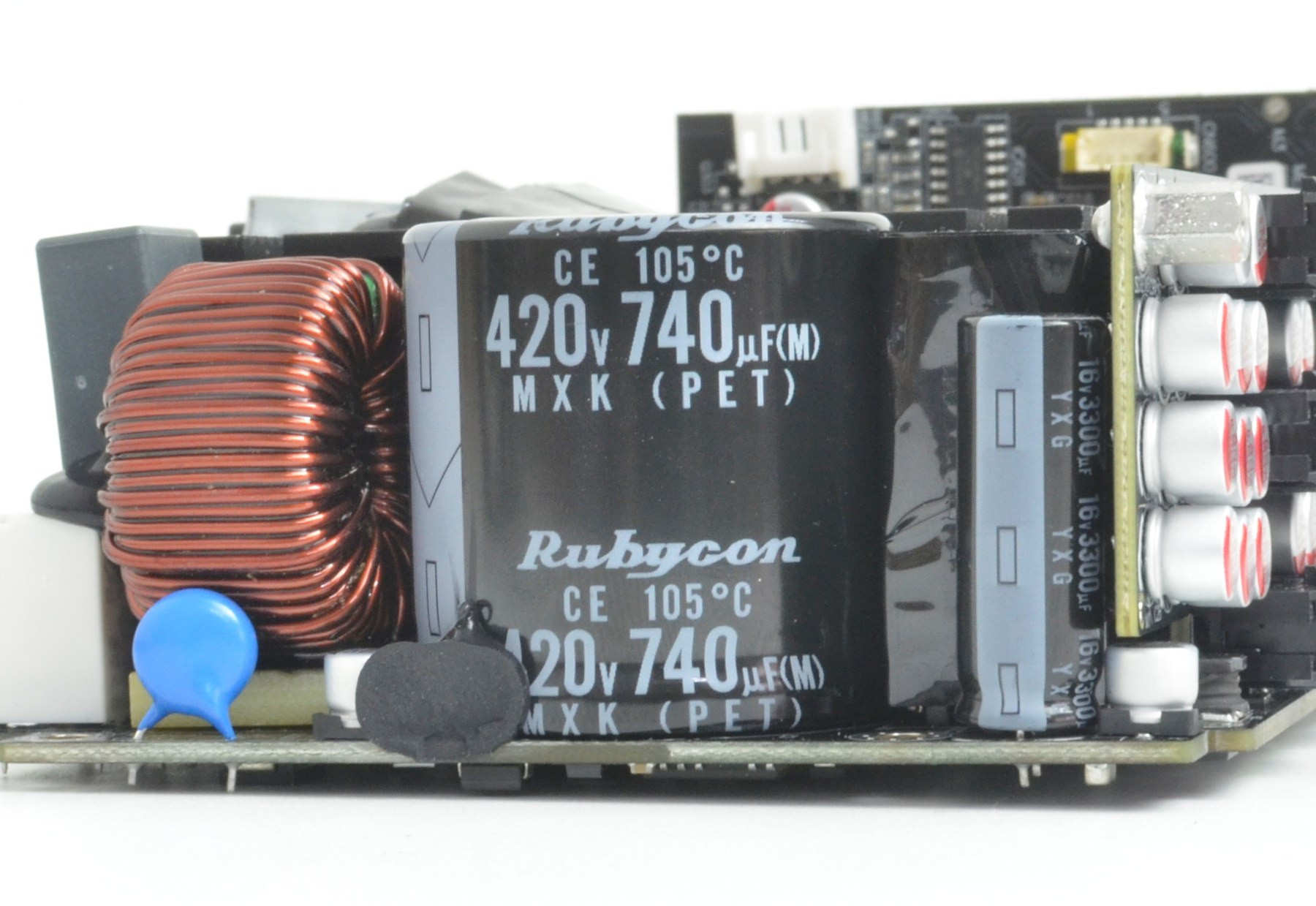

Phía sơ cấp sử dụng tụ chính Rubycon (Nhật Bản) với thông số 740µF / 420V, mang lại khả năng lưu trữ năng lượng tốt và độ tin cậy cao – một yếu tố quan trọng đối với bộ nguồn công suất lớn như SF1000.

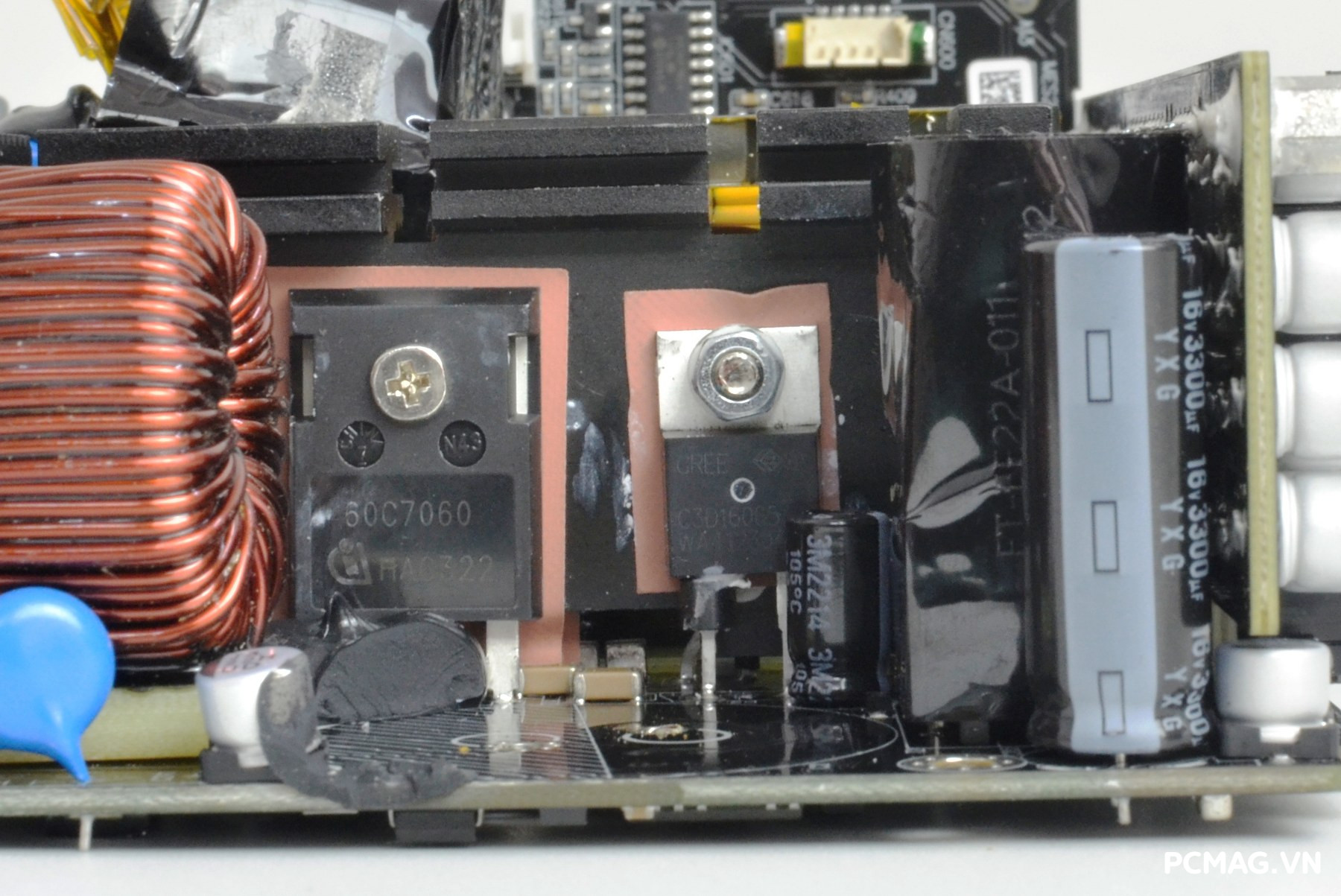

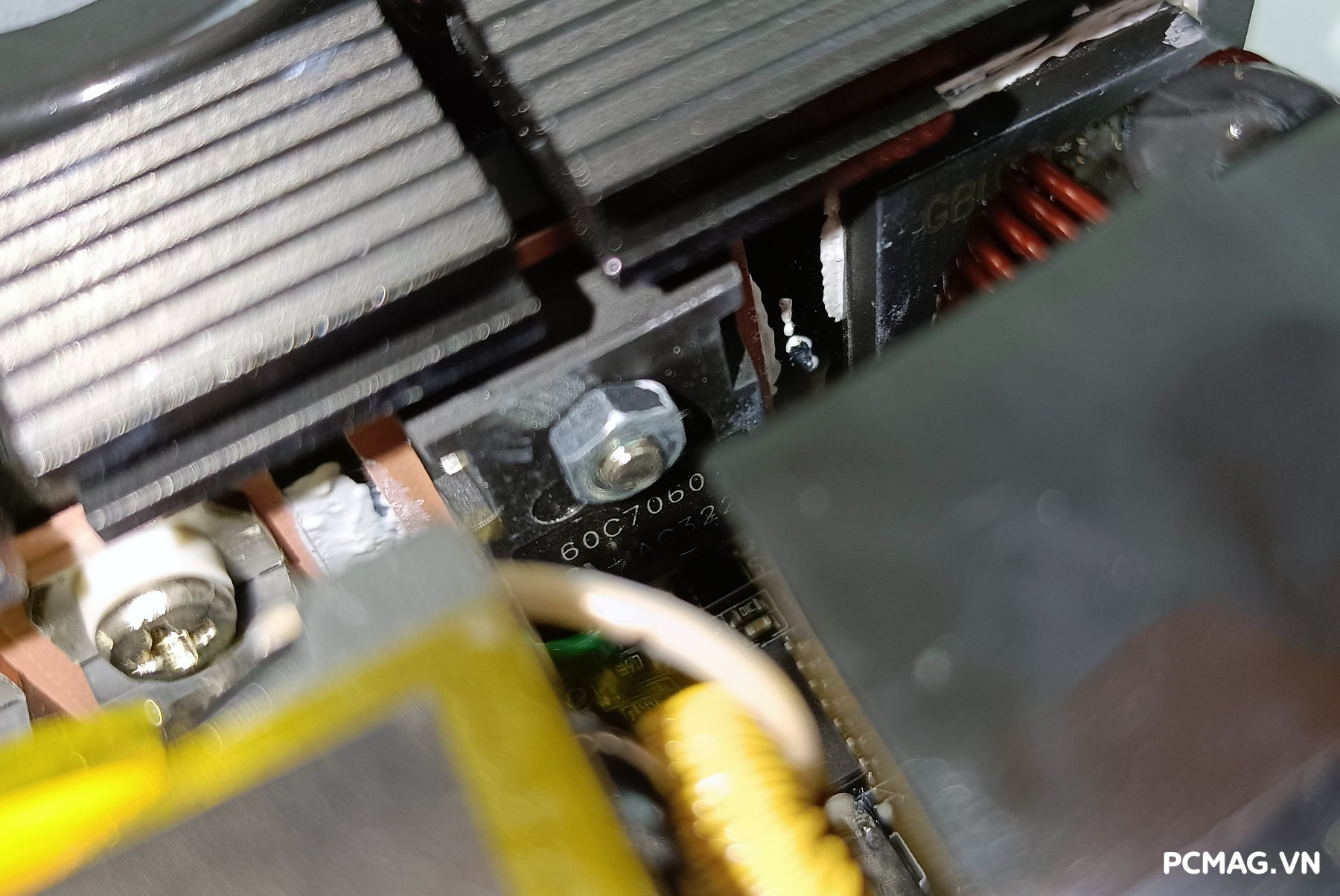

Tầng PFC trên Corsair SFX SF1000 được trang bị 2 MOSFET IPW60R070C6 (53A) đến từ Infineon (Đức) – dòng linh kiện chất lượng cao, nổi bật với hiệu suất tốt và khả năng chịu tải ổn định trong môi trường mật độ công suất lớn.

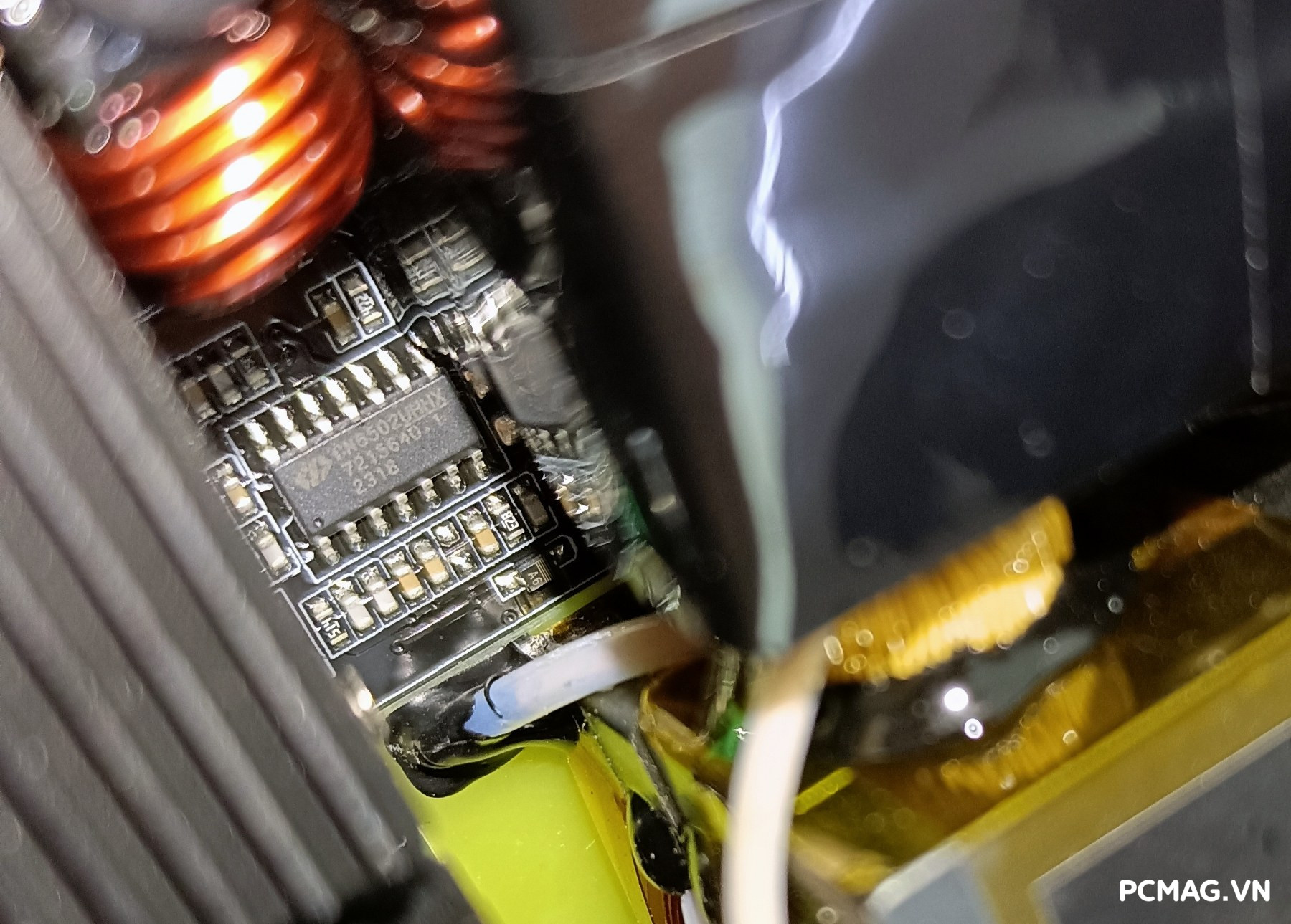

Phần điều khiển dao động cho mạch PFC sử dụng IC CM6502UHHX do Champion sản xuất. Đi kèm là IC CM03X (disconnect) giúp ngắt mạch ở chế độ chờ, từ đó giảm hao phí điện năng khi PSU hoạt động ở tải thấp hoặc trạng thái nghỉ, góp phần nâng cao hiệu suất tổng thể.

Tầng PWM/LLC của Corsair SFX SF1000 được thiết kế theo cấu trúc half-bridge (nửa cầu), sử dụng cặp MOSFET STP50N60DM6 (36A) đến từ STMicroelectronics. Đây là dòng MOSFET có độ tin cậy cao, phù hợp cho các mạch cộng hưởng yêu cầu hiệu suất và độ ổn định lớn.

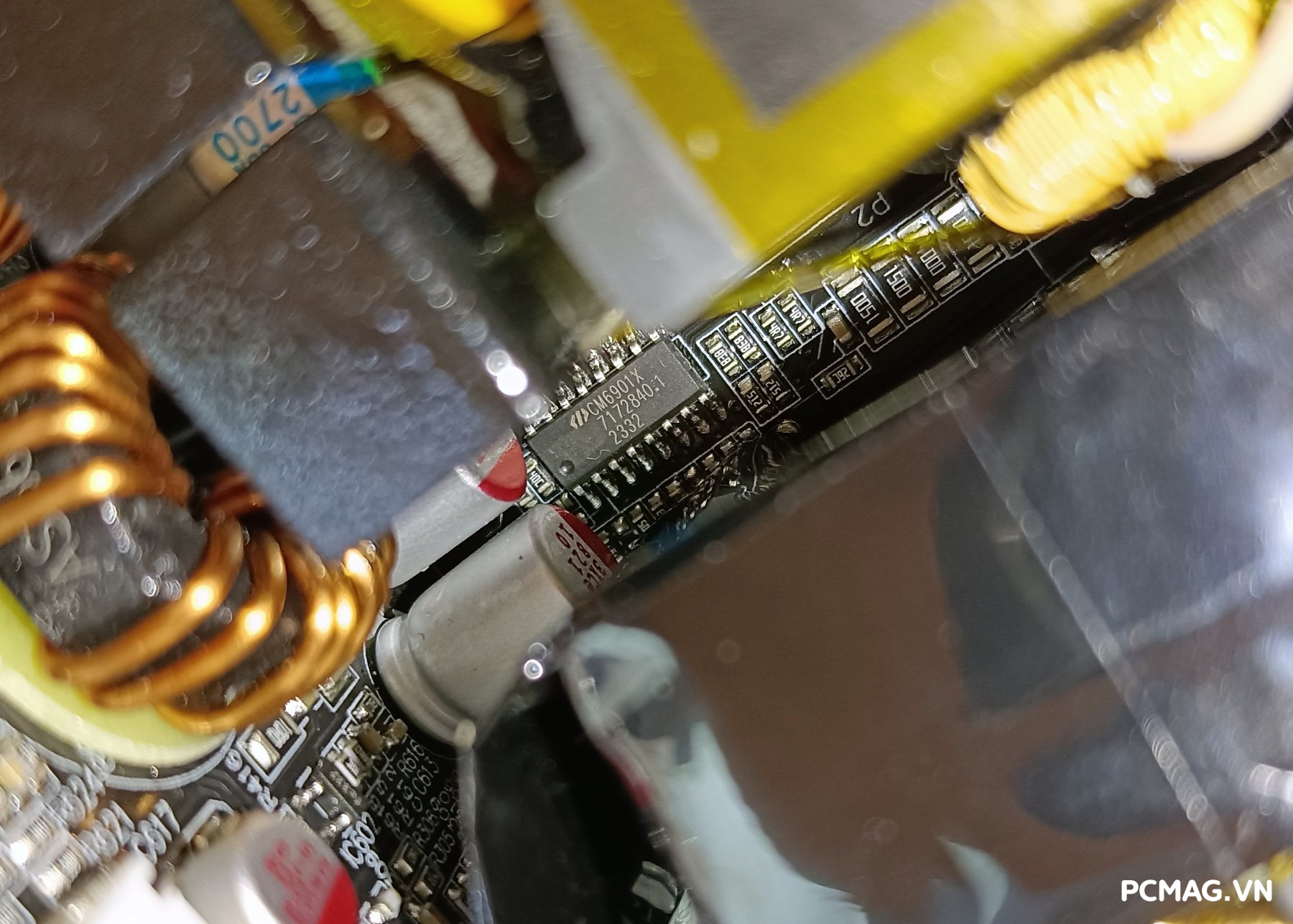

IC điều khiển trung tâm cho tầng PWM/LLC đồng thời quản lý các MOSFET chỉnh lưu của đường 12V là Champion CM6901X. Giải pháp tích hợp này giúp tối ưu khả năng điều khiển, cải thiện hiệu suất chuyển đổi và đảm bảo điện áp đầu ra luôn ổn định ngay cả khi tải biến thiên mạnh.

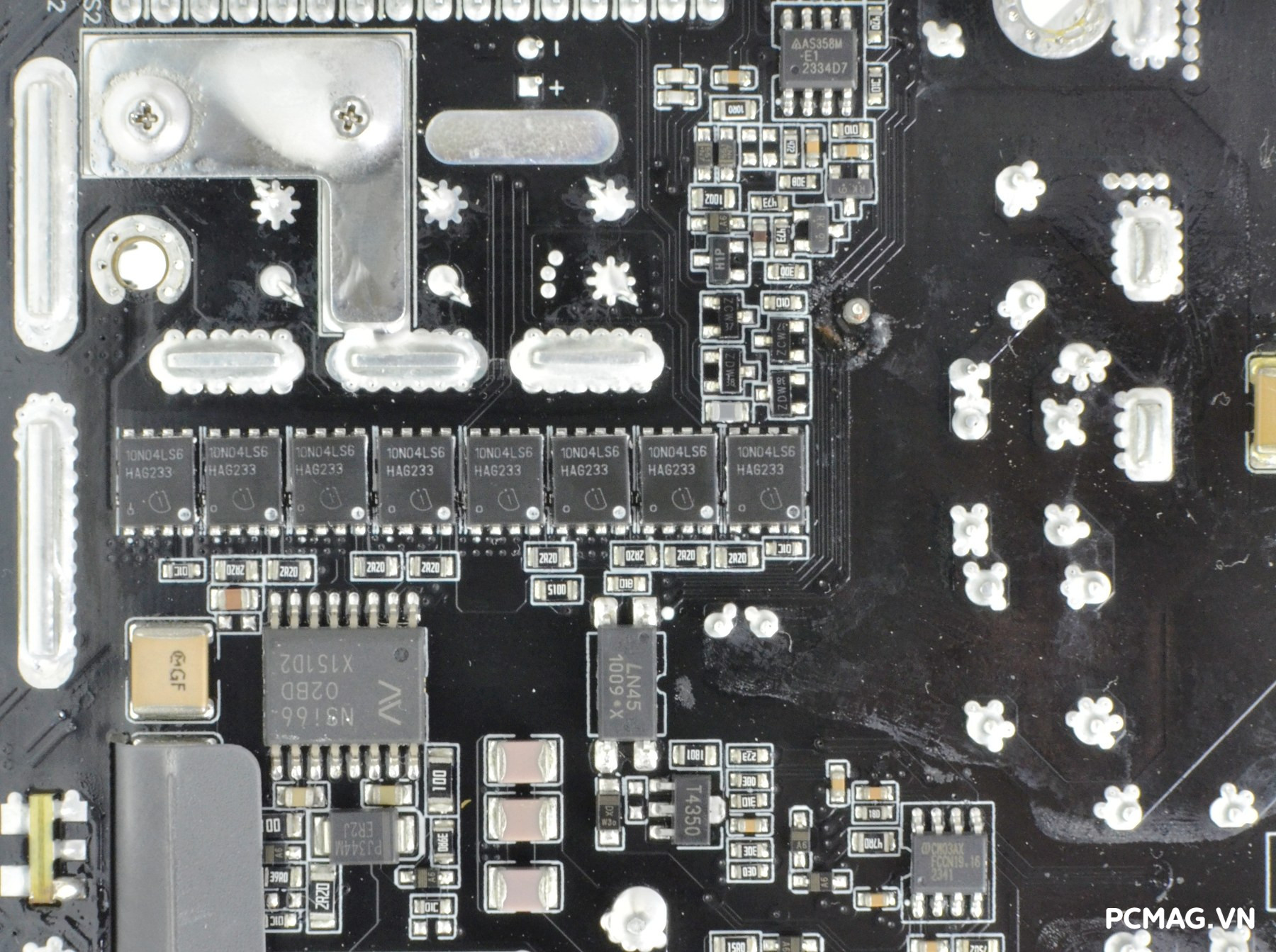

Đường 12V single rail của Corsair SFX SF1000 được chỉnh lưu đồng bộ thông qua 8 MOSFET Infineon BSC010N04LS6, mang lại hiệu suất cao và giảm đáng kể tổn hao so với phương pháp chỉnh lưu diode truyền thống.

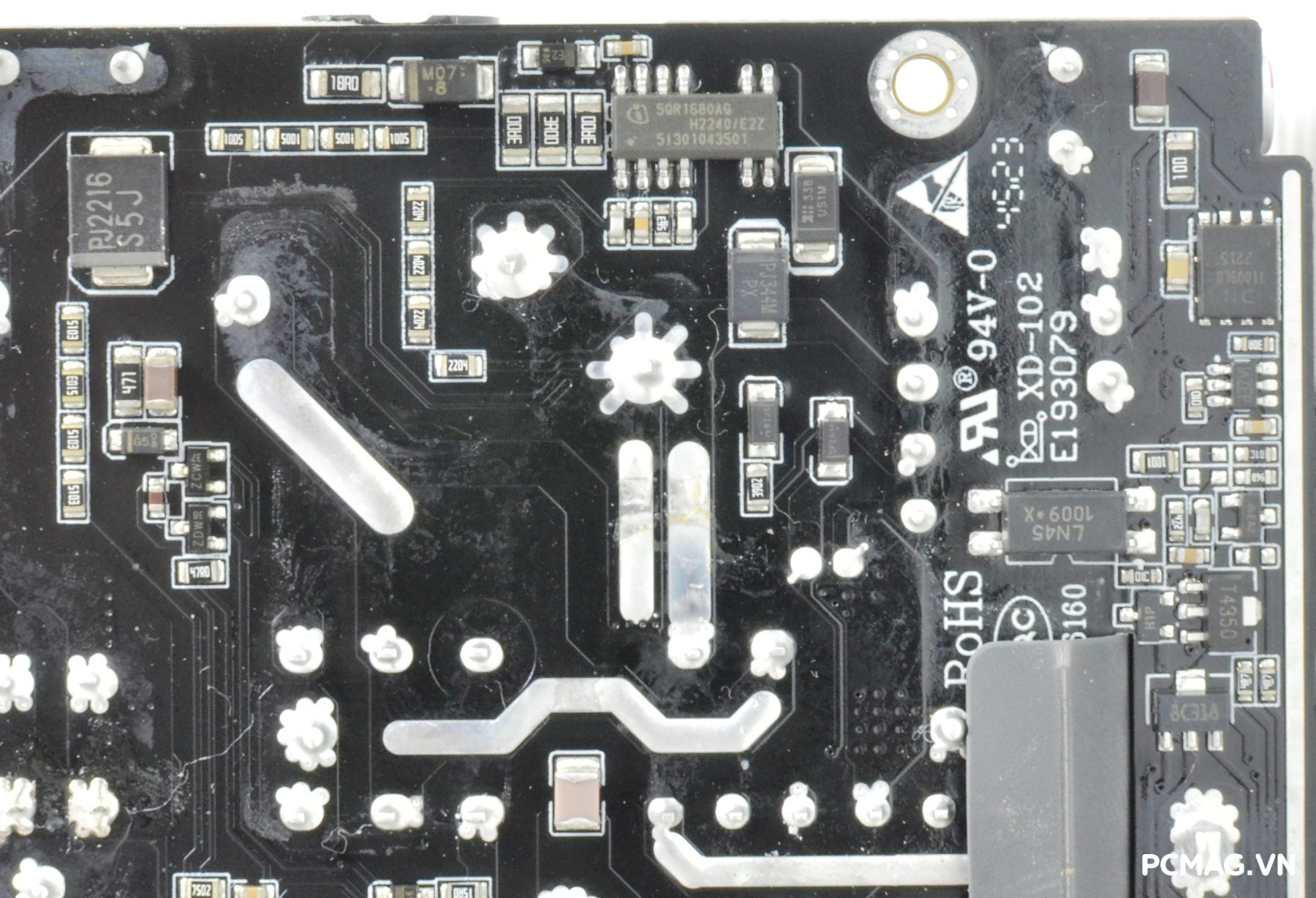

Các MOSFET này được hàn ở mặt dưới bo mạch chính, đồng thời truyền nhiệt trực tiếp ra phần vỏ kim loại phía lưng PSU để hỗ trợ tản nhiệt. Cách thiết kế này đặc biệt quan trọng với nguồn SFX công suất lớn, giúp kiểm soát nhiệt độ hiệu quả trong không gian hạn chế.

IC giám sát IN1S429I đảm nhiệm vai trò bảo vệ hệ thống với 4 cơ chế an toàn quan trọng gồm OVP (quá áp), UVP (thấp áp), SCP (ngắn mạch) và OCP (quá dòng), giúp PSU vận hành ổn định và hạn chế rủi ro cho toàn bộ linh kiện trong hệ thống.

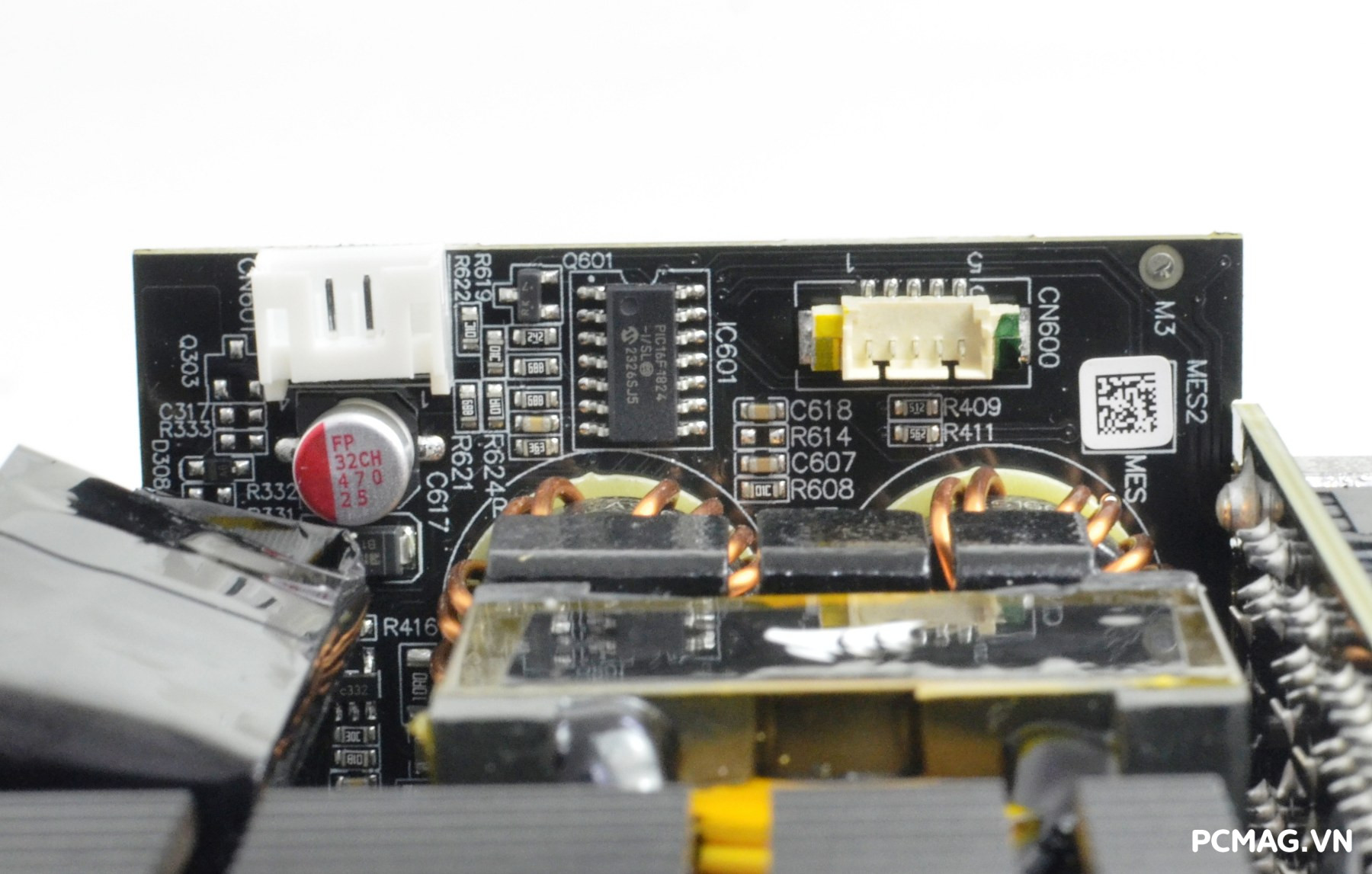

Ngay bên cạnh là khối VRM cho đường 3.3V và 5V, sử dụng IC dao động APW7159C (2 kênh) để điều khiển 4 MOSFET AP4024GEMT, đảm bảo điện áp phụ được chuyển đổi hiệu quả và ổn định.

Ở phía sau bo mạch là vi điều khiển Microchip PIC16F1824, được lập trình để quản lý chế độ hoạt động của quạt làm mát, giúp tối ưu tốc độ quay theo mức tải và cân bằng giữa hiệu năng tản nhiệt và độ ồn.

Mạch cấp trước 5VSB trên Corsair SFX SF1000 sử dụng IC dạng quasi-resonant (giả cộng hưởng) ICE5QR1680AG, giúp tối ưu hiệu suất ở tải thấp và giảm tổn hao năng lượng trong chế độ chờ.

Ở phía thứ cấp, đường 5VSB được chỉnh lưu đồng bộ bằng MOSFET DMT10H009LPS, thay vì diode truyền thống, từ đó cải thiện hiệu suất chuyển đổi và giảm nhiệt lượng phát sinh. Thiết kế này góp phần duy trì mức tiêu thụ điện năng thấp nhưng vẫn đảm bảo độ ổn định cần thiết cho các linh kiện hoạt động nền.

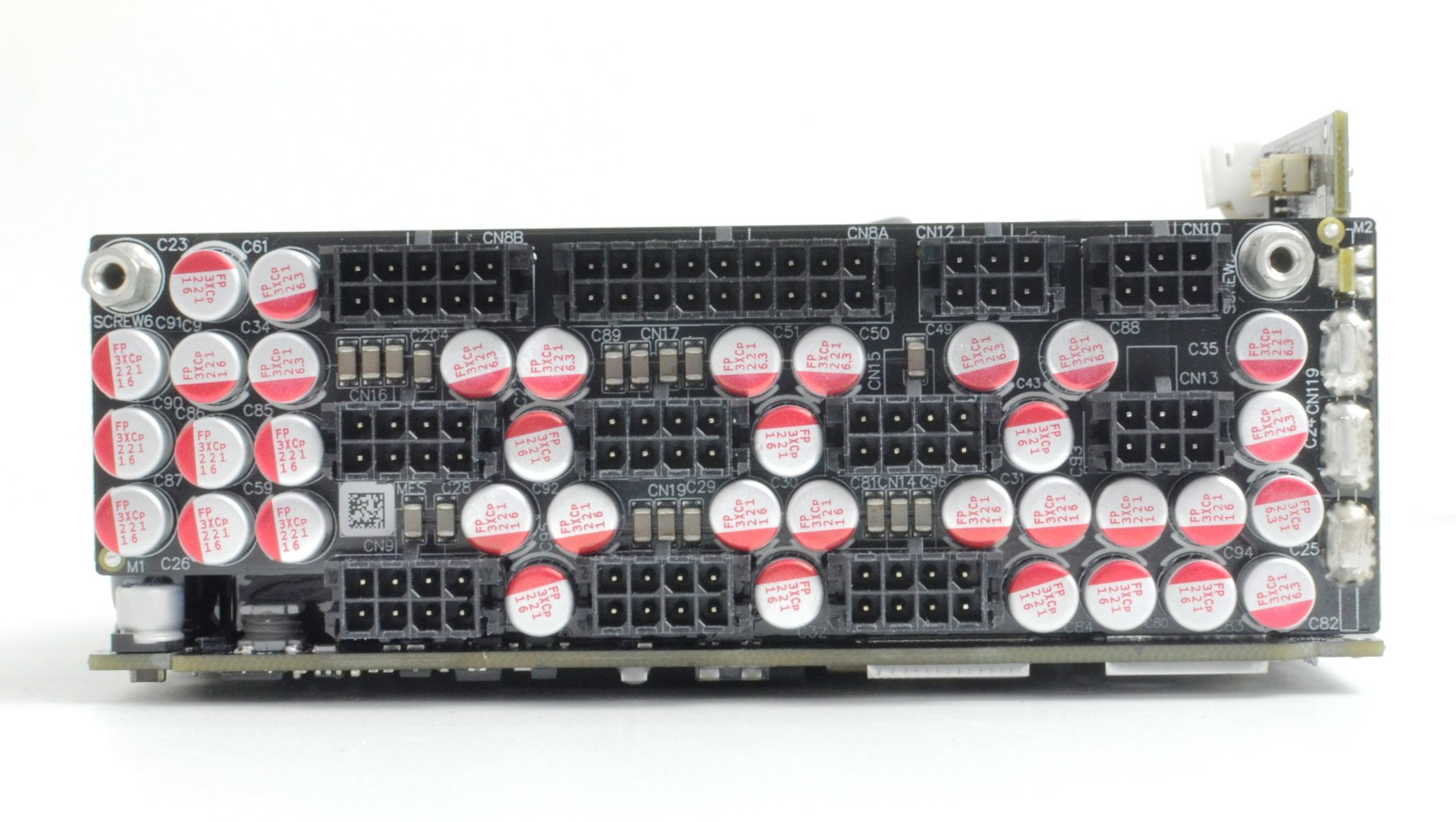

Cả ba đường điện chính đều sử dụng tụ rắn (solid capacitor) để lọc nhiễu và ổn định điện áp, đến từ hai thương hiệu Nhật Bản quen thuộc là Nichicon / FPCAP và Nippon / NPCAP. Việc sử dụng tụ rắn cao cấp giúp cải thiện độ bền, khả năng chịu nhiệt và giảm ripple hiệu quả hơn trong thời gian dài.

Bên cạnh đó, Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 còn được bổ sung thêm nhiều tụ gốm đa lớp (MLCCs) nhằm tăng cường khả năng lọc nhiễu tần số cao, góp phần mang lại nguồn điện sạch và ổn định cho toàn hệ thống, đặc biệt khi hoạt động ở mức tải lớn.

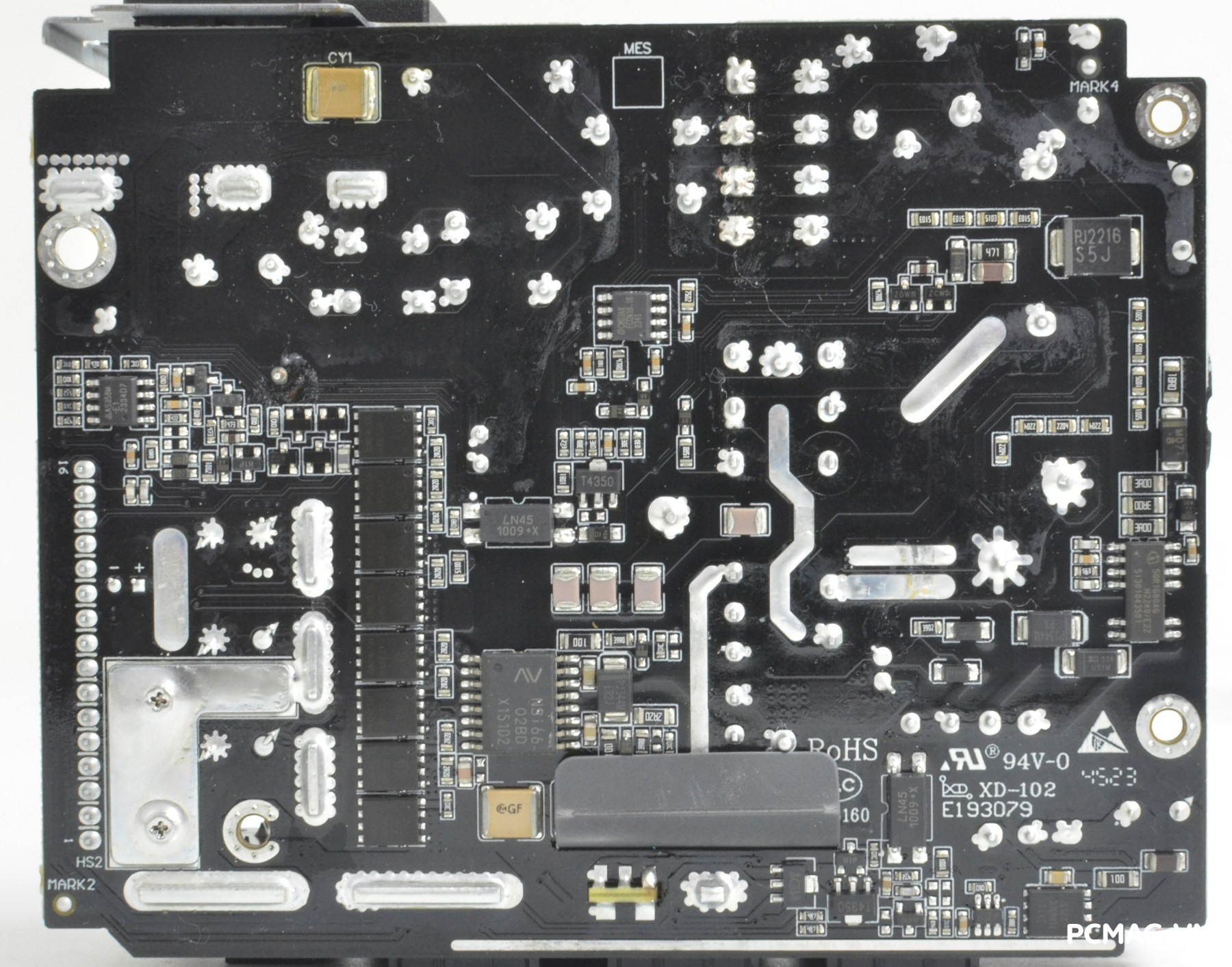

Bo mạch in của Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 được hoàn thiện rất gọn gàng và sạch sẽ. Các mối hàn được xử lý cẩn thận, đồng đều và chắc chắn.

Không ghi nhận tình trạng chân linh kiện thừa hay vết hàn dư, cho thấy quy trình gia công được kiểm soát tốt. Tổng thể mang lại cảm giác hoàn thiện cao cấp và độ tin cậy đáng tin cậy trong quá trình vận hành lâu dài.

III. Thử nghiệm PSU Corsair SFX SF1000 1000W

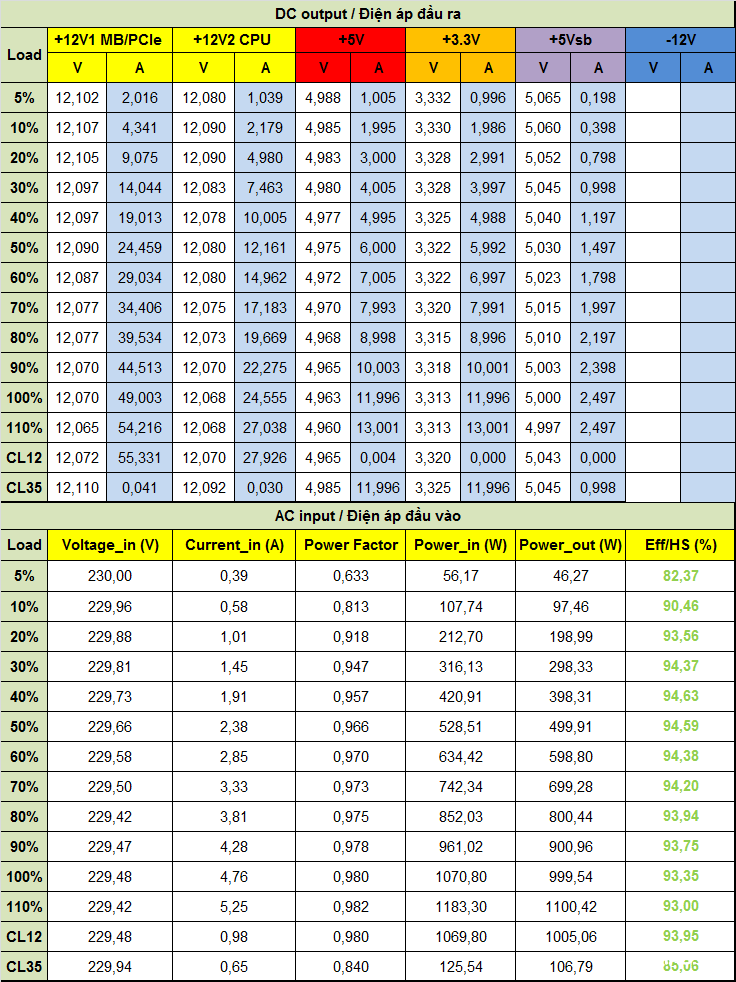

1. Load Testing (Thử tải)

Để đơn giản hóa bảng theo Test Plan ATX 3.0 của Intel, với nguồn single rail 12V, phép thử được chia thành hai nhánh chính:

• 12V1: Cấp cho toàn bộ linh kiện sử dụng 12V ngoại trừ CPU (mainboard, PCIe, thiết bị mở rộng…)
• 12V2: Chỉ dành riêng cho CPU (ATX12V / EPS12V)

Từ ngày 14/04/2023, bài test bổ sung thêm đường -12V vào danh mục thử tải và thêm mức kiểm tra tại 5% Load nhằm đánh giá khả năng hoạt động ở tải thấp.

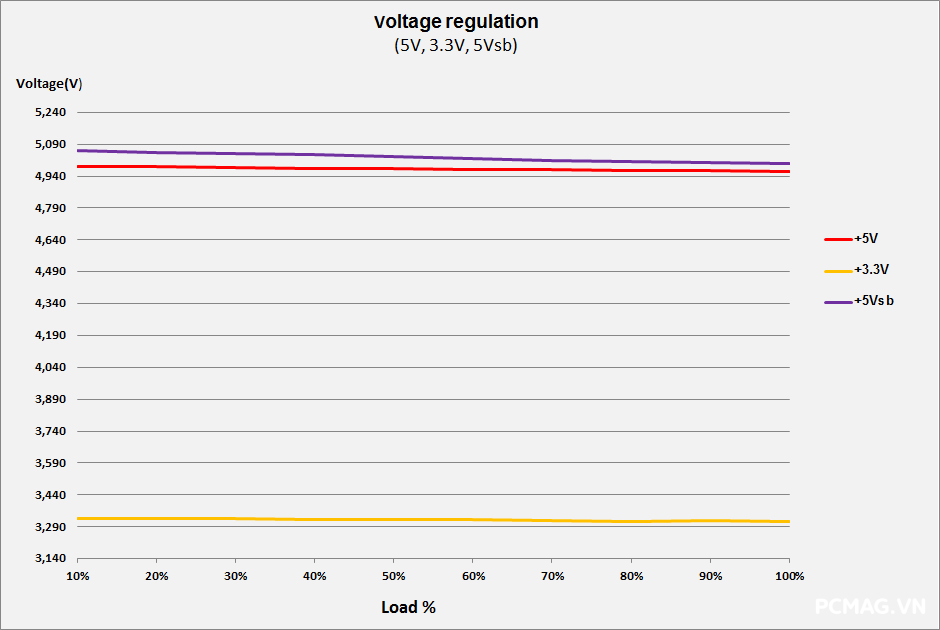

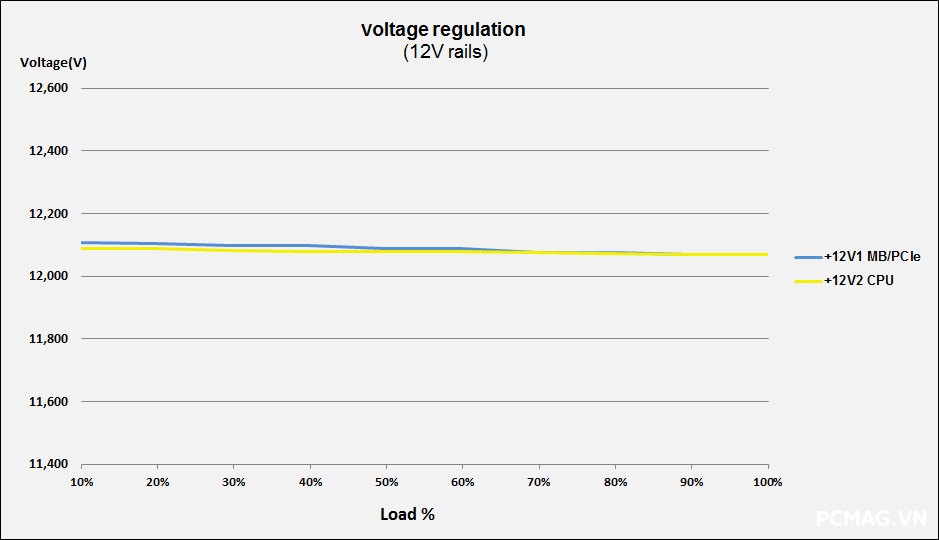

Kết quả đo đạc trên Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 cho thấy chất lượng điện áp rất ấn tượng. Mức dao động nhỏ, luôn nằm gọn trong giới hạn tiêu chuẩn ATX 3.0. Nhờ thiết kế DC to DC, nguồn duy trì độ ổn định cao ngay cả ở các mức tải chéo (crossload), không ghi nhận hiện tượng bất thường dù rất nhỏ.

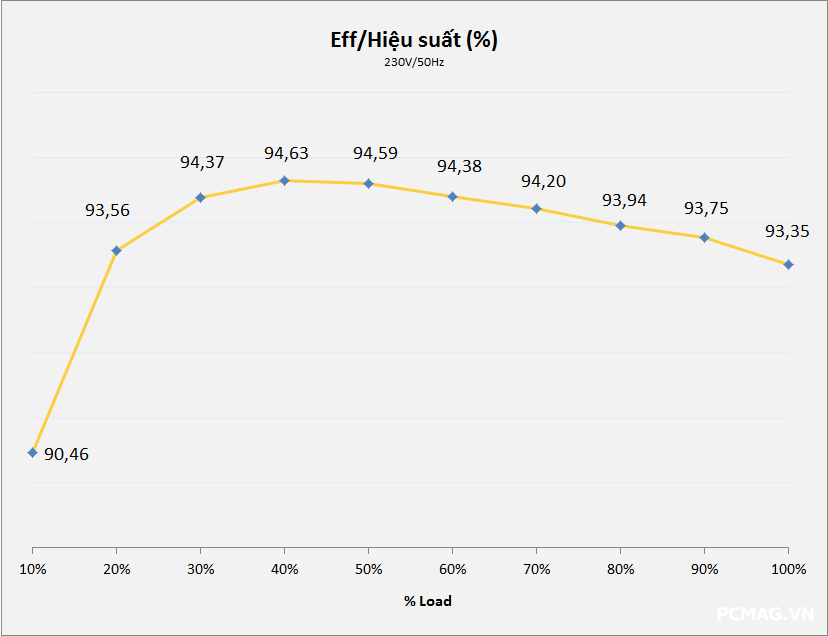

Hiệu suất tối đa đạt 94,63% @ 230Vac, phù hợp với chứng nhận Cybenetics Platinum mà sản phẩm đạt được.

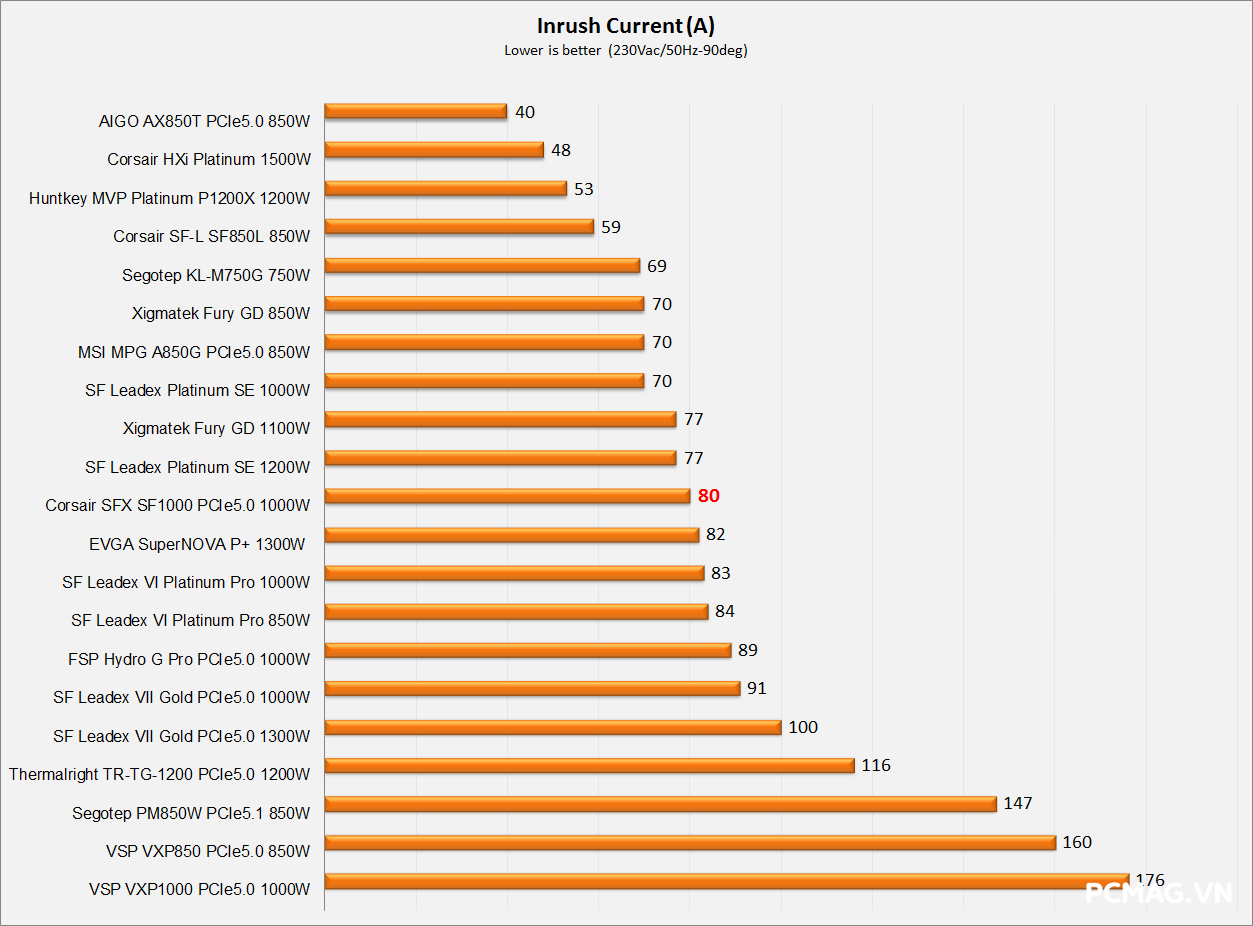

2. Inrush Current Testing (Dòng khởi động)

Trong bài kiểm tra dòng khởi động, Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 ghi nhận mức inrush current vào khoảng 80A. Đây là ngưỡng trung bình đối với một bộ nguồn công suất 1000W chuẩn SFX, đặc biệt khi tích hợp mạch PFC chủ động.

Mức dòng này vẫn nằm trong kiểm soát nhờ hệ thống NTC kết hợp rơ-le bypass, giúp hạn chế xung dòng ban đầu khi bật nguồn và đảm bảo vận hành ổn định, an toàn cho hệ thống điện.

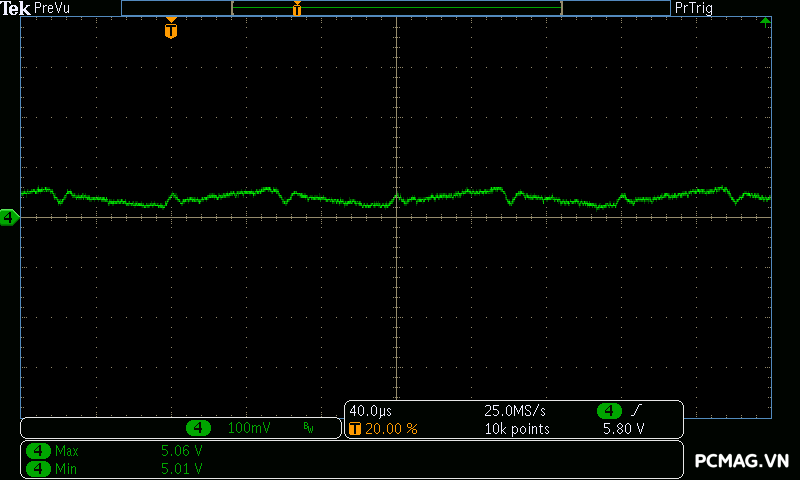

3. Sync Transient Response Test (Tải biến thiên)

Bài thử tải biến thiên được thực hiện theo tiêu chuẩn Intel ATX 3.0 / 3.1 với các thông số:

• Tải tụ (Capacitance load): 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A/µs

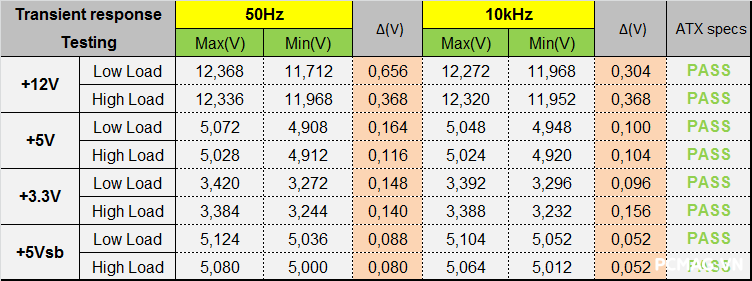

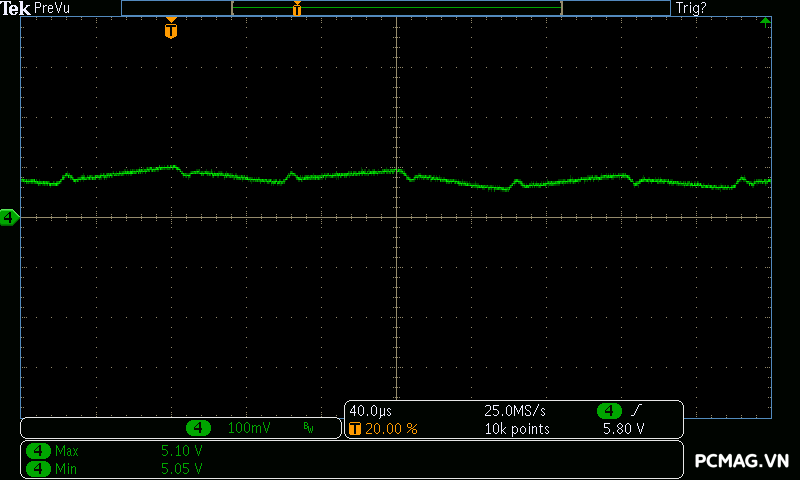

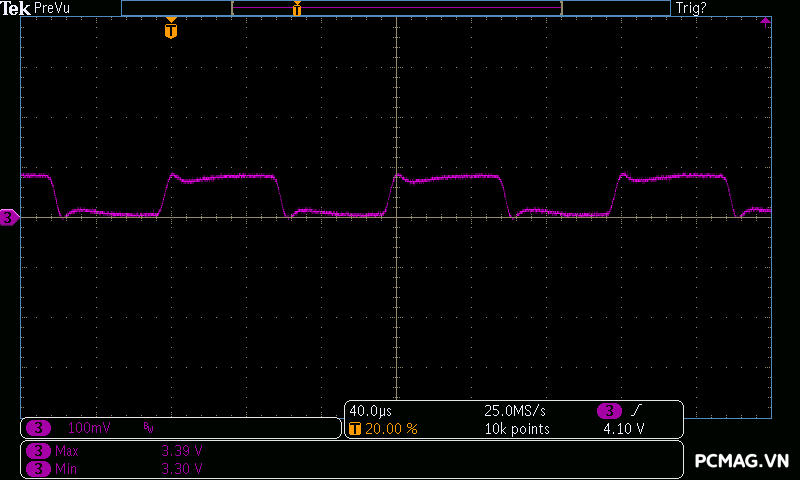

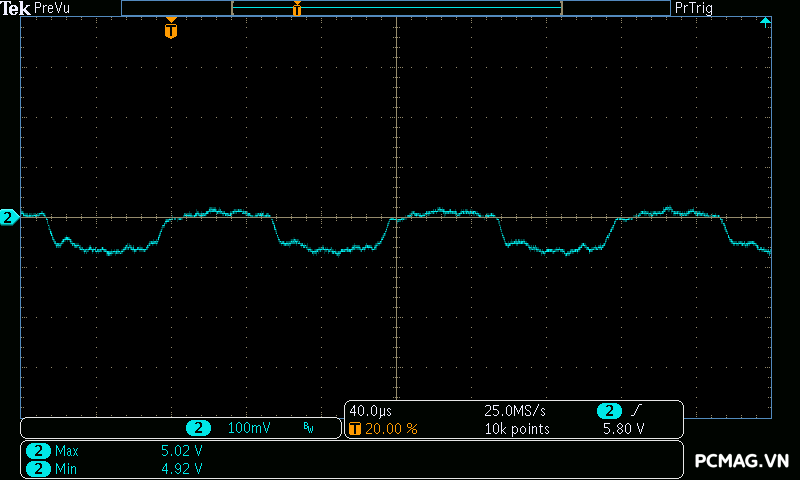

Kết quả thử nghiệm cho thấy Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 duy trì mức dao động điện áp trên tất cả các đường điện trong giới hạn tiêu chuẩn ATX cho phép.

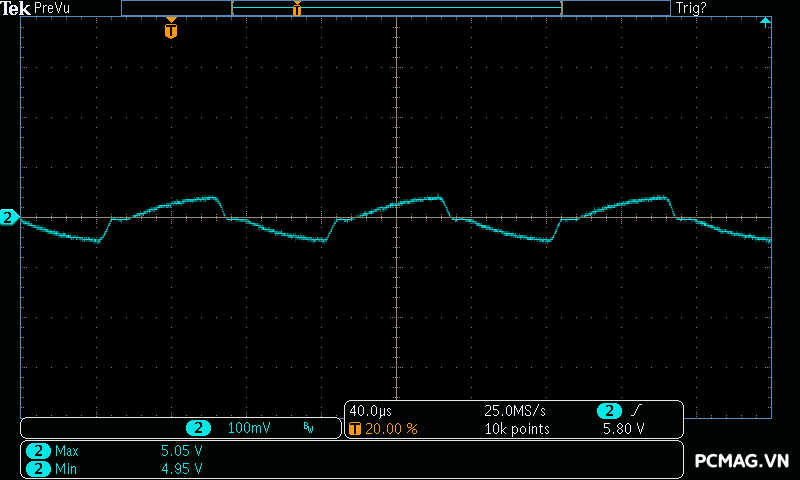

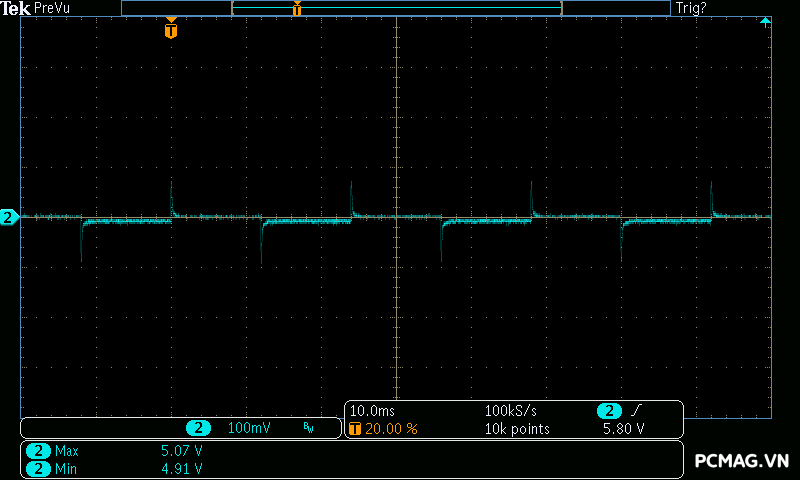

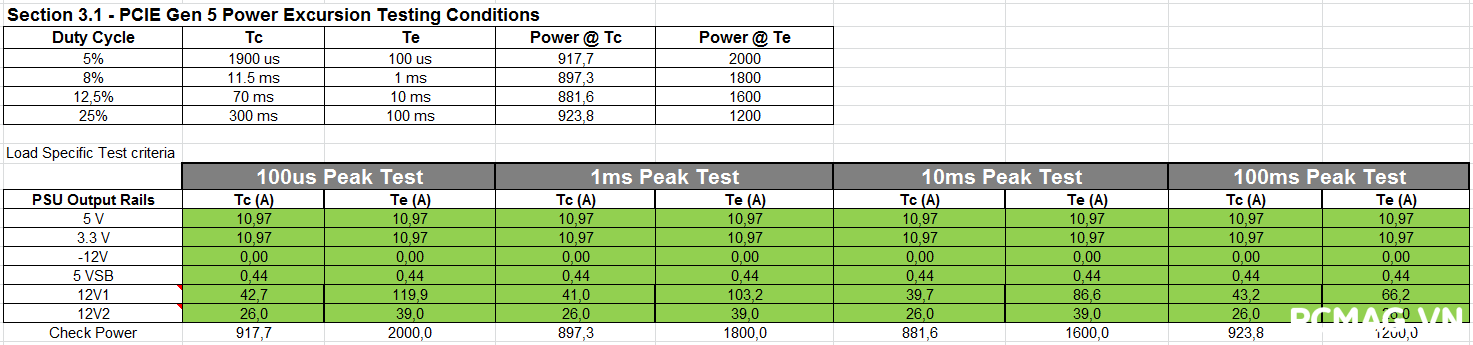

Trong bài test mô phỏng power excursion – tình huống dòng tiêu thụ tăng đột ngột như khi VGA tải nặng – PSU vượt qua một cách ổn định. Điện áp vẫn nằm trong ngưỡng an toàn, không ghi nhận hiện tượng sụt áp quá mức hay “sập nguồn”, cho thấy khả năng đáp ứng tải tức thời rất tốt của mẫu nguồn 1000W chuẩn SFX này.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

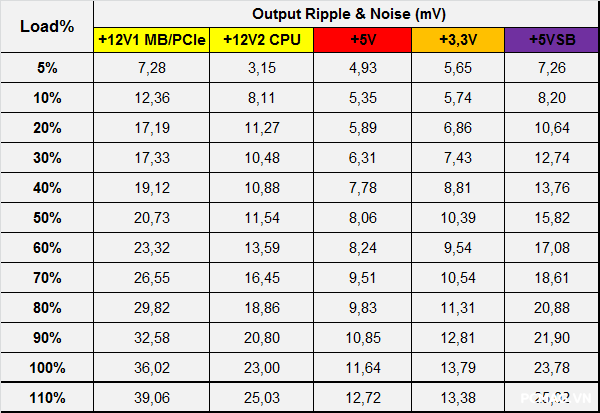

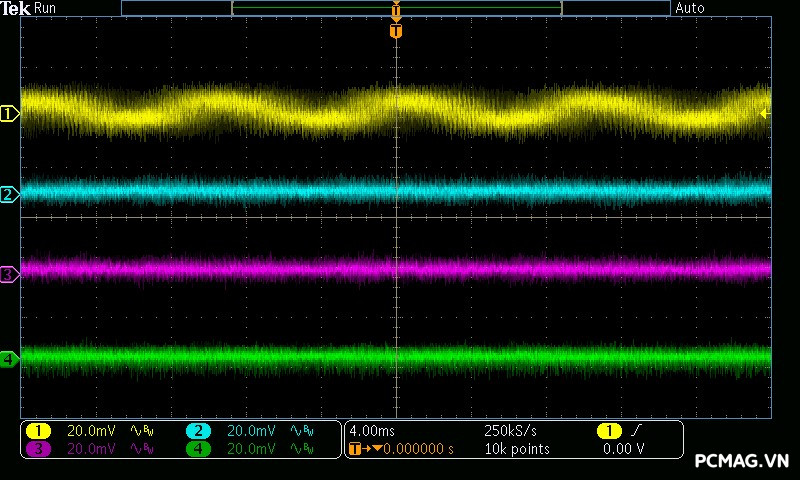

4. Ripple & Noise (Nhiễu AC cao tần)

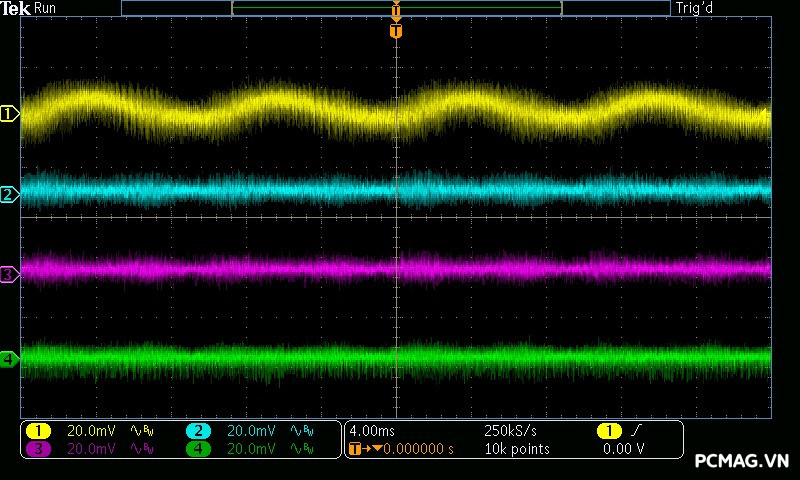

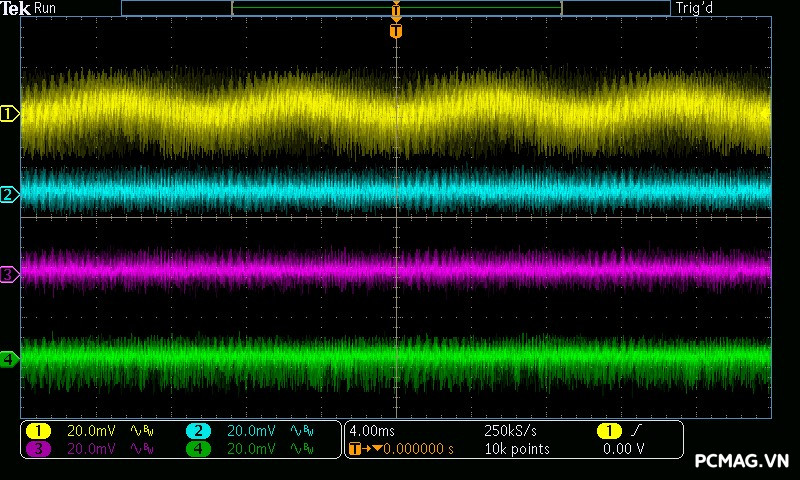

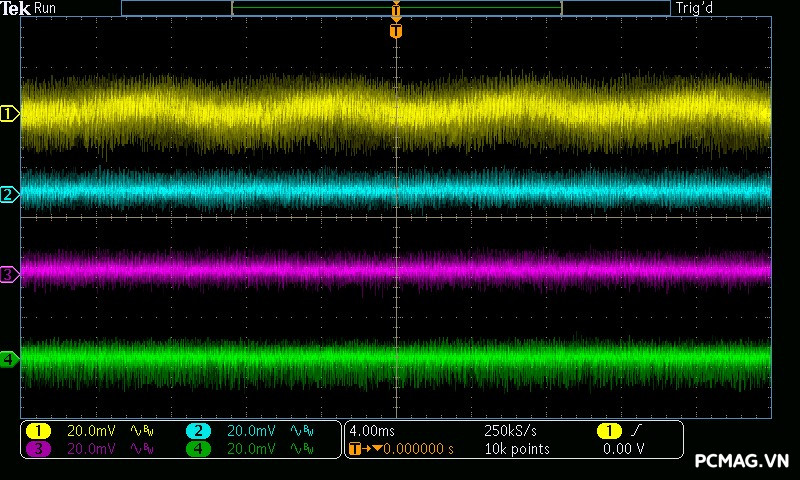

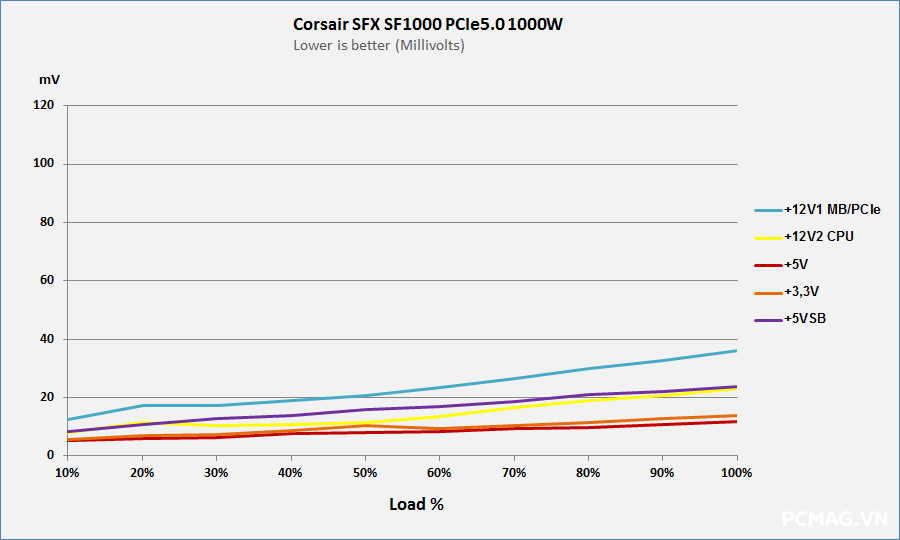

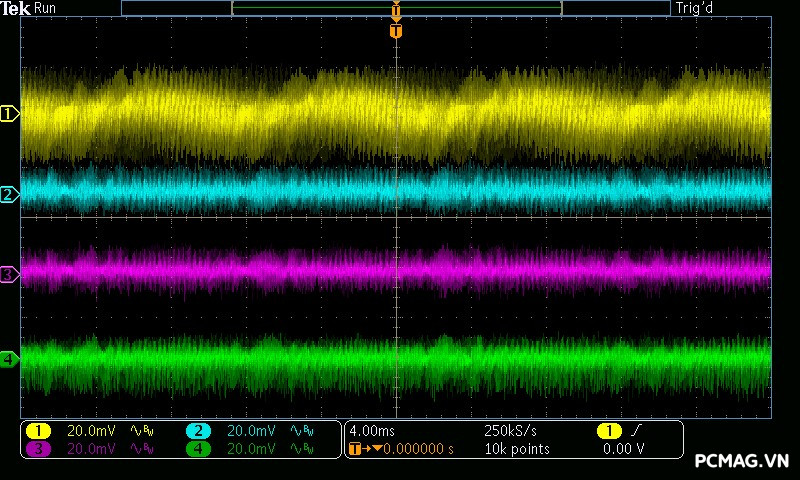

Mức nhiễu cao tần (ripple & noise) trên Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 được kiểm soát rất tốt.

Cụ thể, đường 12V ghi nhận giá trị dao động tối đa khoảng ~35mV, trong khi các đường 5V và 3.3V chỉ ở mức ~20mV. Tất cả đều nằm an toàn trong giới hạn tiêu chuẩn ATX cho phép.

Kết quả này cho thấy hệ thống lọc nhiễu và tụ đầu ra hoạt động hiệu quả, đảm bảo nguồn điện sạch và ổn định cho các linh kiện nhạy cảm như CPU, GPU và mainboard.

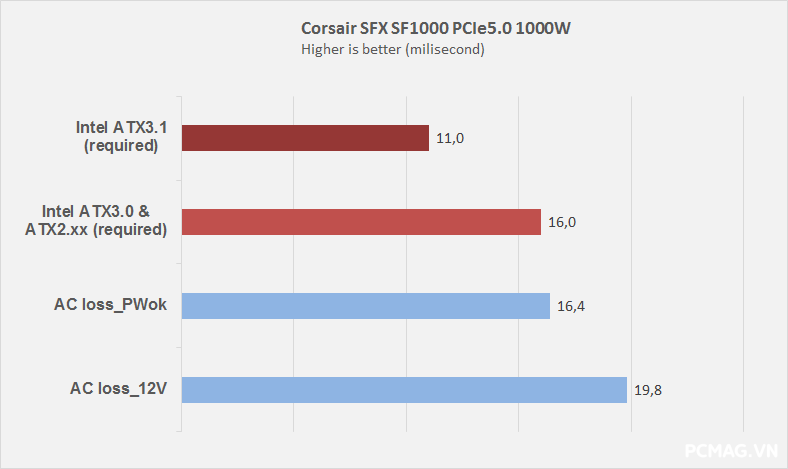

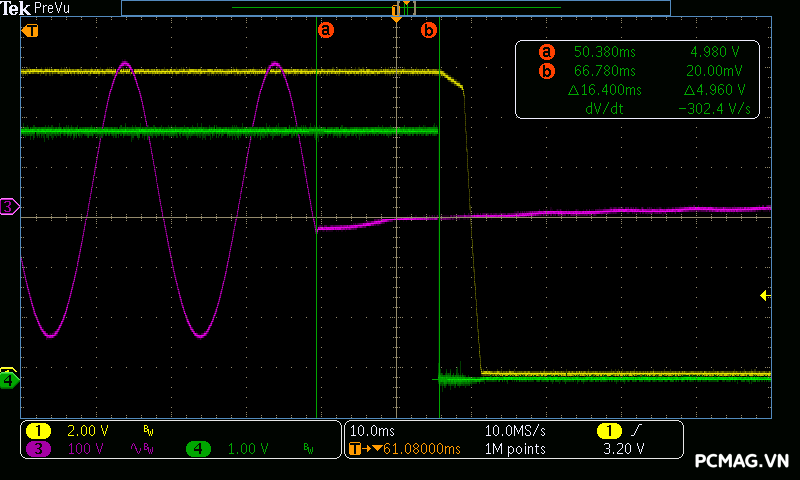

5. Hold-up Time (Thời gian lưu điện)

Trong bài kiểm tra hold-up time, Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 đáp ứng đúng ngưỡng tiêu chuẩn ATX yêu cầu.

Tín hiệu PG_OK duy trì ở mức 16,4ms (so với mức yêu cầu 16ms), trong khi đường 12V chỉ rời khỏi ngưỡng điện áp an toàn sau khoảng 19,8ms (chuẩn yêu cầu 17ms).

Các thông số này cho thấy nguồn vẫn đủ khả năng duy trì điện áp ổn định trong khoảng thời gian ngắn khi xảy ra sụt điện tức thời, đảm bảo hệ thống không bị reset hoặc tắt đột ngột trong các tình huống biến động điện lưới ngắn hạn.

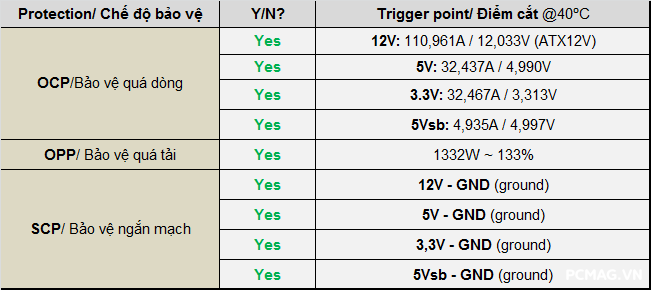

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 vận hành ổn định và phản hồi nhanh trong quá trình thử nghiệm. Điểm kích hoạt (trip point) của các chế độ như OCP, OVP, SCP… được thiết lập hợp lý, đảm bảo vừa an toàn cho linh kiện vừa không gây ngắt nguồn không cần thiết.

Trong toàn bộ bài test bảo vệ, không ghi nhận bất kỳ bất thường nào. PSU xử lý đúng theo thiết kế, cho thấy độ tin cậy cao khi vận hành thực tế.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị IT Class I – trong đó nguồn máy tính ATX là một ví dụ điển hình – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi hoạt động ở mức điện áp đầu vào bằng khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

Với PSU hỗ trợ dải điện áp đến 240VAC, mức kiểm tra sẽ tương đương khoảng 264VAC @ 60Hz.

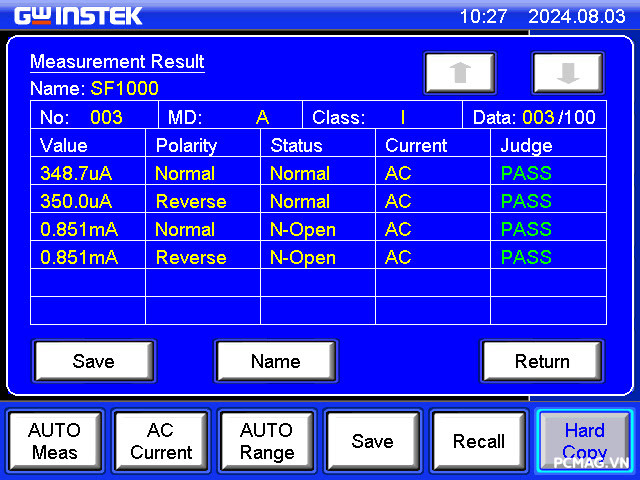

Để đánh giá thông số này một cách chính xác, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, cho phép kiểm tra và xác định mức dòng rò theo đúng quy chuẩn an toàn điện.

8. Nhiệt độ làm việc & tốc độ quạt (Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: 38–45°C

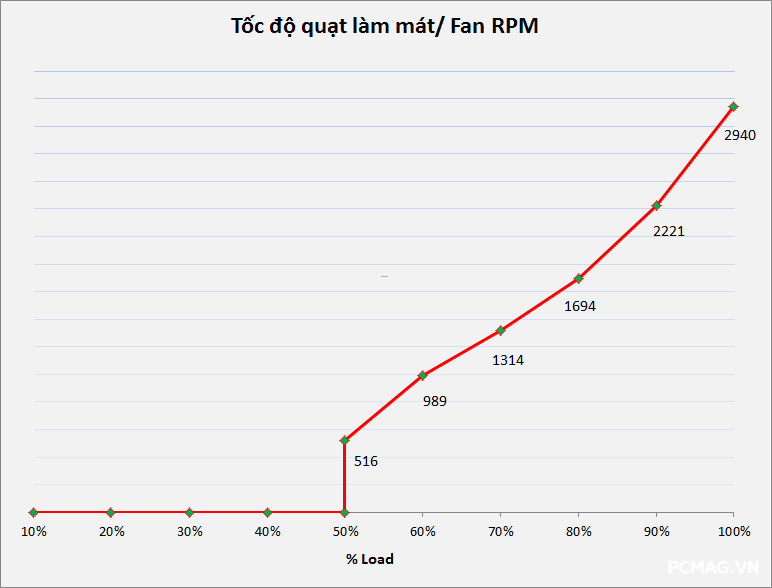

Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 được kích hoạt mặc định chế độ semi-fanless (Zero RPM). Quạt làm mát chỉ bắt đầu quay khi mức tải vượt quá 50% công suất danh định, sau đó tăng tốc dần theo tải và có thể đạt khoảng 3000 RPM khi hoạt động ở mức cao.

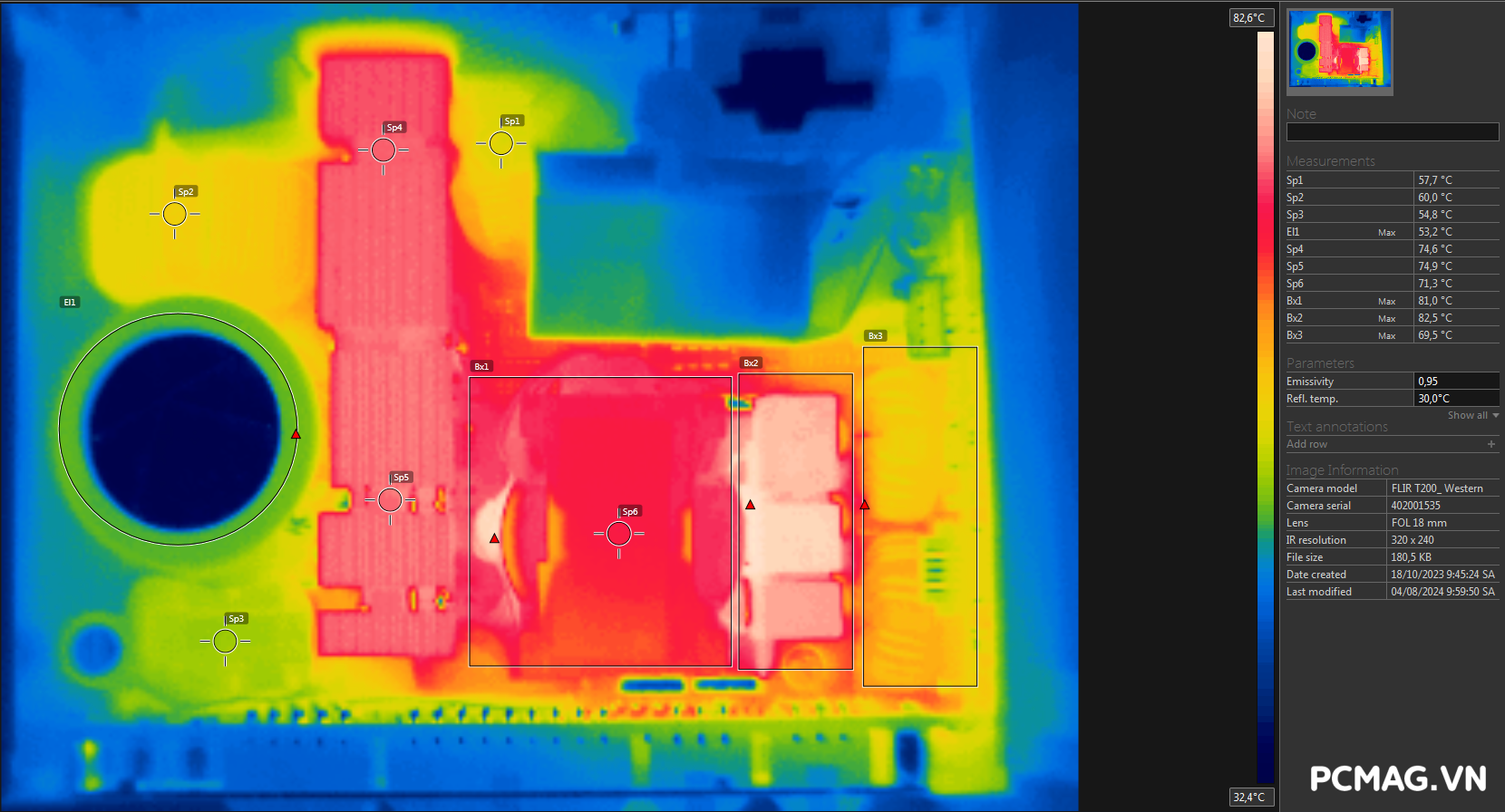

Chiến lược điều khiển này giúp tối ưu độ ồn ở tải thấp, đồng thời vẫn đảm bảo khả năng tản nhiệt khi hệ thống vận hành nặng. Trong quá trình thử nghiệm, nhiệt độ cao nhất ghi nhận khoảng 80°C, tập trung tại khu vực biến áp chính và vị trí đầu ra cuộn sơ cấp – nơi cấp nguồn cho các MOSFET chỉnh lưu đồng bộ ở mặt dưới bo mạch.

Với mật độ linh kiện dày đặc trong không gian SFX nhỏ gọn, mức nhiệt này được xem là hợp lý và nằm trong ngưỡng kiểm soát tốt.

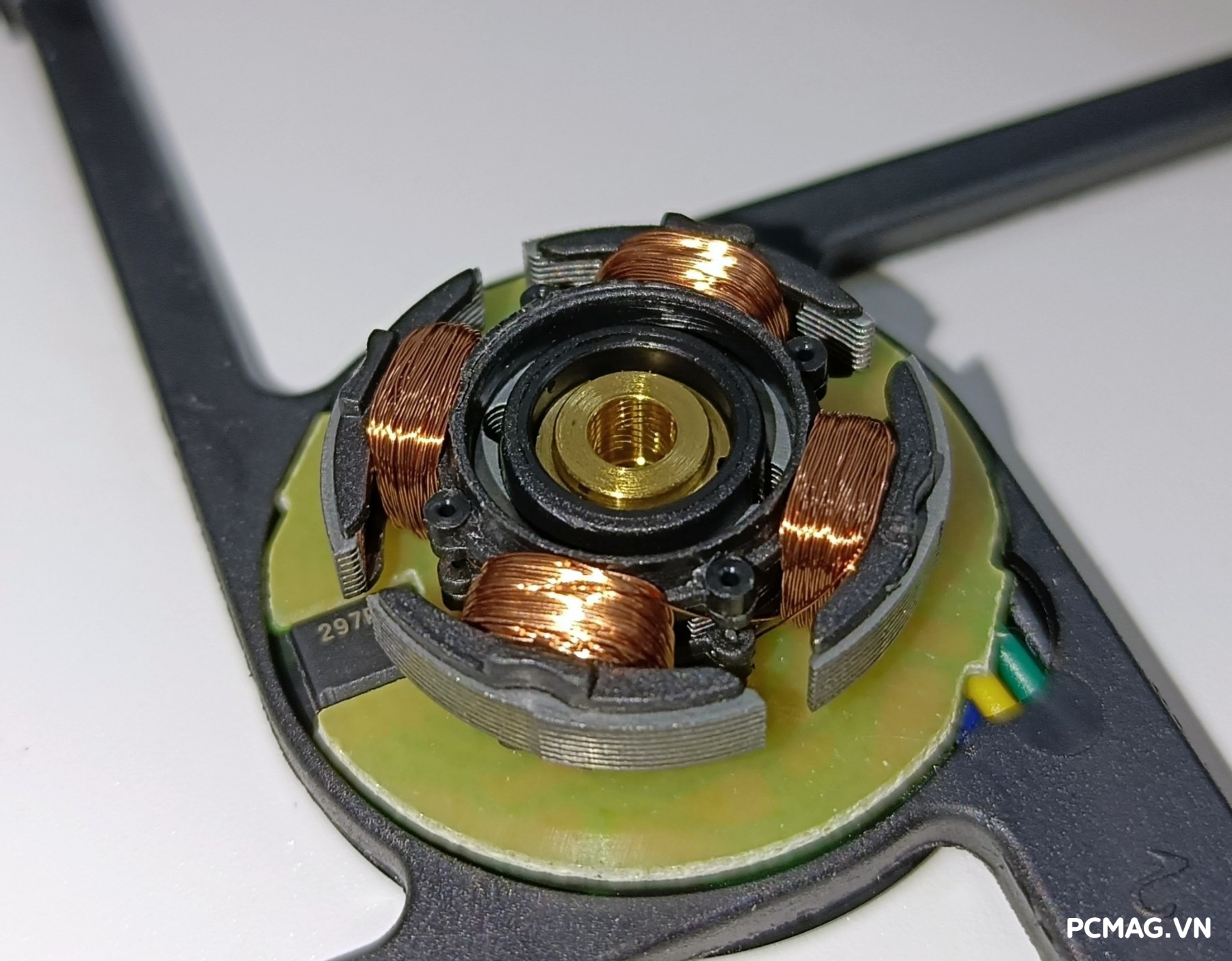

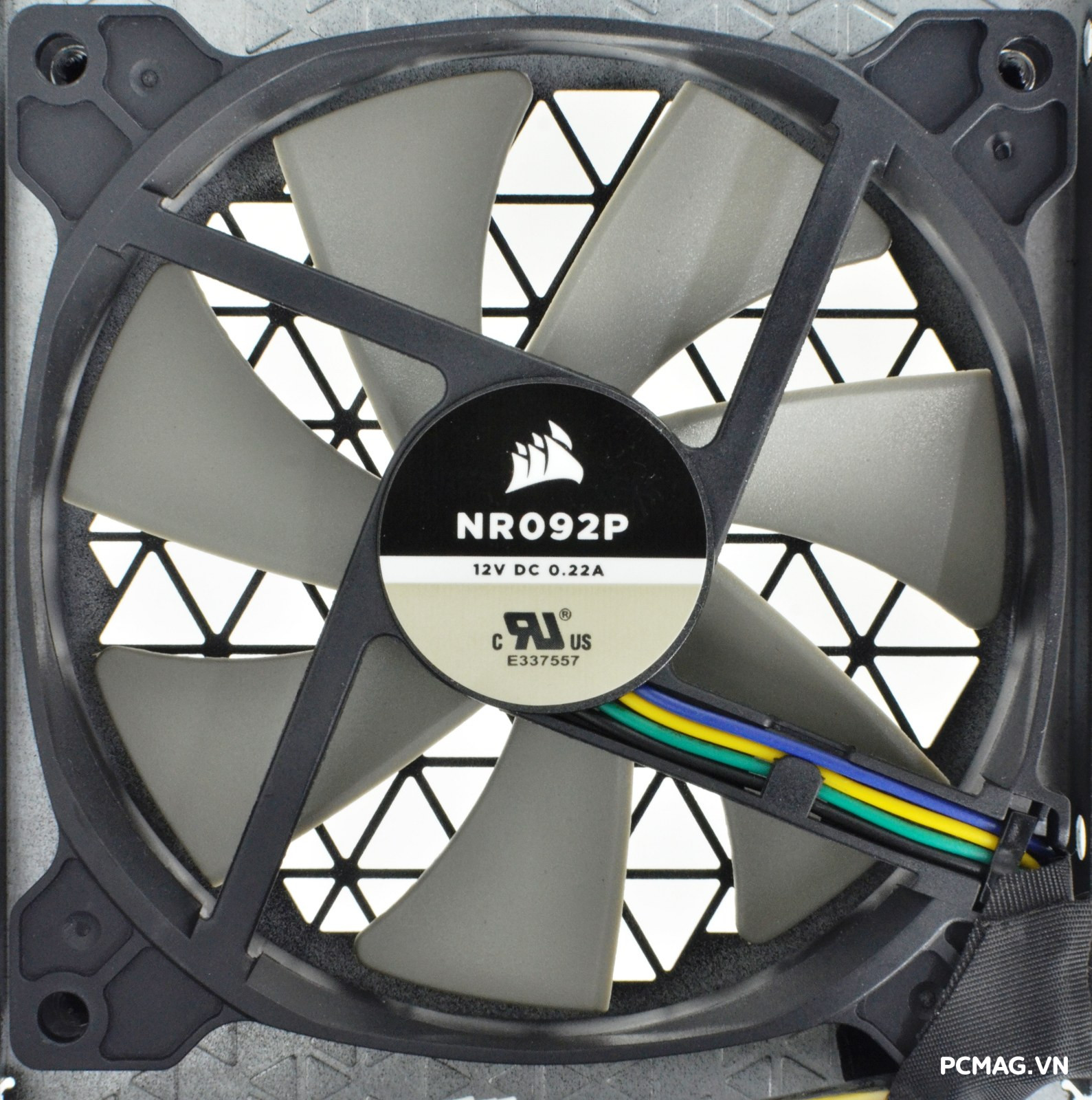

Corsair SFX SF1000 ATX 3.1 / PCIe 5.1 sử dụng quạt làm mát do Corsair đặt sản xuất riêng, mã NR092P, trang bị vòng bi Fluid Dynamic Bearing (FDB) giúp tăng độ bền và giảm tiếng ồn khi vận hành lâu dài.

Quạt hoạt động ở mức 12V – 0.22A, với tốc độ tối đa khoảng 3000 RPM, đủ khả năng làm mát hiệu quả cho khối linh kiện công suất cao bên trong không gian SFX nhỏ gọn.

IV. Kết luận

Corsair SFX SF1000 1000W ATX 3.1 / PCIe 5.1 thể hiện chất lượng hoàn thiện rất cao cả về điện áp lẫn linh kiện bên trong. Hiệu suất thực tế đạt tới 94,63% @ 230Vac, phù hợp với chứng nhận Cybenetics Platinum, cho thấy nền tảng thiết kế hiện đại và tối ưu.

Việc trang bị chuẩn ATX 3.1 cùng đầu cấp nguồn 12V-2×6 / PCIe 5.1 giúp SF1000 tương thích tốt với các thế hệ VGA mới của NVIDIA, đặc biệt là dòng RTX 4000.

Với kích thước SFX nhỏ gọn nhưng công suất lên tới 1000W, đây là lựa chọn rất đáng cân nhắc cho các cấu hình ITX / SFF / Mini PC cao cấp sử dụng một card đồ họa hiệu năng cao.

Ưu điểm

• Linh kiện chất lượng cao, sử dụng 100% tụ điện Nhật Bản
• Điện áp ổn định, vượt qua bài test 200% power excursion
• Hiệu suất cao đạt 94,63% @ 230Vac (Cybenetics Platinum)
• Chế độ semi-fanless, quạt FDB độ bền cao
• Trang bị đầu nguồn 12V-2×6 / PCIe 5.1 thế hệ mới

Khuyết điểm

• Độ ồn tăng lên tương đối rõ khi hoạt động ở tải nặng
