PCMAG tiếp tục trên tay và giới thiệu mẫu nguồn mới nhất đến từ Infinity – Infinity ECO 750W, phiên bản có mức công suất cao nhất trong dòng ECO tính đến thời điểm hiện tại. Sản phẩm vẫn kế thừa nền tảng thiết kế quen thuộc với mạch DC to DC (VRMs) tương tự các phiên bản ECO 450/550 V2 và 650W V3 mà PCMAG đã từng review trước đó, giúp tối ưu hiệu suất chuyển đổi điện năng và đảm bảo độ ổn định cho hệ thống.

Bên cạnh đó, Infinity ECO 750W được trang bị 2 đầu cấp nguồn CPU 8-pin riêng biệt, đáp ứng tốt các cấu hình đa nhân hiện nay, cùng mức hiệu suất hoạt động tối đa được hãng cam kết đạt 85%, phù hợp cho các bộ PC phổ thông và tầm trung cần nguồn công suất cao hơn.

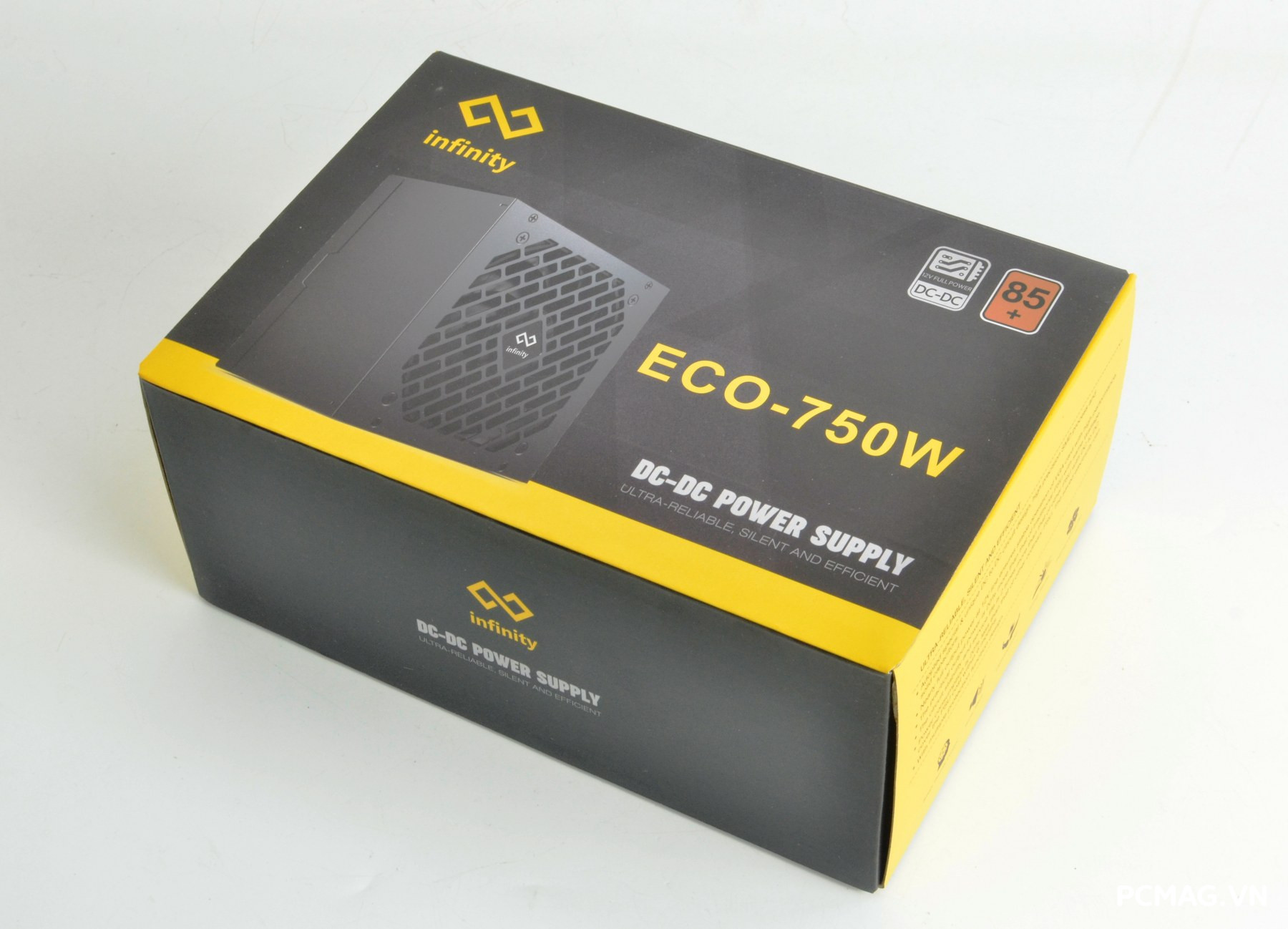

I. Hộp và phụ kiện PSU Infinity ECO 750W

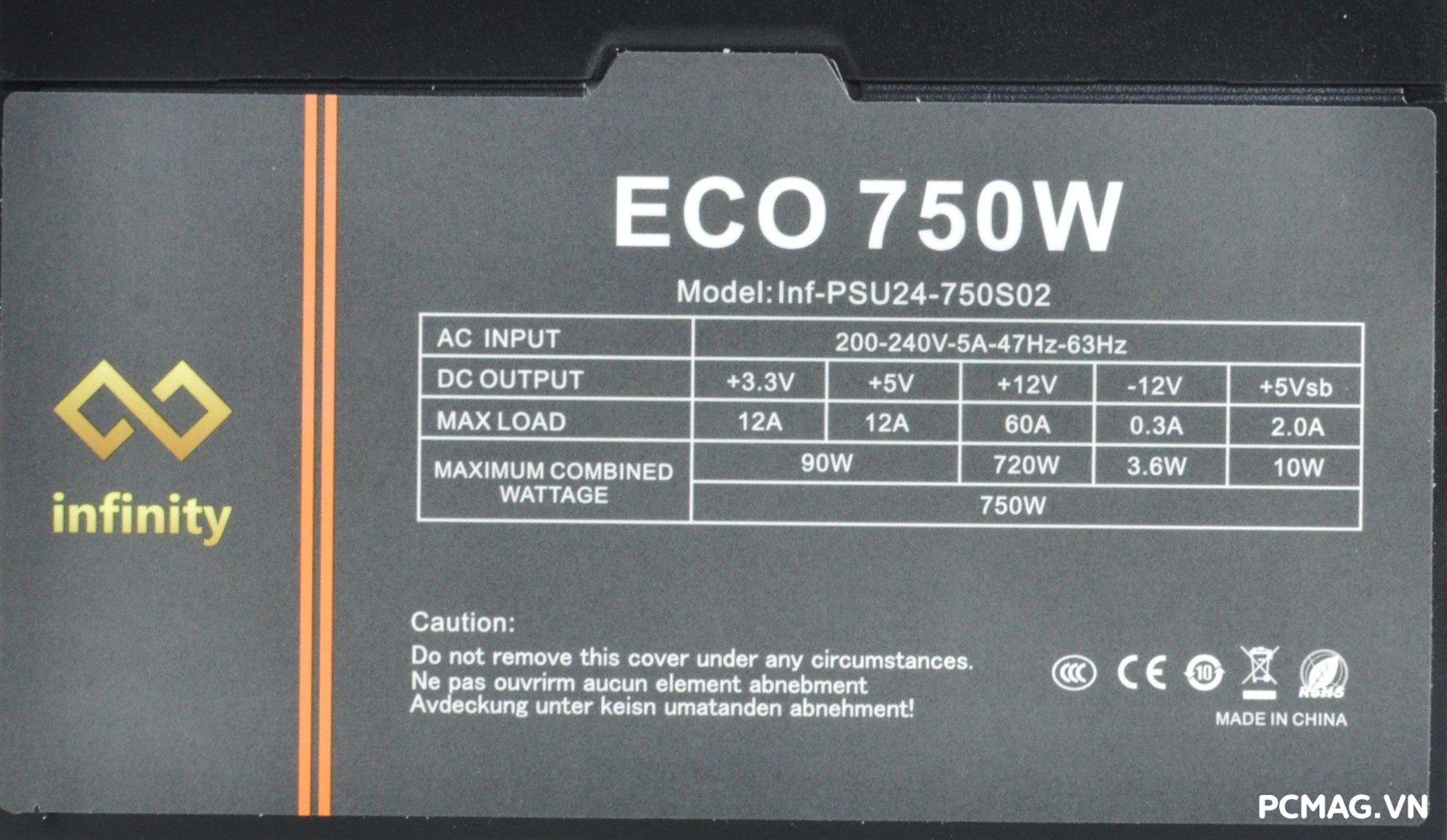

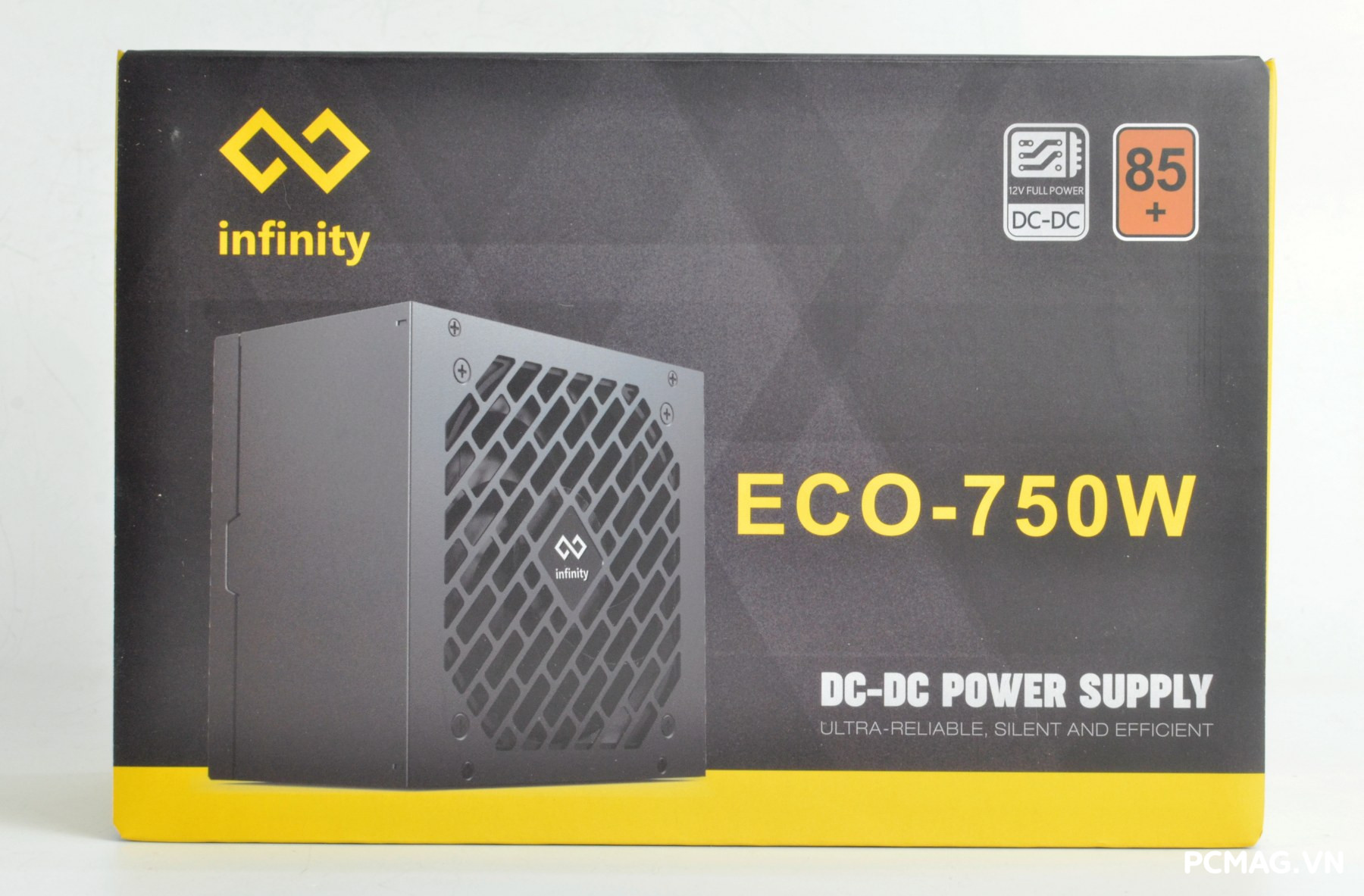

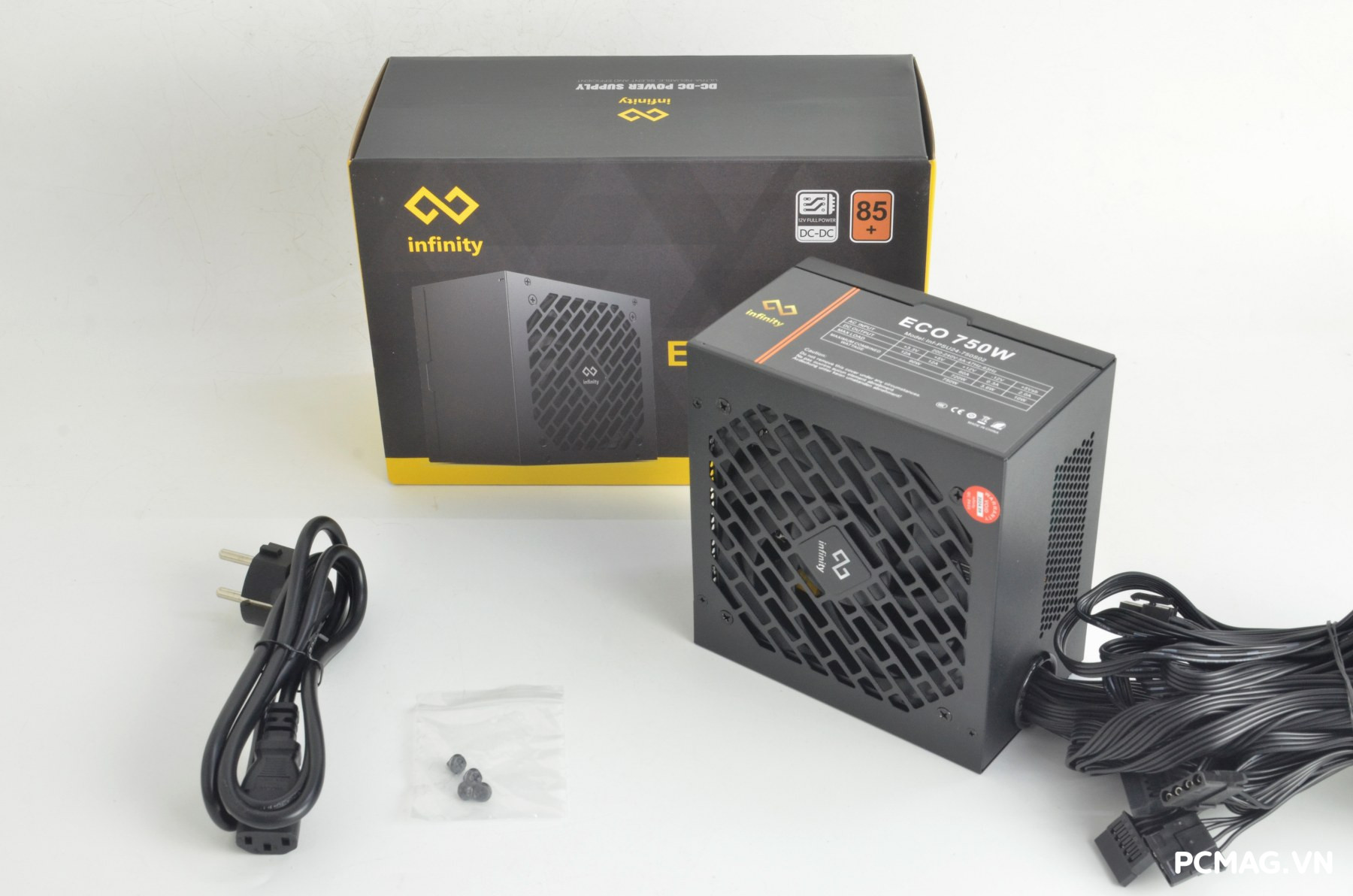

Hộp đựng của Infinity ECO 750W có thiết kế nhỏ gọn, phối màu vàng – đen đặc trưng tạo cảm giác nổi bật và dễ nhận diện. Các thông tin kỹ thuật quan trọng như dải điện áp hoạt động, công suất từng đường rail và số lượng đầu cắm kết nối được in rõ ràng ở mặt hông hộp, giúp người dùng dễ dàng theo dõi trước khi lắp đặt.

II. PSU Infinity ECO 750W

1. Bên ngoài

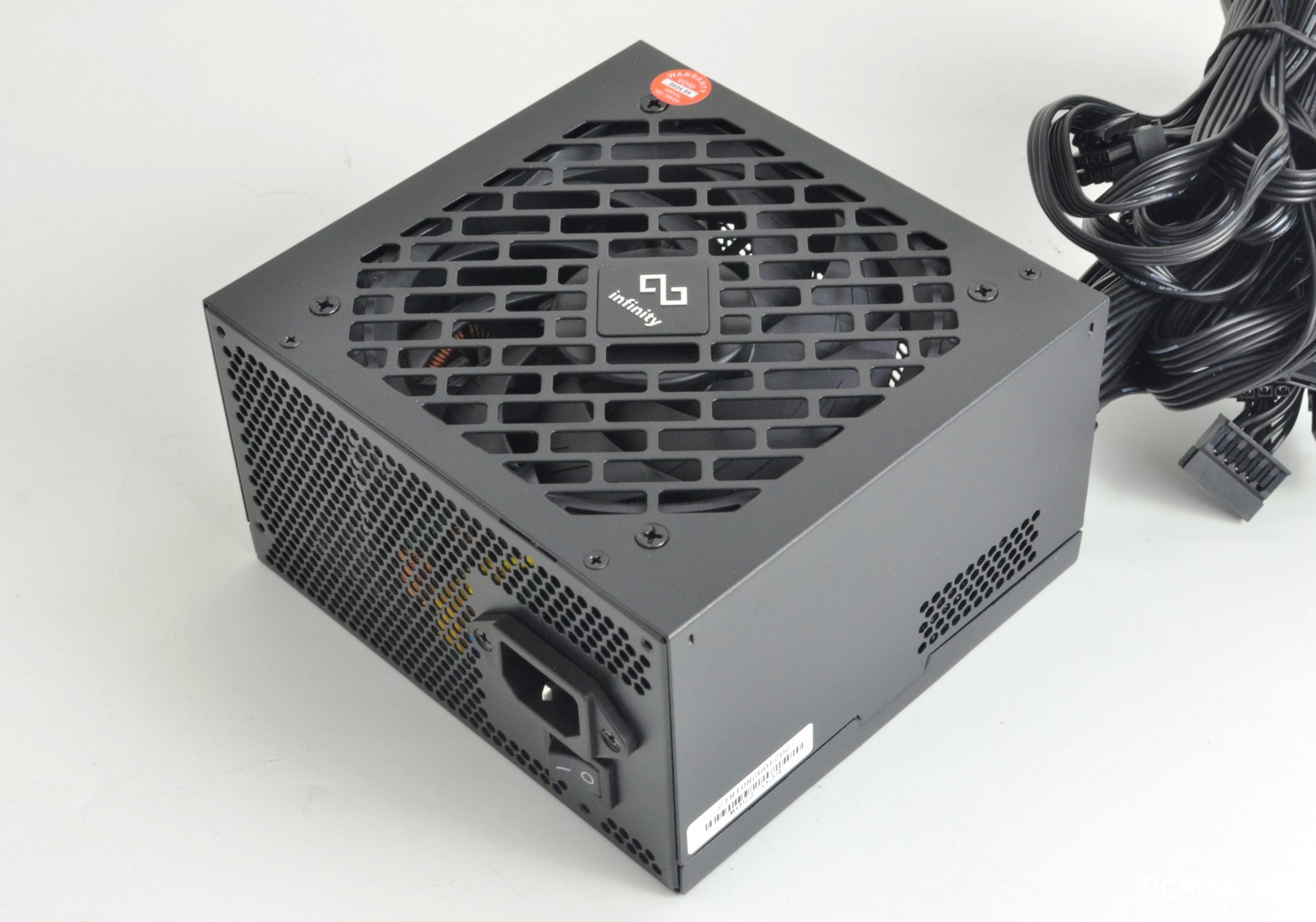

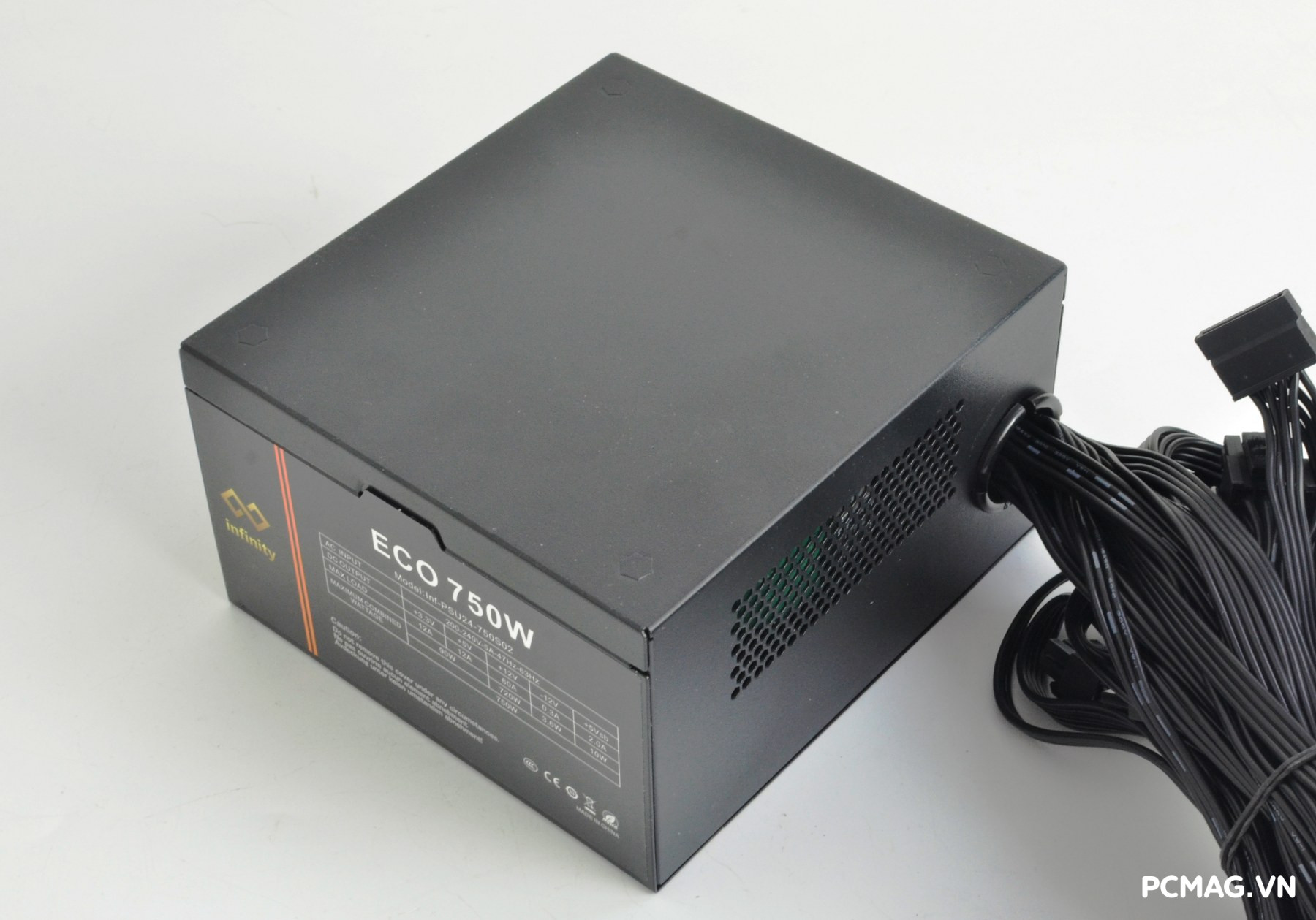

Infinity ECO 750W sở hữu kích thước chuẩn ATX phổ thông, tương thích tốt với hầu hết các thùng máy hiện nay. Toàn bộ vỏ nguồn được phủ sơn tĩnh điện màu đen nhám, mang lại cảm giác cứng cáp và đồng bộ với nhiều cấu hình PC. Sản phẩm sử dụng quạt làm mát kích thước 120mm, đảm nhiệm vai trò tản nhiệt và duy trì nhiệt độ ổn định trong quá trình hoạt động.

Hệ thống cáp của Infinity ECO 750W sử dụng dạng bẹ dẹt màu đen, giúp đi dây gọn gàng và tối ưu không gian bên trong thùng máy. Cụ thể bao gồm:

• 1 x cáp 24-pin Mainboard dài 55cm
• 2 x cáp 4+4-pin ATX12V (CPU) dài 65cm
• 2 x cáp 6+2-pin PCIe dài 55cm
• 4 x đầu SATA với chiều dài 40cm + 15cm
• 4 x đầu ATA (Molex) với chiều dài 40cm + 15cm + 15cm + 15cm

Cấu hình cáp này đáp ứng tốt các hệ thống sử dụng 1 VGA rời cùng nhiều thiết bị lưu trữ phổ thông hiện nay.

2. Bên trong

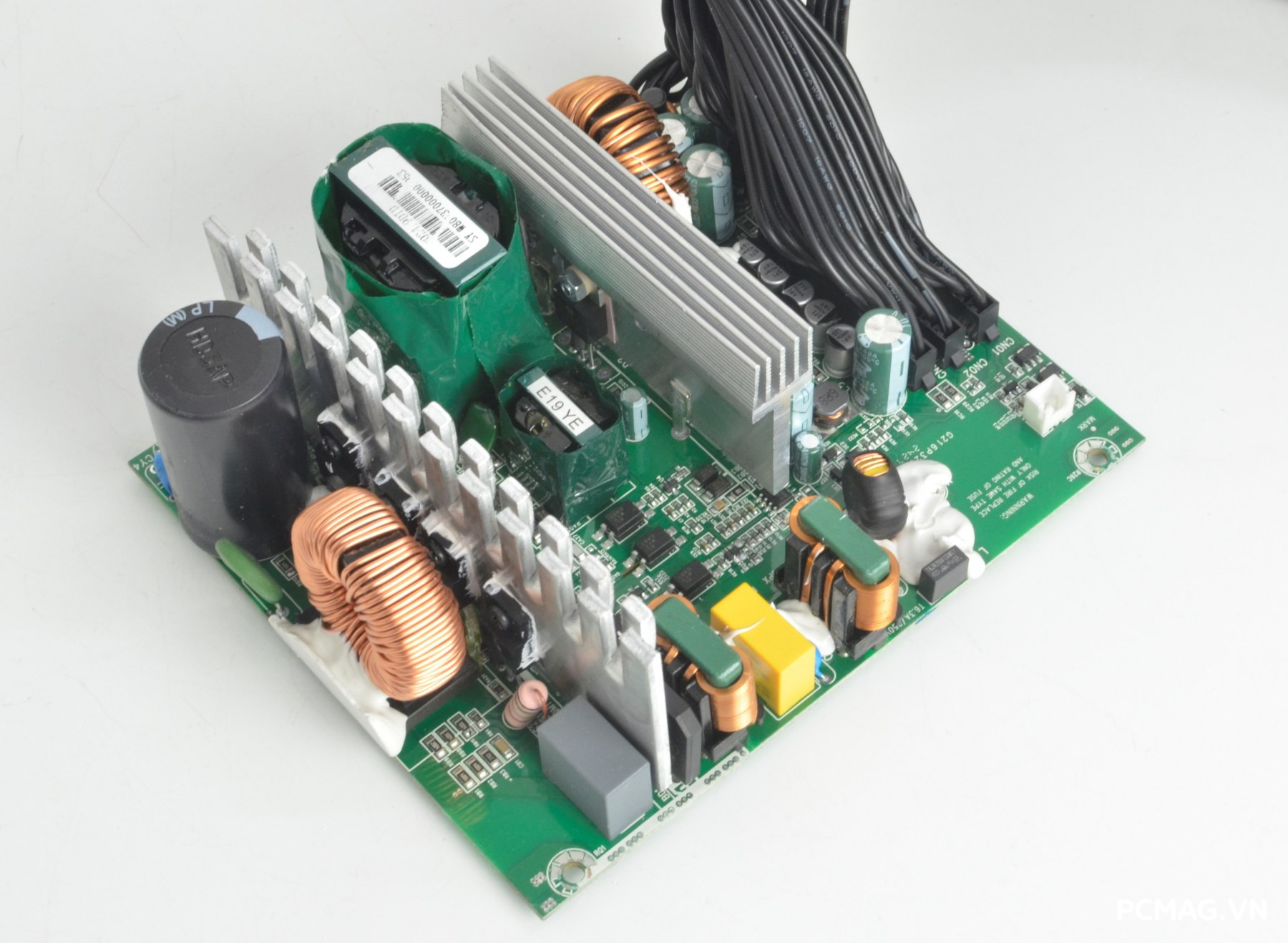

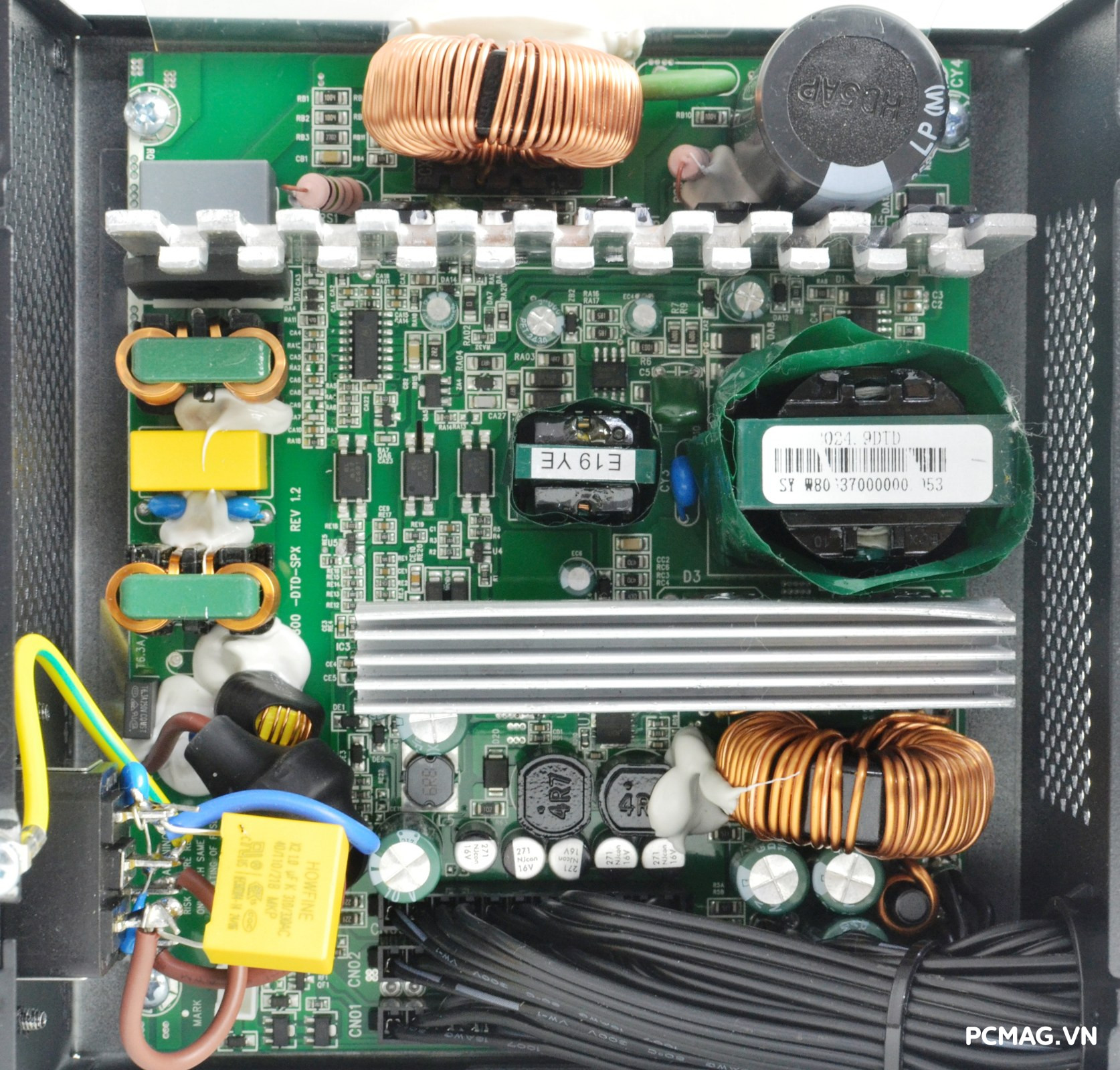

Infinity ECO 750W sử dụng platform có PCB 2 lớp tương tự phiên bản ECO 450W trước đó. Tuy nhiên, ở phiên bản 750W đã có sự nâng cấp về linh kiện nhằm đáp ứng mức công suất cao hơn và đảm bảo độ ổn định khi vận hành tải lớn.

Trên nền tảng này, các IC điều khiển, mạch dao động cùng linh kiện phụ trợ chủ yếu sử dụng dạng dán bề mặt (SMD) và được bố trí tập trung ở mặt trên (Top side) của bo mạch. Cách sắp xếp này giúp linh kiện đón trực tiếp luồng gió từ quạt 120mm, qua đó cải thiện hiệu quả tản nhiệt và góp phần nâng cao độ bền trong quá trình sử dụng lâu dài.

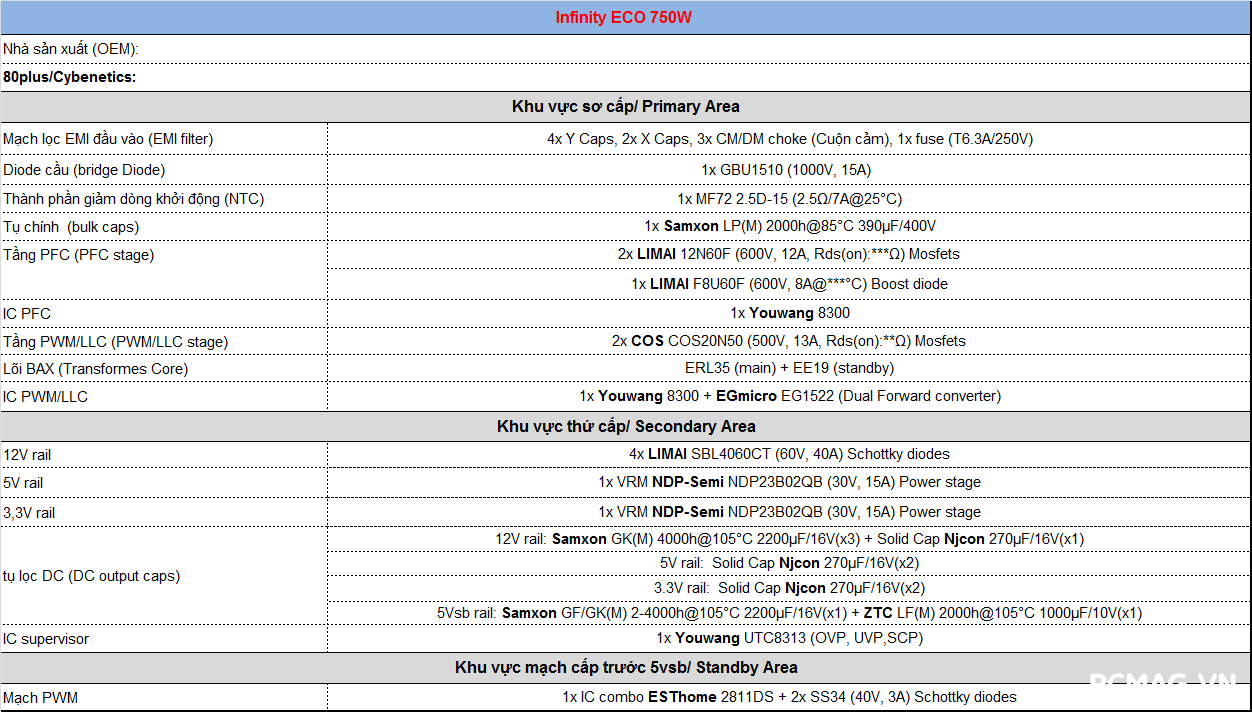

Bảng linh kiện được sử dụng trên ECO 750W

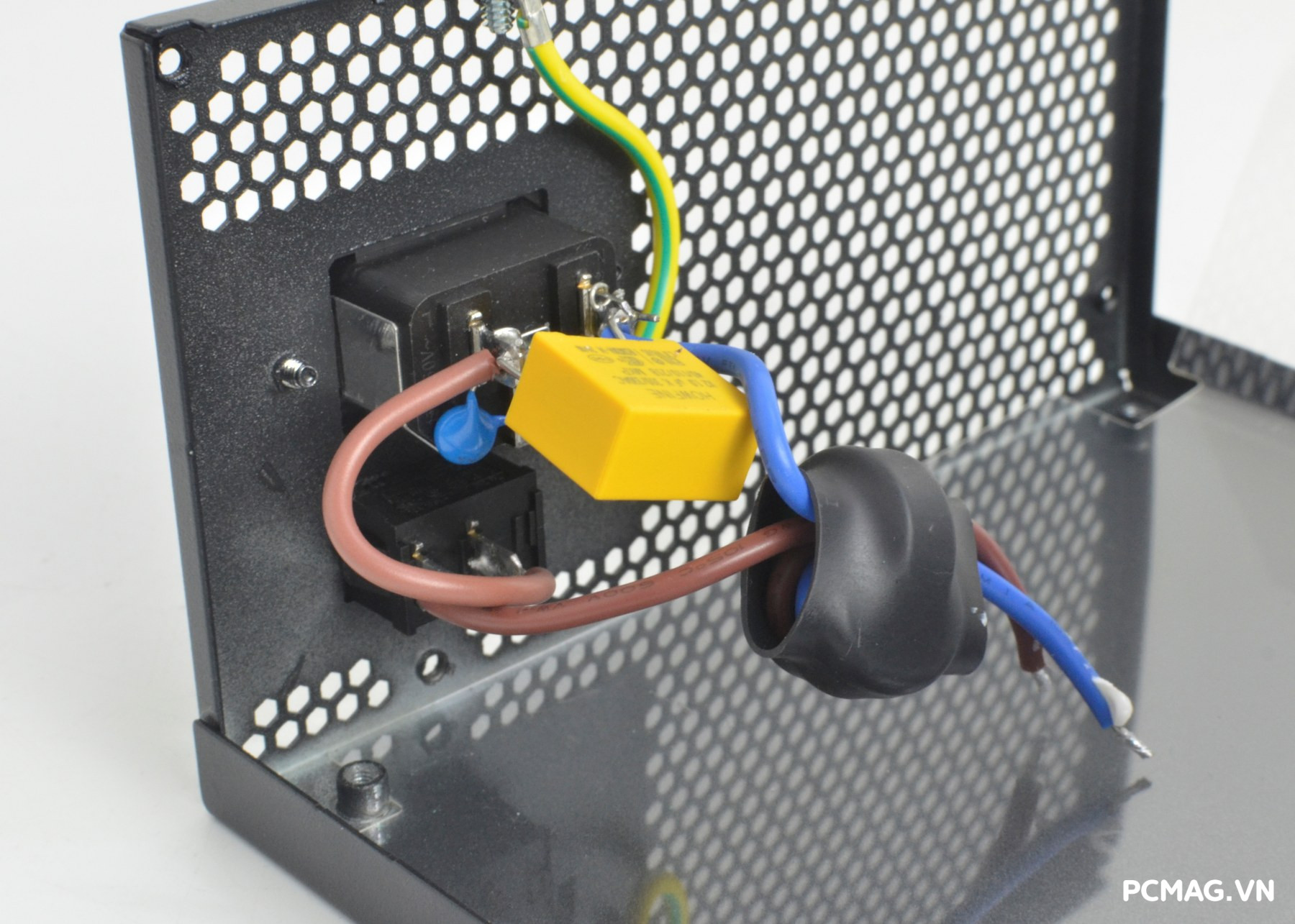

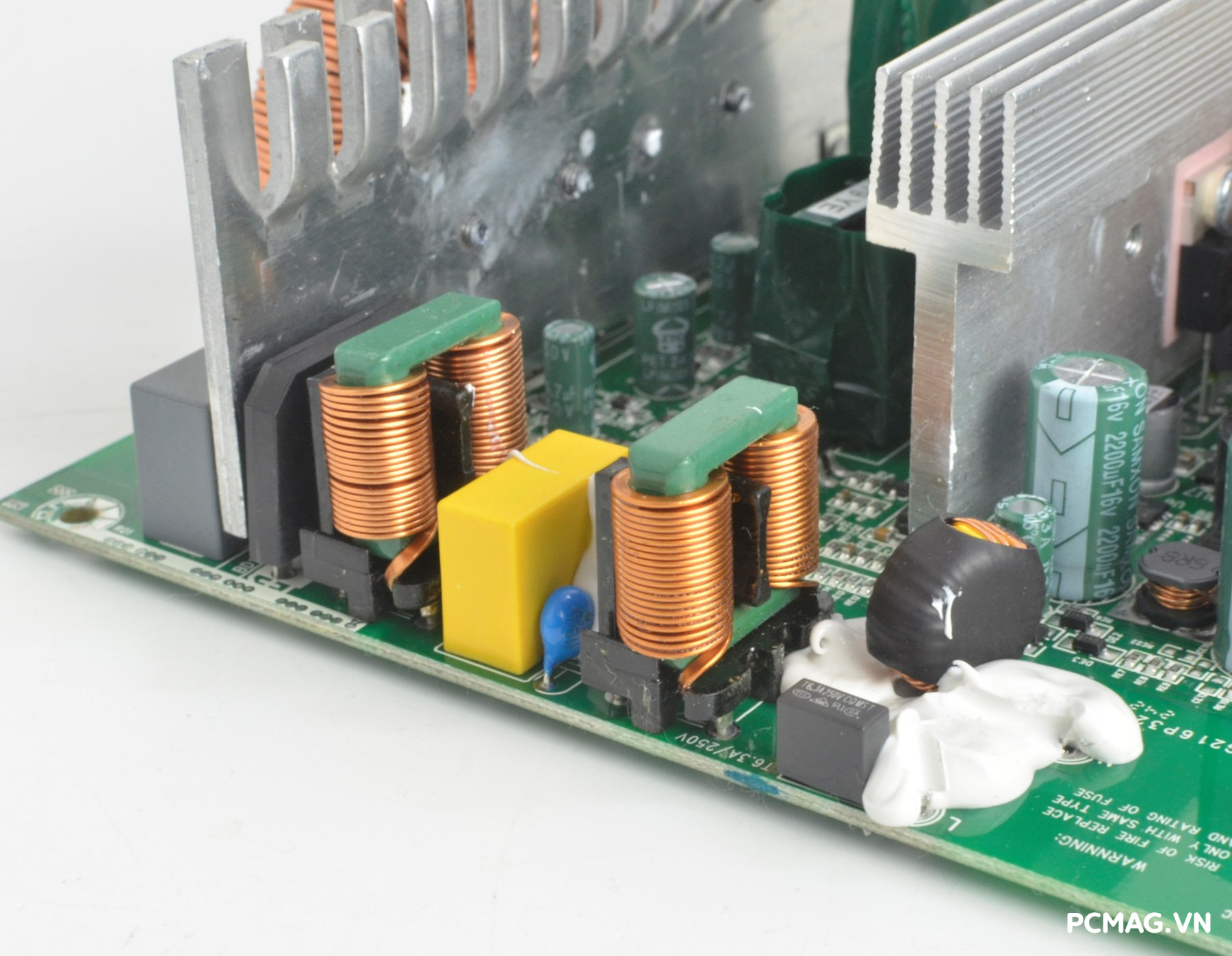

Với mức công suất khoảng 750W, việc ECO 750W được trang bị mạch EMI đầy đủ gồm 2 tầng lọc là một điểm đầu tư đáng ghi nhận. Thiết kế này giúp hạn chế nhiễu điện từ (EMI) phát ngược ra lưới điện, đồng thời giảm thiểu ảnh hưởng của các xung nhiễu từ nguồn điện dân dụng (nếu có) tác động vào những linh kiện nhạy cảm ở phía sau mạch nguồn. Nhờ đó, hệ thống vận hành ổn định và an toàn hơn trong thời gian dài.

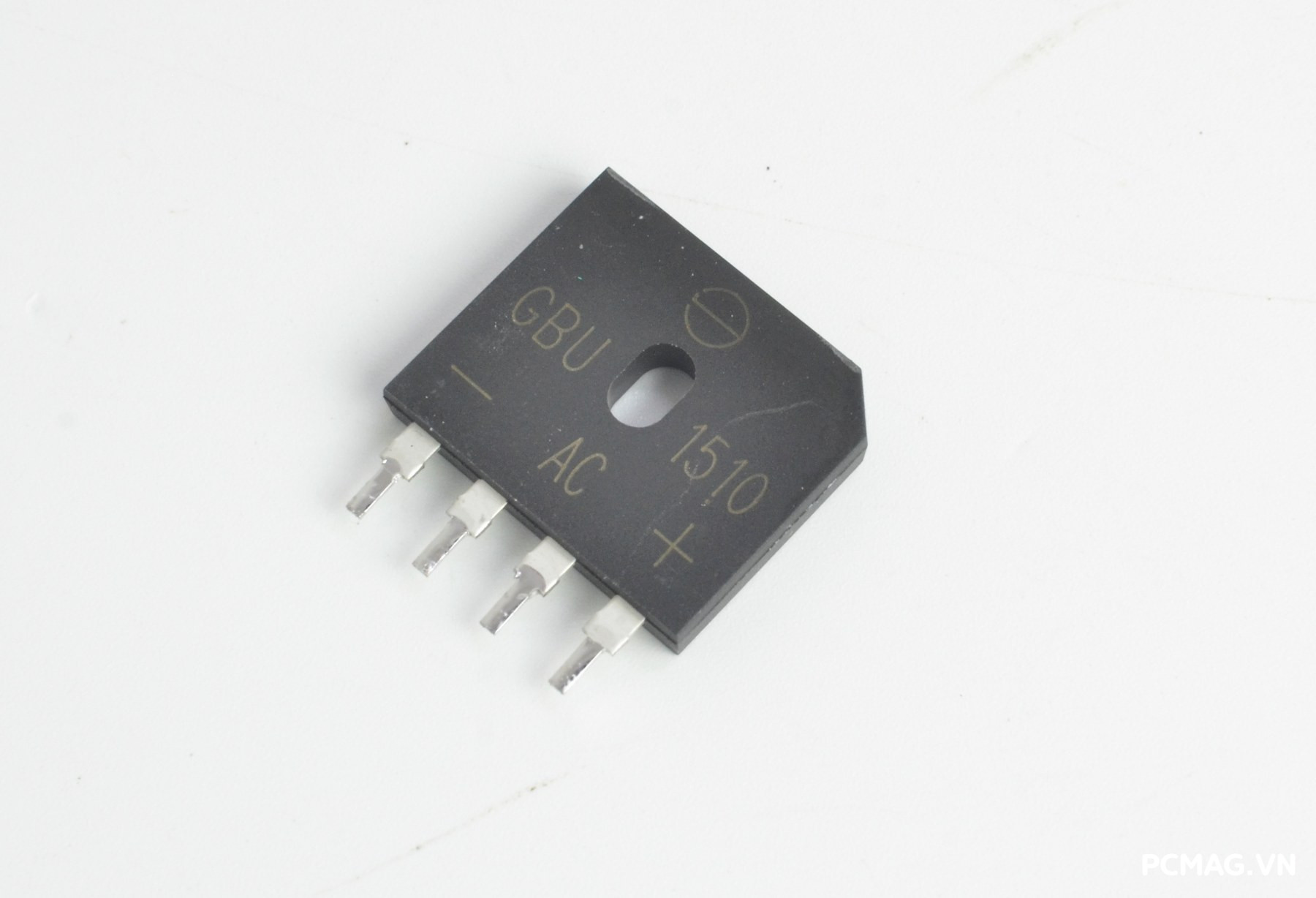

Diode cầu chỉnh lưu GBU1510 (15A) được bố trí tại khu vực có luồng gió trực tiếp từ quạt làm mát, giúp cải thiện khả năng tản nhiệt trong quá trình hoạt động tải cao. Bên cạnh đó, tụ chính đến từ thương hiệu Samxon có thông số 390µF / 400V, với mức nhiệt độ chịu đựng tối đa 85°C, đáp ứng yêu cầu vận hành ổn định trong phân khúc nguồn phổ thông – tầm trung.

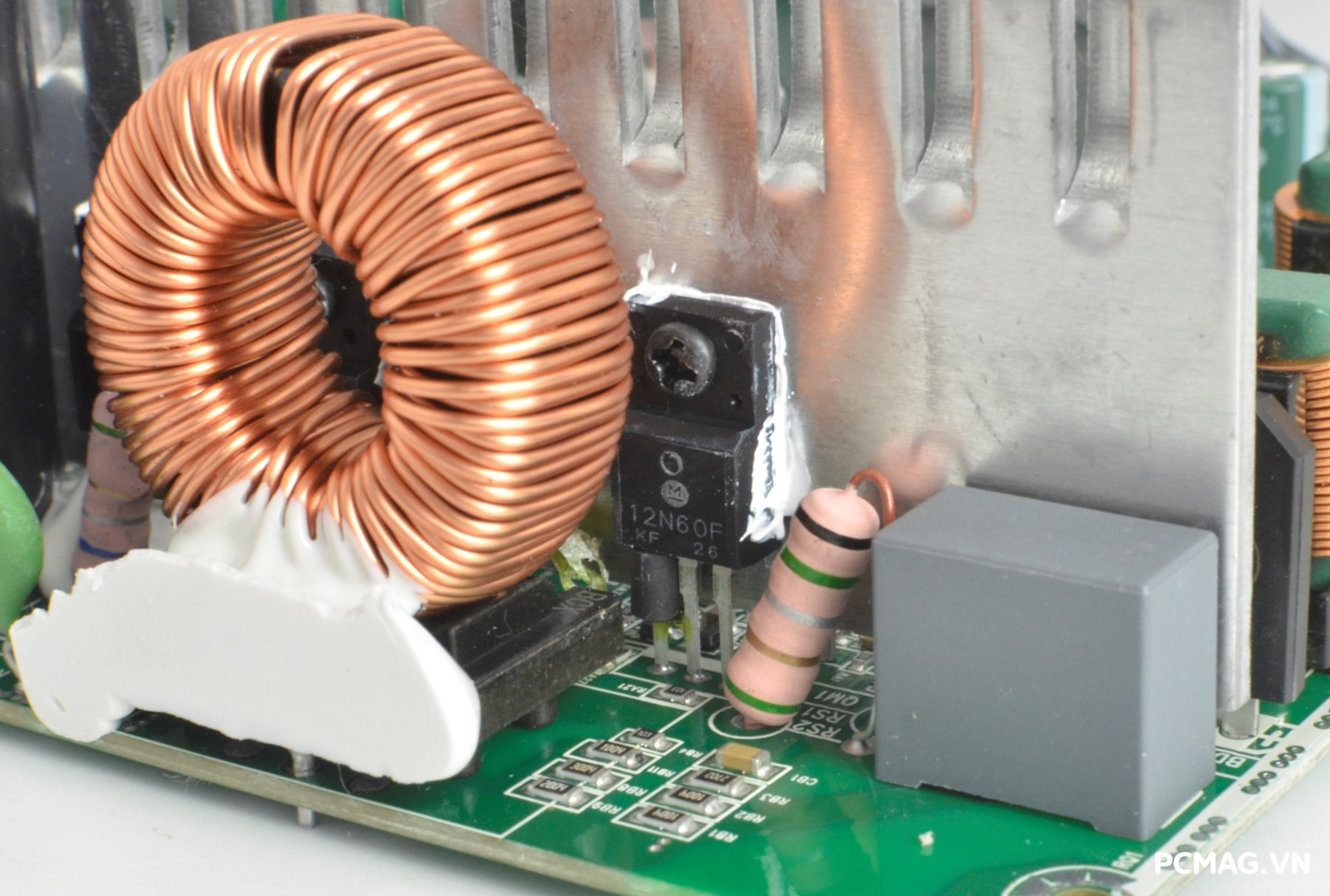

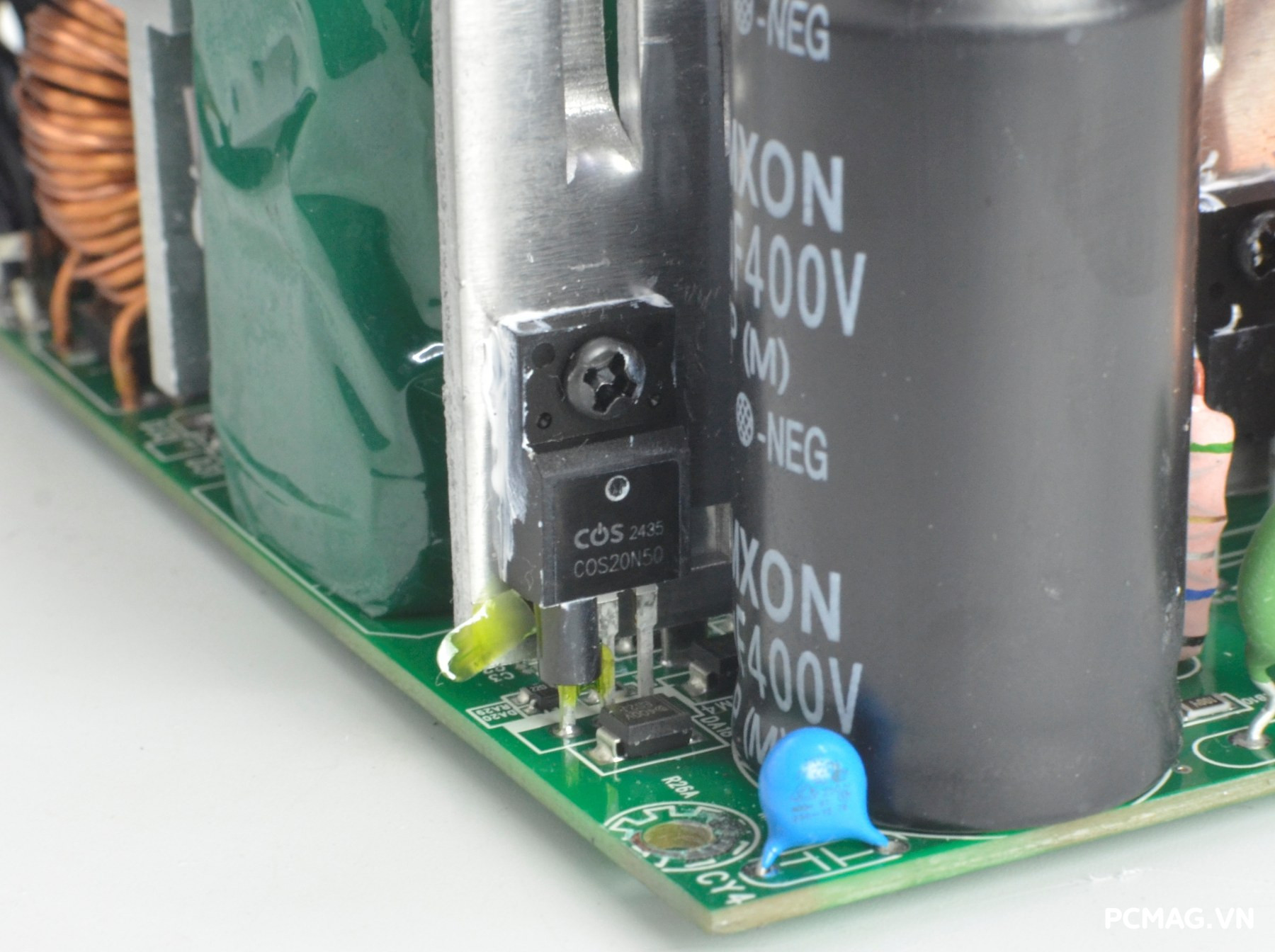

Tầng PFC của ECO 750W sử dụng 2 MOSFET 12N60F (12A) kết hợp cùng 1 diode boost F8U60F (8A) nhằm nâng cao hệ số công suất và tối ưu hiệu suất chuyển đổi điện năng. Ở tầng PWM, bộ nguồn trang bị cặp MOSFET COS20N50 (20A) và được điều khiển thông qua IC driver EG12522, thay cho phương pháp sử dụng biến áp chia xung thường thấy trên các thiết kế dual forward truyền thống.

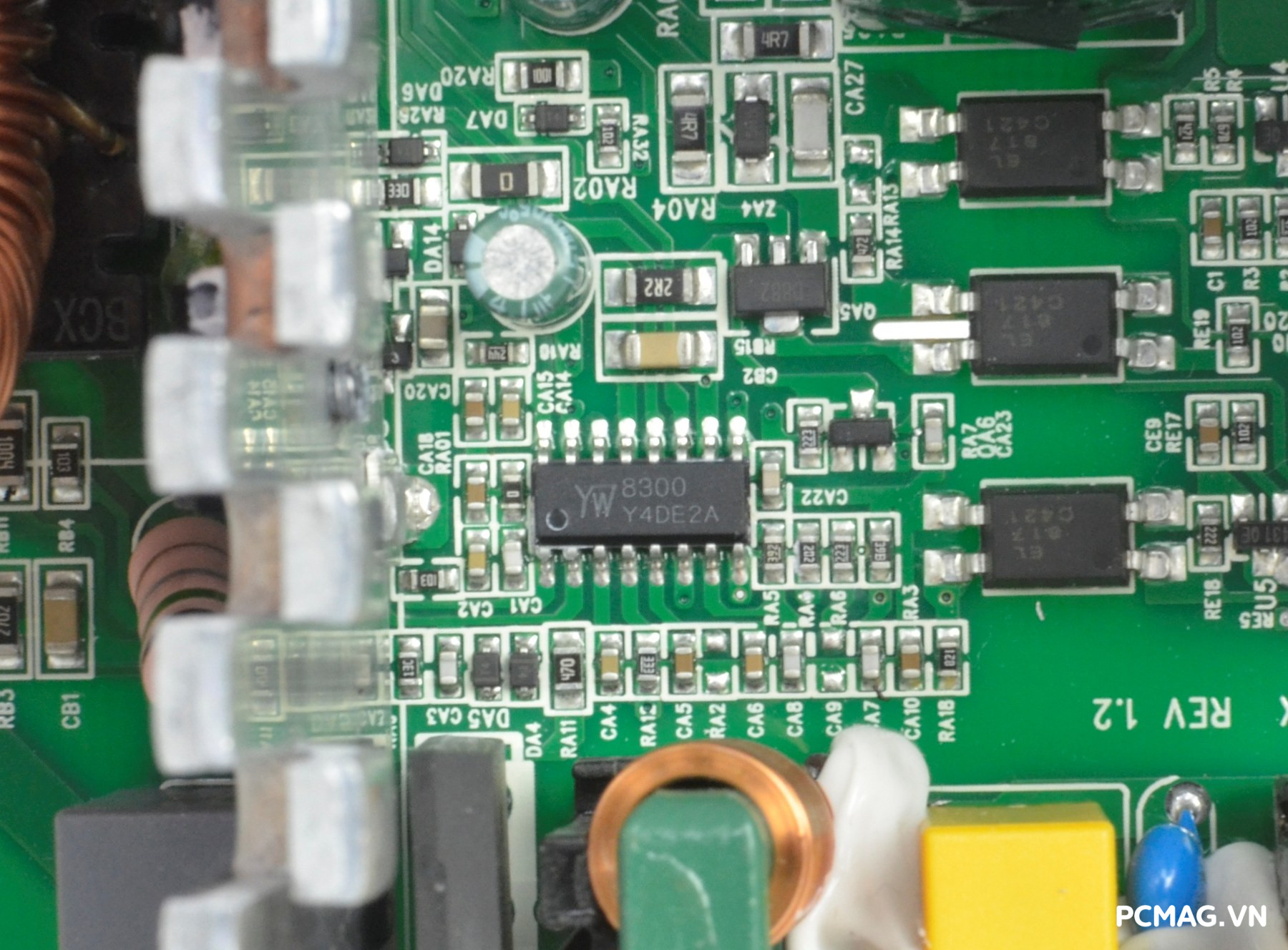

Toàn bộ hai tầng công suất này đều chịu sự điều khiển từ IC dao động Youwang 8300, đảm bảo khả năng vận hành đồng bộ và ổn định trong quá trình hoạt động.

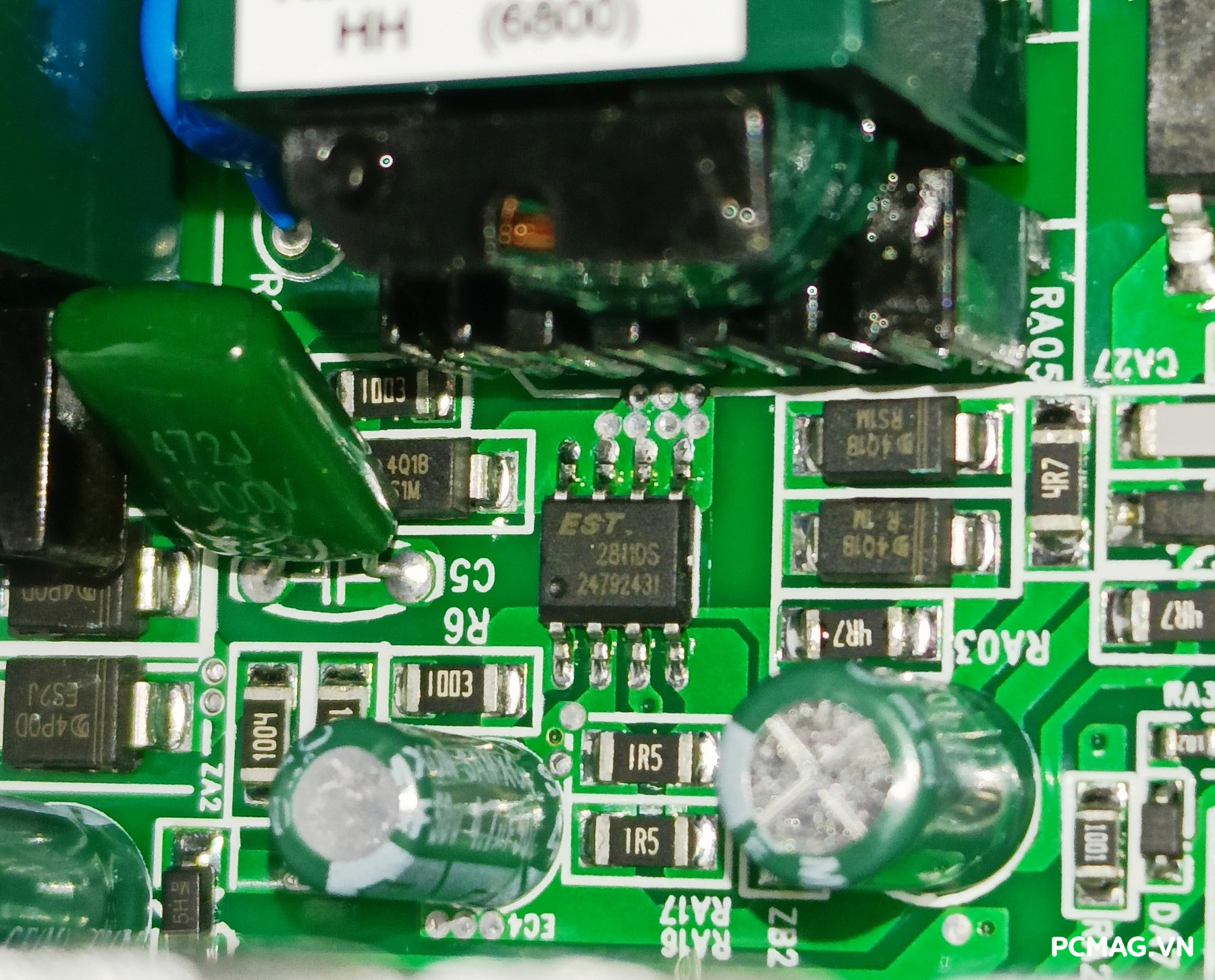

Nằm kế bên là IC dao động EST2811DS của mạch cấp trước 5Vsb

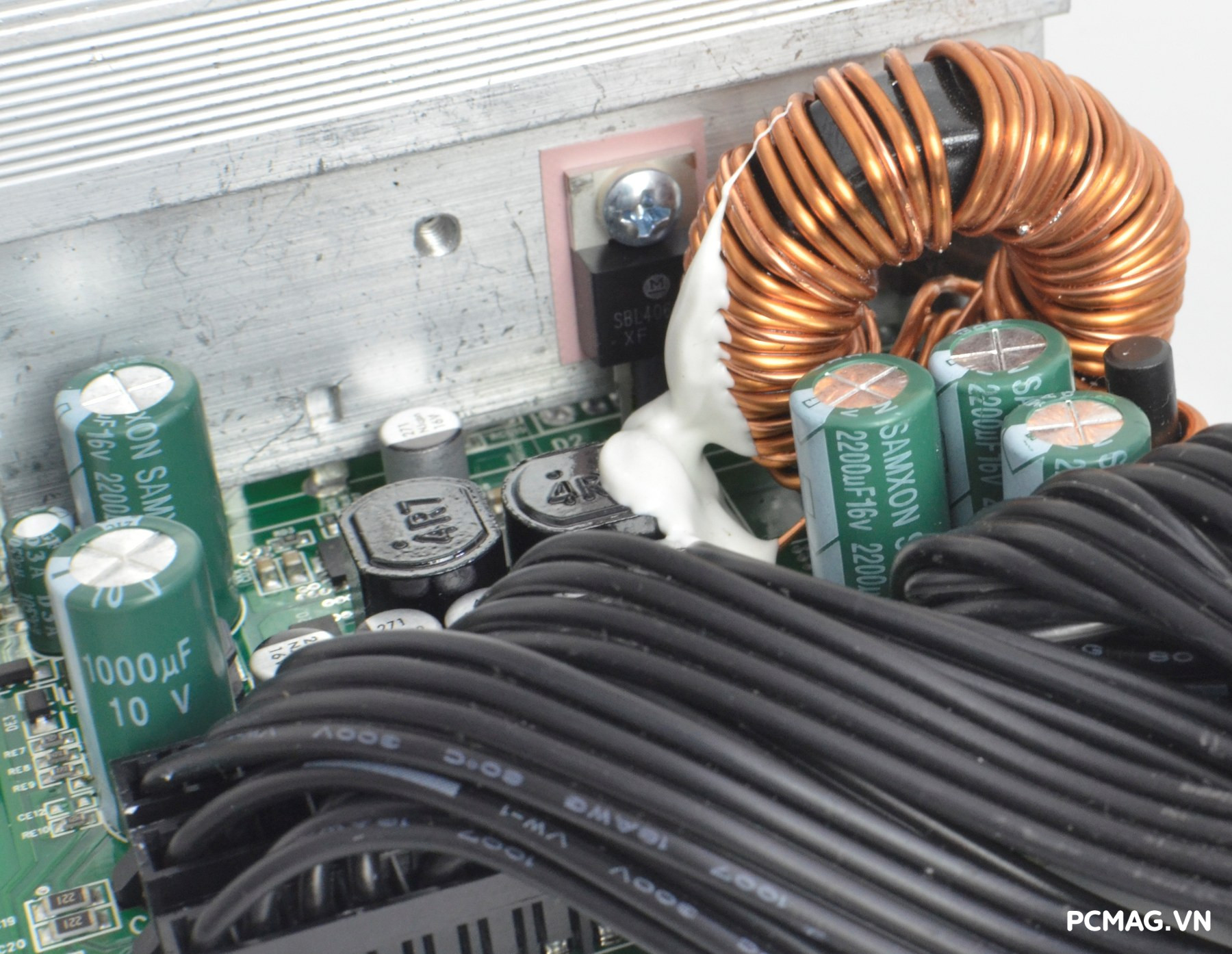

Ở khu vực chỉnh lưu cho đường 12V duy nhất trên ECO 750W là tổ hợp 4 Diode SBL4060(4x 40A)

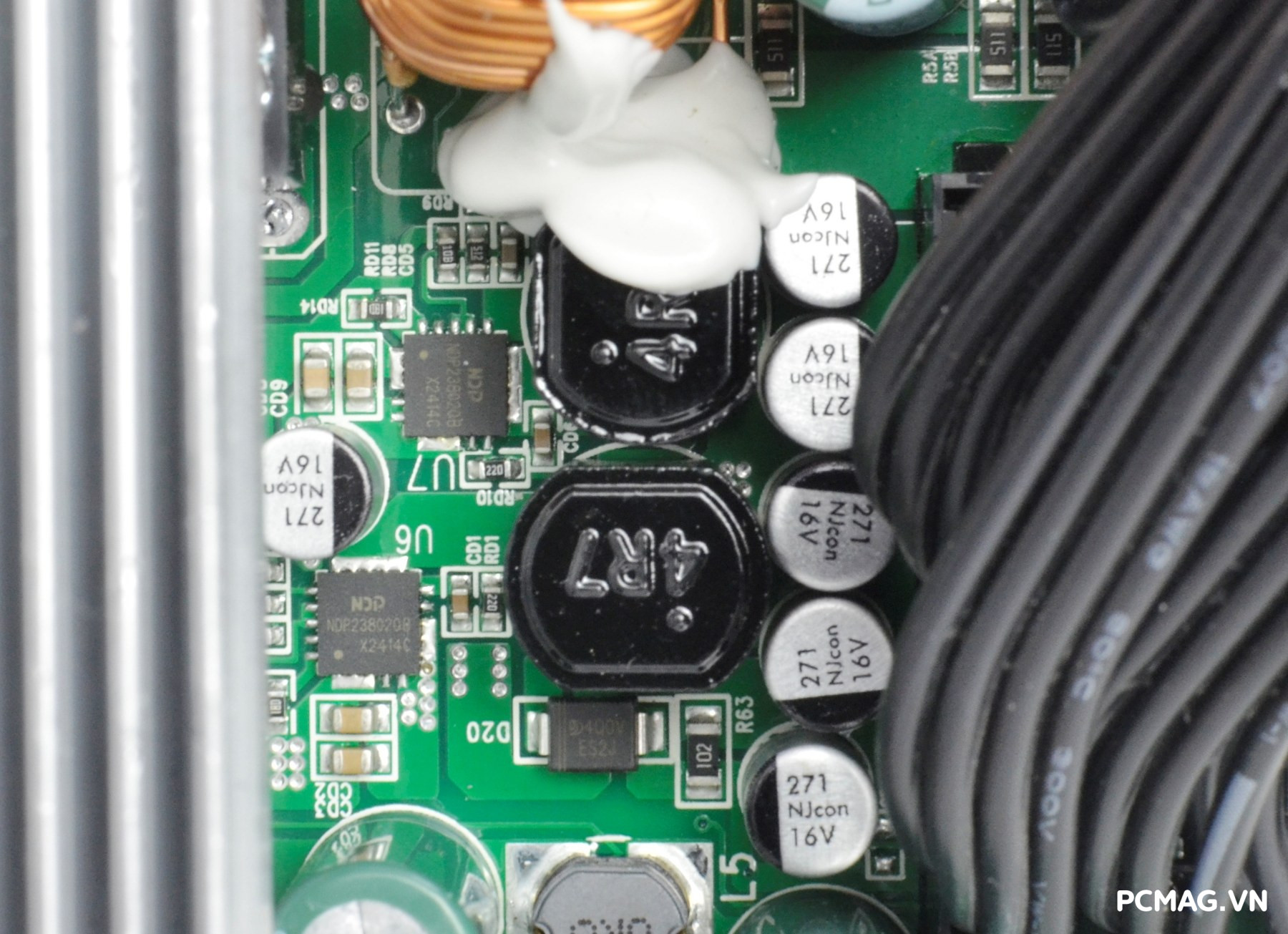

Hai đường 5V và 3.3V trên ECO 750W được tạo ra thông qua 2 module VRM/DC to DC đặt trực tiếp ở mặt trên (Top side) của PCB chính. Bộ nguồn sử dụng giải pháp IC NDP23802QB, tích hợp sẵn mạch dao động điều khiển và MOSFET trong cùng một package, qua đó tối giản số lượng linh kiện phụ trợ và giúp tối ưu chi phí sản xuất.

Tuy nhiên, giới hạn dòng đỉnh của IC này vào khoảng 18A peak, vừa đủ đáp ứng cho các cấu hình PC phổ thông đến tầm trung, nhưng sẽ không quá dư dả nếu khai thác ở mức tải cao kéo dài trên hai đường điện áp phụ.

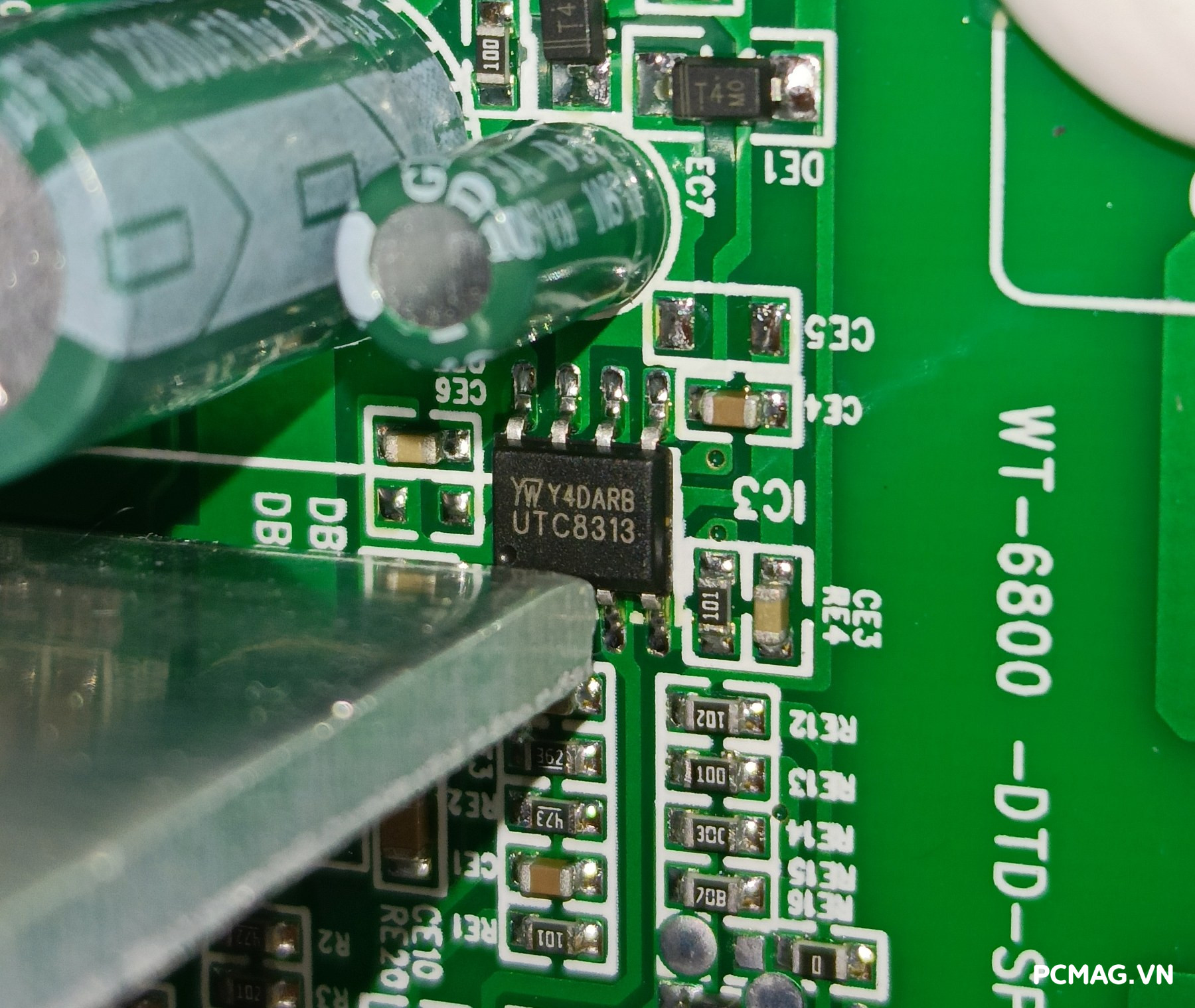

IC giám sát được sử dụng là Youwang UTC8313, đảm nhiệm các cơ chế bảo vệ cơ bản gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch), giúp tăng cường độ an toàn cho hệ thống trong quá trình vận hành.

Ở ngõ ra DC, ECO 750W trang bị các tụ hóa lọc đến từ Samxon, kết hợp cùng tụ rắn (solid capacitor) cho hai đường 3.3V và 5V nhằm cải thiện khả năng lọc nhiễu và duy trì độ ổn định điện áp tốt hơn.

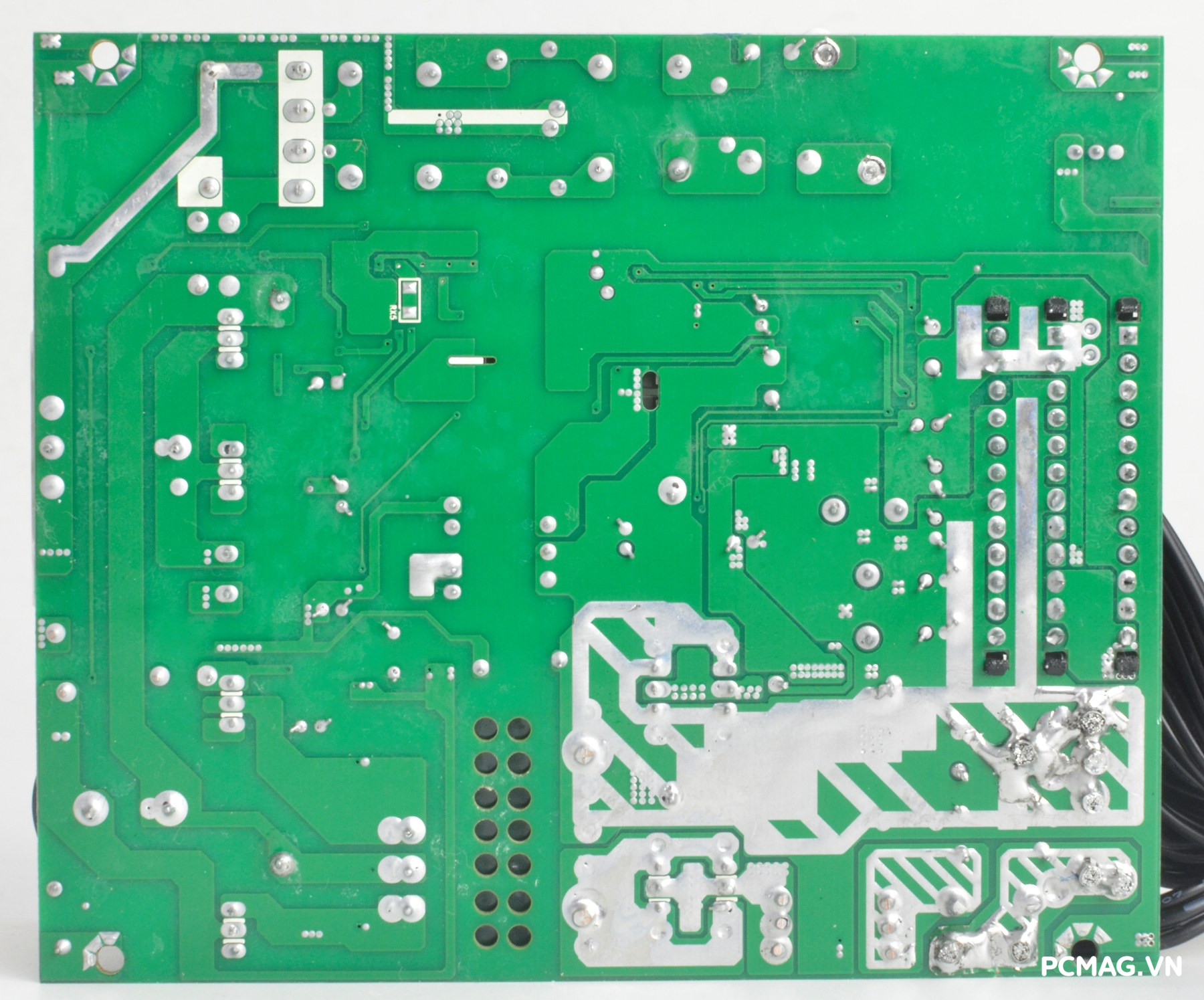

Phần PCB của Infinity ECO 750W được hoàn thiện khá gọn gàng, bố cục linh kiện thông thoáng và các chân linh kiện đều được cắt tỉa ngăn nắp. Tuy nhiên, vẫn có thể thấy một vài vị trí được hàn tay bổ sung nhằm tăng khả năng chịu tải cho mạch công suất, điều thường gặp trên các bộ nguồn trong phân khúc này.

III. Thử nghiệm PSU Infinity ECO 750W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu theo Test Plan ATX 3.0 của Intel, với các bộ nguồn single rail, đường 12V sẽ được chia thành 2 nhánh trong phép thử tải:

• 12V1: Cấp cho toàn bộ hệ thống sử dụng 12V ngoại trừ CPU (Mainboard, PCIe, thiết bị ngoại vi…)
• 12V2: Chỉ cấp riêng cho CPU thông qua đầu ATX12V/EPS12V

Kể từ ngày 14/04/2023, đường -12V đã được bổ sung vào danh mục thử tải và thêm mức kiểm tra tại 5% Load, nhằm đánh giá sát hơn khả năng hoạt động ở tải thấp.

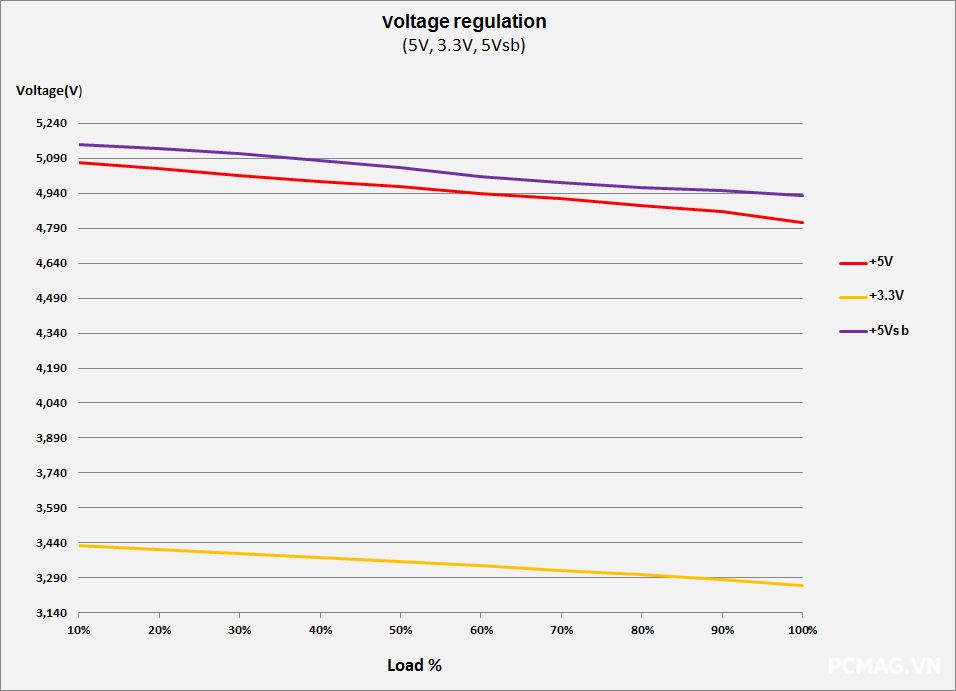

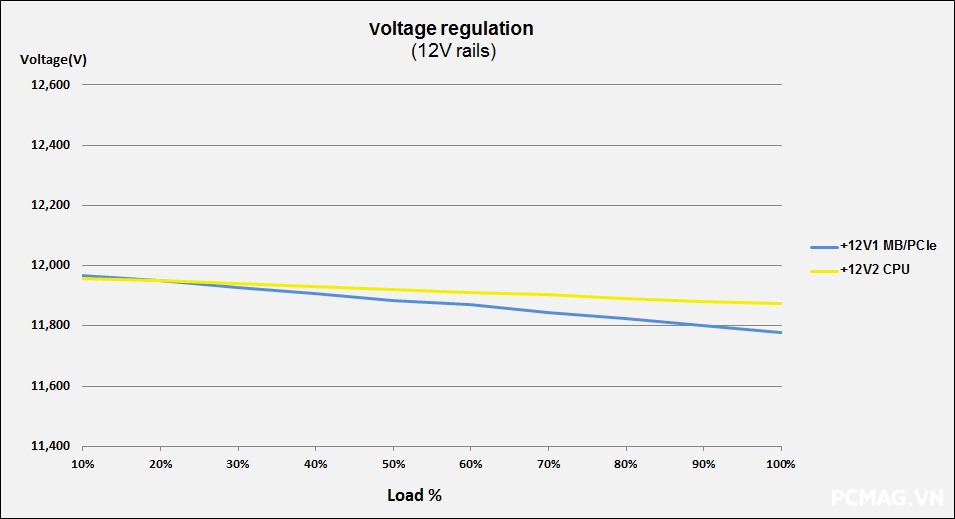

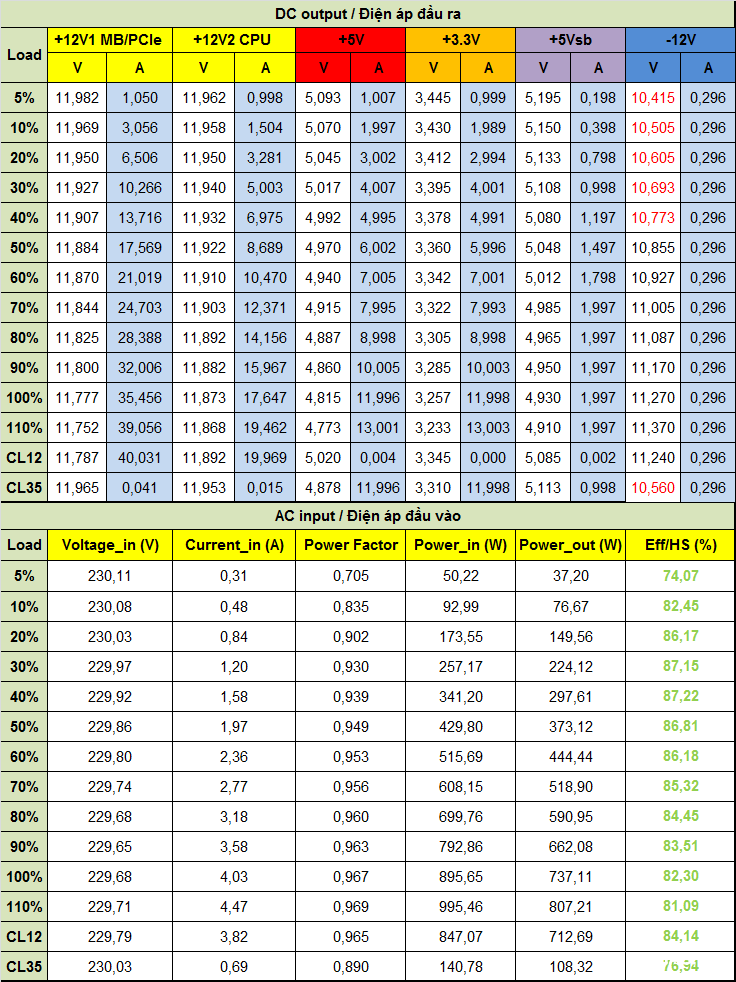

Trong quá trình thử nghiệm, Infinity ECO 750W hoàn thành tốt các mức tải với điện áp dao động nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC to DC, ở các kịch bản tải chéo (crossload) hoặc tải không đồng đều, các đường điện áp chính vẫn duy trì độ ổn định tốt.

Riêng đường -12V có xu hướng thấp hơn mức lý tưởng ở tải nhẹ, tuy nhiên điều này không quá đáng ngại do hiện nay đường điện này hầu như không còn được sử dụng phổ biến. Thậm chí theo chuẩn ATX 3.0, Intel không còn bắt buộc PSU phải tích hợp đường -12V.

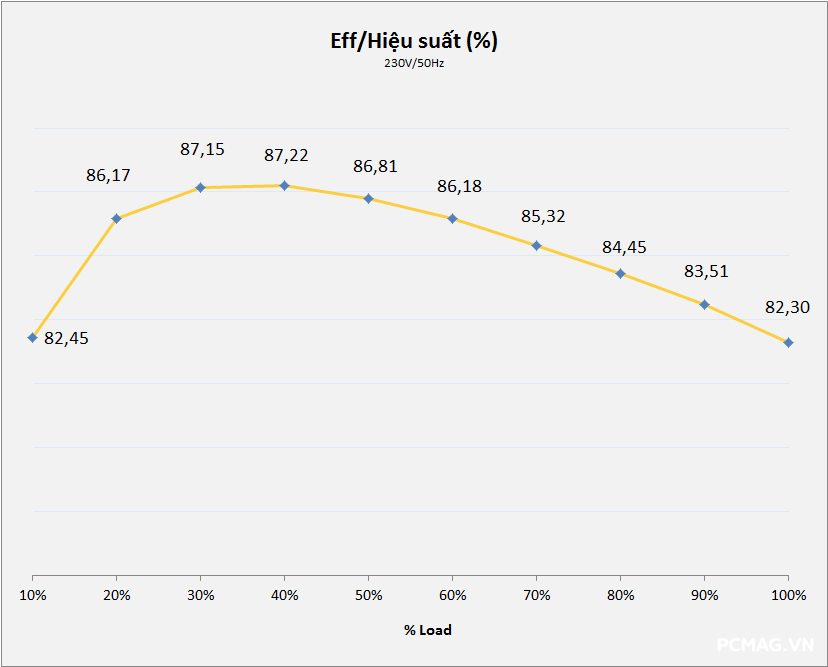

Đáng chú ý, hiệu suất tối đa đo được đạt 87,22% @230Vac, vượt khá xa mức 85%+ mà Infinity công bố, cho thấy khả năng tối ưu chuyển đổi điện năng của ECO 750W ở mức tốt trong phân khúc.

2. Inrush Current Testing (Dòng khởi động):

Dòng khởi động (inrush current) của Infinity ECO 750W ghi nhận ở mức trung bình, tương đương với phần lớn các bộ nguồn công suất 700–750W trên thị trường. Mức này không quá cao để gây áp lực lớn lên CB hoặc hệ thống điện dân dụng, đồng thời vẫn phù hợp với đặc tính của PSU trong cùng phân khúc.

3. Sync Transient Response Test (Thử tải biến thiên):

• Capacitance load: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate (theo Intel ATX 3.0):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

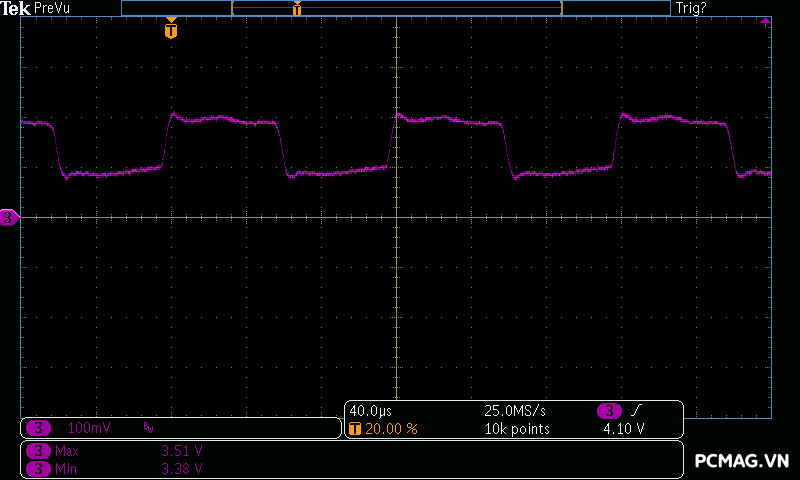

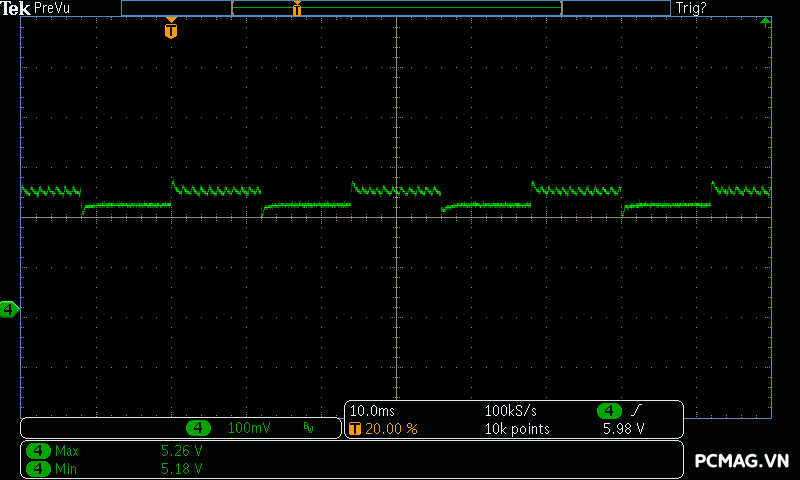

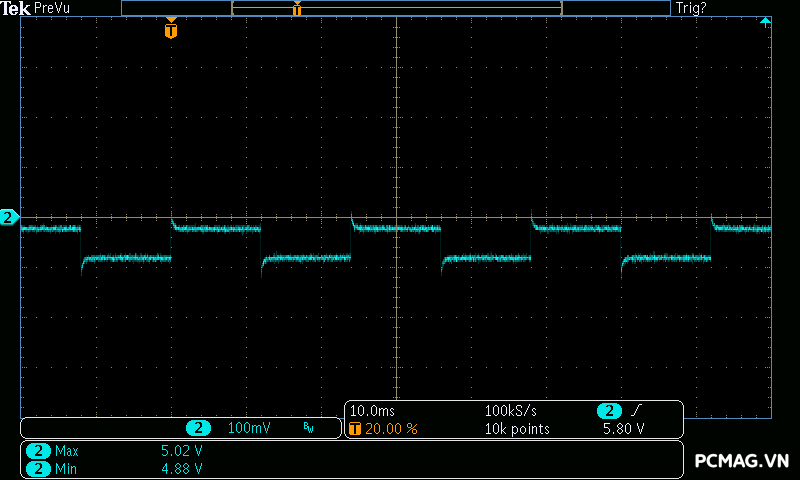

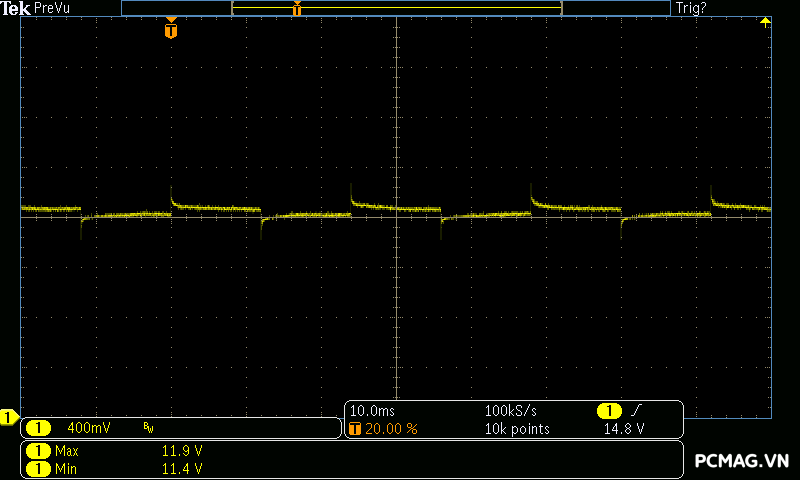

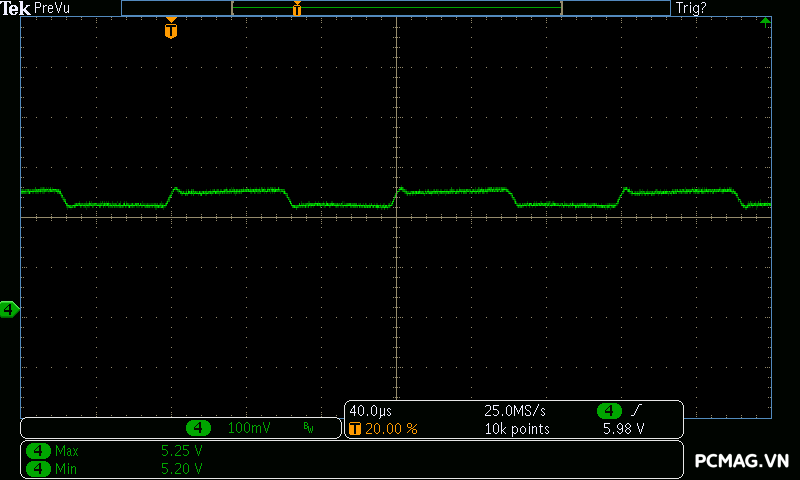

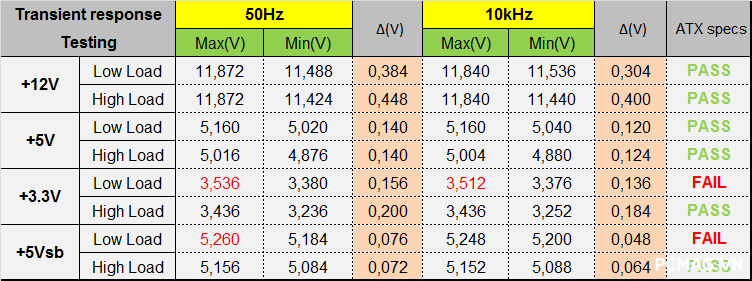

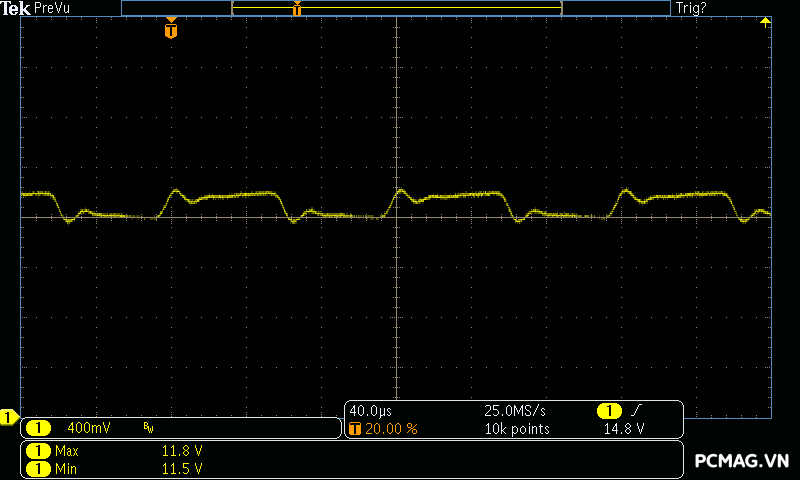

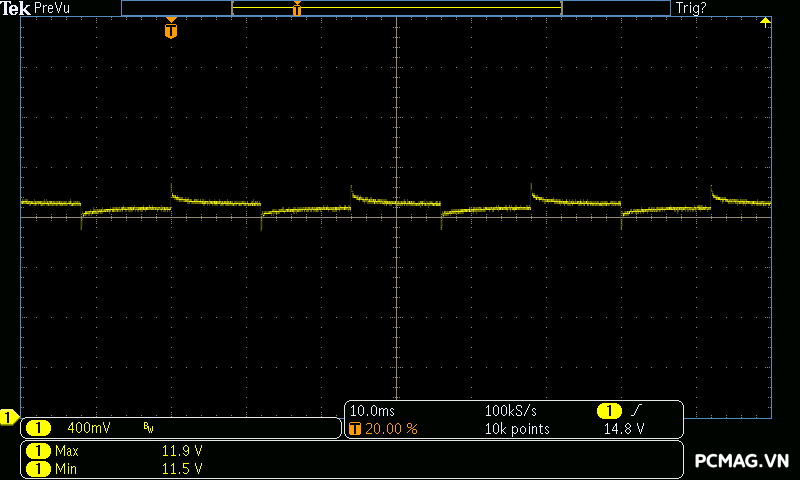

Trong bài test tải biến thiên đồng bộ, Infinity ECO 750W gặp giới hạn ở hai đường 3.3V và 5Vsb, nguyên nhân do mức điện áp không tải (no-load) ban đầu được thiết lập tương đối cao. Điều này khiến biên độ dao động khi chuyển trạng thái tải khó nằm hoàn toàn trong khung tiêu chuẩn yêu cầu.

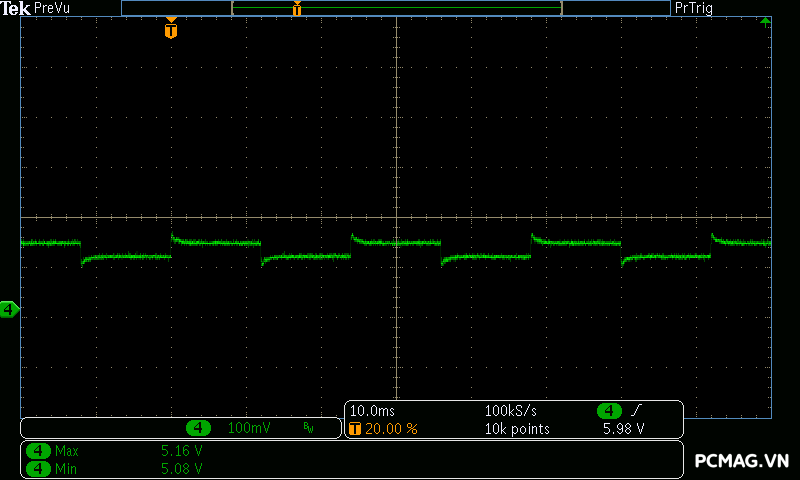

-50Hz Low load:

-50Hz High load:

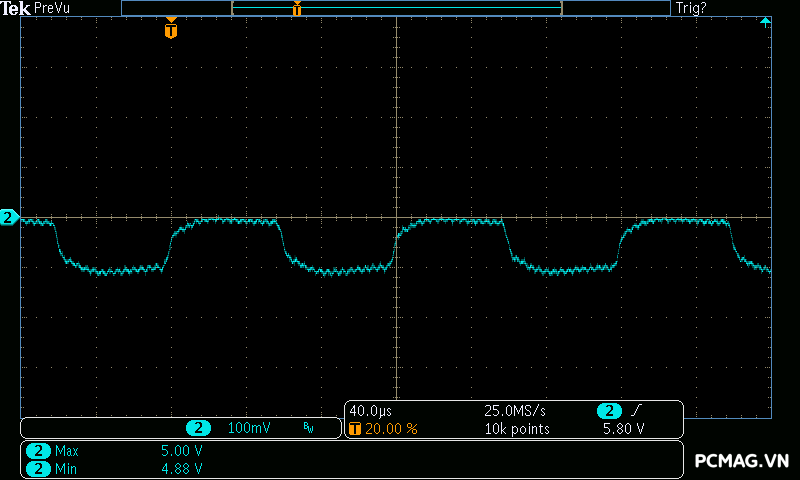

-10kHz Low load:

-10kHz High load:

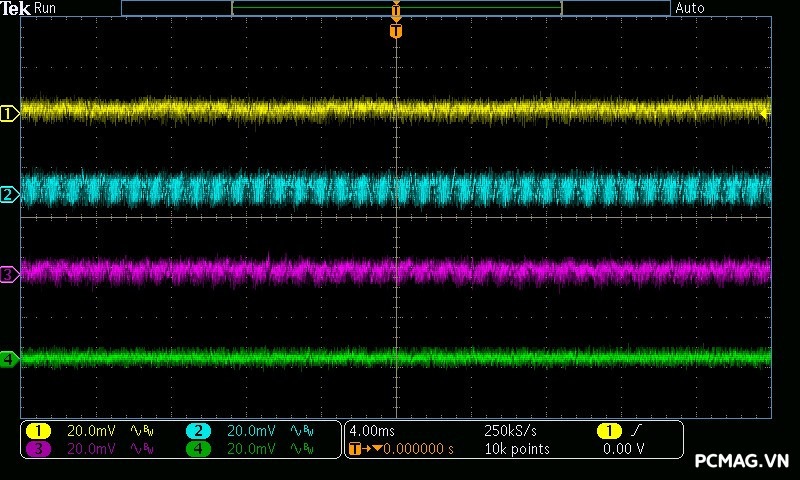

4. Ripple & Noise (Nhiễu AC cao tần):

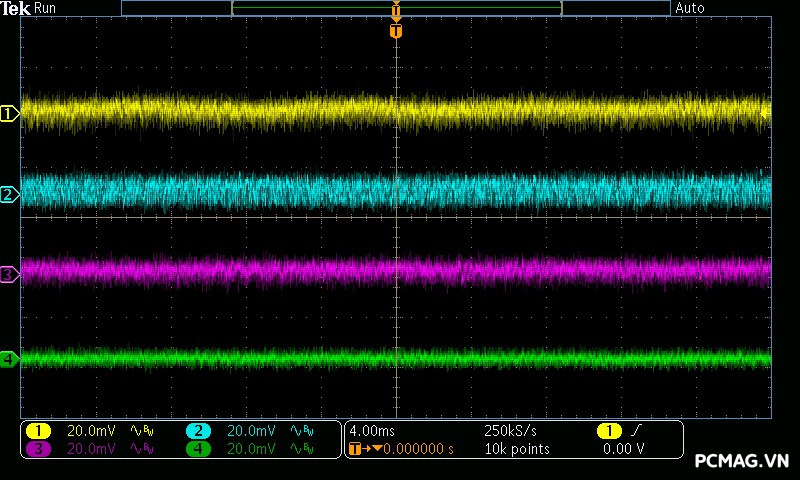

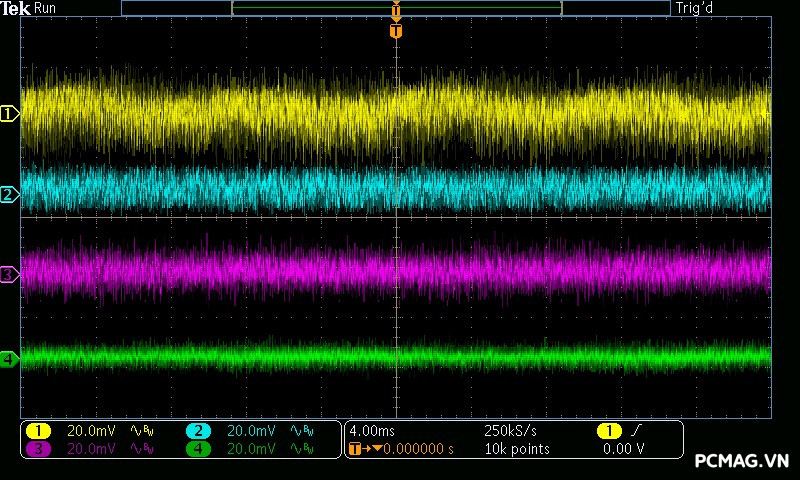

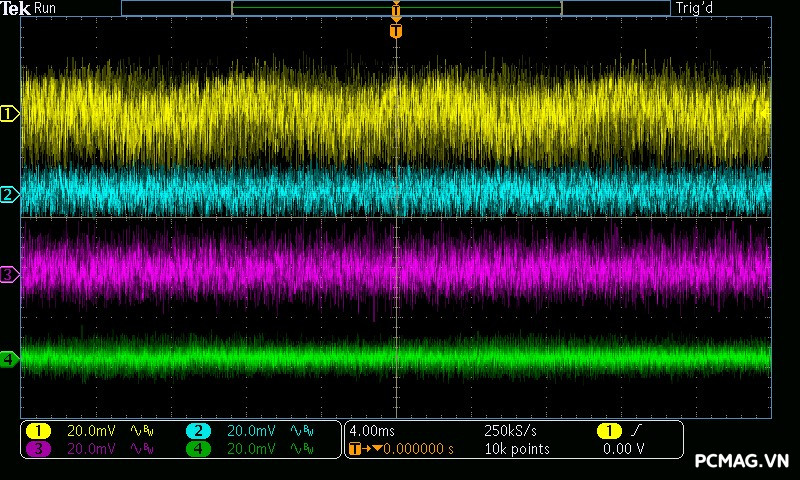

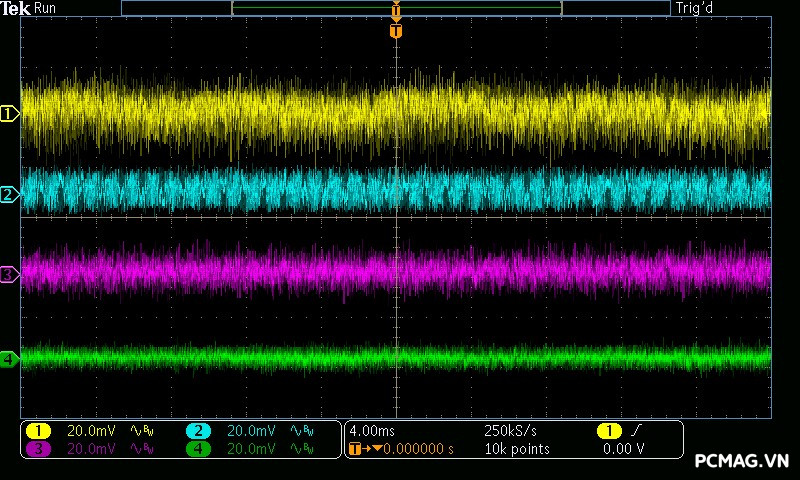

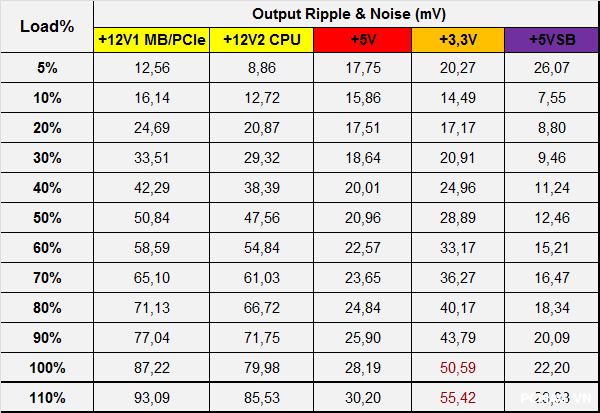

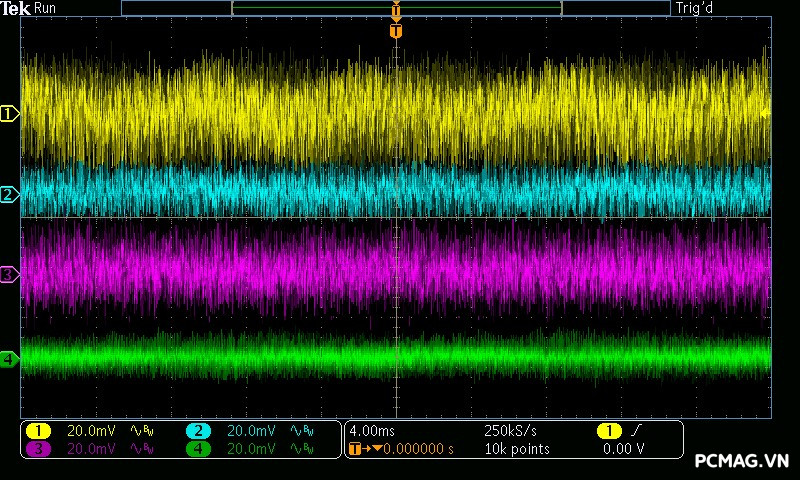

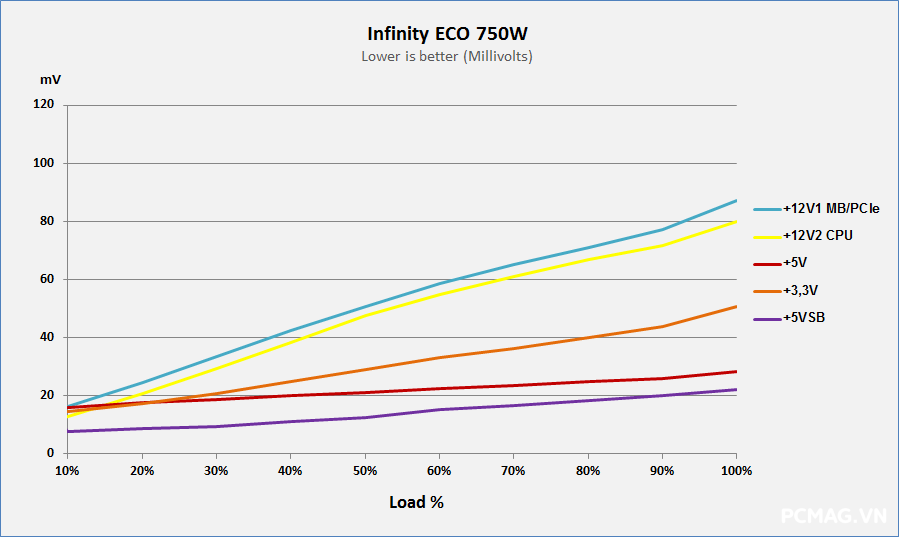

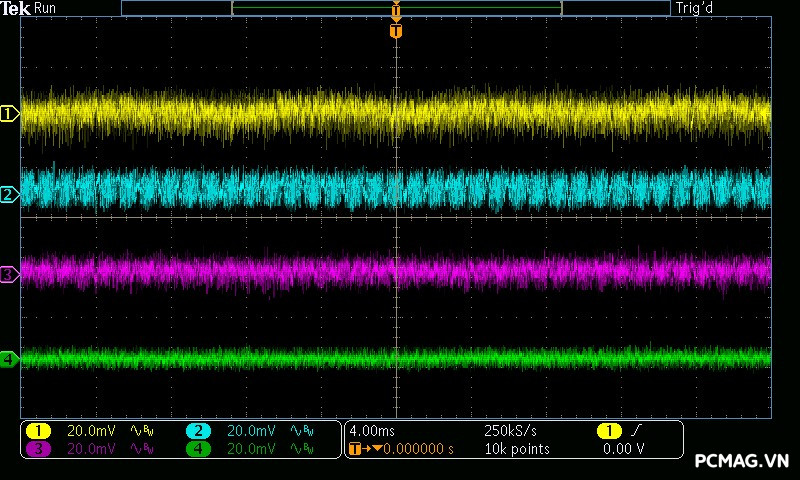

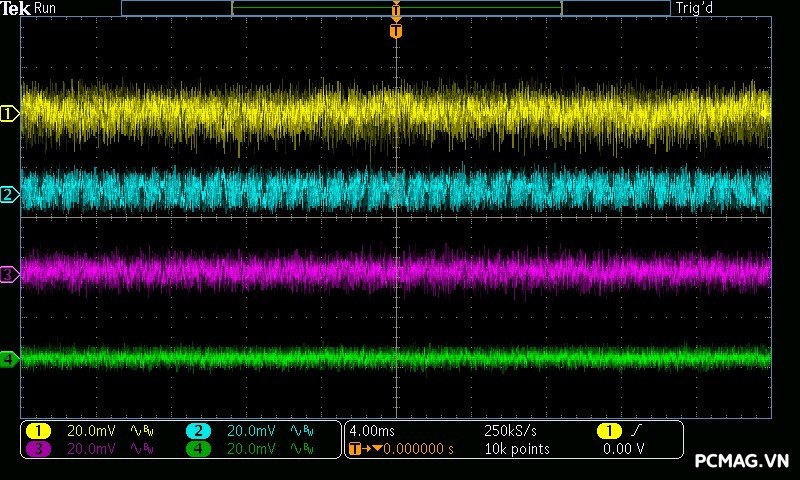

Mức nhiễu cao tần (Ripple & Noise) của Infinity ECO 750W ghi nhận ở mức trung bình trong phân khúc. Ở tải cao, đường 12V đạt tối đa khoảng 80mV, vẫn nằm trong giới hạn cho phép của chuẩn ATX. Trong khi đó, đường 3.3V có thời điểm chạm ngưỡng tiêu chuẩn 50mV theo yêu cầu ATX, cho thấy khả năng lọc nhiễu ở mức vừa đủ nhưng chưa thực sự nổi bật.

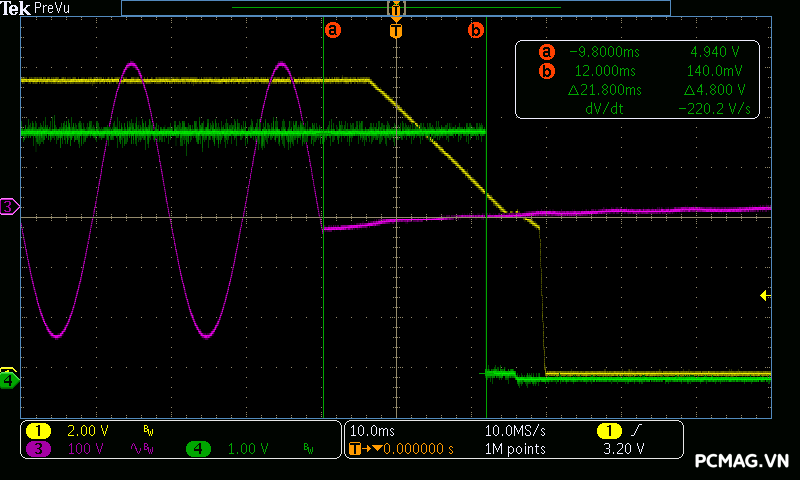

5. Hold-up Time (Thời gian lưu điện)

Tín hiệu Power OK của Infinity ECO 750W chưa được tối ưu hoàn toàn, khi thời điểm ngắt tín hiệu xảy ra sau khi đường 12V đã vượt ra khỏi giới hạn tiêu chuẩn ATX. Điều này cho thấy mạch giám sát vẫn còn độ trễ nhất định trong việc phản hồi khi điện áp sụt giảm.

6. Protection Features (Các chế độ bảo vệ)

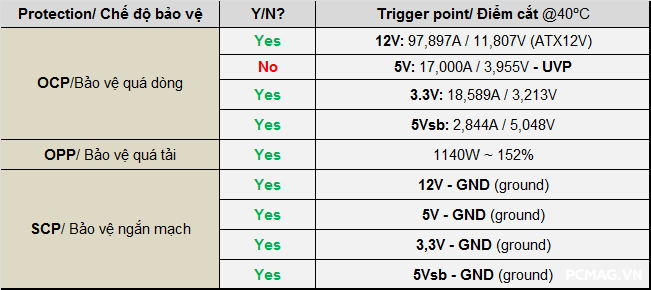

Nhìn chung, các cơ chế bảo vệ trên Infinity ECO 750W hoạt động ổn định và đáp ứng đúng chức năng. Tuy nhiên, riêng hai đường 5V và 3.3V, ngưỡng OCP (bảo vệ quá dòng) được thiết lập dựa trên giới hạn chịu đựng tối đa của IC tích hợp trong module DC to DC, thay vì sử dụng điện trở Rshunt để xác định mức cắt dòng chính xác hơn.

Thực tế thử nghiệm cho thấy ở đường 3.3V, IC đã kích hoạt bảo vệ khá kịp thời trước khi vượt quá giới hạn an toàn. Trong khi đó, với đường 5V, thời điểm kích OCP có phần chậm hơn đôi chút, cho thấy biên độ bảo vệ chưa thật sự tối ưu.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó nguồn máy tính ATX là một ví dụ điển hình – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi cấp điện ở mức xấp xỉ 110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, nếu PSU hoạt động tối đa ở 240VAC thì mức thử nghiệm sẽ là khoảng 264VAC @60Hz.

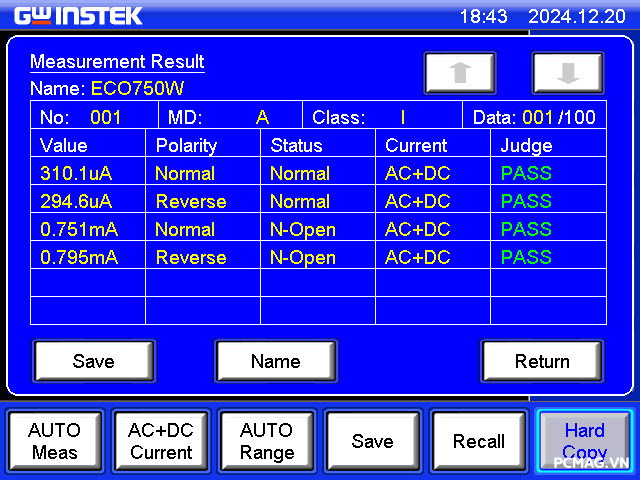

Để đánh giá thông số này, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, nhằm xác định chính xác mức dòng rò và đảm bảo đáp ứng yêu cầu an toàn điện.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

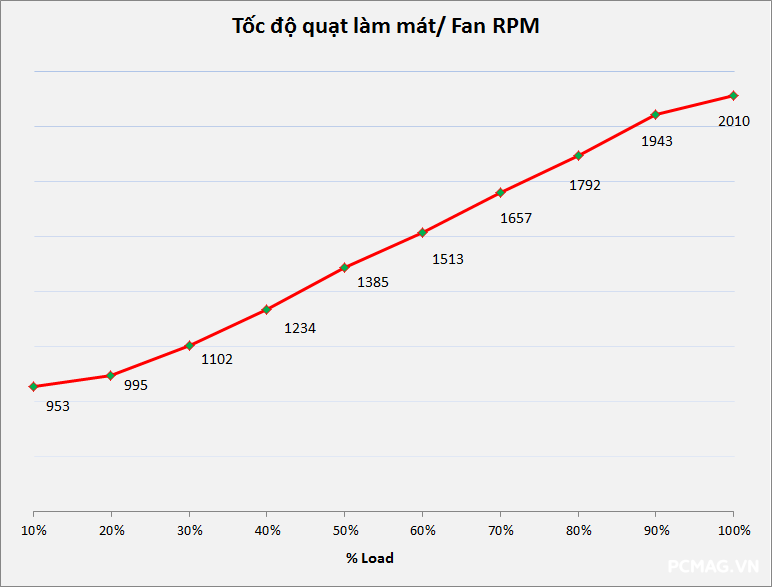

Biểu đồ tốc độ quạt của Infinity ECO 750W cho thấy cơ chế điều tốc tăng tuyến tính theo nhiệt độ, khởi điểm khoảng 900 RPM và đạt tối đa gần 2000 RPM khi tải nặng.

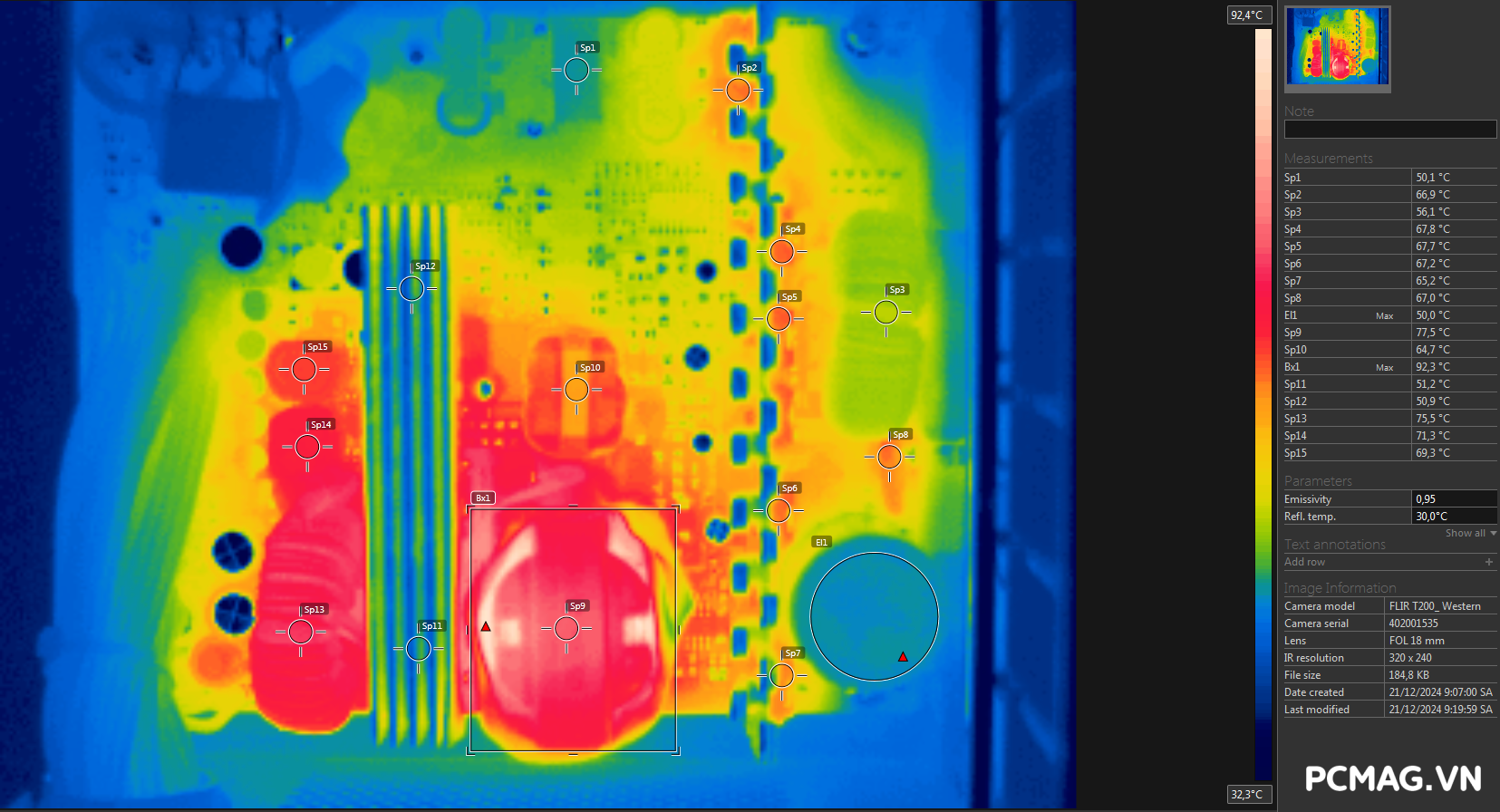

Quan sát qua ảnh nhiệt (thermal image), khu vực có nhiệt độ cao nhất tập trung tại lõi biến áp chính, ghi nhận mức nhiệt dao động khoảng 90–92°C trong điều kiện môi trường tương đối khắc nghiệt, cho thấy hệ thống tản nhiệt hoạt động ở mức chấp nhận được trong phân khúc.

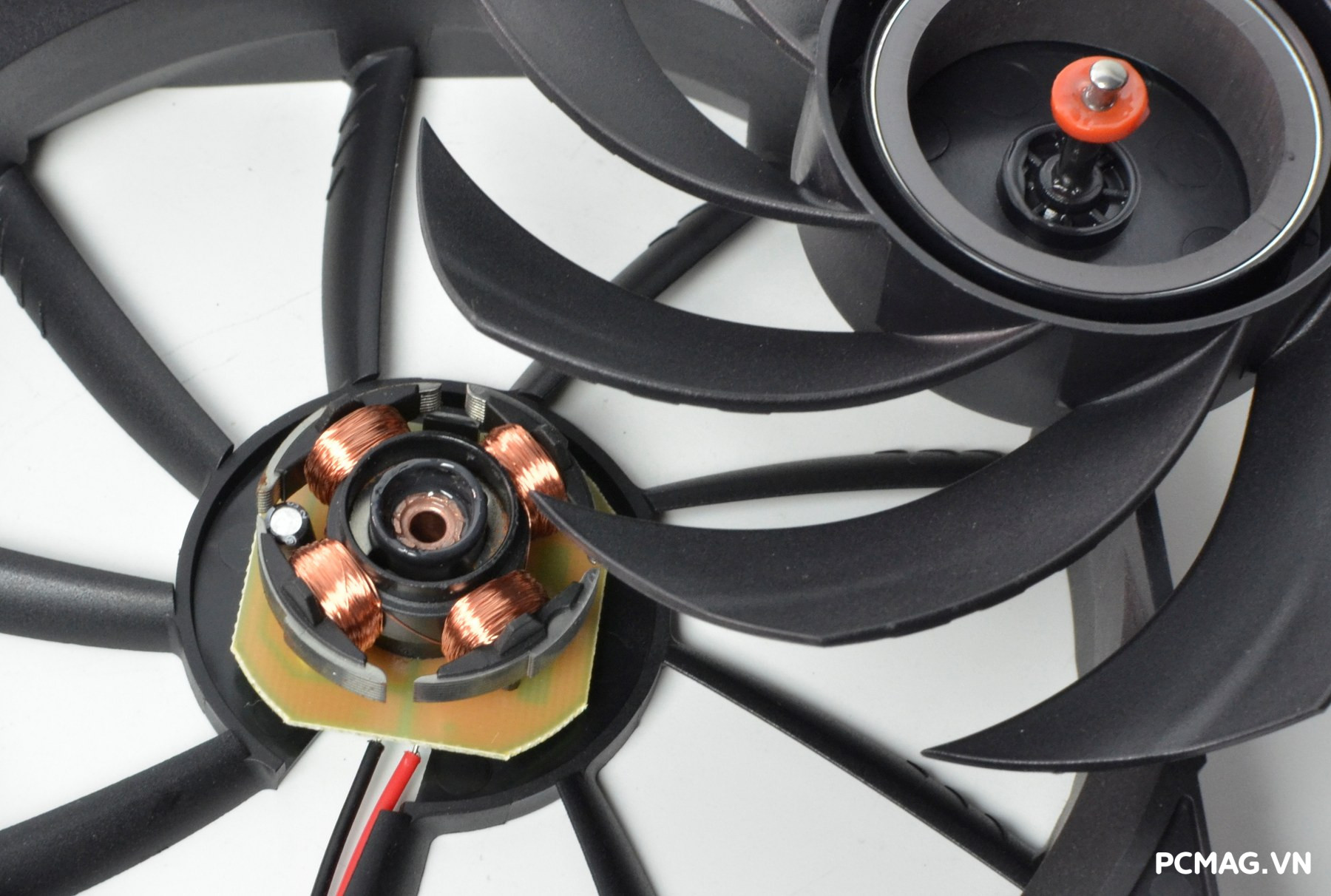

Quạt làm mát có mã WTC 12025H 12V@0.18A,  max 2000rpm, Rifle bearing

IV. Kết luận

Infinity ECO 750W mang lại chất lượng điện áp ở mức chấp nhận được trong phân khúc phổ thông. Hiệu suất thực tế đo được đạt 87,22% @230Vac, thậm chí nhỉnh hơn mức cam kết 85%+ từ nhà sản xuất. Việc trang bị mạch DC to DC (VRMs) cho hai đường 5V và 3.3V giúp bộ nguồn tối ưu khả năng chuyển đổi điện năng và giữ điện áp ổn định hơn khi tải không đồng đều.

Với mức công suất 750W, ECO 750W phù hợp cho các cấu hình PC phổ thông đến tầm trung, sử dụng 1 VGA có mức tiêu thụ dưới 230W, đáp ứng tốt nhu cầu gaming hoặc làm việc cơ bản.

Ưu điểm:

• Active PFC, hiệu suất đạt 87,22% @230Vac
• Trang bị mạch DC to DC (VRMs)
• Cáp bẹ đen gọn gàng, có 2 đầu cấp nguồn CPU 8-pin riêng biệt

Khuyết điểm:

• Nhiệt độ vận hành tăng cao khi hoạt động ở tải nặng trong môi trường nhiệt độ cao
