PCMAG giới thiệu tới thị trường trong nước dòng nguồn VSP VXP SGVN V2 – “đàn em” của series cao cấp VXP, được định vị ở phân khúc tầm trung – phổ thông nhưng thừa hưởng nhiều công nghệ vốn chỉ xuất hiện trên các mẫu cao cấp. Sản phẩm được trang bị Active PFC, cộng hưởng LLC và mạch DC to DC, giúp tối ưu hiệu suất sử dụng điện năng, vận hành ổn định và bền bỉ. Đi kèm là chứng nhận 80Plus Gold 230V EU, đảm bảo hiệu suất cao và tiết kiệm điện.

Dòng VXP SGVN 80Plus Gold 230V EU hiện có 3 mức công suất 650W, 750W và 850W, đáp ứng đa dạng nhu cầu từ gaming đến workstation. Ngoài ra, người dùng còn có thể lựa chọn giữa phiên bản cáp liền (Straight-Line) hoặc cáp rời hoàn toàn (Full Modular), giúp tối ưu chi phí và khả năng quản lý dây theo từng cấu hình PC.

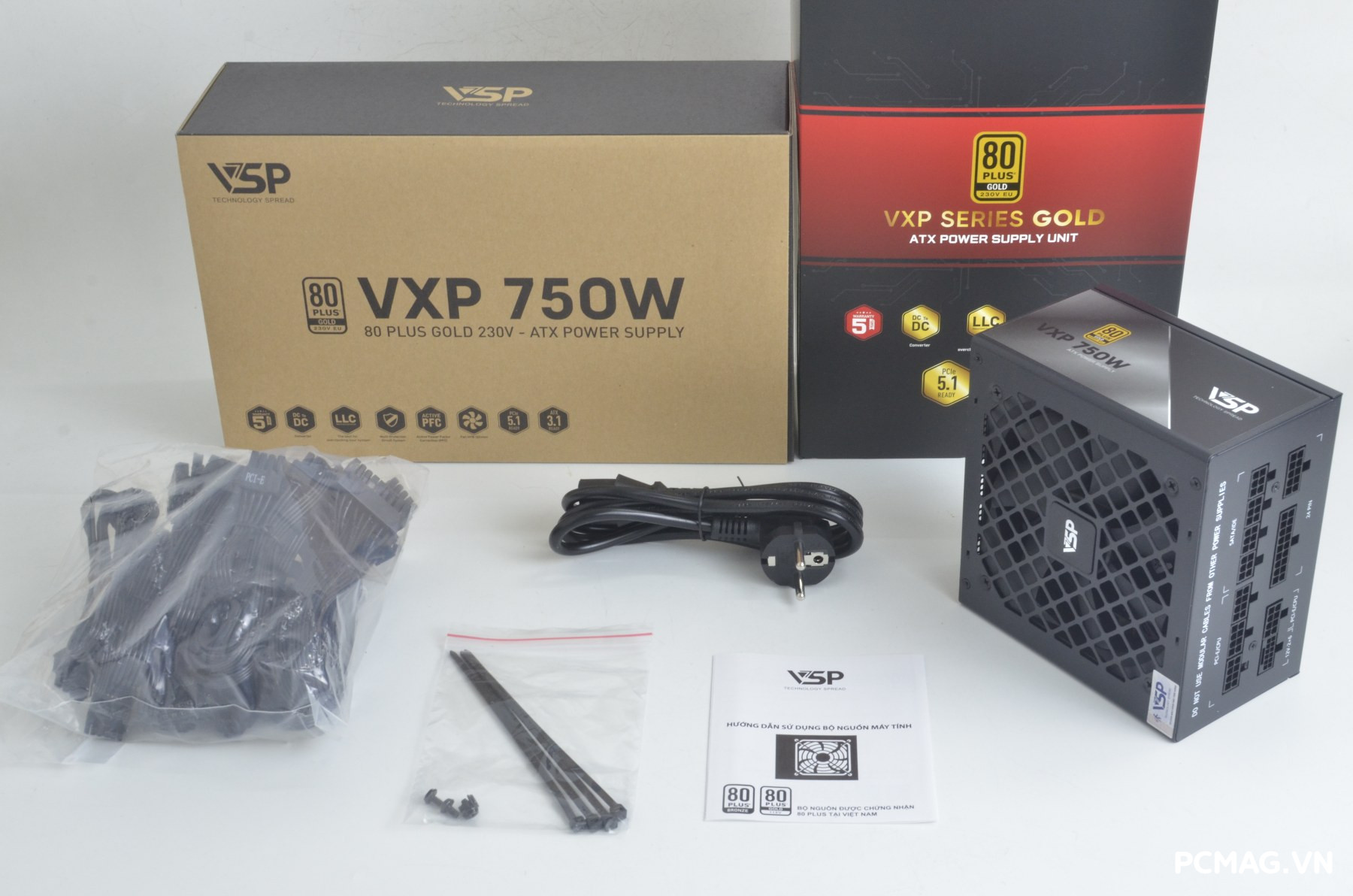

I. Hộp và phụ kiện VSP VXP750SGVN 750W

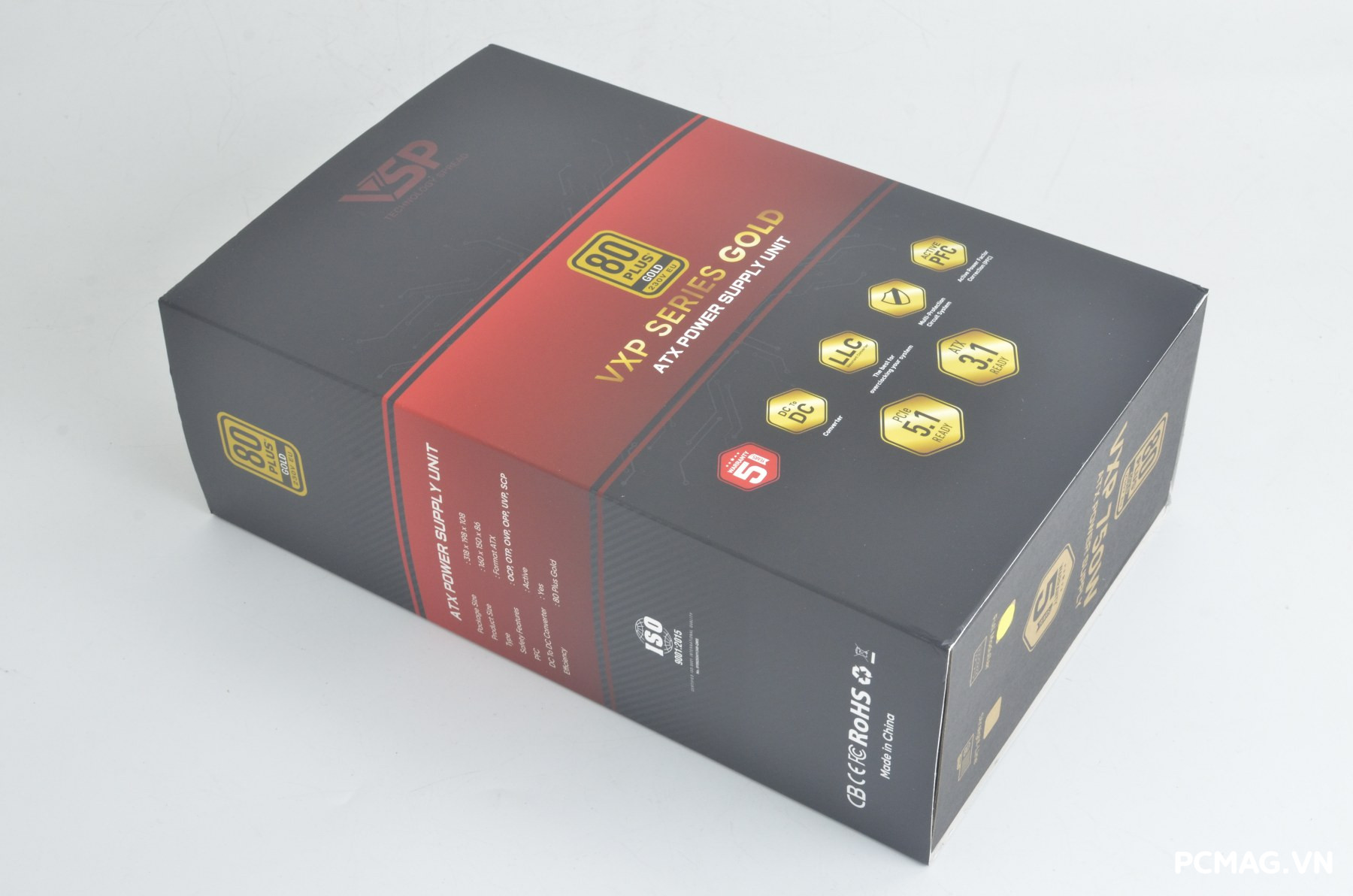

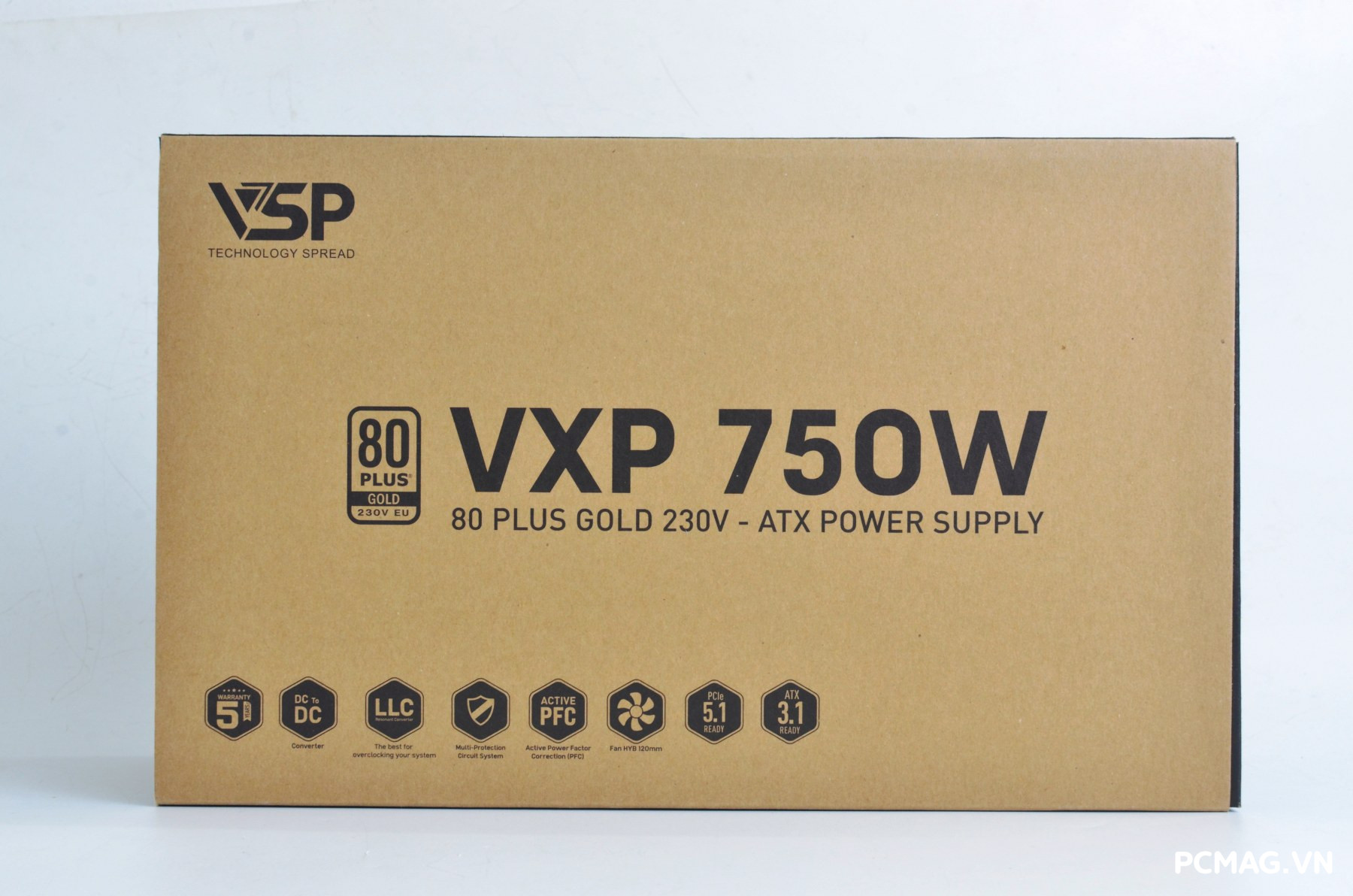

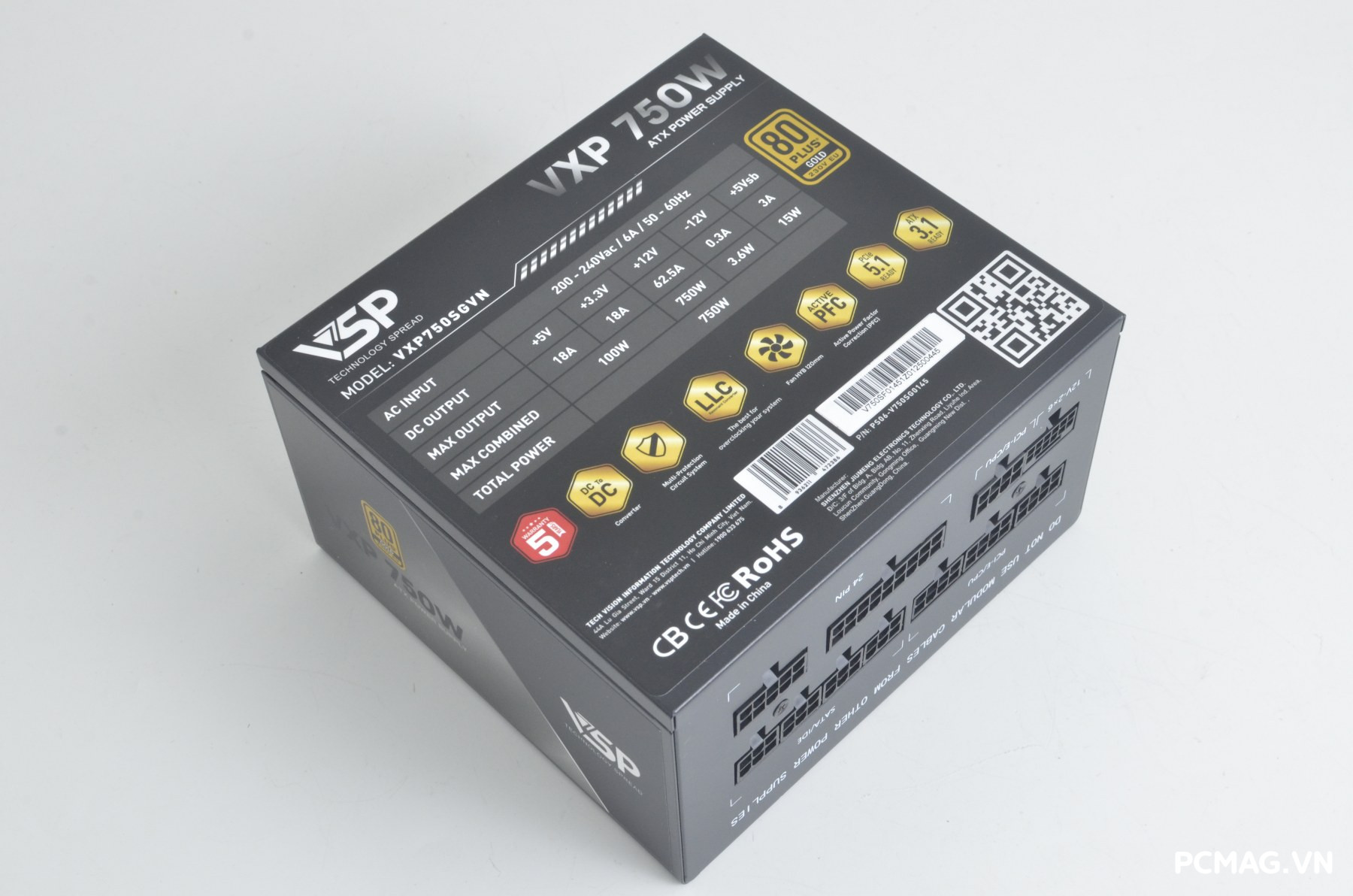

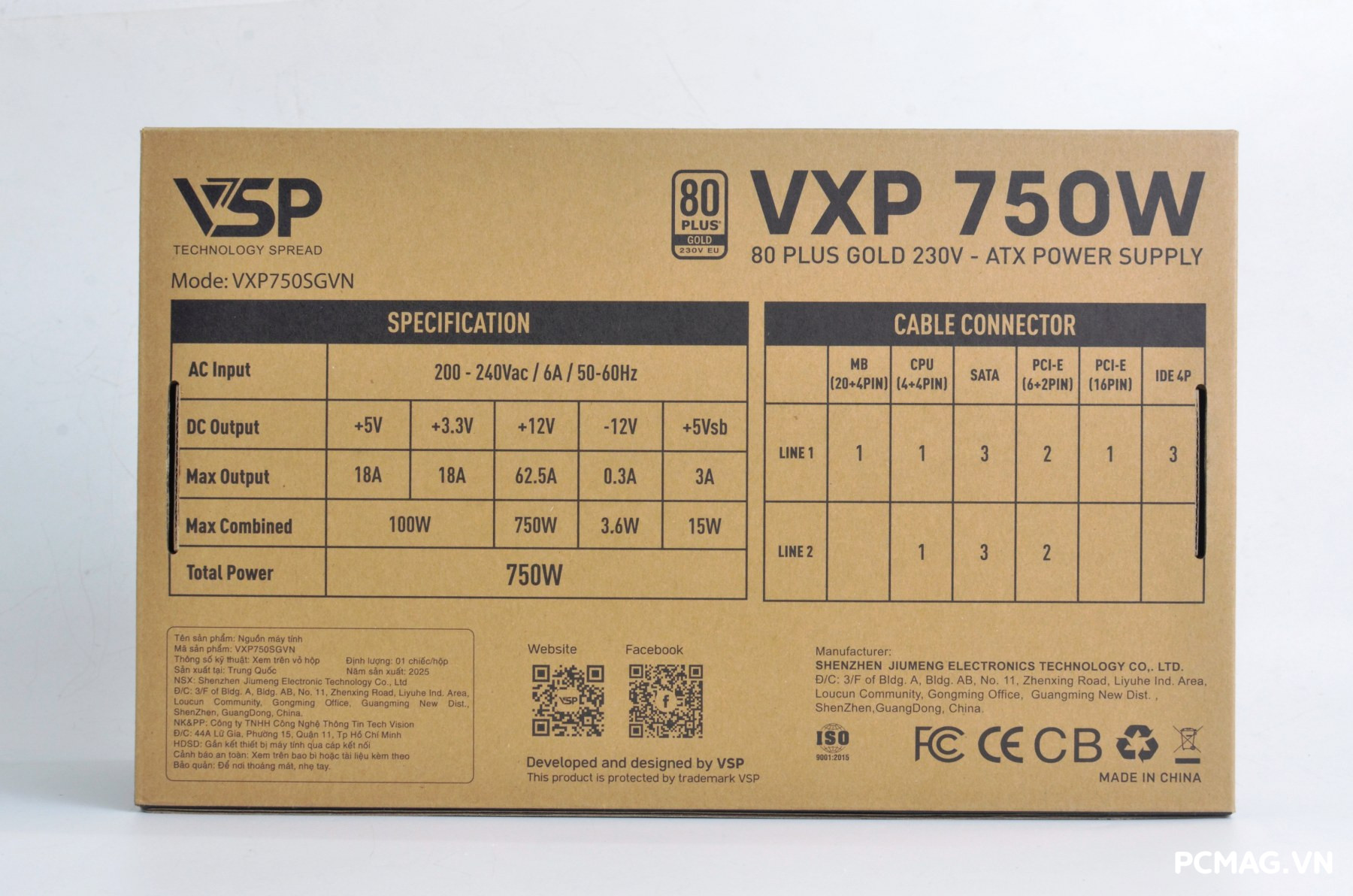

Hộp của VXP750 SGVN 750W có kích thước tiêu chuẩn, thiết kế 2 lớp chắc chắn với tông màu đỏ – đen nổi bật, mang đậm chất gaming và cao cấp. Mặt sau của lớp hộp carton bên trong được in đầy đủ các thông số kỹ thuật quan trọng, giúp người dùng dễ dàng nắm bắt cấu hình và tính năng của sản phẩm ngay từ cái nhìn đầu tiên.

Phụ kiện đi kèm VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 khá đầy đủ, bao gồm 1 cáp nguồn chuẩn EU, 4 ốc cố định nguồn, 4 dây rút (zip tie) hỗ trợ quản lý cáp gọn gàng và 1 sách hướng dẫn sử dụng, giúp người dùng dễ dàng lắp đặt và khai thác tối đa tính năng của sản phẩm.

II. PSU VSP VXP750SGVN 750W

1. Bên ngoài

VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 sở hữu kích thước ATX tiêu chuẩn, toàn bộ vỏ được sơn tĩnh điện màu đen mang lại cảm giác cứng cáp và cao cấp. Các tem trang trí ở mặt hông được thiết kế tinh tế, giúp tổng thể sản phẩm trông gọn gàng và chỉn chu hơn. Hệ thống làm mát sử dụng quạt 120mm, đảm bảo khả năng tản nhiệt hiệu quả và vận hành ổn định trong suốt quá trình sử dụng.

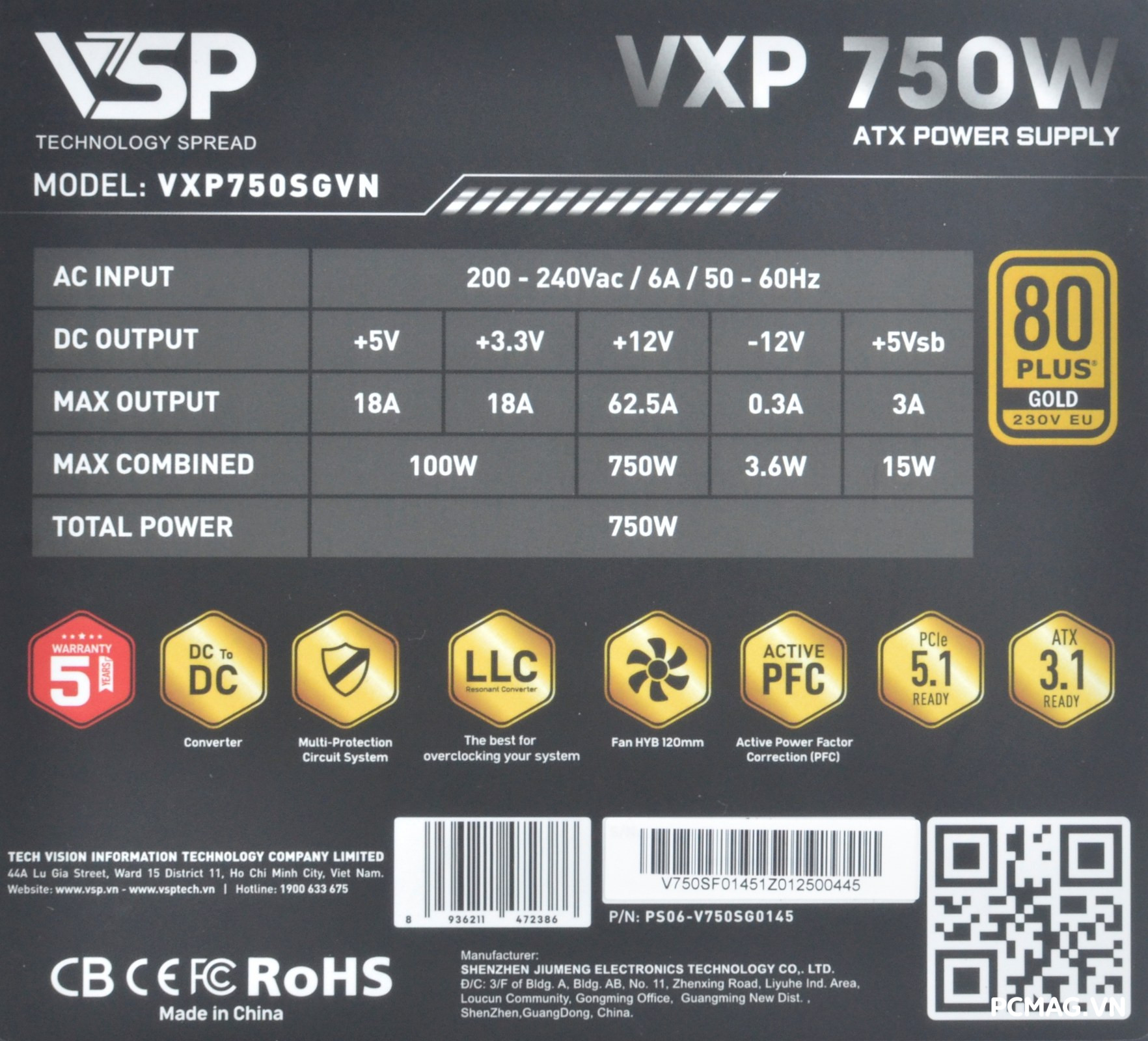

Công suất danh định: 750W, Single rail 12V@750W, Active PFC Short range, 80Plus Gold 230Veu

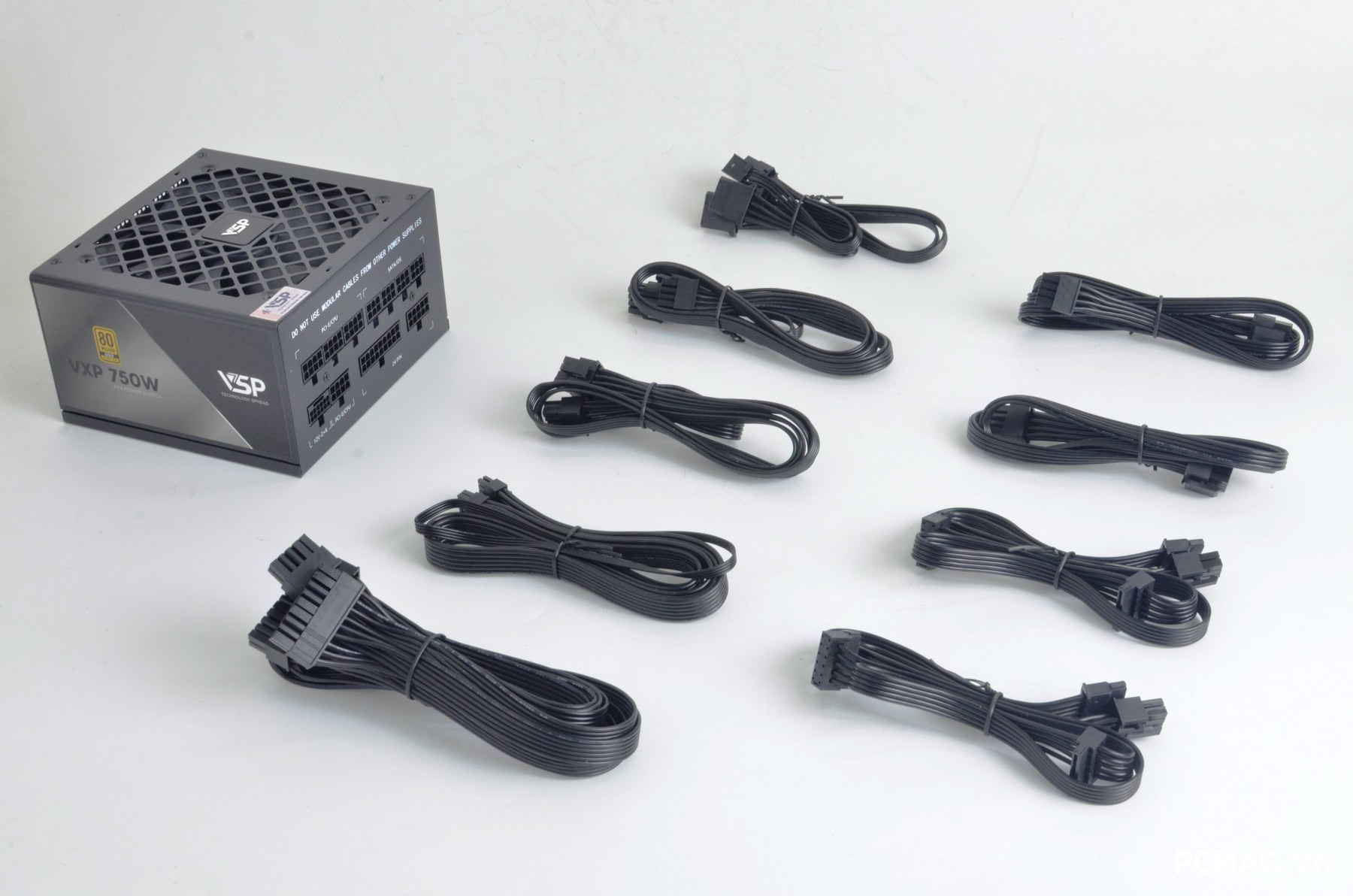

Hệ thống cáp bẹ đen dạng rời (Full Modular) của VXP750 SGVN được hoàn thiện gọn gàng, dễ đi dây và tối ưu thẩm mỹ cho thùng máy. Danh sách cáp đi kèm gồm:

• 1 x cáp 24-pin Mainboard: dài 60 cm
• 2 x cáp CPU 4+4-pin ATX12V: dài 70 cm
• 4 x cáp PCIe 6+2-pin: 55 cm + 15 cm
• 1 x cáp 12V-2×6 / PCIe 5.1 (công suất 450W, dây 16AWG): dài 60 cm
• 6 x cáp SATA: 50 cm + 15 cm + 15 cm
• 3 x cáp ATA (Molex): 50 cm + 15 cm + 15 cm

Bộ cáp đáp ứng tốt các cấu hình từ gaming cao cấp đến hệ thống sử dụng VGA chuẩn PCIe 5.1, đồng thời hỗ trợ quản lý dây gọn gàng và chuyên nghiệp.

2. Bên trong

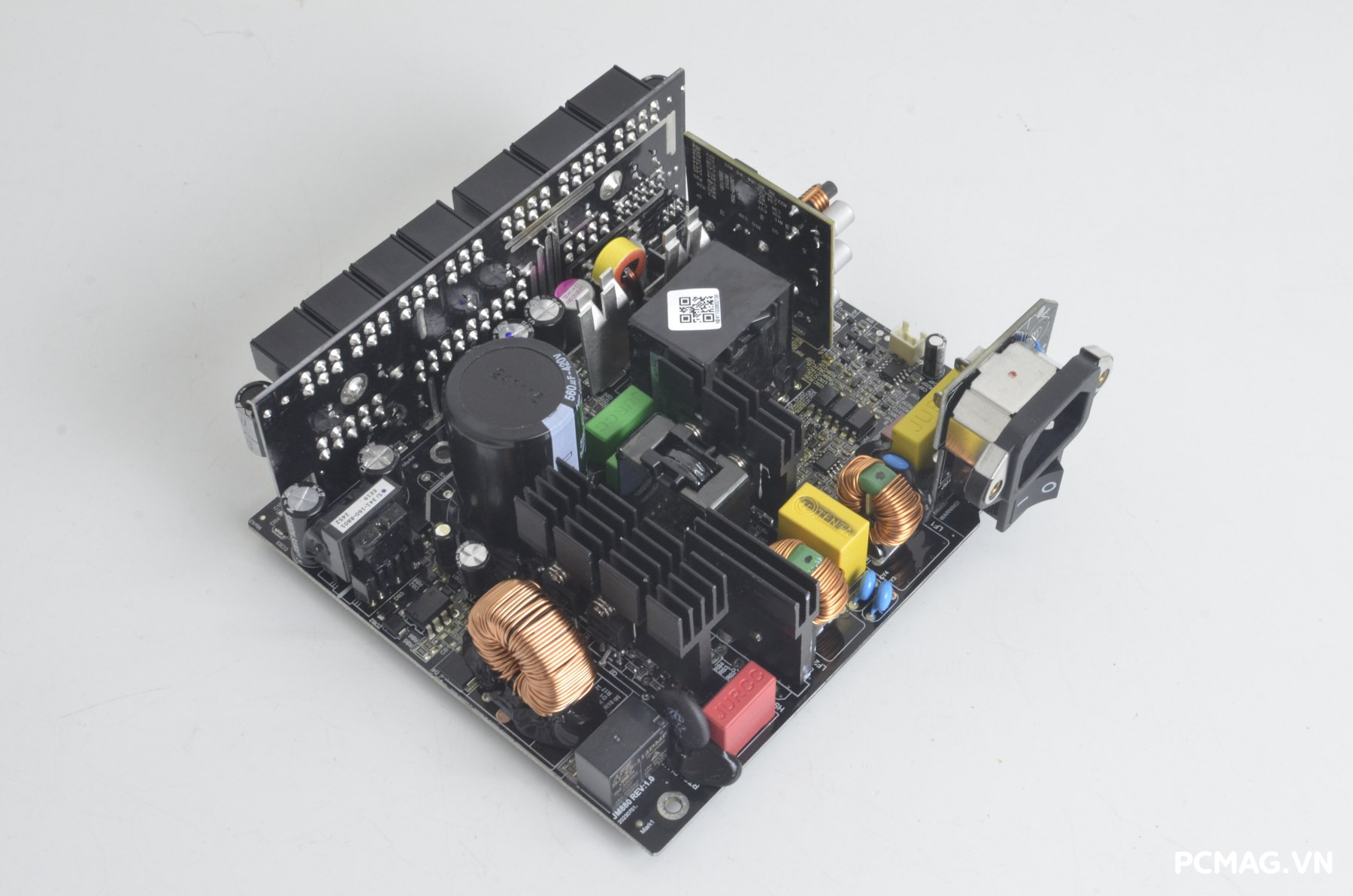

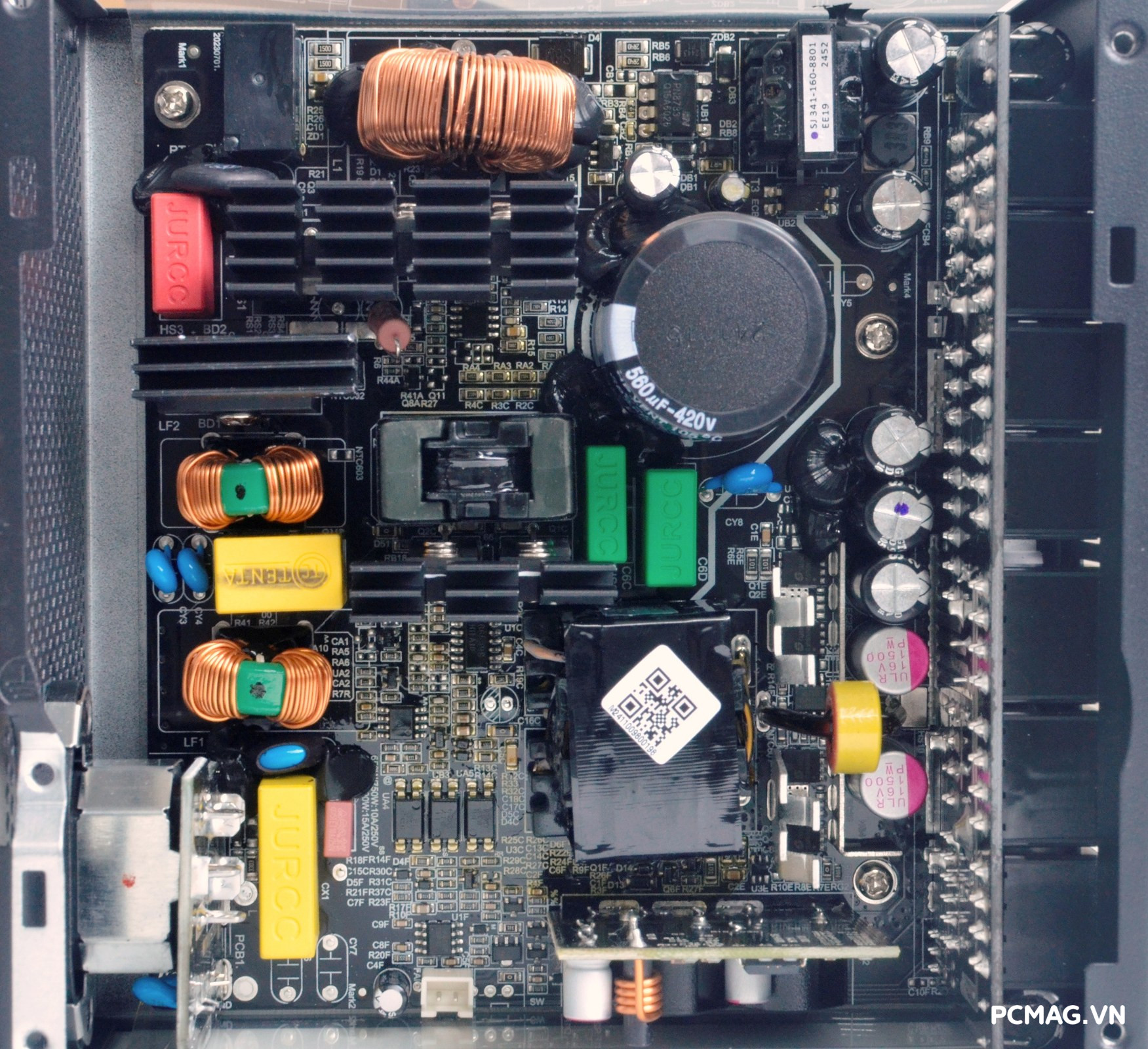

Với VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1, VSP tiếp tục hợp tác cùng JiuMeng trong vai trò nhà sản xuất OEM, kế thừa nền tảng thiết kế đã được kiểm chứng từ dòng VXP V2 Full Range. Sản phẩm ứng dụng đầy đủ các công nghệ nguồn hiện đại gồm Active PFC, cộng hưởng LLC, chỉnh lưu đồng bộ (SR) và mạch DC to DC cho đường 5V & 3.3V, giúp nâng cao hiệu suất và độ ổn định tổng thể.

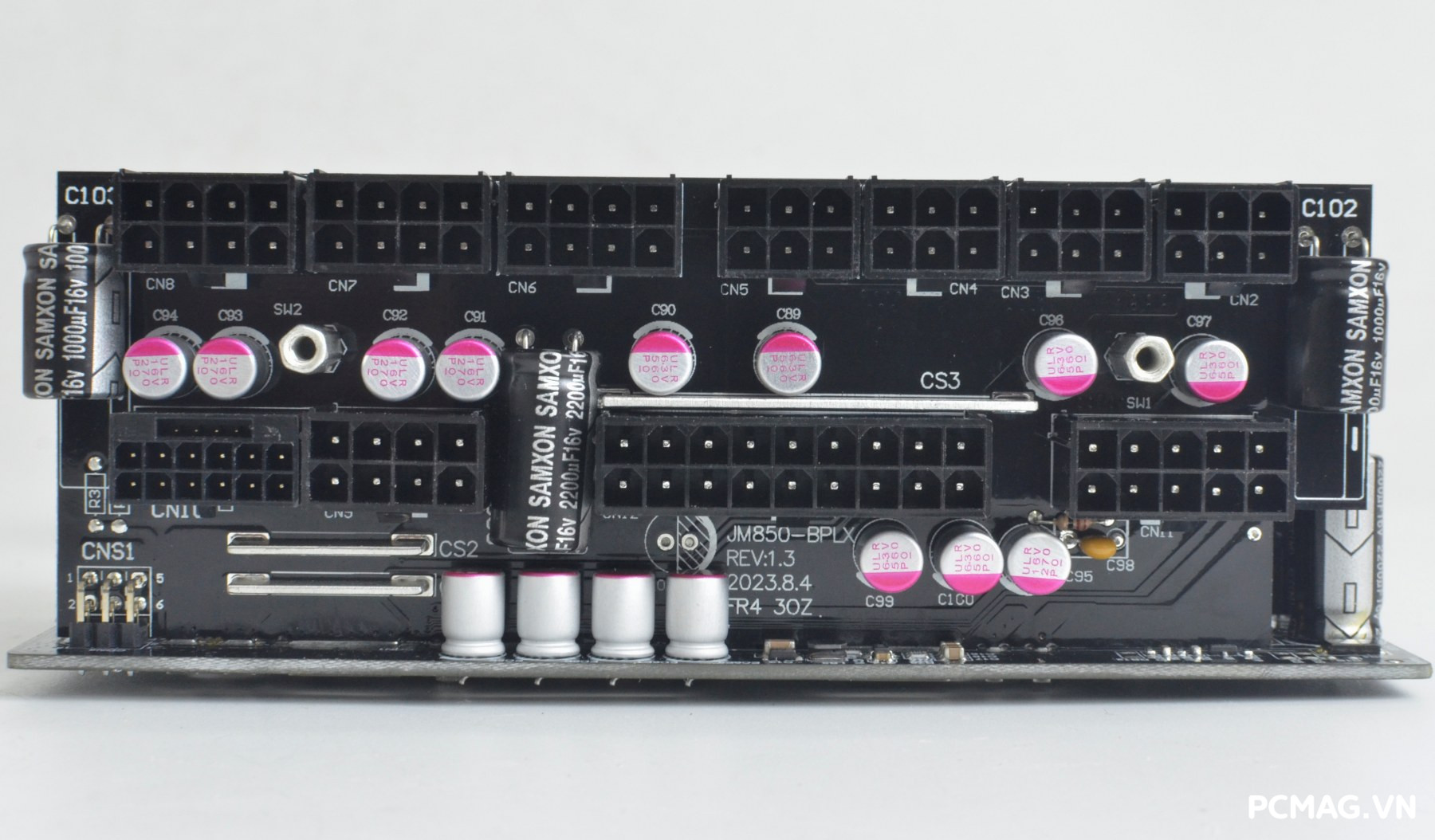

Đáng chú ý, bo mạch module đã được thiết kế lại, bổ sung thêm nhiều tụ rắn và tụ hóa chất lượng cao, mang lại khả năng ổn định điện áp vượt trội, đặc biệt khi hệ thống hoạt động ở mức tải cao hoặc các pha dòng đột biến (power excursion) thường gặp trên card đồ họa thế hệ mới.

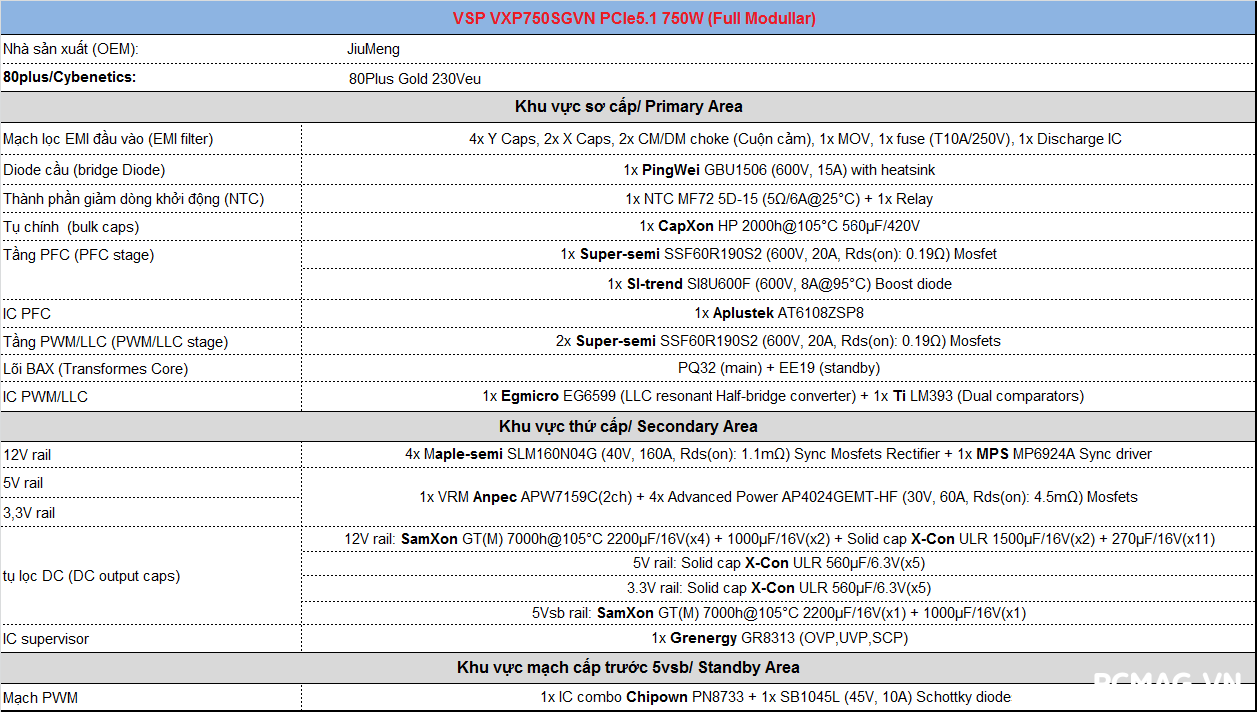

Bảng linh kiện được sử dụng trên VXP750SGVN Full Modular ATX3.1/PCIe5.1

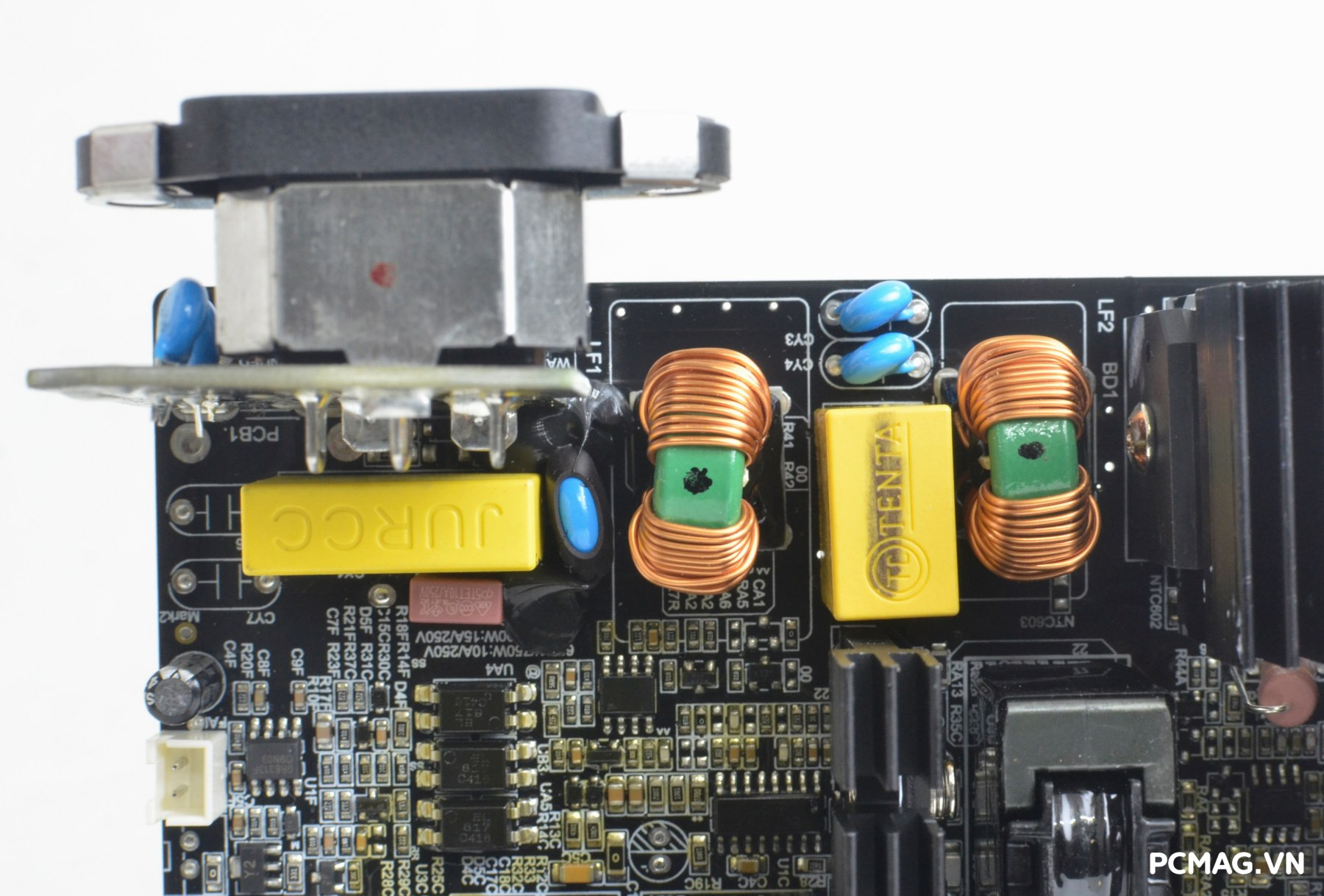

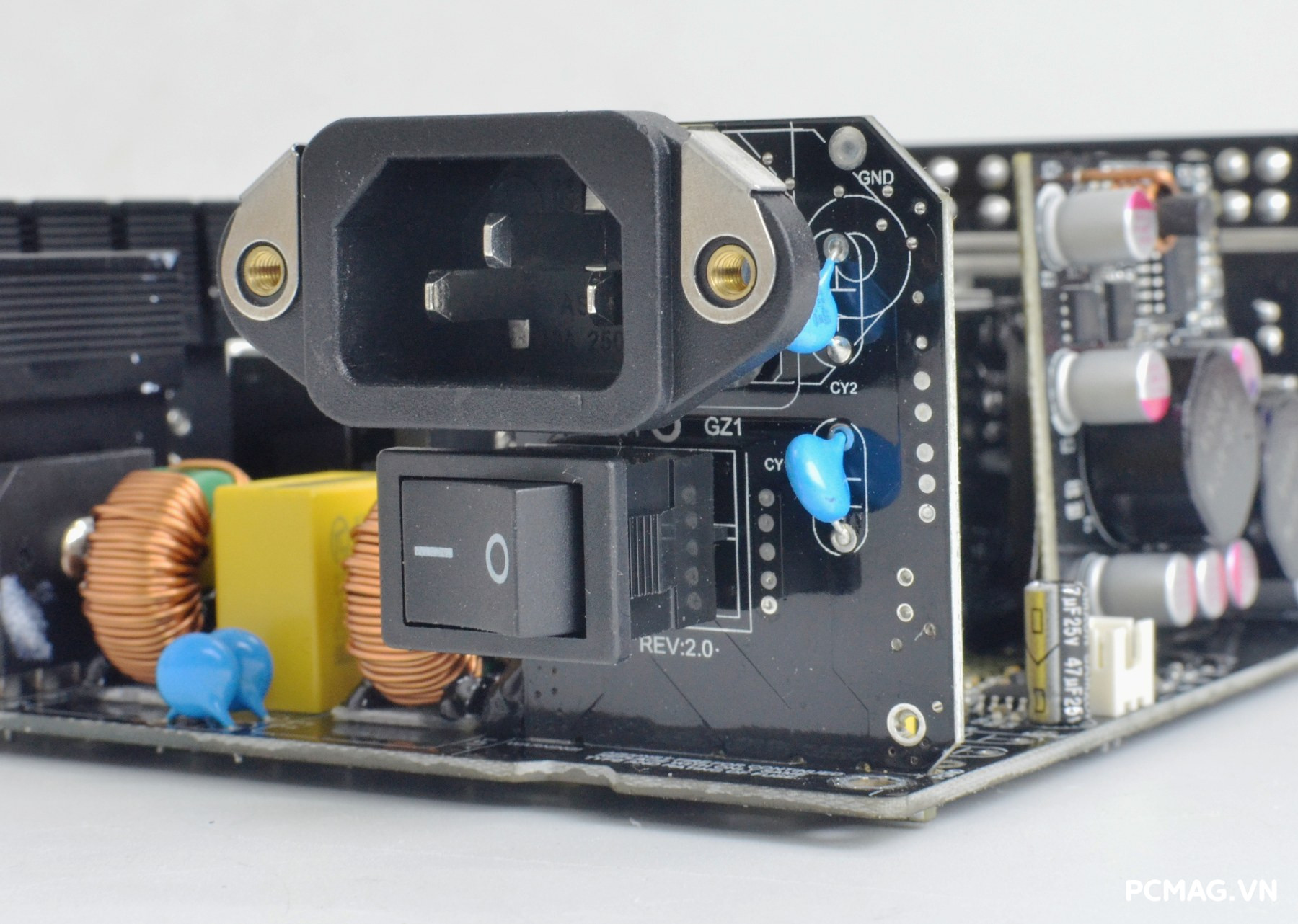

Tầng lọc nhiễu EMI được bố trí hoàn toàn trên bo mạch chính, tích hợp đầy đủ hai lớp lọc tiêu chuẩn cùng linh kiện chống sét MOV, giúp hạn chế nhiễu điện từ, tăng độ an toàn và đảm bảo nguồn điện đầu vào luôn ổn định trong quá trình vận hành.

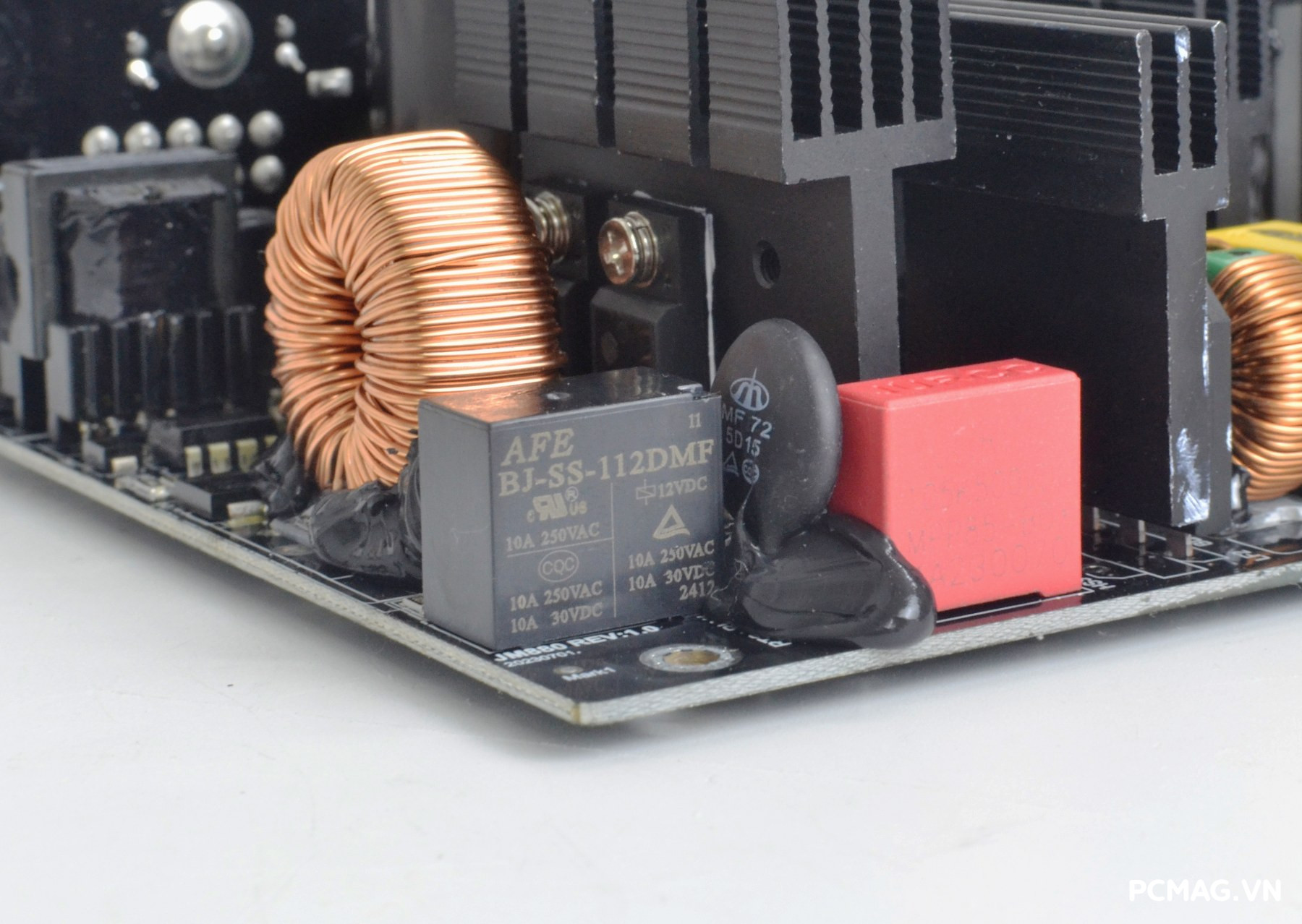

Mạch hạn dòng khởi động được trang bị 1 điện trở NTC trị số 5Ω, mắc song song với rơ-le, và được bố trí ngay trước tầng PFC. Thiết kế này giúp kiểm soát dòng khởi động hiệu quả, giảm sốc điện khi bật nguồn, từ đó nâng cao độ bền và độ ổn định cho toàn bộ hệ thống.

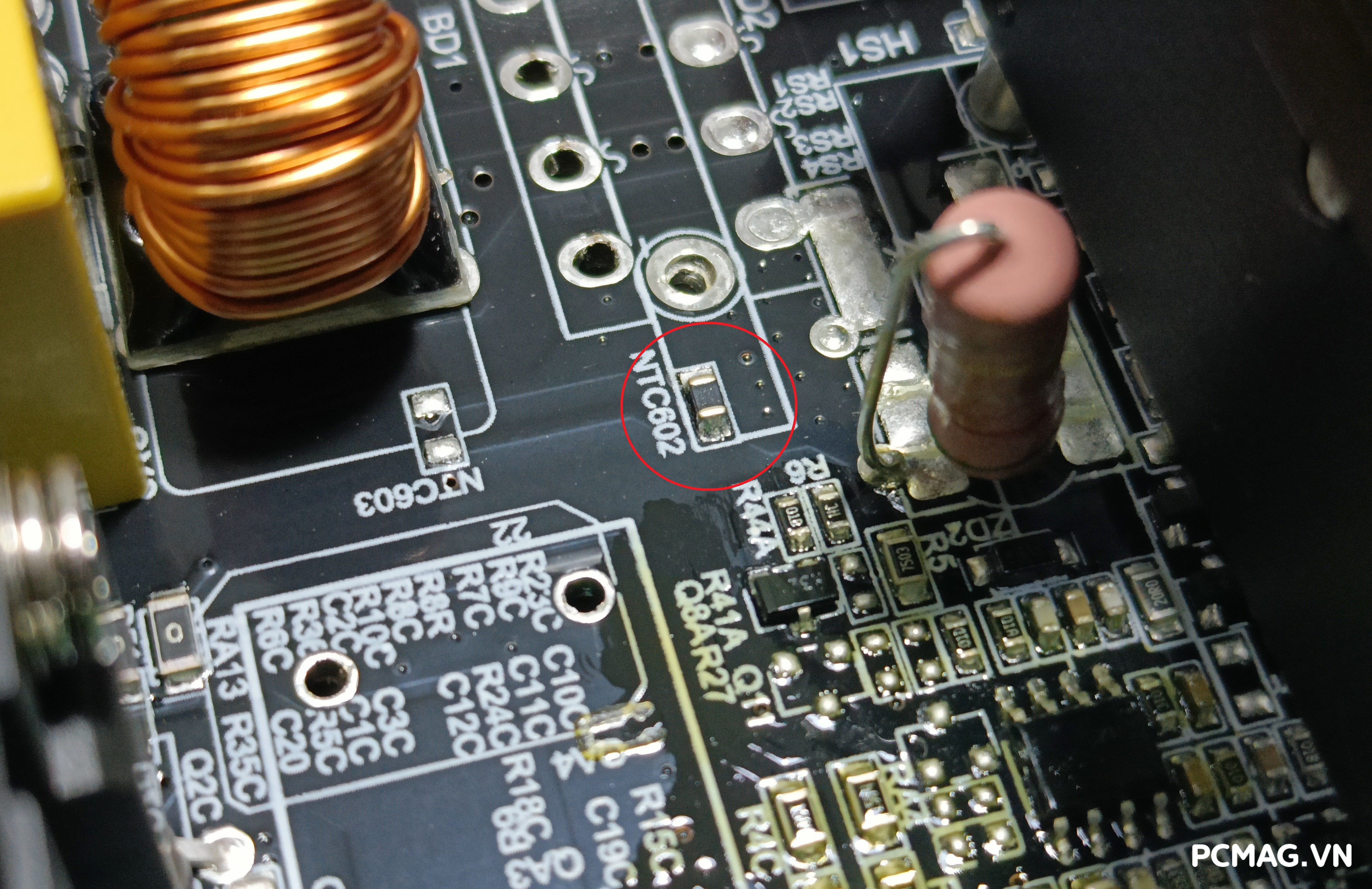

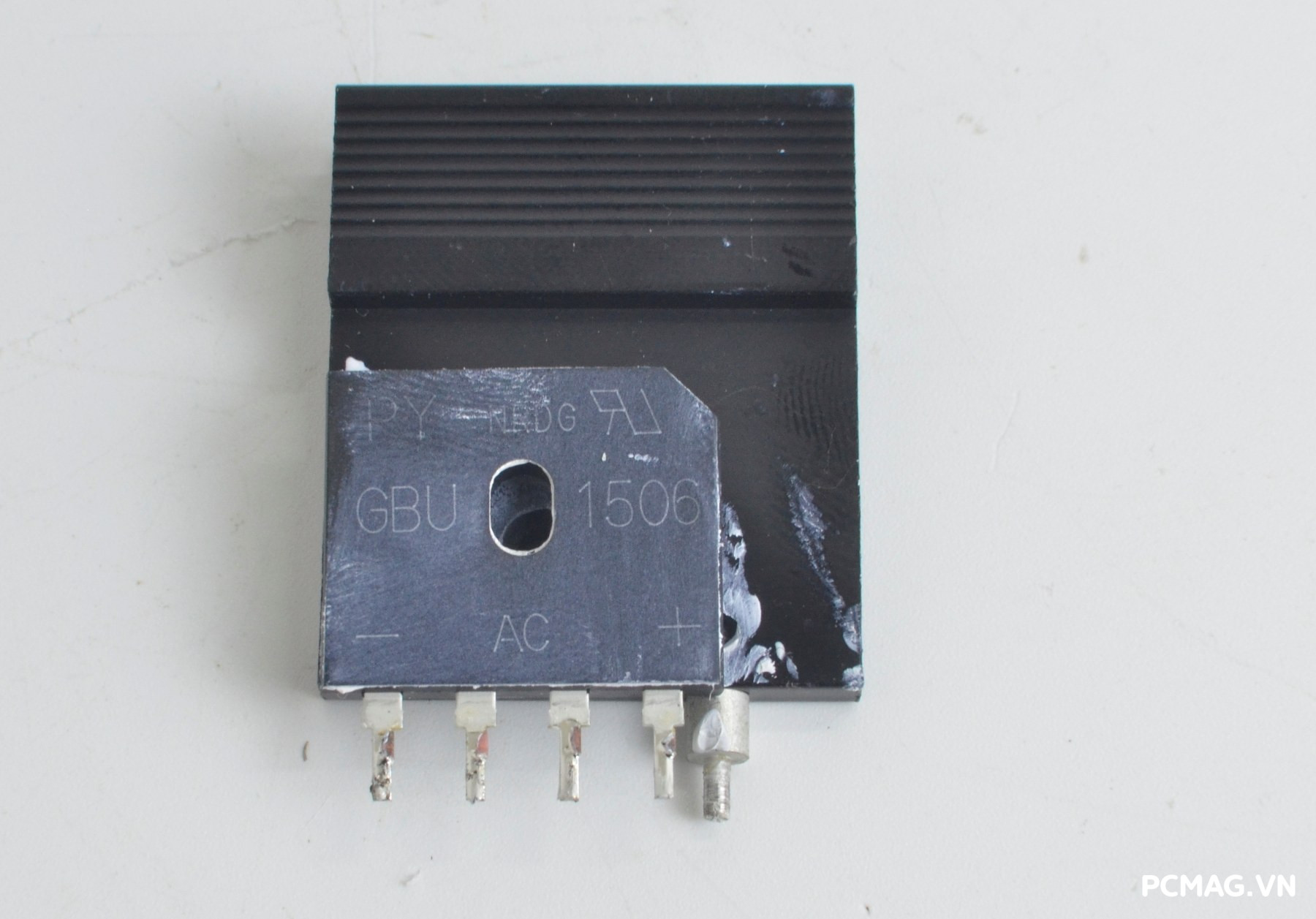

Diode cầu GBU1506 (15A) được gắn trên phiến tản nhiệt riêng biệt nhằm tối ưu khả năng thoát nhiệt. Ngay bên dưới là cảm biến nhiệt có nhiệm vụ giám sát nhiệt độ hoạt động của cầu diode, giúp phát hiện và ngăn ngừa tình trạng quá nhiệt, từ đó đảm bảo độ an toàn và độ bền lâu dài cho bộ nguồn.

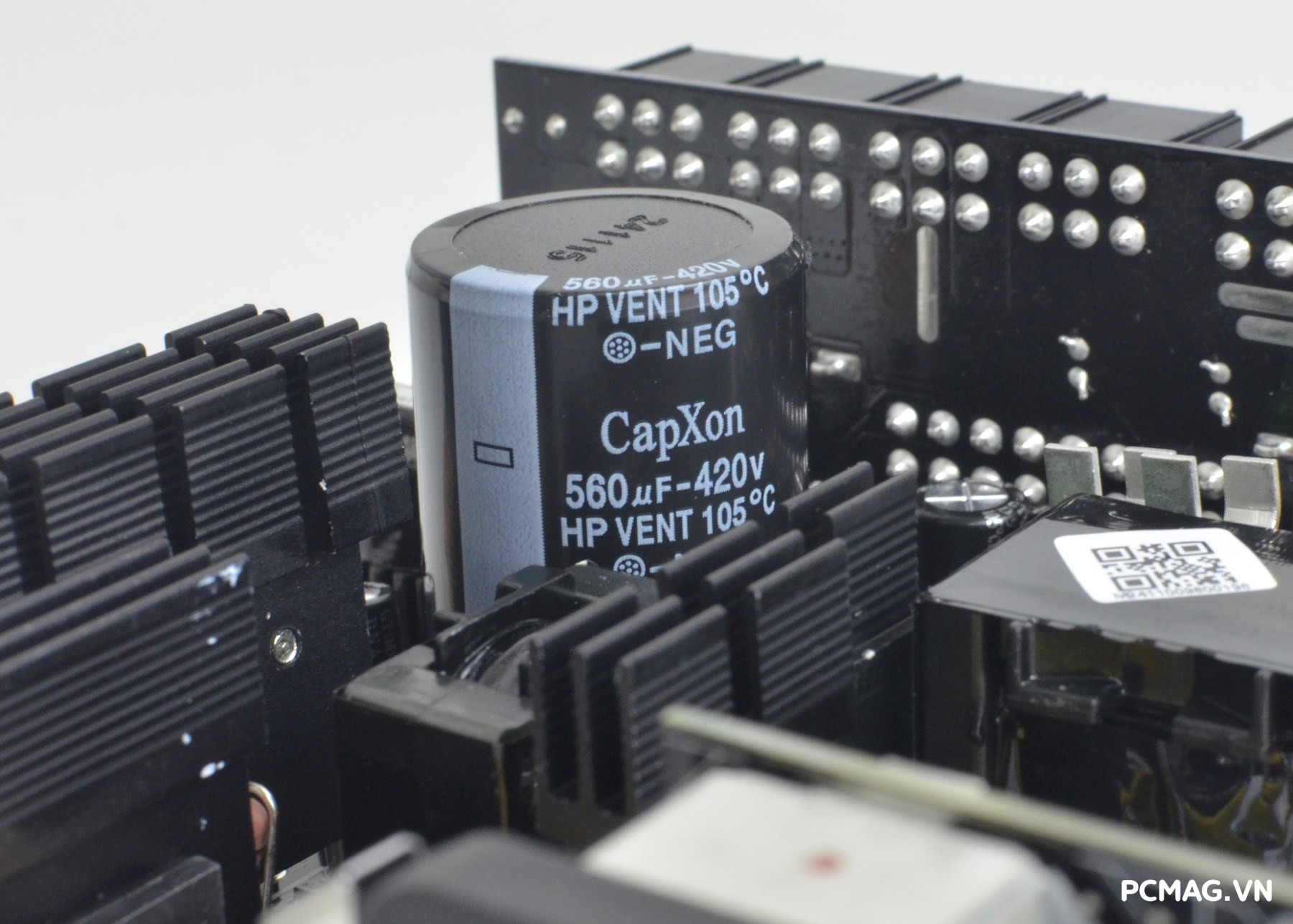

Tụ lọc chính có dung lượng 560µF / 420VDC, đến từ thương hiệu CapXon, được thiết kế với ngưỡng nhiệt độ hoạt động tối đa 105°C, đảm bảo khả năng vận hành ổn định và độ bền cao trong điều kiện tải nặng và thời gian sử dụng dài.

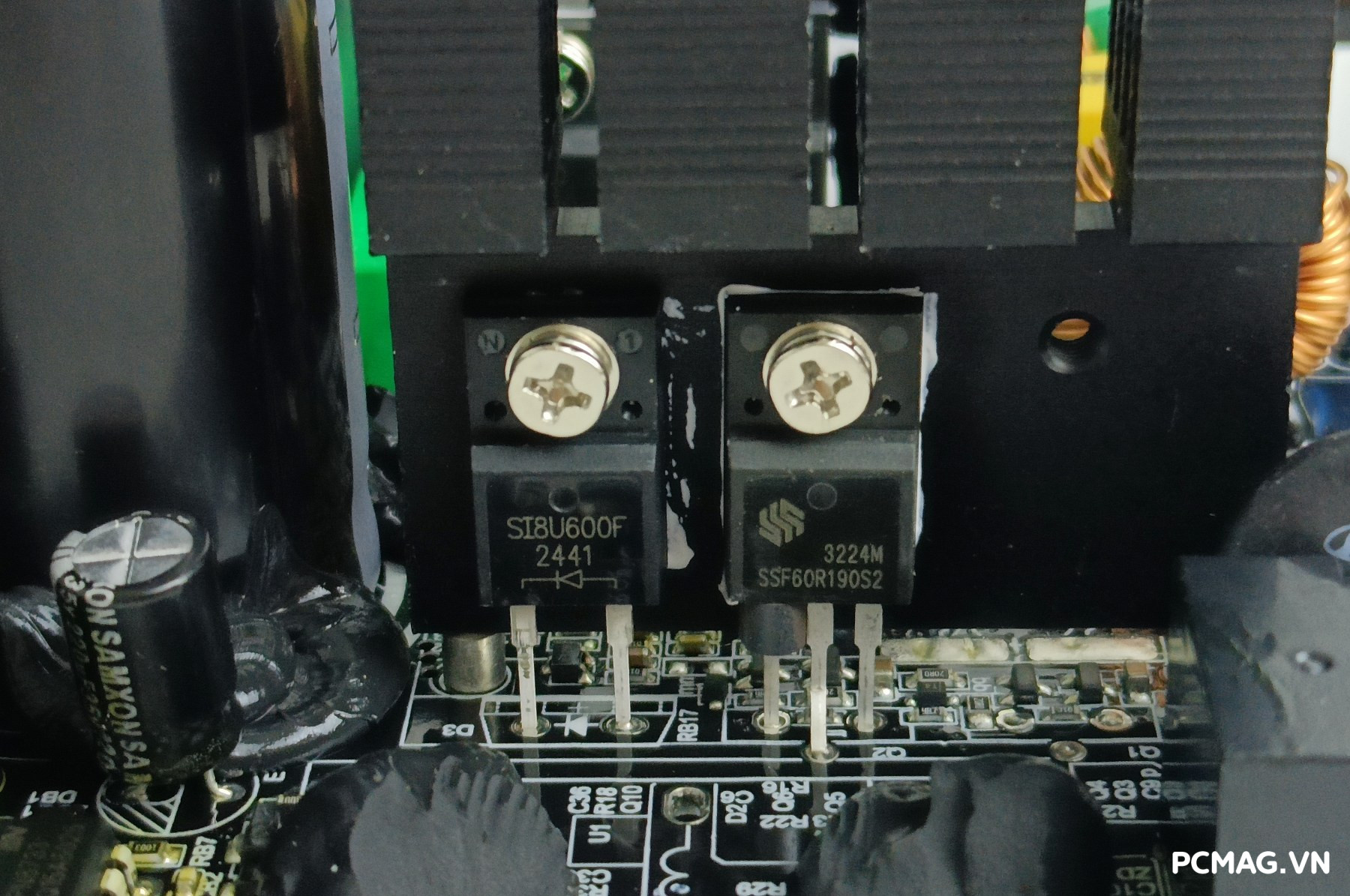

Tầng PFC được trang bị 1 MOSFET SSF60R190S2 đến từ hãng Super-semi, kết hợp cùng IC điều khiển dao động Aplustek AT6108ZSP8, giúp quá trình hiệu chỉnh hệ số công suất diễn ra chính xác, ổn định và đạt hiệu suất cao.

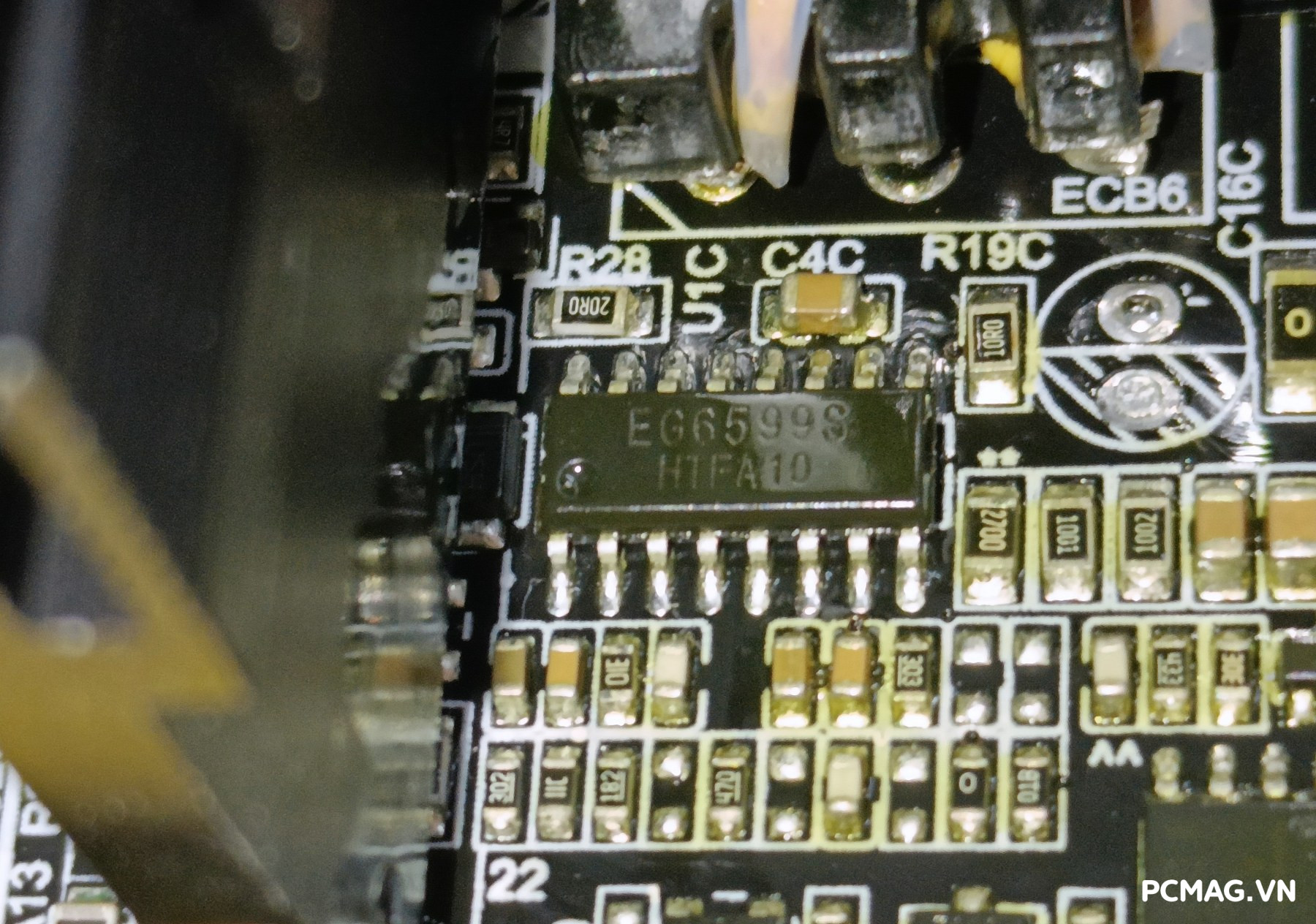

Tầng cộng hưởng LLC sử dụng một cặp MOSFET SSF60R190S2, được điều khiển bởi IC tạo dao động EG6599S đến từ EGmicro – thương hiệu quen thuộc với cộng đồng DIY và các hệ kích điện sine chuẩn. Cấu hình này giúp nguồn hoạt động hiệu quả, ổn định và tối ưu ở dải tải rộng.

Bộ nguồn được trang bị 4 MOSFET Maple Semi SLM160N04G (160A ×4) đảm nhiệm vai trò chỉnh lưu đồng bộ cho đường 12V duy nhất. Các MOSFET này được hàn ở mặt trên của bo mạch chính và tản nhiệt trực tiếp thông qua hai khối heatsink riêng, giúp đón luồng gió làm mát hiệu quả hơn, từ đó nâng cao độ ổn định và khả năng chịu tải của PSU.

Đường 5V và 3.3V được tạo ra thông qua khối mạch VRM (DC to DC), sử dụng IC điều khiển Anpec APW7159 (2 kênh) kết hợp với 4 MOSFET Advance Power AP4024GEMT (60A), giúp điện áp đầu ra ổn định, đáp ứng nhanh khi tải thay đổi và đảm bảo hiệu suất vận hành cao cho toàn bộ hệ thống.

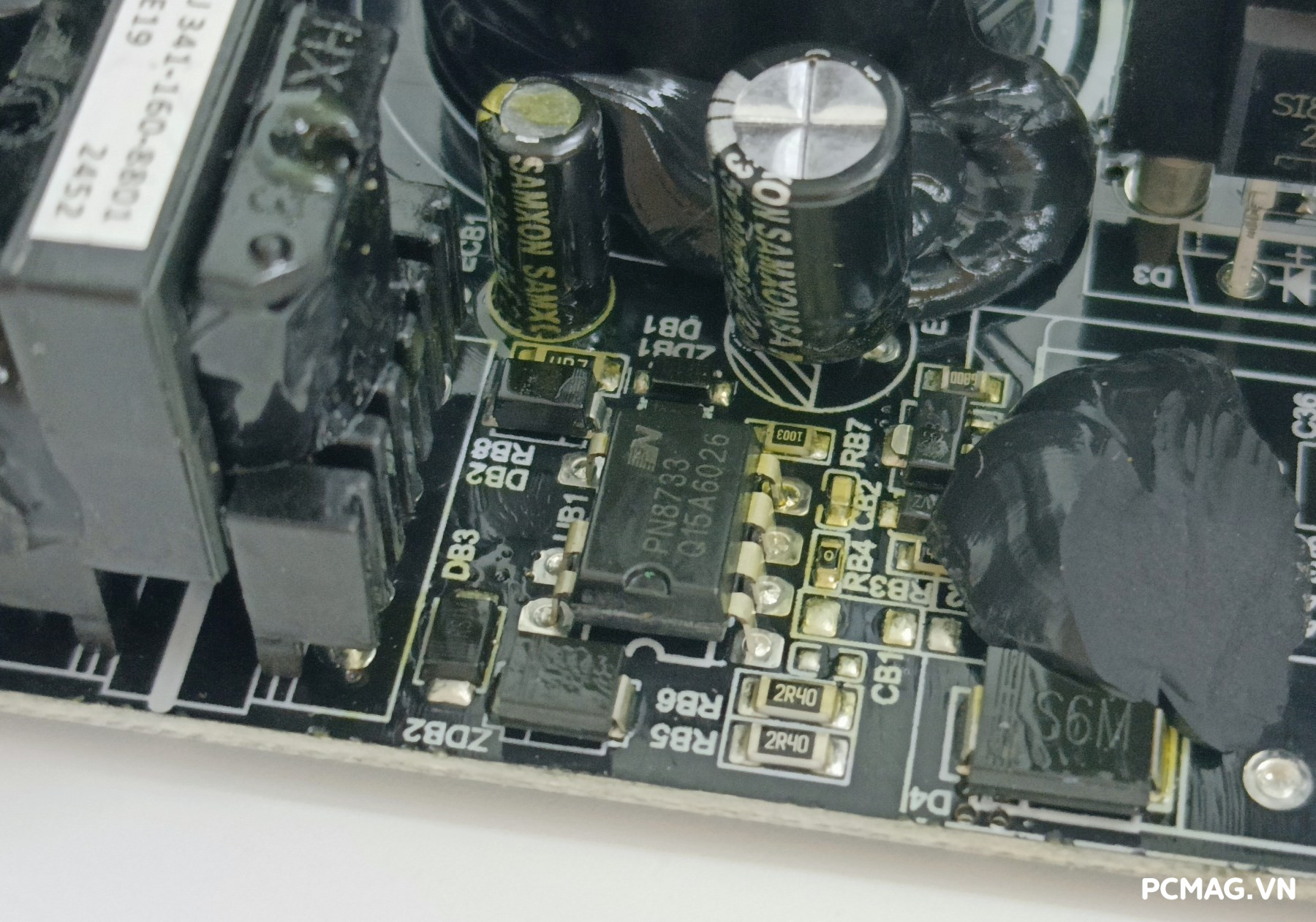

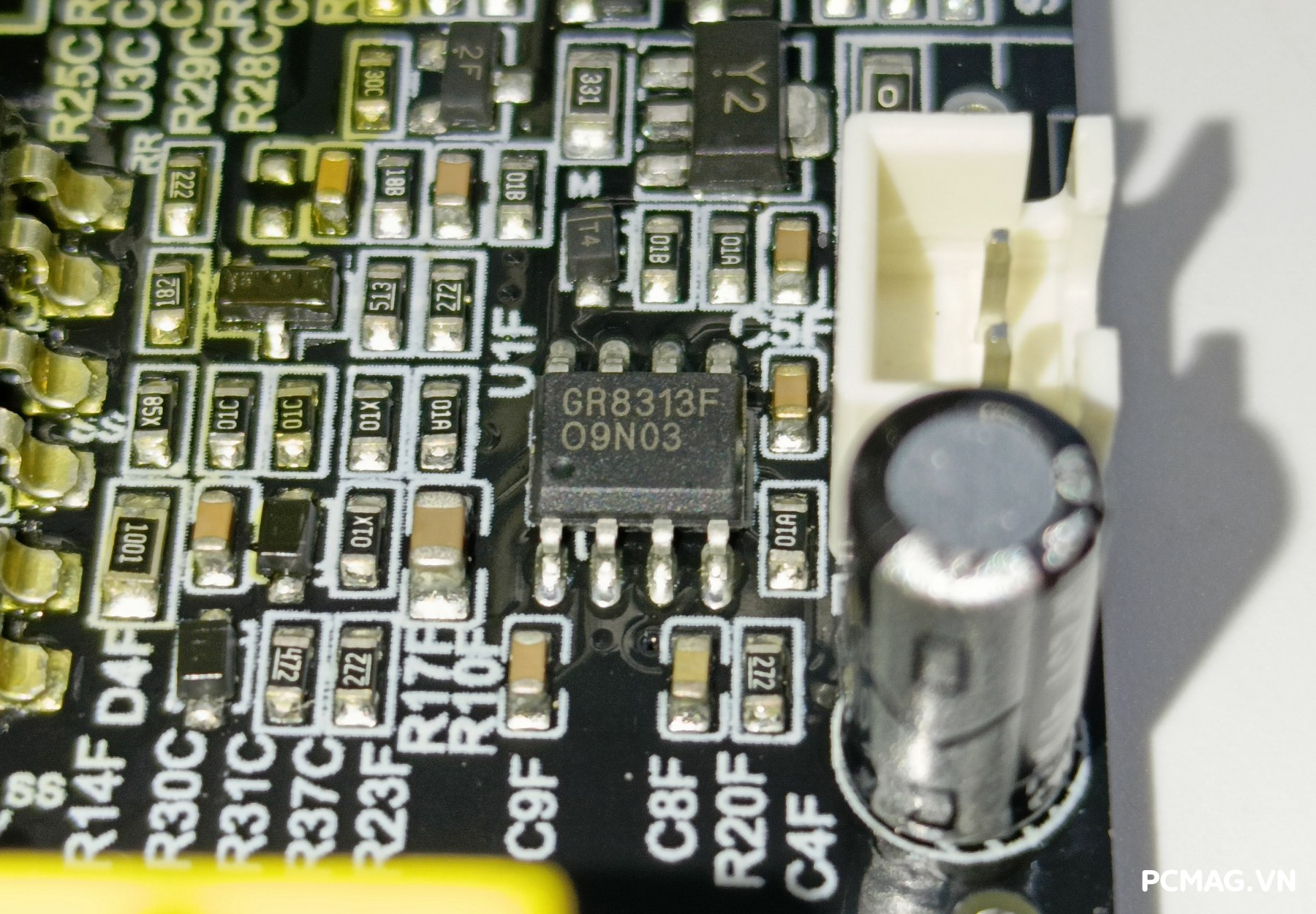

IC giám sát hệ thống sử dụng GR8313, hỗ trợ 3 cơ chế bảo vệ cơ bản gồm SCP (chống ngắn mạch), OVP (quá áp) và UVP (thấp áp), góp phần đảm bảo an toàn cho toàn bộ linh kiện. Trong khi đó, đường 5Vsb được tạo ra thông qua IC combo Chipown PN8733, giúp nguồn duy trì trạng thái chờ ổn định và đáng tin cậy.

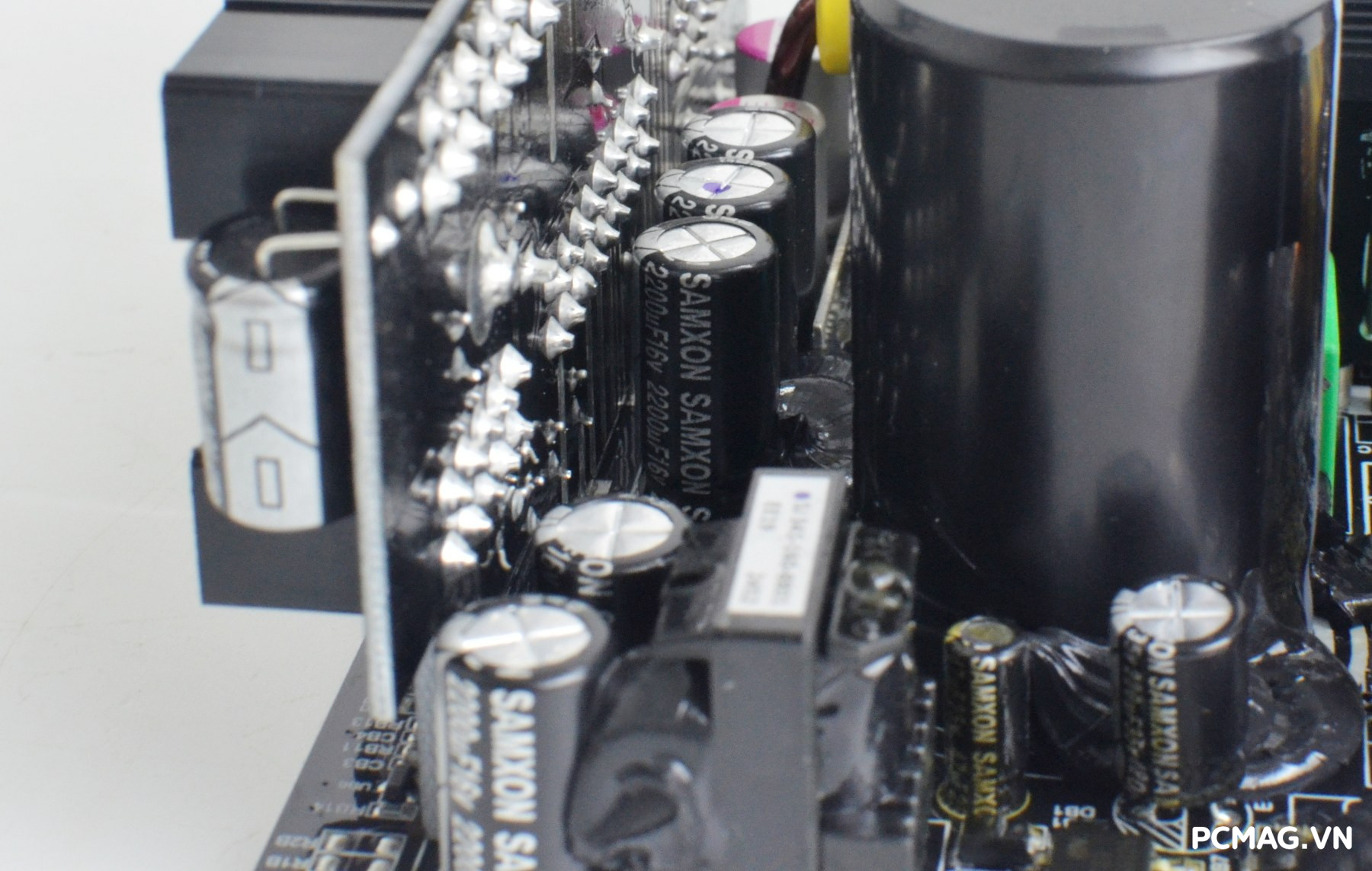

VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 sử dụng sự kết hợp giữa tụ rắn và tụ hóa đến từ các thương hiệu SamXon và X-Con cho khu vực lọc nhiễu các đường điện đầu ra, nhằm cải thiện độ sạch và độ ổn định của điện áp. Bên cạnh đó, bo mạch chứa các jack cắm module đã được thiết kế lại, giúp khả năng ổn định điện áp nhỉnh hơn so với phiên bản đàn anh VXP V2, đặc biệt trong các điều kiện tải biến thiên.

Phần mạch in (PCB) của VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 được hoàn thiện khá sạch sẽ nhờ lớp keo phủ chống ẩm bảo vệ bề mặt bo mạch. Ngoài ra, vẫn có thể nhận thấy một số điểm hàn tay gia cố tải, cho thấy sự chú trọng trong việc tăng khả năng chịu dòng và độ bền cho các vị trí quan trọng.

III. Thử nghiệm PSU VSP VXP750SGVN 750W

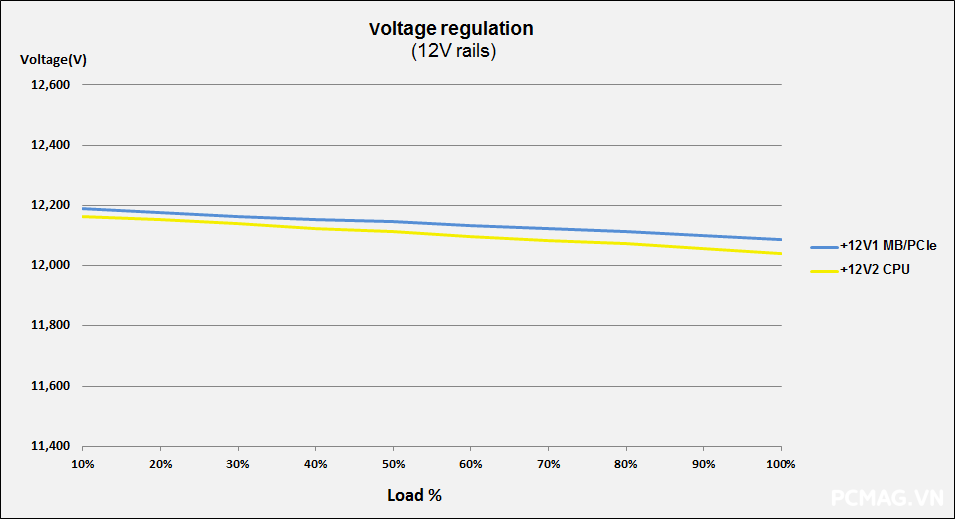

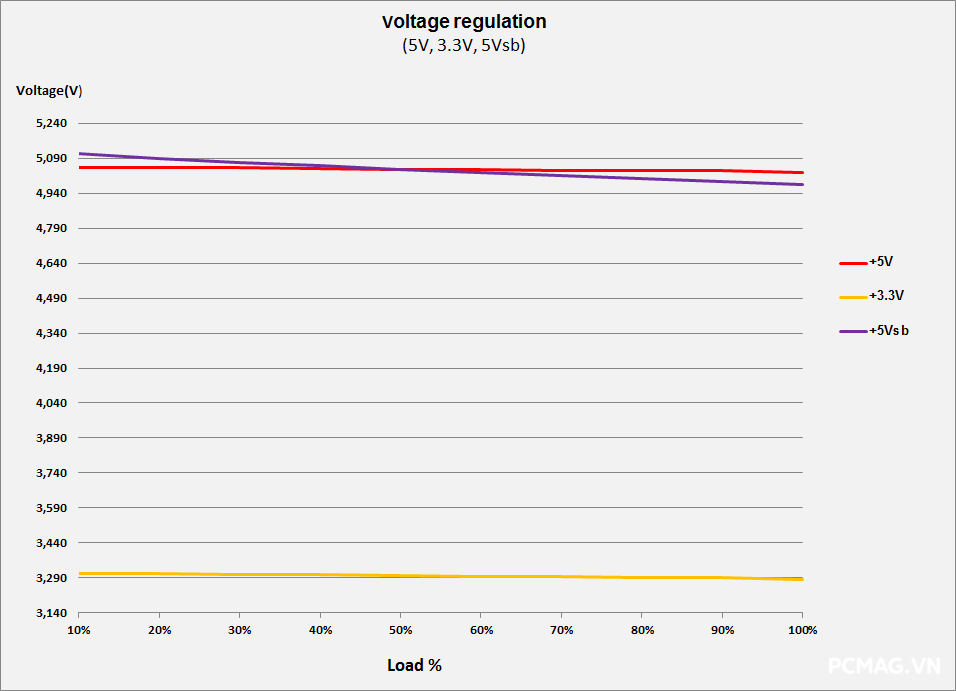

1. Load testing ( Thử tải)

Nhằm đơn giản hóa bảng đo điện áp theo Test Plan ATX 3.0 của Intel, với các bộ nguồn single rail, đường 12V được chia thành 2 nhánh logic trong phép thử tải:

• 12V1: Cấp nguồn cho toàn bộ linh kiện sử dụng 12V ngoại trừ CPU (mainboard, PCIe, VGA, thiết bị mở rộng…)
• 12V2: Dành riêng cho CPU thông qua cổng ATX12V / EPS12V

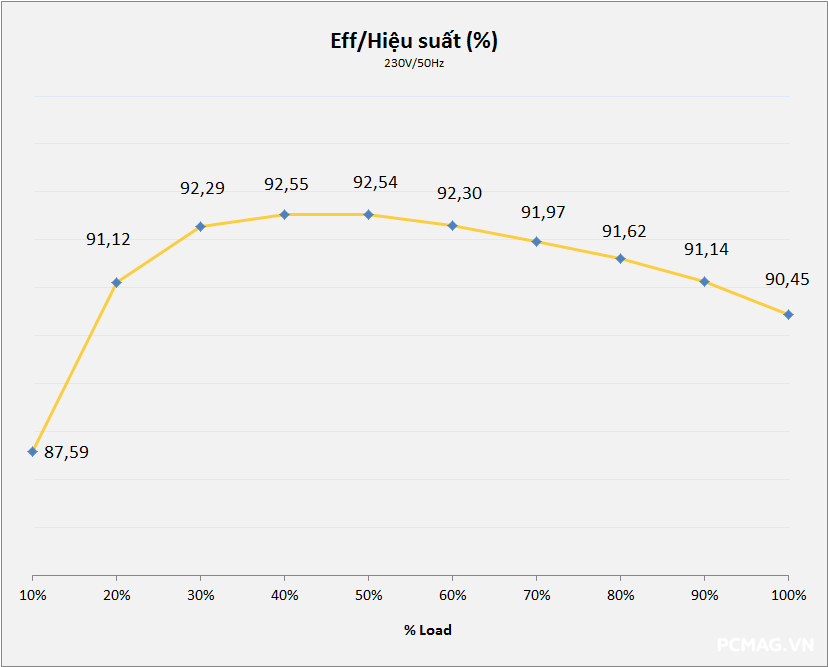

Trong quá trình thử nghiệm, VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 cho thấy khả năng vận hành ổn định ở mọi mức tải, với độ dao động điện áp rất thấp, hoàn toàn nằm trong tiêu chuẩn ATX quy định. Hiệu suất tối đa ghi nhận đạt 92,5% tại điện áp 230Vac, đáp ứng đầy đủ chuẩn 80Plus Gold 230V EU. Nhờ được trang bị mạch DC to DC, các đường điện đầu ra đều đạt yêu cầu ngay cả trong các bài kiểm tra tải không đồng đều (Cross Load).

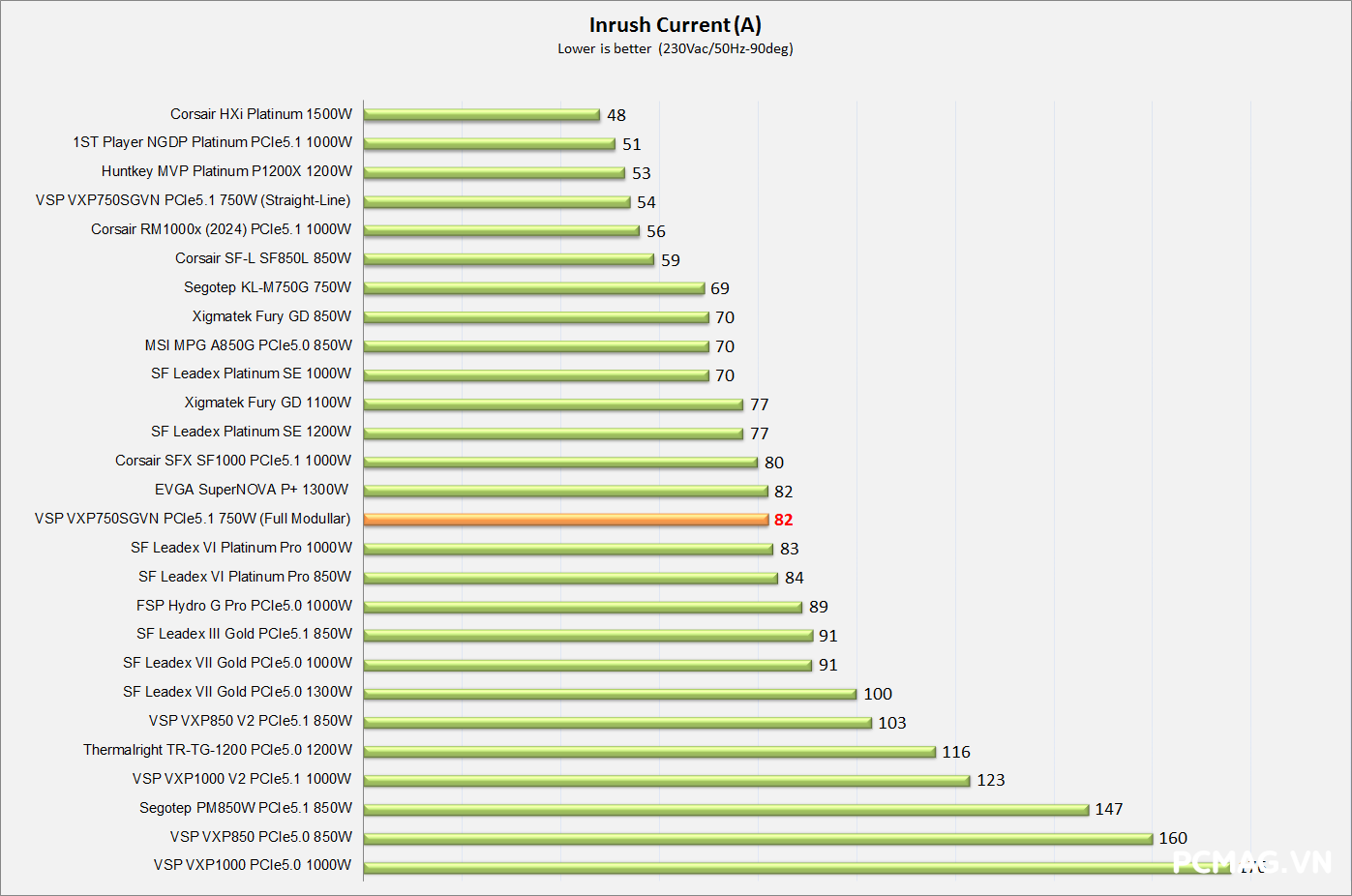

2. Inrush Current Testing ( Dòng khởi động)

Dòng khởi động của VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 được ghi nhận ở mức khá cao so với các bộ nguồn 750W khác trong cùng phân khúc. Điều này cũng dễ hiểu khi so sánh với phiên bản cáp liền (straight-line) đã được thử nghiệm trước đó, bởi bản full modular có cấu trúc mạch và hệ cáp phức tạp hơn, dẫn tới giá trị inrush current cao hơn đôi chút.

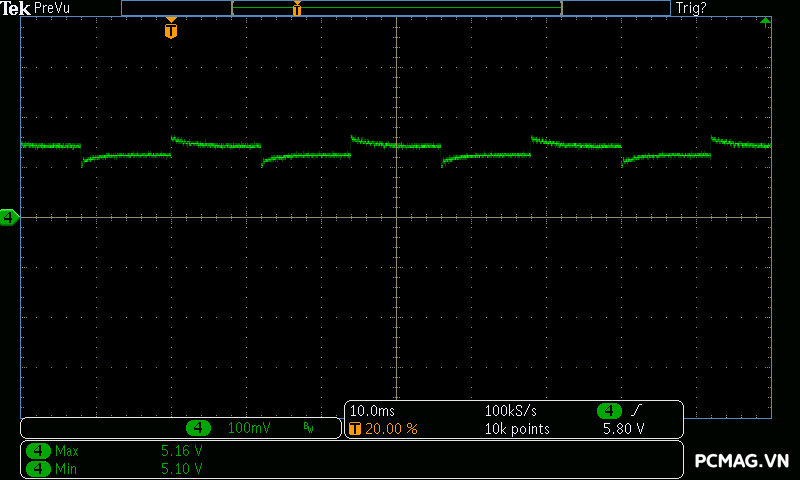

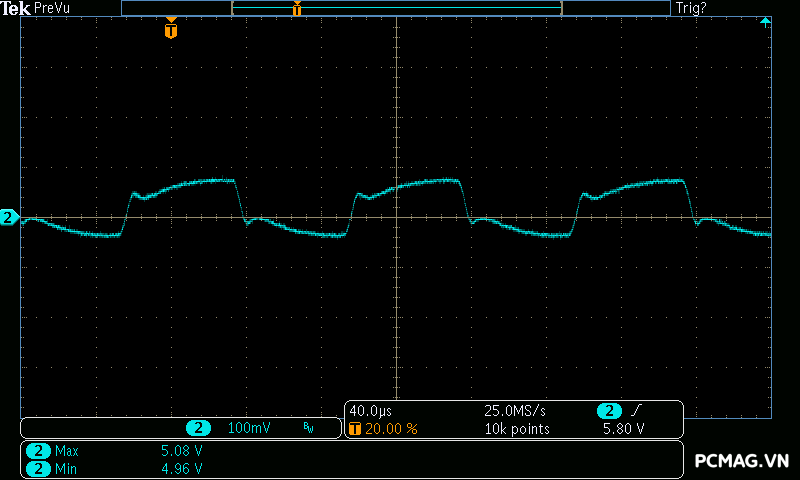

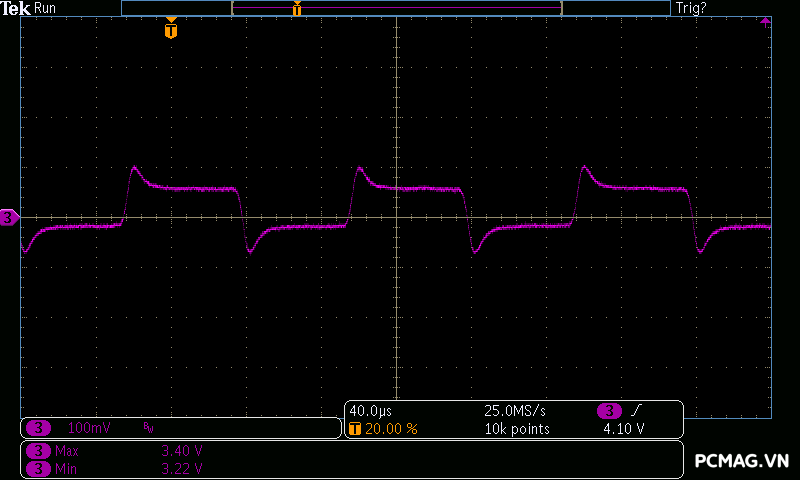

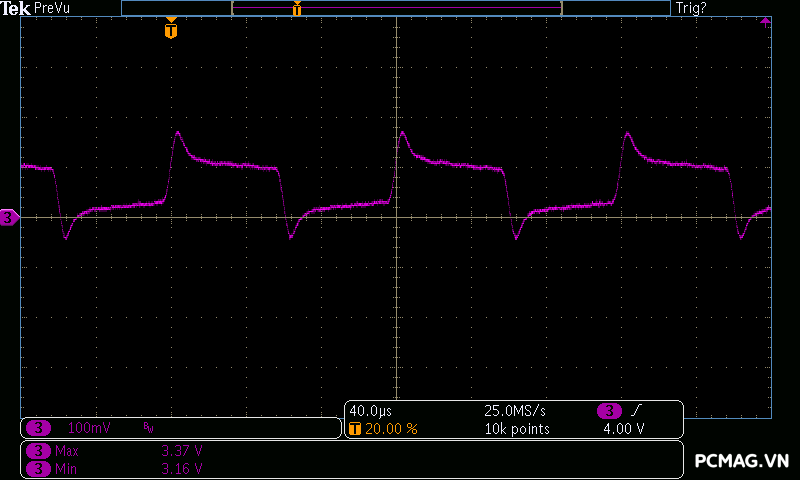

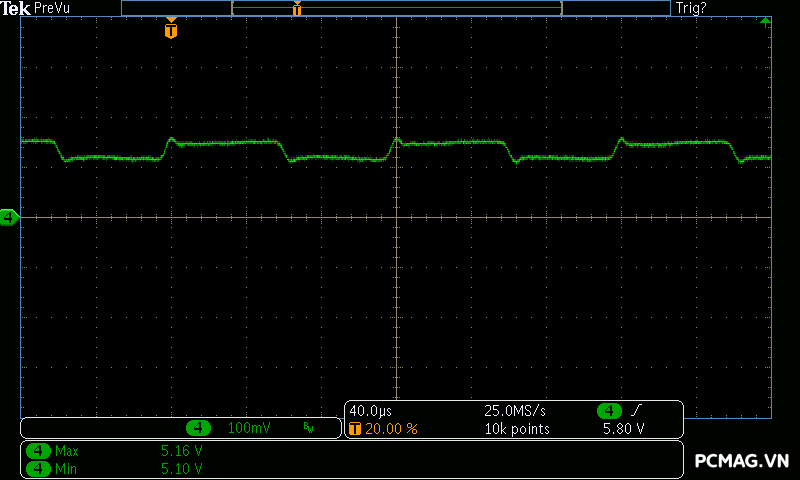

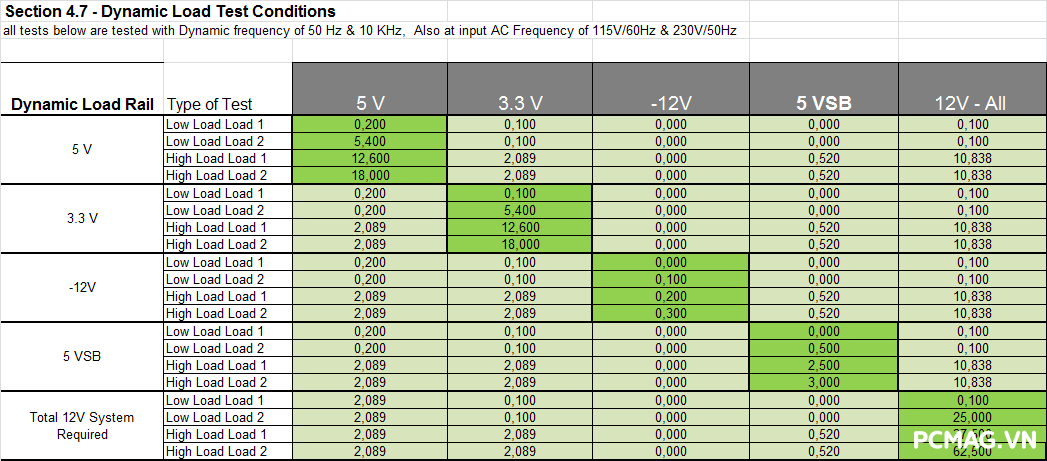

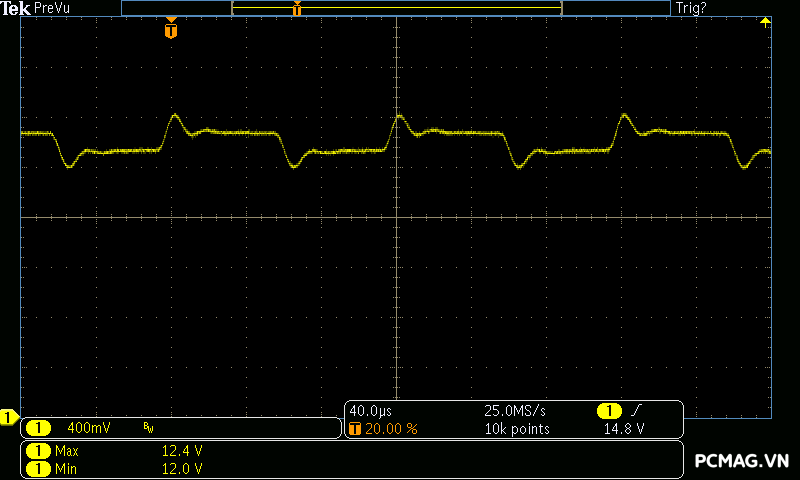

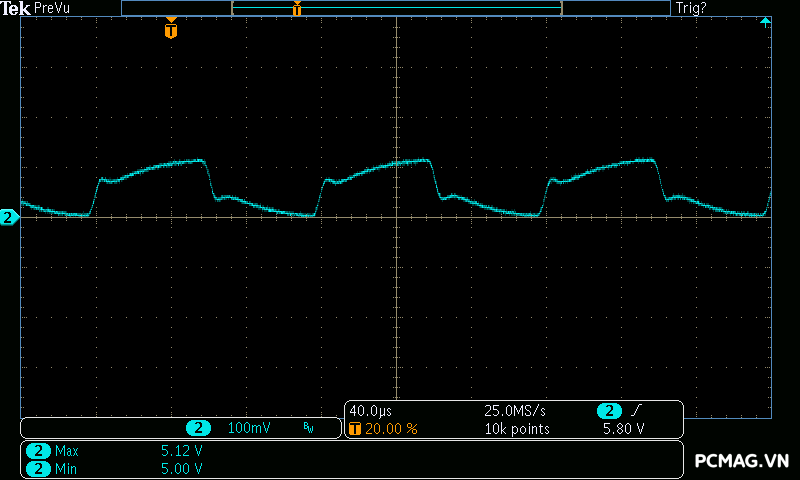

3. Sync Transient Response Test ( Tải biến thiên)

Thông số thử nghiệm:

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate (theo tiêu chuẩn Intel ATX 3.0):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

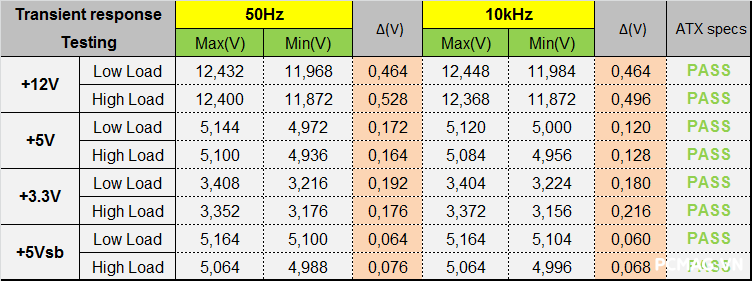

Trong quá trình kiểm tra, VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 cho thấy mức dao động điện áp trên các đường nguồn ở ngưỡng tốt, vượt qua toàn bộ các hạng mục thử nghiệm một cách an toàn.

Đặc biệt, ở bài test mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power Excursion), bộ nguồn dễ dàng đáp ứng yêu cầu, duy trì điện áp nằm trong chuẩn ATX và không xuất hiện hiện tượng sụt áp hay sập nguồn, cho thấy khả năng chịu tải đột biến rất ấn tượng.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

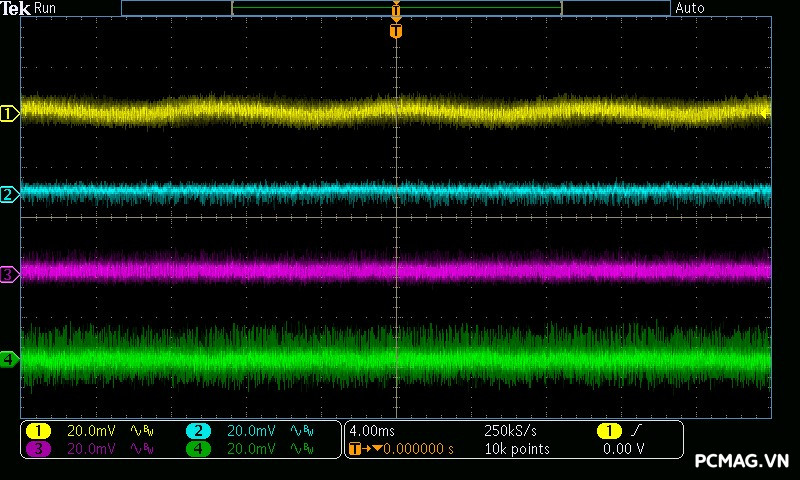

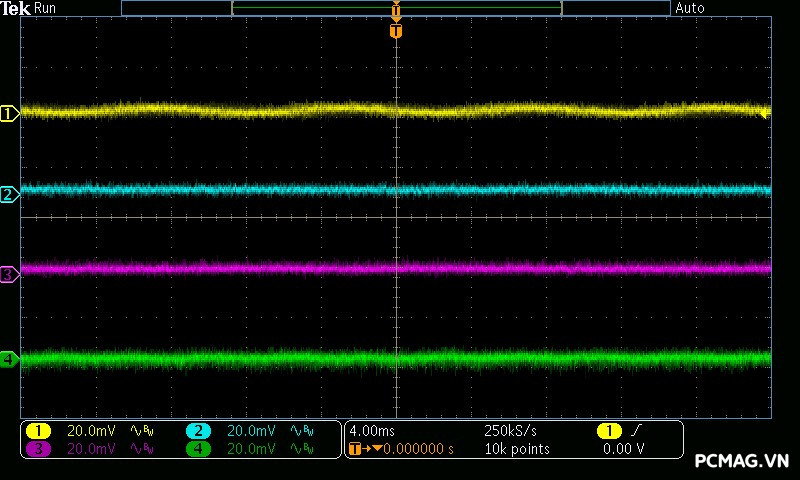

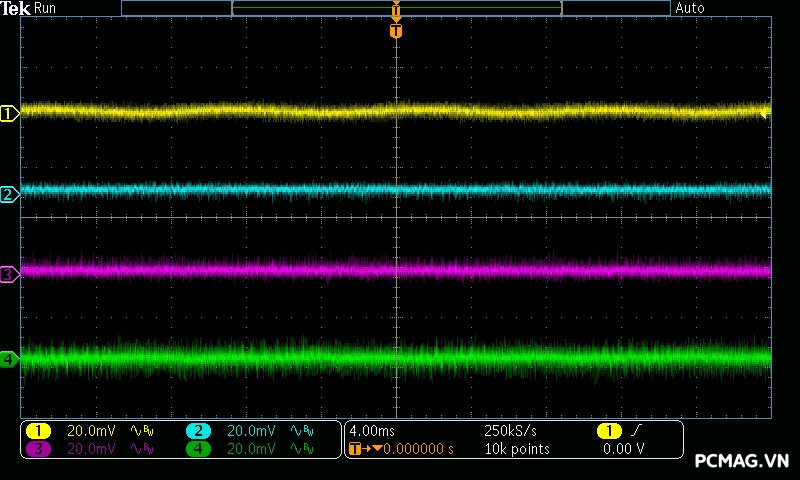

4. Ripple & Noise ( Nhiễu AC cao tần)

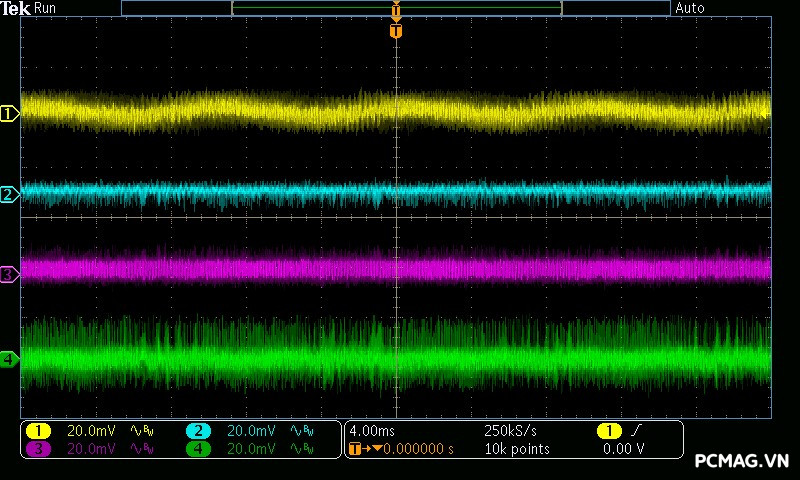

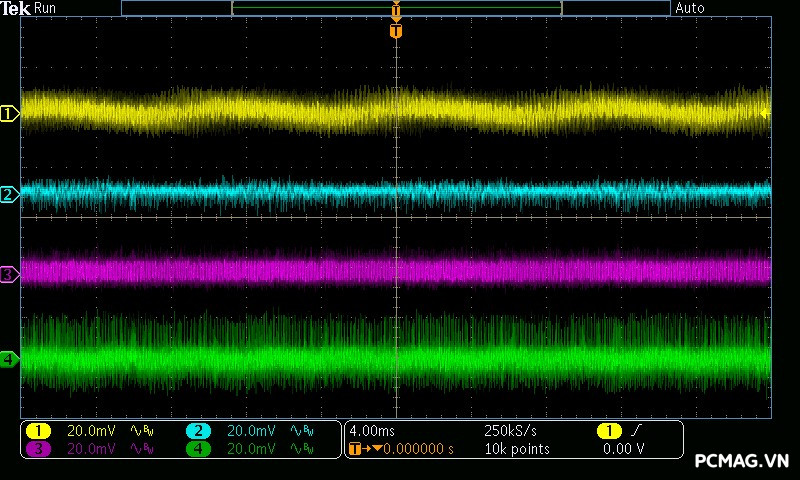

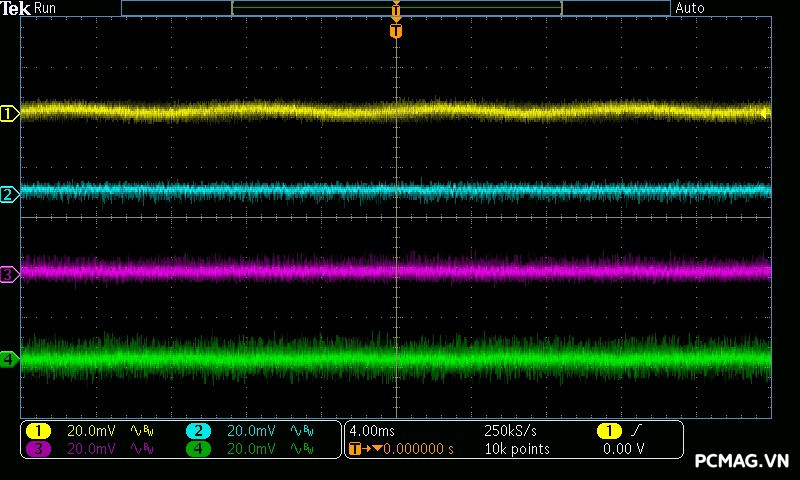

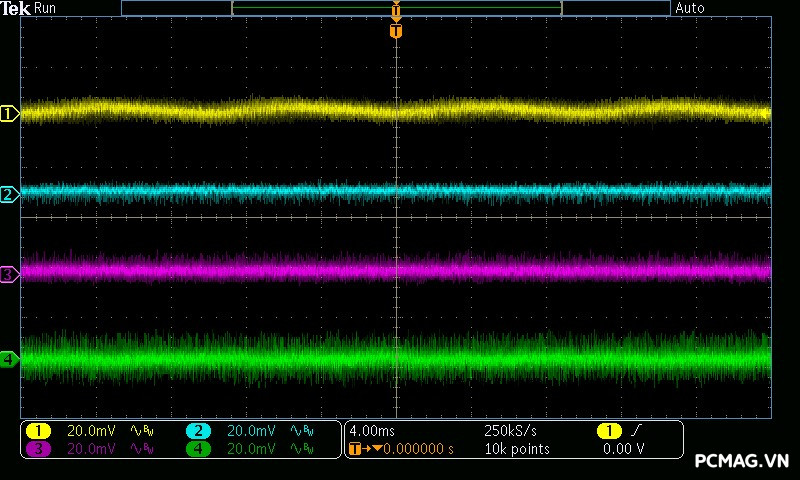

Mức Ripple & Noise của VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 được kiểm soát rất tốt, với độ nhiễu trên đường 12V luôn duy trì dưới 20mV, cho thấy chất lượng lọc nhiễu hiệu quả và khả năng cung cấp điện sạch, ổn định cho các linh kiện quan trọng.

5. Hold-up Time ( Thời gian lưu điện)

VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 đạt rất sát ngưỡng tiêu chuẩn ATX quy định, với thời gian tín hiệu PG_OK đo được là 10,6/11 ms, cho thấy khả năng khởi động và cấp nguồn ổn định, đáp ứng tốt các yêu cầu kỹ thuật.

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 hoạt động đúng và ổn định. Khi chạm ngưỡng bảo vệ, PSU tự động ngắt nguồn để đảm bảo an toàn cho hệ thống và tự khởi động lại sau đó, cho thấy khả năng bảo vệ linh kiện và độ tin cậy cao trong quá trình sử dụng.

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với thiết bị IT thuộc Class I – trong đó nguồn máy tính ATX là một đại diện – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5 mA khi điện áp cấp vào đạt khoảng 110% mức điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động. Trong trường hợp này, mức kiểm tra tương ứng là 110% của 240VAC, xấp xỉ 264VAC @ 60Hz.

Để đánh giá tiêu chí này, phép đo dòng rò được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả chính xác và tuân thủ các yêu cầu an toàn điện.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: 38–45°C

Đồ thị tốc độ quạt làm mát của VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 thể hiện đặc tính hoạt động quen thuộc: tốc độ quạt tăng dần theo mức tải, tương ứng với lượng nhiệt sinh ra trong quá trình vận hành. Ở mức cao nhất, quạt đạt khoảng 1700 RPM, đủ khả năng làm mát hiệu quả cho các linh kiện công suất bên trong PSU.

Đổi lại sự vận hành êm ái, nhiệt độ tổng thể của bộ nguồn cao hơn đôi chút so với phiên bản cáp liền (Straight-Line). Qua ảnh nhiệt, có thể quan sát thấy khu vực nóng nhất tập trung tại biến áp chính và cặp MOSFET thuộc tầng LLC/PWM, với nhiệt độ dao động quanh ngưỡng 85°C, vẫn nằm trong giới hạn cho phép của linh kiện.

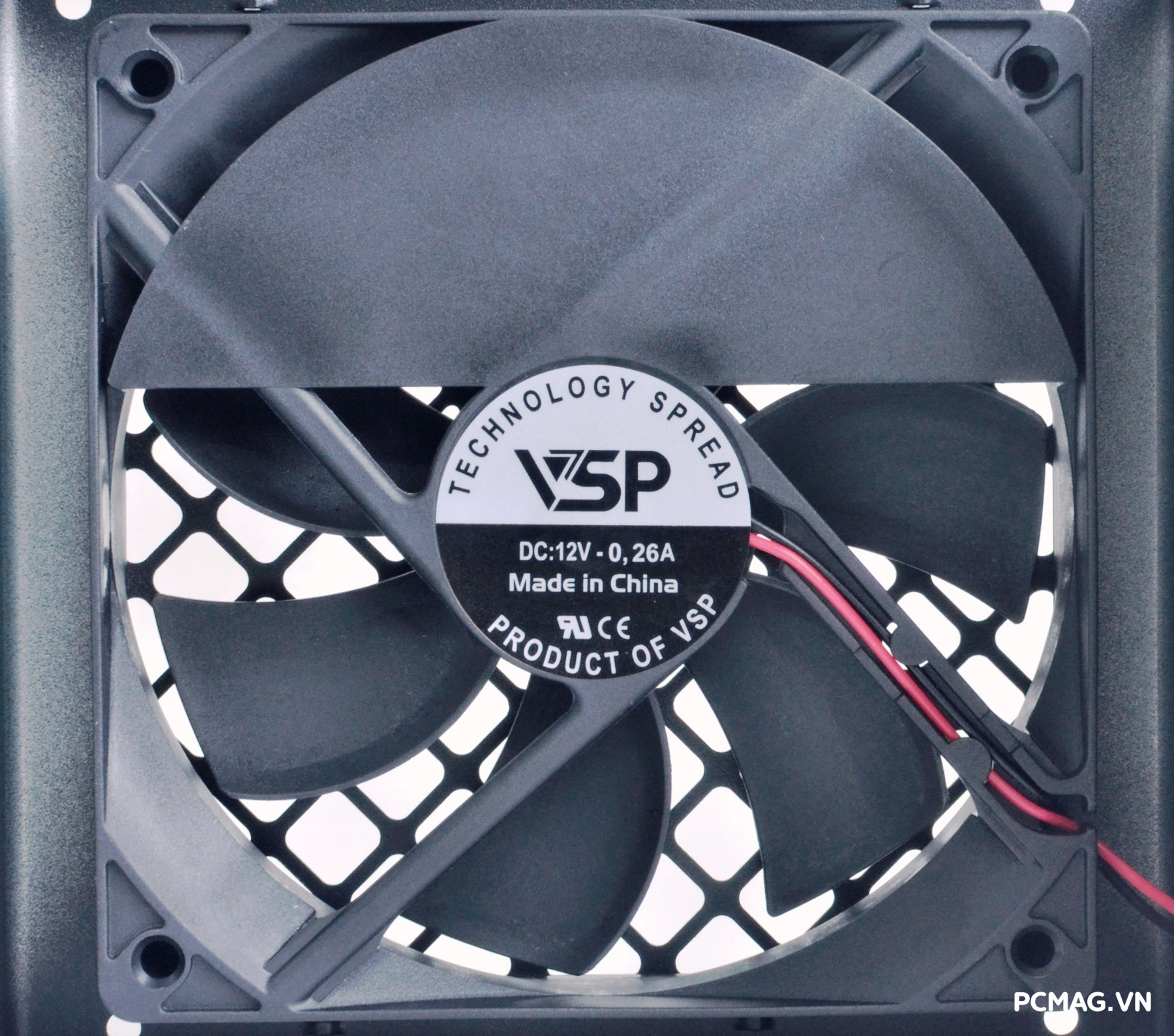

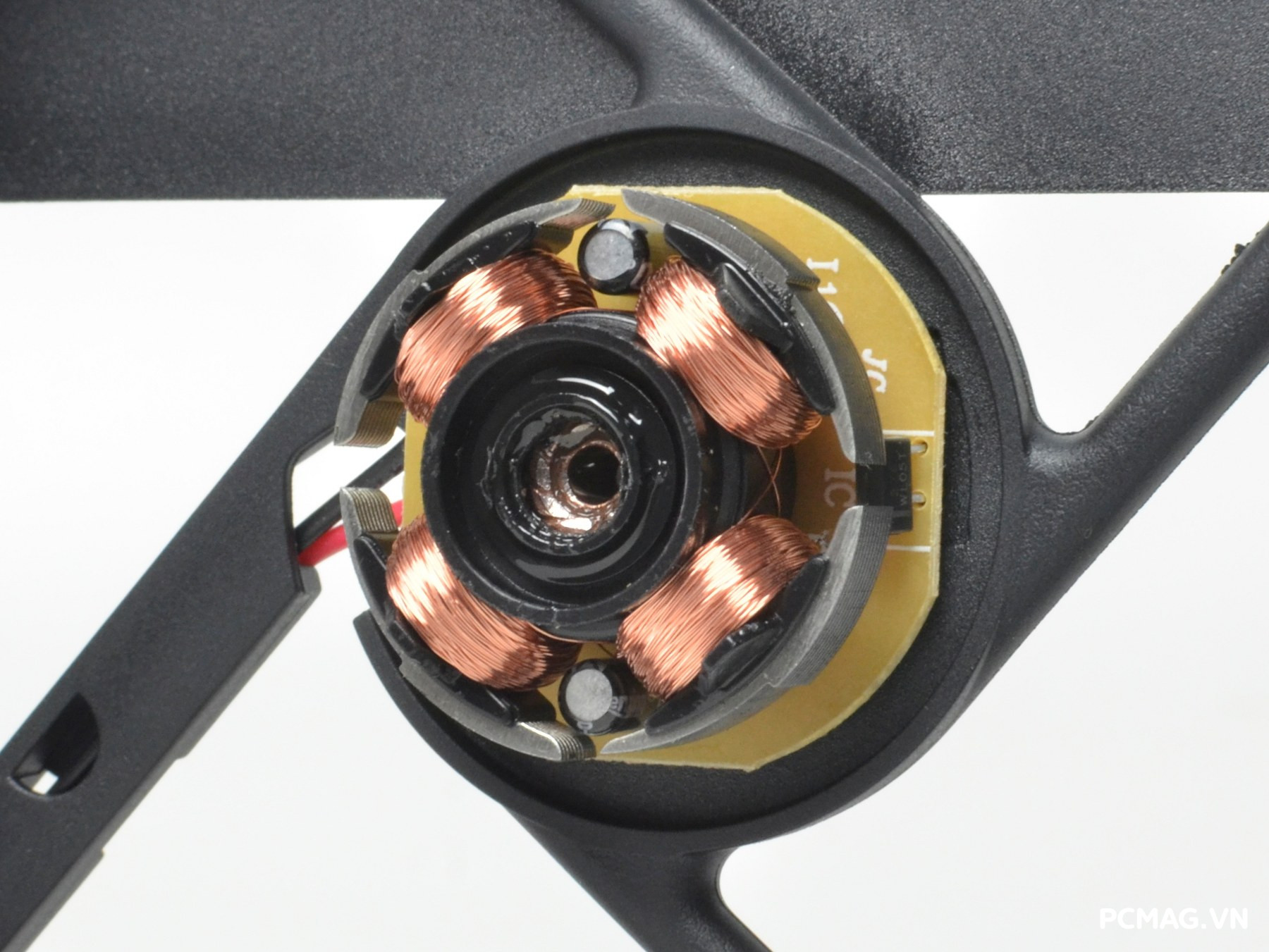

VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 được trang bị quạt làm mát VSP 12V – 0.26A, sử dụng vòng bi Rifle bearing, với tốc độ tối đa khoảng 2000 RPM, đảm bảo khả năng cân bằng tốt giữa hiệu quả tản nhiệt, độ bền và độ êm trong quá trình vận hành.

IV. Kết luận

VSP VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 thể hiện chất lượng linh kiện và độ ổn định điện áp ở mức khá tốt, đi kèm hiệu suất cao đạt khoảng 92,5% tại 230Vac, đáp ứng chuẩn 80Plus Gold 230V EU. Sản phẩm sở hữu thiết kế bắt mắt, được trang bị mạch DC to DC (VRM) giúp tối ưu hiệu quả sử dụng điện năng và khả năng ổn định điện áp trong nhiều điều kiện tải khác nhau.

Hệ thống cáp bẹ đen full modular gọn gàng, với 2 đầu cấp nguồn CPU 8-pin độc lập cùng đầu cấp nguồn PCIe 5.1 / 12V-2×6 chuẩn mới (dây 16AWG), khắc phục tốt những hạn chế từng gặp trên chuẩn PCIe 5.0 / 12VHPWR trước đây. Xét tổng thể, VXP750 SGVN có thể xem là “đàn em” của dòng nguồn cao cấp VXP V2, với điểm khác biệt lớn nhất nằm ở dải điện áp đầu vào hẹp hơn (180–240V) thay vì dải rộng 100–240V, qua đó tối ưu chi phí và phù hợp hơn với nhu cầu sử dụng thực tế của nhiều người dùng.

Với công suất 750W, VXP750 SGVN Full Modular ATX 3.1 / PCIe 5.1 là lựa chọn phù hợp cho các cấu hình tầm trung, sử dụng 01 card đồ họa có mức tiêu thụ dưới 280W.

Ưu điểm:

• Chất lượng linh kiện tốt trong tầm giá
• Điện áp ổn định, Ripple & Noise thấp
• Trang bị đầu nguồn PCIe 5.1 / 12V-2×6 (16AWG)
• Hiệu suất cao ~92,5% @230Vac – 80Plus Gold 230V EU
• Thiết kế mạch LLC + DC to DC (VRM)

Nhược điểm:

• Nhiệt độ hoạt động khá cao khi tải nặng
