1ST PLAYER là thương hiệu linh kiện máy tính và thiết bị ngoại vi đến từ Helly, được nhập khẩu và phân phối chính thức tại thị trường Việt Nam bởi CTY TNHH Tường An (TAKO). Các sản phẩm của 1ST PLAYER trải dài từ phân khúc phổ thông đến cao cấp, đáp ứng đa dạng nhu cầu build PC từ cơ bản đến chuyên nghiệp.

Trong khuôn khổ bài đánh giá lần này, dòng nguồn máy tính NGDP Platinum ATX3.1/PCIe5.1 thuộc phân khúc cao cấp của 1ST PLAYER đã được PCMAG thử nghiệm và đánh giá chi tiết. Theo công bố từ hãng và xác nhận qua quá trình kiểm tra thực tế, sản phẩm đạt chuẩn ATX 3.1, sử dụng thiết kế Active PFC Full Range kết hợp cộng hưởng LLC và DC to DC, trang bị tụ điện Nhật Bản cao cấp nhằm đảm bảo độ ổn định và độ bền lâu dài. Điểm đáng chú ý là tính năng Semi-Fanless có thể bật/tắt linh hoạt thông qua nút nhấn phía sau nguồn, cùng đầu cấp nguồn 12V-2×6/PCIe 5.1 mới nhất, đi kèm hệ thống cáp bẹ đen dập vảy cá mềm dẻo, tối ưu cho việc đi dây gọn gàng và thẩm mỹ.

Phiên bản NGDP Platinum 1000W gây ấn tượng mạnh khi đạt tới 3 chứng nhận hiệu suất Platinum từ các tổ chức kiểm định độc lập uy tín trên thế giới gồm 80Plus Platinum, Cybenetics Platinum và PPLP.info Platinum. Không chỉ vậy, mỗi bộ nguồn còn đi kèm report MES ID, thể hiện kết quả thử nghiệm chi tiết trên hệ thống ATE Chroma 8000, đúng theo tiêu chuẩn kiểm tra khắt khe mà PCMAG thường áp dụng. Điều này đảm bảo mỗi sản phẩm đều đã được kiểm tra toàn diện về hiệu suất, độ ổn định và an toàn trước khi đến tay người tiêu dùng.

I. Hộp và phụ kiện 1ST PLAYER NGDP Platinum 1000W

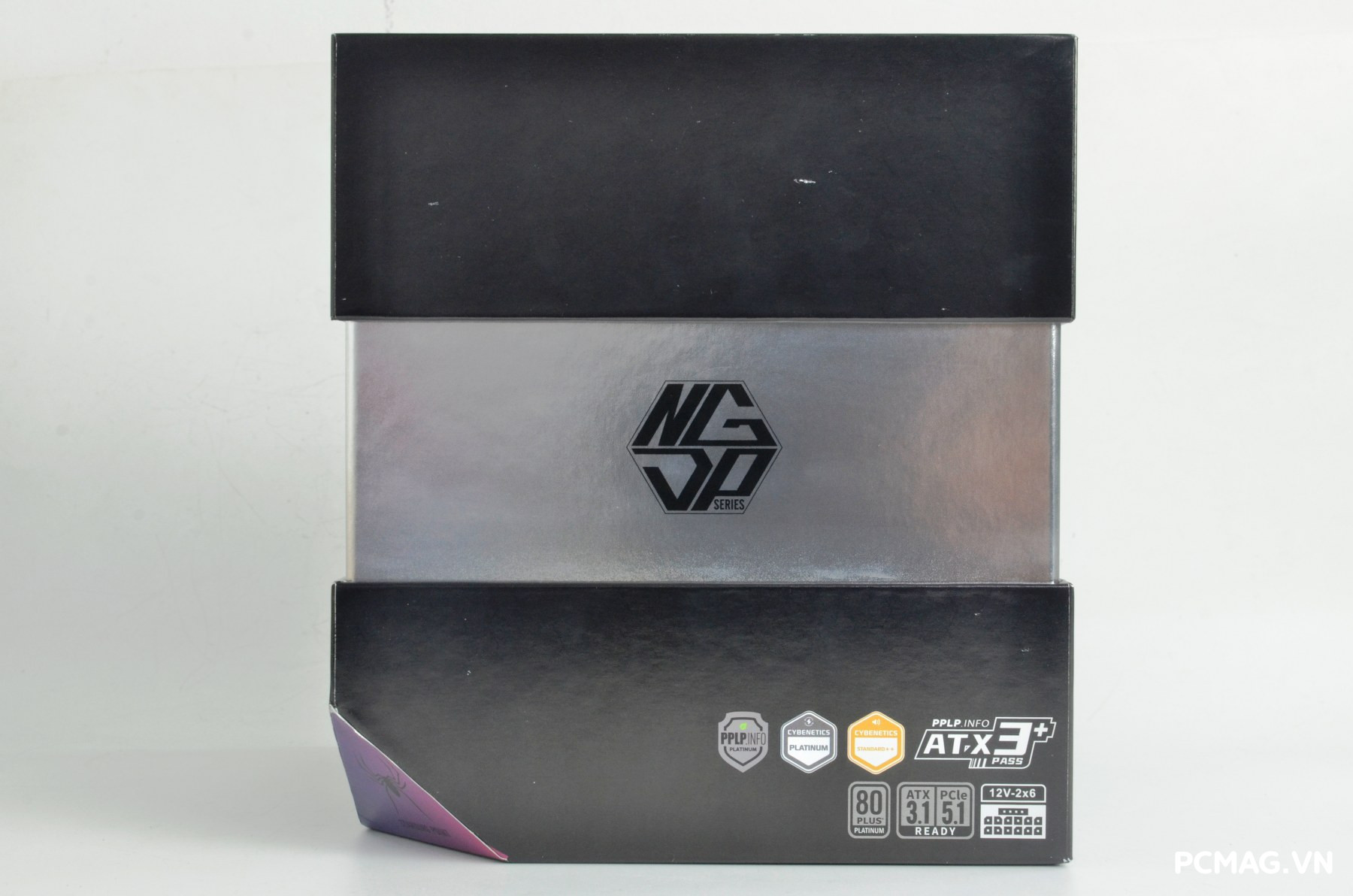

Hộp đựng của TNGDP Platinum 1000W ATX3.1/PCIe5.1 có kích thước lớn, được thiết kế chắc chắn và đầu tư kỹ lưỡng. Tổng thể bao bì mang phong cách cao cấp, nổi bật với logo nhện Quá Phụ Đen (Black Widow) – biểu tượng quen thuộc đã gắn liền với thương hiệu 1ST PLAYER, tạo ấn tượng mạnh ngay từ cái nhìn đầu tiên.

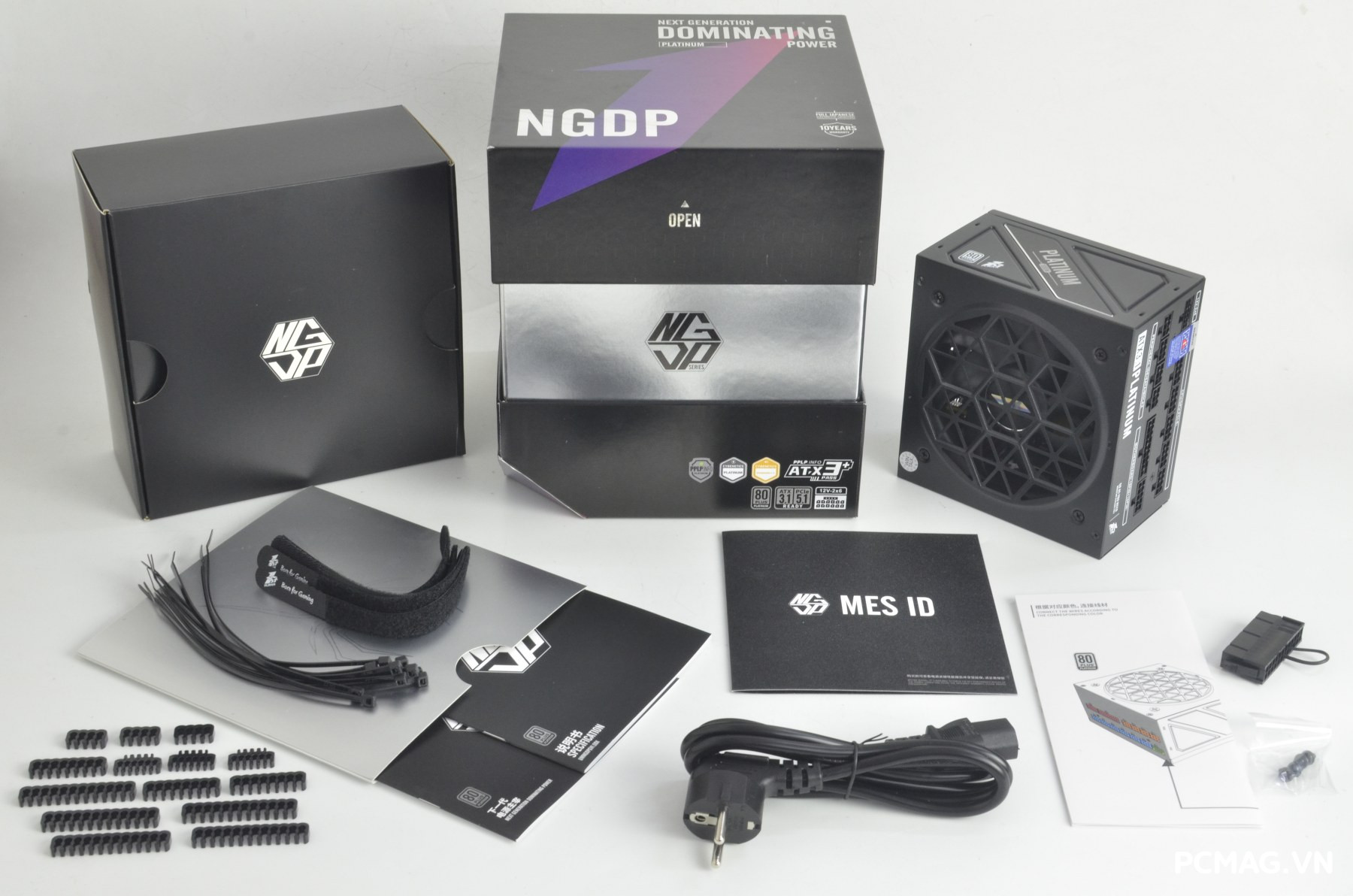

Là dòng sản phẩm cao cấp nhất trong danh mục của mình, 1ST PLAYER trang bị cho TNGDP Platinum 1000W ATX3.1/PCIe5.1 bộ phụ kiện rất đầy đủ, hướng tới việc tối ưu trải nghiệm lắp đặt và sử dụng cho người dùng. Toàn bộ phụ kiện đi kèm bao gồm:

• 01 dây nguồn chuẩn EU
• 01 dây 24-pin cấp nguồn cho mainboard
• 04 ốc cố định nguồn
• 04 dây cột cáp Velcro
• 06 dây rút (zip tie)
• 14 nẹp cáp hỗ trợ đi dây gọn gàng
• 02 sách hướng dẫn sử dụng và thông số kỹ thuật
• 01 thẻ MES ID (chứa mã tra cứu báo cáo kiểm tra từ hệ thống ATE Chroma 8000)

Danh sách phụ kiện phong phú này cho thấy sự đầu tư nghiêm túc của 1ST PLAYER nhằm đảm bảo người dùng có được trải nghiệm hoàn chỉnh, tiện lợi và chuyên nghiệp ngay từ khâu lắp đặt.

II. PSU 1ST PLAYER NGDP Platinum 1000W

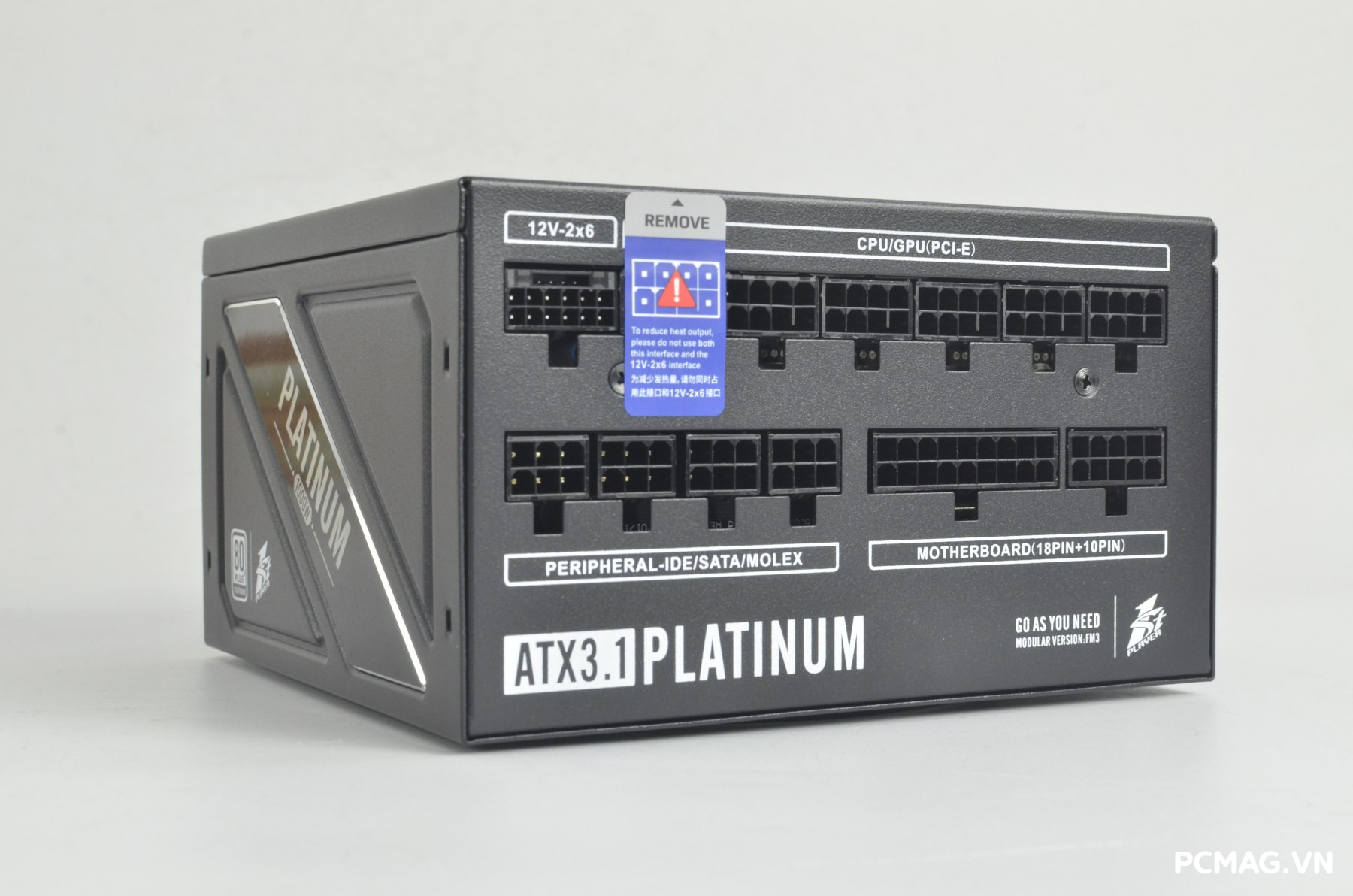

1. Bên ngoài

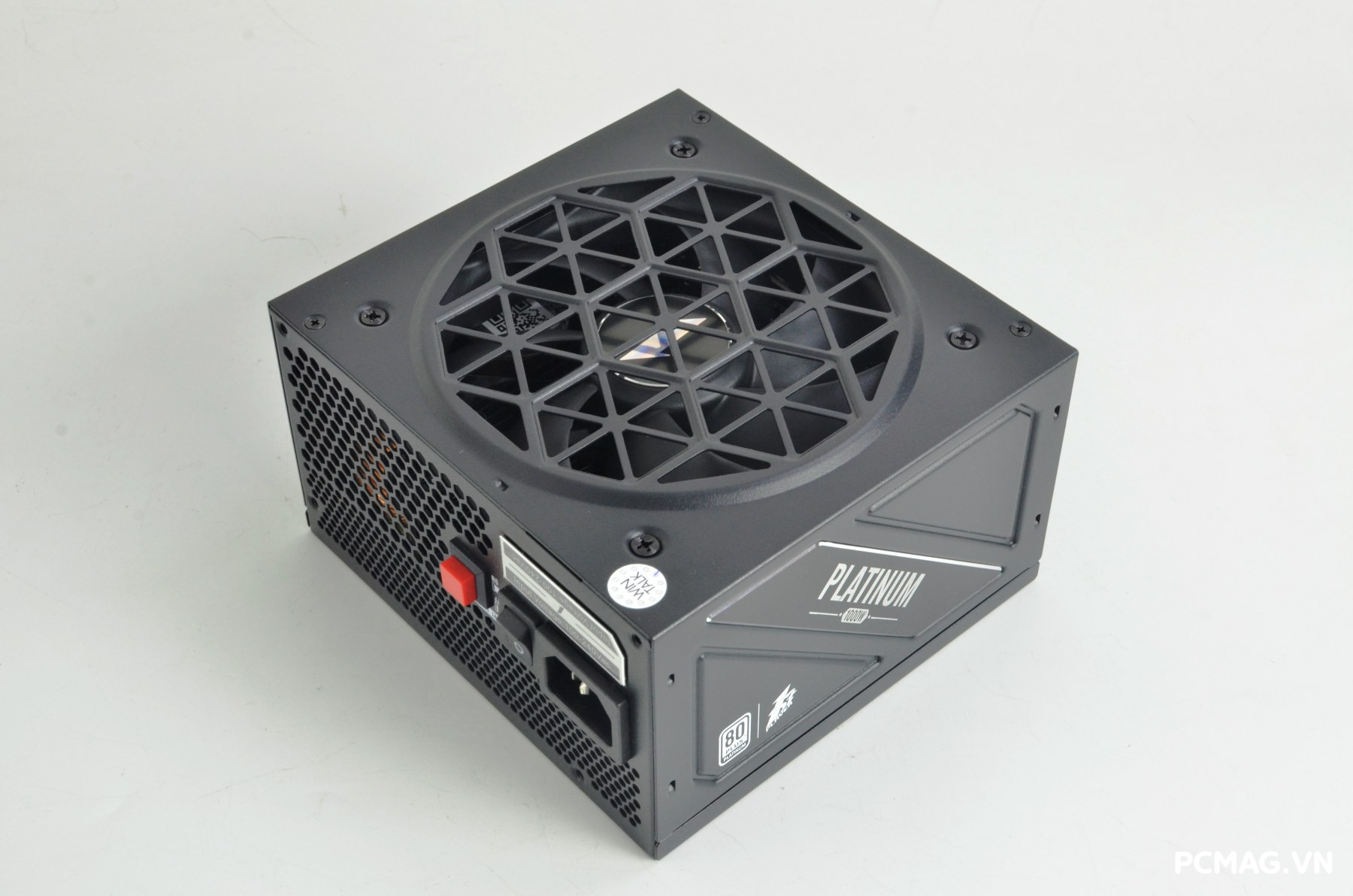

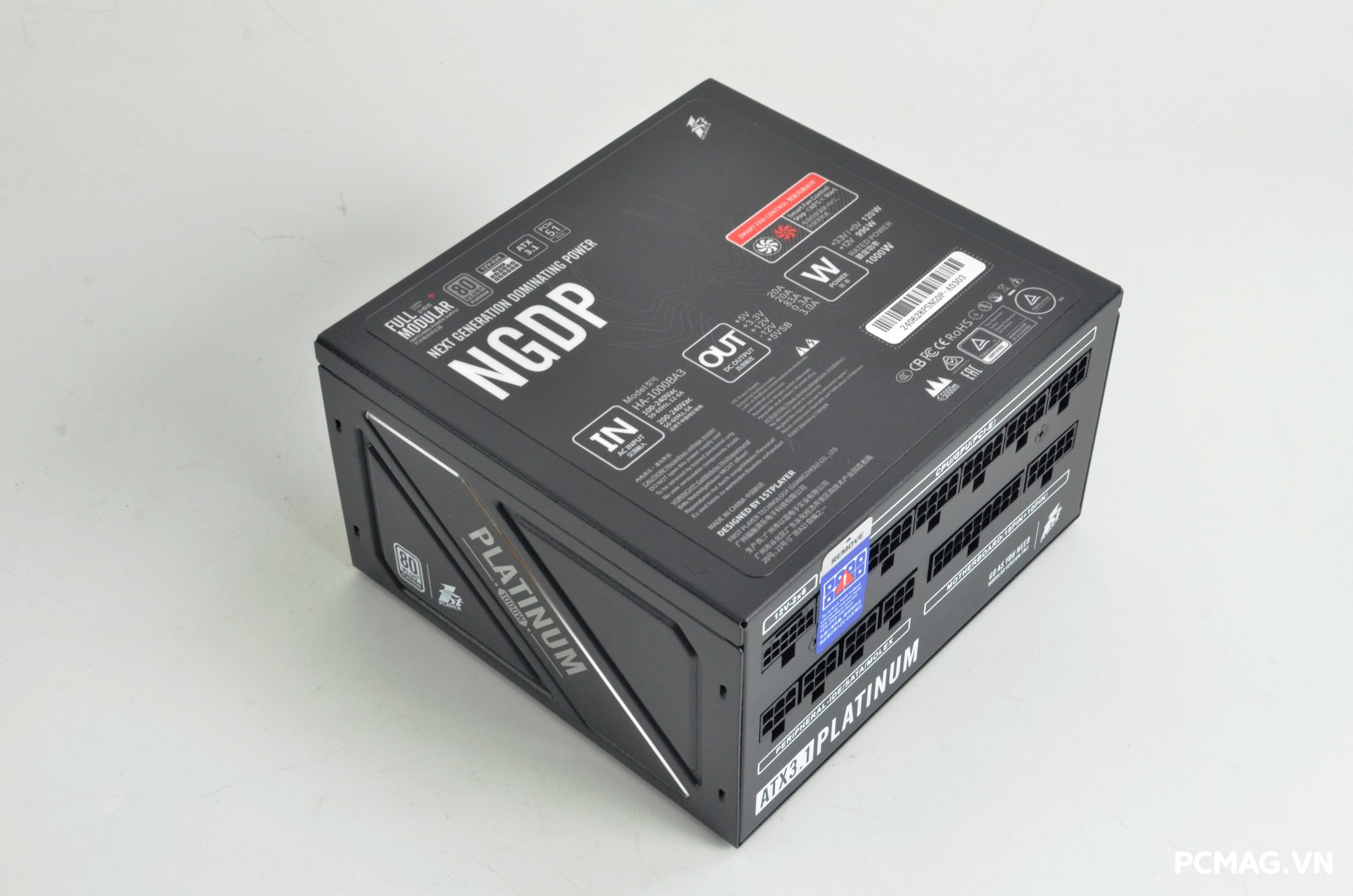

NGDP Platinum 1000W ATX3.1/PCIe5.1 sở hữu kích thước ATX tiêu chuẩn, toàn bộ vỏ được hoàn thiện bằng lớp sơn tĩnh điện màu đen cao cấp, mang lại cảm giác chắc chắn và đồng bộ với nhiều cấu hình PC. Phần lưới chắn quạt được thiết kế với các khe thoát khí lớn, giúp luồng gió lưu thông tốt hơn và hạn chế hiện tượng tiếng ồn do gió rít khi hoạt động ở tải cao.

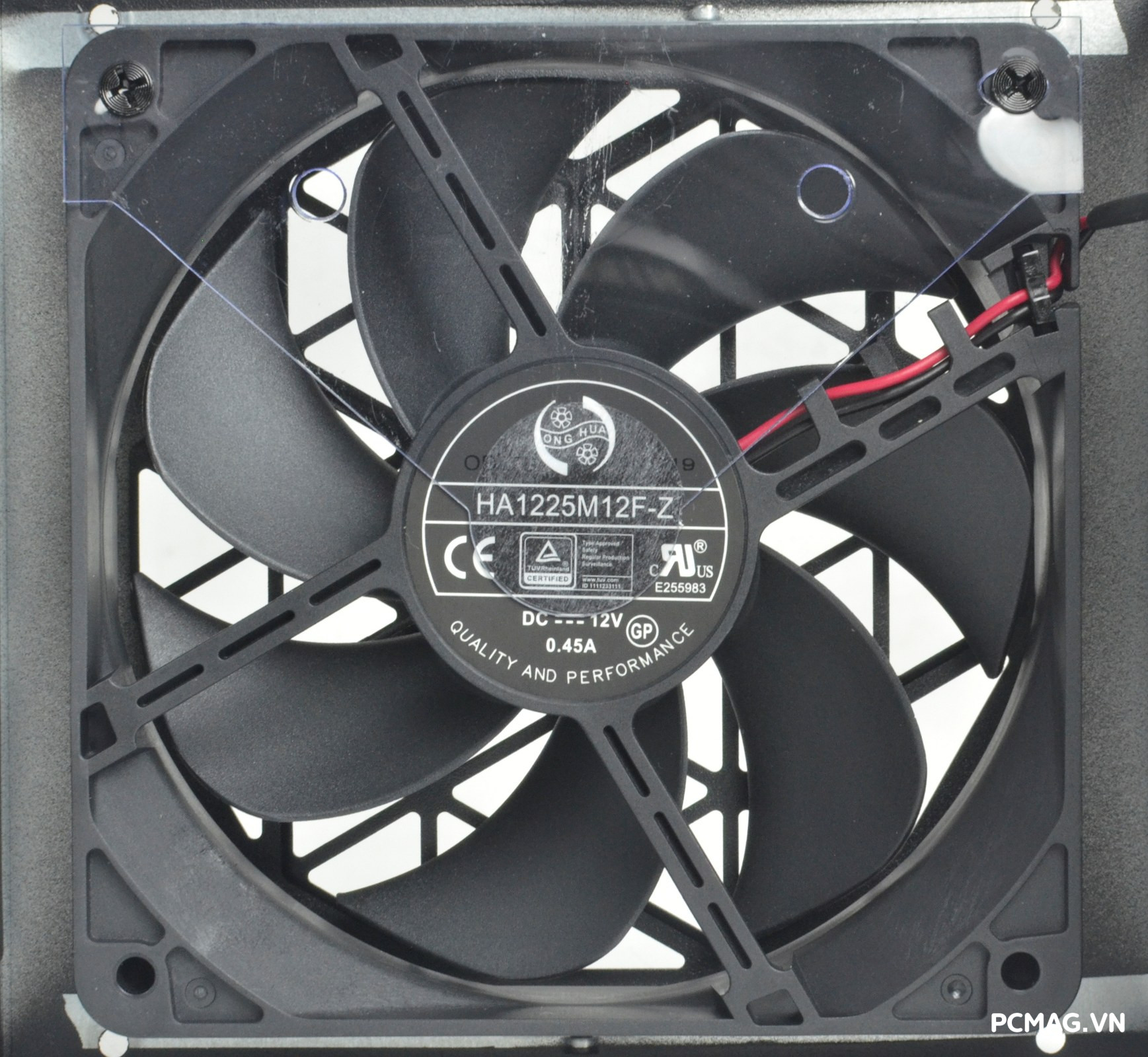

Bộ nguồn sử dụng quạt làm mát 120mm, đảm bảo khả năng tản nhiệt hiệu quả trong thời gian dài. Đi kèm là hệ thống cáp bẹ đen dập vảy cá, có độ mềm dẻo cao, hỗ trợ người dùng đi dây dễ dàng, gọn gàng và tối ưu thẩm mỹ cho thùng máy.

Công suất danh định: 1000W, Single rail 12V@996W , ActivePFC full range 100~240V

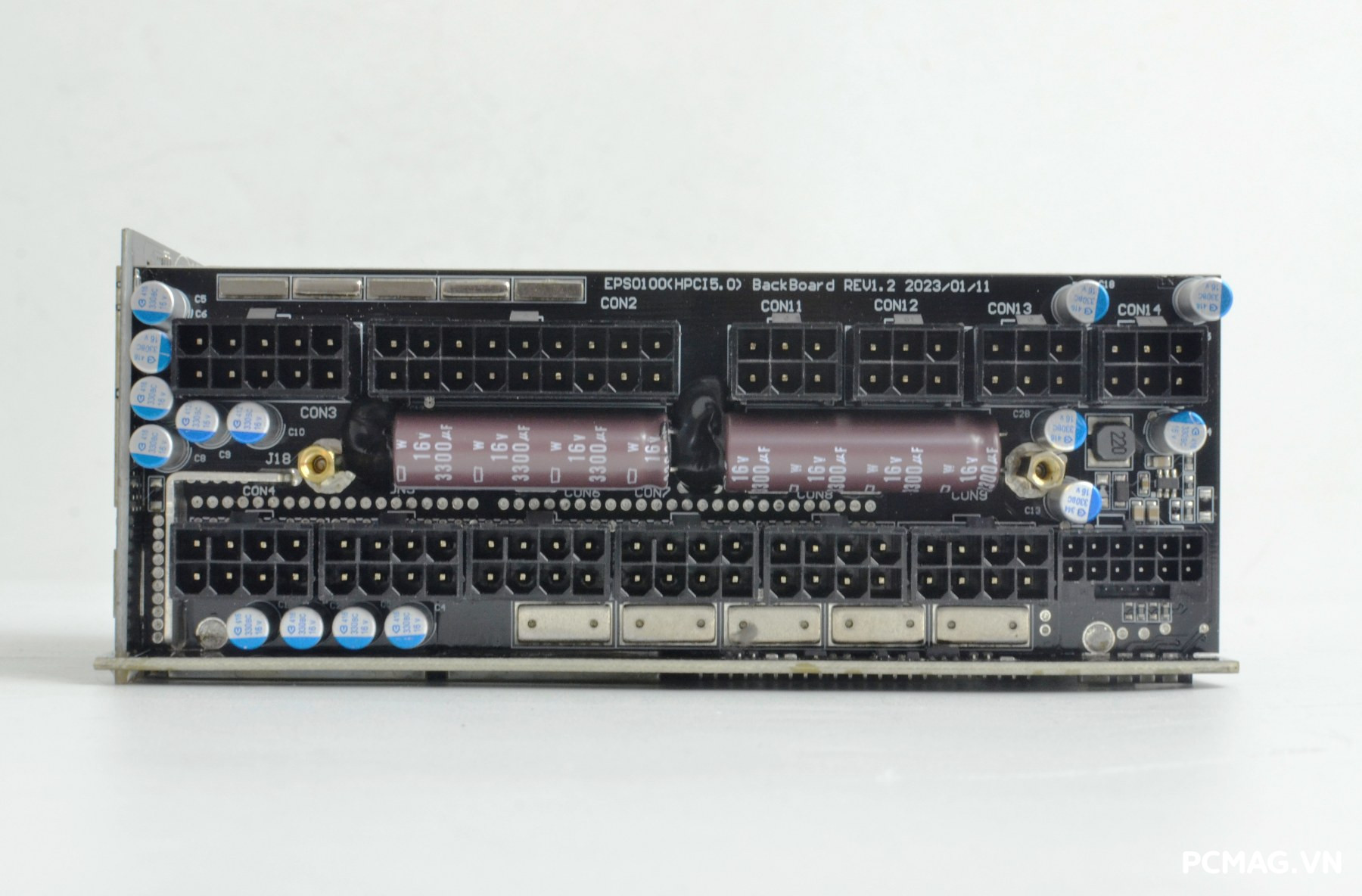

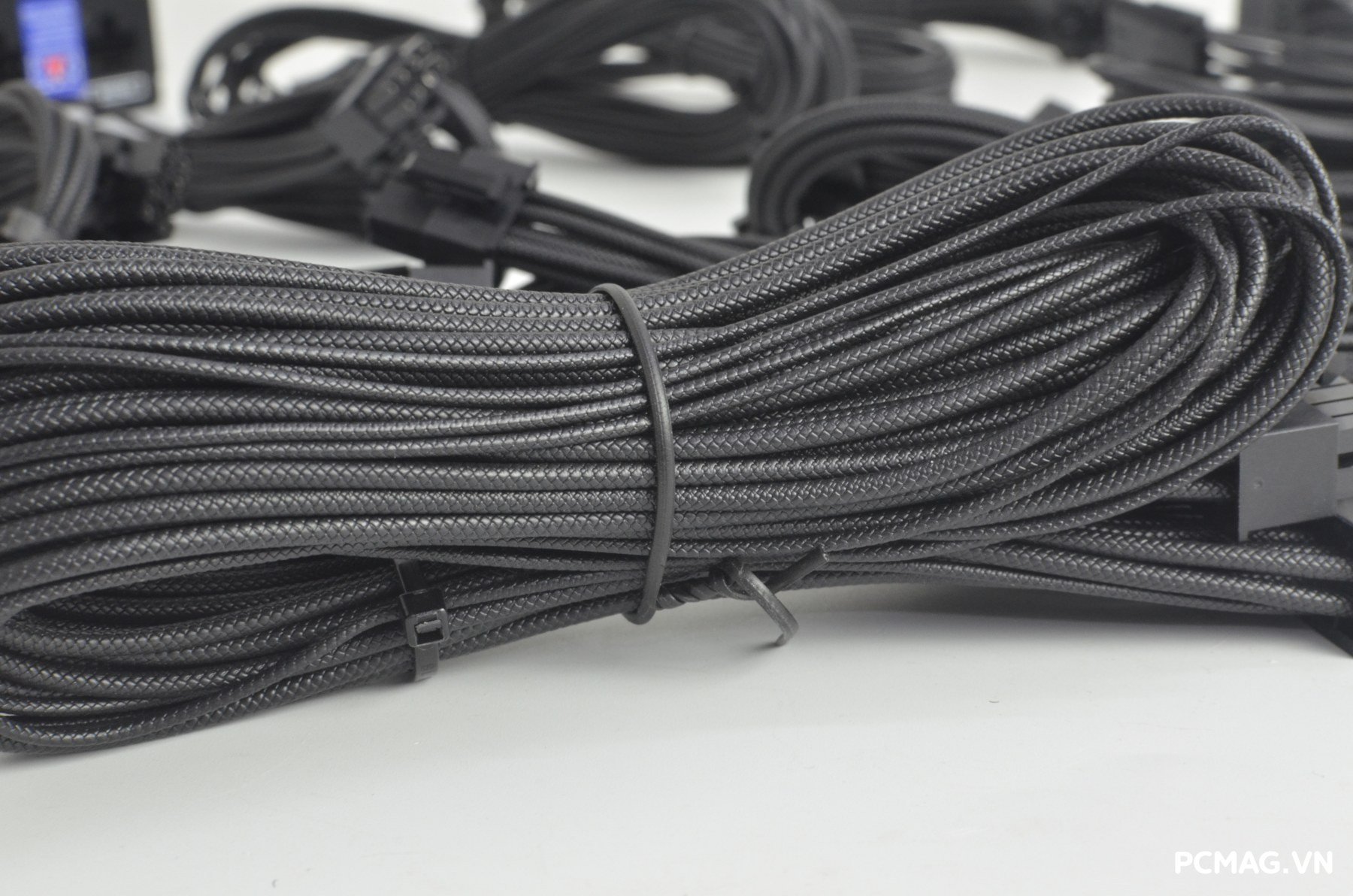

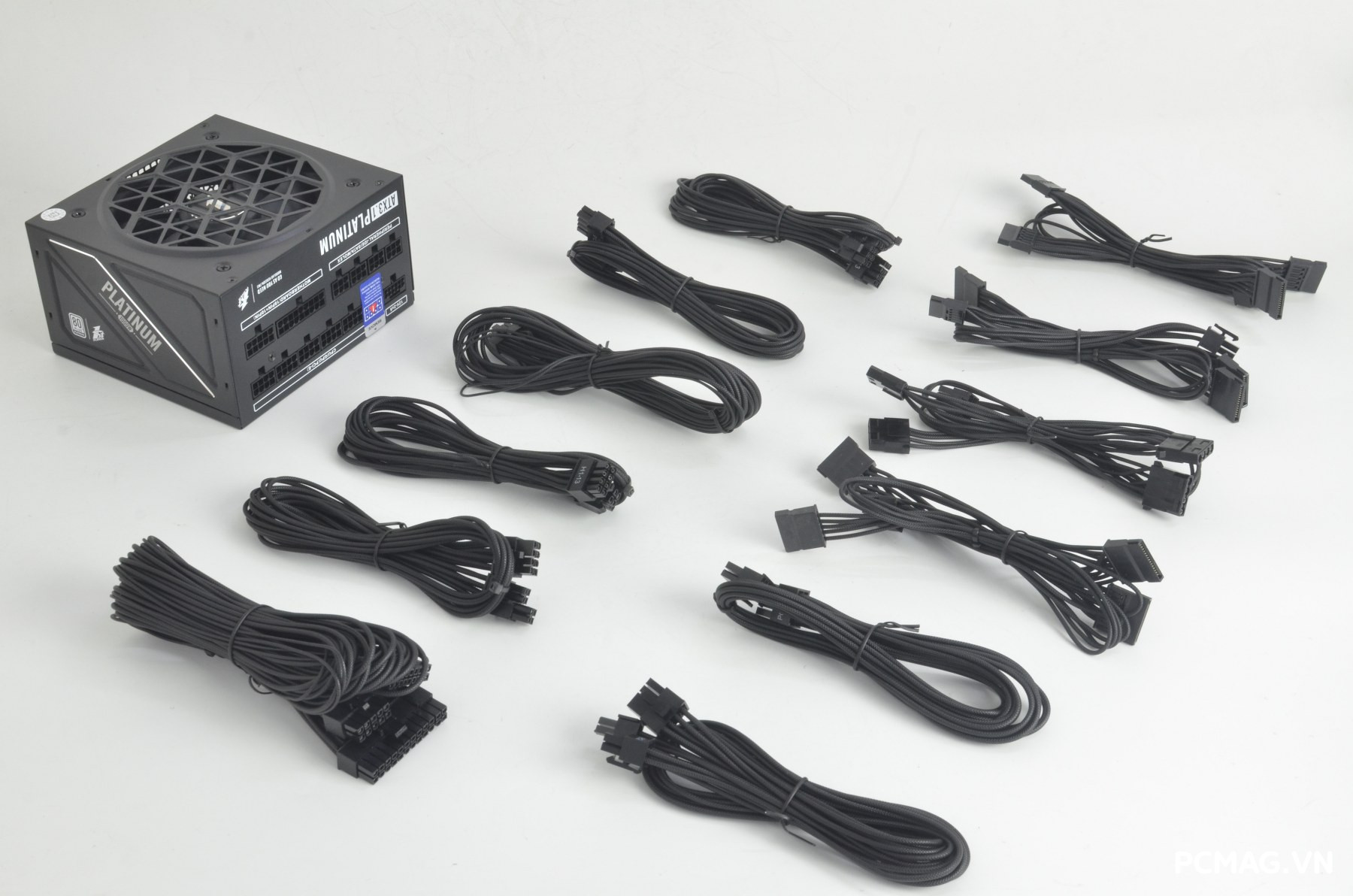

Hệ thống cáp đi kèm là cáp bẹ đen mềm, được thiết kế nhằm tối ưu độ linh hoạt và thuận tiện trong quá trình đi dây, bao gồm:

• 01 dây 24-pin cấp nguồn mainboard: dài 60cm
• 02 dây CPU 4+4 pin ATX12V: dài 70cm
• 04 dây PCIe 6+2 pin: dài 60cm
• 01 dây 12V-2×6 / PCIe 5.1 (công suất định mức 600W): dài 70cm
• 12 đầu SATA: bố trí theo chiều dài 45cm + 15cm + 15cm + 15cm
• 04 đầu ATA (Molex): bố trí theo chiều dài 45cm + 15cm + 15cm + 15cm

Cách bố trí chiều dài hợp lý kết hợp với thiết kế cáp bẹ mềm giúp việc lắp đặt trở nên gọn gàng, dễ thao tác và phù hợp với nhiều kích thước case khác nhau.

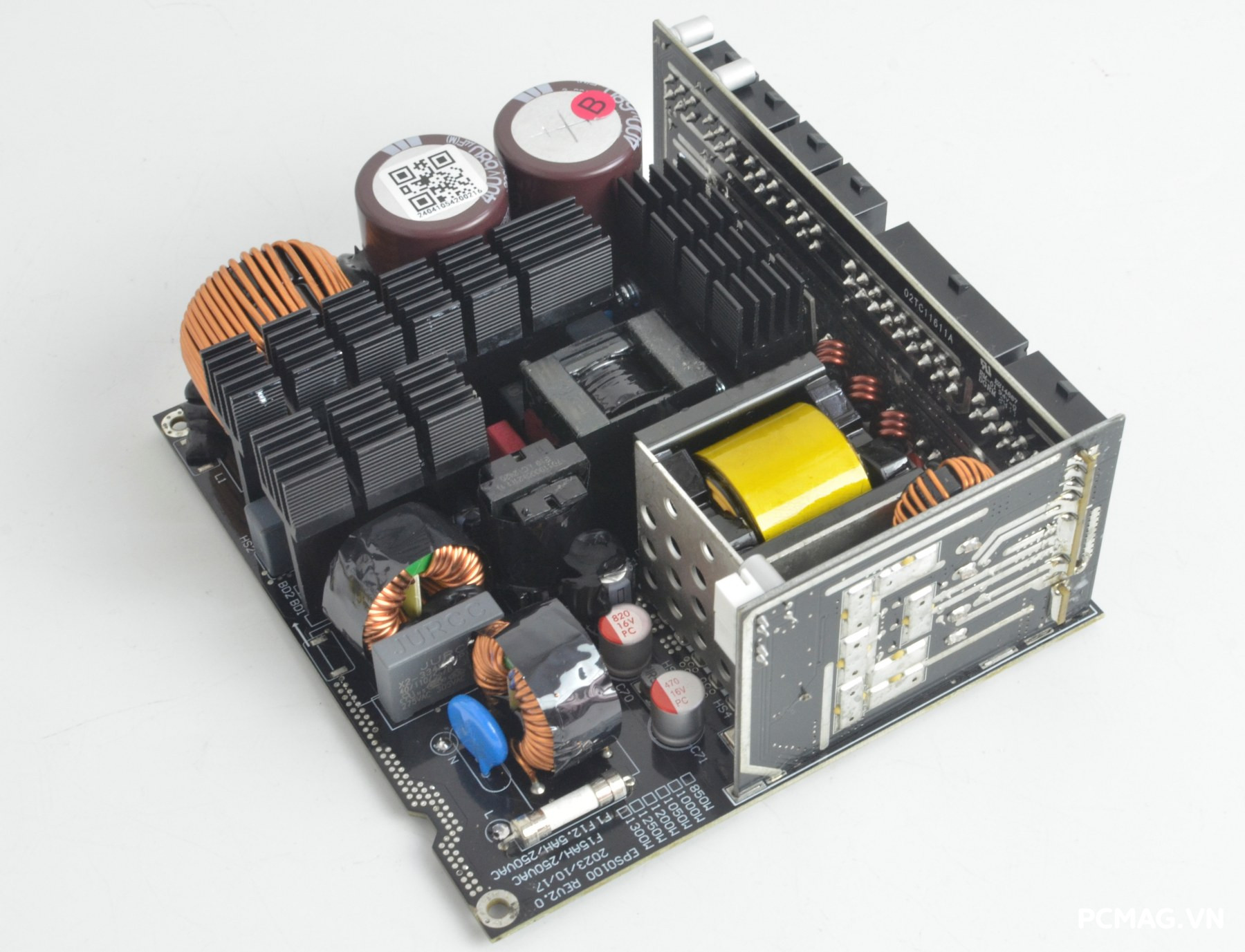

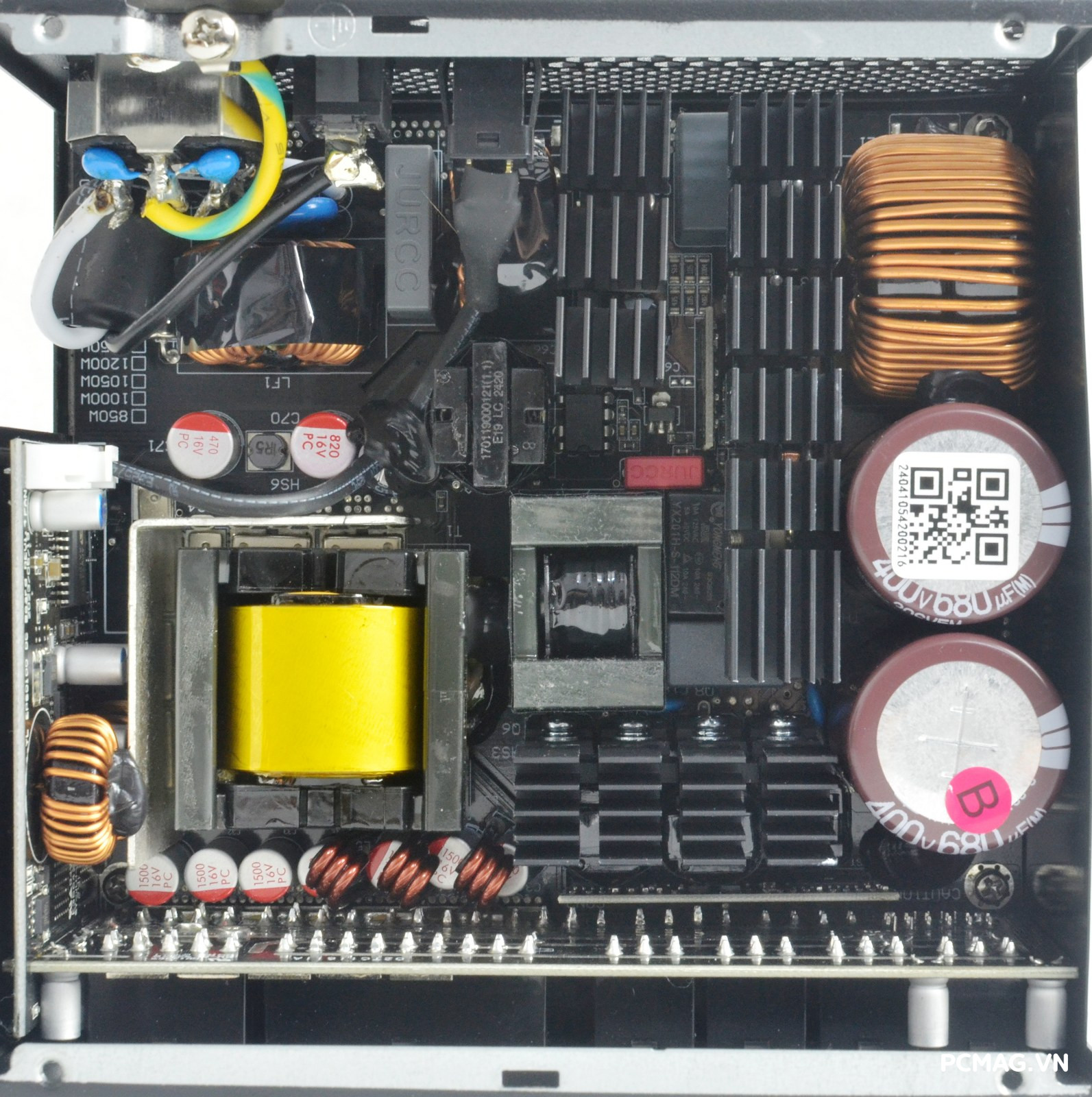

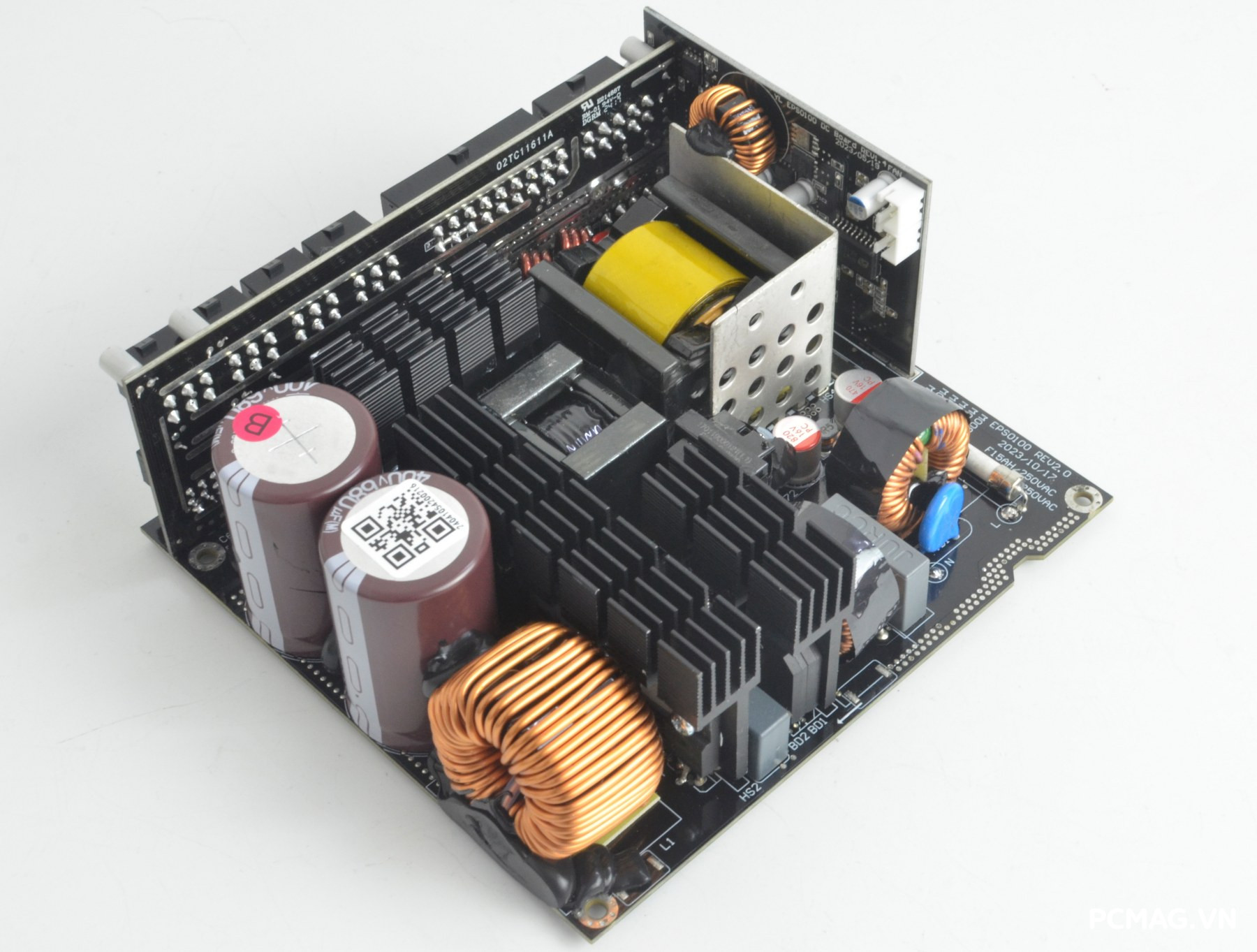

2. Bên trong

1ST PLAYER là thương hiệu trực thuộc Helly – nhà sản xuất nguồn máy tính có bề dày kinh nghiệm trên thị trường PSU, từng và đang đảm nhiệm vai trò OEM cho nhiều thương hiệu lớn toàn cầu như Seasonic (dòng GC/BC), Antec (NEO / NE) và Lian Li. Điều này phần nào khẳng định năng lực thiết kế cũng như tiêu chuẩn chất lượng của Helly trong lĩnh vực nguồn máy tính.

Trên NGDP Platinum 1000W ATX3.1/PCIe5.1, hãng sử dụng platform cao cấp thường thấy trên các bộ nguồn có hiệu suất 90% trở lên, với cấu trúc APFC kết hợp Full-Bridge LLC và DC to DC. Đây là thiết kế đã được chứng minh về độ ổn định, hiệu suất và khả năng đáp ứng tải cao, đồng thời cũng đang được ứng dụng trên dòng nguồn HOF của GALAX, vốn hướng tới phân khúc cao cấp và người dùng chuyên nghiệp.

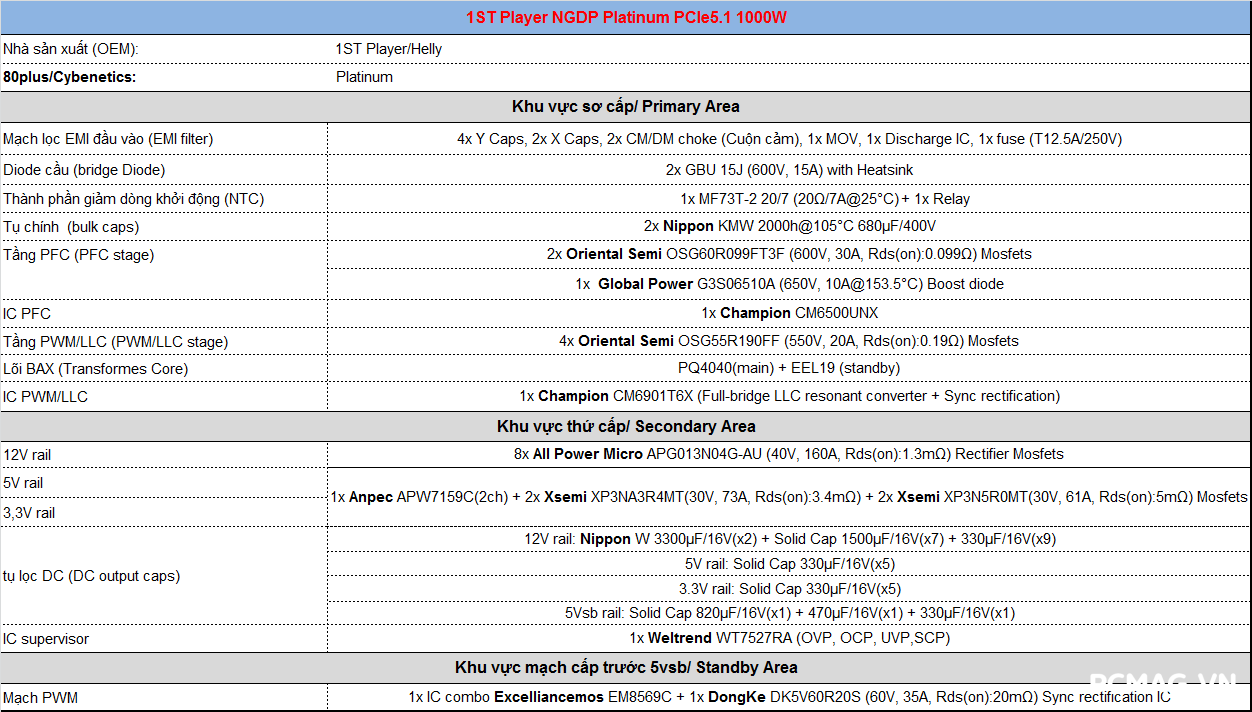

Bảng linh kiện được sử dụng trên NGDP Platinum 1000W ATX3.1/PCIe5.1

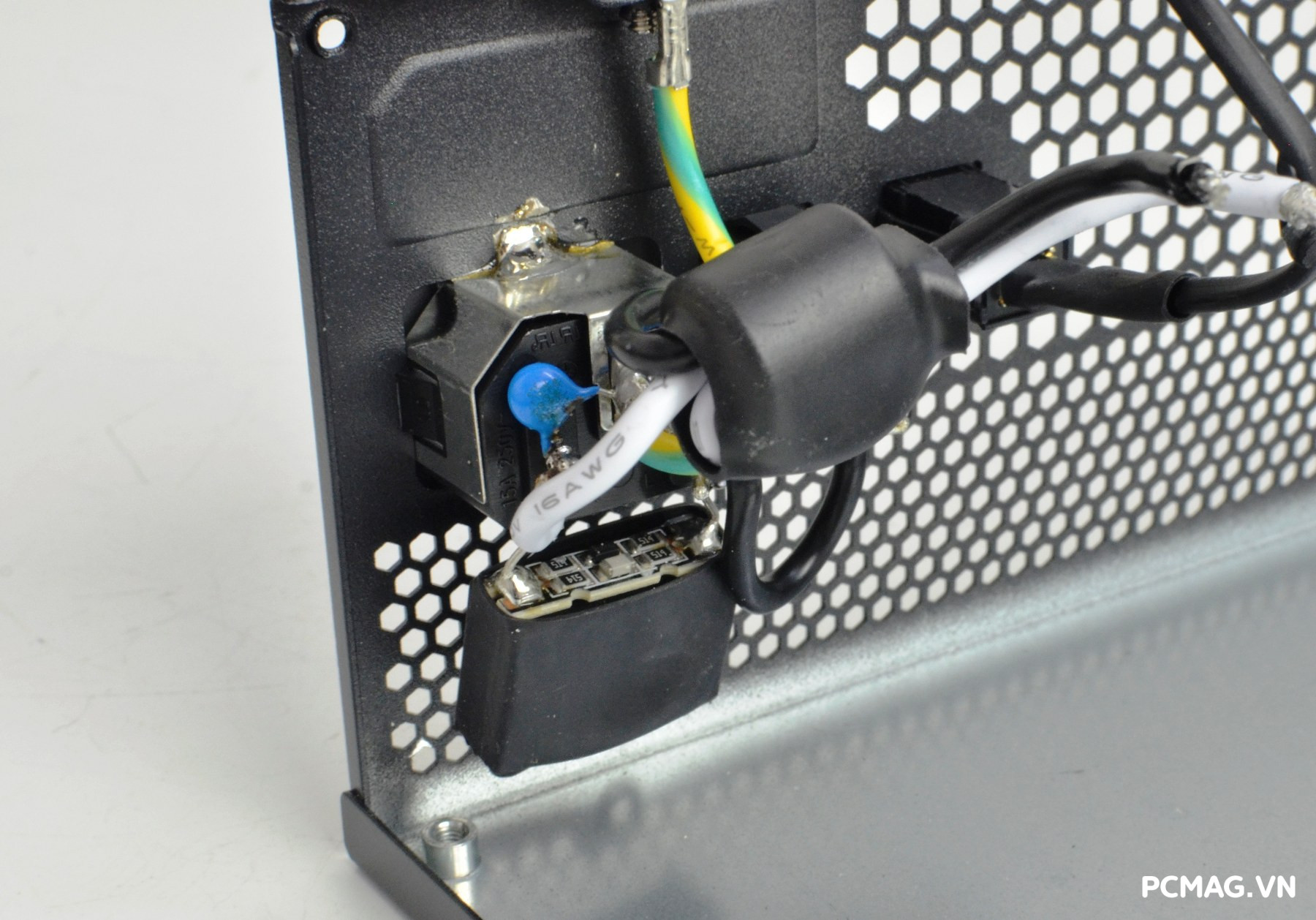

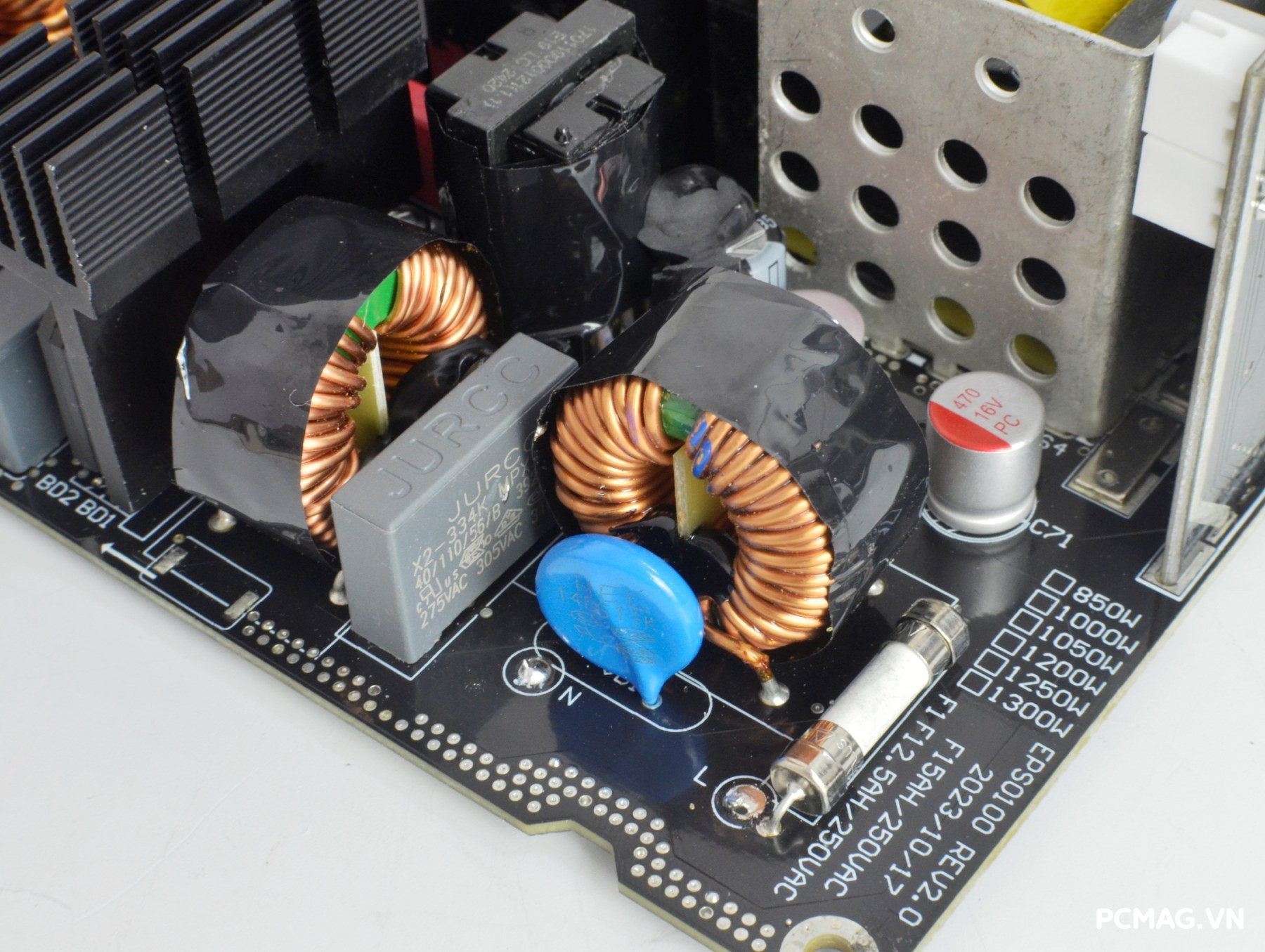

Tầng lọc nhiễu EMI được trang bị đầy đủ với hai lớp lọc riêng biệt, kết hợp các linh kiện quan trọng thường chỉ xuất hiện trên những bộ nguồn cao cấp, điển hình là MOV giúp bảo vệ mạch trước các xung điện áp bất thường. Do giới hạn về không gian bố trí linh kiện, các tụ an toàn chuẩn Y-Class được sử dụng dưới dạng SMD và được hàn ở mặt dưới của bo mạch chính, vừa đảm bảo tiêu chuẩn an toàn, vừa tối ưu thiết kế tổng thể của bộ nguồn.

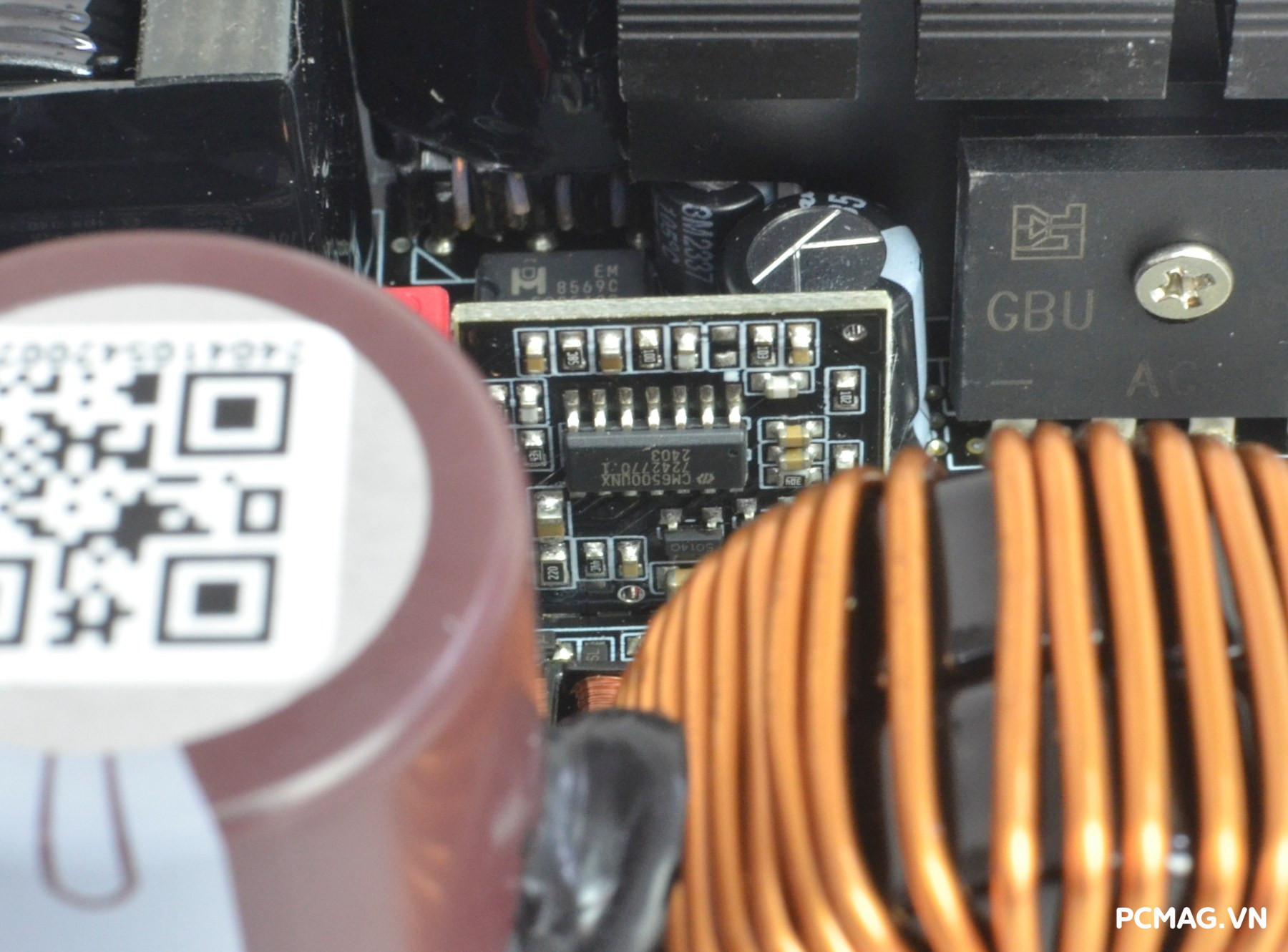

Phần chỉnh lưu sơ cấp sử dụng 2 diode cầu GBU 15J (15A x2), được gắn trực tiếp lên phiến tản nhiệt của MOSFET công suất, qua đó cải thiện hiệu quả tản nhiệt và độ ổn định khi bộ nguồn hoạt động ở tải cao.

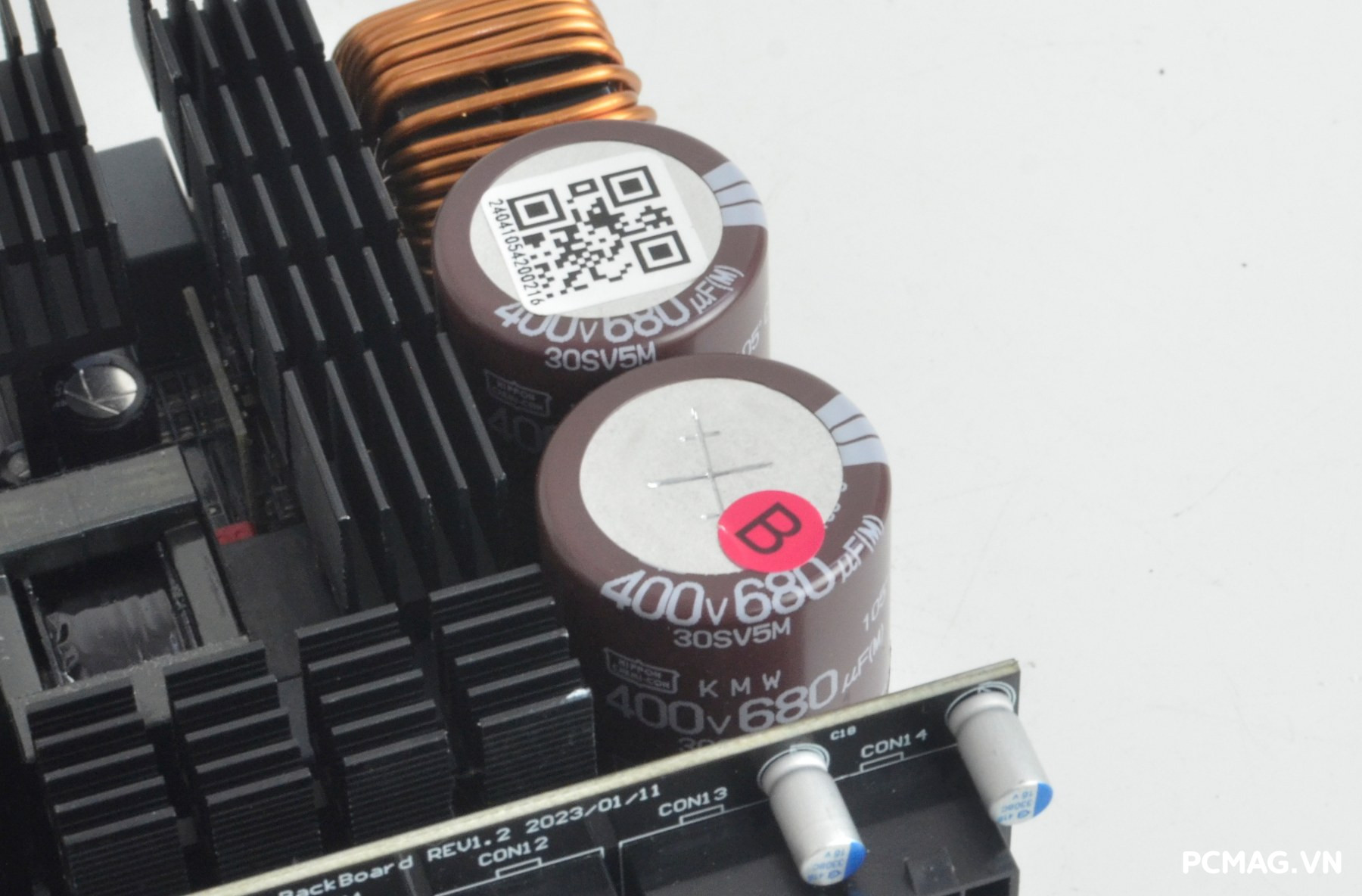

Ở khâu lưu trữ năng lượng, cặp tụ chính đến từ hãng Nippon (Nhật Bản) với thông số 680µF / 400V, đảm bảo chất lượng điện áp đầu vào ổn định, độ bền cao và đáp ứng tốt các tiêu chuẩn của một bộ nguồn cao cấp.

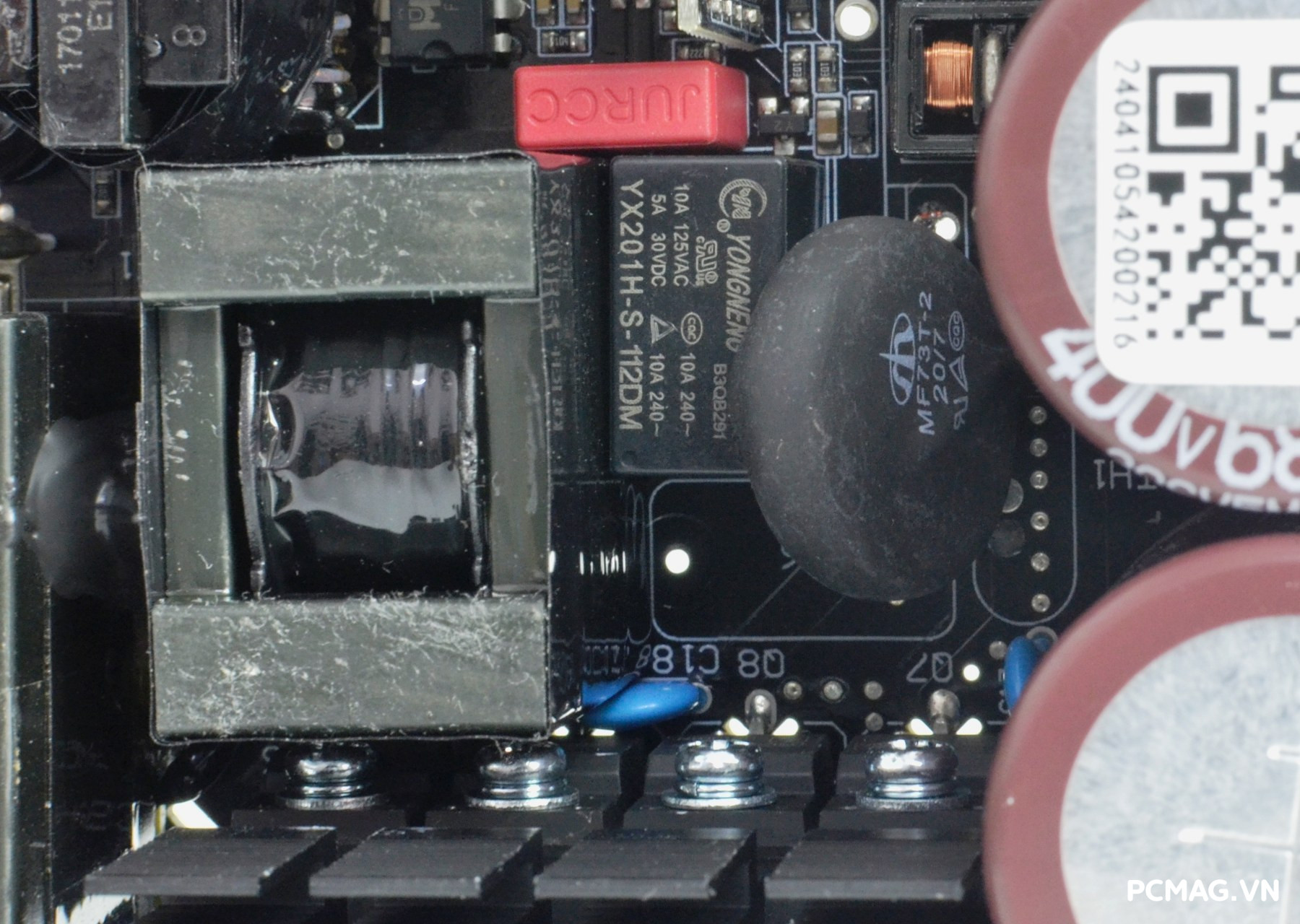

Mạch giảm dòng khởi động (Inrush Current) được thiết kế bài bản với một NTC có giá trị lên tới 20 ohm, mắc song song cùng một rơ-le. Cụm linh kiện này được bố trí ngay trước ngõ vào của tụ chính, giúp hạn chế dòng khởi động ban đầu, giảm áp lực cho các linh kiện quan trọng và góp phần nâng cao độ bền cũng như độ an toàn trong quá trình vận hành của bộ nguồn.

Toàn bộ MOSFET ở phần sơ cấp đều đến từ hãng Oriental Semiconductor, đảm bảo chất lượng và độ ổn định khi vận hành ở tải cao. Riêng tầng PFC sử dụng một cặp MOSFET OSG60R099FT3F (30A), hoạt động dưới sự điều khiển của IC tạo dao động Champion CM6500UNX, giúp tối ưu hệ số công suất, cải thiện hiệu suất và đảm bảo dòng điện đầu vào luôn ổn định.

Tầng LLC/PWM được thiết kế theo dạng cầu H, sử dụng 4 MOSFET OSG55R190FF (20A) nhằm đáp ứng khả năng chịu tải cao và duy trì hiệu suất ổn định. Hệ thống này hoạt động dưới sự điều khiển của IC dao động Champion CM6901X, được hàn trên một bo mạch phụ riêng biệt.

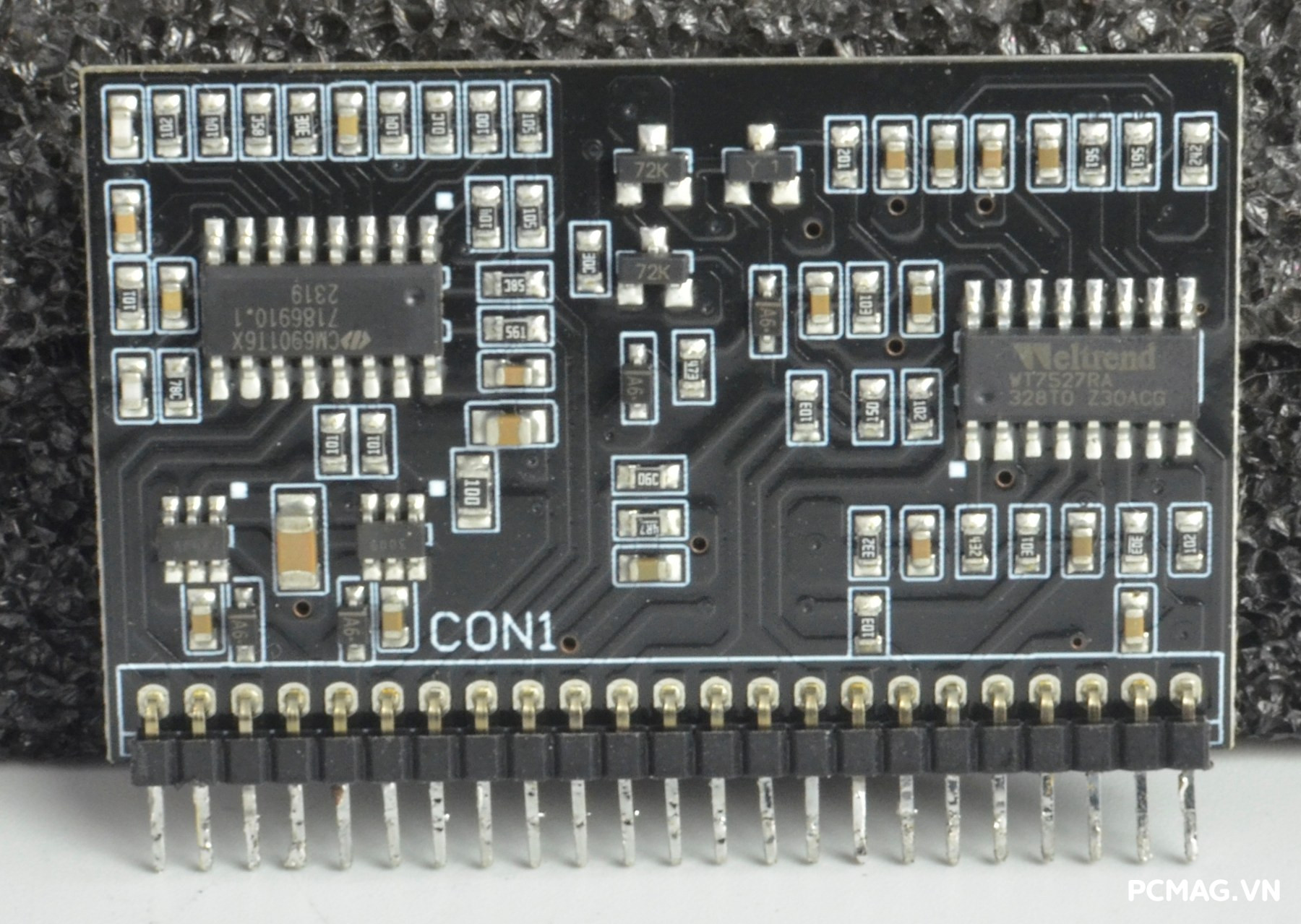

Bên cạnh đó là IC giám sát Weltrend WT7527RA, đảm nhiệm các cơ chế bảo vệ quan trọng gồm OCP (quá dòng), OVP (quá áp), UVP (thiếu áp) và SCP (ngắn mạch), góp phần đảm bảo an toàn cho toàn bộ hệ thống trong suốt quá trình vận hành.

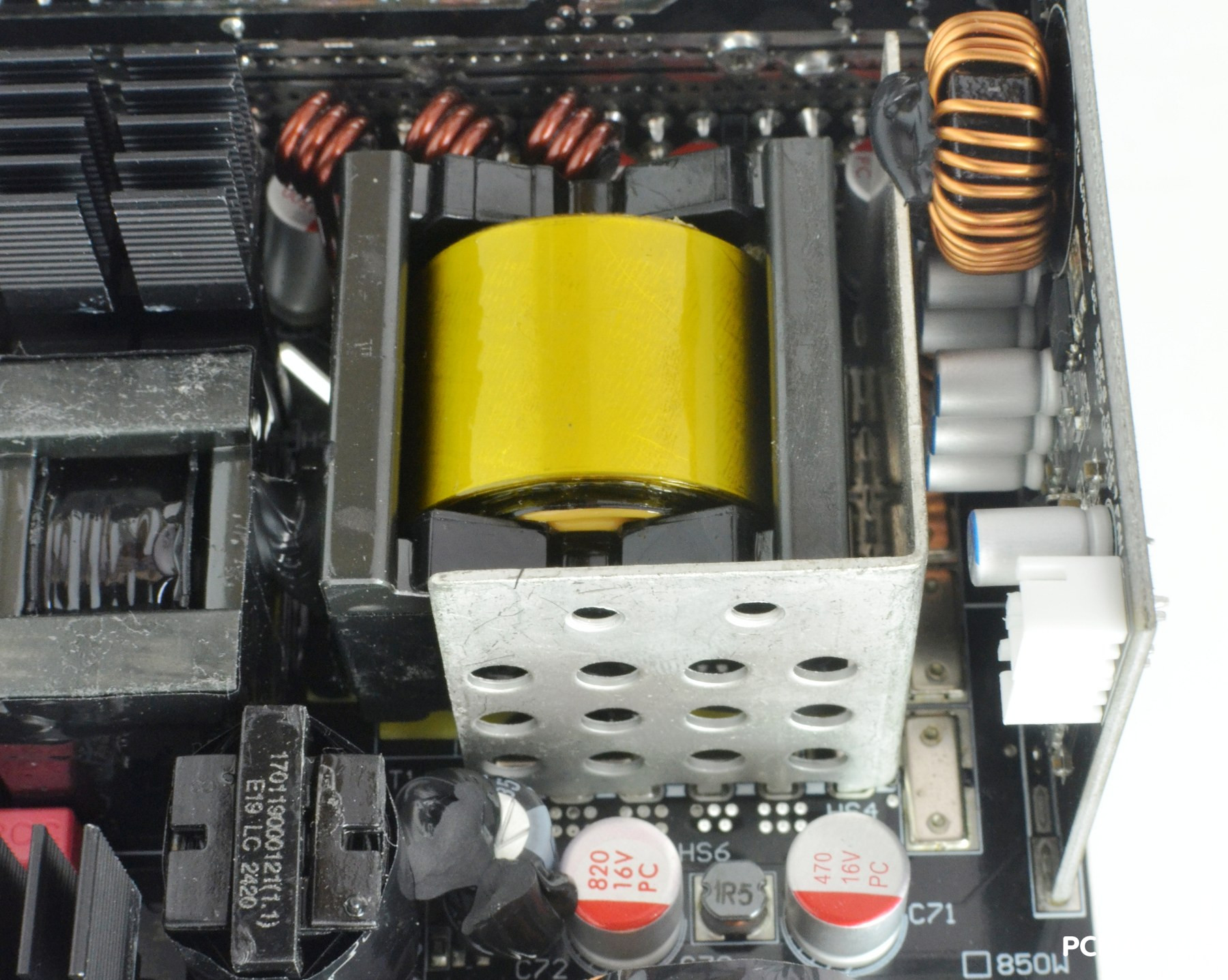

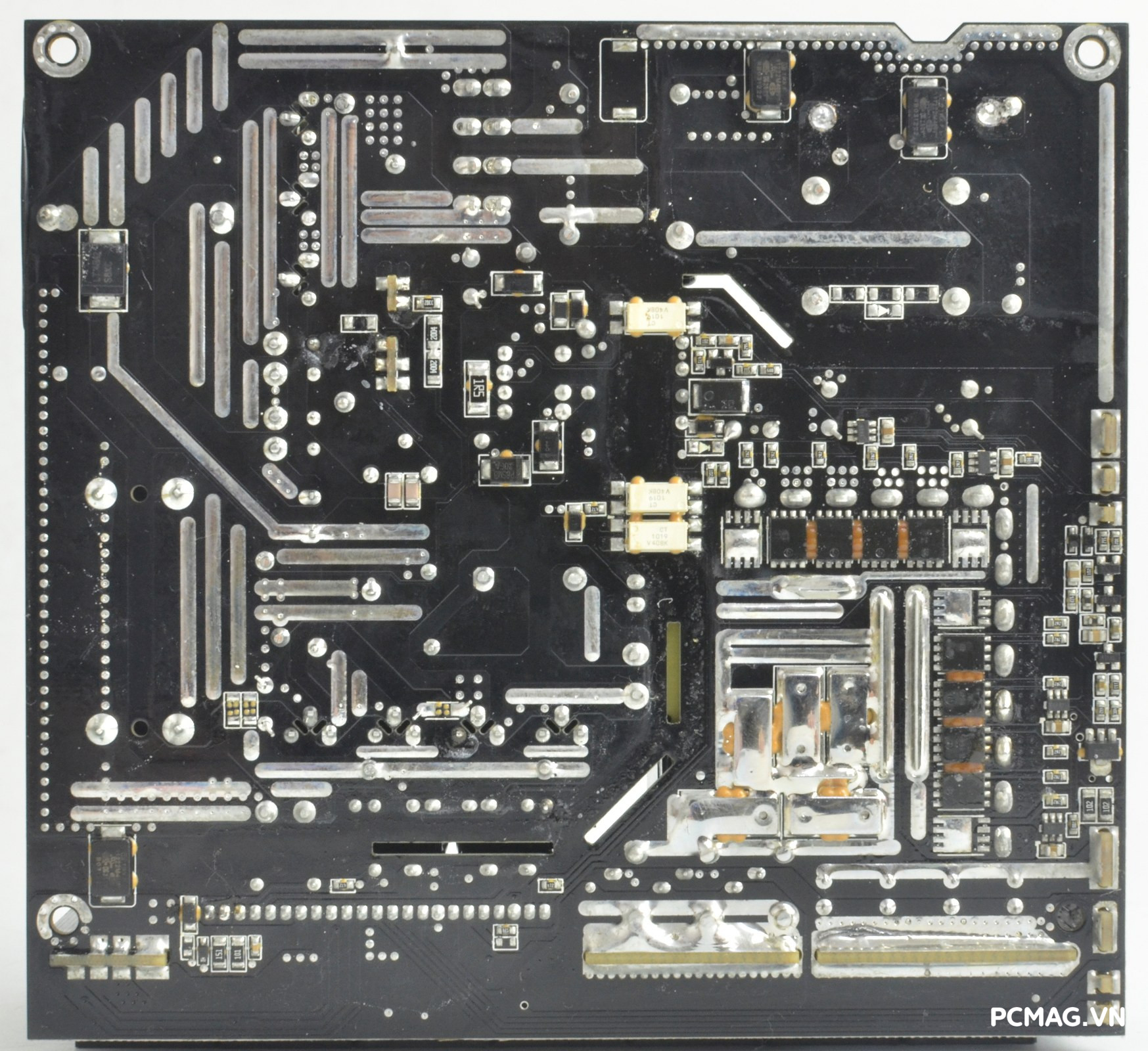

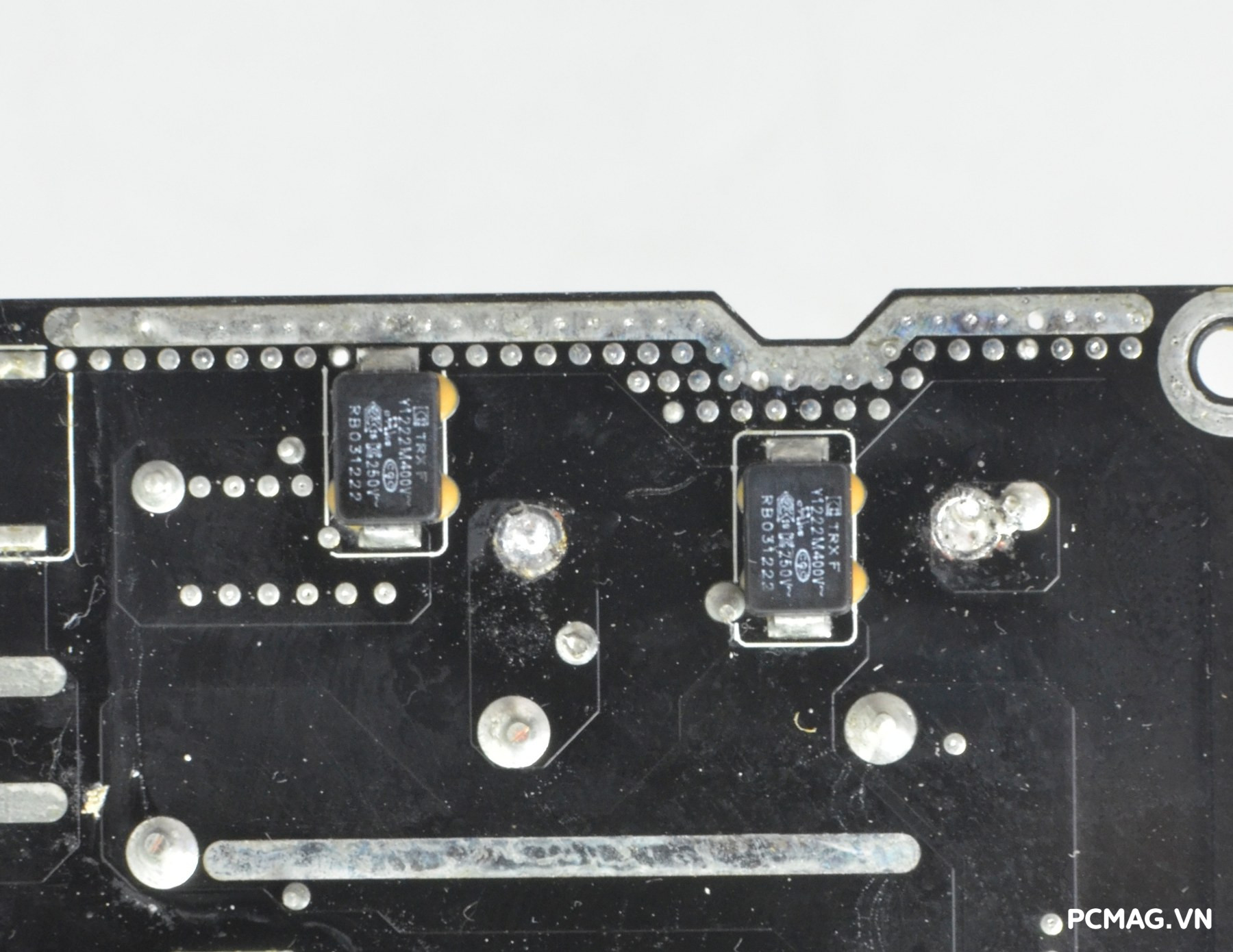

Đường 12V đơn trên bộ nguồn được chỉnh lưu đồng bộ bởi 8 MOSFET APG013N04G-AU (160A x8), các linh kiện này được hàn ở mặt dưới của bo mạch chính. Nhiệt lượng phát sinh sẽ được dẫn và tản trực tiếp thông qua một phiến đồng mạ kẽm hàn ở mặt trên, bao quanh biến áp chính.

Không chỉ đóng vai trò tản nhiệt, phiến đồng này còn giúp giảm thiểu và che chắn các xung nhiễu EMI phát sinh từ biến áp, hạn chế ảnh hưởng tới môi trường xung quanh. Trong các kịch bản sử dụng cường độ cao, liên tục và khắc nghiệt như đào coin (mining), cụm MOSFET này sẽ phát huy hiệu quả hơn nếu được bổ sung thêm thermal pad, dẫn nhiệt trực tiếp ra vỏ mặt lưng của nguồn, từ đó tăng cường đáng kể khả năng giải nhiệt tổng thể.

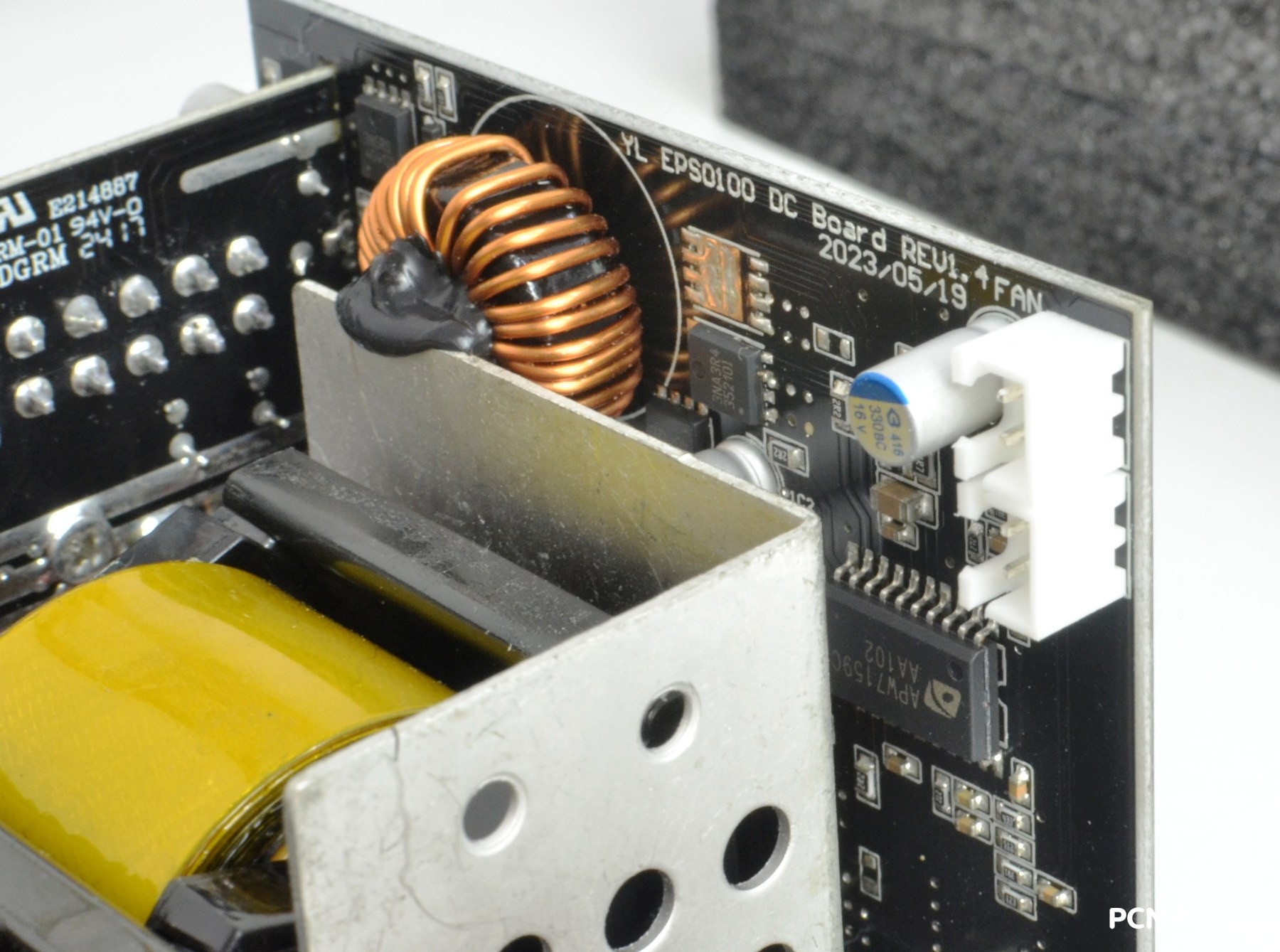

Hai đường điện 5V và 3.3V được tạo ra thông qua khối mạch VRM (DC to DC) riêng biệt. Hệ thống này sử dụng IC điều khiển Anpec APW7159C (2 kênh) để dẫn động hai cặp MOSFET cho mỗi đường điện, bao gồm Xsemi XP3NA3R4MT (73A) và XP3N5R0MT (61A).

Thiết kế DC to DC độc lập giúp điện áp đầu ra luôn ổn định, đáp ứng nhanh khi tải thay đổi và đảm bảo hiệu suất cũng như độ tin cậy cao trong quá trình vận hành.

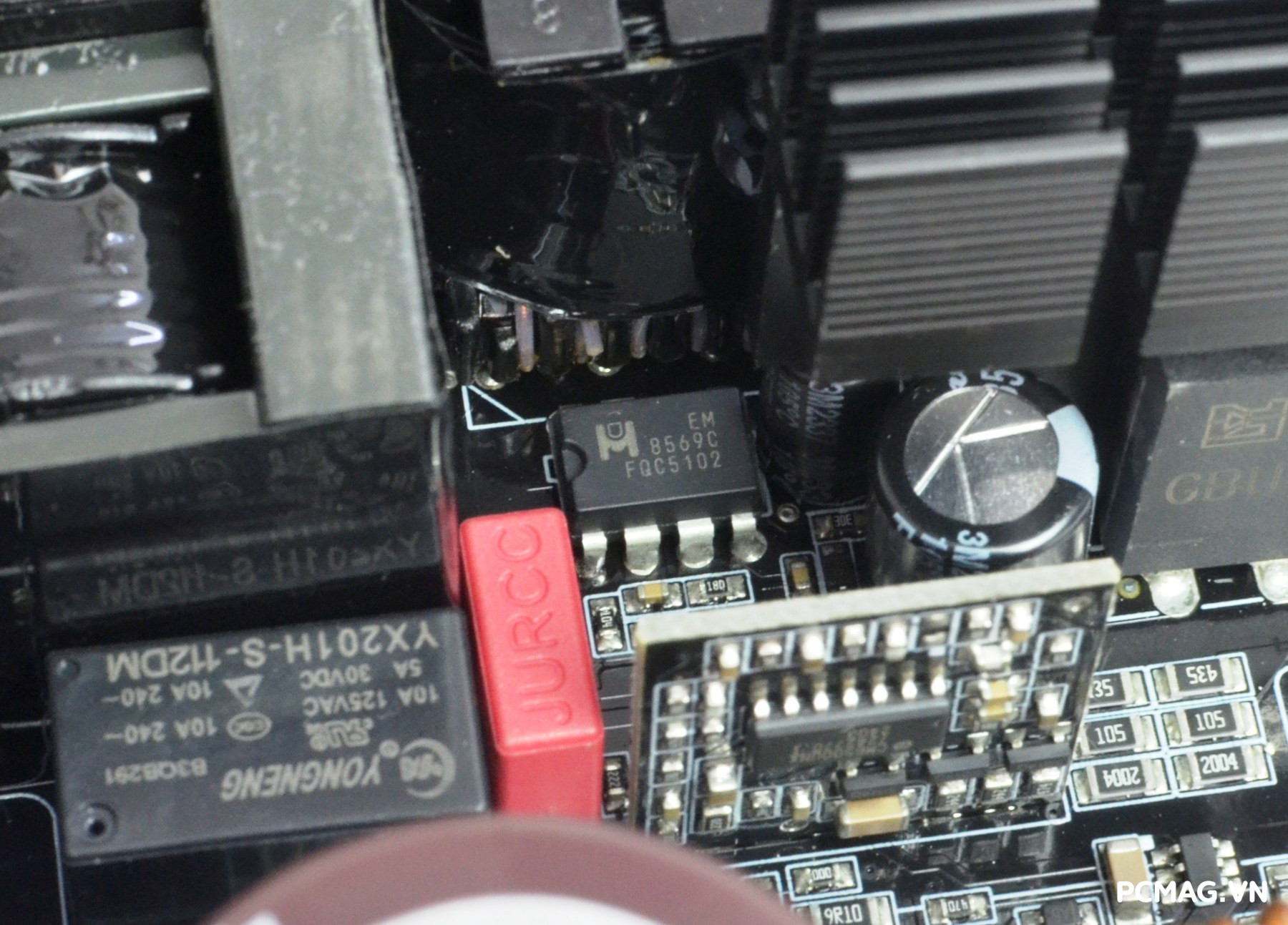

Đường 5Vsb (standby) được tạo ra bởi IC combo Excelliance EM8569C. Điểm đặc biệt trong thiết kế là đường 5Vsb chỉ hoạt động khi PSU ở trạng thái nghỉ. Khi bộ nguồn chuyển sang trạng thái hoạt động, đường 5V chính sẽ cấp ngược lại cho 5Vsb thông qua một MOSFET khóa đặt tại ngõ ra.

Giải pháp này giúp nâng cao khả năng chịu tải cho 5Vsb, đồng thời giảm tổn hao năng lượng và áp lực cho mạch cấp trước, góp phần cải thiện hiệu suất tổng thể và độ bền lâu dài của bộ nguồn.

NGDP Platinum 1000W ATX3.1/PCIe5.1 sử dụng sự kết hợp giữa tụ rắn và tụ hóa đến từ Nippon (Nhật Bản), đảm bảo độ ổn định điện áp và tuổi thọ linh kiện lâu dài. Phần mạch in (PCB) được hoàn thiện gọn gàng, các mối hàn đồng đều và rất chỉn chu, không xuất hiện chân linh kiện thừa hay dấu vết hàn dư, thể hiện tiêu chuẩn gia công cao của một bộ nguồn thuộc phân khúc cao cấp.

III. Thử nghiệm PSU 1ST PLAYER NGDP Platinum 1000W

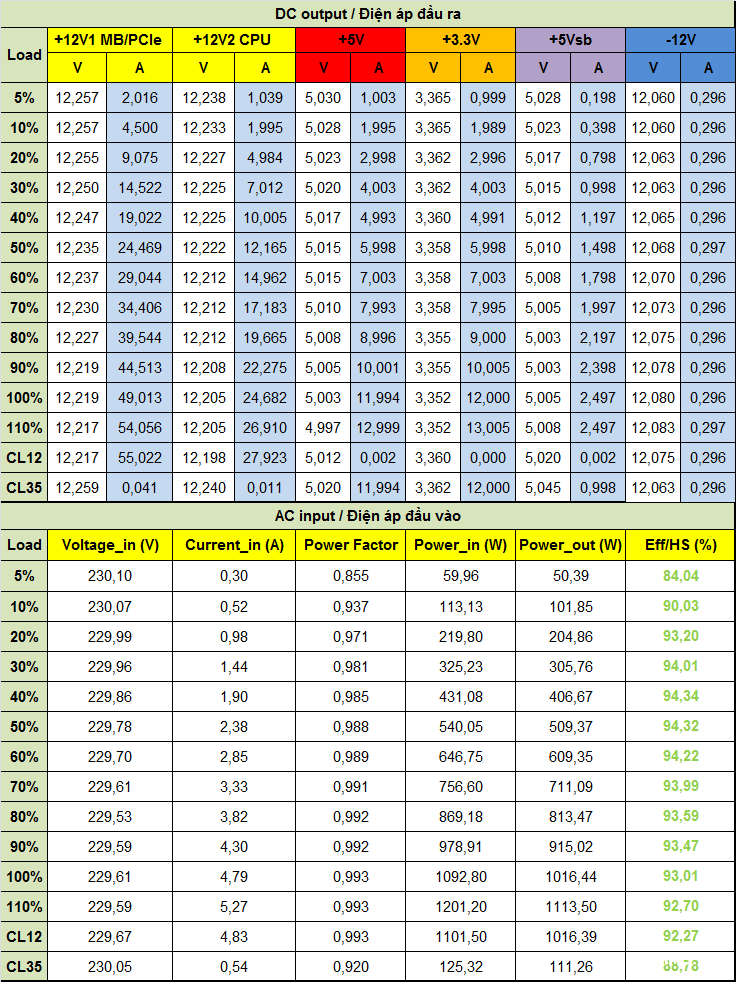

1. Load testing ( Thử tải)

Nhằm đơn giản hóa bảng đo điện áp theo Test Plan ATX 3.0 của Intel, đối với các bộ nguồn single rail, đường 12V được chia logic thành hai nhánh trong phép thử tải:

• 12V1: cấp nguồn cho toàn bộ thành phần sử dụng 12V ngoại trừ CPU (mainboard, PCIe, VGA, …)
• 12V2: cấp riêng cho CPU thông qua cổng ATX12V / EPS12V

Kể từ ngày 14/04/2023, đường -12V chính thức được đưa vào danh mục thử tải, đồng thời bổ sung thêm mức kiểm tra tại 5% Load, giúp đánh giá chính xác hơn khả năng ổn định của bộ nguồn ở tải thấp.

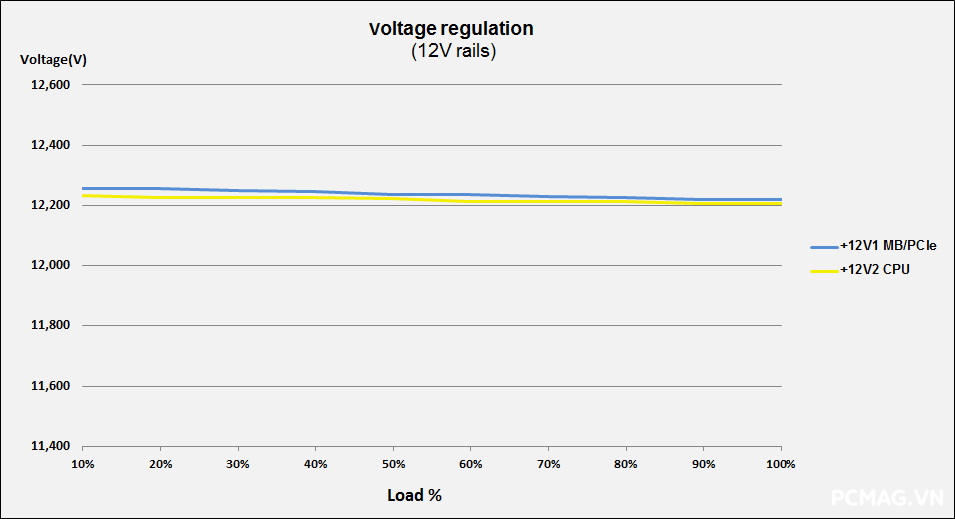

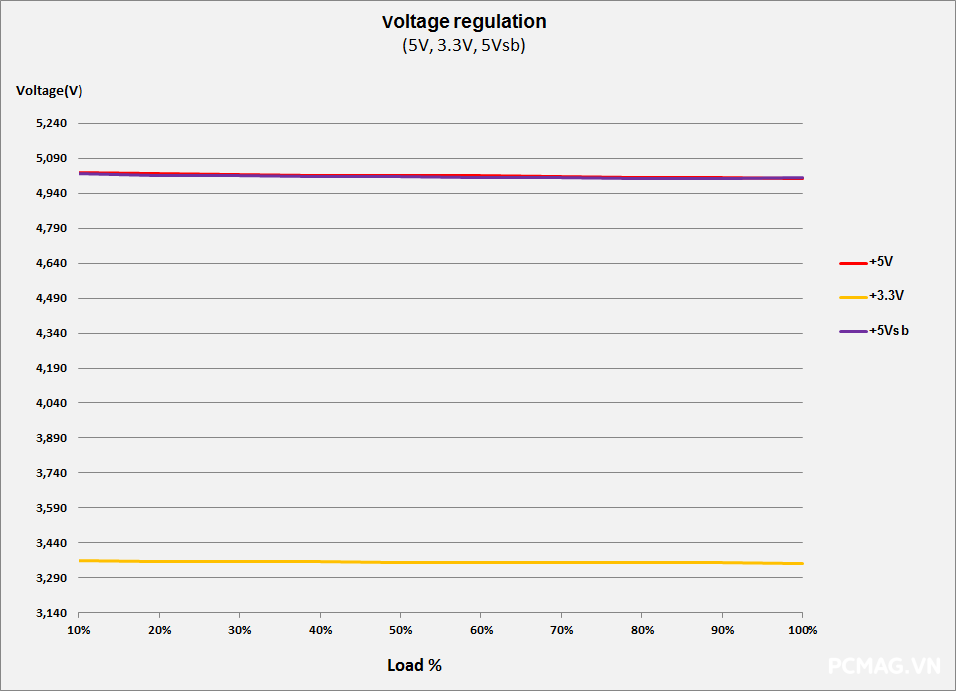

Kết quả đo cho thấy chất lượng điện áp của NGDP Platinum 1000W ATX3.1/PCIe5.1 rất ấn tượng, với mức dao động nhỏ và luôn nằm gọn trong giới hạn tiêu chuẩn ATX 3.0, đặc biệt nổi bật ở đường 3.3V. Nhờ thiết kế DC to DC, bộ nguồn duy trì sự ổn định tuyệt đối ngay cả trong các kịch bản tải không đồng đều (Cross Load), không xuất hiện bất kỳ hiện tượng bất thường nào.

Về hiệu suất, bộ nguồn đạt mức tối đa 94,34% tại 230Vac, hoàn toàn tương xứng với việc sở hữu ba chứng nhận cao cấp gồm 80Plus Platinum, Cybenetics Platinum và PPLP.info Platinum, khẳng định vị thế của NGDP Platinum 1000W trong phân khúc nguồn cao cấp.

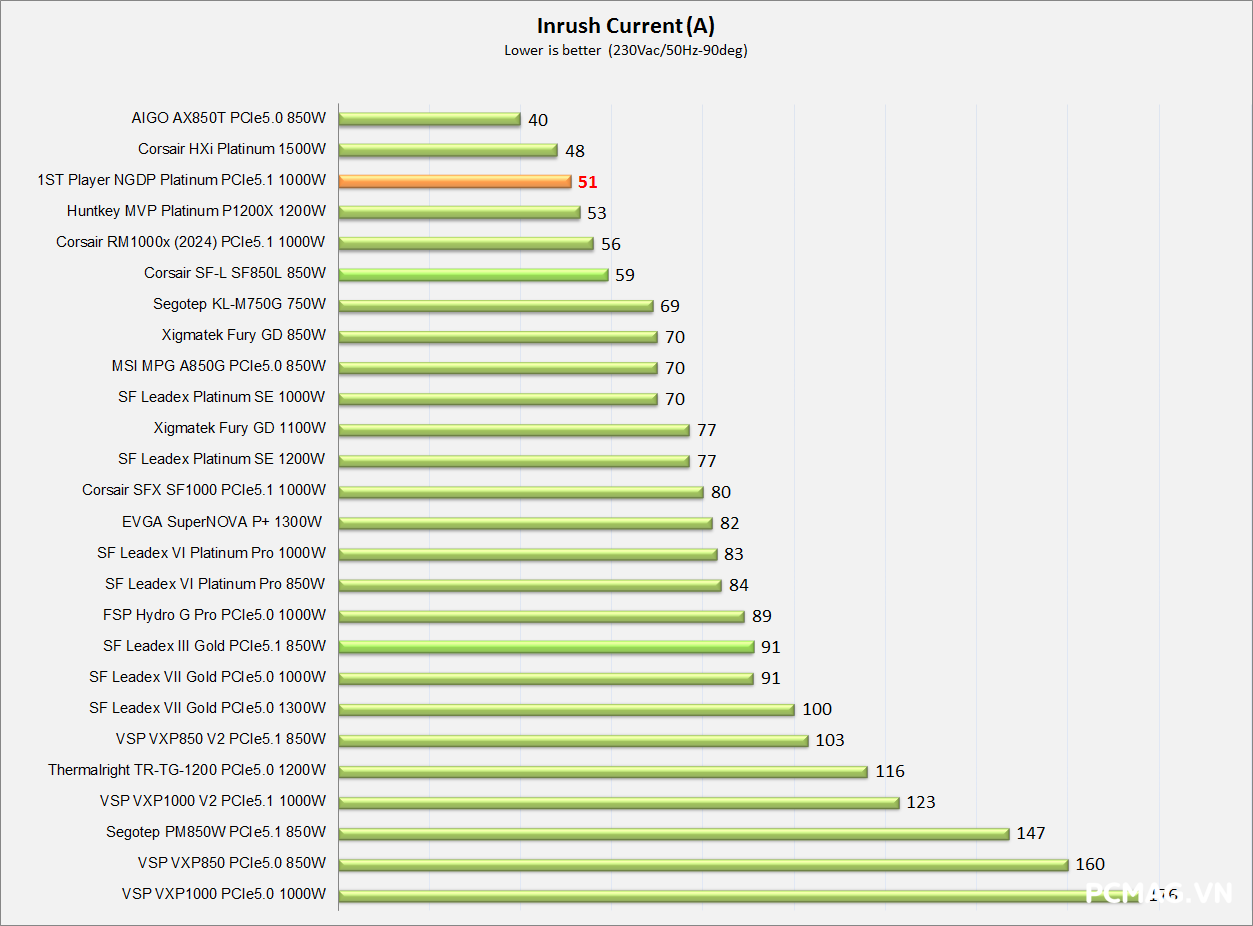

2. Inrush Current Testing ( Dòng khởi động)

Nhờ trang bị NTC có giá trị lên tới 20Ω để hạn chế dòng nạp ban đầu, NGDP Platinum 1000W ATX3.1/PCIe5.1 cho thấy dòng khởi động rất thấp, giúp giảm sốc điện khi bật nguồn, bảo vệ linh kiện và tăng độ an toàn cũng như độ bền trong quá trình sử dụng lâu dài.

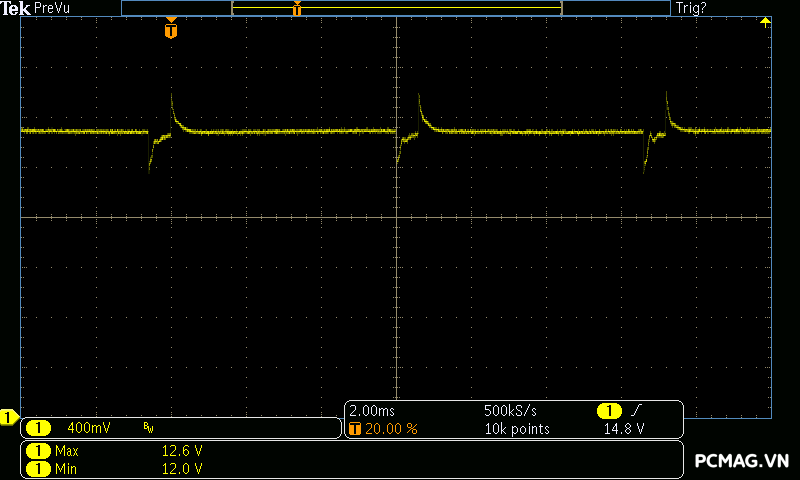

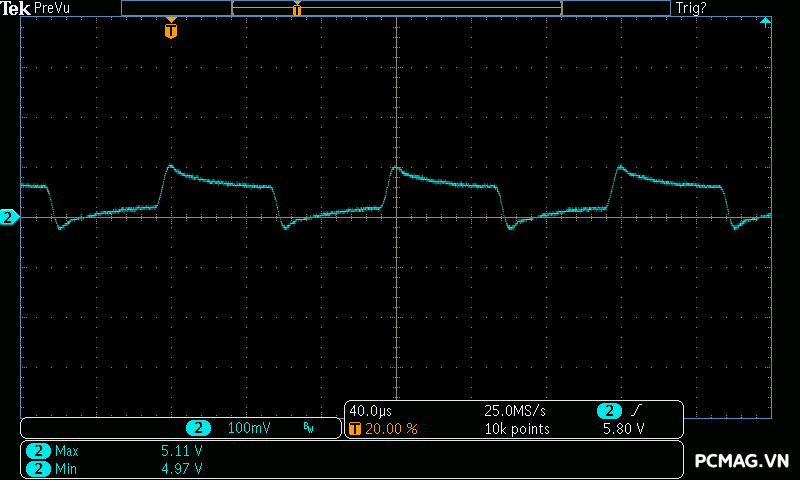

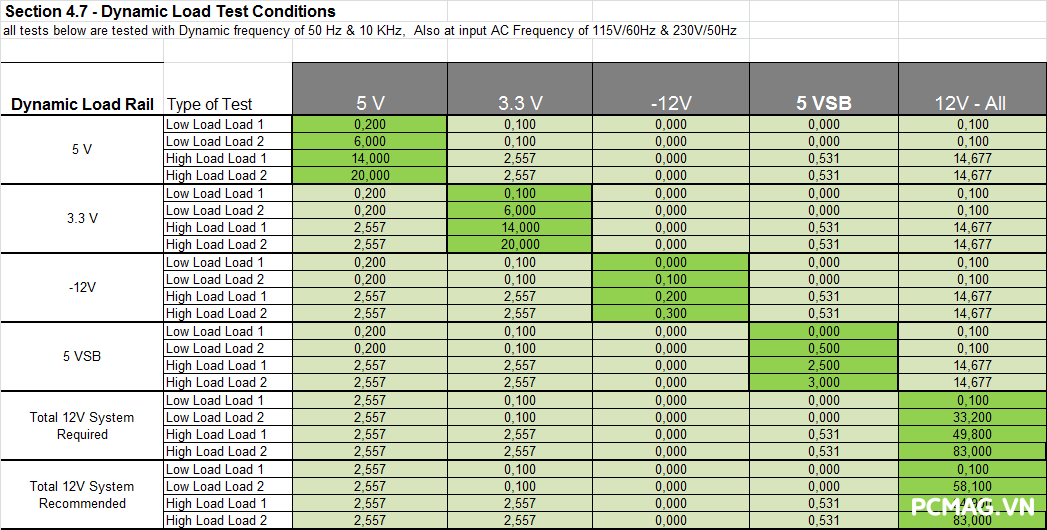

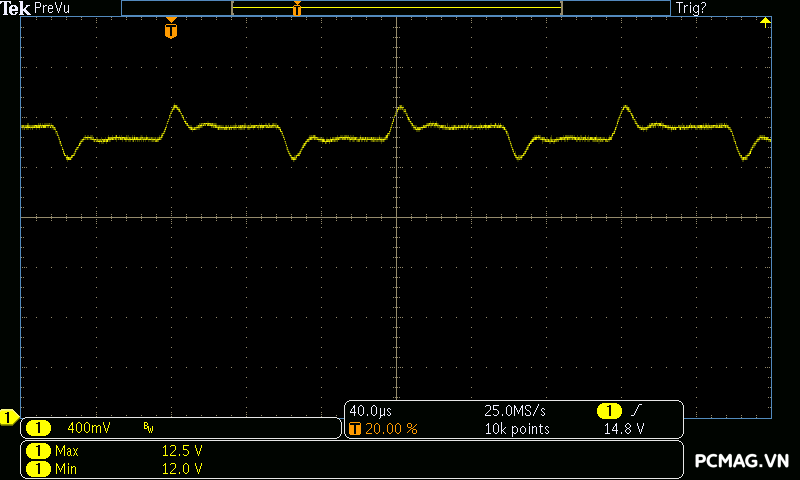

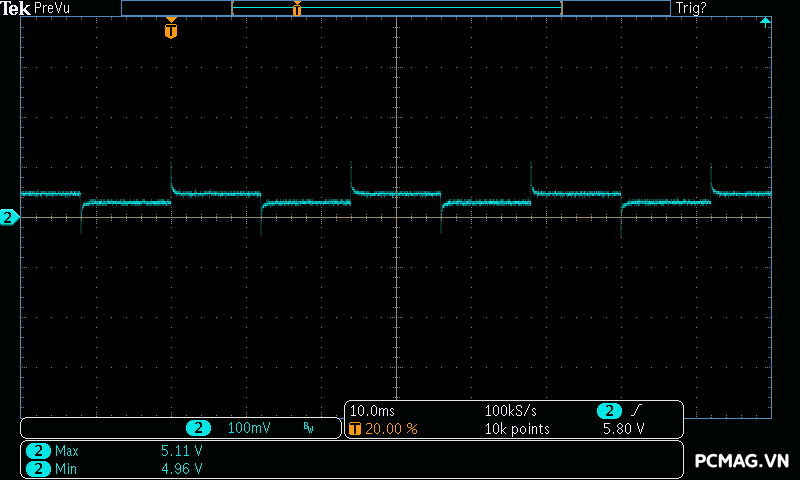

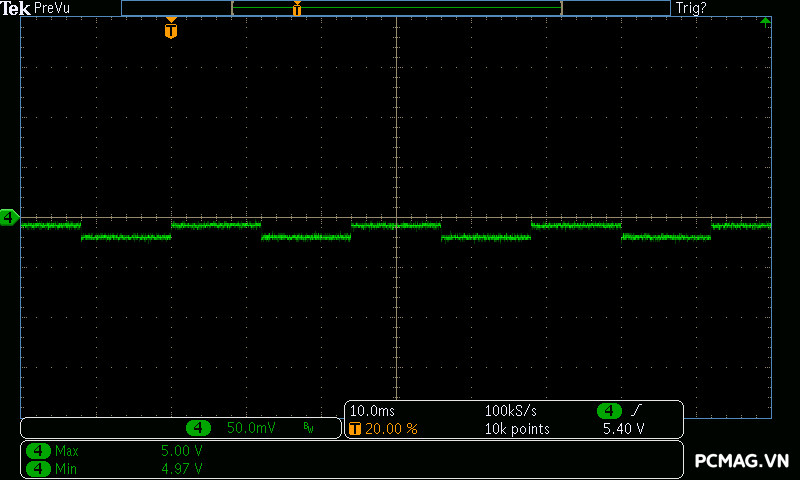

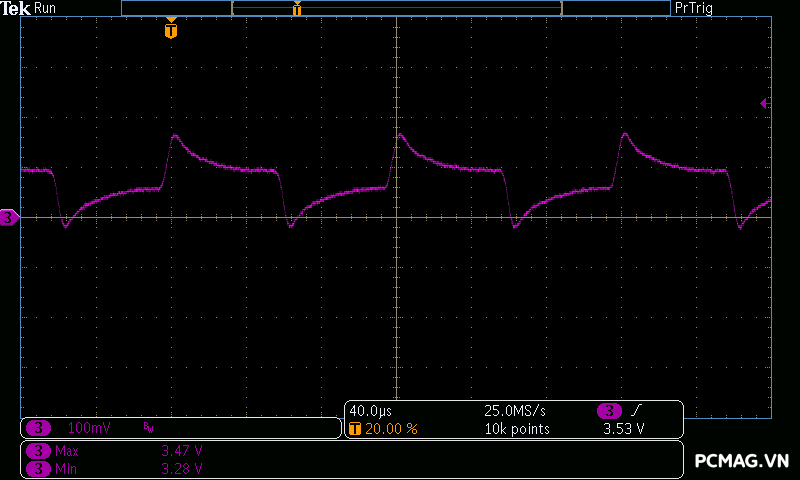

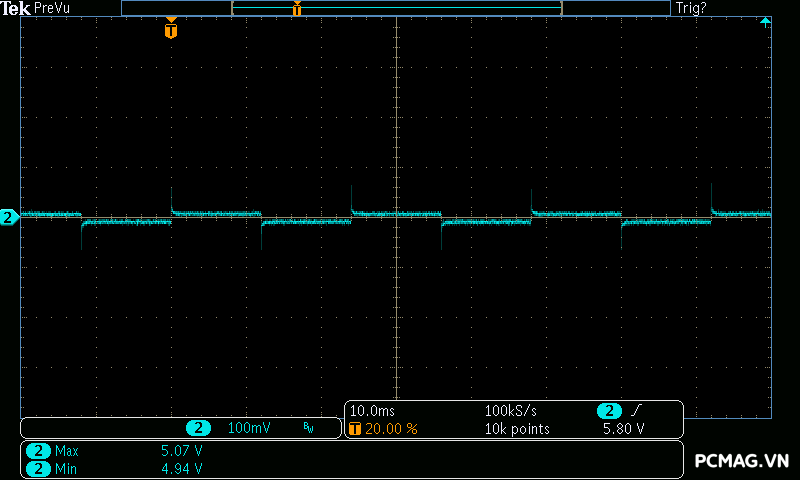

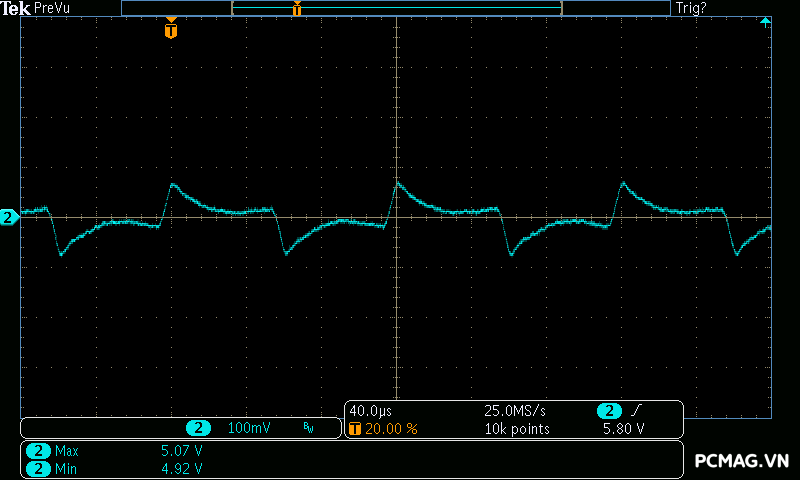

3. Sync Transient Response Test ( Tải biến thiên)

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs
    (theo tiêu chuẩn Intel ATX 3.0 / 3.1)

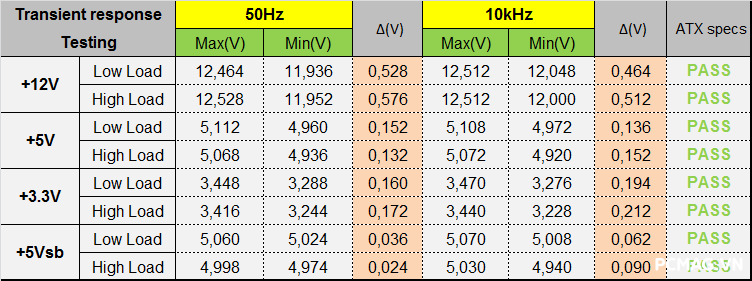

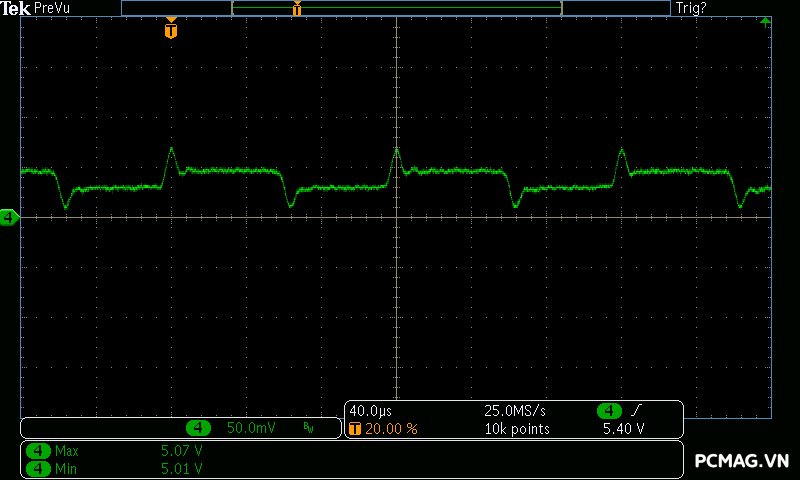

Kết quả thử nghiệm tải biến thiên cho thấy NGDP Platinum 1000W ATX3.1/PCIe5.1 duy trì điện áp ổn định trên tất cả các đường điện, với biên độ dao động nằm hoàn toàn trong giới hạn tiêu chuẩn ATX.

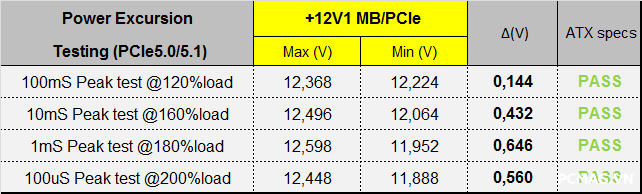

Đặc biệt, ở bài test mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power Excursion), bộ nguồn vượt qua một cách dễ dàng, điện áp vẫn giữ trong ngưỡng an toàn và không xuất hiện bất kỳ hiện tượng sụt áp hay “sập nguồn” nào, cho thấy khả năng đáp ứng tải đột ngột rất tốt của PSU.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

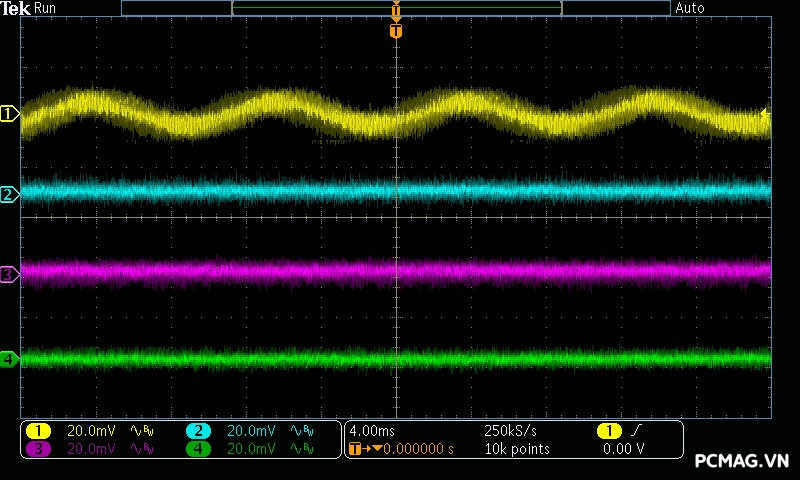

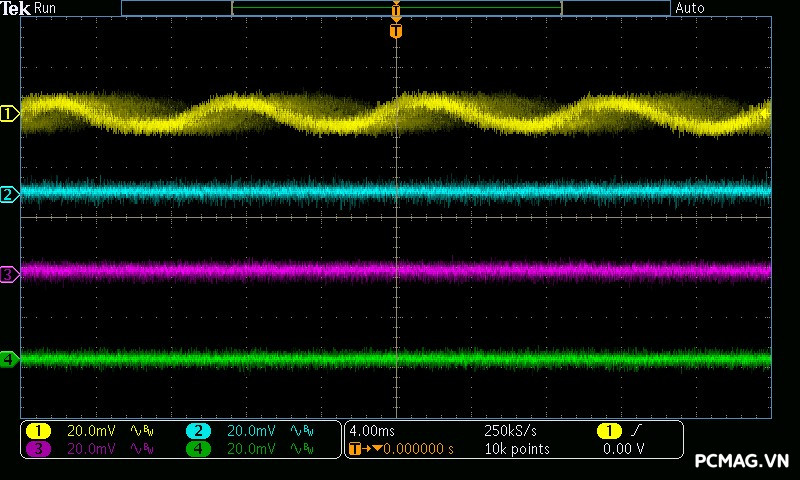

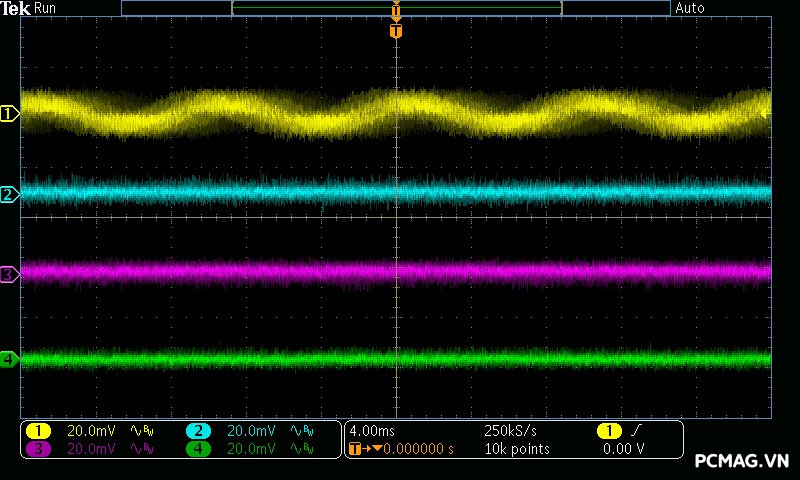

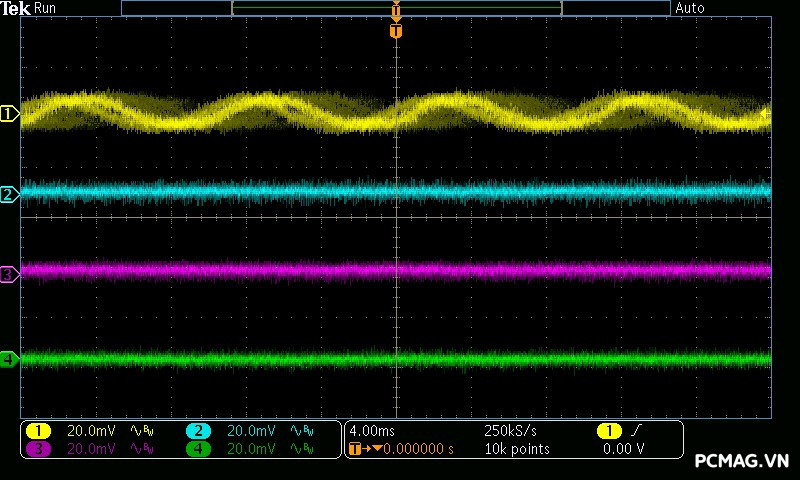

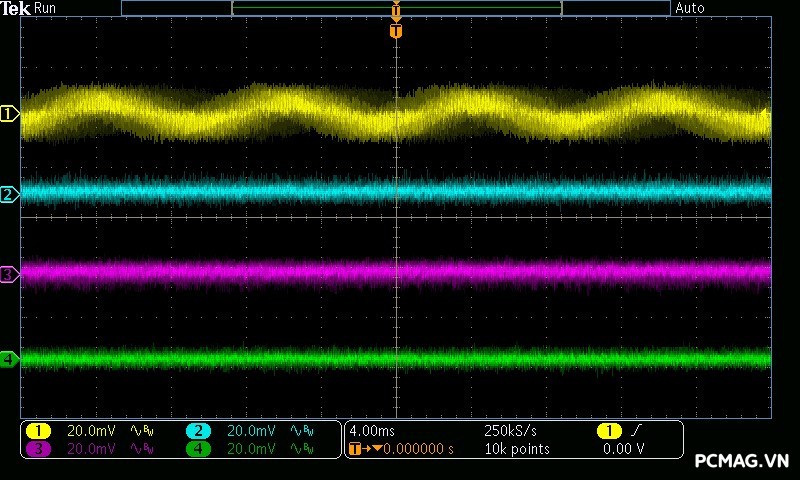

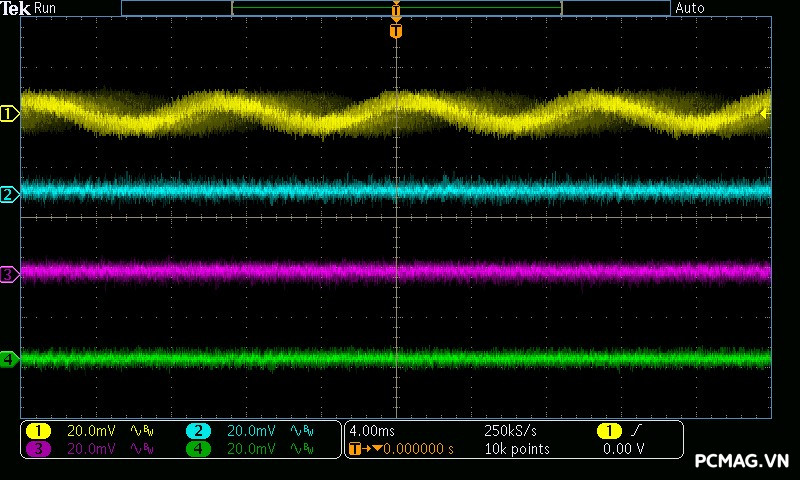

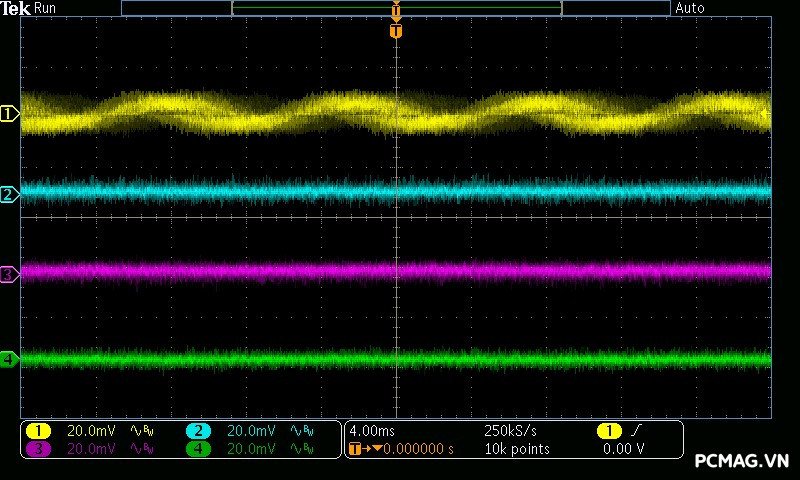

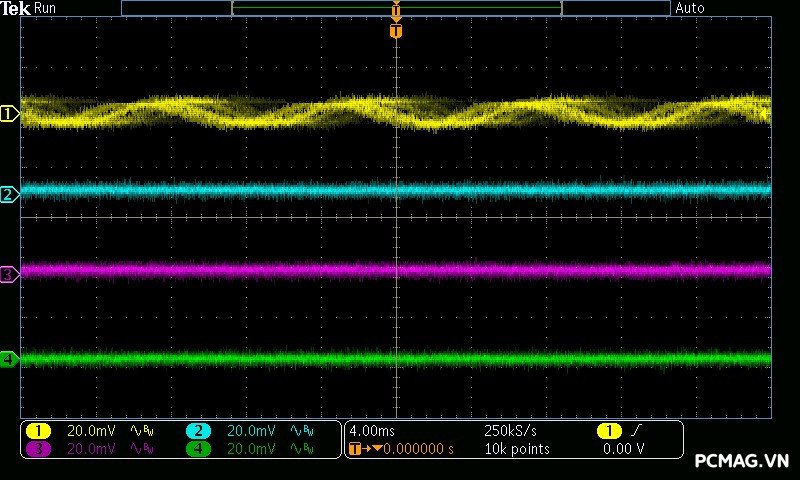

4. Ripple & Noise ( Nhiễu AC cao tần)

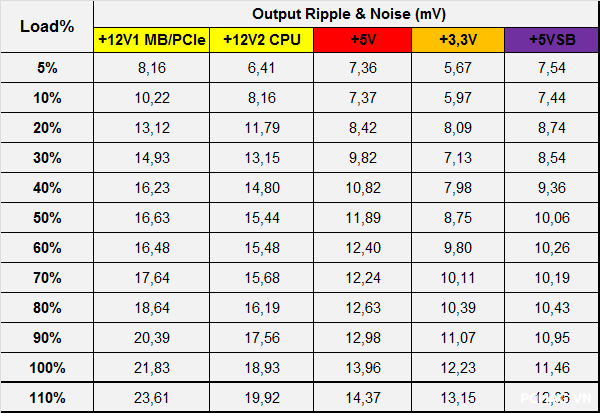

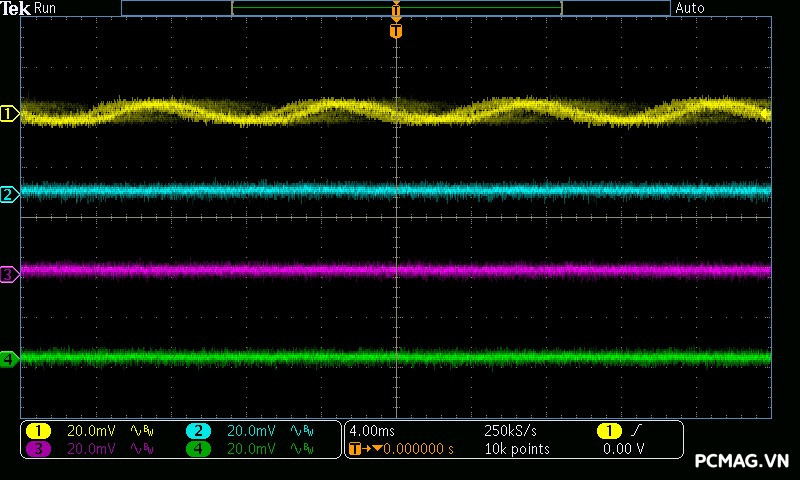

Mức nhiễu cao tần (Ripple & Noise) của NGDP Platinum 1000W ATX3.1/PCIe5.1 được kiểm soát rất tốt. Trong quá trình thử nghiệm, đường 12V ghi nhận biên độ nhiễu chỉ khoảng ±20mV, trong khi các đường điện còn lại duy trì ở mức khoảng ±15mV.

Những con số này đều thấp hơn đáng kể so với giới hạn cho phép của tiêu chuẩn ATX, cho thấy chất lượng lọc điện hiệu quả và mức độ hoàn thiện cao của bộ nguồn, đặc biệt phù hợp cho các hệ thống cao cấp và tải nặng liên tục.

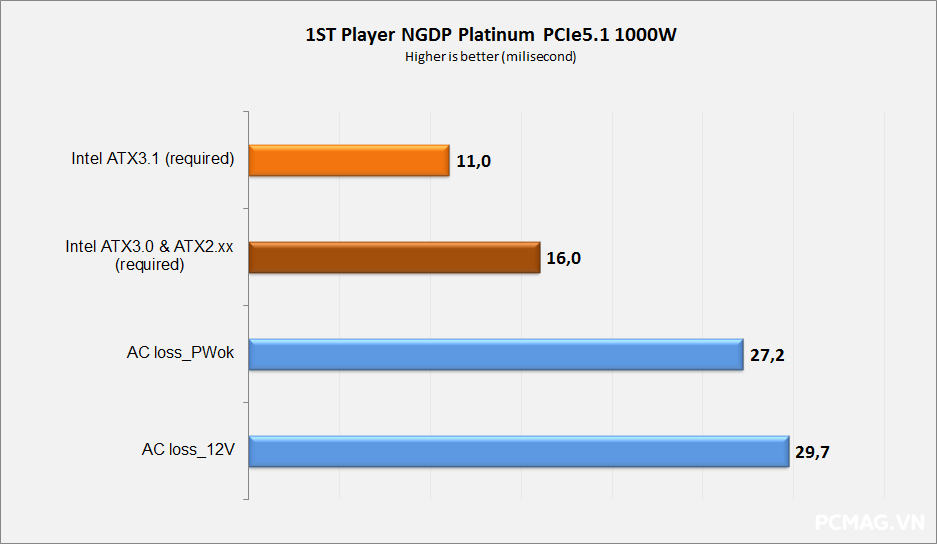

5. Hold-up Time ( Thời gian lưu điện)

Nhờ được trang bị cụm tụ chính có dung lượng lớn, NGDP Platinum 1000W ATX3.1/PCIe5.1 đạt thời gian lưu điện (hold-up time) lên tới hơn 27ms. Kết quả này vượt xa mức yêu cầu của chuẩn ATX 3.1, giúp hệ thống duy trì hoạt động ổn định khi xảy ra sụt áp hoặc mất điện tức thời, đồng thời đảm bảo độ an toàn cao cho các linh kiện bên trong.

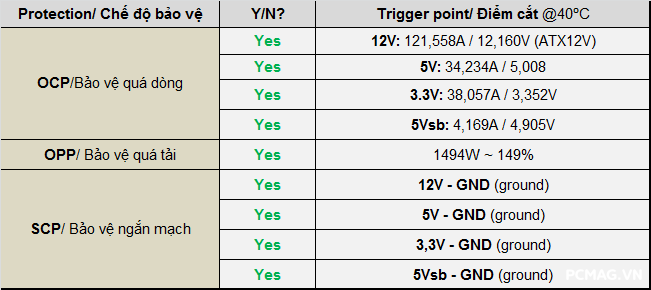

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên NGDP Platinum 1000W ATX3.1/PCIe5.1 hoạt động ổn định và phản hồi nhanh, với ngưỡng cắt dòng được thiết lập hợp lý. Trong suốt quá trình thử nghiệm, mọi bài test bảo vệ đều được bộ nguồn xử lý chính xác, không phát sinh lỗi hay hiện tượng bất thường, cho thấy mức độ hoàn thiện cao và không có điểm nào đáng để phàn nàn ở hạng mục này.

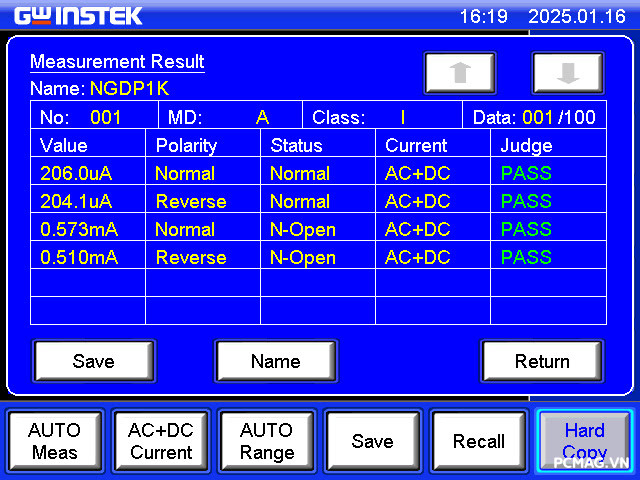

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị CNTT Class I, trong đó nguồn máy tính chuẩn ATX là một đại diện điển hình, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thiết bị hoạt động ở mức điện áp vào tương đương ~110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, mức điện áp thử nghiệm được áp dụng là khoảng 264VAC @ 60Hz (tương đương 110% của 240VAC).

Để đánh giá chính xác chỉ số này, phép đo dòng rò đất (Earth Leakage Current) được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả đo đạt độ tin cậy và tuân thủ đúng các yêu cầu kiểm tra an toàn.

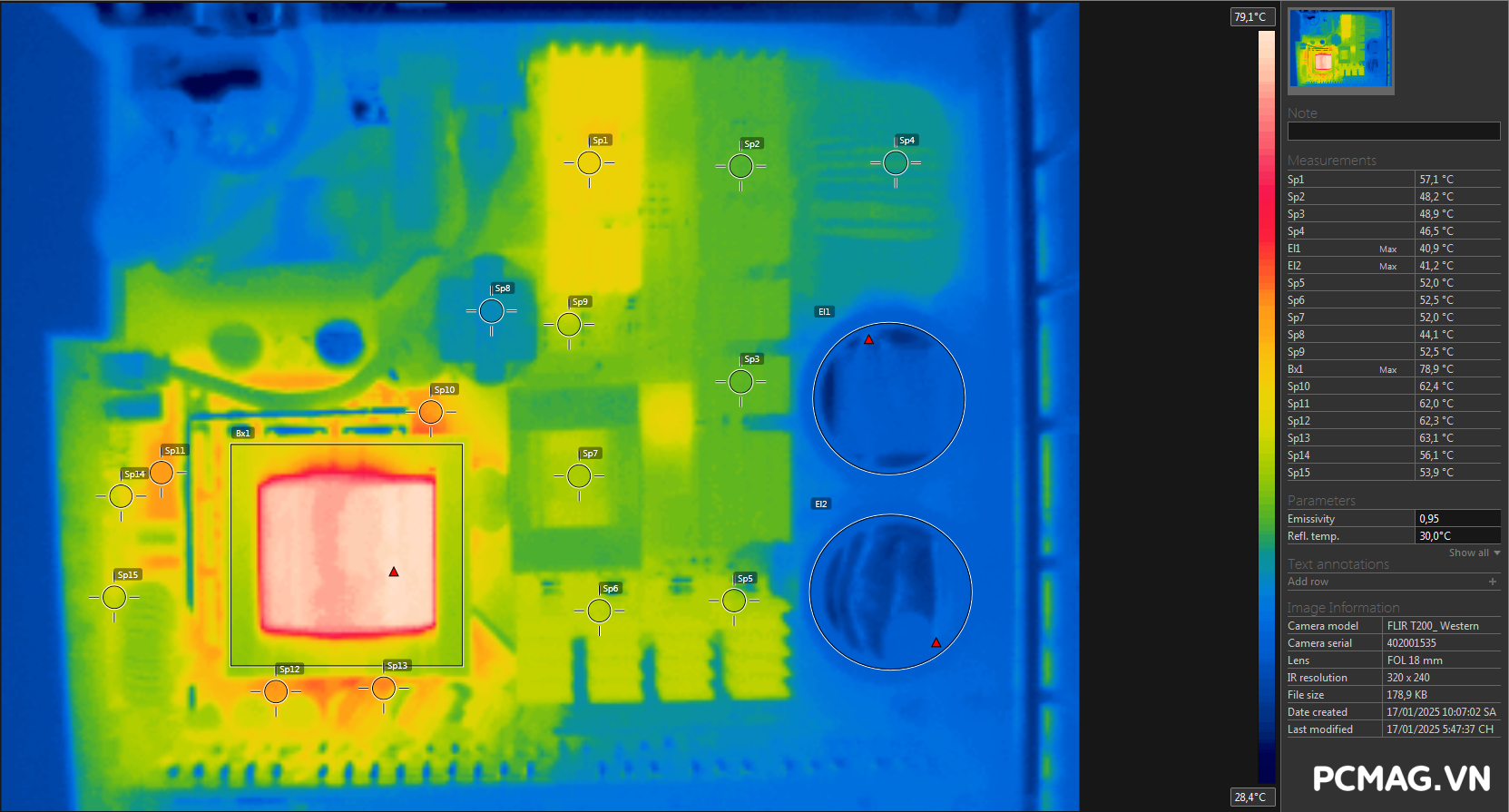

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C
• Chế độ Semi-Fanless: tắt trong suốt quá trình test

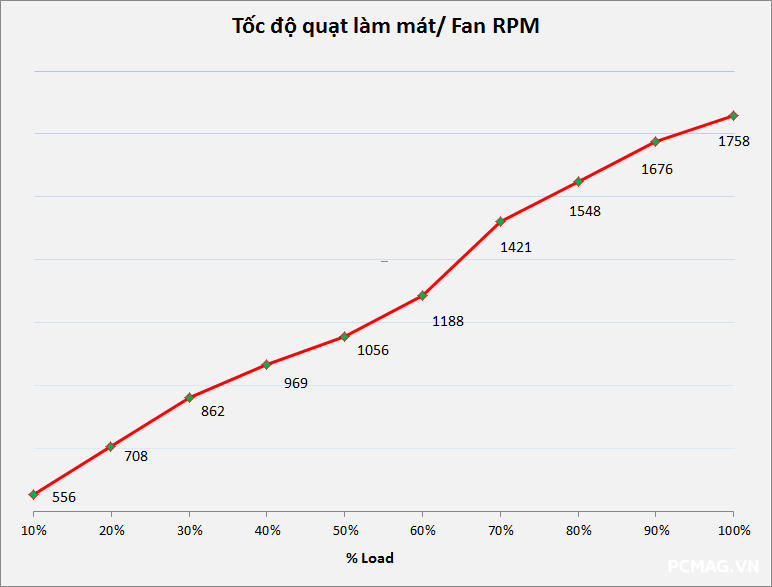

Trong quá trình thử nghiệm, quạt làm mát của NGDP Platinum 1000W ATX3.1/PCIe5.1 bắt đầu quay ngay khi PSU khởi động với tốc độ khoảng 500 RPM, sau đó tăng dần theo mức tải và đạt tối đa khoảng 1800 RPM.

Cách điều khiển quạt này mang lại khả năng tản nhiệt hiệu quả trong môi trường nhiệt độ cao, đồng thời vẫn giữ được độ êm ái ở mức tốt nhất có thể. Ở điều kiện tải nặng, nhiệt độ cao nhất ghi nhận tại khu vực biến áp chính đạt khoảng 80°C, cho thấy hệ thống làm mát hoạt động ổn định và phù hợp với một bộ nguồn cao cấp.

IV. Kết luận

1ST PLAYER NGDP Platinum 1000W ATX3.1/PCIe5.1 cho thấy chất lượng hoàn thiện rất cao cả về phẩm chất điện áp lẫn linh kiện bên trong. Bộ nguồn đạt hiệu suất tối đa khoảng 94,34% tại 230VAC, đáp ứng đầy đủ tiêu chuẩn 80Plus Platinum, đồng thời được trang bị sẵn đầu cấp nguồn 12V-2×6 / PCIe 5.1 với công suất tối đa 600W, đảm bảo khả năng tương thích và vận hành ổn định với thế hệ card đồ họa RTX 4000 hiện nay.

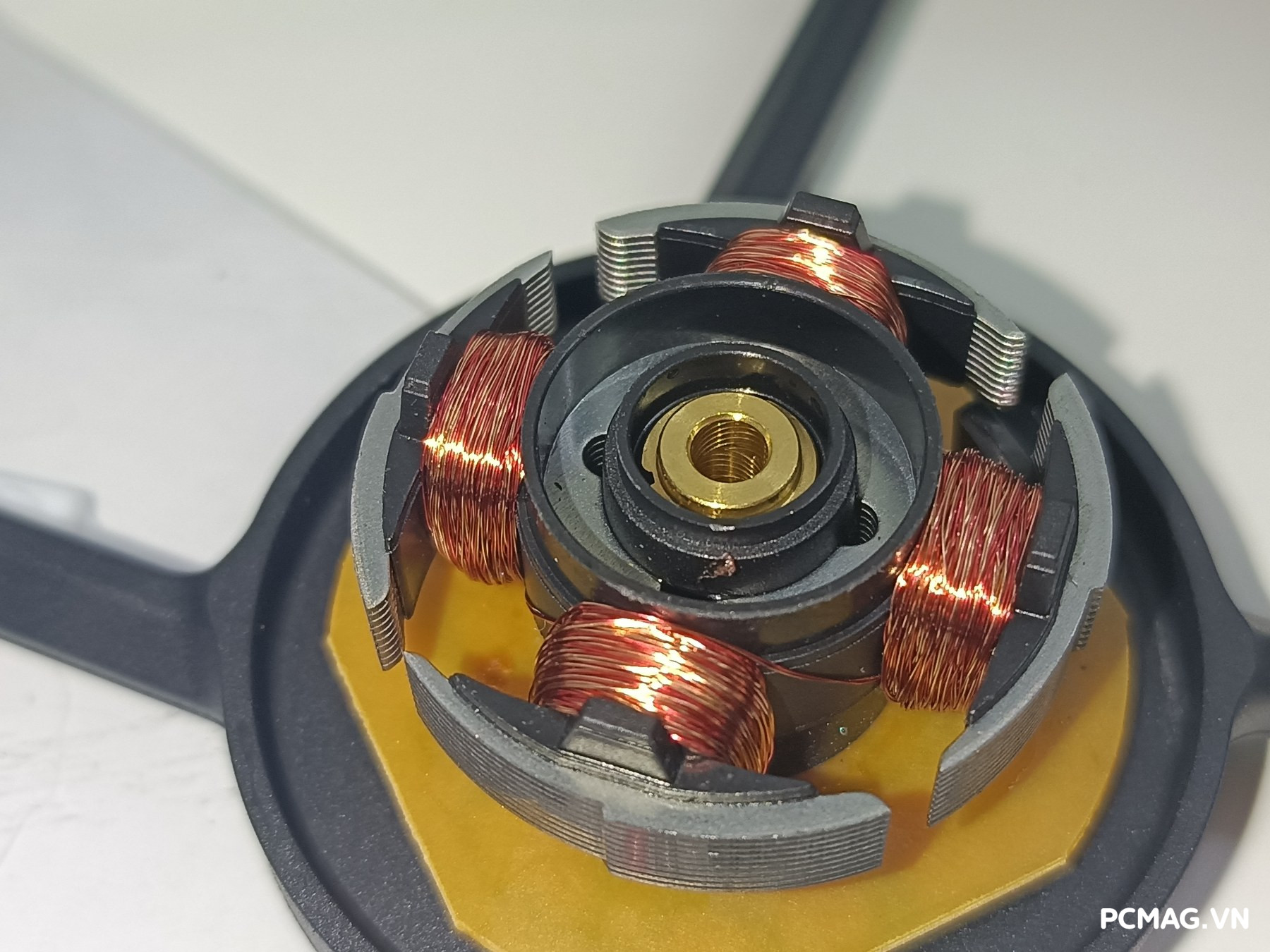

Quạt làm mát sử dụng vòng bi FDB hoạt động êm ái, kết hợp chế độ Semi-Fanless có thể bật/tắt linh hoạt, giúp bộ nguồn phù hợp với nhiều nhóm người dùng, từ hệ thống ưu tiên yên tĩnh cho đến các cấu hình tải nặng liên tục.

Tổng thể, NGDP Platinum 1000W ATX3.1/PCIe5.1 là một lựa chọn đáng giá và hấp dẫn cho các cấu hình PC Gaming cao cấp cũng như Workstation (WS) trong thời điểm hiện tại.

Ưu điểm:

• Chất lượng linh kiện và độ ổn định điện áp cao (Ripple & Noise thấp)
• Hiệu suất lên tới 94,34% @230VAC, đạt 3 chứng nhận: 80Plus Platinum, Cybenetics Platinum, PPLP.info Platinum
• Hệ thống cáp bẹ mềm dẻo, trang bị sẵn đầu 12V-2×6 / PCIe 5.1
• Quạt FDB êm ái, hỗ trợ chế độ Semi-Fanless bật/tắt được
• Phụ kiện đi kèm đầy đủ, đa dạng
• Kích thước gọn gàng so với mức công suất 1000W

Nhược điểm:

• Sẽ hoàn thiện hơn nếu được bổ sung thermal pad cho MOSFET đường +12V, dẫn nhiệt trực tiếp ra mặt lưng nguồn nhằm cải thiện khả năng tản nhiệt khi vận hành tải nặng kéo dài
