Corsair – thương hiệu linh kiện máy tính hàng đầu đến từ Mỹ – tiếp tục mở rộng danh mục PSU cao cấp với dòng SF-L series, hướng tới các hệ thống ITX/SFF/MiniPC nhỏ gọn nhưng vẫn đòi hỏi hiệu năng mạnh mẽ. Theo đánh giá từ PCMAG, phiên bản Corsair SF850L 850W nổi bật nhờ thiết kế chuẩn SFX-L giúp tối ưu khả năng tản nhiệt so với thế hệ SF trước đây, đồng thời đáp ứng tiêu chuẩn ATX 3.0 mới nhất.

Sản phẩm được trang bị đầu cấp nguồn 12VHPWR/PCIe 5.0, sẵn sàng cho các dòng GPU thế hệ mới, cùng hiệu suất 80 Plus Gold và hệ thống 100% tụ điện Nhật Bản đảm bảo độ ổn định và độ bền lâu dài. Đây là lựa chọn đáng chú ý cho các cấu hình PC nhỏ gọn nhưng yêu cầu công suất cao.

I. Hộp và phụ kiện Corsair SF850L 850W

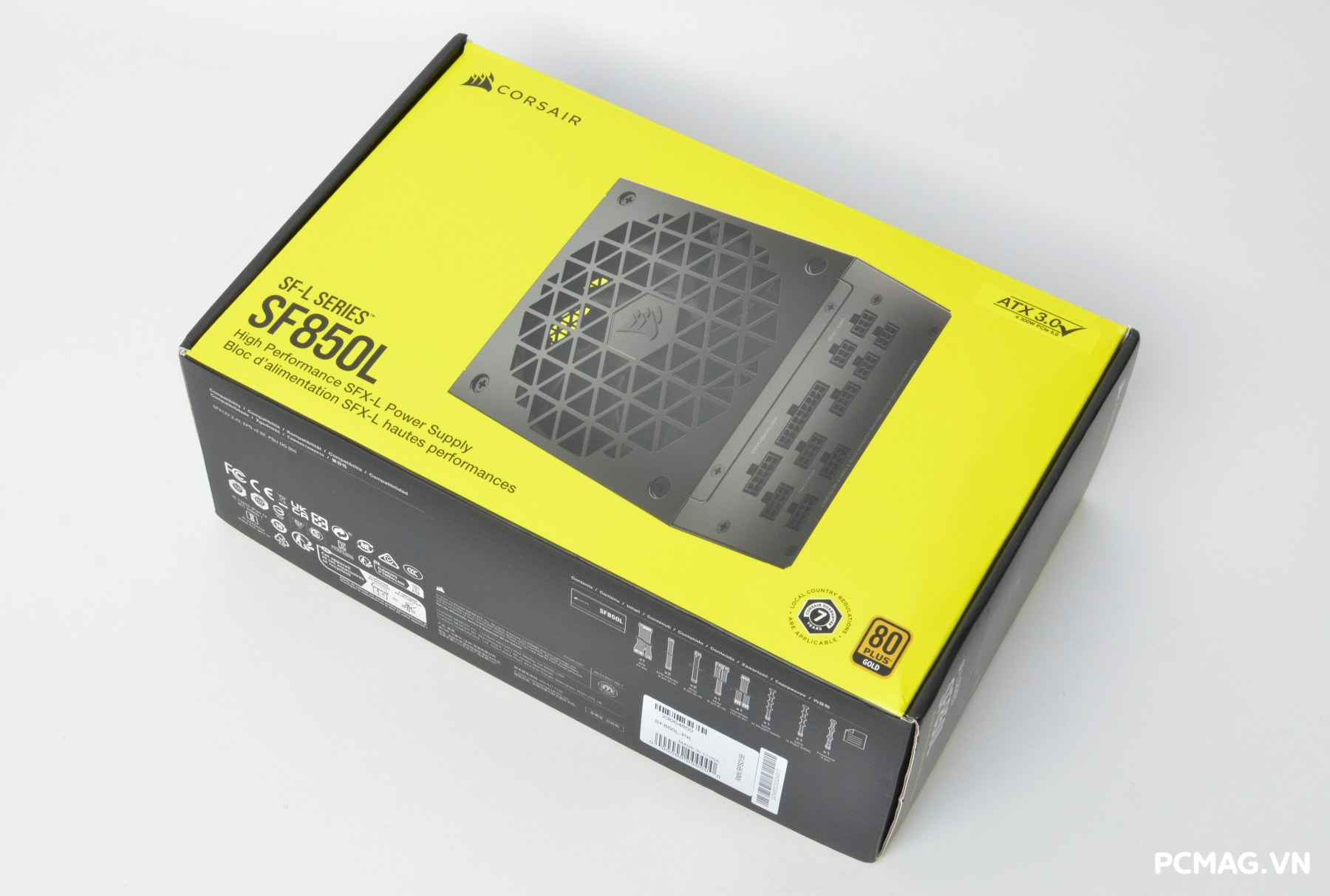

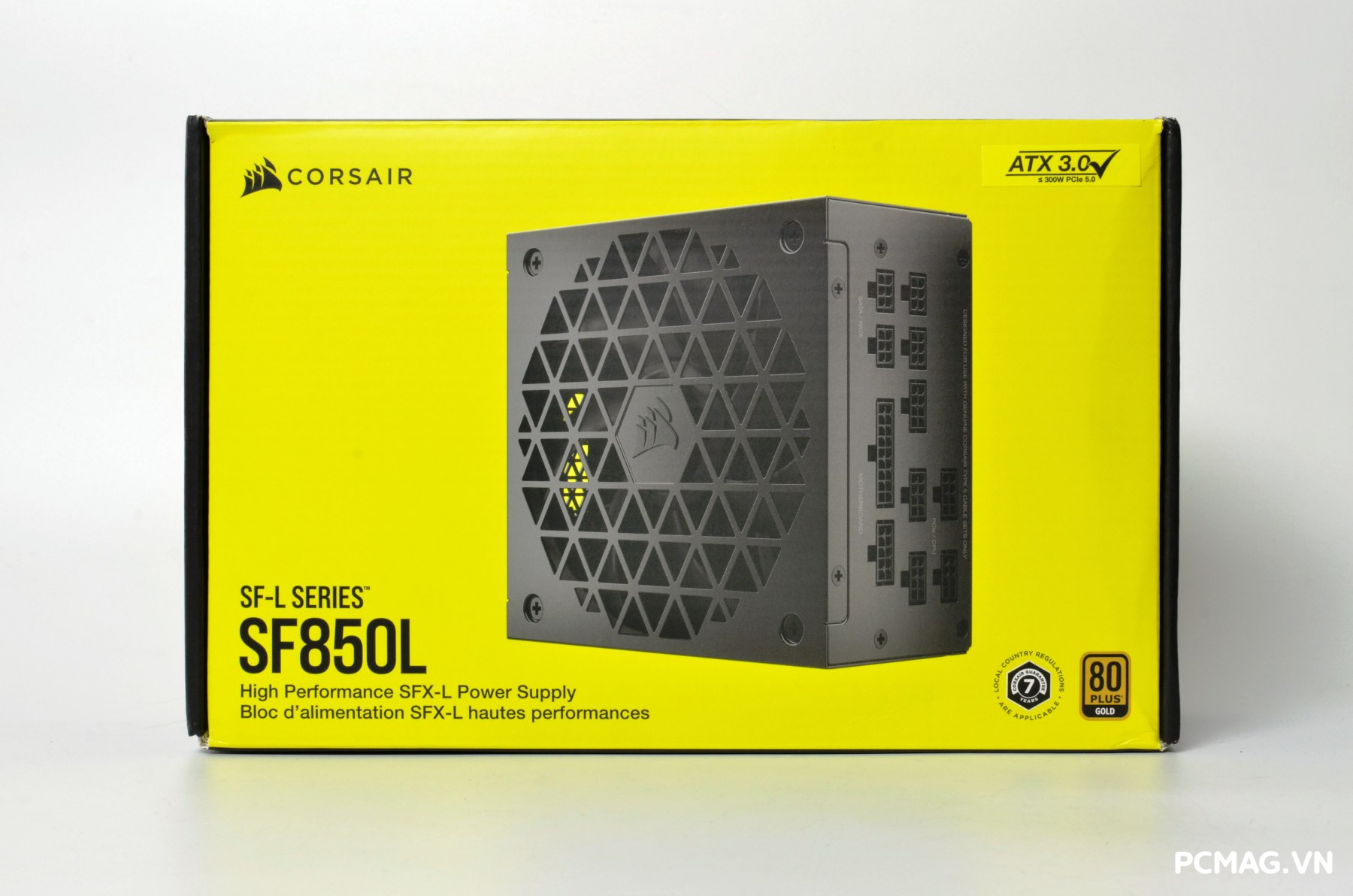

Hộp của SF850L 850W có thiết kế nhỏ gọn, sử dụng tông màu vàng – đen đặc trưng của Corsair, mang lại cảm giác cao cấp và quen thuộc với người dùng. Các thông số kỹ thuật quan trọng được in đầy đủ và rõ ràng ở mặt sau, giúp dễ dàng nắm bắt thông tin sản phẩm ngay từ bên ngoài.

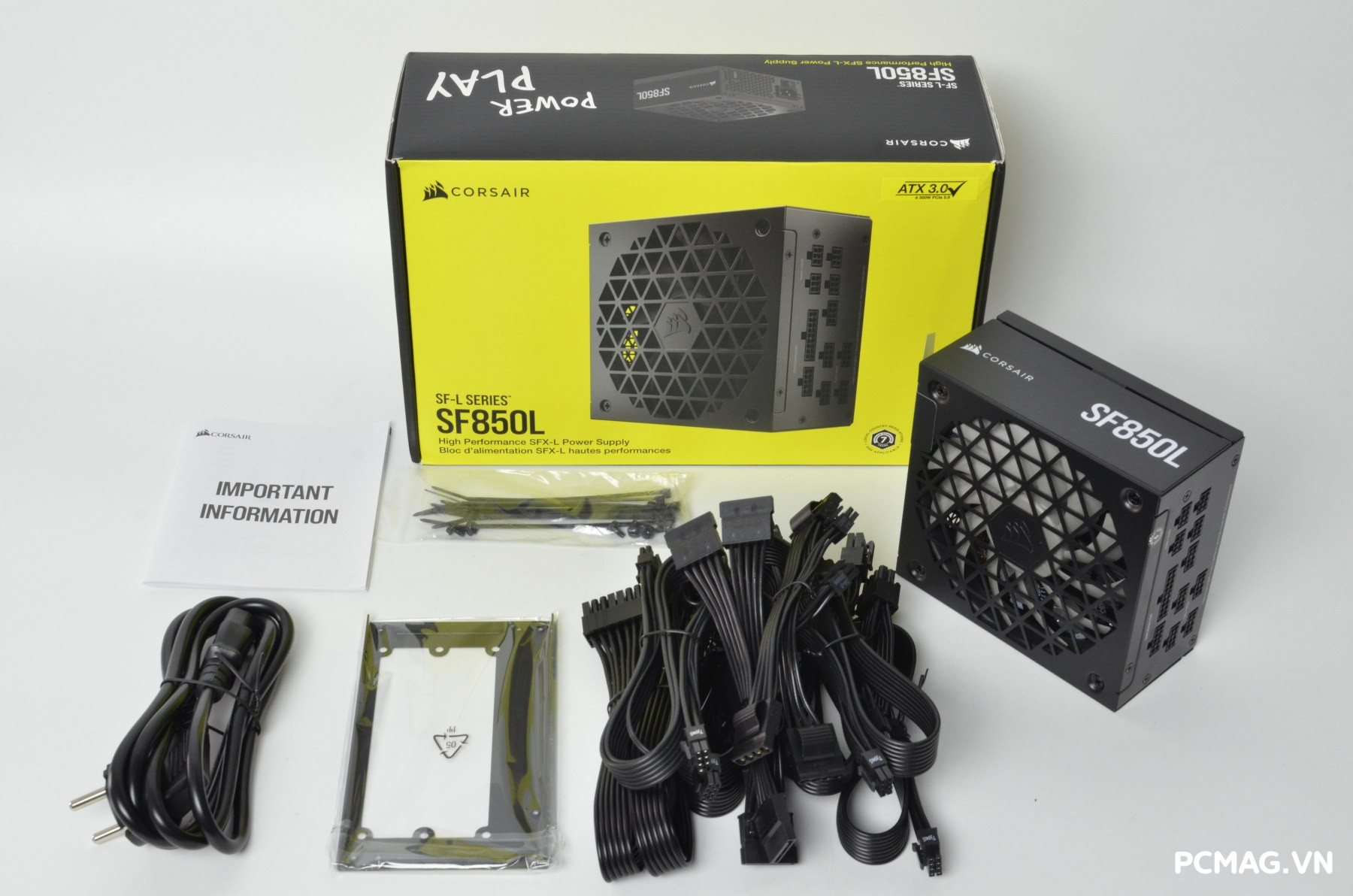

Phụ kiện đi kèm SF850L 850W bao gồm: 1 dây nguồn chuẩn EU, 6 ốc cố định PSU, 10 dây rút (zip tie) hỗ trợ quản lý cáp và 1 sách hướng dẫn sử dụng chi tiết.

II. PSU Corsair SF850L 850W

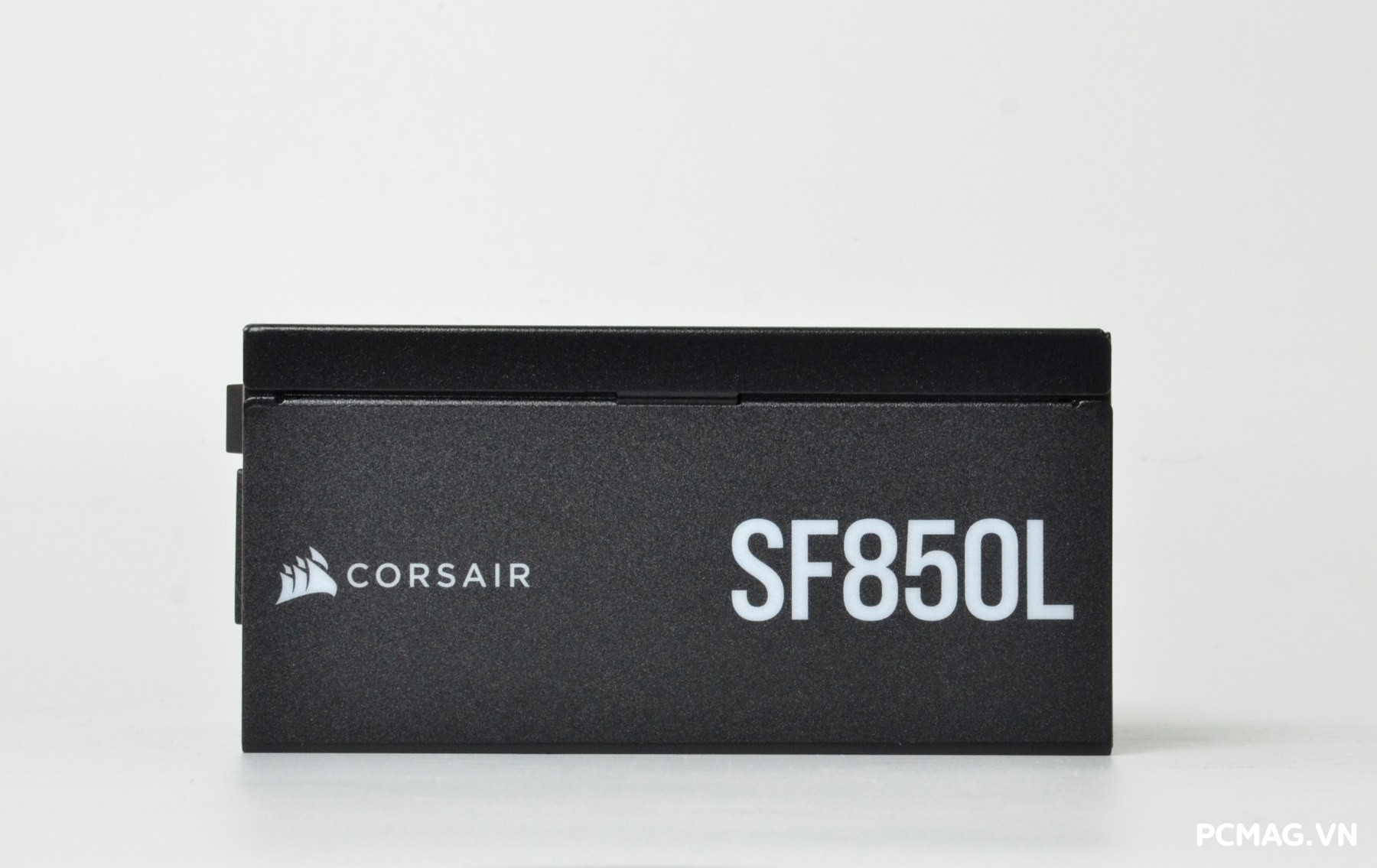

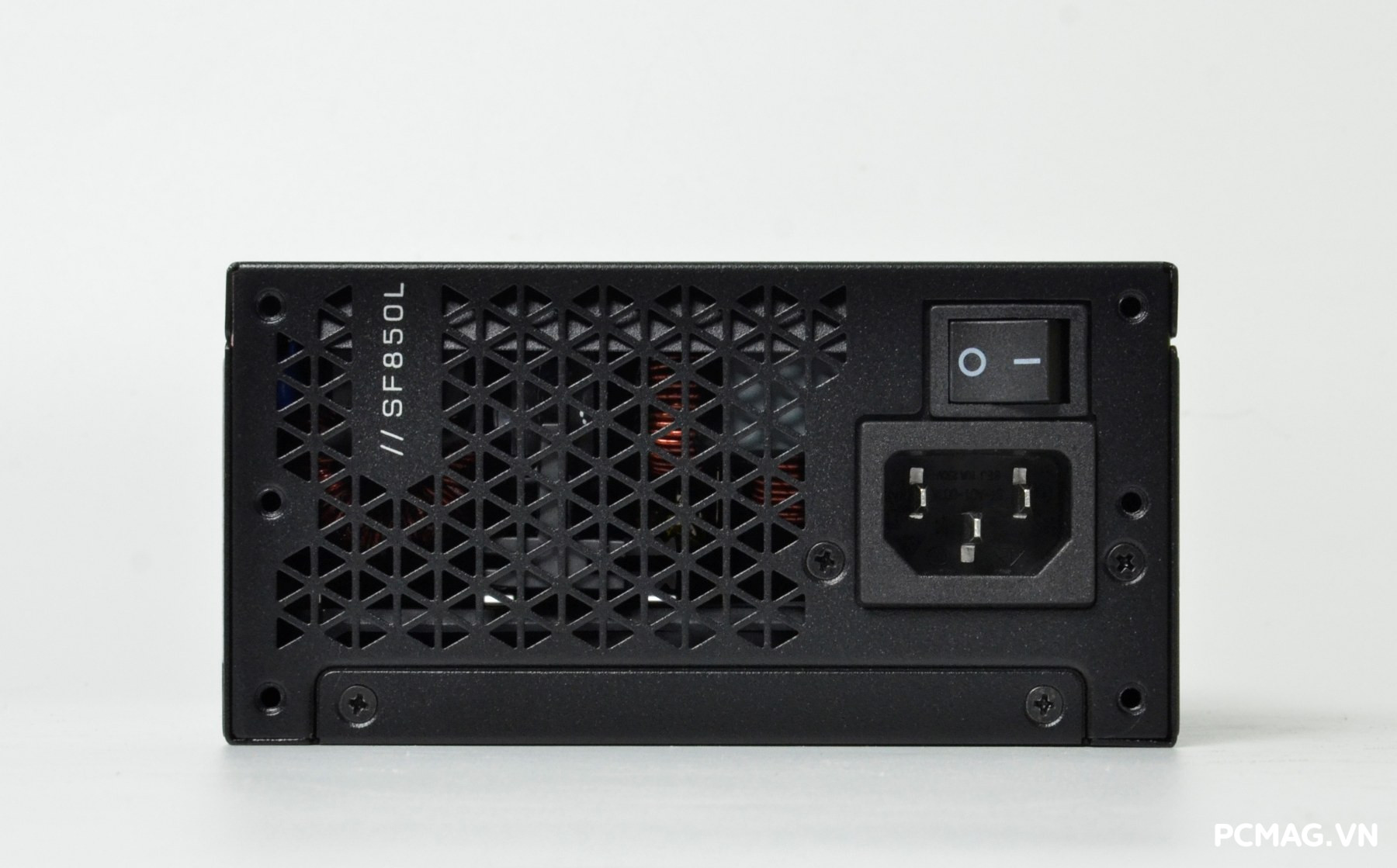

1. Thiết kế bên ngoài

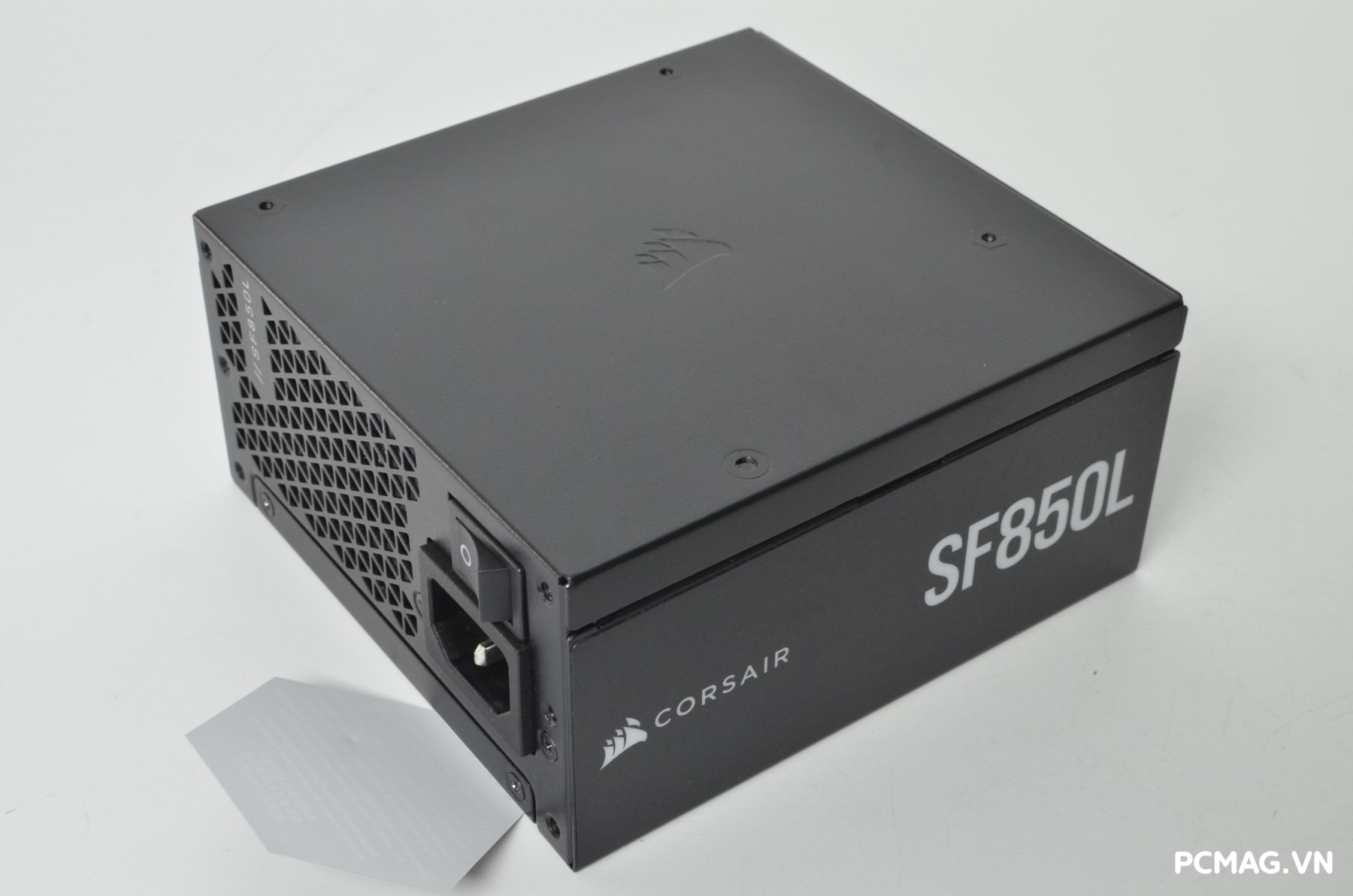

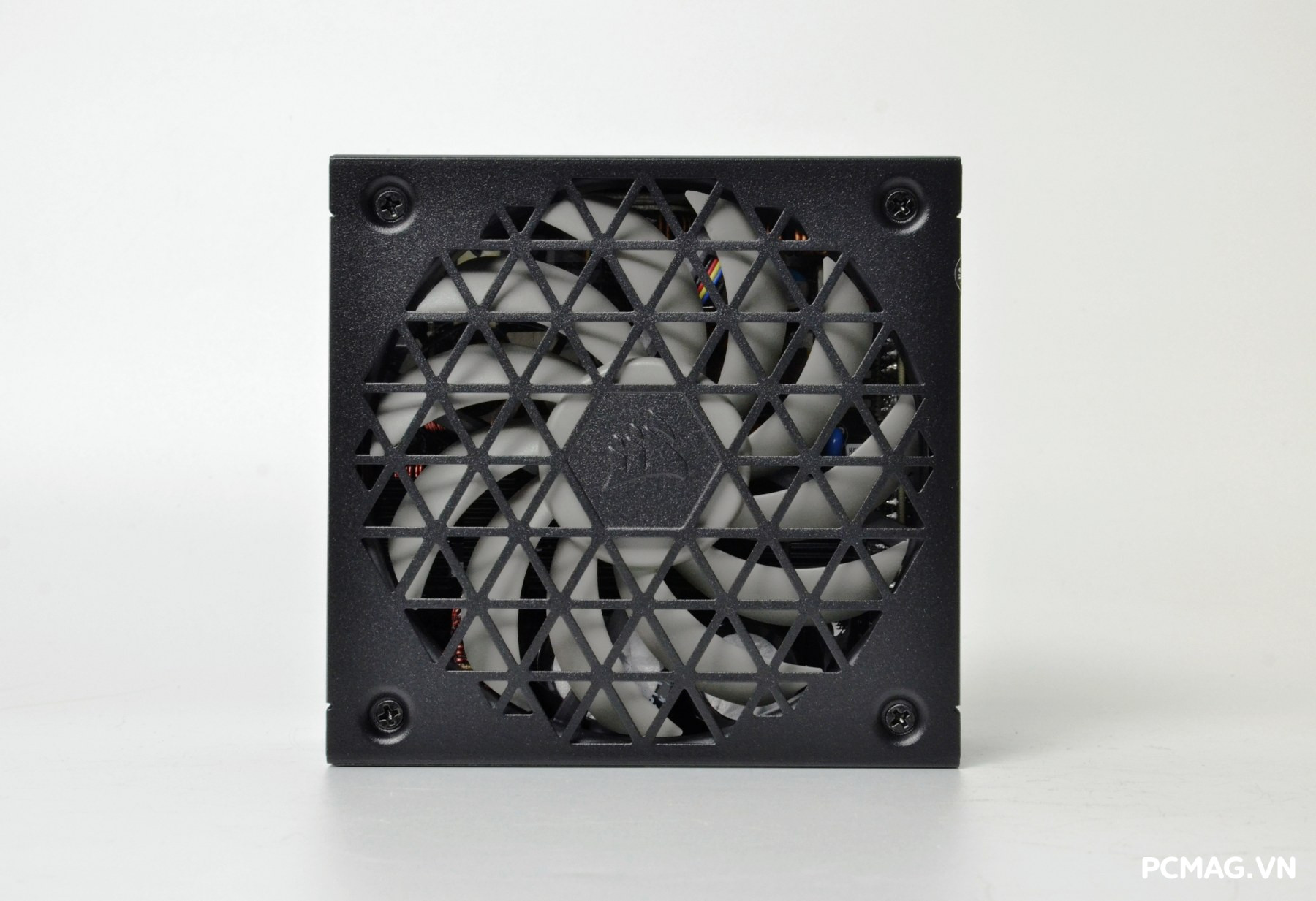

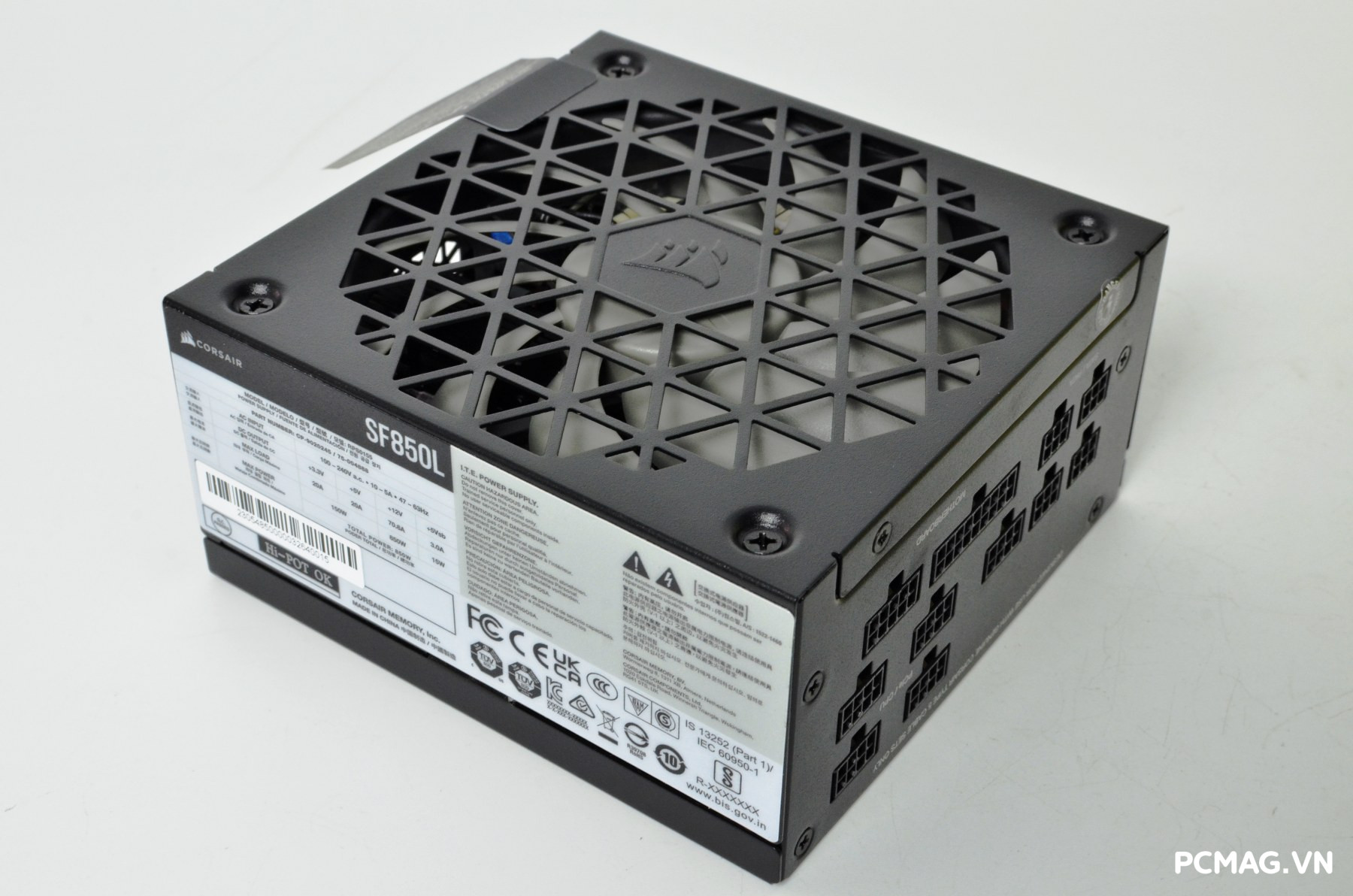

SF850L 850W sử dụng chuẩn kích thước SFX-L, dài hơn khoảng 2cm so với SFX truyền thống. Nhờ không gian mở rộng này, sản phẩm có thể trang bị quạt làm mát kích thước lên tới 120mm, thay vì giới hạn 92mm như trước, giúp cải thiện đáng kể khả năng tản nhiệt và độ ồn khi hoạt động.

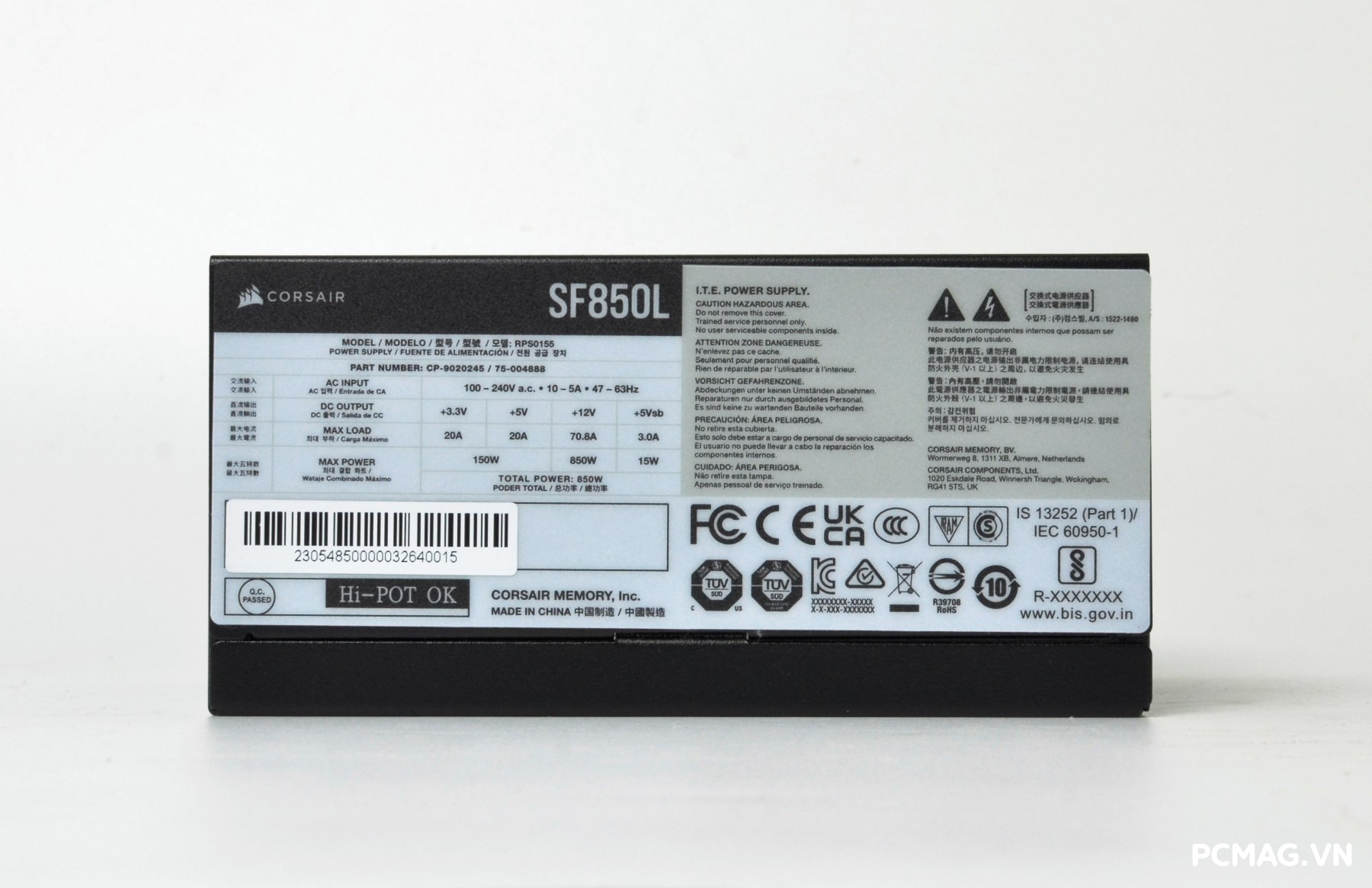

Công suất danh định đạt 850W, sử dụng thiết kế single rail 12V cung cấp toàn bộ 850W cho hệ thống. Trang bị Active PFC, hỗ trợ dải điện áp rộng 100–240Vac, đảm bảo hoạt động ổn định trong nhiều điều kiện nguồn điện khác nhau.

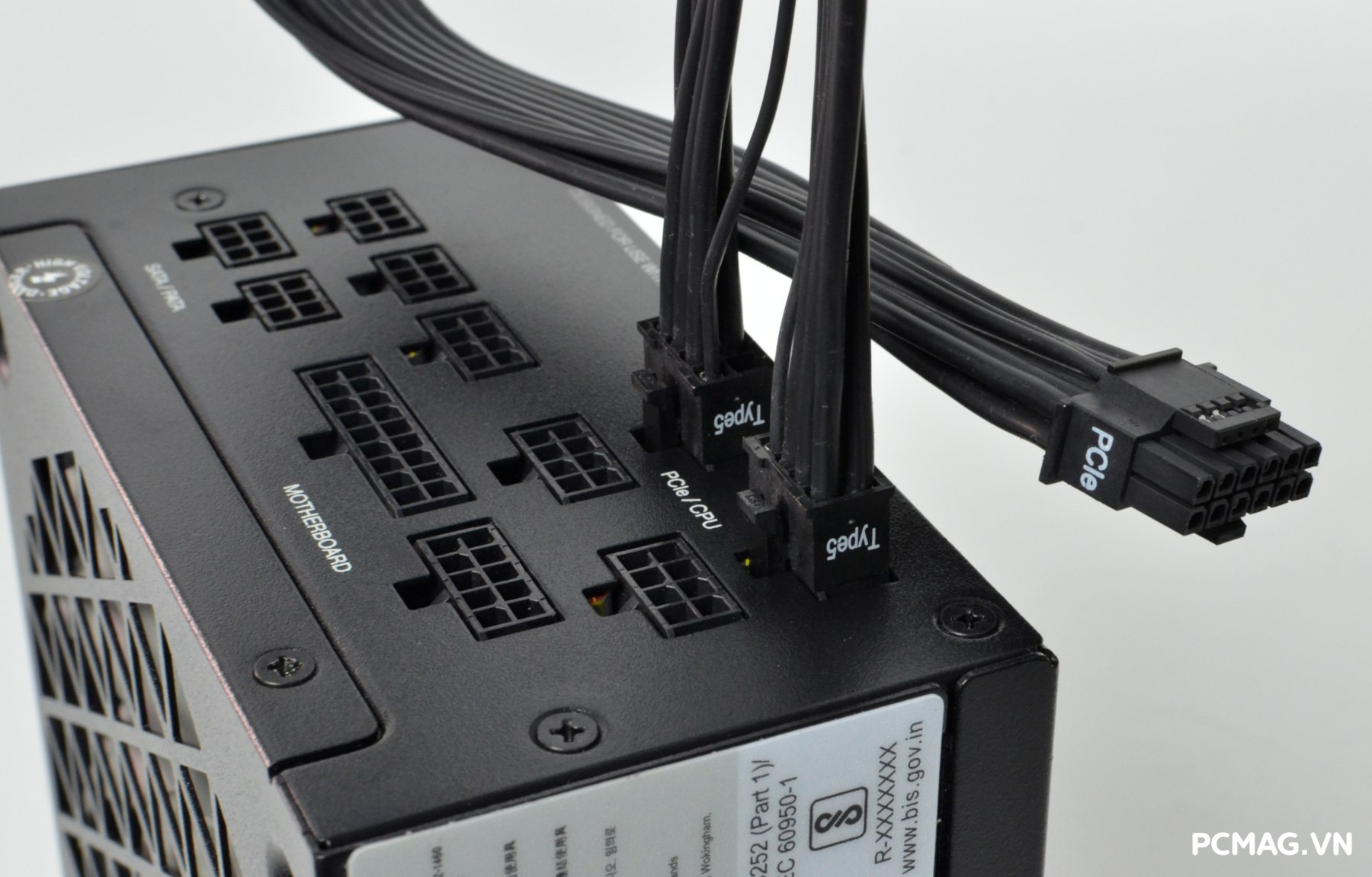

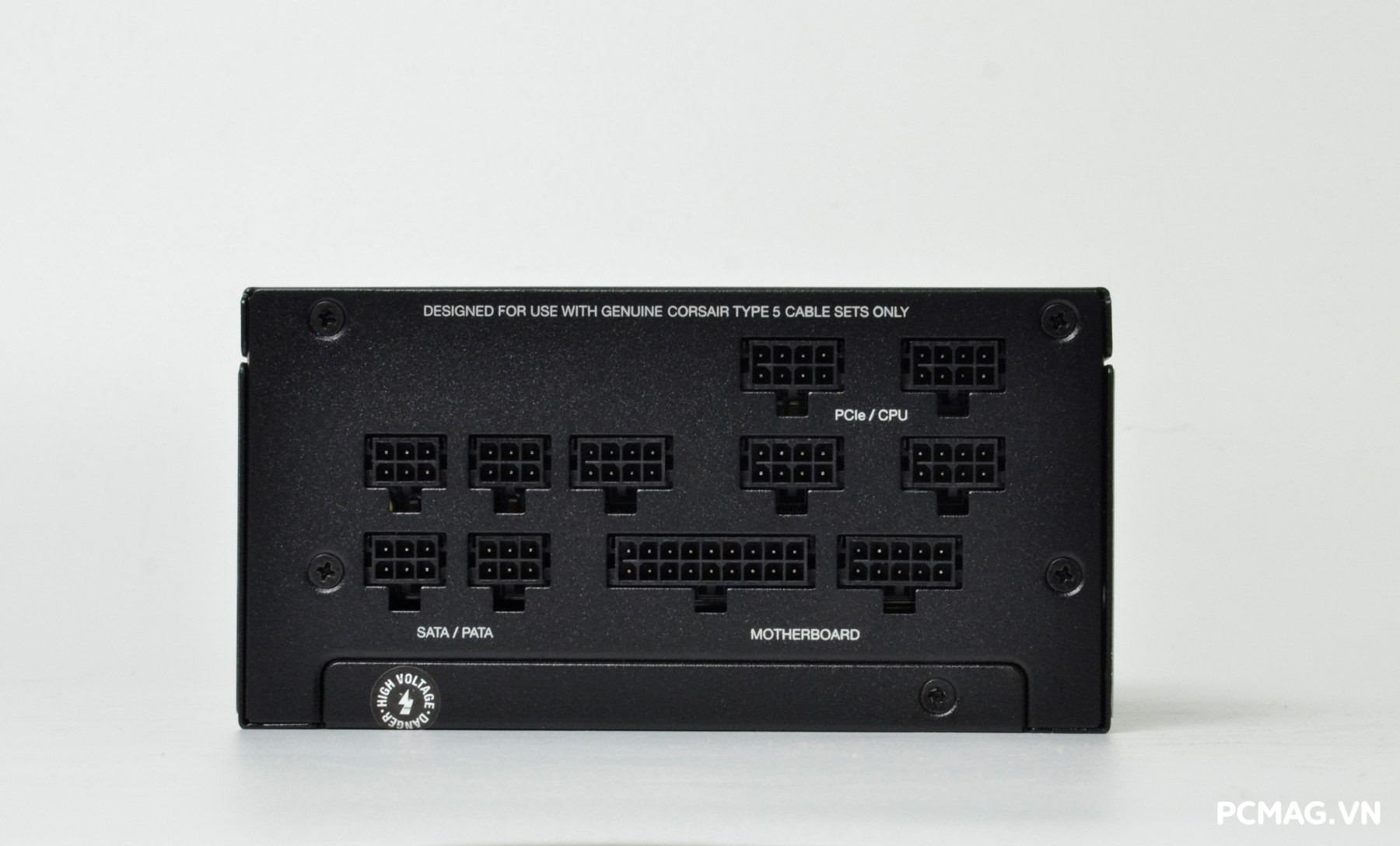

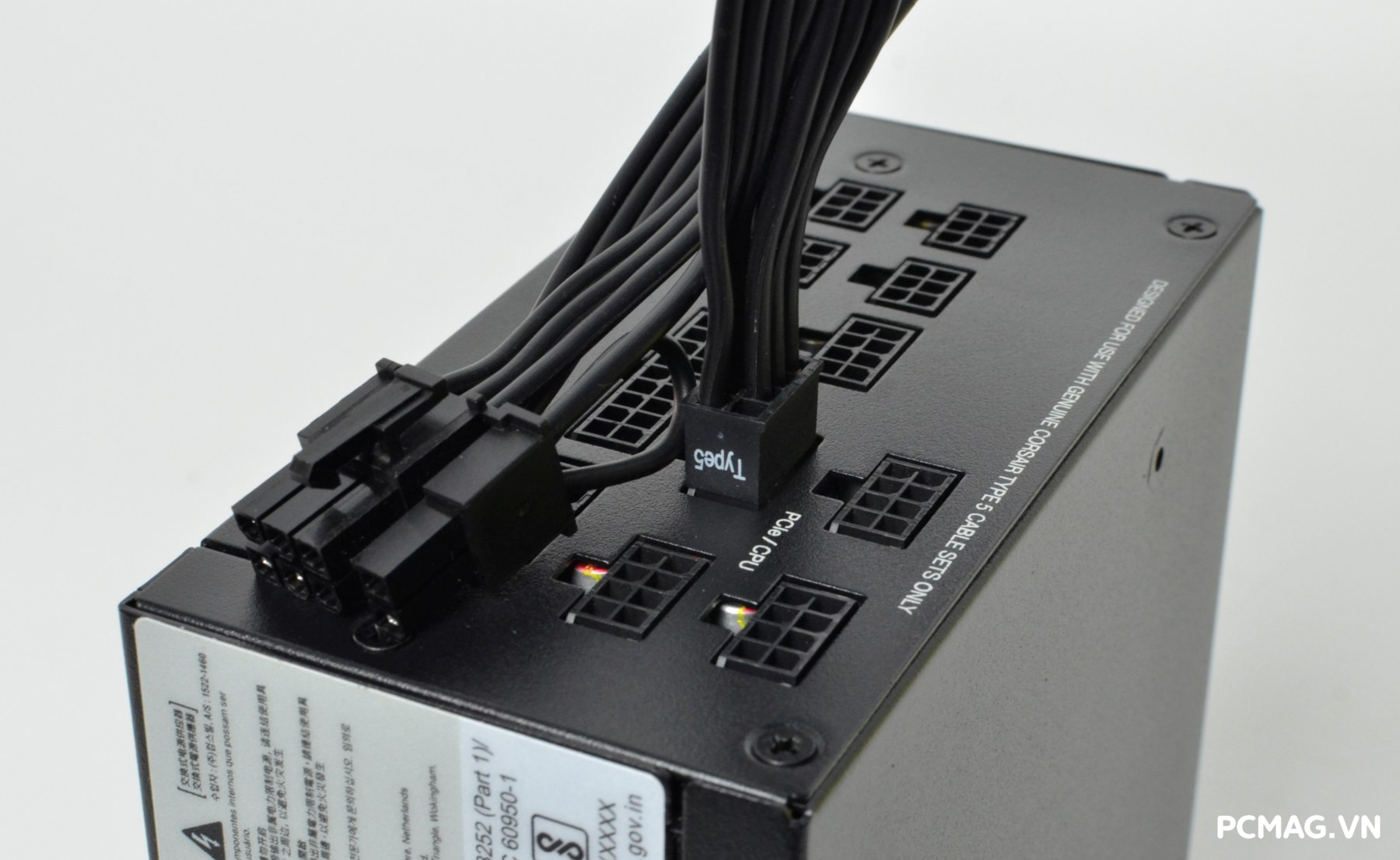

SF850L 850W sử dụng chuẩn cáp Type 5 mới, tương tự dòng RMx Shift, với đầu cắm Micro Fit nhỏ gọn. Do đó, sản phẩm không tương thích ngược với các bộ nguồn Corsair thế hệ trước sử dụng chuẩn cáp Type 3 và Type 4.

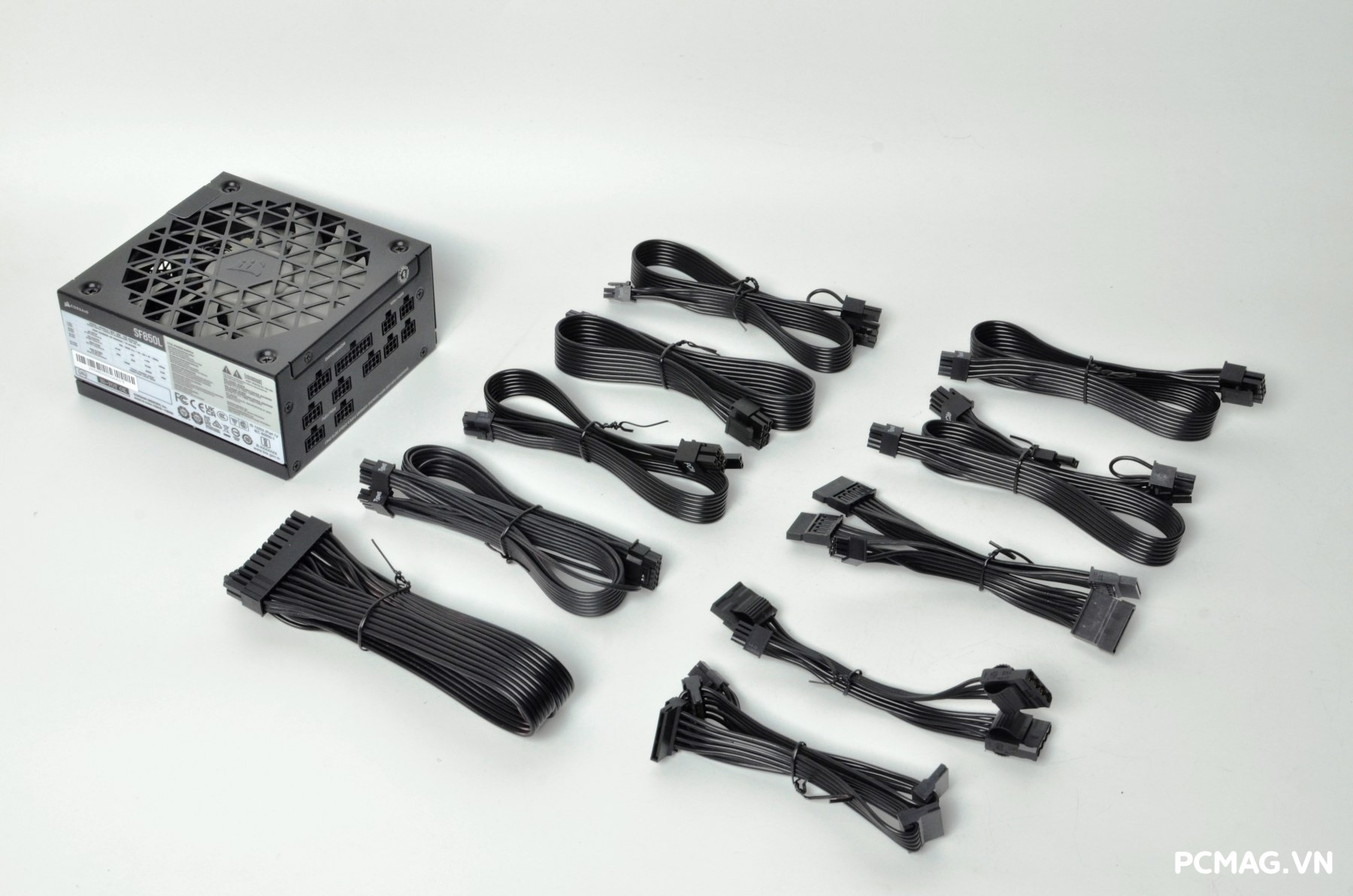

Hệ thống cáp rời dạng bẹ đen của SF850L 850W bao gồm:

• 1 cáp 24-pin Mainboard dài 30cm
• 2 cáp 4+4-pin ATX12V (CPU) dài 40cm
• 2 cáp PCIe 6+2-pin dài 40cm
• 2 cáp PCIe 6+2-pin dạng nối dài 40cm + 10cm
• 1 cáp 12+4-pin 12VHPWR/PCIe 5.0 dài 40cm
• 8 đầu SATA chia theo cụm 10cm + 10cm + 10cm + 10cm
• 3 đầu ATA (Molex) với khoảng cách 10cm mỗi đầu

Thiết kế cáp bẹ mềm giúp dễ dàng đi dây trong các hệ thống nhỏ gọn như ITX/SFF.

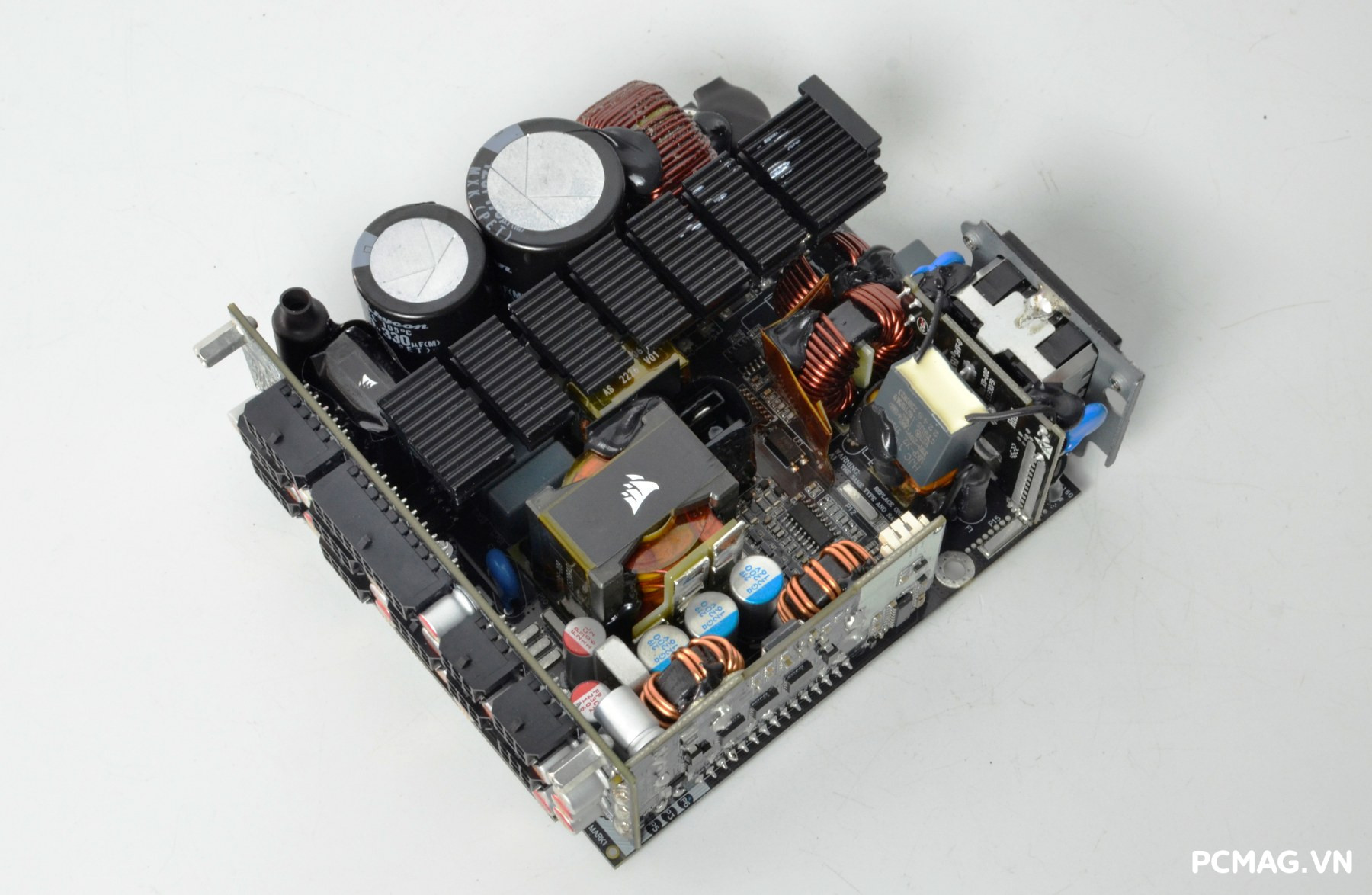

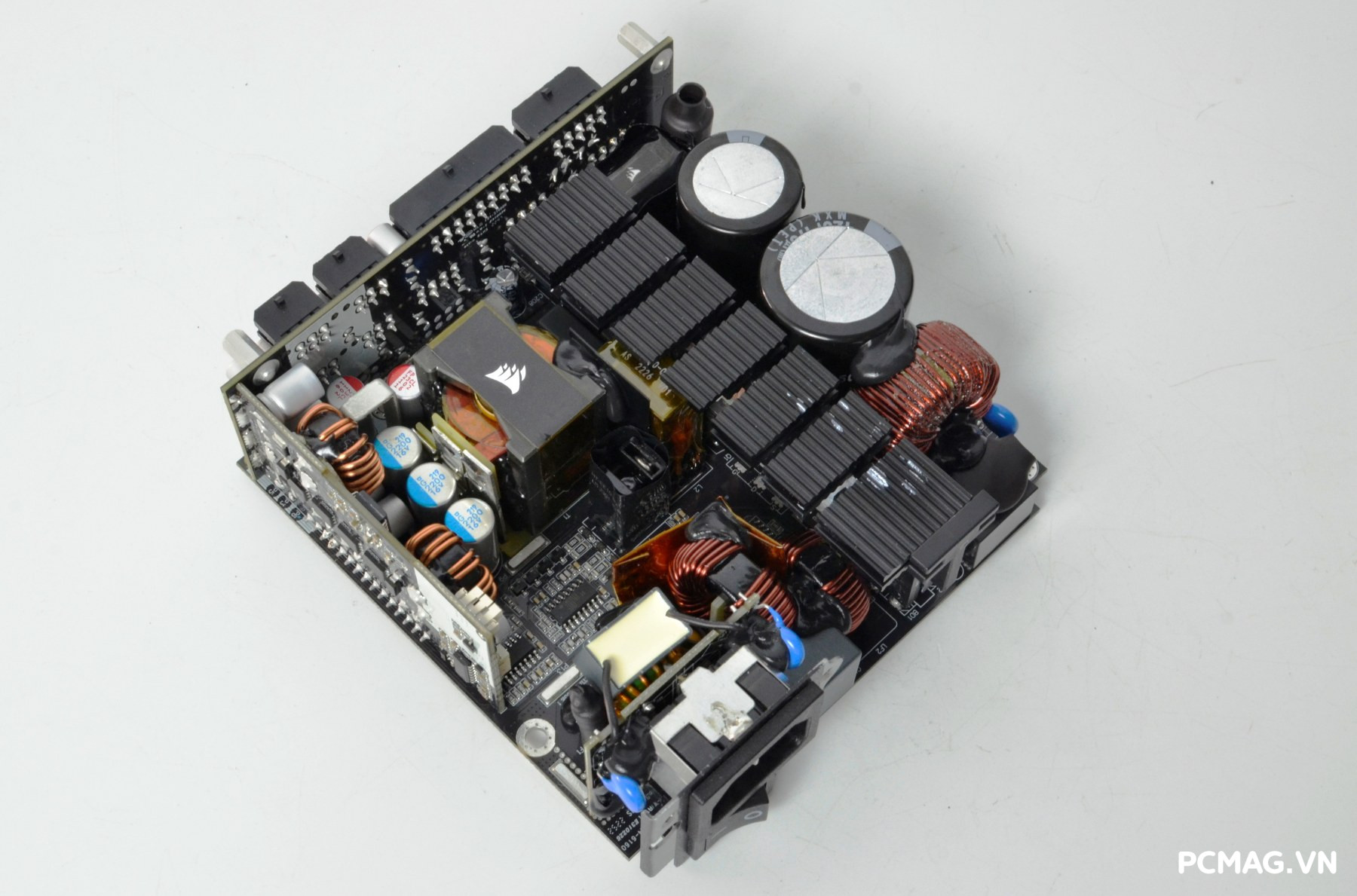

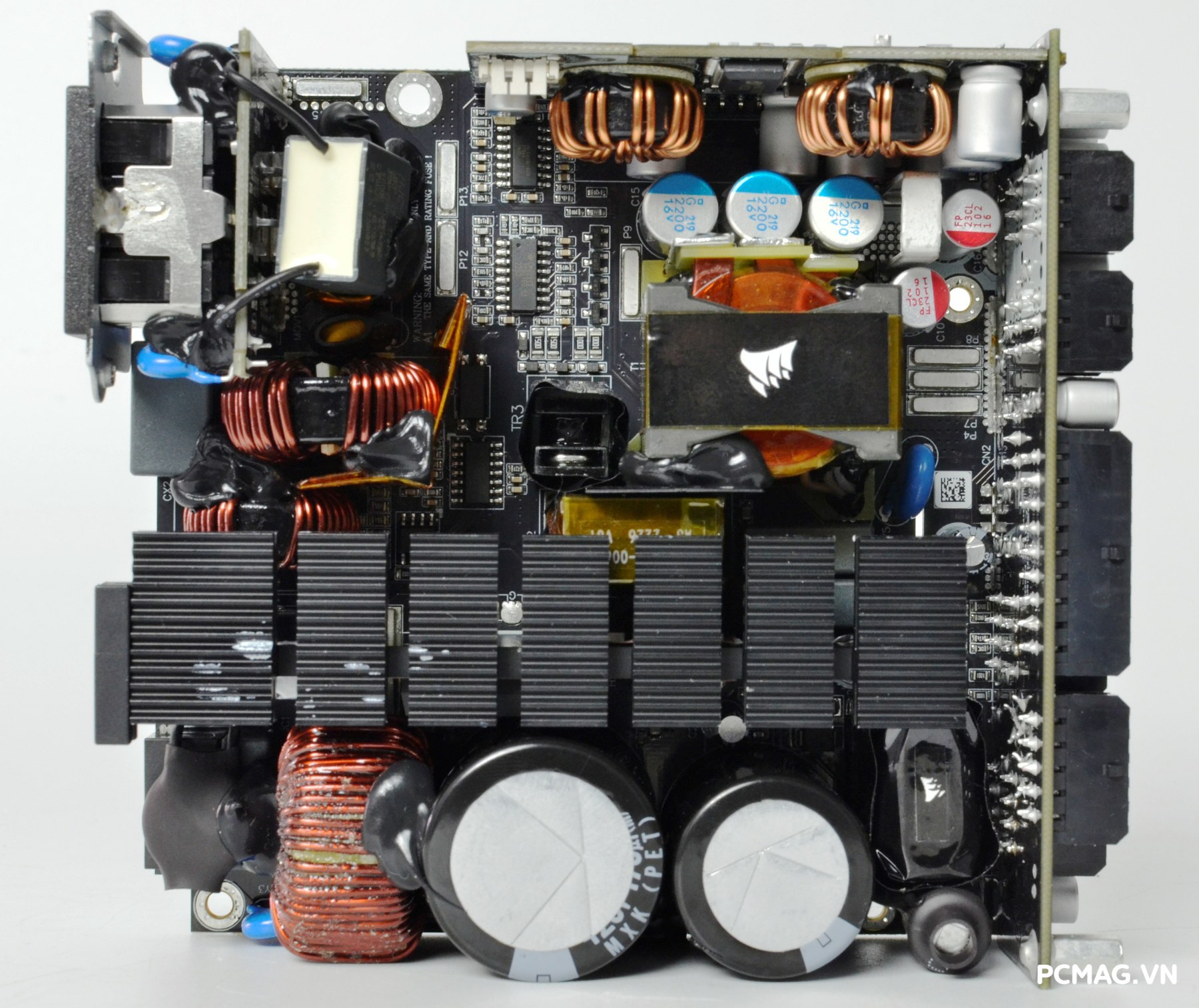

2. Thiết kế bên trong

Corsair hợp tác với Great Wall (OEM) để sản xuất dòng SF-L series, đảm bảo nền tảng chất lượng và độ ổn định cao. Bên trong, bộ nguồn sử dụng thiết kế hiện đại với Active PFC kết hợp mạch cộng hưởng LLC half-bridge, giúp tối ưu hiệu suất chuyển đổi và giảm hao phí năng lượng.

Ngoài ra, để đáp ứng các tiêu chuẩn hiệu suất mới, mạch cấp nguồn 5Vsb cũng được trang bị công nghệ chỉnh lưu đồng bộ (synchronous rectification) tương tự như mạch nguồn chính, góp phần nâng cao hiệu quả hoạt động tổng thể.

Bảng linh kiện được sử dụng trên SF850L 850W:

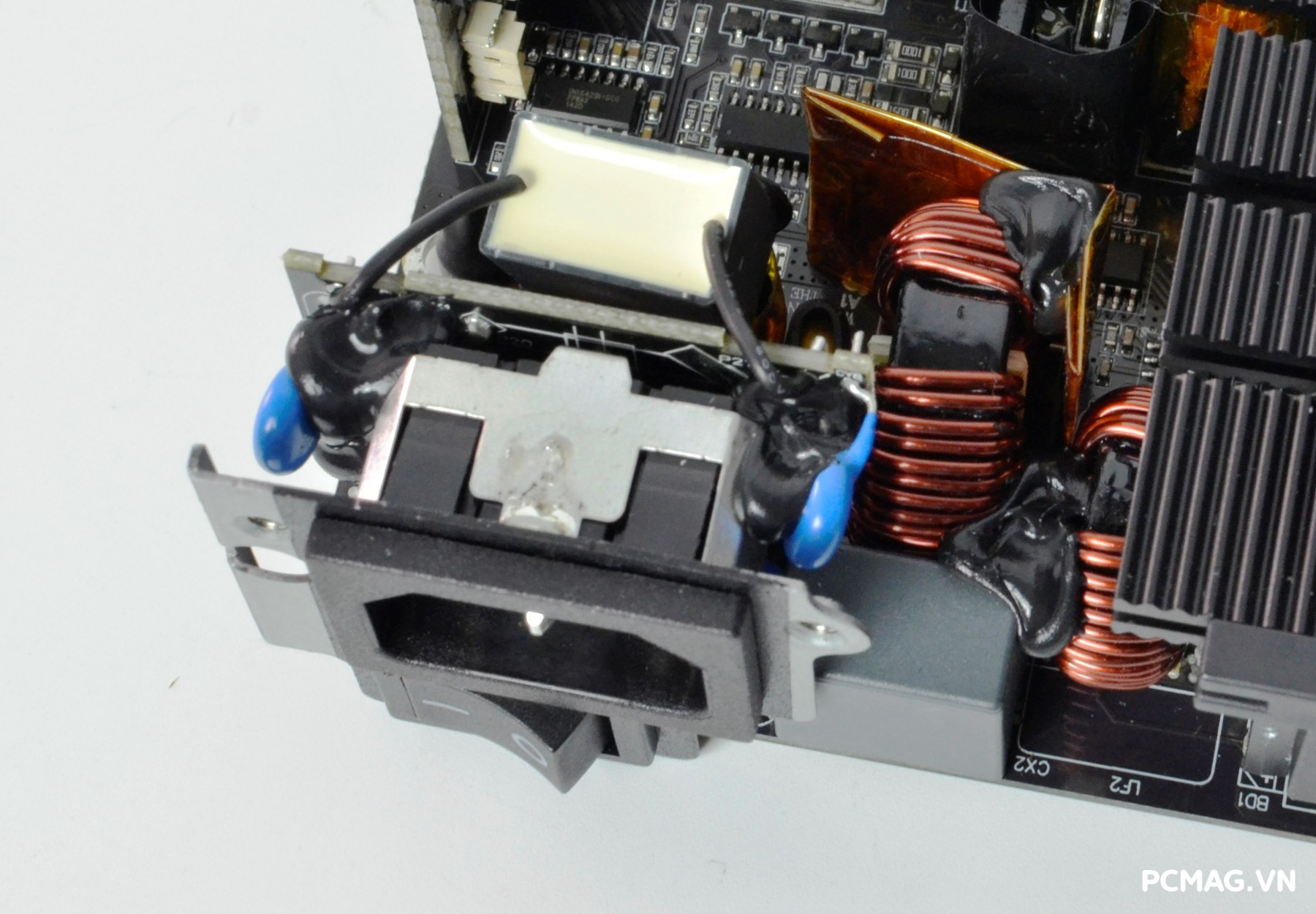

Mạch lọc nhiễu EMI được bố trí gọn gàng tại khu vực đầu vào AC, nhưng vẫn đảm bảo đầy đủ 2 tầng lọc theo tiêu chuẩn. Ngoài ra, hệ thống còn tích hợp MOV chống sốc điện và IC xả điện cho tụ X (Discharge IC), giúp tăng độ an toàn và ổn định khi vận hành.

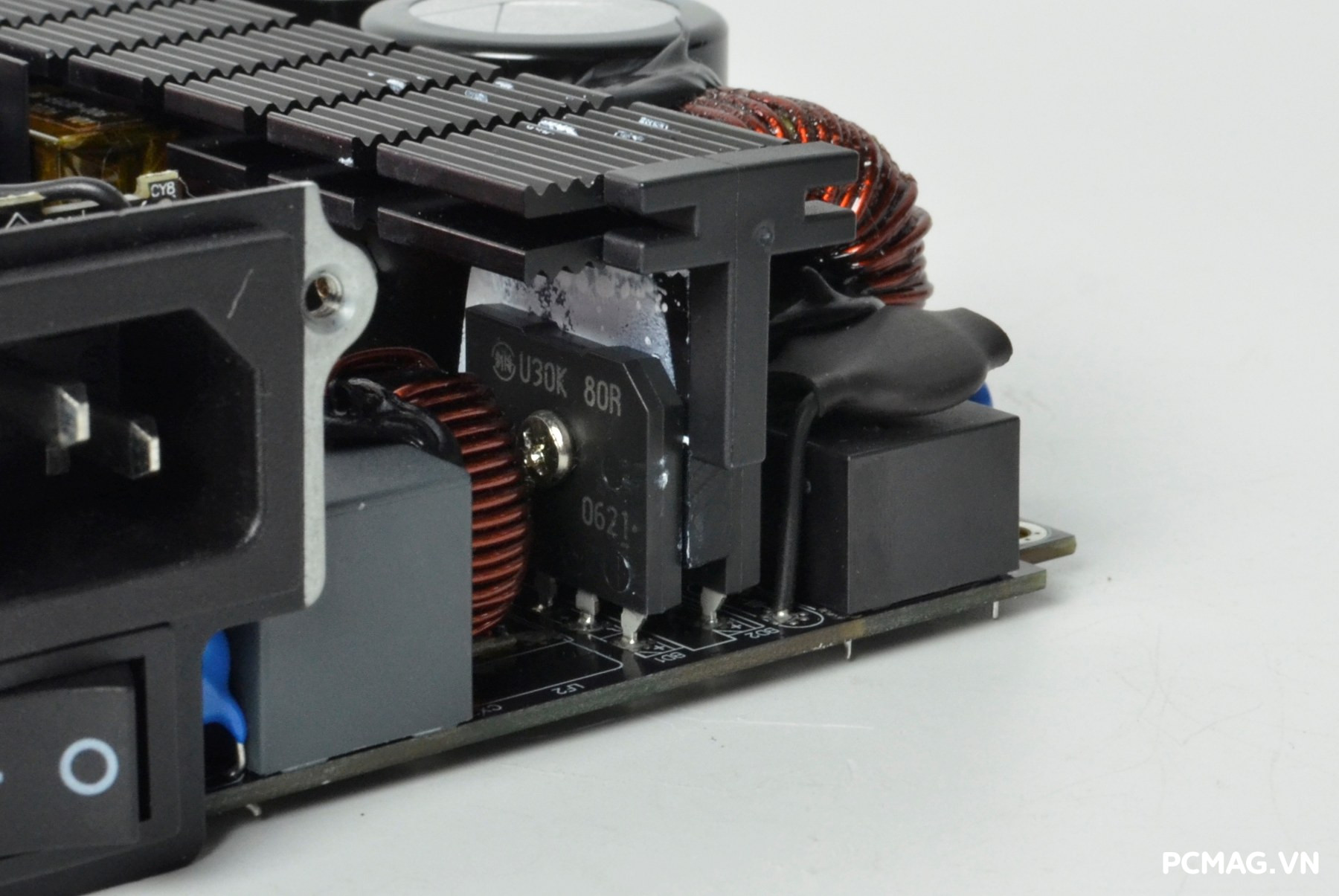

Cặp diode cầu US30KB80R (30A x2) được gắn chung trên khối tản nhiệt của tầng PFC và LLC, giúp tận dụng tối đa luồng gió từ quạt làm mát để nâng cao hiệu quả tản nhiệt. Ngay phía sau là NTC hạn dòng khởi động, được bố trí “treo” phía trên rơ-le nhằm tối ưu không gian bên trong.

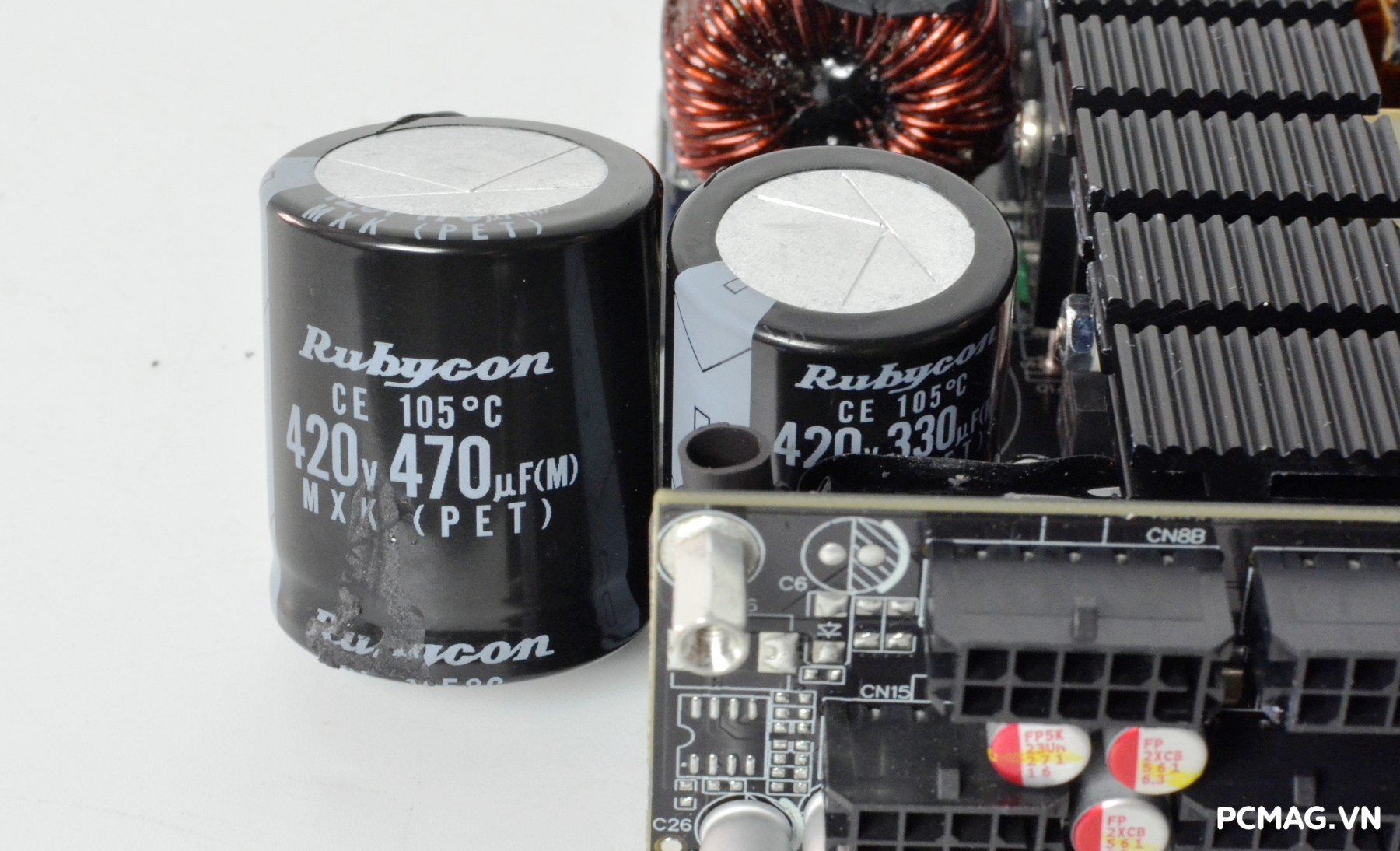

Phần tụ chính sử dụng linh kiện từ Rubycon (Nhật Bản), gồm hai tụ 470µF/420V và 330µF/420V mắc song song, nâng tổng điện dung lên 800µF/420V, góp phần đảm bảo khả năng cấp nguồn ổn định và bền bỉ.

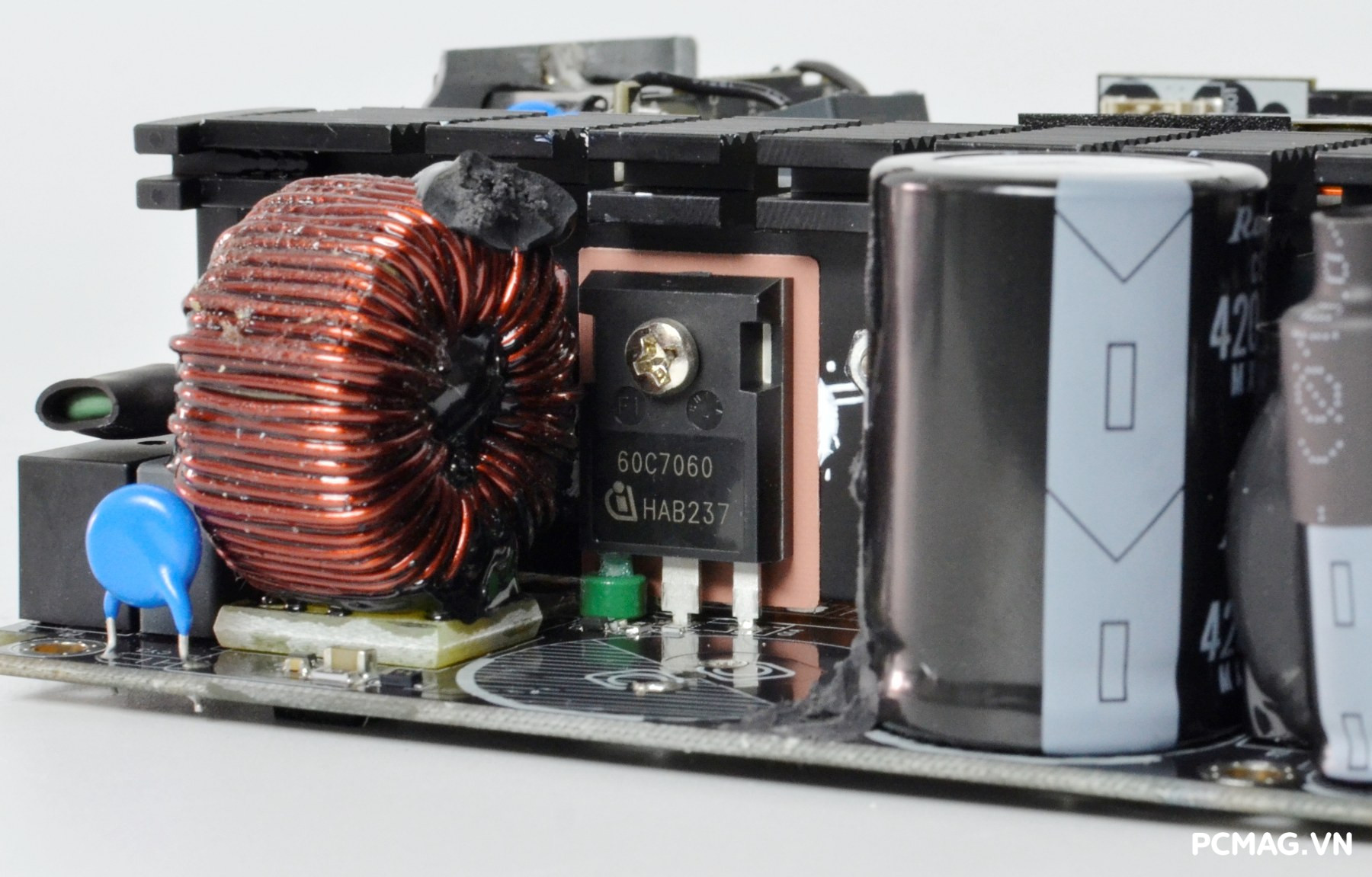

Tầng PFC được trang bị MOSFET công suất cao Infineon IPW60R060C7 (35A) đến từ Đức, kết hợp cùng diode xung SCS310AH (10A) được bố trí ở mặt đối diện của khối tản nhiệt để tối ưu khả năng làm mát.

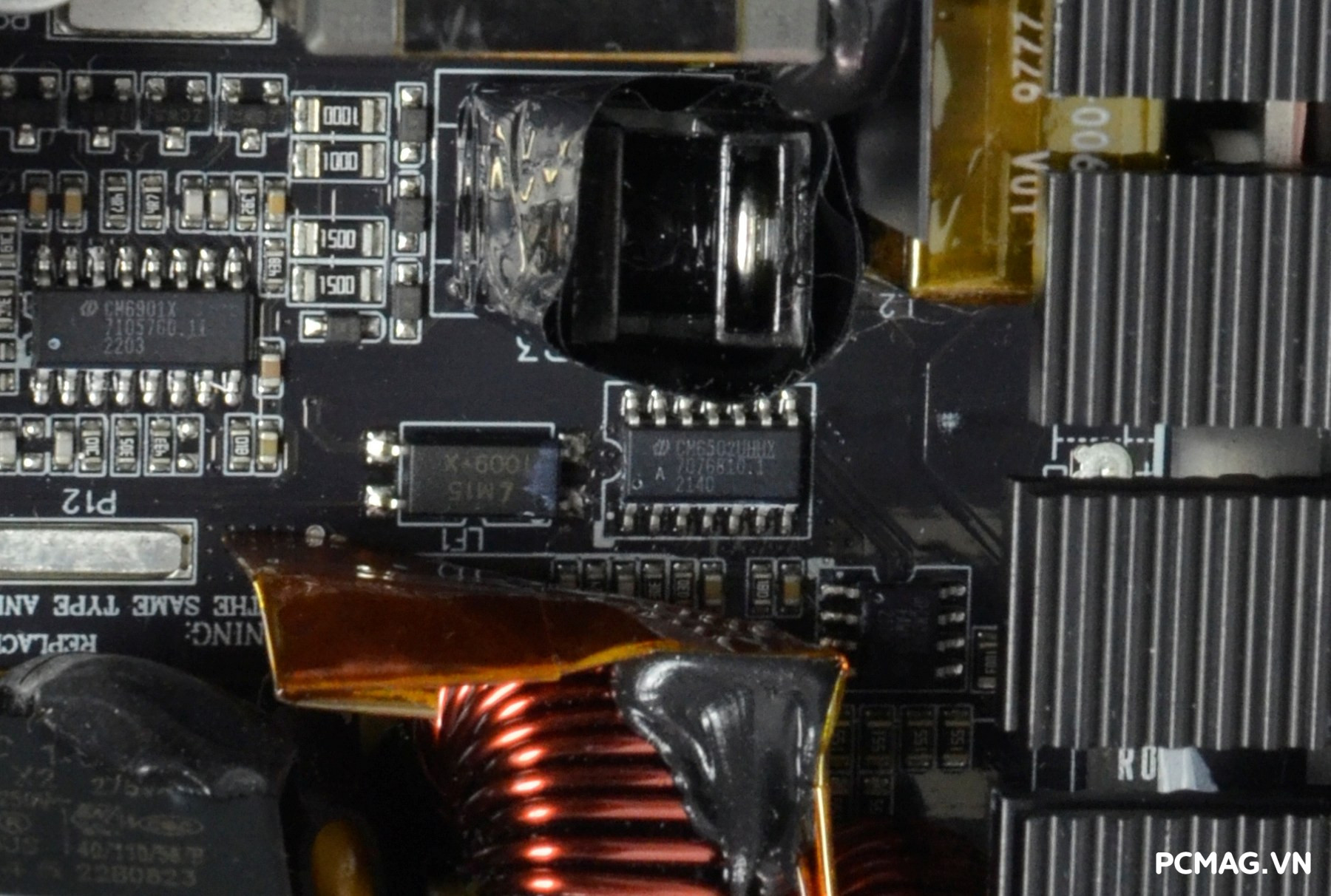

Điều khiển hoạt động của tầng PFC là IC Champion CM6502UHHX, đồng thời đi kèm IC Champion CM03X giúp giảm hao phí năng lượng khi mạch PFC hoạt động ở trạng thái chờ, góp phần nâng cao hiệu suất tổng thể của bộ nguồn.

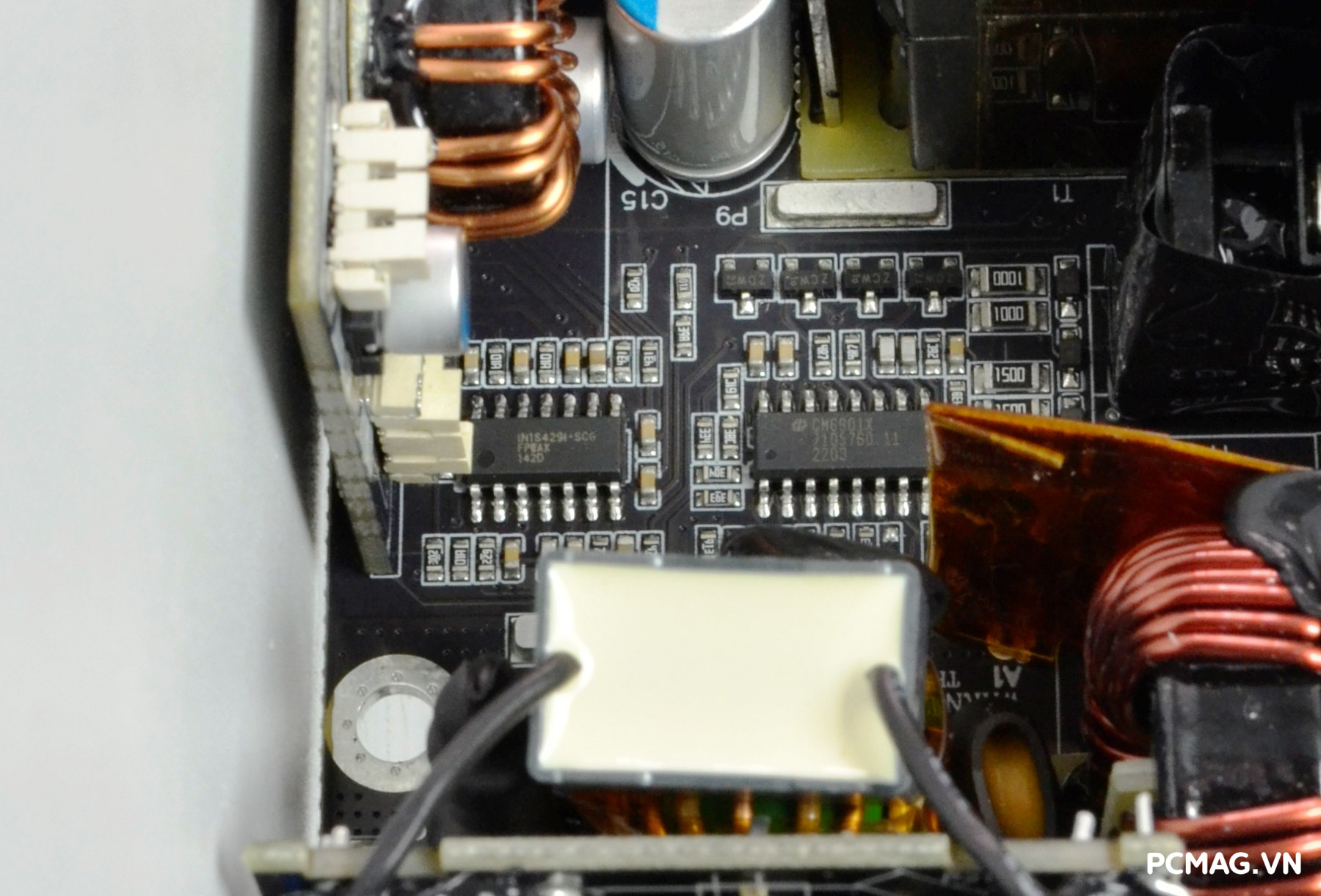

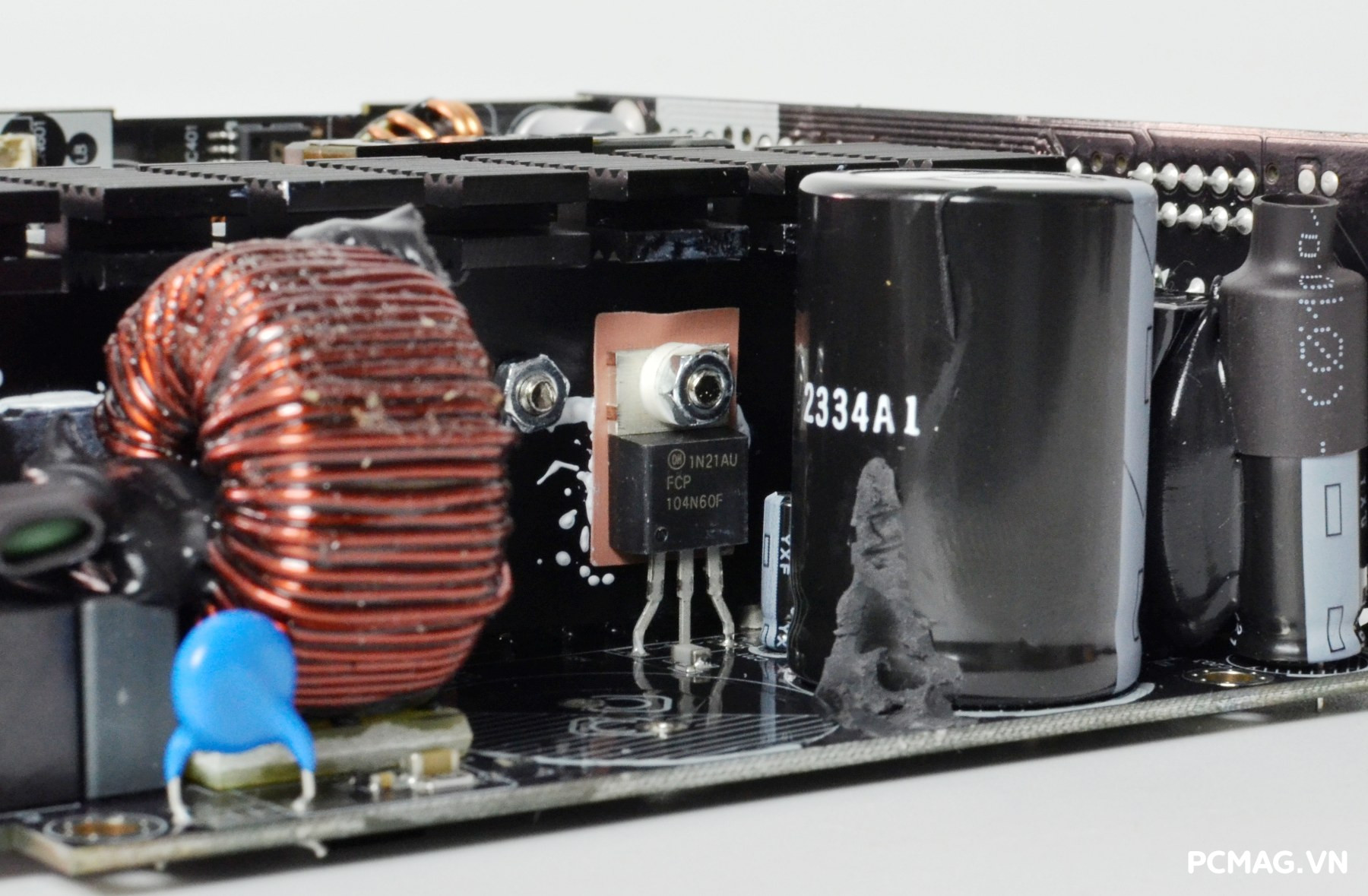

Tầng PWM/LLC sử dụng cặp MOSFET công suất cao FCP104N60F (37A) đến từ On Semiconductor (Mỹ), đảm nhiệm vai trò chuyển đổi năng lượng hiệu quả. Toàn bộ hoạt động của tầng này được điều khiển bởi IC dao động Champion CM6901X, giúp đảm bảo sự ổn định và tối ưu hiệu suất.

Bên cạnh đó, IC giám sát INFsitronix IN1S429I-SCG được bố trí gần kề, cung cấp đầy đủ các cơ chế bảo vệ quan trọng như OVP, UVP, SCP, OCP trên cả 3 đường điện chính, tăng độ an toàn cho toàn hệ thống.

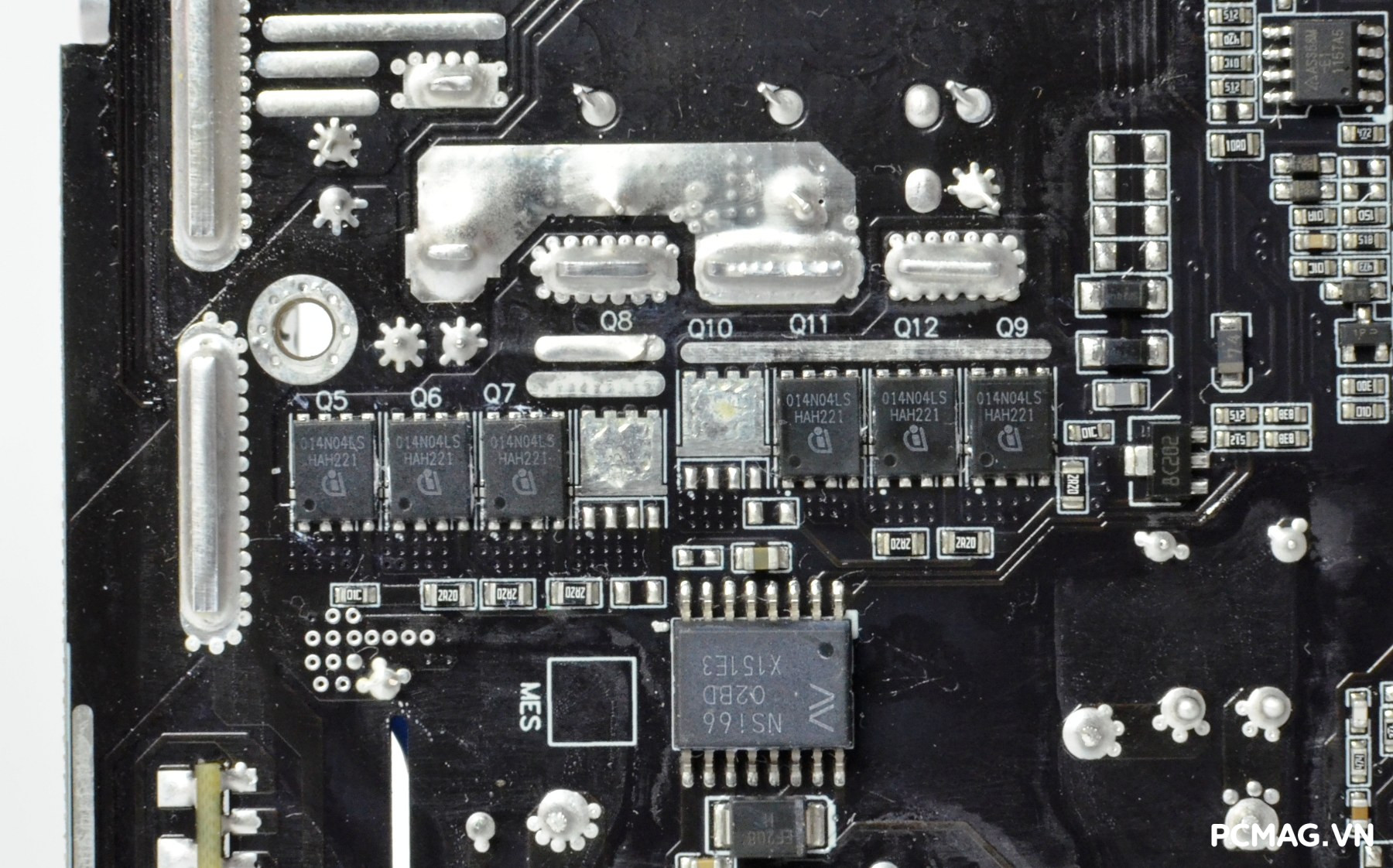

Do không gian bên trong hạn chế cho việc bố trí tản nhiệt kích thước lớn, đường 12V duy nhất được xử lý bằng 6 MOSFET Infineon BSC014N04LS với khả năng chịu tải rất cao (198A x6), giúp đảm bảo vận hành ổn định và giảm tải cho từng linh kiện.

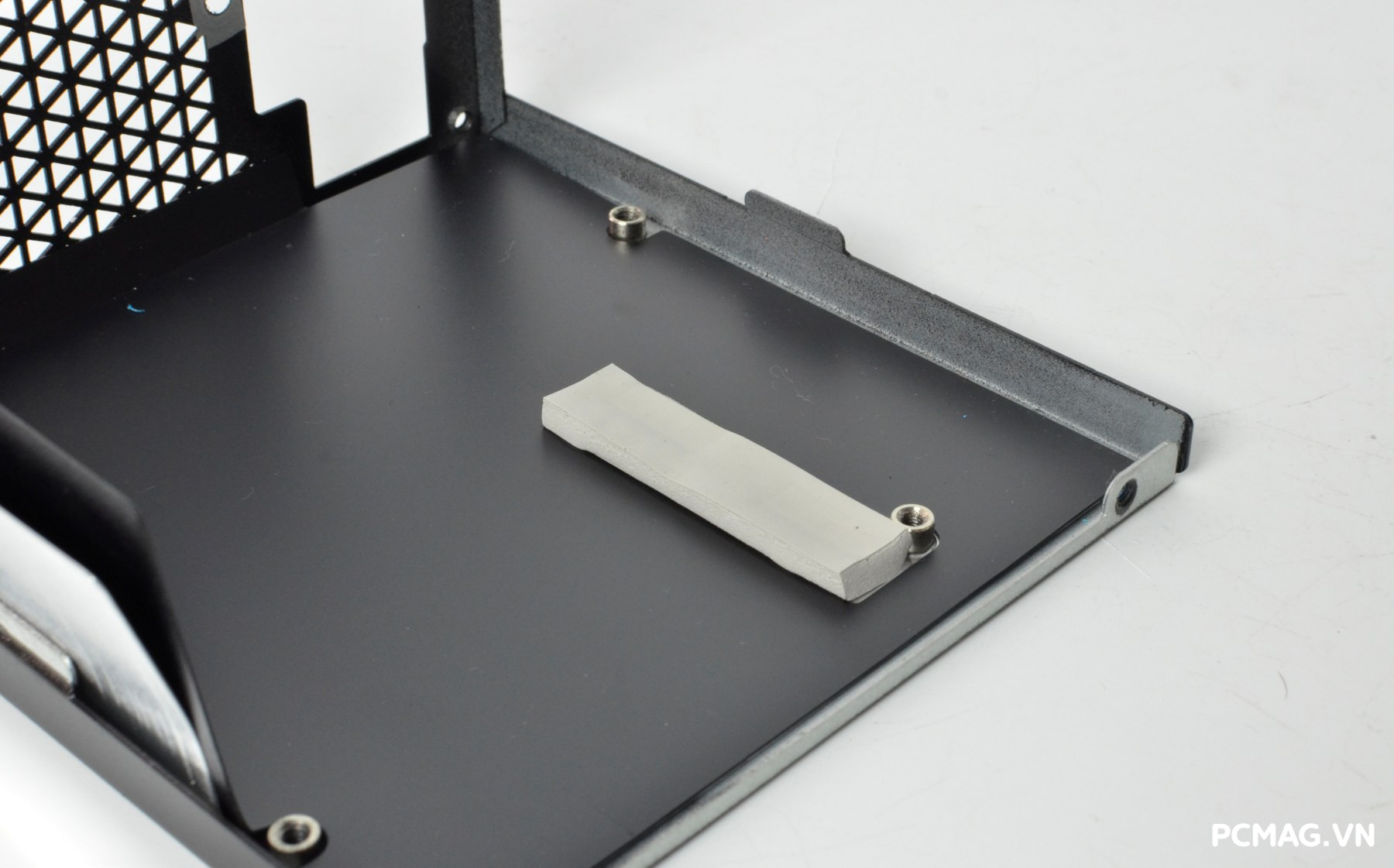

Các MOSFET này được tản nhiệt gián tiếp qua mặt lưng PSU thông qua thermal pad, tối ưu hiệu quả làm mát trong thiết kế nhỏ gọn. Bên dưới là IC driver cách ly NSi6620BD, có nhiệm vụ truyền tín hiệu điều khiển từ IC dao động của tầng LLC (phía thứ cấp) sang các MOSFET ở phía sơ cấp, đảm bảo quá trình chuyển mạch diễn ra chính xác và hiệu quả.

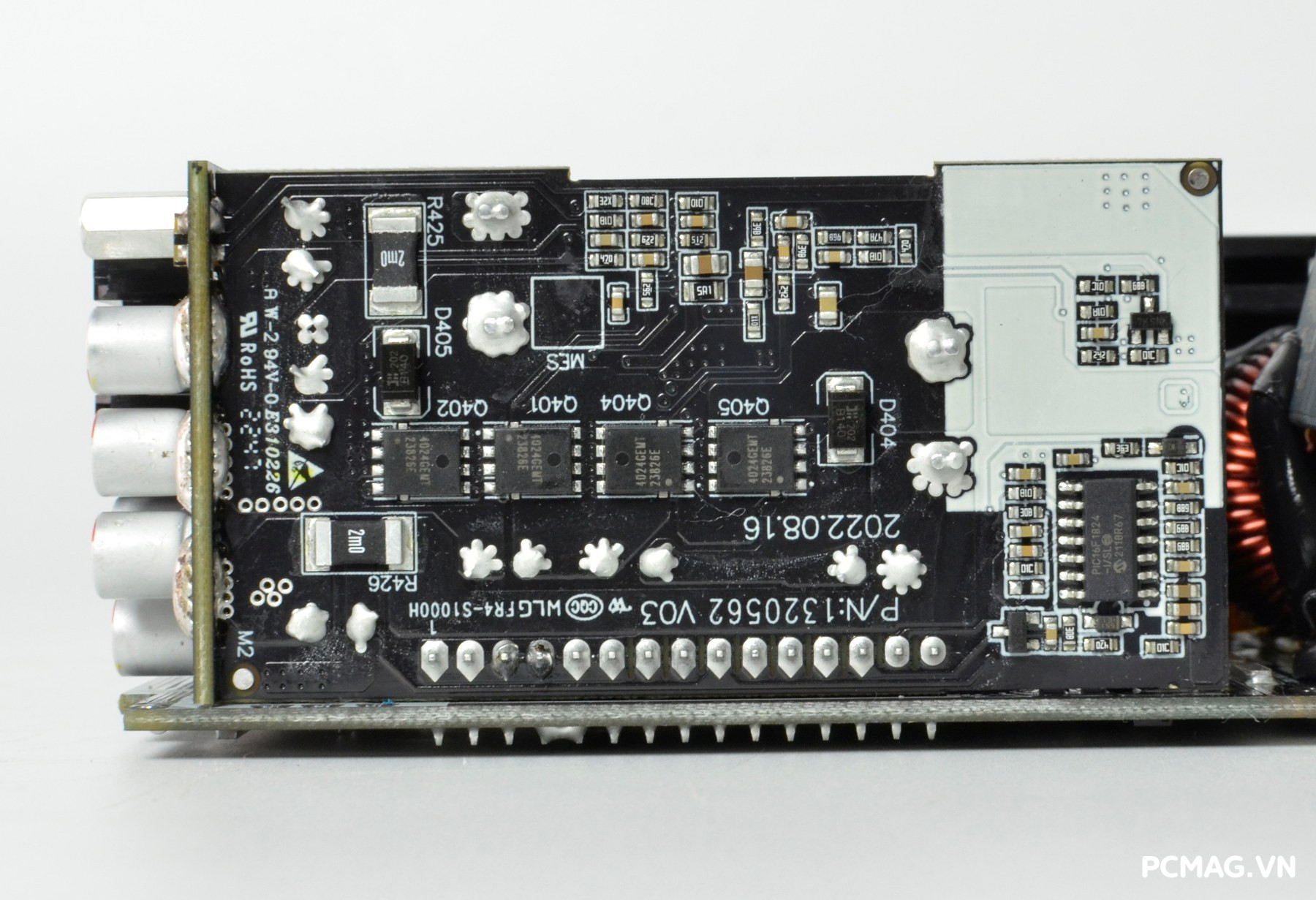

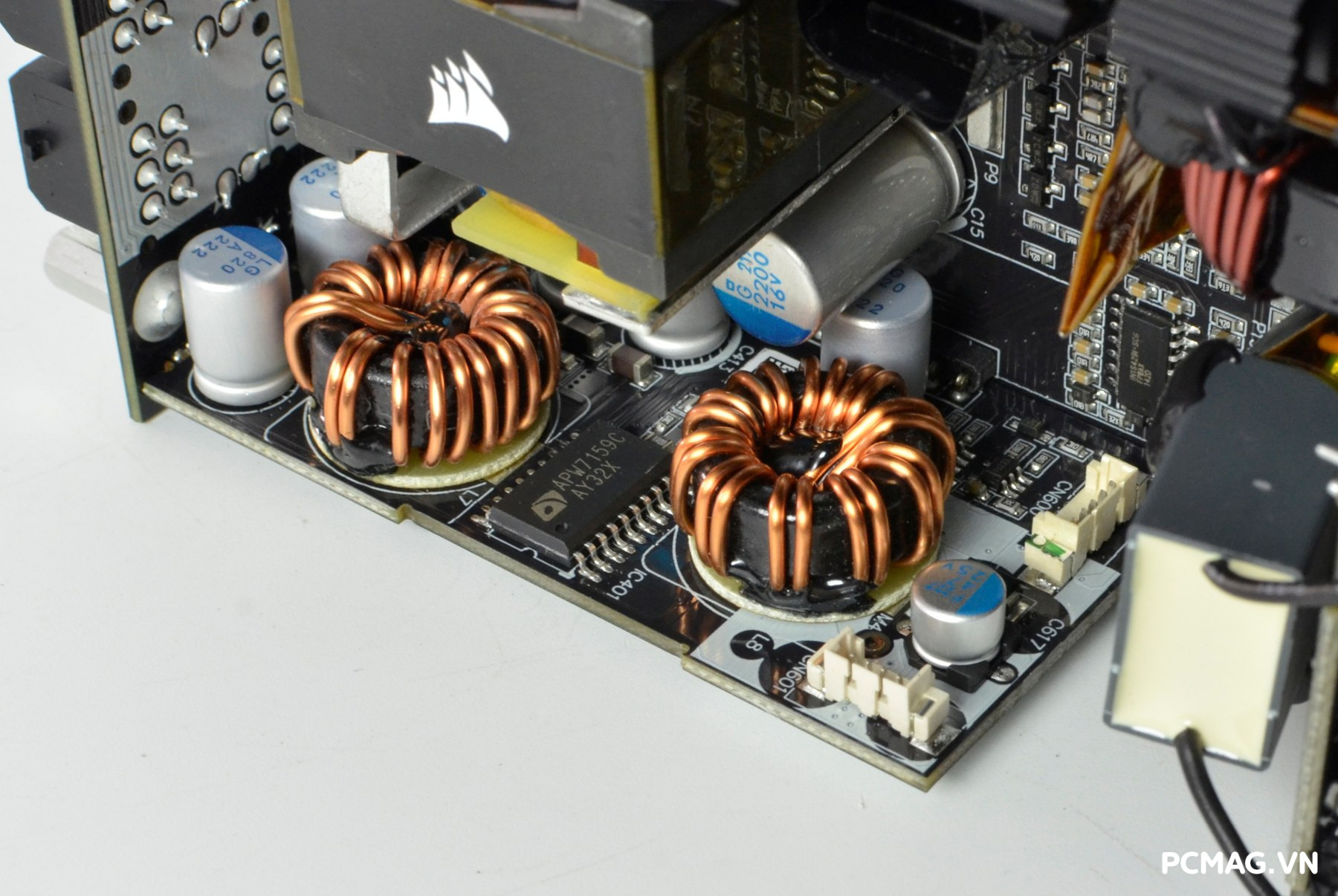

Đường 5V và 3.3V được tạo ra từ khối VRM (DC-to-DC), sử dụng IC điều khiển 2 kênh APW7159C kết hợp với 2 cặp MOSFET AP4024GEMT (60A), giúp đảm bảo khả năng cấp điện ổn định và hiệu quả.

Ngoài ra, trên cùng bo mạch VRM còn tích hợp mạch Smart Fan, sử dụng vi điều khiển MCU PIC16F1824 được lập trình sẵn để điều chỉnh tốc độ quạt theo từng mức tải, tối ưu giữa hiệu năng làm mát và độ ồn.

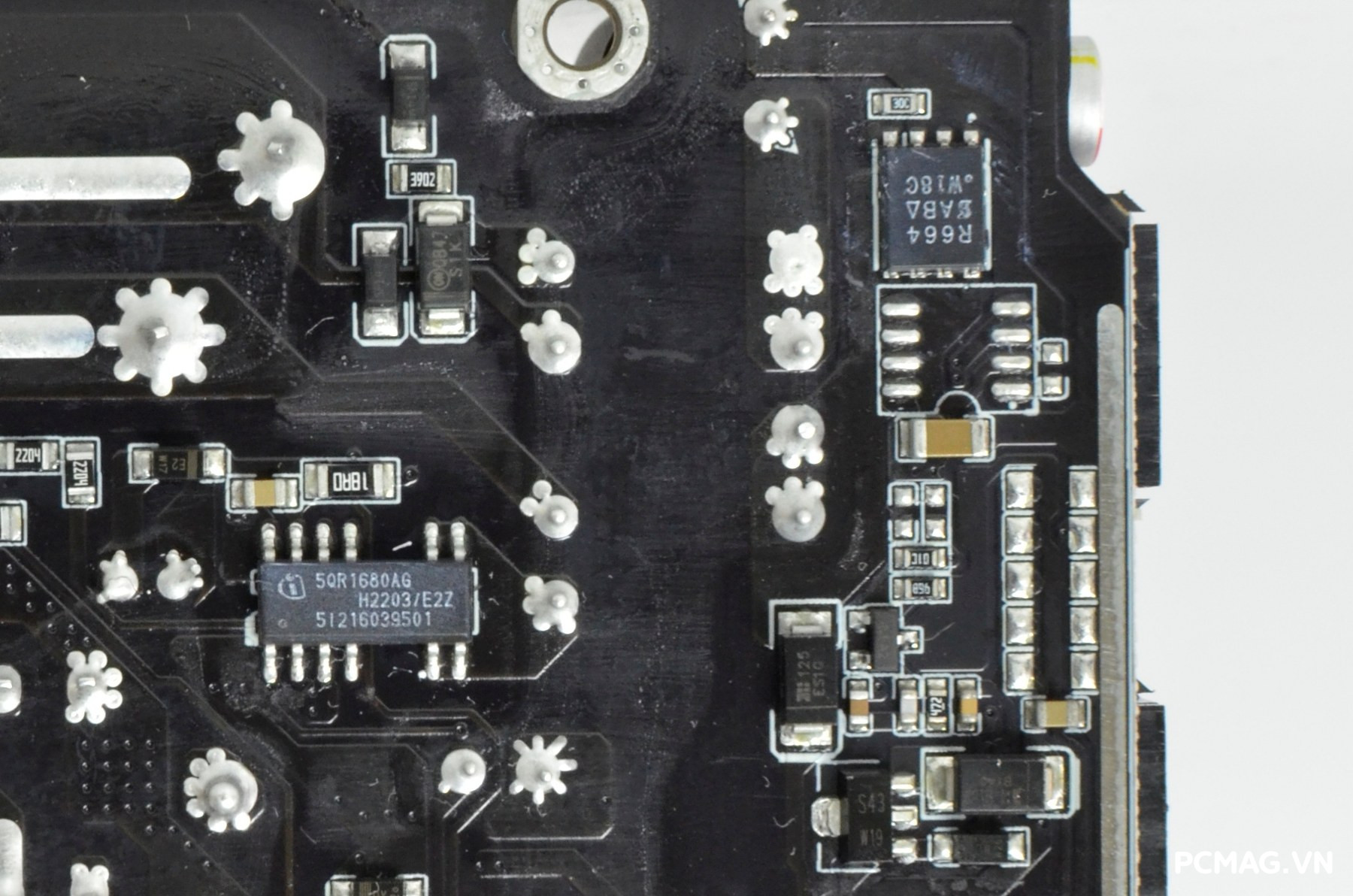

Mạch cấp trước 5Vsb sử dụng IC tích hợp dạng quasi-resonant ICE5QR1680AG, giúp tối ưu hiệu suất và giảm tổn hao năng lượng ở chế độ chờ. Ở phía thứ cấp, nguồn được chỉnh lưu đồng bộ thông qua MOSFET SiR664DP, góp phần nâng cao hiệu quả chuyển đổi và độ ổn định tổng thể.

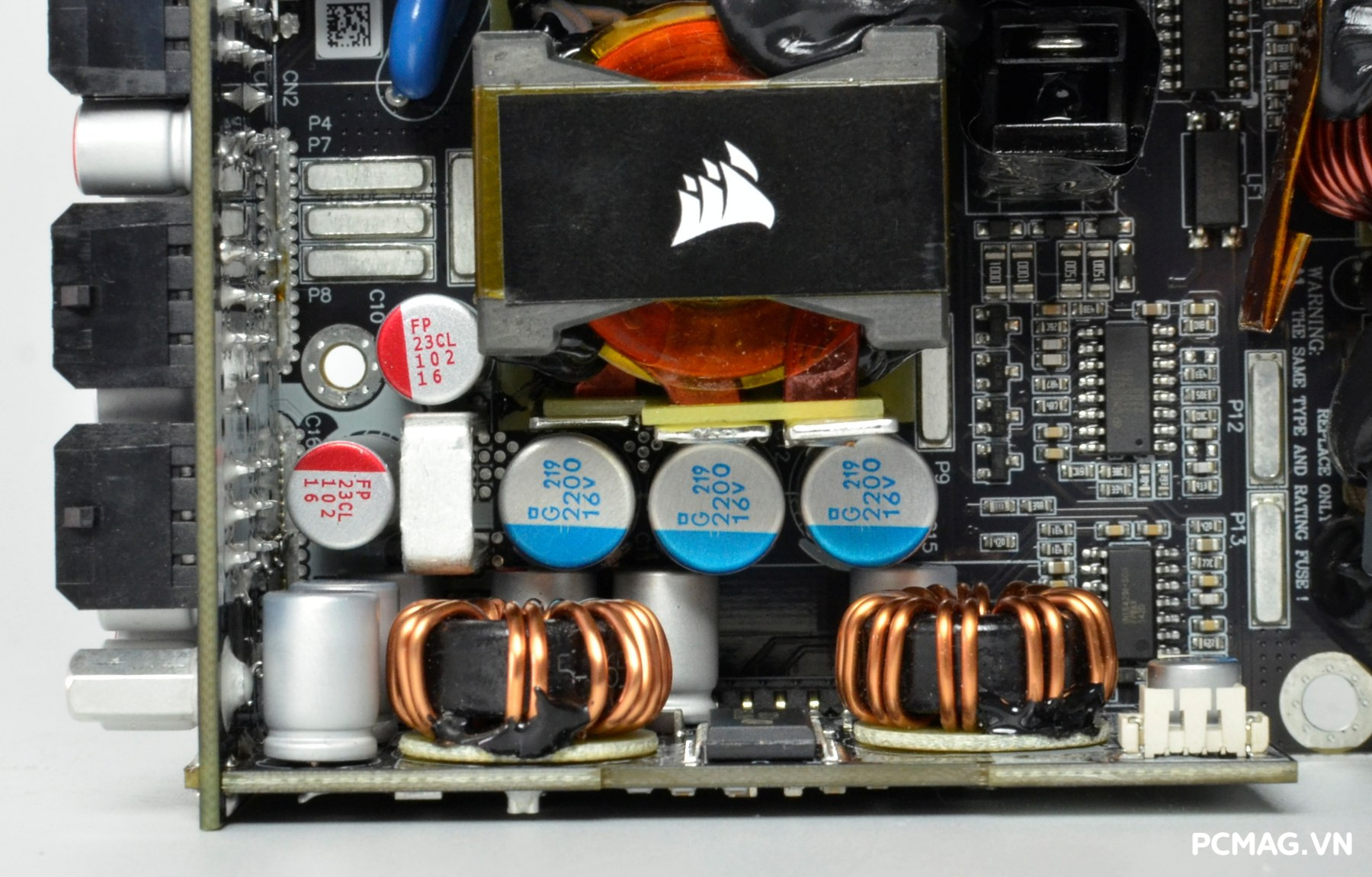

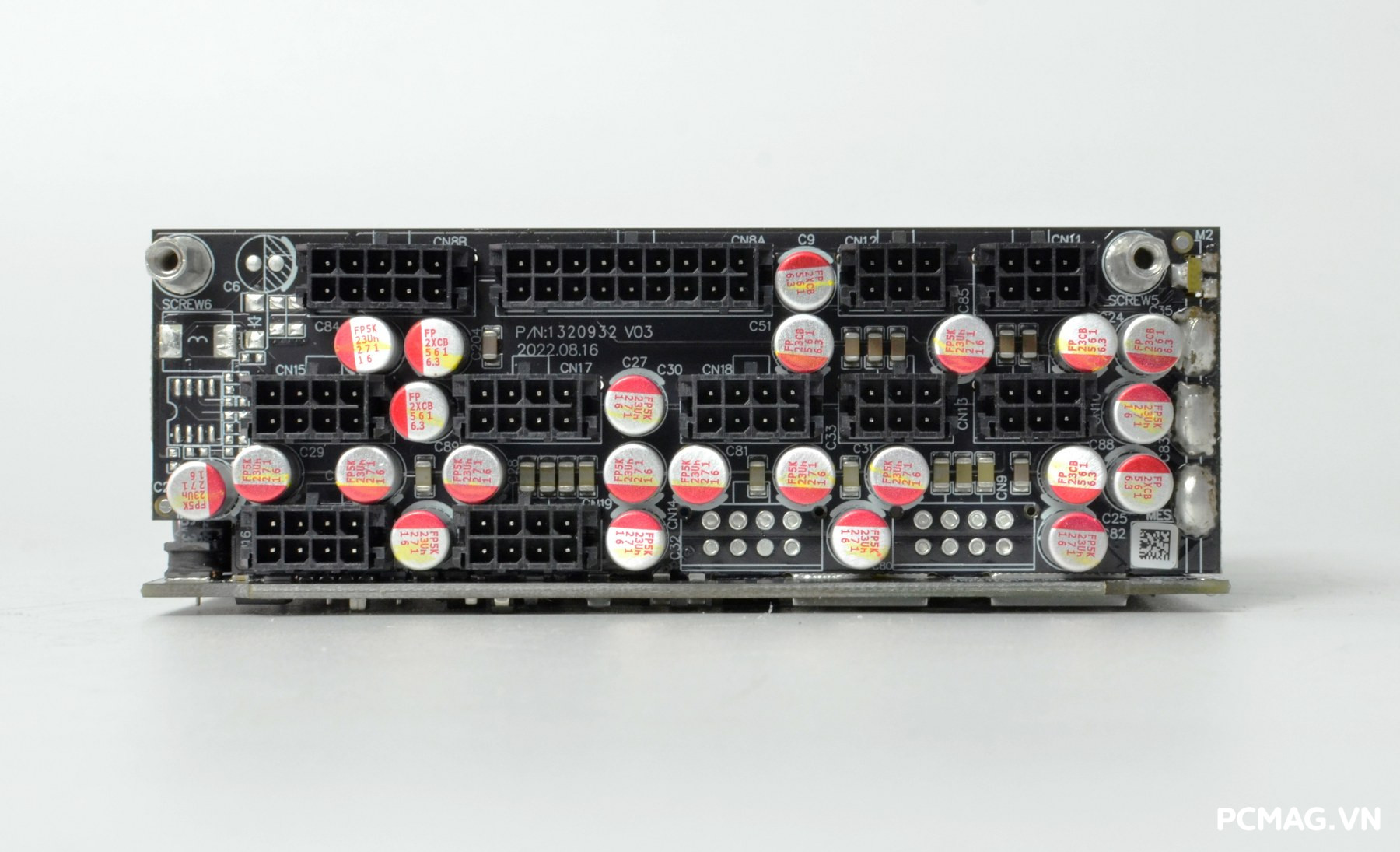

Cả ba đường điện chính đều sử dụng tụ rắn (solid capacitor) để lọc nhiễu, đến từ các thương hiệu uy tín như Nichicon/FPCAP và Nippon/NPCAP, giúp đảm bảo độ ổn định và độ bền lâu dài cho hệ thống.

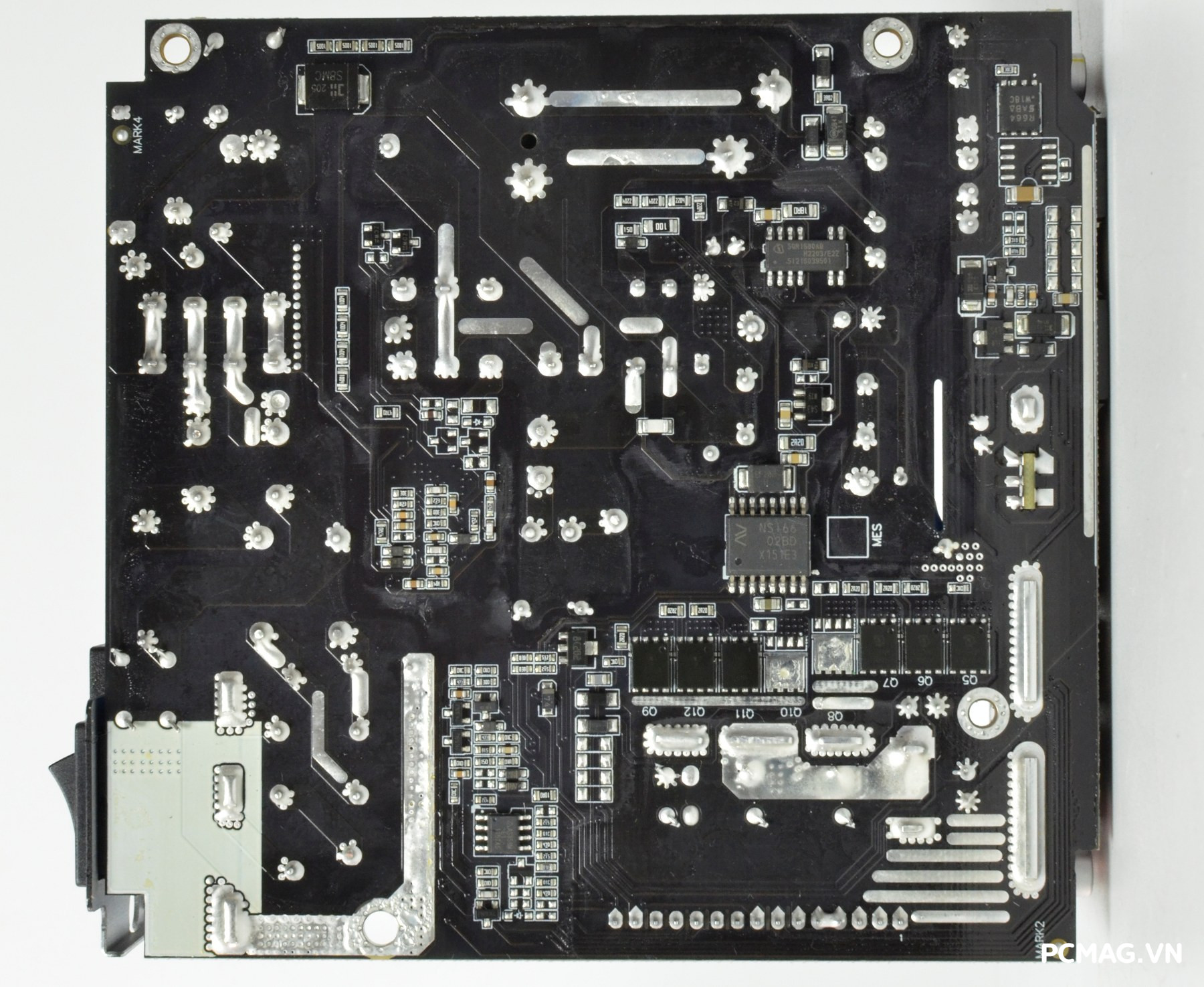

Mạch in của SF850L 850W được hoàn thiện rất gọn gàng, các mối hàn sắc nét và đồng đều. Không xuất hiện chân linh kiện thừa hay vết hàn dư, cho thấy chất lượng gia công và kiểm soát sản xuất ở mức cao.

III. Thử nghiệm PSU Corsair SF850L 850W

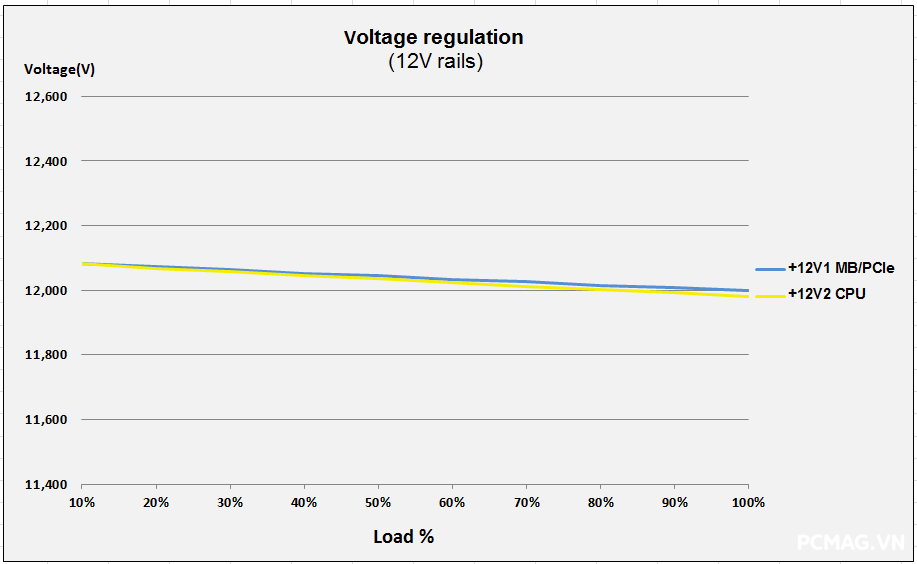

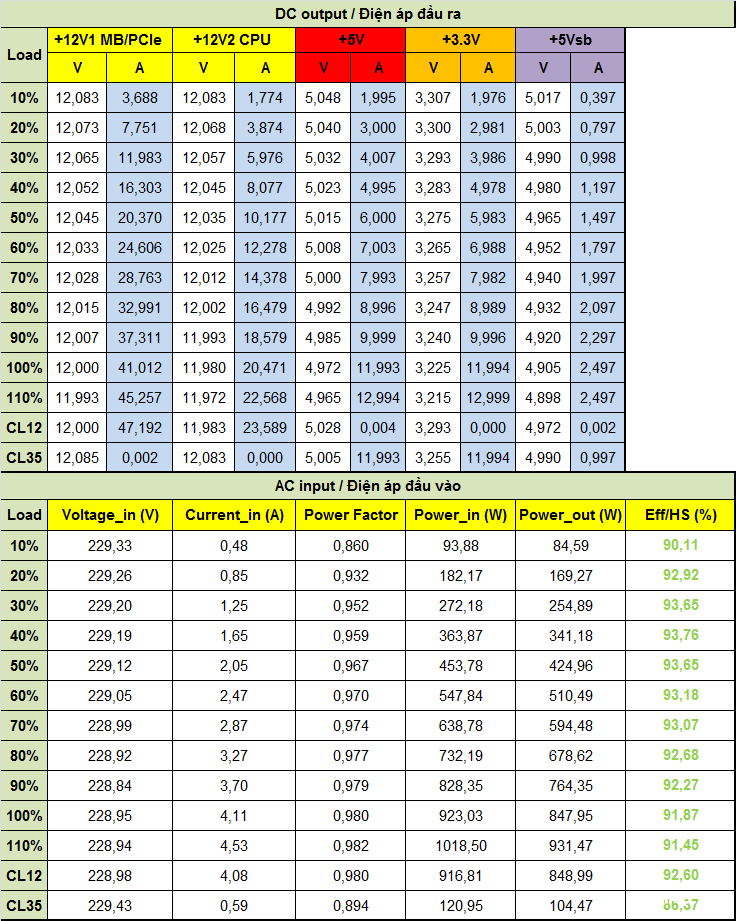

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu theo tiêu chuẩn ATX 3.0 từ Intel, đường 12V được tách thành 2 nhánh khi thử tải trên nguồn single rail:

• 12V1: Cấp cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe,…)
• 12V2: Cấp riêng cho CPU (ATX12V/EPS12V)

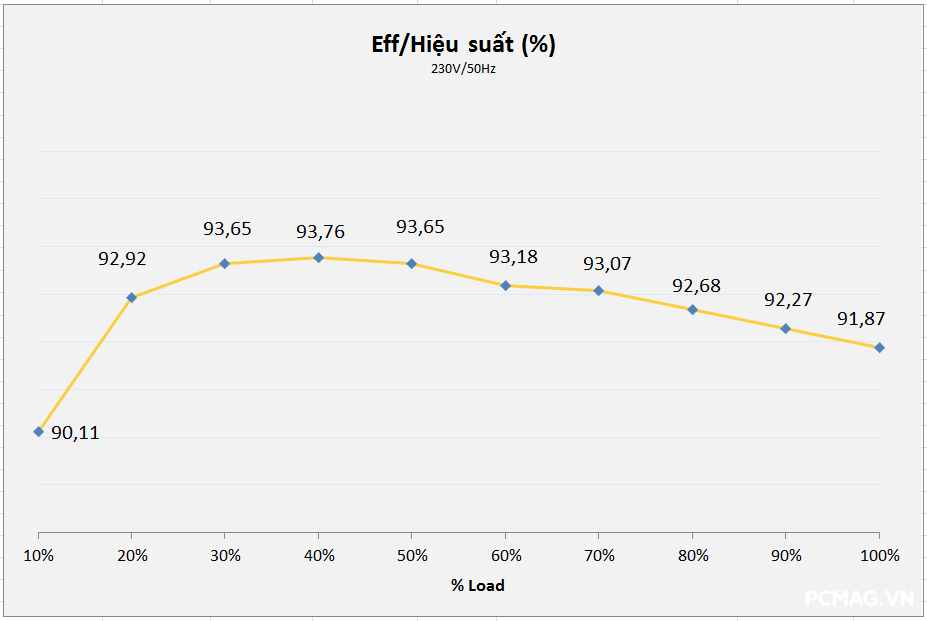

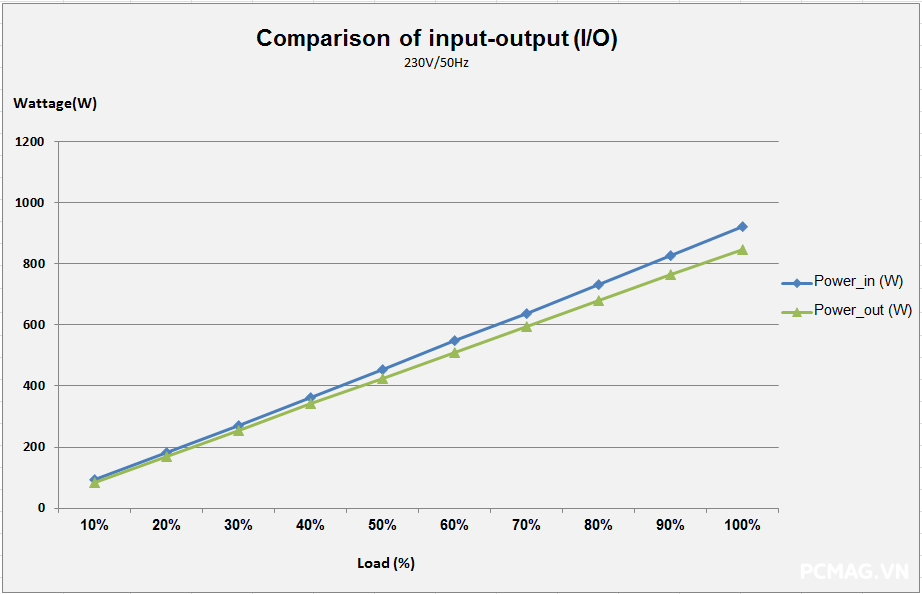

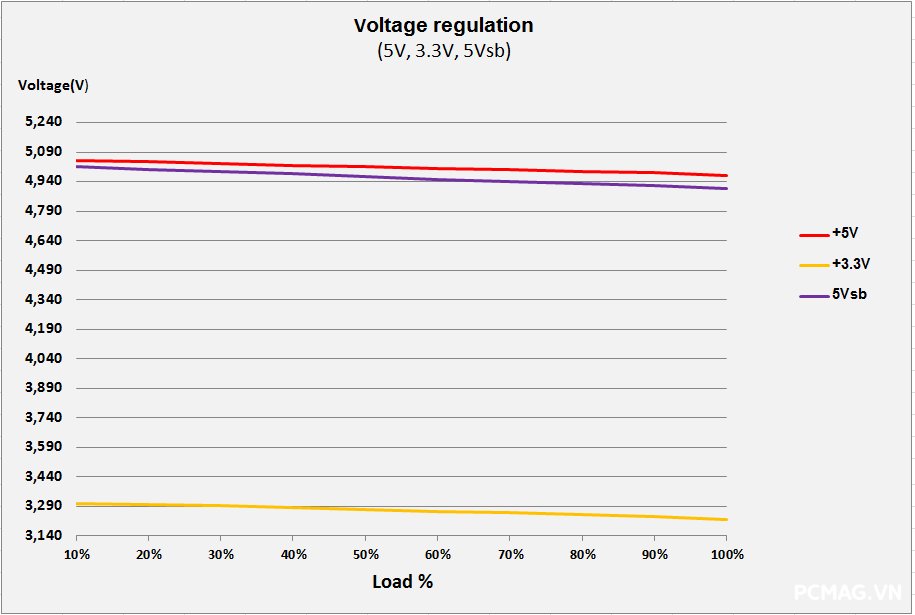

Trong quá trình thử nghiệm, SF850L 850W hoàn thành tốt ở mọi mức tải, điện áp luôn dao động trong ngưỡng an toàn. Hiệu suất đạt mức ấn tượng, lên tới 93,76% @230Vac, cho thấy khả năng vận hành ổn định và tối ưu năng lượng rất tốt.

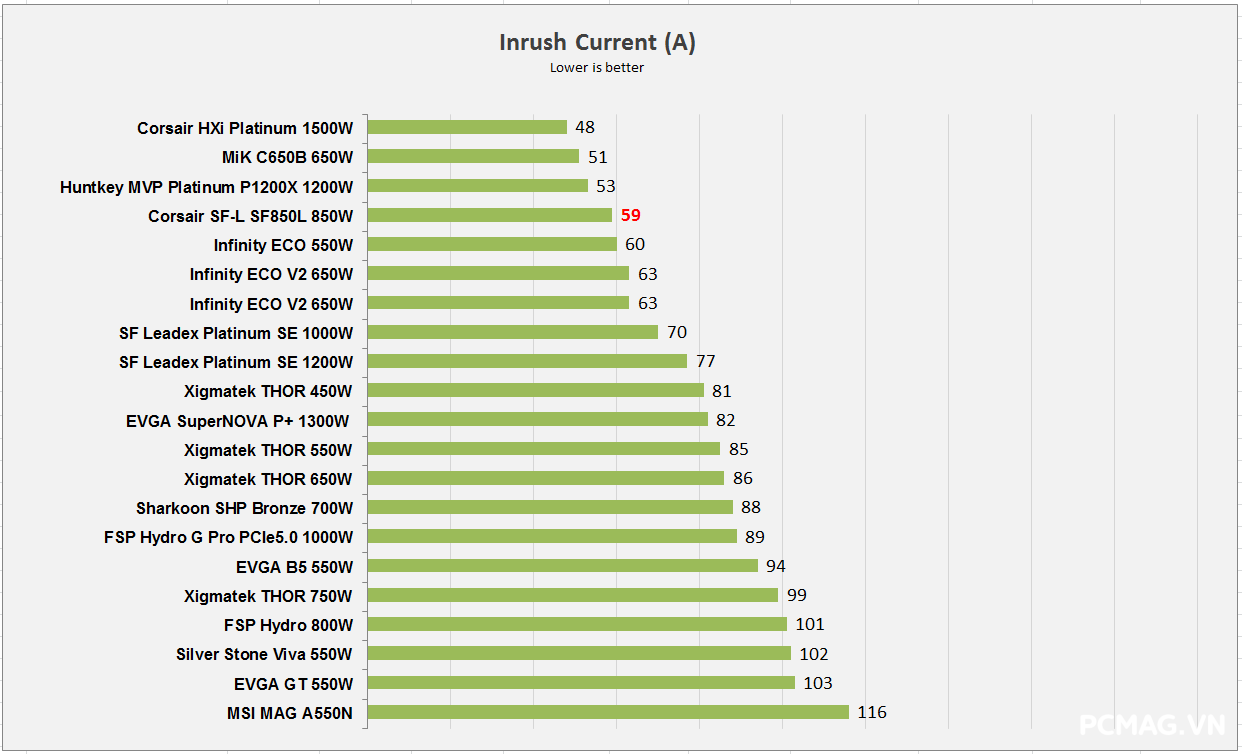

2. Inrush current testing (Dòng khởi động)

Dòng khởi động của SF850L 850W ở mức trung bình, ghi nhận khoảng 60A, vẫn nằm trong ngưỡng kiểm soát tốt và không gây ảnh hưởng đến hệ thống điện khi khởi động.

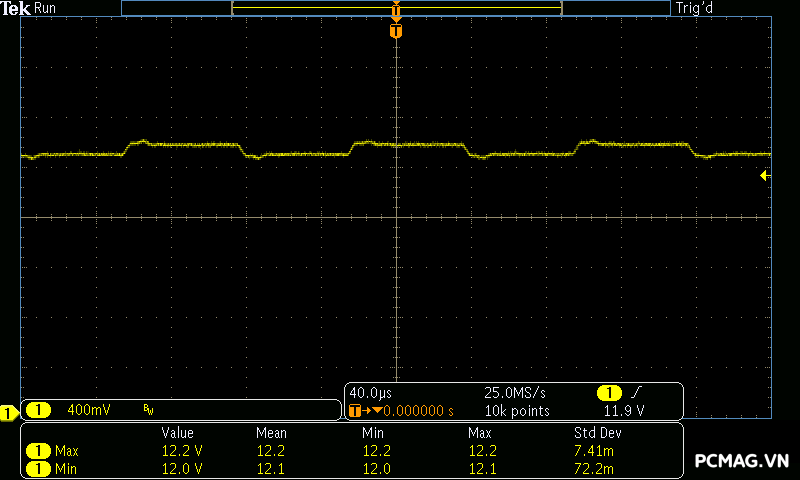

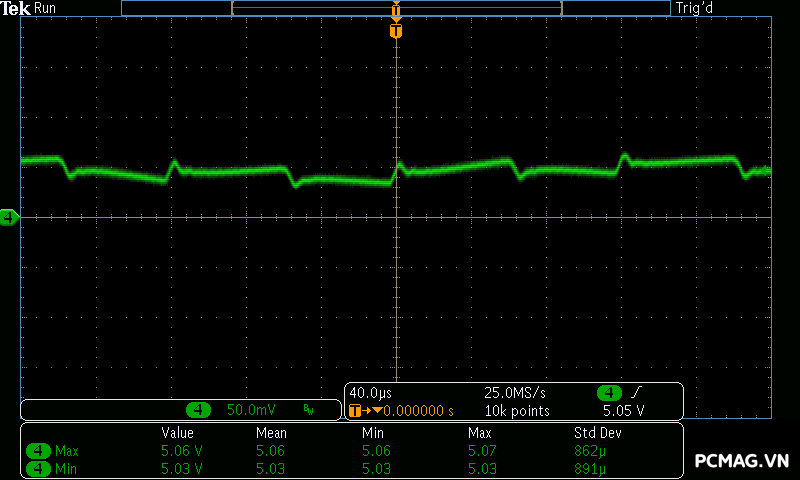

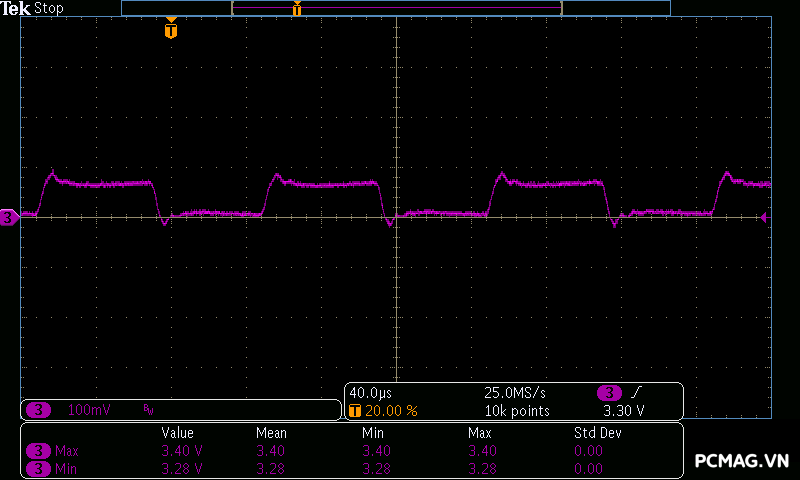

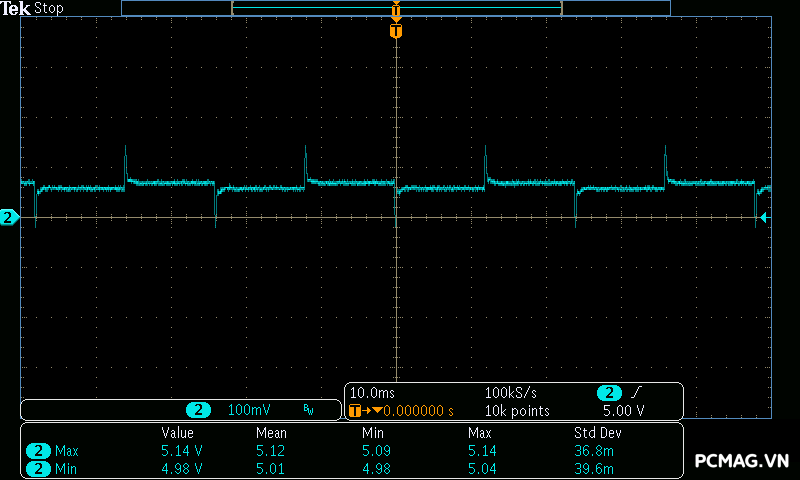

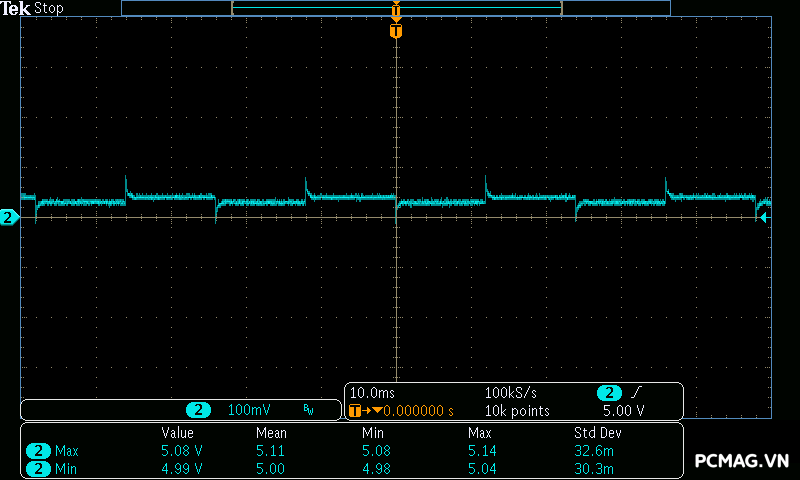

3. Sync Transient Response Test (Tải biến thiên)

• Tải tụ (Capacitance load): 3300µF cho mỗi đường (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Tốc độ thay đổi tải (Slew rate):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A (theo chuẩn Intel ATX 3.0)

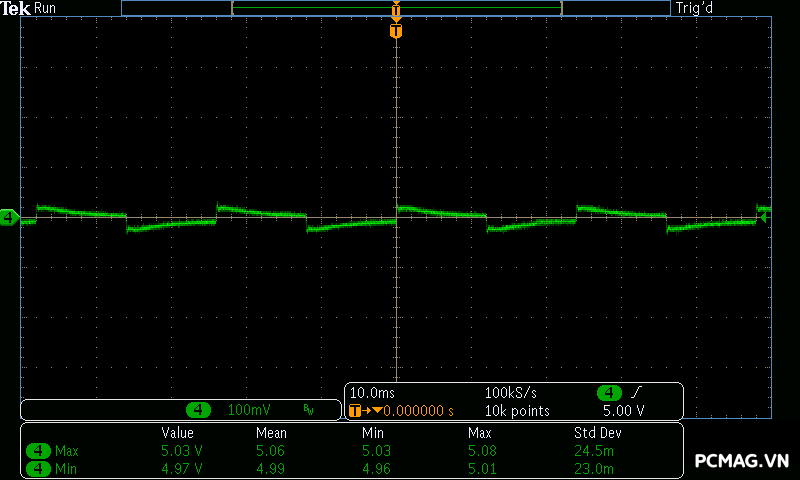

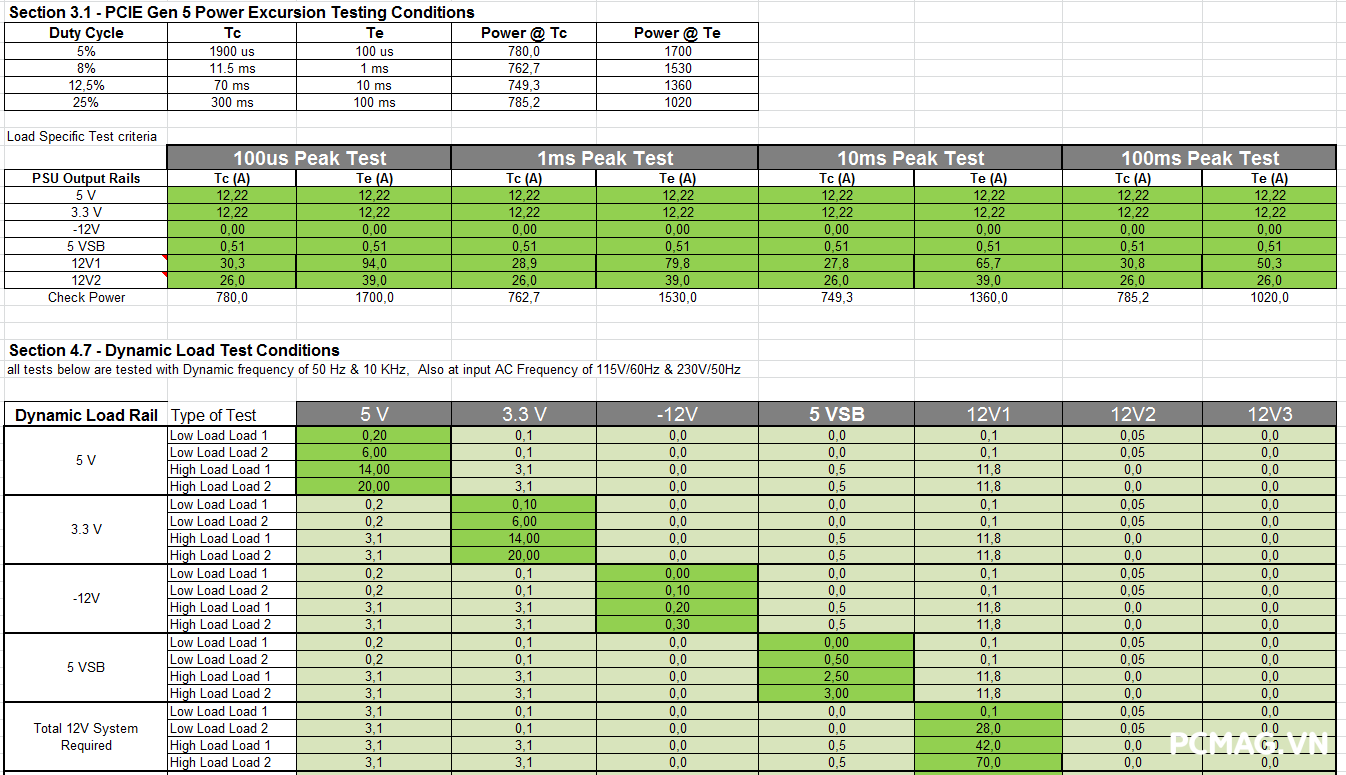

Bài test tải biến thiên được thiết kế lại theo tiêu chuẩn mới của Intel ATX 3.0, bao gồm 2 kịch bản kiểm tra khắt khe hơn. Những yêu cầu này tạo áp lực lớn lên PSU và phụ thuộc trực tiếp vào công suất danh định. Đặc biệt, các bộ nguồn trang bị đầu PCIe 5.0/12VHPWR phải chịu được mức tải đỉnh lên tới 200% công suất, nhằm đảm bảo khả năng đáp ứng tốt với các GPU thế hệ mới.

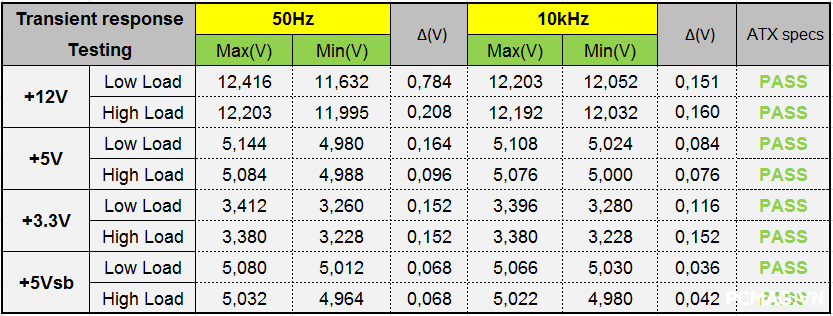

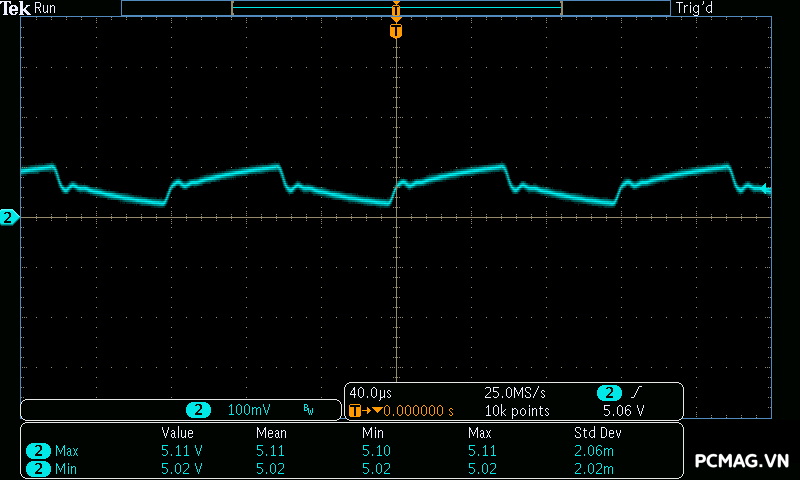

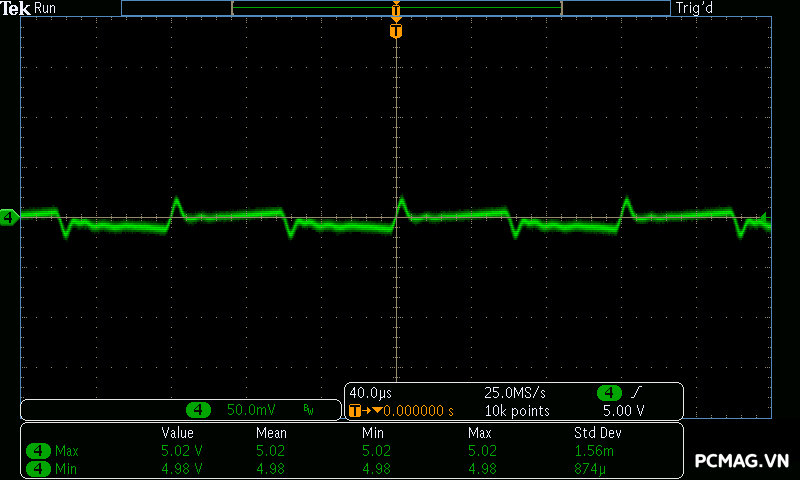

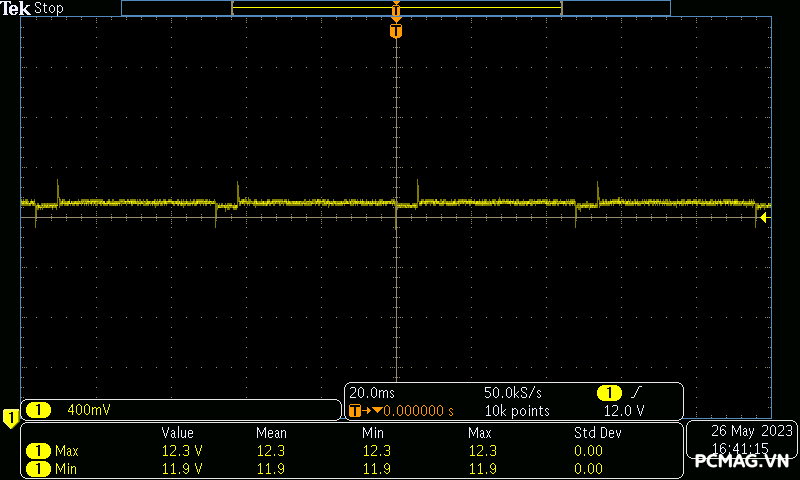

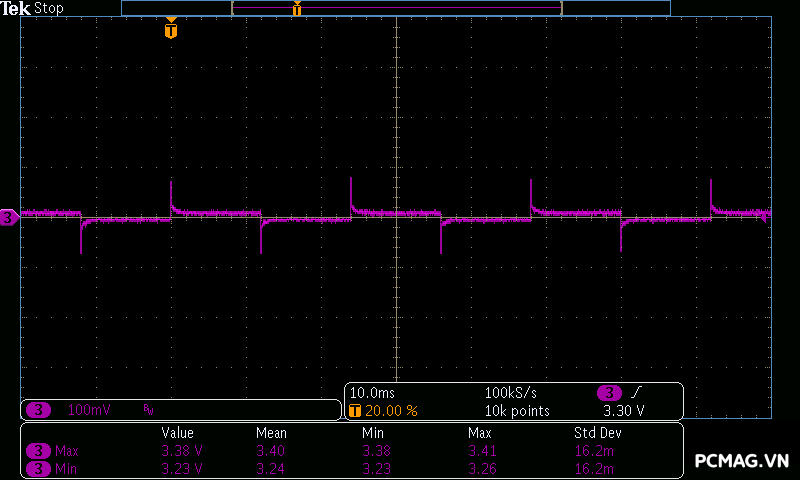

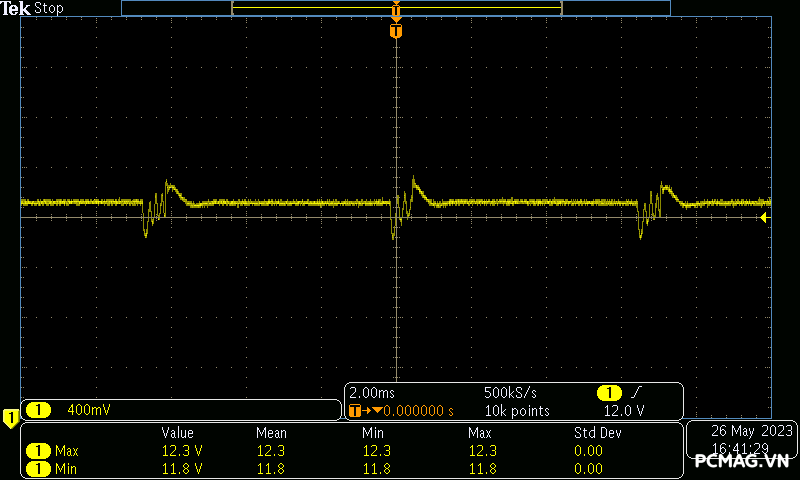

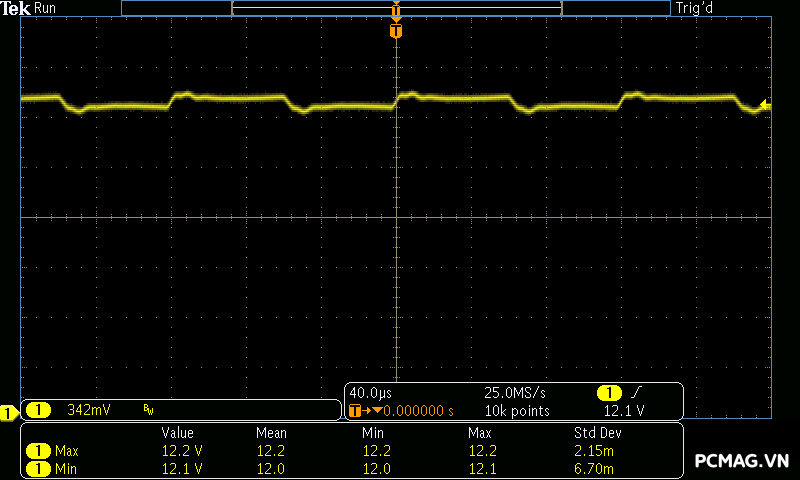

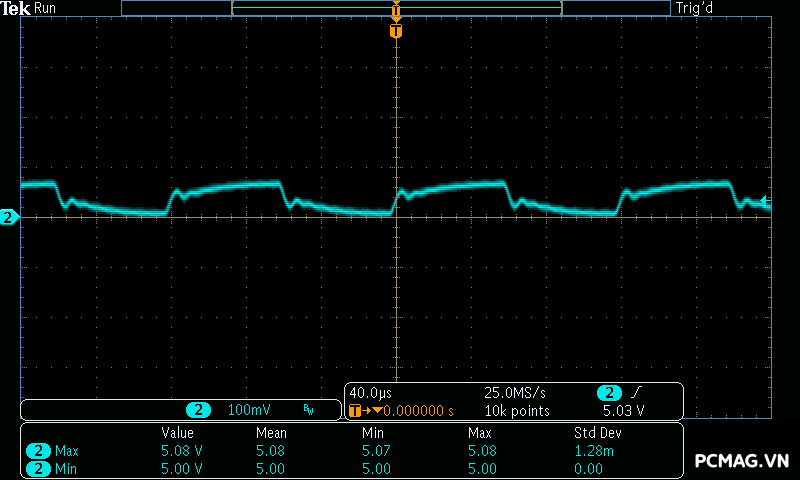

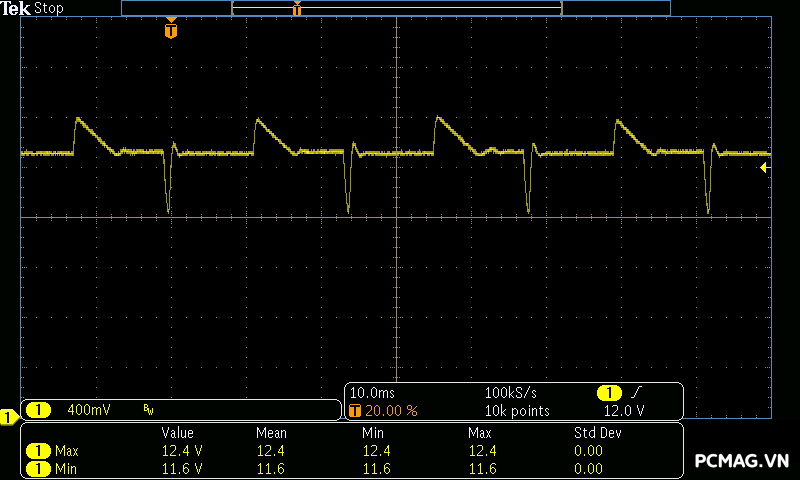

Kết quả thử nghiệm tải biến thiên được trình bày chi tiết bên dưới cho thấy SF850L 850W kiểm soát mức dao động điện áp rất tốt.

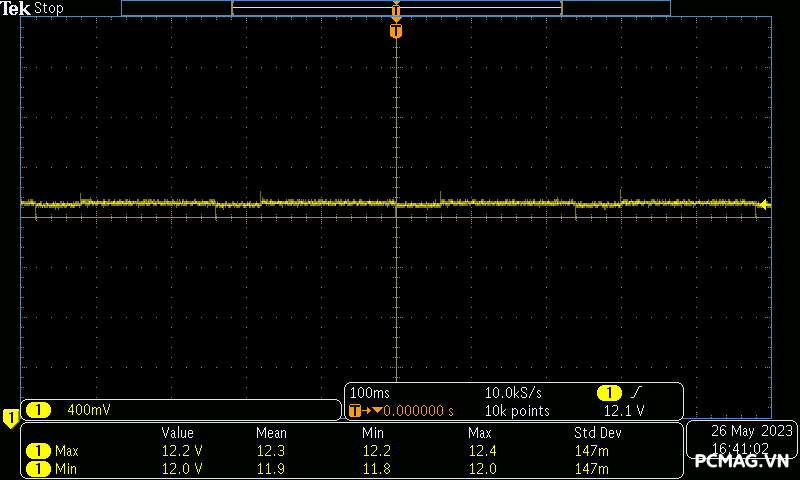

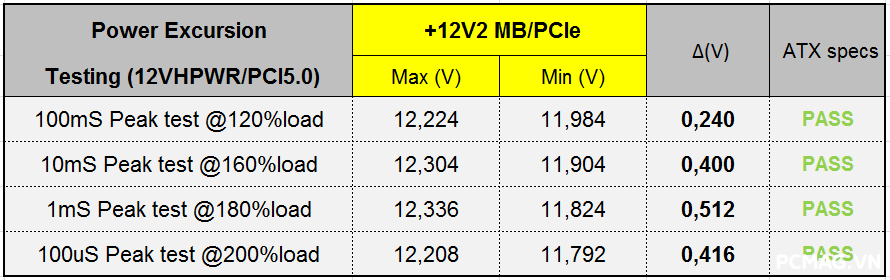

Trong bài test mô phỏng power excursion (dòng tiêu thụ tức thời của GPU), bộ nguồn dễ dàng vượt qua với điện áp luôn nằm trong chuẩn ATX, không ghi nhận bất kỳ hiện tượng sụt áp nghiêm trọng hay “sập nguồn” trong quá trình hoạt động.

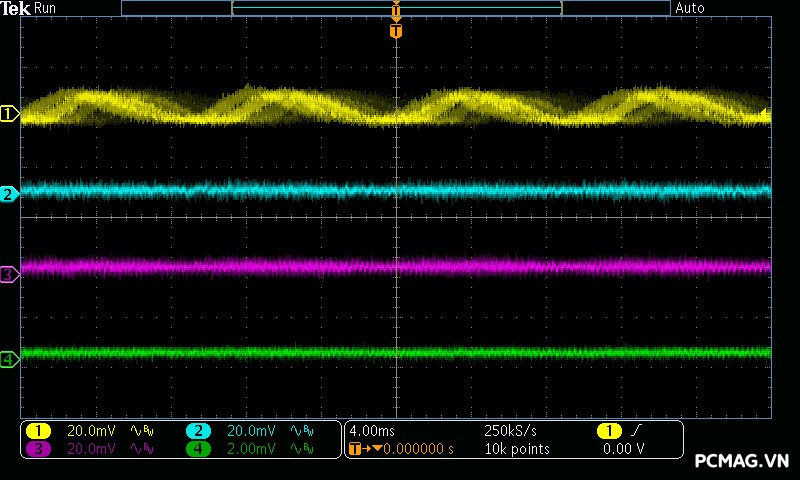

-50Hz High load:

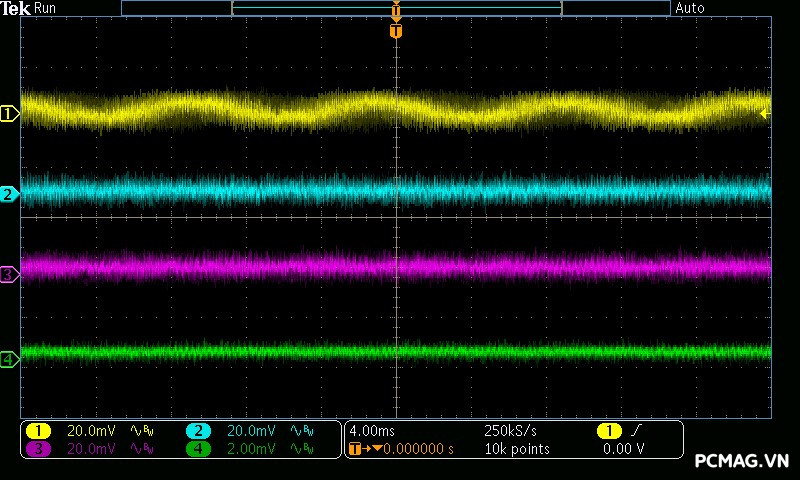

-10kHz Low load:

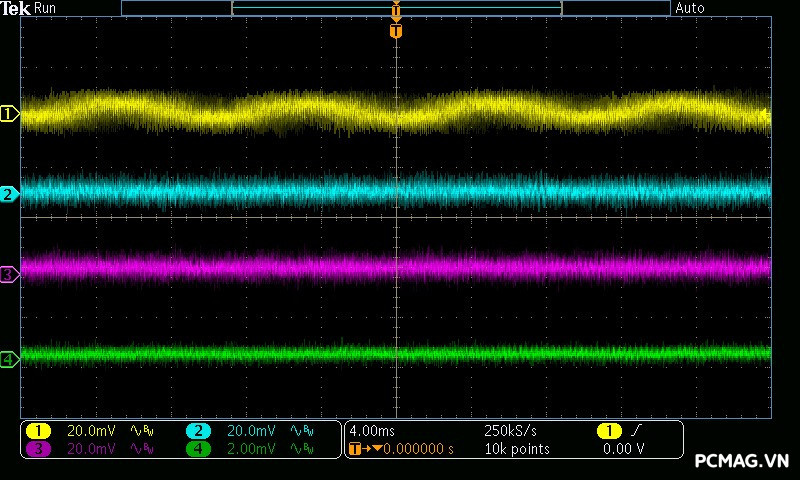

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

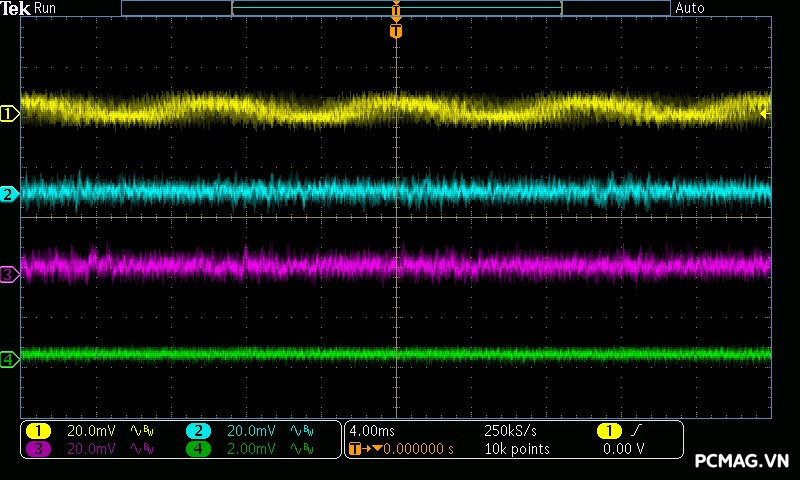

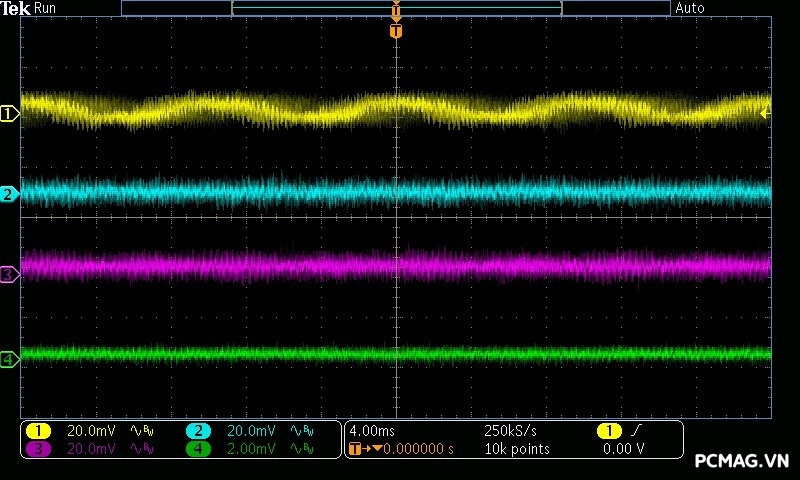

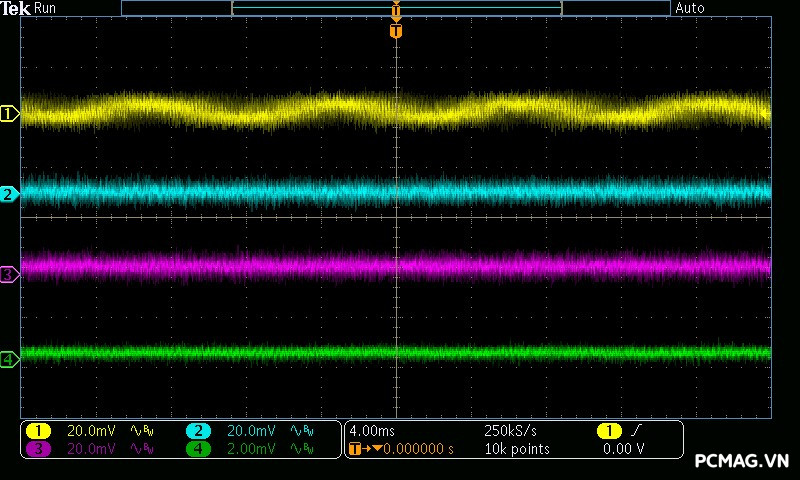

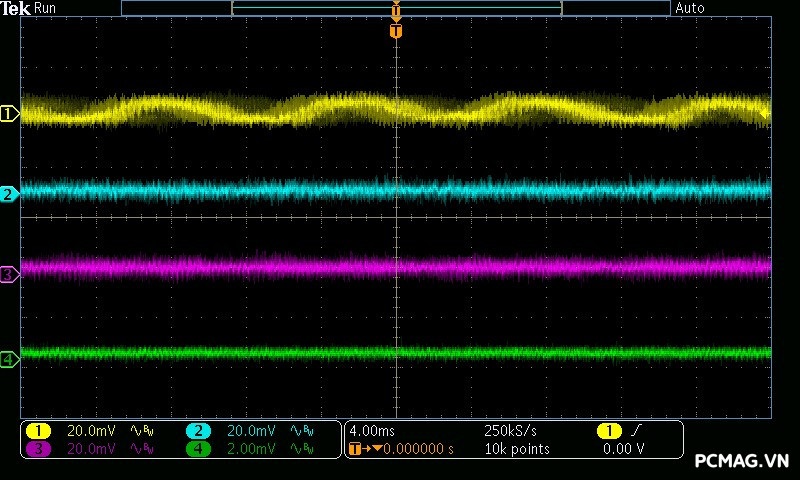

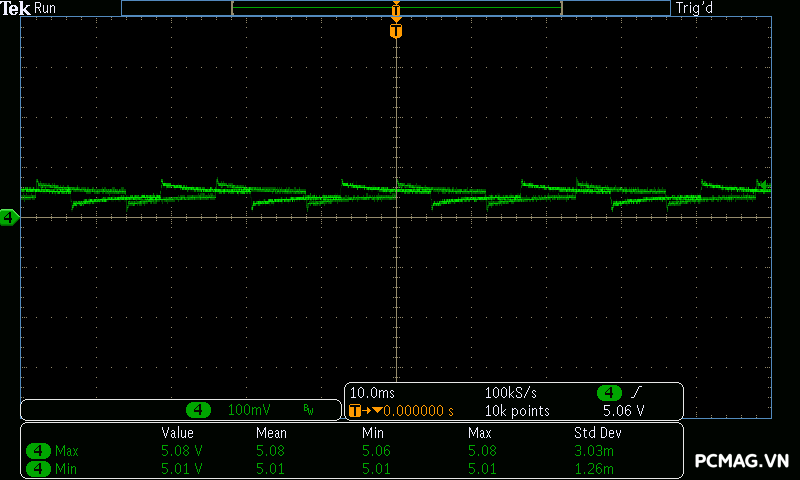

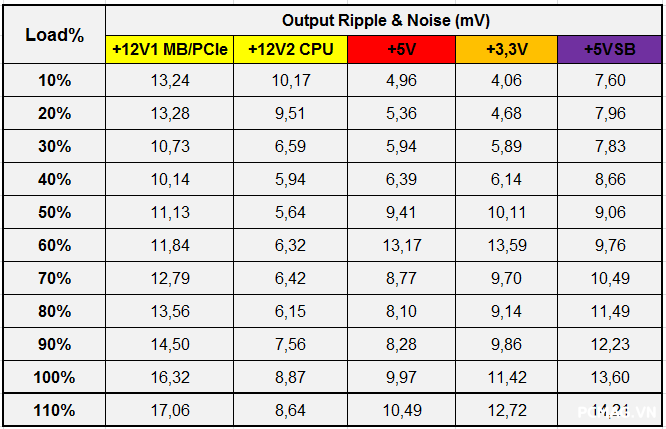

4. Ripple & Noise (Nhiễu AC cao tần)

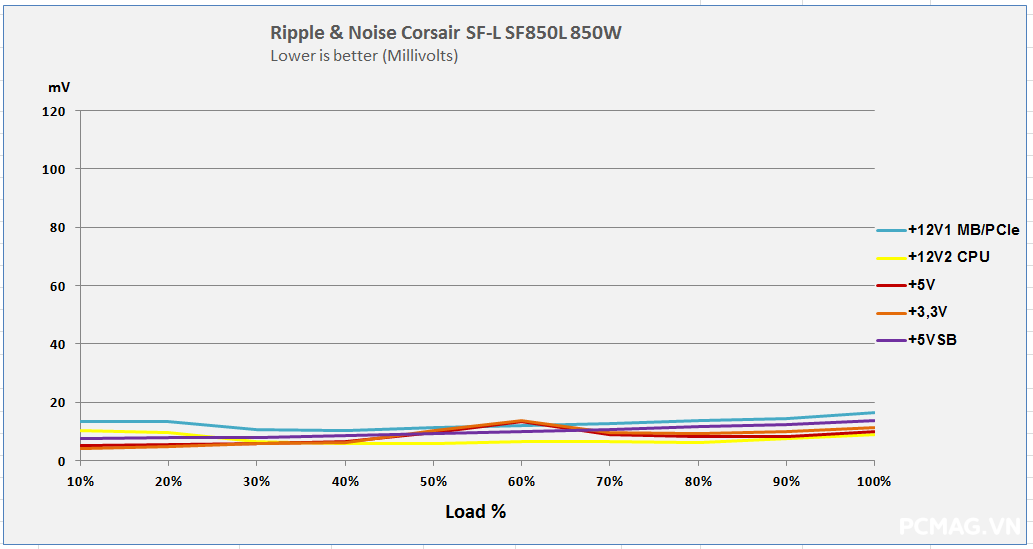

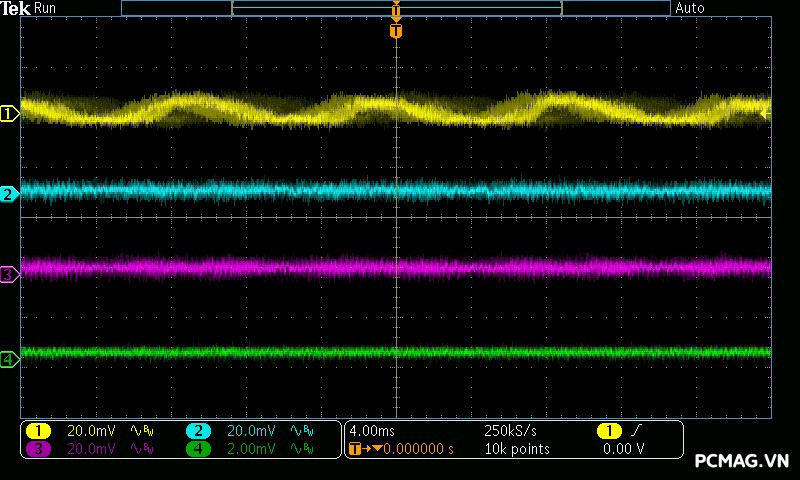

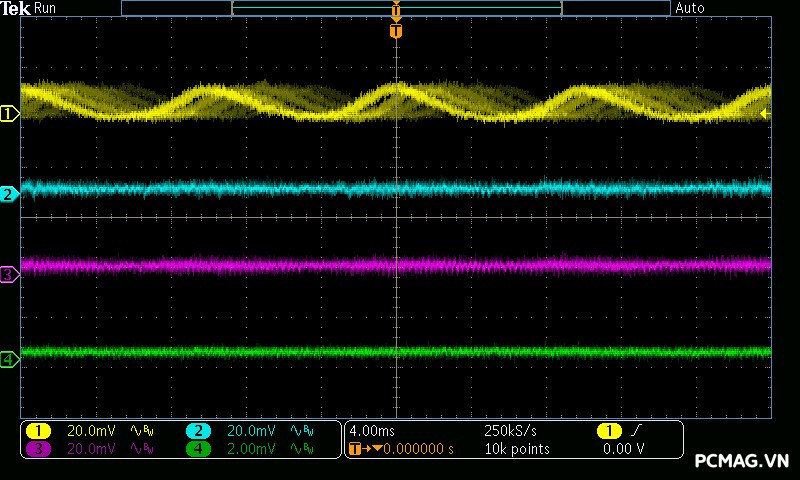

Mức nhiễu cao tần của SF850L 850W được kiểm soát rất tốt, khi giá trị tối đa chỉ dao động quanh ~15mV trên cả 3 đường điện chính. Đáng chú ý, PSU không cần sử dụng tụ lọc gắn trên dây cáp để giảm nhiễu, giúp việc đi dây gọn gàng và thuận tiện hơn trong các hệ thống nhỏ gọn.

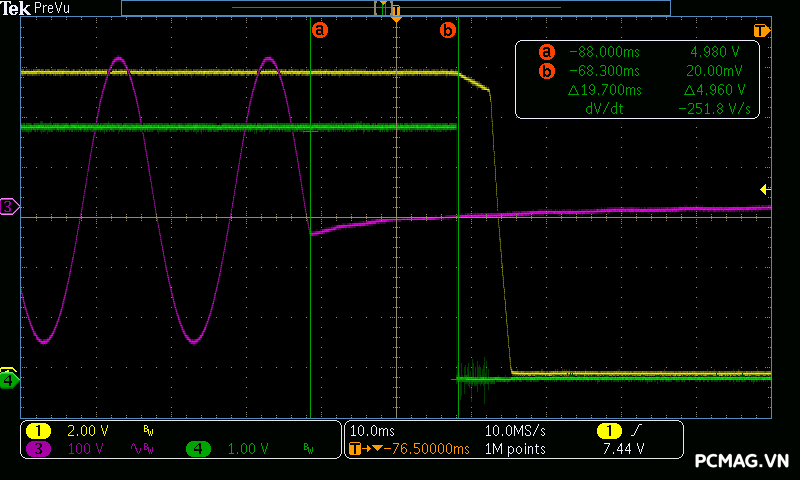

5. Hold-up Time (Thời gian lưu điện)

SF850L 850W đáp ứng tốt tiêu chuẩn ATX, với tín hiệu PG_OK đạt 19,7ms (so với mức yêu cầu 16ms). Đường 12V duy trì tới 24ms (mức chuẩn 17ms), cho thấy khả năng giữ điện ổn định khi mất nguồn đột ngột, giúp bảo vệ hệ thống hiệu quả.

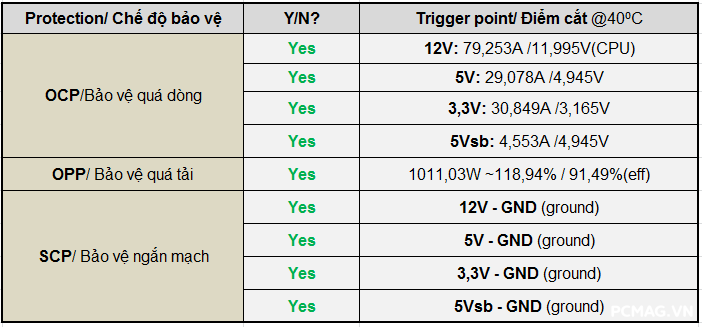

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên SF850L 850W hoạt động ổn định và phản hồi nhanh trong quá trình thử nghiệm. Bộ nguồn vượt qua tất cả bài test mà không ghi nhận vấn đề đáng kể, cho thấy độ tin cậy cao trong việc bảo vệ hệ thống.

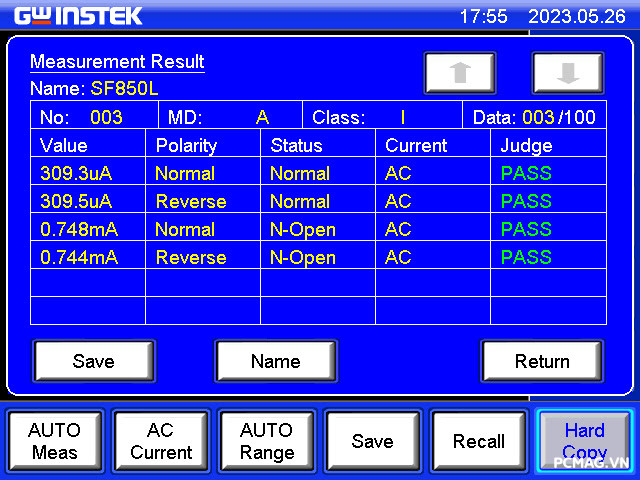

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT chuẩn Class I như nguồn máy tính ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi hoạt động ở mức điện áp khoảng 110% điện áp tối đa mà nhà sản xuất công bố (tương đương ~264VAC @60Hz từ mức 240VAC).

Để đánh giá thông số này, quá trình kiểm tra được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo độ chính xác và tuân thủ tiêu chuẩn đo lường an toàn.

8. Nhiệt độ làm việc và tốc độ quạt (Temp & Fan RPM)

• Điều kiện môi trường: 38–45°C

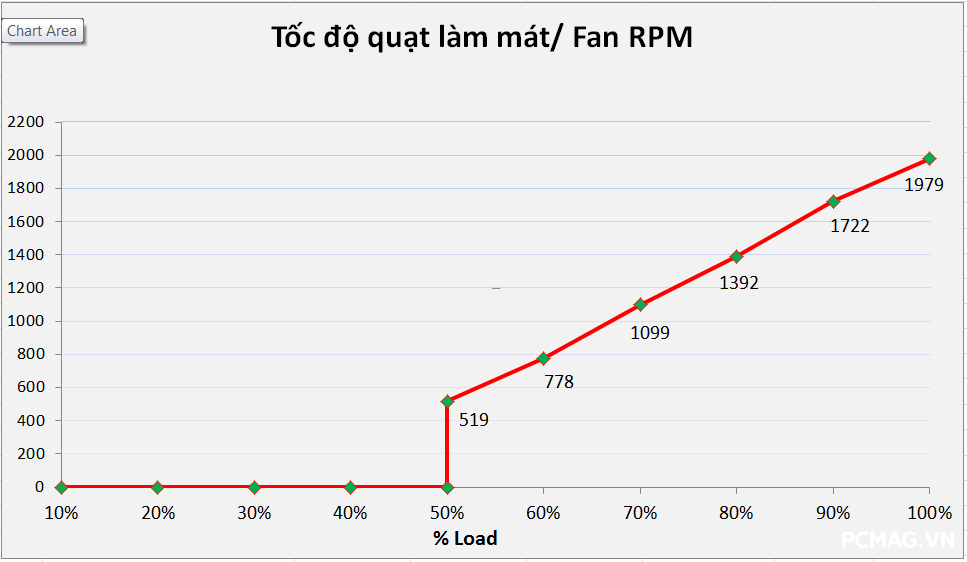

SF850L 850W được trang bị sẵn chế độ semi-fanless (Zero RPM), quạt sẽ không hoạt động ở mức tải thấp và chỉ bắt đầu quay khi vượt ngưỡng khoảng 40% công suất. Tốc độ quạt sau đó tăng dần, có thể đạt tới ~2000 RPM để đảm bảo làm mát hiệu quả cho các linh kiện công suất được bố trí dày đặc bên trong.

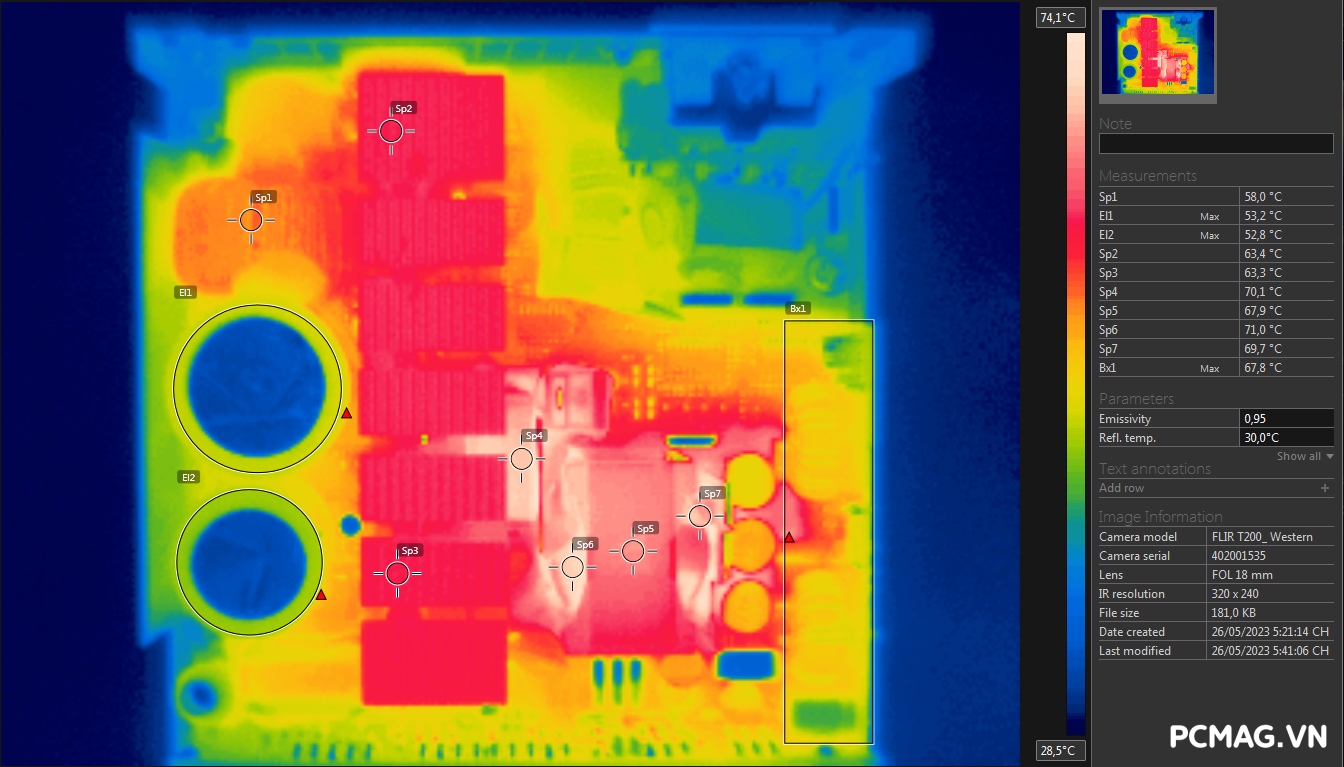

Nhờ cơ chế này, nhiệt độ tối đa của PSU được kiểm soát tốt, chỉ khoảng 75°C tại khu vực biến áp chính và mạch cộng hưởng LLC, đảm bảo hiệu năng và độ bền khi vận hành trong điều kiện nhiệt độ cao.

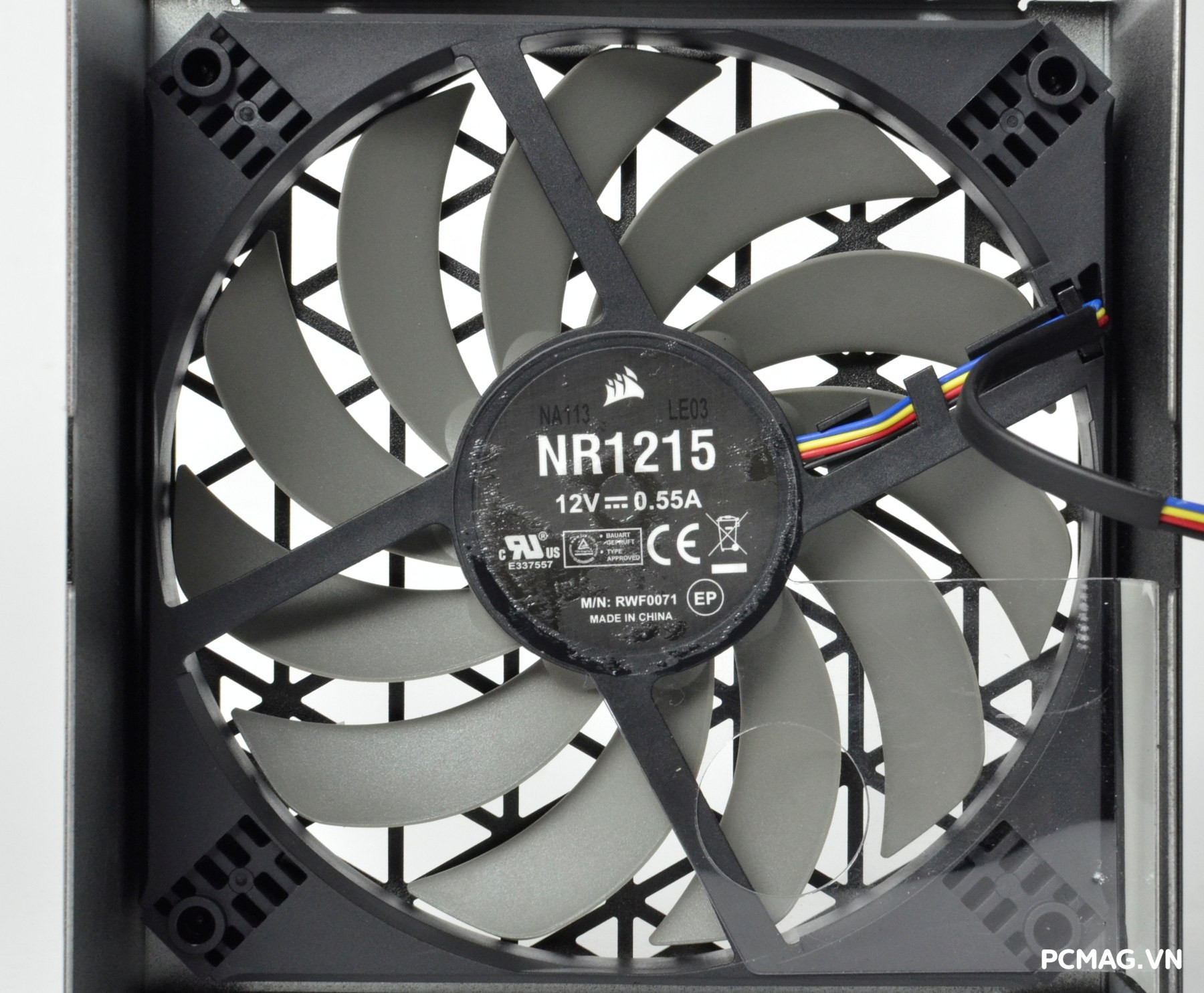

SF850L 850W được trang bị quạt làm mát do Corsair đặt riêng, mã NR1215, sử dụng vòng bi Fluid Dynamic Bearing (FDB) cho độ bền cao và vận hành êm ái. Quạt hoạt động ở mức 12V – 0.55A, với tốc độ tối đa khoảng 2000 RPM, đảm bảo khả năng tản nhiệt hiệu quả cho toàn bộ hệ thống.

IV. Kết luận

Corsair SF850L 850W sở hữu chất lượng điện áp ổn định cùng hệ thống linh kiện cao cấp, mang lại độ tin cậy cao trong quá trình vận hành. Hiệu suất đạt tới 93,7% @230Vac, đáp ứng tiêu chuẩn 80 Plus Gold, đồng thời tuân theo chuẩn ATX 3.0 mới nhất. PSU cũng được trang bị đầu cấp nguồn 12VHPWR/PCIe 5.0, với khuyến nghị từ Intel hỗ trợ tối đa 300W cho các bộ nguồn công suất 850W.

Với những ưu điểm này, SF850L 850W là lựa chọn rất đáng cân nhắc cho các hệ thống ITX/SFF/Mini PC cao cấp, đặc biệt khi kết hợp với một GPU thế hệ mới RTX 4000 series có mức tiêu thụ dưới 300W.

Ưu điểm:

• Linh kiện chất lượng cao (100% tụ Nhật Bản)
• Điện áp ổn định, nhiễu thấp (ripple noise tốt)
• Hiệu suất cao đạt 93,7% @230Vac
• Chế độ semi-fanless, quạt FDB bền bỉ và êm ái
• Hỗ trợ chuẩn nguồn mới 12VHPWR/PCIe 5.0

Khuyết điểm:

• Độ ồn tăng rõ khi hoạt động ở mức tải cao
