Huntkey là thương hiệu quen thuộc tại thị trường Việt Nam trong lĩnh vực thiết bị ngoại vi và linh kiện máy tính. Hãng được người dùng biết đến nhiều nhất với các dòng nguồn máy tính (PSU) giá rẻ, hướng tới phân khúc phổ thông, đáp ứng tốt nhu cầu lắp đặt PC cơ bản và tầm trung. Bên cạnh đó, Huntkey cũng từng ghi dấu ấn ở phân khúc cao hơn với những sản phẩm chất lượng như dòng MVP Platinum – vốn đã được PCMAG đánh giá tích cực trong thời gian trước đây.

Tiếp nối danh mục sản phẩm của mình, GX PRO là dòng nguồn tầm trung mới nhất của Huntkey tại thị trường Việt Nam tính đến thời điểm hiện tại. Dải công suất trải dài từ 650W đến 850W, đạt chứng nhận 80Plus Bronze 230V EU, phù hợp với điều kiện lưới điện trong nước. Đáng chú ý, mẫu Huntkey GX650PRO 650W được trang bị mạch DC to DC giúp tối ưu hiệu suất và độ ổn định điện áp, đáp ứng tốt nhu cầu vận hành của các cấu hình PC đời mới từ gaming cho đến làm việc đa nhiệm.

I. Hộp và phụ kiện Huntkey GX650PRO 650W

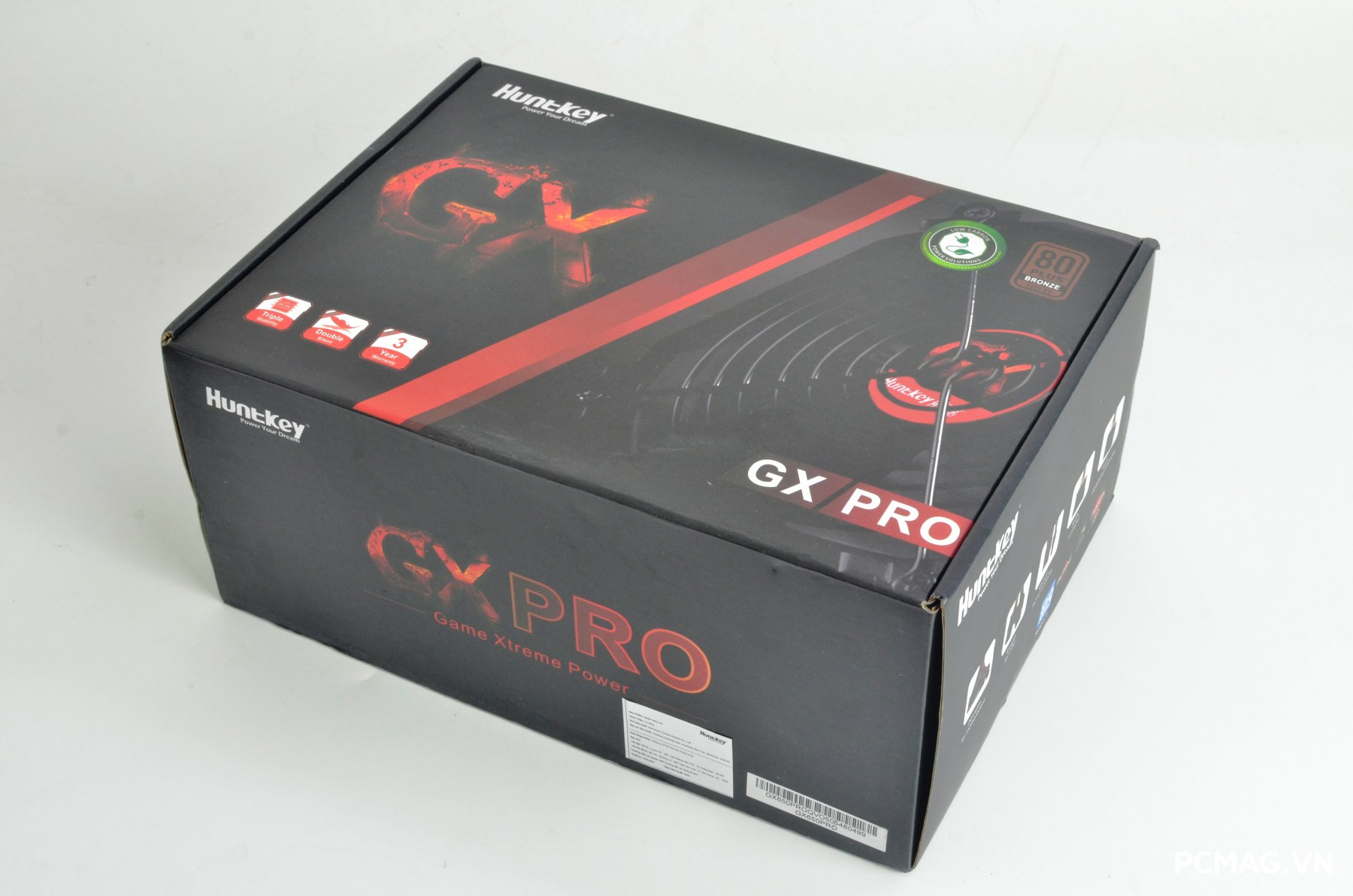

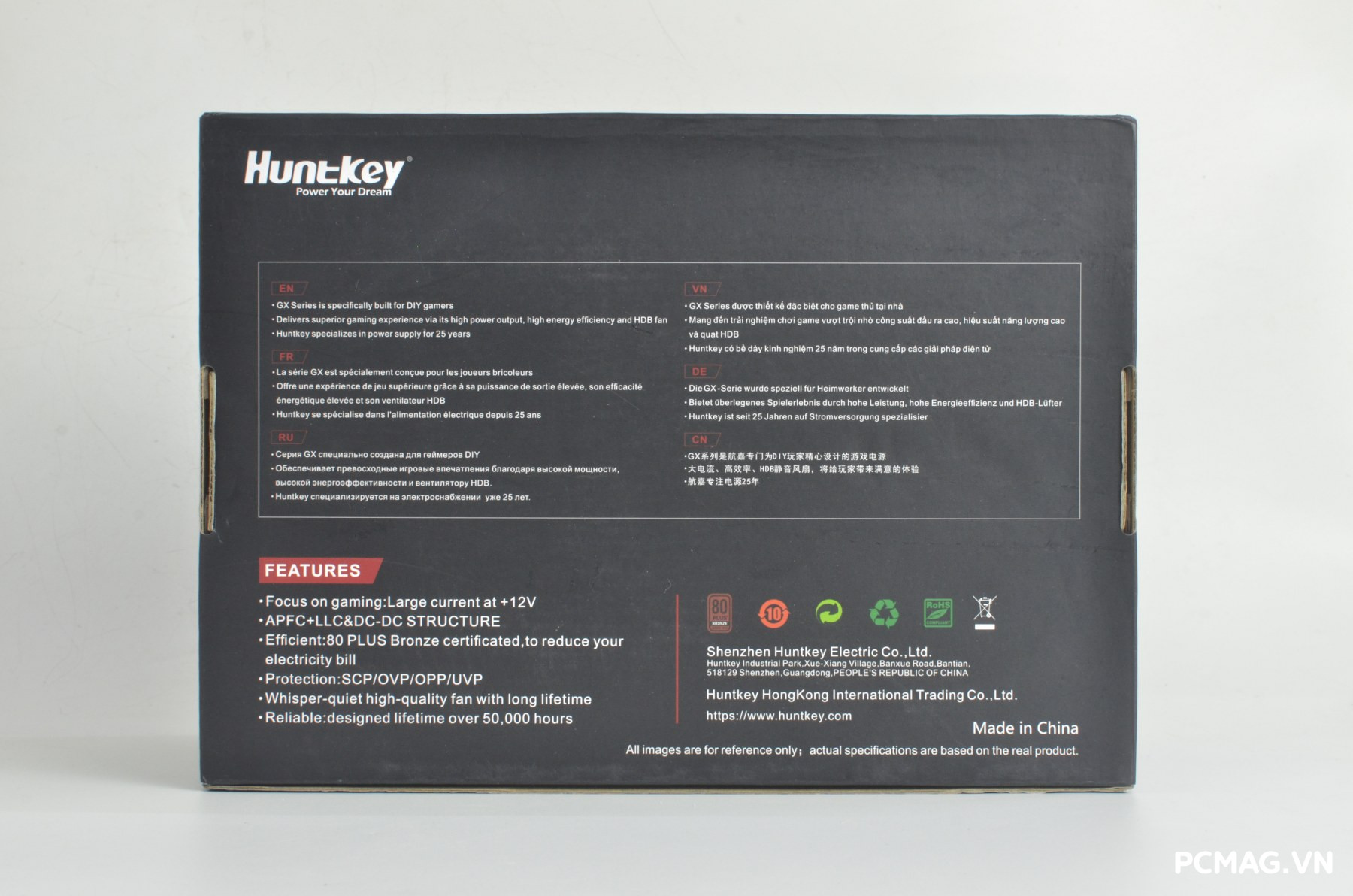

Hộp đựng của Huntkey GX650PRO 650W có kích thước vừa phải, sử dụng tông màu đỏ – đen đặc trưng, tạo cảm giác mạnh mẽ và nổi bật. Mặt sau hộp được in đầy đủ các thông số kỹ thuật quan trọng như công suất, chuẩn hiệu suất 80Plus Bronze 230V EU, sơ đồ cáp và các tính năng chính, giúp người dùng dễ dàng nắm bắt thông tin trước khi mở hộp.

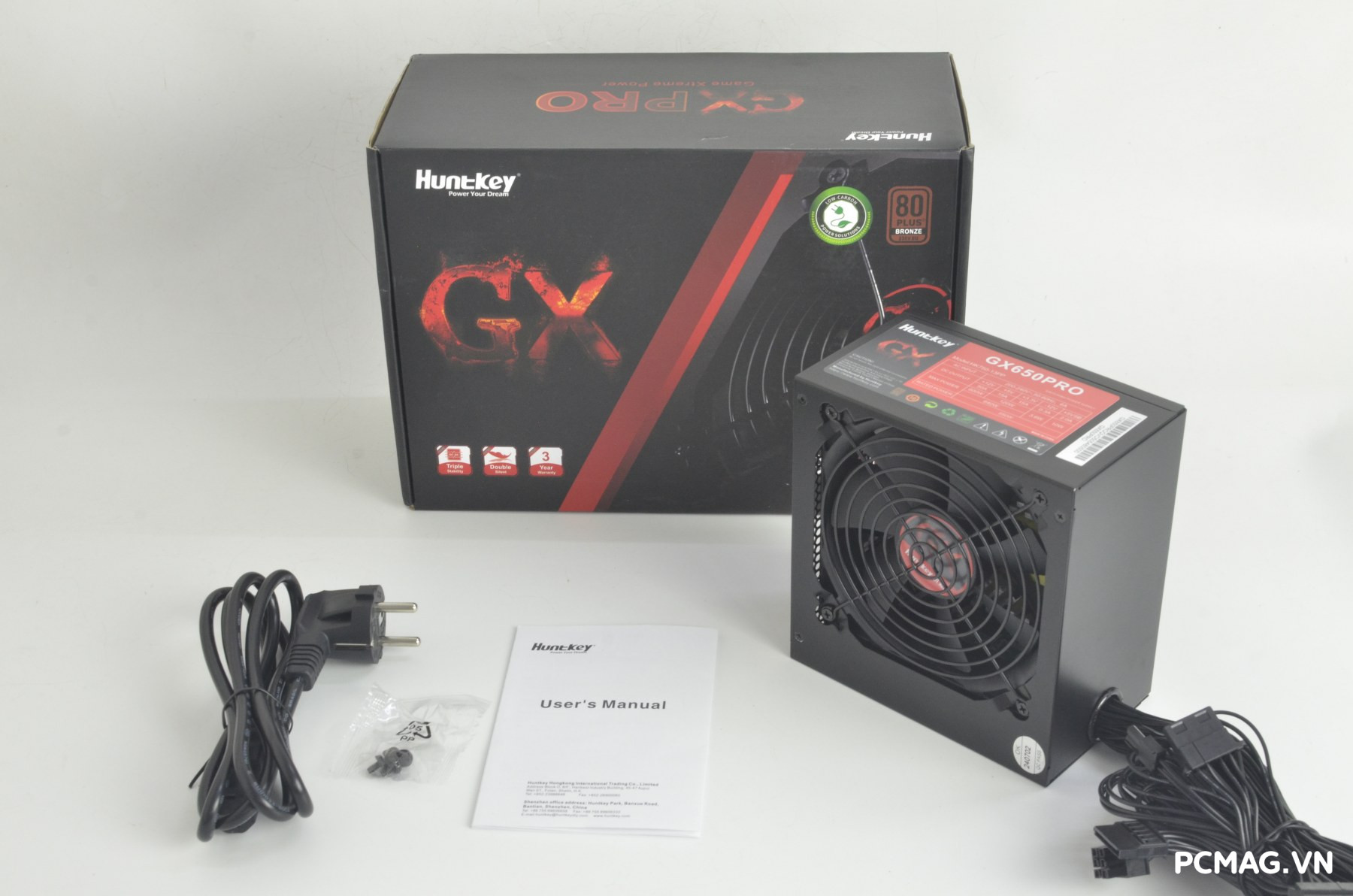

Phụ kiện đi kèm theo Huntkey GX650PRO 650W khá cơ bản, bao gồm: 1 dây nguồn chuẩn EU, 4 ốc cố định nguồn vào thùng máy và 1 sách hướng dẫn sử dụng (HDSD). Bộ phụ kiện đáp ứng đầy đủ nhu cầu lắp đặt cho người dùng ngay khi mở hộp.

II. PSU Huntkey GX650PRO 650W

1. Bên ngoài

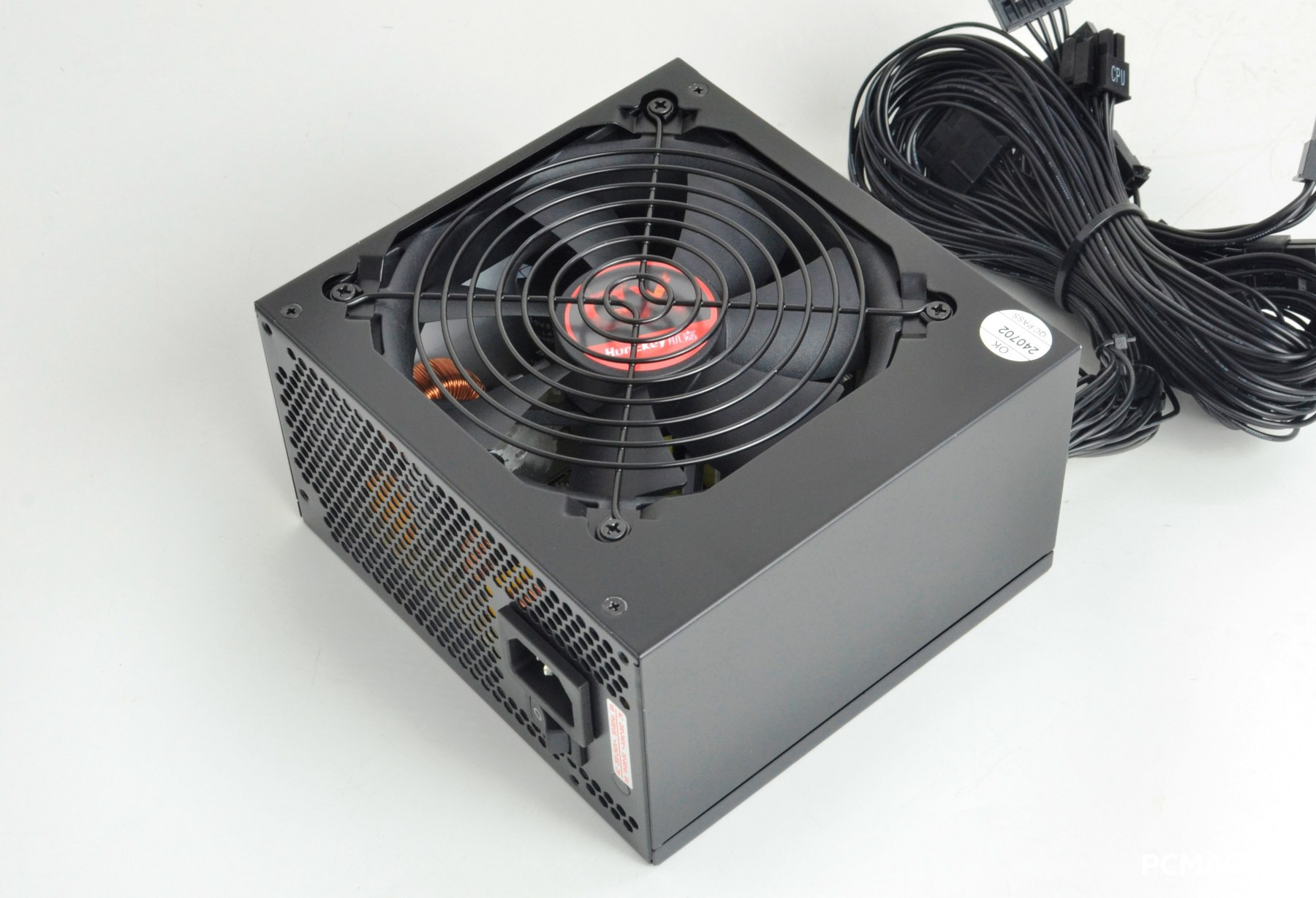

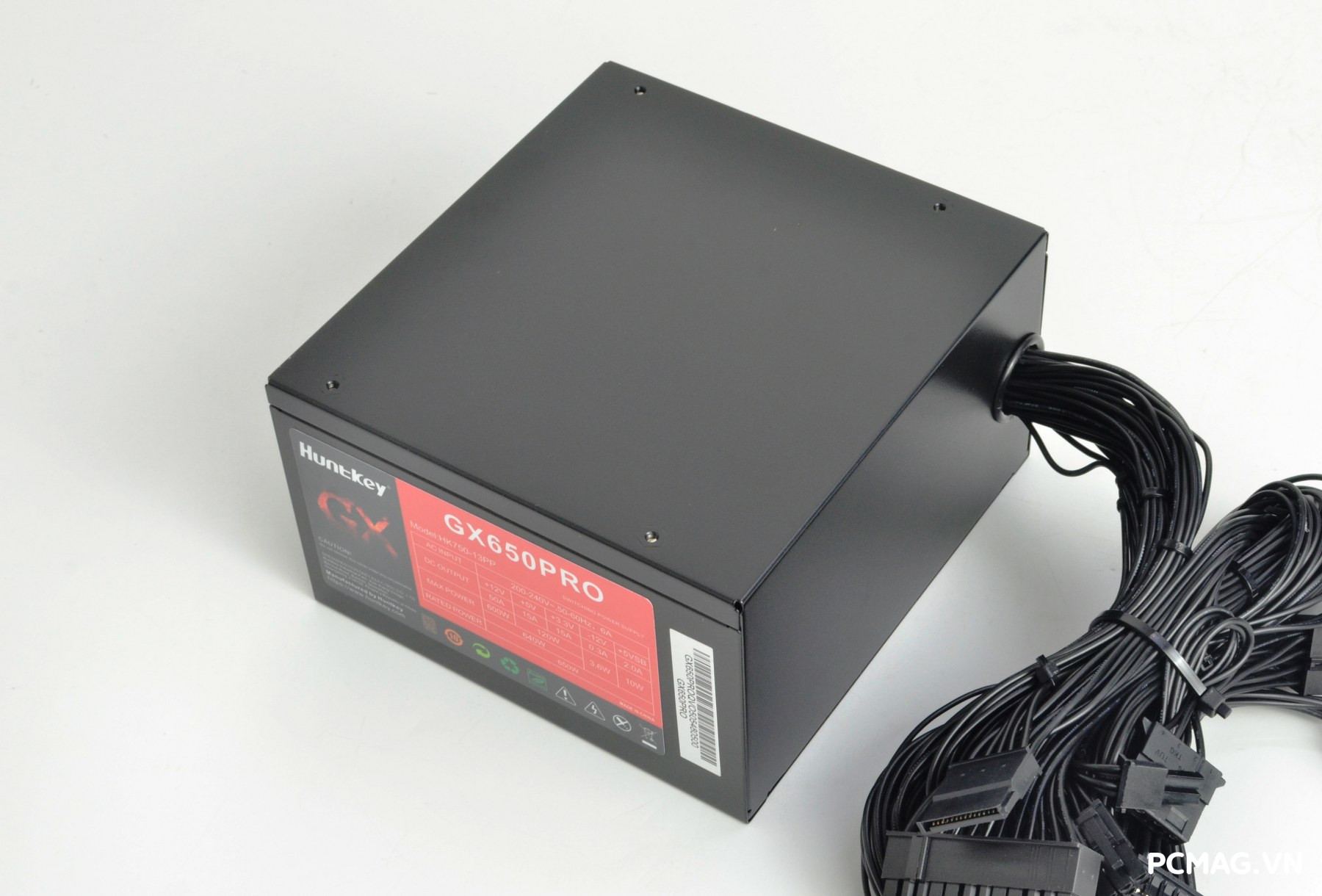

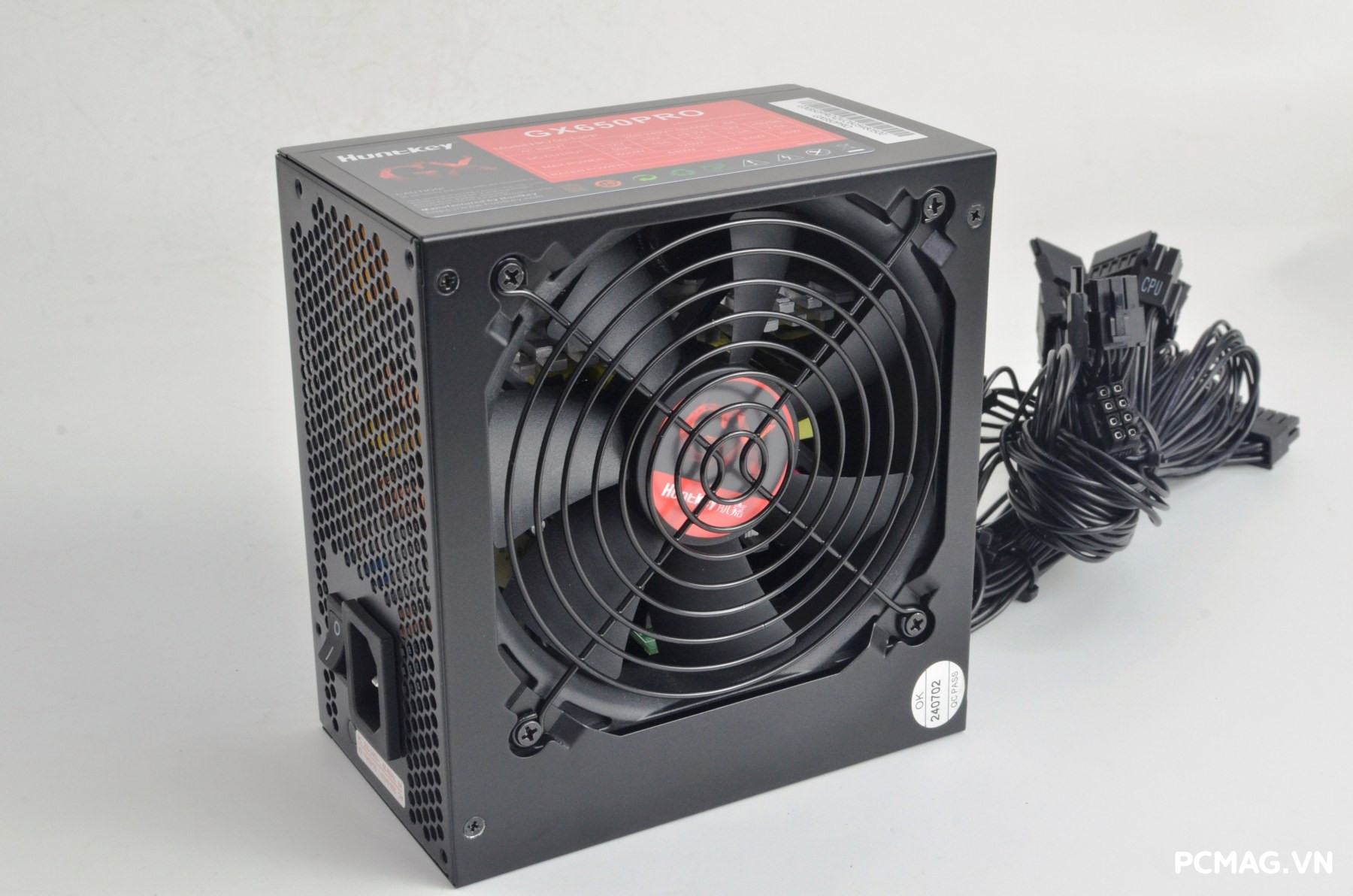

Huntkey GX650PRO 650W sở hữu kích thước ATX tiêu chuẩn, tương thích tốt với hầu hết các thùng máy phổ thông hiện nay. Phần vỏ được hoàn thiện bằng lớp sơn tĩnh điện màu đen nhám, mang lại cảm giác chắc chắn và hạn chế trầy xước trong quá trình sử dụng. Sản phẩm trang bị quạt làm mát 120mm đảm nhiệm vai trò tản nhiệt, giúp duy trì nhiệt độ ổn định khi hoạt động.

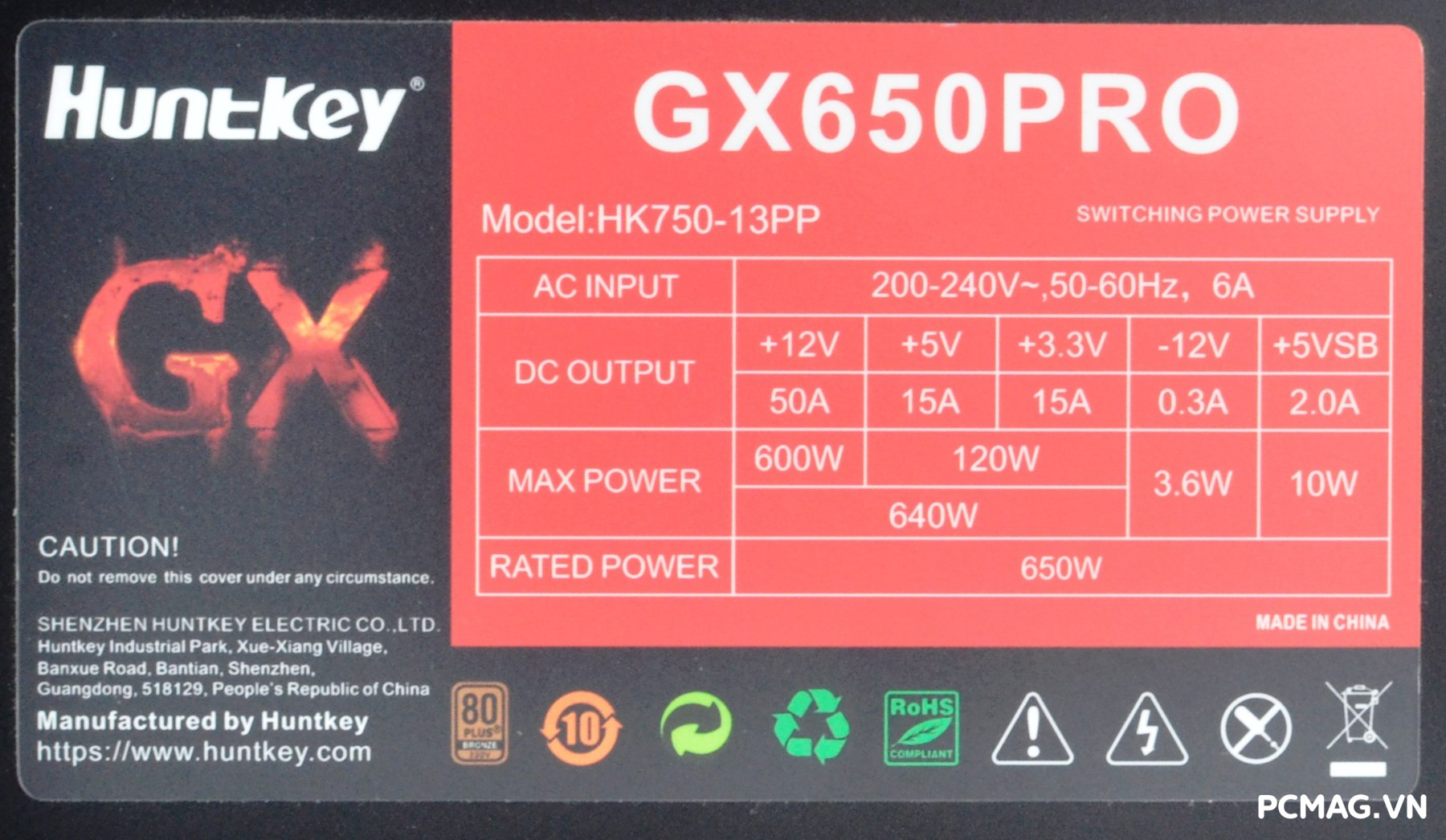

Công suất danh định: 650W, Single rail 12V@600W, Active PFC Short range 200~240VAC, 80Plus Bronze 230Veu

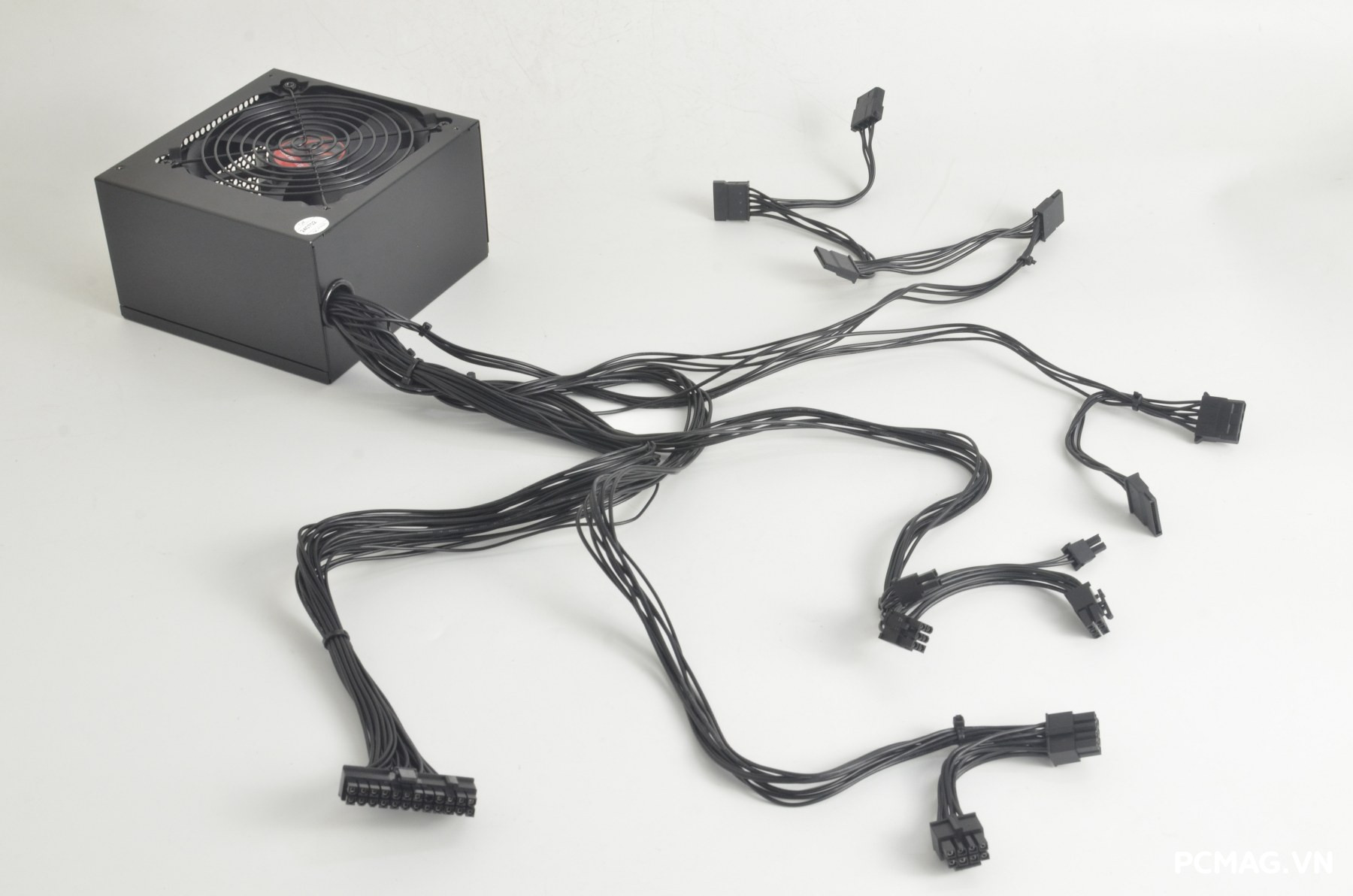

Hệ thống cáp của Huntkey GX650PRO 650W sử dụng dây dẹt màu đen, có tiết diện dao động từ 0.32mm² (~22AWG) đến 0.52mm² (~20AWG), đảm bảo khả năng truyền tải điện ổn định cho các linh kiện trong hệ thống.

Danh sách cáp bao gồm:

• 1 x 24-pin Mainboard: dài 60cm
• 2 x 4+4-pin ATX12V (CPU): 65cm + 5cm
• 2 x 6+2-pin PCIe: 50cm + 15cm
• 4 x SATA: 50cm + 15cm + 15cm
• 2 x ATA (Molex): 50cm + 15cm + 15cm

Cấu hình dây cáp này đáp ứng tốt nhu cầu lắp đặt cho các bộ PC phổ thông đến tầm trung sử dụng một VGA rời.

2. Bên trong

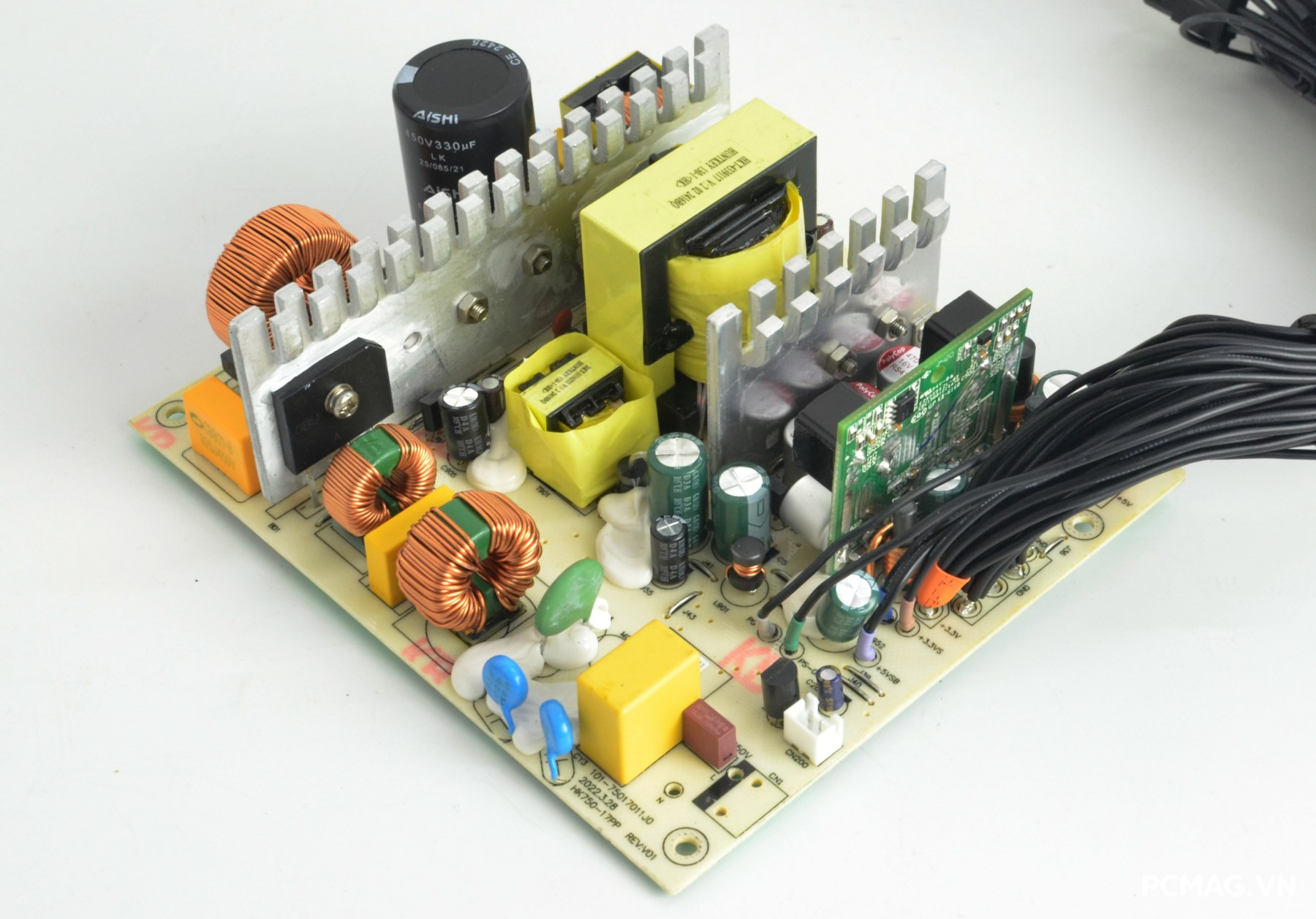

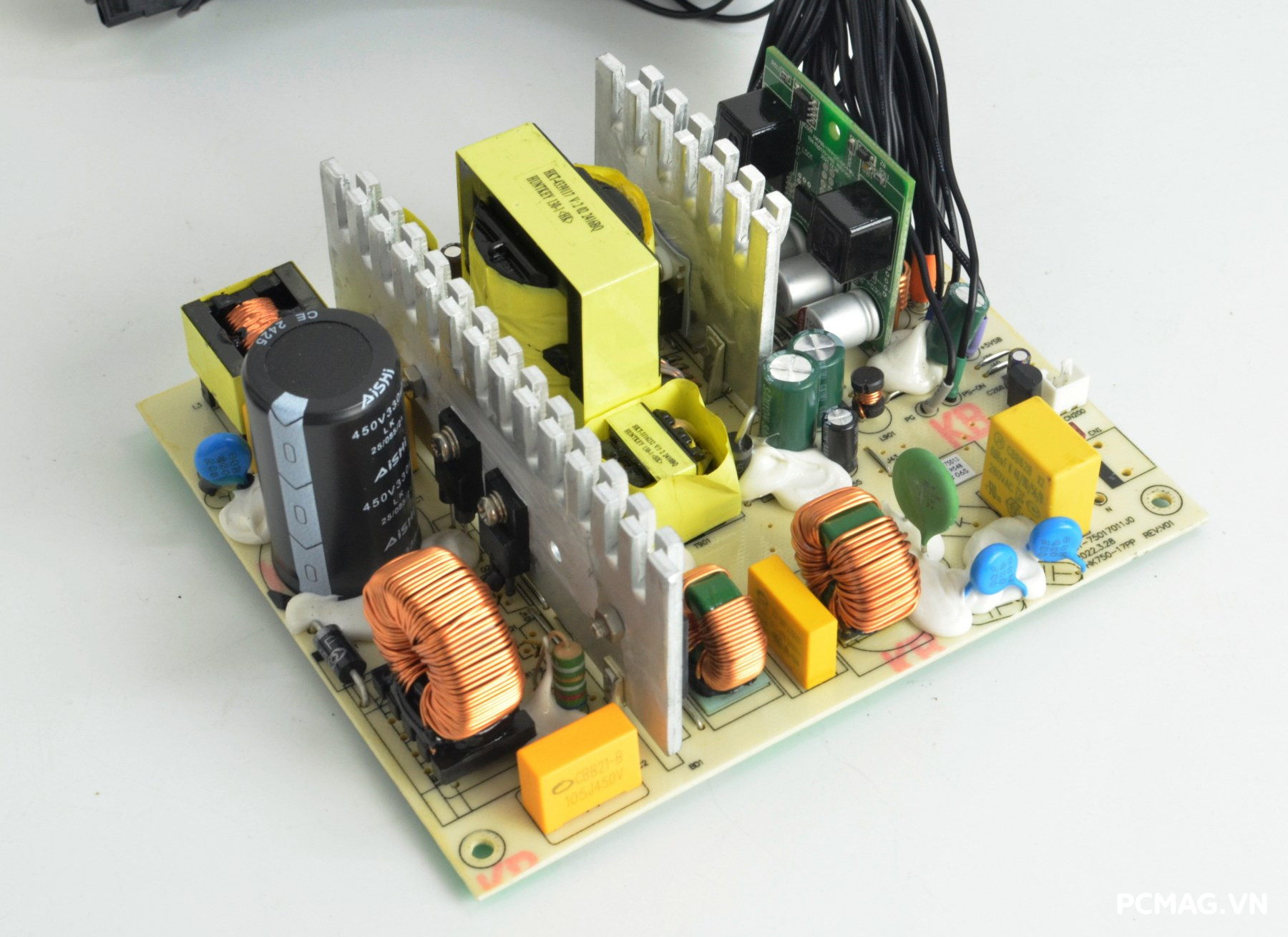

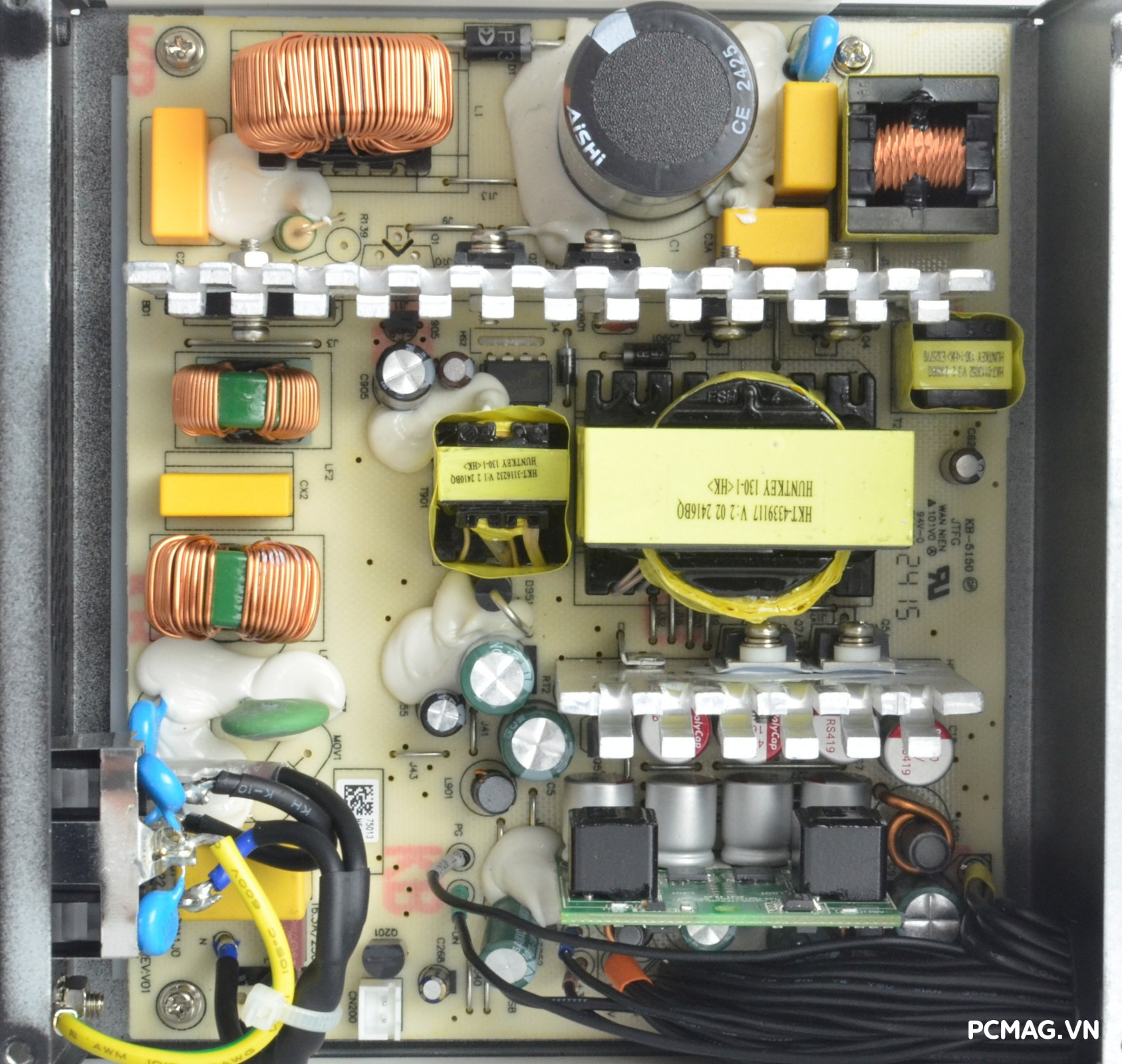

Huntkey GX650PRO 650W được xây dựng trên nền tảng thiết kế nguồn hiện đại, thường thấy ở các dòng PSU có hiệu suất tiệm cận hoặc trên 90%. Cấu trúc mạch bao gồm Active PFC ở tầng sơ cấp, kết hợp mạch cộng hưởng LLC nửa cầu, chỉnh lưu đồng bộ (Synchronous Rectification – SR) cho đường 12V và mạch DC to DC riêng cho hai đường 5V và 3.3V.

Thiết kế này giúp tối ưu hiệu suất chuyển đổi điện năng, cải thiện độ ổn định điện áp và giảm hao tổn nhiệt trong quá trình vận hành.

Bảng linh kiện được sử dụng trên GX650PRO:

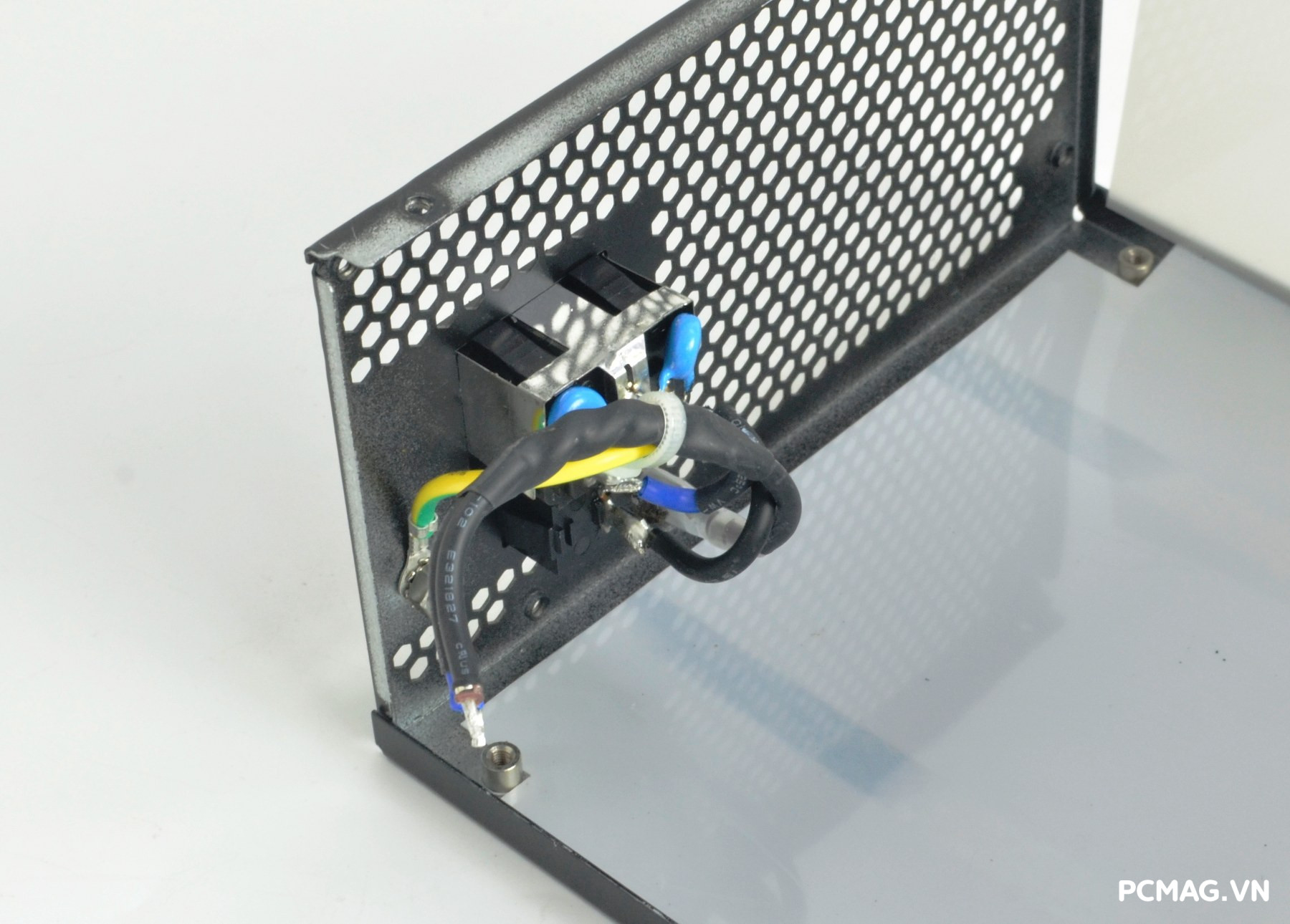

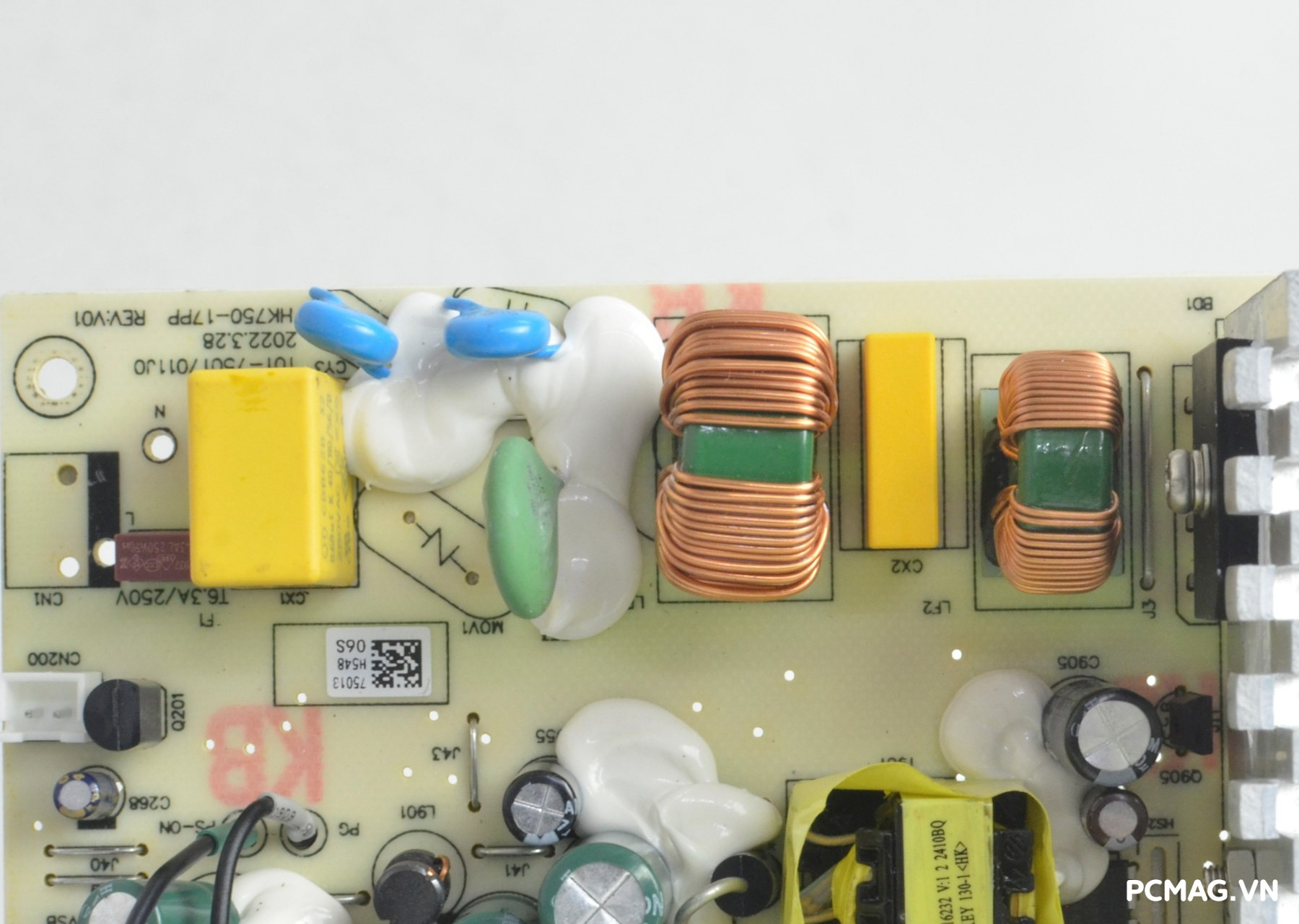

Mạch lọc EMI trên GX650PRO được trang bị tương đối đầy đủ với 2 tầng lọc nhiễu, giúp hạn chế nhiễu điện từ và đảm bảo tín hiệu đầu vào ổn định hơn. Tuy nhiên, sản phẩm không được tích hợp linh kiện chống sét MOV (Metal Oxide Varistor), vì vậy khả năng bảo vệ trước các xung điện áp đột biến từ lưới điện sẽ ở mức cơ bản.

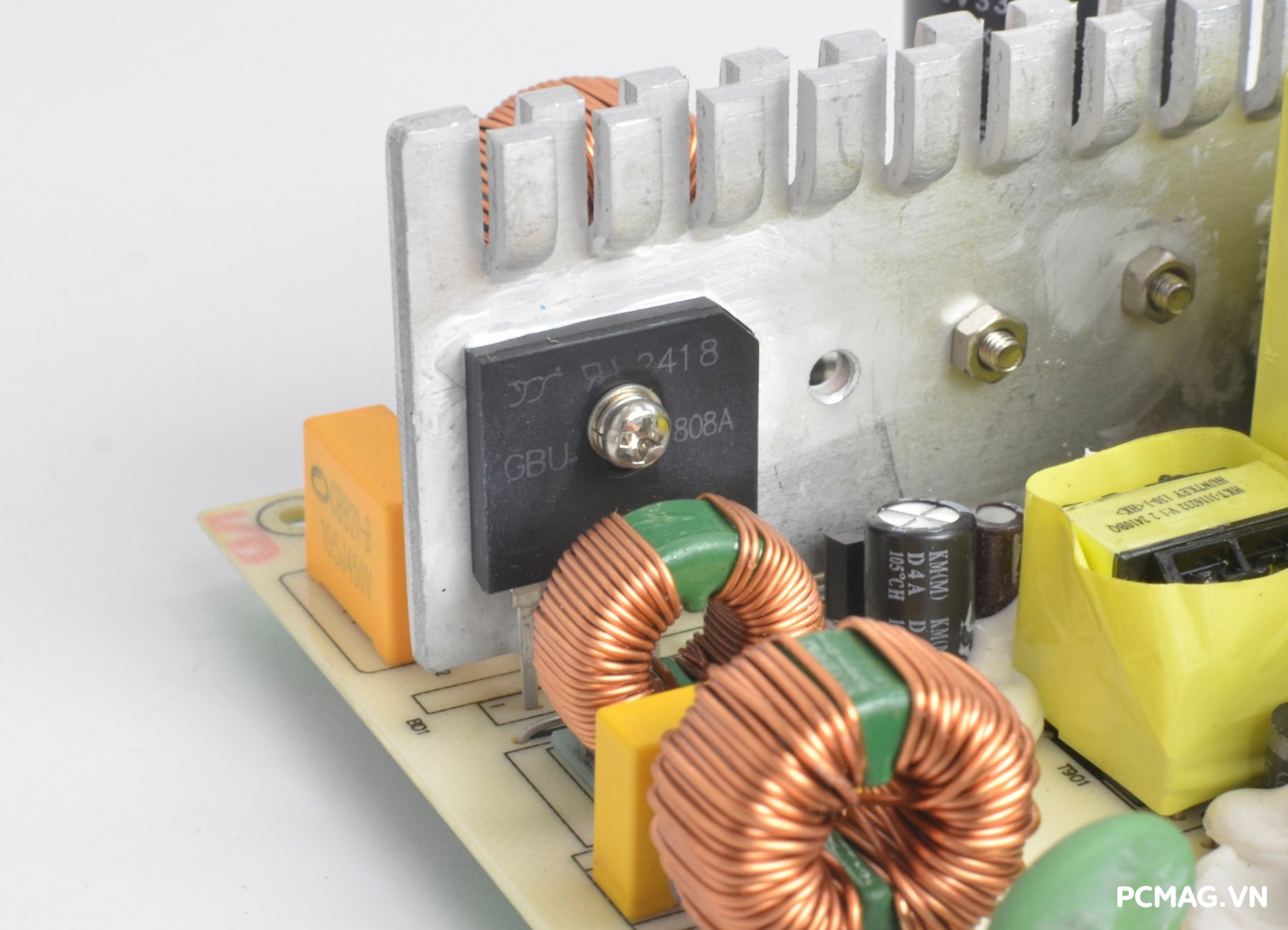

Diode cầu chỉnh lưu GBU808 (8A) được gắn trực tiếp lên phiến tản nhiệt chung của tầng PFC & PWM, giúp cải thiện khả năng tản nhiệt và nâng cao độ ổn định khi hoạt động ở tải cao.

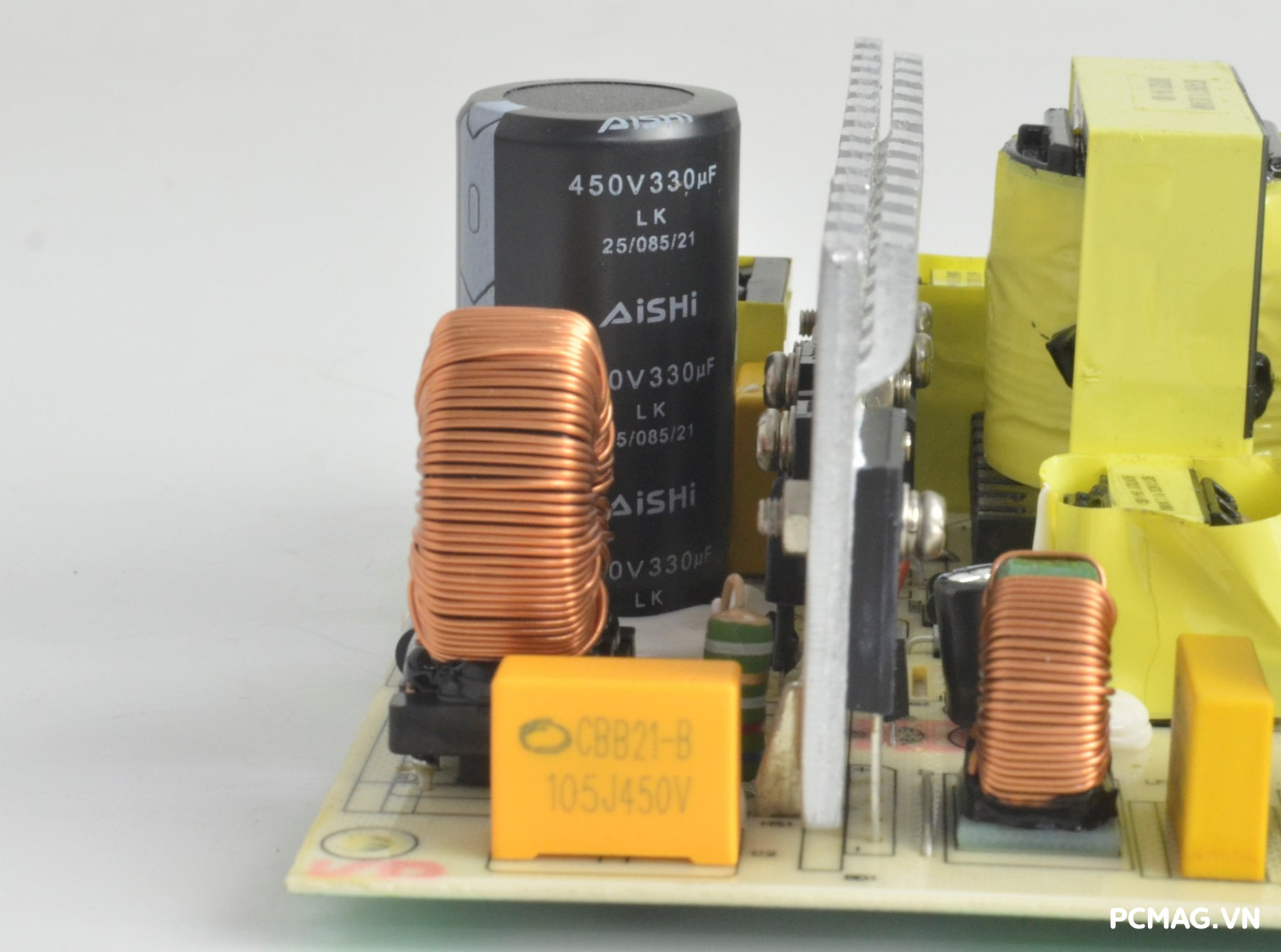

Tụ điện chính sử dụng linh kiện của Aishi, dung lượng 330µF/450V, với mức nhiệt độ hoạt động tối đa 85°C, đáp ứng nhu cầu vận hành trong phân khúc nguồn tầm trung.

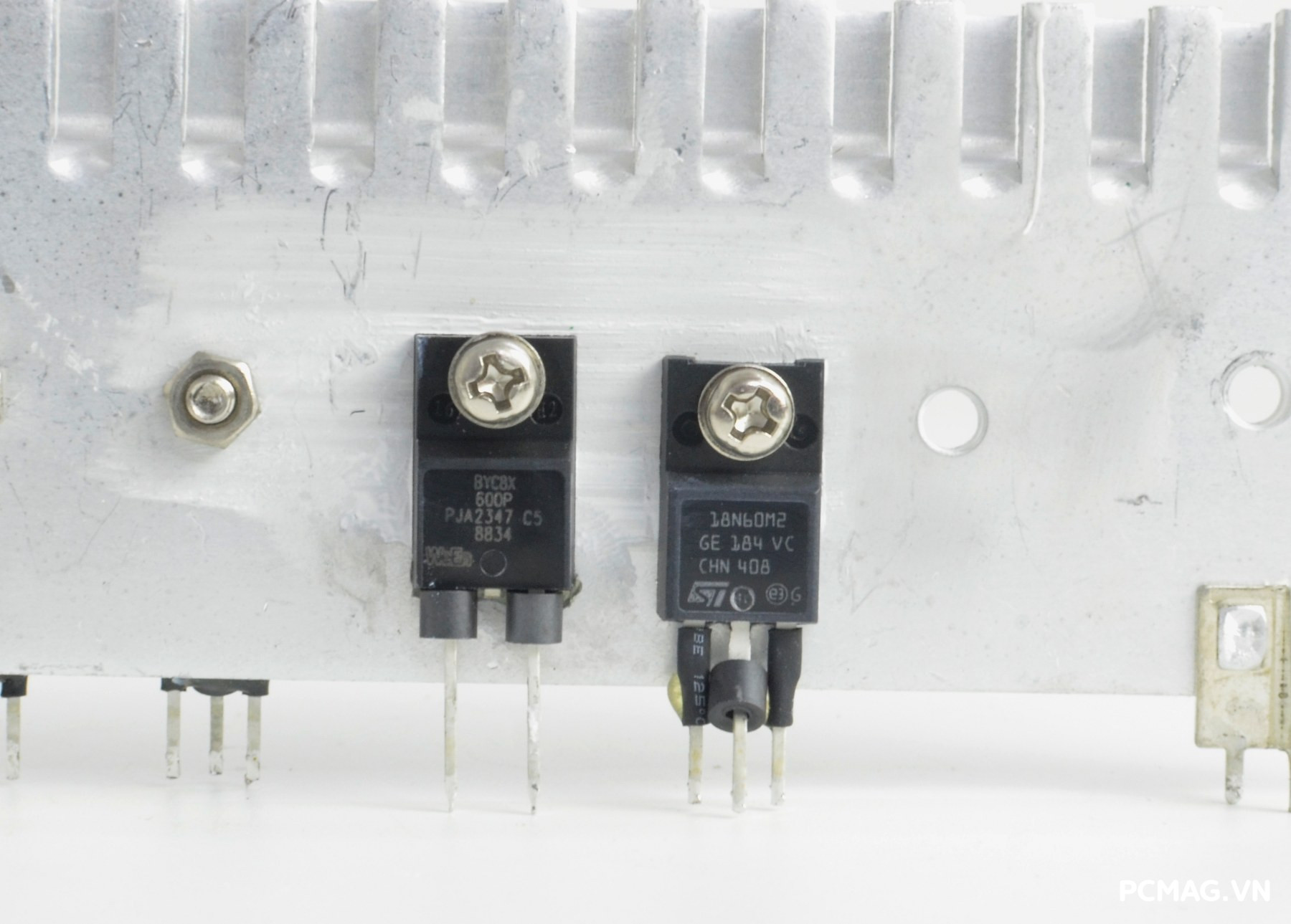

Tầng PFC chủ động (Active PFC) của Huntkey GX650PRO sử dụng MOSFET STF18N60M2 đến từ STMicroelectronics (EU), kết hợp cùng diode xung WeEn BYC8X-600P nhằm tối ưu hiệu suất chỉnh lưu và giảm tổn hao chuyển mạch.

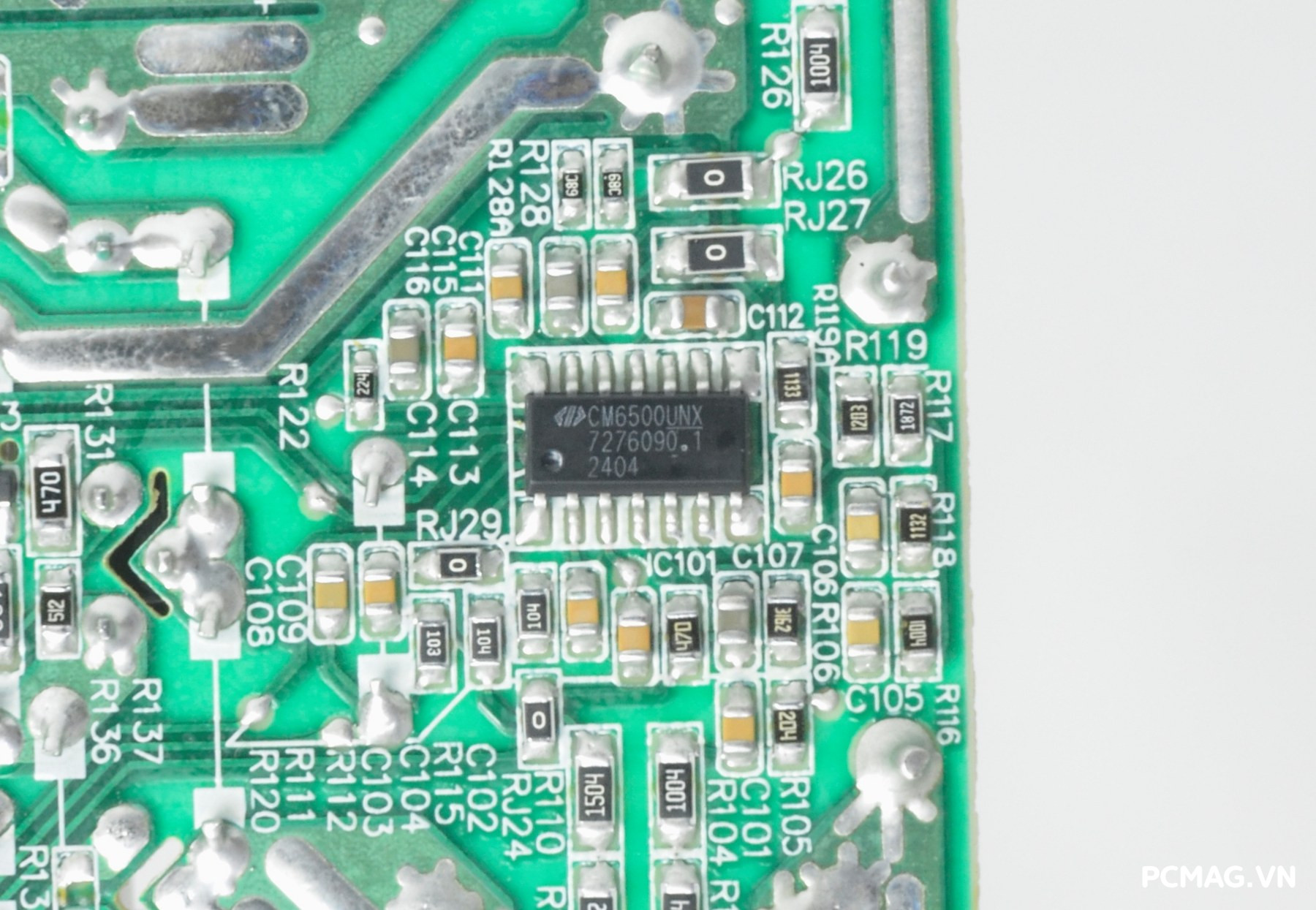

Đảm nhiệm vai trò điều khiển dao động cho tầng PFC là IC Champion CM6500UNX, giúp kiểm soát hệ số công suất và duy trì sự ổn định trong quá trình vận hành.

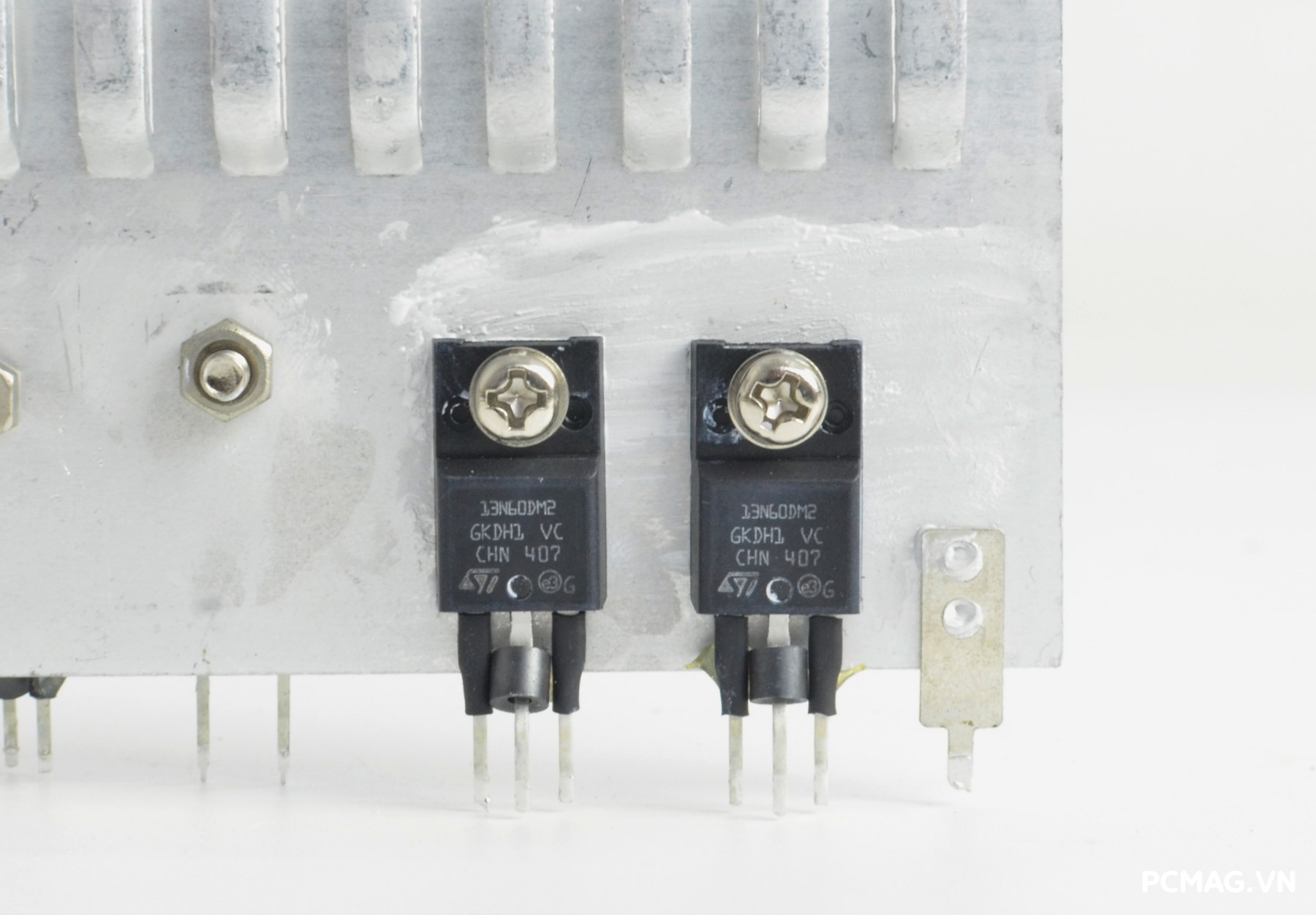

Tầng PWM/LLC được thiết kế theo cấu trúc nửa cầu (Half-Bridge), sử dụng một cặp MOSFET STF13N60DM2 đến từ STMicroelectronics (EU) nhằm đảm bảo khả năng chuyển mạch ổn định và tối ưu hiệu suất ở dải tải cao.

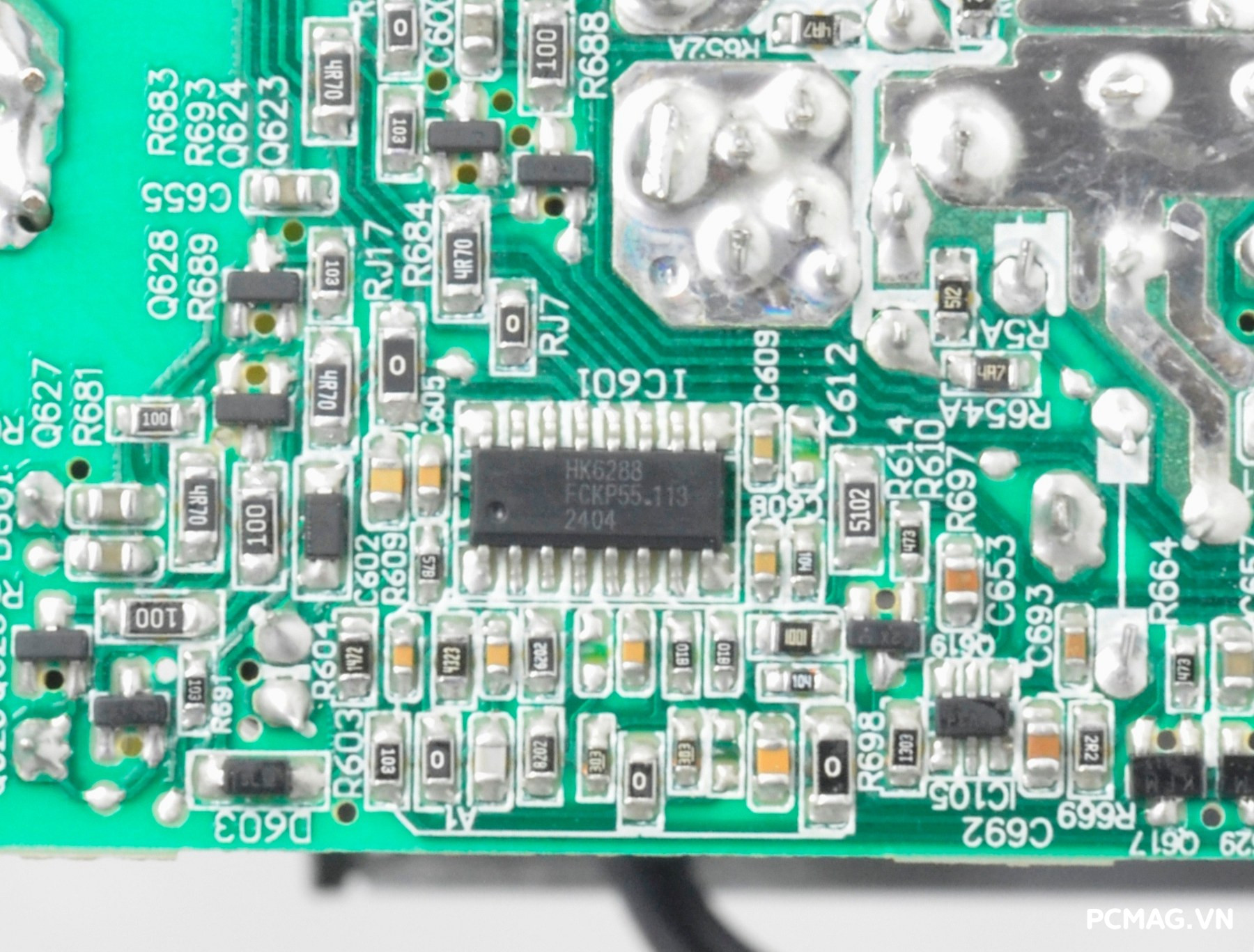

IC đảm nhiệm việc tạo dao động cho tầng PWM/LLC đồng thời điều khiển các MOSFET chỉnh lưu của đường 12V mang mã HK6288. Đây nhiều khả năng là phiên bản IC được Huntkey đặt sản xuất riêng, có nền tảng thiết kế từ Champion, nhằm tối ưu cho kiến trúc nguồn của hãng.

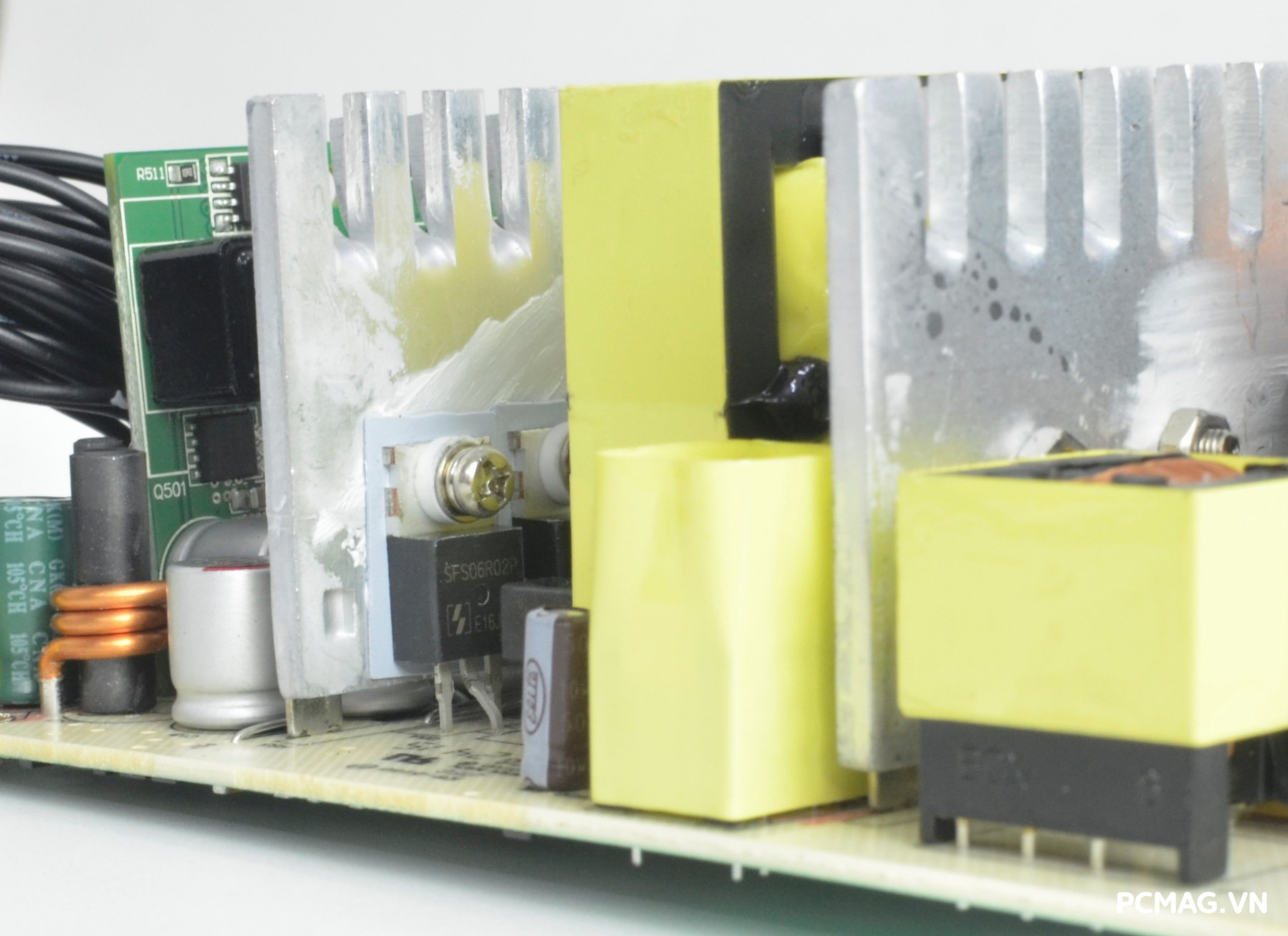

Đường 12V đơn của GX650PRO được áp dụng phương pháp chỉnh lưu đồng bộ (Synchronous Rectification) thông qua 2 MOSFET SFS06R02PF (200A x2) đến từ Oriental Semiconductor (Trung Quốc). Thiết kế này giúp giảm tổn hao chuyển đổi, cải thiện hiệu suất và nâng cao độ ổn định điện áp trên đường tải chính quan trọng nhất của bộ nguồn.

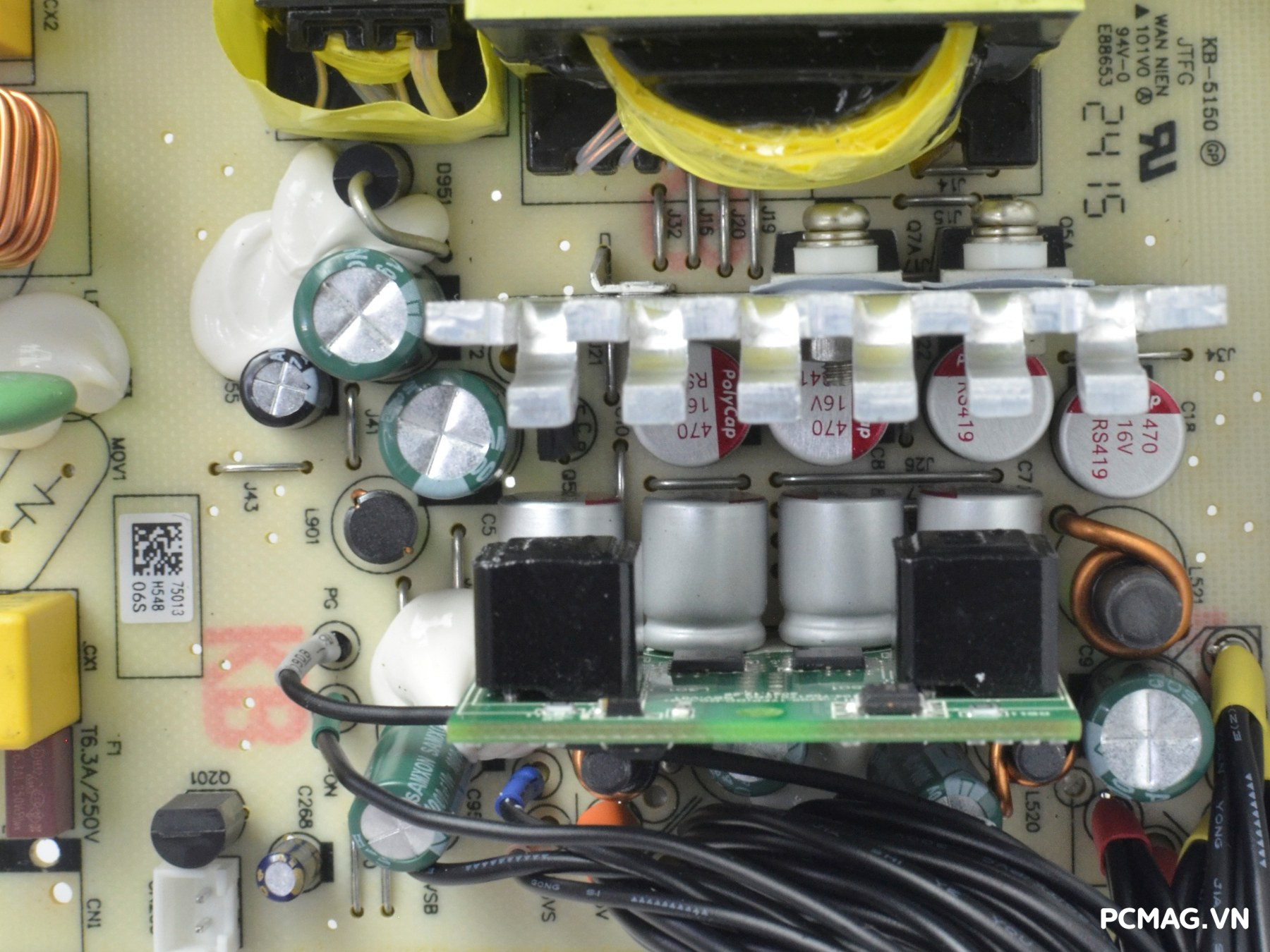

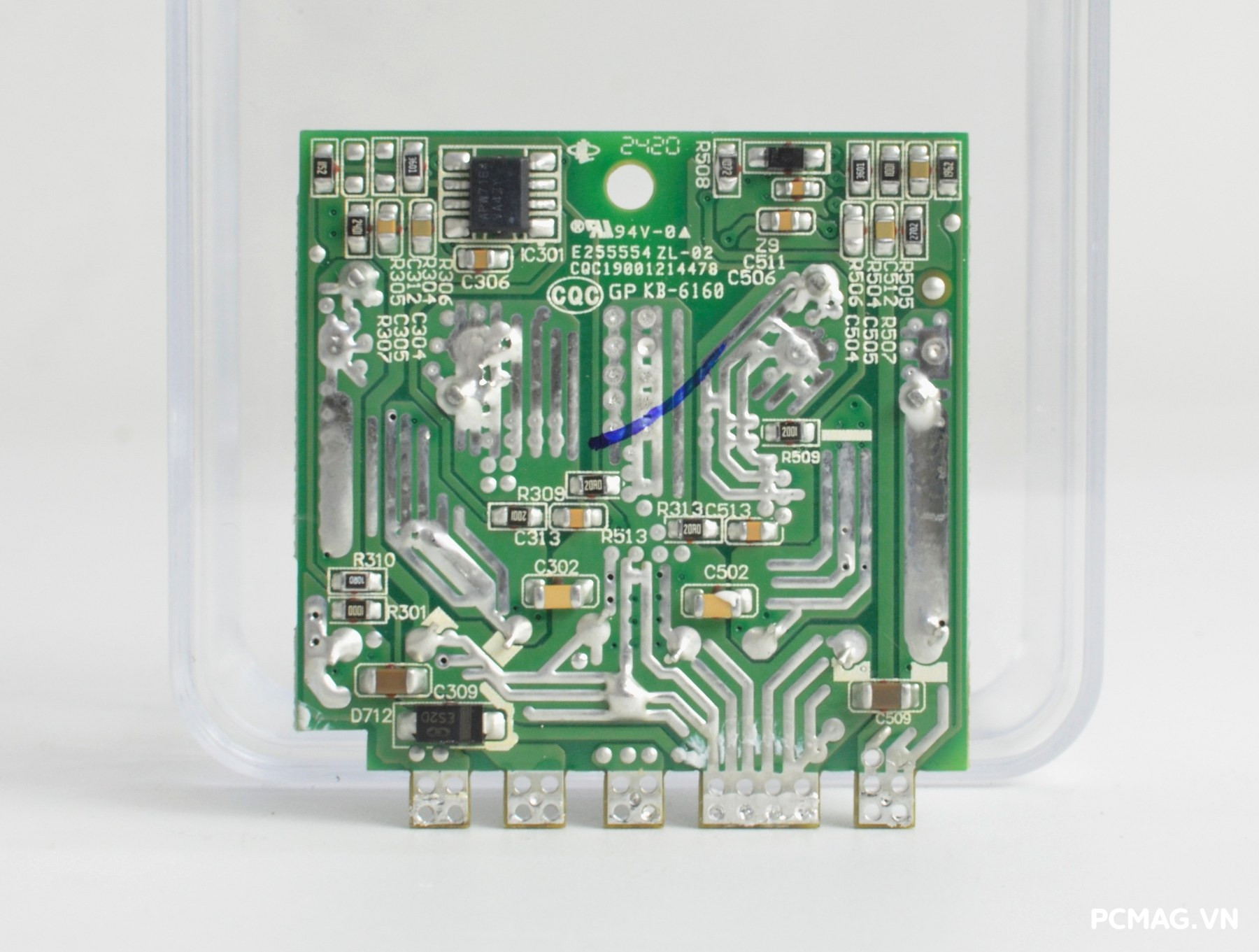

Hai đường điện áp phụ 5V và 3.3V được tạo ra từ hai khối mạch DC to DC (VRM) độc lập, có thiết kế gần tương đồng và được bố trí chung trên một module nhỏ gọn.

Mỗi khối sử dụng IC điều khiển Anpec APW7164 để tạo dao động và điều khiển cặp MOSFET AONS66614, giúp đảm bảo điện áp đầu ra ổn định, đáp ứng tốt tải biến thiên trong quá trình vận hành hệ thống.

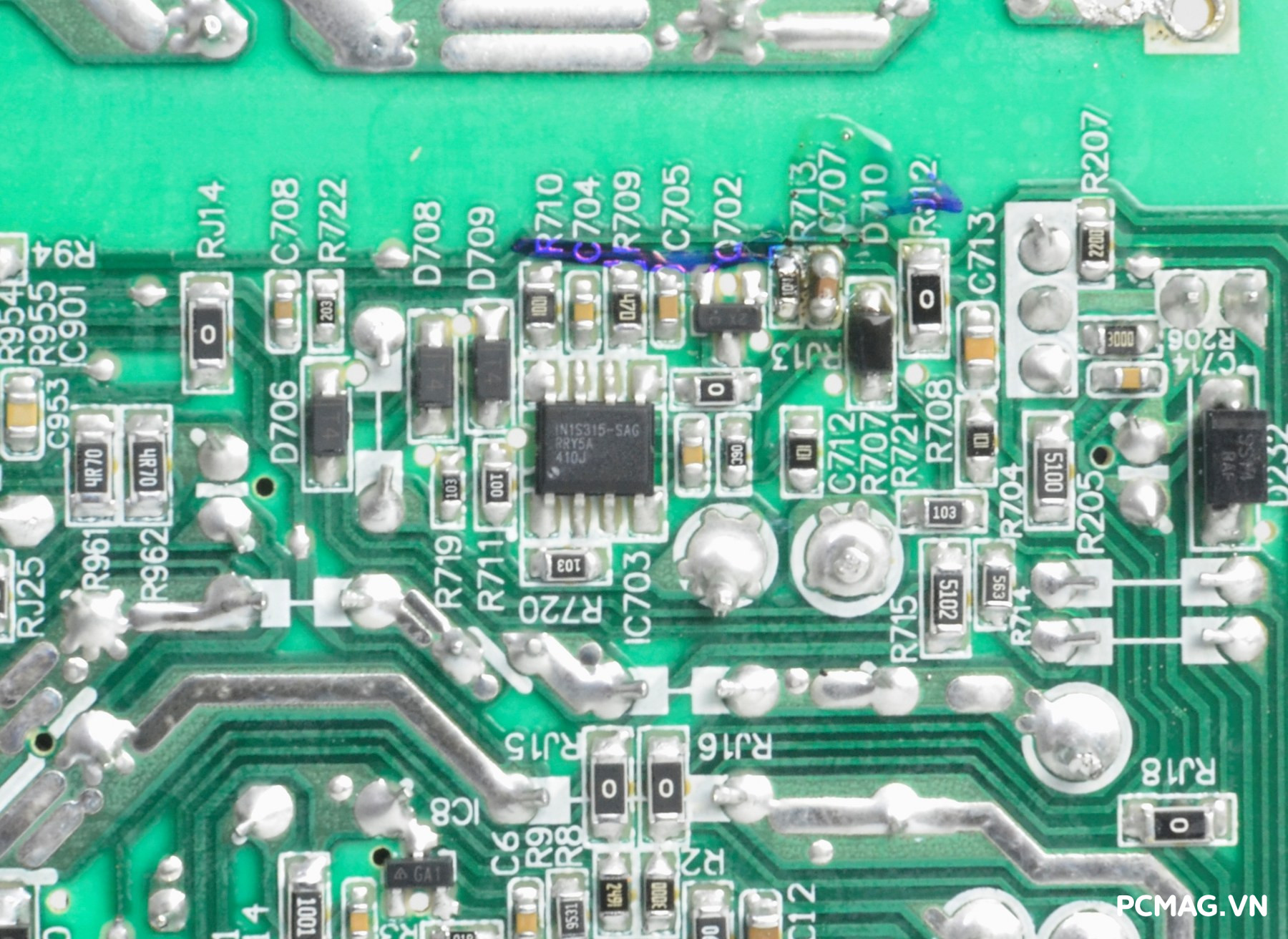

IC giám sát trên GX650PRO là INFsitronix IN1S315I-SAG, đảm nhiệm chức năng theo dõi và bảo vệ hệ thống với 3 cơ chế an toàn trên các đường điện chính gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch), giúp tăng độ an toàn trong quá trình sử dụng.

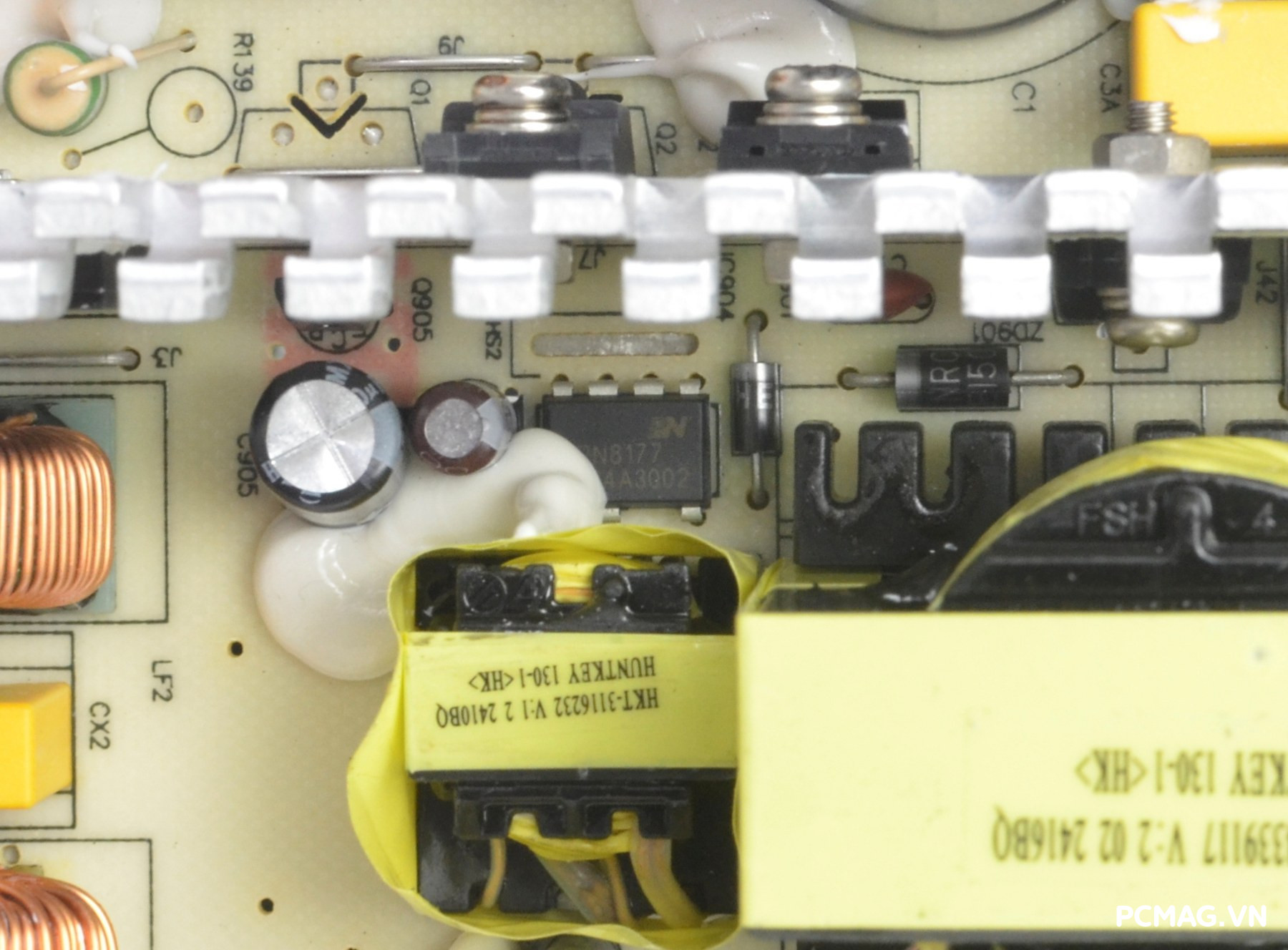

Trong khi đó, đường nguồn chờ 5Vsb được tạo ra bởi IC tích hợp Chipown PN8177, đảm bảo cung cấp điện ổn định cho các chế độ chờ và khởi động hệ thống.

Huntkey GX650PRO 650W sử dụng các tụ điện hóa đến từ Samxon với mức nhiệt độ hoạt động tối đa 105°C, kết hợp cùng tụ rắn Polymer (Polycap) nhằm tăng độ bền và cải thiện khả năng lọc nhiễu ở các đường điện áp đầu ra.

Bo mạch in (PCB) được hoàn thiện khá sạch sẽ, các mối hàn sáng và gọn gàng, tuân thủ tiêu chuẩn RoHS. Trong quá trình kiểm tra thực tế có thể thấy một vài dấu bút lông đánh dấu từ khâu kiểm tra chất lượng (QC), điều này cho thấy sản phẩm đã trải qua bước kiểm tra trước khi xuất xưởng.

III. Thử nghiệm PSU Huntkey GX650PRO 650W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu theo Test Plan ATX 3.0 của Intel, đối với bộ nguồn single rail 12V, đường 12V sẽ được chia thành 2 nhóm trong quá trình thử tải:

• 12V1: Cấp nguồn cho toàn bộ hệ thống ngoại trừ CPU (Mainboard, PCIe, linh kiện ngoại vi, v.v.)
• 12V2: Chỉ cấp riêng cho CPU thông qua đầu ATX12V/EPS12V

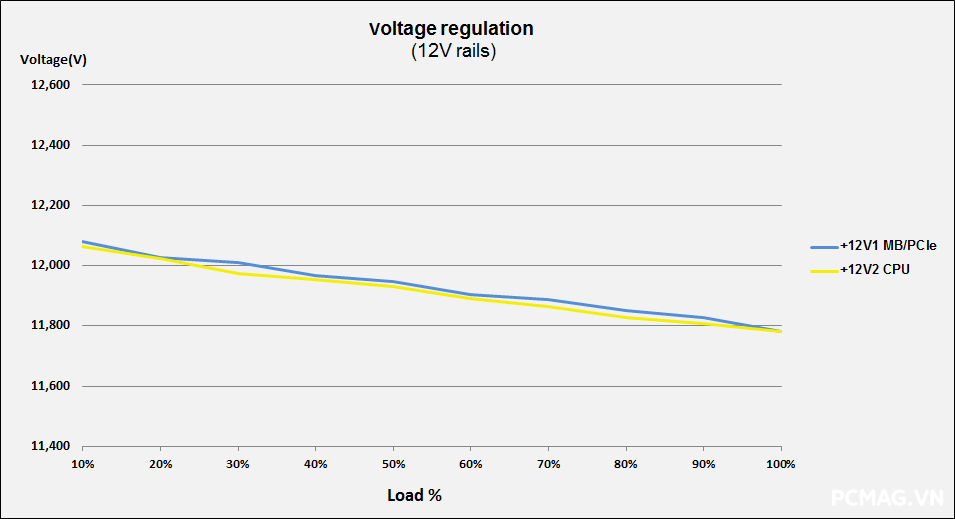

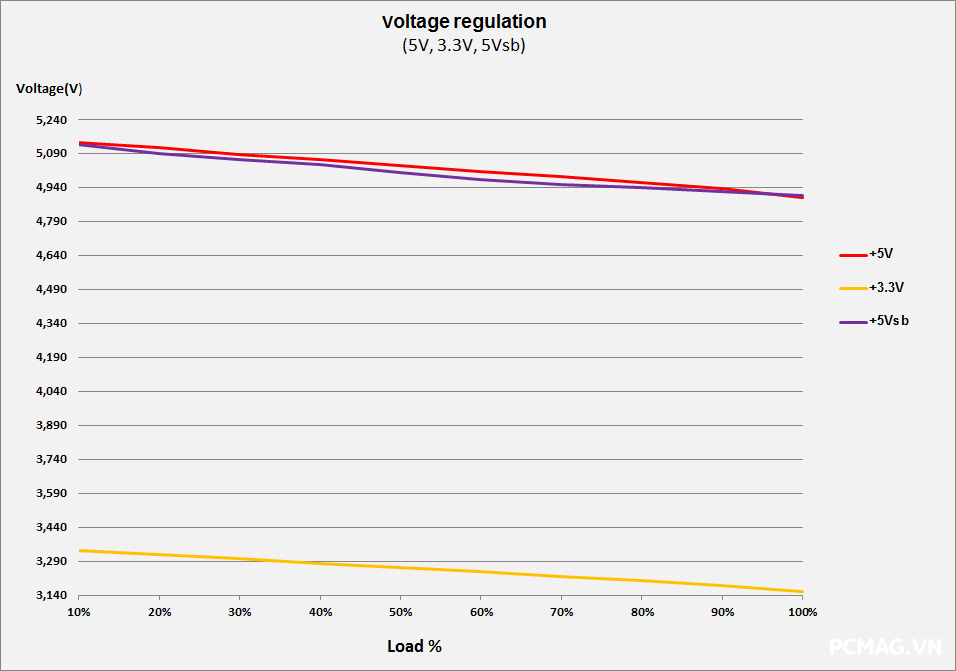

Trong quá trình thử nghiệm, Huntkey GX650PRO 650W hoàn thành đầy đủ các mức tải yêu cầu với điện áp dao động nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC to DC, bộ nguồn vẫn duy trì độ ổn định tốt ngay cả ở các kịch bản tải chéo (crossload) không đồng đều giữa các đường điện.

Hiệu suất ghi nhận tối đa đạt khoảng 90% tại 230Vac, phù hợp với chứng nhận 80Plus Bronze 230V EU mà sản phẩm đạt được.

2. Inrush Current Testing (Dòng khởi động)

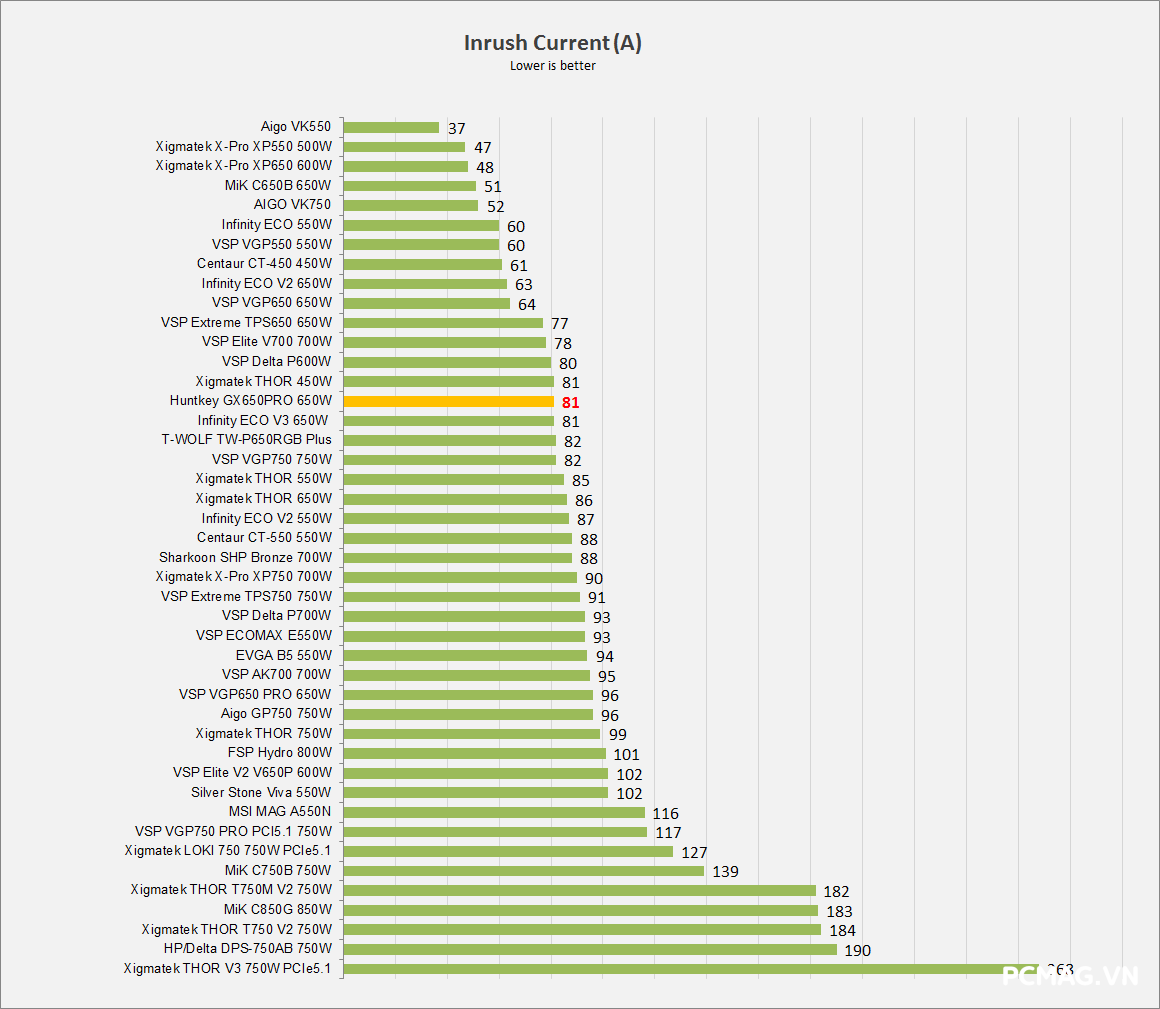

Dòng khởi động (Inrush Current) của Huntkey GX650PRO 650W được ghi nhận ở mức khoảng 81A, thuộc nhóm trung bình trong phân khúc nguồn 650W hiện nay. Mức inrush này vẫn nằm trong ngưỡng chấp nhận được và không gây ảnh hưởng đáng kể đến hệ thống điện dân dụng khi sử dụng bình thường.

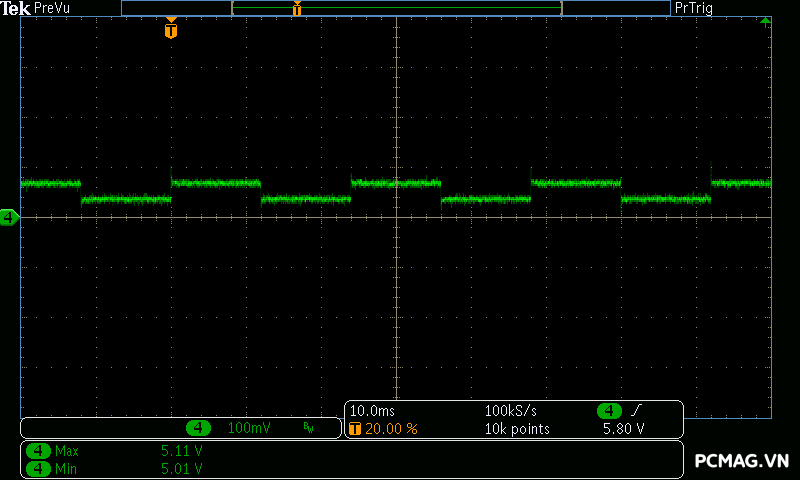

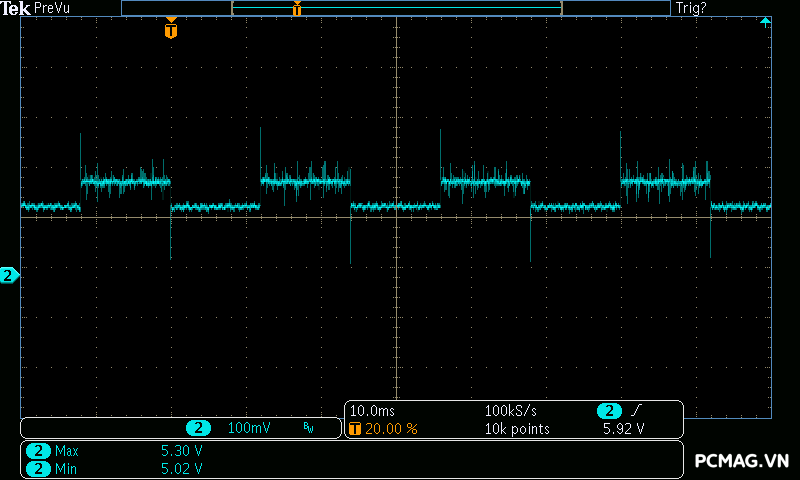

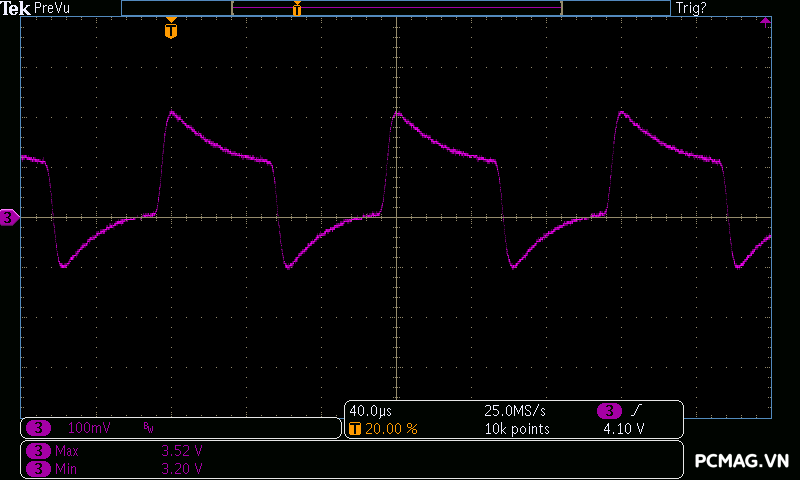

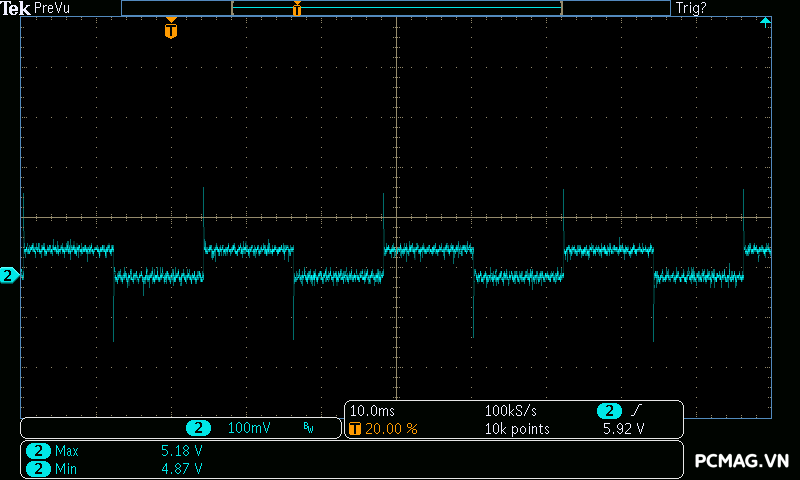

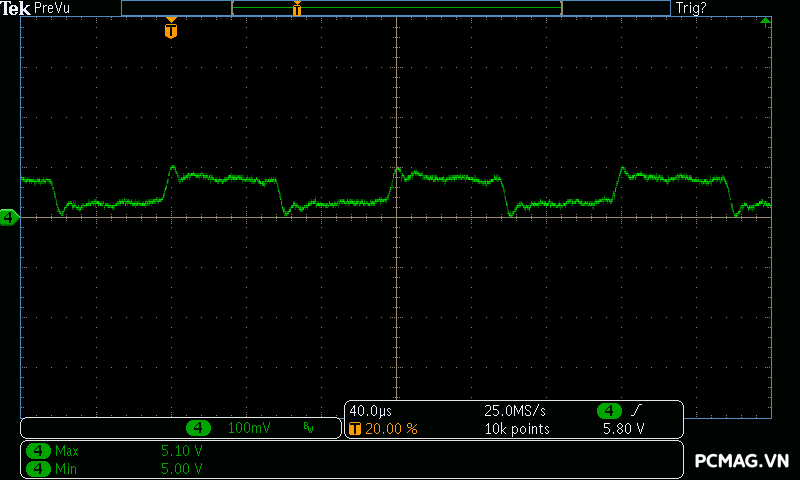

3. Sync Transient Response Test (Tải biến thiên)

• Capacitance load: 3300µF cho mỗi đường (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate theo Intel ATX 3.0:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

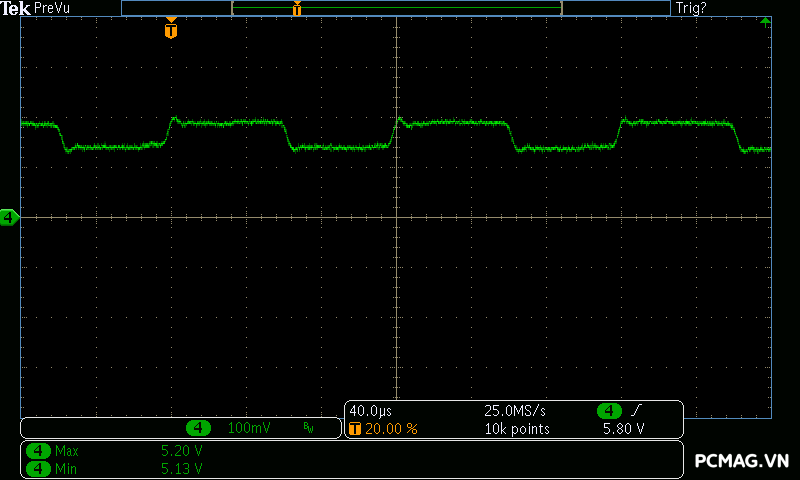

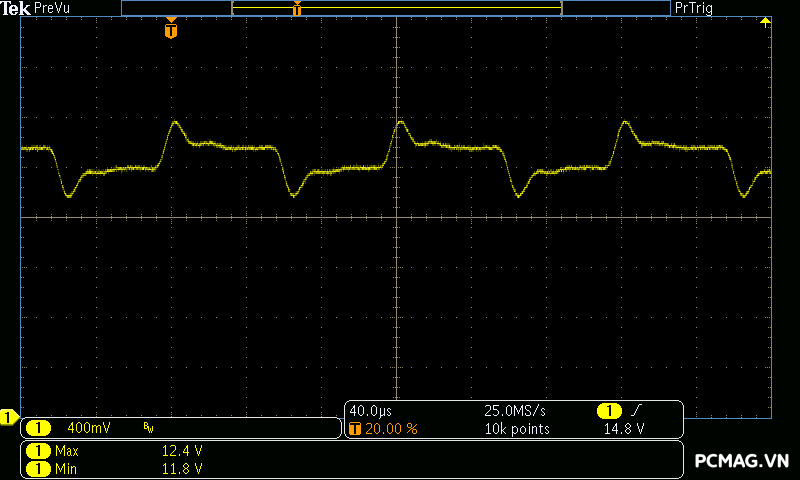

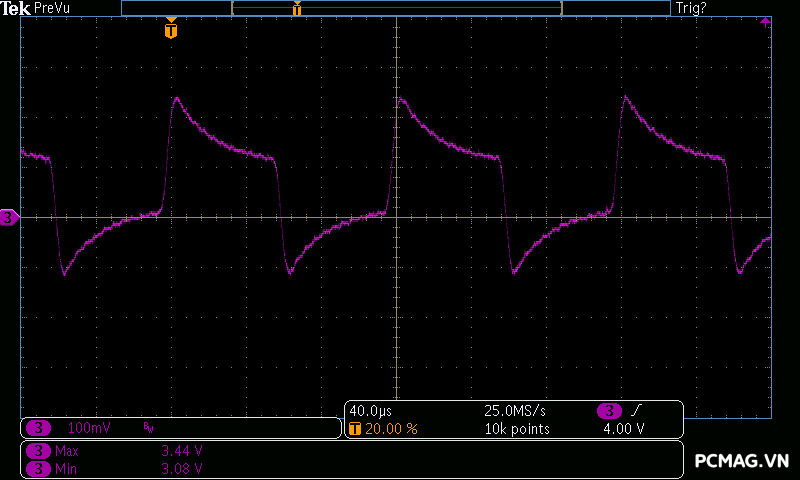

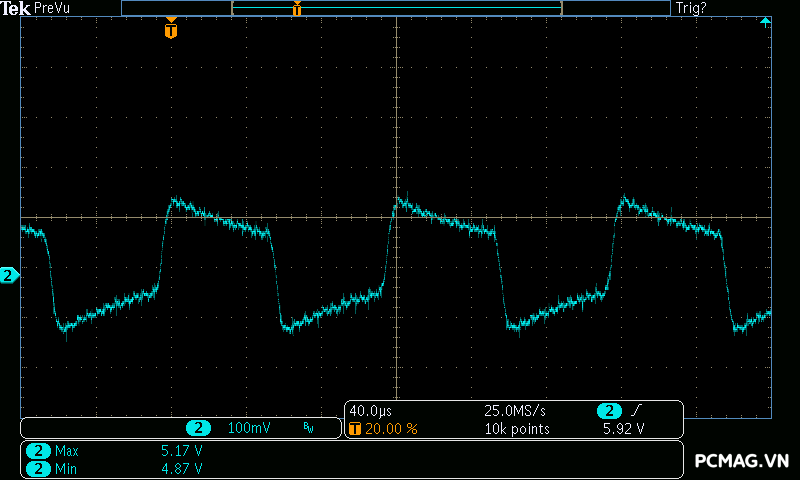

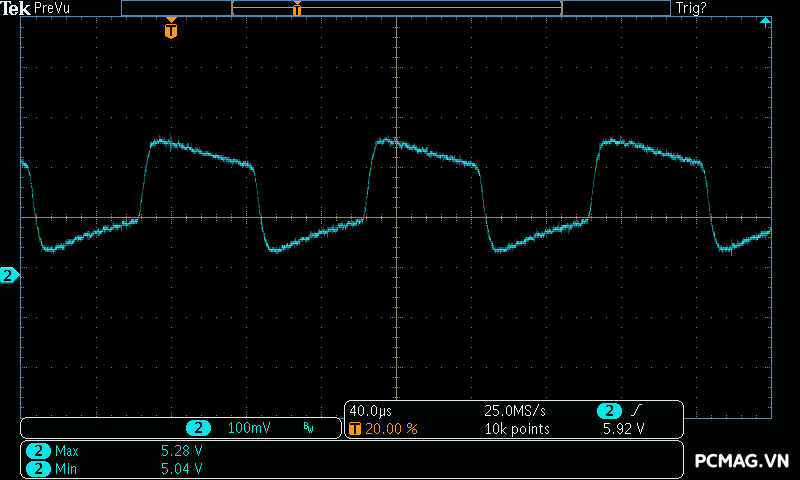

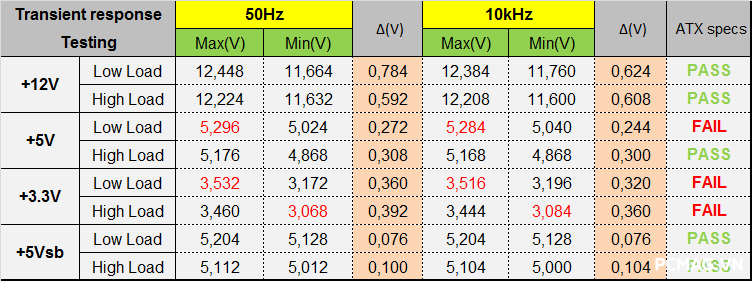

Trong bài test tải biến thiên, Huntkey GX650PRO 650W cho thấy mức dao động điện áp ở mức khá trên các đường chính. Tuy nhiên, ở một số kịch bản chuyển tải nhanh, hai đường 3.3V và 5V có thời điểm sụt áp vượt ra ngoài biên độ cho phép của tiêu chuẩn ATX, đây là điểm còn hạn chế nếu so với các mẫu nguồn cao cấp hơn trong cùng công suất.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz high load:

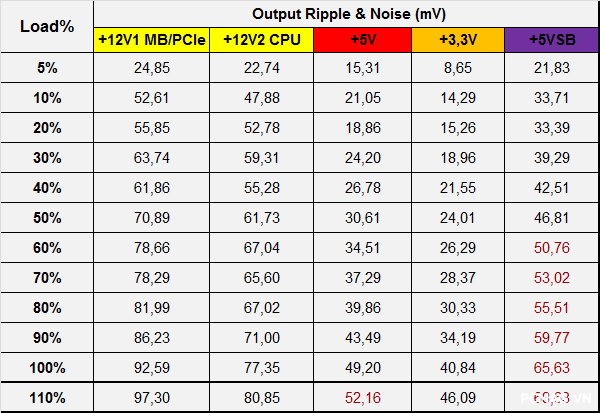

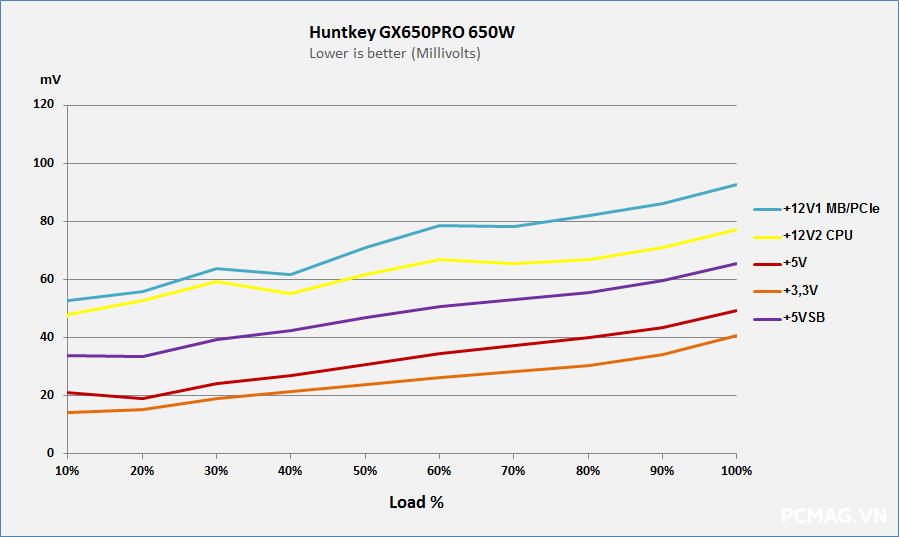

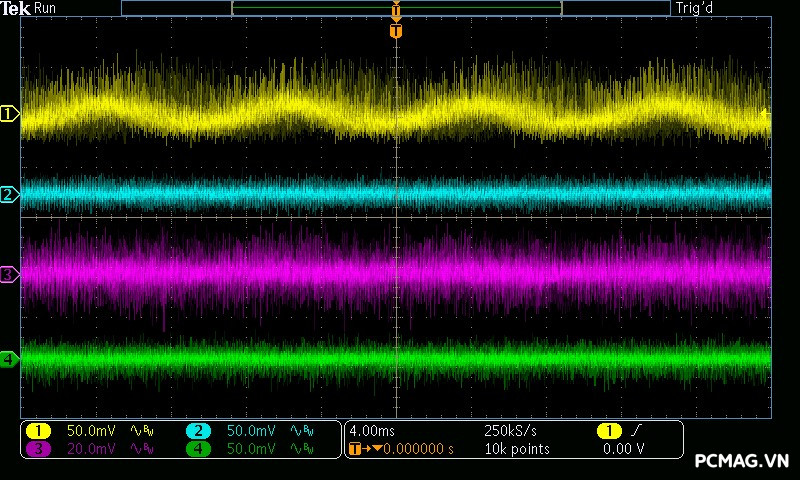

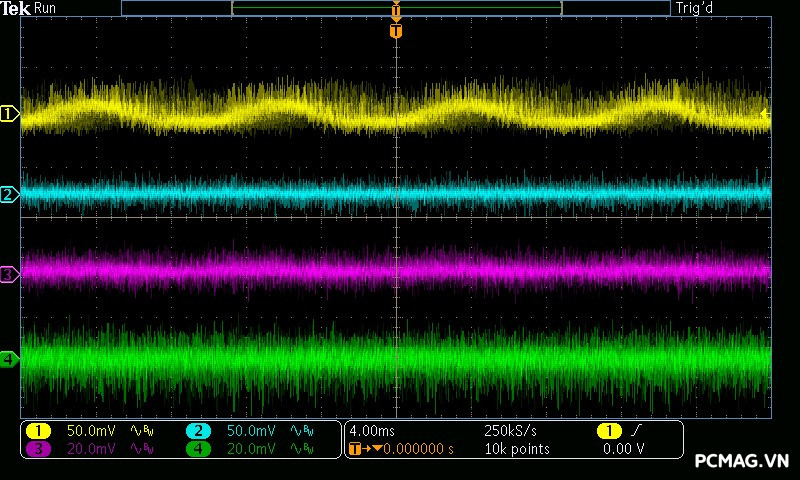

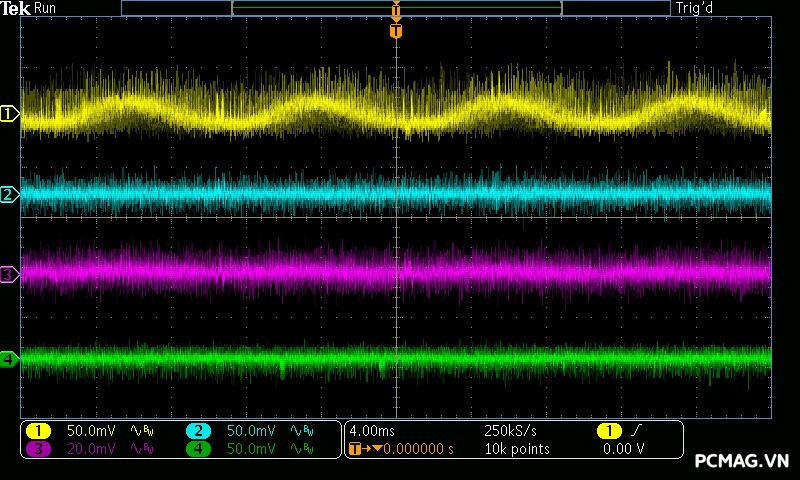

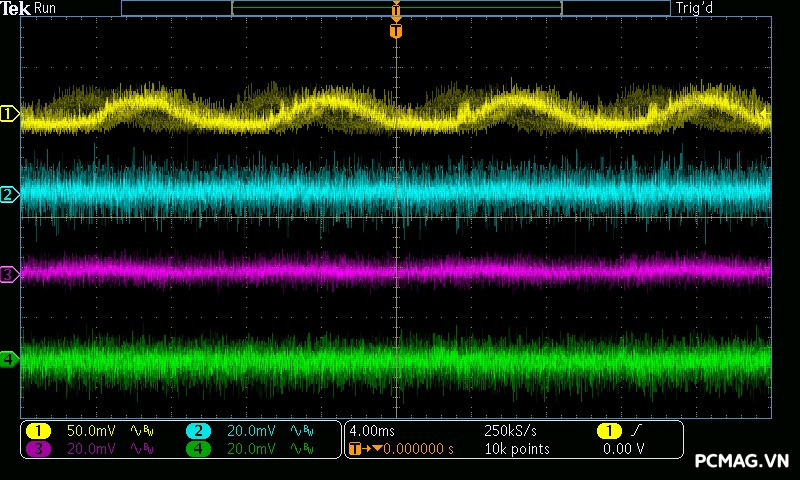

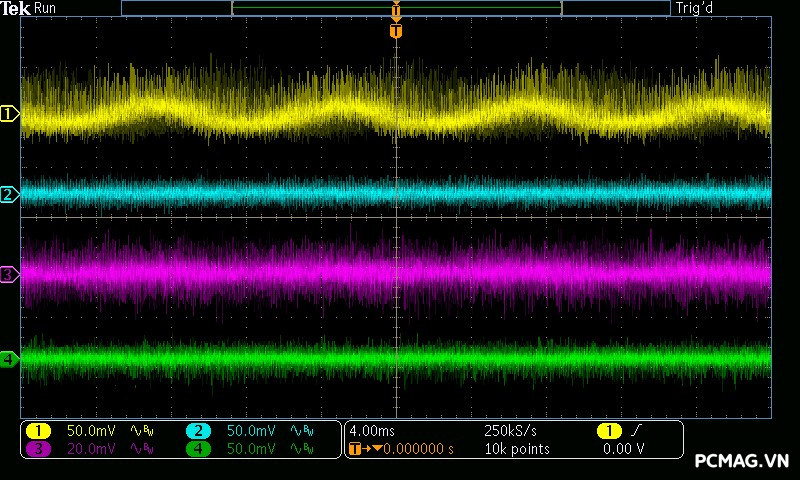

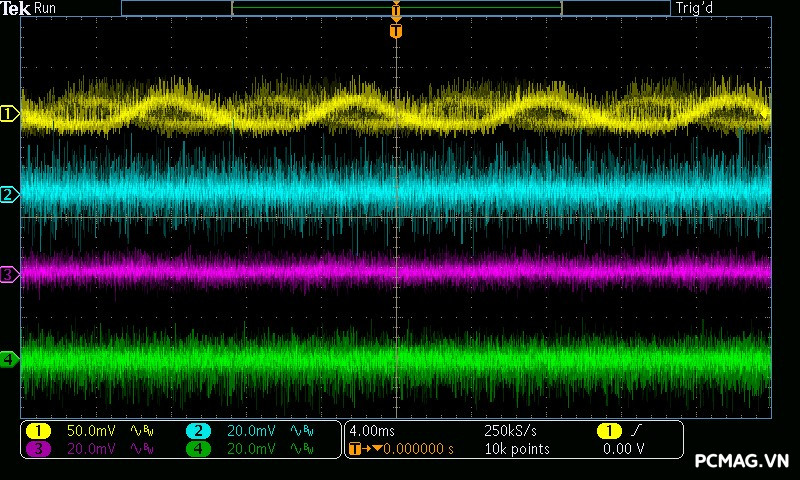

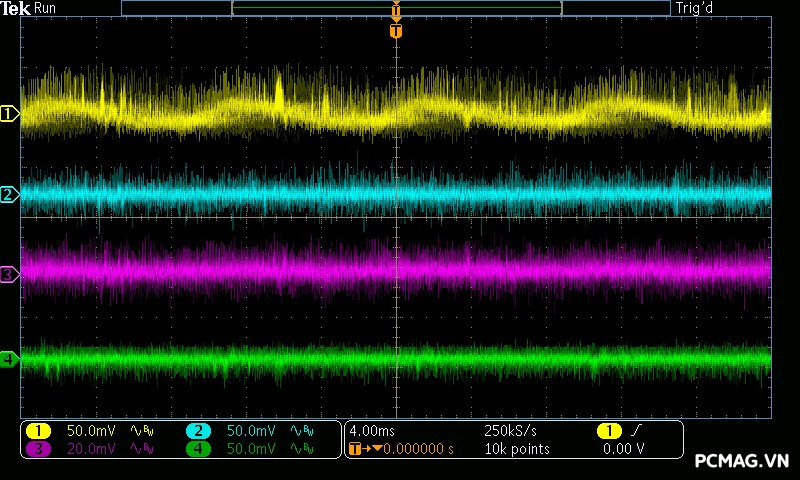

4. Ripple & Noise (Nhiễu AC cao tần)

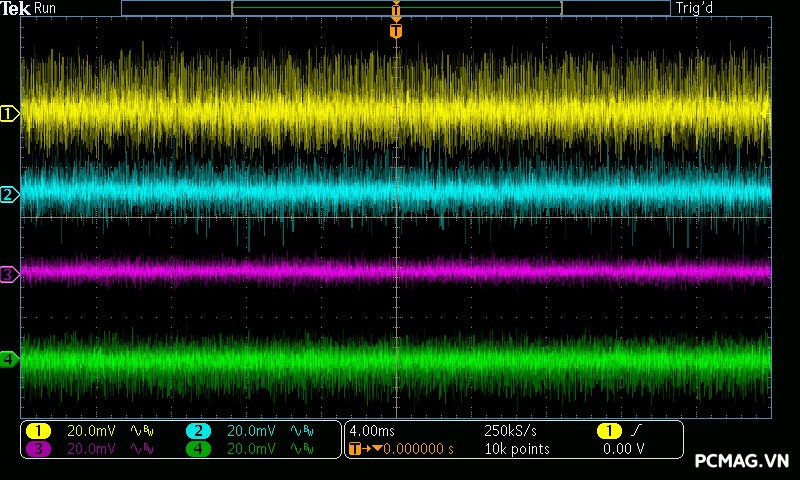

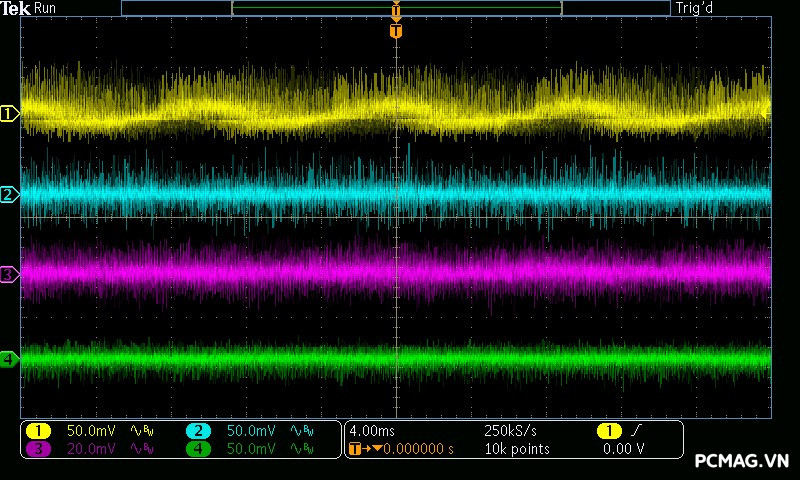

Ở hạng mục đo nhiễu cao tần, Huntkey GX650PRO 650W thể hiện mức ripple & noise ở mức trung bình trong phân khúc. Đường 5Vsb ghi nhận biên độ nhiễu vượt mốc 50mV, trong khi các đường điện còn lại dao động quanh ngưỡng ~70mV.

Các giá trị này vẫn nằm trong giới hạn cho phép của tiêu chuẩn ATX, tuy nhiên chưa thực sự ấn tượng nếu so với những bộ nguồn cao cấp có mức nhiễu được kiểm soát thấp hơn.

5. Hold-up Time (Thời gian lưu điện)

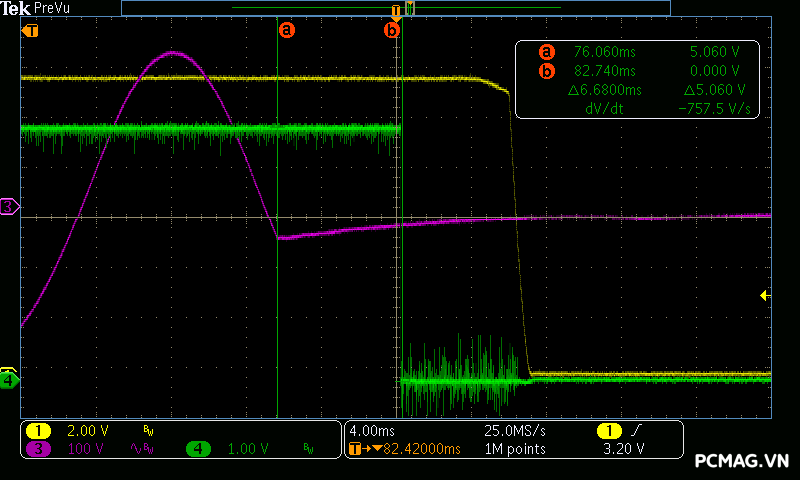

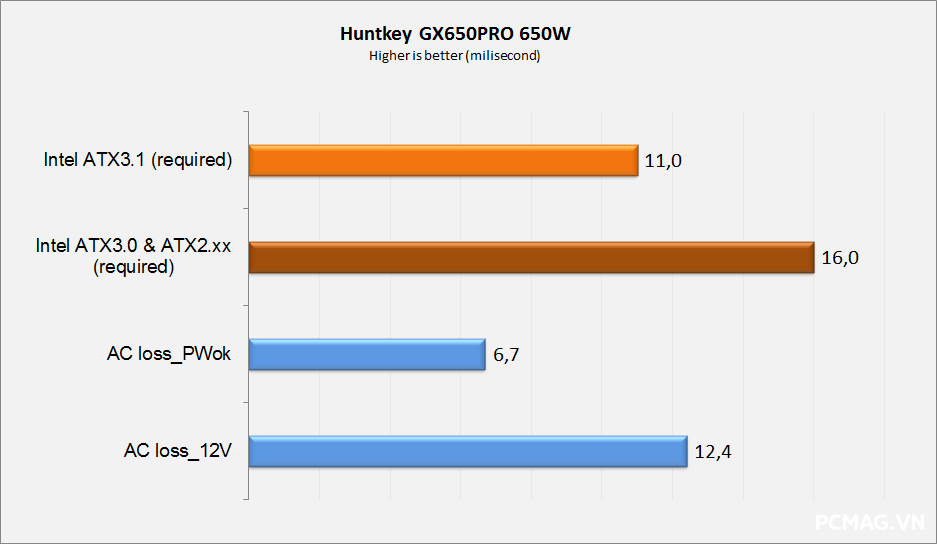

Thời gian lưu điện (Hold-up Time) của Huntkey GX650PRO 650W được ghi nhận ở mức khoảng 6,7ms. Trong thử nghiệm, đường 12V bắt đầu rơi khỏi giới hạn cho phép sau khoảng 12,4ms, chưa đạt yêu cầu tối thiểu 16ms theo tiêu chuẩn ATX.

Điều này cho thấy khả năng duy trì điện áp khi mất nguồn đột ngột của sản phẩm ở mức cơ bản và chưa đáp ứng đầy đủ thông số khuyến nghị từ Intel.

6. Protection Features (Các chế độ bảo vệ)

Tính năng OCP (bảo vệ quá dòng) trên hai đường 3.3V và 5V của Huntkey GX650PRO hoạt động chưa thực sự tối ưu, khi điểm ngắt được ghi nhận ở mức khá cao, vượt 50A cho mỗi đường. Trên thực tế, với các cấu hình PC hiện đại vốn tiêu thụ rất ít điện năng từ hai đường này, ngưỡng cắt cao như vậy ít khi gây ra rủi ro đáng kể.

Đối với các đường điện còn lại, những cơ chế bảo vệ khác đều kích hoạt và vận hành đúng chức năng, đảm bảo an toàn cho hệ thống trong các tình huống quá tải hoặc sự cố.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó có bộ nguồn máy tính chuẩn ATX – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi cấp điện ở mức khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

Với GX650PRO, mức điện áp kiểm tra sẽ tương đương ~264VAC/60Hz (110% của 240VAC). Để đánh giá chính xác thông số này, quá trình đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, nhằm xác định mức dòng rò và đảm bảo tuân thủ yêu cầu an toàn điện.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

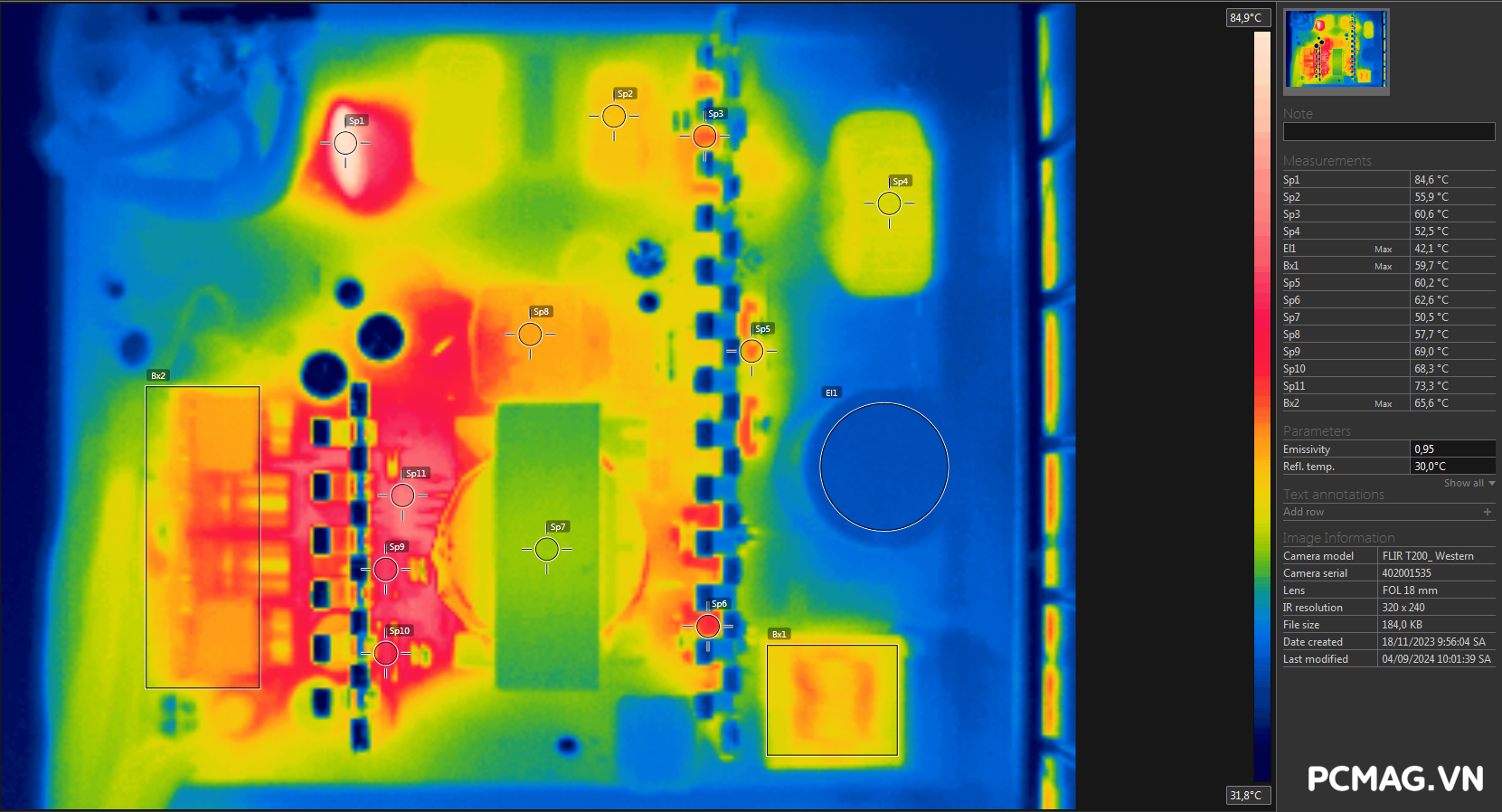

Trong quá trình vận hành, khu vực có nhiệt độ cao nhất trên Huntkey GX650PRO 650W là điện trở nhiệt NTC (thành phần hạn chế dòng khởi động). Tiếp theo là vùng các MOSFET chỉnh lưu đồng bộ của đường 12V, nơi tập trung tải chính của toàn hệ thống.

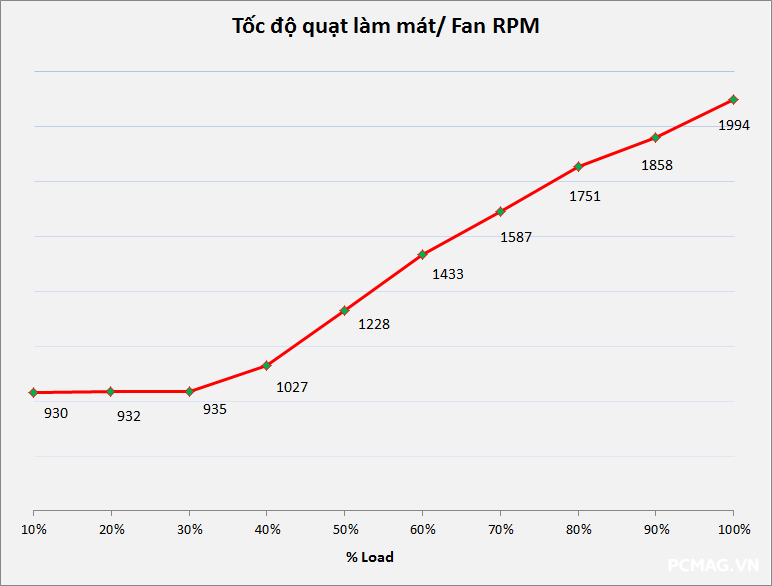

Về cơ chế làm mát, quạt 120mm duy trì tốc độ khoảng ~1000 vòng/phút khi tải nhẹ và nhiệt độ chưa tăng cao. Khi mức tải được đẩy lên, quạt sẽ tăng tốc khá nhanh để đảm bảo khả năng tản nhiệt, giúp kiểm soát nhiệt độ các linh kiện bên trong.

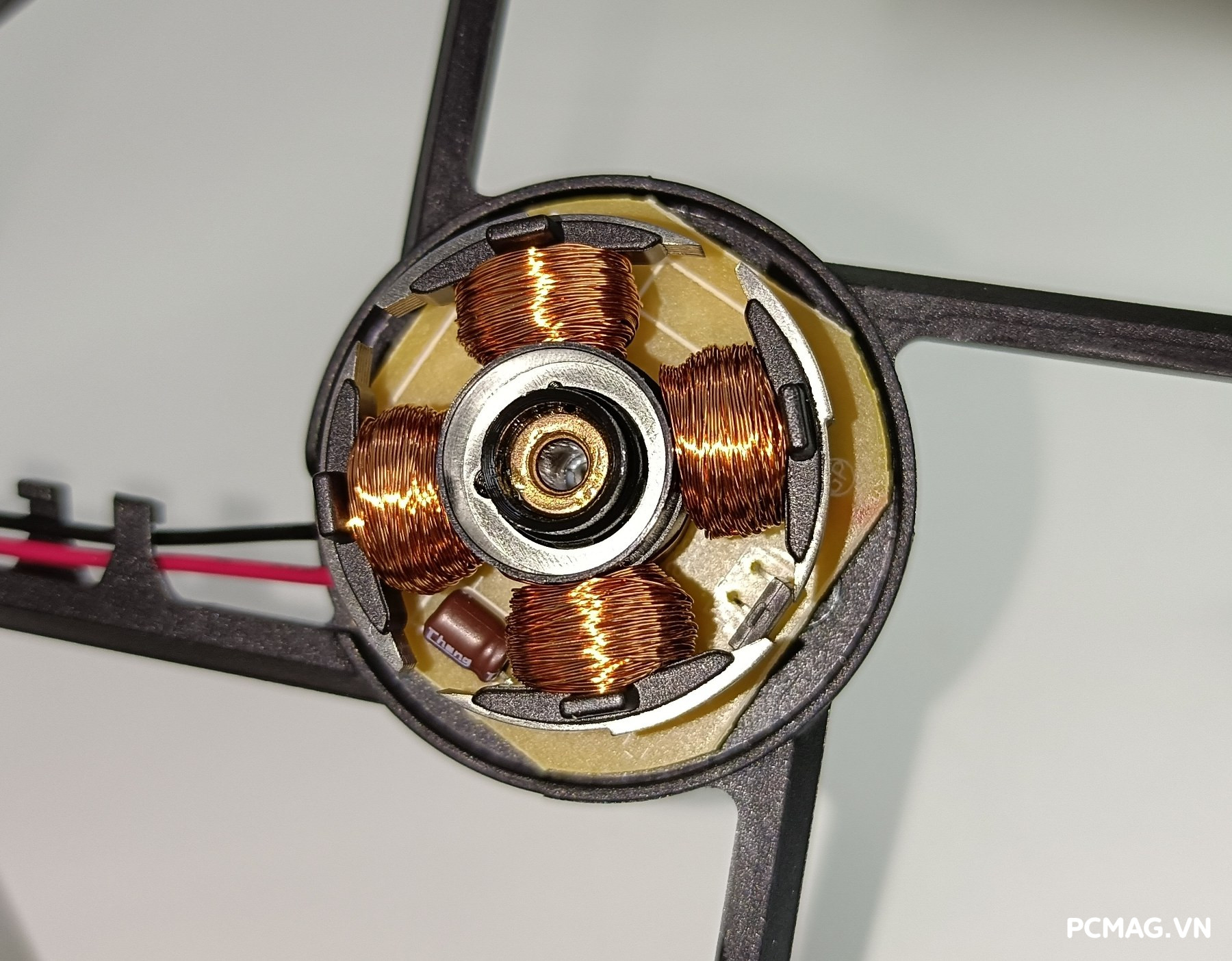

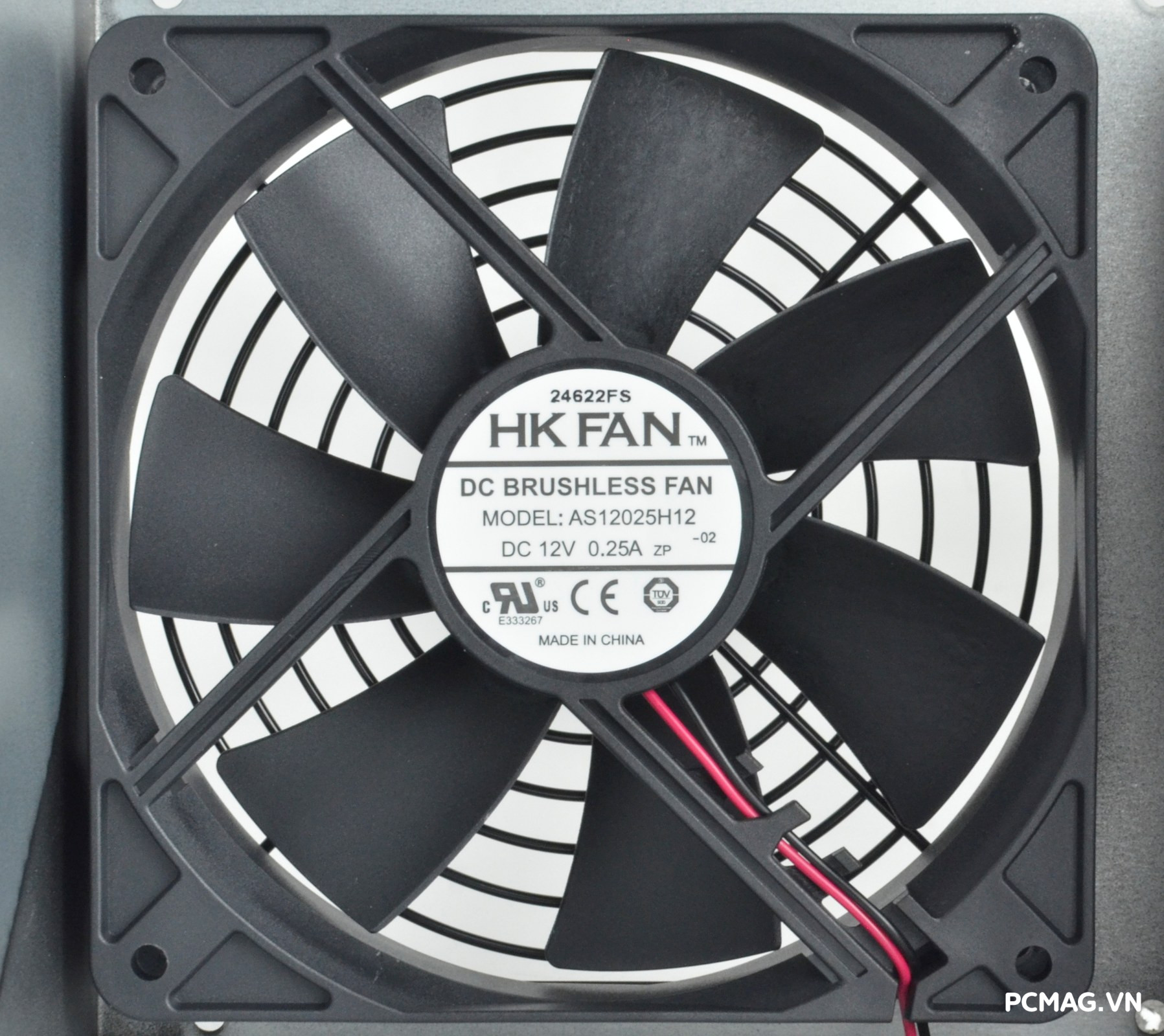

GX650PRO sử dụng quạt làm mát HK Fan AS12025H12 12V 0.25A, Sleeve bearing, có tốc độ tối đa khoảng 2000rpm

IV. Kết luận

Huntkey GX650PRO 650W mang lại chất lượng điện áp và linh kiện ở mức khá trong phân khúc. Hiệu suất thực tế đạt khoảng ~90% tại 230Vac, tương ứng với chứng nhận 80Plus Bronze 230V EU. Việc trang bị nền tảng cộng hưởng LLC + chỉnh lưu đồng bộ (SR) + DC to DC (VRMs) giúp tối ưu hiệu quả chuyển đổi điện năng và cải thiện độ ổn định khi tải thay đổi.

Dù vẫn còn một vài điểm cần tinh chỉnh, Huntkey vẫn có nhiều dư địa để hoàn thiện hơn nữa dòng GX PRO, qua đó tăng sức cạnh tranh trong phân khúc nguồn tầm trung.

Với mức công suất 650W, GX650PRO phù hợp cho các cấu hình PC phổ thông đến tầm trung, sử dụng 01 card đồ họa có công suất dưới 230W, phục vụ tốt nhu cầu gaming và làm việc đa nhiệm.

Ưu điểm:

• Chất lượng linh kiện ở mức khá trong tầm giá
• Hiệu suất đạt ~90%@230Vac – chuẩn 80Plus Bronze 230V EU
• Trang bị nền tảng mạch cộng hưởng LLC + DC to DC (VRMs) hiện đại

Hạn chế:

• Ripple noise trên đường 5Vsb cần được cải thiện thêm
• Ngưỡng bảo vệ quá dòng (OCP) cho đường 5V và 3.3V nên được thiết lập ở mức thấp hơn để tối ưu tính an toàn
