Leadex III Gold 850W là phiên bản thế hệ tiếp theo của dòng nguồn Leadex III Gold từng được Super Flower ra mắt cách đây khoảng 5 năm. Về nền tảng, sản phẩm vẫn giữ nguyên những giá trị cốt lõi đã làm nên tên tuổi của người tiền nhiệm như hiệu suất ổn định, độ bền cao và chất lượng linh kiện vượt trội.

Tuy nhiên, phiên bản mới được nâng cấp đáng kể để đáp ứng các tiêu chuẩn phần cứng hiện đại. Nổi bật nhất là việc hỗ trợ chuẩn ATX 3.1 cùng đầu cắm 12V-2×6/PCIe 5.1, sẵn sàng cho các dòng VGA thế hệ mới. Bên cạnh đó, quạt FDB cao cấp được trang bị thay cho quạt bi DBB trước đây, mang lại khả năng vận hành êm ái và bền bỉ hơn. Hệ thống cáp bẹ đen không tích hợp tụ dập nhiễu cũng giúp việc đi dây gọn gàng, linh hoạt và thẩm mỹ hơn.

Theo đánh giá từ PCMAG, đây là bước nâng cấp đáng giá, giúp Leadex III Gold ATX 3.1/PCIe 5.1 tiếp tục duy trì vị thế trong phân khúc nguồn cao cấp dành cho game thủ và người dùng chuyên nghiệp.

I. Hộp và phụ kiện PSU Super Flower Leadex III Gold 850W

Sản phẩm được đóng gói trong hộp kích thước vừa phải, nổi bật với tông màu trắng – vàng – xanh đặc trưng. Các thông số kỹ thuật quan trọng được in đầy đủ và rõ ràng ở các mặt hộp, giúp người dùng dễ dàng theo dõi trước khi mở sản phẩm. Super Flower cũng sử dụng chung ngôn ngữ thiết kế bao bì này cho dòng Leadex VII Gold, tạo sự đồng bộ và nhận diện thương hiệu nhất quán giữa các phân khúc nguồn cao cấp của hãng.

Phụ kiện đi kèm với Leadex III Gold 850W ở mức cơ bản nhưng đầy đủ cho nhu cầu lắp đặt, bao gồm: 1 dây nguồn chuẩn EU, 4 ốc cố định PSU vào thùng máy, 1 túi đựng cáp tiện lợi và 1 sách hướng dẫn sử dụng. Bộ phụ kiện này đáp ứng tốt các yêu cầu lắp đặt cơ bản mà không đi kèm thêm các phụ kiện mở rộng khác.

II. PSU Super Flower Leadex III Gold 850W

1. Bên ngoài

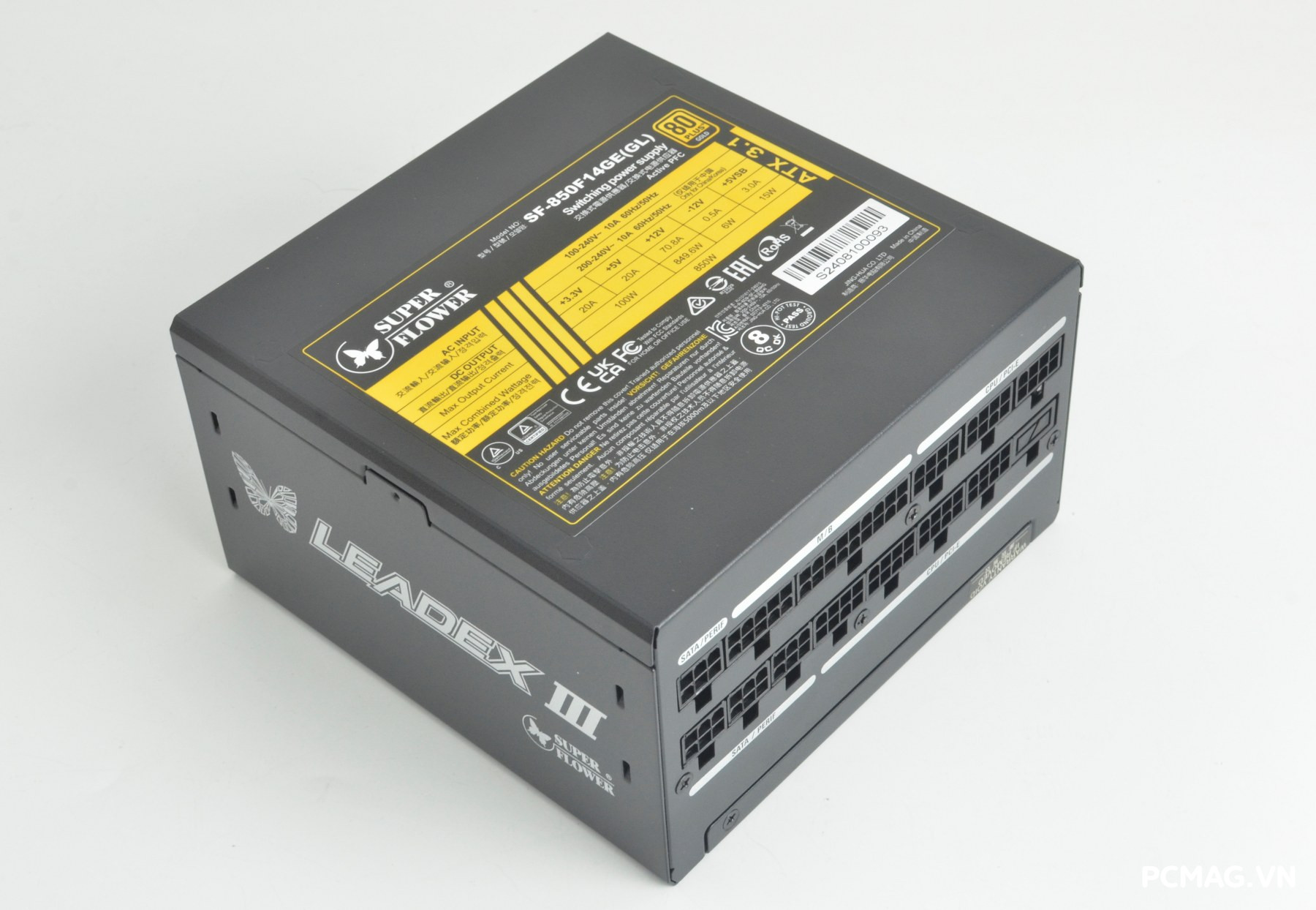

Leadex III Gold 850W sở hữu chiều dài nhỉnh hơn chuẩn ATX tiêu chuẩn khoảng 1 cm, mang lại không gian linh kiện rộng rãi hơn bên trong. Toàn bộ vỏ ngoài được hoàn thiện bằng lớp sơn tĩnh điện màu đen nhám, tạo cảm giác cứng cáp và cao cấp. Sản phẩm được trang bị quạt làm mát FDB kích thước 140mm, giúp tăng hiệu quả tản nhiệt đồng thời duy trì độ ồn thấp khi vận hành.

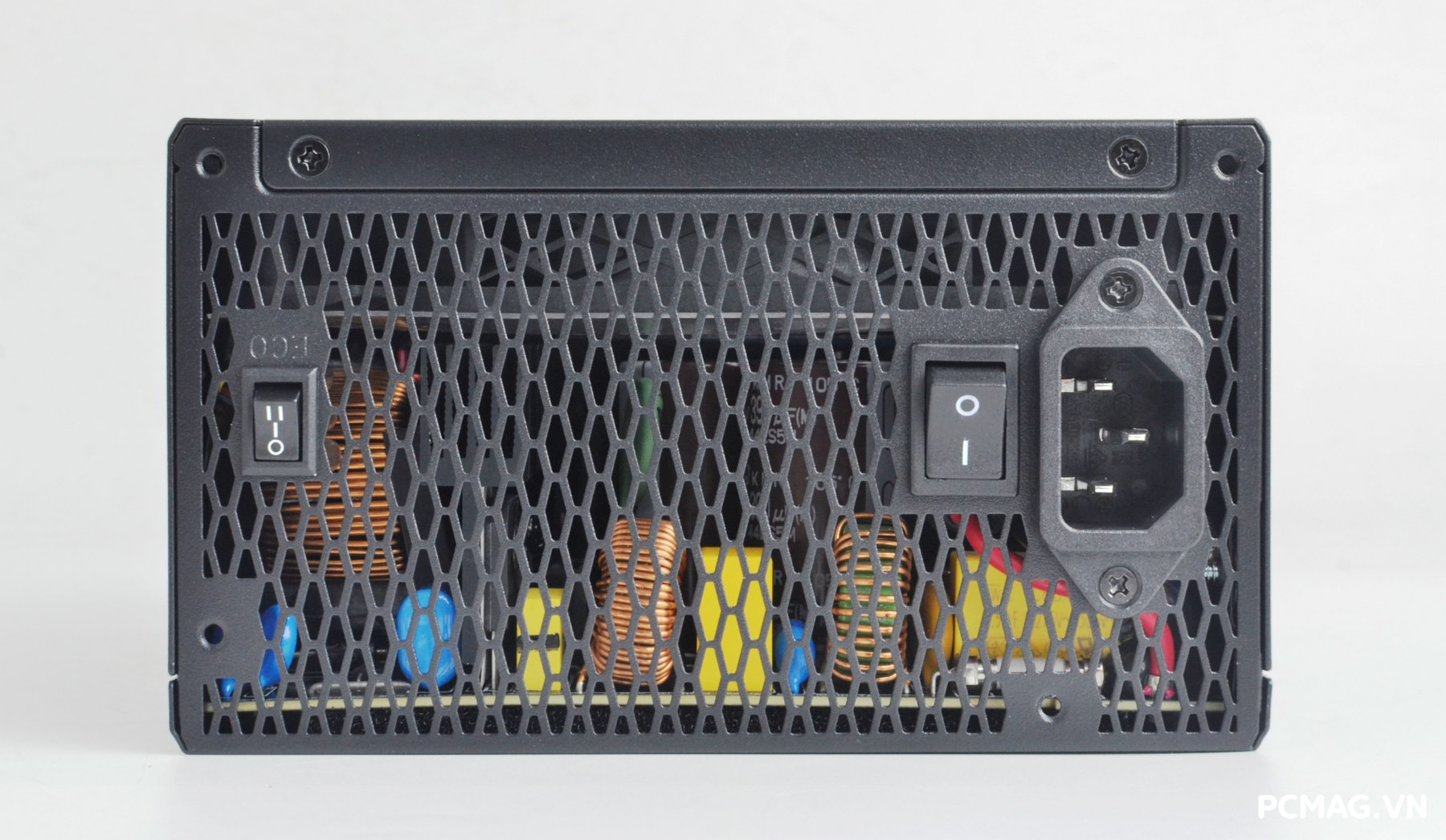

Bên cạnh công tắc nguồn truyền thống, Leadex III Gold 850W còn được trang bị thêm công tắc điều chỉnh chế độ hoạt động của quạt làm mát với 3 tùy chọn khác nhau:

• O: Chế độ Semi-Fanless, quạt chỉ bắt đầu hoạt động khi nhiệt độ PSU đạt khoảng ~60°C, giúp hệ thống vận hành gần như im lặng ở mức tải thấp.
• I: Chế độ Semi-Fanless với ngưỡng kích hoạt sớm hơn, quạt sẽ quay khi nhiệt độ PSU đạt khoảng ~40°C, cân bằng giữa độ ồn và khả năng làm mát.
• II: Chế độ Normal, quạt sẽ quay ngay từ khi khởi động và tự động tăng tốc theo mức nhiệt độ của bộ nguồn, đảm bảo hiệu suất tản nhiệt tối đa trong suốt quá trình sử dụng.

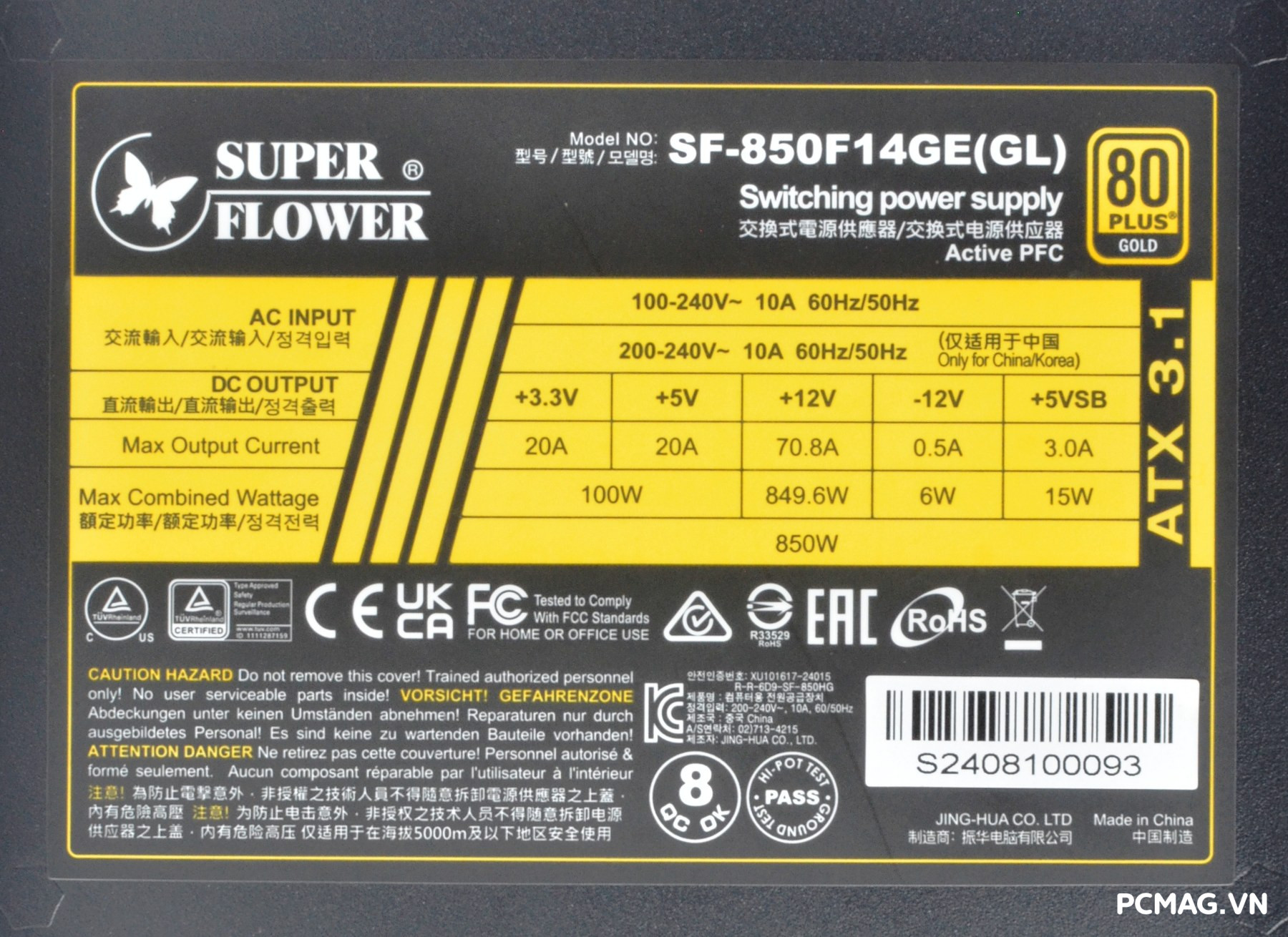

Bộ nguồn có công suất danh định 850W, sử dụng thiết kế single rail 12V với khả năng cung cấp tối đa 849,6W trên đường 12V, đảm bảo đáp ứng tốt cho các cấu hình PC hiệu năng cao. Sản phẩm được trang bị Active PFC (full range 100–240Vac), tương thích linh hoạt với nhiều mức điện áp khác nhau. Đồng thời, chuẩn hiệu suất 80 Plus Gold giúp tối ưu điện năng tiêu thụ, giảm hao phí và nhiệt lượng tỏa ra trong quá trình vận hành.

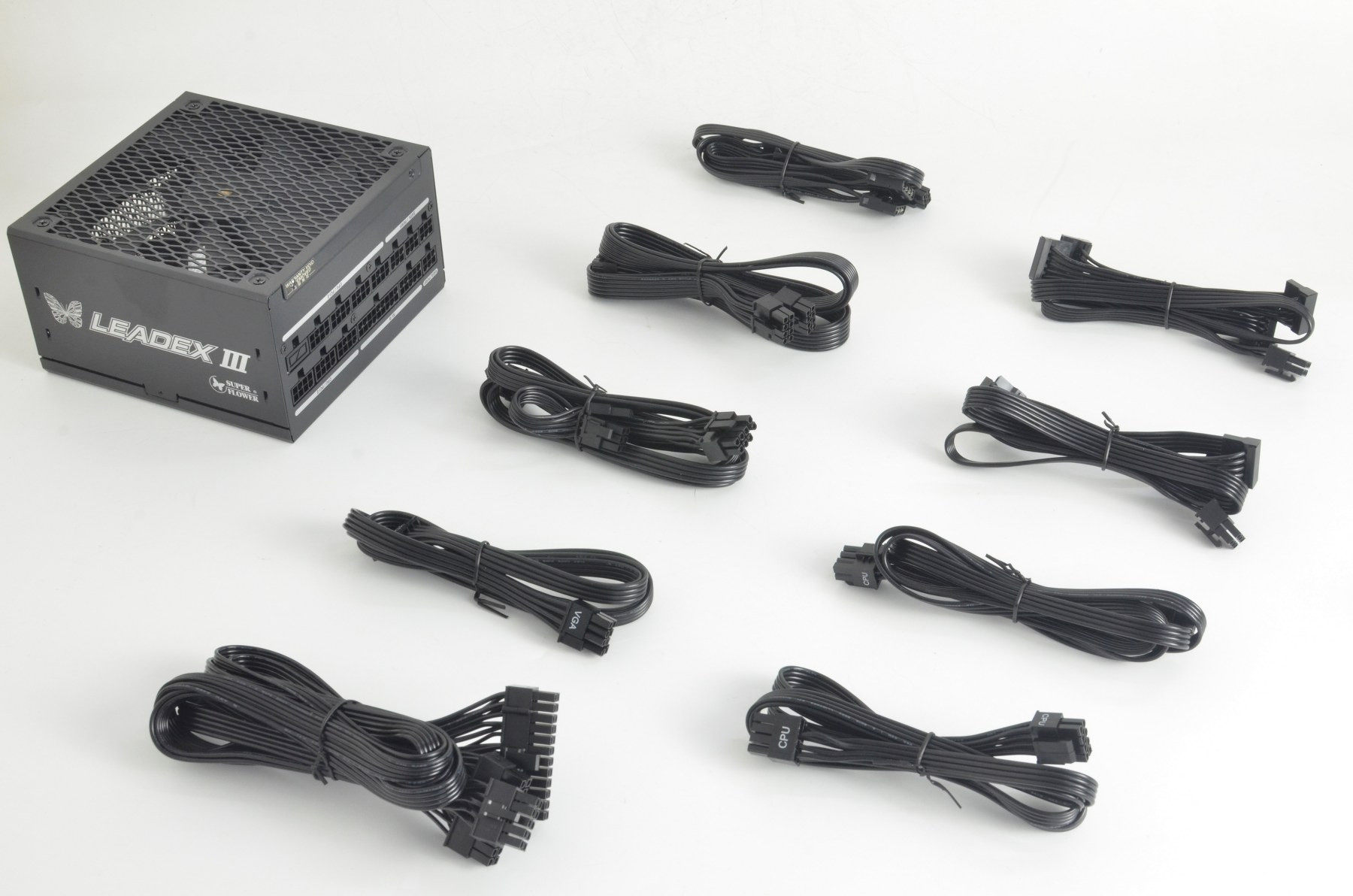

Hệ thống cáp bẹ đen của Leadex III Gold 850W được thiết kế dạng phẳng, tối ưu cho việc đi dây gọn gàng và tăng tính thẩm mỹ trong thùng máy. Cụ thể bao gồm:

• 1x 24-pin Mainboard: dài 60cm
• 2x 4+4-pin ATX12V (CPU): dài 70cm
• 2x 6+2-pin PCIe: 70cm + 15cm
• 1x 6+2-pin PCIe: 70cm
• 1x 12+4-pin 12V-2×6 / PCIe 5.1 (công suất 600W, dây 16AWG): dài 70cm
• 8x SATA: 50cm + 15cm + 15cm + 15cm
• 4x ATA (Molex): 50cm + 15cm + 15cm + 15cm

Bộ cáp đầy đủ này cho phép người dùng dễ dàng xây dựng cấu hình từ gaming cao cấp đến workstation, đồng thời đảm bảo khả năng cấp nguồn ổn định cho các linh kiện thế hệ mới.

2. Bên trong

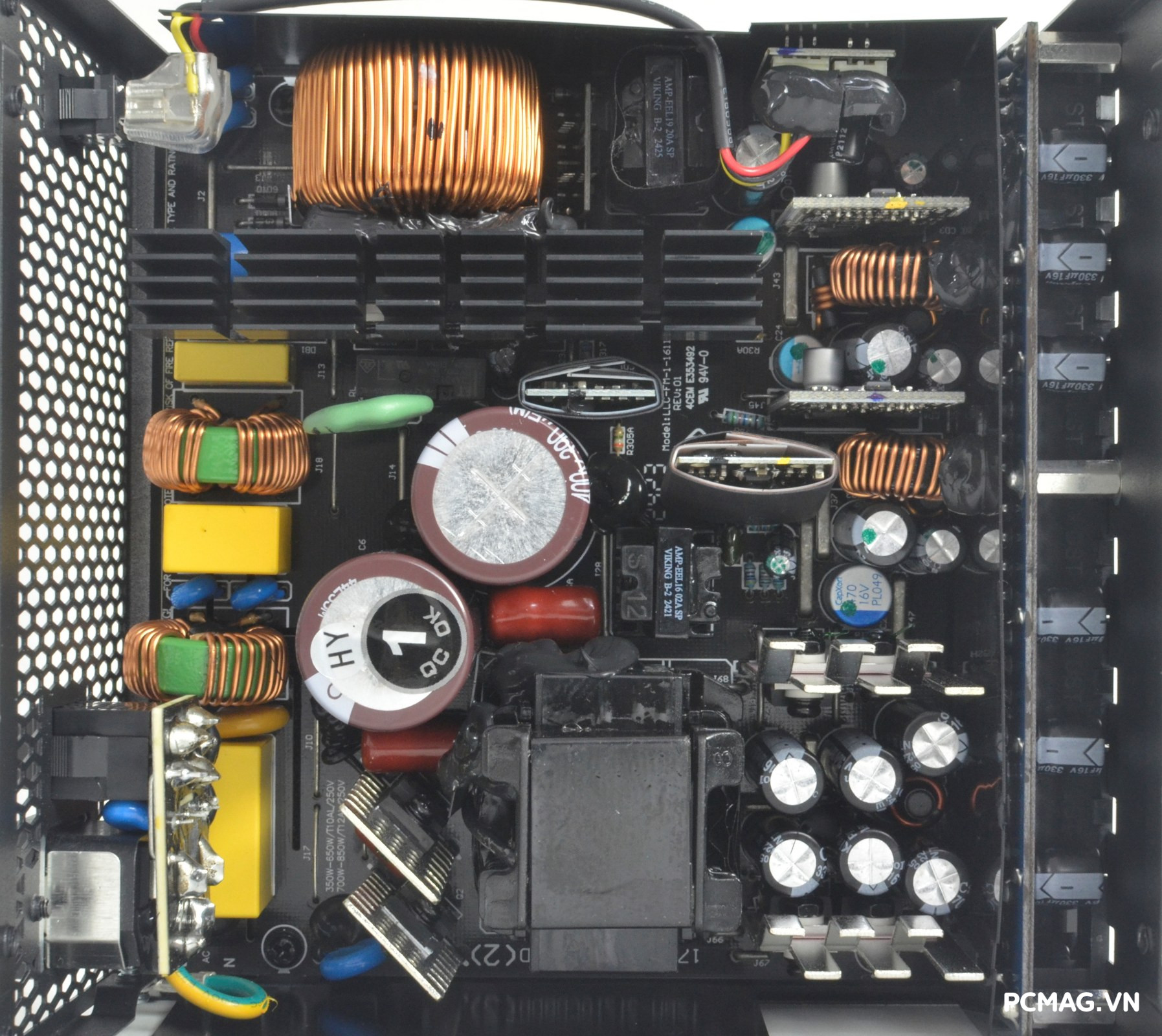

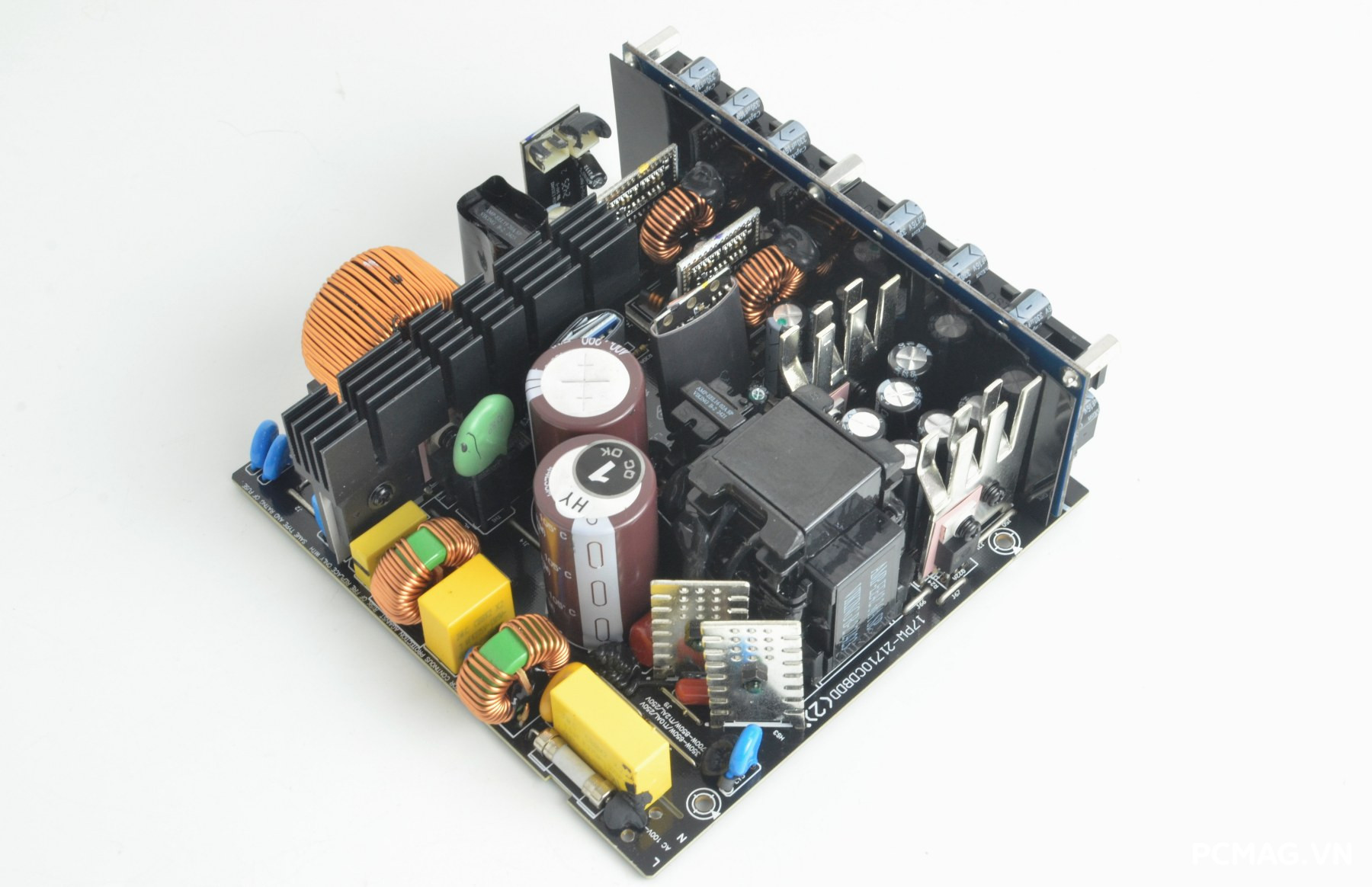

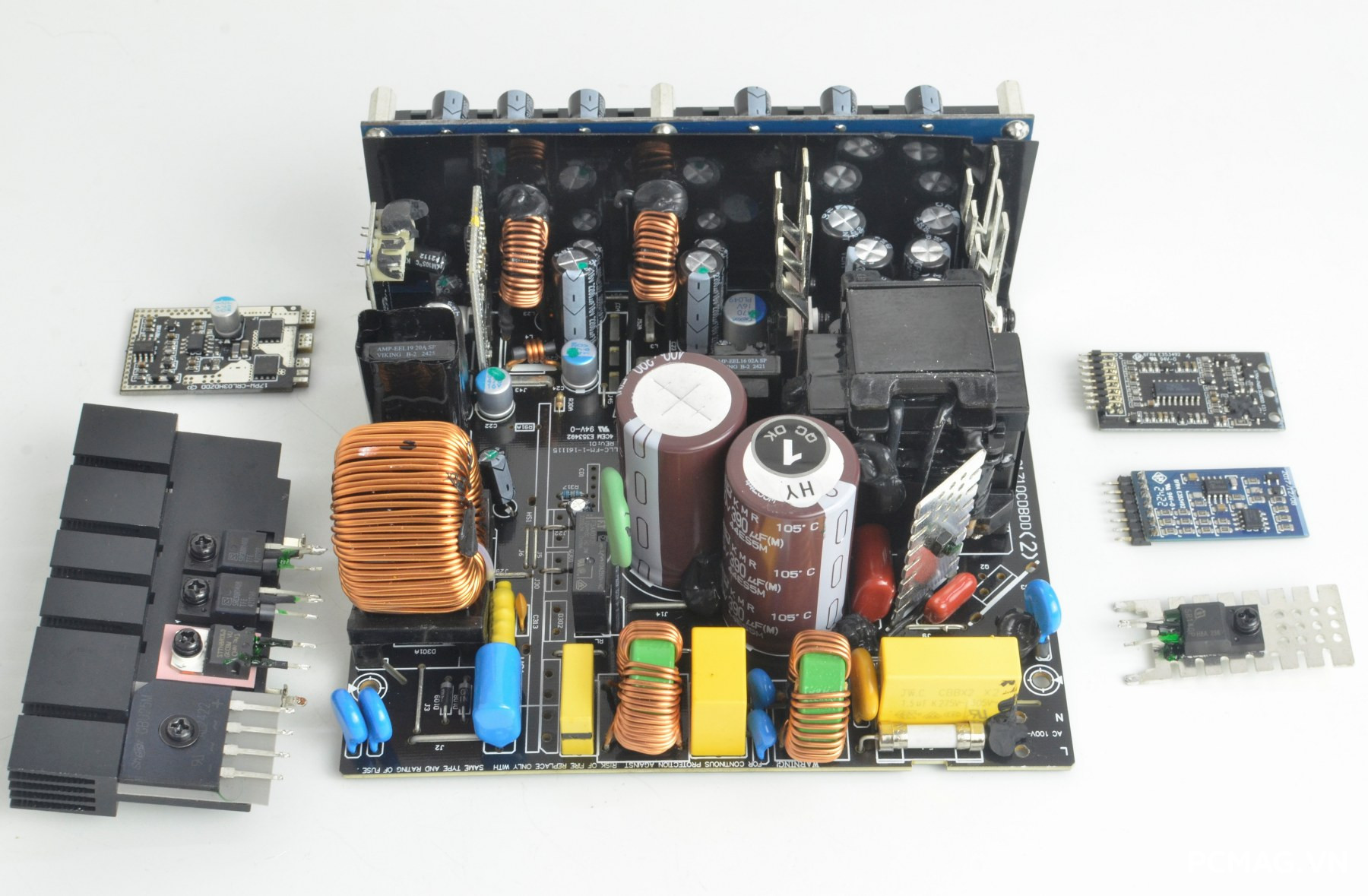

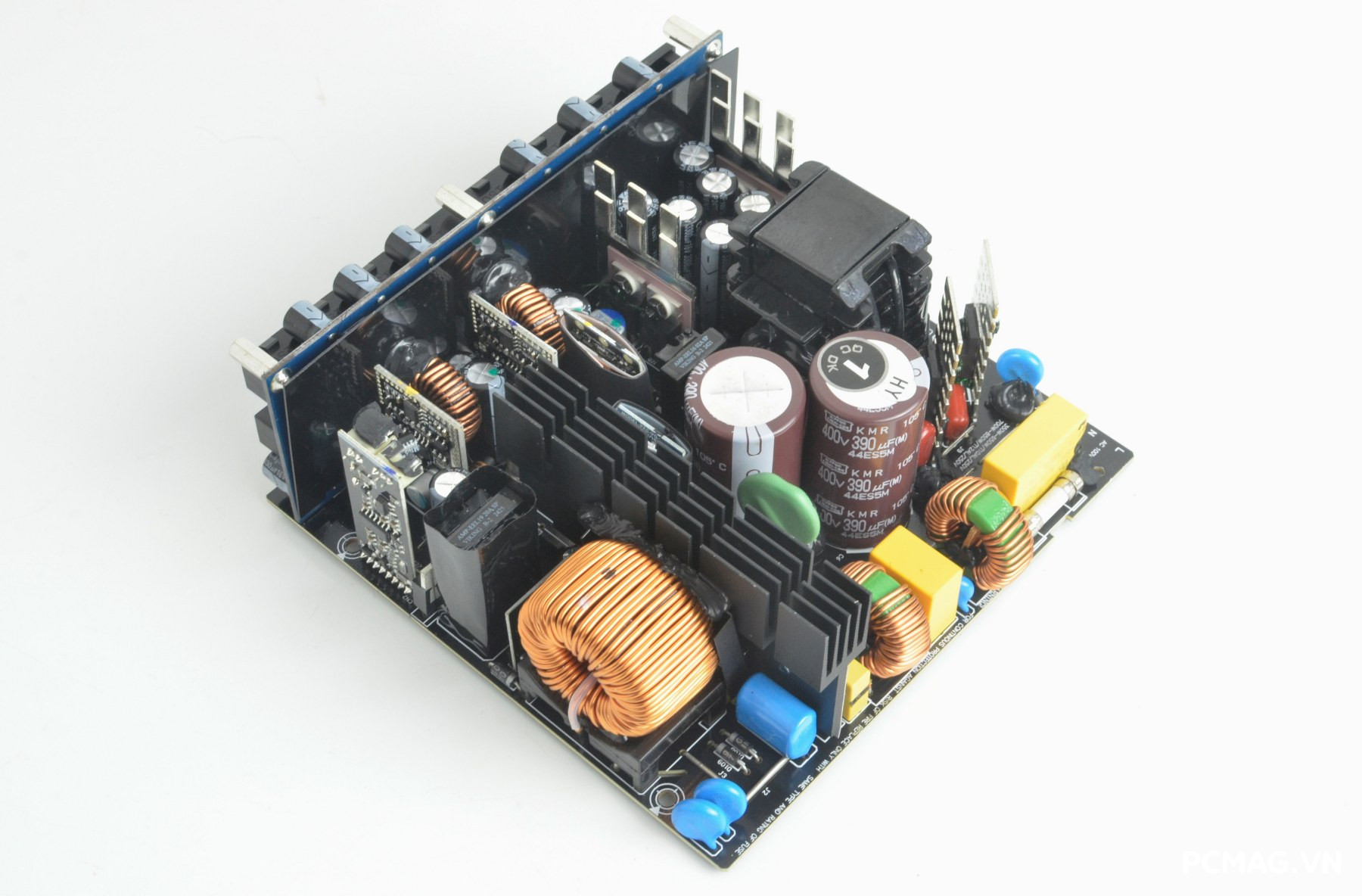

Leadex III Gold 850W tiếp tục sử dụng nền tảng (platform) quen thuộc từ thế hệ tiền nhiệm, đồng thời được tinh chỉnh và nâng cấp để đáp ứng chuẩn ATX 3.1 mới nhất. Dù đây là một platform đã ra mắt từ trước, nhưng vẫn được đánh giá cao nhờ độ ổn định và độ tin cậy đã được kiểm chứng theo thời gian.

Bộ nguồn áp dụng cấu trúc mạch hiện đại gồm APFC + LLC + DC to DC, những công nghệ tiên tiến hiện nay giúp tối ưu hiệu suất, ổn định điện áp đầu ra và giảm nhiễu điện, đảm bảo khả năng vận hành bền bỉ cho các cấu hình PC hiệu năng cao.

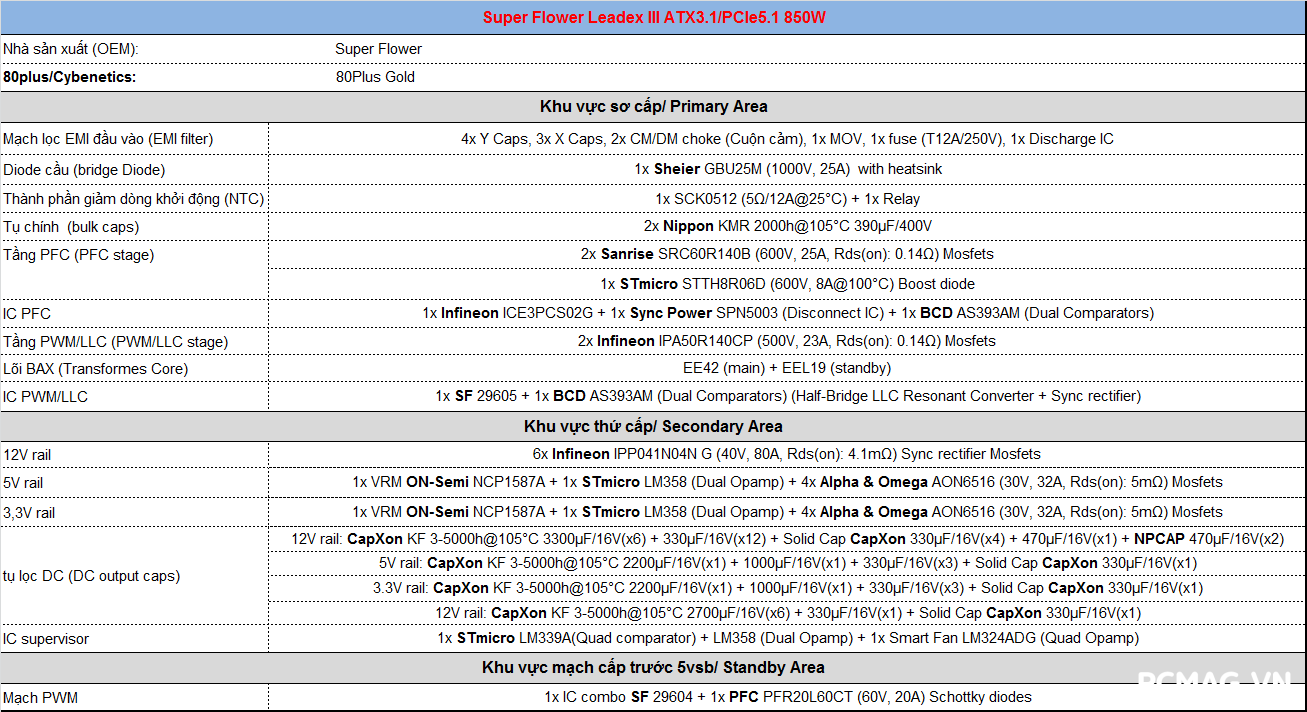

Bảng linh kiện được sử dụng trên Leadex III Gold 850W:

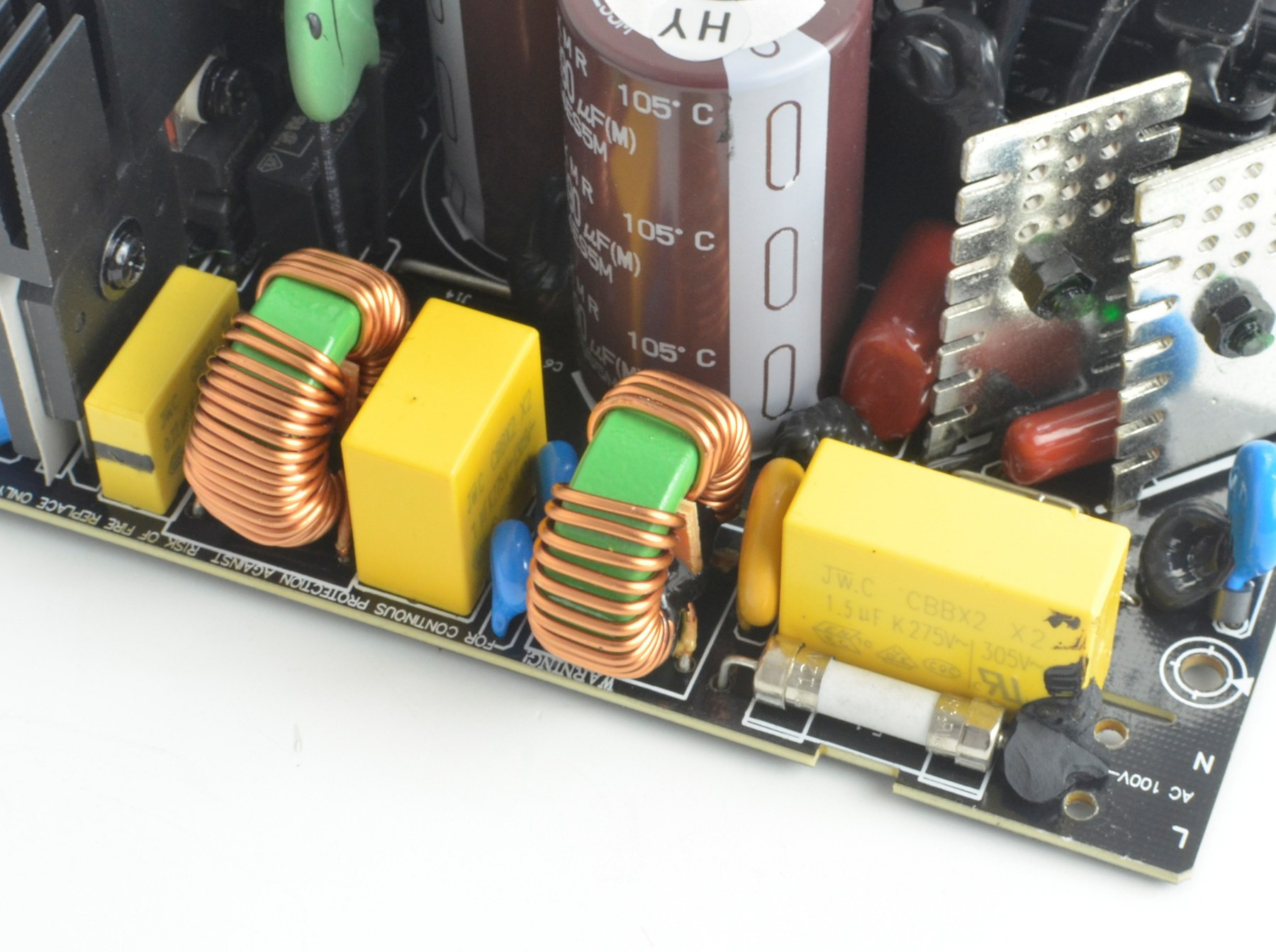

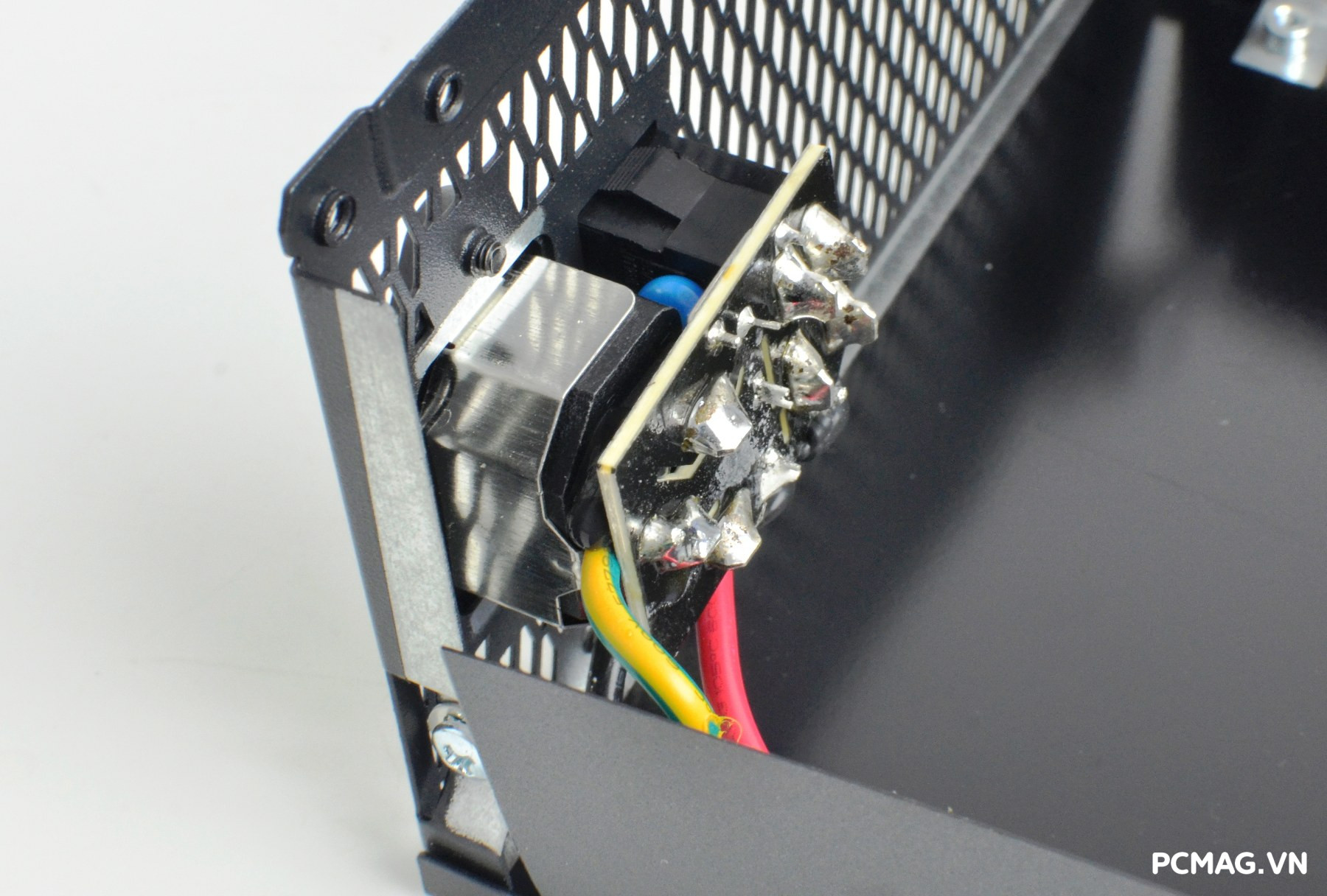

Khu vực mạch lọc nhiễu EMI được bố trí gọn gàng tại một góc, ngay phía dưới jack cắm AC đầu vào. Tại đây, Super Flower trang bị đầy đủ hai tầng lọc nhiễu, giúp hạn chế nhiễu điện từ phát sinh trong quá trình hoạt động. Bên cạnh đó còn có linh kiện MOV đảm nhiệm vai trò chống sét và hấp thụ xung áp cao tức thời, tăng cường độ an toàn cho hệ thống.

Ngay sát khu vực này là mạch hạn chế dòng khởi động ban đầu (inrush current), sử dụng điện trở nhiệt NTC kết hợp cùng rơ-le, giúp giảm sốc điện khi bật nguồn và nâng cao độ bền cho các linh kiện bên trong.

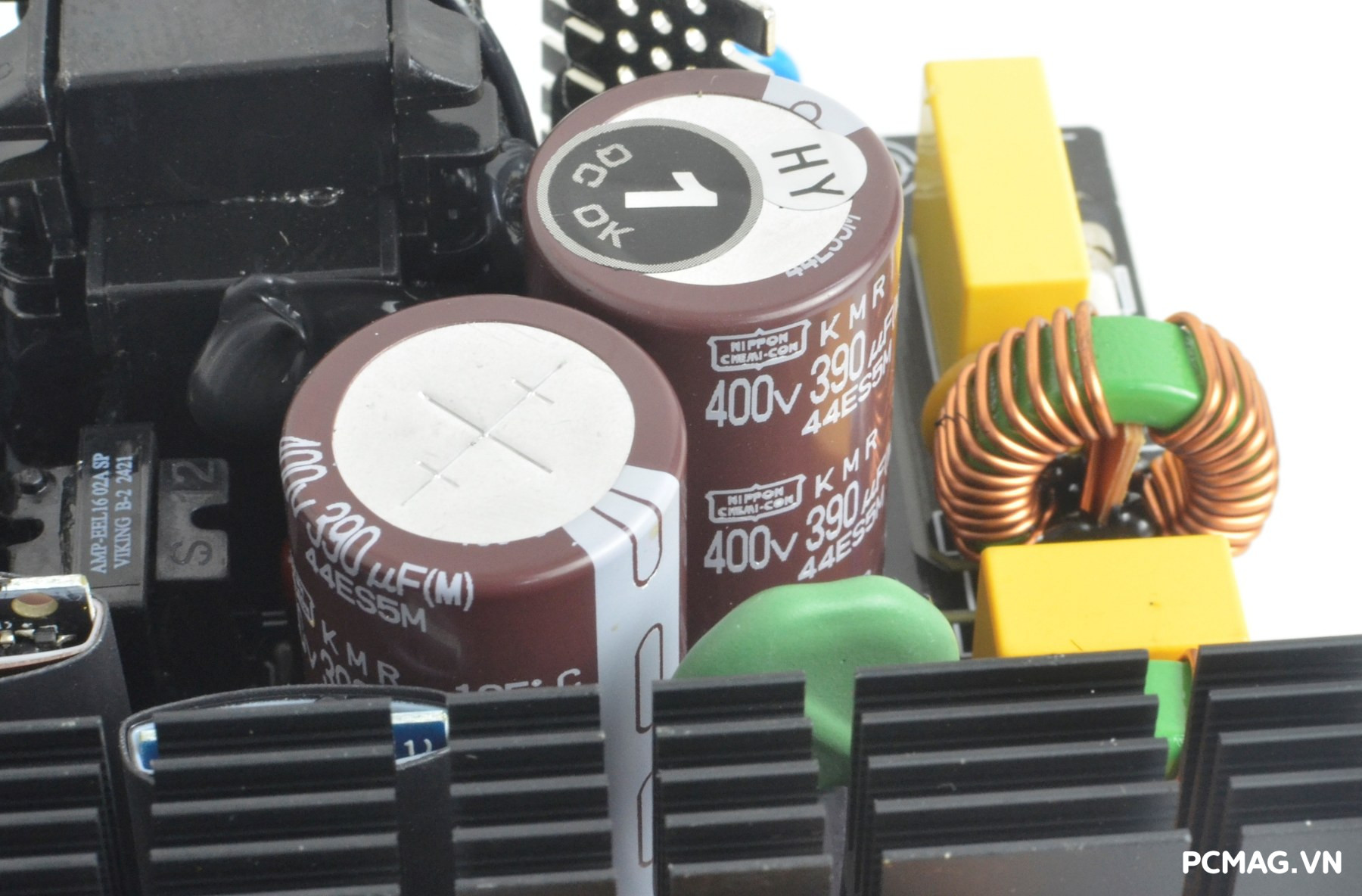

Leadex III Gold 850W được trang bị hai tụ chính đến từ Nippon (Nhật Bản) với thông số 400V / 390µF, mắc song song nhằm nâng tổng mức điện dung lên 780µF. Cấu hình này giúp cải thiện khả năng lưu trữ và ổn định nguồn điện, đặc biệt khi hệ thống hoạt động ở mức tải cao.

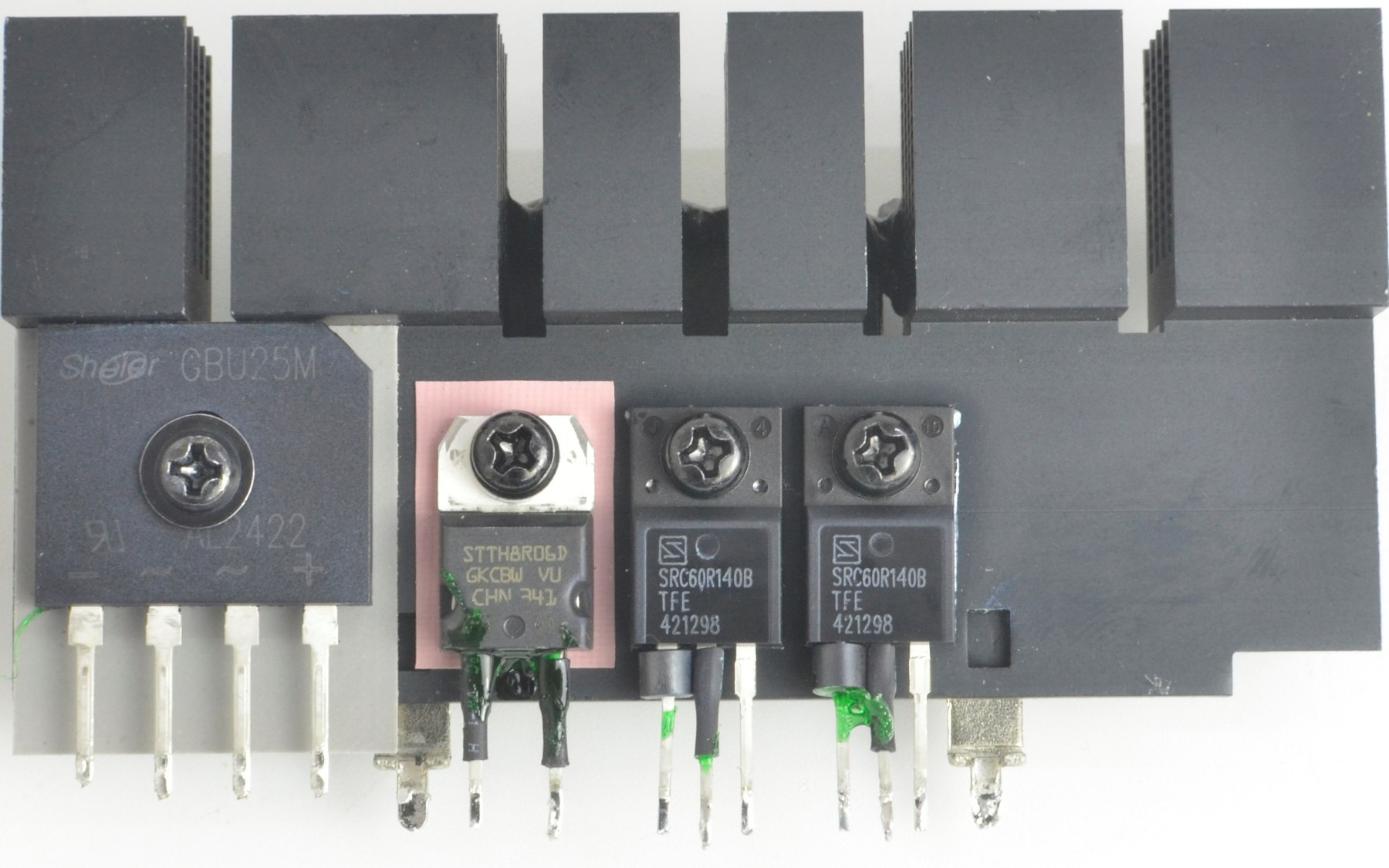

Ở tầng PFC, bộ nguồn sử dụng diode cầu GBU25M (25A), được gắn trực tiếp lên phiến tản nhiệt để tăng hiệu quả làm mát và đảm bảo khả năng chịu tải ổn định trong quá trình vận hành.

Tầng PFC của Leadex III Gold 850W sử dụng hai MOSFET Sanrise SRC60R140B (25A) kết hợp cùng boost diode STMicroelectronics STTH8R06D (8A), đảm bảo khả năng nâng áp và duy trì hiệu suất ổn định khi hoạt động ở tải cao.

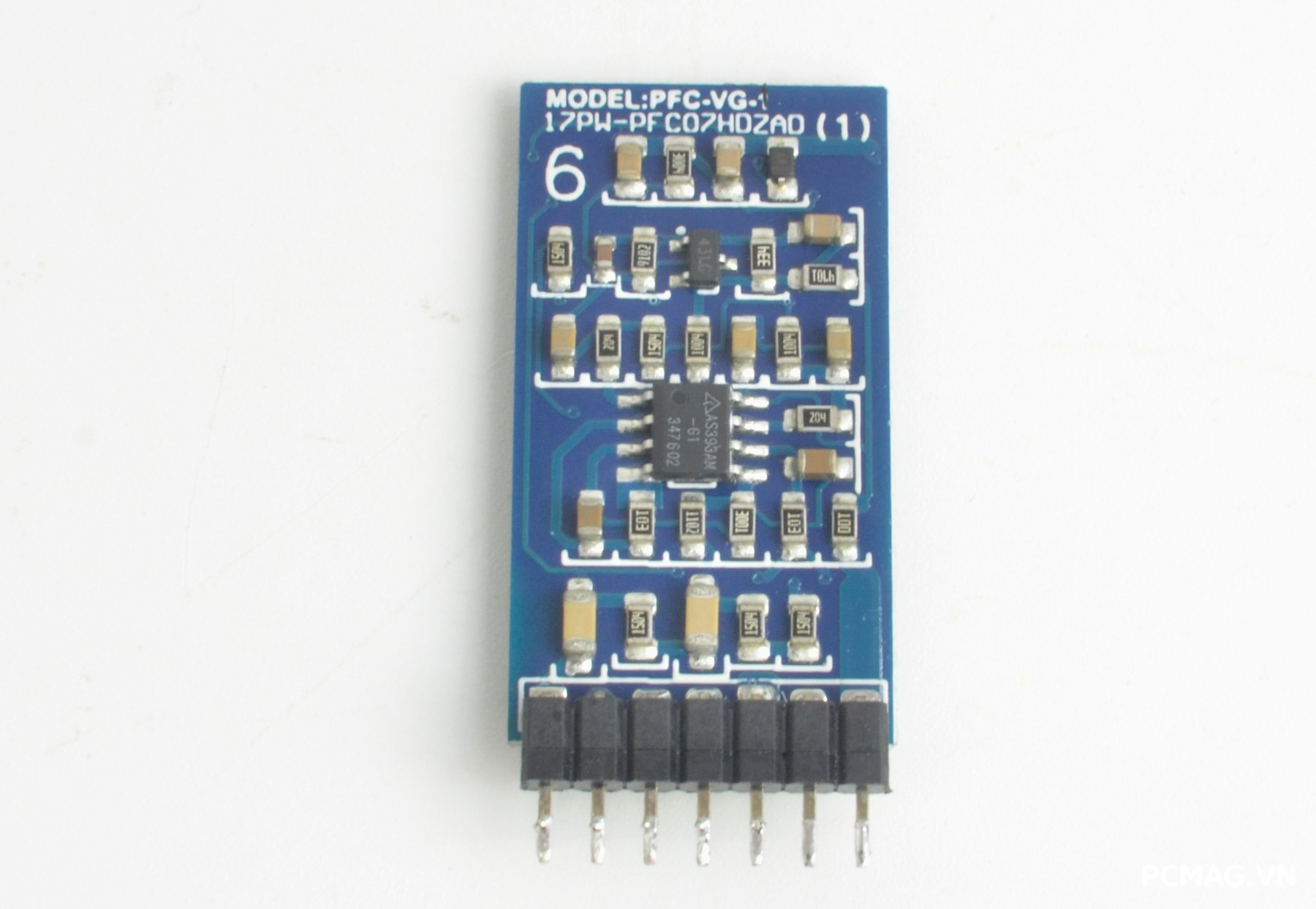

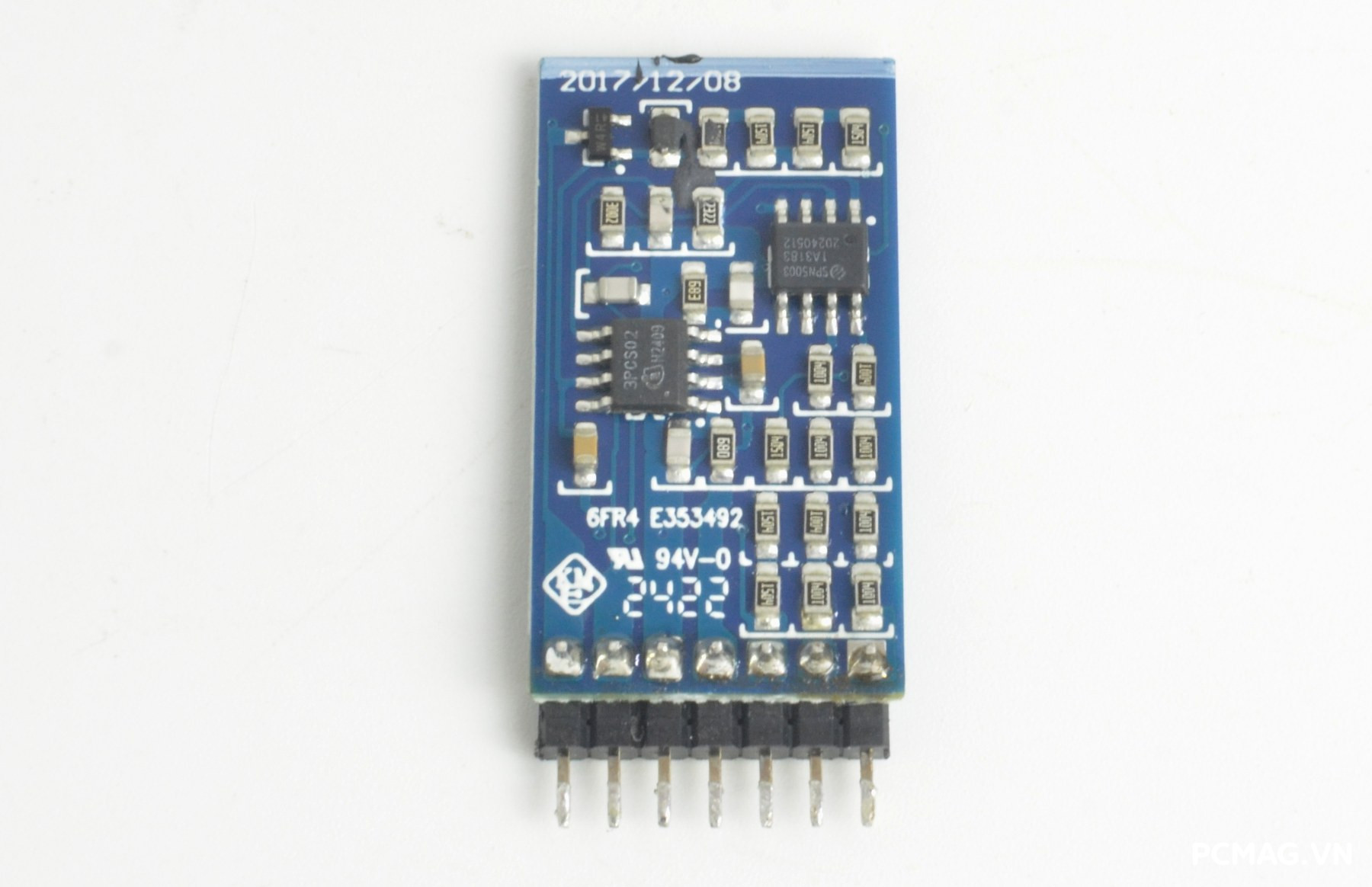

Phần điều khiển được đảm nhiệm bởi IC dao động Infineon ICE3PCS02G, đi kèm IC so sánh điện áp AS393 nhằm giám sát và kiểm soát điện áp chính xác. Ngoài ra, bộ nguồn còn tích hợp IC Green SPN5003, có nhiệm vụ tối ưu hóa mức tiêu thụ điện năng khi ở chế độ chờ, góp phần giảm hao phí và nâng cao hiệu suất tổng thể.

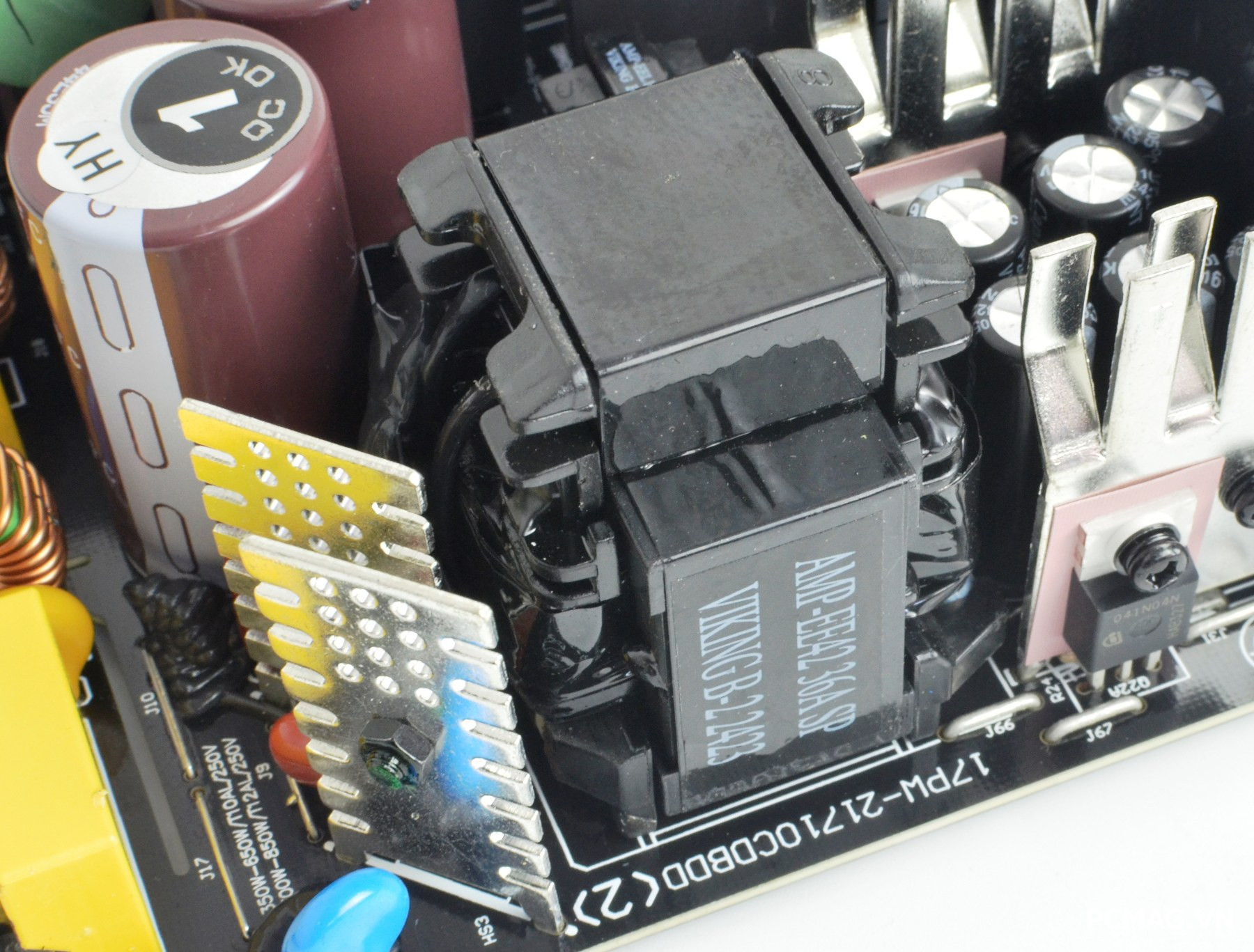

Tầng PWM/LLC trên Leadex III Gold 850W sử dụng hai MOSFET Infineon (Đức) IPA50R140CP (23A), đảm nhiệm vai trò chuyển mạch chính trong mạch cộng hưởng LLC, giúp tối ưu hiệu suất và giảm tổn hao năng lượng.

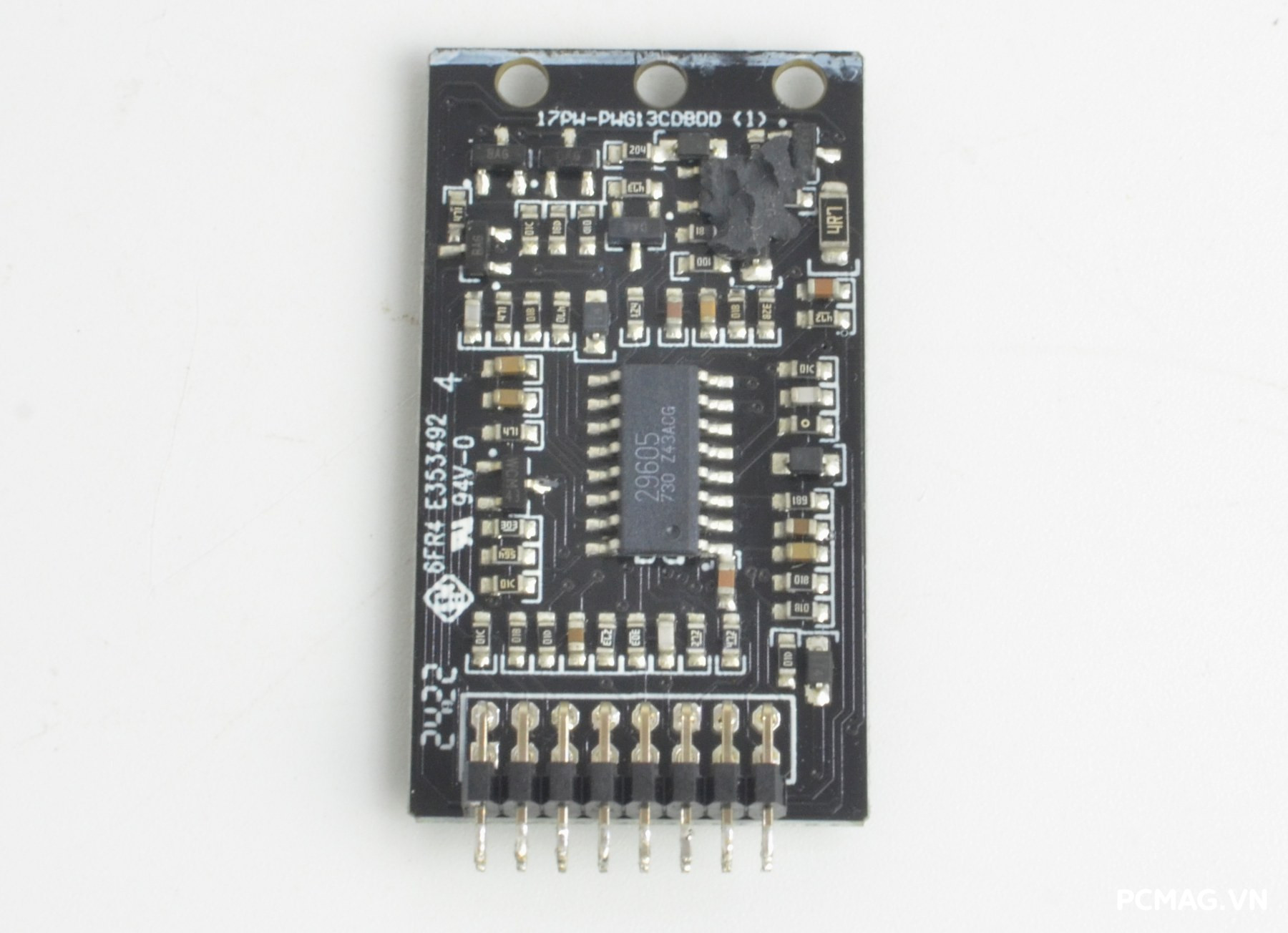

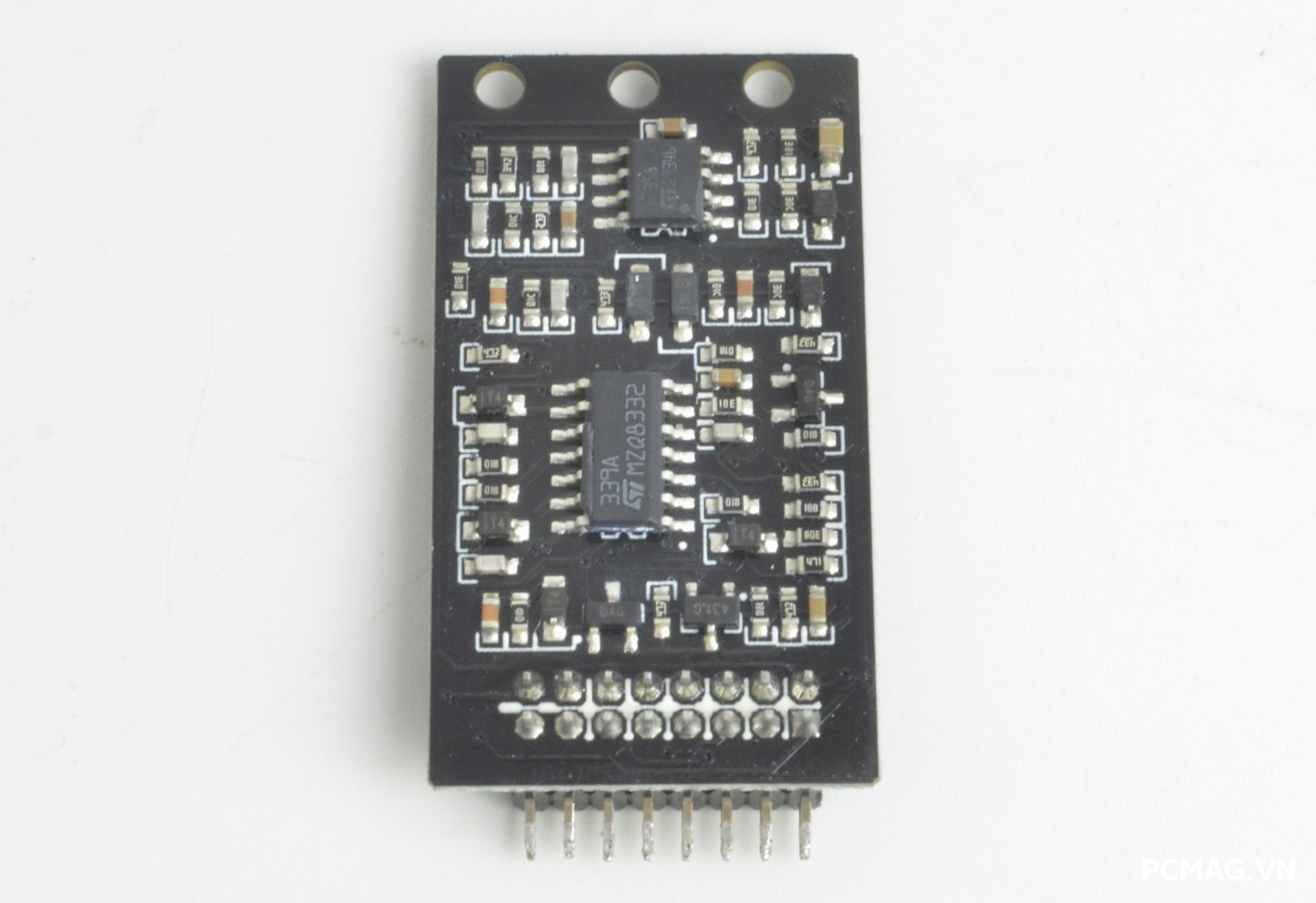

IC điều khiển trung tâm mang mã SF 29605, phụ trách điều phối hoạt động của toàn bộ tầng này. Để hỗ trợ và hình thành hệ thống giám sát – bảo vệ hoàn chỉnh, bộ nguồn còn tích hợp thêm ba IC so sánh/OP-AMP gồm LM339, AS393 và LM358, góp phần kiểm soát điện áp, dòng điện và đảm bảo các cơ chế bảo vệ vận hành chính xác, an toàn.

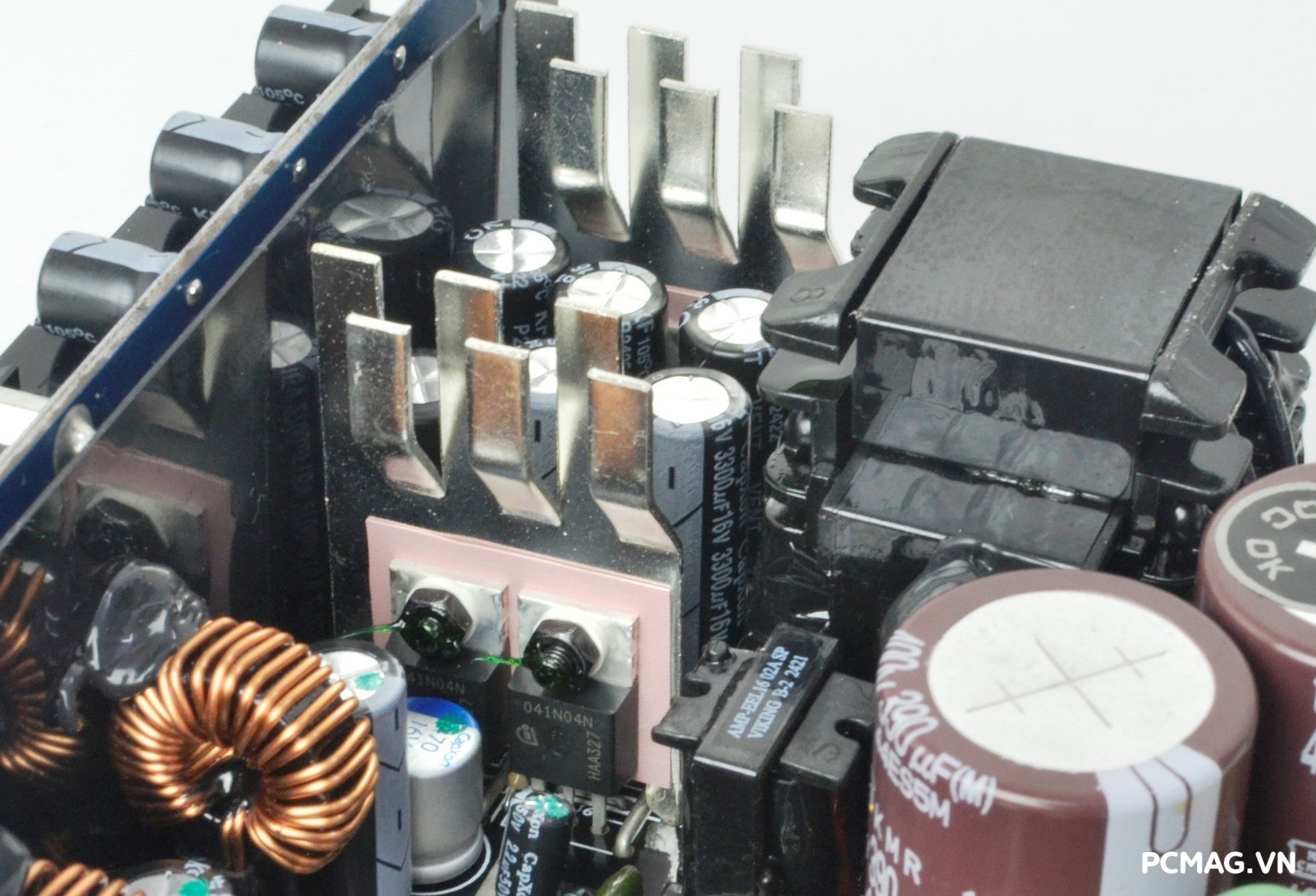

Tại khu vực chỉnh lưu DC 12V đầu ra, Leadex III Gold 850W trang bị tổng cộng 6 MOSFET Infineon (Đức) IPP041N04N G (80A), đảm nhiệm vai trò nắn dòng và cung cấp nguồn 12V ổn định cho toàn hệ thống. Các MOSFET này được gắn trực tiếp lên các phiến tản nhiệt kích thước lớn, giúp tối ưu khả năng tản nhiệt và đảm bảo hiệu suất vận hành bền bỉ ngay cả khi hoạt động ở mức tải cao.

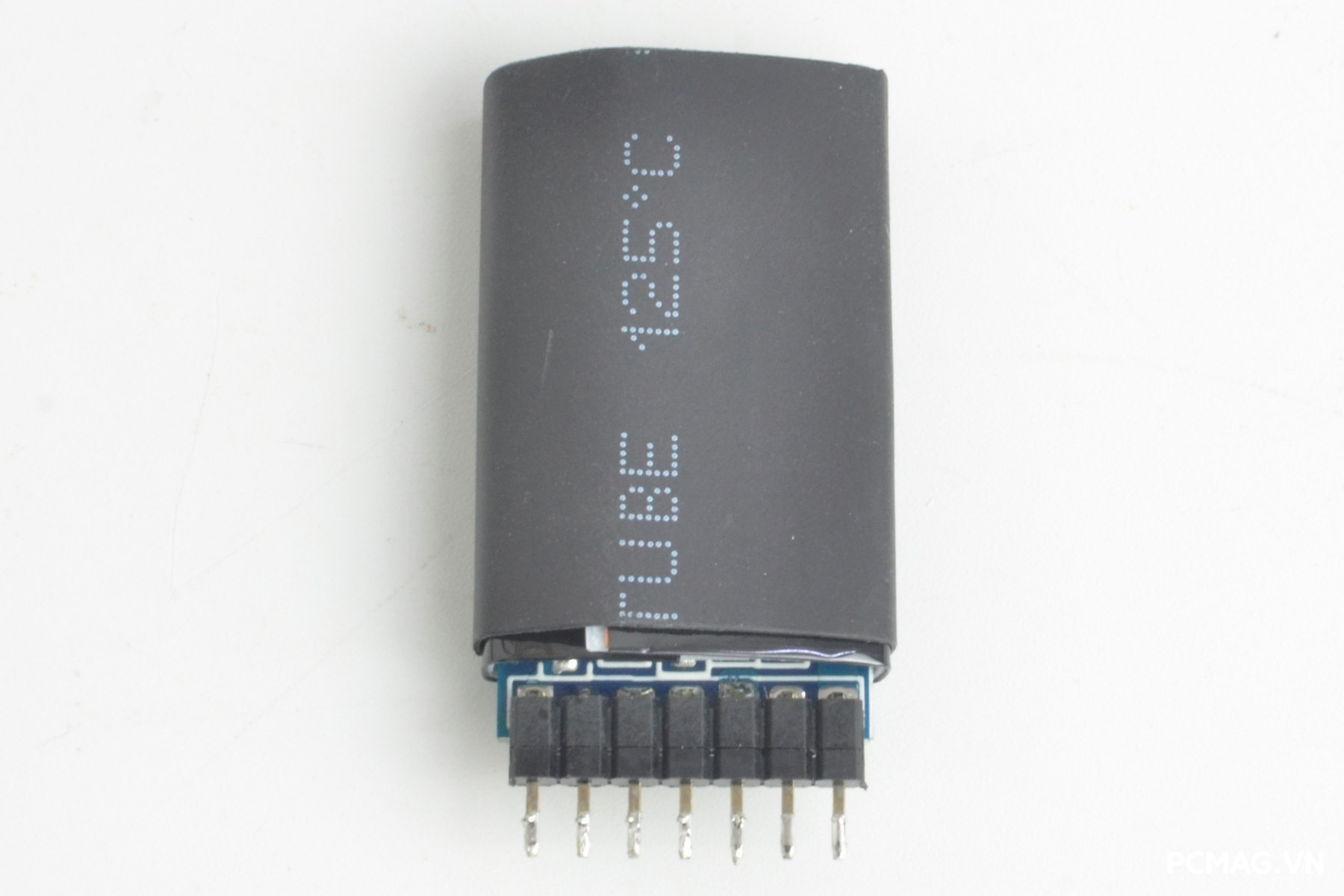

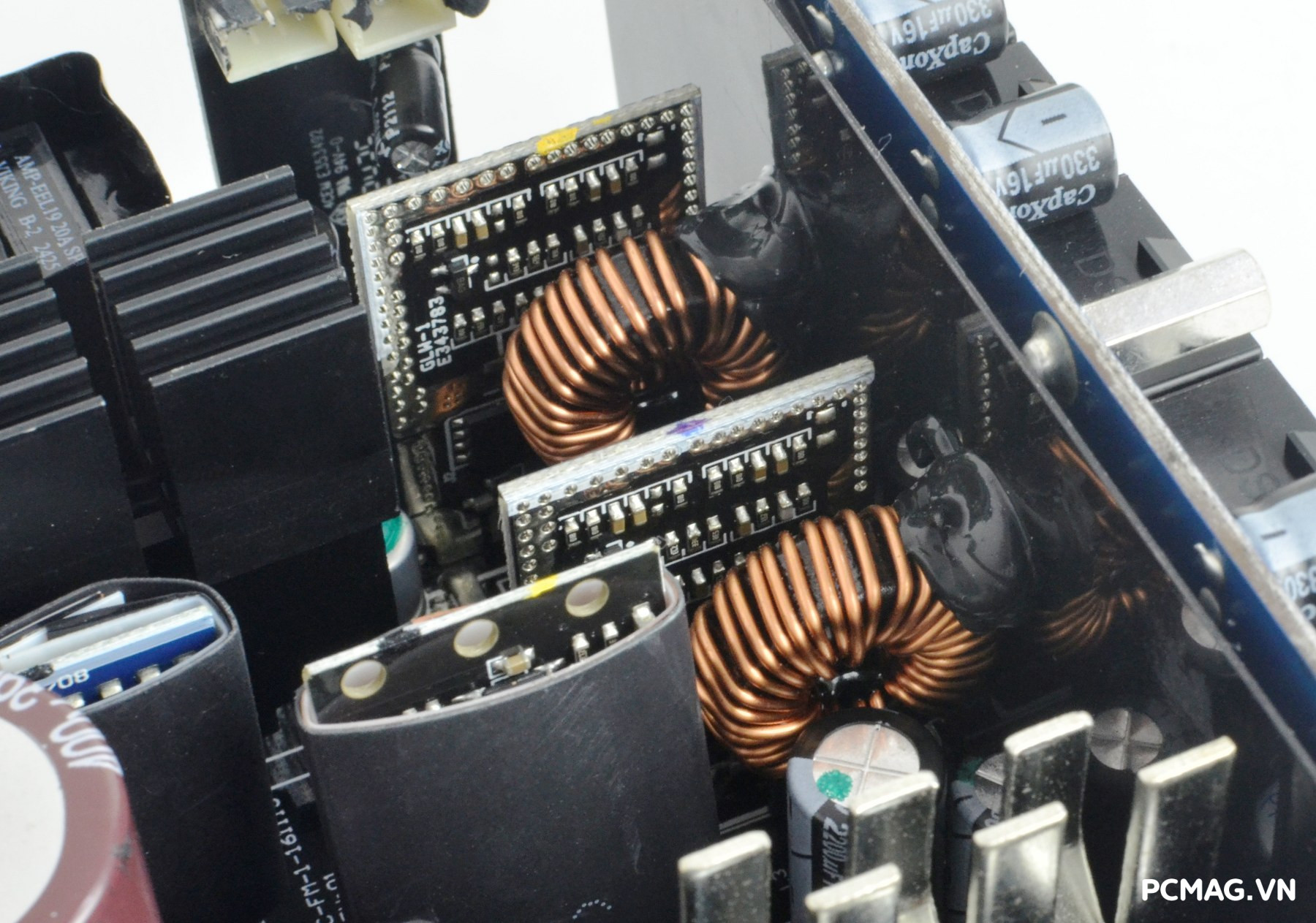

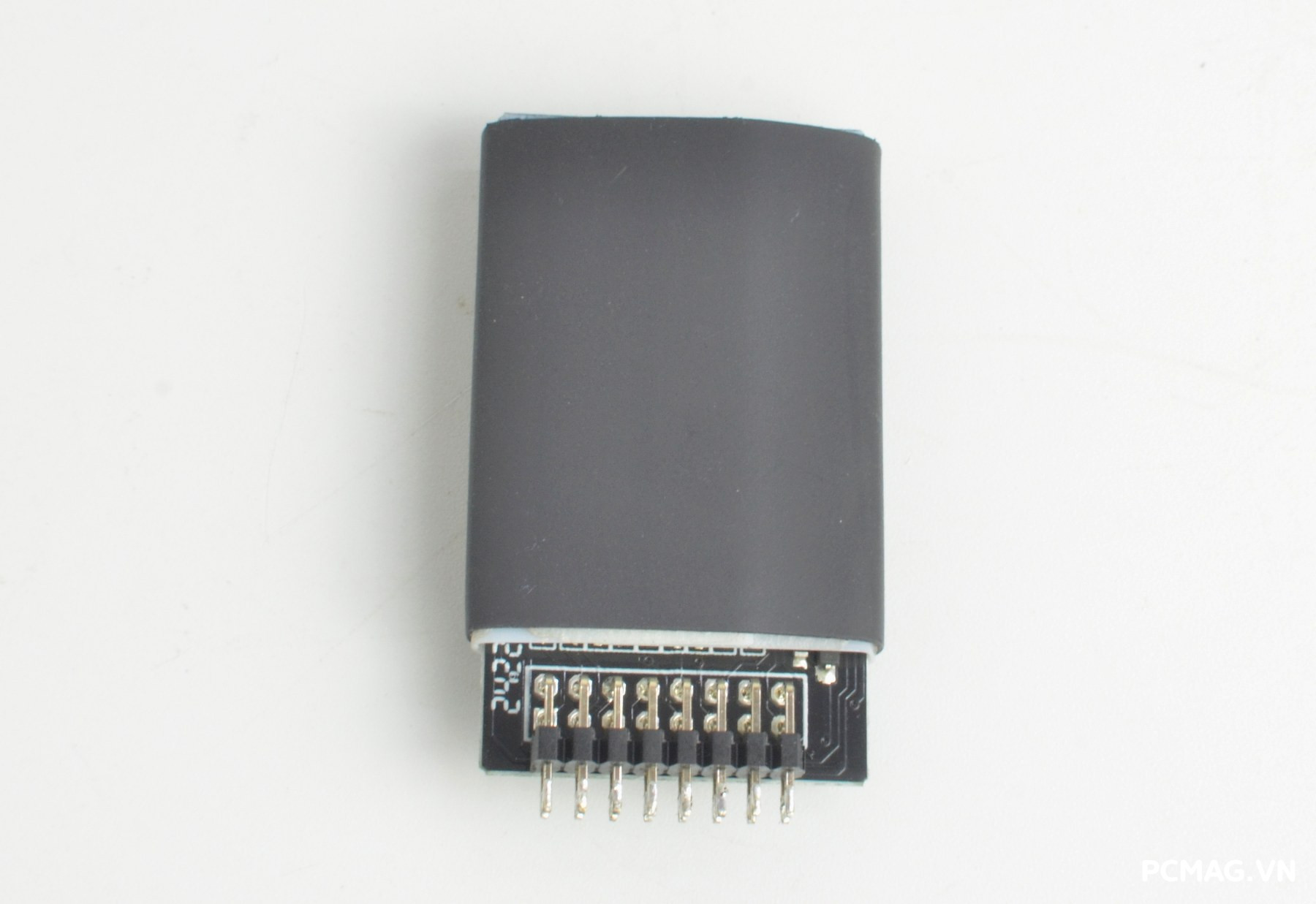

Hai đường điện áp 5V và 3.3V được tạo ra thông qua hai khối mạch VRM DC-DC riêng biệt. Mỗi khối sử dụng IC điều khiển NCP1587A kết hợp với OP-AMP LM358, điều khiển 4 MOSFET AON6516 (32A) để chuyển đổi và ổn định điện áp đầu ra.

Thiết kế của hai mạch này gần như tương đồng, chỉ khác biệt ở một số linh kiện phụ trợ nhằm tinh chỉnh mức điện áp đầu ra theo đúng thông số yêu cầu, đảm bảo độ ổn định và chính xác cho từng đường nguồn.

Khu vực mạch 5VSB (nguồn chờ) được điều khiển bởi IC combo Super Flower 29064, đảm nhiệm chức năng cấp nguồn standby ổn định cho hệ thống khi máy ở trạng thái chờ.

Trong khi đó, mạch Smart Fan sử dụng OP-AMP LM324ADG để giám sát nhiệt độ và điều chỉnh tốc độ quạt phù hợp, giúp cân bằng giữa hiệu quả tản nhiệt và độ ồn trong quá trình vận hành.

Leadex III Gold 850W sử dụng hệ thống tụ hóa và tụ rắn lọc nhiễu đầu ra đến từ hãng CapXon, đảm nhiệm vai trò ổn định điện áp và giảm ripple trên các đường nguồn.

Chất lượng hoàn thiện mạch in (PCB) nhìn chung ở mức khá tốt, bố cục linh kiện gọn gàng. Tuy nhiên, vẫn có một số vị trí được đắp thêm thiếc để tăng khả năng chịu tải dòng cao, nhưng phần gia công này chưa thực sự đẹp mắt về mặt thẩm mỹ.

III. Thử nghiệm PSU Super Flower Leadex III Gold 850W

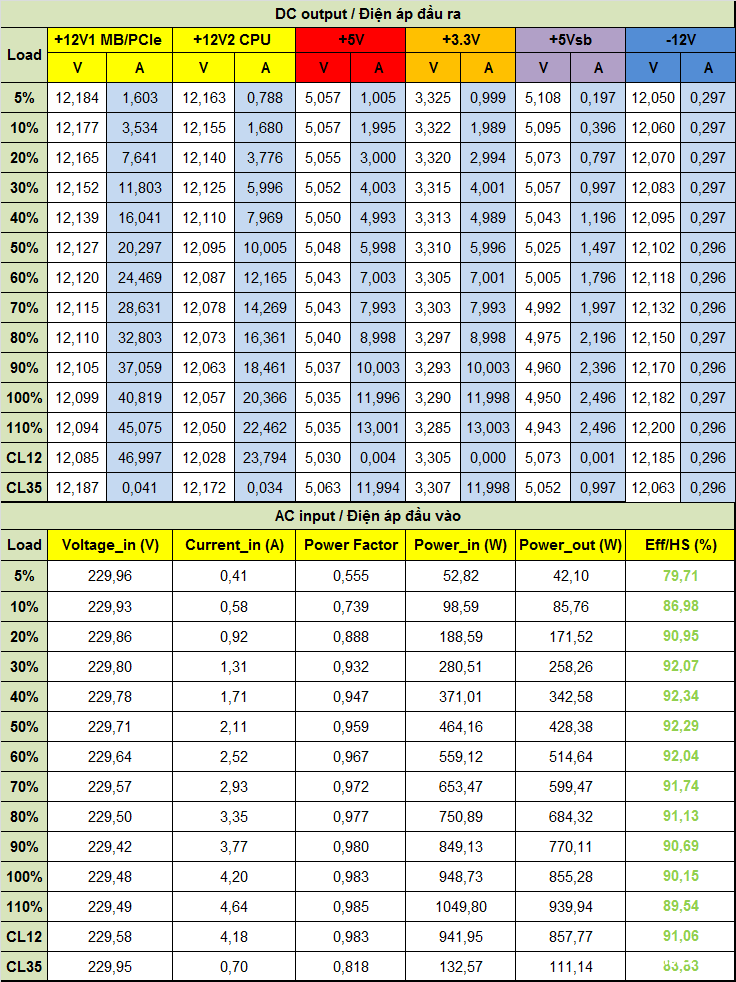

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu theo Test Plan ATX 3.0 của Intel, đối với bộ nguồn single rail, đường 12V được chia thành hai nhánh trong quá trình thử tải:

• 12V1: Cấp nguồn cho toàn bộ linh kiện sử dụng 12V ngoại trừ CPU (Mainboard, PCIe, GPU, v.v.)
• 12V2: Chỉ cấp riêng cho CPU thông qua đầu ATX12V/EPS12V

Từ ngày 14/04/2023, đường -12V đã được bổ sung vào hạng mục thử tải, đồng thời thêm mức thử nghiệm ở 5% tải, nhằm đánh giá chính xác hơn khả năng hoạt động ở mức tải thấp.

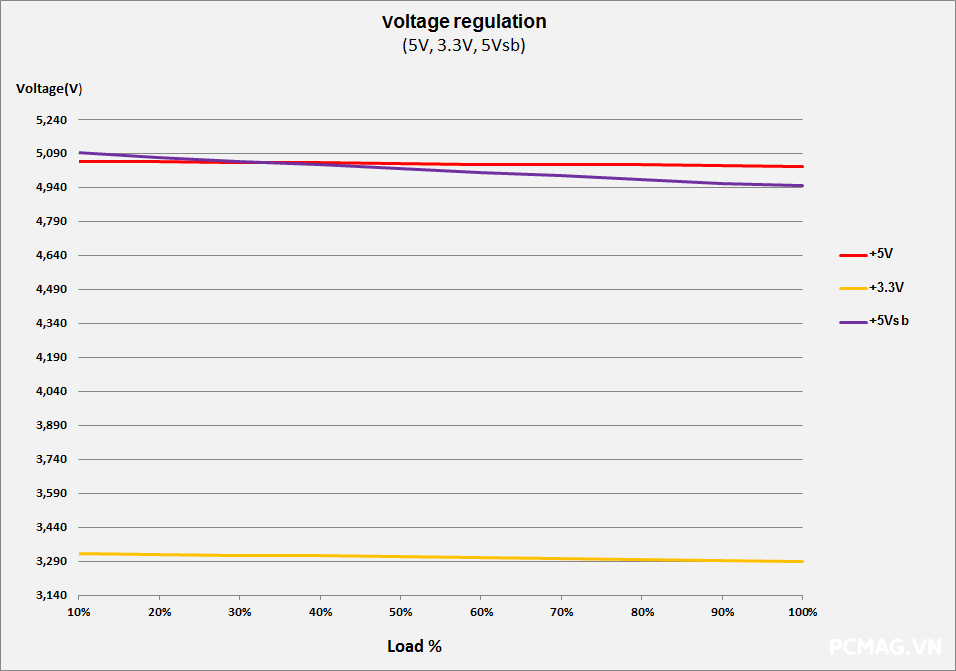

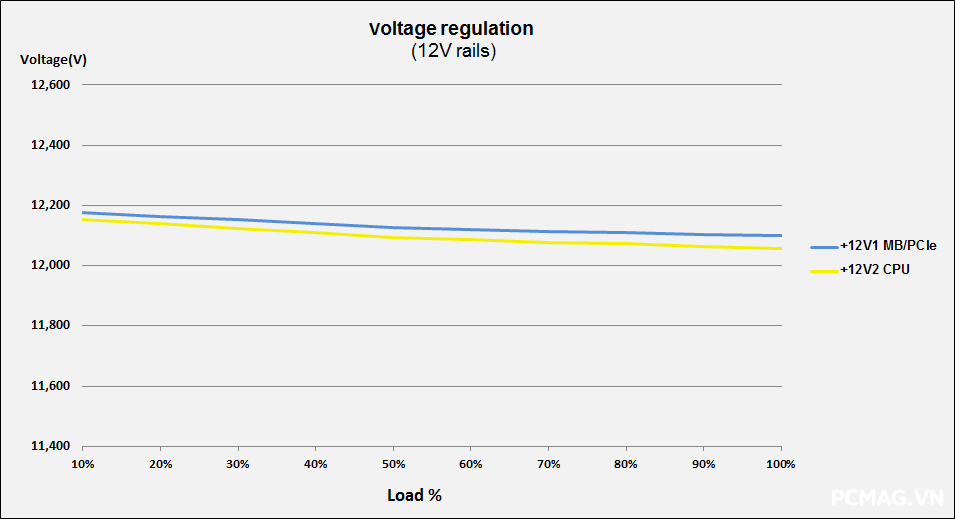

Kết quả thử nghiệm cho thấy Leadex III Gold 850W mang lại chất lượng điện áp rất tốt, độ dao động thấp và luôn nằm gọn trong giới hạn tiêu chuẩn ATX 3.1. Nhờ thiết kế DC to DC, bộ nguồn không xuất hiện bất kỳ hiện tượng bất thường nào, kể cả ở các mức tải chéo (Cross Load – CL).

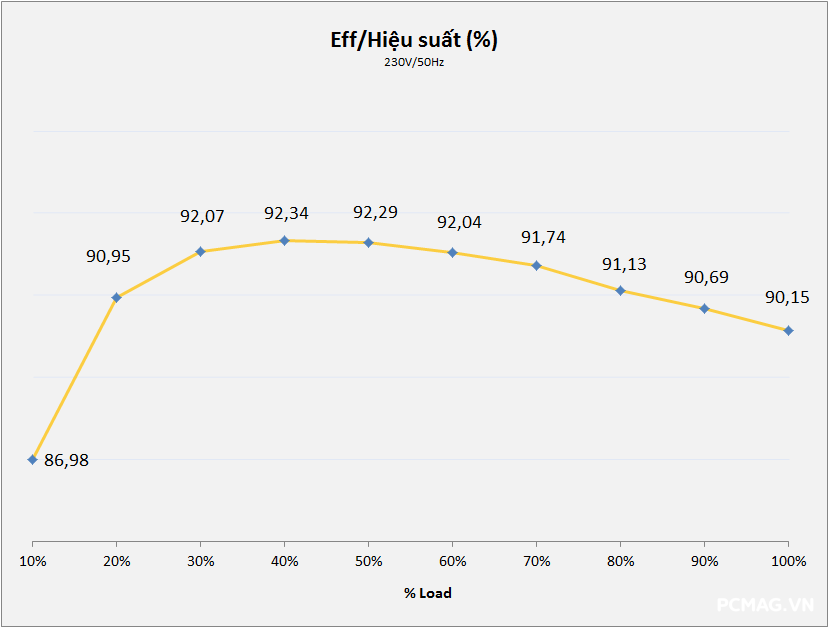

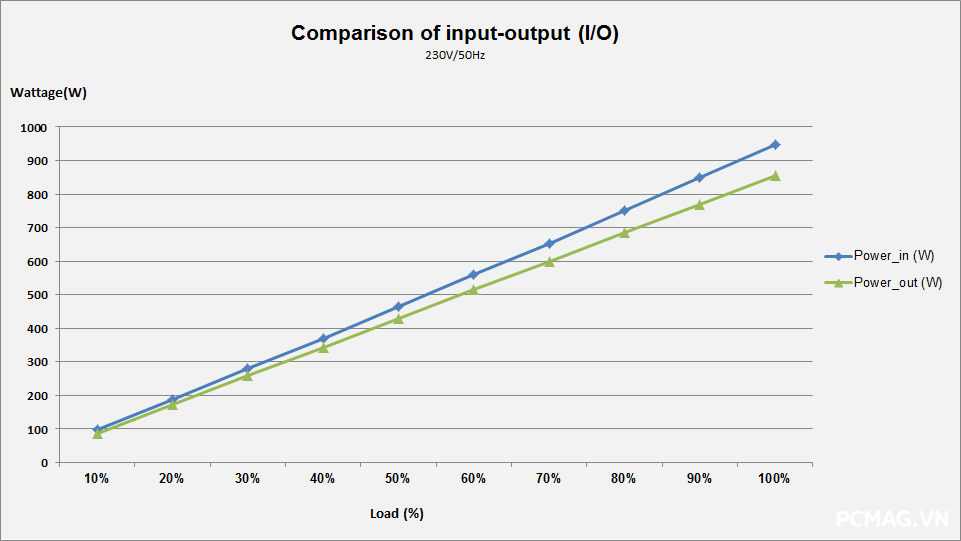

Hiệu suất cao nhất ghi nhận được đạt 92,34% tại 230Vac, phù hợp với chứng nhận 80 Plus Gold, cho thấy khả năng tối ưu điện năng và vận hành hiệu quả của sản phẩm.

2. Inrush Current Testing (Dòng khởi động)

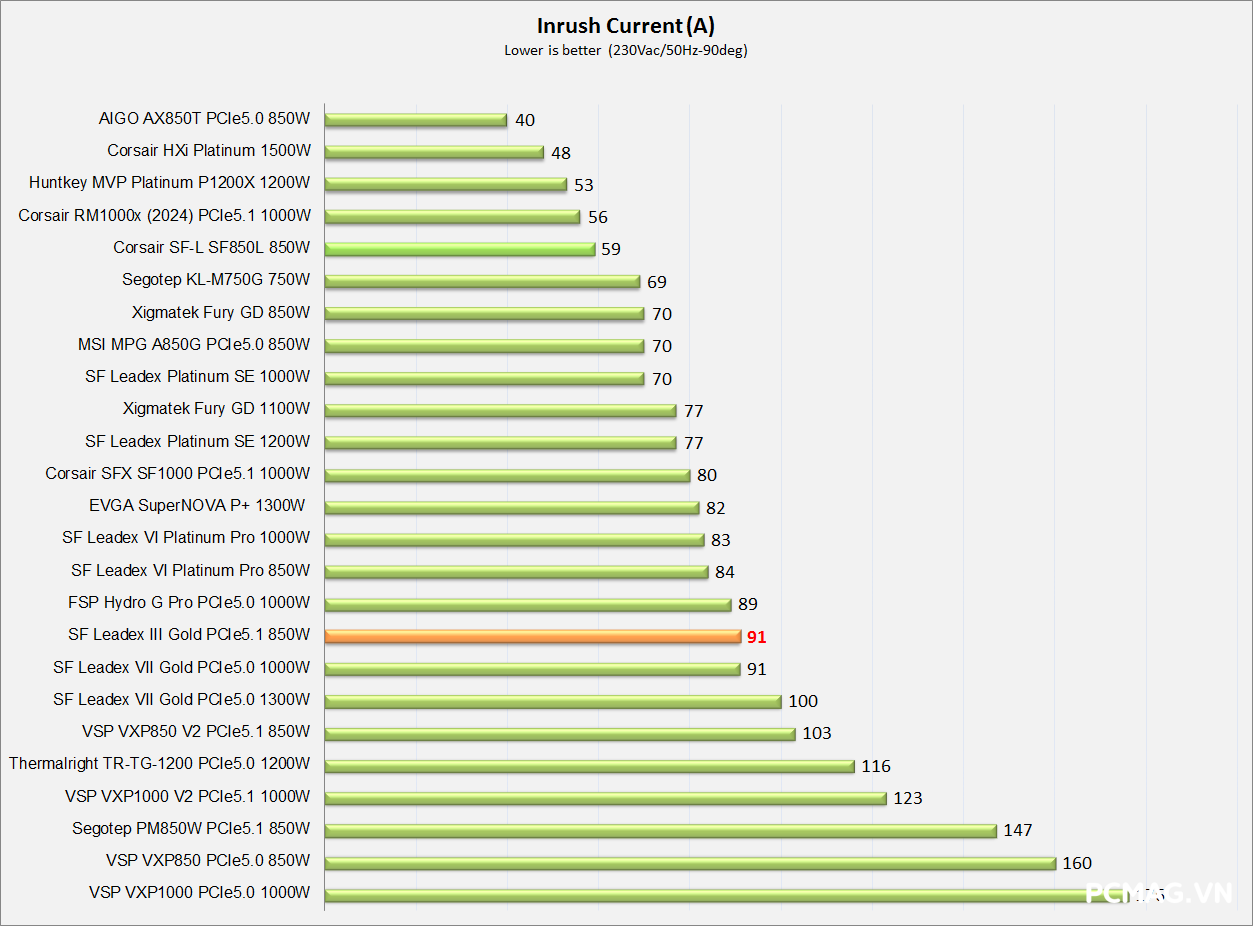

Trong bài kiểm tra dòng khởi động (inrush current), Leadex III Gold 850W ghi nhận mức dòng tức thời khoảng 91A. Đây là mức nằm trong ngưỡng trung bình đối với bộ nguồn công suất 850W, cho thấy mạch hạn dòng khởi động (NTC + rơ-le) hoạt động hiệu quả và đảm bảo an toàn khi cấp điện ban đầu.

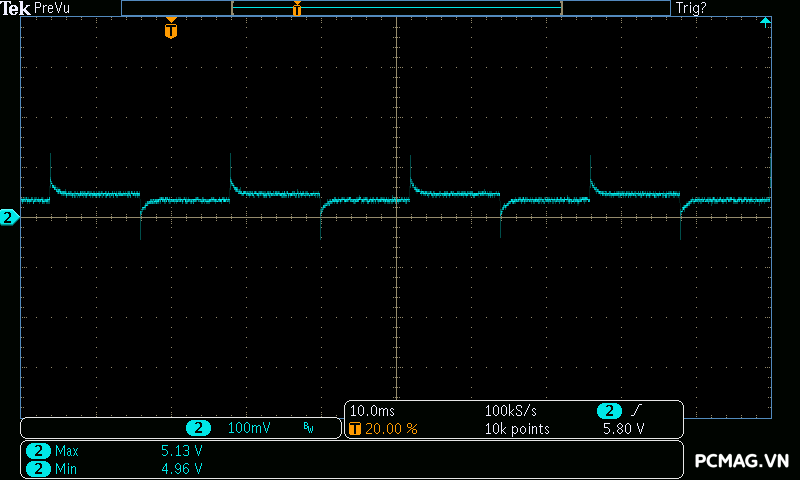

3. Sync Transient Response Test (Tải biến thiên)

• Tụ tải (Capacitance load): 3300µF cho mỗi đường nguồn (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate theo chuẩn Intel ATX 3.0/3.1:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A/µs

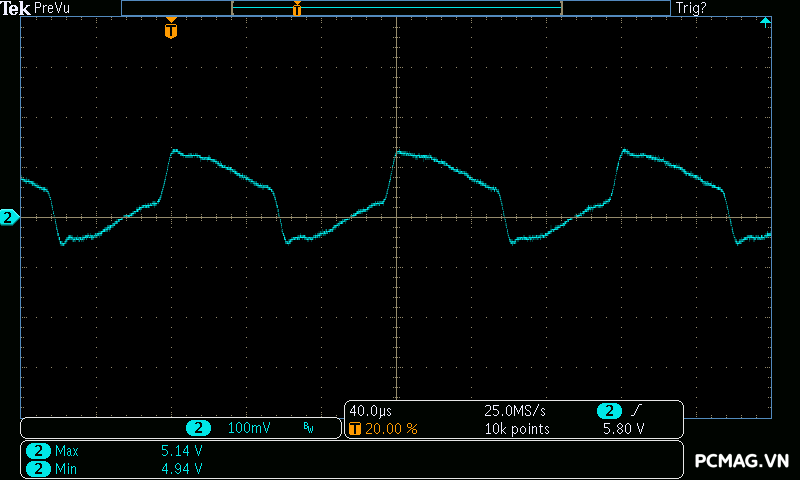

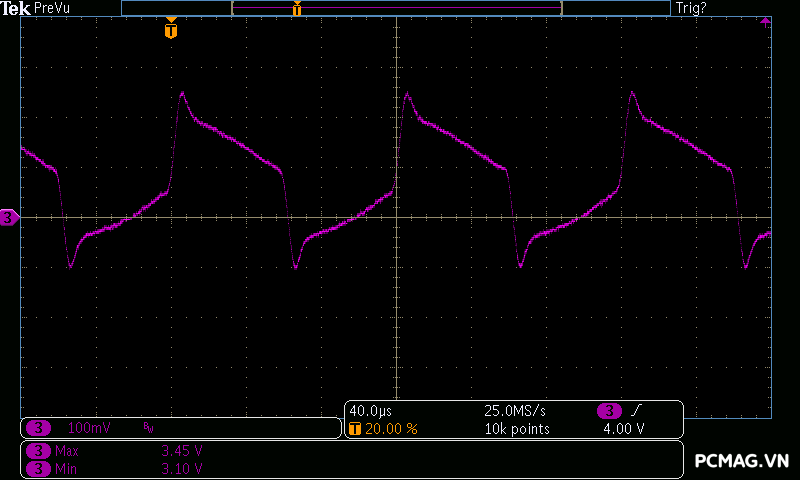

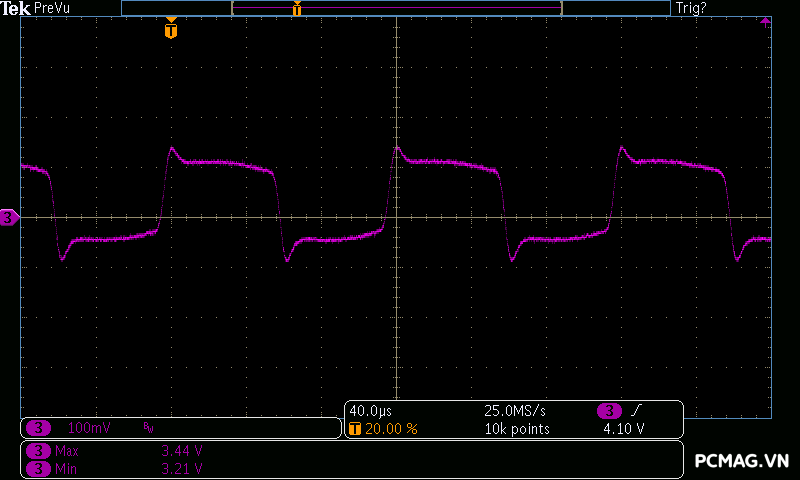

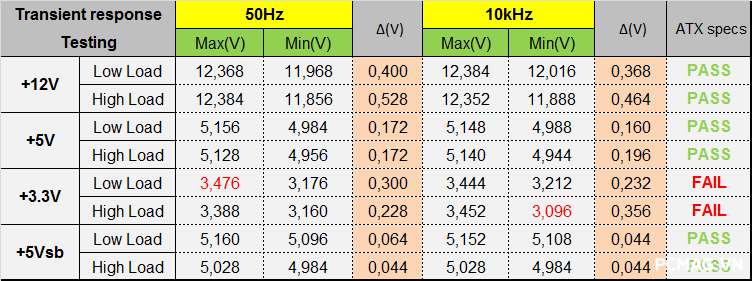

Kết quả thử nghiệm tải biến thiên cho thấy Leadex III Gold 850W hoàn thành đầy đủ các mức tải theo yêu cầu. Tuy nhiên, có một điểm nhỏ đáng lưu ý khi điện áp đường 3.3V vượt nhẹ khỏi giới hạn chuẩn ATX khoảng 0,04V, dù mức sai lệch này không đáng kể trong thực tế sử dụng.

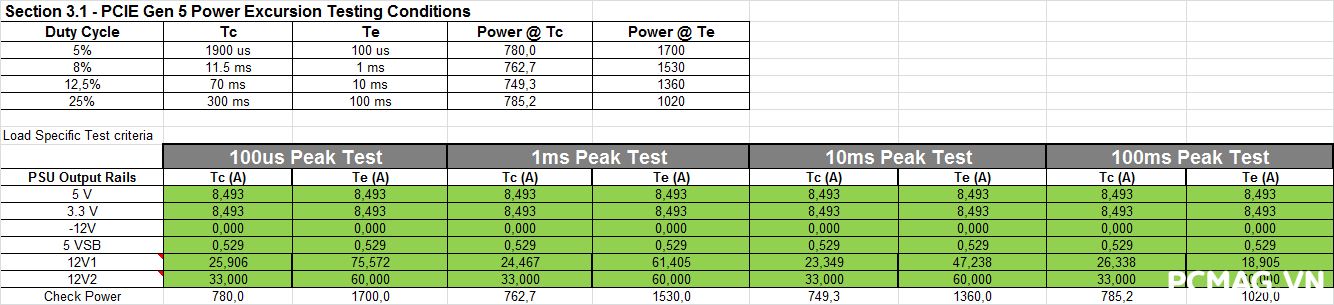

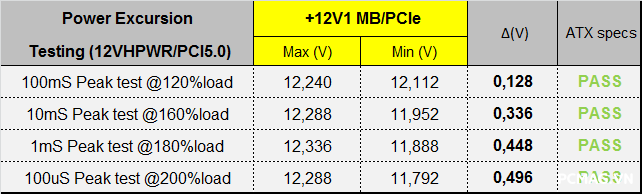

Ở bài test mô phỏng mức tiêu thụ điện tức thời của card đồ họa (Power Excursion), bộ nguồn dễ dàng vượt qua với điện áp vẫn nằm trong giới hạn cho phép của chuẩn ATX, đồng thời không xảy ra bất kỳ hiện tượng sụt áp nghiêm trọng hay “sập nguồn” nào.

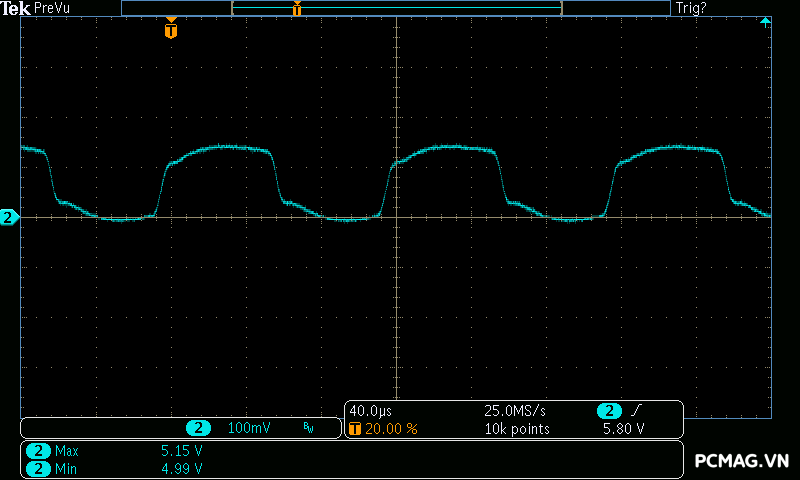

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

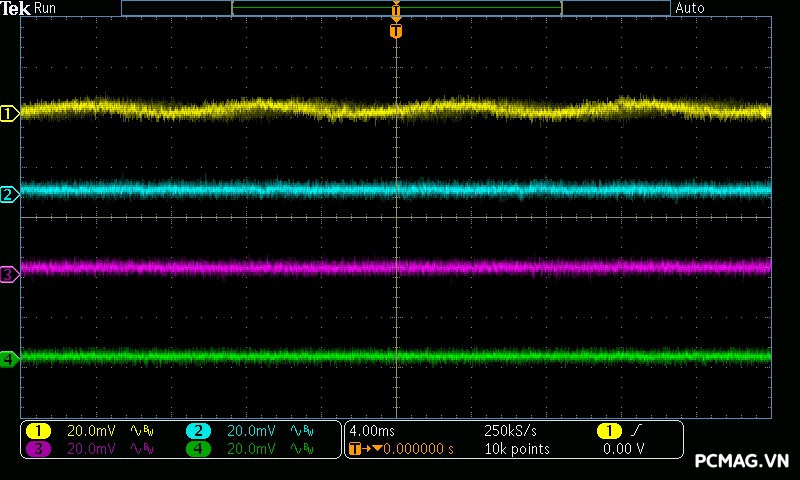

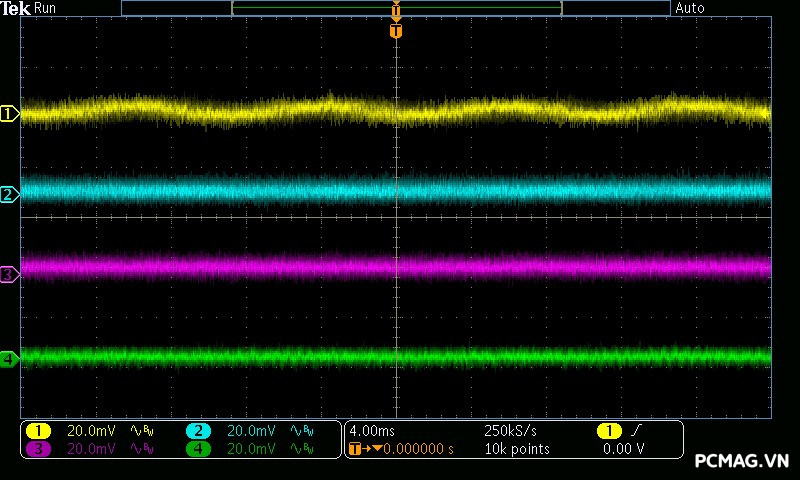

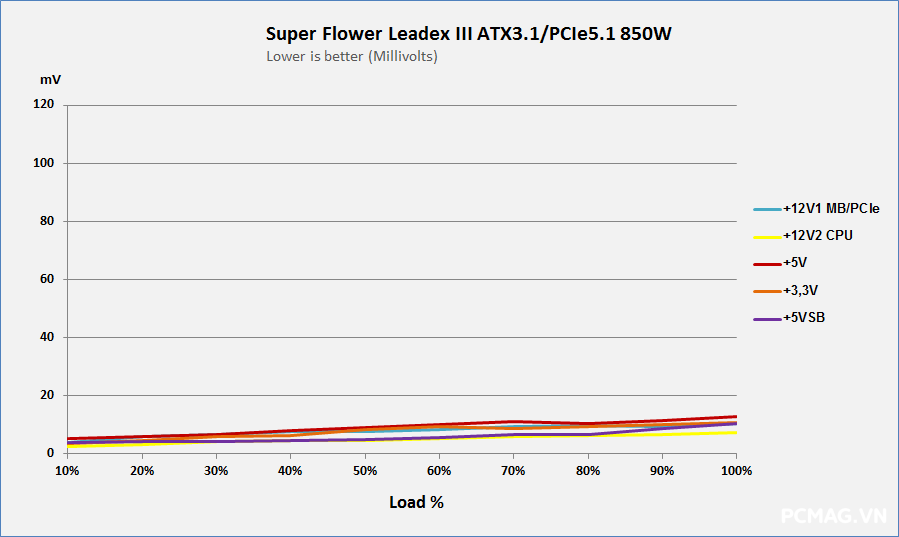

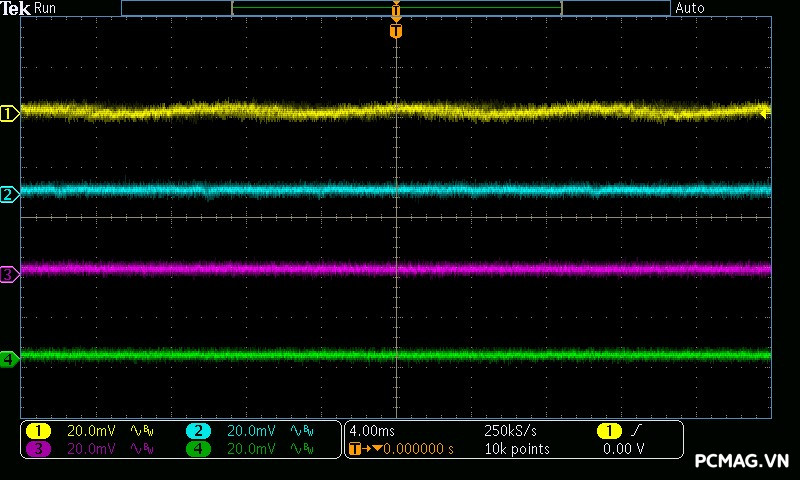

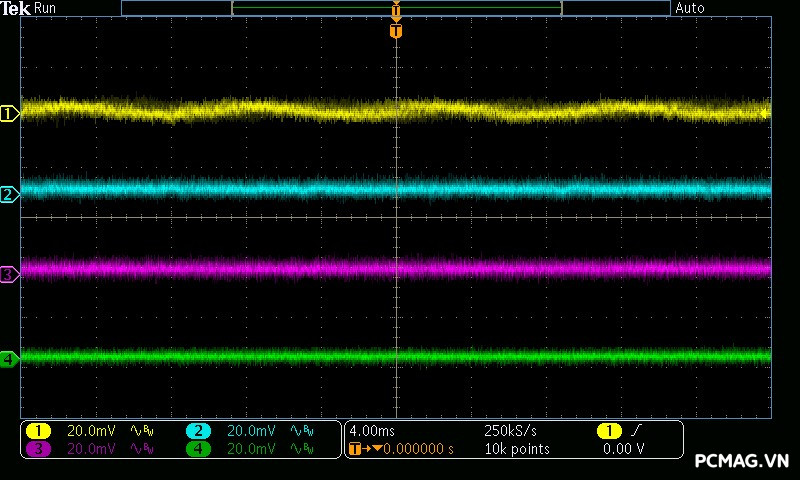

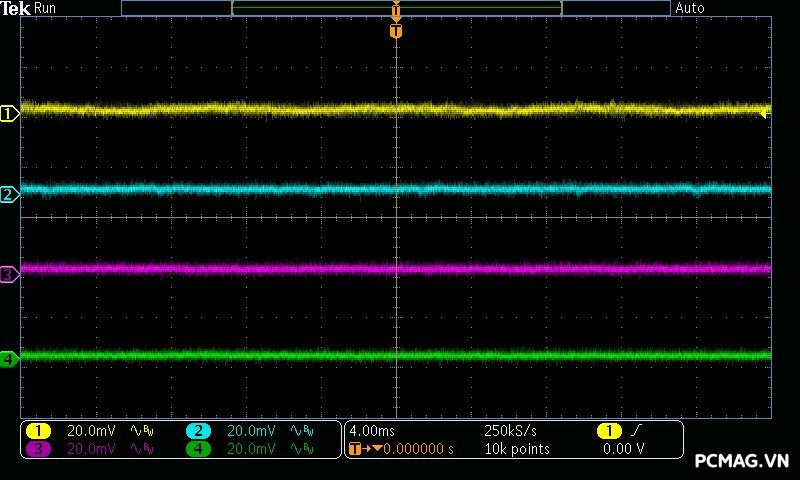

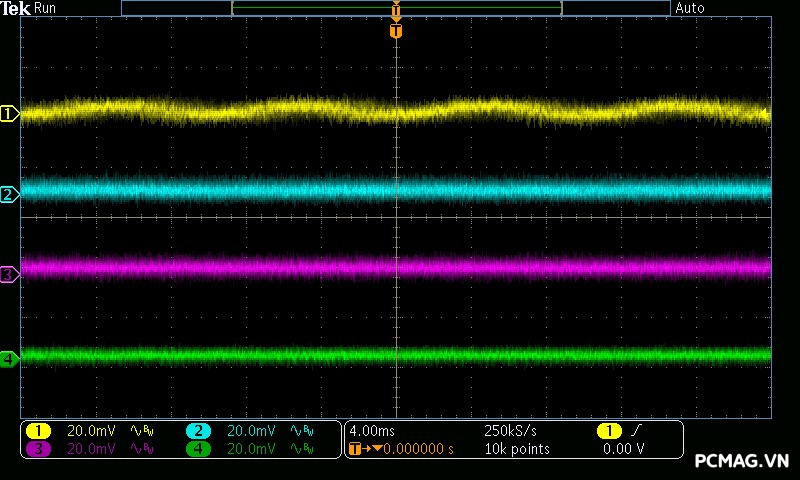

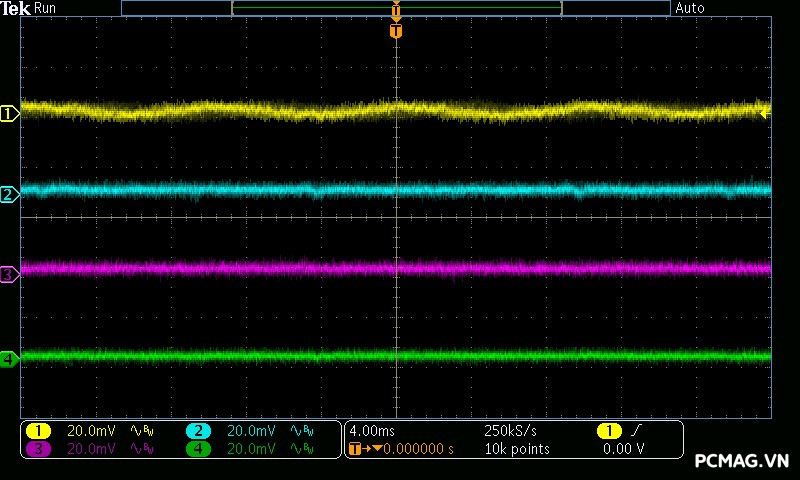

4. Ripple & Noise (Nhiễu AC cao tần)

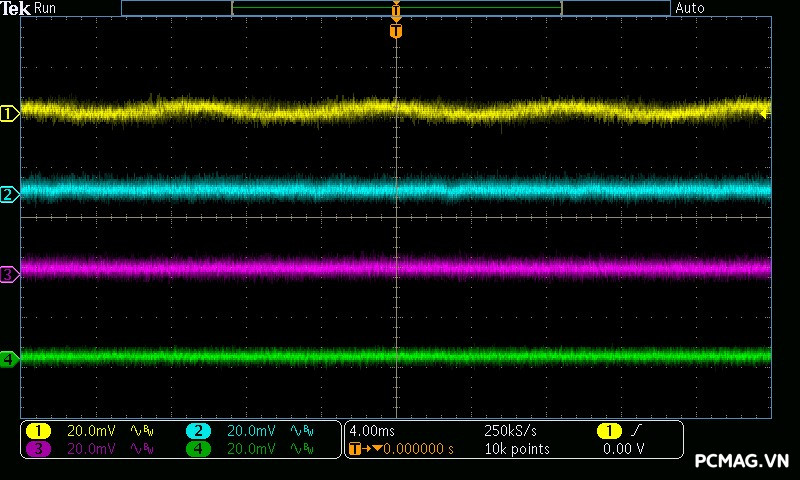

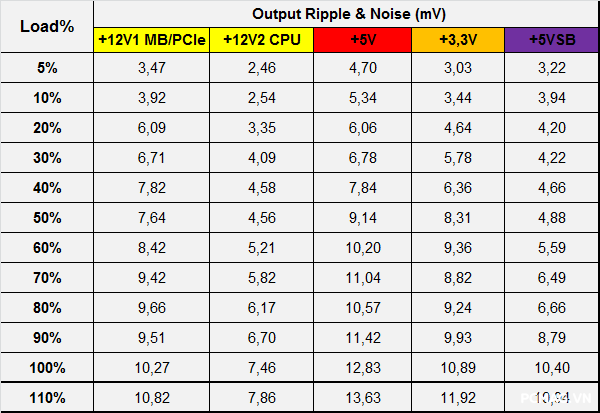

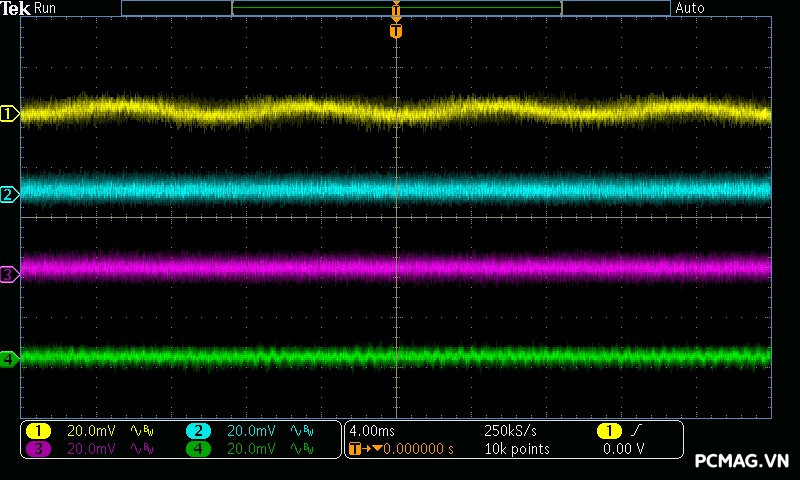

Leadex III Gold 850W thể hiện khả năng kiểm soát nhiễu rất ấn tượng, với mức ripple trên đường 12V chỉ dao động quanh ngưỡng ~10mV. Đây là con số cực kỳ thấp đối với một bộ nguồn 850W, cho thấy chất lượng lọc nhiễu và thiết kế mạch đầu ra được đầu tư kỹ lưỡng.

Kết quả này tiếp tục khẳng định tiêu chuẩn hoàn thiện cao đã làm nên danh tiếng của Super Flower nói chung và dòng Leadex nói riêng trong phân khúc nguồn hiệu suất cao.

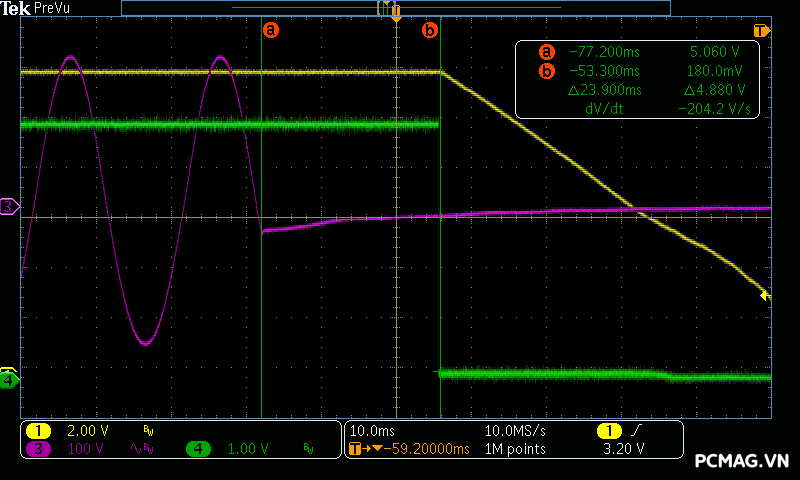

5. Hold-up Time (Thời gian lưu điện)

Leadex III Gold 850W đạt thời gian lưu điện (hold-up time) ấn tượng lên tới hơn 23,9ms, một con số vượt xa yêu cầu tối thiểu của chuẩn ATX 3.1. Nhờ mức hold-up time dài, bộ nguồn có khả năng duy trì điện áp ổn định trong các tình huống sụt áp ngắn hạn, góp phần đảm bảo hệ thống vận hành liên tục và an toàn.

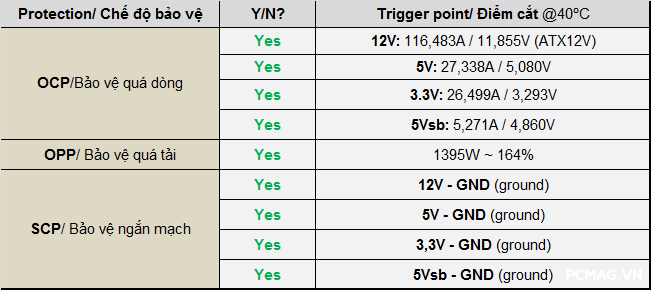

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên Leadex III Gold 850W hoạt động hiệu quả và đáng tin cậy. Khi hệ thống chạm đến ngưỡng bảo vệ (quá tải, quá áp, ngắn mạch…), PSU sẽ tự động ngắt để đảm bảo an toàn cho linh kiện. Sau khi điều kiện bất thường được loại bỏ, bộ nguồn có thể khởi động lại bình thường, cho thấy hệ thống bảo vệ được thiết kế ổn định và chính xác.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó có nguồn máy tính ATX – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thử nghiệm ở mức điện áp vào bằng khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

Trong trường hợp này, PSU hỗ trợ tối đa 240VAC, vì vậy mức điện áp thử nghiệm sẽ vào khoảng 264VAC @60Hz. Để đánh giá chính xác dòng rò, bài kiểm tra được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả đo đạt độ tin cậy và tuân thủ tiêu chuẩn an toàn hiện hành.

8. Nhiệt độ làm việc & tốc độ quạt (Temp & Fan RPM)

• Điều kiện môi trường: 38–45°C
• Chế độ quạt: Tắt ECO (Semi-Fanless) trong toàn bộ quá trình thử nghiệm

Trong bài test, quạt làm mát bắt đầu quay ngay khi PSU khởi động với tốc độ khoảng 1000 RPM, sau đó tăng dần theo mức tải và đạt tối đa khoảng 1800 RPM.

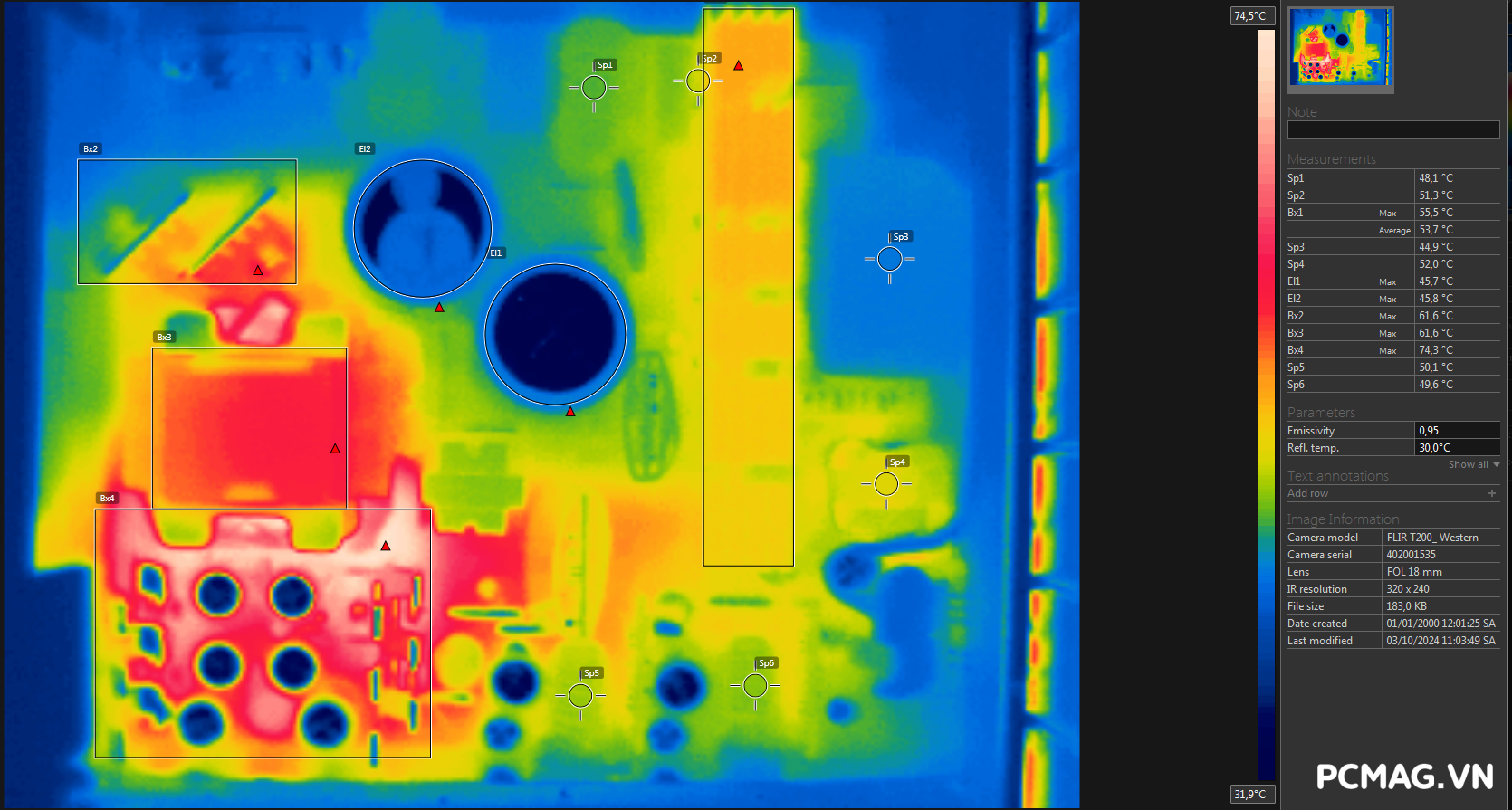

Nhờ dải tốc độ này, bộ nguồn duy trì khả năng tản nhiệt hiệu quả trong môi trường nhiệt độ cao. Điểm nóng nhất ghi nhận được nằm tại khu vực ngõ ra biến áp chính, với mức nhiệt khoảng 75°C, cho thấy hệ thống làm mát hoạt động ổn định và kiểm soát nhiệt tốt trong điều kiện khắc nghiệt.

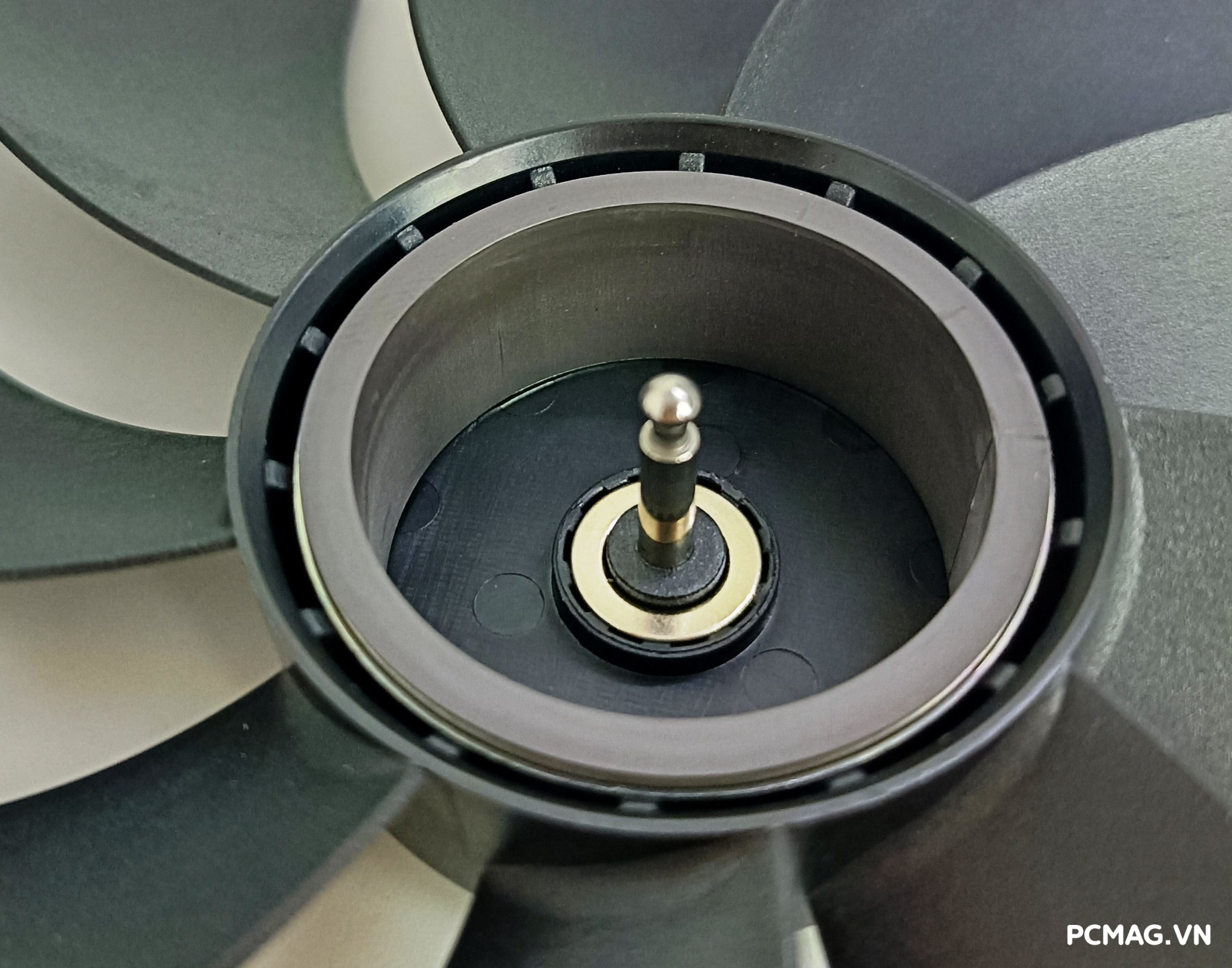

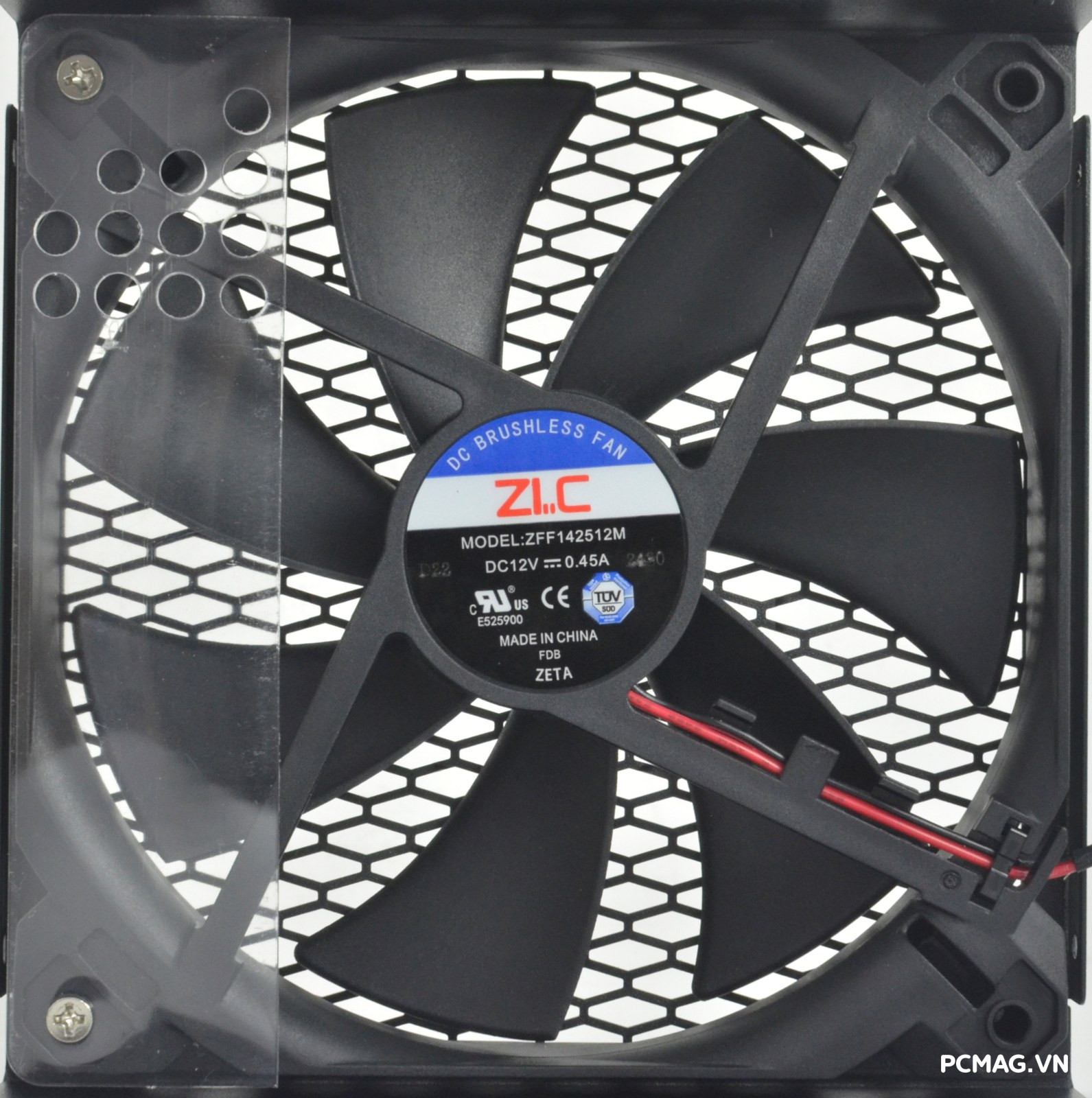

Quạt làm mát được sử dụng là mẫu ZIC ZFF142512M kích thước 140mm, thông số 12V – 0.45A. Quạt trang bị bạc đạn Fluid Dynamic Bearing (FDB), nổi bật với độ bền cao, khả năng vận hành êm ái và tuổi thọ dài hơn so với các loại vòng bi thông thường, góp phần đảm bảo hiệu suất làm mát ổn định trong thời gian dài.

IV. Kết luận

Leadex III Gold 850W ATX 3.1 / PCIe 5.1 thể hiện chất lượng hoàn thiện tốt cả về linh kiện lẫn hiệu năng vận hành. Điện áp đầu ra ổn định, độ nhiễu thấp, cùng hiệu suất thực tế đạt trên dưới 92% @230VAC, đáp ứng tiêu chuẩn 80 Plus Gold.

Sản phẩm được trang bị sẵn 1 đầu cấp nguồn 12V-2×6 / PCIe 5.1 công suất tối đa 600W, đảm bảo khả năng tương thích tối ưu với các dòng card đồ họa thế hệ mới như RTX 4000 series. Bên cạnh đó, quạt làm mát FDB vận hành êm ái, đi kèm tính năng Semi-Fanless có thể bật/tắt, mang lại sự linh hoạt cho nhiều nhu cầu sử dụng khác nhau – từ môi trường yên tĩnh đến tải cao liên tục.

Với những gì thể hiện, Leadex III Gold 850W là lựa chọn hấp dẫn dành cho các cấu hình Gaming cao cấp hoặc Workstation hiện nay.

Ưu điểm:

• Linh kiện chất lượng tốt
• Điện áp đầu ra ổn định, Ripple & Noise rất thấp
• Hiệu suất đạt ~92% @230VAC, đạt chuẩn 80 Plus Gold
• Hỗ trợ 200% power excursion với đầu 12V-2×6 / PCIe 5.1
• Quạt FDB êm ái, có chế độ Semi-Fanless bật/tắt linh hoạt

Hạn chế:

• Cần cải thiện thêm khả năng đáp ứng tải biến thiên (transient) trên đường 3.3V
