PCMAG giới thiệu đến thị trường Việt Nam dòng nguồn VSP VXP SGVN V2 – phiên bản đàn em của series cao cấp VXP, hướng tới mục tiêu phổ cập các công nghệ nguồn tiên tiến xuống phân khúc tầm trung và phổ thông.

Sản phẩm được trang bị những tính năng thường chỉ xuất hiện trên PSU cao cấp như Active PFC, cộng hưởng LLC và mạch DC to DC, giúp tối ưu hiệu suất sử dụng điện năng, đảm bảo khả năng vận hành ổn định và bền bỉ. Đi kèm là chứng nhận 80Plus Gold 230V EU, mang lại hiệu suất cao và khả năng tiết kiệm điện hiệu quả.

Dòng VSP VXP SGVN 80Plus Gold 230V EU hiện có 3 mức công suất 650W, 750W và 850W, cùng 2 tùy chọn cáp liền (Straight-Line) và cáp rời (Full Modular), giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng và ngân sách.

I. Hộp và phụ kiện VSP VXP750SGVN 750W

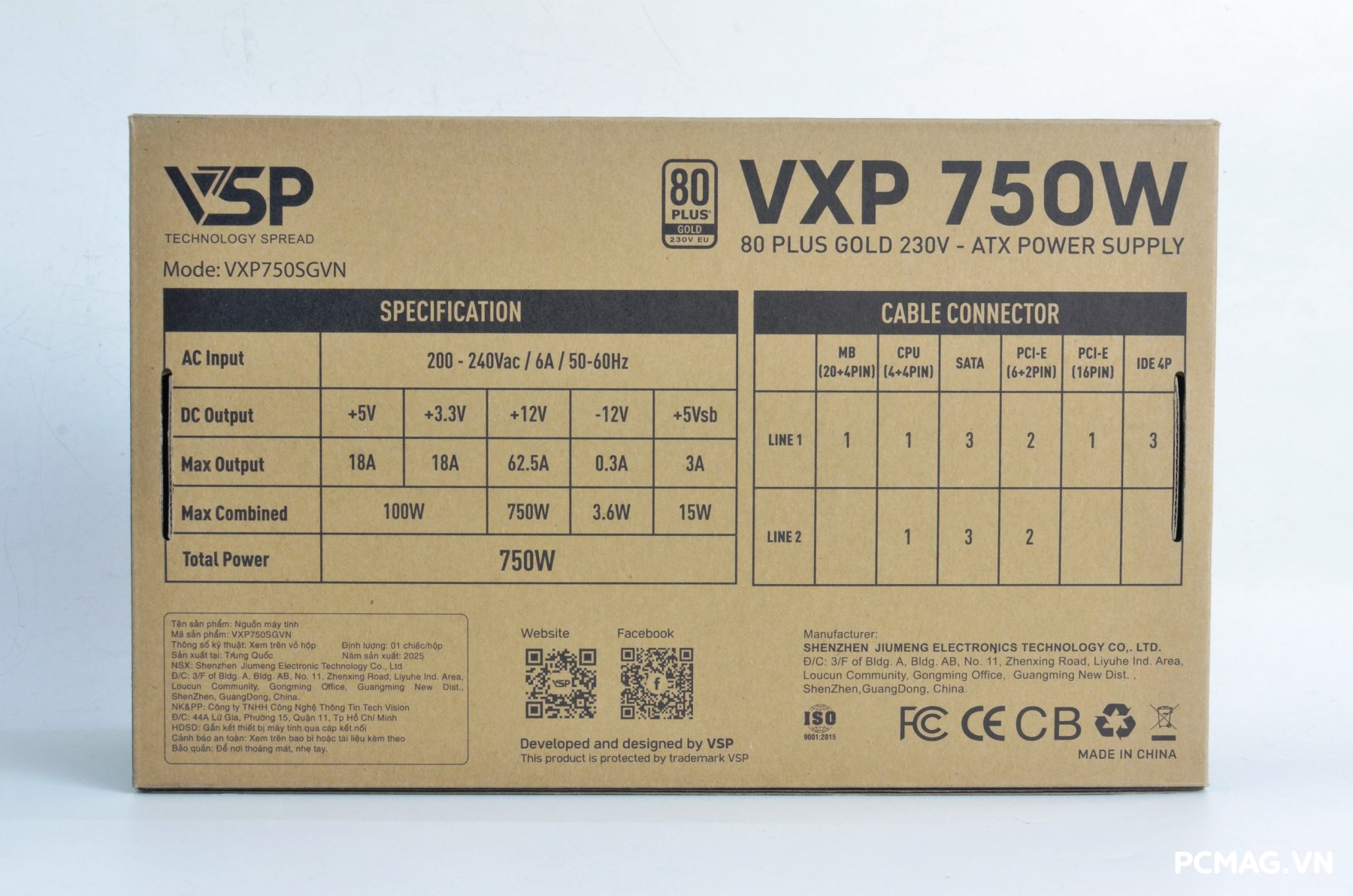

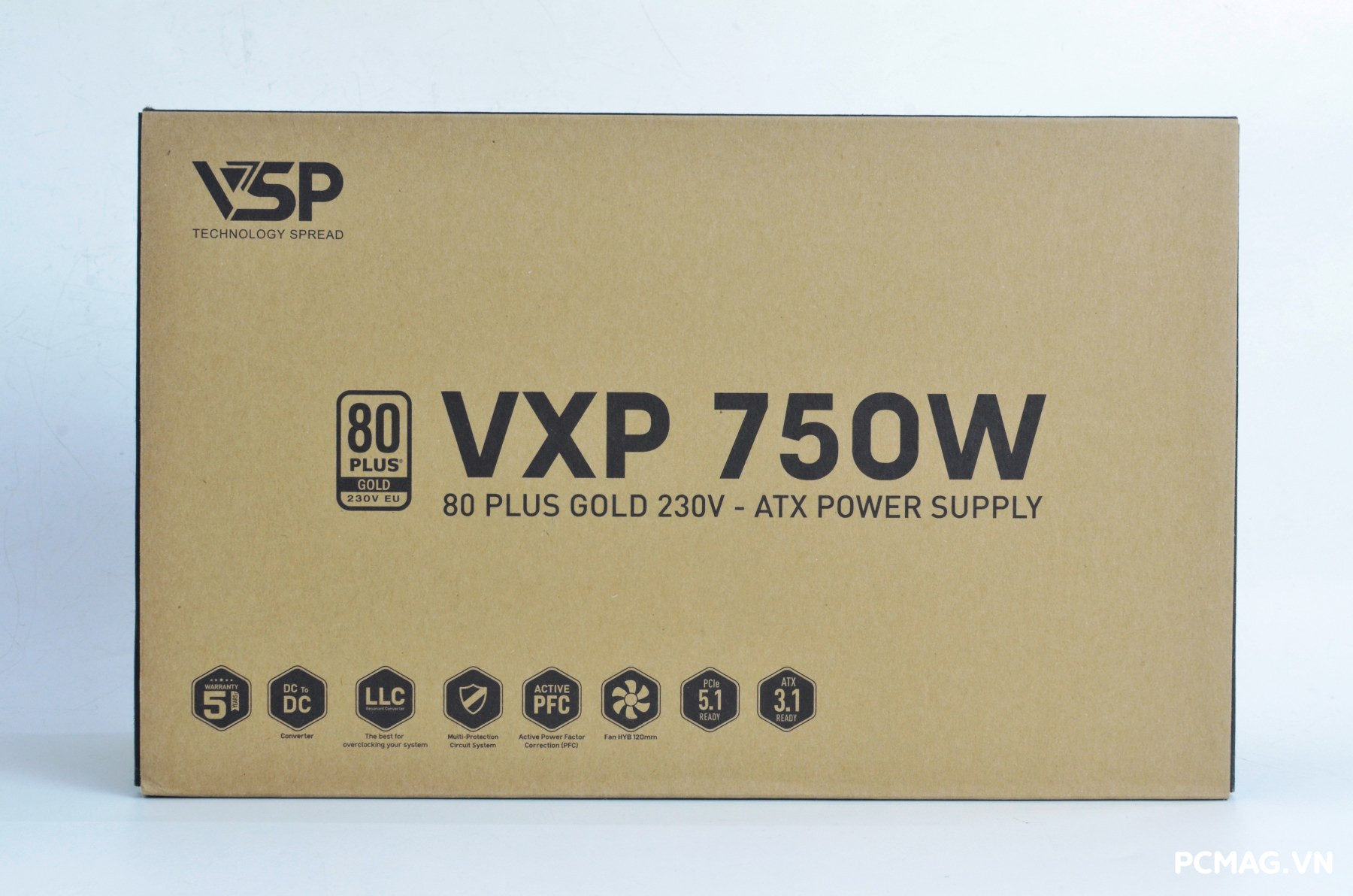

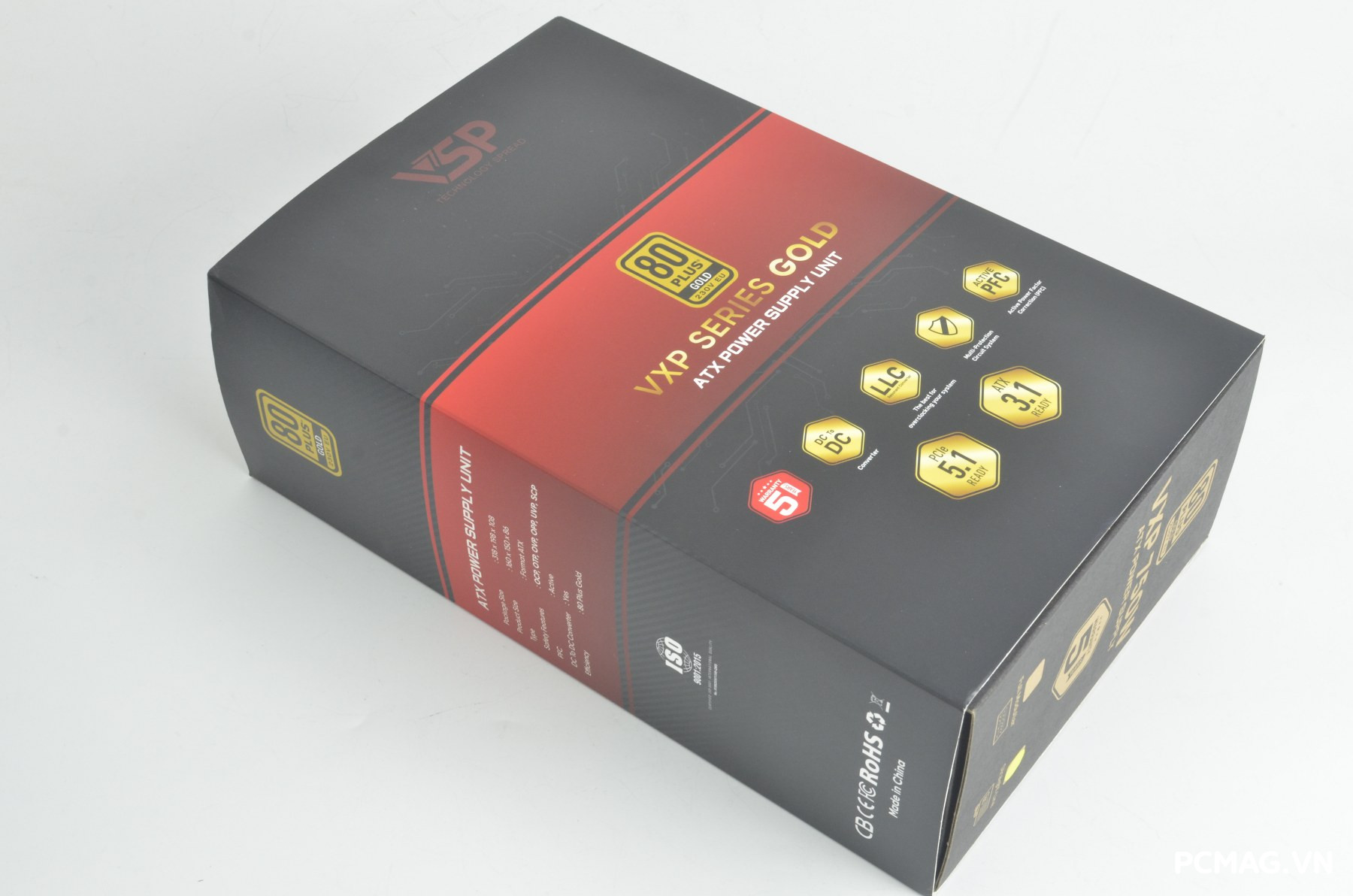

Hộp của VXP750SGVN 750W có kích thước vừa phải, thiết kế dạng 2 lớp chắc chắn với tông màu đỏ – đen nổi bật, mang đậm phong cách gaming. Các thông tin và thông số kỹ thuật chi tiết của sản phẩm được in đầy đủ ở mặt sau lớp hộp carton bên trong, giúp người dùng dễ dàng nắm bắt cấu hình và tính năng trước khi mở hộp.

Phụ kiện đi kèm VXP750SGVN Straight-Line ATX 3.1 / PCIe 5.1 khá đầy đủ, bao gồm 1 cáp nguồn chuẩn EU, 4 ốc bắt nguồn, 4 dây rút (zip tie) hỗ trợ đi dây gọn gàng và 1 sách hướng dẫn sử dụng, đáp ứng tốt nhu cầu lắp đặt và sử dụng ngay từ khi mở hộp.

II. PSU VSP VXP750SGVN 750W

1. Bên ngoài

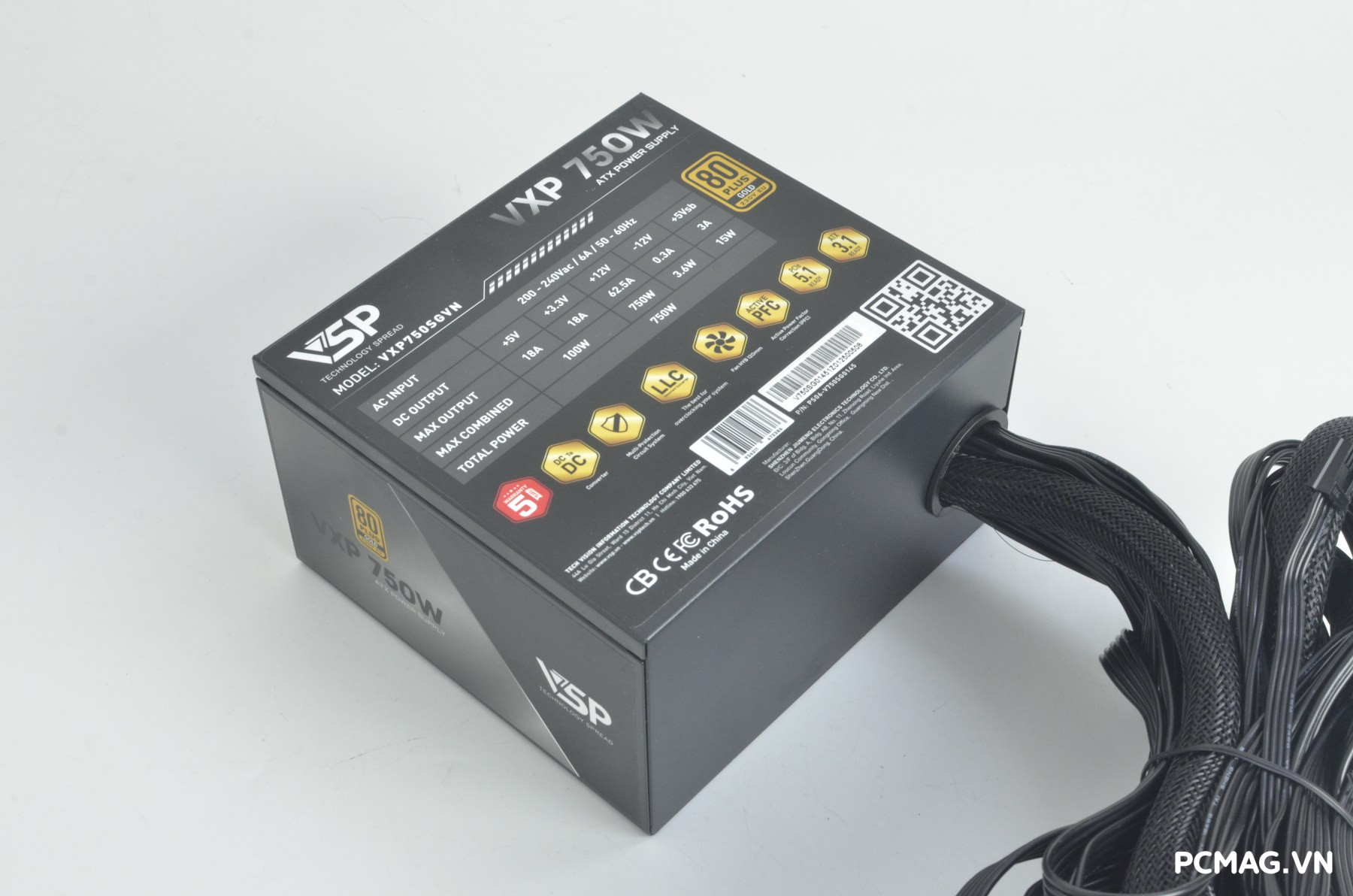

VXP750SGVN Straight-Line ATX3.1/PCIe5.1 sở hữu thiết kế chuẩn ATX quen thuộc, phủ sơn tĩnh điện màu đen bền bỉ và sang trọng. Các tem trang trí ở mặt hông được hoàn thiện tinh tế, giúp tổng thể nguồn trông gọn gàng và chuyên nghiệp hơn. Sản phẩm được trang bị quạt làm mát 120mm, đảm bảo khả năng tản nhiệt ổn định trong suốt quá trình hoạt động.

Công suất danh định đạt 750W, sử dụng thiết kế single rail với đường 12V cấp đủ 750W cho toàn hệ thống. Nguồn hỗ trợ Active PFC (dải điện áp ngắn), giúp tối ưu hiệu suất và độ ổn định khi vận hành, đồng thời đạt chuẩn hiệu suất 80Plus Gold 230V EU.

Hệ thống cáp dạng bẹ đen mềm, dễ đi dây và tăng tính thẩm mỹ cho thùng máy, bao gồm:

• 1 × cáp 24-pin mainboard dài 60cm
• 2 × cáp CPU 4+4-pin ATX12V dài 70cm
• 4 × cáp PCIe 6+2-pin dài 60cm + 15cm
• 1 × cáp 12V-2×6 / PCIe 5.1 công suất 450W, dài 60cm (chuẩn dây 16AWG)
• 6 × cáp SATA dài 50cm + 15cm + 15cm
• 3 × cáp ATA dài 50cm + 15cm + 15cm

2. Bên trong

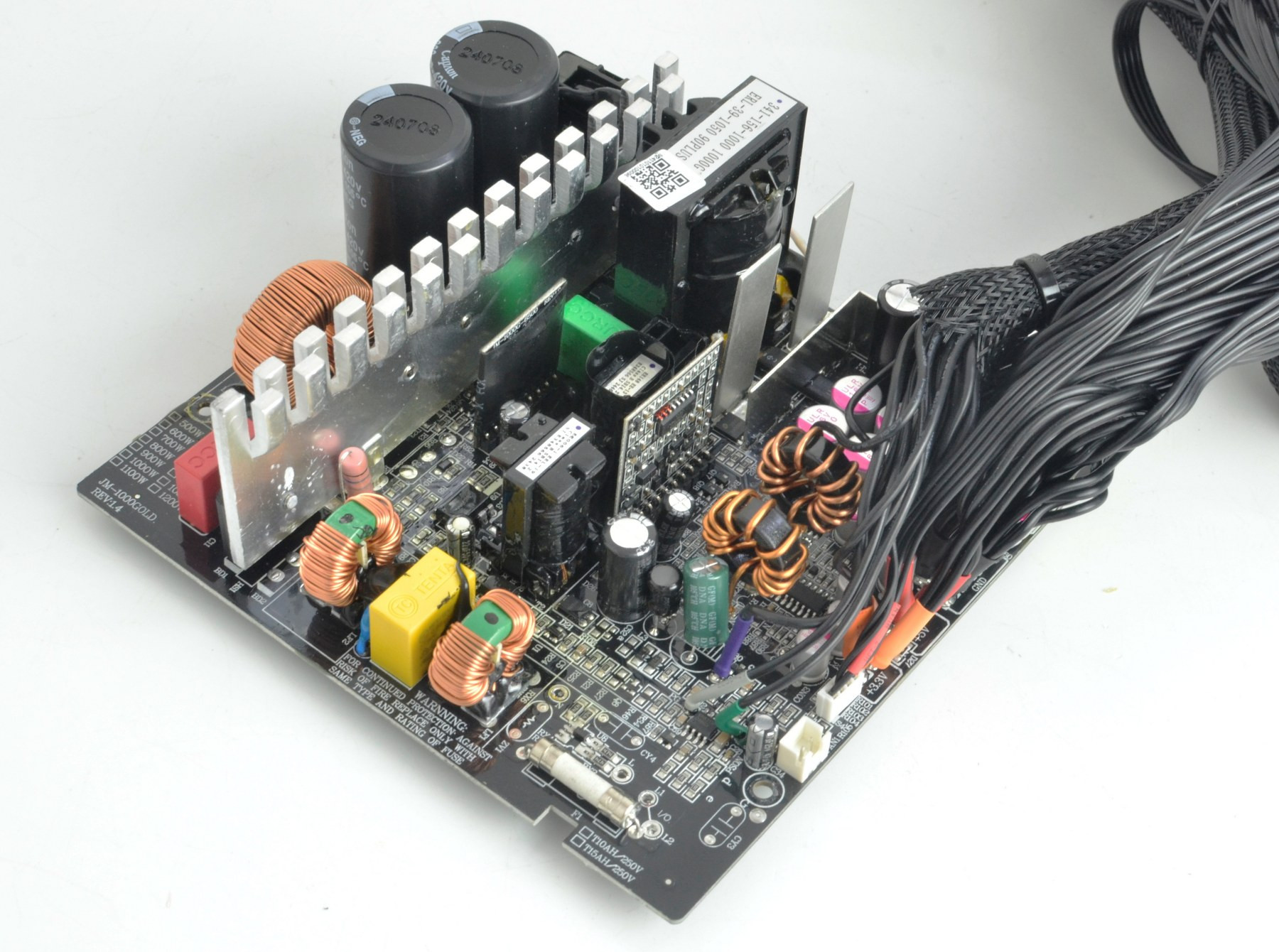

VSP tiếp tục hợp tác với JiuMeng với vai trò nhà sản xuất OEM cho dòng nguồn VXP750SGVN Straight-Line ATX3.1/PCIe5.1. Sản phẩm kế thừa và ứng dụng các công nghệ đã được kiểm chứng trên dòng VXP V1/V2 Full Range, bao gồm: Active PFC, mạch cộng hưởng LLC, chỉnh lưu đồng bộ (SR) và thiết kế DC to DC cho các đường điện 5V và 3.3V, giúp nguồn hoạt động ổn định và hiệu quả hơn.

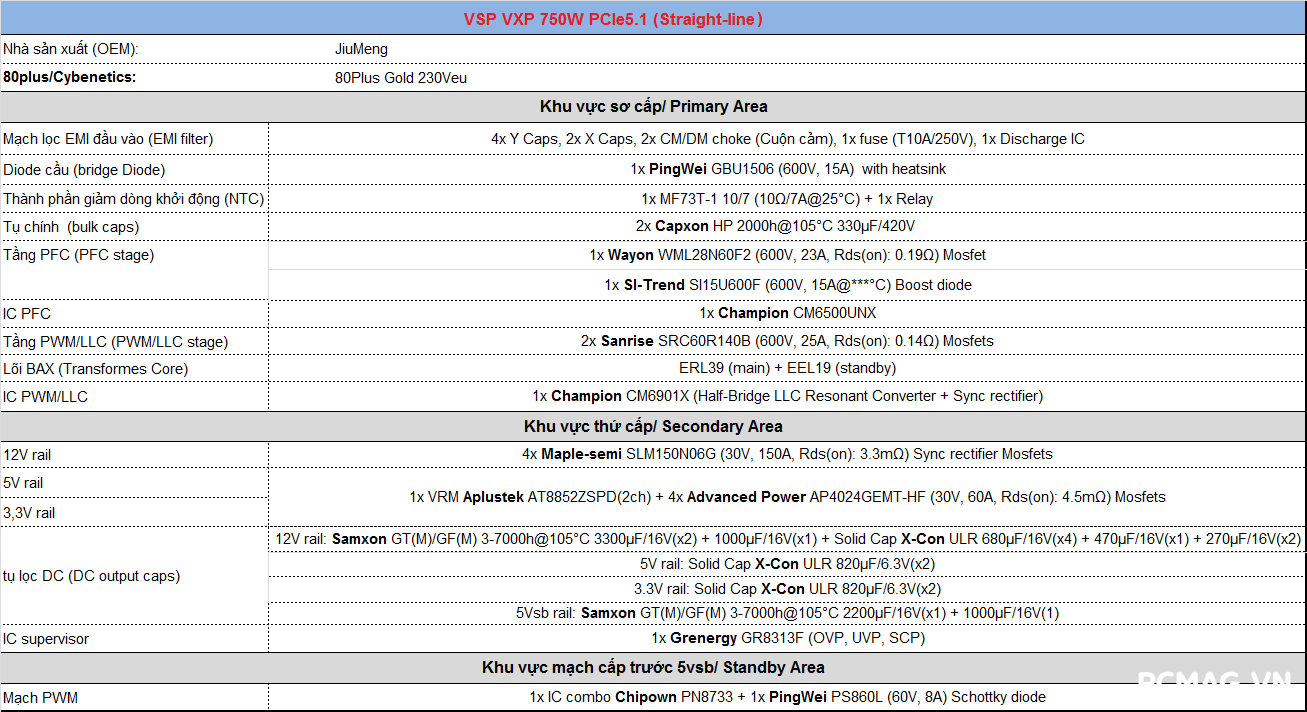

Bảng linh kiện được sử dụng trên VXP750SGVN Straight-Line ATX3.1/PCIe5.1

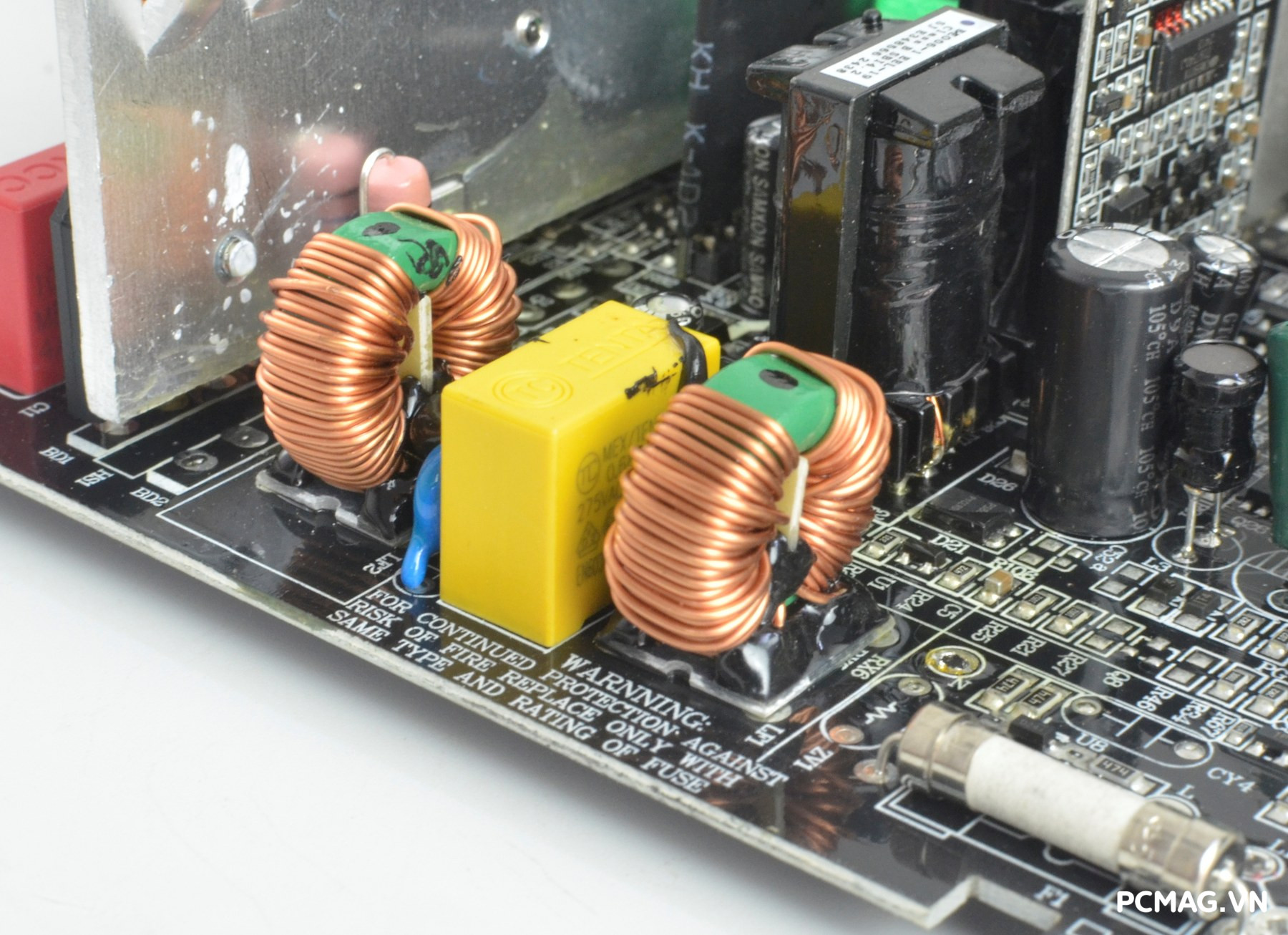

Với mức công suất quanh 750W, việc trang bị mạch EMI đầy đủ cùng thiết kế lọc nhiễu hai tầng cho thấy sự đầu tư nghiêm túc của nhà sản xuất. Giải pháp này giúp hạn chế tối đa nhiễu điện từ phát ngược ra lưới điện bên ngoài, đồng thời giảm thiểu ảnh hưởng của nhiễu từ nguồn điện dân dụng (nếu có) lên các linh kiện “nhạy cảm” bên trong hệ thống.

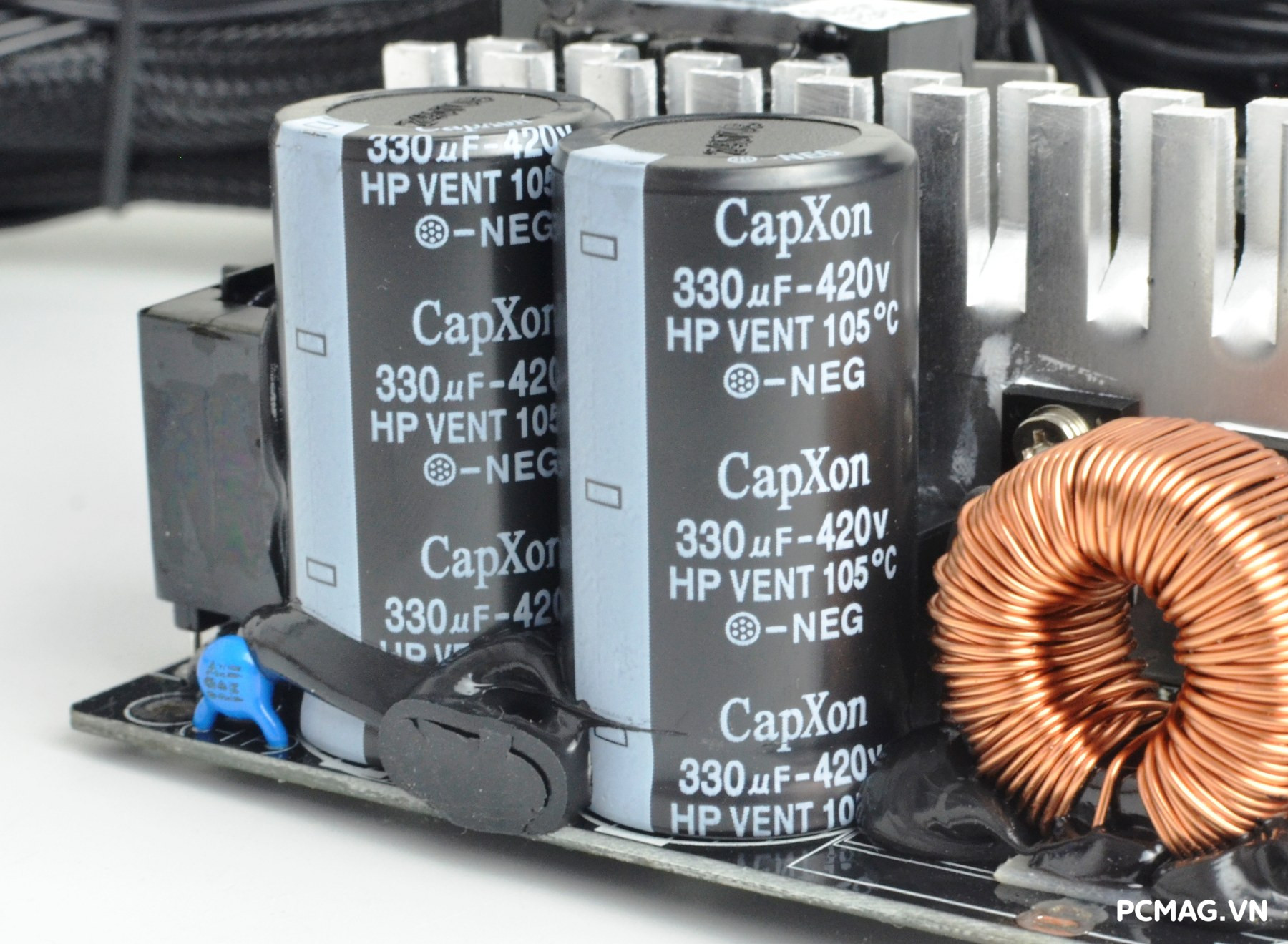

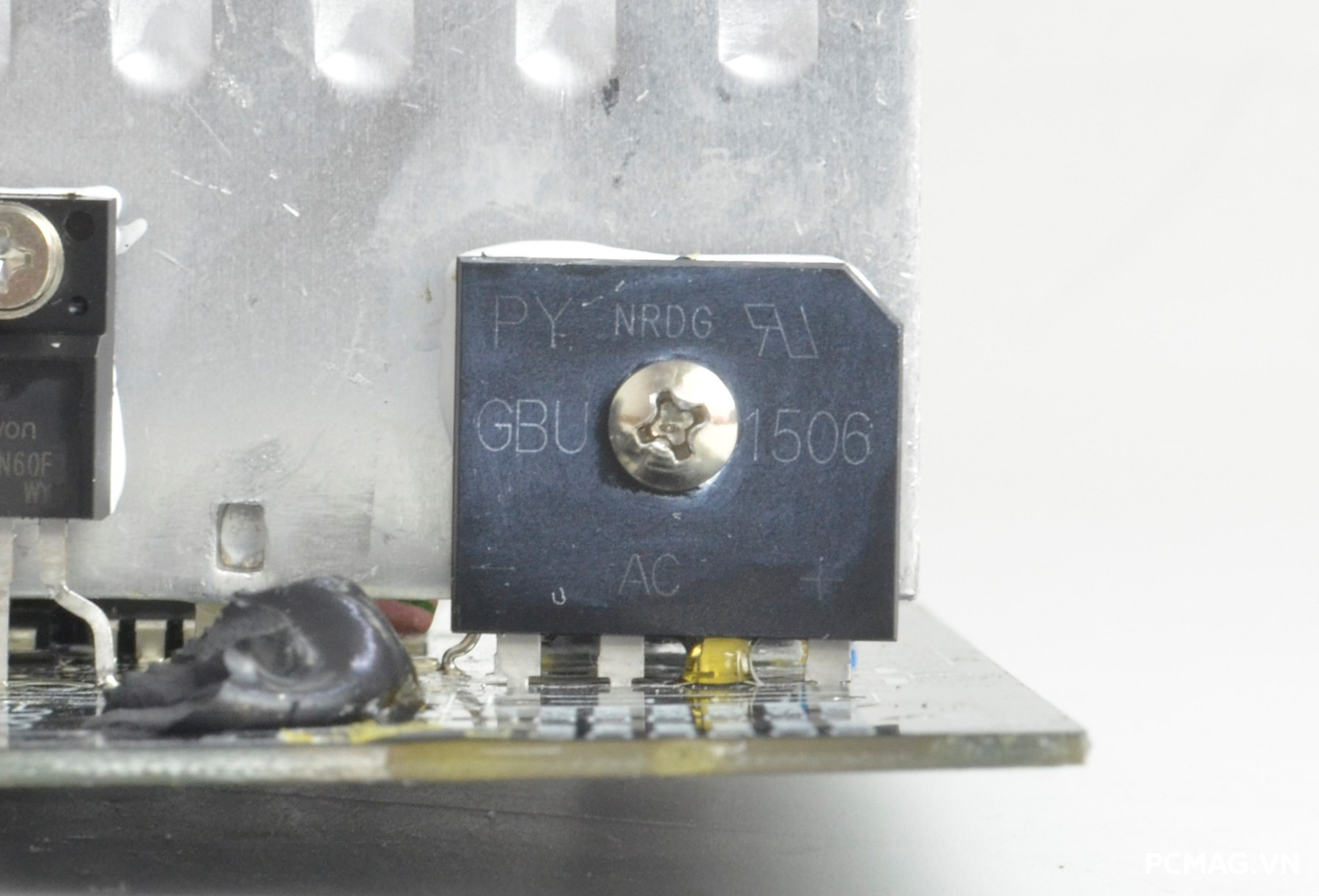

Diode cầu GBU1506 (15A) được gắn trực tiếp lên phiến tản nhiệt của tầng PFC & LLC, cho phép làm mát hiệu quả nhờ luồng gió từ quạt. Tiếp theo là cặp tụ chính CapXon 330uF / 420VDC mắc song song, có khả năng hoạt động ổn định ở mức nhiệt tối đa lên đến 105°C.

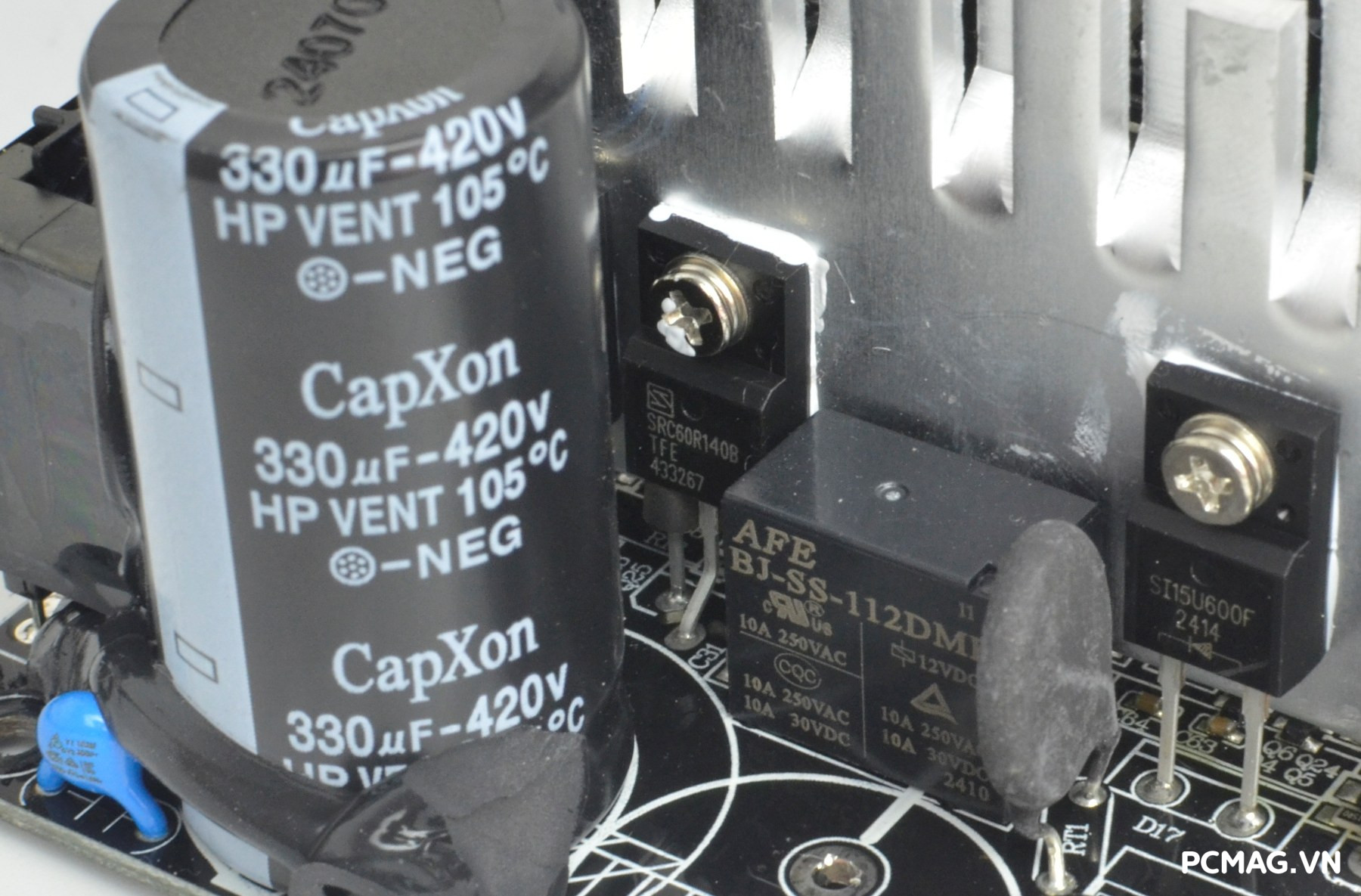

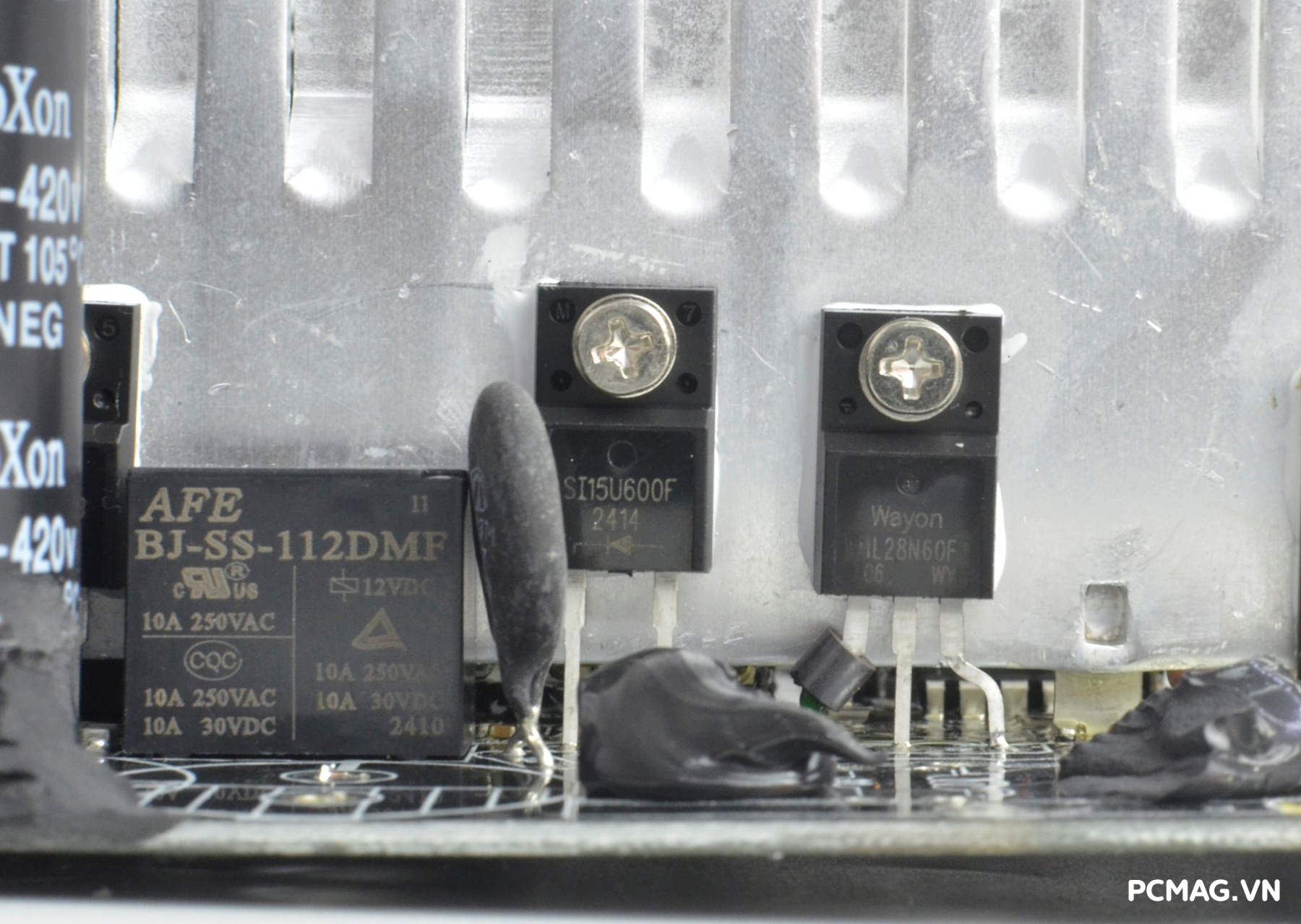

Do được thiết kế để hoạt động trong dải điện áp hẹp từ 180V–264Vac, tầng PFC của bộ nguồn sử dụng một MOSFET Wayon WML28N60F (23A) kết hợp với diode boost SI-trend SI15U600F. Toàn bộ quá trình được điều khiển bởi IC dao động Champion CM6500UNX, được hàn trên một module riêng biệt. Ngay bên cạnh là mạch hạn dòng khởi động, bao gồm điện trở nhiệt NTC có giá trị lên tới 10Ω cùng rơ-le bypass, giúp giảm dòng khởi động của PSU xuống mức thấp nhất khi bật nguồn.

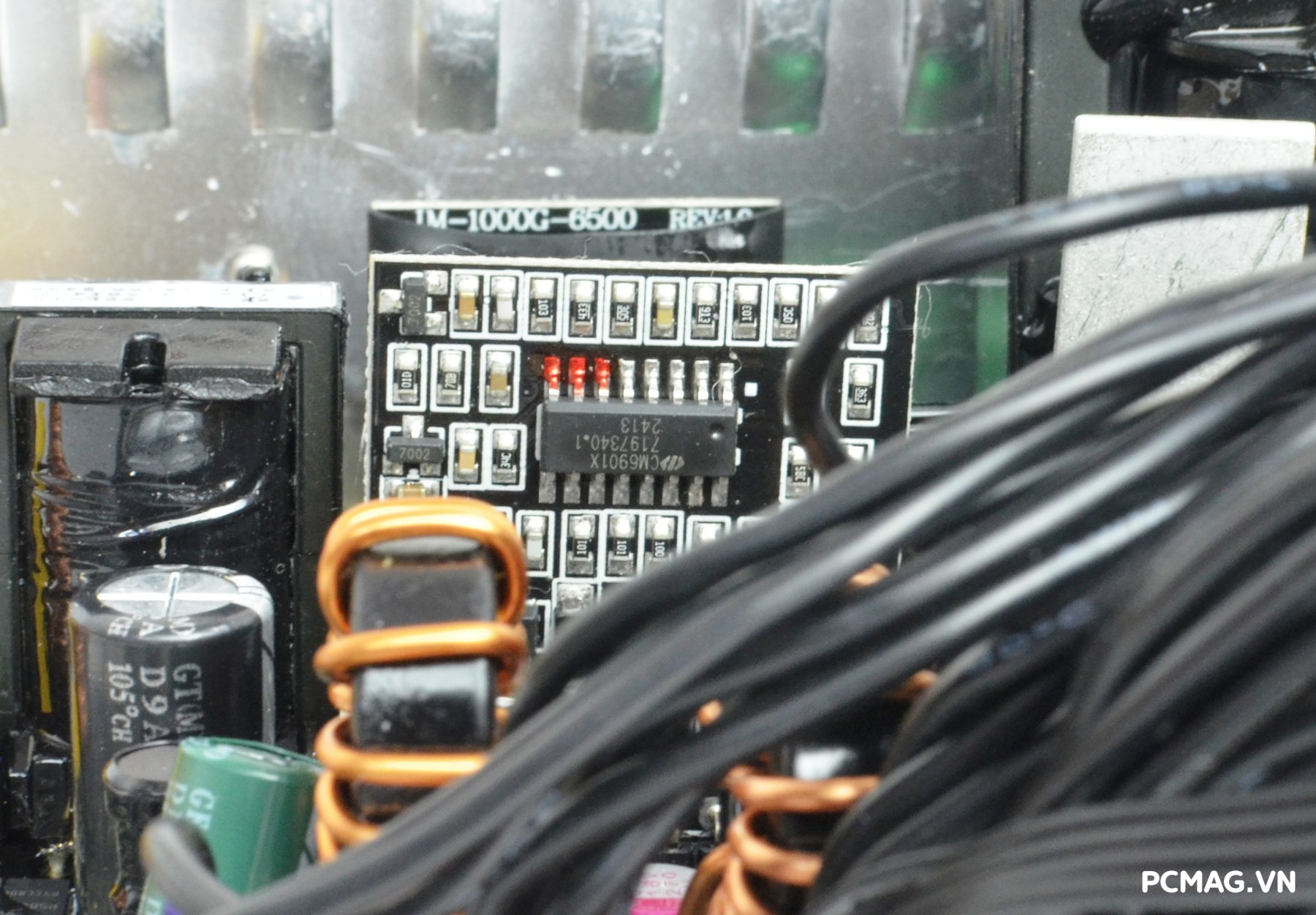

Tầng PWM/LLC được thiết kế theo cấu trúc nửa cầu (Half-Bridge), sử dụng một cặp MOSFET Sanrise SRC60R140B với dòng chịu tải 25A. IC Champion CM6901X đảm nhiệm vai trò tạo dao động cho tầng PWM/LLC, đồng thời điều khiển các MOSFET chỉnh lưu đồng bộ trên đường 12V, góp phần nâng cao hiệu suất và độ ổn định của bộ nguồn.

Tại khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên VXP750SGVN Straight-Line ATX3.1/PCIe5.1, nhà sản xuất trang bị tổ hợp 4 MOSFET Mapple Semi SLM150N06G (4 × 150A). Cách thiết kế này giúp nâng cao hiệu suất hoạt động rõ rệt so với phương án sử dụng diode xung (Schottky) truyền thống, đồng thời giảm tổn hao và nhiệt lượng trong quá trình vận hành.

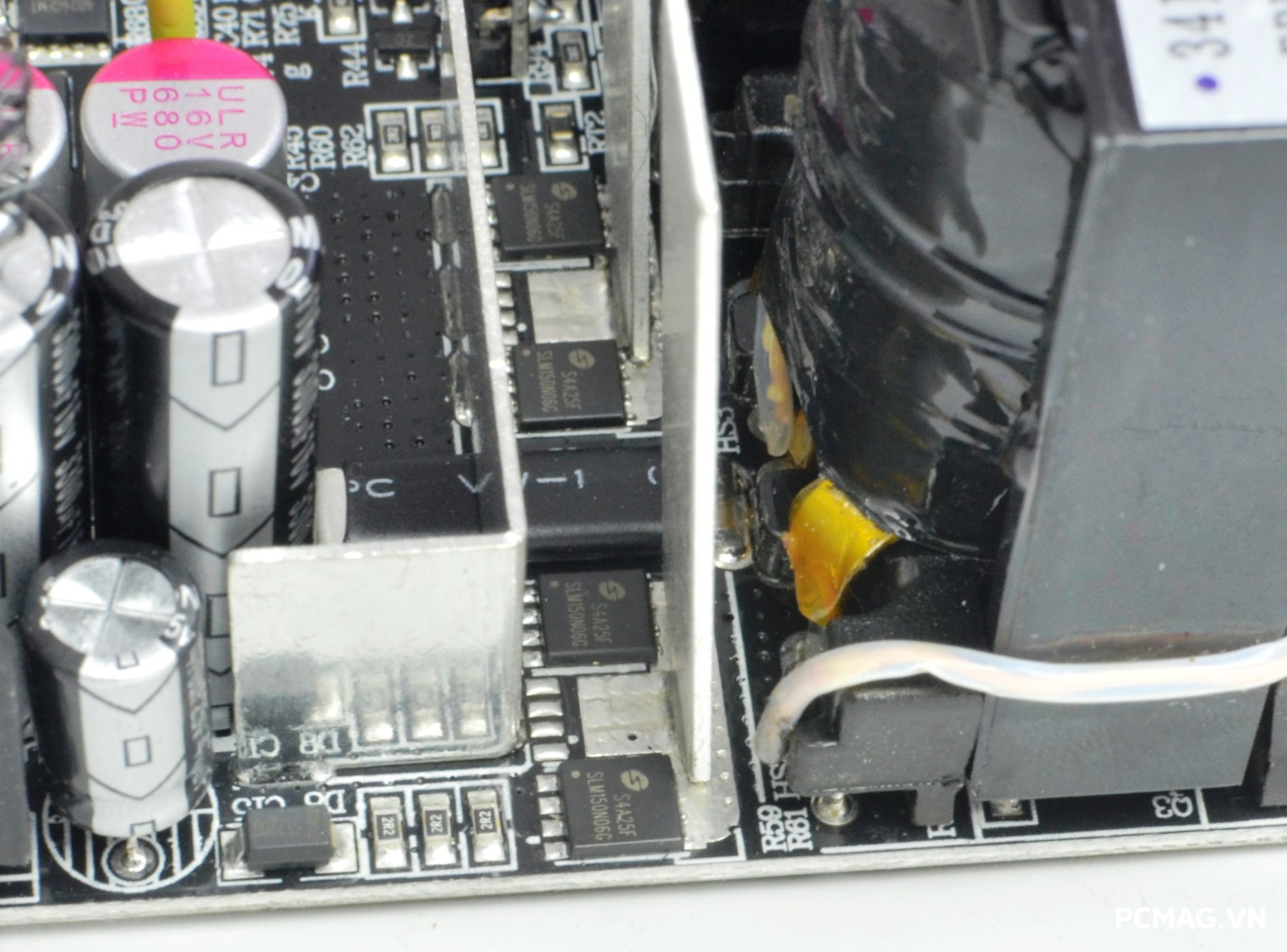

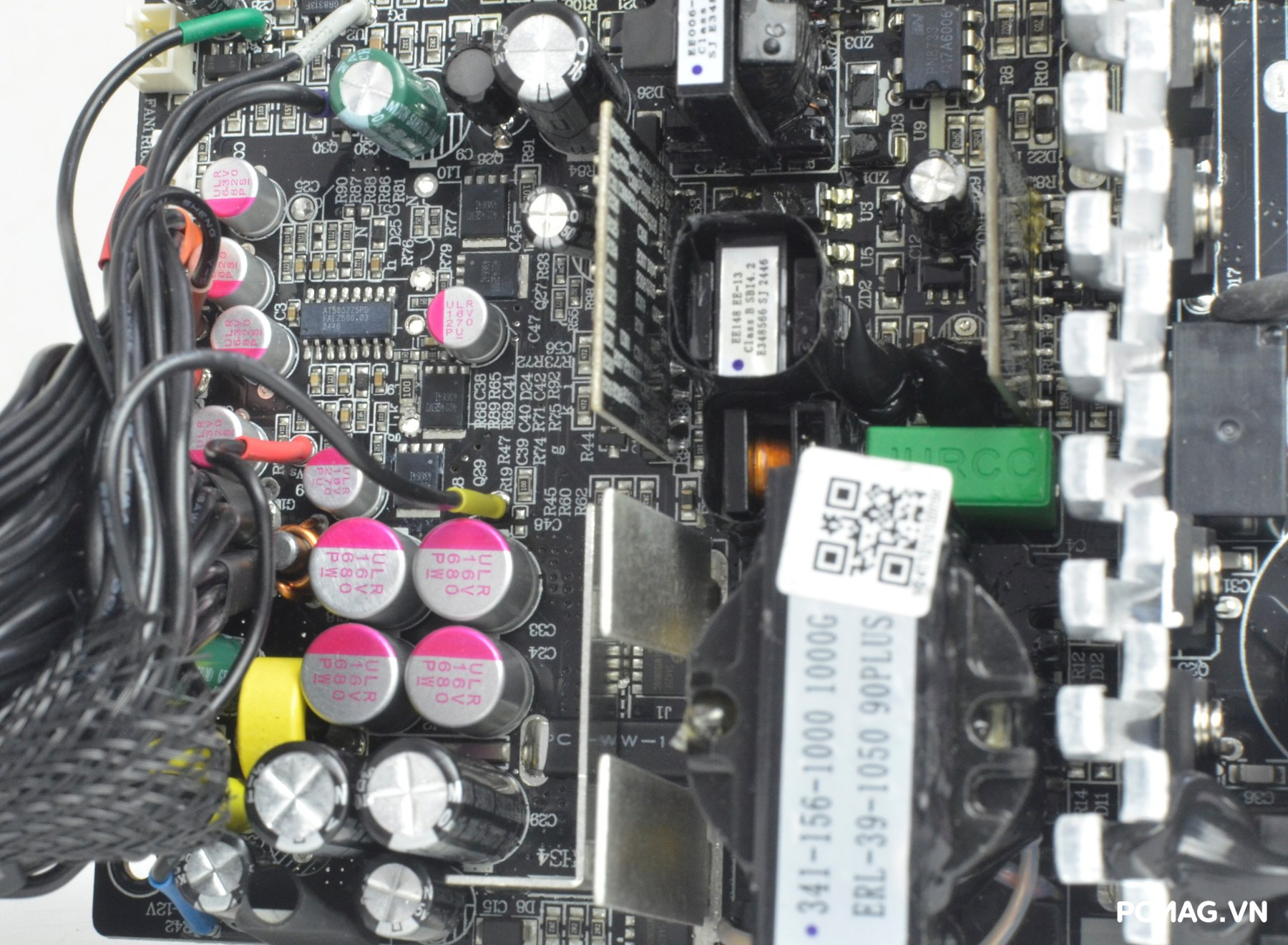

Hai đường điện 5V và 3.3V được tạo ra từ khối mạch VRM (DC to DC), sử dụng IC điều khiển Aplustek AT8852Z (2 kênh) để điều khiển 4 MOSFET Advance Power AP4024GEMT với dòng chịu tải 60A. Ngoài ra, VXP750SGVN Straight-Line ATX3.1/PCIe5.1 còn được trang bị tụ rắn X-con ở ngõ ra nhằm tăng khả năng lọc nhiễu và đảm bảo độ ổn định cho hai đường điện này.

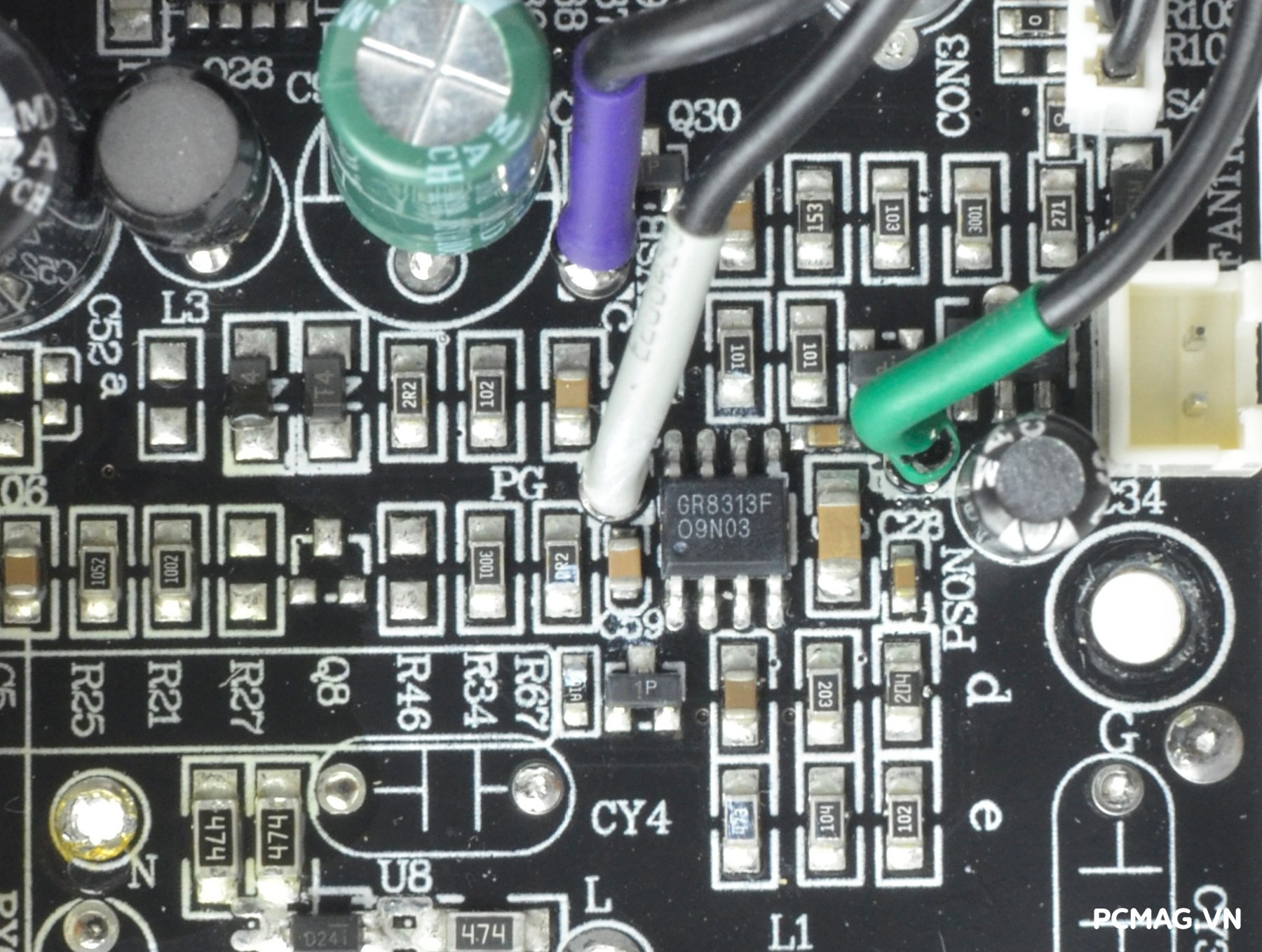

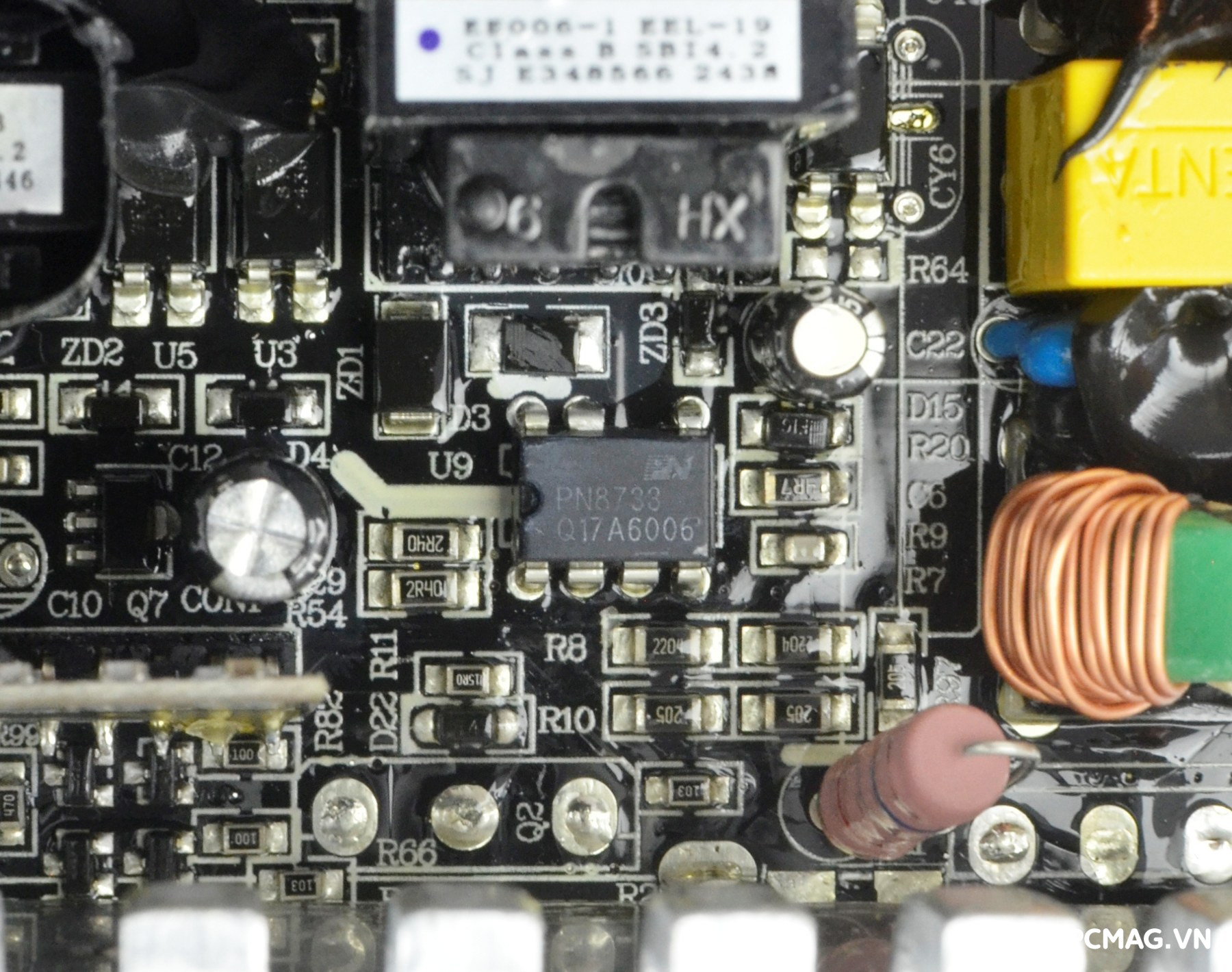

IC giám sát được sử dụng là GR8313, hỗ trợ ba cơ chế bảo vệ cơ bản gồm SCP, OVP và UVP. Đường cấp trước 5Vsb được tạo ra bởi IC combo Chipown PN8733, trong khi các tụ hóa và tụ rắn dùng để lọc DC ở ngõ ra đều đến từ các thương hiệu Samxon và X-Con, đảm bảo độ ổn định và độ bền trong quá trình vận hành.

Phần mạch in của VXP750SGVN Straight-Line ATX3.1/PCIe5.1 được hoàn thiện khá sạch sẽ nhờ lớp keo phủ chống ẩm bảo vệ bề mặt. Các mối hàn được xử lý gọn gàng, sáng bóng, không xuất hiện vết hàn lỗi hay chân linh kiện thừa, thể hiện chất lượng gia công tốt.

III. Thử nghiệm PSU VSP VXP750SGVN 750W

1. Load testing ( Thử tải)

Nhằm đơn giản hóa việc trình bày bảng số liệu điện áp theo test plan ATX 3.0 của Intel, đường 12V trên nguồn single rail được chia logic thành hai nhánh tải trong quá trình đo:

• 12V1: Cấp nguồn cho toàn bộ thành phần sử dụng 12V ngoại trừ CPU (mainboard, PCIe, v.v.)
• 12V2: Dành riêng cho CPU thông qua ATX12V / EPS12V

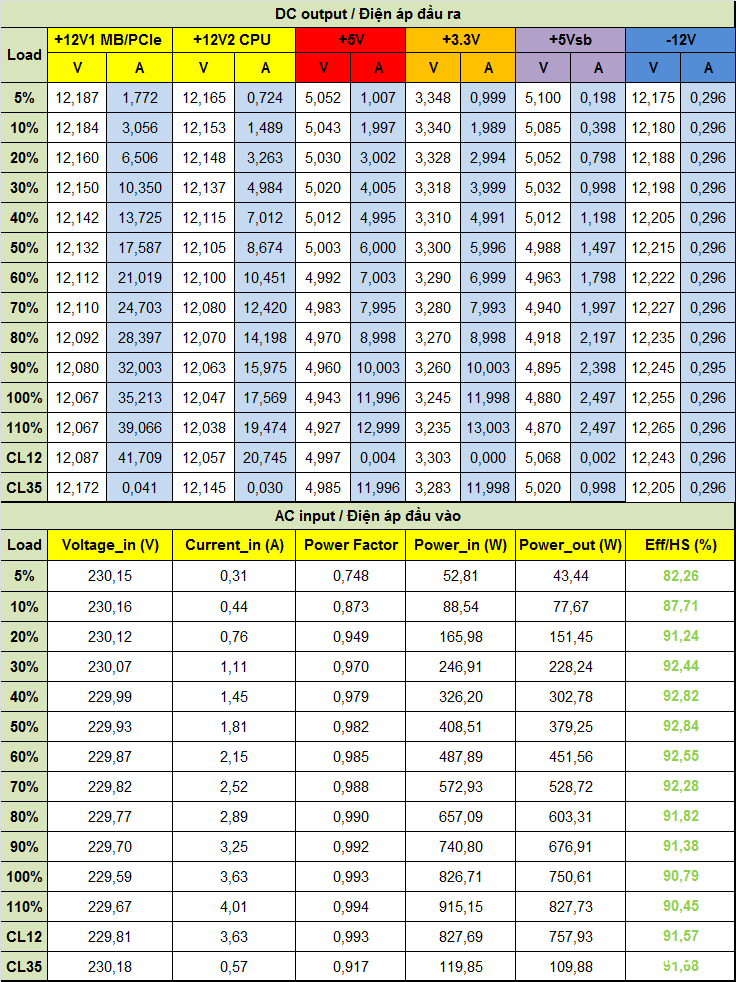

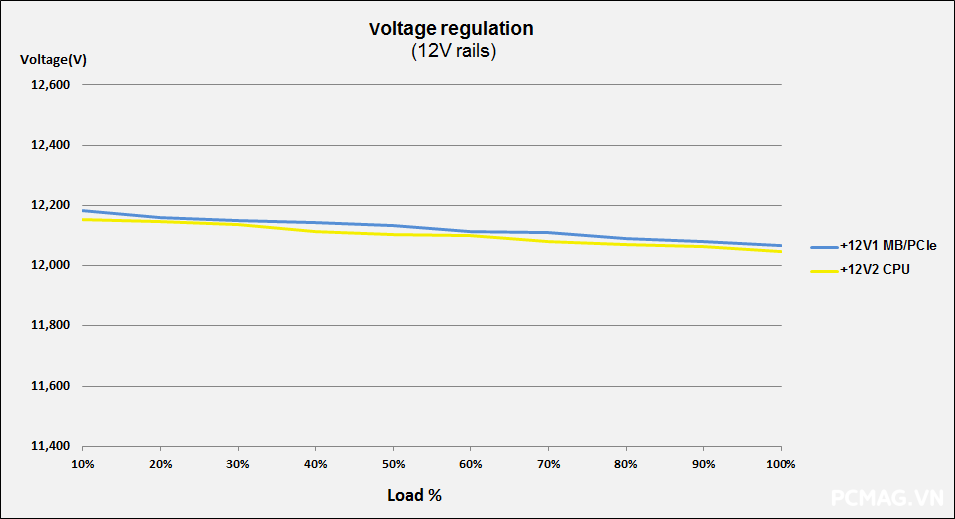

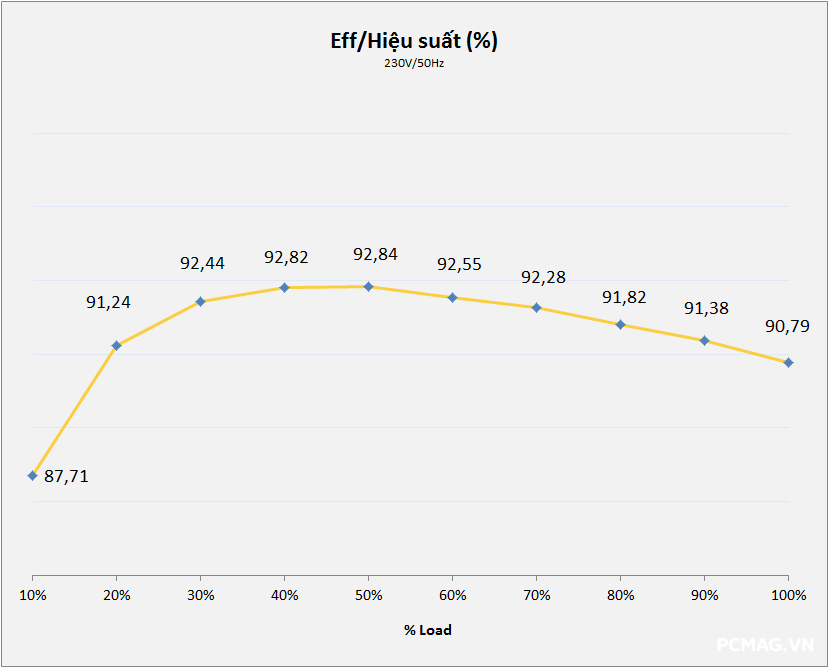

VXP750SGVN Straight-Line ATX3.1/PCIe5.1 cho thấy khả năng đáp ứng tải rất tốt, với mức điện áp luôn dao động trong giới hạn tiêu chuẩn ATX. Nhờ thiết kế DC to DC, ngay cả ở các mức tải không đồng đều, điện áp trên các đường chính vẫn được duy trì ổn định. Hiệu suất tối đa đo được đạt 92,84% tại điện áp 230Vac, đáp ứng đầy đủ tiêu chuẩn 80Plus Gold 230V EU.

2. Inrush Current Testing ( Dòng khởi động)

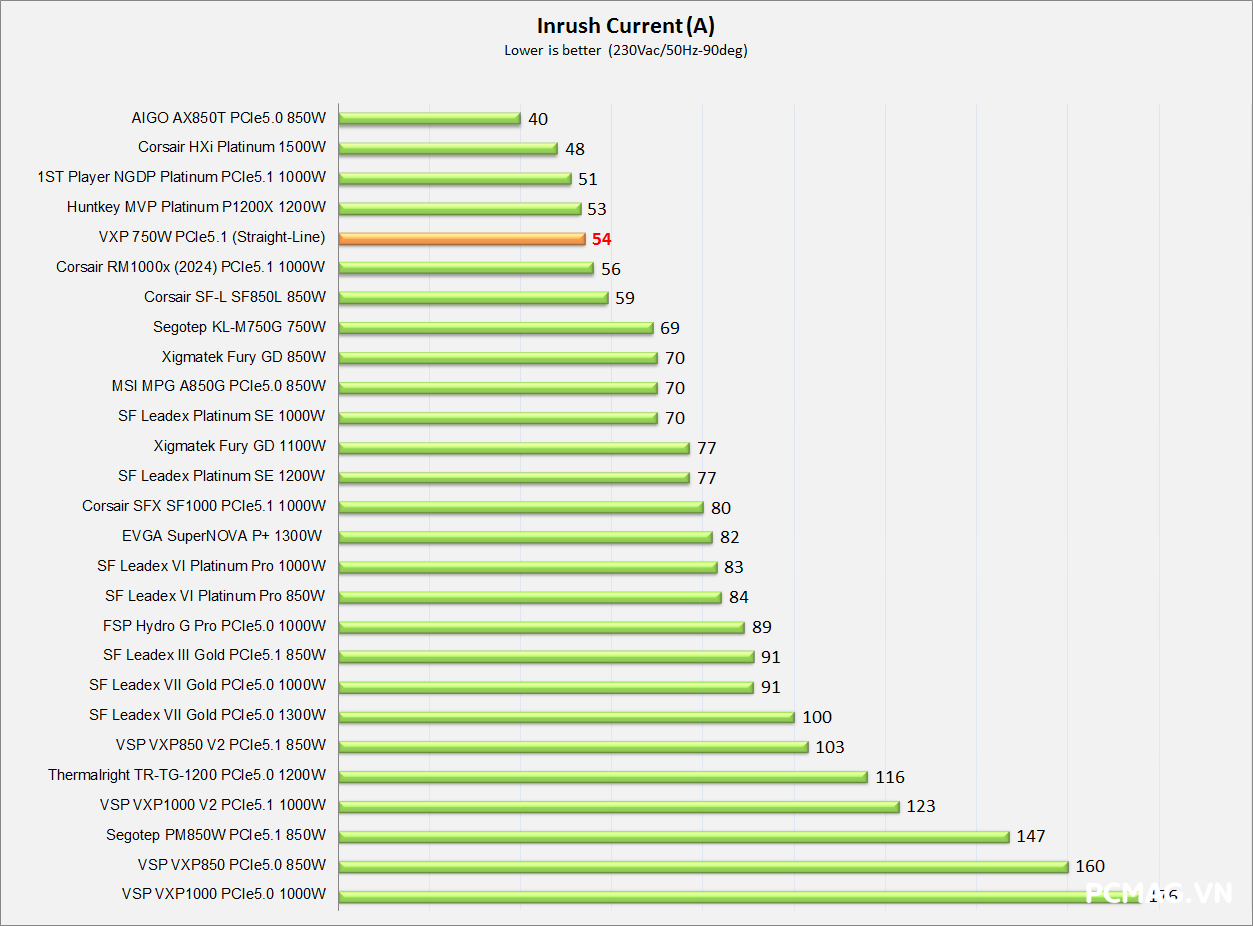

Dòng khởi động của VXP750SGVN Straight-Line ATX3.1/PCIe5.1 được kiểm soát khá tốt, thấp hơn so với nhiều bộ nguồn cùng phân khúc công suất 750W, với giá trị đo được chỉ khoảng 54A.

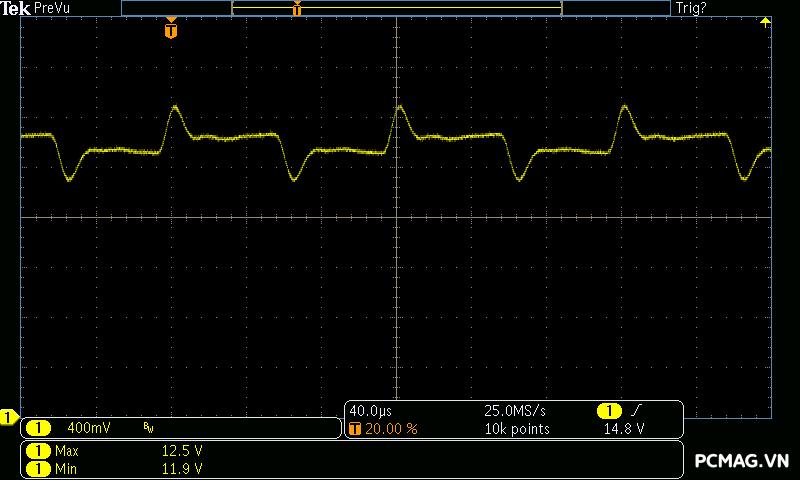

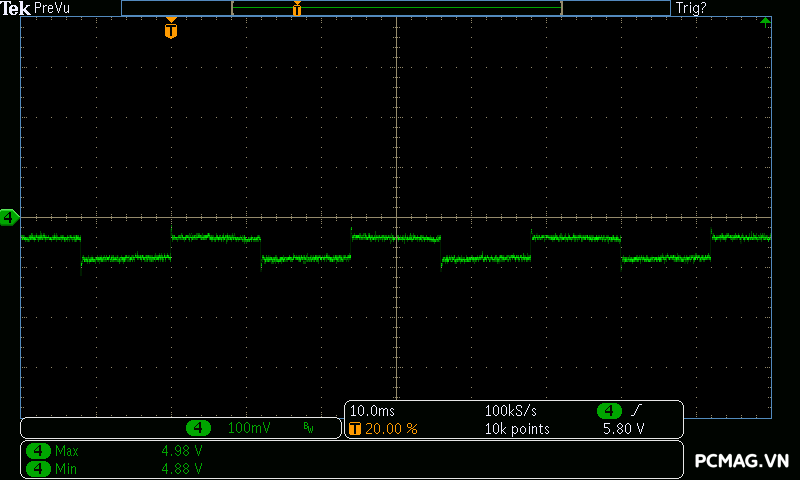

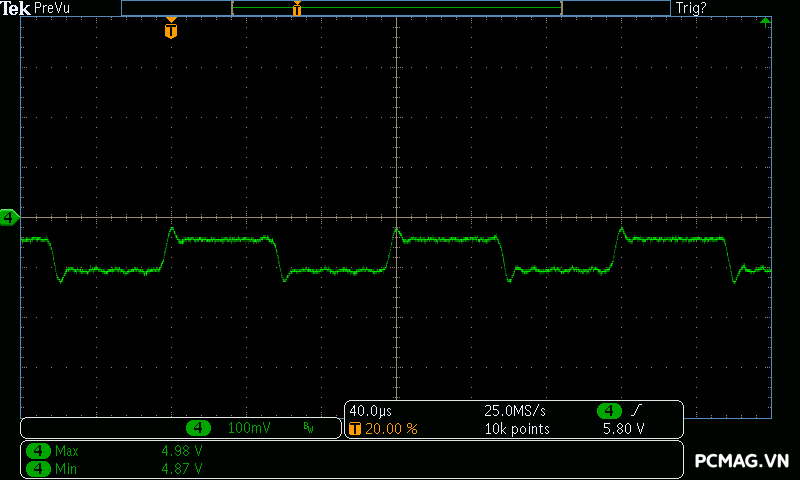

3. Sync Transient Response Test ( Tải biến thiên)

• Capacitance load: 3300uF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A
    (theo tiêu chuẩn Intel ATX 3.0)

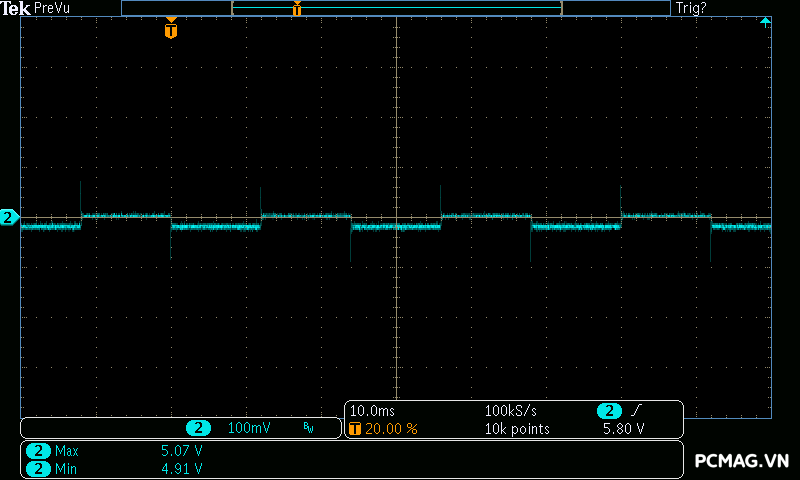

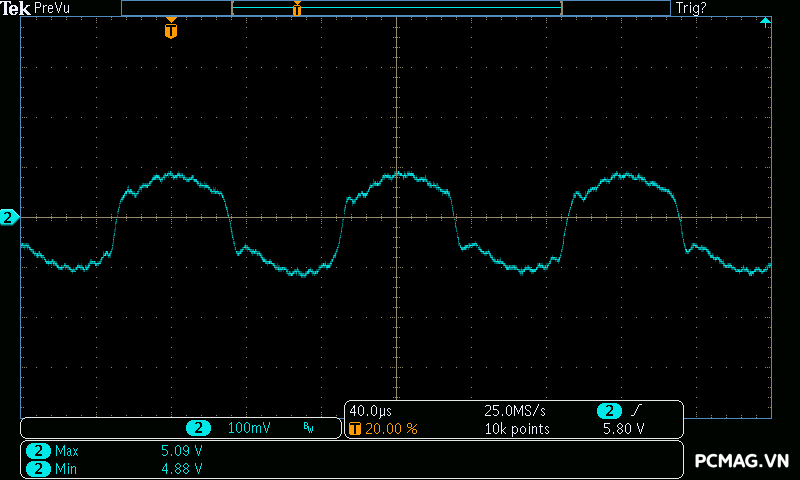

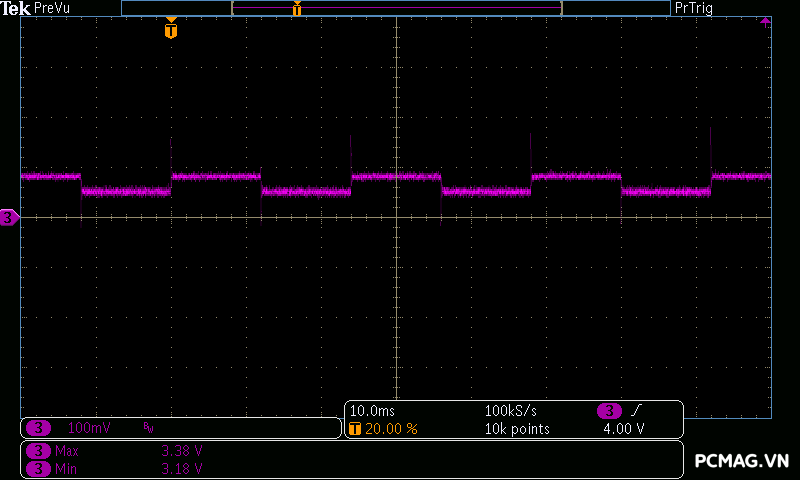

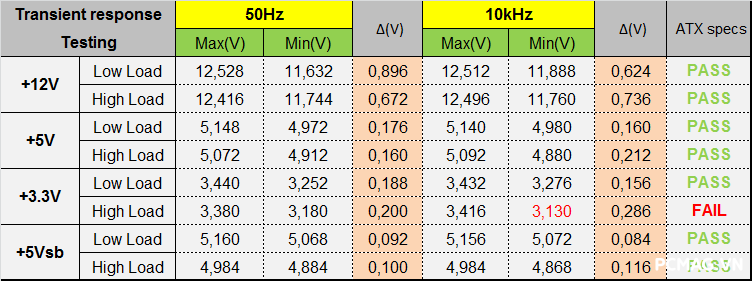

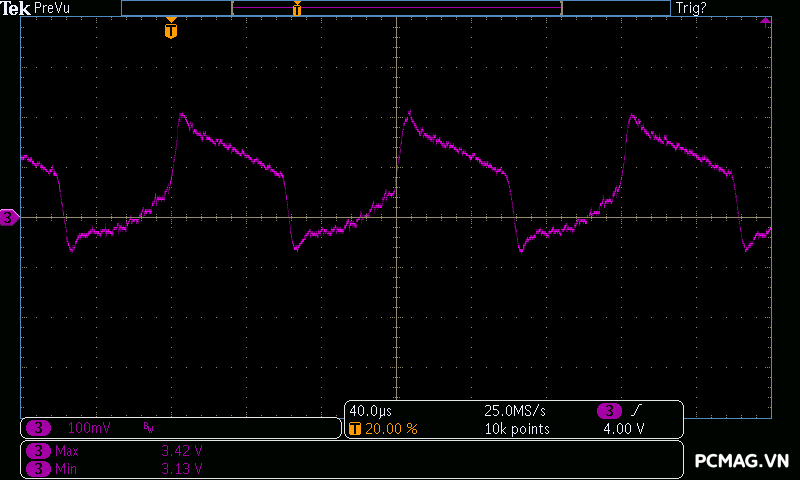

Trong bài kiểm tra tải biến thiên, VXP750SGVN Straight-Line ATX3.1/PCIe5.1 cho thấy mức dao động điện áp trên các đường điện ở mức khá. Điểm trừ nhỏ là đường 3.3V có thời điểm vượt nhẹ ra ngoài tiêu chuẩn ATX, tuy nhiên mức sai lệch rất nhỏ và không đáng kể (khoảng ~0.01V).

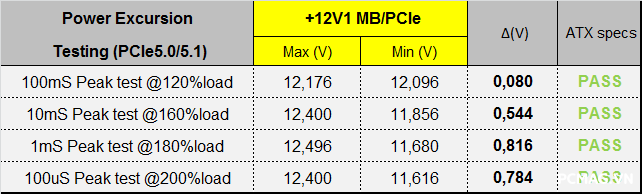

Ở phép thử mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power Excursion), bộ nguồn dễ dàng vượt qua với điện áp luôn nằm trong giới hạn chuẩn ATX, không ghi nhận bất kỳ hiện tượng sụt áp hay “sập nguồn” nào.

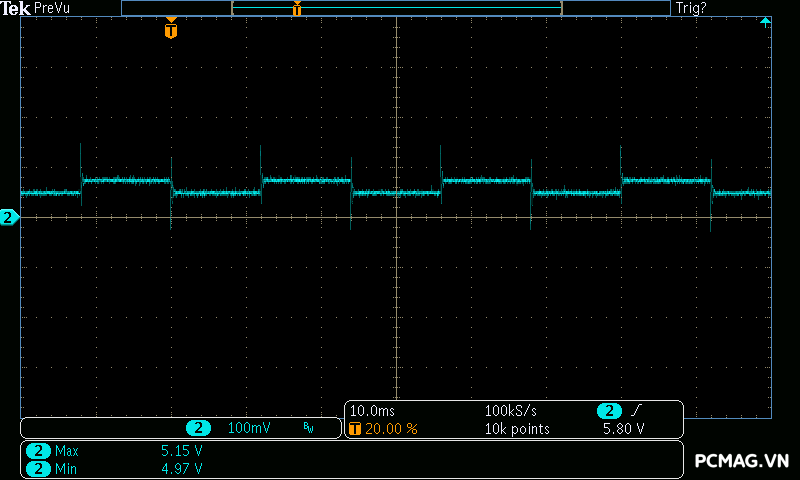

-50Hz Low load:

-50Hz High load:

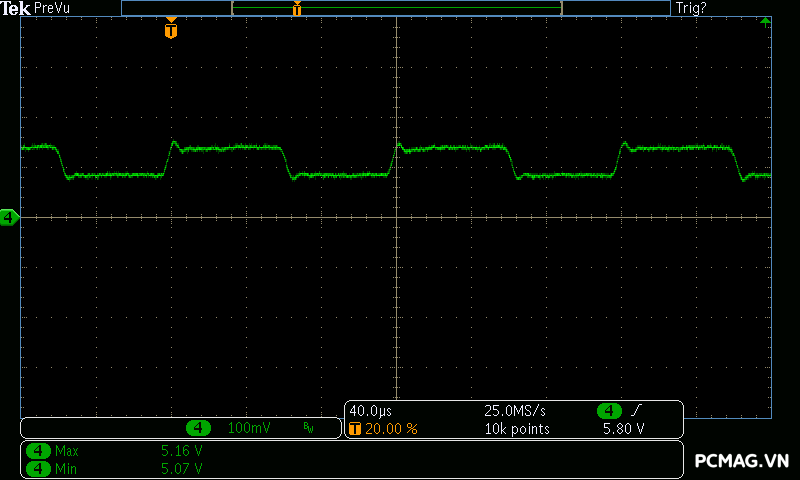

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

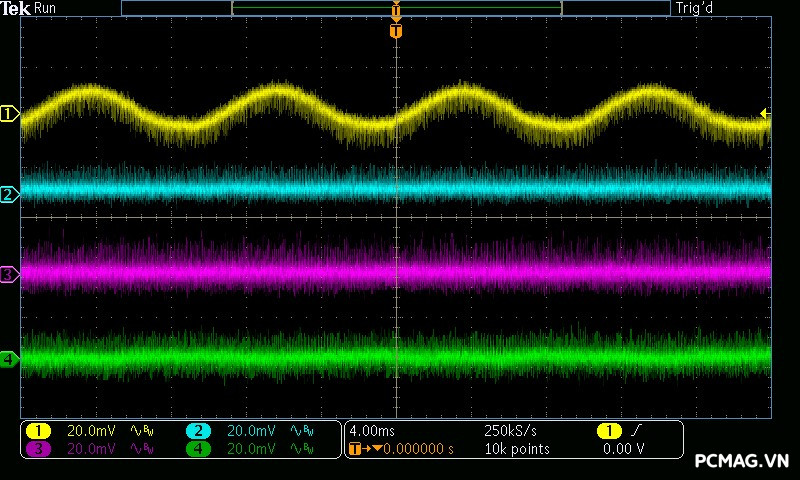

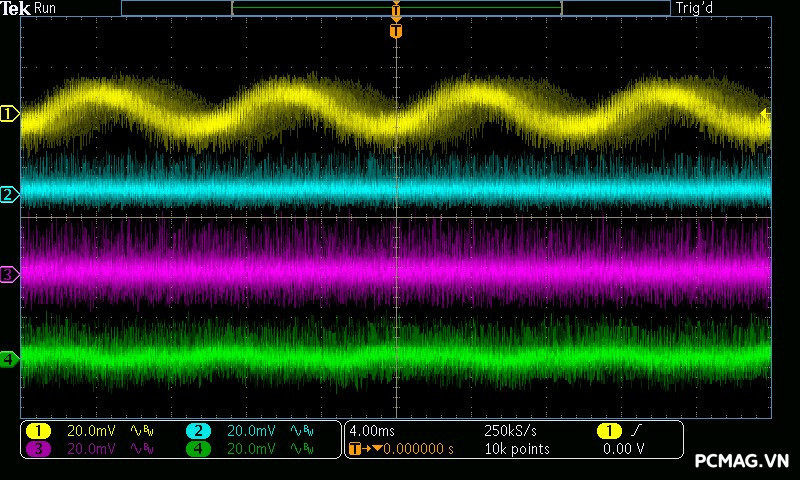

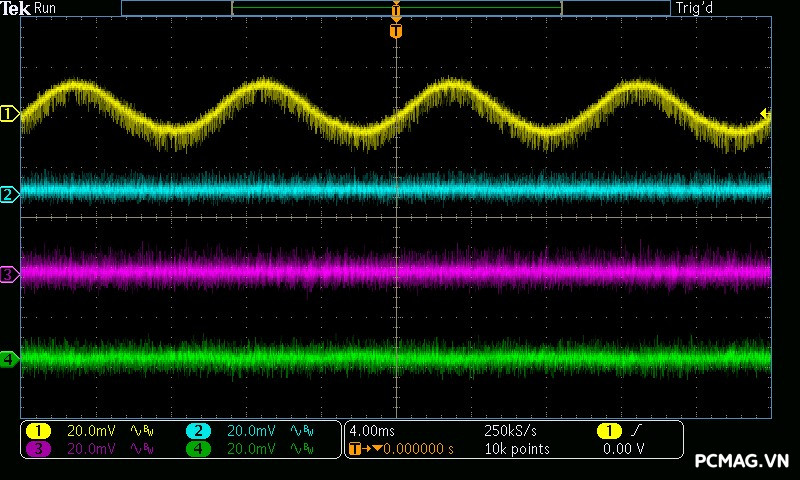

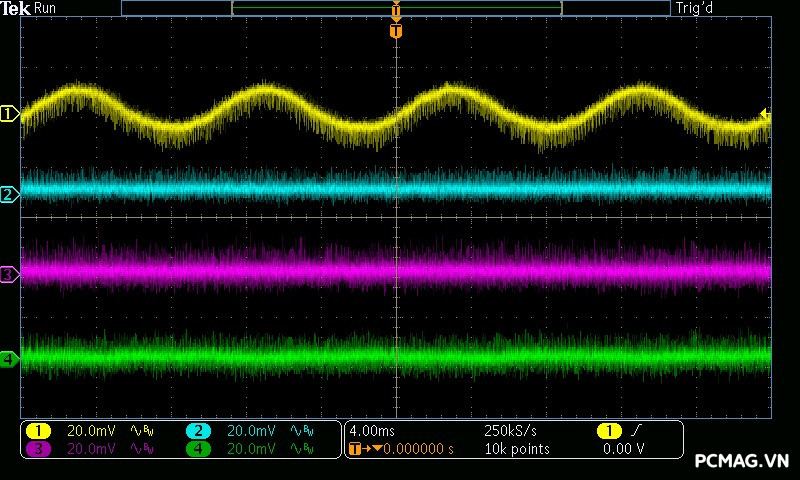

4. Ripple & Noise ( Nhiễu AC cao tần)

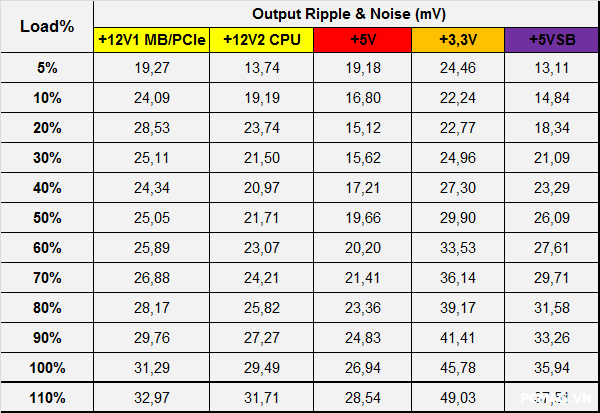

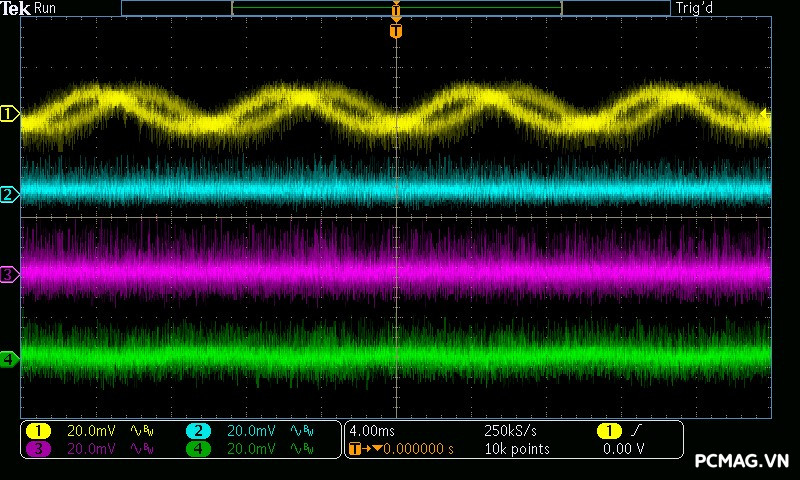

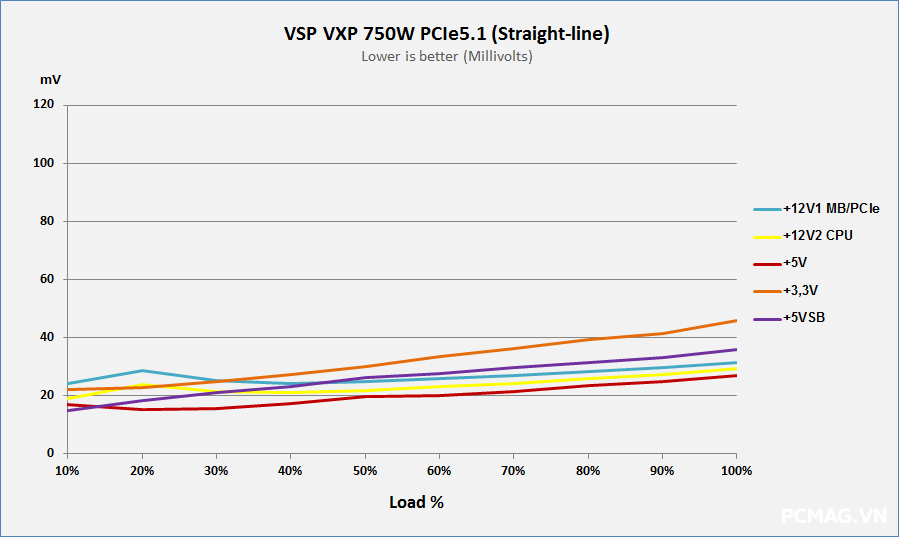

Mức Ripple & Noise của VXP750SGVN Straight-Line ATX3.1/PCIe5.1 được kiểm soát khá tốt, với biên độ dao động tối đa chỉ quanh mức 40mV trên cả bốn đường điện, đáp ứng tốt yêu cầu của tiêu chuẩn ATX.

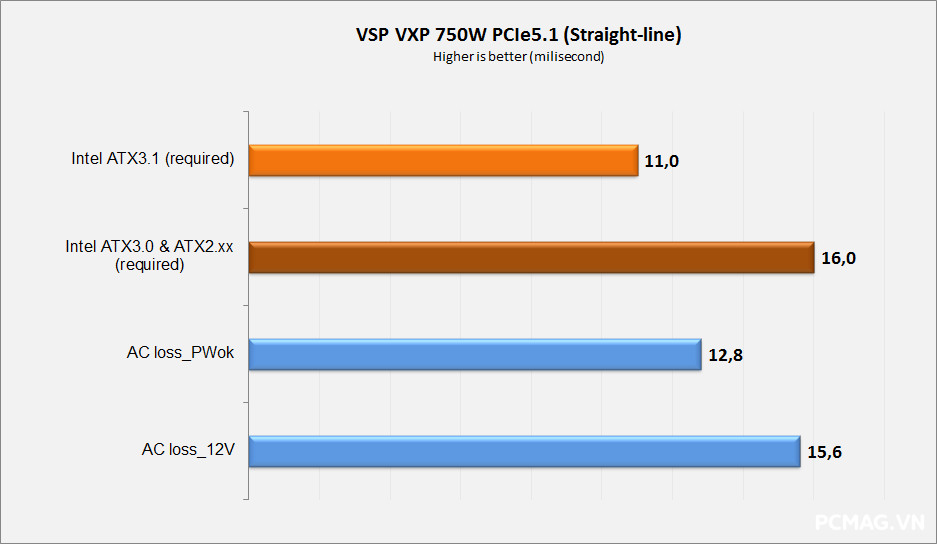

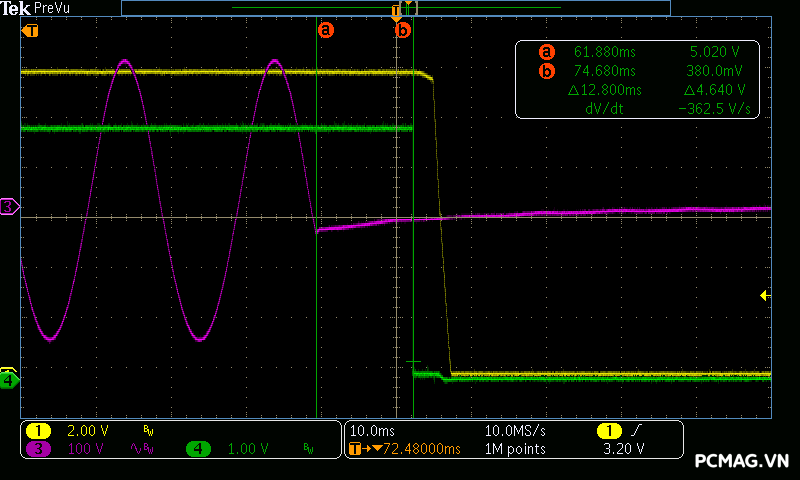

5. Hold-up Time ( Thời gian lưu điện)

VXP750SGVN Straight-Line ATX3.1/PCIe5.1 dễ dàng đáp ứng yêu cầu về thời gian lưu điện theo tiêu chuẩn ATX 3.1. Nguyên nhân là chuẩn ATX 3.1 đã hạ mức yêu cầu xuống còn 11ms, thay vì 16ms như các chuẩn ATX 3.0 và các thế hệ trước đó.

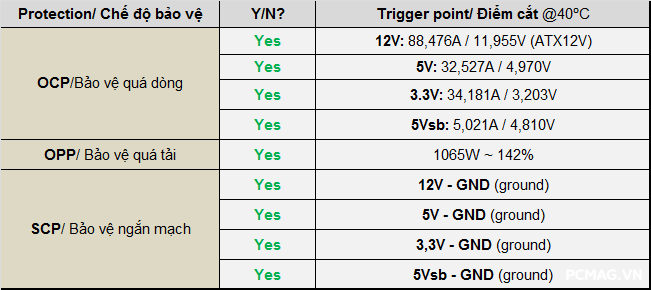

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ chính trên VXP750SGVN Straight-Line ATX3.1/PCIe5.1 hoạt động ổn định và chính xác. Khi chạm ngưỡng bảo vệ, bộ nguồn sẽ tự động ngắt và có thể khởi động lại bình thường, đảm bảo an toàn cho toàn bộ hệ thống.

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I, trong đó có bộ nguồn ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi cấp điện ở mức xấp xỉ 110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, mức kiểm tra tương ứng là khoảng 264VAC@60Hz (110% của 240VAC). Để đánh giá thông số này, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000 nhằm xác định chính xác dòng rò của bộ nguồn.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

Điều kiện môi trường: 38–45°C

Trong điều kiện nhiệt độ môi trường từ 38 đến 45°C, khu vực nóng nhất trên VXP750SGVN Straight-Line ATX3.1/PCIe5.1 nằm tại IC dao động của đường cấp trước 5Vsb. Tiếp theo là khu vực ngõ ra biến áp chính và ngõ vào của các MOSFET chỉnh lưu đồng bộ, với mức nhiệt ghi nhận vào khoảng trên dưới 70°C.

Đồ thị tốc độ quạt làm mát cho thấy quạt tăng vòng tua dần theo mức tải khi lượng nhiệt phát sinh nhiều hơn, và đạt tối đa khoảng 1700RPM. Cách điều chỉnh này giúp bộ nguồn duy trì khả năng tản nhiệt hiệu quả trong khi vẫn đảm bảo độ êm ái khi vận hành.

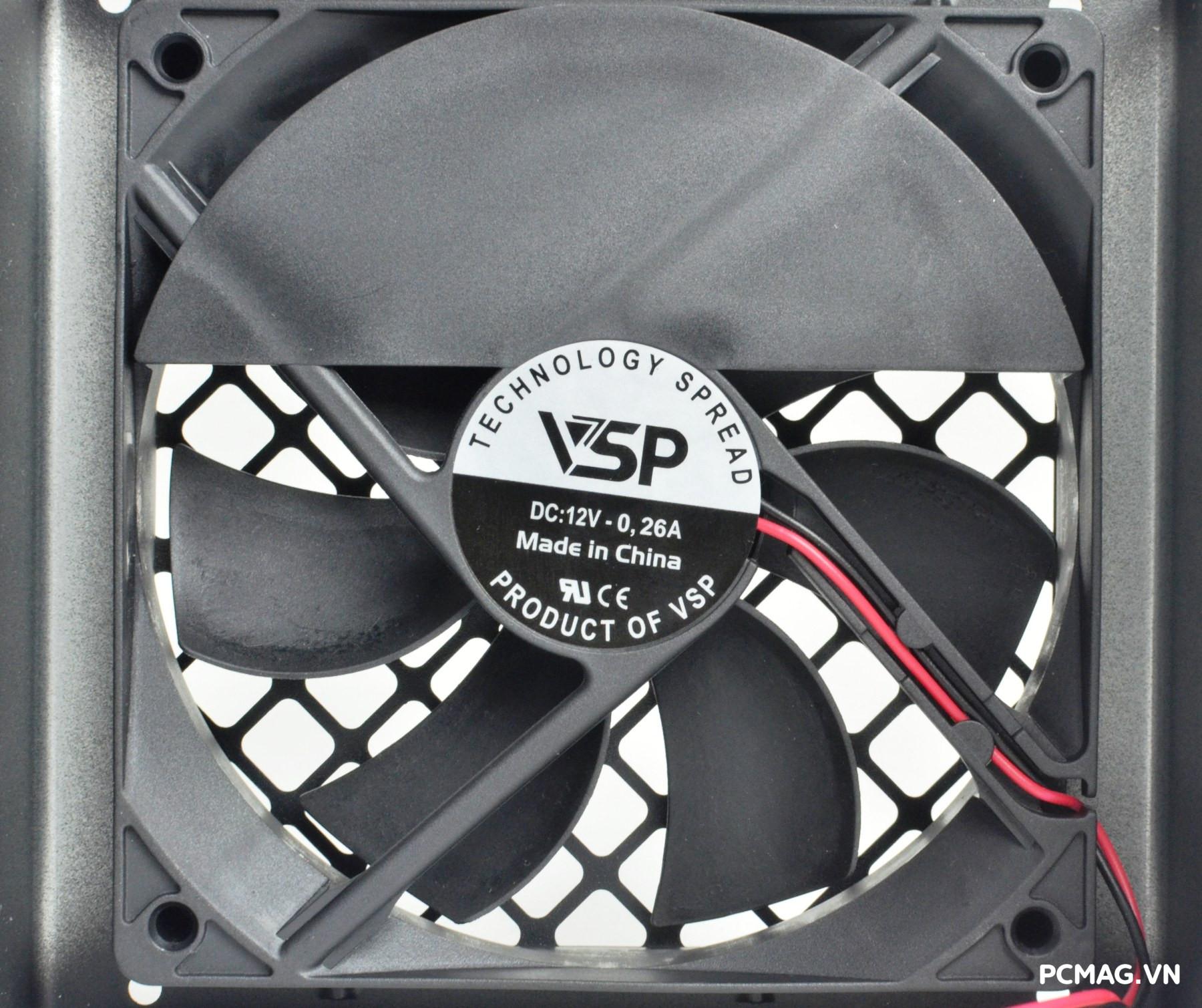

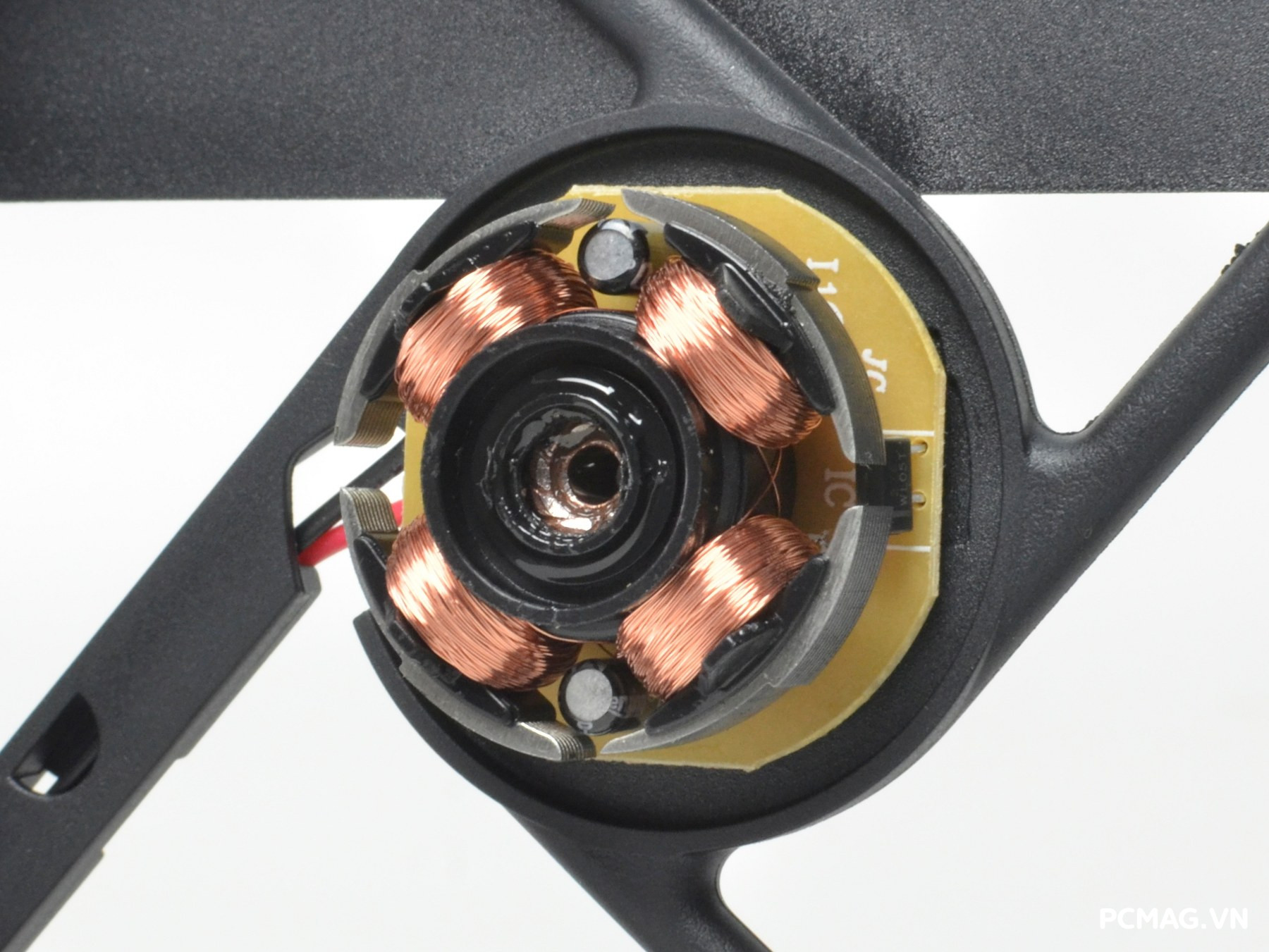

VXP750SGVN Straight-Line ATX3.1/PCIe5.1 được trang bị quạt làm mát VSP 12V – 0.26A sử dụng vòng bi Rifle Bearing, với tốc độ quay tối đa vào khoảng 2000RPM, đảm bảo cân bằng giữa hiệu quả tản nhiệt và độ ồn khi vận hành.

IV. Kết luận

VSP VXP750SGVN Straight-Line ATX3.1/PCIe5.1 cho thấy chất lượng điện áp và linh kiện ở mức khá tốt, đi kèm hiệu suất cao lên tới ~92,84% tại 230Vac, đáp ứng chứng nhận 80Plus Gold 230V EU. Thiết kế bên ngoài bắt mắt, cùng việc trang bị mạch DC to DC (VRMs) giúp nâng cao hiệu quả sử dụng điện năng và độ ổn định khi vận hành.

Bộ nguồn sử dụng hệ thống cáp bẹ đen thẩm mỹ, đi kèm hai đầu cấp nguồn CPU 8-pin độc lập và đầu cấp nguồn PCIe 5.1 / 12V-2×6 thế hệ mới, giúp khắc phục một số hạn chế từng tồn tại trên chuẩn PCIe 5.0 / 12VHPWR trước đây. Xét về tổng thể, VXP750SGVN Straight-Line ATX3.1/PCIe5.1 có thể xem như “người em” của dòng nguồn cao cấp VXP V2, với khác biệt lớn nhất nằm ở việc chỉ hỗ trợ dải điện áp đầu vào hẹp (180–240V) thay vì dải rộng (100–240V). Cách tiếp cận này giúp sản phẩm phù hợp hơn với từng nhu cầu sử dụng cụ thể, đồng thời tối ưu chi phí.

VXP750SGVN Straight-Line ATX3.1/PCIe5.1 là lựa chọn hợp lý cho các cấu hình tầm trung sử dụng một card đồ họa đơn, với mức tiêu thụ điện dưới 280W.

Ưu điểm:

• Chất lượng linh kiện và điện áp ở mức tốt
• Trang bị đầu nguồn PCIe 5.1 / 12V-2×6 chuẩn dây 16AWG
• Hiệu suất cao, đạt 92,84% @230Vac – chuẩn 80Plus Gold 230V EU
• Thiết kế mạch LLC kết hợp DC to DC (VRMs)

Nhược điểm:

• Điện áp đường 3.3V vẫn còn dư địa để cải thiện thêm nhằm đạt độ hoàn thiện cao hơn
