Tiếp nối thành công của dòng nguồn cao cấp Fury GD đạt chuẩn ATX 3.0/PCIe 5.0, Xigmatek tiếp tục mở rộng danh mục sản phẩm với series X-PRO – hướng đến phân khúc phổ thông, tối ưu chi phí nhưng vẫn đảm bảo những tiêu chuẩn cần thiết cho người dùng phổ thông. Đây cũng là dòng sản phẩm được định vị song hành cùng X Power – series đã có mặt tại thị trường Việt Nam hơn 5 năm và được nhiều người dùng tin tưởng.

Theo đánh giá từ PCMAG, X-PRO được trang bị các tính năng quen thuộc trong tầm giá như Active PFC full-range (100–240Vac), chứng nhận 80 Plus Standard cùng hệ thống cáp bẹ đen mềm, hỗ trợ 2 đầu CPU 8-pin, đáp ứng tốt nhu cầu build PC hiện đại. Dòng sản phẩm này hiện có 3 phiên bản công suất gồm XP550 (500W), XP650 (600W) và XP750 (700W), phù hợp với đa dạng cấu hình từ phổ thông đến tầm trung.

I. Hộp và phụ kiện Xigmatek X-PRO XP550 500W & XP650 600W

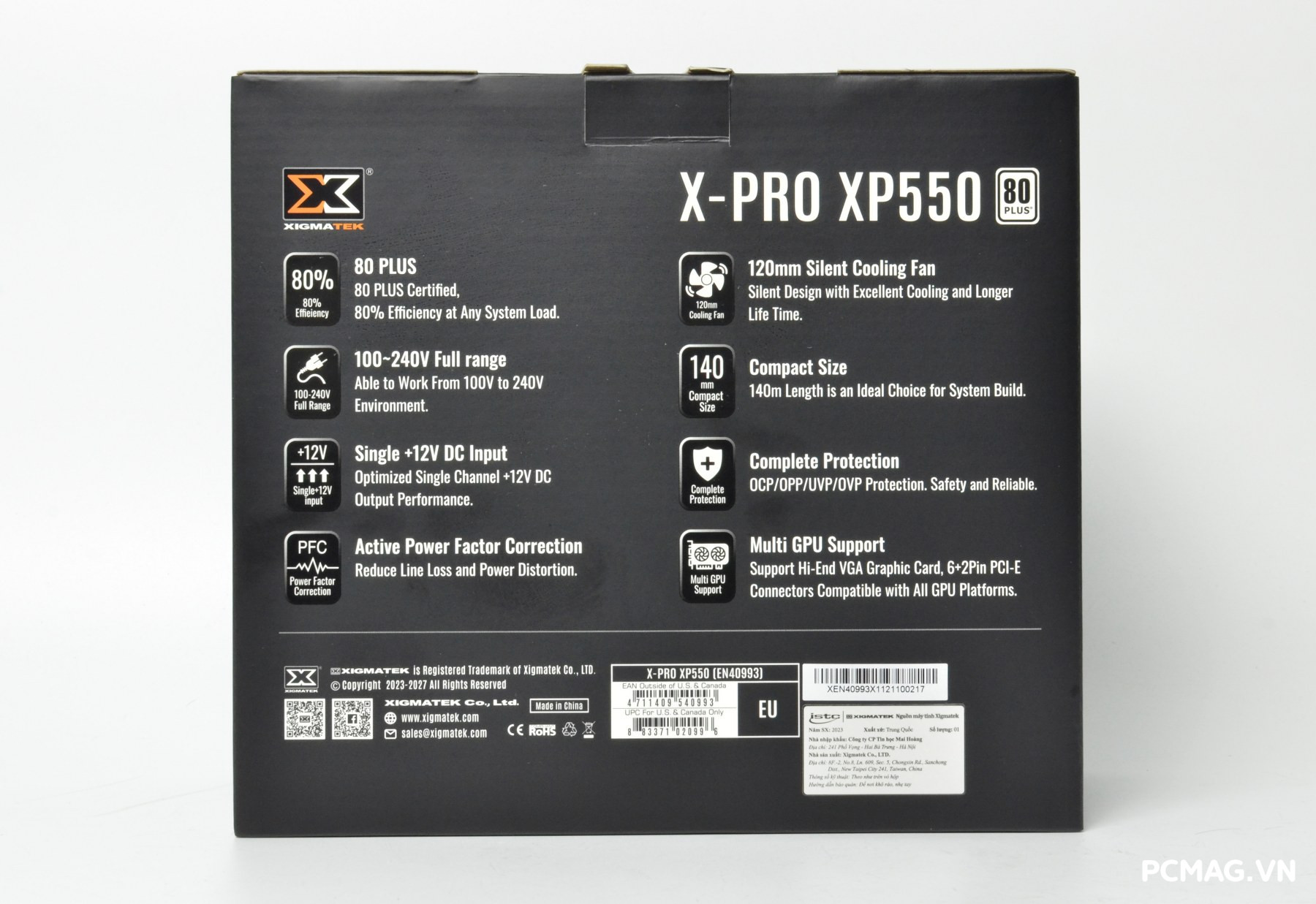

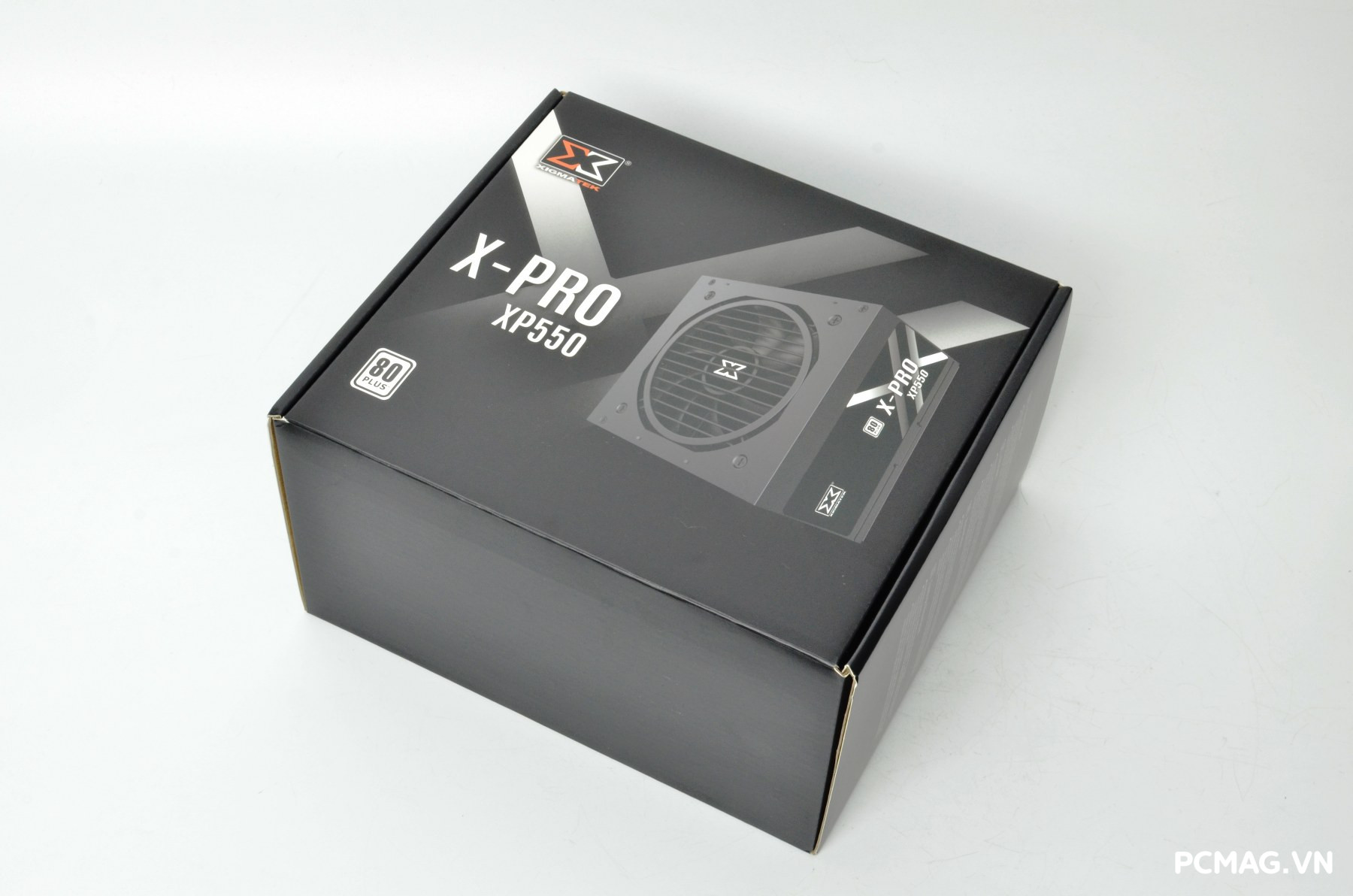

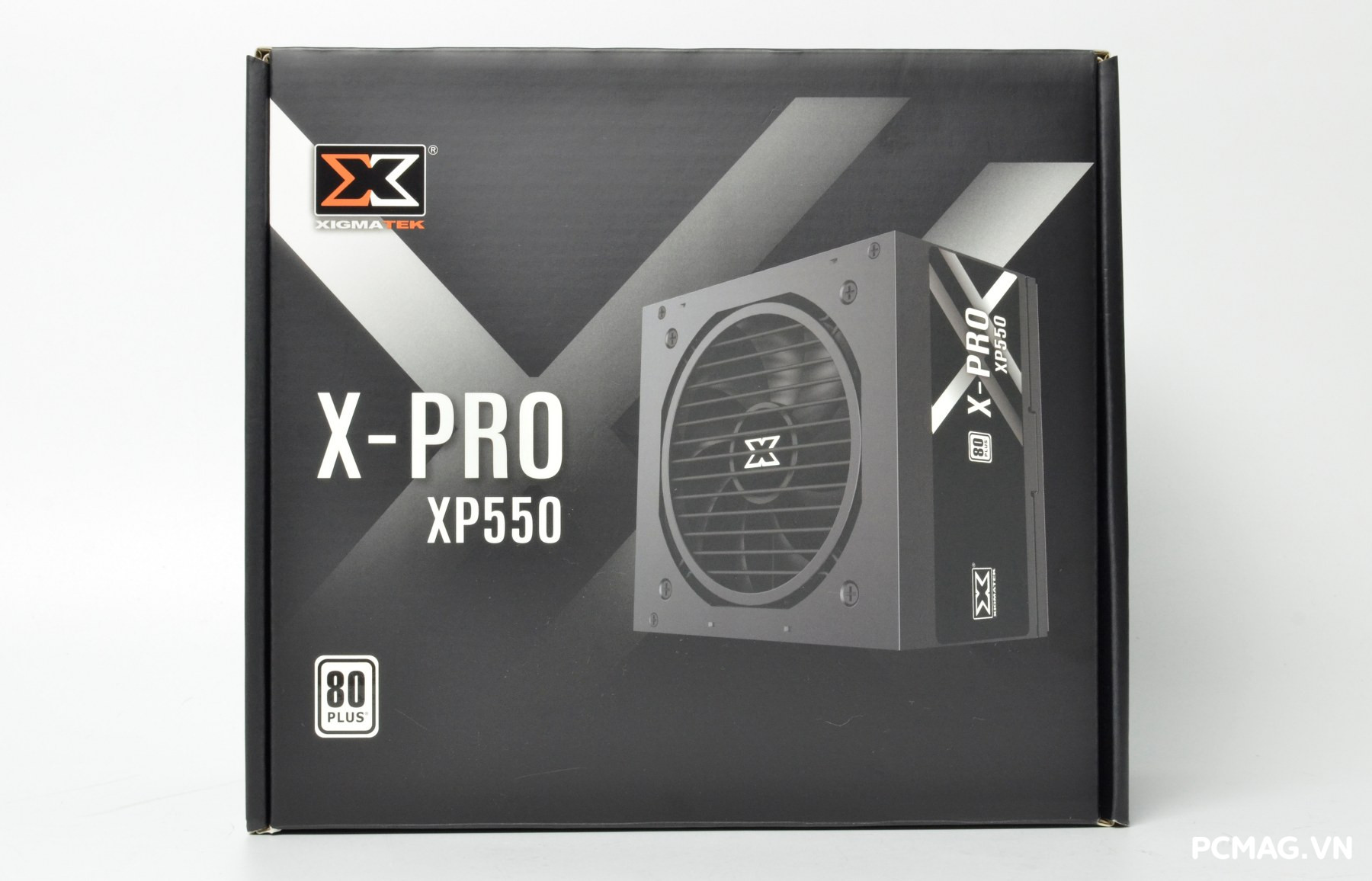

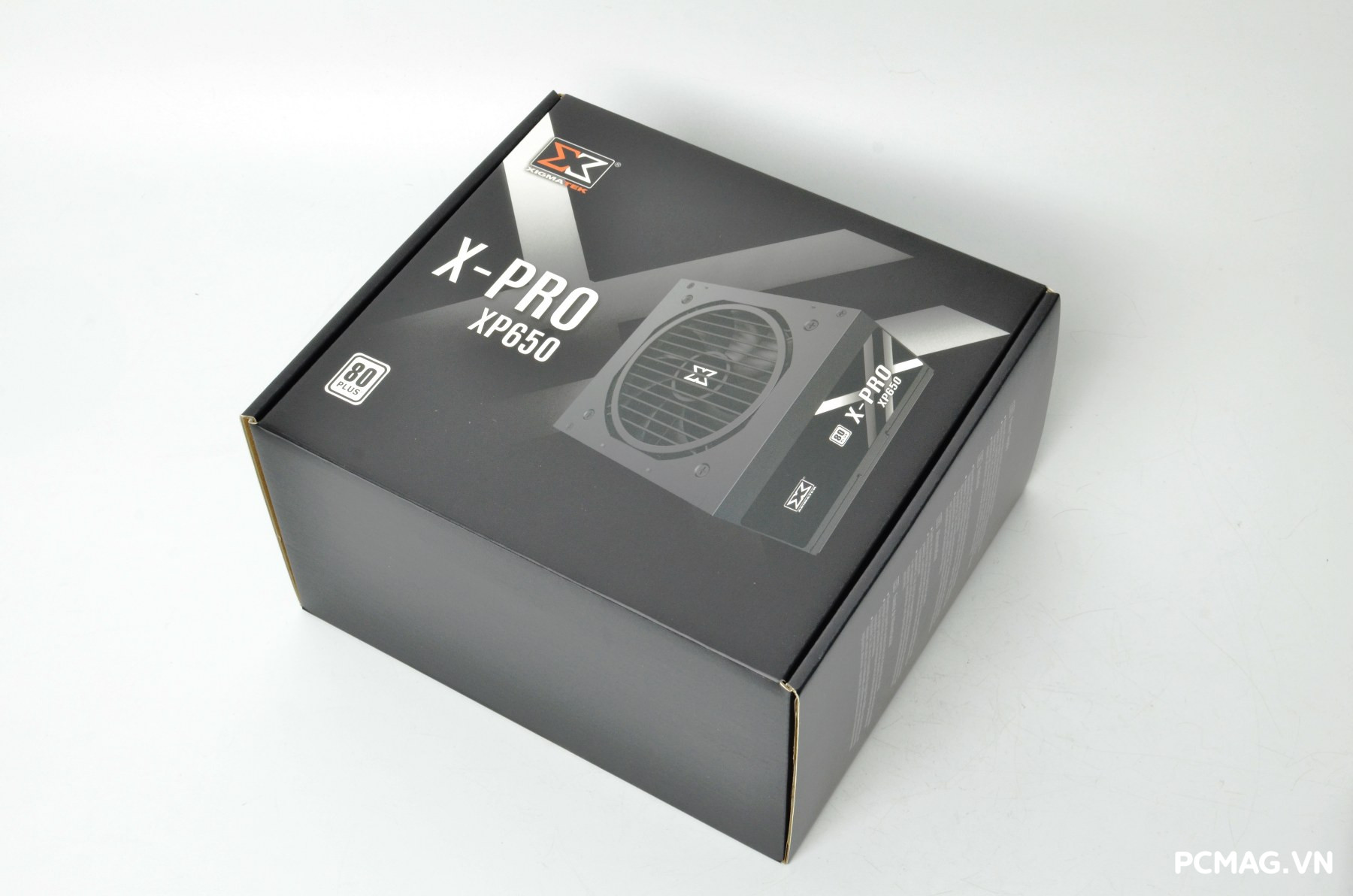

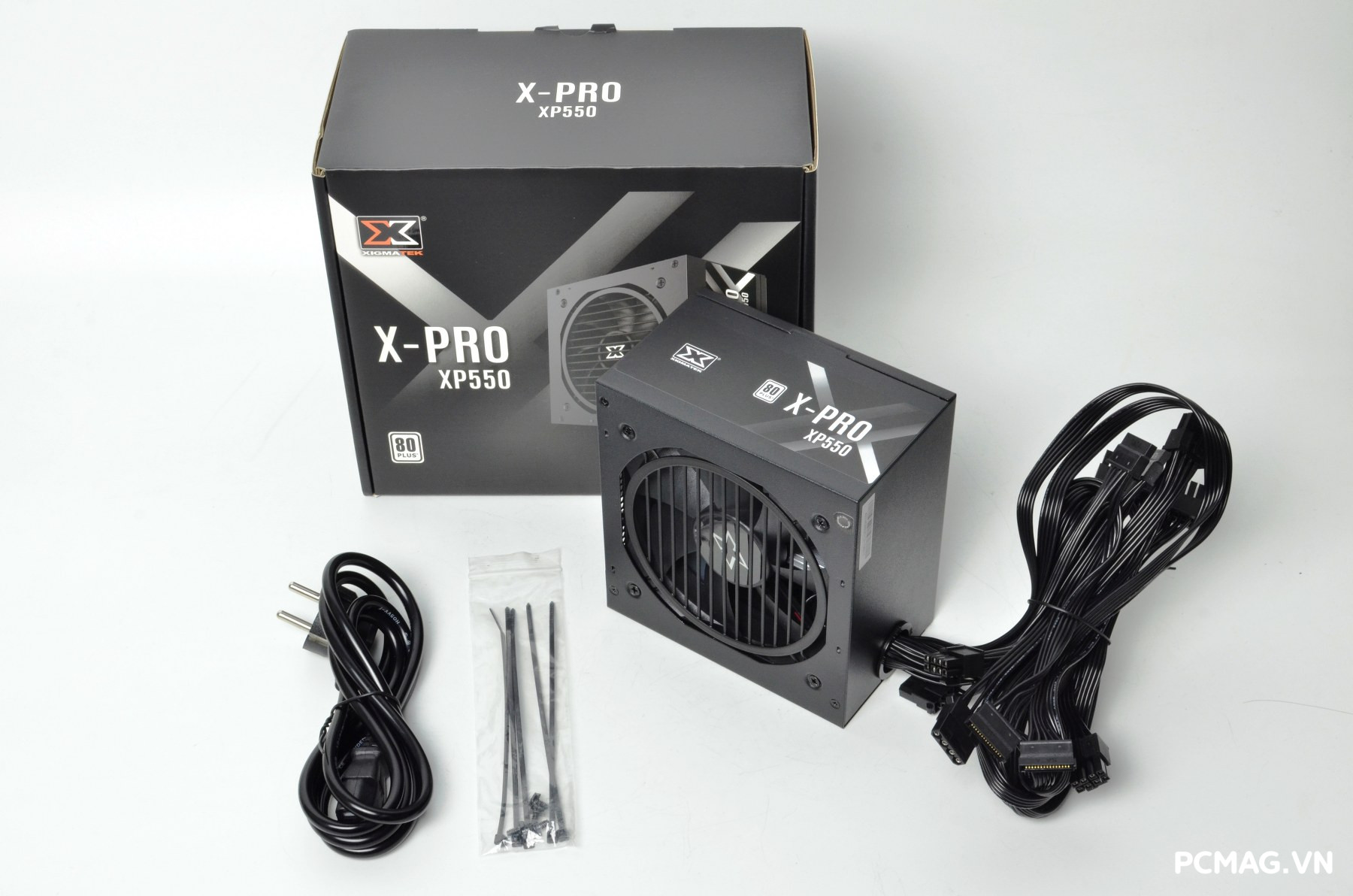

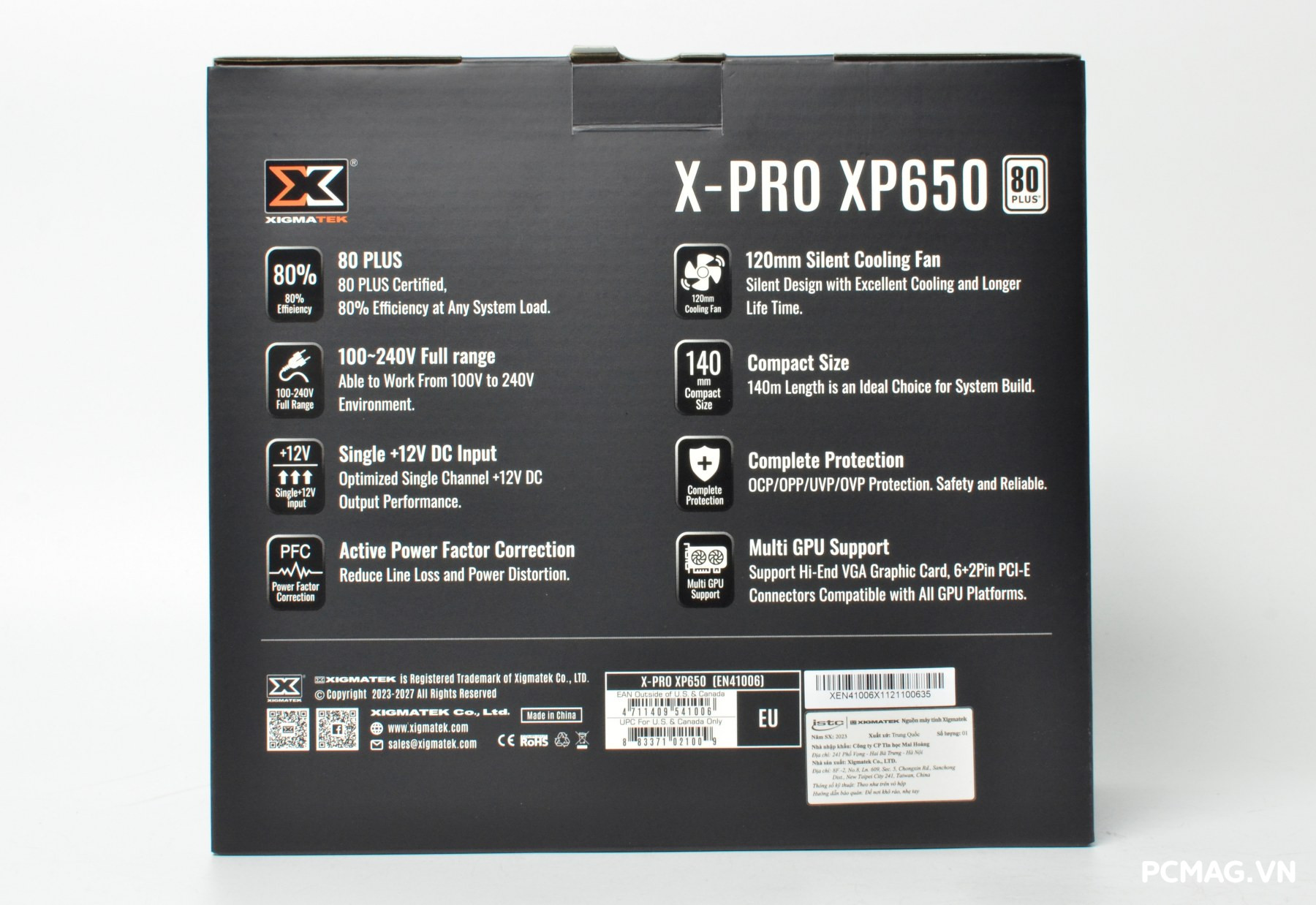

Hộp của dòng sản phẩm X-PRO được thiết kế với kích thước khá lớn, sử dụng tông màu xám – đen chủ đạo tạo cảm giác cứng cáp và hiện đại. Các thông số kỹ thuật cơ bản của sản phẩm được in rõ ràng ở mặt sau hộp, giúp người dùng dễ dàng nắm bắt thông tin trước khi mở hộp.

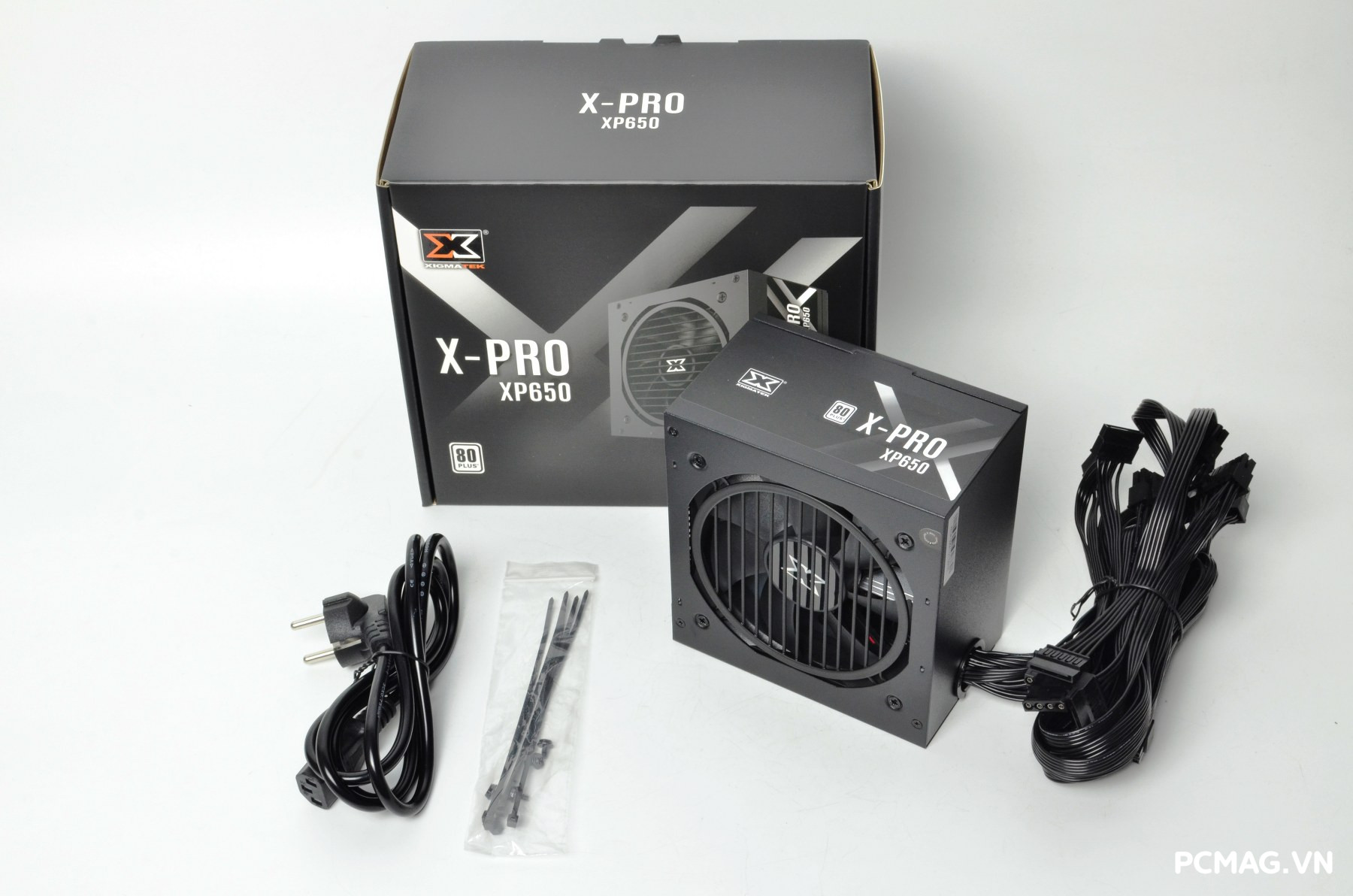

Phụ kiện đi kèm bao gồm: 1 dây nguồn chuẩn EU, 4 ốc cố định nguồn và 5 dây rút (zip tie) hỗ trợ đi dây gọn gàng trong quá trình lắp đặt.

II. PSU Xigmatek X-PRO XP550 500W & XP650 600W

1. Thiết kế bên ngoài

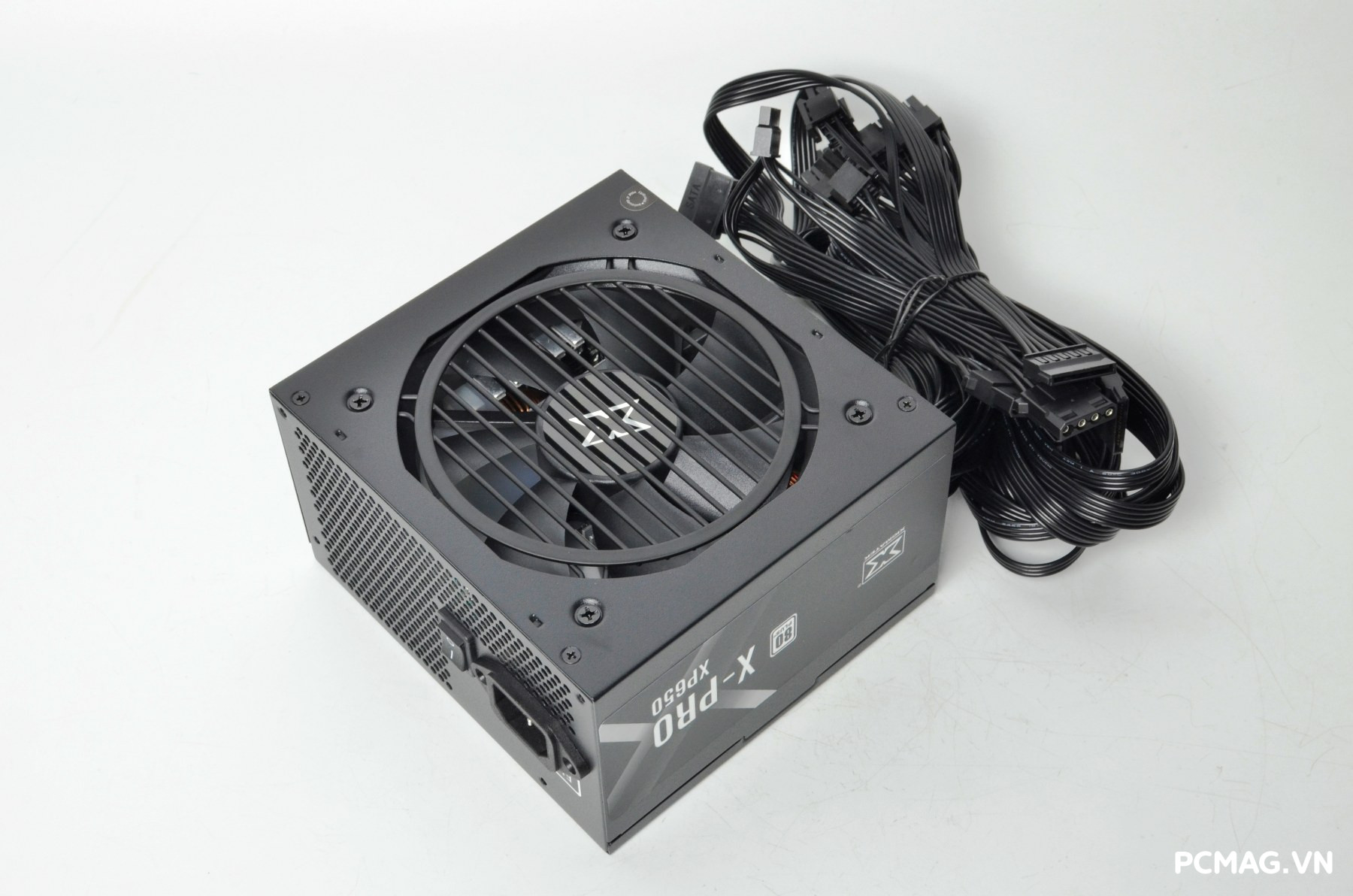

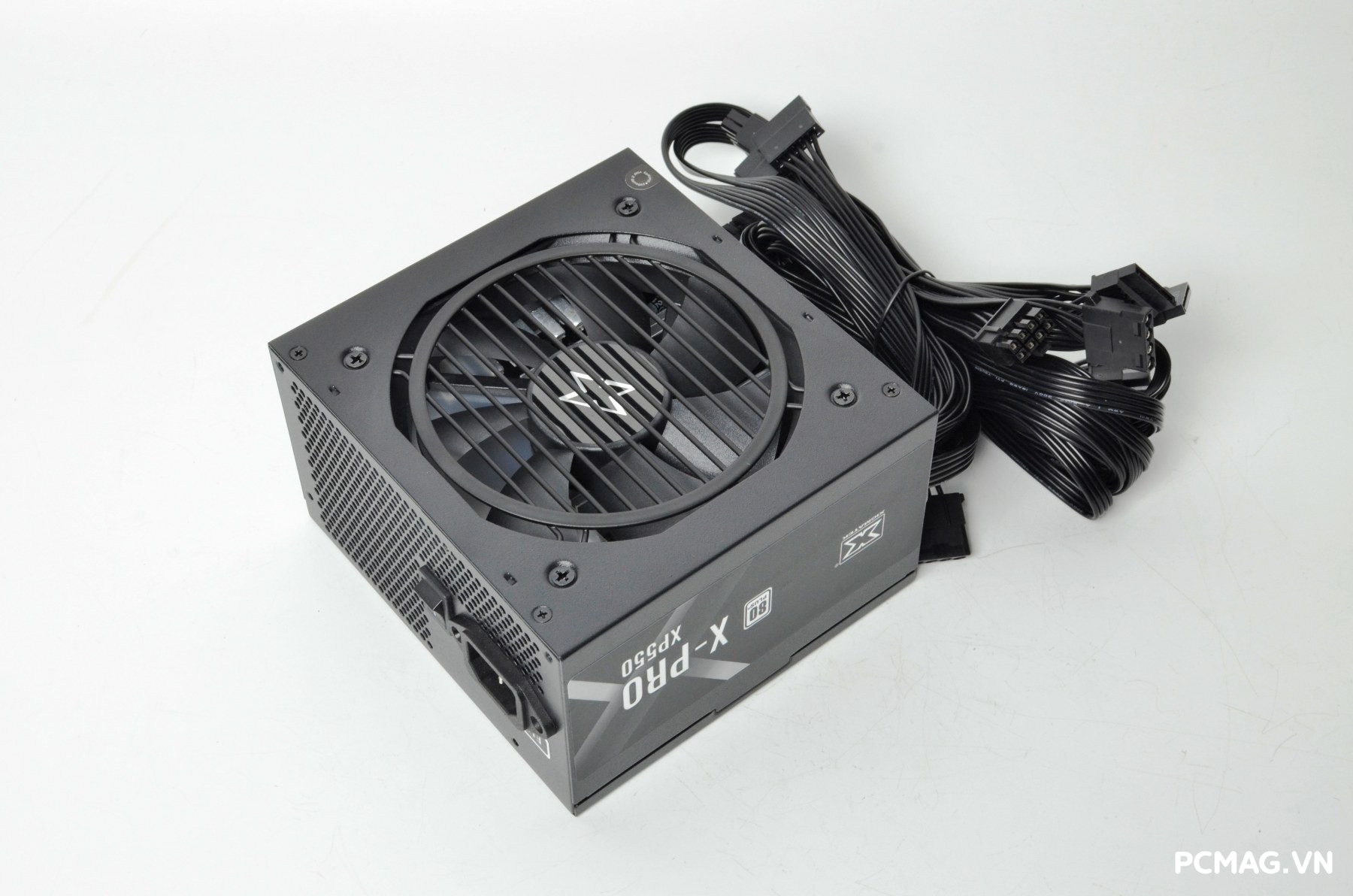

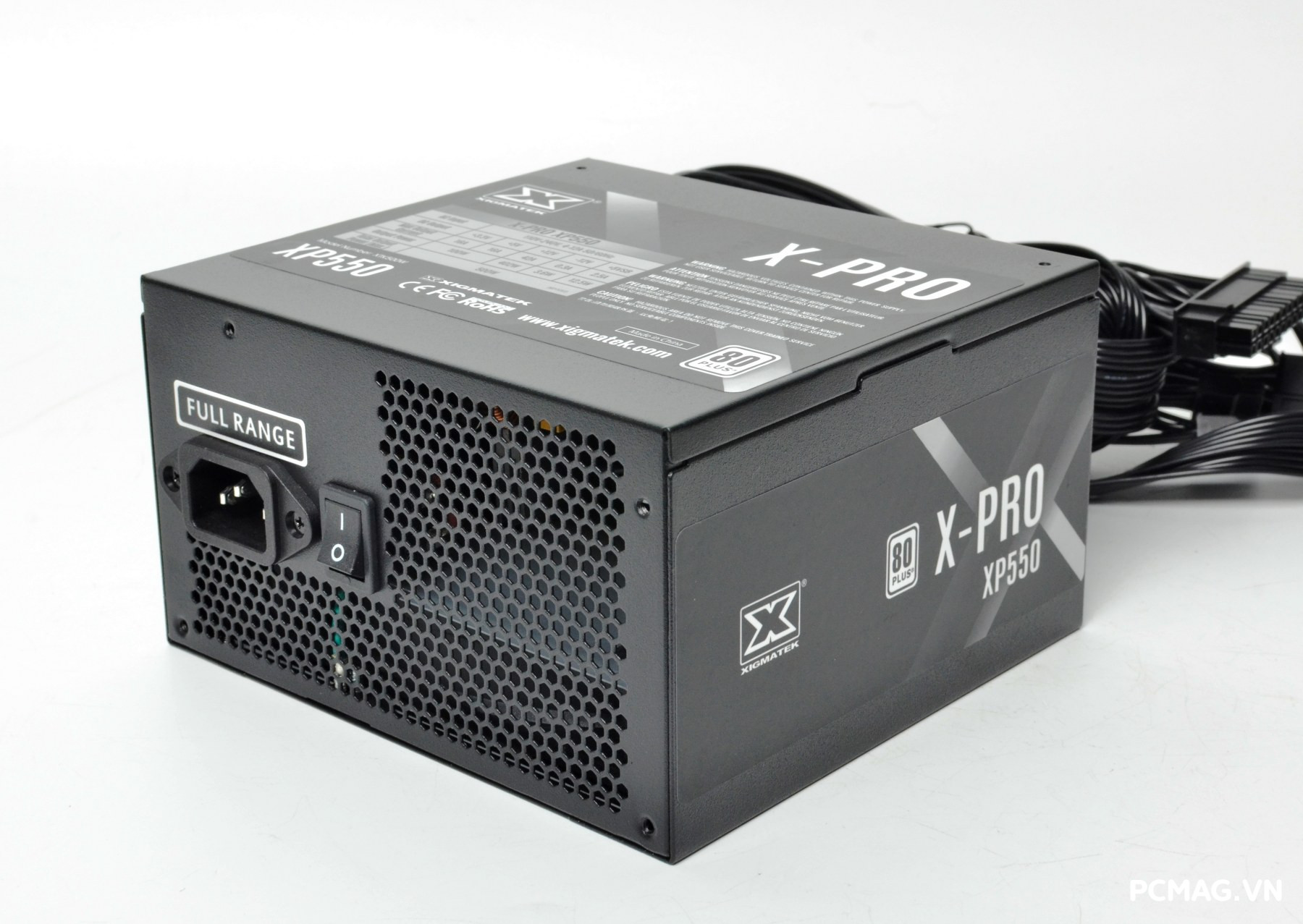

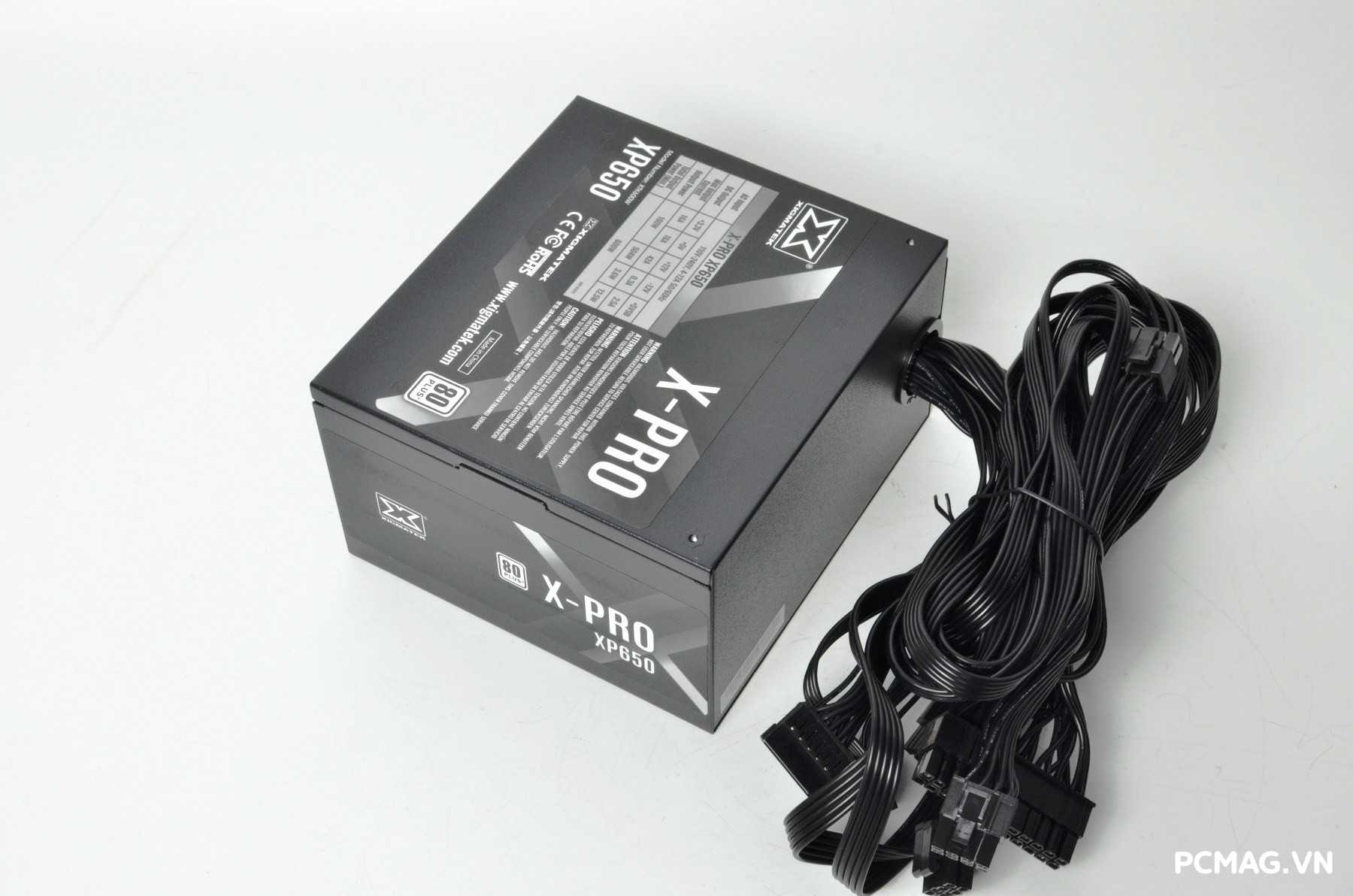

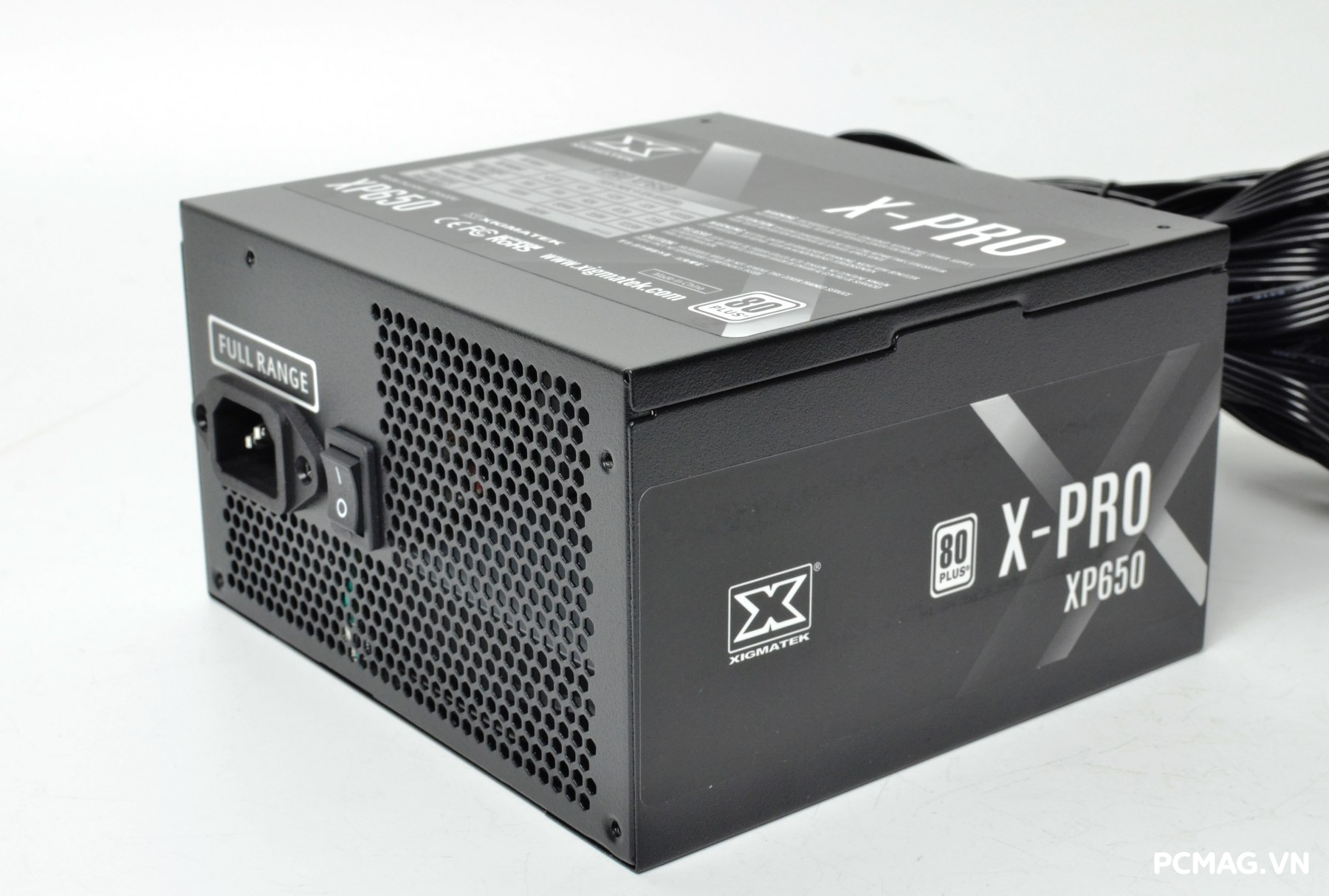

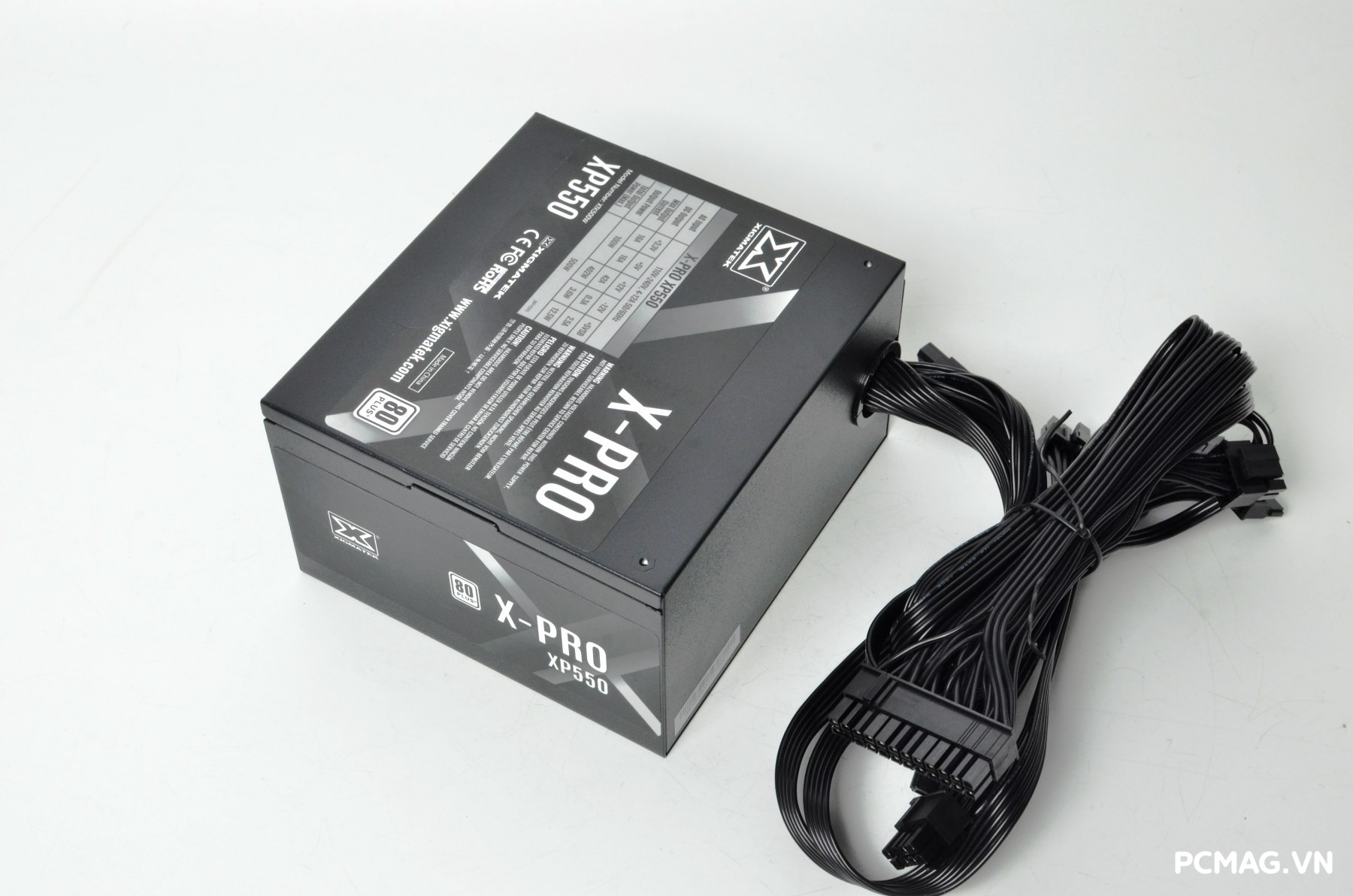

Dòng nguồn X-PRO sở hữu kích thước chuẩn ATX phổ biến, lớp vỏ được phủ sơn tĩnh điện màu đen mang lại cảm giác chắc chắn và bền bỉ. Sản phẩm sử dụng quạt làm mát kích thước 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành.

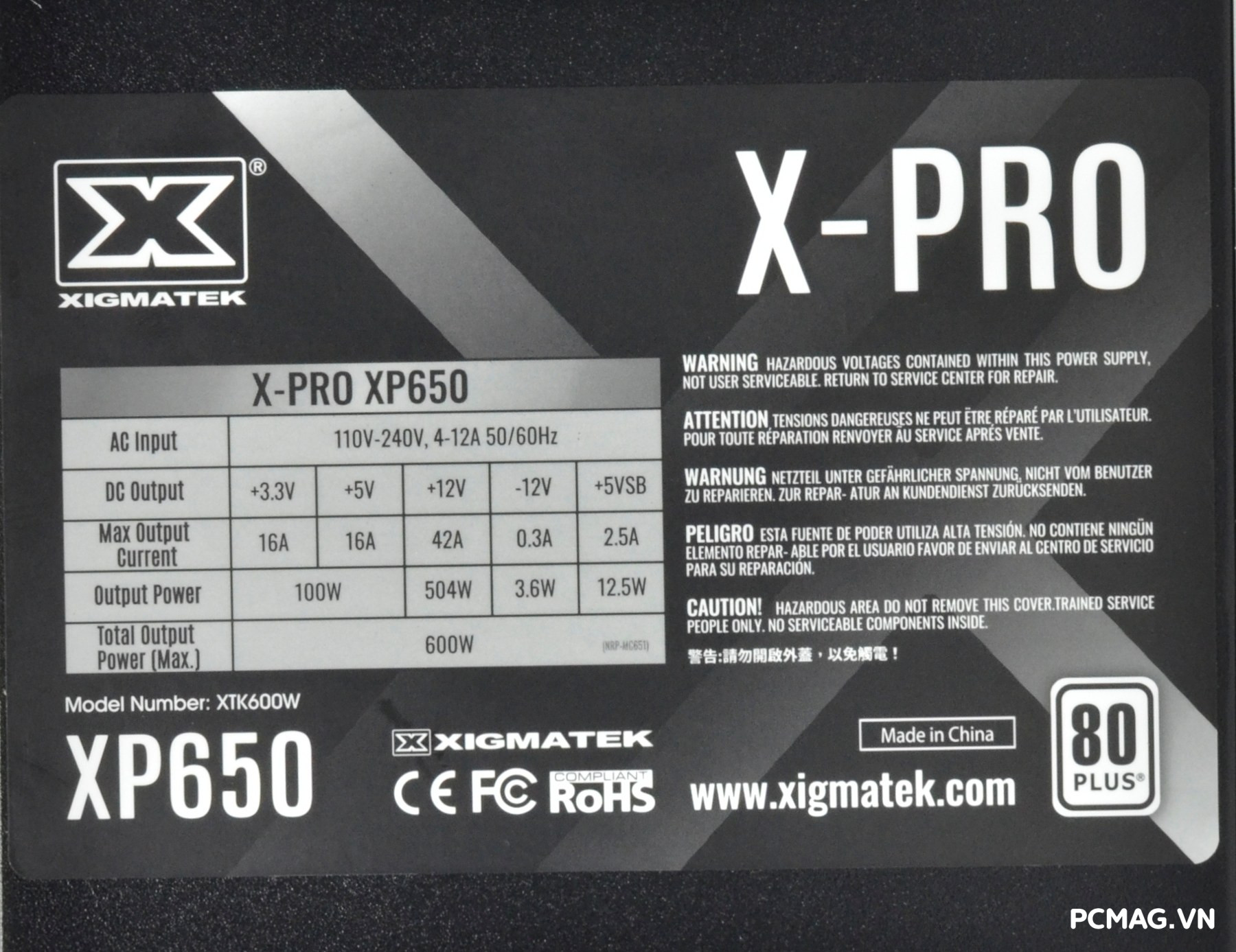

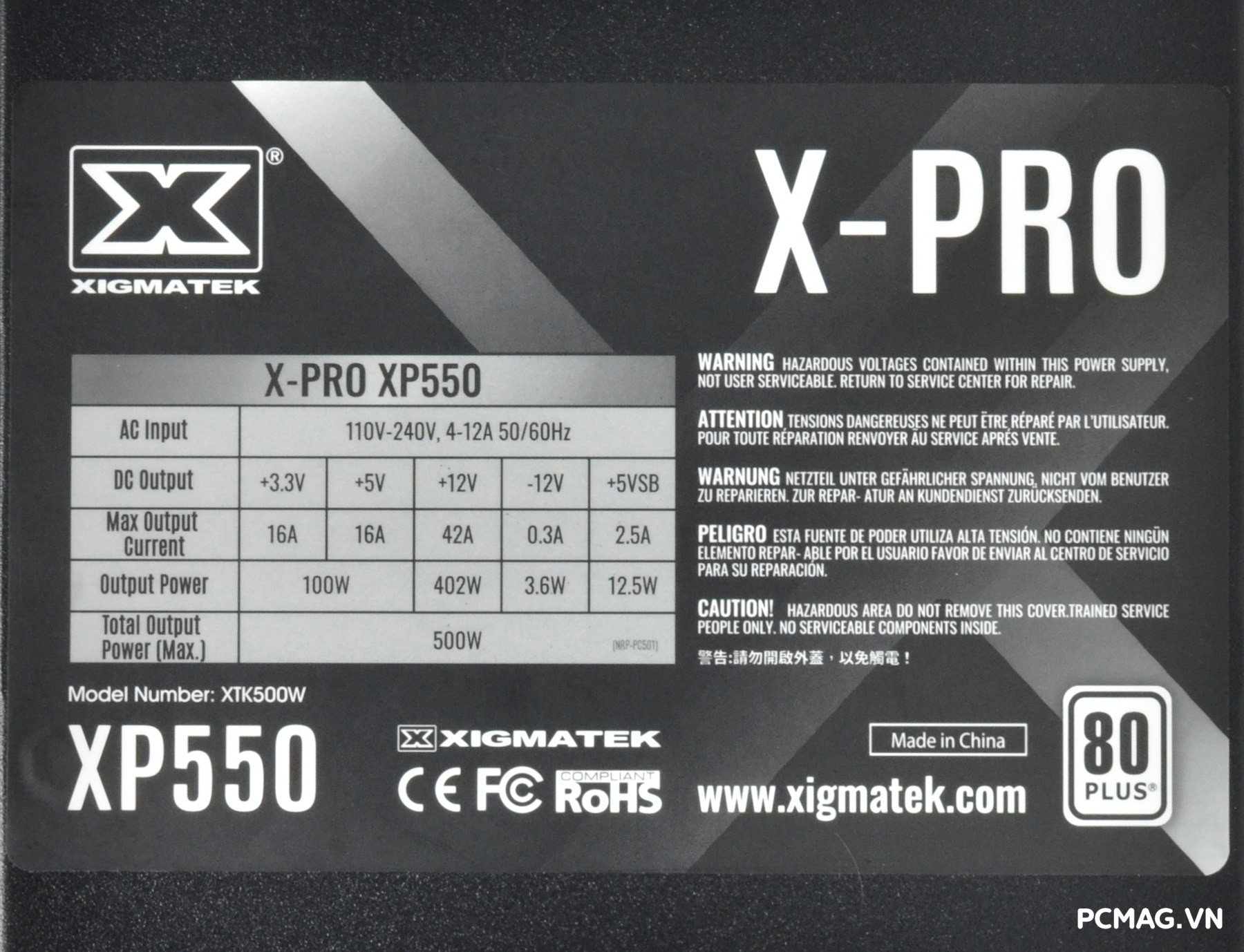

Riêng phiên bản XP550 có một sai sót nhỏ trên tem thông số: dòng 12V được in là 42A, trong khi thông số chính xác là 33.5A, tương ứng với tổng công suất đường 12V đạt 402W.

XP550 có công suất danh định 500W, thiết kế single rail 12V@33.5A, tích hợp Active PFC full-range (100–240Vac), đáp ứng tốt nhu cầu sử dụng trong các cấu hình phổ thông.

XP650 sở hữu công suất danh định 600W, sử dụng thiết kế single rail 12V với dòng tối đa 42A, đi kèm công nghệ Active PFC full-range (100–240Vac), đảm bảo khả năng hoạt động ổn định trong nhiều điều kiện điện áp khác nhau.

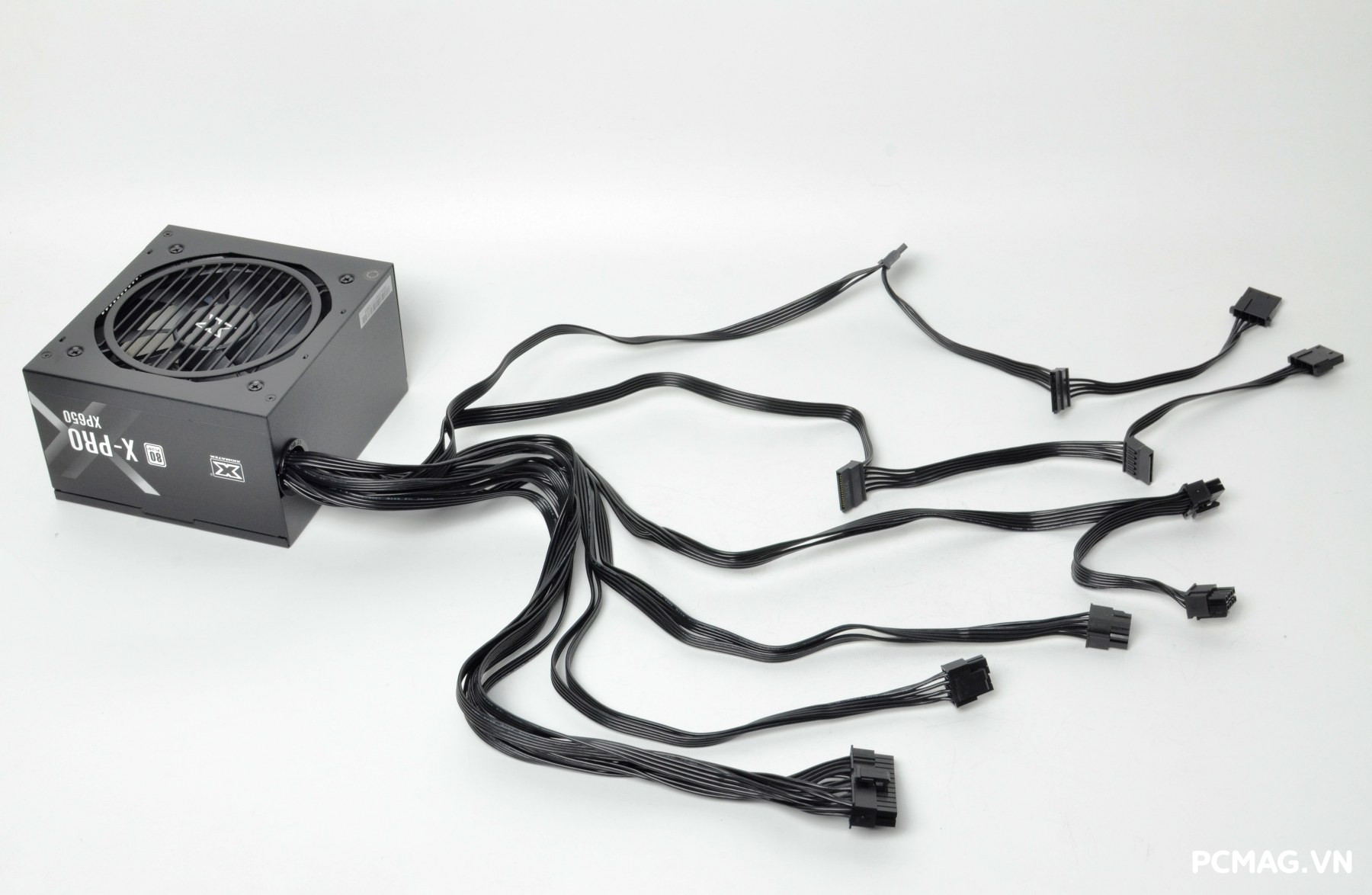

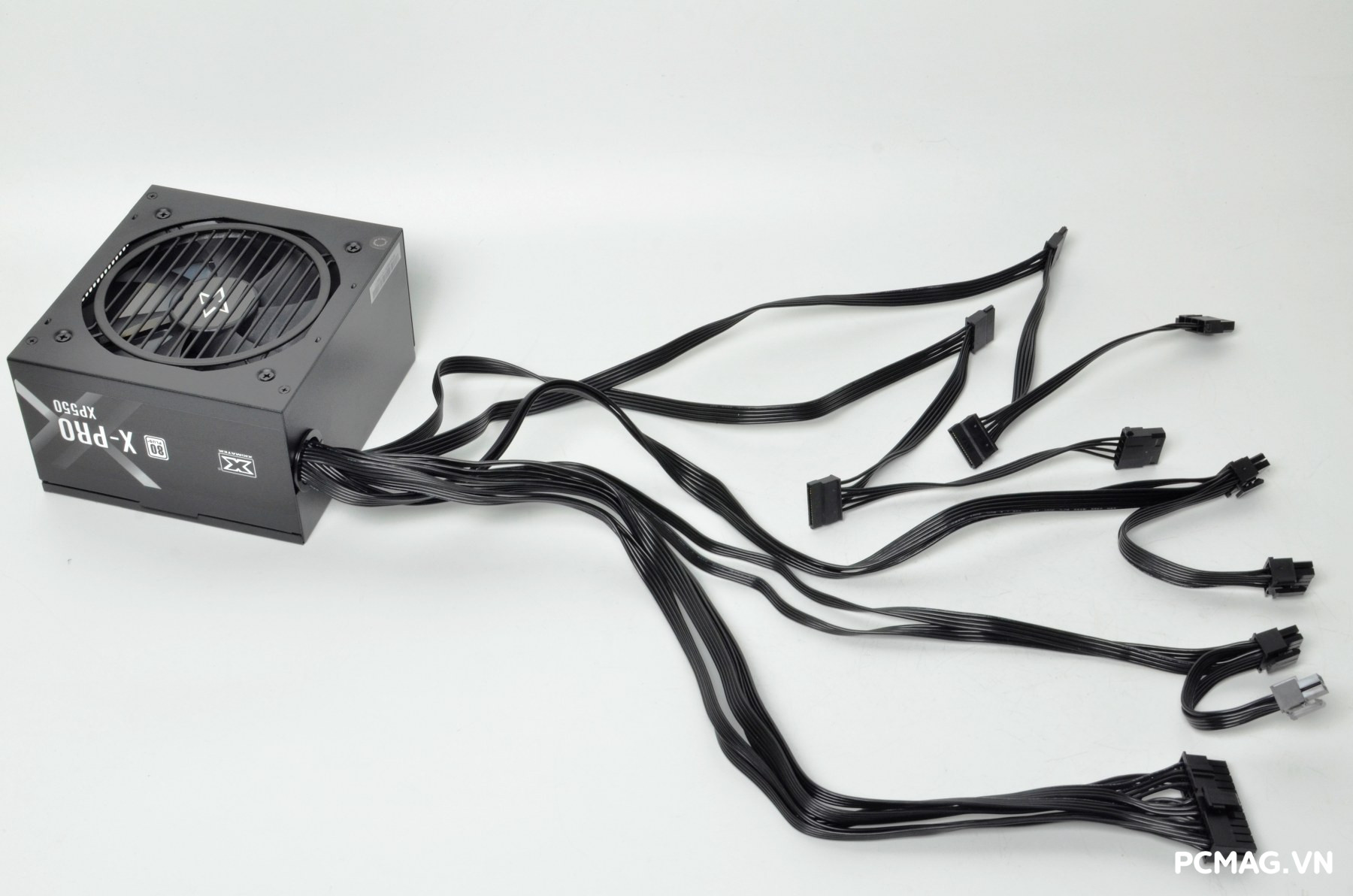

Hệ thống cáp dạng bẹ đen mềm của XP550 được bố trí như sau:

• 1 đầu 24-pin Mainboard dài 50cm
• 2 đầu 4+4-pin ATX12V: 50cm + 10cm
• 2 đầu 6+2-pin PCIe: 60cm + 15cm
• 4 đầu SATA: 45cm + 15cm + 15cm
• 2 đầu ATA (Molex): 45cm + 15cm + 15cm

Thiết kế cáp bẹ giúp đi dây gọn gàng, tối ưu không gian bên trong case.

Hệ thống cáp dạng bẹ đen mềm của XP650 bao gồm:

• 1 đầu 24-pin Mainboard dài 50cm
• 2 đầu 4+4-pin ATX12V: 50cm
• 2 đầu 6+2-pin PCIe: 60cm + 15cm
• 4 đầu SATA: 45cm + 15cm + 15cm
• 2 đầu ATA (Molex): 45cm + 15cm + 15cm

Cáp được thiết kế dạng bẹ giúp việc đi dây trở nên gọn gàng, thuận tiện cho quá trình lắp đặt và tối ưu luồng gió trong case.

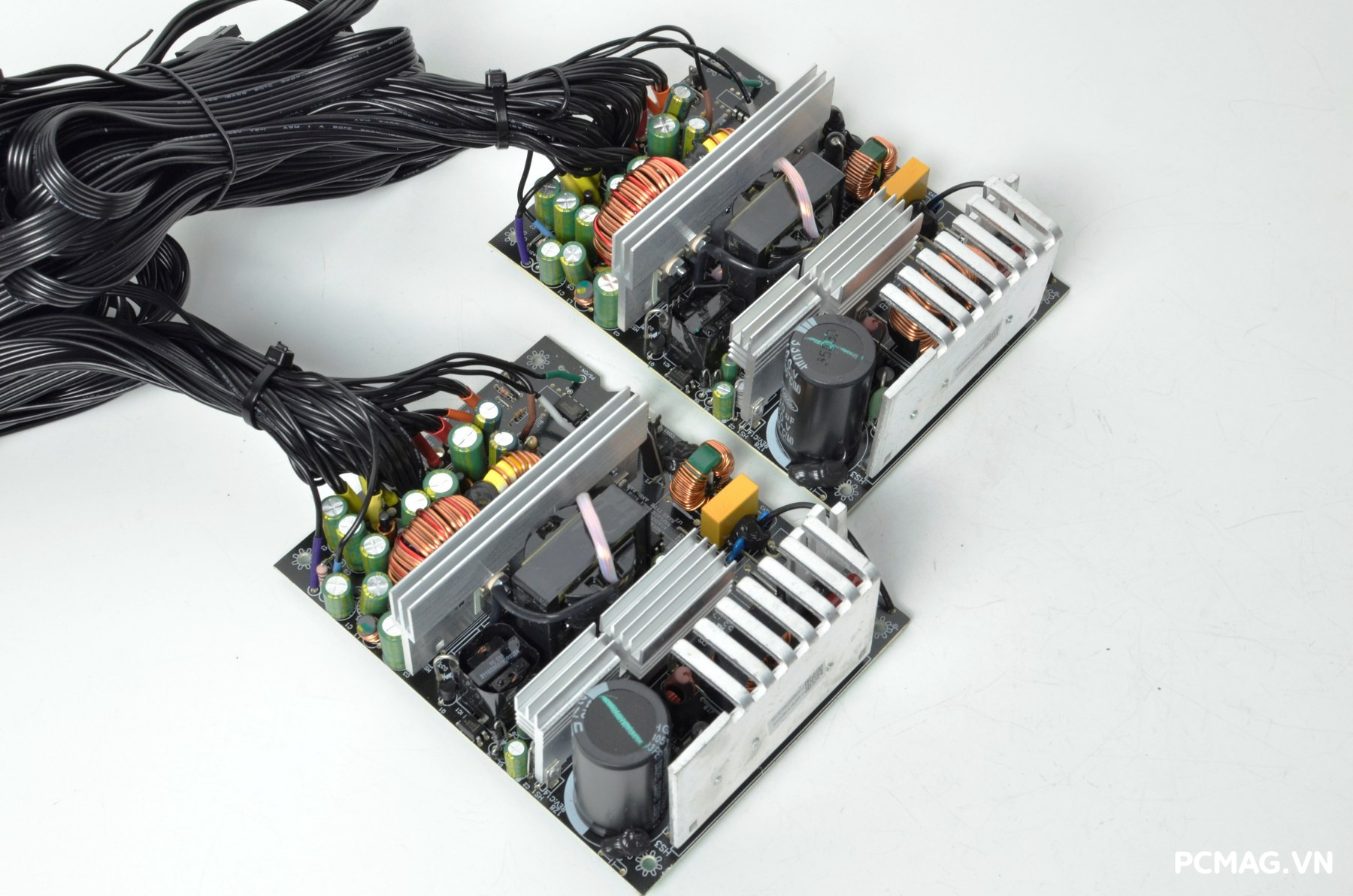

2. Thiết kế bên trong

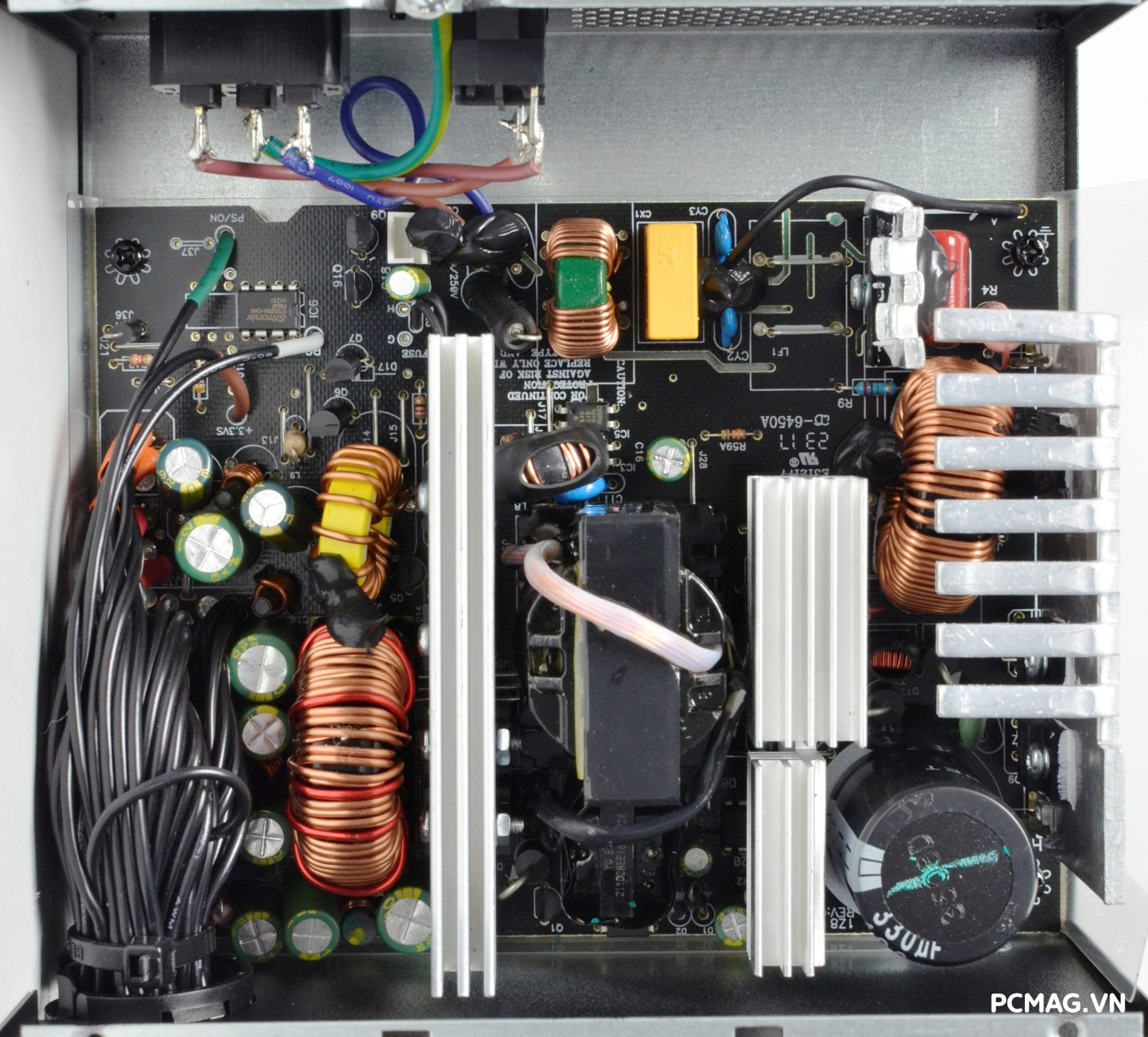

X-PRO đánh dấu sự trở lại đáng chú ý của Andyson khi toàn bộ các dòng nguồn mới của Xigmatek đều được sản xuất bởi OEM này. Với định hướng thuộc phân khúc phổ thông, thay vì phát triển một platform hoàn toàn mới như trên dòng cao cấp Fury GD, Xigmatek lựa chọn sử dụng lại nền tảng đã từng xuất hiện tại thị trường Việt Nam trên series Tauro tầm trung.

Trên cơ sở platform quen thuộc đó, hãng tiến hành tinh chỉnh và tối ưu linh kiện để phù hợp với từng mức công suất khác nhau, nhằm cân bằng giữa hiệu năng, độ ổn định và chi phí sản xuất.

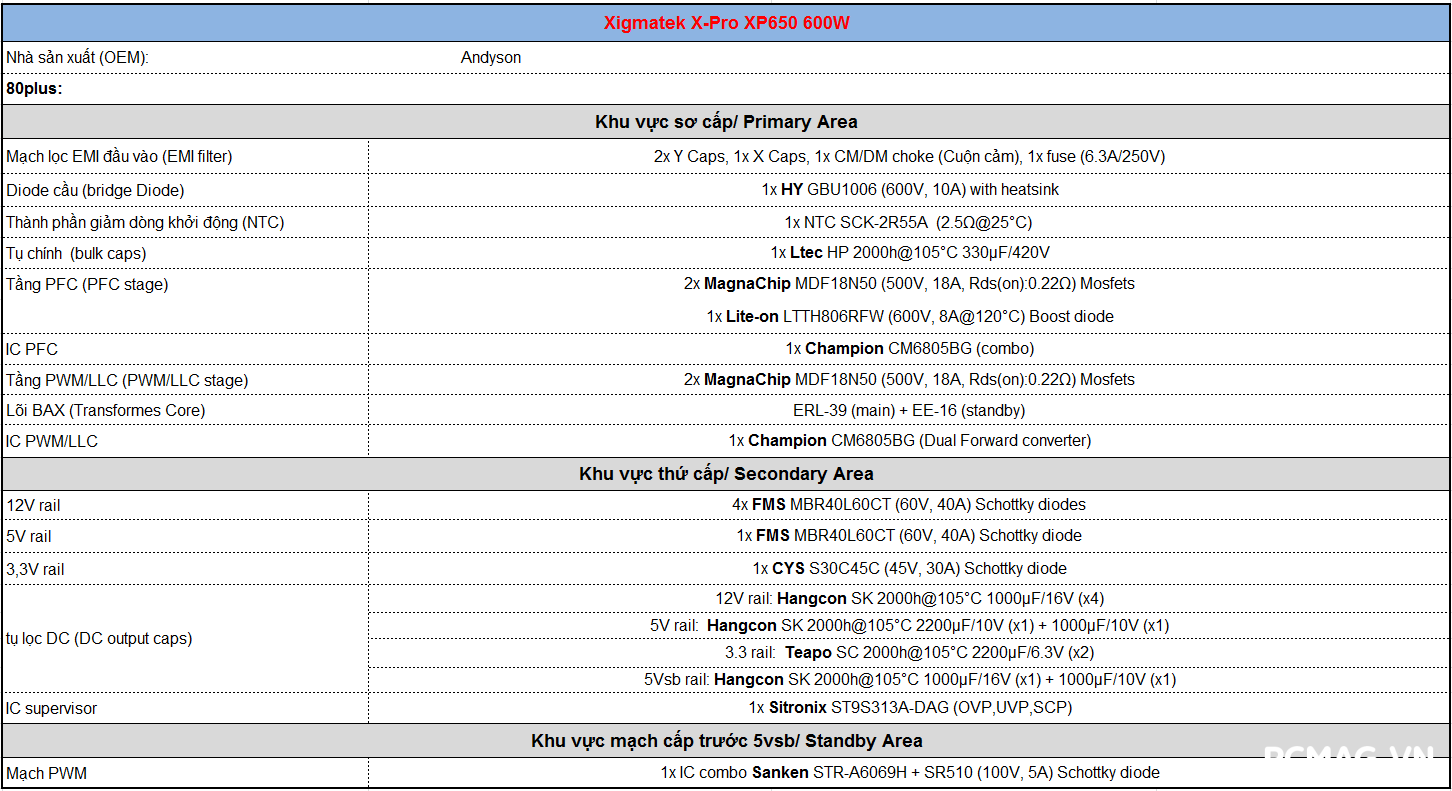

Bảng linh kiện được sử dụng trên XP550 và XP 650:

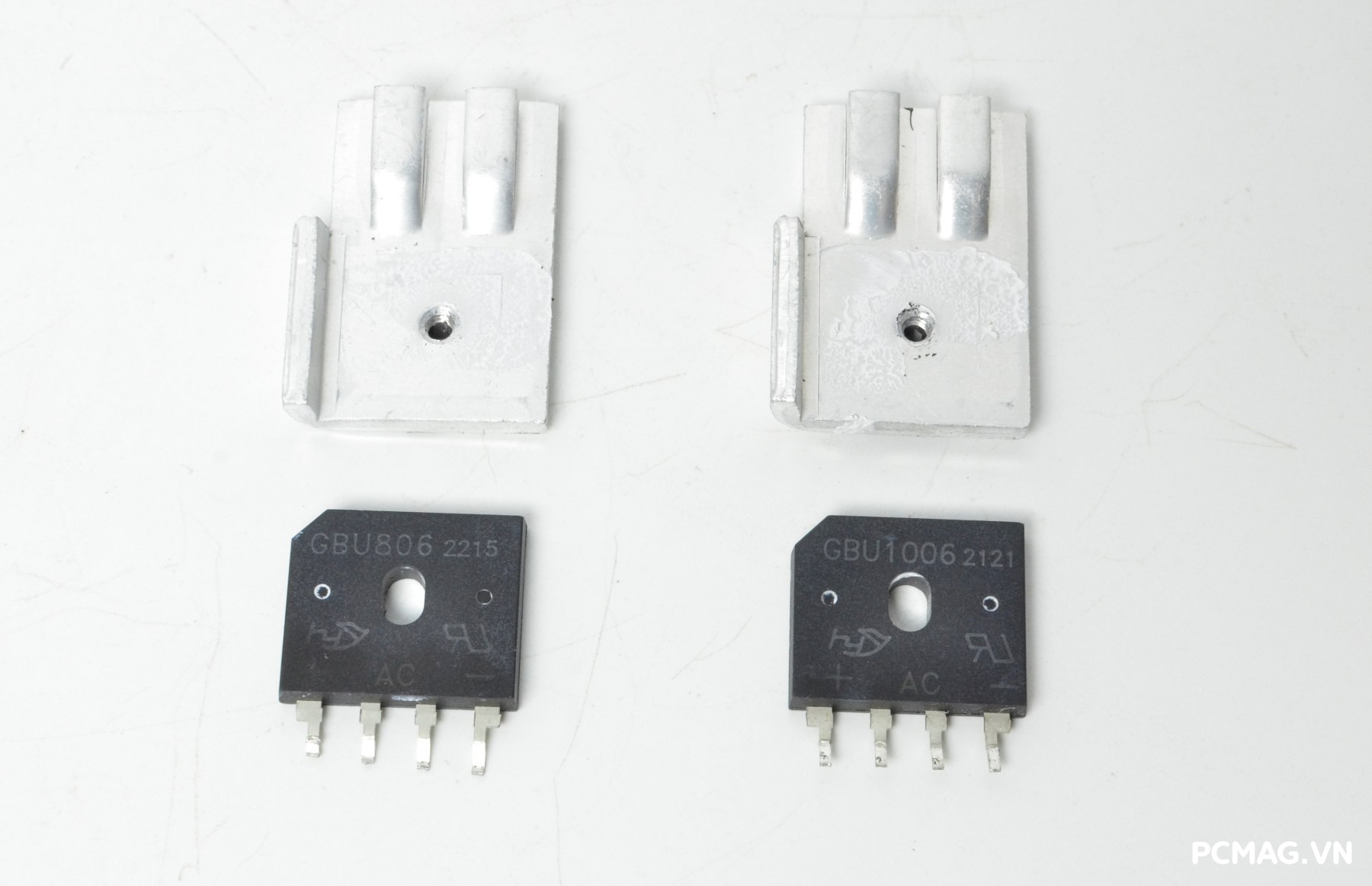

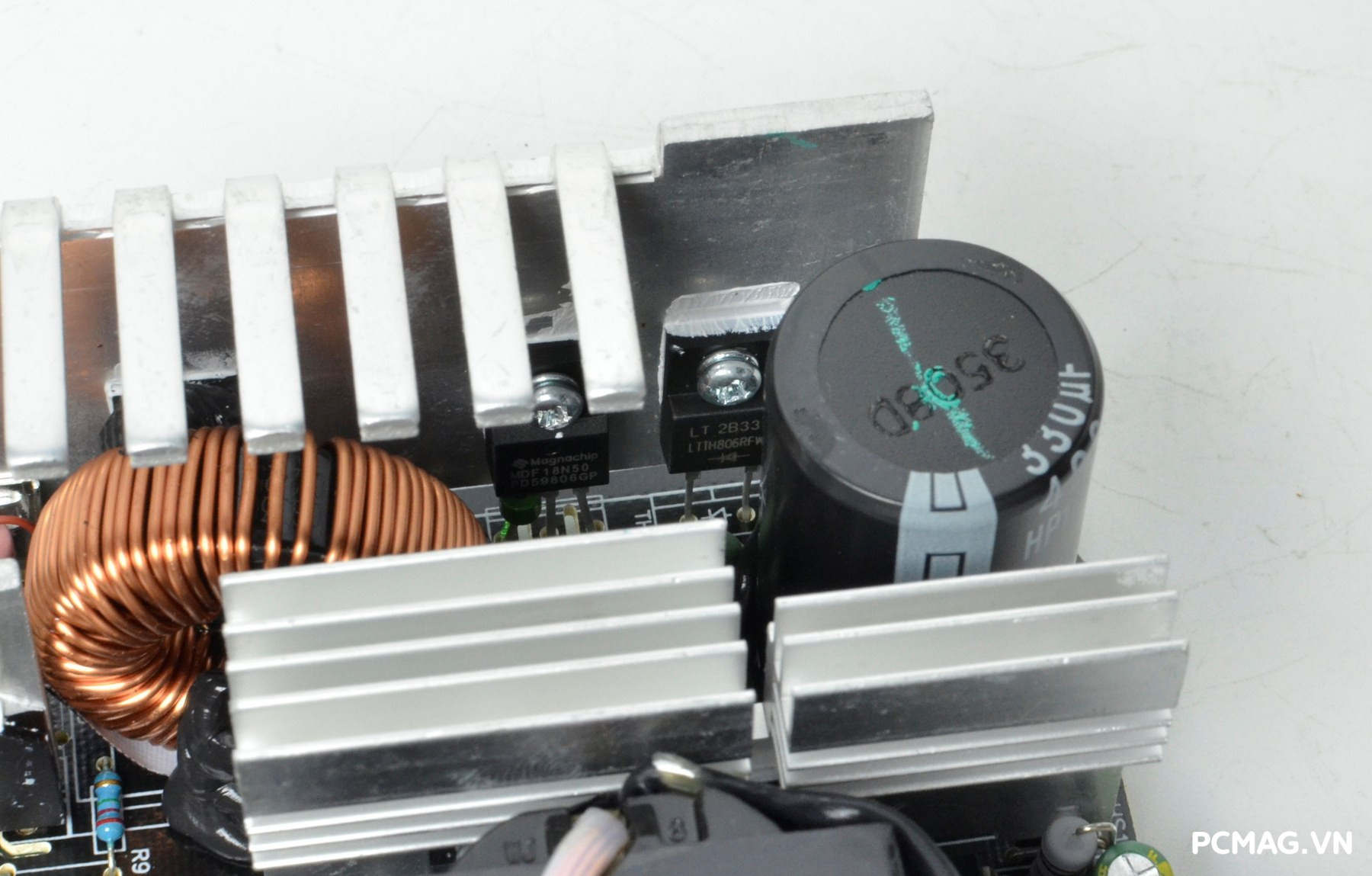

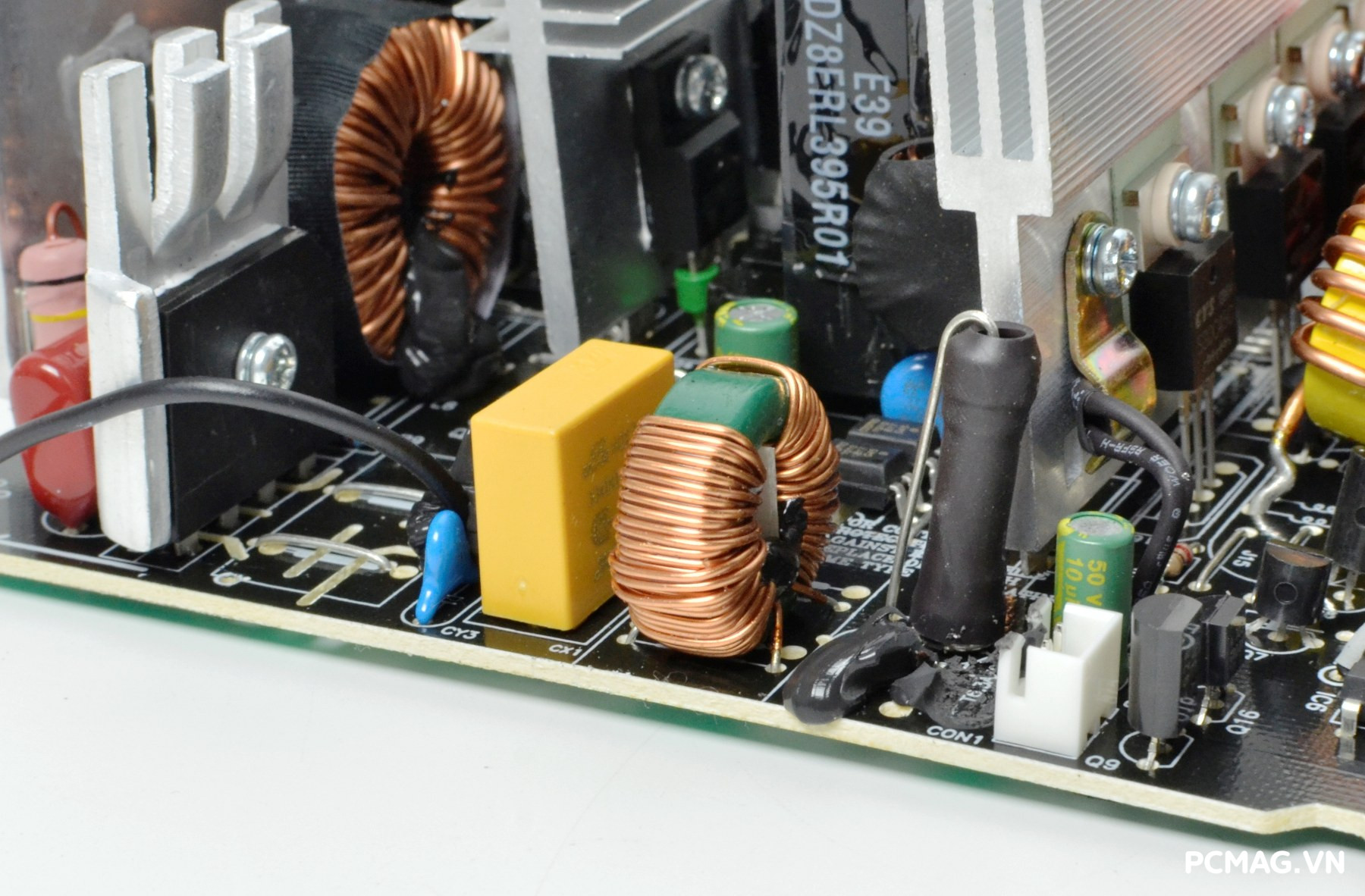

Mạch lọc nhiễu EMI trên XP550 và XP650 được thiết kế tương tự nhau, sử dụng một tầng lọc cơ bản. Sau đó, dòng điện xoay chiều (AC) sẽ được chỉnh lưu thông qua diode cầu: GBU806 (8A) trên XP550 và GBU1008 (10A) trên phiên bản công suất cao hơn là XP650.

Các diode cầu này đều được trang bị phiến tản nhiệt riêng, giúp đảm bảo khả năng vận hành ổn định, đặc biệt trong điều kiện điện áp đầu vào thấp (100Vac) mà vẫn hạn chế tình trạng quá nhiệt.

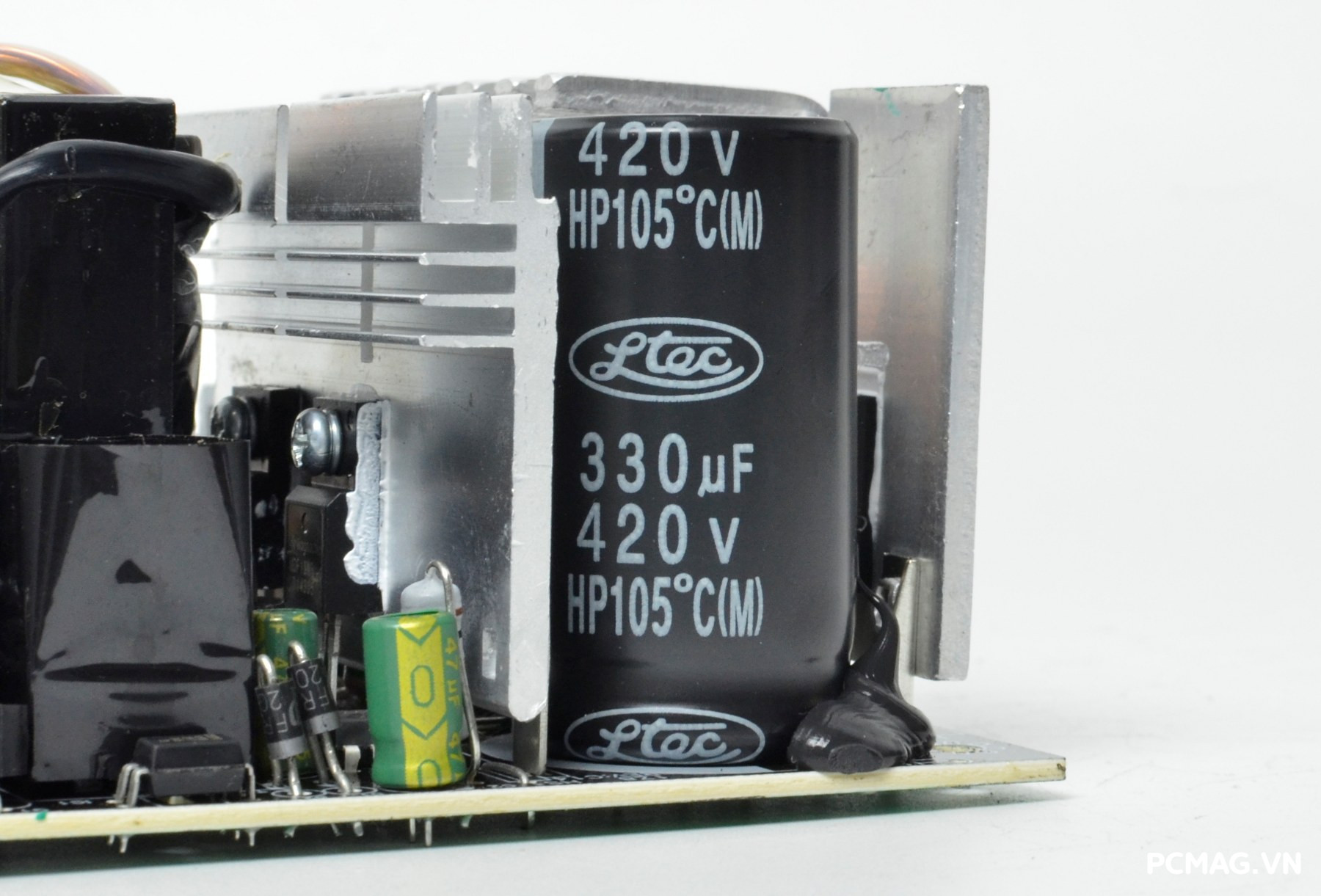

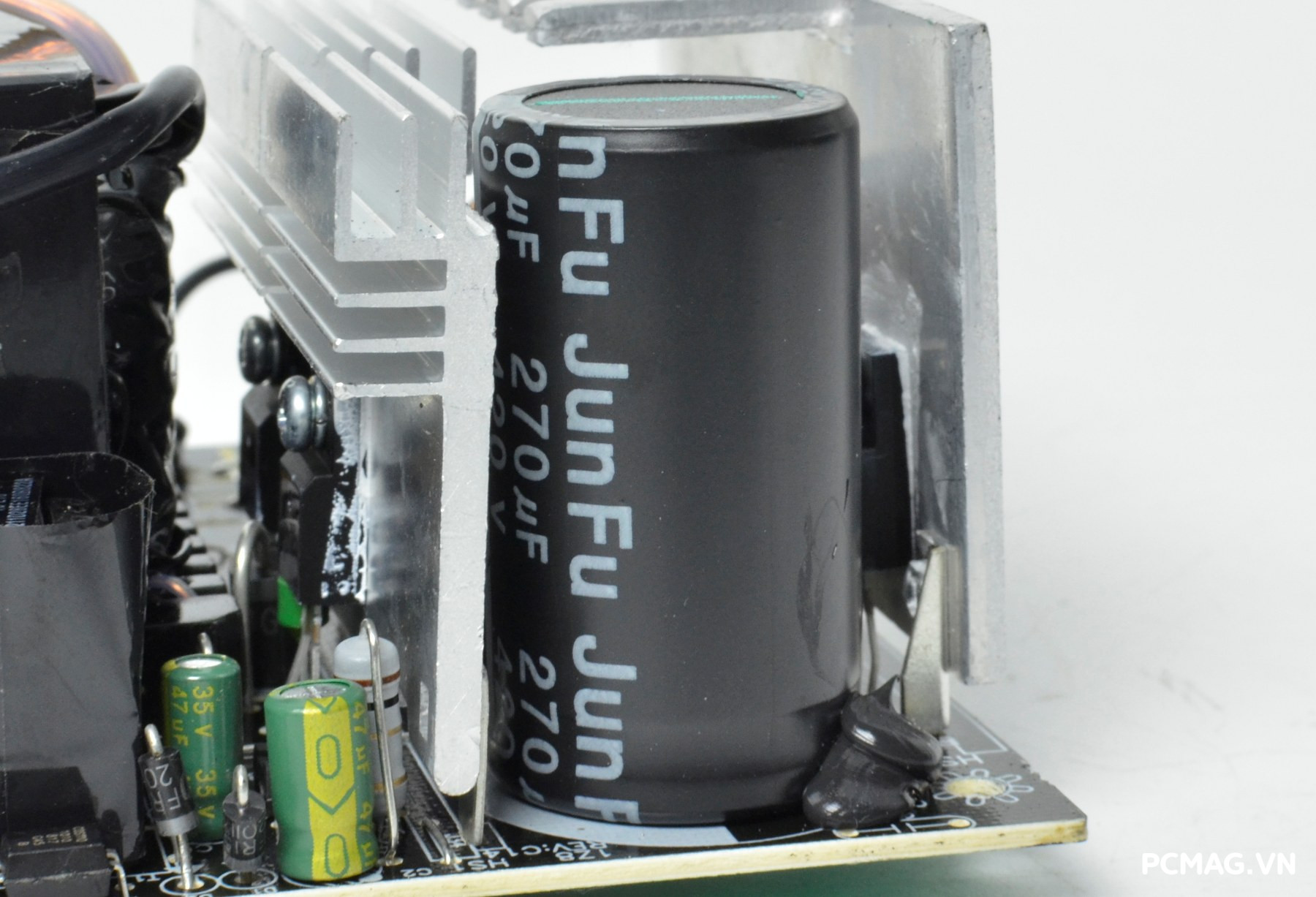

Tụ lọc chính trên XP550 có thông số 420V/270µF đến từ hãng Junfu, trong khi phiên bản XP650 được trang bị tụ có dung lượng lớn hơn 420V/330µF của Ltec, giúp cải thiện khả năng lưu trữ năng lượng và độ ổn định khi hoạt động ở tải cao.

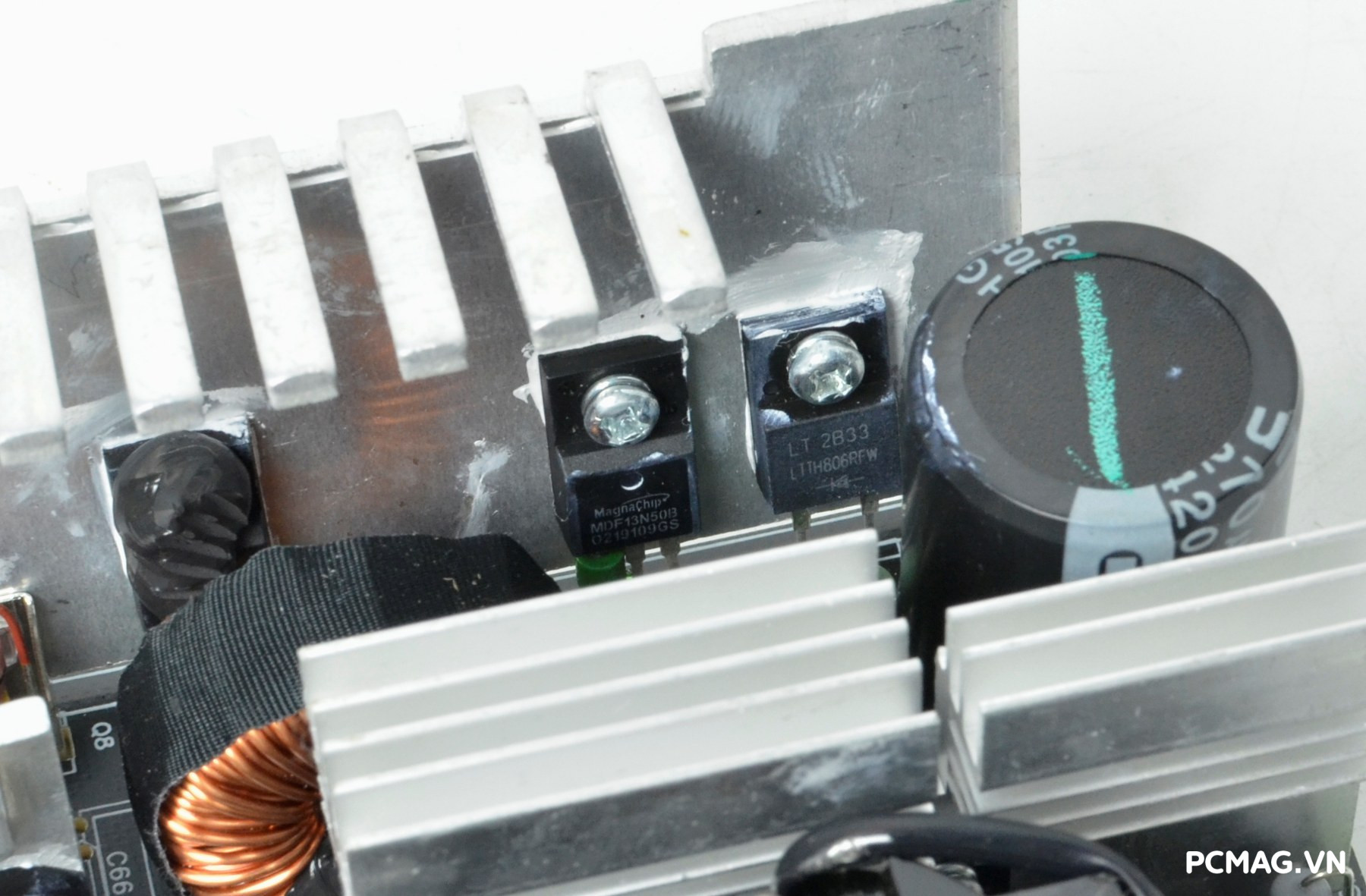

Ở phiên bản XP550, tầng PFC sử dụng cặp MOSFET MagnaChip (KR) mã MDF13N50B (13A), trong khi tầng PWM được trang bị cặp MOSFET RS13N50F (13A) đến từ hãng Reasunos.

Với XP650, thiết kế được tối giản hơn khi cả hai tầng PFC và PWM đều sử dụng chung MOSFET MDF18N50 (18A) của MagnaChip, mang lại sự đồng bộ trong linh kiện.

IC điều khiển dao động cho cả hai tầng vẫn là Champion CM6805BG, đảm nhiệm vai trò kiểm soát hoạt động tổng thể của mạch nguồn.

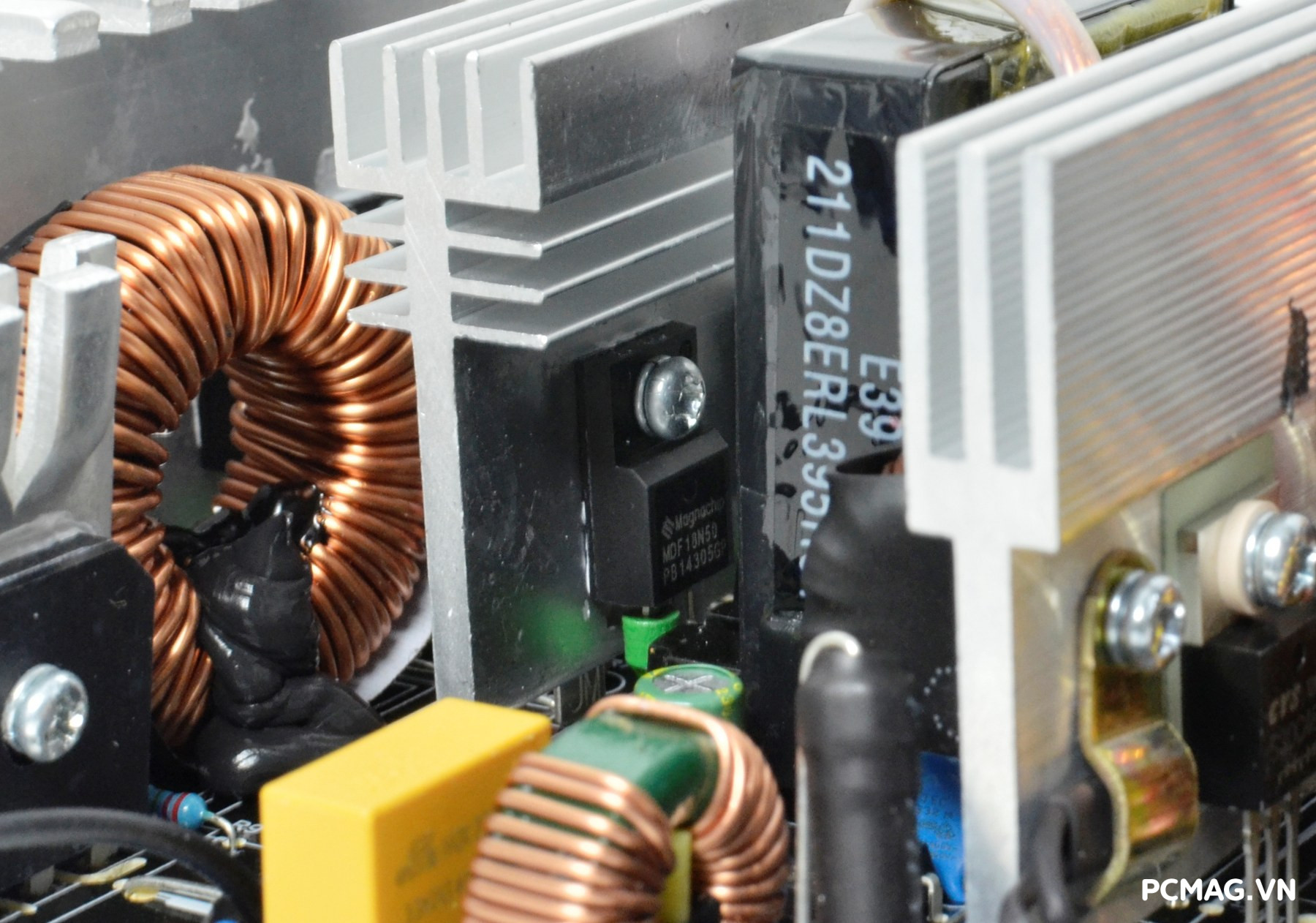

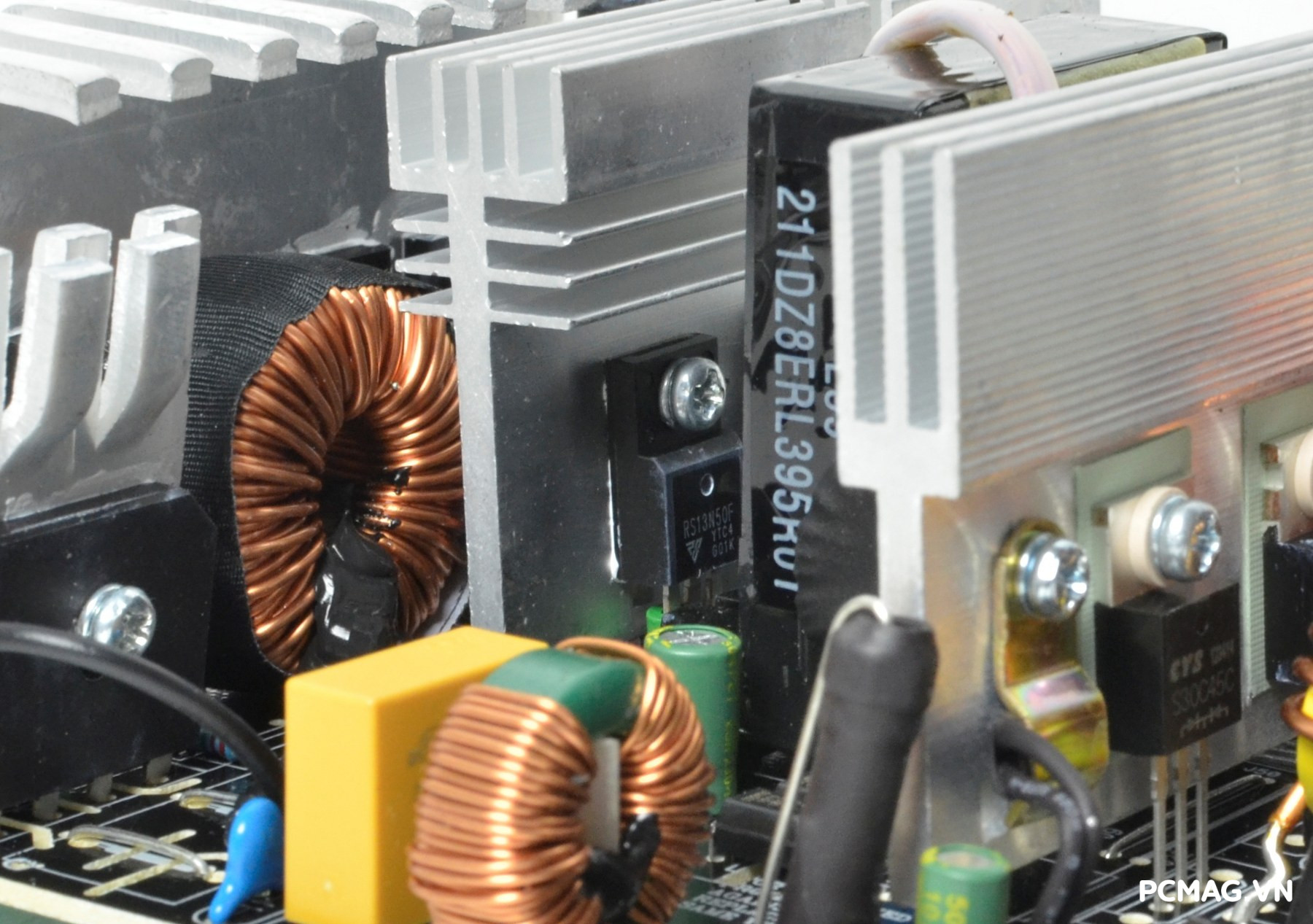

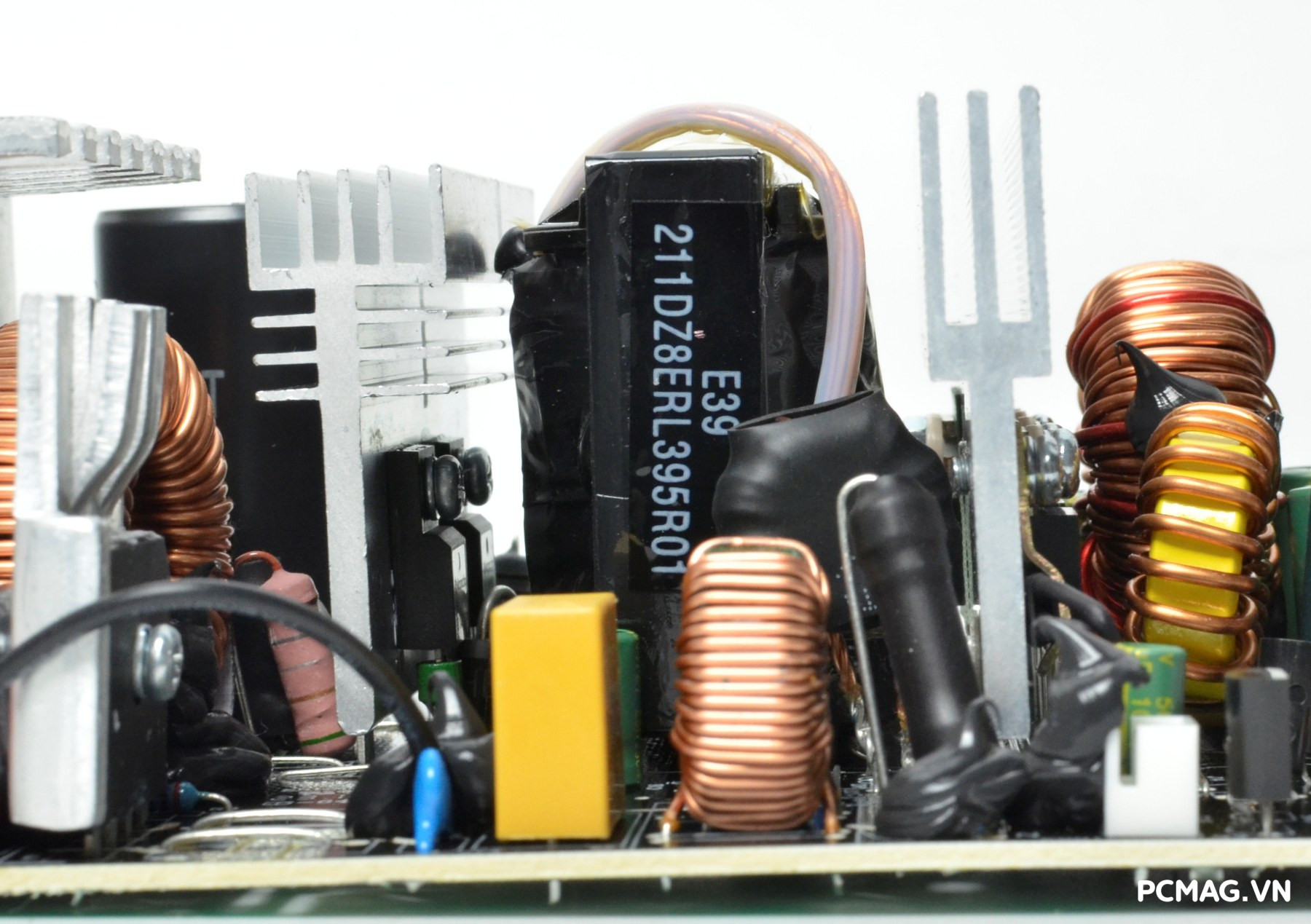

Một điểm khá bất ngờ là cả XP550 và XP650 đều sử dụng chung lõi biến áp ERL39 – loại vốn được trang bị trên phiên bản cao hơn là XP750. Thông thường, với các bộ nguồn ATX có Active PFC (điện áp cấp cho mạch PWM khoảng ~390VDC), lõi ERL39 chỉ xuất hiện trên các PSU có công suất từ 650W trở lên.

Việc trang bị lõi biến áp lớn hơn mang lại nhiều lợi ích như giúp biến áp hoạt động mát hơn, cho phép quấn dây có tiết diện lớn hơn và hạn chế nguy cơ bão hòa khi hoạt động ở tải cao.

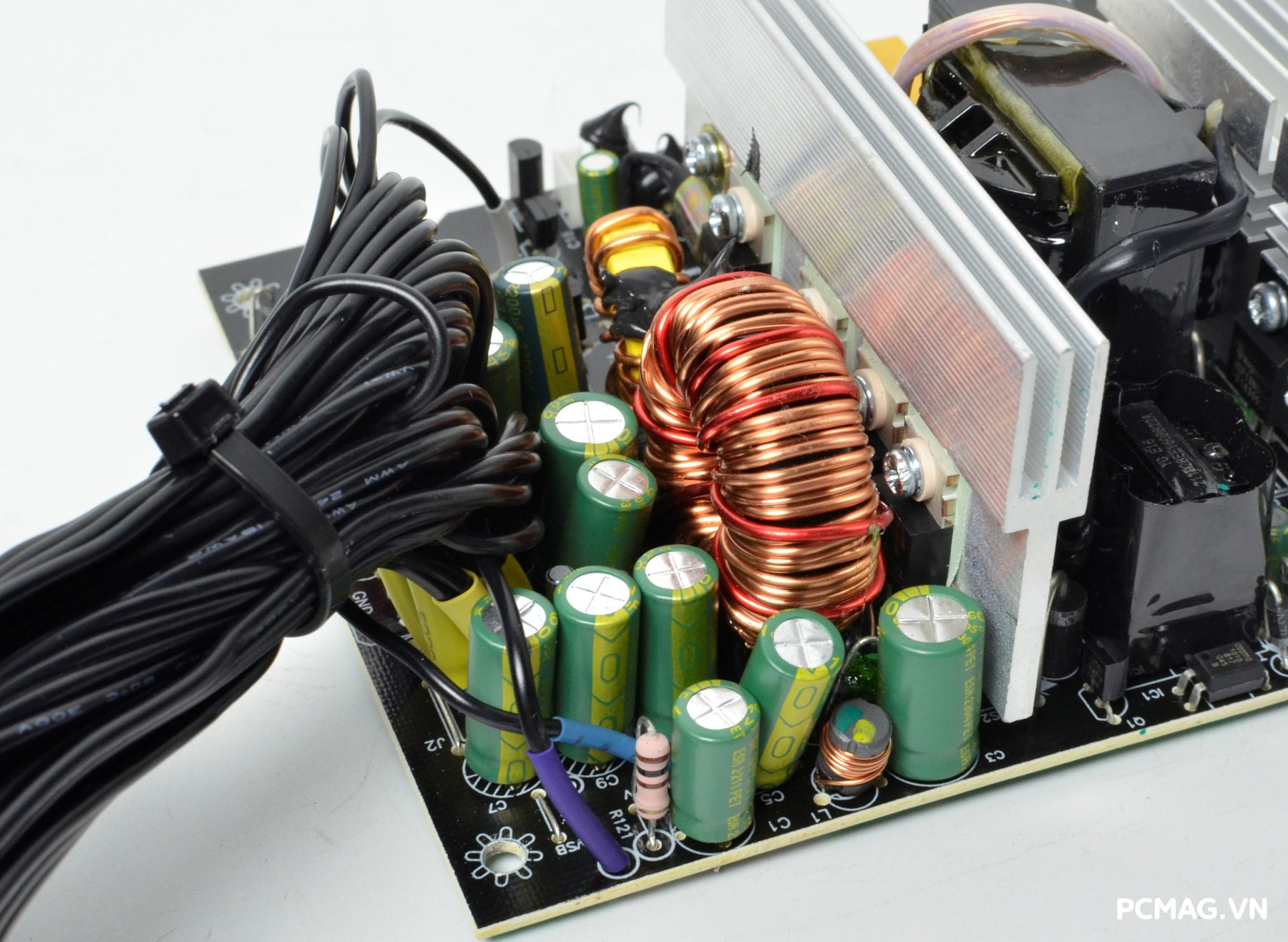

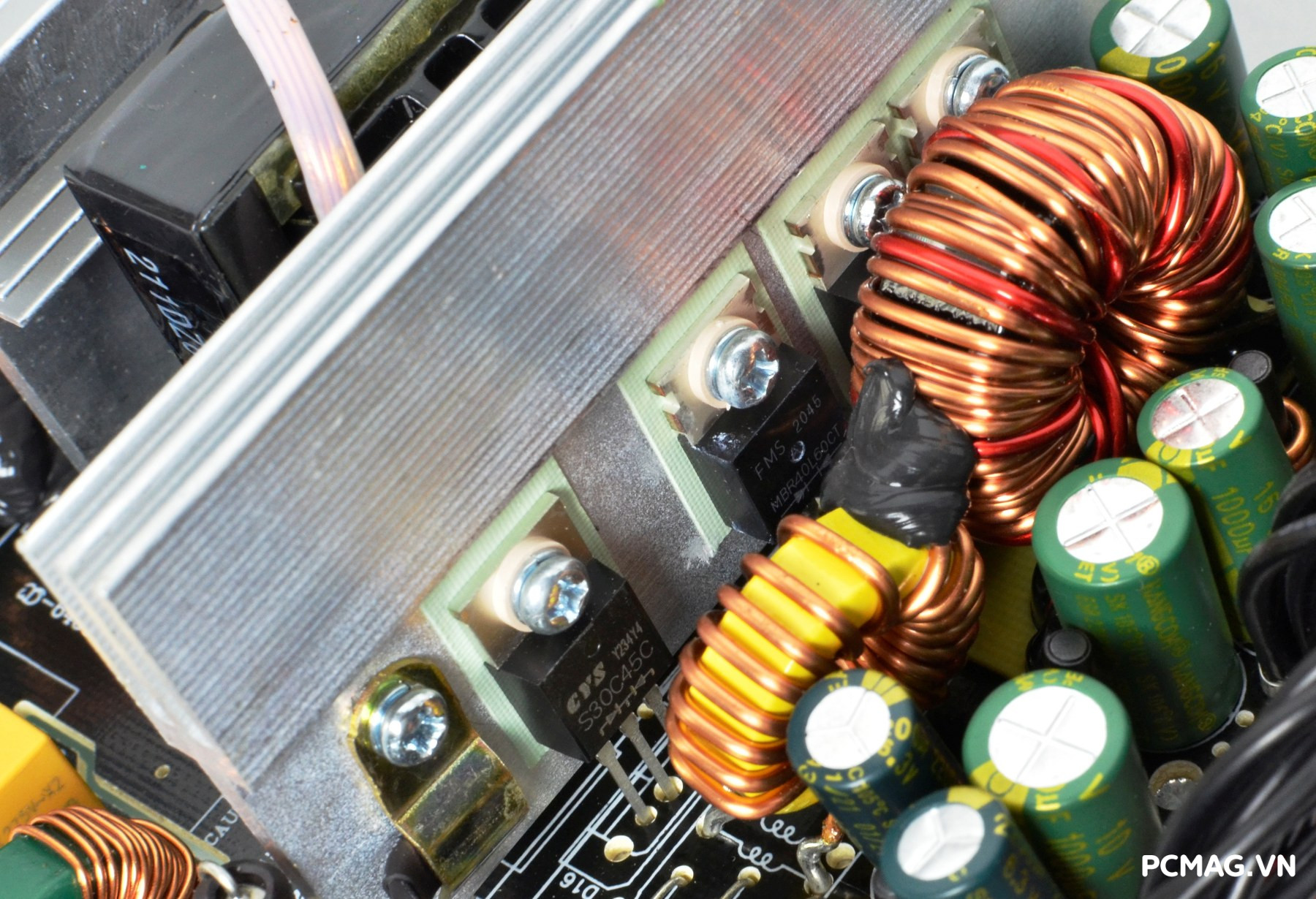

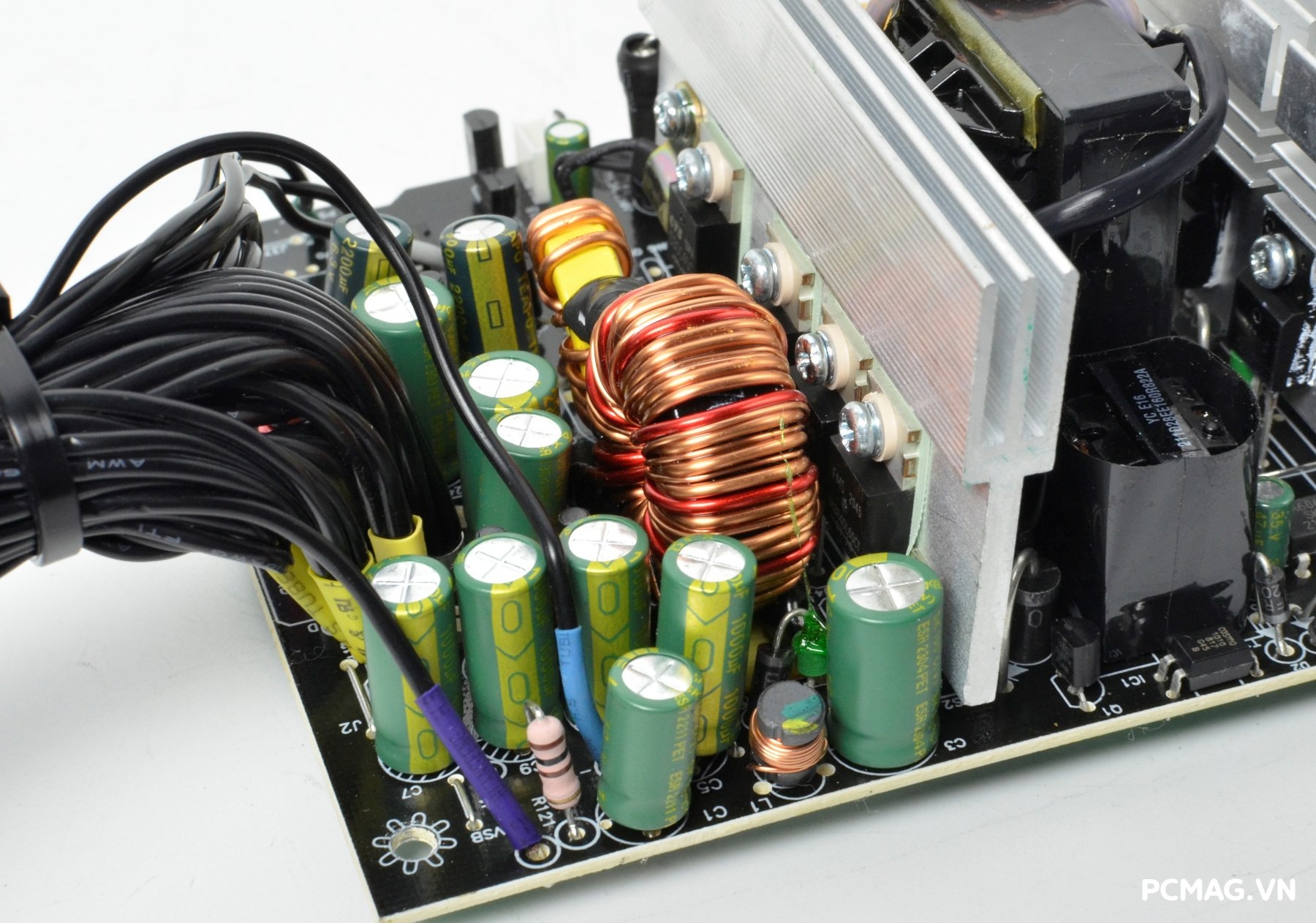

Tại khu vực chỉnh lưu đầu ra của biến áp chính, mạch sử dụng các diode xung (Schottky diode), với điểm khác biệt chủ yếu nằm ở số lượng diode đảm nhiệm cho đường 12V giữa các phiên bản.

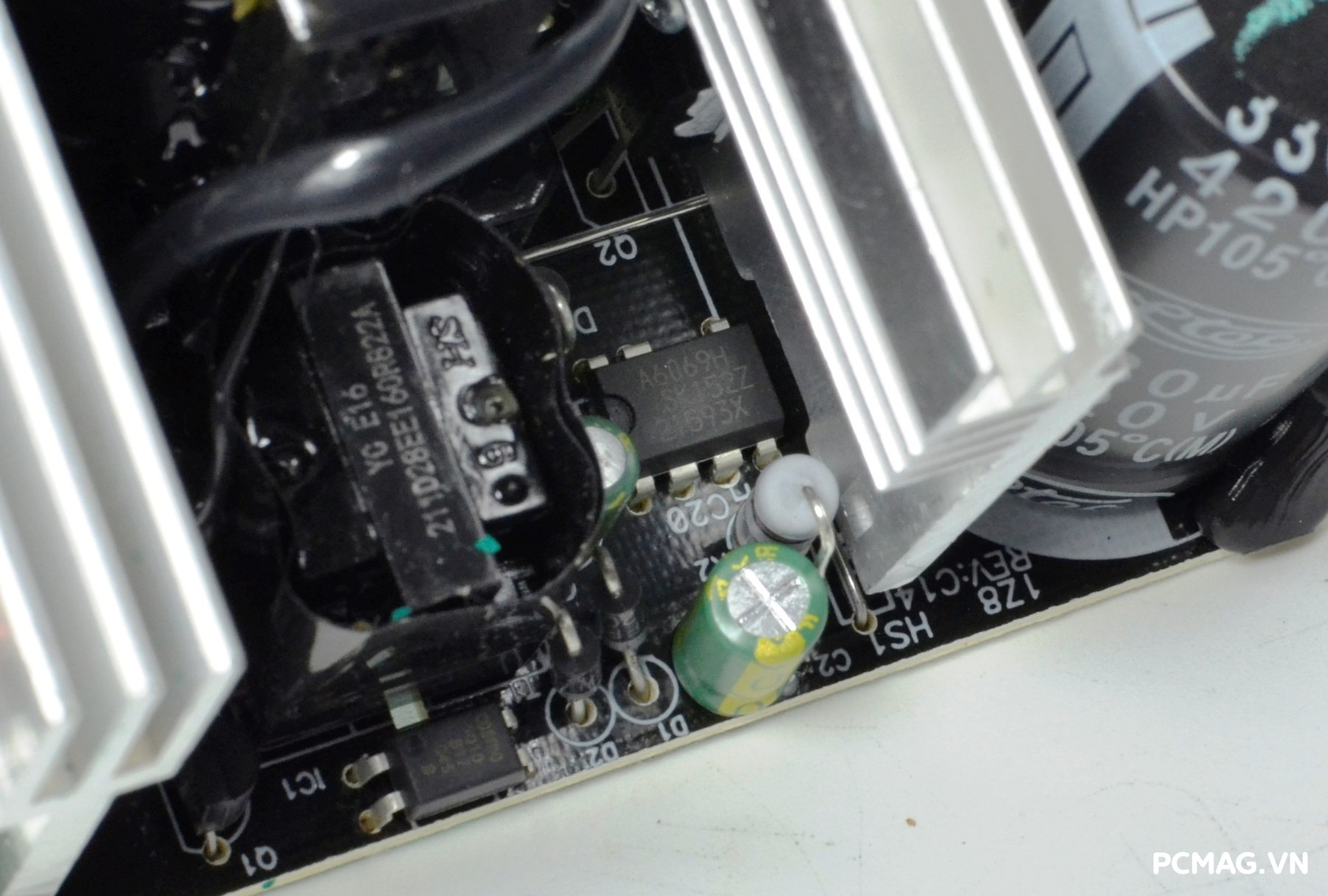

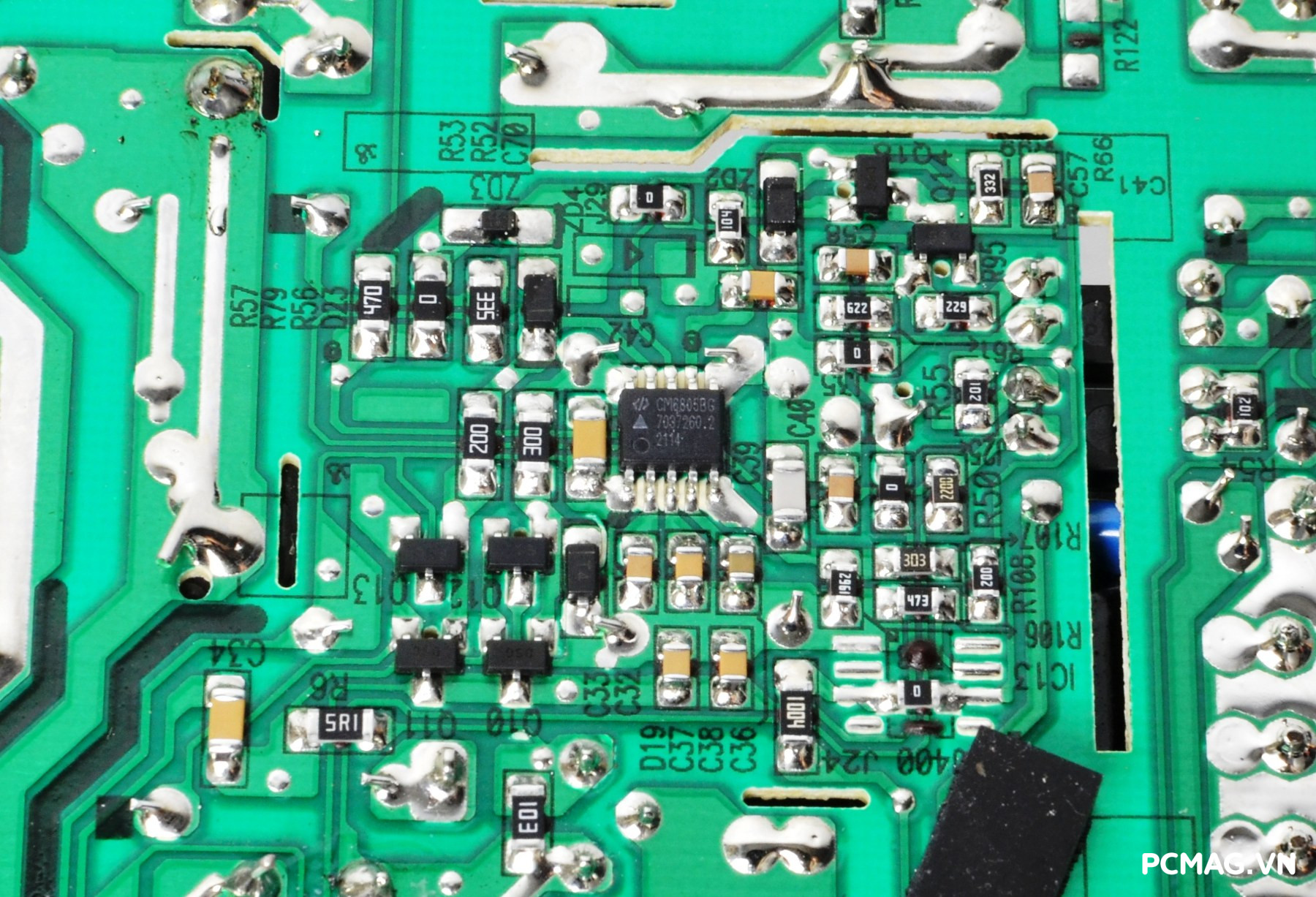

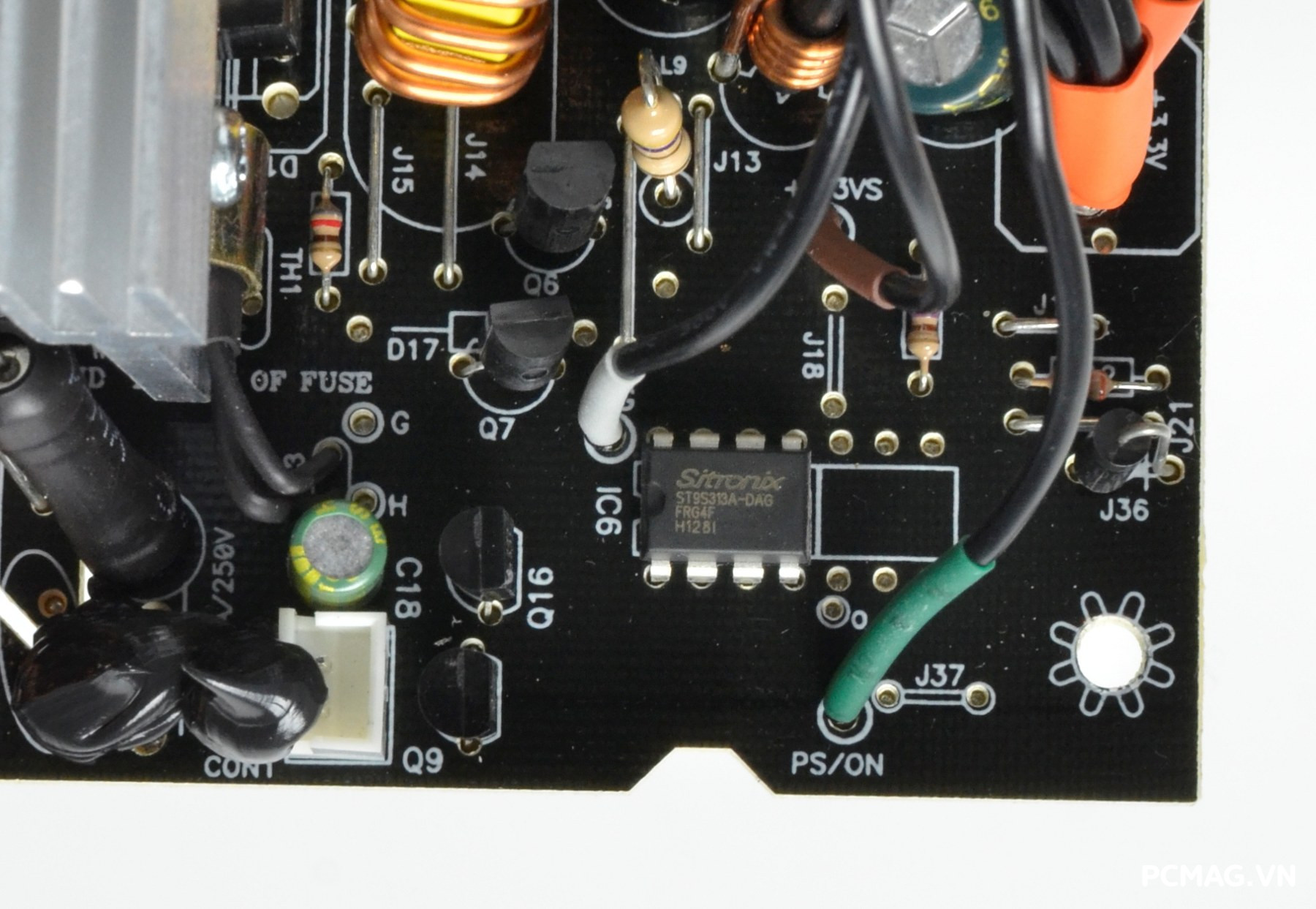

Mạch cấp trước (standby) sử dụng IC tích hợp STR-A6069H, kết hợp với diode xung SR510 (100V/5A) để chỉnh lưu đầu ra. Hệ thống còn được trang bị IC giám sát Sitronix ST9S313A-DAG, cung cấp các cơ chế bảo vệ cơ bản như SCP (ngắn mạch), UVP (thấp áp) và OVP (quá áp), giúp đảm bảo an toàn trong quá trình vận hành.

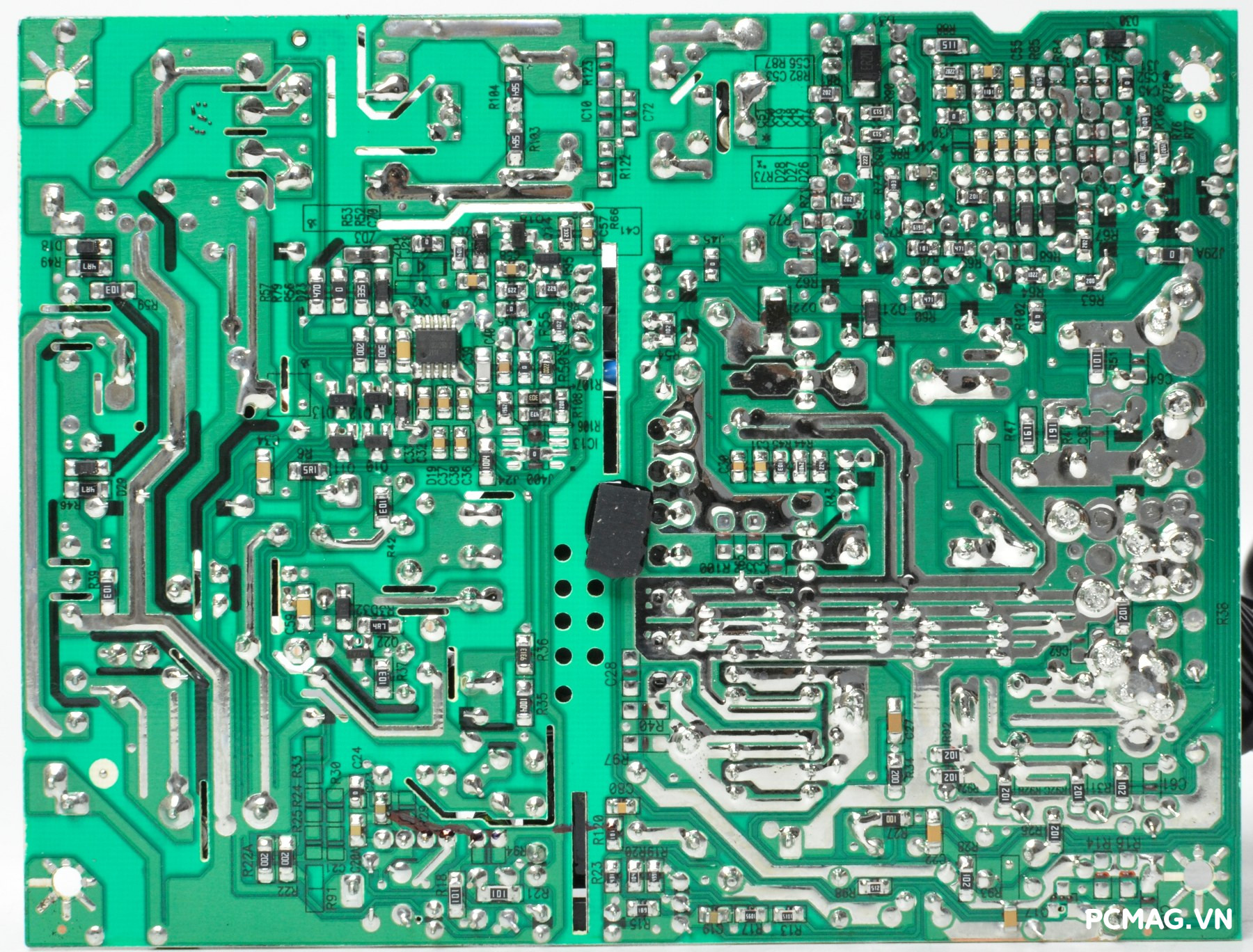

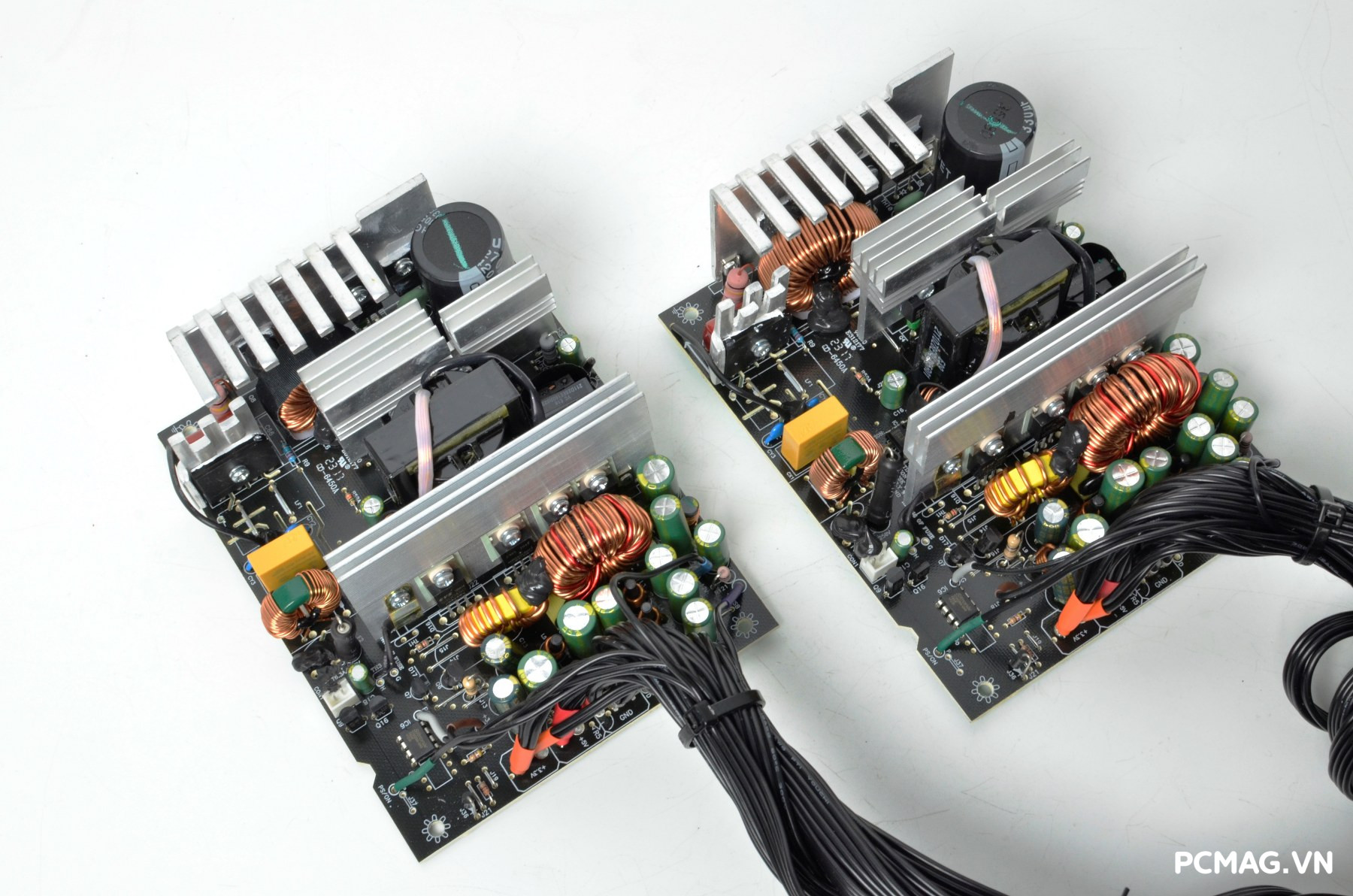

PCB được hoàn thiện khá sạch sẽ, các mối hàn đều và sáng, cho thấy chất lượng gia công tốt. Ngoài ra, có thể thấy một số vết đánh dấu bằng bút lông tại các vị trí nhất định – đây là dấu hiệu cho thấy sản phẩm đã trải qua bước kiểm tra AOI (Automatic Optical Inspection) trong quá trình sản xuất.

III. Thử nghiệm PSU Xigmatek X-PRO XP550 500W & XP650 600W

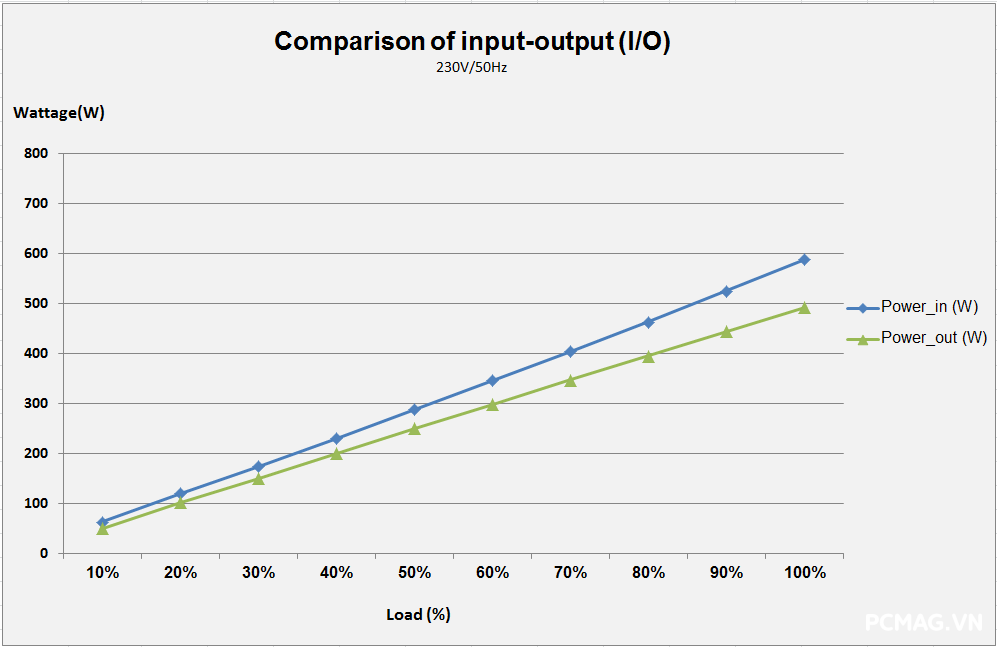

1. Load testing ( Thử tải)

Để đơn giản hóa việc theo dõi số liệu theo tiêu chuẩn ATX 3.0 từ Intel, đường 12V được chia thành 2 nhánh trong bài test đối với nguồn single rail:

• 12V1: Cấp điện cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe,…)
• 12V2: Cấp riêng cho CPU (ATX12V/EPS12V)

Dựa trên phương pháp này, chúng ta tiến hành đánh giá từng phiên bản thông qua các số liệu đo được.

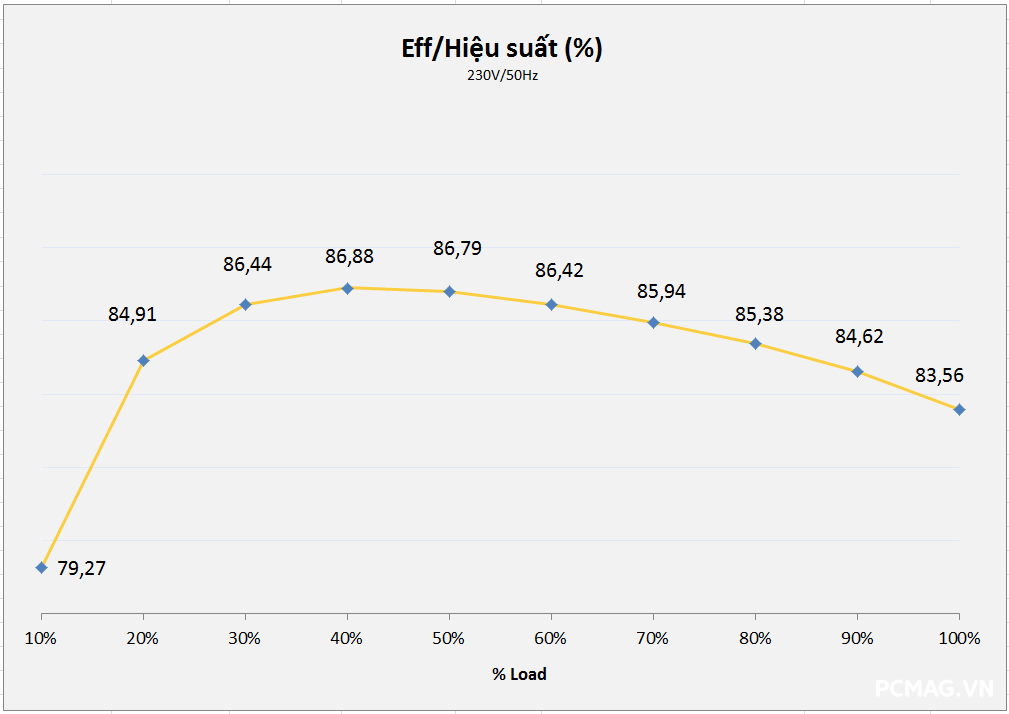

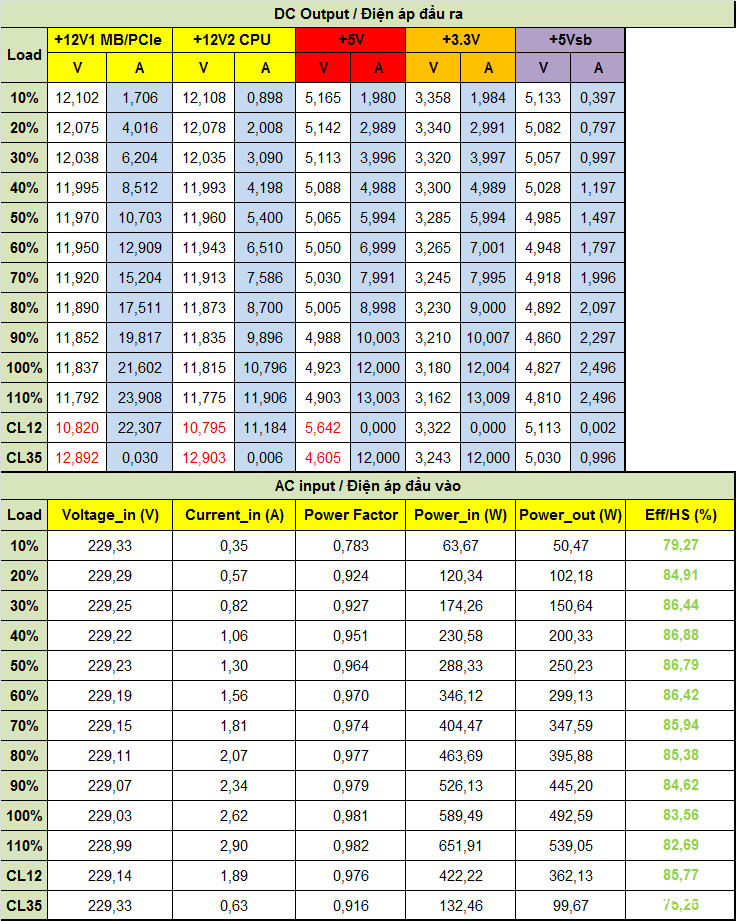

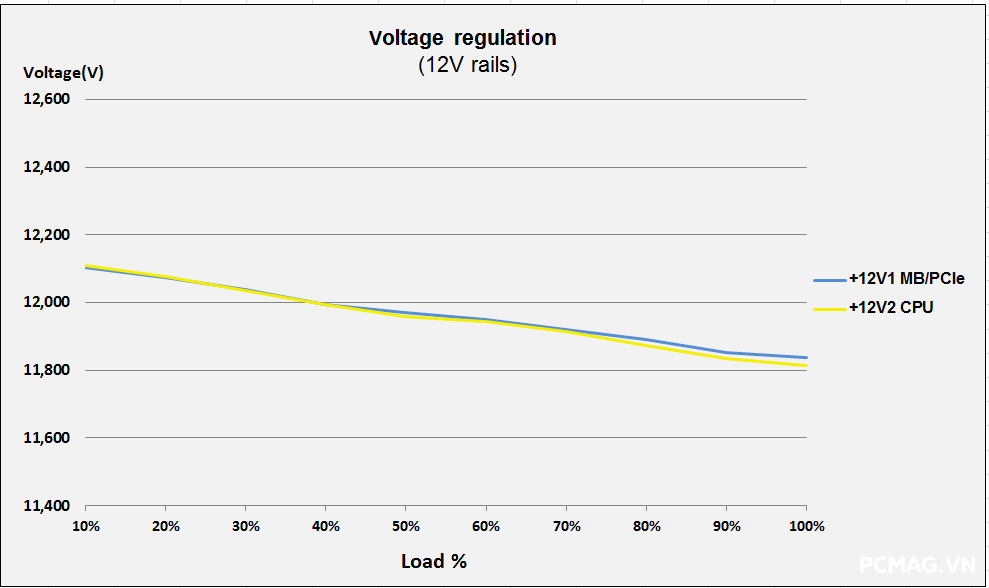

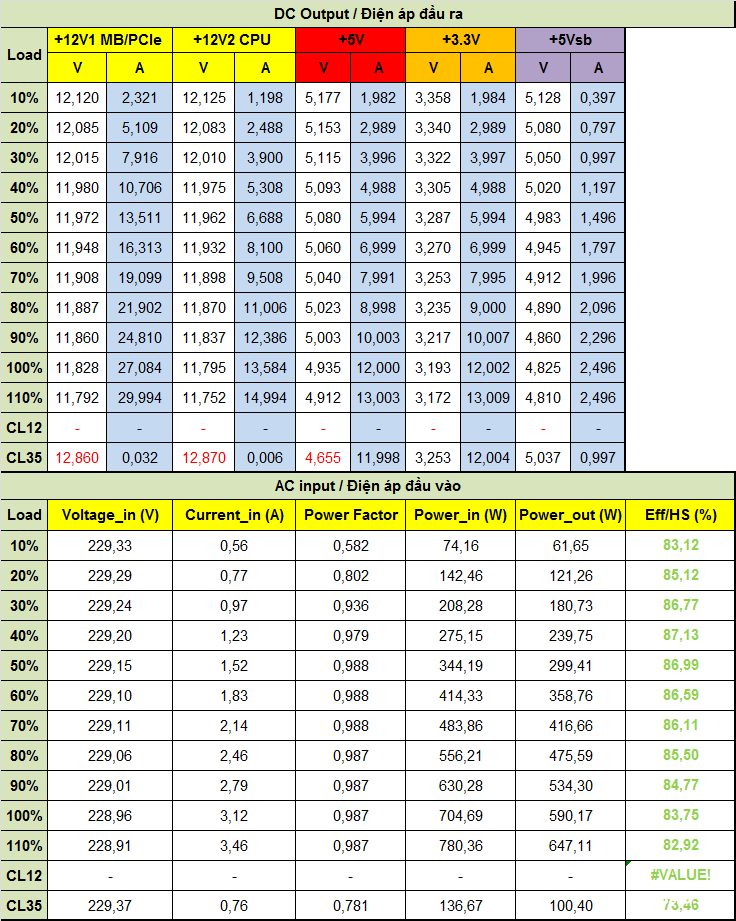

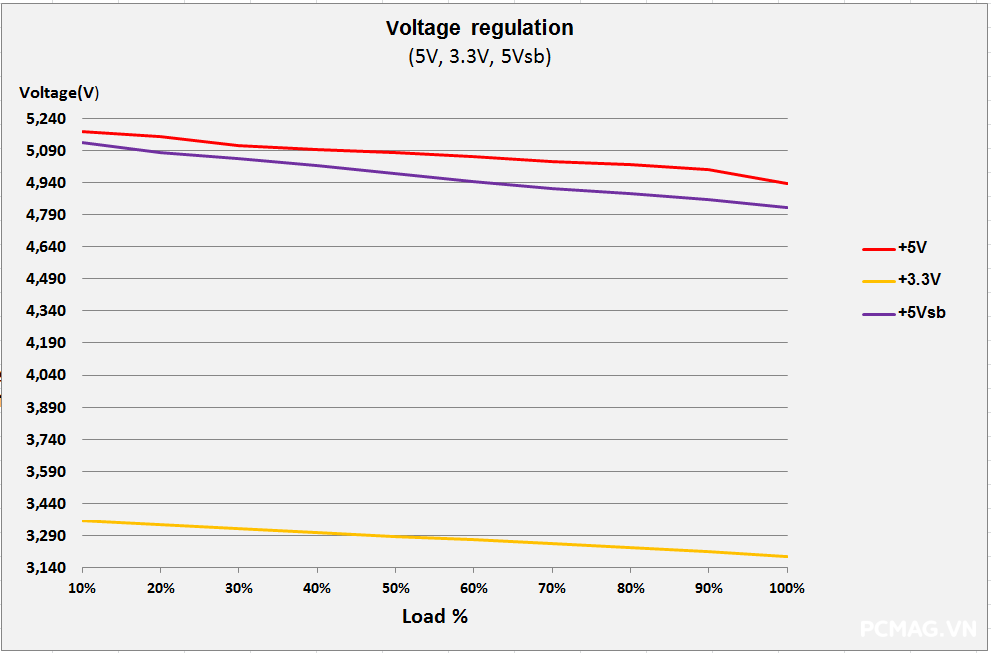

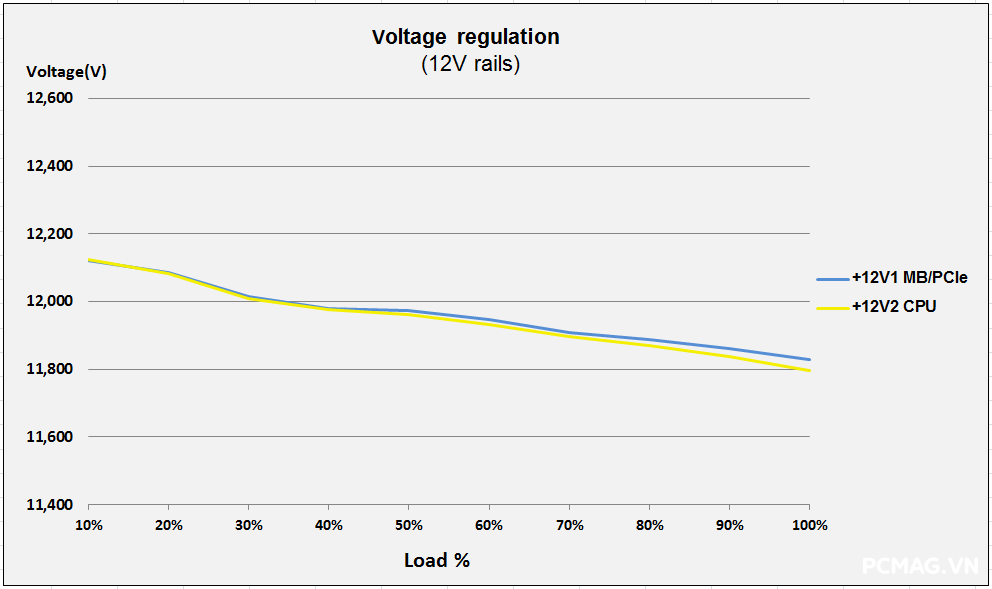

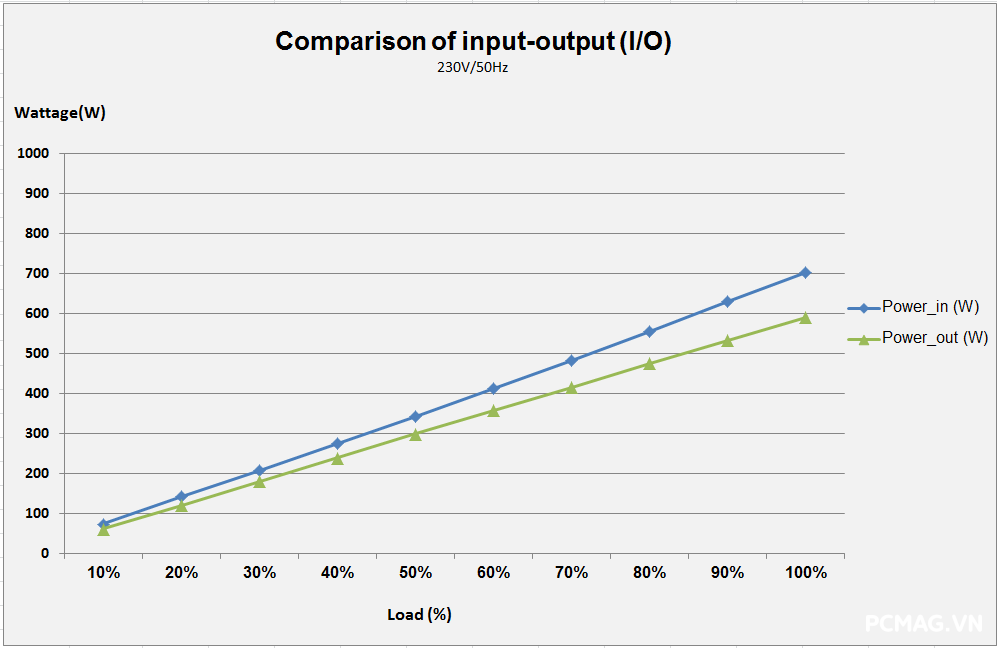

Với XP550, điện áp vẫn nằm trong giới hạn cho phép của chuẩn ATX ở điều kiện tải thông thường. Tuy nhiên, do không sử dụng thiết kế DC-to-DC, khi xuất hiện tình huống tải lệch giữa các đường, độ ổn định điện áp suy giảm nhanh và có xu hướng vượt khỏi ngưỡng tiêu chuẩn. Bù lại, hiệu suất đạt mức khá tốt, xấp xỉ 87% tại 230Vac.

Đối với XP650, kết quả thử nghiệm cho thấy điện áp vẫn nằm trong giới hạn tiêu chuẩn ATX ở điều kiện tải thông thường, tương tự XP550. Tuy nhiên, khi xuất hiện tình trạng tải lệch (crossload), bộ nguồn sẽ kích hoạt cơ chế bảo vệ và tự ngắt ngay khi đường 12V vượt ngưỡng, khiến không thể tiếp tục thử nghiệm trong điều kiện này.

Đây là điểm có cả ưu và nhược:

• Ưu điểm: Các cơ chế bảo vệ như UVP/OVP hoạt động khá nhạy, giúp đảm bảo điện áp không vượt quá giới hạn an toàn, tránh rủi ro cho linh kiện.
• Nhược điểm: Bộ nguồn có thể kém tương thích với một số cấu hình hiện đại – vốn sử dụng chủ yếu đường 12V và rất ít tải trên đường 5V.

Tuy vậy, những cấu hình dạng này thường thuộc phân khúc tầm trung đến cao cấp, đặc biệt khi sử dụng VGA hiệu năng cao – vốn không phải đối tượng chính của dòng nguồn này.

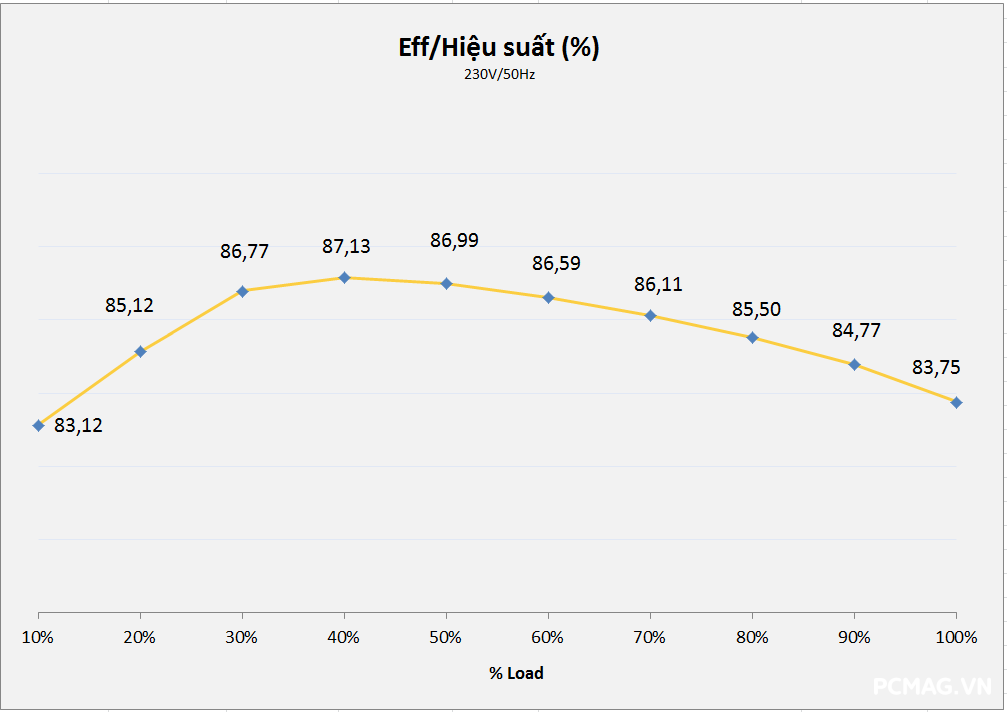

Về hiệu suất, XP650 cho kết quả nhỉnh hơn so với XP550, đặc biệt ở mức tải thấp 10% khi đạt khoảng 83%, và tối đa vượt 87% tại 230Vac.

2. Inrush current testing (Dòng khởi động)

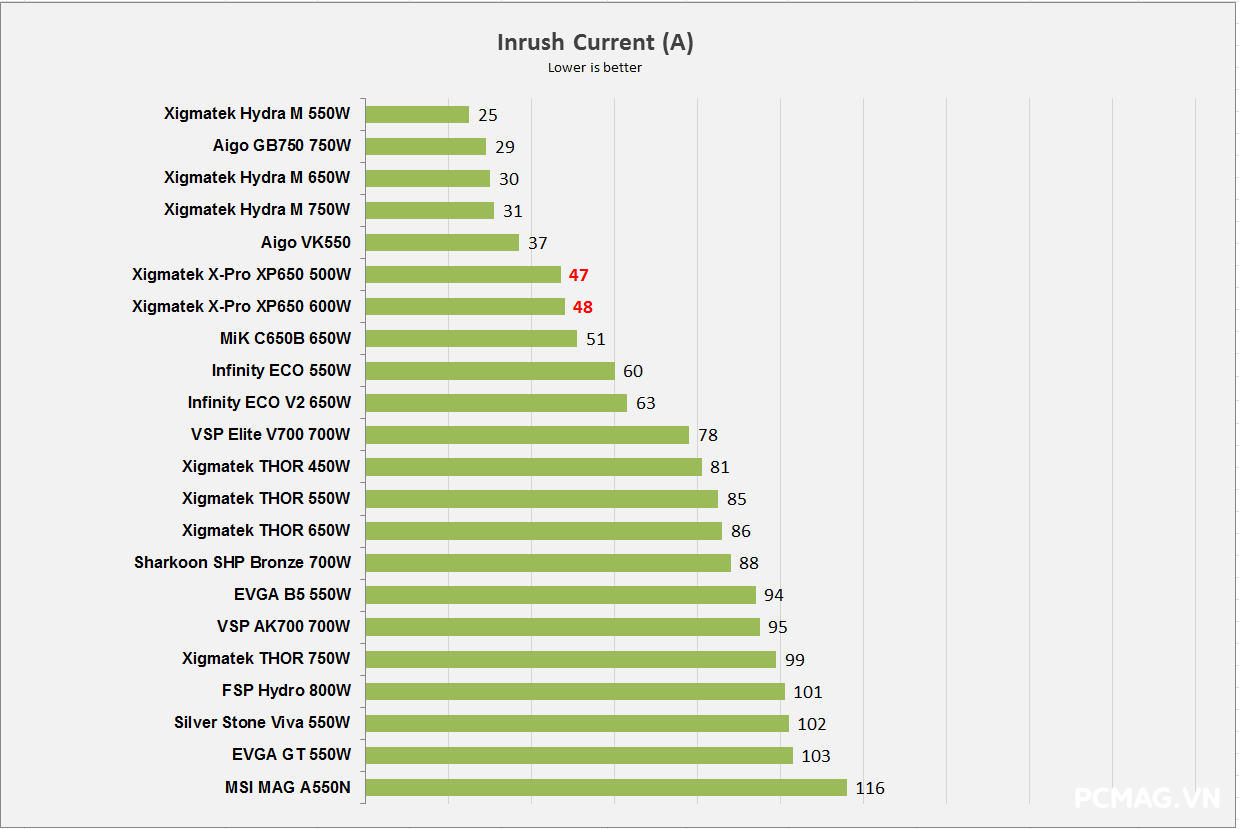

Cả XP550 và XP650 đều có dòng khởi động (inrush current) ở mức khá thấp, chỉ dưới 50A, giúp giảm áp lực lên hệ thống điện và hạn chế ảnh hưởng tới các thiết bị khác khi bật nguồn.

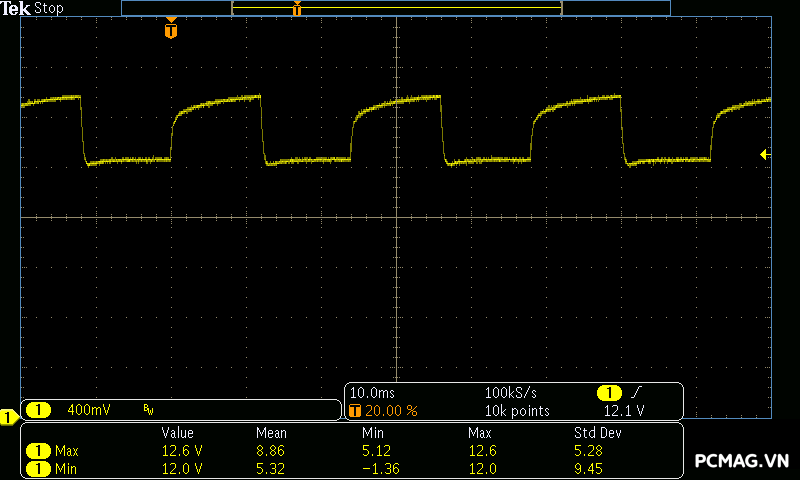

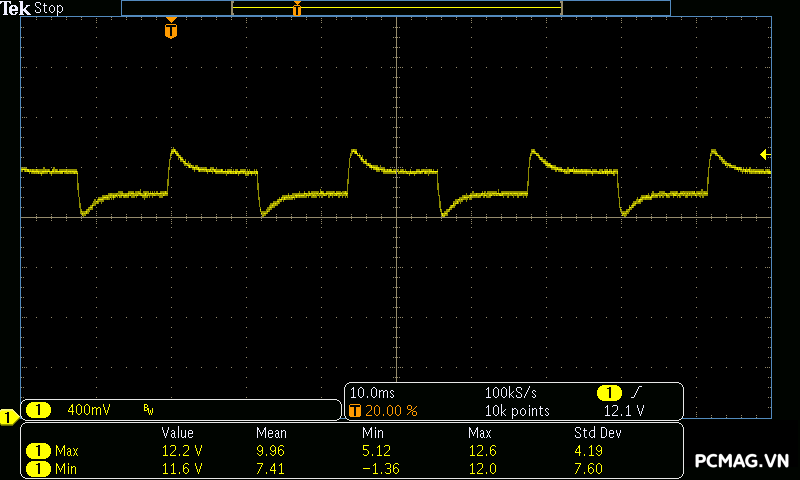

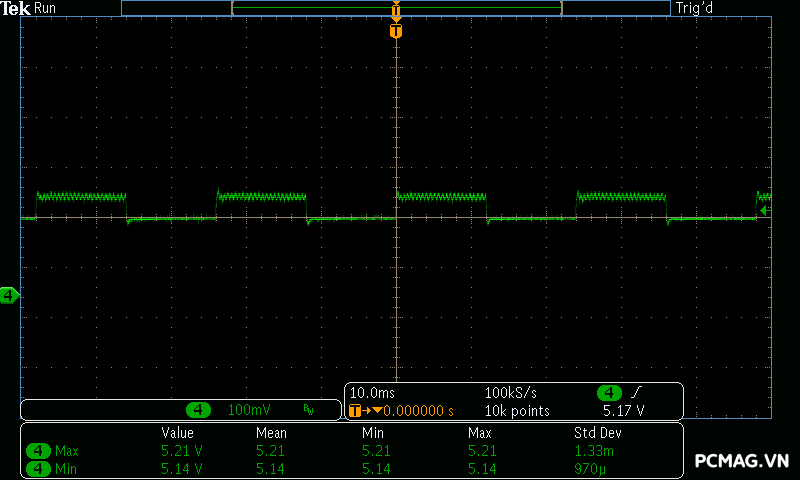

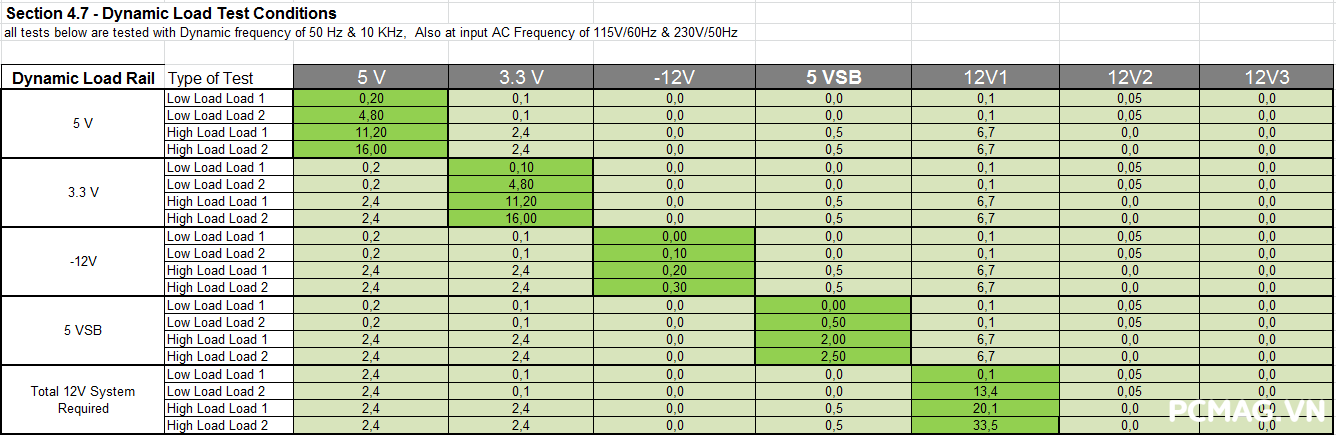

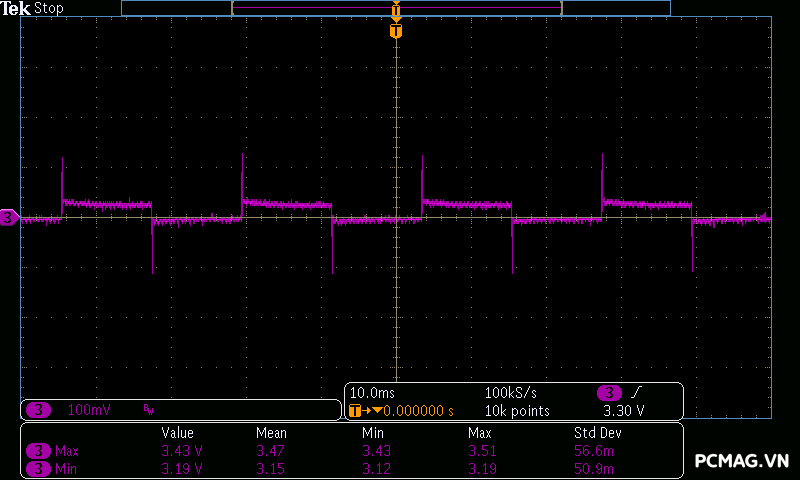

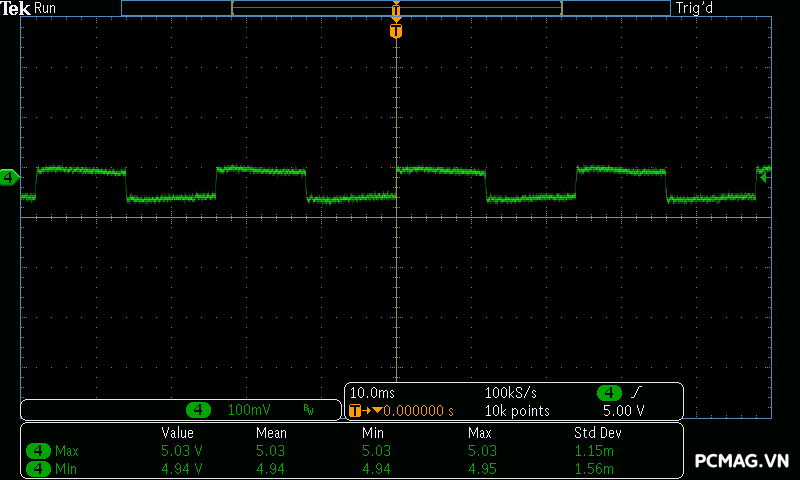

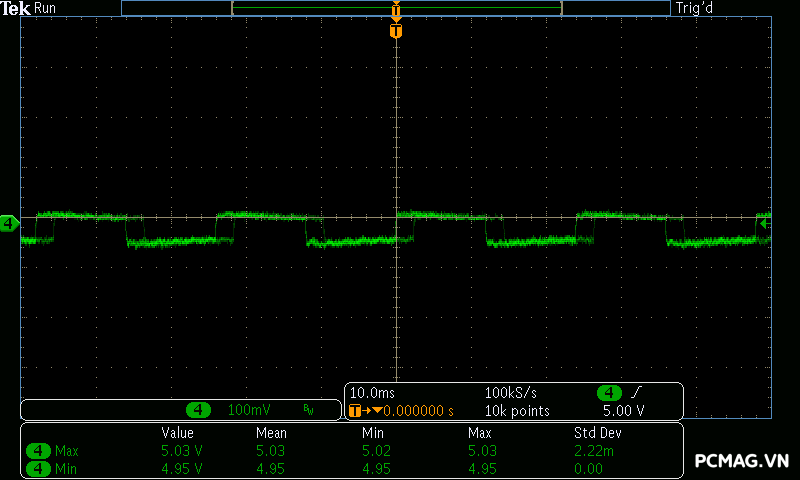

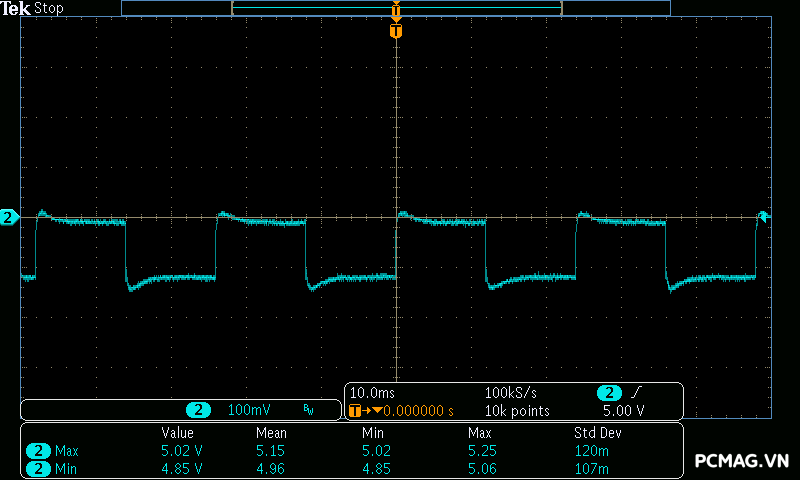

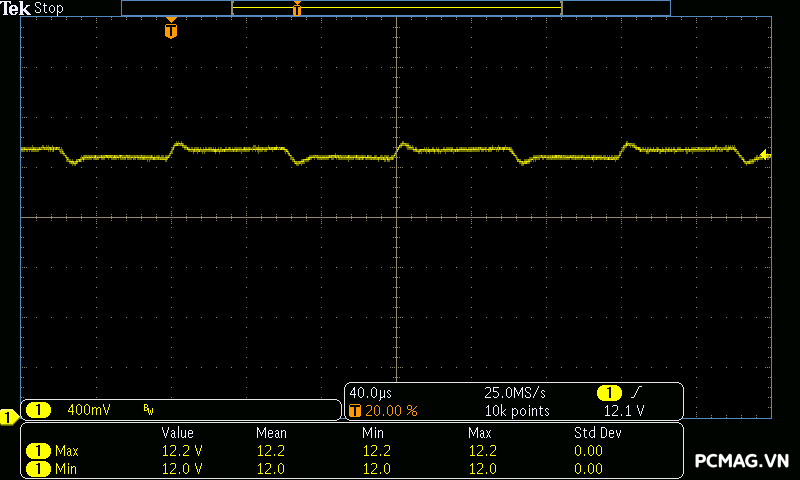

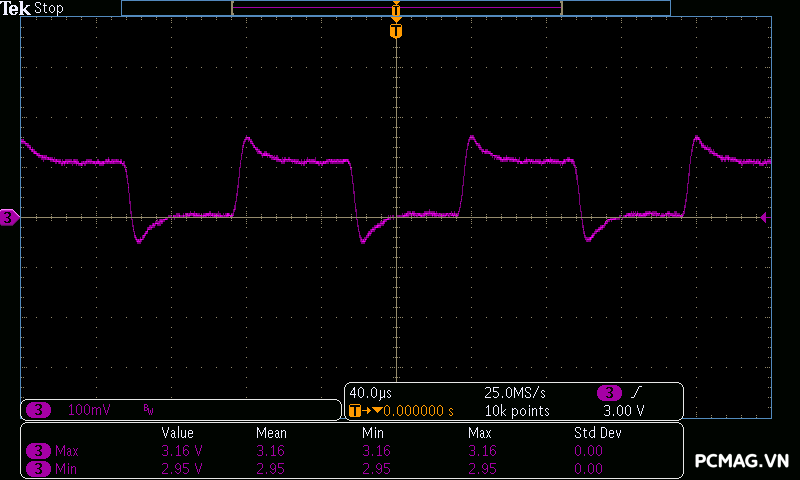

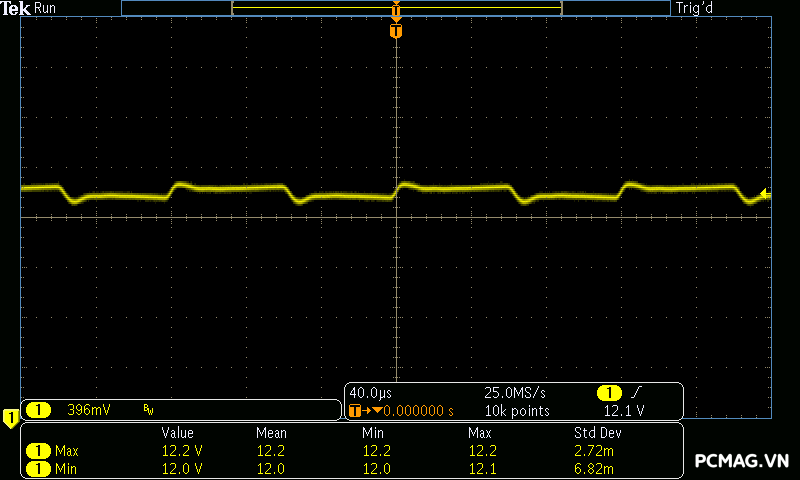

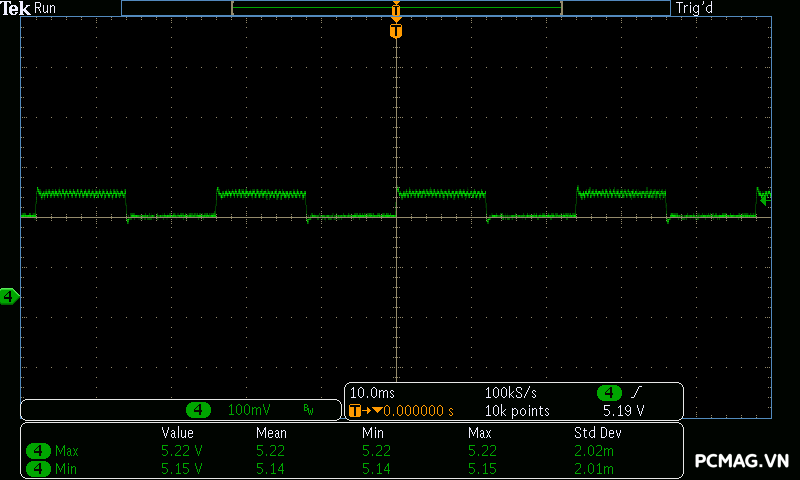

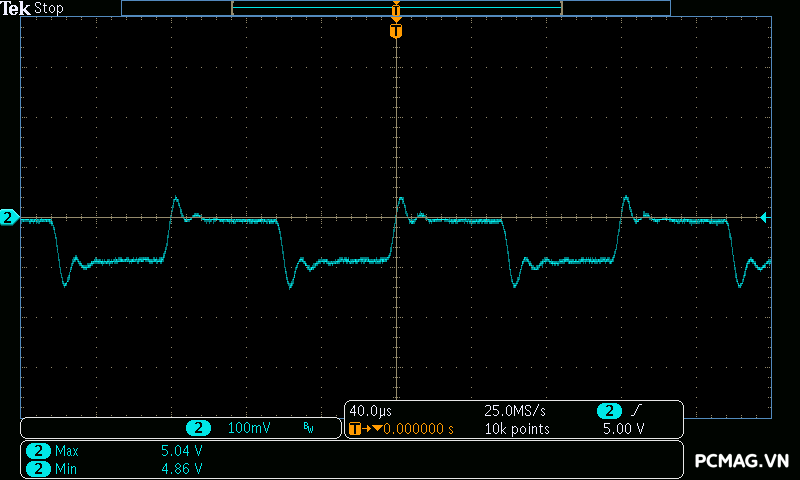

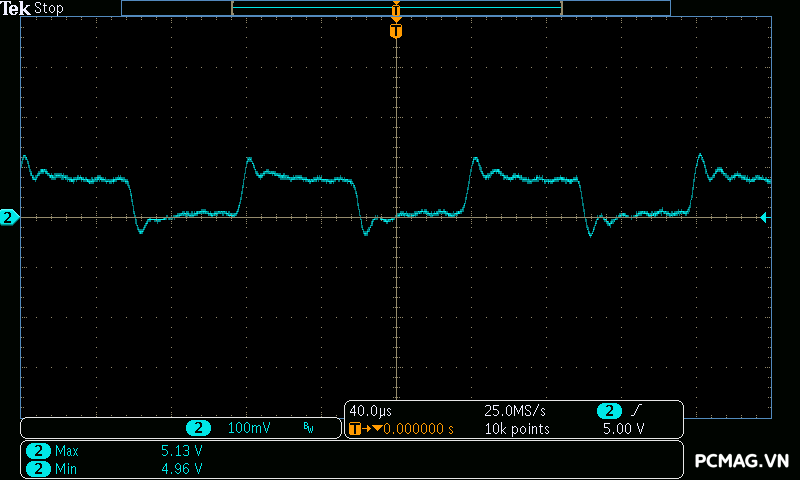

3. Sync Transient Response Test (Tải biến thiên)

• Dung tải (Capacitance load): 3300µF cho mỗi đường (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A (theo chuẩn Intel ATX 3.0)

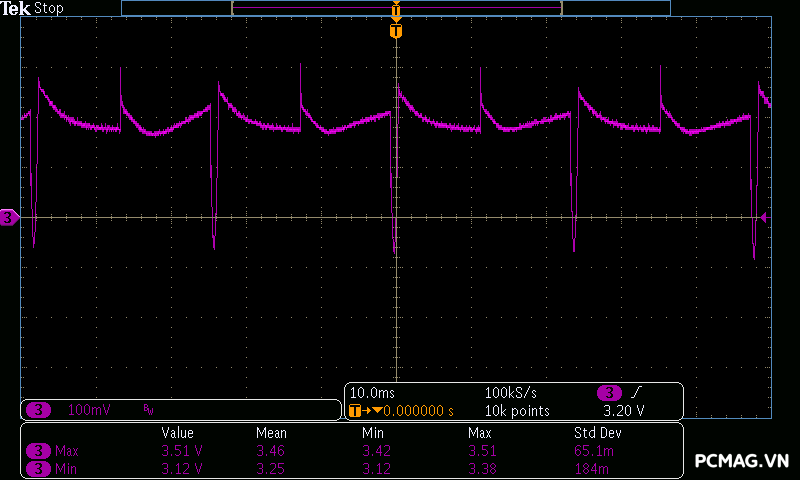

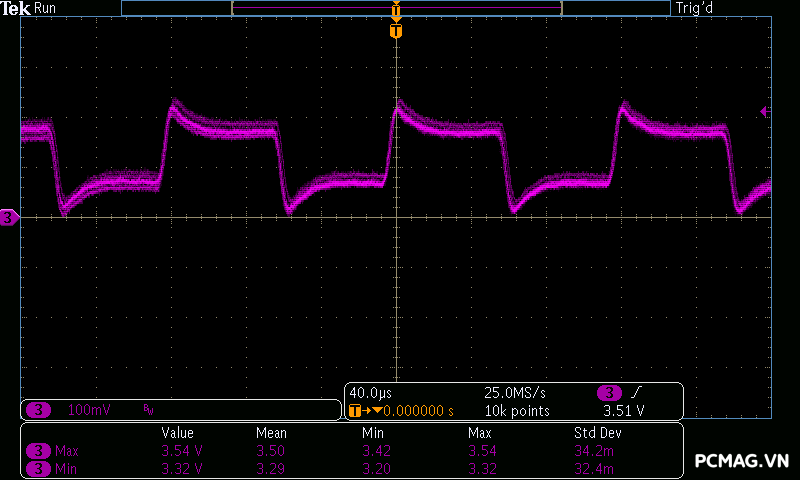

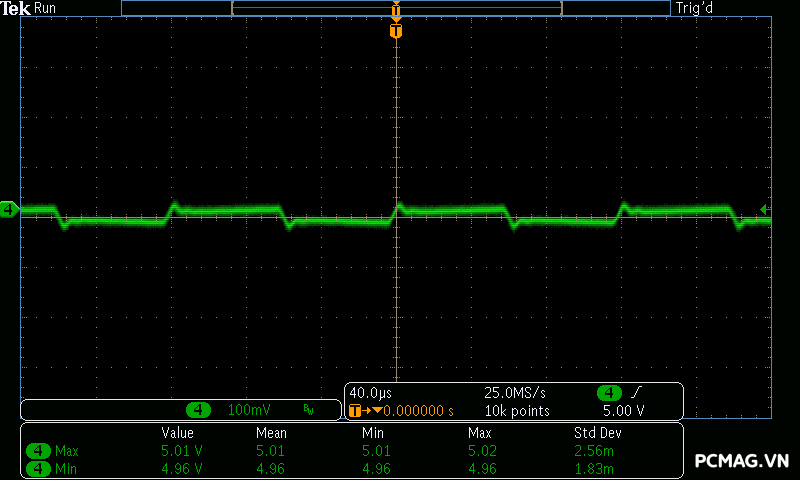

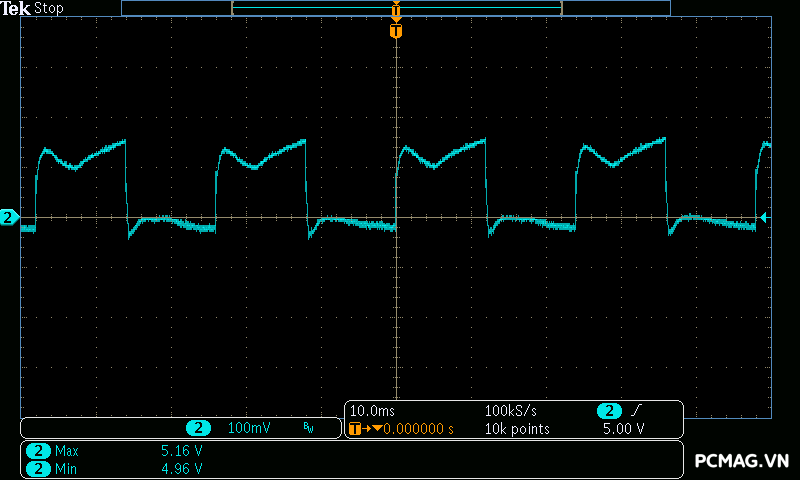

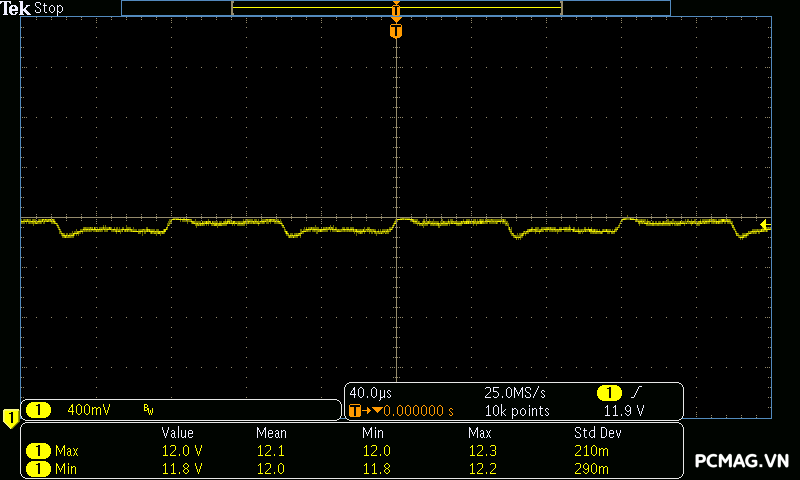

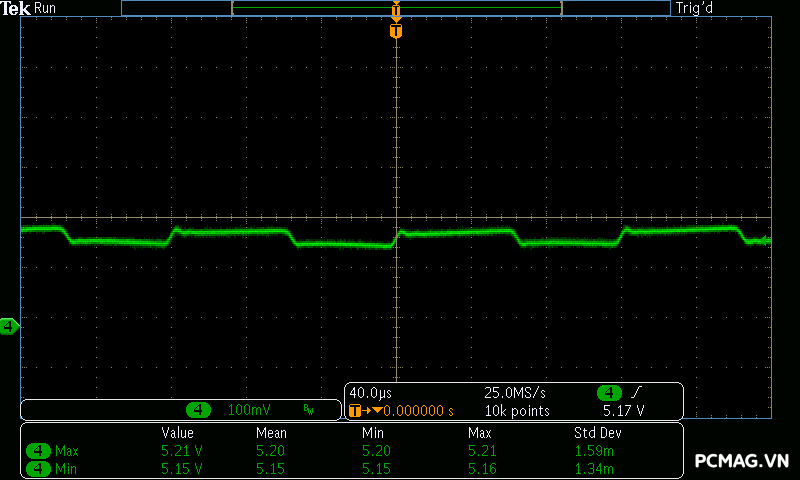

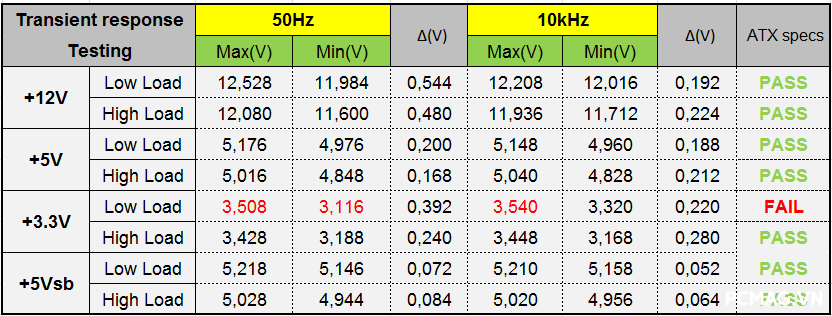

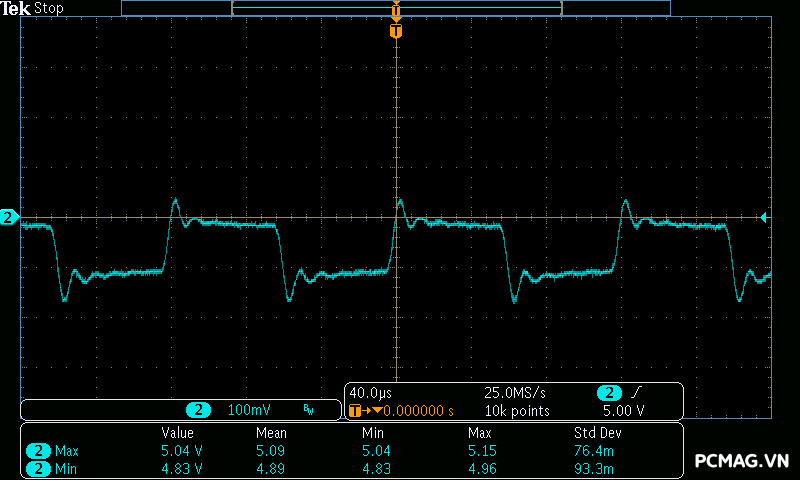

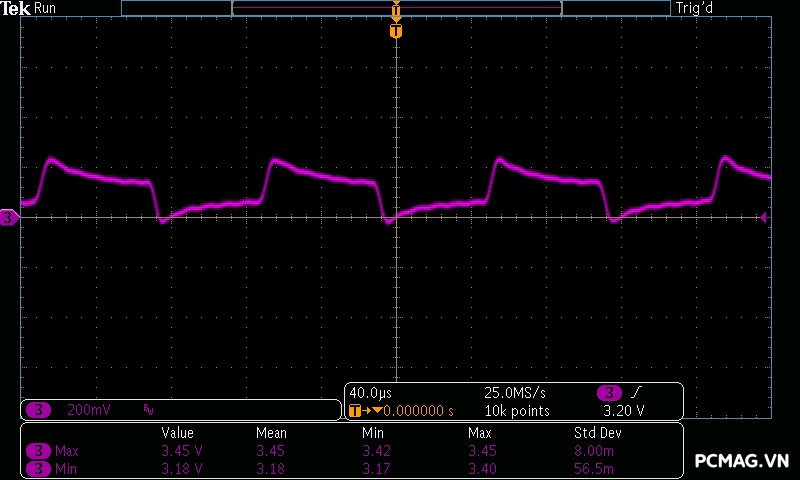

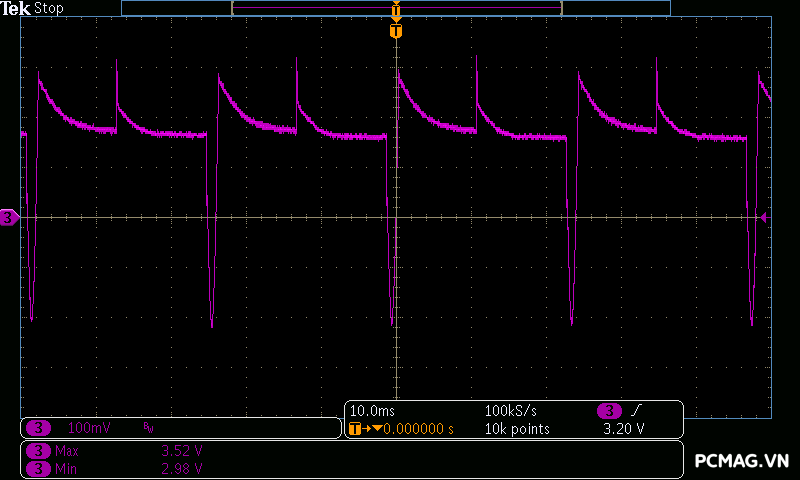

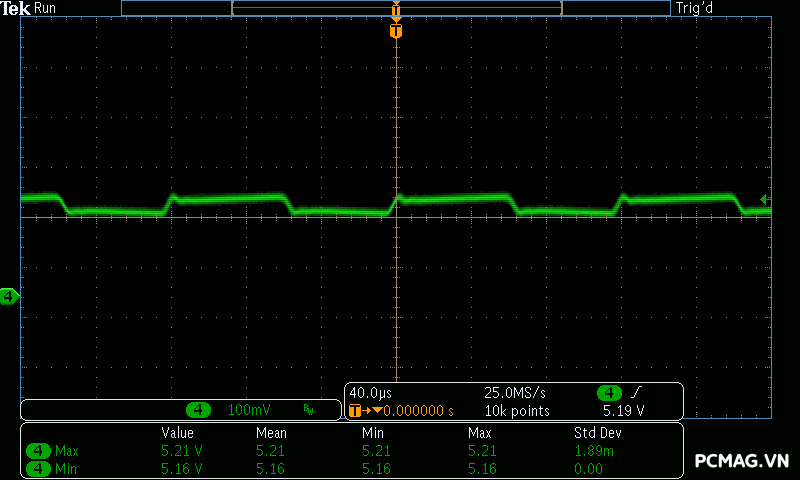

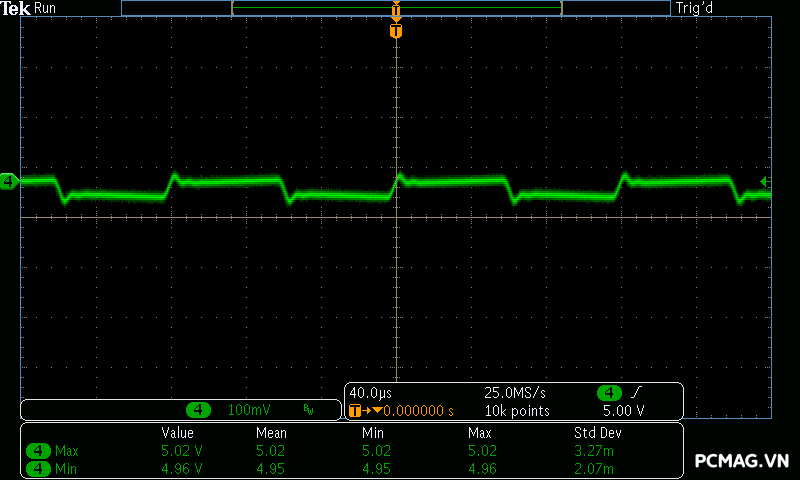

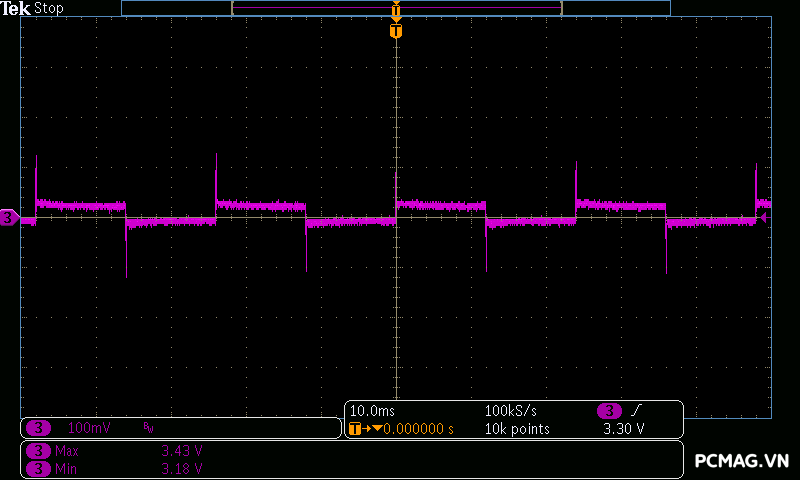

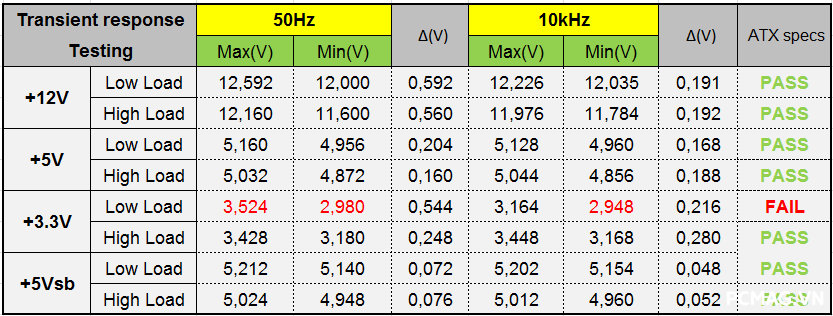

Tương tự các bộ nguồn phổ thông khác, XP550 và XP650 gặp hạn chế ở đường 3.3V, đặc biệt khi thử nghiệm theo tiêu chuẩn ATX 3.0 mới với yêu cầu khắt khe hơn về khả năng đáp ứng tải biến thiên.

XP550:

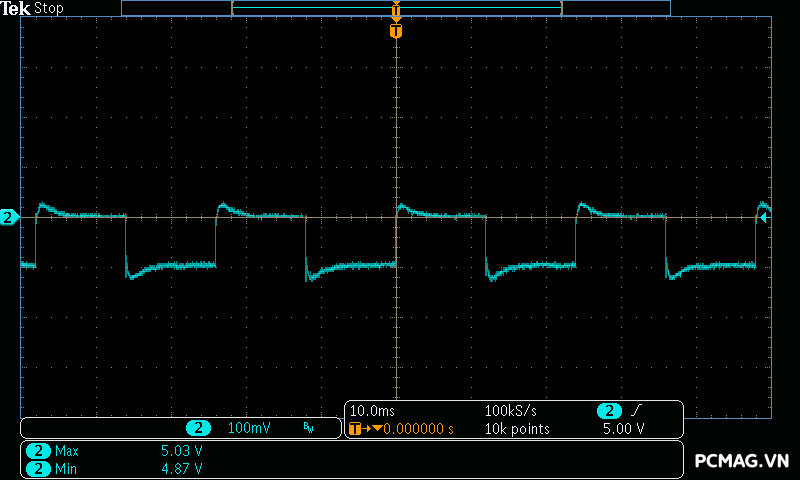

50Hz Low load:

50Hz high load:

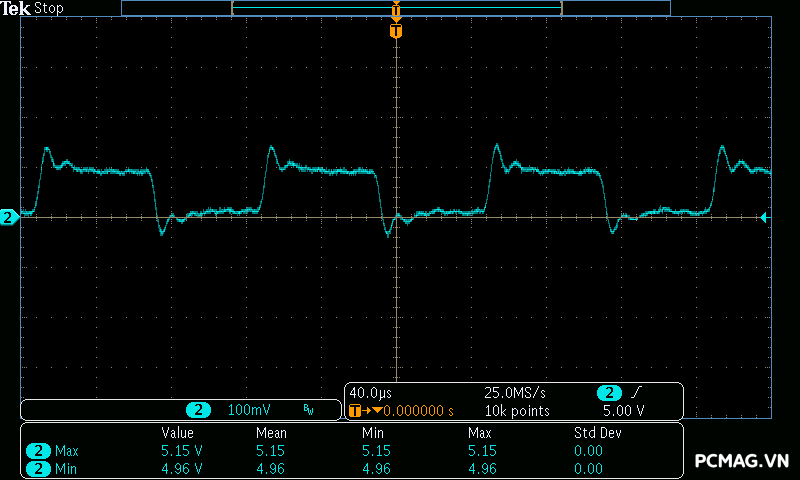

10kHz Low load:

10kHz High load:

XP650:

50Hz Low load:

50Hz High load:

10kHz Low load:

10kHz High load:

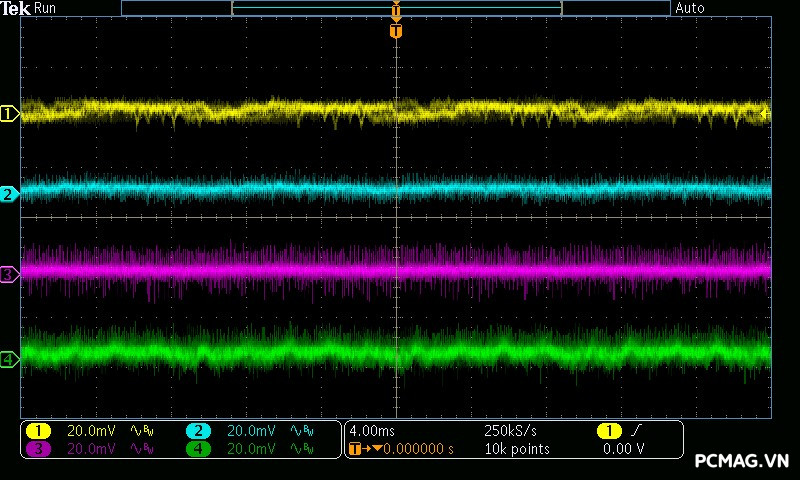

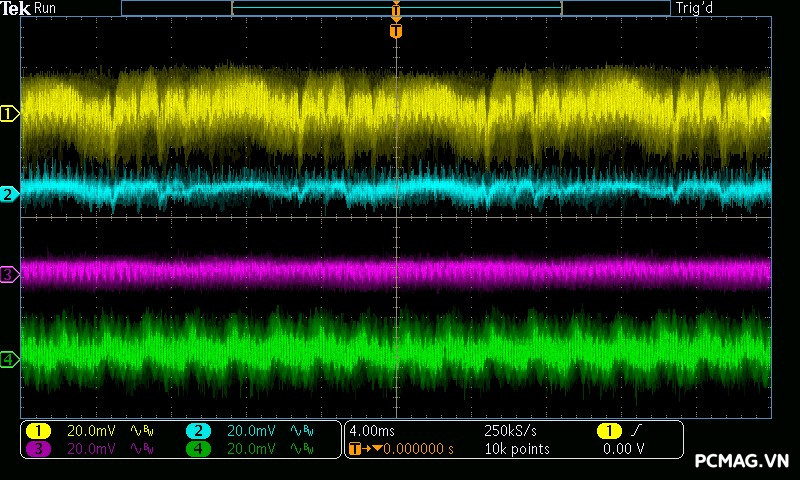

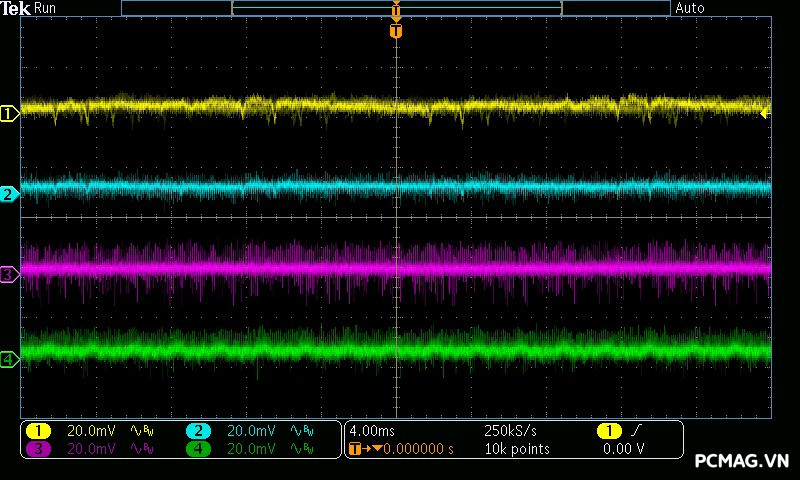

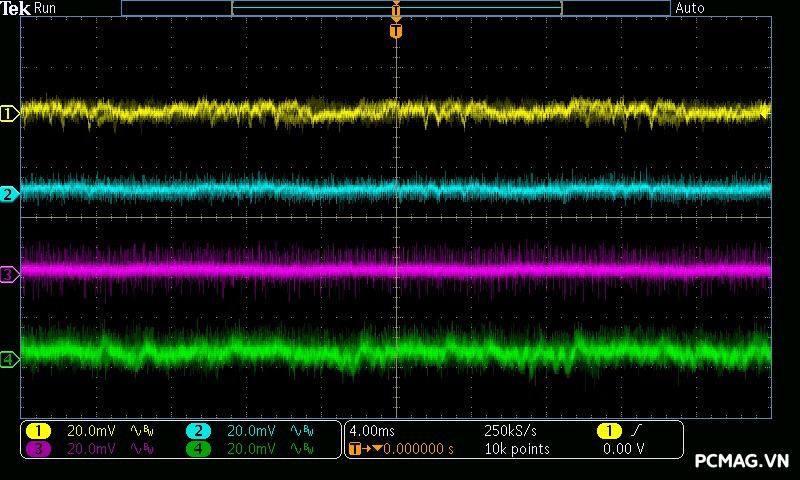

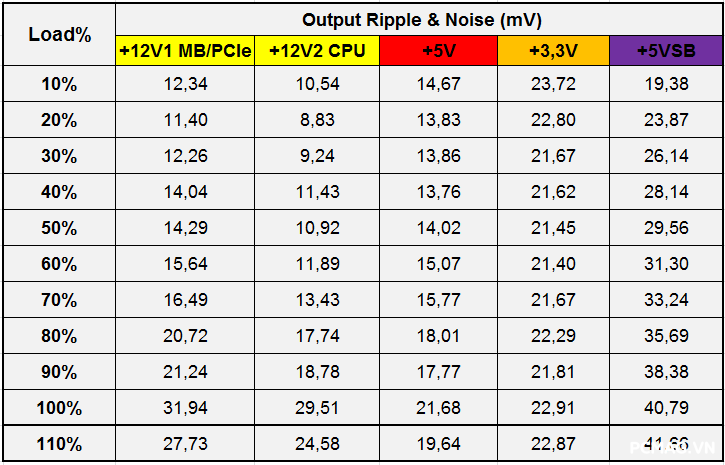

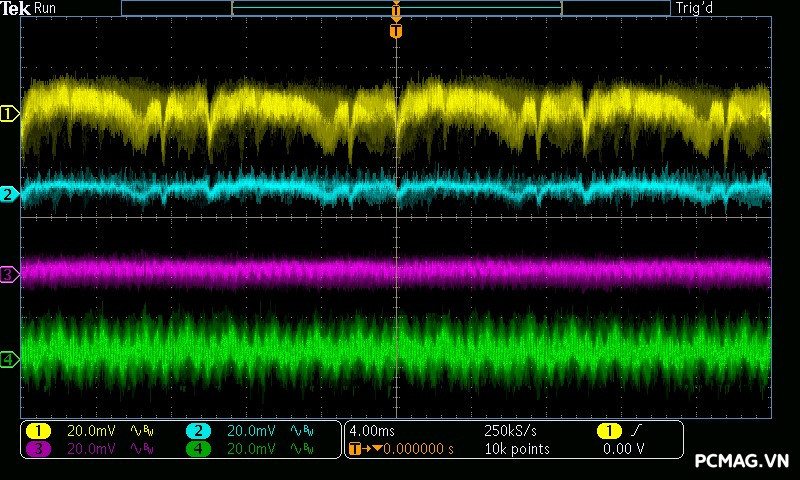

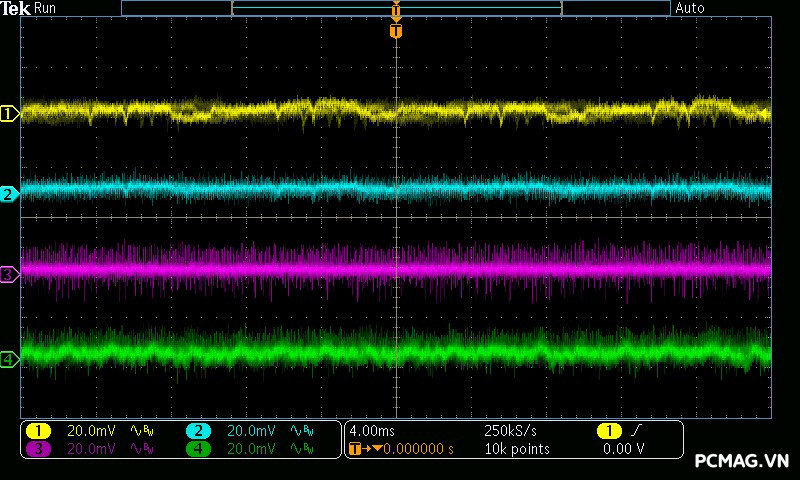

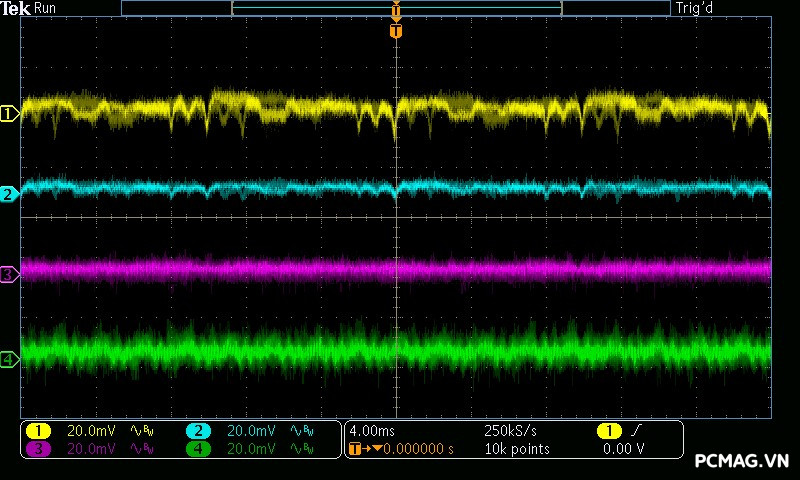

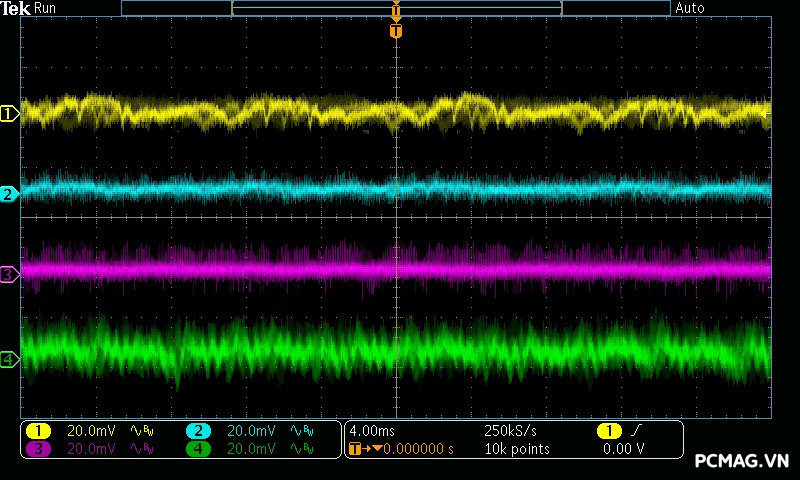

4. Ripple & Noise (Nhiễu AC cao tần)

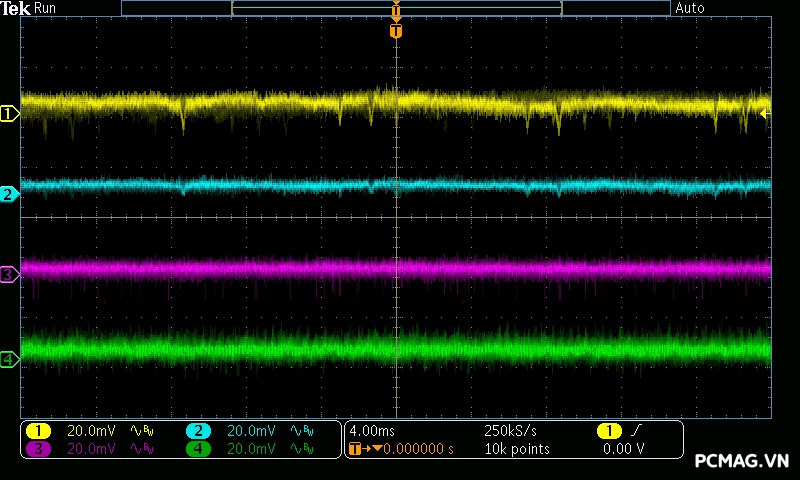

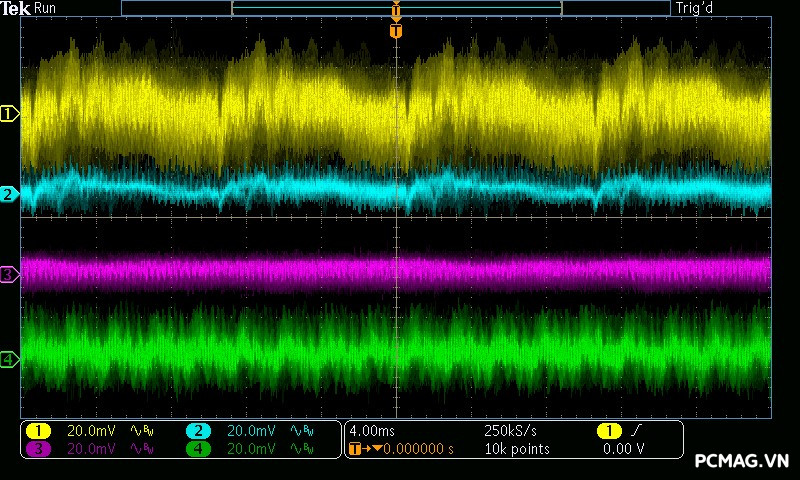

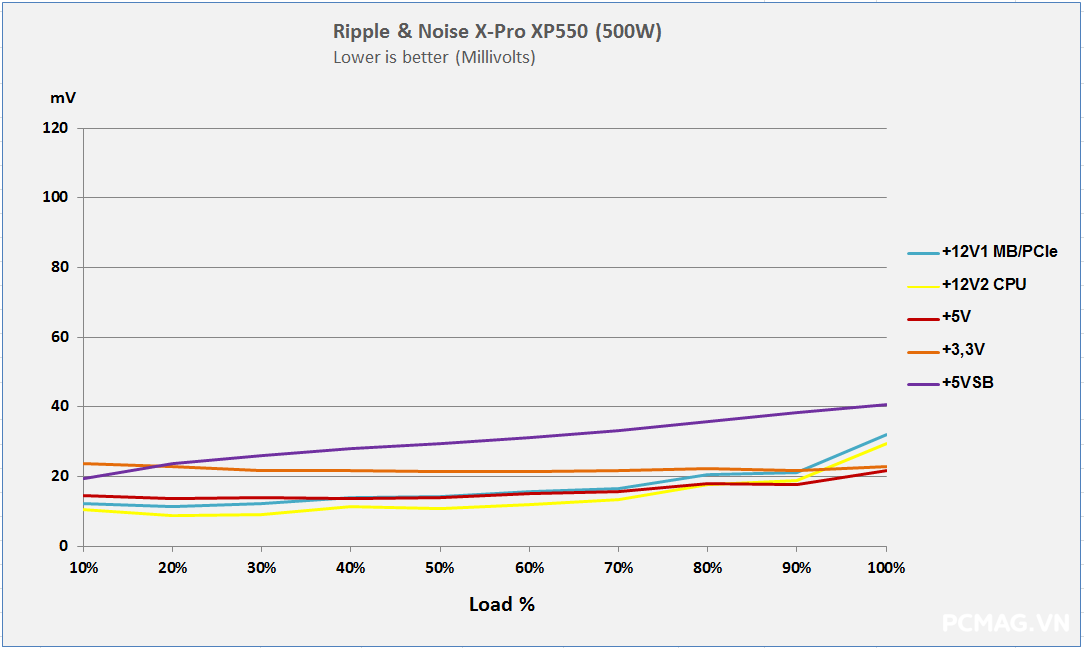

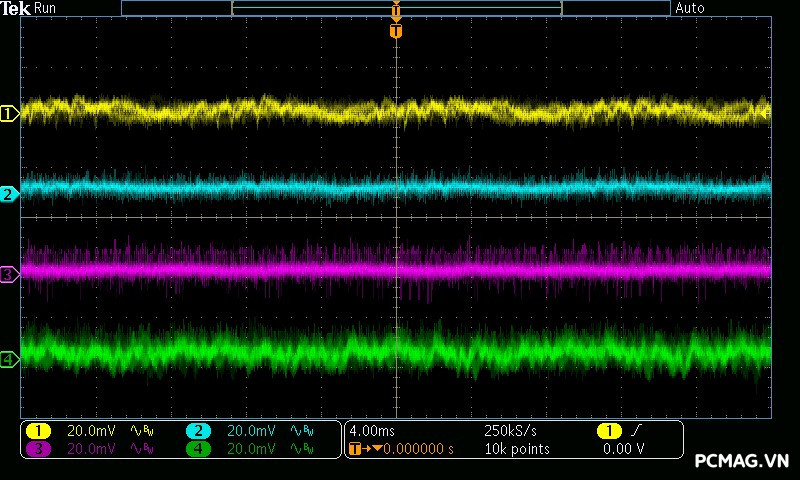

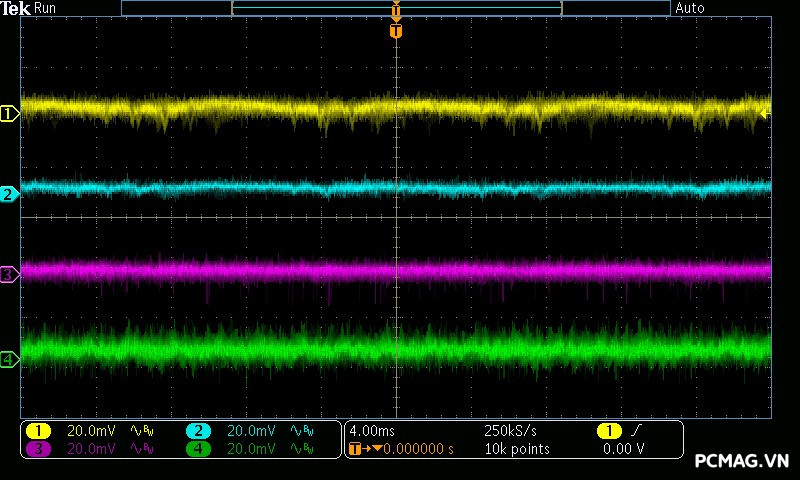

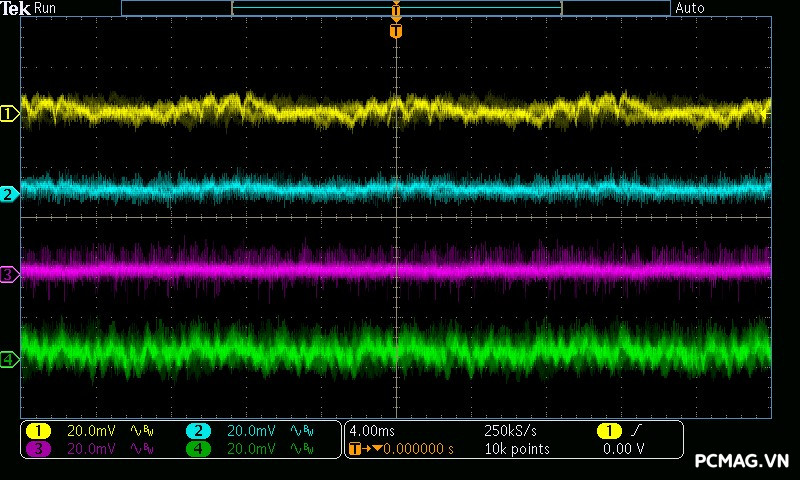

Với XP550, mức nhiễu được kiểm soát khá tốt khi cả ba đường điện đều duy trì dưới ngưỡng 40mV.

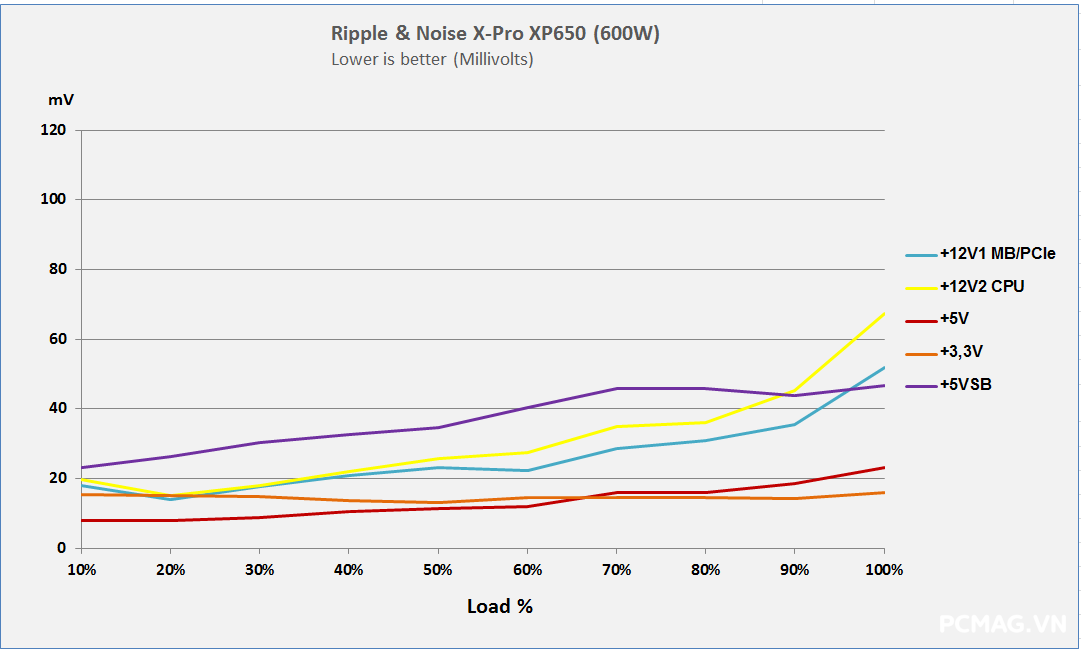

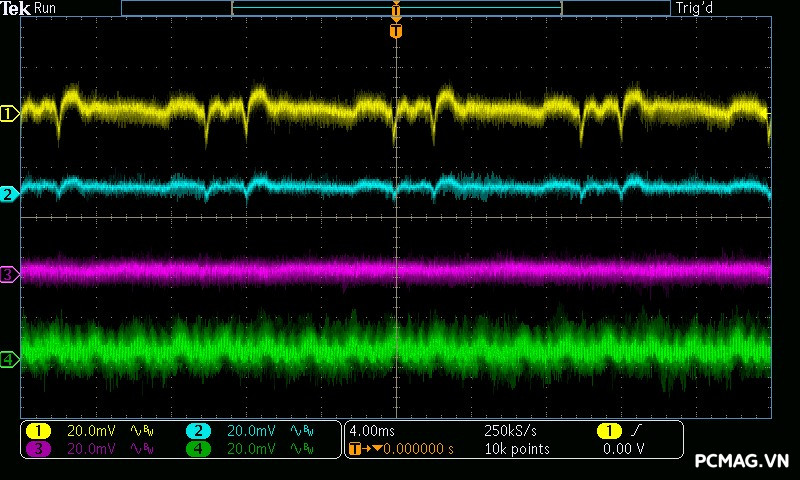

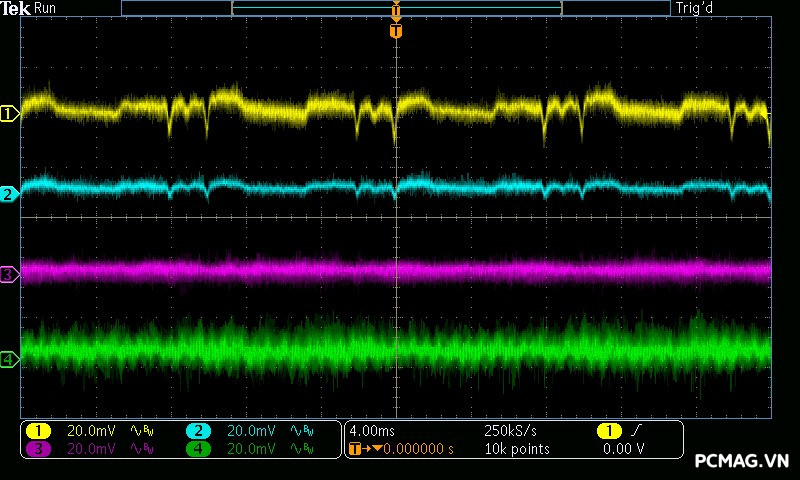

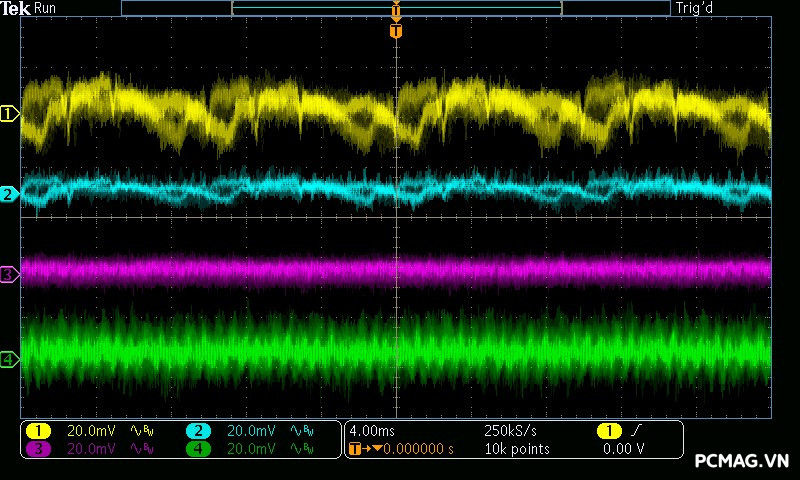

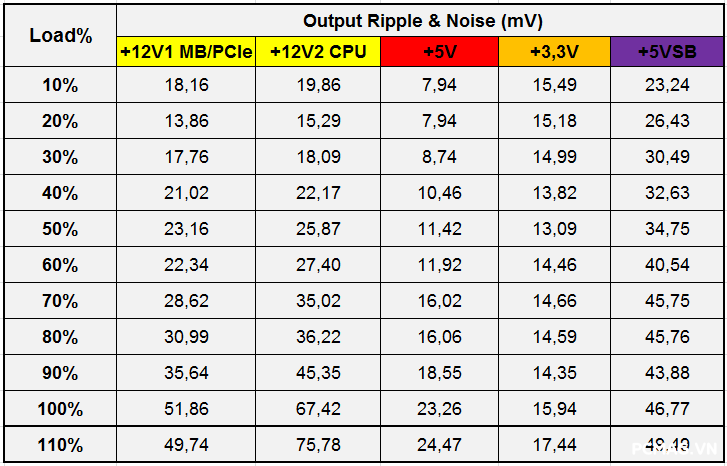

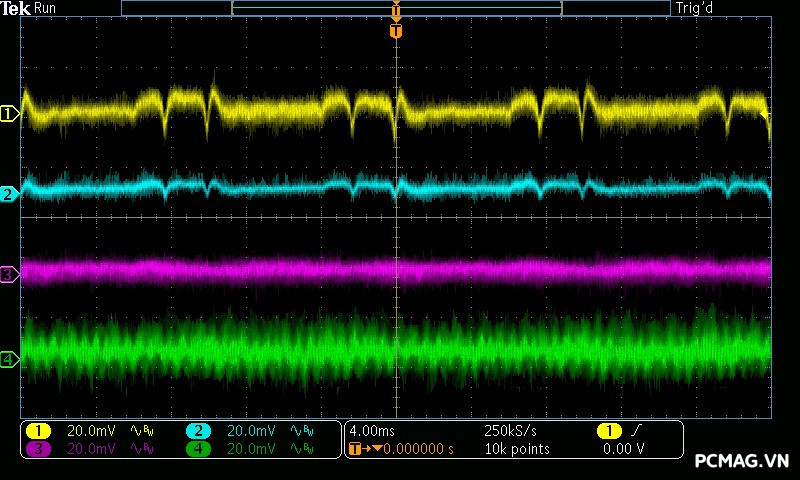

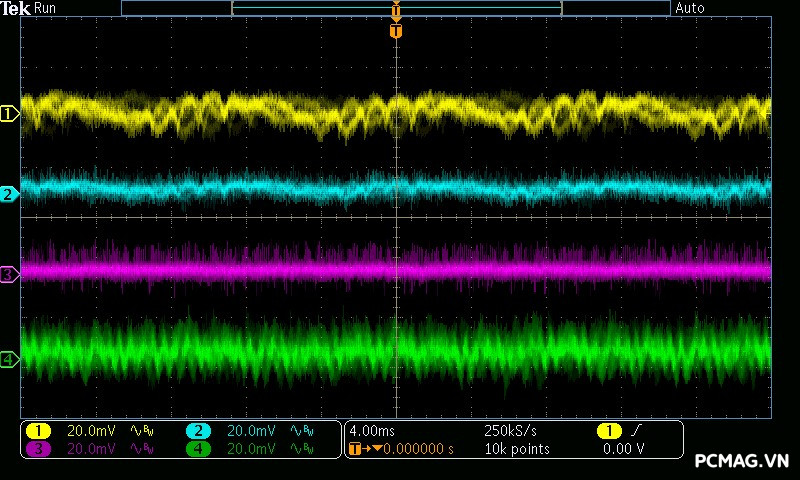

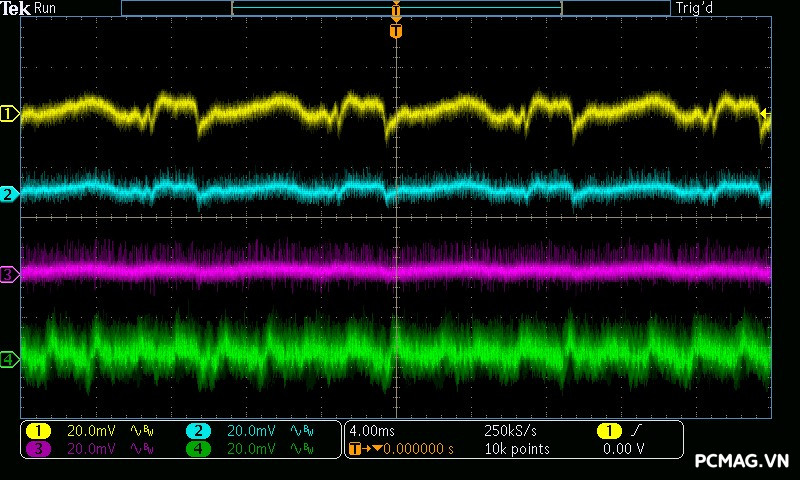

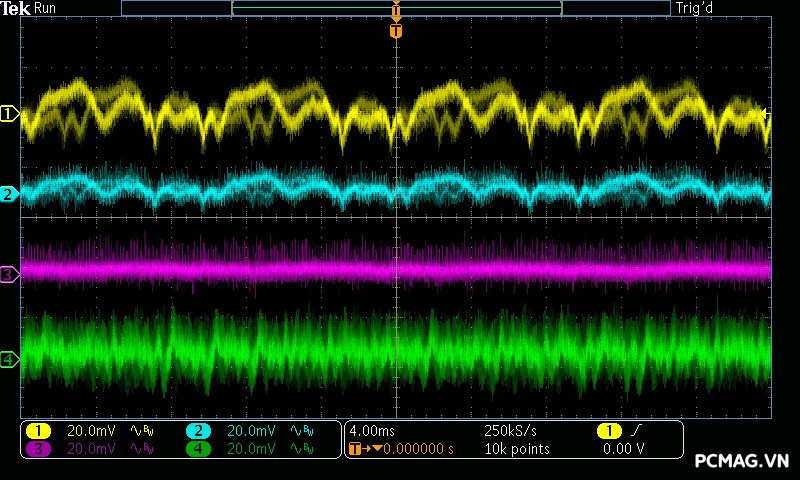

Trong khi đó, XP650 cho kết quả ở mức khá, với đường 12V ghi nhận mức nhiễu cao hơn, xấp xỉ 70mV.

XP550:

XP650:

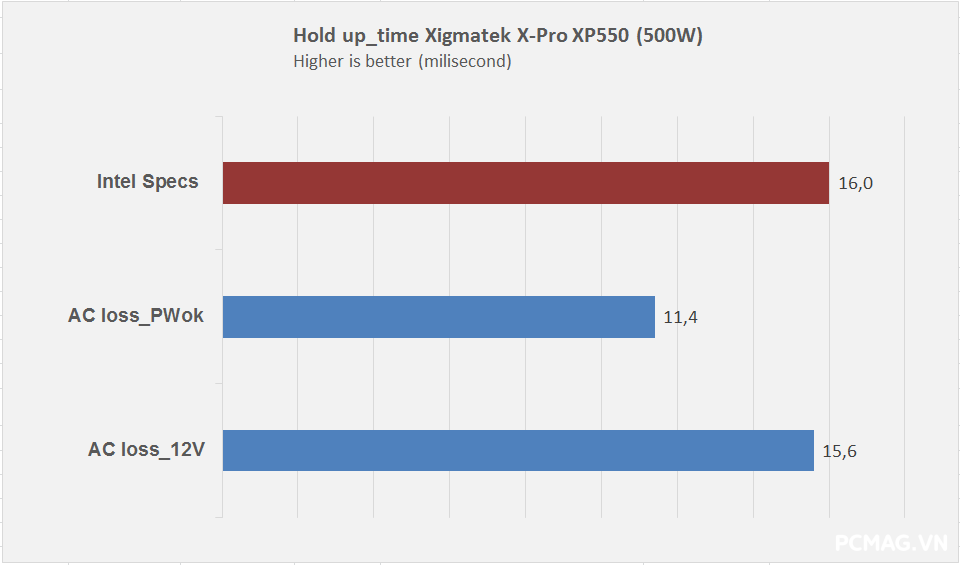

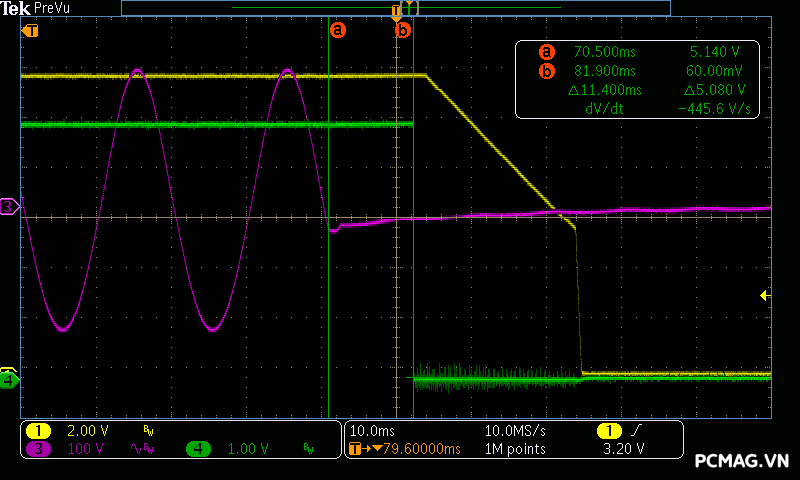

5. Hold-up time (Thời gian lưu điện)

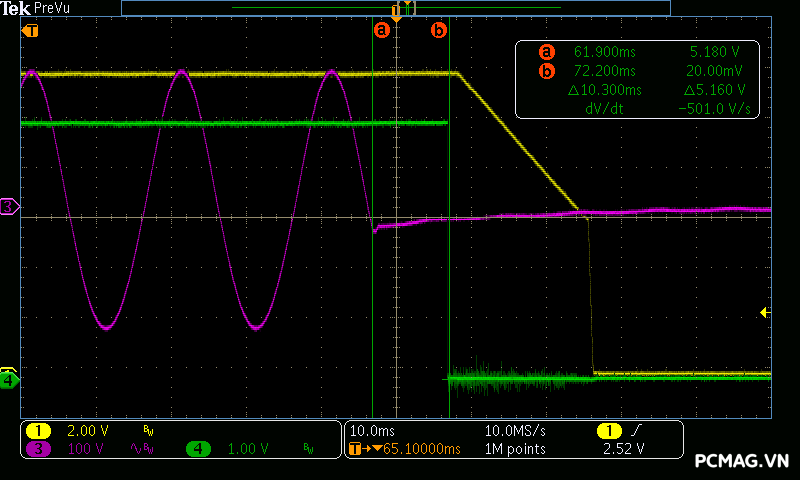

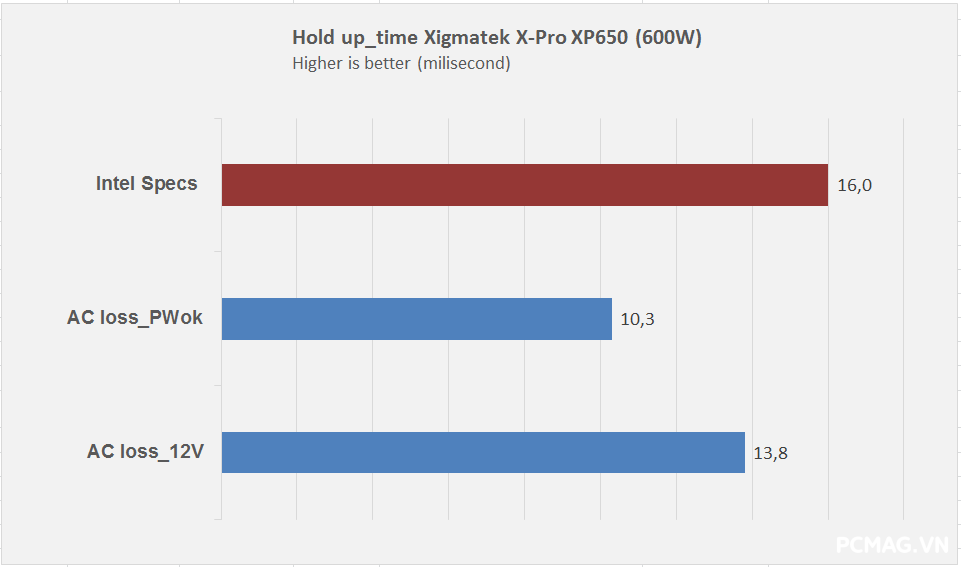

Cả hai phiên bản đều có thời gian lưu điện khoảng 10ms, chưa đáp ứng được yêu cầu tối thiểu 16ms theo tiêu chuẩn ATX.

XP550:

XP650:

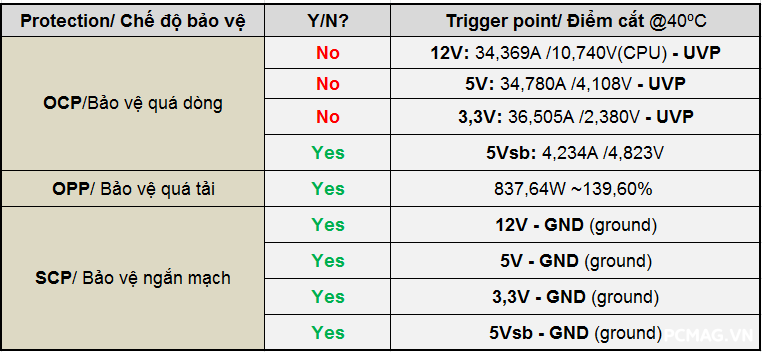

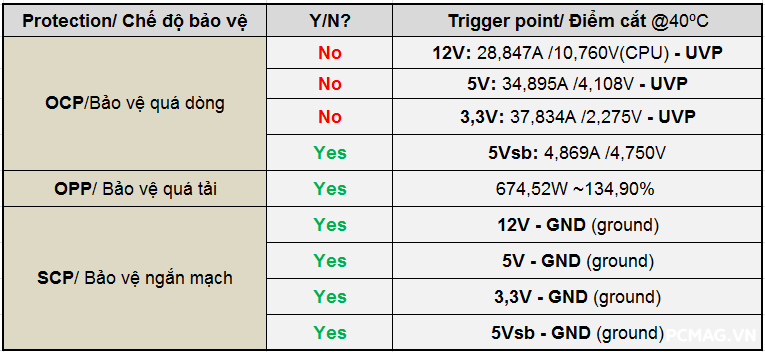

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên XP550 và XP650 hoạt động ổn định và phản hồi khá nhanh. Do không được trang bị bảo vệ quá dòng (OCP), hệ thống sẽ dựa vào mạch UVP để đóng vai trò ngắt nguồn khi phát hiện dấu hiệu quá tải hoặc ngắn mạch.

Trong quá trình thử nghiệm OCP/UVP trên đường 12V, có thể thấy ngưỡng cắt được thiết lập khá sớm: chỉ cần điện áp giảm xuống dưới 10.7V (trong khi chuẩn ATX 3.0 quy định 11.2V), PSU sẽ lập tức ngắt để đảm bảo an toàn cho hệ thống.

XP550:

XP650:

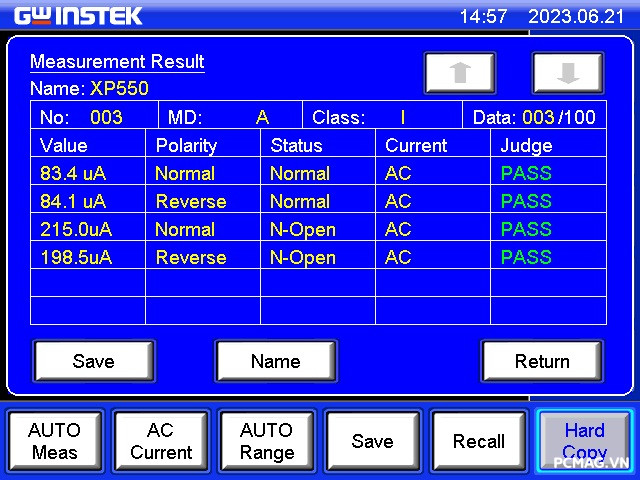

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc chuẩn Class I – trong đó có bộ nguồn ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi hoạt động ở mức điện áp vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố (tương đương ~264VAC/60Hz nếu lấy mốc 240VAC).

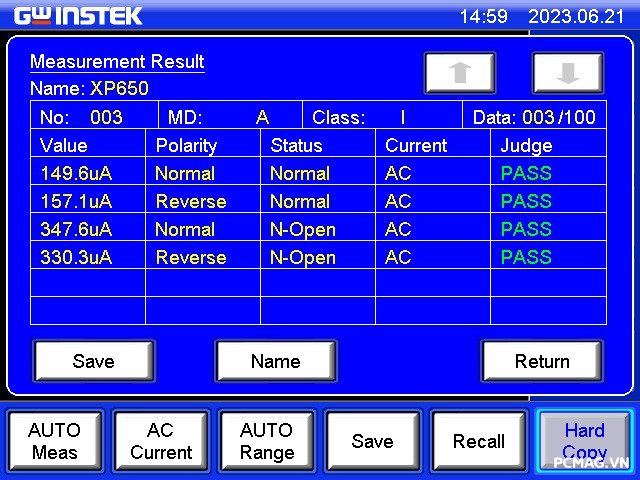

Để đánh giá chỉ số này, bài test sử dụng thiết bị đo chuyên dụng GW Instek GLC-9000, giúp xác định chính xác mức dòng rò trong quá trình vận hành.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

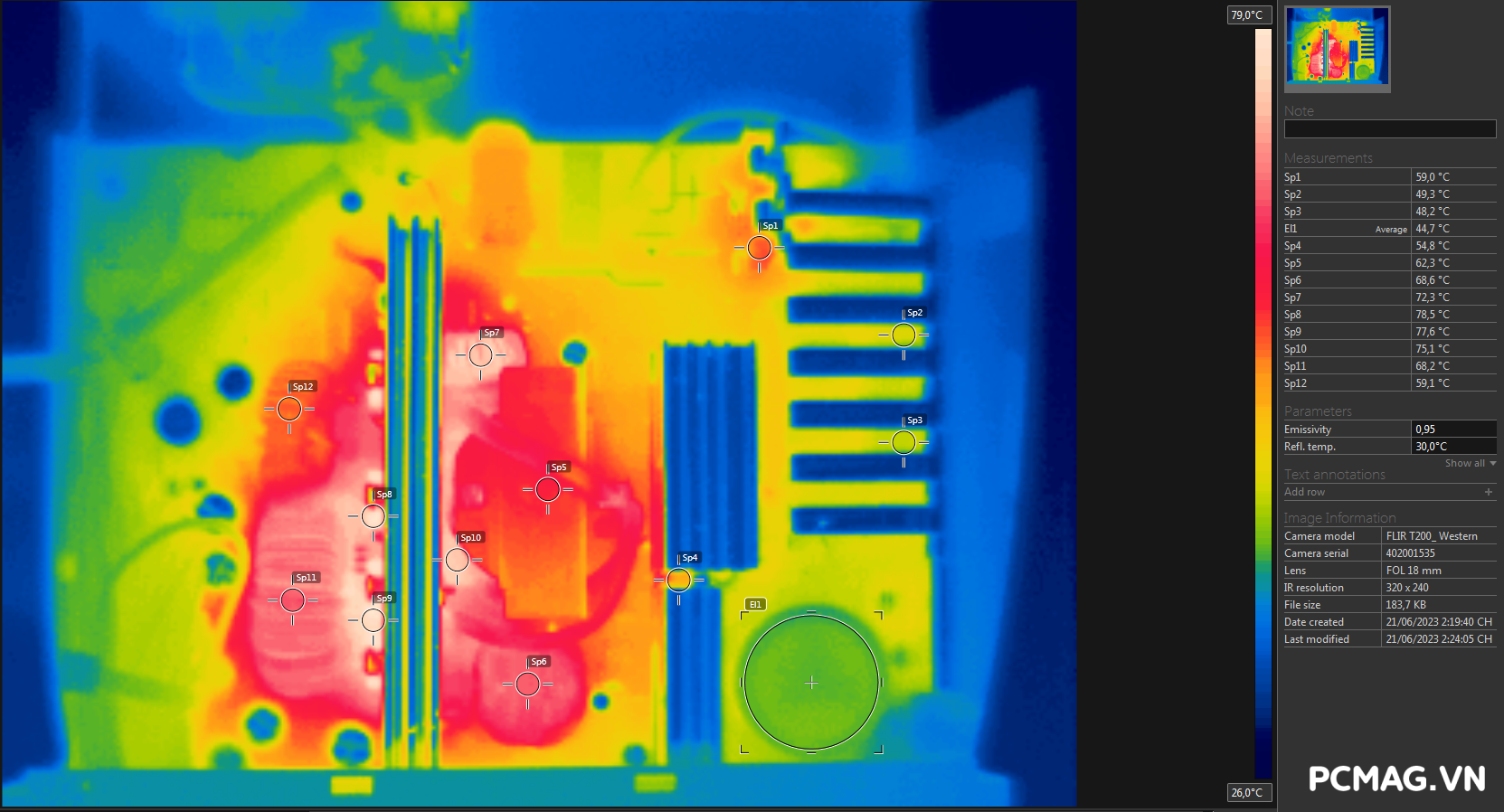

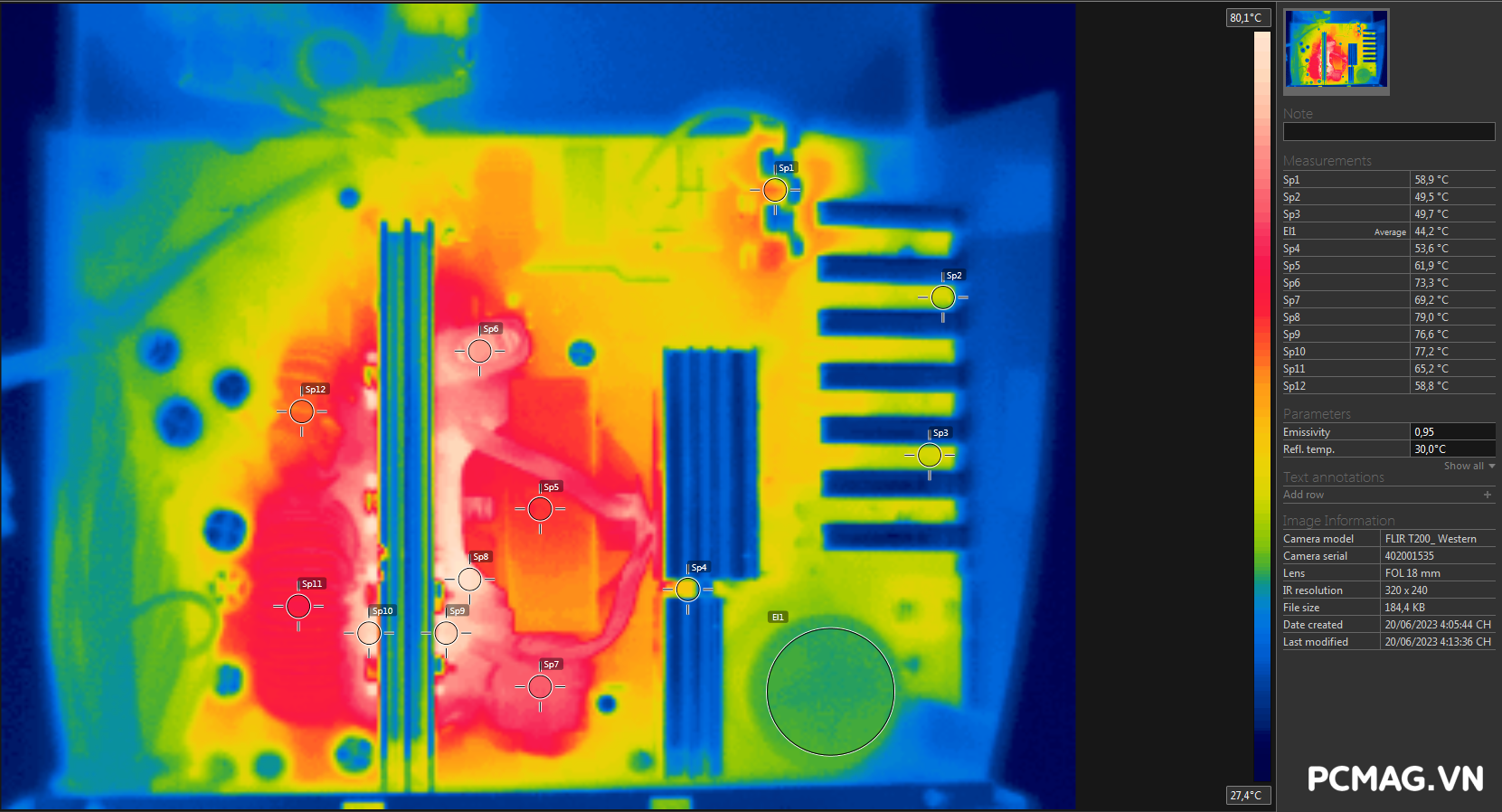

Trong điều kiện môi trường từ 38–45°C, cả hai phiên bản ghi nhận mức nhiệt tối đa dao động quanh 80°C. Điểm nóng chủ yếu tập trung tại khu vực đầu ra biến áp chính và các diode chỉnh lưu ở ngõ ra.

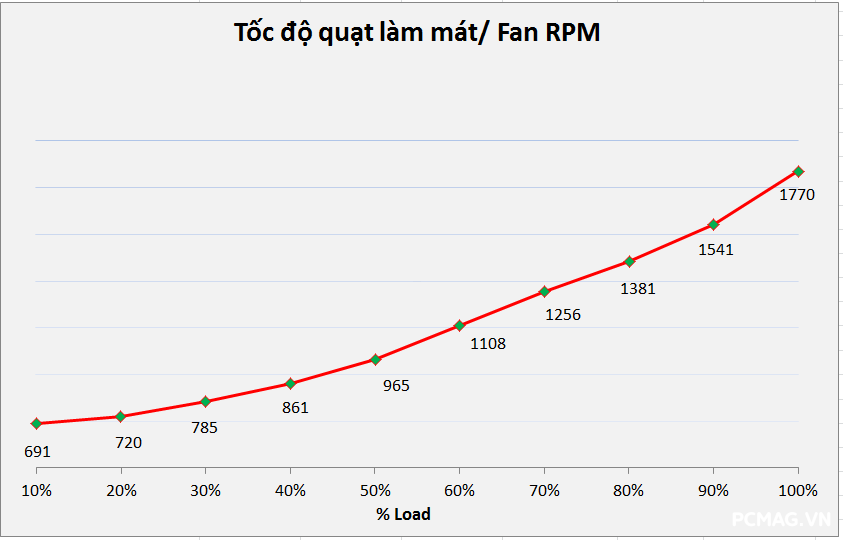

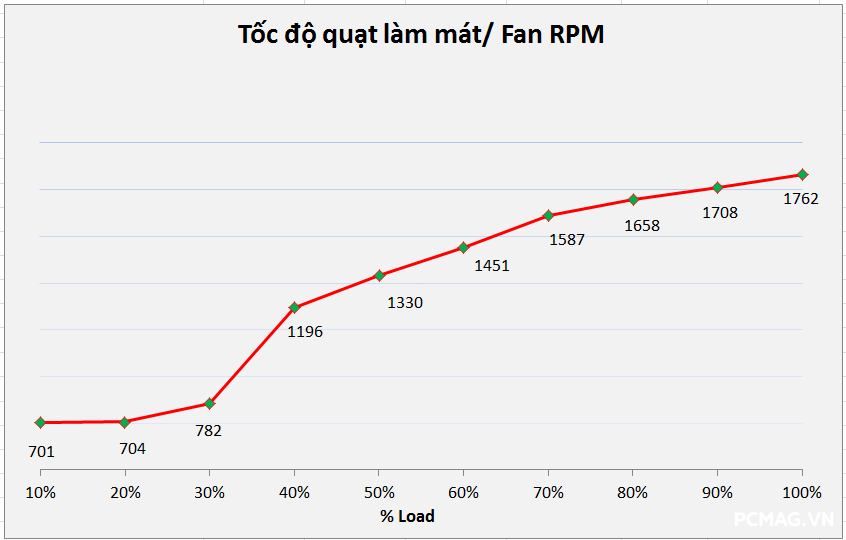

Về hệ thống làm mát, fan curve được tinh chỉnh khá dễ chịu trong phân khúc. Quạt chỉ hoạt động quanh mức ~1000RPM trong phần lớn thời gian và chỉ tăng lên tối đa khoảng 1700RPM khi nhiệt độ tăng cao, giúp cân bằng giữa hiệu năng tản nhiệt và độ ồn.

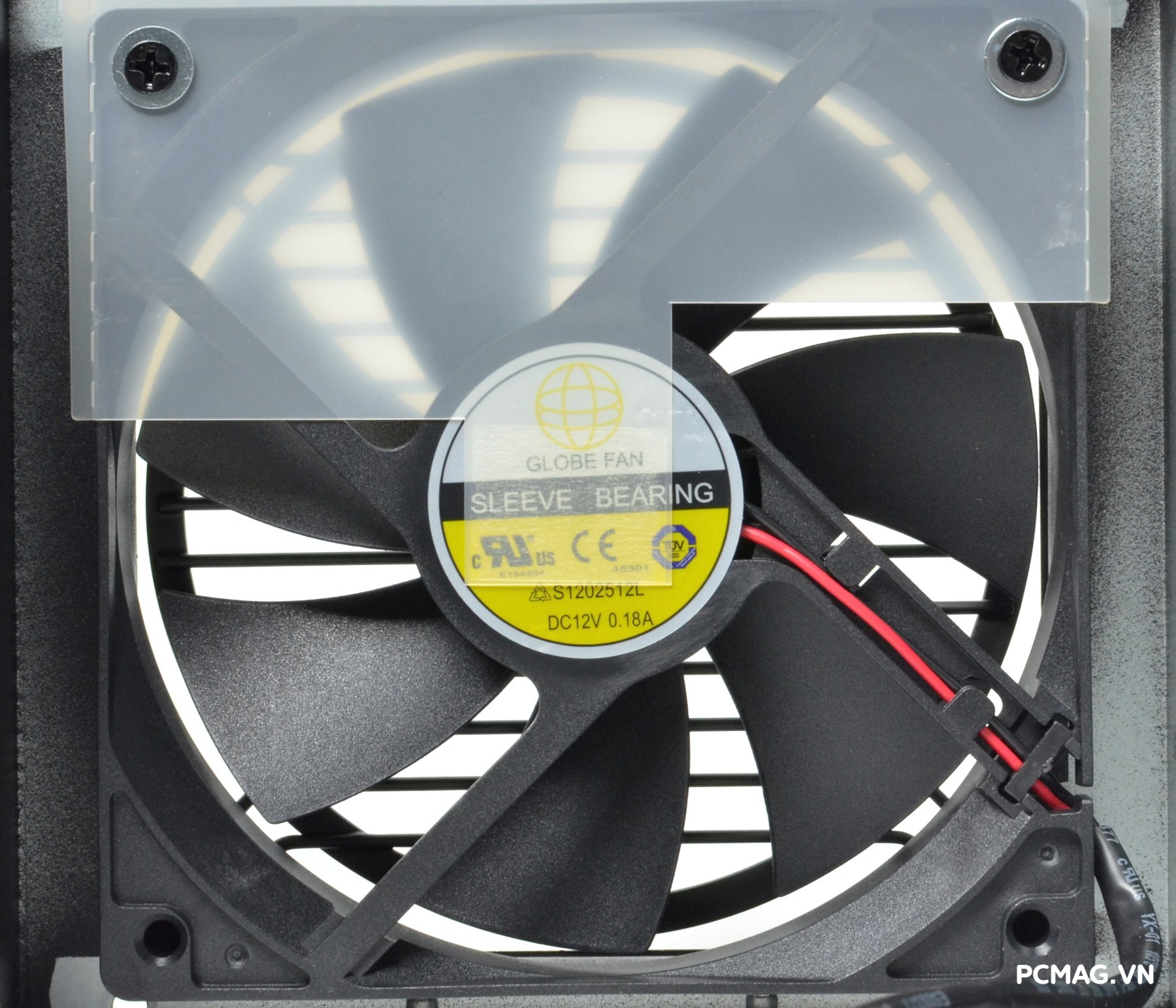

Dòng X-PRO được trang bị quạt làm mát Globe Fan S12025S12L, điện áp 12V – 0.18A, sử dụng vòng bi Sleeve bearing, với tốc độ quay tối đa khoảng 1800RPM, đáp ứng nhu cầu tản nhiệt cơ bản trong phân khúc.

IV. Kết luận

Dòng Xigmatek X-PRO mang lại chất lượng điện áp và linh kiện ở mức khá, đáp ứng tốt nhu cầu trong phân khúc phổ thông. Hiệu suất đạt khoảng 87% tại 230Vac, đi kèm hệ thống cáp bẹ đen mềm và trang bị 2 đầu cấp nguồn CPU, cho thấy đây là bản nâng cấp nhẹ so với dòng X-Power trước đó.

• XP550: Phù hợp với các cấu hình phổ thông sử dụng 1 VGA công suất dưới 150W
• XP650: Phù hợp với các cấu hình phổ thông sử dụng 1 VGA công suất dưới 180W

Ưu điểm:

• Hỗ trợ Active PFC full-range (100–240Vac)
• Chất lượng điện áp ổn định trong tầm giá
• Hiệu suất tốt (~87% @230Vac)
• Trang bị 2 đầu CPU riêng biệt (XP650)

Nhược điểm:

• Chưa đạt chứng nhận 80 Plus phiên bản mới
