Bo mạch chủ (còn được gọi là motherboard hoặc mainboard) có thể là một thuật ngữ quen thuộc trong kỷ nguyên công nghệ ngày nay. Tuy nhiên, không phải mọi người đều hiểu rõ về vai trò, cấu trúc, và cơ chế hoạt động của nó. Để giải thích những khía cạnh này, bài viết sẽ đưa ra cái nhìn chi tiết về bo mạch chủ.
Motherboard là gì?
Bo mạch chủ, hay còn gọi là motherboard hoặc mainboard, đóng vai trò trung tâm trong một hệ thống máy tính, thường được ví như “bộ não” của hệ thống.
Mainboard là nơi tích hợp các thành phần cốt lõi như bộ vi xử lý (CPU), bộ nhớ truy cập ngẫu nhiên (RAM), ổ đĩa cứng (HDD/SSD), card đồ họa (GPU), card mạng, cũng như các cổng giao tiếp khác bao gồm USB, HDMI, VGA và cổng âm thanh. Bo mạch chủ tạo điều kiện cho sự liên kết và giao tiếp giữa các thành phần này, cho phép hệ thống thực hiện các công việc được giao.
Lịch sử phát triển của motherboard
Bo mạch chủ được khởi đầu phát triển trong những năm 1970, cùng thời điểm với sự ra đời của máy tính cá nhân đầu tiên. Ban đầu, chúng chỉ là những bảng mạch đơn giản với số lượng khe cắm và tính năng rất giới hạn.
Vào thập kỷ 1980, với sự tiến bộ của công nghệ và nhu cầu sử dụng máy tính cá nhân ngày càng cao, bo mạch chủ bắt đầu được phát triển mạnh mẽ hơn. Chúng bắt đầu tích hợp thêm nhiều khe cắm RAM, các khe mở rộng và tính năng nâng cao, đáp ứng tốt hơn nhu cầu đa dạng của người dùng.
Trong thập niên 1990, sự tiến bộ đột phá của công nghệ đã thúc đẩy sự phát triển mạnh mẽ của bo mạch chủ, với các phiên bản hỗ trợ thêm nhiều khe cắm RAM, khe mở rộng và nhiều tính năng tiên tiến khác.
Đến những năm 2000, với sự tiến triển không ngừng của công nghệ, bo mạch chủ trở nên gọn nhẹ hơn và được tích hợp thêm nhiều tính năng. Chuẩn giao tiếp mới như USB, SATA và PCI Express đã được tích hợp vào bo mạch chủ, cung cấp tốc độ truyền tải dữ liệu nhanh chóng và khả năng kết nối đa dạng hơn.
Ngày nay, bo mạch chủ hàng đầu trên thị trường có khả năng hỗ trợ đa dạng khe cắm RAM DDR4-DDR5, nhiều khe cắm mở rộng PCIe, cổng USB 3.0 và 3.1, cùng nhiều tính năng cao cấp khác như âm thanh vòm 7.1, kết nối mạng Gigabit, và tương thích với công nghệ đồ họa mới nhất.

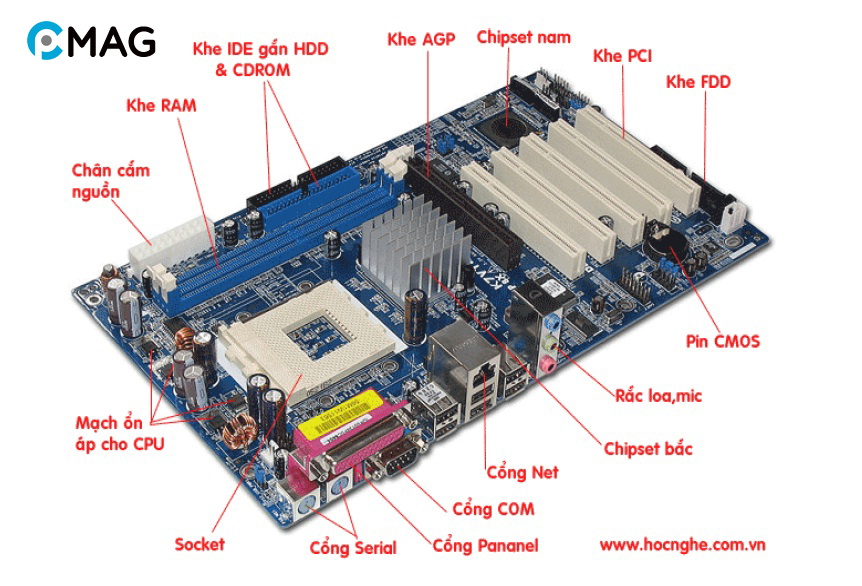

Các thành phần chính của bo mạch chủ
Bo mạch chủ, còn được gọi là mainboard, bao gồm các thành phần chính như chipset, socket cho CPU, BIOS, khe cắm cho PCI và RAM, cùng với các cổng kết nối ngoại vi khác.
- Socket CPU: Là vị trí dành cho việc lắp đặt CPU (Central Processing Unit). Mỗi socket tuân theo một chuẩn riêng, chẳng hạn socket LGA1151 dành cho CPU của Intel.
- Khe RAM: Nơi này dành cho việc cắm các thanh RAM (Random Access Memory), với mỗi khe hỗ trợ một tiêu chuẩn nhất định như DDR4.
- Khe mở rộng: Dùng để thêm card mở rộng như card đồ họa, âm thanh, mạng, và các loại card khác. Có nhiều loại khe mở rộng, bao gồm PCIe (Peripheral Component Interconnect Express) và PCI.
- Chipset: Là bộ vi xử lý trung tâm quản lý và điều khiển các thành phần trên mainboard.
- BIOS (Basic Input/Output System): Là phần mềm nhúng giúp khởi động và cấu hình hệ thống.
- Kết nối nguồn: Cổng dùng để kết nối nguồn điện cho mainboard, cung cấp năng lượng cho các thành phần.
- Kết nối SATA: Cổng này cho phép kết nối các thiết bị lưu trữ như ổ cứng và ổ đĩa quang.
- Kết nối USB: Dùng để liên kết với các thiết bị ngoại vi như chuột, bàn phím, ổ đĩa USB, và thiết bị khác.
- Kết nối Ethernet: Cổng này dành cho kết nối mạng LAN (Local Area Network).
- Kết nối âm thanh: Cổng dành cho kết nối thiết bị âm thanh như loa và tai nghe.
Nguyên lý hoạt động của motherboard
Bo mạch chủ đóng vai trò là trung tâm điều khiển và liên kết cho tất cả các bộ phận khác nhau trong máy tính. Nó là thành phần cốt lõi và không thể thiếu, đảm nhận nhiệm vụ kết nối và quản lý các thành phần như CPU, RAM, card đồ họa, ổ cứng, card mạng và các thiết bị ngoại vi.
- Bo mạch chủ cũng nhận nguồn điện từ bộ nguồn và biến đổi nó thành dòng điện với các mức điện áp cần thiết cho mỗi thành phần trên bo mạch, đảm bảo máy tính hoạt động một cách ổn định và hiệu quả.
- CPU được lắp vào socket của bo mạch chủ, nơi mà bo mạch chủ đảm nhận vai trò cung cấp các chân kết nối cho sự trao đổi dữ liệu và cung cấp điện áp giữa CPU và các bộ phận khác.
- RAM được gắn vào khe RAM trên bo mạch chủ, nơi bo mạch chủ thiết lập kết nối cho việc truyền dữ liệu giữa RAM và CPU, và đồng thời cung cấp điện áp để RAM có thể hoạt động.
- Bo mạch chủ cũng thiết lập các kết nối cho việc gắn ổ cứng, ổ SSD, và các thiết bị lưu trữ khác, làm cầu nối để dữ liệu có thể được truyền đi giữa CPU và thiết bị lưu trữ.
- Bo mạch chủ trang bị các khe PCI Express để gắn các loại card mở rộng bao gồm card đồ họa, card âm thanh, card mạng, và nhiều thiết bị ngoại vi khác, giúp tăng cường và mở rộng khả năng của máy tính.
- Bo mạch chủ cũng tích hợp sẵn các cổng như USB, HDMI, VGA, Ethernet và cổng âm thanh để kết nối với các thiết bị ngoại vi như chuột, bàn phím, màn hình và loa.
Bên cạnh đó, bo mạch chủ bao gồm các chip điều khiển hệ thống giúp quản lý và điều phối hoạt động của các bộ phận khác trong máy tính. Nó cũng sở hữu BIOS, phần mềm cơ bản để khởi động máy tính và thiết lập các cấu hình cơ bản.

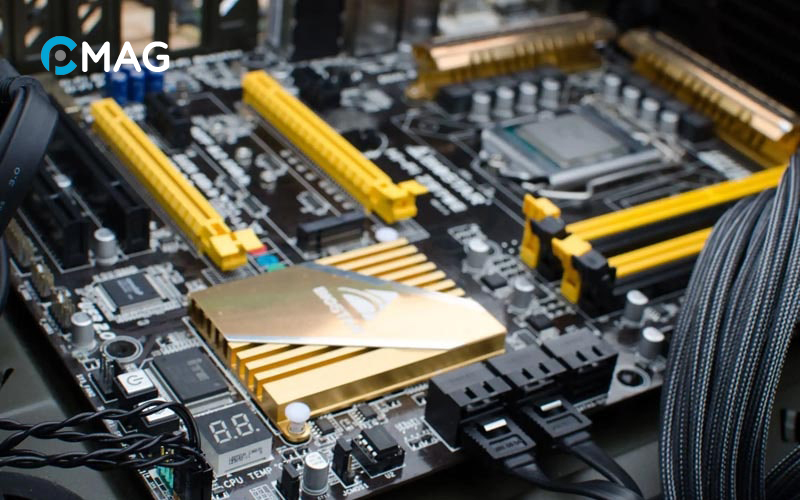

Vai trò của của bo mạch chủ trong máy tính
Kết nối các thành phần
Bo mạch chủ trang bị đầy đủ các khe cắm và cổng kết nối cho việc liên kết các bộ phận khác nhau của máy tính bao gồm CPU, RAM, ổ cứng, card đồ họa, card mạng, cũng như nhiều thiết bị ngoại vi. Nó đóng vai trò quan trọng trong việc đảm bảo sự giao tiếp và phối hợp hoạt động giữa các thành phần này.
Điều khiển và quản lý
Bo mạch chủ được tích hợp với các chip điều khiển quan trọng như BIOS và chipset để quản lý hệ thống. BIOS, một phần mềm được lưu trữ sẵn trên bo mạch, hỗ trợ khởi động máy tính và điều chỉnh các tác vụ cơ bản. Chipset, một loại bộ vi xử lý được gắn trên bo mạch chủ, chịu trách nhiệm điều khiển và phối hợp hoạt động của các bộ phận máy tính khác.
Truyền tải dữ liệu
Bo mạch chủ được trang bị nhiều loại kết nối và giao thức như SATA, USB, Ethernet, và PCIe, giúp việc truyền dữ liệu giữa các thiết bị và bộ phận khác nhau trong máy tính diễn ra mượt mà.
Hỗ trợ và mở rộng
Bo mạch chủ đem lại cơ hội để nâng cấp và mở rộng hệ thống thông qua các khe cắm và kết nối mà nó cung cấp. Chẳng hạn, nó có thể bao gồm khe cắm RAM cho việc mở rộng dung lượng bộ nhớ, khe cắm PCIe cho việc thêm card đồ họa và các loại card mở rộng khác, cũng như kết nối SATA để liên kết với ổ cứng và các thiết bị lưu trữ khác.

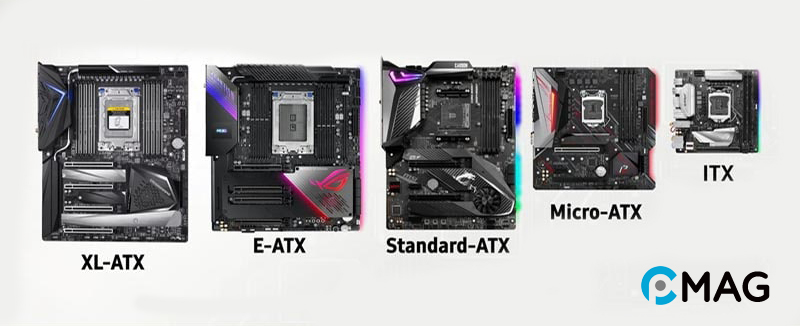

Các loại motherboard phổ biến
- ATX (Advanced Technology eXtended): Đây là tiêu chuẩn form factor được ưa chuộng nhất, thường thấy trong nhiều máy tính cá nhân, với kích thước 305mm x 244mm.
- Micro-ATX: Là phiên bản thu nhỏ của ATX, phù hợp với máy tính mini hoặc máy tính đồng bộ, có kích thước 244mm x 244mm.
- Mini-ITX: Là form factor nhỏ gọn, thích hợp cho máy tính mini hoặc máy tính nhỏ, với kích thước là 170mm x 170mm.
- EATX (Extended ATX): Phiên bản mở rộng của ATX, thường dùng trong máy tính cao cấp hoặc máy chủ, có kích thước có thể đạt 305mm x 330mm.
- ITX (Information Technology eXtended): Một tiêu chuẩn nhỏ gọn khác, dành cho máy tính mini hoặc máy tính đồng bộ, với kích thước là 170mm x 170mm.
Cũng có các form factor khác như BTX (Balanced Technology eXtended), DTX (Desktop Technology eXtended), và FlexATX, tuy nhiên, chúng ít được sử dụng phổ biến hơn và thường xuất hiện trong các ứng dụng cụ thể.

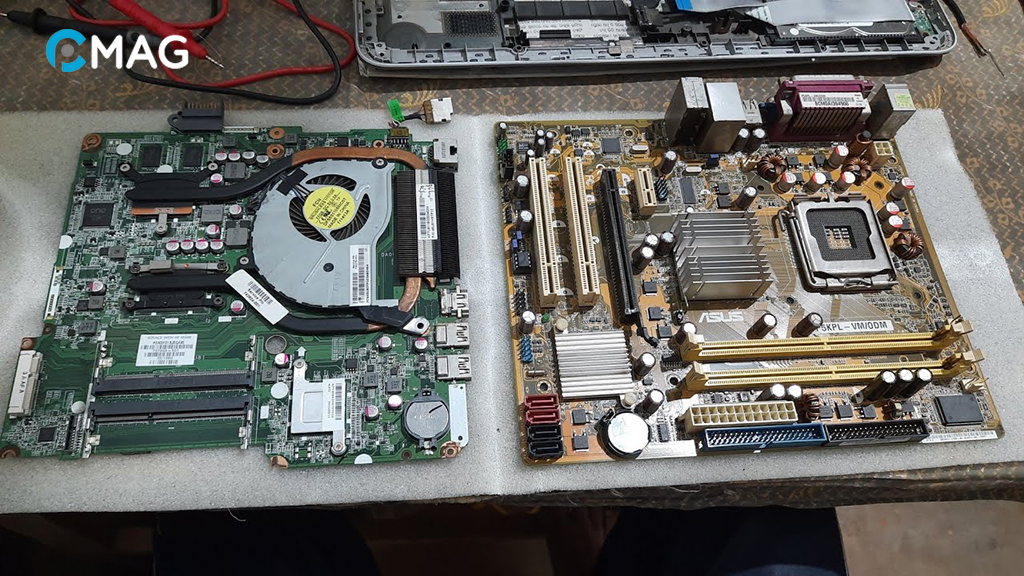

Bo mạch chủ trên PC và laptop có khác nhau?
Dù cả bo mạch chủ dành cho PC và laptop đều đóng vai trò quản lý và điều khiển các linh kiện và phần cứng, chúng có một số điểm khác biệt đáng chú ý.
- Kích thước: Bo mạch chủ cho PC thường rộng lớn hơn so với những cái dành cho laptop, phản ánh sự khác biệt về không gian lắp đặt giữa hai loại thiết bị.
- Cấu trúc và Thiết kế: Cấu trúc của bo mạch chủ PC phức tạp hơn với nhiều khe cắm và kết nối mở rộng, trong khi bo mạch chủ laptop được thiết kế gọn gàng, tối ưu cho không gian hạn chế.
- Nguồn điện: Trong khi bo mạch chủ PC nhận nguồn điện từ bộ nguồn độc lập, bo mạch chủ laptop lấy điện từ pin tích hợp.
- Tính Di Động: Bo mạch chủ laptop được thiết kế để hỗ trợ tính di động, khác biệt rõ rệt so với bo mạch chủ PC, không được thiết kế để di chuyển.
- Tính Tương Thích: Bo mạch chủ PC thường hỗ trợ một loạt linh kiện và phụ kiện đa dạng, trong khi bo mạch chủ laptop có thiết kế tùy chỉnh, tối ưu cho linh kiện cụ thể, hạn chế khả năng tương thích với các sản phẩm ngoài.
Những lưu ý khi chọn mua bo mạch chủ
Khi lựa chọn bo mạch chủ, hãy cân nhắc những yếu tố sau đây:
- Socket CPU: Đảm bảo socket CPU trên bo mạch chủ tương thích với CPU bạn dự định sử dụng.
- Kích thước và Form Factor: Chọn kích thước và form factor (như ATX, Micro-ATX, Mini-ITX) phù hợp với vỏ máy tính của bạn.
- Khe cắm RAM: Kiểm tra loại RAM được hỗ trợ (ví dụ: DDR3, DDR4) và số lượng khe cắm RAM để đáp ứng nhu cầu của bạn.
- Khe cắm PCIe: Xác định số lượng và loại khe PCIe để đảm bảo khả năng mở rộng phù hợp, như cho card đồ họa hoặc card mạng.
- Kết nối và Cổng: Kiểm tra số lượng và loại các cổng kết nối như USB, âm thanh, mạng, SATA, để đáp ứng nhu cầu của bạn.
- Tính năng và Công nghệ: Xem xét các tính năng đặc biệt như hỗ trợ RAID, khả năng overclocking, âm thanh chất lượng cao tùy thuộc vào nhu cầu của bạn.
- Thương Hiệu và Đánh Giá: Chọn bo mạch chủ từ thương hiệu uy tín với đánh giá tích cực để đảm bảo chất lượng và hỗ trợ tốt.
- Ngân Sách: Xác định ngân sách và tìm bo mạch chủ phù hợp, cũng như cân nhắc chi phí cho các phụ kiện và linh kiện khác.
- Hỗ Trợ và Bảo Hành: Kiểm tra điều kiện hỗ trợ và bảo hành từ nhà sản xuất để đảm bảo bạn nhận được sự hỗ trợ khi cần.
- Đánh Giá của Người Dùng: Đọc đánh giá từ người dùng khác để hiểu rõ về hiệu suất và độ tin cậy của bo mạch chủ.
Lựa chọn bo mạch chủ nên dựa trên nhu cầu cụ thể và yêu cầu sử dụng của bạn, do đó hãy nghiên cứu kỹ trước khi quyết định mua.
