PCMAG tiếp tục giới thiệu mẫu nguồn mới đến từ Infinity – Infinity ECO 450W V2, phiên bản được ra mắt nhằm thay thế cho dòng ECO 450W thế hệ cũ đã chính thức ngừng sản xuất (EOL). Ở lần nâng cấp này, sản phẩm được bổ sung mạch DC to DC (VRMs) tương tự các phiên bản ECO 550 V2 và 650W V3 mà PCMAG từng đánh giá trước đó, giúp tối ưu hiệu suất và cải thiện độ ổn định điện áp.

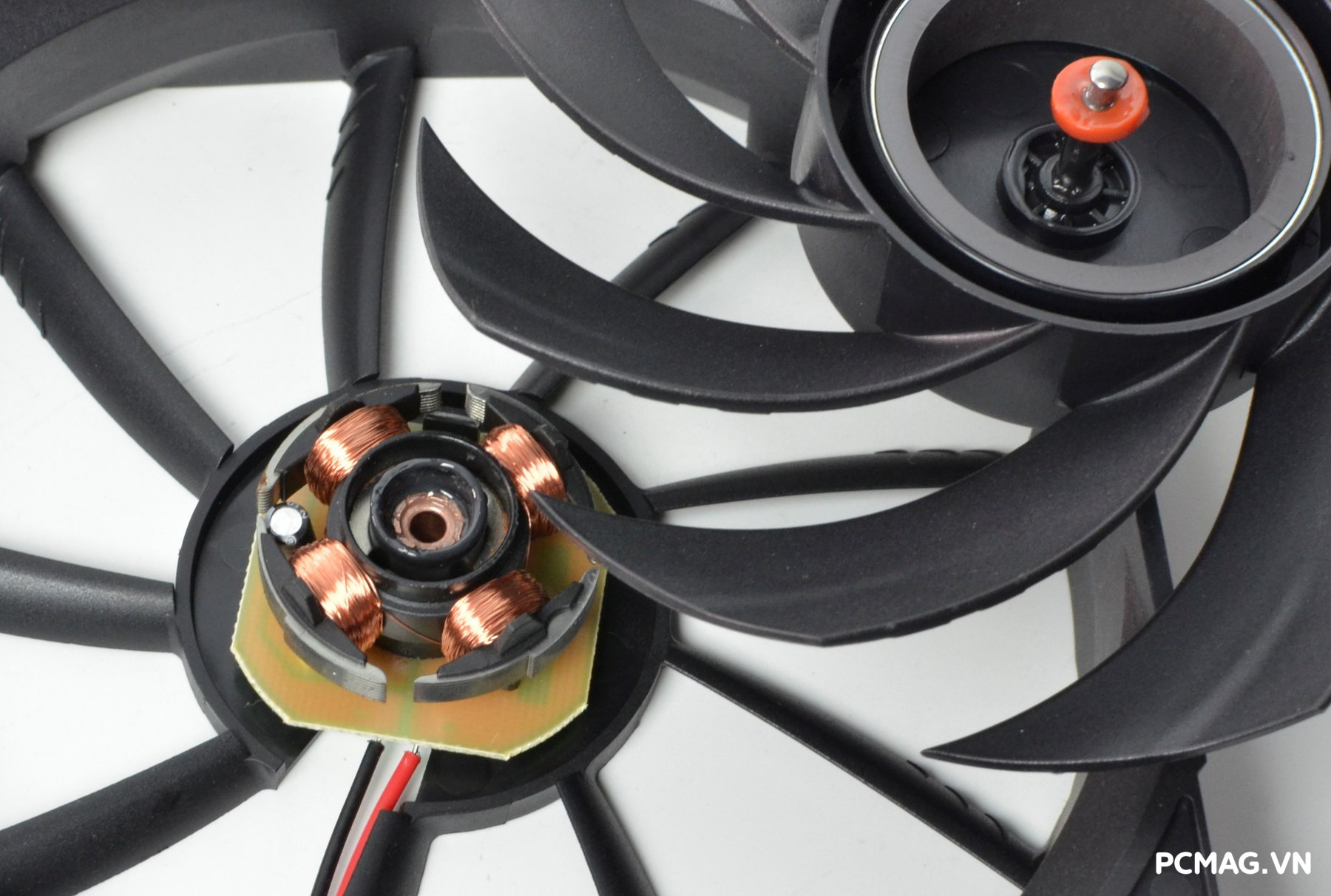

Ngoài ra, ECO 450W V2 còn được trang bị quạt làm mát sử dụng vòng bi Rifle Bearing nhằm nâng cao độ bền và giảm tiếng ồn khi vận hành. Theo công bố từ Infinity, bộ nguồn đạt mức hiệu suất tối đa 85%, phù hợp cho các cấu hình PC phổ thông và văn phòng hiện nay.

I. Hộp và phụ kiện PSU Infinity ECO 450W V2

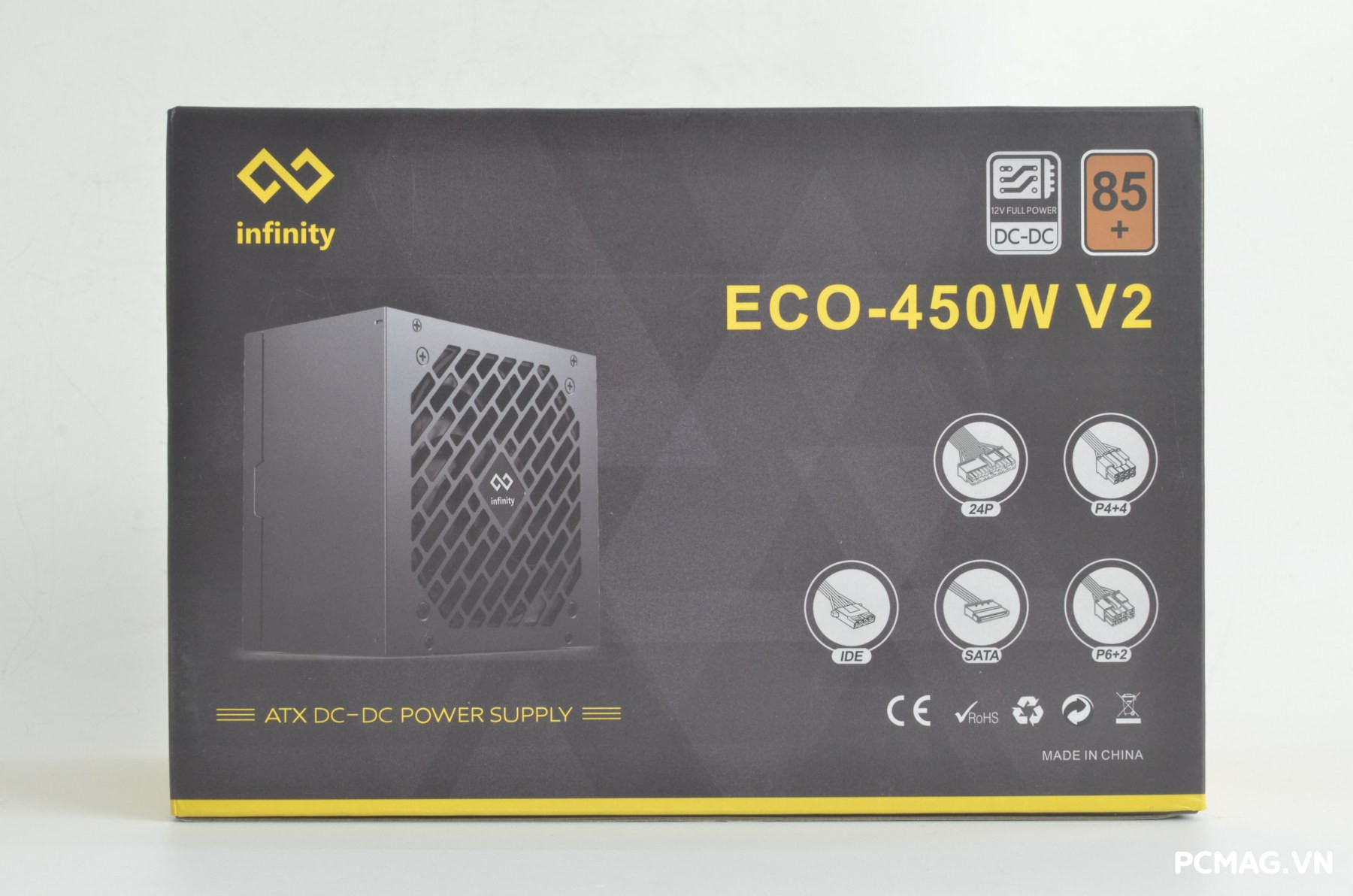

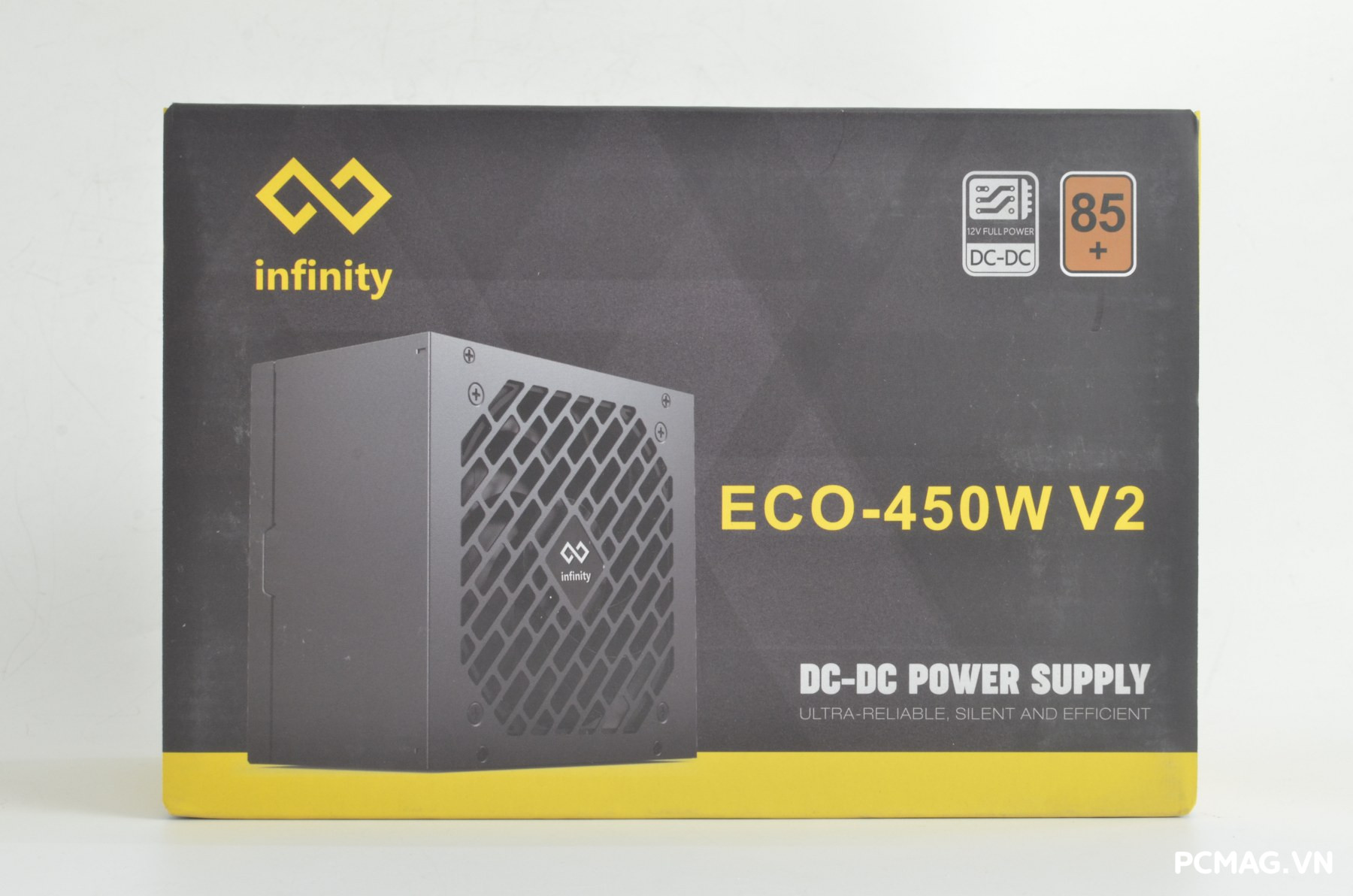

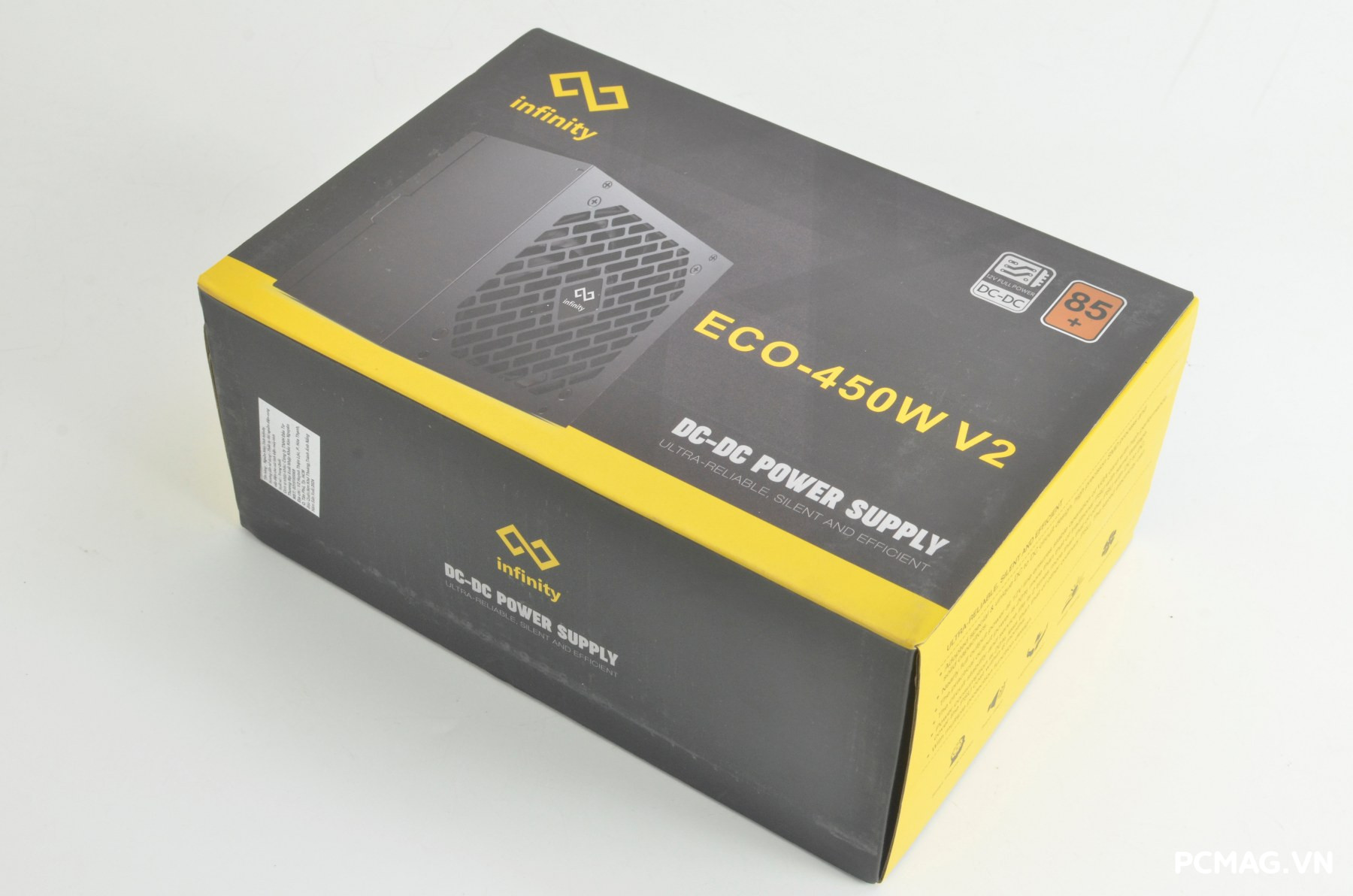

Hộp đựng của Infinity ECO 450W V2 có thiết kế nhỏ gọn, phối màu vàng – đen đặc trưng của dòng ECO. Các thông tin kỹ thuật quan trọng như dải điện áp hoạt động, công suất từng đường rail và số lượng đầu cắm kết nối được in rõ ràng ở các mặt hông hộp, giúp người dùng dễ dàng theo dõi thông số trước khi lắp đặt.

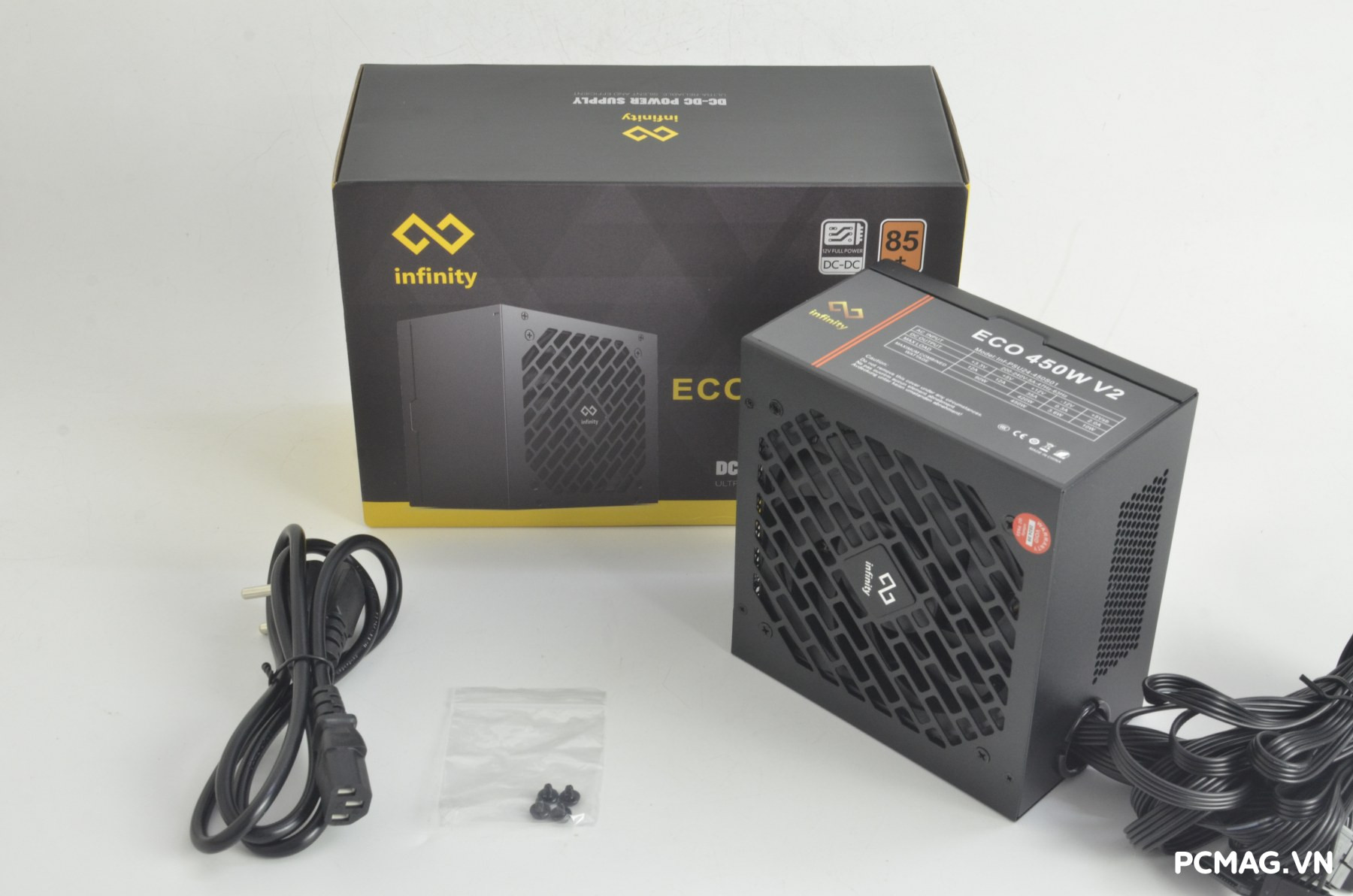

Phụ kiện đi kèm Infinity ECO 450W V2 khá cơ bản, bao gồm 1 dây nguồn chuẩn EU và 4 ốc cố định PSU, đủ để người dùng lắp đặt nhanh chóng vào thùng máy mà không cần mua thêm phụ kiện.

II. PSU Infinity ECO 450W V2

1. Bên ngoài

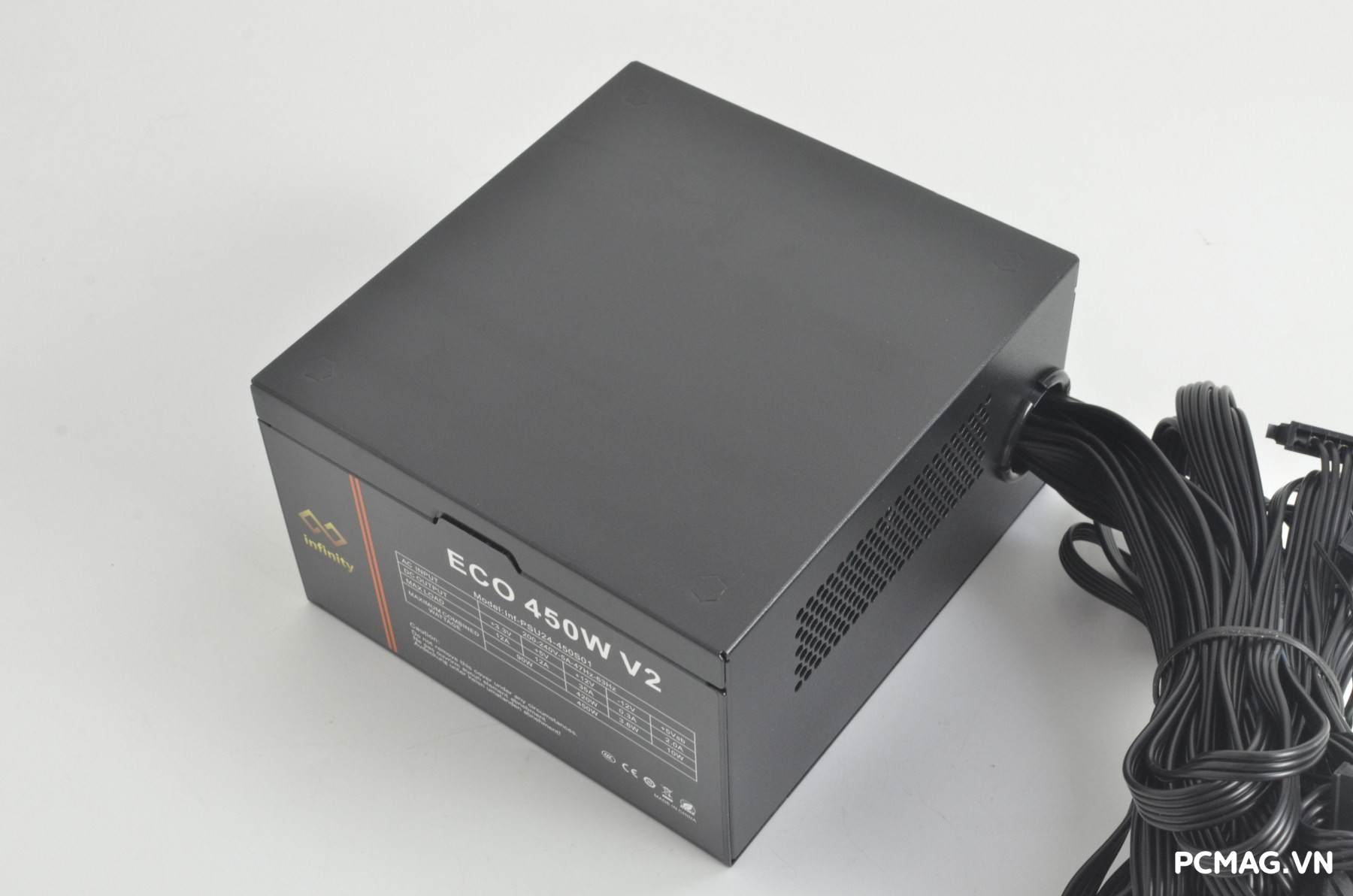

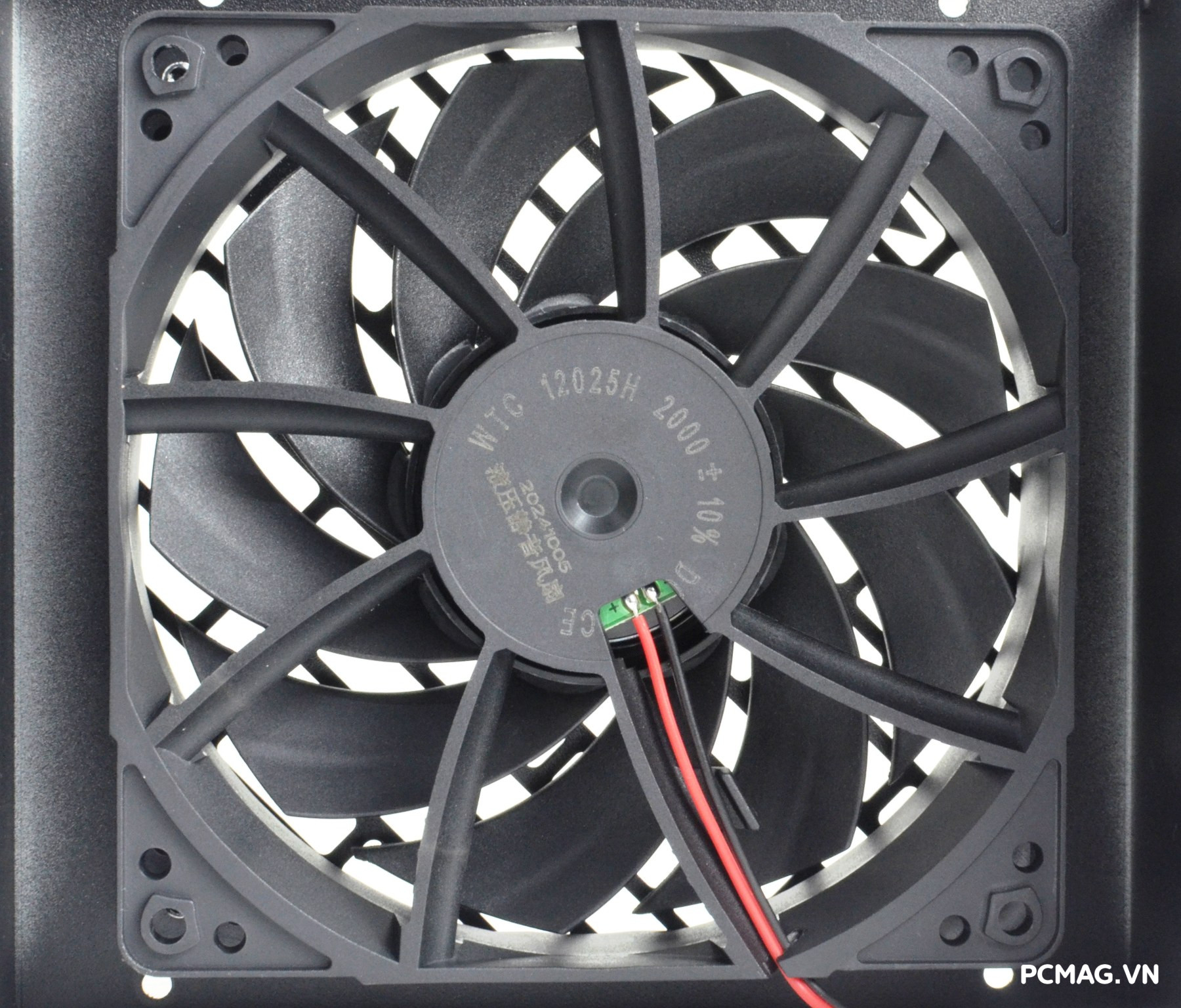

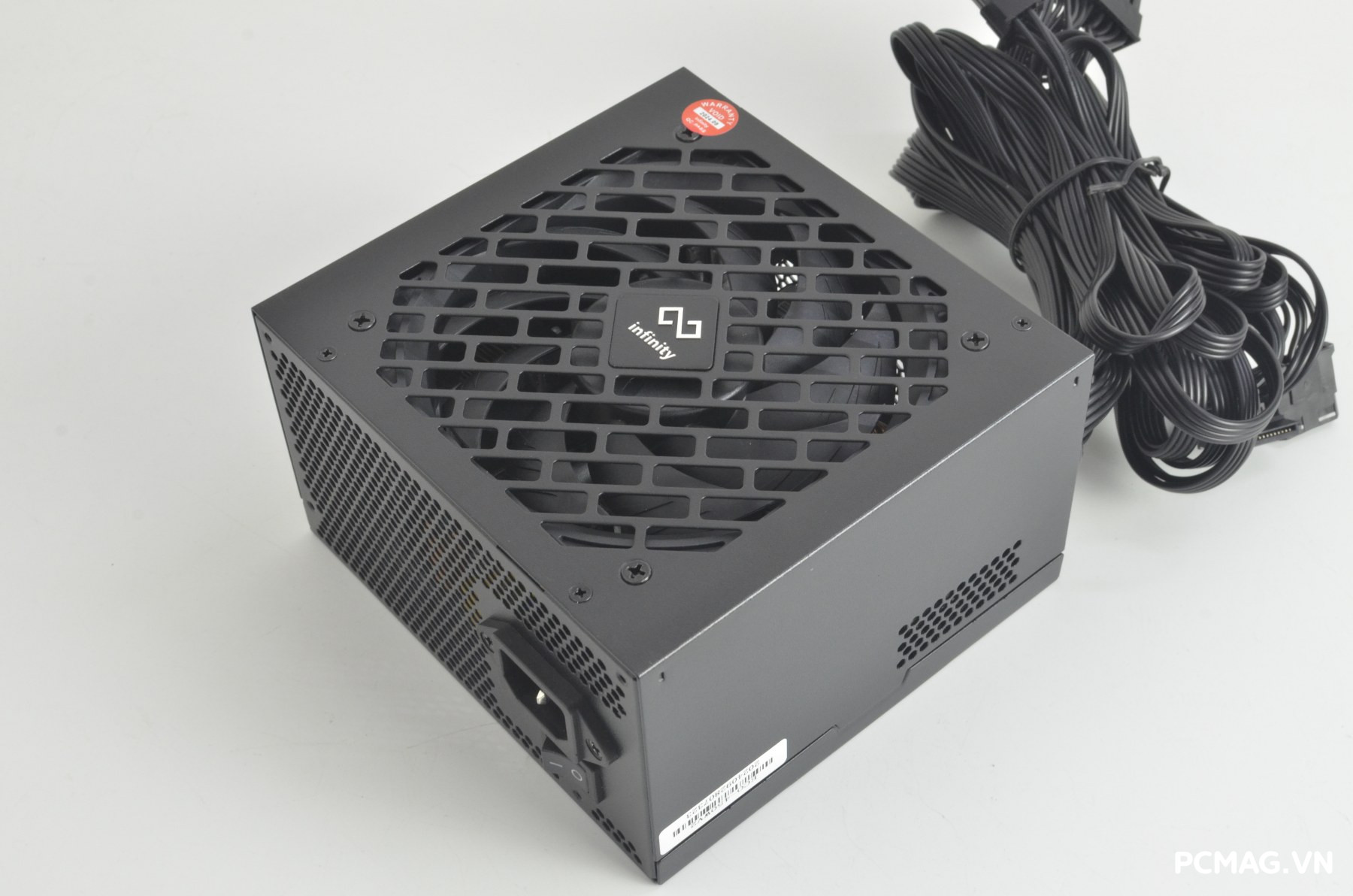

Infinity ECO 450W V2 sở hữu kích thước chuẩn ATX, tương thích với đa số thùng máy phổ thông hiện nay. Vỏ nguồn được phủ sơn tĩnh điện màu đen nhám tạo cảm giác cứng cáp và đồng bộ với các linh kiện khác trong hệ thống. Sản phẩm sử dụng quạt làm mát kích thước 120mm, đảm bảo lưu lượng gió ổn định để duy trì nhiệt độ hoạt động hợp lý.

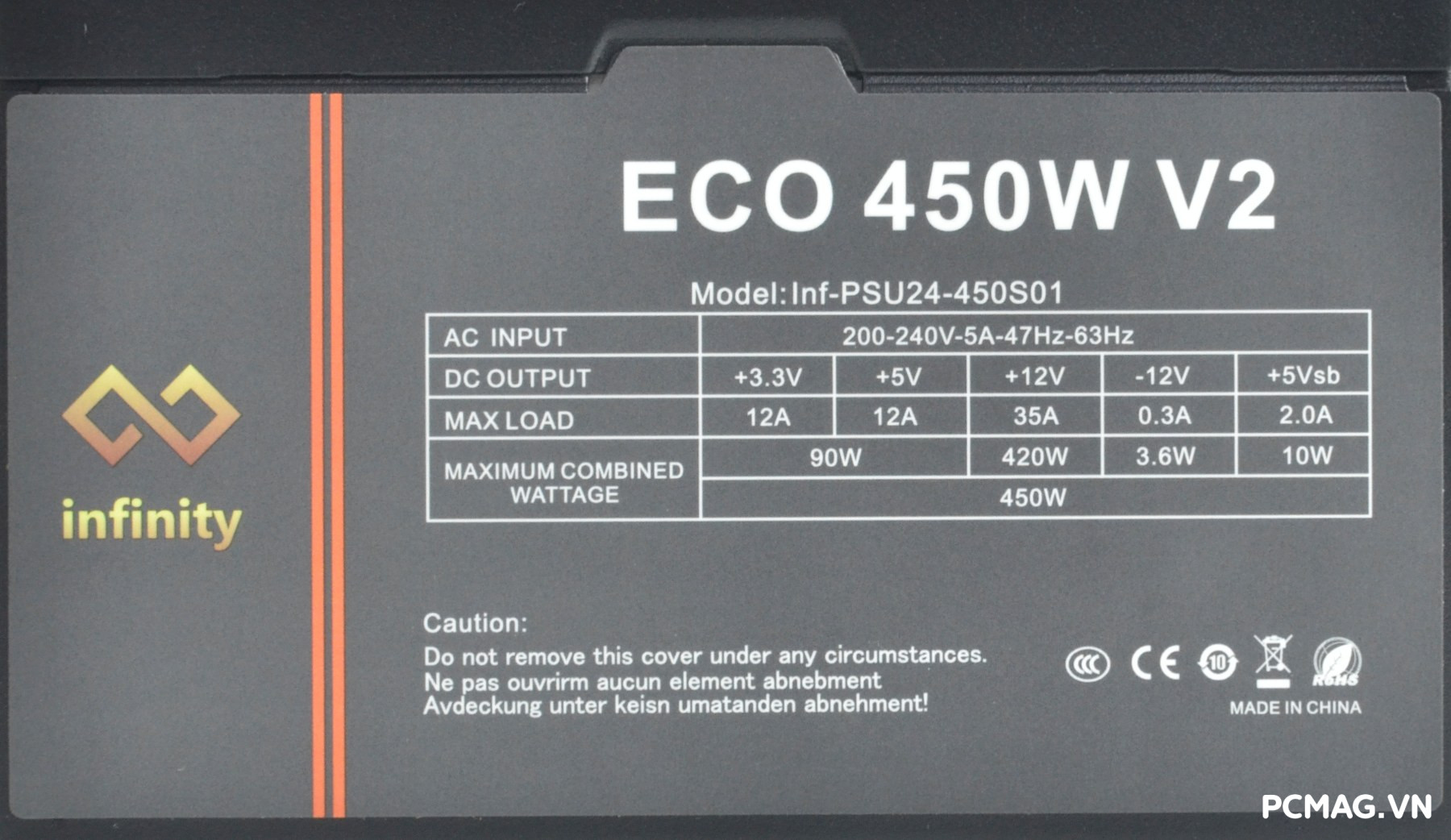

Công suất danh định: 450W, Active PFC short range, Single rail 12V@35A

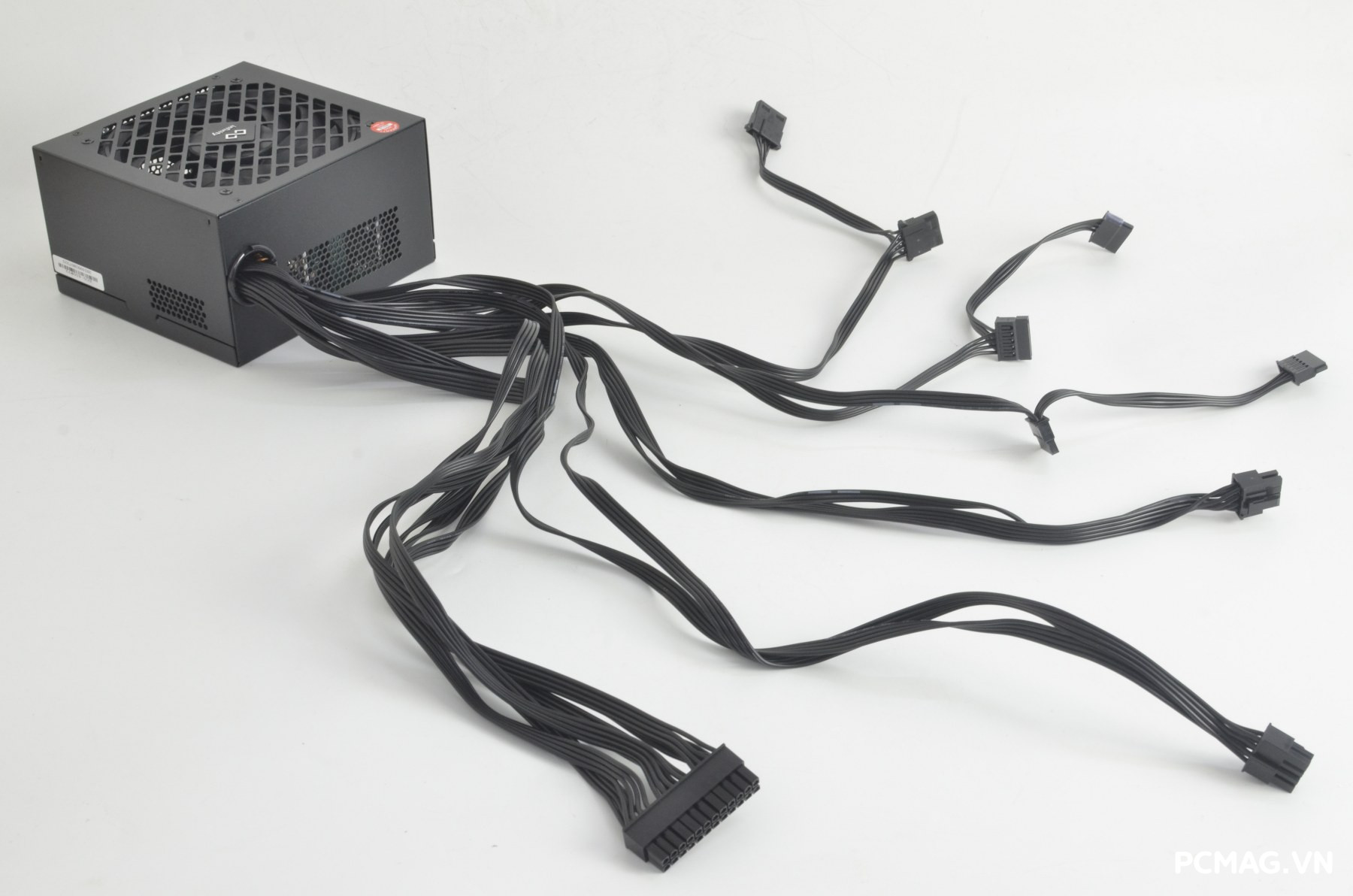

Hệ thống cáp của Infinity ECO 450W V2 sử dụng dạng bẹ dẹt màu đen, giúp đi dây gọn gàng và tối ưu không gian bên trong case. Cụ thể bao gồm:

• 1 x cáp 24-pin Mainboard dài 55cm
• 1 x cáp 4+4-pin ATX12V (CPU) dài 65cm
• 1 x cáp 6+2-pin PCIe dài 55cm
• 4 x đầu SATA với chiều dài 40cm + 15cm
• 2 x đầu ATA (Molex) với chiều dài 40cm + 15cm

Cấu hình cáp này phù hợp cho các hệ thống phổ thông sử dụng 1 VGA rời cùng một số ổ lưu trữ cơ bản.

2. Bên trong

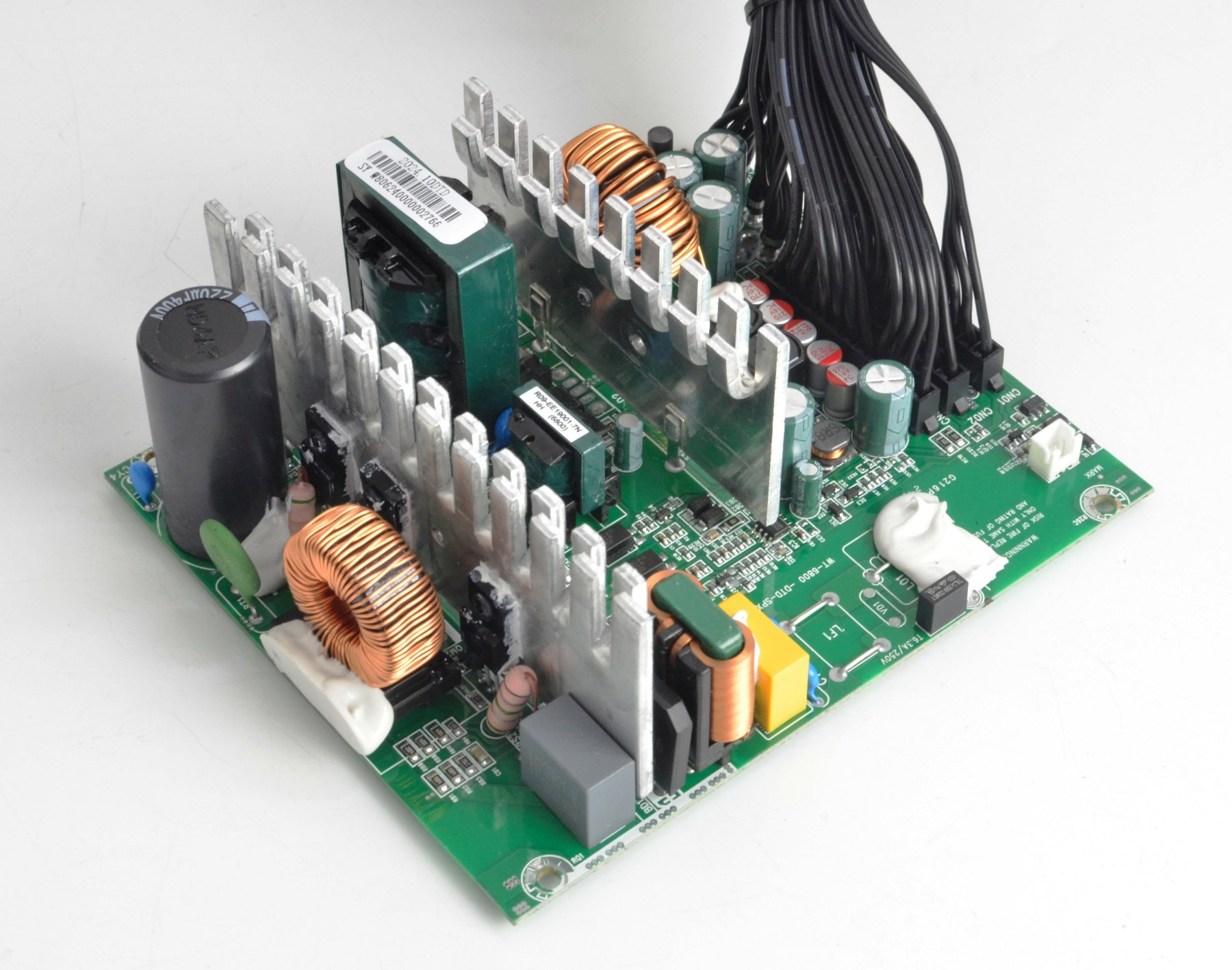

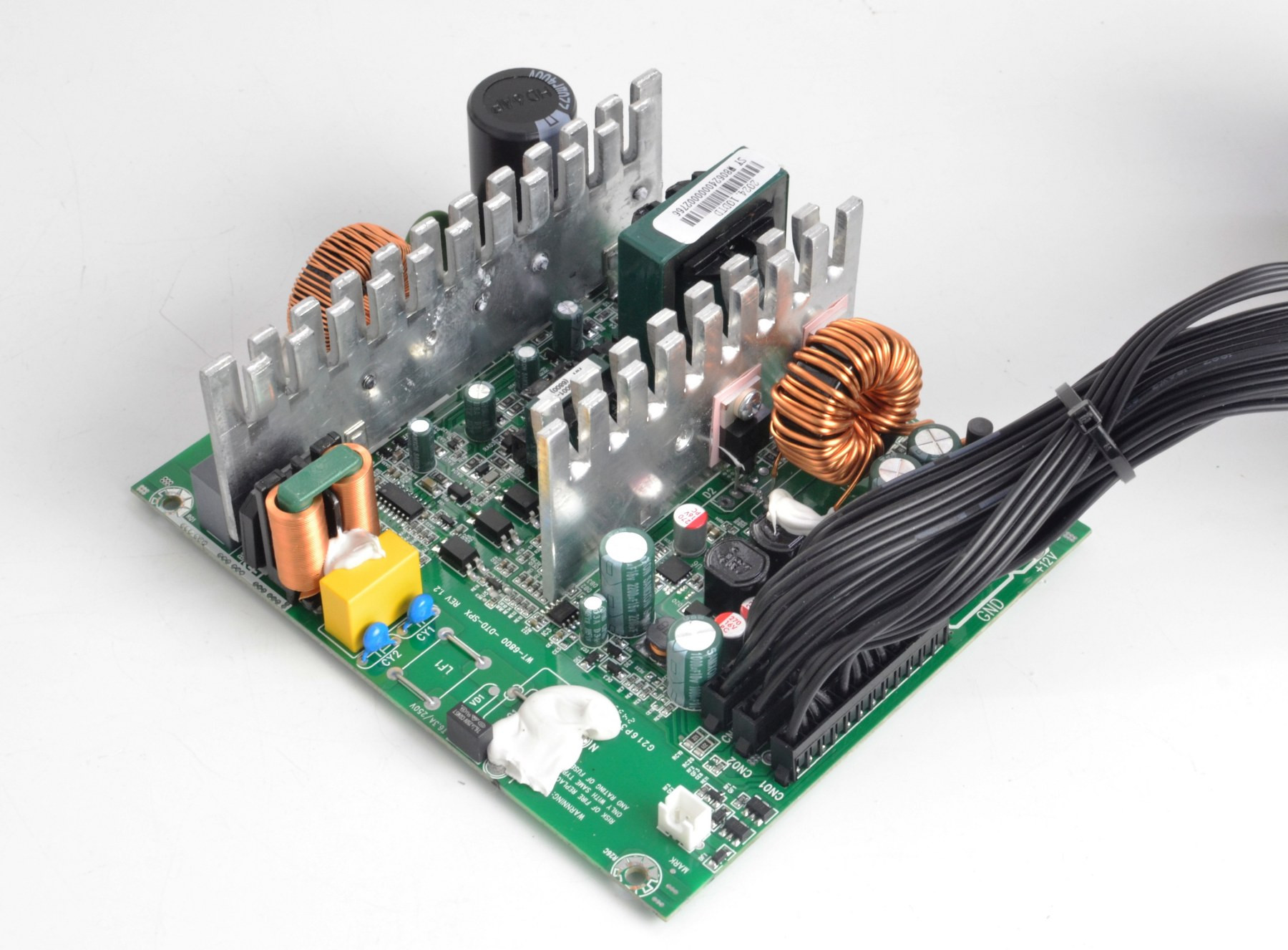

Infinity ECO 450W V2 sử dụng platform hoàn toàn mới, không còn liên quan đến thiết kế của thế hệ ECO 450W trước đây. Điểm nâng cấp đáng chú ý là việc bổ sung mạch DC to DC (VRMs) cho các đường điện phụ, giúp tối ưu hiệu suất chuyển đổi và cải thiện độ ổn định điện áp khi tải thay đổi.

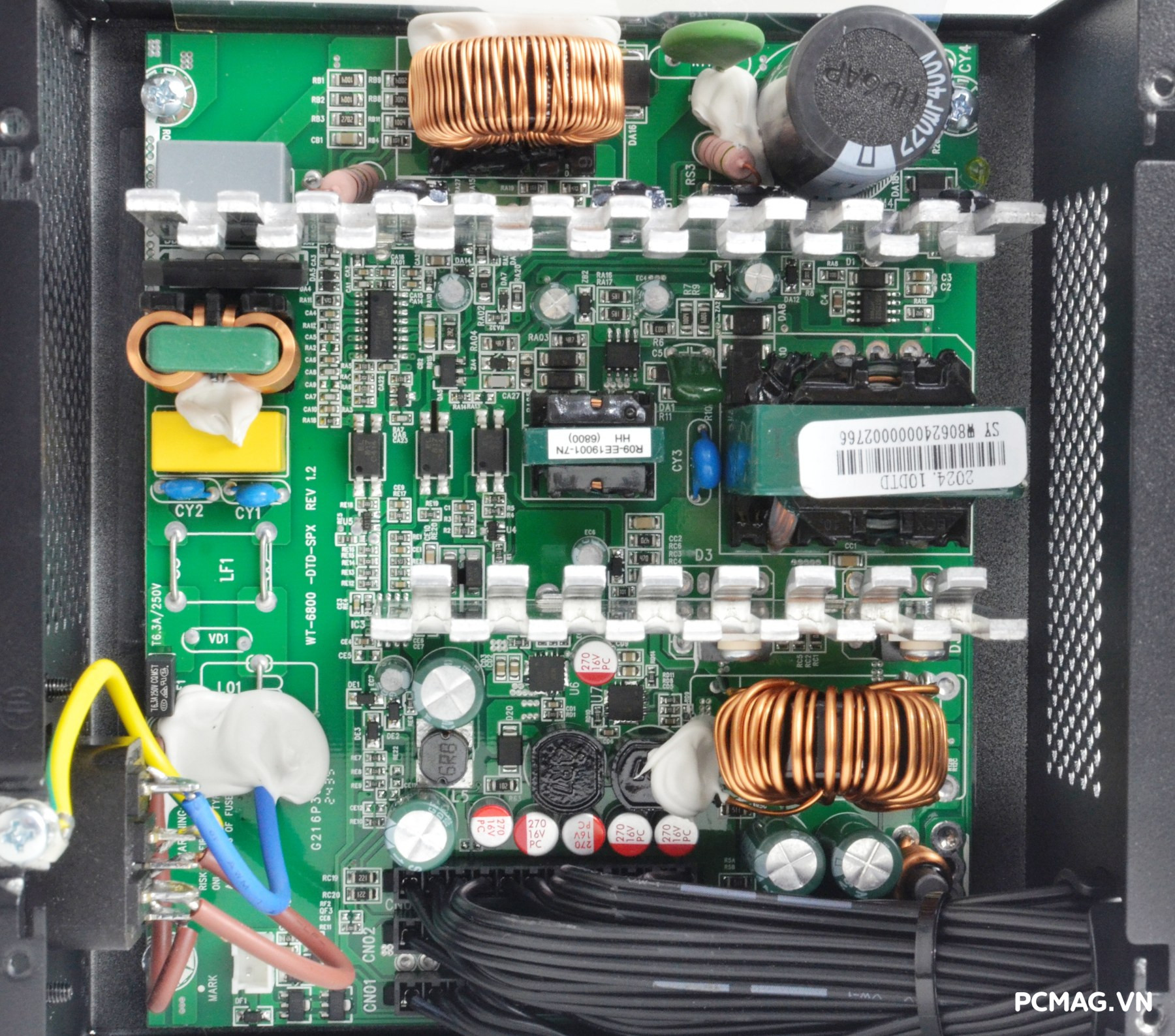

Các IC điều khiển, mạch dao động cùng linh kiện phụ trợ chủ yếu sử dụng dạng dán bề mặt (SMD) và được bố trí trên mặt trên (Top side) của PCB. Cách sắp xếp này cho phép linh kiện tiếp xúc trực tiếp với luồng gió từ quạt 120mm, từ đó nâng cao hiệu quả tản nhiệt và độ bền trong quá trình vận hành.

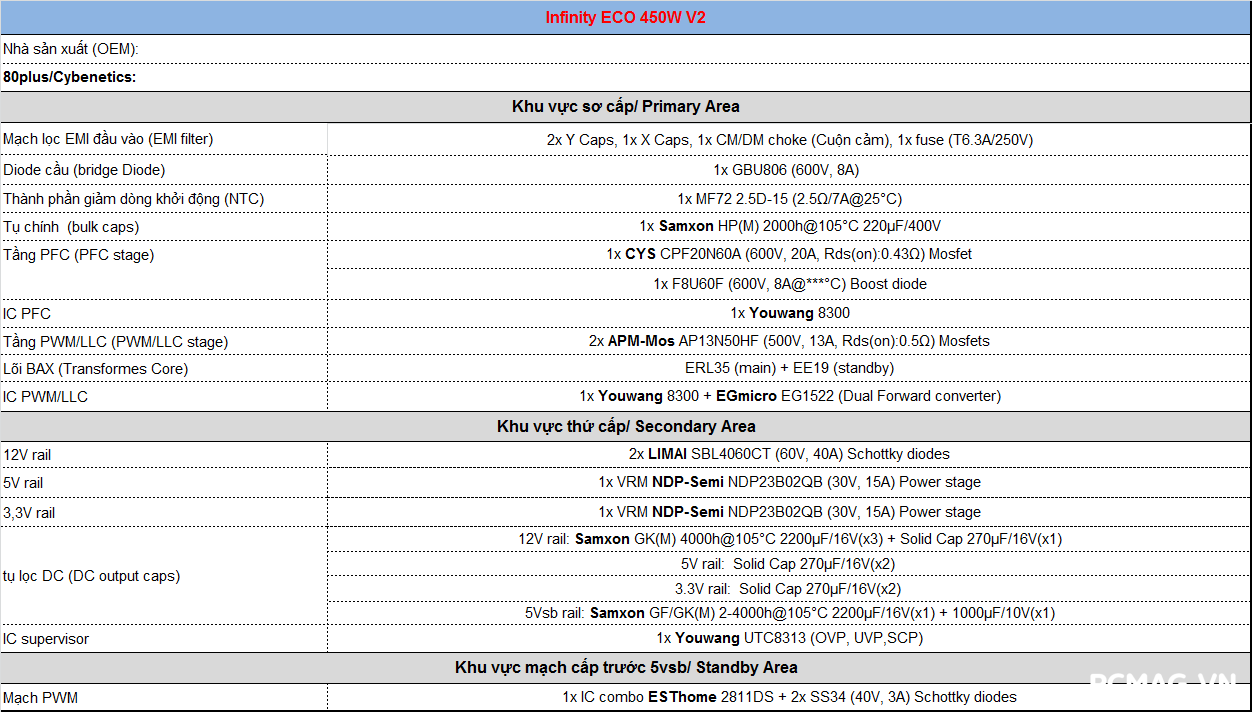

Bảng linh kiện được sử dụng trên ECO 450W V2

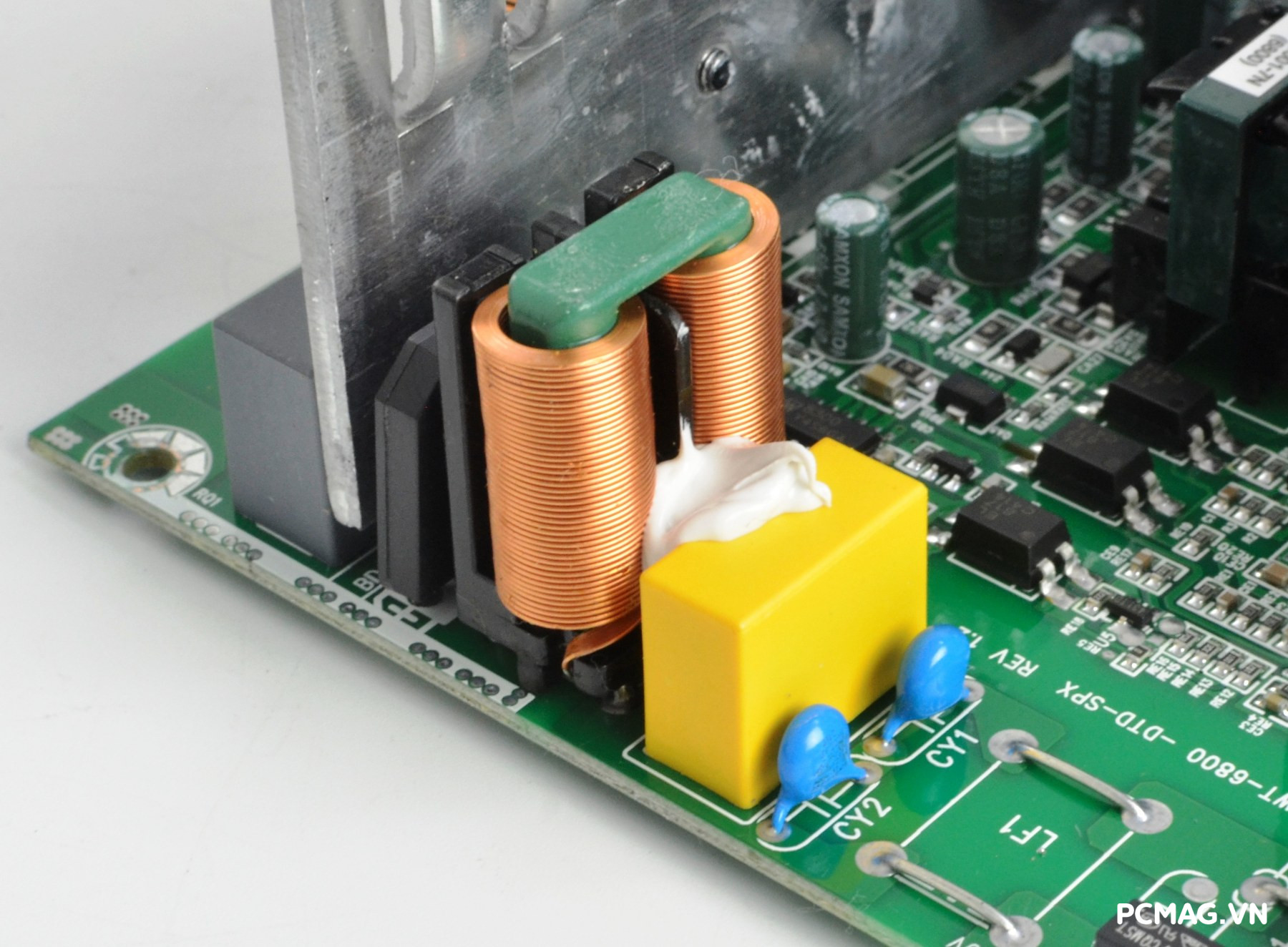

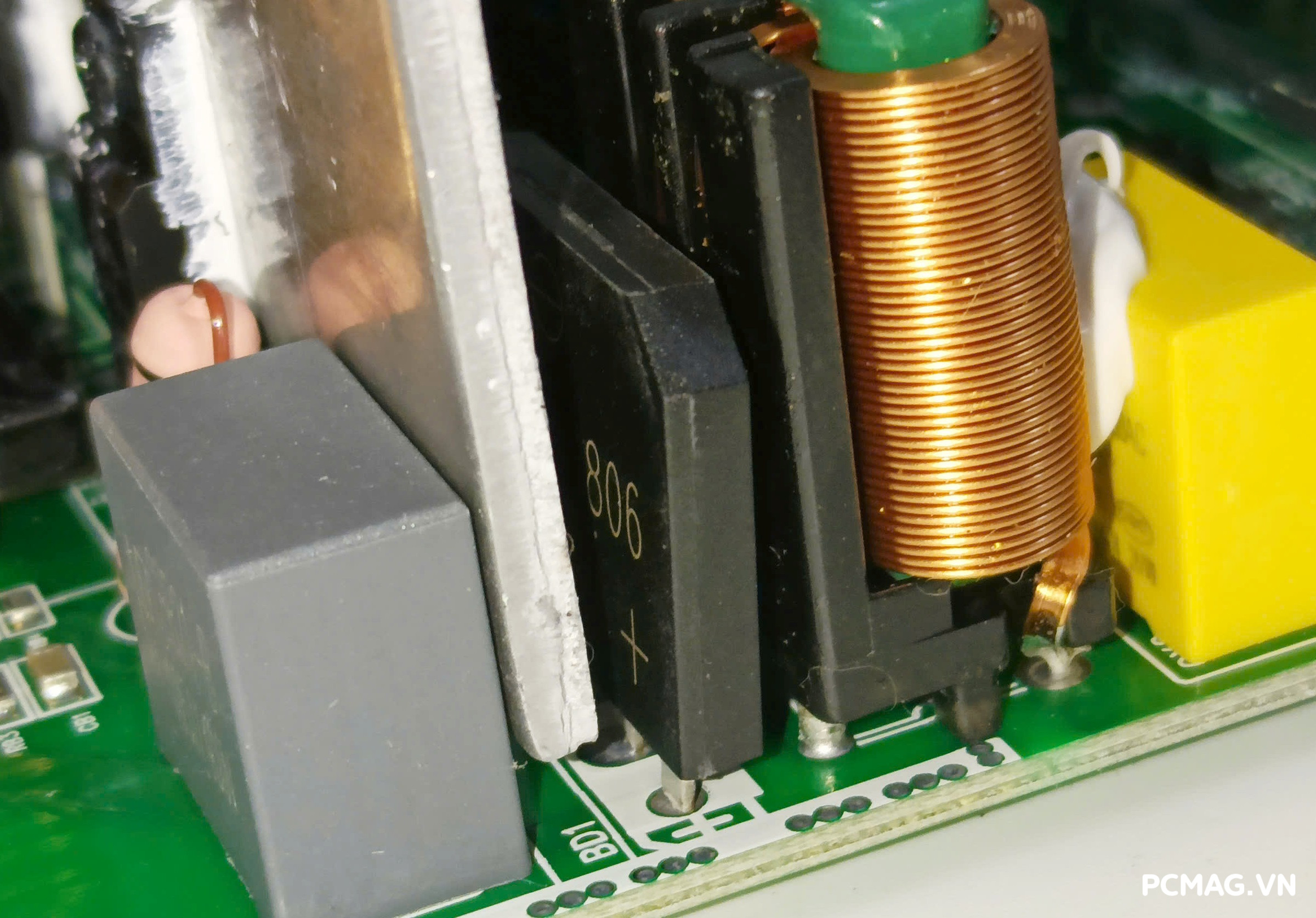

Infinity ECO 450W V2 được trang bị một tầng lọc nhiễu EMI cơ bản nhằm hạn chế nhiễu điện từ phát sinh trong quá trình hoạt động. Bên cạnh đó là diode cầu GBU806 (8A), được bố trí ở vị trí đón trực tiếp luồng gió từ quạt làm mát, giúp cải thiện khả năng tản nhiệt và đảm bảo vận hành ổn định.

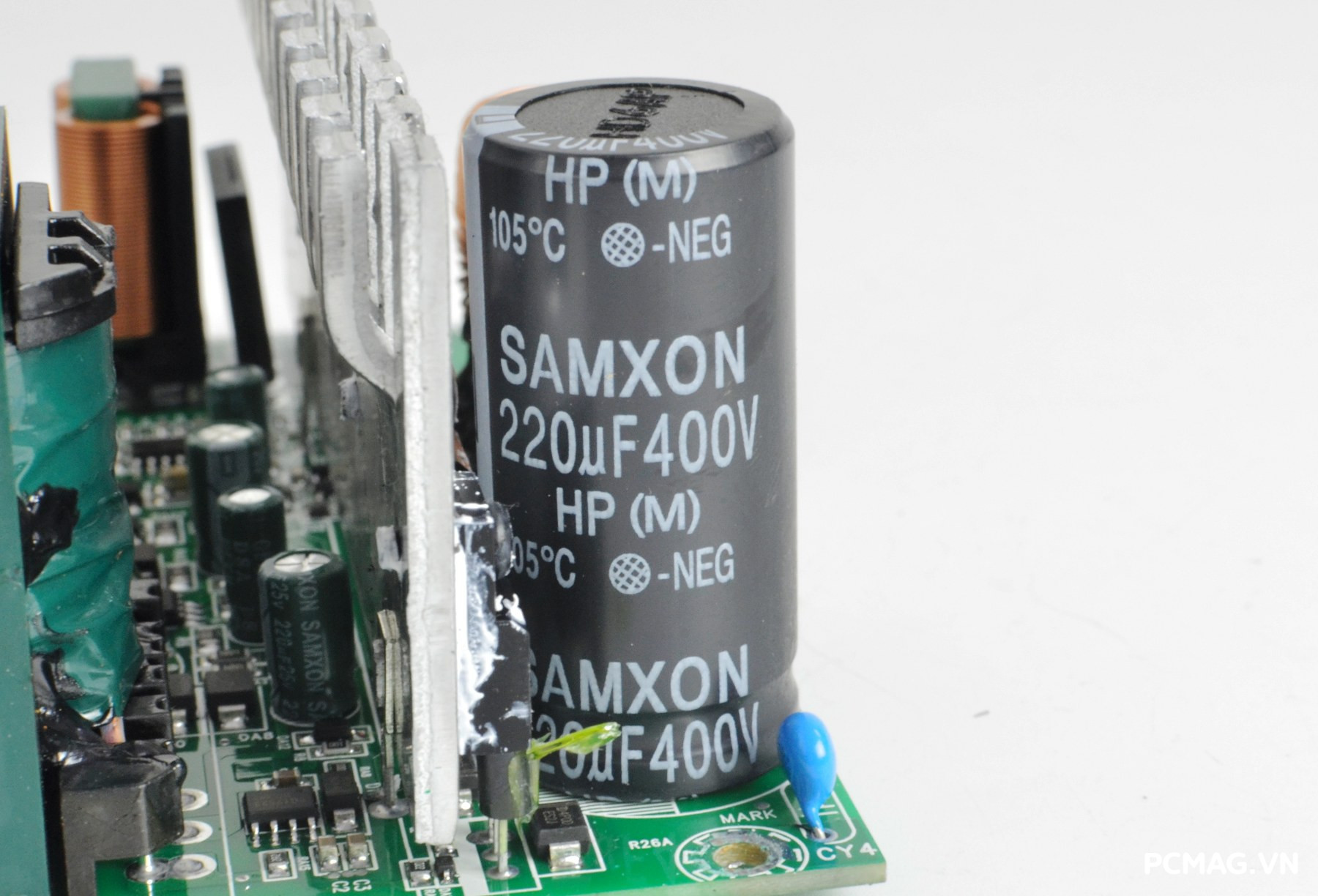

Tụ chính Samxon có thông số 220uF/420V có mức nhiệt độ chịu đựng tối đa đạt 105°C

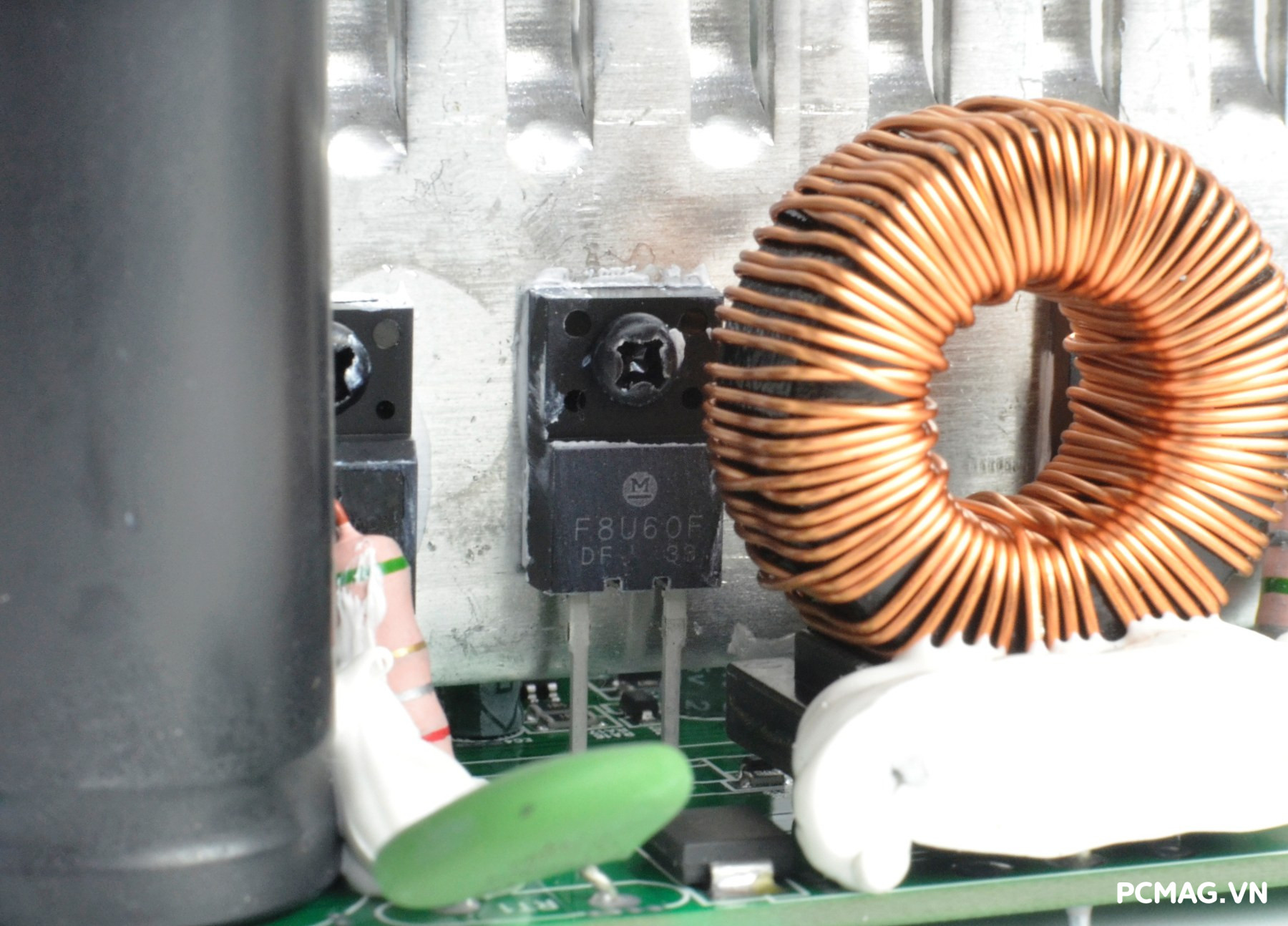

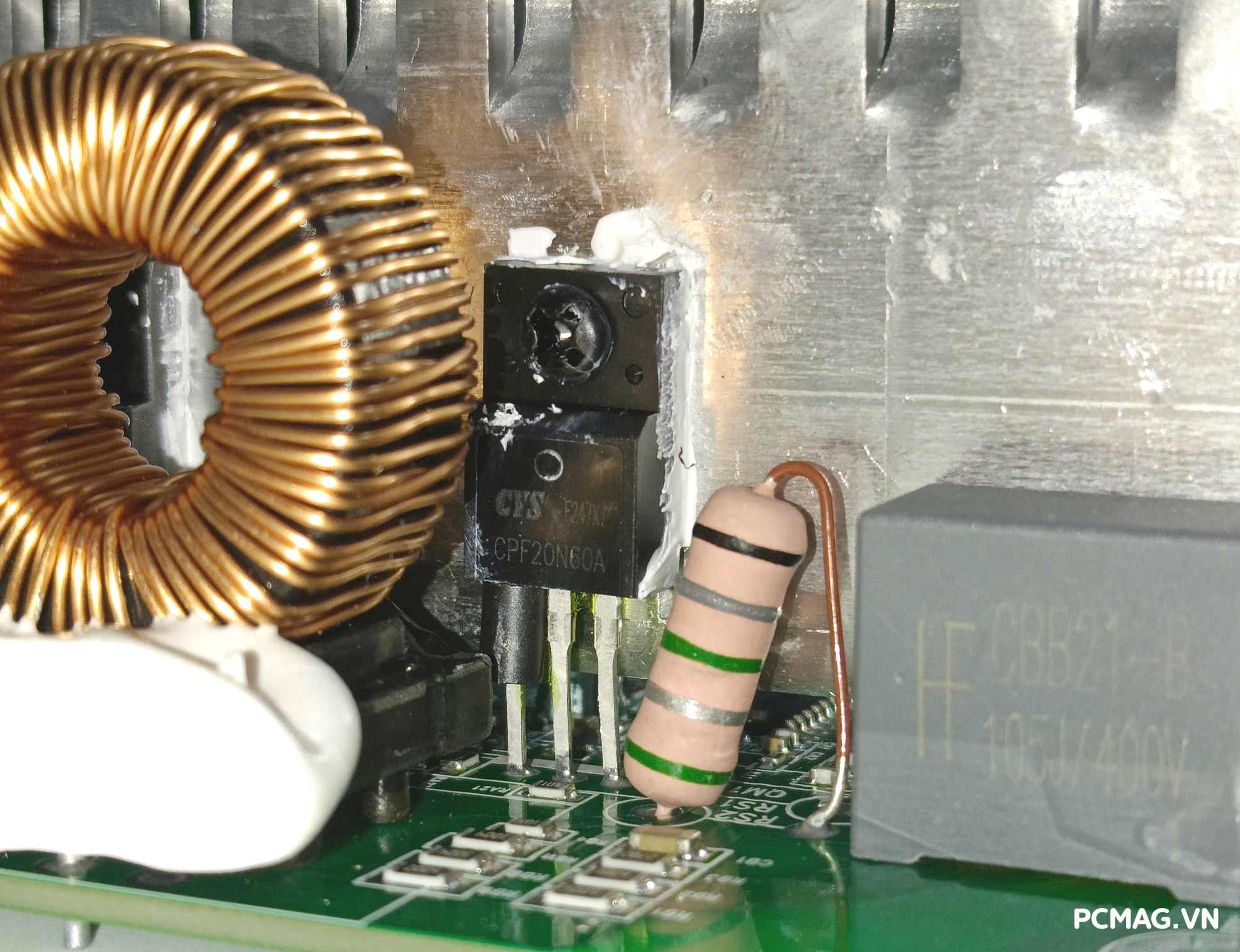

Tầng PFC của ECO 450W V2 sử dụng một MOSFET CYS 20N60A (20A) kết hợp cùng diode boost F8U60F (8A) nhằm cải thiện hệ số công suất và hiệu suất chuyển đổi.

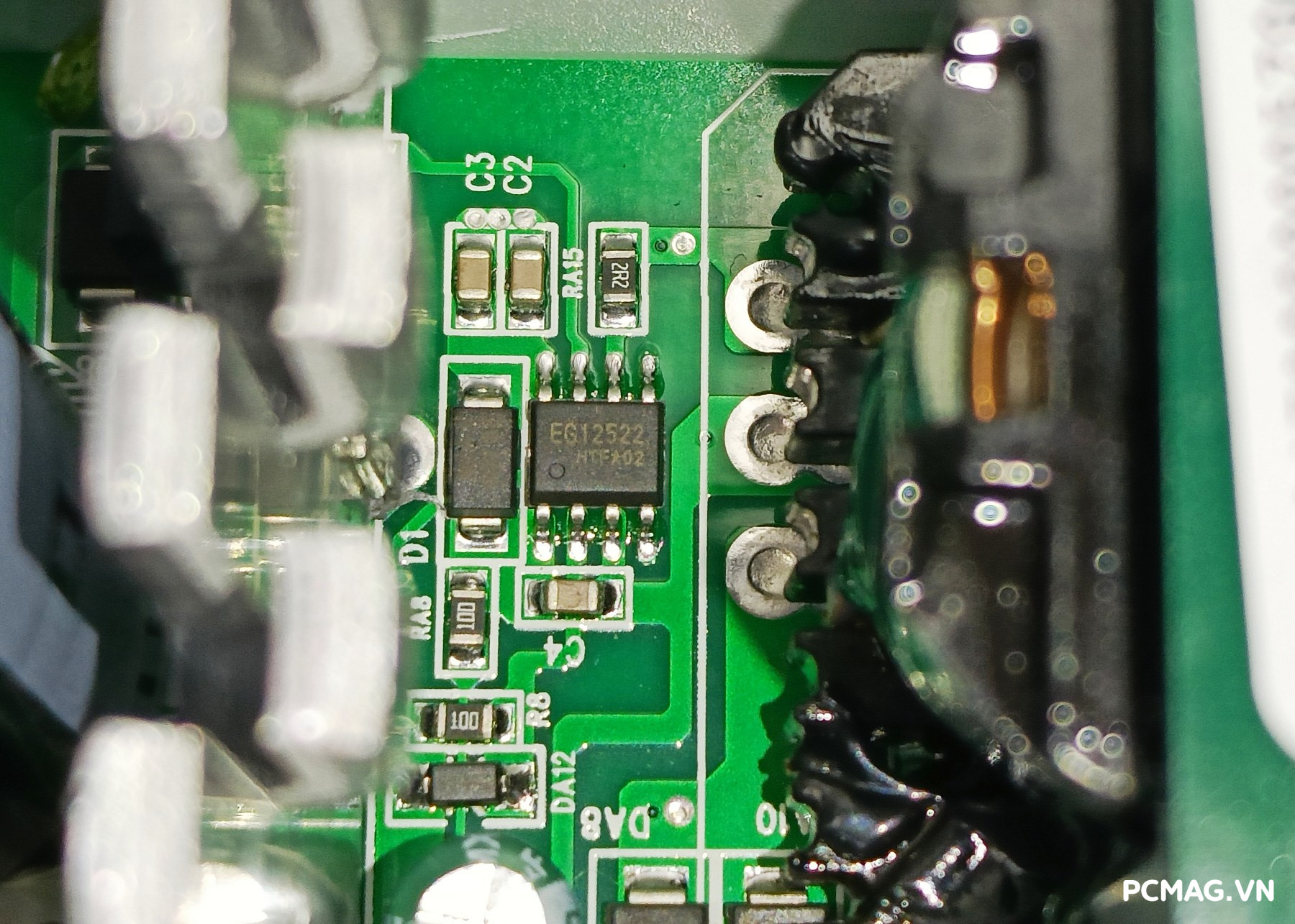

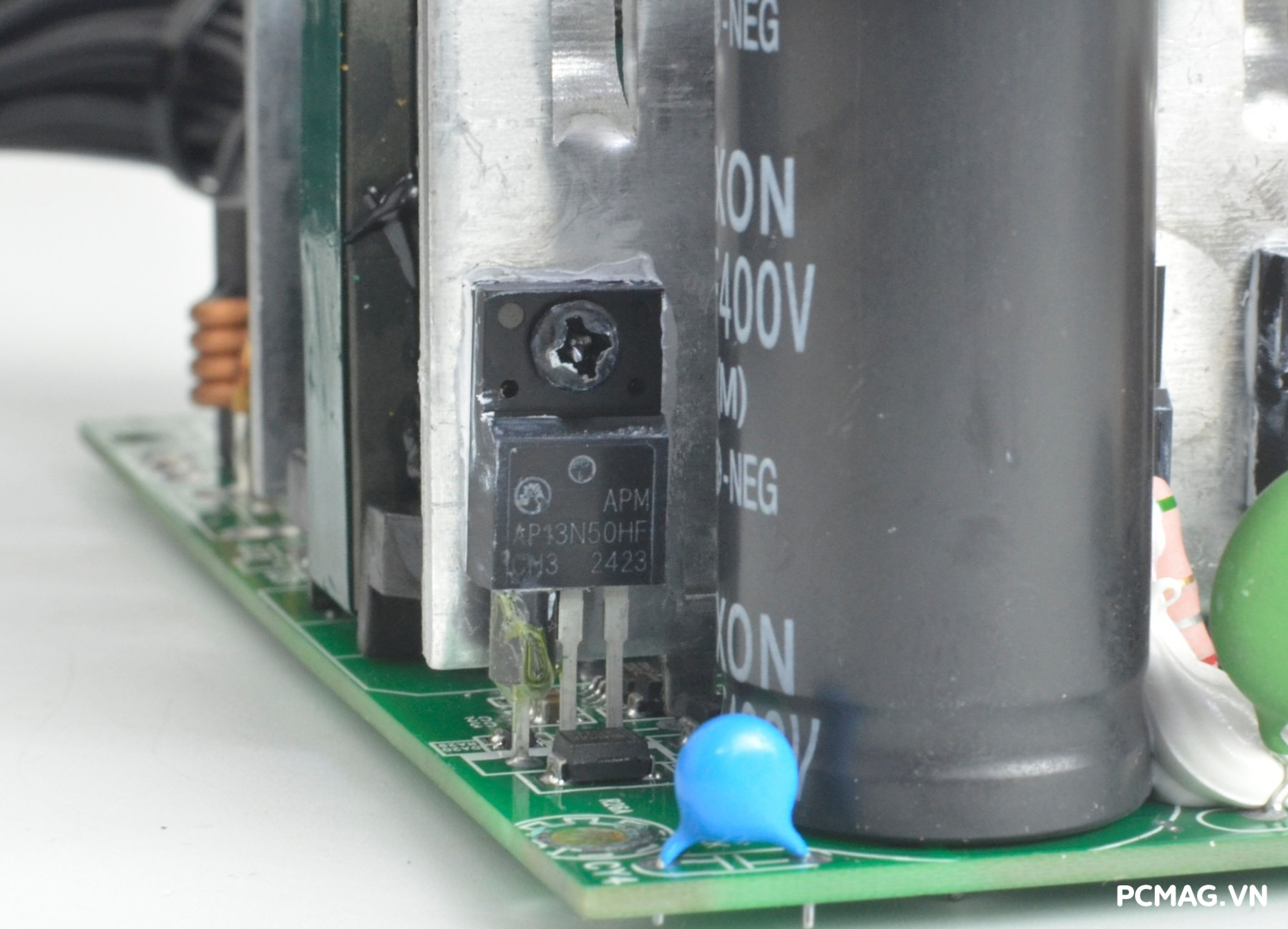

Ở tầng PWM, bộ nguồn trang bị cặp MOSFET APM AP13N50HF (13A) và được điều khiển thông qua IC driver EG12522, thay vì áp dụng phương pháp biến áp chia xung thường thấy trên các thiết kế dual forward truyền thống.

Toàn bộ hai tầng công suất này đều hoạt động dưới sự kiểm soát của IC dao động Youwang 8300, đảm bảo khả năng vận hành đồng bộ và ổn định.

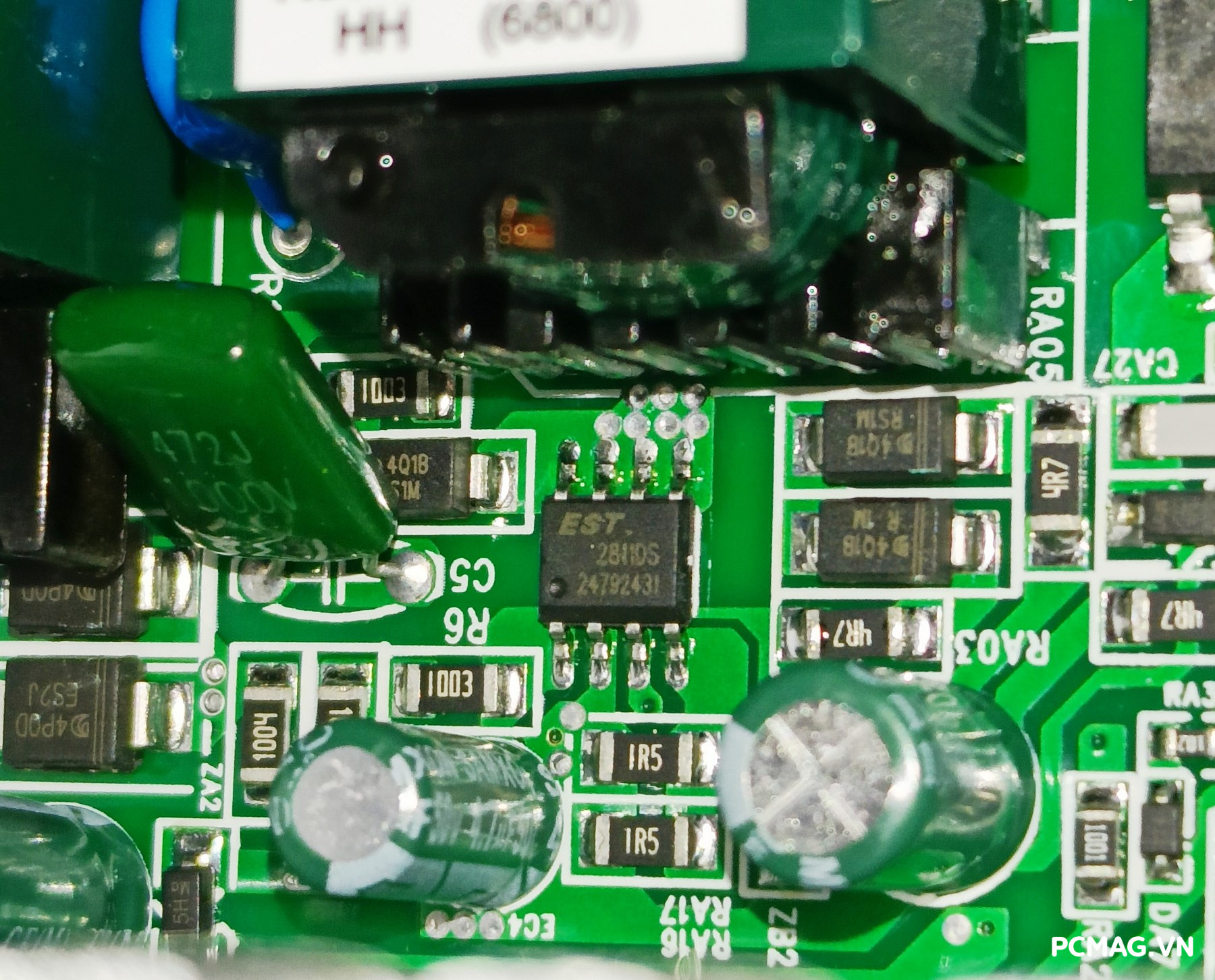

Nằm kế bên là IC dao động EST2811DS của mạch cấp trước 5Vsb

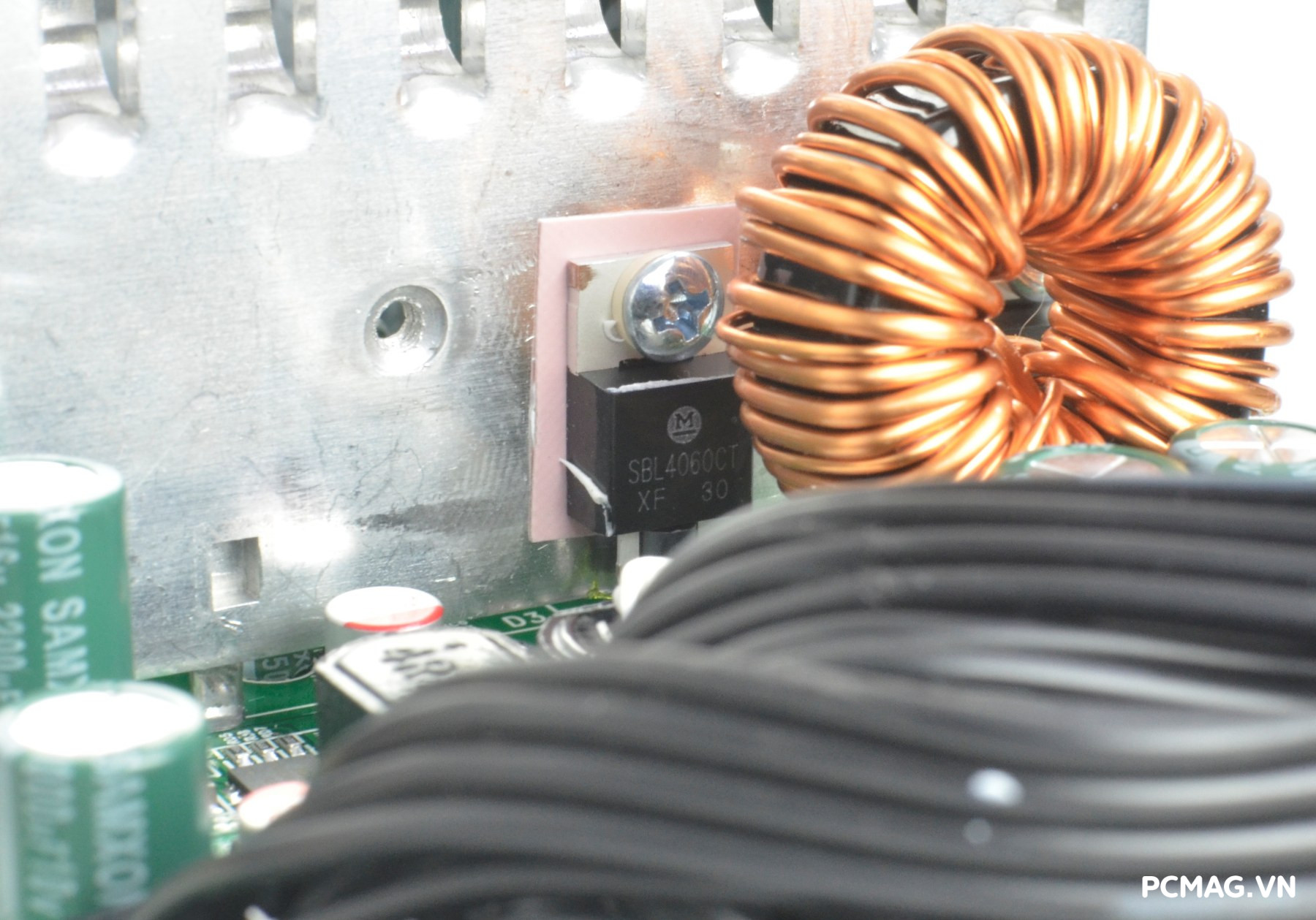

Ở khu vực chỉnh lưu cho đường 12V duy nhất trên ECO 450W V2 là tổ hợp 2 Diode SBL4060(2x 40A)

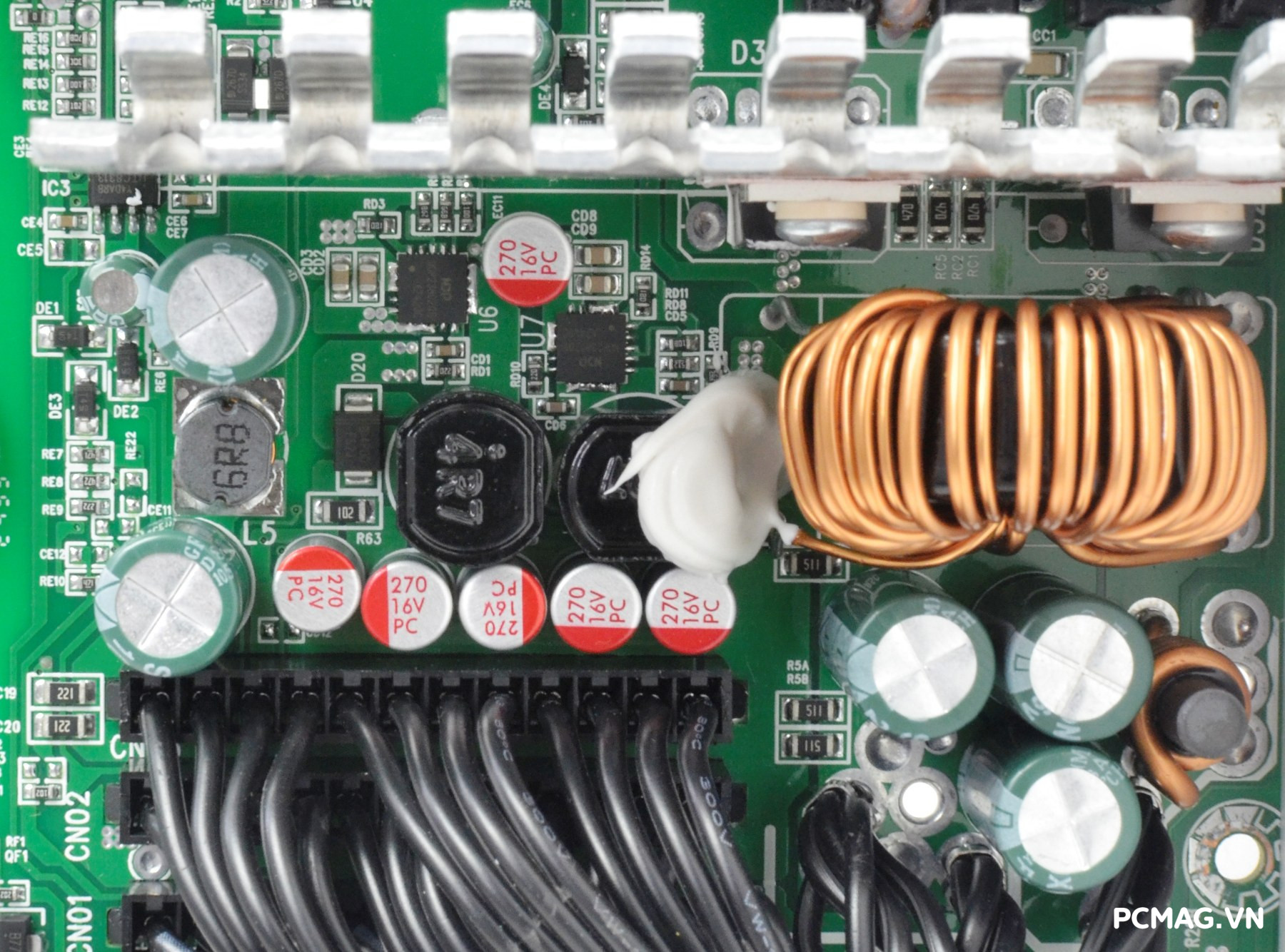

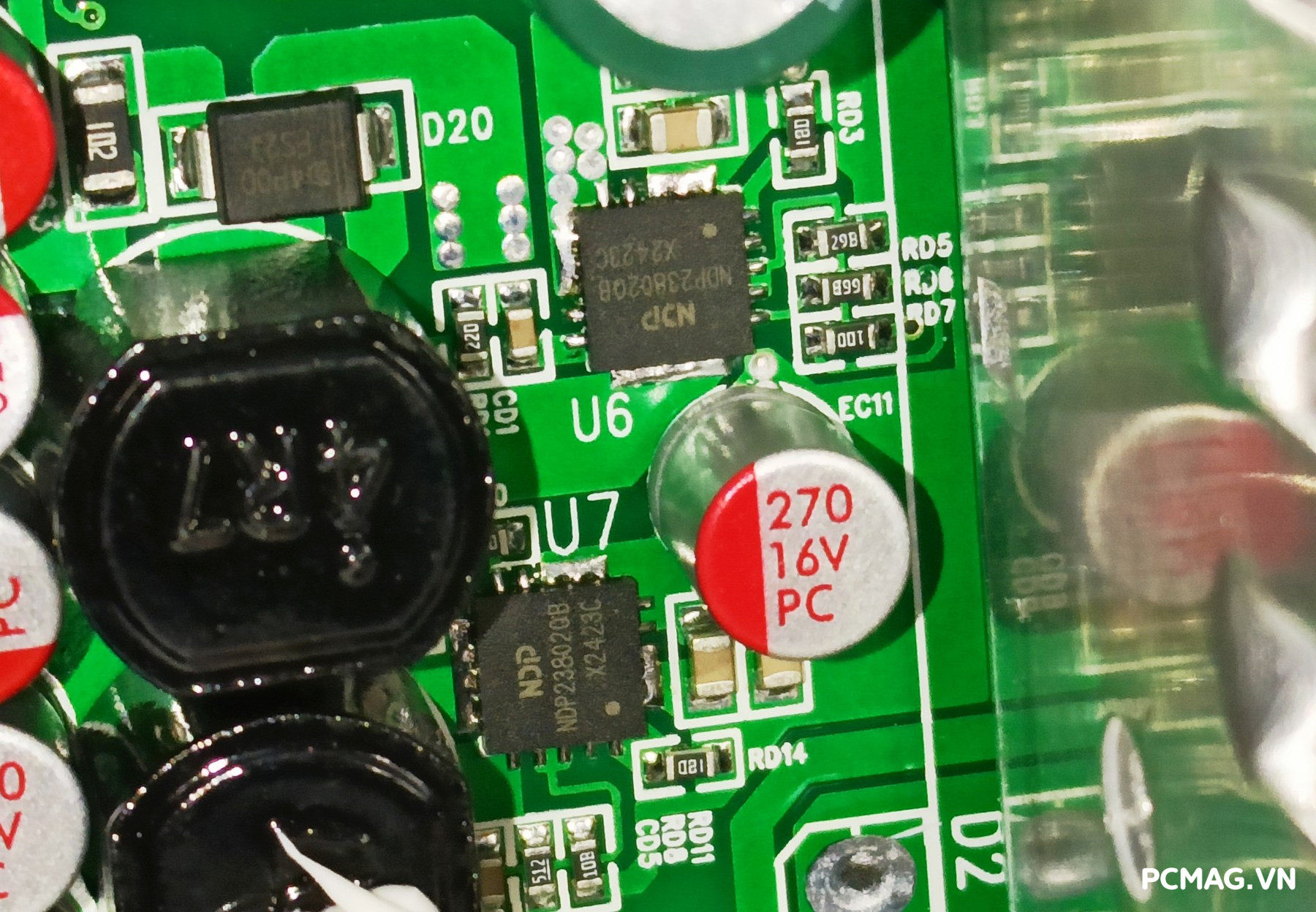

Hai đường 5V và 3.3V trên ECO 450W V2 được tạo ra thông qua 2 module VRM/DC to DC hàn trực tiếp trên mặt trên (Top side) của PCB chính. Bộ nguồn sử dụng IC NDP23802QB, tích hợp sẵn mạch điều khiển dao động và MOSFET trong cùng một chip, giúp tinh gọn thiết kế và giảm số lượng linh kiện phụ trợ, từ đó tối ưu chi phí sản xuất.

Tuy nhiên, giới hạn dòng đỉnh của IC này vào khoảng 18A peak, đủ đáp ứng cho các cấu hình PC phổ thông đến tầm trung, nhưng sẽ không quá dư dả nếu khai thác tải cao kéo dài trên hai đường điện áp phụ.

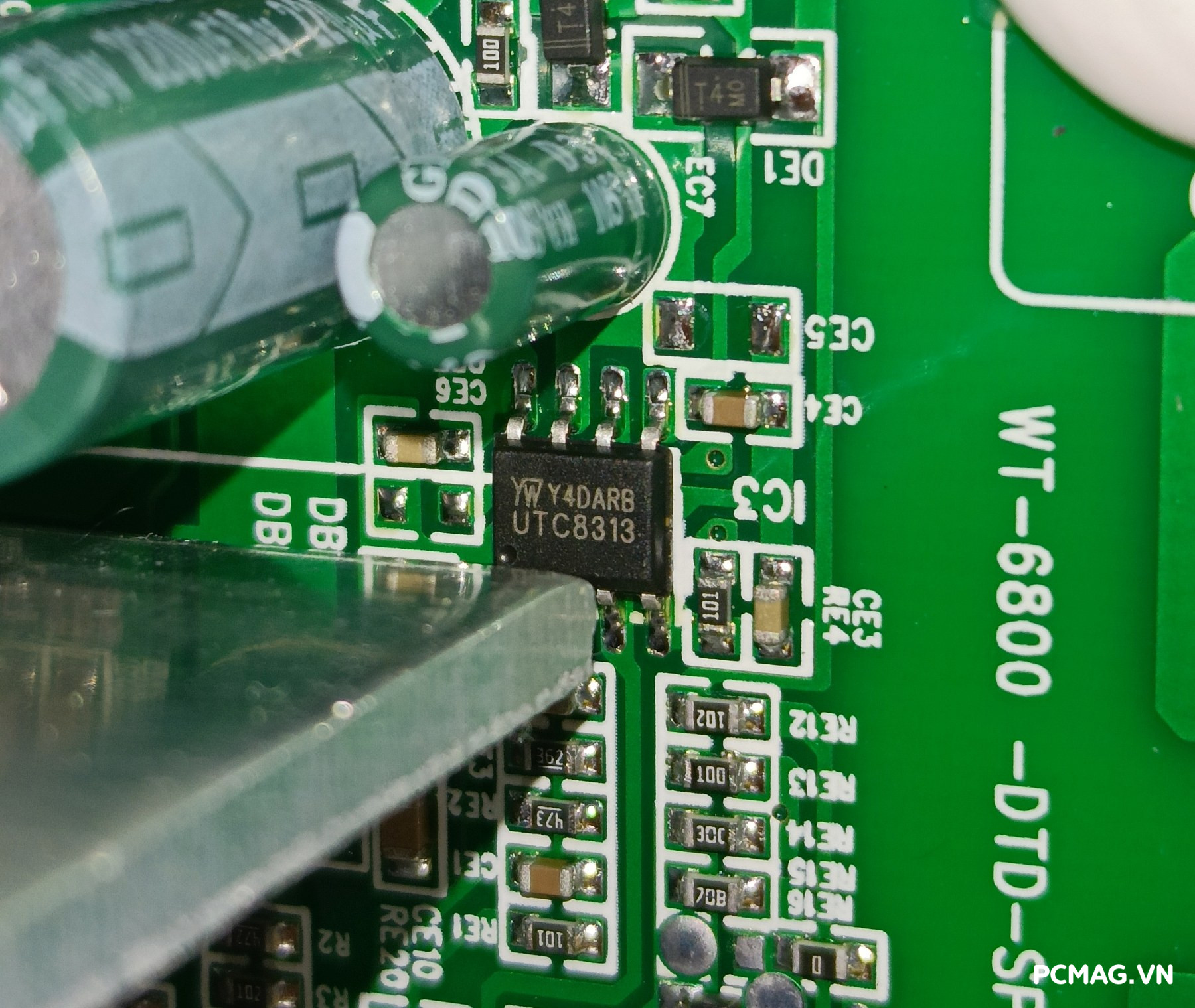

IC giám sát trên ECO 450W V2 là Youwang UTC8313, hỗ trợ ba cơ chế bảo vệ cơ bản gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch), góp phần đảm bảo an toàn cho hệ thống khi xảy ra sự cố.

Ở ngõ ra DC, bộ nguồn sử dụng tụ hóa Samxon cho khâu lọc chính, đồng thời trang bị thêm tụ rắn (solid capacitor) trên hai đường 3.3V và 5V nhằm cải thiện khả năng lọc nhiễu và giữ điện áp ổn định hơn trong quá trình vận hành.

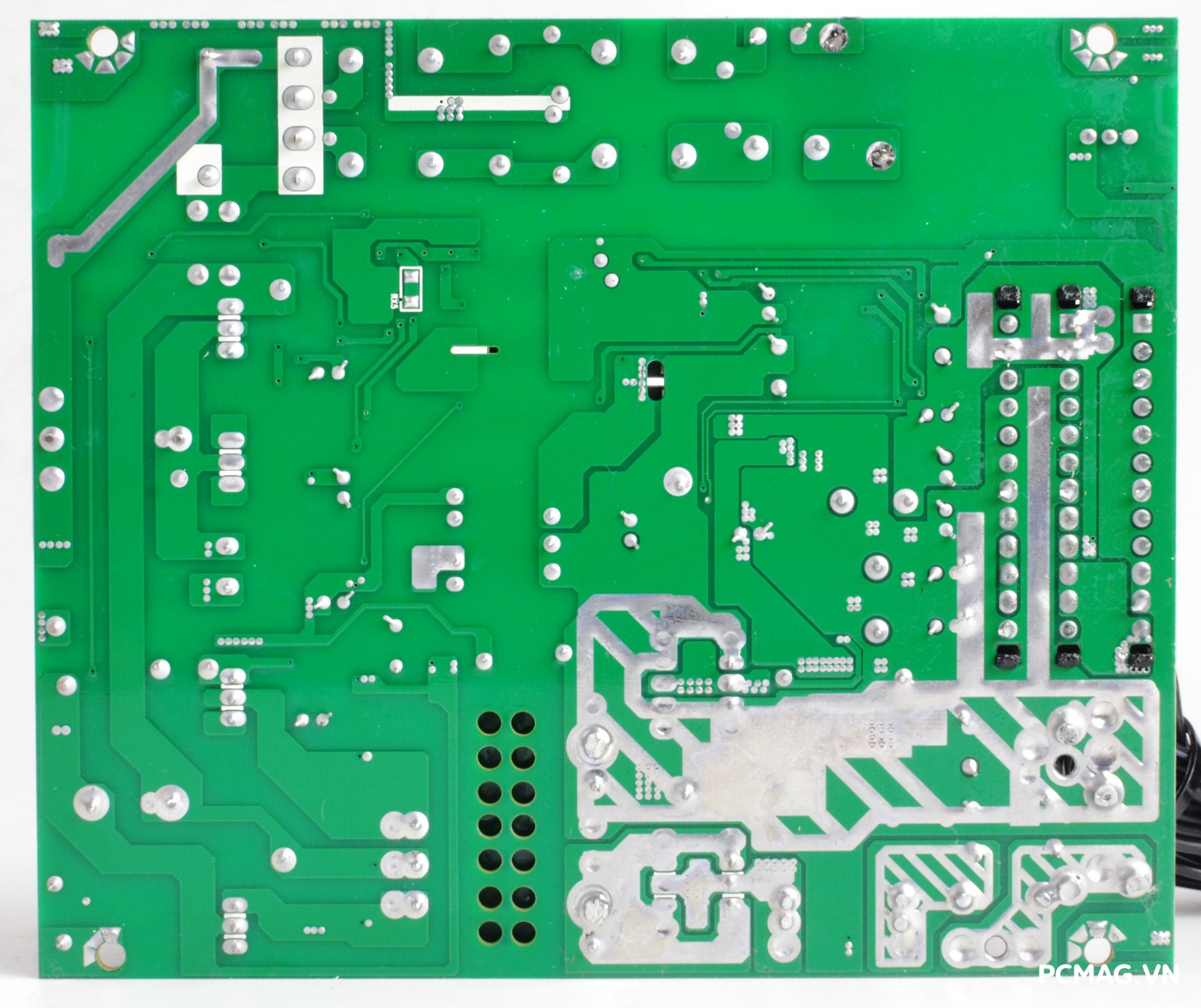

Phần mạch in của ECO 450W V2 thoáng và sạch các chân linh kiện được tỉa ngọn gàng

III. Thử nghiệm PSU Infinity ECO 450W V2

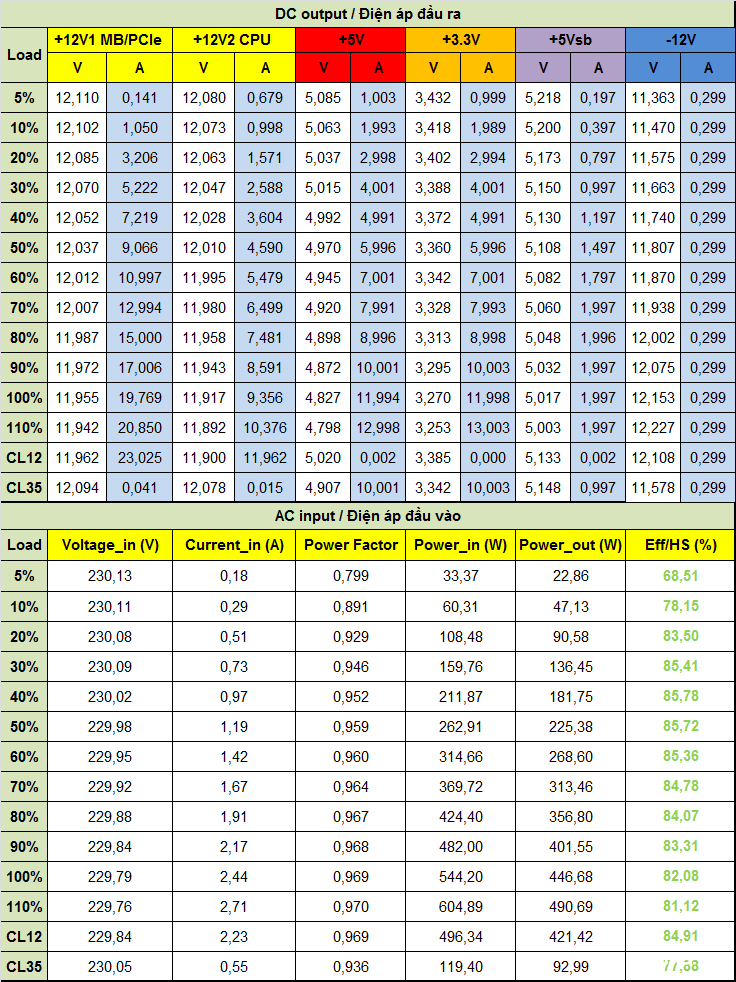

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu theo Test Plan ATX 3.0 của Intel, với các bộ nguồn single rail, đường 12V được tách thành 2 nhánh trong phép thử:

• 12V1: Cấp cho toàn bộ hệ thống sử dụng 12V ngoại trừ CPU (Mainboard, PCIe, thiết bị ngoại vi…)
• 12V2: Chỉ cấp riêng cho CPU thông qua đầu ATX12V/EPS12V

Kể từ ngày 14/04/2023, đường -12V cũng được bổ sung vào danh mục thử tải và thêm mức kiểm tra tại 5% Load, nhằm đánh giá khả năng vận hành ở tải thấp.

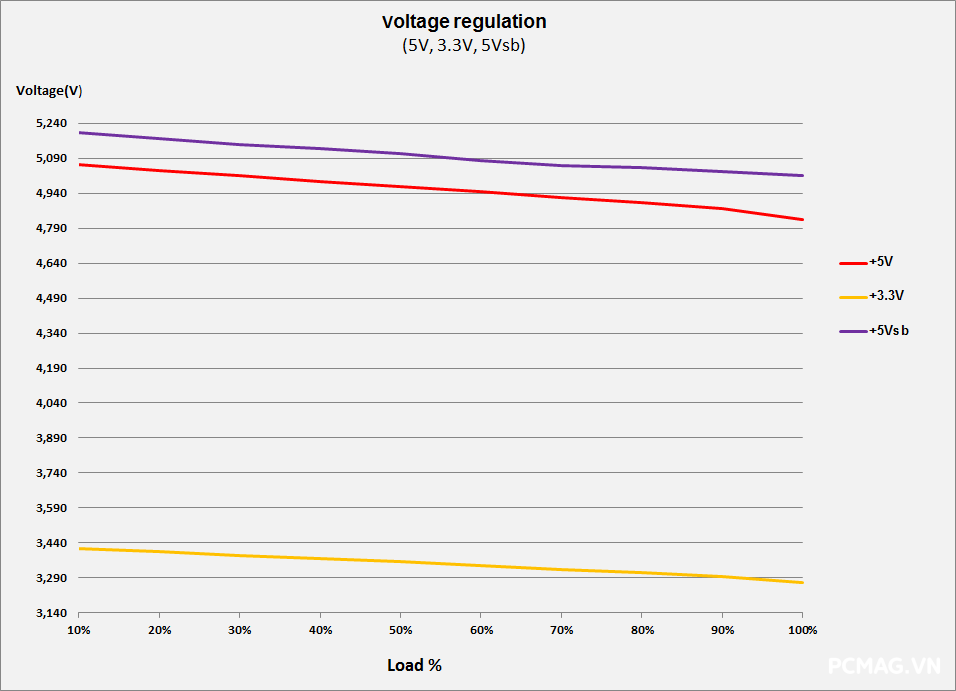

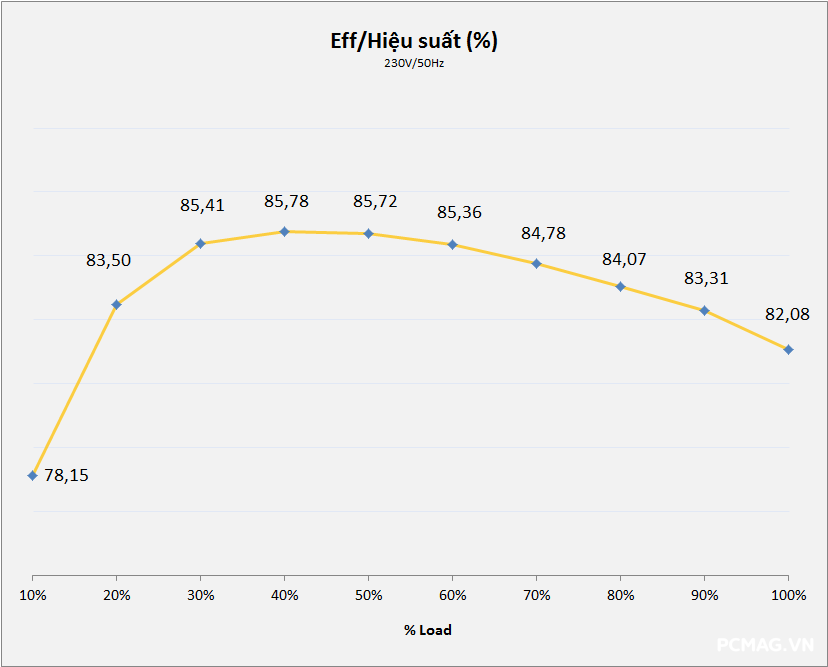

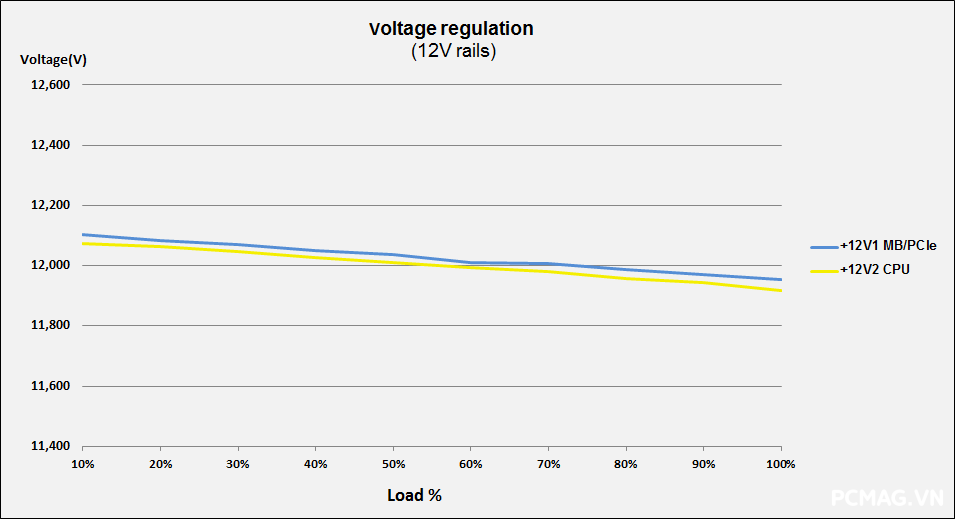

Trong quá trình thử nghiệm, Infinity ECO 450W V2 hoàn thành tốt các mức tải với điện áp dao động nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC to DC, ở các kịch bản tải chéo hoặc tải không đồng đều, các đường điện áp chính vẫn duy trì độ ổn định tốt. Hiệu suất tối đa đo được đạt 85,78% @230Vac, phù hợp với mức công bố 85% từ phía Infinity.

2. Inrush Current Testing (Dòng khởi động)

Dòng khởi động (inrush current) của Infinity ECO 450W V2 ghi nhận ở mức trung bình so với các bộ nguồn cùng phân khúc công suất. Mức này không gây áp lực lớn lên hệ thống điện dân dụng và vẫn nằm trong ngưỡng chấp nhận được đối với PSU 450W phổ thông.

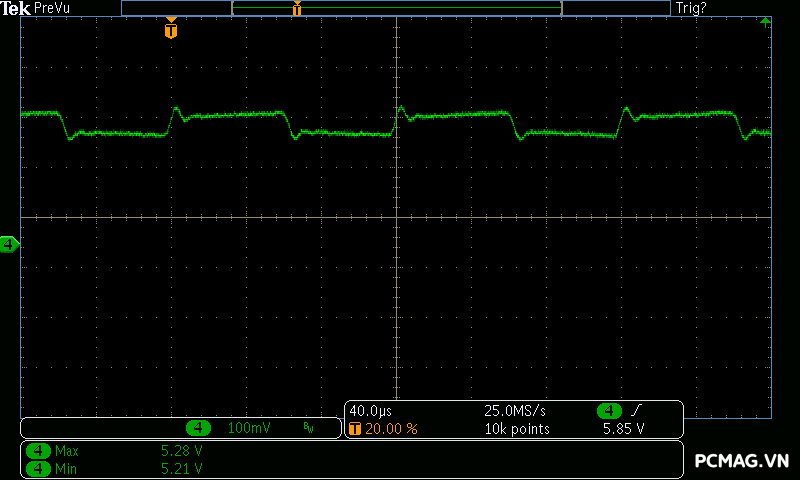

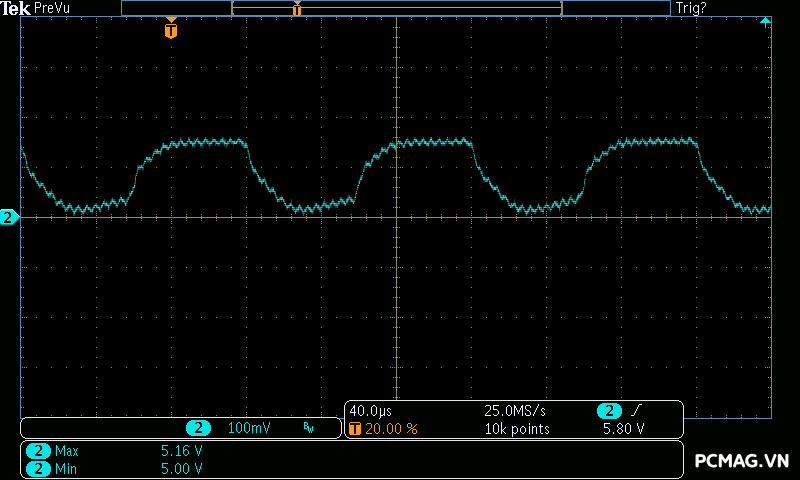

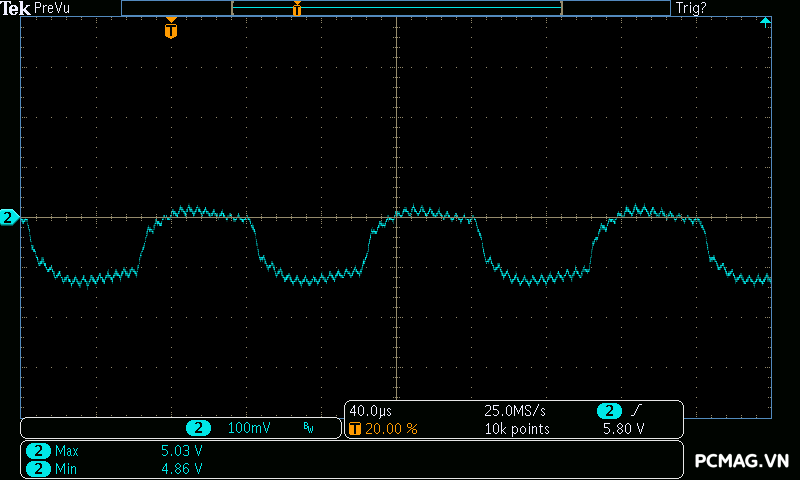

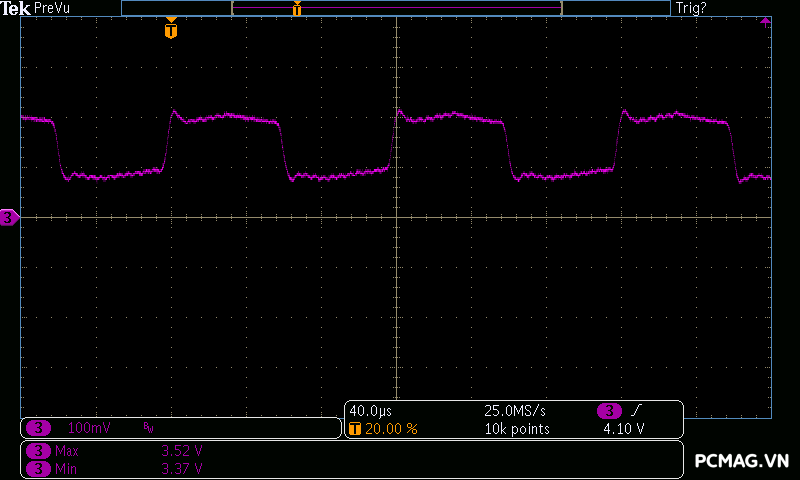

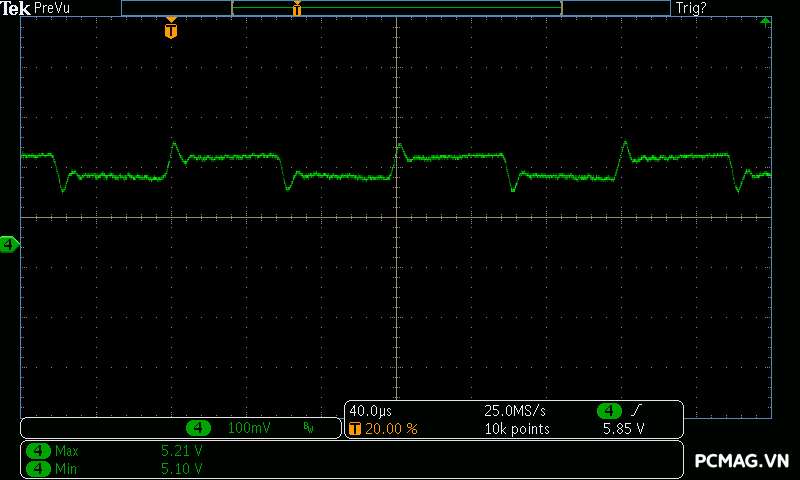

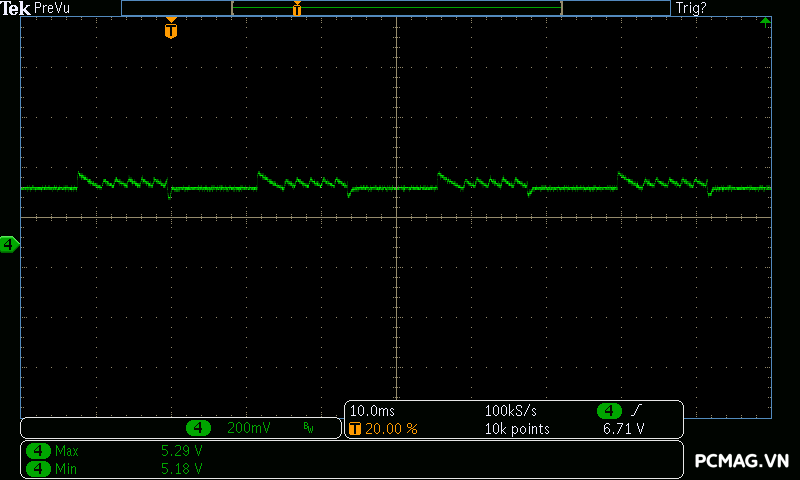

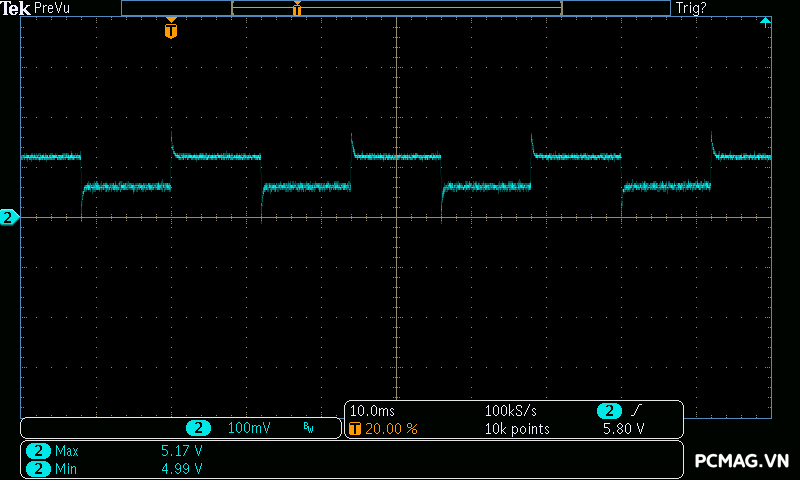

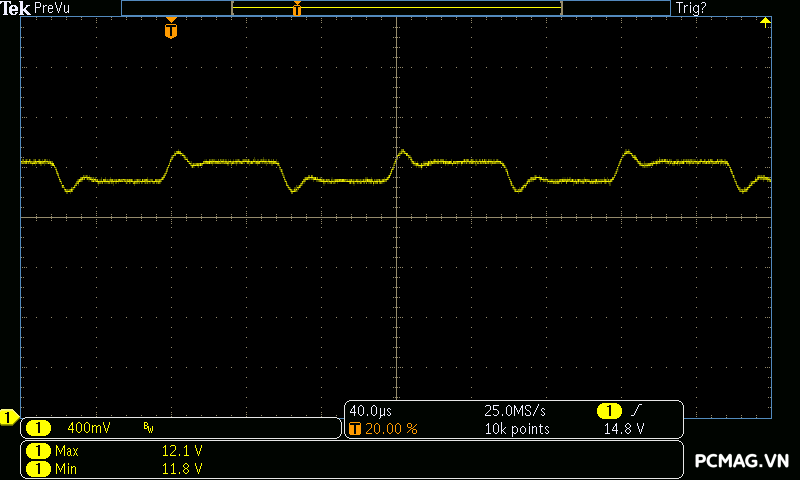

3. Sync Transient Response Test (Thử tải biến thiên)

• Capacitance load: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate (theo Intel ATX 3.0):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

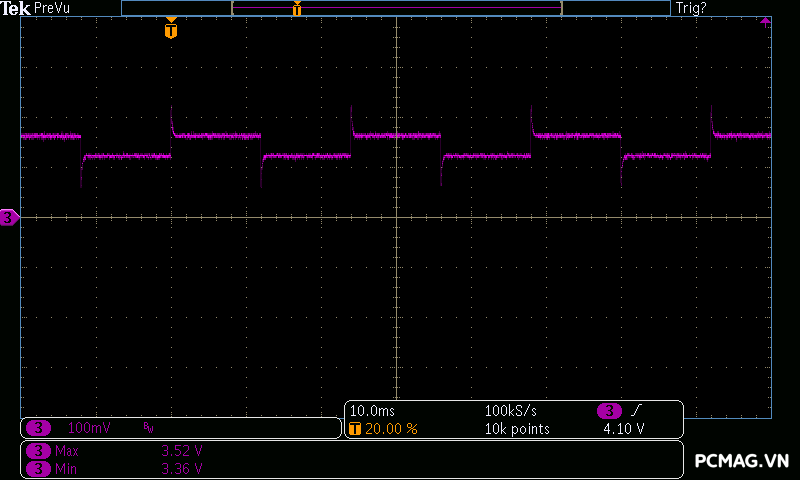

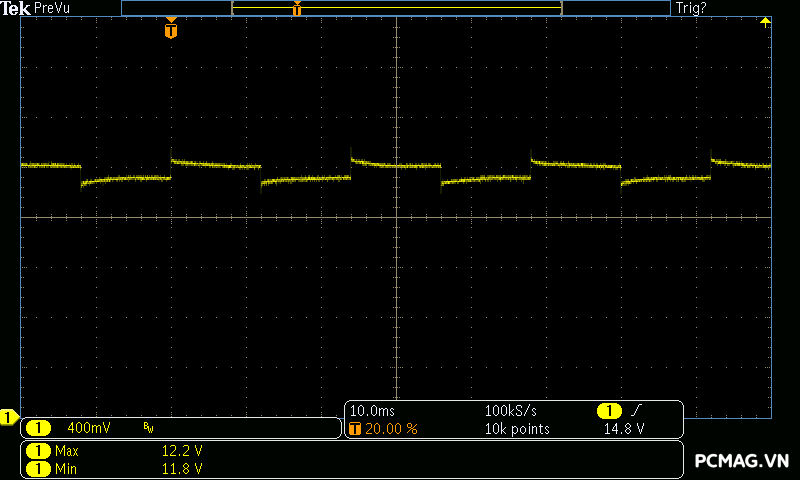

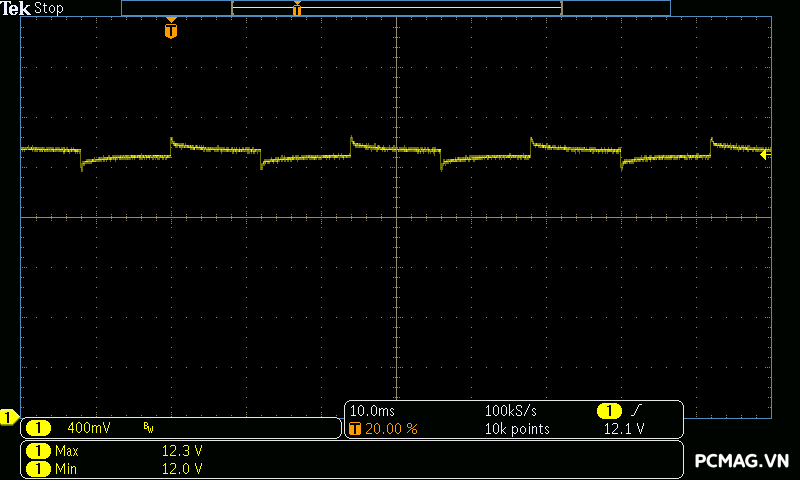

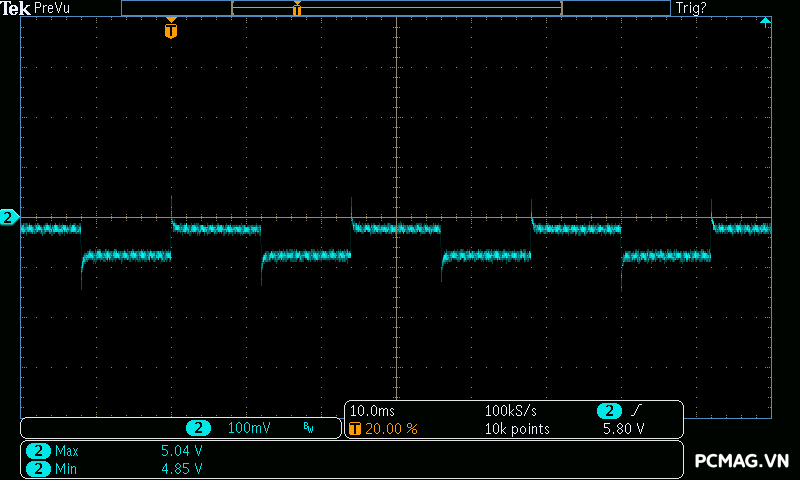

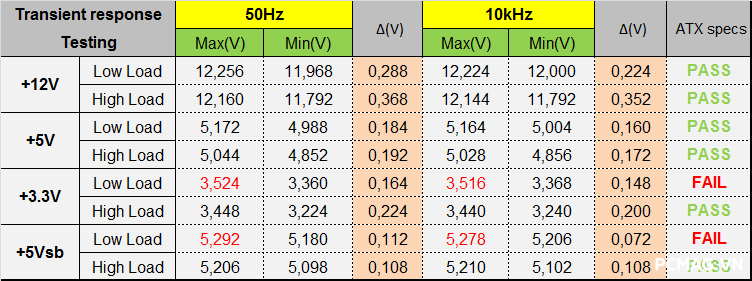

Trong bài kiểm tra tải biến thiên đồng bộ, Infinity ECO 450W V2 gặp giới hạn ở hai đường 3.3V và 5Vsb. Nguyên nhân chủ yếu do mức điện áp không tải (no-load) ban đầu được thiết lập tương đối cao, khiến biên độ dao động khi chuyển đổi trạng thái tải khó duy trì hoàn toàn trong khung tiêu chuẩn ATX yêu cầu.

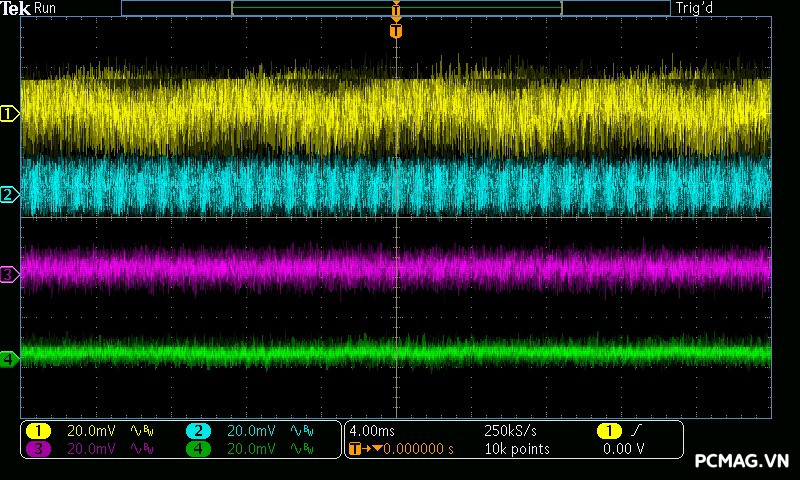

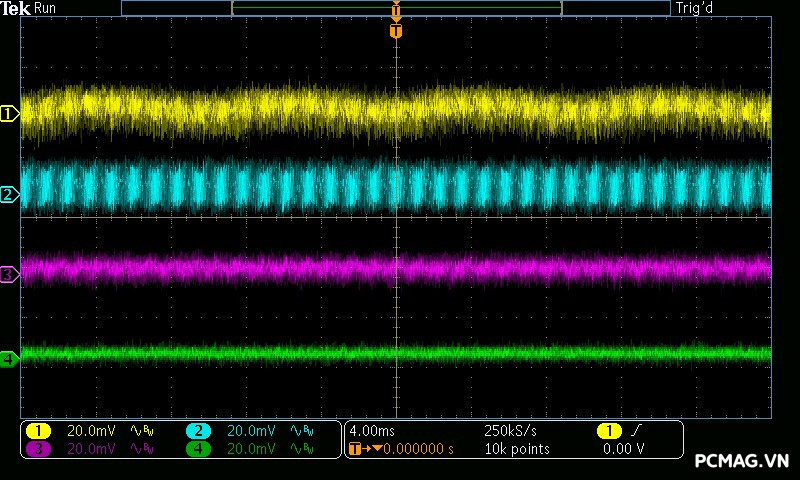

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

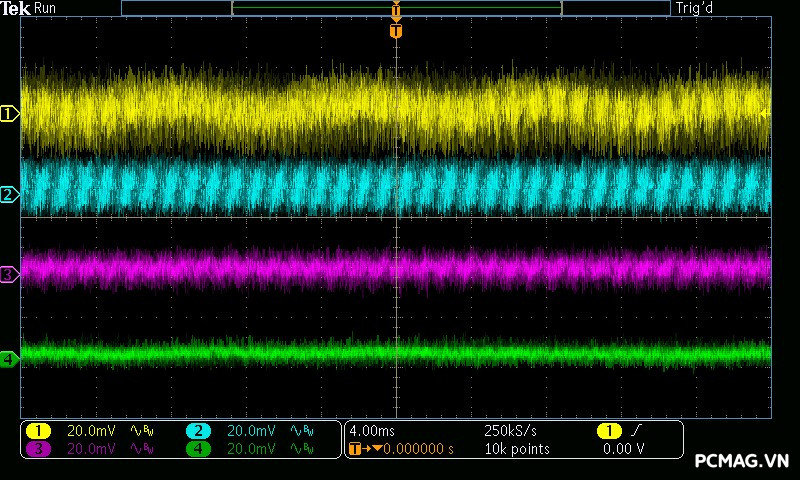

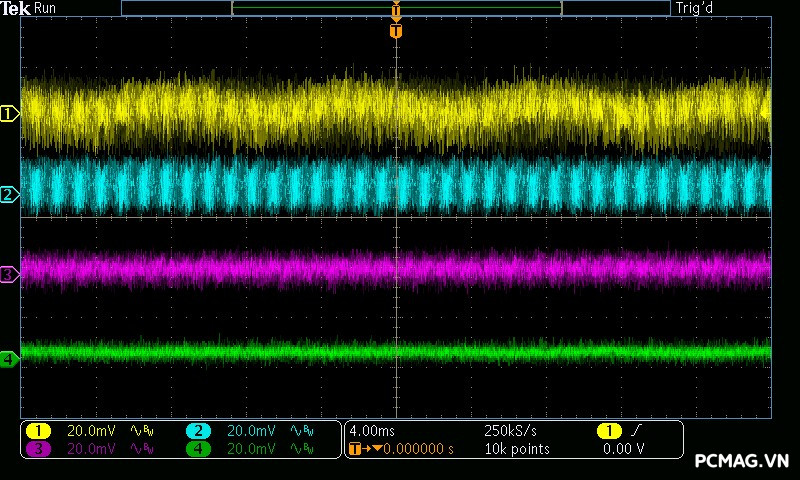

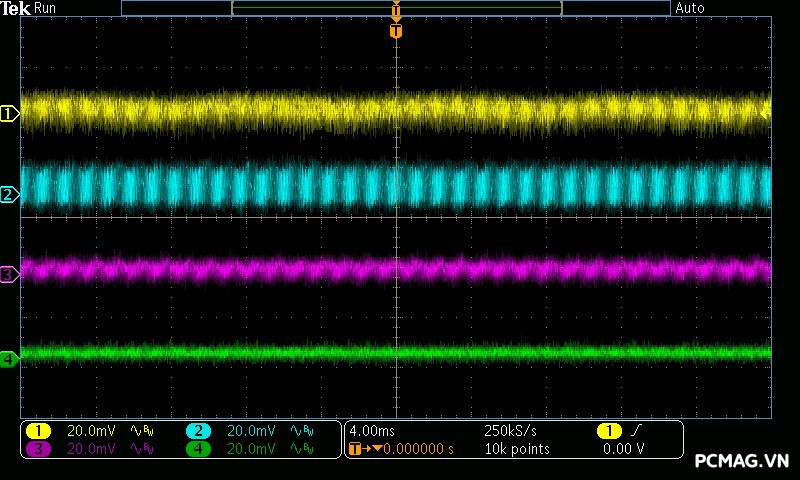

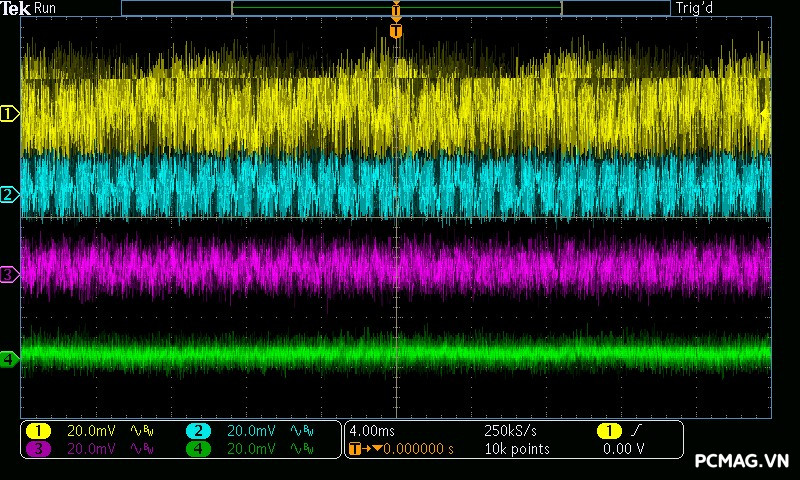

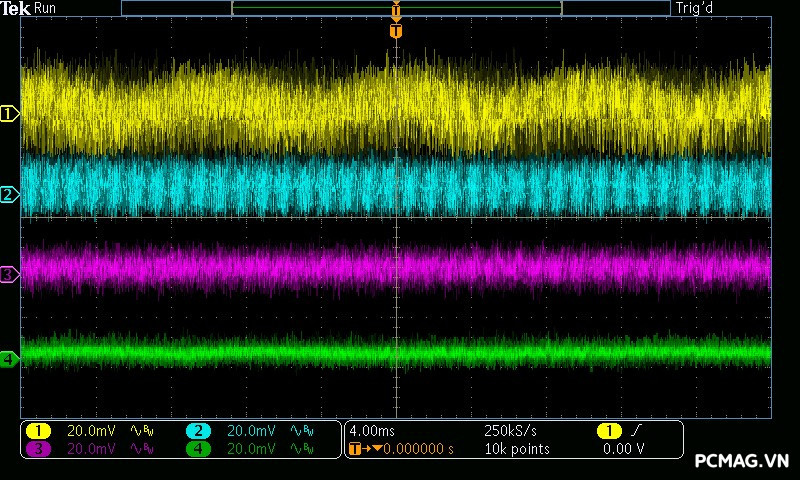

4. Ripple & Noise (Nhiễu AC cao tần)

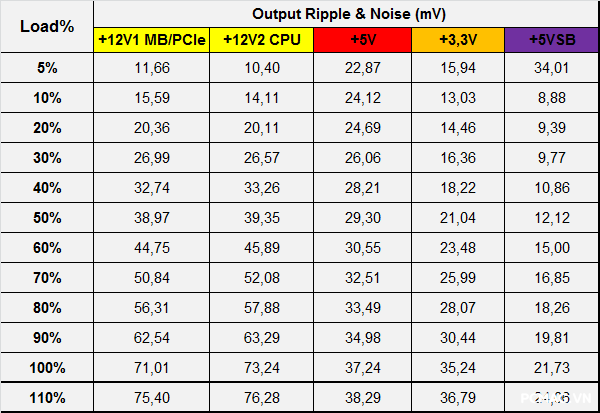

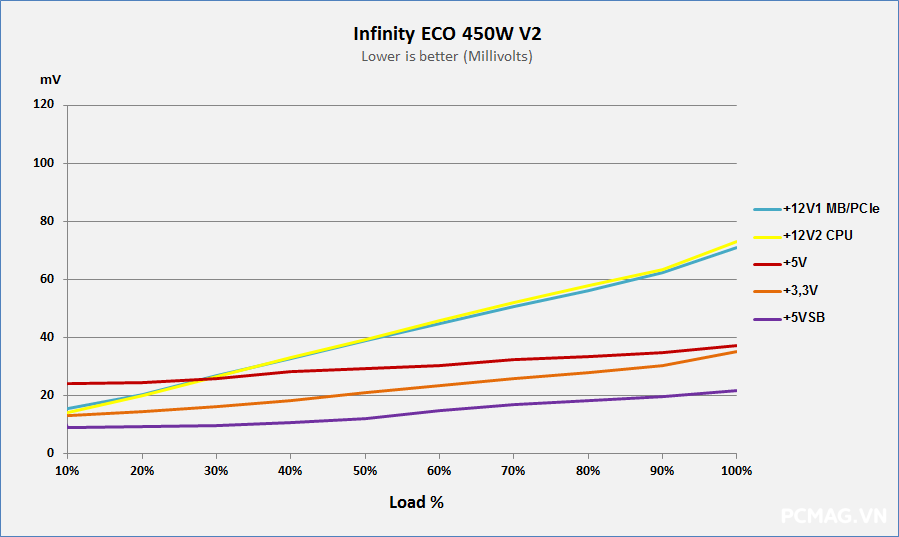

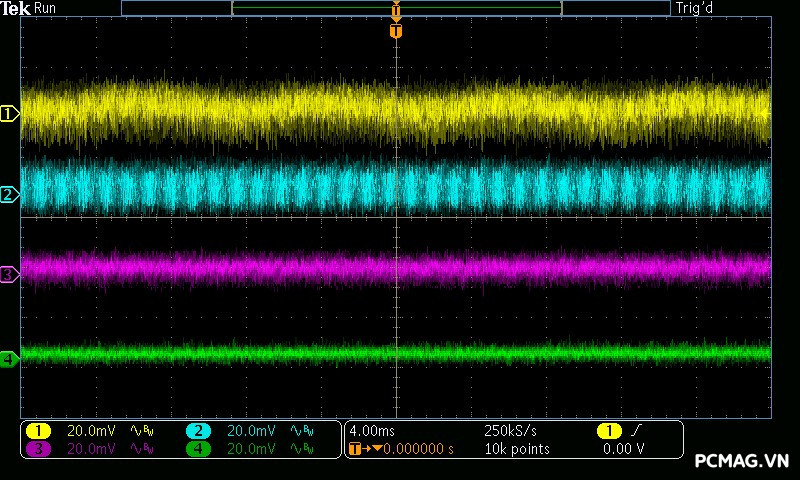

Mức nhiễu cao tần (Ripple & Noise) của Infinity ECO 450W V2 được ghi nhận ở mức trung bình trong phân khúc. Ở tải cao, đường 12V đạt tối đa khoảng 70mV, vẫn nằm trong giới hạn cho phép của tiêu chuẩn ATX. Các đường điện còn lại như 5V và 3.3V dao động quanh mức 30mV, cho thấy khả năng lọc nhiễu ở mức ổn định đối với một bộ nguồn phổ thông.

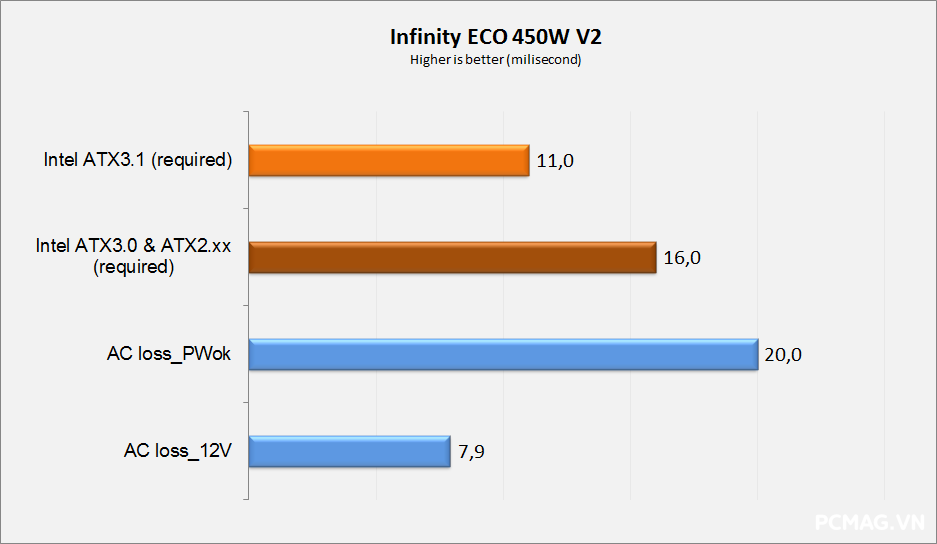

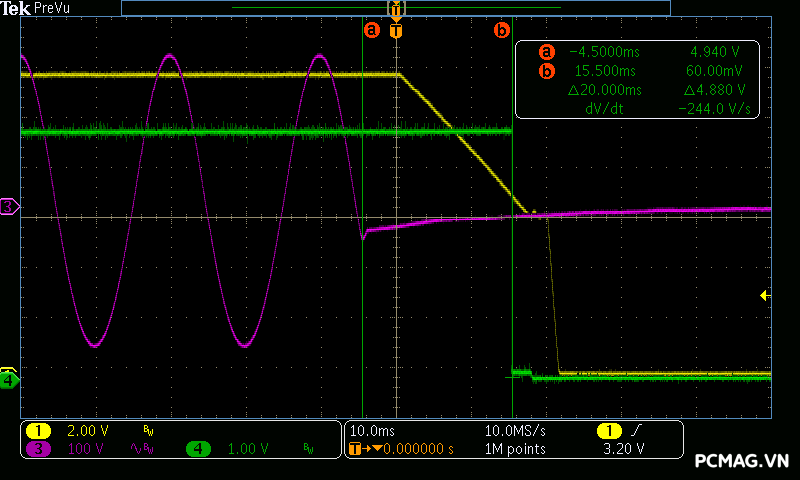

5. Hold-up Time (Thời gian lưu điện)

Tín hiệu Power OK trên Infinity ECO 450W V2 chưa được căn chỉnh tối ưu, khi thời điểm ngắt tín hiệu xảy ra sau khi đường 12V đã vượt ra khỏi giới hạn cho phép của tiêu chuẩn ATX. Điều này cho thấy mạch giám sát vẫn còn độ trễ nhất định trong quá trình phản hồi khi điện áp sụt giảm.

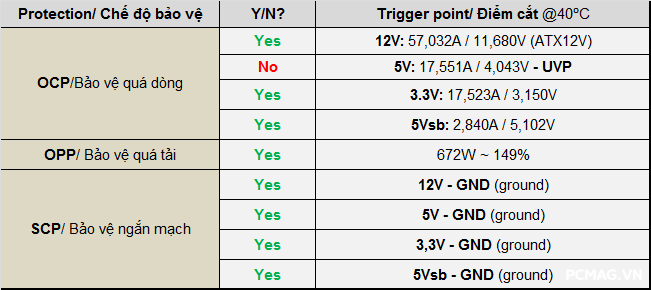

6. Protection Features (Các chế độ bảo vệ)

Nhìn chung, các cơ chế bảo vệ trên Infinity ECO 450W V2 hoạt động ổn định và thực hiện đúng chức năng. Tuy nhiên, với hai đường 5V và 3.3V, ngưỡng OCP (bảo vệ quá dòng) được thiết lập dựa trên giới hạn chịu đựng tối đa của IC tích hợp trong module DC to DC, thay vì sử dụng điện trở Rshunt để xác định mức cắt dòng chính xác hơn.

Trong thử nghiệm thực tế, ở đường 3.3V, IC đã kích hoạt bảo vệ khá kịp thời trước khi vượt quá giới hạn an toàn. Trong khi đó, với đường 5V, thời điểm kích OCP có phần chậm hơn đôi chút, cho thấy biên độ bảo vệ vẫn chưa thực sự tối ưu.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó nguồn máy tính ATX là một ví dụ điển hình – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi cấp điện ở mức khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Cụ thể, nếu PSU hỗ trợ tối đa 240VAC thì mức thử nghiệm sẽ tương đương khoảng 264VAC @60Hz.

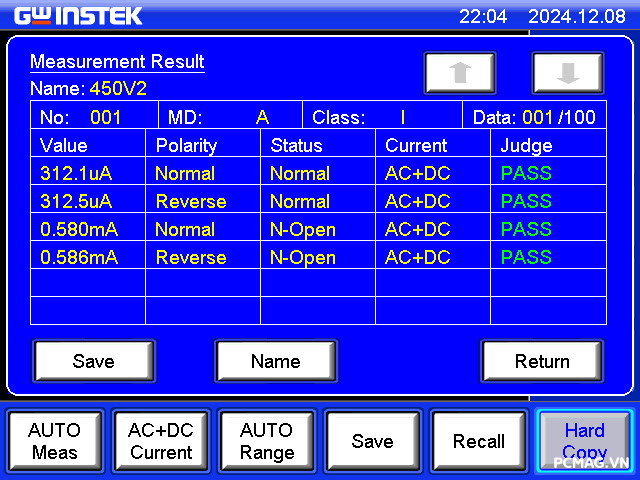

Để đánh giá thông số này, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, nhằm xác định chính xác mức dòng rò và đảm bảo đáp ứng yêu cầu an toàn điện.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

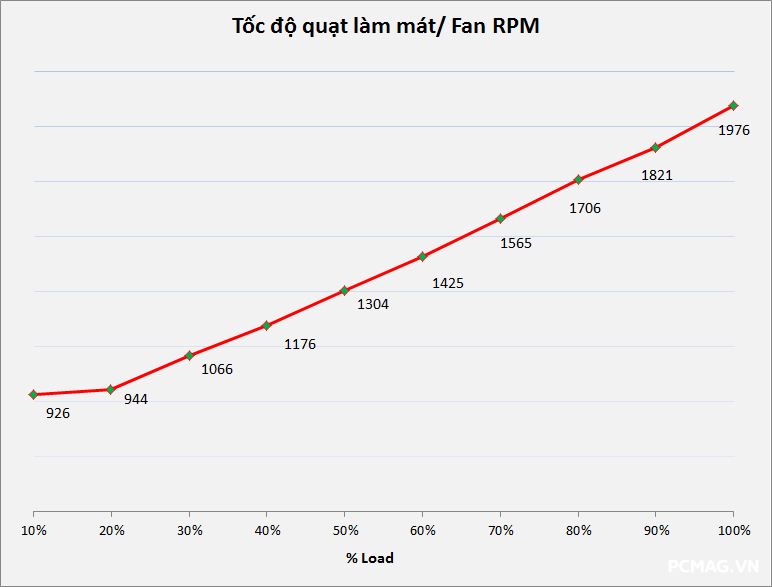

Biểu đồ tốc độ quạt của Infinity ECO 450W V2 cho thấy cơ chế điều tốc tăng tuyến tính theo nhiệt độ, bắt đầu từ khoảng 900 RPM và đạt tối đa gần 2000 RPM khi tải cao. Thiết lập này khiến PSU có phần ồn hơn ở mức tải nặng, nhưng đổi lại khả năng kiểm soát nhiệt độ được cải thiện đáng kể.

Quan sát qua ảnh nhiệt (thermal image), khu vực có nhiệt độ cao nhất tập trung tại mạch DC to DC/VRMs của đường 3.3V, với mức nhiệt dao động khoảng 70–75°C, cho thấy hệ thống tản nhiệt hoạt động tương đối hiệu quả trong điều kiện môi trường khắc nghiệt.

IV. Kết luận

Infinity ECO 450W V2 mang lại chất lượng điện áp và linh kiện ở mức tương đối khá trong phân khúc phổ thông. Hiệu suất thực tế đo được đạt 85,78% @230Vac, phù hợp với mức công bố từ nhà sản xuất.

So với thế hệ ECO 450W trước đây, phiên bản V2 có bước cải thiện rõ rệt về độ ổn định điện áp, đặc biệt ở các kịch bản tải chéo hoặc tải không đồng đều, nhờ được trang bị mạch DC to DC (VRMs) giúp tối ưu khả năng chuyển đổi điện năng.

Với mức công suất 450W, ECO 450W V2 phù hợp cho các cấu hình PC phổ thông, sử dụng 1 VGA có mức tiêu thụ dưới 150W, đáp ứng tốt nhu cầu học tập, văn phòng hoặc gaming nhẹ.

Ưu điểm:

• Chất lượng điện áp ở mức khá
• Active PFC, hiệu suất đạt ~85,78% @230Vac
• Trang bị mạch DC to DC (VRMs)
• Quạt làm mát Rifle Bearing

Khuyết điểm:

• Độ ồn tăng rõ khi hoạt động ở tải cao
