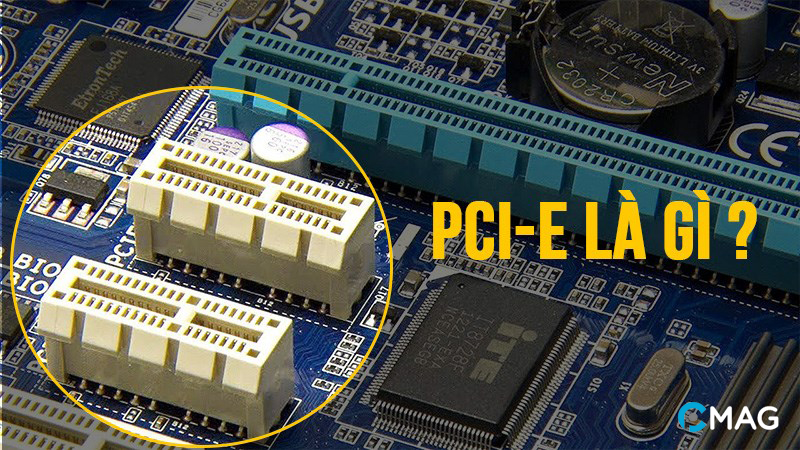

PCIe là một tiêu chuẩn kết nối phần cứng rất phổ biến trong các máy tính ngày nay trên thị trường. Vậy thực chất PCIe là gì? Và nó hoạt động như thế nào? So với các tiêu chuẩn trước như: PCI, PCI-X và AGP, PCIe mang lại những lợi ích gì? Bài viết này PCMag sẽ giải thích chi tiết về PCIe, từ nguyên lý hoạt động đến các ưu điểm vượt trội của nó.

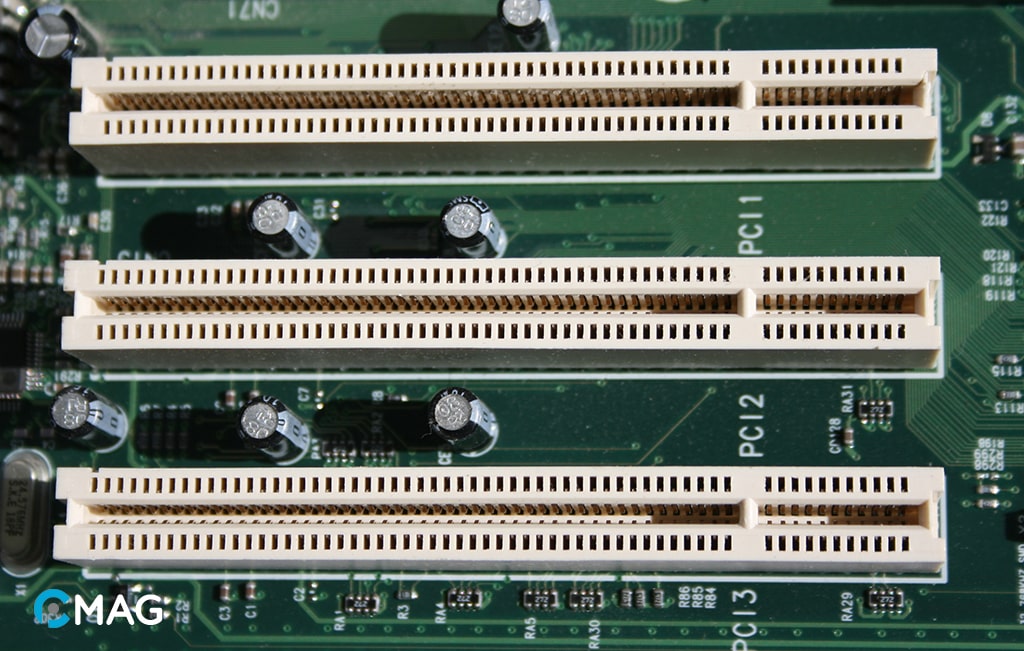

PCI là gì?
PCI (Peripheral Component Interconnect) là một chuẩn giao tiếp kết nối phần cứng máy tính. Chuẩn này cho phép kết nối các thiết bị ngoại vi như: card mạng, card âm thanh, card đồ họa, ổ cứng và nhiều thiết bị khác với bo mạch chủ. PCI mang lại khả năng truyền dữ liệu với tốc độ cao và cung cấp sự mở rộng linh hoạt cho hệ thống máy tính.

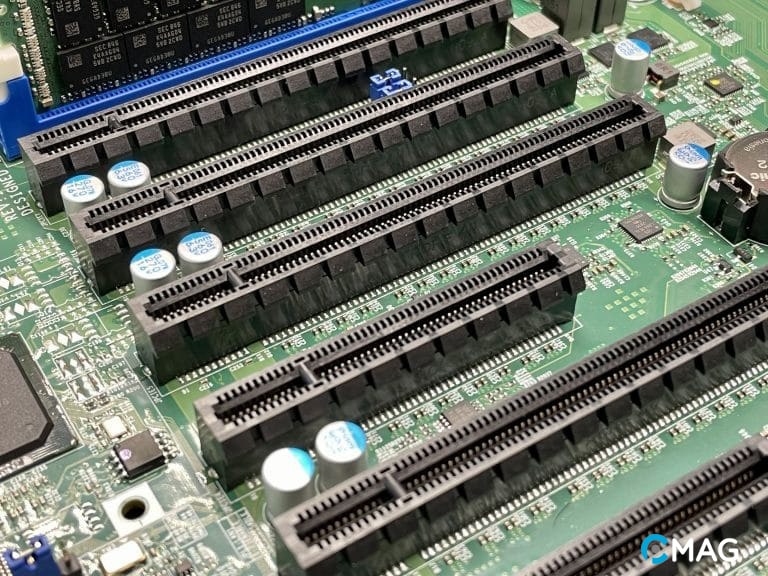

PCIe là gì?
PCIe (Peripheral Component Interconnect Express) là một chuẩn giao diện kết nối phần cứng máy tính hiện đại. Nó được thiết kế để kết nối các loại card mở rộng như: card đồ họa, card âm thanh, card mạng và nhiều thiết bị khác với bo mạch chủ.
So với giao diện PCI truyền thống, PCIe mang lại hiệu suất cao hơn và tốc độ truyền dữ liệu nhanh hơn, đáp ứng nhu cầu của các ứng dụng yêu cầu hiệu suất cao như chơi game, xử lý đồ họa và các ứng dụng công nghệ tiên tiến khác. PCIe đã trở thành tiêu chuẩn trên phần lớn máy tính hiện đại và được ưa chuộng rộng rãi.

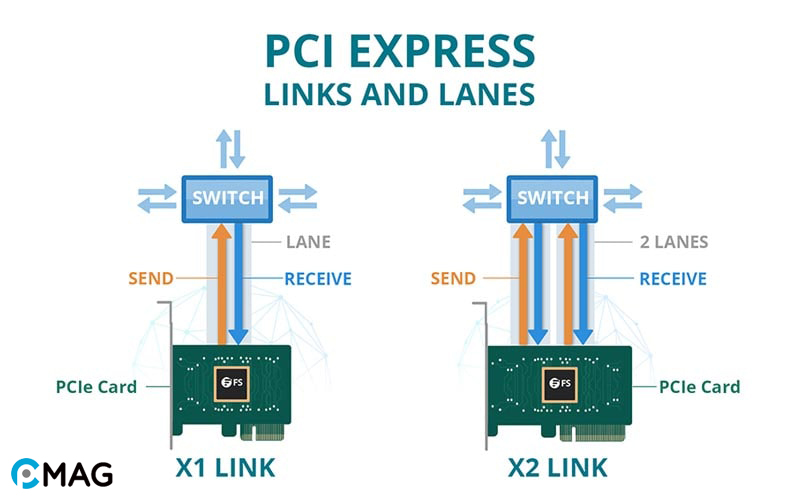

Nguyên lý hoạt động của PCIe
PCIe sử dụng một cấu trúc kết nối từ điểm này sang điểm khác, nơi mỗi thiết bị PCIe được kết nối trực tiếp với bo mạch chủ qua các kênh truyền thông độc lập. Mỗi kênh này được gọi là một lane, với PCIe hỗ trợ các cấu hình lane khác nhau bao gồm: PCIe x1, PCIe x4, PCIe x8 và PCIe x16. Số lane có trong một kết nối quyết định băng thông và tốc độ truyền dữ liệu có sẵn cho thiết bị đó.
Thiết bị PCIe được lắp vào khe cắm PCIe trên bo mạch chủ. Khi lắp đặt, thiết bị sẽ kết nối và giao tiếp với bo mạch chủ qua tín hiệu điện và các giao thức dữ liệu. PCIe áp dụng giao thức kết nối từ điểm đến điểm và dùng giao thức như PCIe Transaction Layer Protocol (TLP) để chuyển dữ liệu giữa thiết bị.
Mỗi thiết bị PCIe được cấp một địa chỉ duy nhất, cho phép bo mạch chủ nhận diện và giao tiếp riêng lẻ với mỗi thiết bị. Ngoài ra, thiết bị PCIe có thể phát và nhận tín hiệu ngắt, giúp thông báo cho bo mạch chủ về sự kiện cần được xử lý hoặc yêu cầu xử lý.

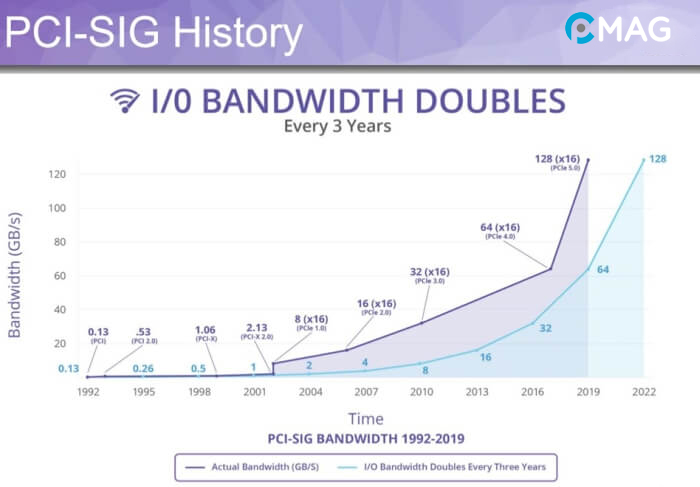

Danh sách các thế hệ PCIe
PCIe 1.0
PCIe 1.0 là phiên bản đầu tiên của chuẩn kết nối Peripheral Component Interconnect Express, được giới thiệu vào năm 2003. Phiên bản này đạt tốc độ truyền dữ liệu tối đa 2.5 gigatransfers mỗi giây (GT/s) cho mỗi lane.
Với cấu hình tối đa 16 lanes, PCIe 1.0 có khả năng đạt tốc độ truyền dữ liệu lên đến 4 gigabytes mỗi giây (GB/s) cho mỗi hướng. Nó cũng hỗ trợ các cấu hình khác nhau như: x1, x2, x4, và x8, mỗi cấu hình có tốc độ truyền dữ liệu tương ứng.
PCIe 2.0
PCIe 2.0 do PCI-SIG (PCI Special Interest Group) phát triển, được công bố vào năm 2007. Phiên bản này mang lại tốc độ truyền dữ liệu gấp đôi so với PCIe 1.0, đạt mức tối đa 5 gigatransfers mỗi giây (GT/s) cho mỗi lane. PCIe 2.0 cũng tương thích với các phiên bản trước, cho phép nó hoạt động với thiết bị PCIe 1.0.
Ngoài ra, PCIe 2.0 giới thiệu khả năng giao tiếp full-duplex, hỗ trợ truyền và nhận dữ liệu cùng lúc trên một lane. Phiên bản này còn bao gồm các tính năng như quản lý năng lượng và báo cáo lỗi, nhằm cải thiện hiệu suất và độ tin cậy của hệ thống.
PCIe 3.0
PCIe 3.0 với băng thông cao hơn so với những phiên bản trước, đạt tốc độ truyền tải tối đa 8 gigatransfers mỗi giây (GT/s) cho mỗi lane.
Phiên bản này bổ sung các tính năng nâng cao như điều chỉnh tốc độ liên kết động (dynamic link speed adjustment), khả năng thay đổi độ rộng của lane, và các tính năng tiết kiệm điện năng. PCIe 3.0 được ra mắt vào năm 2010 và nhanh chóng trở thành chuẩn mực trong các bo mạch chủ và các loại card mở rộng kế tiếp.
PCIe 4.0
PCIe 4.0 mang lại tốc độ truyền dữ liệu gấp đôi so với PCIe 3.0, đạt mức tốc độ lên tới 16 gigatransfers mỗi giây (GT/s) cho mỗi lane, từ đó cải thiện đáng kể tốc độ truyền dữ liệu và hiệu suất của các thiết bị kết nối sử dụng PCIe 4.0.
Bên cạnh đó, PCIe 4.0 giới thiệu các tính năng mới như băng thông mở rộng, hỗ trợ tốt hơn cho ổ cứng NVMe tốc độ cao, và khả năng tương thích ngược với các phiên bản PCIe trước, mở ra khả năng sử dụng rộng rãi hơn. Tuy nhiên, việc tận dụng được hết khả năng của PCIe 4.0 đòi hỏi cả phần cứng và bo mạch chủ phải được thiết kế tương thích với tiêu chuẩn này.
PCIe 5.0
PCIe 5.0 mang lại tốc độ truyền dữ liệu gấp đôi so với PCIe 4.0, đạt mức tốc độ 32 gigatransfers mỗi giây (GT/s) cho mỗi lane, đồng nghĩa với việc cải thiện đáng kể khả năng truyền dữ liệu và hiệu suất cho các thiết bị sử dụng giao diện này.
Ngoài ra, PCIe 5.0 giới thiệu các cải tiến bao gồm băng thông mở rộng, độ trễ thấp hơn và khả năng tương thích ngược với các phiên bản PCIe trước, đáp ứng nhu cầu của các ứng dụng yêu cầu băng thông lớn như: gaming, ảo hóa, xử lý dữ liệu khối lượng lớn và điện toán đám mây, tạo nền tảng vững chắc cho sự phát triển công nghệ tiếp theo.
PCIe 6.0
PCIe 6.0 đại diện cho chuẩn giao tiếp mới nhất dành cho các slot mở rộng trên bo mạch chủ, mang lại tốc độ truyền dữ liệu và khả năng truyền tải thông tin nhanh hơn nhiều so với các phiên bản trước.
Với băng thông đạt 64 gigatransfers mỗi giây (GT/s), gấp đôi so với PCIe 5.0, PCIe 6.0 có khả năng hỗ trợ tốc độ truyền dữ liệu tới 256 gigabytes mỗi giây (GB/s) cho mỗi làn đường. Sự nâng cấp này mở ra cơ hội cho hiệu suất cao hơn và khả năng mở rộng linh hoạt cho các thiết bị và card mở rộng sắp tới.

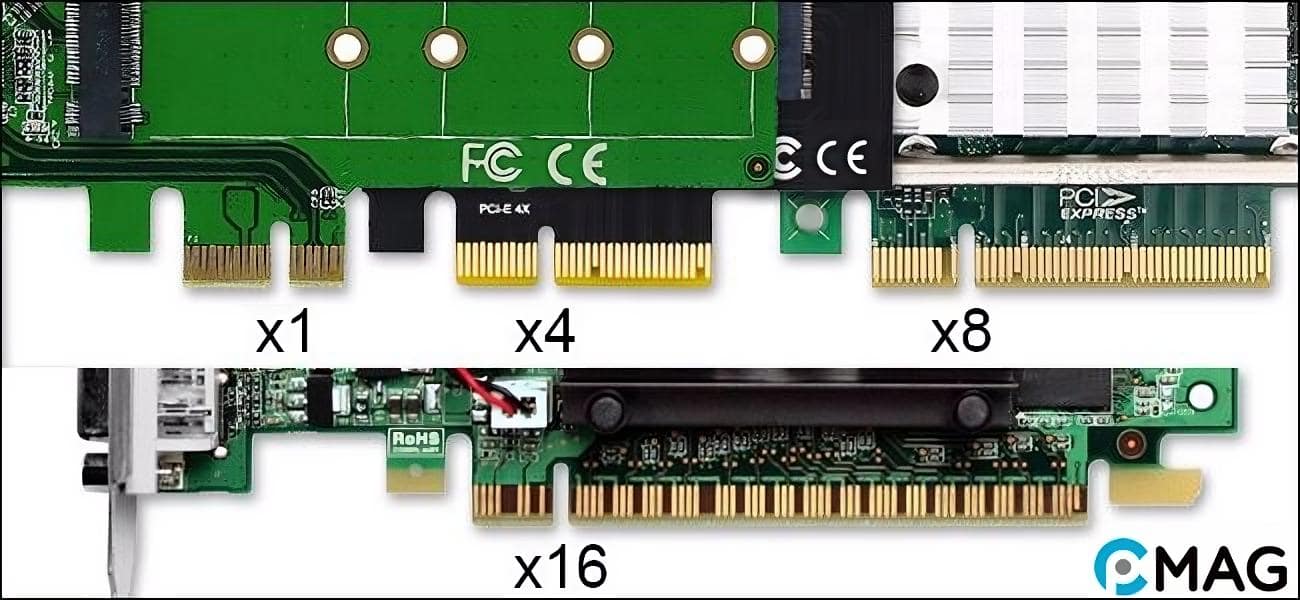

Ưu điểm nổi bật của PCIe
- PCIe cung cấp tốc độ truyền dữ liệu cao: Với các phiên bản như PCIe 4.0 và PCIe 5.0, tốc độ có thể đạt tới hàng trăm gigabit mỗi giây, mang lại hiệu suất ấn tượng cho các thiết bị kết nối.
- Kkhả năng mở rộng linh hoạt: Cho phép người dùng kết nối đa dạng thiết bị như card đồ họa, card mạng, ổ SSD và nhiều hơn nữa vào cùng một hệ thống, mở rộng khả năng mà không lo lắng về giới hạn kết nối.
- Tính tương thích ngược: PCIe giúp card mới hoạt động với khe cắm cũ và ngược lại, hỗ trợ tiết kiệm chi phí nâng cấp.
- Độ tin cậy cao: Với cơ chế kiểm soát và phục hồi lỗi, PCIe đảm bảo độ tin cậy và ổn định cho kết nối. Hỗ trợ hot-plugging cũng cho phép thêm hoặc thay đổi thiết bị mà không cần tắt hệ thống.
- Tiết kiệm năng lượng: PCIe còn tích hợp các chế độ tiết kiệm năng lượng, giúp giảm tiêu thụ điện năng cho hệ thống, đặc biệt quan trọng với máy tính xách tay và thiết bị di động, nơi mà việc tiết kiệm năng lượng là ưu tiên hàng đầu.

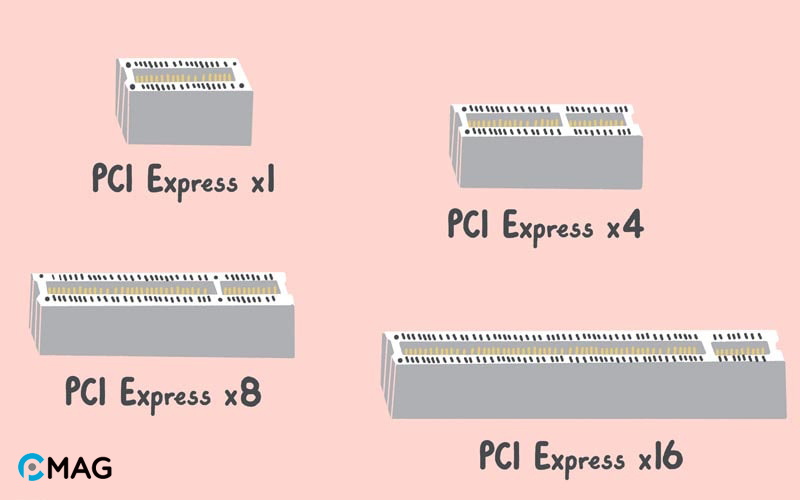

Kích thước khe cắm PCIe
PCIe X1
- X1 chỉ ra rằng chỉ có một làn đường truyền dữ liệu.
- Đây là cấu hình nhỏ nhất và có băng thông thấp nhất trong số các loại PCIe.
- Nó thường dùng cho các loại card mở rộng kích thước nhỏ, ví dụ như card âm thanh, card mạng, hoặc các loại card I/O khác.
PCIe X4
- X4 bao gồm bốn làn đường làm việc cùng lúc.
- Tăng băng thông lên gấp đôi so với X1 và nâng cao hiệu suất cho những ứng dụng yêu cầu băng thông lớn.
- Được áp dụng rộng rãi trong các sản phẩm như card đồ họa cấp thấp, card RAID, và một số hệ thống lưu trữ.
PCIe X8
- X8 sở hữu tám làn đường, tăng cường băng thông hơn so với X4, biến nó thành lựa chọn thích hợp cho card đồ họa tầm trung và một số ứng dụng máy chủ nhỏ.
- Được ưu tiên sử dụng trong các máy chủ quy mô nhỏ và các hệ thống cần khả năng mở rộng cao hơn.
PCIe X16
- X16 đại diện cho phiên bản có băng thông lớn nhất, với 16 đường truyền dữ liệu, chủ yếu phục vụ cho card đồ họa cao cấp. Điều này giúp nó cung cấp hiệu suất vượt trội cho các hoạt động gaming và các công việc đồ họa chuyên nghiệp.
- Không chỉ giới hạn ở card đồ họa, X16 còn có thể được ứng dụng trong các card xử lý dữ liệu lớn, bao gồm card máy chủ và các ứng dụng trí tuệ nhân tạo.
- Mặc dù chuẩn PCI-E cho phép kết nối không giới hạn về số lượng các làn đường truyền dữ liệu riêng lẻ, sự khác biệt về kích thước cổng PCI-E và số làn đường có thể xuất hiện do giới hạn thực tế về thông lượng của chipset.
Ví dụ: một số bo mạch chủ giá rẻ chỉ hỗ trợ một khe PCI-E x8 về mặt vật lý, mặc dù có thể lắp được card x16, điều này phản ánh sự giới hạn về khả năng tương thích và hiệu suất trên các thiết bị cụ thể.
Khi chọn mua card rời, quan trọng là phải đảm bảo rằng chúng phù hợp với kích thước và số làn của khe PCI-E trên bo mạch chủ. Thông tin về kích thước và số làn truyền dữ liệu thường được ghi rõ trên bo mạch chủ hoặc trong sách hướng dẫn của nhà sản xuất.
Hơn nữa, một card có thể phù hợp với khe PCI-E nếu nó ngắn hơn khe đó trên bo mạch chủ. Ví dụ, một card PCIe x1 có thể lắp vào khe PCIe x1, x4, x8 hoặc x16, trong khi card PCIe x8 có thể lắp vừa với khe PCIe x8 hoặc x16, đảm bảo sự linh hoạt khi lắp đặt và nâng cấp thiết bị.

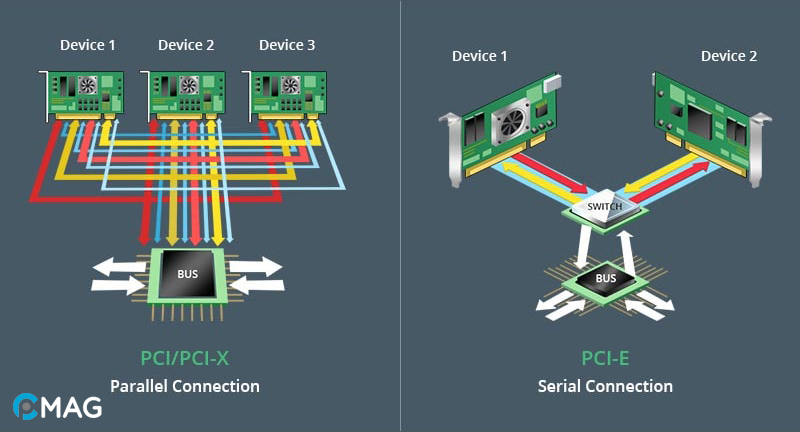

So sánh PCI vs PCIe
PCI (Peripheral Component Interconnect) và PCIe (Peripheral Component Interconnect Express) là hai giao thức kết nối phần cứng quen thuộc trên máy tính, với những khác biệt đáng chú ý như sau:
-
- Tốc độ truyền dữ liệu: PCIe vượt trội hơn PCI về tốc độ, có khả năng đạt được tốc độ lên đến hàng trăm gigabit mỗi giây, trong khi PCI giới hạn ở tối đa 133 megabit mỗi giây.
- Số lượng đường làn: Khác với PCI chỉ có một đường làn, PCIe hỗ trợ nhiều đường làn truyền dữ liệu, cho phép truyền tải dữ liệu cùng lúc trên nhiều kênh và tăng hiệu suất.
- Kích thước và thiết kế: PCIe có thiết kế nhỏ gọn hơn so với PCI, giúp tiết kiệm không gian trên bo mạch chủ.
- Tương thích ngược: Thiết bị PCIe không thể sử dụng được trên khe cắm PCI và ngược lại, do sự khác biệt về thiết kế và giao diện.
- Hiệu suất: Nhờ tốc độ truyền dữ liệu cao và khả năng xử lý đồng thời nhiều dữ liệu, PCIe mang lại hiệu suất tốt hơn nhiều so với PCI, làm cho nó trở thành lựa chọn ưu tiên cho các thiết bị đòi hỏi tốc độ cao như card đồ họa, card mạng, và ổ SSD.
Nhìn chung, PCIe đem lại nhiều ưu điểm về tốc độ và hiệu suất so với PCI, làm cho nó trở thành lựa chọn hàng đầu cho các ứng dụng và thiết bị cần tốc độ truyền dữ liệu cao.
Những câu hỏi thường gặp (FAQ)
Nếu cắm Card PCIe x8 vào cổng PCIe x16 thì sẽ như thế nào?
Khi bạn lắp một Card PCIe x8 vào cổng PCIe x16, card đó sẽ chỉ sử dụng được 8 làn đường truyền dữ liệu đầu tiên. Do đó, tốc độ hoạt động của card sẽ không tận dụng hết được băng thông toàn bộ của cổng PCIe x16, dẫn đến việc card hoạt động với tốc độ giảm so với khả năng tối đa của cổng.
Card PCIe x8 cắm vào cổng PCIe x16 có thể hoạt động tối đa công suất không?
Không, một Card PCIe x9 sẽ không hoạt động ở công suất tối đa khi được lắp vào cổng PCIe x16. Tuy nhiên, card này vẫn có thể hoạt động một cách ổn định, hiệu suất cụ thể phụ thuộc vào loại tác vụ và thiết bị được kết nối (như card đồ họa, SSD, v.v.).
Những linh kiện nào thường yêu cầu một khe cắm PCIe x16?
Khe PCIe x16 thường dành cho card đồ họa, nhưng cũng phù hợp với nhiều loại phần cứng khác như ổ cứng SSD NVMe, bộ điều khiển RAID, adapter mạng, và các linh kiện tương tự.
Card PCIe x1, x4 hoặc x8 có hoạt động nhanh hơn khi cắm vào cổng PCIe x16 không?
Không, nhưng các card PCIe x1, x4, và x8 vẫn có thể hoạt động hiệu quả khi được lắp vào khe cắm x16.
