Thương hiệu 1ST PLAYER vừa chính thức ra mắt tại thị trường Việt Nam dòng nguồn tầm trung mới DK Premium Bronze, với nhiều nâng cấp đáng chú ý về cấu trúc mạch so với thế hệ DK Bronze từng được f14lab đánh giá và thử nghiệm cách đây hơn 7 năm.

Theo ghi nhận từ PCMAG, DK Premium Bronze được phân phối với 4 mức công suất gồm DK5.0 (500W), DK6.0 (600W), DK7.0 (700W) và DK8.0 (800W), trang bị mạch Active PFC full-range (100~240Vac), đạt chuẩn hiệu suất 80Plus Bronze và sử dụng tụ nguồn chính đến từ thương hiệu Nhật Bản, hướng tới độ ổn định và độ bền cao cho các cấu hình PC phổ thông đến cận cao cấp.

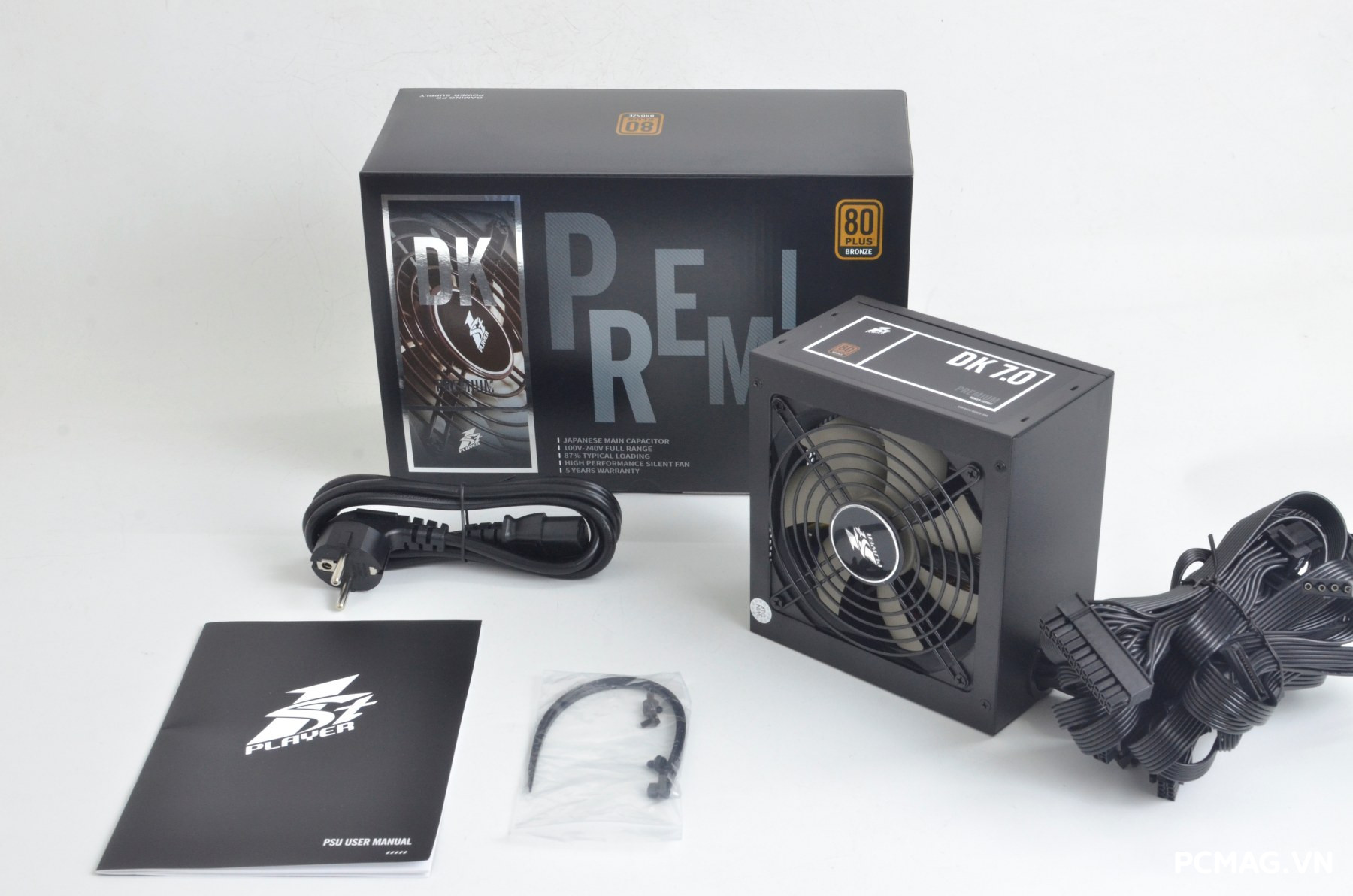

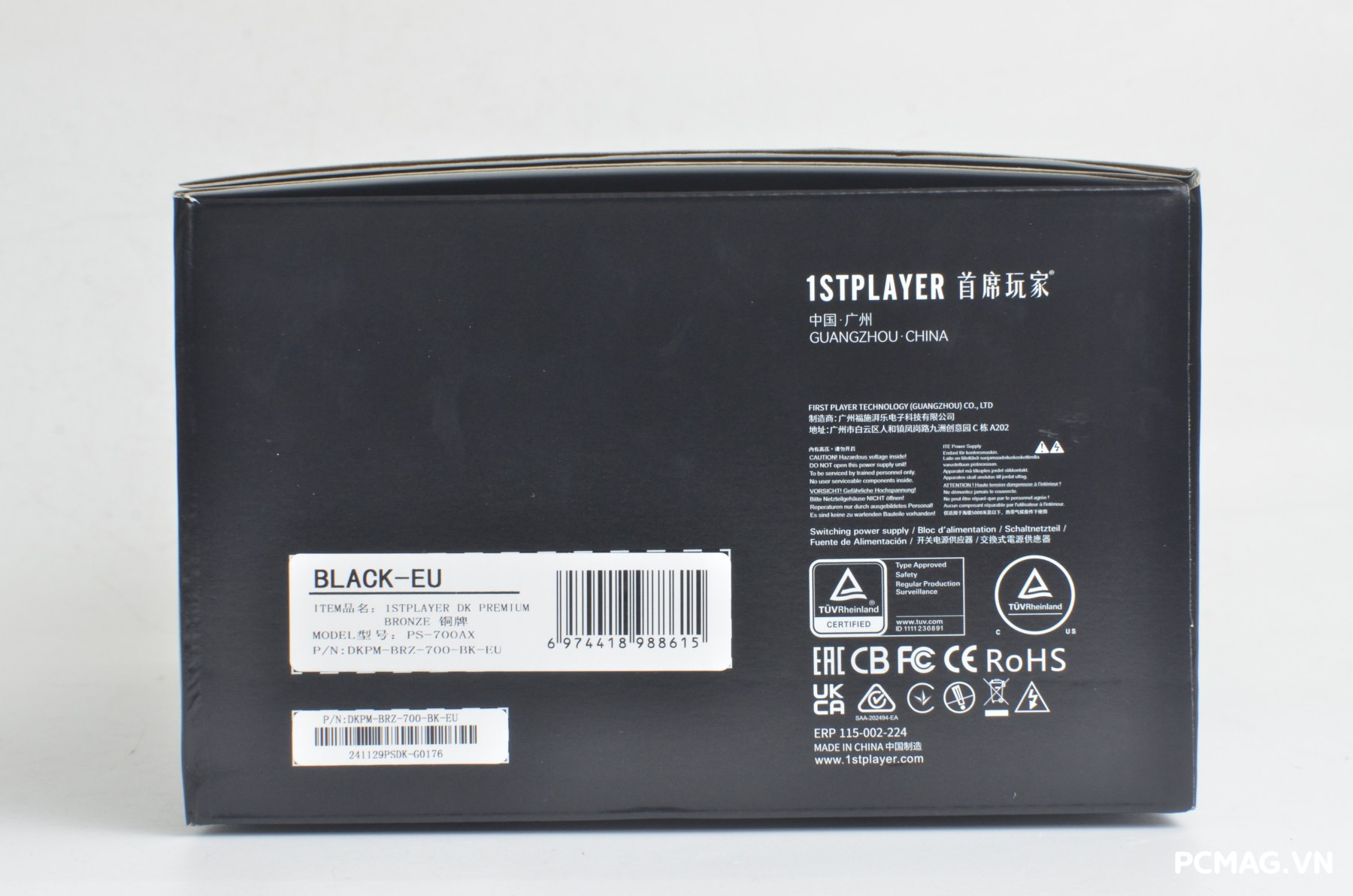

I. Hộp và phụ kiện 1ST PLAYER DK Premium Bronze 7.0 700W

Hộp của DK Premium 7.0 được thiết kế với tông màu đen – trắng tối giản, không in quá nhiều thông tin kỹ thuật chi tiết bên ngoài. Trên mặt trên của vỏ hộp chỉ thể hiện những điểm nhấn quan trọng như tụ chính Nhật Bản, Active PFC full-range, hiệu suất lên tới 87% đạt chuẩn 80Plus Bronze cùng chính sách bảo hành 5 năm, nhấn mạnh vào các giá trị cốt lõi của sản phẩm.

Phụ kiện đi kèm theo DK Premium 7.0 bao gồm 1 cáp nguồn chuẩn EU, 4 ốc cố định nguồn, 4 dây rút (zip tie) hỗ trợ đi dây gọn gàng và 1 sách hướng dẫn sử dụng, đáp ứng đầy đủ nhu cầu lắp đặt cơ bản cho người dùng.

II. PSU 1ST PLAYER DK Premium Bronze 7.0 700W

1. Bên ngoài

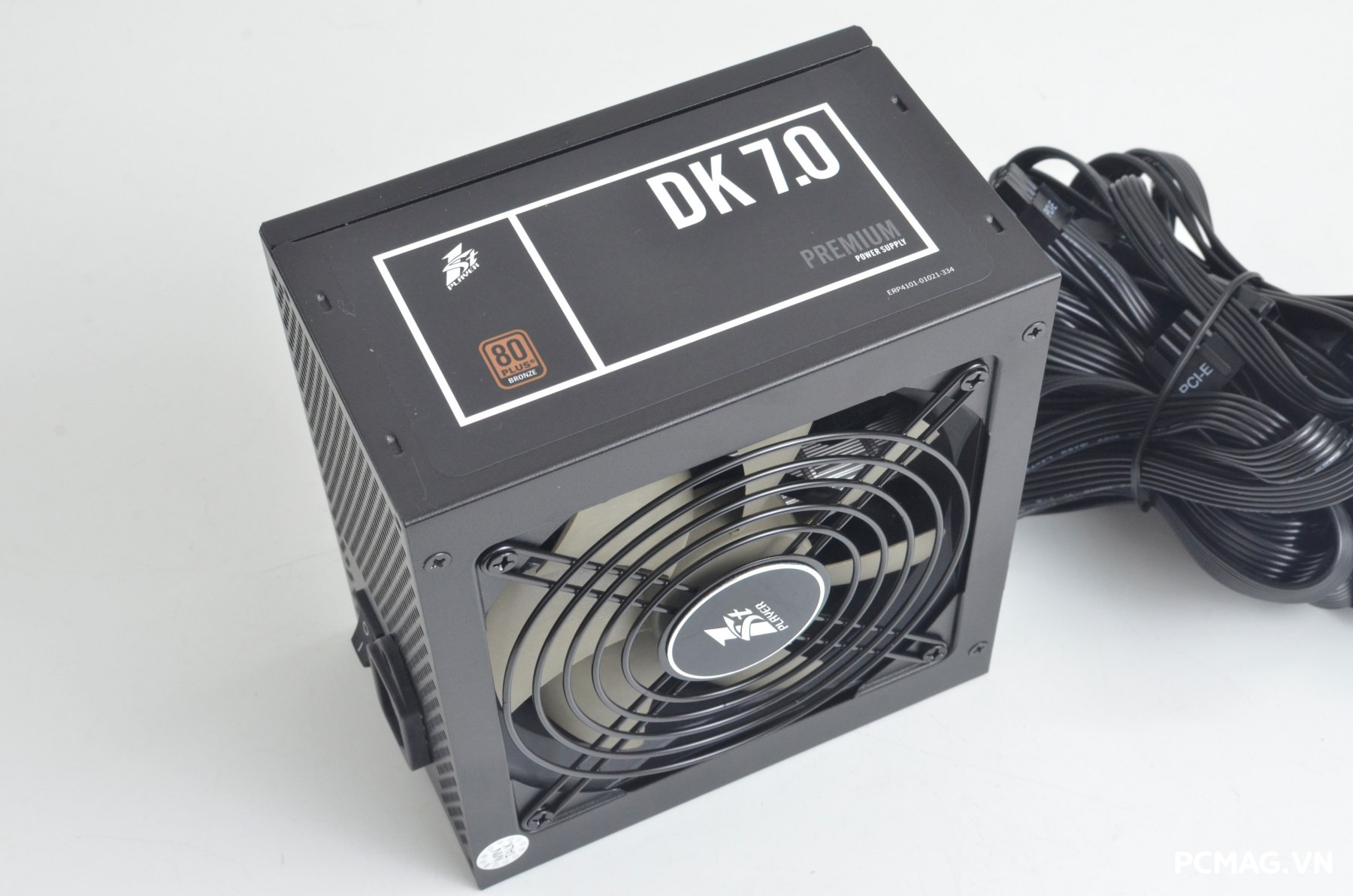

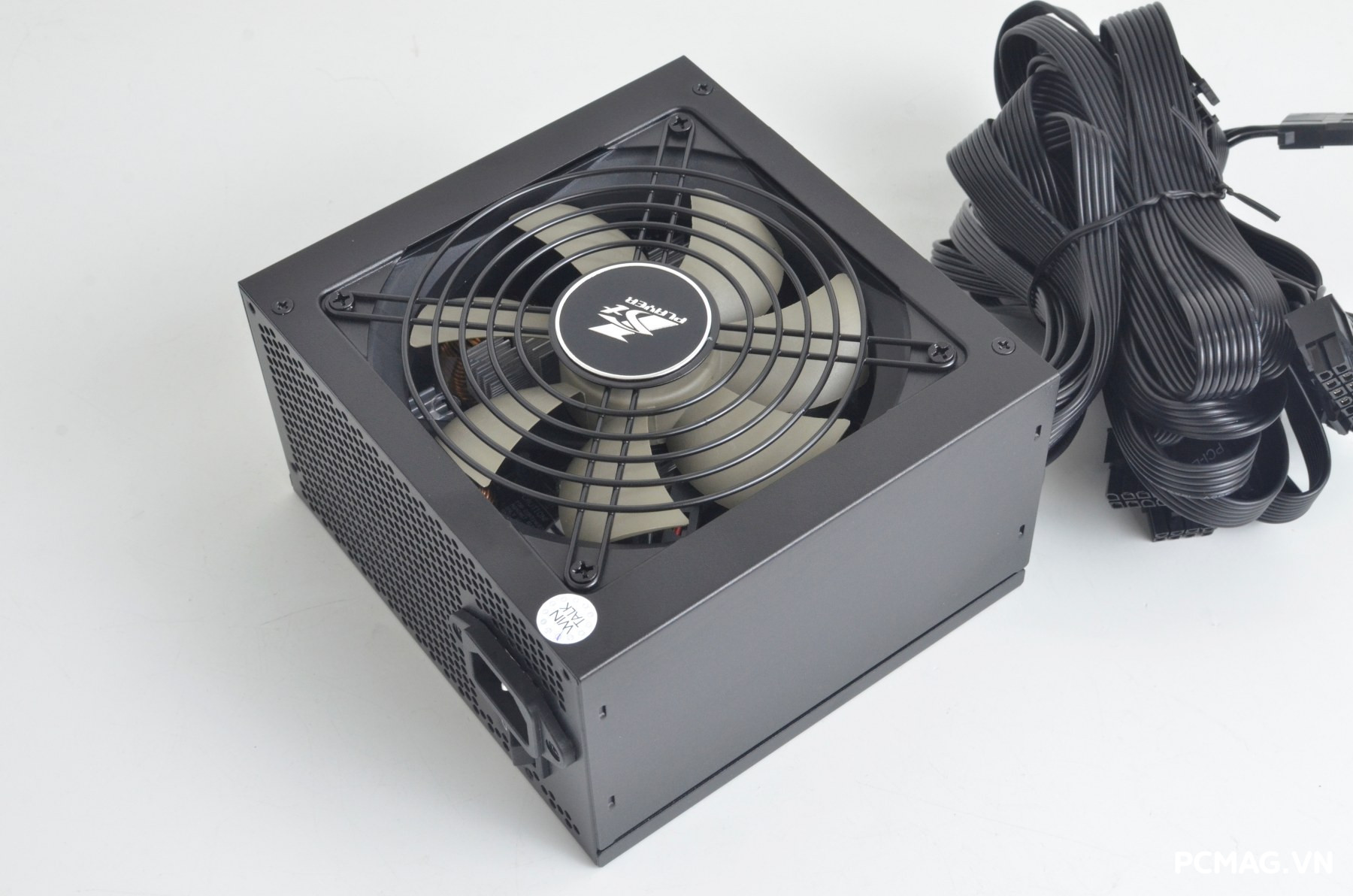

DK Premium 7.0 sở hữu kích thước ATX tiêu chuẩn, toàn bộ vỏ được hoàn thiện bằng lớp sơn tĩnh điện màu đen cho cảm giác chắc chắn và bền bỉ. Tem logo cách điệu ở mặt hông giúp tổng thể sản phẩm trông chỉnh chu và cao cấp hơn. Điểm dễ nhận biết so với dòng DK series tiền nhiệm nằm ở quạt làm mát 120mm màu xám, vừa tạo khác biệt về mặt nhận diện, vừa đảm bảo hiệu quả tản nhiệt ổn định trong quá trình vận hành.

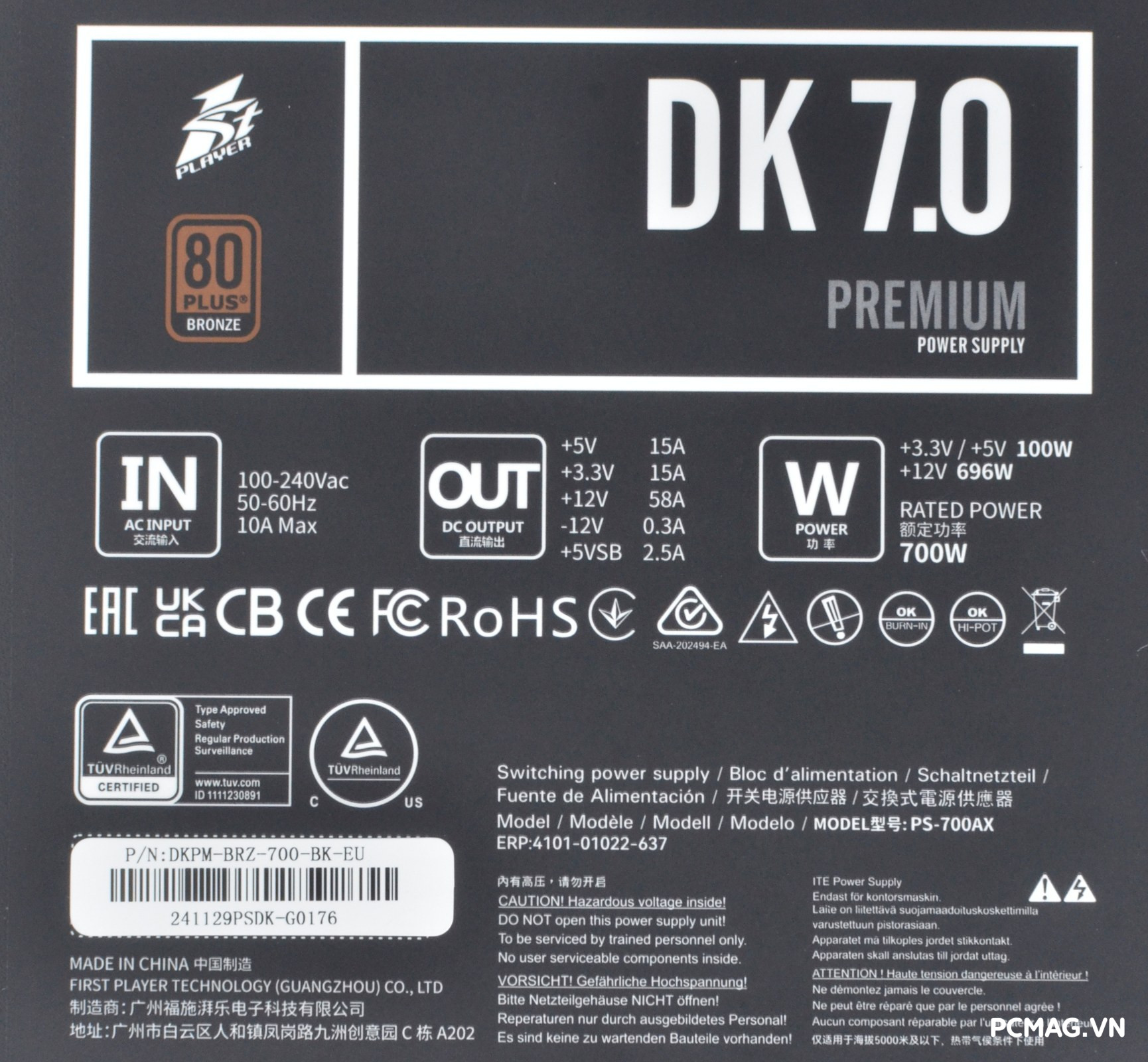

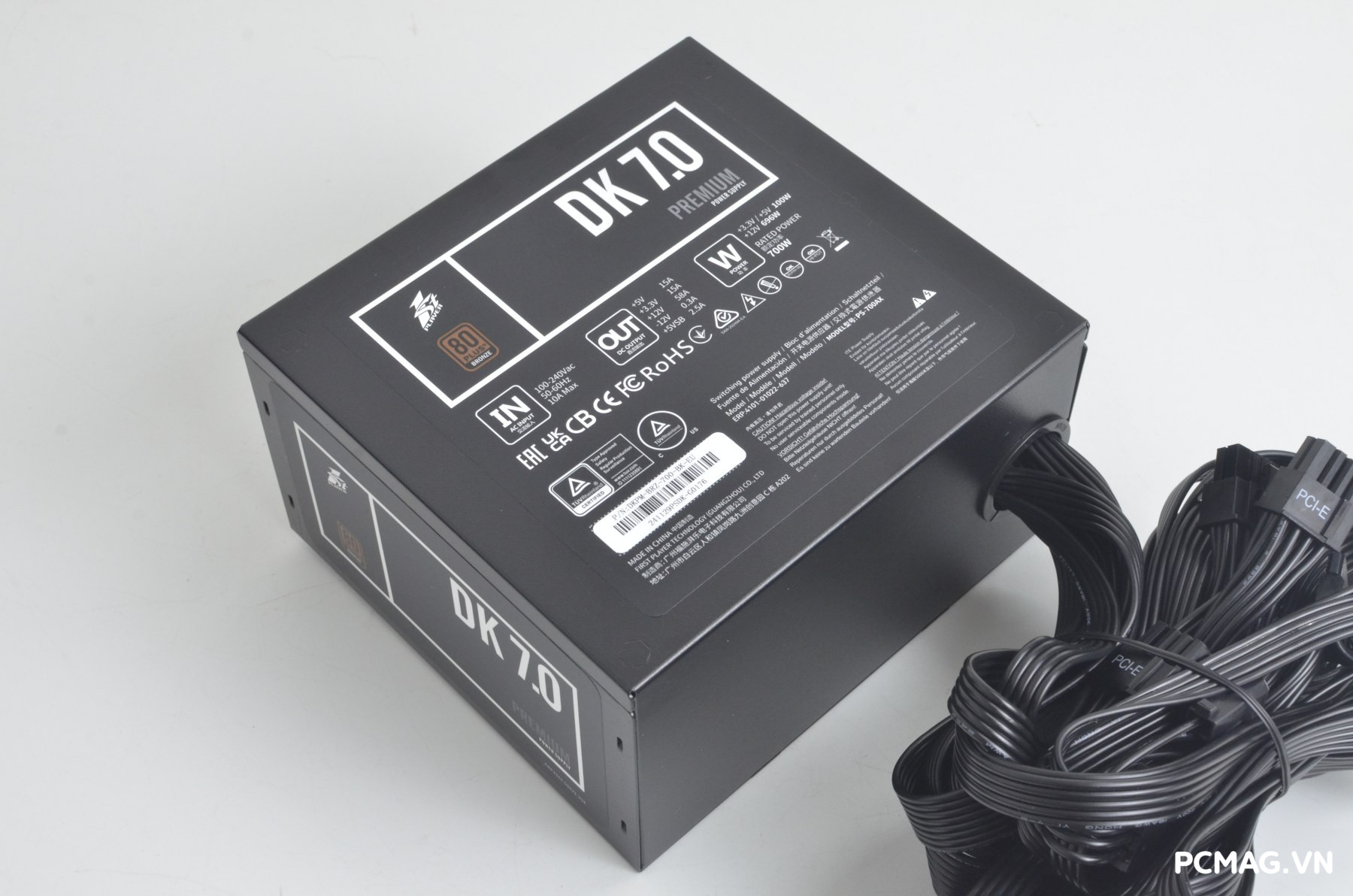

Nguồn DK Premium 7.0 có công suất danh định 700W, thiết kế single rail 12V với công suất tải lên tới 696W, hỗ trợ Active PFC full-range và đạt chuẩn hiệu suất 80Plus Bronze, đáp ứng tốt nhu cầu cho các cấu hình PC từ phổ thông đến cận cao cấp.

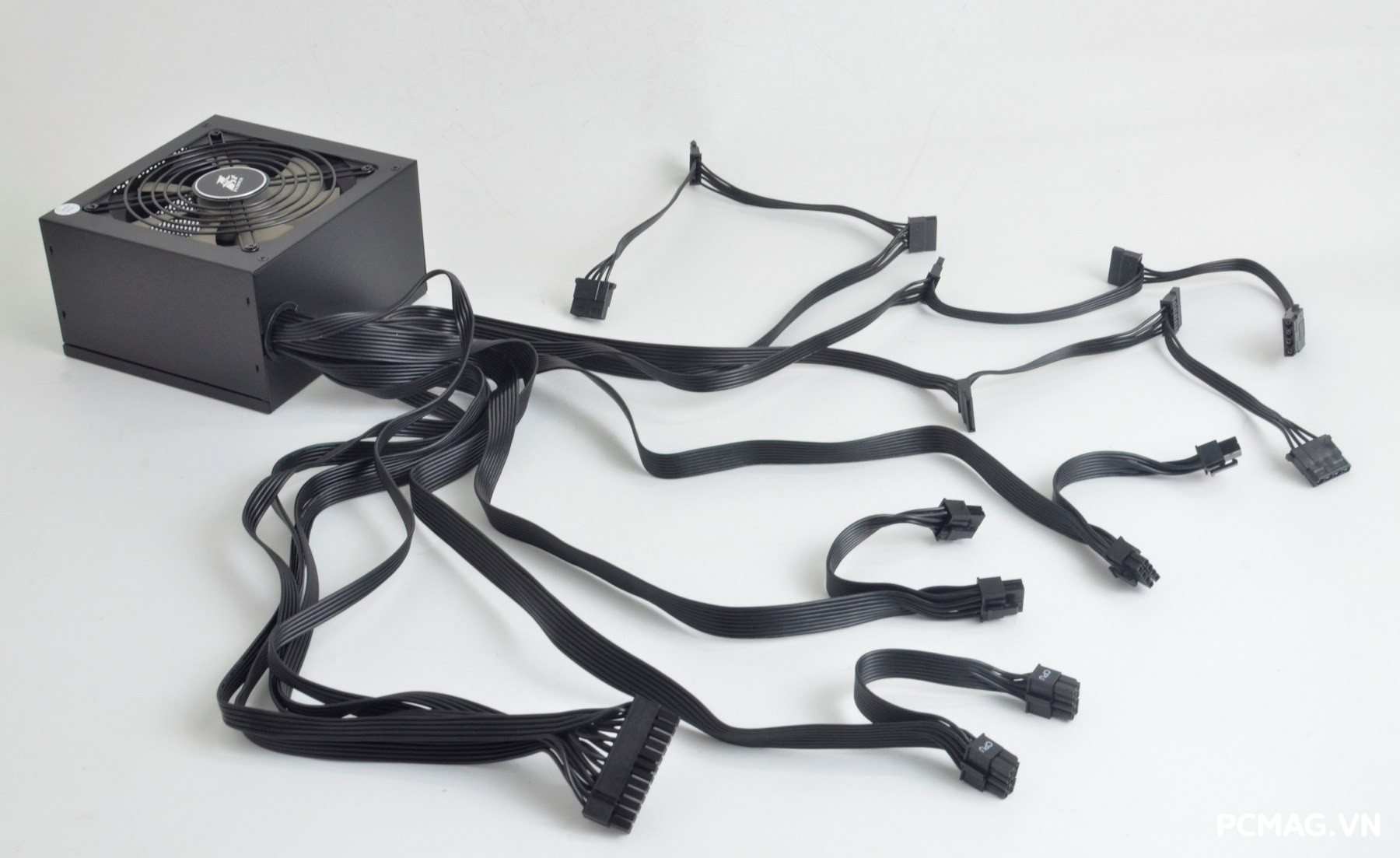

Hệ thống cáp của DK Premium 7.0 sử dụng dây bẹ đen mềm, dễ uốn và thuận tiện cho việc đi dây trong thùng máy, bao gồm:

• 1× cáp 24-pin Mainboard: dài 60cm
• 2× cáp 4+4-pin ATX12V: dài 60cm + 15cm
• 4× cáp 6+2-pin PCIe: dài 55cm + 15cm
• 6× cổng SATA: dài 45cm + 15cm + 15cm
• 3× cổng ATA (Molex): dài 45cm + 15cm + 15cm

Cách bố trí độ dài hợp lý giúp tương thích tốt với đa dạng kích thước case ATX hiện nay.

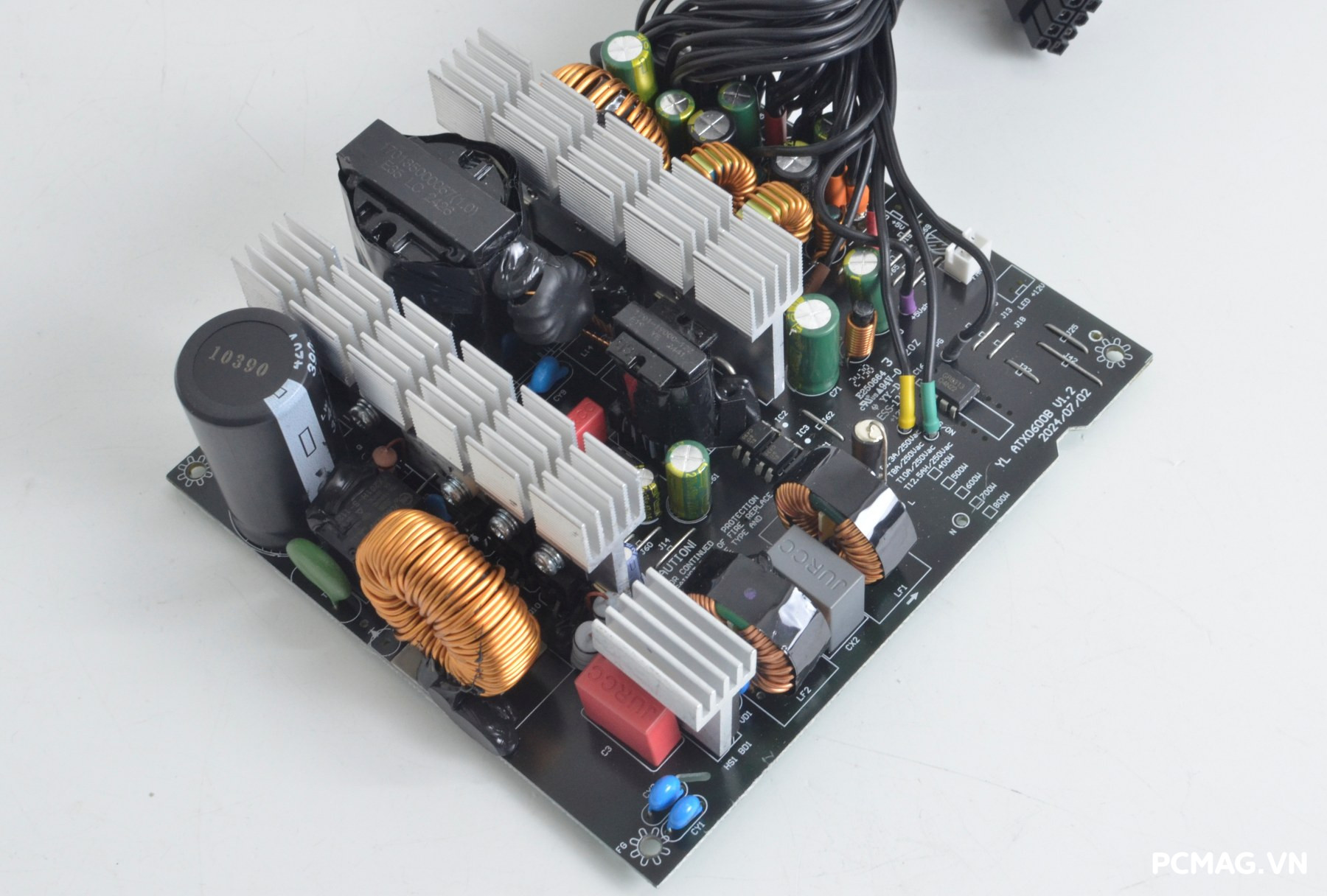

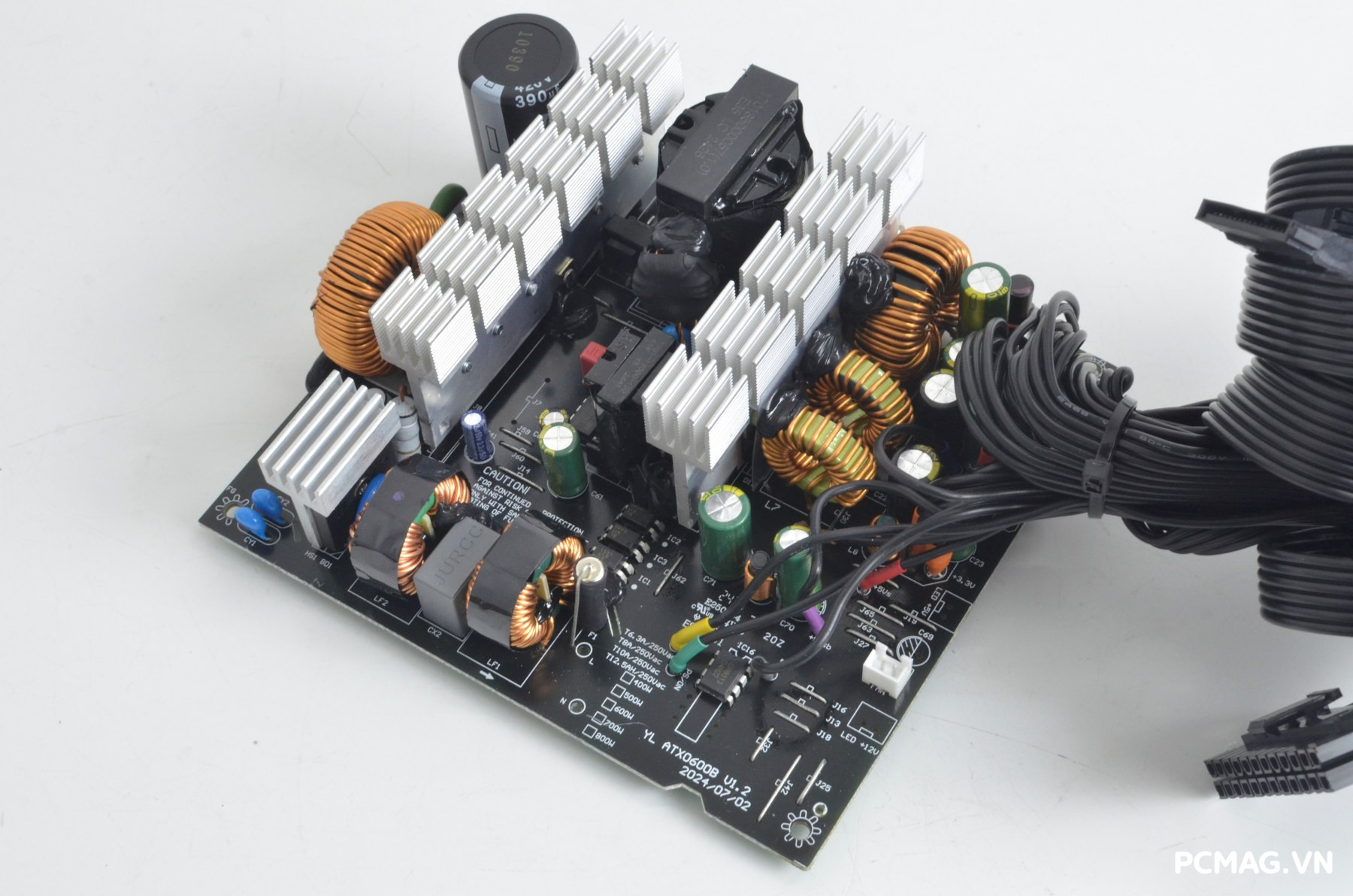

2. Bên trong

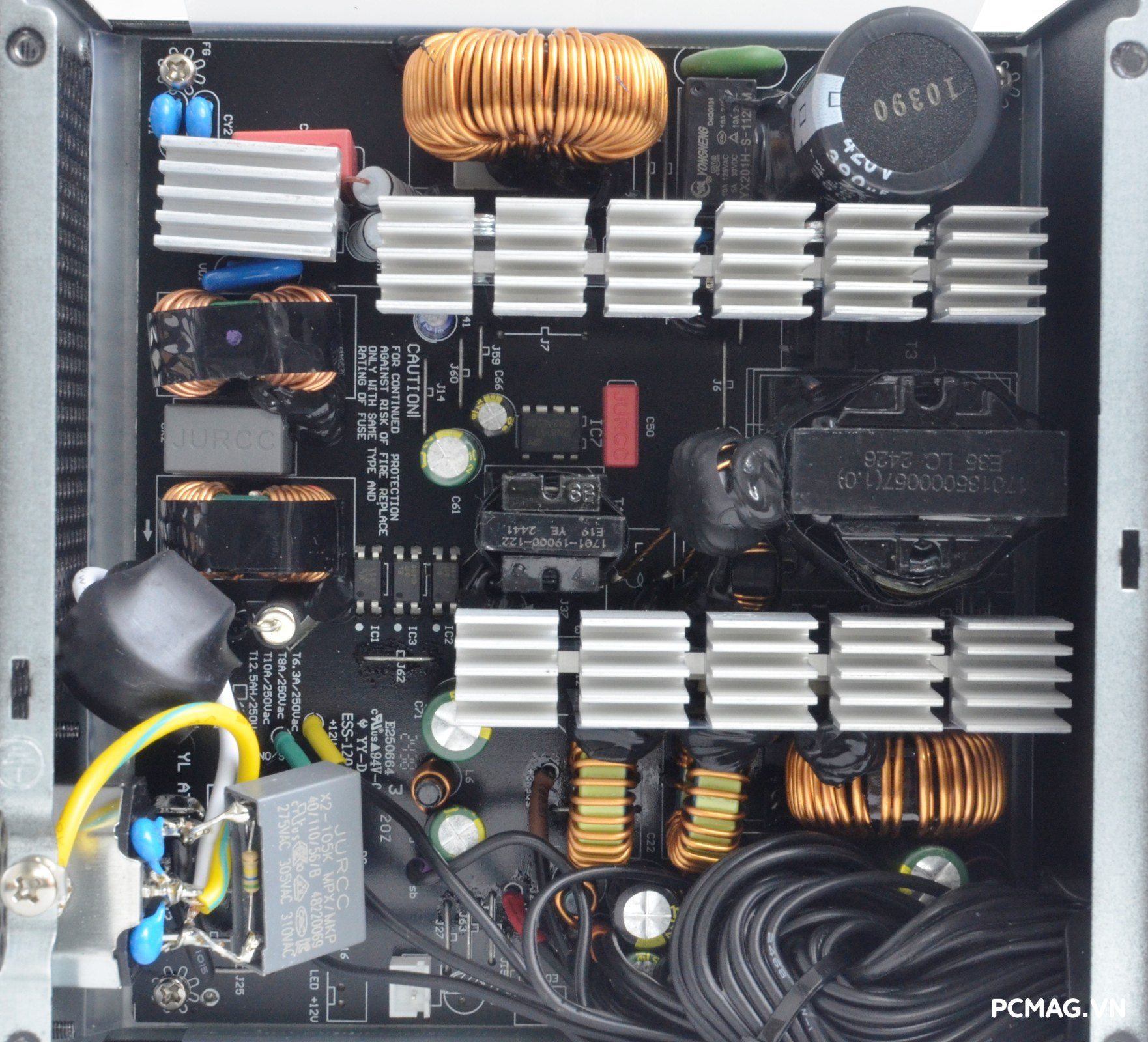

1ST PLAYER là thương hiệu thuộc Helly, một nhà sản xuất nguồn máy tính có thâm niên khá lâu trên thị trường. Trên DK Premium 7.0, hãng sử dụng một platform thiết kế tương đối hiếm gặp, khi áp dụng 2 mạch Mag Amp để tạo ra hai đường điện 5V và 3.3V độc lập từ rail 12V.

Thiết kế này giúp các đường điện giữ được độ ổn định cao ngay cả khi tải giữa các rail không cân bằng, mang lại hiệu quả tương tự như các mạch DC to DC (VRMs) hiện đại. Trong phân khúc nguồn phổ thông, những sản phẩm gần đây áp dụng kiểu thiết kế mạch này có thể kể đến như Seasonic S12III, cho thấy DK Premium 7.0 được đầu tư nghiêm túc về mặt kỹ thuật bên trong.

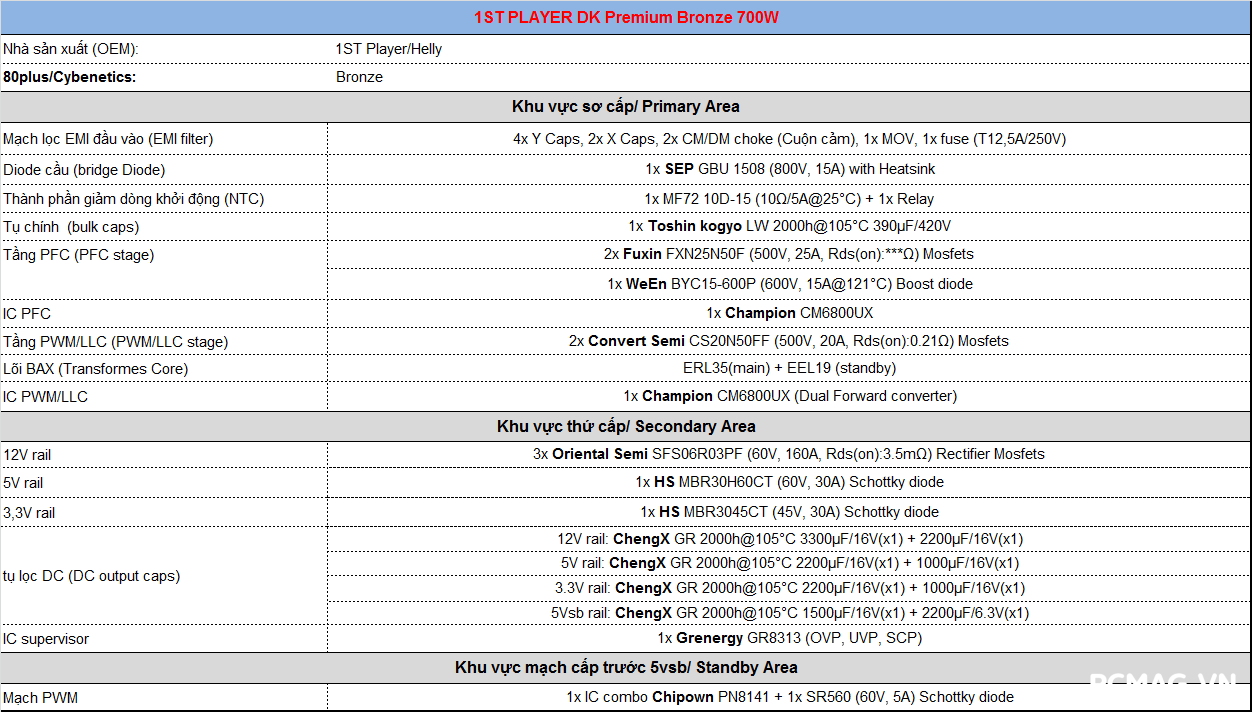

Bảng linh kiện được sử dụng trên DK Premium 7.0

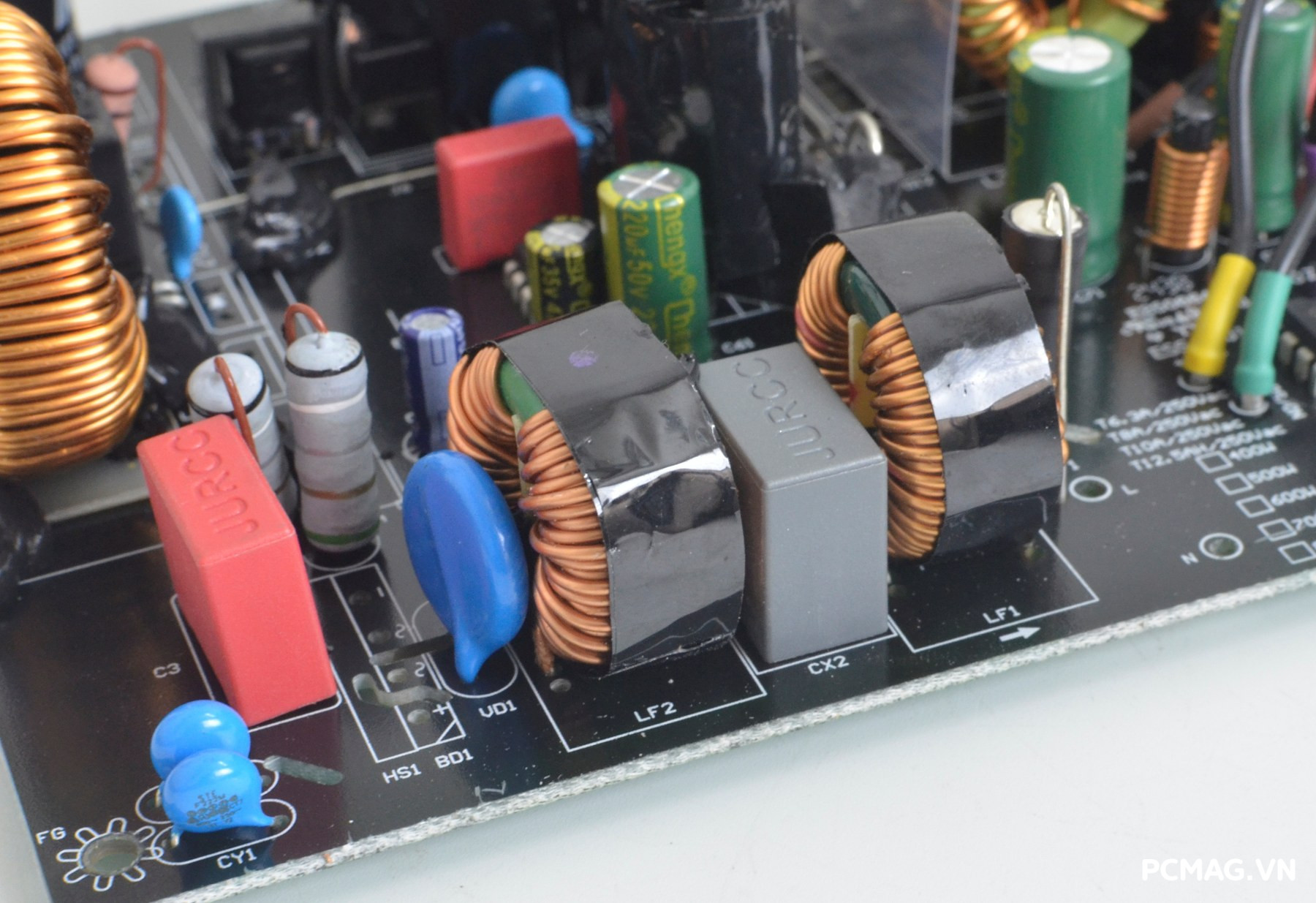

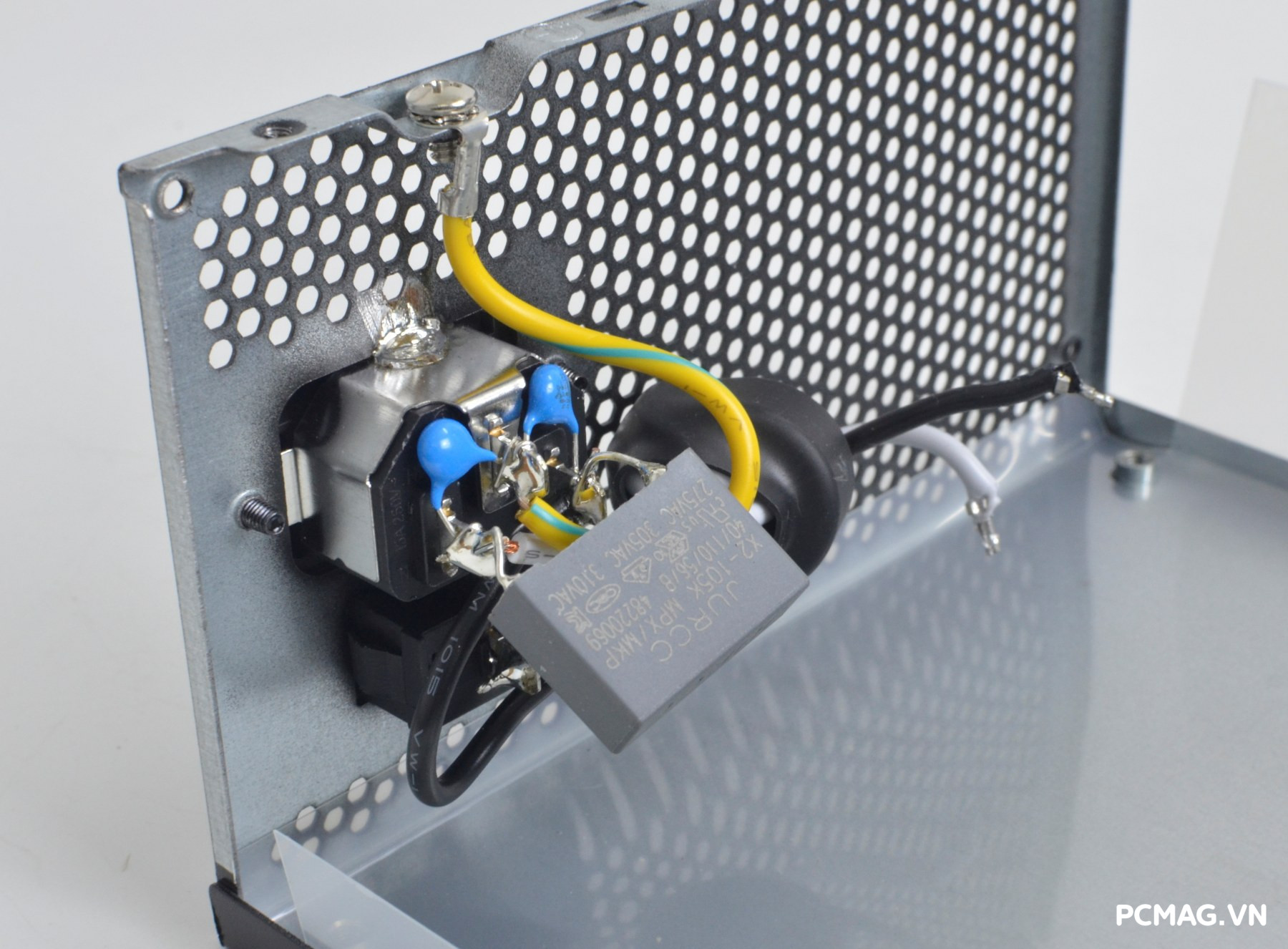

Ở mức công suất quanh 700W, việc DK Premium 7.0 được trang bị mạch EMI đầy đủ với 2 tầng lọc cho thấy sự đầu tư nghiêm túc của nhà sản xuất. Thiết kế này giúp hạn chế xung nhiễu EMI phát ngược ra lưới điện, đồng thời giảm thiểu nhiễu từ điện dân dụng (nếu có) tác động đến các linh kiện nhạy cảm ở phía sau, góp phần nâng cao độ ổn định và an toàn trong quá trình vận hành.

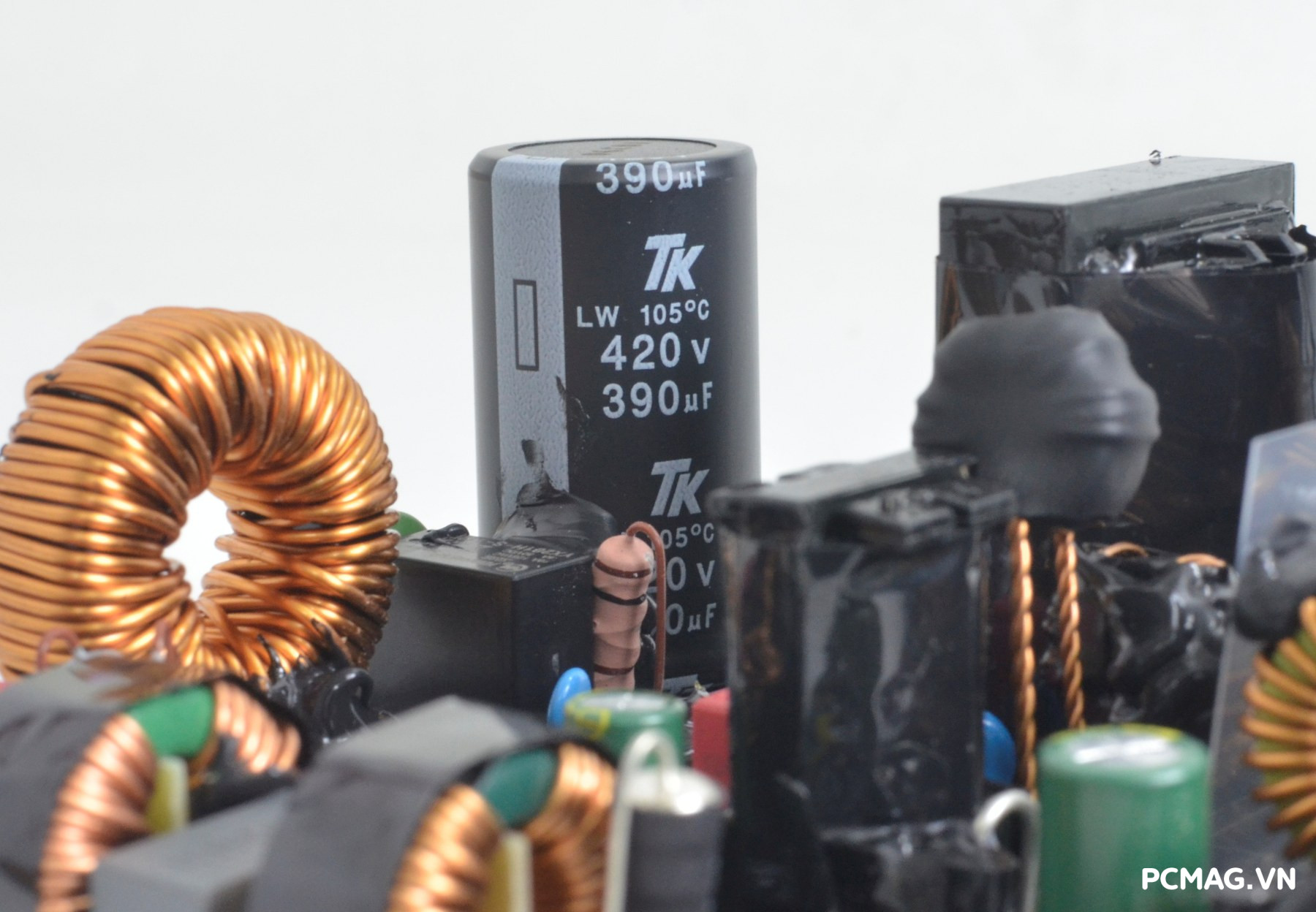

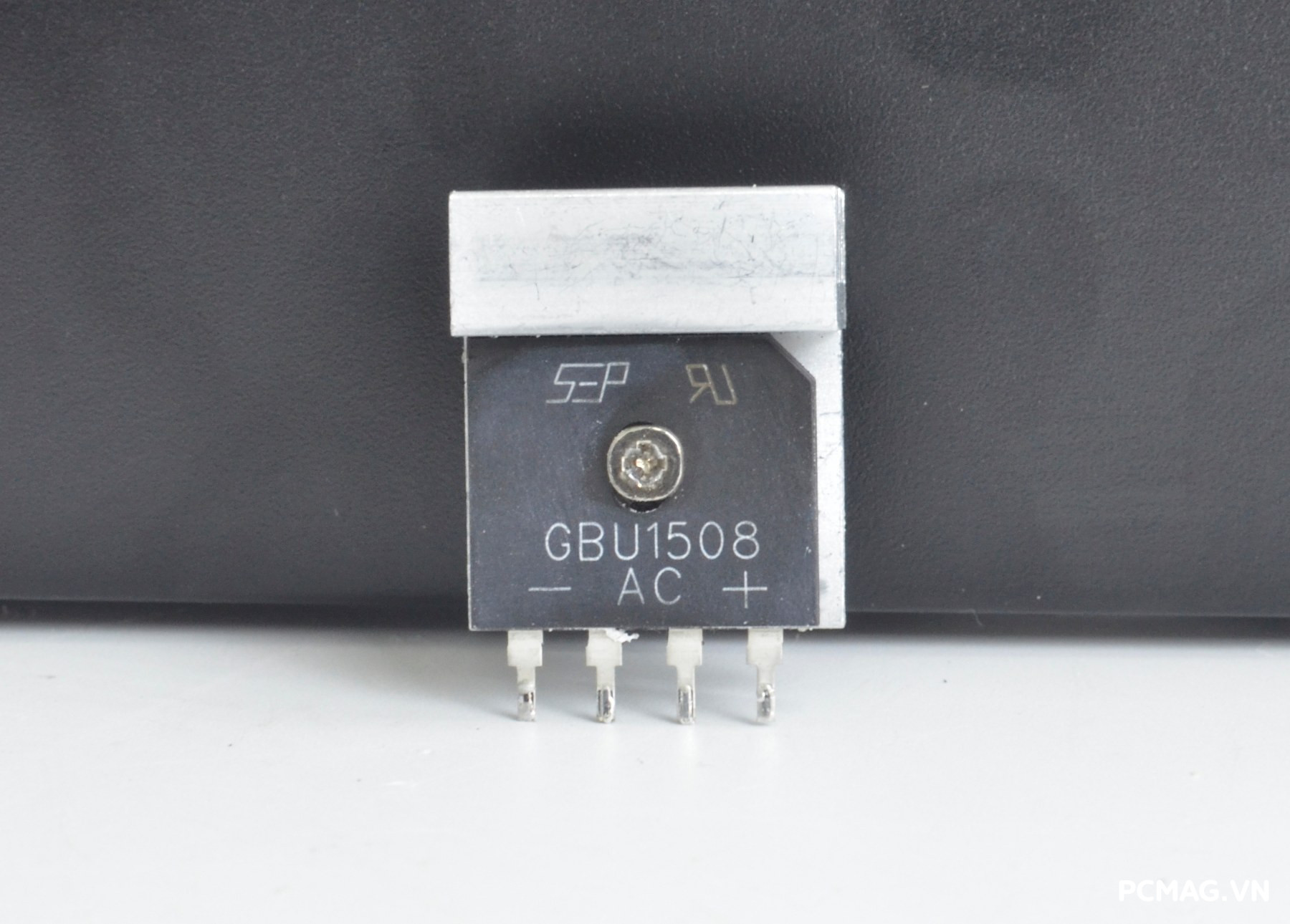

Diode cầu GBU1508 (15A) trên DK Premium 7.0 được gắn phiến tản nhiệt riêng, đồng thời nhận luồng gió làm mát trực tiếp từ quạt, giúp nguồn vận hành ổn định ngay cả trong điều kiện điện áp đầu vào thấp. Tiếp theo là tụ lọc chính dung lượng 390µF / 420VDC đến từ thương hiệu Toshin Kogyo (Nhật Bản), với nhiệt độ hoạt động tối đa lên tới 105°C, góp phần đảm bảo độ bền và độ ổn định lâu dài cho toàn bộ hệ thống.

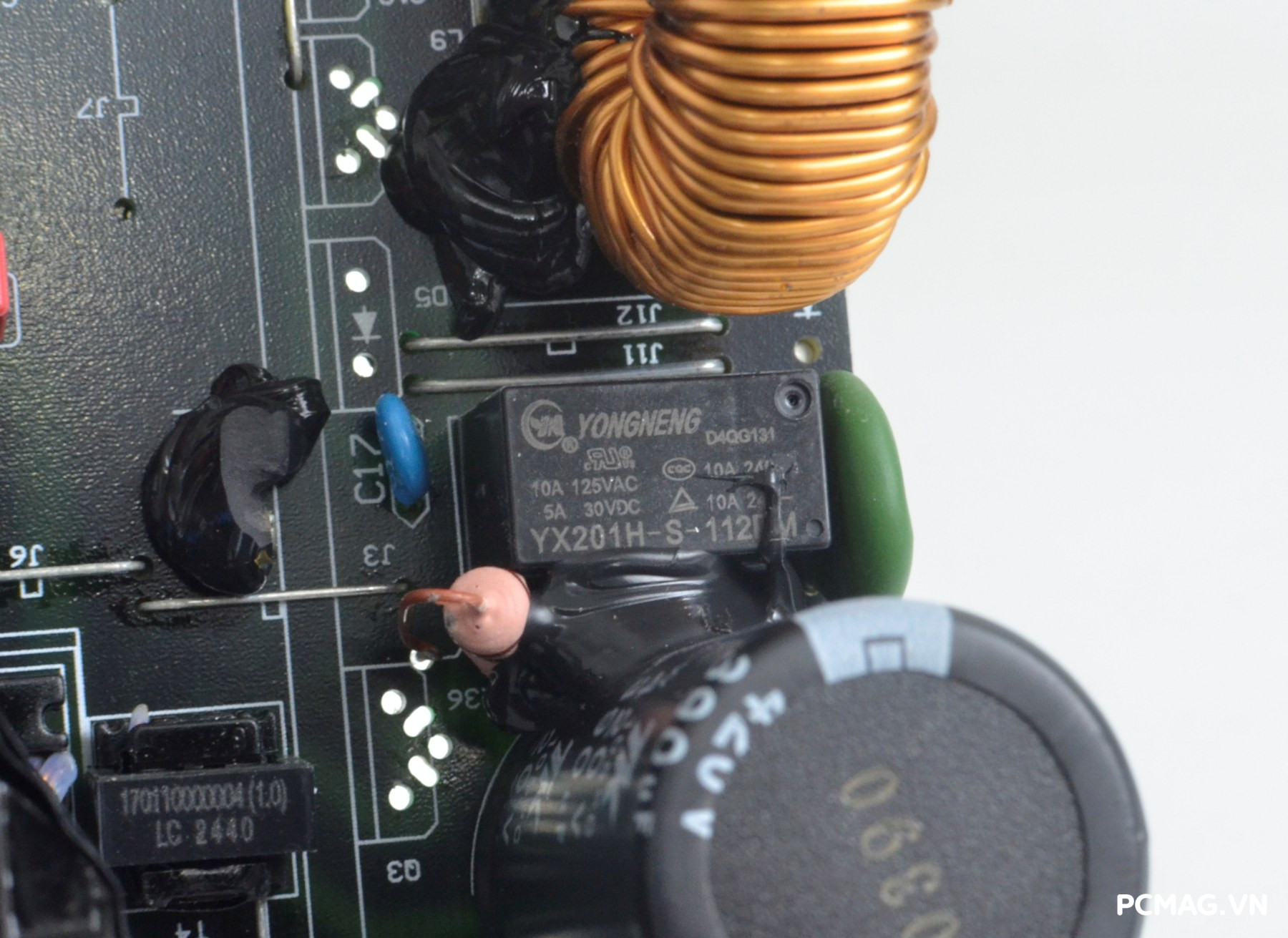

Mạch giảm dòng khởi động của DK Premium 7.0 sử dụng điện trở NTC với trị số lên tới 10Ω, kết hợp cùng rơ-le bypass nối tắt sau khi nguồn ổn định. Giải pháp này giúp hạn chế dòng khởi động xuống mức thấp nhất có thể, giảm sốc điện cho linh kiện và nâng cao độ bền cho PSU trong quá trình sử dụng lâu dài.

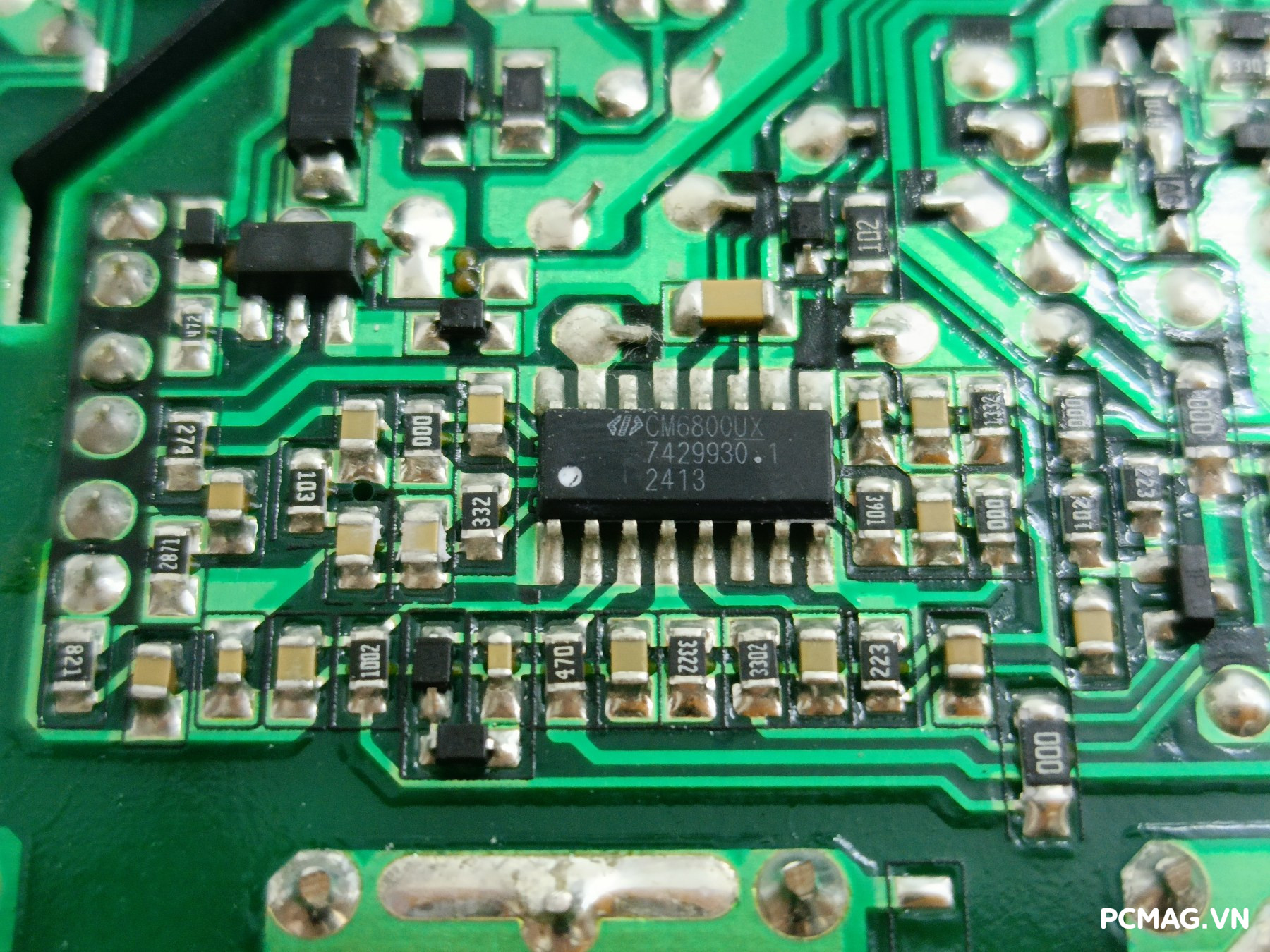

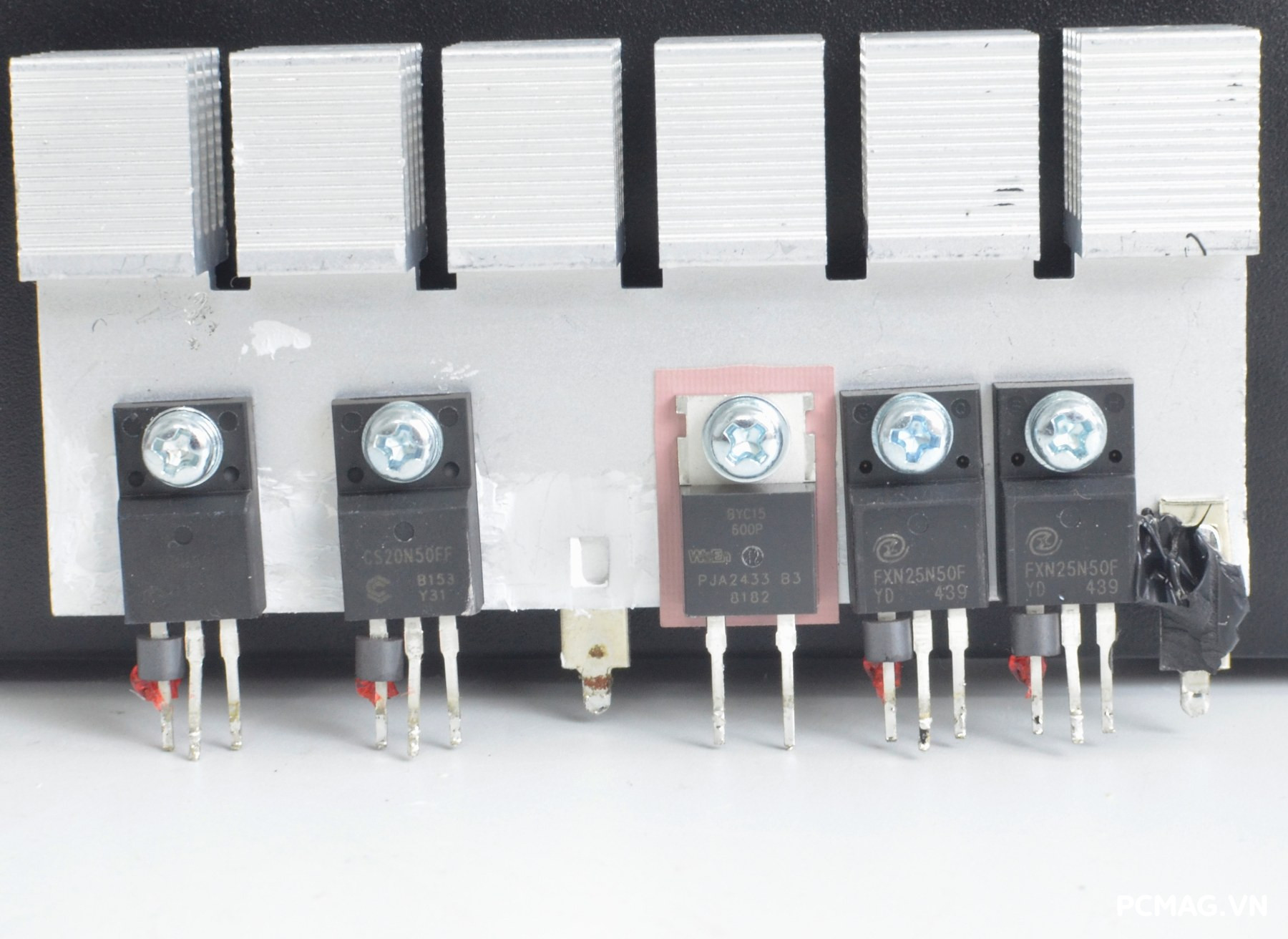

Ở tầng PFC, DK Premium 7.0 được trang bị cặp MOSFET Fuxin FXN25N50F (25A ×2) đi kèm boost diode BYC15-600P (15A). Trong khi đó, tầng PWM sử dụng cặp MOSFET SI-trend SI20N50F (20A). Toàn bộ hai tầng này đều được điều khiển bởi IC dao động Champion CM6800UX, đảm bảo khả năng vận hành ổn định và hiệu quả cho hệ thống nguồn.

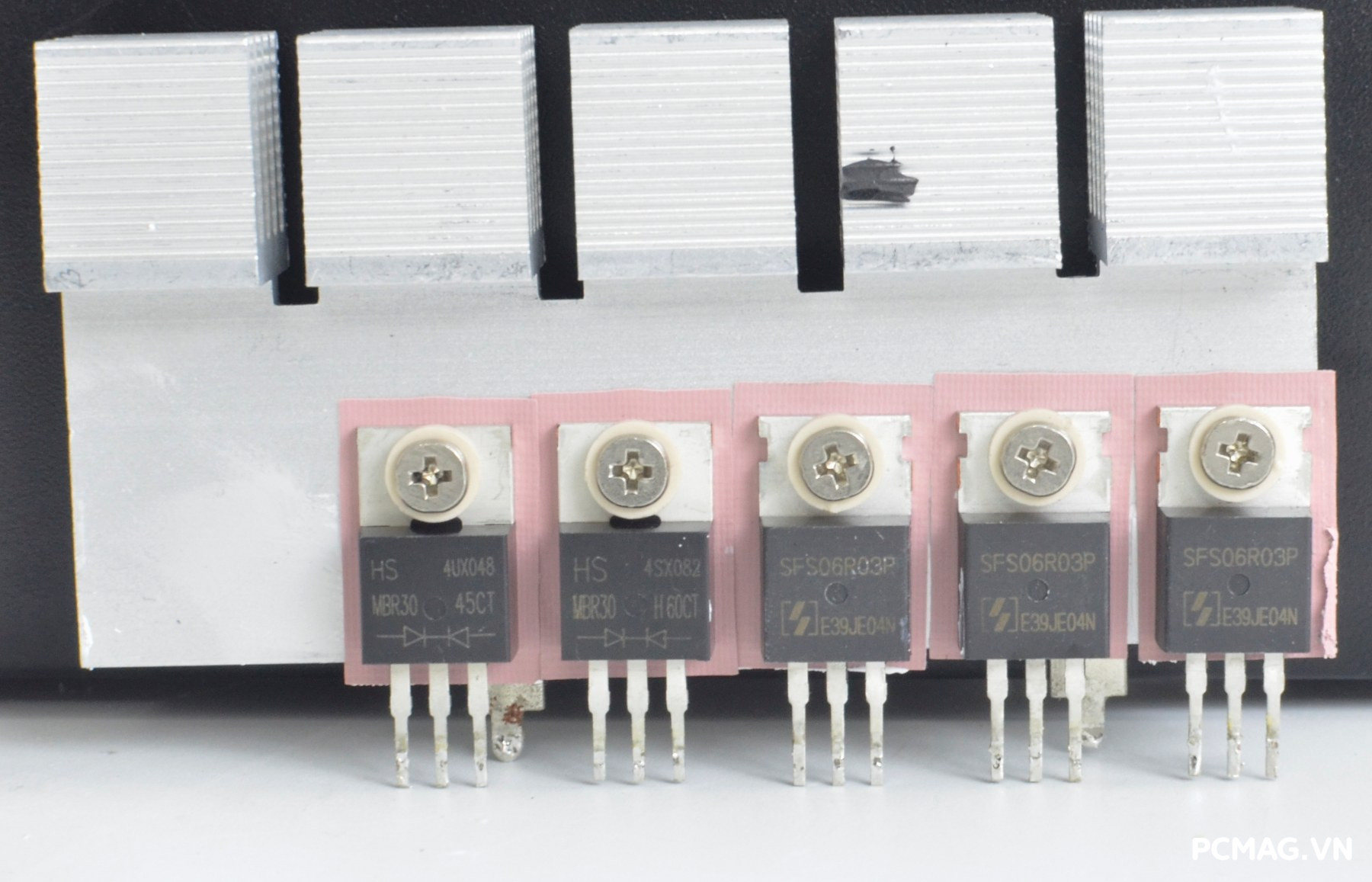

Tại khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên DK Premium 7.0, nhà sản xuất sử dụng tổ hợp 3 MOSFET Oriental Semi SFS06R03P (3 × 160A). Thiết kế này giúp nâng cao hiệu suất hoạt động so với các giải pháp truyền thống dùng diode xung (Schottky diode), đồng thời cải thiện khả năng chịu tải và giảm hao phí năng lượng.

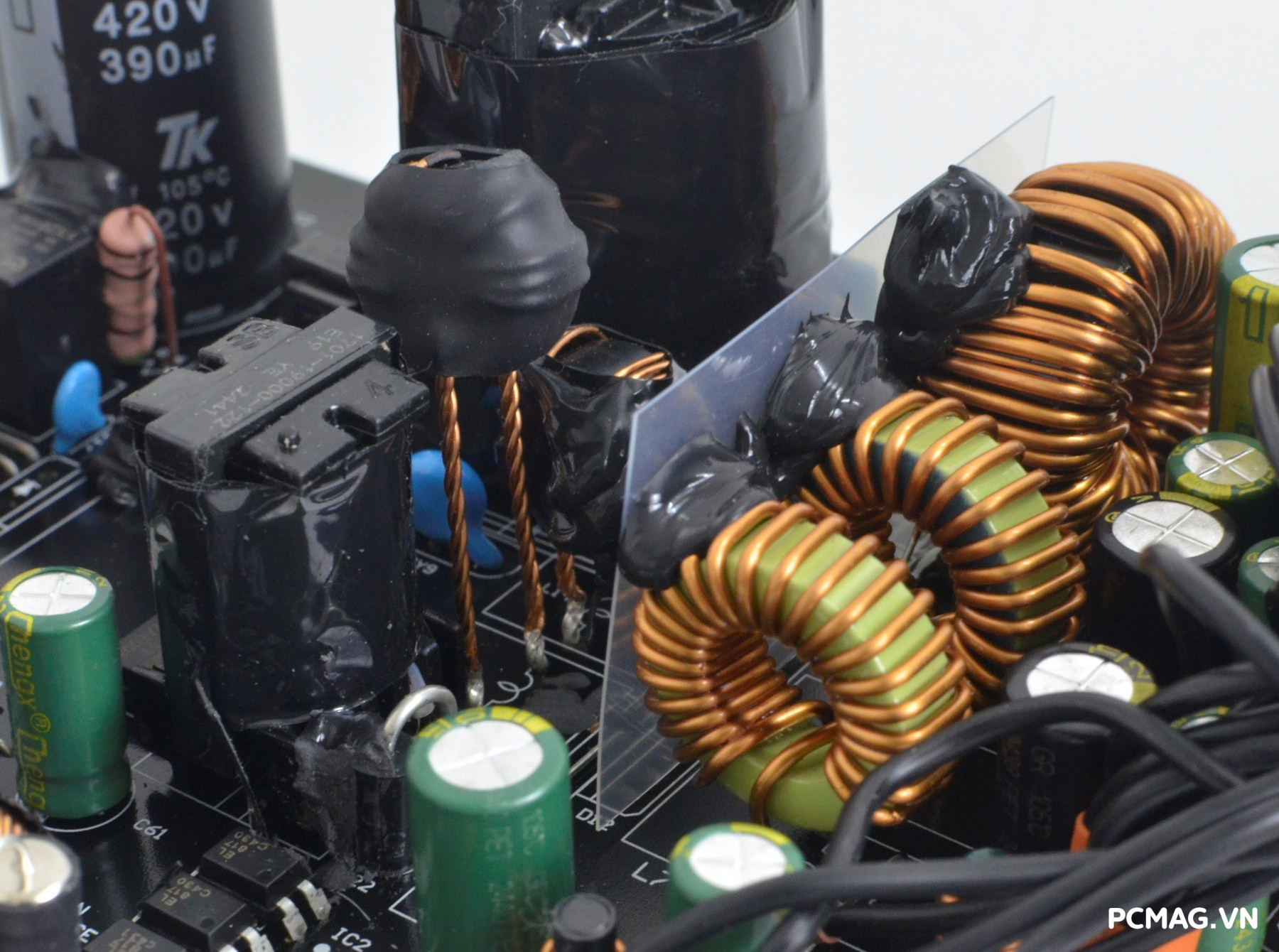

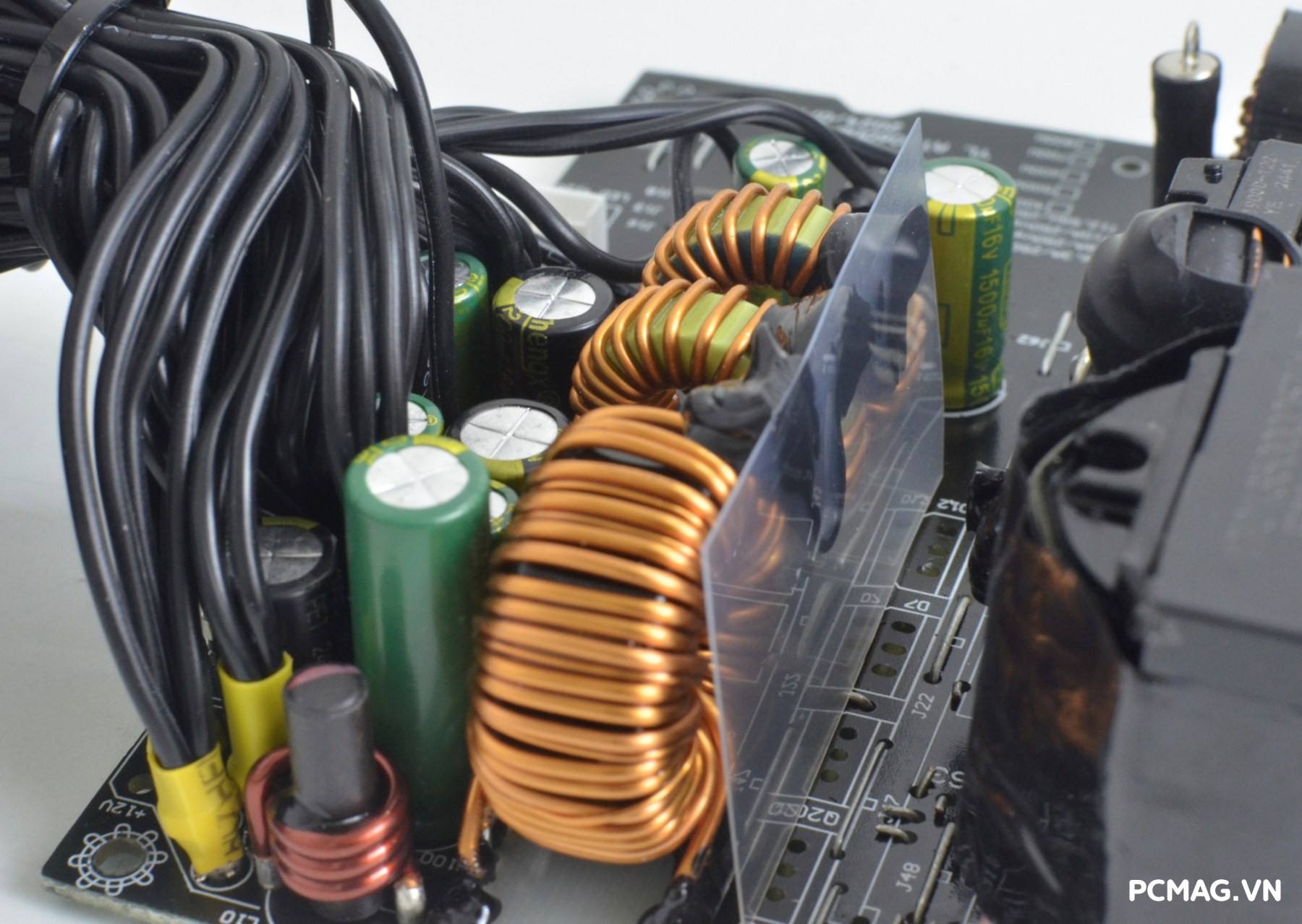

Ở khu vực đường 5V và 3.3V, DK Premium 7.0 áp dụng hai mạch hạ áp Mag Amp riêng biệt, trong đó mỗi mạch sử dụng một diode xung 30A (MBR3045CT và MBR30H60CT) cho nhiệm vụ chỉnh lưu, góp phần đảm bảo độ ổn định cho các đường điện phụ trong quá trình vận hành.

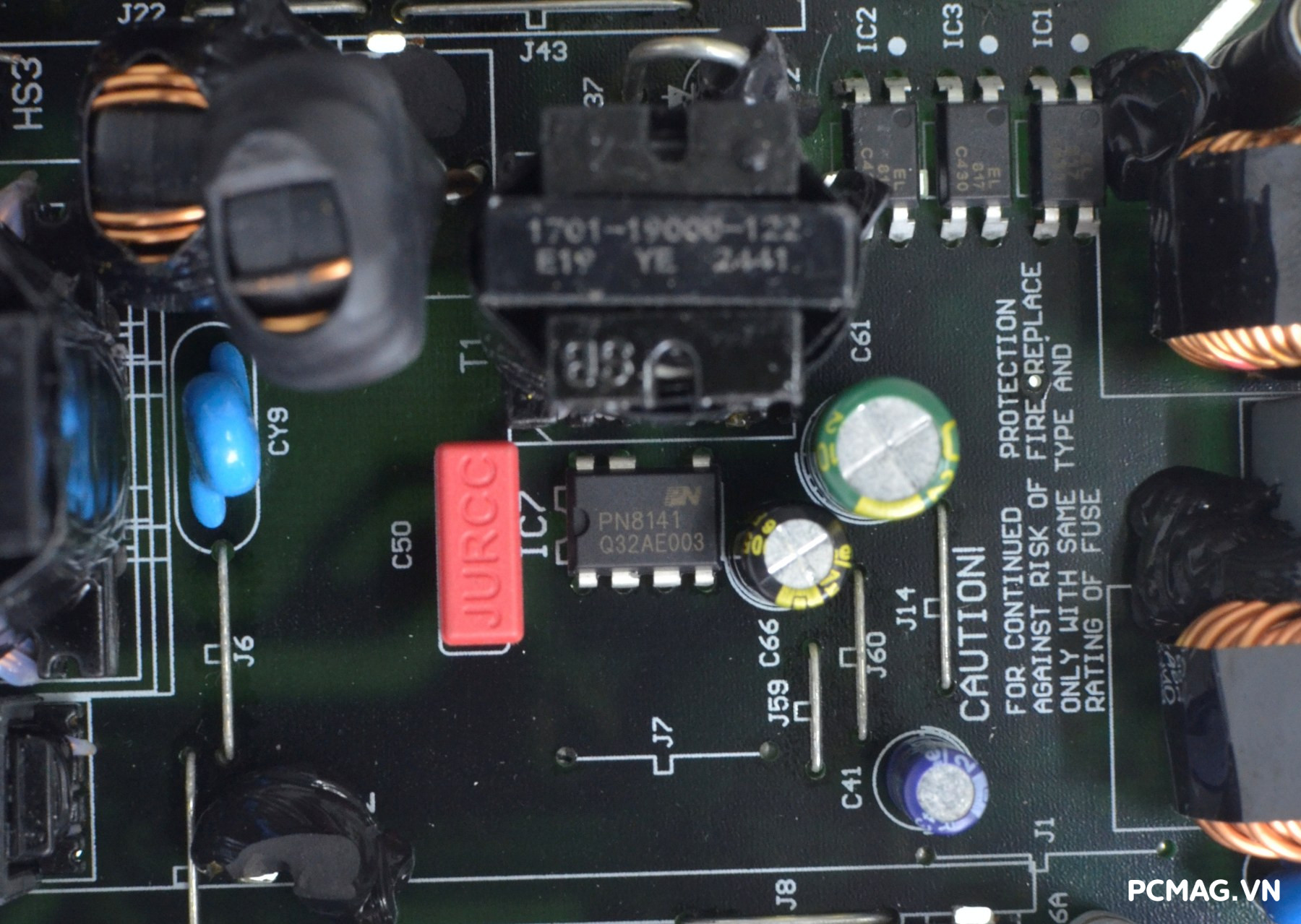

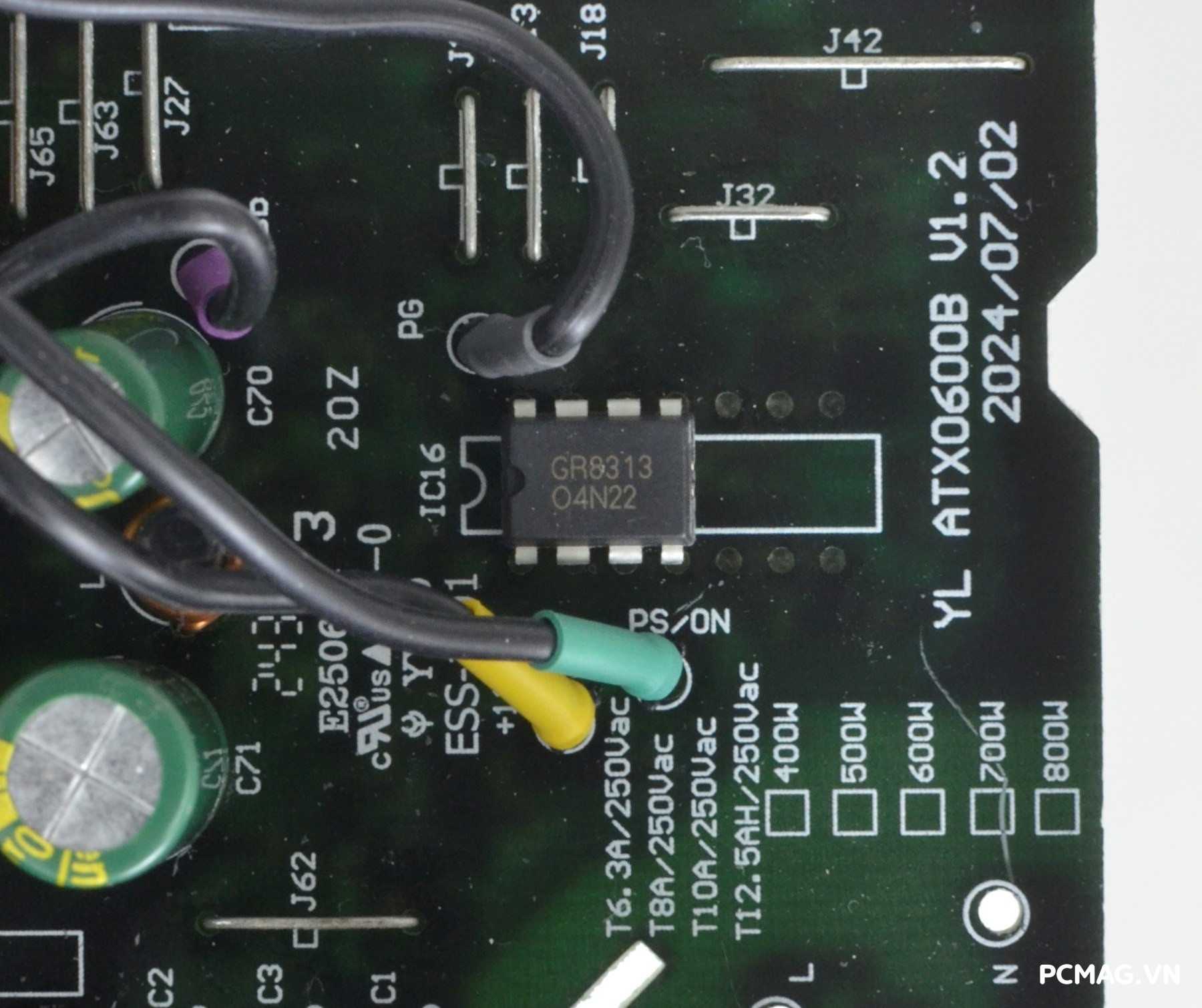

Hệ thống giám sát và bảo vệ trên DK Premium 7.0 sử dụng IC GR8313, hỗ trợ ba cơ chế bảo vệ cơ bản gồm SCP, OVP và UVP. Đường 5VSB được tạo ra từ IC combo Chipown PN8141, trong khi các tụ hóa lọc DC ở ngõ ra đều đến từ thương hiệu ChengX, với nhiệt độ hoạt động tối đa 105°C, đảm bảo độ ổn định trong quá trình sử dụng lâu dài.

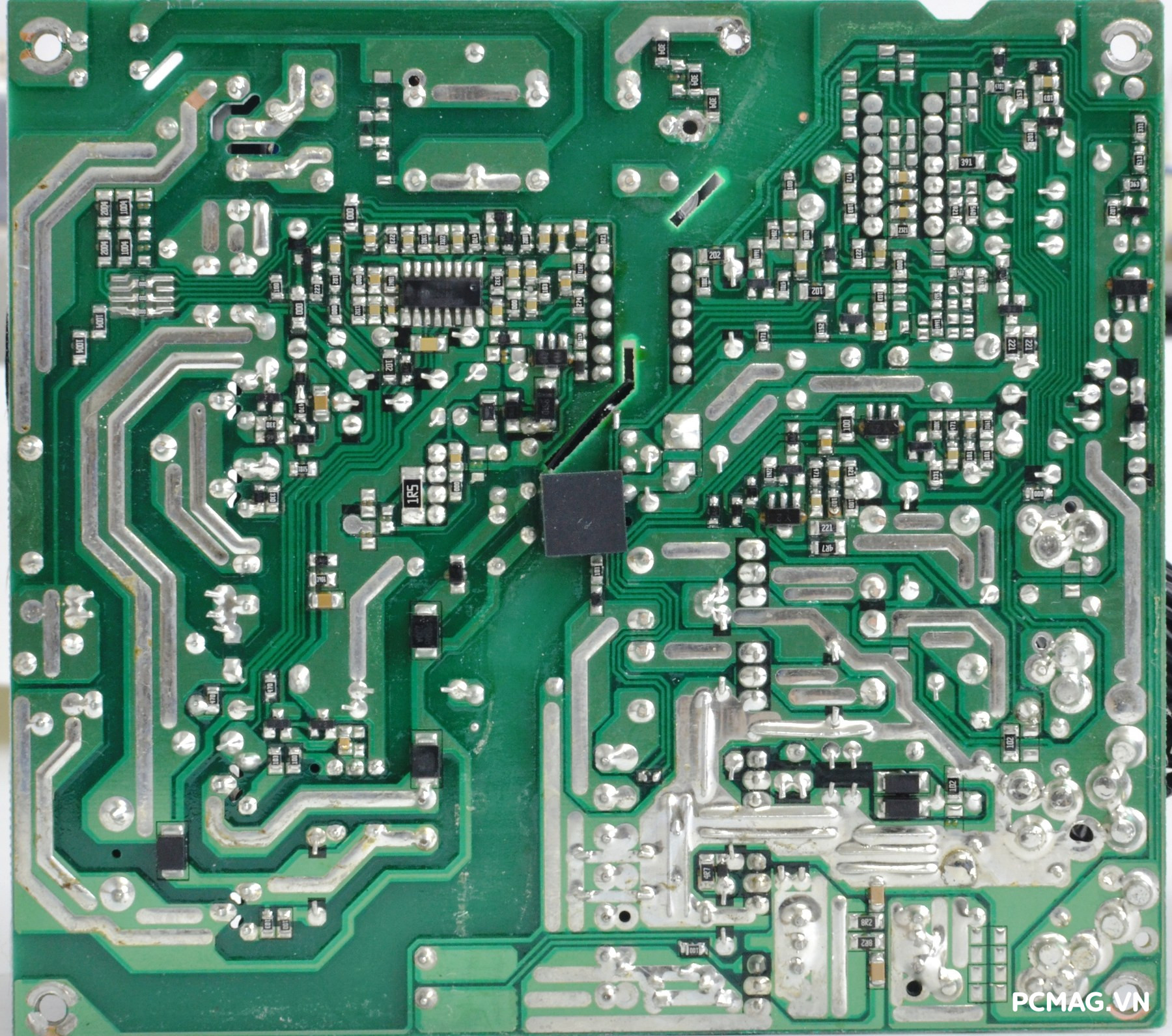

Phần mạch in (PCB) của DK Premium 7.0 được hoàn thiện khá sạch sẽ, các chân linh kiện được cắt tỉa gọn gàng, cho thấy quy trình lắp ráp và hoàn thiện ở mức tốt trong phân khúc.

III. Thử nghiệm PSU 1ST PLAYER DK Premium Bronze 7.0 700W

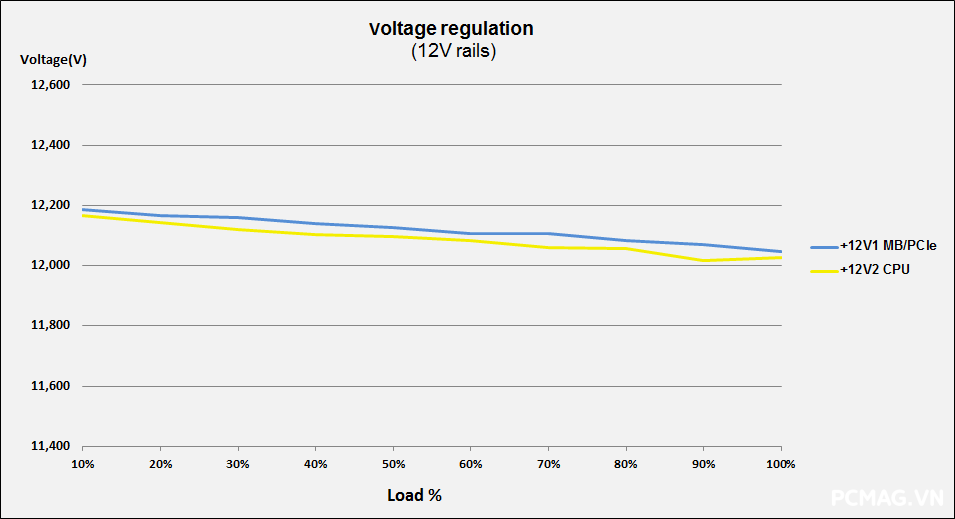

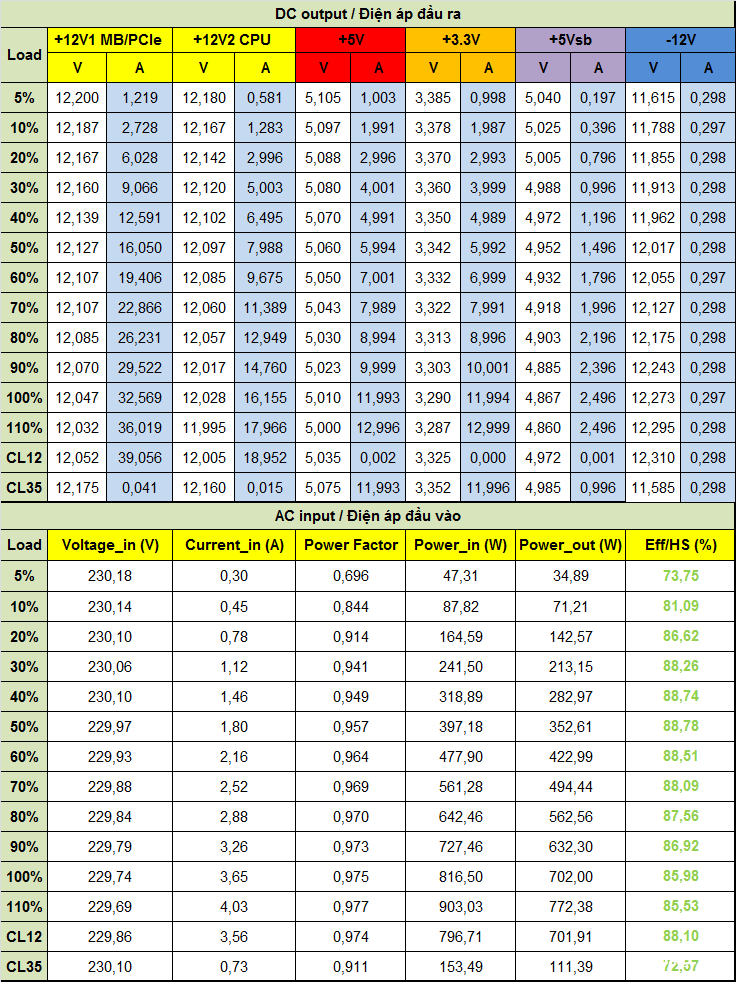

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo test plan ATX 3.0 của Intel, đối với nguồn single rail, đường 12V được quy ước thành hai nhánh tải trong quá trình đo kiểm:

• 12V1: Cấp điện cho toàn bộ tải 12V ngoại trừ CPU (mainboard, PCIe, v.v.)
• 12V2: Dành riêng cho CPU (ATX12V / EPS12V)

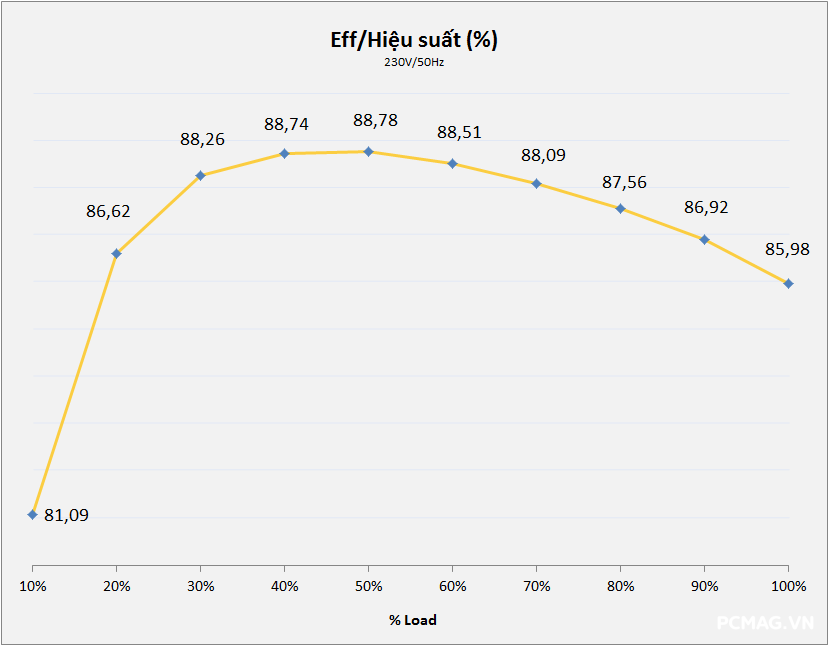

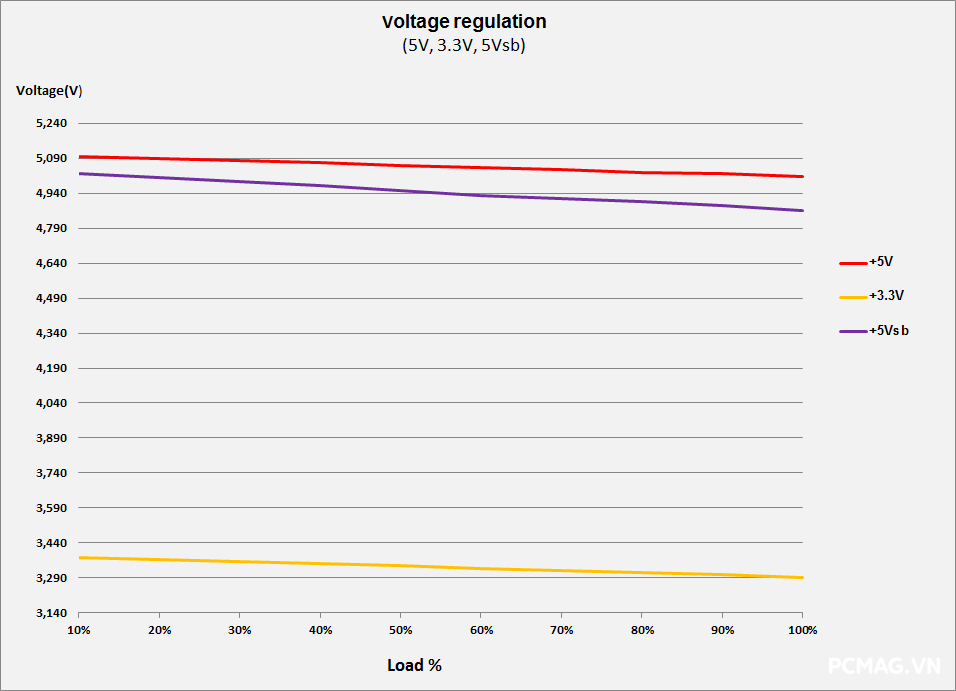

Trong quá trình thử nghiệm, DK Premium 7.0 hoàn thành tốt các mức tải với điện áp dao động nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch Mag Amp, ngay cả ở những mức tải không đồng đều, các đường điện chính vẫn duy trì độ ổn định cao. Hiệu suất đo được tối đa đạt 88.78% tại điện áp 230Vac, phù hợp với chuẩn 80Plus Bronze.

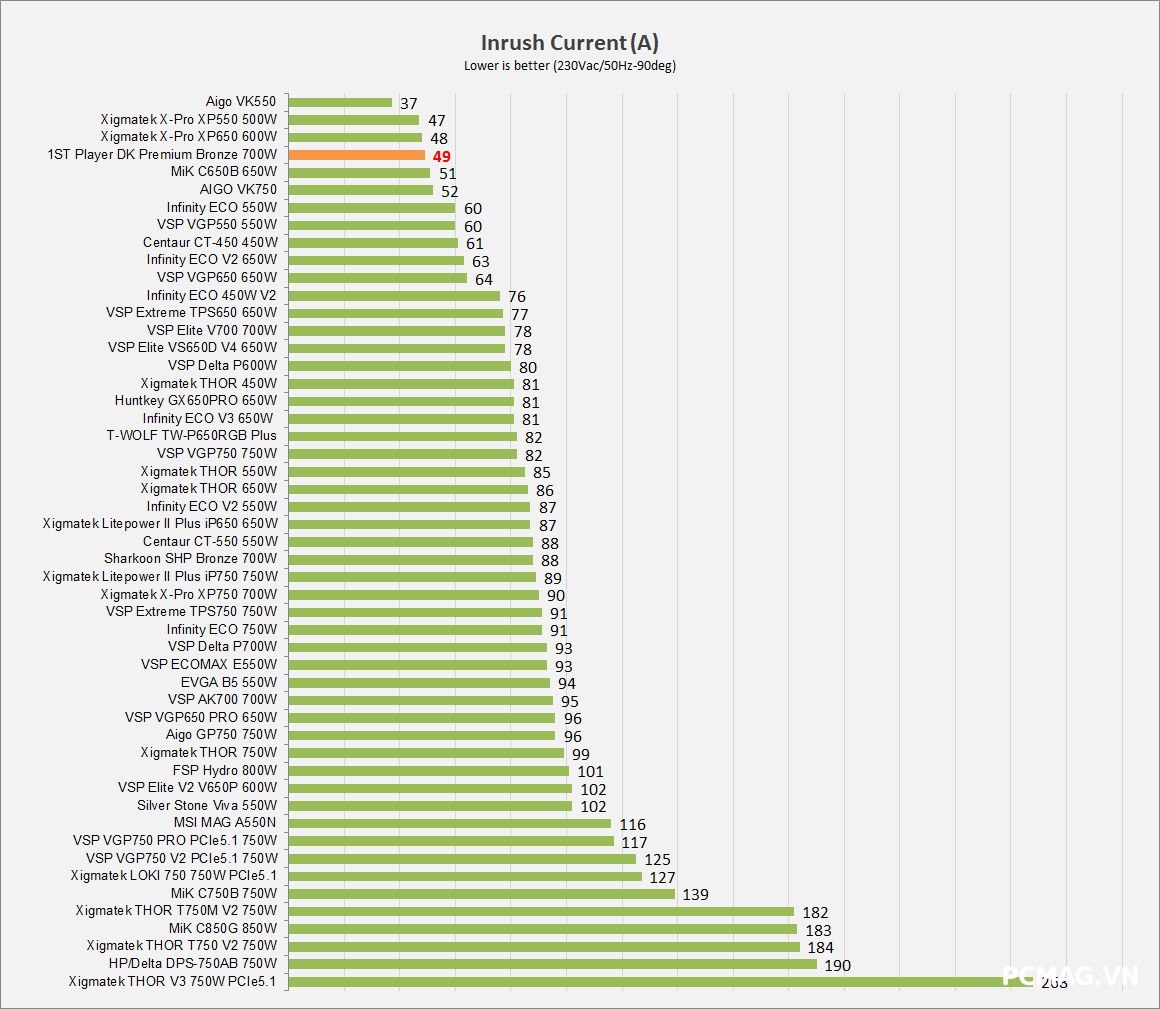

2. Inrush Current Testing ( Dòng khởi động)

Nhờ sử dụng điện trở NTC trị số lên tới 10Ω để hạn dòng nạp ban đầu, DK Premium 7.0 cho thấy dòng khởi động ở mức rất thấp, góp phần giảm sốc điện khi bật nguồn và tăng độ an toàn cho toàn bộ hệ thống.

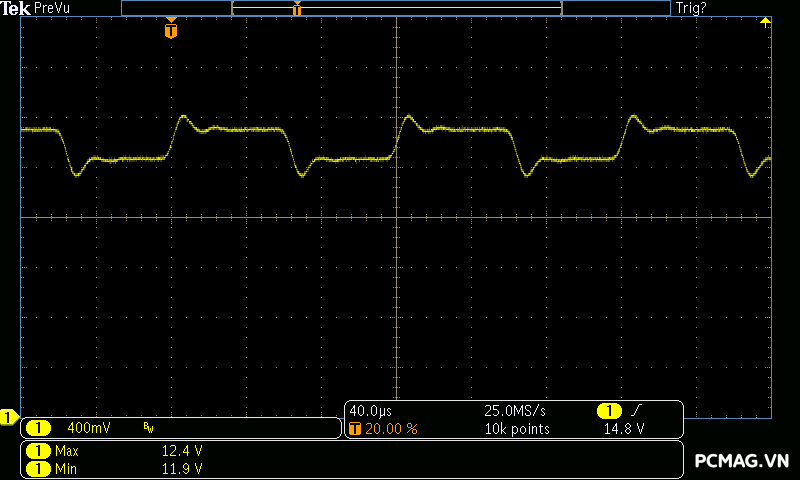

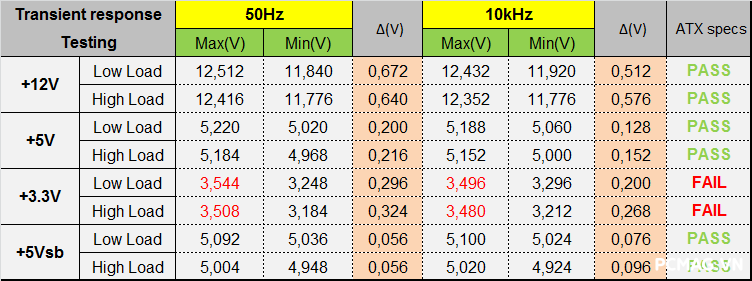

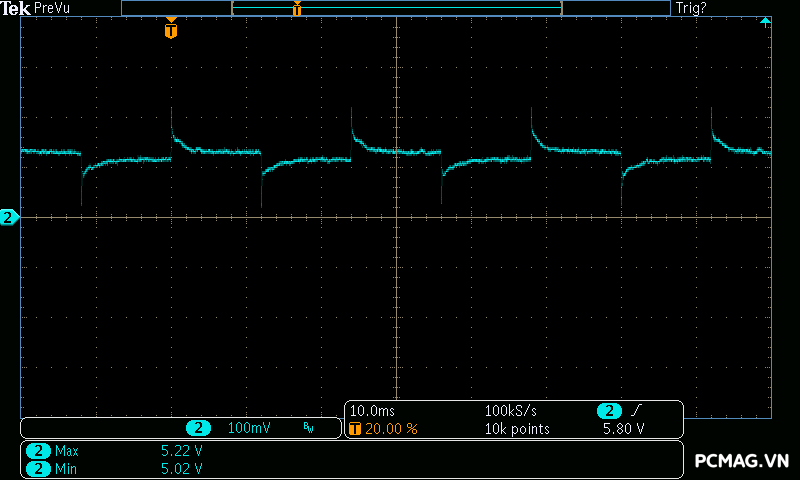

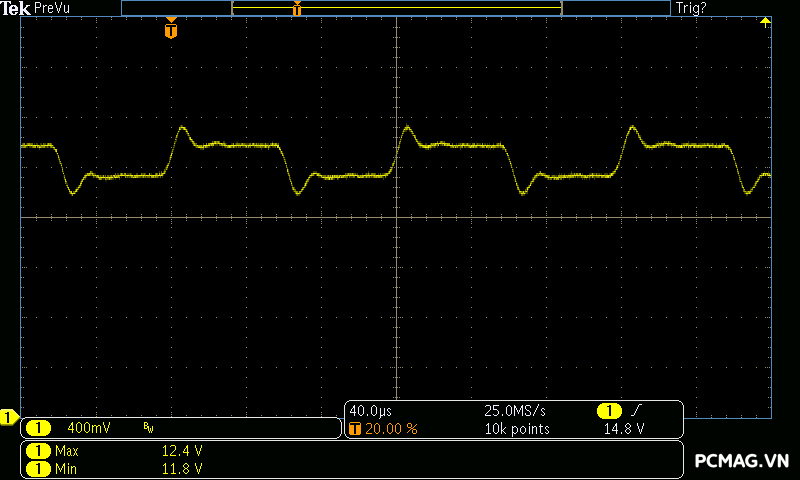

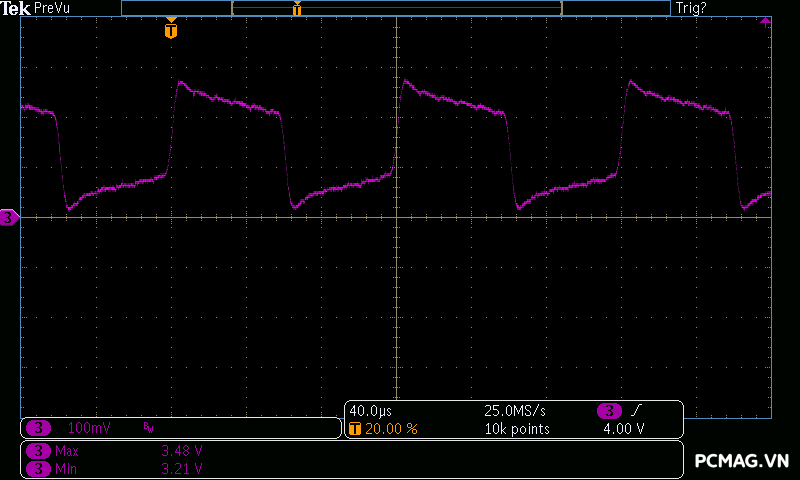

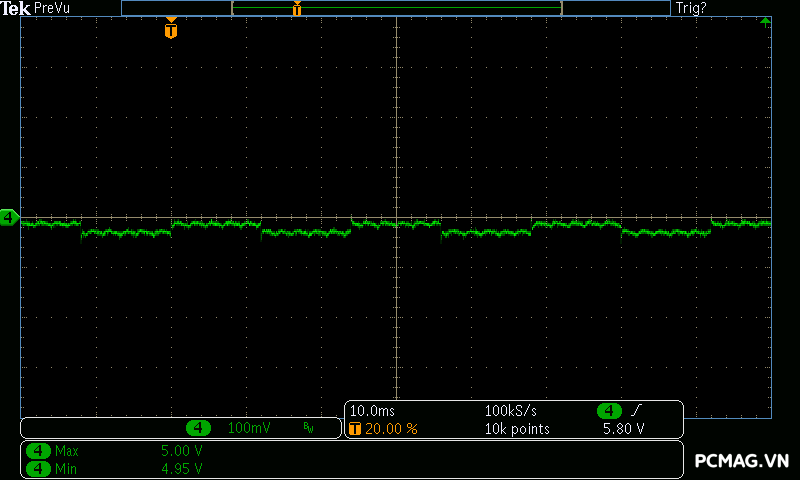

3. Sync Transient Response Test ( Tải biến thiên)

Thiết lập thử nghiệm:

• Capacitance load: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate (theo chuẩn Intel ATX 3.0):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A

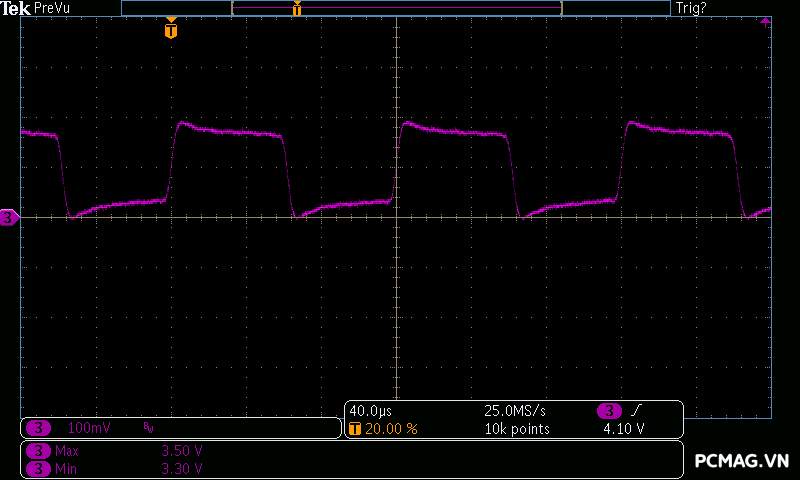

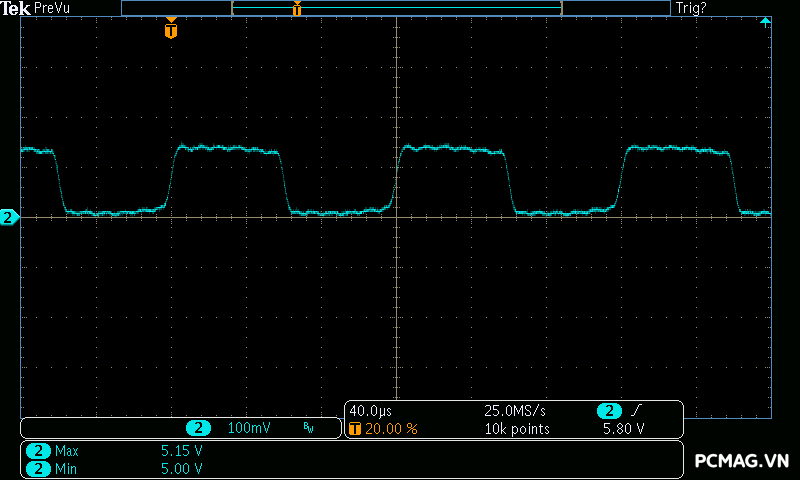

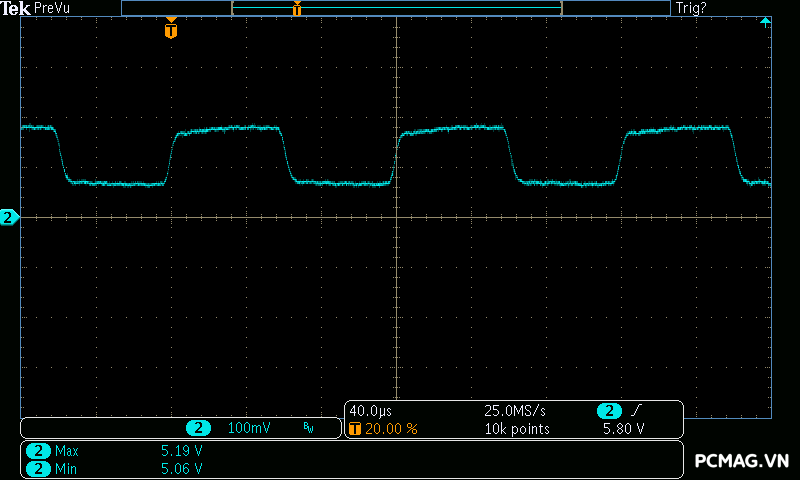

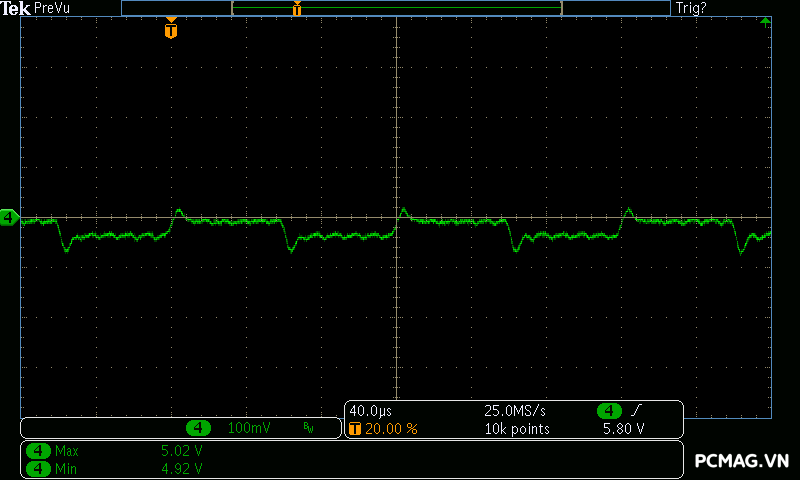

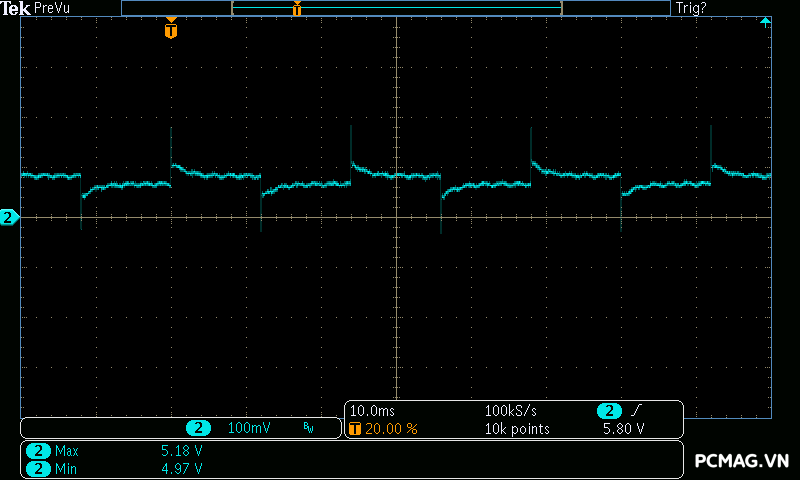

Trong bài test tải biến thiên, DK Premium 7.0 thể hiện mức dao động điện áp ở ngưỡng khá trên hầu hết các đường điện. Tuy nhiên, đường 3.3V có thời điểm lệch nhẹ ra ngoài chuẩn ATX, với mức sai lệch khoảng ~0.08V, dù không quá đáng kể trong sử dụng thực tế.

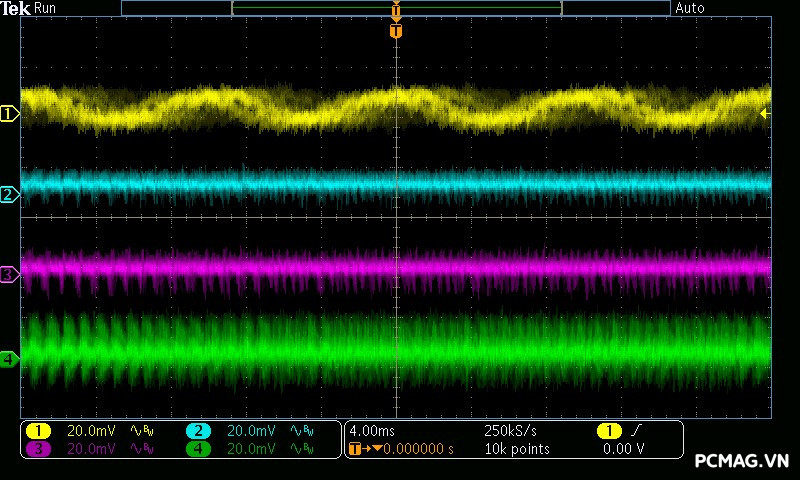

-50Hz Low load:

-50Hz High load:

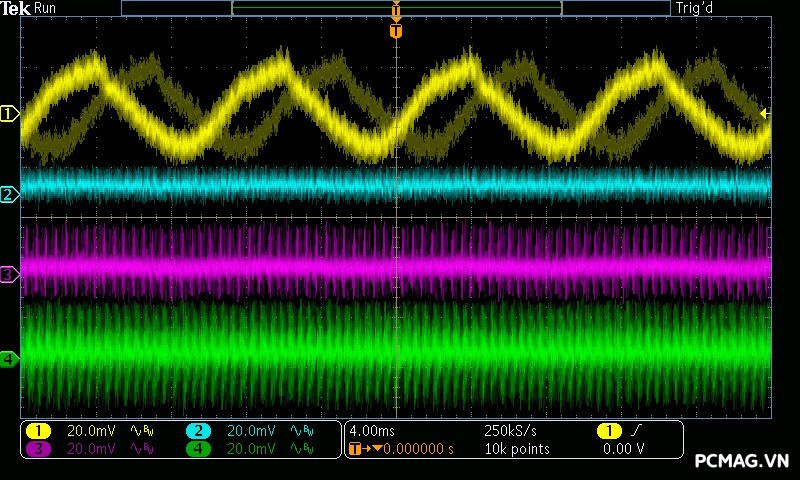

-10kHz Low load:

-10kHz High load:

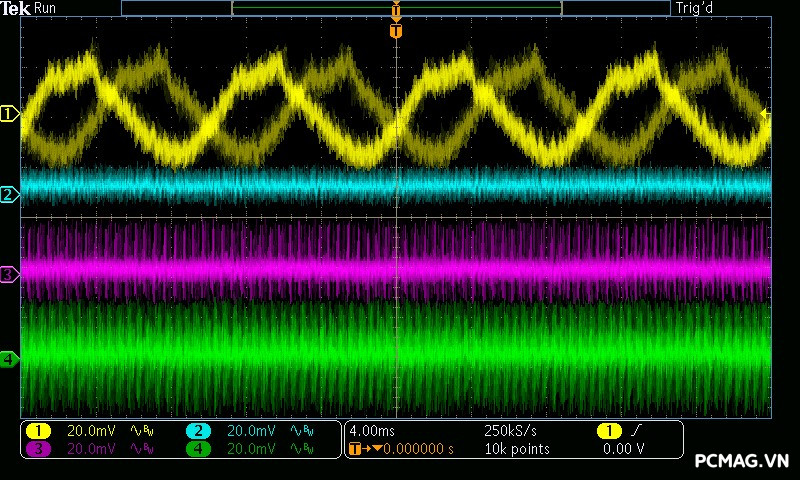

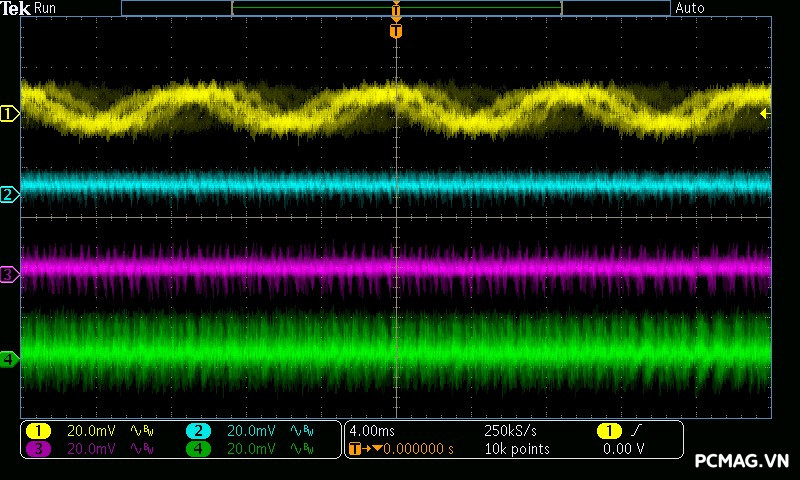

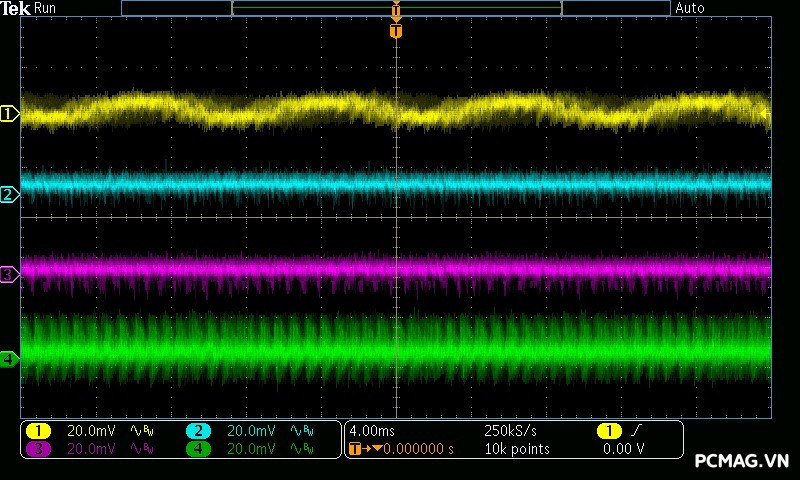

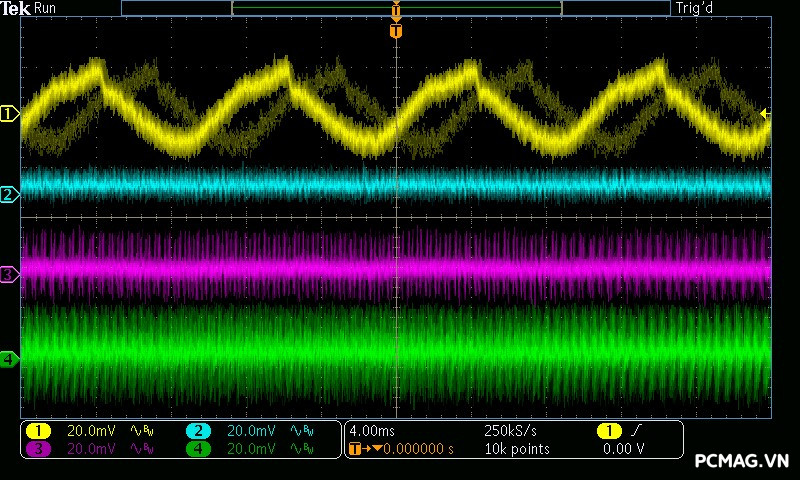

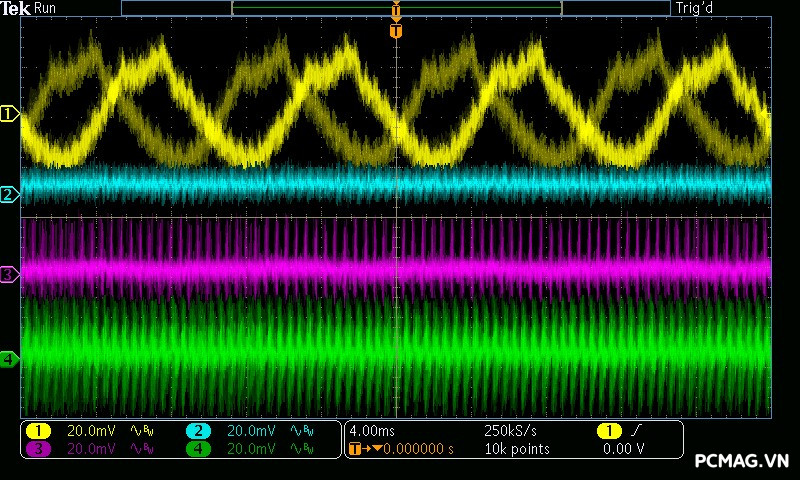

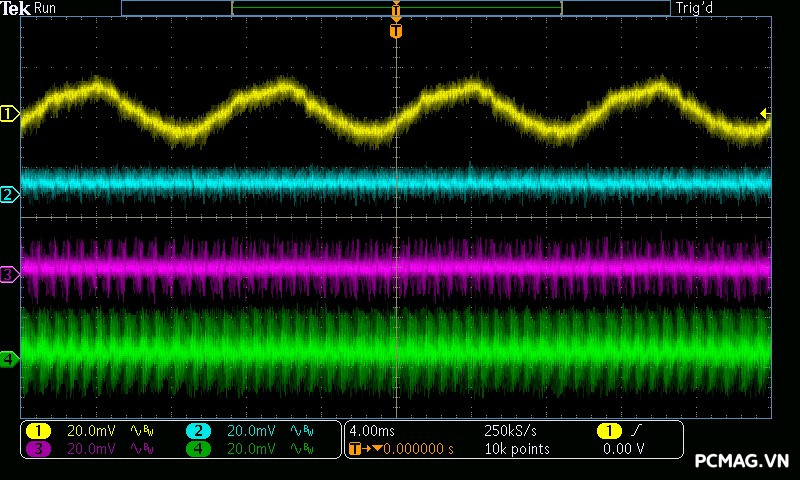

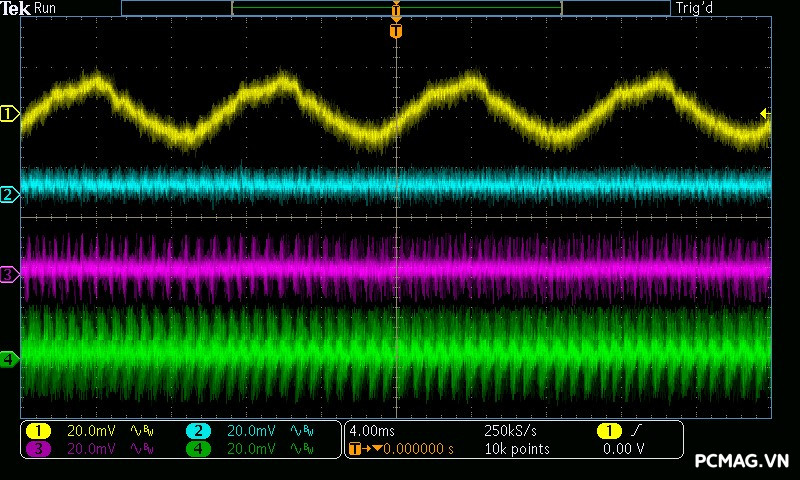

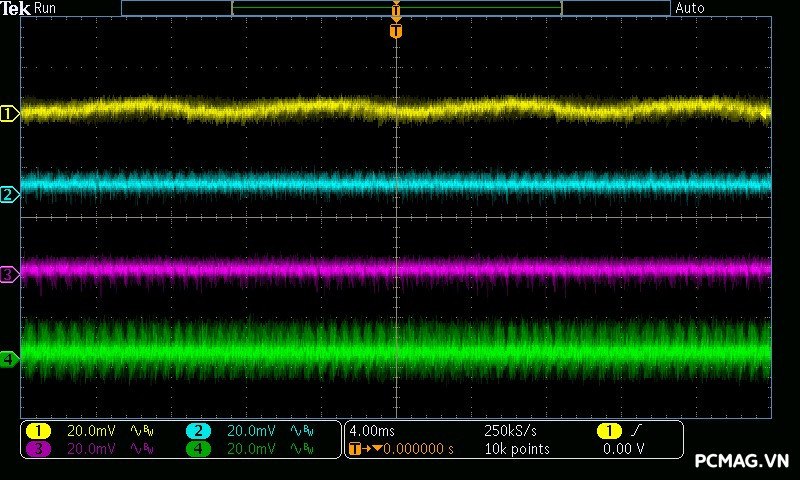

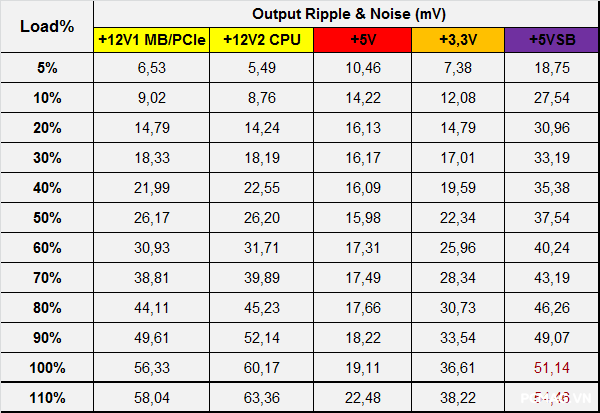

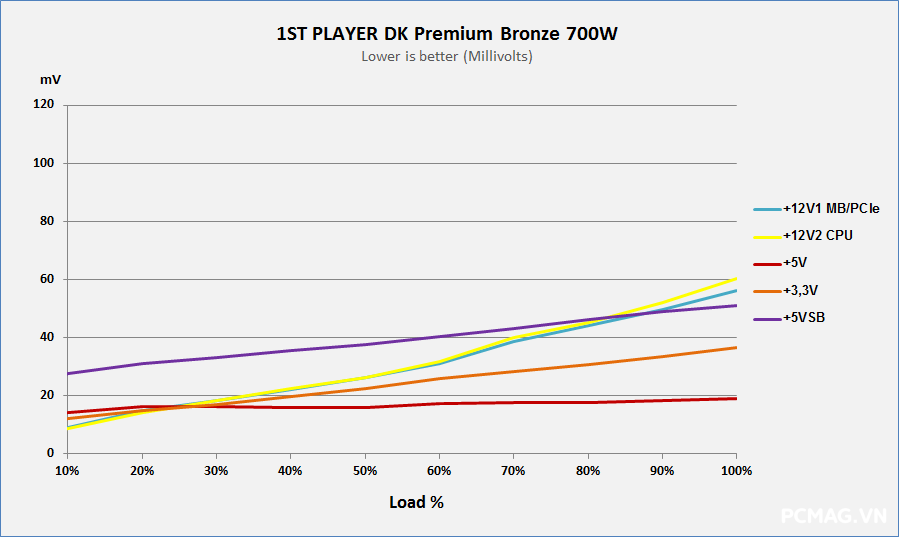

4. Ripple & Noise (Nhiễu AC cao tần)

Trong bài kiểm tra Ripple & Noise, DK Premium 7.0 bộc lộ một điểm trừ nhỏ khi đường 5VSB vượt nhẹ khỏi giới hạn chuẩn ATX ở mức 100% tải. Bù lại, các đường điện còn lại đều được kiểm soát tốt và nằm trong giới hạn tiêu chuẩn yêu cầu, đảm bảo mức độ ổn định chấp nhận được trong phân khúc.

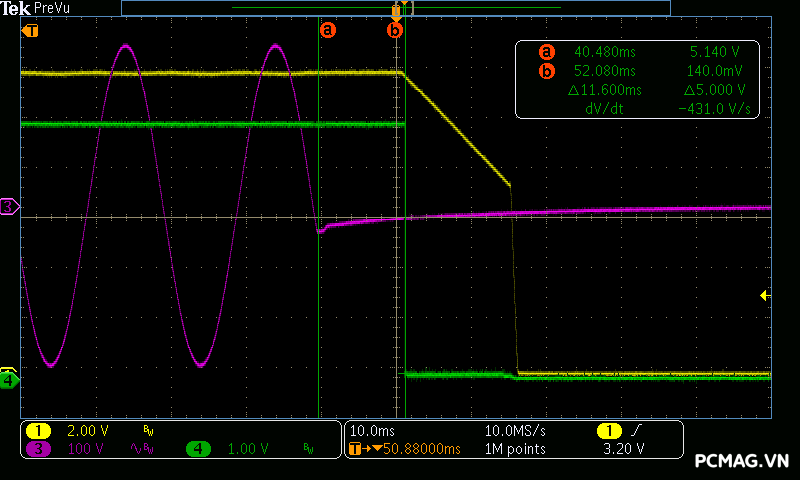

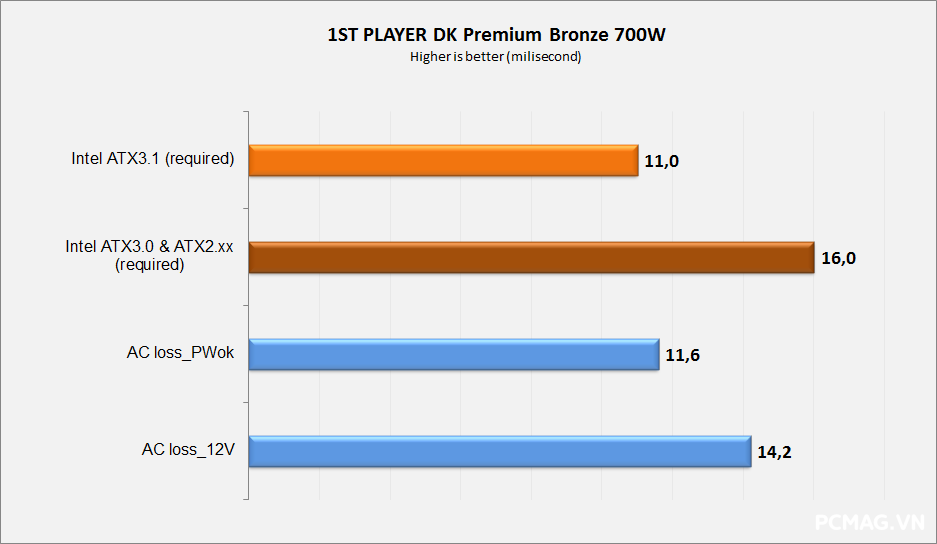

5. Hold-up Time ( Thời gian lưu điện)

DK Premium 7.0 cho thấy thời gian lưu điện ở mức khá thấp so với các yêu cầu của chuẩn ATX 3.0 và các tiêu chuẩn trước đó. Hạn chế này hoàn toàn có thể được cải thiện bằng cách tăng điện dung của tụ lọc chính, từ đó nâng cao khả năng duy trì điện áp khi xảy ra sụt áp đầu vào.

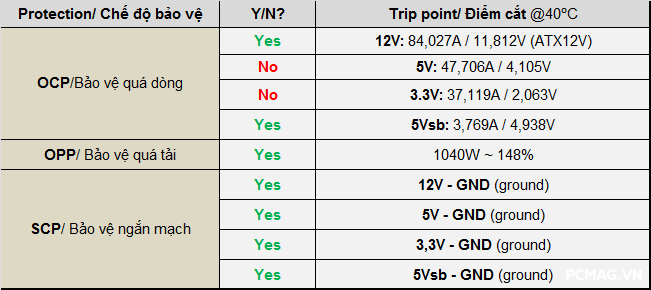

6. Protection Features (Các chế độ bảo vệ)

Qua quá trình thử tải, có thể nhận thấy hạn chế cố hữu của mạch Mag Amp so với thiết kế DC to DC là không hỗ trợ cơ chế bảo vệ OCP riêng biệt cho từng đường điện. Thay vào đó, các mạch Mag Amp sẽ hoạt động dưới sự kiểm soát chung của IC giám sát, tương tự như các PSU sử dụng thiết kế truyền thống, thay vì cơ chế bảo vệ độc lập trên từng rail.

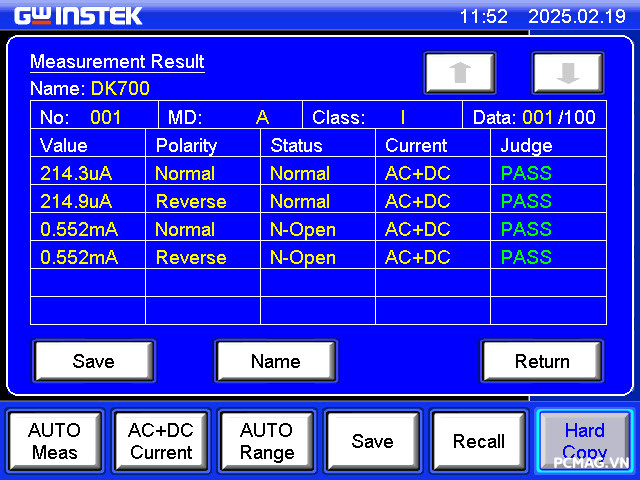

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với thiết bị IT thuộc Class I – trong đó nguồn máy tính ATX là một đại diện điển hình – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi cấp điện ở mức ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động. Trong trường hợp này, mức điện áp thử nghiệm tương đương 110% của 240VAC, tức khoảng 264VAC @ 60Hz.

Để kiểm tra thông số này, bài test sử dụng thiết bị đo chuyên dụng GW Instek GLC-9000 nhằm xác định chính xác mức dòng rò nối đất của nguồn trong điều kiện khắc nghiệt theo tiêu chuẩn an toàn.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: 38–45°C

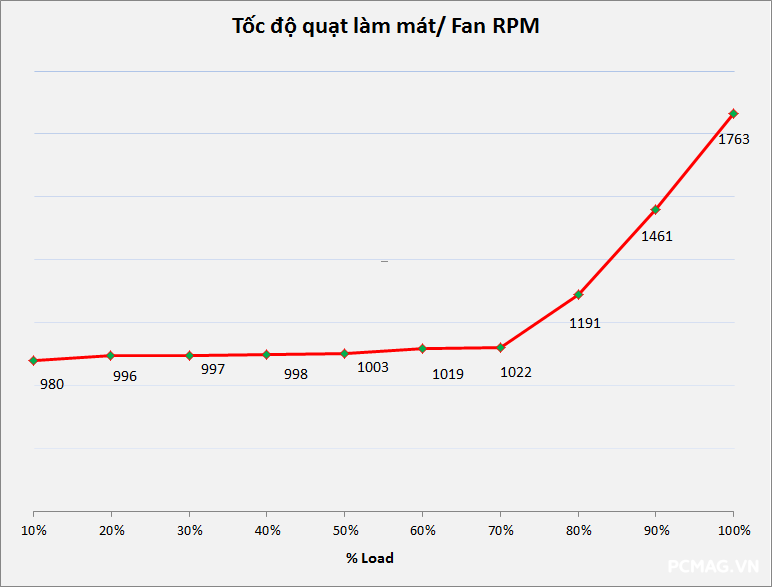

Đặc tính điều khiển quạt trên DK Premium 7.0 có phần khác biệt so với đa số nguồn tầm trung, khi quạt chỉ tăng tốc rõ rệt ở ngưỡng tải gần 100%. Nhờ đó, trong phần lớn thời gian sử dụng, quạt chỉ hoạt động ở mức khoảng 1000RPM, mang lại độ êm ái cao.

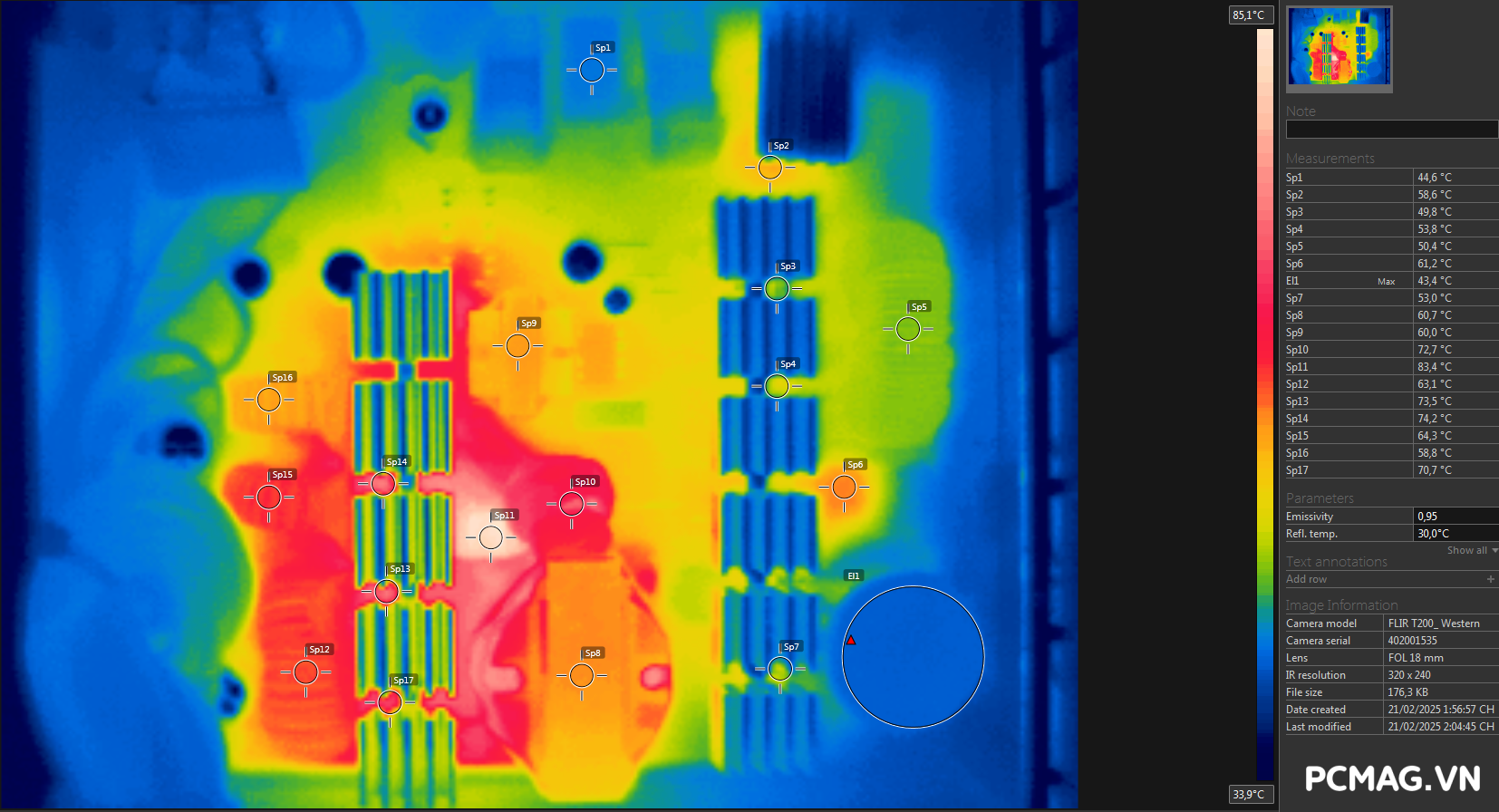

Đổi lại, nhiệt độ làm việc của PSU cao hơn, với mức đo được lên tới khoảng 85°C tại khu vực ngõ ra của biến áp chính, cho thấy sự đánh đổi giữa độ ồn thấp và khả năng tản nhiệt trong điều kiện tải nặng.

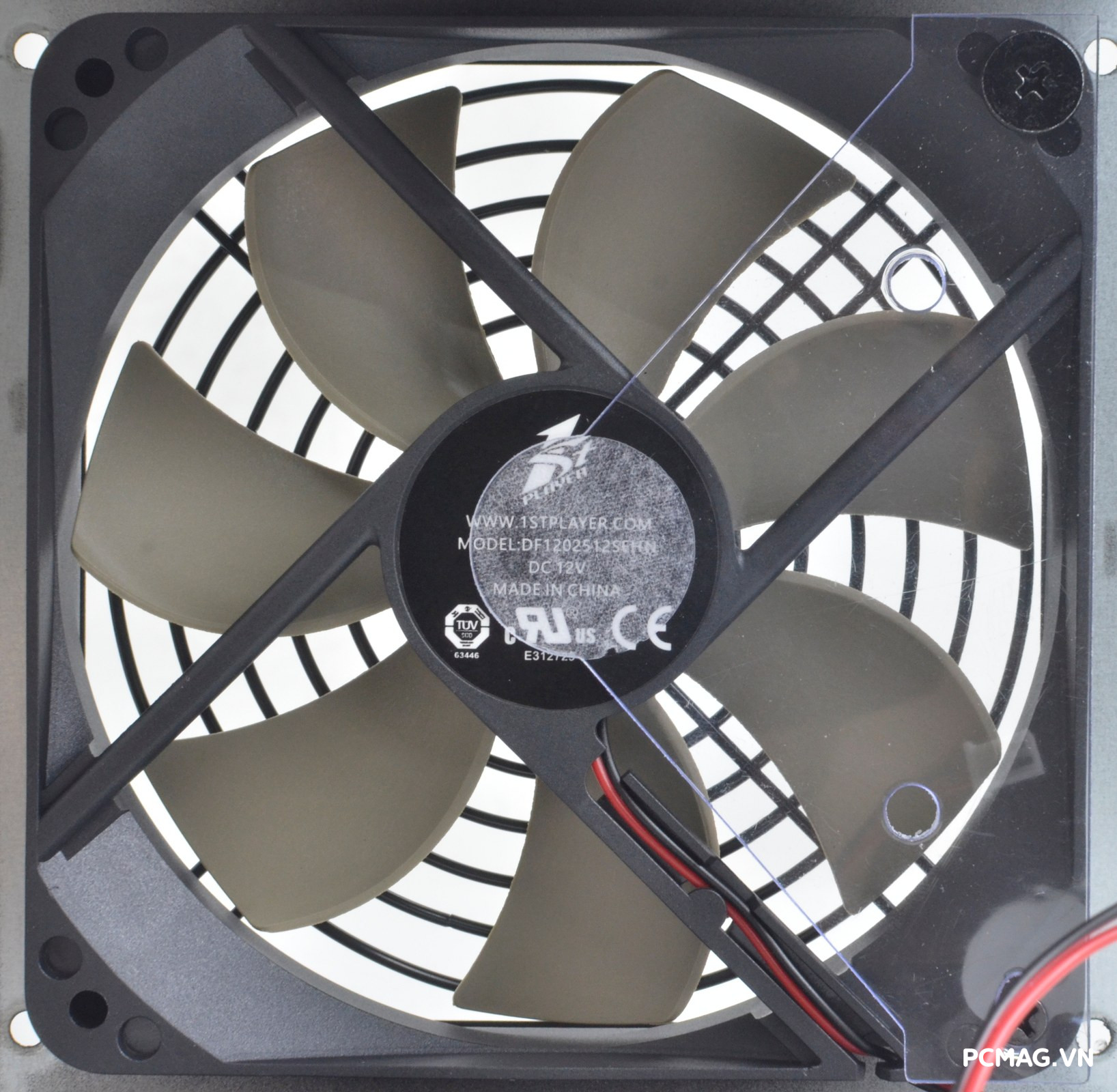

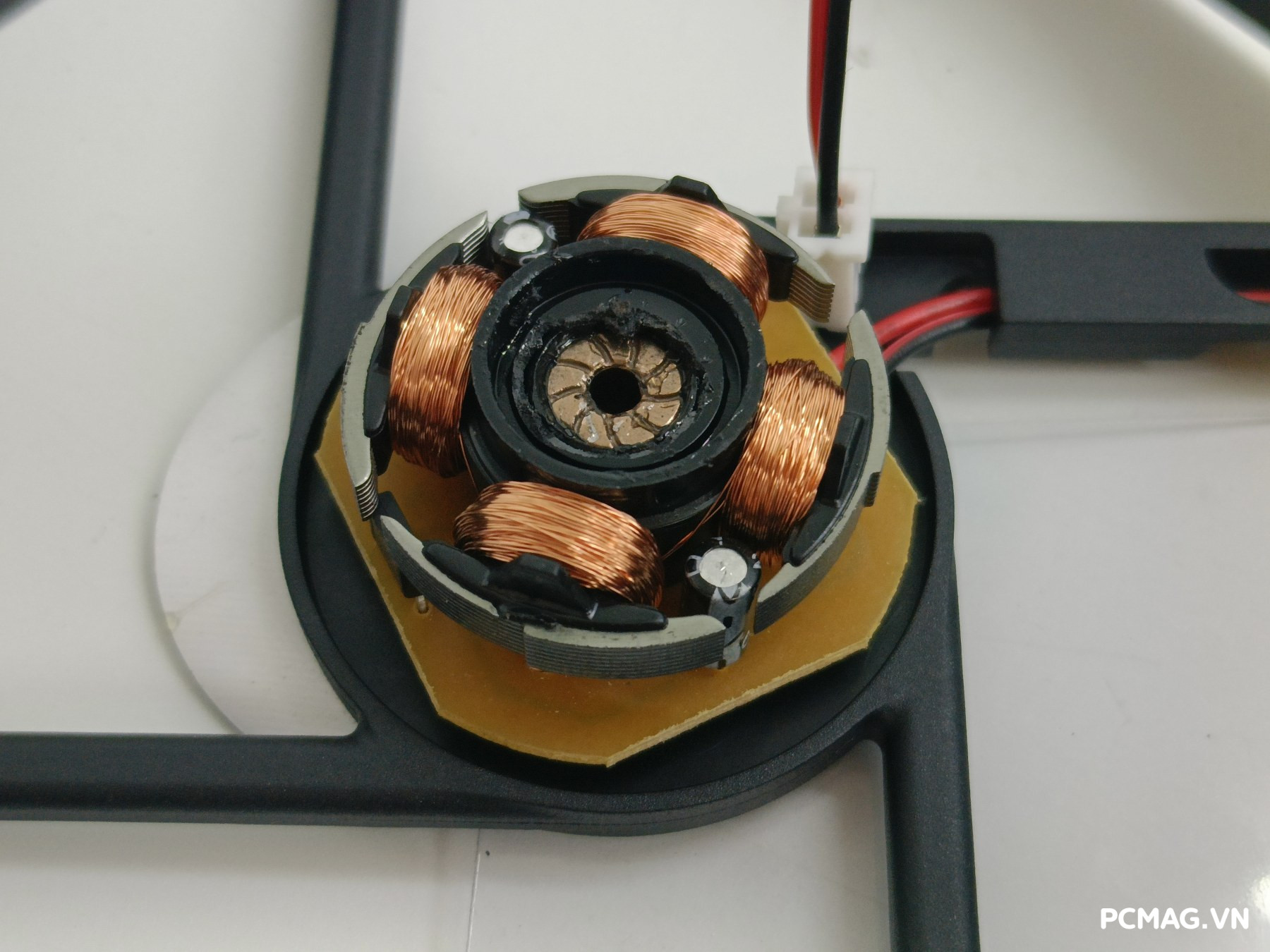

Quạt làm mát trên DK Premium 7.0 là mẫu DF1202512SEHN kích thước 120mm, sử dụng Rifle Bearing, với tốc độ quay tối đa khoảng 2000RPM, cân bằng giữa khả năng làm mát và độ êm khi vận hành.

IV. Kết luận

1ST PLAYER DK Premium Bronze 7.0 700W cho thấy chất lượng điện áp ở mức khá, với hiệu suất đo được khoảng 85% tại 230Vac, đáp ứng chuẩn 80Plus Bronze. So với thế hệ DK trước đây, dòng DK Premium Bronze đã có những cải thiện rõ rệt về độ ổn định điện áp và hiệu suất vận hành, nhờ chuyển sang chỉnh lưu chủ động cho đường 12V thay cho giải pháp chỉnh lưu thụ động bằng diode xung, đồng thời được trang bị mạch Dual Mag Amp giúp khai thác điện năng hiệu quả hơn.

Nguồn vận hành êm ái trong hầu hết các tình huống sử dụng, tuy nhiên đánh đổi lại là nhiệt độ làm việc cao hơn đôi chút khi tải nặng. Với những đặc điểm trên, DK Premium Bronze 7.0 700W phù hợp cho các cấu hình phổ thông và tầm trung, sử dụng 01 card đồ họa rời có công suất dưới 230W.

Ưu điểm

• Chất lượng linh kiện ở mức khá, tụ lọc chính Nhật Bản
• Active PFC full-range 100–240Vac
• Hiệu suất đạt tới 88.94% tại 230Vac (chuẩn 80Plus Bronze)
• Hoạt động êm ái, sử dụng quạt Rifle Bearing

Khuyết điểm

• Nhiệt độ hoạt động cao khi vận hành ở mức tải nặng
