Sau khi ra mắt dòng nguồn cao cấp TEREX VXP850/1000 ATX3.0/PCIe5.0 đạt chứng nhận 80Plus Gold, VSP tiếp tục mở rộng danh mục sản phẩm với series VGP được định vị ở phân khúc tầm trung và phổ thông. Theo đánh giá và thử nghiệm từ PCMAG, dòng nguồn này hướng đến người dùng cần một bộ nguồn có hiệu năng ổn định nhưng vẫn tối ưu chi phí.

Các mẫu PSU thuộc series VGP đạt chuẩn 80Plus Bronze và được trang bị nhiều công nghệ đáng chú ý trong tầm giá, bao gồm Active PFC Full Range giúp nguồn hoạt động ổn định trên dải điện áp rộng, cùng với mạch DC to DC (VRMs) nhằm tối ưu hiệu suất chuyển đổi điện năng. Đây là những tính năng trước đây thường chỉ xuất hiện ở các dòng nguồn trung cấp trở lên.

Dòng VGP hiện có ba mức công suất gồm 550W, 650W và 750W. Trong bài thử nghiệm lần này, PCMAG sẽ tập trung đánh giá phiên bản VSP VGP750 750W, model có mức công suất cao nhất trong series VGP, nhằm kiểm tra khả năng đáp ứng cho các cấu hình PC phổ thông và tầm trung hiện nay.

I. Hộp và phụ kiện VSP VGP750 750W

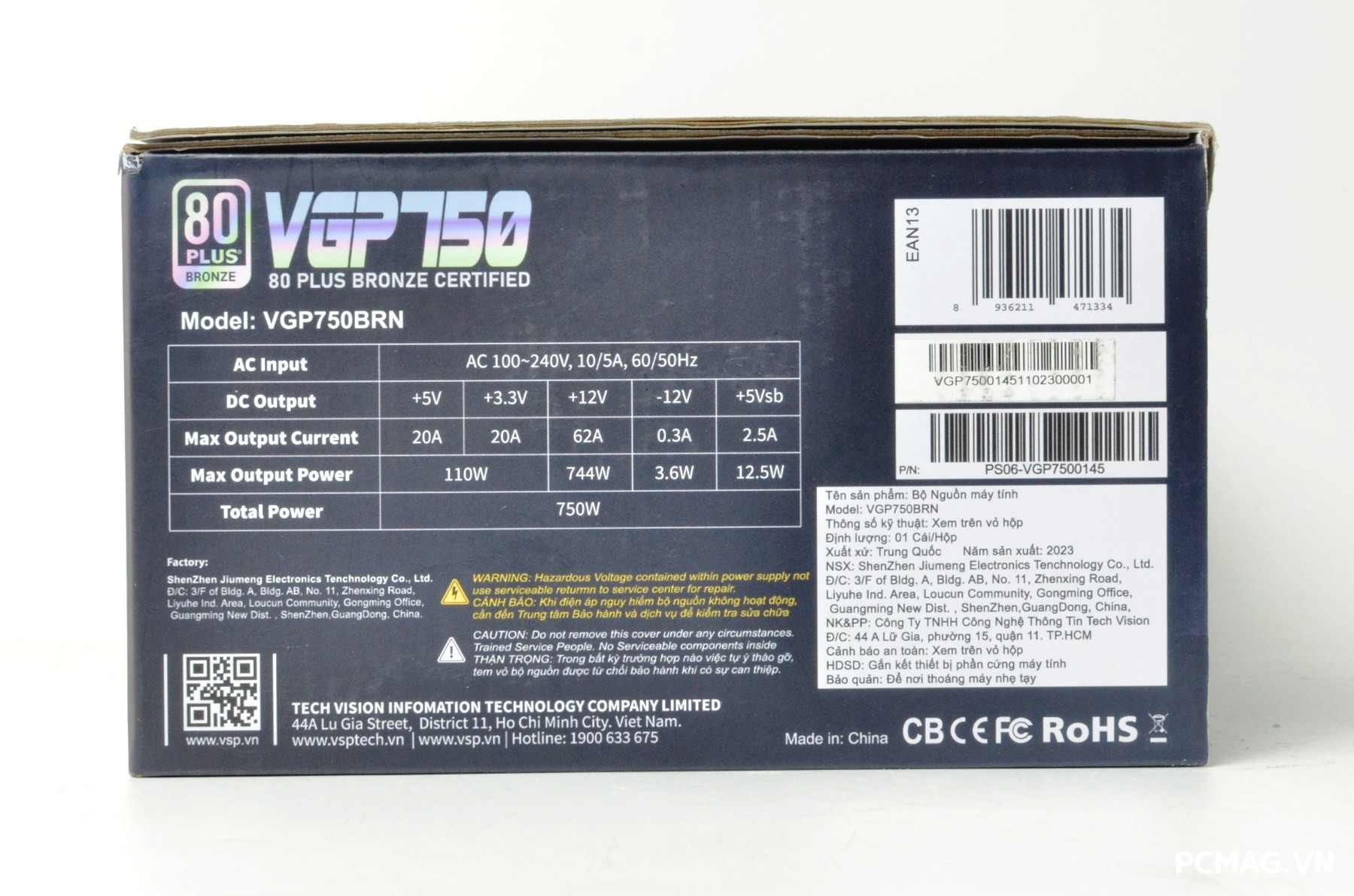

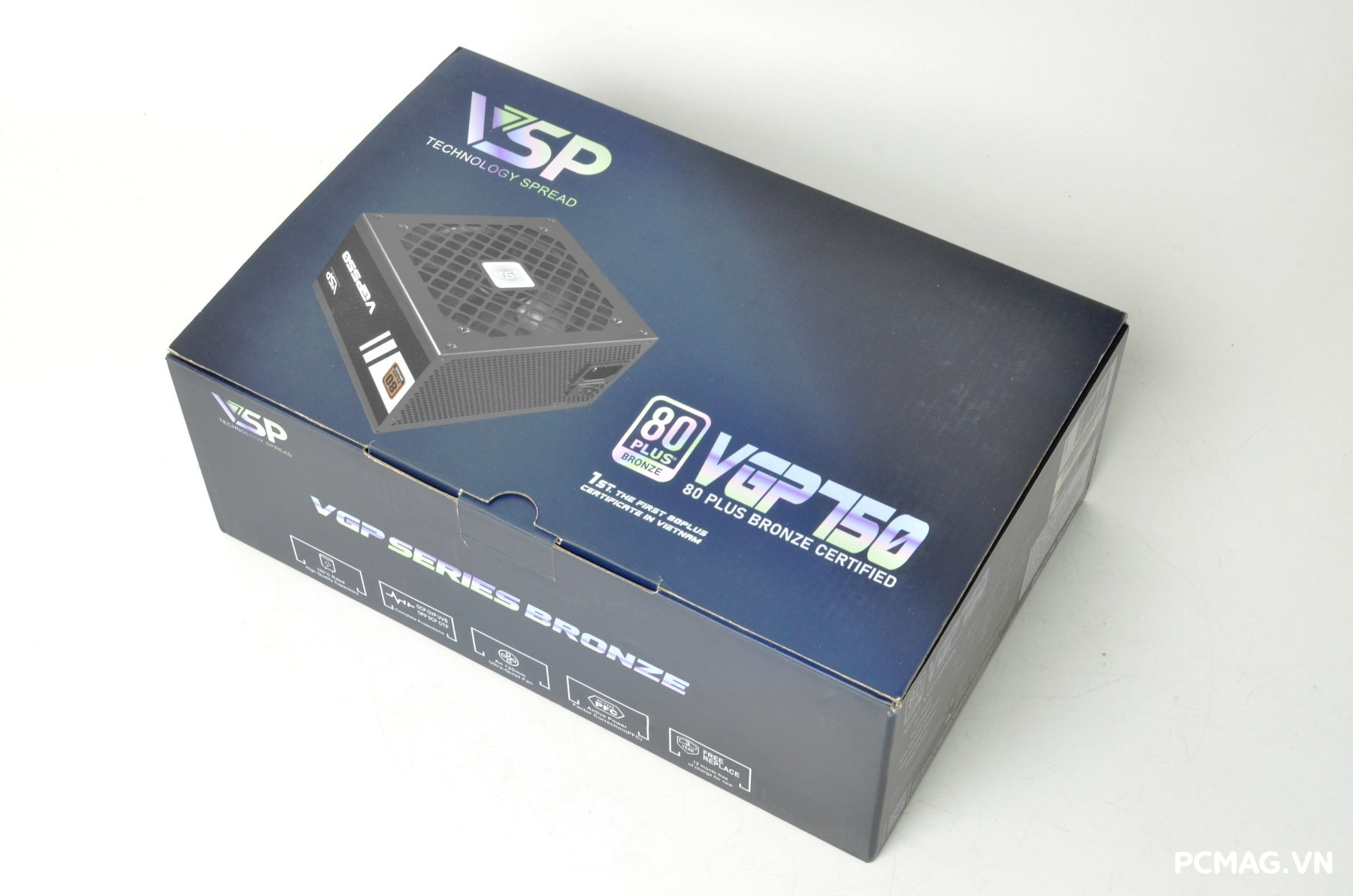

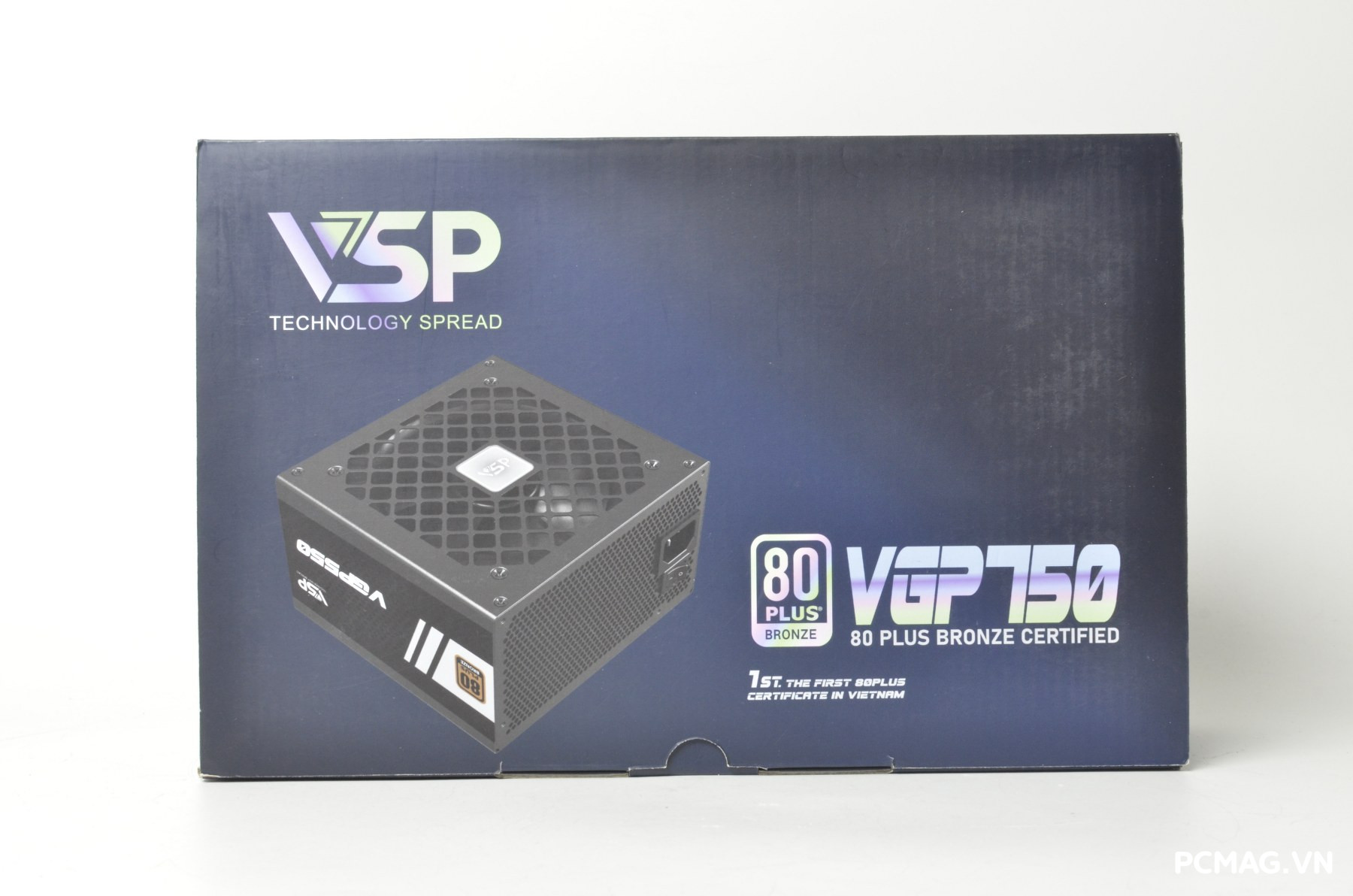

Hộp của VSP VGP750 750W có kích thước trung bình với tông màu xanh – đen đặc trưng của dòng sản phẩm VGP, tương tự như hai phiên bản công suất thấp hơn đã được thử nghiệm trước đó. Thiết kế bao bì khá đơn giản nhưng rõ ràng, các thông số kỹ thuật quan trọng và thông tin sản phẩm được in đầy đủ ở mặt sau và các cạnh bên của hộp, giúp người dùng dễ dàng nắm bắt những đặc điểm chính của bộ nguồn.

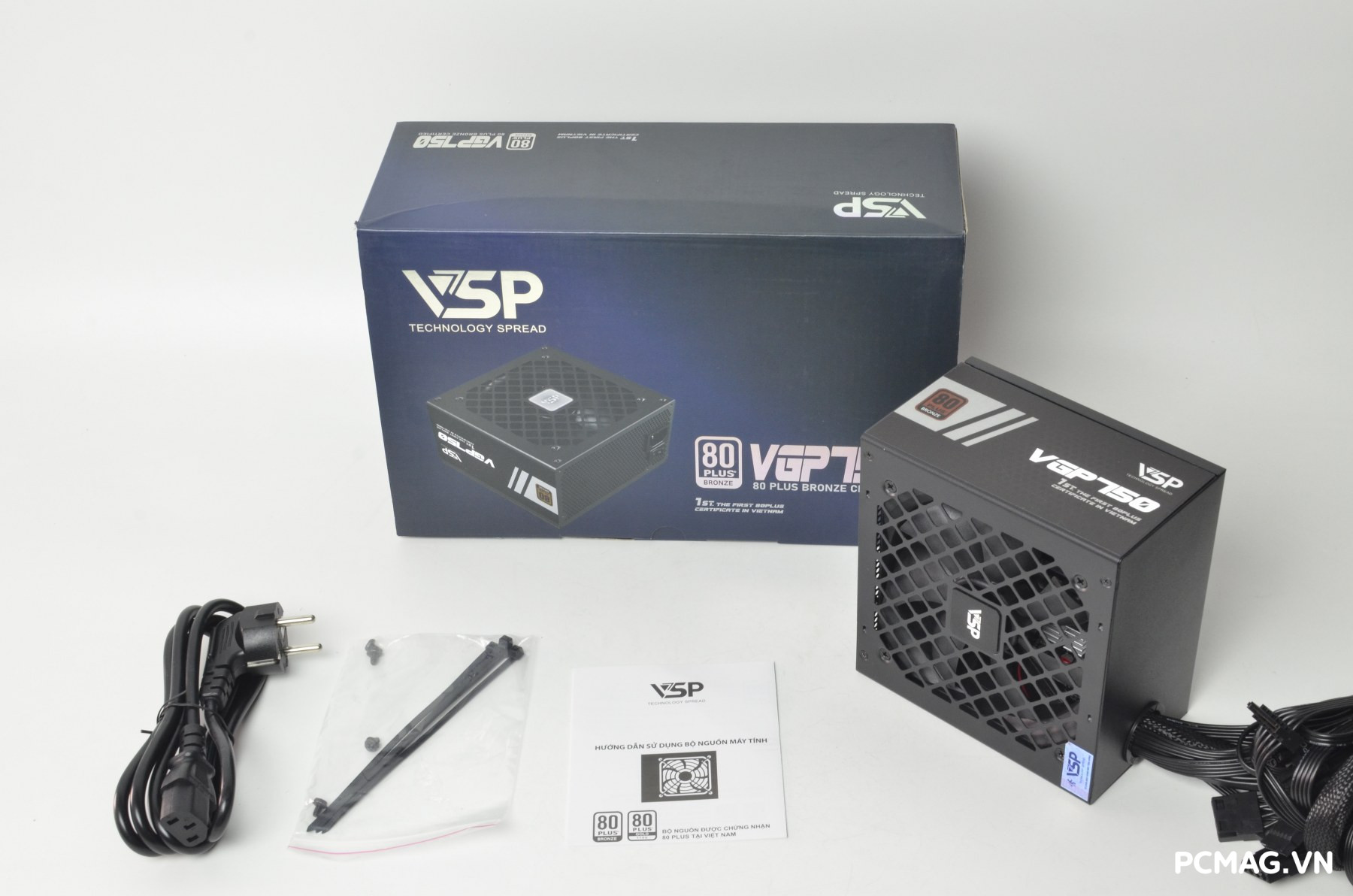

Phụ kiện

Đi kèm với VSP VGP750 750W là bộ phụ kiện cơ bản gồm: 1 dây nguồn chuẩn EU, 4 ốc cố định PSU, 4 dây rút (zip tie) hỗ trợ quản lý dây cáp gọn gàng trong thùng máy và 1 sách hướng dẫn sử dụng. Bộ phụ kiện đáp ứng đầy đủ các nhu cầu lắp đặt cơ bản cho người dùng khi build PC.

II. PSU VSP VGP750 750W

1. Thiết kế bên ngoài

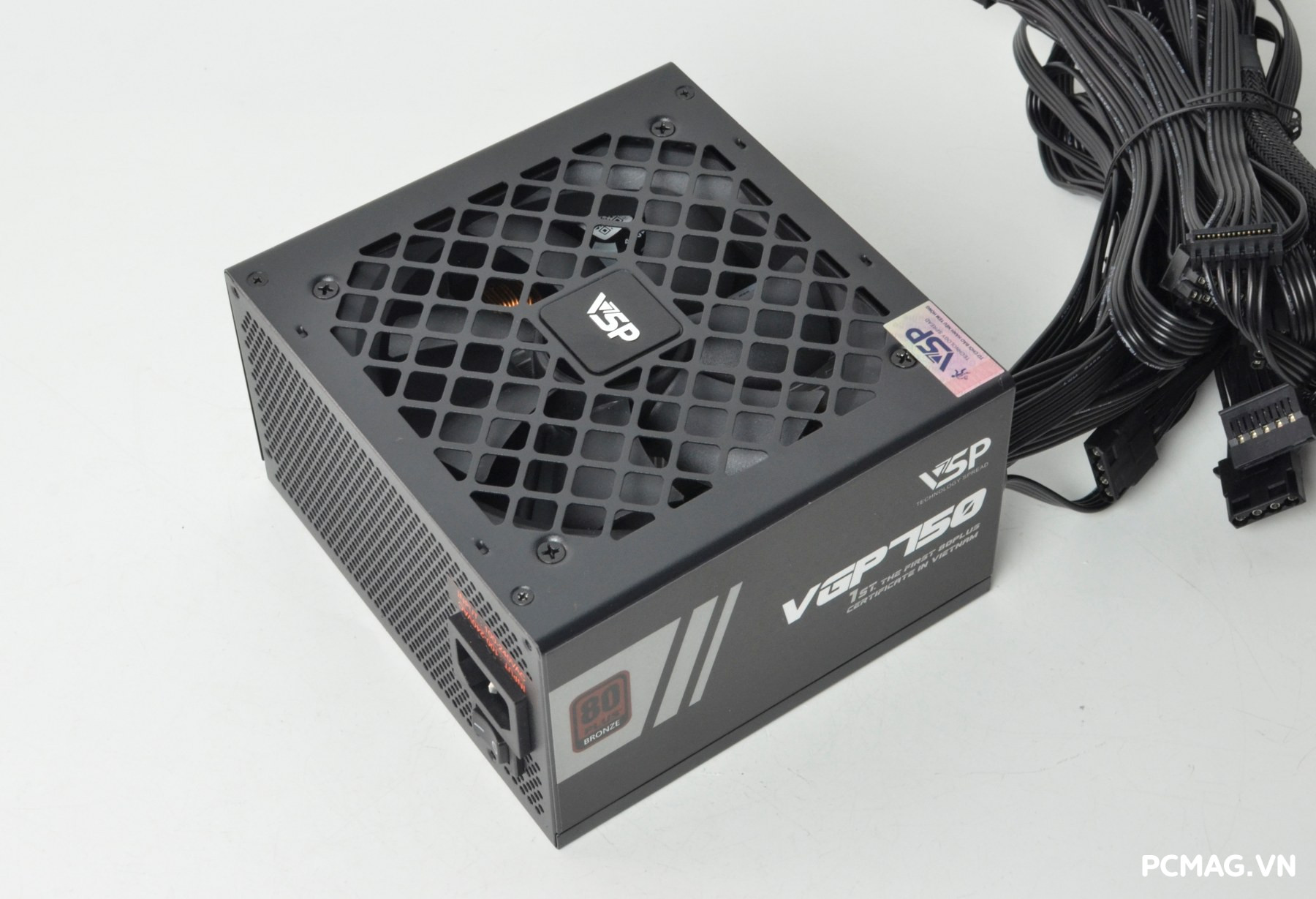

VSP VGP750 750W sở hữu kích thước ATX tiêu chuẩn, toàn bộ vỏ nguồn được sơn tĩnh điện màu đen tạo cảm giác cứng cáp và đồng bộ với đa số thùng máy hiện nay. Phần lưới chắn quạt được thiết kế với các lỗ thoát khí kích thước lớn, giúp luồng gió lưu thông tốt hơn và giảm hiện tượng tiếng ồn do gió rít khi quạt hoạt động ở tốc độ cao.

Bộ nguồn sử dụng quạt làm mát 120mm, đi kèm hệ thống cáp bẹ màu đen giúp việc đi dây trong case gọn gàng hơn. Riêng dây nguồn chính 24-pin được bọc lưới đen nhằm tăng độ bền cũng như tính thẩm mỹ cho tổng thể hệ thống.

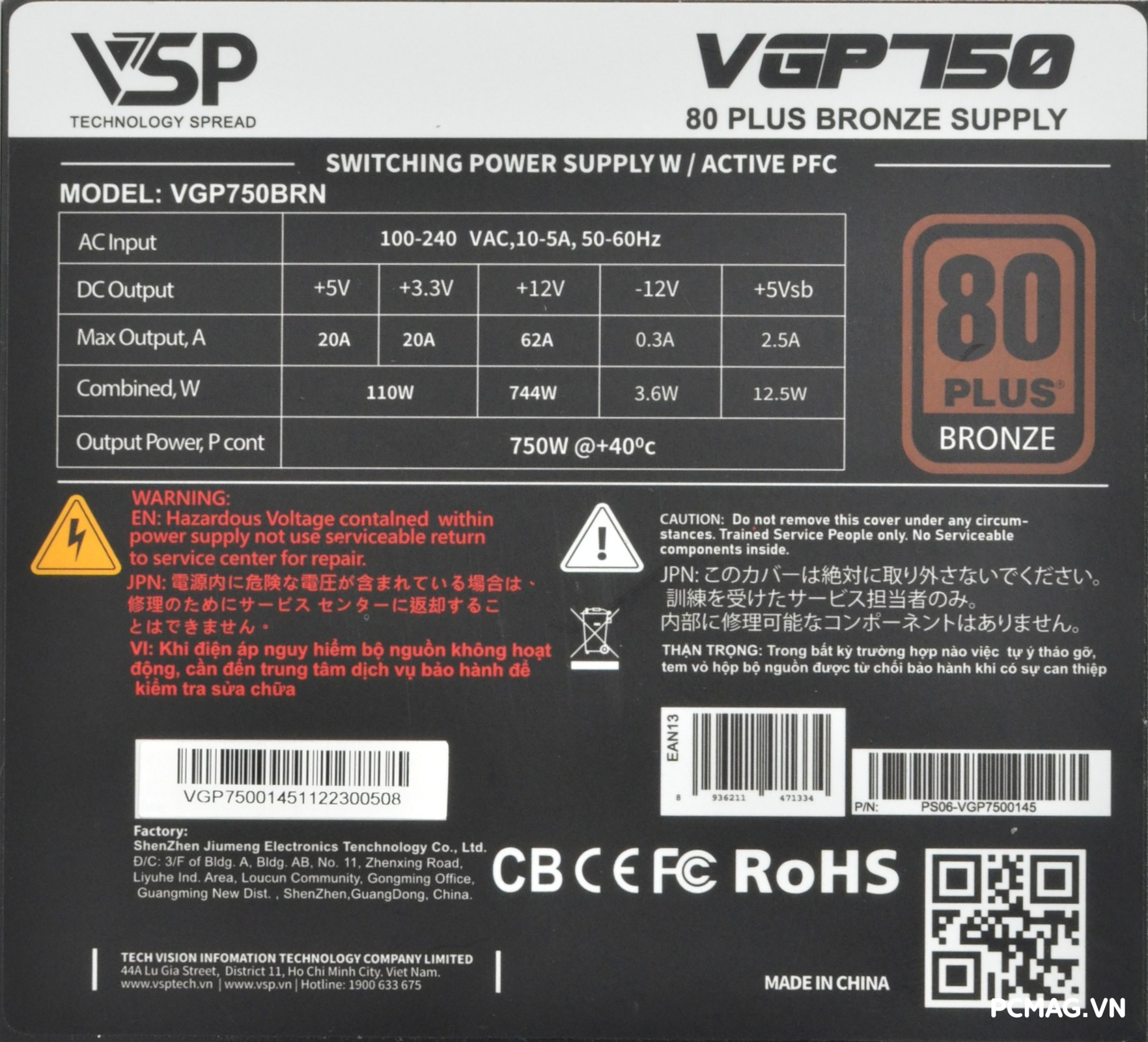

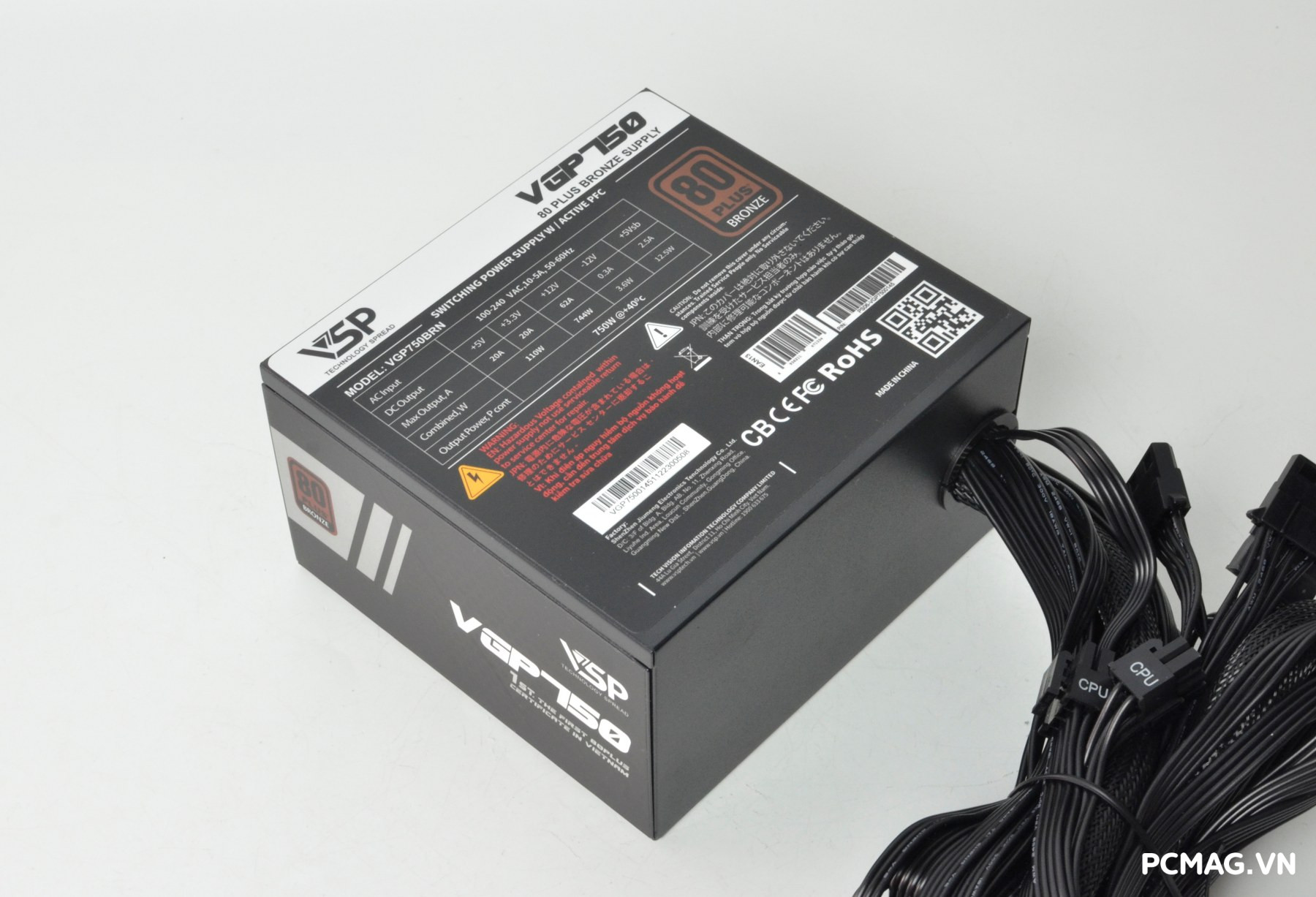

Thông số công suất

Bộ nguồn VSP VGP750 750W có công suất danh định 750W, trong đó đường 12V single rail cung cấp tối đa 744W, đáp ứng tốt nhu cầu cấp nguồn cho CPU và card đồ họa trong các cấu hình PC tầm trung. Nguồn được trang bị Active PFC Full Range, cho phép hoạt động ổn định trong dải điện áp rộng 100–240Vac.

Hệ thống cáp

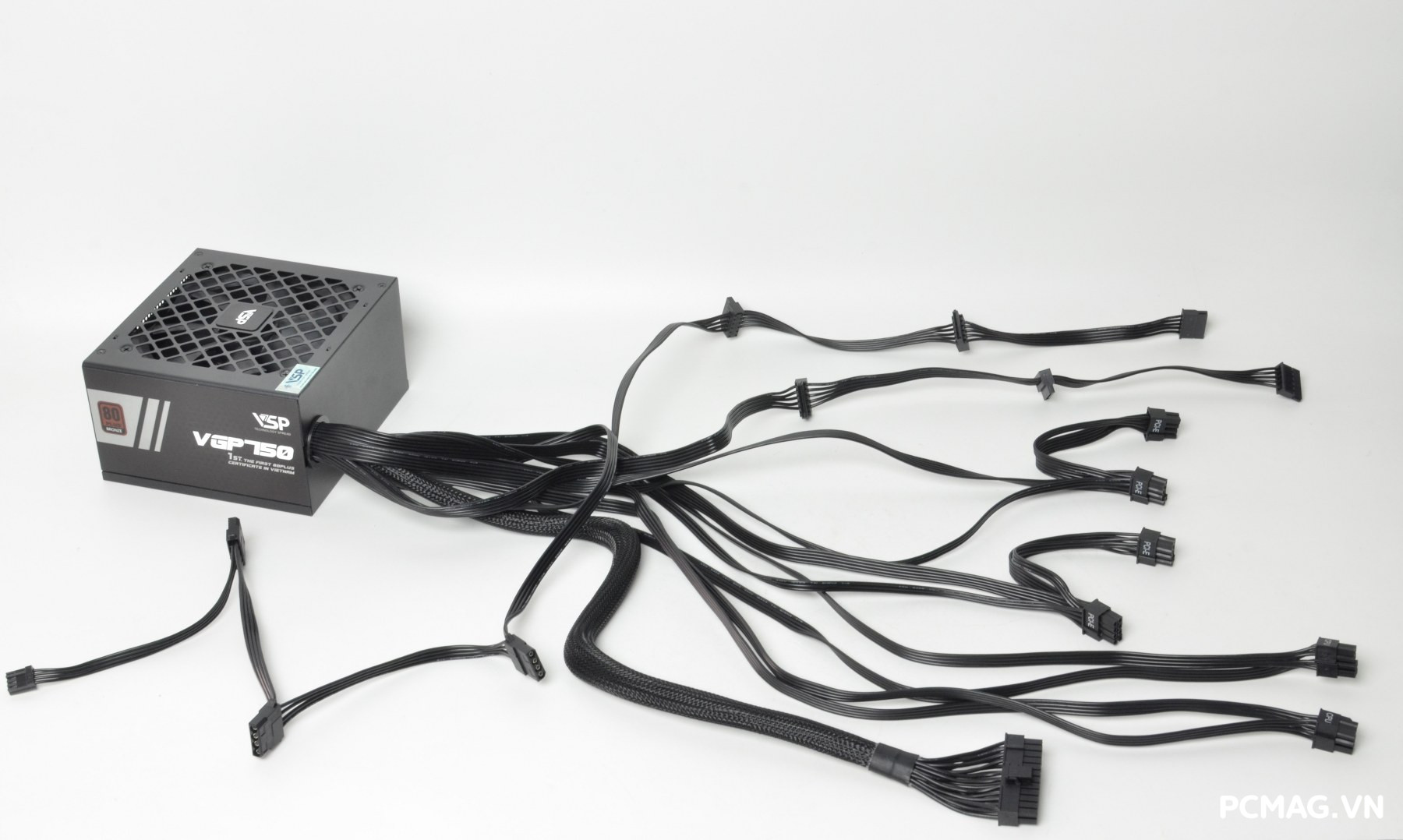

VSP VGP750 750W được trang bị hệ thống cáp bẹ màu đen giúp việc đi dây trong thùng máy gọn gàng và dễ quản lý hơn. Các đầu cấp nguồn bao gồm:

• 1 x 24-pin Mainboard (dài 55 cm)
• 2 x 4+4-pin ATX12V CPU (dài 60 cm)
• 4 x 6+2-pin PCIe cho card đồ họa (50 cm + 15 cm)
• 6 x SATA cấp nguồn cho SSD/HDD (40 cm + 15 cm + 15 cm)
• 3 x ATA (Molex) cho các thiết bị ngoại vi (40 cm + 15 cm + 15 cm)

Hệ thống cáp này đủ để đáp ứng tốt các cấu hình PC phổ thông và tầm trung, kể cả khi sử dụng card đồ họa cần nhiều đầu cấp nguồn PCIe.

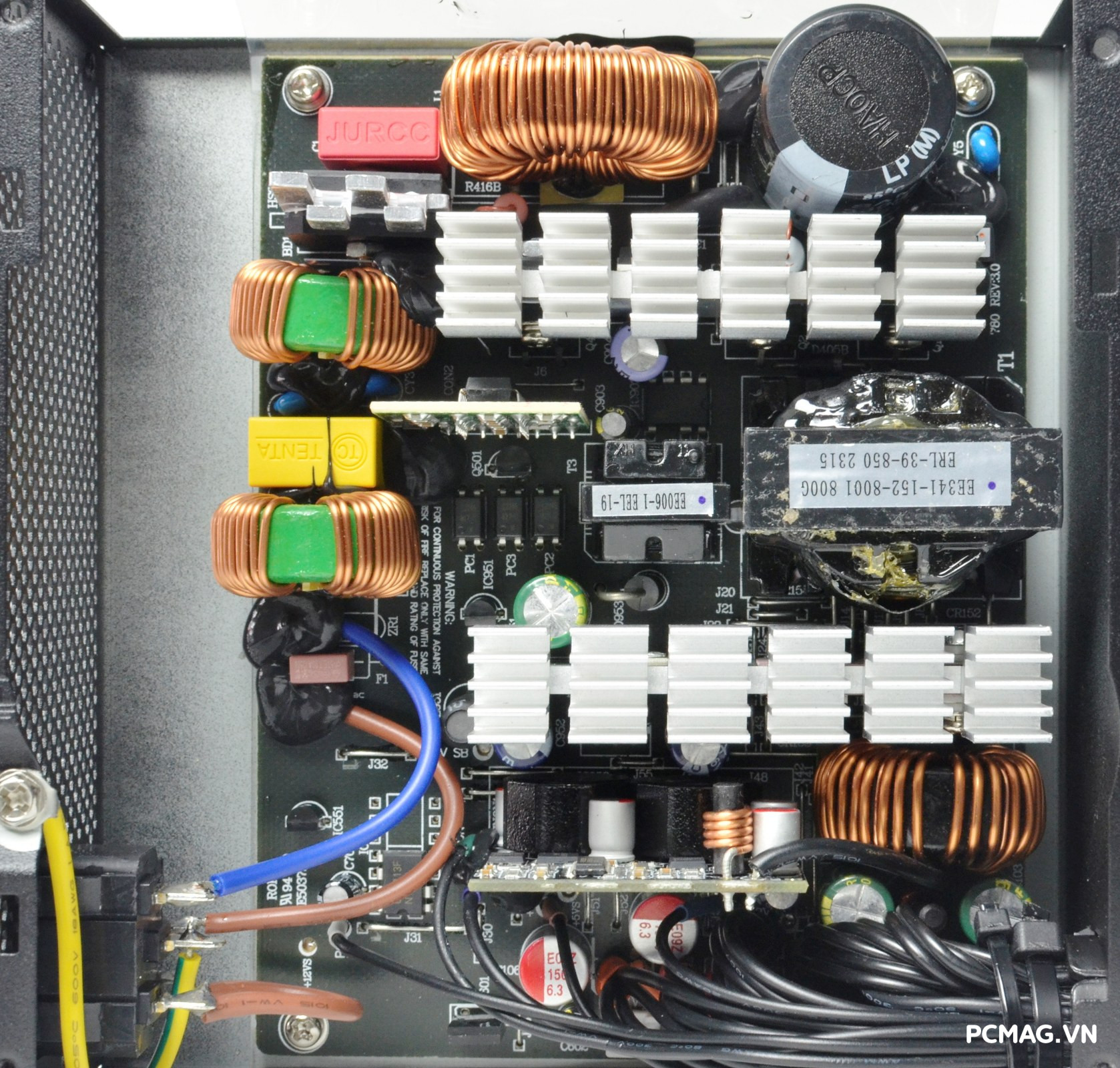

2. Thiết kế bên trong

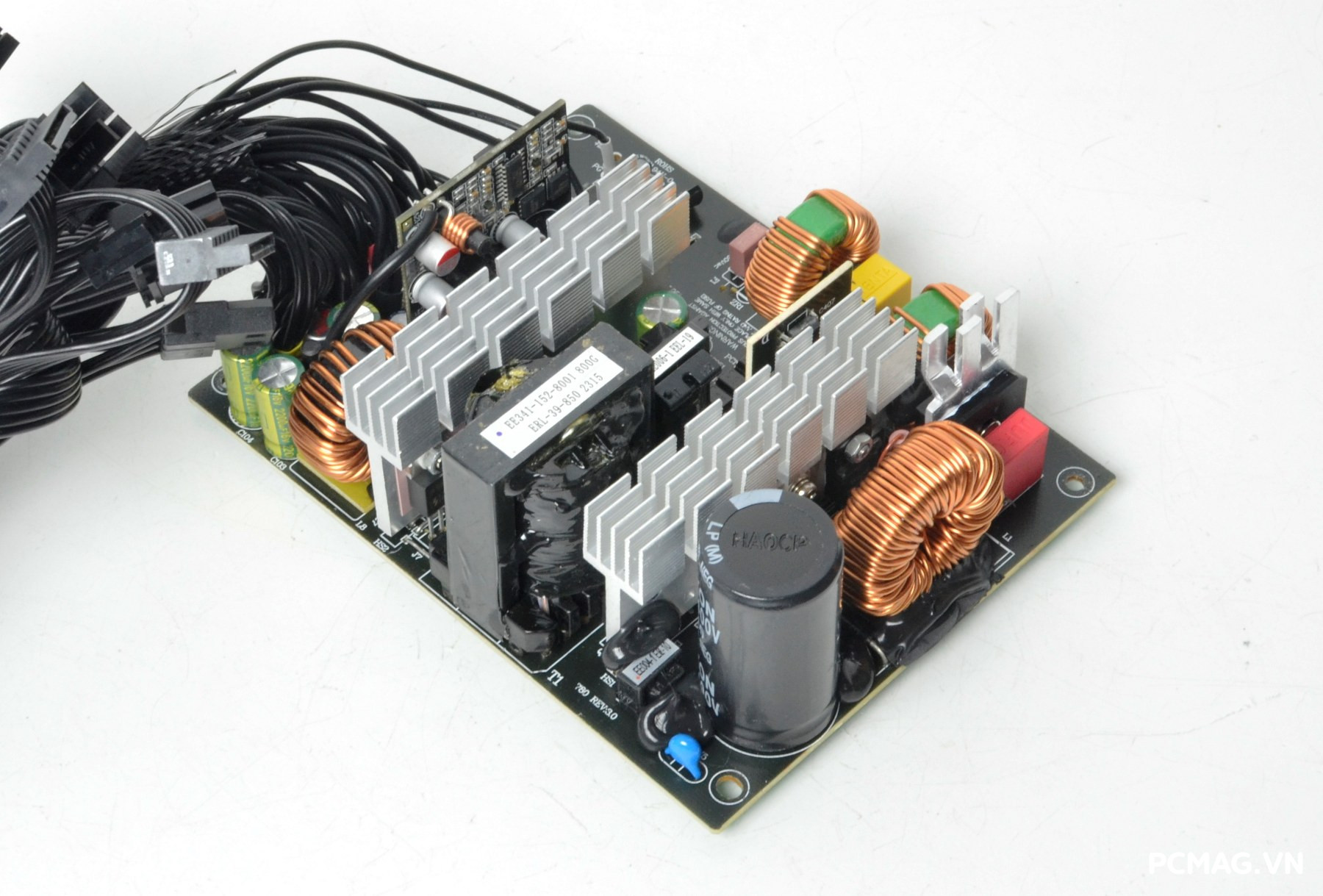

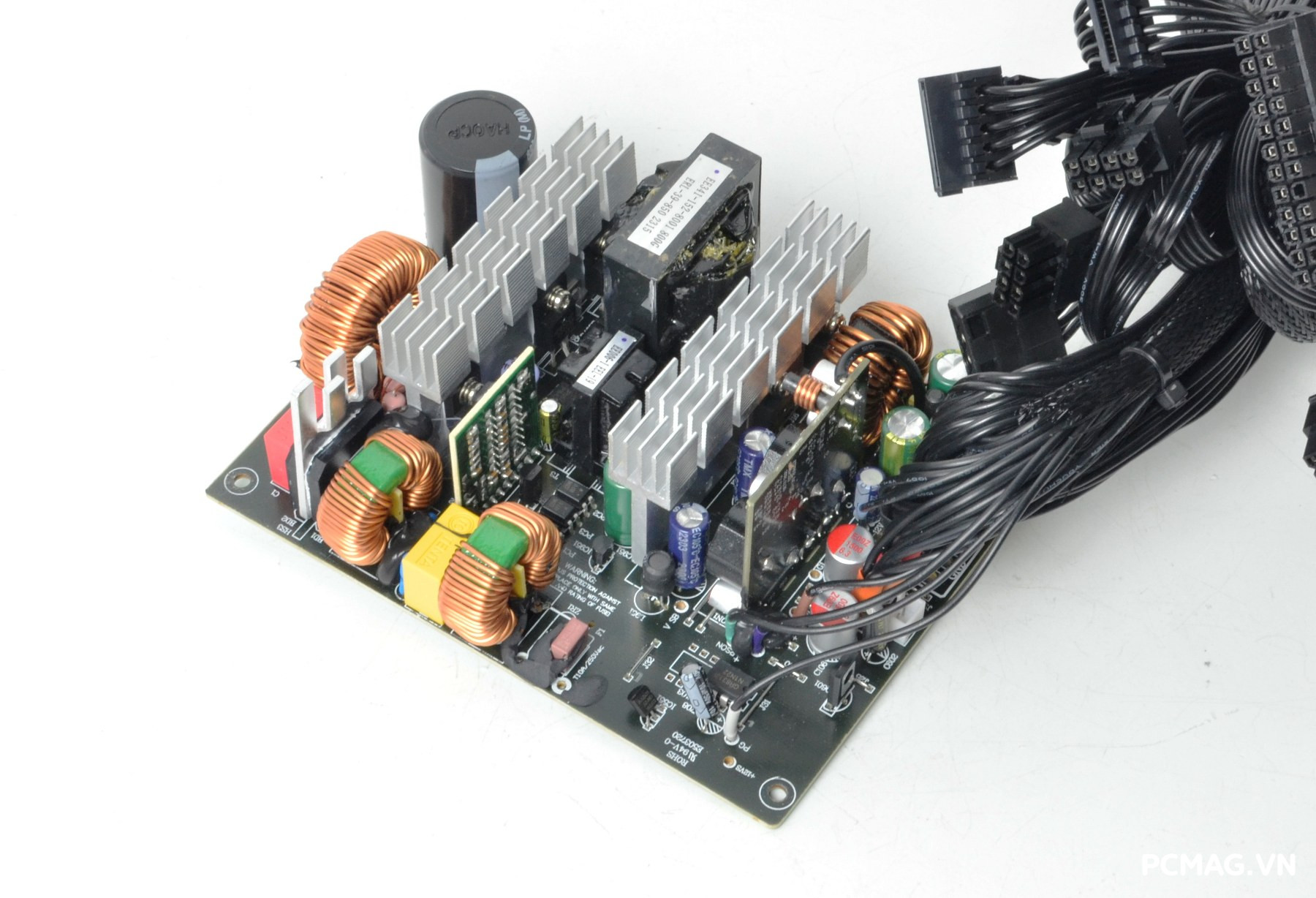

Ở bên trong, VSP VGP750 750W được sản xuất bởi JiuMeng (OEM) cho toàn bộ dòng VGP series. Bộ nguồn sử dụng platform Active PFC kết hợp thiết kế Dual Forward, đi kèm mạch chỉnh lưu đồng bộ cho đường 12V và mạch DC to DC cho các đường 5V và 3.3V.

Thiết kế này giúp tăng hiệu quả chuyển đổi điện năng, cải thiện độ ổn định điện áp và tối ưu hiệu suất hoạt động so với các thiết kế nguồn truyền thống trước đây.

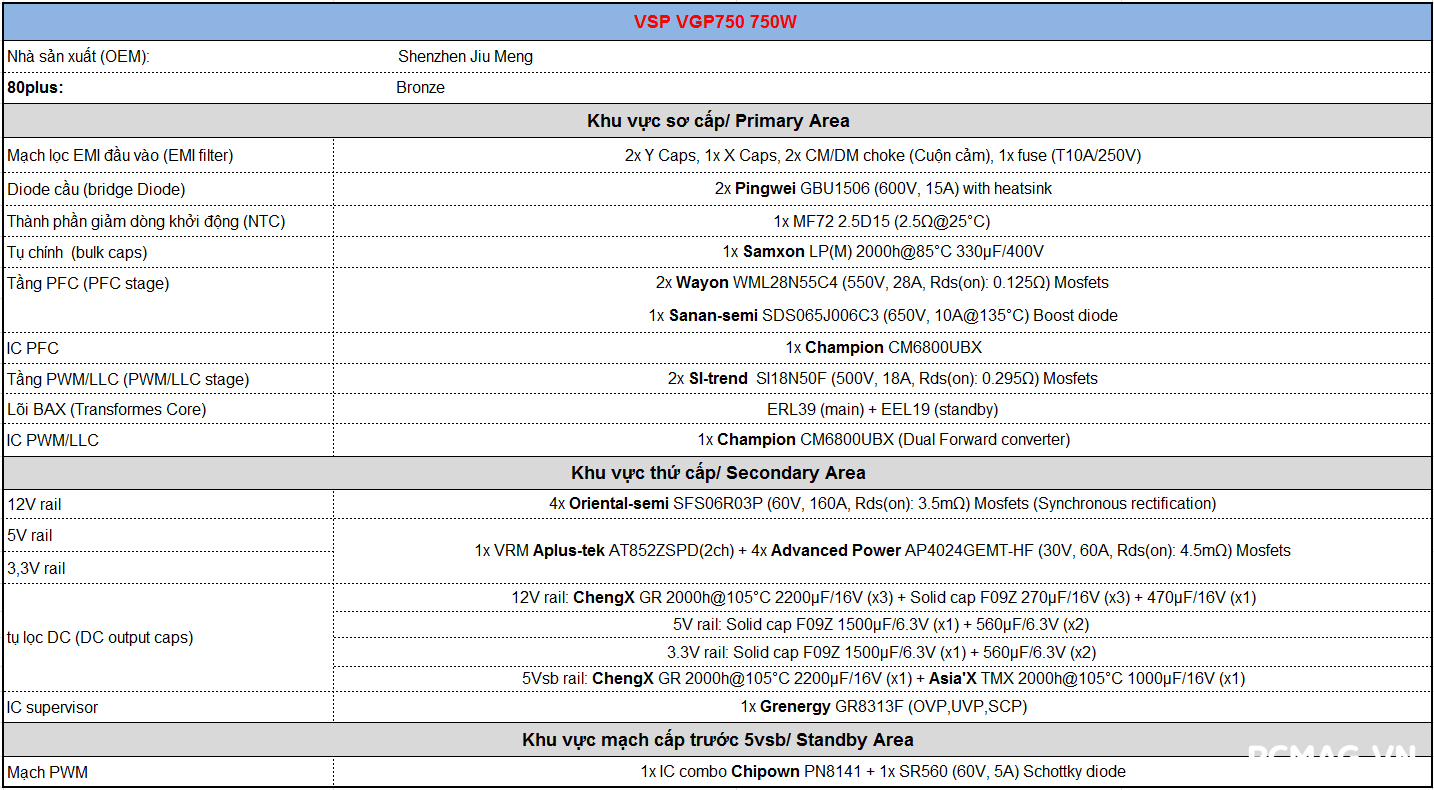

Bảng linh kiện được sử dụng trên VGP750:

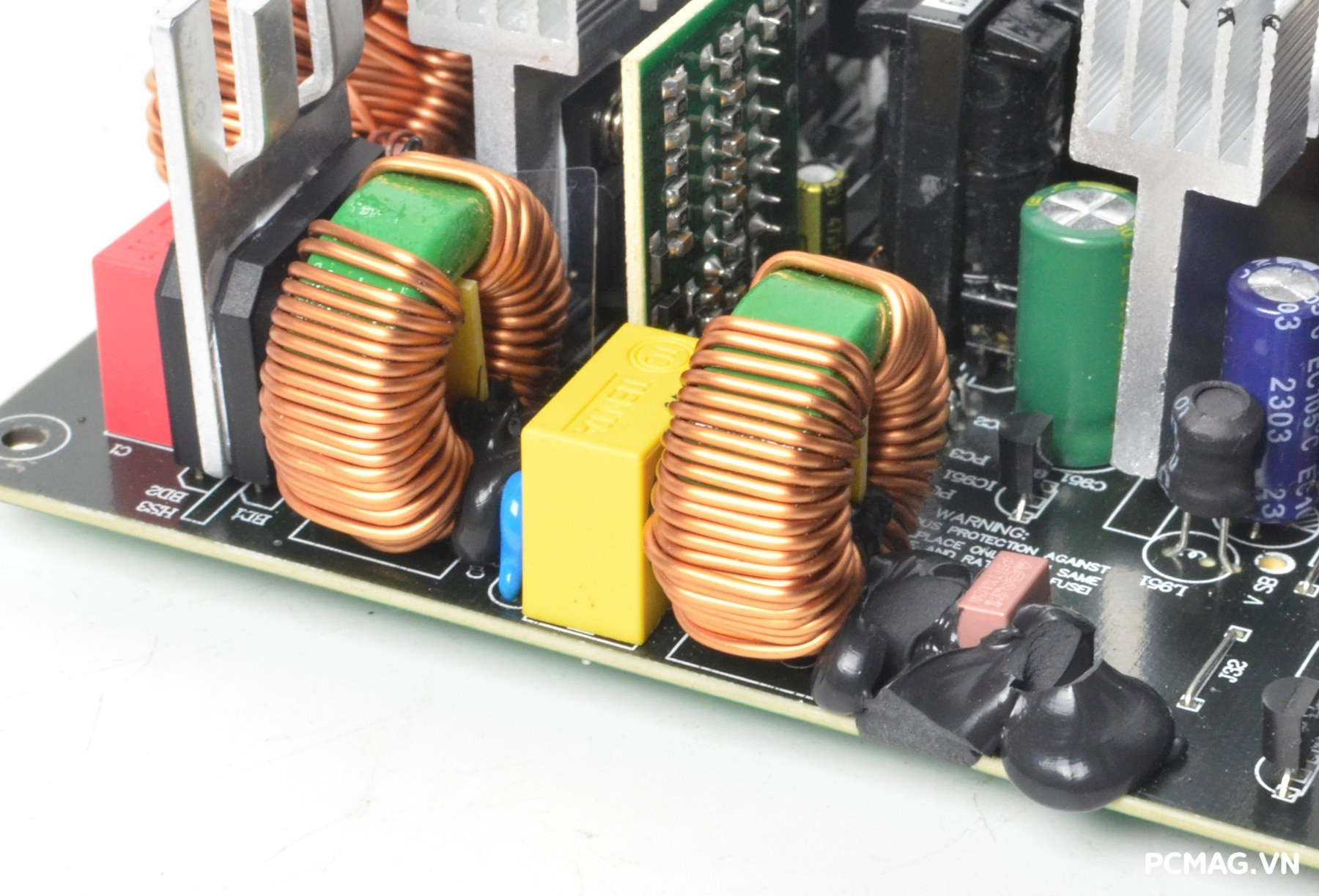

Mạch lọc và chỉnh lưu

VSP VGP750 750W được trang bị mạch lọc nhiễu EMI hai tầng, giúp giảm nhiễu điện từ và tăng độ ổn định cho nguồn khi hoạt động. Ở tầng chỉnh lưu đầu vào, bộ nguồn sử dụng hai diode cầu GBU1506 (15A x2) tương tự như phiên bản VGP650.

Các diode cầu này đều được gắn tản nhiệt riêng, giúp cải thiện khả năng tản nhiệt và đảm bảo nguồn có thể hoạt động ổn định ngay cả trong điều kiện lưới điện 100–110V.

Tụ lọc chính

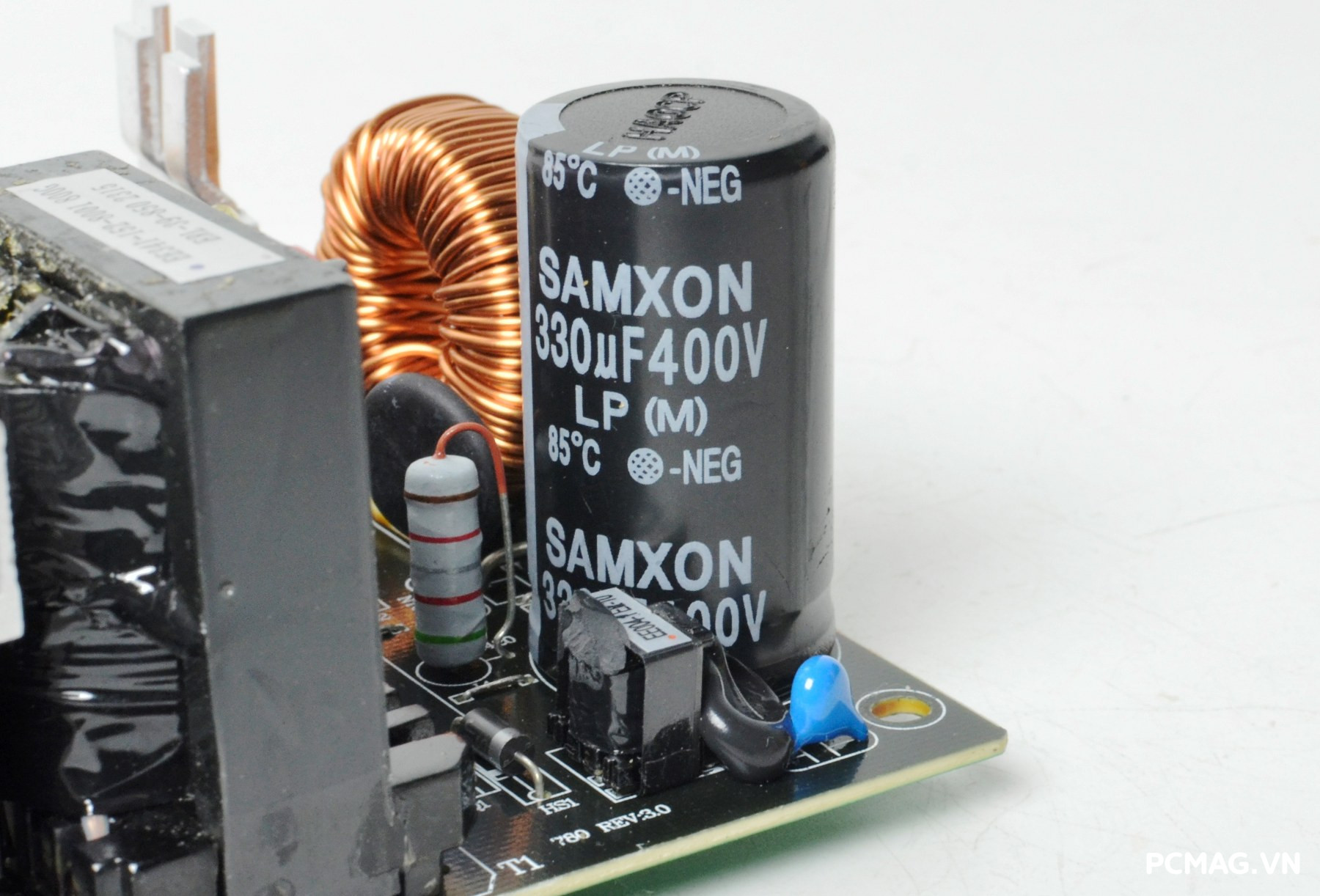

Bộ nguồn sử dụng tụ lọc chính đến từ hãng Samxon với thông số 330µF / 400V. Mức điện dung này được xem là khá khiêm tốn đối với một PSU công suất 750W, do đó có thể ảnh hưởng phần nào đến thời gian lưu điện (Hold-up Time) khi nguồn hoạt động trong các điều kiện tải cao hoặc khi điện áp đầu vào bị sụt giảm đột ngột.

Tầng PFC và PWM

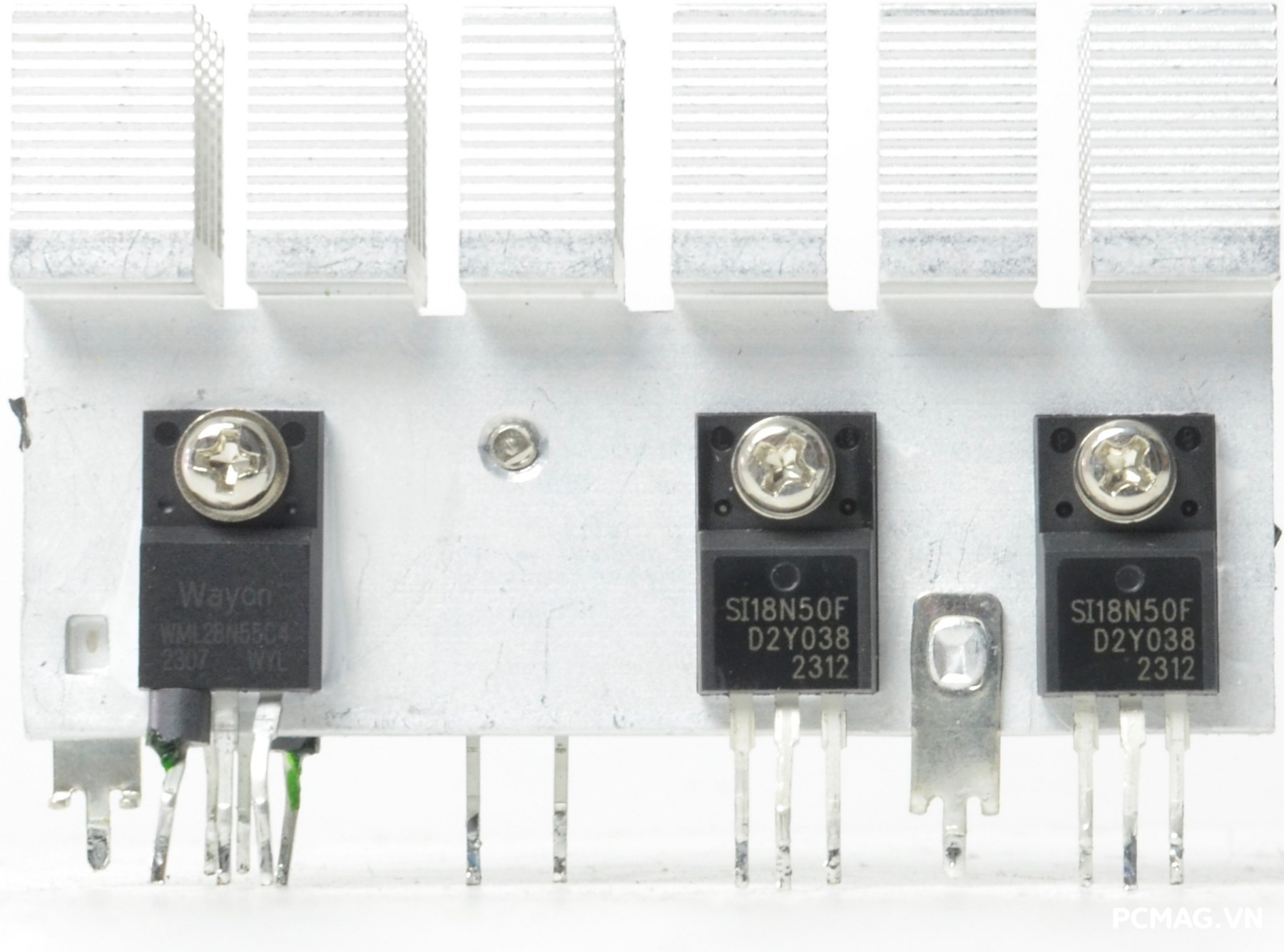

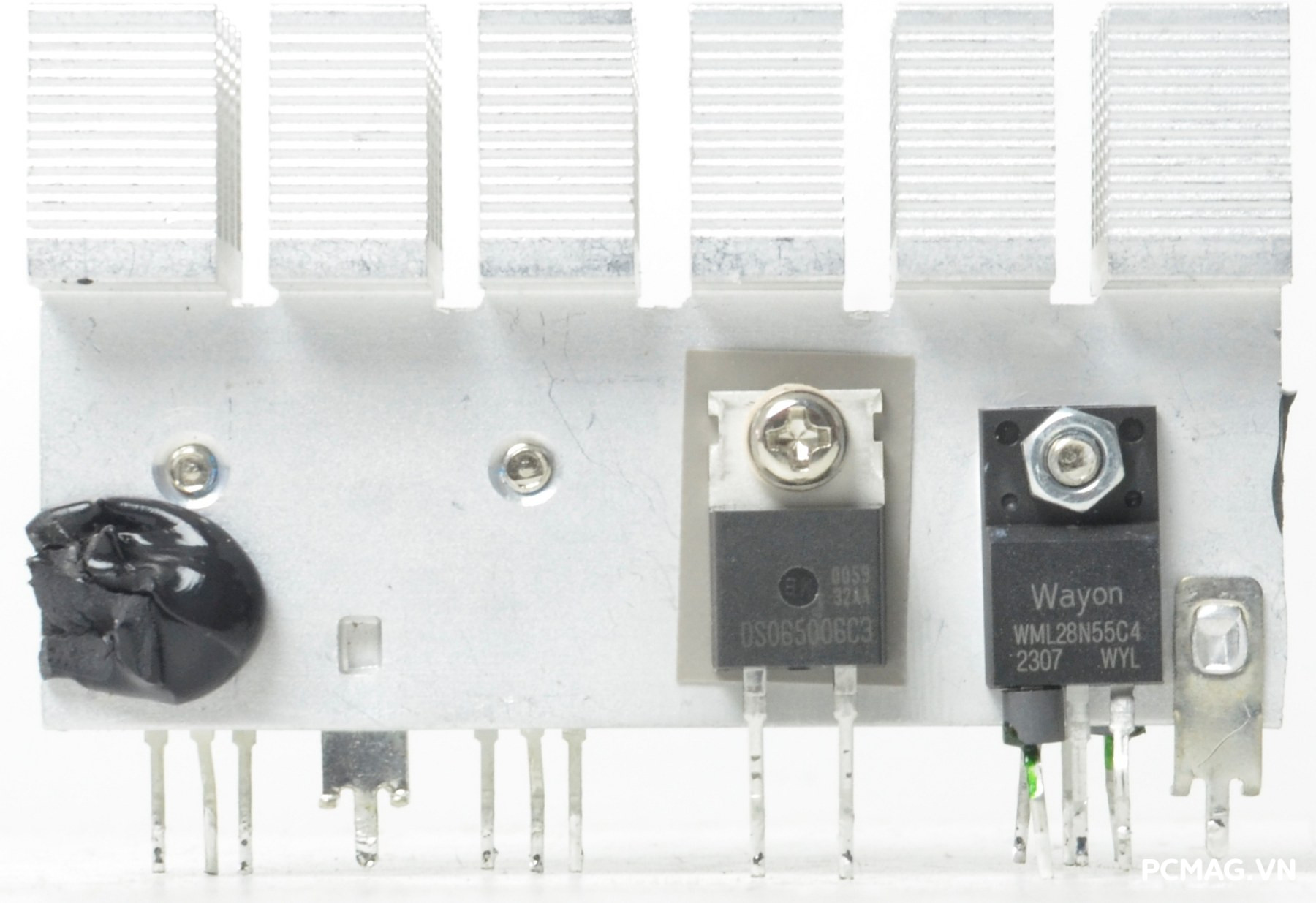

Ở tầng PFC, VSP VGP750 750W sử dụng 2 Mosfet Wayon WML28N55C4 (28A) để thực hiện chức năng hiệu chỉnh hệ số công suất. Trong khi đó, tầng PWM được đảm nhiệm bởi 2 Mosfet SI-trend SI18N50F (18A) nhằm điều khiển quá trình chuyển đổi năng lượng trong mạch nguồn.

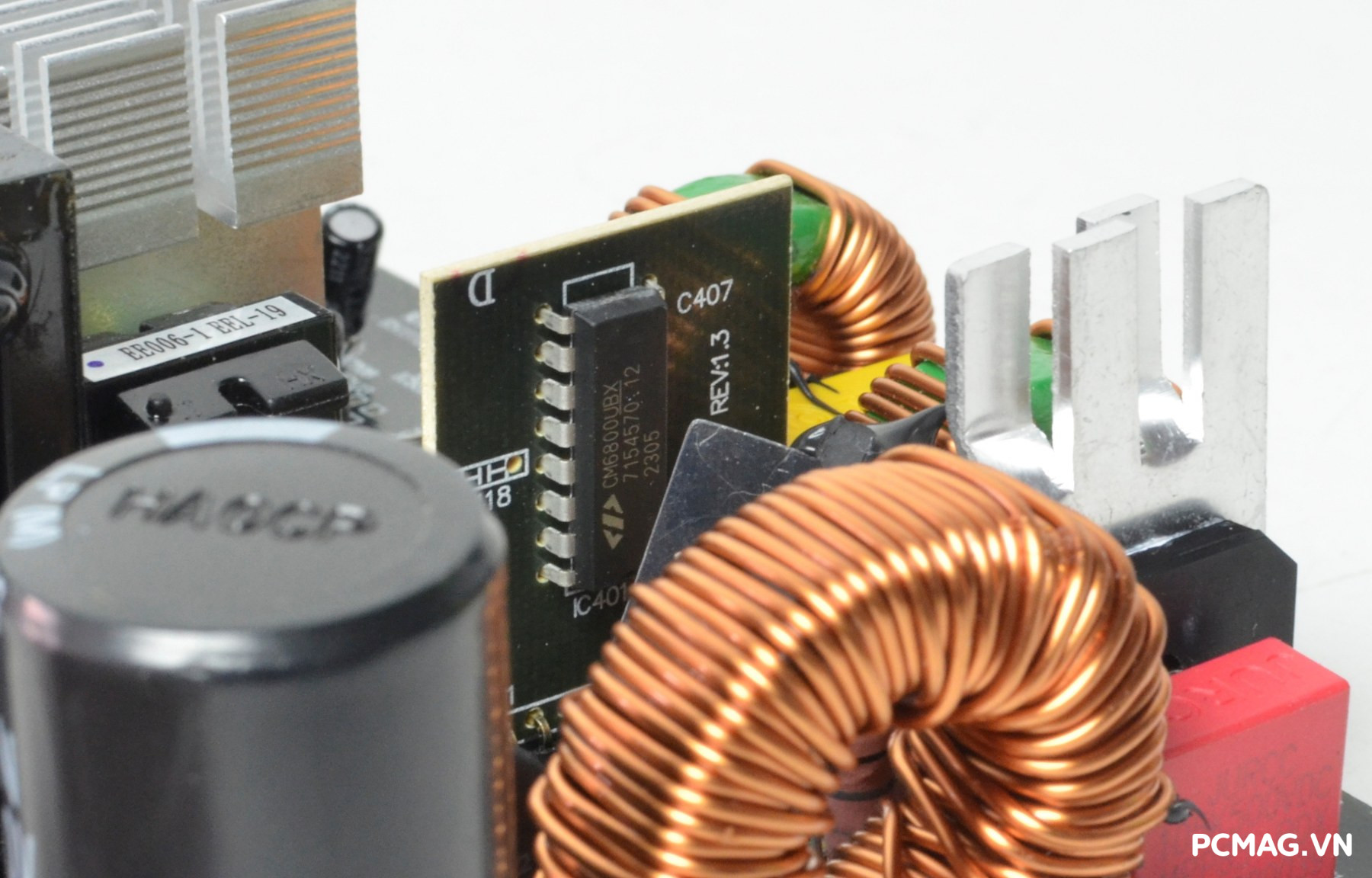

Toàn bộ hoạt động của hai tầng PFC và PWM được điều khiển bởi IC dao động Champion CM6800UBX, một IC tích hợp phổ biến trong các thiết kế nguồn sử dụng kiến trúc Active PFC + Dual Forward. IC này đảm nhiệm việc đồng bộ và kiểm soát hoạt động của cả hai tầng nhằm đảm bảo nguồn vận hành ổn định và hiệu quả.

Mạch chỉnh lưu 12V

VSP VGP750 750W sử dụng thiết kế chỉnh lưu đồng bộ (Synchronous Rectification) cho đường 12V, thay thế cho phương pháp chỉnh lưu bằng diode xung truyền thống. Giải pháp này giúp tăng hiệu suất chuyển đổi điện năng, giảm tổn hao nhiệt và cải thiện khả năng chịu tải của bộ nguồn.

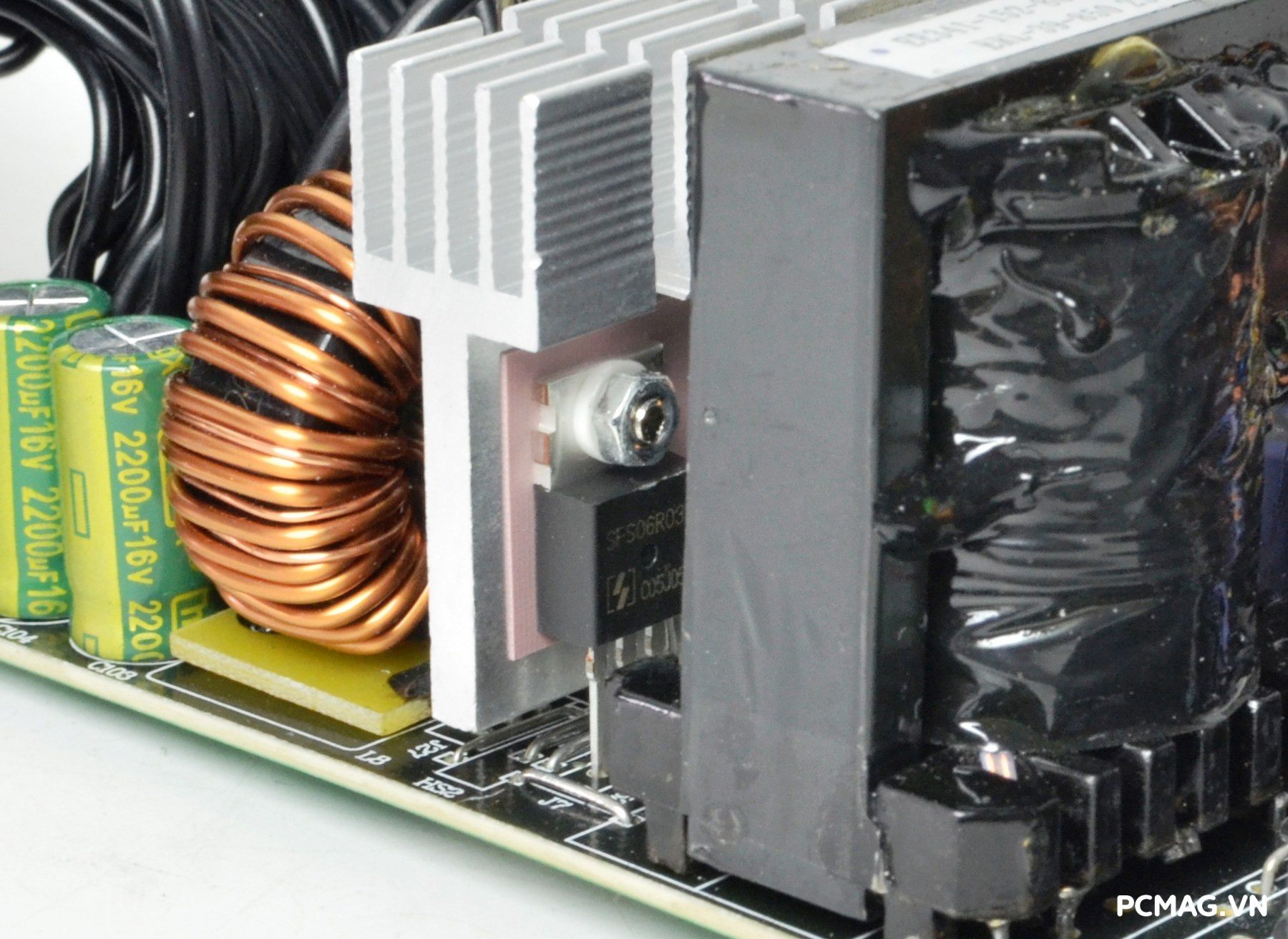

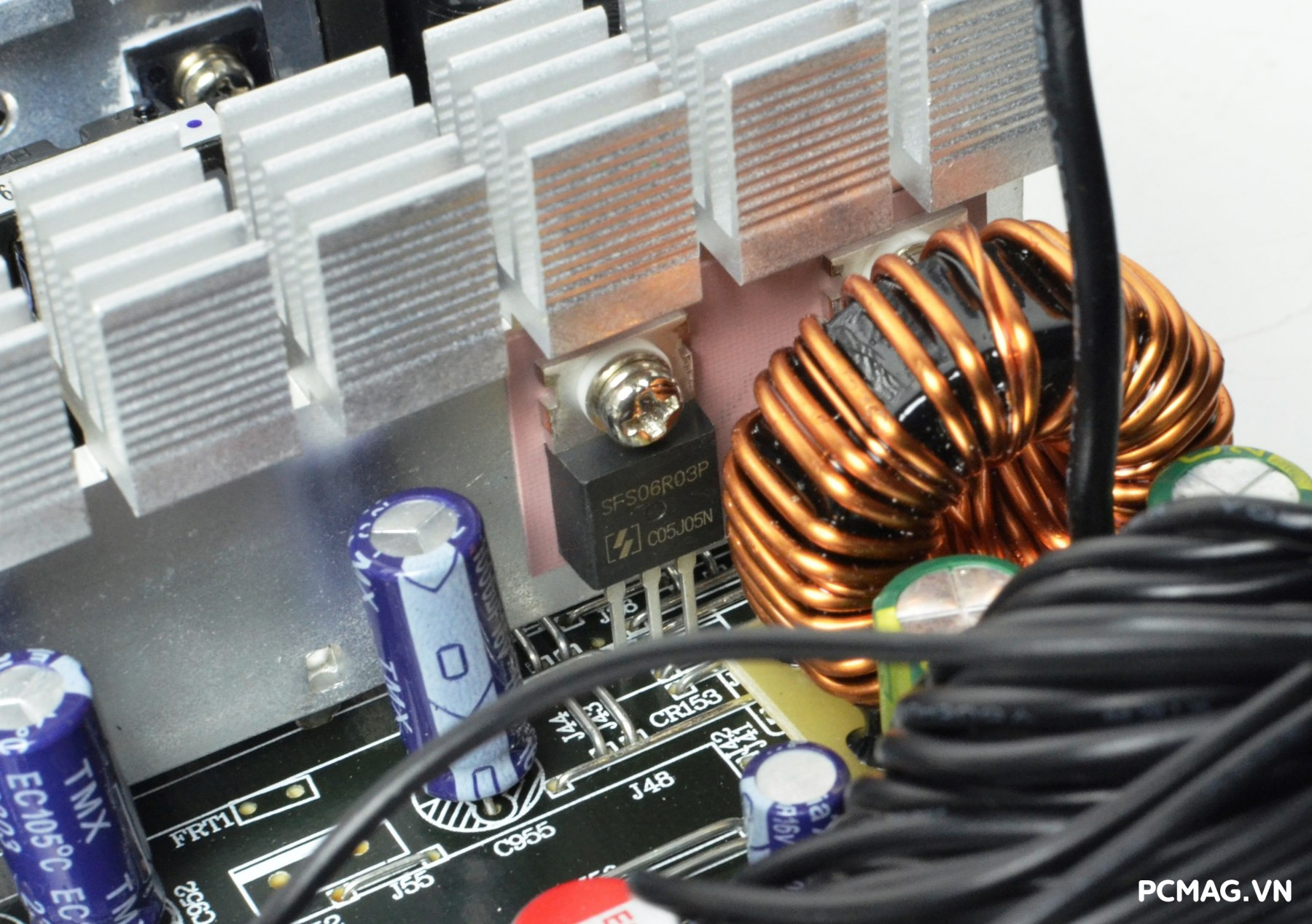

Hệ thống chỉnh lưu đồng bộ được thực hiện bởi 4 Mosfet Oriental-Semiconductor SFS06R03P (160A), đảm nhiệm việc chuyển đổi và cung cấp dòng điện ổn định cho đường 12V chính. Thiết kế này góp phần giúp nguồn đạt hiệu suất cao hơn và vận hành ổn định khi tải lớn.

Mạch DC to DC cho 5V và 3.3V

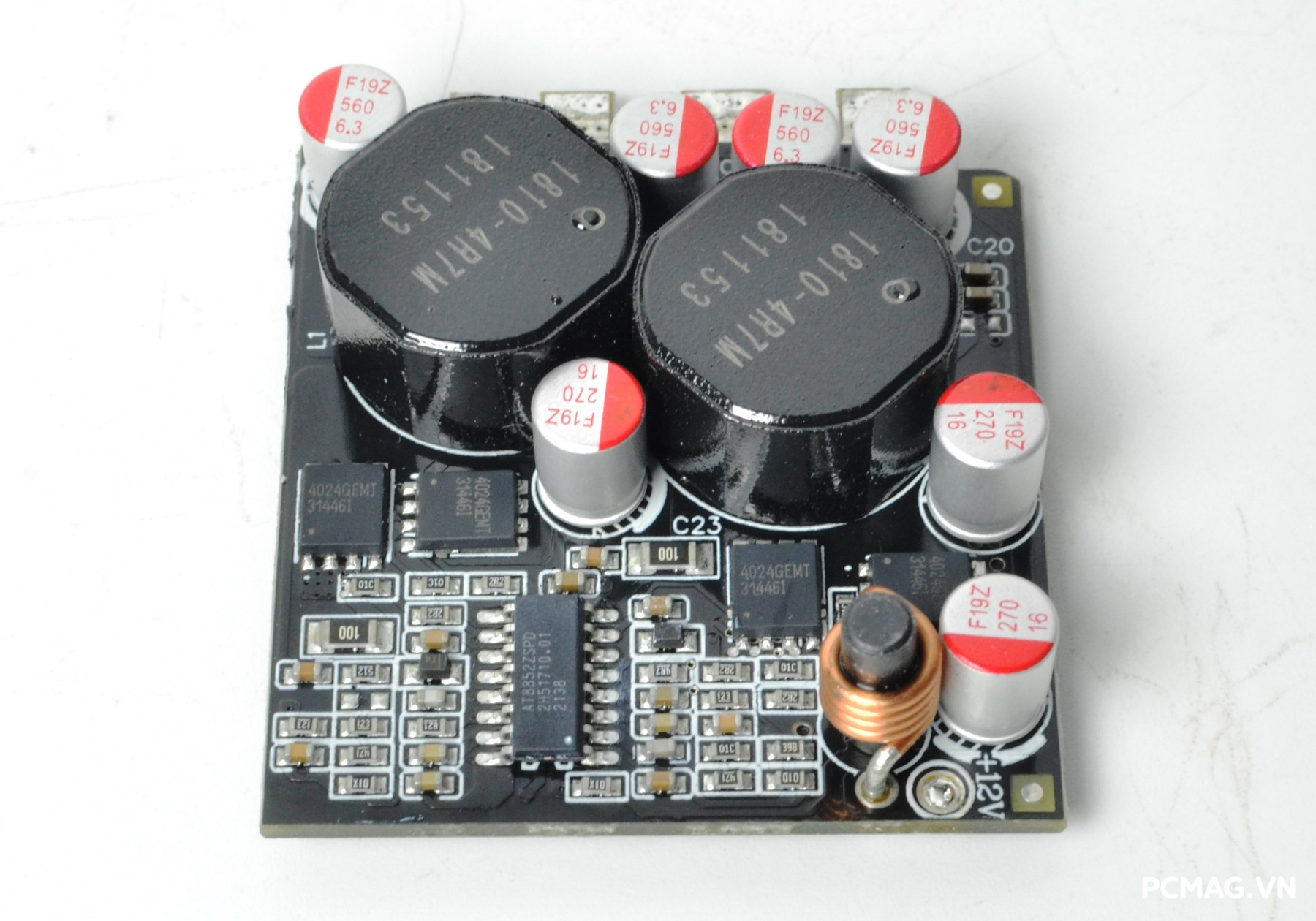

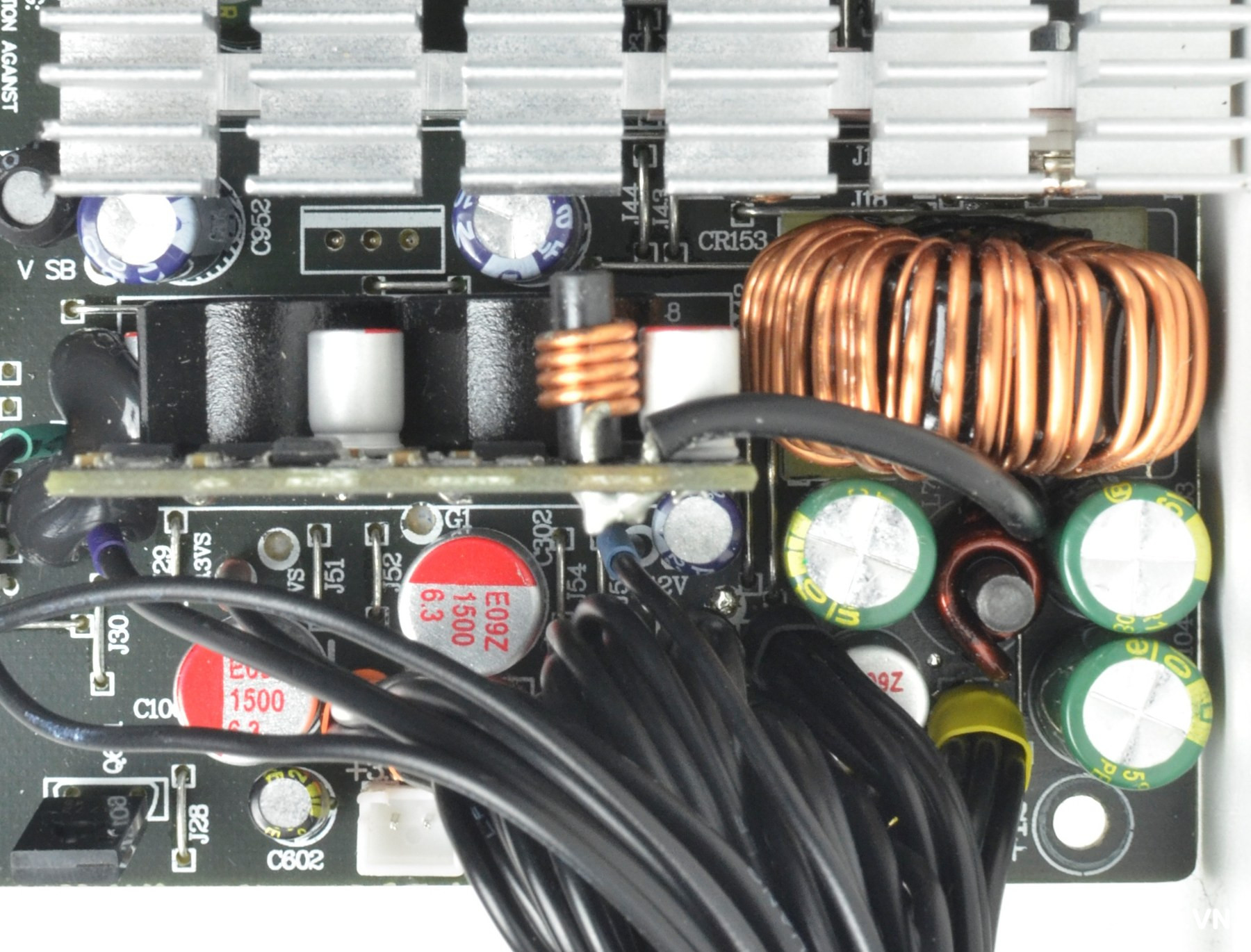

Hai đường điện 5V và 3.3V trên VSP VGP750 750W được tạo ra từ khối mạch VRM (DC to DC) riêng biệt. Mạch này sử dụng IC điều khiển Aplustek AT8852Z (2 kênh) để điều khiển hoạt động của 4 Mosfet Advance Power AP4024GEMT (60A), đảm nhiệm quá trình chuyển đổi điện áp từ đường 12V chính.

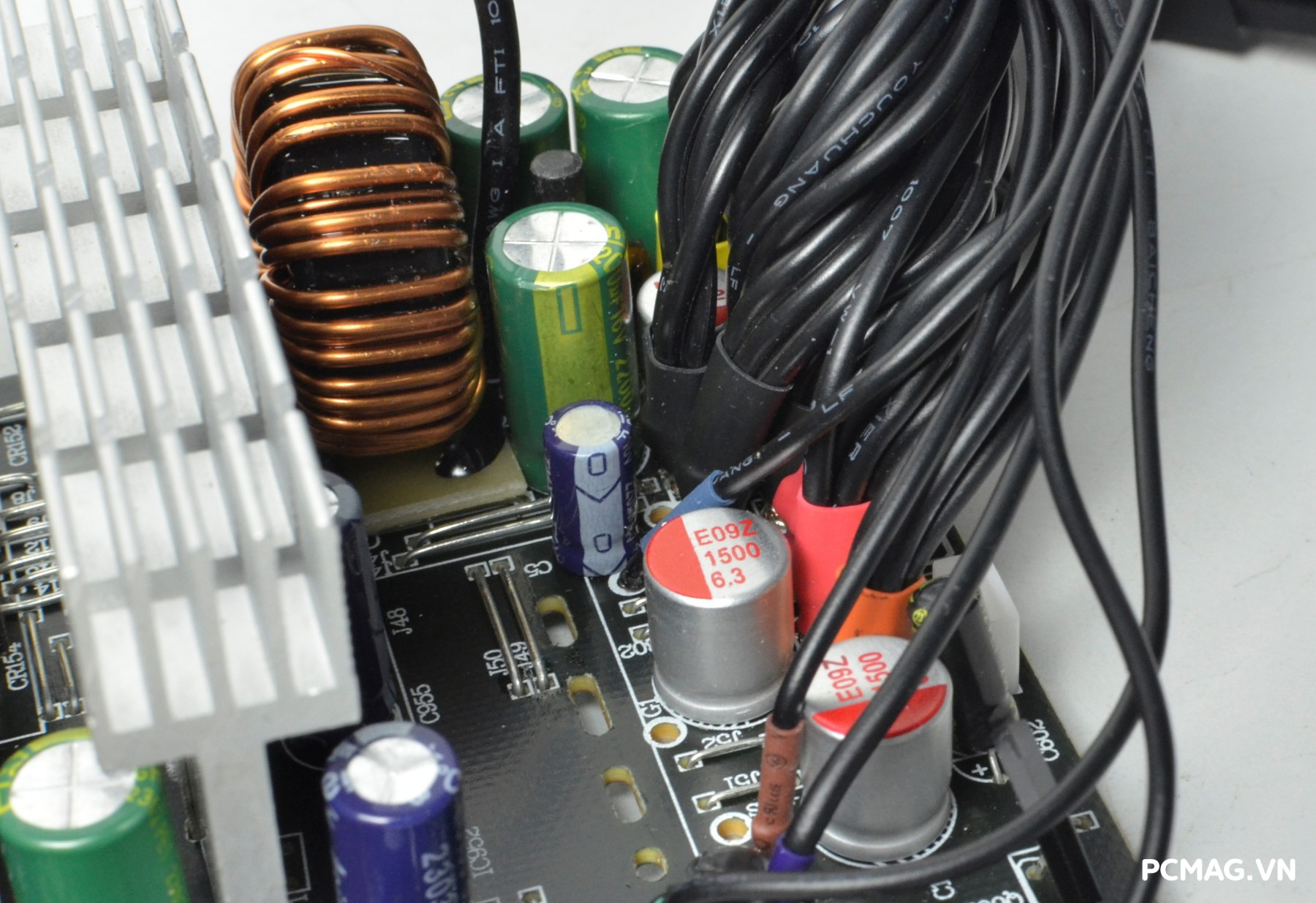

Ngoài ra, VGP750 còn trang bị tụ rắn (solid capacitor) ở khu vực lọc đầu ra cho hai đường điện 5V và 3.3V, giúp giảm nhiễu và tăng độ ổn định điện áp khi nguồn hoạt động.

Mạch giám sát và nguồn 5VSB

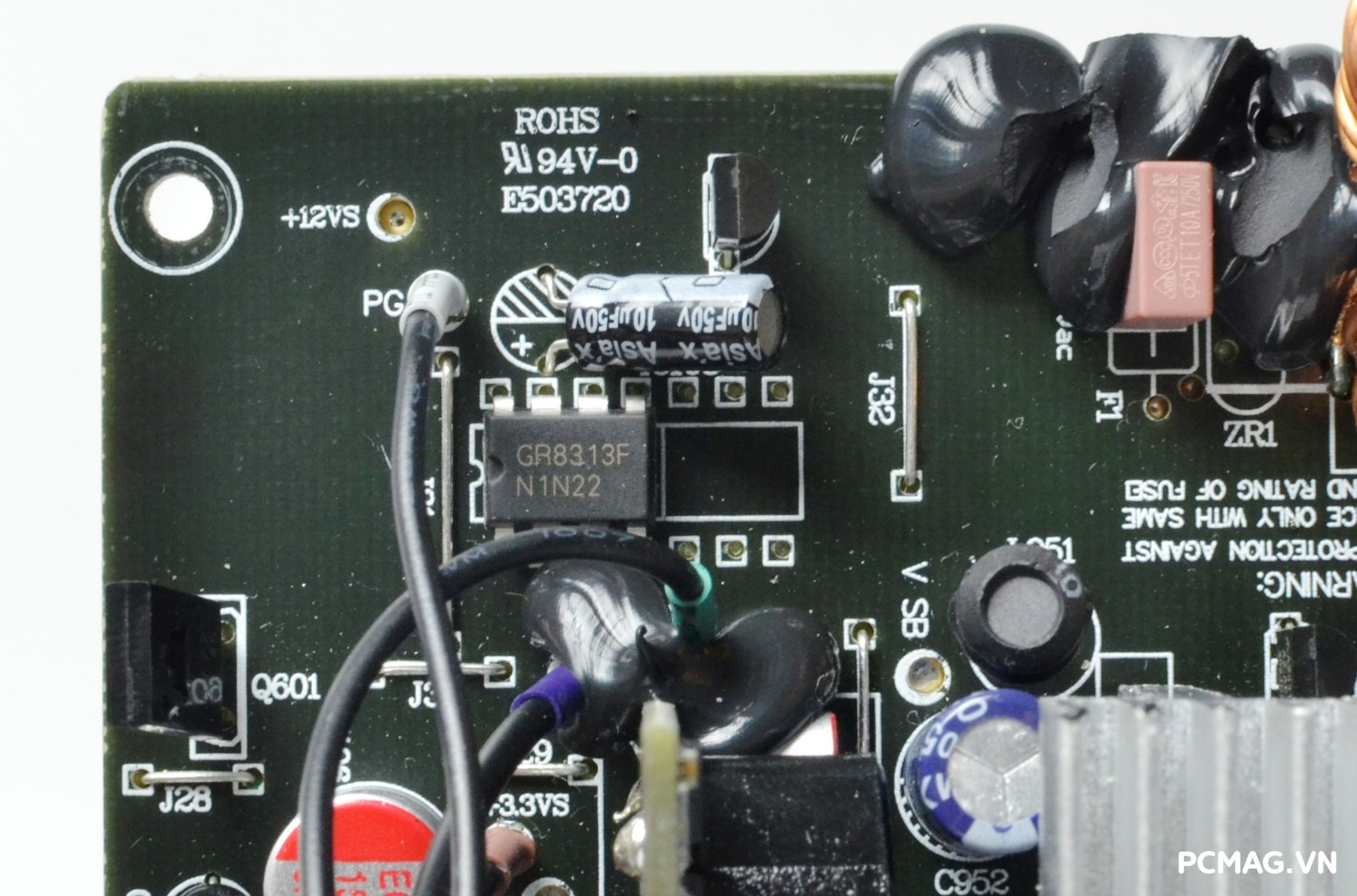

VSP VGP750 750W sử dụng IC giám sát GR8313 để theo dõi và bảo vệ hoạt động của bộ nguồn. IC này cung cấp các cơ chế bảo vệ cơ bản như SCP (Short Circuit Protection), OVP (Over Voltage Protection) và UVP (Under Voltage Protection) nhằm đảm bảo an toàn cho hệ thống khi xảy ra sự cố điện.

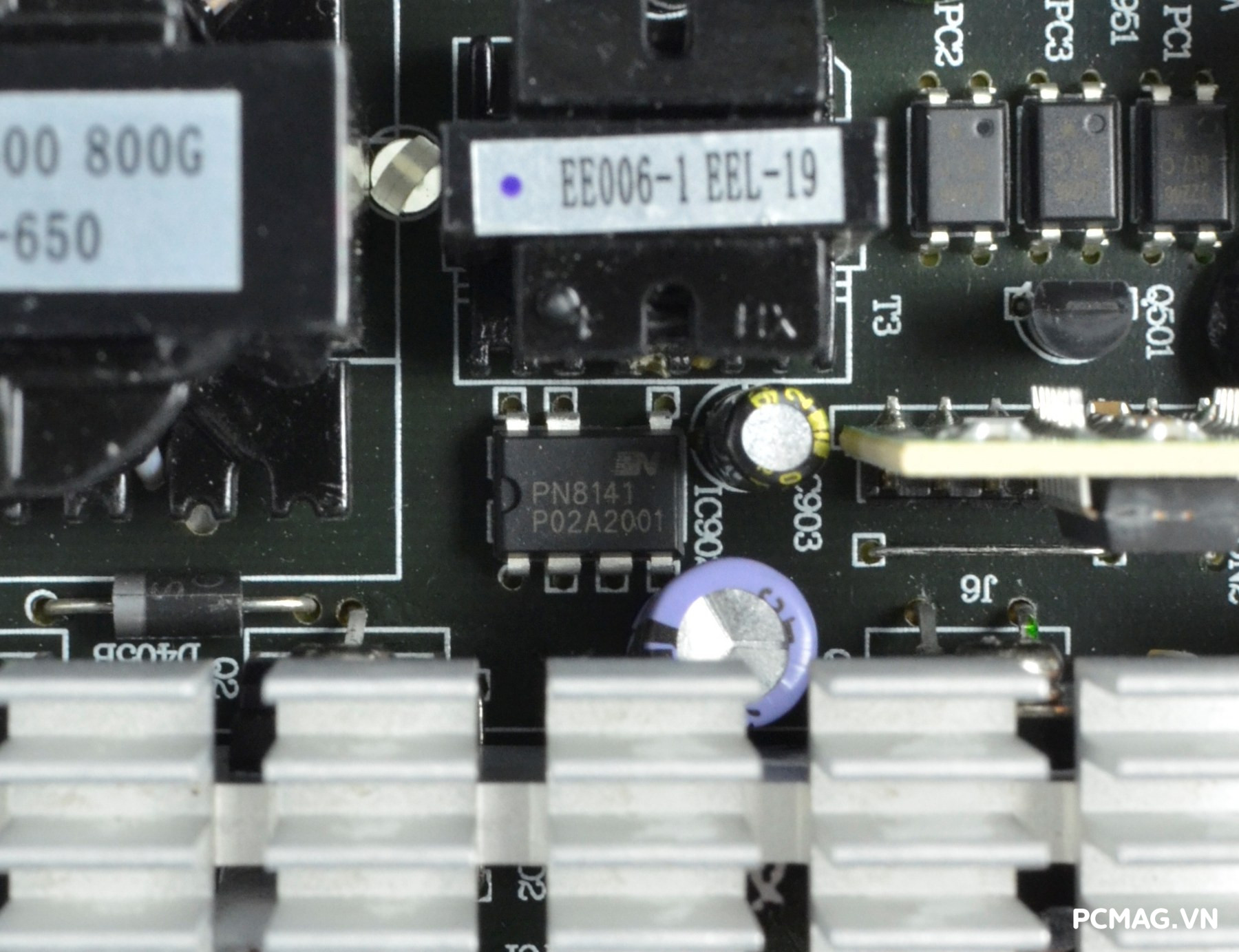

Đối với đường 5VSB (5V Standby), nguồn sử dụng IC tích hợp Chipown PN8141, đảm nhiệm việc tạo ra nguồn cấp trước cho hệ thống khi máy ở trạng thái chờ. Thiết kế này giúp mạch 5VSB hoạt động ổn định và tiết kiệm không gian trên PCB.

Chất lượng PCB

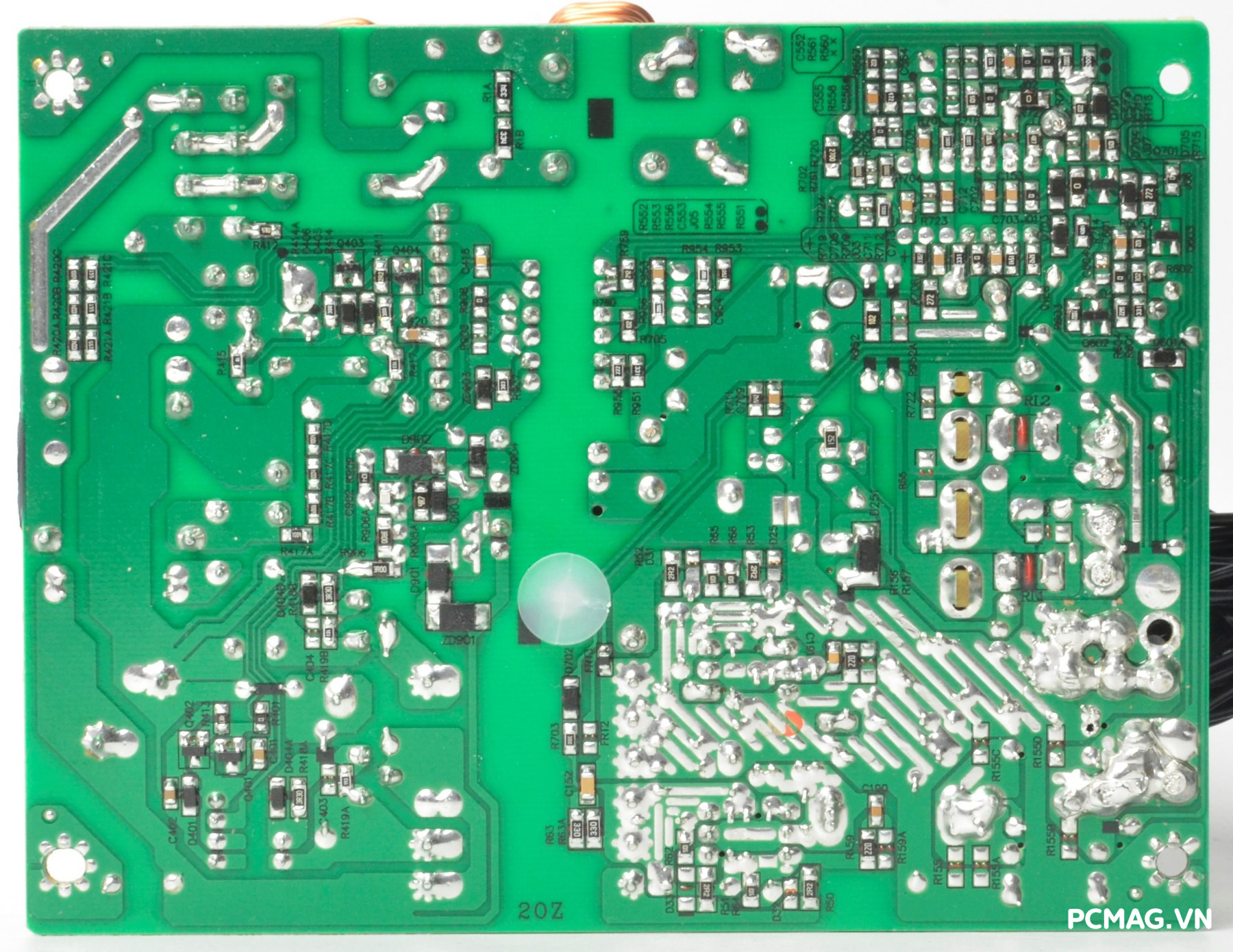

Bo mạch của VSP VGP750 750W được hoàn thiện khá sạch sẽ, bề mặt PCB ít dư lượng flux. Các mối hàn có độ bóng tốt, thể hiện quá trình hàn tương đối ổn định. Ngoài ra, chân linh kiện được cắt tỉa gọn gàng, giúp tổng thể bo mạch trông ngăn nắp và giảm nguy cơ chạm chập trong quá trình sử dụng lâu dài.

III. Thử nghiệm PSU VSP VGP750 750W

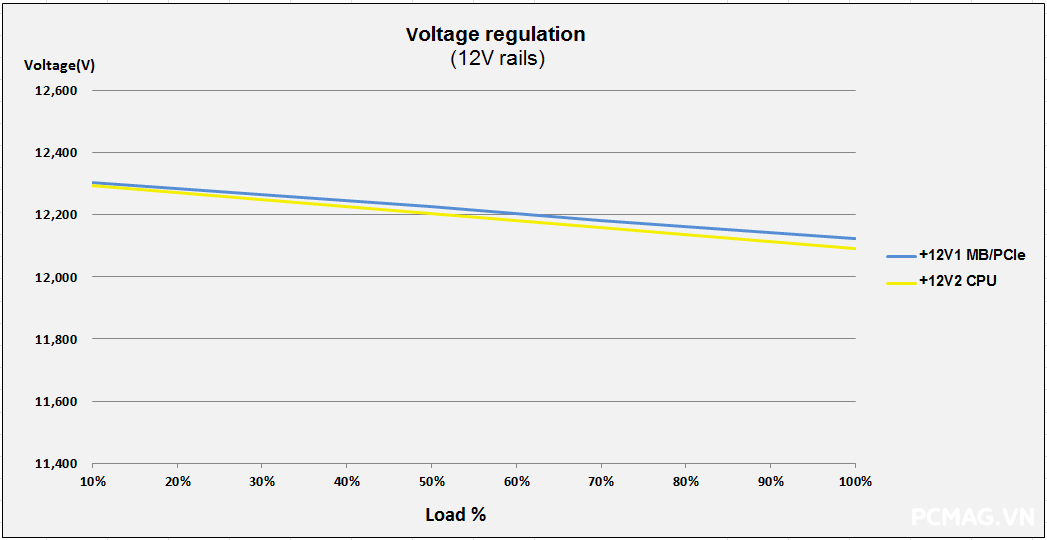

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX3.0 của Intel, đường 12V trên các bộ nguồn single rail sẽ được chia thành hai nhánh tải chính trong quá trình thử nghiệm:

• 12V1: cấp cho toàn bộ các thành phần sử dụng đường 12V ngoại trừ CPU (Mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: cấp riêng cho CPU thông qua đầu nguồn ATX12V/EPS12V.

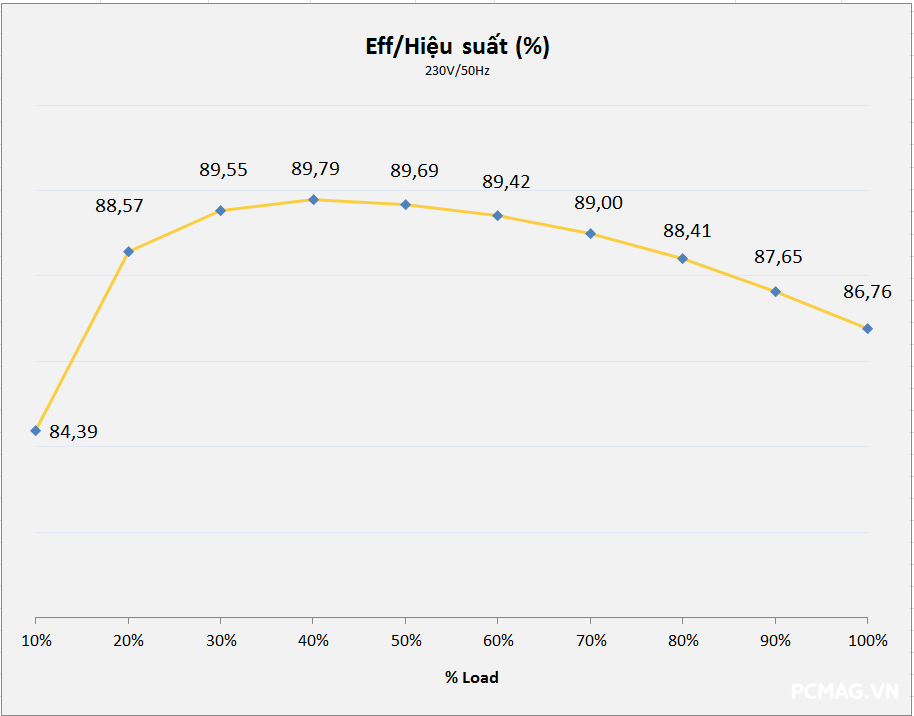

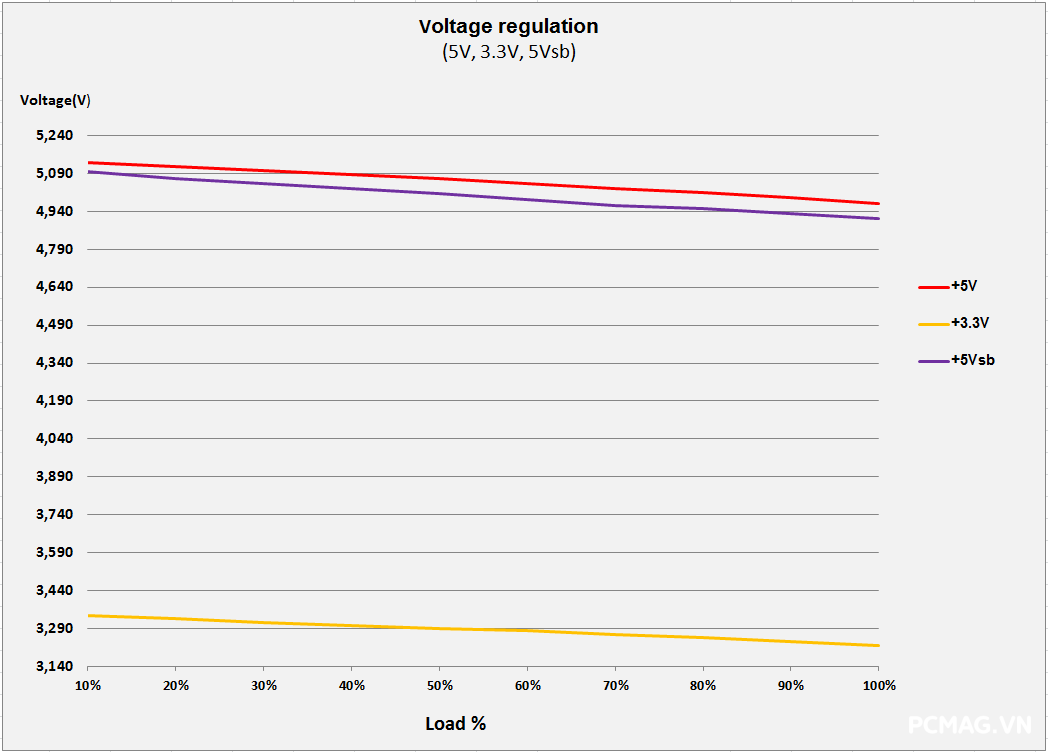

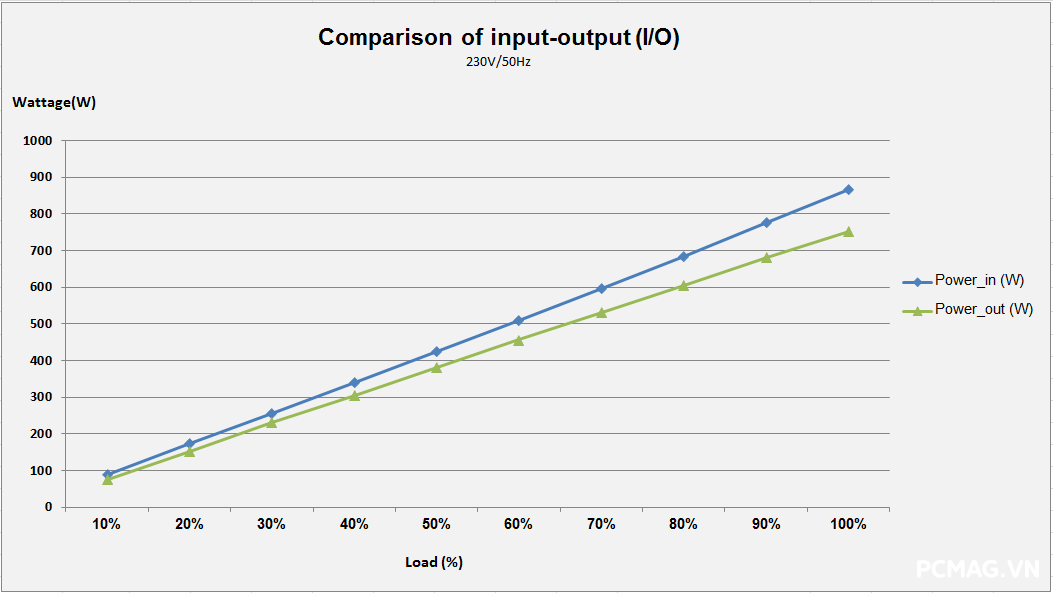

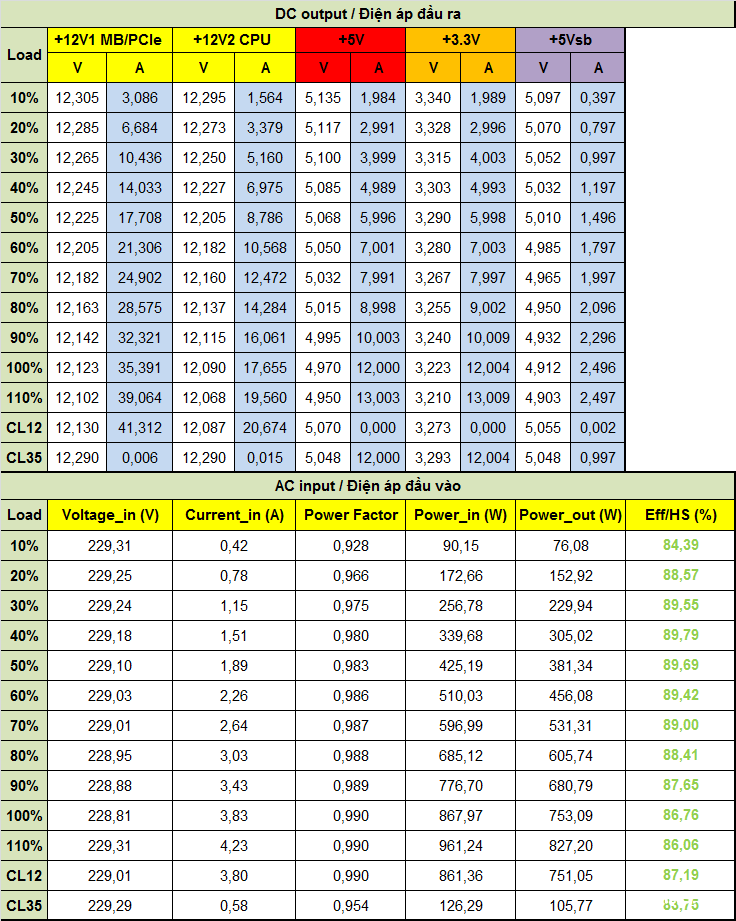

Trong các bài thử tải, VSP VGP750 750W hoàn thành tốt các mức tải được thiết lập, với điện áp dao động nhỏ và luôn nằm trong giới hạn cho phép của chuẩn ATX. Hiệu suất đo được gần 90% tại mức điện áp 230Vac, phù hợp với chứng nhận 80Plus Bronze của sản phẩm.

Nhờ được trang bị mạch DC to DC, các đường điện 12V, 5V và 3.3V vẫn duy trì độ ổn định tốt ngay cả trong các bài kiểm tra tải không đồng đều (Cross Load – CL).

2. Inrush Current Testing (Dòng khởi động)

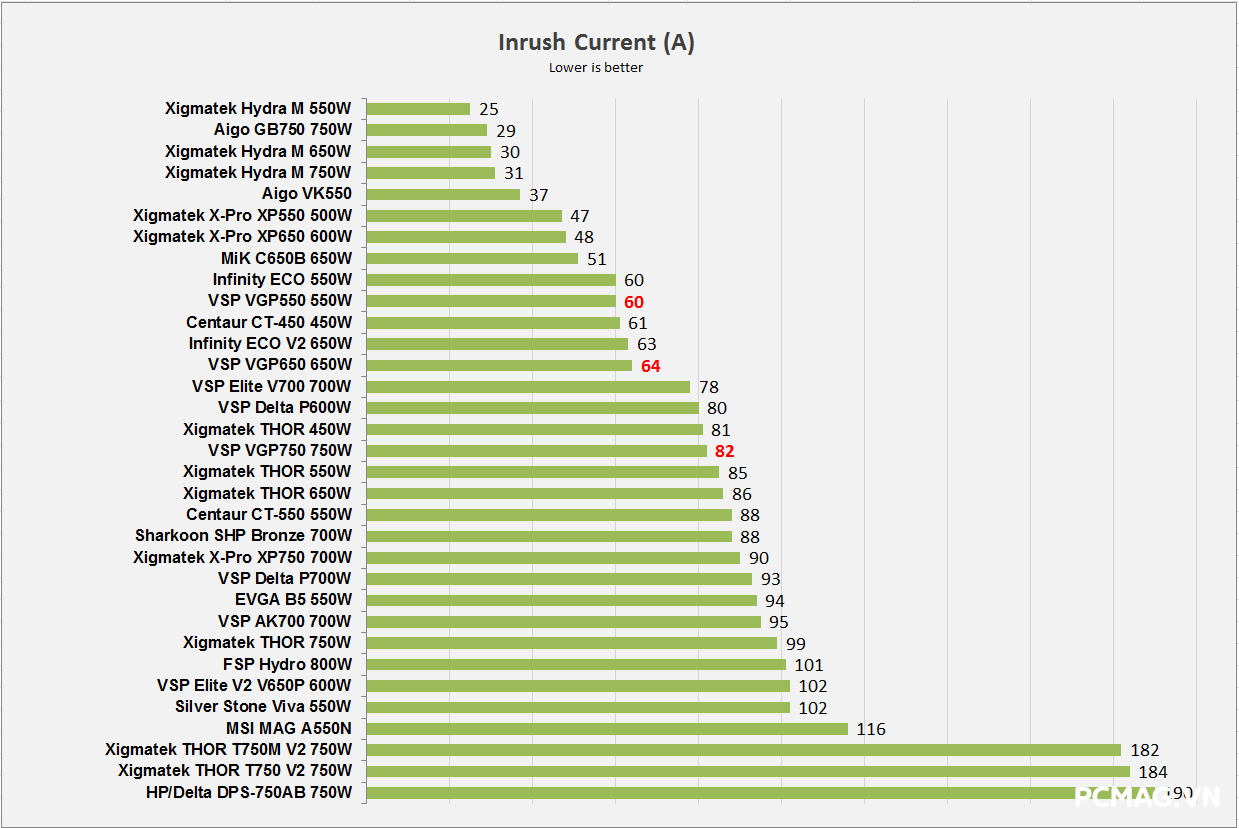

Trong bài kiểm tra dòng khởi động (Inrush Current), VSP VGP750 750W ghi nhận mức dòng khởi động khoảng 82A. Đây là mức tương đối phổ biến trong phân khúc nguồn tầm trung, vẫn nằm trong giới hạn chấp nhận được và không gây ảnh hưởng đáng kể đến hệ thống điện khi khởi động PSU.

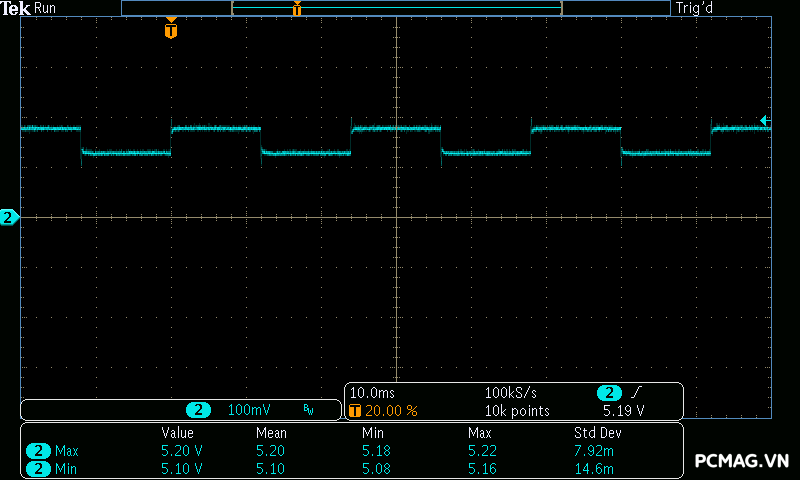

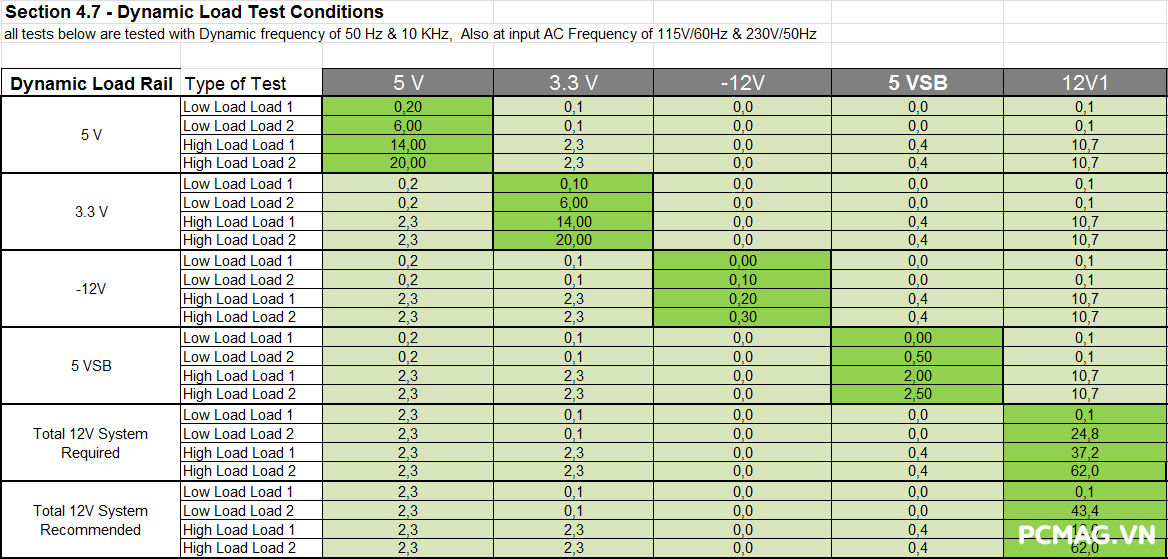

3. Sync Transient Response Test (Tải biến thiên)

• Tải điện dung (Capacitance load): 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A
    (theo tiêu chuẩn Intel ATX 3.0)

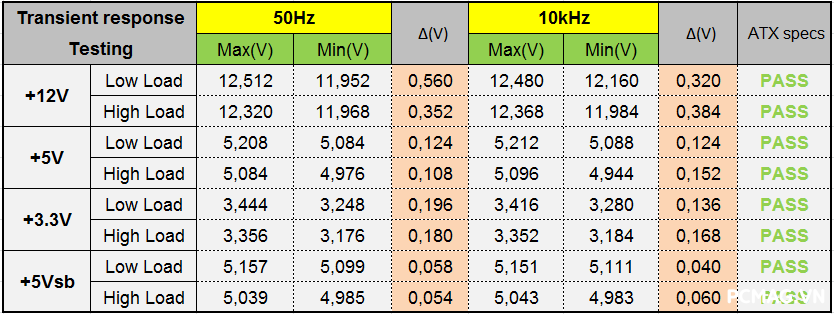

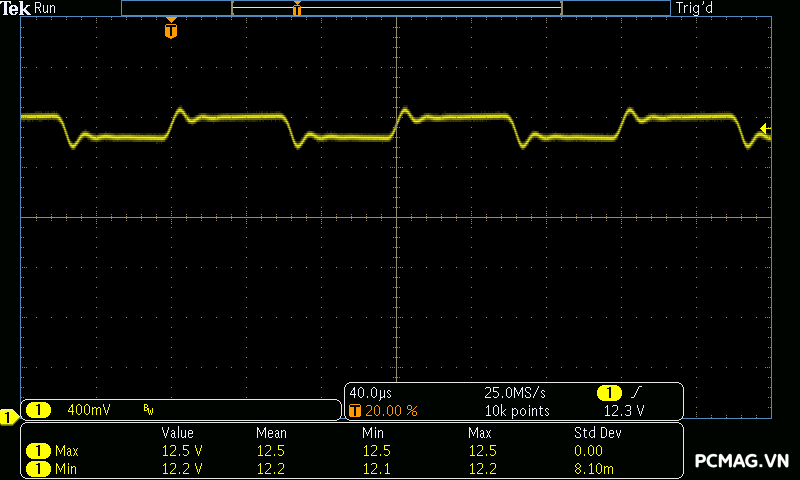

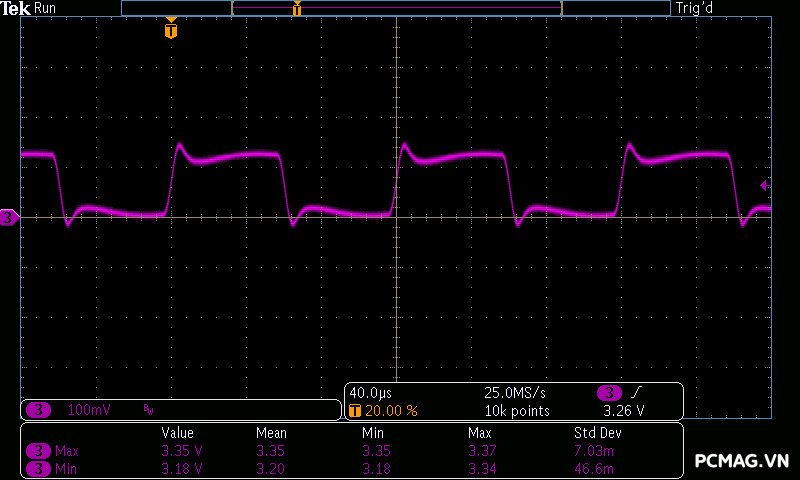

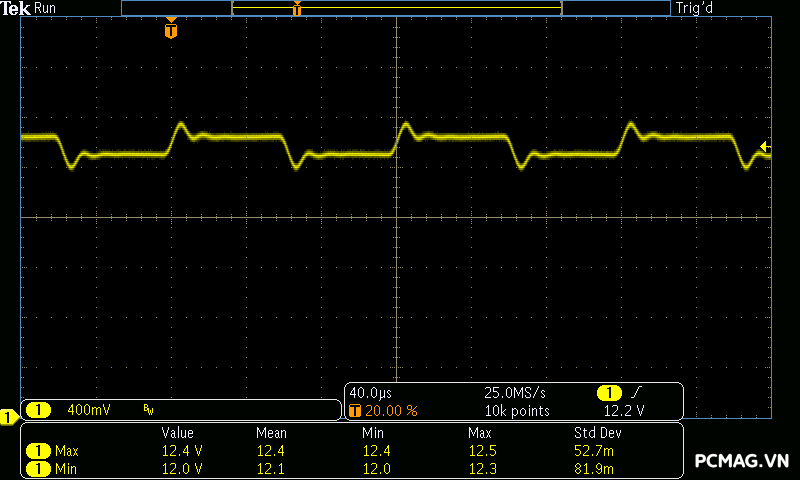

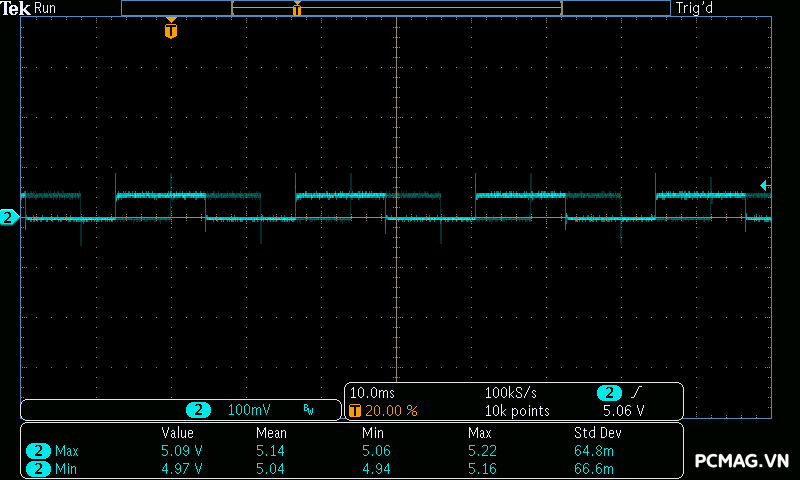

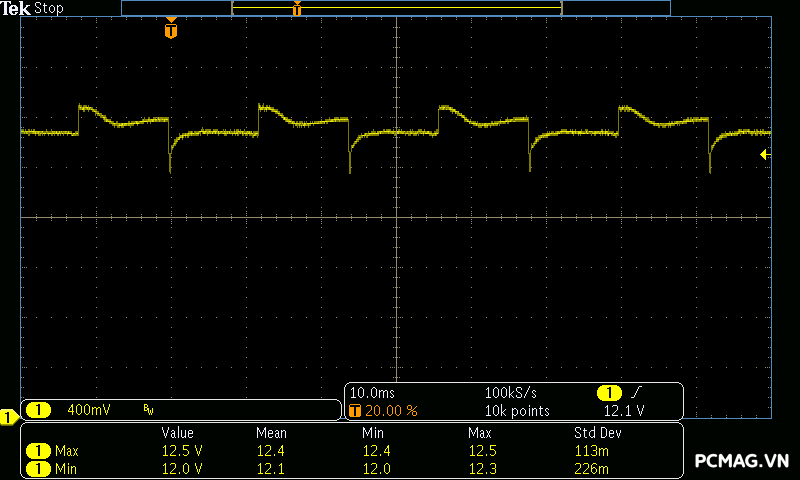

Trong bài kiểm tra tải biến thiên, VSP VGP750 750W cho thấy mức dao động điện áp khá nhỏ khi tải thay đổi đột ngột. Kết quả đo cũng cho thấy độ ổn định điện áp của phiên bản 750W tốt hơn hai phiên bản 550W và 650W, khi tất cả các đường điện 12V, 5V và 3.3V đều nằm gọn trong giới hạn cho phép của chuẩn ATX.

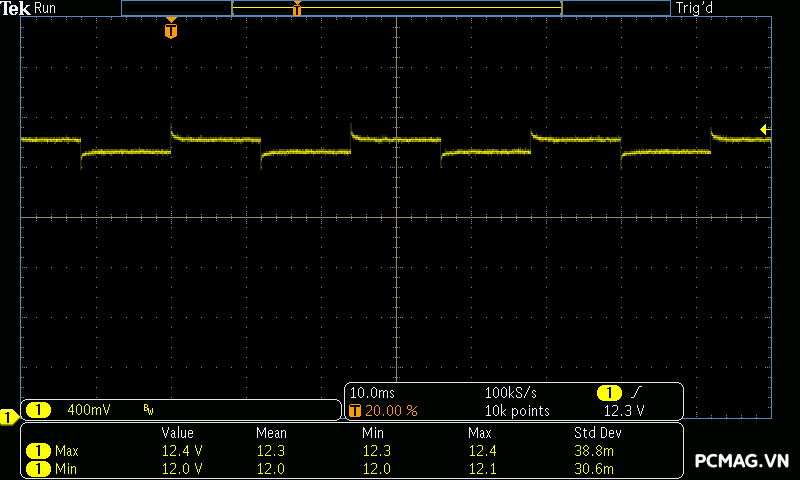

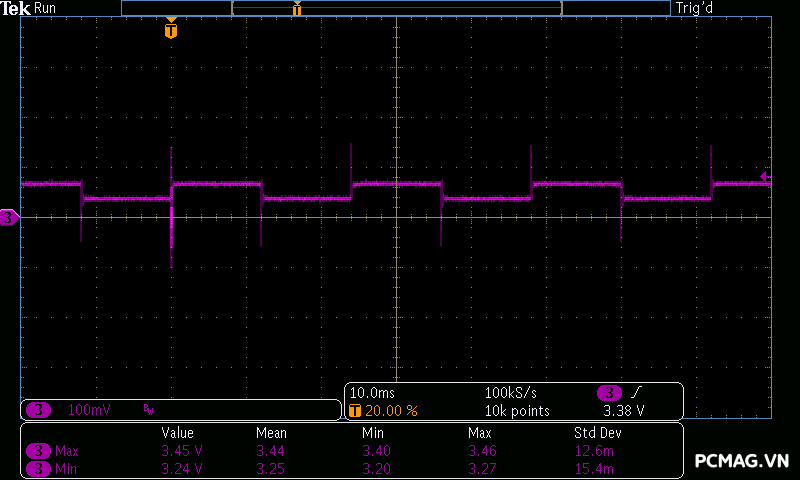

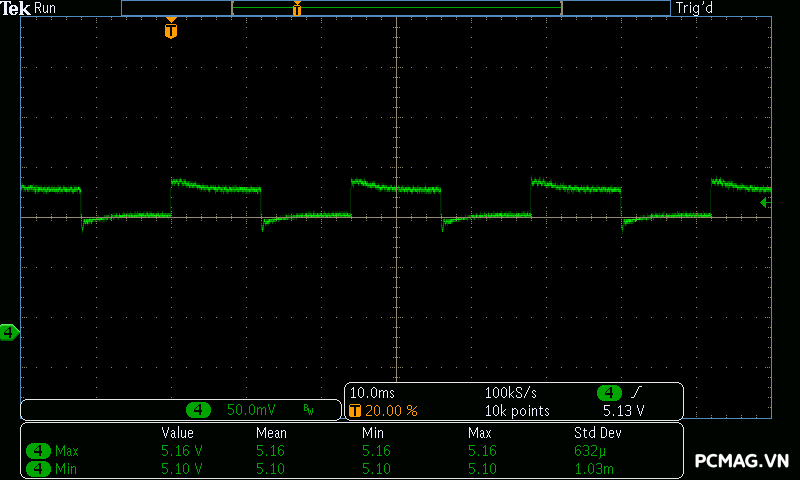

-50Hz Low load:

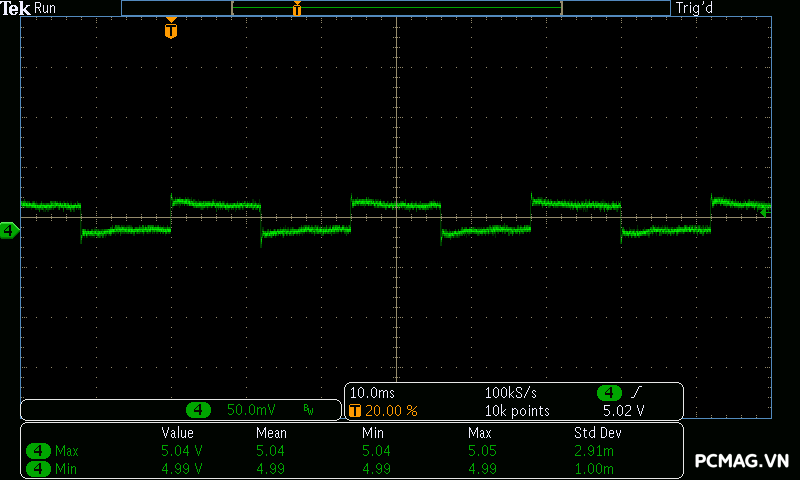

-50Hz High load:

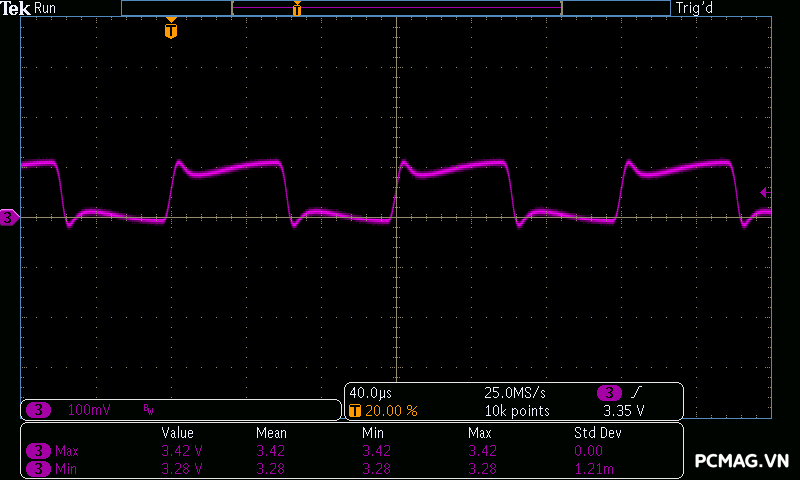

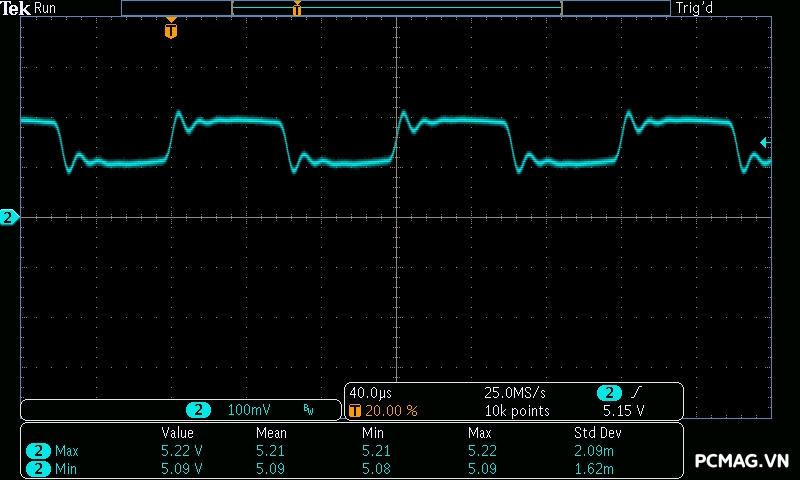

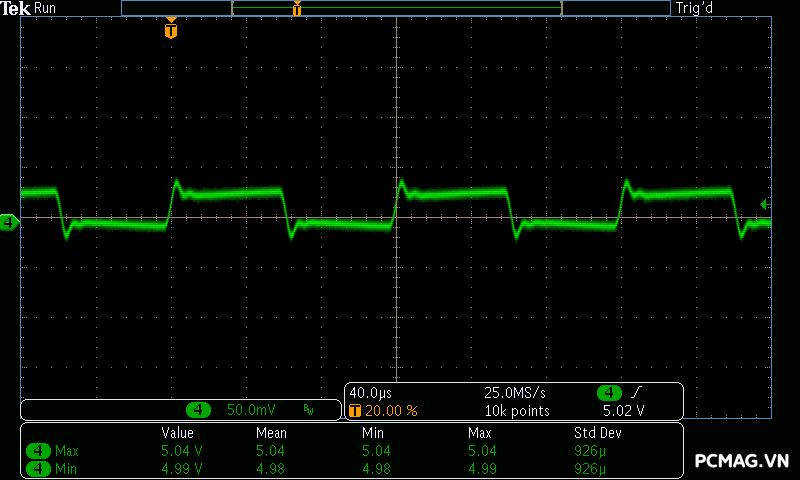

-10kHz Low load:

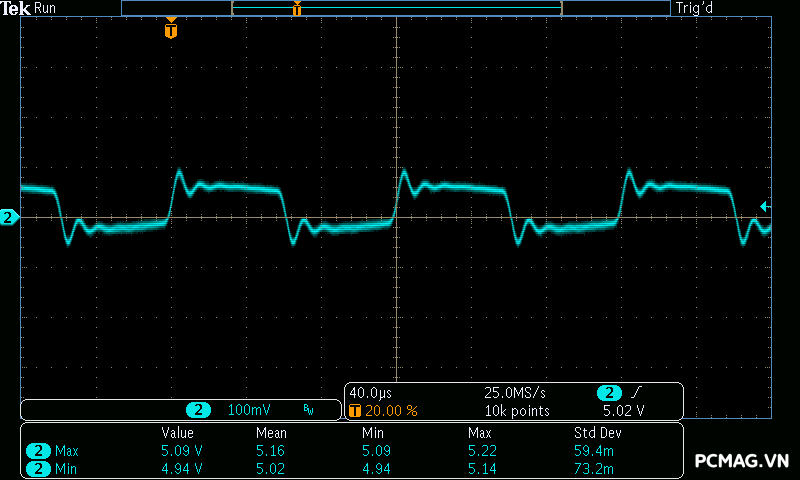

-10kHz High load:

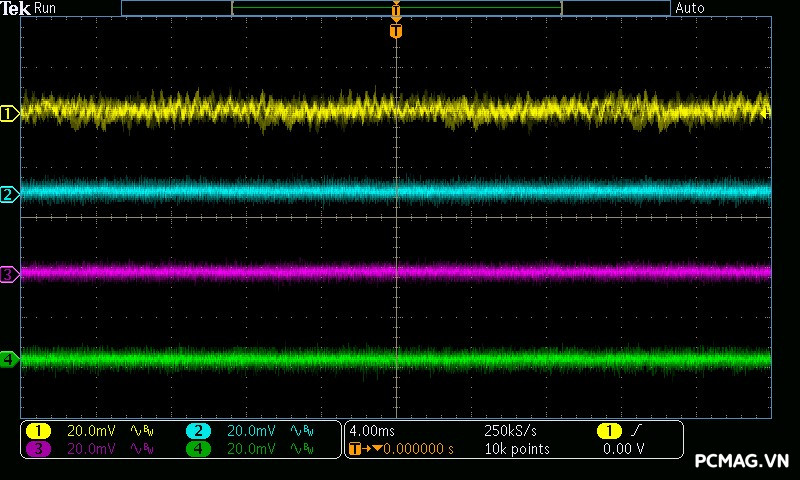

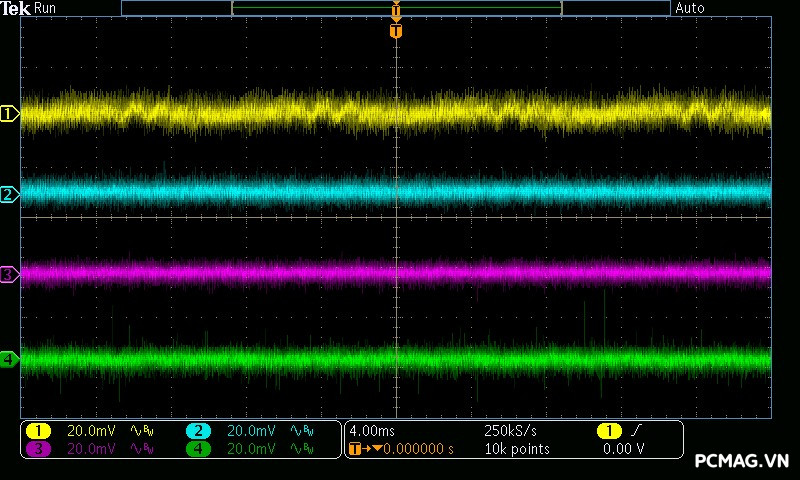

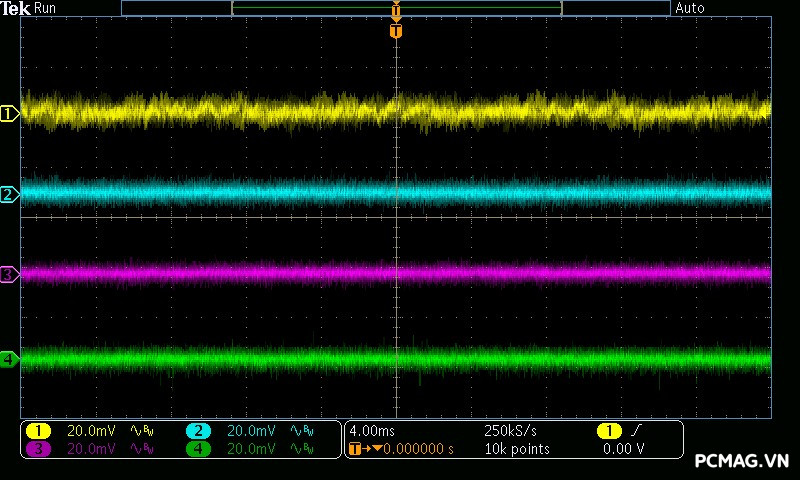

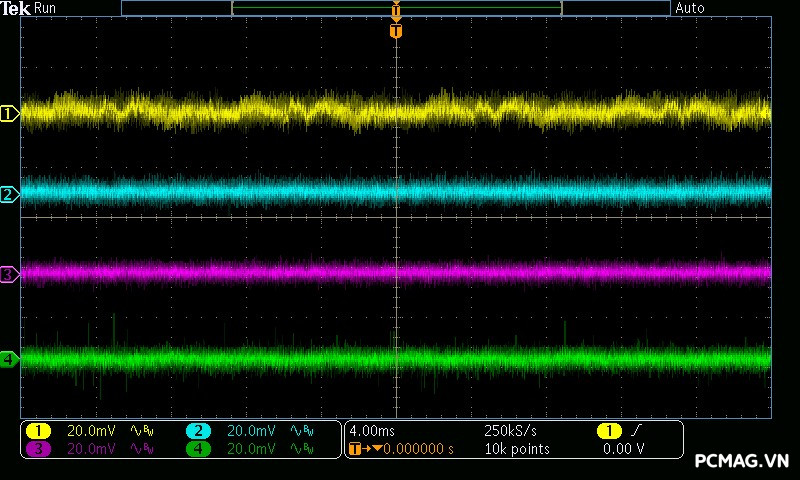

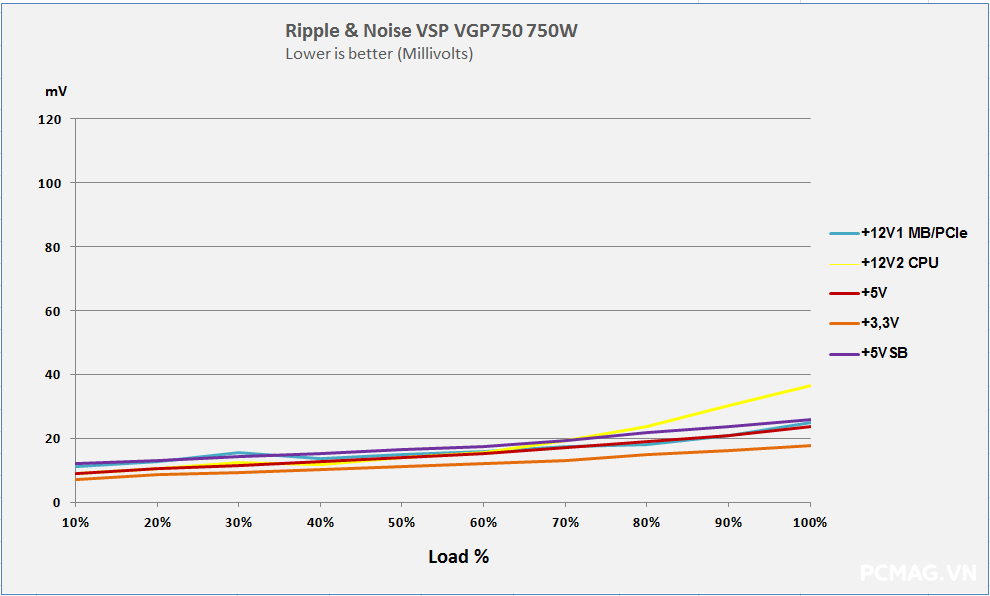

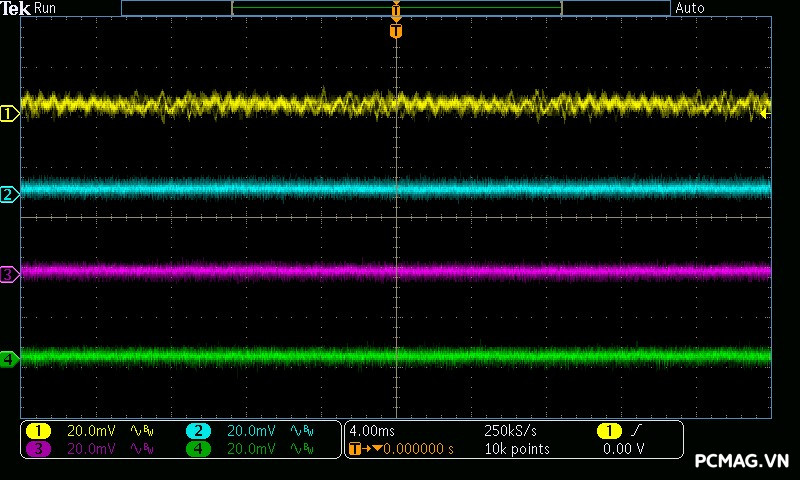

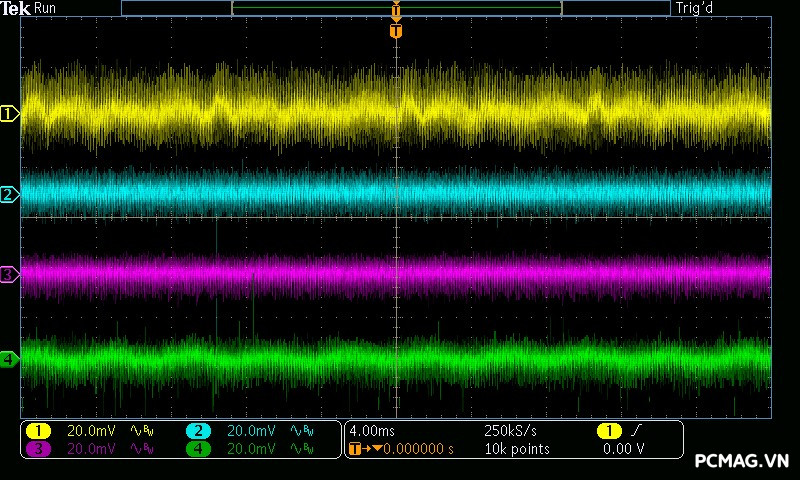

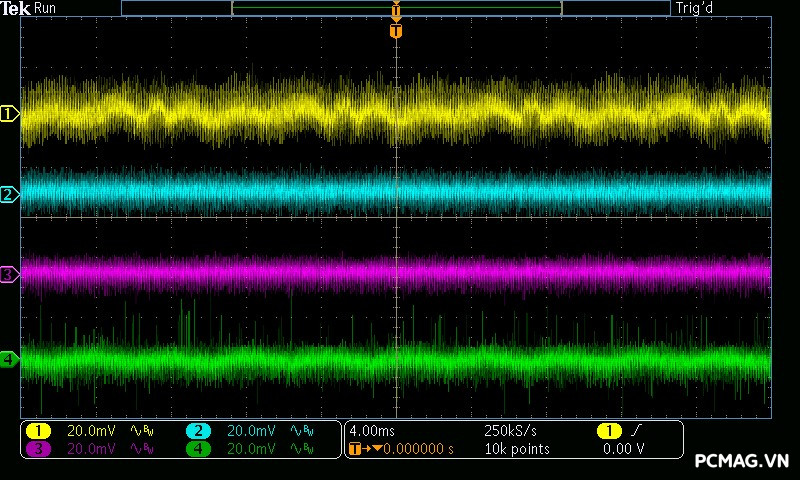

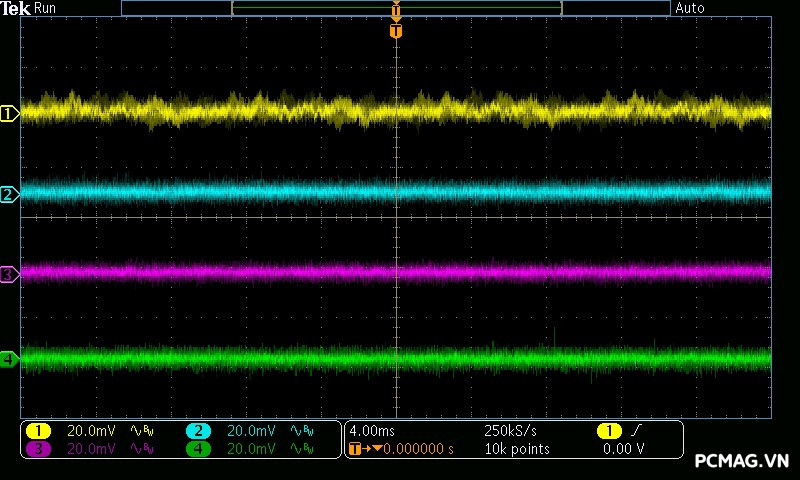

4. Ripple & Noise (Nhiễu AC cao tần)

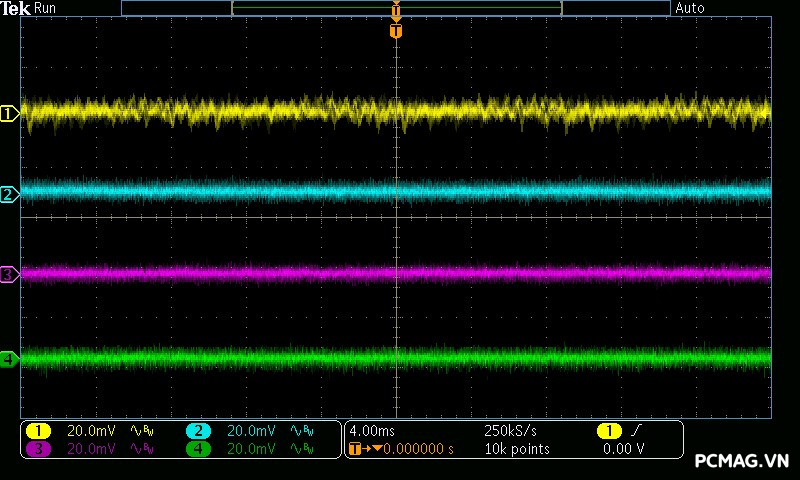

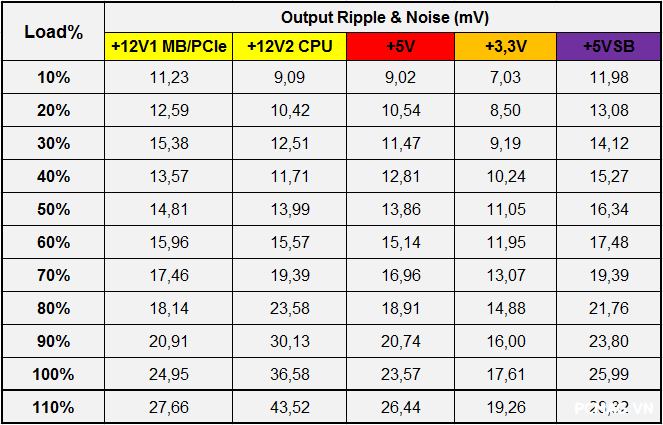

Trong bài kiểm tra Ripple & Noise, VSP VGP750 750W cho kết quả khá tốt khi mức nhiễu trên các đường điện chính đều dưới 30mV. Giá trị này thấp hơn đáng kể so với giới hạn mà chuẩn ATX cho phép, cho thấy khả năng lọc nhiễu và ổn định điện áp của bộ nguồn được thực hiện hiệu quả.

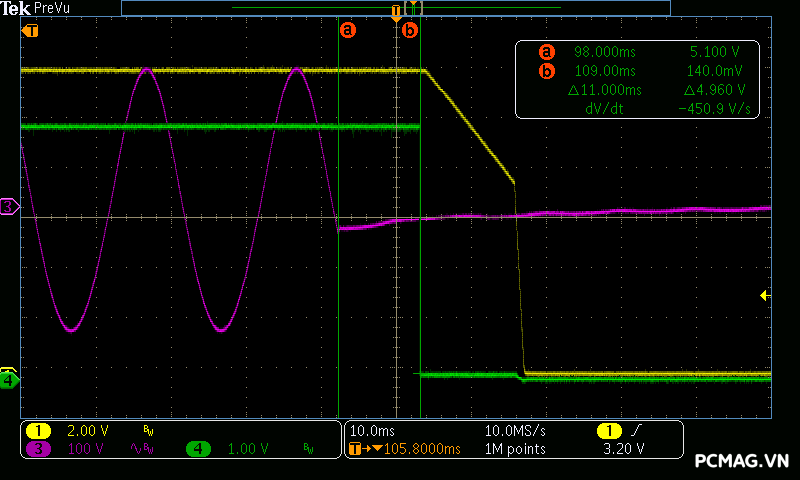

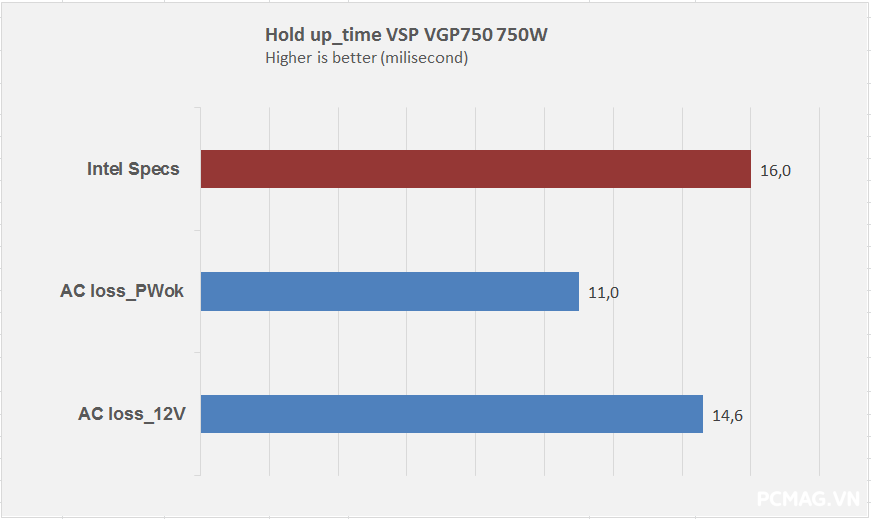

5. Hold-up Time (Thời gian lưu điện)

Trong bài kiểm tra Hold-up Time, VSP VGP750 750W cho kết quả thời gian lưu điện ở mức khá thấp so với tiêu chuẩn ATX. Nguyên nhân chủ yếu đến từ điện dung của tụ lọc chính chưa cao, do đó thời gian duy trì điện áp khi mất nguồn đầu vào chưa thực sự tối ưu.

Điểm này hoàn toàn có thể được cải thiện nếu tăng dung lượng tụ chính, giúp kéo dài thời gian lưu điện và đáp ứng tốt hơn yêu cầu của chuẩn ATX.

6. Protection Features (Các chế độ bảo vệ)

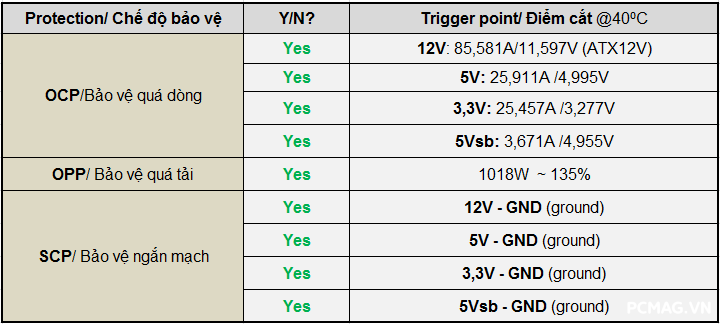

Trong quá trình thử nghiệm, các cơ chế bảo vệ trên VSP VGP750 750W đều hoạt động chính xác và phản hồi nhanh khi gặp các tình huống lỗi. Bộ nguồn vượt qua các bước kiểm tra bảo vệ mà không ghi nhận bất kỳ vấn đề đáng chú ý nào, cho thấy hệ thống bảo vệ được thiết kế ổn định và đáng tin cậy.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó nguồn máy tính ATX là một ví dụ điển hình – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thiết bị hoạt động ở mức điện áp đầu vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

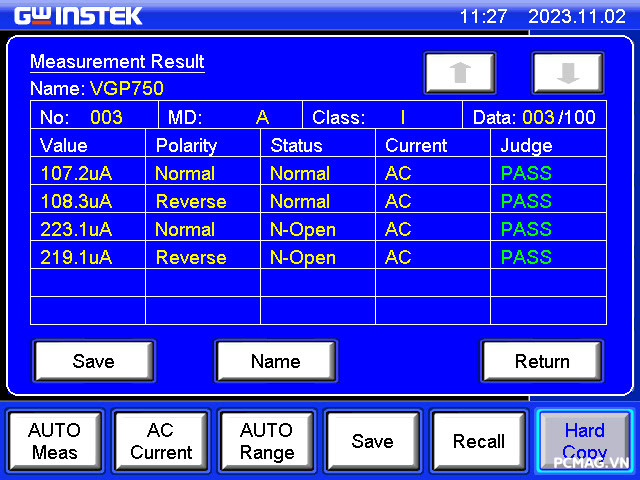

Trong trường hợp này, bộ nguồn được kiểm tra ở mức 110% của 240VAC, tương đương khoảng 264VAC @ 60Hz. Để đo chính xác giá trị dòng rò xuống đất (Earth Leak Current), quá trình thử nghiệm được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

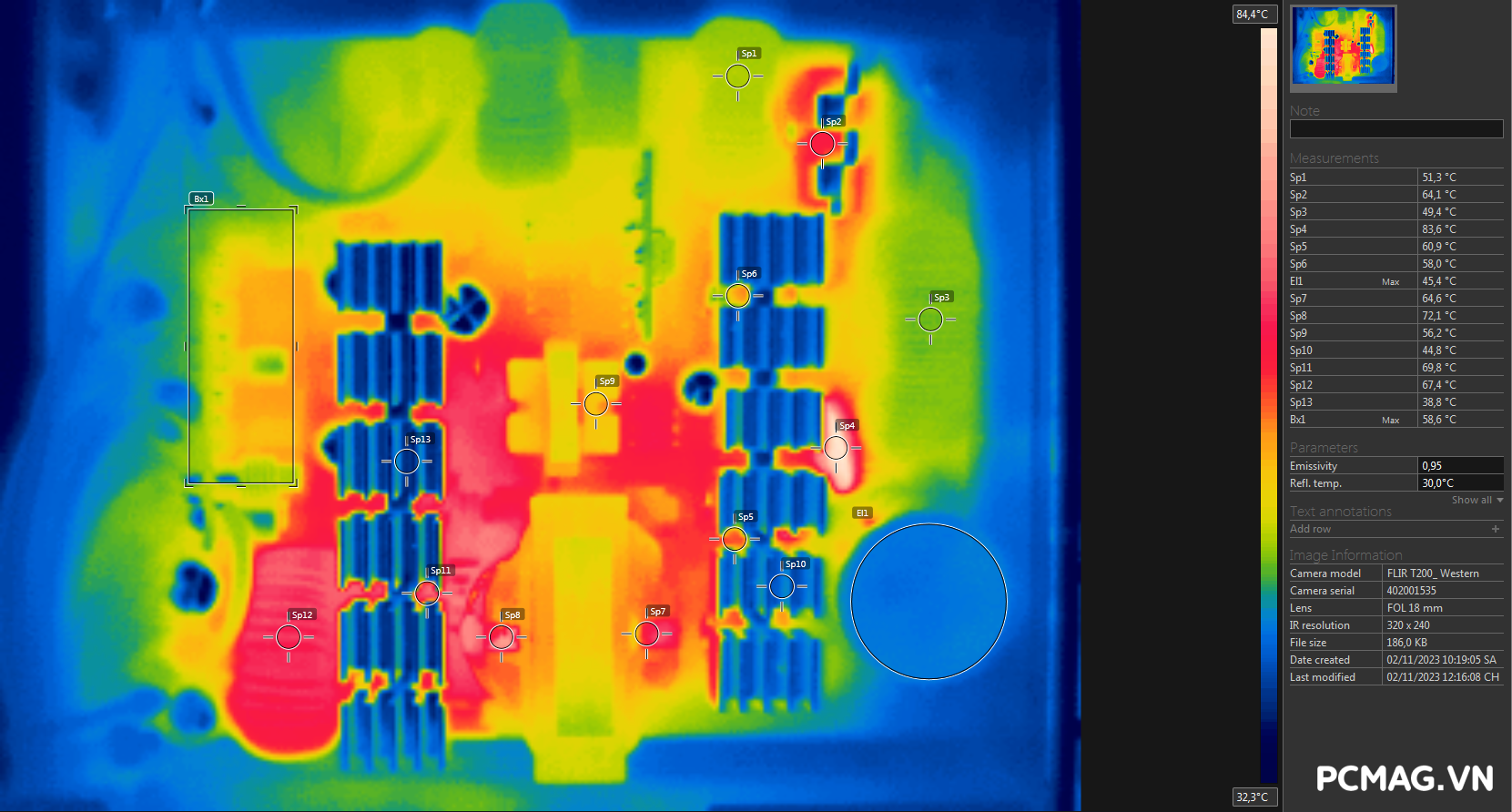

Trong quá trình hoạt động, linh kiện có nhiệt độ cao nhất trên VSP VGP750 750W là NTC, với mức nhiệt ghi nhận khoảng xấp xỉ 80°C. Đây là mức nhiệt vẫn nằm trong phạm vi hoạt động bình thường của linh kiện này. Tuy nhiên, khi NTC hoạt động ở nhiệt độ cao trong thời gian dài, nó có thể làm tăng tổn hao điện năng nhỏ trên chính linh kiện và khiến khu vực xung quanh ấm lên.

Về đường cong quạt (fan curve), VGP750 được thiết lập khá đơn giản: tốc độ quạt tăng dần theo mức tải và lượng nhiệt phát sinh trong nguồn. Khi tải cao, quạt có thể đạt tốc độ hơn 2000 RPM để đảm bảo đủ khả năng làm mát các linh kiện công suất bên trong. Đổi lại, ở mức tải nặng, độ ồn của quạt sẽ tăng lên và sự êm ái không còn được ưu tiên nhiều.

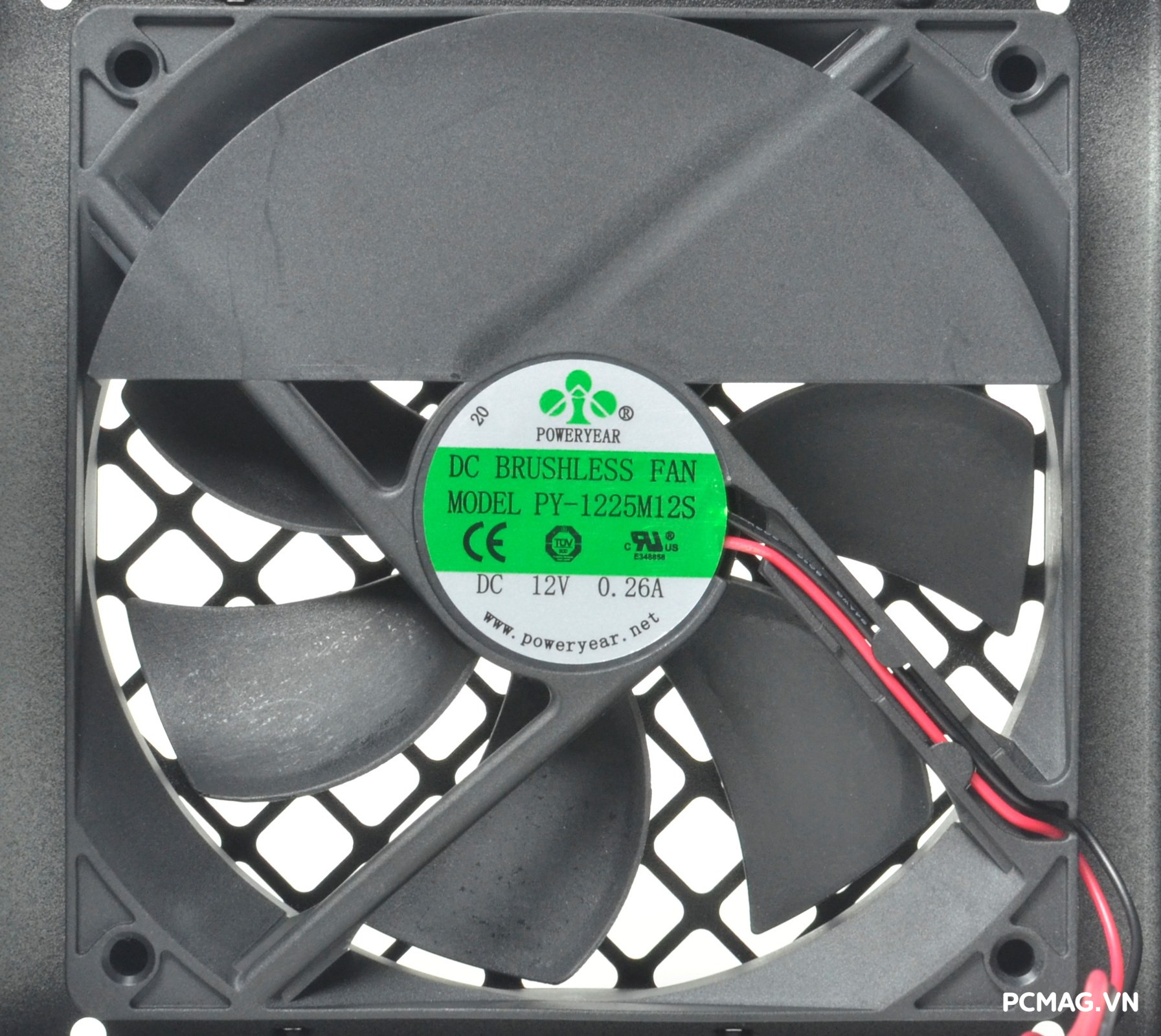

Quạt làm mát

VSP VGP750 750W được trang bị quạt làm mát Power Year PY-1225M12S với thông số 12V – 0.26A. Quạt sử dụng vòng bi Sleeve Bearing và có tốc độ quay tối đa khoảng 2000 RPM, đảm nhiệm việc tản nhiệt cho toàn bộ các linh kiện công suất bên trong bộ nguồn. Thiết kế này giúp đảm bảo luồng gió làm mát ổn định trong quá trình nguồn hoạt động.

IV. Kết luận

VSP VGP750 750W cho thấy chất lượng điện áp ổn định cùng linh kiện ở mức khá, với hiệu suất đo được gần 90% tại 230Vac, phù hợp với chứng nhận 80Plus Bronze. Bộ nguồn sở hữu thiết kế hiện đại trong phân khúc khi được trang bị Active PFC dải rộng 100–240Vac cùng mạch DC to DC (VRMs), giúp tối ưu hiệu quả sử dụng điện năng và đảm bảo khả năng hoạt động ổn định ngay cả ở những khu vực có nguồn điện sinh hoạt chưa thật sự ổn định.

Về thiết kế, VGP750 có ngoại hình gọn gàng với hệ thống cáp bẹ màu đen, đồng thời được trang bị hai đầu cấp nguồn CPU 8-pin, đáp ứng tốt nhu cầu của các cấu hình PC hiện nay.

Nhìn chung, VSP VGP750 750W là lựa chọn phù hợp cho các cấu hình máy tính phổ thông và tầm trung, đặc biệt với hệ thống sử dụng một card đồ họa có mức tiêu thụ điện dưới khoảng 250W.

Ưu điểm:

• Chất lượng linh kiện ở mức khá
• Điện áp ổn định
• Active PFC Full Range 100–240Vac
• Hiệu suất đạt 89.8% @230Vac – chuẩn 80Plus Bronze
• Trang bị mạch DC to DC (VRMs)

Khuyết điểm:

• Thời gian lưu điện (Hold-up Time) còn thấp, có thể cải thiện thêm

* Đối với các phiên bản VSP VGP750 bán chính thức trên thị trường, nhà sản xuất sẽ nâng cấp tụ lọc chính sang tụ Nhật Bản Toshin Kogyo và sử dụng quạt làm mát vòng bi Rifle Bearing, giúp tăng độ bền và tuổi thọ hoạt động của bộ nguồn (chi tiết có thể tham khảo trong video review).
