PCMAG hân hạnh giới thiệu tới thị trường trong nước VSP VXP SGVN V2 – “đàn em” của dòng nguồn cao cấp VXP, được tinh chỉnh để mang những công nghệ vốn chỉ xuất hiện ở phân khúc cao cấp xuống tầm giá trung cấp và phổ thông. Sản phẩm được trang bị Active PFC, cộng hưởng LLC và DC to DC, giúp tối ưu hiệu suất sử dụng điện, vận hành ổn định và bền bỉ, đi kèm chứng nhận 80Plus Gold 230Veu cho khả năng tiết kiệm năng lượng vượt trội.

Dòng VXP SGVN 80Plus Gold 230Veu hiện có 3 mức công suất 650W, 750W và 850W, cùng 2 phiên bản cáp liền (Straight-Line) và cáp rời (Full Modular), giúp người dùng dễ dàng lựa chọn cấu hình phù hợp với nhu cầu sử dụng và ngân sách.

I. Hộp và phụ kiện PSU VSP VXP650SGVN 650W

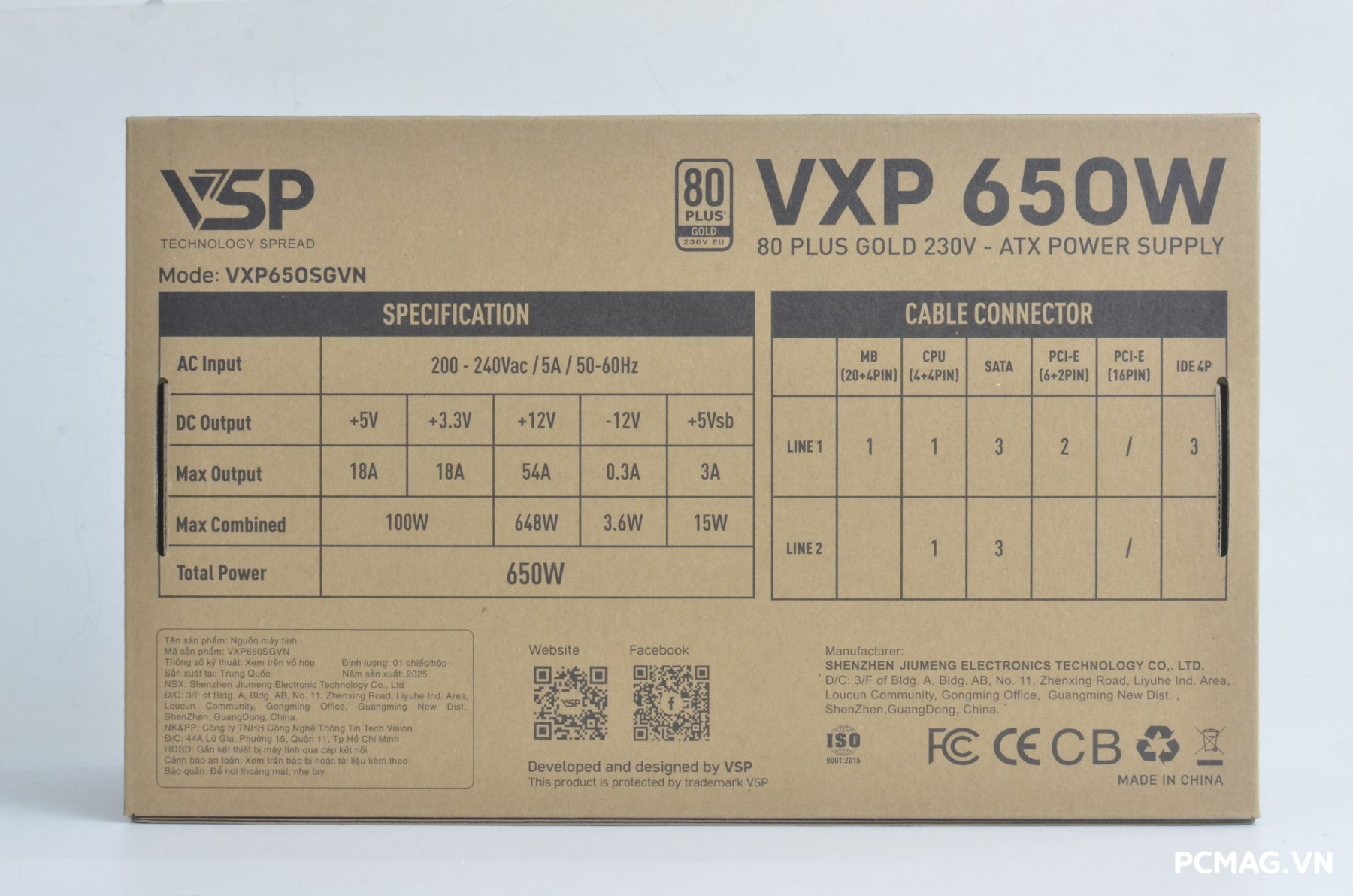

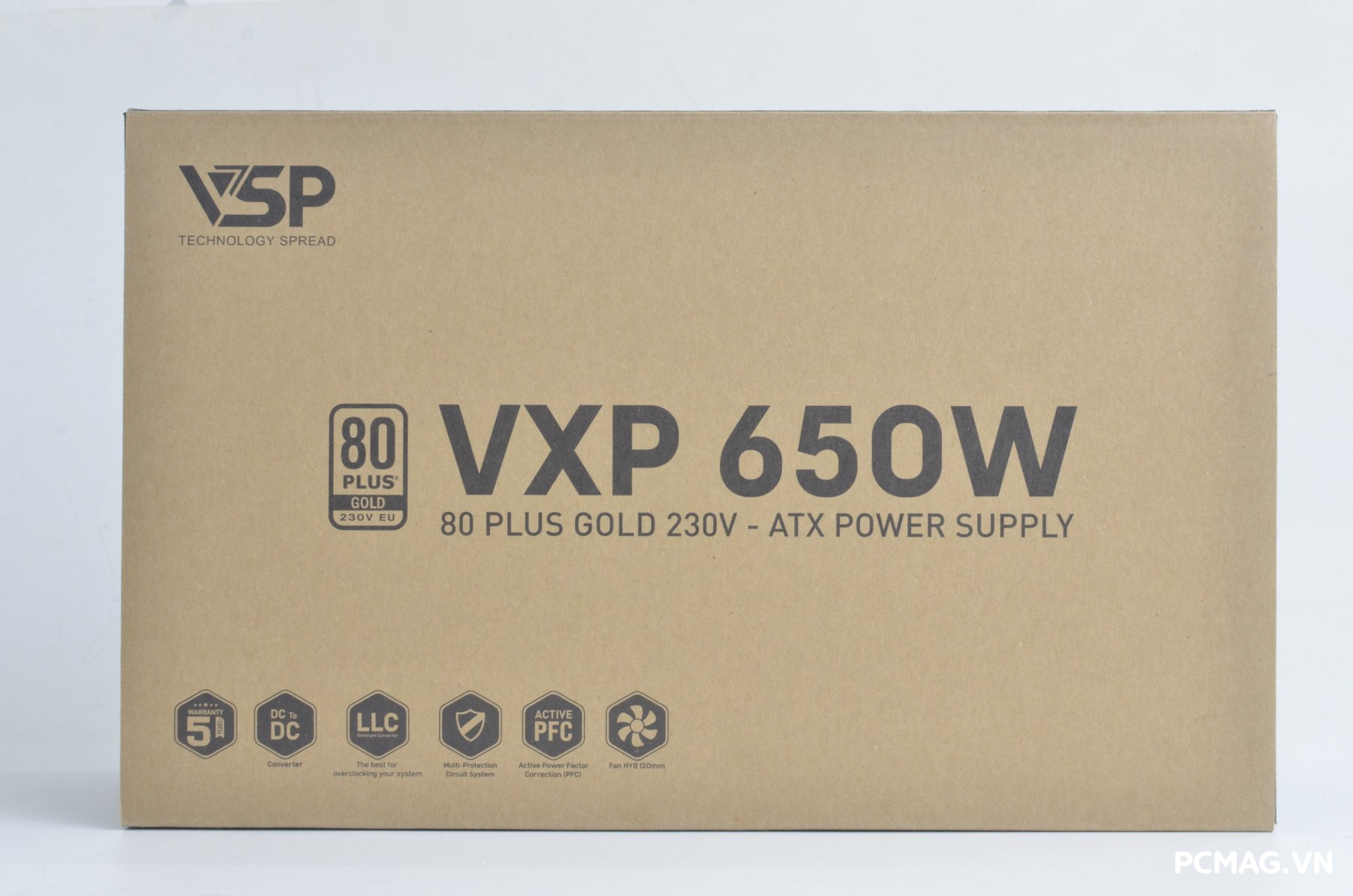

Hộp của dòng sản phẩm VXP650SGVN Straight-Line có kích thước vừa phải, thiết kế 2 lớp chắc chắn với tông màu đỏ – đen nổi bật, mang đậm phong cách của dòng nguồn hiệu năng cao. Mặt sau của lớp hộp carton bên trong được in đầy đủ các thông số kỹ thuật quan trọng, giúp người dùng dễ dàng nắm bắt cấu hình và tính năng của sản phẩm ngay từ cái nhìn đầu tiên.

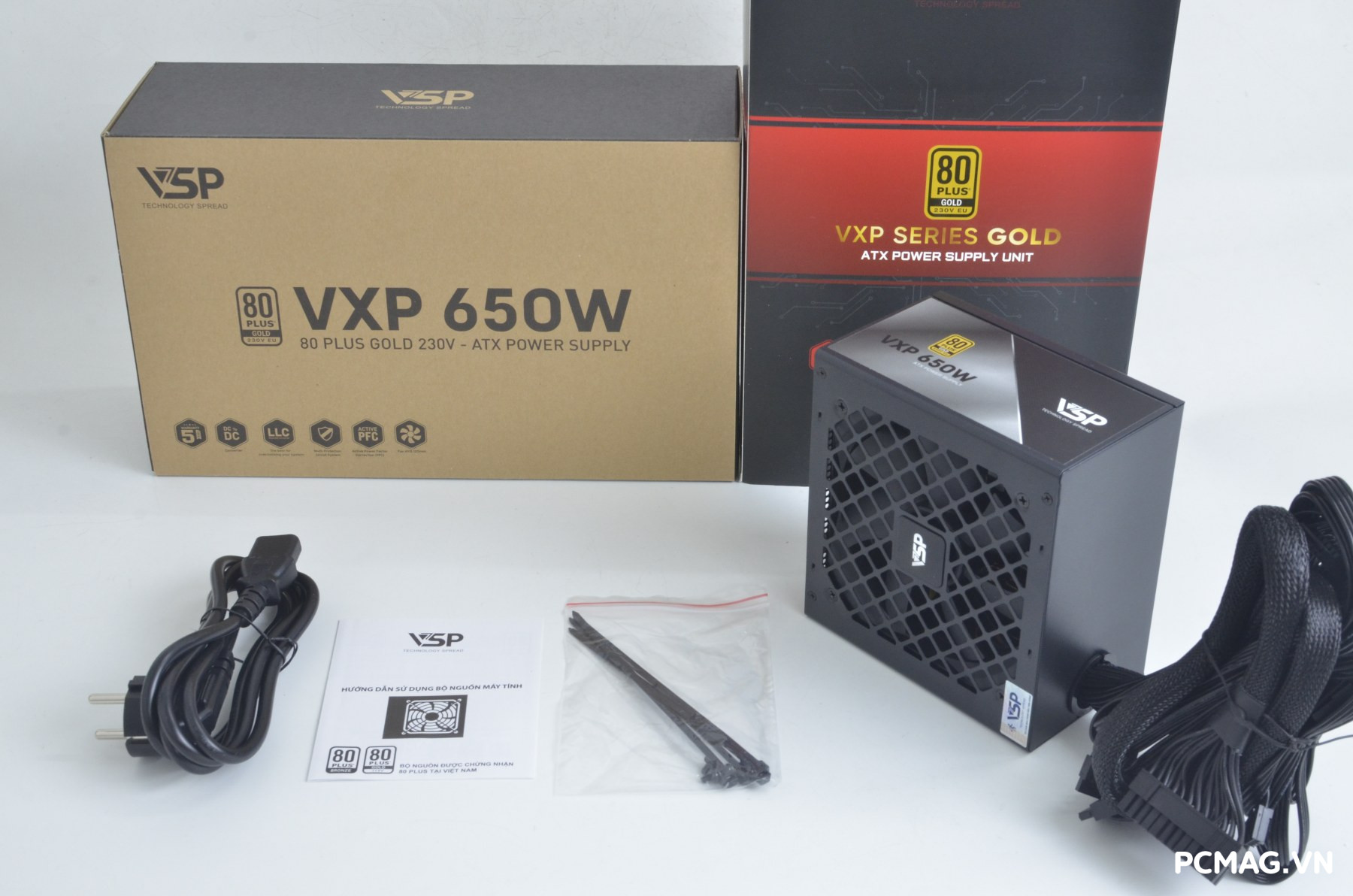

Phụ kiện đi kèm VXP650SGVN Straight-Line bao gồm đầy đủ những thành phần cần thiết cho quá trình lắp đặt: 1 cáp nguồn chuẩn EU, 4 ốc cố định bộ nguồn, 4 dây rút (zip tie) hỗ trợ đi dây gọn gàng và 1 sách hướng dẫn sử dụng, giúp người dùng dễ dàng thao tác ngay cả với người mới build PC.

II. PSU VSP VXP650SGVN 650W

1. Bên ngoài

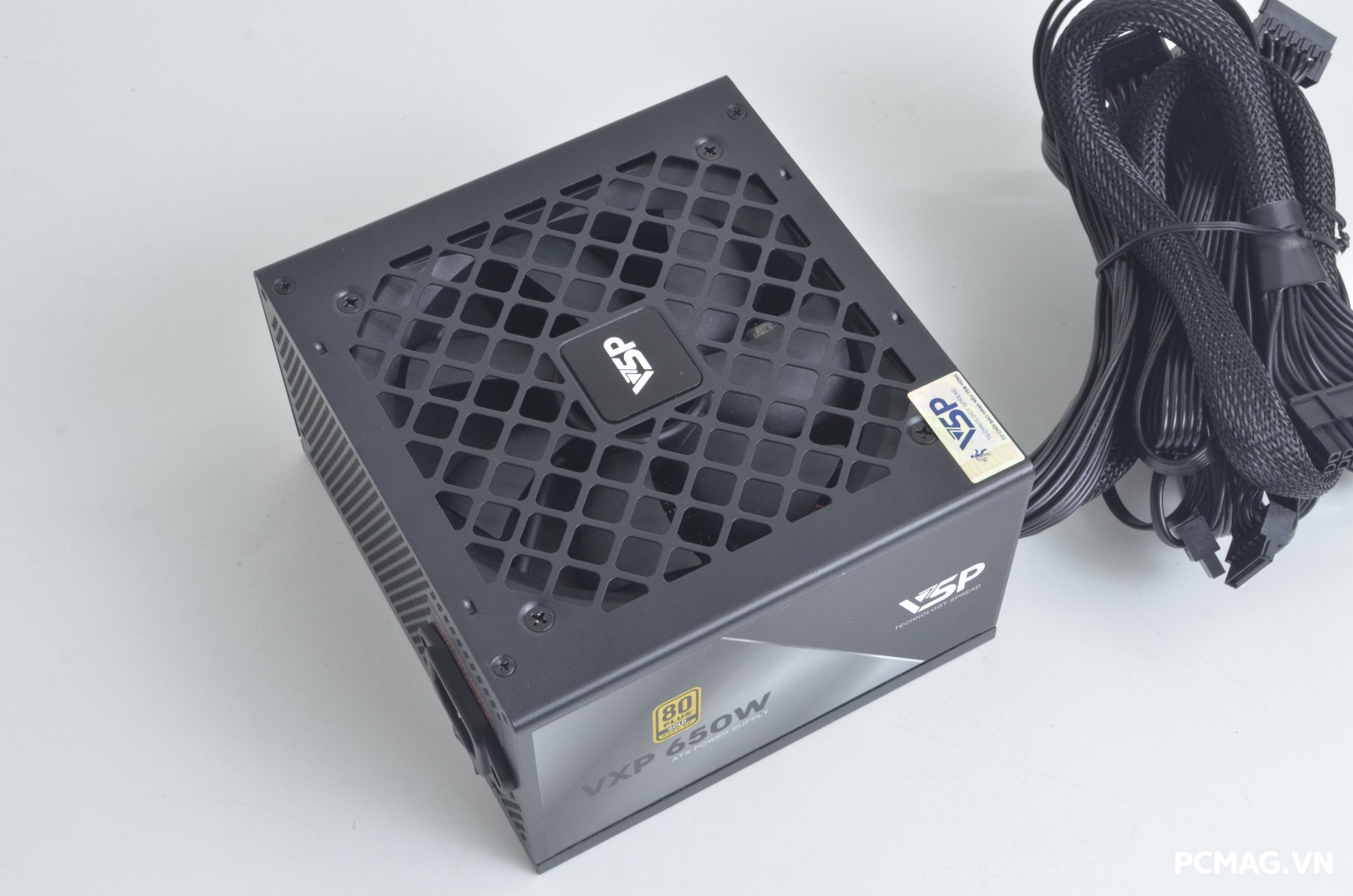

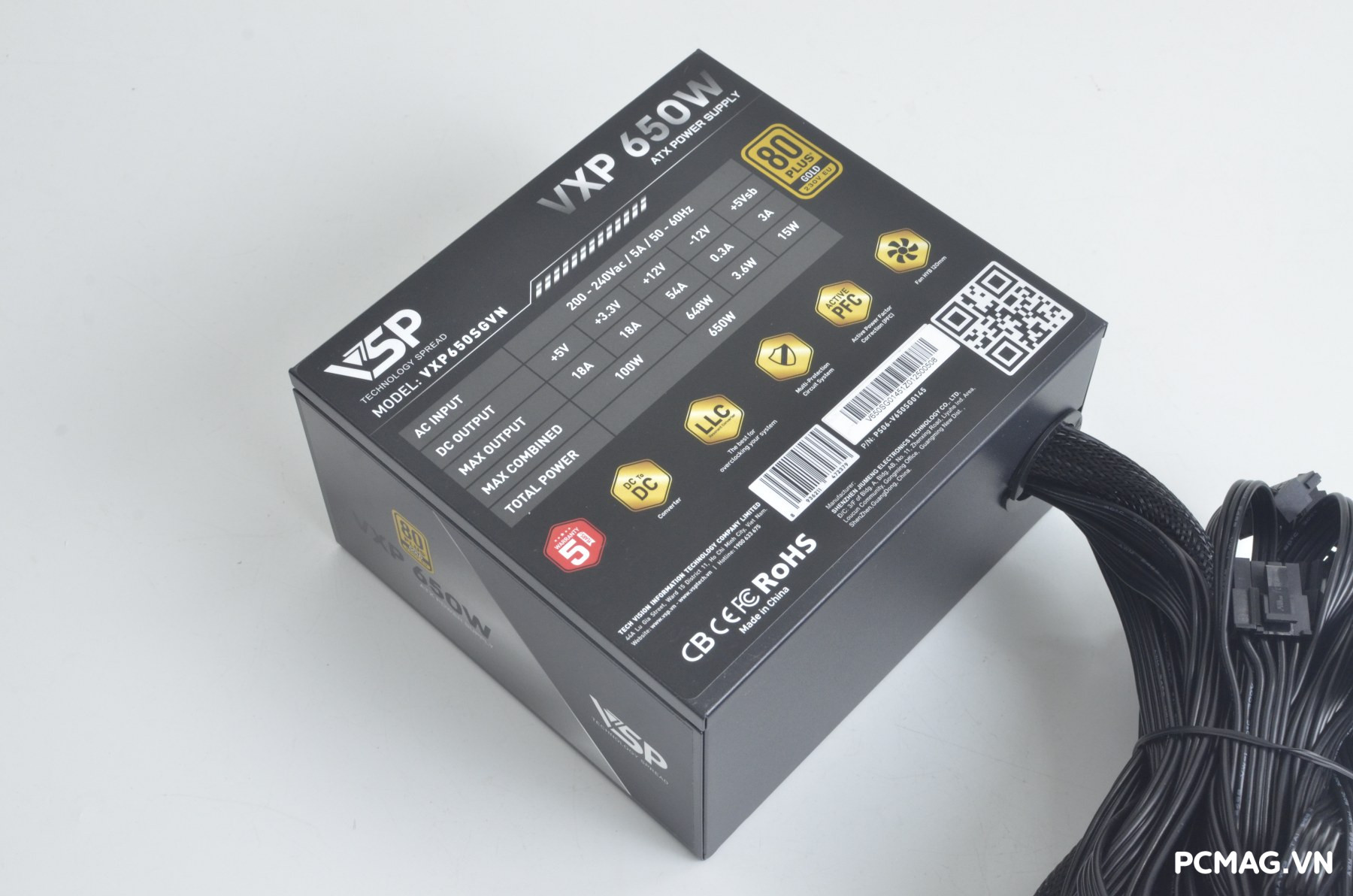

VXP650SGVN Straight-Line sở hữu kích thước ATX tiêu chuẩn, toàn bộ khung được sơn tĩnh điện màu đen mang lại cảm giác cứng cáp và bền bỉ. Các tem thiết kế cách điệu ở hai mặt hông giúp tổng thể sản phẩm trông chỉnh chu và hiện đại hơn. Hệ thống làm mát sử dụng quạt 120mm, đảm bảo khả năng tản nhiệt ổn định trong suốt quá trình vận hành.

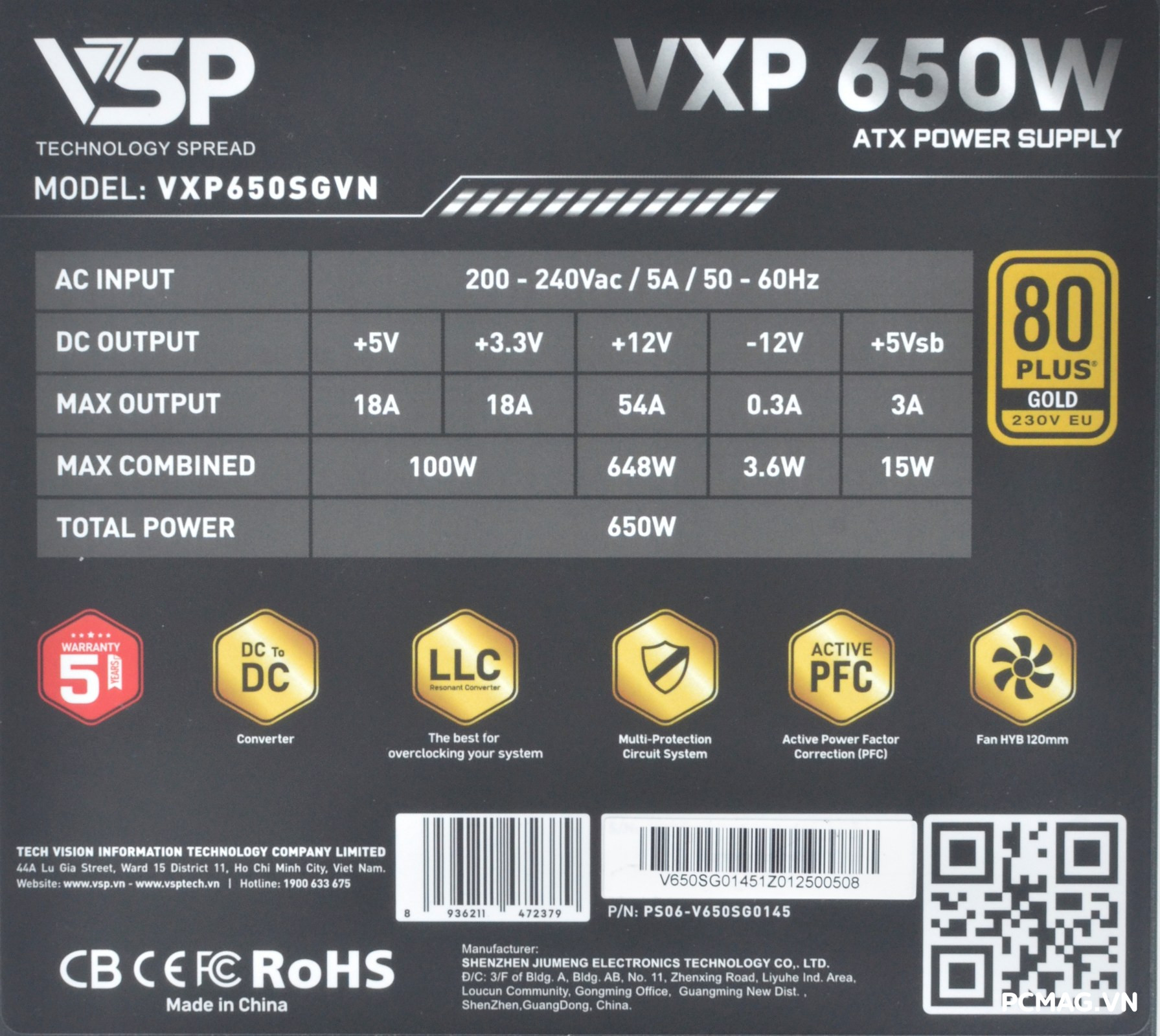

Nguồn có công suất danh định 650W, sử dụng single rail 12V với công suất lên tới 648W, hỗ trợ Active PFC dải điện áp ngắn (Short Range), đồng thời đạt chứng nhận hiệu suất 80Plus Gold 230Veu, đảm bảo khả năng cung cấp điện ổn định và tiết kiệm năng lượng.

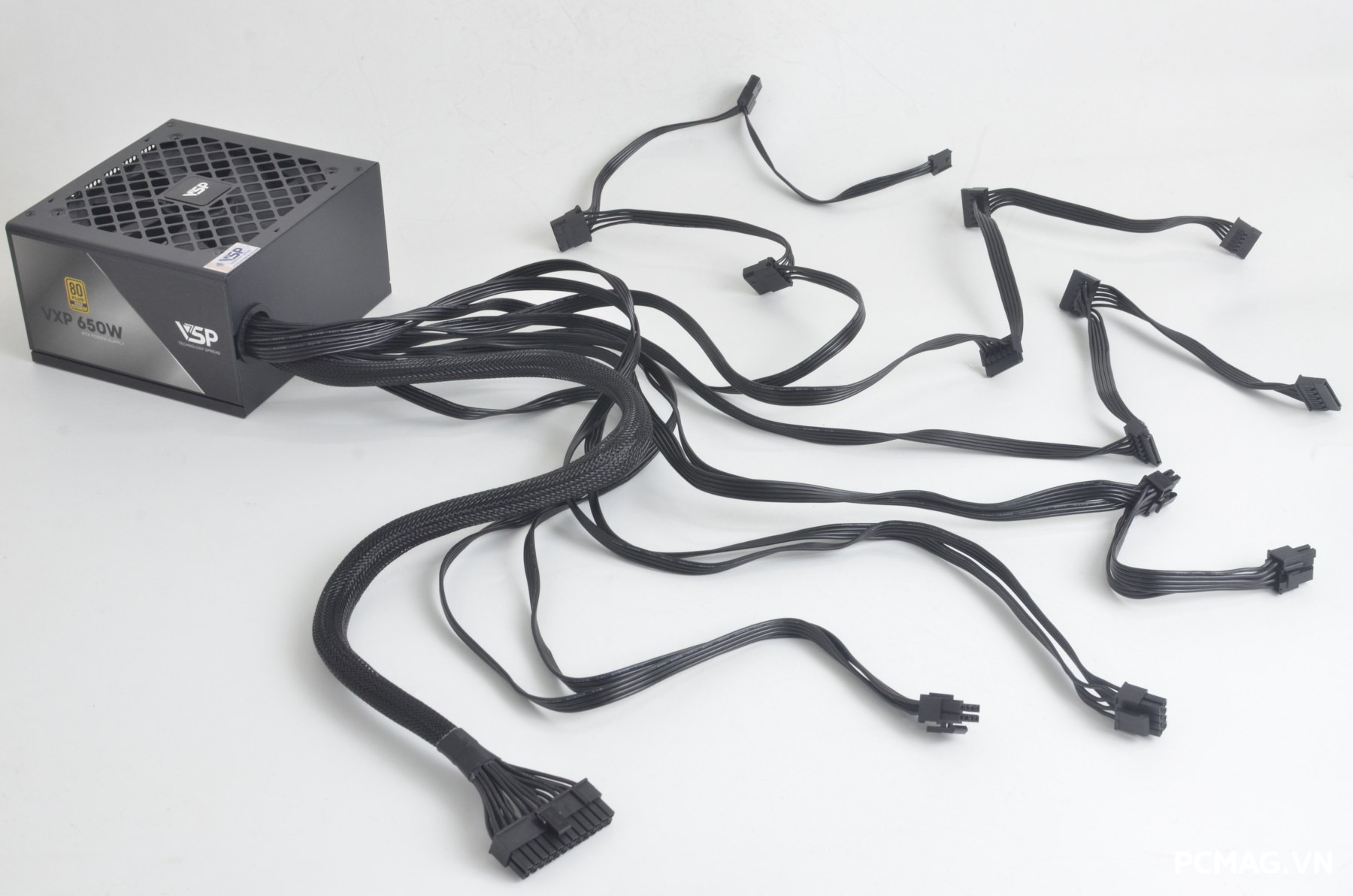

Hệ thống cáp bẹ đen mềm của VXP650SGVN Straight-Line được bố trí hợp lý, thuận tiện cho việc đi dây và lắp đặt trong nhiều loại thùng máy, bao gồm:

• 1 cáp 24-pin Mainboard dài 60cm
• 2 cáp 4+4-pin ATX12V dài 70cm
• 2 cáp 6+2-pin PCIe với độ dài 55cm + 15cm
• 6 cổng SATA bố trí theo dây dài 50cm + 15cm + 15cm
• 3 cổng ATA (Molex) bố trí theo dây dài 50cm + 15cm + 15cm

Cách sắp xếp này giúp tối ưu không gian, đảm bảo sự gọn gàng và thẩm mỹ khi build hệ thống.

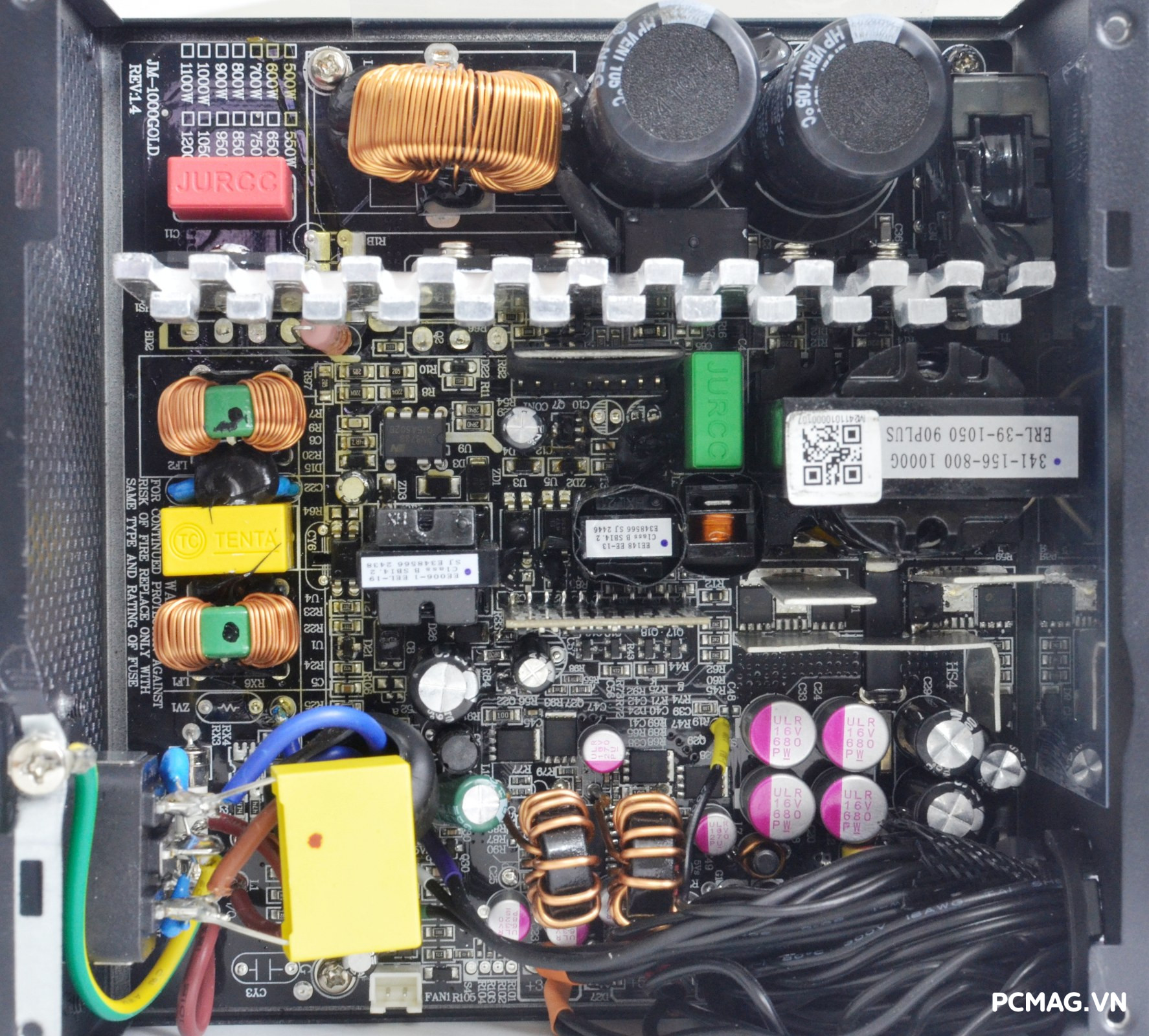

2. Bên trong

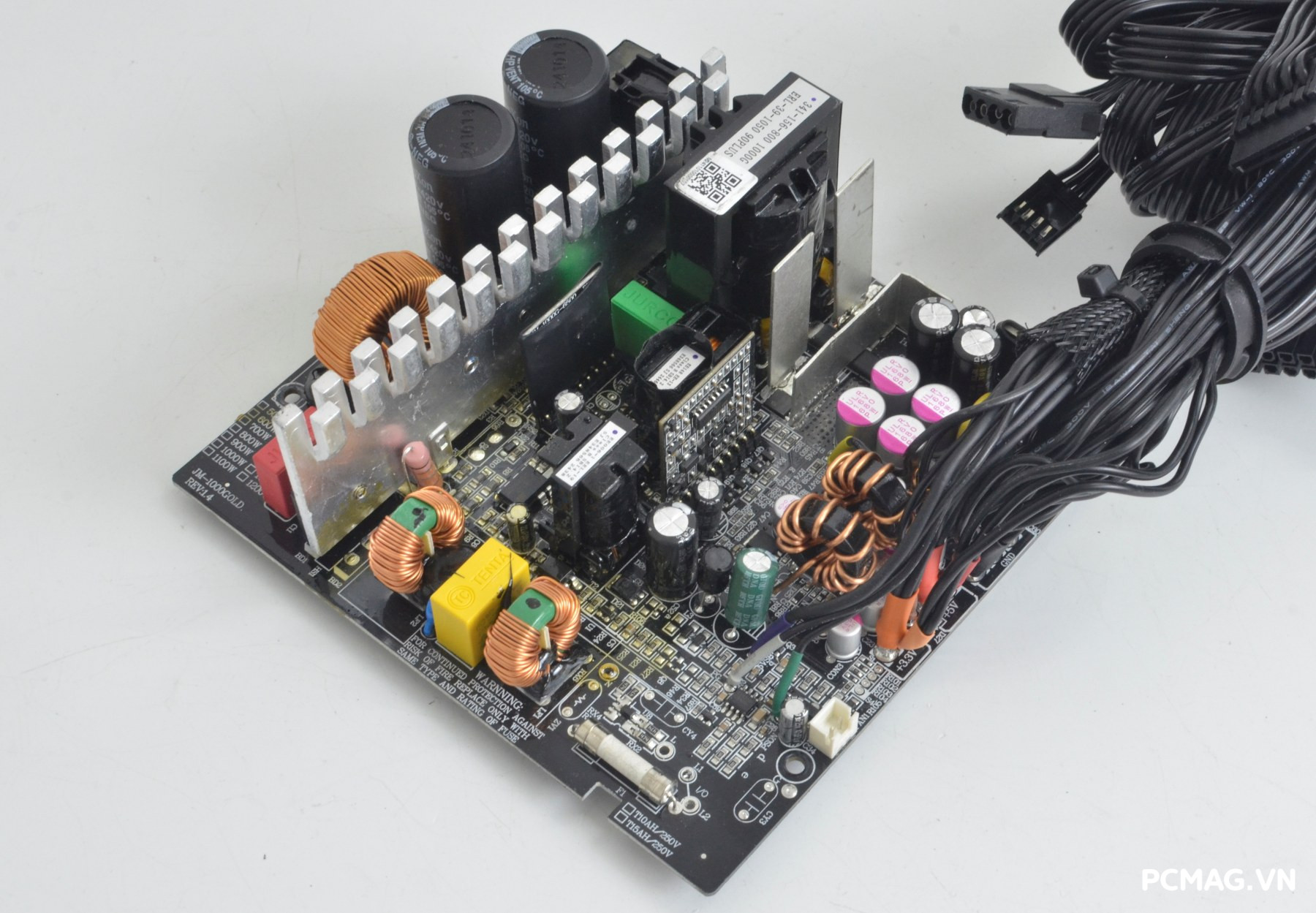

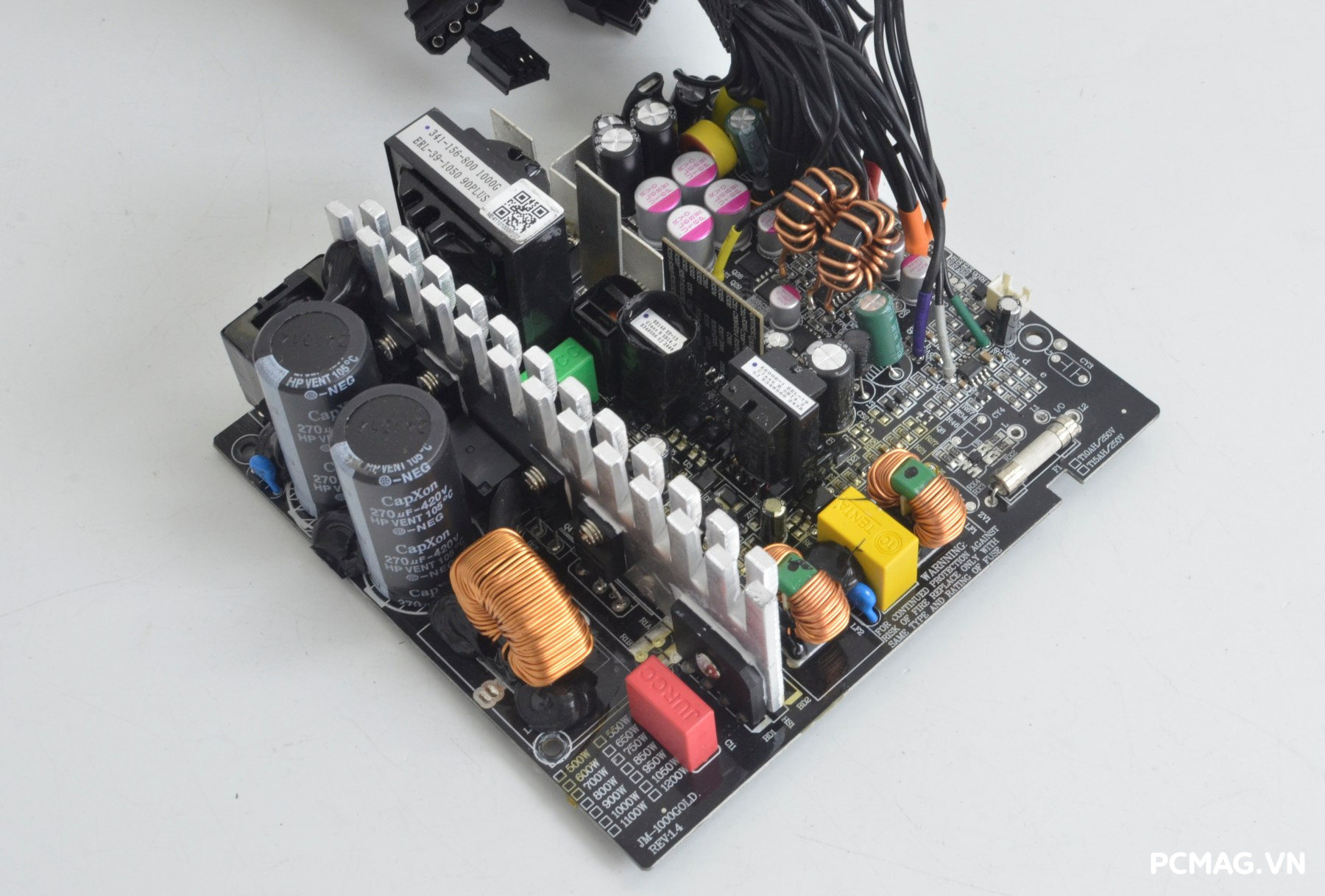

VSP tiếp tục lựa chọn JiuMeng làm đối tác sản xuất (OEM) cho dòng VXP650SGVN Straight-Line, đảm bảo nền tảng chất lượng đã được kiểm chứng. Sản phẩm thừa hưởng loạt công nghệ cốt lõi từ dòng VXP V1/V2 Full Range, bao gồm Active PFC, cộng hưởng LLC, chỉnh lưu đồng bộ (SR) cùng mạch DC to DC cho đường 5V và 3.3V, giúp nguồn vận hành ổn định, hiệu suất cao và đáp ứng tốt các cấu hình hiện đại.

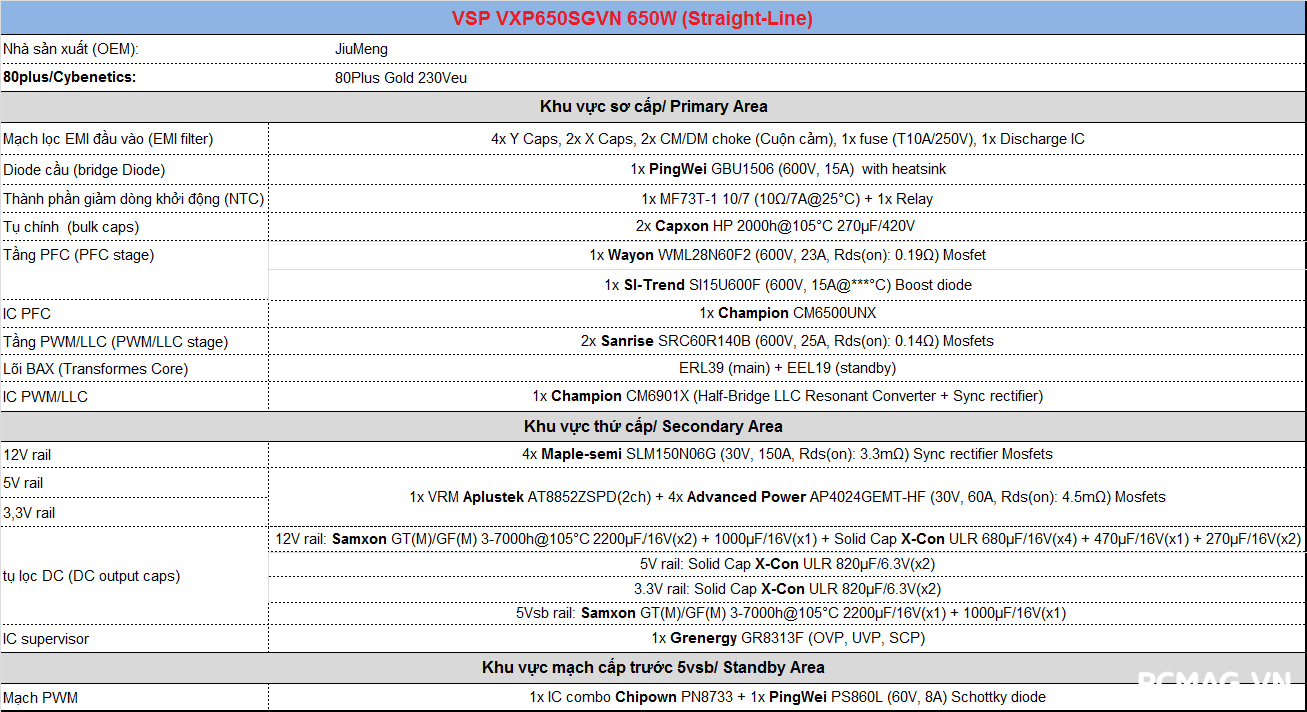

Bảng linh kiện được sử dụng trên VXP650SGVN Straight-Line

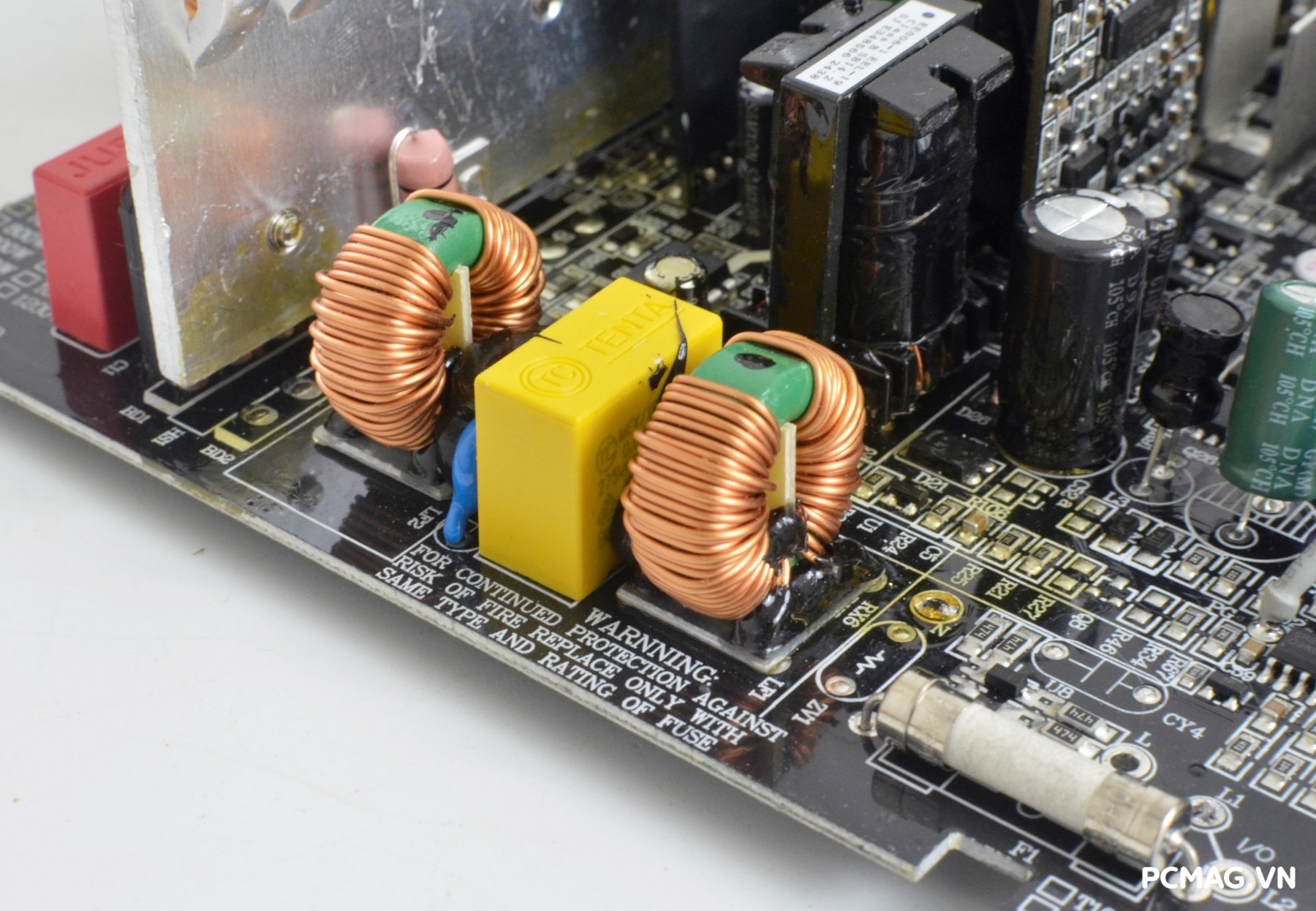

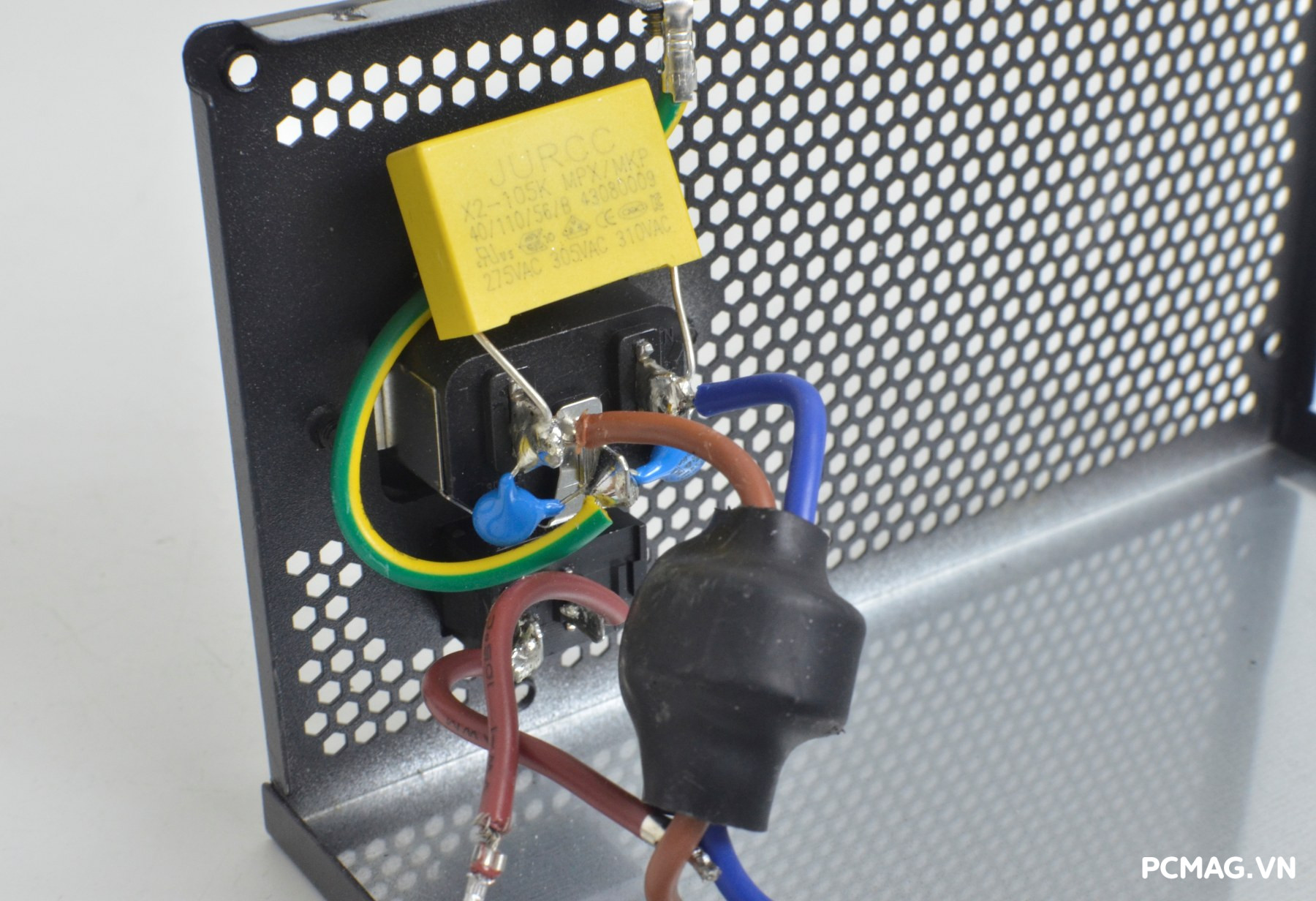

Với mức công suất xoay quanh 650W, việc trang bị mạch EMI đầy đủ với 2 tầng lọc được xem là một sự đầu tư hợp lý. Thiết kế này giúp giảm thiểu nhiễu điện từ (EMI) phát ngược ra lưới điện, đồng thời hạn chế tác động của nhiễu từ nguồn điện dân dụng (nếu có) lên các linh kiện “nhạy cảm” bên trong, qua đó góp phần nâng cao độ ổn định và độ bền cho toàn bộ hệ thống.

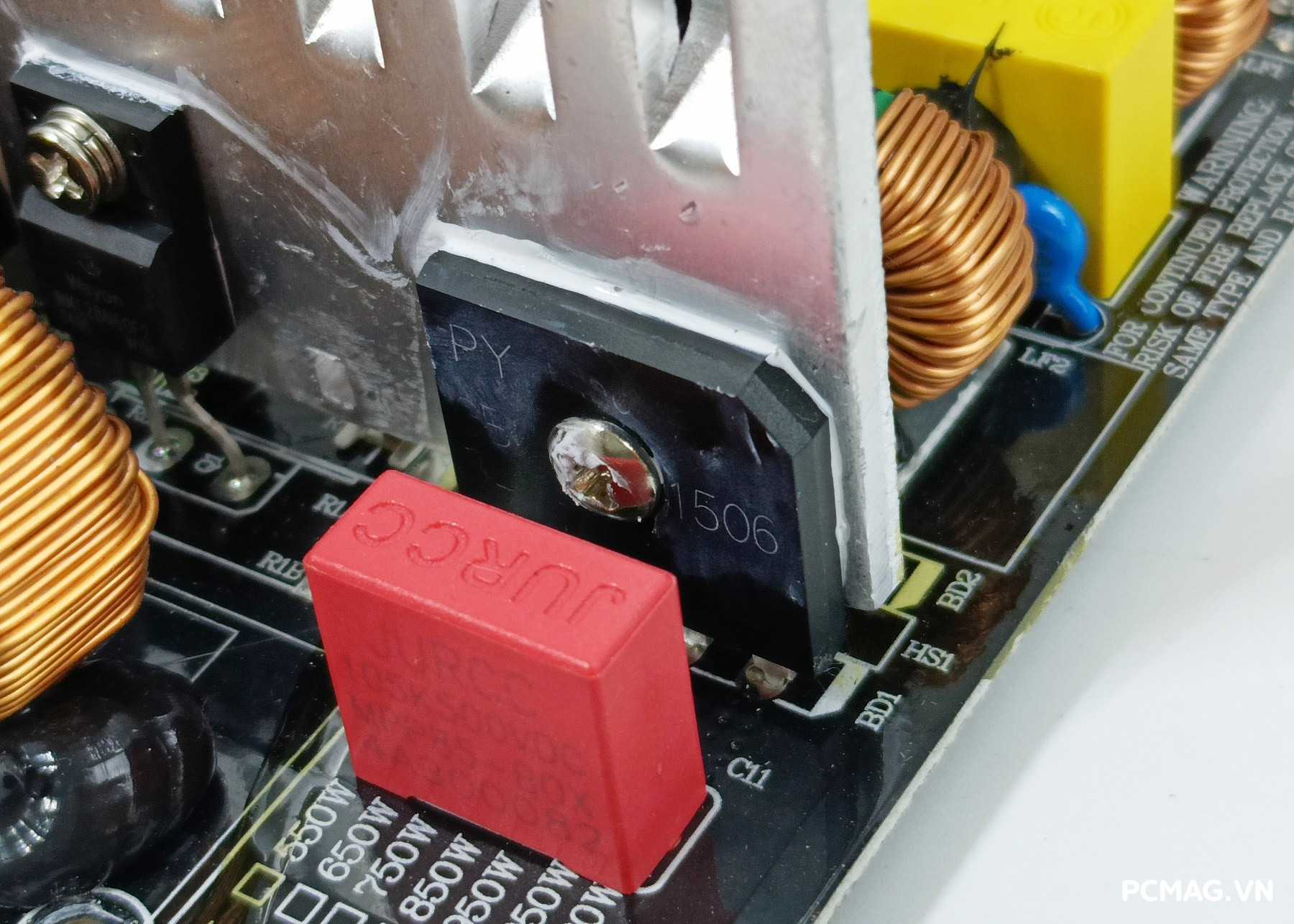

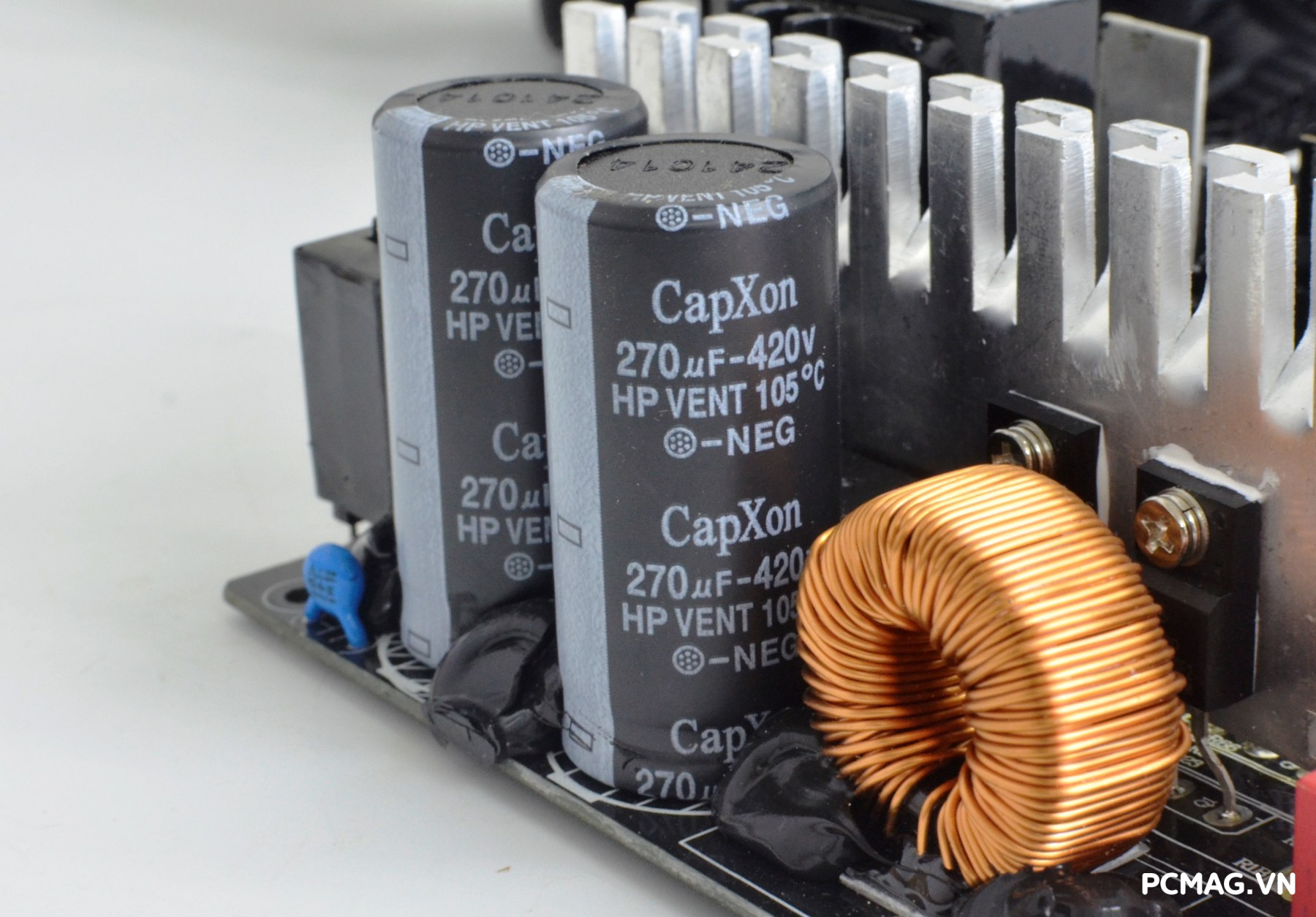

Diode cầu GBU1506 (15A) được gắn trực tiếp lên phiến tản nhiệt của tầng PFC & LLC, cho phép làm mát trực tiếp bằng luồng gió từ quạt, giúp tăng hiệu quả tản nhiệt và độ ổn định khi hoạt động tải cao. Tiếp theo là cặp tụ chính CapXon 270µF / 420VDC mắc song song, với nhiệt độ hoạt động tối đa lên tới 105°C, đảm bảo khả năng chịu tải tốt và độ bền lâu dài trong quá trình sử dụng.

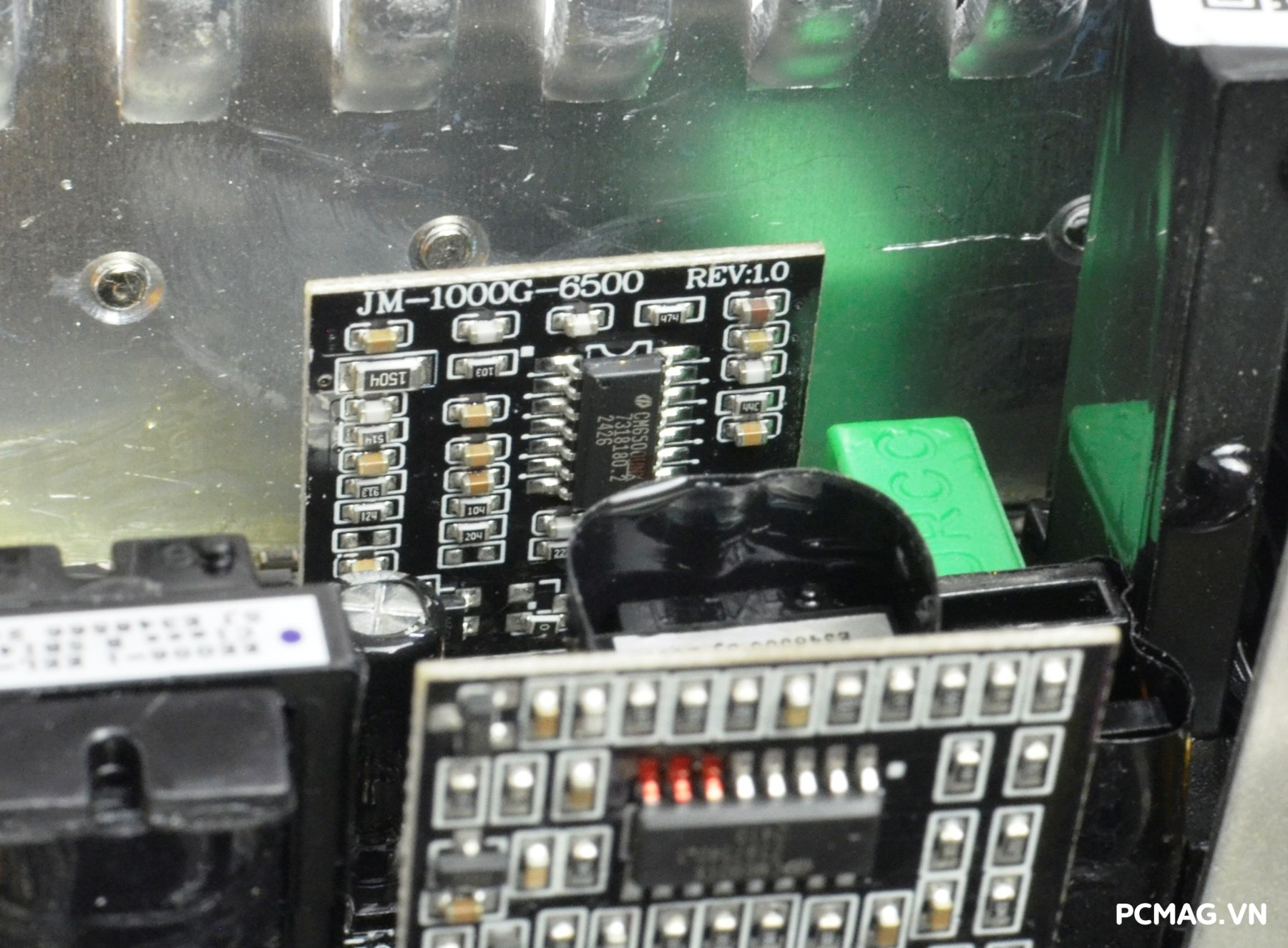

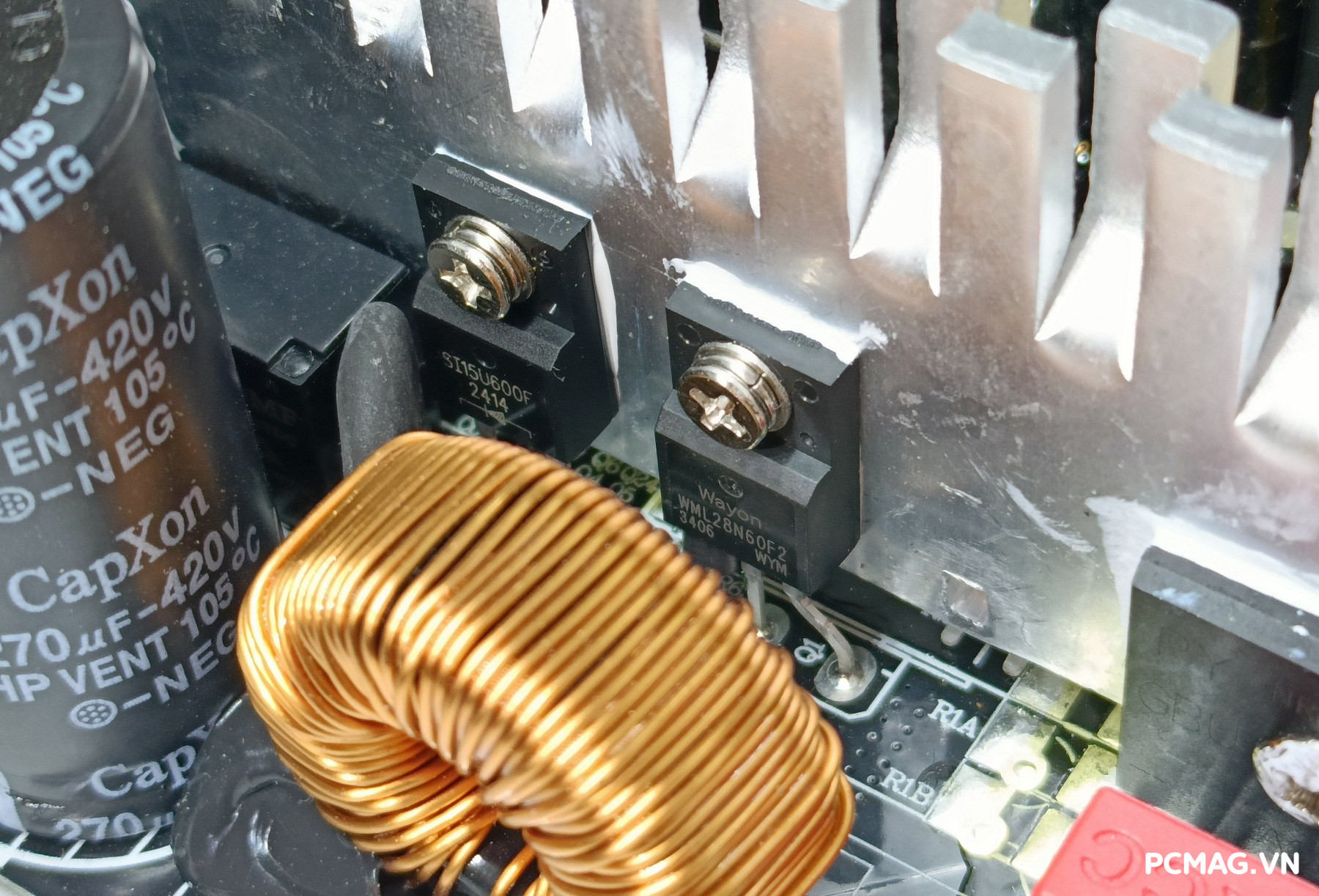

Do được thiết kế để hoạt động trong dải điện áp hẹp 180V ~ 264Vac, tầng PFC của bộ nguồn được trang bị MOSFET Wayon WML28N60F (23A) kết hợp cùng boost diode SI-trend SI15U600F. Toàn bộ quá trình điều khiển do IC tạo dao động Champion CM6500UNX đảm nhiệm, được hàn trên một module nhỏ gọn nhằm tối ưu bố cục mạch.

Bố trí ngay bên cạnh là mạch giảm dòng khởi động, bao gồm NTC có điện trở lên tới 10Ω cùng rơ-le nối tắt (bypass), giúp hạn chế dòng inrush ở thời điểm bật nguồn, qua đó bảo vệ linh kiện và nâng cao độ ổn định cho PSU trong quá trình vận hành.

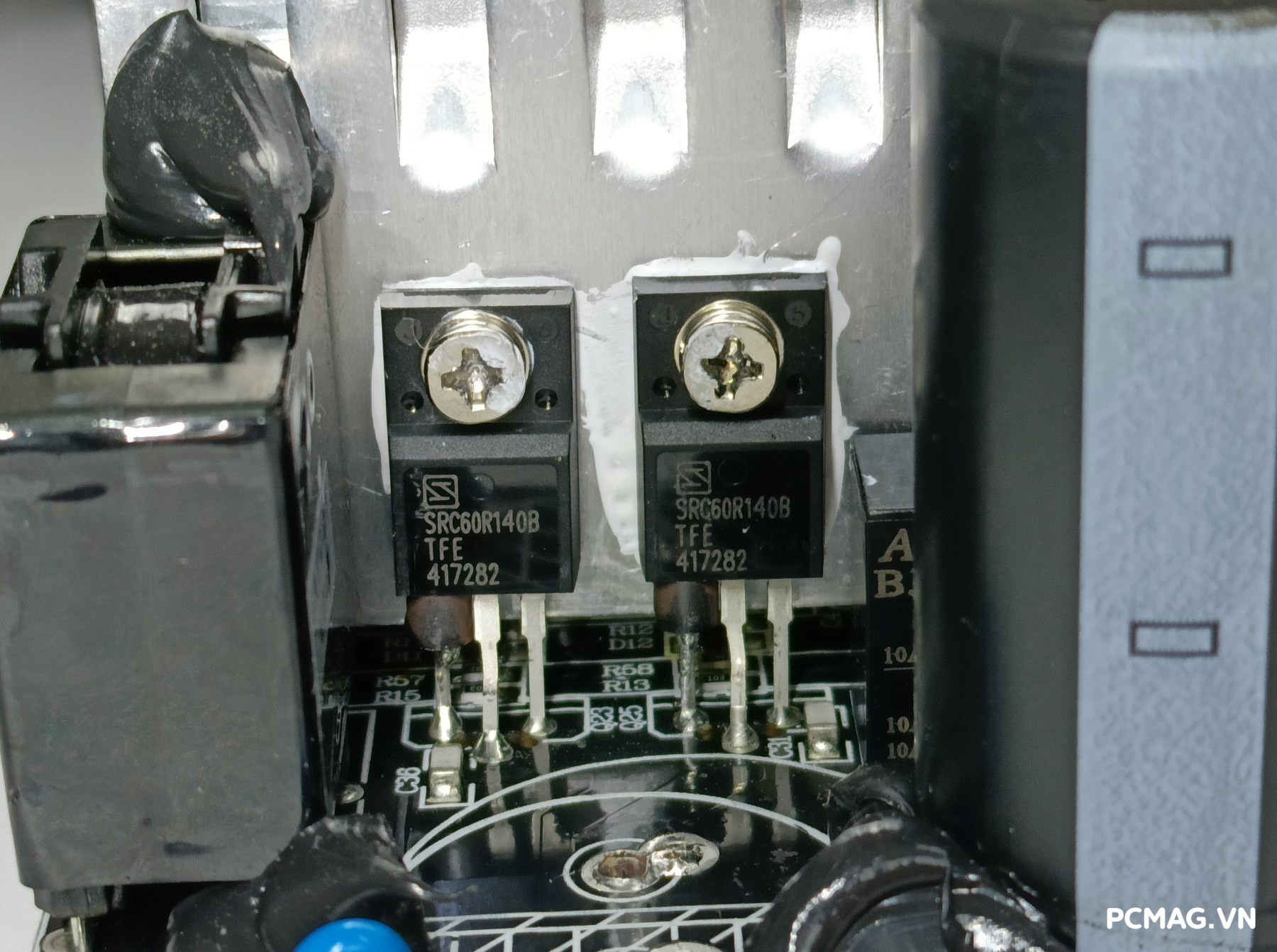

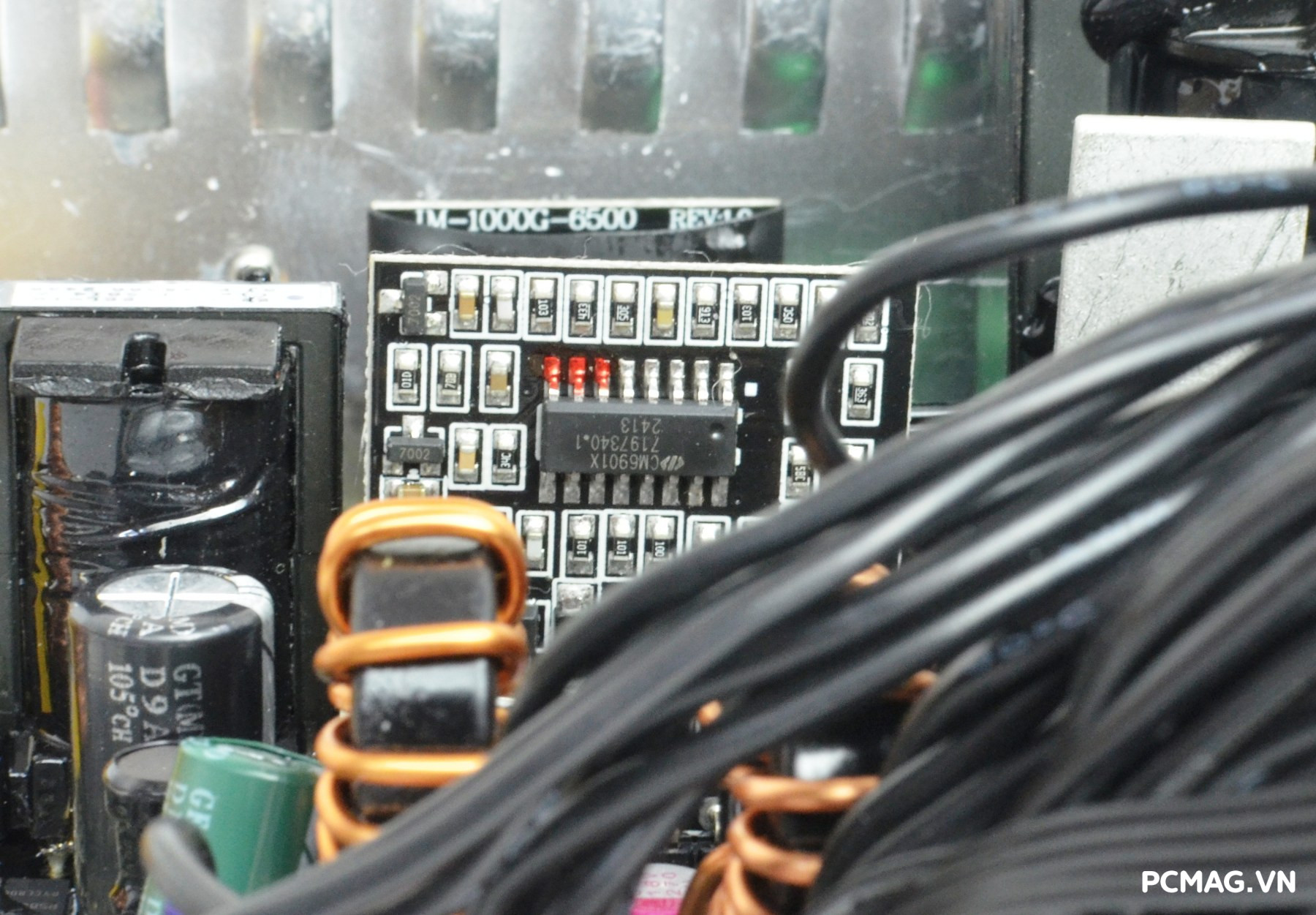

Tầng PWM/LLC được thiết kế theo cấu trúc nửa cầu (Half-Bridge), sử dụng cặp MOSFET Sanrise SRC60R140B (25A) nhằm đảm bảo khả năng đóng cắt ổn định và hiệu quả ở tải cao. Phần điều khiển được đảm nhiệm bởi IC Champion CM6901X, vừa đóng vai trò tạo dao động cho tầng PWM/LLC, vừa quản lý các MOSFET chỉnh lưu đồng bộ trên đường 12V, giúp nâng cao hiệu suất và độ ổn định tổng thể của bộ nguồn.

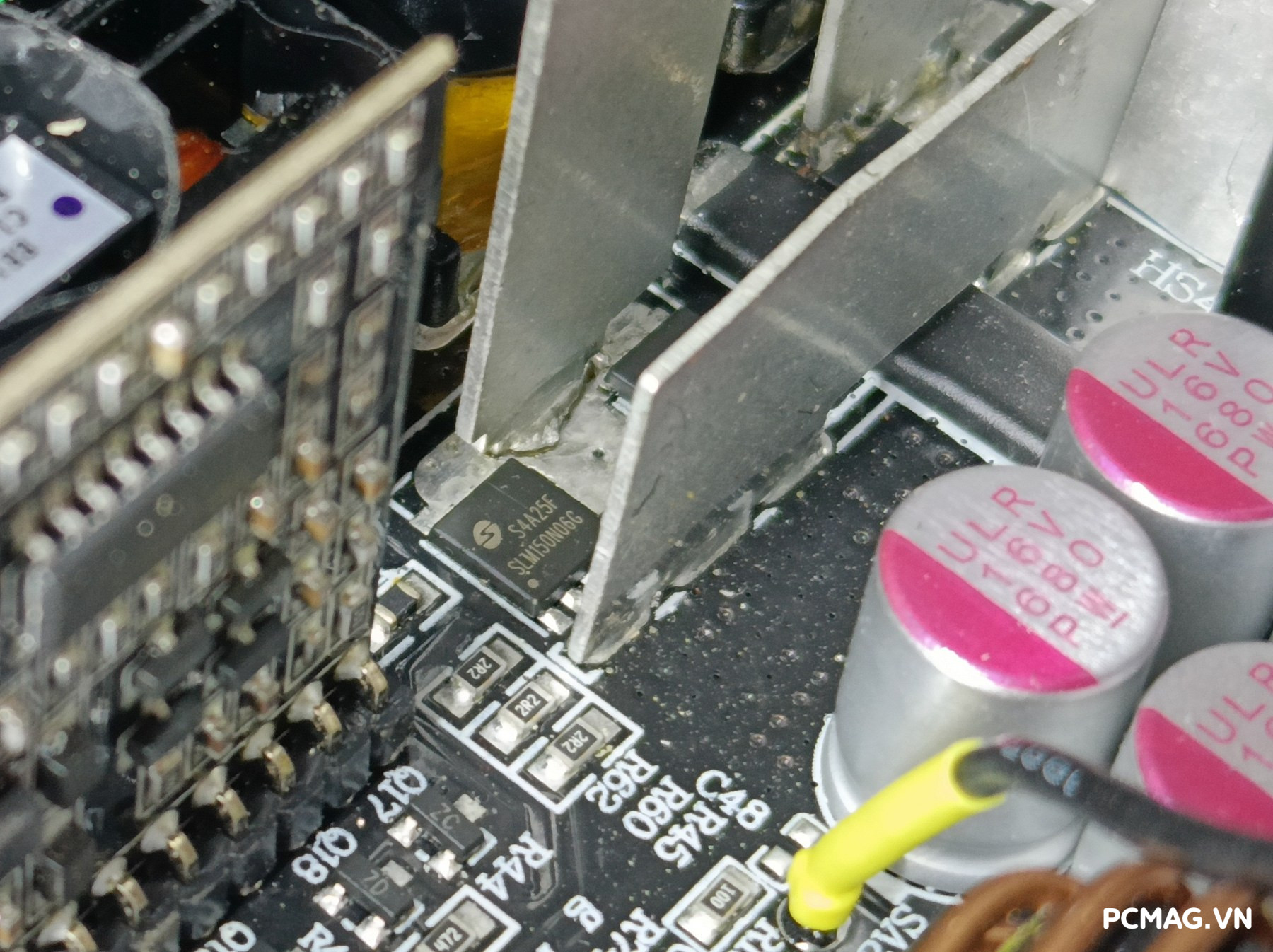

Tại khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên VXP650SGVN Straight-Line, nhà sản xuất sử dụng tổ hợp 4 MOSFET Mapple Semi SLM150N06G (4 × 150A). Giải pháp này giúp nâng cao hiệu suất hoạt động và giảm tổn hao điện năng rõ rệt so với các thiết kế sử dụng diode xung (Schottky) truyền thống, đồng thời cải thiện khả năng chịu tải và độ ổn định khi hệ thống vận hành ở công suất cao.

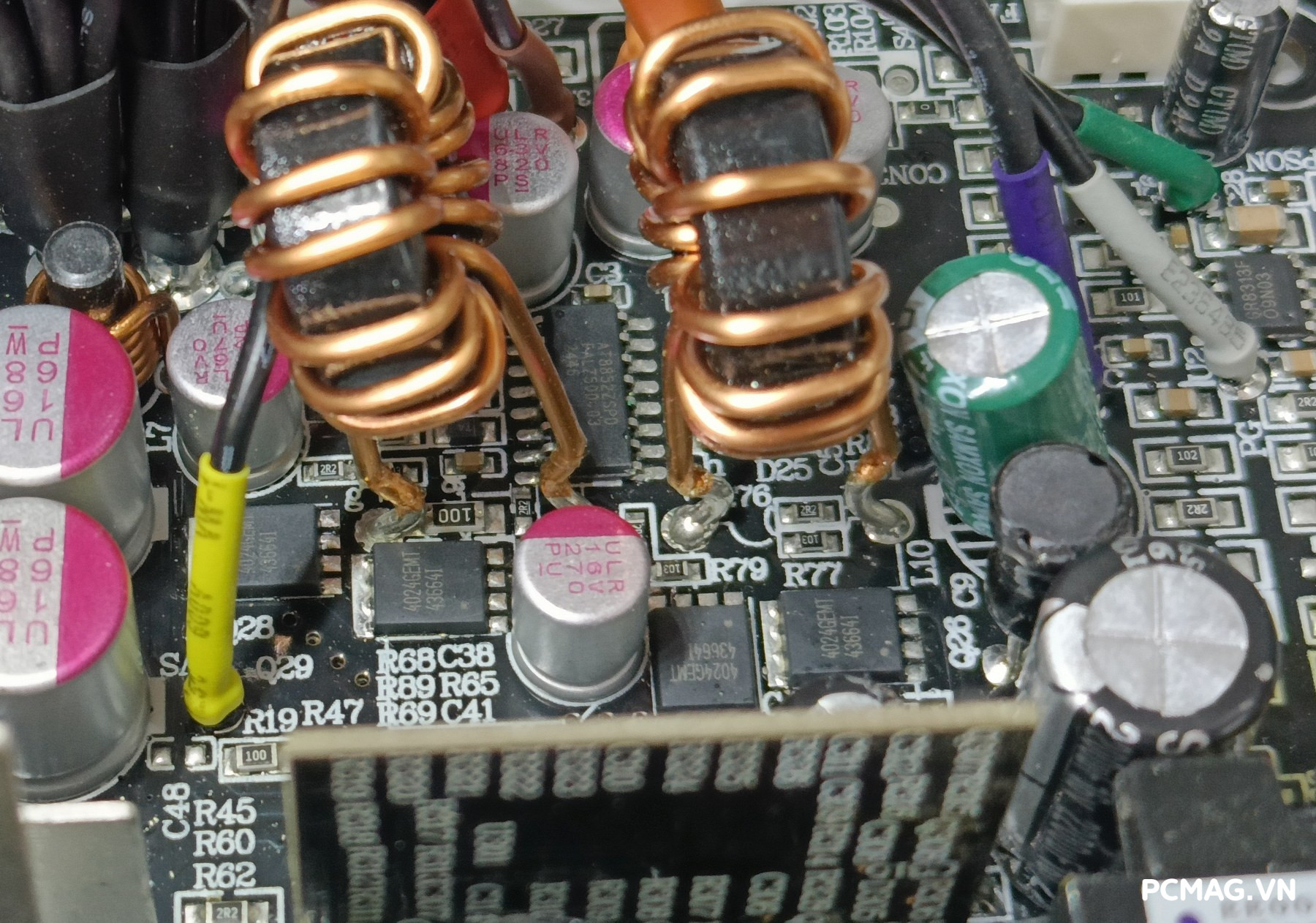

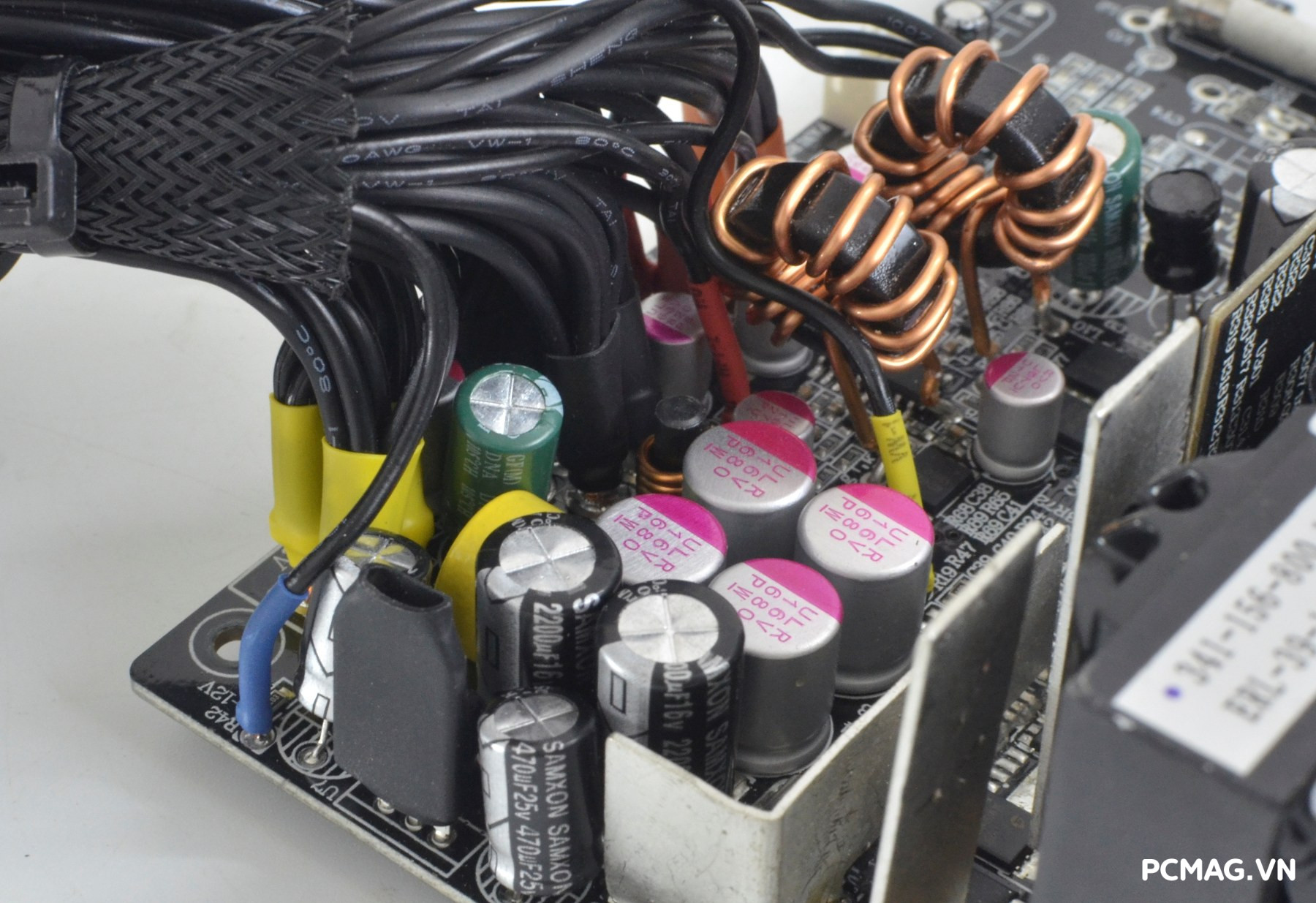

Đường 5V và 3.3V được tạo ra từ khối mạch VRMs(DC to DC) sử dụng IC dao động Aplustek AT8852Z(2ch) lái 4 Mosfet Advance Power AP4024GEMT(60A), VXP650SGVN Straight-Line cũng sử dụng tụ rắn X-con để lọc nhiễu ngõ ra cho 2 đường điện này.

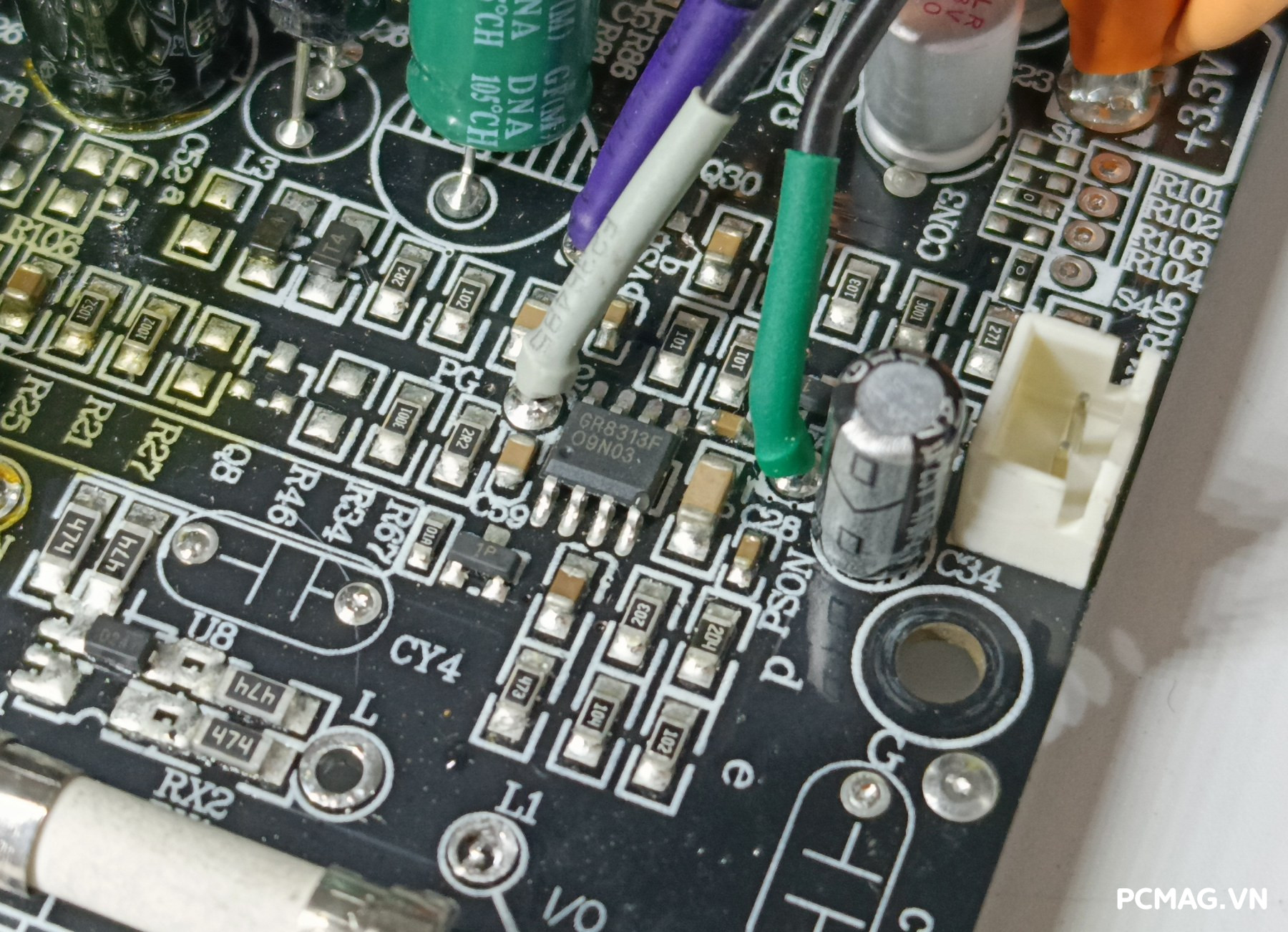

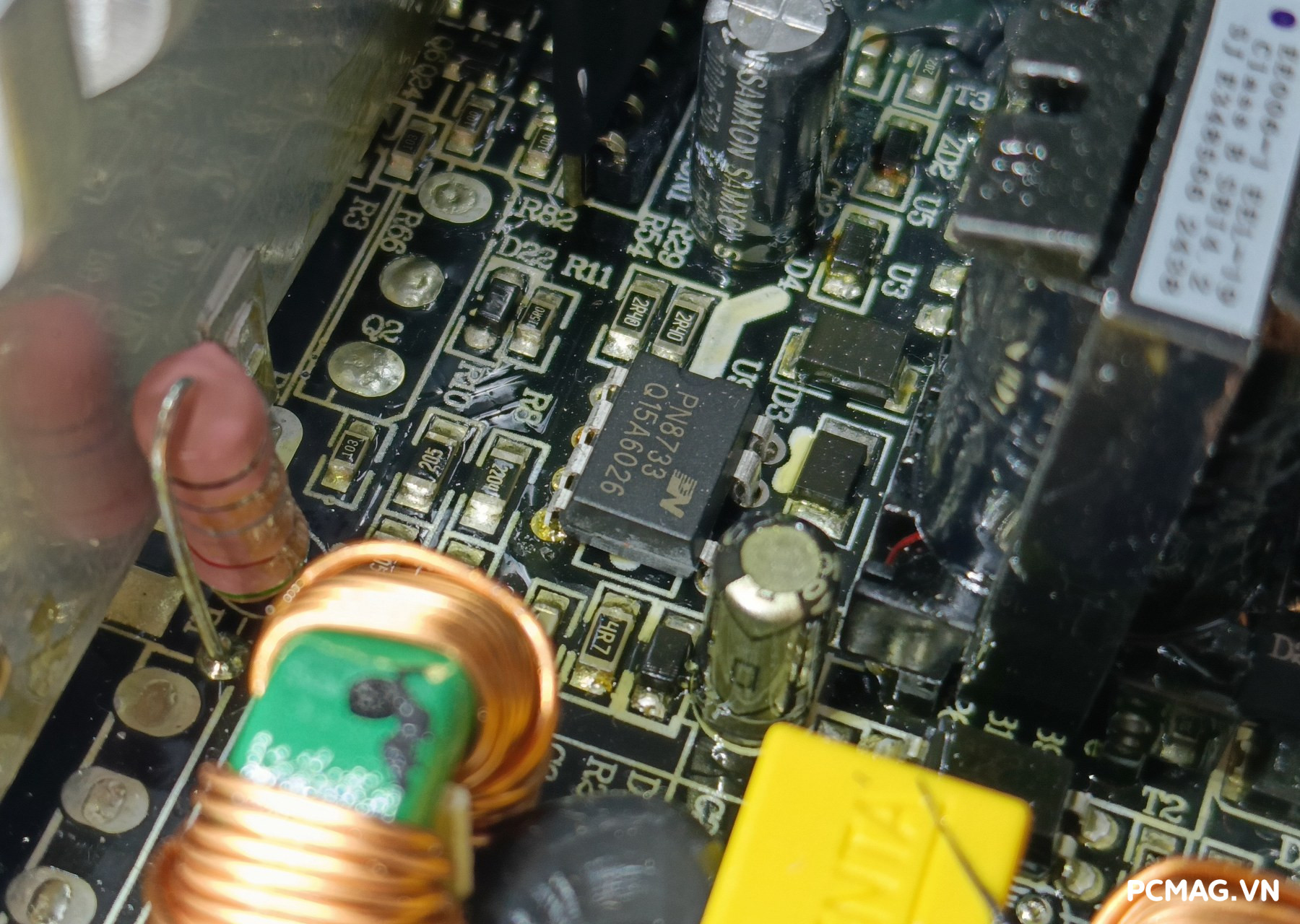

Bộ nguồn sử dụng IC giám sát GR8313, hỗ trợ 3 cơ chế bảo vệ cơ bản gồm SCP (chống ngắn mạch), OVP (quá áp) và UVP (thấp áp) nhằm đảm bảo an toàn cho hệ thống. Đường cấp trước 5Vsb được đảm nhiệm bởi IC combo Chipown PN8733, trong khi các tụ hóa và tụ rắn lọc DC ở ngõ ra đều đến từ các thương hiệu Samxon và X-Con, góp phần nâng cao độ ổn định và độ tin cậy trong quá trình sử dụng.

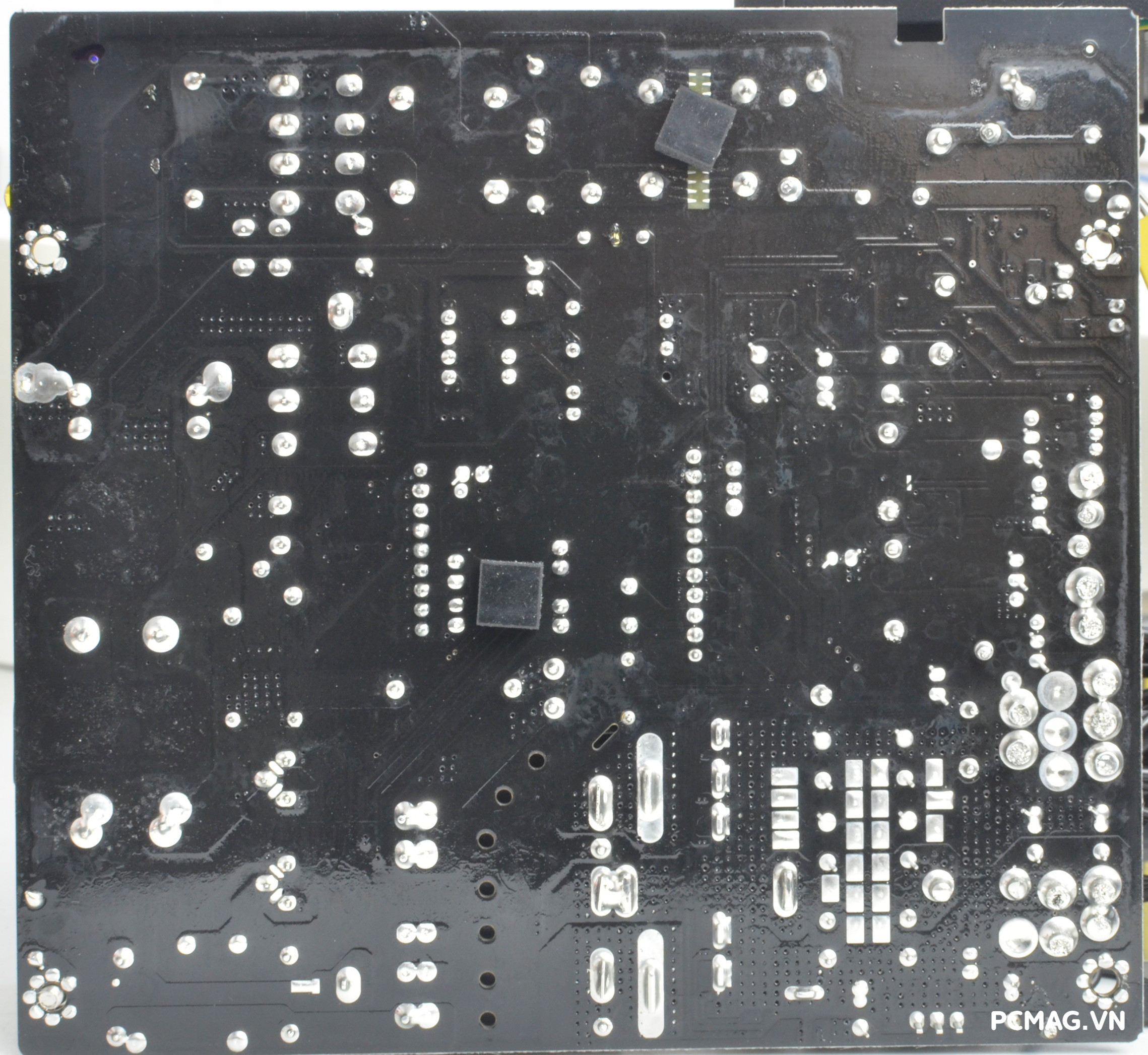

Phần mạch in (PCB) của VXP650SGVN Straight-Line có bề mặt chưa thật sự “sạch” do được phủ một lớp keo chống ẩm để bảo vệ linh kiện. Các mối hàn nhìn chung sáng và chắc, tuy nhiên vẫn có thể nhận thấy một vài điểm hàn tay còn sót lại, phản ánh đặc trưng của quy trình lắp ráp thực tế.

III. Thử nghiệm PSU VSP VXP650SGVN 650W

1. Load testing ( Thử tải)

Nhằm đơn giản hóa bảng số liệu điện áp theo test plan ATX 3.0 của Intel, đường 12V trên bộ nguồn single rail được chia thành 2 nhánh điện trong phép thử tải:

• 12V1: Cấp nguồn cho toàn bộ linh kiện sử dụng 12V ngoại trừ CPU (mainboard, PCIe, thiết bị mở rộng…)
• 12V2: Chỉ cấp riêng cho CPU thông qua ATX12V / EPS12V

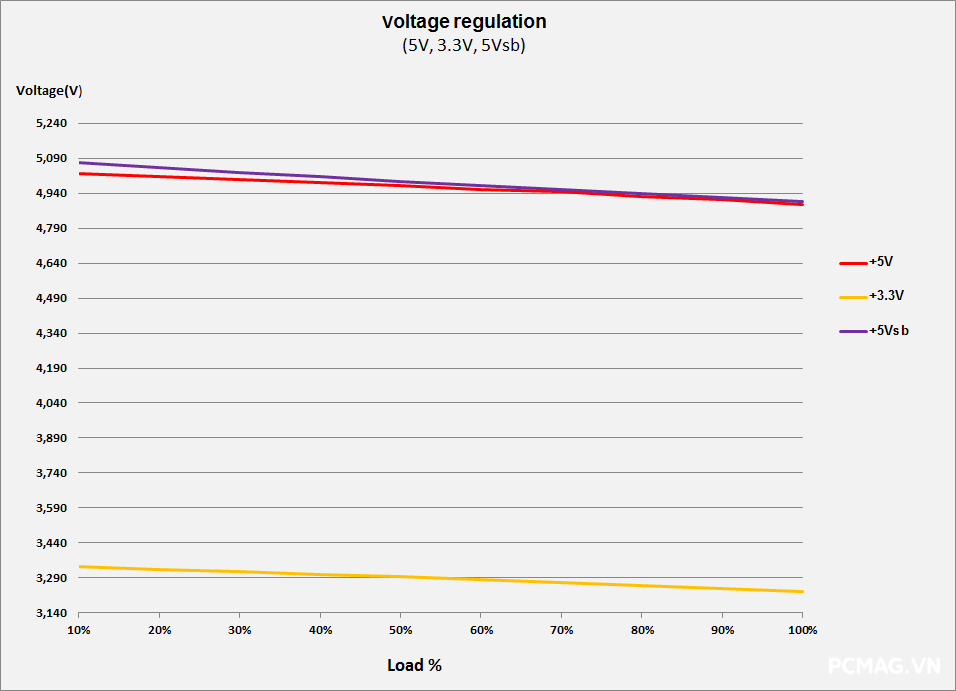

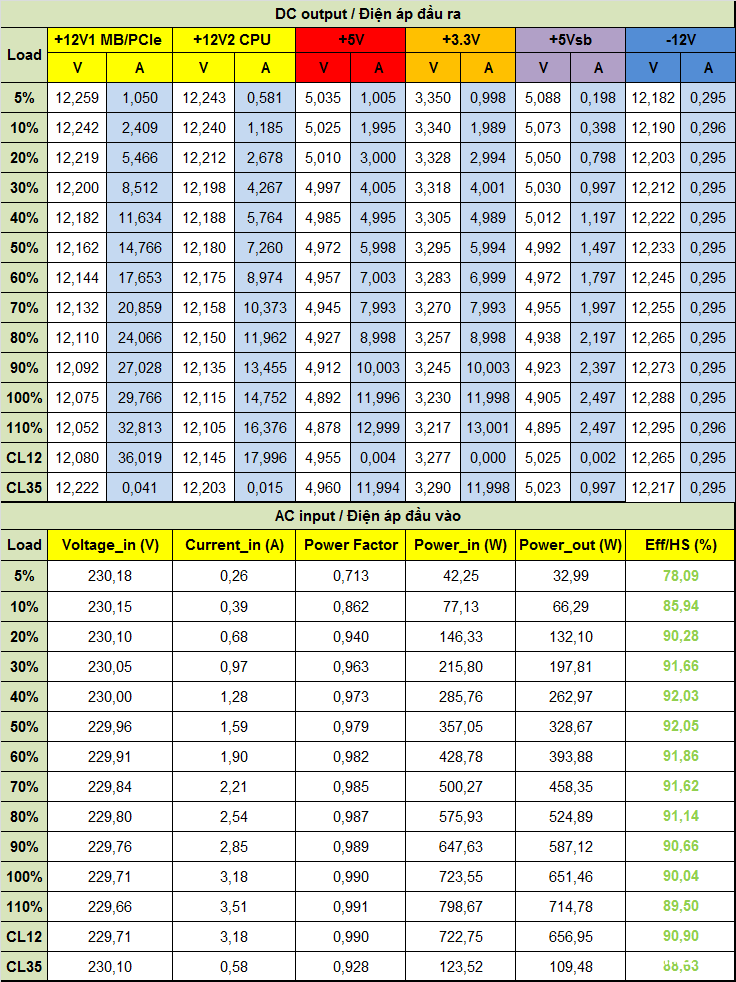

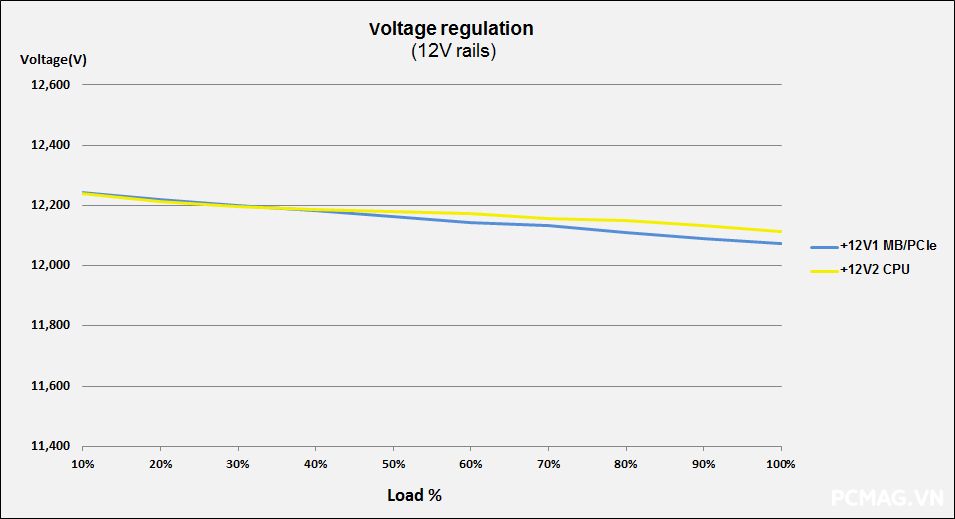

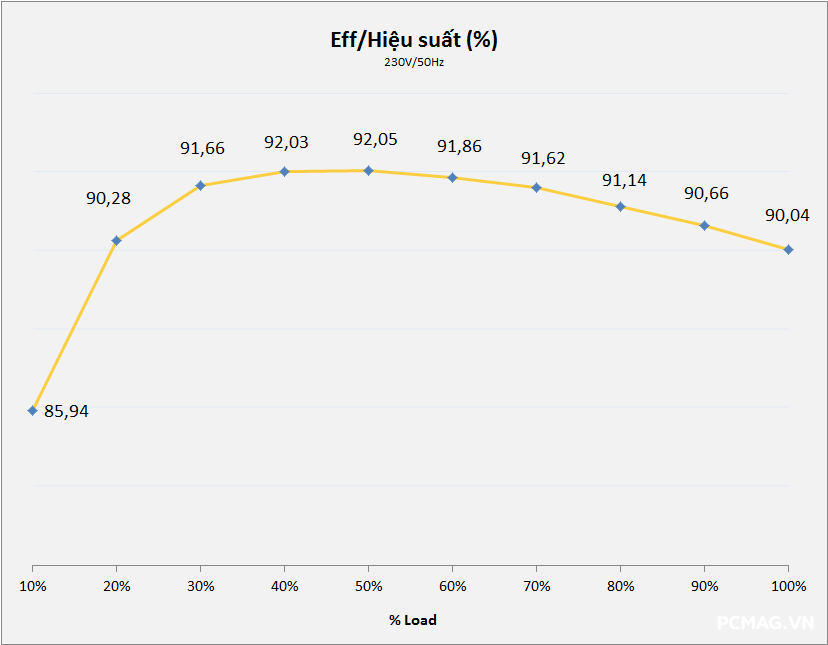

Trong quá trình thử tải, VXP650SGVN Straight-Line hoàn thành tốt tất cả các mức tải, với điện áp dao động nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC to DC, ngay cả ở các mức tải không cân bằng, điện áp trên các đường chính vẫn được duy trì ổn định. Hiệu suất tối đa ghi nhận đạt 92.05% tại 230Vac, đáp ứng đầy đủ chuẩn 80Plus Gold 230Veu.

2. Inrush Current Testing ( Dòng khởi động)

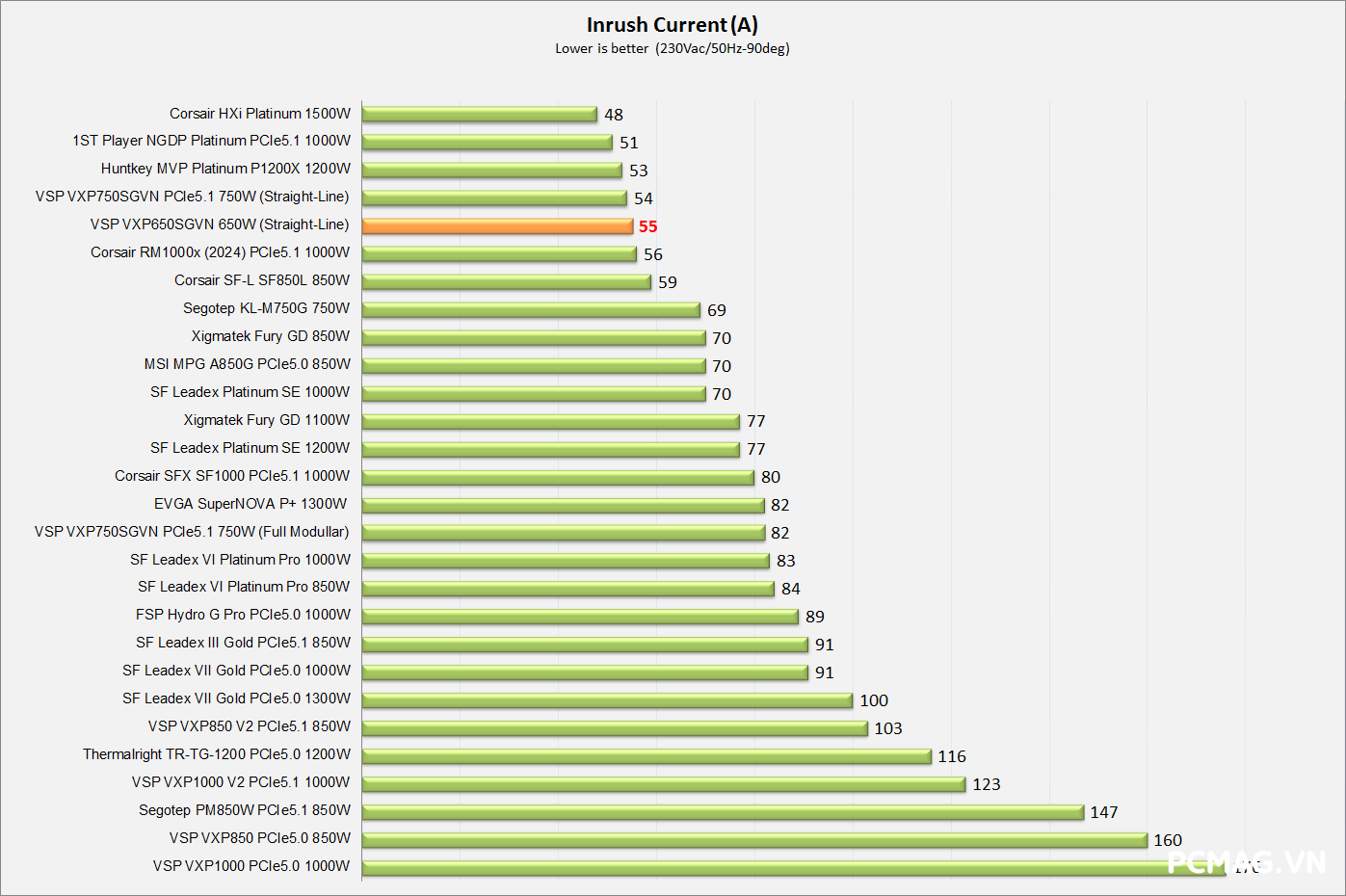

Trong bài thử dòng khởi động, VXP650SGVN Straight-Line cho kết quả khá ấn tượng khi mức inrush current chỉ vào khoảng 55A, thấp hơn đáng kể so với nhiều bộ nguồn khác trong cùng phân khúc 650W, cho thấy hiệu quả rõ rệt của mạch hạn dòng khởi động được trang bị.

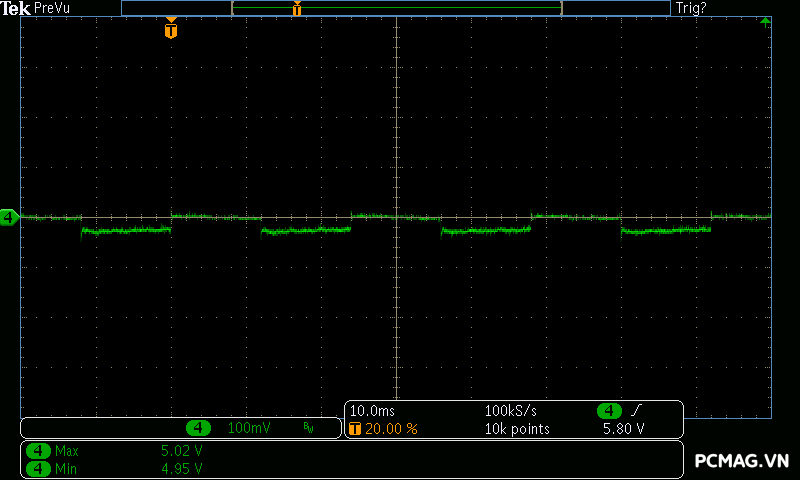

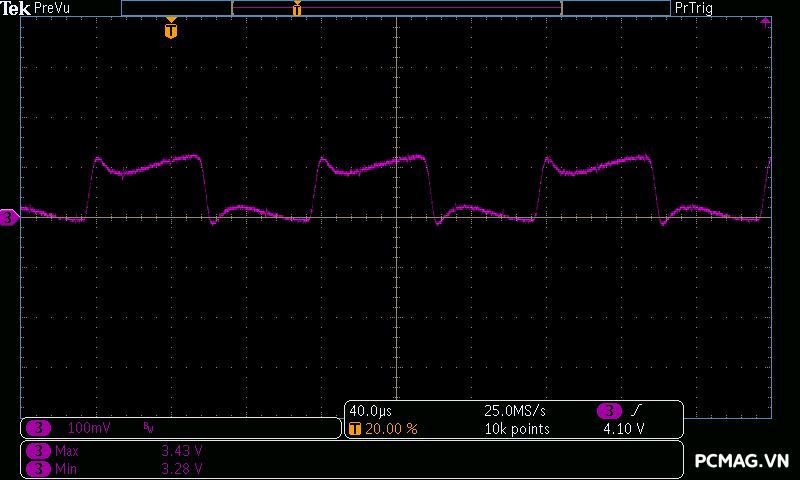

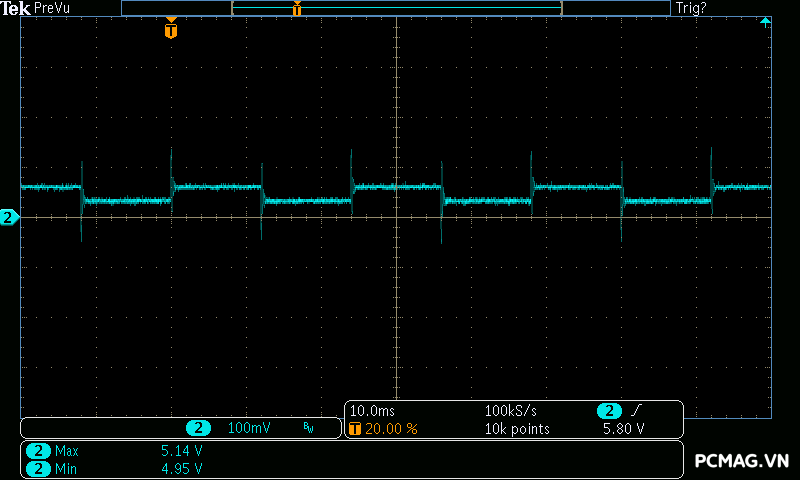

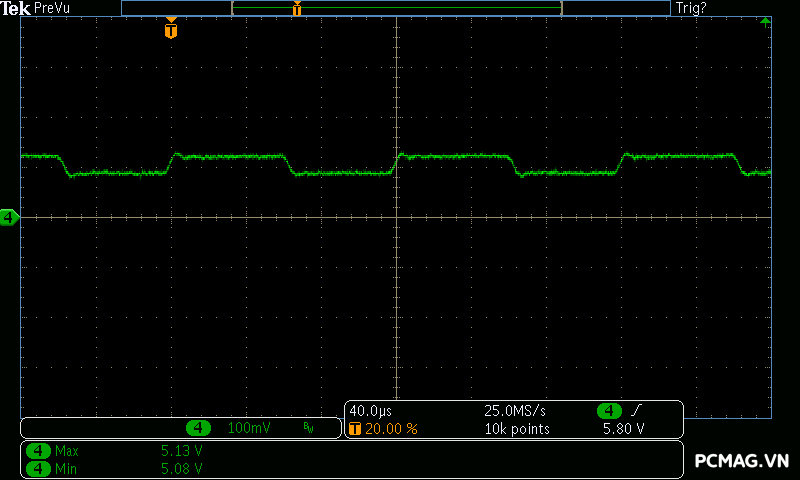

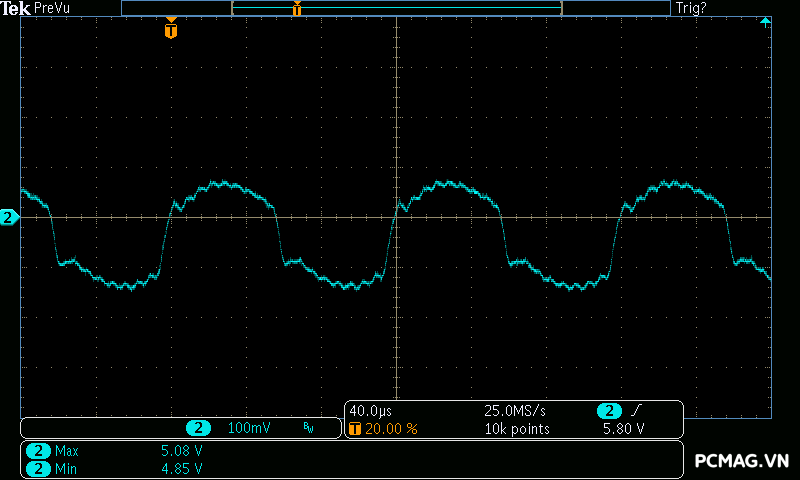

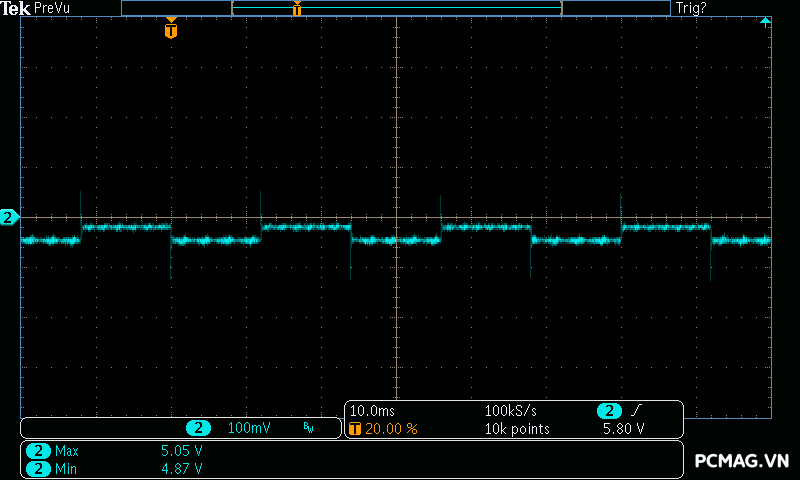

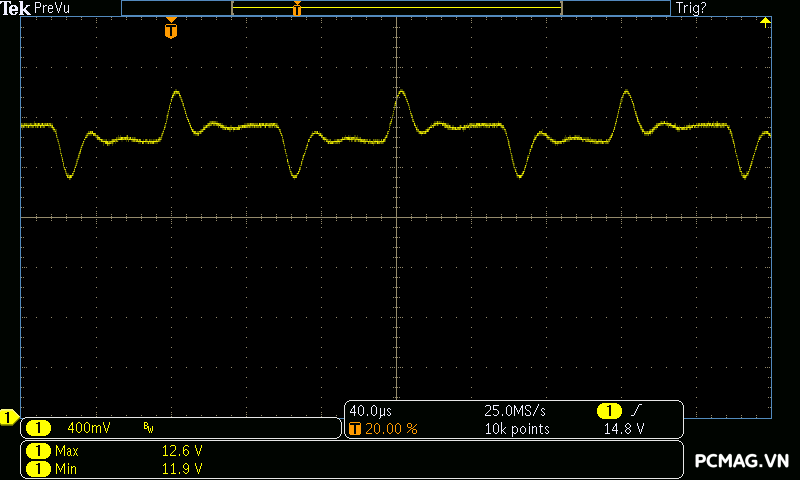

3. Sync Transient Response Test ( Tải biến thiên)

• Capacitance load: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate (theo tiêu chuẩn Intel ATX 3.0):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

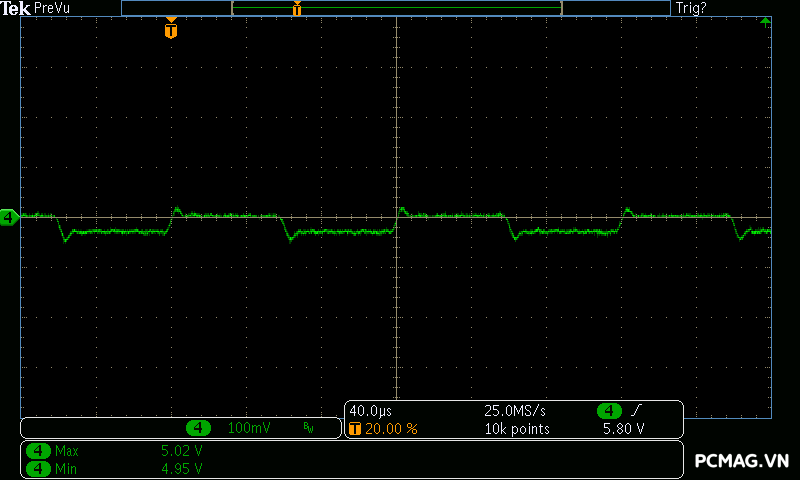

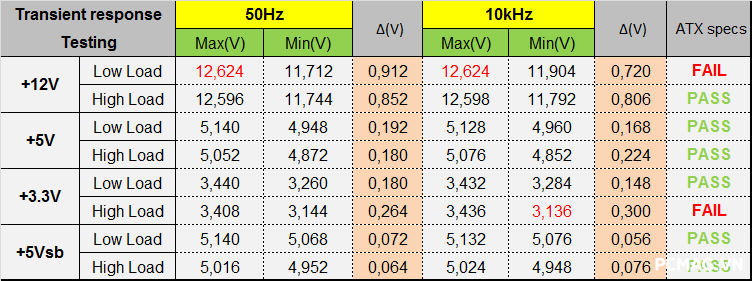

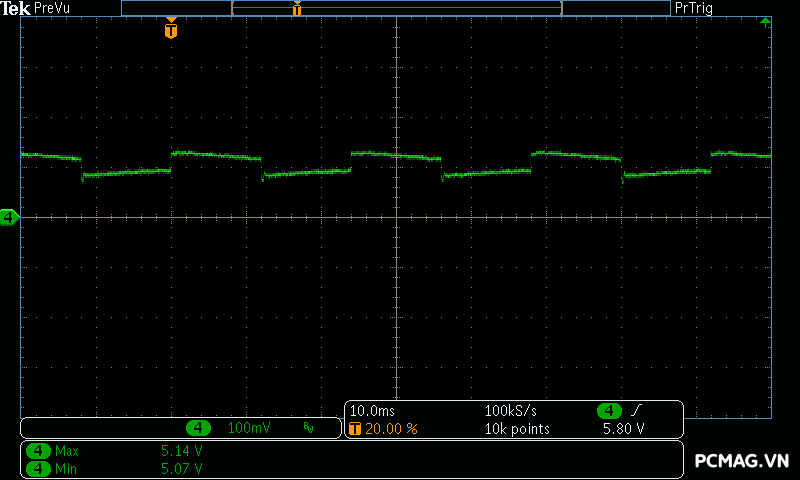

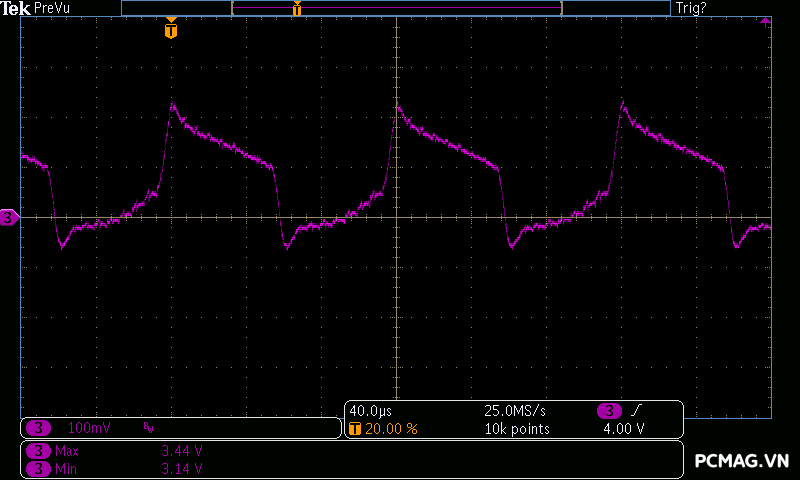

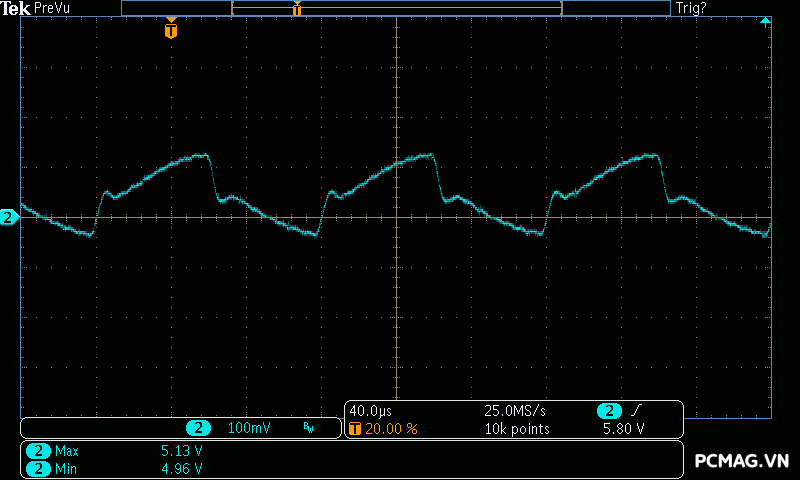

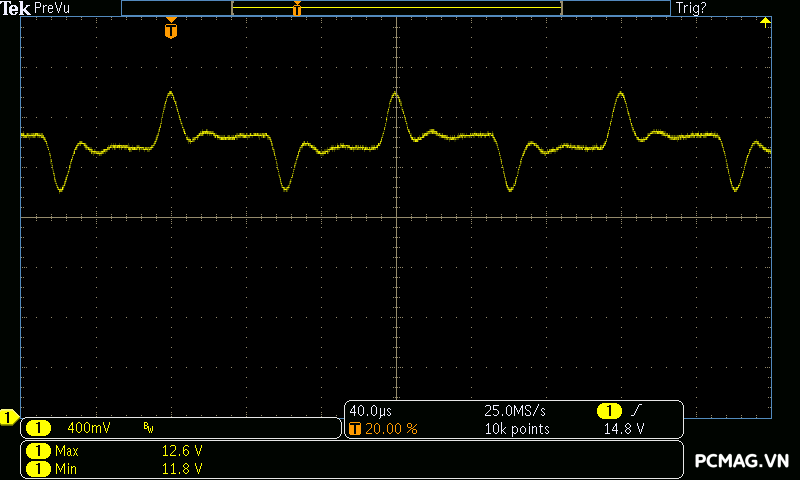

Trong bài test tải biến thiên, VXP650SGVN Straight-Line cho mức dao động điện áp ở mức khá trên hầu hết các đường điện. Tuy nhiên, một điểm nhỏ cần lưu ý là đường 12V và 3.3V có thời điểm vượt ra ngoài chuẩn ATX, dù chỉ rất nhẹ, lần lượt khoảng 0.024V trên 12V và 0.01V trên 3.3V, mức sai lệch không lớn nhưng vẫn đáng ghi nhận trong bài đánh giá chi tiết.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

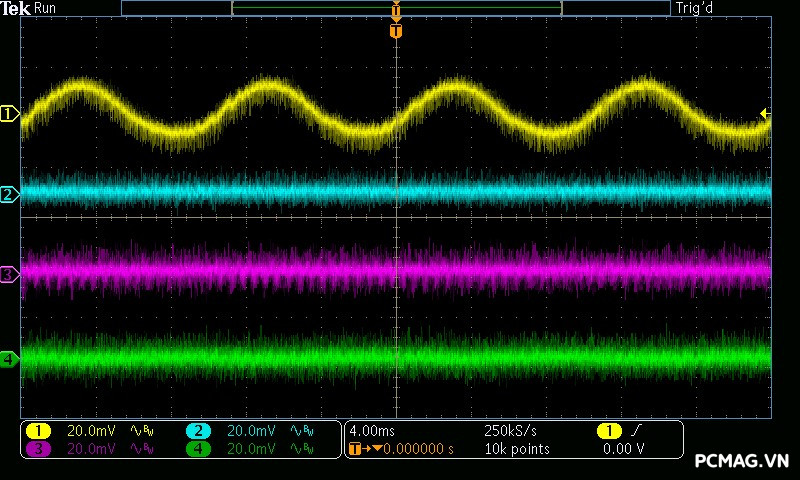

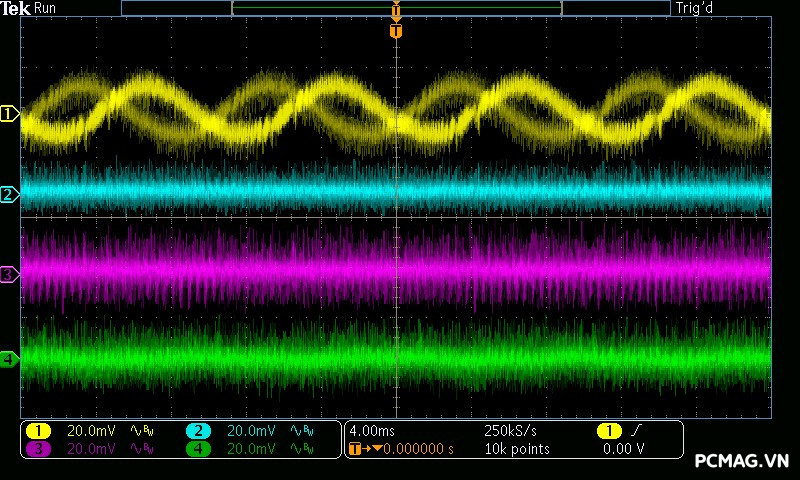

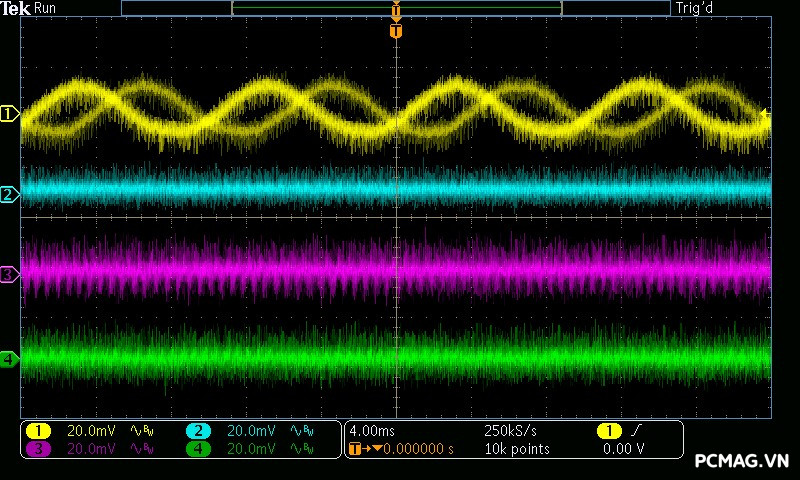

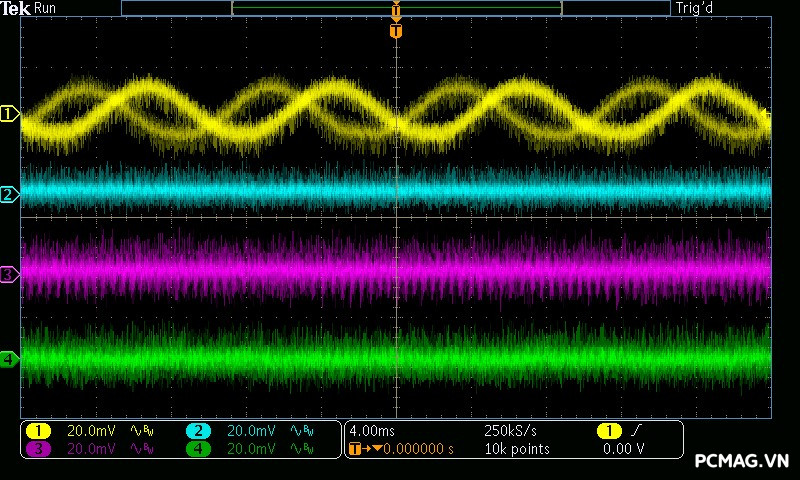

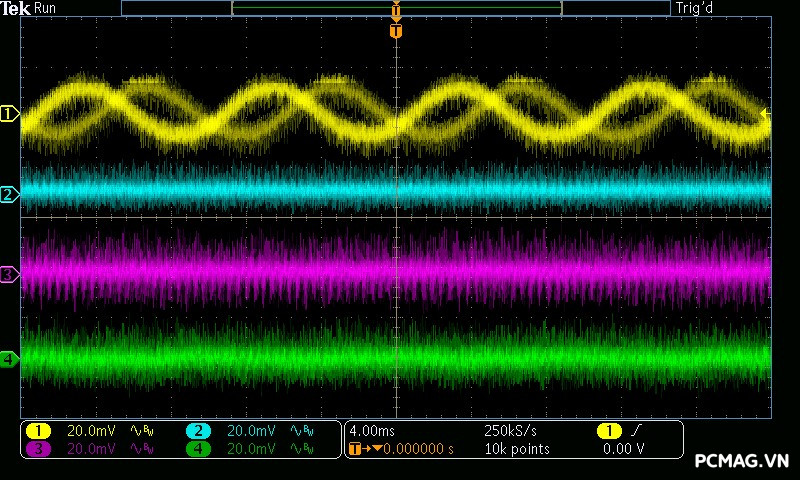

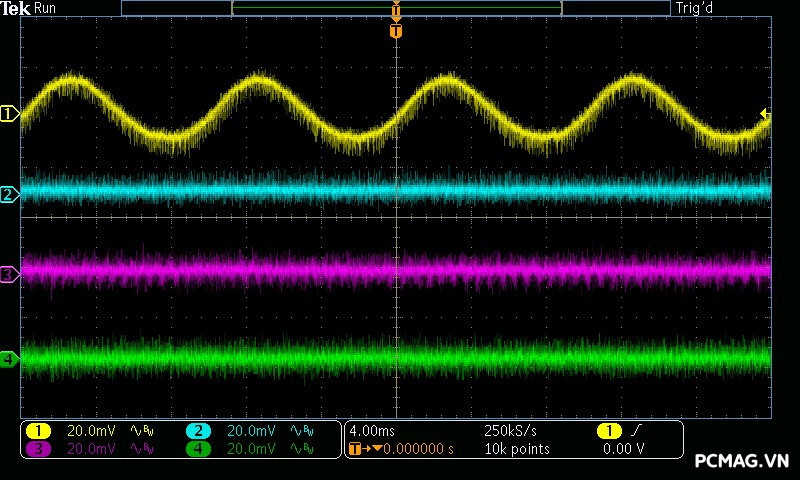

4. Ripple & Noise (Nhiễu AC cao tần)

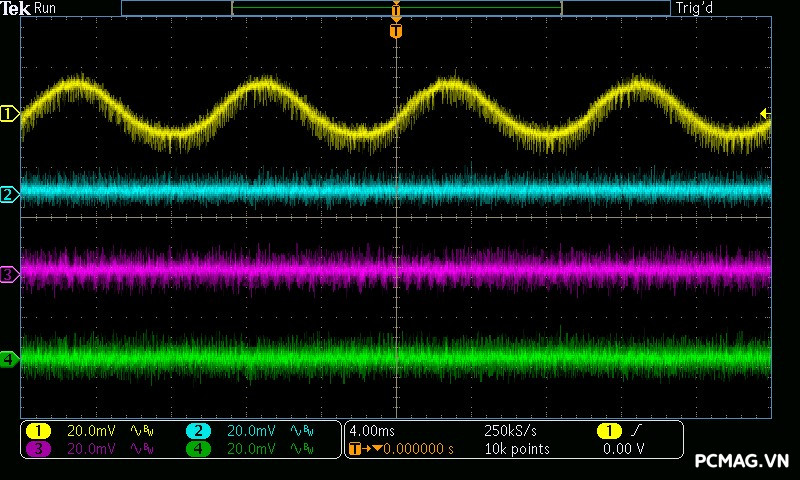

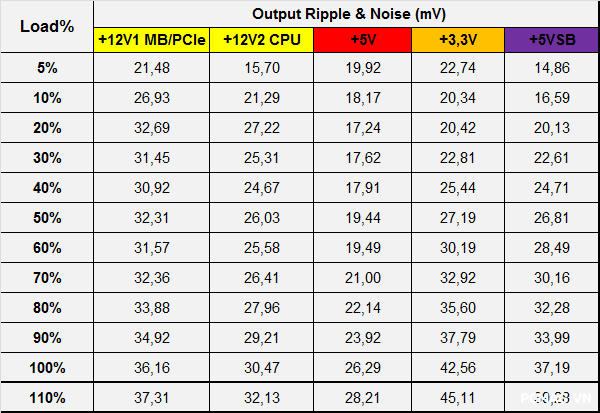

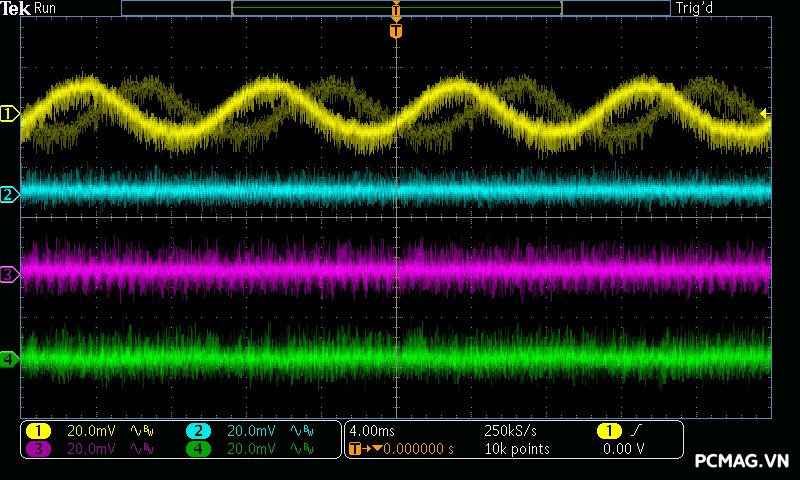

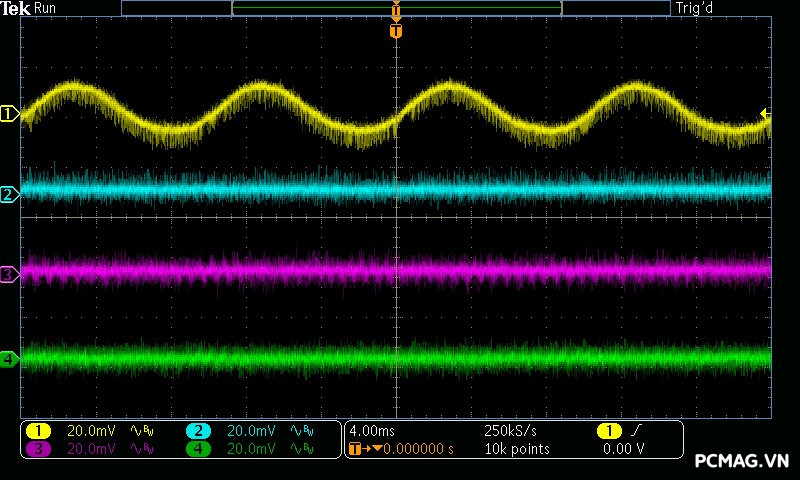

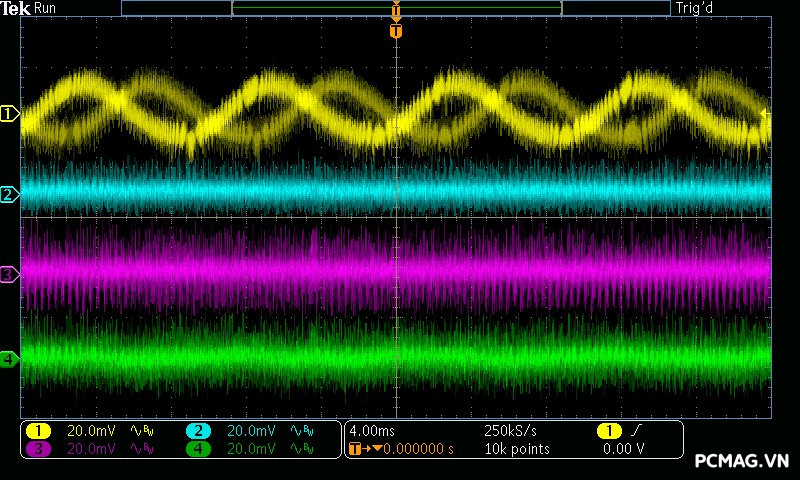

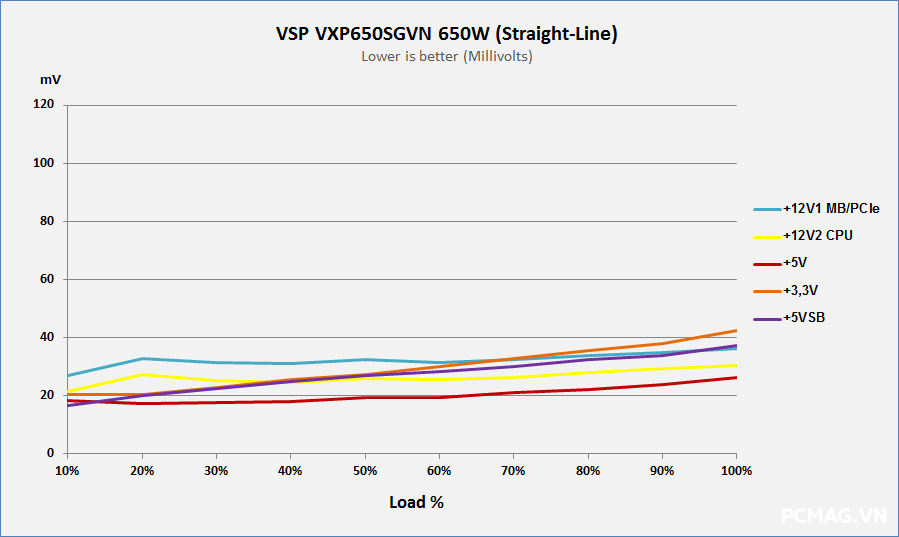

Kết quả đo Ripple & Noise trên VXP650SGVN Straight-Line cho thấy mức kiểm soát khá tốt, với biên độ nhiễu tối đa chỉ khoảng trên dưới 40mV trên cả 4 đường điện chính, đáp ứng tốt yêu cầu của tiêu chuẩn ATX và đảm bảo độ ổn định cho hệ thống khi vận hành lâu dài.

5. Hold-up Time (Thời gian lưu điện)

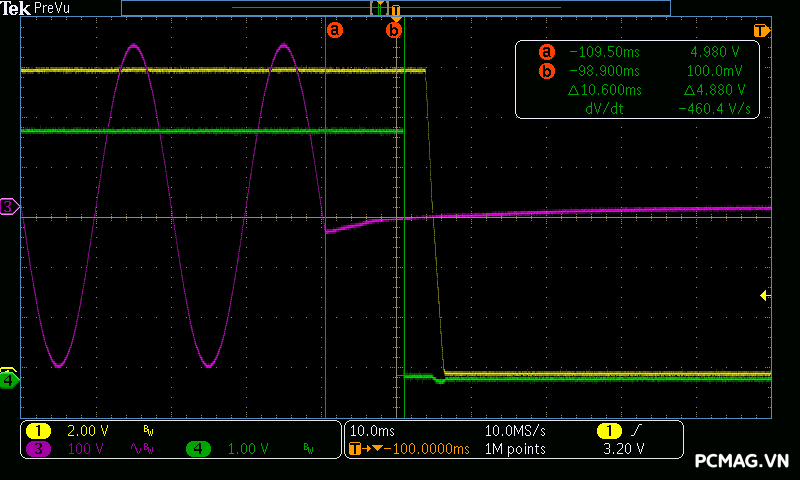

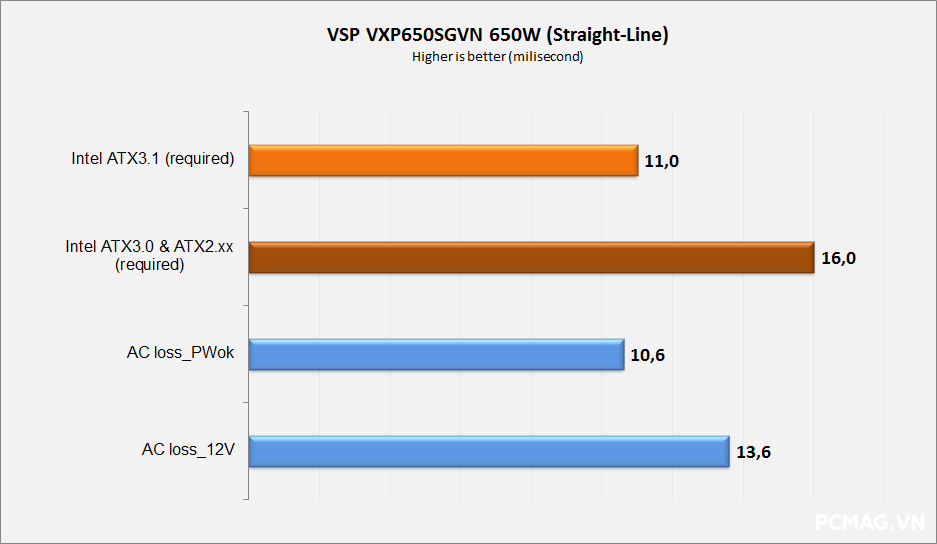

Trong bài kiểm tra thời gian lưu điện, VXP650SGVN Straight-Line cho kết quả tiệm cận ngưỡng tiêu chuẩn ATX, với tín hiệu PG_OK đạt khoảng 10.6 / 11 ms, cho thấy khả năng duy trì nguồn điện ở mức chấp nhận được khi xảy ra sụt áp ngắn hạn.

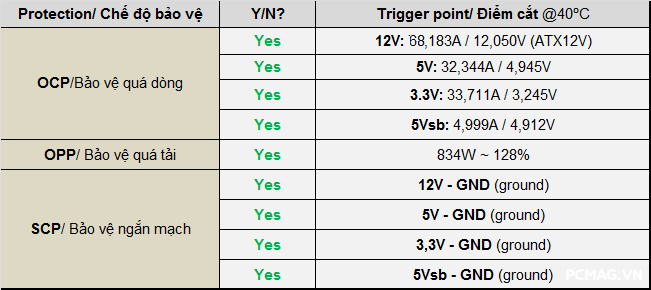

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên VXP650SGVN Straight-Line hoạt động ổn định và chính xác. Khi chạm ngưỡng bảo vệ, PSU sẽ tự động ngắt nguồn để đảm bảo an toàn cho hệ thống, sau đó có thể khởi động lại bình thường, cho thấy khả năng bảo vệ và phục hồi đáng tin cậy.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT Class I, trong đó nguồn máy tính ATX là một đại diện điển hình, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3.5mA khi thiết bị hoạt động ở mức điện áp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, mức điện áp kiểm tra tương ứng là 264VAC @ 60Hz (110% của 240VAC).

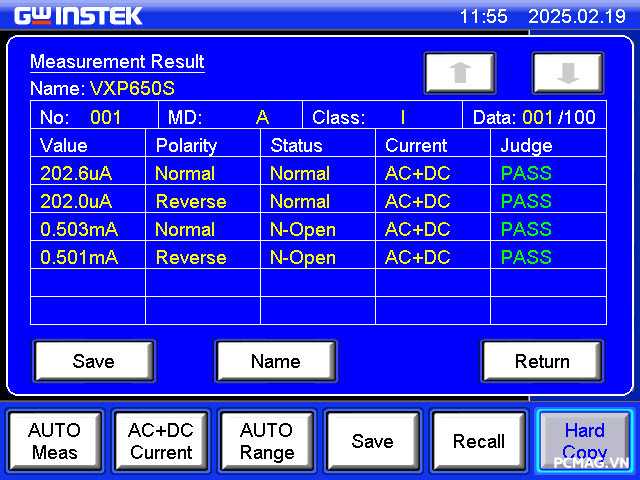

Để đánh giá chỉ số này, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, nhằm đảm bảo kết quả chính xác và phù hợp với các yêu cầu an toàn điện.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường: 38–45°C

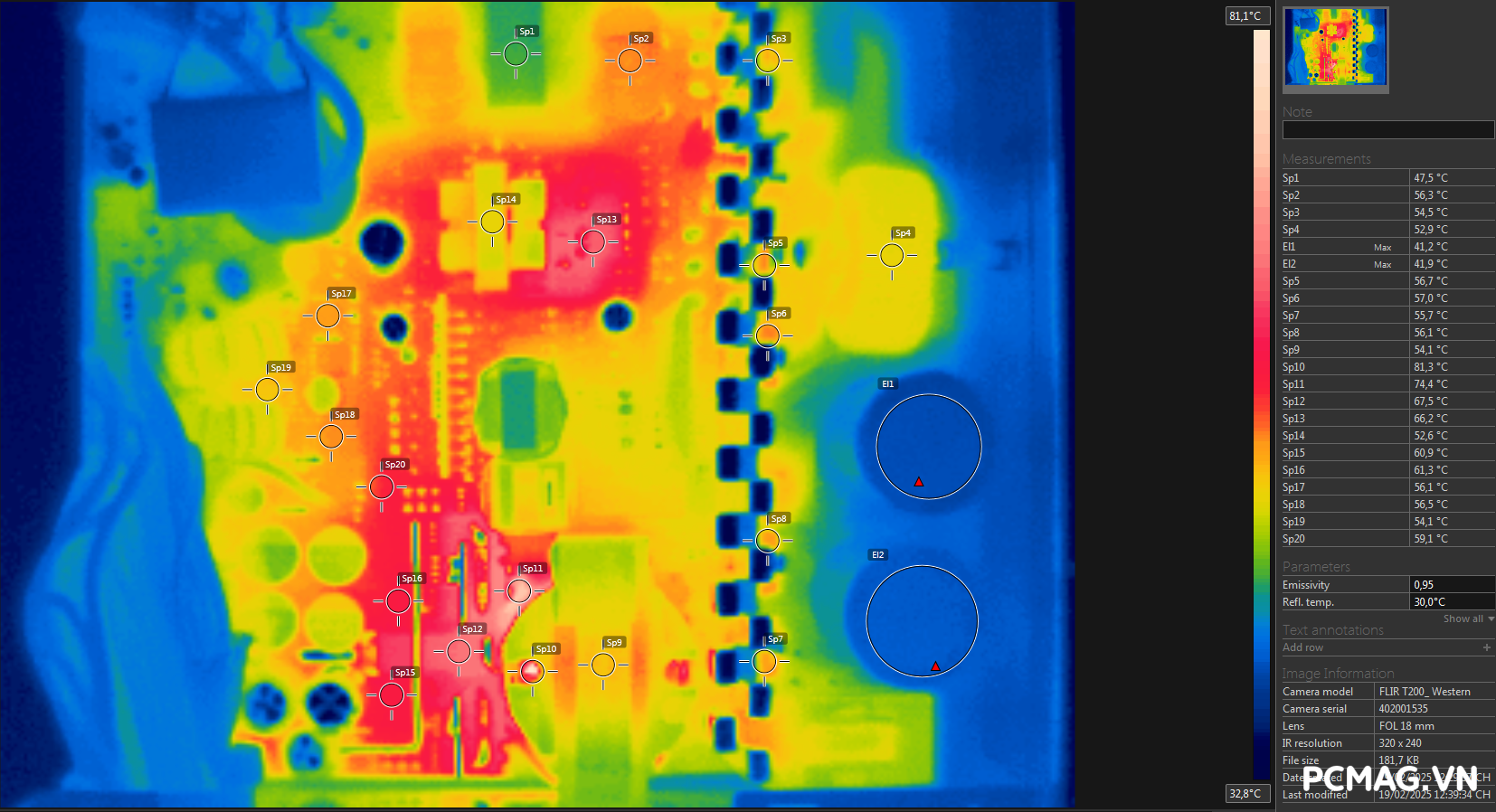

Trong quá trình vận hành, khu vực có nhiệt độ cao nhất trên VXP650SGVN Straight-Line tập trung tại ngõ ra biến áp chính và đầu vào của các MOSFET chỉnh lưu đồng bộ, với mức nhiệt dao động quanh 80°C.

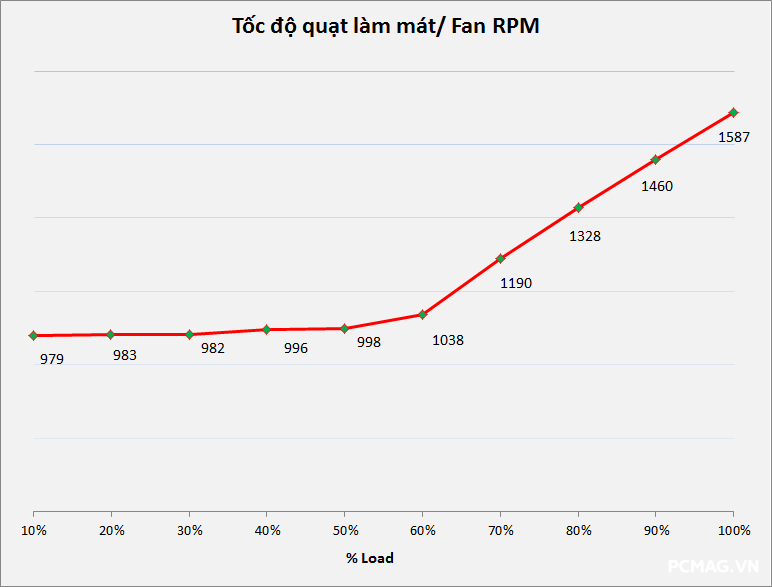

Đồ thị tốc độ quạt làm mát cho thấy sự khác biệt nhẹ so với phiên bản 750W. Cụ thể, quạt chỉ bắt đầu tăng tốc rõ rệt khi mức tải vượt quá 50%, nhằm tăng cường làm mát cho cụm linh kiện công suất bên dưới, qua đó giúp bộ nguồn vận hành êm ái tối đa ở các mức tải thấp và trung bình.

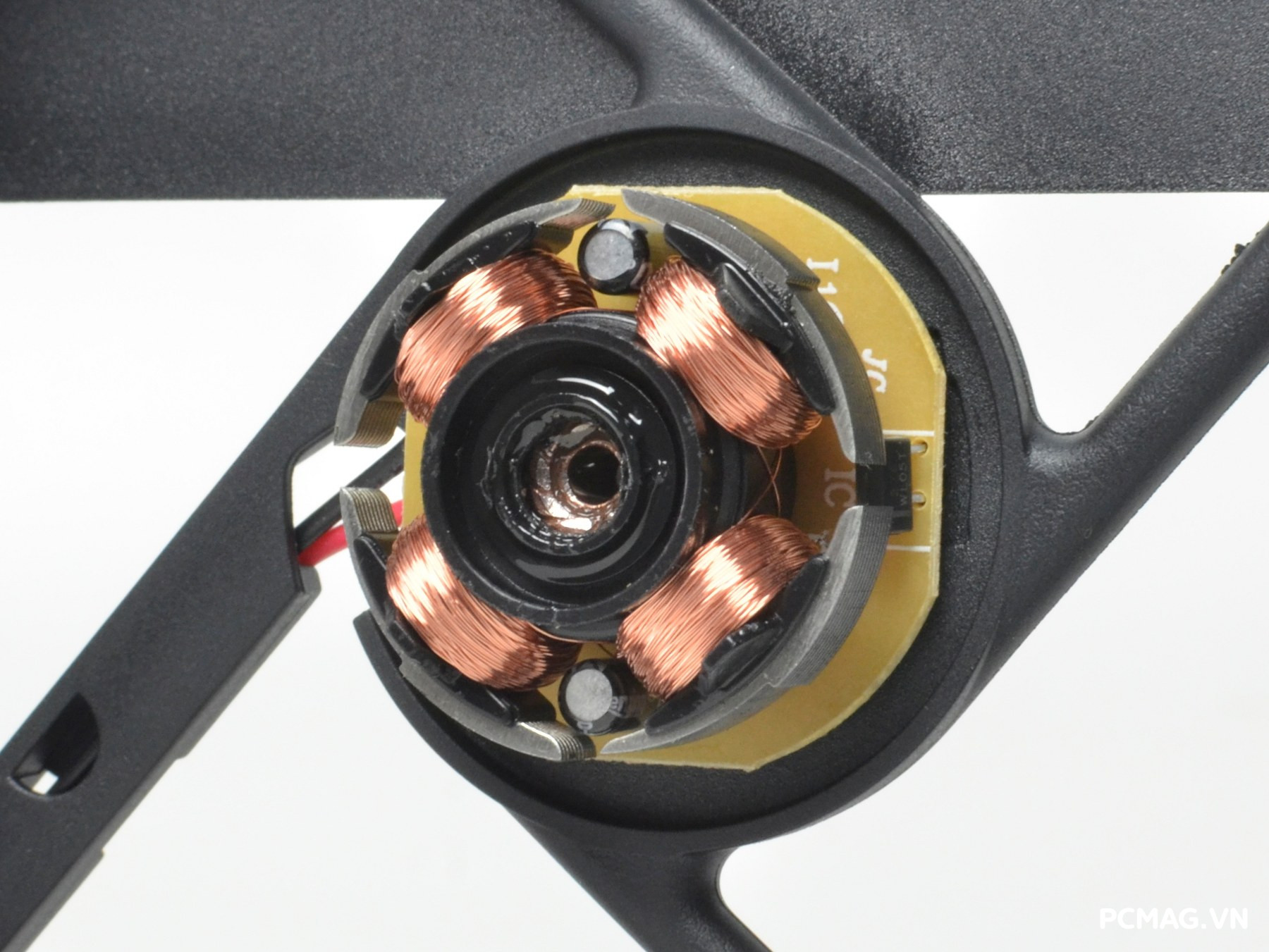

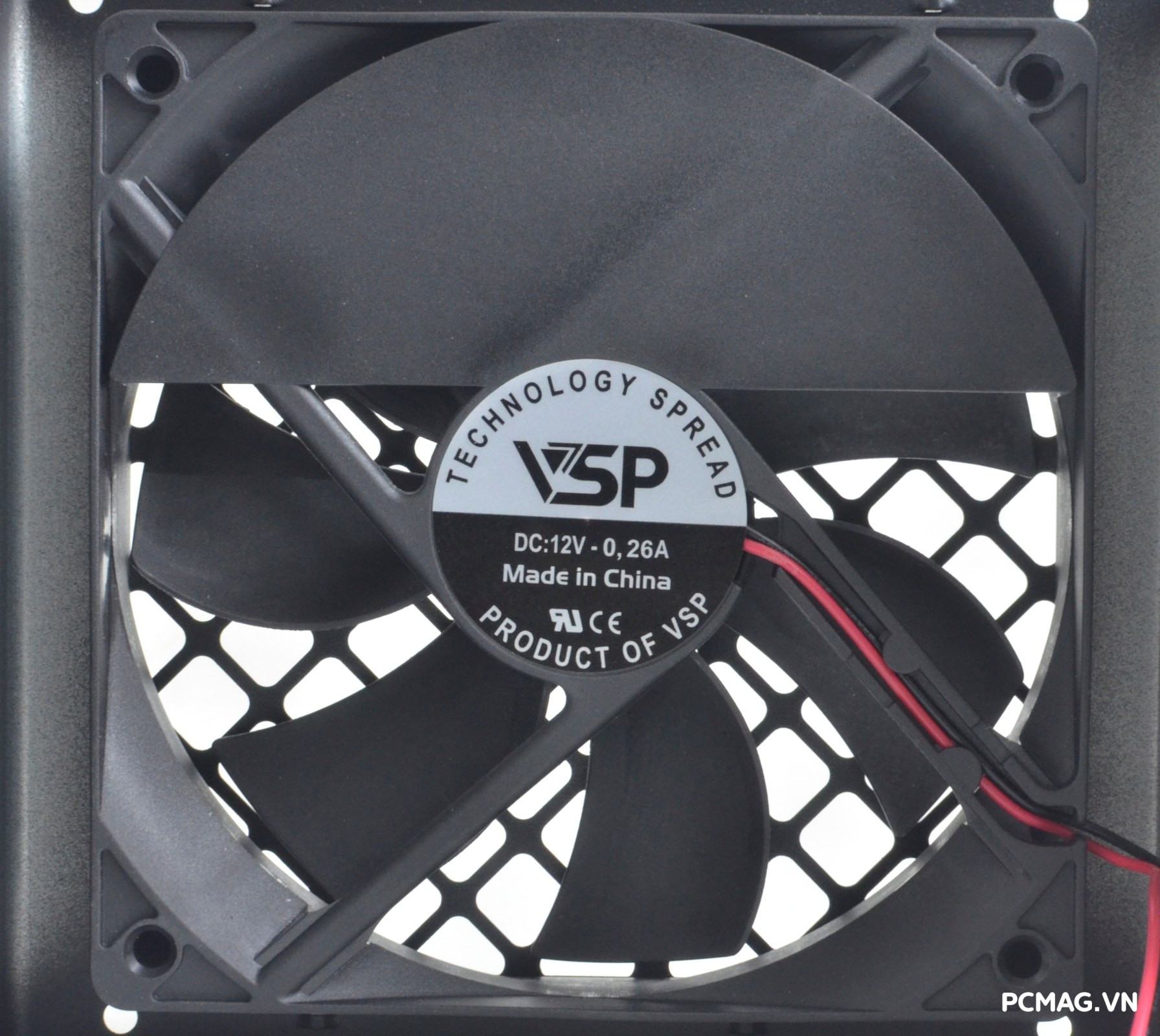

VXP650SGVN Straight-Line được trang bị quạt làm mát VSP 12V – 0.26A, sử dụng ổ trục Rifle Bearing, với tốc độ quay tối đa khoảng 2000 RPM, đáp ứng tốt nhu cầu làm mát đồng thời vẫn đảm bảo độ êm ái trong quá trình vận hành.

IV. Kết luận

VSP VXP650SGVN Straight-Line cho thấy chất lượng điện áp ổn định cùng linh kiện ở mức khá tốt, đáp ứng tốt nhu cầu của phân khúc tầm trung. Bộ nguồn đạt hiệu suất cao lên tới ~92.05% tại 230Vac, tương thích chứng nhận 80Plus Gold 230Veu, đồng thời sở hữu thiết kế ngoại hình bắt mắt. Việc trang bị mạch DC to DC (VRMs) giúp tối ưu hiệu quả sử dụng điện năng và duy trì độ ổn định khi tải không cân bằng.

Hệ thống cáp bẹ đen được hoàn thiện gọn gàng, đi kèm 2 đầu cấp nguồn CPU 8-pin độc lập, phù hợp với các nền tảng hiện đại. Với mức công suất 650W, phiên bản này không được trang bị đầu cấp nguồn PCIe 5.1 / 12V-2×6, tính năng chỉ xuất hiện trên các bản công suất cao hơn như 750W và 850W.

Nhìn chung, VXP650SGVN Straight-Line là lựa chọn phù hợp cho các cấu hình tầm trung, sử dụng 01 card đồ họa có mức tiêu thụ điện dưới 250W, hướng tới sự ổn định, hiệu suất cao và vận hành êm ái.

Ưu điểm:

• Chất lượng linh kiện và điện áp ở mức tốt
• Hiệu suất cao 92.05% @ 230Vac – 80Plus Gold 230Veu
• Thiết kế LLC + DC to DC (VRMs) hiện đại
• Vận hành êm ái với quạt Rifle Bearing

Khuyết điểm:

• Điện áp đường 12V và 3.3V nếu được tinh chỉnh ổn định hơn một chút nữa sẽ tiệm cận mức hoàn hảo hơn
