AIGO – thương hiệu quen thuộc trong lĩnh vực case, nguồn máy tính và thiết bị ngoại vi – vừa chính thức giới thiệu tại thị trường Việt Nam dòng nguồn AX Series ATX 3.0 / PCIe 5.0 mới. Trong đó, AIGO AX850T 850W là mẫu PSU nổi bật được PCMAG đánh giá cao nhờ sở hữu nhiều tính năng thường chỉ xuất hiện trên các bộ nguồn cao cấp.

Bộ nguồn đạt chuẩn 80 Plus Gold, trang bị Active PFC Full Range giúp tối ưu hiệu suất và đảm bảo hoạt động ổn định trong nhiều điều kiện điện áp. Thiết kế Full Modular với toàn bộ cáp rời giúp việc lắp đặt gọn gàng, tối ưu luồng gió trong hệ thống. Ngoài ra, AIGO AX850T 850W còn sử dụng quạt làm mát Rifle Bearing có độ bền cao, vận hành ổn định và giảm tiếng ồn trong quá trình sử dụng.

Đặc biệt, nhờ đạt chuẩn Intel ATX 3.0 / PCIe 5.0, bộ nguồn có khả năng chịu được mức tiêu thụ điện tức thời (power excursion) lên tới 200% công suất danh định, giúp hệ thống hoạt động ổn định ngay cả khi các GPU thế hệ mới phát sinh tải đột ngột. Đây là yếu tố quan trọng giúp AIGO AX850T 850W trở thành lựa chọn đáng cân nhắc cho các cấu hình PC gaming và workstation hiện đại.

I. Hộp và phụ kiện AIGO AX850T 850W

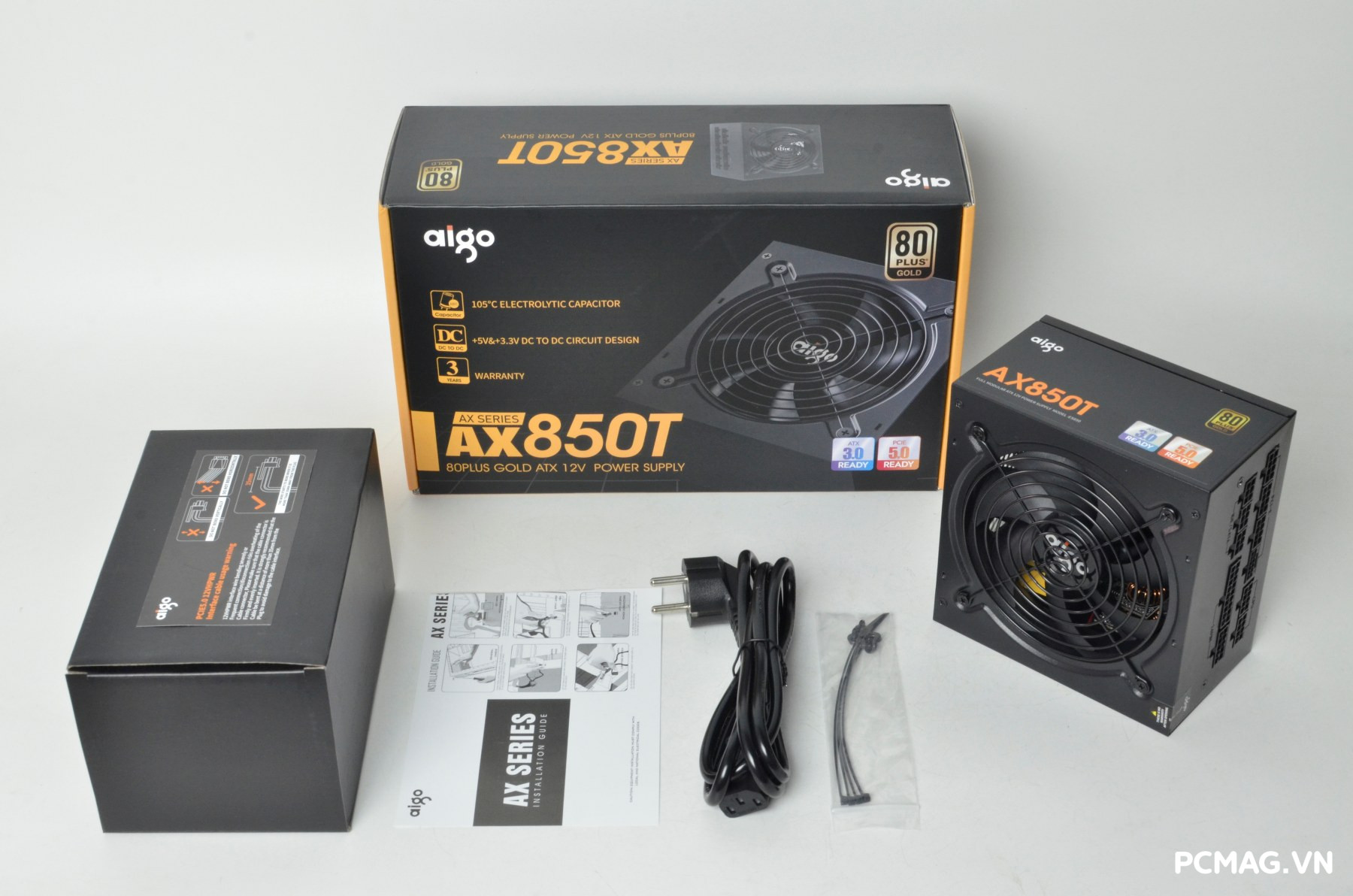

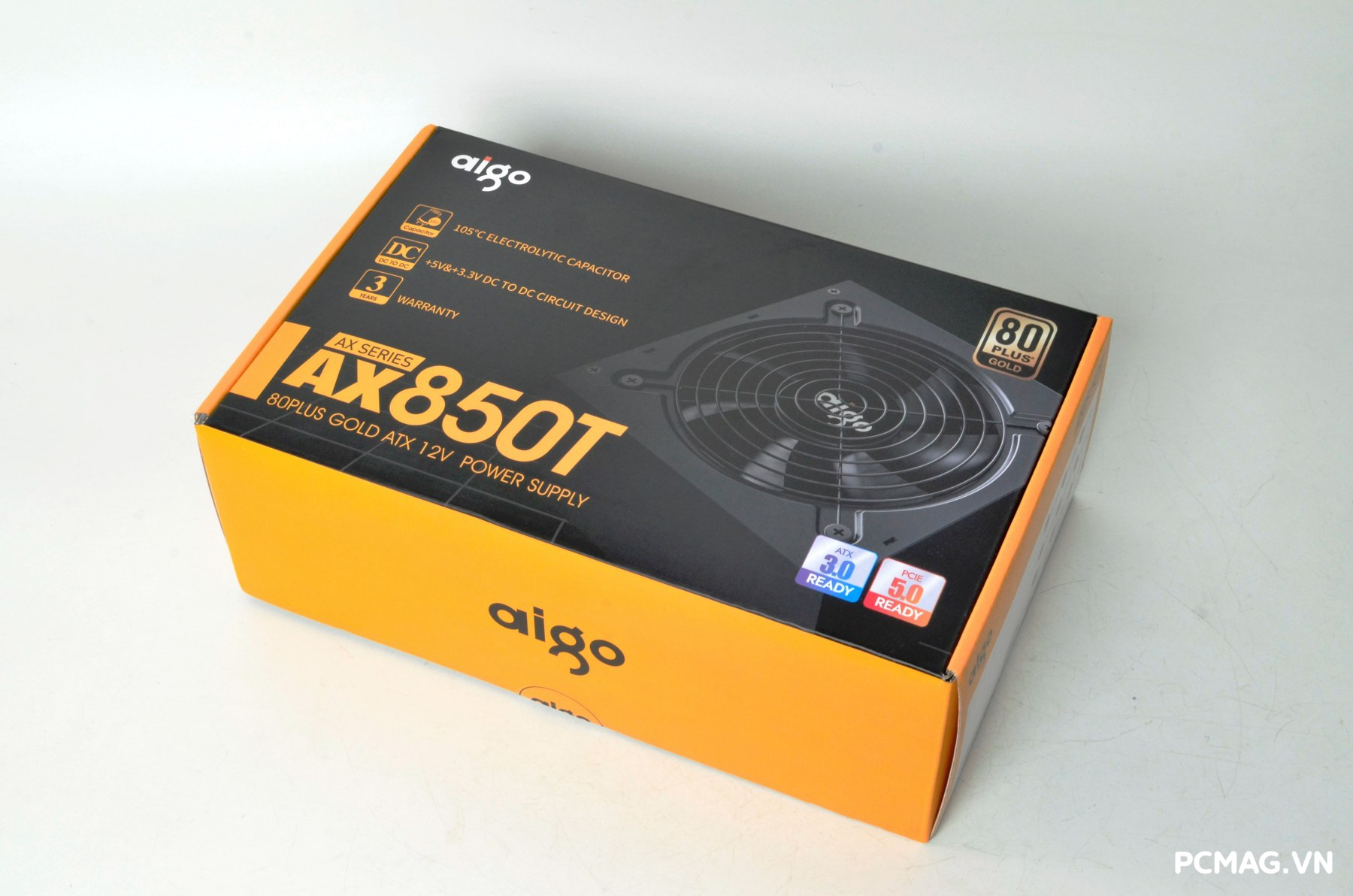

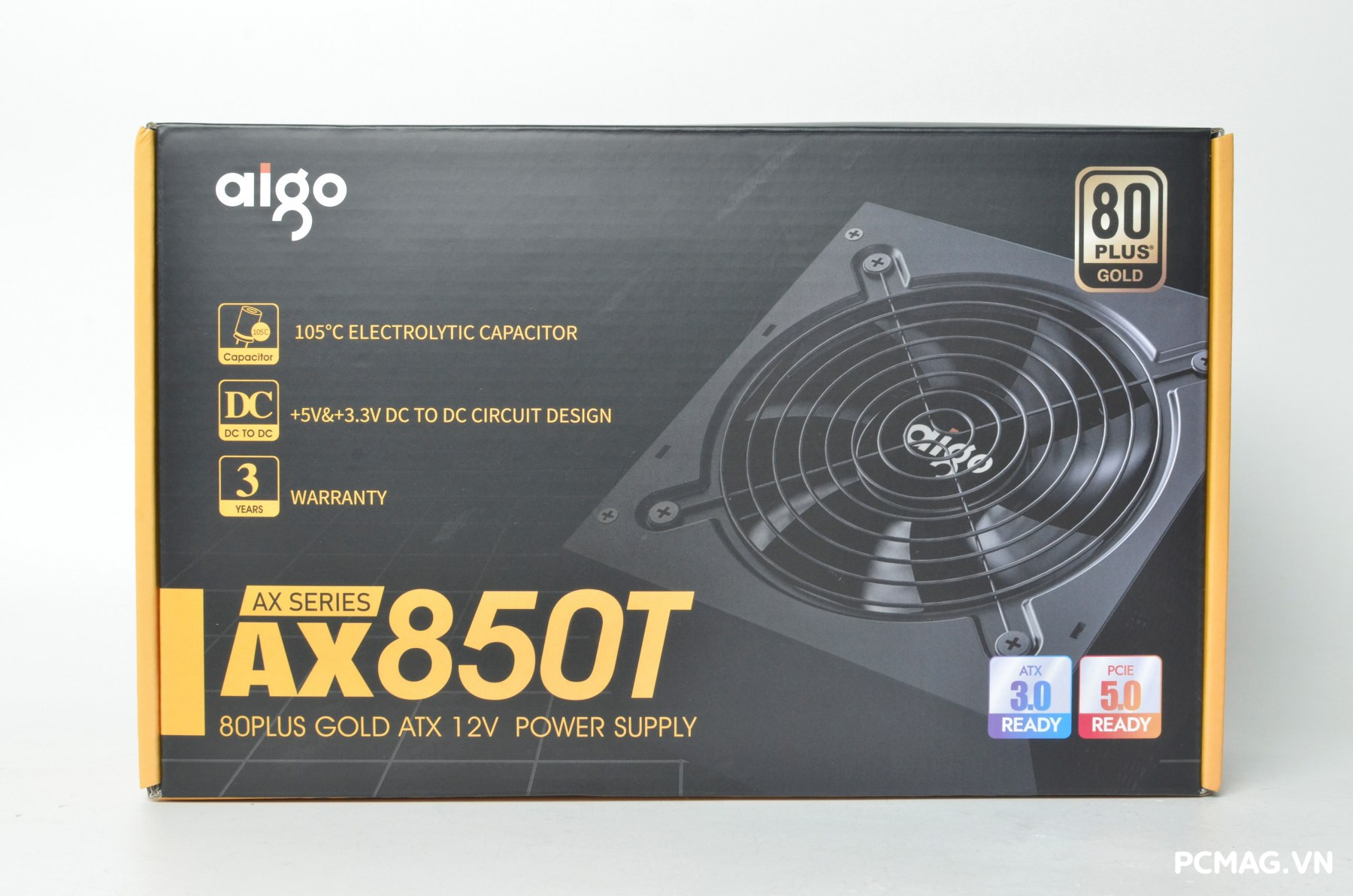

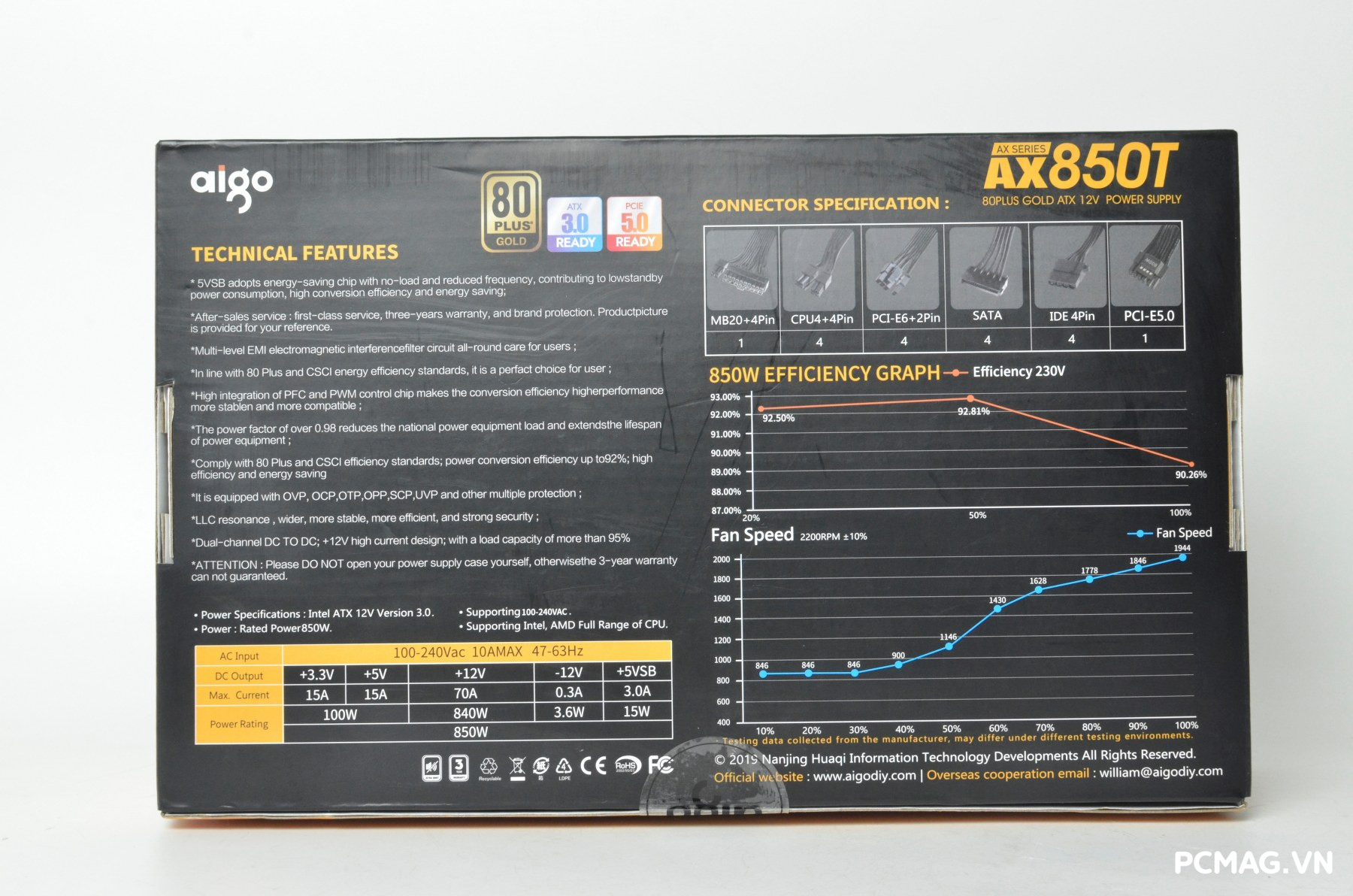

Hộp của AIGO AX850T 850W ATX 3.0 / PCIe 5.0 có kích thước ở mức trung bình, sử dụng tông màu đen – vàng nổi bật, mang phong cách đặc trưng của dòng AX Series. Mặt sau của hộp được in đầy đủ các thông số kỹ thuật quan trọng, giúp người dùng dễ dàng nắm bắt các đặc điểm nổi bật của bộ nguồn trước khi lắp đặt và sử dụng.

II. PSU AIGO AX850T 850W

1. Thiết kế bên ngoài

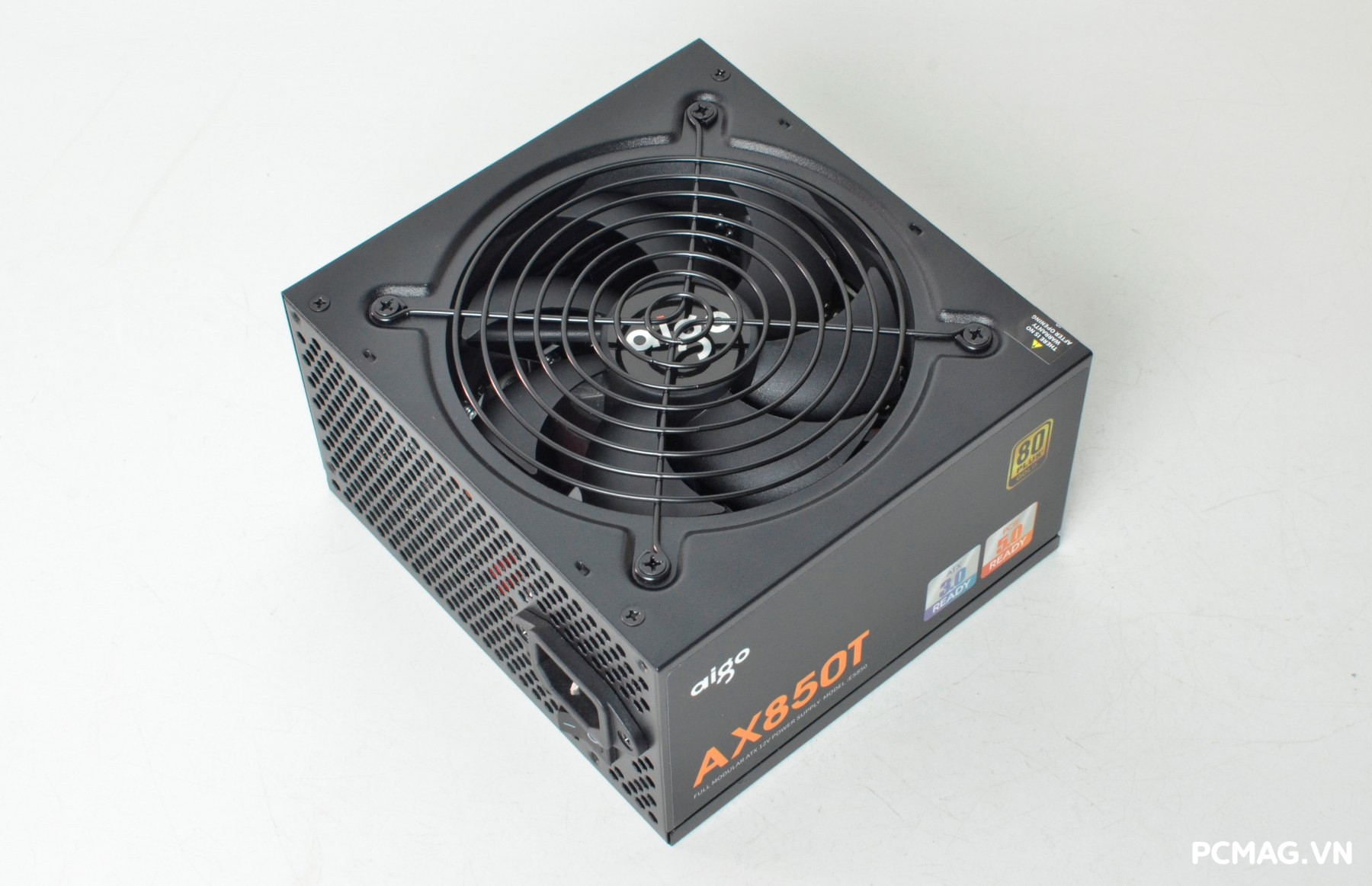

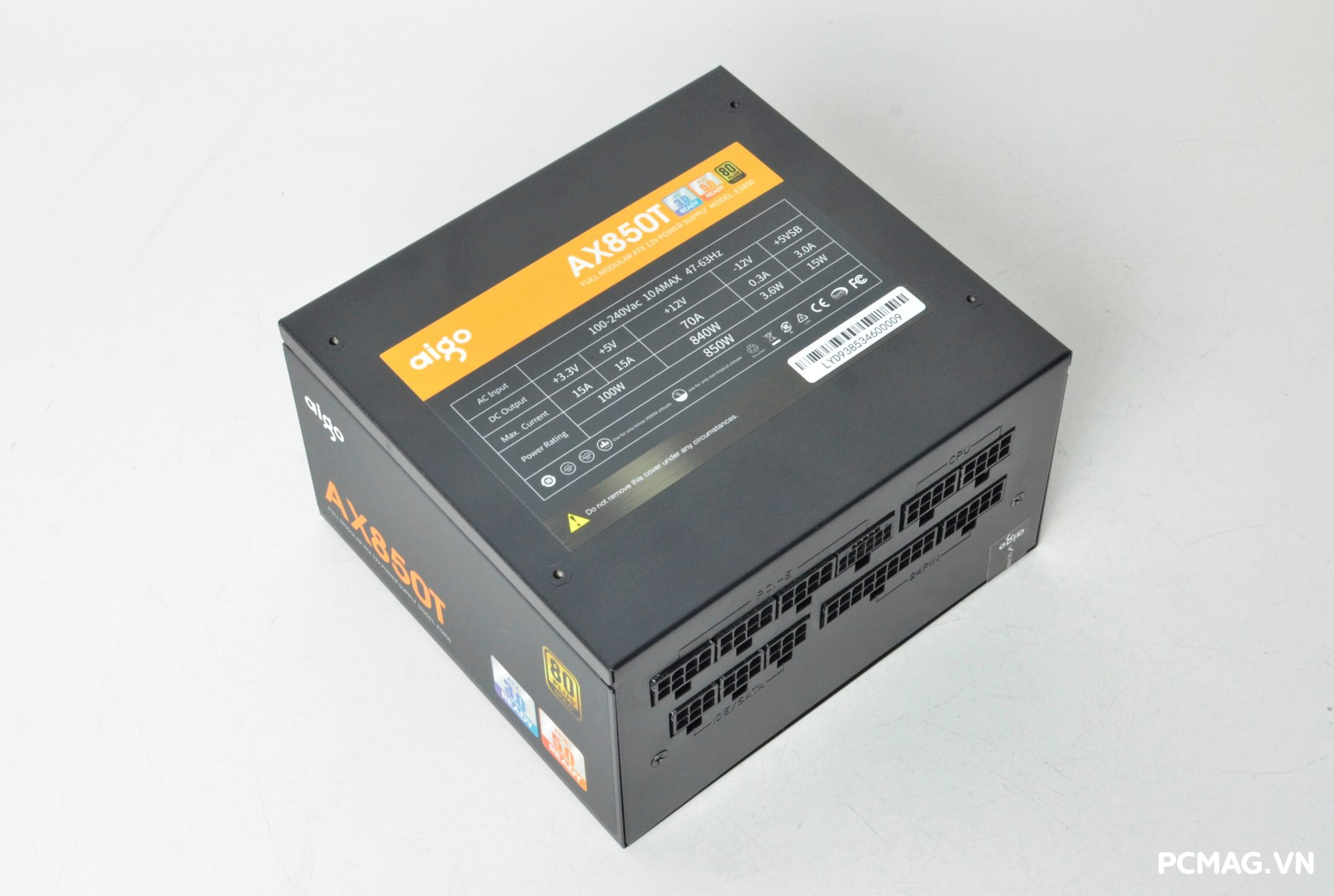

AIGO AX850T 850W ATX 3.0 / PCIe 5.0 sở hữu kích thước chuẩn ATX, toàn bộ khung vỏ được sơn tĩnh điện màu đen tạo cảm giác chắc chắn và đồng bộ với đa số case máy tính hiện nay. Hai mặt hông được trang bị tem thiết kế cách điệu, giúp tổng thể bộ nguồn trông gọn gàng và thẩm mỹ hơn khi lắp trong hệ thống.

Bộ nguồn sử dụng quạt làm mát 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành. Đi kèm là hệ thống cáp bẹ đen dạng rời (Full Modular), giúp việc quản lý dây gọn gàng hơn và tối ưu luồng gió bên trong thùng máy.

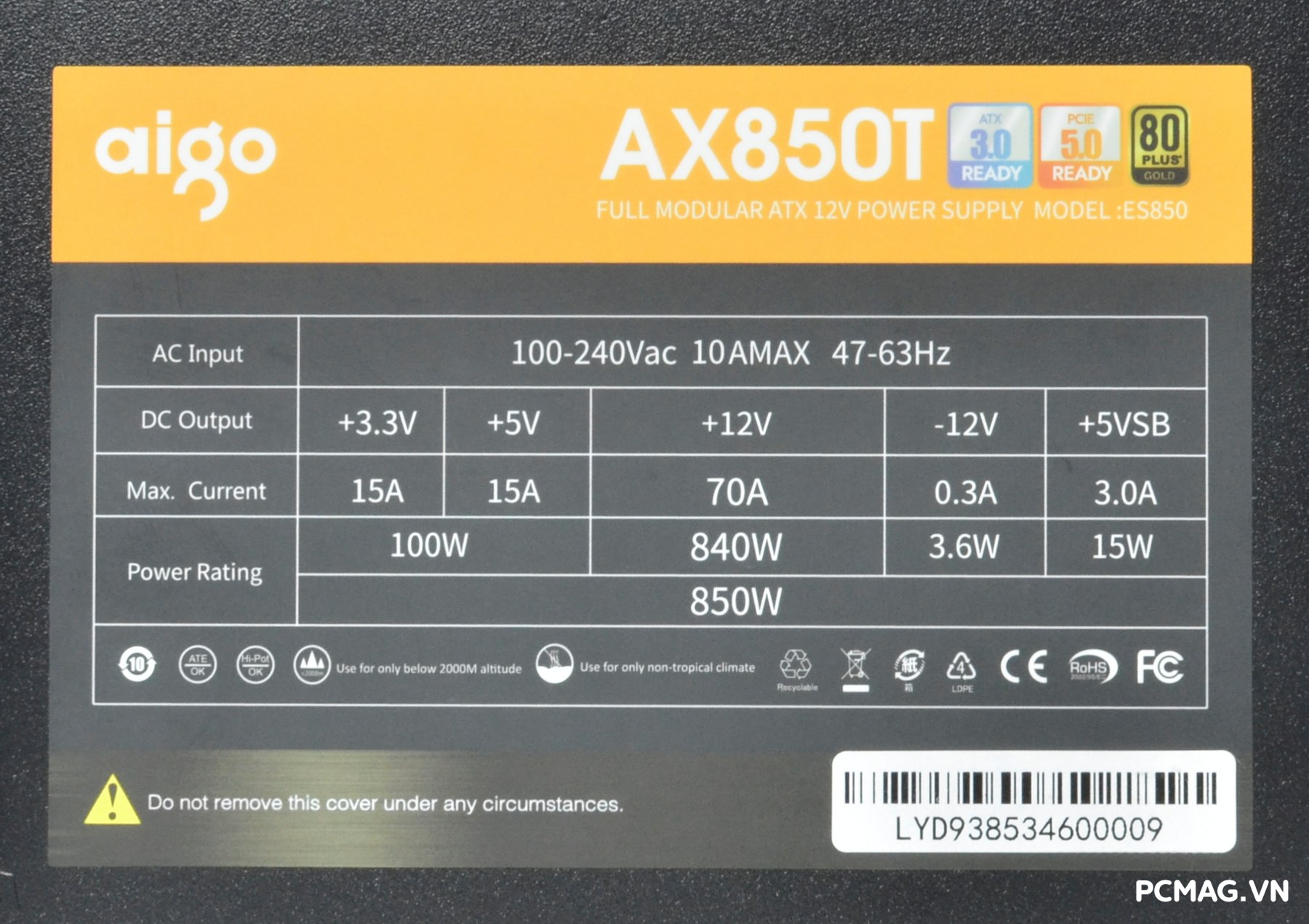

Công suất và thông số điện

Bộ nguồn AIGO AX850T có công suất danh định 850W, trong đó đường +12V single rail cung cấp tối đa 840W, đáp ứng tốt nhu cầu của các hệ thống PC sử dụng CPU và GPU hiệu năng cao. Nguồn được trang bị Active PFC Full Range (100–240Vac), cho phép hoạt động ổn định trong nhiều dải điện áp khác nhau và giúp tối ưu hiệu suất khi vận hành.

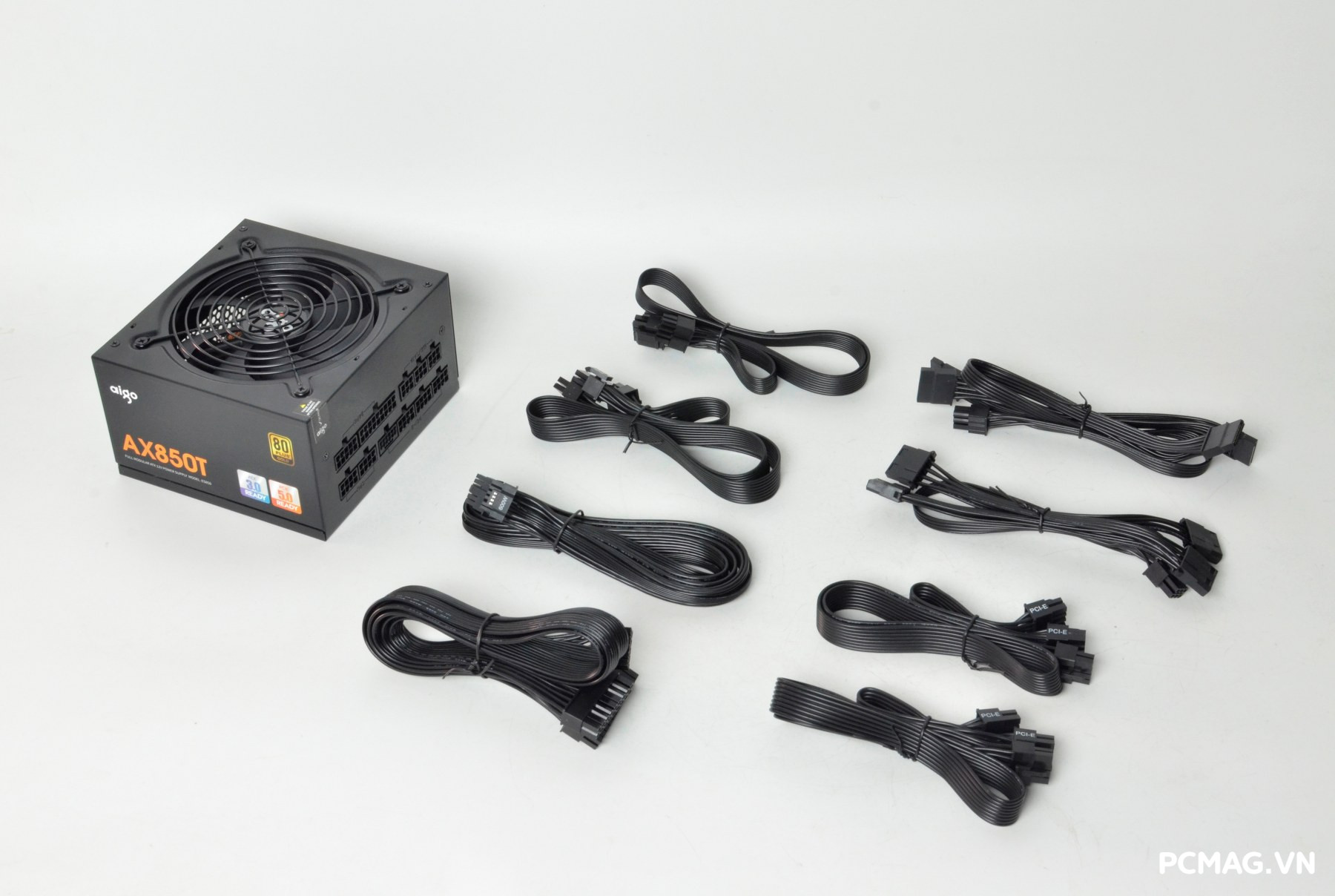

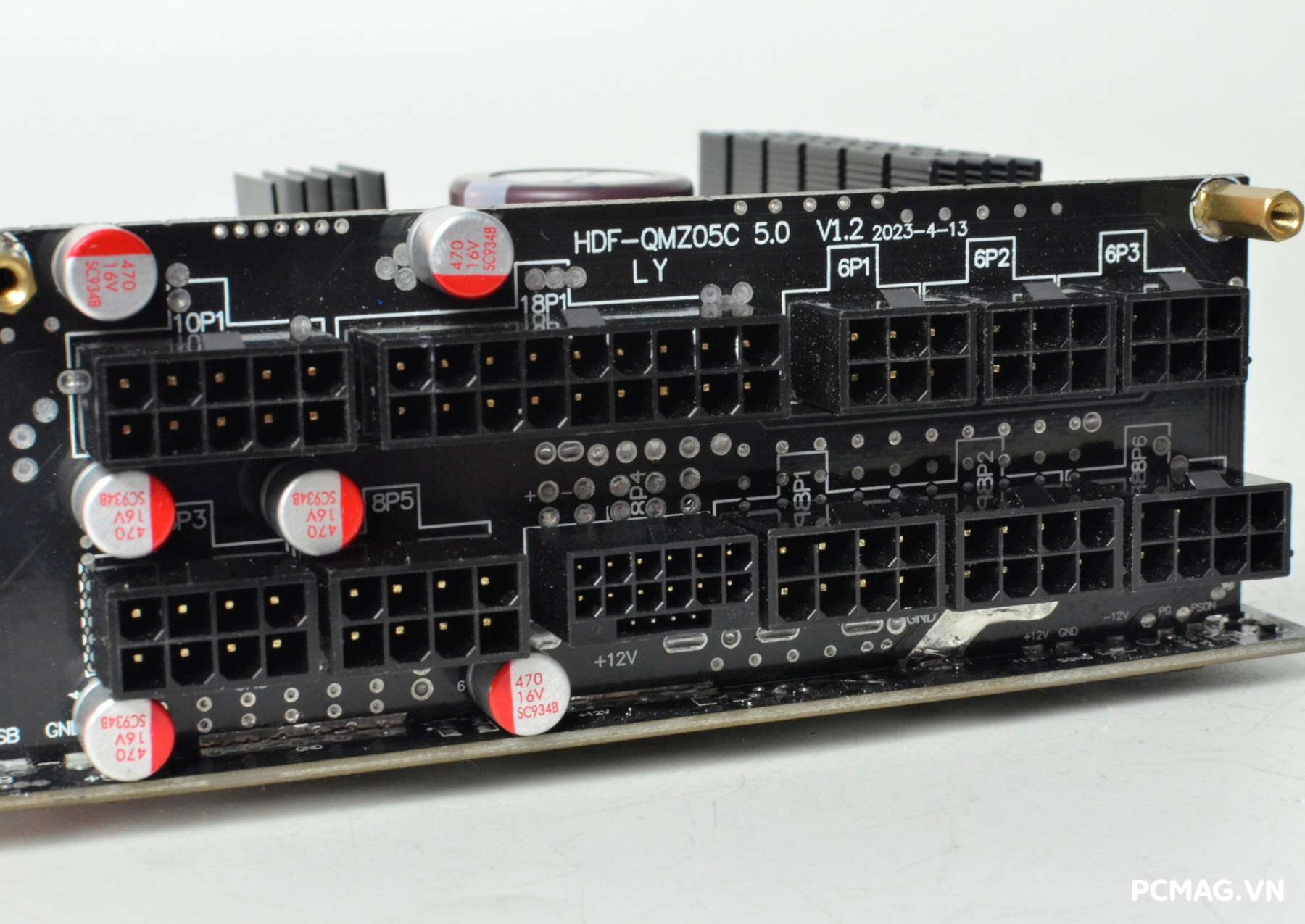

Hệ thống cáp bẹ đen dạng rời (Full Modular) của AIGO AX850T 850W ATX 3.0 / PCIe 5.0 được trang bị khá đầy đủ, đáp ứng tốt nhu cầu của các cấu hình PC gaming và workstation hiện nay. Cụ thể bao gồm:

• 1 x 24-pin Mainboard: 55 cm
• 4 x 4+4-pin CPU (ATX12V): 60 cm + 15 cm
• 4 x 6+2-pin PCIe: 55 cm + 15 cm
• 1 x 12+4-pin 12VHPWR / PCIe 5.0: 65 cm
• 4 x SATA: 40 cm + 15 cm + 15 cm + 15 cm
• 4 x Molex (ATA): 40 cm + 15 cm + 15 cm + 15 cm

Toàn bộ dây nguồn đều sử dụng thiết kế cáp bẹ màu đen, giúp dễ dàng đi dây gọn gàng bên trong case và tối ưu luồng gió cho hệ thống.

2. Thiết kế bên trong

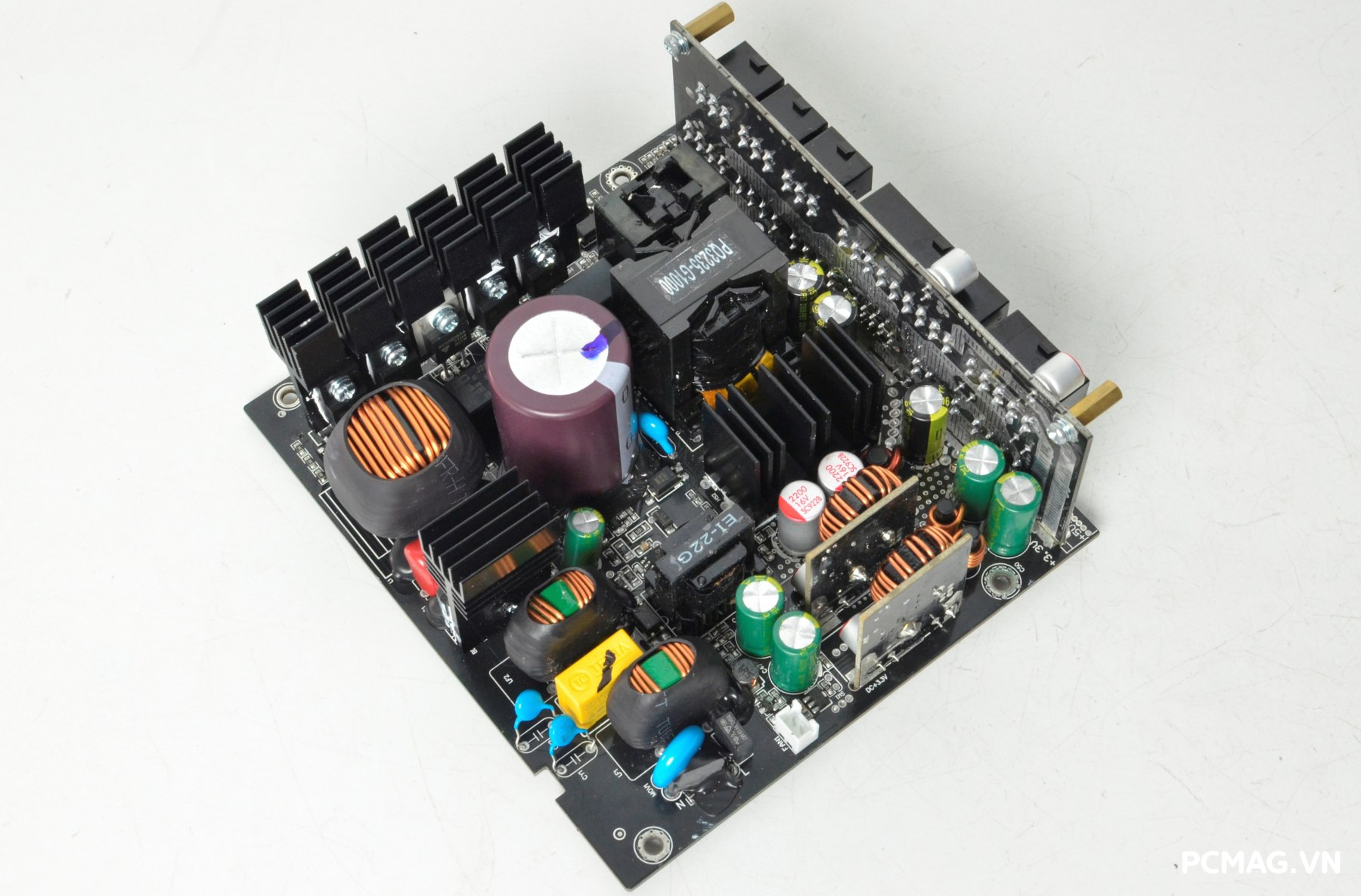

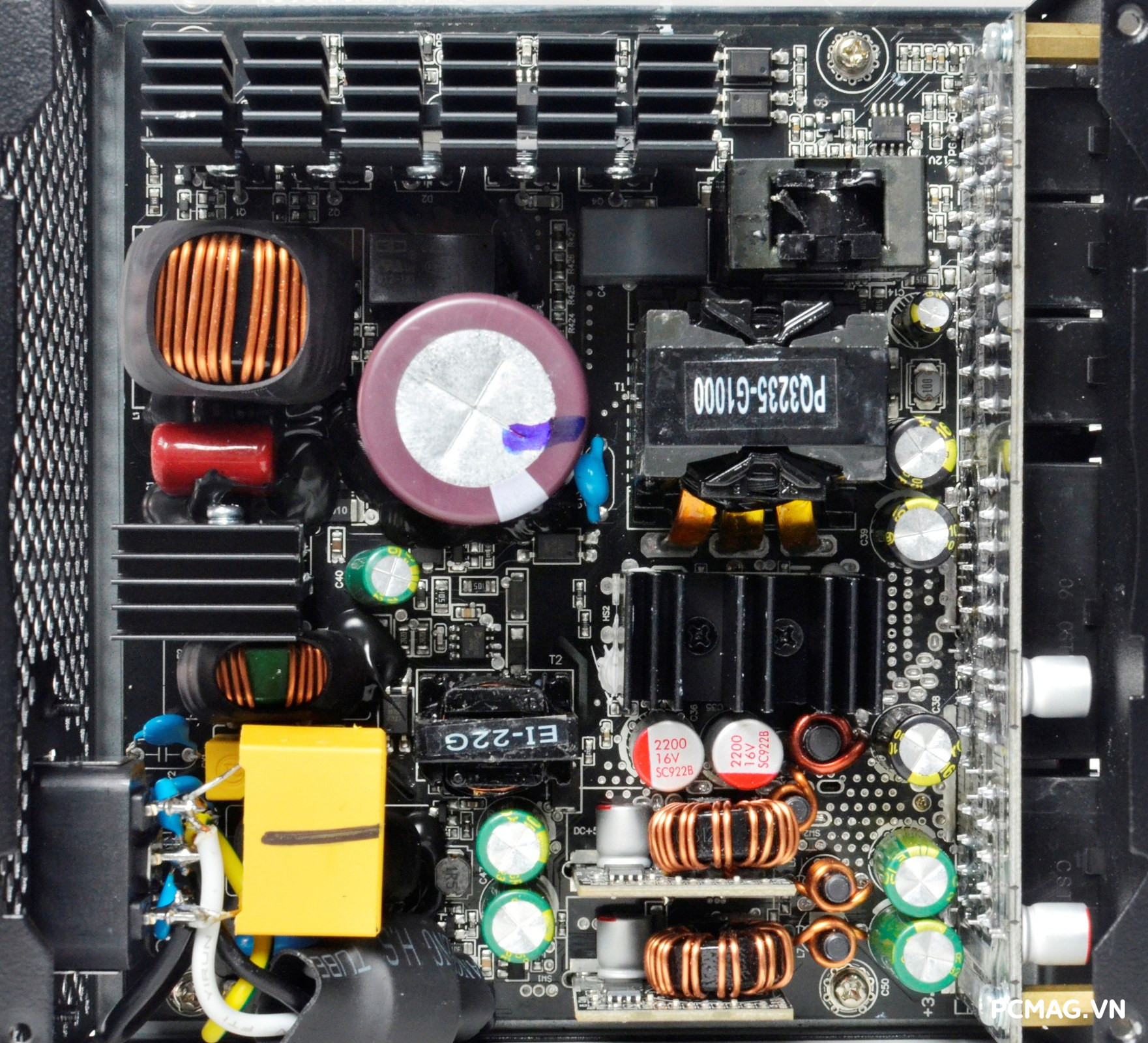

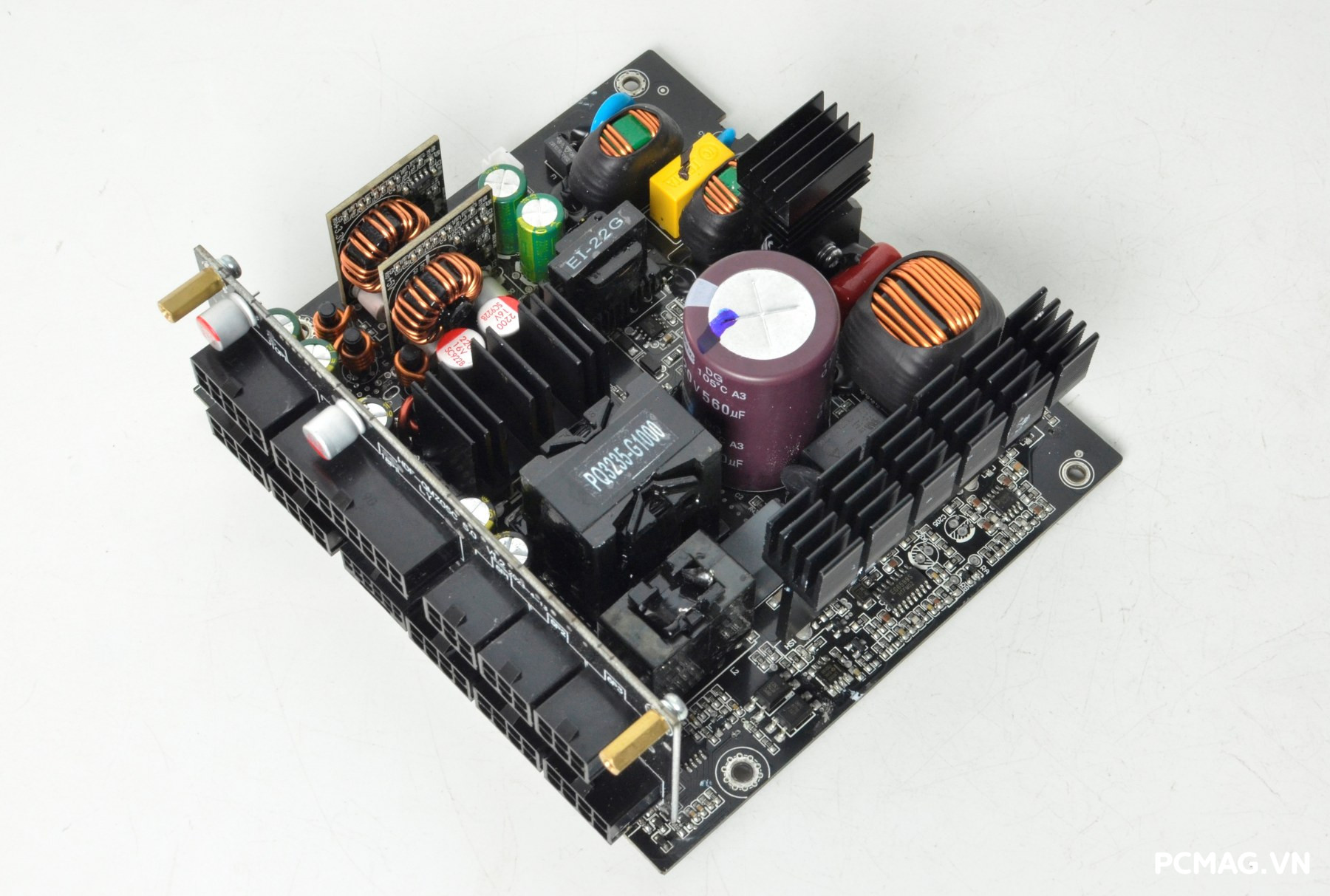

Bên trong AIGO AX850T 850W ATX 3.0 / PCIe 5.0 sử dụng nền tảng thiết kế nguồn hiện đại, thường được áp dụng trên các bộ nguồn có hiệu suất từ 90% trở lên. Cấu trúc mạch bao gồm Active PFC + Half-Bridge LLC Resonant + chỉnh lưu đồng bộ (SR) cho đường 12V + mạch DC to DC cho các đường 5V và 3.3V.

Thiết kế này giúp bộ nguồn đạt hiệu suất cao, giảm hao phí năng lượng, đồng thời cải thiện độ ổn định điện áp và khả năng hoạt động bền bỉ khi cung cấp điện cho các hệ thống PC hiệu năng cao.

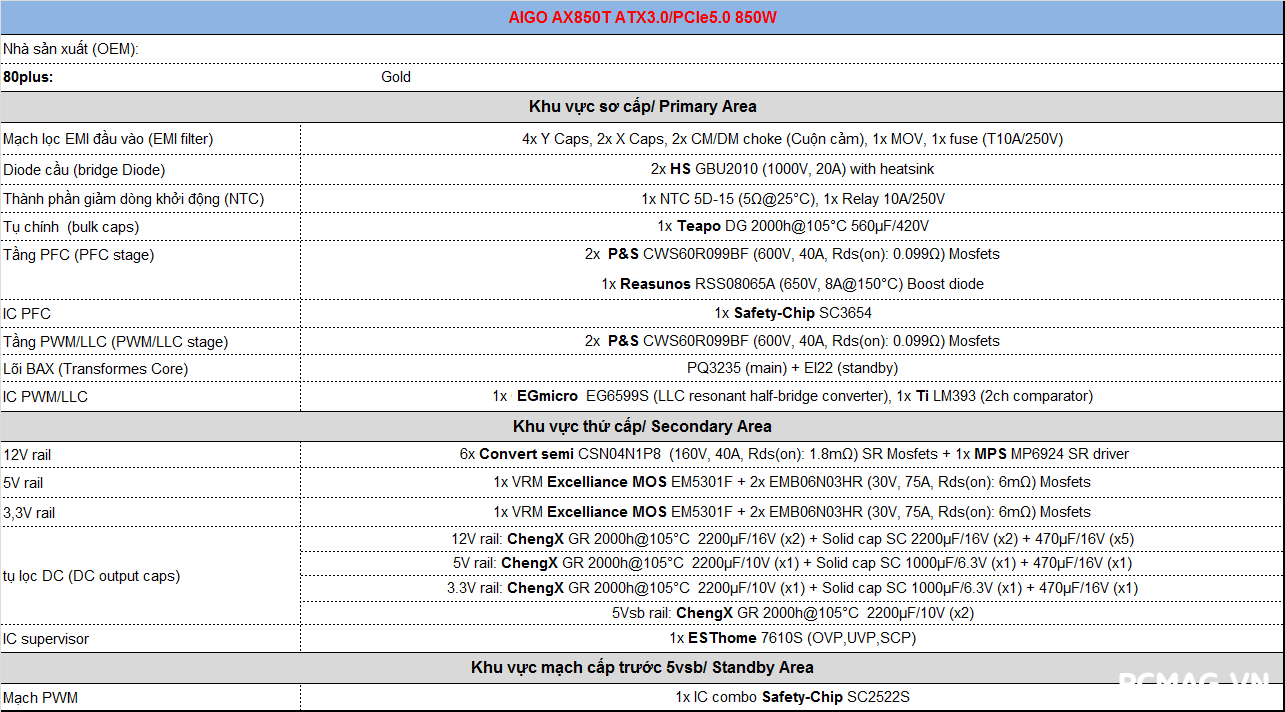

Bảng linh kiện được sử dụng trên AX850T 850W ATX3.0/PCIe5.0:

Tầng lọc nhiễu và bảo vệ

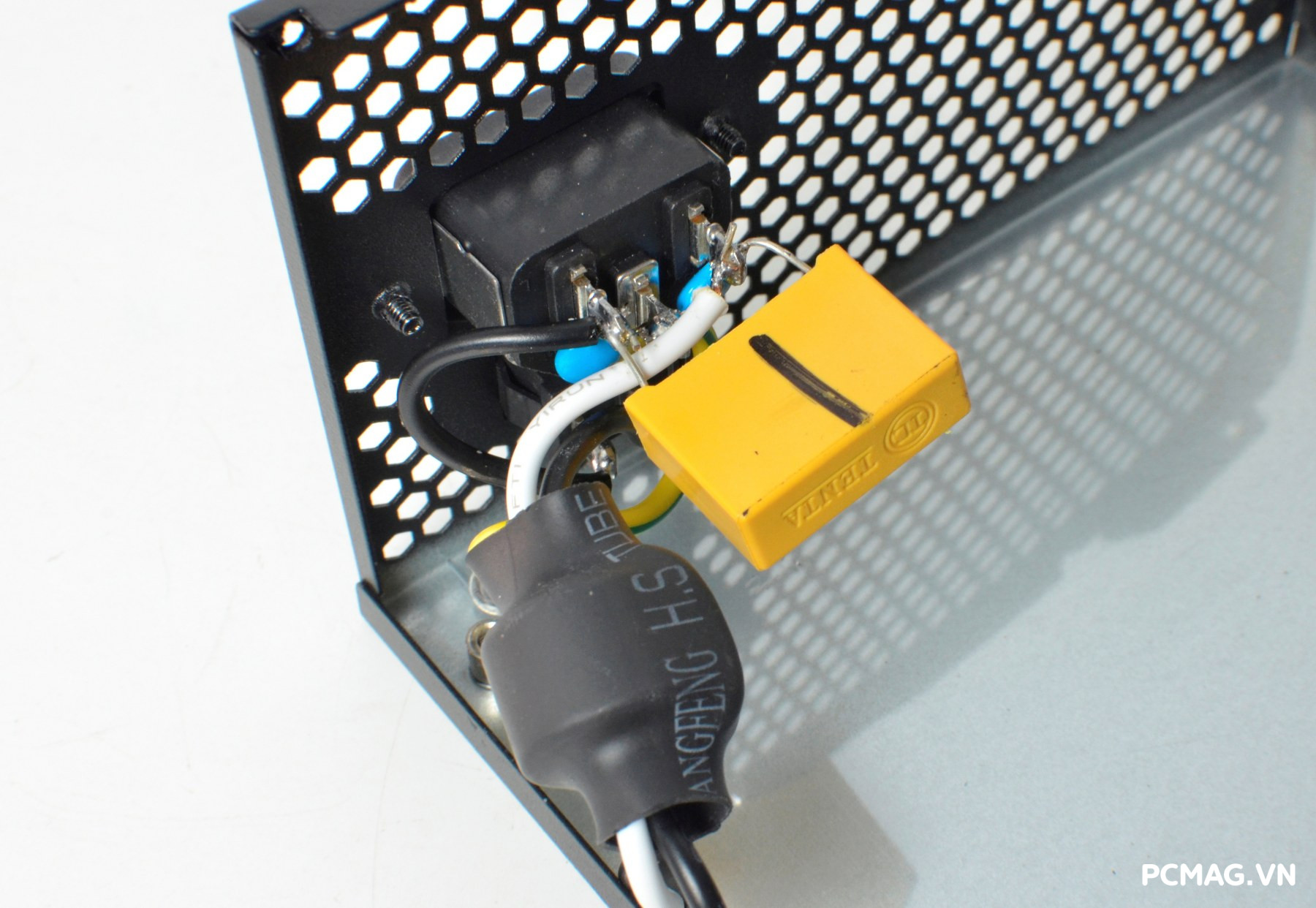

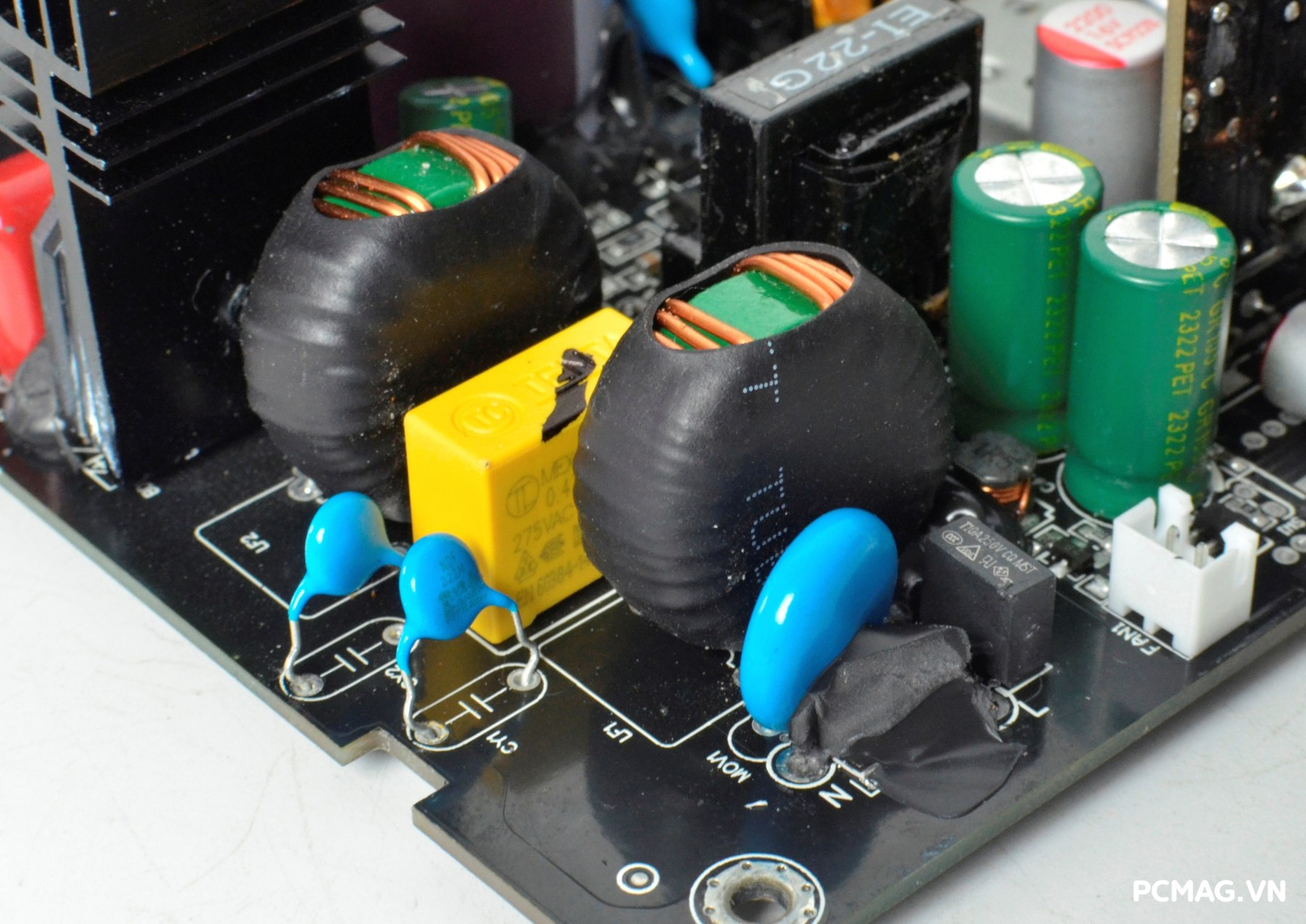

AIGO AX850T 850W ATX 3.0 / PCIe 5.0 được trang bị tầng lọc nhiễu EMI đầy đủ với 2 lớp lọc, giúp hạn chế nhiễu điện từ và đảm bảo nguồn điện đầu vào ổn định hơn. Ngoài ra, bộ nguồn còn sử dụng MOV (Metal Oxide Varistor) linh kiện thường thấy trên các dòng PSU cao cấp, nhằm bảo vệ hệ thống trước các hiện tượng quá áp từ lưới điện.

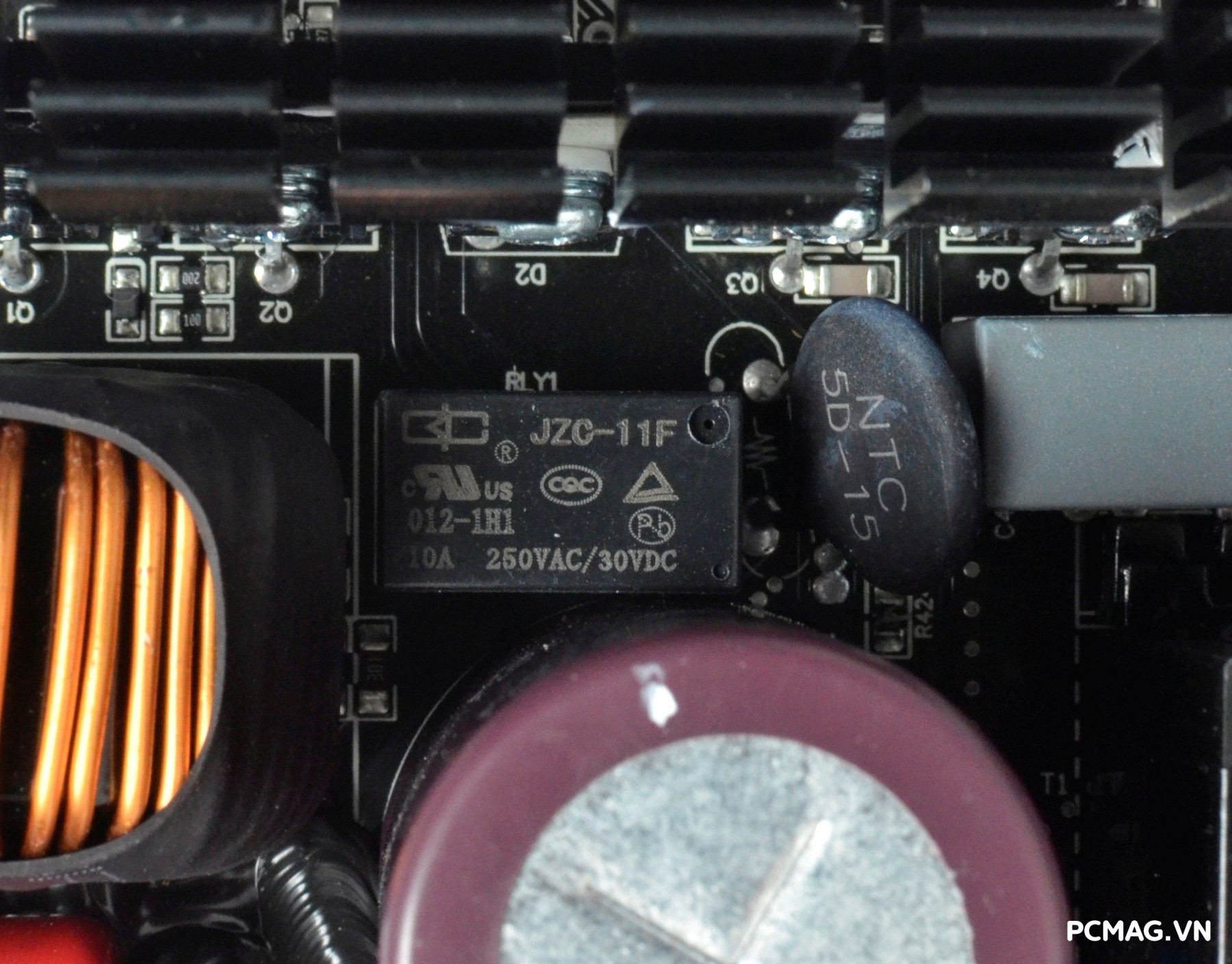

Thành phần giảm dòng khởi động (inrush current) cũng được thiết kế đầy đủ với 1 NTC 5Ω kết hợp cùng rơ-le bypass, được đặt trước tụ điện chính của bộ nguồn. Giải pháp này giúp hạn chế dòng điện tăng đột ngột khi khởi động, đồng thời cải thiện độ bền và độ ổn định cho toàn bộ hệ thống nguồn.

Khối chỉnh lưu và tụ lọc chính

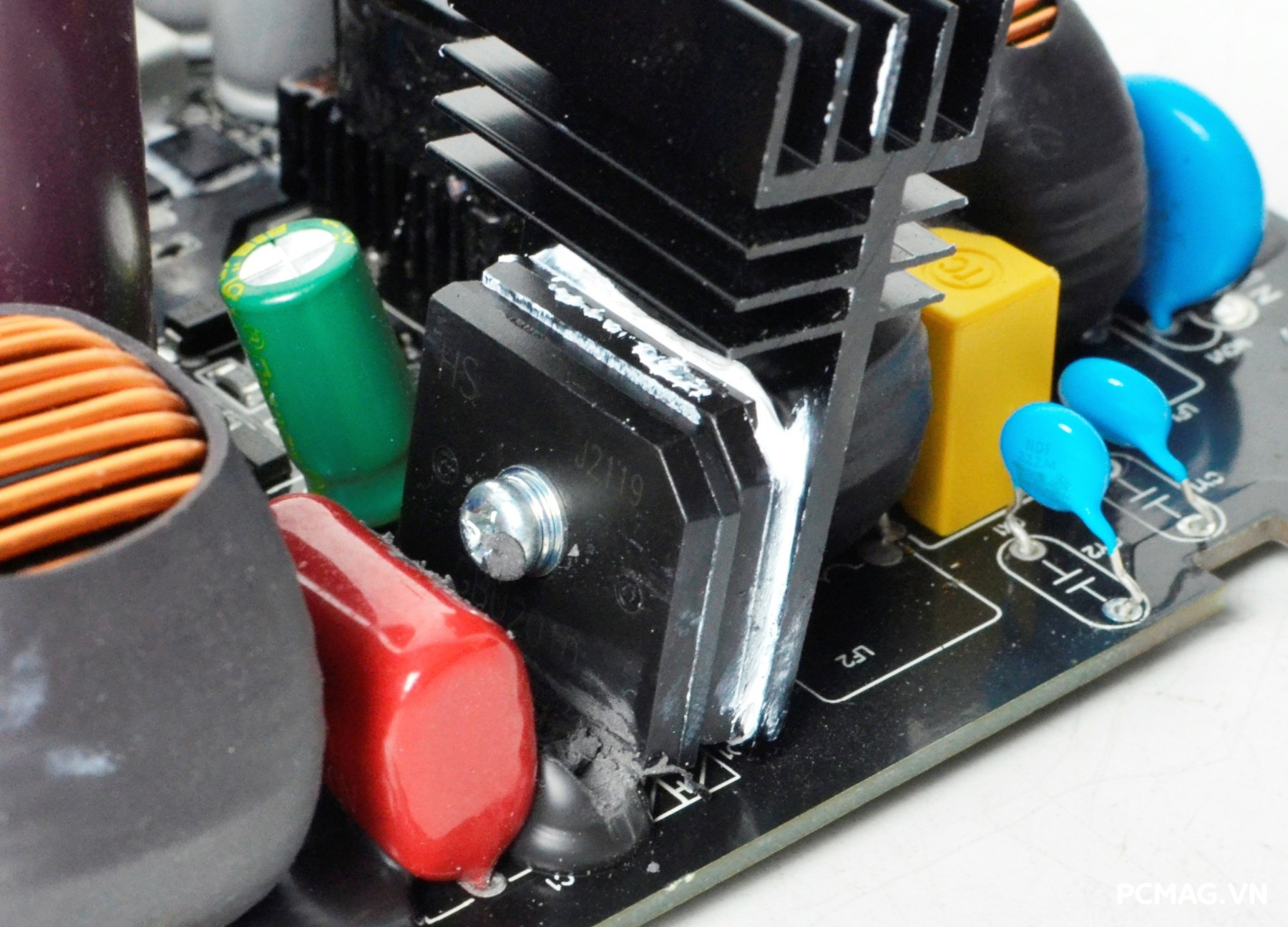

Ở tầng chỉnh lưu đầu vào, AIGO AX850T 850W ATX 3.0 / PCIe 5.0 sử dụng cặp diode cầu GBU2010 (20A), được gắn trên phiến tản nhiệt bằng nhôm để nhận luồng gió làm mát trực tiếp từ quạt, giúp đảm bảo khả năng tản nhiệt và hoạt động ổn định khi tải cao.

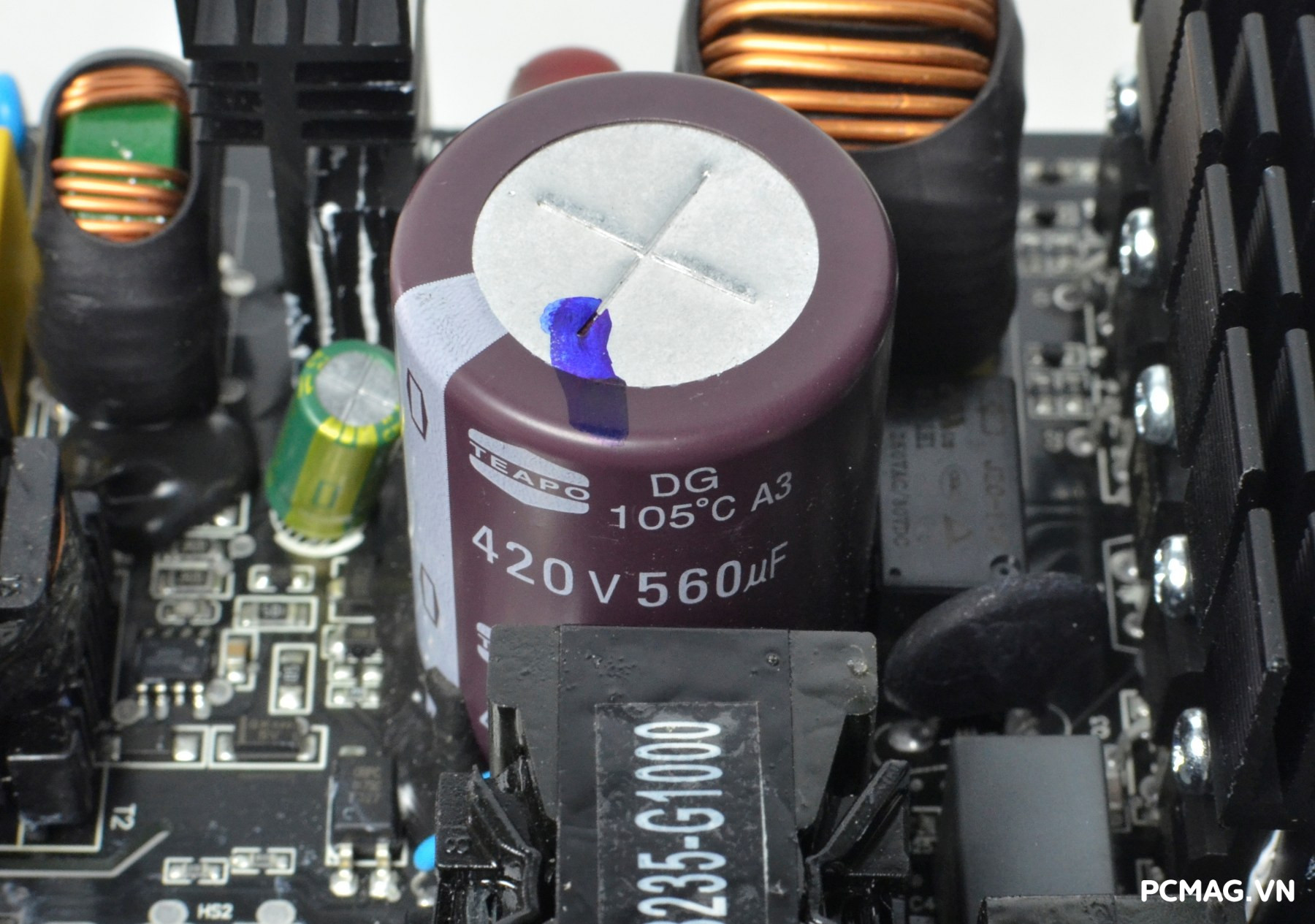

Ngay sau đó là tụ điện chính dung lượng 560µF / 420V, đến từ thương hiệu Teapo (Đài Loan), có nhiệm vụ lọc và ổn định nguồn điện đầu vào trước khi chuyển sang các tầng xử lý tiếp theo của bộ nguồn. Thiết kế này góp phần đảm bảo khả năng cung cấp điện ổn định cho toàn hệ thống.

Tầng PFC và mạch cộng hưởng

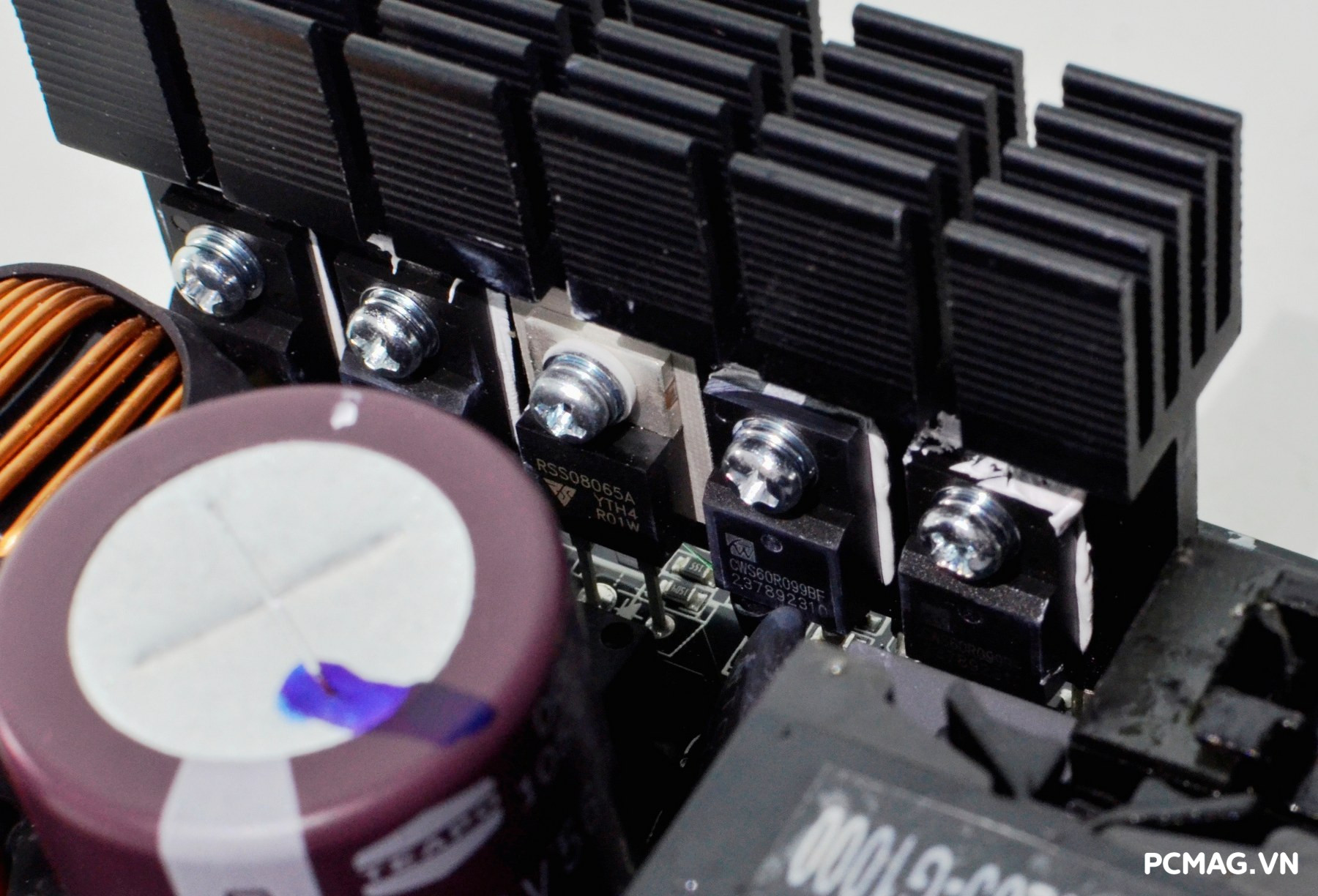

Ở tầng PFC và LLC/PWM, bộ nguồn sử dụng các MOSFET CWS60R099BF (40A) đến từ hãng P&S, đảm nhiệm vai trò chuyển mạch và nâng cao hiệu suất hoạt động của hệ thống nguồn.

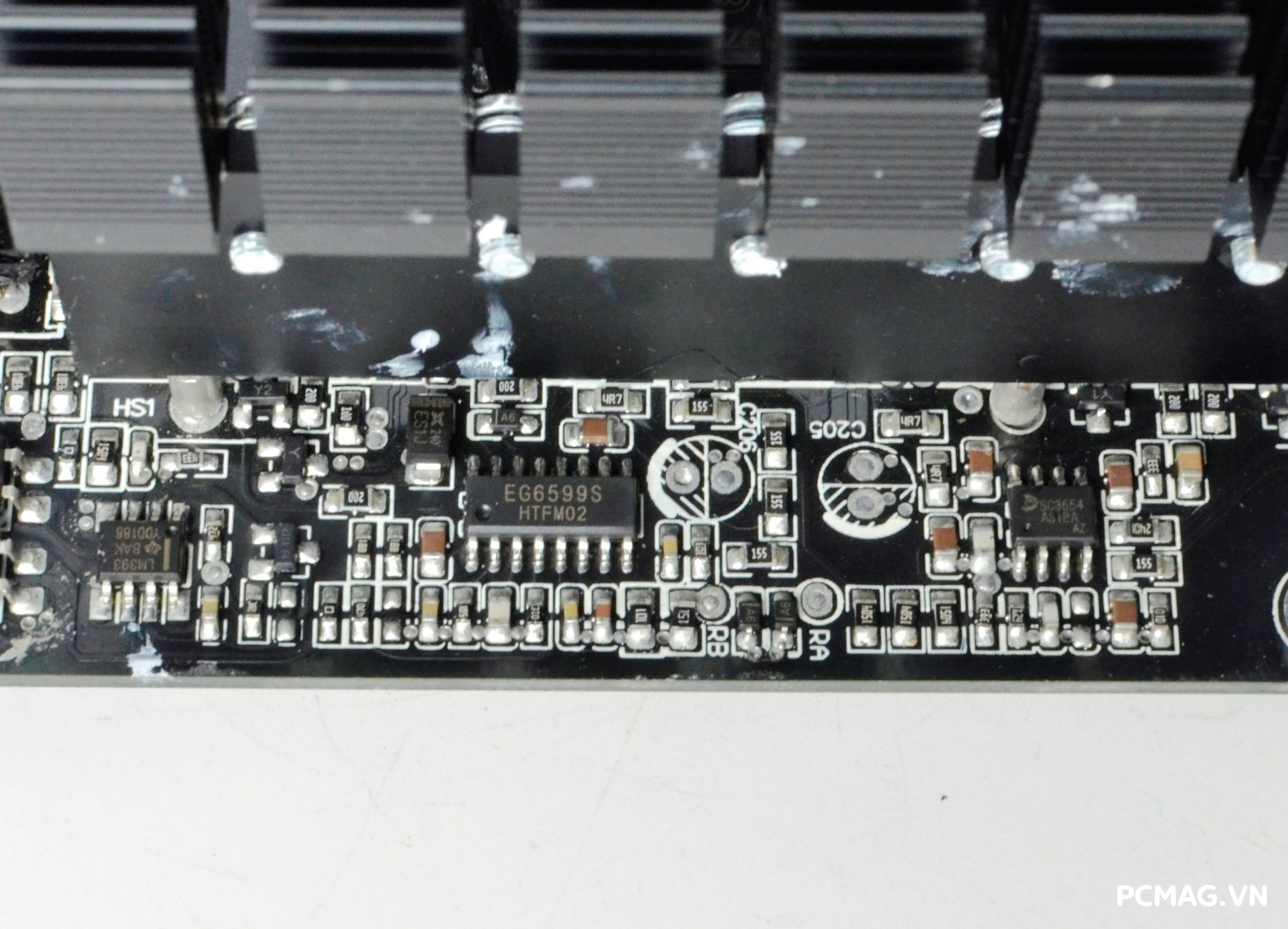

Phần Active PFC được điều khiển bởi IC Safety Chip SC3654, có nhiệm vụ ổn định điện áp đầu vào và cải thiện hệ số công suất. Trong khi đó, tầng cộng hưởng LLC sử dụng IC điều khiển EG6599S đến từ EGmicro – thương hiệu khá quen thuộc với cộng đồng DIY nguồn sine chuẩn và inverter, nổi tiếng về các giải pháp điều khiển mạch công suất ổn định và hiệu quả.

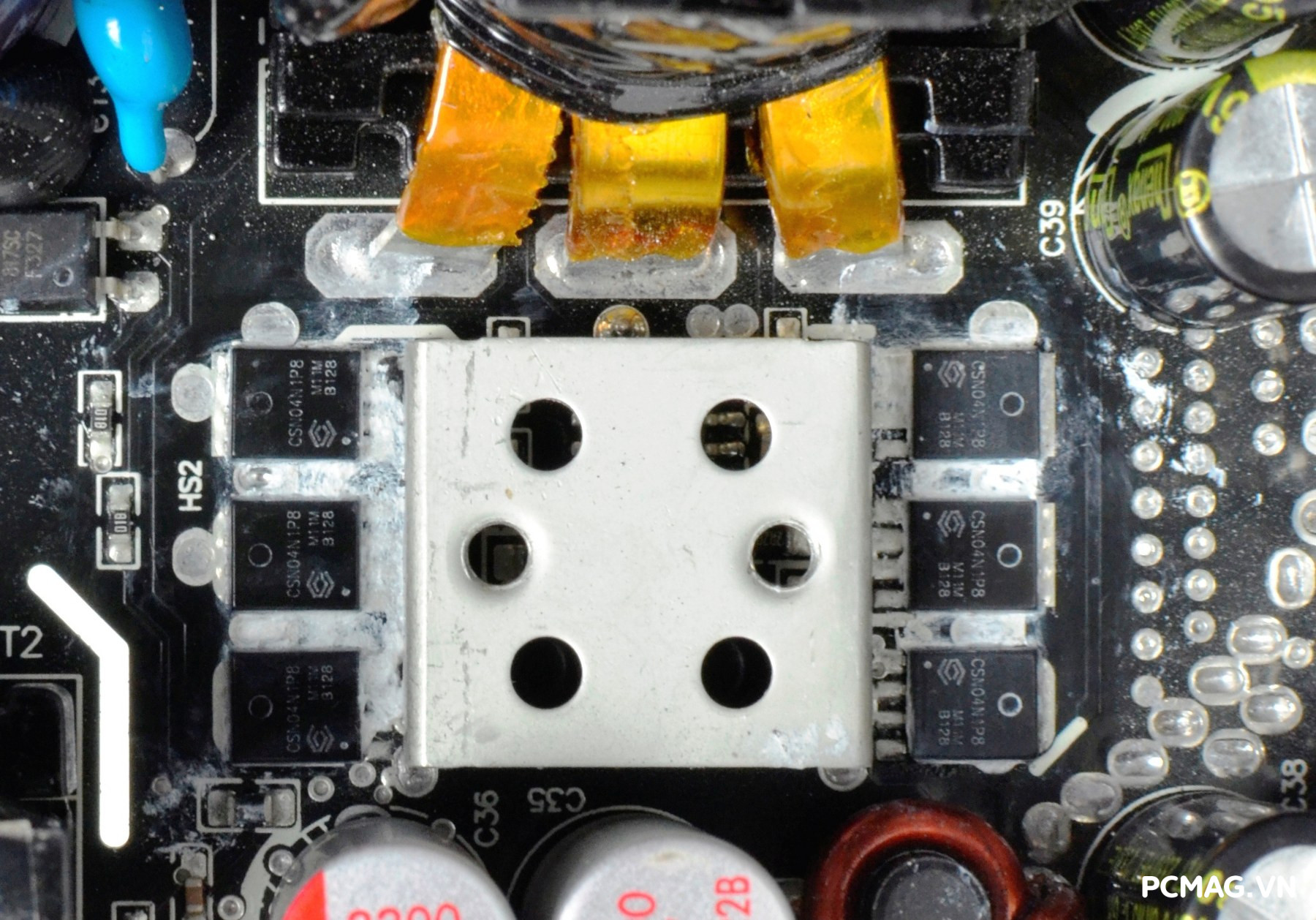

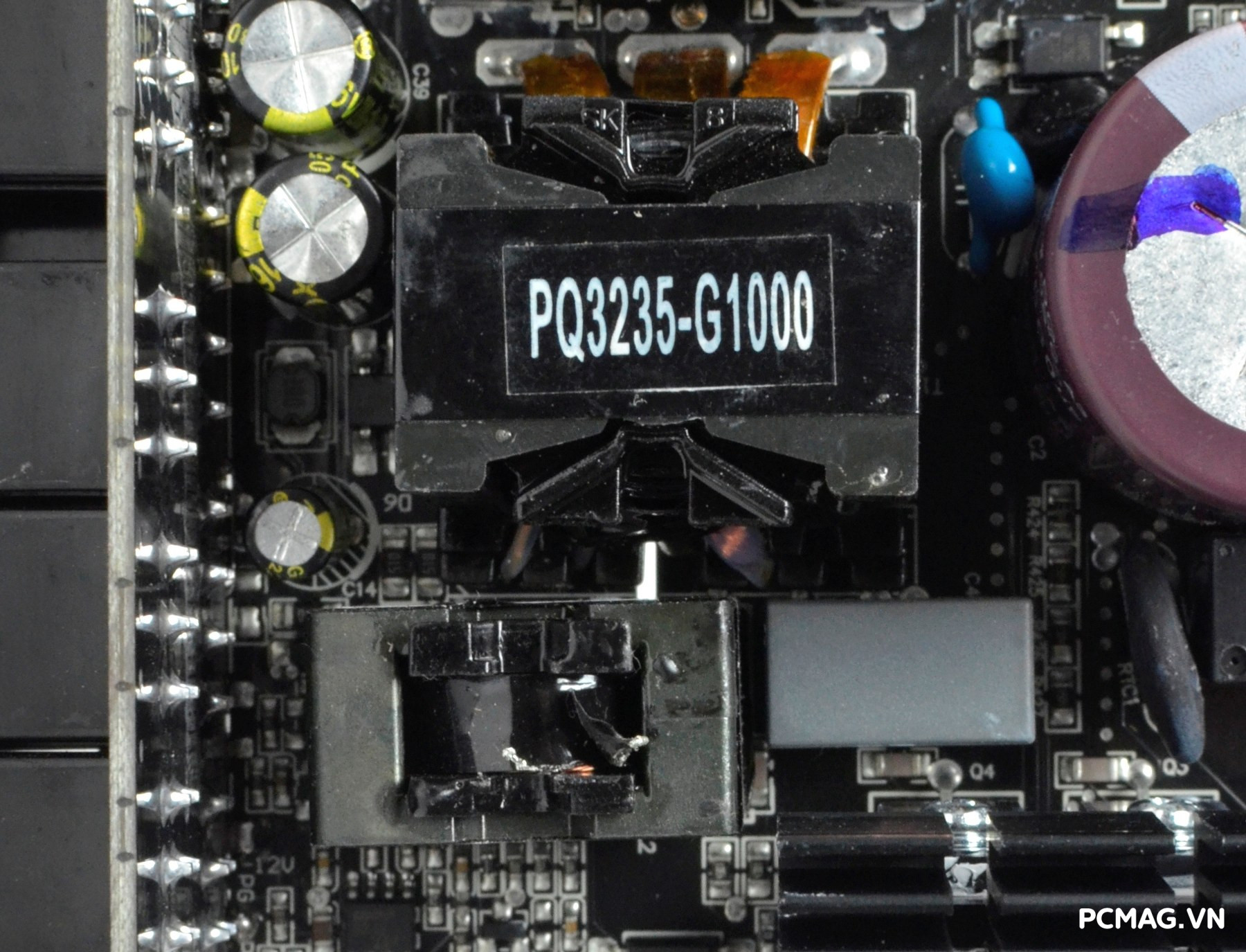

Bộ nguồn sử dụng 6 MOSFET CSN04N1P8 (160A) đảm nhiệm nhiệm vụ chỉnh lưu đồng bộ (Synchronous Rectification) cho đường +12V duy nhất. Các MOSFET này được hàn trên mặt trên của bo mạch chính và gắn với khối tản nhiệt nhôm kích thước lớn, giúp truyền nhiệt hiệu quả.

Thiết kế này cho phép các linh kiện nhận luồng gió làm mát trực tiếp từ quạt, cải thiện khả năng tản nhiệt và đảm bảo hoạt động ổn định ngay cả khi bộ nguồn vận hành ở mức tải cao.

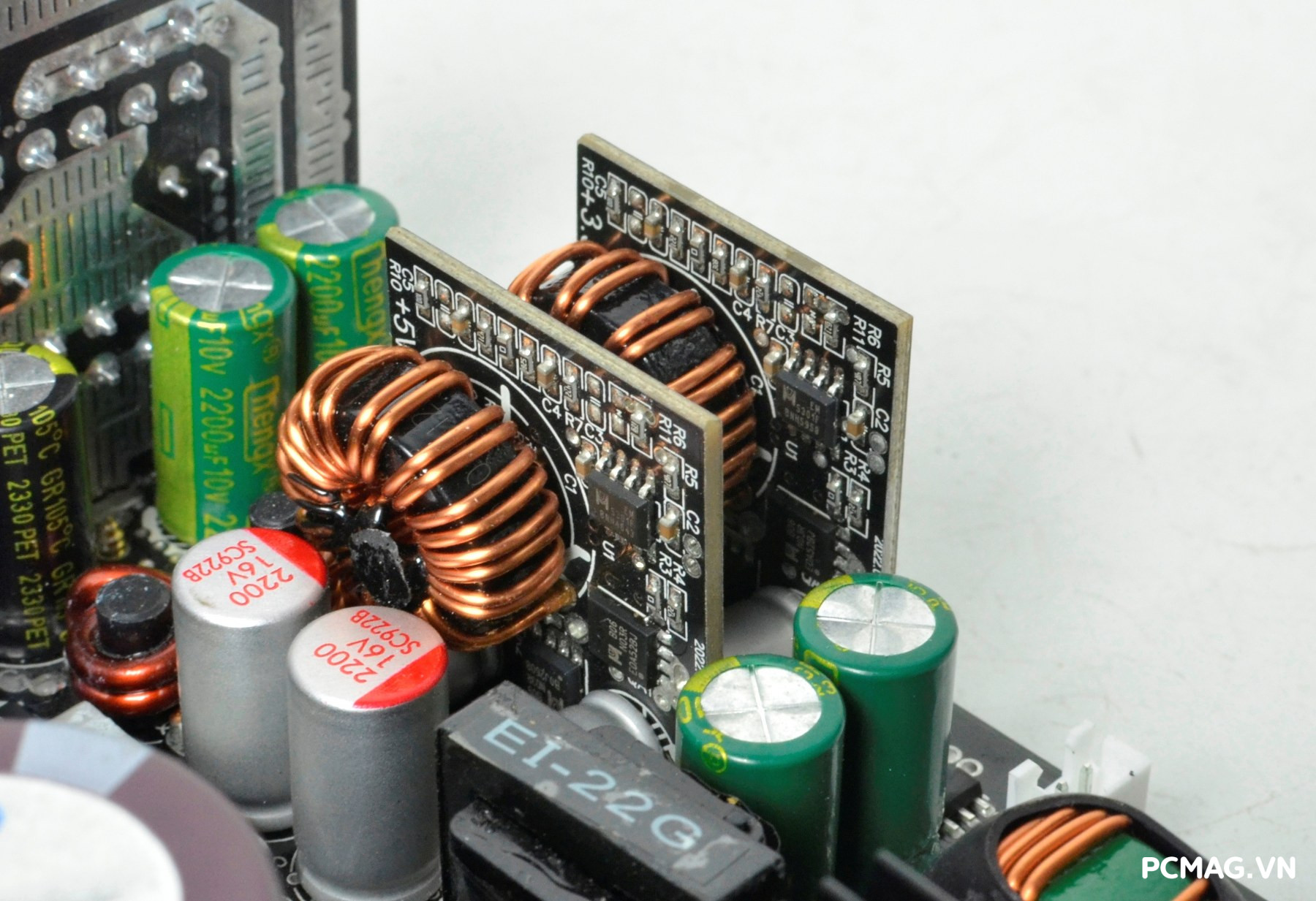

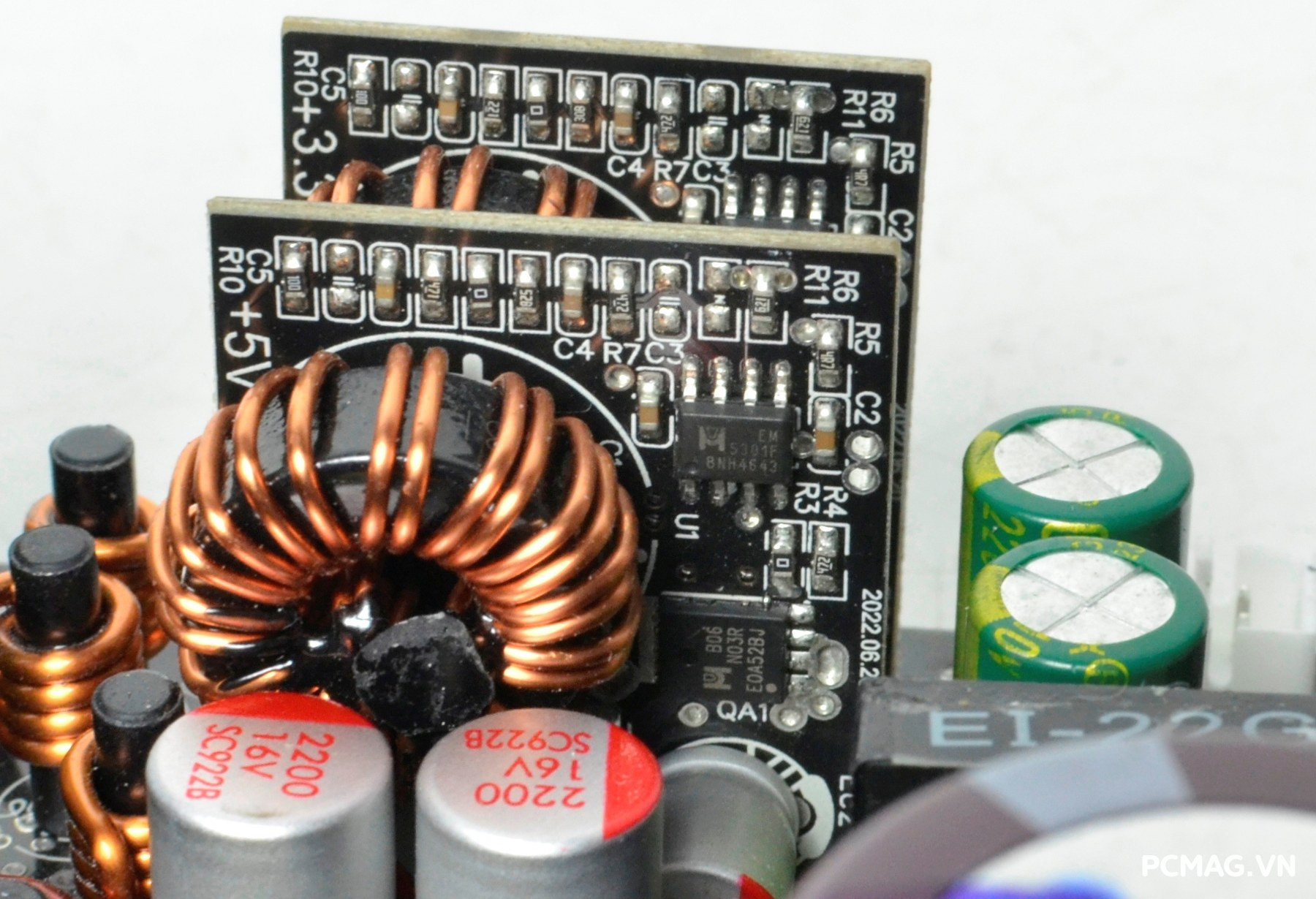

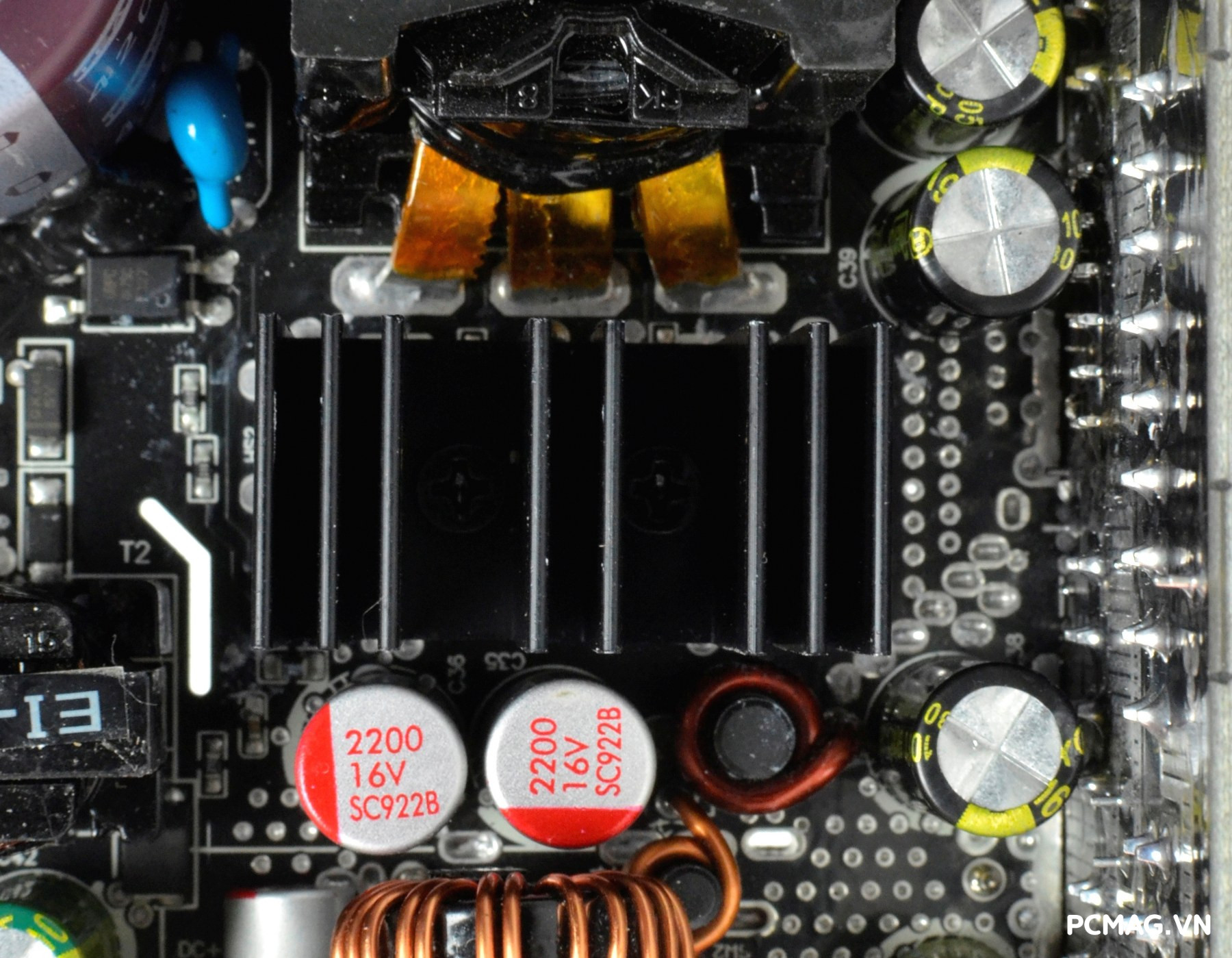

Các đường điện áp +5V và +3.3V trên AIGO AX850T 850W được tạo ra từ hai mạch DC to DC (VRM) riêng biệt, giúp đảm bảo điện áp ổn định và hiệu suất chuyển đổi cao. Hai mạch này sử dụng IC điều khiển Excelliance MOS EM5301F, kết hợp với cặp MOSFET EMB06N03HR để thực hiện quá trình chuyển đổi điện áp từ đường +12V sang +5V và +3.3V một cách hiệu quả và ổn định.

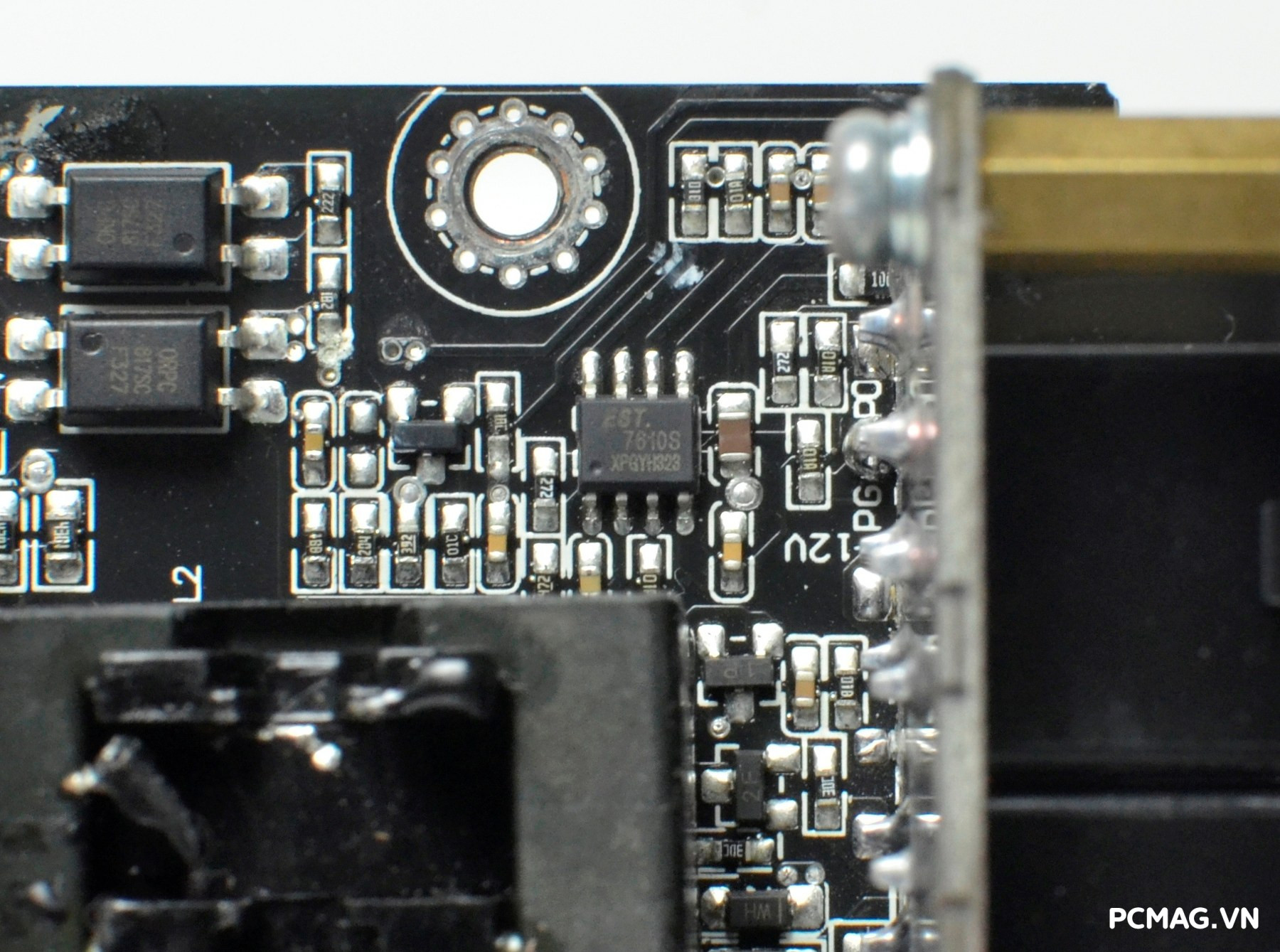

Bộ nguồn sử dụng IC giám sát ESThome 7610S để theo dõi và bảo vệ hoạt động của hệ thống điện. IC này cung cấp ba cơ chế bảo vệ quan trọng gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch) trên cả ba đường điện chính, giúp đảm bảo an toàn cho toàn bộ linh kiện trong hệ thống khi có sự cố xảy ra.

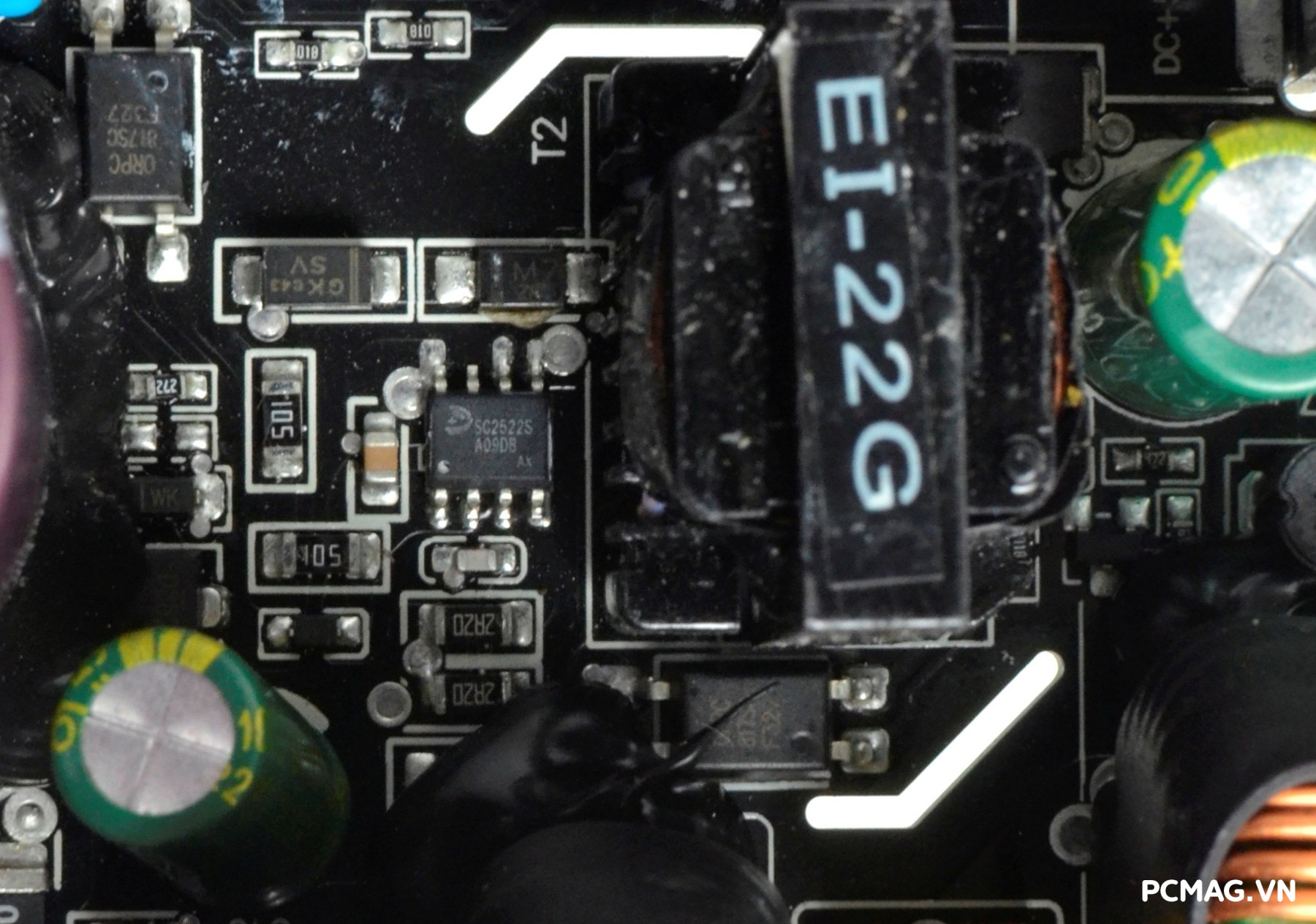

Ngoài ra, đường điện 5VSB (5V standby) được tạo ra bởi IC tích hợp Safety Chip SC2522S, đảm nhiệm việc cung cấp nguồn chờ ổn định cho các chức năng như bật/tắt máy từ mainboard và các chế độ chờ của hệ thống.

Ở khu vực lọc nhiễu cho các đường điện đầu ra, AIGO AX850T 850W ATX 3.0 / PCIe 5.0 sử dụng kết hợp giữa tụ rắn và tụ hóa đến từ thương hiệu ChengX, giúp ổn định điện áp và giảm nhiễu ripple trên các đường cấp nguồn.

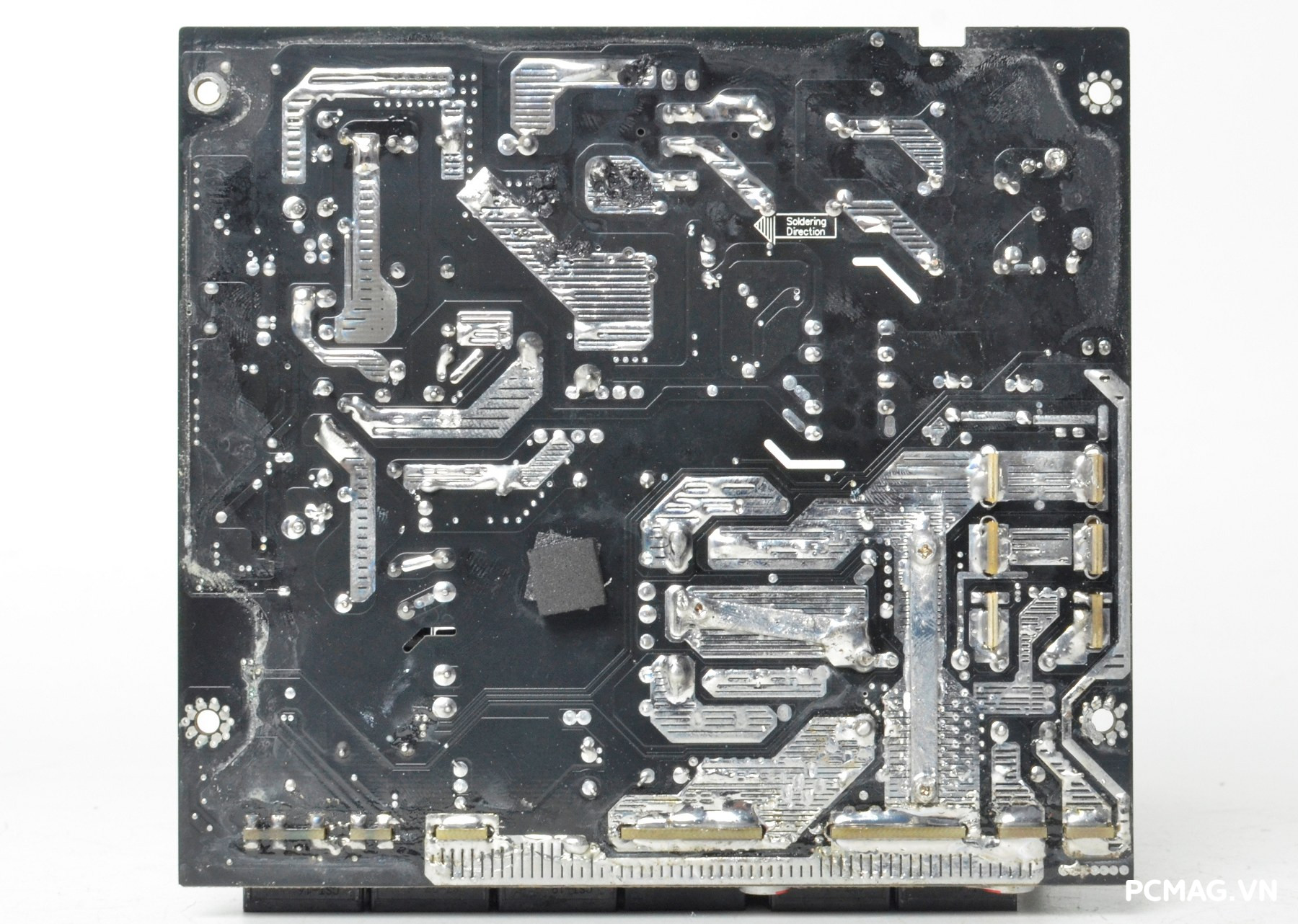

Tuy nhiên, bề mặt mạch in (PCB) vẫn chưa được làm sạch hoàn toàn khi quan sát thực tế, vẫn còn một số vết flux hàn còn đọng lại sau quá trình sản xuất. Điều này không ảnh hưởng nhiều đến khả năng hoạt động, nhưng về mặt hoàn thiện thì vẫn có thể cải thiện tốt hơn.

III. Thử nghiệm PSU AIGO AX850T 850W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường +12V trên các bộ nguồn single rail được chia thành hai nhóm tải chính trong quá trình thử nghiệm:

• 12V1: Cấp điện cho toàn bộ linh kiện sử dụng đường +12V ngoại trừ CPU (mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: Chỉ cấp điện cho CPU thông qua đầu nguồn ATX12V/EPS12V.

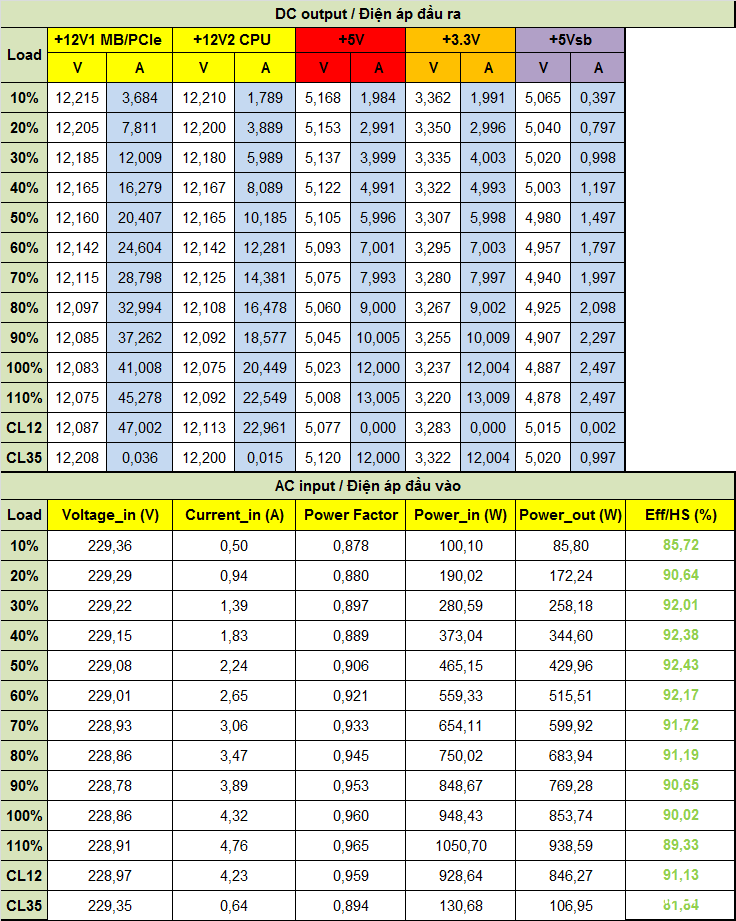

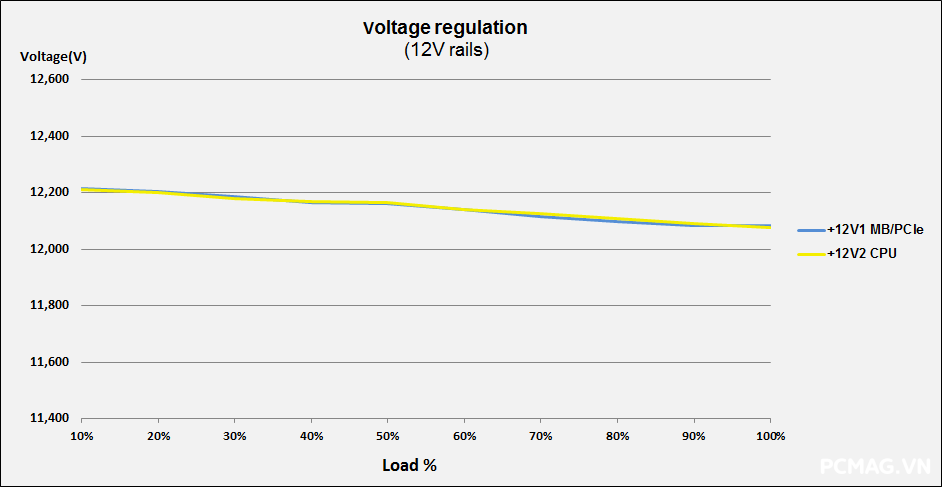

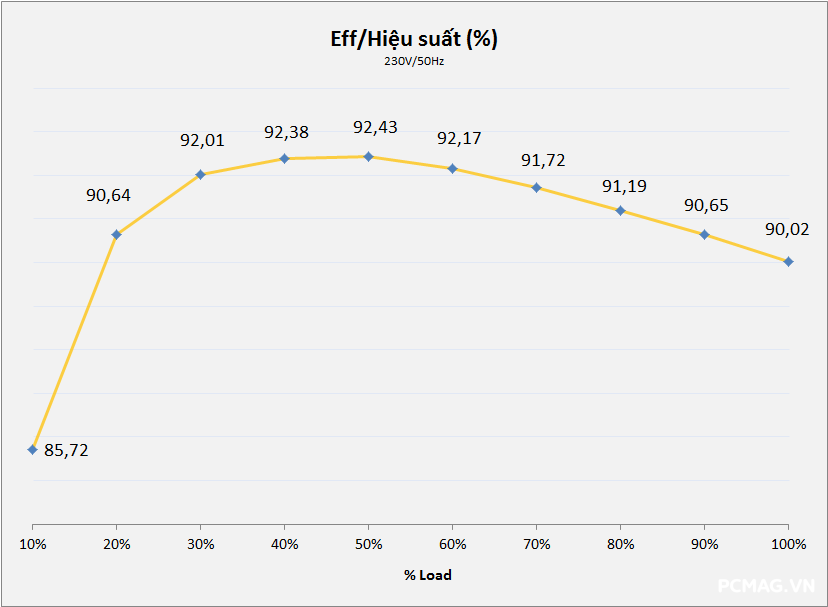

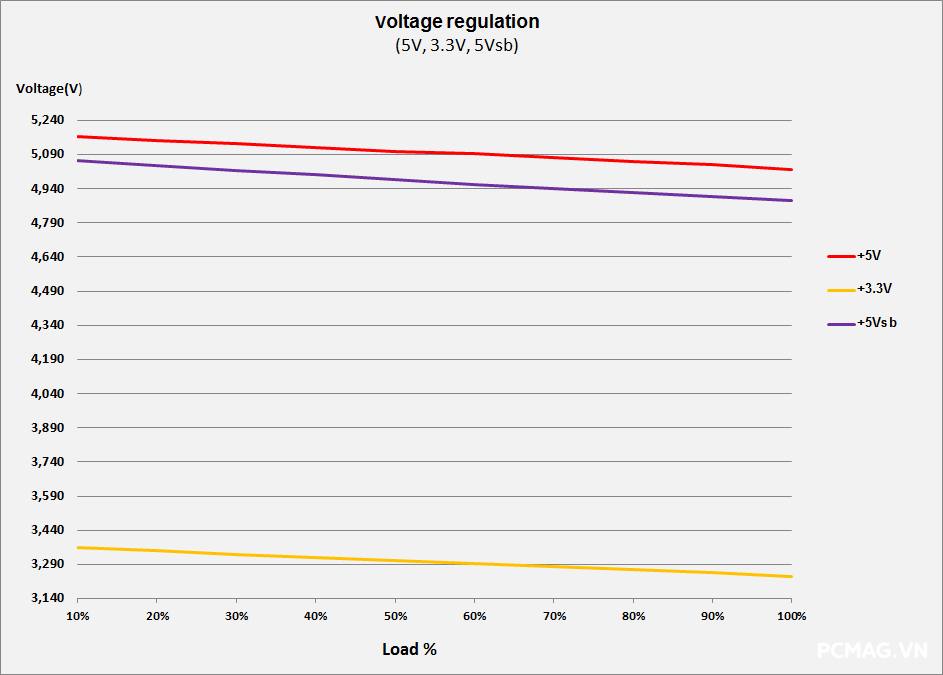

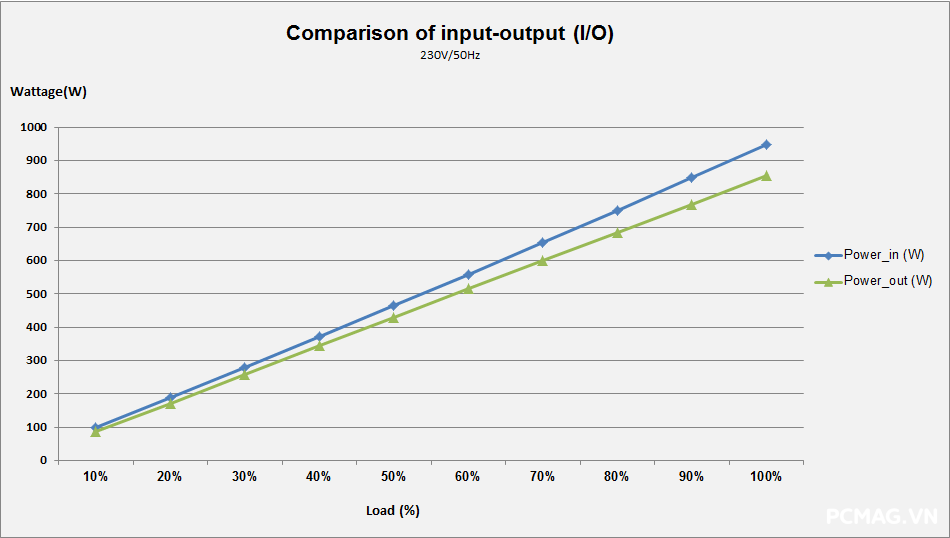

Trong quá trình thử tải, AX850T 850W ATX3.0/PCIe5.0 hoàn thành ổn định tất cả các mức tải theo tiêu chuẩn. Điện áp trên các đường nguồn dao động rất nhỏ và luôn nằm trong giới hạn cho phép của chuẩn ATX. Hiệu suất tối đa đạt khoảng 92.43% tại điện áp đầu vào 230Vac, tương đương mức 80 Plus Gold.

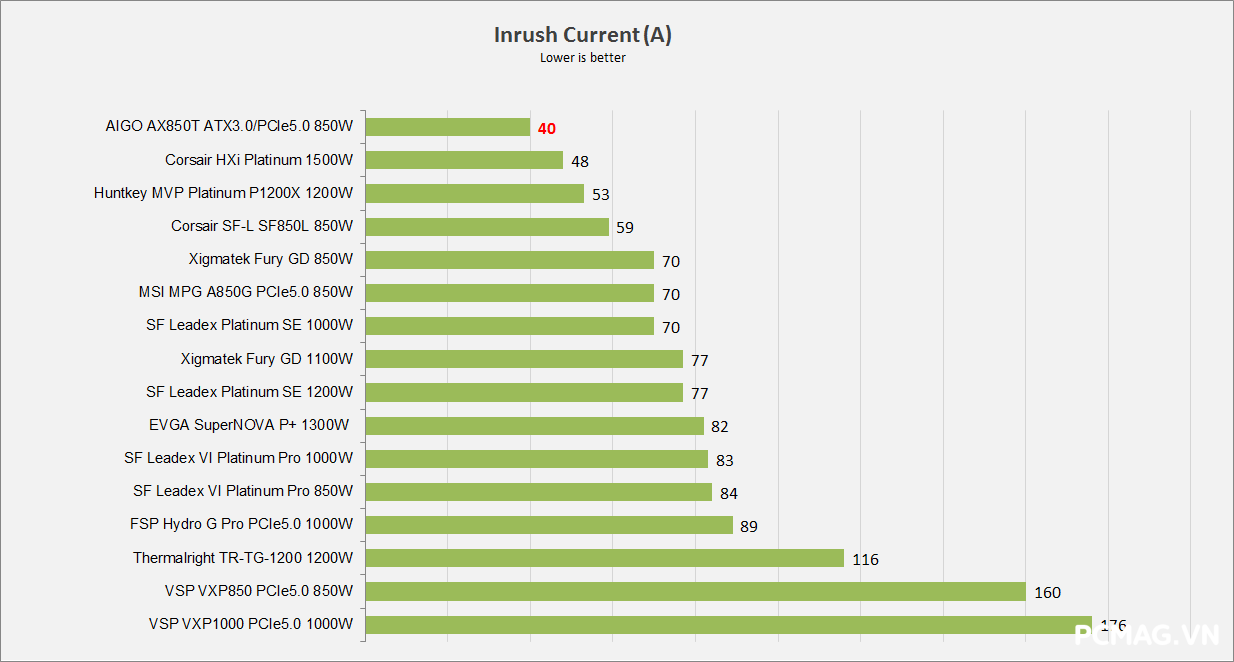

2. Inrush Current Testing (Dòng khởi động)

Trong bài thử nghiệm dòng khởi động, AX850T 850W ATX3.0/PCIe5.0 cho kết quả rất tốt với mức Inrush Current chỉ khoảng 40A. Đây là mức khá thấp so với nhiều bộ nguồn cao cấp đã từng được thử nghiệm, giúp giảm áp lực lên hệ thống điện khi bật nguồn và góp phần tăng độ ổn định cho toàn bộ hệ thống.

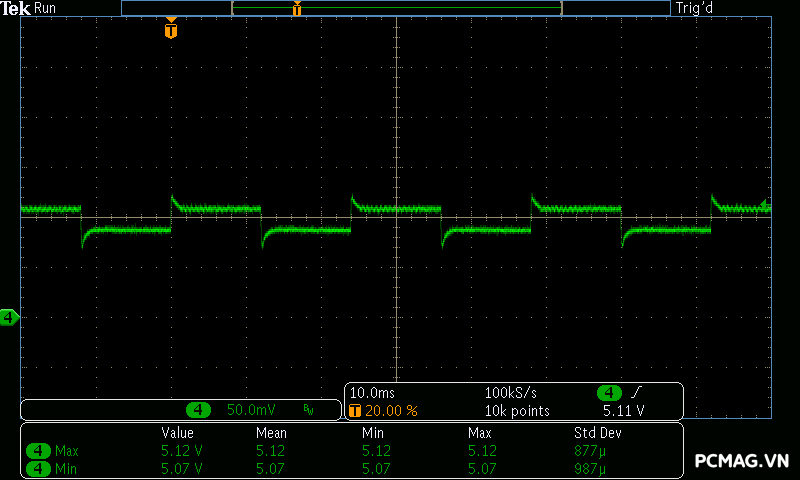

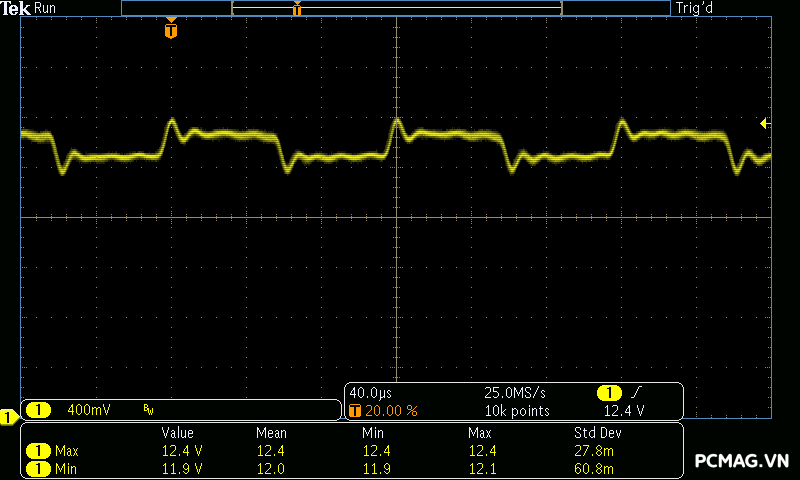

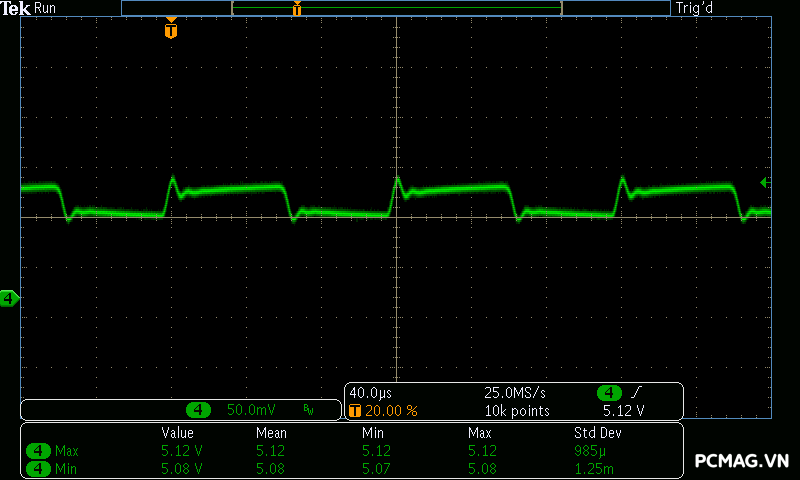

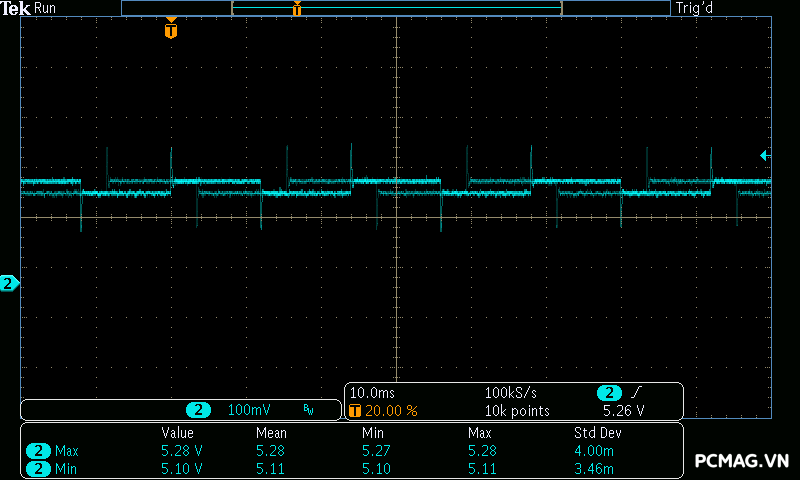

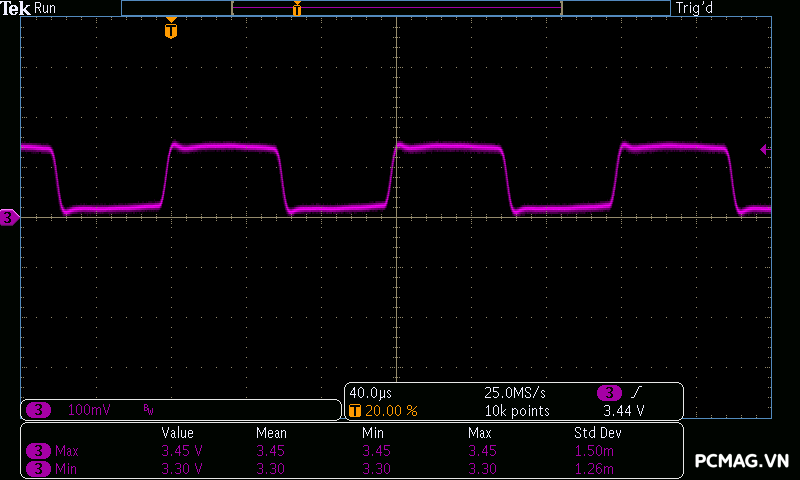

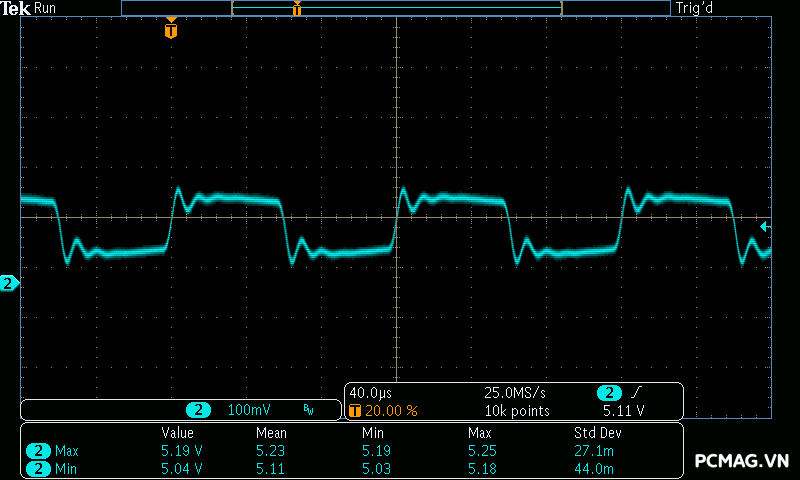

3. Sync Transient Response Test (Tải biến thiên)

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • +12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • +5V & +3.3V: 1A/µs
  • +5Vsb: 0.1A/µs
    (theo tiêu chuẩn Intel ATX 3.0)

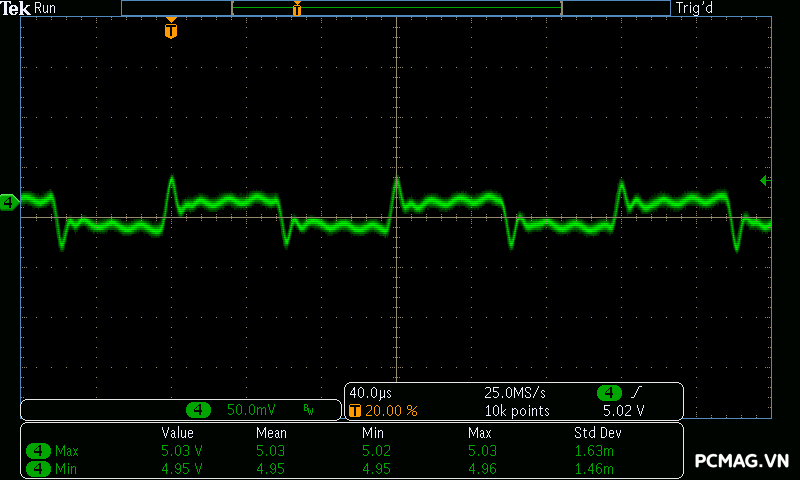

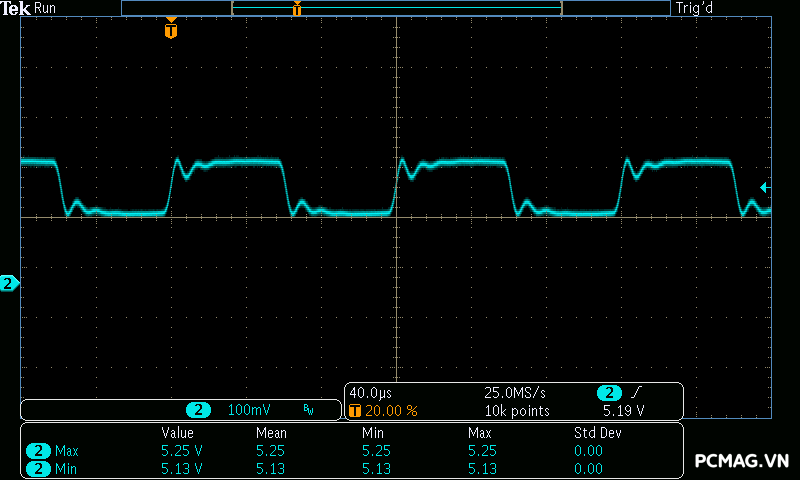

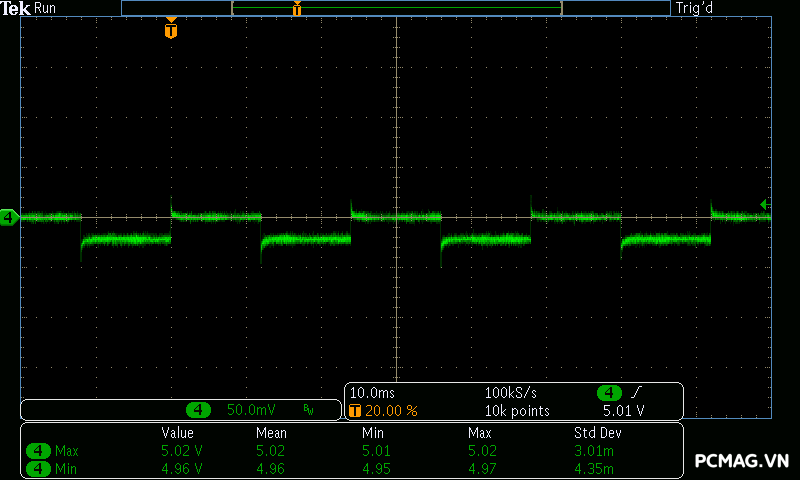

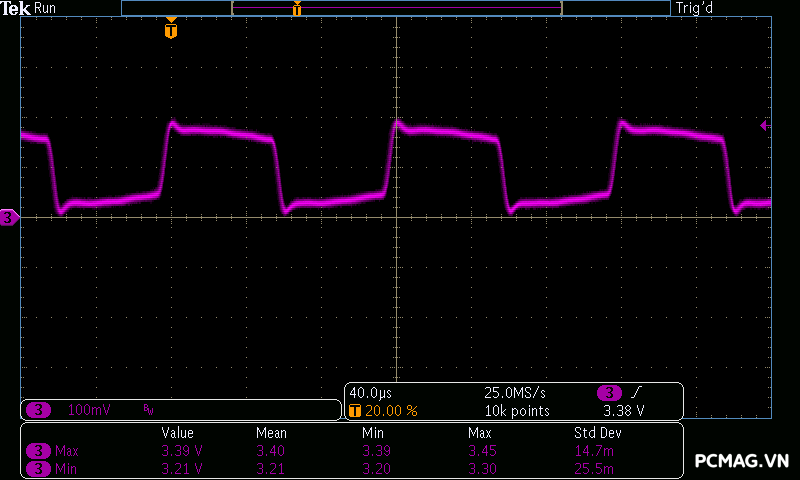

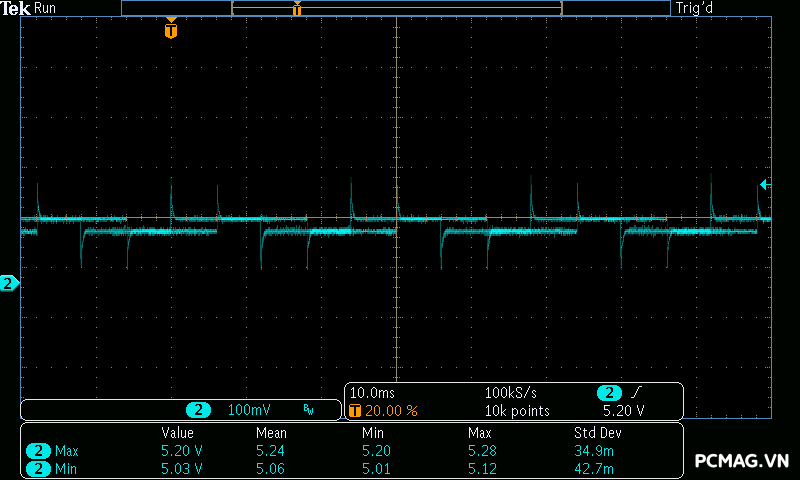

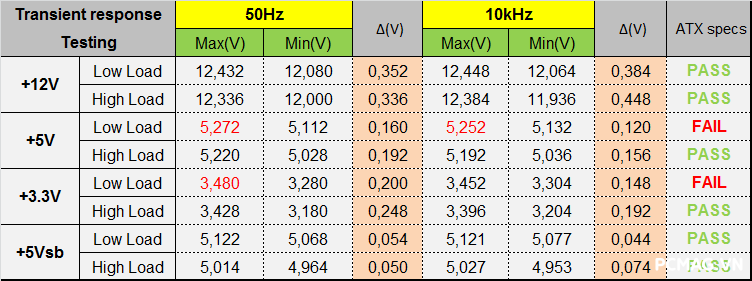

Trong bài kiểm tra tải biến thiên, AX850T 850W ATX3.0/PCIe5.0 cho thấy mức dao động điện áp trên các đường nguồn ở mức khá ổn định. Tuy nhiên, ở một số thời điểm đường 3.3V và 5V có sai lệch rất nhỏ, vượt nhẹ khỏi giới hạn tiêu chuẩn ATX khoảng 0.02V.

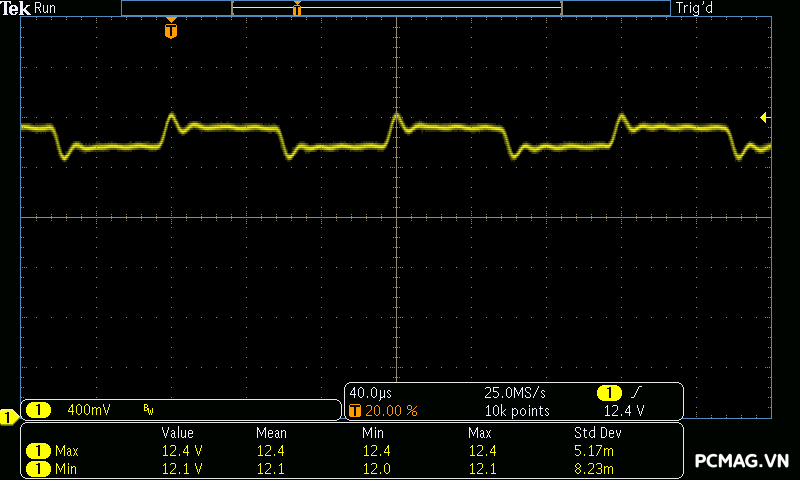

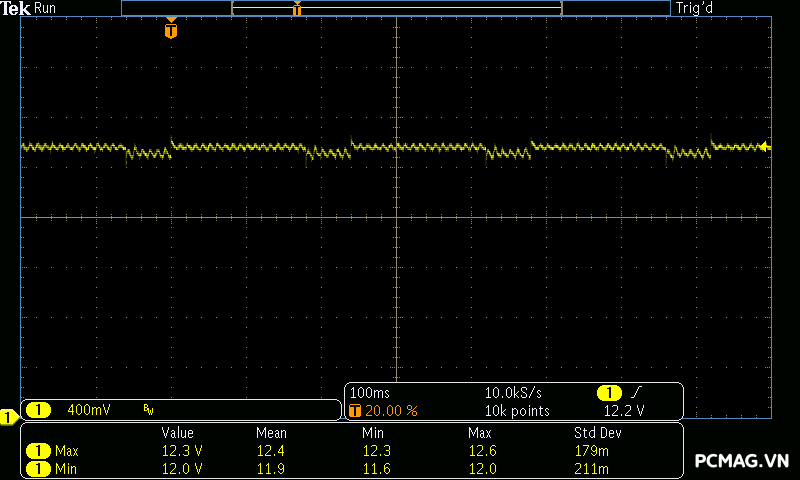

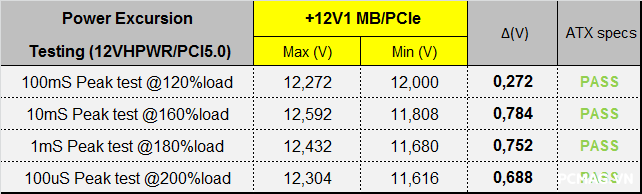

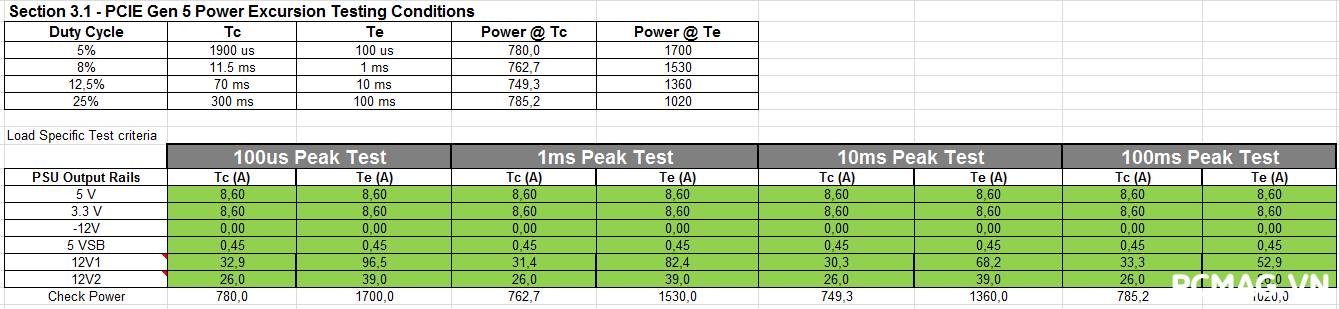

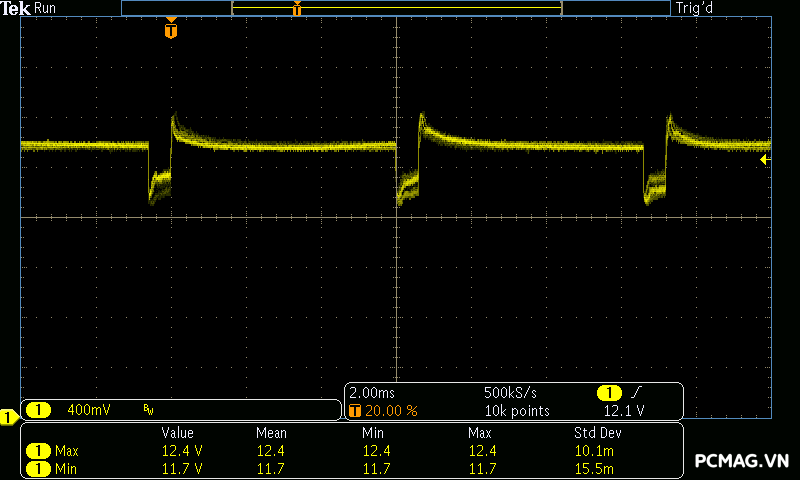

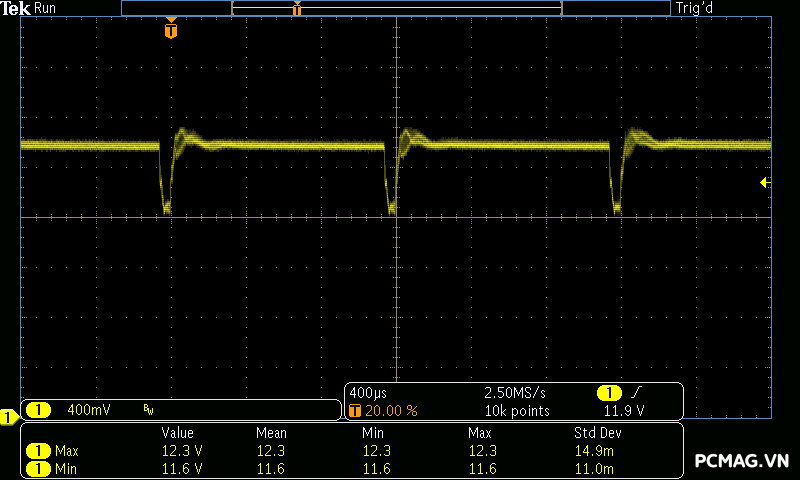

Ở bài thử Power Excursion mô phỏng dòng tiêu thụ tức thời của card đồ họa, bộ nguồn vẫn vượt qua một cách dễ dàng. Điện áp duy trì trong giới hạn cho phép của chuẩn ATX, và không xuất hiện hiện tượng sập nguồn hoặc mất ổn định trong suốt quá trình thử nghiệm.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

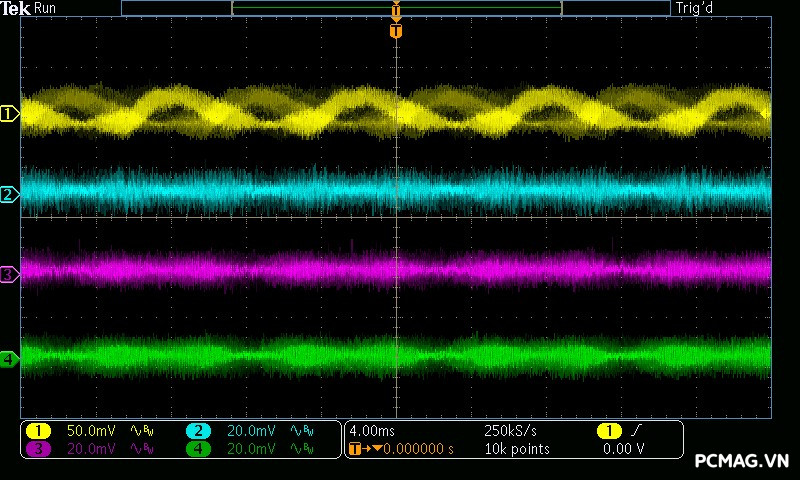

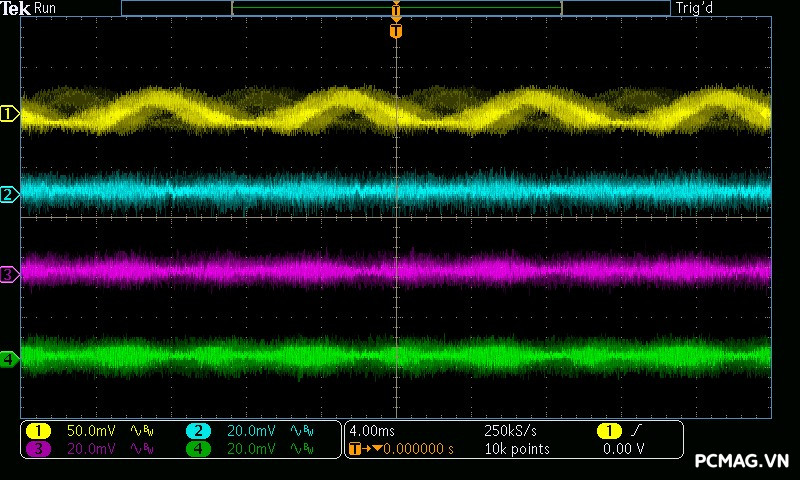

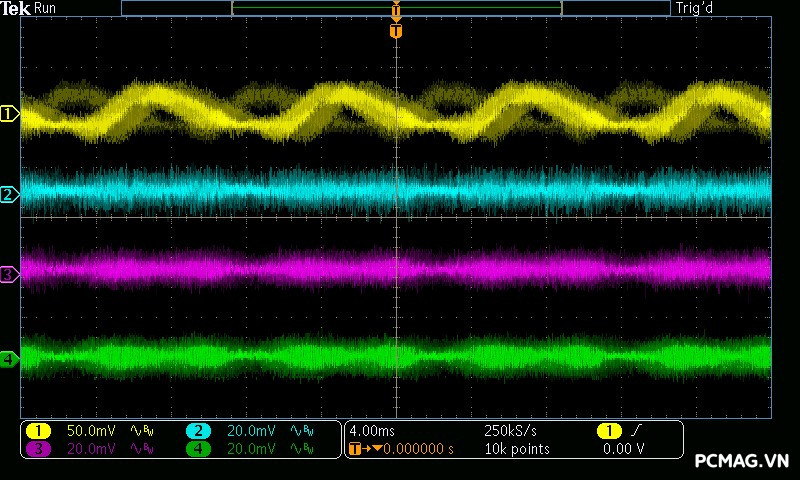

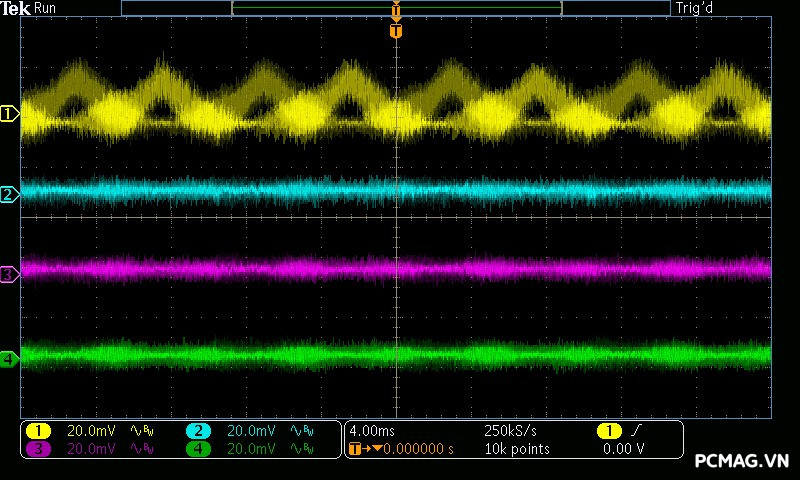

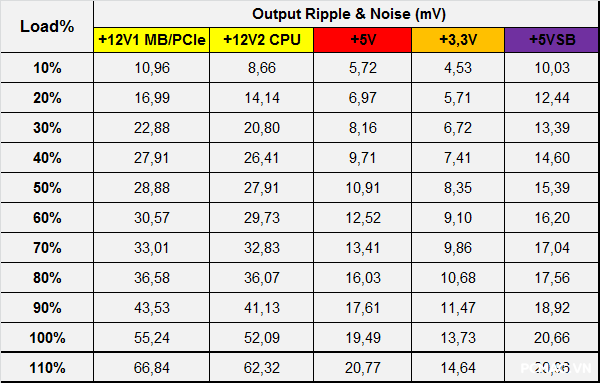

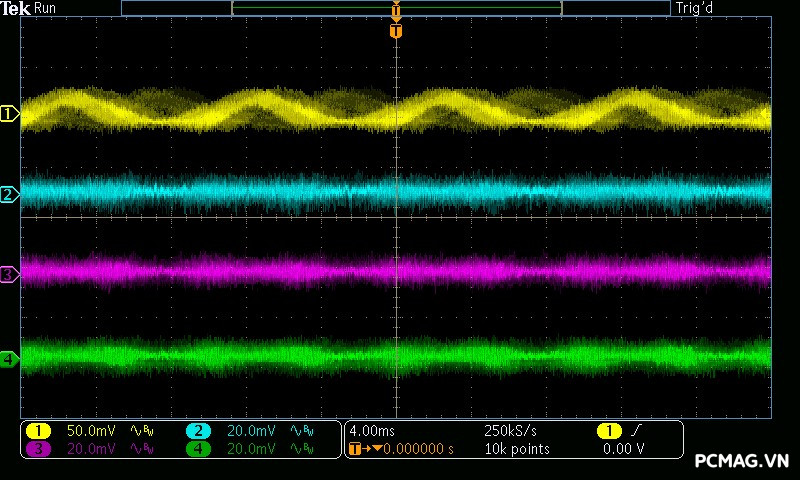

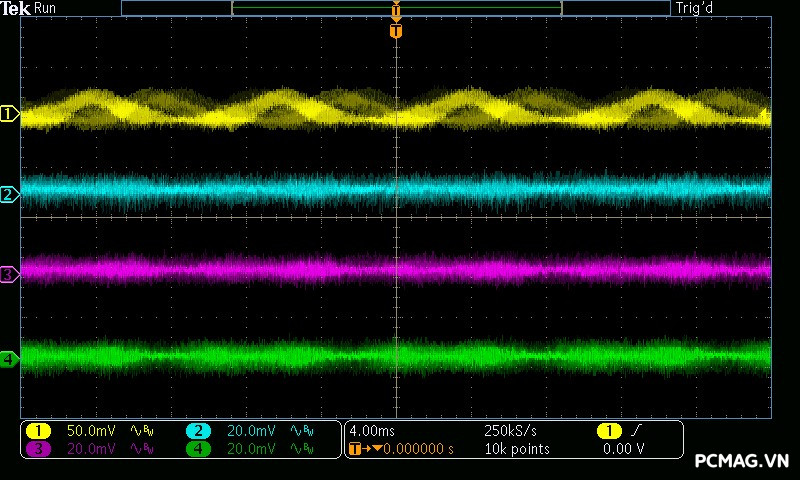

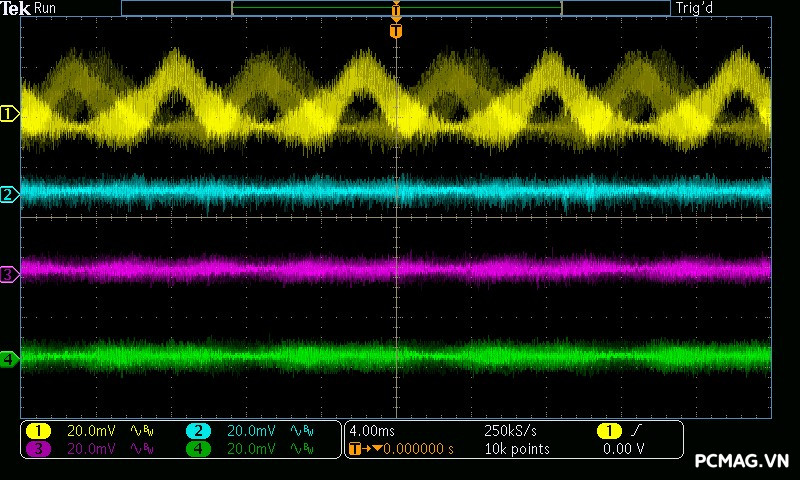

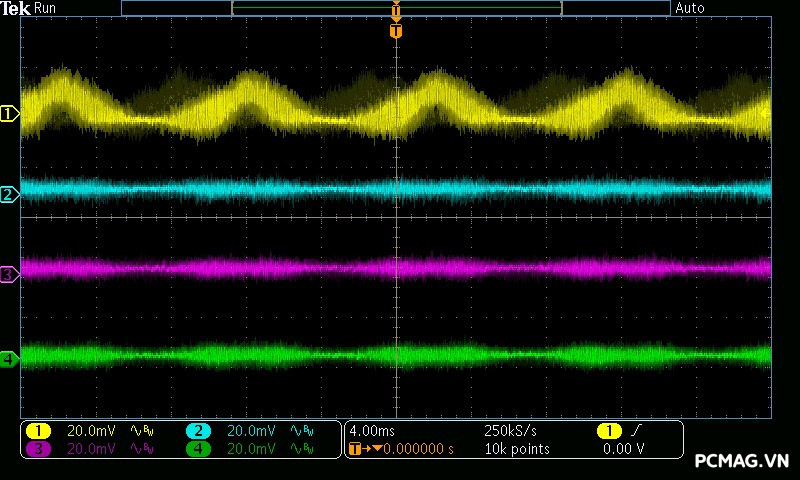

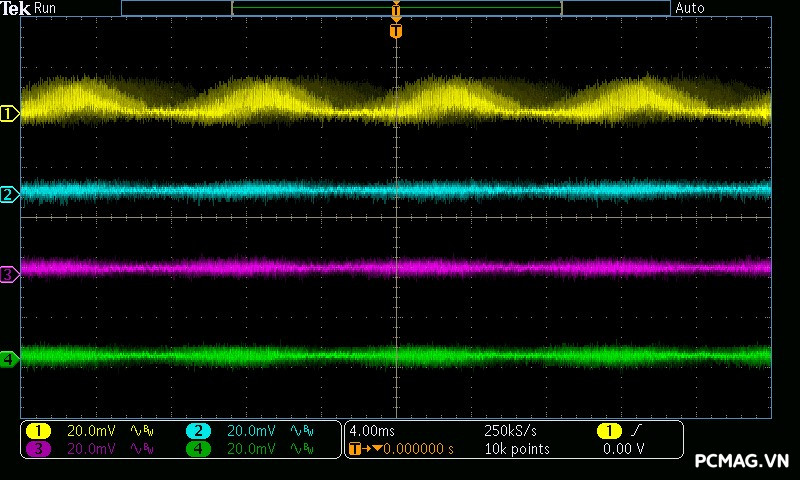

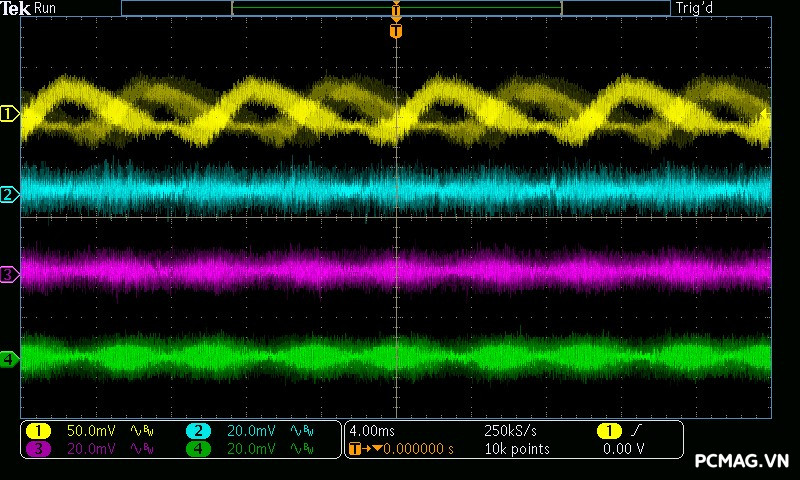

4. Ripple & Noise (Nhiễu AC cao tần)

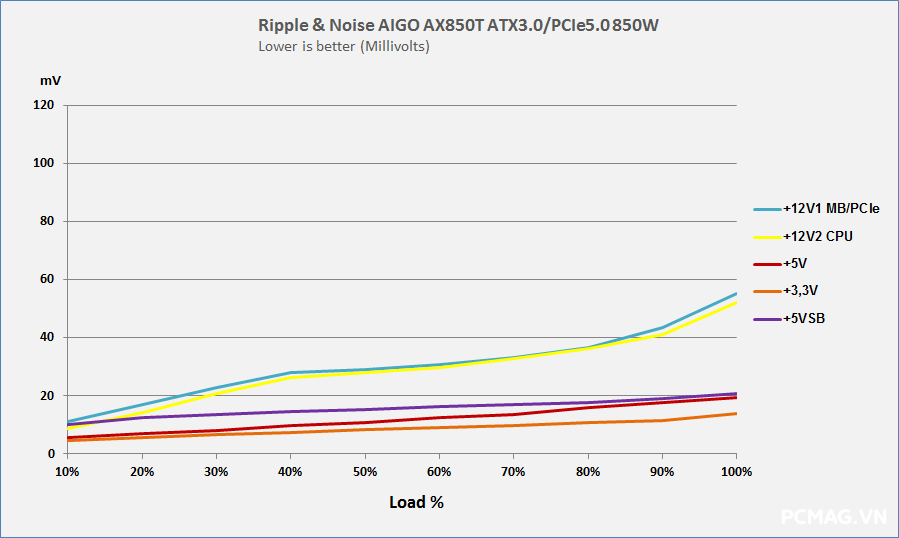

Trong bài kiểm tra Ripple & Noise, bộ nguồn AX850T 850W ATX3.0/PCIe5.0 cho kết quả ở mức khá tốt. Mức nhiễu tối đa trên đường +12V ghi nhận khoảng 50mV, vẫn nằm trong giới hạn cho phép của chuẩn ATX. Các đường điện còn lại như +5V và +3.3V đều có mức nhiễu thấp, dưới 20mV, cho thấy khả năng lọc nhiễu của bộ nguồn hoạt động hiệu quả.

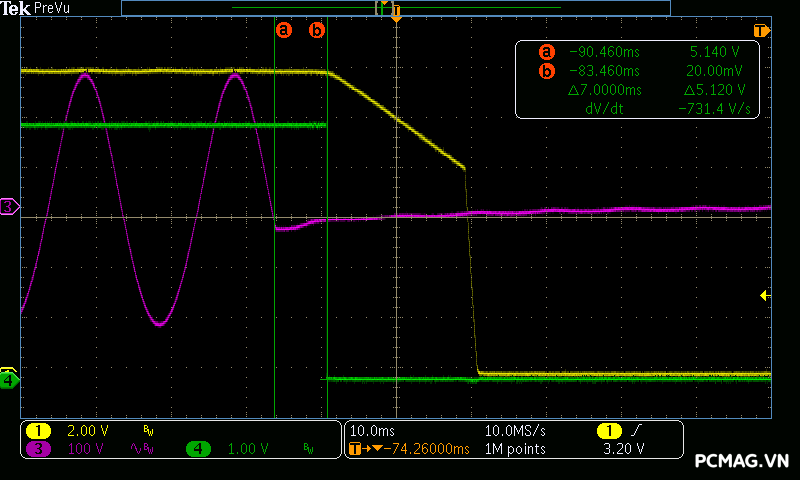

5. Hold-up Time (Thời gian lưu điện)

Trong bài kiểm tra Hold-up Time, bộ nguồn AX850T 850W ATX3.0/PCIe5.0 cho kết quả tương đối thấp so với yêu cầu của chuẩn ATX, khi thời gian lưu điện đo được khoảng 7ms so với mức tiêu chuẩn 16ms. Nguyên nhân chủ yếu đến từ việc tụ điện chính có điện dung không quá lớn so với công suất của bộ nguồn. Tuy vậy, điểm tích cực là thiết kế này cũng giúp dòng khởi động (Inrush Current) của PSU ở mức thấp, góp phần giảm tải cho hệ thống điện khi bật nguồn.

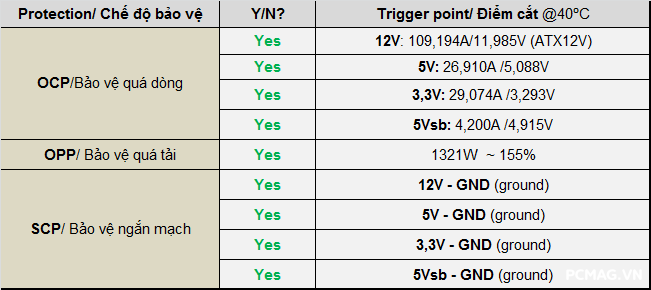

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ được trang bị trên AX850T 850W ATX3.0/PCIe5.0 hoạt động ổn định và phản hồi khá nhạy trong quá trình thử nghiệm. Bộ nguồn đều kích hoạt đúng các ngưỡng bảo vệ theo thiết kế, cho thấy hệ thống bảo vệ được triển khai hiệu quả. Trong các bài kiểm tra này, không ghi nhận bất kỳ vấn đề đáng chú ý nào.

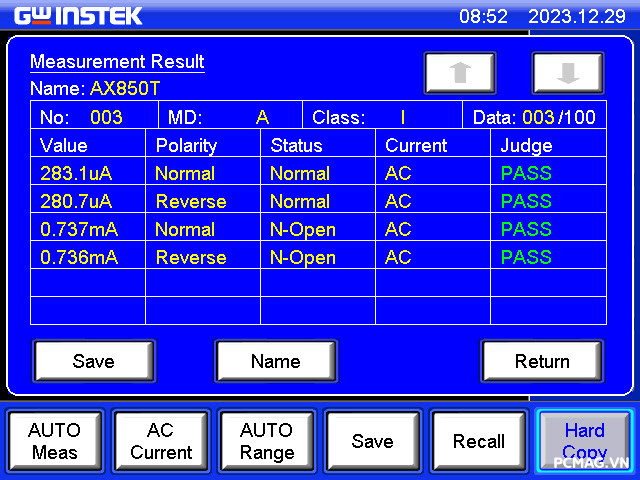

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị công nghệ thông tin Class I, trong đó có nguồn máy tính chuẩn ATX, tiêu chuẩn an toàn quy định dòng rò xuống đất không được vượt quá 3,5mA khi hoạt động ở mức điện áp đầu vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Với PSU có dải điện áp tối đa 240VAC, mức kiểm tra tương ứng sẽ là khoảng 264VAC / 60Hz.

Để đánh giá thông số này, bài thử được thực hiện bằng thiết bị đo chuyên dụng GW Instek GLC-9000, cho phép kiểm tra và đo chính xác dòng rò của bộ nguồn trong điều kiện điện áp cao hơn mức hoạt động thông thường.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

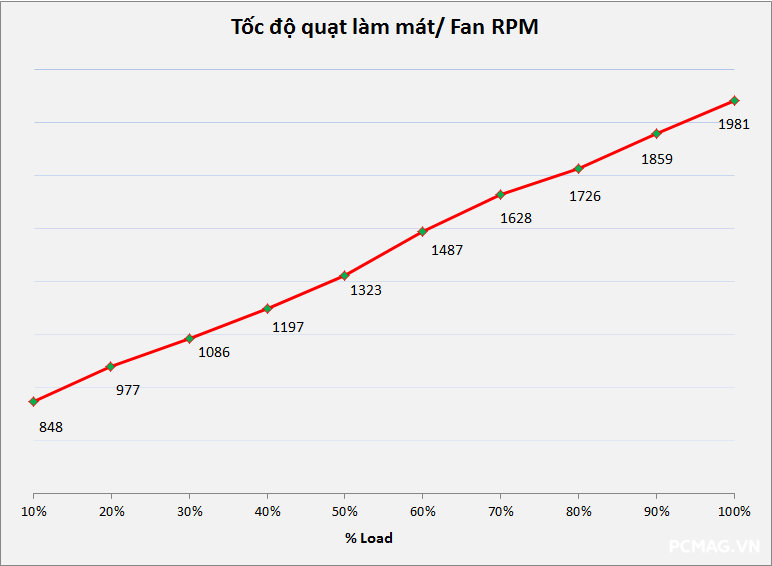

Đường cong quạt (fan curve) của AX850T 850W ATX3.0/PCIe5.0 được thiết lập khá đơn giản: tốc độ quạt tăng dần theo mức tải khi lượng nhiệt sinh ra nhiều hơn trong quá trình hoạt động. Ở mức tải cao, quạt có thể đạt tốc độ tối đa khoảng 2000 RPM nhằm đảm bảo khả năng tản nhiệt cho các linh kiện công suất bên trong bộ nguồn.

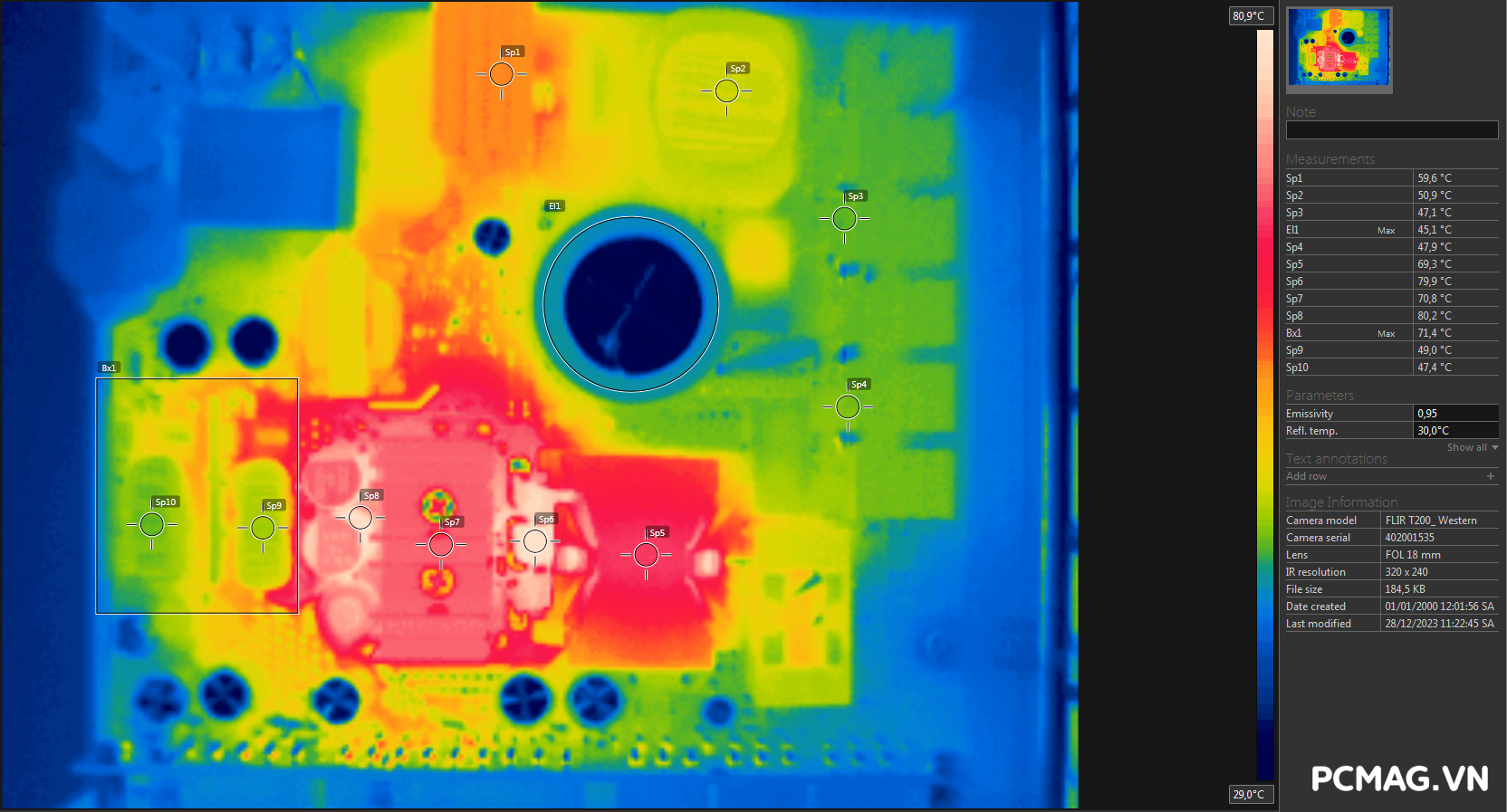

Đổi lại, khi quạt hoạt động ở tốc độ cao, độ êm ái sẽ giảm đi đôi chút. Quan sát qua ảnh nhiệt cho thấy khu vực có nhiệt độ cao nhất nằm tại ngõ ra của biến áp chính và vùng mosfet chỉnh lưu đồng bộ, với nhiệt độ ghi nhận khoảng 80°C, vẫn nằm trong ngưỡng vận hành an toàn của linh kiện.

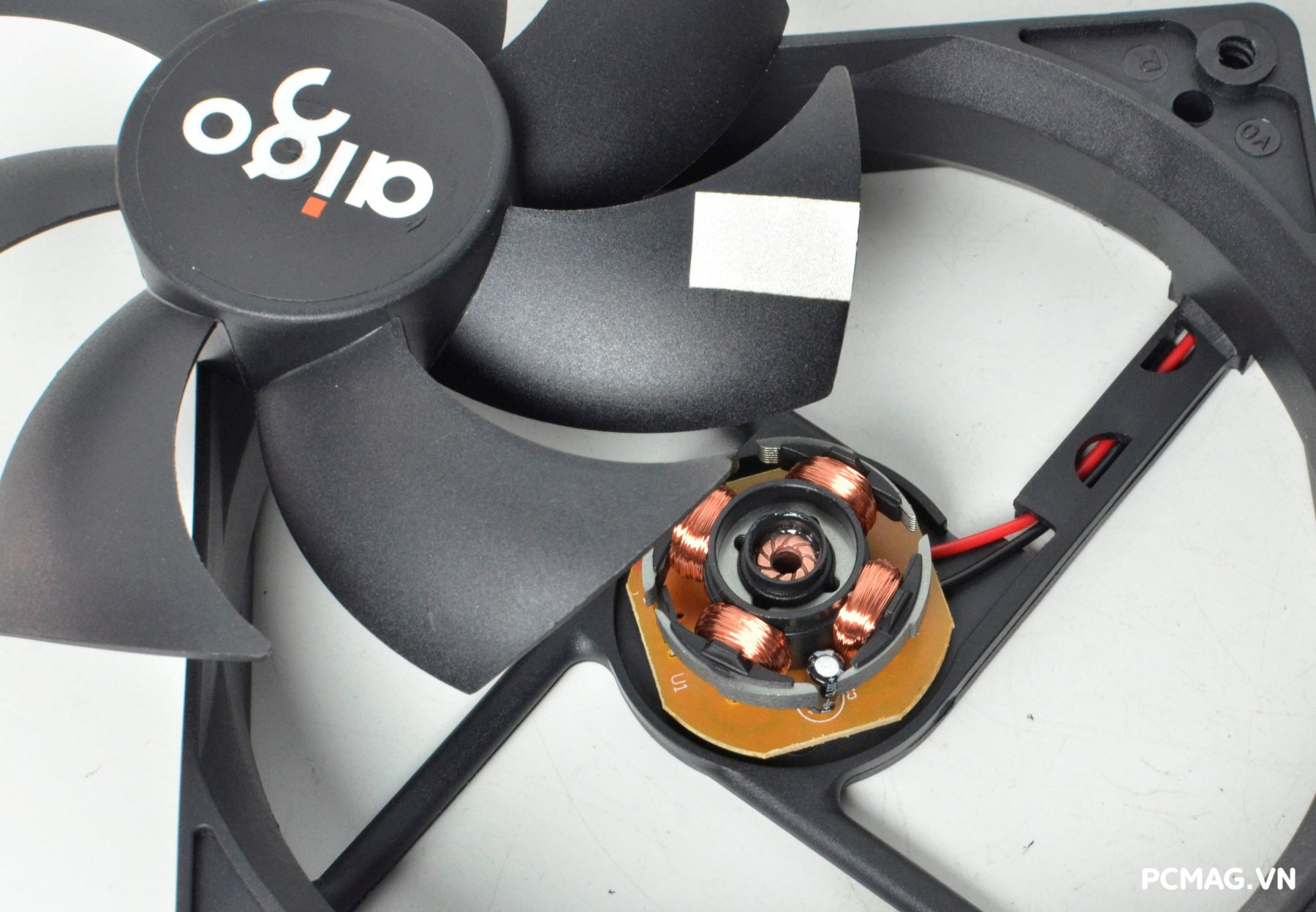

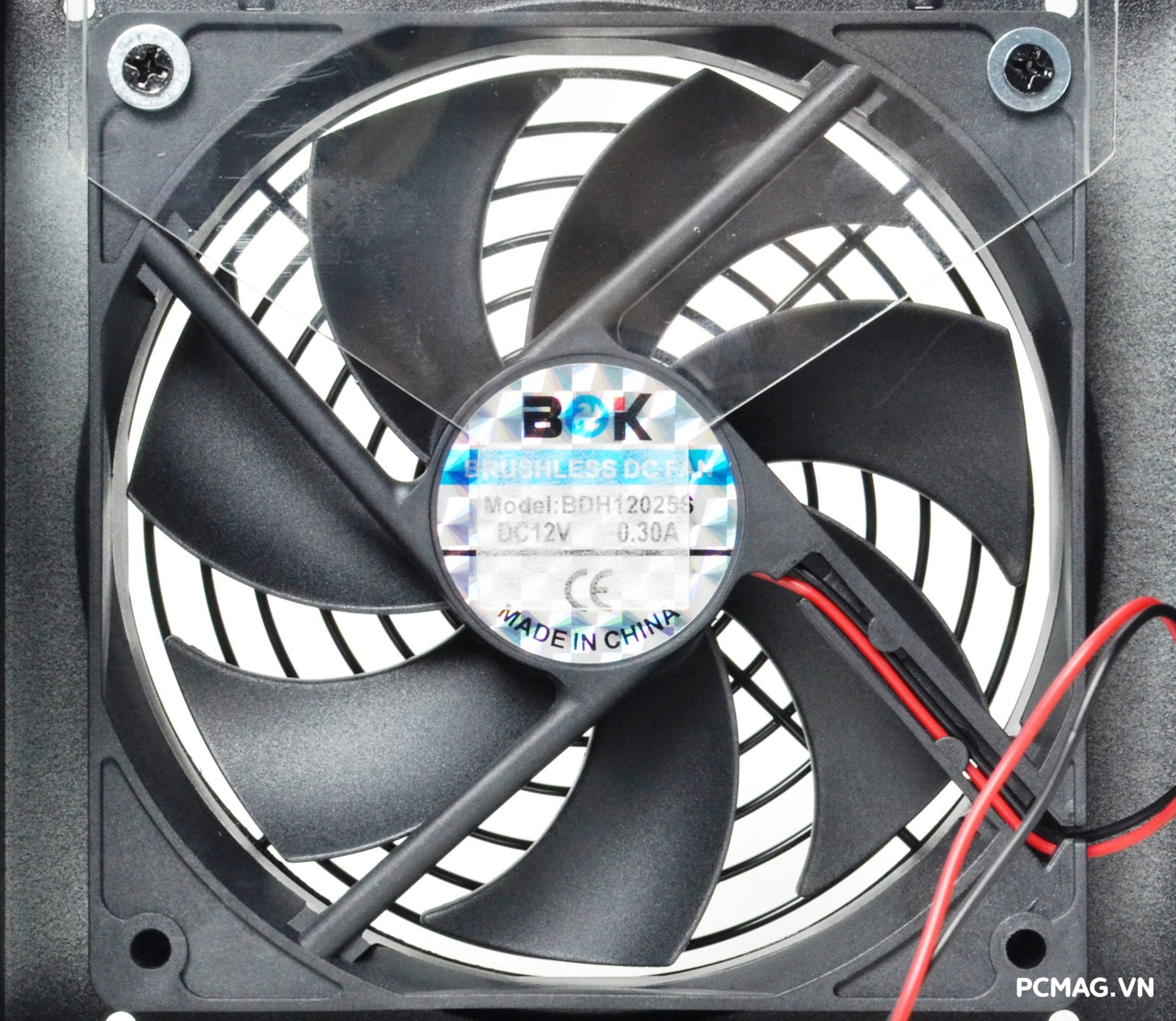

AX850T 850W ATX3.0/PCIe5.0 được trang bị quạt làm mát BDK BDH12025S kích thước 120mm, sử dụng điện áp 12V – 0.3A và vòng bi Rifle Bearing. Quạt có tốc độ quay tối đa khoảng 2000 RPM, đảm bảo cung cấp lưu lượng gió đủ lớn để làm mát hiệu quả các linh kiện bên trong bộ nguồn trong điều kiện tải cao.

IV. Kết luận

AIGO AX850T 850W ATX3.0 / PCIe 5.0 sở hữu chất lượng linh kiện và độ ổn định điện áp ở mức khá tốt. Bộ nguồn đạt hiệu suất tối đa 92.43% tại 230Vac, tương ứng tiêu chuẩn 80 Plus Gold. Ngoài ra, sản phẩm còn được trang bị đầu cấp nguồn PCIe 5.0 / 12VHPWR, đảm bảo khả năng tương thích với các dòng card đồ họa RTX 4000 series hiện nay.

Với mức công suất 850W, AX850T phù hợp cho các cấu hình máy tính tầm trung đến cao cấp, đặc biệt là hệ thống sử dụng GPU thế hệ mới có mức tiêu thụ điện dưới 300W.

Ưu điểm:

• Chất lượng linh kiện và độ ổn định điện áp khá tốt
• Vượt qua các bài kiểm tra theo chuẩn ATX 3.0 / PCIe 5.0 (200% power excursion)
• Hiệu suất đạt 92.43% @230Vac – chuẩn 80 Plus Gold

Khuyết điểm:

• Khả năng đáp ứng tải biến thiên trên đường 5V và 3.3V cần được cải thiện thêm.
