AIGO – thương hiệu chuyên sản xuất case, nguồn máy tính và các thiết bị ngoại vi – vừa giới thiệu tại thị trường Việt Nam dòng PSU AIGO GP Series thuộc phân khúc tầm trung – giá tốt, hướng tới người dùng phổ thông và game thủ build PC. Trong bài đánh giá của PCMAG, model AIGO GP750 750W là phiên bản công suất cao nhất trong series này, bên cạnh hai tùy chọn 550W và 650W.

Bộ nguồn được trang bị các tính năng đáng chú ý như Active PFC (short range), thiết kế single rail +12V, mạch DC to DC cho đường 5V và 3.3V, cùng hiệu suất đạt chuẩn 80Plus Bronze 230V EU, giúp đảm bảo khả năng cung cấp điện ổn định cho các cấu hình PC tầm trung sử dụng card đồ họa rời.

I. Hộp và phụ kiện

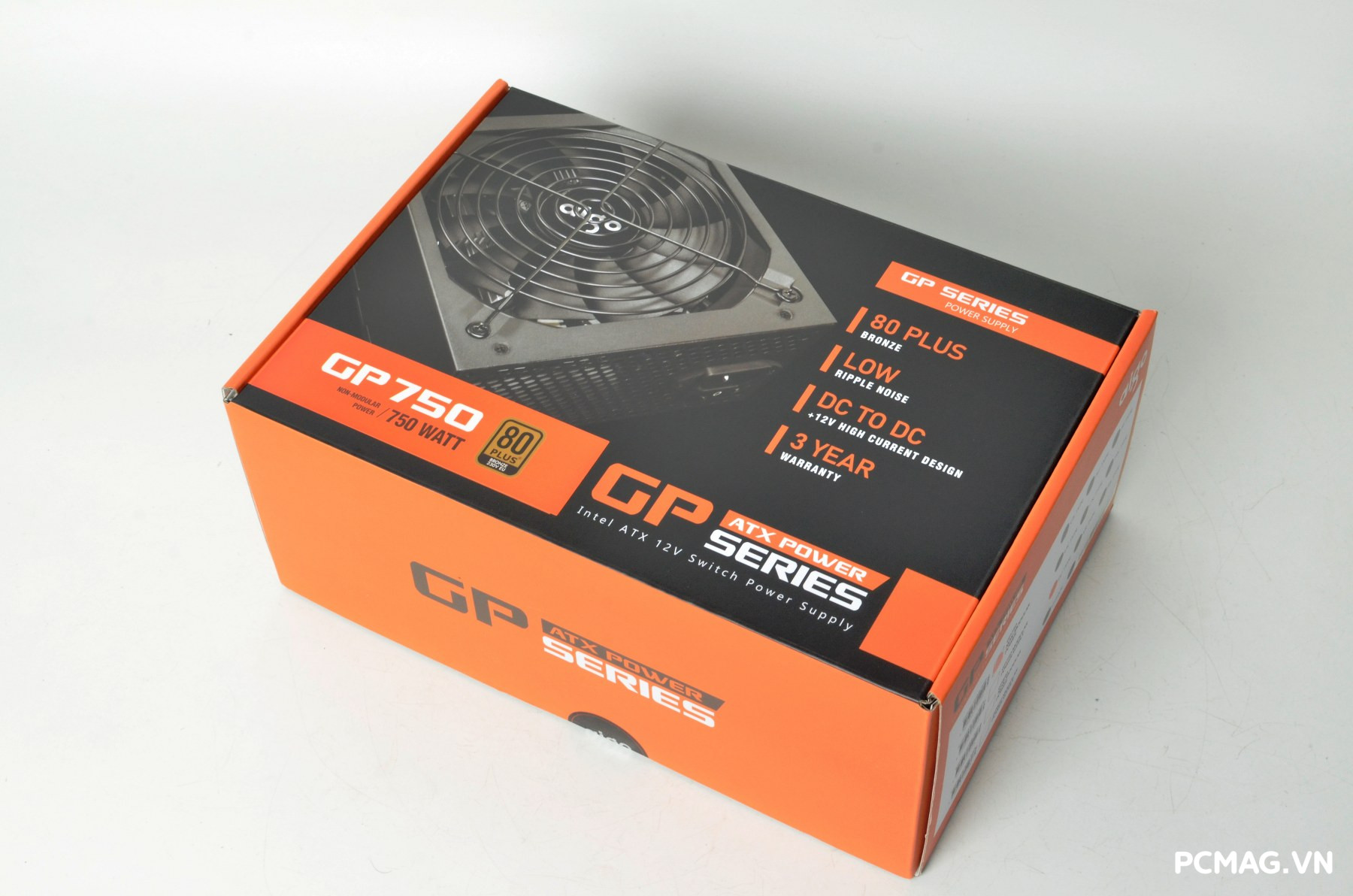

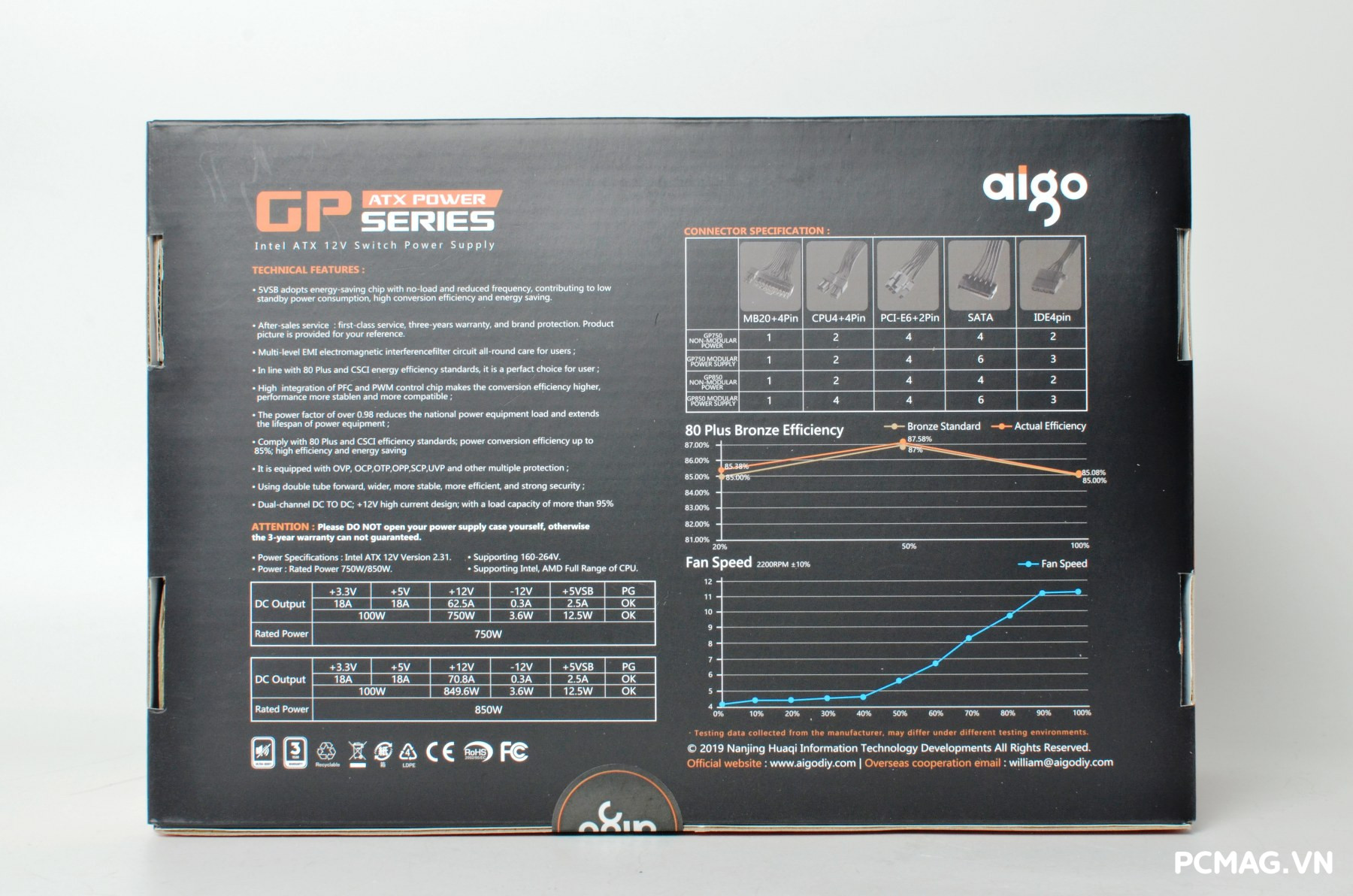

Hộp của AIGO GP750 750W có kích thước vừa phải với tông màu đen – cam đặc trưng của dòng GP Series. Mặt sau của hộp in khá đầy đủ các thông số kỹ thuật quan trọng, giúp người dùng dễ dàng nắm được công suất, chuẩn hiệu suất và các tính năng chính của bộ nguồn trước khi mở hộp.

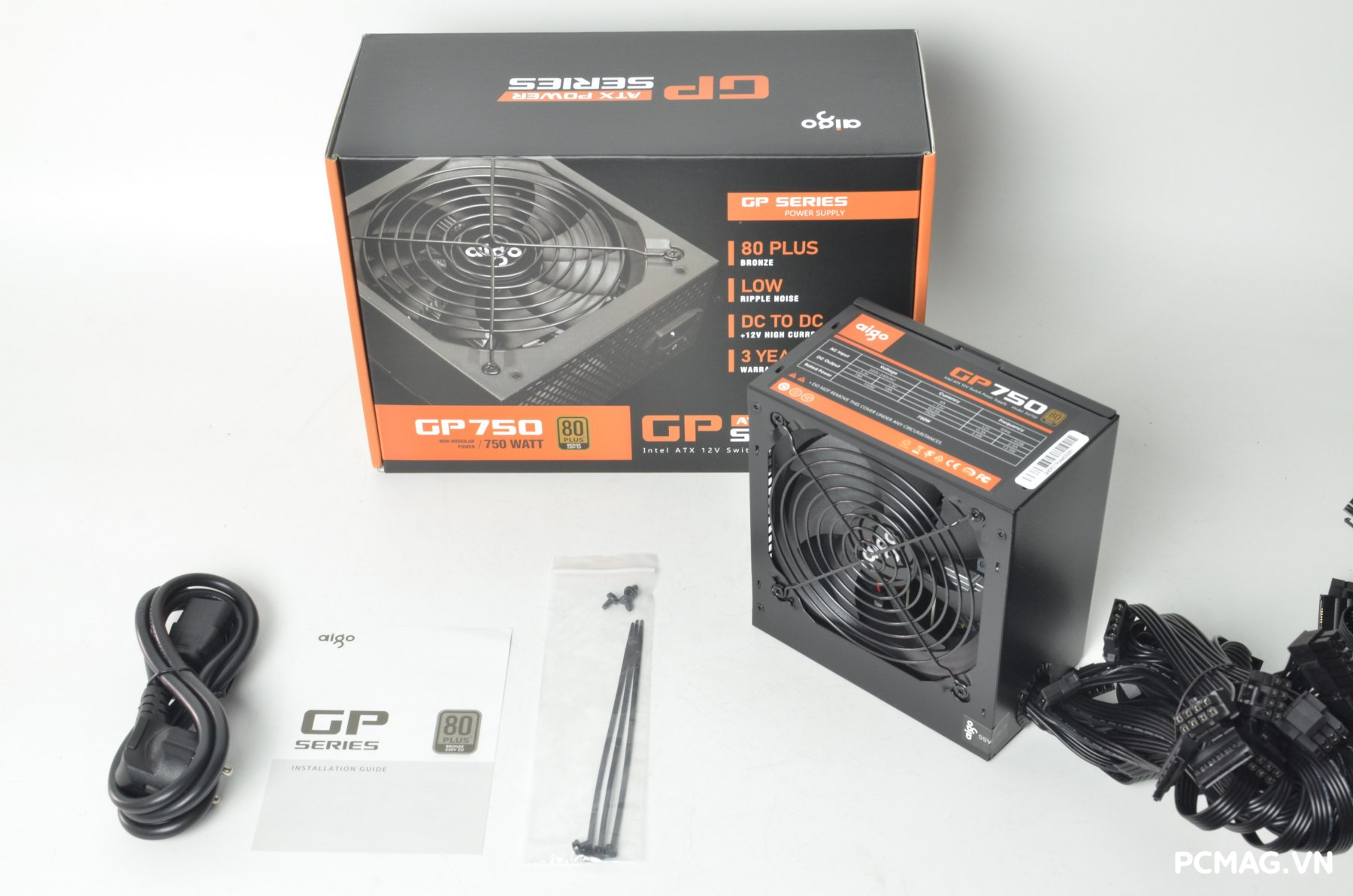

Phụ kiện đi kèm của AIGO GP750 750W gồm: 1 dây nguồn chuẩn EU, 4 ốc cố định PSU, 3 dây rút (zip tie) để quản lý cáp gọn gàng và 1 sách hướng dẫn sử dụng (HDSD). Bộ phụ kiện khá cơ bản nhưng đủ để người dùng lắp đặt nguồn vào thùng máy một cách thuận tiện.

II. PSU

1. Thiết kế bên ngoài

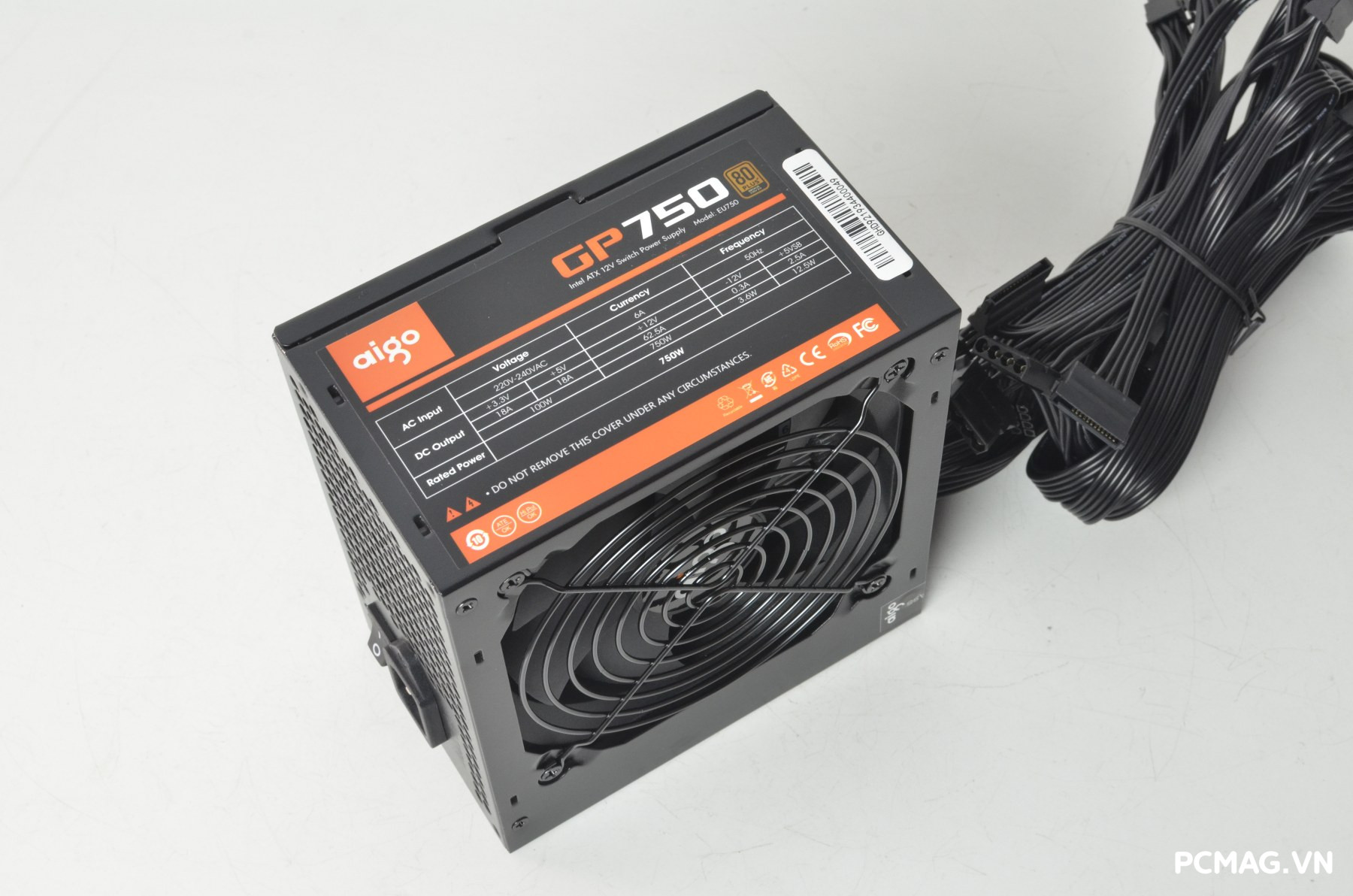

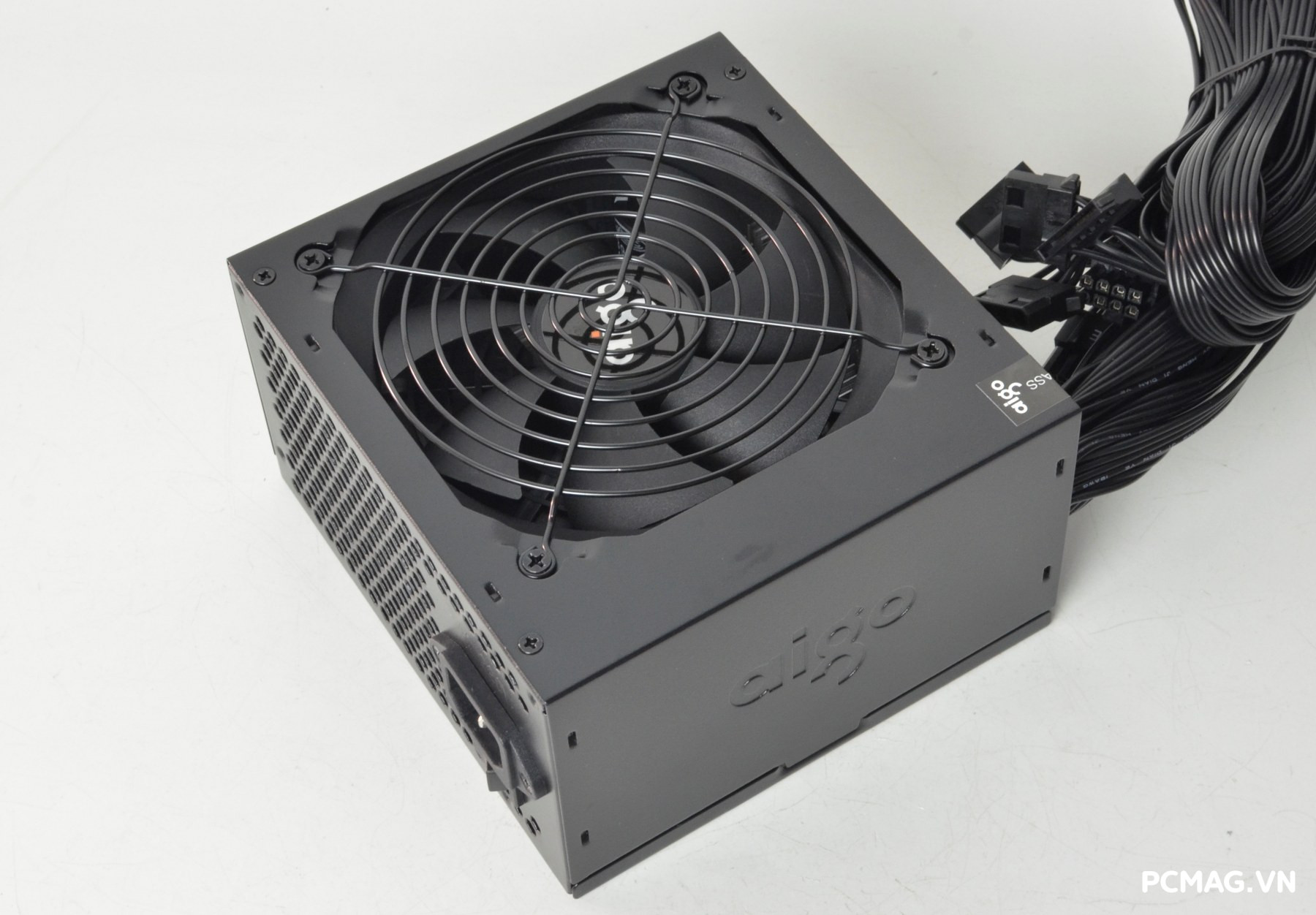

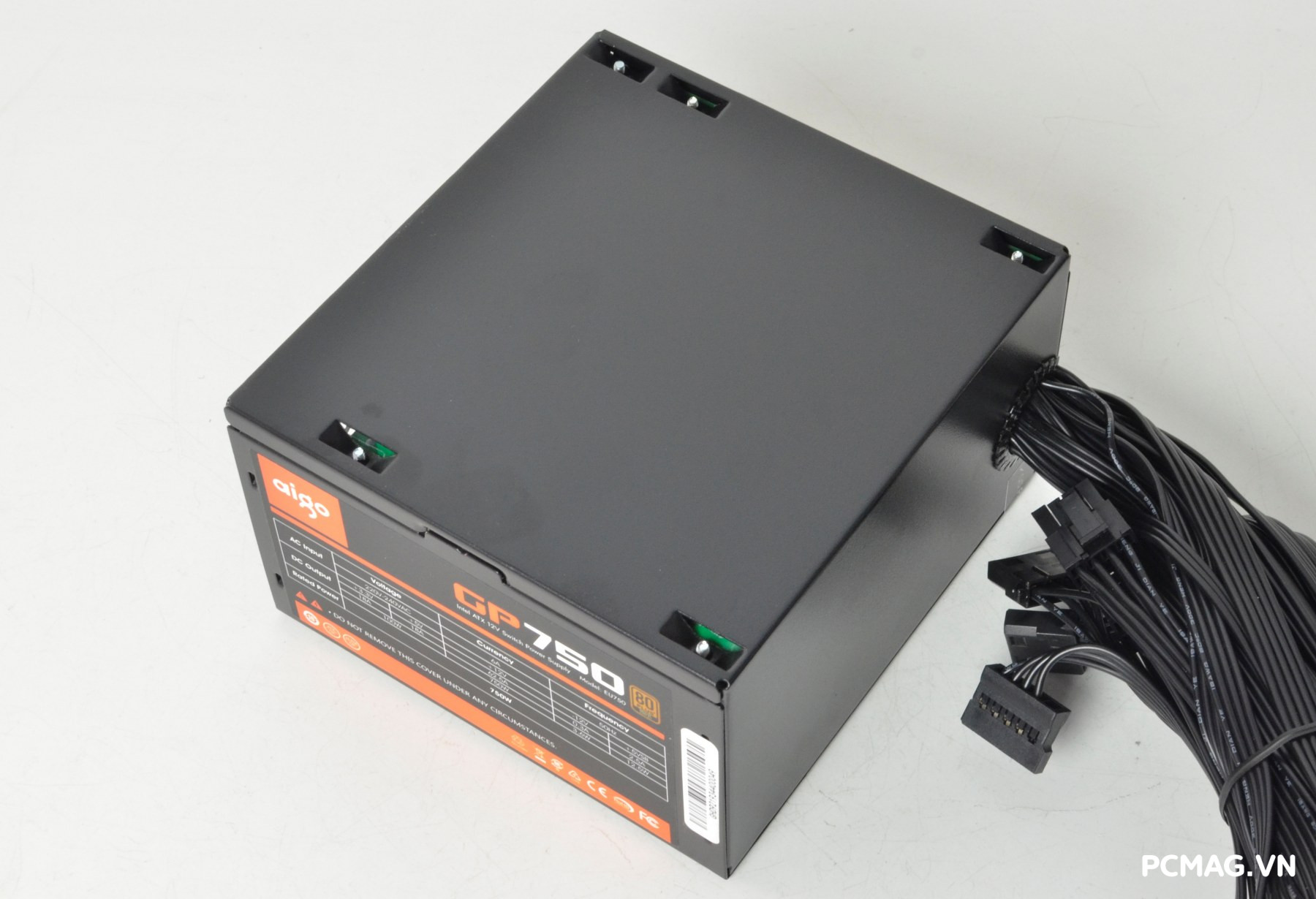

AIGO GP750 750W có kích thước ATX tiêu chuẩn, toàn bộ vỏ được sơn tĩnh điện màu đen tạo cảm giác cứng cáp và đồng bộ với nhiều thùng máy hiện nay. Hai bên hông nguồn được dập nổi logo AIGO, giúp nhận diện thương hiệu rõ ràng hơn.

Bộ nguồn sử dụng quạt làm mát kích thước 120mm để tản nhiệt cho các linh kiện bên trong, kết hợp với hệ thống cáp bẹ màu đen mềm, giúp việc đi dây trong case trở nên gọn gàng và dễ thao tác hơn.

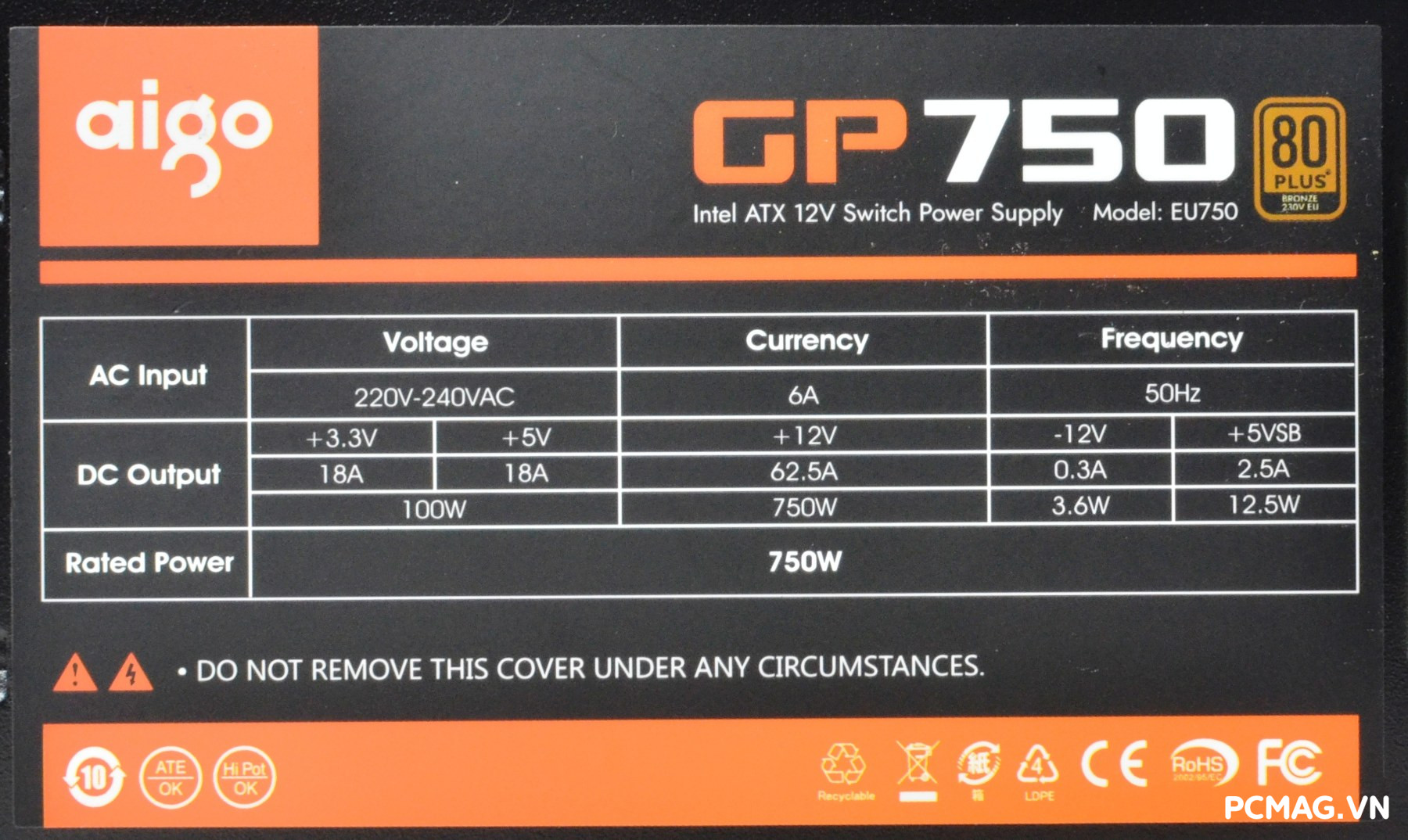

Công suất danh định của AIGO GP750 đạt 750W, với đường +12V single rail cung cấp tối đa 750W cho các linh kiện tiêu thụ điện lớn như CPU và GPU. Bộ nguồn cũng được trang bị Active PFC (short range) nhằm cải thiện hệ số công suất và giúp hệ thống hoạt động ổn định hơn khi vận hành.

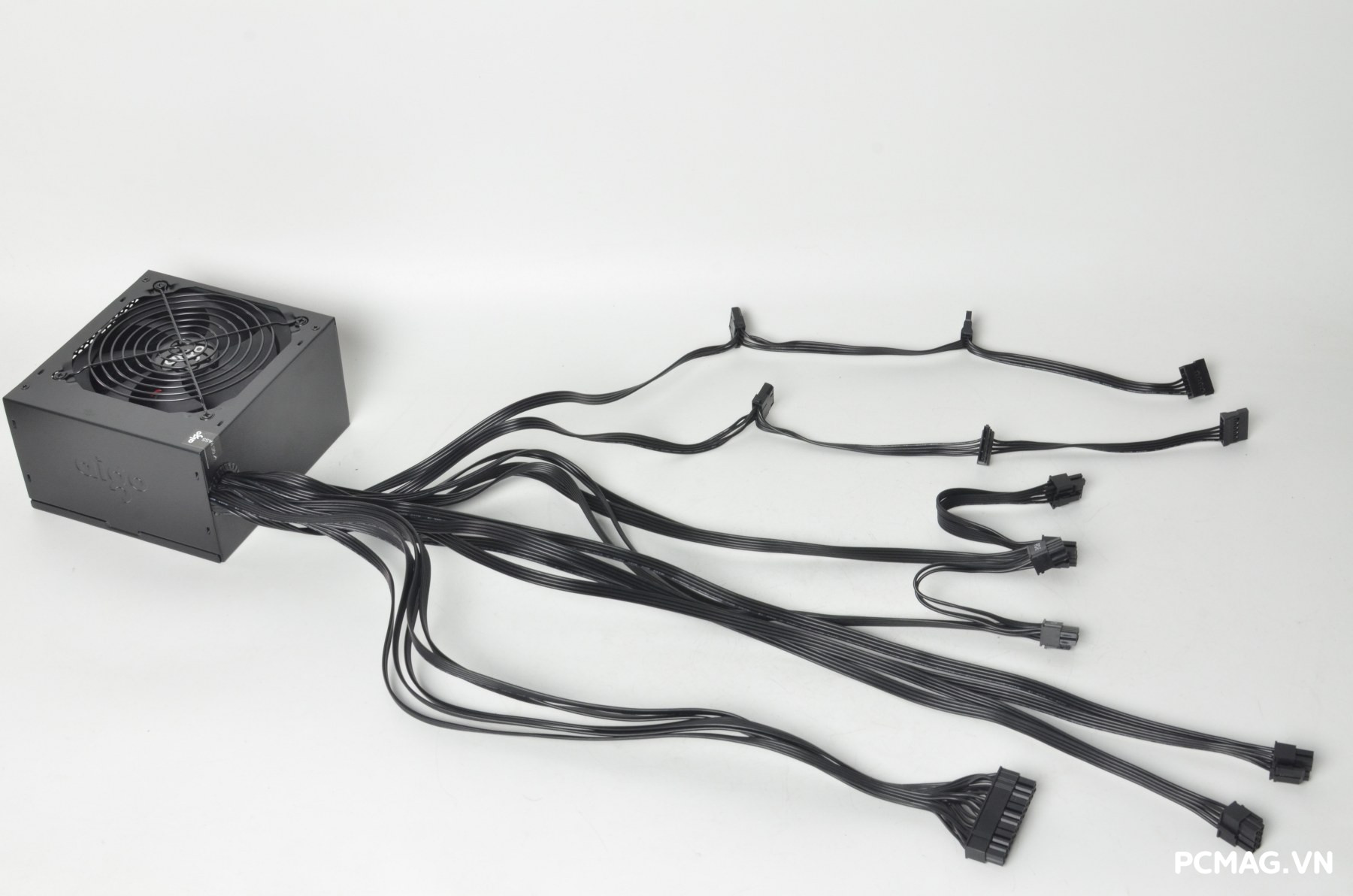

Hệ thống cáp của AIGO GP750 750W sử dụng dạng cáp bẹ màu đen mềm, giúp việc đi dây trong thùng máy gọn gàng và dễ quản lý hơn. Cấu hình dây bao gồm:

• 1 x 24-pin Mainboard – chiều dài 55cm
• 2 x 4+4 pin ATX12V (CPU) – chiều dài 65cm
• 4 x 6+2 pin PCIe – chiều dài 50cm + 15cm
• 4 x SATA – chiều dài 40cm + 15cm + 15cm
• 2 x Molex (ATA) – chiều dài 40cm + 15cm + 15cm

Hệ thống cáp này đáp ứng tốt cho các cấu hình PC tầm trung sử dụng 1–2 card đồ họa, đồng thời hỗ trợ kết nối nhiều thiết bị lưu trữ như SSD, HDD hoặc phụ kiện khác trong hệ thống.

2. Thiết kế bên trong

Với dòng AIGO GP Series, hãng lựa chọn GuangHaiDianZi làm đơn vị sản xuất OEM. Dù cái tên này chưa quá quen thuộc với nhiều người dùng, nhưng trên thực tế GuangHaiDianZi đã xuất hiện khá nhiều tại thị trường Việt Nam thông qua các bộ nguồn phân khúc phổ thông và tầm trung của những thương hiệu như AIGO, Xigmatek, AeroCool và Antec.

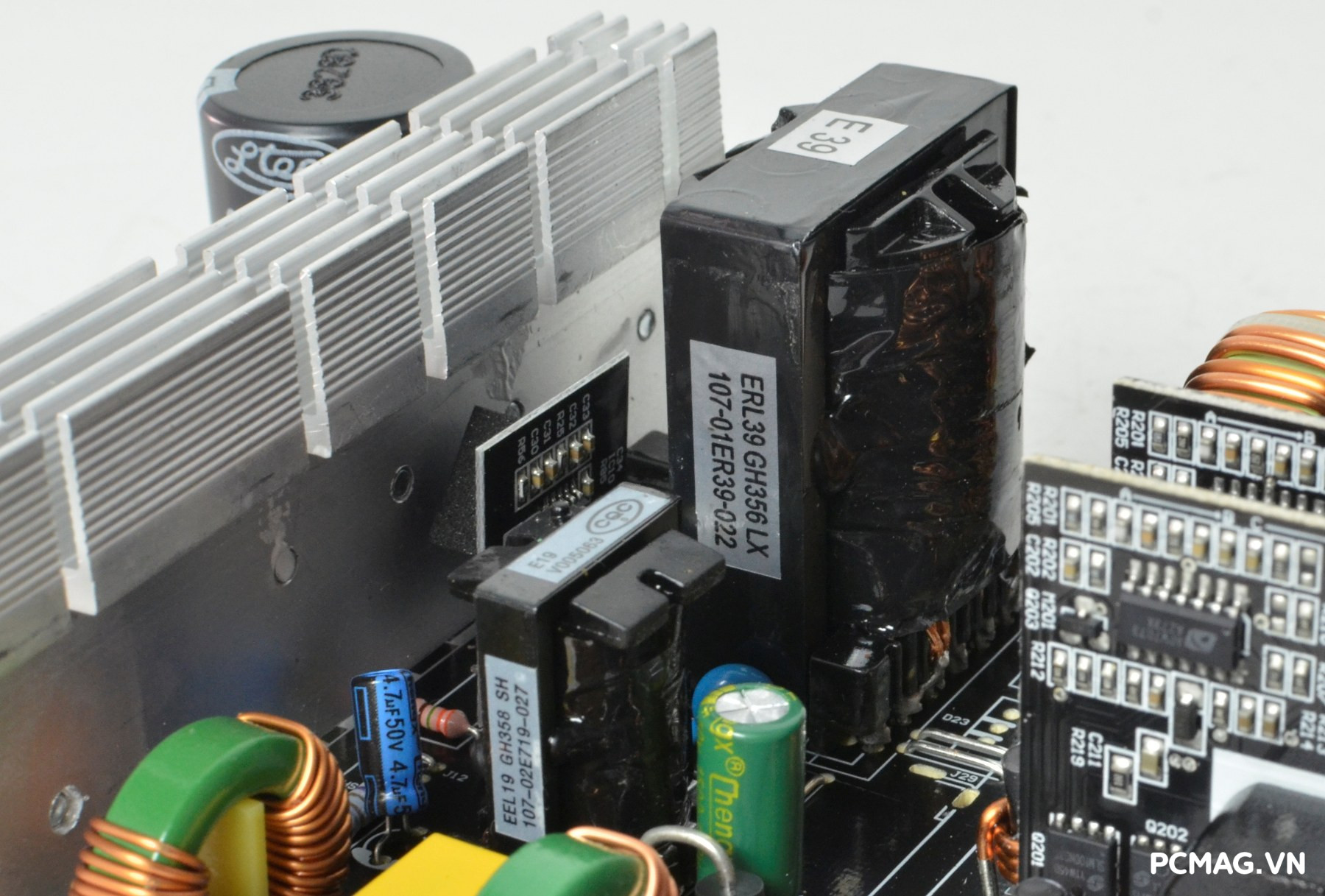

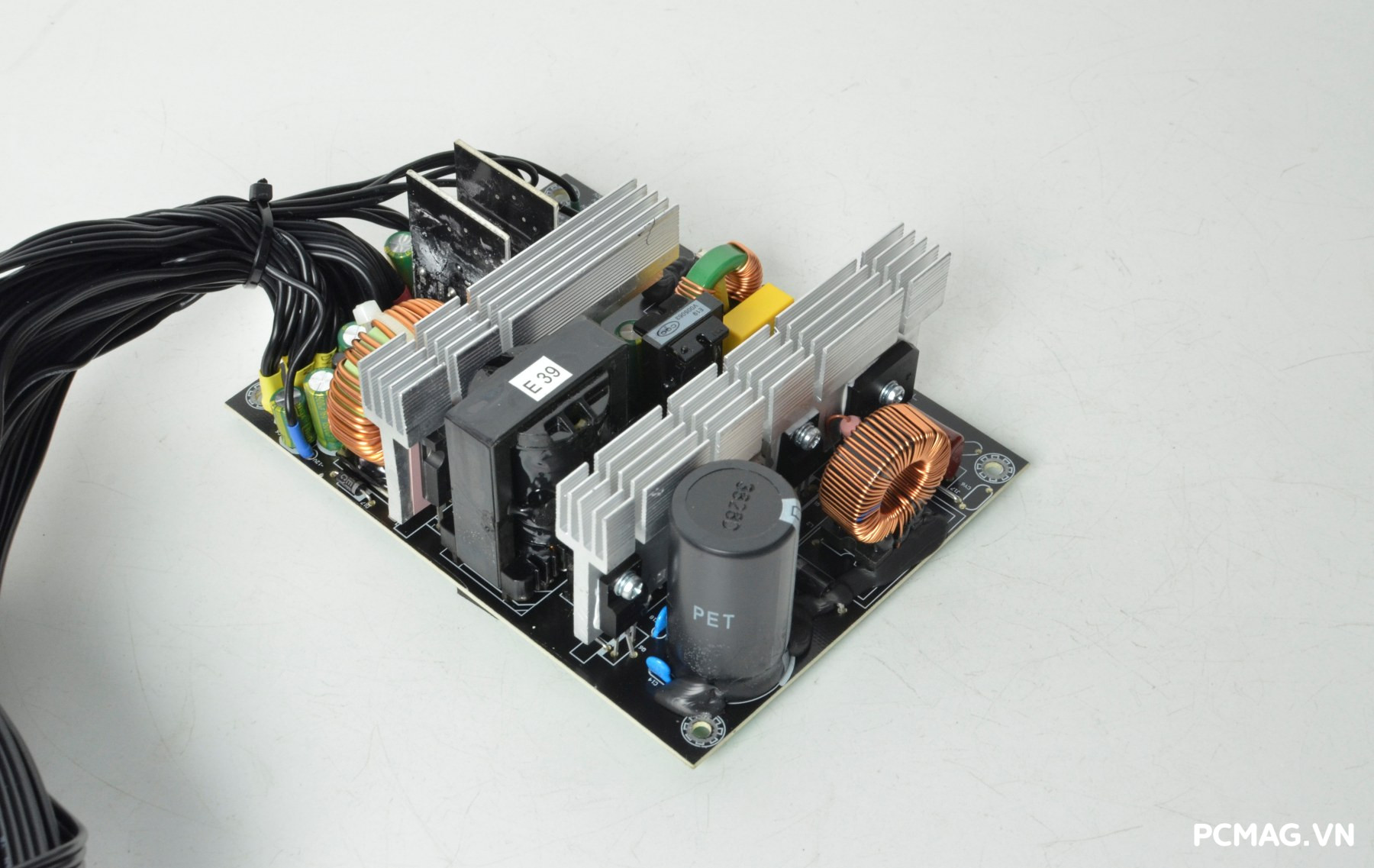

Model AIGO GP750 750W sử dụng platform GH-356, được thiết kế theo cấu trúc Active PFC + Dual Forward + DC to DC, giúp nâng cao hiệu quả chuyển đổi điện năng so với các thiết kế nguồn truyền thống.

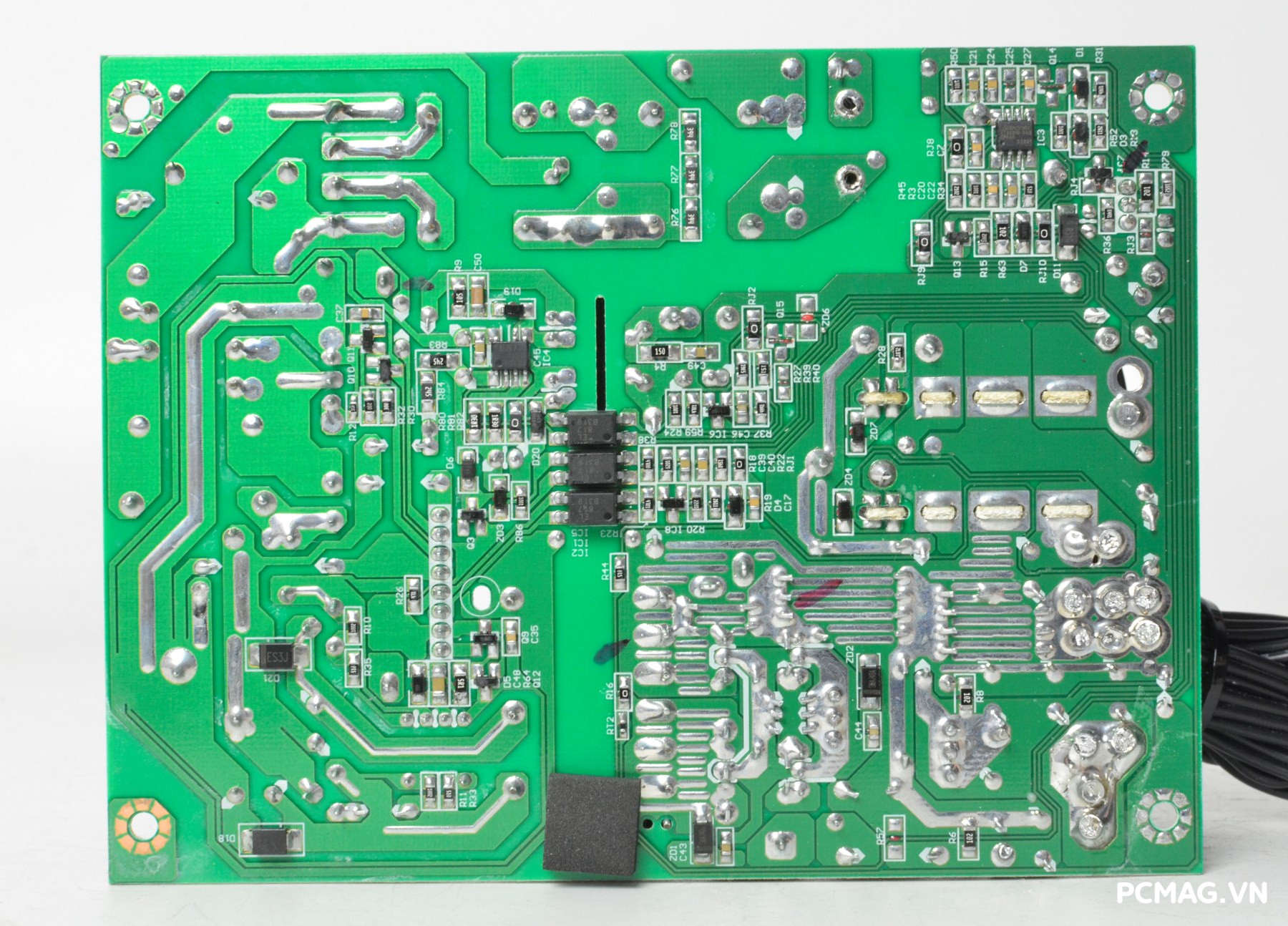

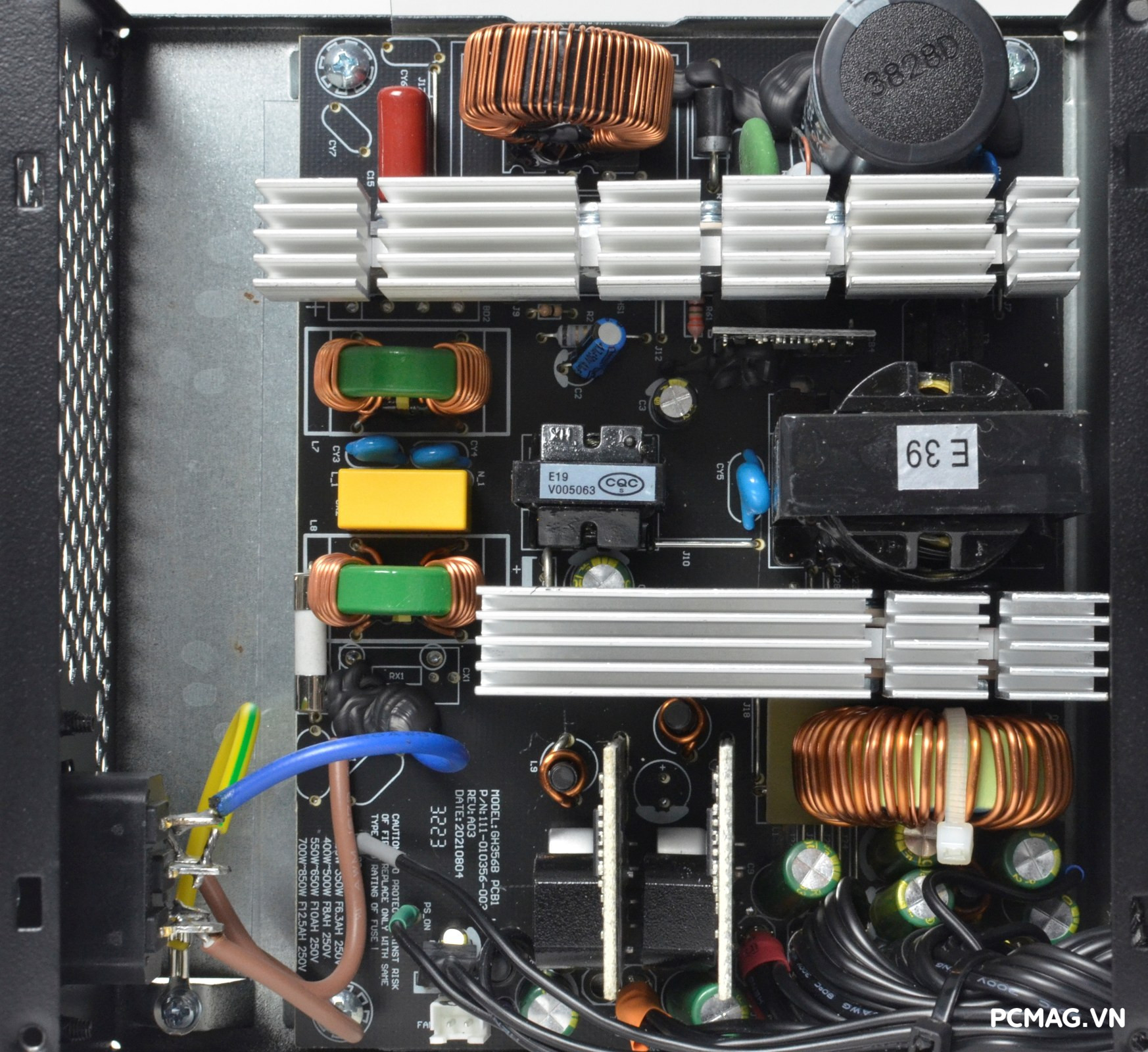

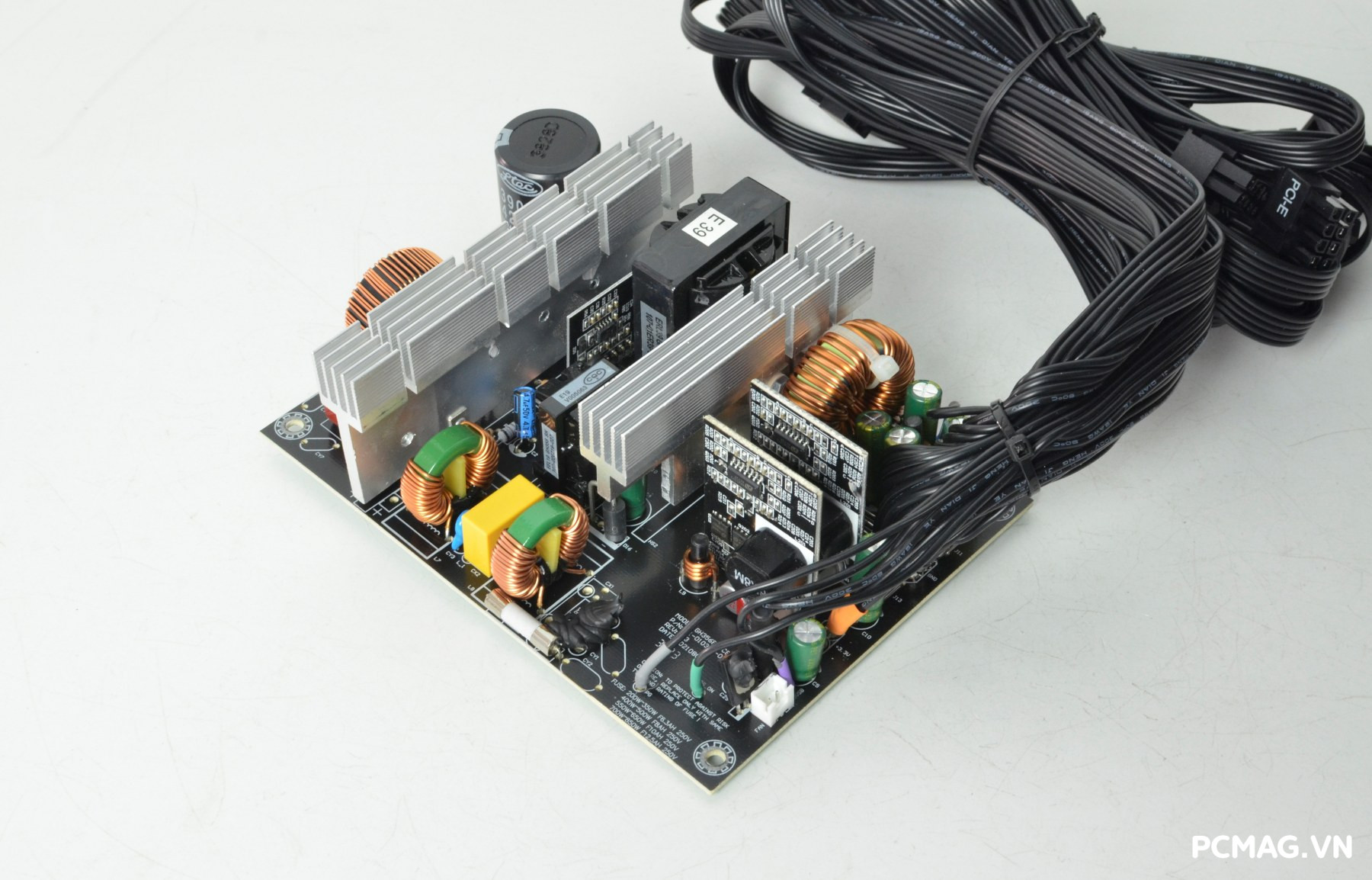

Bo mạch của nguồn sử dụng nhiều linh kiện dạng dán (SMD), nhờ đó khu vực mặt trên PCB khá thông thoáng. Phần lớn các linh kiện phụ trợ, IC giám sát, mạch cấp nguồn standby và mạch hồi tiếp đều được bố trí và hàn ở mặt dưới của bo mạch, góp phần tối ưu không gian và cải thiện khả năng tản nhiệt cho hệ thống linh kiện chính.

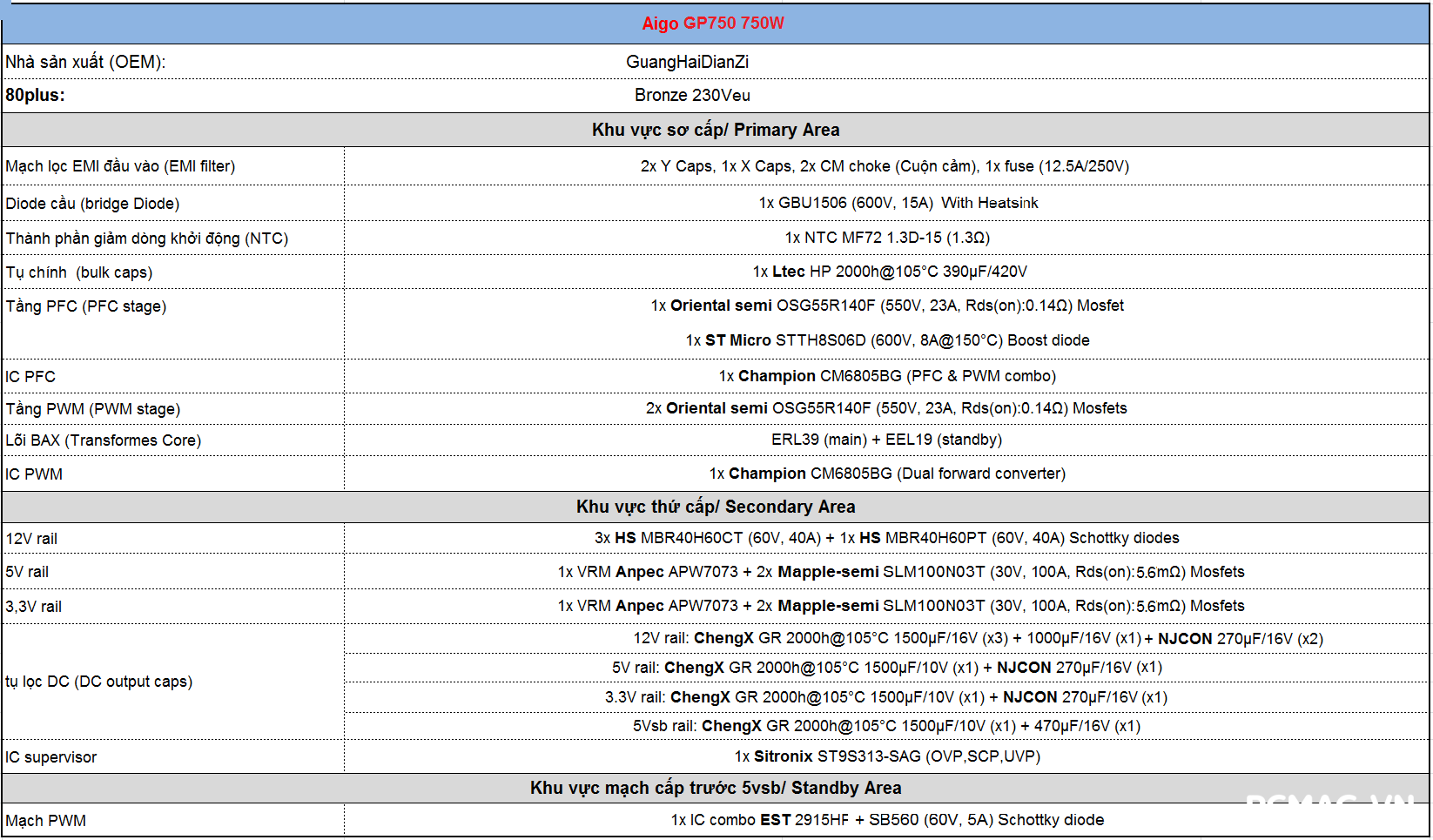

Bảng linh kiện được sử dụng trên GP750 :

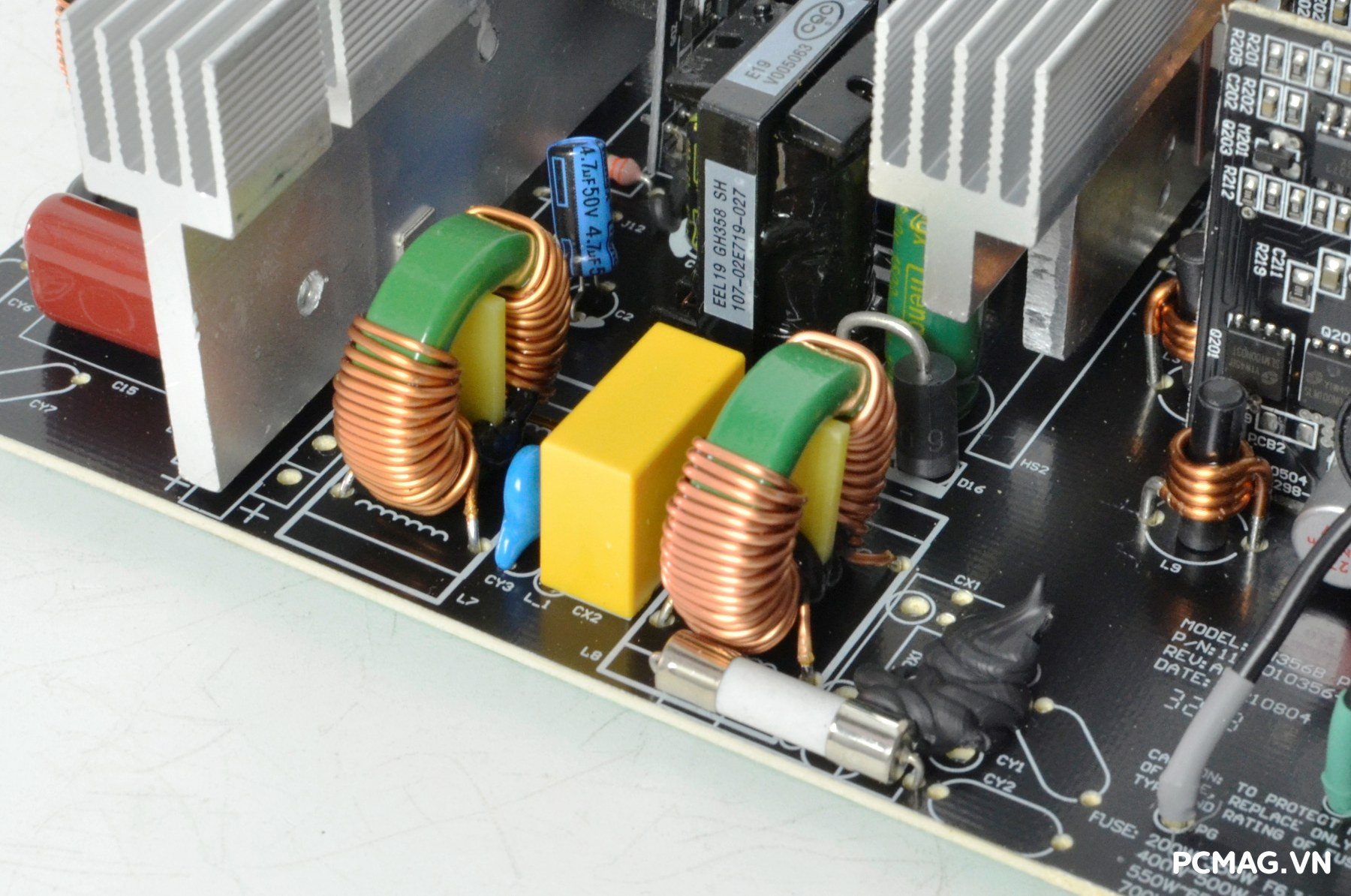

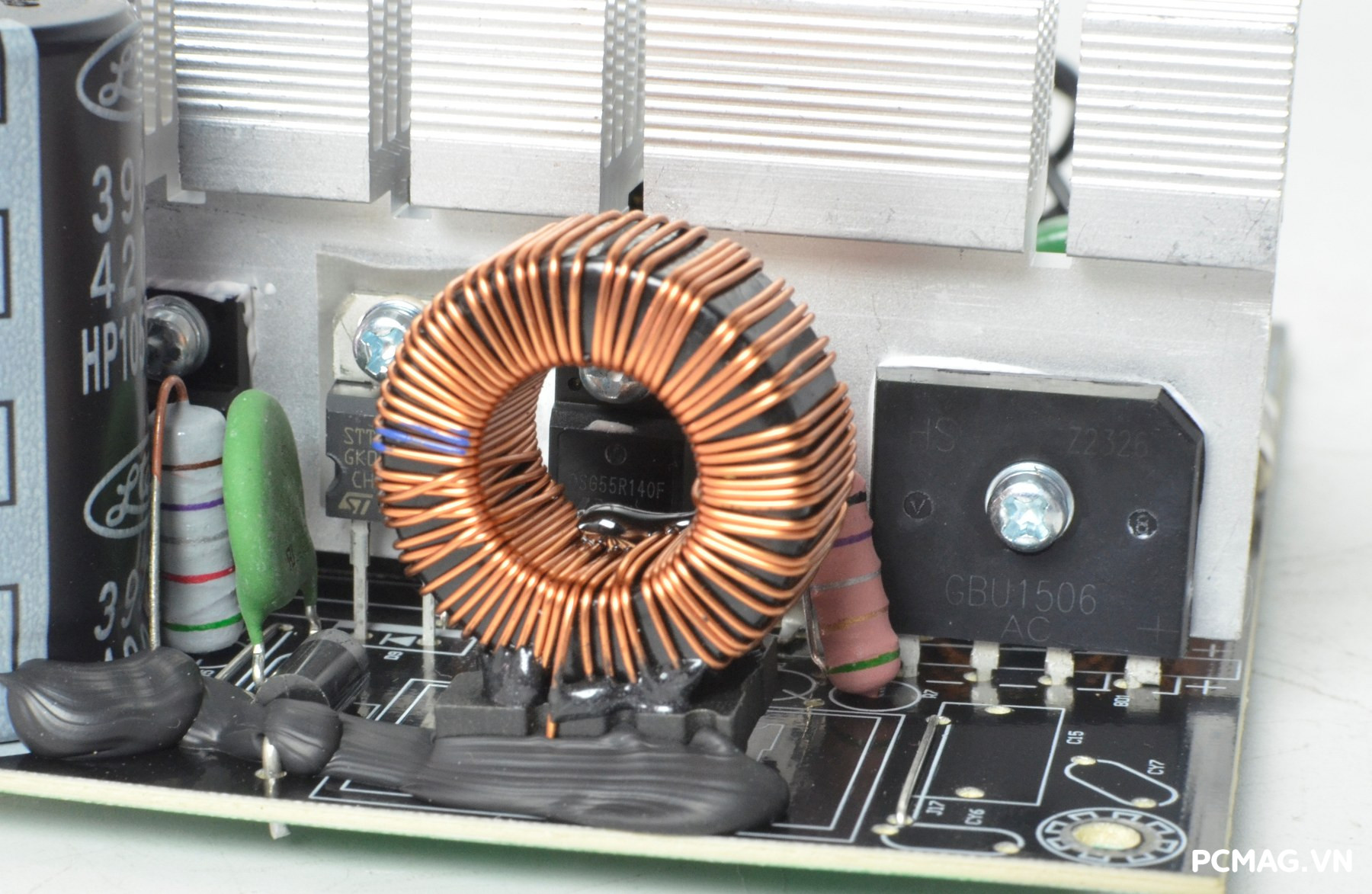

GP750 750W được trang bị mạch lọc nhiễu EMI hai tầng, giúp giảm nhiễu điện từ và cải thiện độ ổn định cho bộ nguồn khi hoạt động. Diode cầu chỉnh lưu sử dụng loại GBU1506 (15A) và được gắn trực tiếp lên phiến tản nhiệt của khối PFC & PWM để hỗ trợ tản nhiệt tốt hơn trong quá trình vận hành.

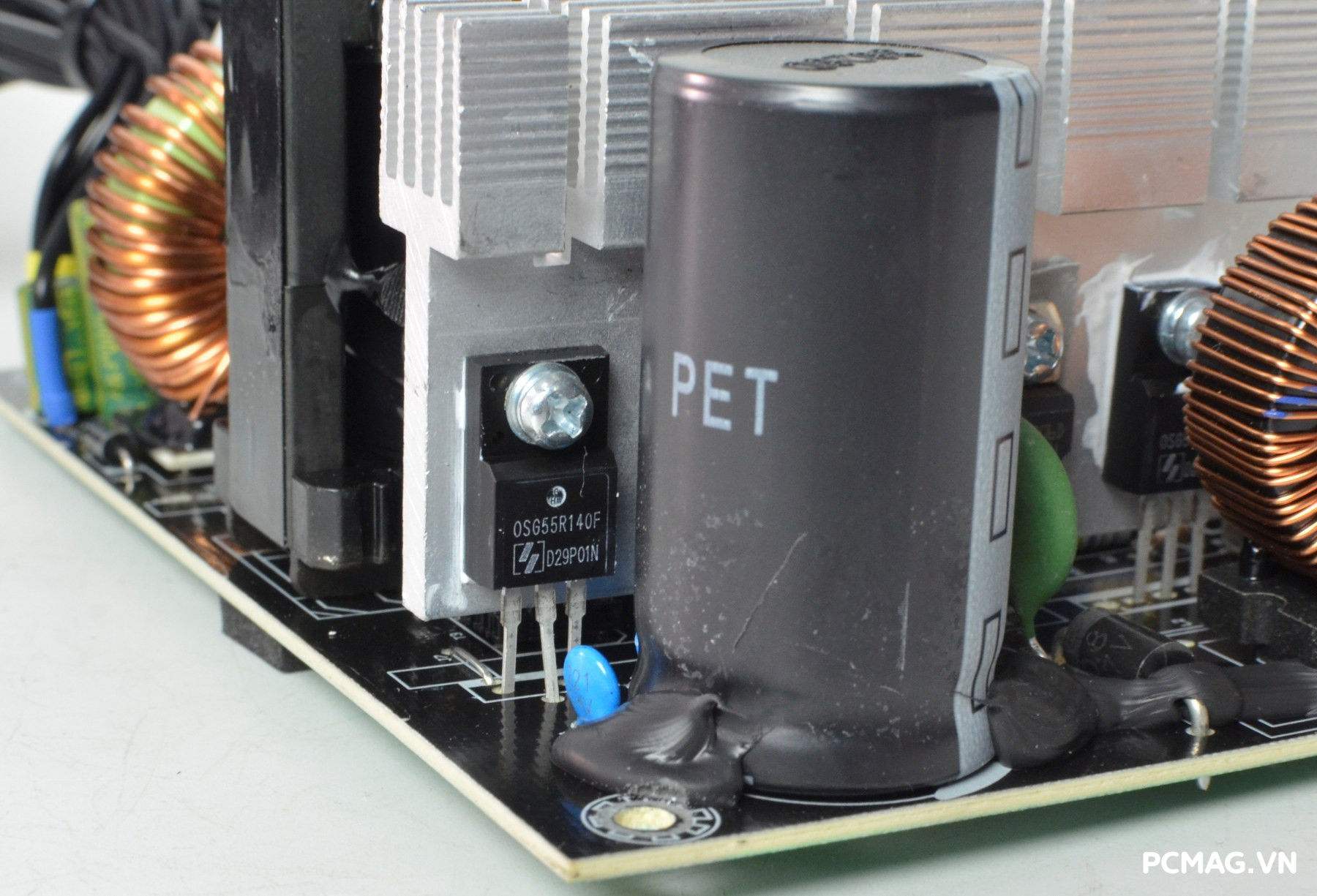

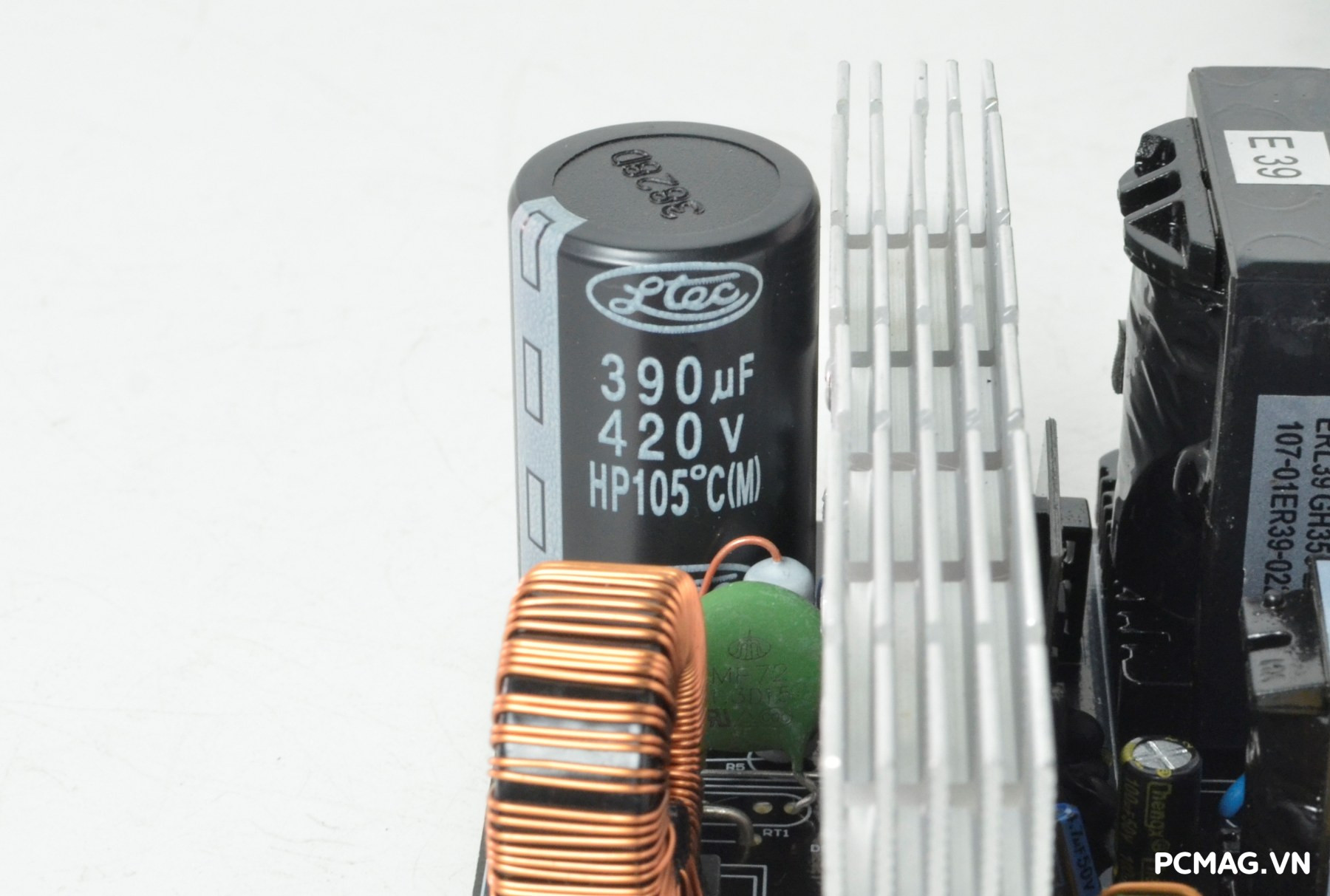

Bộ nguồn sử dụng tụ điện chính 420V / 390µF đến từ hãng Ltec, đảm nhiệm vai trò lưu trữ và ổn định nguồn điện đầu vào trước khi chuyển đổi sang các đường điện cấp cho hệ thống.

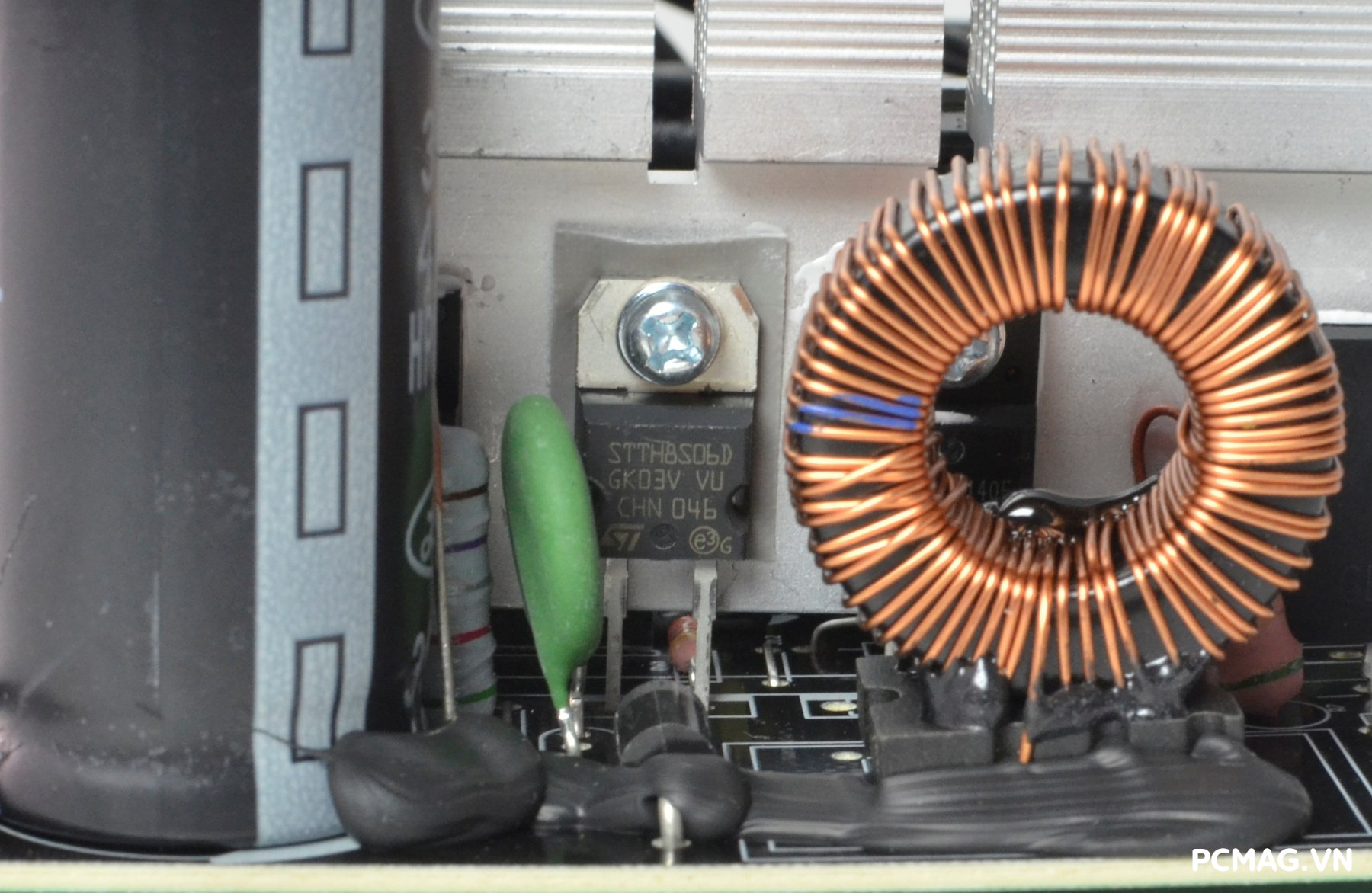

Tầng PFC và PWM của AIGO GP750 đều sử dụng MOSFET OSG55R140F (23A) để thực hiện quá trình chuyển đổi và điều khiển dòng điện. Do mạch PFC hoạt động trong dải điện áp hẹp, thiết kế chỉ sử dụng một MOSFET kết hợp với boost diode STTH8S06D (8A) để đảm nhiệm nhiệm vụ nâng áp.

Việc điều khiển hoạt động của cả hai tầng PFC và PWM được thực hiện bởi IC dao động Champion CM6805BG, một IC tích hợp chuyên dụng giúp đồng bộ và tối ưu quá trình vận hành của các khối mạch này.

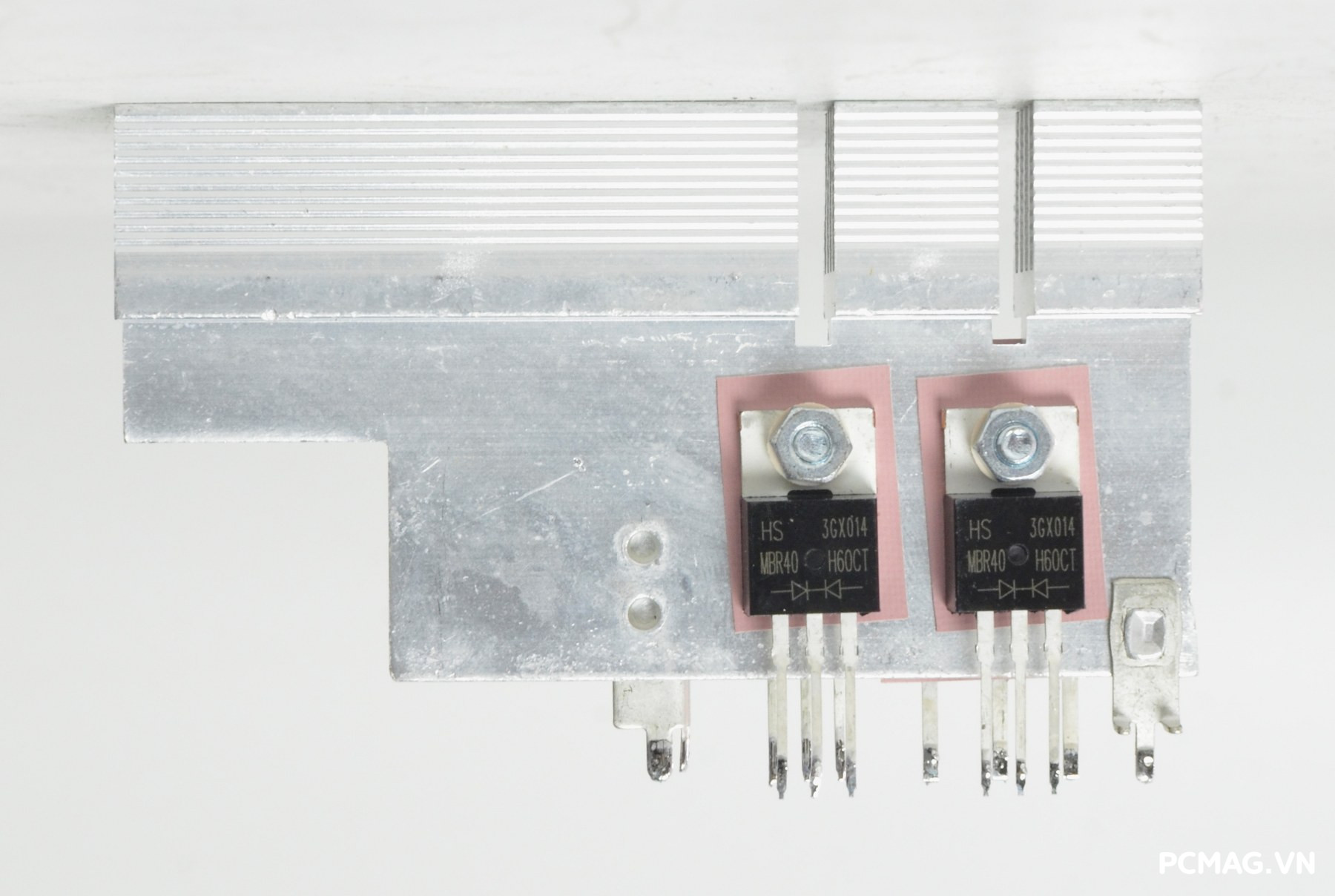

Tại khu vực chỉnh lưu ngõ ra của đường +12V, có thể thấy hai dạng đóng gói khác nhau của cùng một loại diode xung Schottky được sử dụng.

• 1 x MBR40H60PT (dạng TO-247) kích thước lớn, đảm nhiệm nhiệm vụ chỉnh lưu dòng điện từ biến áp chính để tạo ra đường +12V.
• 3 x MBR40H60CT (dạng TO-220AB) có vai trò xả dòng điện tích trữ trong cuộn cảm của mạch forward ở chu kỳ khi các MOSFET của tầng PWM chuyển sang trạng thái tắt (off).

Thiết kế này giúp duy trì dòng điện liên tục và ổn định cho đường +12V, đồng thời giảm tổn hao năng lượng trong quá trình chuyển mạch.

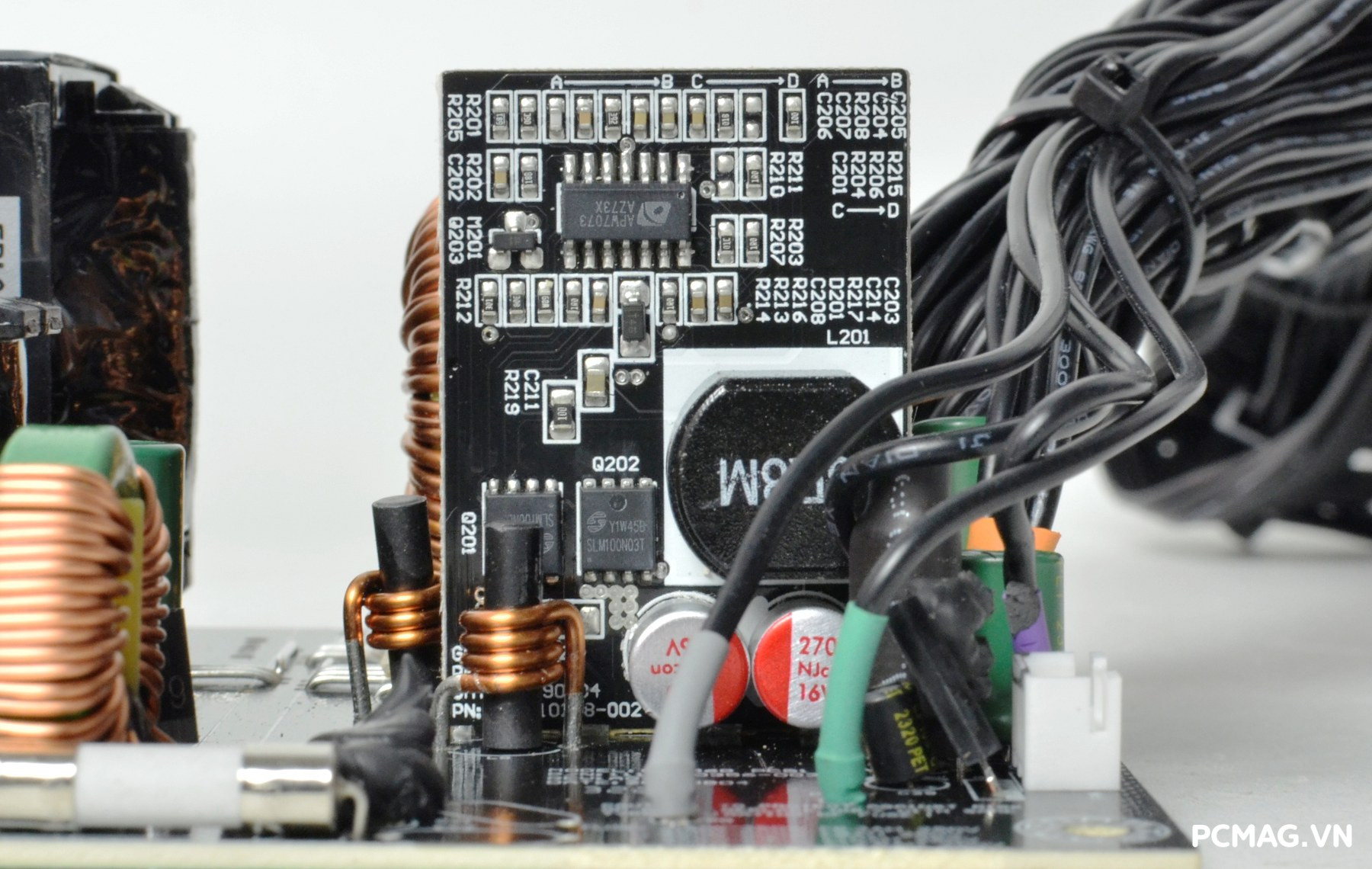

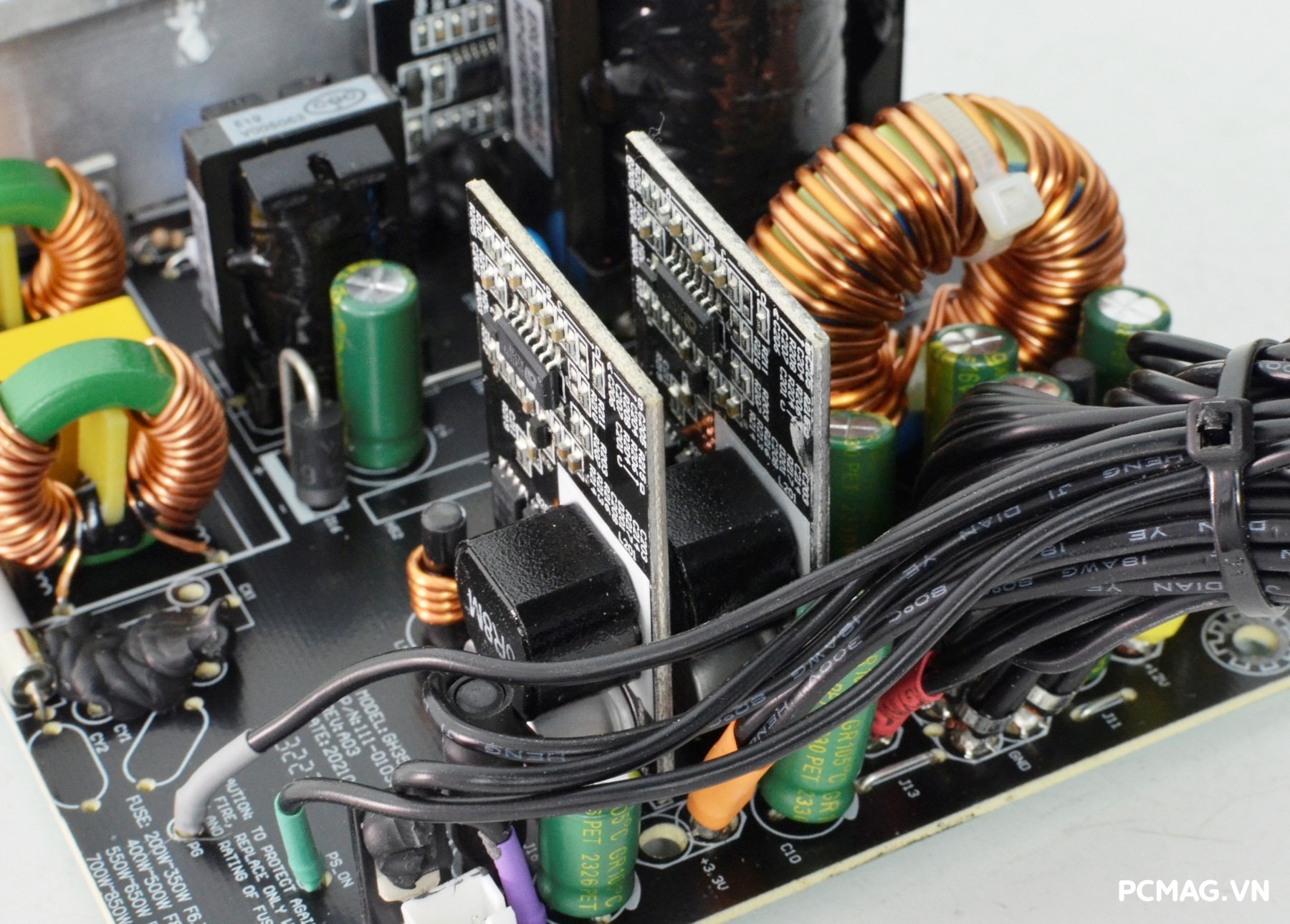

Đường +3.3V và +5V của AIGO GP750 được tạo ra từ hai khối mạch VRM (DC to DC) riêng biệt nhằm đảm bảo điện áp ổn định và hiệu suất chuyển đổi tốt hơn. Hai khối mạch này sử dụng IC dao động APW7073 để điều khiển 4 MOSFET Mapple Semi SLM100N03T (100A) thực hiện quá trình chuyển đổi điện áp.

Ngoài chức năng điều khiển, APW7073 còn tích hợp các cơ chế bảo vệ cho hai đường điện +3.3V và +5V, giúp hệ thống hoạt động an toàn và ổn định hơn trong quá trình vận hành.

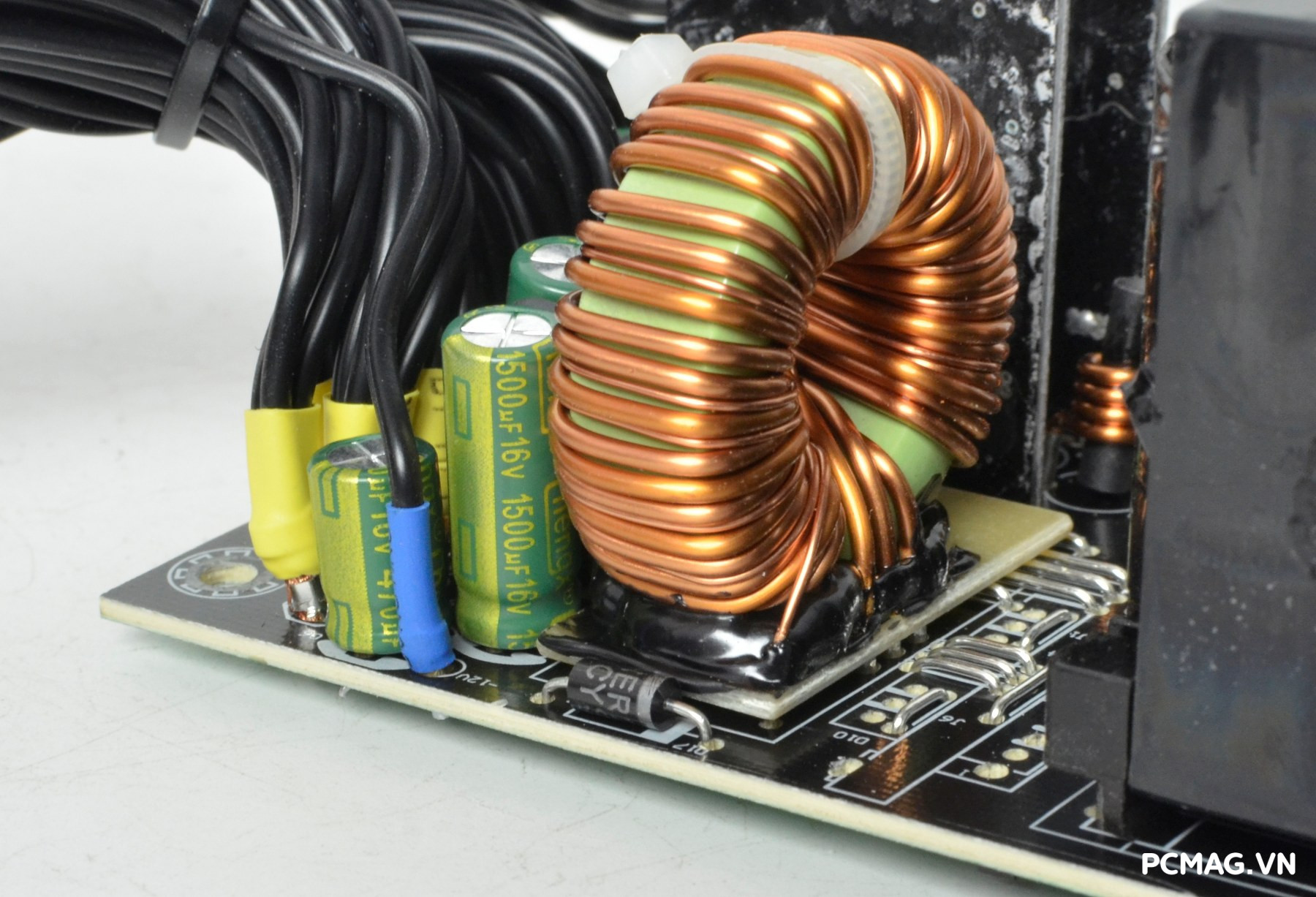

AIGO GP750 sử dụng các tụ lọc đầu ra của hãng ChengX, với nhiệt độ hoạt động tối đa 105°C, đảm nhiệm vai trò lọc nhiễu và ổn định điện áp cho các đường nguồn sau khi chỉnh lưu.

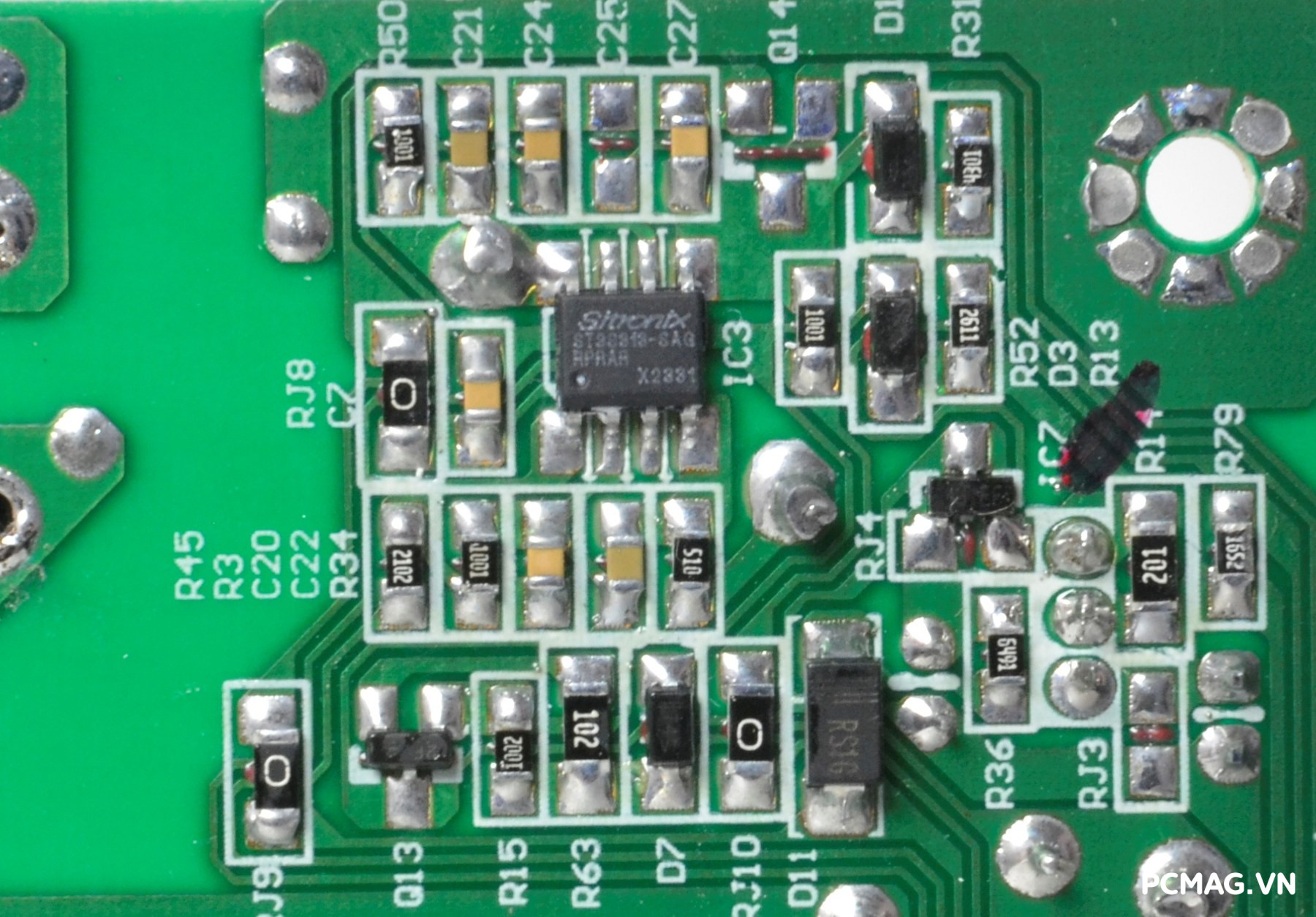

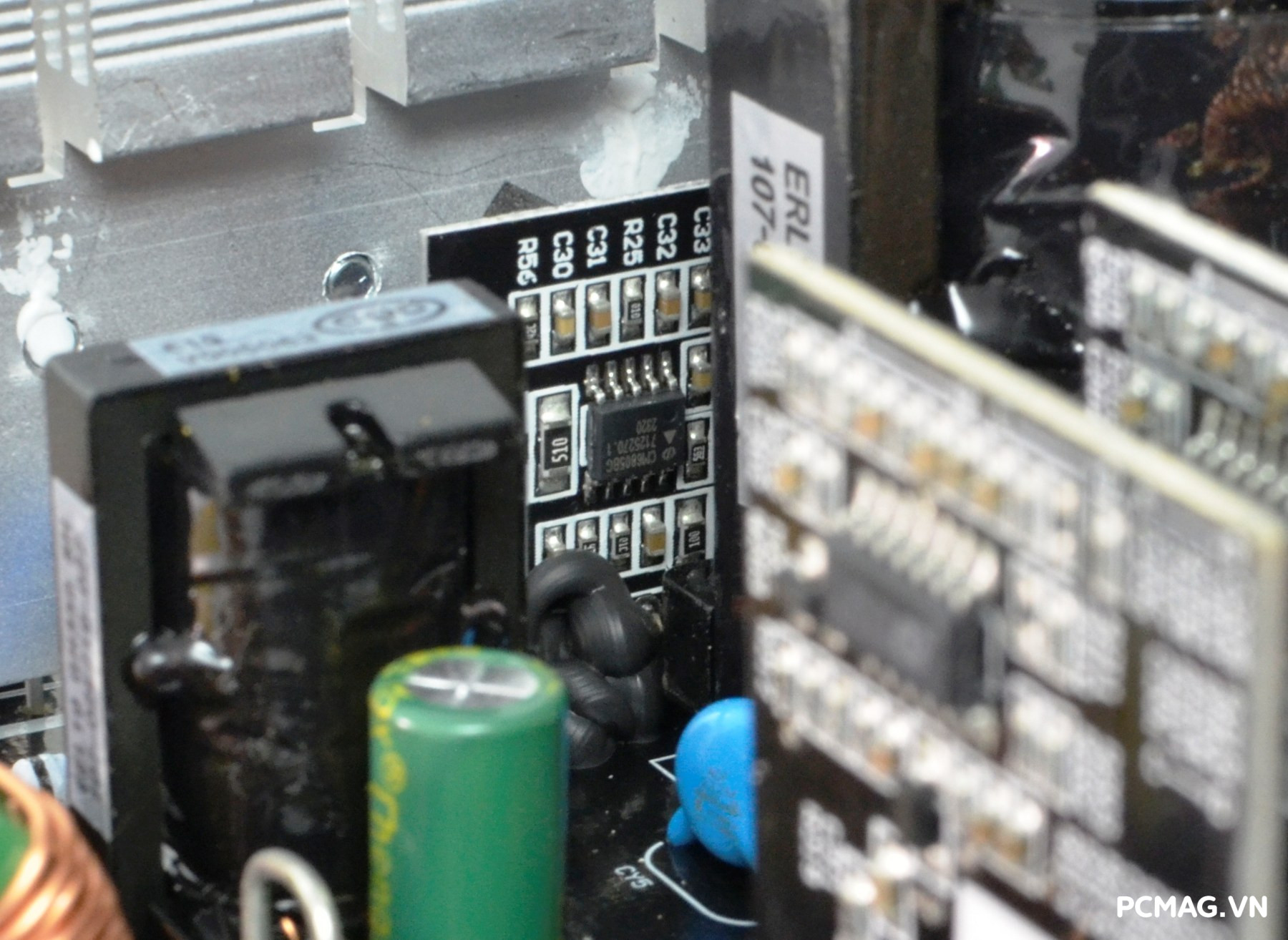

Bộ nguồn được trang bị IC giám sát Sitronix ST9S313C-SAG, đây là phiên bản dạng SMD của ST9S313C-DAG, có nhiệm vụ theo dõi và kích hoạt các cơ chế bảo vệ cơ bản như OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch) nhằm đảm bảo an toàn cho hệ thống.

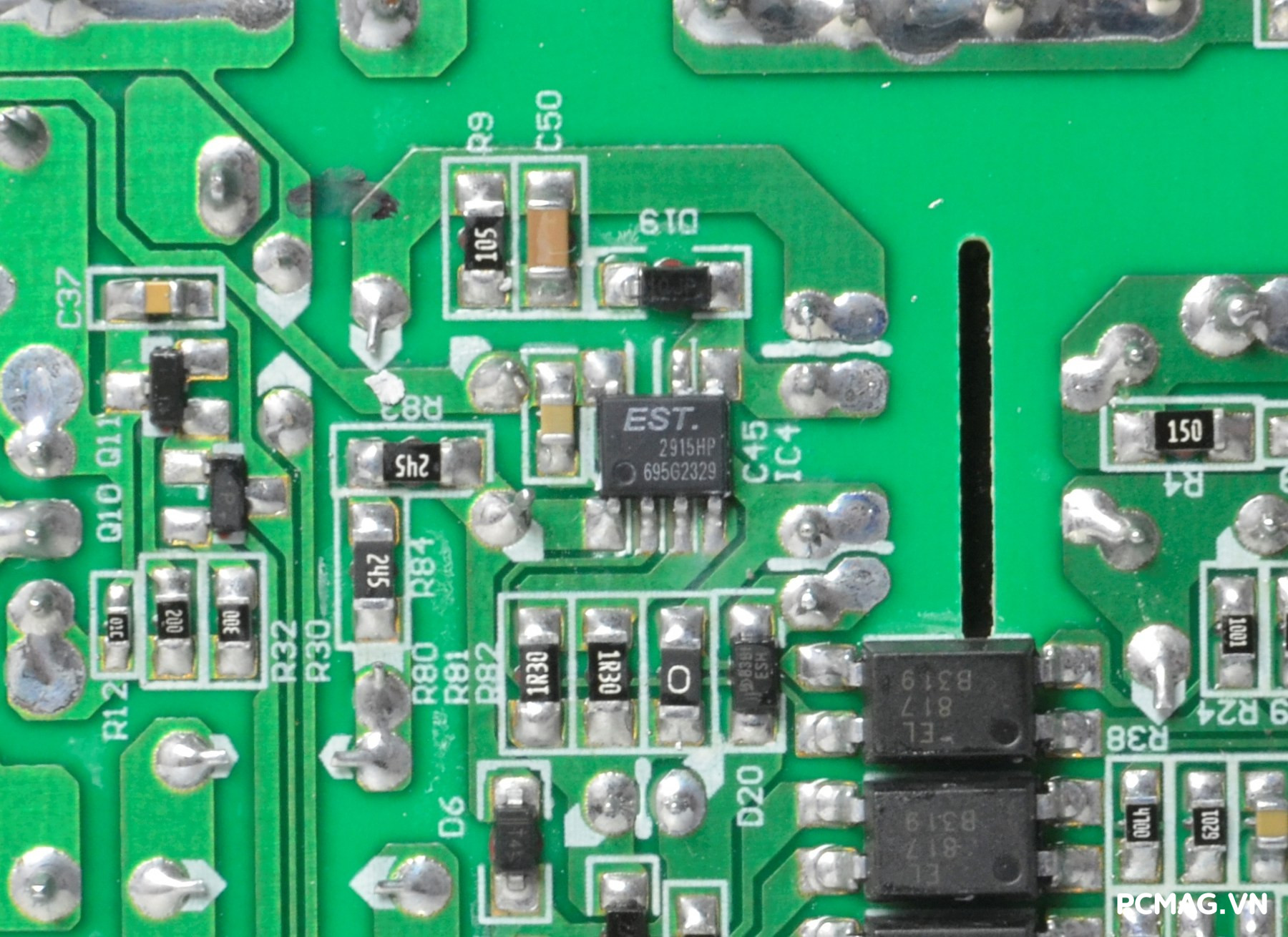

Ngoài ra, đường nguồn standby (5VSB) được tạo ra bởi IC EST2915HP dạng dán, chịu trách nhiệm cung cấp nguồn chờ cho mainboard khi hệ thống chưa khởi động.

Phần mạch in (PCB) của AIGO GP750 được hoàn thiện khá gọn gàng. Tuy vậy vẫn còn một số vết flux hàn chưa được làm sạch hoàn toàn trên khu vực bo mạch module VRM (DC to DC).

Các chân linh kiện được cắt tỉa gọn gàng, trong khi các mối hàn sáng và đều, cho thấy quy trình gia công tương đối tốt và tuân thủ tiêu chuẩn RoHS về vật liệu và sản xuất.

III. Thử nghiệm

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường +12V trên các bộ nguồn single rail sẽ được chia thành hai nhóm tải trong quá trình thử nghiệm:

• 12V1: cấp nguồn cho toàn bộ linh kiện sử dụng đường +12V ngoại trừ CPU (mainboard, PCIe, thiết bị mở rộng…).
• 12V2: cấp nguồn riêng cho CPU thông qua đầu ATX12V/EPS12V.

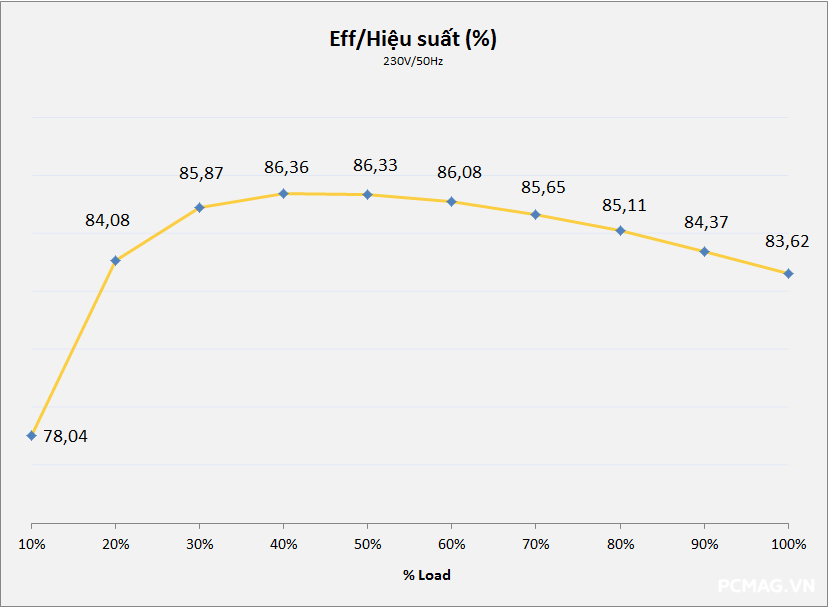

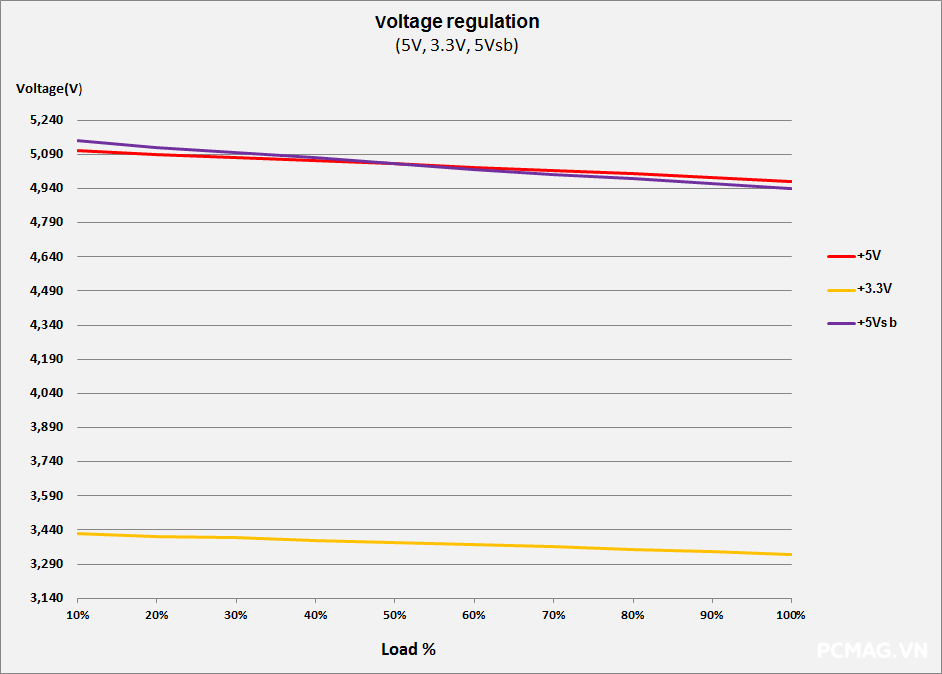

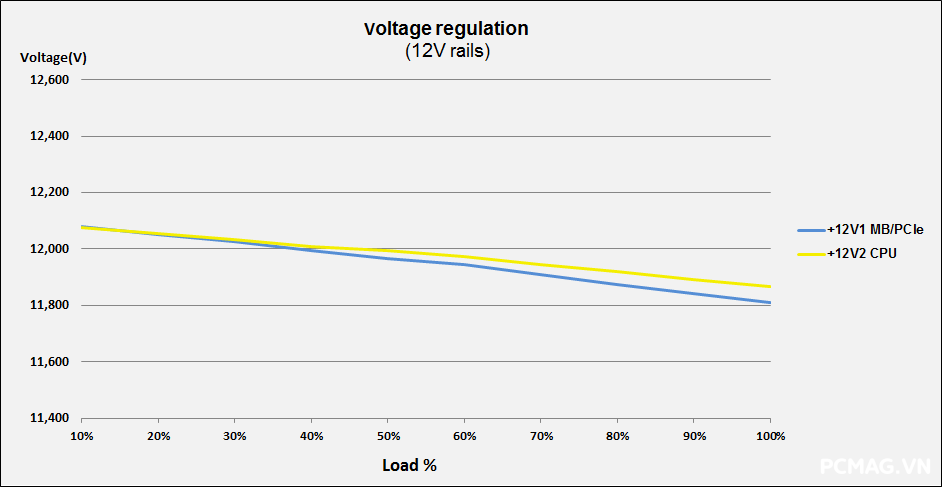

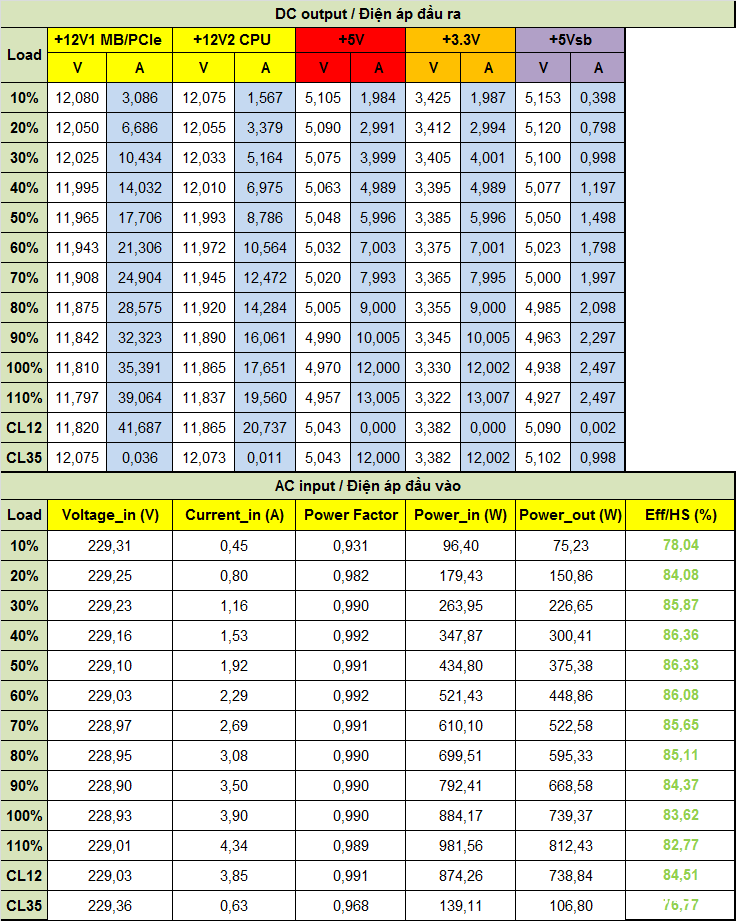

Trong quá trình thử tải, AIGO GP750 750W hoàn thành tốt các mức tải theo kịch bản thử nghiệm, với điện áp dao động nằm trong giới hạn cho phép của chuẩn ATX. Hiệu suất tối đa đạt trên 86% tại 230Vac.

Nhờ được trang bị mạch DC to DC, các đường điện +3.3V và +5V vẫn giữ mức ổn định và đáp ứng tiêu chuẩn ngay cả trong các bài kiểm tra tải không đồng đều (Cross Load), cho thấy khả năng điều chỉnh điện áp khá tốt của bộ nguồn.

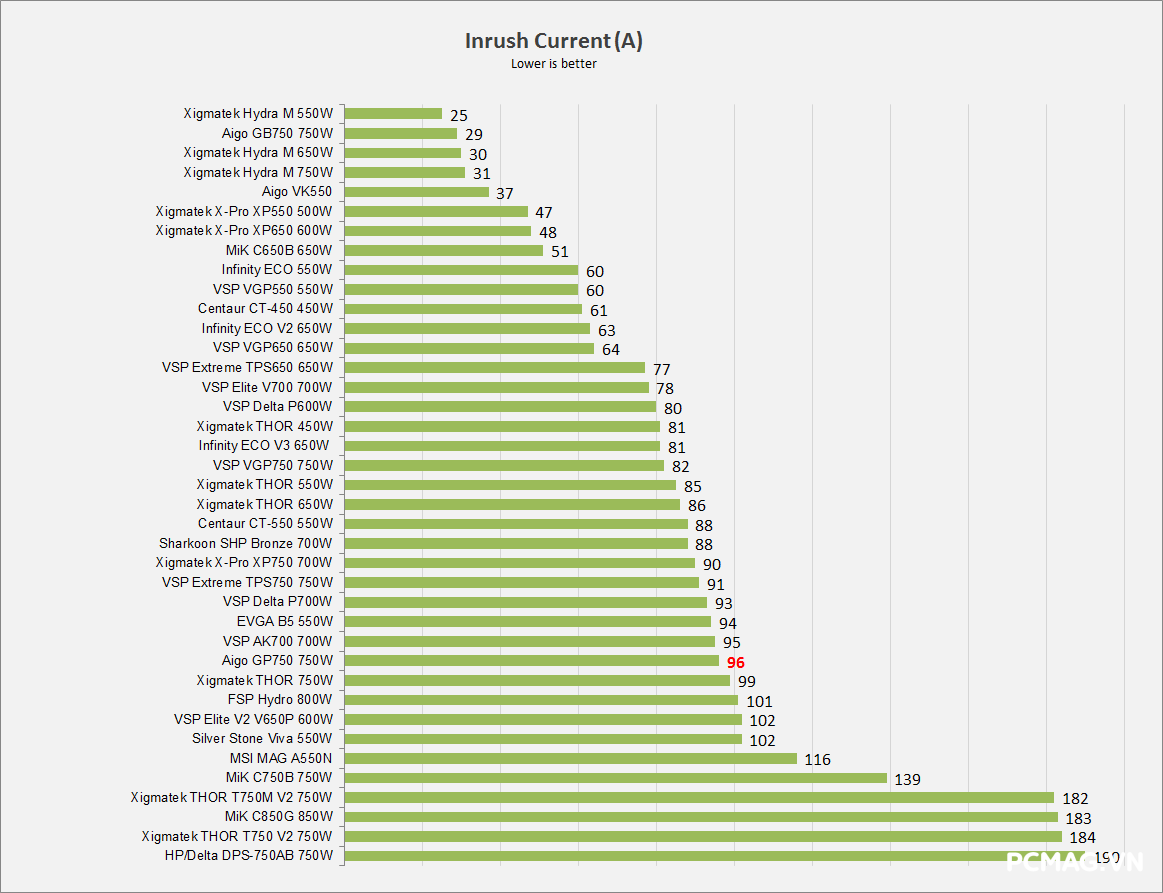

2. Inrush Current Testing (Dòng khởi động)

Trong phép thử dòng khởi động (Inrush Current), AIGO GP750 750W ghi nhận mức 96A, đây là mức trung bình trong phân khúc nguồn phổ thông – tầm trung. Giá trị này vẫn nằm trong ngưỡng chấp nhận được và không gây ảnh hưởng đáng kể đến quá trình khởi động của hệ thống.

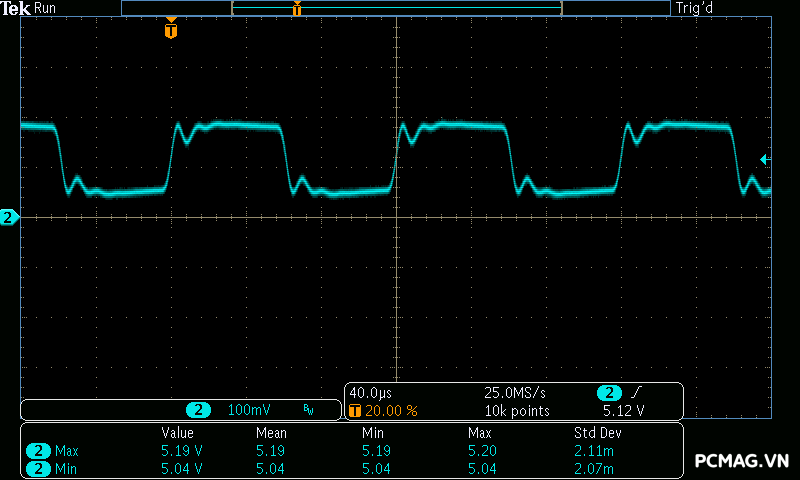

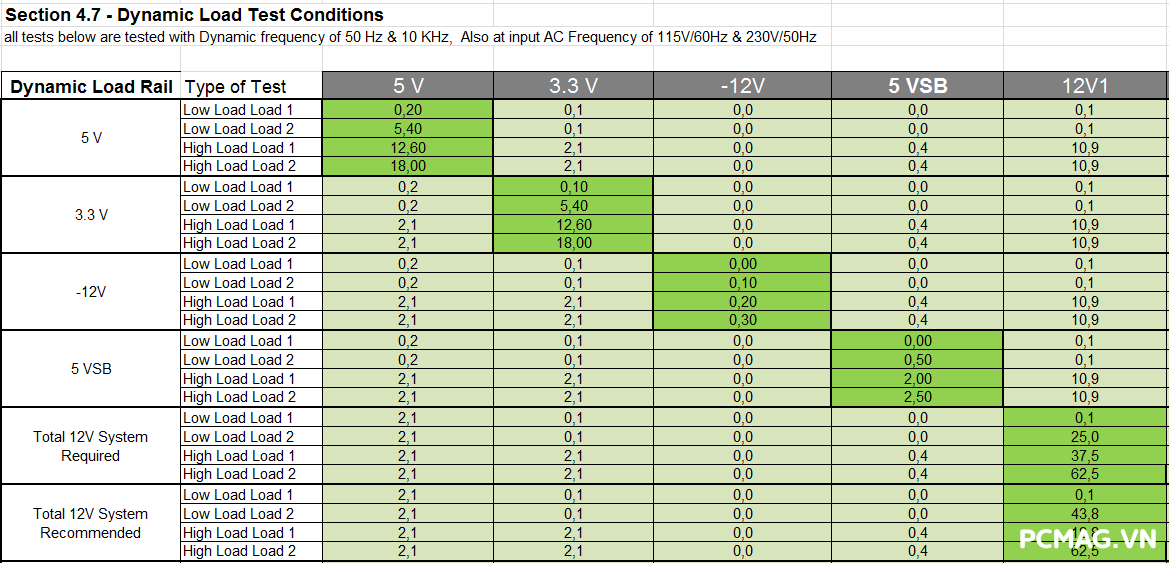

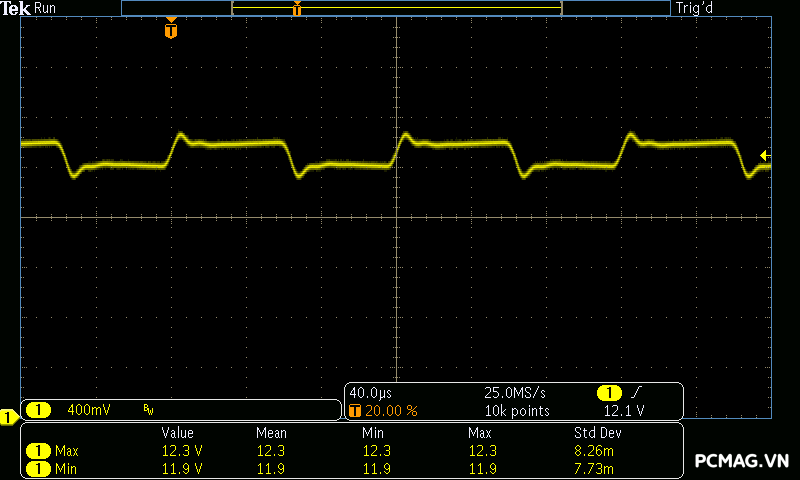

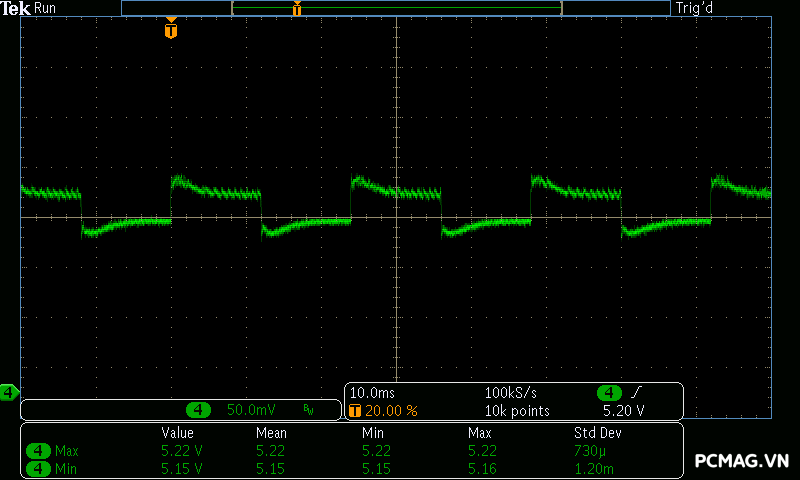

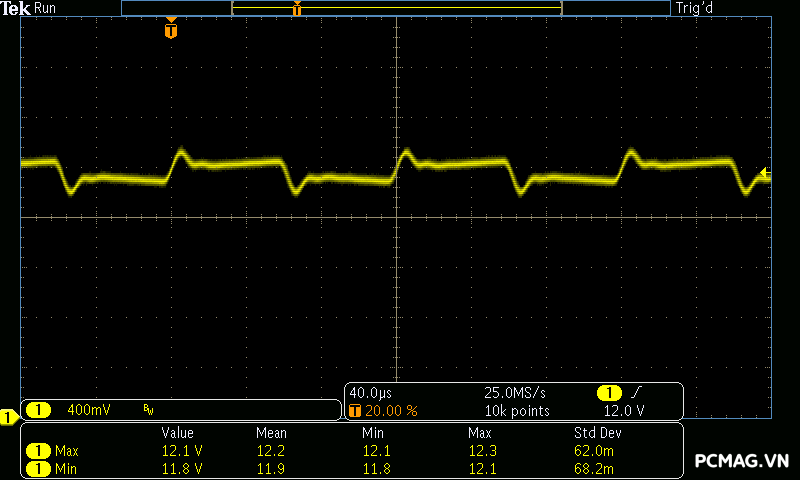

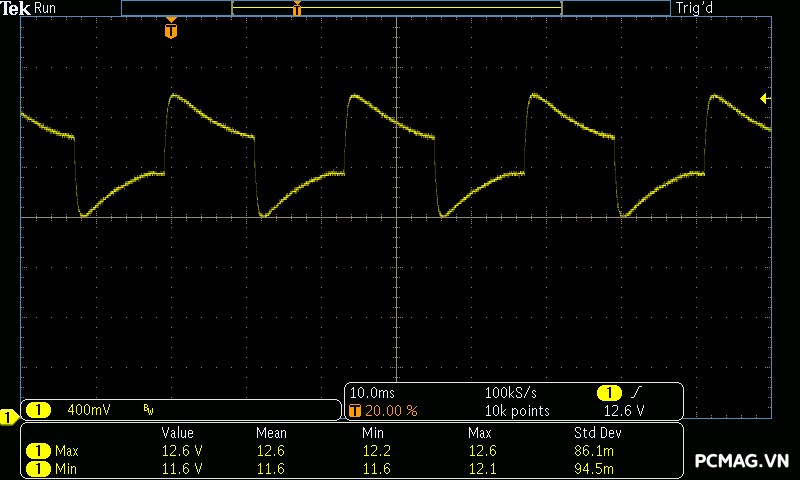

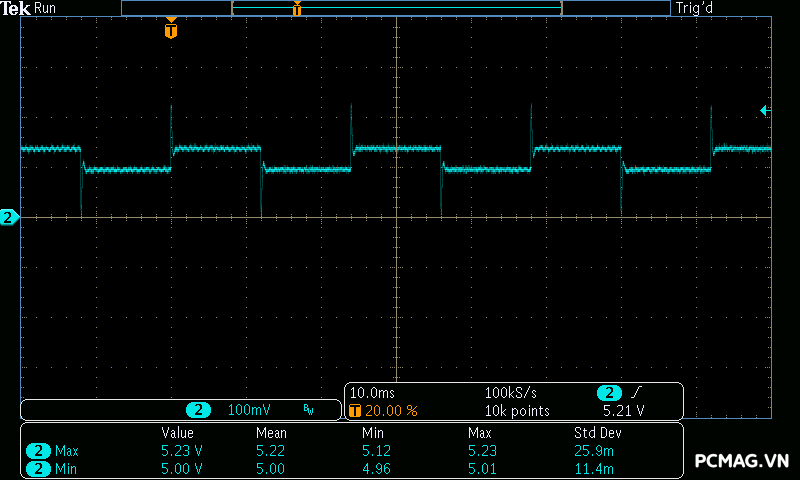

3. Sync Transient Response Test (Tải biến thiên)

Điều kiện thử nghiệm:

Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)

Slew rate:

• 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
• 5V & 3.3V: 1A/µs
• 5VSB: 0.1A (theo tiêu chuẩn Intel ATX 3.0)

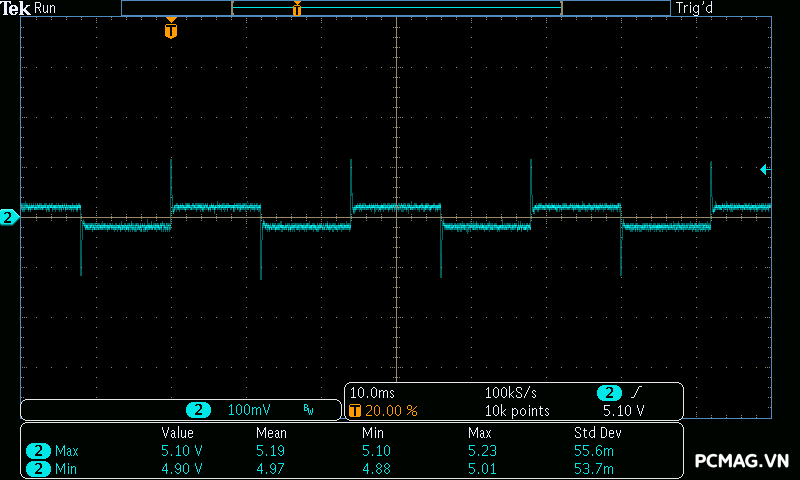

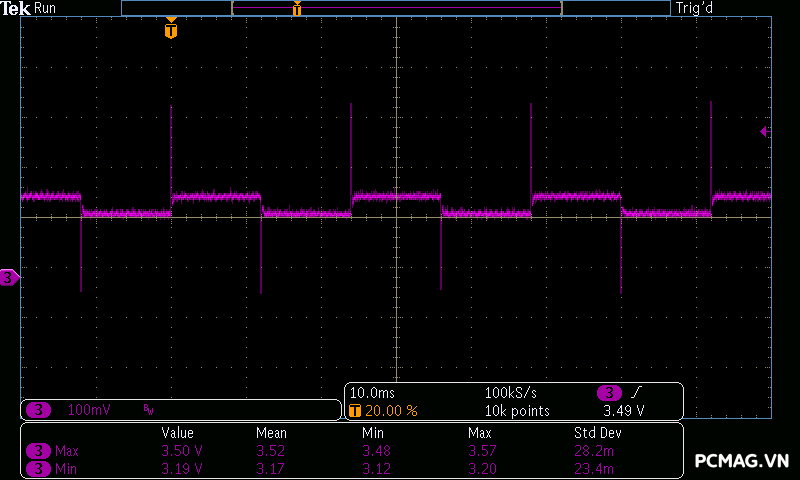

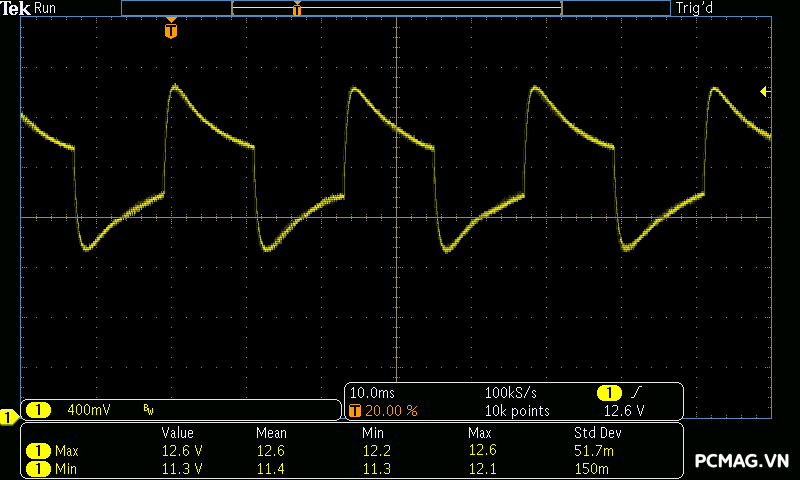

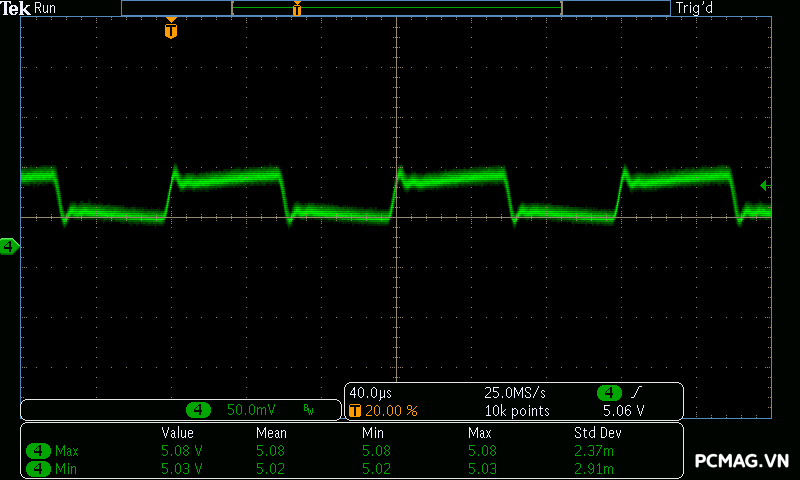

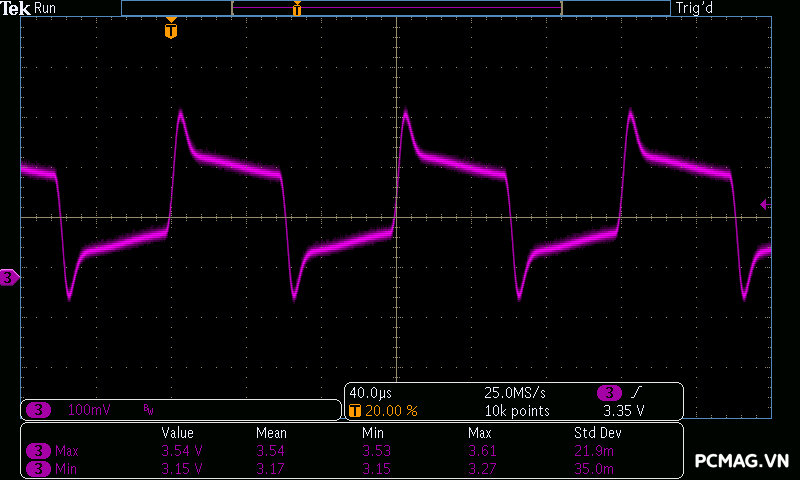

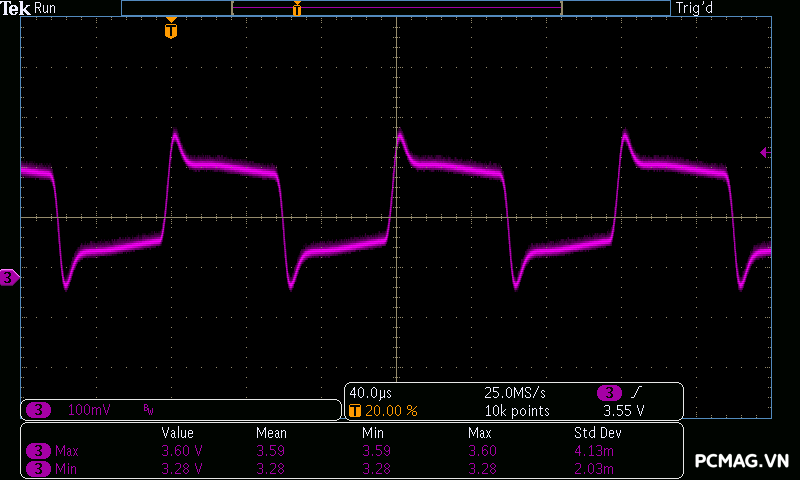

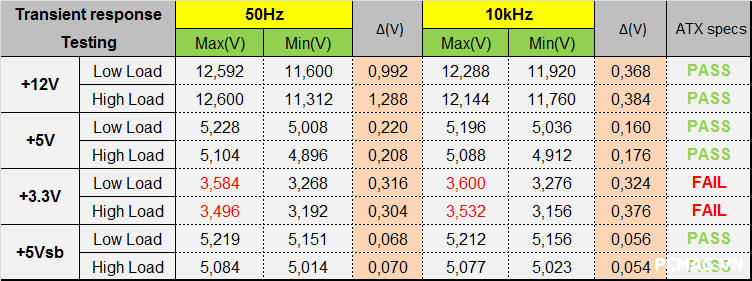

Trong bài kiểm tra tải biến thiên (Transient Response), AIGO GP750 không vượt qua toàn bộ các kịch bản thử nghiệm. Đường điện +3.3V nhanh chóng vượt ra ngoài giới hạn cho phép của chuẩn ATX, đặc biệt khi thử nghiệm được thực hiện theo tiêu chuẩn ATX 3.0 mới, vốn có yêu cầu khắt khe hơn về khả năng đáp ứng tải tức thời của bộ nguồn.

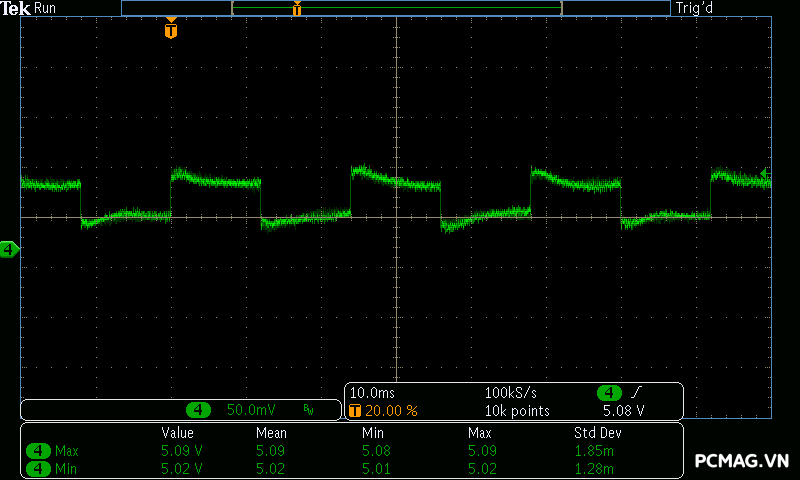

50Hz Low load:

50Hz High load:

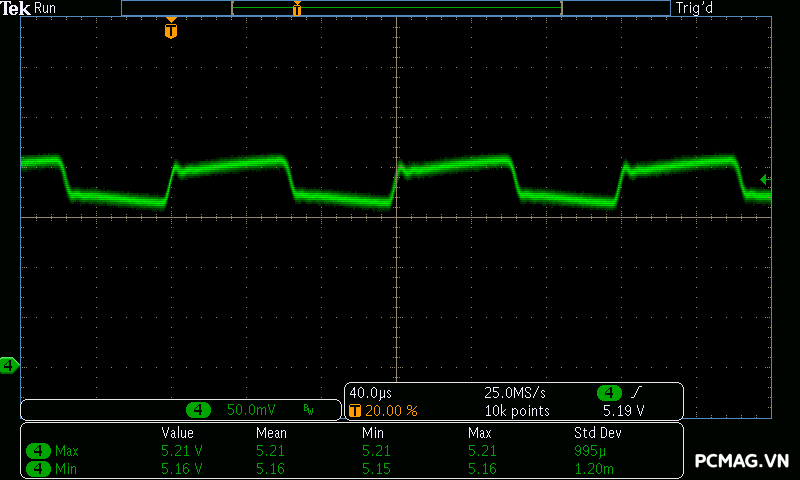

10kHz Low load:

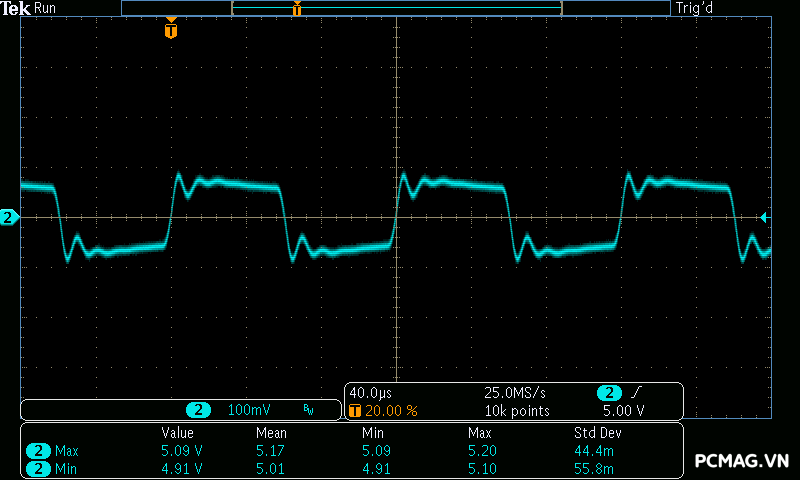

10kHz High load:

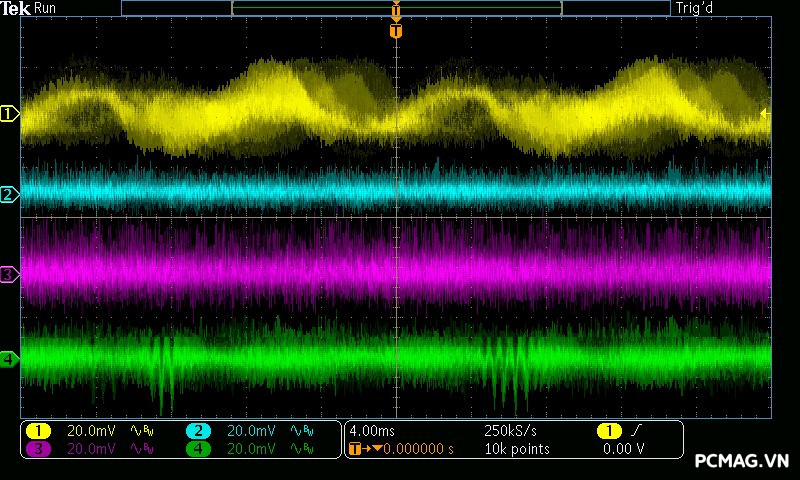

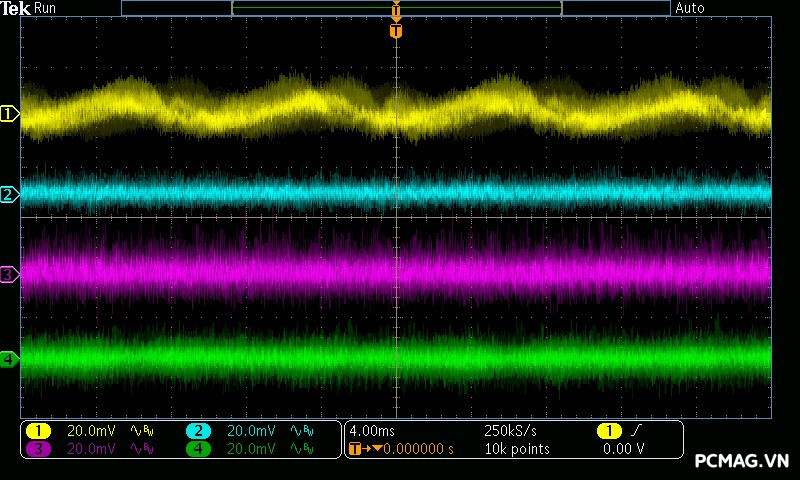

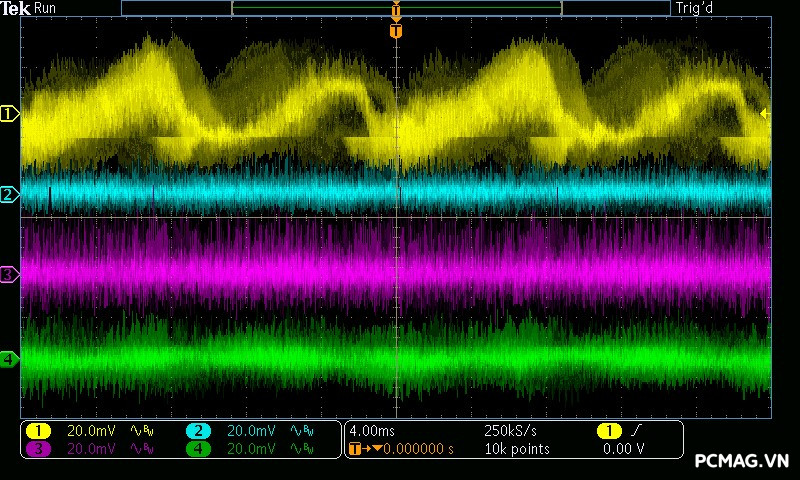

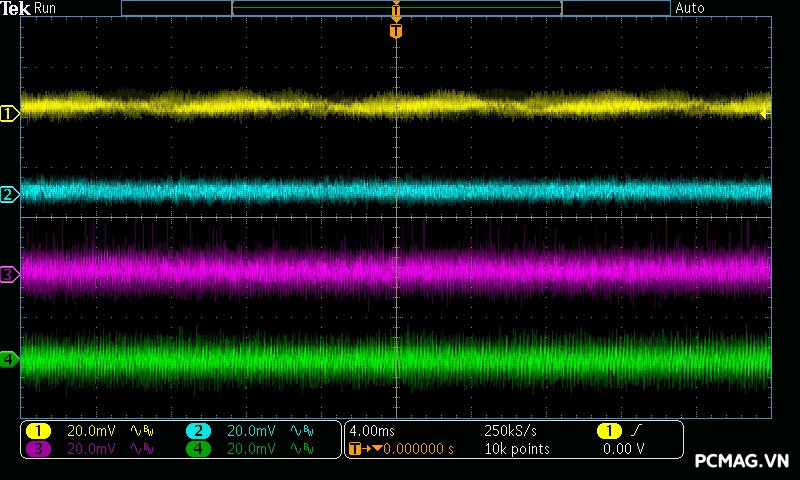

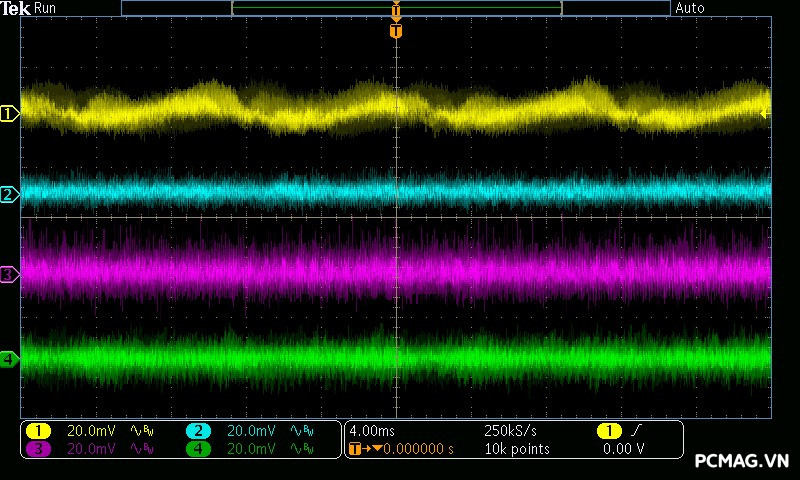

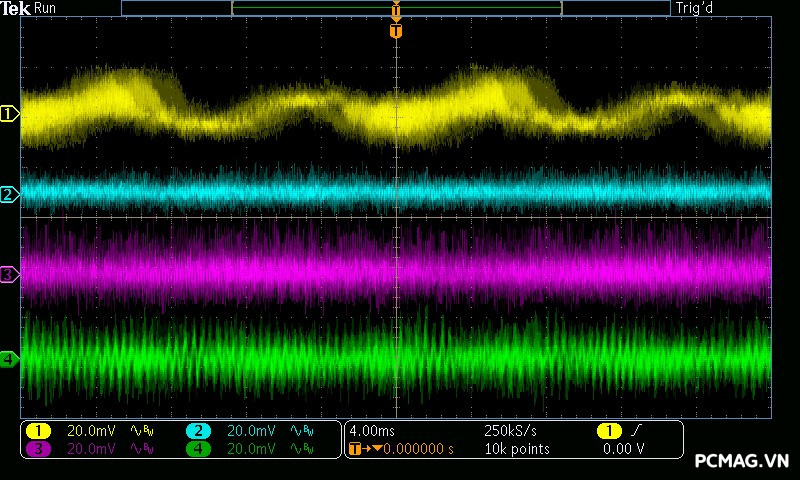

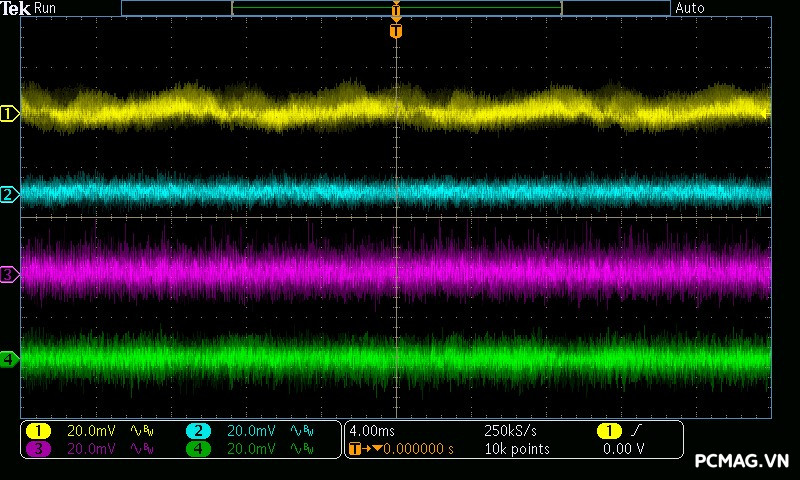

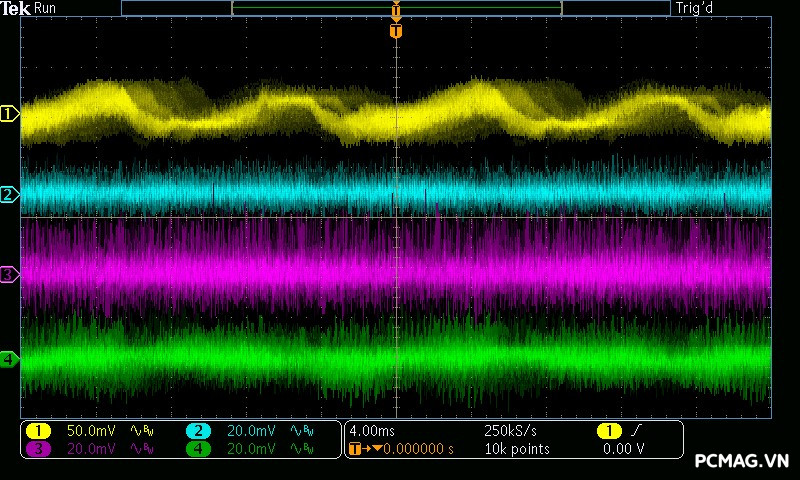

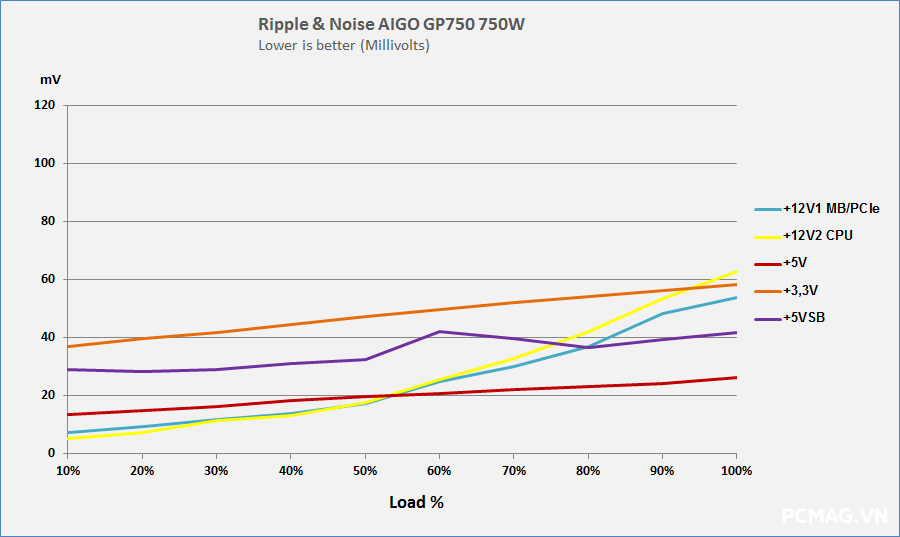

4. Ripple & Noise (Nhiễu AC cao tần)

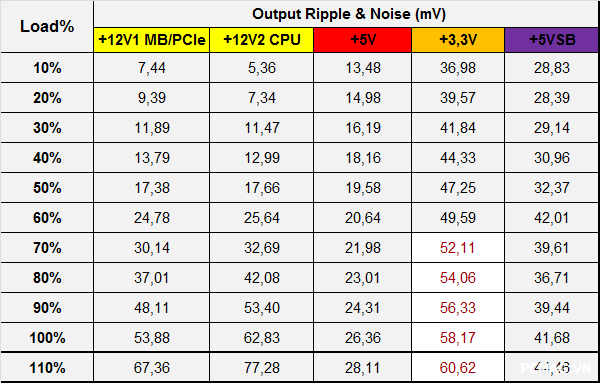

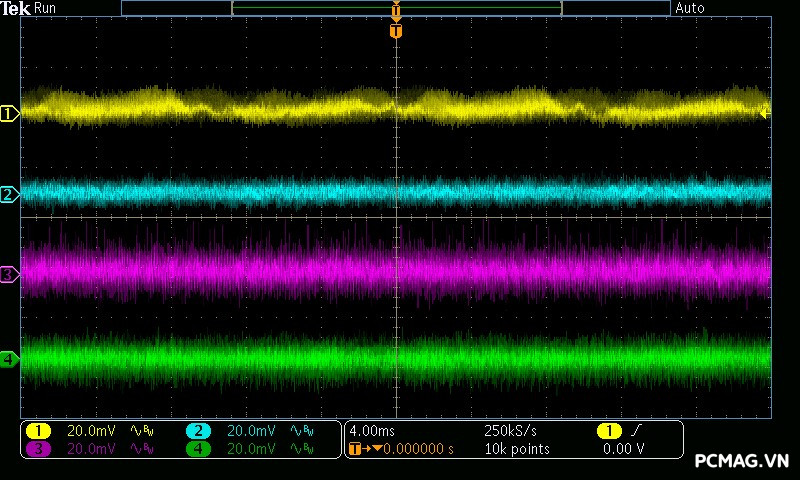

Trong phép đo Ripple & Noise, AIGO GP750 750W cho kết quả ở mức trung bình trong phân khúc. Đường +3.3V ghi nhận mức nhiễu gần 60mV, trong khi các đường điện còn lại dao động quanh mức dưới 50mV.

Các giá trị này vẫn nằm trong giới hạn cho phép của chuẩn ATX, tuy nhiên mức ripple trên đường 3.3V tương đối cao so với một số bộ nguồn cùng tầm giá.

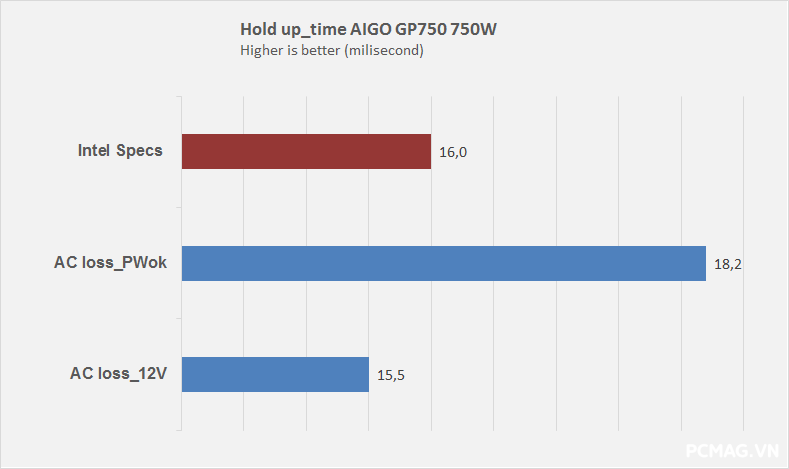

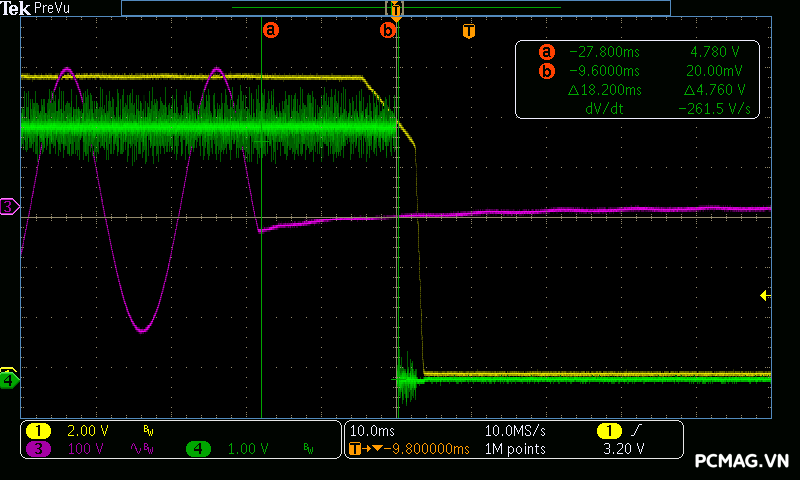

5. Hold-up Time (Thời gian lưu điện)

Trong bài kiểm tra Hold-up Time, AIGO GP750 750W cho kết quả thấp hơn một chút so với tiêu chuẩn ATX, tuy nhiên mức chênh lệch này không quá đáng kể và ít ảnh hưởng đến quá trình vận hành thực tế.

Dù vậy, tín hiệu Power_OK của bộ nguồn chưa thực sự chính xác theo chuẩn, cho thấy phần mạch điều khiển tín hiệu này vẫn còn dư địa để được tối ưu tốt hơn.

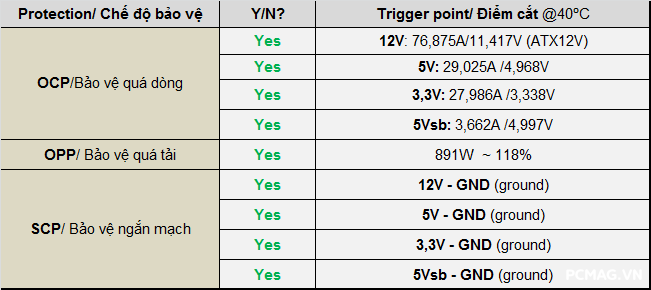

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ chính trên AIGO GP750 750W hoạt động ổn định và có độ nhạy tốt. Khi hệ thống chạm ngưỡng bảo vệ, bộ nguồn sẽ tự động ngắt để đảm bảo an toàn cho linh kiện, sau đó có thể khởi động lại bình thường khi điều kiện hoạt động trở lại ổn định.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó nguồn máy tính chuẩn ATX là một ví dụ – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thử nghiệm ở mức điện áp đầu vào khoảng 110% so với điện áp tối đa mà nhà sản xuất công bố.

Trong trường hợp này, phép thử được thực hiện tại 110% của 240VAC, tương đương khoảng 264VAC @ 60Hz. Để đo và đánh giá thông số này, thiết bị GW Instek GLC-9000 được sử dụng nhằm kiểm tra chính xác mức dòng rò của bộ nguồn theo đúng tiêu chuẩn an toàn.

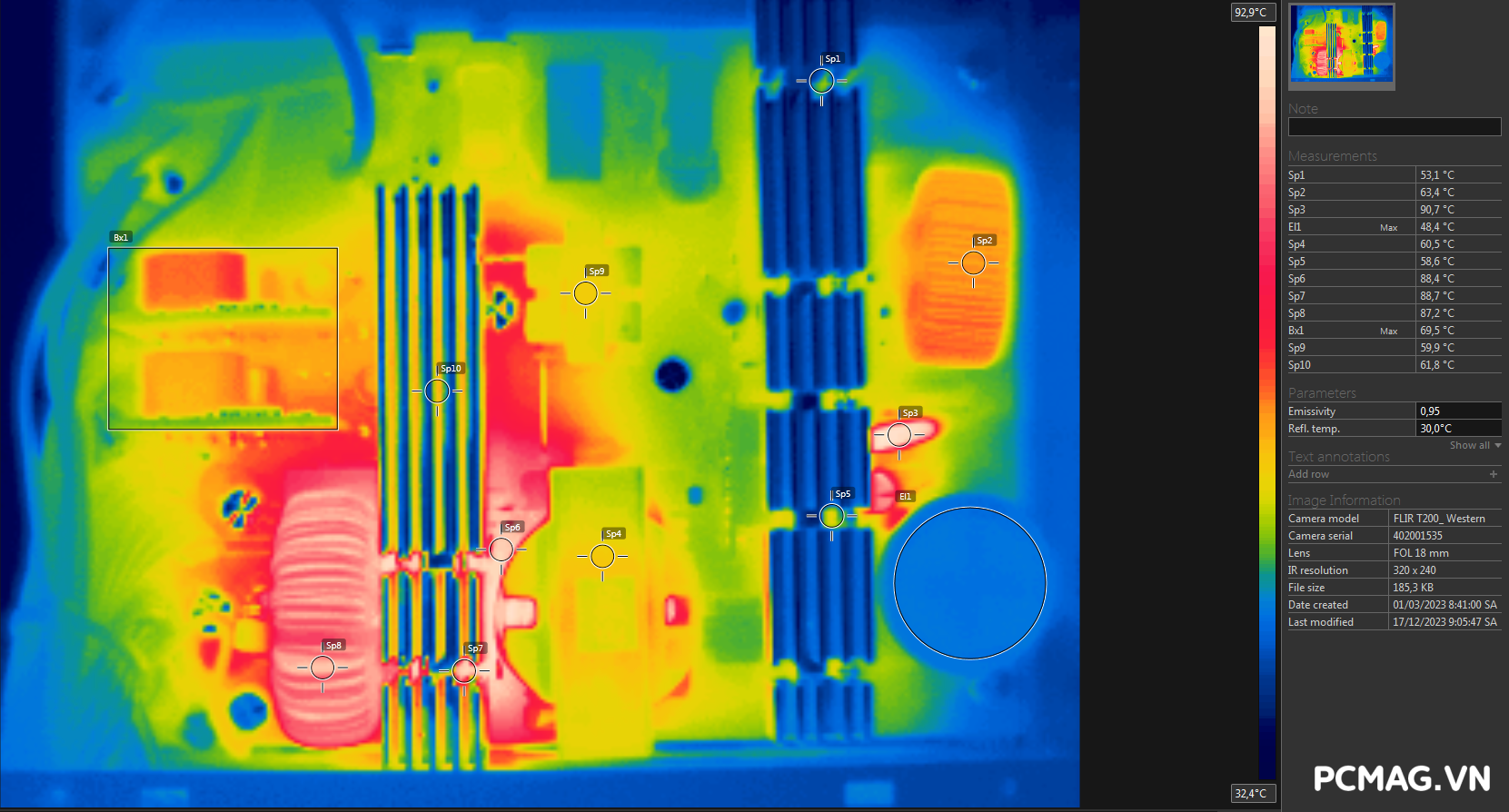

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: khoảng 38–45°C.

Trong quá trình hoạt động, điểm nóng nhất trên AIGO GP750 được ghi nhận tại điện trở NTC – linh kiện có nhiệm vụ hạn chế dòng khởi động (Inrush current). Khu vực có nhiệt độ cao tiếp theo là các diode xung chỉnh lưu của đường +12V và cuộn cảm của mạch Forward.

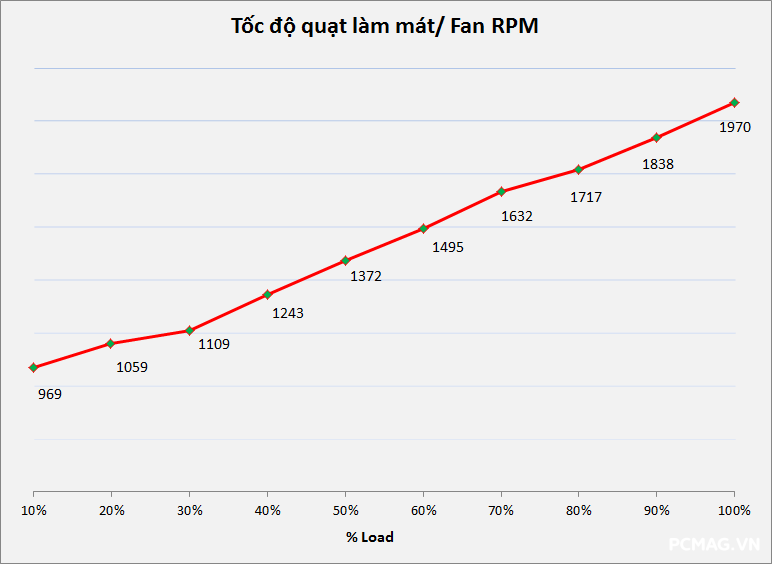

Về hệ thống làm mát, quạt 120mm của bộ nguồn duy trì tốc độ khoảng 1000 RPM khi tải nhẹ và nhiệt độ chưa cao. Khi mức tải tăng hoặc nhiệt độ bên trong PSU tăng lên, quạt sẽ nhanh chóng tăng tốc để đảm bảo khả năng tản nhiệt cho toàn bộ hệ thống linh kiện.

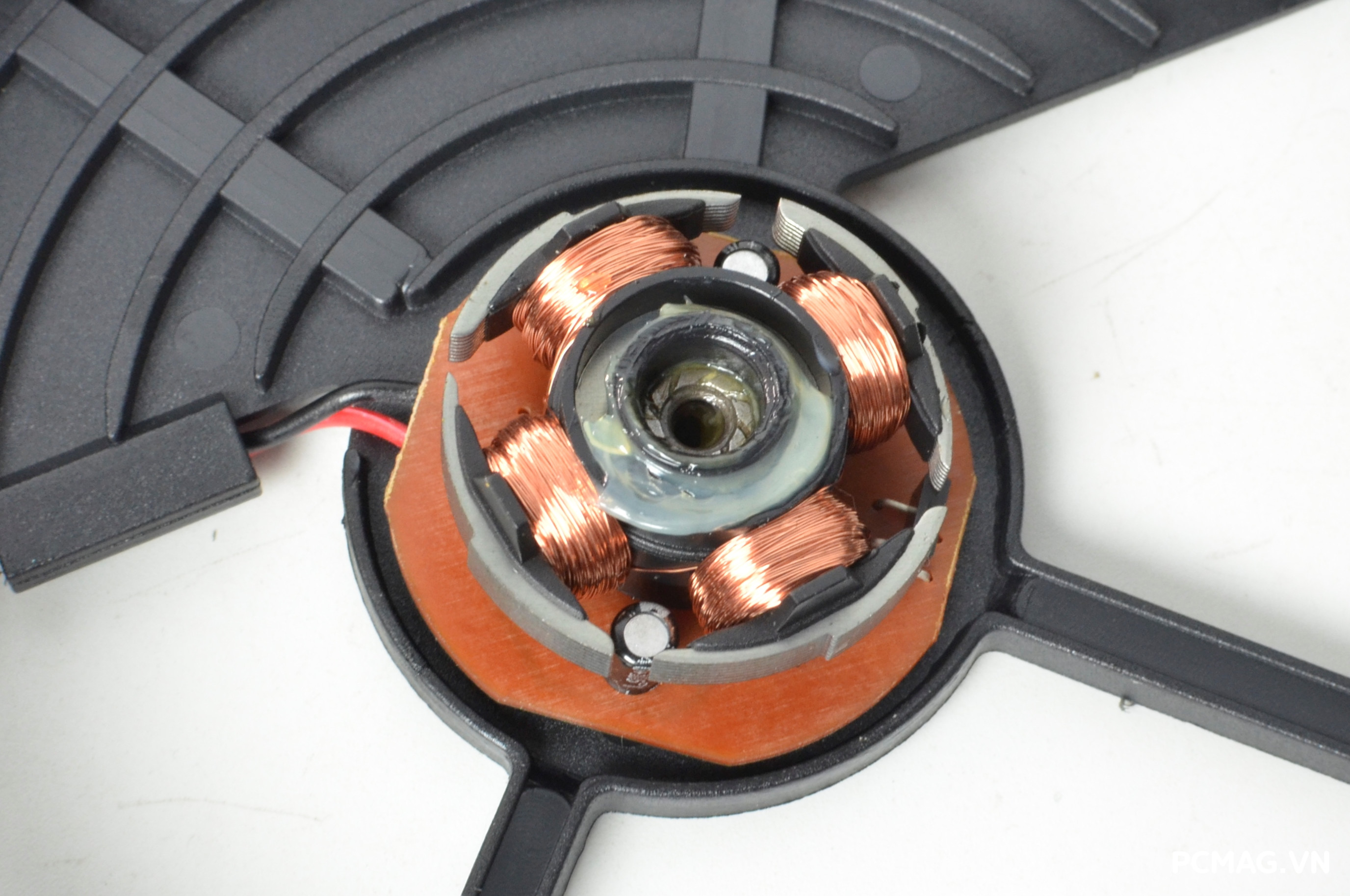

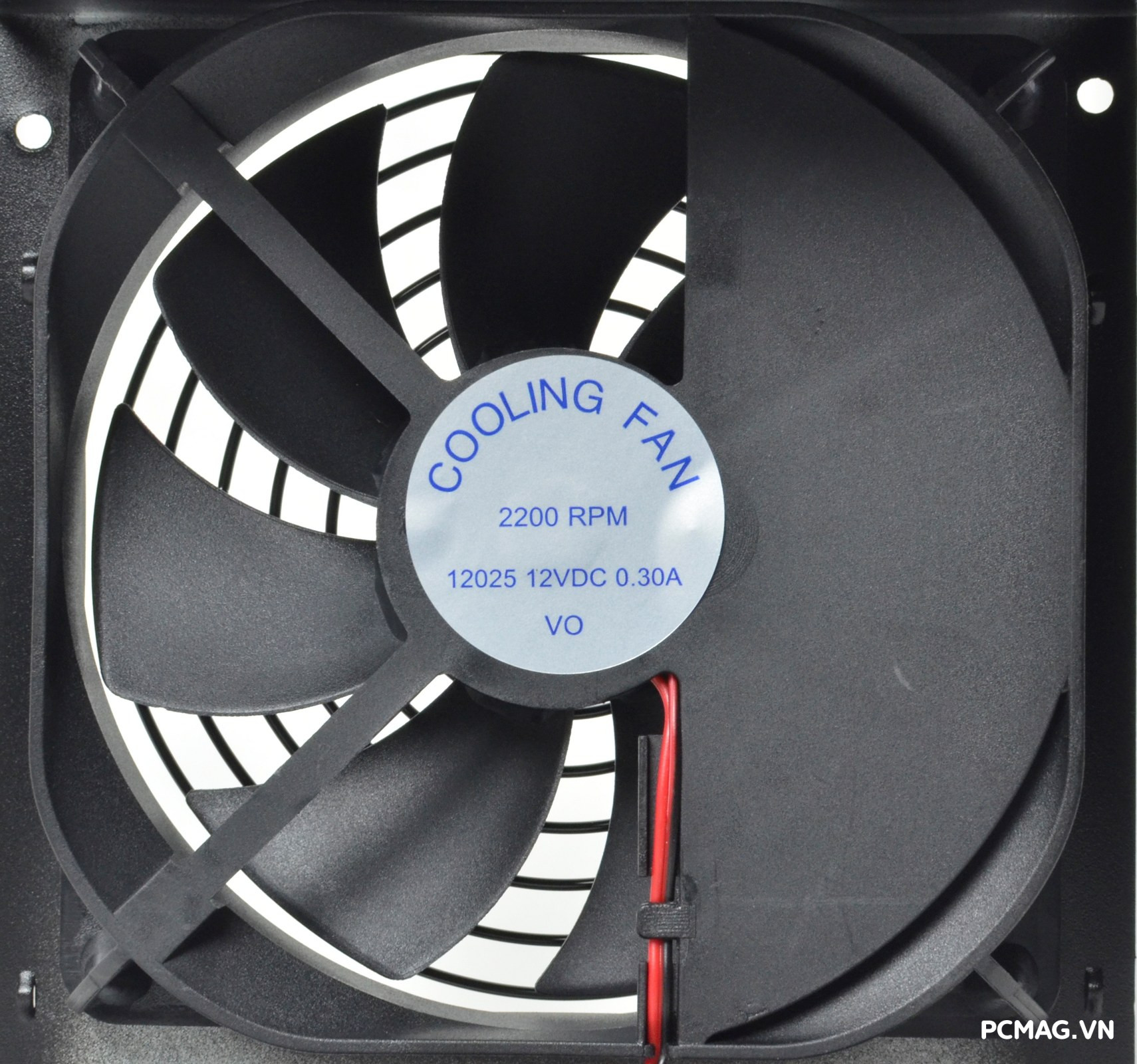

AIGO GP750 750W được trang bị quạt làm mát kích thước 120mm (12025) hoạt động ở điện áp 12V – 0.3A. Quạt sử dụng vòng bi Rifle Bearing, giúp cân bằng giữa độ bền và độ ồn khi vận hành. Tốc độ quay tối đa khoảng 2200 RPM, đảm bảo khả năng tản nhiệt hiệu quả khi bộ nguồn hoạt động ở mức tải cao.

IV. Kết luận

AIGO GP750 750W cho thấy chất lượng điện áp và linh kiện ở mức khá trong phân khúc. Bộ nguồn có thiết kế bên ngoài bắt mắt, được trang bị mạch DC to DC (VRM) giúp các đường điện phụ ổn định hơn. Hiệu suất tối đa đạt 86,36% tại 230Vac, đi kèm hệ thống cáp bẹ đen mềm và hai đầu cấp nguồn CPU, đáp ứng tốt nhu cầu lắp đặt cho nhiều cấu hình PC hiện nay.

Tuy nhiên, khi hoạt động ở mức tải cao trong thời gian dài, bộ nguồn có thể phát sinh tiếng ồn khá rõ do quạt phải tăng tốc để làm mát khu vực linh kiện công suất bên trong.

Nhìn chung, GP750 là một lựa chọn đáng cân nhắc trong phân khúc tầm trung – phổ thông, phù hợp với các cấu hình PC sử dụng một card đồ họa có công suất dưới 250W.

Ưu điểm

• Hiệu suất tối đa 86,36% @230VAC
• Trang bị mạch DC to DC (VRMs)
• Cáp bẹ đen mềm với 2 đầu cấp nguồn CPU riêng biệt
• Quạt Rifle Bearing độ bền khá

Khuyết điểm

• Ripple & Noise trên đường 3.3V còn ở mức tương đối cao, cần được cải thiện.
