Thương hiệu PCMAG chính thức giới thiệu tới thị trường Việt Nam bộ nguồn phổ thông mới mang tên AIGO VK750 750W, thuộc dòng VK Series quen thuộc của AIGO – nhà sản xuất case, PSU và phụ kiện PC được nhiều người dùng biết đến. Trước đây, VK Series đã có các mức công suất từ 350W đến 650W và nay được bổ sung thêm phiên bản 750W nhằm đáp ứng tốt hơn cho các cấu hình gaming và đồ họa tầm trung.

AIGO VK750 750W được trang bị công nghệ Active PFC (dải hẹp), đi kèm hệ thống cáp bẹ đen mềm dễ đi dây, đồng thời tích hợp 2 đầu cấp nguồn CPU riêng biệt hỗ trợ mainboard hiệu năng cao. Theo công bố từ nhà sản xuất, bộ nguồn đạt mức hiệu suất tối đa lên tới 85%, phù hợp cho các bộ PC phổ thông cần sự ổn định và chi phí hợp lý.

I. Hộp và phụ kiện AIGO VK750 750W

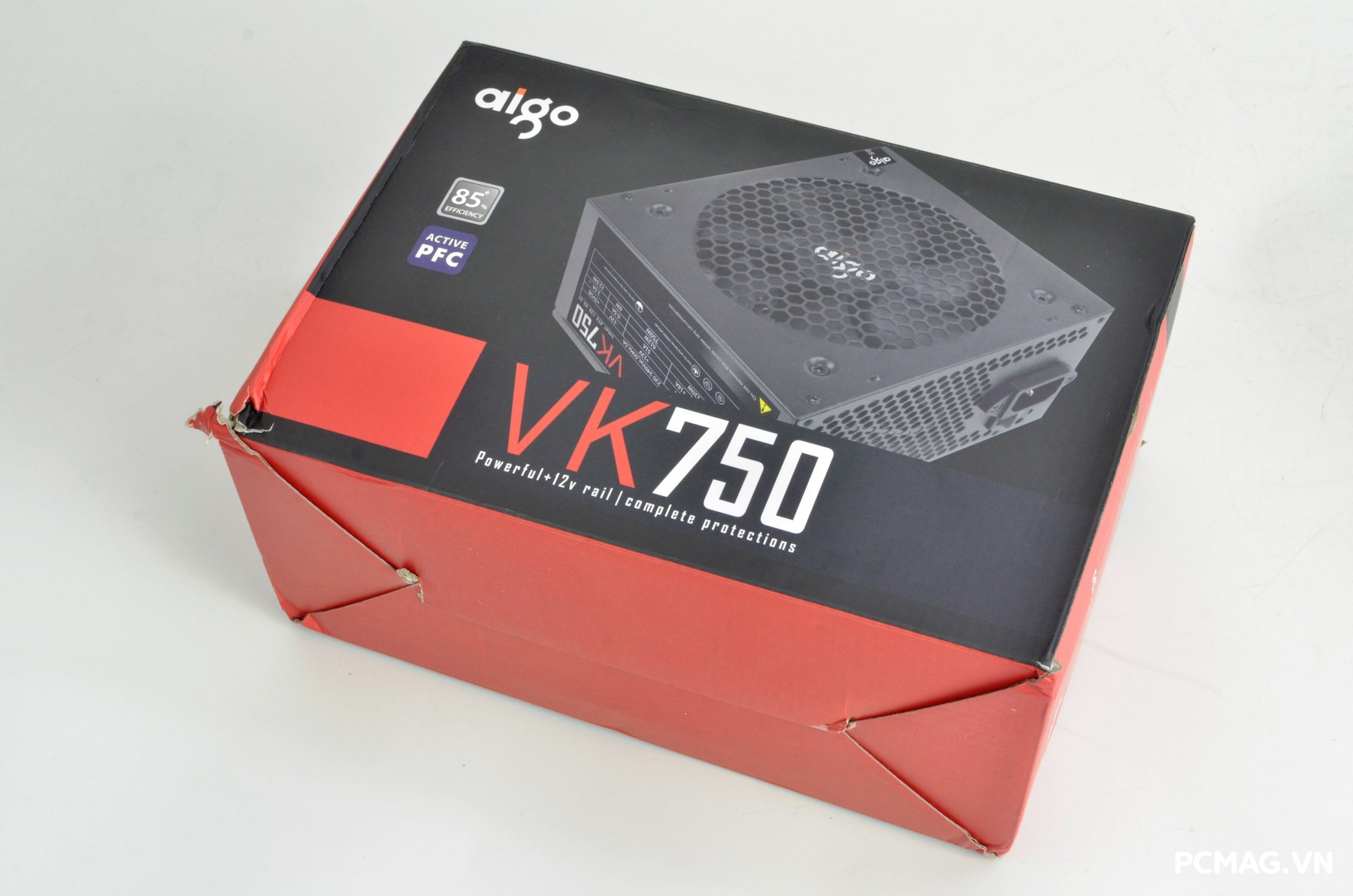

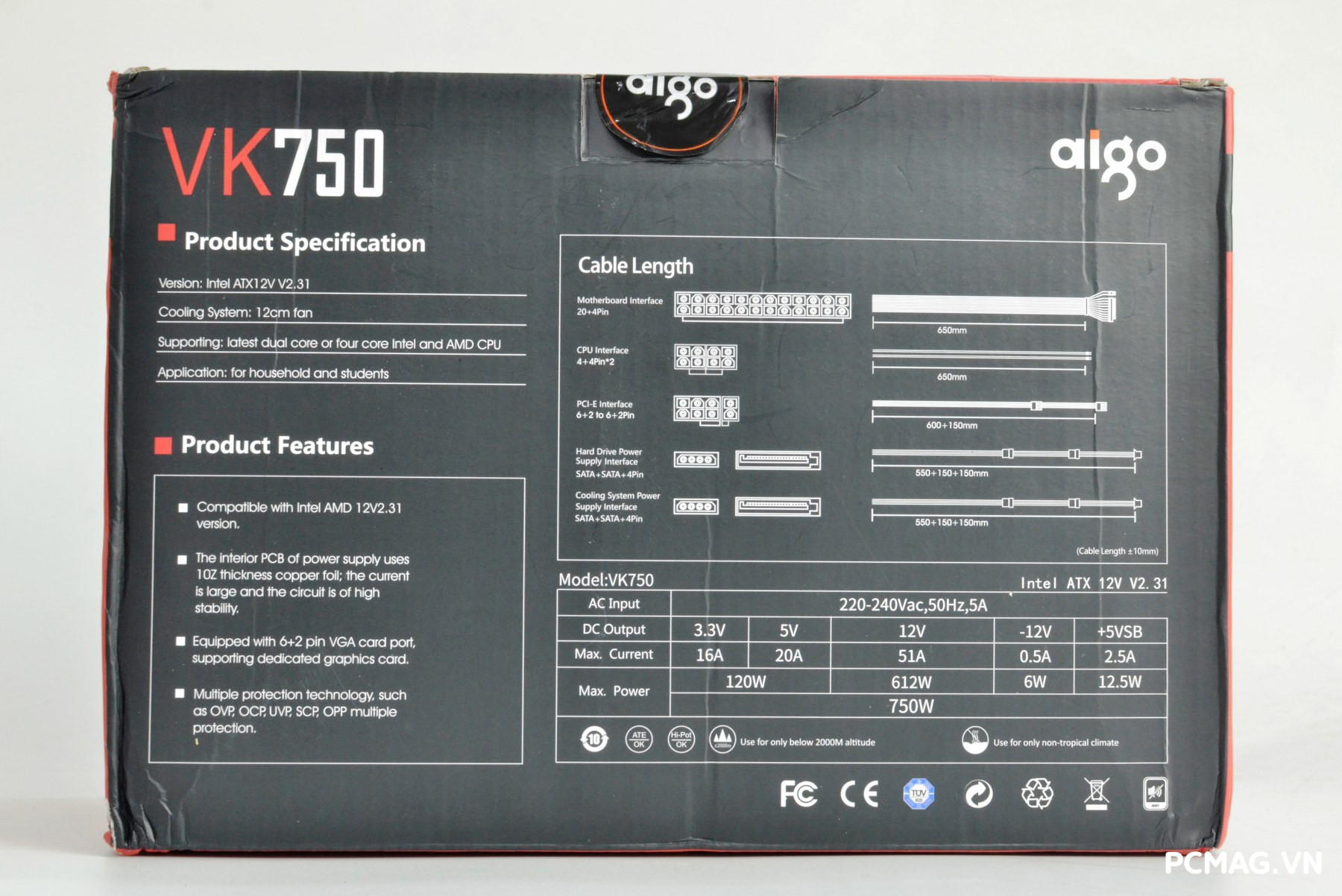

Hộp của AIGO VK750 750W mang tông màu đỏ – đen nổi bật, thiết kế nhỏ gọn và chắc chắn, đúng phong cách đặc trưng của dòng VK Series. Toàn bộ thông số kỹ thuật quan trọng được in rõ ràng ở mặt sau, giúp người dùng dễ dàng theo dõi cấu hình, công suất cũng như các chuẩn hỗ trợ trước khi lắp đặt.

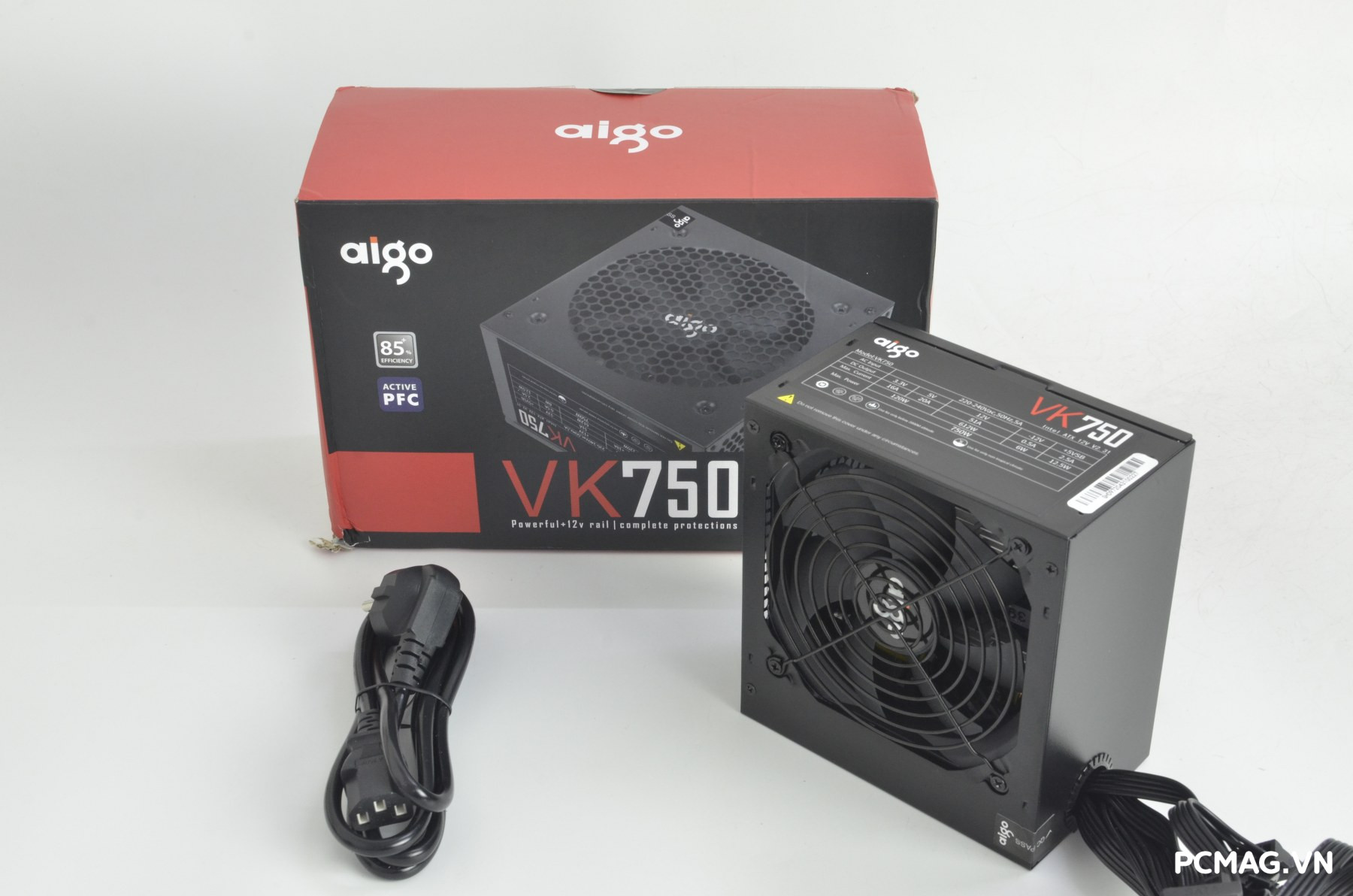

Phụ kiện đi kèm AIGO VK750 750W ở mức cơ bản, bao gồm một dây nguồn chuẩn EU. Tuy nhiên, sản phẩm không đi kèm ốc bắt nguồn, điều này có thể gây chút bất tiện cho người dùng nếu không chuẩn bị sẵn phụ kiện khi lắp đặt.

II. PSU AIGO VK750 750W

1. Bên ngoài

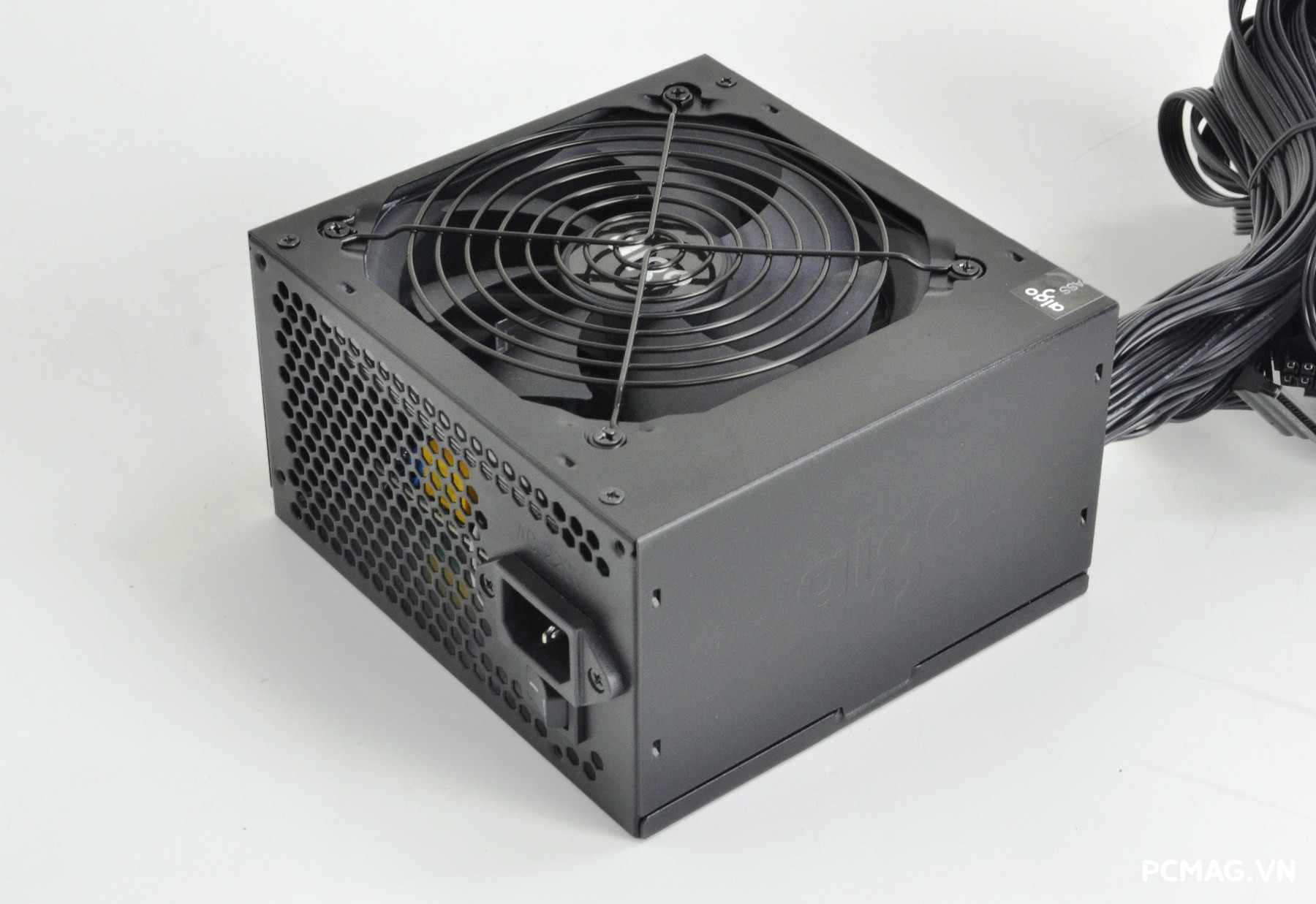

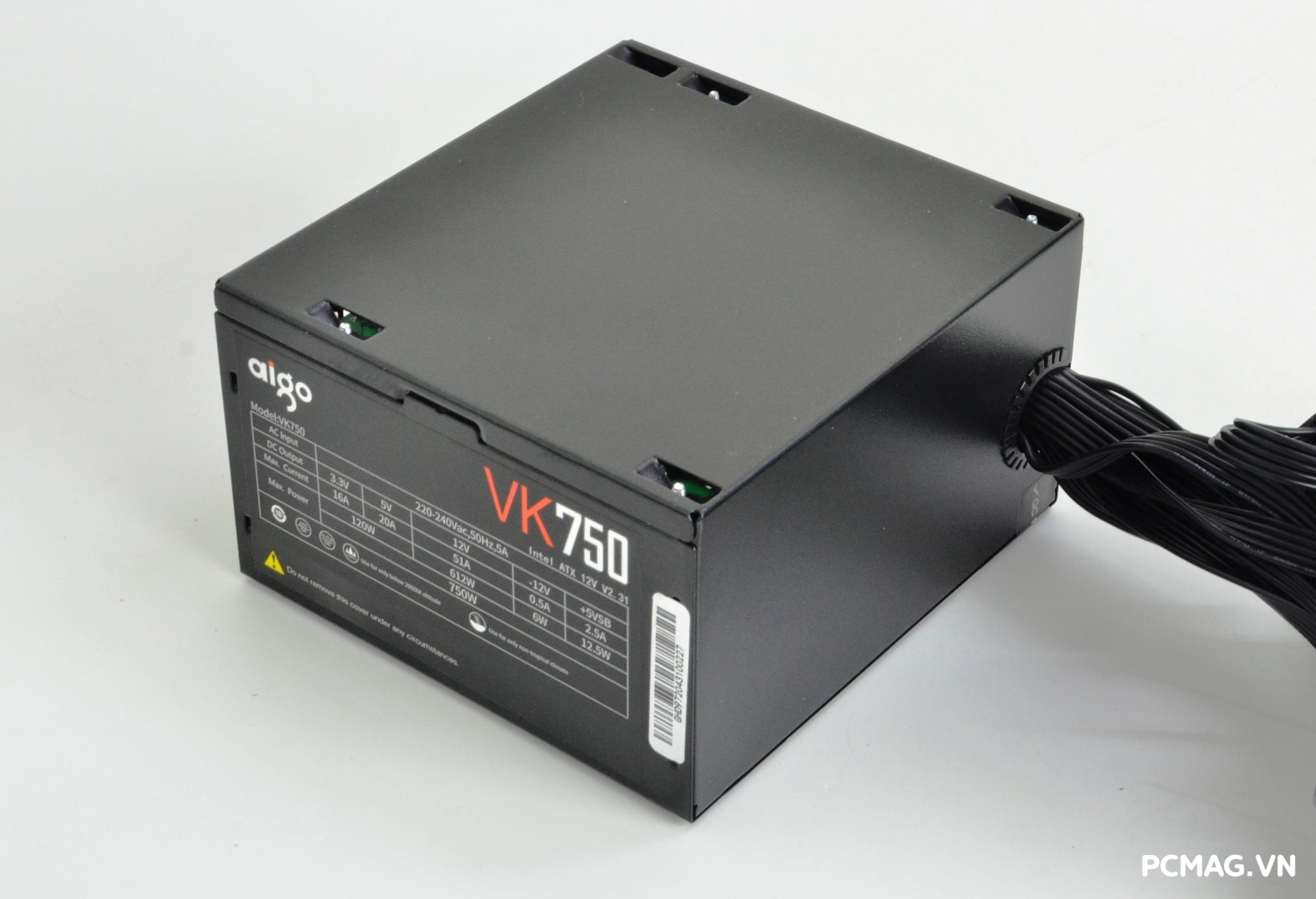

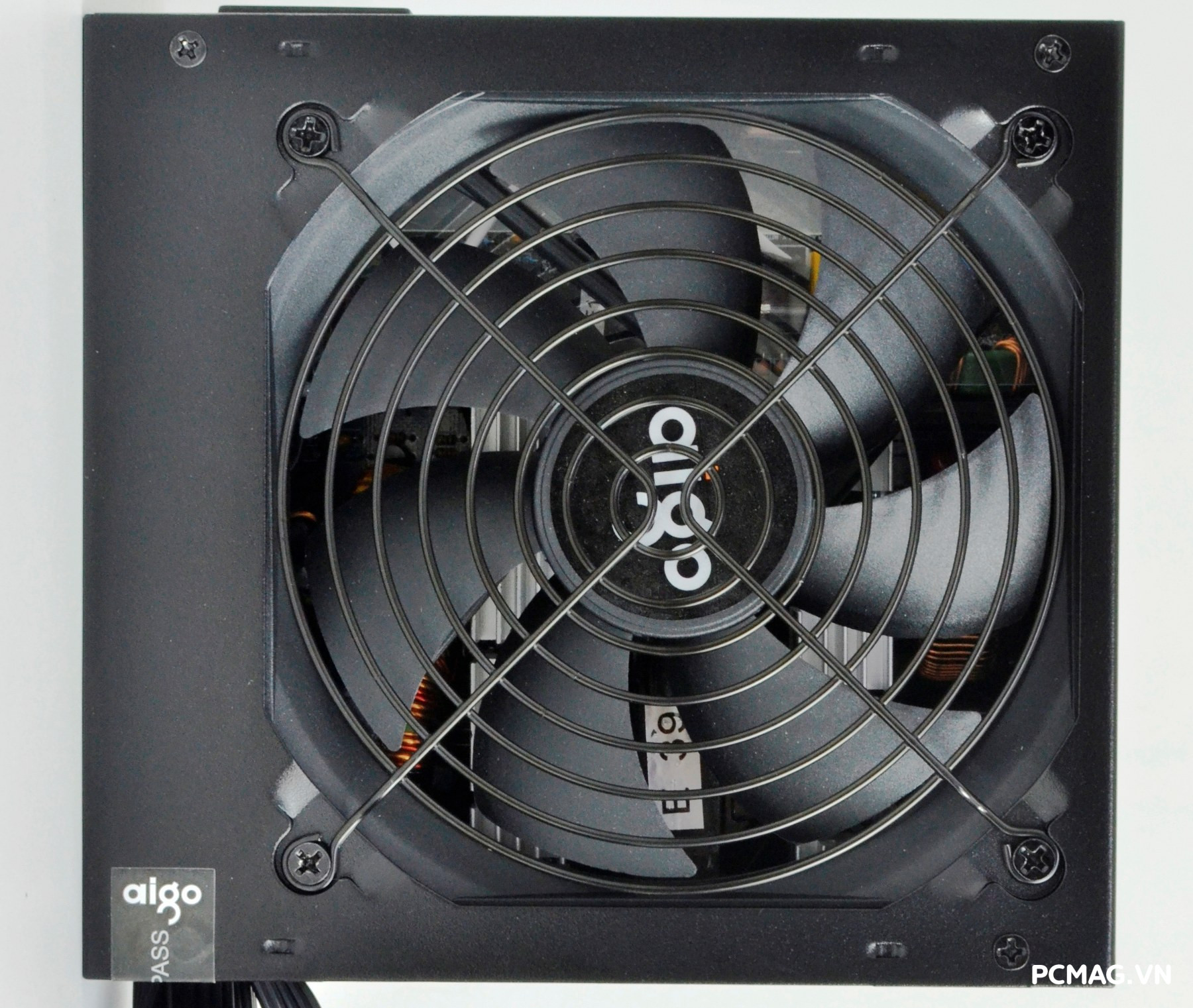

AIGO VK750 750W sở hữu kích thước chuẩn ATX phổ thông, tương thích với hầu hết các thùng máy hiện nay. Phần vỏ được phủ sơn tĩnh điện màu đen nhám, tạo cảm giác cứng cáp và hạn chế bám vân tay. Sản phẩm sử dụng quạt làm mát kích thước 120mm, đảm bảo lưu lượng gió ổn định cho quá trình vận hành lâu dài.

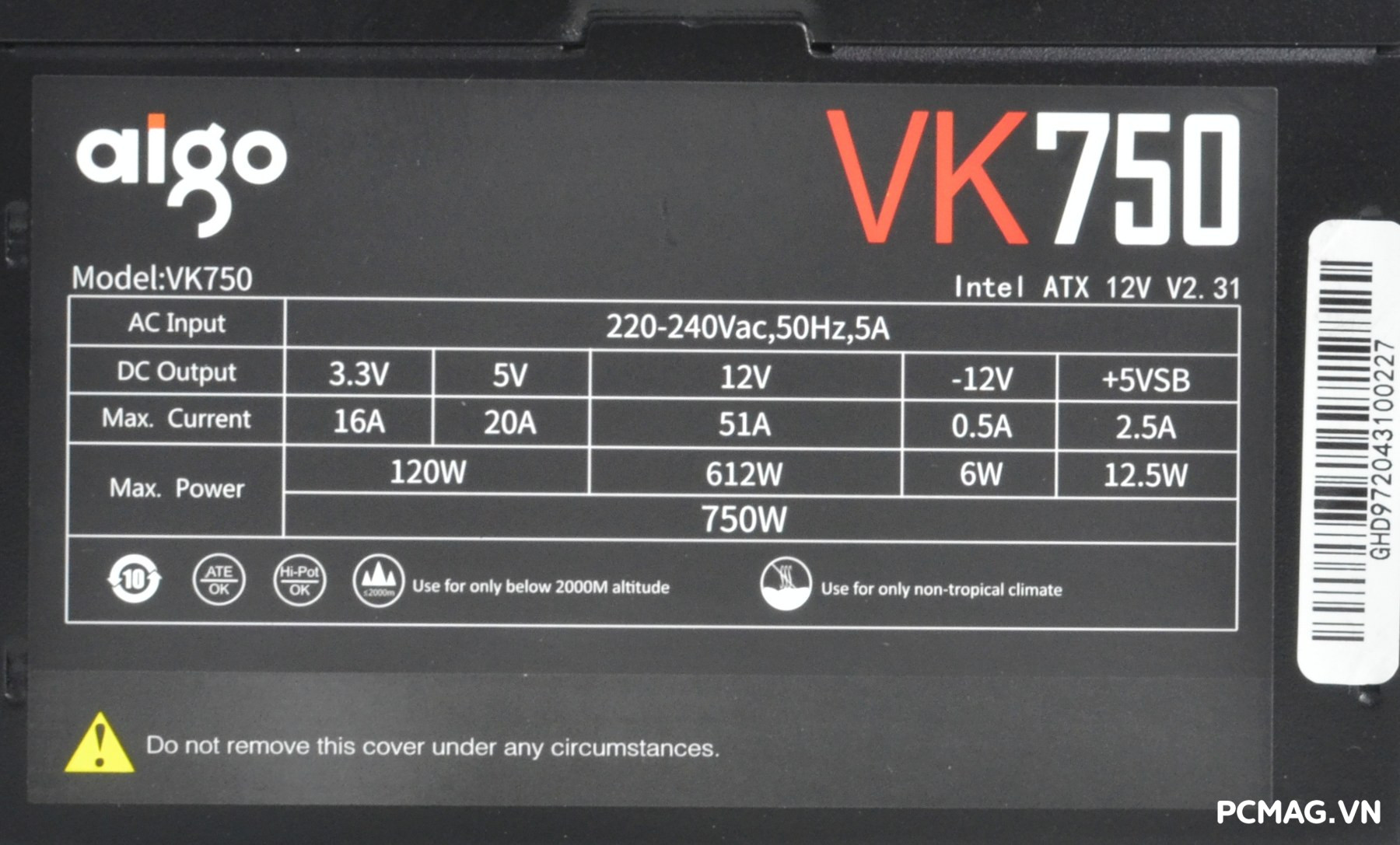

AIGO VK750 750W có công suất danh định 750W, trong đó đường +12V single rail cung cấp tối đa 612W, đáp ứng tốt nhu cầu cấp điện cho CPU và GPU trong các cấu hình tầm trung. Bộ nguồn được trang bị Active PFC (dải điện áp 200–240VAC), phù hợp với hệ thống điện lưới tại Việt Nam và đảm bảo hiệu suất vận hành ổn định.

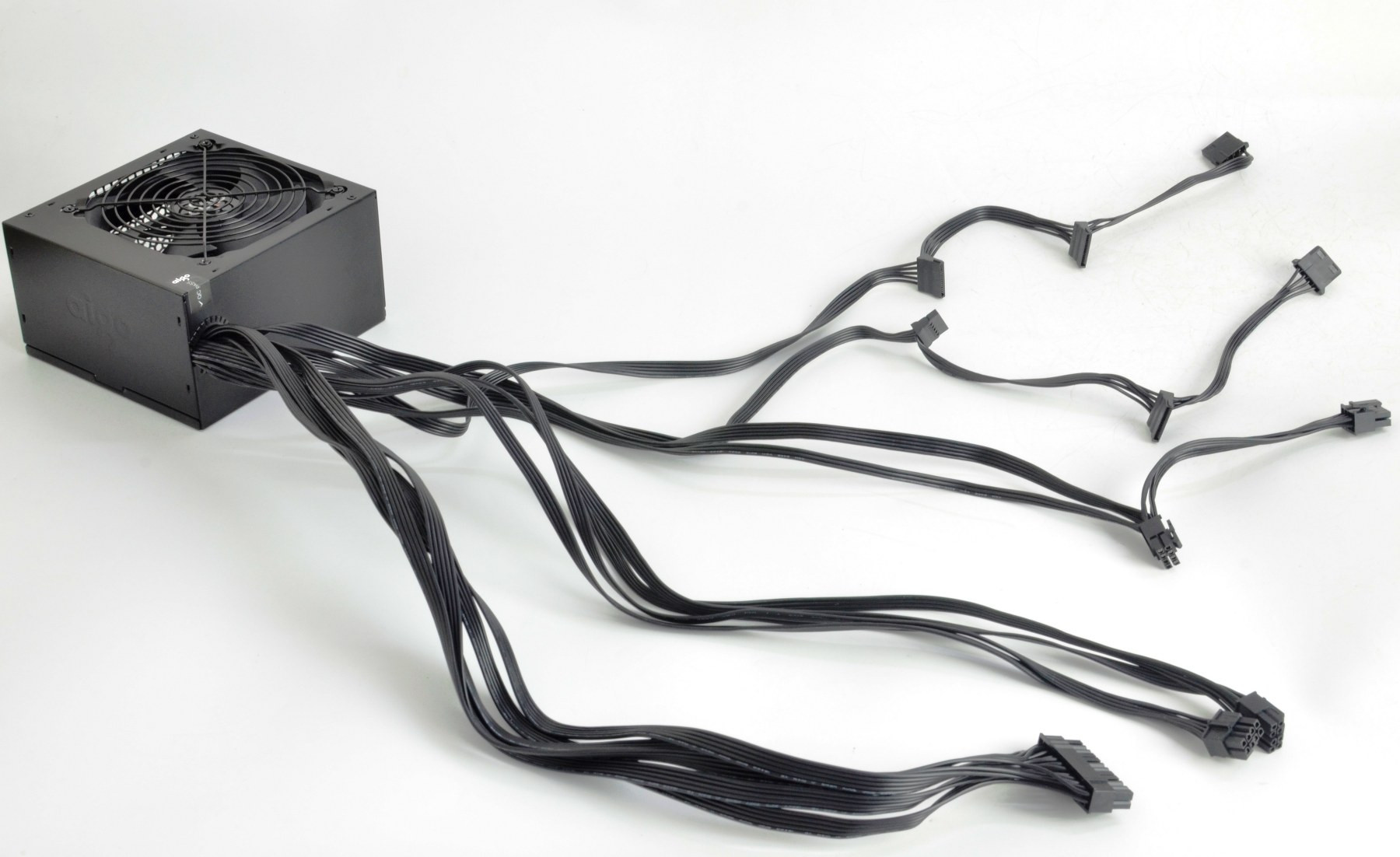

AIGO VK750 750W sử dụng hệ thống cáp bẹ đen dạng dẹt, giúp đi dây gọn gàng và tối ưu luồng gió trong thùng máy. Cụ thể gồm có:

• 1 x 24-pin Mainboard dài 60cm
• 2 x 4+4-pin ATX12V (CPU) dài 60cm
• 2 x 6+2-pin PCIe (55cm + 15cm)
• 4 x SATA (45cm + 15cm + 15cm)
• 2 x ATA (Molex) (45cm + 15cm + 15cm)

Chiều dài cáp ở mức tiêu chuẩn, phù hợp với đa số case ATX phổ thông và mid-tower hiện nay.

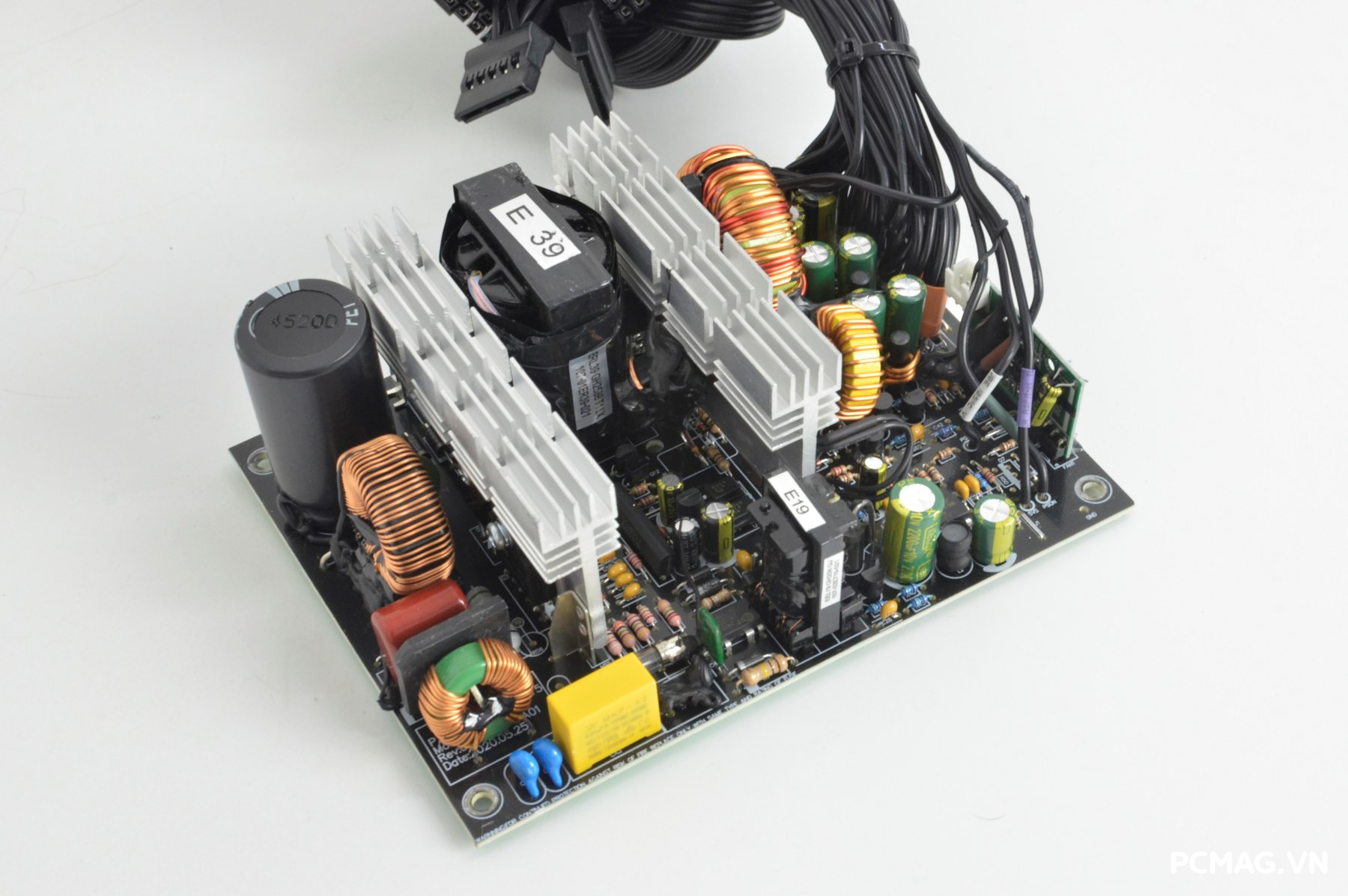

2. Bên trong

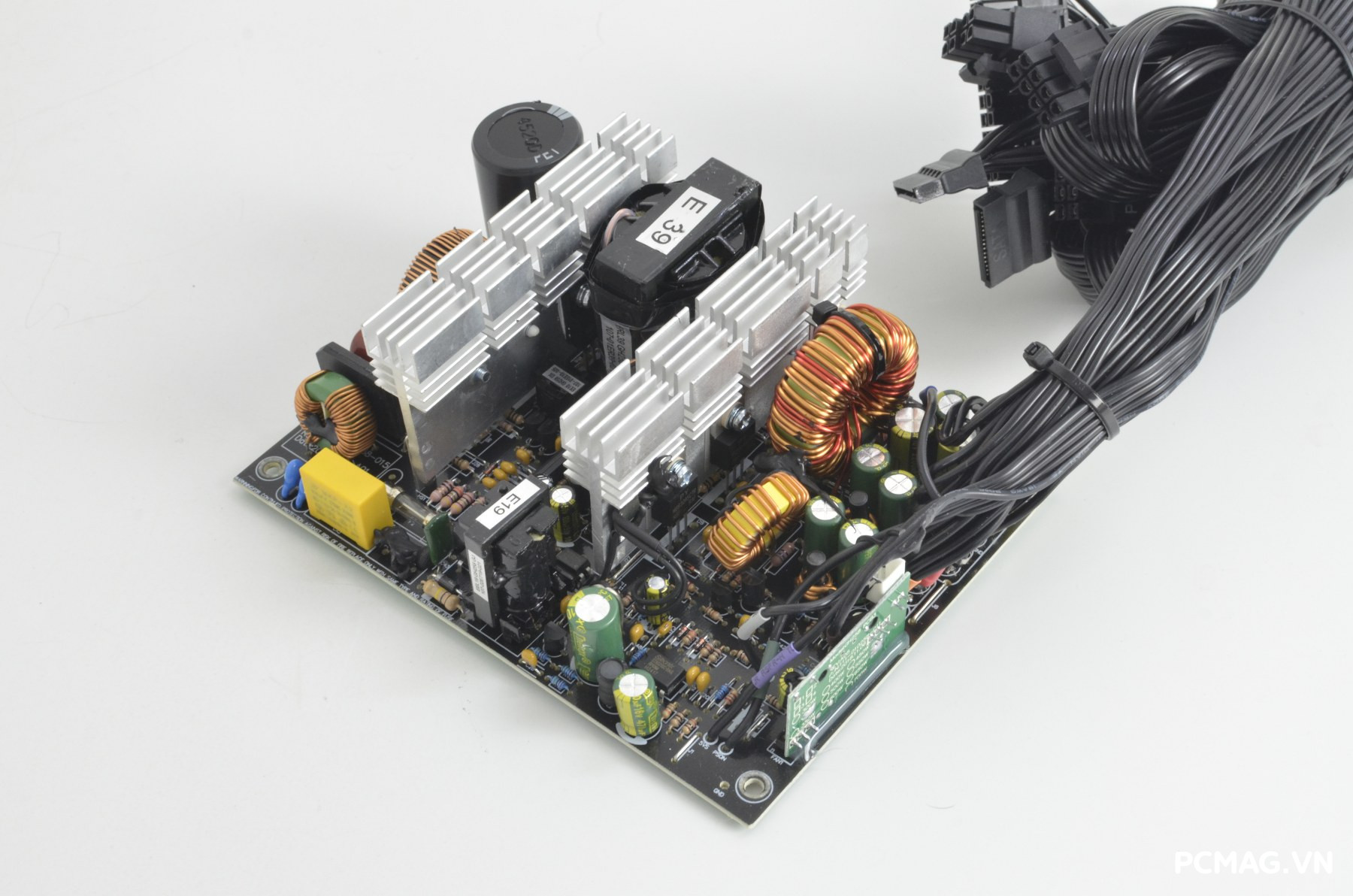

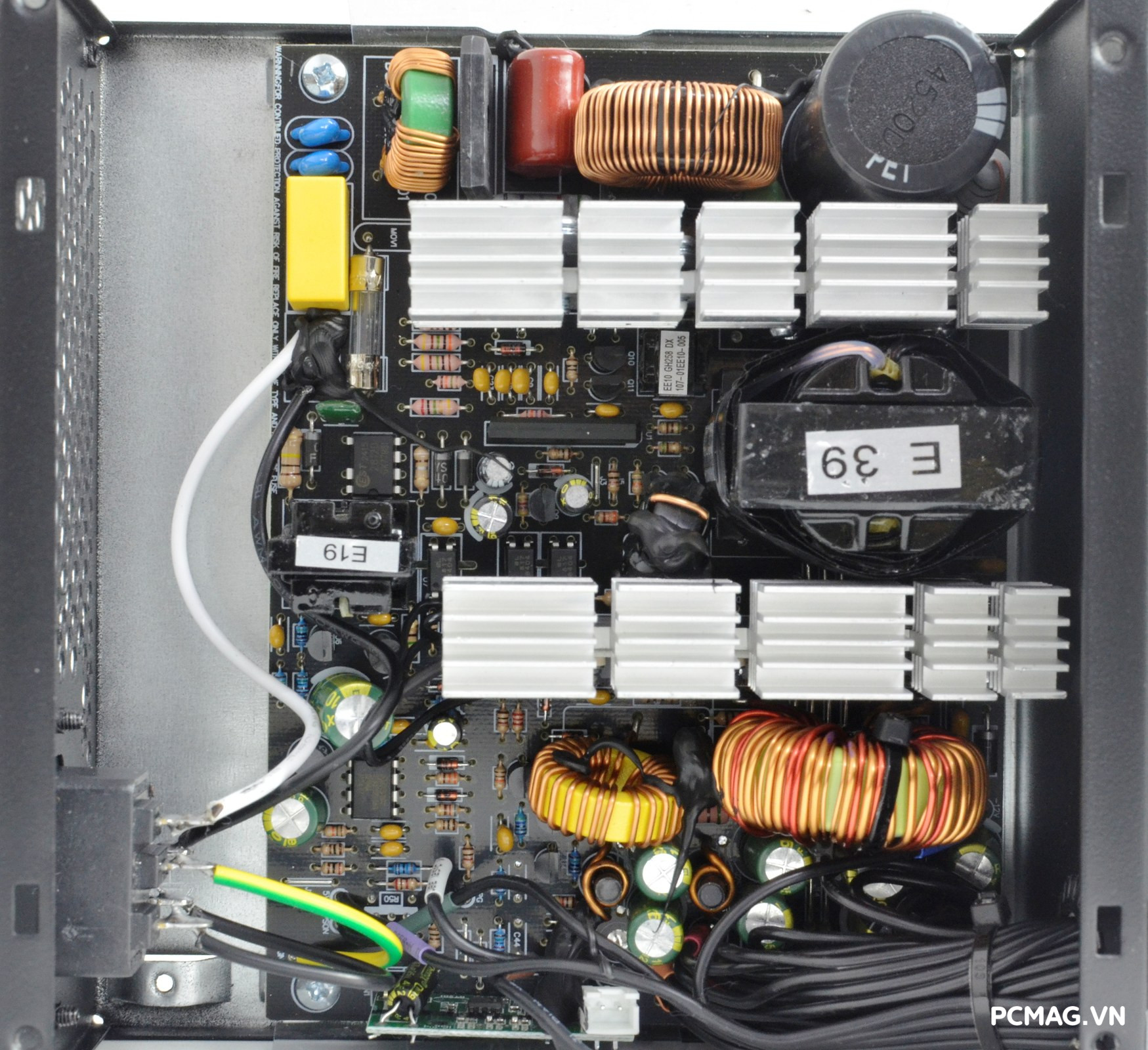

Với mẫu AIGO VK750 750W, AIGO tiếp tục hợp tác cùng Guang Hai trong vai trò OEM sản xuất. Sản phẩm sử dụng platform GH258 – nền tảng từng xuất hiện trên VK650 và khá phổ biến ở phân khúc nguồn phổ thông của nhiều thương hiệu trên thị trường quốc tế.

Tại Việt Nam, platform này cũng được bắt gặp trên một số dòng như Xpower II/III, cho thấy đây là thiết kế quen thuộc trong tầm giá phổ thông, hướng tới sự cân bằng giữa chi phí và hiệu năng sử dụng.

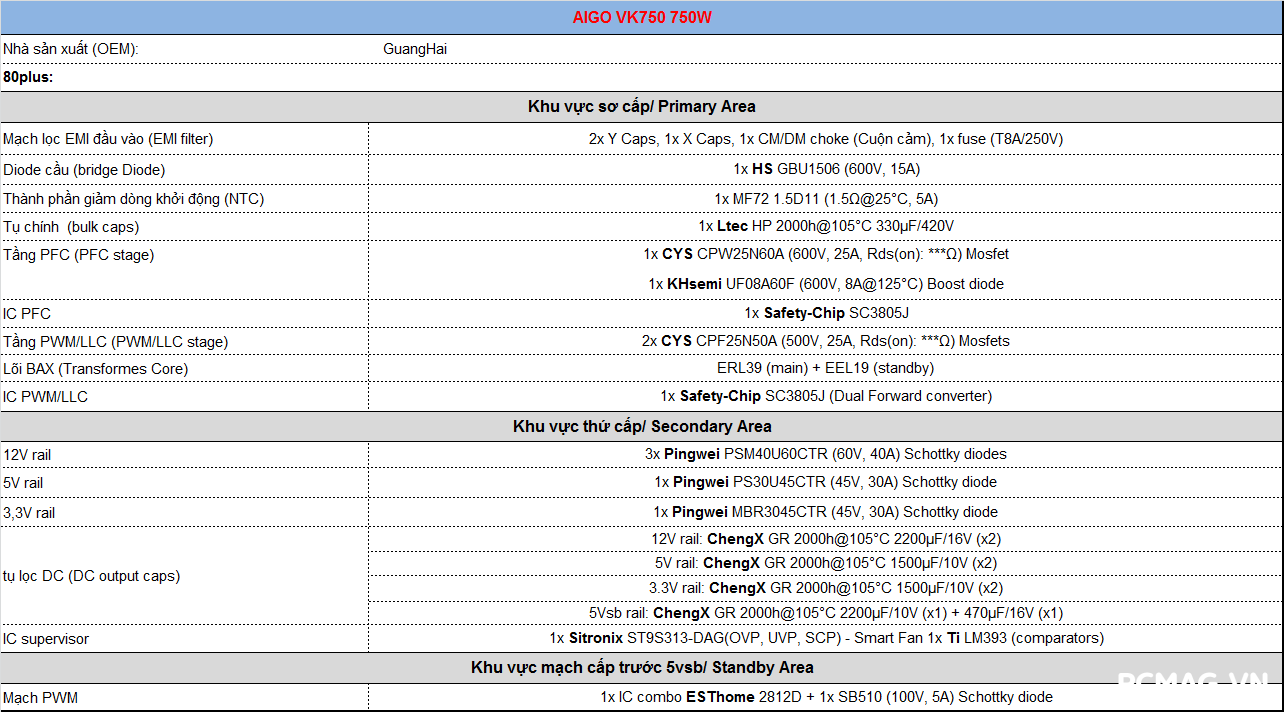

Bảng linh kiện được sử dụng trên VK750:

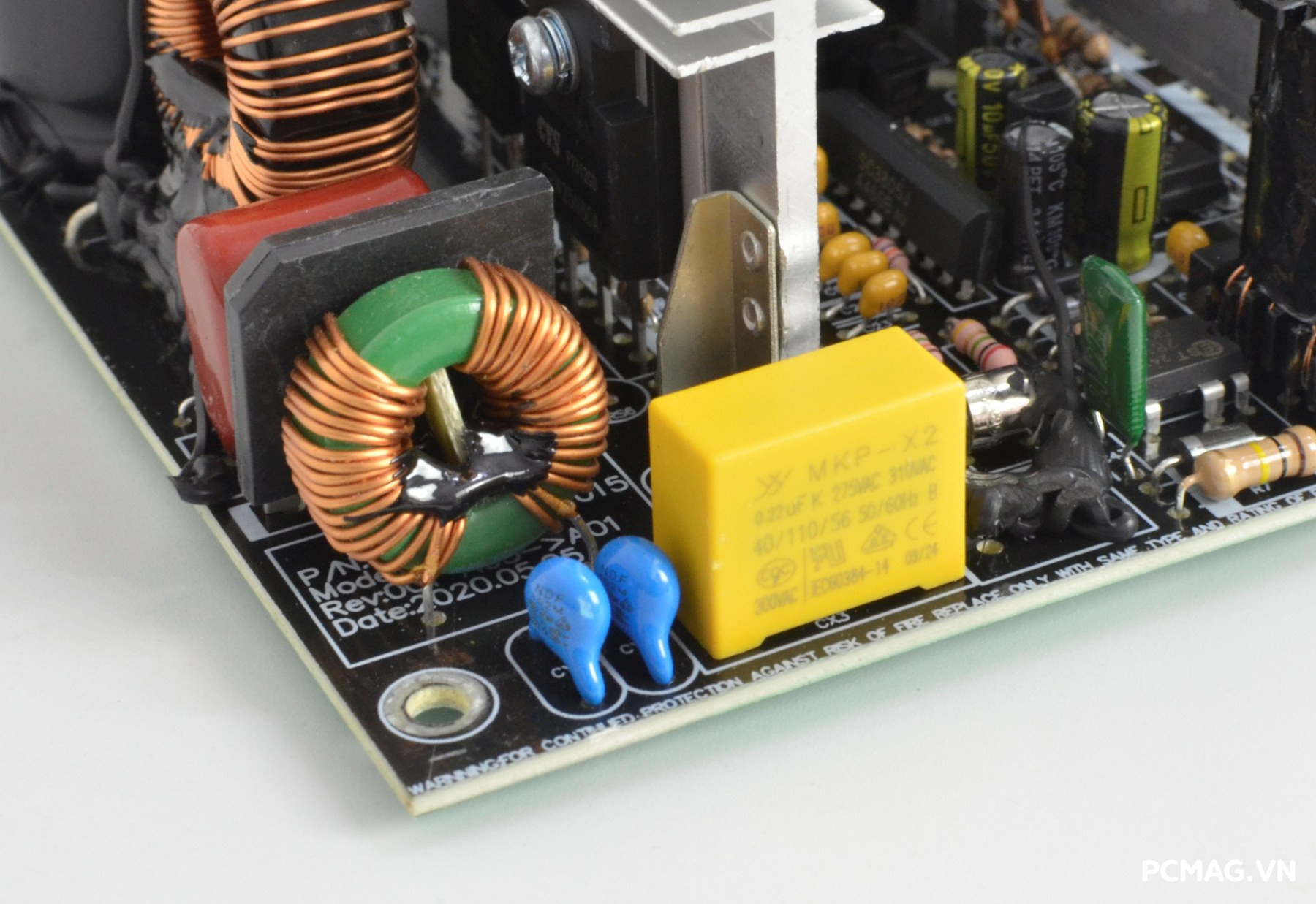

AIGO VK750 750W được trang bị một tầng lọc EMI (Class 1), thay vì thiết kế hai lớp như trên phiên bản VK650 trước đó. Điều này cho thấy VK750 được tối ưu theo hướng tiết giảm chi phí trong phân khúc phổ thông, dù vẫn đảm bảo các tiêu chuẩn cơ bản về chống nhiễu điện từ trong quá trình vận hành.

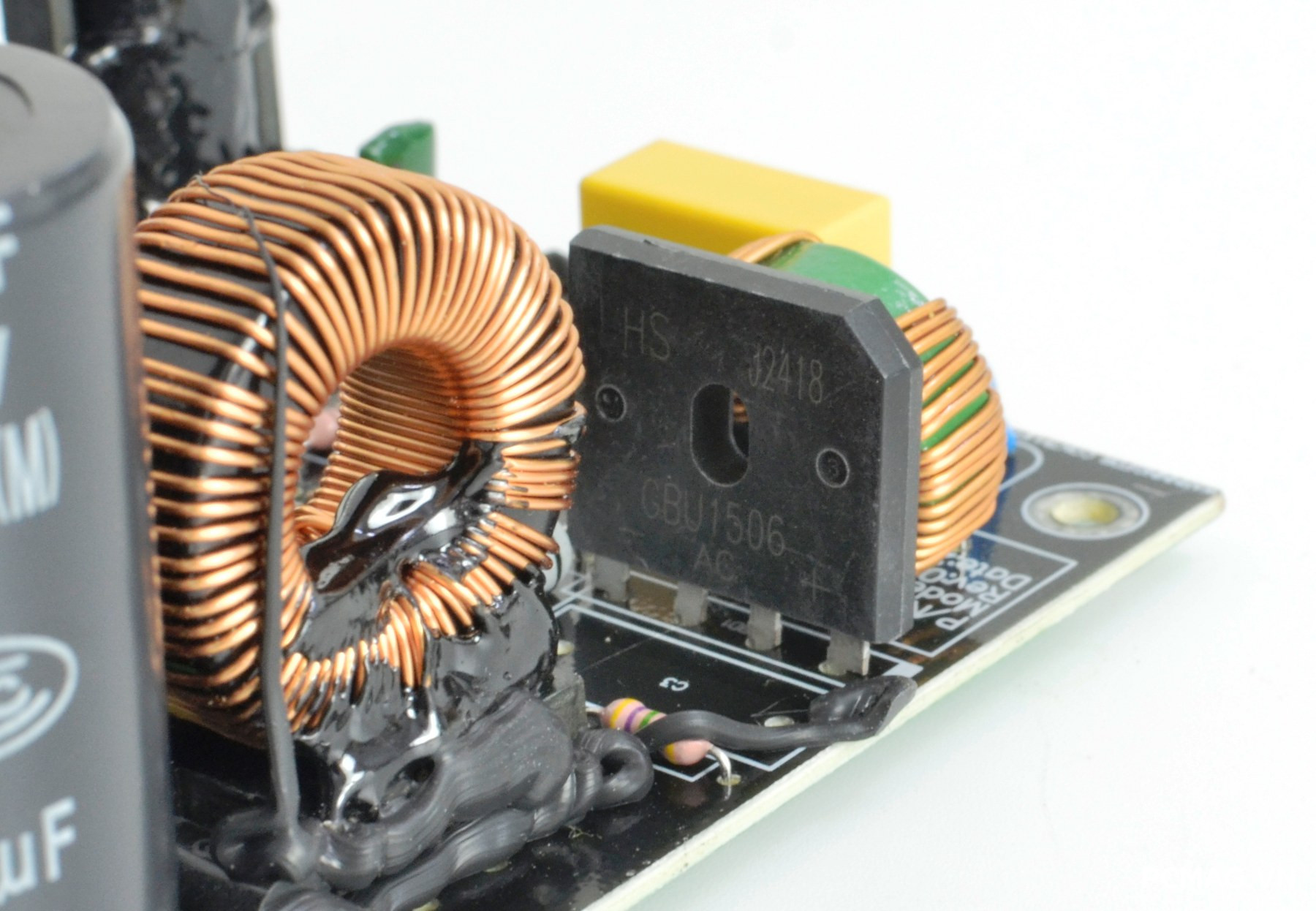

Bên trong AIGO VK750 750W, diode cầu GBU1506 (15A) được bố trí để nhận luồng gió làm mát trực tiếp từ quạt 120mm, giúp cải thiện khả năng tản nhiệt trong quá trình vận hành tải cao.

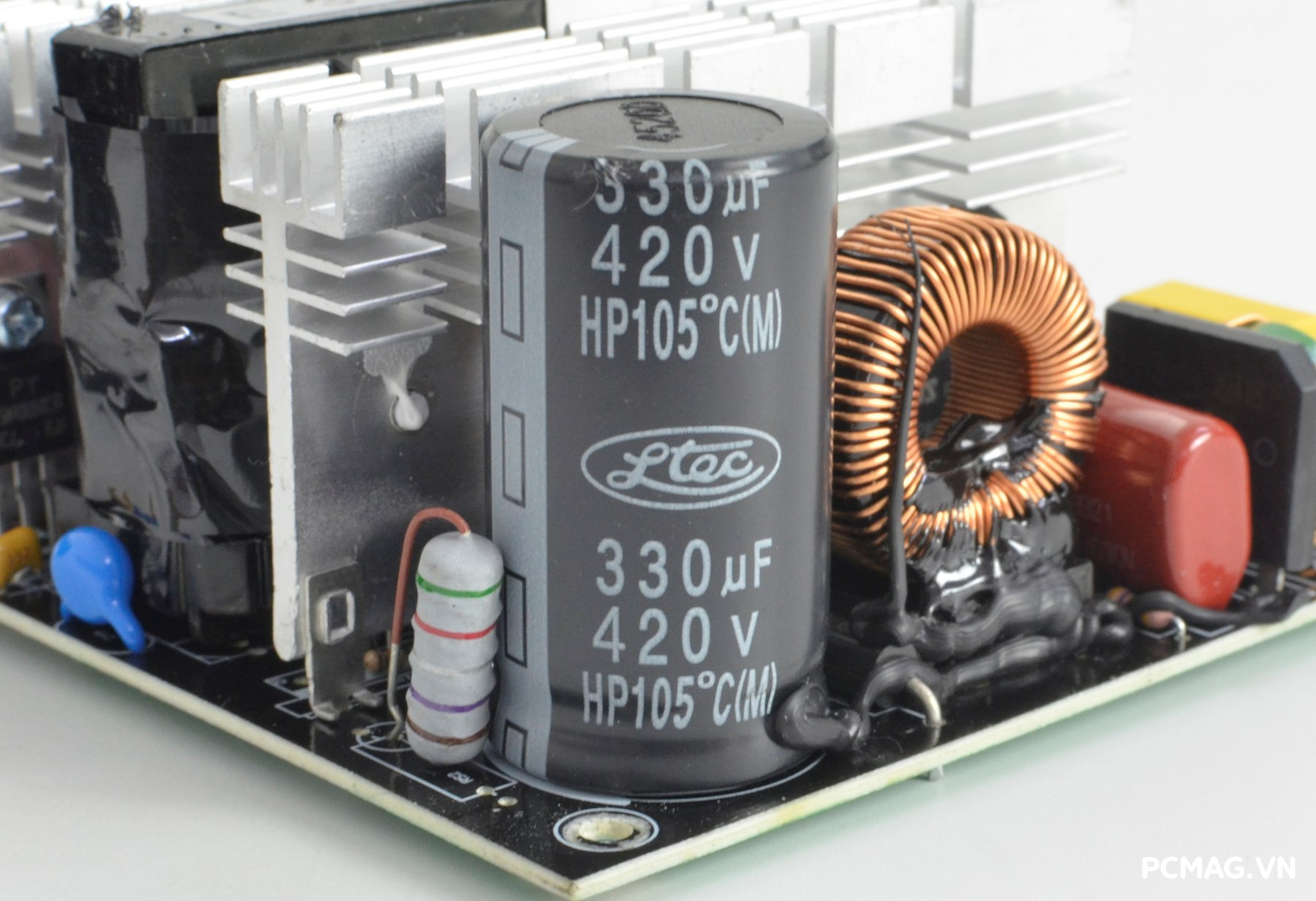

Tụ lọc chính có dung lượng 330µF / 420V, đến từ thương hiệu Ltec, với mức nhiệt độ hoạt động tối đa 105°C, đáp ứng tiêu chuẩn cơ bản cho các bộ nguồn trong phân khúc phổ thông.

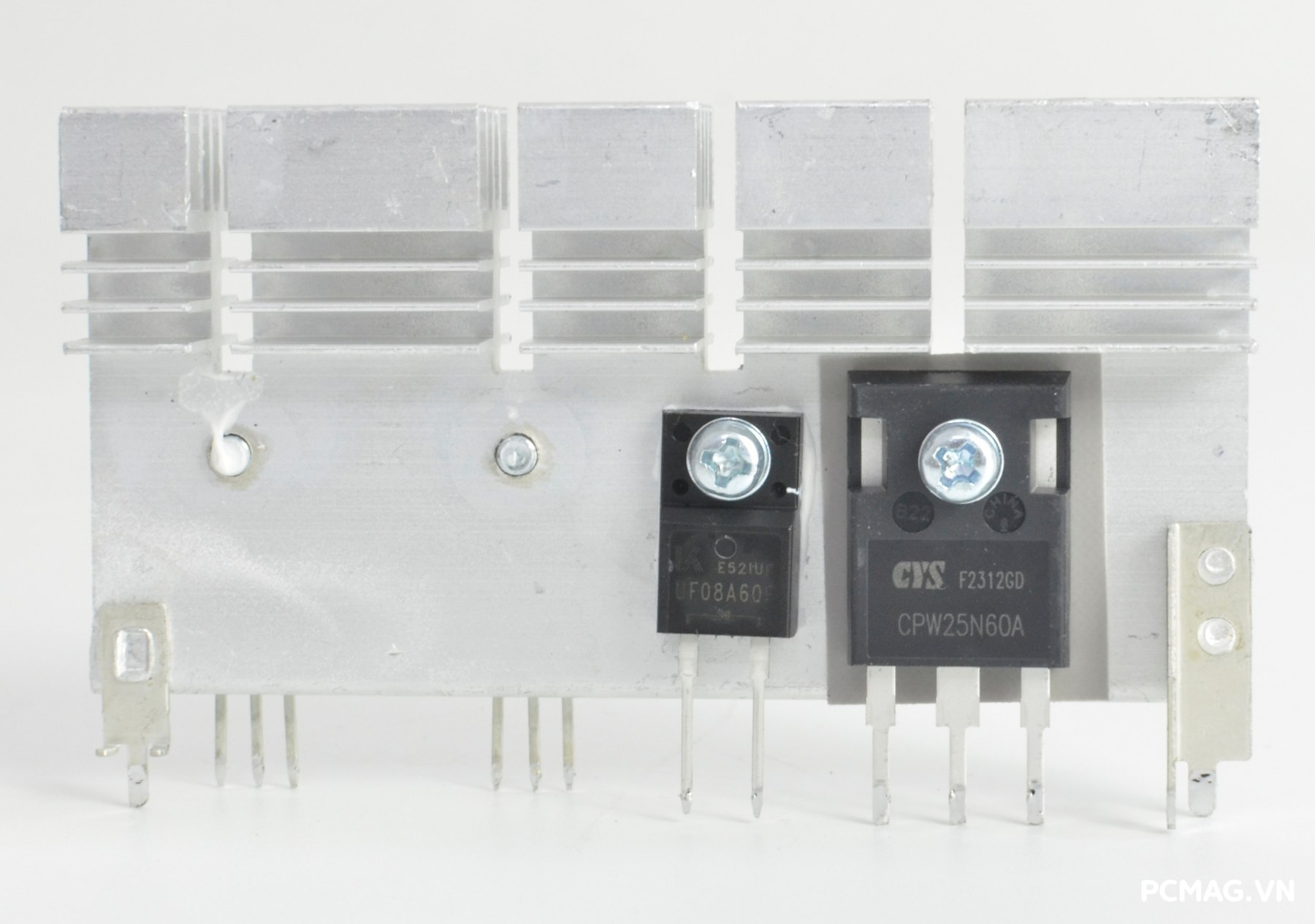

Do sử dụng mạch Active PFC dải hẹp với cuộn cảm nâng áp có giá trị không quá lớn, nên ở tầng PFC của AIGO VK750 750W chỉ cần một MOSFET CYS CPW25N60A (đóng gói TO-247) là đủ để đáp ứng mức công suất thực 750W. Cách bố trí này phù hợp với định hướng tối ưu chi phí trong phân khúc phổ thông.

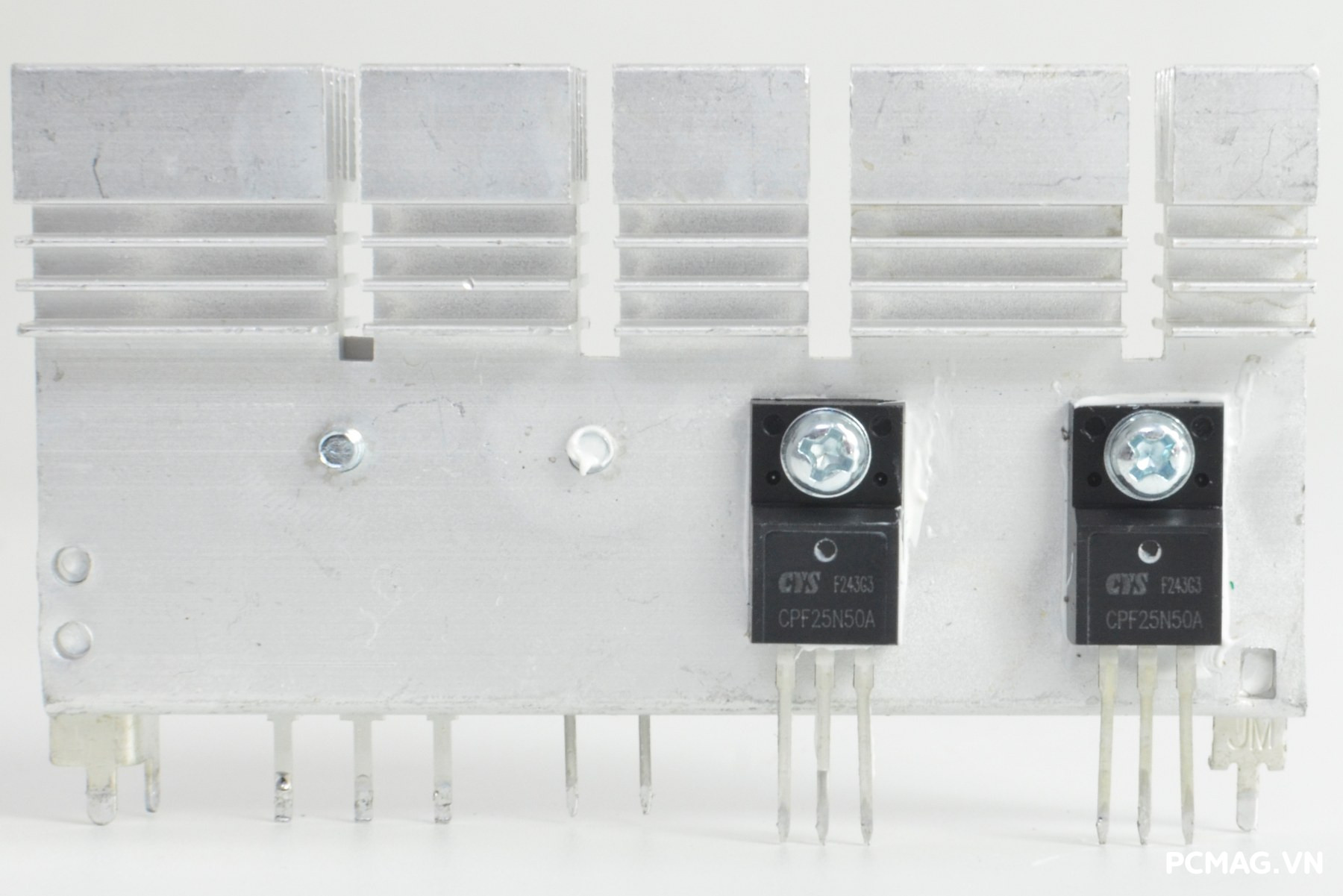

Ở tầng PWM, bộ nguồn trang bị thêm một cặp MOSFET khác cũng đến từ CYS, mã CPF25N50A, đảm nhiệm vai trò chuyển mạch chính cho khối nguồn sơ cấp.

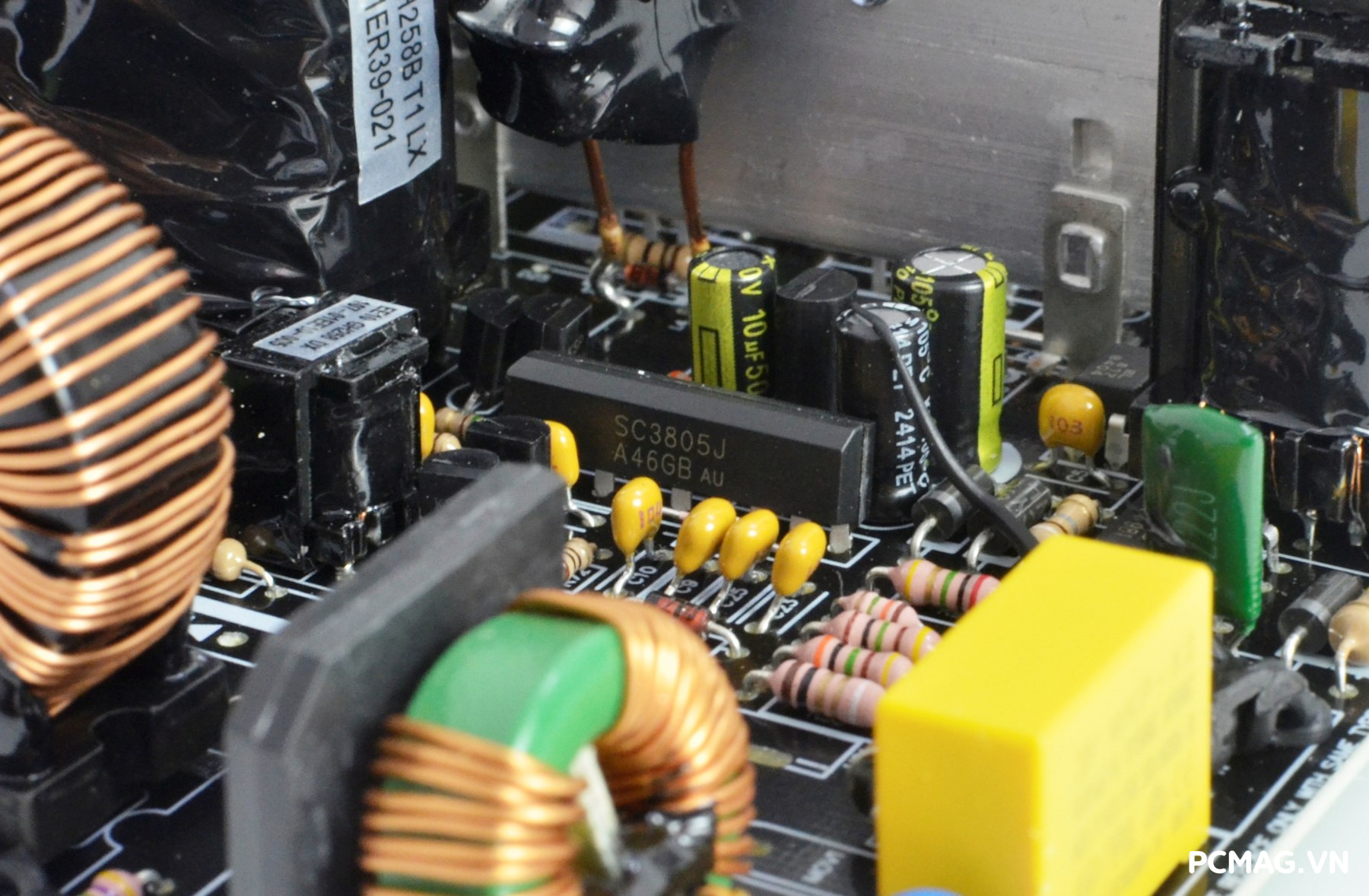

Hai tầng công suất chính ở khu vực sơ cấp của AIGO VK750 750W được điều khiển bởi IC dao động Safety Chip SC3805J. Con chip này đảm nhiệm vai trò quản lý hoạt động PFC và PWM, với tính năng và nguyên lý vận hành tương đương dòng Champion CM6805BSX quen thuộc trên nhiều bộ nguồn phổ thông hiện nay.

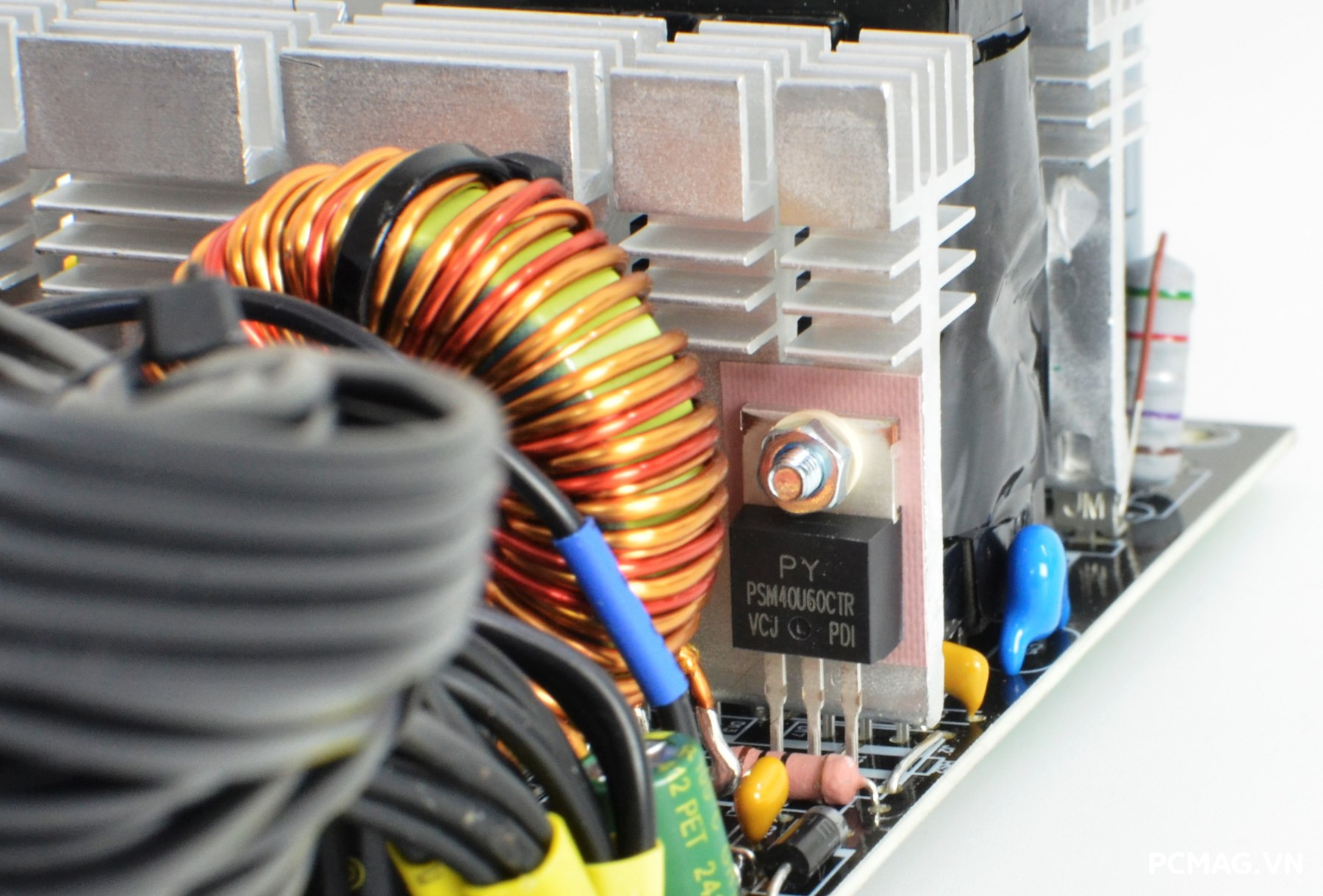

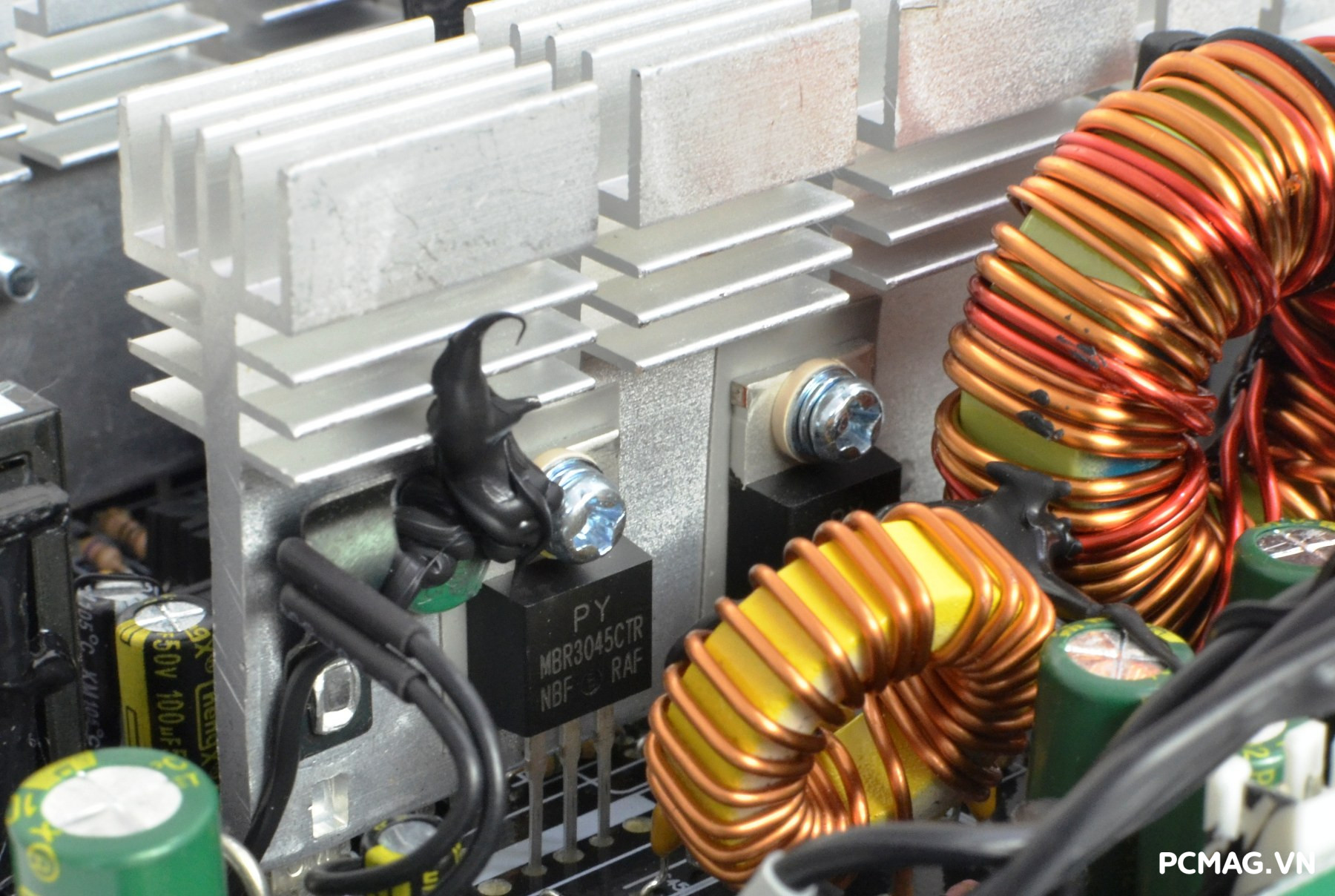

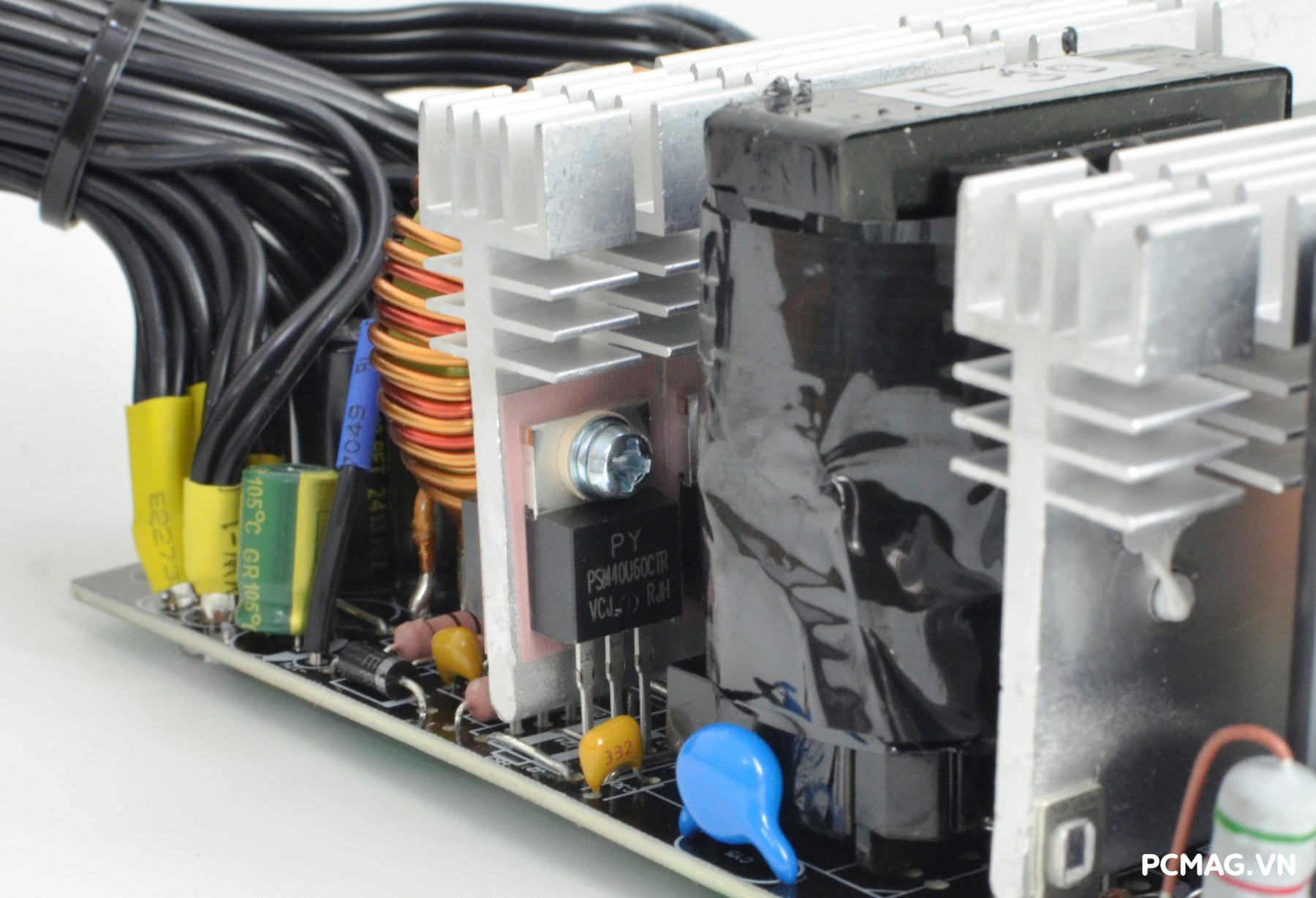

Tại khu vực chỉnh lưu DC đầu ra, AIGO VK750 750W sử dụng cấu hình diode xung (Schottky diode) để chuyển đổi và ổn định điện áp. Riêng đường +12V được trang bị 3 diode Pingwei PSM40U60CTR (40A mỗi diode), tạo thành tổ hợp chịu tải chính cho hệ thống, đảm bảo khả năng cấp dòng phù hợp với công suất thiết kế của bộ nguồn.

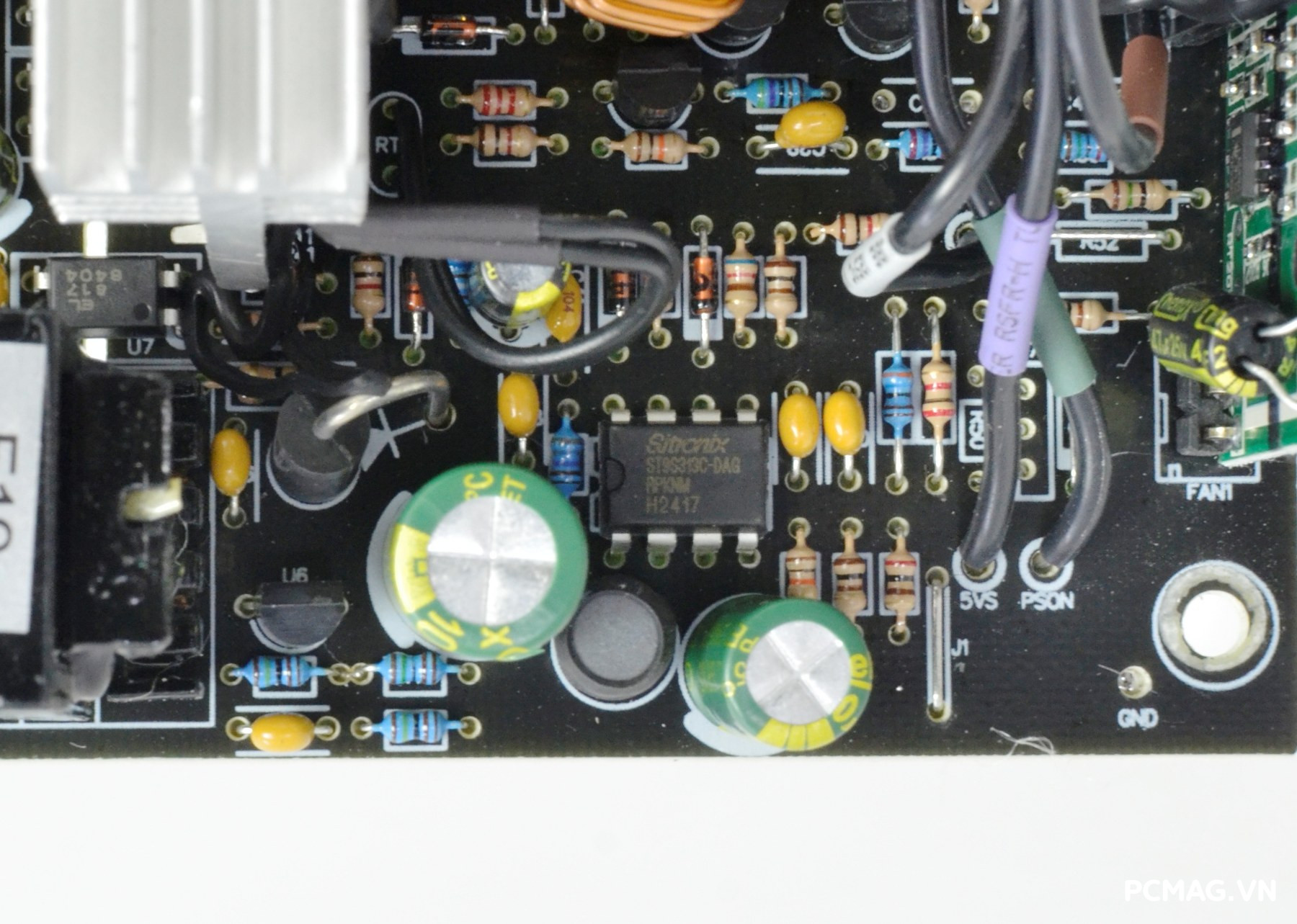

Mạch giám sát trên AIGO VK750 750W sử dụng IC Sitronix ST9S313C-DAG, cung cấp các cơ chế bảo vệ cơ bản gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch), giúp hệ thống vận hành an toàn trong những tình huống sự cố điện.

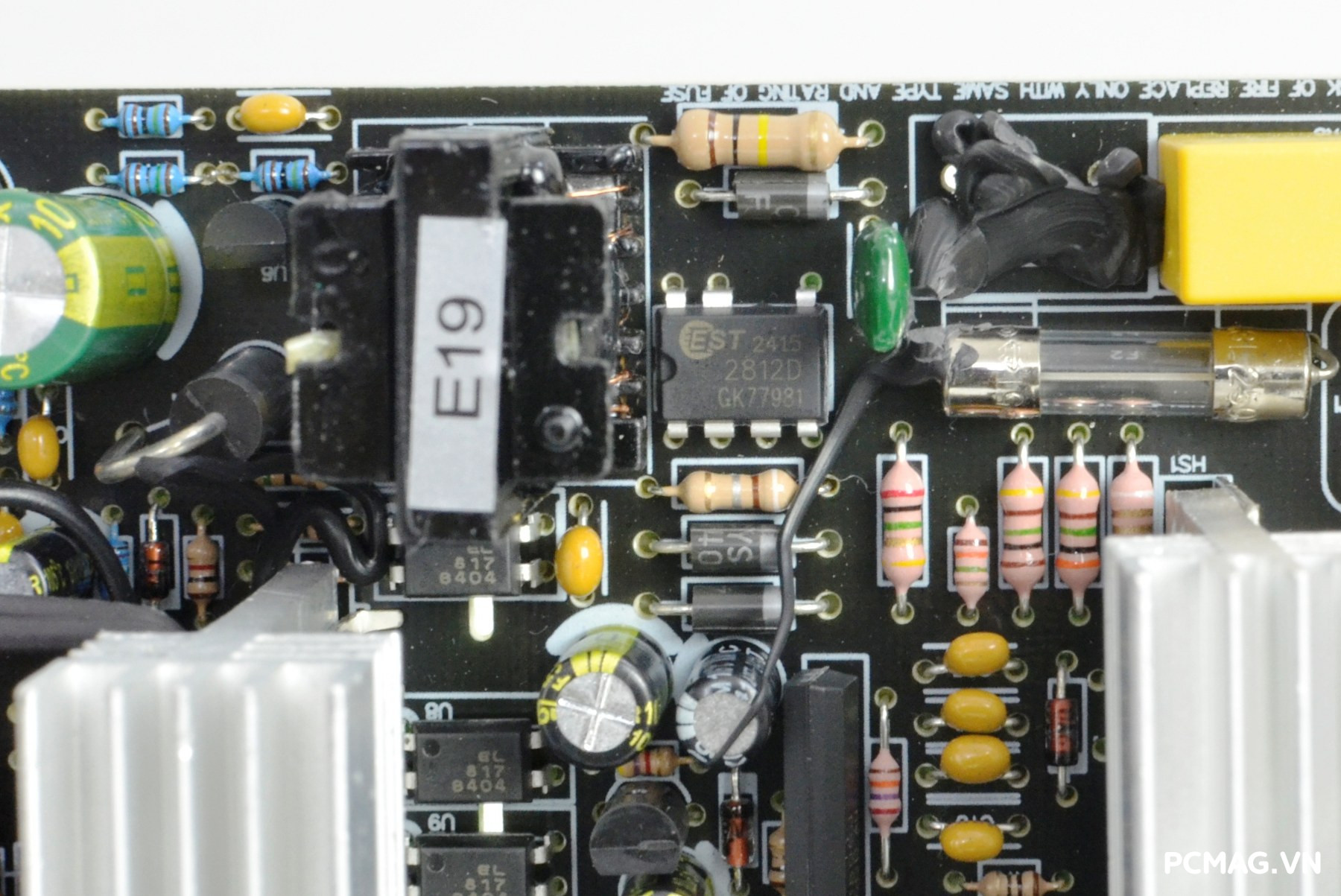

Bên cạnh đó là khu vực mạch cấp trước 5Vsb, sử dụng IC combo EST2812D, đảm nhiệm nguồn chờ cho mainboard và các chức năng khởi động mềm của hệ thống.

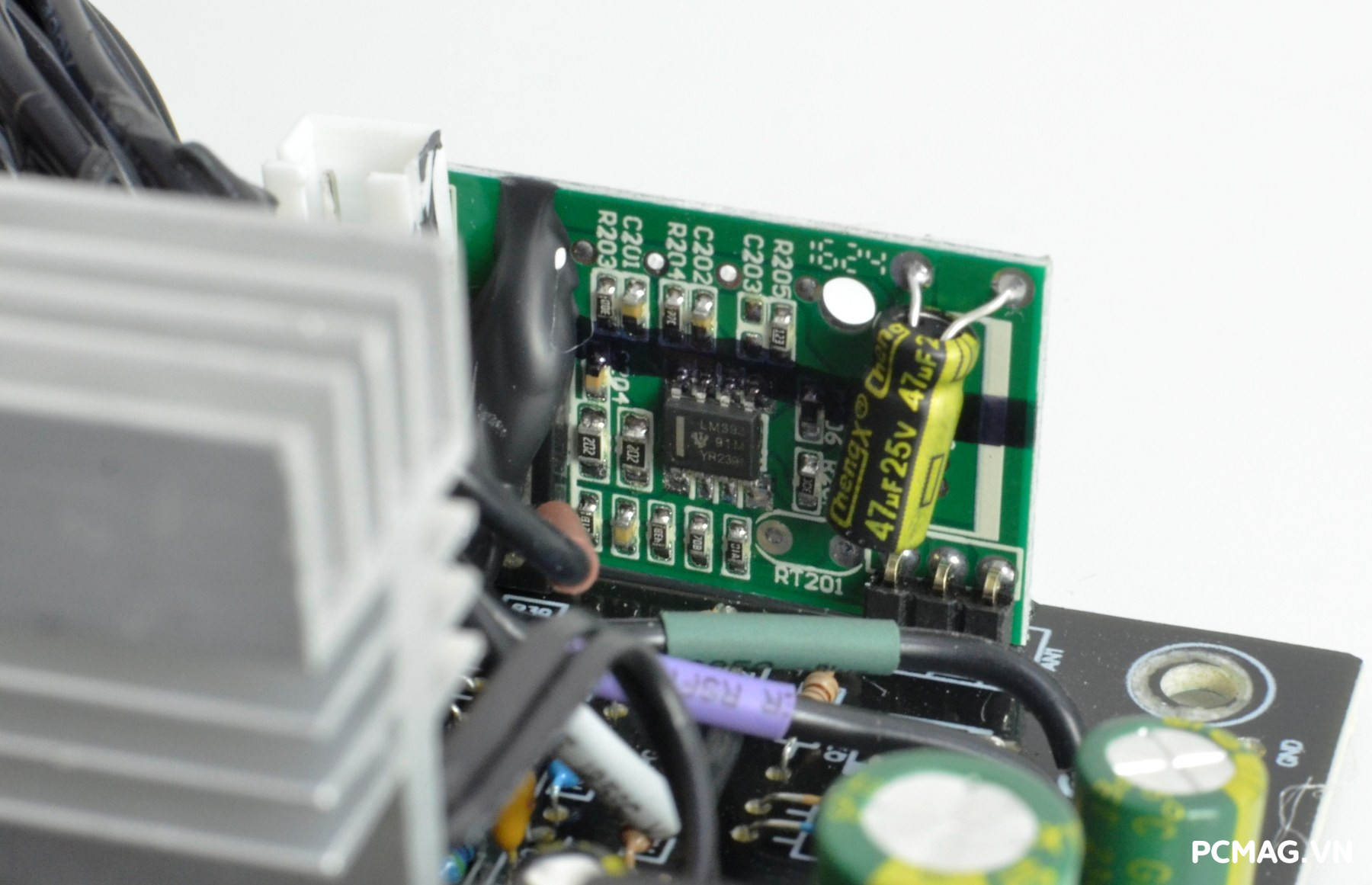

Bộ nguồn còn được trang bị mạch smart fan, sử dụng thêm IC so sánh LM393 để điều khiển tốc độ quạt theo dạng phi tuyến. Nhờ đó, khi tải nhẹ và nhiệt độ linh kiện bên trong chưa tăng cao, quạt sẽ quay chậm hơn, giúp AIGO VK750 750W vận hành êm ái hơn trong các tác vụ thông thường.

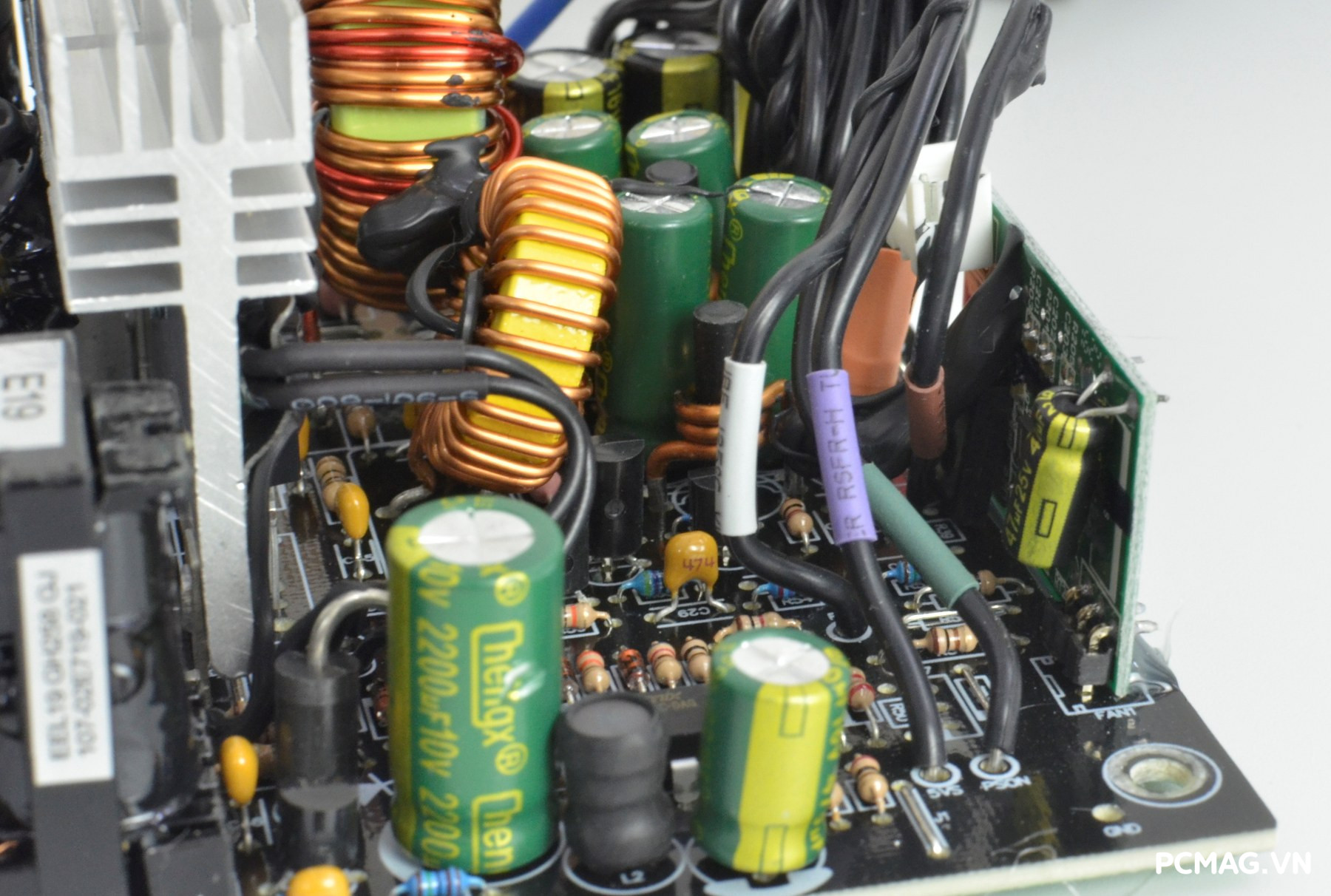

Tại khu vực lọc nhiễu đầu ra của các đường điện, AIGO VK750 750W sử dụng toàn bộ tụ đến từ thương hiệu ChengX. Đây là lựa chọn quen thuộc trong phân khúc phổ thông, đảm nhiệm vai trò ổn định điện áp và giảm nhiễu ripple ở các rail cấp nguồn.

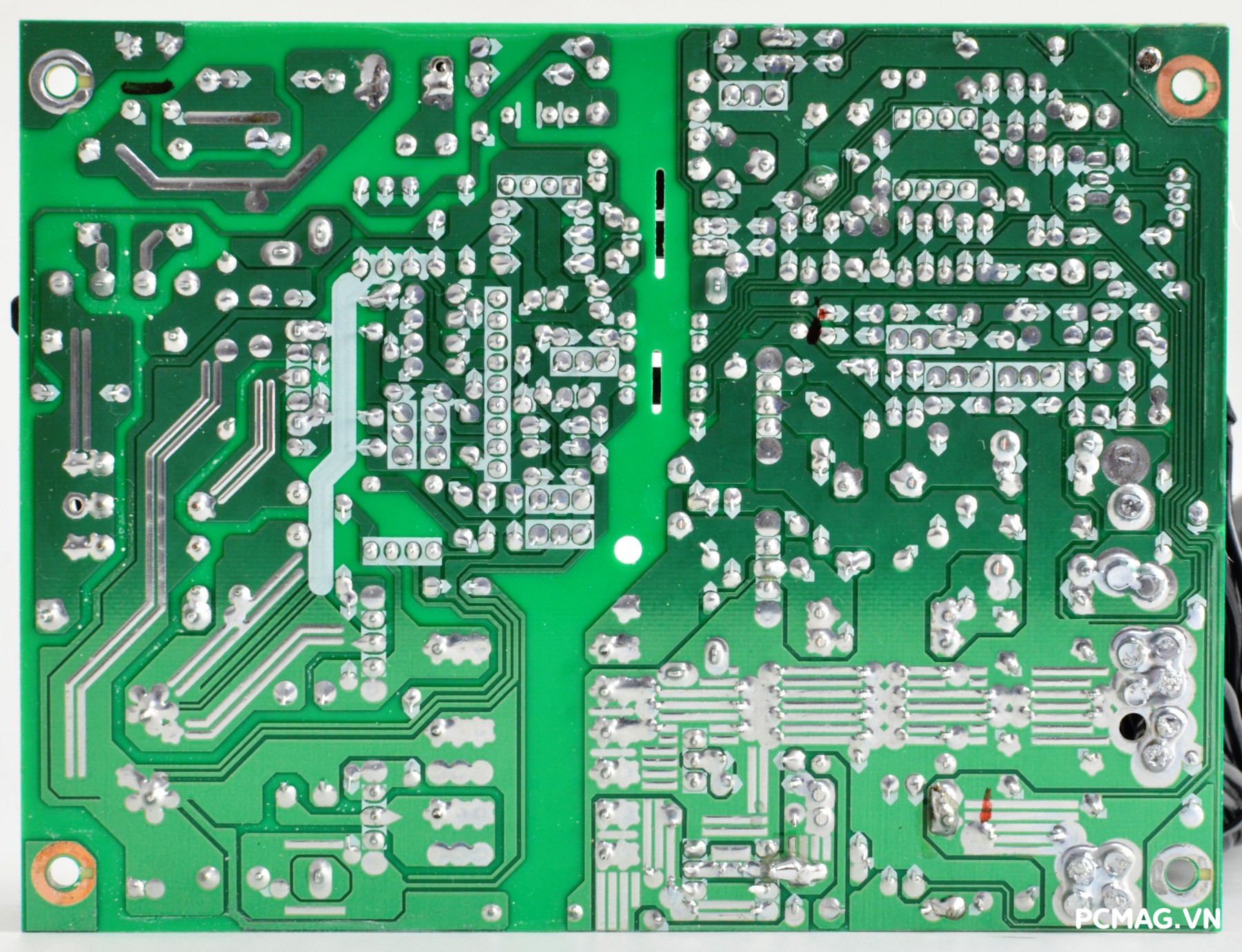

Do sử dụng hoàn toàn linh kiện dạng xuyên lỗ (DIP), bố cục mạch in của AIGO VK750 750W khá truyền thống và dễ quan sát. Các mối hàn được hoàn thiện gọn gàng, bề mặt sáng và đồng đều, tuân thủ tiêu chuẩn RoHS, đảm bảo yêu cầu về chất lượng gia công cũng như an toàn vật liệu.

III. Thử nghiệm PSU AIGO VK750 750W

1. Load testing ( Thử tải)

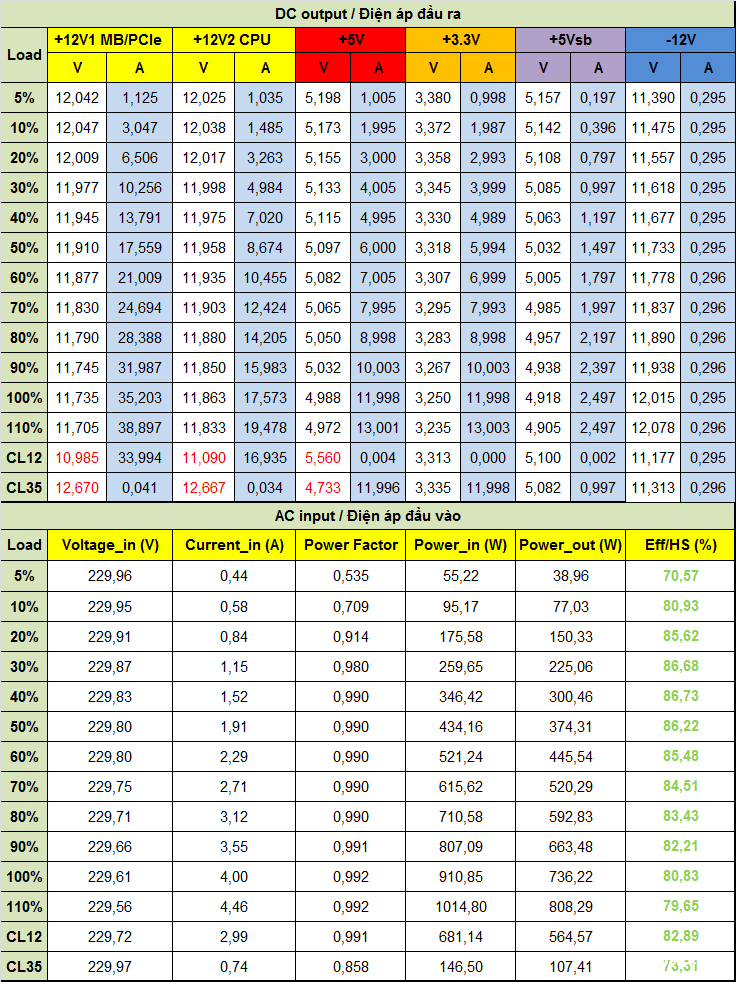

Để đơn giản hóa bảng đo theo Test Plan ATX 3.0 của Intel, với bộ nguồn single rail như AIGO VK750 750W, đường +12V được chia thành hai nhóm tải khi thử nghiệm:

• 12V1: Cấp cho toàn bộ hệ thống ngoại trừ CPU (Mainboard, PCIe, thiết bị phụ trợ…)
• 12V2: Chỉ cấp riêng cho CPU (ATX12V/EPS12V)

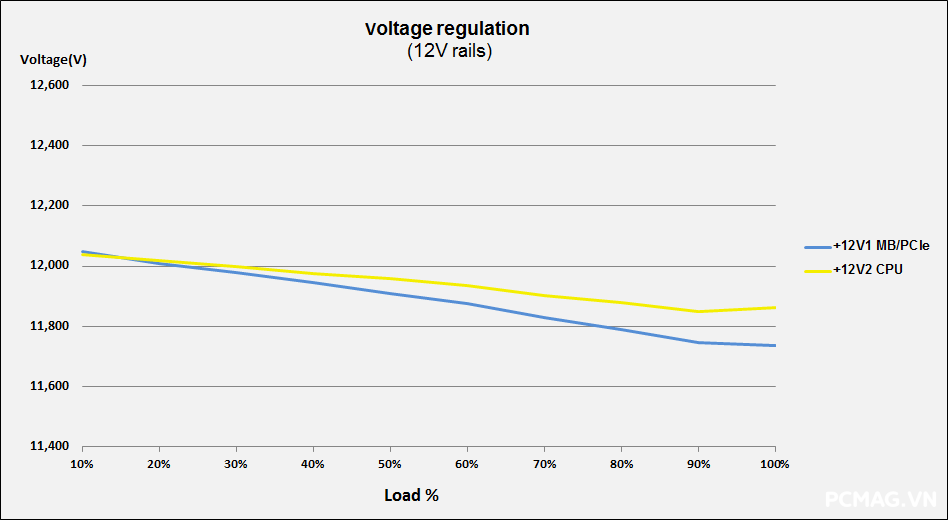

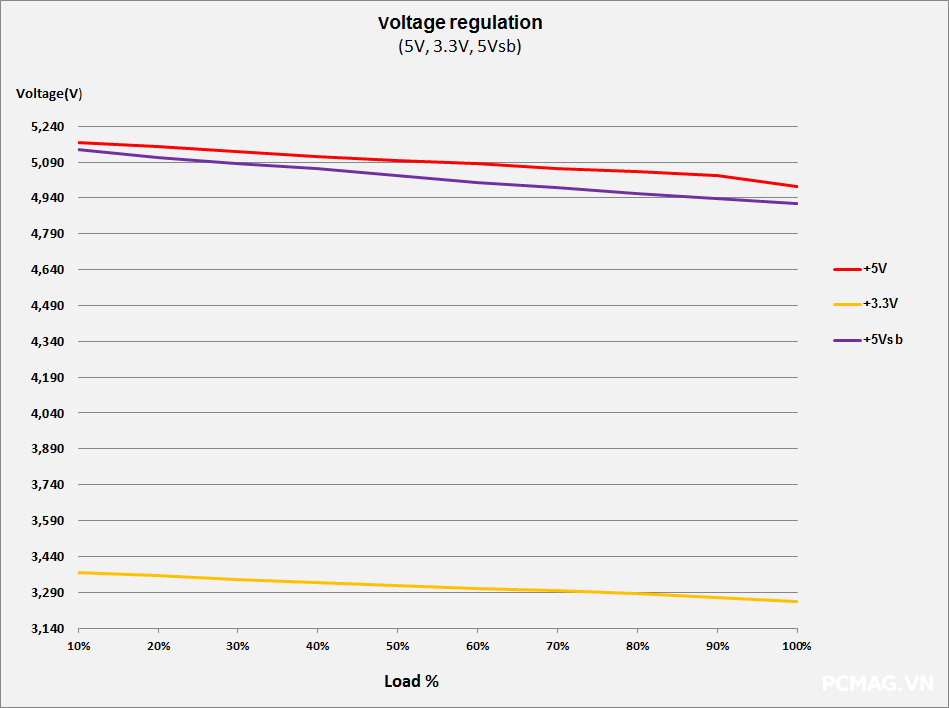

Trong điều kiện tải cân bằng, VK750 đáp ứng tốt các mức công suất thử nghiệm, điện áp dao động vẫn nằm trong giới hạn tiêu chuẩn ATX cho phép. Tuy nhiên, do không sử dụng thiết kế DC-to-DC, nên khi gặp các kịch bản tải lệch (crossload), điện áp các đường phụ có xu hướng nhanh chóng vượt ra ngoài ngưỡng tiêu chuẩn.

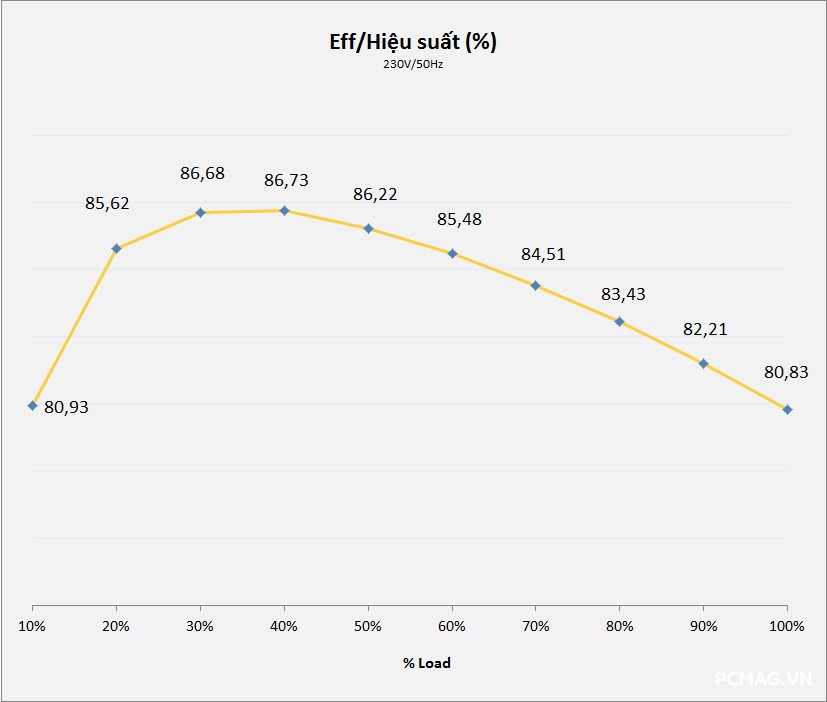

Về hiệu suất, bộ nguồn đạt tối đa 86% tại 230Vac, tương sát với mức cam kết từ phía AIGO, cho thấy sản phẩm vận hành đúng với định hướng của phân khúc phổ thông.

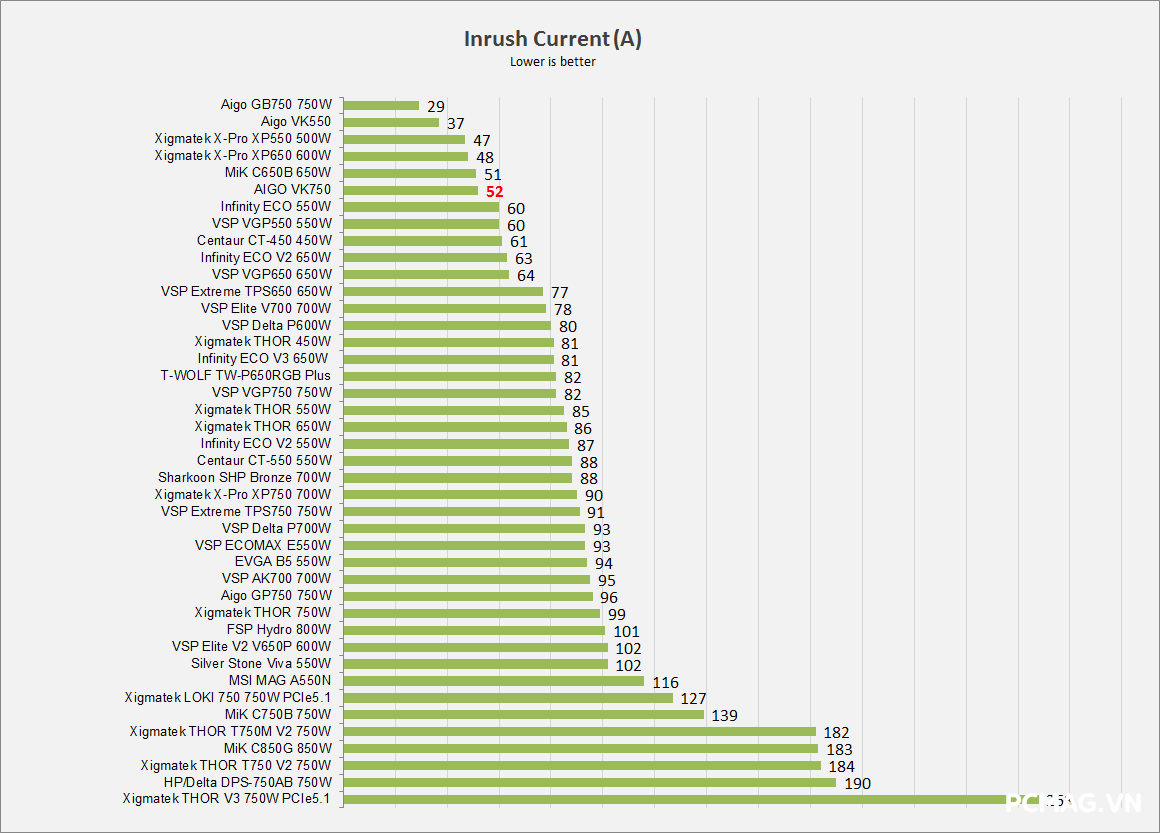

2. Inrush Current Testing (Dòng khởi động)

Trong bài thử dòng khởi động, AIGO VK750 750W ghi nhận mức inrush current khoảng 52A, được đánh giá là tương đối thấp so với nhiều bộ nguồn cùng công suất. Điều này giúp giảm áp lực lên hệ thống điện khi bật máy, đồng thời hạn chế hiện tượng sụt áp đột ngột ở thời điểm khởi động.

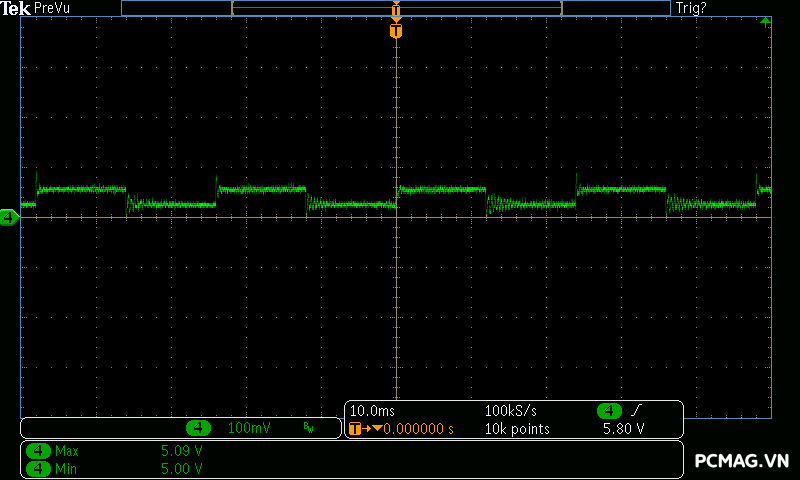

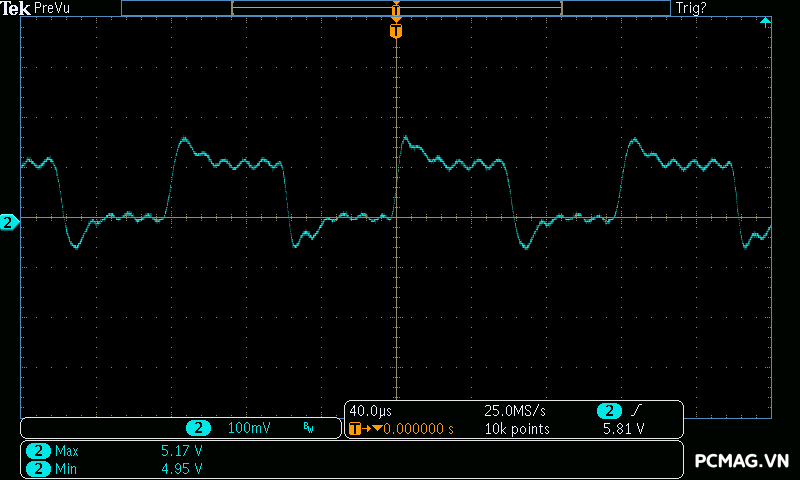

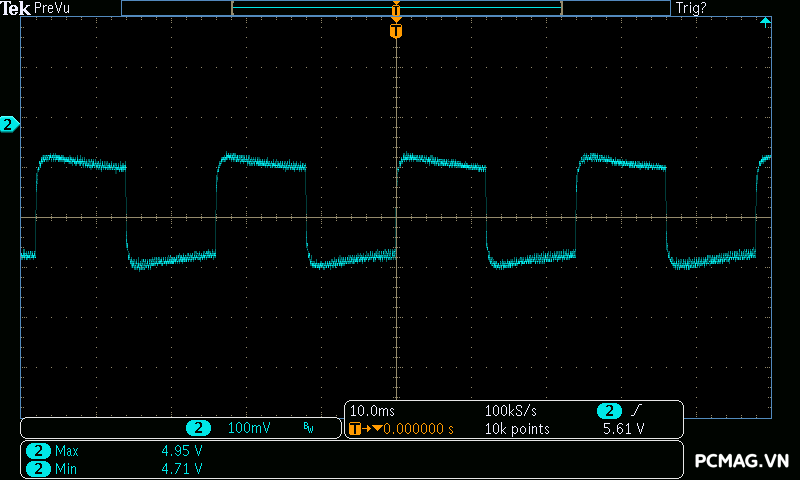

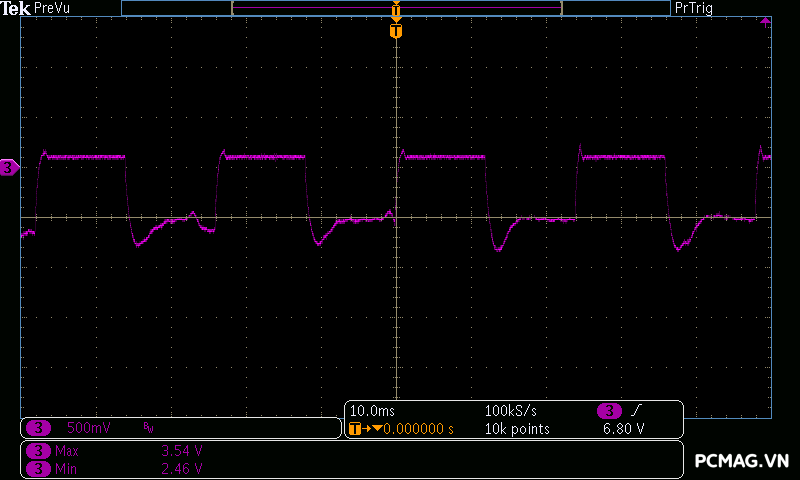

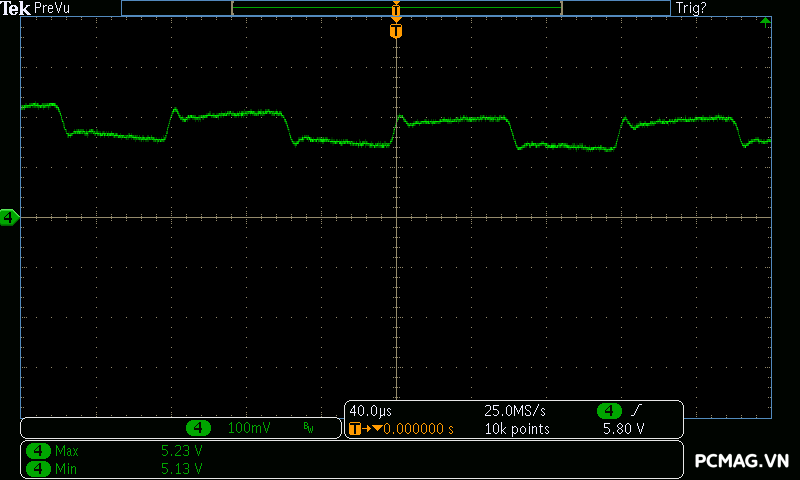

3. Sync Transient Response Test (Tải biến thiên)

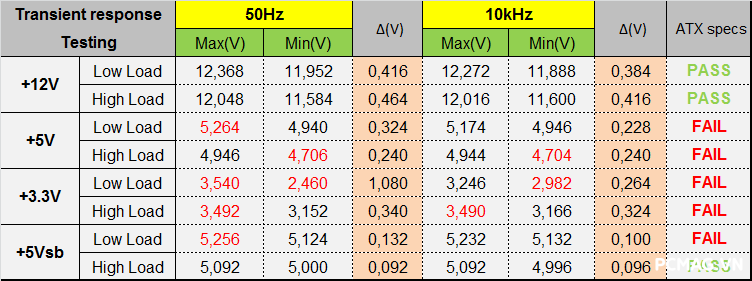

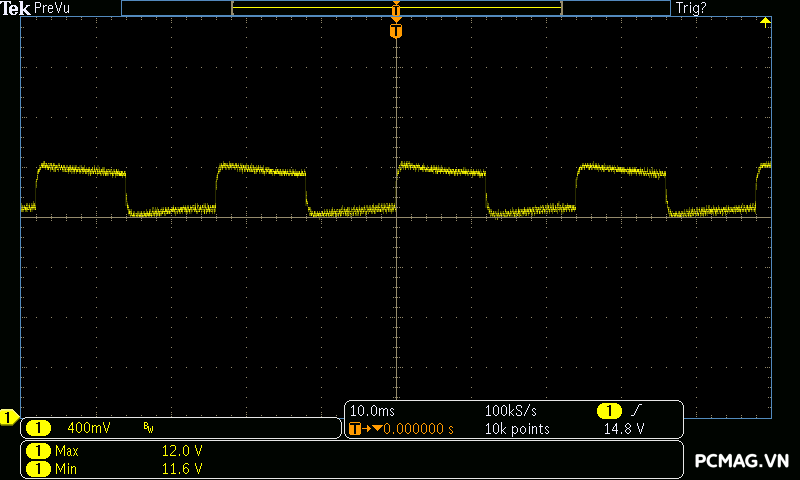

Bài thử tải biến thiên được thực hiện với mức tụ tải 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb). Tốc độ thay đổi dòng (slew rate) theo chuẩn Intel ATX 3.0 gồm:

• 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
• 5V & 3.3V: 1A/µs
• 5Vsb: 0.1A/µs

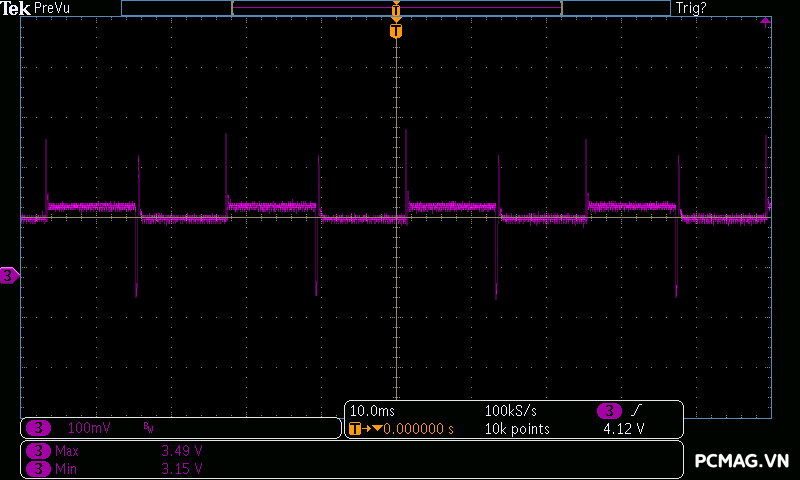

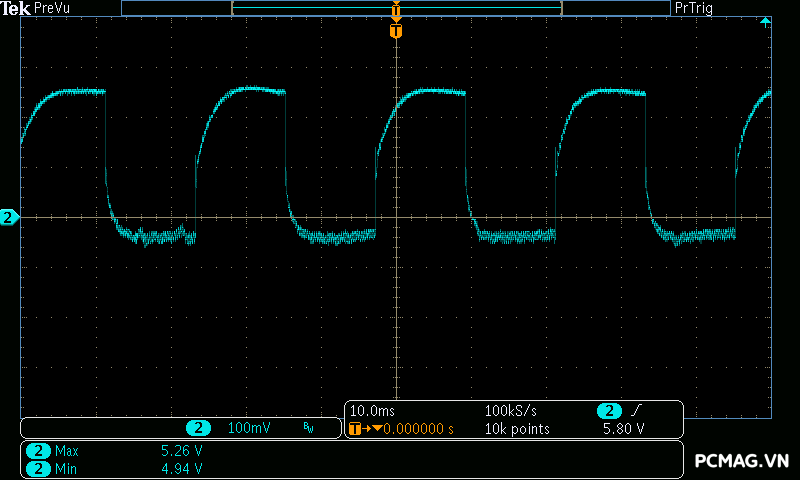

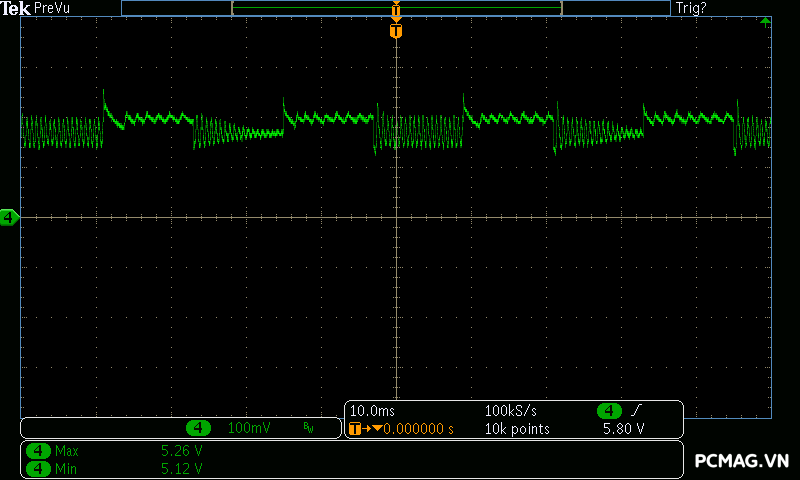

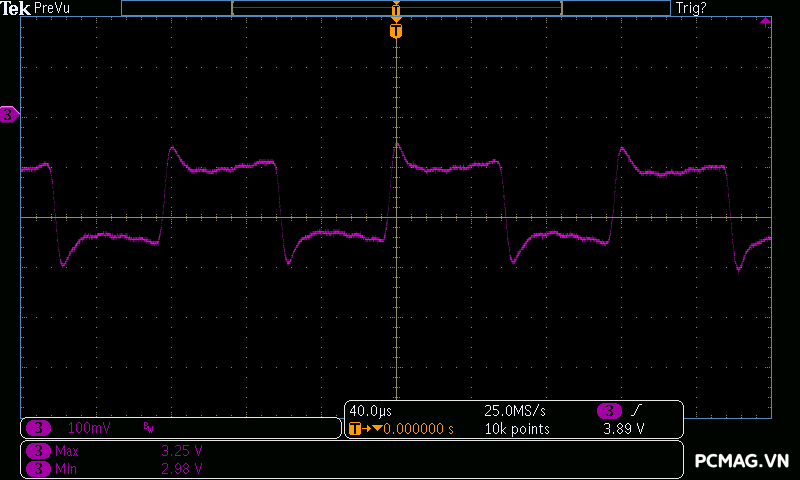

Kết quả cho thấy, tương tự nhiều bộ nguồn phổ thông khác, AIGO VK750 750W gặp hạn chế ở đường 3.3V khi chịu tải biến thiên nhanh. Với đường 5V, dù trên tem công suất danh định công bố mức tối đa lên tới 20A, nhưng khi kiểm tra theo tiêu chuẩn ATX 3.0 (khắt khe hơn so với ATX 2.31), mức đáp ứng thực tế cho thấy đây là giới hạn khá thách thức đối với thiết kế của bộ nguồn trong phân khúc này.

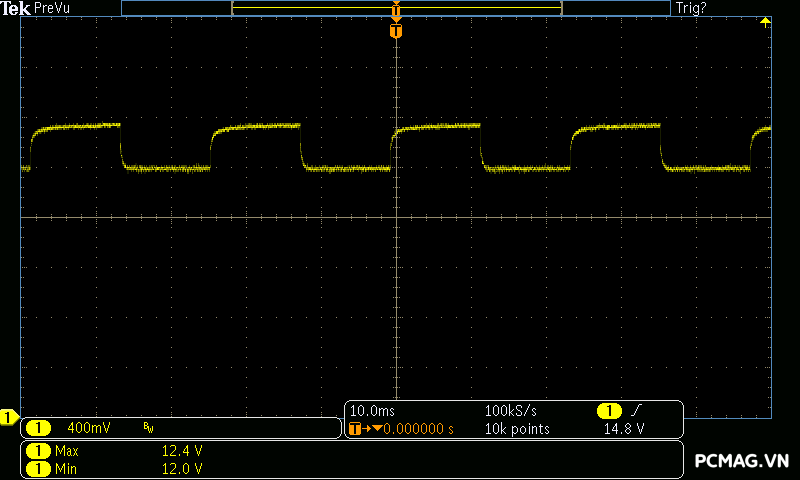

-50Hz Low load:

-50Hz High load:

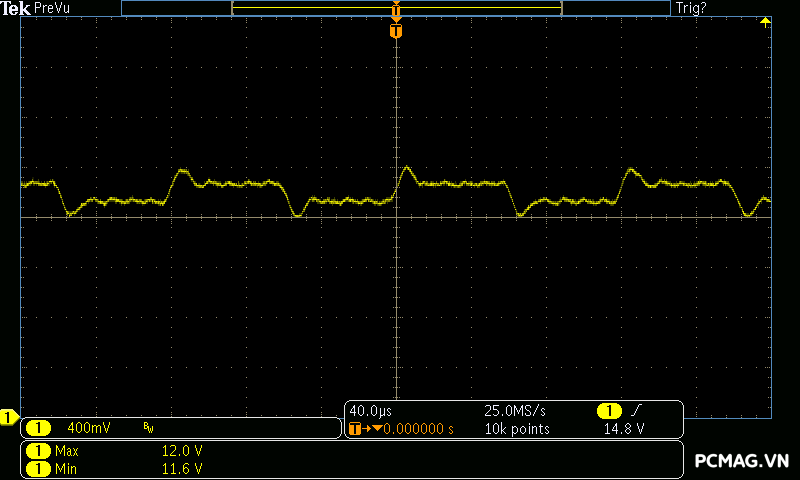

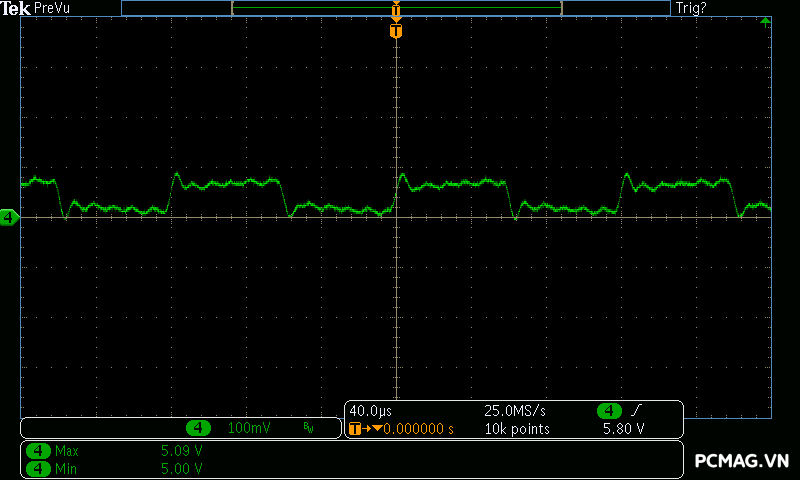

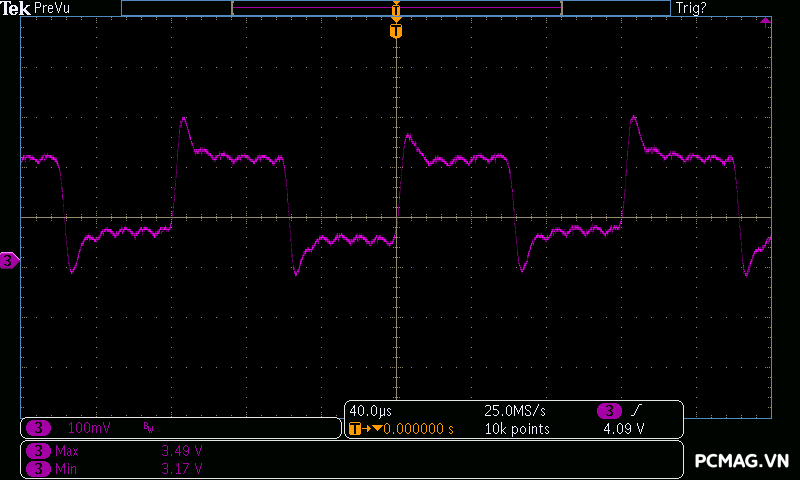

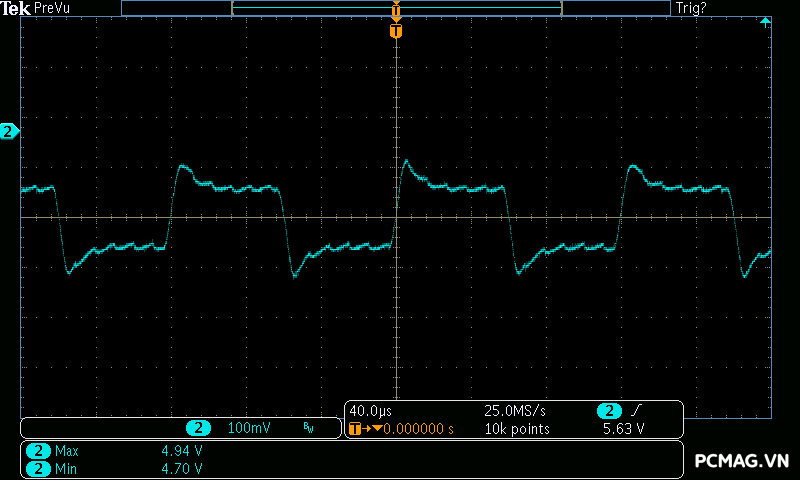

-10kHz Low load:

-10kHz High load:

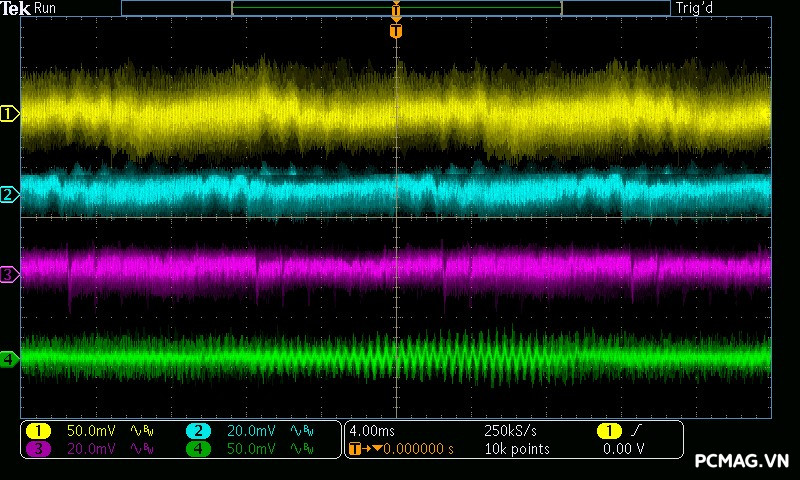

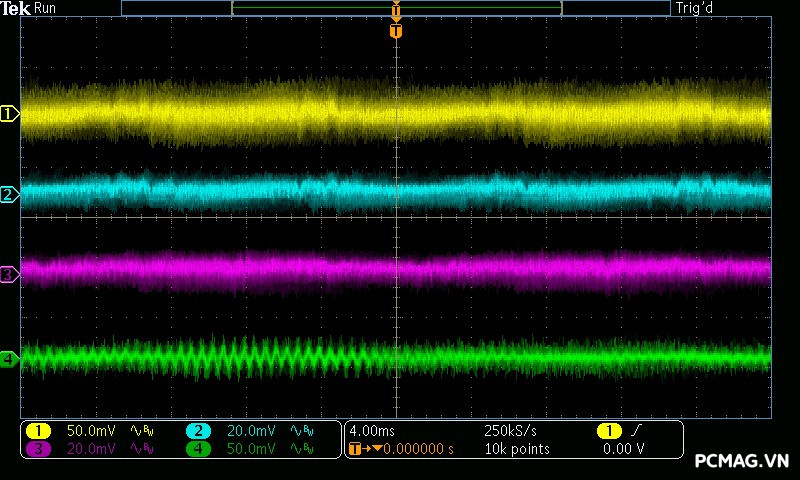

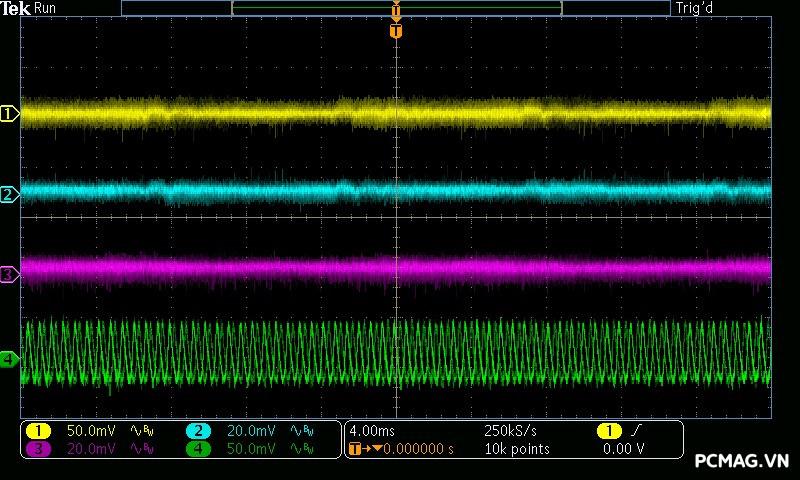

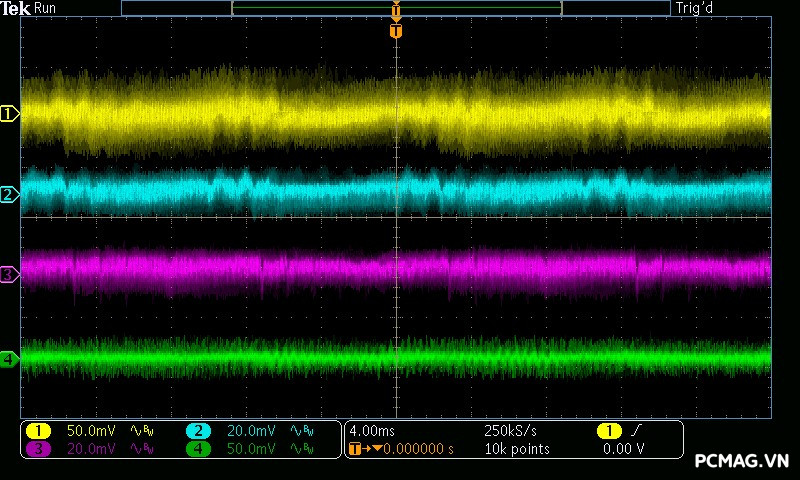

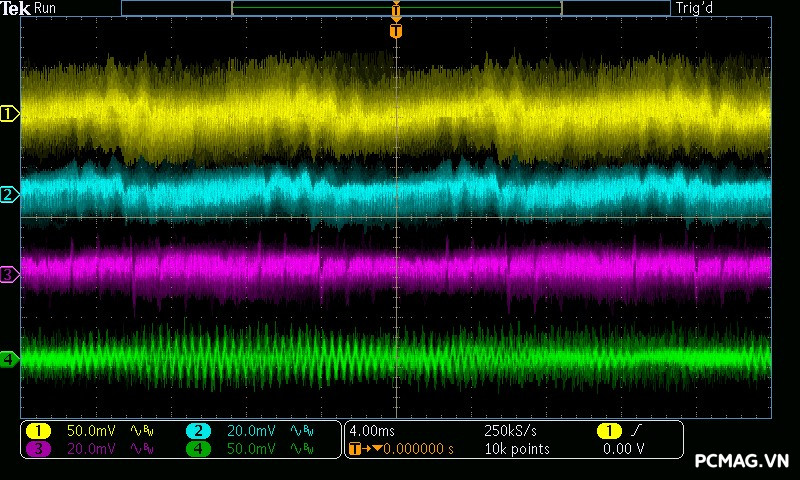

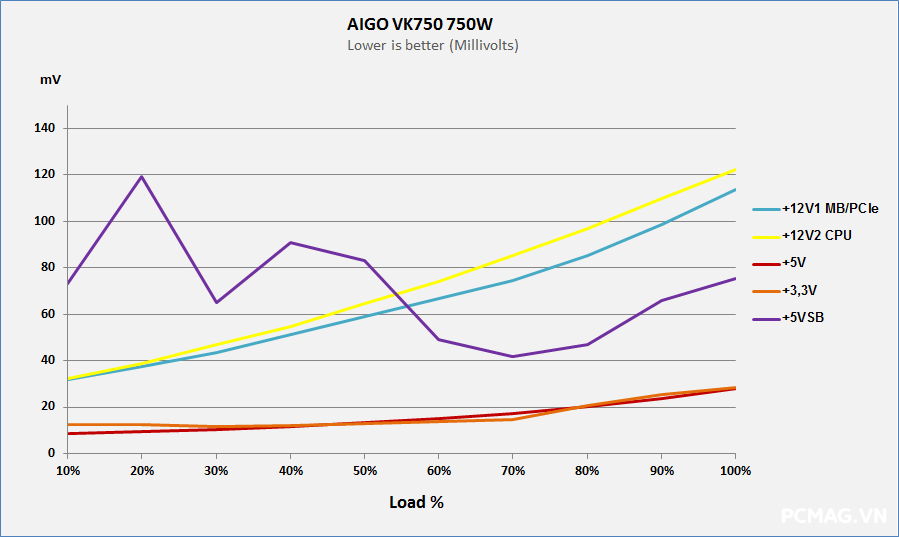

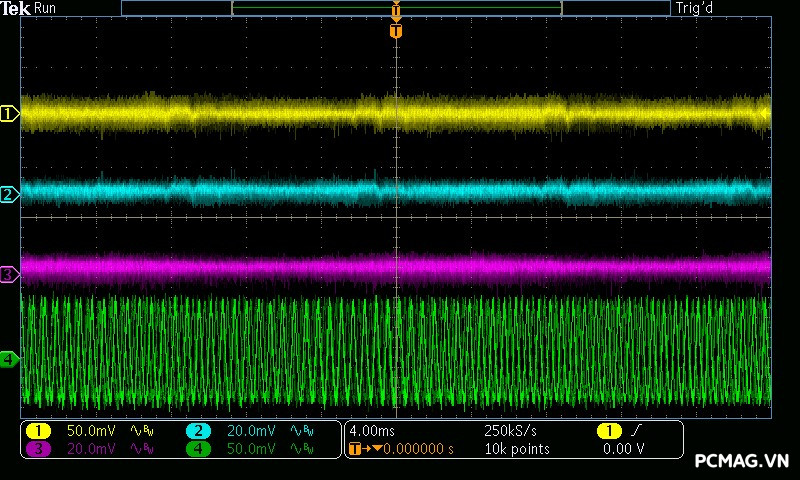

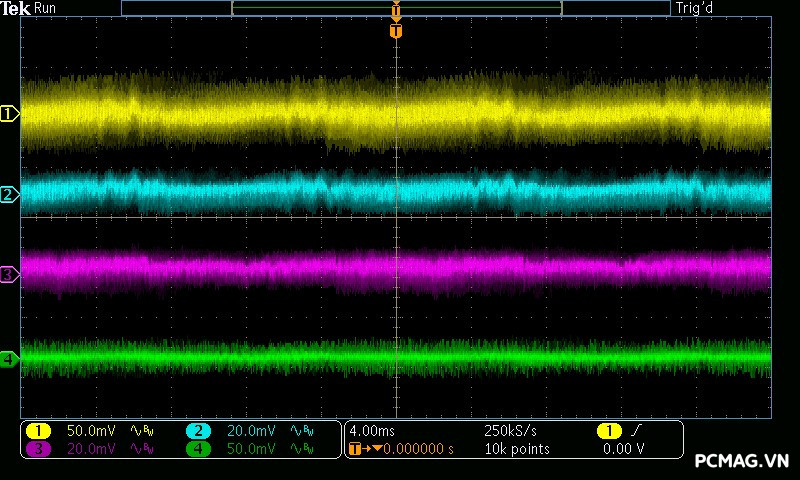

4. Ripple & Noise (Nhiễu AC cao tần)

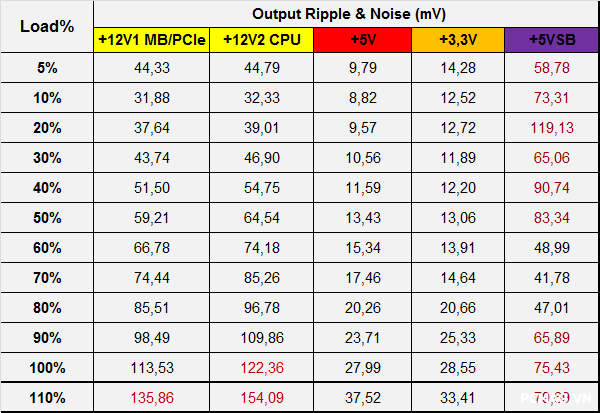

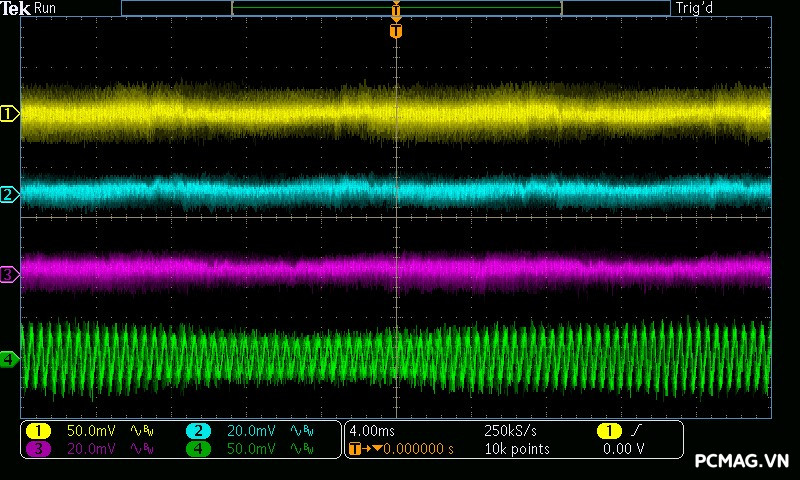

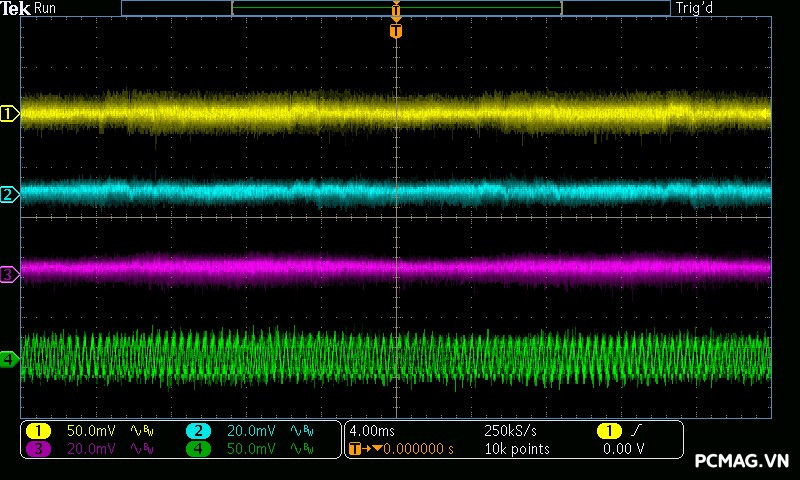

Ở bài đo nhiễu cao tần, AIGO VK750 750W cho kết quả ở mức trung bình trong phân khúc. Đường +12V ghi nhận ripple tiệm cận ngưỡng tối đa theo chuẩn ATX, khoảng 120mV.

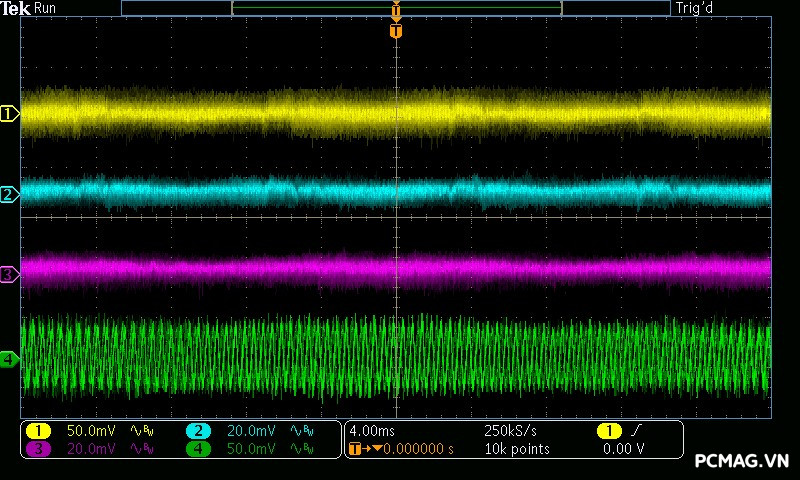

Trong khi đó, đường 5Vsb thể hiện độ dao động chưa thực sự ổn định, với mức nhiễu lên xuống quanh mốc 100mV, cho thấy khả năng lọc nhiễu của rail này còn hạn chế khi chịu tải.

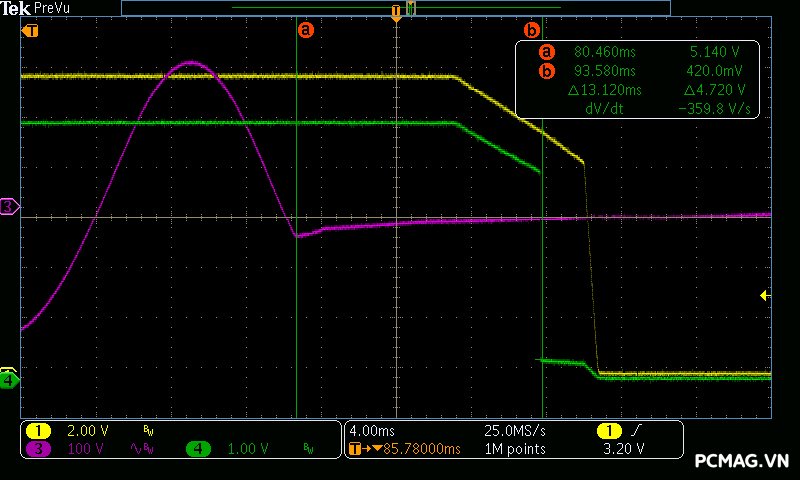

5. Hold-up Time (Thời gian lưu điện)

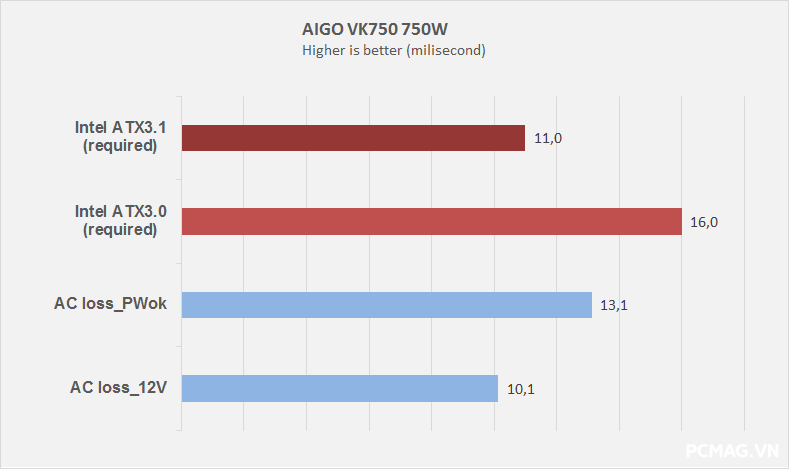

Trong bài kiểm tra hold-up time, tín hiệu Power OK của AIGO VK750 750W chưa thể hiện độ chính xác tối ưu. Cụ thể, tín hiệu này chỉ mất đi sau khi điện áp đường +12V đã tụt xuống dưới ngưỡng yêu cầu của chuẩn ATX, cho thấy độ trễ nhất định trong cơ chế phản hồi bảo vệ khi mất điện đầu vào.

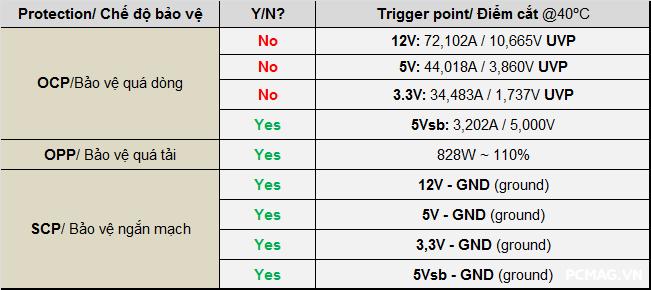

6. Protection Features (Các chế độ bảo vệ)

Do không được tích hợp cơ chế OCP (bảo vệ quá dòng) riêng biệt, nên khi xảy ra tình trạng quá tải gây sụt áp trên các đường điện chính, UVP (bảo vệ thấp áp) sẽ đảm nhiệm vai trò ngắt nguồn thay thế. Đây là cách triển khai thường thấy trên các bộ nguồn phổ thông nhằm tối ưu chi phí thiết kế.

Ở chiều ngược lại, hai cơ chế OPP (bảo vệ quá công suất) và SCP (bảo vệ ngắn mạch) hoạt động ổn định trong quá trình thử nghiệm, đảm bảo khả năng ngắt nguồn khi gặp sự cố nghiêm trọng.

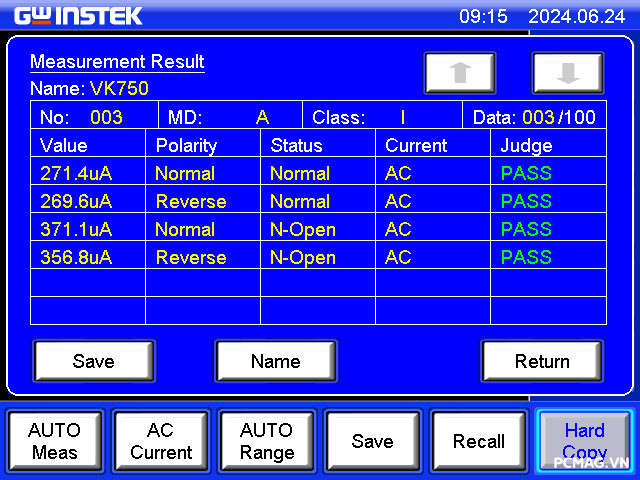

7. Earth Leak Current (Kiểm tra dòng rò)

Với các thiết bị công nghệ thông tin Class I – trong đó nguồn máy tính ATX là một ví dụ điển hình – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thử nghiệm ở mức điện áp đầu vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

Trong trường hợp này, do PSU hỗ trợ tối đa 240VAC, mức điện áp kiểm tra sẽ vào khoảng 264VAC/60Hz.

Để đánh giá chính xác thông số này, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, cho phép kiểm tra và ghi nhận dòng rò theo đúng tiêu chuẩn an toàn điện hiện hành.

8. Nhiệt độ làm việc & tốc độ quạt (Temp & Fan RPM)

Thử nghiệm được thực hiện trong điều kiện môi trường tương đối khắc nghiệt, dao động 38–45°C.

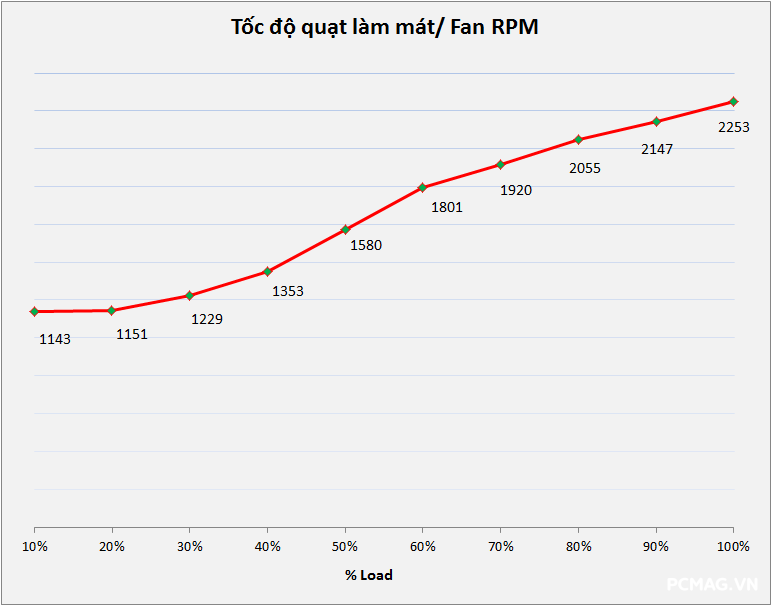

Ở mức tải nhẹ, khi nhiệt độ linh kiện bên trong chưa tăng cao, quạt làm mát của AIGO VK750 750W duy trì tốc độ khoảng 1.100 RPM, giúp hệ thống vận hành tương đối êm. Khi tải tăng mạnh, quạt phản hồi khá nhanh và đẩy tốc độ lên tối đa khoảng 2.200 RPM để đảm bảo khả năng tản nhiệt.

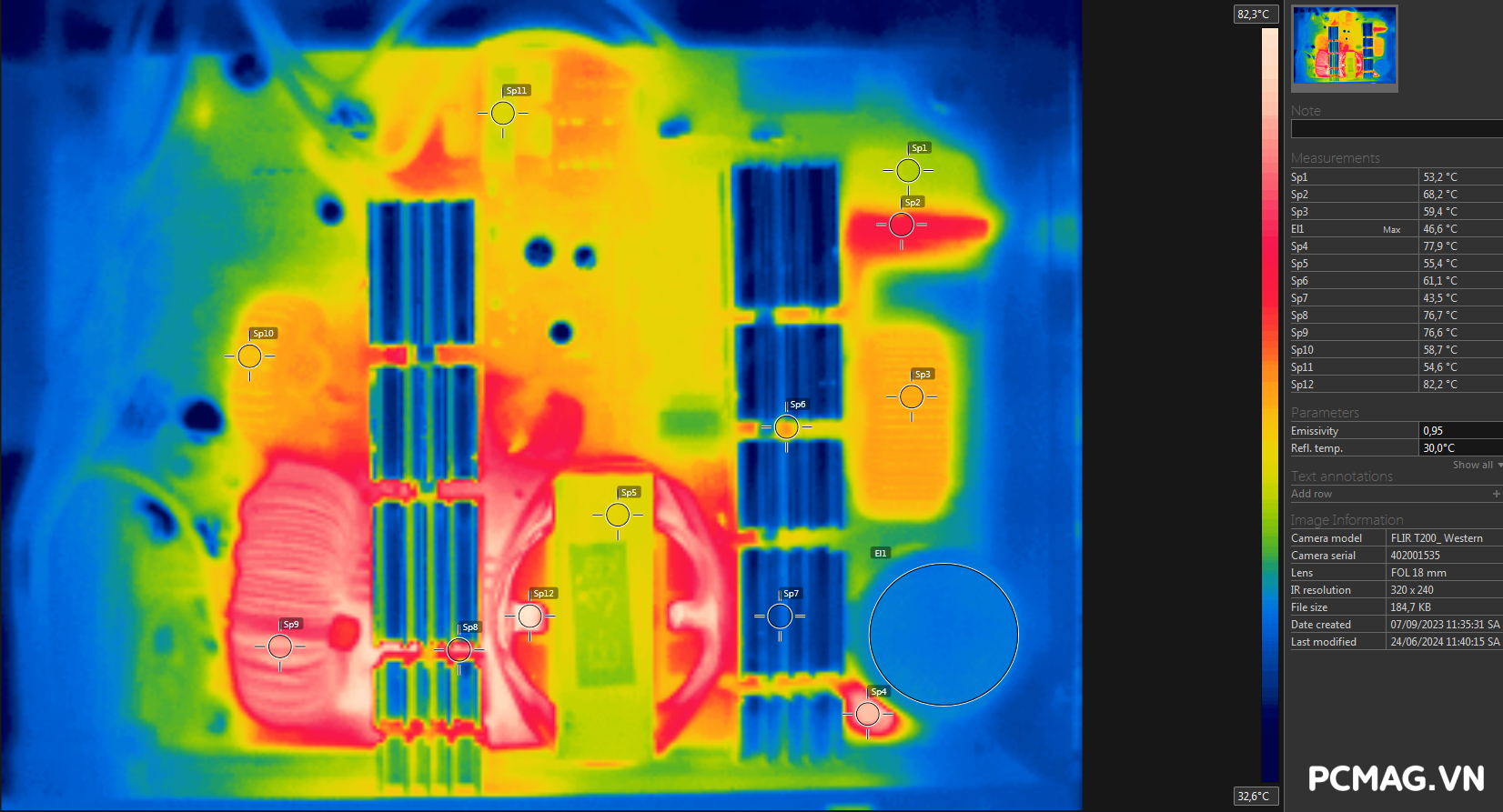

Nhiệt độ ghi nhận cao nhất vào khoảng 82°C, với điểm nóng tập trung tại khu vực ngõ ra biến áp chính và đầu vào các diode chỉnh lưu xung của các đường điện – đây cũng là những vị trí chịu tải nhiệt lớn nhất trong thiết kế nguồn truyền thống.

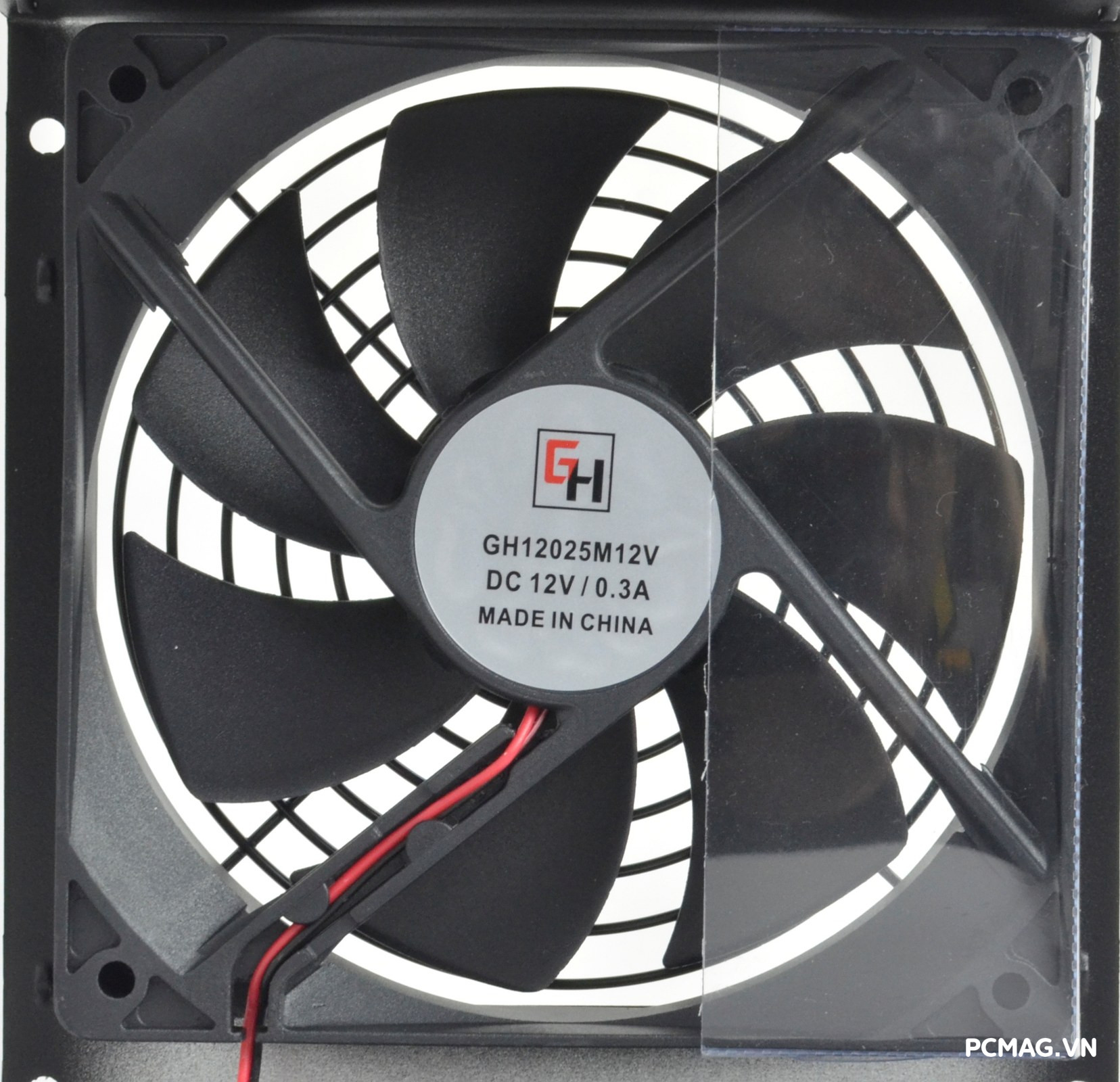

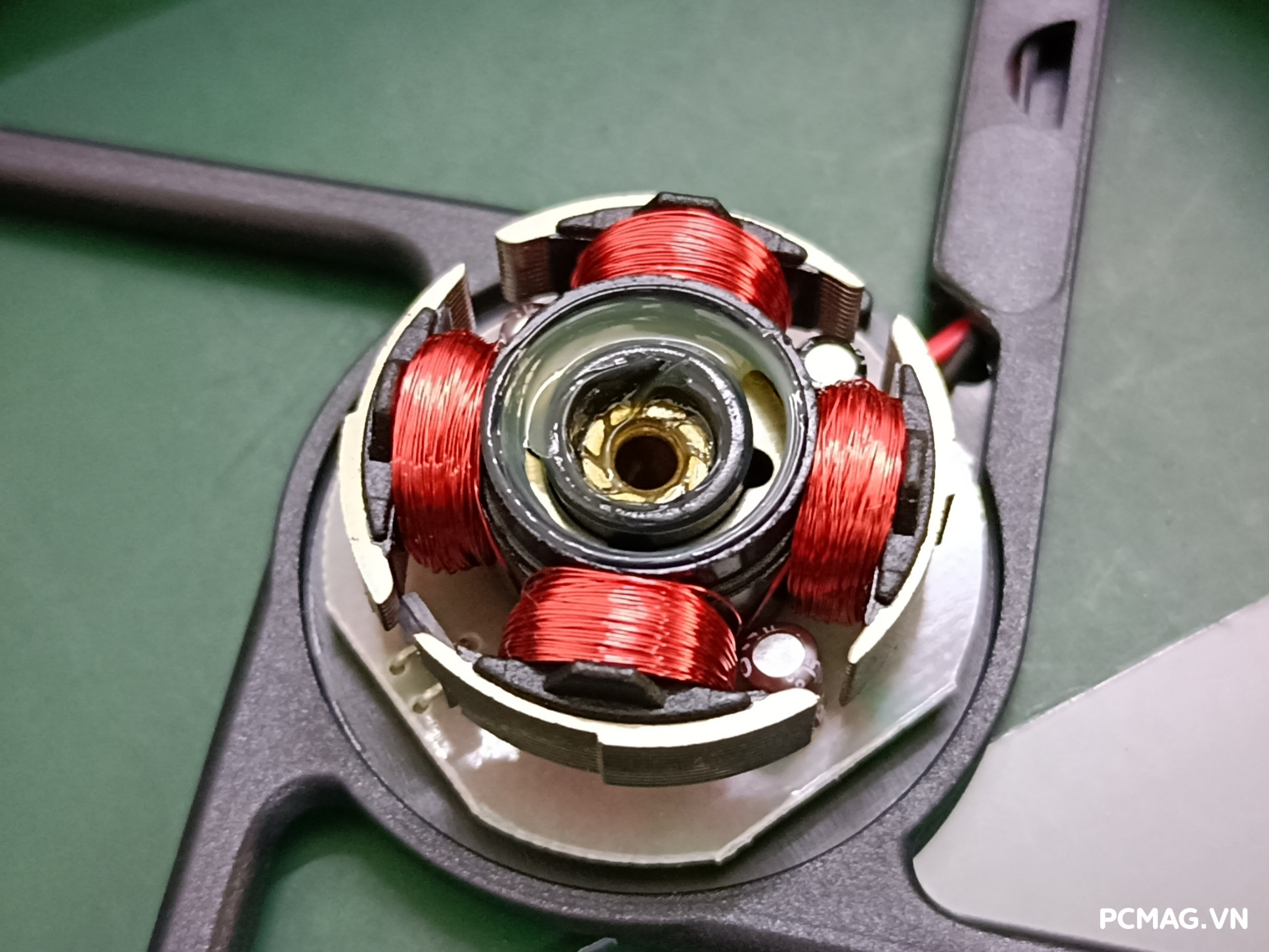

AIGO VK750 750W được trang bị quạt làm mát GuangHai GH12025M12V, sử dụng vòng bi Rifle Bearing. Quạt có tốc độ quay tối đa khoảng 2.200 RPM, đáp ứng nhu cầu tản nhiệt khi bộ nguồn hoạt động ở mức tải cao.

IV. Kết luận

AIGO VK750 750W mang lại chất lượng điện áp ở mức chấp nhận được trong phân khúc phổ thông. Hiệu suất thực tế đạt 86% tại 230Vac, tương đồng với công bố từ nhà sản xuất. Bộ nguồn được trang bị hệ thống cáp bẹ đen mềm, cùng 2 đầu cấp nguồn CPU riêng biệt, đủ đáp ứng các bo mạch chủ hiện nay.

Tuy nhiên, với thiết lập fan curve thiên về an toàn nhiệt, quạt sẽ tăng tốc khá mạnh khi tải cao, khiến bộ nguồn trở nên dễ nghe thấy hơn khi vận hành ở mức 100% công suất.

Nhìn chung, VK750 phù hợp cho các cấu hình phổ thông hoặc gaming tầm trung, sử dụng 1 card đồ họa có mức tiêu thụ dưới 230W, ưu tiên sự cân bằng giữa chi phí và công suất.

Ưu điểm:

• Hiệu suất đạt 86% @230Vac đúng cam kết
• Cáp bẹ đen mềm, trang bị 2 đầu cấp nguồn CPU riêng biệt

Hạn chế:

• Cần cải thiện độ ổn định và mức ripple của đường 5Vsb
