HP/Delta DPS-750AB 750W là mẫu nguồn máy tính đồng bộ chất lượng cao do Delta sản xuất, được PCMAG đánh giá và giới thiệu. Sản phẩm nổi bật với mức giá hợp lý trong phân khúc, đi kèm nhiều công nghệ đáng chú ý như chứng nhận 80Plus Platinum, mạch chuyển đổi cộng hưởng LLC hiệu suất cao, thiết kế DC to DC ổn định cùng hệ thống tụ điện Nhật Bản, mang lại độ bền và hiệu năng ấn tượng cho hệ thống.

I. Hộp và phụ kiện HP/Delta DPS-750AB 750W

Sản phẩm được phân phối dưới dạng bulk (không hộp retail), vì vậy phụ kiện đi kèm khá đơn giản, chỉ bao gồm 1 dây nguồn chuẩn UK do đơn vị phân phối tặng kèm.

II. PSU HP/Delta DPS-750AB 750W

1. Thiết kế bên ngoài

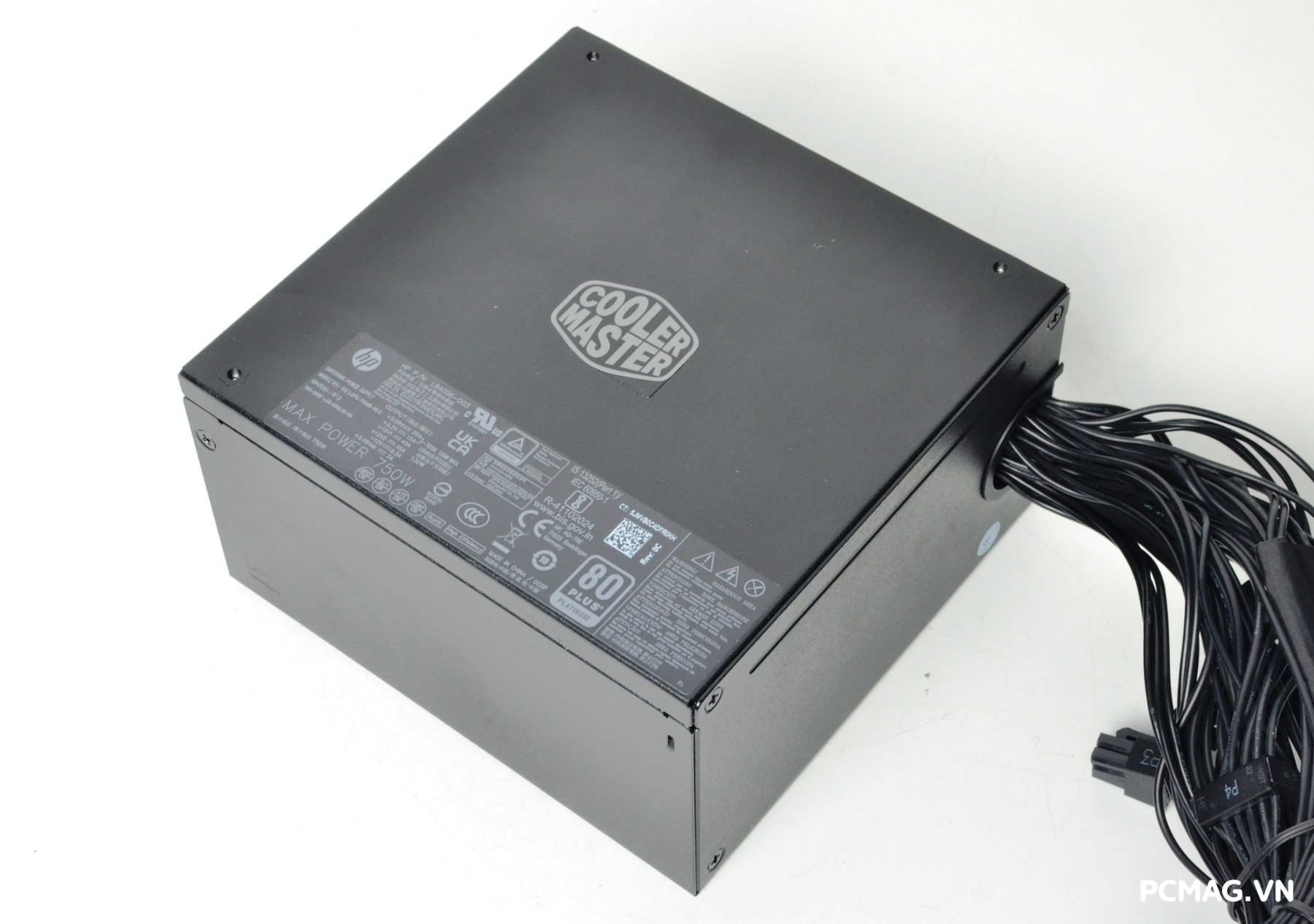

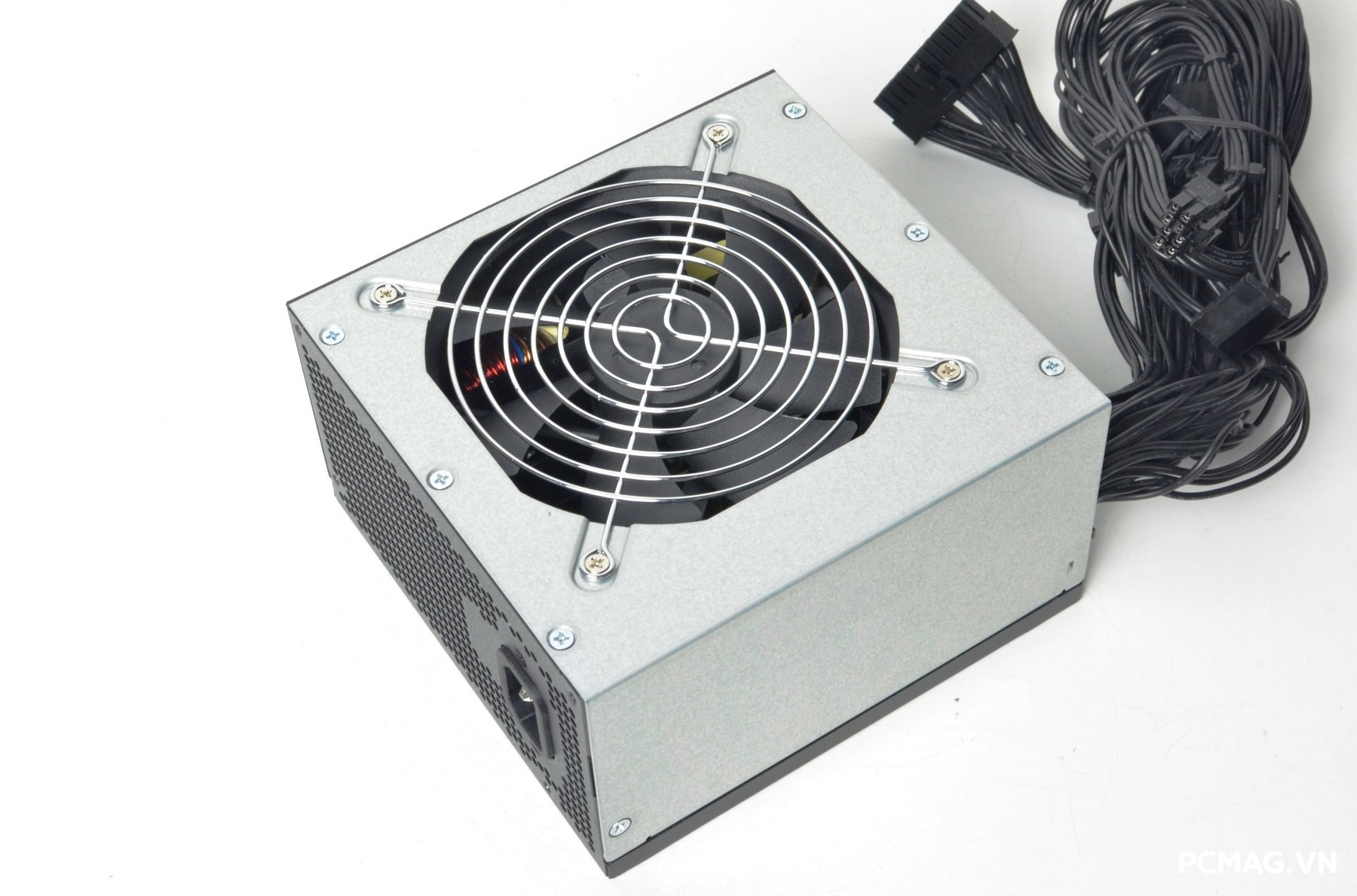

DPS-750AB 750W sở hữu kích thước 150mm (W) x 85mm (H) x 155mm (D), dài hơn chuẩn ATX thông thường khoảng 1.5cm. Phần vỏ được hoàn thiện với lớp sơn tĩnh điện màu đen ở một nửa thân nguồn, mang lại cảm giác cứng cáp và bền bỉ. Sản phẩm sử dụng quạt làm mát kích thước 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành.

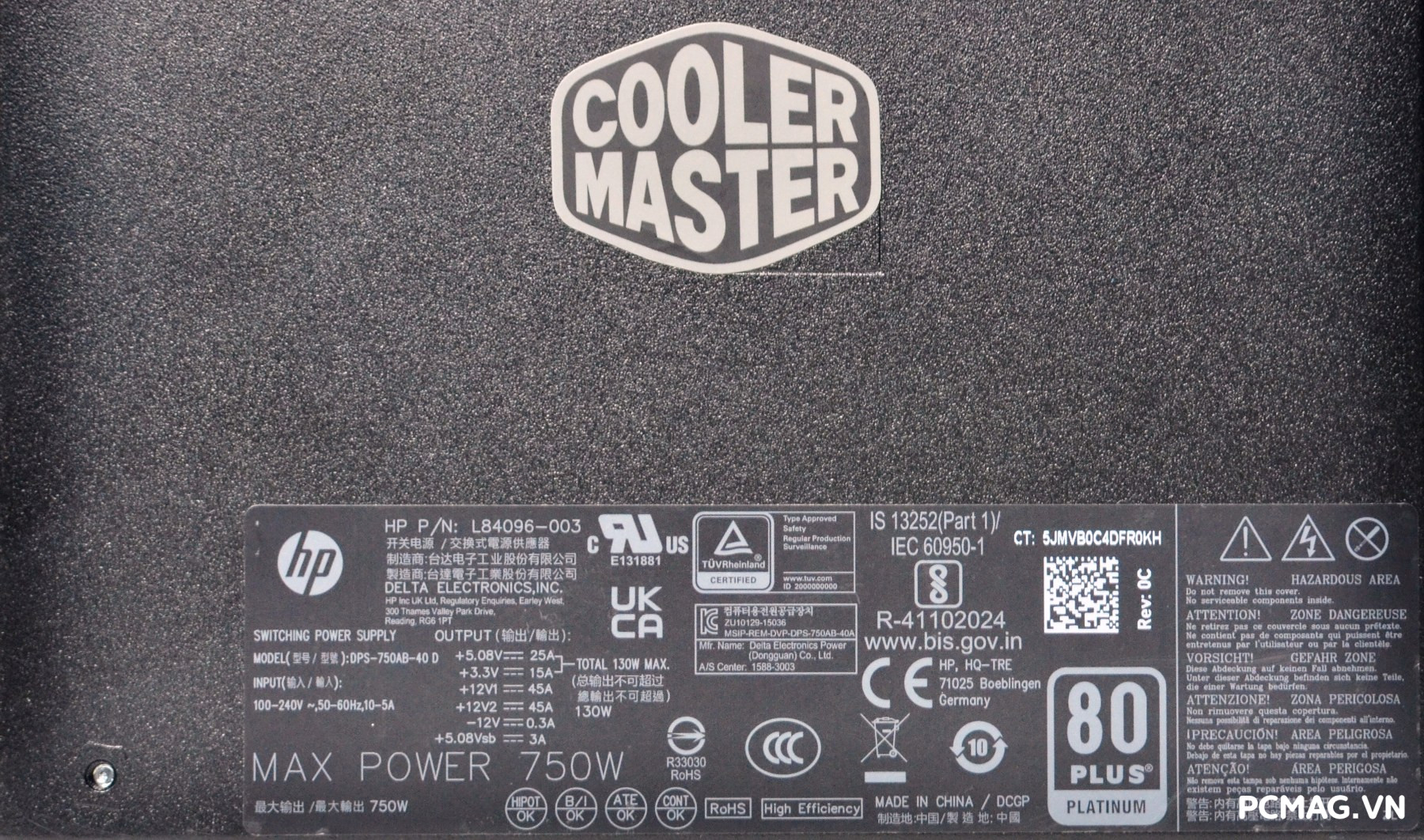

Công suất danh định đạt 750W, thiết kế Dual 12V Rails với 2 đường 12V công suất 45A (tổng tối đa 750W), tích hợp Active PFC hỗ trợ dải điện áp rộng 100–240Vac. Sản phẩm đạt chứng nhận hiệu suất cao 80Plus Platinum, đảm bảo khả năng vận hành ổn định và tiết kiệm điện năng.

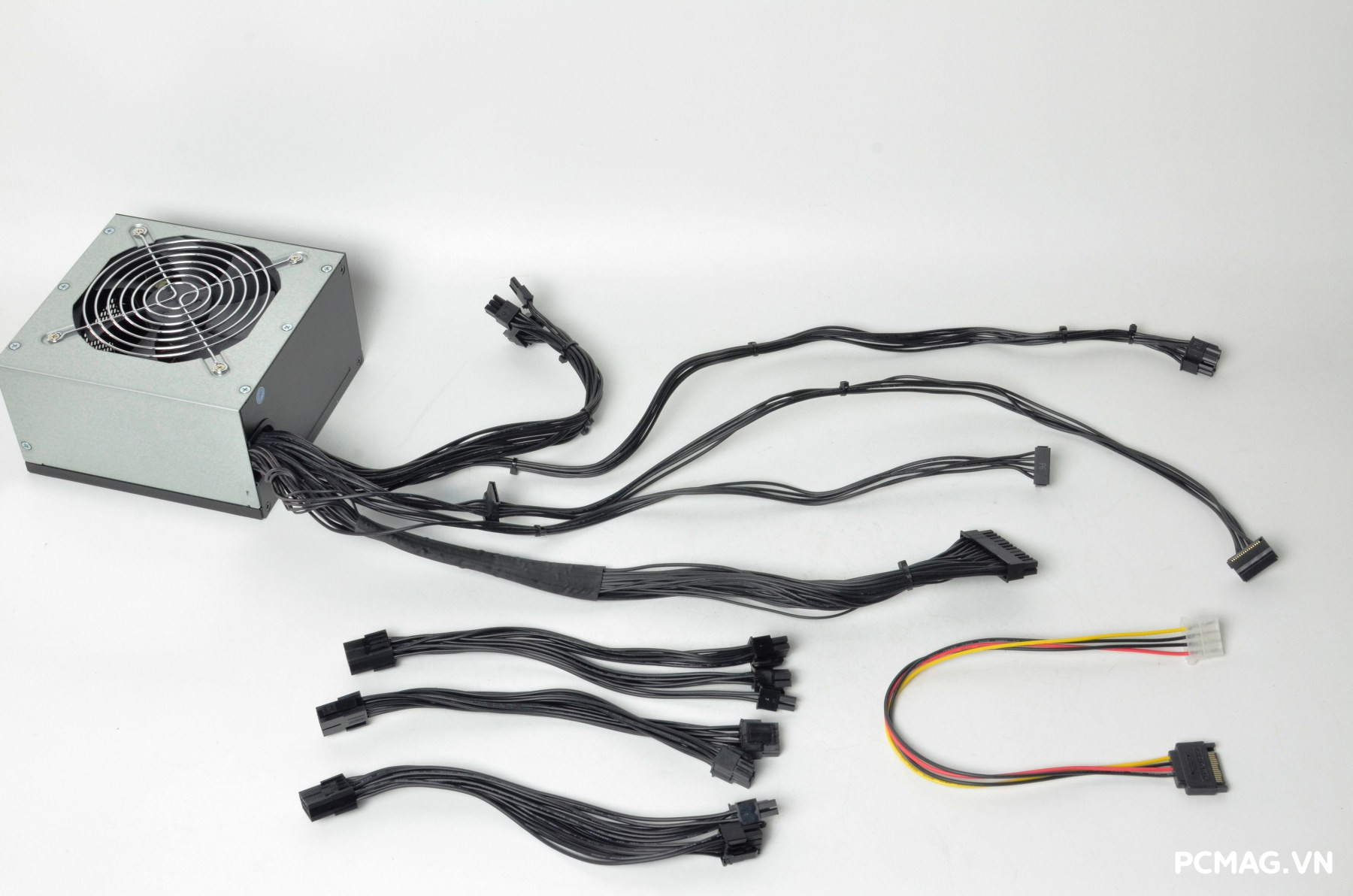

Hệ thống cáp kết nối thường là điểm hạn chế trên các PSU máy bộ do số lượng đầu cắm không nhiều. Để cải thiện điều này, DPS-750AB 750W được trang bị thêm các dây chuyển (adapter) đi kèm, giúp tăng khả năng mở rộng và linh hoạt khi sử dụng:

• 1x 24-pin Mainboard: 40cm
• 1x 4+4-pin ATX12V: 60cm
• 2x 6+2-pin PCIe: 30cm
• 2x SATA: 15cm + 30cm
• 1x SATA: 45cm
• 1x adapter 4+4-pin ATX12V to 2x 4+4-pin ATX12V: 20cm
• 2x adapter 6+2-pin PCIe to 2x 6+2-pin PCIe: 20cm
• 1x adapter SATA to ATA: 35cm

Nhờ bộ adapter đi kèm, nguồn có thể đáp ứng tốt hơn cho nhiều cấu hình khác nhau, đặc biệt là khi cần mở rộng thêm thiết bị.

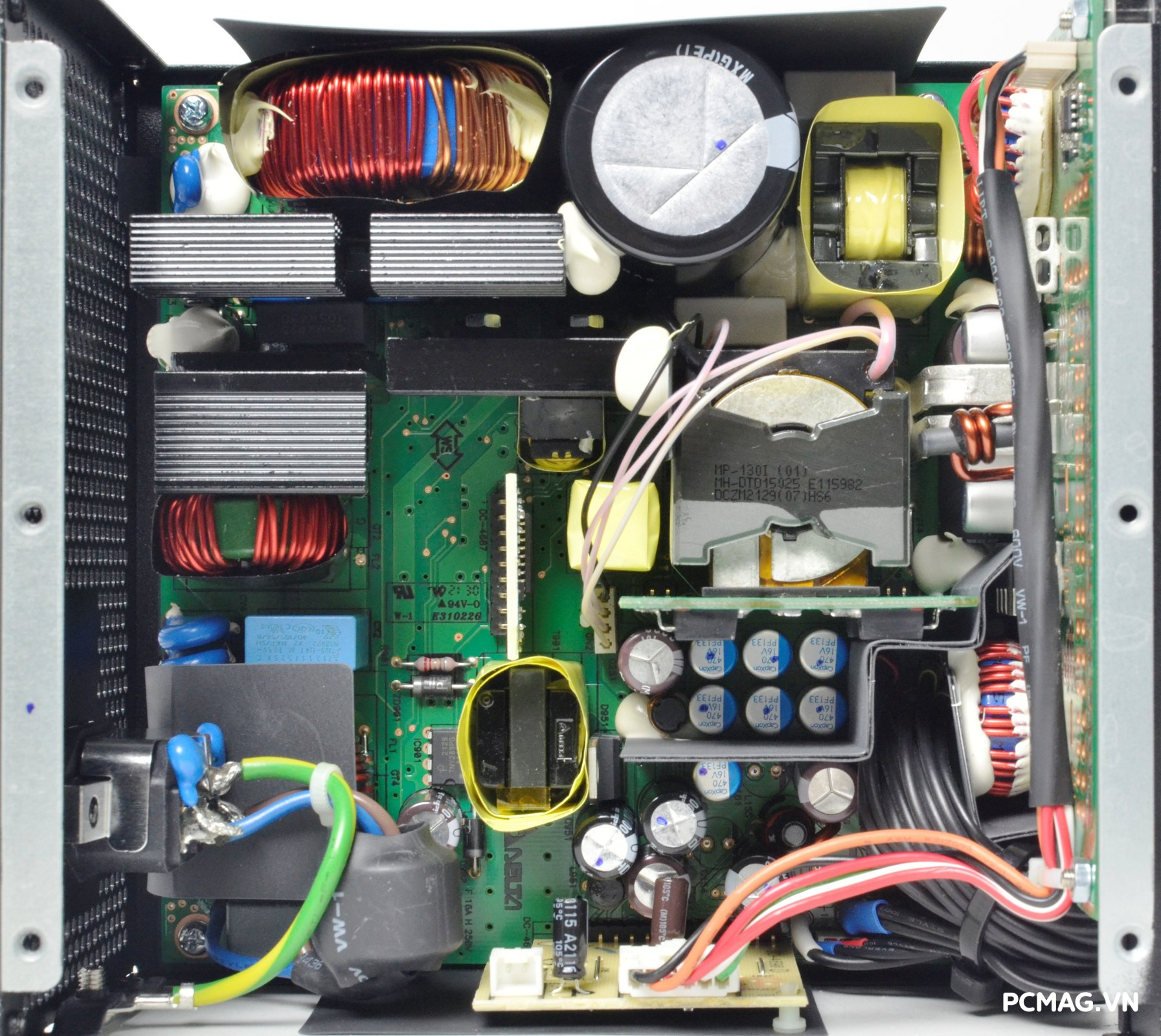

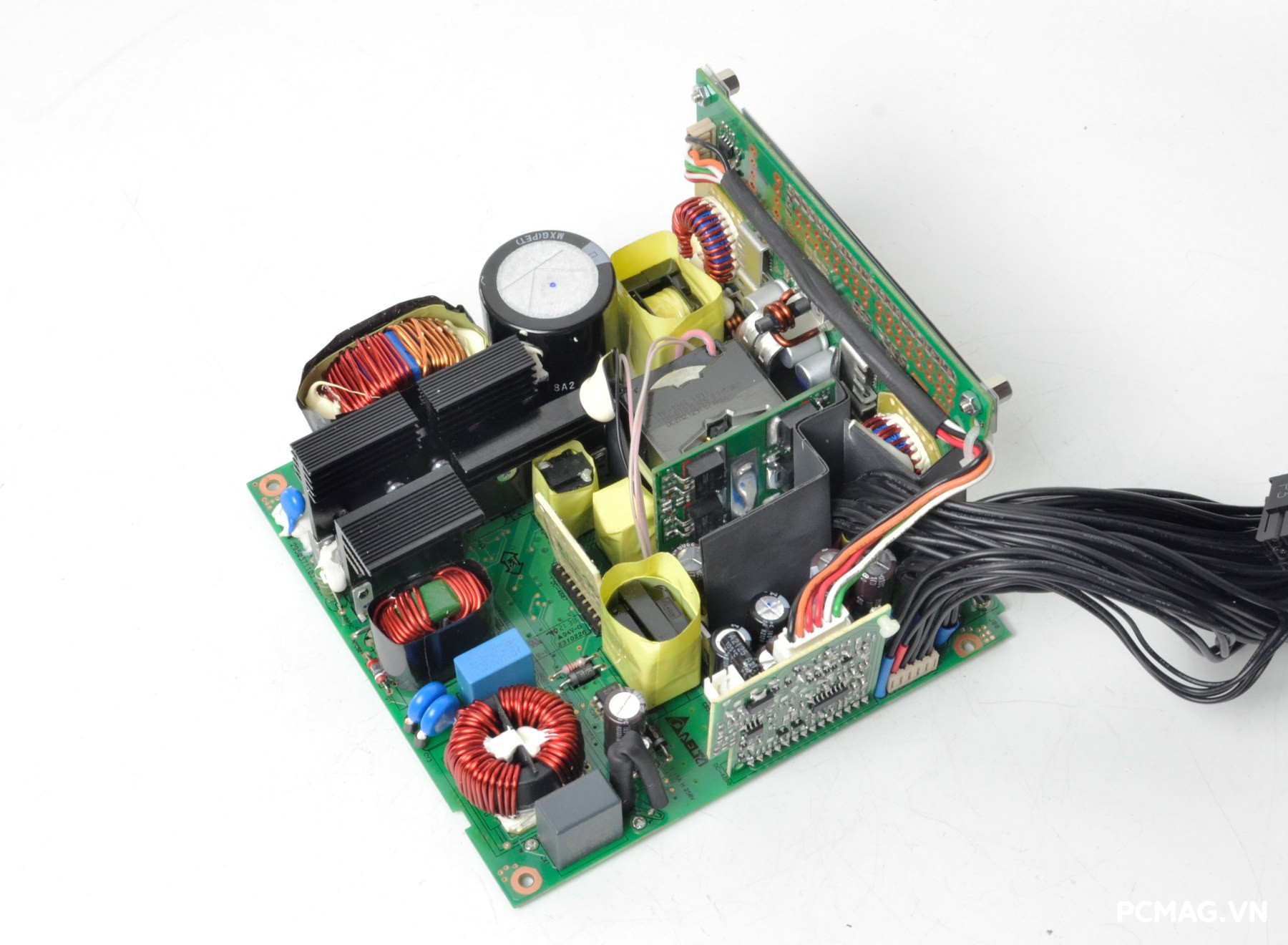

2. Thiết kế bên trong

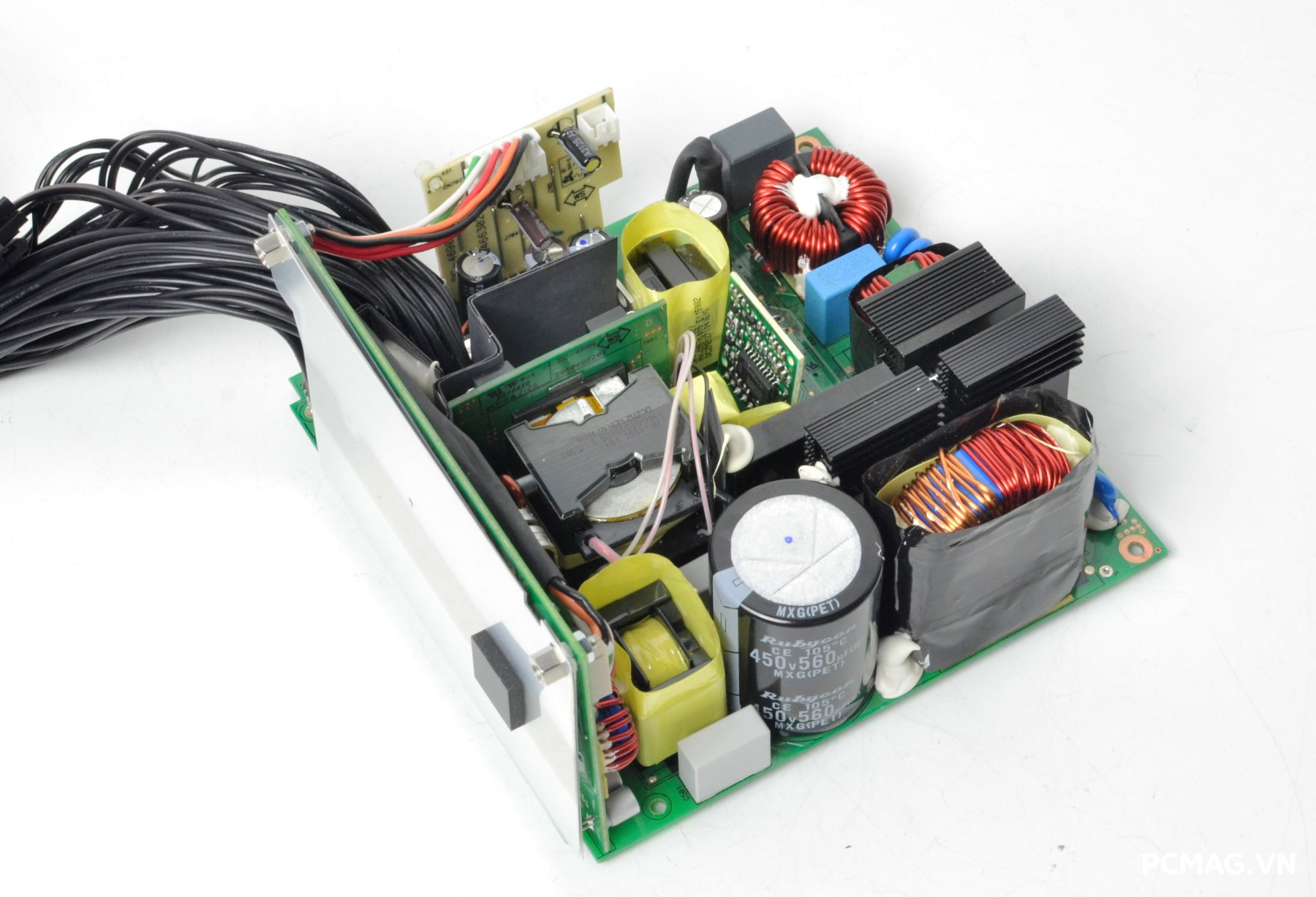

Trái ngược với ngoại hình có phần “thô kệch”, nội thất của DPS-750AB 750W lại được hoàn thiện khá chỉn chu. Nền tảng (platform) bên trong được trang bị loạt công nghệ hiện đại như mạch cộng hưởng LLC nửa cầu, chỉnh lưu đồng bộ (SR) và DC to DC, mang lại hiệu suất cao cùng độ ổn định ấn tượng khi vận hành.

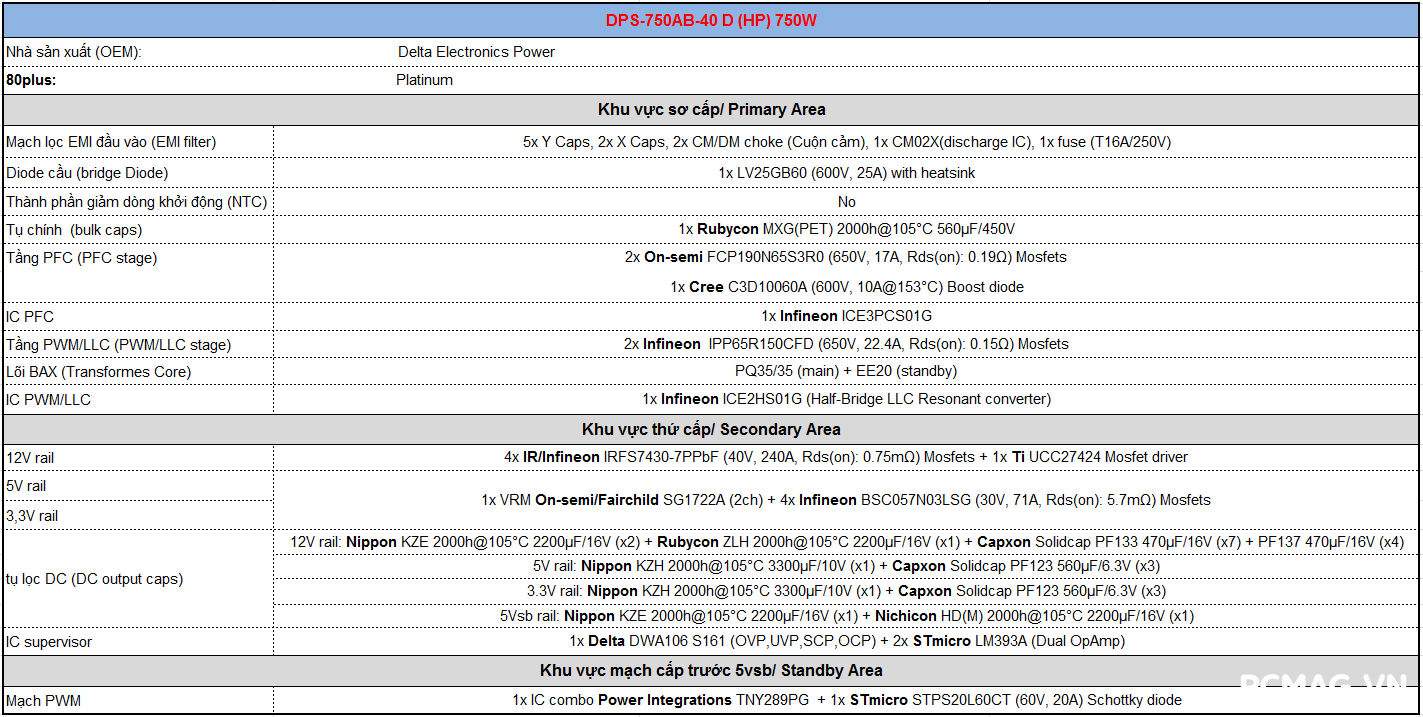

Bảng linh kiên được sử dụng trên DPS-750AB 750W:

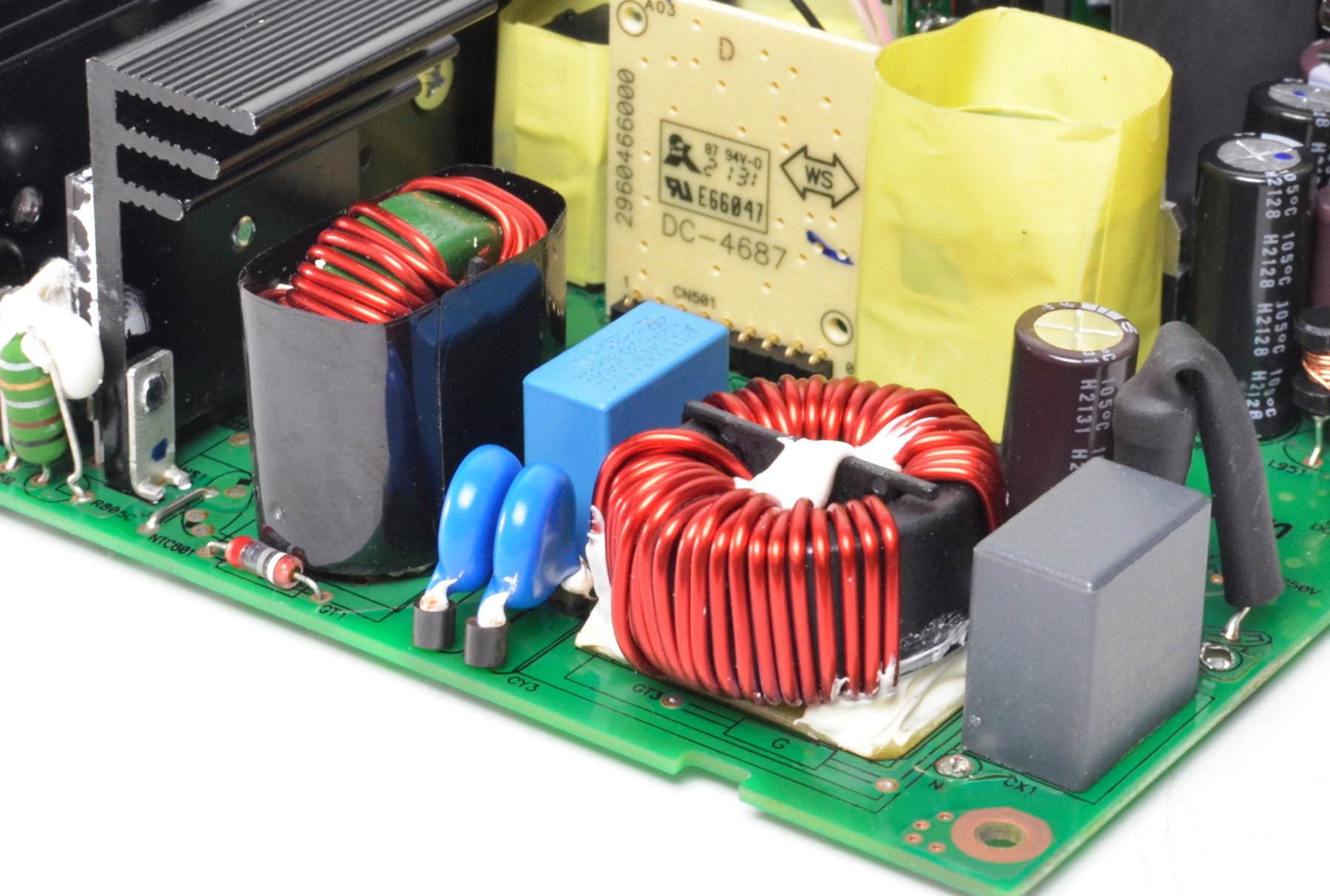

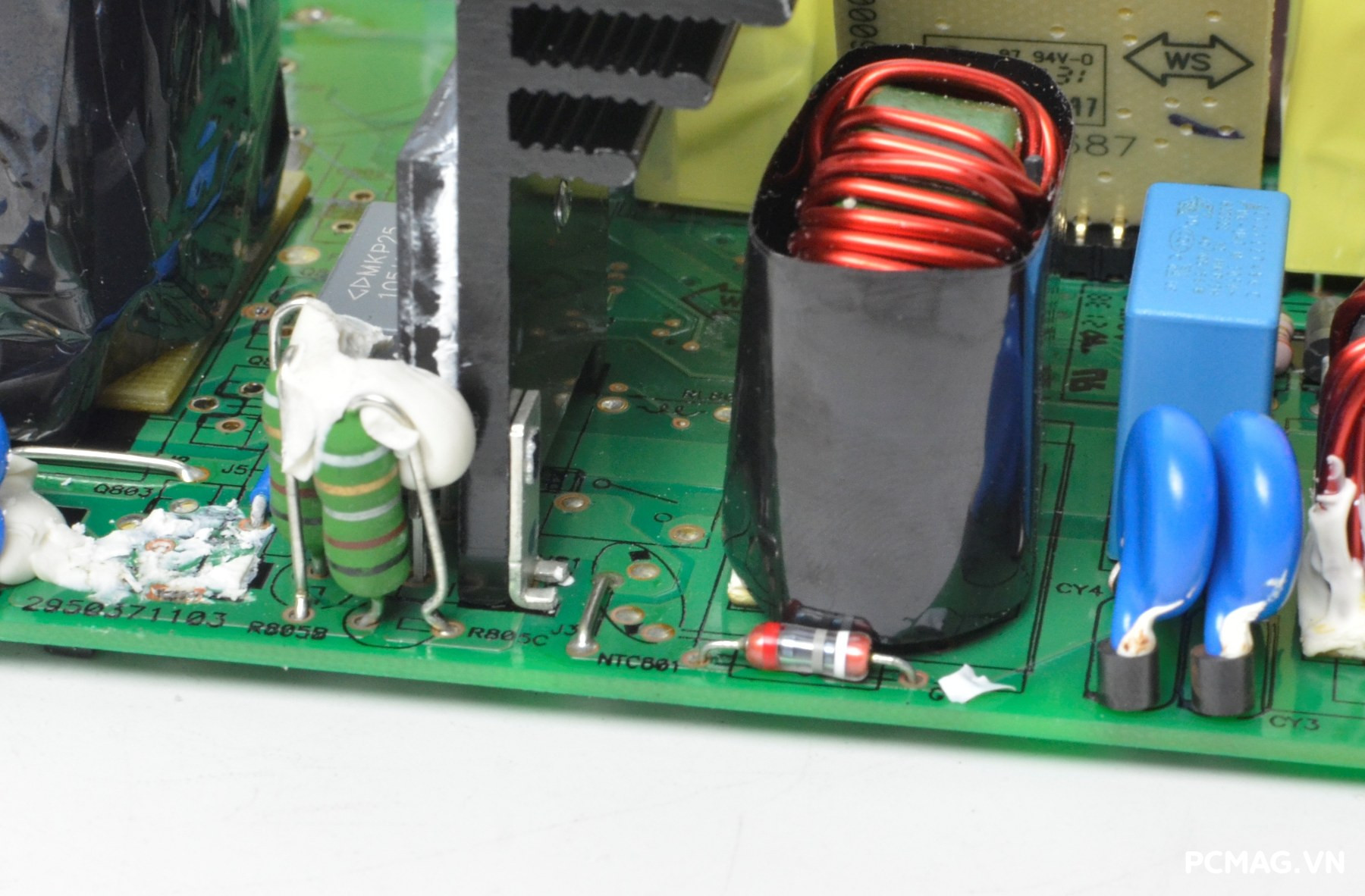

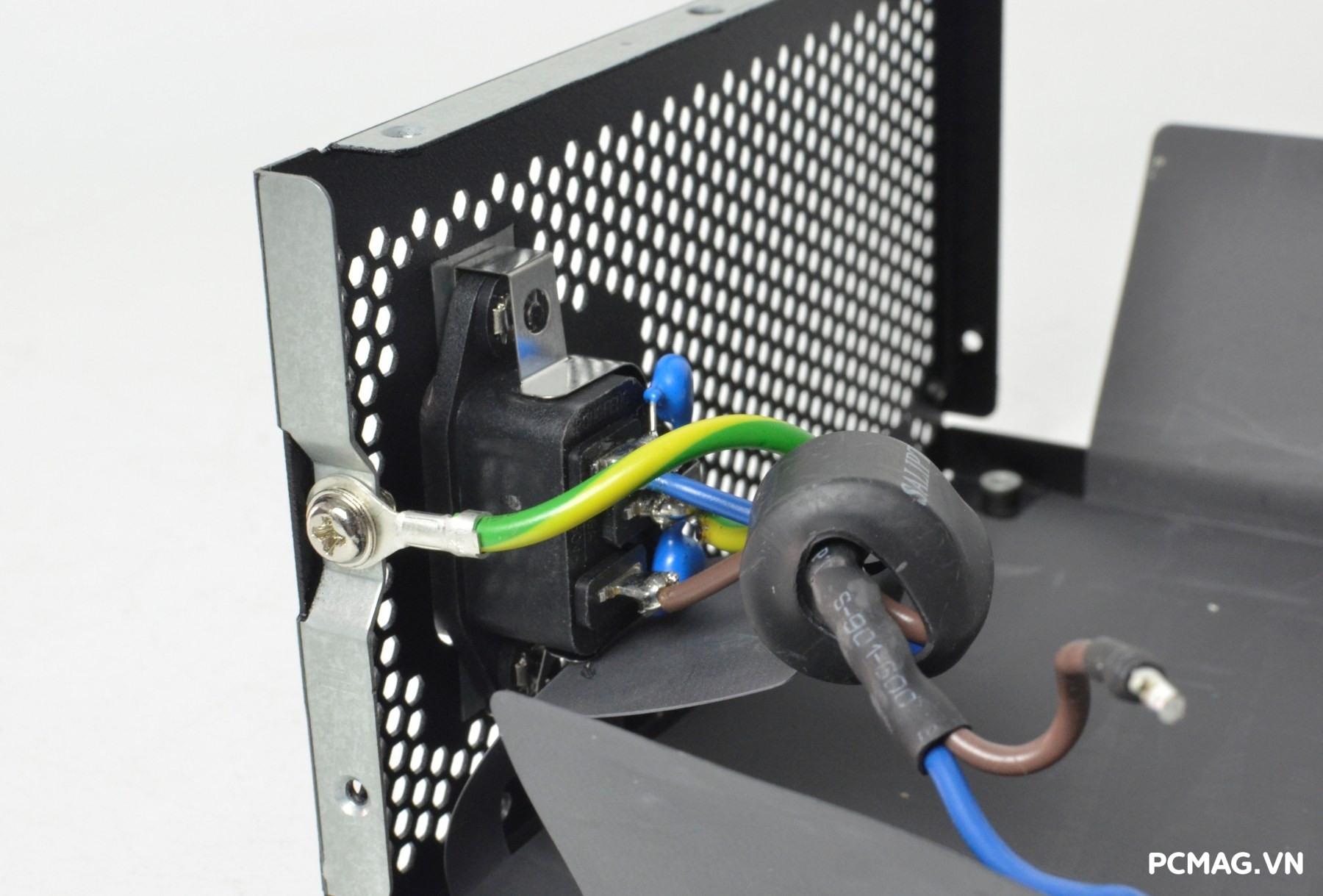

Tầng lọc nhiễu EMI được trang bị đầy đủ với cấu trúc 2 lớp lọc, đi kèm IC xả điện cho tụ X giúp giảm hao phí năng lượng hiệu quả hơn so với việc chỉ sử dụng điện trở xả thông thường. Tuy nhiên, điểm đáng tiếc là DPS-750AB 750W không được trang bị linh kiện hạn dòng khởi động NTC; vị trí dành cho NTC và relay bên cạnh vẫn còn để trống.

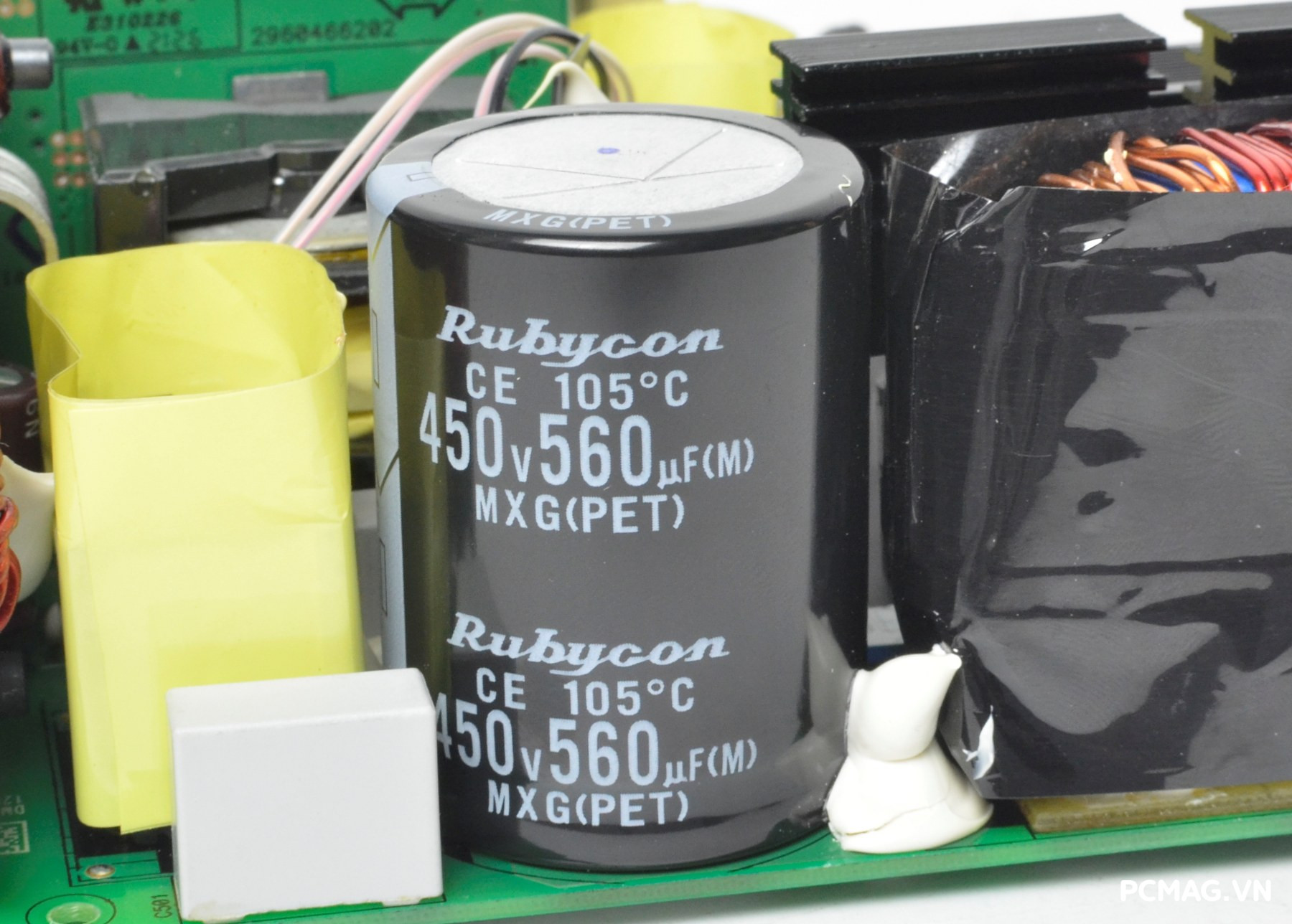

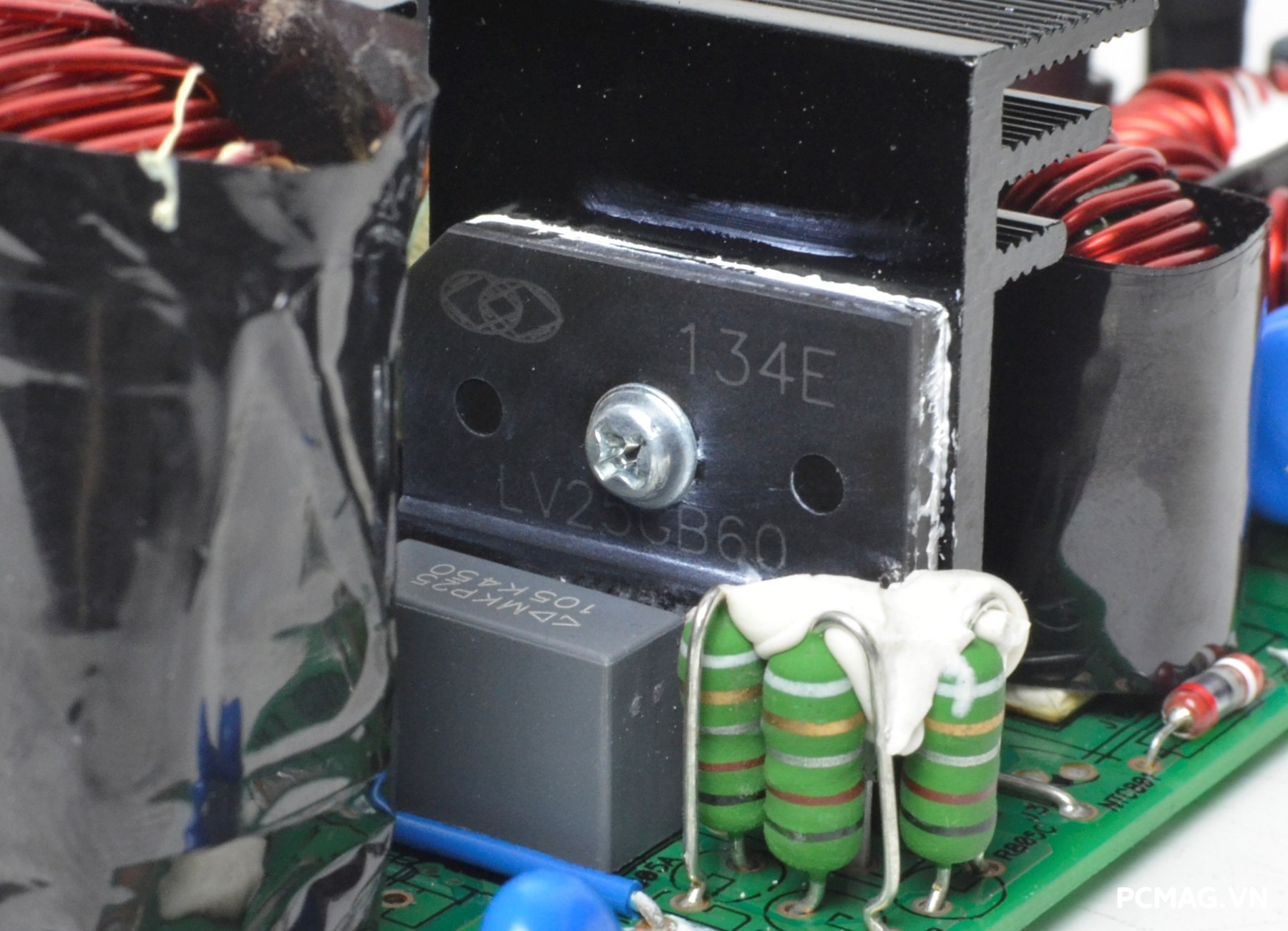

Diode cầu LV25GB60 (25A) công suất lớn được gắn trên một phiến tản nhiệt riêng biệt, giúp cải thiện khả năng tản nhiệt và đảm bảo vận hành ổn định trong thời gian dài. Bên cạnh đó, tụ chính đến từ thương hiệu Nhật Bản Rubycon với thông số 450V / 560µF, chịu được nhiệt độ tối đa lên tới 105°C, góp phần nâng cao độ bền và độ tin cậy cho toàn bộ hệ thống.

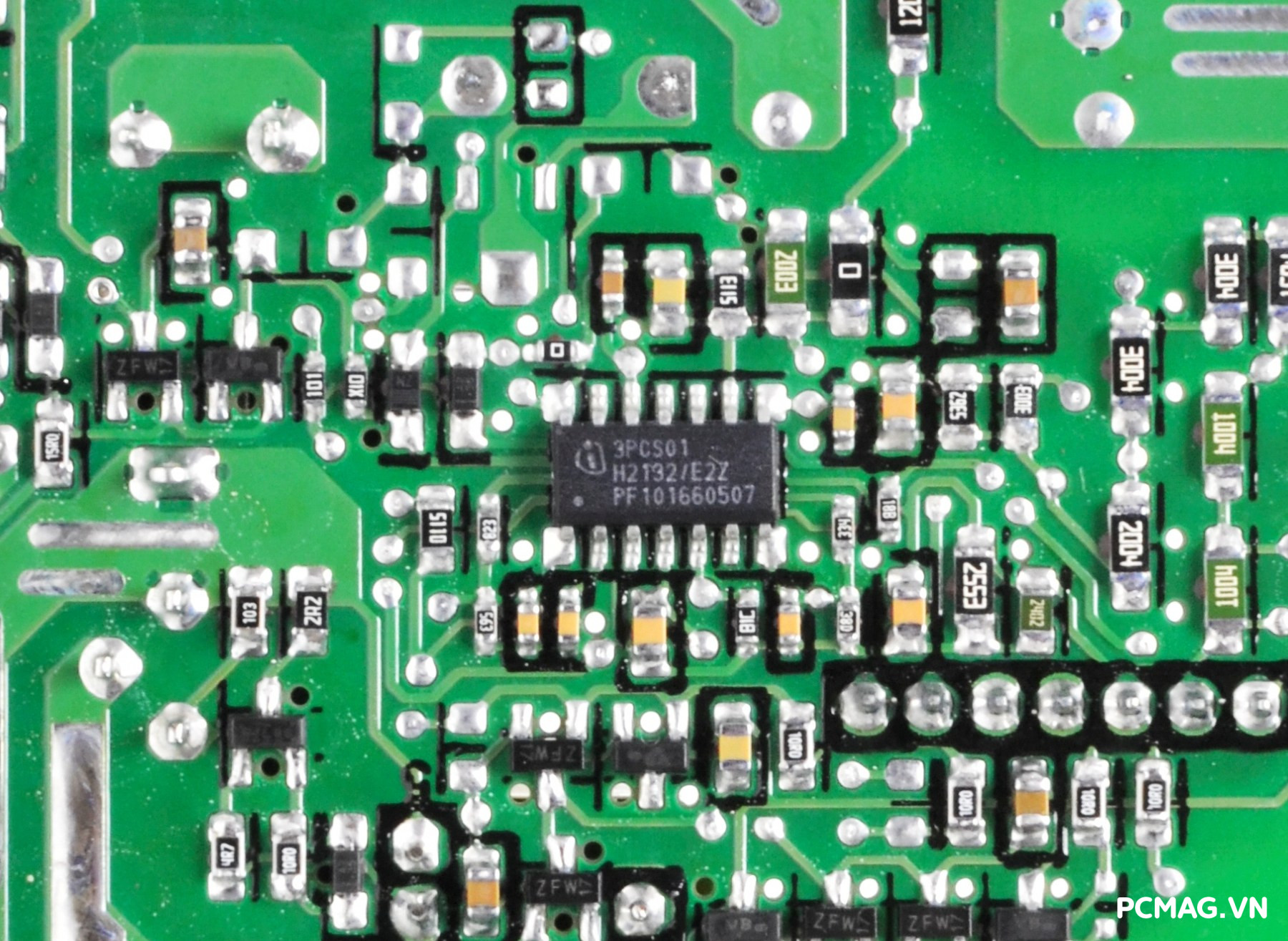

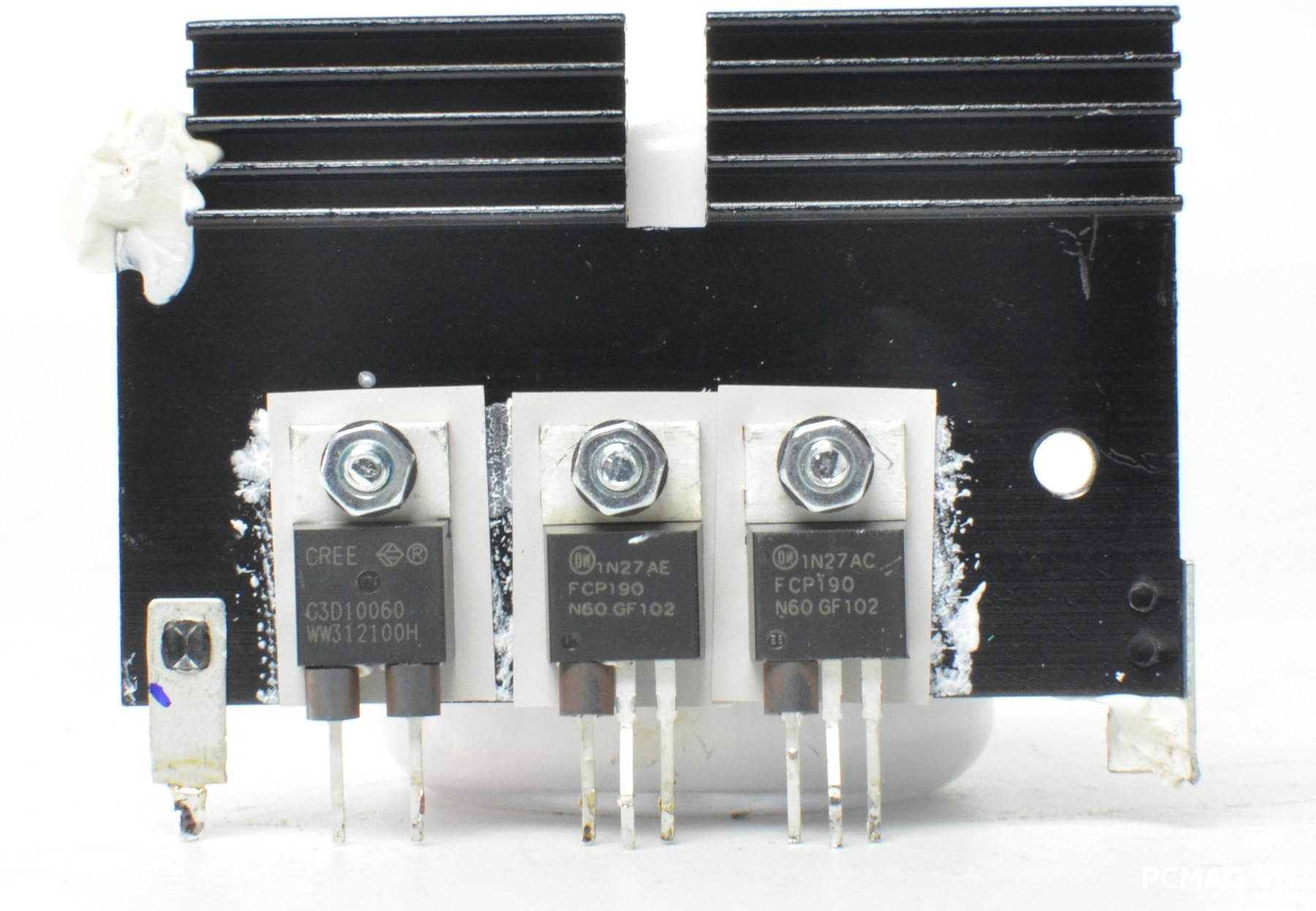

Tầng PFC được trang bị cặp MOSFET FCP190N65S3R0 (17A) đến từ On Semiconductor, kết hợp cùng diode xung Cree C3D10060A (10A @ 153°C), giúp nâng cao hiệu suất chuyển đổi và giảm tổn hao năng lượng. Điều khiển cho mạch PFC là IC dao động Infineon ICE03PCS01G, đảm bảo khả năng vận hành ổn định và tối ưu hiệu suất toàn hệ thống.

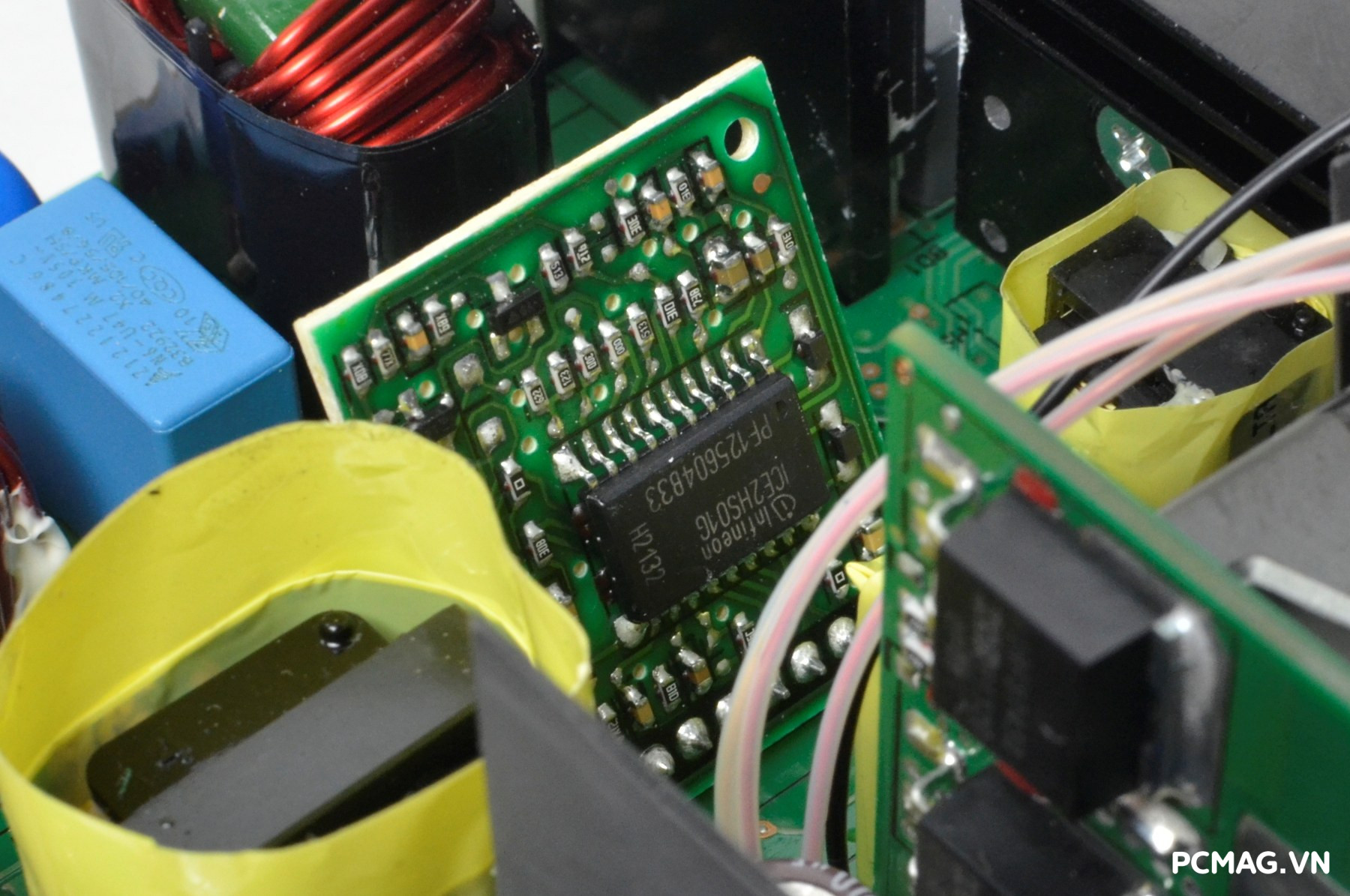

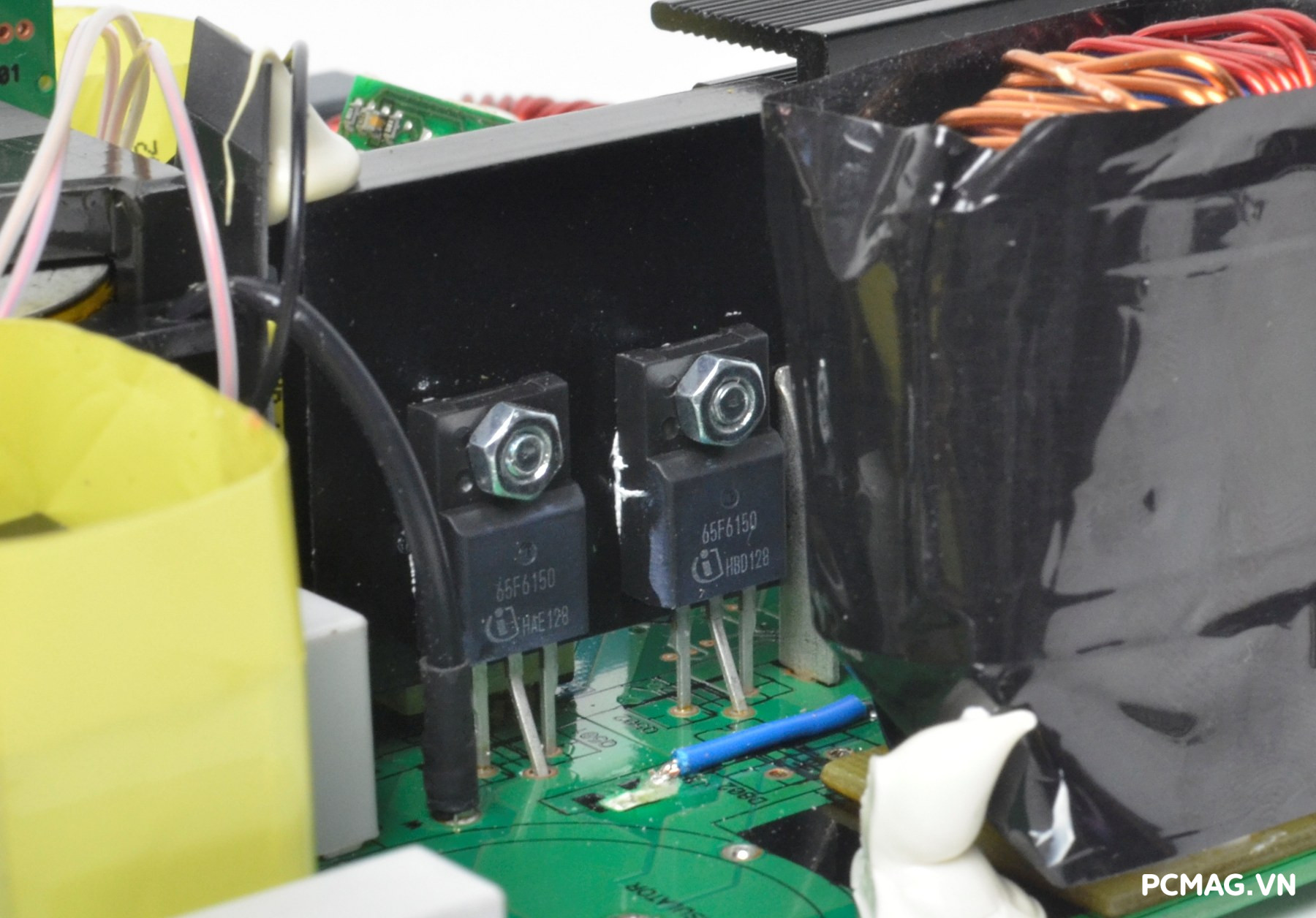

Tầng PWM/LLC được thiết kế theo cấu trúc nửa cầu (Half-bridge), sử dụng cặp MOSFET Infineon IPP65R150CFD (22.4A), mang lại hiệu suất cao và khả năng chuyển mạch ổn định. Điều khiển dao động cho tầng này là IC Infineon ICE02HS01G, giúp tối ưu quá trình vận hành và đảm bảo độ tin cậy cho toàn bộ hệ thống.

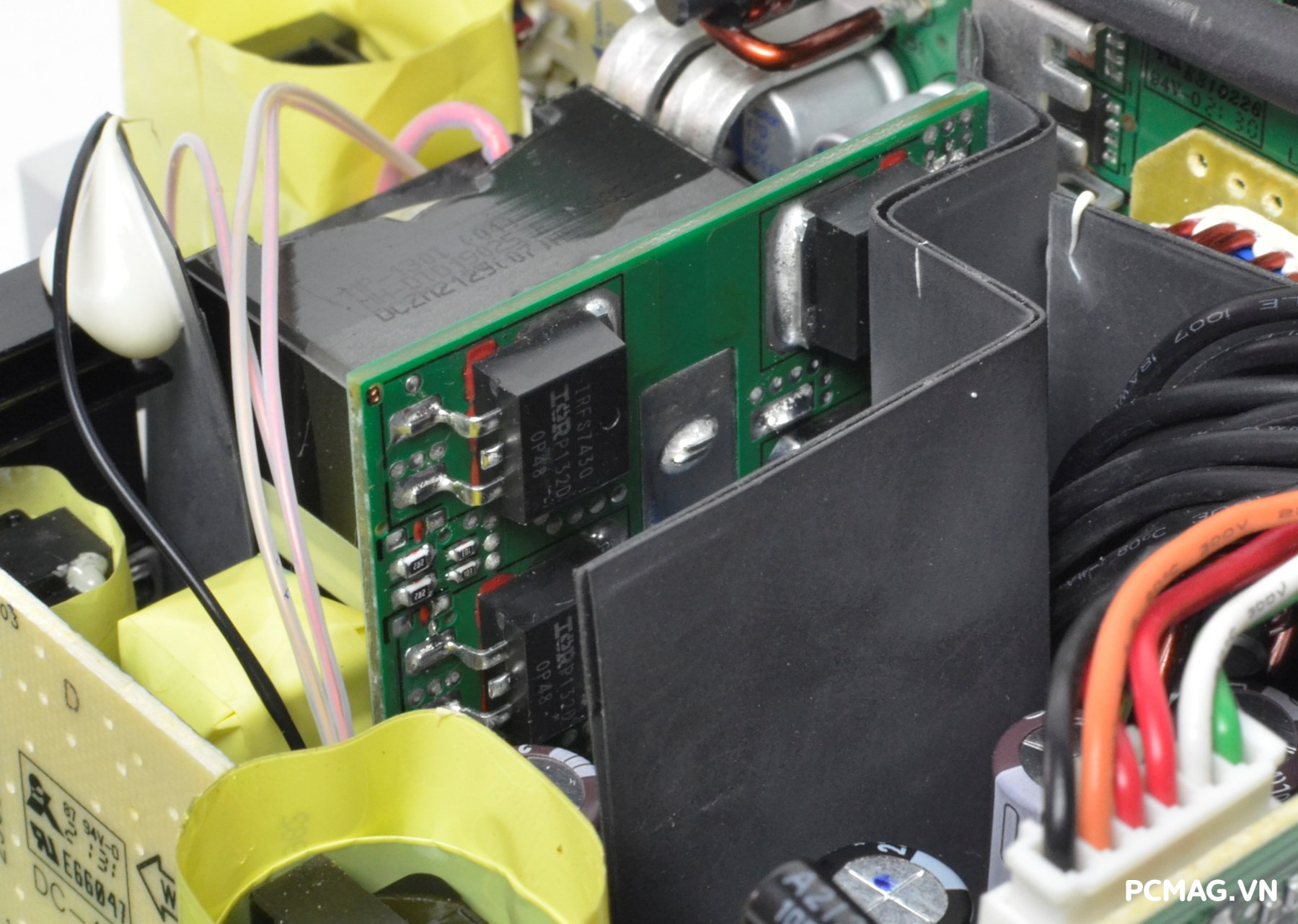

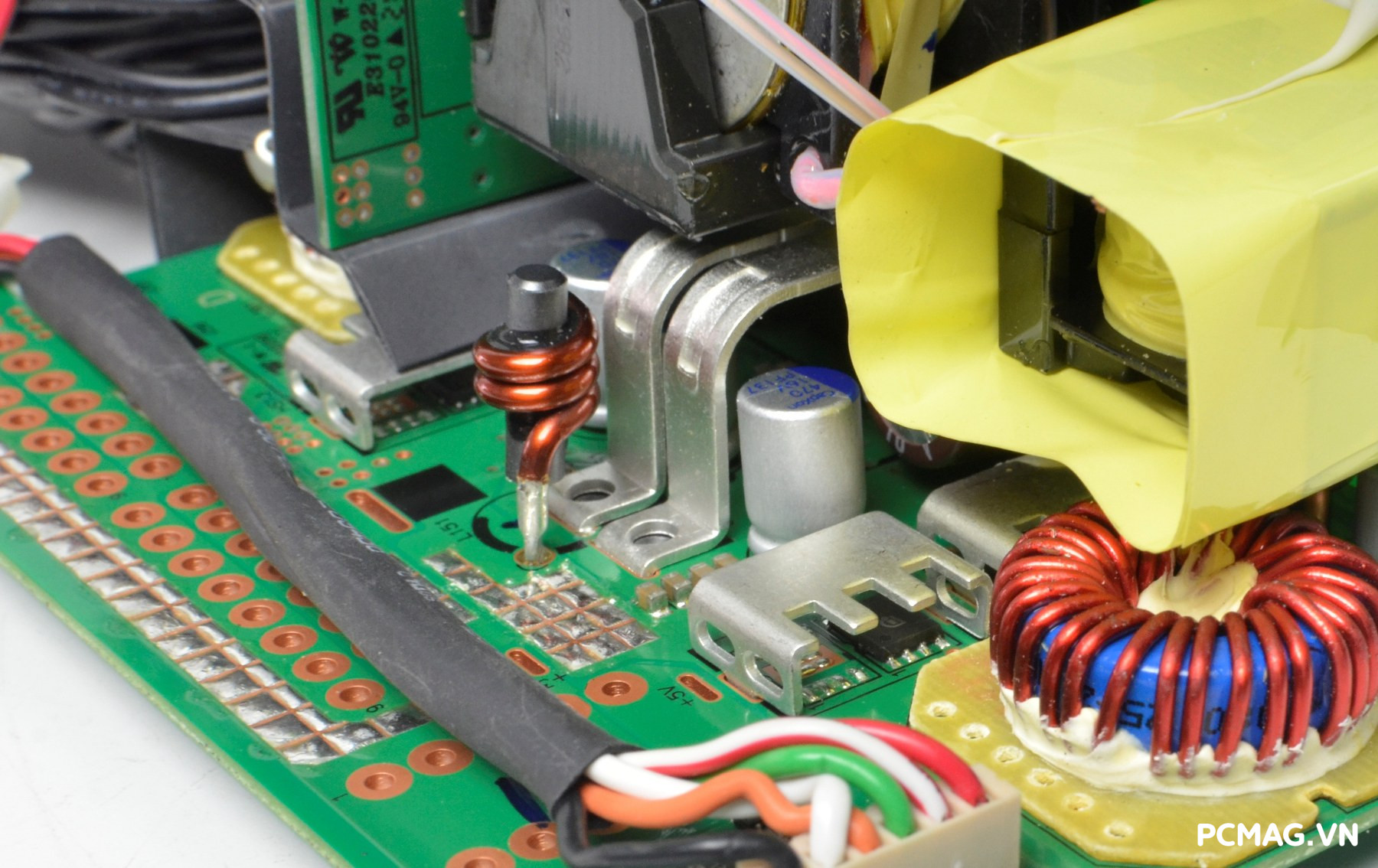

Khu vực chỉnh lưu đường +12V đầu ra sử dụng 4 MOSFET IR IRFS7430 (240A x4), được bố trí trên một module nhỏ dựng đứng ngay phía sau biến áp. Thiết kế này không chỉ giúp tối ưu diện tích trên PCB chính mà còn hỗ trợ luồng gió từ quạt làm mát tiếp cận trực tiếp, từ đó nâng cao hiệu quả tản nhiệt và độ ổn định khi hoạt động.

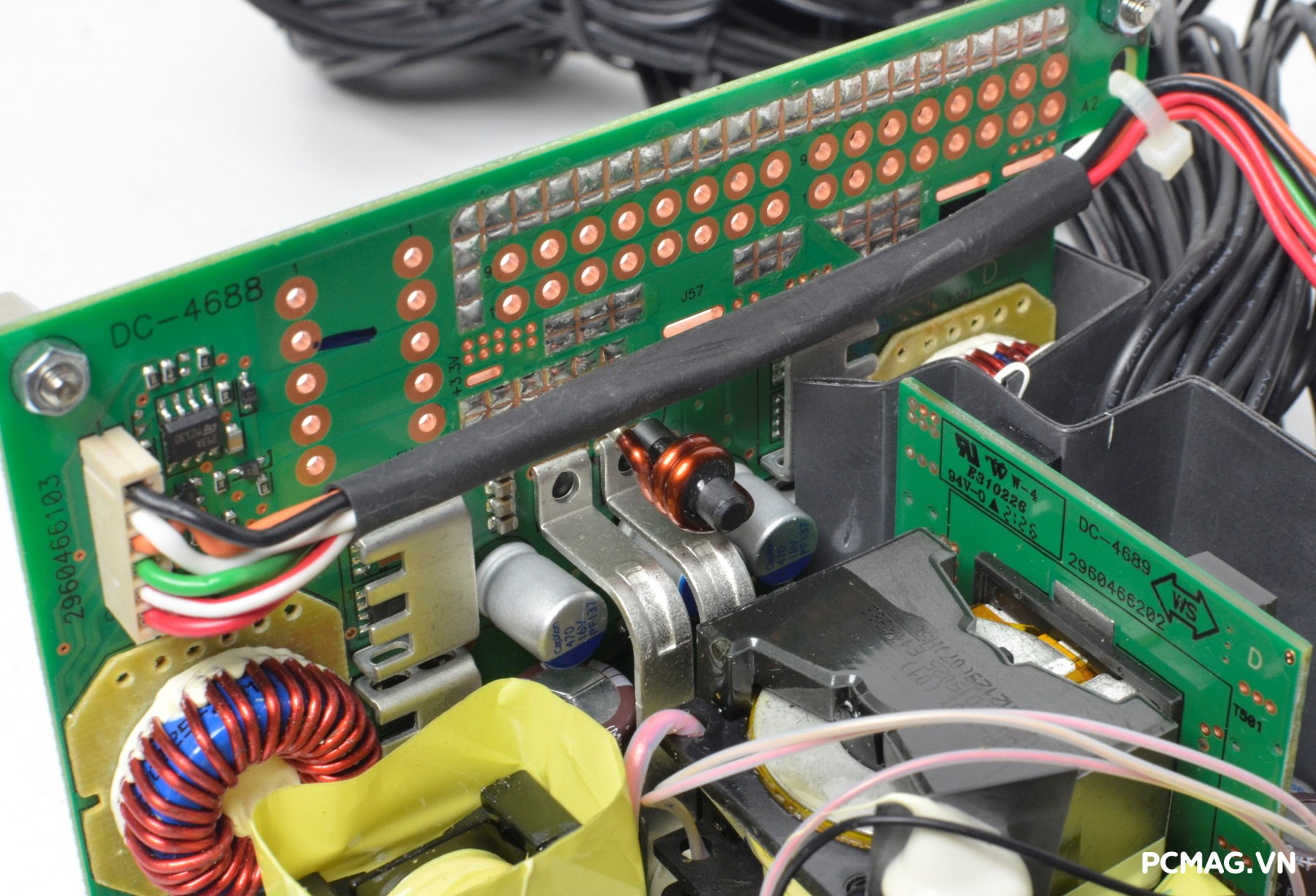

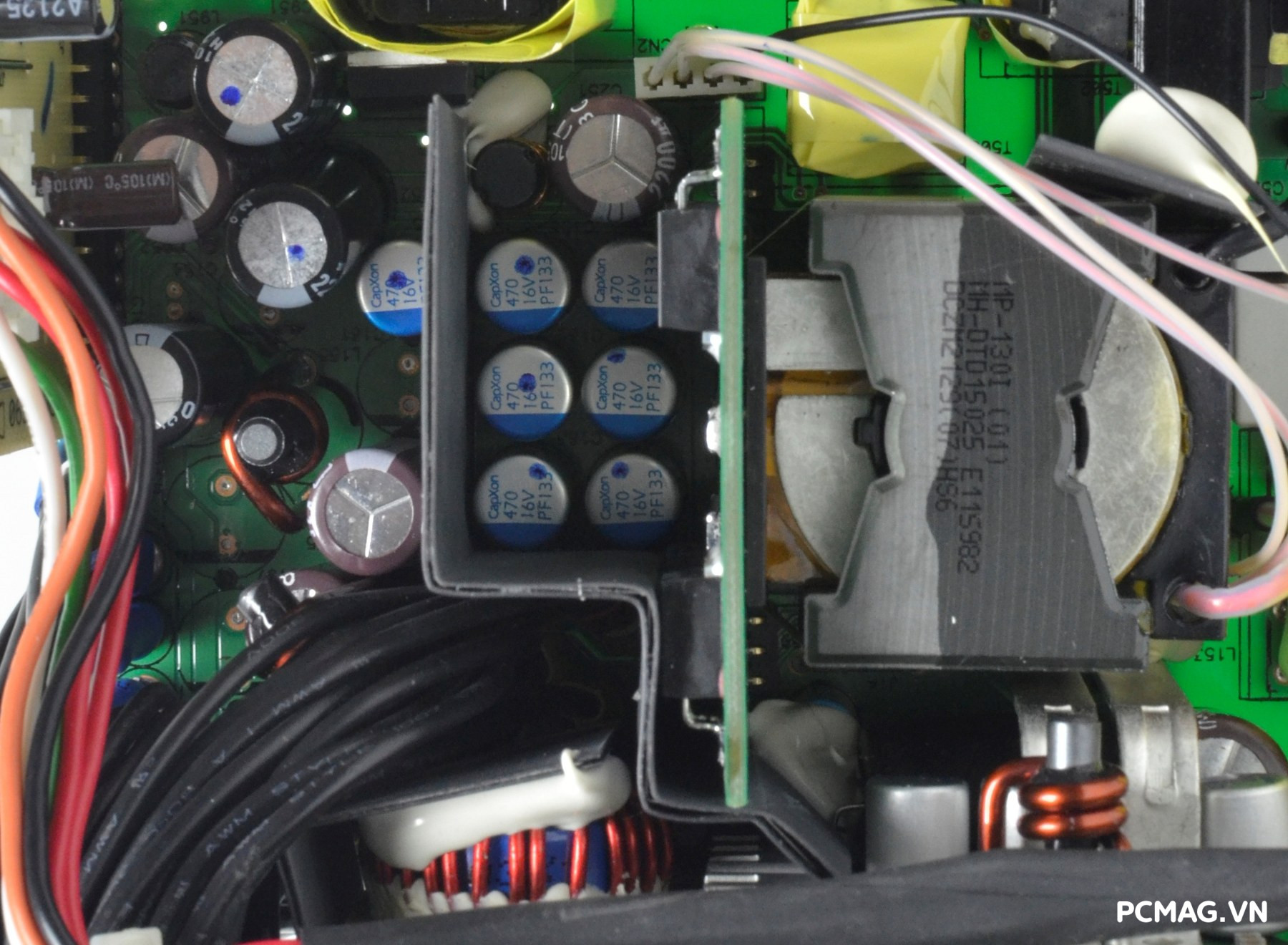

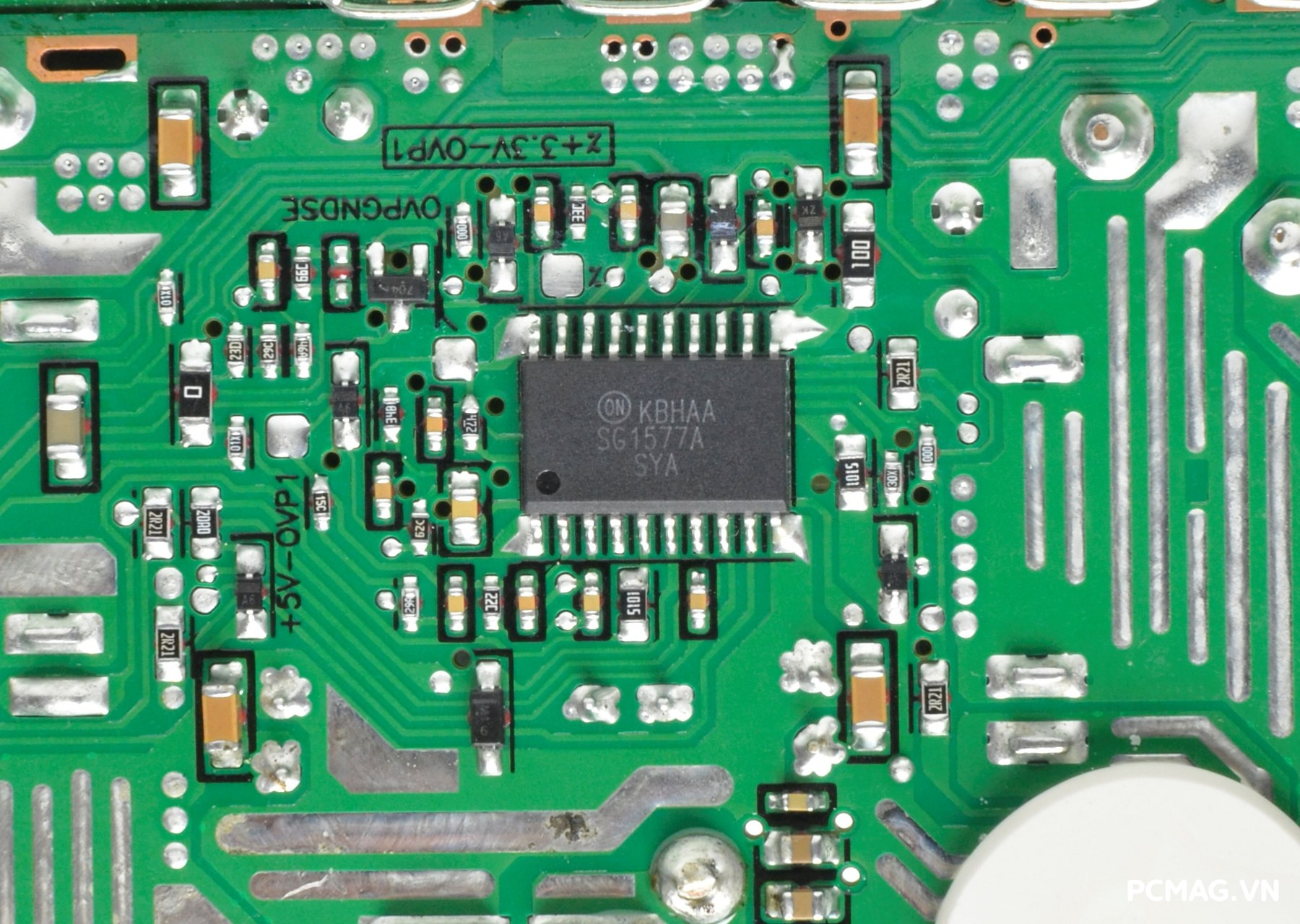

Bo mạch VRMs (DC to DC) được bố trí liền kề, sử dụng IC điều khiển Fairchild SG1755A (2 kênh) để điều khiển 4 MOSFET Infineon BSC057N03LSG (71A), chia thành 2 khối hạ áp (buck) riêng biệt. IC này đồng thời tích hợp các cơ chế bảo vệ độc lập cho đường 5V và 3.3V như OCP, OVP, UVP, trong khi IC giám sát chính sẽ tập trung xử lý cho đường 12V.

Thiết kế này là một lợi thế của các PSU sử dụng mạch VRMs (DC to DC), khi các IC giám sát thông thường thường không đủ khả năng quản lý và bảo vệ đầy đủ cho tất cả các đường điện.

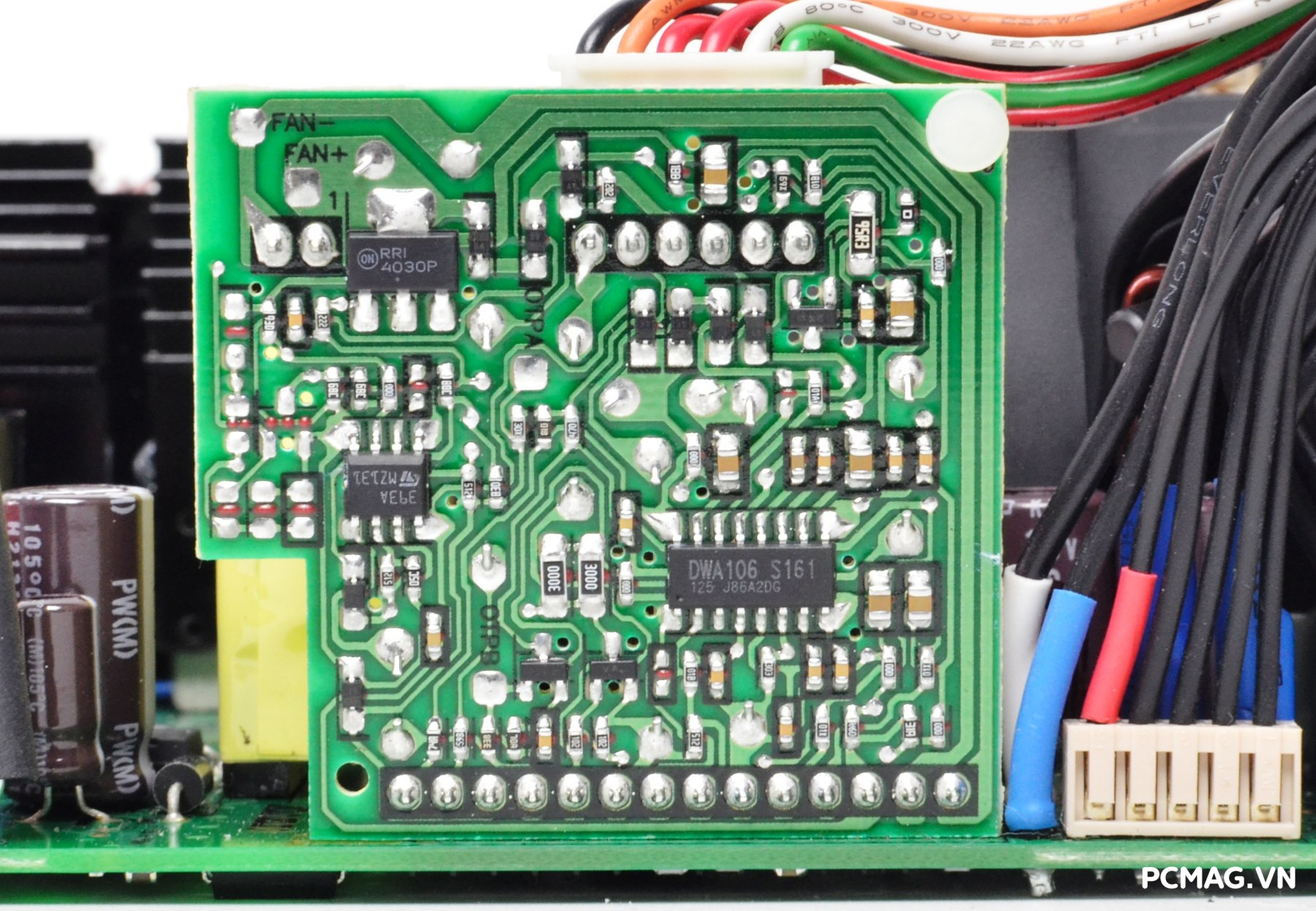

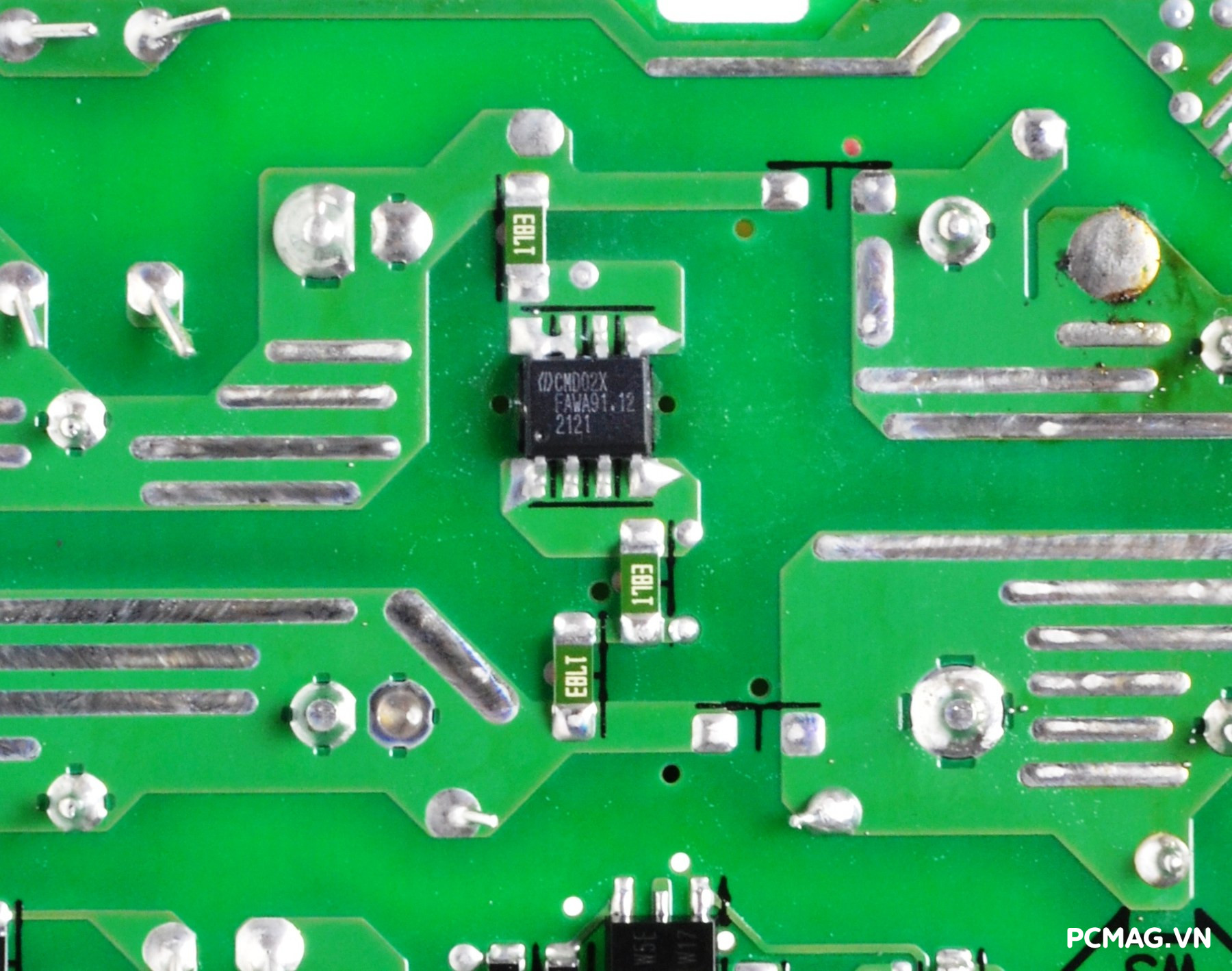

IC giám sát chính trên DPS-750AB 750W là DWA106 S161 do Delta tự thiết kế và sản xuất. IC này đảm nhiệm các cơ chế bảo vệ cơ bản như SCP, OVP, UVP, đồng thời tích hợp bảo vệ quá dòng (OCP) riêng cho hai đường 12V1 và 12V2, giúp hệ thống vận hành an toàn và ổn định hơn.

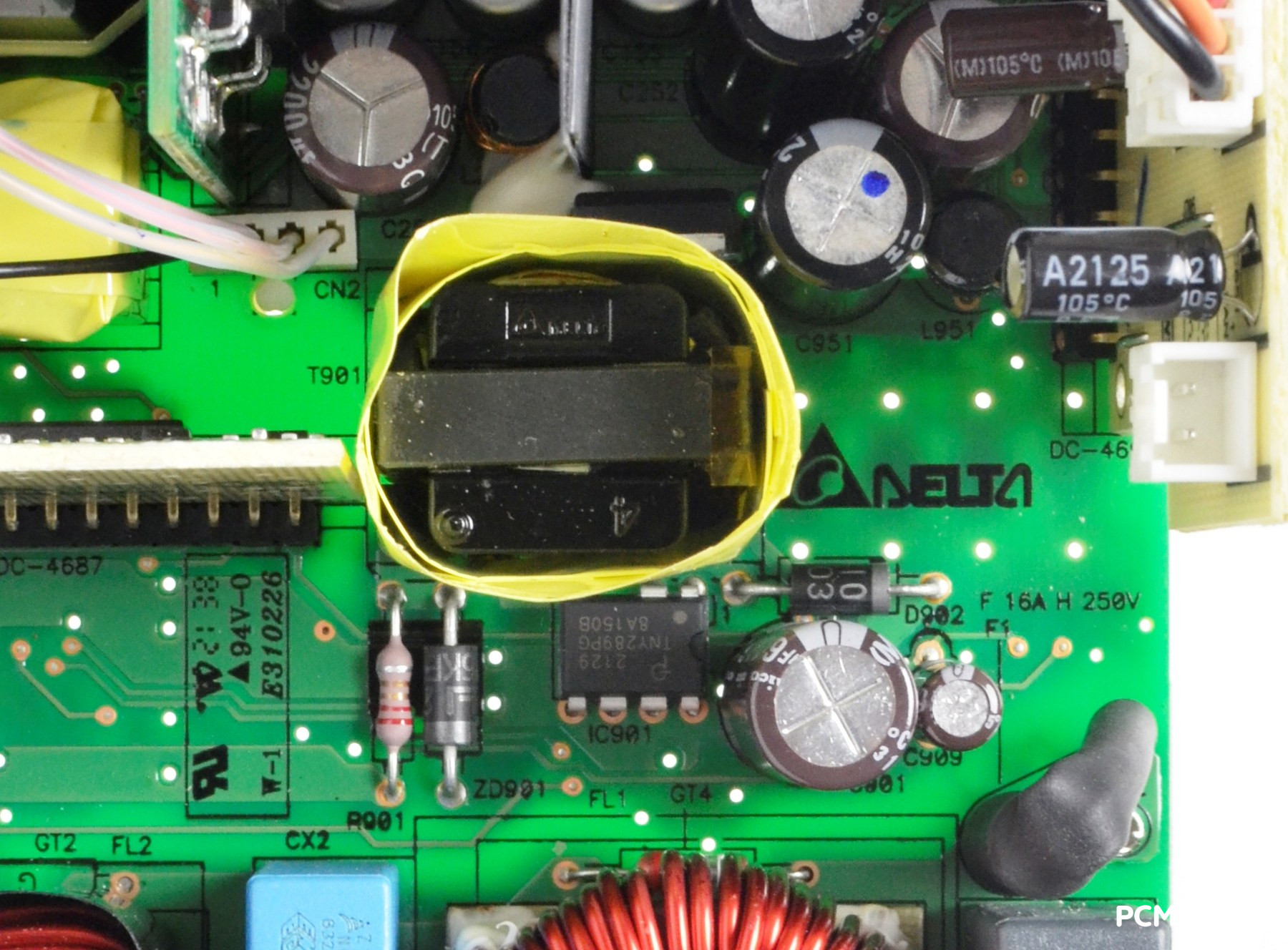

Khối mạch cấp nguồn chờ 5Vsb sử dụng IC tích hợp TNY289PG, giúp tối ưu hiệu suất và độ ổn định khi hoạt động ở chế độ standby. DPS-750AB 750W được trang bị hệ thống tụ hóa chất lượng cao đến từ các thương hiệu Nhật Bản uy tín như Nichicon, Nippon Chemi-Con và Rubycon, kết hợp cùng tụ rắn Capxon từ Đài Loan, góp phần nâng cao độ bền và độ tin cậy cho toàn bộ nguồn.

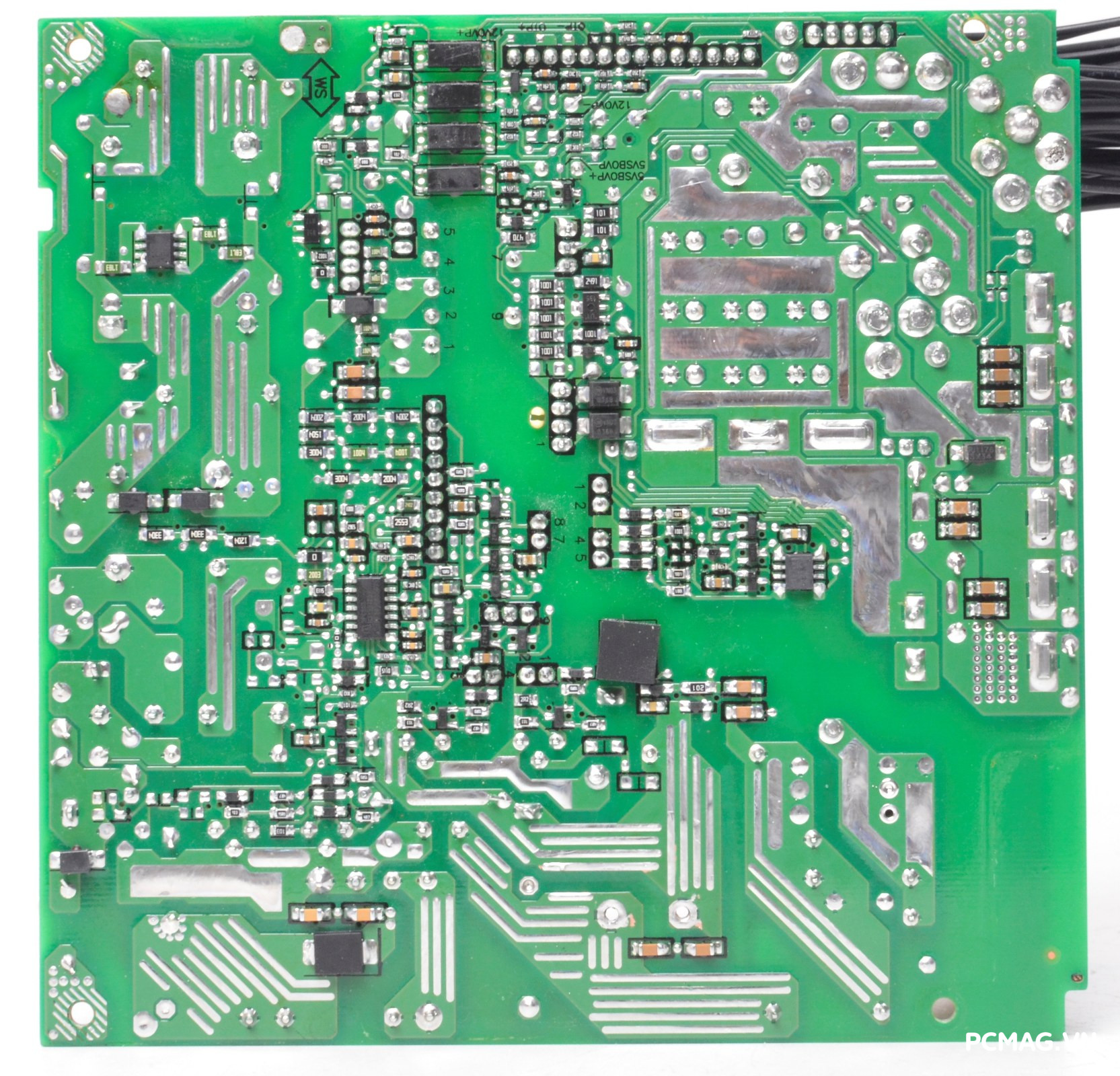

Phần PCB của DPS-750AB 750W được hoàn thiện sạch sẽ, các chân linh kiện được cắt gọn gàng, mối hàn sáng và đều, tuân thủ tiêu chuẩn RoHS, thể hiện mức độ gia công và kiểm soát chất lượng tốt từ nhà sản xuất.

III. Thử nghiệm PSU HP/Delta DPS-750AB 750W

1. Load testing ( Thử tải)

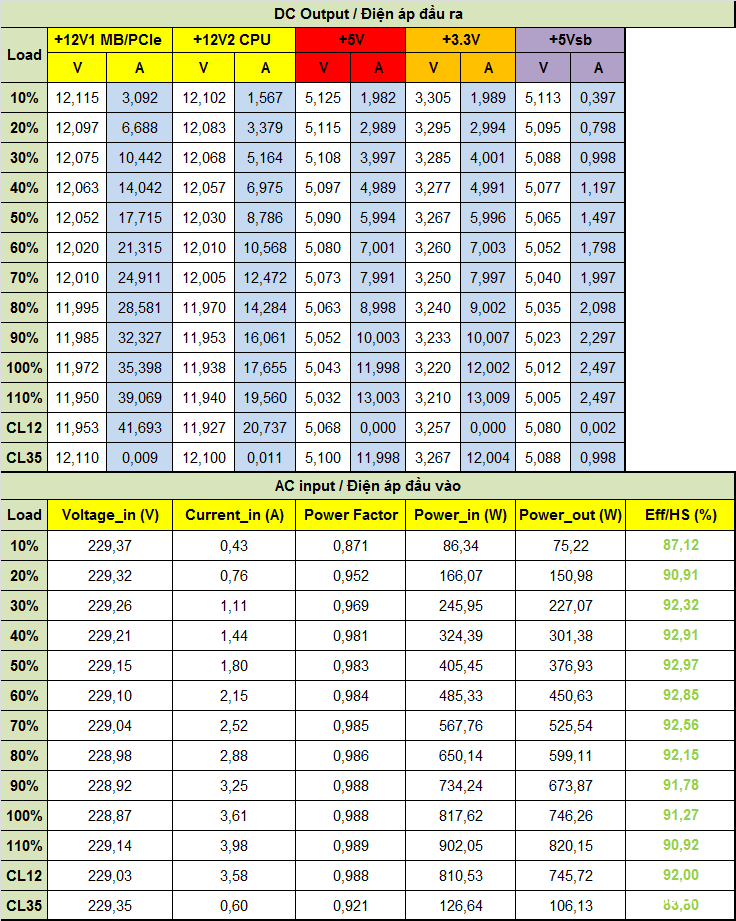

Để đơn giản hóa việc theo dõi bảng điện áp theo chuẩn ATX 3.0 của Intel, đường 12V được tách thành 2 nhánh trong quá trình thử tải:

• 12V1: cấp cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe,…)
• 12V2: cấp riêng cho CPU (ATX12V/EPS12V)

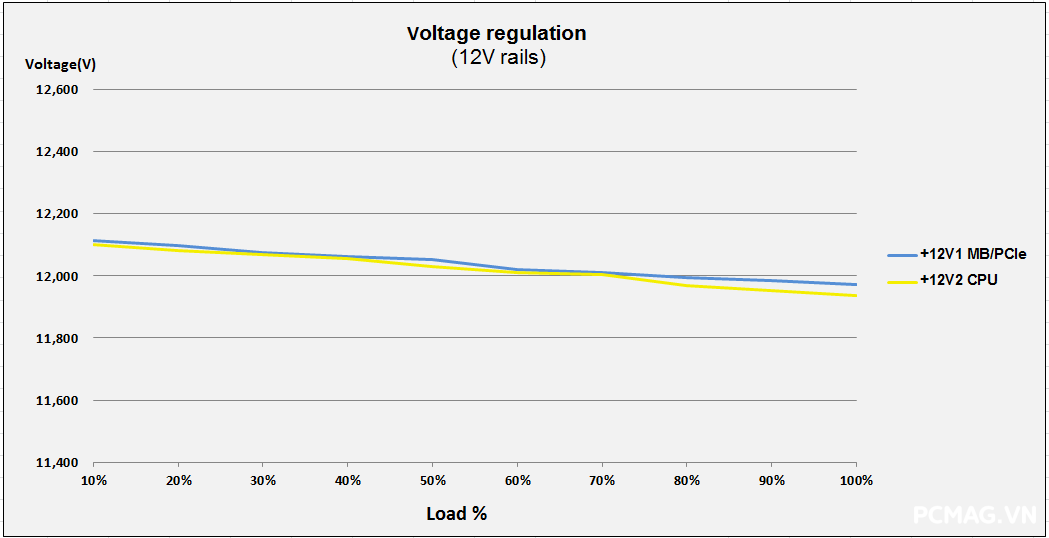

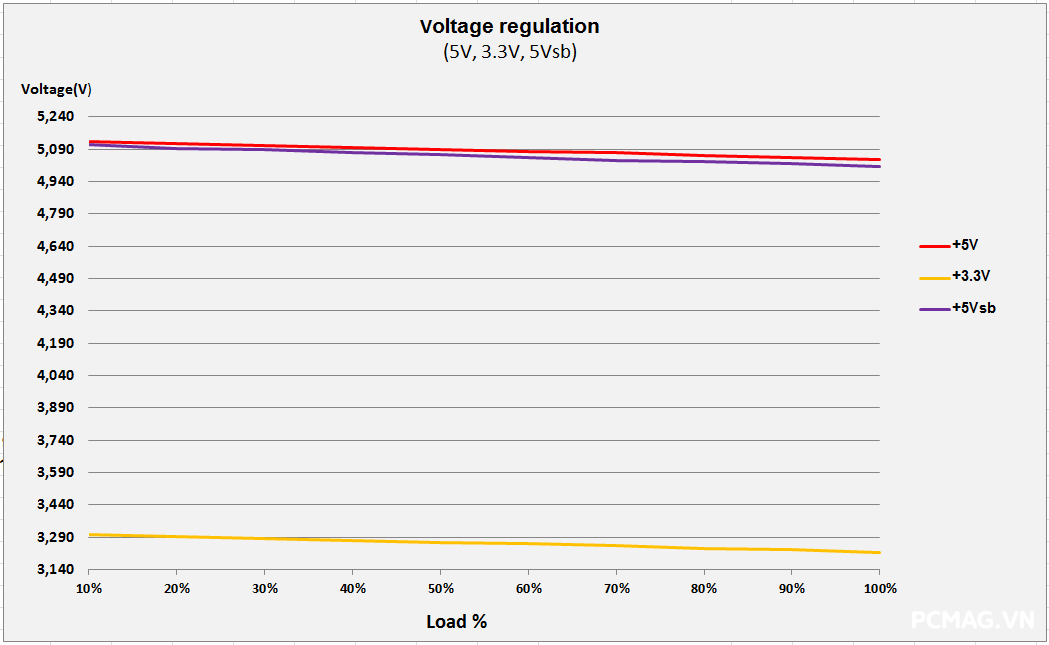

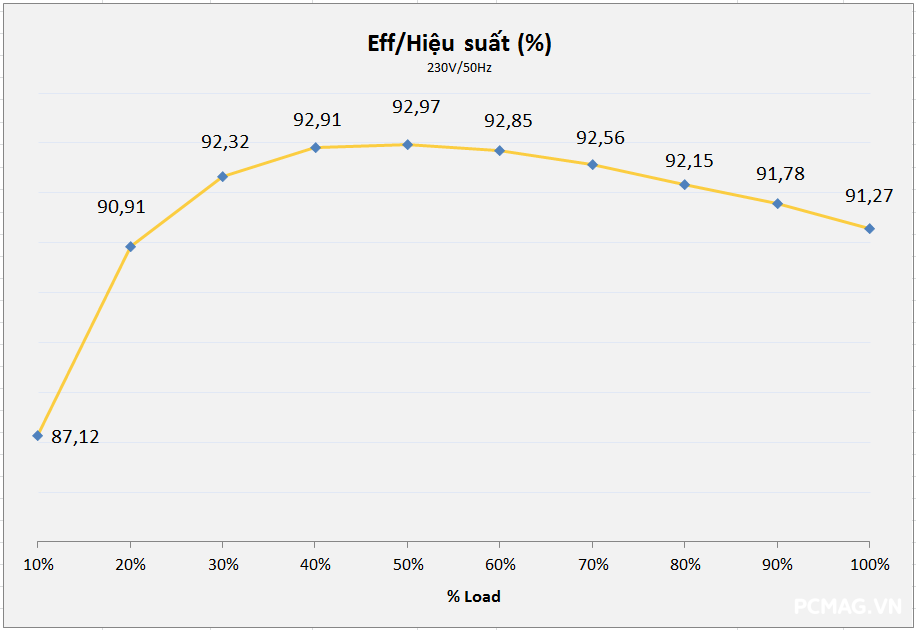

Trong bài test, DPS-750AB 750W thể hiện khả năng vận hành ổn định, các mức điện áp dao động thấp và luôn nằm trong giới hạn cho phép của chuẩn ATX. Hiệu suất đạt khoảng ~93% ở 230Vac, tương ứng với chứng nhận 80Plus Platinum.

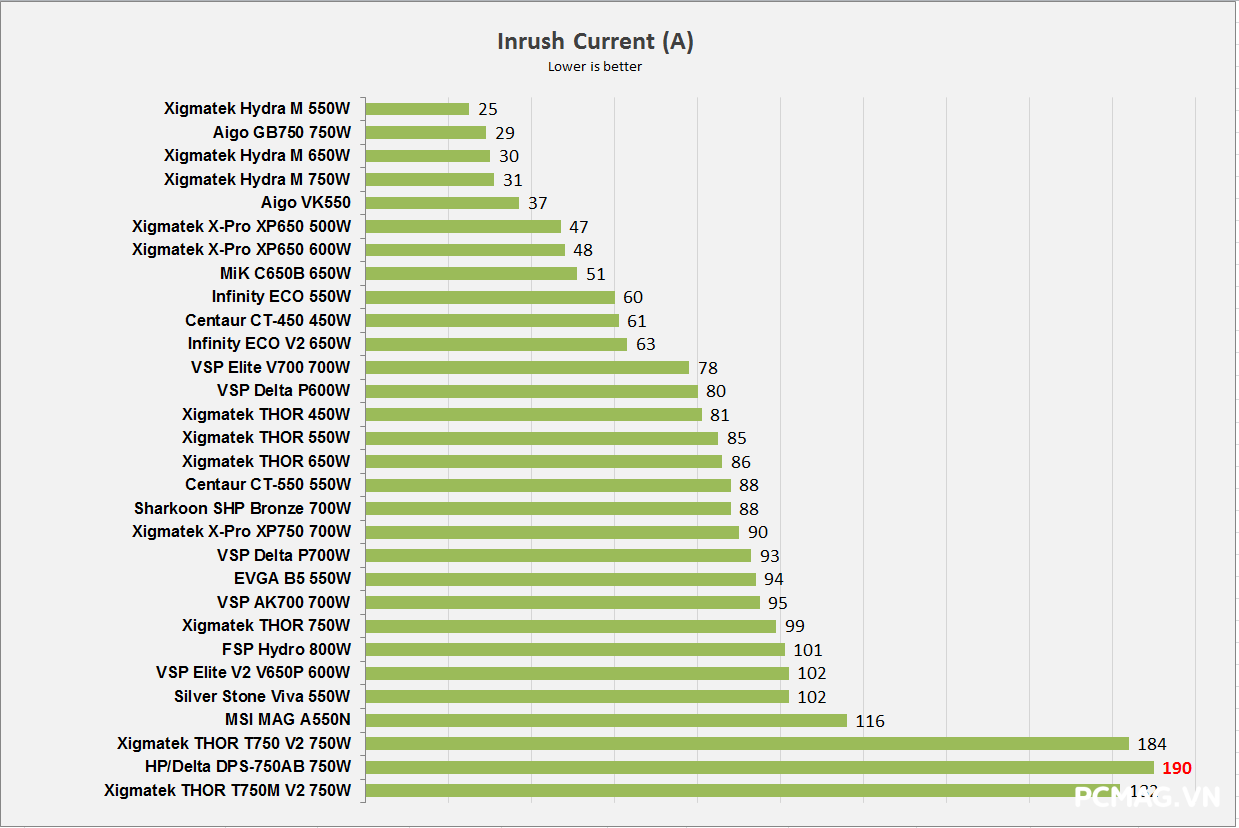

2. Inrush current testing (Dòng khởi động)

Do không được trang bị linh kiện hạn dòng khởi động NTC, DPS-750AB 750W có mức dòng khởi động khá cao, ghi nhận lên tới khoảng 190A. Điều này có thể tạo áp lực lớn hơn lên hệ thống điện khi bật nguồn ban đầu.

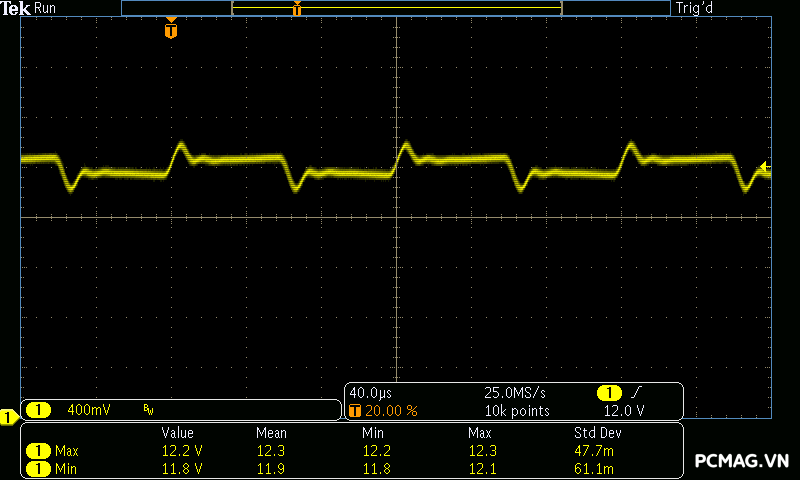

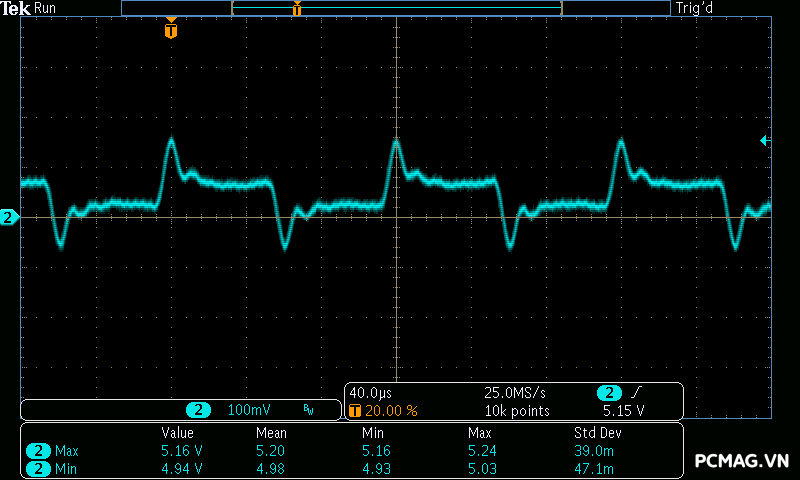

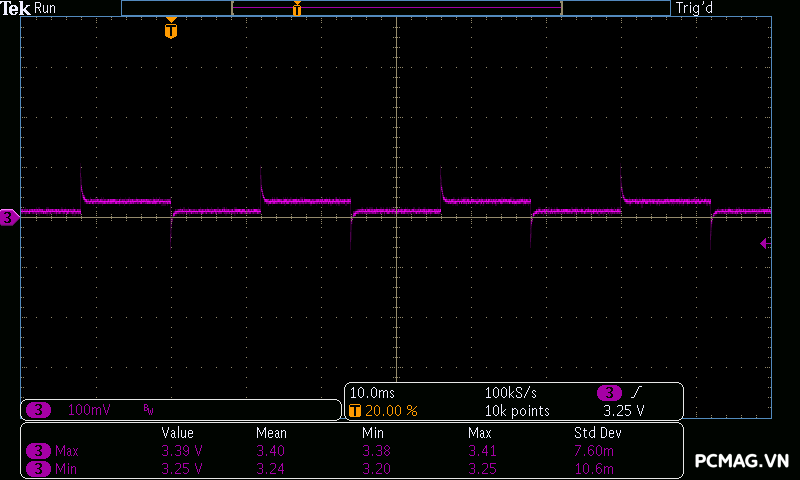

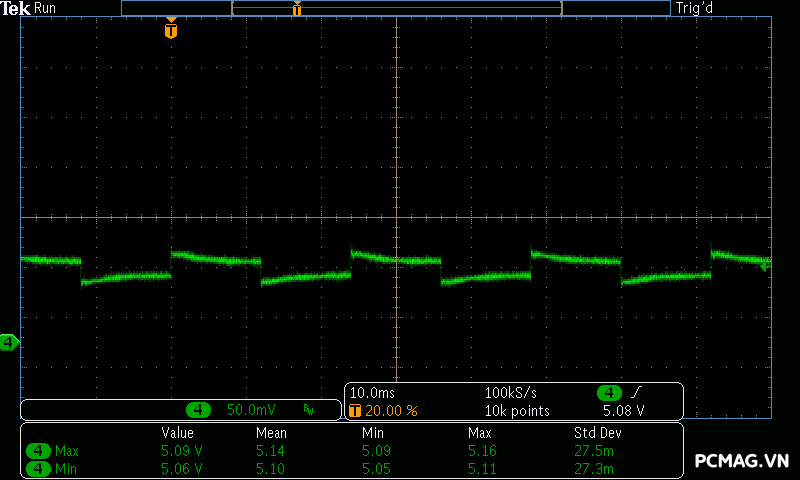

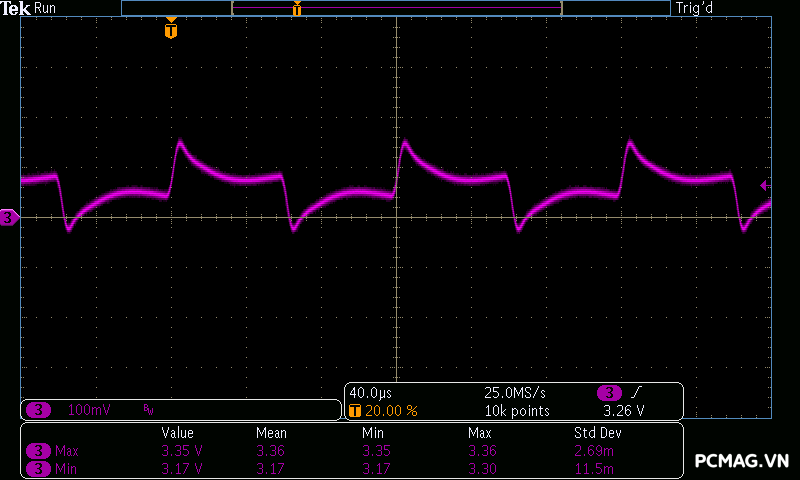

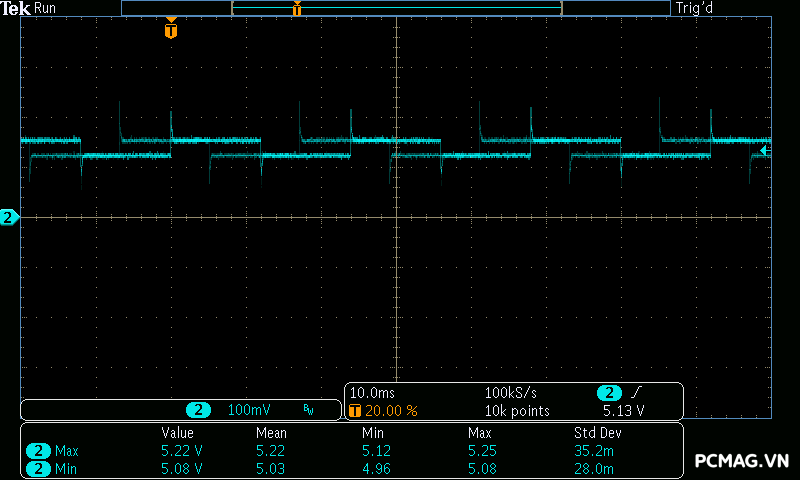

3. Sync Transient Response Test (Tải biến thiên)

• Tải tụ: 3300µF cho mỗi đường (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A (theo chuẩn Intel ATX 3.0)

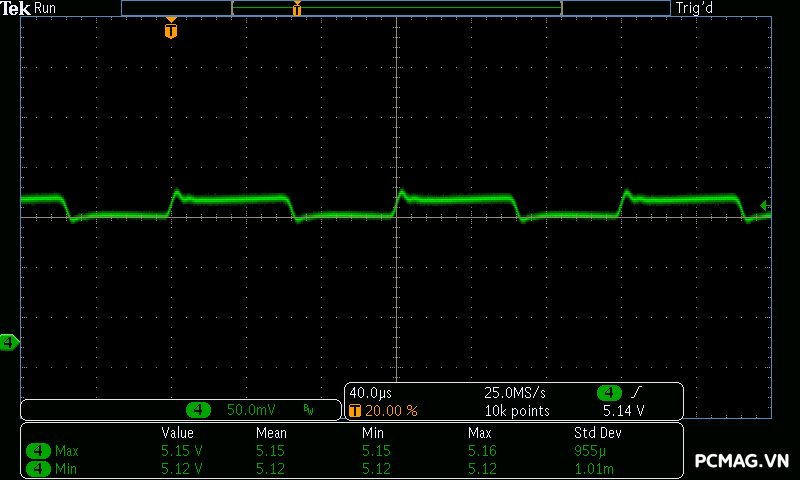

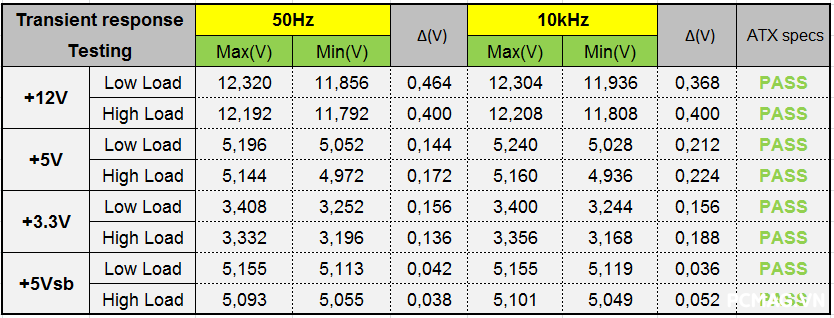

Trong bài kiểm tra tải biến thiên, DPS-750AB 750W cho thấy mức dao động điện áp trên các đường nguồn rất nhỏ và luôn nằm trong giới hạn cho phép của chuẩn ATX, thể hiện khả năng đáp ứng tải nhanh và ổn định.

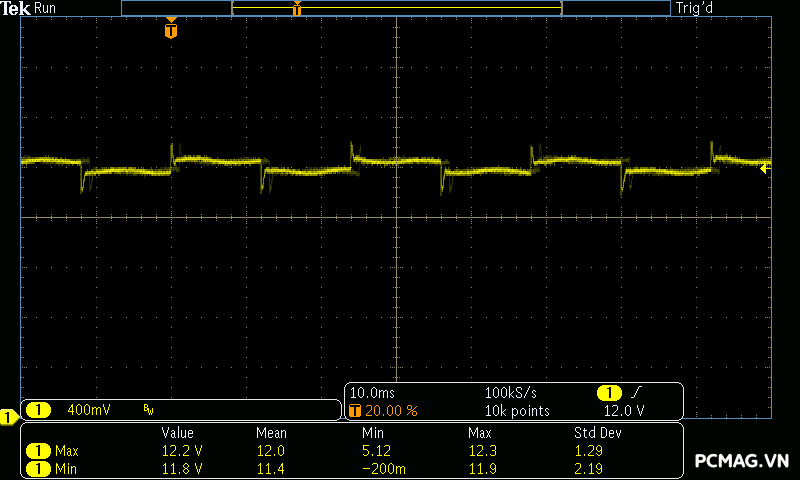

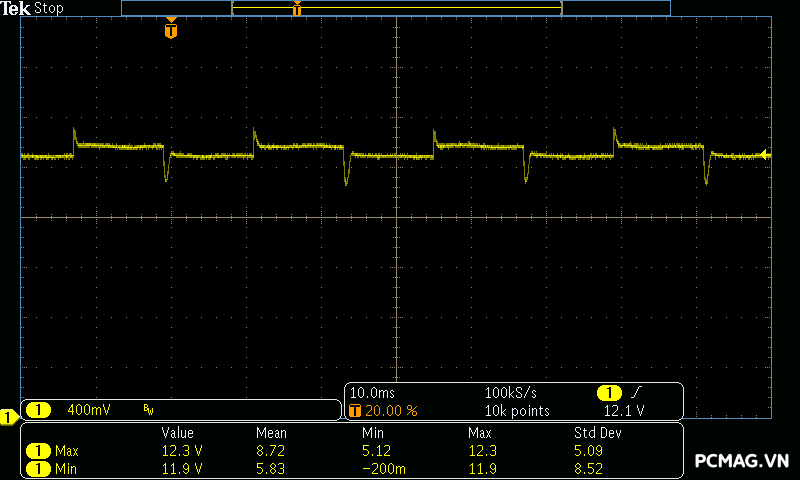

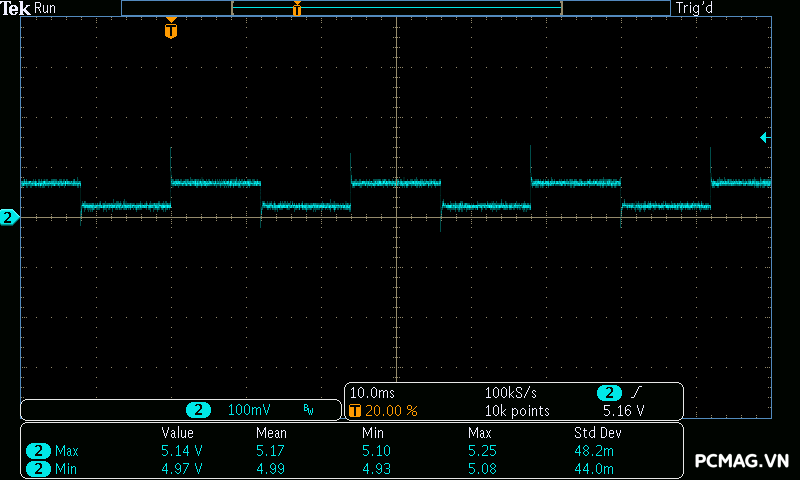

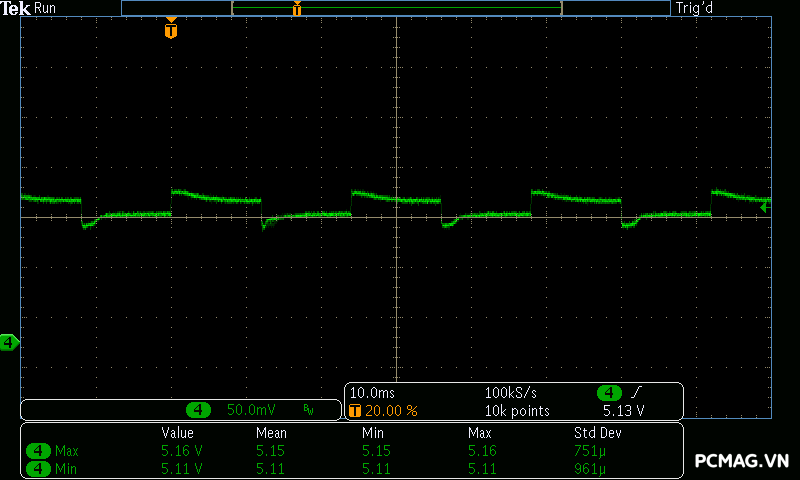

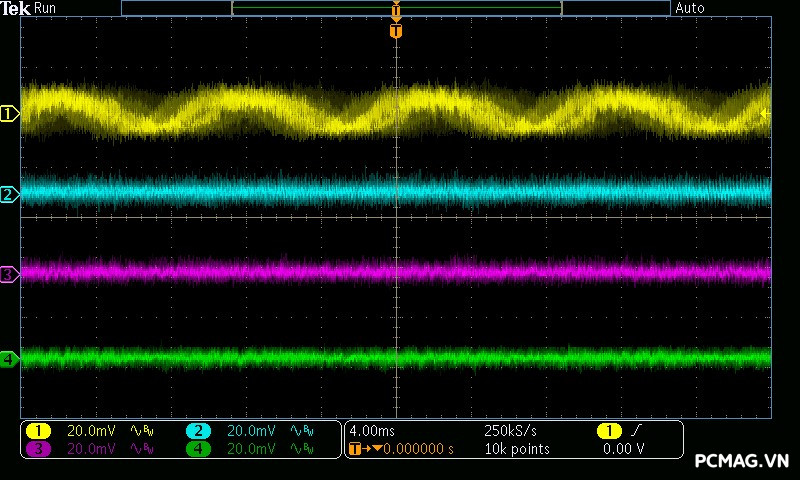

-50Hz Low load:

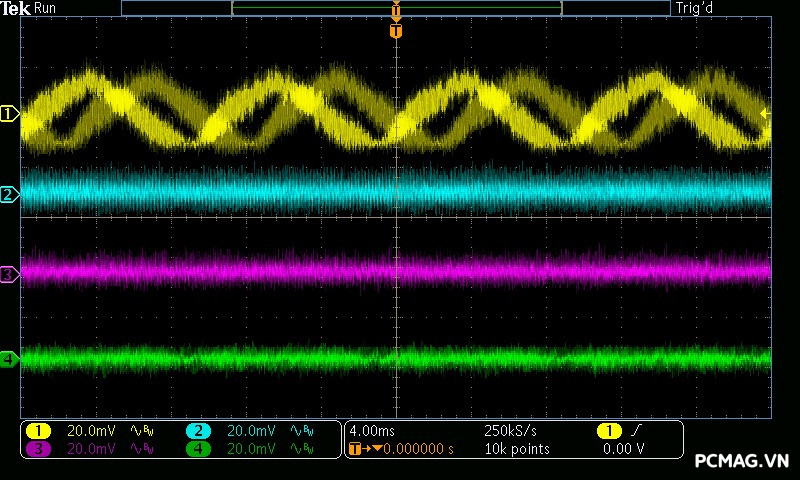

-50Hz High load:

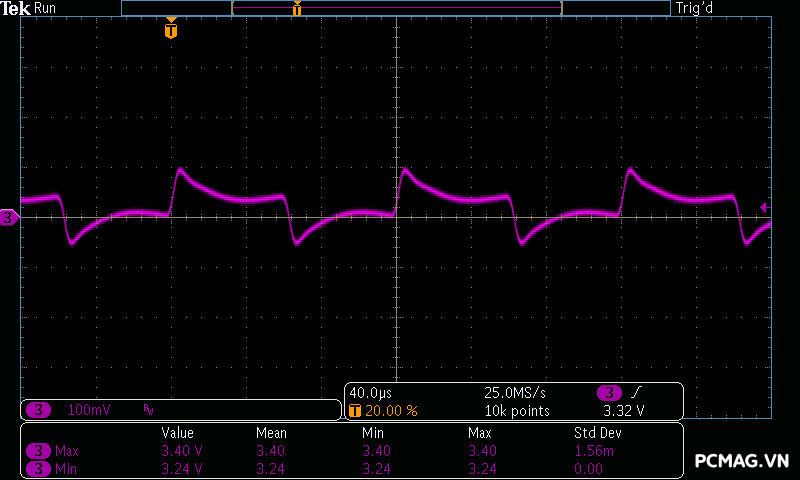

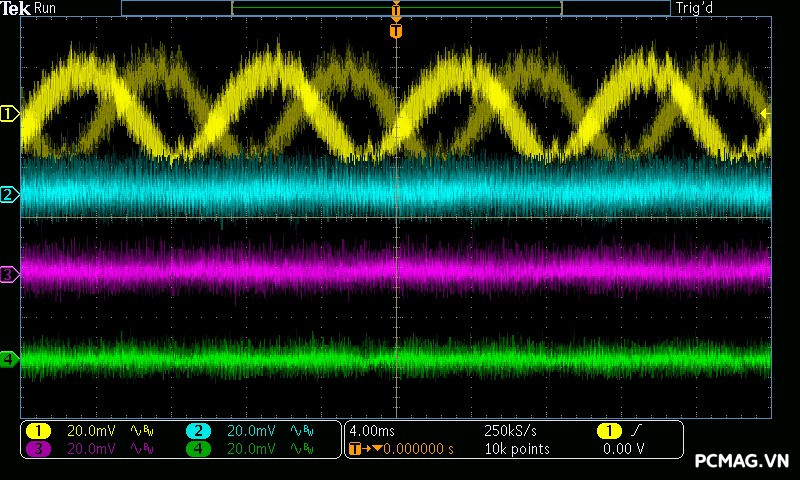

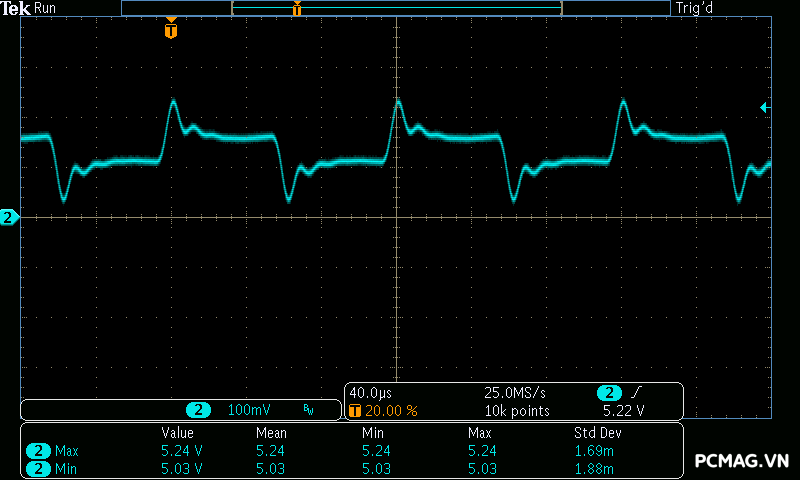

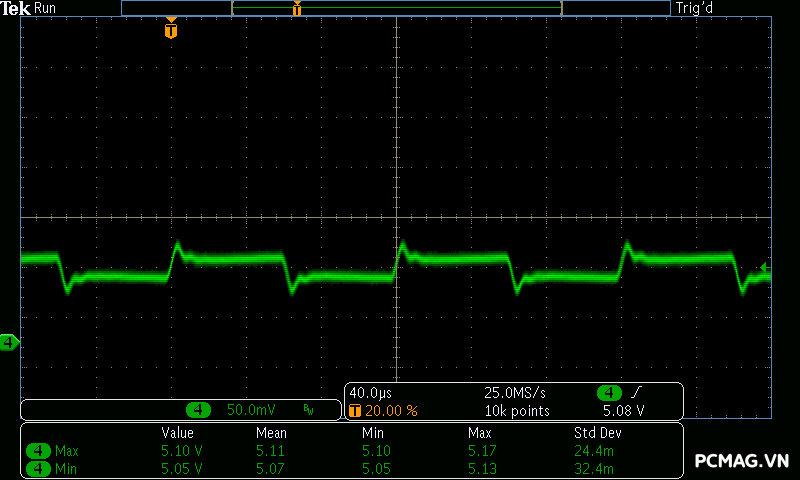

-10kHz Low load:

-10kHz High load:

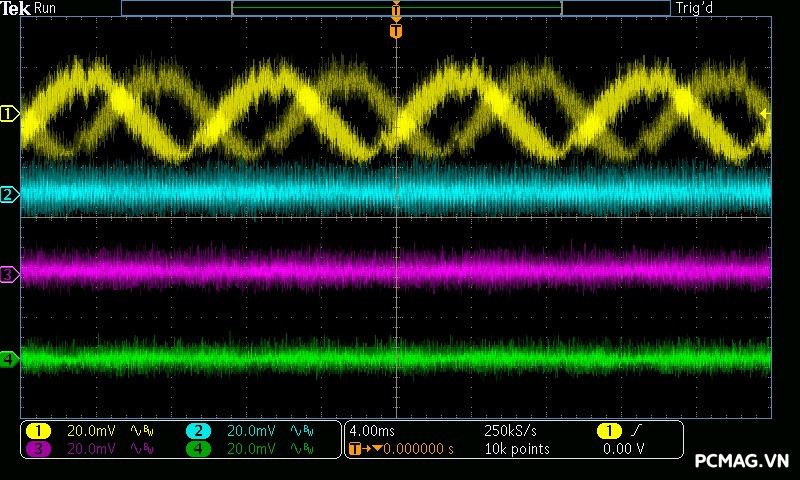

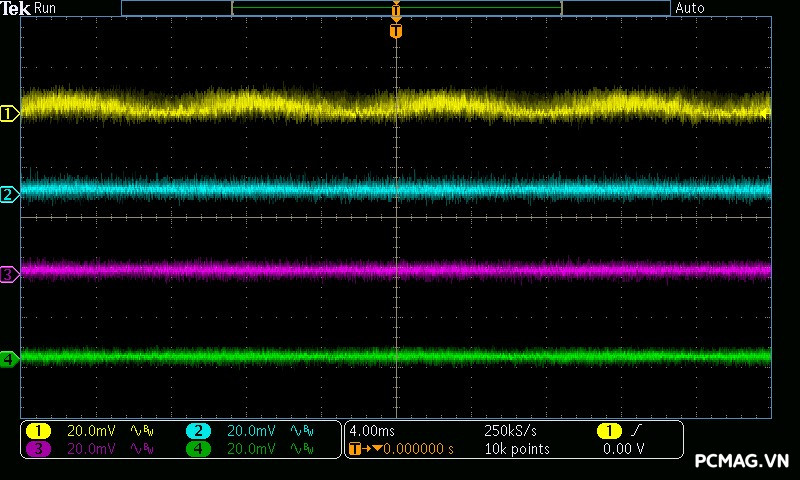

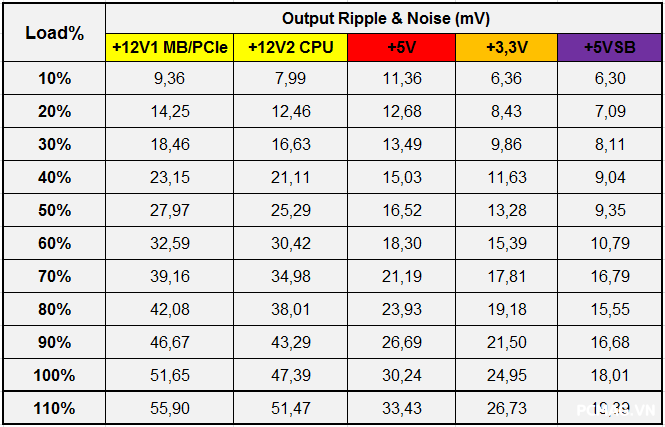

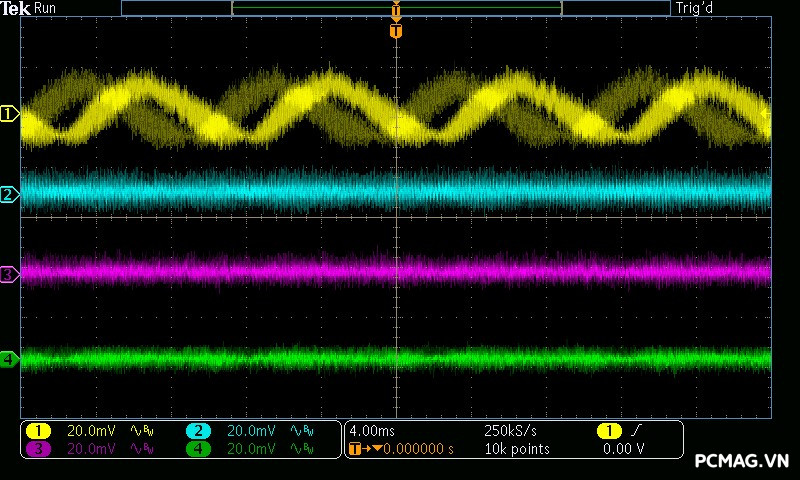

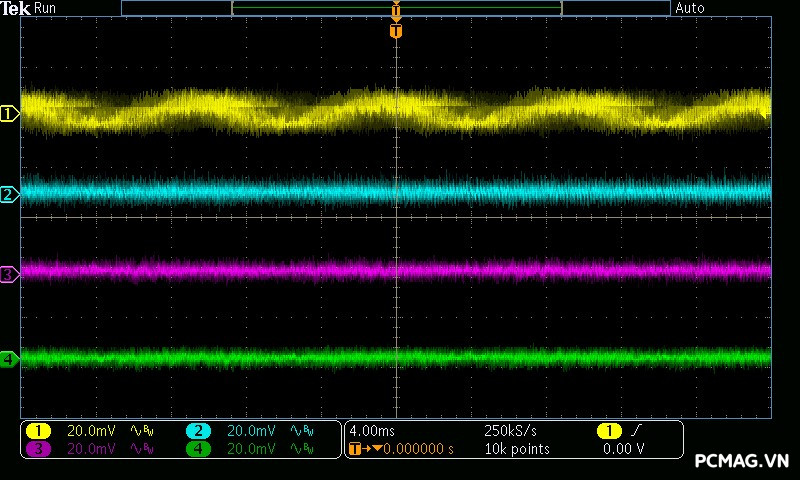

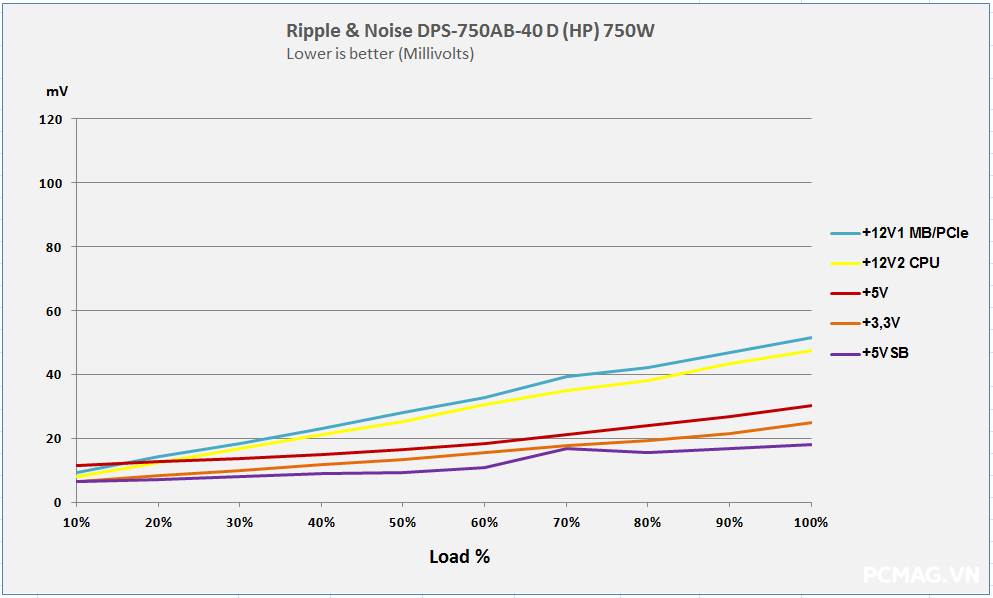

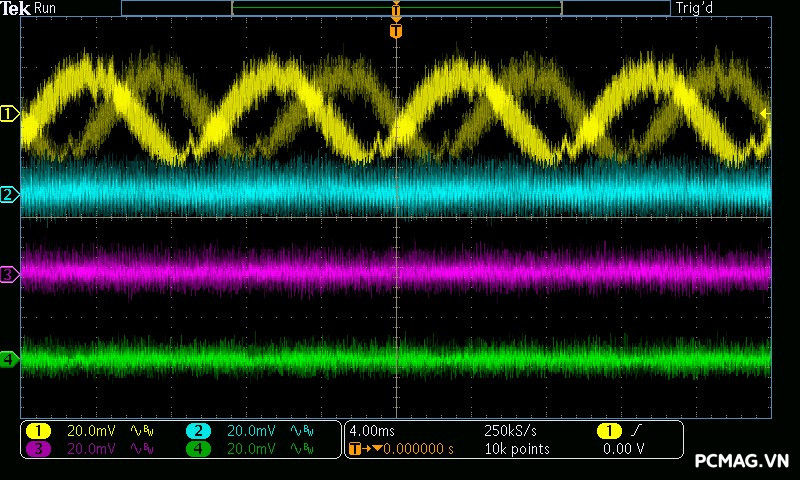

4. Ripple & Noise (Nhiễu AC cao tần)

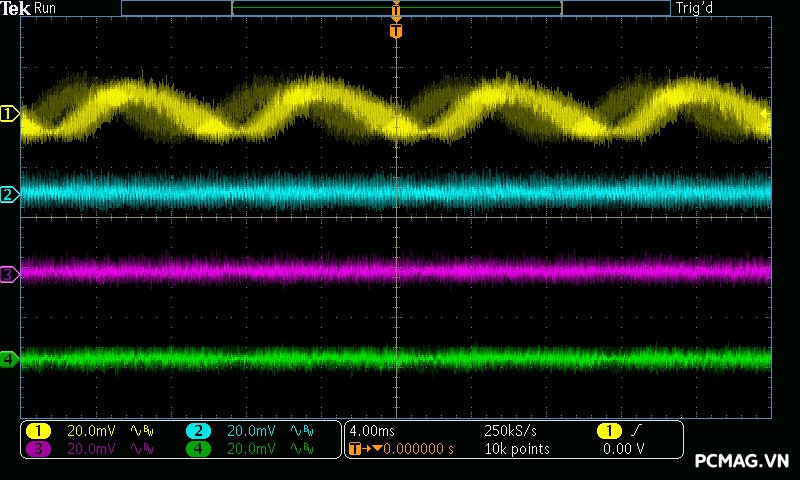

DPS-750AB 750W cho kết quả ở mức khá, với độ nhiễu trên đường 12V dao động khoảng 50mV, nằm trong giới hạn cho phép và đảm bảo độ ổn định cho hệ thống khi vận hành.

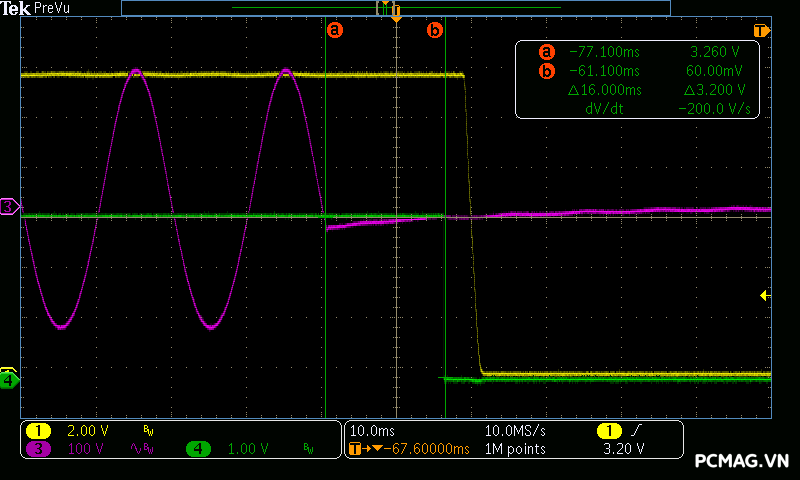

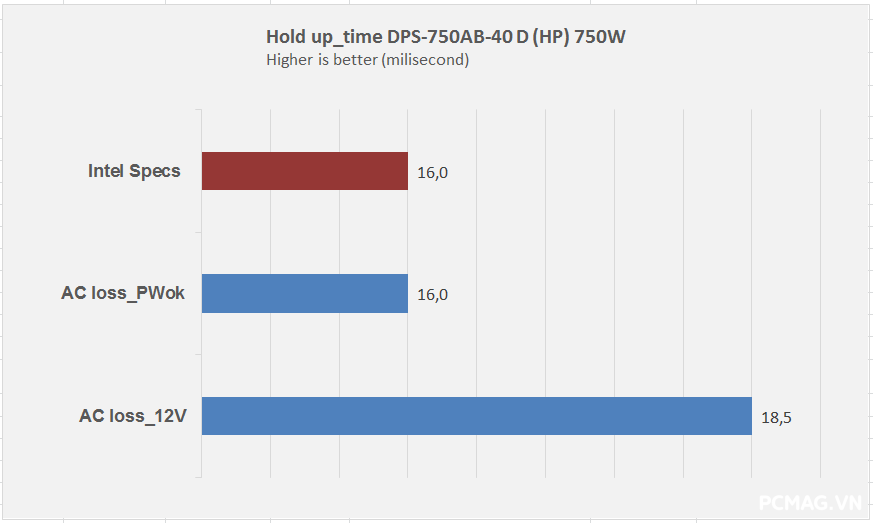

5. Hold-up time (Thời gian lưu điện)

DPS-750AB 750W đạt mức vừa đủ theo tiêu chuẩn ATX, với tín hiệu PG_OK duy trì khoảng 16ms (ngưỡng yêu cầu 16ms). Đường 12V cũng giữ được điện áp trong vùng an toàn khoảng 18.5ms trước khi suy giảm (mức yêu cầu 17ms), cho thấy khả năng lưu điện đáp ứng tiêu chuẩn nhưng chưa thực sự dư dả.

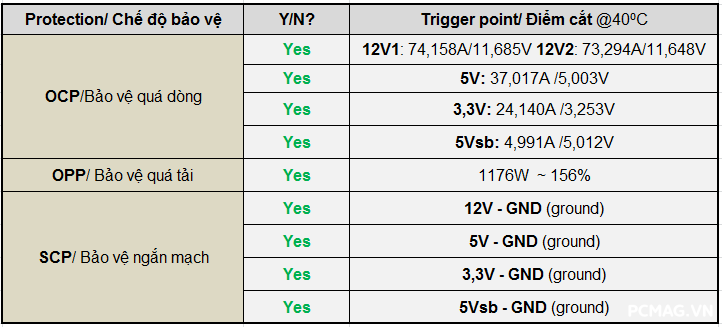

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên DPS-750AB 750W hoạt động hiệu quả trong quá trình thử nghiệm. Mạch OCP trên cả hai đường 12V1 và 12V2 kích hoạt cắt dòng ở ngưỡng khoảng ~74A, đảm bảo an toàn khi xảy ra quá dòng.

Tuy nhiên, ngưỡng bảo vệ quá tải (OPP) được thiết lập khá cao, lên tới khoảng 150% công suất danh định. Trong khi đó, phần lớn các bộ nguồn thường đặt mức OPP trong khoảng 120–130% để cân bằng giữa hiệu năng và độ an toàn cho linh kiện bên trong.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị IT (Class I) như nguồn máy tính ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3.5mA khi hoạt động ở mức điện áp khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, mức kiểm tra tương đương khoảng 264VAC @60Hz (110% của 240VAC).

Để đánh giá thông số này, quá trình đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo độ chính xác và tuân thủ theo tiêu chuẩn kiểm tra an toàn điện.

8. Nhiệt độ làm việc & tốc độ quạt (Temp & Fan RPM)

• Điều kiện môi trường: 38–45°C

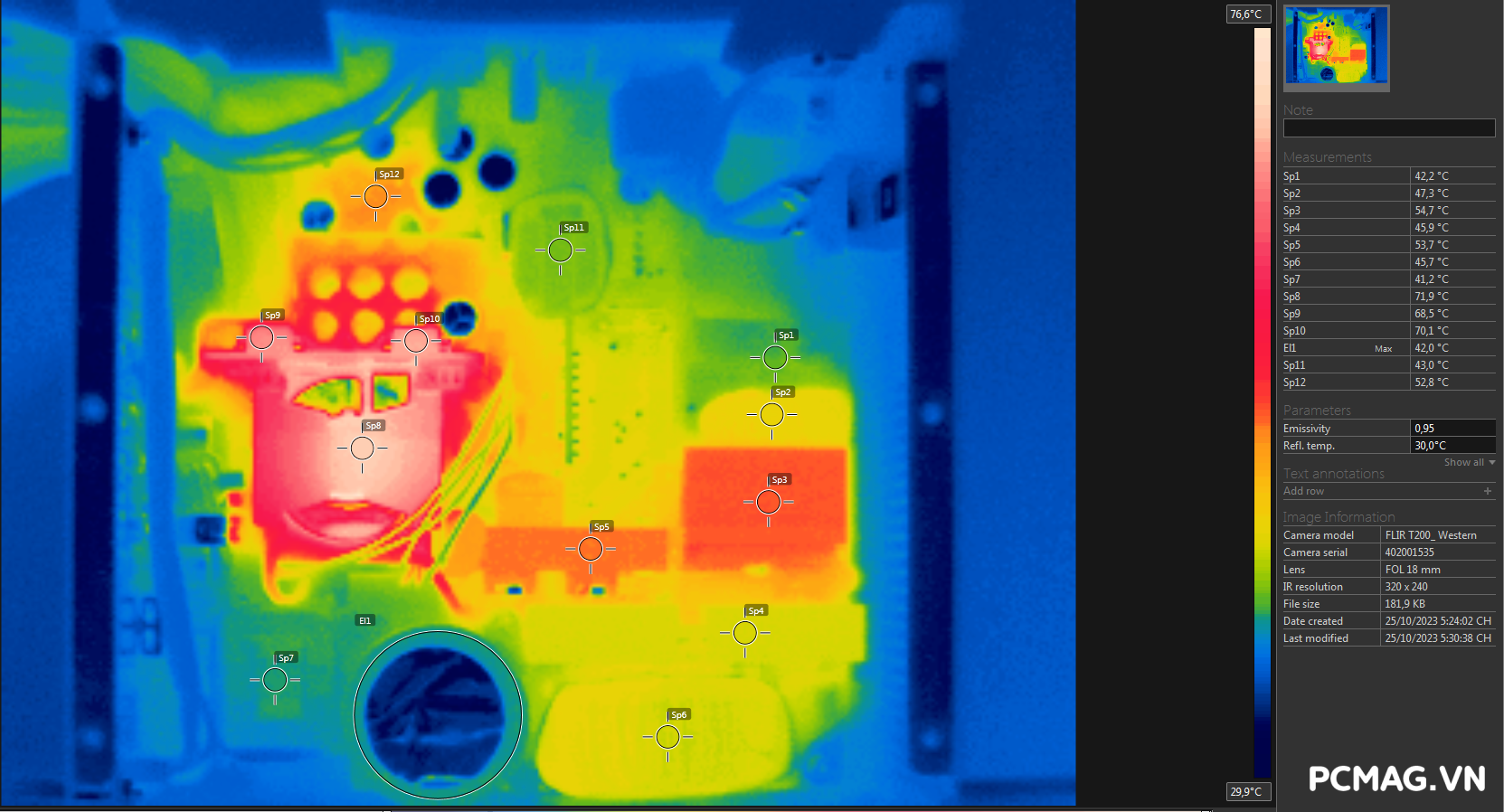

Trong quá trình thử nghiệm, nhiệt độ tối đa ghi nhận khoảng ~75°C, với điểm nóng tập trung tại khu vực đầu ra biến áp chính và đầu vào các MOSFET chỉnh lưu đồng bộ đường 12V.

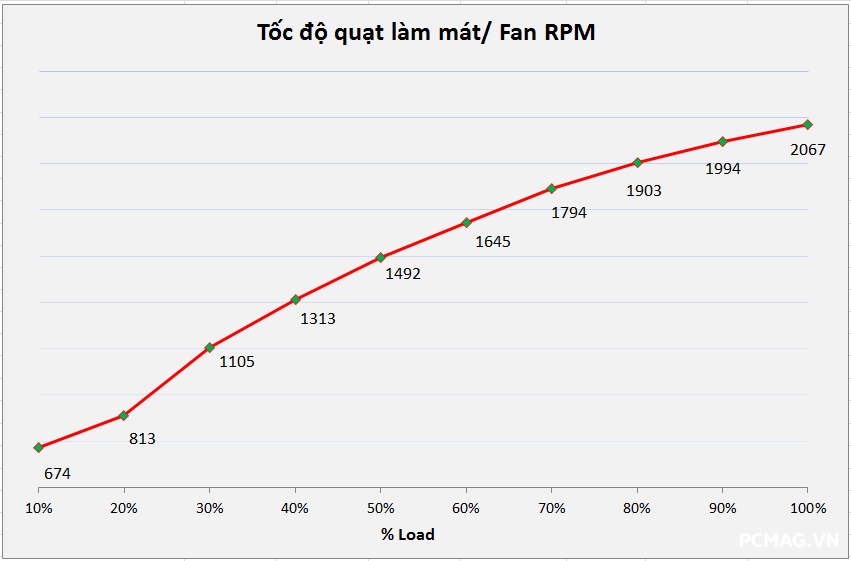

Đường cong quạt (fan curve) được thiết lập tăng tuyến tính theo nhiệt độ, bắt đầu từ khoảng 600RPM và có thể đạt tối đa ~2100RPM, giúp cân bằng giữa khả năng tản nhiệt và độ ồn khi vận hành.

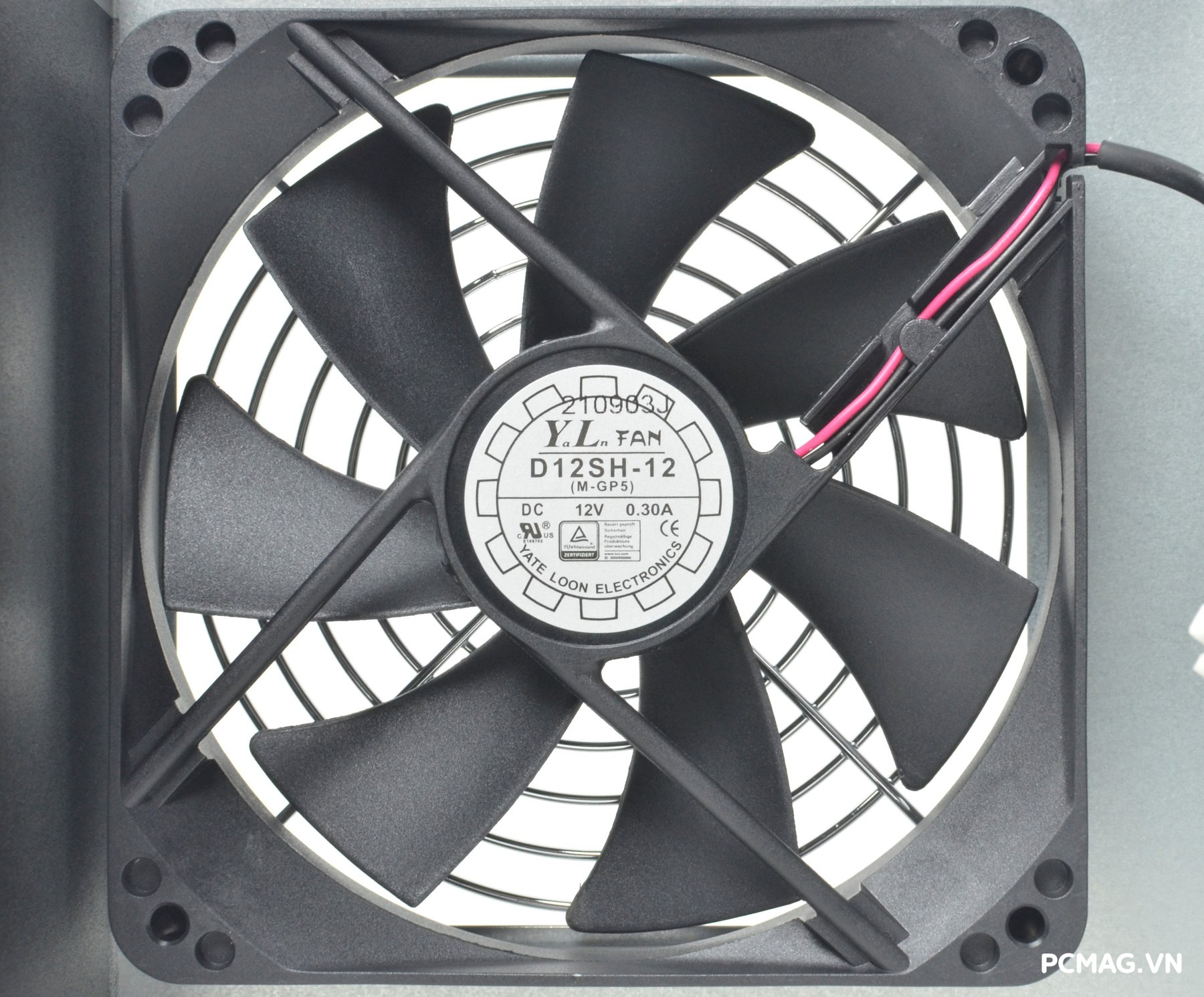

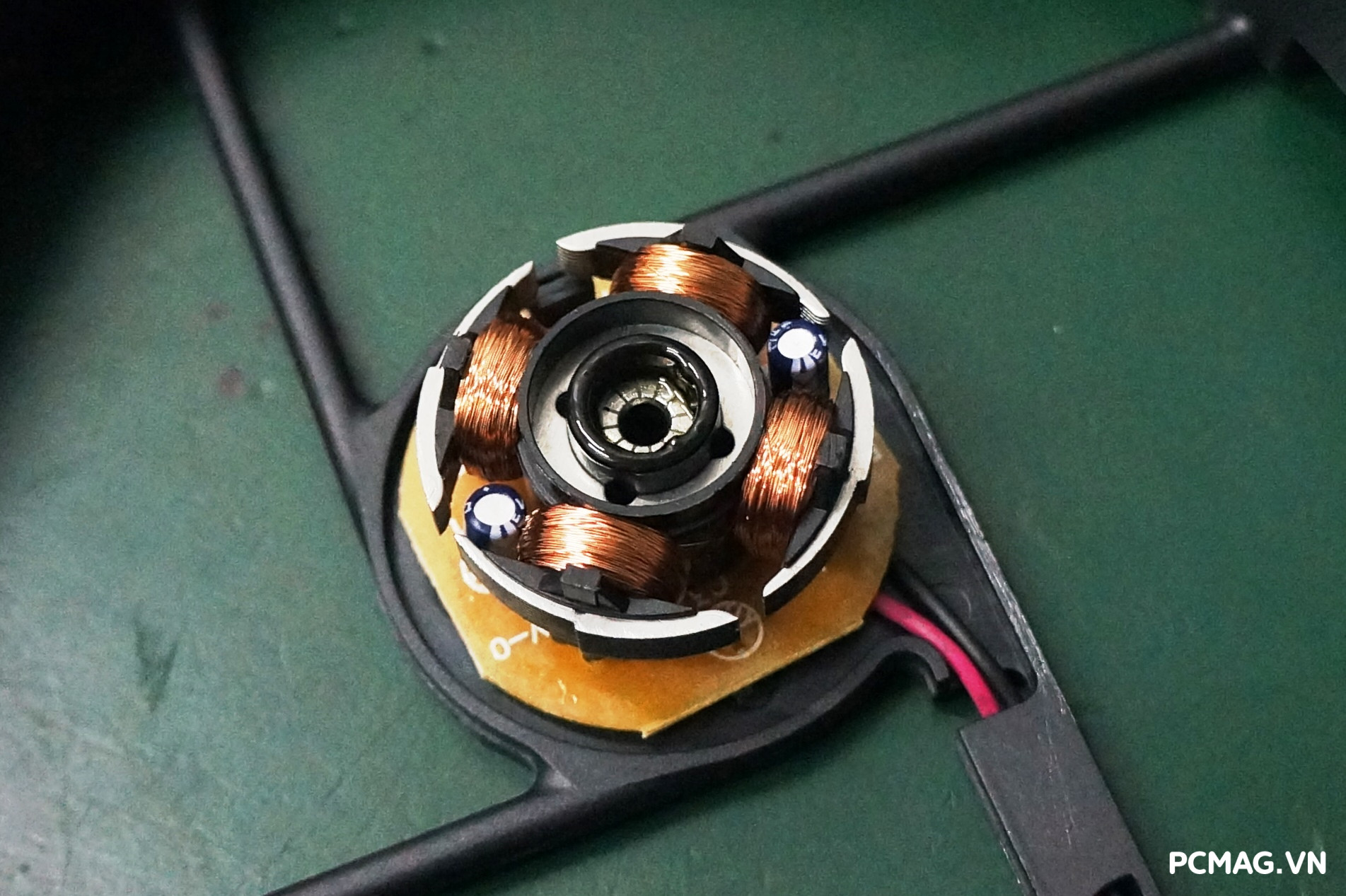

DPS-750AB 750W được trang bị quạt làm mát Yate Loon model D12SH-12, hoạt động ở mức 12V – 0.3A, sử dụng vòng bi Rifle Bearing. Quạt có tốc độ tối đa khoảng 2000RPM, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành.

IV. Kết luận

HP/Delta DPS-750AB 750W sở hữu chất lượng điện áp ổn định cùng hệ thống linh kiện tốt, nổi bật với tụ Nhật Bản và nền tảng thiết kế hiện đại. Hiệu suất đạt khoảng ~93% ở 230Vac, tương ứng chuẩn 80Plus Platinum, là một điểm cộng lớn trong phân khúc. Tuy nhiên, hạn chế đáng chú ý vẫn nằm ở hệ thống dây nguồn ngắn và số lượng đầu cấp chưa nhiều, người dùng có thể khắc phục phần nào bằng các dây nối dài hoặc adapter.

DPS-750AB 750W phù hợp cho các cấu hình PC tầm trung, đặc biệt là hệ thống sử dụng 1 VGA có mức tiêu thụ dưới 280W.

Ưu điểm:

• Hiệu suất cao ~93%@230Vac, đạt chuẩn 80Plus Platinum
• Linh kiện chất lượng (tụ hóa Nhật Bản)
• Điện áp ổn định, vận hành tốt
• Nền tảng hiện đại: LLC + DC to DC

Khuyết điểm:

• Số lượng đầu cấp nguồn còn hạn chế
• Dòng khởi động (inrush current) cao
