Infinity – thương hiệu Việt chuyên về case, nguồn máy tính (PSU) và thiết bị ngoại vi – tiếp tục mở rộng dải sản phẩm phổ thông với phiên bản nâng cấp Infinity ECO 650W V3. Ở thế hệ mới này, sản phẩm được cải tiến rõ rệt cả về thiết kế lẫn chất lượng phần cứng bên trong.

Theo đánh giá từ PCMAG, Infinity ECO 650W V3 gây ấn tượng khi đạt mức hiệu suất tối đa lên tới 88%@230Vac, cao hơn so với thế hệ tiền nhiệm. Đồng thời, việc trang bị mạch DC to DC giúp tối ưu khả năng ổn định điện áp và nâng cao hiệu quả sử dụng điện năng.

Với những nâng cấp này, Infinity ECO 650W V3 hoàn toàn đáp ứng tốt nhu cầu của các cấu hình PC đời mới trong phân khúc phổ thông – tầm trung, đặc biệt phù hợp cho người dùng cần một bộ nguồn ổn định, tiết kiệm chi phí nhưng vẫn đảm bảo hiệu năng vận hành.

I. Hộp và phụ kiện Infinity ECO 650W V3

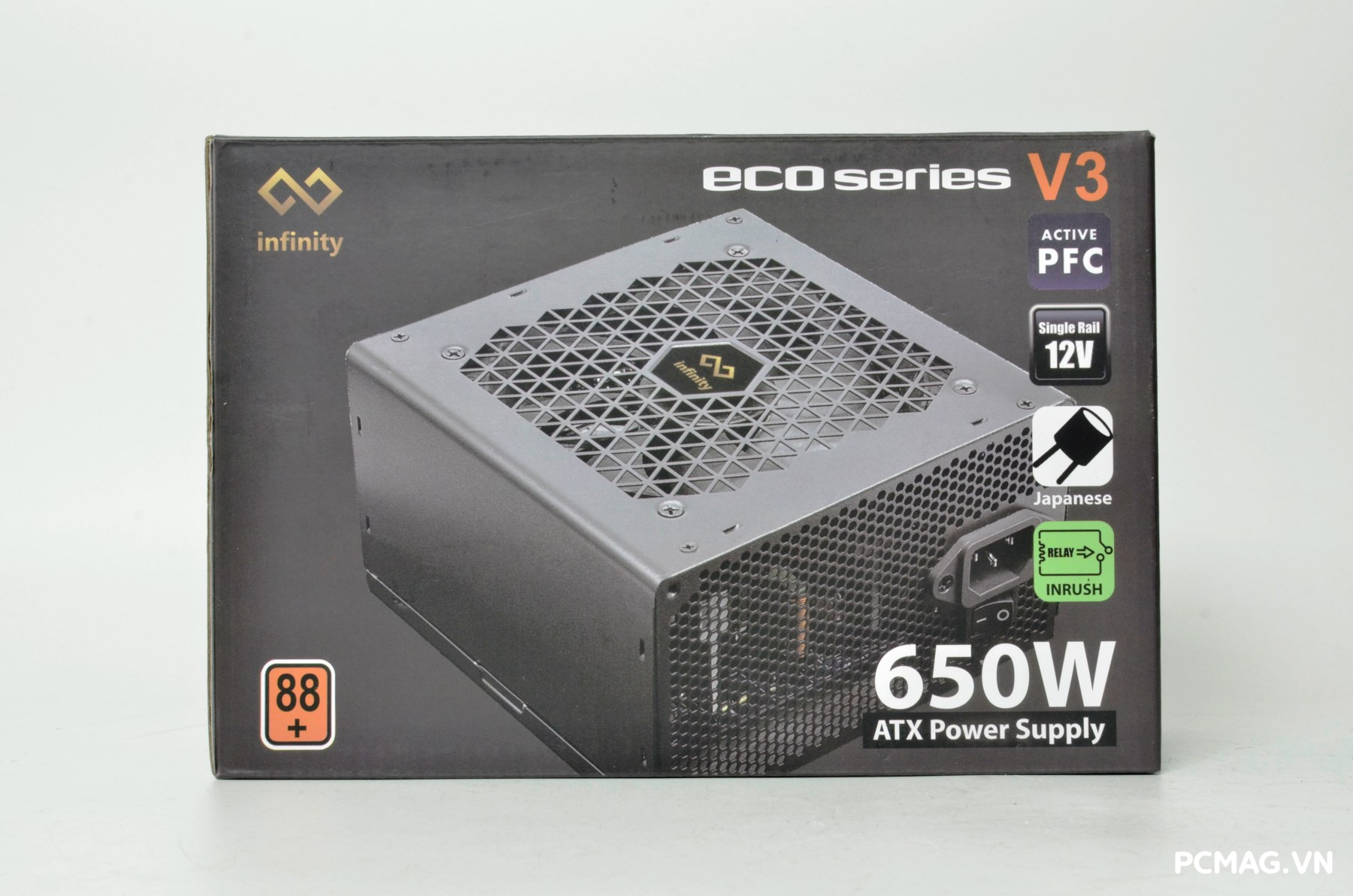

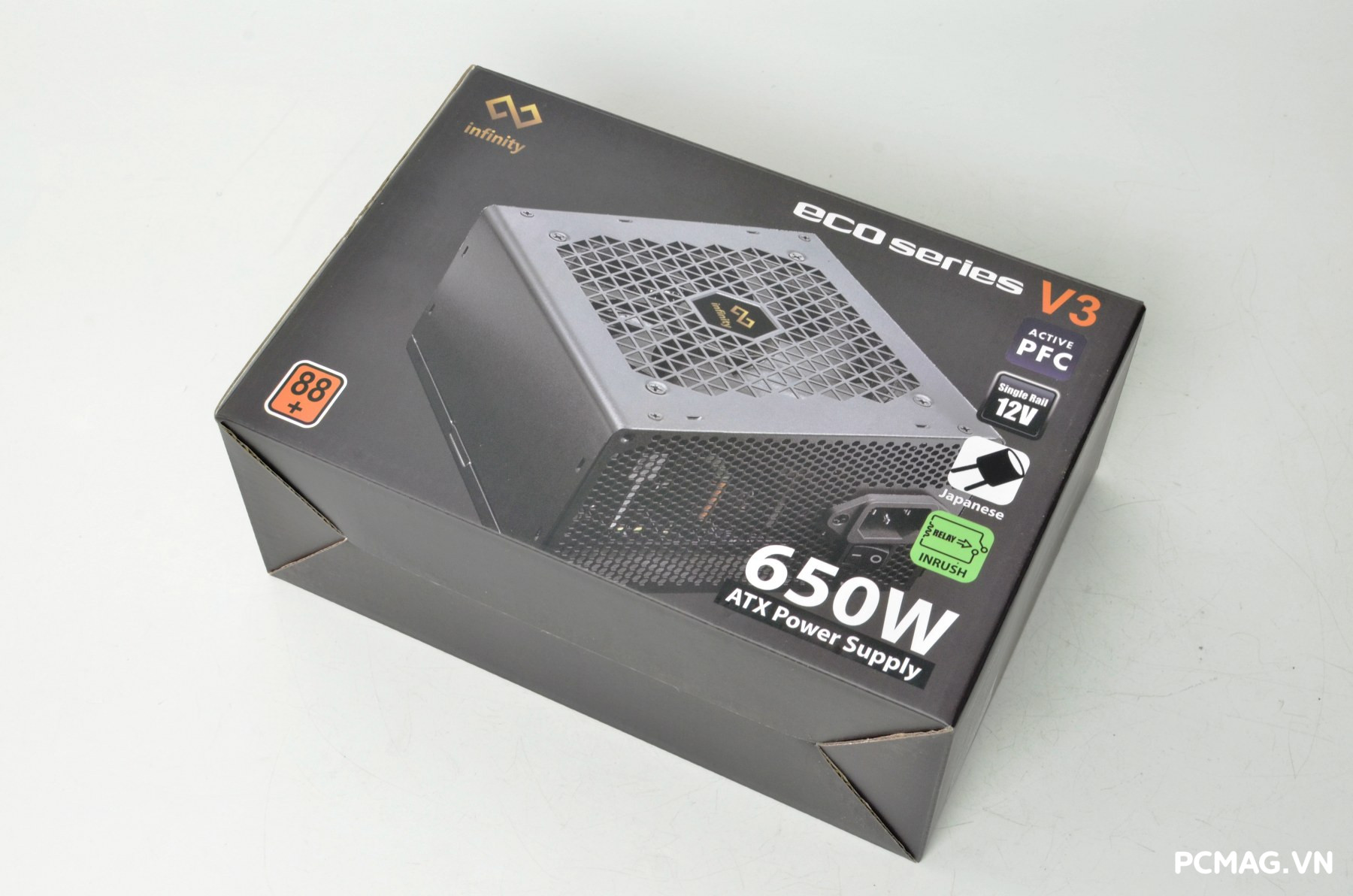

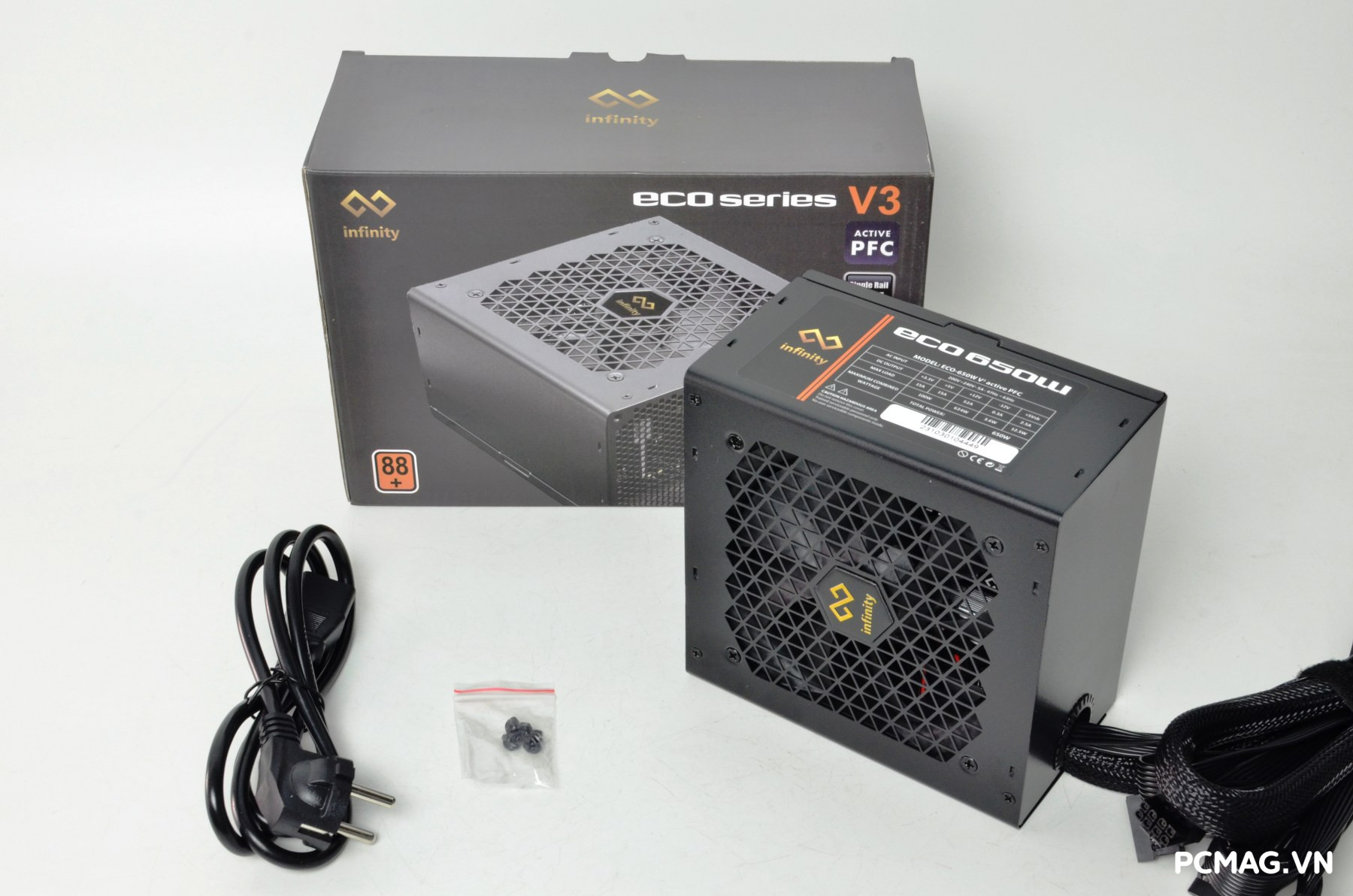

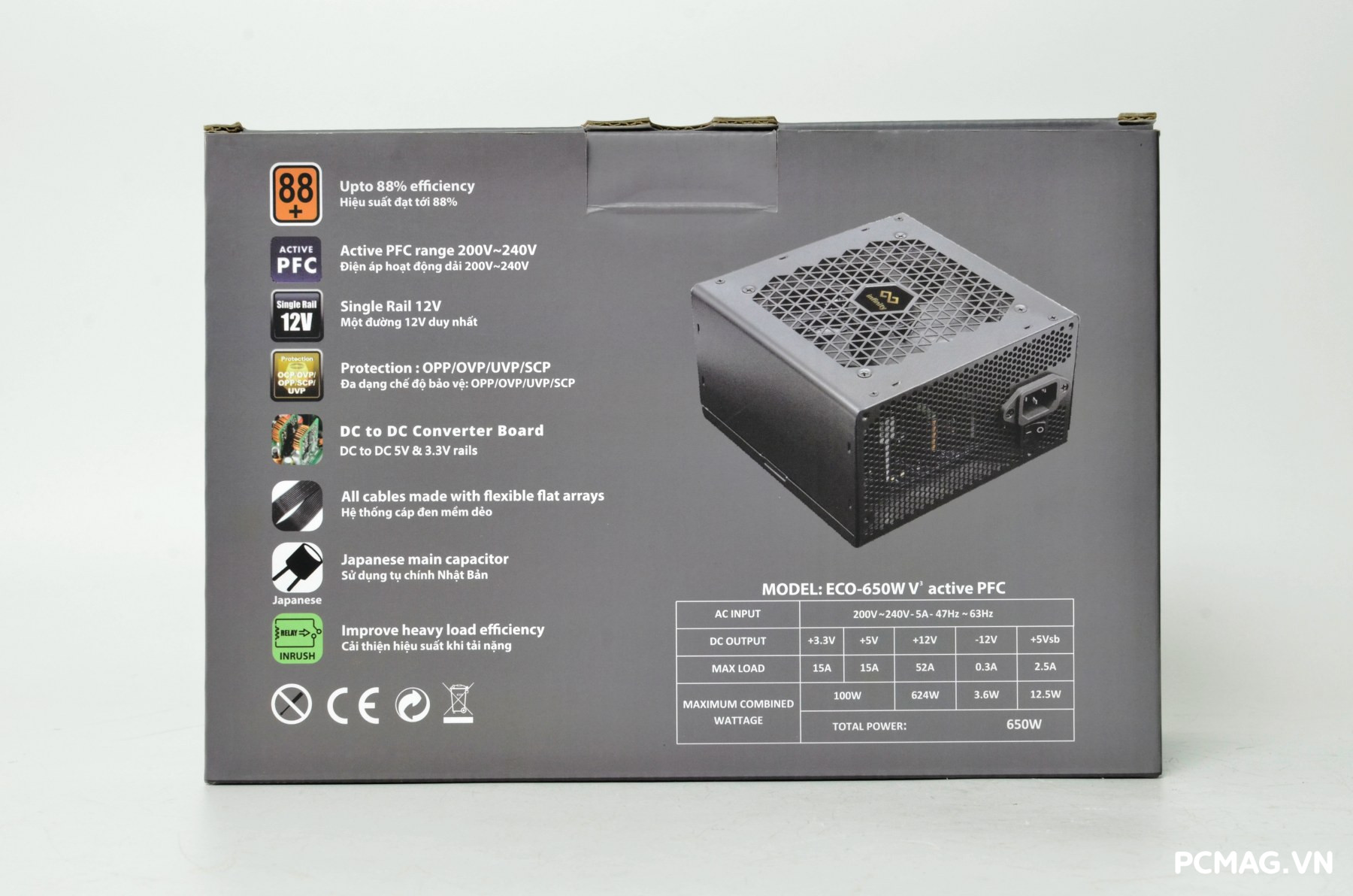

Hộp của Infinity ECO 650W V3 được thiết kế nhỏ gọn, sử dụng tông màu xám đen đặc trưng quen thuộc của dòng ECO series 450/650. Trên các mặt bên của hộp, nhà sản xuất in rõ các thông số điện áp cùng hệ thống đầu cắm kết nối, giúp người dùng dễ dàng theo dõi và nắm bắt thông tin sản phẩm ngay từ bên ngoài.

Phụ kiện đi kèm Infinity ECO 650W V3 ở mức cơ bản, bao gồm: 1 dây nguồn chuẩn EU và 4 ốc vít dùng để cố định PSU vào case, đáp ứng đầy đủ nhu cầu lắp đặt thông thường.

II. PSU Infinity ECO 650W V3

1. Thiết kế bên ngoài

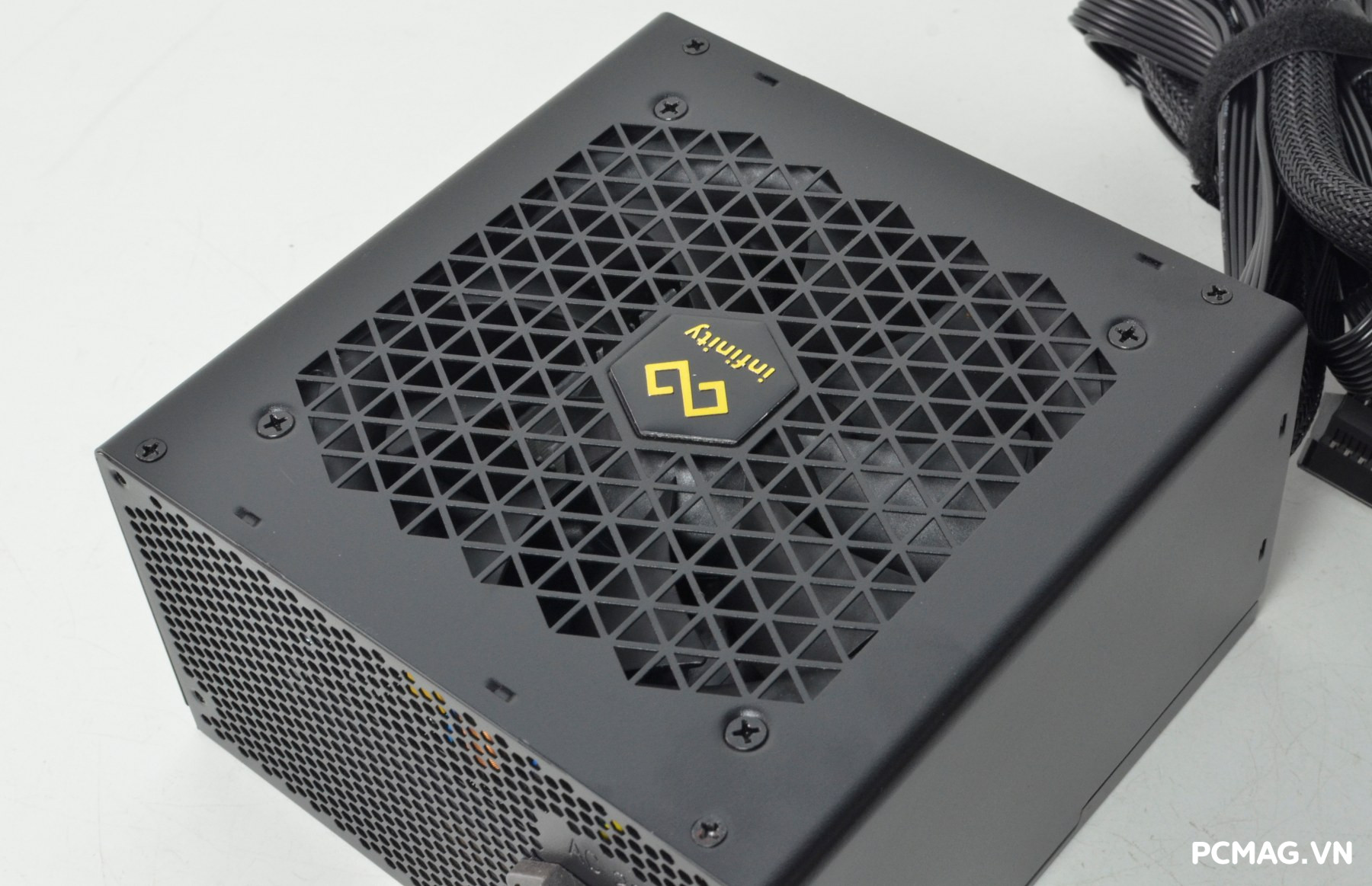

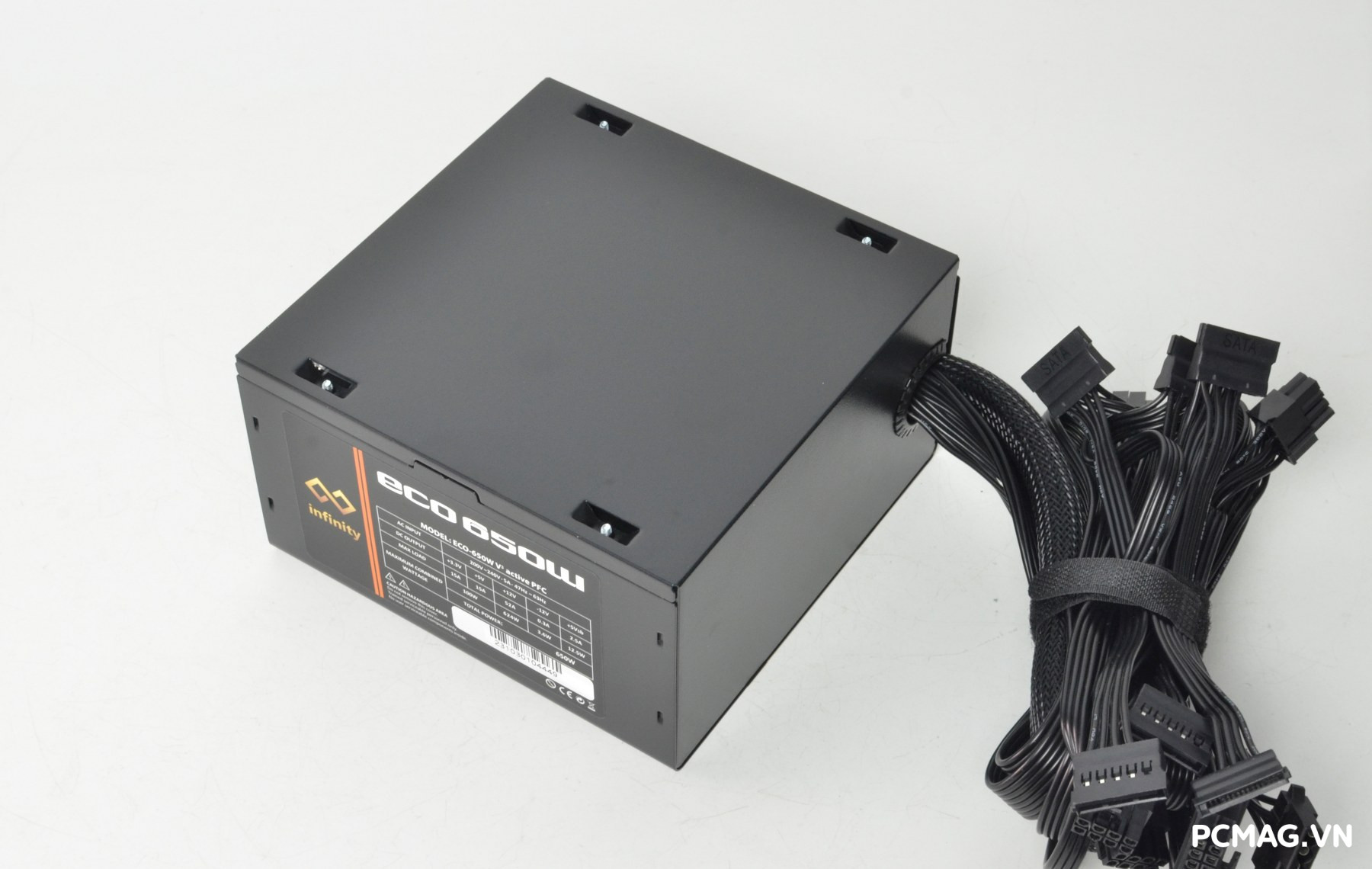

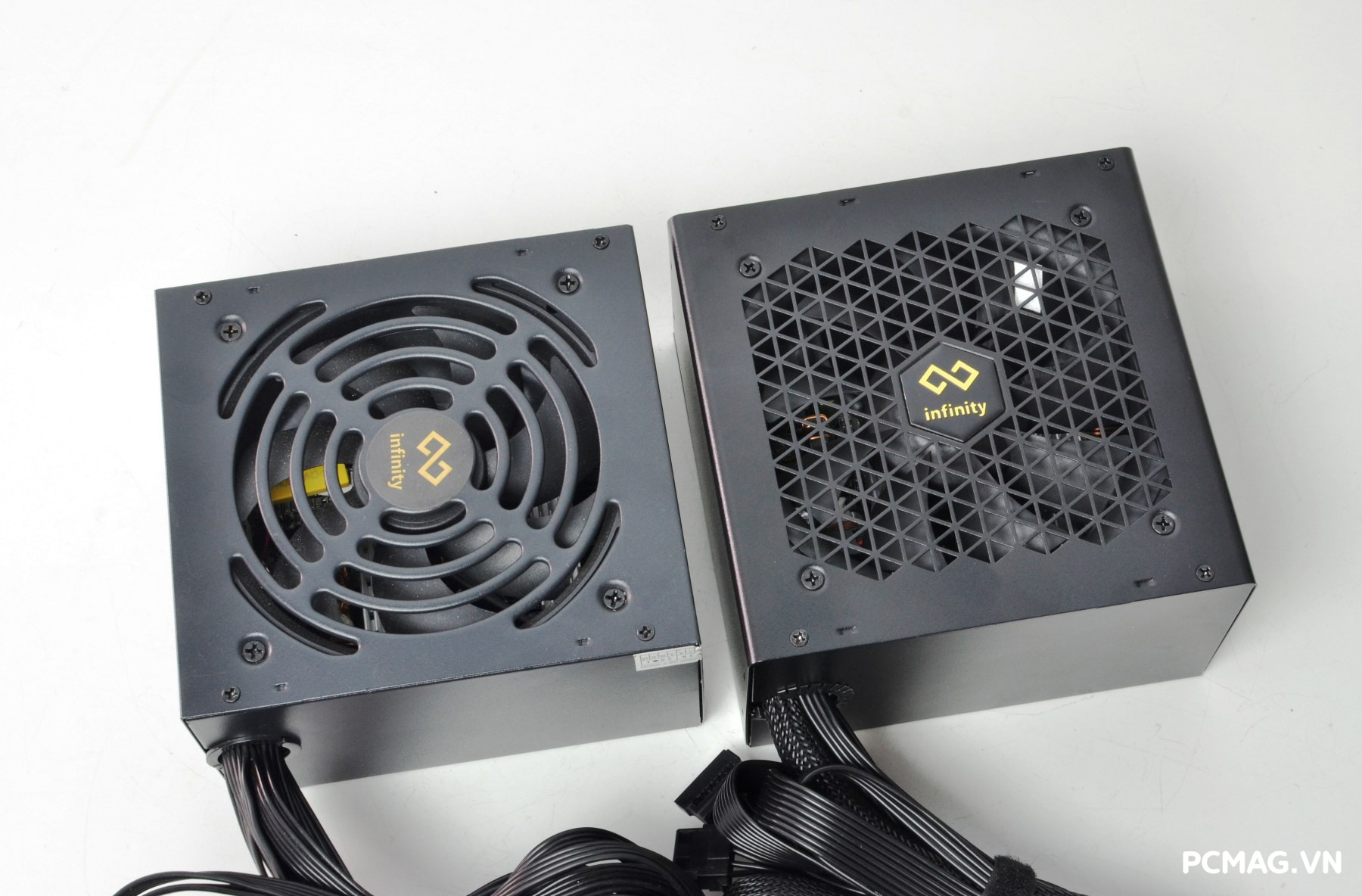

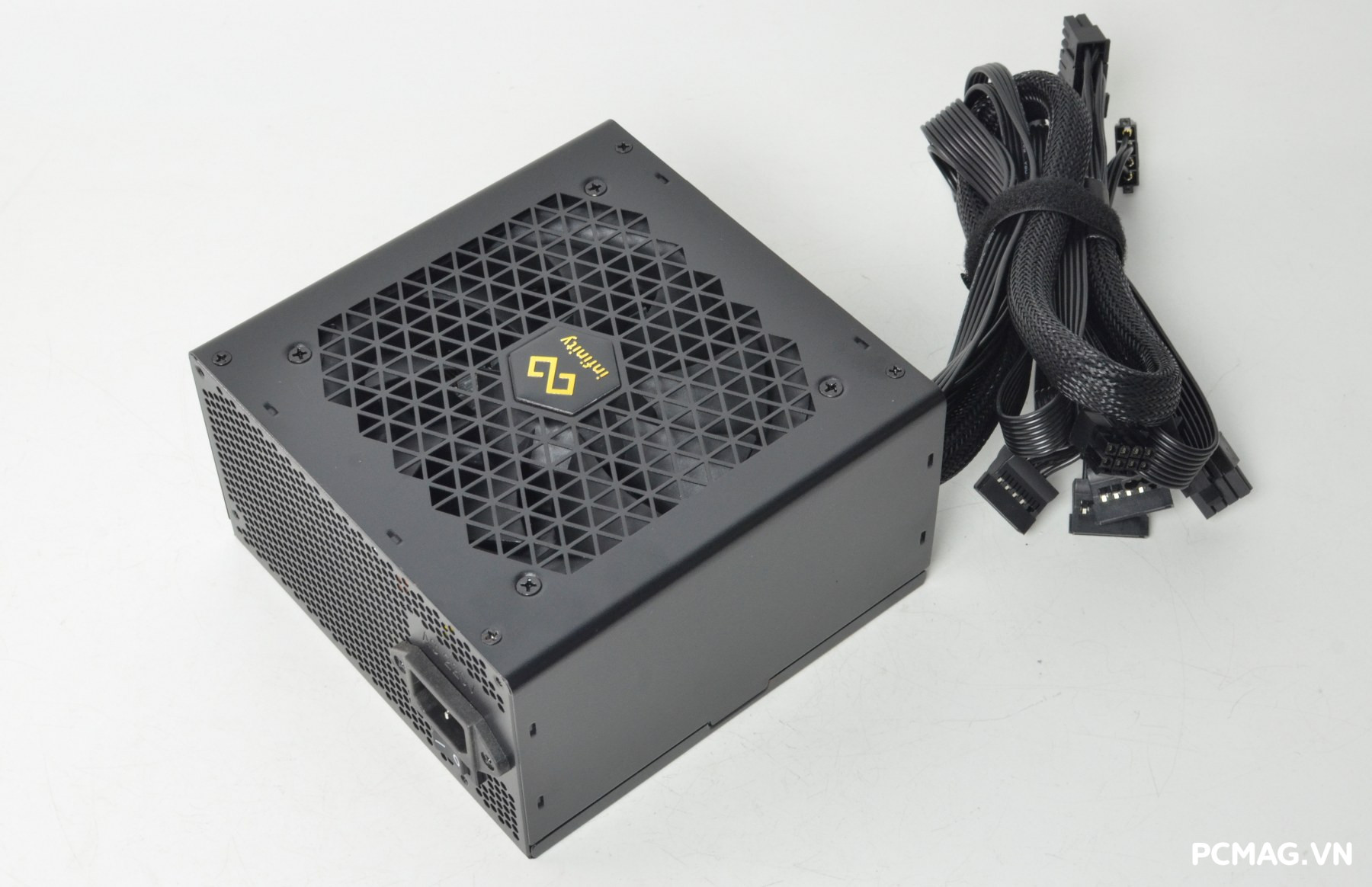

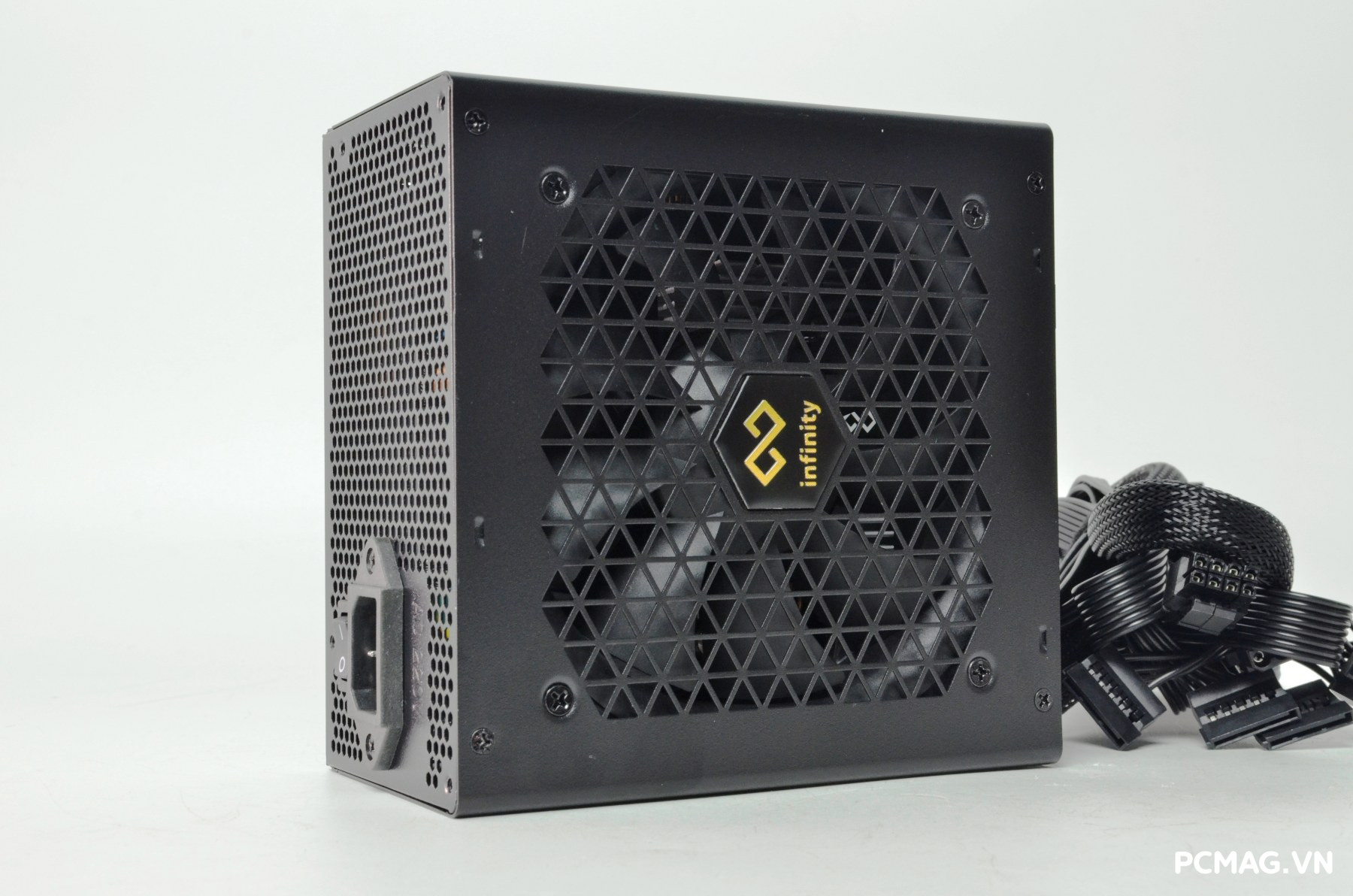

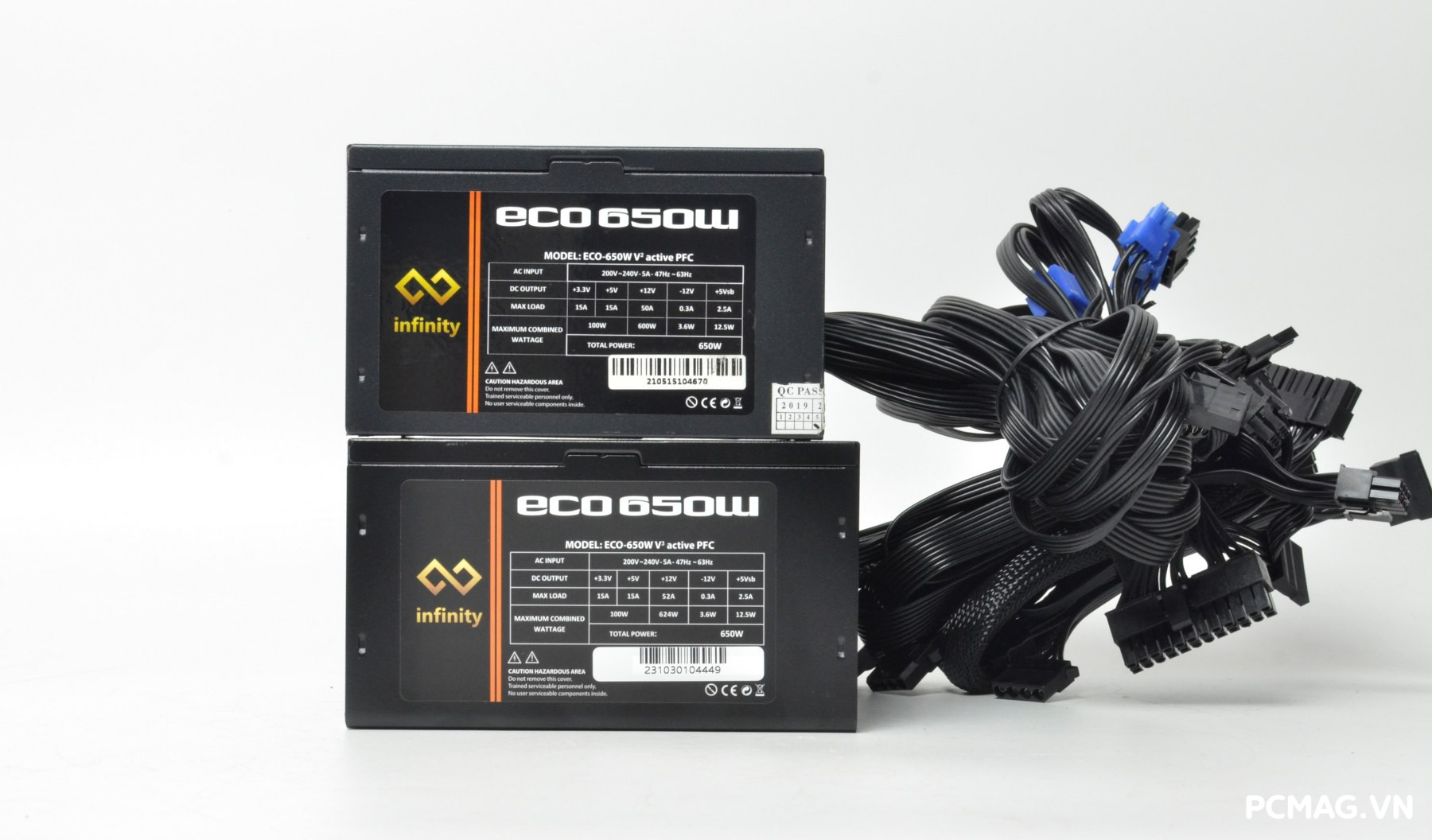

Infinity ECO 650W V3 sở hữu kích thước nhỉnh hơn chuẩn ATX khoảng gần 1cm, mang lại không gian bố trí linh kiện bên trong thoải mái hơn. Phần vỏ thép được hoàn thiện với lớp sơn tĩnh điện màu đen, độ dày khoảng 0.7mm, cho cảm giác chắc chắn và cứng cáp rõ rệt. Đây cũng là điểm cải thiện đáng chú ý so với hai thế hệ trước, vốn từng bị đánh giá là có phần vỏ khá mỏng.

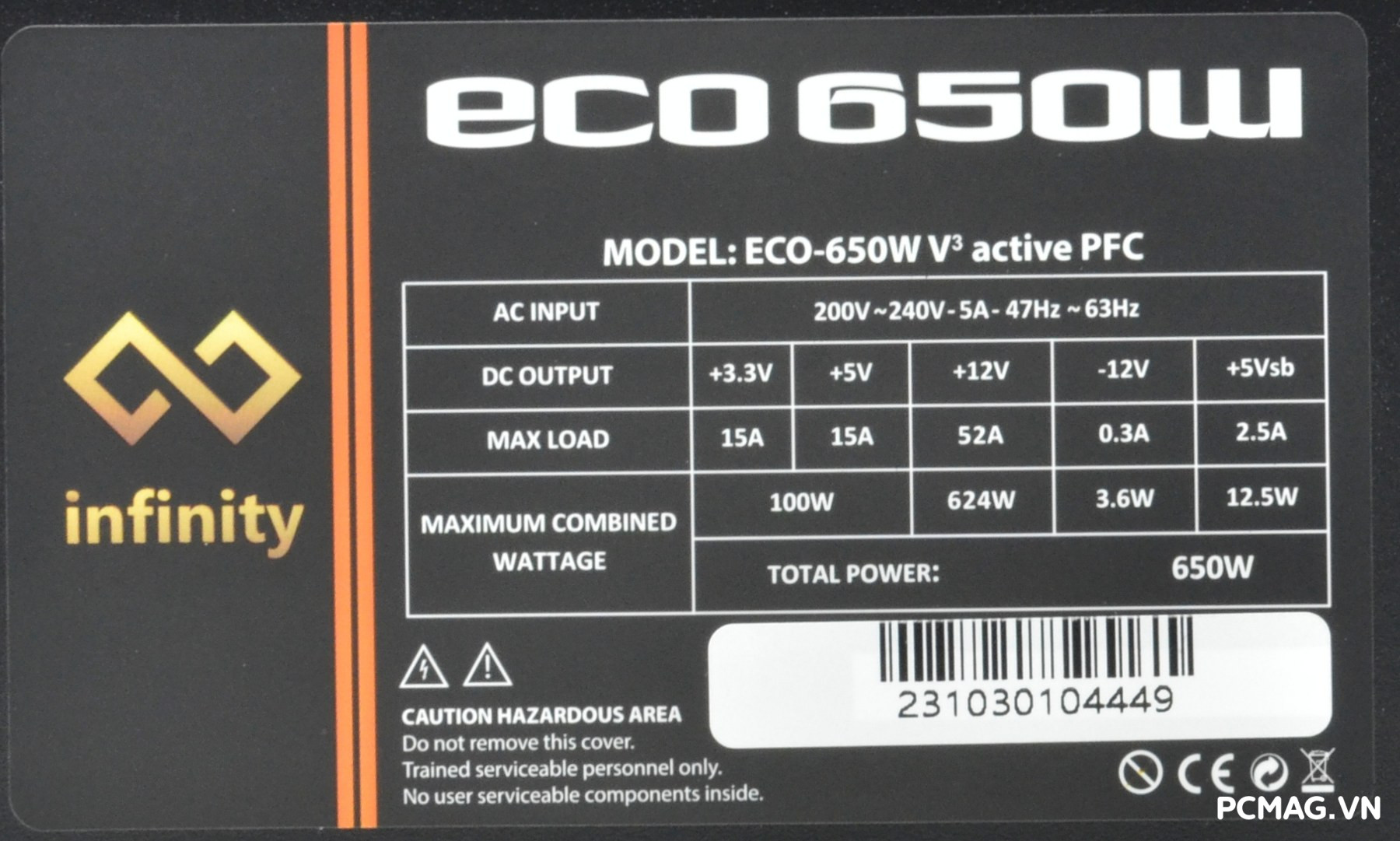

Công suất danh định đạt 650W, sử dụng thiết kế single rail 12V cung cấp tối đa 624W, đi kèm Active PFC hoạt động trong dải điện áp 200–240Vac, phù hợp với điều kiện lưới điện phổ biến tại Việt Nam.

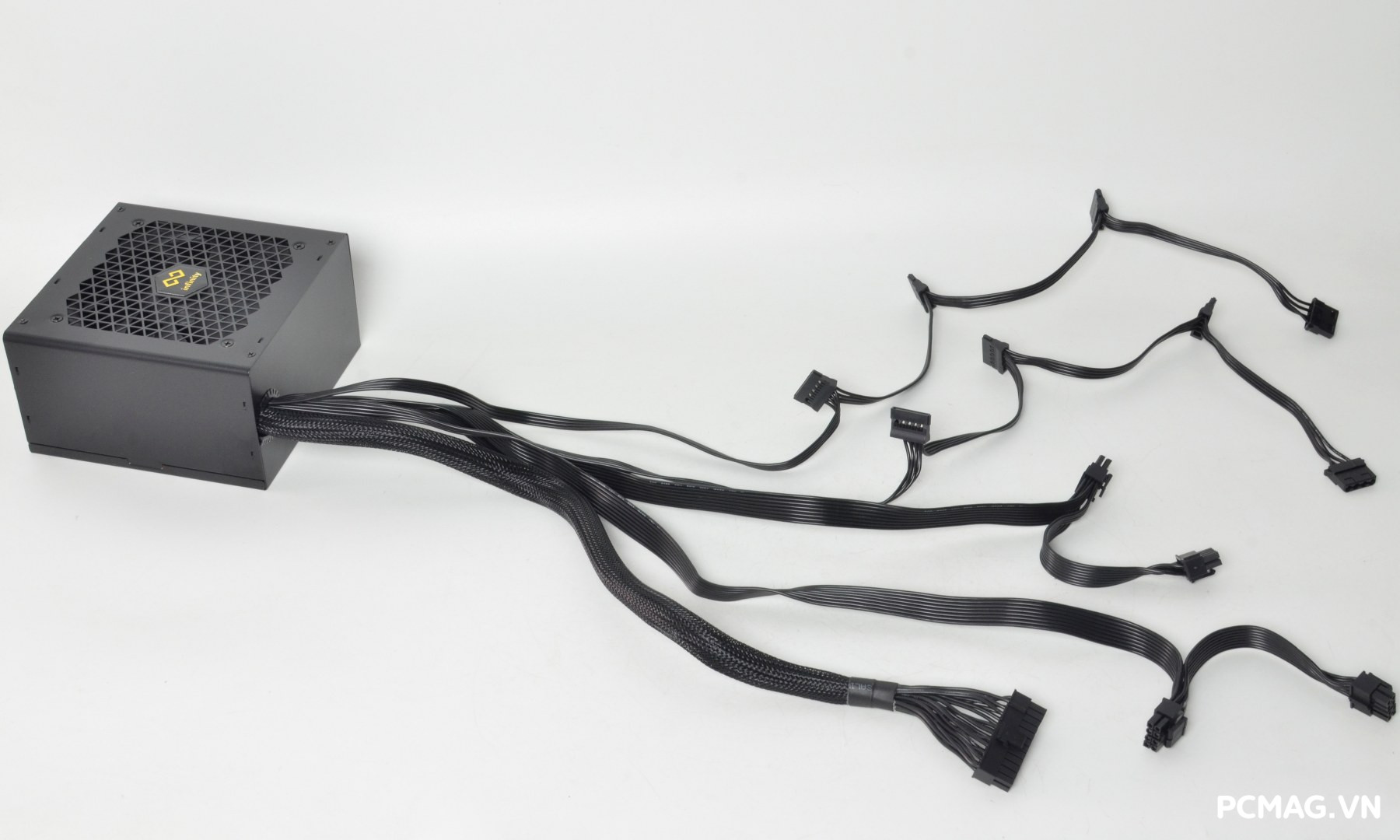

Hệ thống cáp của Infinity ECO 650W V3 sử dụng dạng cáp bẹ đen dẹt, linh hoạt, giúp đi dây gọn gàng hơn trong quá trình lắp đặt. Cụ thể bao gồm:

• 1 đầu 24-pin Mainboard dài 50cm
• 2 đầu 4+4 pin CPU (ATX12V) với chiều dài 60cm + 15cm
• 2 đầu 6+2 pin PCIe dài 50cm + 15cm
• 6 đầu SATA với chiều dài 40cm + 15cm + 15cm + 15cm
• 2 đầu ATA (Molex) với chiều dài 40cm + 15cm + 15cm + 15cm

Bộ cáp đáp ứng tốt nhu cầu sử dụng cho các cấu hình phổ thông đến tầm trung, đồng thời đảm bảo tính tiện lợi khi đi dây trong nhiều loại case khác nhau.

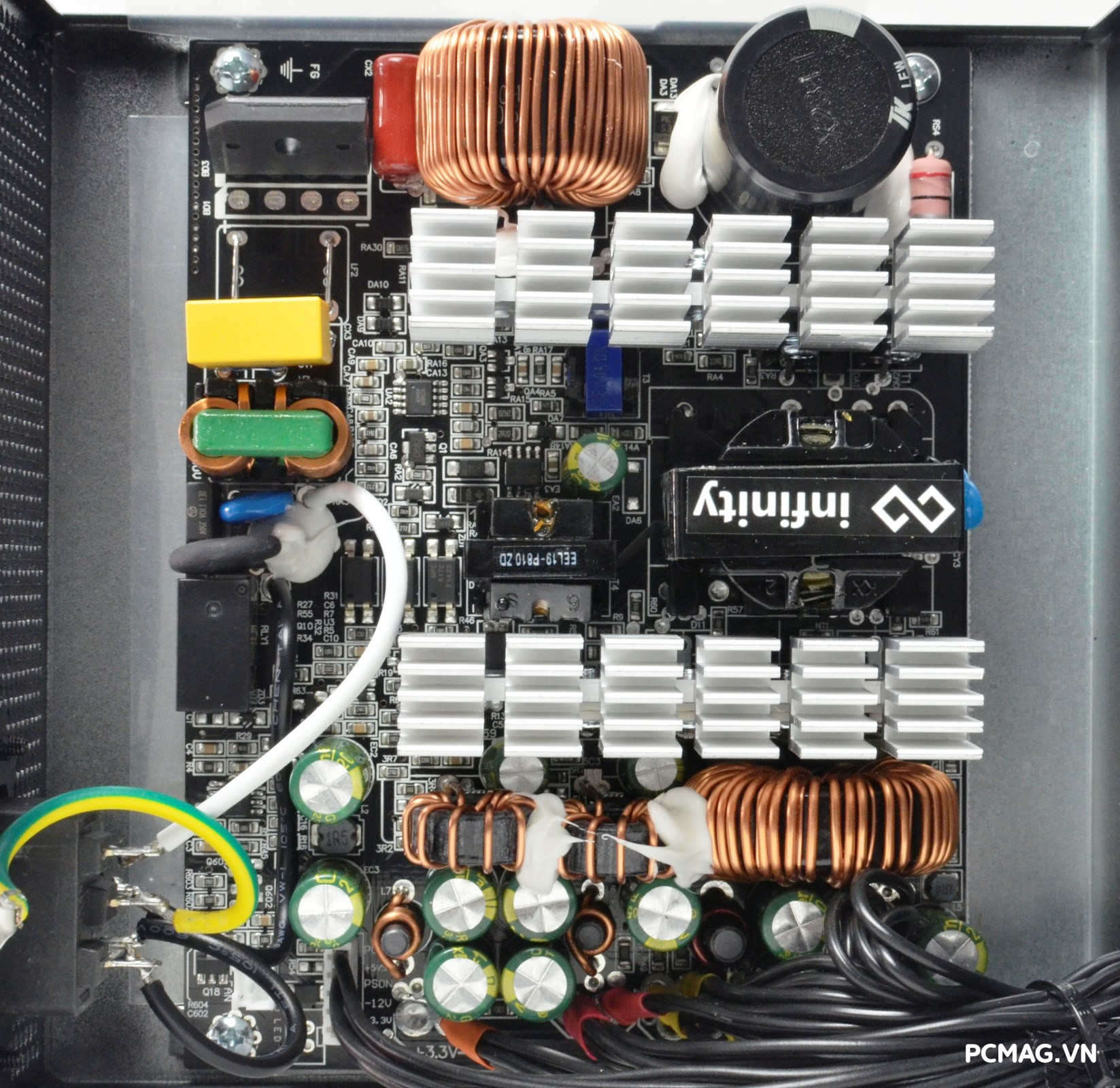

2. Thiết kế bên trong

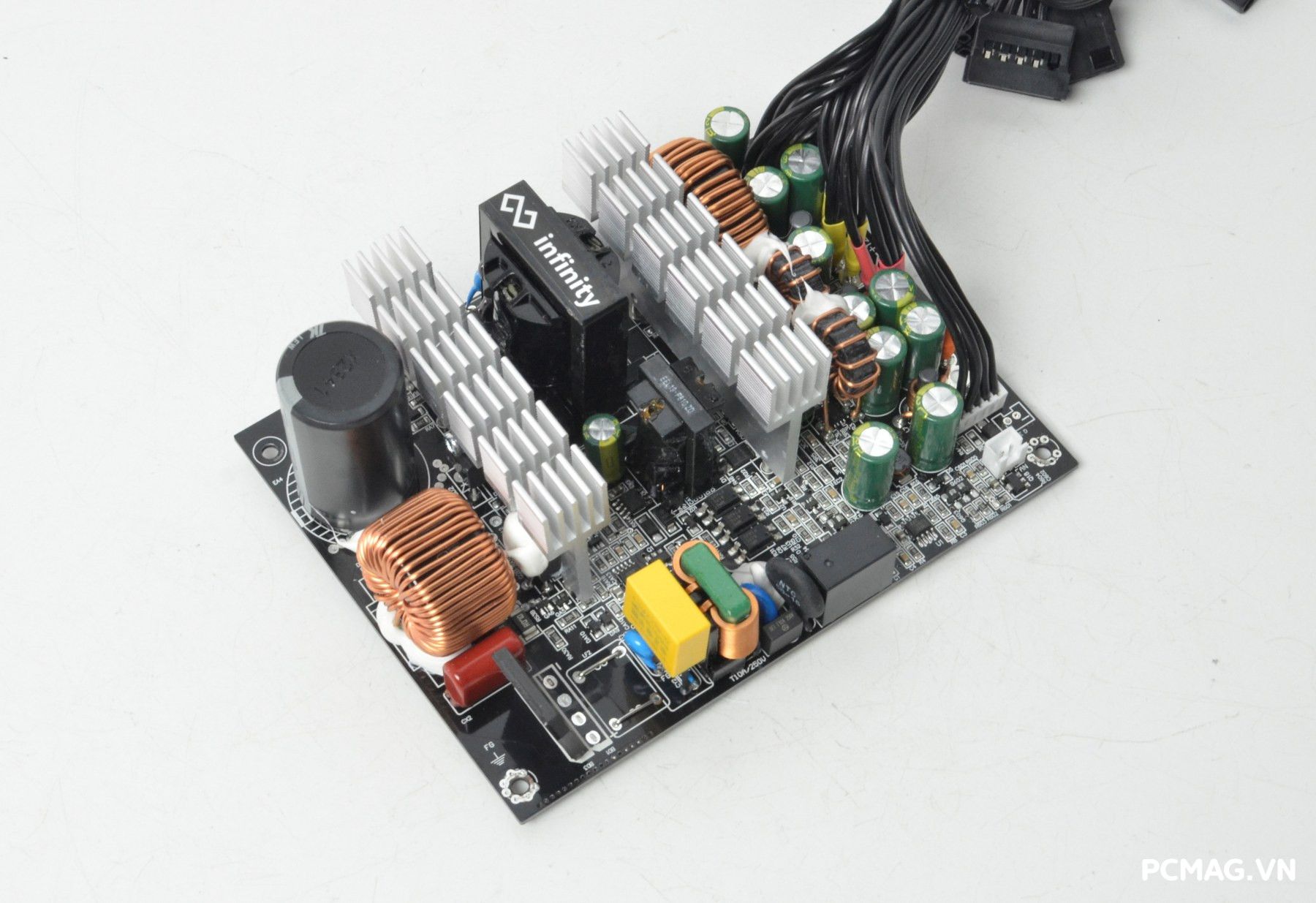

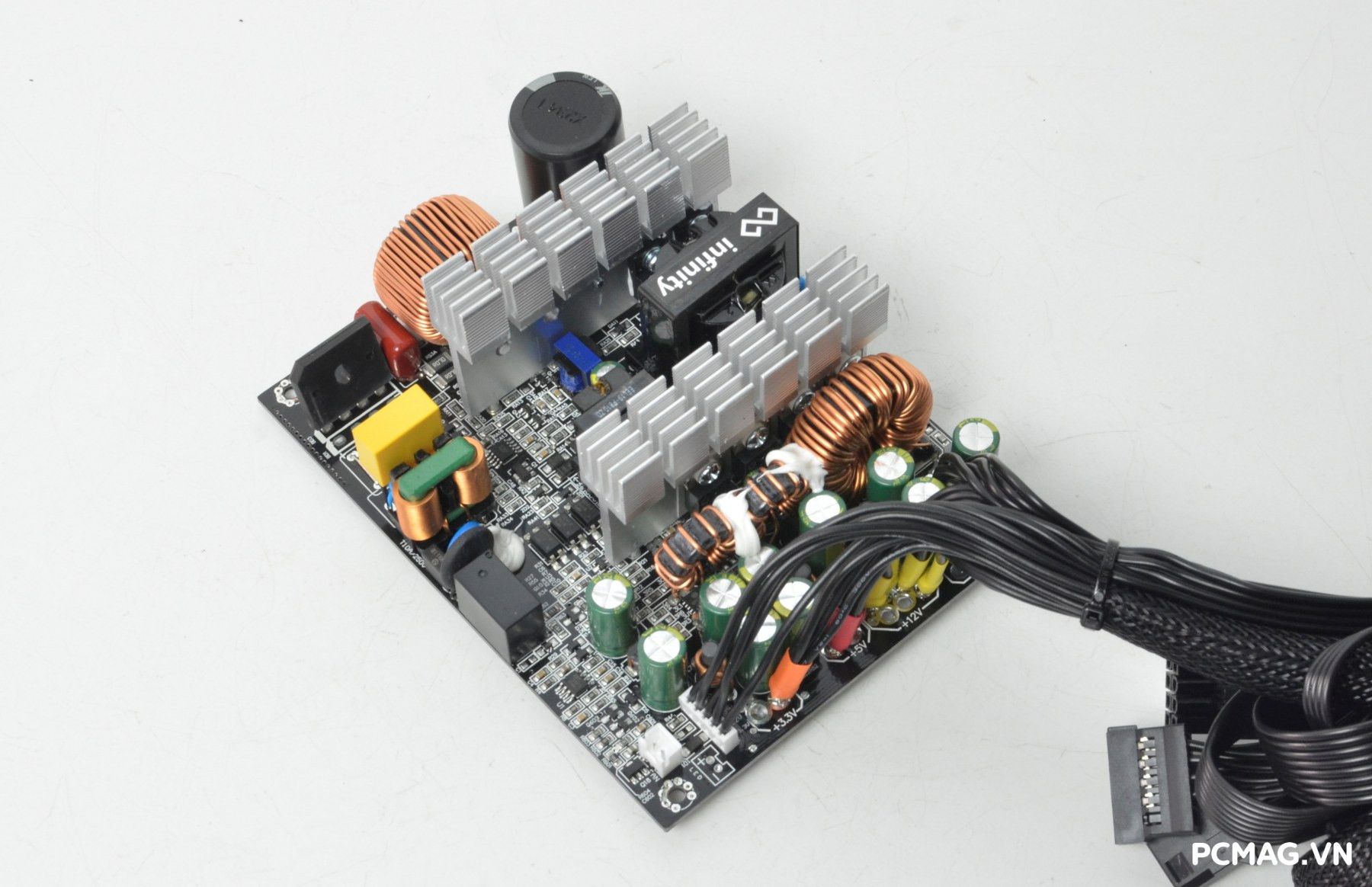

Infinity ECO 650W V3 tiếp tục sử dụng nền tảng (platform) kế thừa từ các phiên bản ECO 650W V1/V2, nhưng đã có những cải tiến đáng chú ý về mặt phần cứng. Nâng cấp nổi bật nhất là việc tích hợp mạch chỉnh lưu đồng bộ sử dụng MOSFET (SR), kết hợp cùng mạch DC to DC cho các đường điện 5V và 3.3V, giúp tăng độ ổn định điện áp và tối ưu hiệu suất hoạt động.

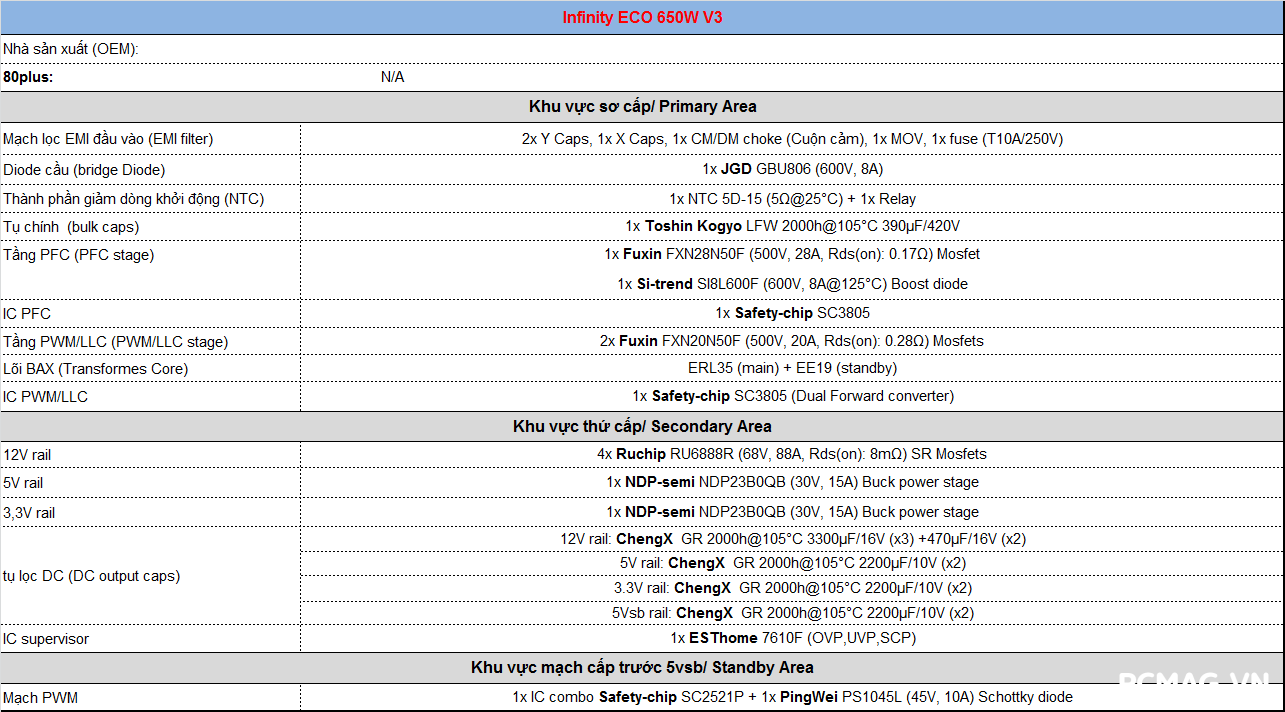

Bảng linh kiện được sử dụng trên ECO 650W V3

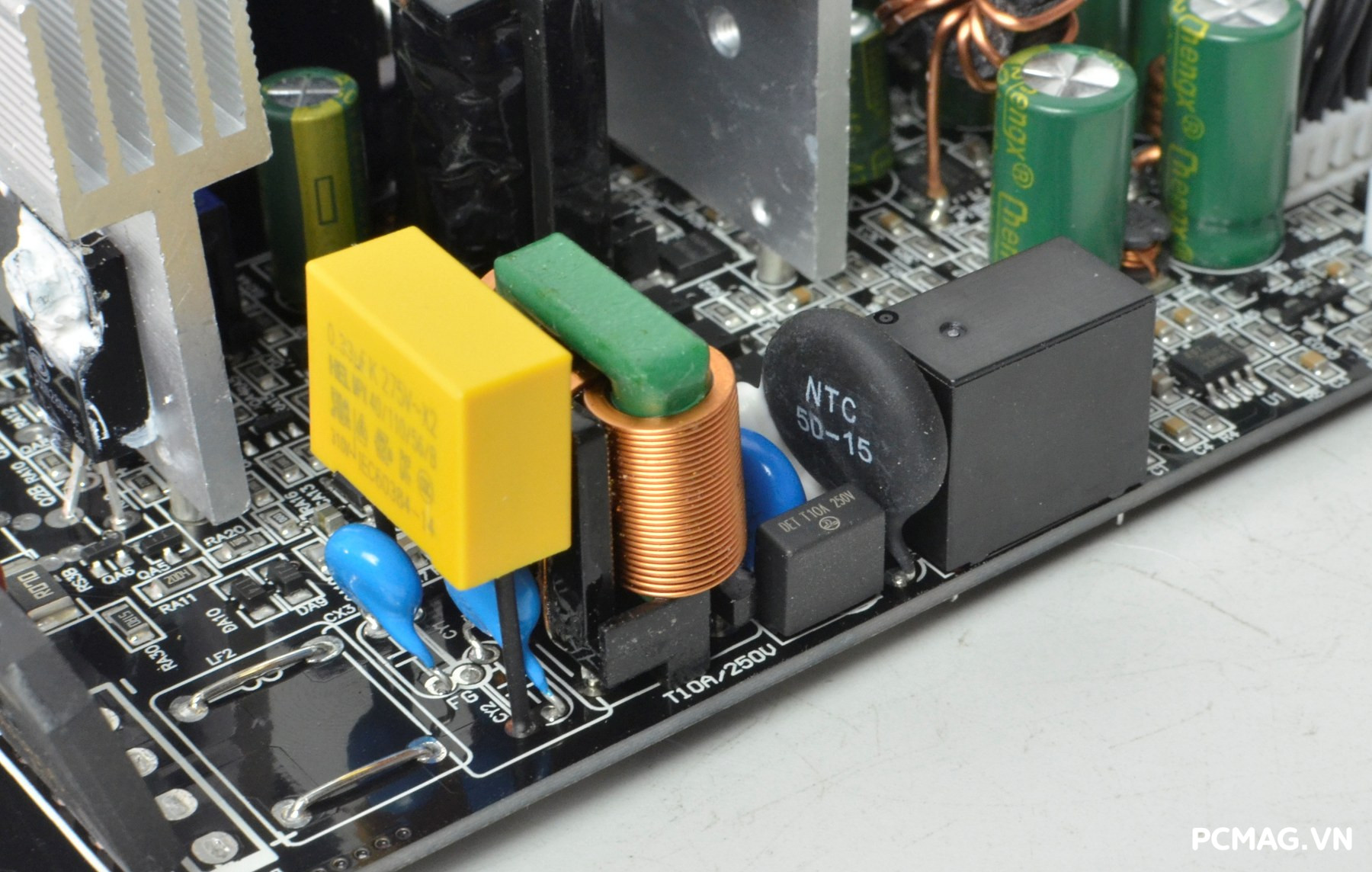

Infinity ECO 650W V3 được trang bị mạch lọc nhiễu EMI ở mức cơ bản với một lớp, đi kèm linh kiện chống sét MOV nhằm tăng khả năng bảo vệ trước các biến động điện áp. Ngay phía bên cạnh là cụm khởi động mềm, bao gồm 1 điện trở NTC 5Ω kết hợp với 1 rơ-le, giúp hạn chế dòng khởi động ban đầu và cải thiện độ an toàn khi vận hành.

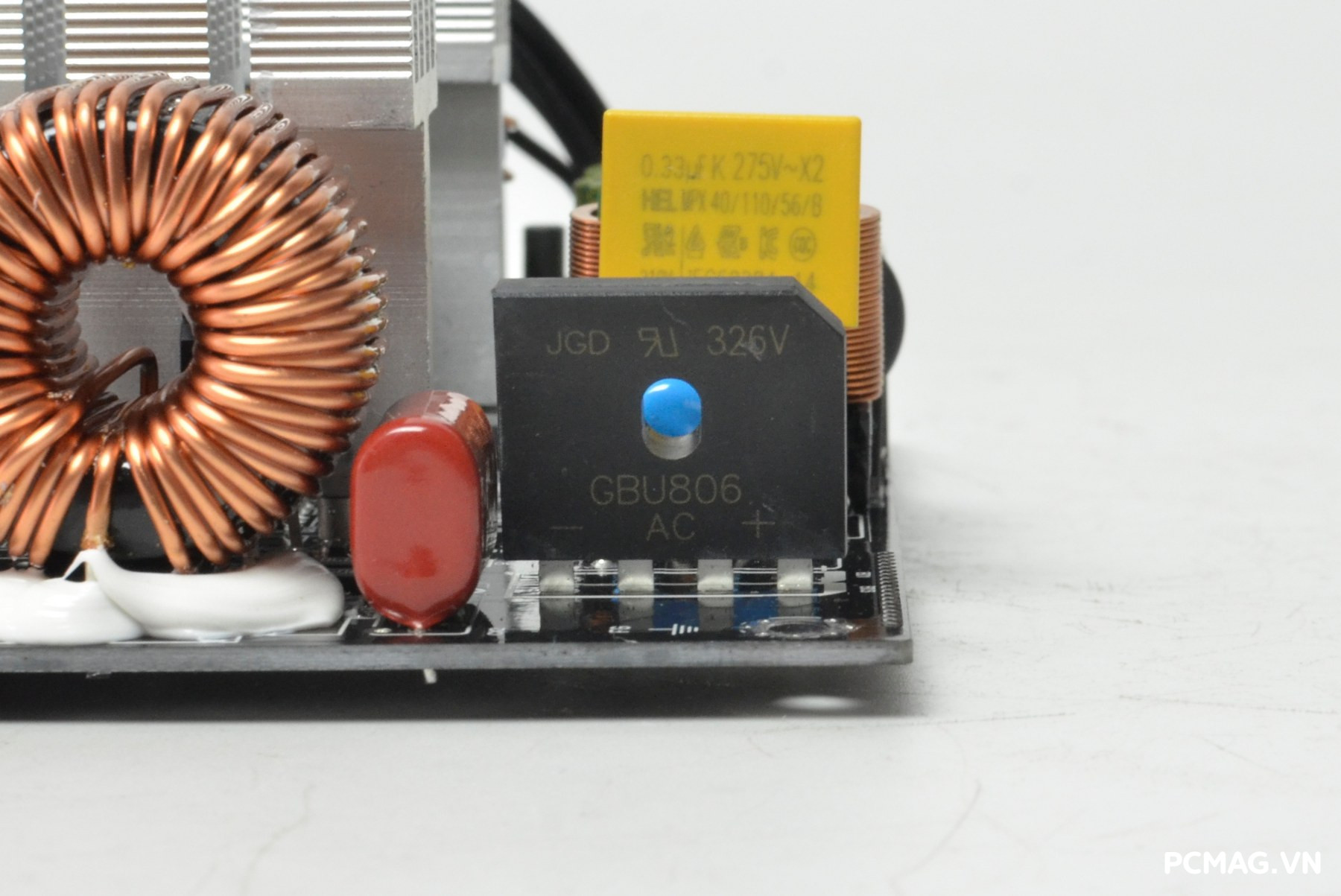

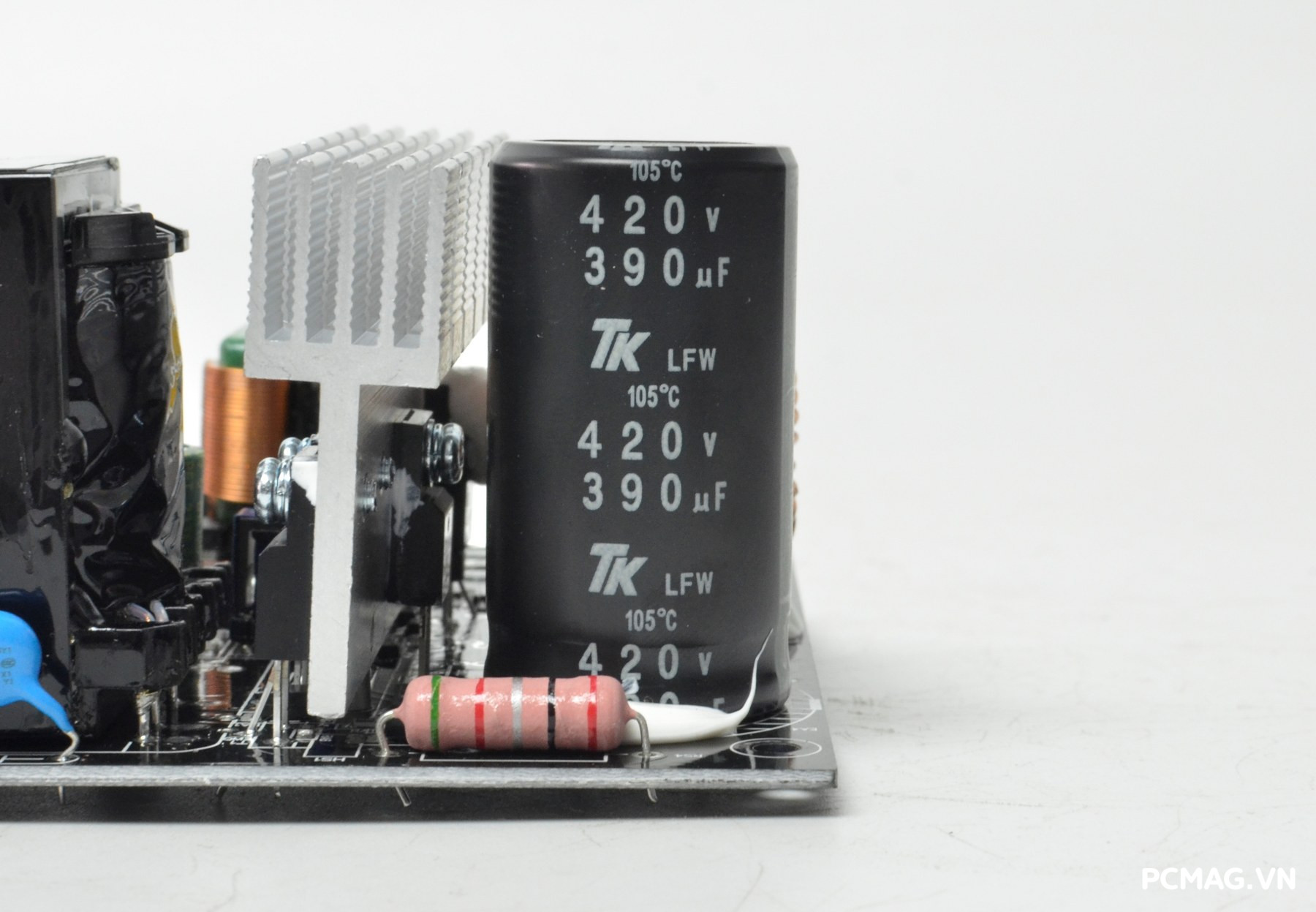

Cầu diode GBU806 (8A) được bố trí để nhận luồng gió làm mát trực tiếp từ quạt, giúp duy trì nhiệt độ ổn định trong quá trình hoạt động. Bên cạnh đó, tụ chính chuẩn Nhật Bản với thông số 390µF / 420V, khả năng chịu nhiệt lên tới 105°C, góp phần đảm bảo độ bền và độ ổn định lâu dài cho bộ nguồn.

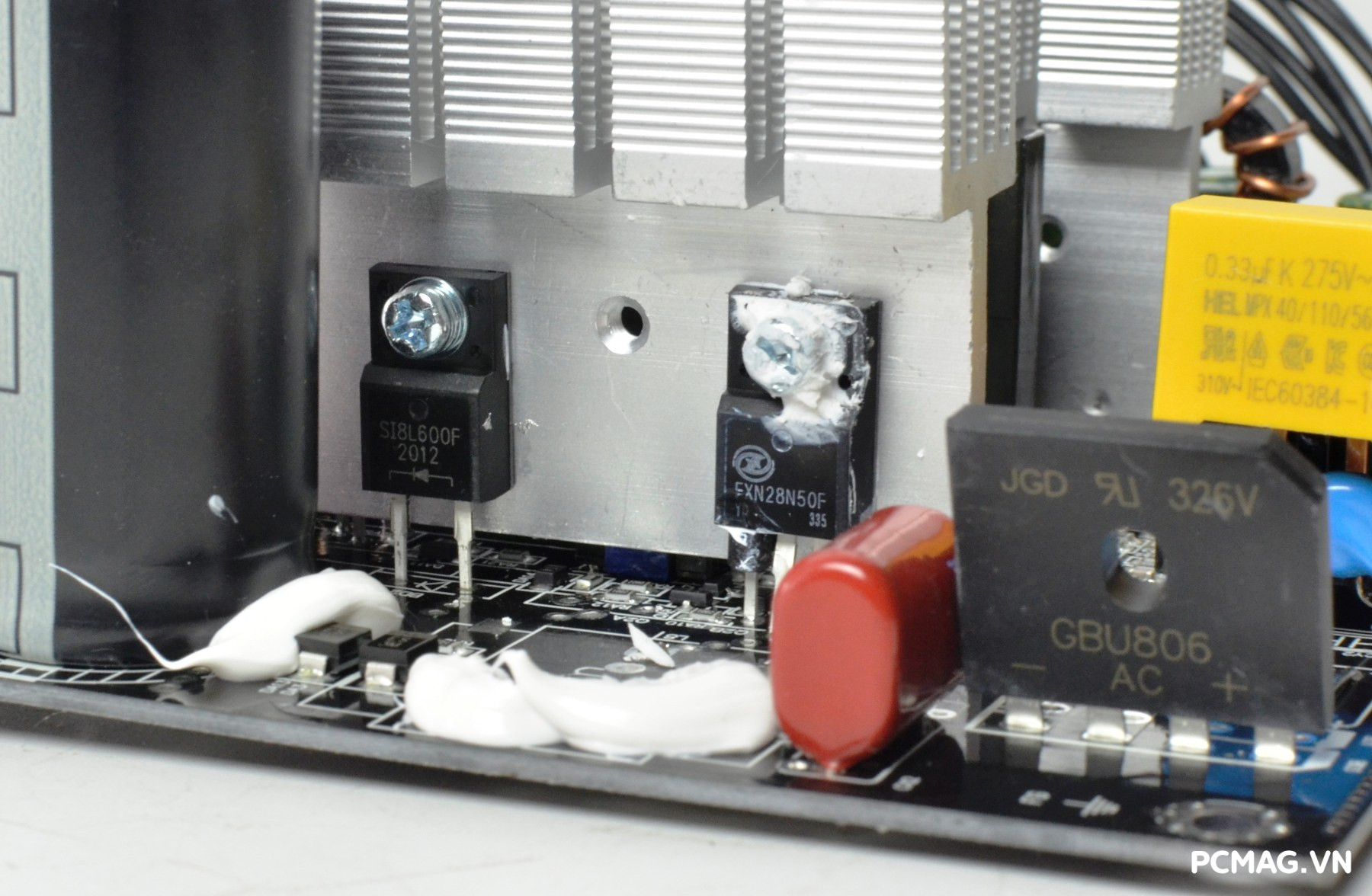

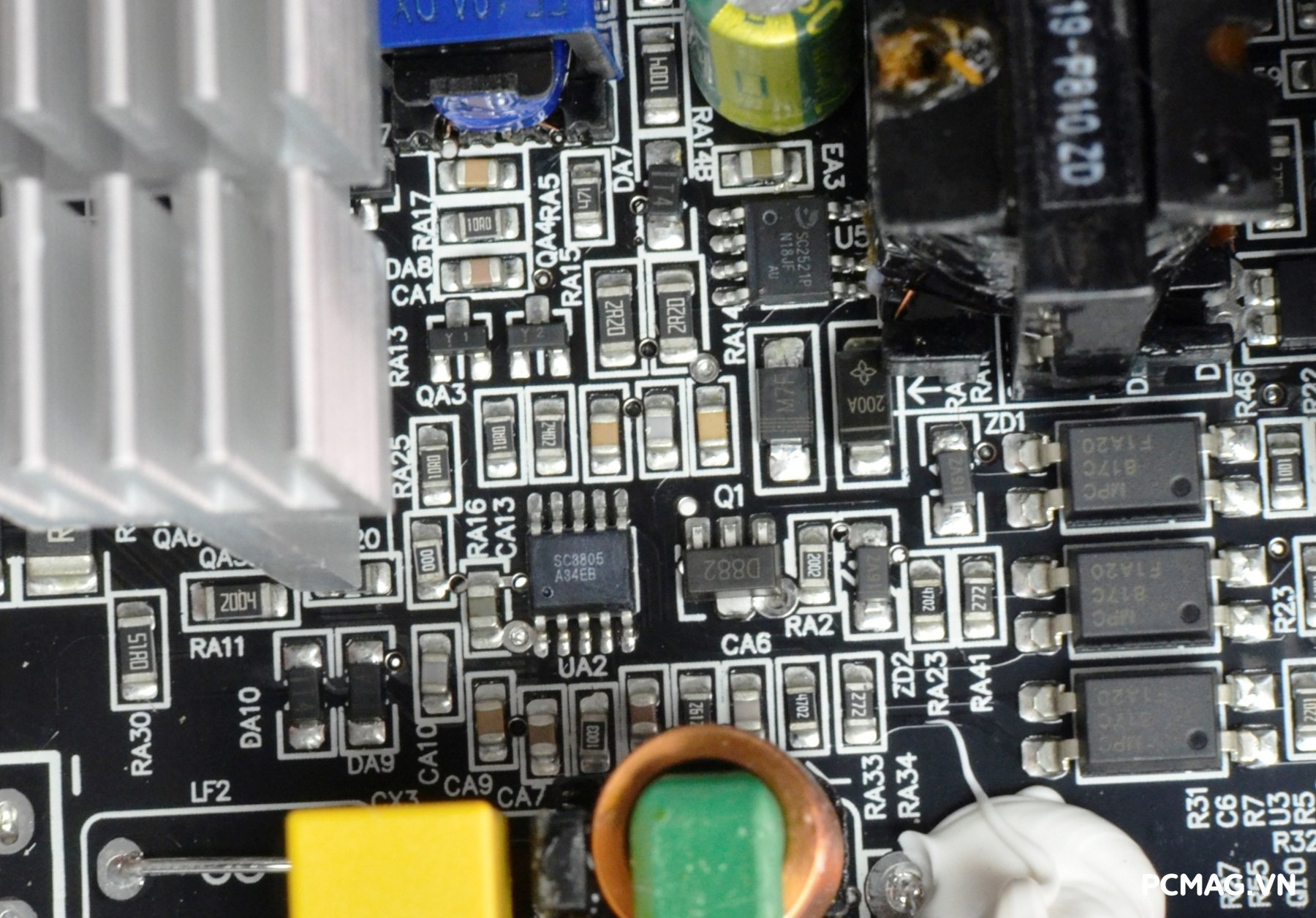

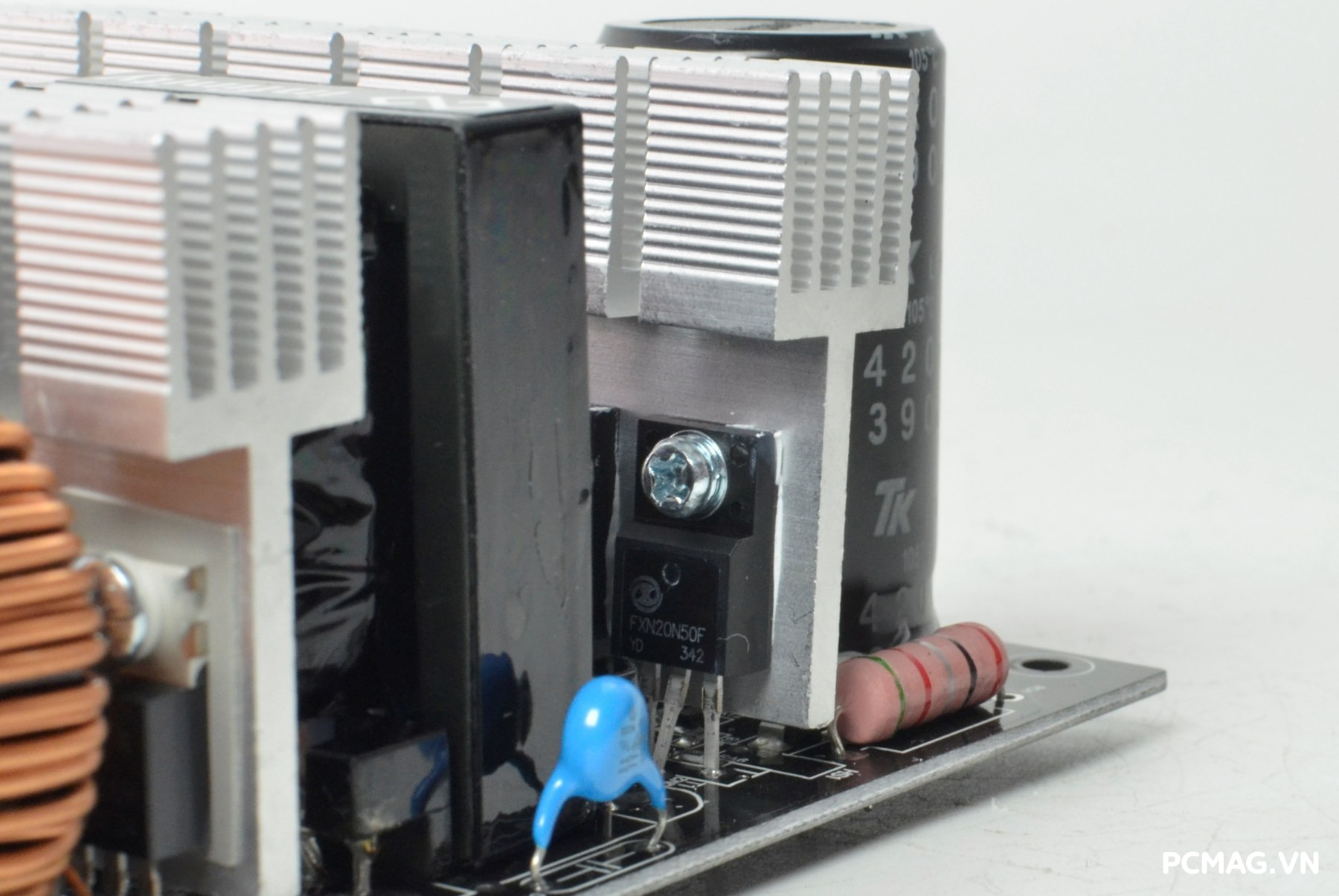

Tầng PFC trên Infinity ECO 650W V3 sử dụng MOSFET Fuxin FXN28N50F (28A), tương tự như trên các phiên bản V1/V2. Trong khi đó, tầng PWM đã được nâng cấp với cặp MOSFET Fuxin FXN20N50F (20A), cho khả năng chịu tải tốt hơn so với thế hệ trước. Cả hai tầng này đều được điều khiển bởi IC dao động Safety-Chip SC3805, đảm bảo quá trình chuyển đổi điện năng ổn định và hiệu quả.

Ở khu vực phía trên, bộ nguồn còn được trang bị IC dao động SC2521P (cũng đến từ Safety-Chip) cho tầng cấp trước 5Vsb, góp phần duy trì nguồn chờ ổn định và đáng tin cậy.

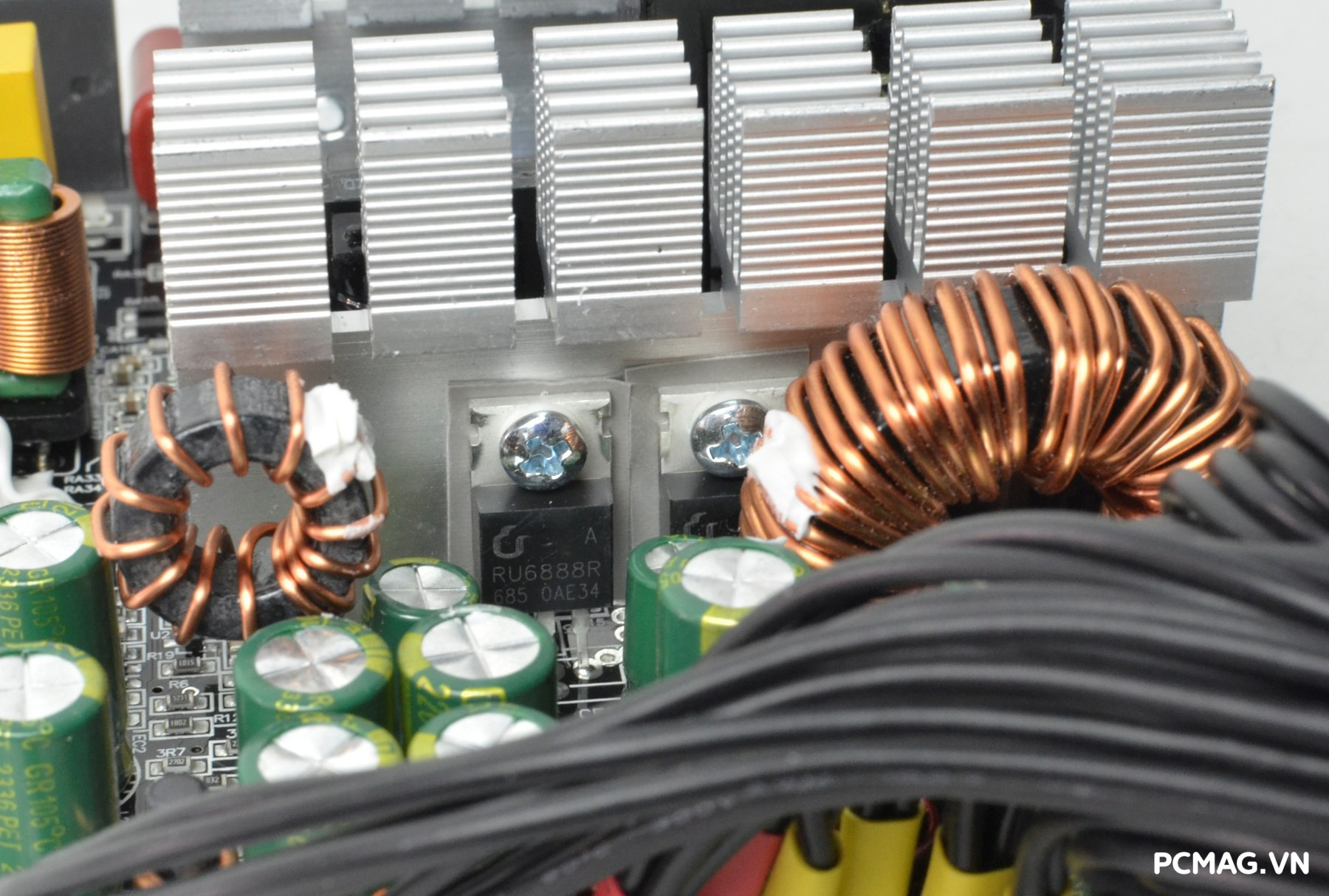

Tại khu vực chỉnh lưu cho đường 12V, Infinity ECO 650W V3 được trang bị mạch chỉnh lưu đồng bộ với tổ hợp 4 MOSFET Ruichip RU6888R (4x 88A). Thiết kế này giúp nâng cao hiệu suất chuyển đổi điện năng rõ rệt so với kiểu sử dụng diode Schottky truyền thống, đồng thời giảm tổn hao nhiệt và cải thiện độ ổn định khi tải cao.

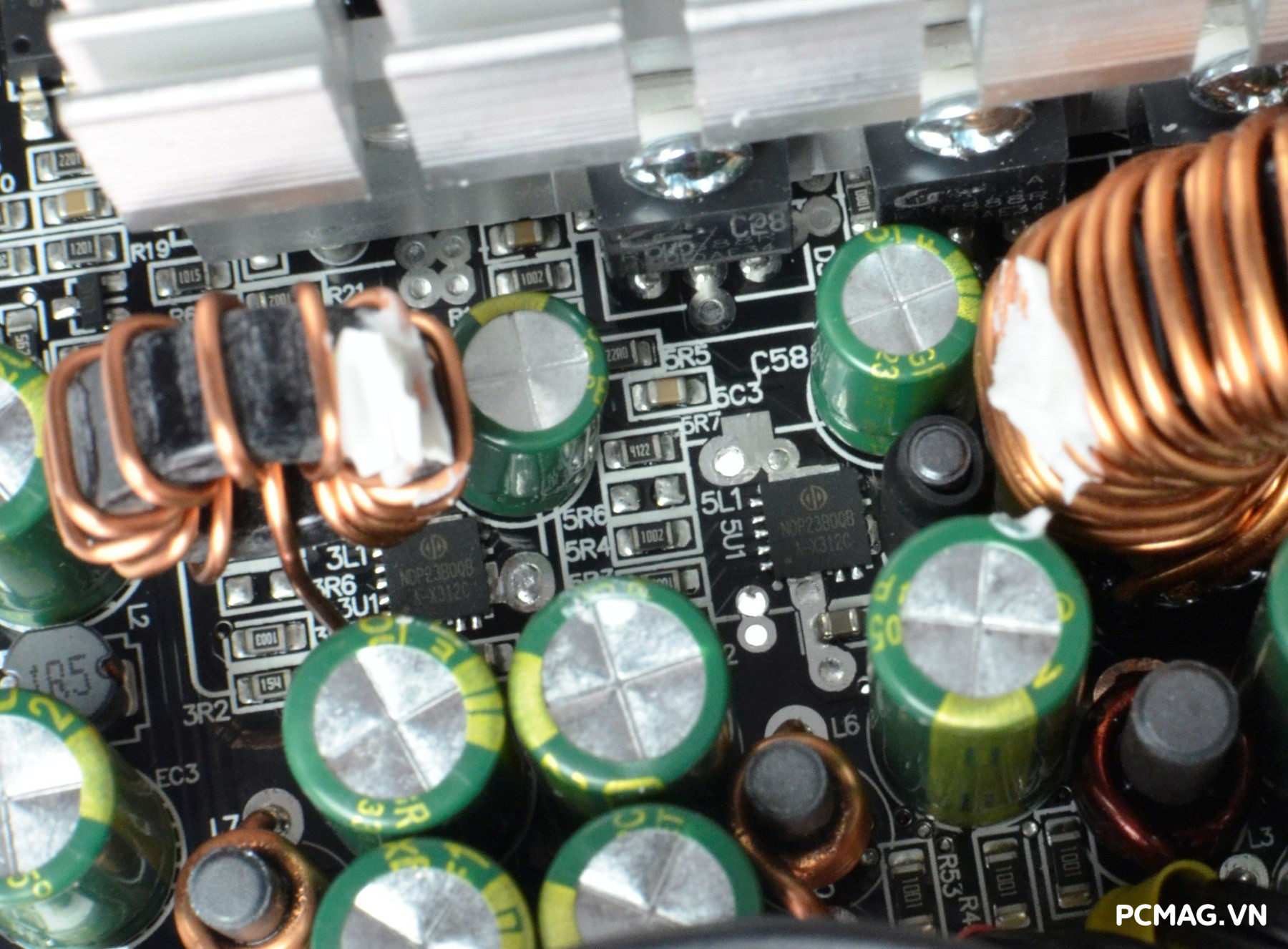

Đường 5V và 3.3V trên Infinity ECO 650W V3 được tạo ra thông qua hai mạch VRM / DC to DC đặt trực tiếp ở mặt trên (top side) của bo mạch chính. Bộ nguồn sử dụng giải pháp IC NDP23B0QB, tích hợp sẵn cả mạch điều khiển dao động và MOSFET, giúp tối giản linh kiện và tối ưu chi phí sản xuất.

Tuy nhiên, giới hạn dòng của IC này ở mức khoảng 18A peak, đủ đáp ứng cho các cấu hình máy tính phổ thông đến tầm trung, nhưng sẽ không thực sự dư dả khi vận hành ở các hệ thống yêu cầu tải cao hơn.

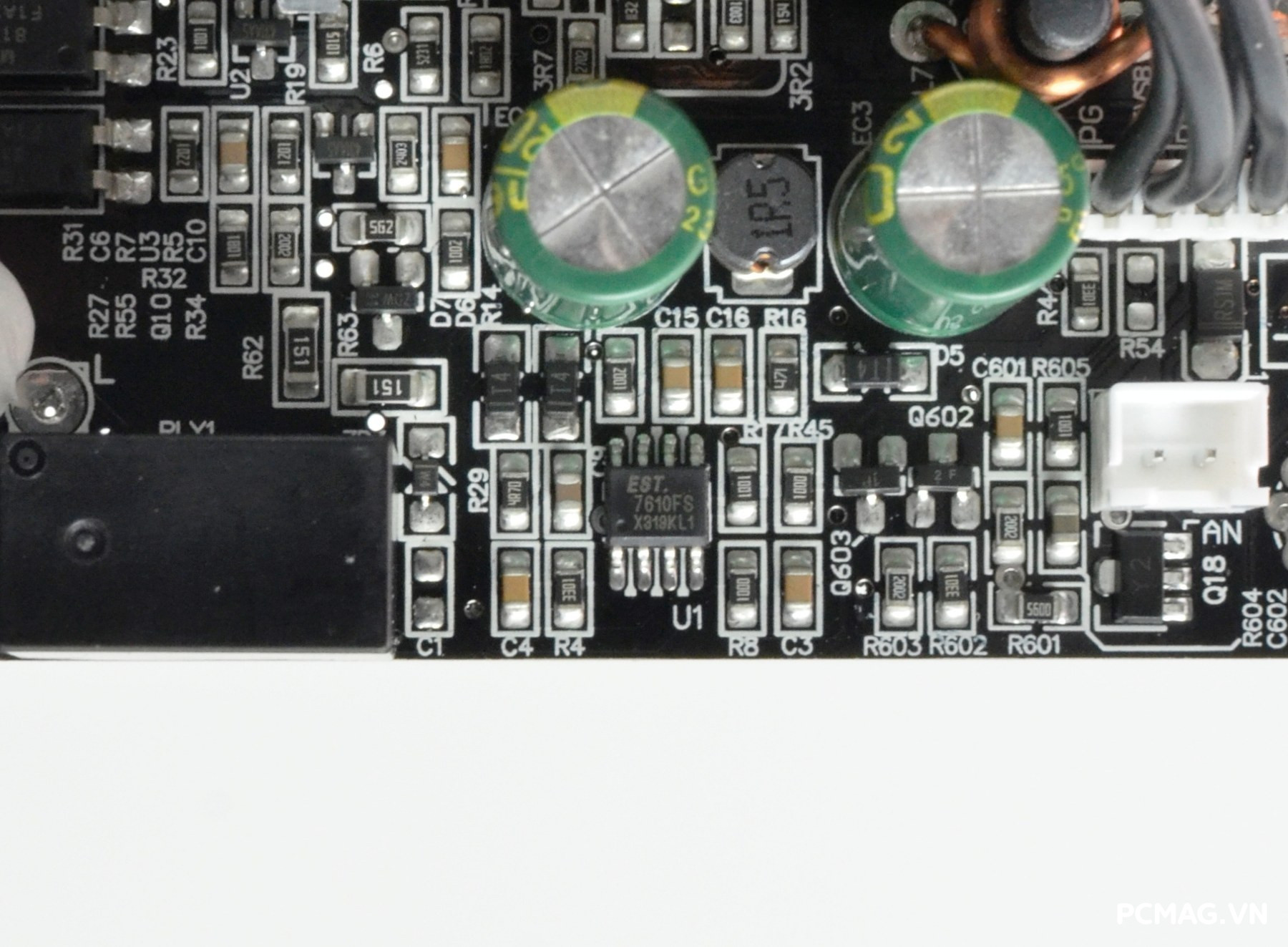

IC giám sát trên Infinity ECO 650W V3 là ESThome 7610FS, cung cấp các cơ chế bảo vệ cơ bản gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch), giúp đảm bảo an toàn trong quá trình vận hành.

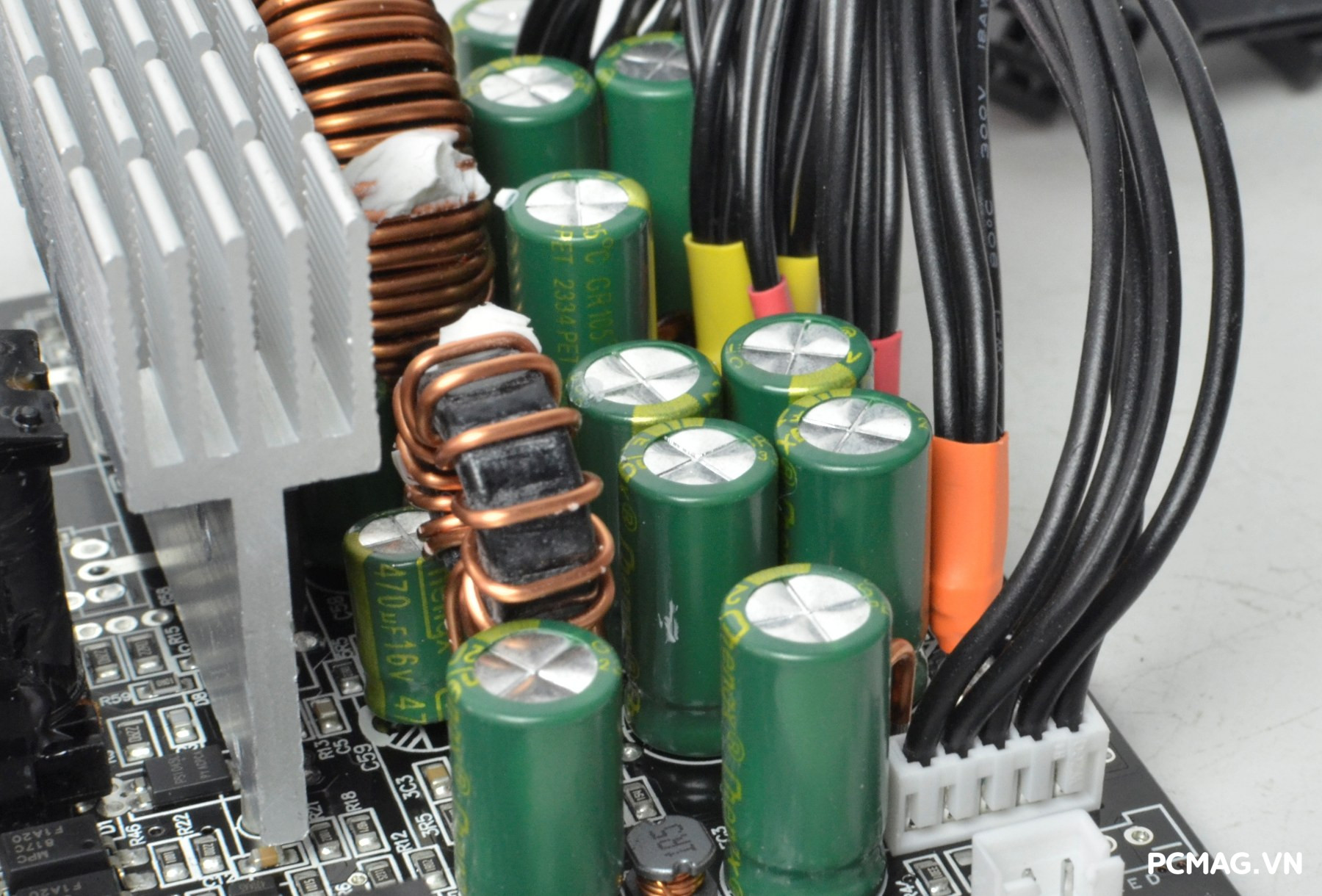

Ở phía đầu ra, các tụ điện lọc DC đều đến từ thương hiệu ChengX, đáp ứng nhu cầu ổn định điện áp trong phân khúc nguồn phổ thông.

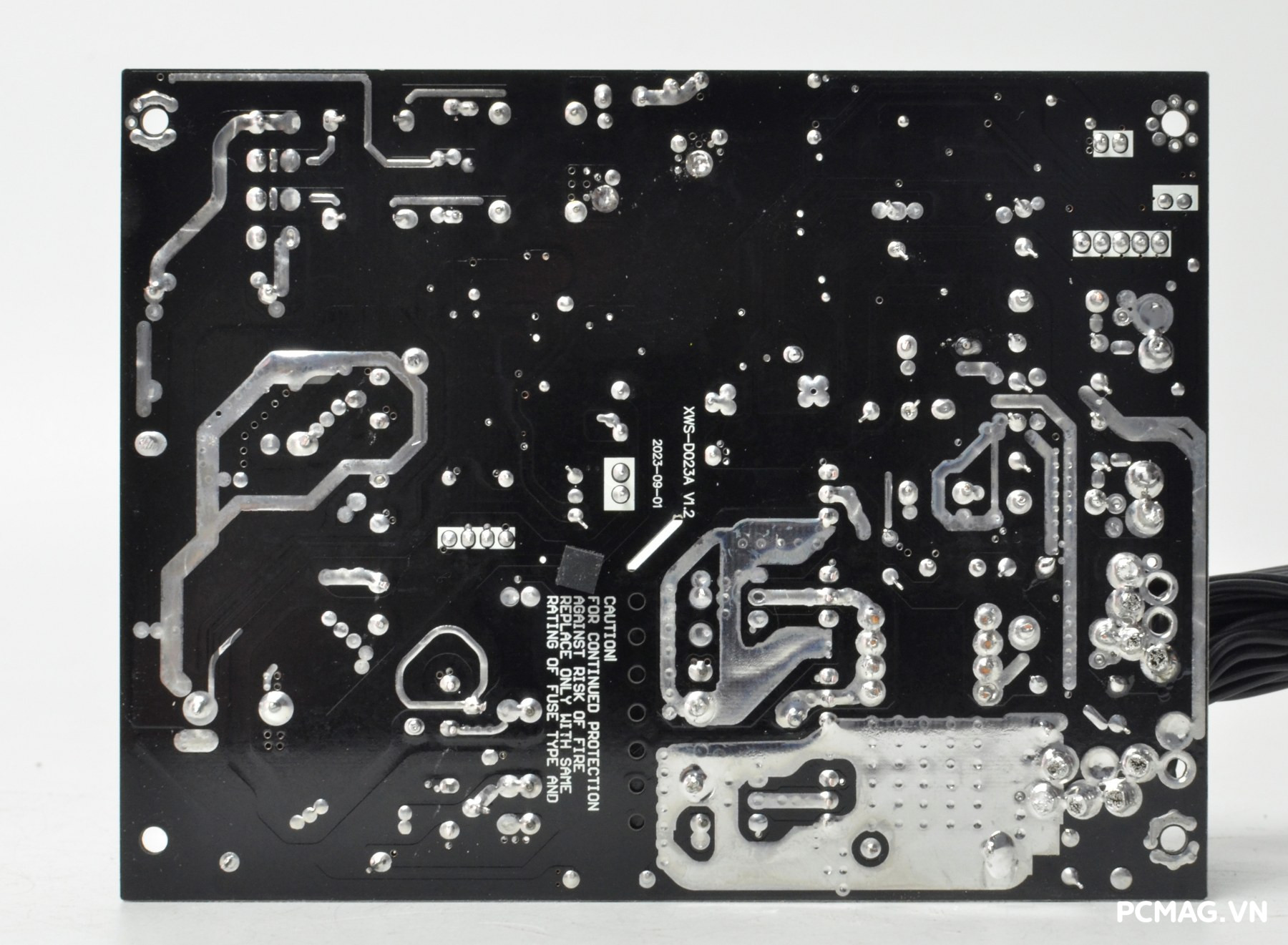

Phần bo mạch của Infinity ECO 650W V3 được hoàn thiện khá gọn gàng và sạch sẽ. Các chân linh kiện được cắt tỉa ngăn nắp, mối hàn sáng và đều, tuân thủ tiêu chuẩn RoHS. Ngoài ra, nhà sản xuất cũng in thông tin về thời điểm hoàn tất thiết kế ngay trên bề mặt PCB, cho thấy quy trình sản xuất được kiểm soát rõ ràng trước khi đưa vào sản xuất hàng loạt.

III. Thử nghiệm PSU Infinity ECO 650W V3

1. Load testing ( Thử tải)

Để đơn giản hóa việc theo dõi điện áp theo chuẩn ATX 3.0 của Intel, đường 12V trên các bộ nguồn single rail được chia thành 2 nhóm trong quá trình thử tải:

• 12V1: Cấp nguồn cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe, thiết bị khác…)
• 12V2: Chỉ cấp riêng cho CPU (ATX12V/EPS12V)

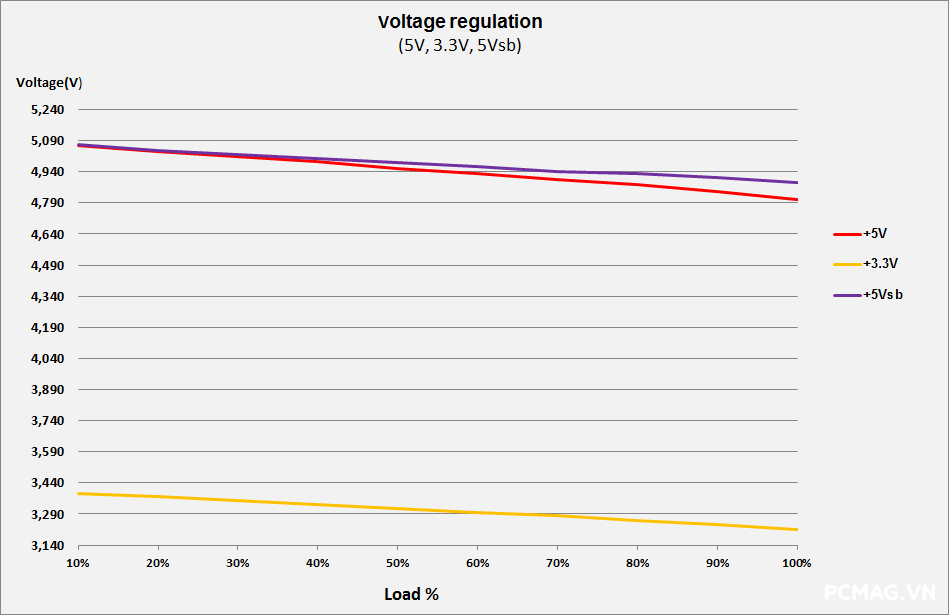

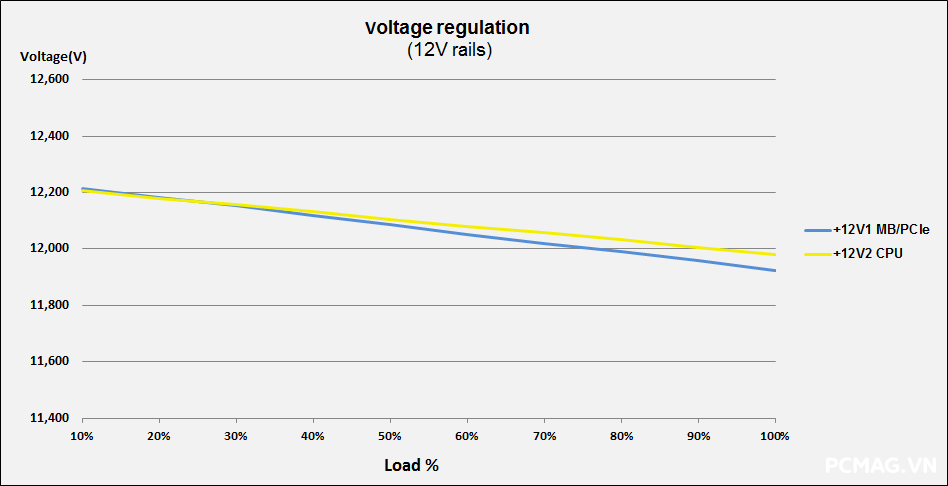

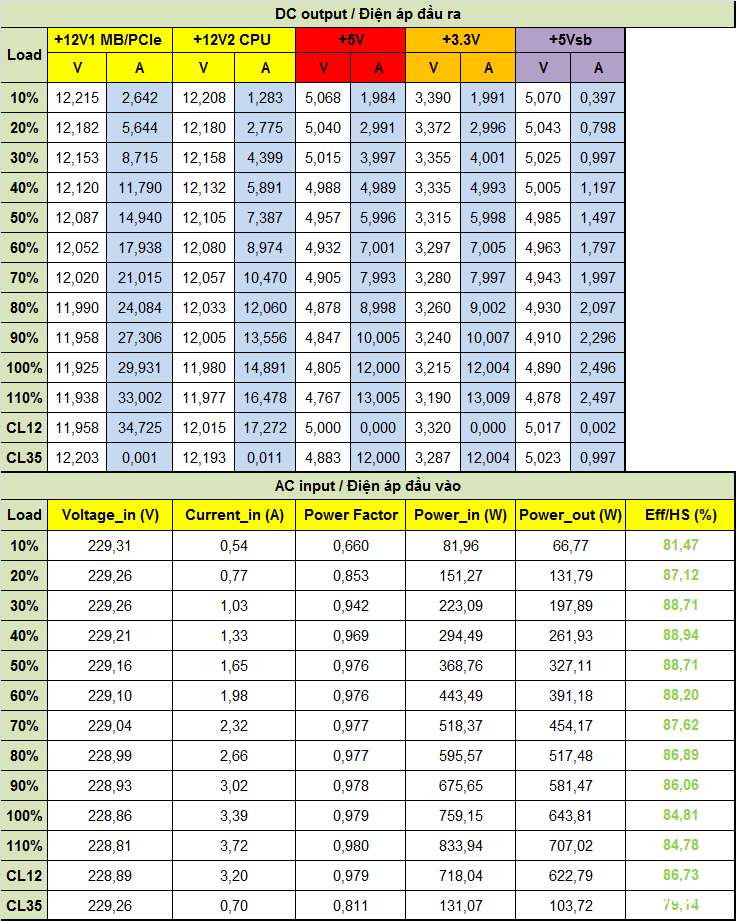

Trong quá trình thử nghiệm, Infinity ECO 650W V3 hoàn thành tốt các mức tải với điện áp luôn nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC to DC, bộ nguồn vẫn duy trì độ ổn định điện áp ngay cả ở các kịch bản tải lệch (crossload).

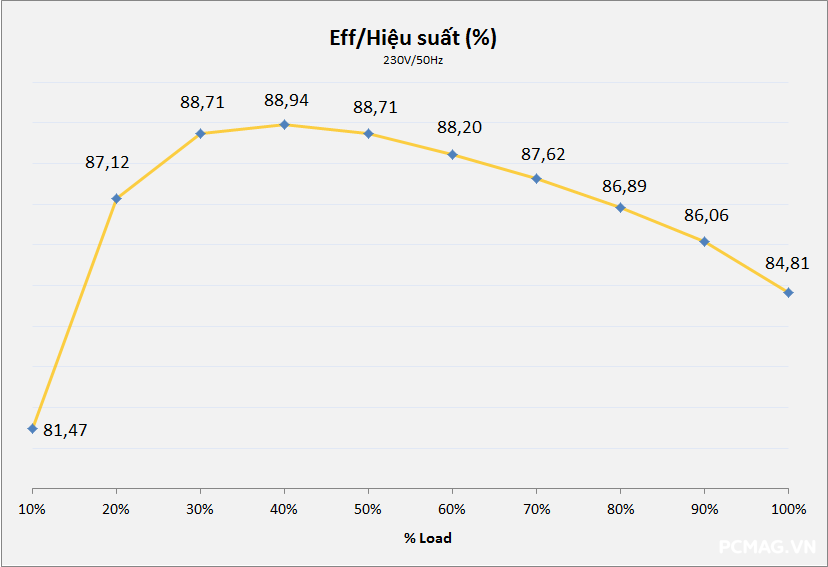

Hiệu suất thực tế ghi nhận đạt gần 89%@230Vac, tương đương với mức cam kết từ phía Infinity, cho thấy khả năng vận hành hiệu quả trong phân khúc phổ thông.

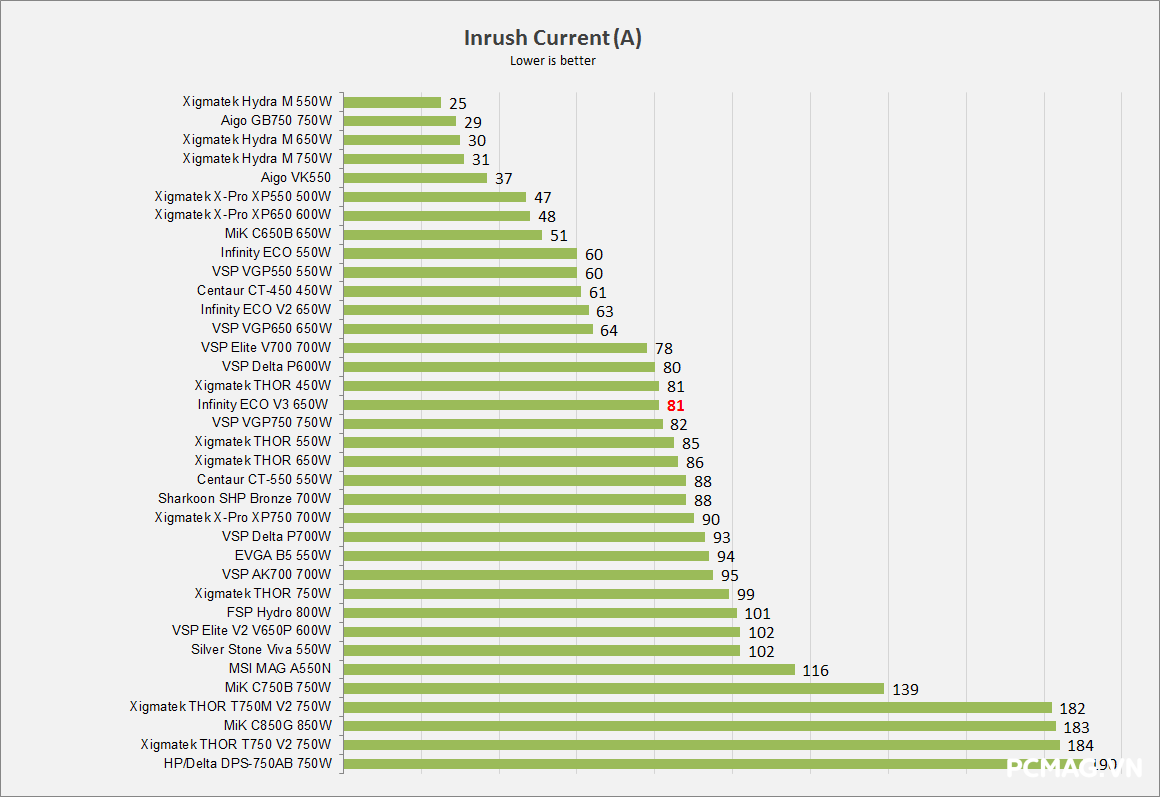

2. Inrush Current Testing (Dòng khởi động)

Dòng khởi động của Infinity ECO 650W V3 có xu hướng cao hơn so với phiên bản trước, nguyên nhân đến từ việc sử dụng tụ chính dung lượng lớn hơn (390µF so với 330µF).

Tuy nhiên, đổi lại, dung lượng tụ cao hơn giúp cải thiện thời gian lưu điện (hold-up time), đồng thời tăng độ ổn định khi bộ nguồn hoạt động trong điều kiện điện lưới không ổn định hoặc có hiện tượng sụt áp.

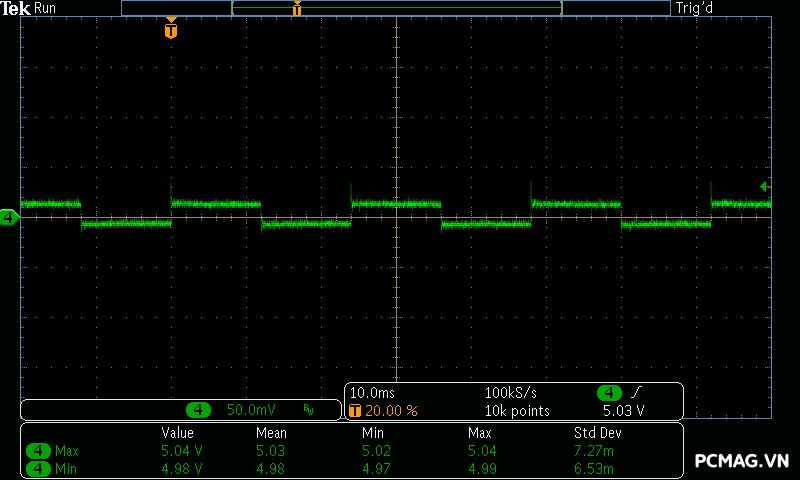

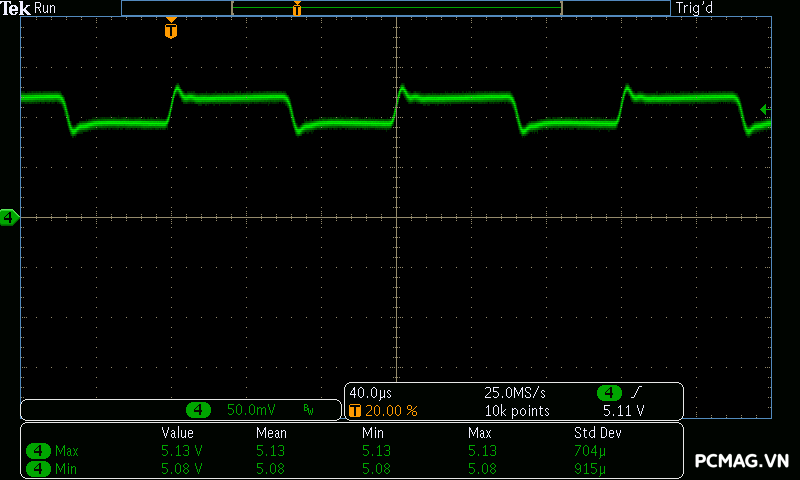

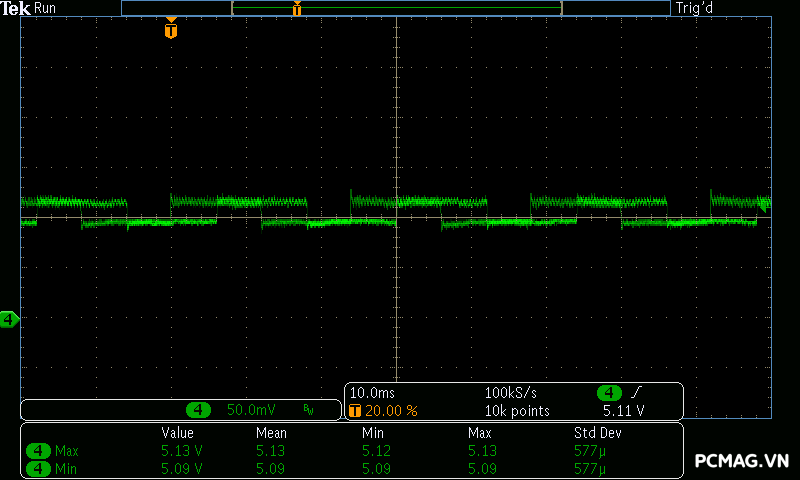

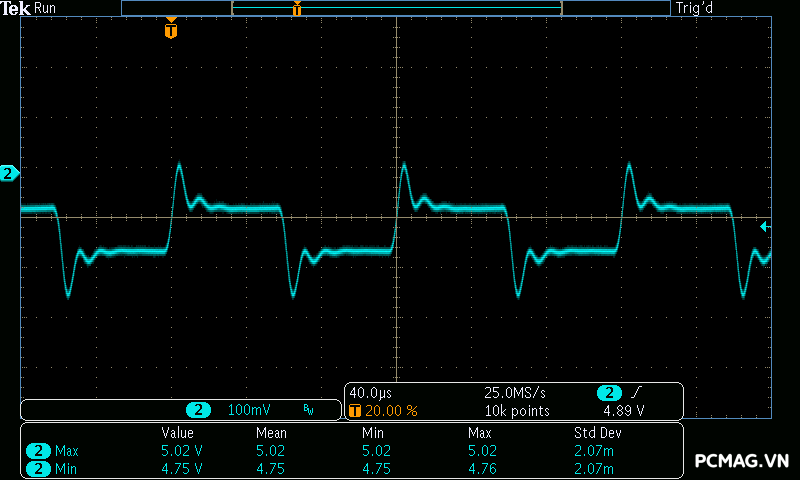

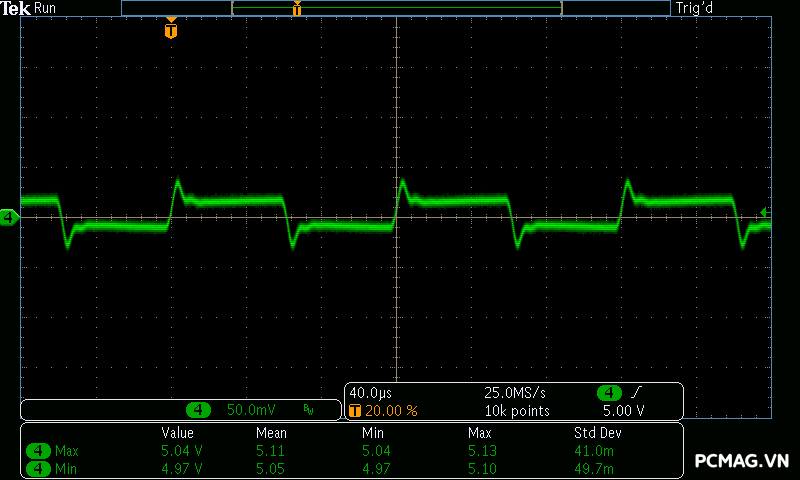

3. Sync Transient Response Test (Tải biến thiên)

• Capacitance load: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A (theo chuẩn Intel ATX 3.0)

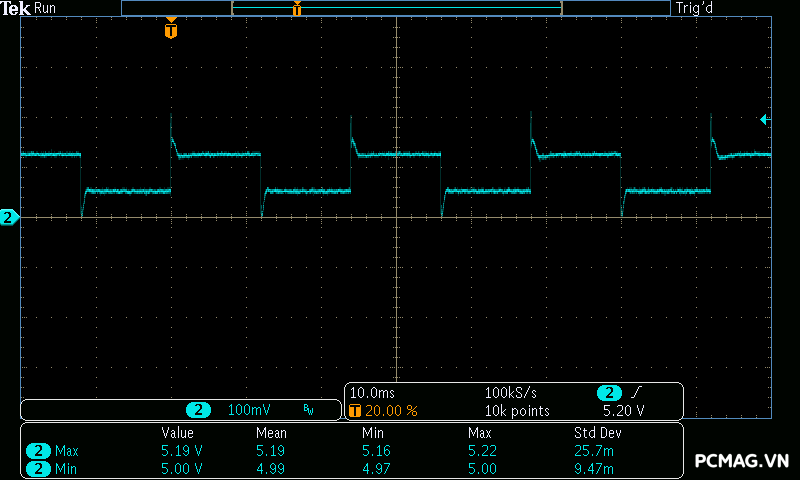

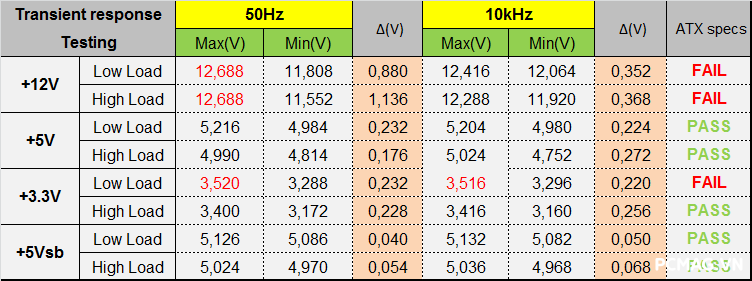

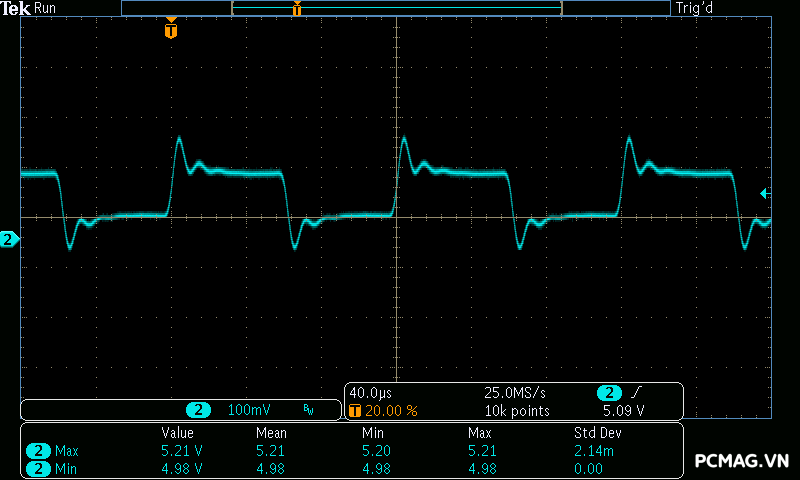

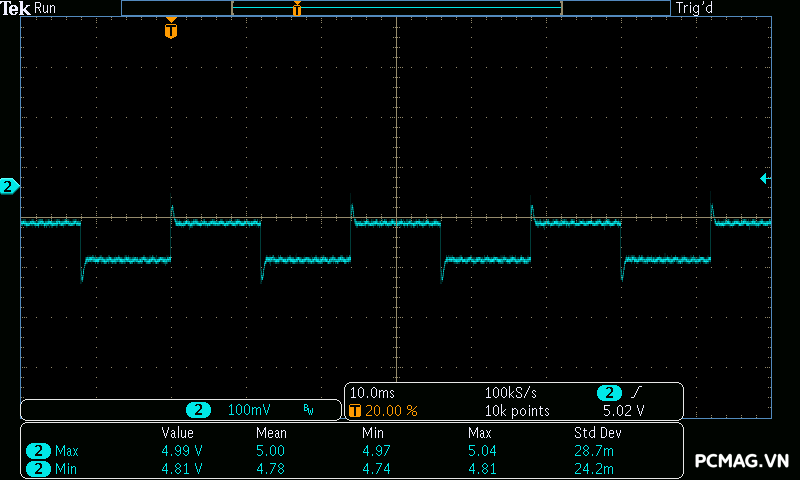

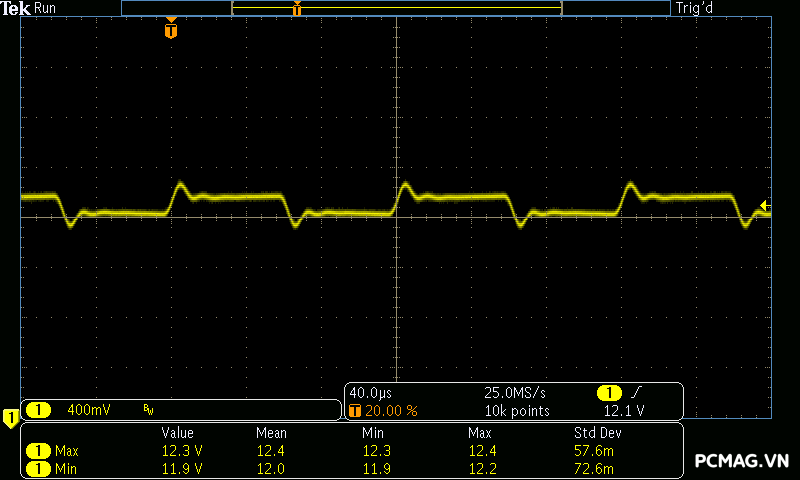

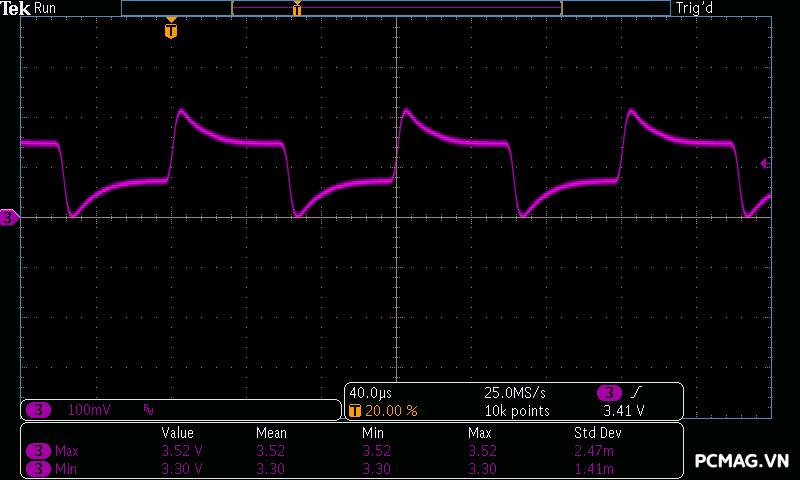

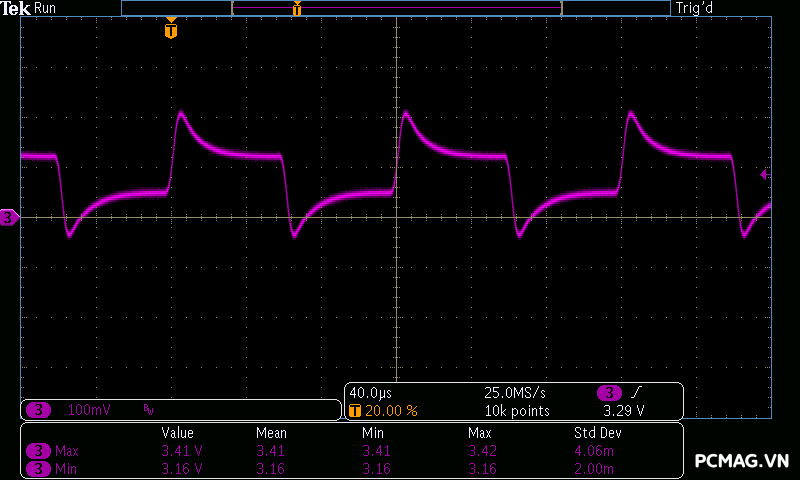

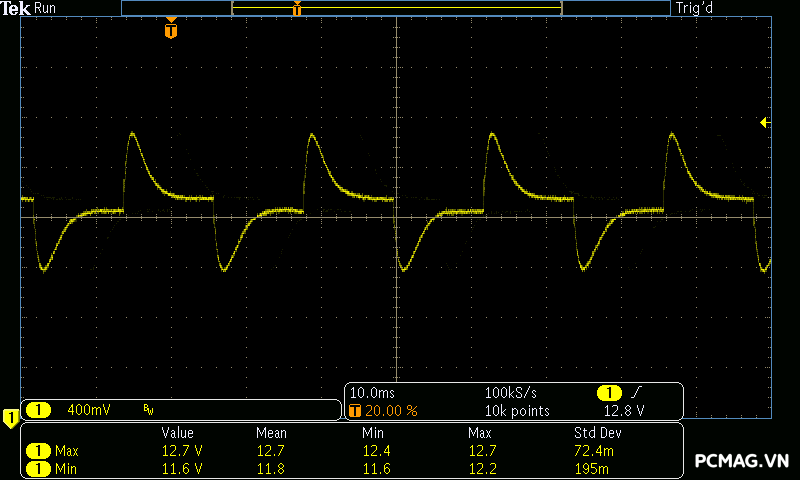

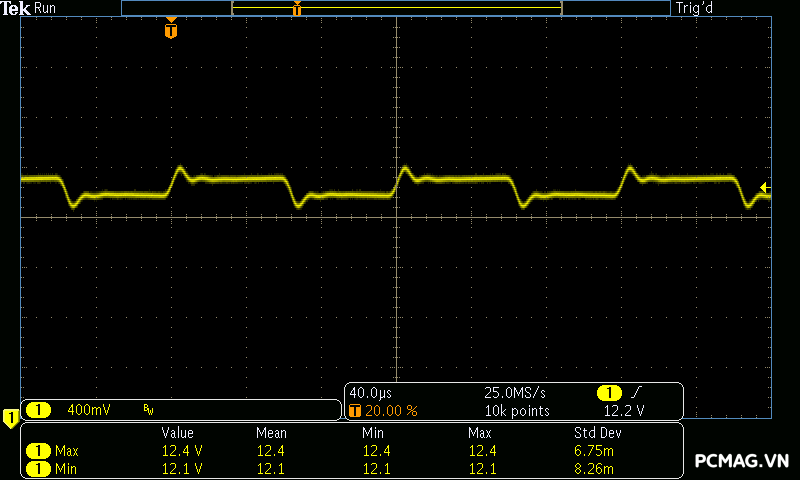

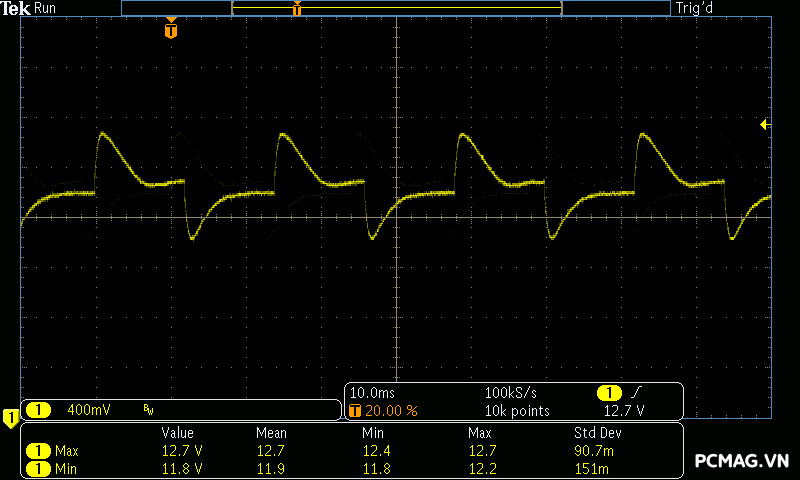

Trong bài test tải biến thiên, Infinity ECO 650W V3 thể hiện đặc trưng quen thuộc của các bộ nguồn phổ thông. Đường 3.3V vẫn là điểm hạn chế khi khả năng kiểm soát chưa thực sự tối ưu. Bên cạnh đó, đường 12V xuất hiện hiện tượng overshoot vượt nhẹ ngưỡng 12.6V, với mức sai lệch khoảng 0.088V – tuy không quá lớn nhưng vẫn là điểm cần cải thiện để đạt độ hoàn thiện cao hơn.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

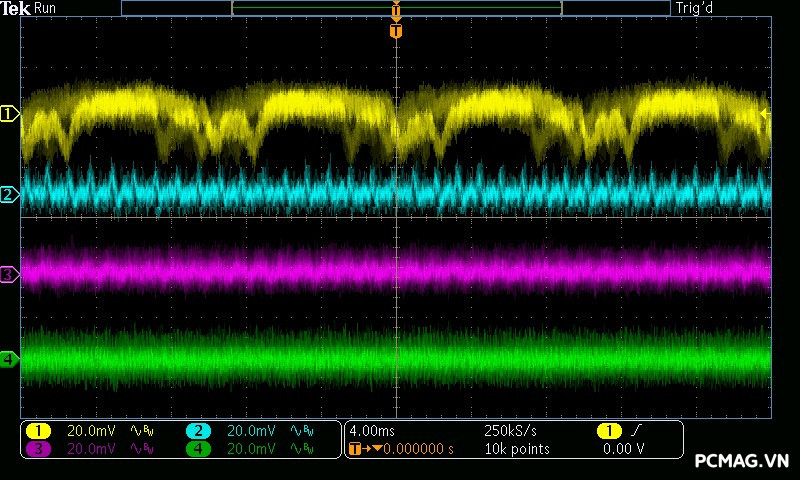

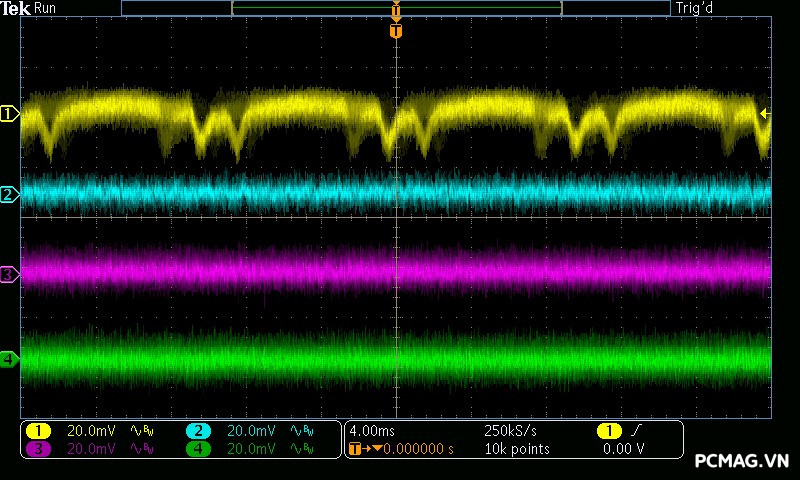

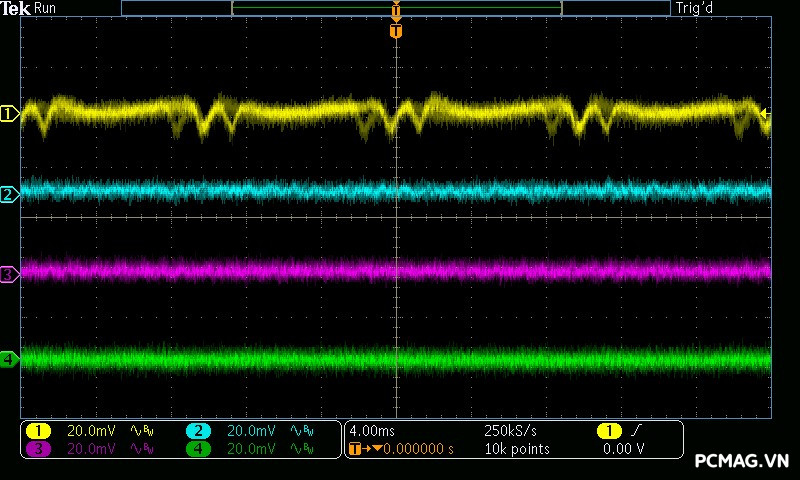

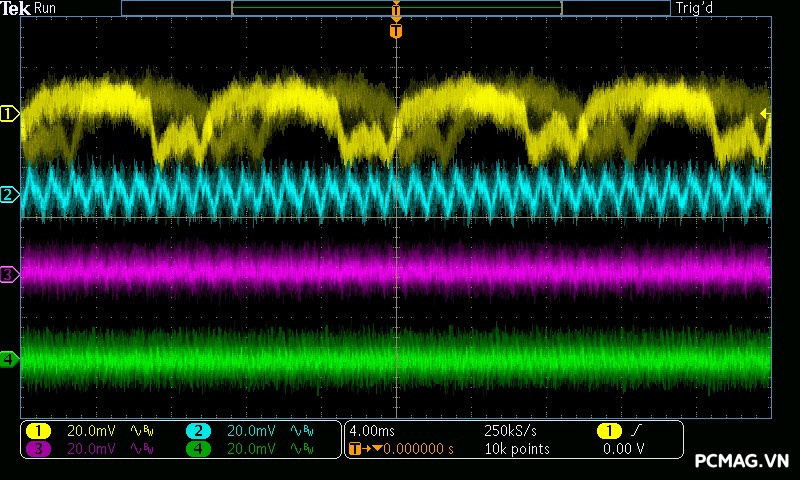

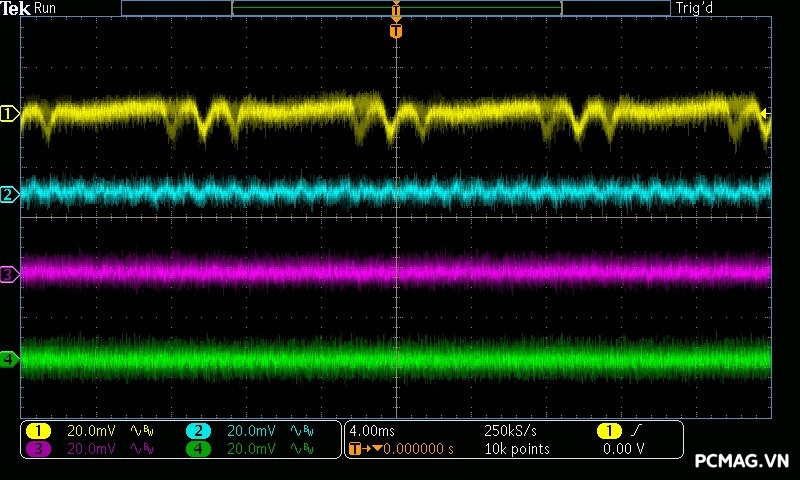

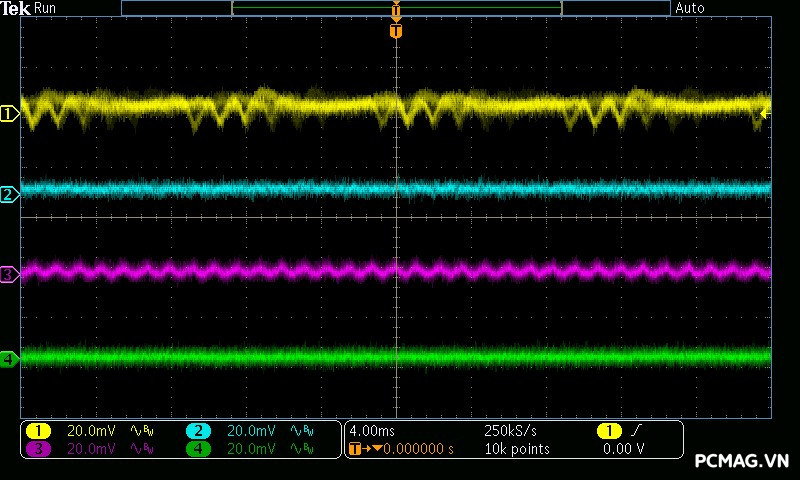

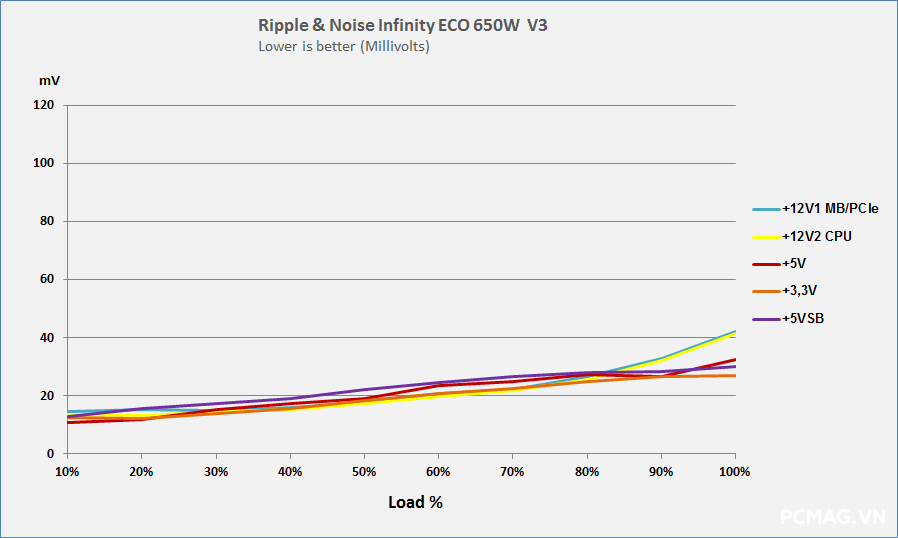

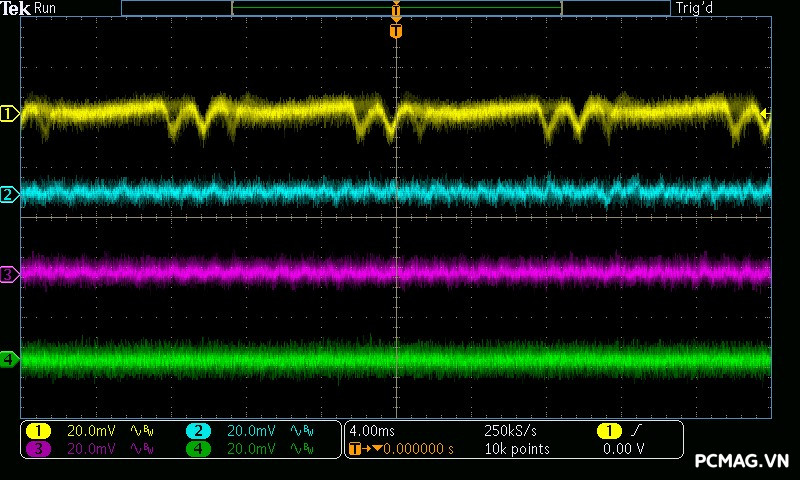

4. Ripple & Noise (Nhiễu AC cao tần)

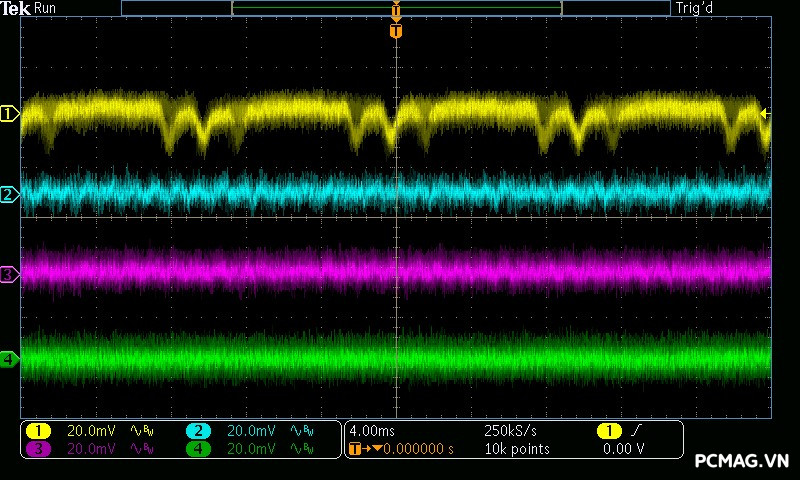

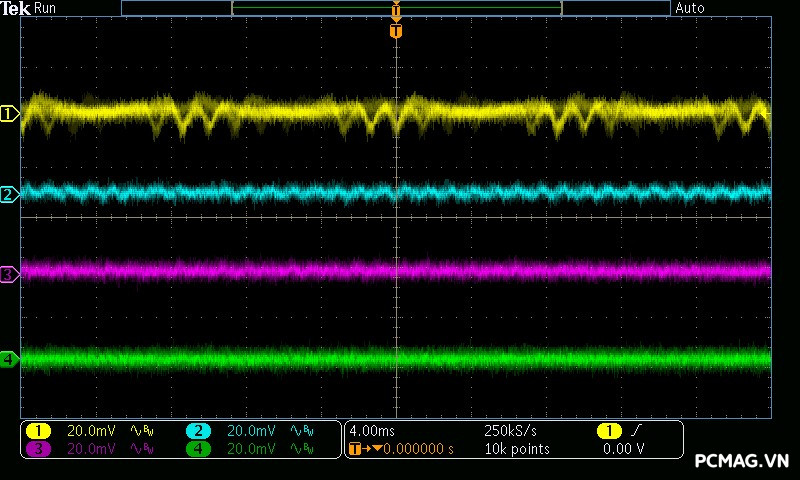

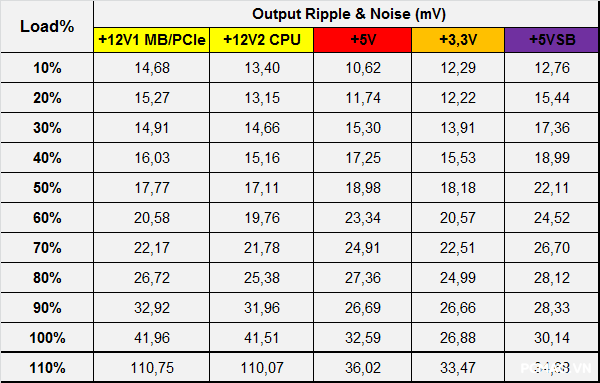

Độ nhiễu Ripple & Noise của Infinity ECO 650W V3 được kiểm soát ở mức tốt, với giá trị tối đa khoảng 40mV trên cả ba đường điện chính. Kết quả này cho thấy khả năng lọc nhiễu ổn định, đáp ứng tốt tiêu chuẩn hoạt động trong phân khúc nguồn phổ thông.

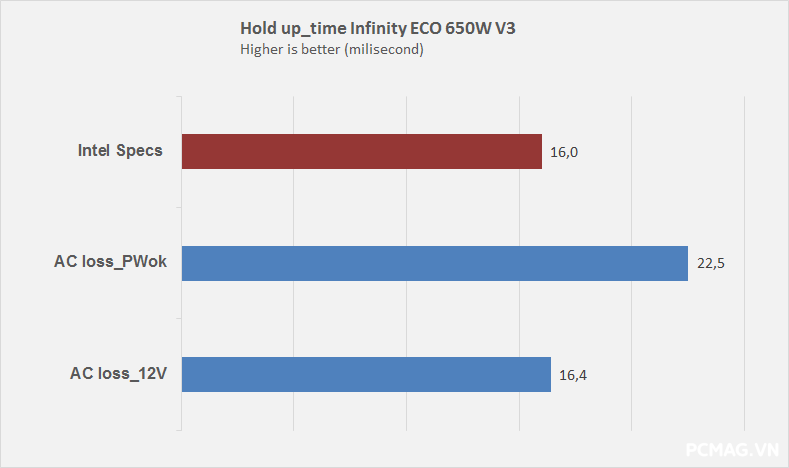

5. Hold-up Time (Thời gian lưu điện)

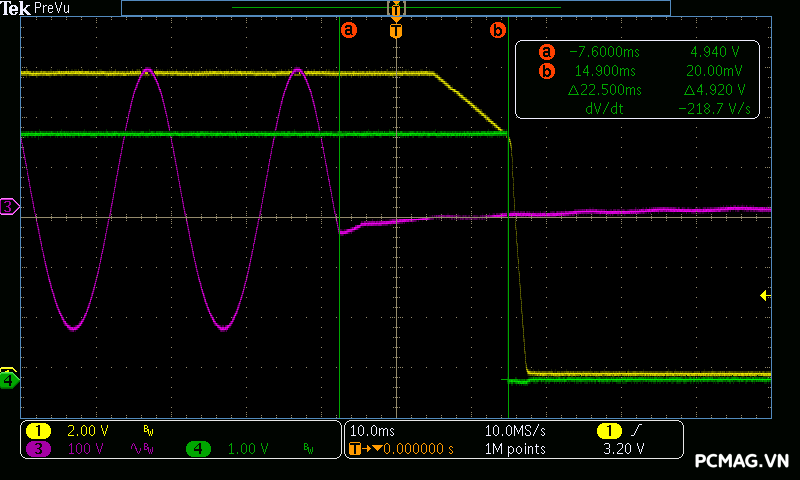

Infinity ECO 650W V3 đạt mức thời gian lưu điện vừa đủ để đáp ứng tiêu chuẩn ATX. Tuy nhiên, điểm trừ nằm ở tín hiệu PW_OK chưa thực sự chính xác, khi bị ngắt muộn – sau thời điểm đường 12V đã giảm xuống dưới ngưỡng 11.2V. Điều này cho thấy vẫn còn dư địa để tối ưu thêm về khả năng giám sát và phản hồi điện áp.

6. Protection Features (Các chế độ bảo vệ)

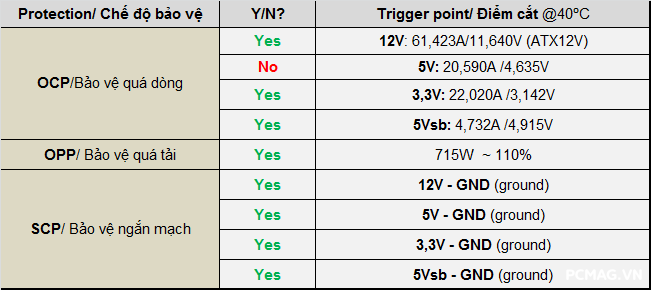

Các cơ chế bảo vệ trên Infinity ECO 650W V3 hoạt động ổn định và có độ nhạy tốt trong quá trình thử nghiệm. Tuy nhiên, đối với hai đường 5V và 3.3V, chức năng OCP (bảo vệ quá dòng) được thiết lập dựa trên ngưỡng chịu đựng của IC tích hợp, thay vì sử dụng điện trở Rshunt để xác định mức cắt dòng chính xác.

Trong thực tế, đường 3.3V kích hoạt bảo vệ khá đúng thời điểm, giúp đảm bảo an toàn cho hệ thống. Ngược lại, đường 5V phản ứng vẫn còn hơi trễ, cho thấy khả năng kiểm soát OCP ở rail này chưa thực sự tối ưu và vẫn cần cải thiện thêm.

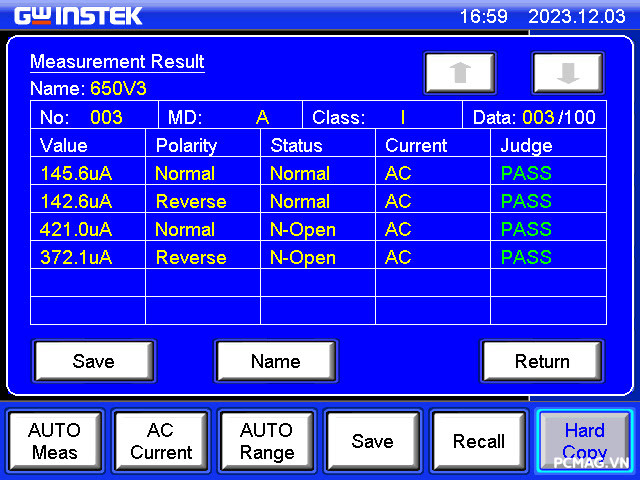

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị Class I như nguồn máy tính ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3.5mA khi hoạt động ở mức điện áp khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, phép thử được thực hiện ở khoảng 264VAC / 60Hz (tương đương 110% của 240VAC).

Để đánh giá chính xác thông số này, quá trình đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả kiểm tra độ an toàn điện đạt độ tin cậy cao.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường: 38–45°C

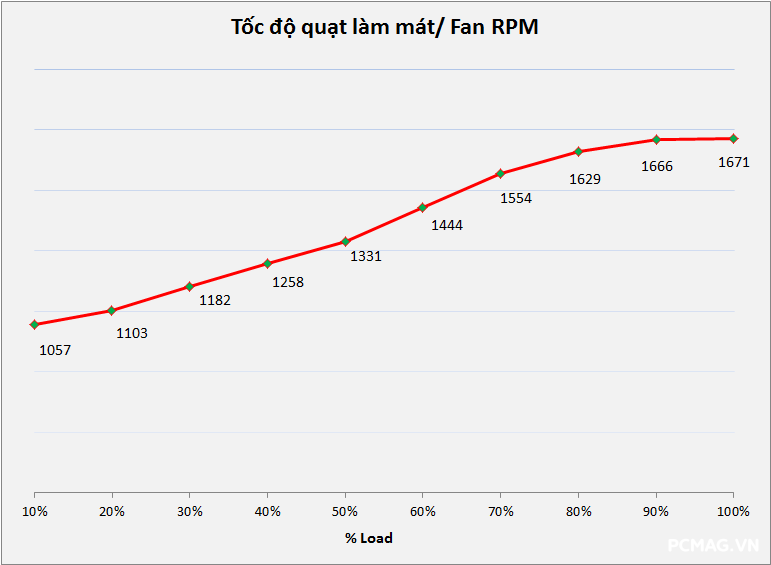

Tốc độ quạt của Infinity ECO 650W V3 được thiết lập theo dạng tuyến tính, tăng dần theo nhiệt độ, bắt đầu từ khoảng 1000RPM và đạt tối đa khoảng 1600RPM. Thiết lập này giúp bộ nguồn vận hành êm ái hơn ở các mức tải thấp và trung bình.

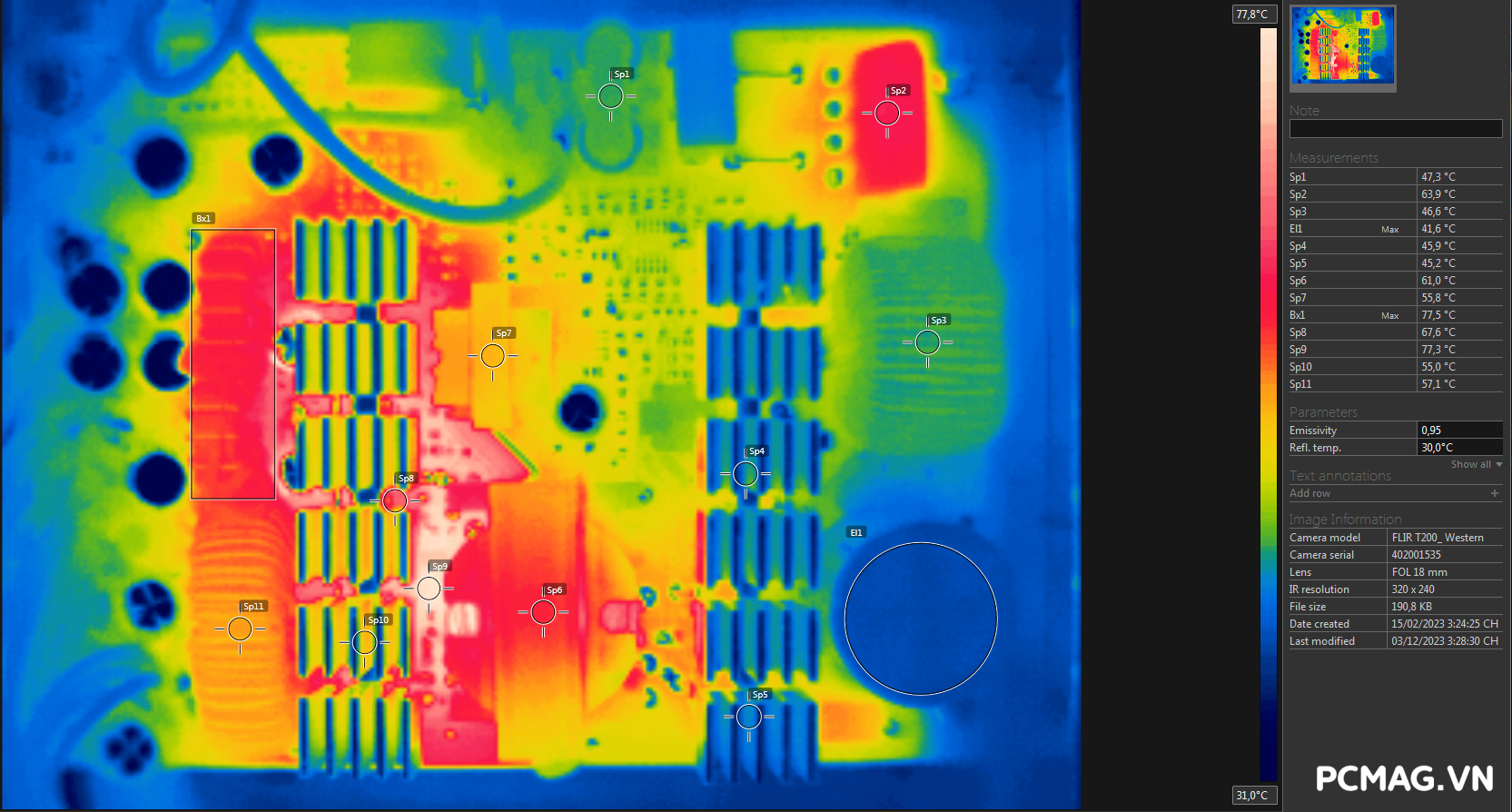

Tuy nhiên, theo hình ảnh đo nhiệt, khu vực có nhiệt độ cao nhất tập trung ở ngõ ra biến áp chính và cụm MOSFET chỉnh lưu đồng bộ, với mức nhiệt dao động khoảng 77°C. Điều này cho thấy hệ thống làm mát ưu tiên độ ồn thấp, nhưng vẫn cần đánh đổi một phần nhiệt độ khi hoạt động ở tải cao.

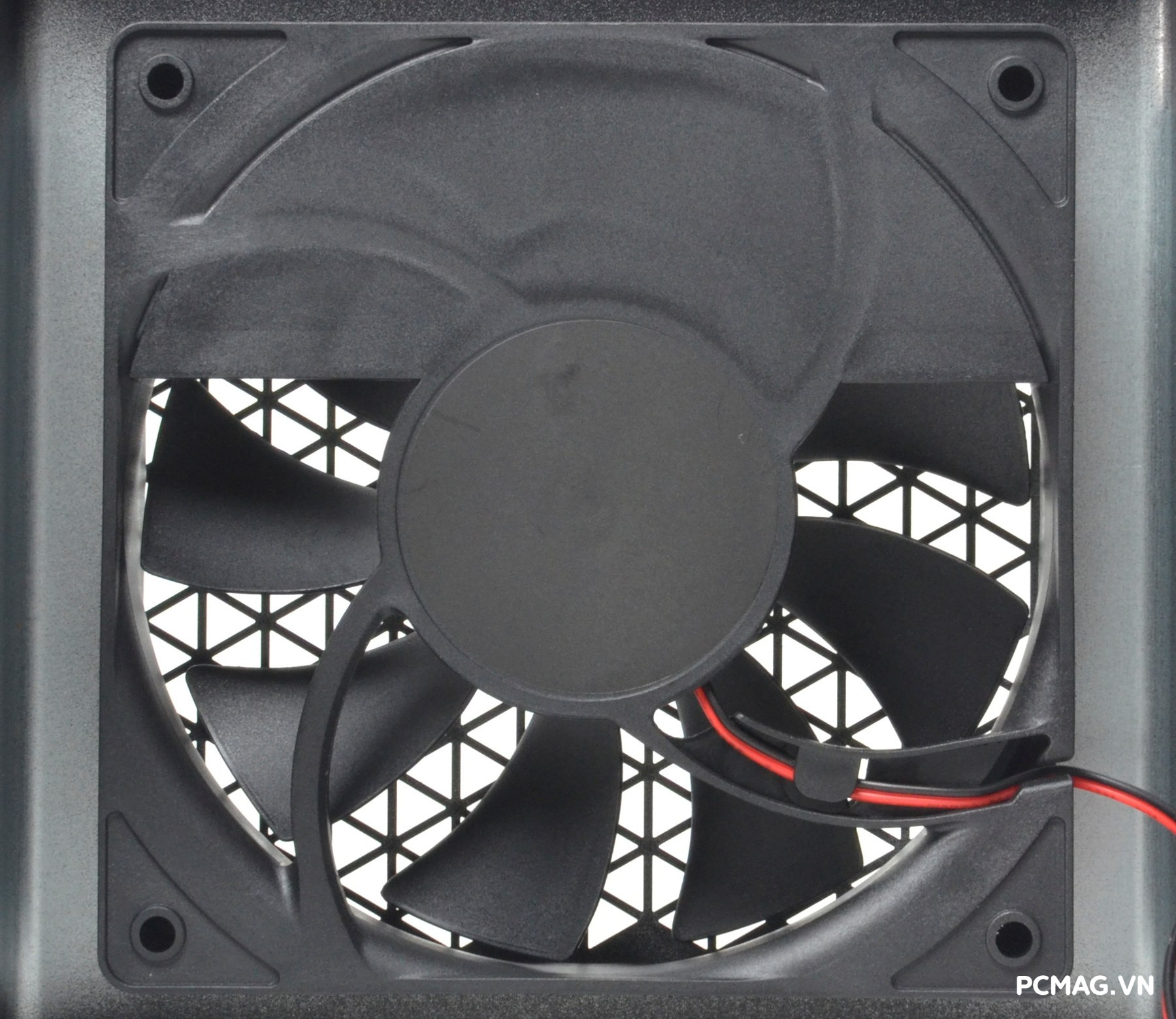

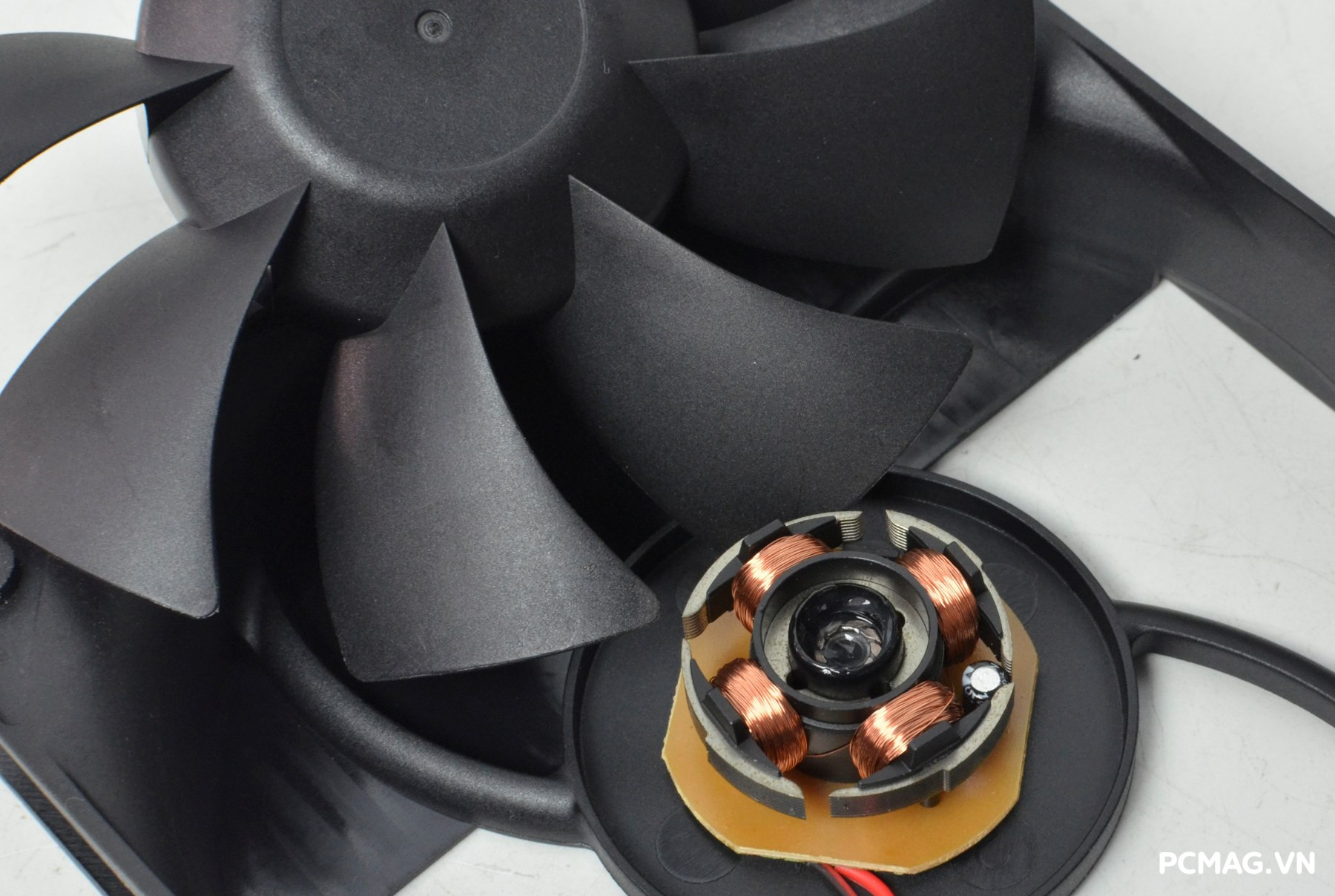

Nhà sản xuất không công bố chi tiết thông số kỹ thuật của quạt làm mát. Do đó, các thông tin dưới đây được tổng hợp dựa trên quá trình đo đạc và kiểm tra thực tế: quạt hoạt động ở mức 12V – 0.18A, sử dụng Rifle Bearing, với tốc độ quay tối đa khoảng 1600RPM.

IV. Kết luận

Infinity ECO 650W V3 mang đến chất lượng điện áp và linh kiện ở mức khá tốt trong phân khúc. Hiệu suất thực tế đạt khoảng 88,94%@230Vac, đúng với cam kết từ nhà sản xuất. So với các phiên bản V1/V2 trước đây, phiên bản V3 đã có bước cải thiện rõ rệt, đặc biệt ở khả năng ổn định điện áp và hiệu suất hoạt động.

Điểm nâng cấp đáng giá nằm ở việc chuyển sang chỉnh lưu đồng bộ cho đường 12V, thay thế thiết kế diode truyền thống, kết hợp cùng mạch DC to DC cho các rail phụ, giúp tối ưu hiệu quả sử dụng điện năng và cải thiện khả năng vận hành tổng thể.

Với những gì thể hiện, ECO 650W V3 là lựa chọn phù hợp cho các cấu hình phổ thông đến tầm trung, đặc biệt với hệ thống sử dụng 1 VGA công suất dưới 230W.

Ưu điểm:

• Tụ chính Nhật Bản
• Chất lượng điện áp khá
• Hiệu suất đạt ~88,94%@230Vac
• Trang bị mạch DC to DC (VRM)
• Quạt Rifle Bearing độ bền ổn định

Khuyết điểm:

• Hai đầu cấp nguồn CPU 8-pin chưa được tách riêng thành hai dây độc lập, hạn chế phần nào tính linh hoạt khi sử dụng với nhiều cấu hình khác nhau
