PCMAG tiếp tục trên tay và đánh giá bộ nguồn MIK C850G 850W, mẫu PSU mới thuộc CG Series – dòng sản phẩm cao cấp hơn của thương hiệu MIK đến từ Việt Nam. Trước đó, dòng GB Series đã từng được PCMAG review và nhận được khá nhiều sự quan tâm từ người dùng phổ thông.

Ở thế hệ mới này, MIK C850G 850W được định vị ở phân khúc cao hơn với nhiều nâng cấp đáng chú ý. Bộ nguồn sở hữu công suất thực 850W, tích hợp Active PFC, sử dụng tụ chính Nhật Bản nhằm đảm bảo độ ổn định và độ bền trong quá trình hoạt động. Nhà sản xuất cũng công bố mức hiệu suất đạt khoảng 87%, đồng thời trang bị mạch DC to DC để cải thiện hiệu quả chuyển đổi điện năng và ổn định điện áp trên các đường điện chính.

Đáng chú ý hơn, MIK C850G 850W còn được hãng công bố đạt tiêu chuẩn ATX3.0 / PCIe 5.0, đồng nghĩa bộ nguồn phải vượt qua bài kiểm tra power excursion lên tới 200% công suất, đáp ứng tốt những hệ thống PC hiện đại sử dụng card đồ họa thế hệ mới. Đây là điểm nhấn đáng chú ý giúp CG Series trở thành lựa chọn tiềm năng cho các cấu hình máy tính hiệu năng cao hiện nay.

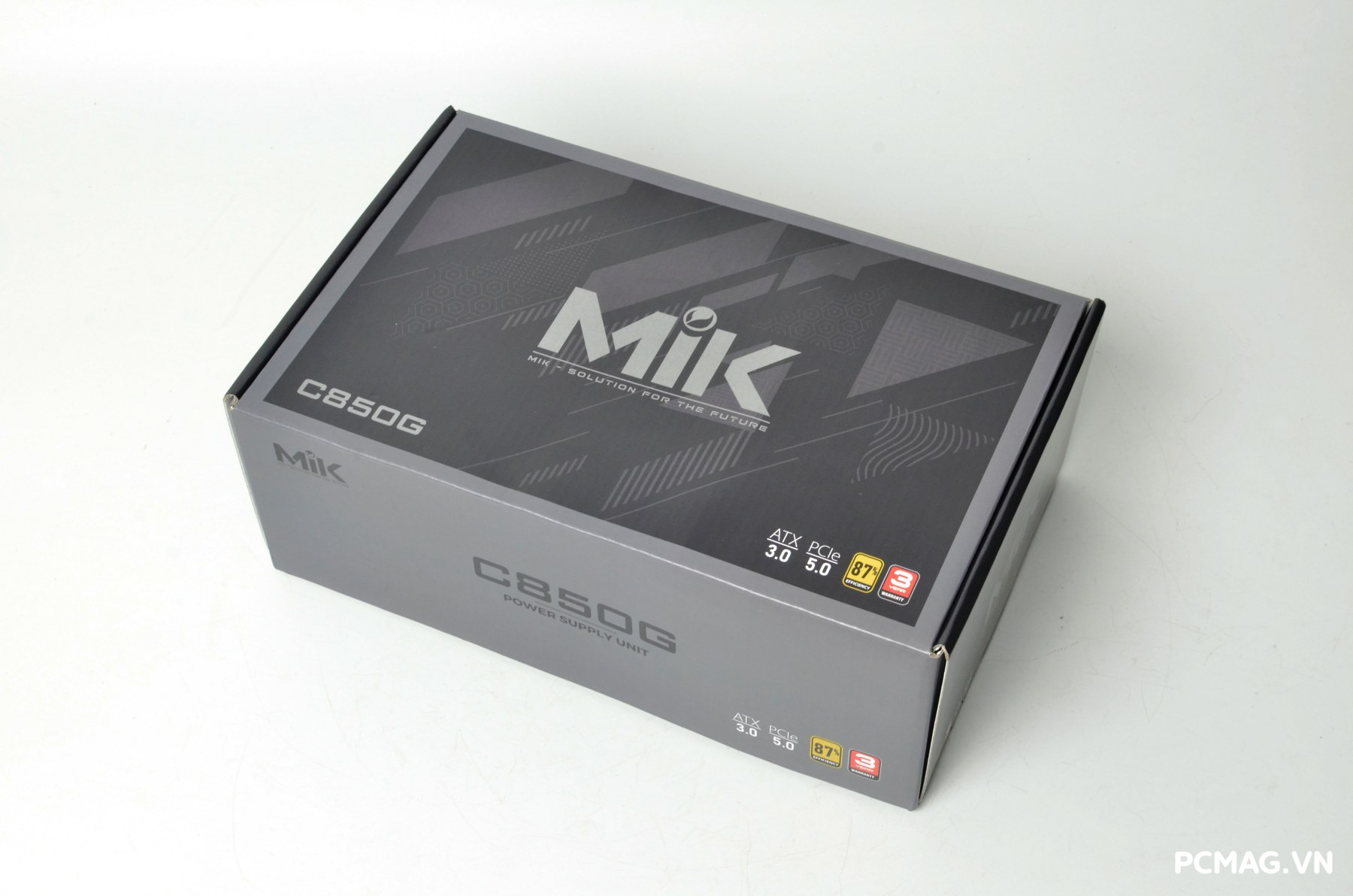

I. Hộp và phụ kiện MIK C850G 850W

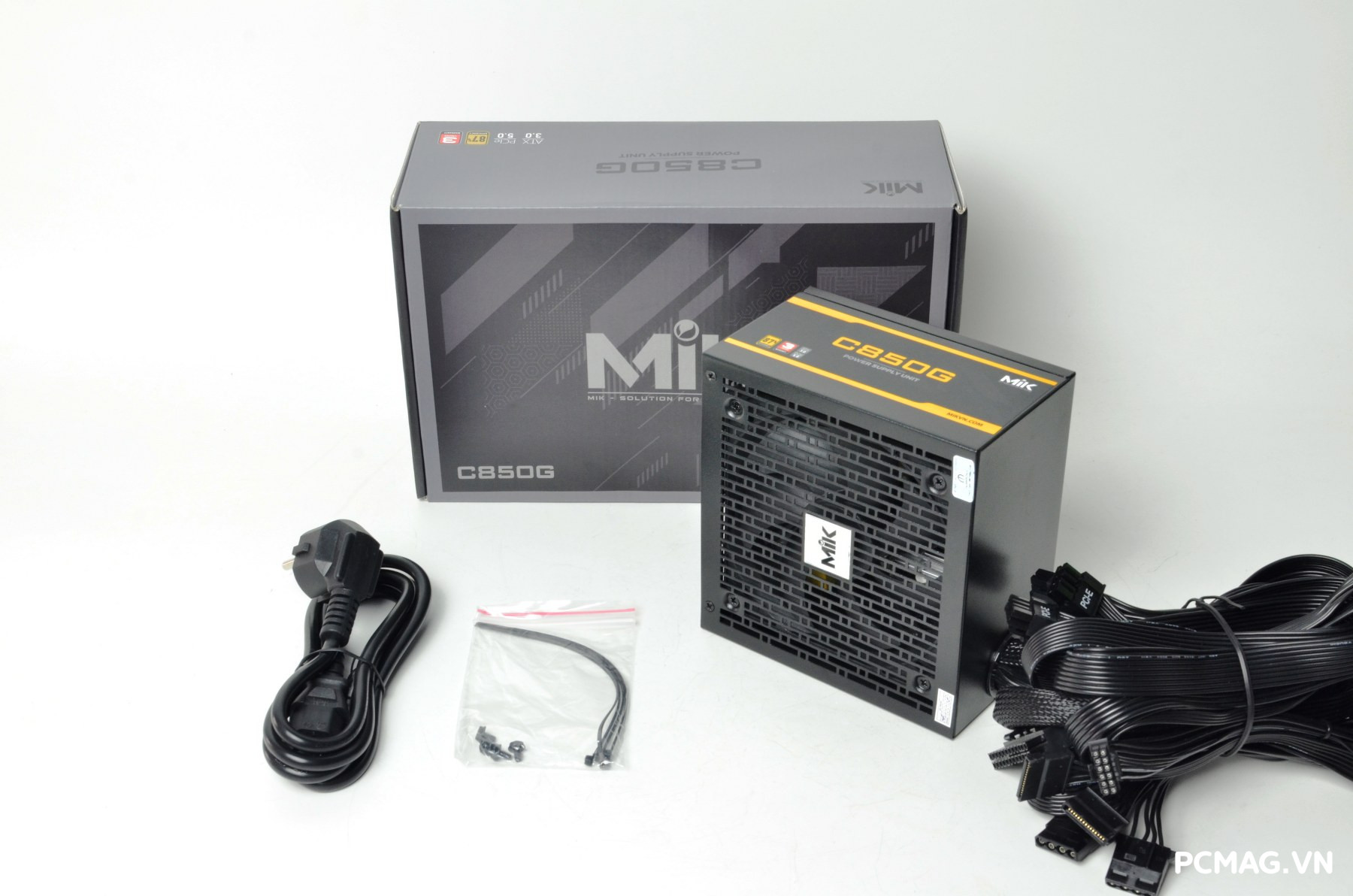

Hộp của MIK C850G có kích thước khá nhỏ gọn, sử dụng tông màu xám quen thuộc tương tự như các sản phẩm thuộc CB Series trước đây của MIK. Mặt sau của hộp được in đầy đủ các thông số kỹ thuật quan trọng như bảng điện áp đầu ra, công suất từng đường điện và số lượng các đầu cắm kết nối, giúp người dùng dễ dàng nắm được cấu hình của bộ nguồn trước khi lắp đặt.

Phụ kiện đi kèm

Bộ nguồn MIK C850G đi kèm các phụ kiện cơ bản phục vụ cho việc lắp đặt, bao gồm: 1 dây nguồn chuẩn EU, 4 ốc cố định PSU vào thùng máy và 4 dây rút (zip tie) giúp người dùng dễ dàng quản lý và sắp xếp hệ thống dây cáp gọn gàng hơn bên trong case.

II. PSU MIK C850G 850W

1. Thiết kế bên ngoài

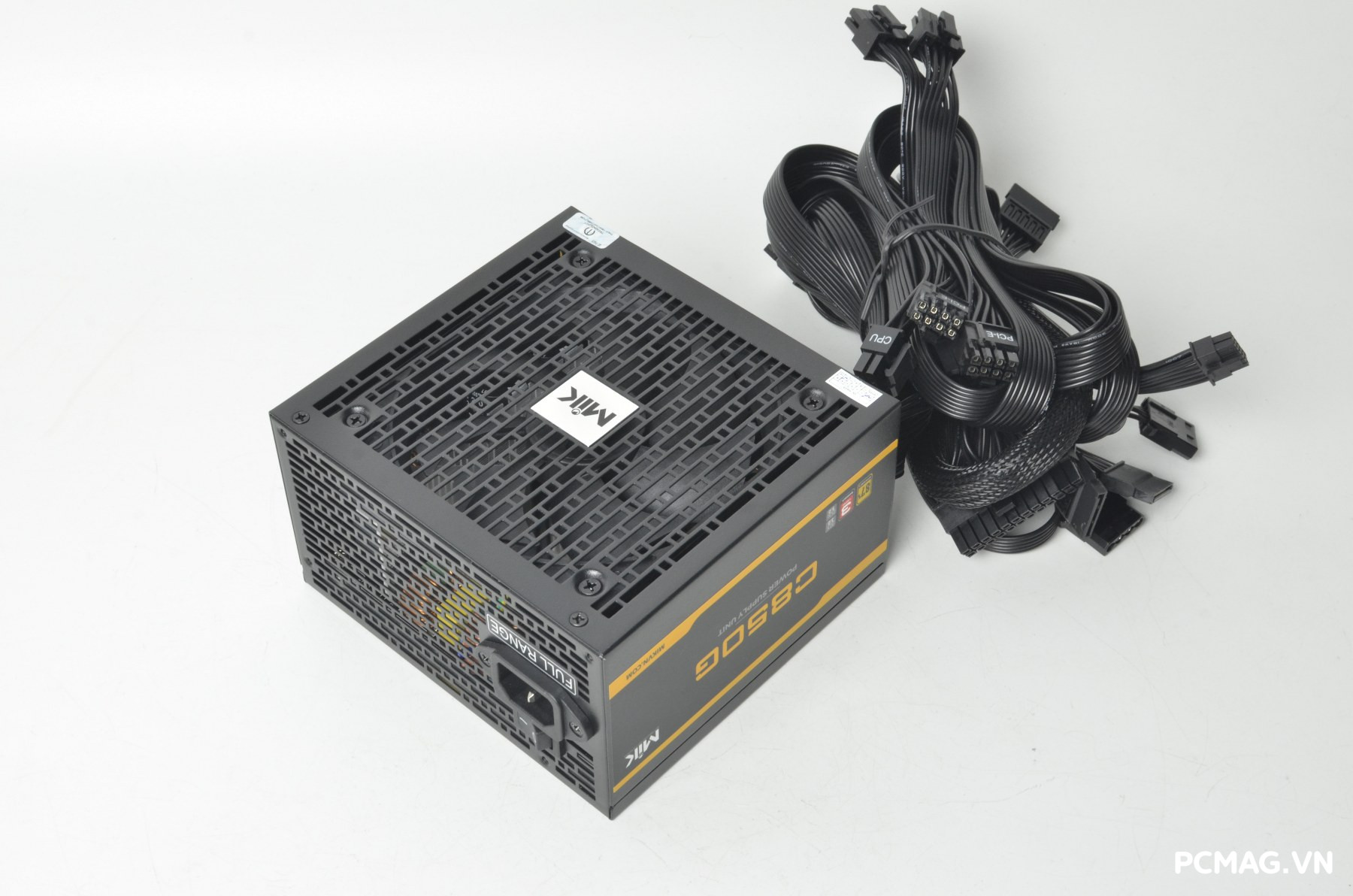

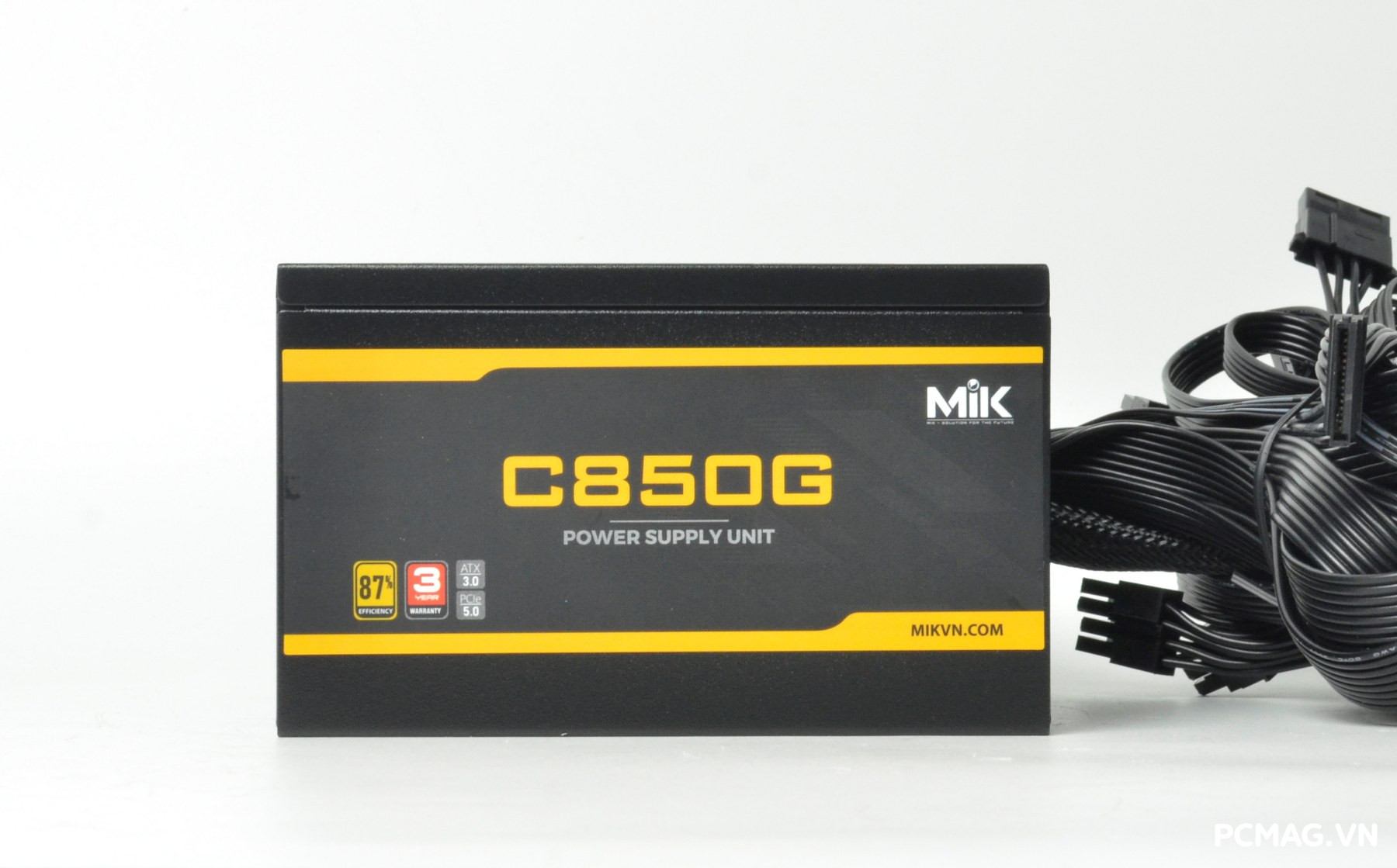

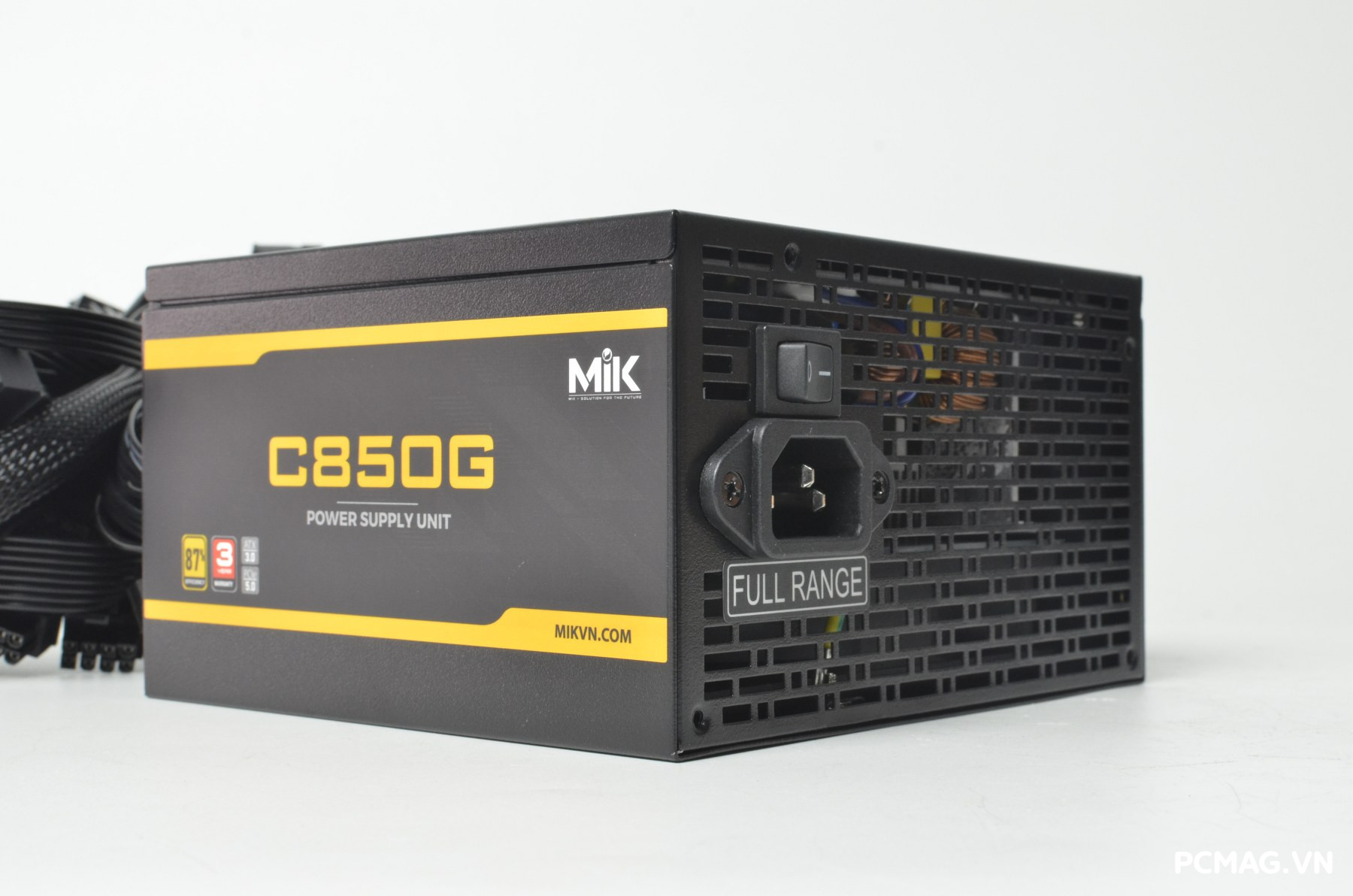

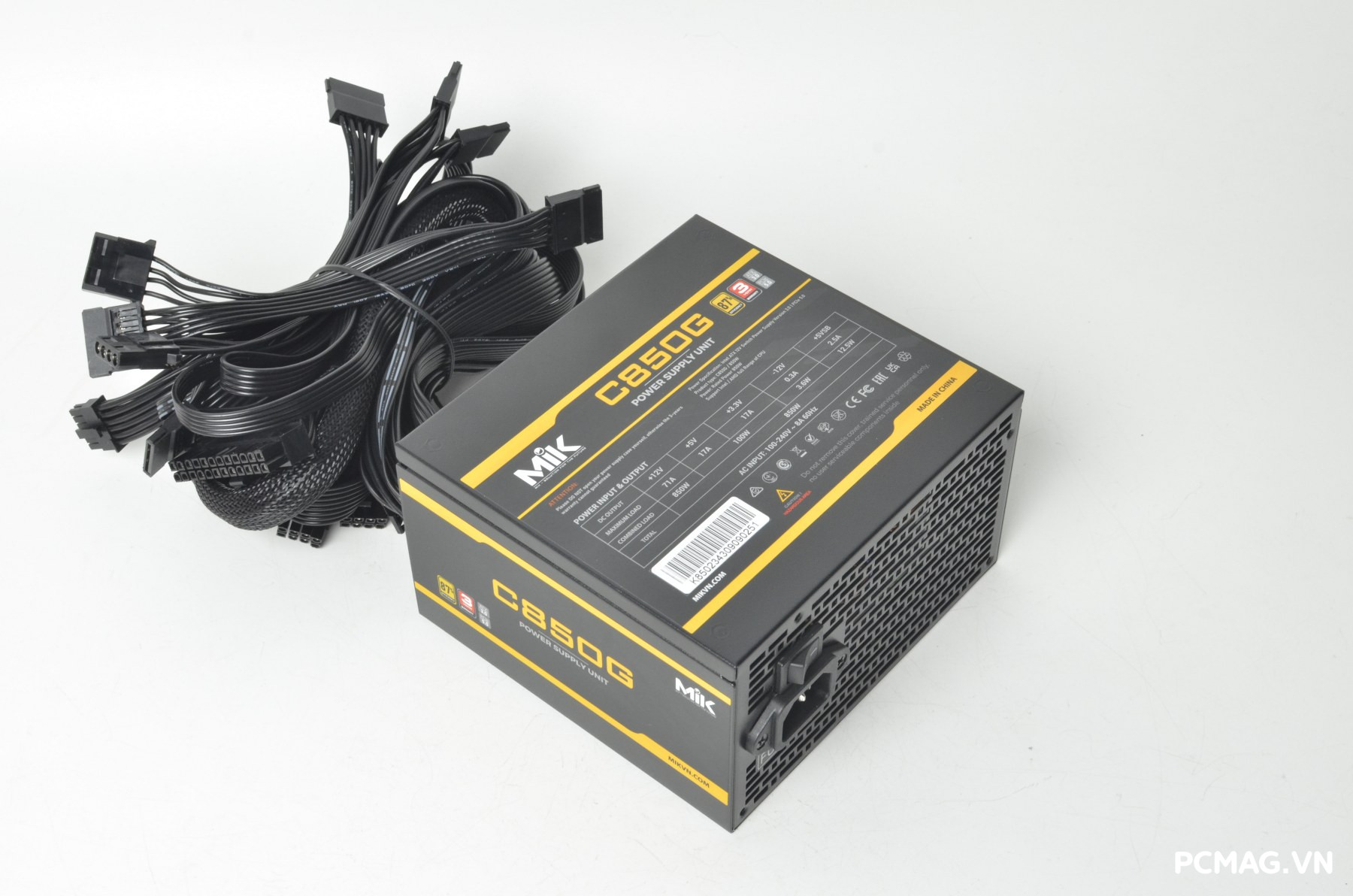

MIK C850G có kích thước chuẩn ATX, toàn bộ vỏ ngoài được sơn tĩnh điện màu đen mang lại cảm giác chắc chắn và đồng bộ với đa số thùng máy hiện nay. Hai mặt hông được dán tem trang trí cách điệu, giúp tổng thể bộ nguồn trông gọn gàng và hoàn thiện hơn. Phía dưới là quạt làm mát kích thước 120mm, đảm nhiệm việc tản nhiệt cho toàn bộ khối linh kiện bên trong trong quá trình hoạt động.

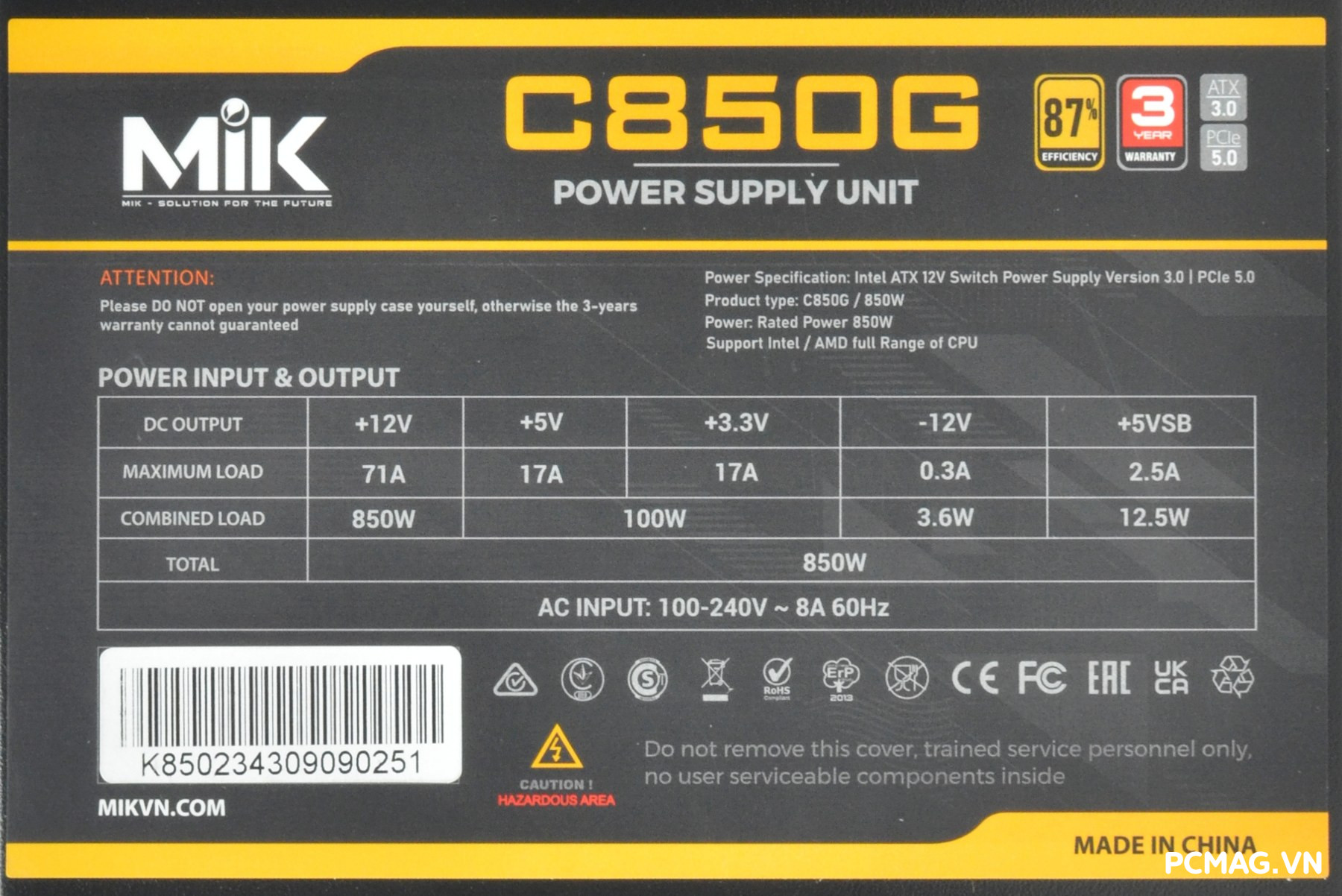

Thông số công suất

Bộ nguồn MIK C850G có công suất danh định 850W, sử dụng thiết kế đường 12V đơn (Single Rail) với khả năng cung cấp tối đa 850W cho đường 12V – phù hợp cho các hệ thống sử dụng CPU và GPU hiệu năng cao. Nguồn được trang bị Active PFC và hỗ trợ dải điện áp 100–240Vac, giúp hệ thống hoạt động ổn định trong nhiều điều kiện điện lưới khác nhau.

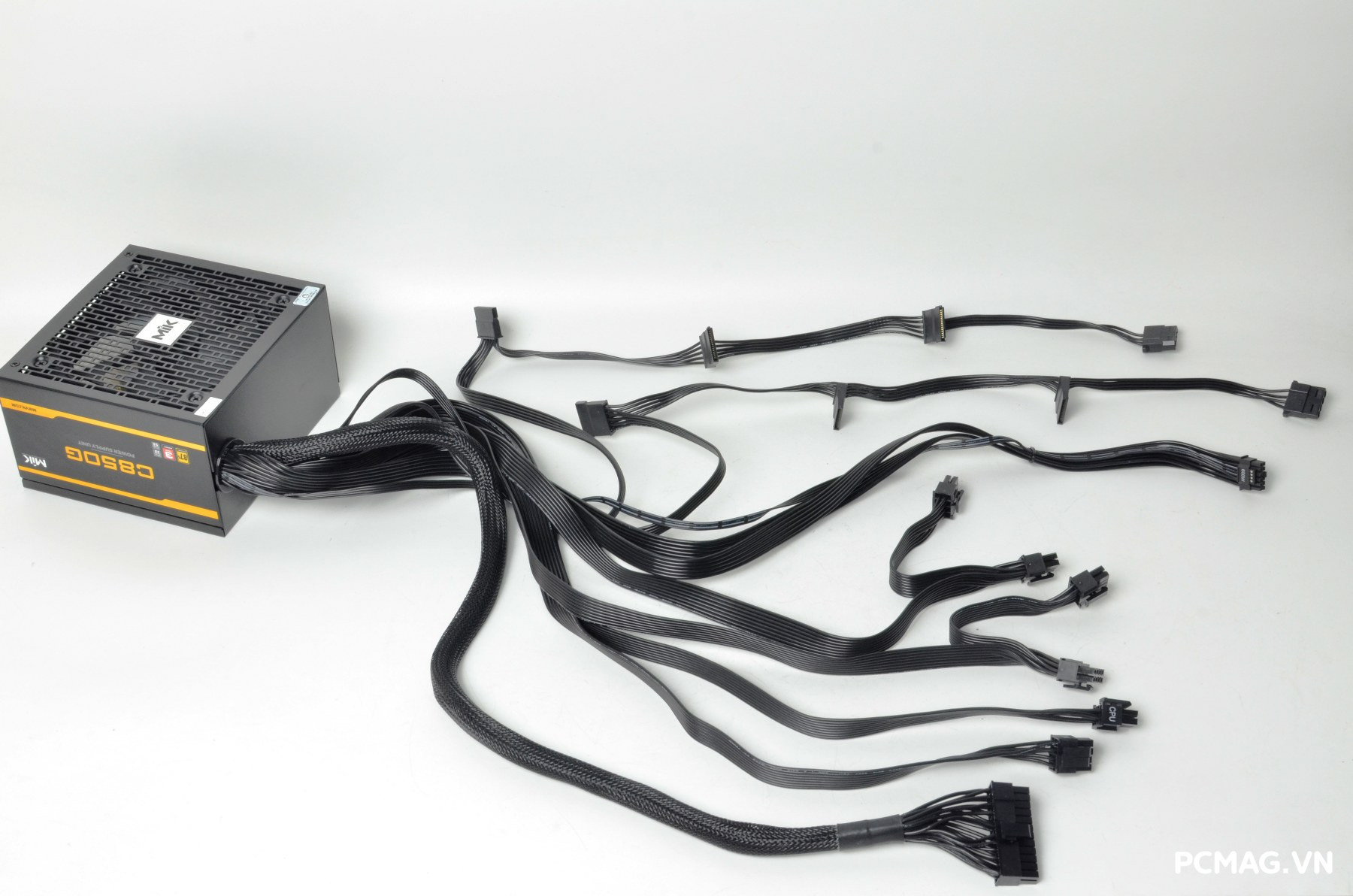

Hệ thống cáp kết nối

MIK C850G được trang bị hệ thống cáp bẹ đen mềm, giúp việc đi dây trong thùng máy dễ dàng và gọn gàng hơn. Các đầu cấp nguồn bao gồm:

• 1 x 24-pin Mainboard – chiều dài 65cm
• 2 x 4+4-pin ATX12V (CPU) – chiều dài 70cm
• 4 x 6+2-pin PCIe – chiều dài 60cm + 15cm
• 1 x 12VHPWR / PCIe 5.0 – chiều dài 70cm
• 6 x SATA – bố trí trên dây 50cm + 15cm + 15cm + 15cm
• 2 x ATA (Molex) – bố trí trên dây 50cm + 15cm + 15cm + 15cm

Cách bố trí chiều dài theo từng đoạn giúp người dùng dễ dàng kết nối nhiều thiết bị lưu trữ hoặc linh kiện khác nhau trong hệ thống mà vẫn đảm bảo việc đi dây gọn gàng bên trong case.

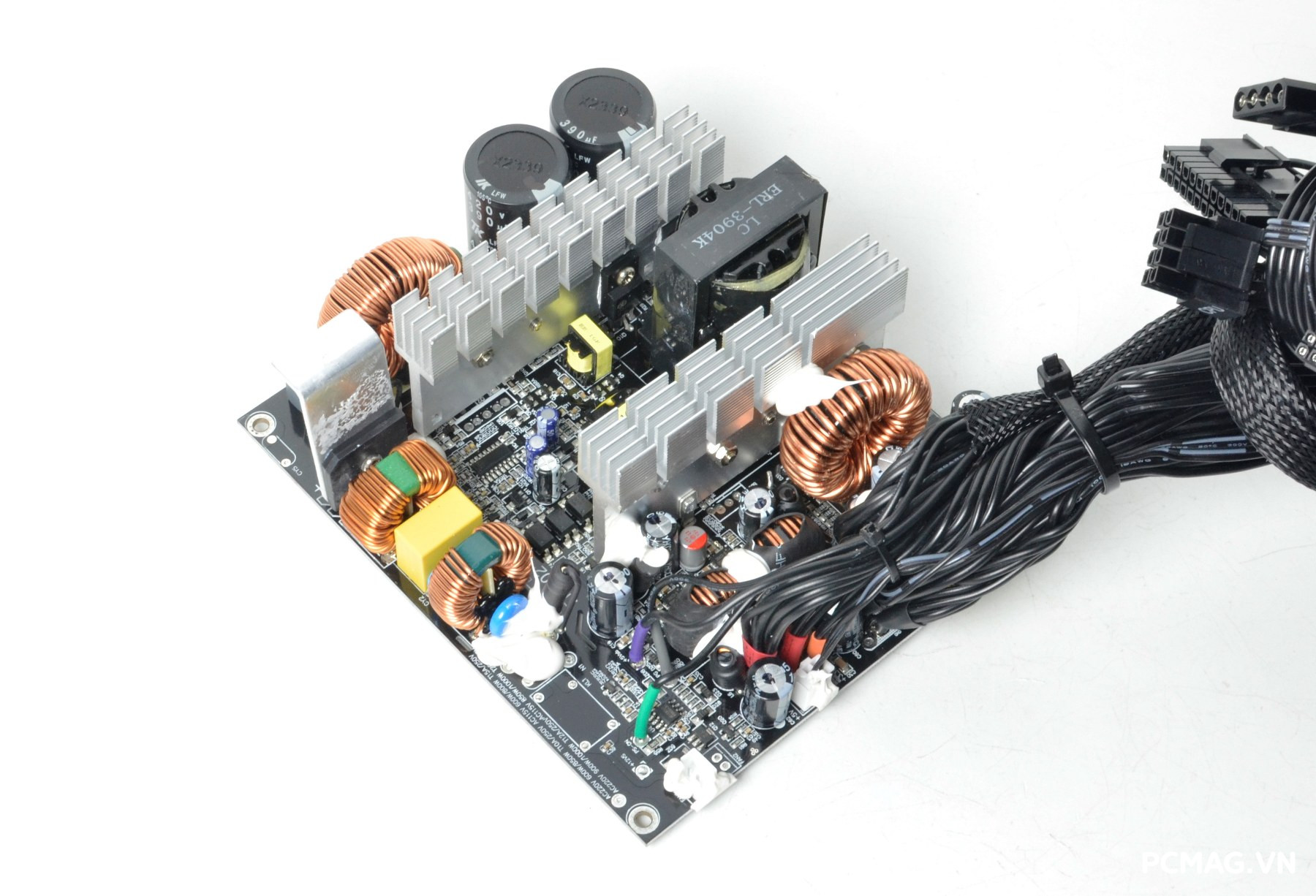

2. Thiết kế bên trong

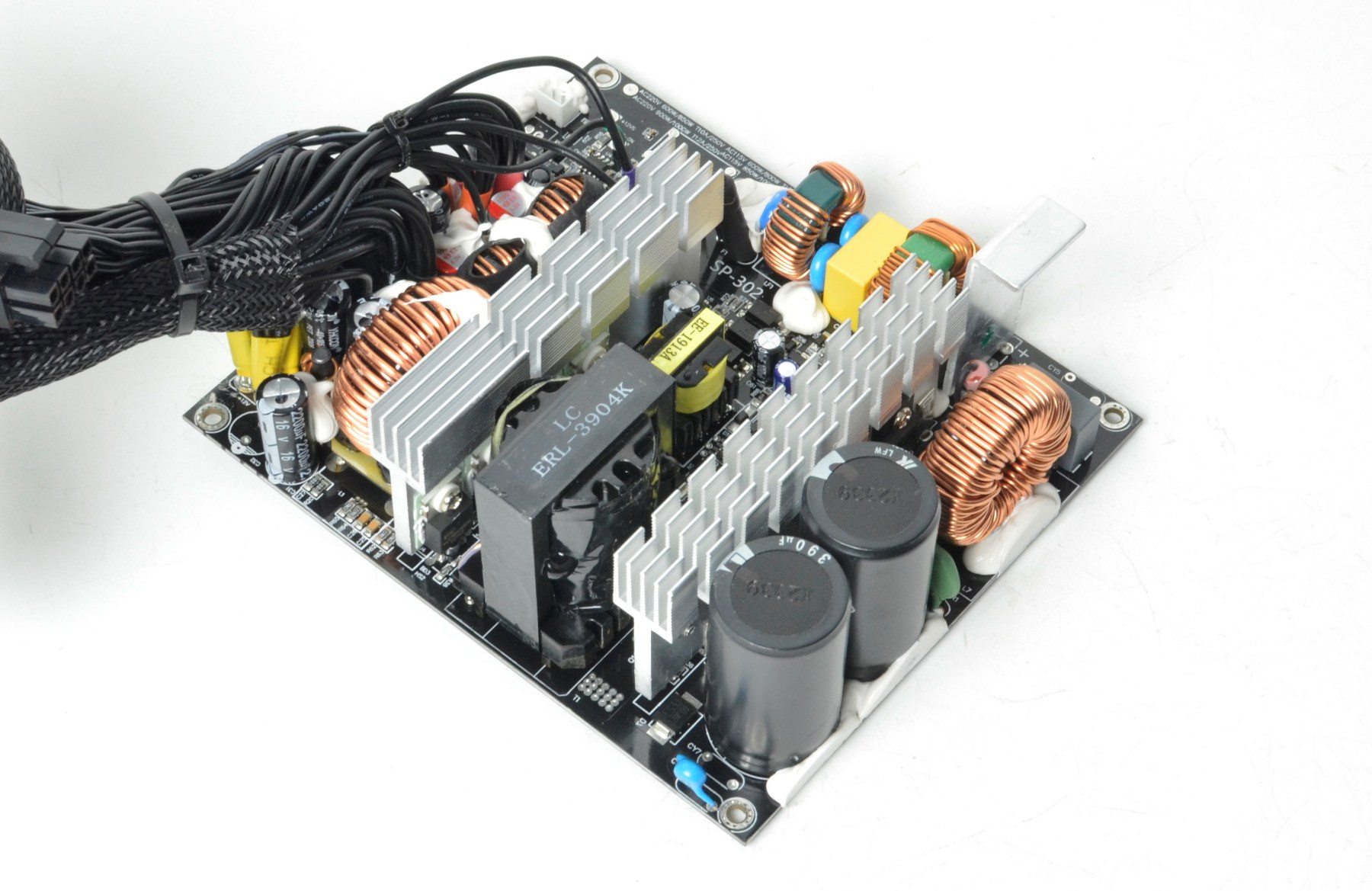

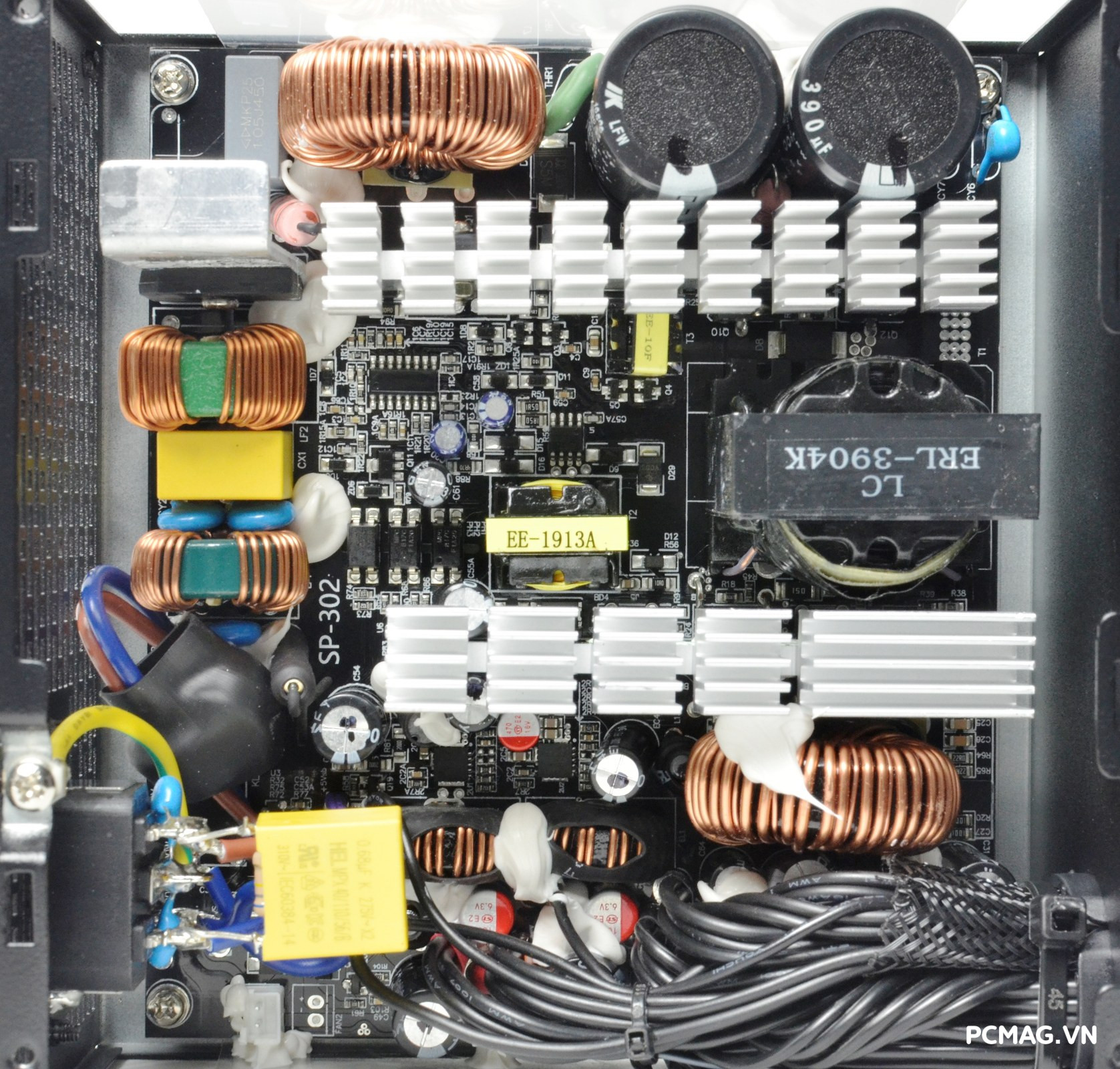

Với mẫu MIK C850G, MIK tiếp tục lựa chọn KT Comstars làm đối tác OEM sản xuất. Bộ nguồn vẫn áp dụng nền tảng thiết kế quen thuộc từng xuất hiện trên CB Series, bao gồm các công nghệ như Active PFC + Dual Forward + chỉnh lưu đồng bộ (SR) cho đường 12V + mạch DC to DC tạo ra các đường 5V và 3.3V.

Điểm thay đổi đáng chú ý nằm ở thiết kế mạch in, khi C850G sử dụng PCB FR4 hai lớp, giúp cải thiện khả năng chịu tải của mạch, đồng thời góp phần giảm nhiễu EMI và tăng độ ổn định khi hoạt động ở mức công suất cao. Điều này cũng cho thấy CG Series được MIK định hướng ở phân khúc cao hơn so với các dòng trước đây.

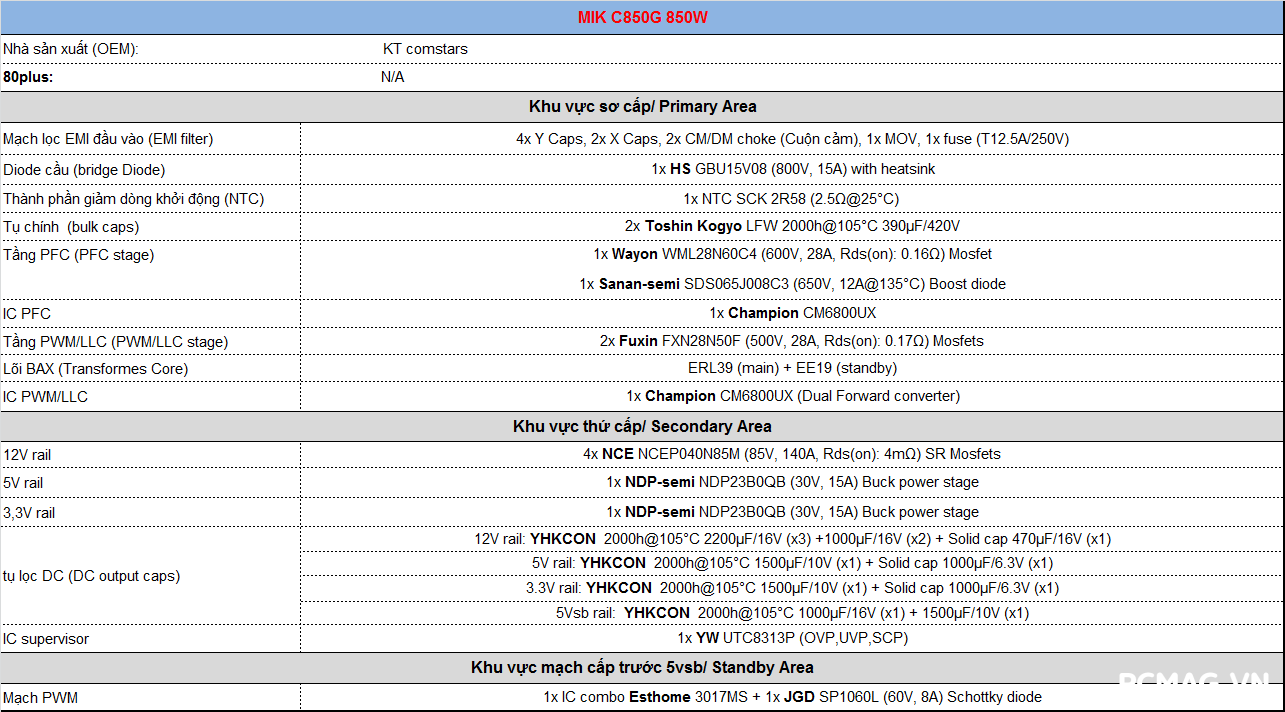

Bảng linh kiện được sử dụng trên C850G:

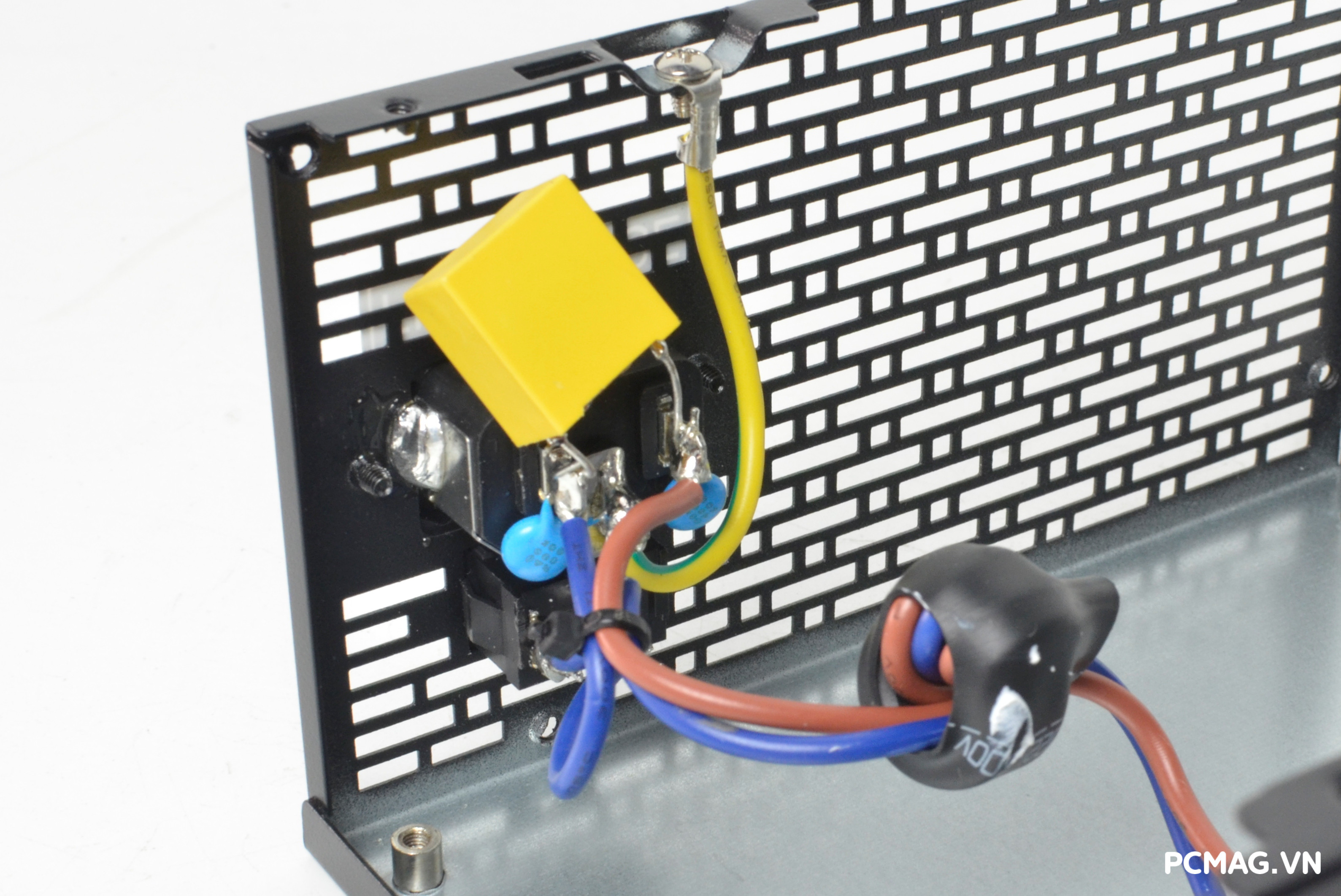

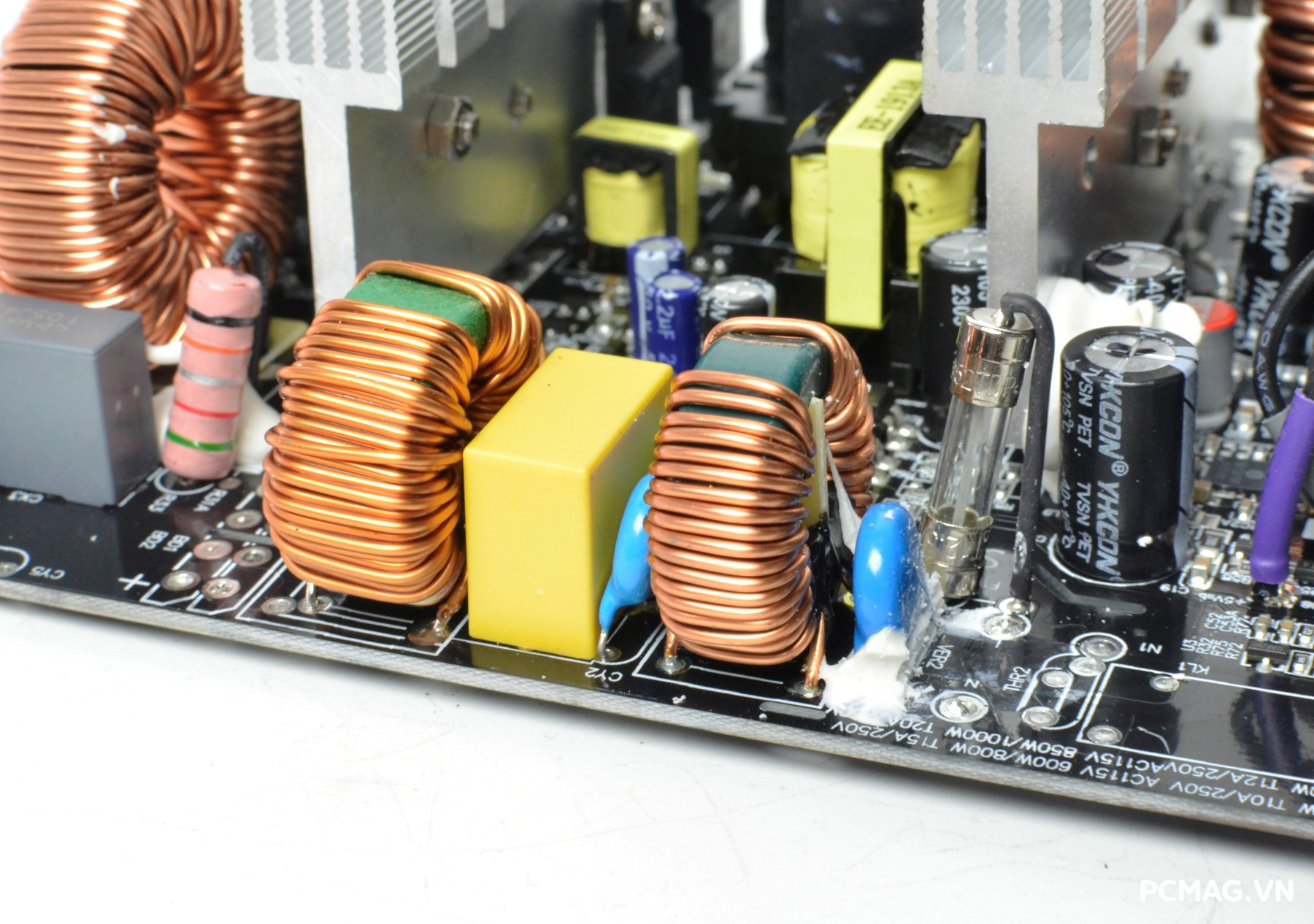

Ngay tại đầu vào AC, bộ nguồn được trang bị mạch lọc nhiễu EMI hai tầng, có nhiệm vụ hạn chế nhiễu điện từ phát sinh trong quá trình hoạt động và ngăn nhiễu từ lưới điện ảnh hưởng tới hệ thống. Bên cạnh đó, mạch còn được bổ sung linh kiện chống sét MOV, giúp tăng khả năng bảo vệ bộ nguồn trước các hiện tượng tăng áp đột ngột từ nguồn điện.

Khối chỉnh lưu và tụ lọc chính

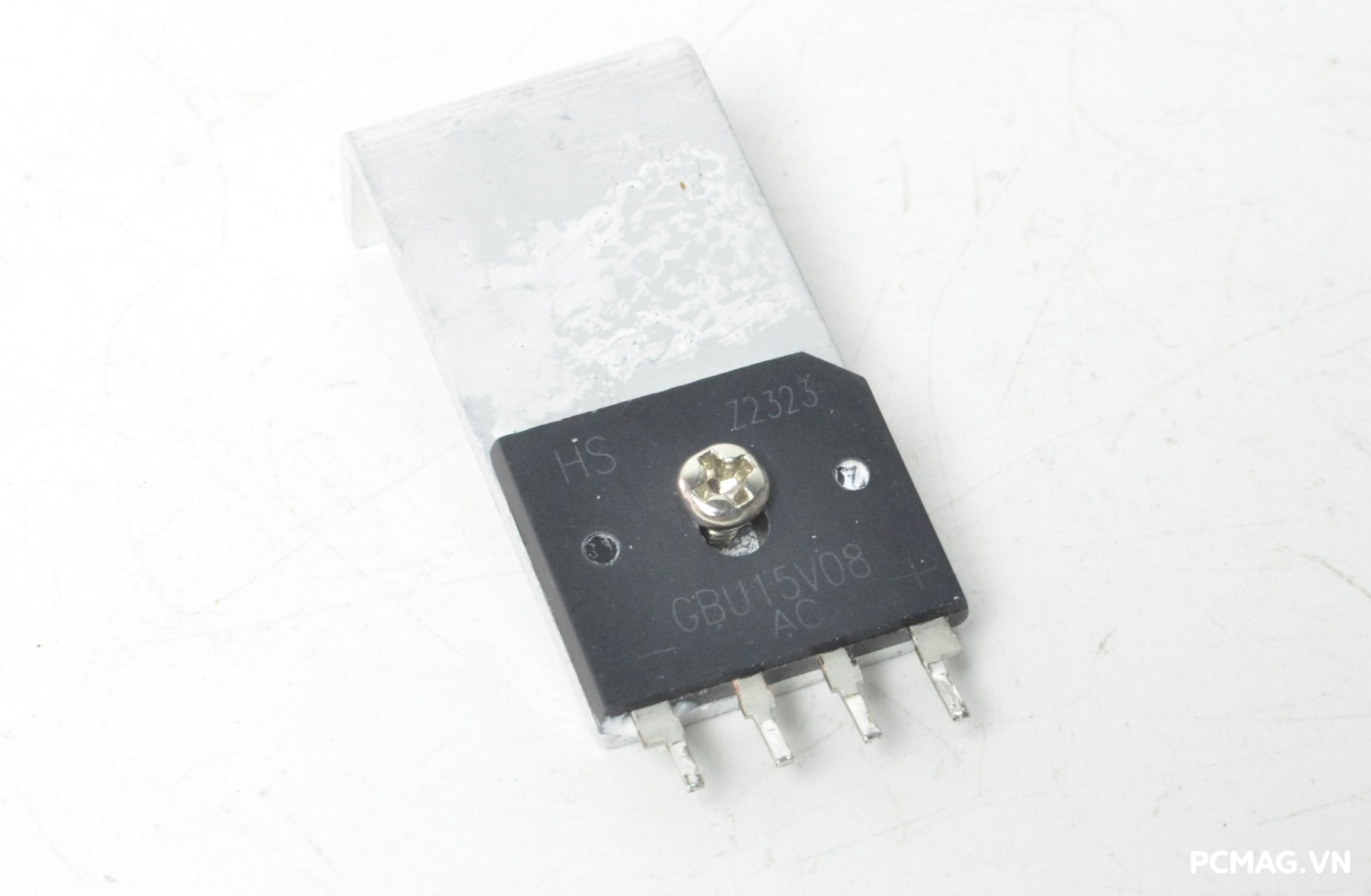

Bộ nguồn sử dụng diode cầu GBU15V08 (15A) cho nhiệm vụ chỉnh lưu điện áp đầu vào. Linh kiện này được gắn trên phiến tản nhiệt bằng nhôm và được làm mát trực tiếp nhờ luồng gió từ quạt, giúp duy trì nhiệt độ ổn định trong quá trình hoạt động.

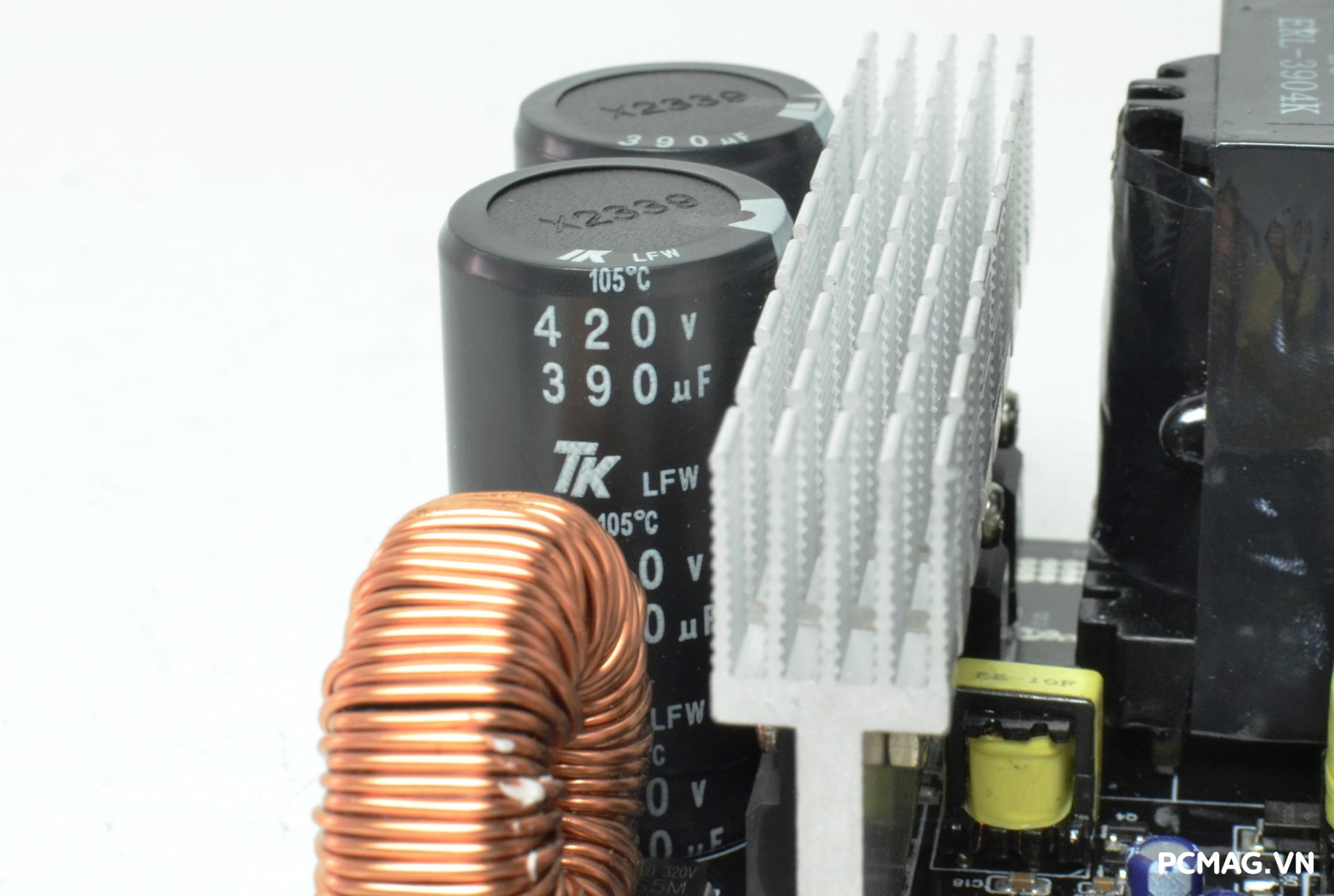

Ngay phía sau là hai tụ lọc chính dung lượng 390µF / 420VDC đến từ thương hiệu Nhật Bản Toshin Kogyo, được mắc song song nhằm nâng tổng điện dung lên 780µF / 420VDC. Thiết kế này giúp cải thiện khả năng lọc nhiễu và ổn định điện áp ở tầng sơ cấp, đặc biệt khi bộ nguồn hoạt động ở mức tải cao.

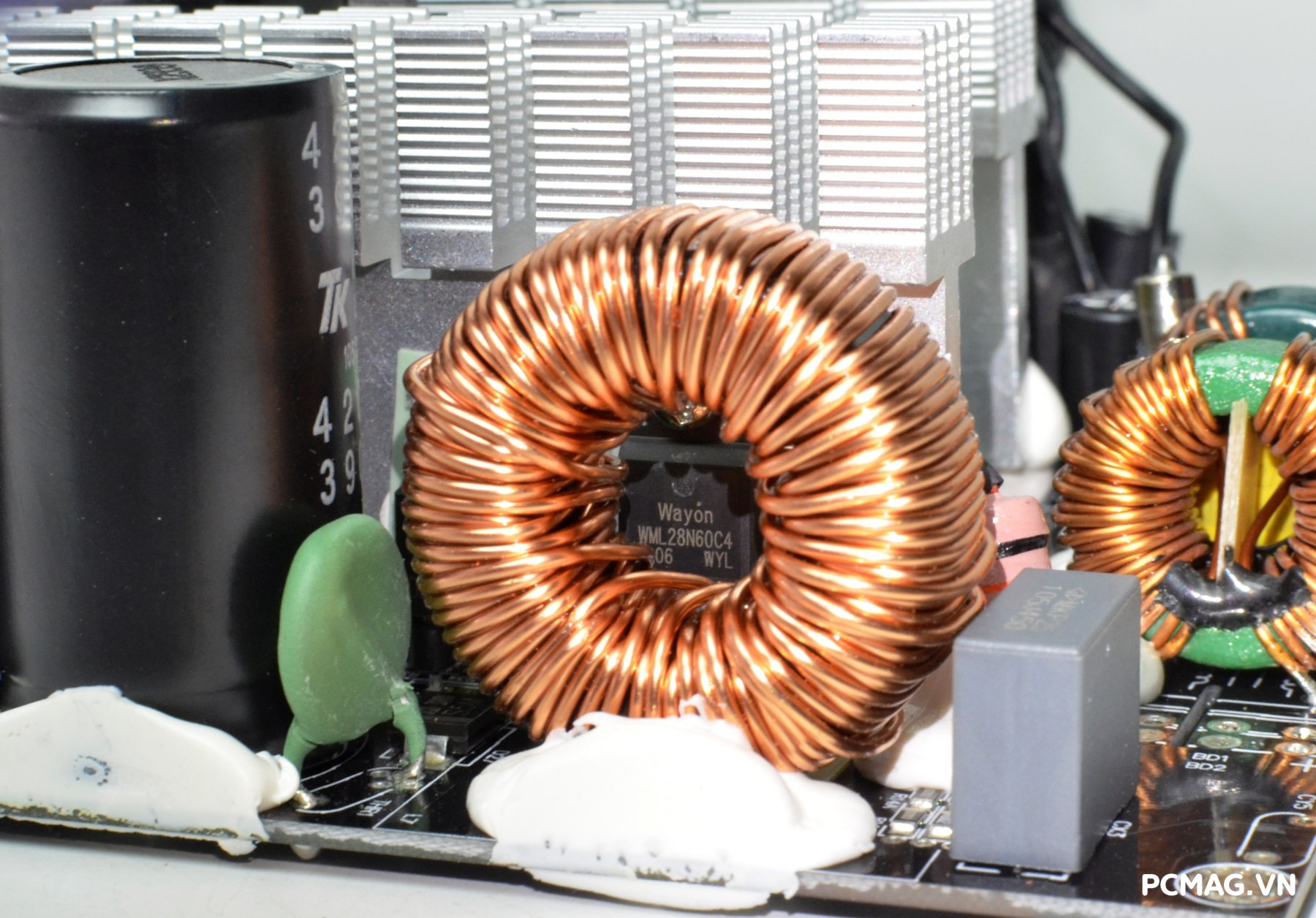

Tầng PFC và PWM

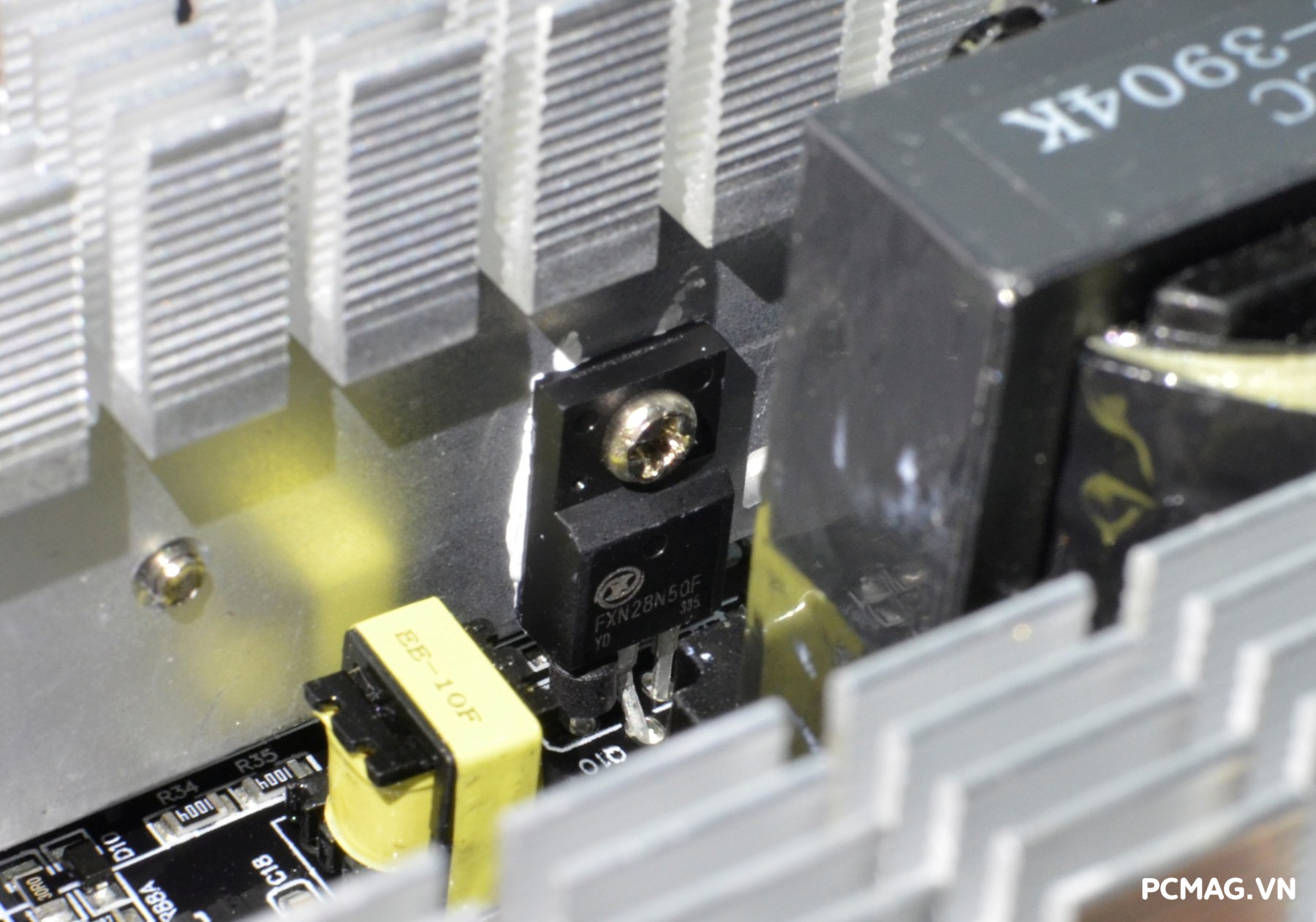

Ở tầng PFC, bộ nguồn sử dụng MOSFET Wayon WML28N60C4 (28A) để thực hiện nhiệm vụ nâng hệ số công suất và ổn định điện áp đầu vào. Trong khi đó, tầng PWM sơ cấp được đảm nhiệm bởi cặp MOSFET Fuxin FXN28N50F (28A), chịu trách nhiệm chuyển mạch cho mạch nguồn chính.

Cả hai tầng này đều được điều khiển bởi IC dao động Champion CM6800UX, một giải pháp tích hợp phổ biến cho các thiết kế Active PFC kết hợp PWM, giúp tối ưu quá trình điều khiển và nâng cao hiệu suất hoạt động của bộ nguồn.

Chỉnh lưu đồng bộ đường 12V

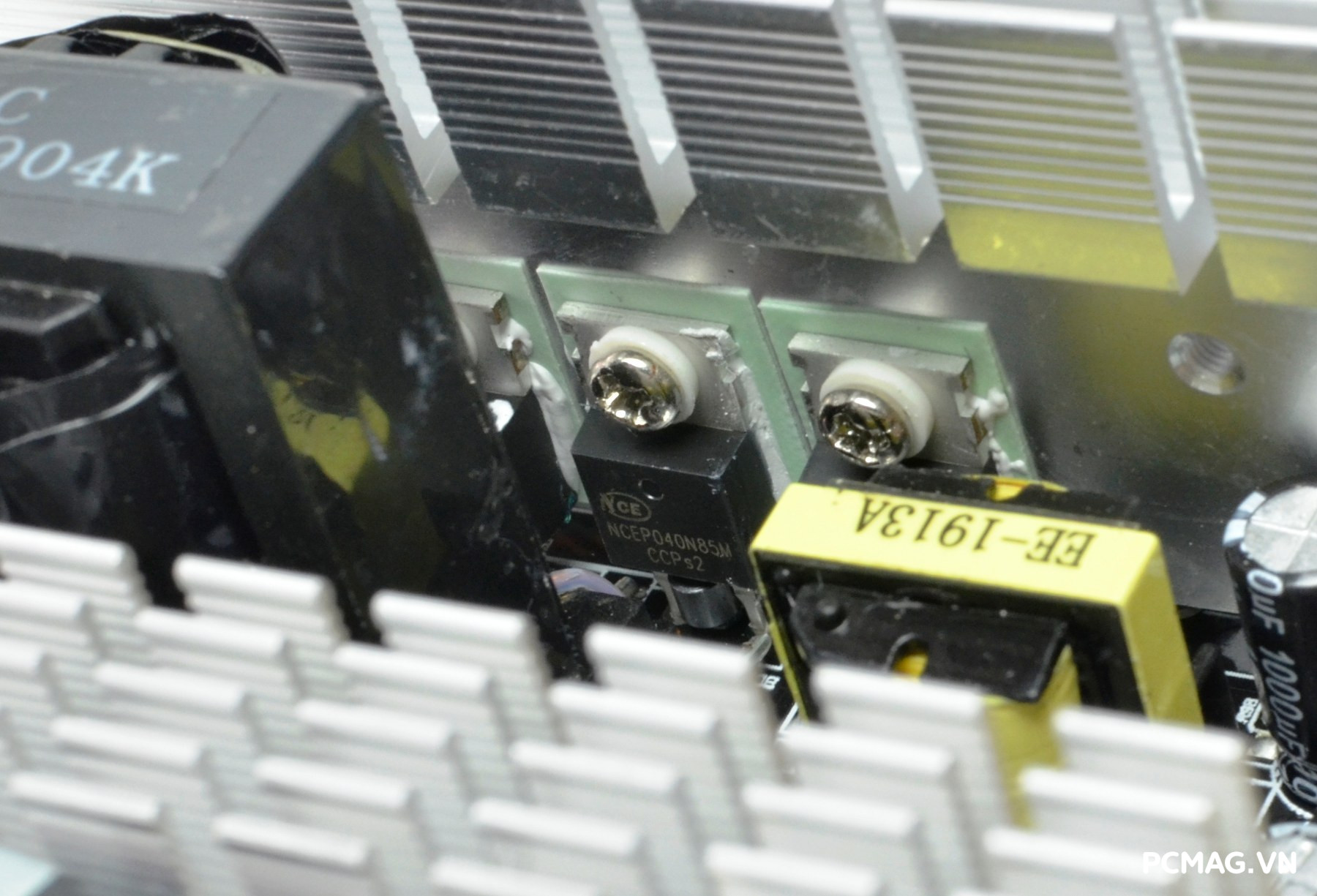

Đối với đường 12V duy nhất trên MIK C850G, bộ nguồn sử dụng thiết kế chỉnh lưu đồng bộ (Synchronous Rectification) với 4 MOSFET NCE NCEP040N85M có dòng chịu tải lên tới 140A mỗi linh kiện. Cụm MOSFET này đảm nhiệm nhiệm vụ chỉnh lưu cho đường 12V sau biến áp chính.

So với các thiết kế sử dụng diode xung Schottky truyền thống, giải pháp chỉnh lưu đồng bộ bằng MOSFET giúp giảm tổn hao điện năng, tăng hiệu suất chuyển đổi và cải thiện khả năng cấp dòng cho đường 12V, đặc biệt khi bộ nguồn hoạt động ở mức tải cao.

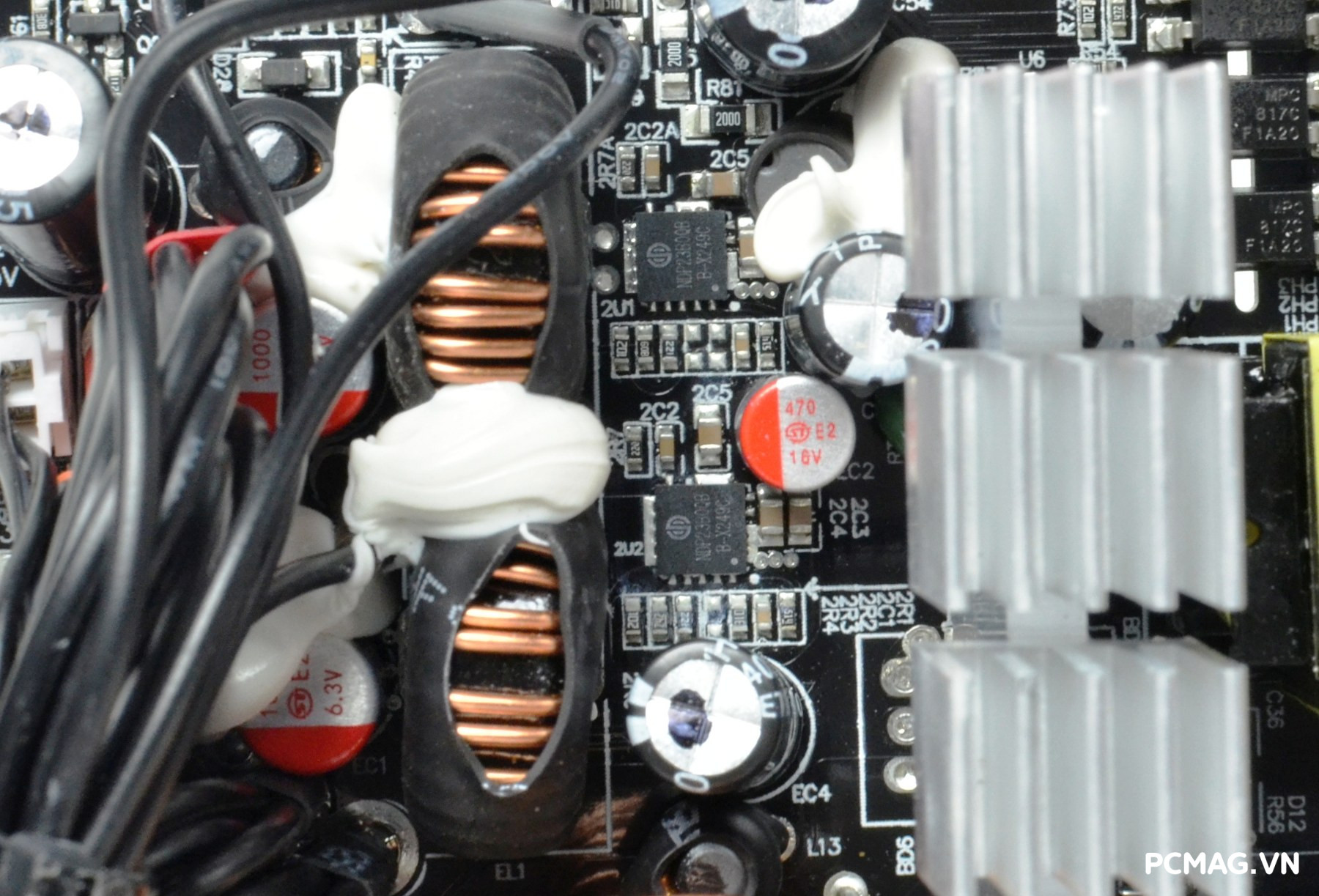

Mạch DC to DC cho đường 5V và 3.3V

Các đường điện 5V và 3.3V trên MIK C850G được tạo ra từ hai khối mạch VRM / DC to DC riêng biệt. Khác với thiết kế trên phiên bản C750B, nơi các mạch này được đặt trên một module nhỏ riêng, ở C850G chúng được hàn trực tiếp trên mặt trên (top side) của bo mạch chính, giúp tối ưu không gian bố trí linh kiện.

Mạch sử dụng IC NDP23B0QB, một giải pháp tích hợp mạch dao động điều khiển cùng MOSFET trong cùng một chip, nhờ đó giảm số lượng linh kiện phụ trợ và tối ưu chi phí sản xuất. Tuy vậy, IC này có giới hạn dòng khoảng 18A peak, mức công suất này vẫn đáp ứng tốt cho các cấu hình máy tính phổ thông đến tầm trung.

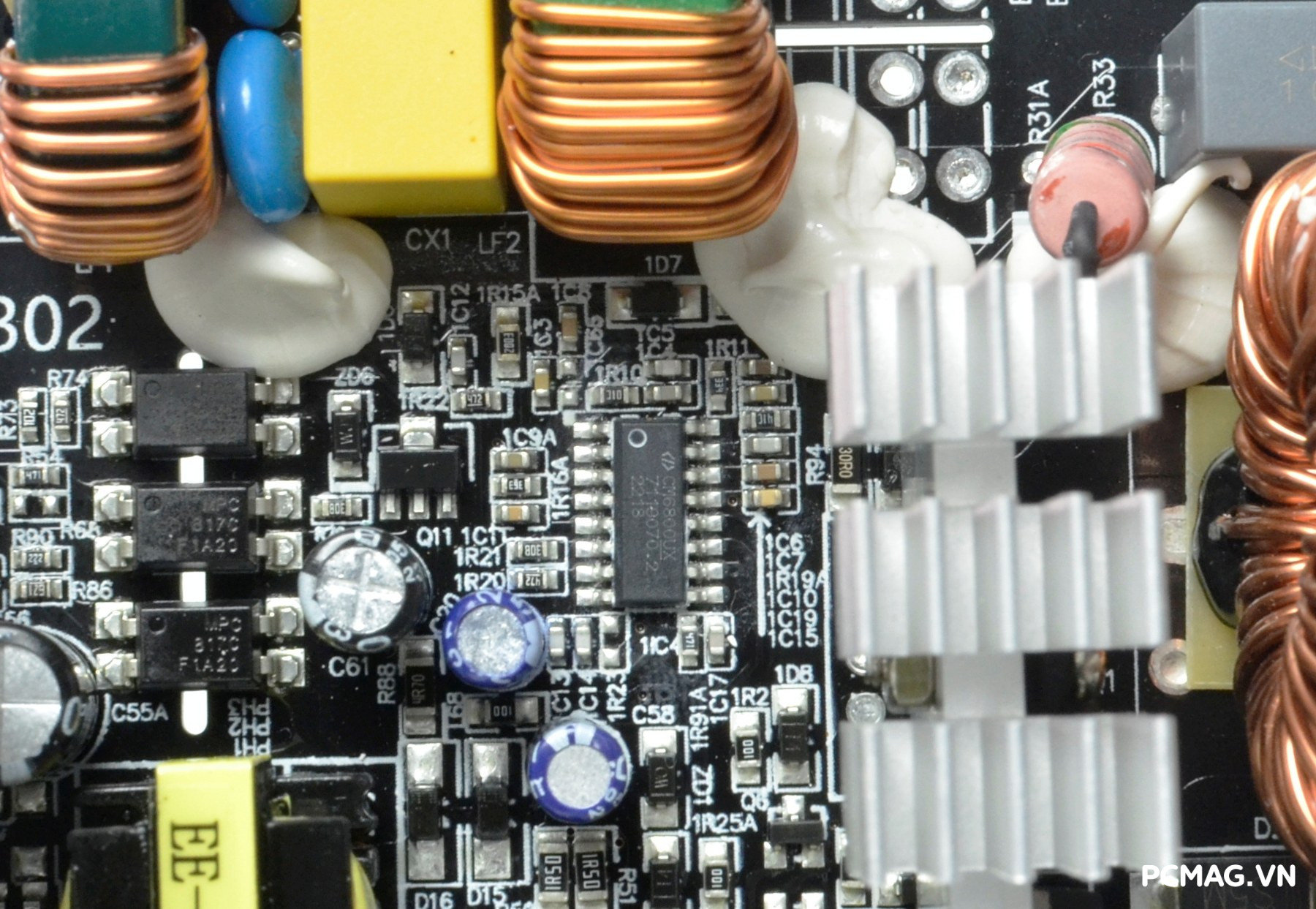

Mạch giám sát và các thành phần phụ trợ

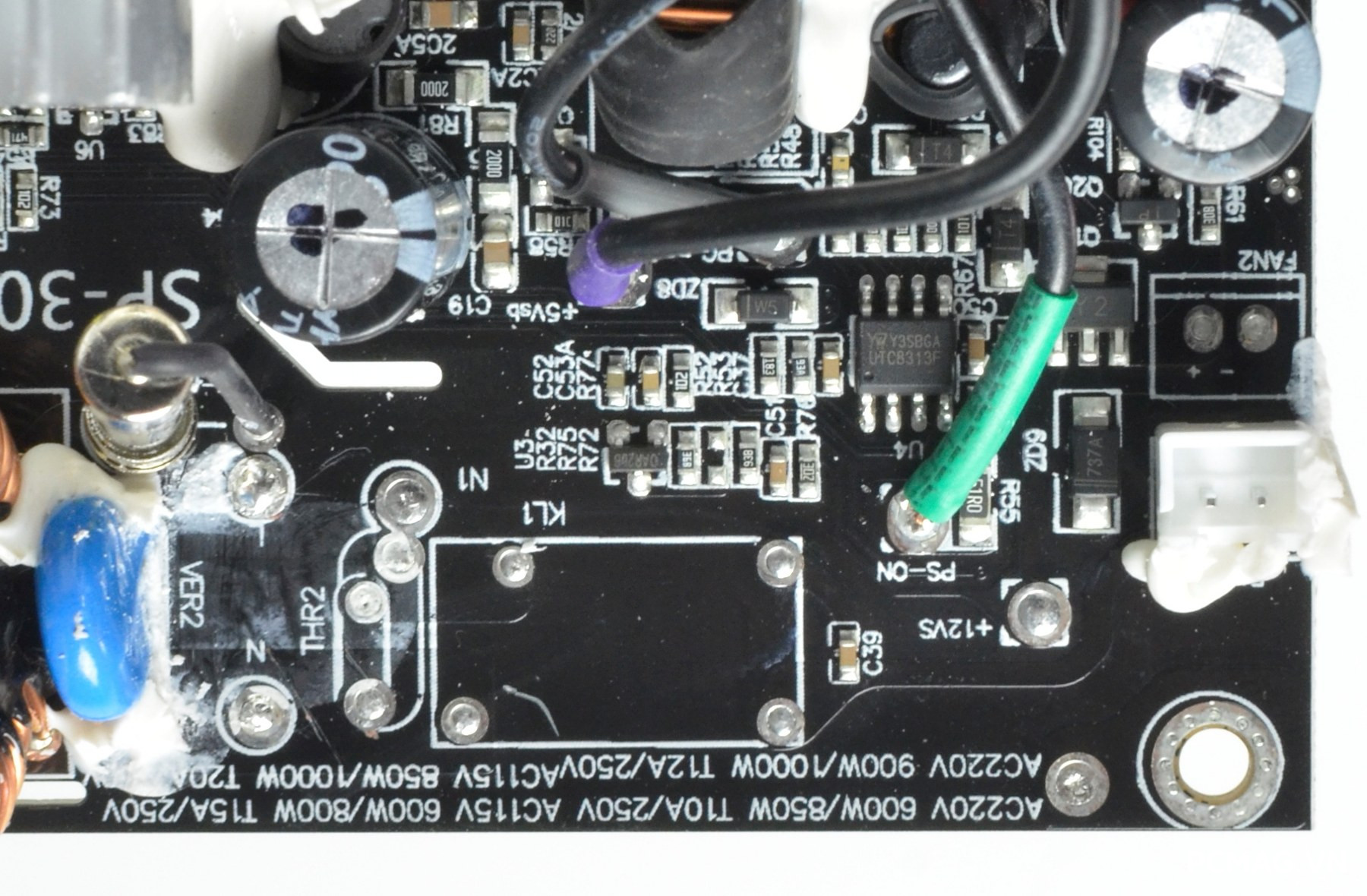

Bộ nguồn sử dụng IC giám sát YW 8313F, cung cấp ba cơ chế bảo vệ cơ bản gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch) nhằm đảm bảo an toàn cho hệ thống khi xảy ra sự cố điện.

Ngay phía dưới khu vực này, nhà sản xuất cũng chừa sẵn vị trí lắp mạch khởi động mềm gồm NTC kết hợp Relay, giúp giảm dòng khởi động ban đầu (inrush current) mà không làm ảnh hưởng đến nhiệt độ hoạt động cũng như hiệu suất tổng thể của bộ nguồn.

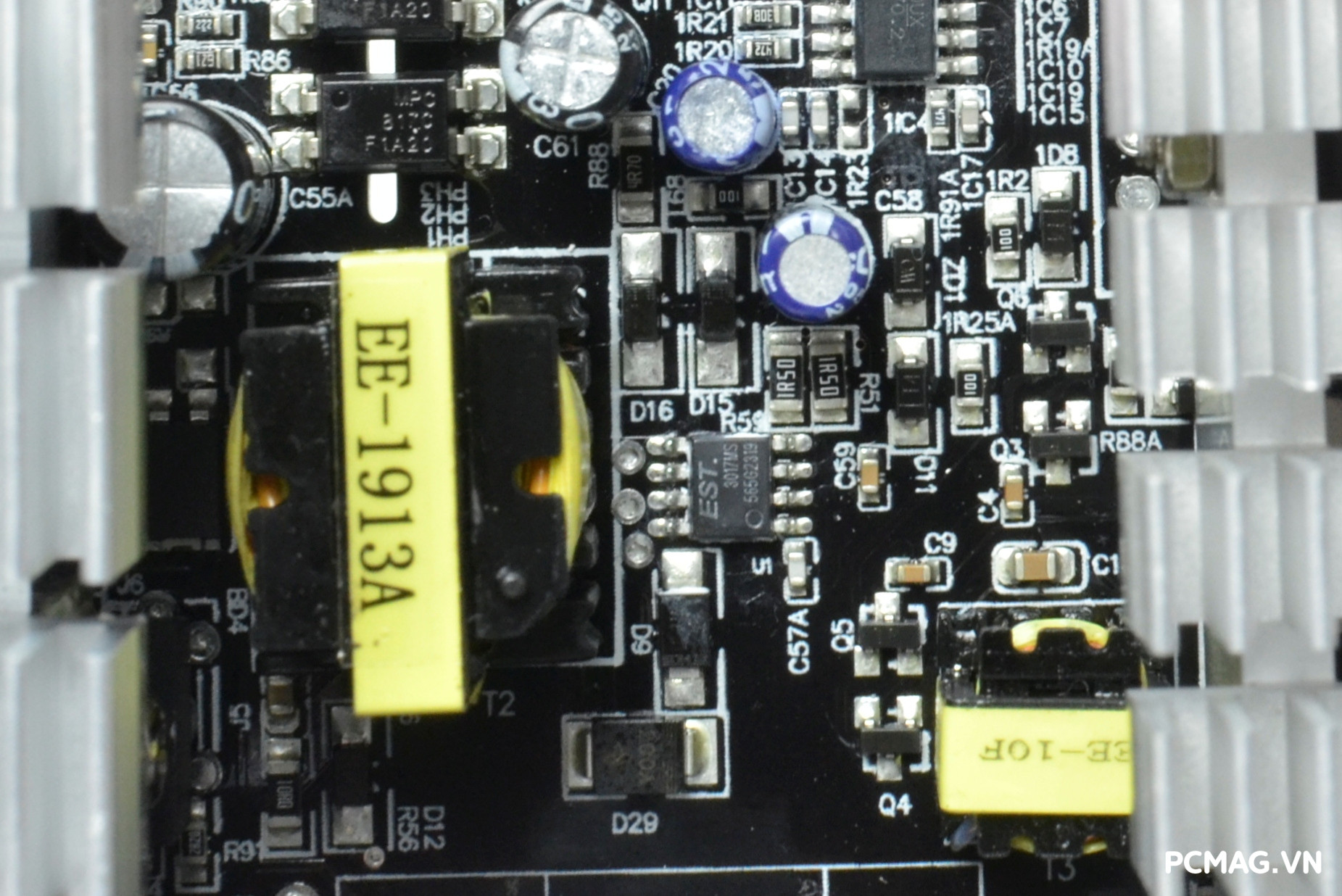

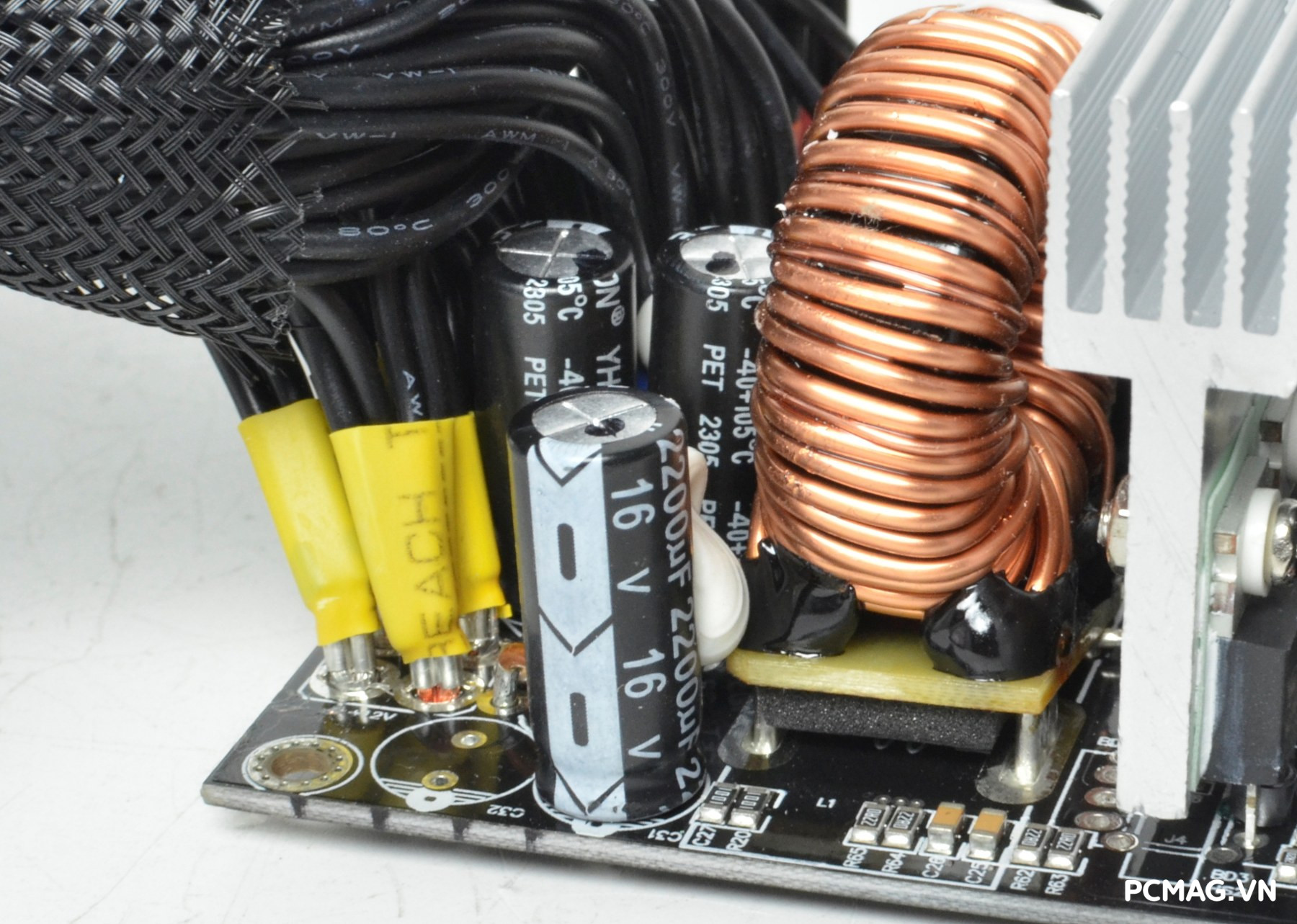

Đường 5Vsb (nguồn chờ) được tạo ra từ IC combo EST 3017MS. Trong khi đó, các tụ hóa lọc DC ở ngõ ra chủ yếu đến từ thương hiệu YHKCON, đảm nhiệm vai trò ổn định điện áp và giảm nhiễu cho các đường điện cấp ra hệ thống.

Chất lượng hoàn thiện PCB

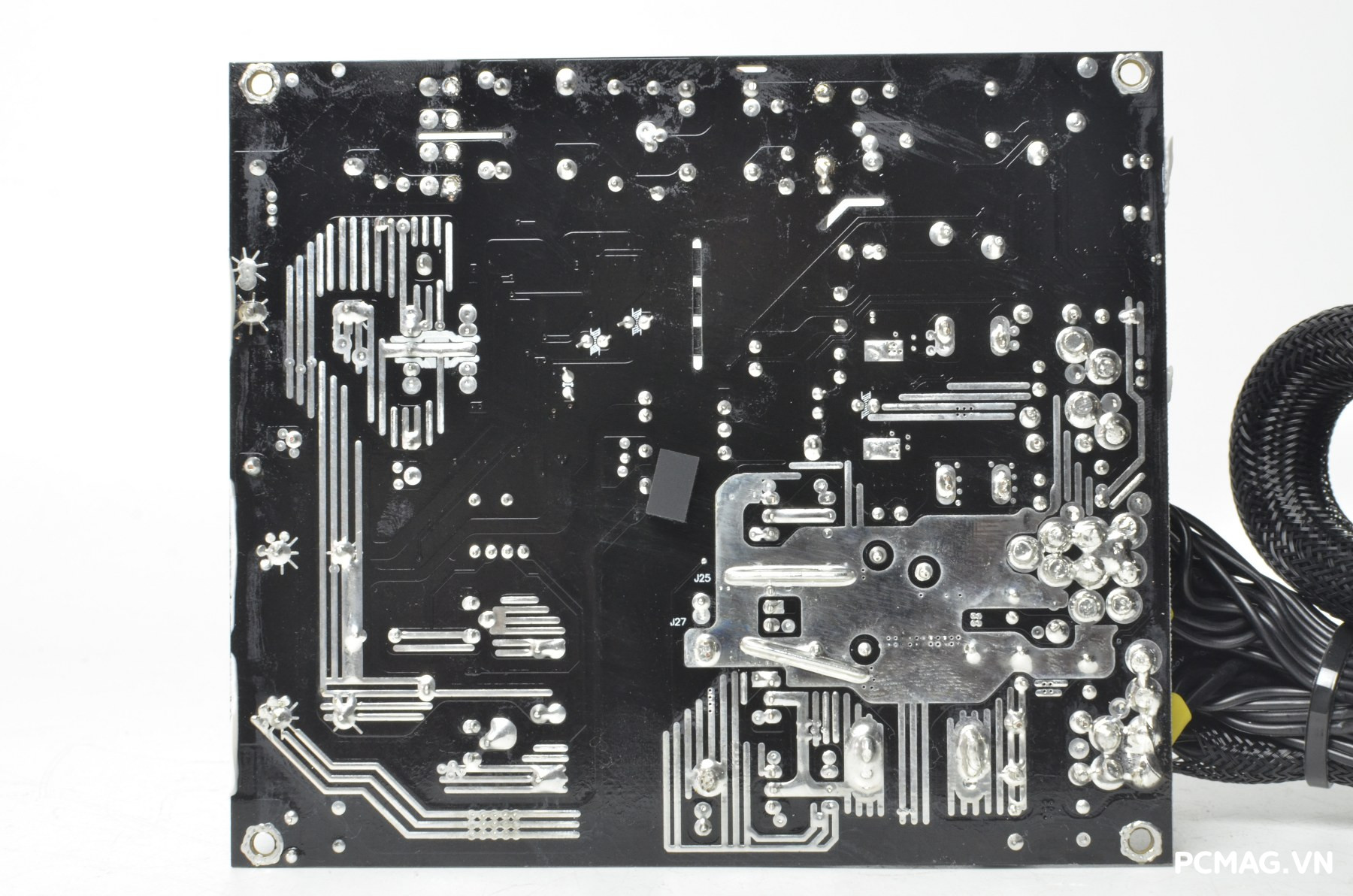

Bo mạch của MIK C850G được hoàn thiện khá tốt. Toàn bộ PCB được phủ một lớp keo chống ẩm, giúp tăng độ bền và hạn chế ảnh hưởng từ môi trường trong quá trình sử dụng lâu dài. Các mối hàn đều sáng và gọn gàng, không xuất hiện tình trạng chân linh kiện thừa hay vết hàn lem, cho thấy mức độ hoàn thiện và kiểm soát chất lượng khá chỉn chu trong quá trình sản xuất.

III. Thử nghiệm PSU MIK C850G 850W

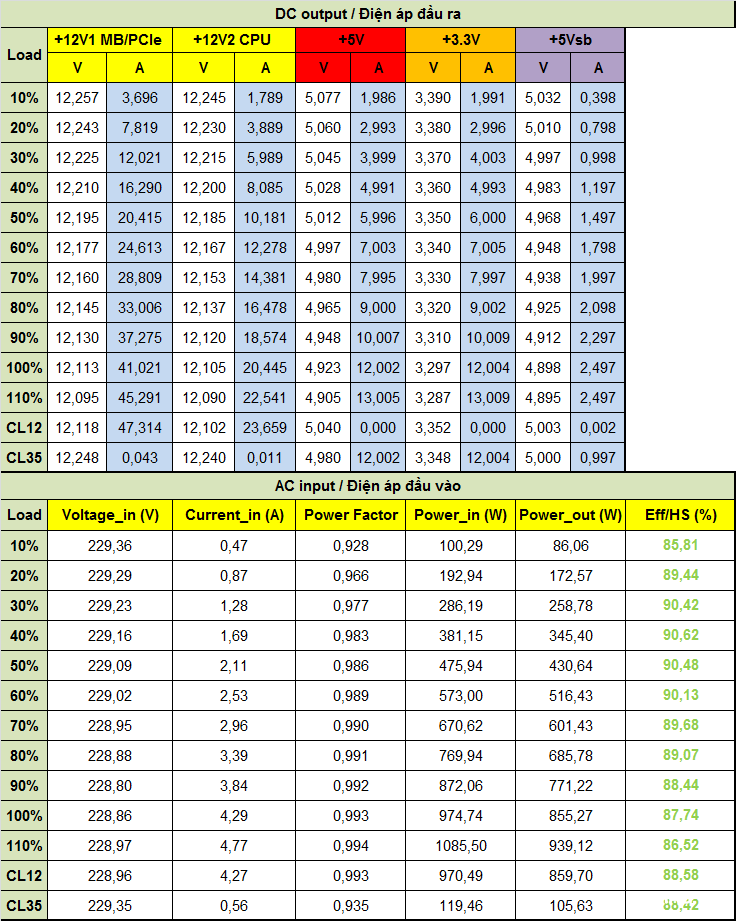

1. Load Testing (Thử tải)

Để đơn giản hóa bảng đo điện áp theo Test Plan ATX3.0 của Intel, đường 12V trên các bộ nguồn single rail được chia thành 2 nhánh đo trong quá trình thử tải:

• 12V1: Cấp nguồn cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe, thiết bị mở rộng…)
• 12V2: Chỉ cấp riêng cho CPU (ATX12V / EPS12V)

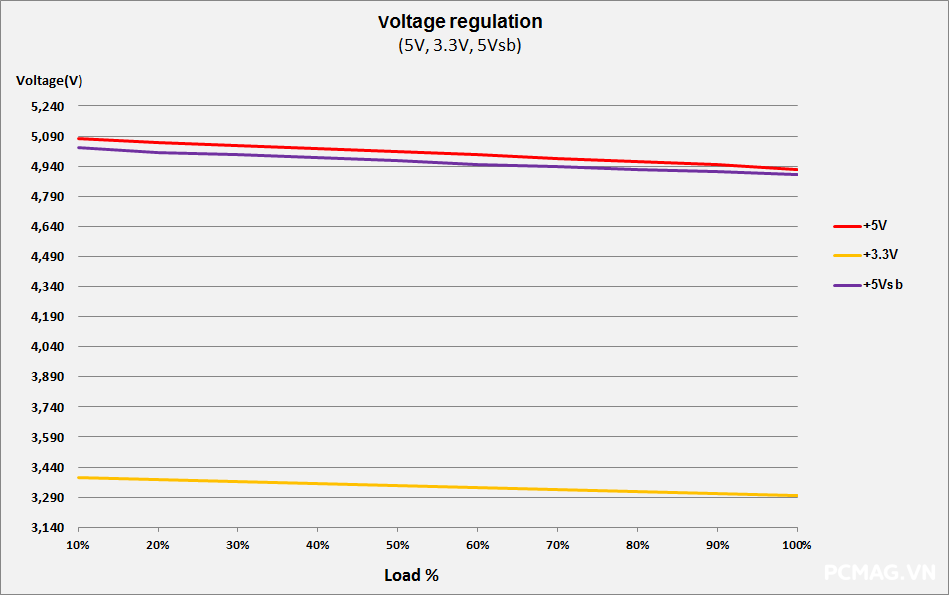

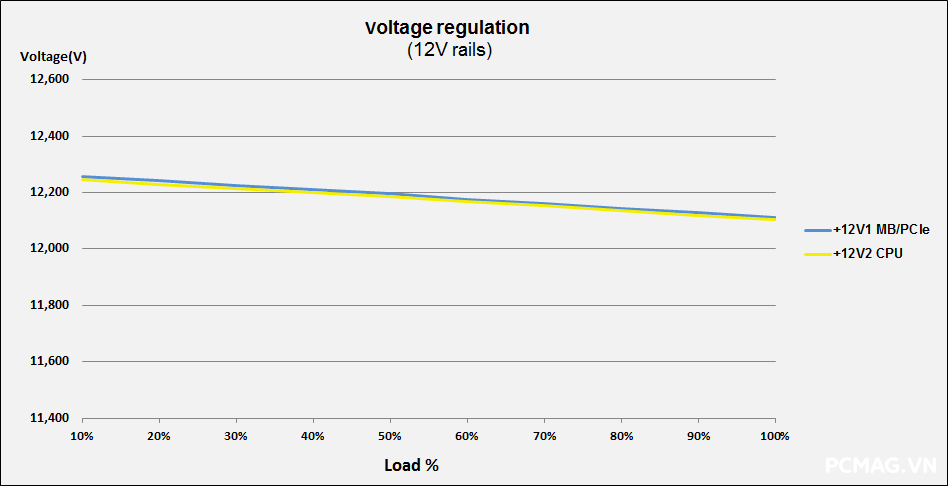

Trong các bài kiểm tra tải, MIK C850G hoàn thành tốt toàn bộ các mức tải với điện áp dao động nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC to DC, bộ nguồn vẫn duy trì độ ổn định điện áp tốt ngay cả khi các đường điện chịu tải không đồng đều.

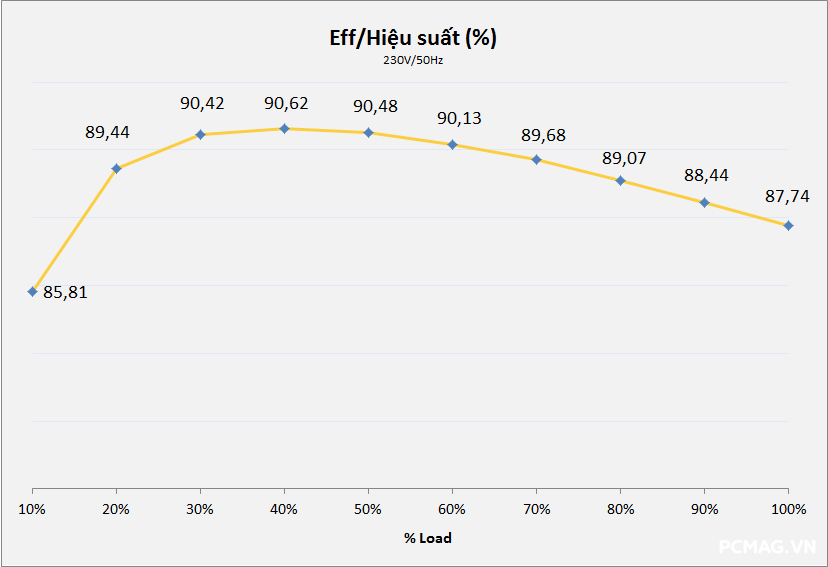

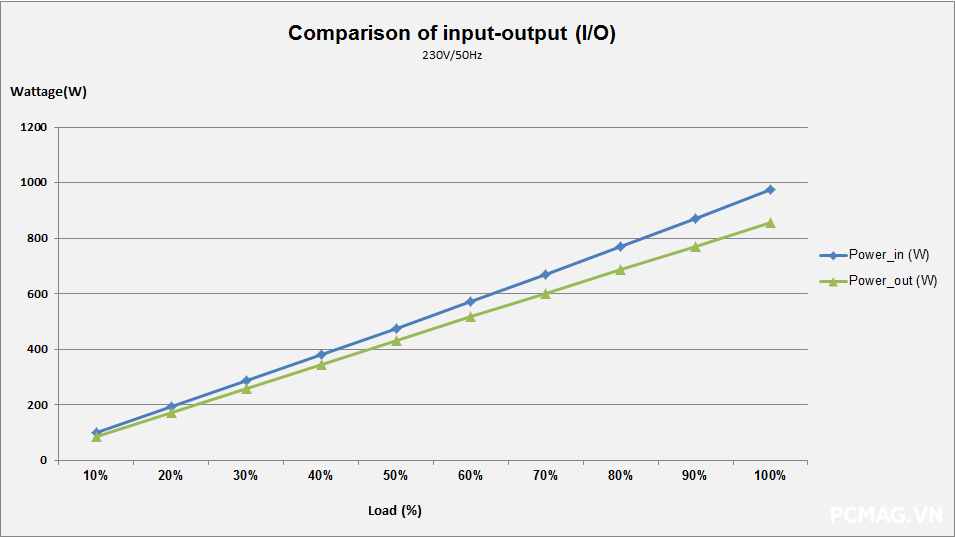

Về hiệu suất, C850G đạt mức tối đa gần 91% tại 230Vac, cao hơn khoảng 1% so với phiên bản C750B, đồng thời vượt mức cam kết trên 87% mà nhà sản xuất MIK công bố. Điều này cho thấy hiệu quả chuyển đổi điện năng của bộ nguồn khá tốt trong phân khúc.

2. Inrush Current Testing (Dòng khởi động)

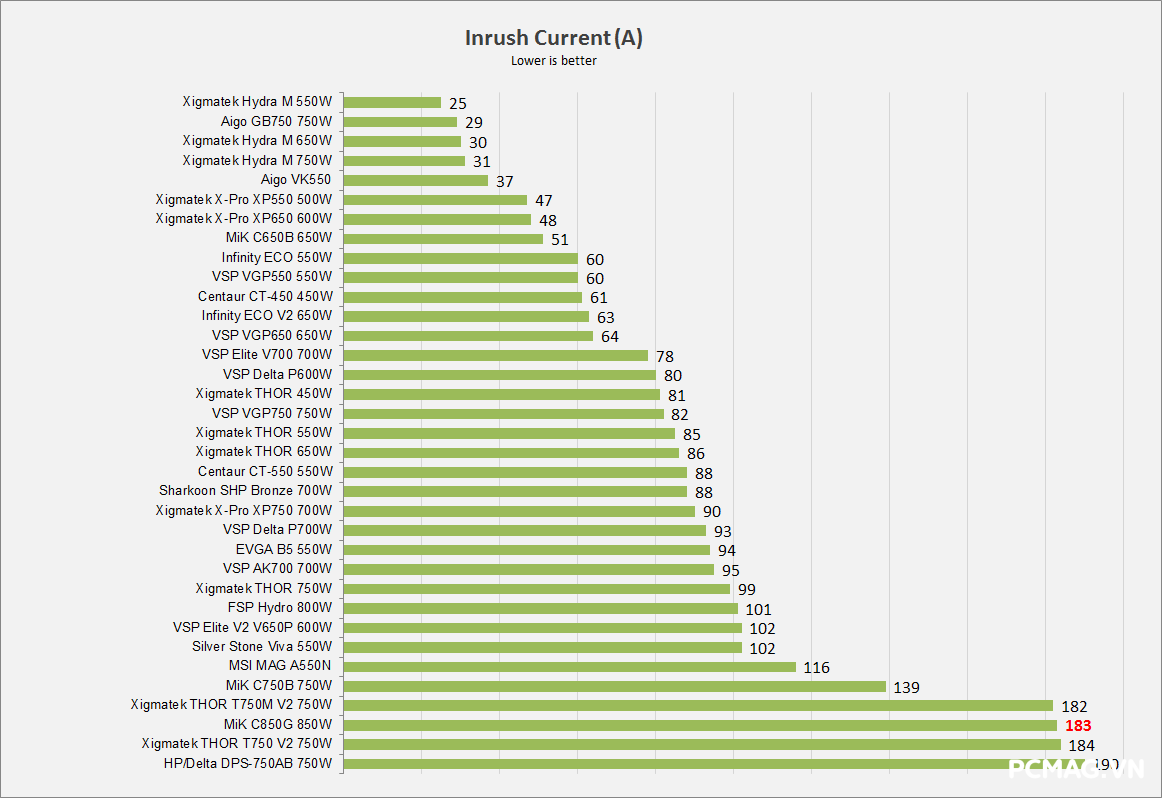

Trong bài kiểm tra dòng khởi động (Inrush Current), MIK C850G ghi nhận mức dòng khởi động khá cao trong phân khúc, khoảng 180A. Mức này vẫn nằm trong ngưỡng cho phép nhưng có thể được tối ưu tốt hơn.

Đáng chú ý, trên layout PCB đã có sẵn vị trí cho mạch khởi động mềm, vì vậy MIK hoàn toàn có thể cải thiện chỉ số này bằng cách sử dụng NTC có nội trở cao hơn (khoảng 5Ω) kết hợp với relay để ngắt NTC sau khi bộ nguồn khởi động hoàn tất. Giải pháp này sẽ giúp giảm dòng khởi động ban đầu mà không làm ảnh hưởng đến hiệu suất hay nhiệt độ hoạt động của PSU.

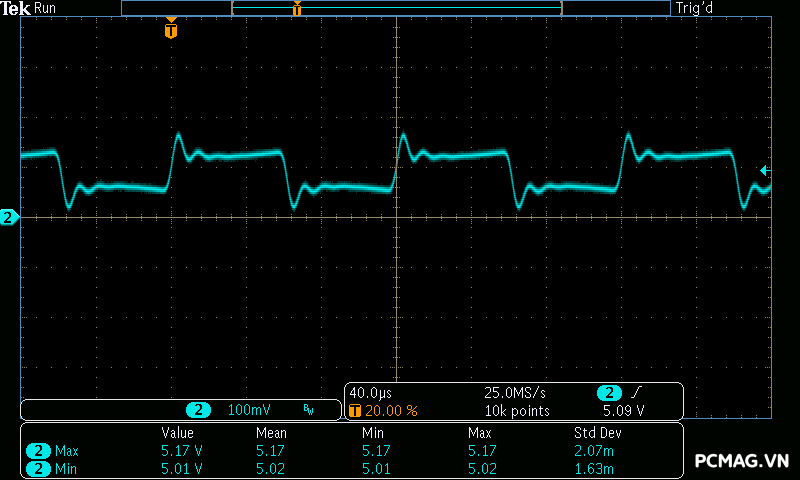

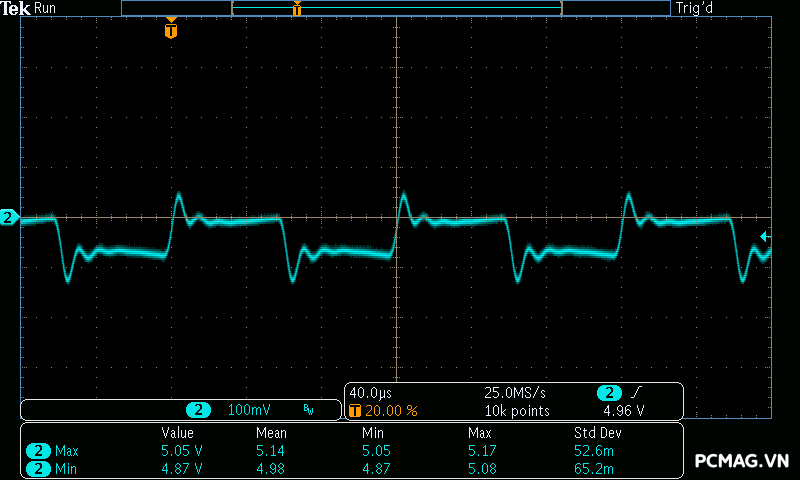

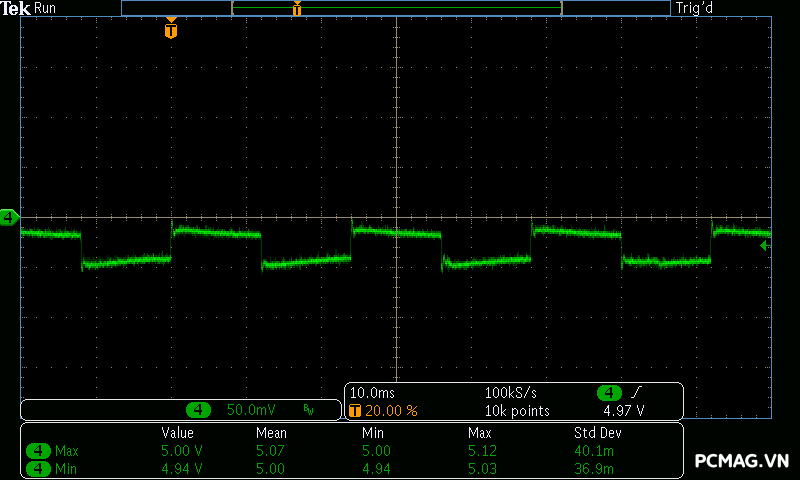

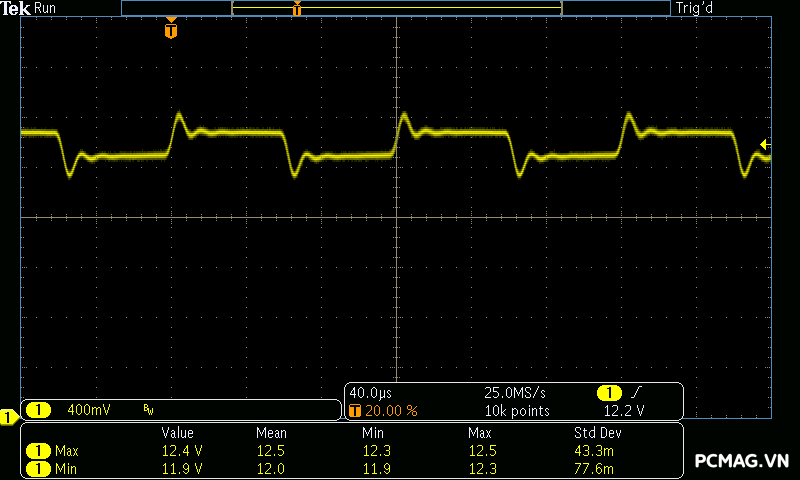

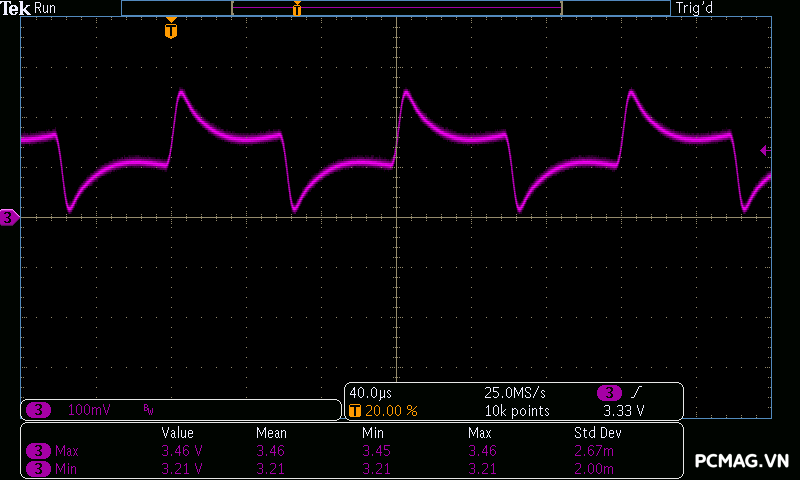

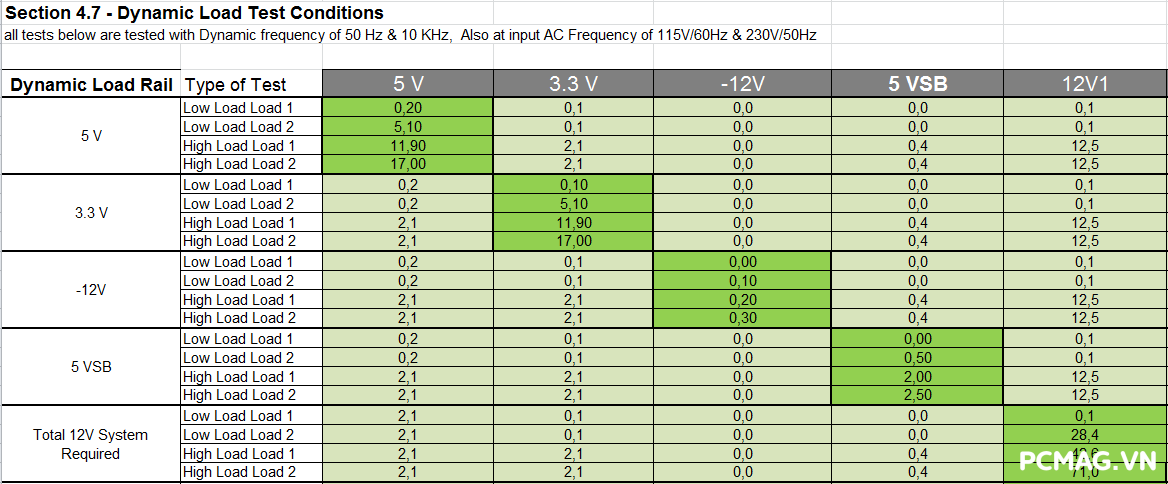

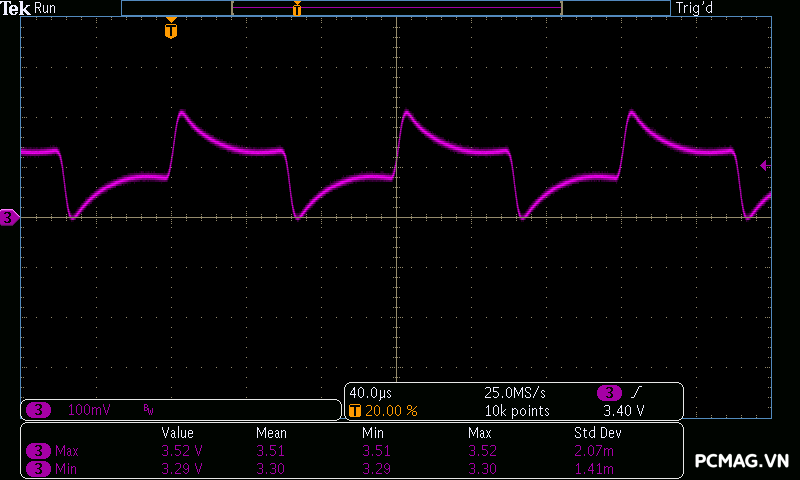

3. Sync Transient Response Test (Tải biến thiên)

Điều kiện thử nghiệm

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate theo chuẩn Intel ATX3.0:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A

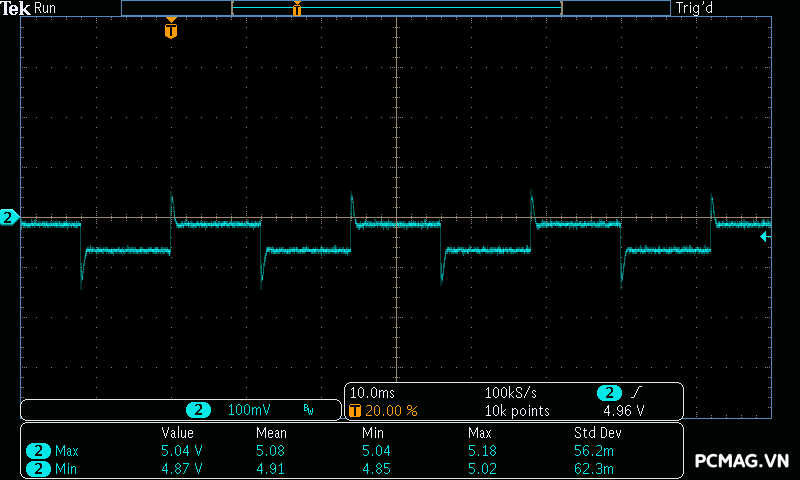

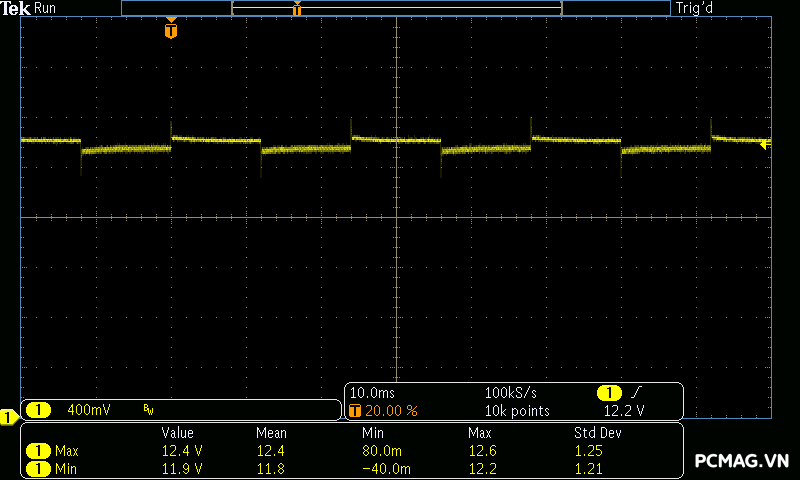

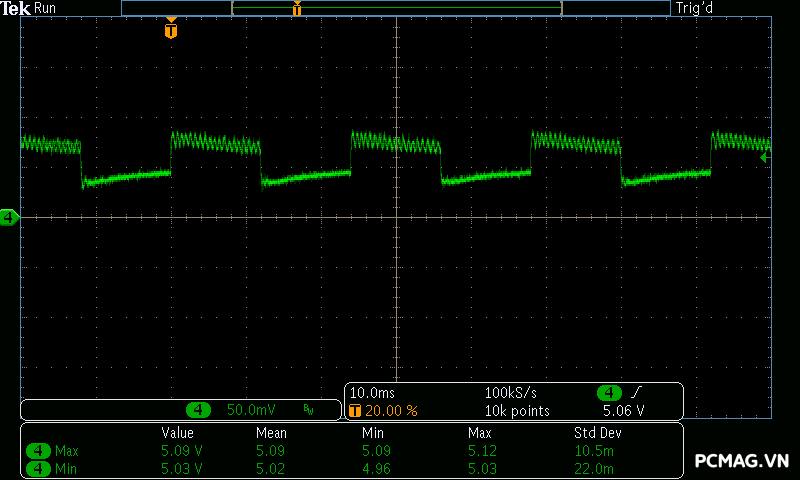

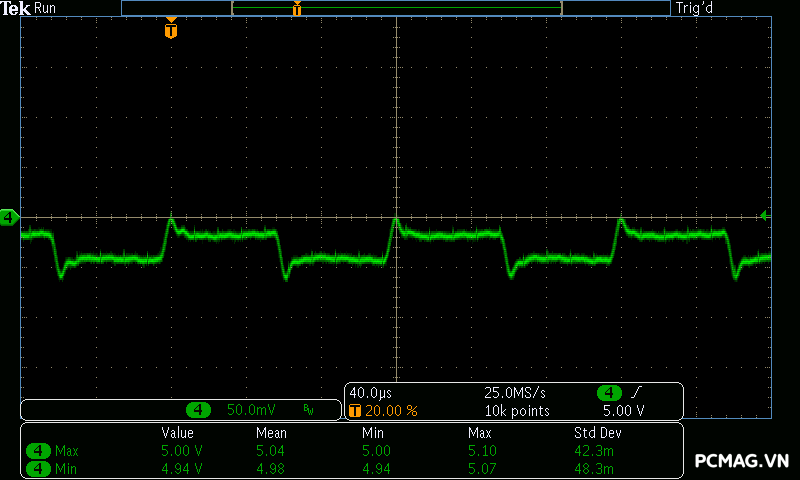

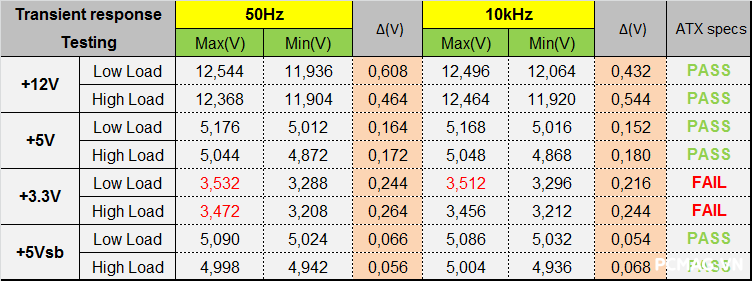

Trong bài kiểm tra tải biến thiên (Transient Response), MIK C850G cho kết quả khá ấn tượng khi vượt qua hầu hết các bước thử nghiệm. Bộ nguồn chỉ gặp sai lệch nhẹ ở bài test đường 3.3V, khi điện áp vọt lên cao hơn giới hạn chuẩn ATX khoảng 0.06V.

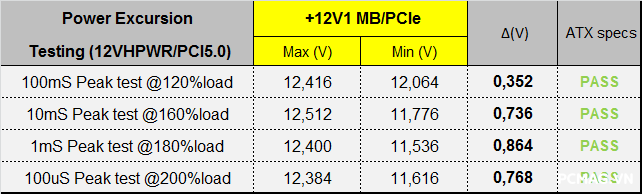

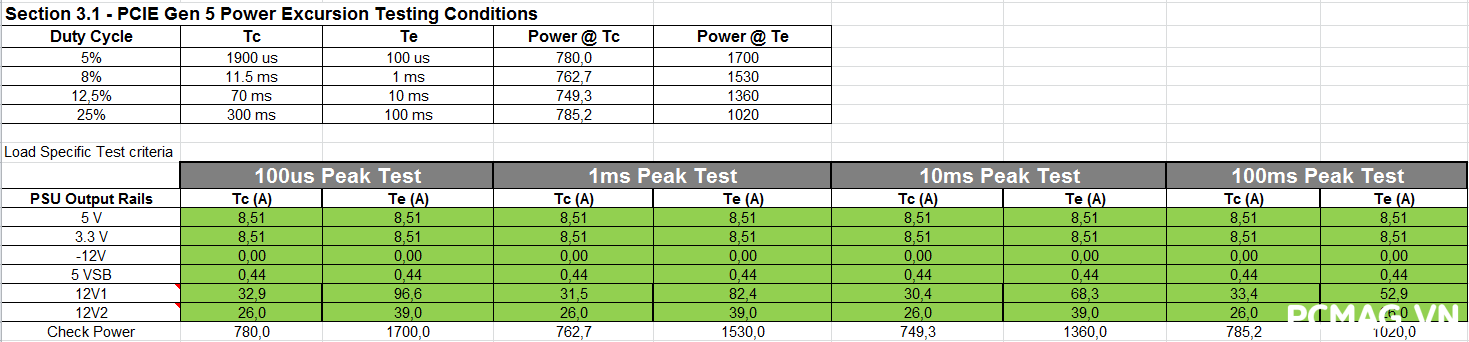

Đáng chú ý, trong 4 bước thử nghiệm mô phỏng dòng tải đỉnh tức thời của card đồ họa (Power Excursion), C850G vẫn hoạt động ổn định và không gặp bất kỳ sự cố nào. Đây là kết quả khá bất ngờ, bởi bộ nguồn này sử dụng nền tảng Dual Forward phổ thông, thay vì thiết kế cộng hưởng LLC cao cấp thường thấy trên phần lớn các bộ nguồn đạt chuẩn ATX3.0 / PCIe 5.0 hiện nay.

Kết quả này cho thấy thiết kế và khả năng xử lý tải động của C850G được tối ưu khá tốt, dù sử dụng nền tảng kỹ thuật không quá cao cấp.

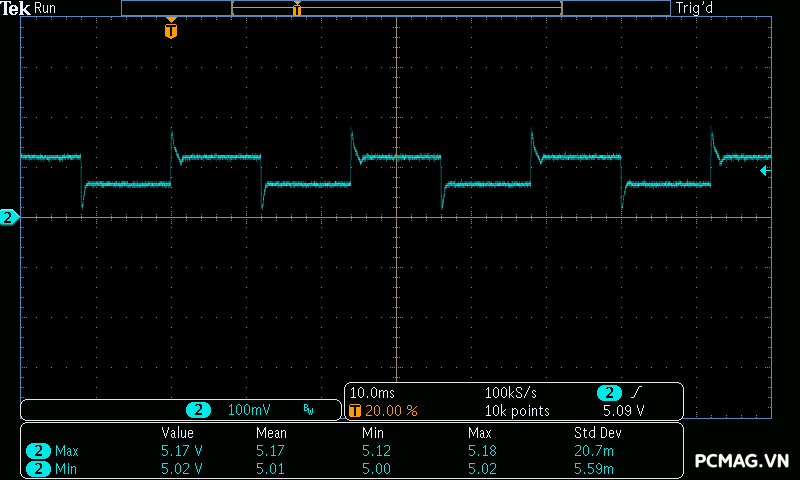

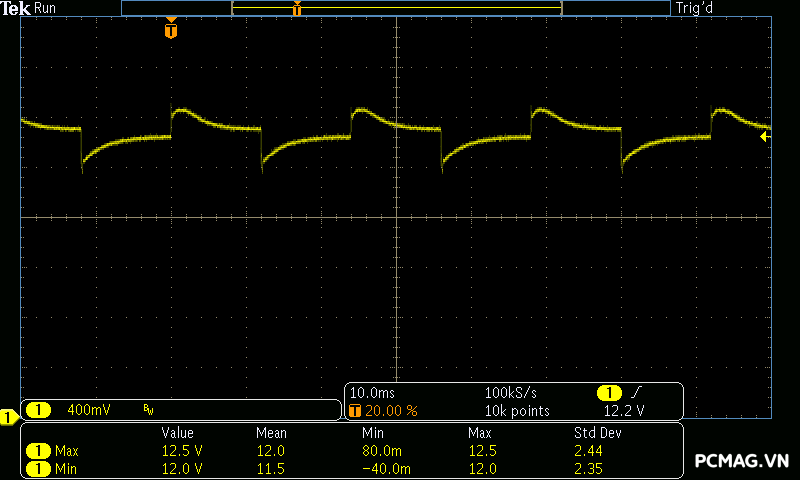

-50Hz Low load:

-50Hz High load:

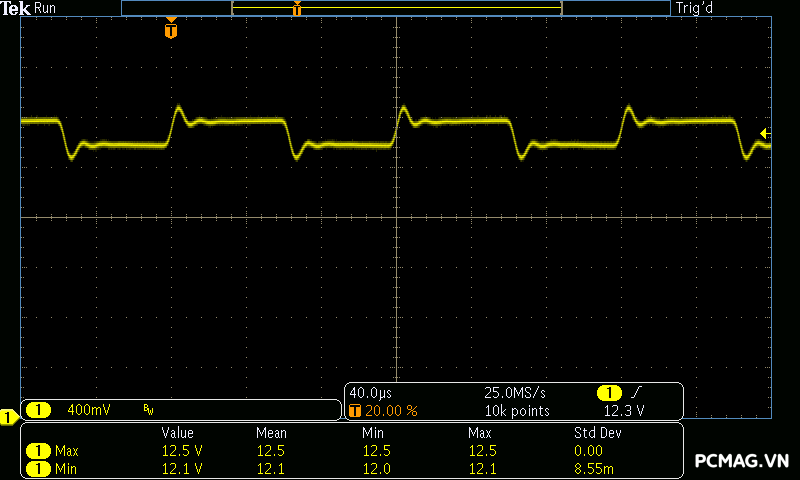

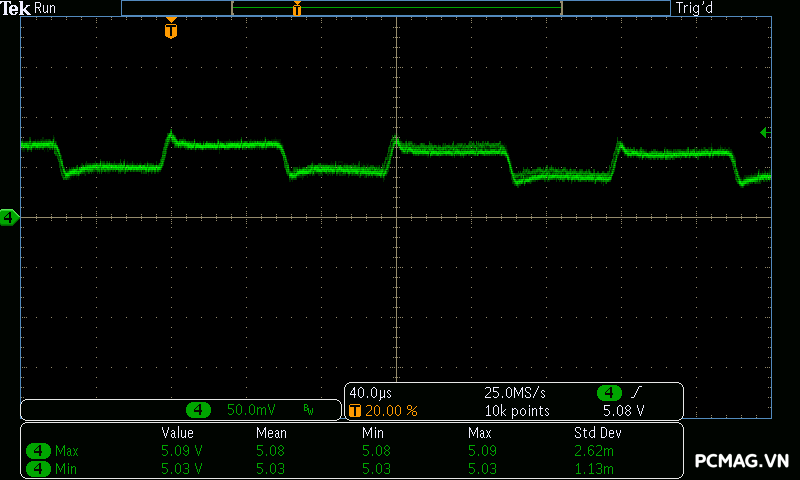

-10kHz Low load:

-10kHz High load:

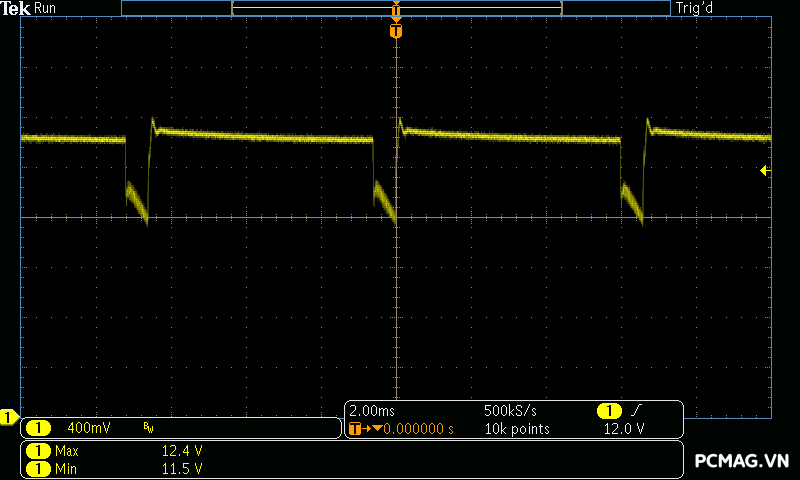

120% Load:

160% Load:

180% Load:

200% Load:

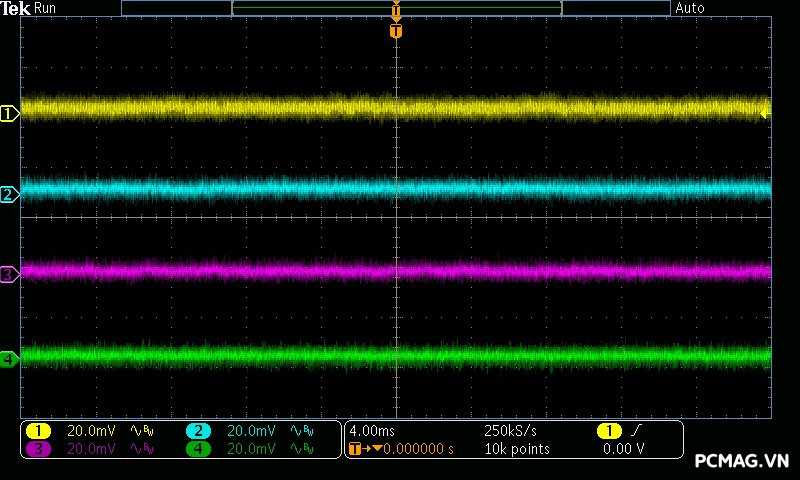

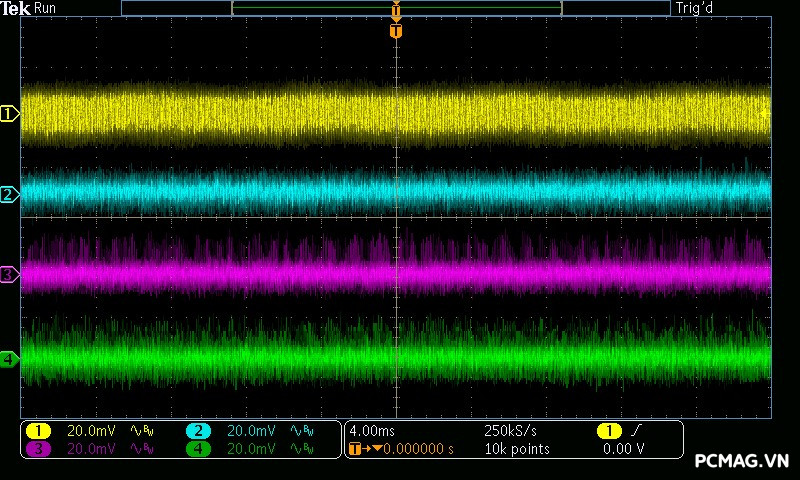

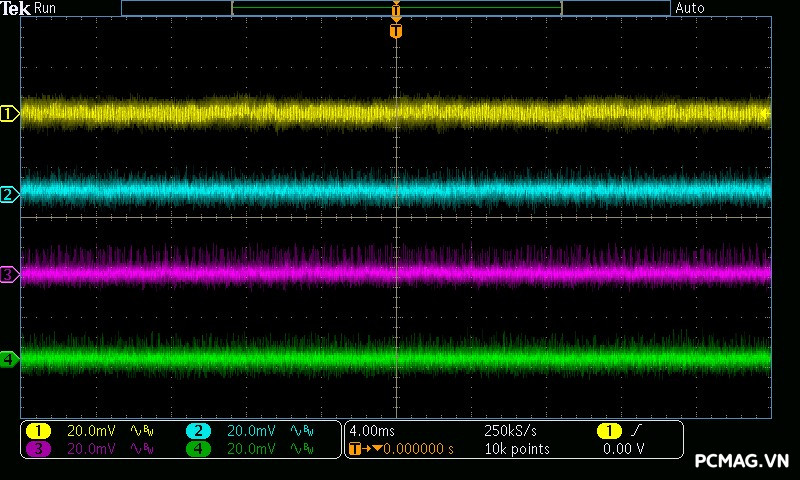

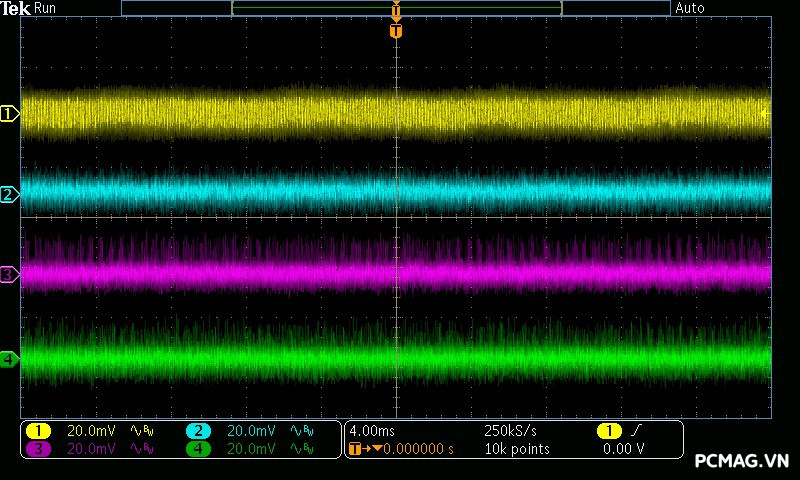

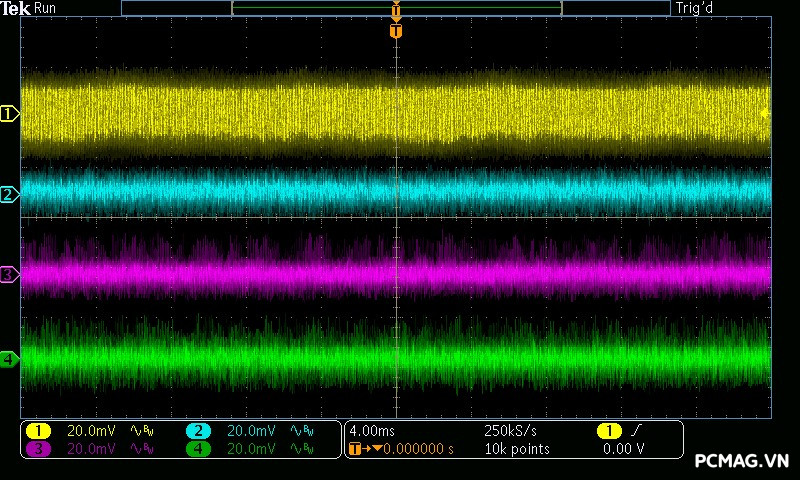

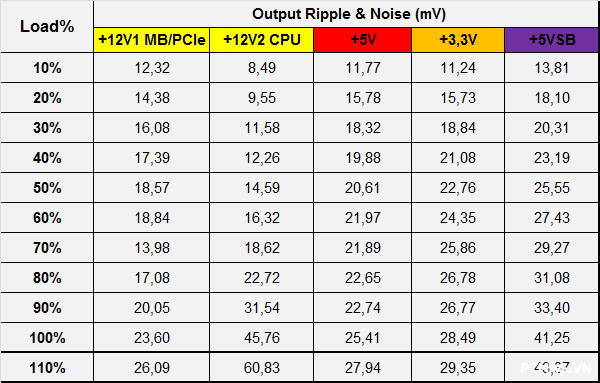

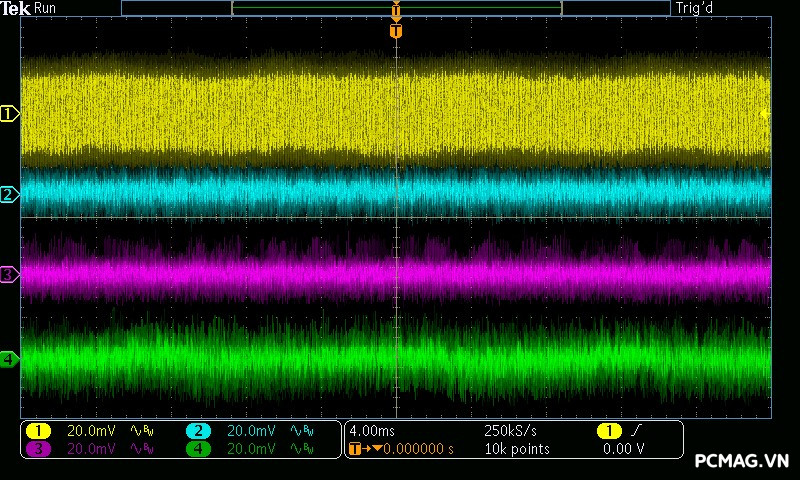

4. Ripple & Noise (Nhiễu AC cao tần)

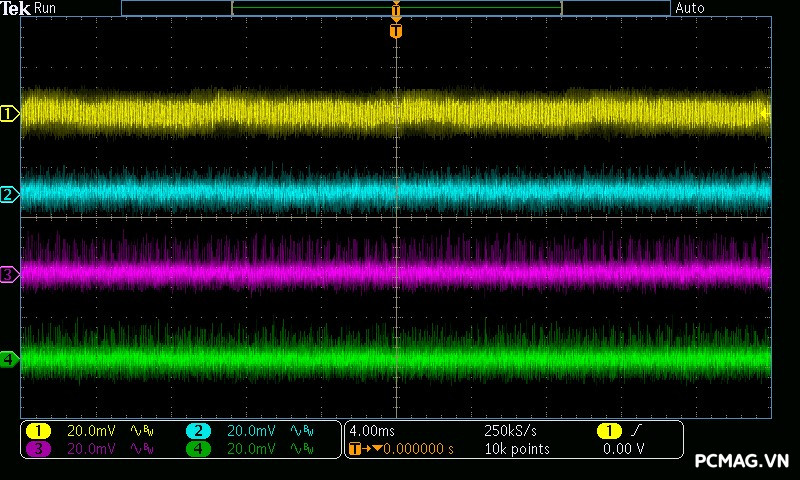

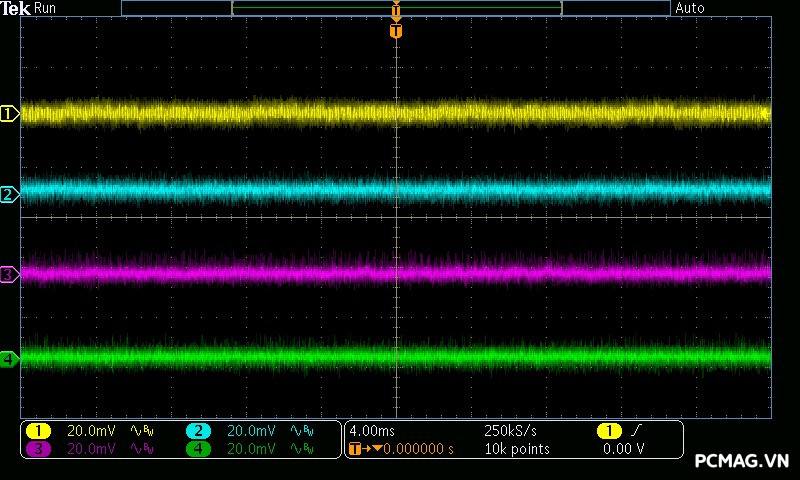

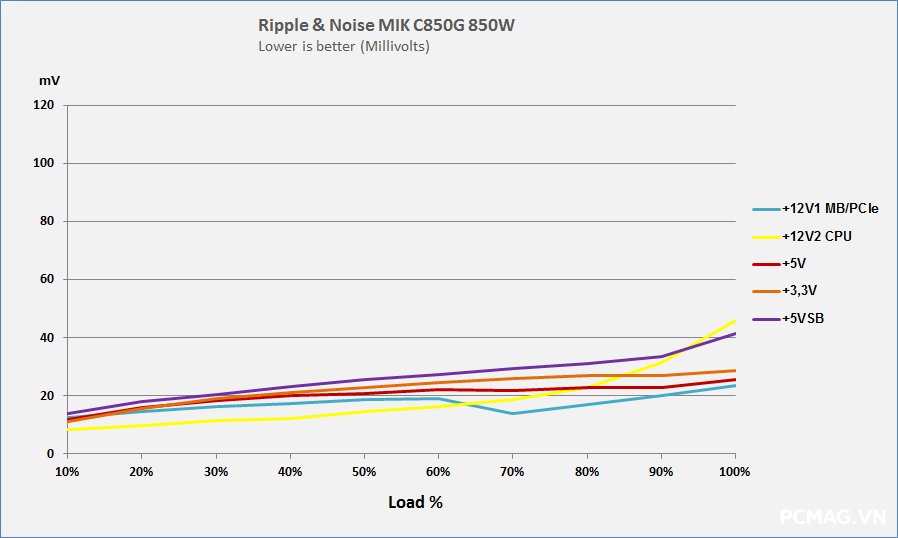

Trong bài kiểm tra Ripple & Noise, bộ nguồn MIK C850G cho kết quả ở mức khá ổn định. Mức nhiễu đo được tối đa khoảng gần 50mV trên cả ba đường điện chính, vẫn nằm trong giới hạn cho phép của tiêu chuẩn ATX.

Kết quả này cho thấy hệ thống lọc nhiễu và ổn định điện áp của C850G hoạt động hiệu quả, đủ đáp ứng cho các cấu hình PC tầm trung đến cao cấp mà vẫn đảm bảo độ ổn định cho linh kiện trong quá trình sử dụng.

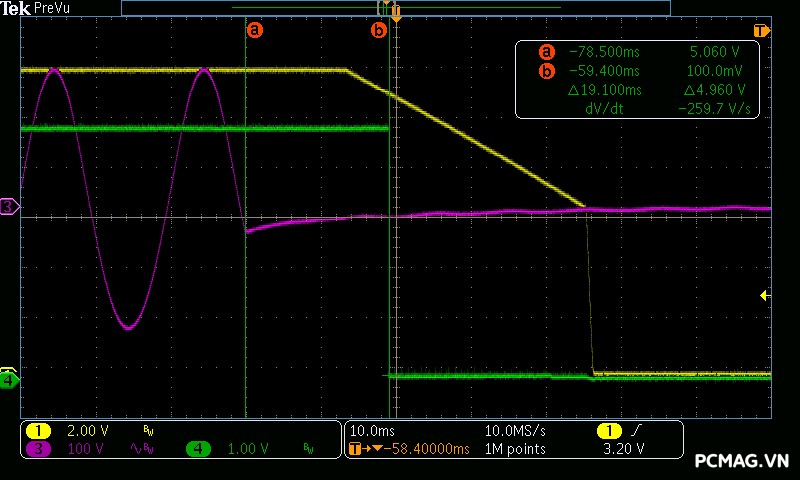

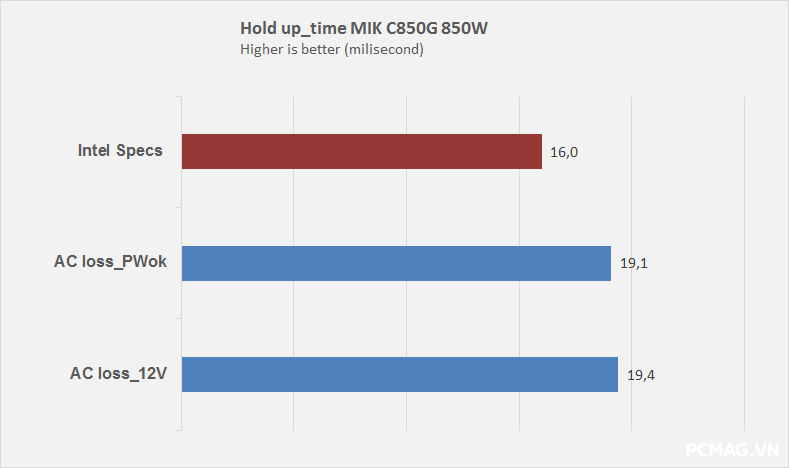

5. Hold-up Time (Thời gian lưu điện)

Trong bài kiểm tra Hold-up Time, MIK C850G đạt kết quả 19,1 ms, cao hơn mức yêu cầu 16 ms của tiêu chuẩn ATX. Điều này cho thấy bộ nguồn có khả năng duy trì điện áp đầu ra ổn định trong khoảng thời gian ngắn khi mất điện đầu vào, giúp hệ thống tránh được tình trạng sụt áp hoặc tắt đột ngột khi điện lưới bị dao động trong tích tắc.

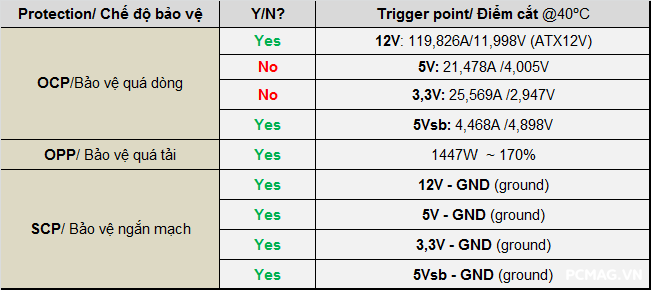

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên MIK C850G hoạt động khá nhanh và ổn định trong quá trình thử nghiệm. Tuy nhiên, ở hai đường điện 5V và 3.3V, điện áp có xu hướng tụt xuống dưới giới hạn chuẩn ATX trước khi cơ chế OCP (bảo vệ quá dòng) được kích hoạt. Nguyên nhân là do mức kích hoạt OCP được thiết lập dựa trên giới hạn chịu tải của IC tích hợp, nhằm bảo vệ IC trước khi xảy ra hư hỏng, thay vì sử dụng điện trở shunt (Rshunt) để xác định chính xác ngưỡng cắt dòng.

Trong bài kiểm tra bảo vệ quá công suất (OPP), C850G chỉ ngắt khi mức tải vượt hơn 170% công suất danh định. Thiết lập này có thể được nhà sản xuất tính toán nhằm đảm bảo bộ nguồn không bị sập trong các bài test mô phỏng dòng tải đỉnh của GPU (power excursion) theo chuẩn ATX3.0. Tuy vậy, mức kích hoạt OPP ở 170% được xem là khá cao, và nếu được thiết lập trong khoảng 130–150% công suất danh định thì sẽ hợp lý hơn, giúp tăng độ an toàn và giảm áp lực lên linh kiện khi hoạt động trong thời gian dài. ⚡

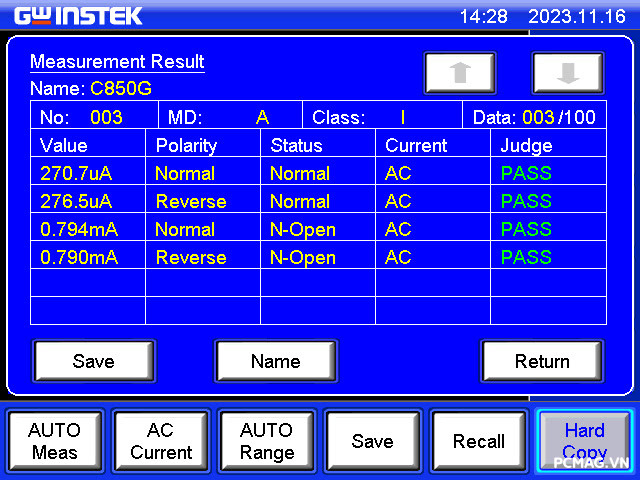

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị công nghệ thông tin thuộc Class I – trong đó nguồn máy tính chuẩn ATX là một ví dụ điển hình – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5 mA khi thiết bị hoạt động ở mức điện áp đầu vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

Trong trường hợp của bộ nguồn này, mức thử nghiệm được thiết lập ở 264VAC / 60Hz (tương đương 110% của 240VAC). Để đo và đánh giá dòng rò xuống đất, bài kiểm tra sử dụng thiết bị chuyên dụng GW Instek GLC-9000, cho phép xác định chính xác mức độ an toàn điện của bộ nguồn trong điều kiện vận hành thực tế.

8. Nhiệt độ hoạt động và tốc độ quạt (Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: khoảng 38–45°C

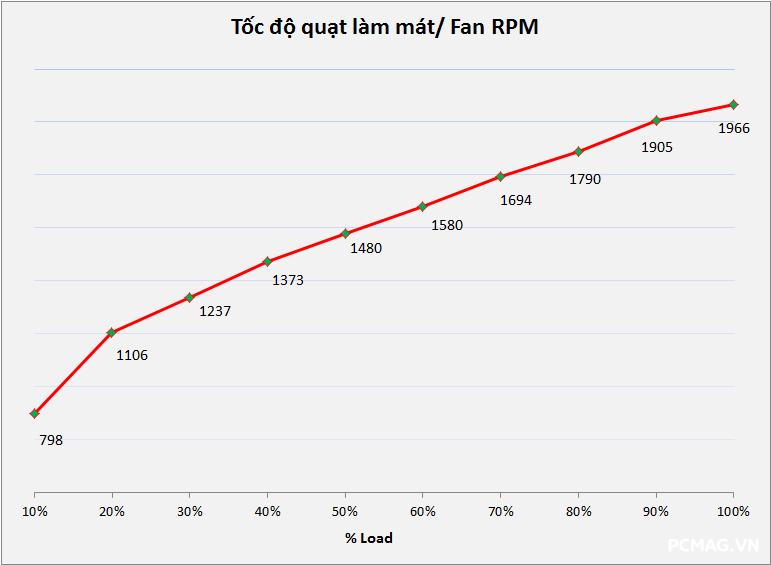

Biểu đồ tốc độ quạt của MIK C850G cho thấy quạt được thiết lập theo đường cong tăng tuyến tính theo nhiệt độ. Tốc độ quạt bắt đầu từ khoảng 800 RPM ở mức tải thấp và tăng dần cho tới khoảng 1900 RPM khi đạt tải cao. Cách thiết lập này giúp bộ nguồn hoạt động khá êm ở mức tải thấp và trung bình.

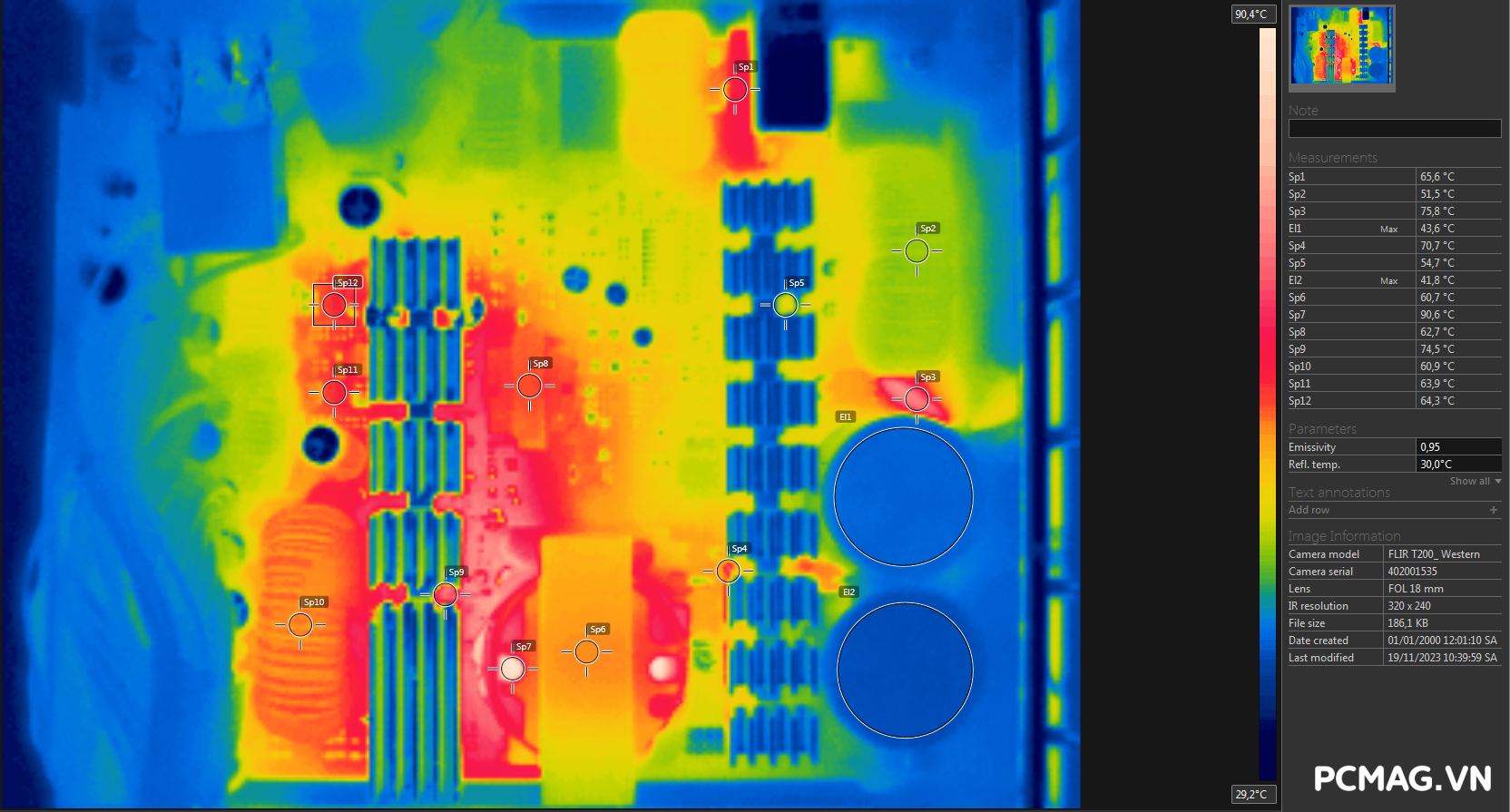

Tuy nhiên, thông qua ảnh nhiệt, có thể thấy khu vực nóng nhất nằm tại biến áp chính, với nhiệt độ ghi nhận xấp xỉ 90°C khi hoạt động ở tải cao. Vì vậy, MIK có thể cân nhắc trang bị quạt làm mát có công suất lớn hơn hoặc lưu lượng gió cao hơn, nhằm giảm nhiệt độ cho cụm linh kiện công suất, từ đó cải thiện khả năng tản nhiệt và độ bền khi hoạt động lâu dài.

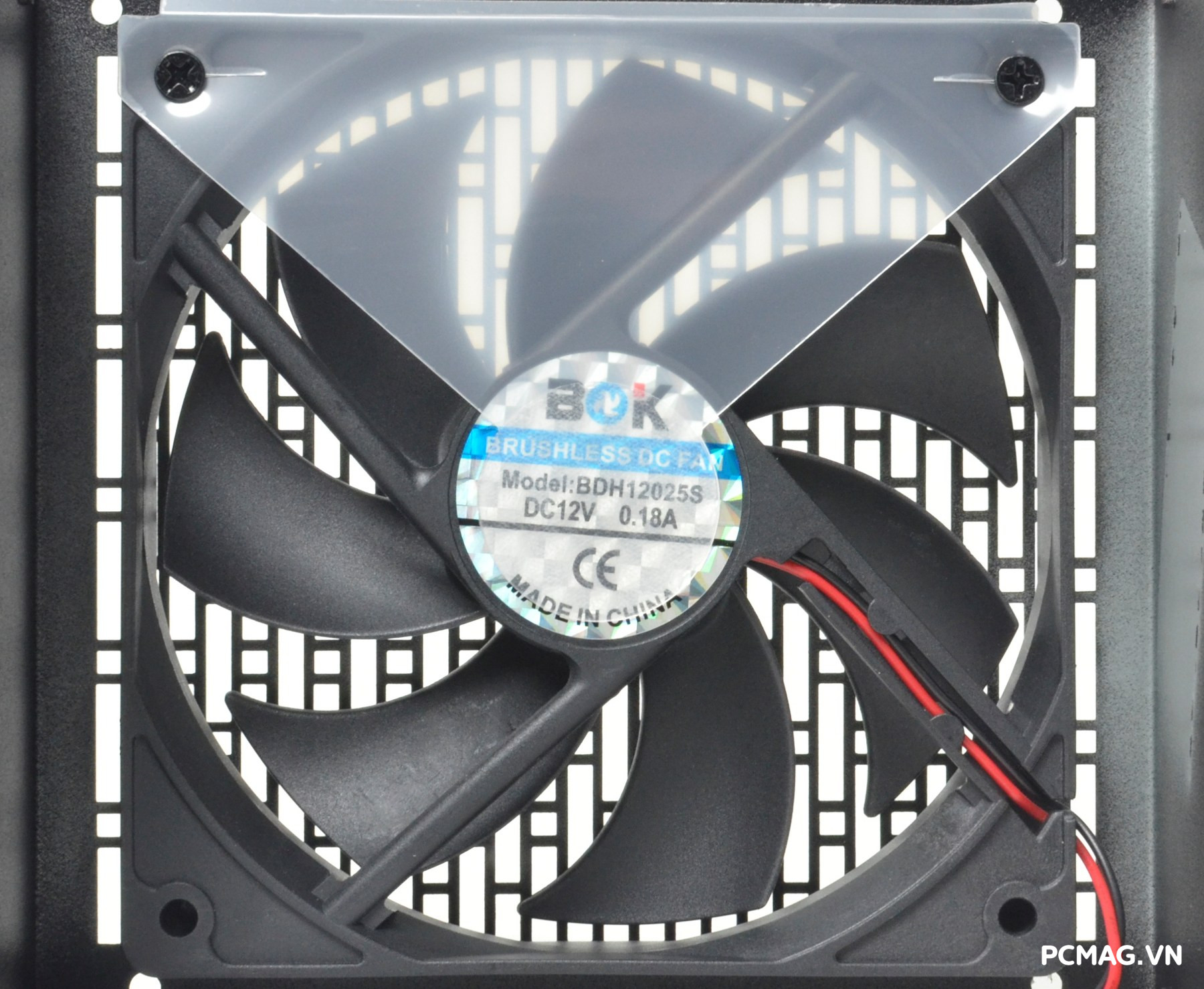

Quạt làm mát

Bộ nguồn MIK C850G được trang bị quạt làm mát BDH12025S kích thước 120mm, có tốc độ quay tối đa khoảng 1800 RPM. Quạt đảm nhiệm việc tản nhiệt cho toàn bộ khối linh kiện bên trong PSU, đồng thời cân bằng giữa hiệu quả làm mát và độ ồn trong quá trình hoạt động.

IV. Kết luận

MIK C850G 850W cho thấy chất lượng linh kiện và độ ổn định điện áp ở mức khá tốt trong quá trình thử nghiệm. Bộ nguồn đạt hiệu suất tối đa 90,62% tại 230Vac, cao hơn mức cam kết ban đầu của nhà sản xuất. Đồng thời, C850G cũng vượt qua đầy đủ các bài kiểm tra theo tiêu chuẩn ATX3.0 / PCIe 5.0, bao gồm cả thử nghiệm power excursion lên tới 200% công suất, đúng như những gì MIK công bố.

Ngoài ra, bộ nguồn được trang bị hệ thống cáp kết nối đa dạng, trong đó có hai đầu cấp nguồn CPU riêng biệt, cùng chiều dài dây khá tốt, phù hợp với cả những thùng máy kích thước lớn.

Với những gì thể hiện, MIK C850G 850W là lựa chọn phù hợp cho các cấu hình PC tầm trung, sử dụng một card đồ họa có mức tiêu thụ điện dưới khoảng 280W, vẫn đảm bảo khả năng vận hành ổn định.

Ưu điểm

• Chất lượng linh kiện khá tốt (tụ chính Nhật Bản)
• Điện áp ổn định, nằm trong tiêu chuẩn ATX
• Hiệu suất cao, đạt 90,62% @230Vac
• Trang bị mạch DC to DC (VRMs)
• Vượt qua các bài thử nghiệm ATX3.0 / PCIe 5.0 (200% power excursion)

Khuyết điểm

• Tầng PFC cần tối ưu thêm để hoạt động ổn định hơn ở dải điện áp full-range
• Nhiệt độ hoạt động còn khá cao khi tải nặng
