Segotep KL-M750G SFX 750W là bộ nguồn thuộc dòng sản phẩm hướng đến những người dùng yêu thích hệ thống Mini PC nhỏ gọn nhưng vẫn mạnh mẽ. Khác với các bộ nguồn ATX phổ biến, sản phẩm được thiết kế theo chuẩn SFX nhỏ gọn, phù hợp với những case Mini-ITX hoặc các hệ thống PC kích thước nhỏ đang ngày càng được ưa chuộng.

Theo đánh giá từ PCMAG, việc thiết kế một bộ nguồn chuẩn SFX luôn là thách thức lớn đối với các nhà sản xuất do mật độ công suất cao trong không gian rất nhỏ, đòi hỏi chất lượng linh kiện và thiết kế tản nhiệt tối ưu. Trong bối cảnh đó, Segotep KL-M750G vẫn mang lại mức công suất 750W mạnh mẽ, đáp ứng tốt cho nhiều cấu hình mini PC hiệu năng cao. Đồng thời, sự phát triển mạnh của trào lưu mod case Mini PC trong vài năm gần đây cũng khiến thị trường Mini PC tại Việt Nam trở nên sôi động hơn, mở ra nhiều lựa chọn phần cứng chuyên biệt như dòng PSU SFX.

Segotep KL-M750G SFX 750W đạt chứng nhận 80 Plus Gold, sử dụng 100% tụ điện Nhật Bản nhằm đảm bảo độ ổn định và độ bền lâu dài. Sản phẩm được cung cấp với hai phiên bản màu Trắng và Đen, phù hợp với nhiều phong cách build PC khác nhau. Ngoài ra, bộ nguồn còn được trang bị đầu cấp nguồn PCIe 5.0 / 12VHPWR, sẵn sàng tương thích với các dòng card đồ họa thế hệ mới như RTX 4000 series.

I. Hộp và phụ kiện Segotep KL-M750G SFX 750W

Hộp của Segotep KL-M750G SFX 750W có kích thước khá nhỏ gọn, đúng với đặc trưng của các bộ nguồn chuẩn SFX dành cho hệ thống Mini PC. Bao bì sử dụng tông màu trắng chủ đạo, nổi bật với họa tiết dãy núi KunLun (Côn Luân) – biểu tượng quen thuộc của dòng sản phẩm cao cấp đến từ Segotep.

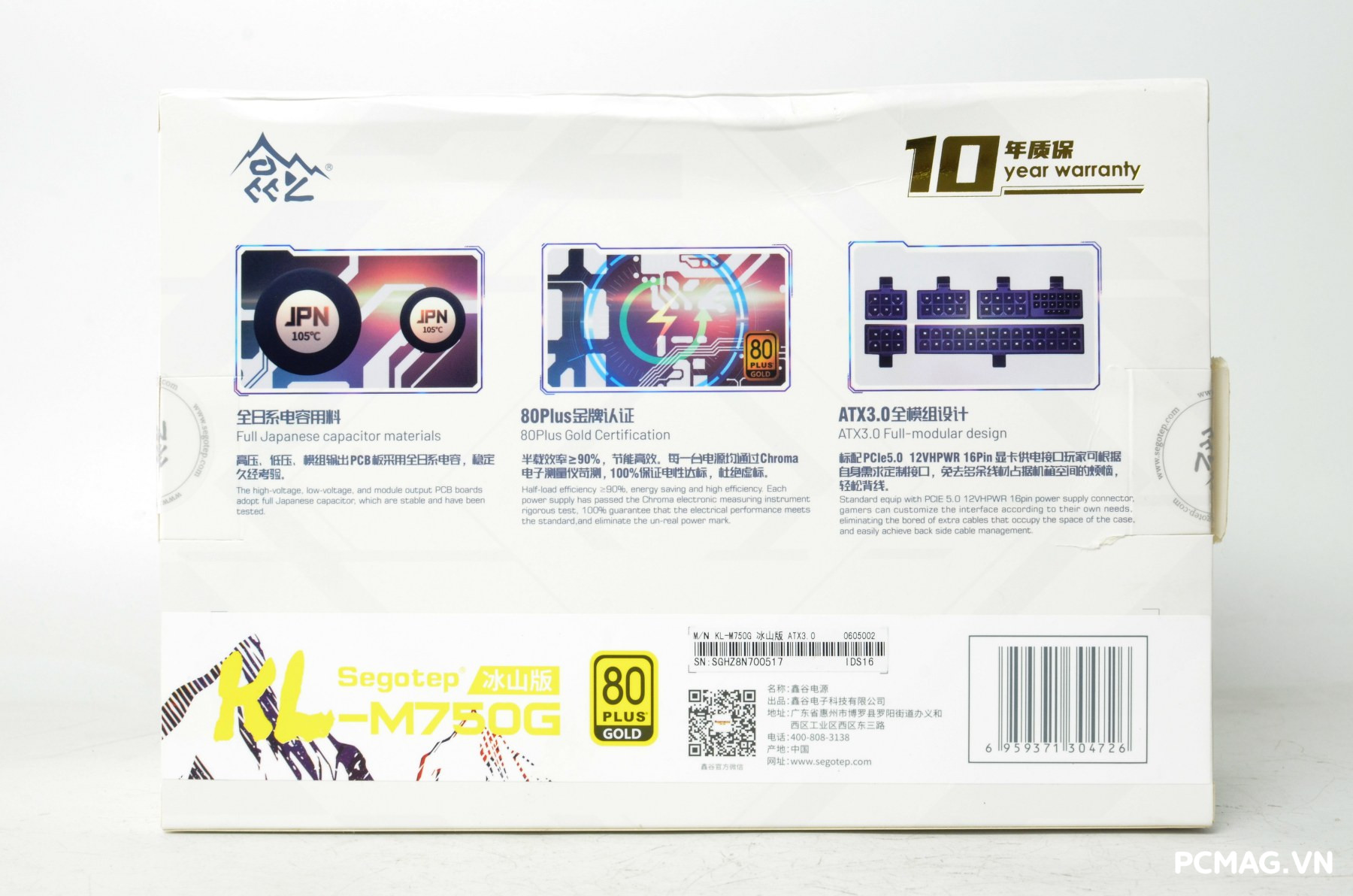

Ở mặt sau hộp, nhà sản xuất in rõ các thông số và tính năng chính của bộ nguồn, giúp người dùng dễ dàng nắm bắt những điểm nổi bật của sản phẩm trước khi mở hộp.

Phụ kiện đi kèm

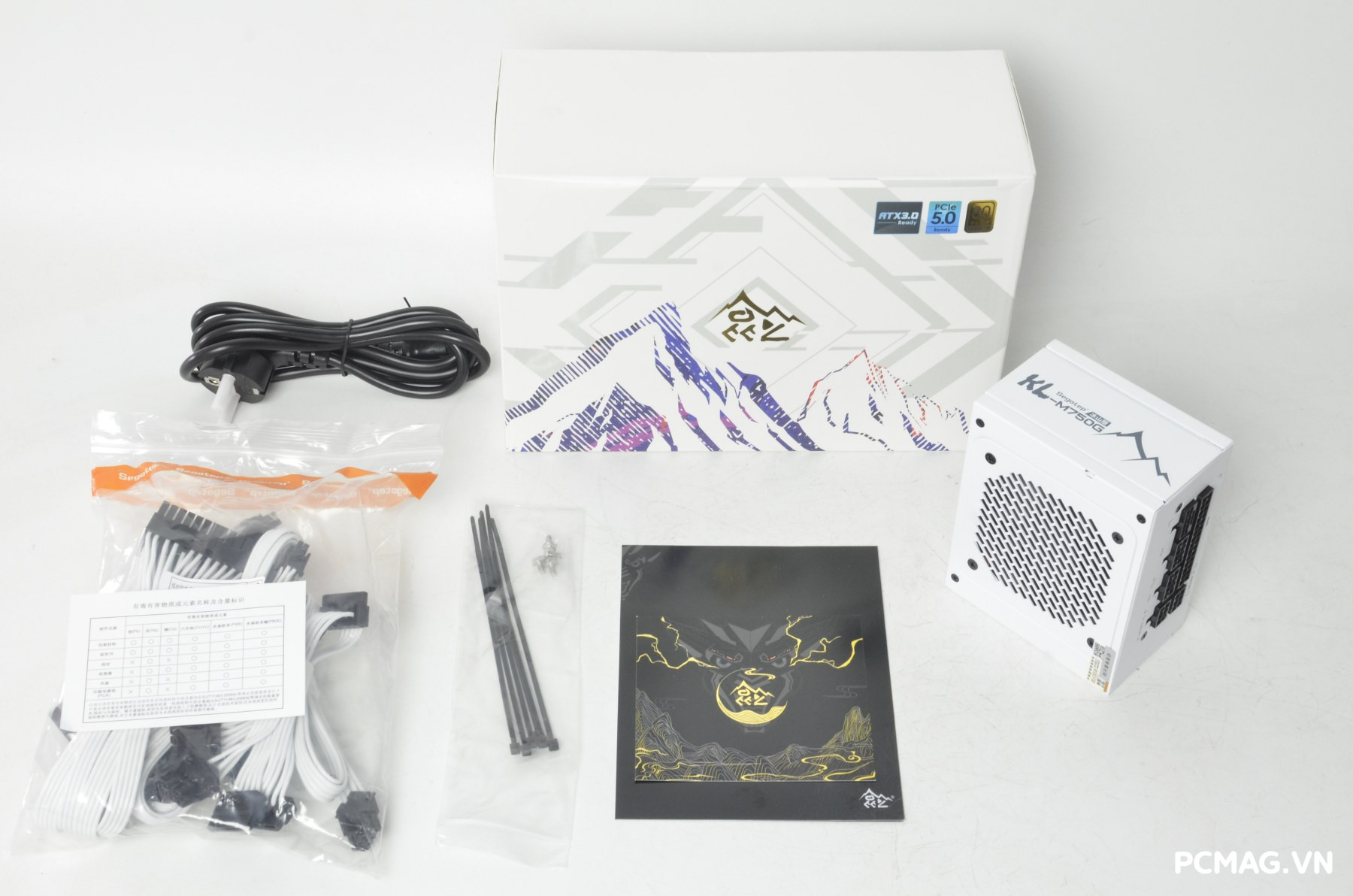

Bên trong hộp của Segotep KL-M750G SFX 750W, người dùng sẽ nhận được đầy đủ các phụ kiện cơ bản để lắp đặt và quản lý dây nguồn, bao gồm:

• 1 dây nguồn chuẩn EU
• 4 ốc cố định bộ nguồn vào case
• 6 dây rút (zip tie) hỗ trợ sắp xếp và quản lý dây cáp gọn gàng
• 1 sách hướng dẫn sử dụng (HDSD) giúp người dùng dễ dàng lắp đặt và sử dụng sản phẩm.

II. PSU Segotep KL-M750G SFX 750W

1. Thiết kế bên ngoài

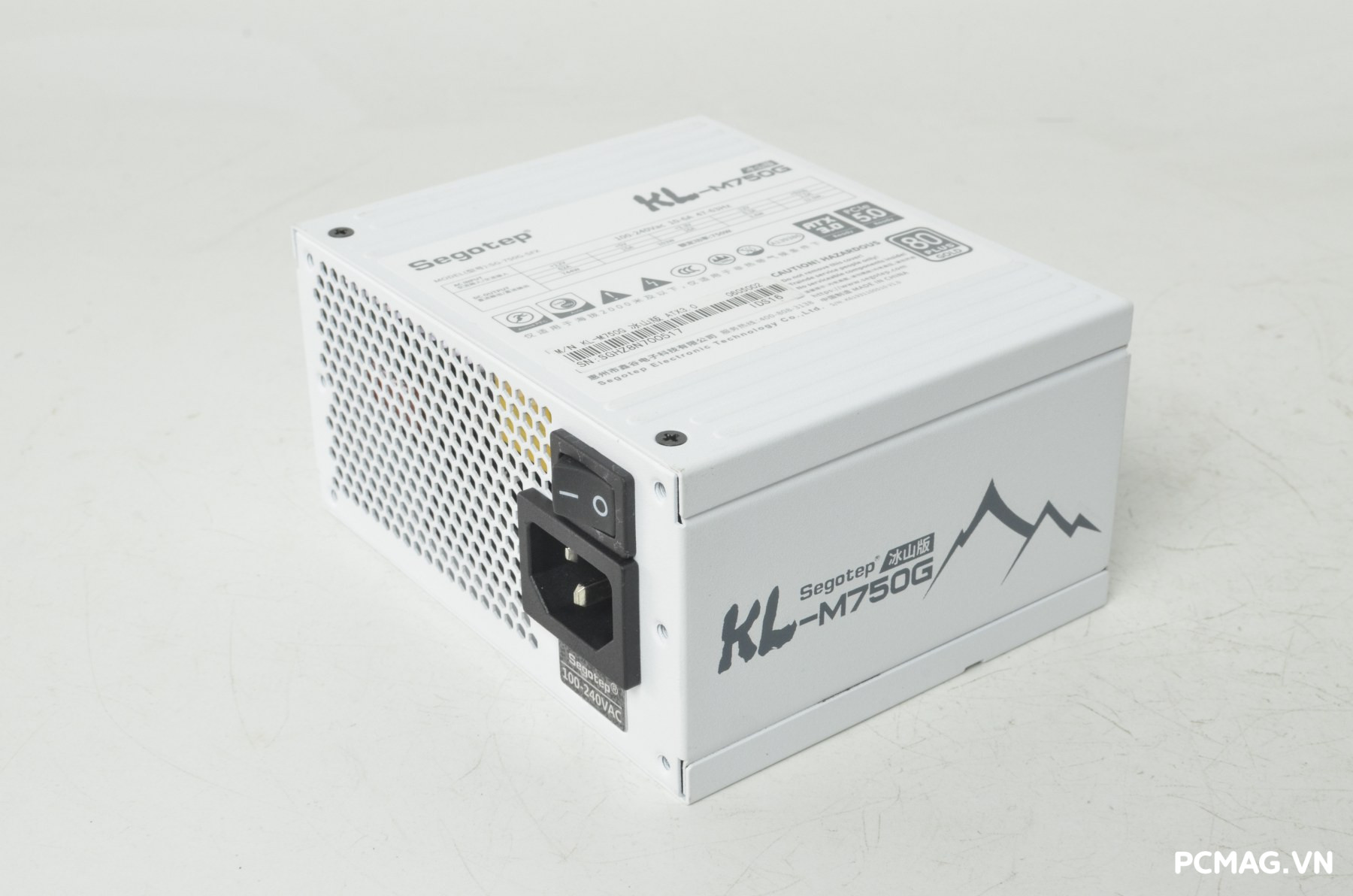

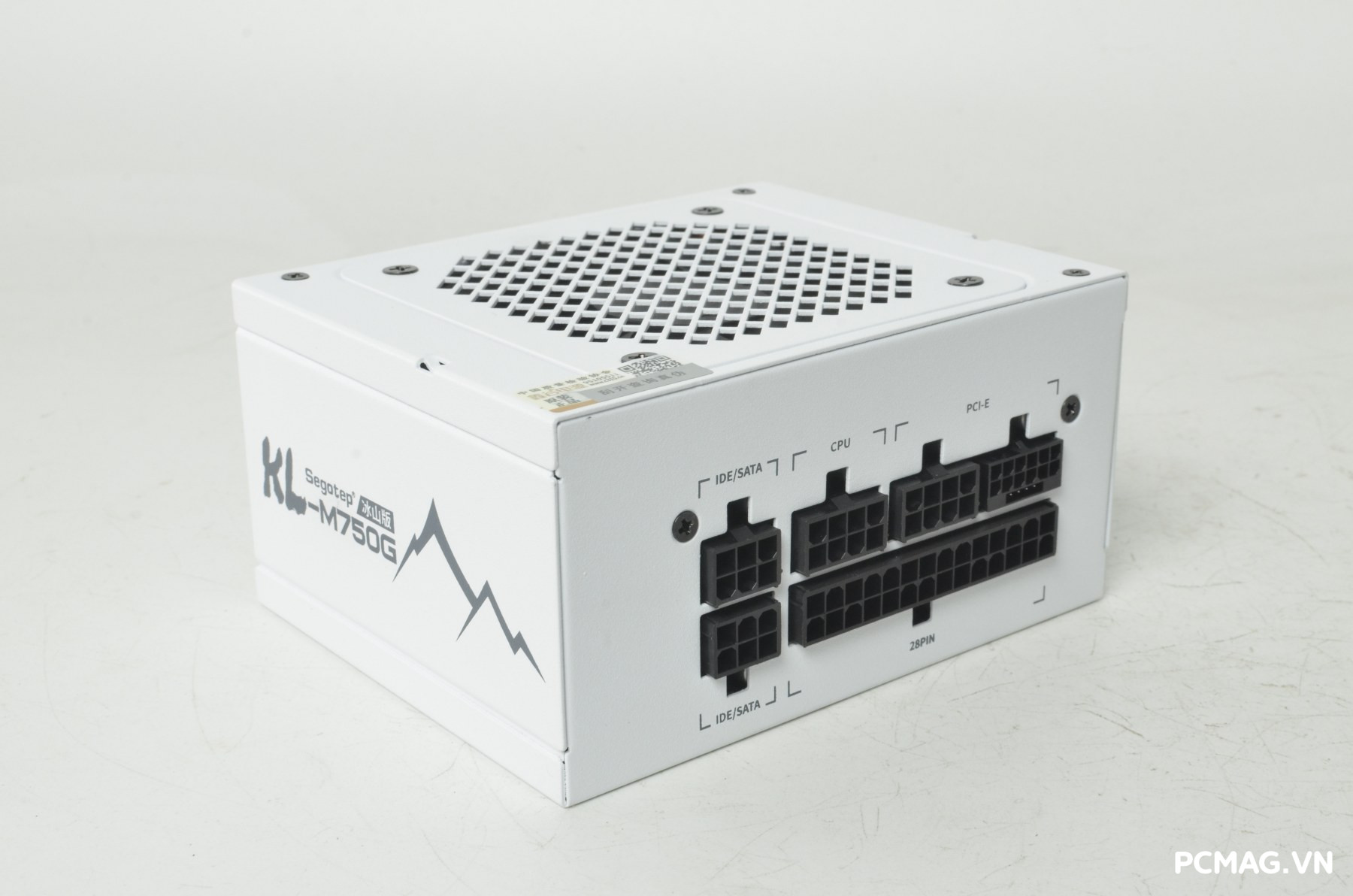

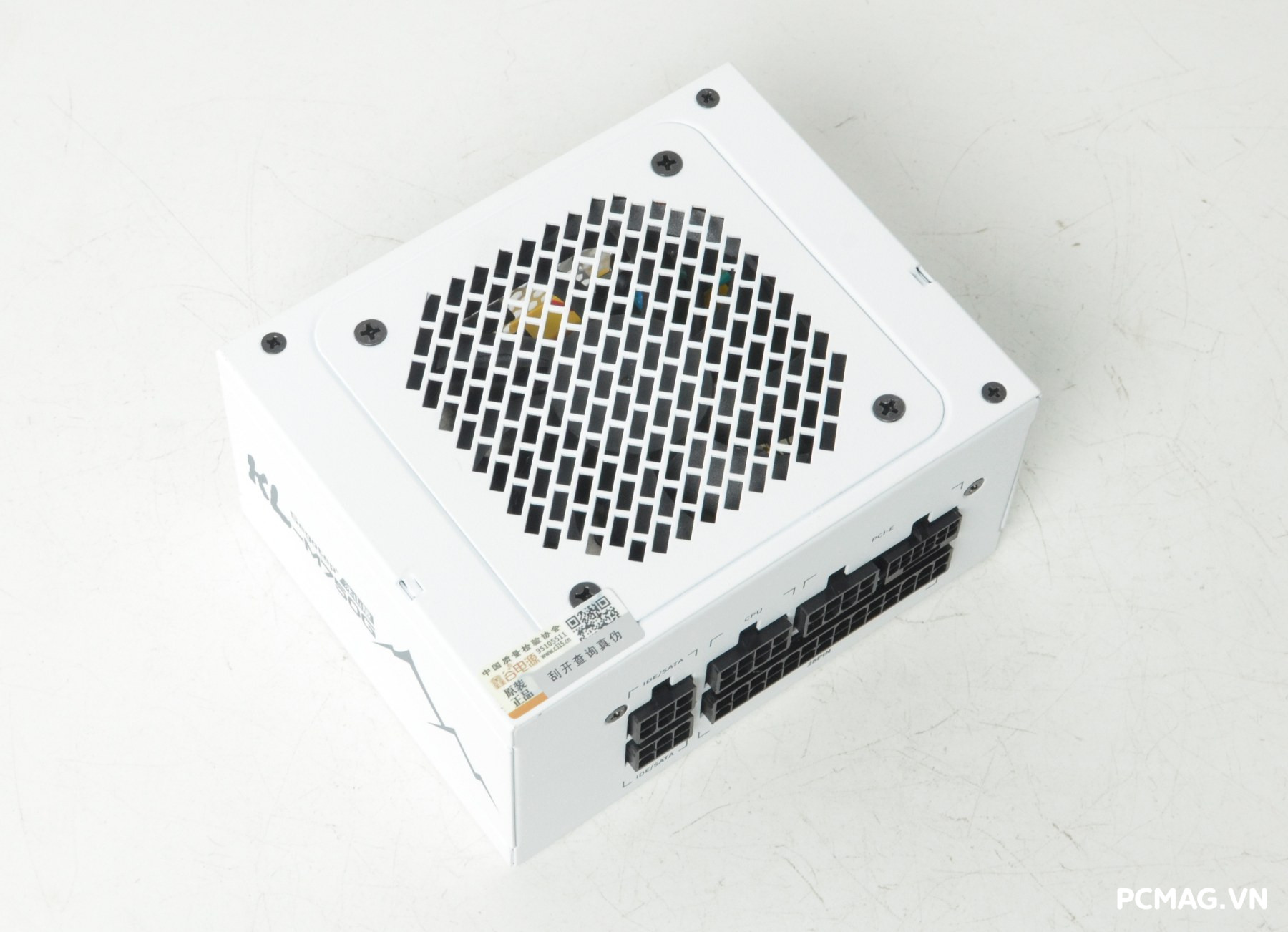

Segotep KL-M750G SFX 750W sở hữu kích thước chuẩn SFX tiêu chuẩn, phù hợp với các hệ thống Mini-ITX hoặc case PC nhỏ gọn. Bộ nguồn được trang bị quạt làm mát kích thước 80mm, giúp đảm bảo khả năng tản nhiệt hiệu quả trong không gian hạn chế của các bộ nguồn SFX.

Phần mặt lưng của PSU được thiết kế dập nổi với các đường nét cách điệu, tạo điểm nhấn thẩm mỹ cho sản phẩm. Ngoài ra, KL-M750G còn sử dụng hệ thống cáp 100% dạng rời (Full Modular), giúp người dùng dễ dàng quản lý dây gọn gàng và tối ưu không gian bên trong case.

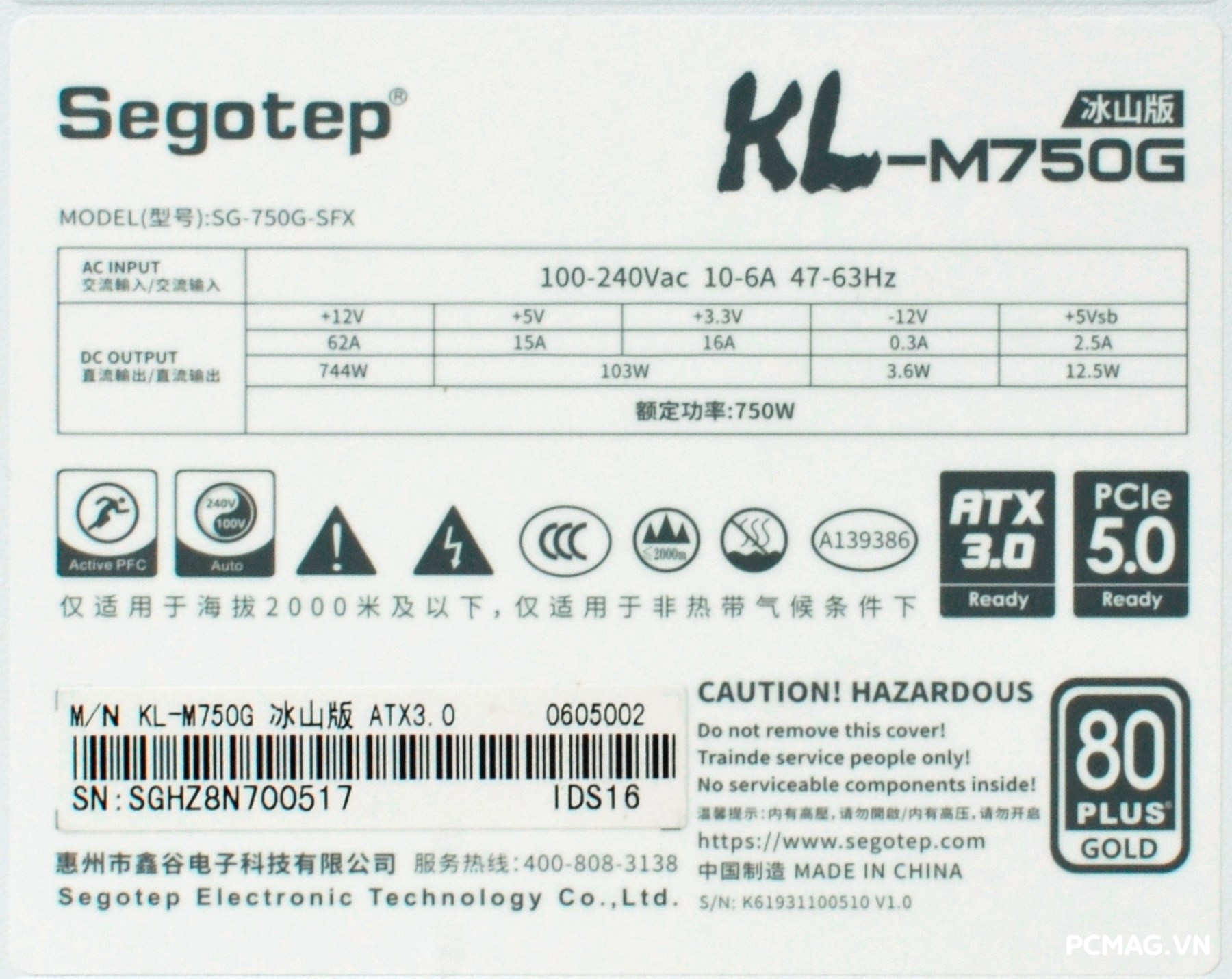

Bộ nguồn Segotep KL-M750G SFX 750W có công suất danh định 750W, trong đó đường +12V single rail cung cấp tối đa 744W, đảm bảo khả năng cấp điện ổn định cho CPU và GPU hiệu năng cao.

Sản phẩm được trang bị Active PFC với dải điện áp hoạt động rộng 100–240V, giúp bộ nguồn vận hành ổn định trong nhiều điều kiện điện lưới khác nhau. Ngoài ra, KL-M750G còn đạt chứng nhận 80 Plus Gold, mang lại hiệu suất chuyển đổi điện năng cao, giúp tiết kiệm điện và giảm lượng nhiệt tỏa ra trong quá trình hoạt động.

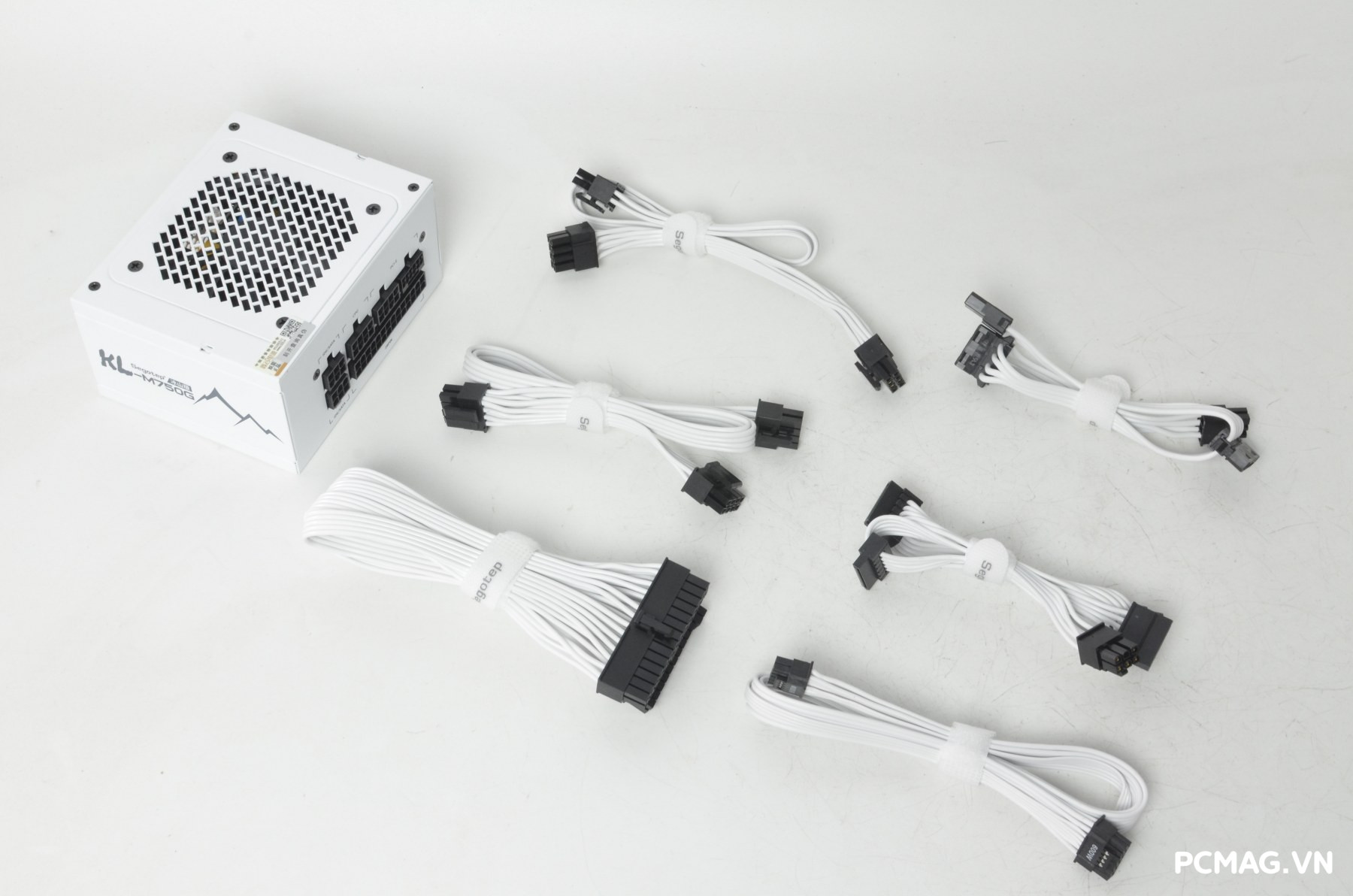

Segotep KL-M750G SFX 750W sử dụng hệ thống cáp dạng rời (Full Modular), giúp người dùng chỉ kết nối những dây cần thiết, từ đó tối ưu không gian bên trong các hệ thống Mini PC. Bộ dây cáp đi kèm gồm:

• 1 x 24-pin Mainboard: 30cm
• 2 x 4+4-pin ATX12V (CPU): 40cm + 10cm
• 2 x 6+2-pin PCIe: 40cm + 15cm
• 1 x 12+4-pin 12VHPWR / PCIe 5.0: 45cm
• 4 x SATA: 10cm + 10cm + 10cm + 10cm
• 3 x ATA (Molex): 10cm + 10cm + 10cm

Do được thiết kế dành riêng cho case Mini PC / Mini-ITX, chiều dài dây cáp của KL-M750G được làm khá ngắn để phù hợp với không gian nhỏ gọn và giúp việc đi dây gọn gàng hơn. Tuy nhiên, với chiều dài này, bộ nguồn không phù hợp để sử dụng trong các case ATX truyền thống có kích thước lớn hơn.

2. Thiết kế bên trong

Segotep KL-M750G SFX 750W được Segotep tự sản xuất (OEM) và sử dụng nền tảng thiết kế hiện đại gồm APFC + mạch cộng hưởng LLC + chỉnh lưu đồng bộ (SR) + DC to DC (VRM). Đây là kiến trúc thường thấy trên các bộ nguồn hiệu suất cao, giúp cải thiện độ ổn định điện áp và nâng cao hiệu suất chuyển đổi năng lượng.

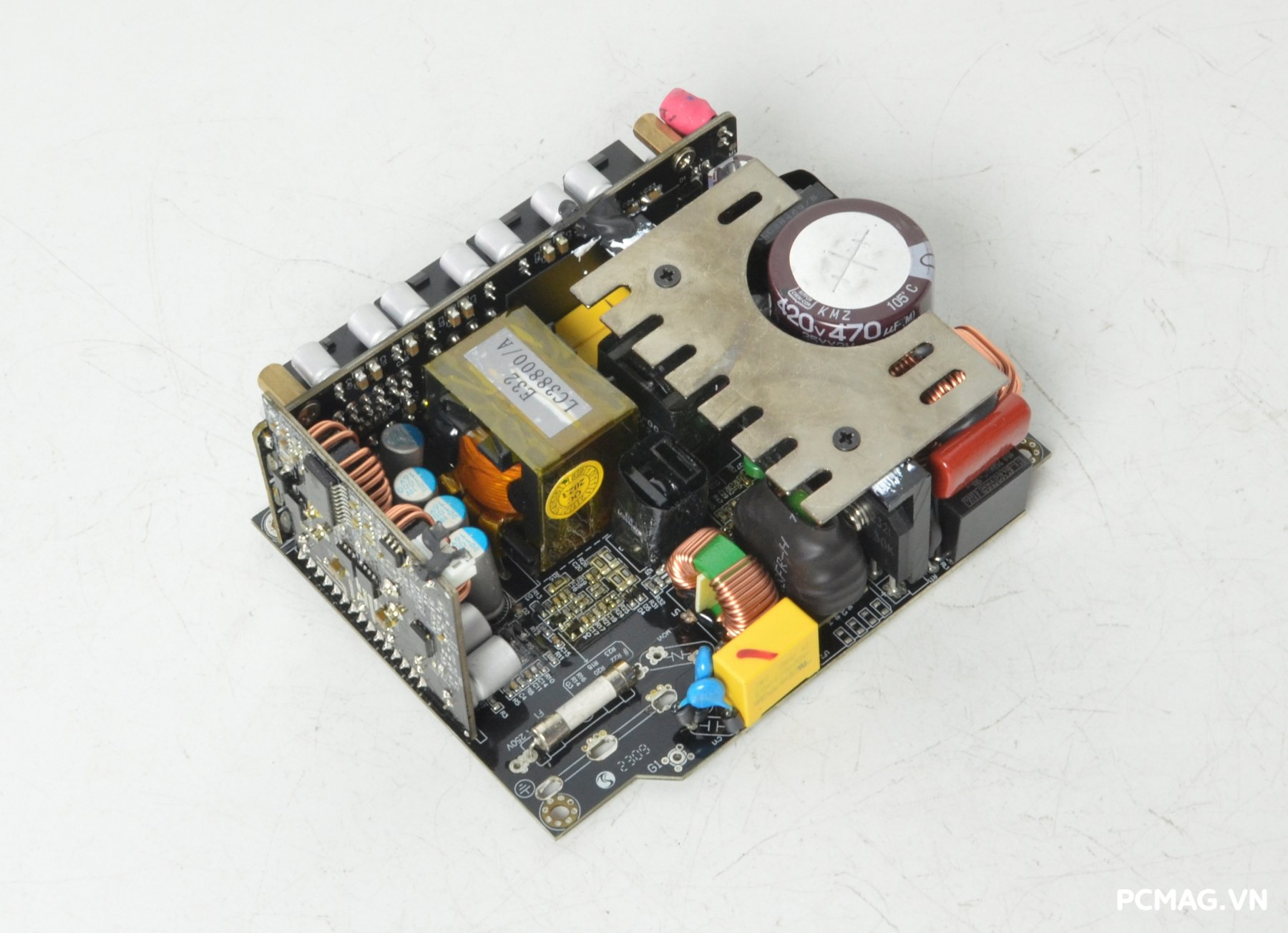

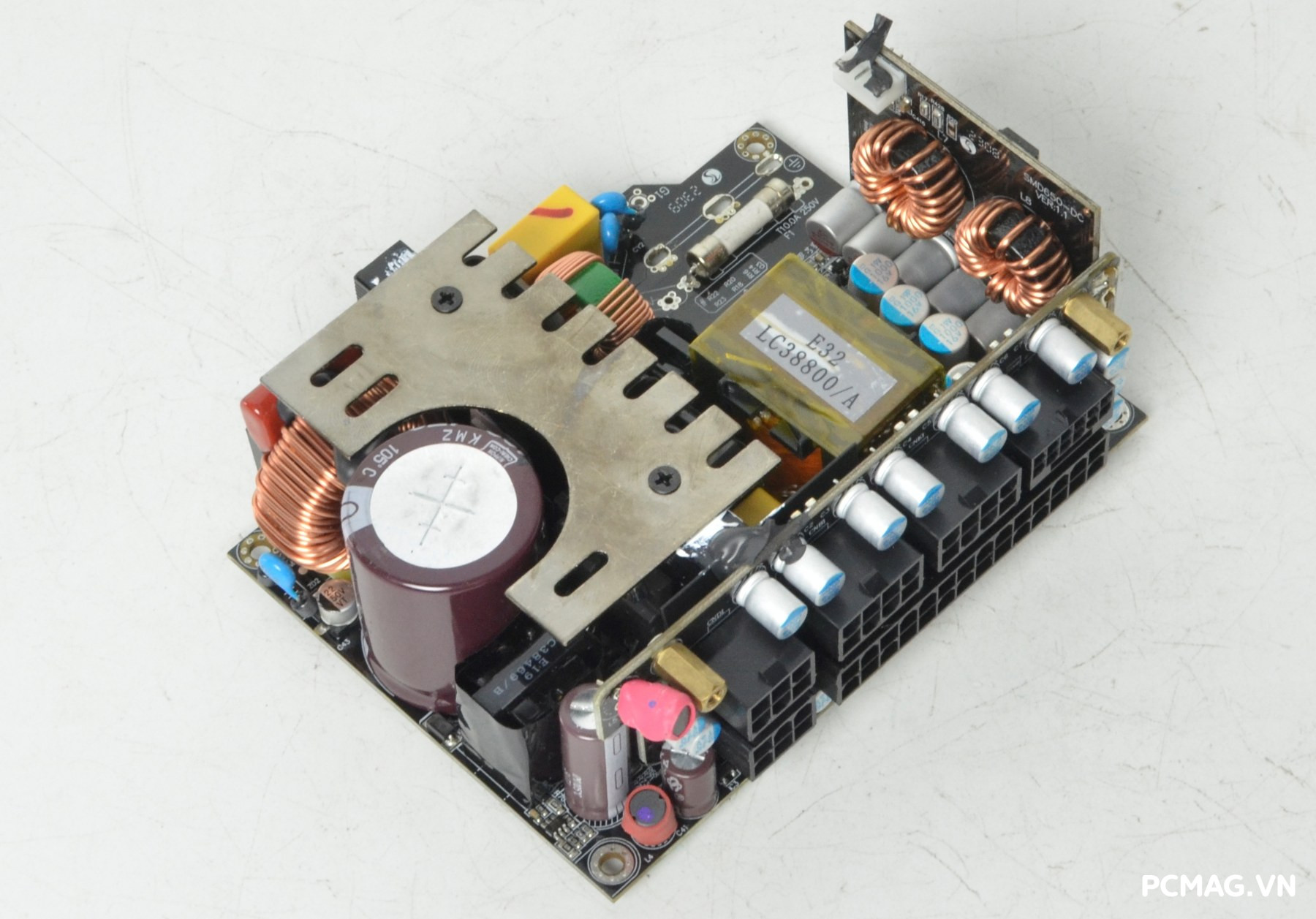

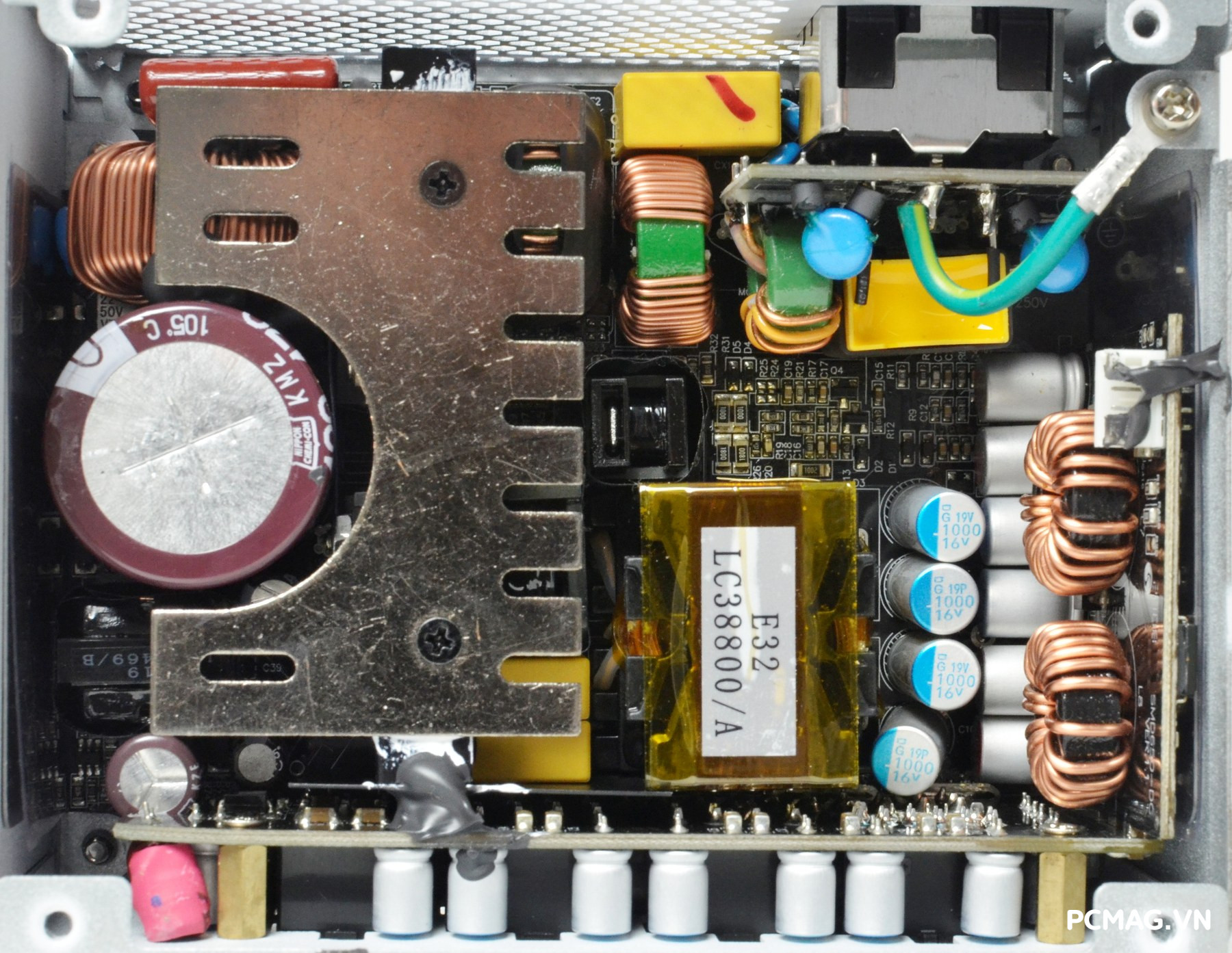

Bên trong bộ nguồn được bố trí khá thông thoáng so với mức công suất 750W, cho thấy thiết kế linh kiện được tối ưu tốt cho không gian nhỏ của chuẩn SFX. PSU sử dụng bo mạch PCB 2 lớp, cùng với linh kiện SMD được hàn trên cả hai mặt của bảng mạch, giúp thu gọn tối đa kích thước linh kiện. Cách bố trí này không chỉ tiết kiệm không gian mà còn giúp luồng không khí làm mát lưu thông dễ dàng hơn, góp phần cải thiện khả năng tản nhiệt cho toàn bộ hệ thống.

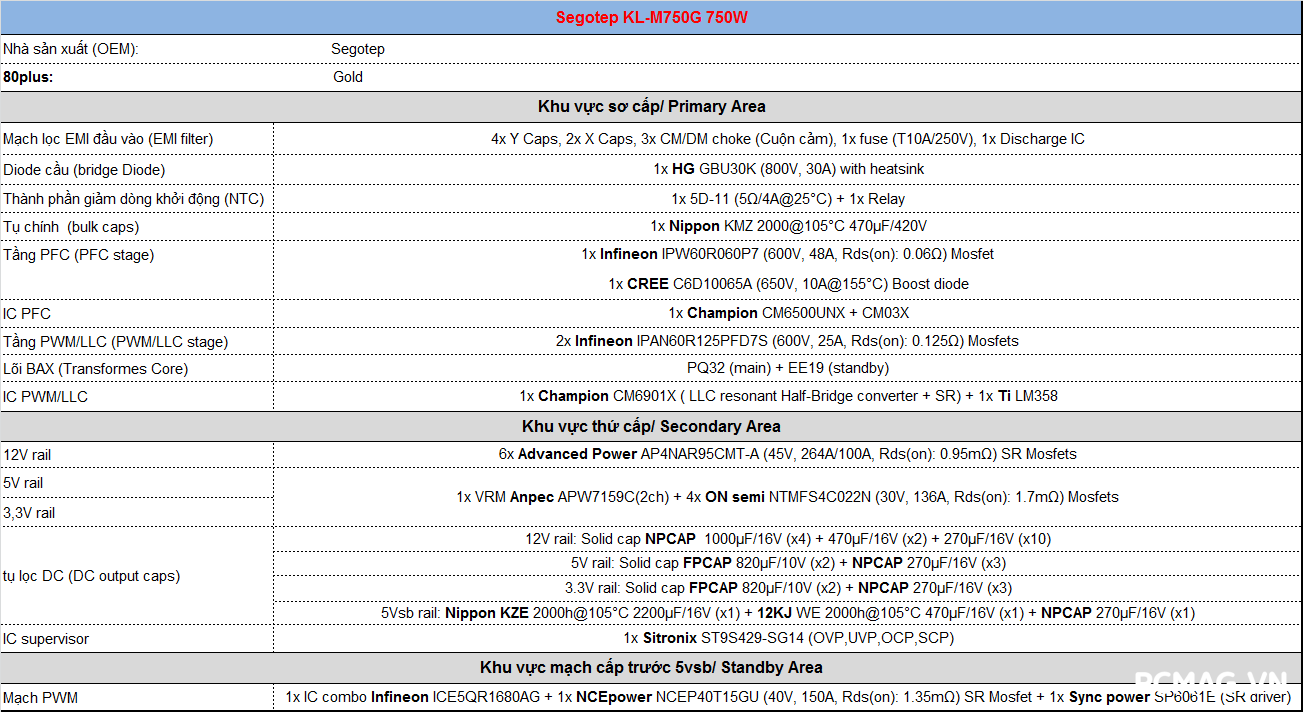

Bảng linh kiện được sử dụng trên KL-M750G ATX3.0/PCIe5.0

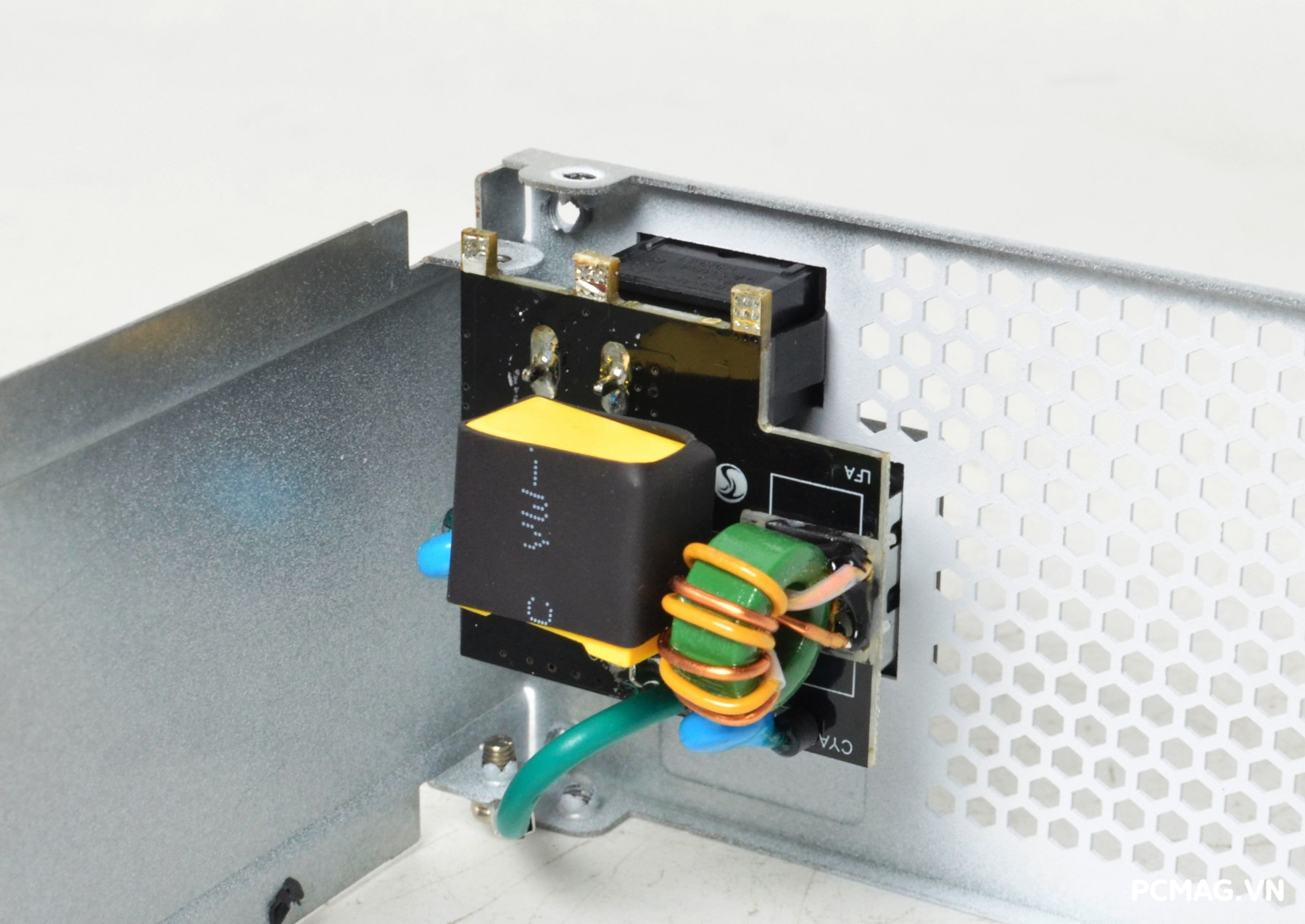

Tầng mạch lọc EMI đầu tiên của Segotep KL-M750G SFX 750W được thiết kế trên một module PCB nhỏ gắn trực tiếp vào jack cắm AC của bộ nguồn. Thay vì sử dụng dây dẫn để kết nối với bo mạch chính như nhiều thiết kế truyền thống, module này được hàn thẳng xuống bo mạch chính, tạo thành một khối liền mạch.

Thiết kế này giúp loại bỏ các đoạn dây dẫn không cần thiết, giảm tình trạng chiếm không gian bên trong PSU. Nhờ đó, bố cục linh kiện trở nên gọn gàng hơn, đồng thời giúp luồng không khí làm mát lưu thông hiệu quả hơn trong không gian nhỏ của bộ nguồn chuẩn SFX.

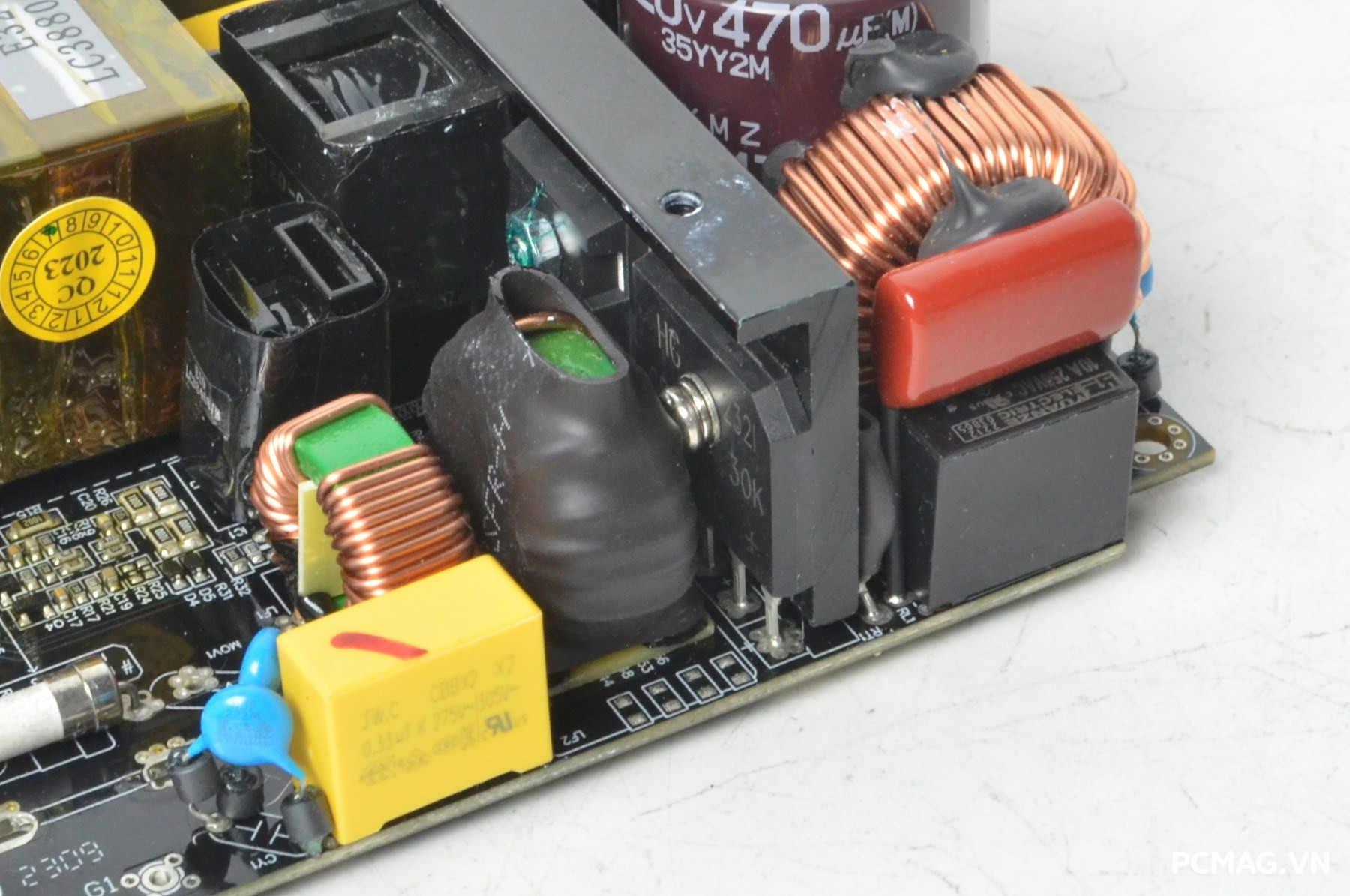

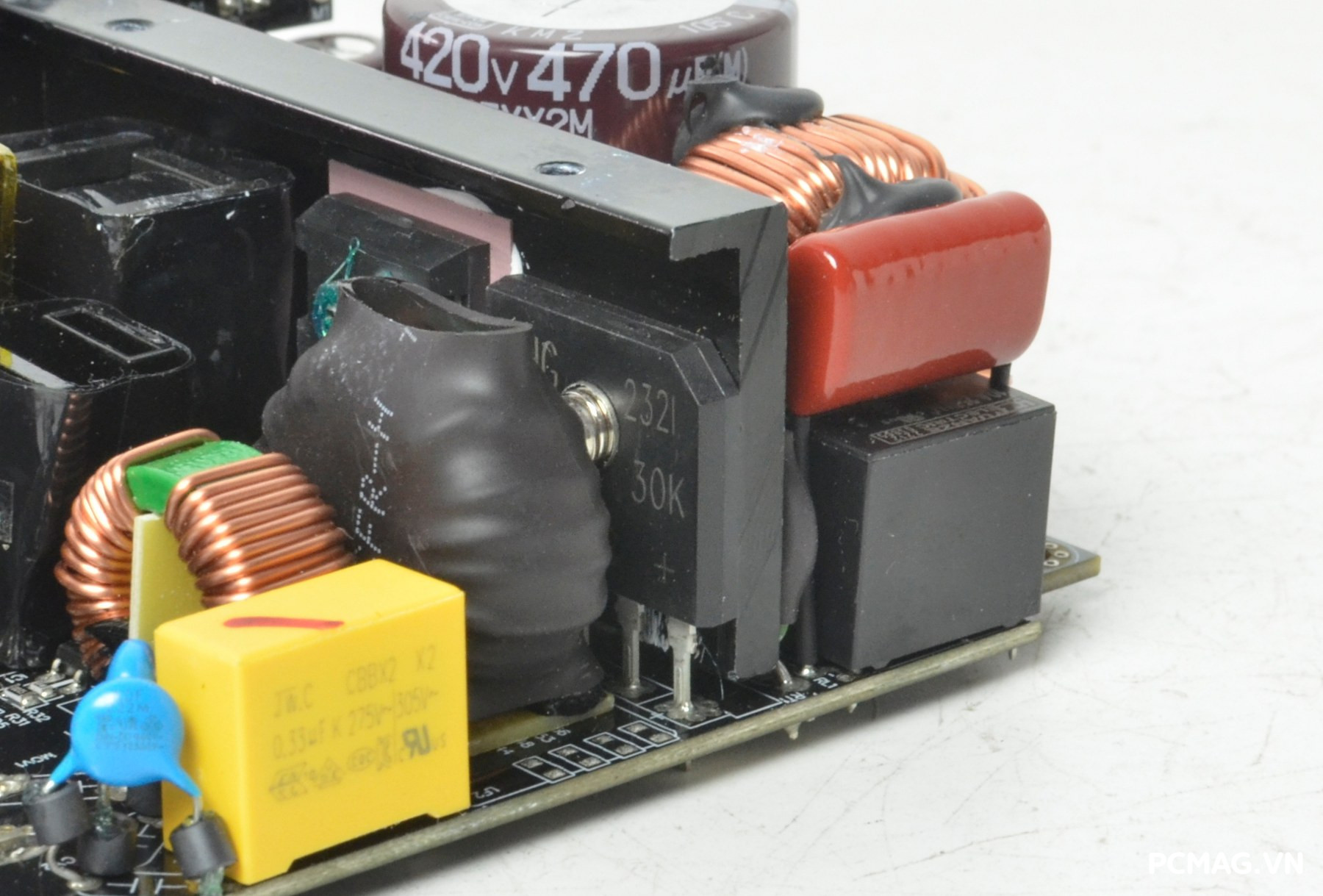

Tầng lọc EMI thứ hai được bố trí ngay kế bên diode cầu GBU30K (30A). Linh kiện này được gắn chung vào phiến tản nhiệt với các MOSFET của mạch APFC và PWM, giúp tăng khả năng tản nhiệt và đảm bảo hoạt động ổn định khi bộ nguồn chịu tải cao.

Ngoài ra, mạch hạn chế dòng khởi động (Inrush Current Limiting) cũng được sắp xếp gọn gàng gần cuộn cảm của mạch APFC, giúp tối ưu bố cục linh kiện bên trong. Cách bố trí này không chỉ tiết kiệm không gian mà còn góp phần giữ cho thiết kế tổng thể bên trong PSU gọn gàng và thông thoáng hơn.

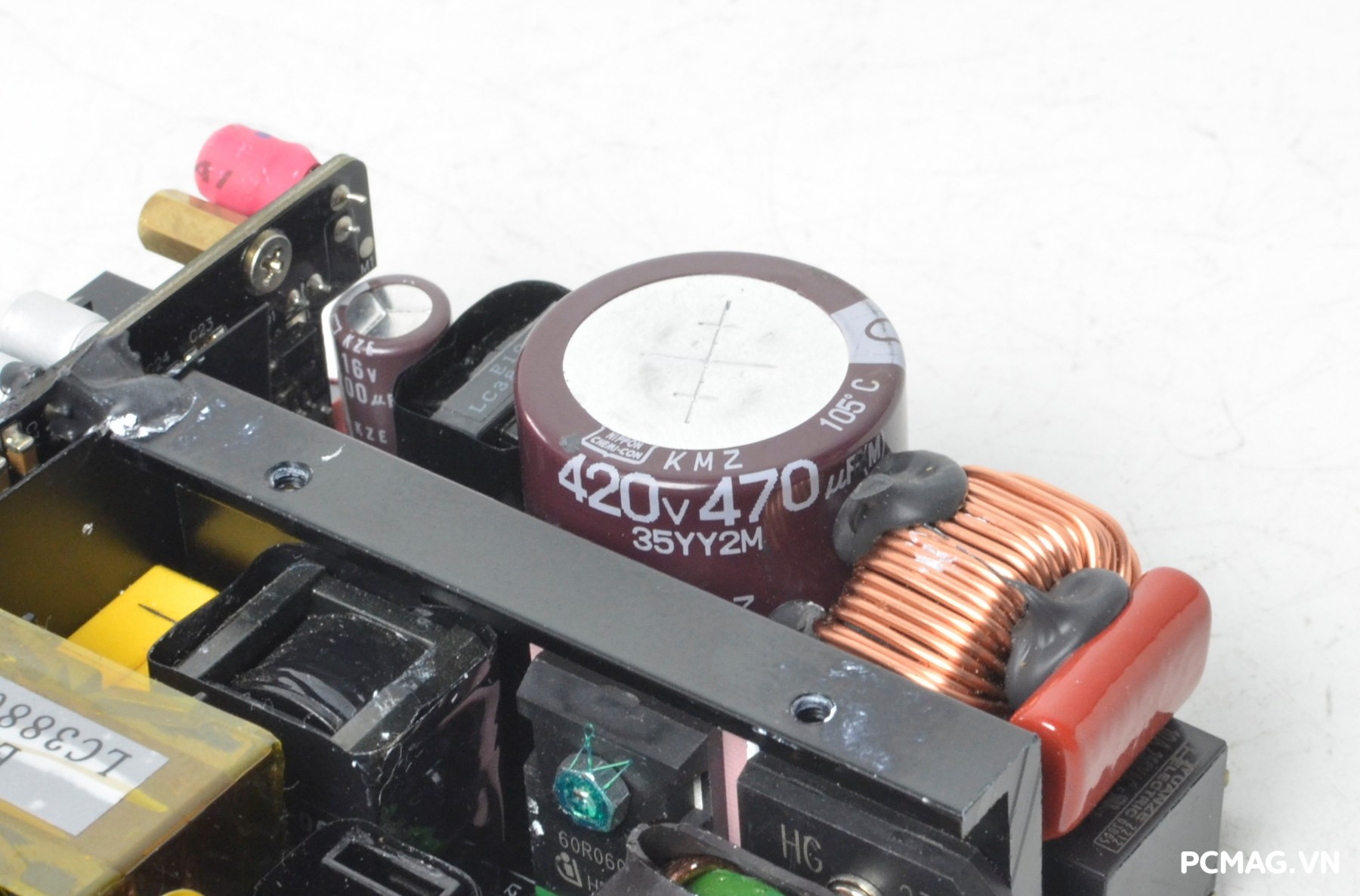

Segotep KL-M750G SFX 750W được trang bị tụ nguồn chính Nippon Chemi-Con 420V / 470µF đến từ Nhật Bản, giúp đảm bảo độ ổn định điện áp và độ bền lâu dài cho bộ nguồn.

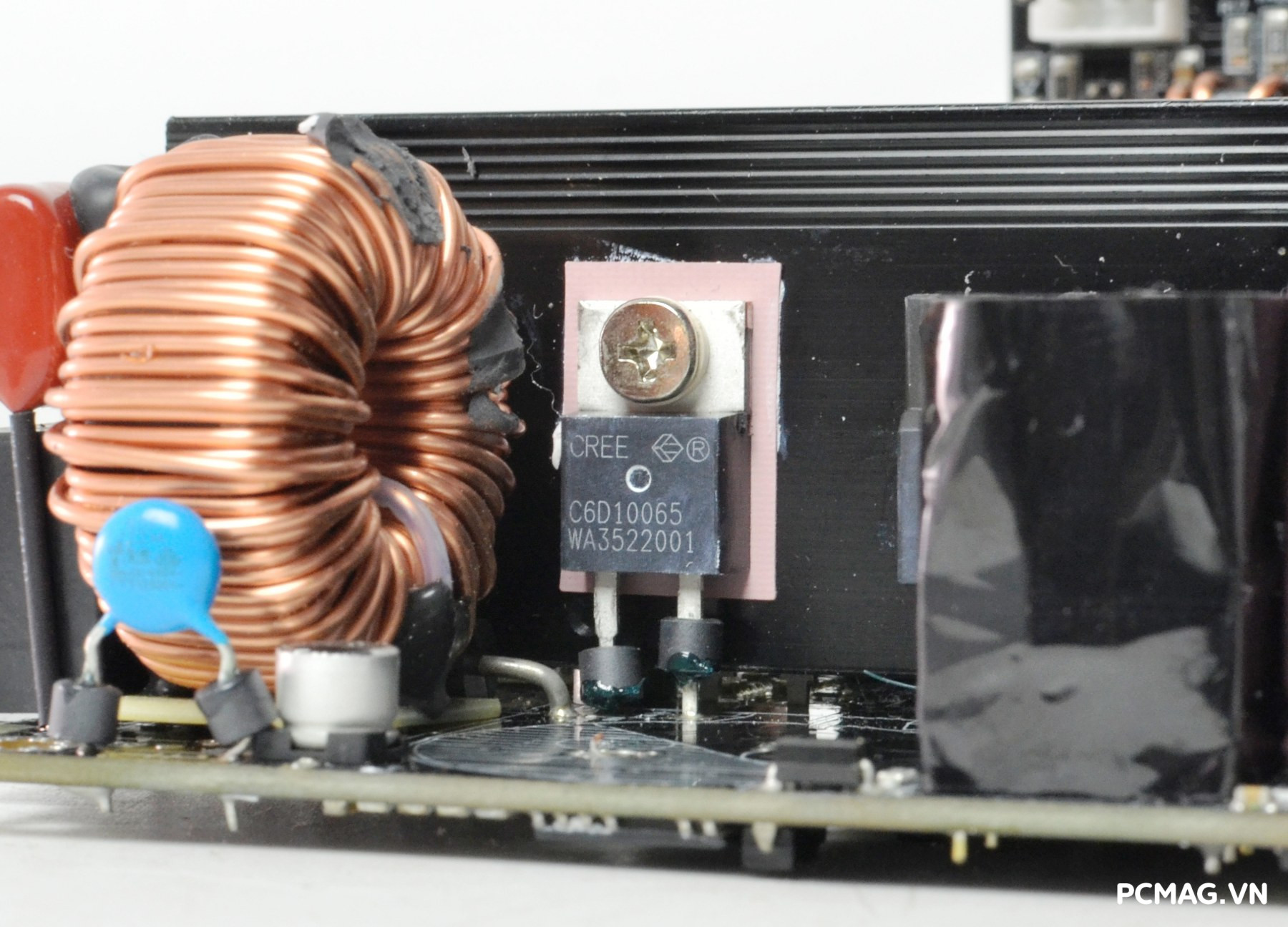

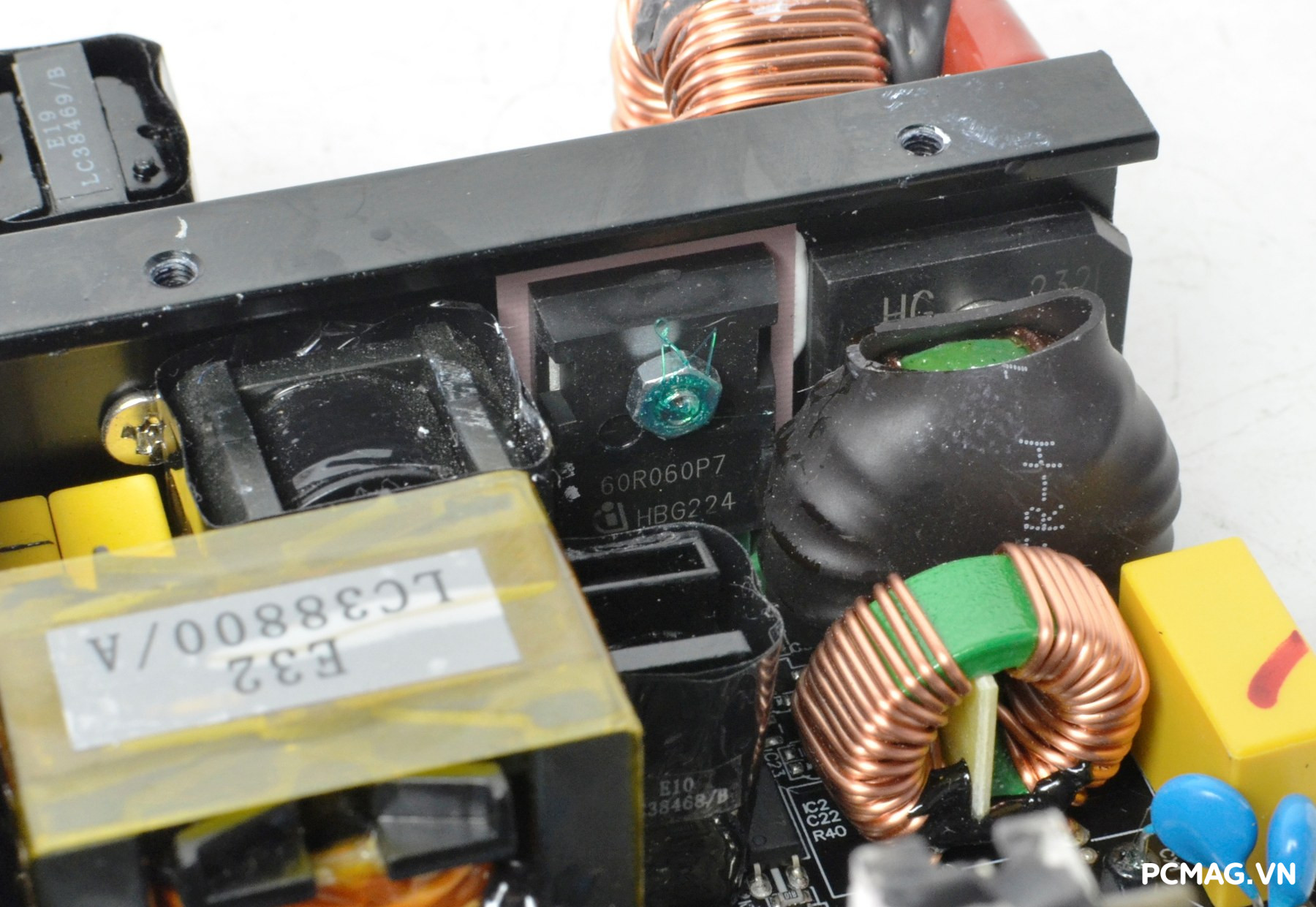

Ở tầng APFC, bộ nguồn sử dụng MOSFET công suất Infineon IPW60R060P7 (48A) kết hợp với Boost diode Cree C6D10065A (10A), giúp nâng cao hiệu quả chuyển đổi điện năng và cải thiện hiệu suất hoạt động của mạch PFC.

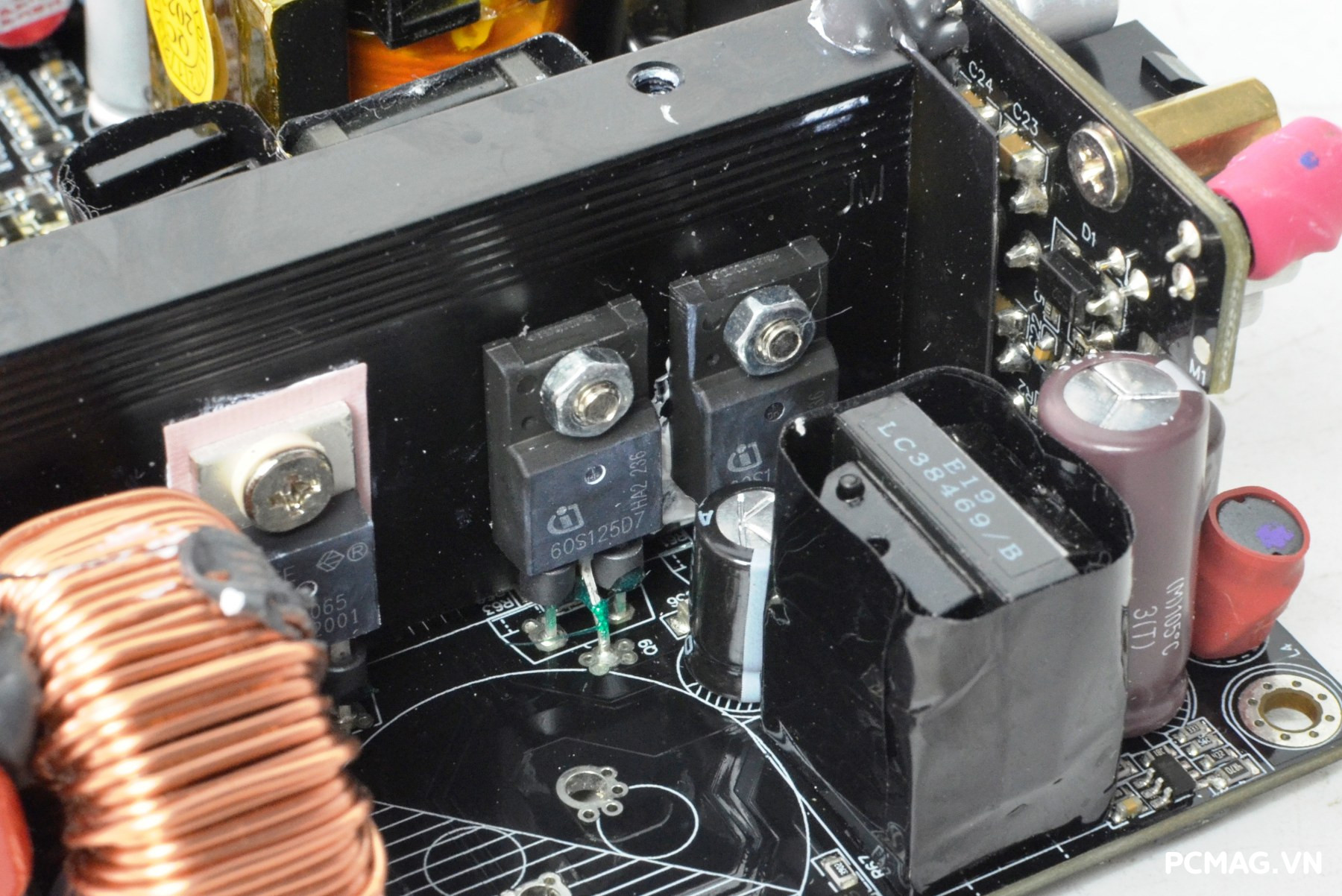

Trong khi đó, tầng cộng hưởng LLC được trang bị cặp MOSFET Infineon IPAN60R125PFD7S (25A) thuộc dòng CoolMOS PFD7 thế hệ mới, mang lại hiệu suất cao hơn, giảm tổn hao năng lượng và góp phần giúp bộ nguồn vận hành ổn định trong các điều kiện tải khác nhau.

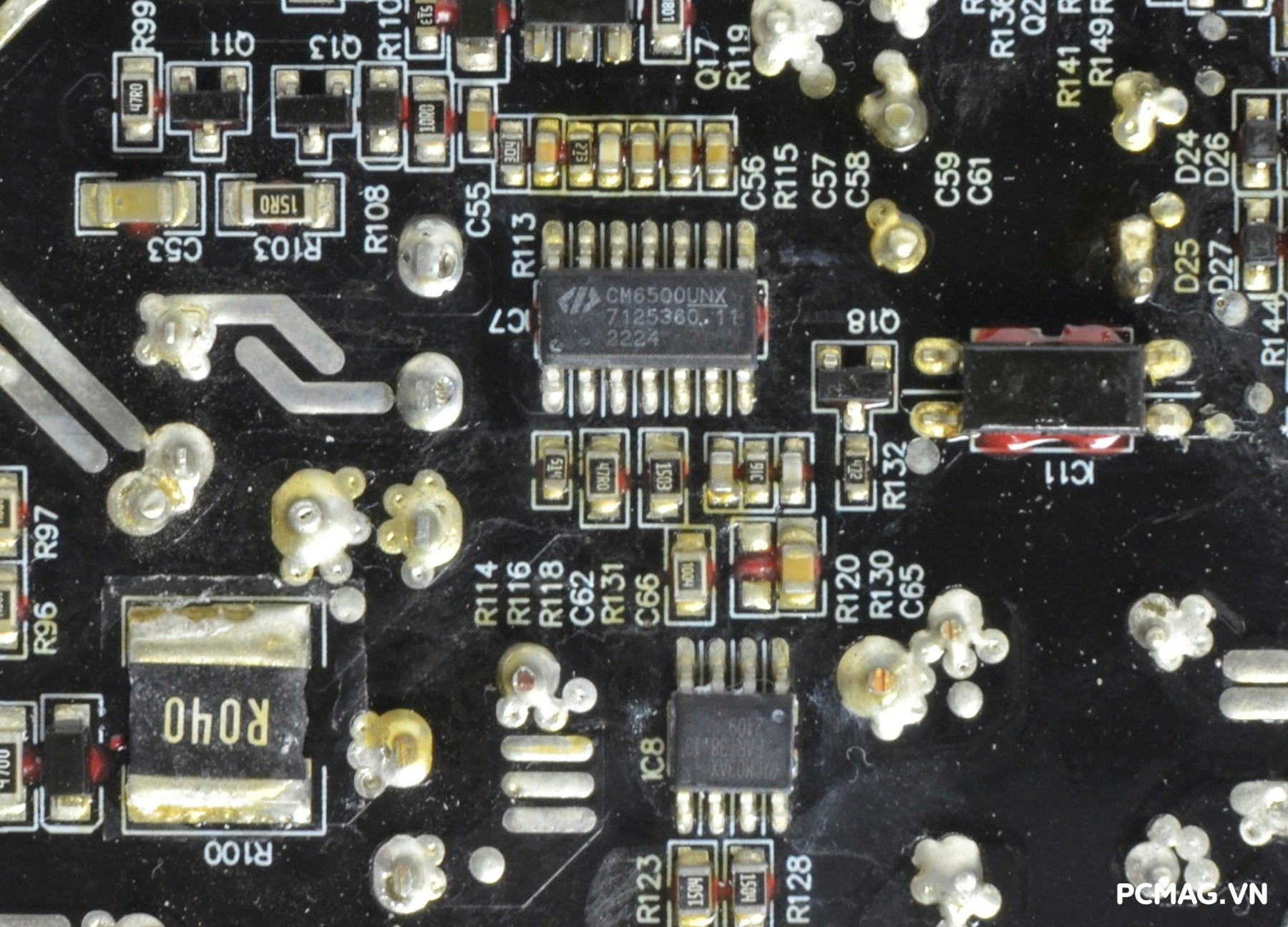

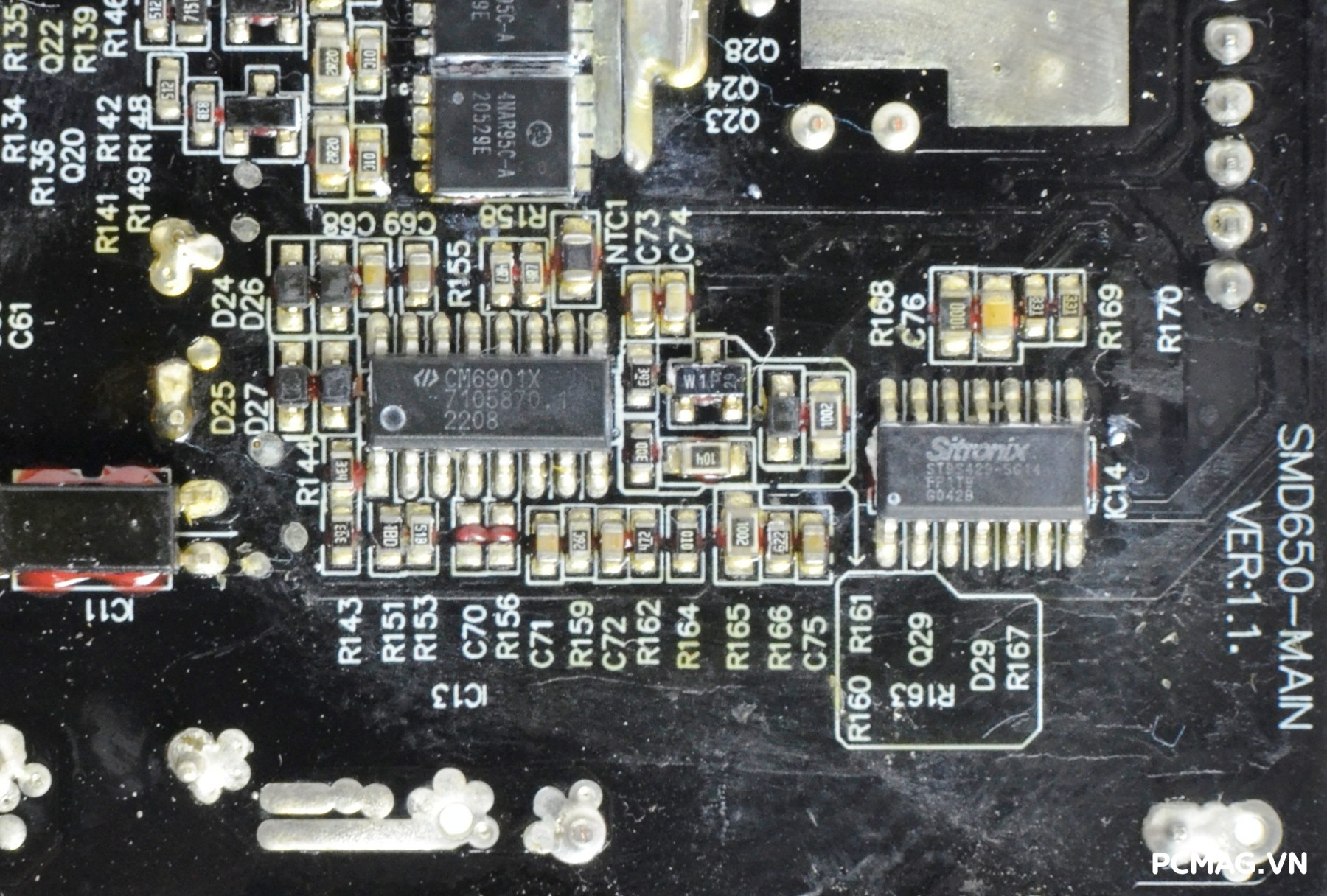

Mạch điều khiển và tạo dao động cho hai tầng PFC và LLC trên Segotep KL-M750G SFX 750W sử dụng giải pháp combo quen thuộc từ Champion, bao gồm CM6500 + CM6901X. Bộ đôi IC này đảm nhiệm việc điều khiển hoạt động của mạch APFC và tầng cộng hưởng LLC, giúp tối ưu hiệu suất cũng như duy trì sự ổn định của bộ nguồn trong nhiều mức tải khác nhau.

Ngoài ra, bộ nguồn còn được trang bị IC CM03X, có nhiệm vụ giảm hao phí điện năng khi PSU hoạt động ở chế độ chờ (standby), góp phần nâng cao hiệu suất tổng thể và tiết kiệm điện năng.

Bên cạnh khu vực này là IC giám sát Sitronix ST9S429-SG14, chịu trách nhiệm theo dõi và bảo vệ hệ thống nguồn. IC này cung cấp 4 cơ chế bảo vệ quan trọng gồm: OVP (bảo vệ quá áp), UVP (bảo vệ thấp áp), SCP (bảo vệ ngắn mạch) và OCP (bảo vệ quá dòng), giúp tăng độ an toàn và độ tin cậy trong quá trình vận hành.

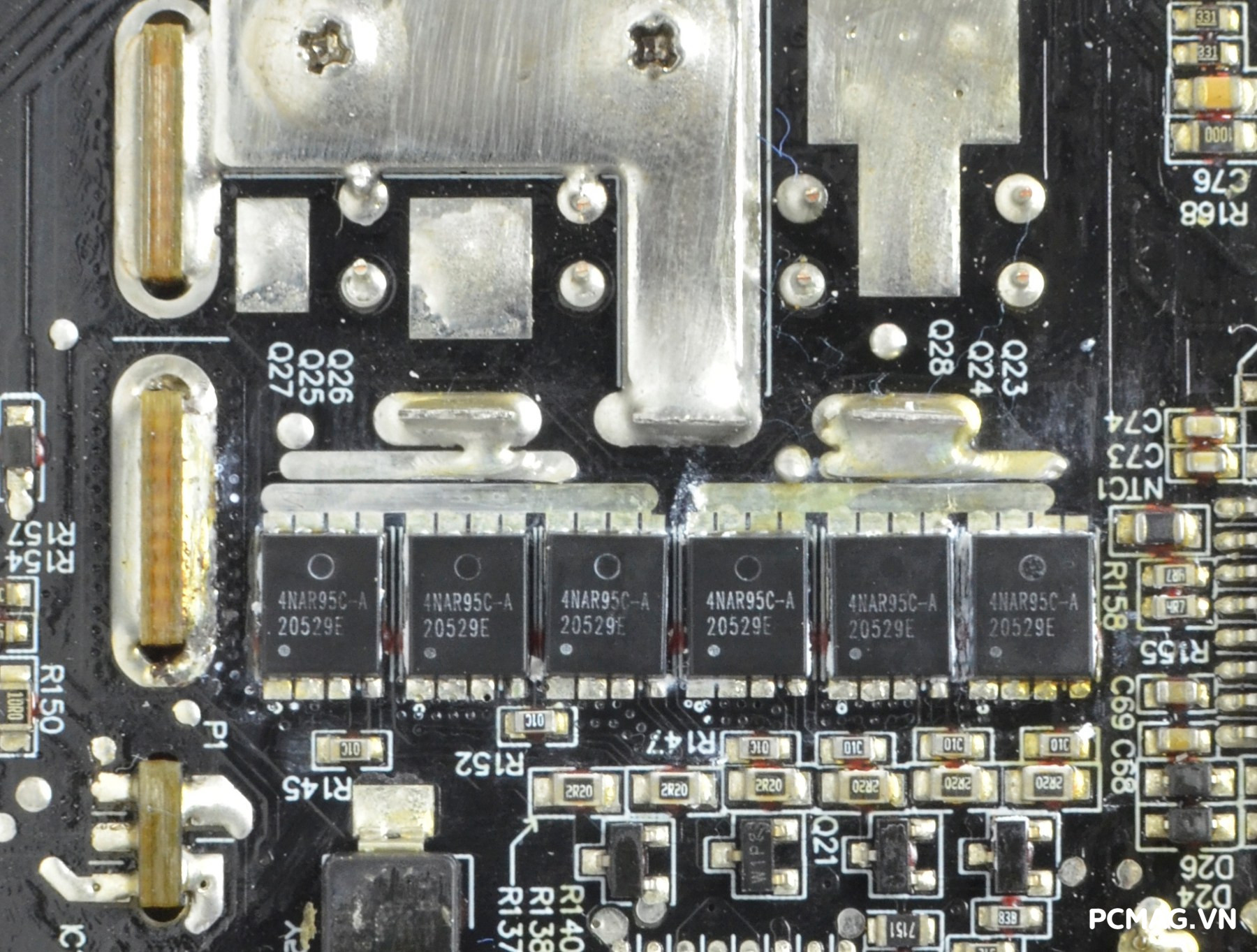

Đường +12V duy nhất của Segotep KL-M750G SFX 750W được chỉnh lưu bởi 6 MOSFET Advance Power AP4NAR95CMT-A. Cách bố trí nhiều MOSFET giúp phân tải tốt hơn, từ đó cải thiện hiệu suất và giảm nhiệt lượng phát sinh khi bộ nguồn hoạt động ở mức tải cao.

Các MOSFET này được tản nhiệt thông qua một tấm nhôm mỏng, được ép sát vào lớp vỏ kim loại của PSU. Thiết kế này tận dụng chính phần vỏ nguồn như một bề mặt tản nhiệt bổ sung, giúp tối ưu không gian bên trong chuẩn SFX đồng thời vẫn đảm bảo khả năng giải nhiệt cho các linh kiện công suất.

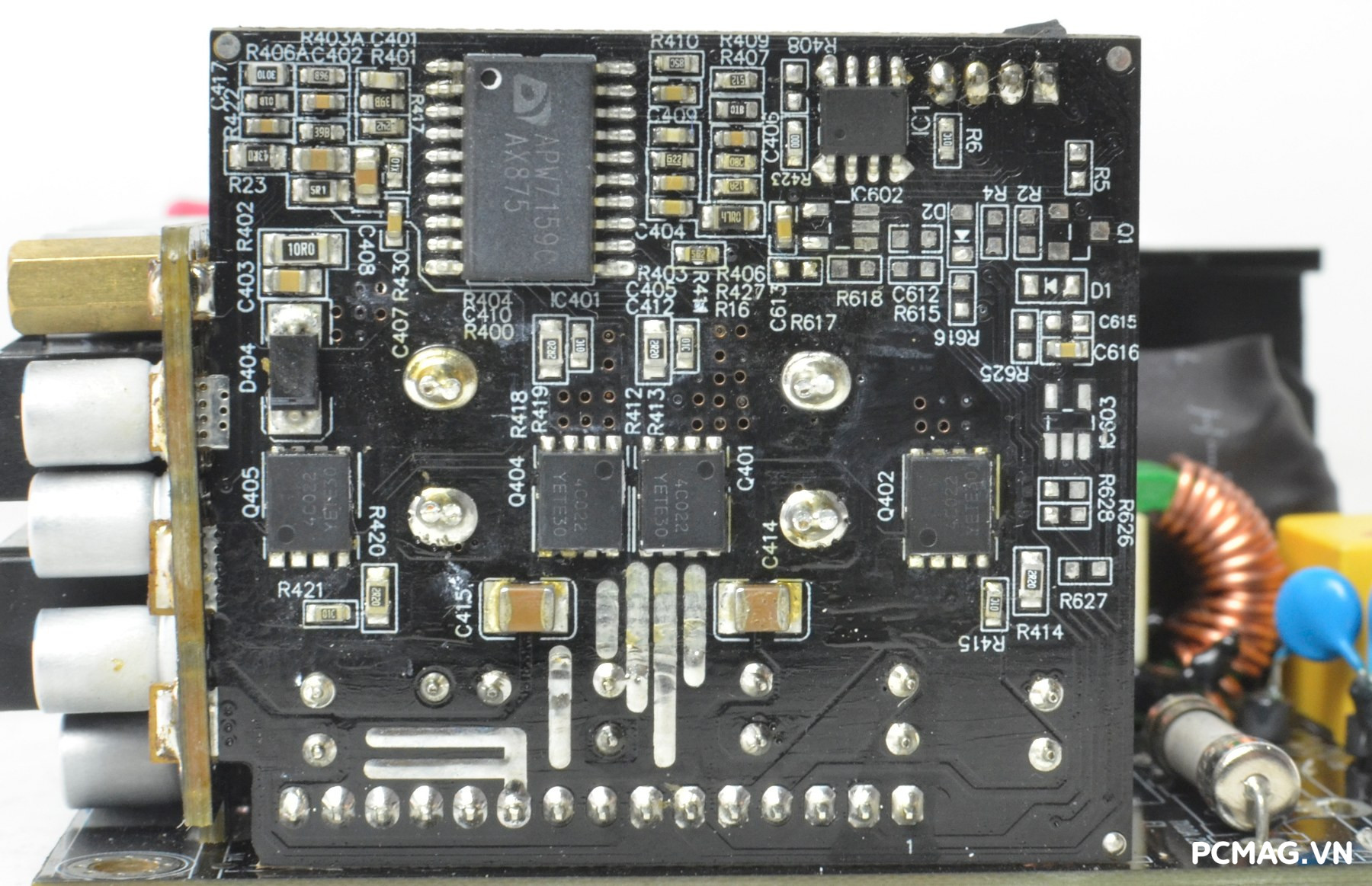

Hai đường điện áp +5V và +3.3V trên Segotep KL-M750G SFX 750W được tạo ra thông qua module mạch DC to DC (VRM) riêng biệt. Mạch này sử dụng IC điều khiển Anpec APW7159 (2 kênh), có nhiệm vụ điều khiển quá trình chuyển đổi điện áp từ đường +12V xuống các mức điện áp thấp hơn.

IC này điều khiển 4 MOSFET Onsemi NTMFS4C022N, giúp đảm bảo khả năng cấp điện ổn định cho các đường 5V và 3.3V, đồng thời nâng cao hiệu suất và giảm tổn hao năng lượng trong quá trình hoạt động. Thiết kế DC to DC cũng giúp các đường điện áp phụ duy trì độ ổn định tốt hơn khi tải thay đổi.

Mạch cấp trước 5VSB (5V standby) của Segotep KL-M750G SFX 750W sử dụng IC tích hợp ICE5QR1680AG, hoạt động theo nguyên lý Quasi-Resonant (giả cộng hưởng). Giải pháp này giúp tối ưu hiệu suất ở chế độ chờ, đồng thời giảm tổn hao năng lượng và nhiệt lượng phát sinh khi bộ nguồn hoạt động ở tải thấp.

Ở phía thứ cấp, dòng điện được chỉnh lưu đồng bộ thông qua MOSFET NCEP40T15GU, thay thế cho diode chỉnh lưu truyền thống. Thiết kế này giúp nâng cao hiệu suất chuyển đổi, giảm sụt áp và cải thiện hiệu quả hoạt động của mạch 5VSB.

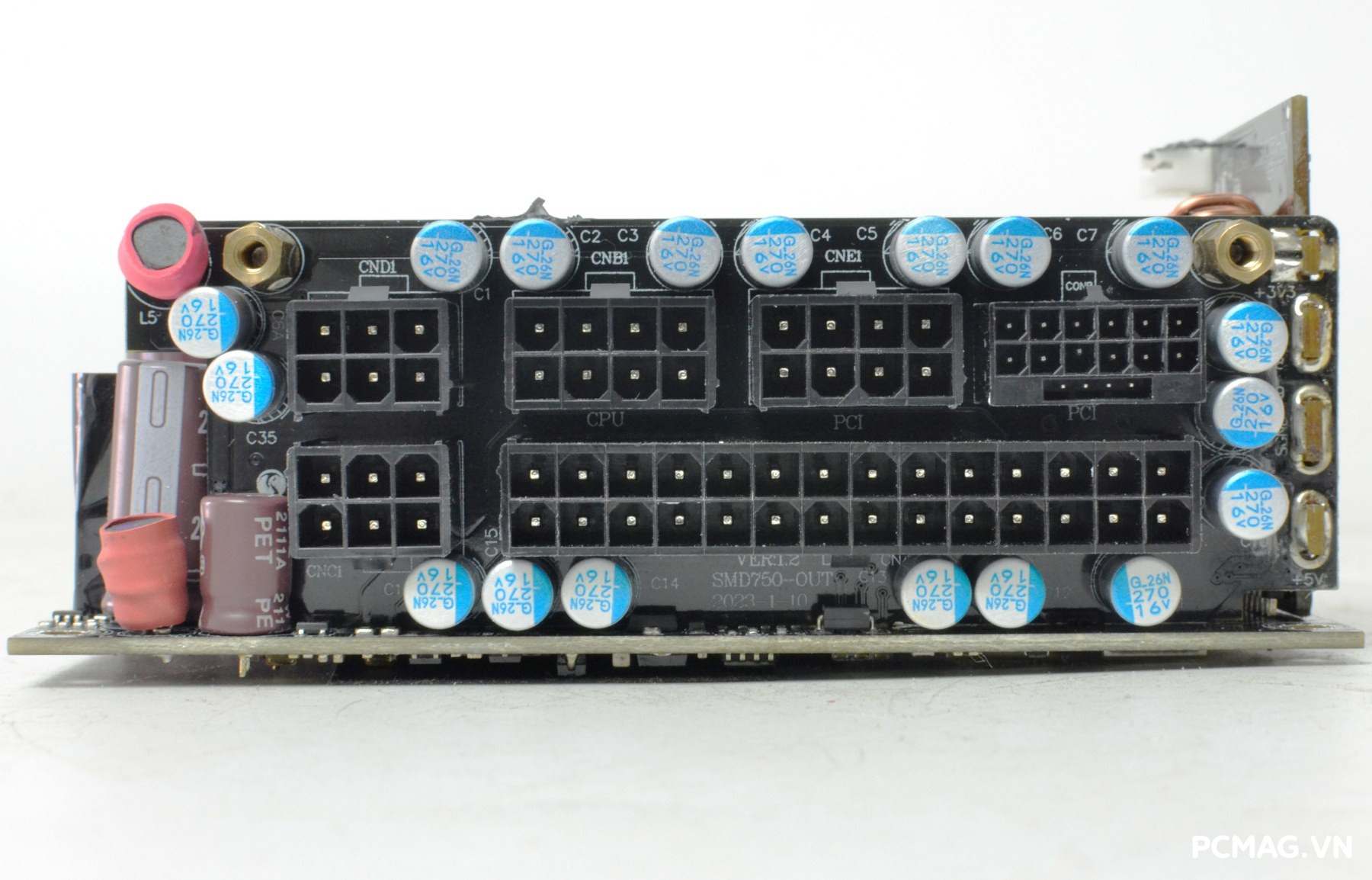

Bo mạch cắm cáp module của Segotep KL-M750G SFX 750W được trang bị nhiều tụ NPCAP nhằm tăng khả năng lọc nhiễu và làm sạch điện áp đầu ra, giúp các đường điện hoạt động ổn định hơn khi cấp nguồn cho linh kiện.

Ở khu vực thứ cấp, bộ nguồn sử dụng phần lớn tụ rắn (solid capacitors) thay cho tụ điện truyền thống. Loại tụ này có độ bền cao và khả năng chịu nhiệt tốt, giúp PSU duy trì sự ổn định khi hoạt động trong môi trường nhiệt độ cao hoặc khi hệ thống vận hành ở mức tải lớn trong thời gian dài.

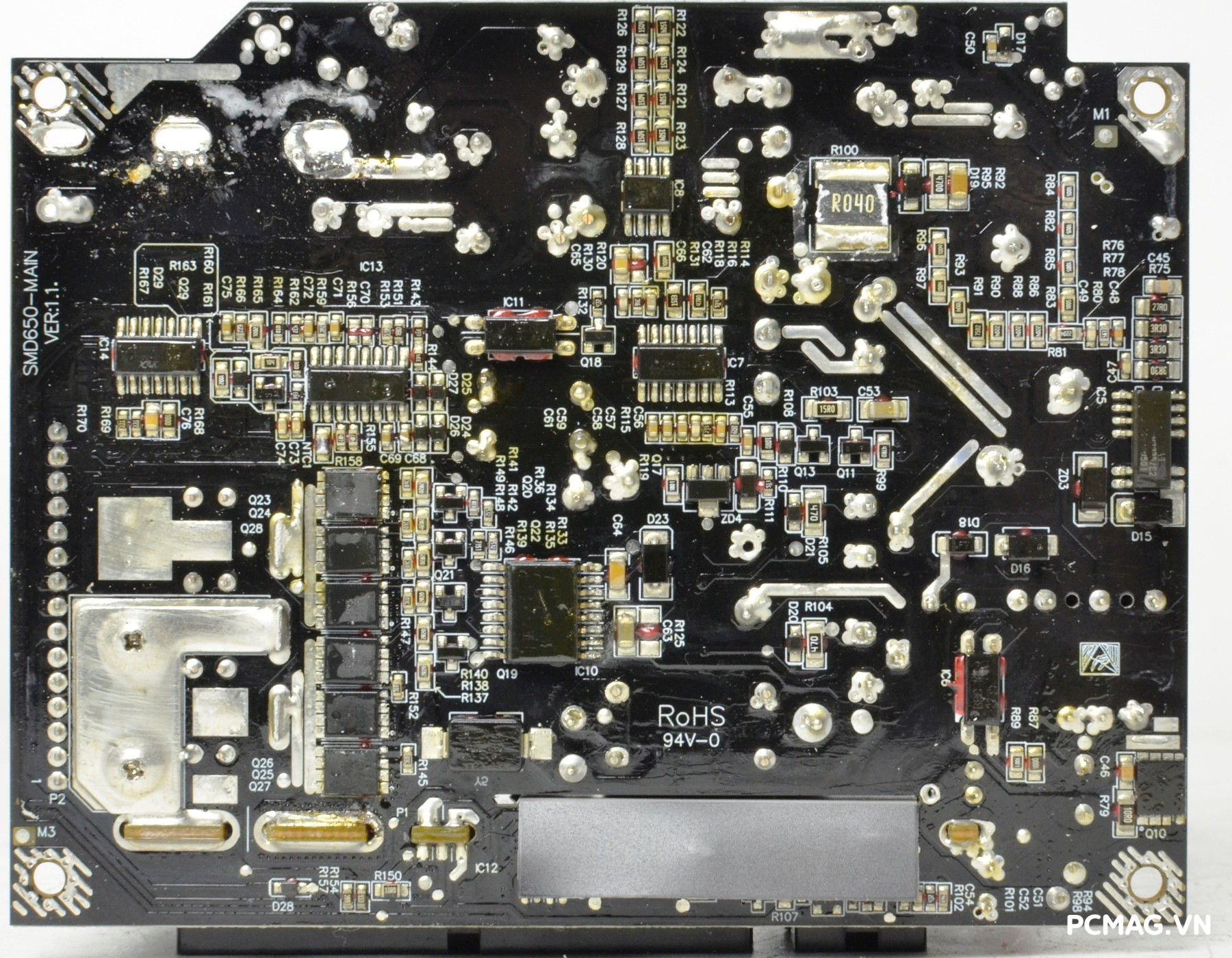

Phần PCB của Segotep KL-M750G SFX 750W được phủ một lớp coating chống ẩm và chống oxy hóa khá dày. Lớp phủ này khiến bề mặt bo mạch nhìn có thể không quá “sạch” về mặt thẩm mỹ, tuy nhiên đổi lại nó mang lại khả năng bảo vệ linh kiện tốt hơn.

Nhờ lớp phủ bảo vệ này, bộ nguồn có thể hoạt động an toàn và ổn định hơn trong môi trường có độ ẩm cao hoặc nhiều bụi, giúp tăng độ bền và hạn chế nguy cơ hư hỏng do điều kiện môi trường trong quá trình sử dụng lâu dài.

III. Thử nghiệm PSU Segotep KL-M750G SFX 750W

1. Load testing ( Thử tải)

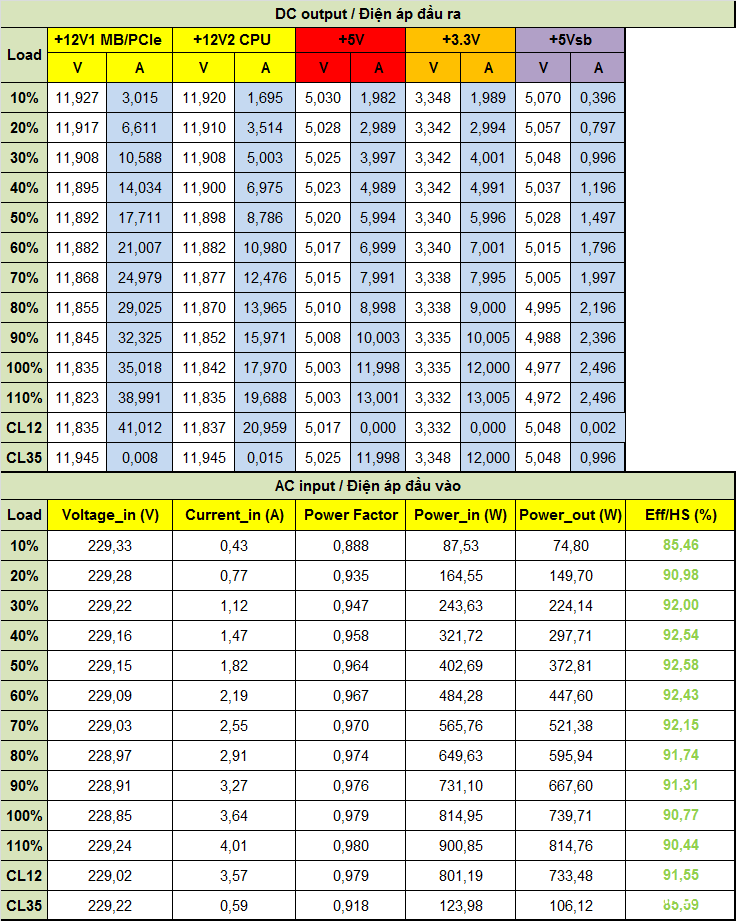

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường +12V trên các bộ nguồn single rail sẽ được chia thành 2 nhóm tải chính trong quá trình thử nghiệm:

• 12V1: Cấp điện cho toàn bộ hệ thống ngoại trừ CPU (Mainboard, PCIe, GPU, thiết bị khác…)
• 12V2: Chỉ cấp điện cho CPU thông qua đầu ATX12V / EPS12V

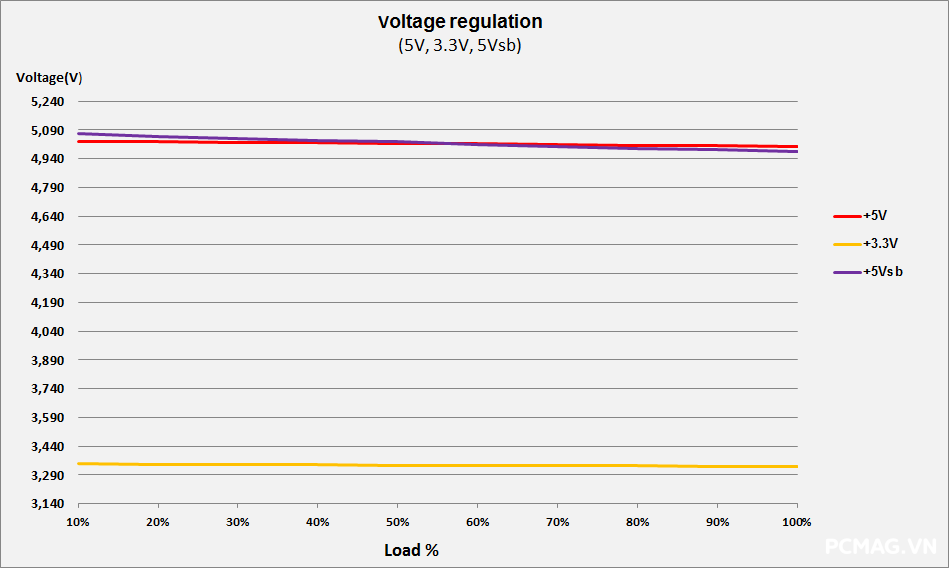

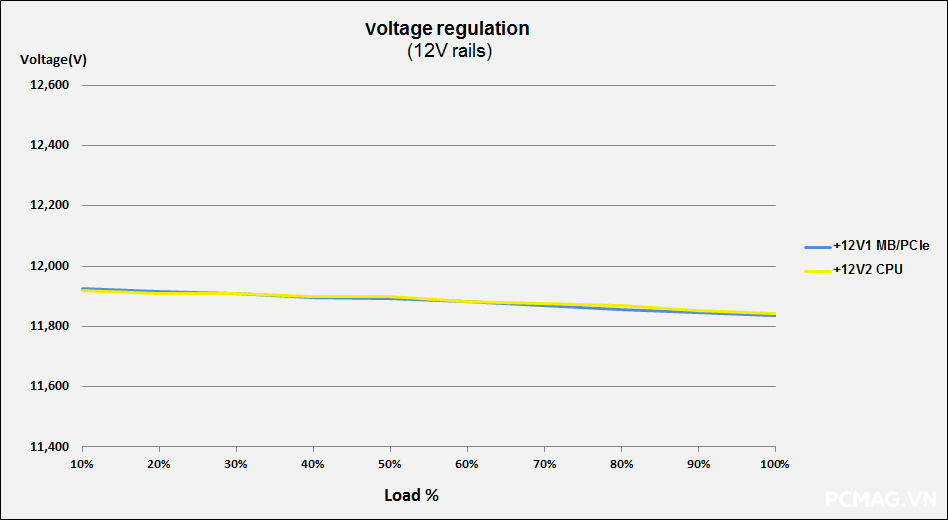

Trong các bài load testing, Segotep KL-M750G SFX 750W đã hoàn thành tốt tất cả các mức thử tải, với điện áp dao động rất nhỏ và nằm trong giới hạn tiêu chuẩn ATX quy định.

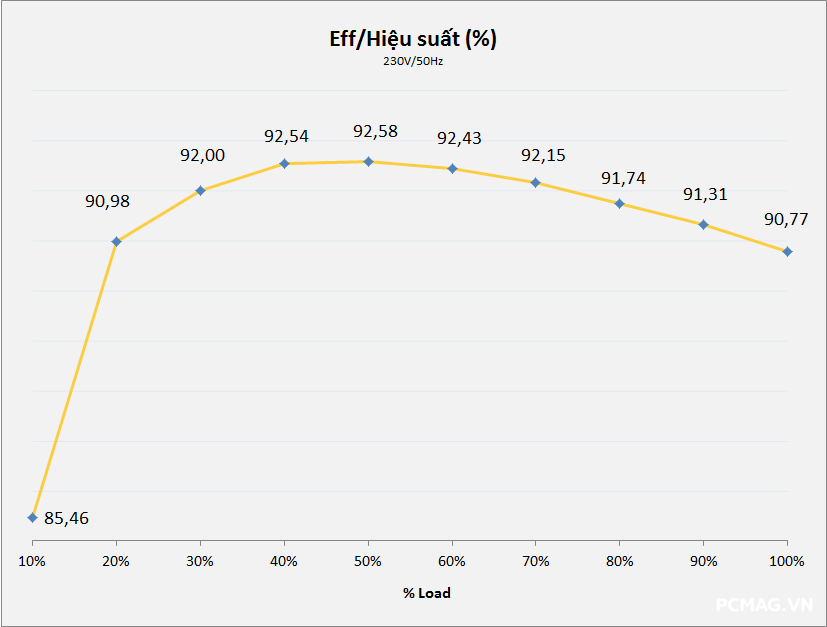

Về hiệu suất, bộ nguồn đạt mức tối đa khoảng 92.58% tại điện áp 230Vac, hoàn toàn phù hợp với chuẩn chứng nhận 80 Plus Gold, cho thấy khả năng chuyển đổi điện năng hiệu quả và ổn định khi hoạt động ở tải cao.

2. Inrush Current Testing (Dòng khởi động)

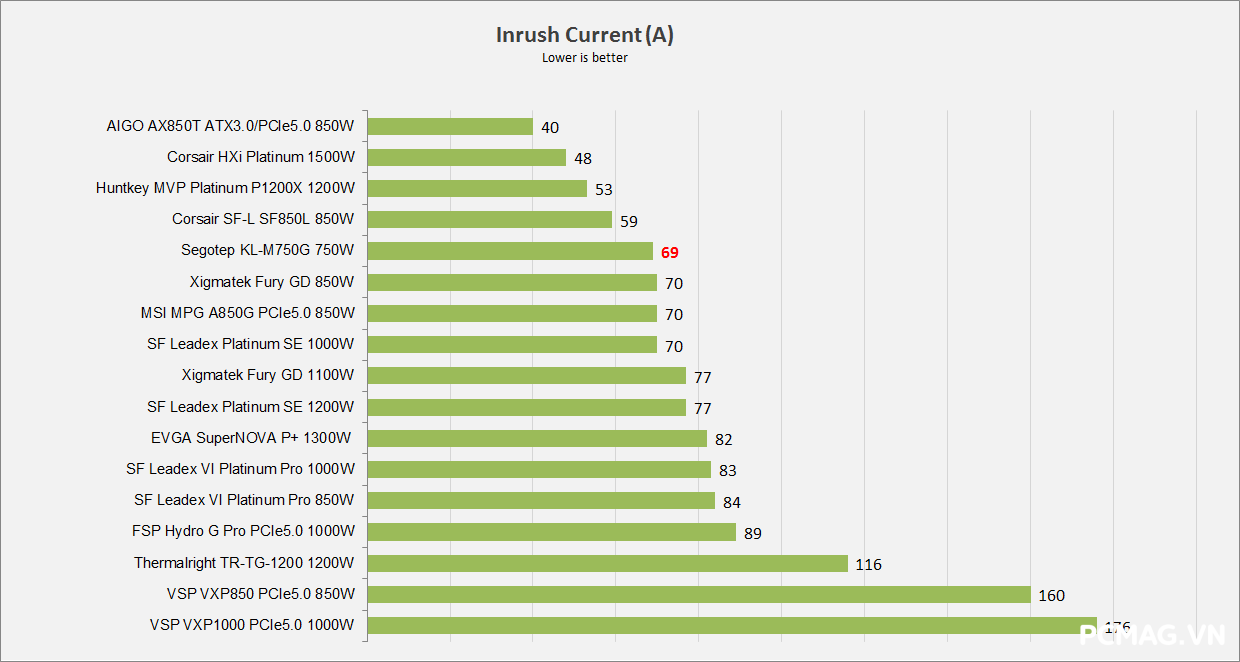

Trong bài kiểm tra dòng khởi động (Inrush Current), Segotep KL-M750G SFX 750W cho kết quả ở mức trung bình so với các bộ nguồn cùng phân khúc. Mức dòng khởi động này vẫn nằm trong giới hạn cho phép, đảm bảo bộ nguồn có thể khởi động ổn định mà không gây ảnh hưởng đến hệ thống điện hoặc các thiết bị bảo vệ như CB/aptomat.

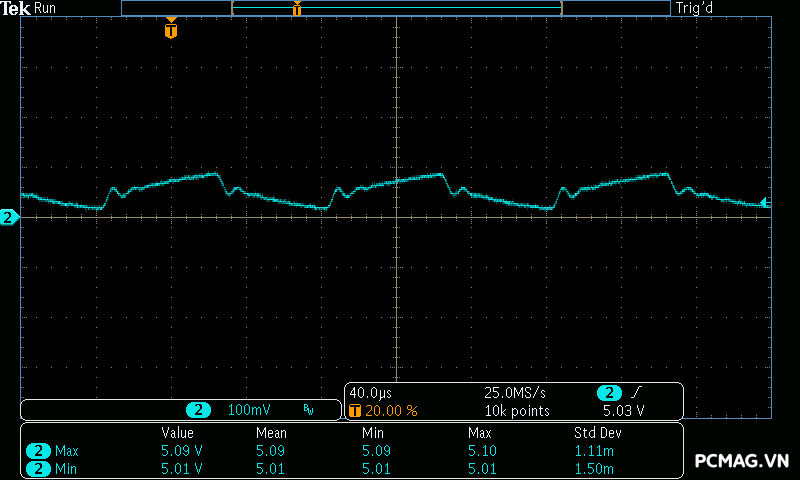

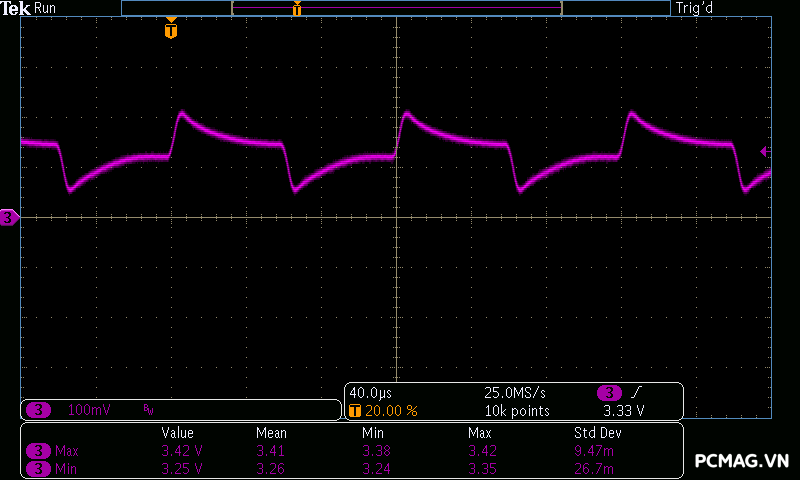

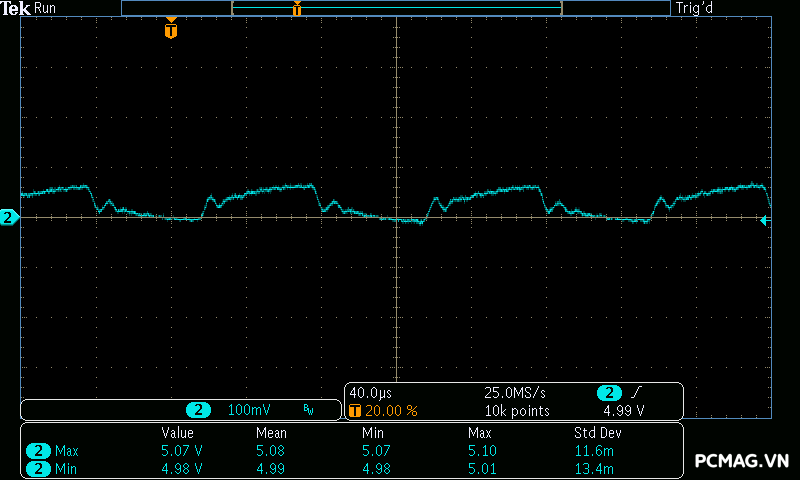

3. Sync Transient Response Test (Tải biến thiên)

Điều kiện thử nghiệm:

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate:
  • 12V: 5A/µs (đối với 12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A
    (theo tiêu chuẩn Intel ATX 3.0)

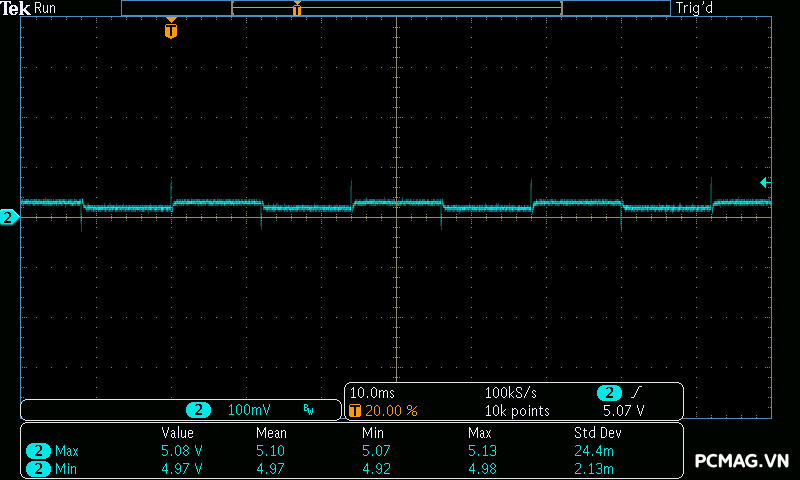

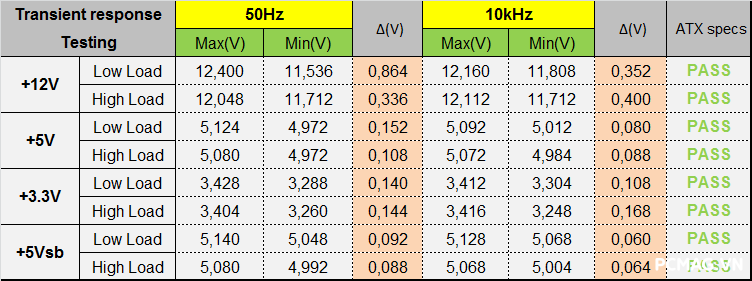

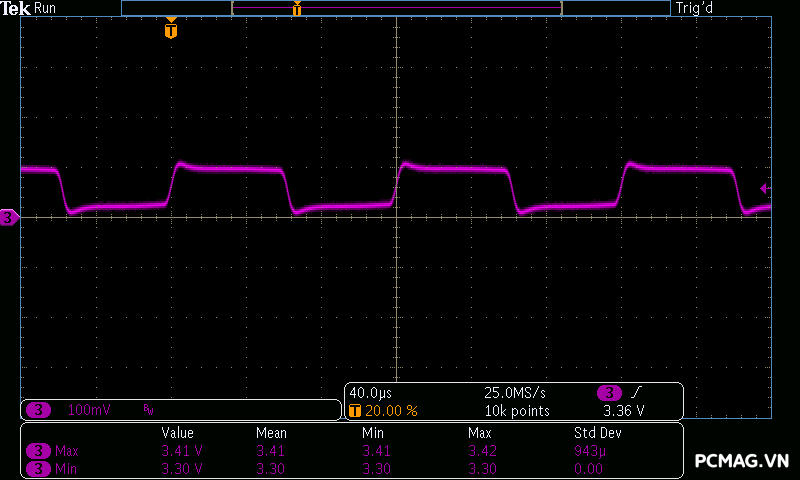

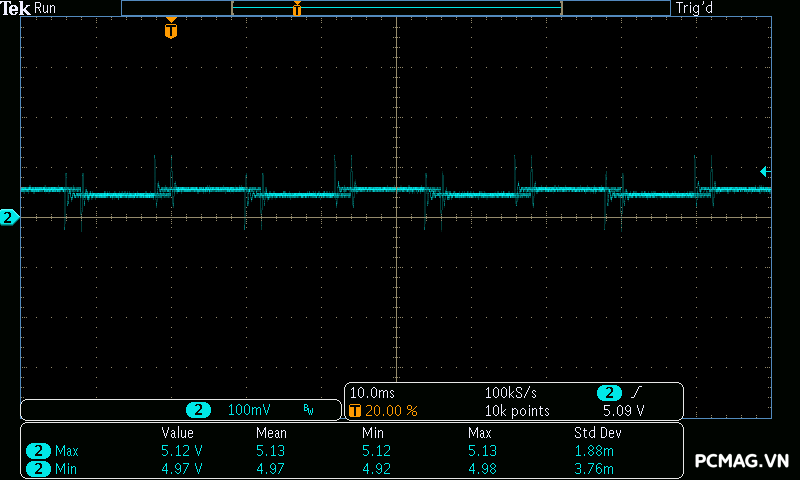

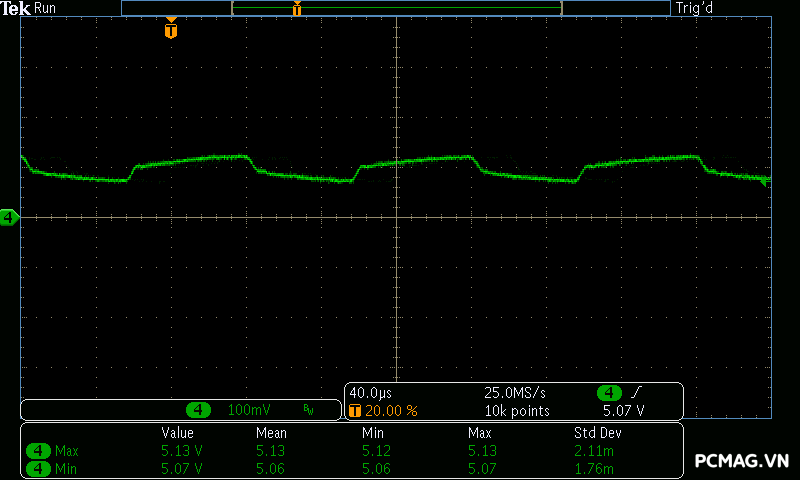

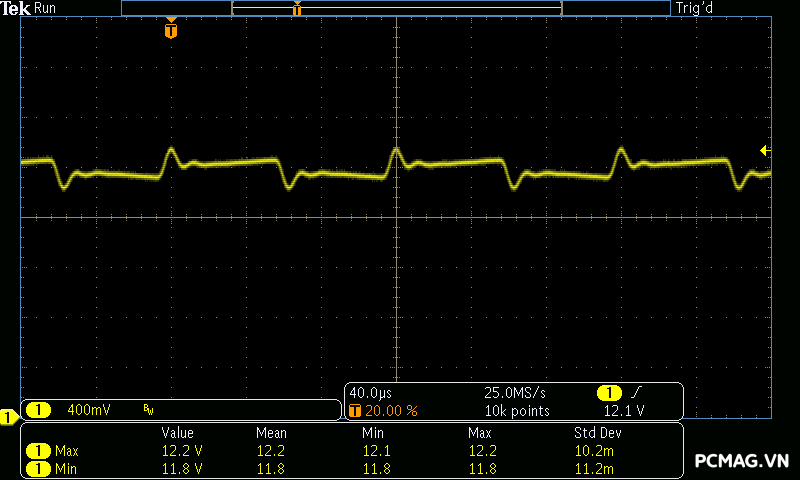

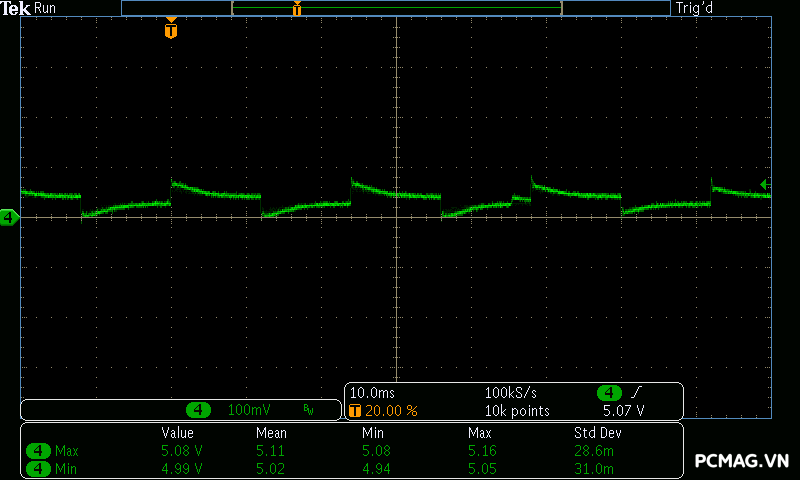

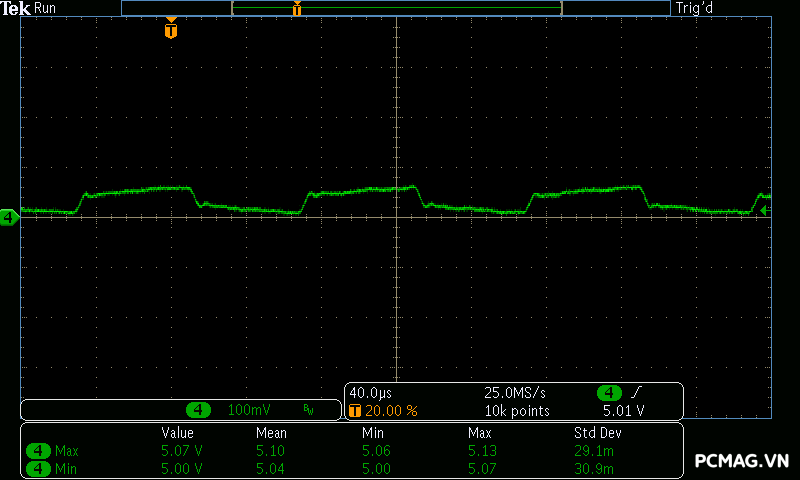

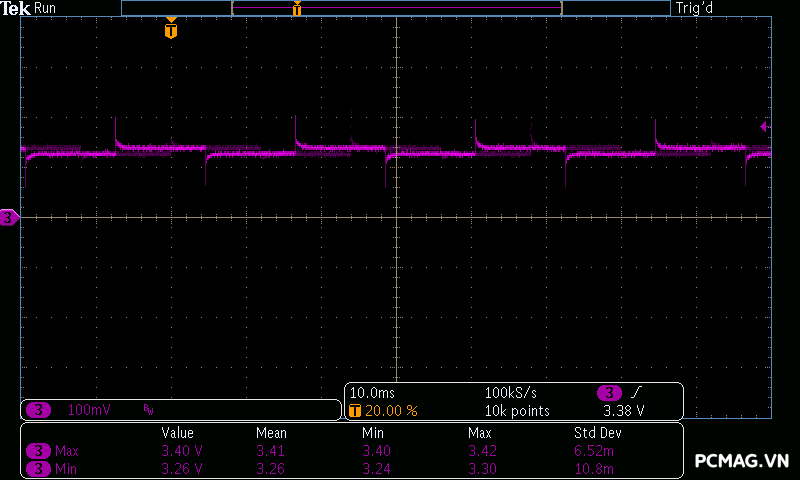

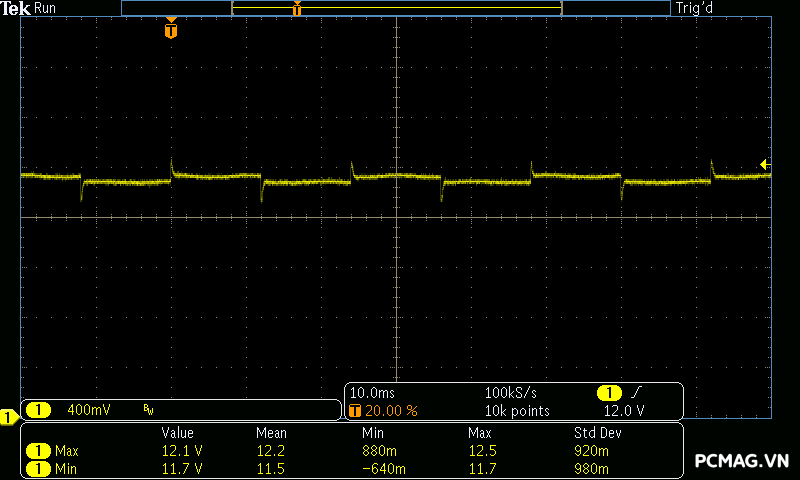

Trong bài kiểm tra tải biến thiên, Segotep KL-M750G SFX 750W cho thấy mức dao động điện áp trên các đường nguồn đều nằm trong giới hạn cho phép của chuẩn ATX.

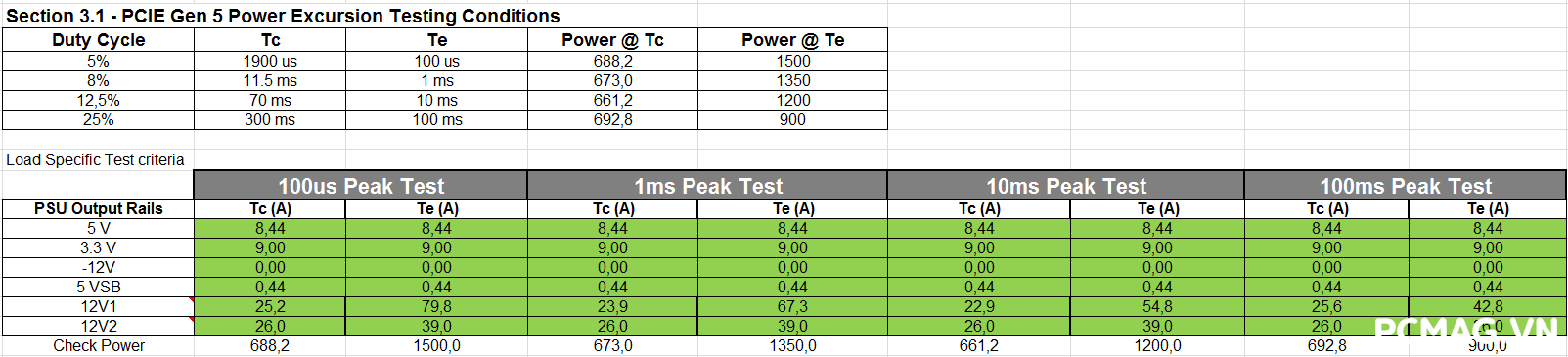

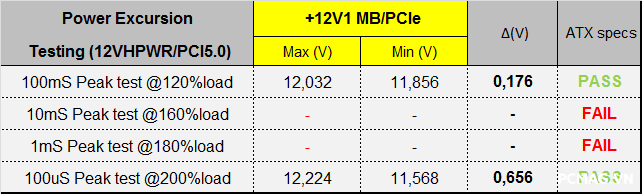

Khi thực hiện bài thử mô phỏng dòng tiêu thụ tức thời của GPU (Power Excursion), bộ nguồn không vượt qua được hai mức tải đỉnh 160% và 180%. Nguyên nhân là do ngưỡng kích hoạt bảo vệ quá công suất (OPP) được thiết lập khá thấp, khoảng 115% công suất danh định (~864W) nên PSU sẽ ngắt sớm để đảm bảo an toàn.

Tuy nhiên, với mức 200% peak load chỉ diễn ra trong khoảng 100µs, thời gian quá ngắn để mạch bảo vệ phát hiện và kích hoạt. Trong tình huống này, hệ thống tụ rắn ở đầu ra đã phát huy tác dụng, giúp ổn định điện áp và duy trì các thông số vẫn nằm trong giới hạn tiêu chuẩn ATX.

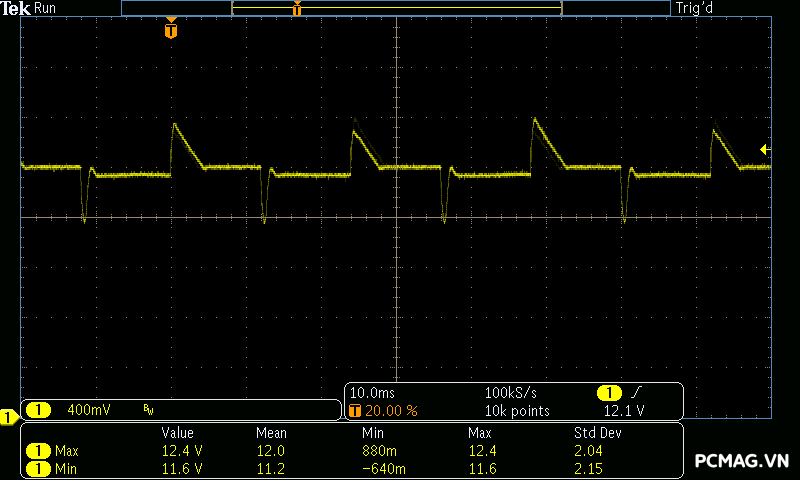

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-200% Peak Load:

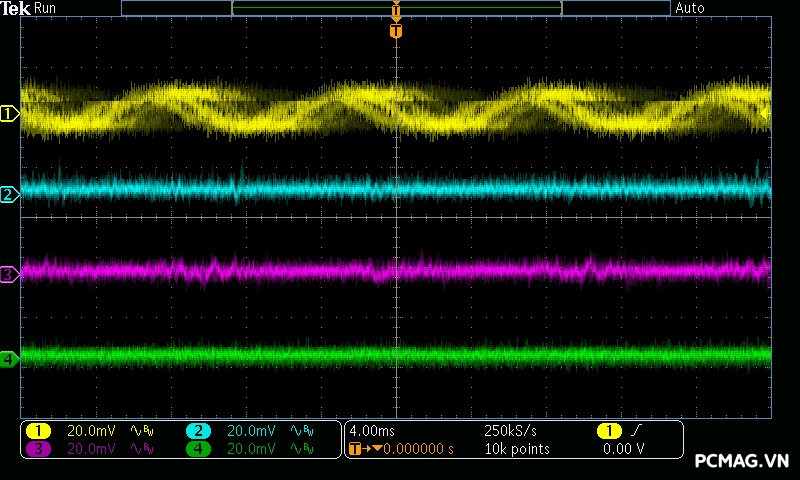

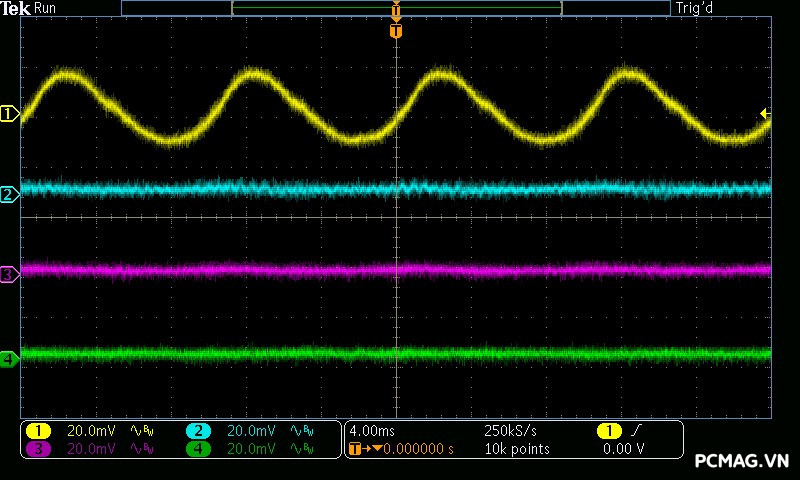

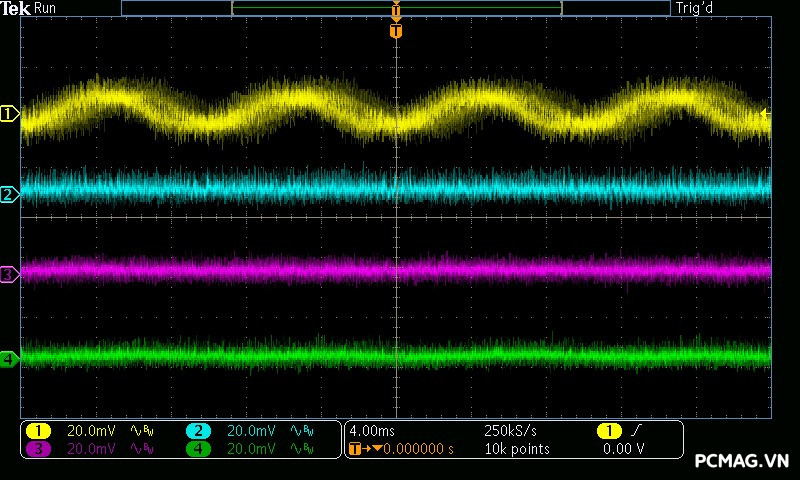

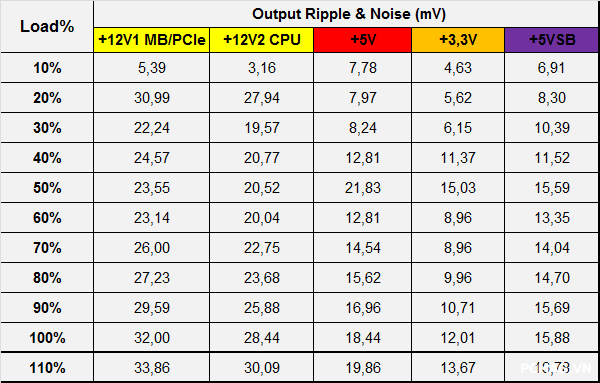

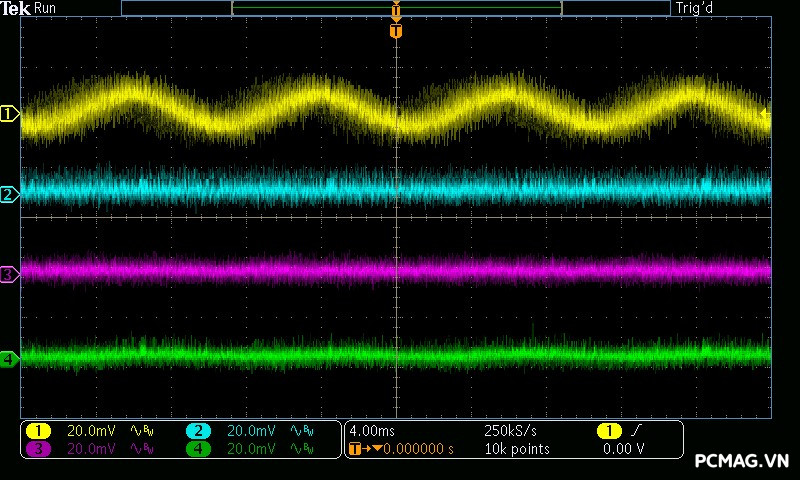

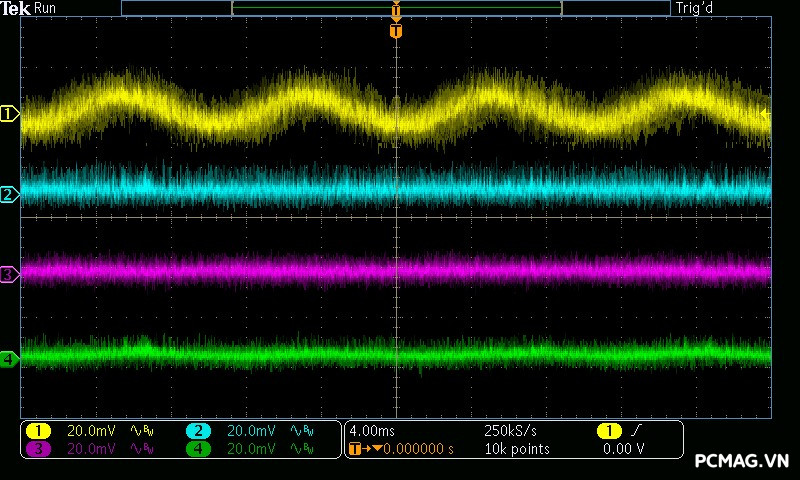

4. Ripple & Noise (Nhiễu AC cao tần)

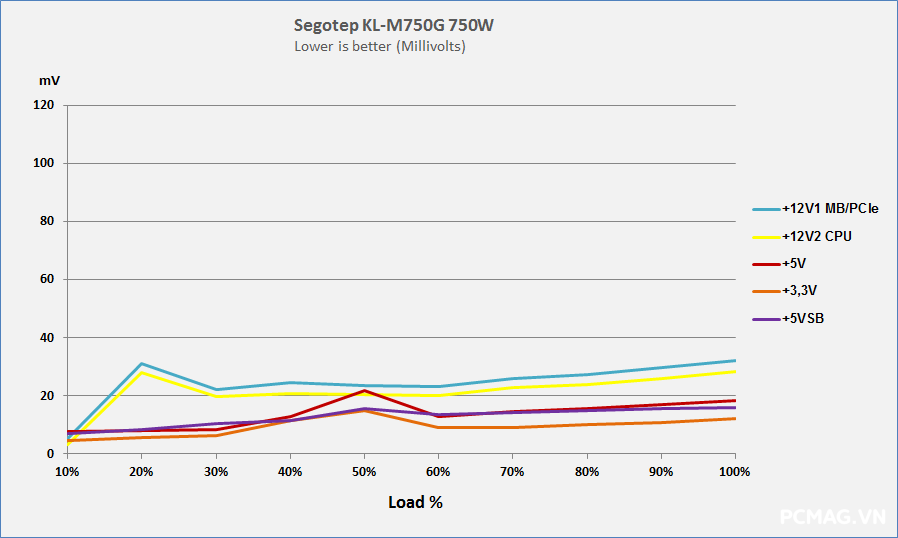

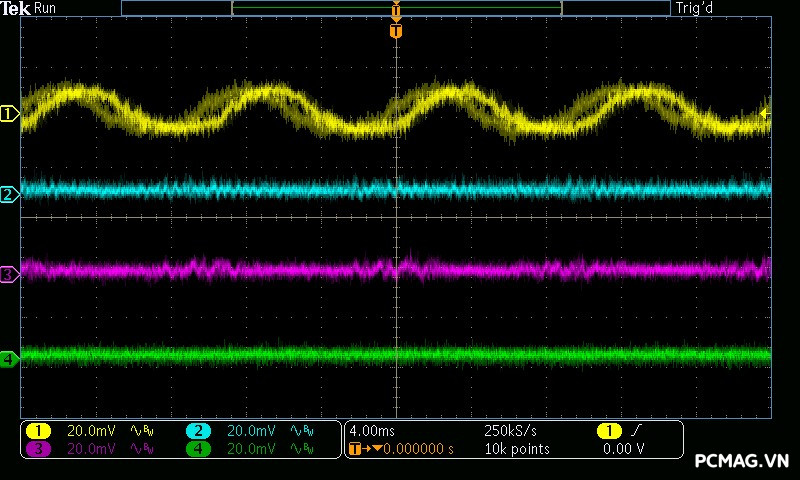

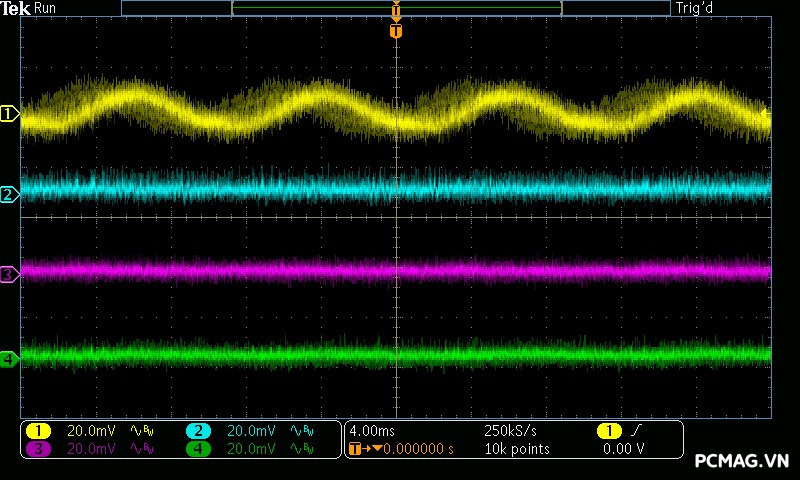

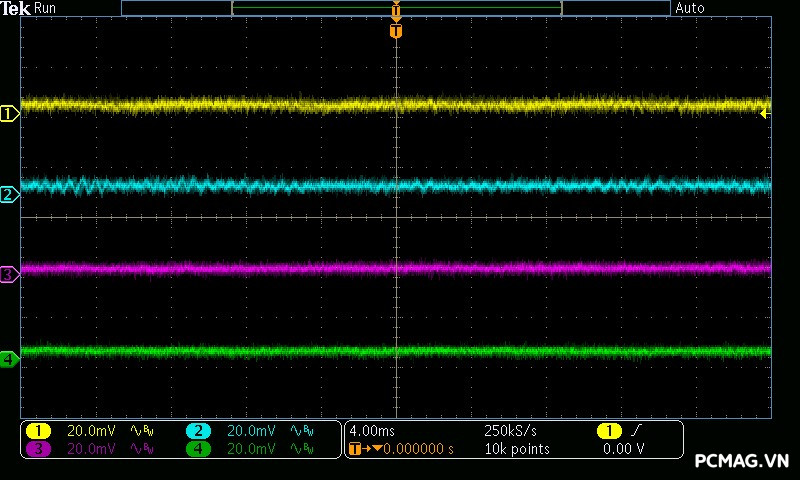

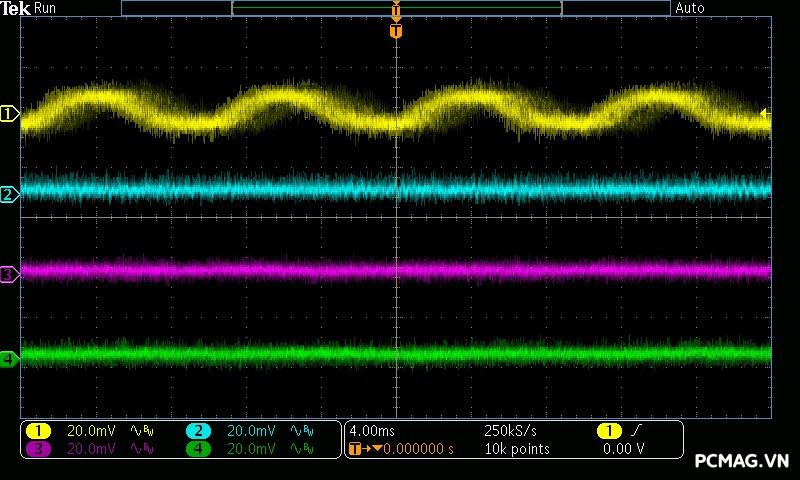

Trong bài kiểm tra Ripple & Noise, Segotep KL-M750G SFX 750W cho kết quả khá tốt so với các bộ nguồn cùng phân khúc.

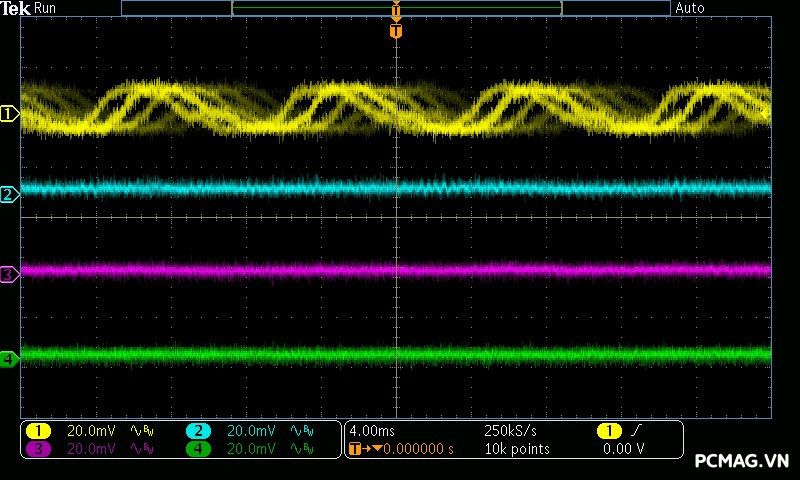

Cụ thể, mức nhiễu cao tần trên đường +12V chỉ dao động khoảng 30mV, trong khi các đường điện còn lại như +5V và +3.3V chỉ ở mức khoảng 20mV. Các giá trị này thấp hơn đáng kể so với giới hạn cho phép của chuẩn ATX, cho thấy khả năng lọc nhiễu hiệu quả và chất lượng điện áp đầu ra ổn định của bộ nguồn. ⚡

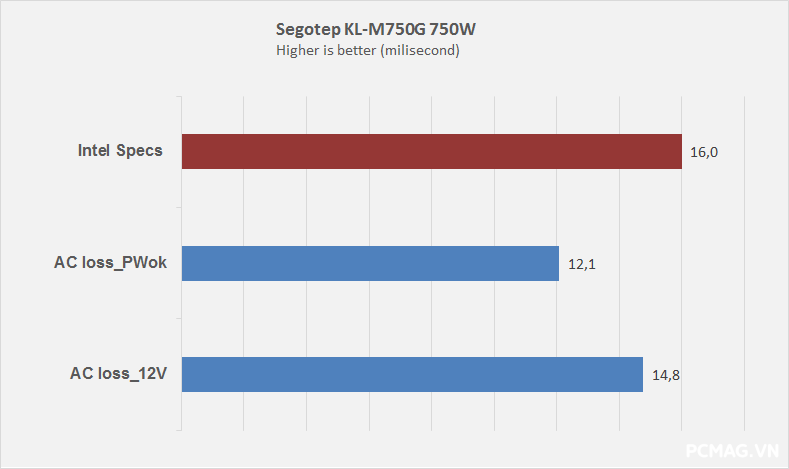

5. Hold-up Time (Thời gian lưu điện)

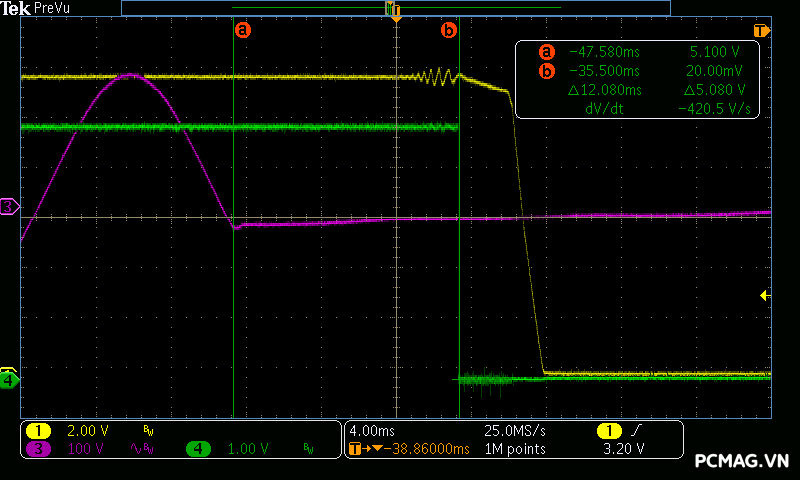

Trong bài kiểm tra Hold-up Time, Segotep KL-M750G SFX 750W chưa đạt mức tiêu chuẩn theo yêu cầu của ATX, vốn quy định khoảng 16ms ở tải danh định (và tối thiểu khoảng 12ms trong một số điều kiện thử nghiệm).

Điều này cho thấy thời gian duy trì điện áp đầu ra khi mất nguồn AC của PSU ngắn hơn mức tiêu chuẩn, tuy nhiên trong điều kiện sử dụng thực tế với hệ thống điện ổn định, yếu tố này thường ít ảnh hưởng đến quá trình vận hành của hệ thống PC.

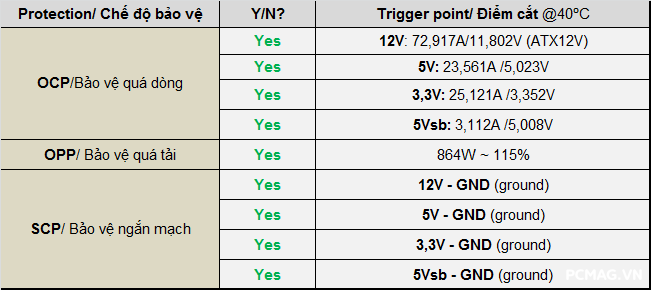

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên Segotep KL-M750G SFX 750W hoạt động ổn định và phản hồi khá nhạy trong quá trình thử nghiệm. Sau mỗi lần kích hoạt bảo vệ, bộ nguồn đều có thể khởi động lại an toàn, cho thấy hệ thống bảo vệ được thiết kế đáng tin cậy.

Tuy vậy, ngưỡng kích hoạt của hai chế độ bảo vệ OPP (quá công suất) và OCP (quá dòng) trên đường +12V hiện được thiết lập khá thấp. Nếu mức này được điều chỉnh lên khoảng 130–150% công suất danh định, bộ nguồn sẽ dễ dàng đáp ứng tốt hơn các bài thử nghiệm power excursion – mô phỏng các xung tải đỉnh lớn từ card đồ họa hiện đại theo tiêu chuẩn ATX 3.0.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I, trong đó bộ nguồn máy tính ATX là một ví dụ điển hình, tiêu chuẩn an toàn quy định dòng rò xuống đất không được vượt quá 3,5mA. Phép đo này được thực hiện khi thiết bị hoạt động ở mức điện áp đầu vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

Với bộ nguồn này, dải điện áp hoạt động được công bố là 100–240VAC, vì vậy bài kiểm tra sẽ được thực hiện ở mức khoảng 264VAC / 60Hz (tương đương 110% của 240VAC).

Để đo chính xác dòng rò, bài thử sử dụng thiết bị chuyên dụng GW Instek GLC-9000, giúp đánh giá khả năng đáp ứng các yêu cầu an toàn điện theo tiêu chuẩn dành cho thiết bị IT.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: 38–45°C

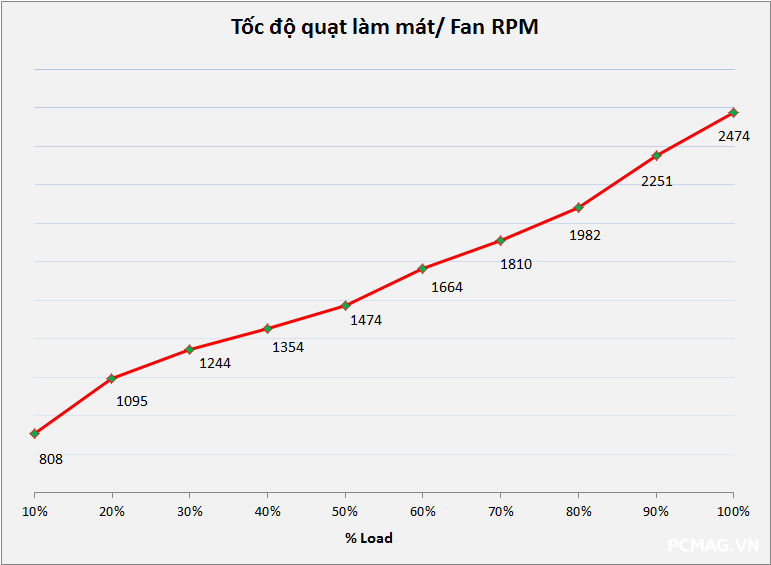

Đường fan curve của Segotep KL-M750G SFX 750W hoạt động khá đơn giản: tốc độ quạt sẽ tăng dần theo mức tải của bộ nguồn, khi lượng nhiệt sinh ra nhiều hơn. Ở mức tải cao, quạt làm mát 80mm có thể đạt tốc độ tối đa khoảng 2500 RPM, đủ khả năng duy trì nhiệt độ ổn định cho các linh kiện công suất bên trong.

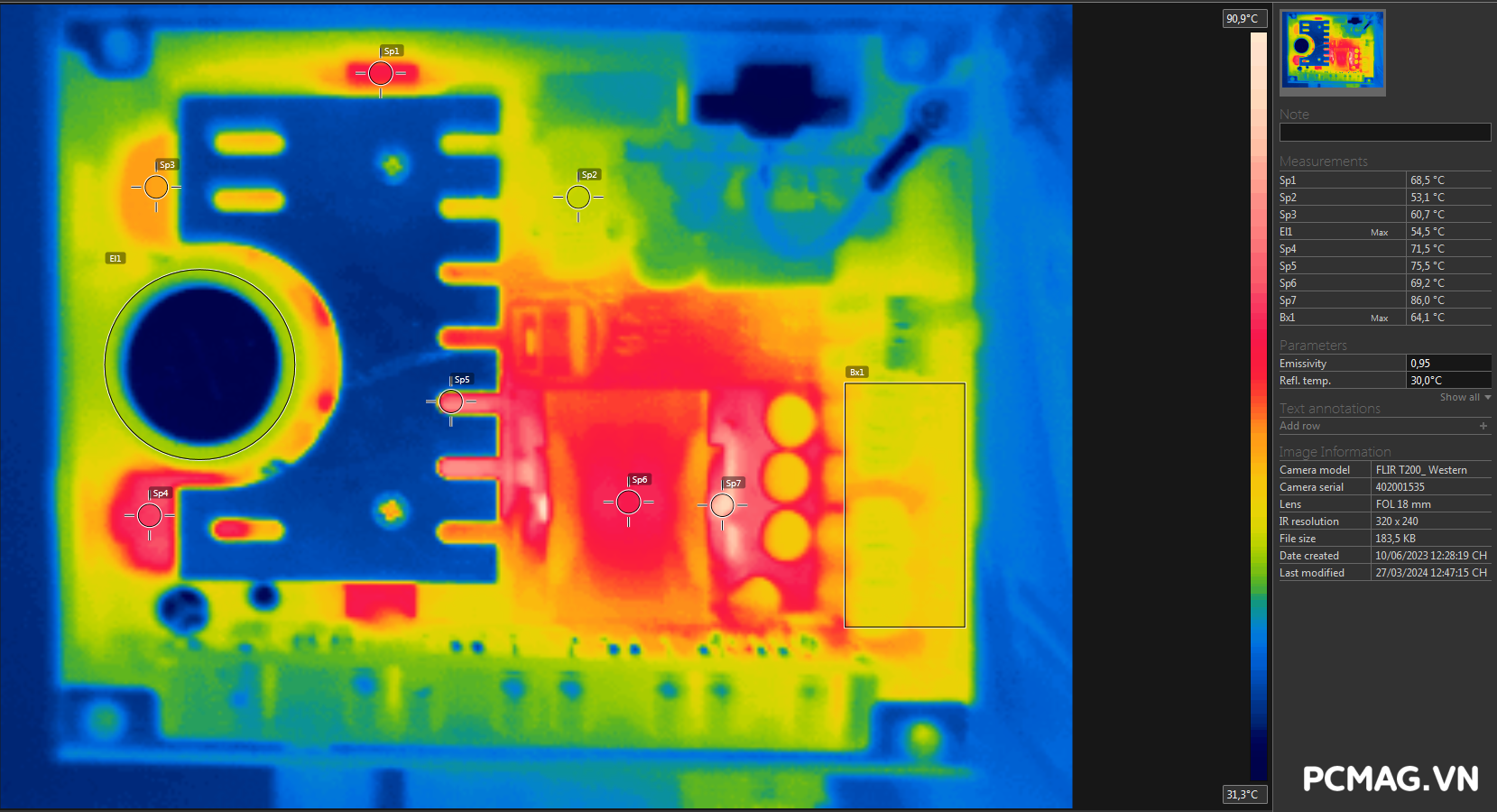

Quan sát qua ảnh nhiệt (thermal imaging) cho thấy khu vực có nhiệt độ cao nhất tập trung tại ngõ ra của biến áp chính và khu vực đầu vào của các MOSFET chỉnh lưu đồng bộ, với nhiệt độ khoảng xấp xỉ 88°C. Đây là mức nhiệt thường thấy trên các bộ nguồn chuẩn SFX công suất cao, khi mật độ linh kiện và công suất được đặt trong không gian nhỏ gọn.

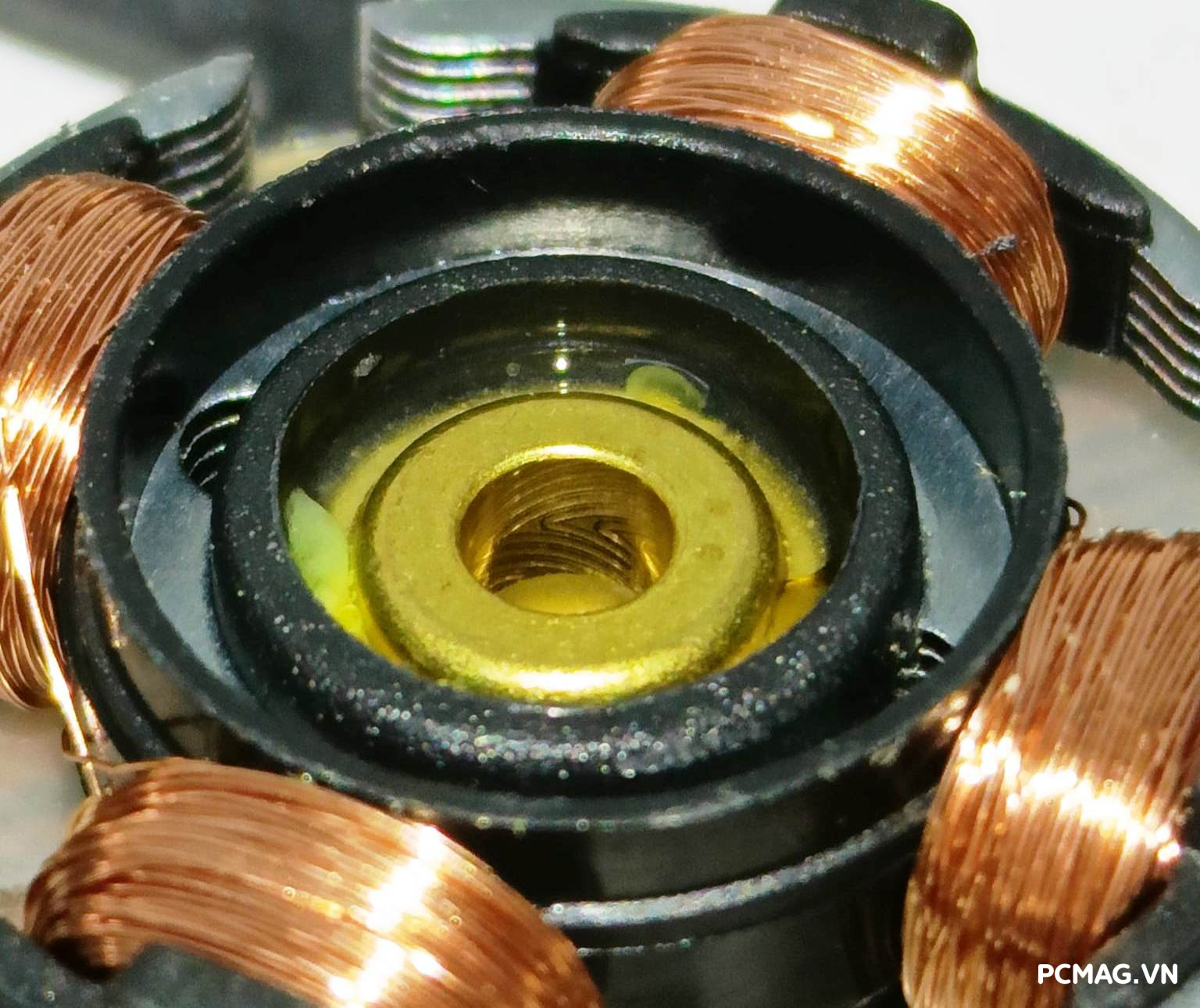

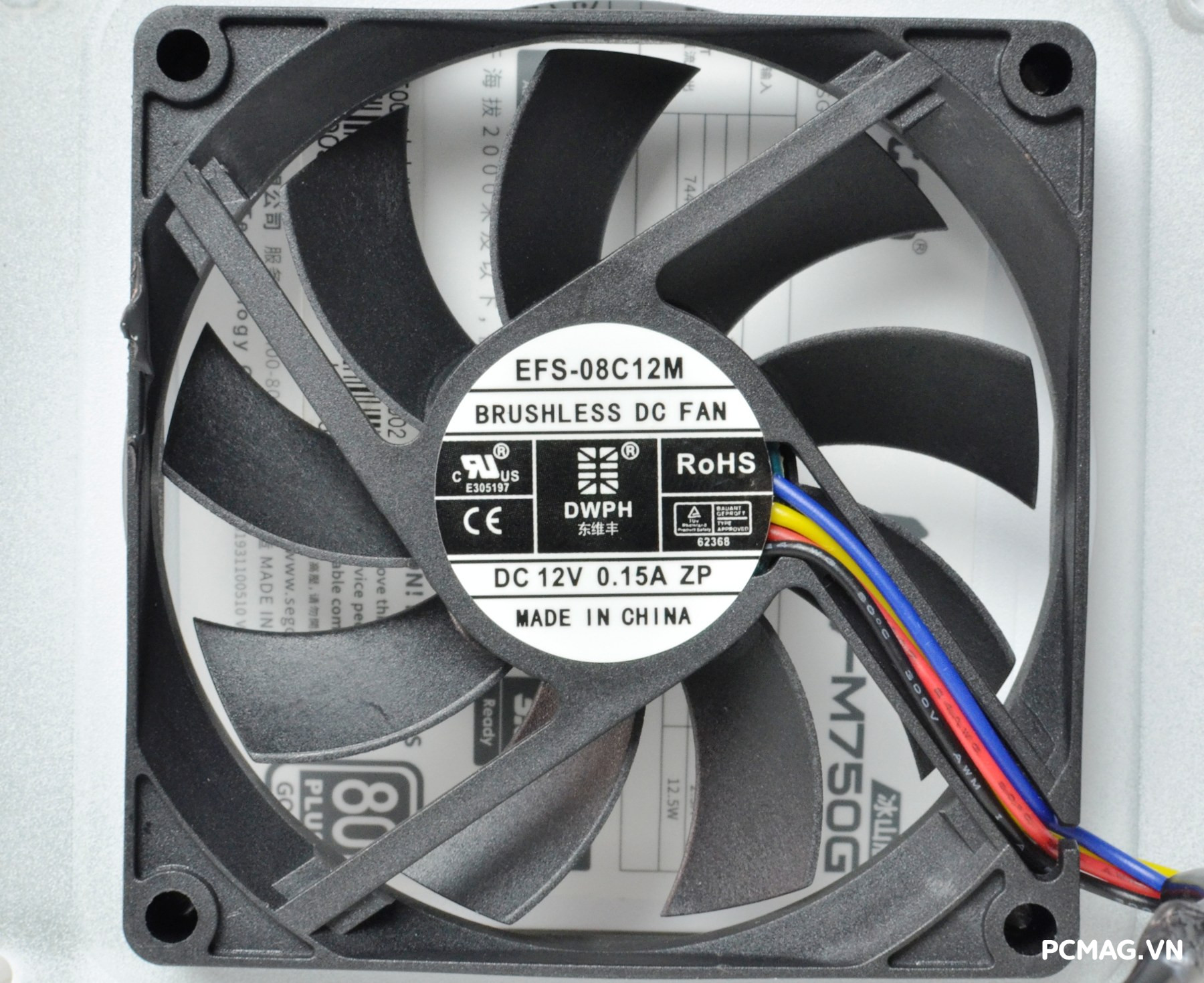

Segotep KL-M750G SFX 750W được trang bị quạt làm mát DWPH EFS-08C12M với thông số 12V – 0.15A. Quạt sử dụng vòng bi Fluid Dynamic Bearing (FDB), giúp giảm ma sát, vận hành êm ái và tăng độ bền trong quá trình sử dụng lâu dài.

Quạt có tốc độ tối đa khoảng 3300 RPM, đủ khả năng cung cấp lưu lượng gió cần thiết để làm mát các linh kiện công suất bên trong bộ nguồn chuẩn SFX công suất 750W. Nhờ đó, PSU vẫn duy trì được khả năng tản nhiệt hiệu quả ngay cả khi hoạt động ở mức tải cao.

IV. Kết luận

Segotep KL-M750G SFX 750W ATX3.0 / PCIe5.0 cho thấy chất lượng linh kiện và độ ổn định điện áp tốt trong quá trình thử nghiệm. Bộ nguồn vận hành khá êm ái nhờ quạt làm mát sử dụng vòng bi FDB, mang lại độ bền cao và khả năng hoạt động ổn định trong thời gian dài.

Sản phẩm cũng được trang bị đầu cấp nguồn PCIe 5.0 / 12VHPWR, sẵn sàng tương thích với các dòng card đồ họa RTX 4000 series. Với hiệu suất tối đa khoảng ~92% tại 230Vac, KL-M750G đáp ứng tốt tiêu chuẩn 80 Plus Gold, cho thấy khả năng chuyển đổi điện năng hiệu quả.

Nhờ thiết kế chuẩn SFX nhỏ gọn nhưng công suất 750W, Segotep KL-M750G SFX 750W là lựa chọn phù hợp cho các cấu hình Mini PC tầm trung đến cao cấp, đặc biệt là những hệ thống sử dụng một card đồ họa thế hệ mới có mức tiêu thụ điện dưới 300W.

Ưu điểm

• Linh kiện chất lượng cao (tụ điện Nhật Bản, MOSFET Infineon – Đức)
• Điện áp đầu ra ổn định (đáp ứng thử nghiệm 200% power excursion)
• Trang bị đầu nguồn PCIe 5.0 / 12VHPWR
• Quạt làm mát FDB độ bền cao, hoạt động êm
• Hiệu suất đạt ~92% @230Vac – chuẩn 80 Plus Gold

Khuyết điểm

• Nên điều chỉnh ngưỡng kích hoạt bảo vệ OPP cao hơn để đáp ứng tốt các bài thử 160% và 180% peak load (power excursion) theo tiêu chuẩn ATX 3.0.
