PCMAG chính thức giới thiệu Segotep PM850W 850W – dòng nguồn máy tính thế hệ mới vừa ra mắt tại thị trường Việt Nam. Đây là phiên bản được Segotep nâng cấp toàn diện so với các thế hệ trước, nhằm đáp ứng chuẩn ATX 3.1 mới nhất và hỗ trợ đầu cấp nguồn PCIe 5.1 / 12V-2×6 dành cho các dòng card đồ họa NVIDIA RTX thế hệ mới.

Thuộc phân khúc cao cấp, Segotep PM850W 850W sở hữu chứng nhận 80 Plus Platinum, tích hợp Active PFC full-range cho khả năng vận hành ổn định trong nhiều điều kiện điện áp khác nhau. Bộ nguồn sử dụng thiết kế full modular (cáp rời hoàn toàn), mang lại sự linh hoạt tối đa khi đi dây, cùng hai tùy chọn màu đen và trắng phù hợp với nhiều phong cách build PC hiện đại.

Đặc biệt, nhờ đạt chuẩn ATX 3.1 / PCIe 5.1, PM850W có khả năng chịu tải đỉnh (power excursion) lên đến 200% công suất danh định, đảm bảo hệ thống vẫn hoạt động ổn định ngay cả khi GPU phát sinh mức tiêu thụ điện tức thời cao – một yếu tố cực kỳ quan trọng đối với các cấu hình sử dụng RTX 40 series và các thế hệ GPU mới sắp tới.

I. Hộp và phụ kiện Segotep PM850W 850W

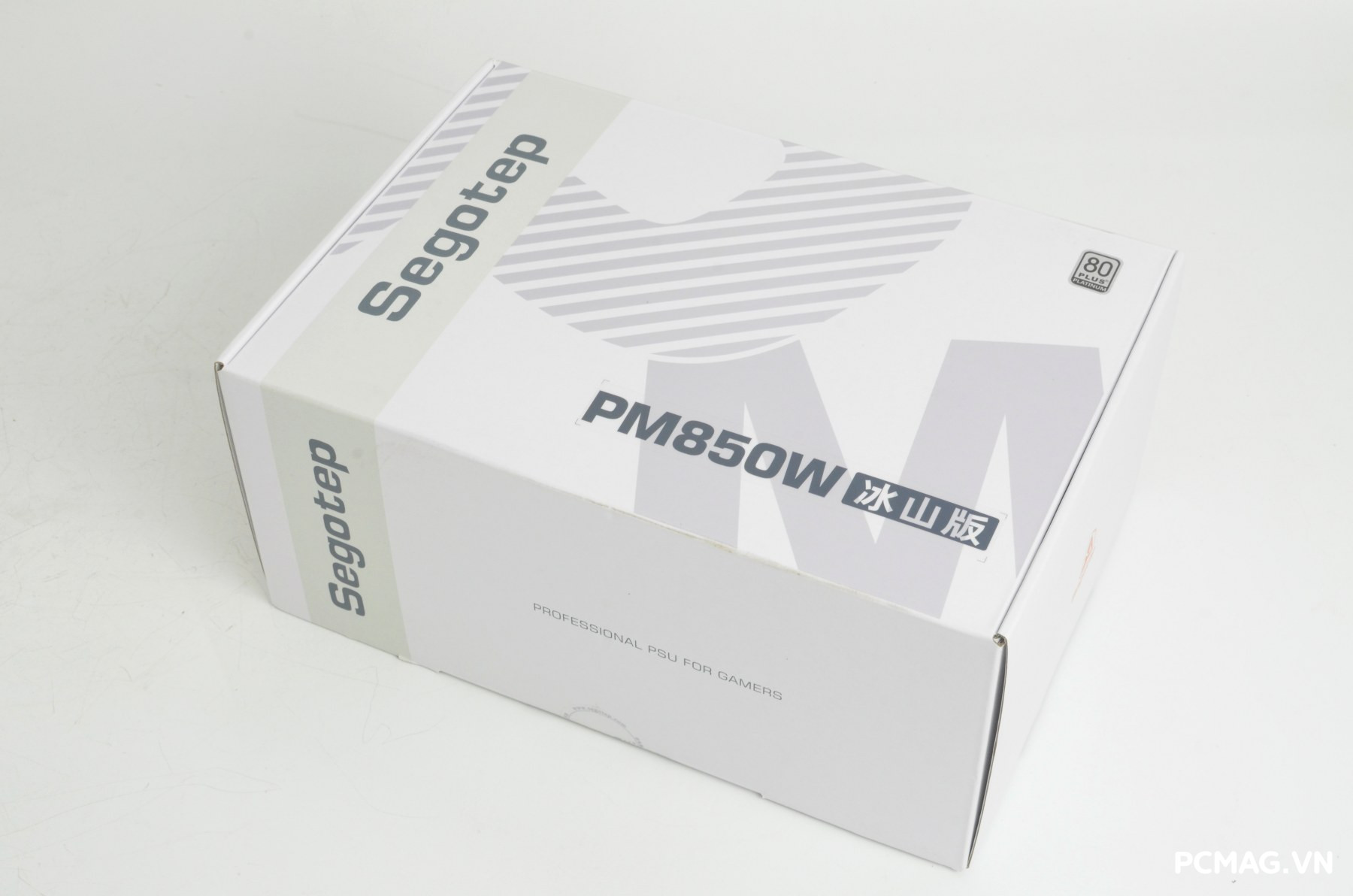

Segotep PM850W 850W được đóng gói trong hộp có kích thước khá lớn, thiết kế theo tông trắng – xám chủ đạo đối với phiên bản PSU màu trắng, tạo cảm giác hiện đại và cao cấp ngay từ bên ngoài. Tổng thể hộp được hoàn thiện chỉn chu, thể hiện rõ định vị sản phẩm thuộc phân khúc cao cấp.

Mặt sau của hộp in đầy đủ các tính năng nổi bật của bộ nguồn bằng nhiều ngôn ngữ khác nhau, trong đó có tiếng Việt, giúp người dùng dễ dàng nắm bắt thông tin kỹ thuật và các tiêu chuẩn hỗ trợ trước khi mở hộp.

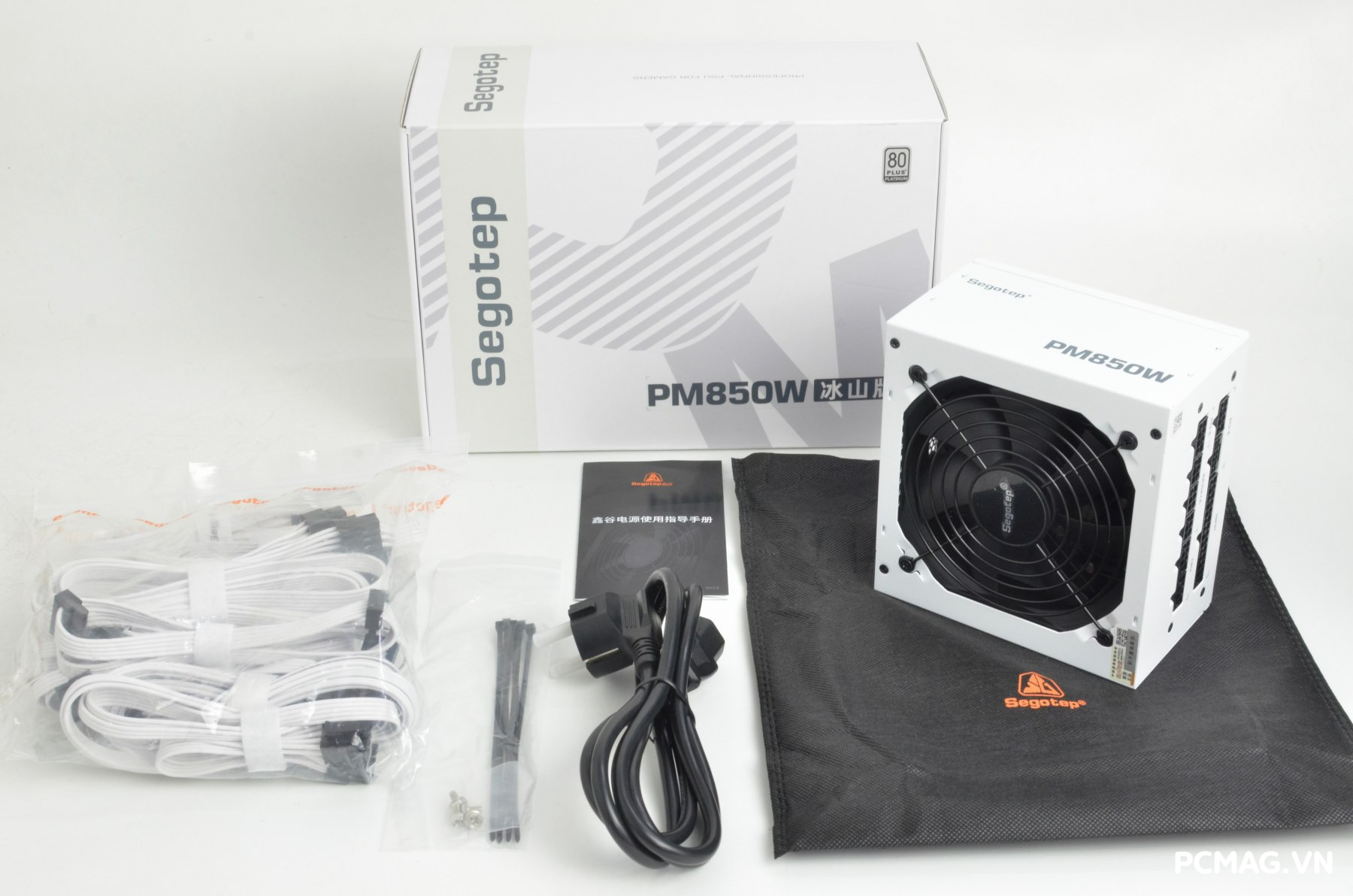

Phụ kiện đi kèm theo Segotep PM850W 850W ATX 3.1 / PCIe 5.1 được trang bị đầy đủ để người dùng có thể lắp đặt ngay khi mở hộp. Cụ thể bao gồm:

• 01 dây nguồn chuẩn EU
• 04 ốc vít cố định PSU vào thùng máy
• 06 dây rút (zip tie) hỗ trợ quản lý cáp gọn gàng
• 01 sách hướng dẫn sử dụng

Bộ phụ kiện tuy gọn gàng nhưng đáp ứng đầy đủ nhu cầu lắp ráp và tối ưu cable management cho cả các cấu hình cao cấp.

II. PSU Segotep PM850W 850W

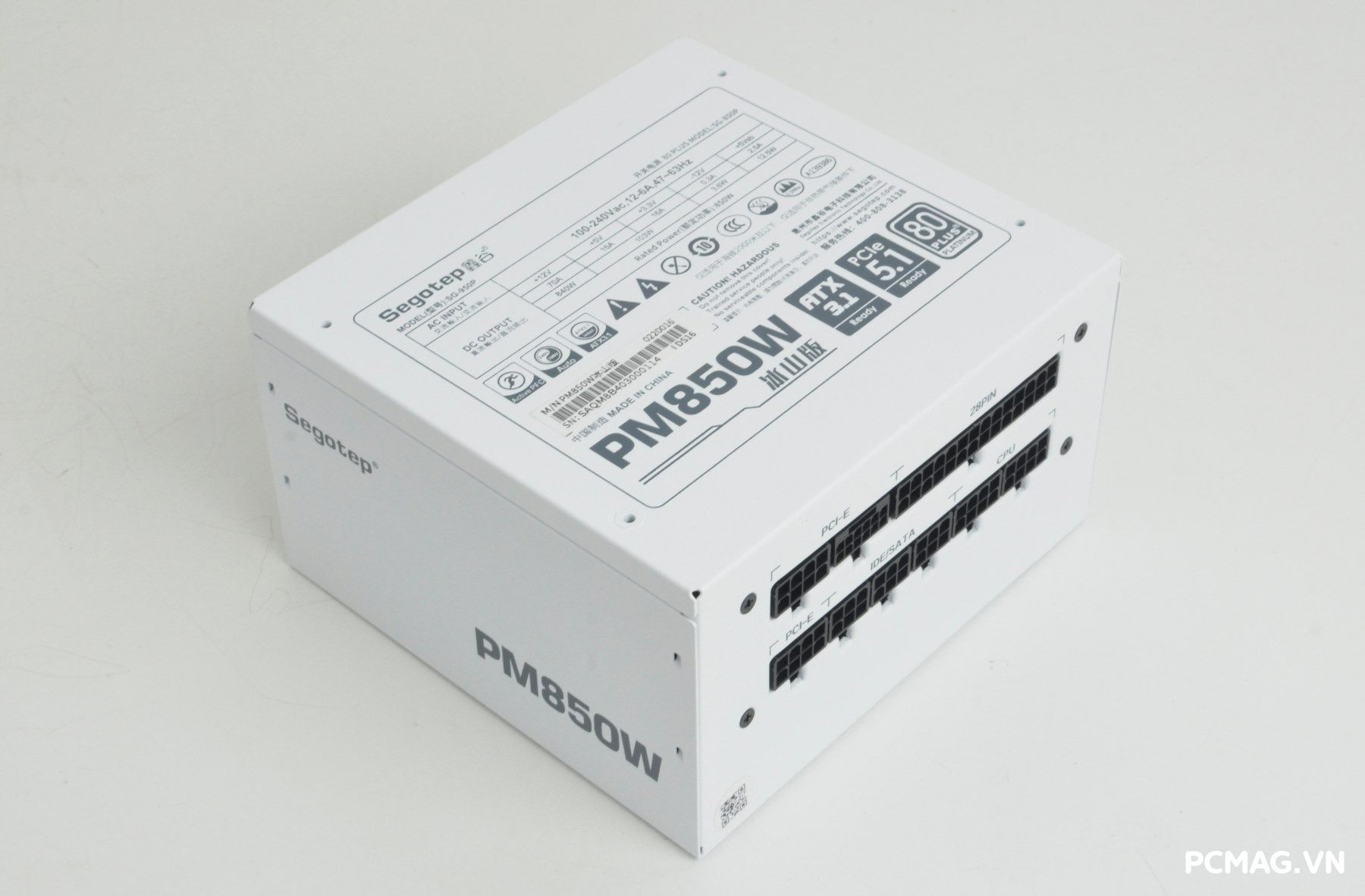

1. Thiết kế bên ngoài

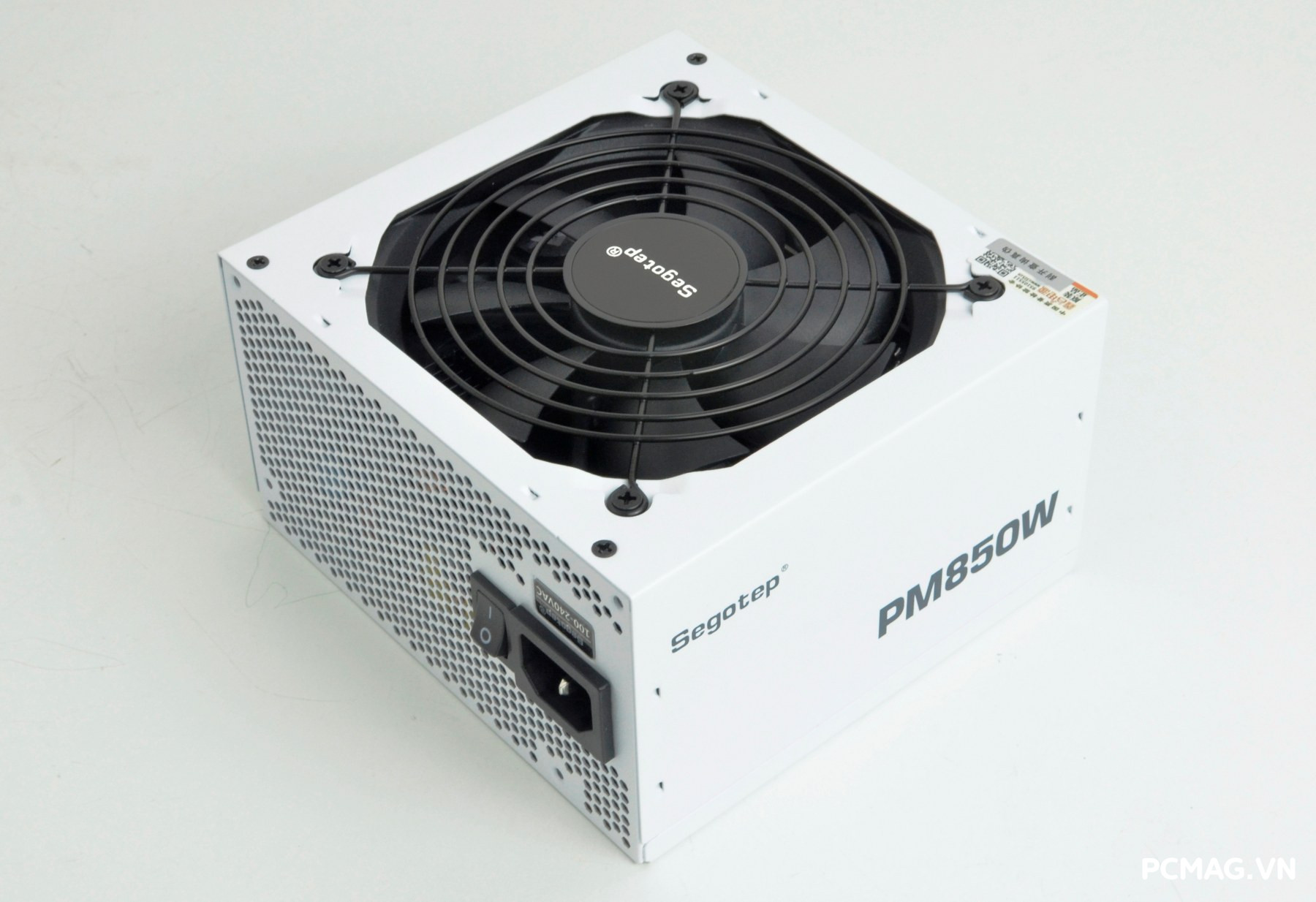

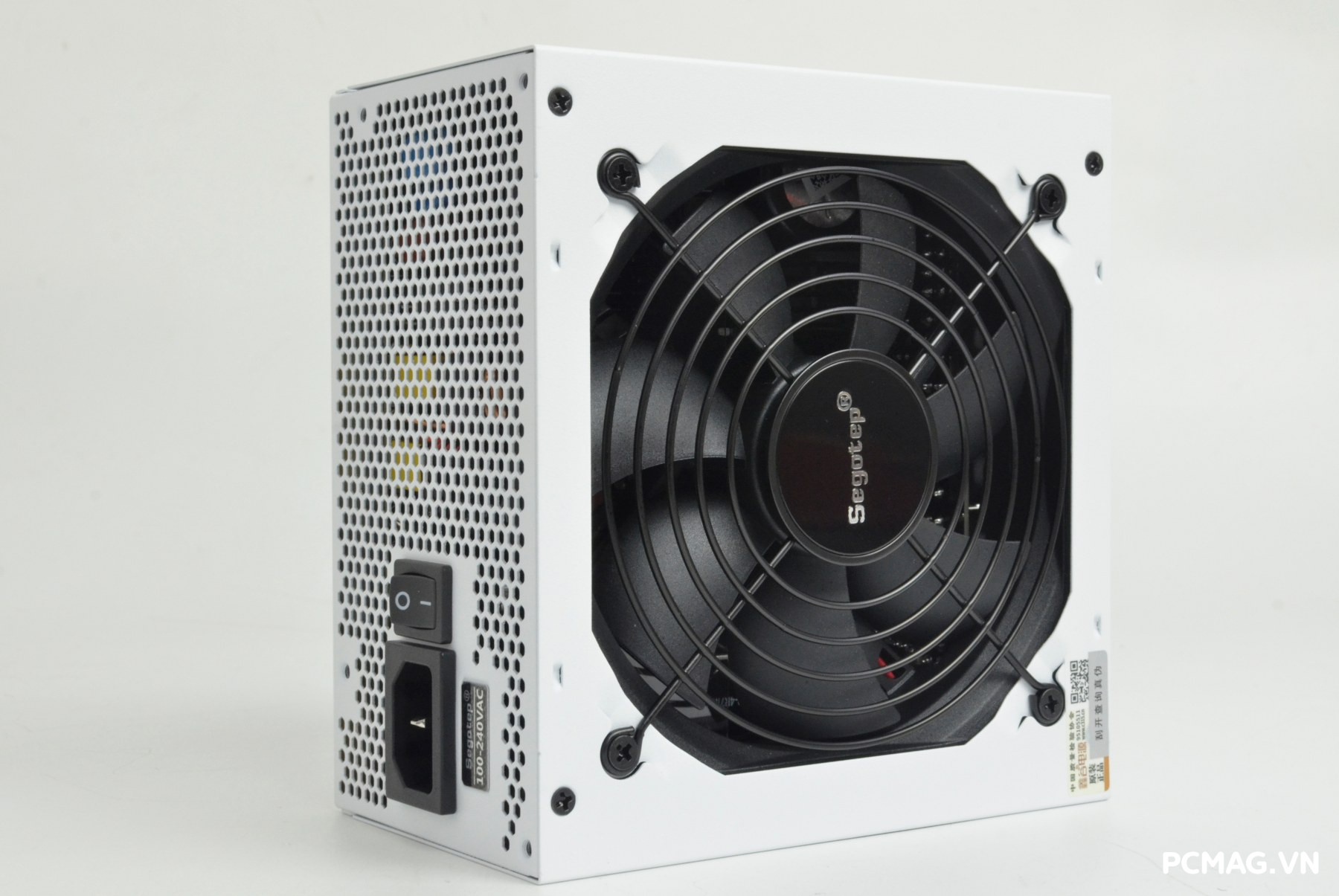

Segotep PM850W 850W ATX 3.1 / PCIe 5.1 có chiều dài nhỉnh hơn một chút so với chuẩn ATX phổ thông, tạo không gian tối ưu hơn cho hệ thống linh kiện bên trong. Toàn bộ vỏ được phủ lớp sơn tĩnh điện màu trắng mịn, đồng bộ với các cấu hình build tone trắng hiện đại.

Tên sản phẩm được in lụa sắc nét ở mặt hông, giúp tổng thể trở nên chỉn chu và cao cấp hơn khi lắp trong case có kính cường lực. Bộ nguồn sử dụng quạt làm mát 120mm đảm nhiệm khả năng tản nhiệt hiệu quả, kết hợp cùng hệ thống cáp bẹ dạng rời (full modular) giúp việc đi dây gọn gàng và tối ưu luồng gió bên trong thùng máy.

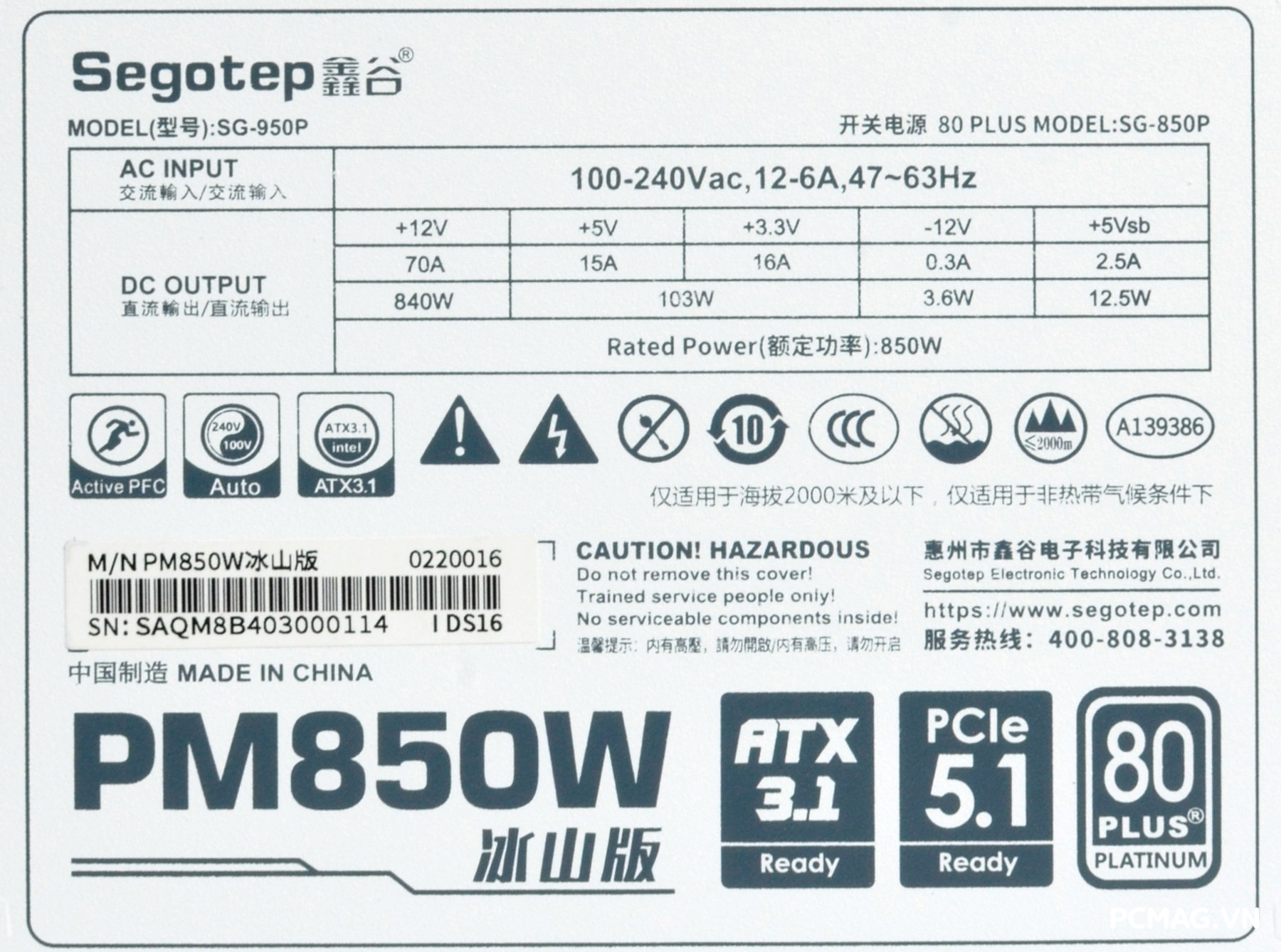

Segotep PM850W 850W ATX 3.1 / PCIe 5.1 sở hữu công suất danh định 850W, trong đó đường single rail 12V cung cấp tối đa 840W, đảm bảo khả năng cấp điện ổn định cho CPU và GPU hiệu năng cao.

Bộ nguồn tích hợp Active PFC Full Range (100–240Vac), cho phép hoạt động linh hoạt trong nhiều điều kiện điện áp khác nhau. Đồng thời, sản phẩm đạt chứng nhận 80 Plus Platinum, mang lại hiệu suất chuyển đổi điện năng cao, giảm hao phí và tối ưu mức tiêu thụ điện trong quá trình vận hành.

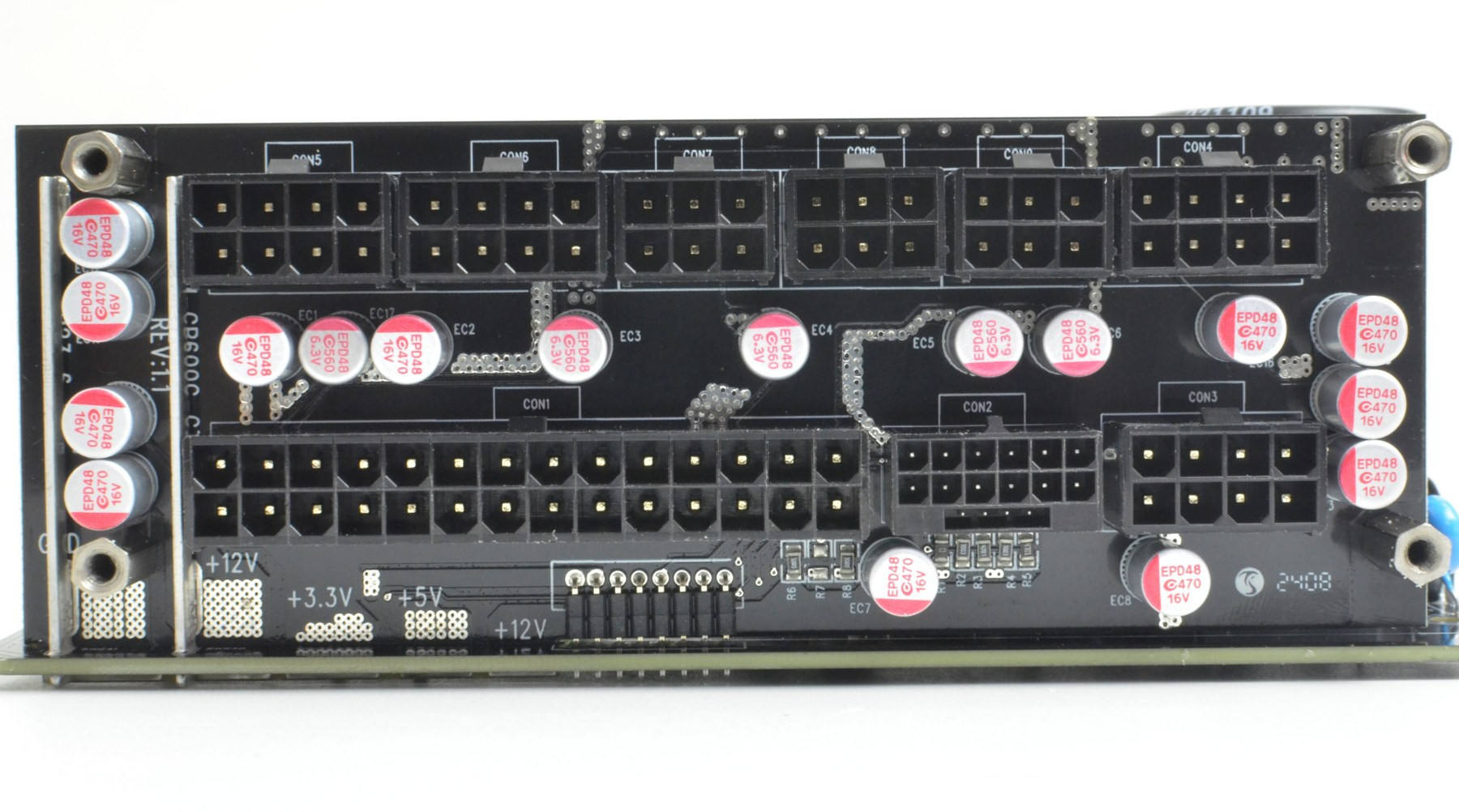

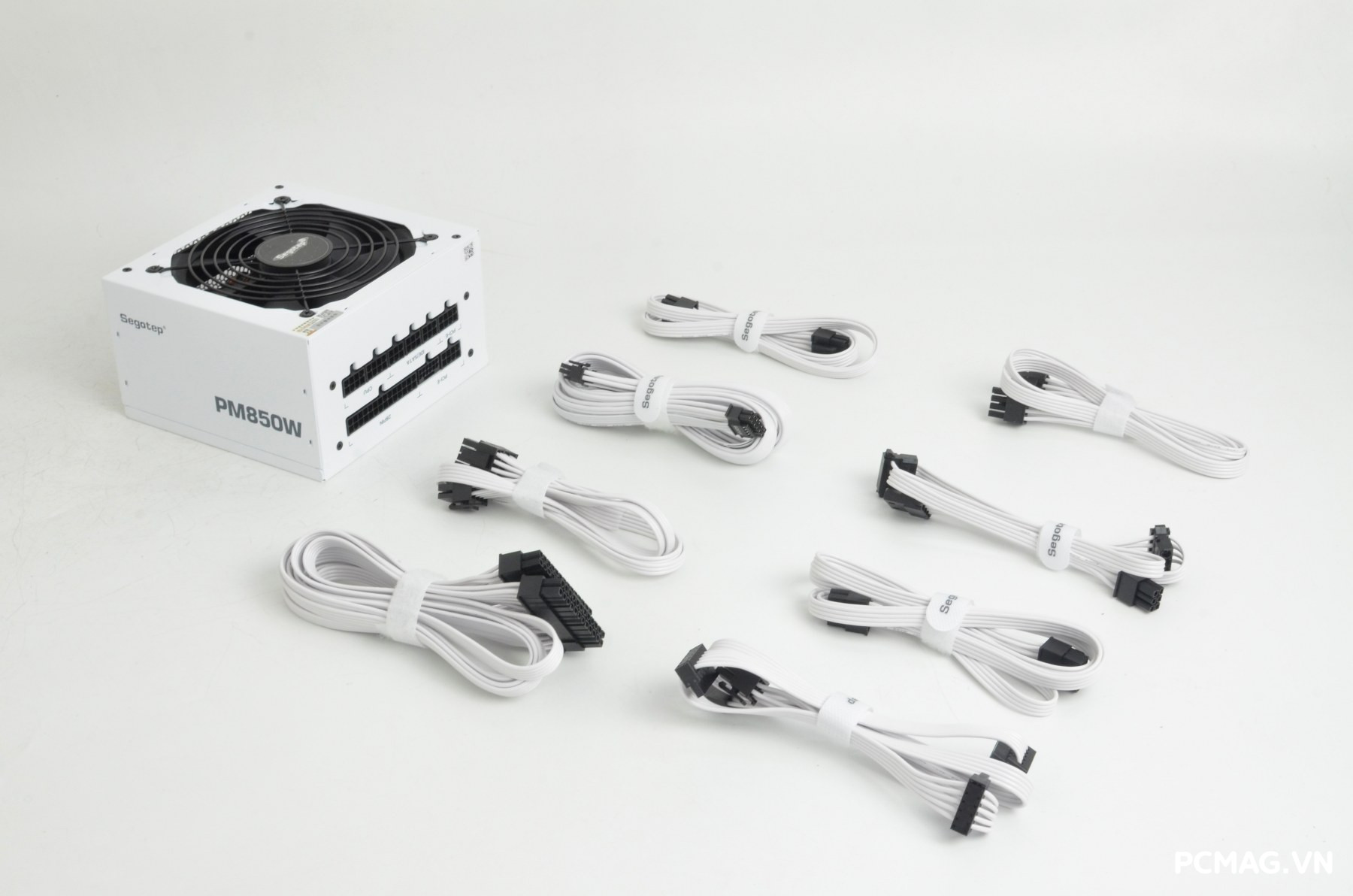

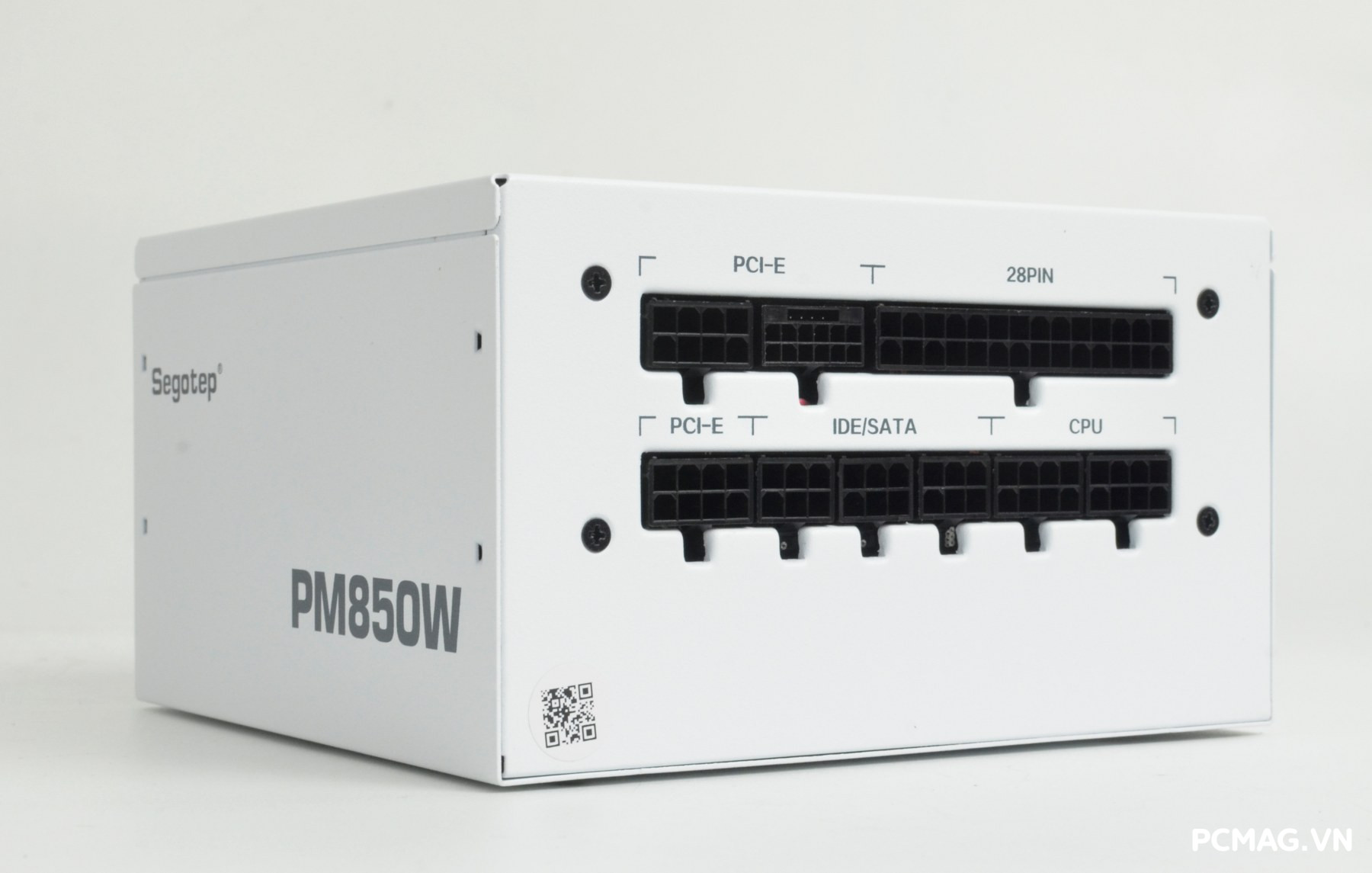

Hệ thống cáp của Segotep PM850W 850W ATX 3.1 / PCIe 5.1 sử dụng thiết kế cáp bẹ (flat cable) full modular, giúp tối ưu không gian đi dây và cải thiện lưu thông gió trong case. Chi tiết các dây cấp nguồn bao gồm:

• 1 x 24-pin Mainboard – dài 60cm
• 2 x 4+4-pin ATX12V (CPU) – dài 70cm
• 2 x 6+2-pin PCIe – dài 60cm
• 2 x 6+2-pin PCIe – dài 60cm + 15cm (daisy chain)
• 1 x 12+4-pin 12V-2×6 / PCIe 5.1 (công suất 600W, dây 16AWG) – dài 60cm
• 4 x SATA – 45cm + 15cm + 15cm + 15cm
• 3 x ATA (Molex) – 45cm + 15cm + 15cm

Việc trang bị sẵn đầu 12V-2×6 công suất 600W chuẩn 16AWG cho thấy PM850W hoàn toàn sẵn sàng cho các dòng GPU RTX thế hệ mới, đồng thời vẫn đảm bảo đầy đủ kết nối cho hệ thống lưu trữ và phụ kiện mở rộng.

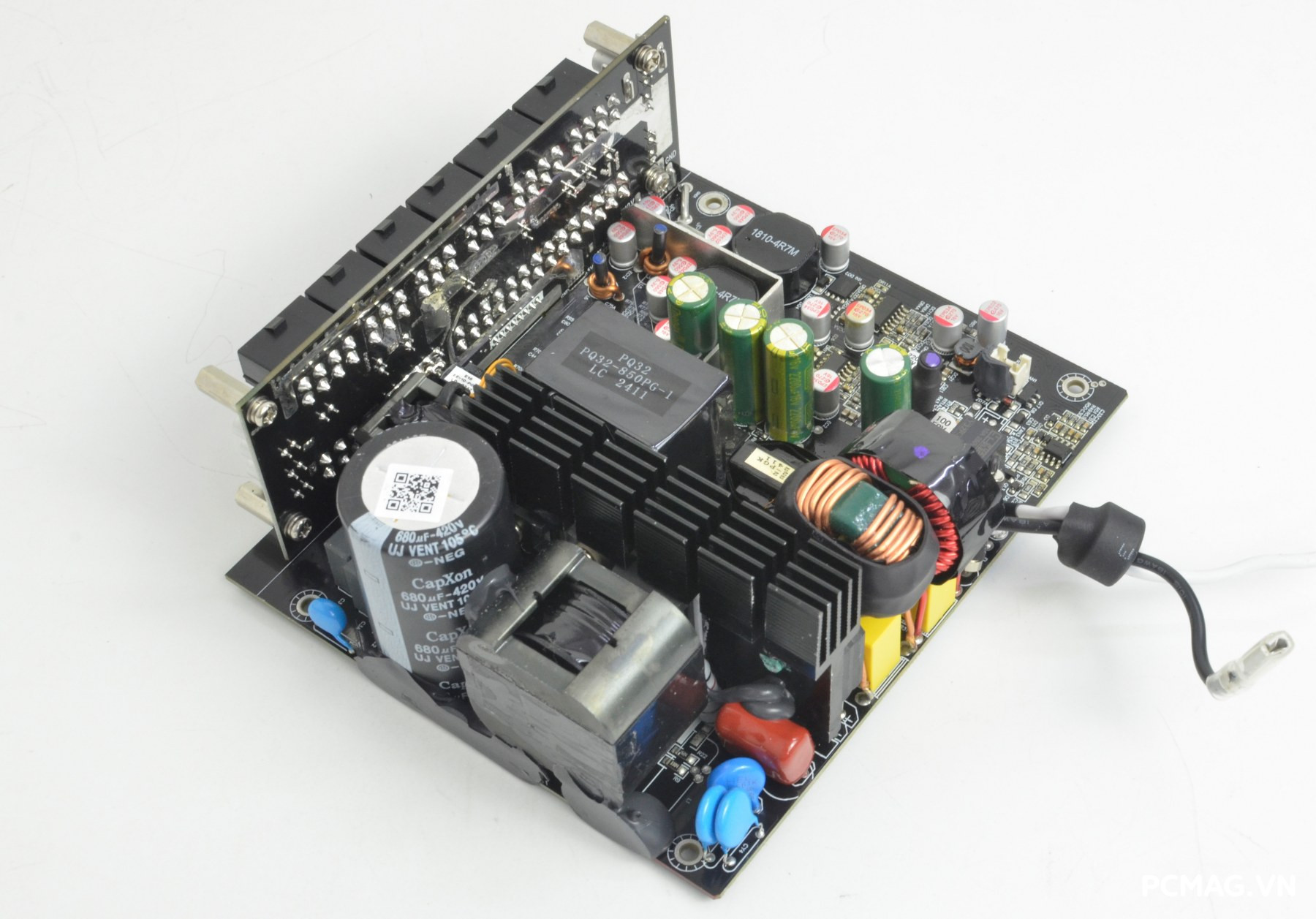

2. Thiết kế bên trong

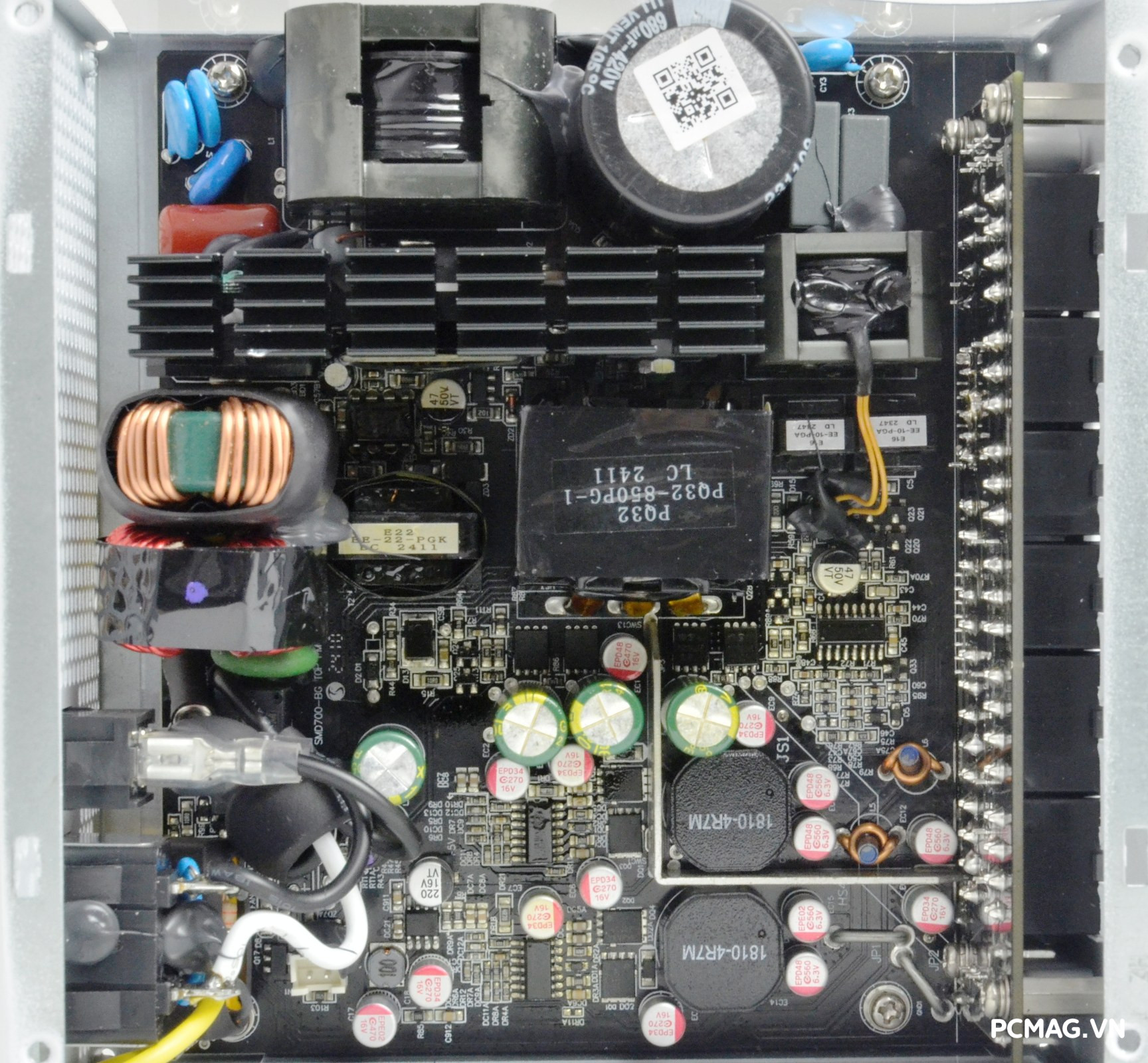

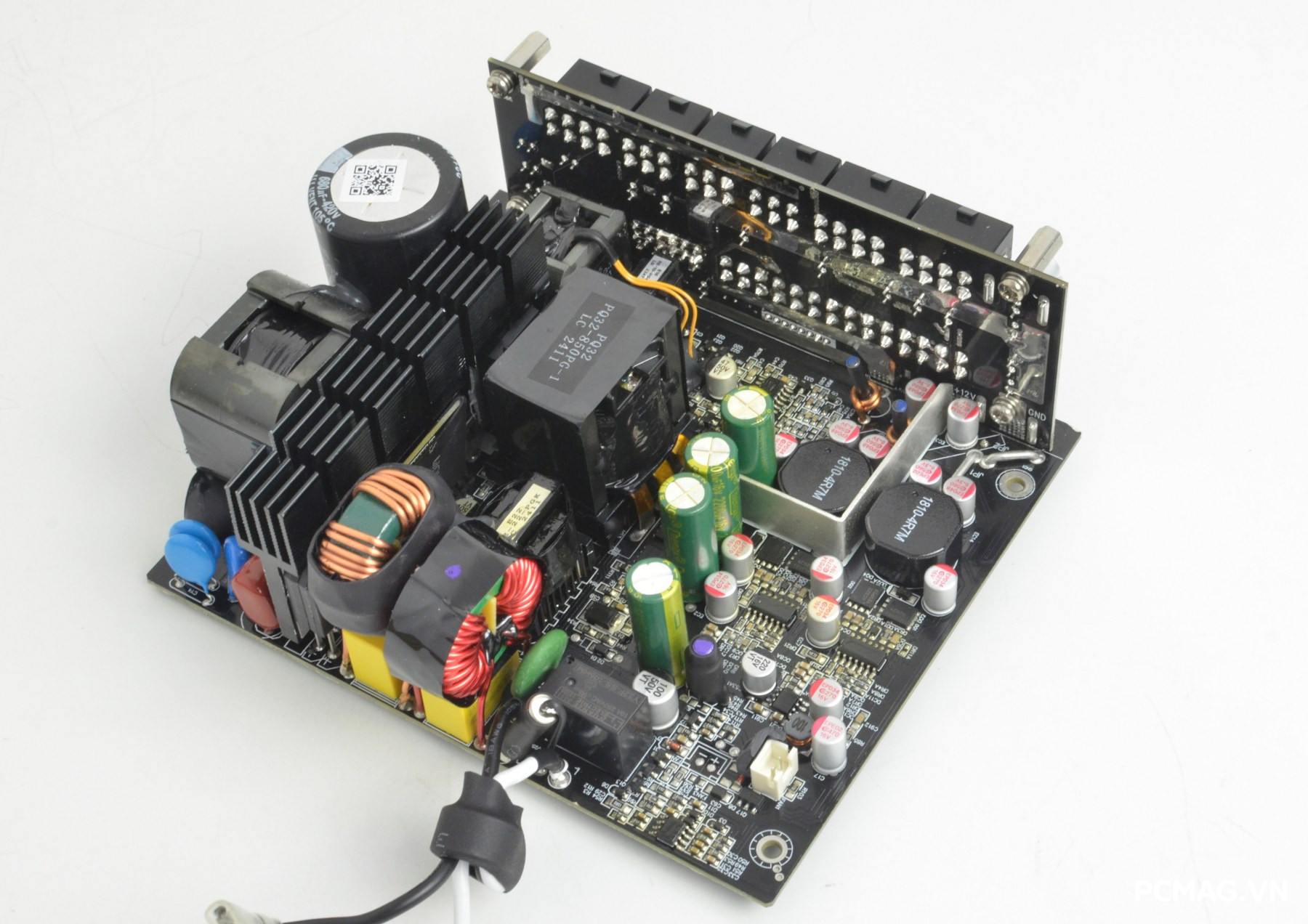

Segotep PM850W 850W ATX 3.1 / PCIe 5.1 được chính Segotep sản xuất (OEM in-house), sử dụng nền tảng thiết kế hiện đại gồm APFC + LLC Resonant + SR (Synchronous Rectification) + DC to DC (VRM) – cấu hình thường xuất hiện trên các dòng PSU cao cấp nhờ khả năng ổn định điện áp và tối ưu hiệu suất.

Không gian bên trong khá thoáng so với mức công suất 850W, cho thấy sự đầu tư hợp lý trong bố trí linh kiện và tản nhiệt. Bộ nguồn sử dụng bo mạch 2 lớp, phần lớn linh kiện SMD được hàn trên mặt trên PCB, giúp luồng gió từ quạt 120mm dễ dàng tiếp cận và làm mát trực tiếp, từ đó nâng cao hiệu quả vận hành và độ bền lâu dài của sản phẩm.

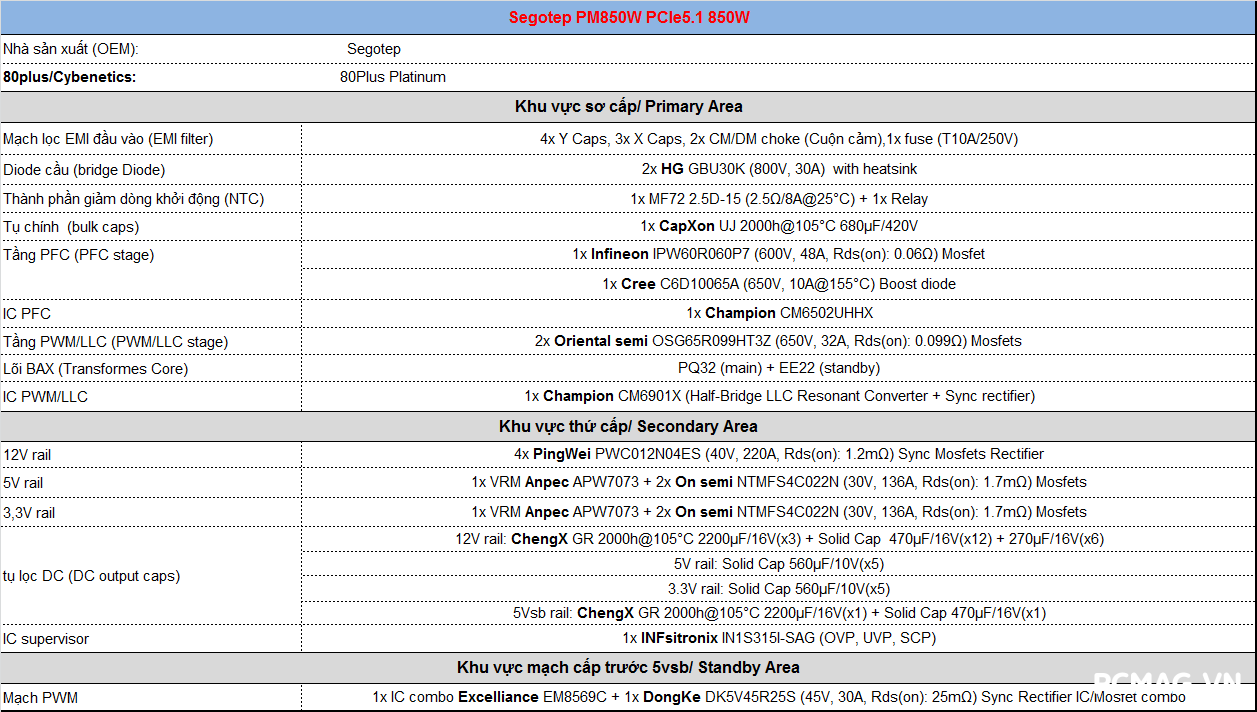

Bảng linh kiện được sử dụng trên PM850W ATX3.1/PCIe 5.1 :

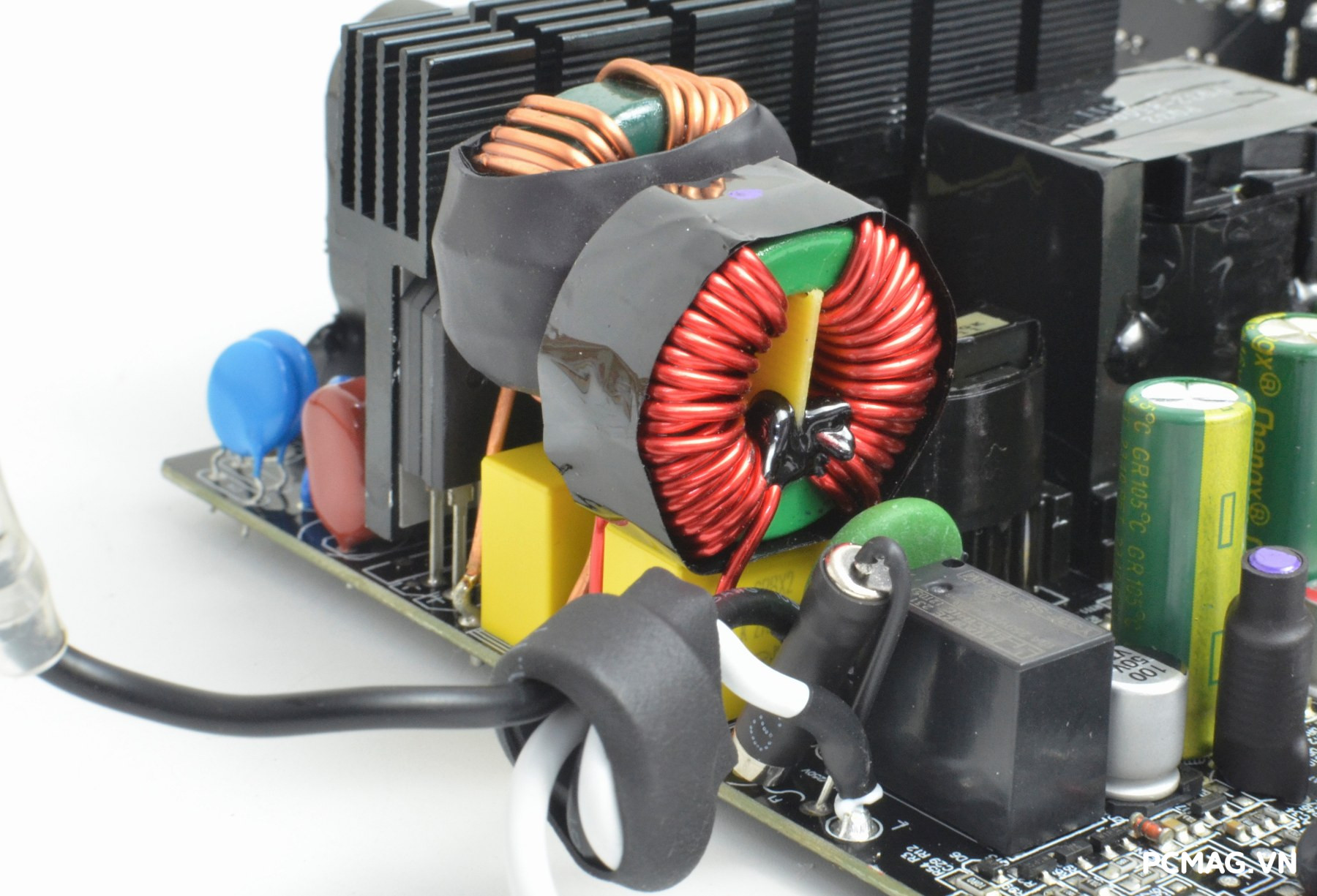

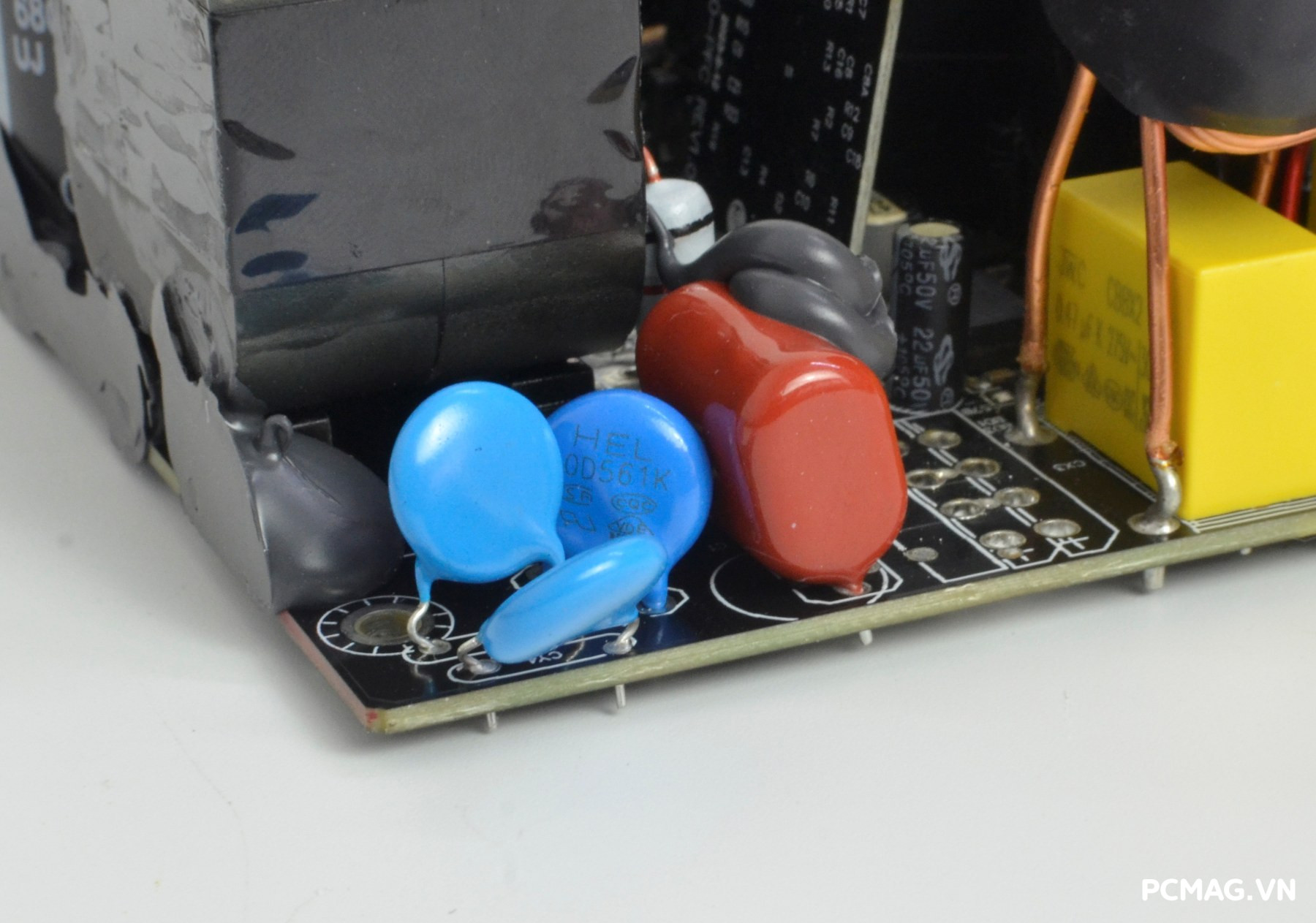

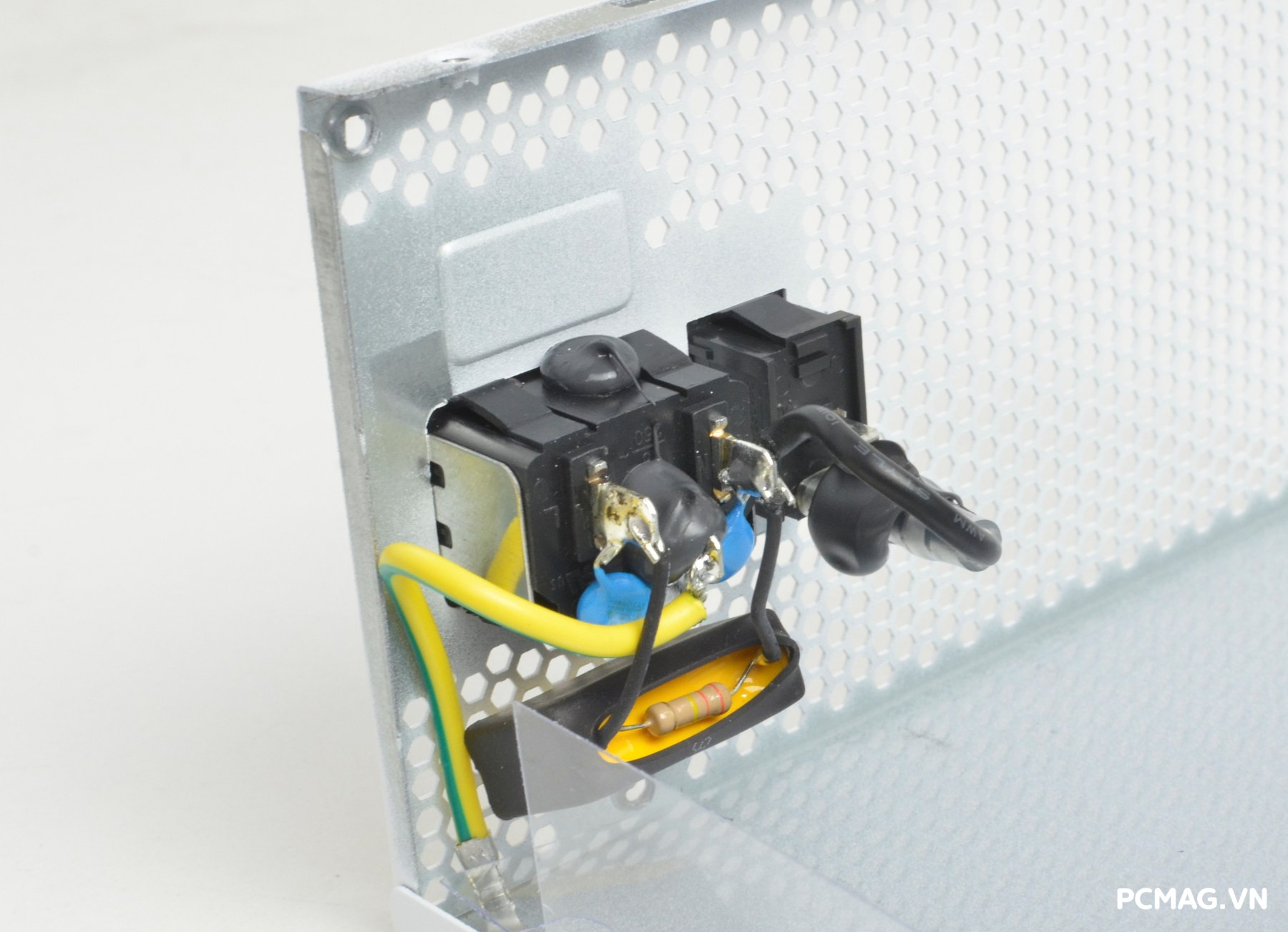

Tầng lọc nhiễu EMI trên Segotep PM850W được trang bị đầy đủ với hai lớp lọc riêng biệt, đảm bảo giảm thiểu nhiễu điện từ và tăng độ ổn định cho toàn hệ thống. Bộ nguồn cũng tích hợp linh kiện MOV (Metal Oxide Varistor) – thành phần thường thấy trên các dòng PSU cao cấp – giúp bảo vệ trước các xung điện áp đột biến.

Về mạch hạn dòng khởi động (inrush current), sản phẩm sử dụng 1 điện trở NTC có trị số thấp 2.5Ω, mắc song song với một rơ-le bypass. Thiết kế này được đặt trước ngõ vào tụ chính, giúp giảm dòng khởi động ban đầu nhưng vẫn tối ưu hiệu suất khi nguồn đi vào trạng thái hoạt động ổn định.

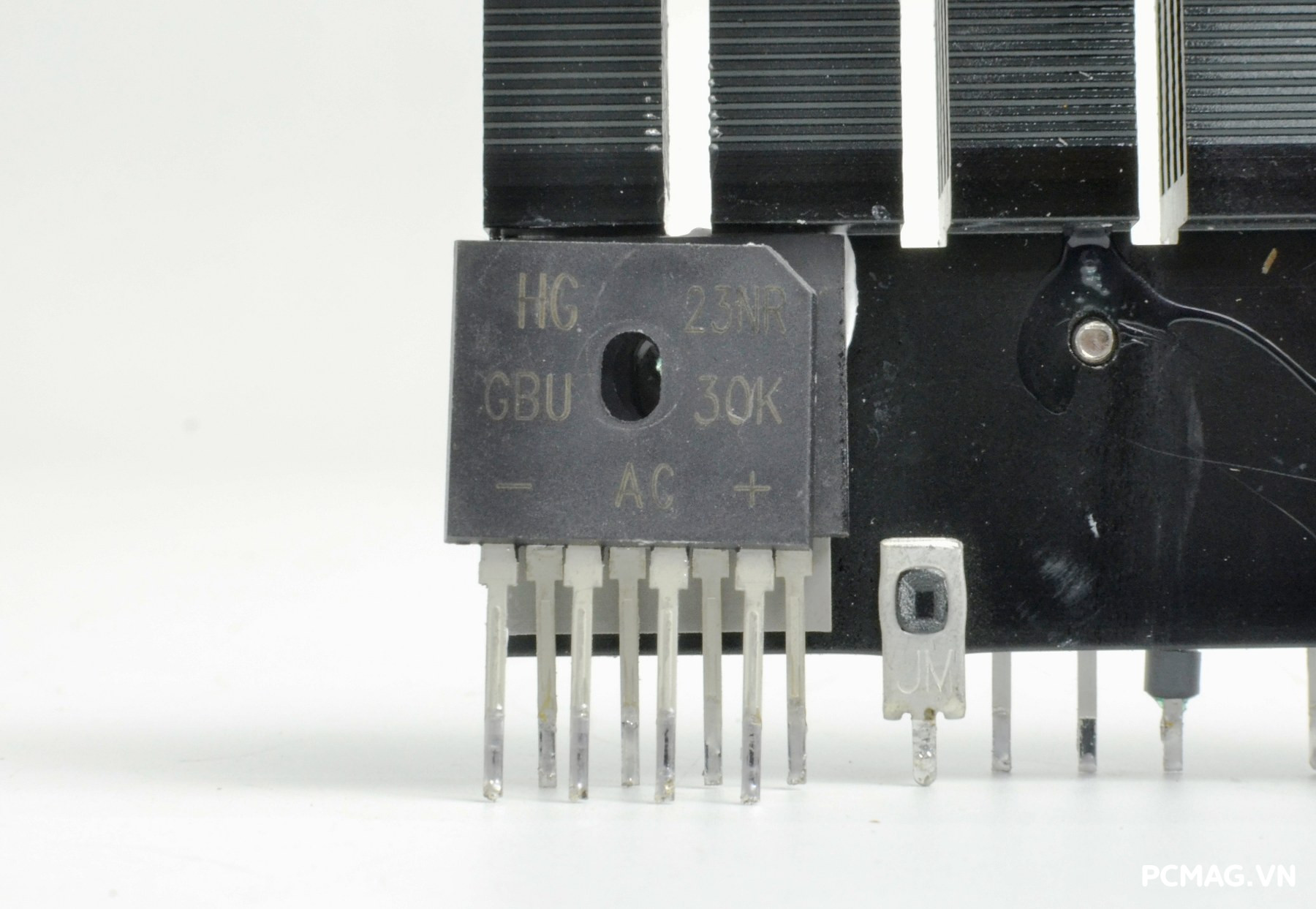

Segotep PM850W được trang bị hai diode cầu GBU30K (30A x2), đảm nhiệm vai trò chỉnh lưu ở tầng sơ cấp. Các diode này được gắn trực tiếp lên khối tản nhiệt của MOSFET công suất, giúp tăng khả năng thoát nhiệt và đảm bảo vận hành ổn định khi tải cao.

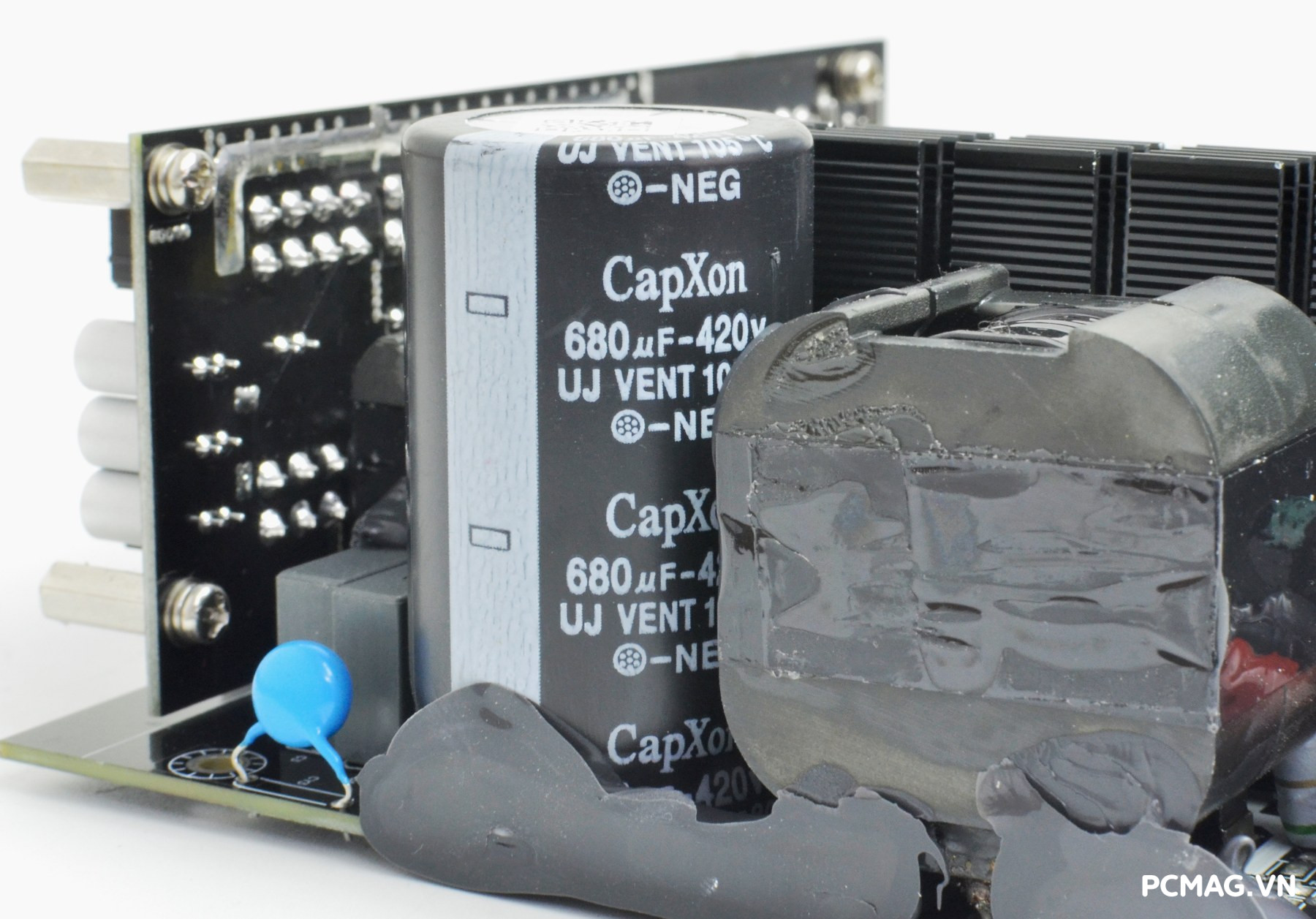

Tụ lọc chính sử dụng thương hiệu CapXon, với mức dung lượng 680µF / 420V, cung cấp nền tảng lưu trữ năng lượng đủ lớn cho cấu hình 850W, đồng thời hỗ trợ duy trì điện áp ổn định trong các tình huống tải biến thiên.

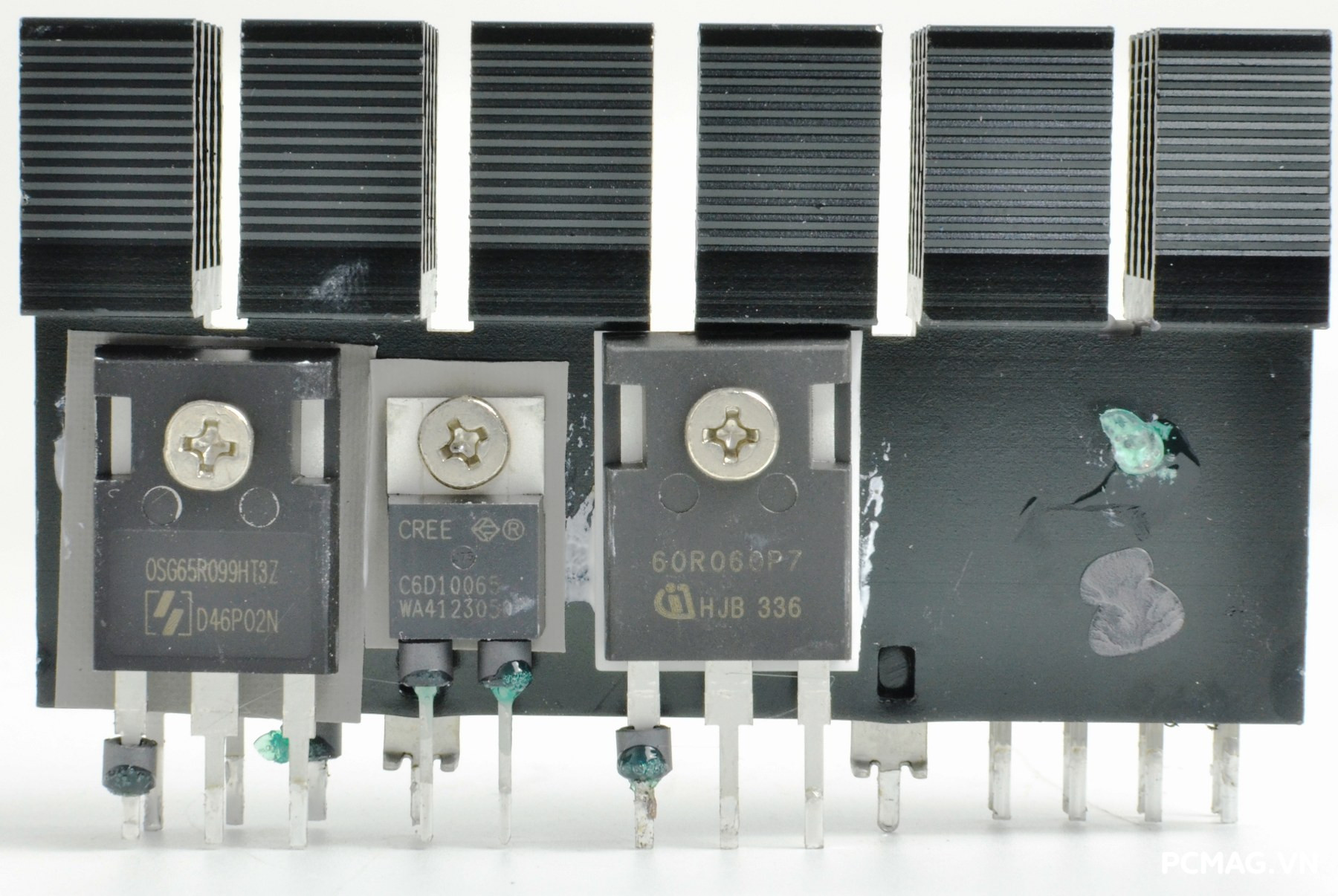

Tại tầng PFC, Segotep PM850W sử dụng MOSFET công suất Infineon IPW60R060P7 (48A) – dòng linh kiện cao cấp nổi tiếng về hiệu suất và độ tin cậy. Đi kèm là boost diode Cree C6D10065A (10A), hỗ trợ tối ưu khả năng nâng áp và cải thiện hiệu suất chuyển đổi ở tầng sơ cấp.

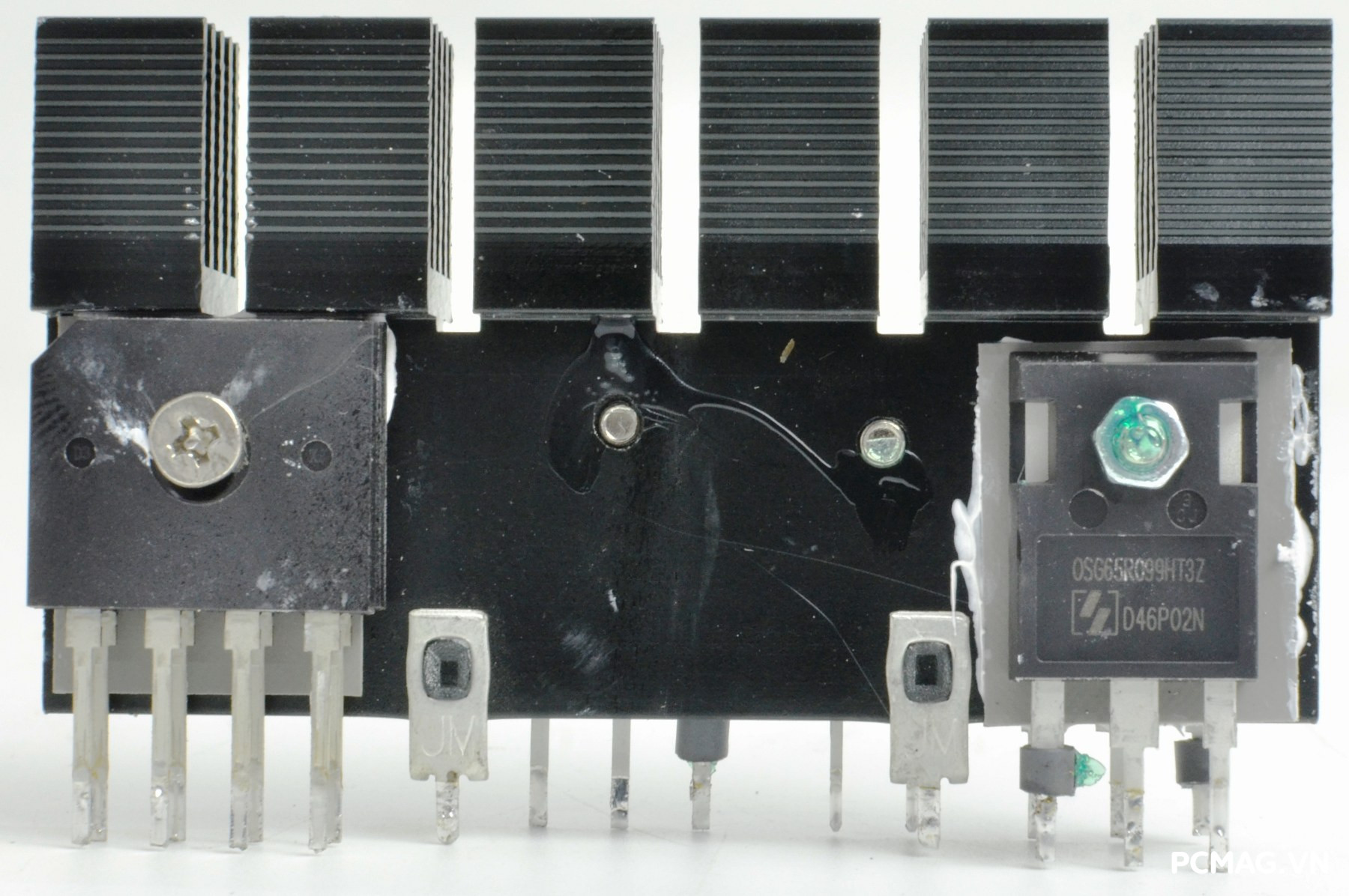

Ở tầng LLC Resonant, bộ nguồn được trang bị cặp MOSFET Oriental OSG65R099HT3Z (32A), đảm nhiệm quá trình chuyển mạch cộng hưởng nhằm giảm tổn hao năng lượng và nâng cao hiệu suất tổng thể. Việc sử dụng các linh kiện công suất chuyên dụng cho thấy nền tảng thiết kế của PM850W được đầu tư bài bản, hướng đến sự ổn định và bền bỉ lâu dài.

Bộ nguồn sử dụng IC điều khiển của Champion cho cả hai tầng PFC và LLC, với giải pháp combo CM6502UHHX + CM6901X. Đây là nền tảng điều khiển phổ biến trên các thiết kế hiệu suất cao, giúp đồng bộ hoạt động giữa các tầng chuyển đổi và tối ưu độ ổn định điện áp.

Ở mạch chỉnh lưu thứ cấp cho đường 12V single rail, Segotep PM850W được trang bị 4 MOSFET PingWei PWC012N04ES (220A x4), đảm nhiệm toàn bộ quá trình synchronous rectification. Các MOSFET này được bố trí để nhận luồng gió trực tiếp từ quạt làm mát 120mm, giúp cải thiện hiệu quả tản nhiệt và duy trì khả năng cấp dòng mạnh mẽ cho GPU và CPU hiệu năng cao.

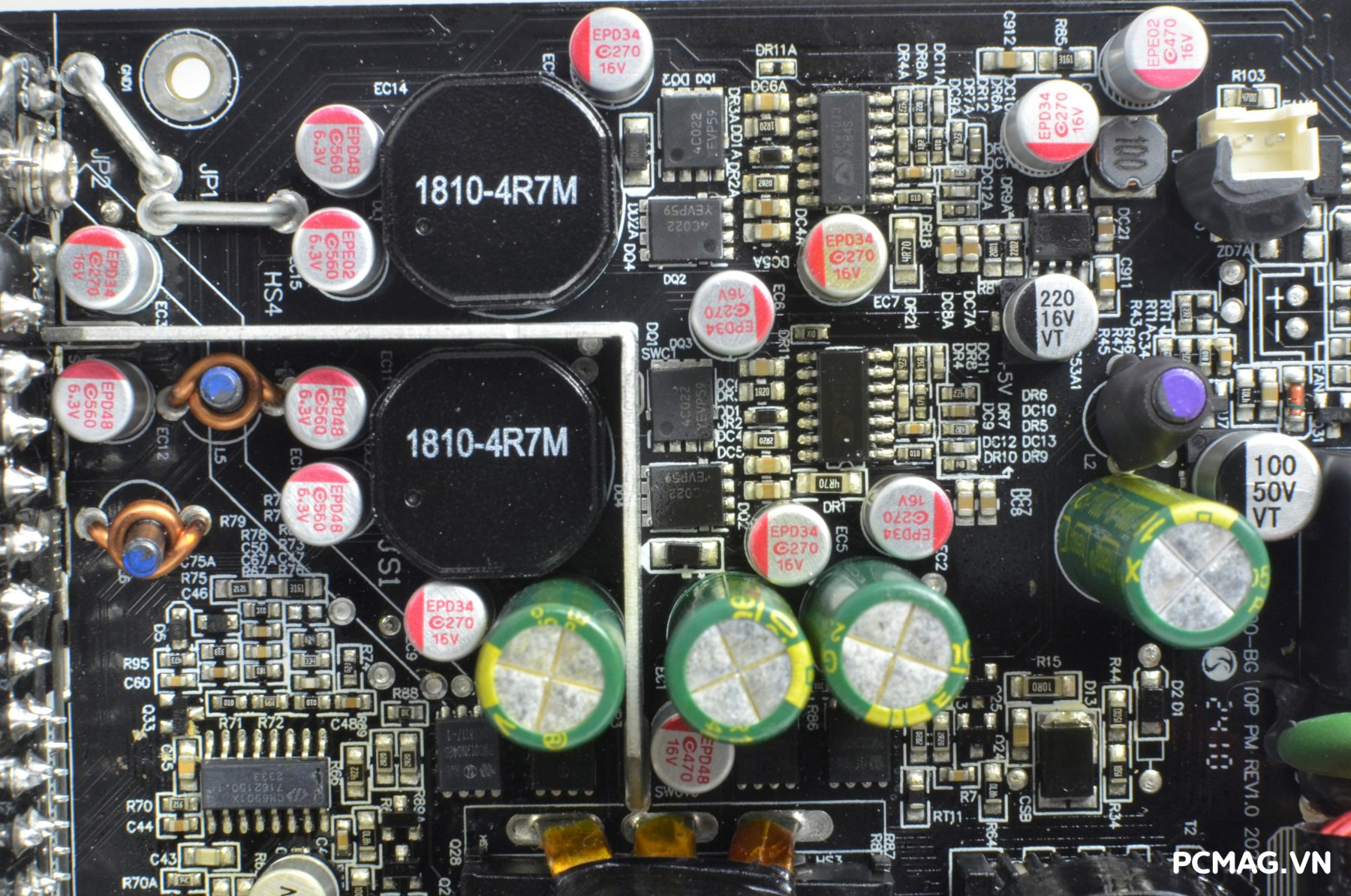

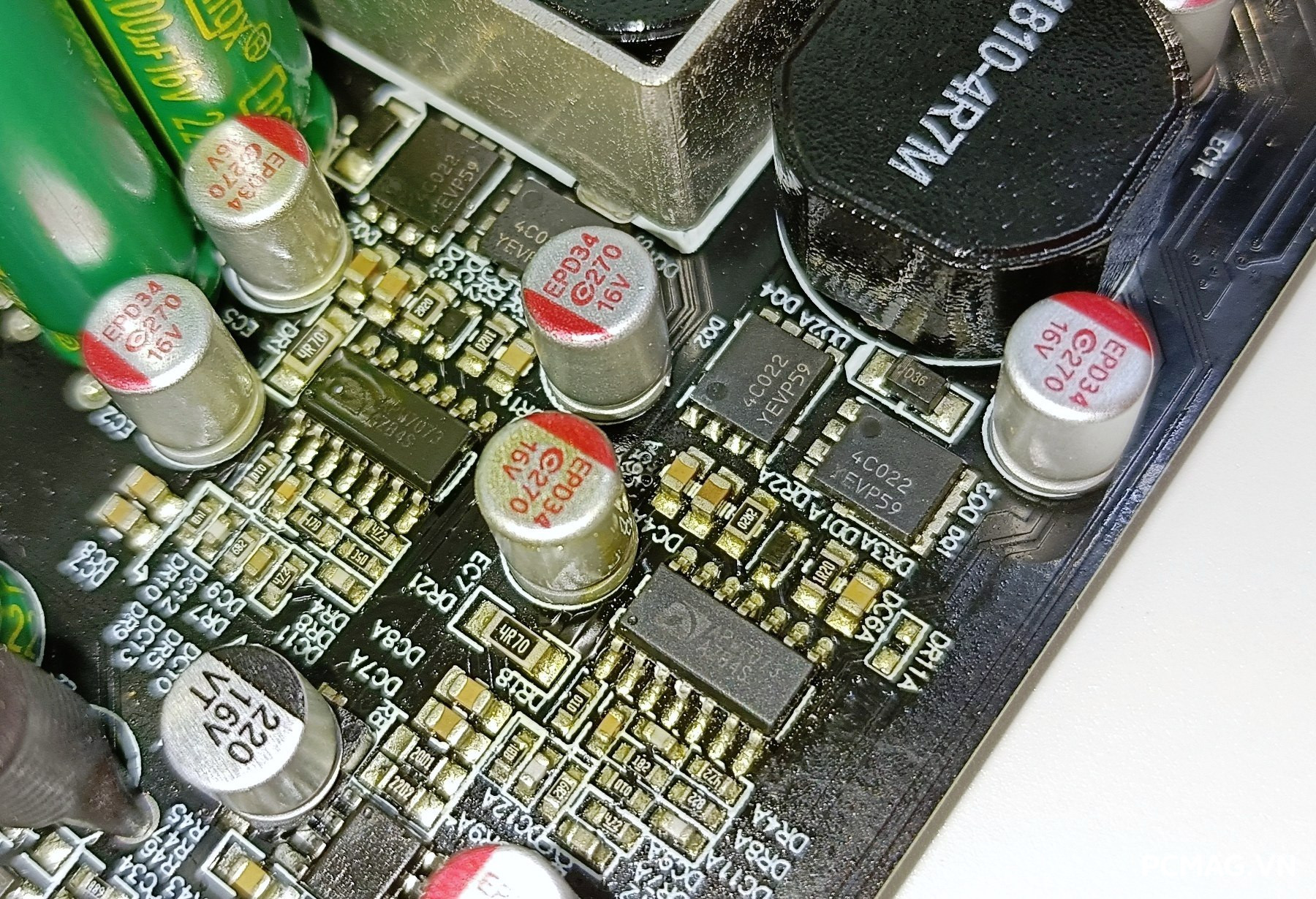

Hai đường điện áp phụ 5V và 3.3V trên Segotep PM850W được tạo ra từ hai khối DC to DC (VRM) độc lập, giúp đảm bảo độ ổn định cao và giảm nhiễu chéo giữa các rail.

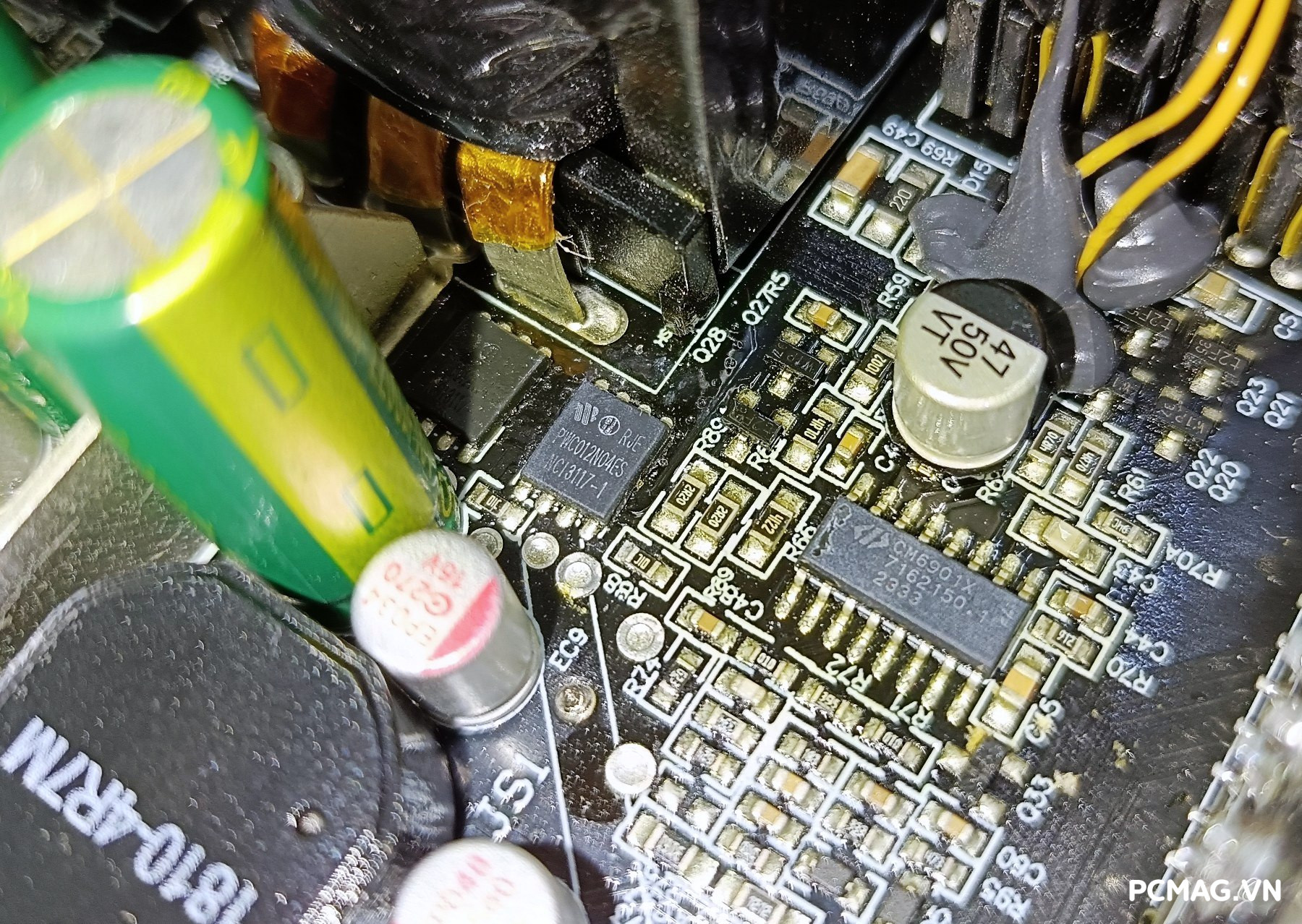

Mỗi khối sử dụng IC điều khiển Anpec APW7073, kết hợp cùng cặp MOSFET Onsemi NTMFS4C022N, mang lại khả năng chuyển đổi điện năng hiệu quả và phản hồi tải nhanh. Thiết kế DC to DC riêng biệt như vậy giúp các đường điện áp phụ luôn duy trì mức ổn định ngay cả khi hệ thống hoạt động ở tải cao hoặc biến thiên đột ngột.

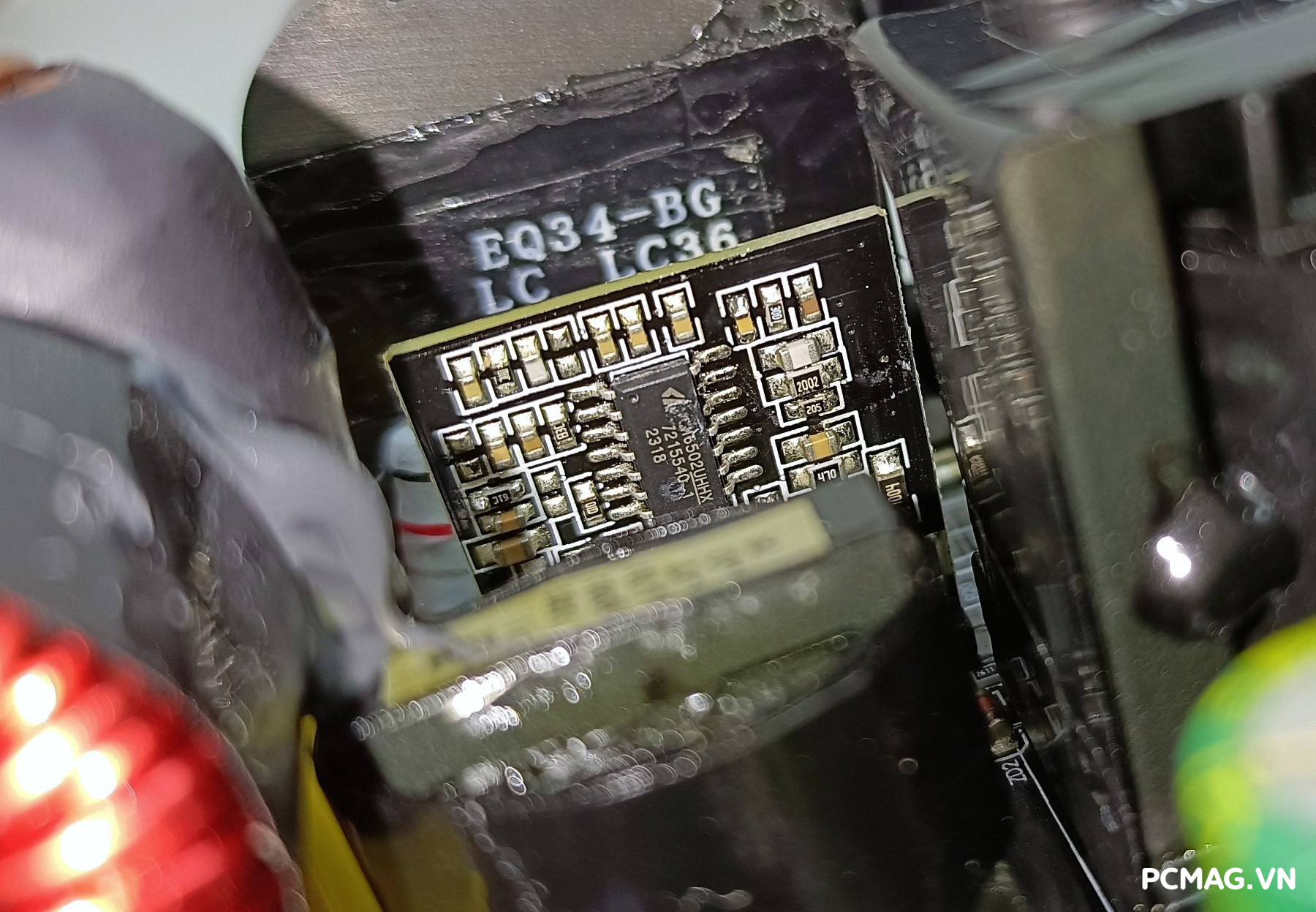

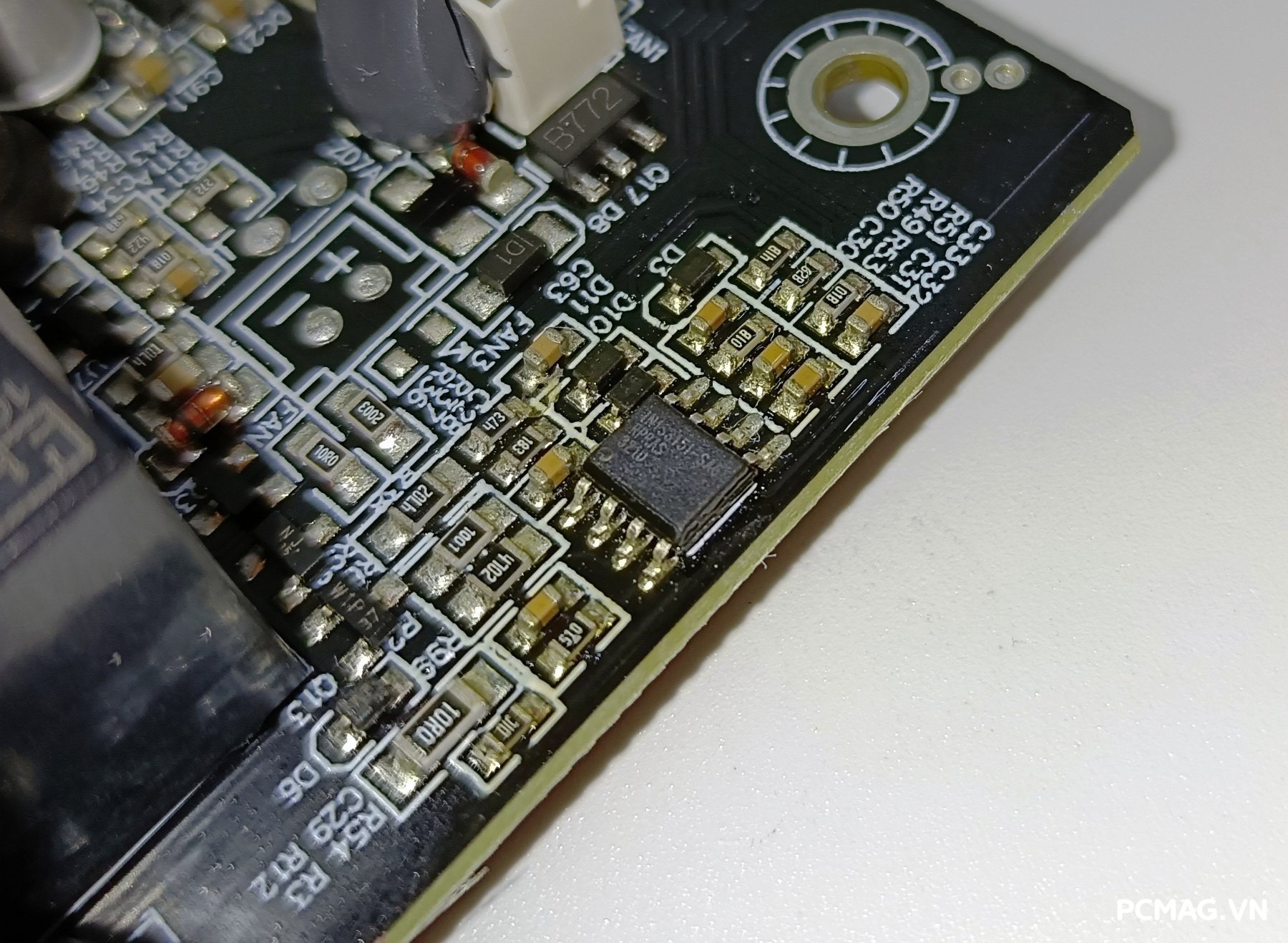

Bộ nguồn sử dụng IC giám sát INFsitronix IN1S315I-SAG, đảm nhiệm việc theo dõi và bảo vệ toàn bộ hệ thống. IC này cung cấp ba cơ chế bảo vệ quan trọng trên các đường điện chính gồm OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch), giúp đảm bảo an toàn cho linh kiện khi xảy ra sự cố điện.

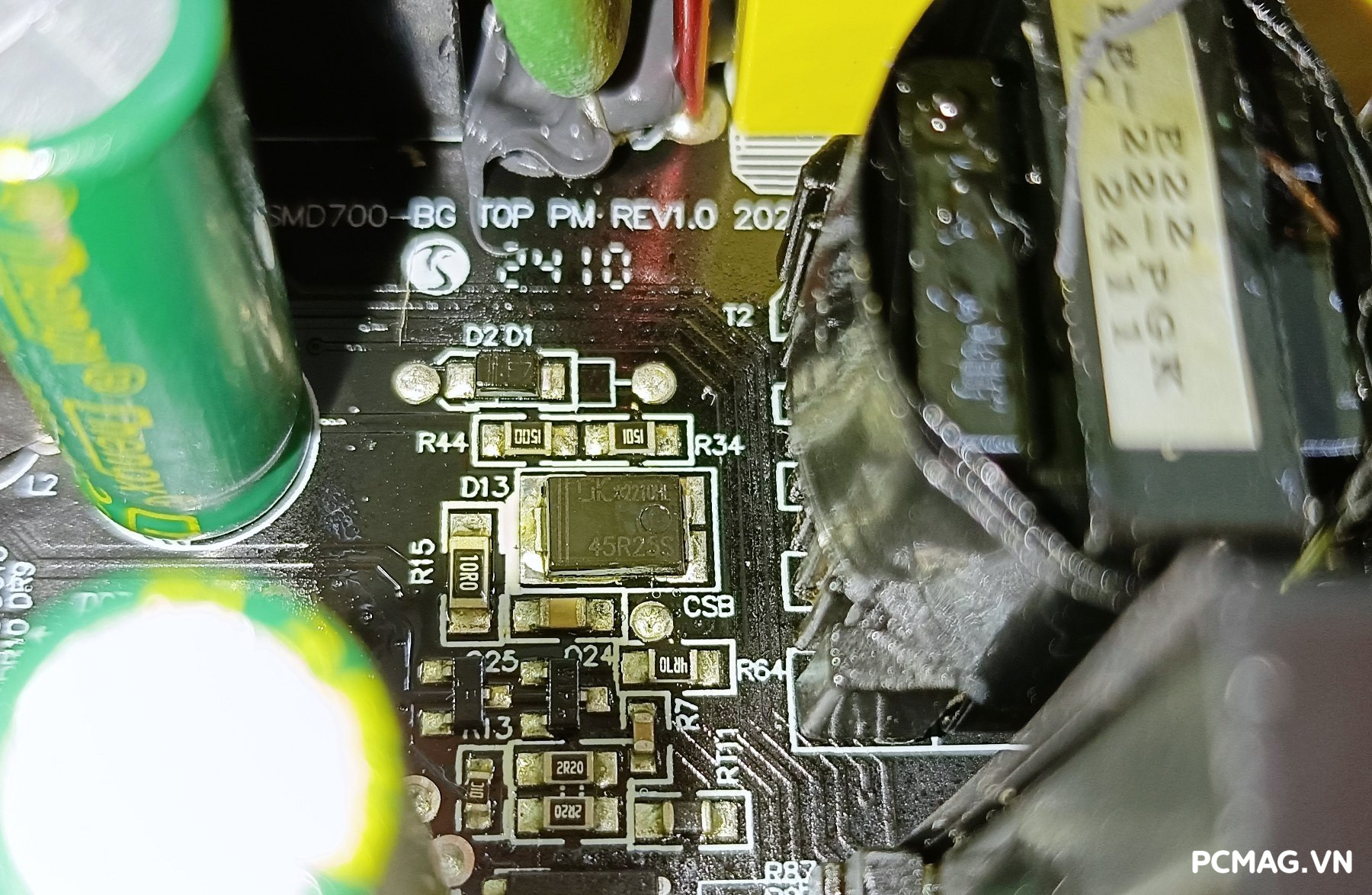

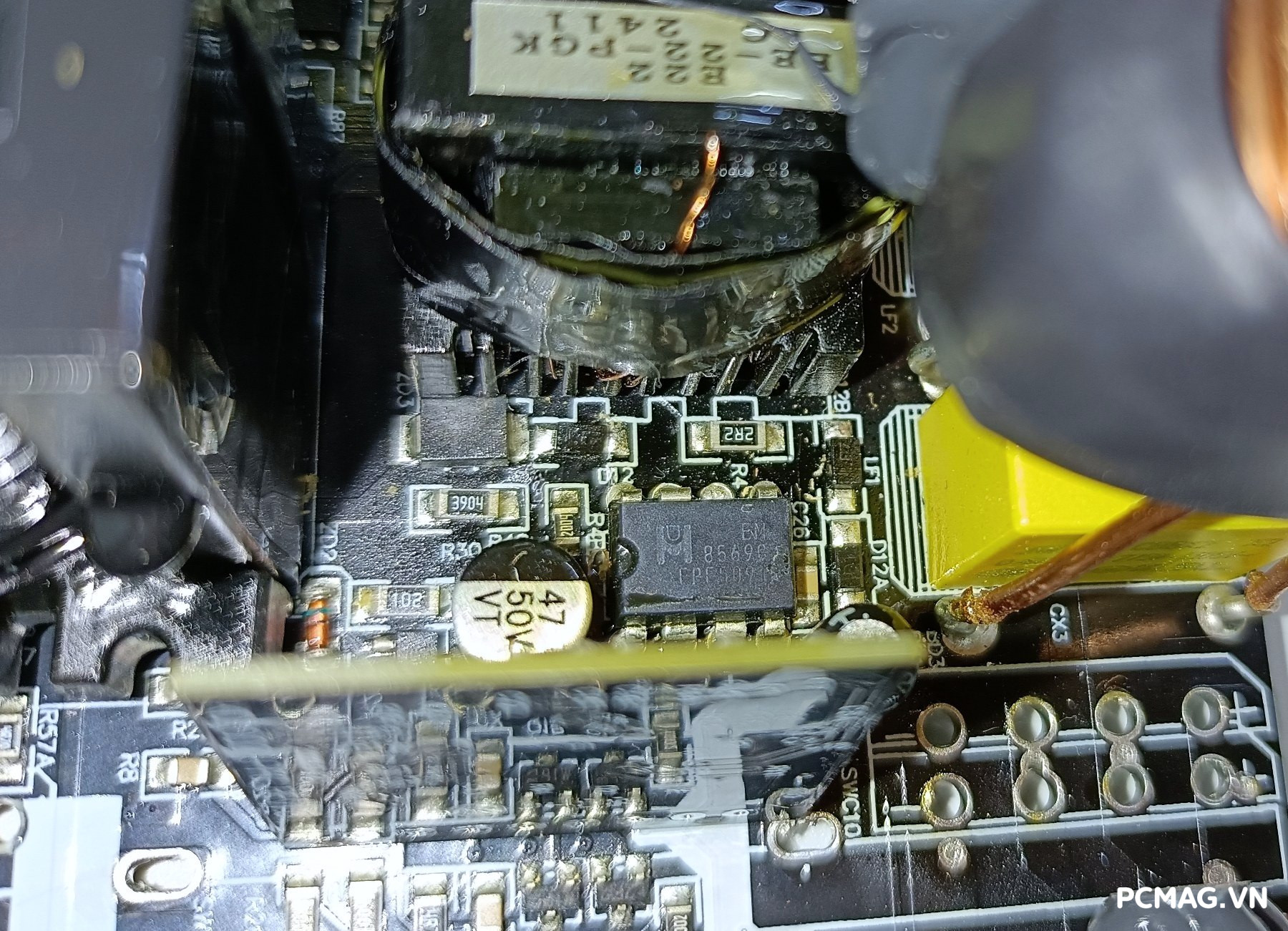

Đường 5Vsb (standby) được tạo ra thông qua IC combo Excelliance EM8569C, với ngõ ra được chỉnh lưu đồng bộ bằng giải pháp tích hợp DongKe DK5V45R25S. Việc sử dụng chỉnh lưu đồng bộ thay cho diode xung truyền thống giúp nâng cao hiệu suất chuyển đổi, giảm tổn hao nhiệt và cải thiện độ ổn định của nguồn ở chế độ chờ.

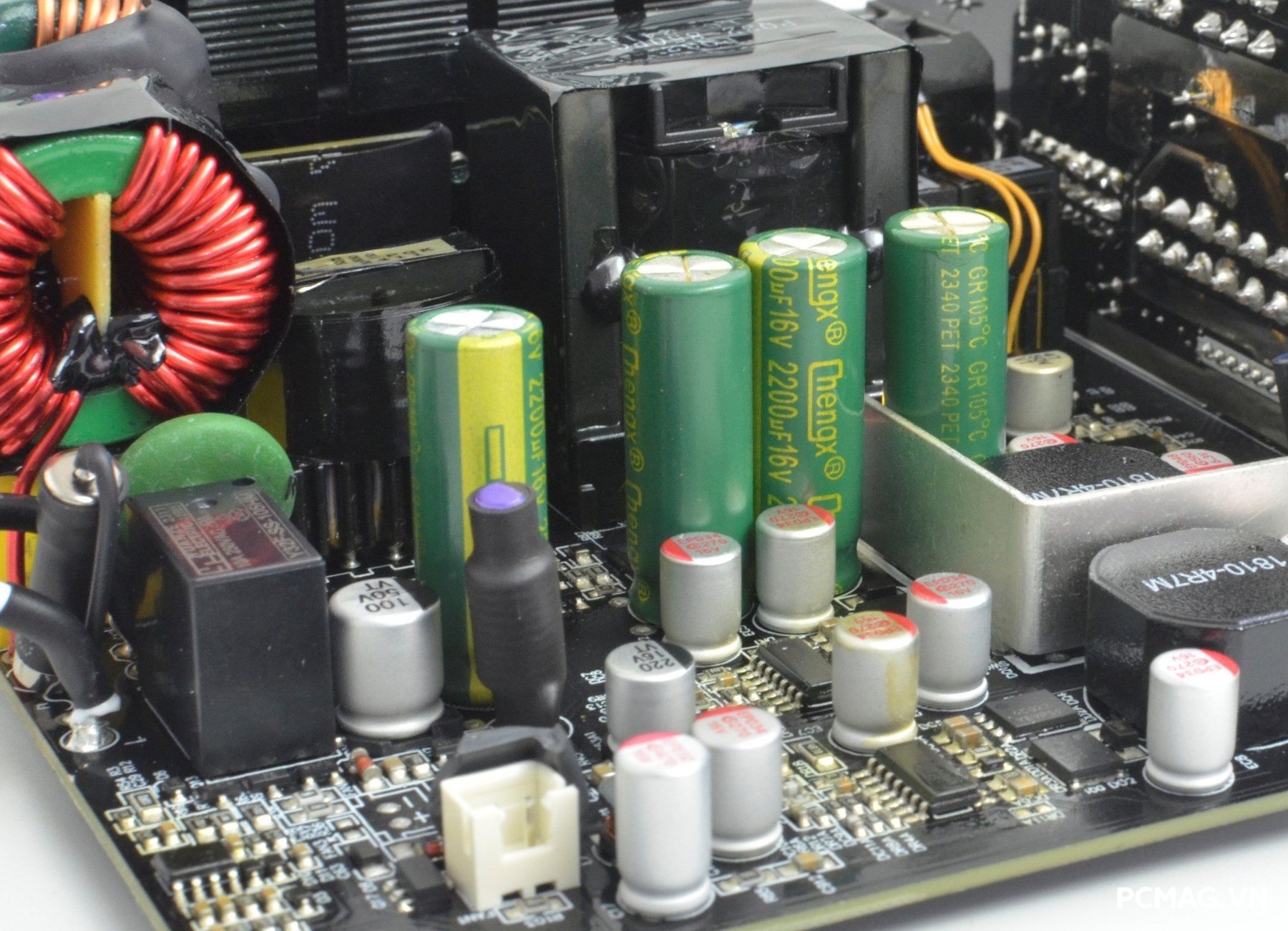

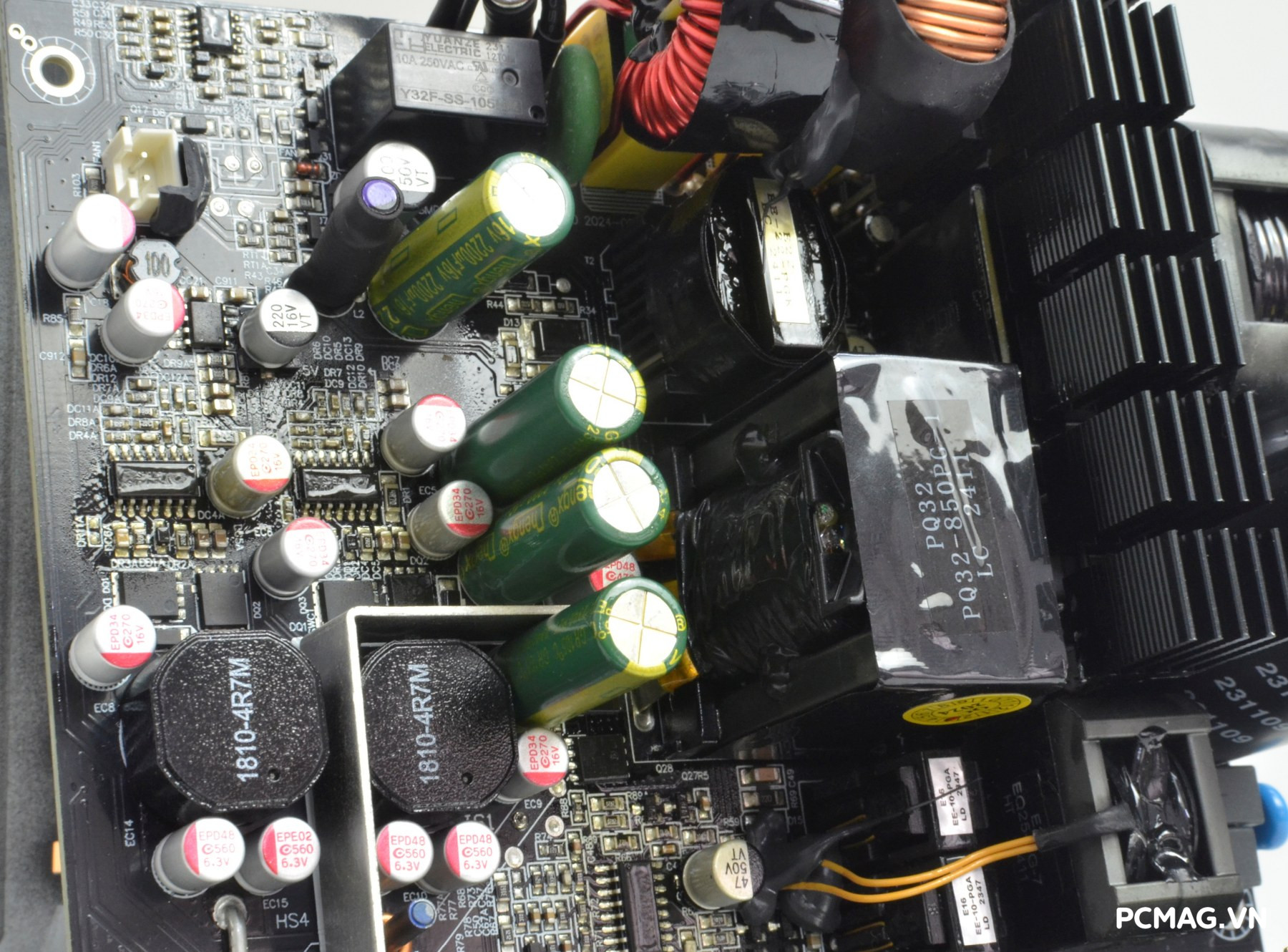

Segotep PM850W ATX 3.1 / PCIe 5.1 sử dụng sự kết hợp giữa tụ rắn (solid capacitor) và tụ hóa đến từ thương hiệu ChengX tại khu vực lọc nhiễu đầu ra. Cách phối hợp này giúp tối ưu khả năng lọc ripple, ổn định điện áp trên các rail cấp nguồn, đồng thời nâng cao độ bền và khả năng hoạt động lâu dài khi hệ thống vận hành ở tải cao.

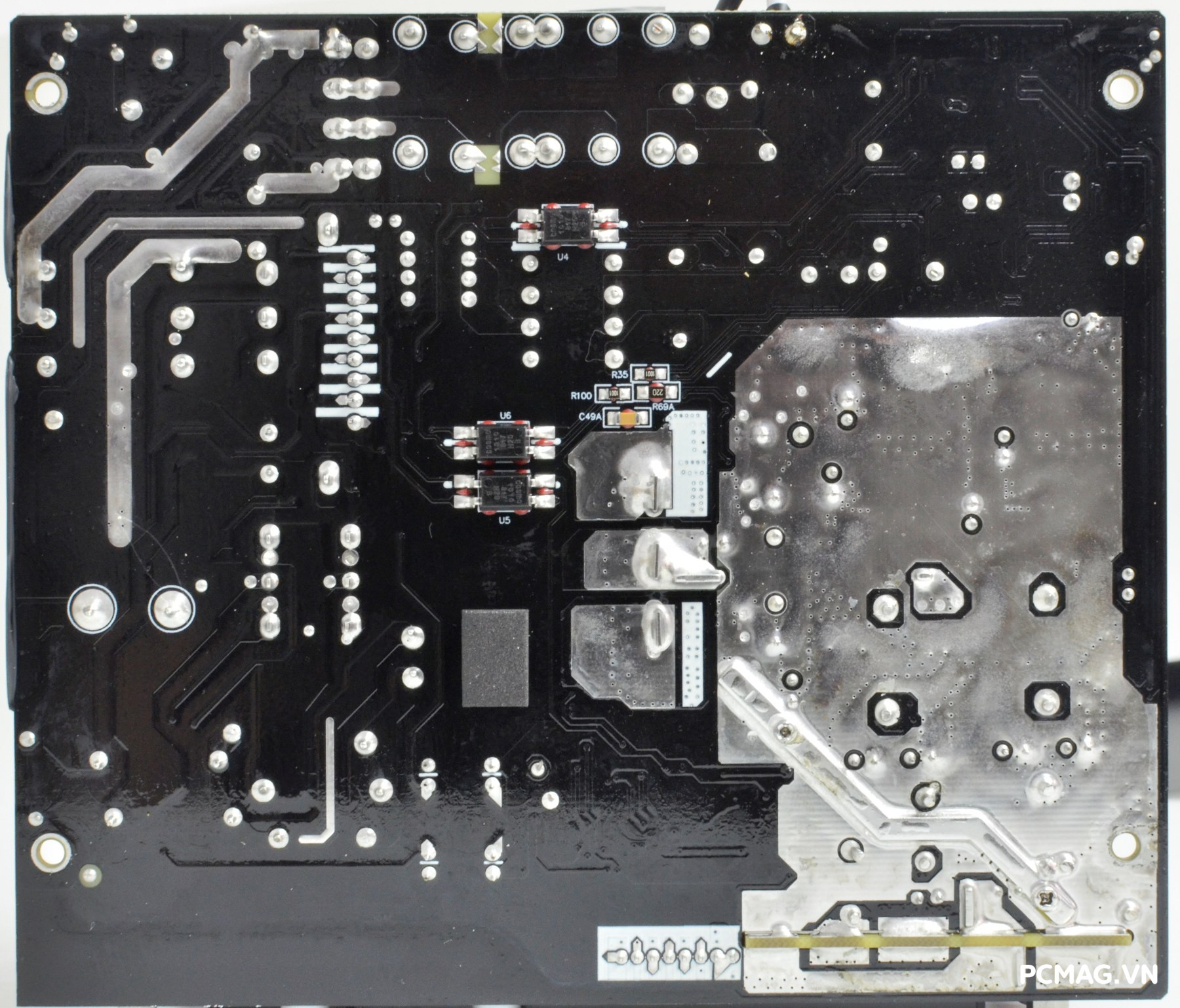

Phần PCB của Segotep PM850W ATX 3.1 / PCIe 5.1 được hoàn thiện ở mức khá tốt. Bề mặt bo mạch trông chưa thật sự “khô ráo” hoàn toàn do được phủ một lớp keo chống ẩm màu vàng nhạt, giúp tăng khả năng bảo vệ linh kiện trước điều kiện môi trường ẩm.

Các điểm hàn được xử lý gọn gàng, bề mặt sáng và đều, không xuất hiện tình trạng hàn lem, chân linh kiện thừa hay lỗi hoàn thiện. Tổng thể cho thấy quy trình gia công được kiểm soát tương đối ổn định.

III. Thử nghiệm Segotep PM850W 850W

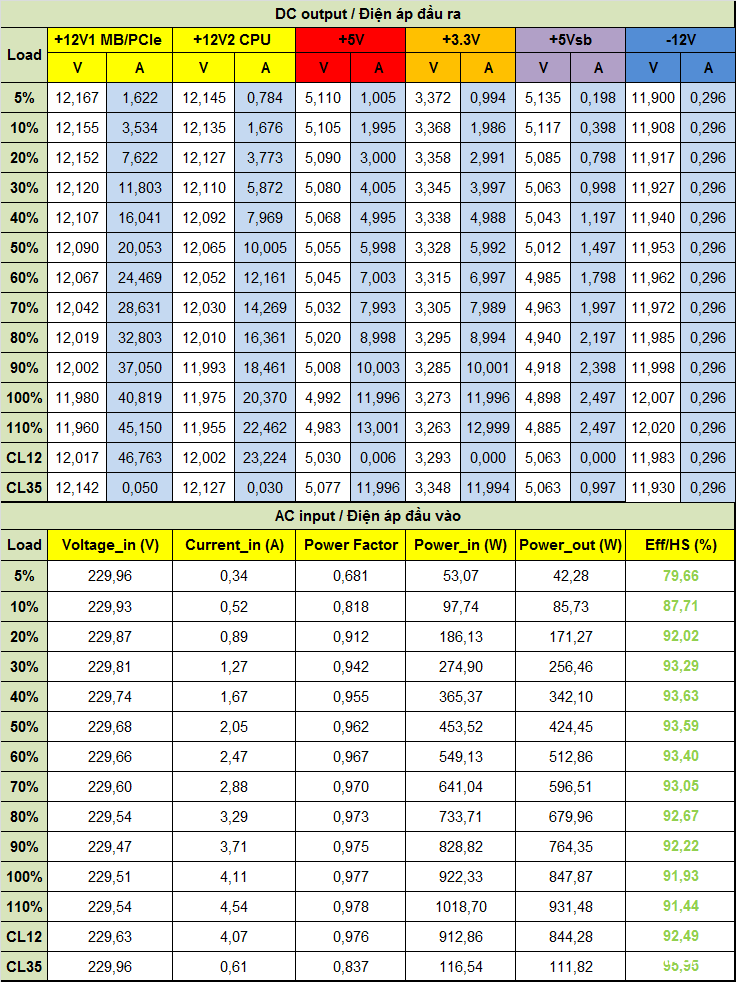

1. Load Testing (Thử tải)

Để đơn giản hóa bảng theo chuẩn test plan ATX 3.0 của Intel, với PSU single rail 12V, phép thử sẽ chia thành hai nhóm tải chính:

• 12V1: Toàn bộ linh kiện sử dụng đường 12V ngoại trừ CPU (mainboard, PCIe, GPU…)
• 12V2: Riêng đường cấp cho CPU (ATX12V / EPS12V)

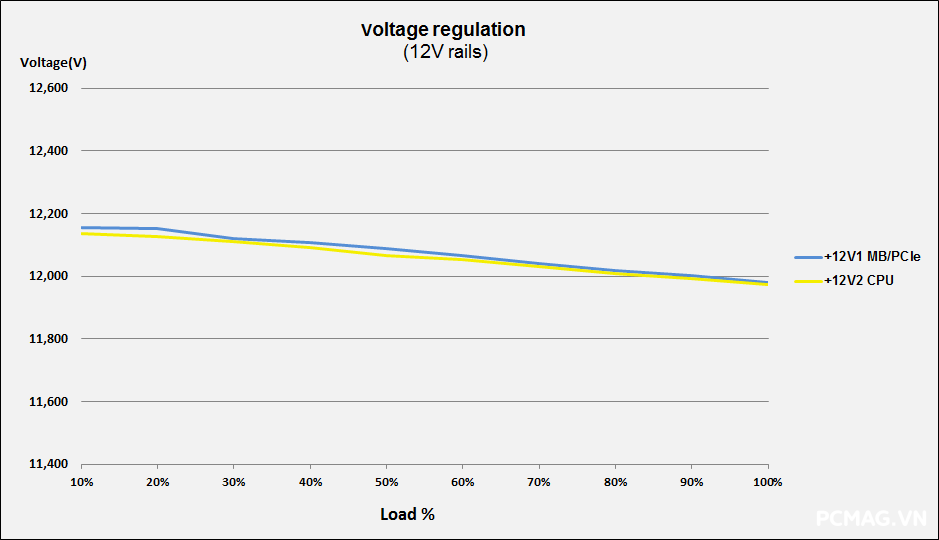

Trong quá trình thử tải, Segotep PM850W ATX 3.1 / PCIe 5.1 hoàn thành tốt tất cả các mức test, điện áp dao động luôn nằm trong giới hạn cho phép theo tiêu chuẩn ATX. Hiệu suất cao nhất ghi nhận đạt trên 93% tại 230Vac, cho thấy nền tảng Platinum được khai thác hiệu quả.

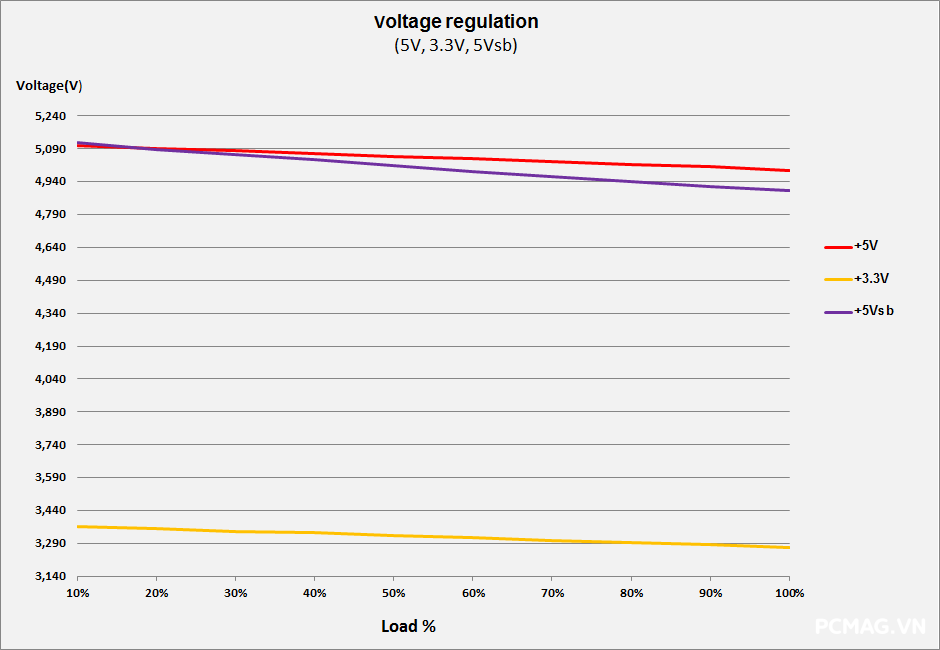

Nhờ thiết kế DC to DC, các đường điện 5V và 3.3V vẫn giữ được độ ổn định cao ngay cả trong các bài test tải lệch (Cross Load – CL), đảm bảo nguồn hoạt động ổn định trong nhiều kịch bản sử dụng thực tế.

2. Inrush Current Testing (Dòng khởi động)

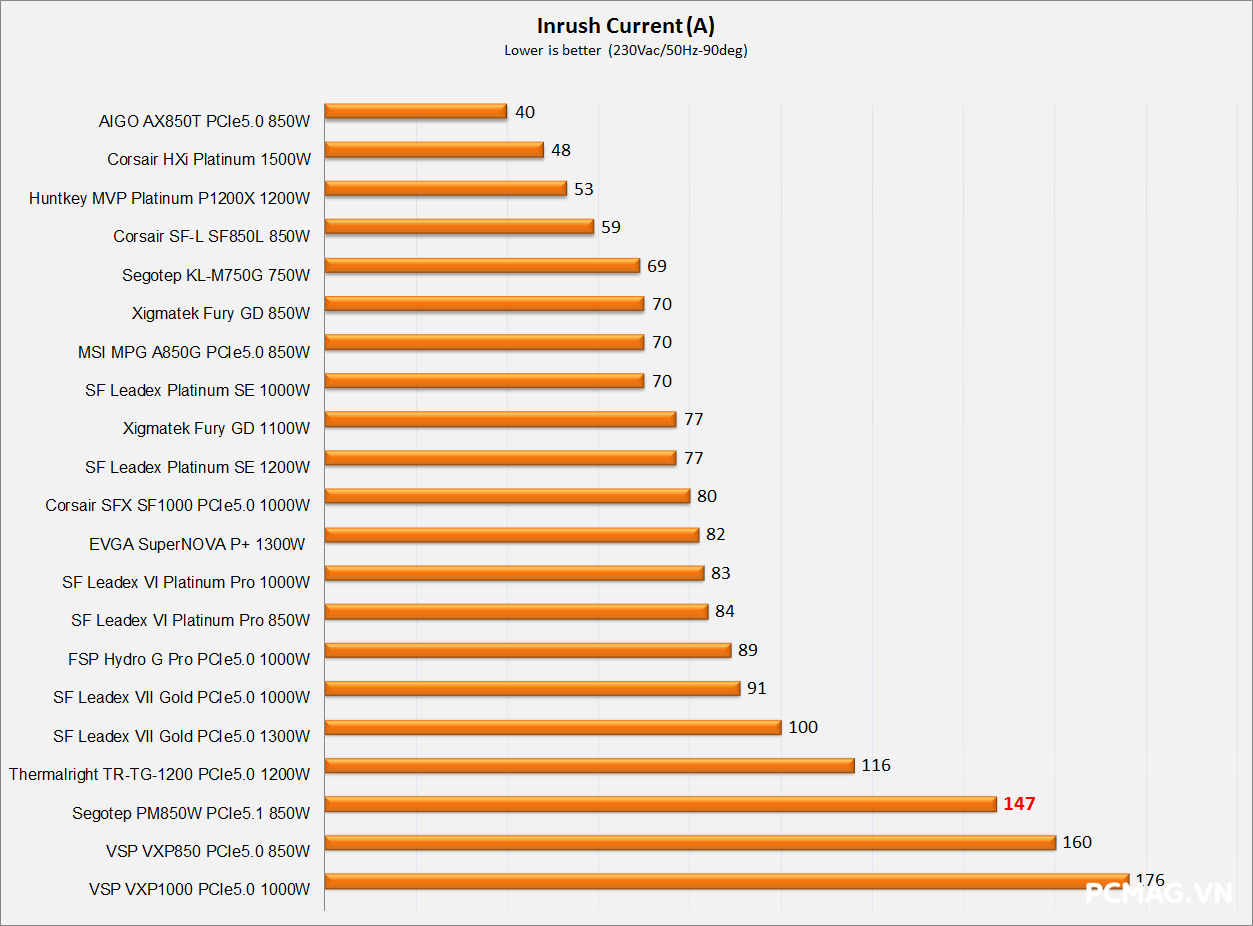

Segotep PM850W ATX 3.1 / PCIe 5.1 sử dụng điện trở hạn dòng NTC khoảng 2.5Ω, vì vậy dòng khởi động đo được ở mức tương đối cao, khoảng 147A. Đây là hệ quả của việc chọn NTC có trị số thấp nhằm giảm sụt áp ban đầu và tối ưu hiệu suất khi nguồn bắt đầu hoạt động.

Trên thực tế, thông số này hoàn toàn có thể cải thiện bằng cách sử dụng NTC khoảng 5Ω, giúp giảm dòng inrush xuống thấp hơn mà không ảnh hưởng đáng kể đến hiệu suất tổng thể. Lý do là NTC chỉ đóng vai trò trong thời điểm khởi động; khi PSU vào trạng thái vận hành ổn định, rơ-le sẽ bypass NTC, loại bỏ ảnh hưởng của nó khỏi mạch chính.

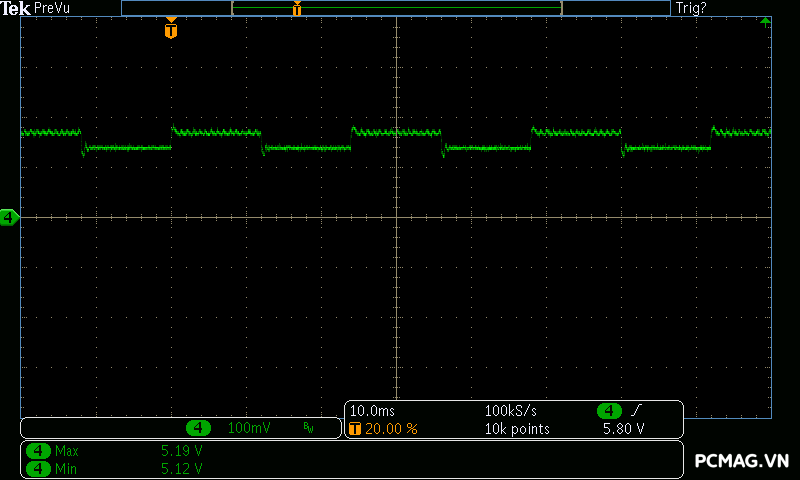

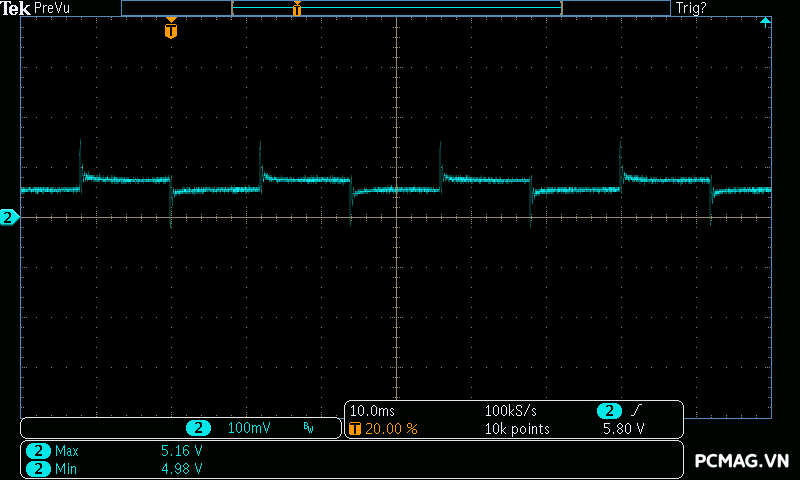

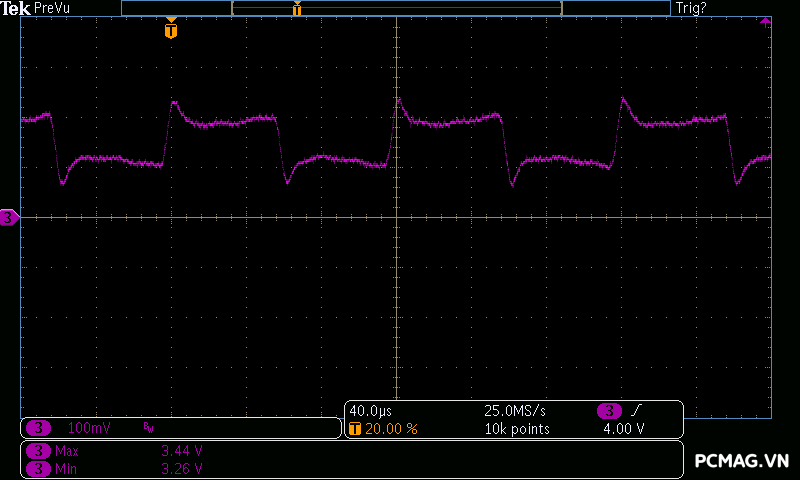

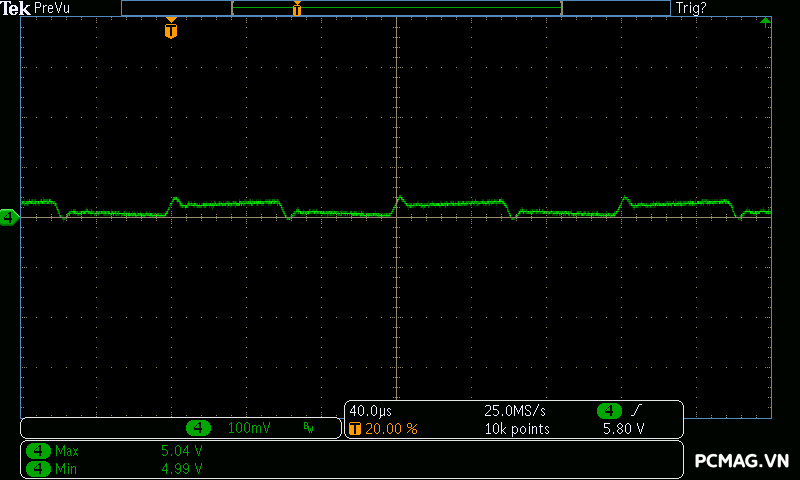

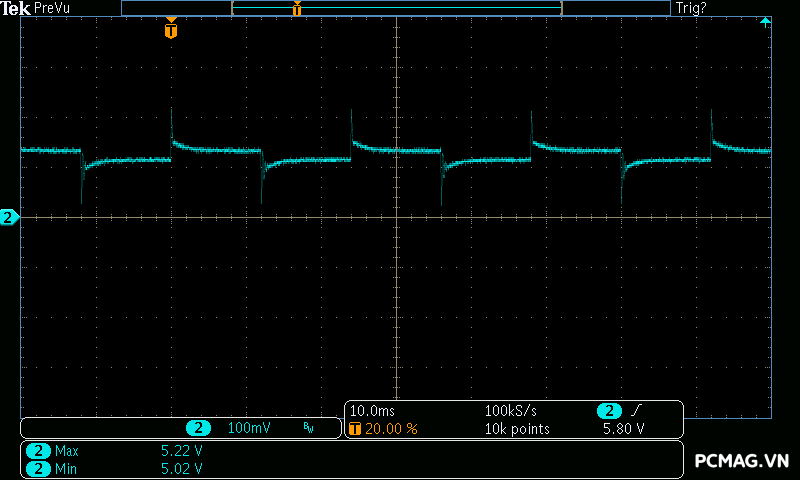

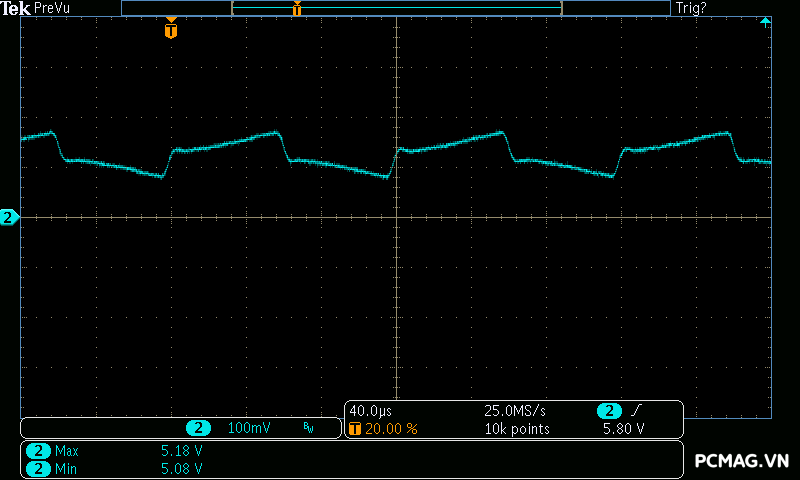

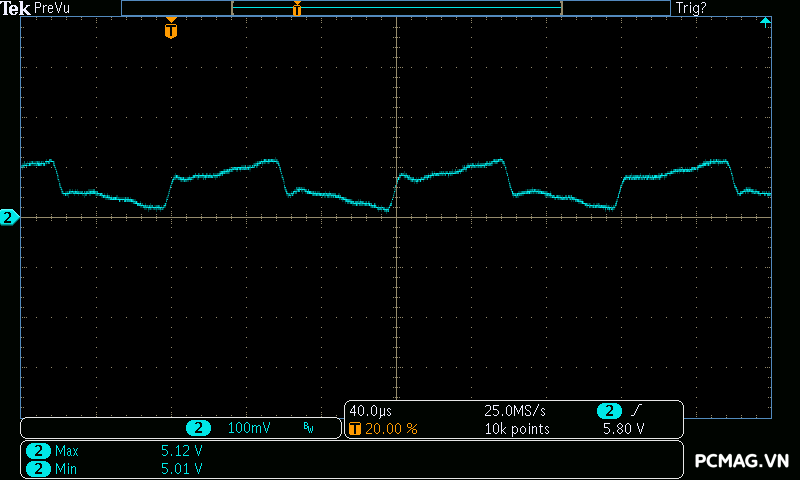

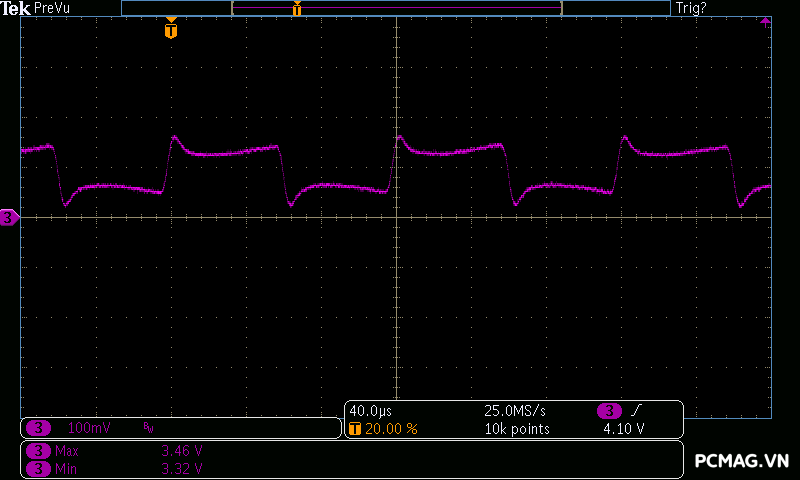

3. Sync Transient Response Test (Tải biến thiên)

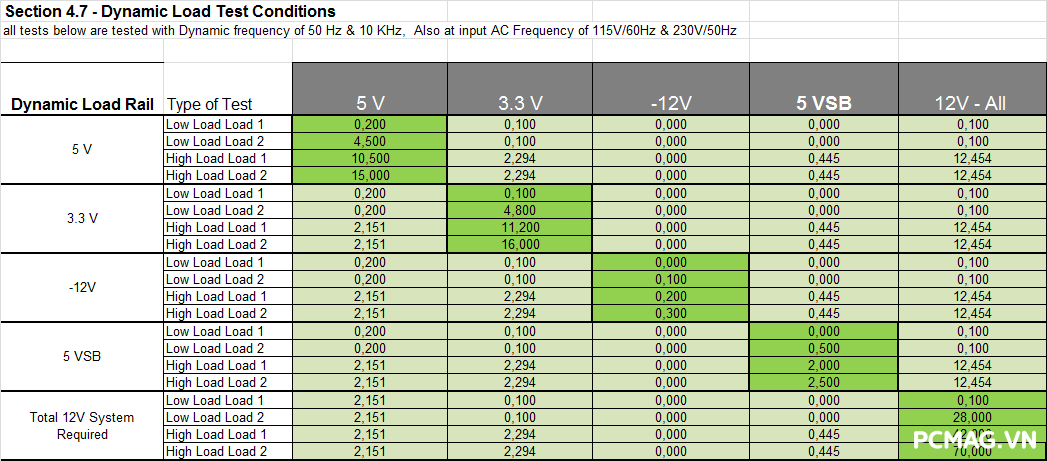

Bài thử tải biến thiên được thực hiện theo chuẩn Intel ATX 3.0 với các thông số:

• Capacitance load: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A

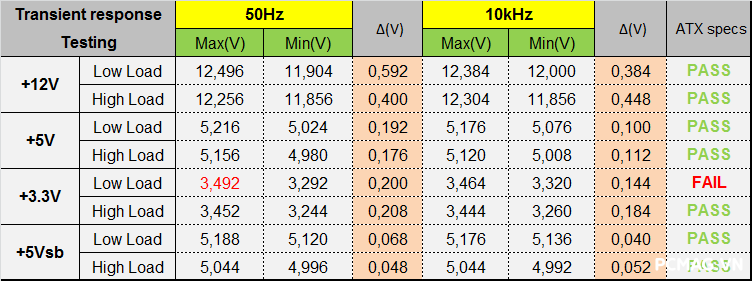

Trong quá trình kiểm tra, Segotep PM850W ATX 3.1 / PCIe 5.1 cho thấy biên độ dao động điện áp trên các rail ở mức khá thấp. Điểm đáng chú ý là đường 3.3V có thời điểm lệch khỏi chuẩn ATX khoảng 0.02V, một mức sai số rất nhỏ và gần như không ảnh hưởng đến vận hành thực tế.

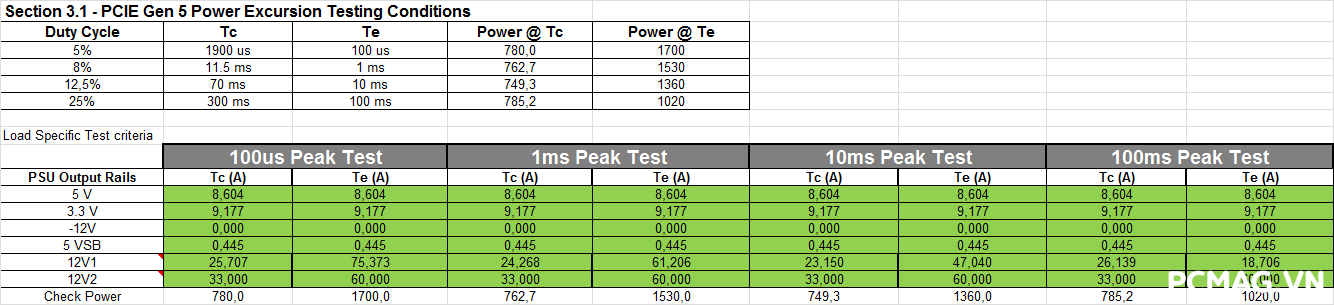

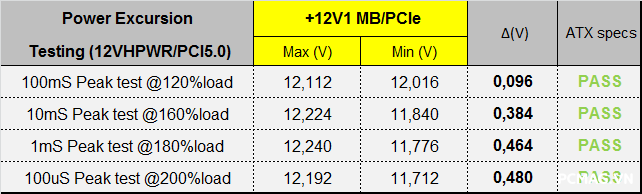

Ở bài test mô phỏng power excursion – tình huống GPU tiêu thụ dòng tức thời cao – bộ nguồn vượt qua dễ dàng. Điện áp vẫn nằm trong giới hạn cho phép và không xuất hiện hiện tượng sập nguồn hay mất ổn định, cho thấy khả năng đáp ứng tải đỉnh của PM850W thực sự ấn tượng.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

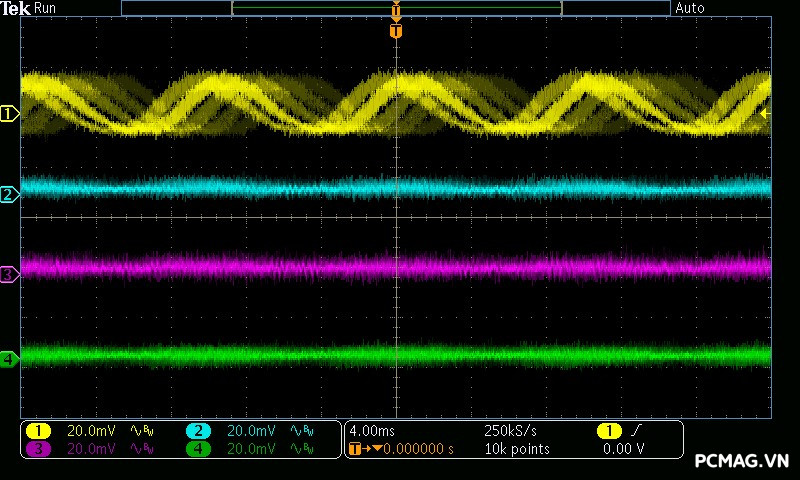

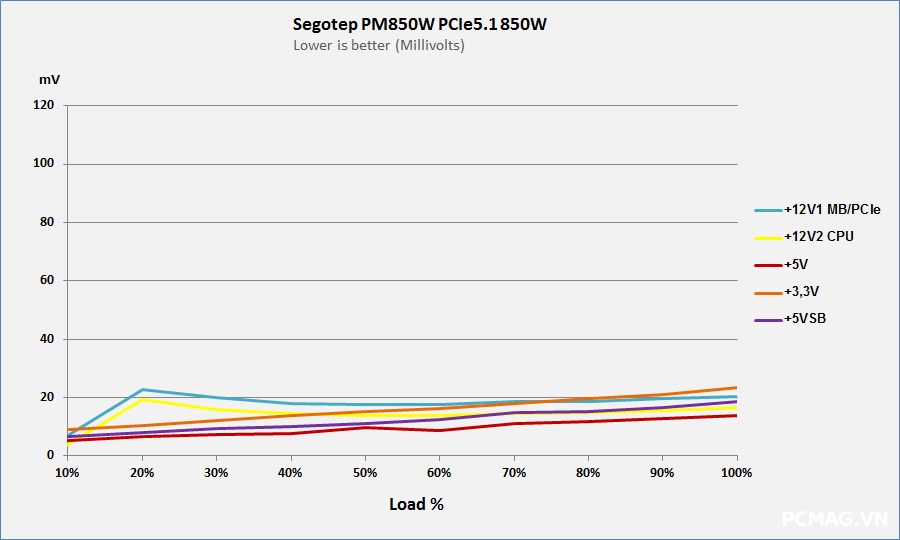

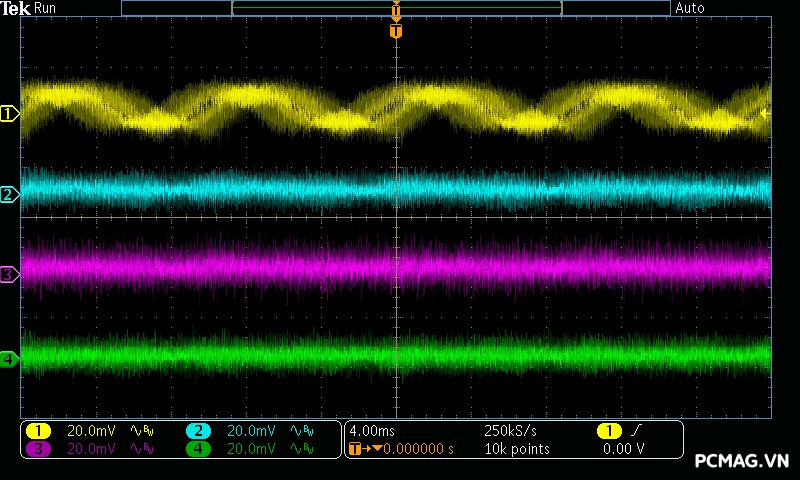

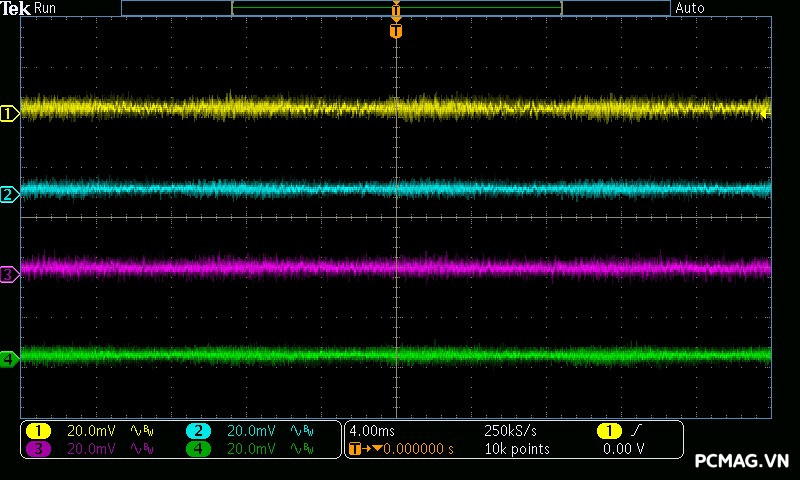

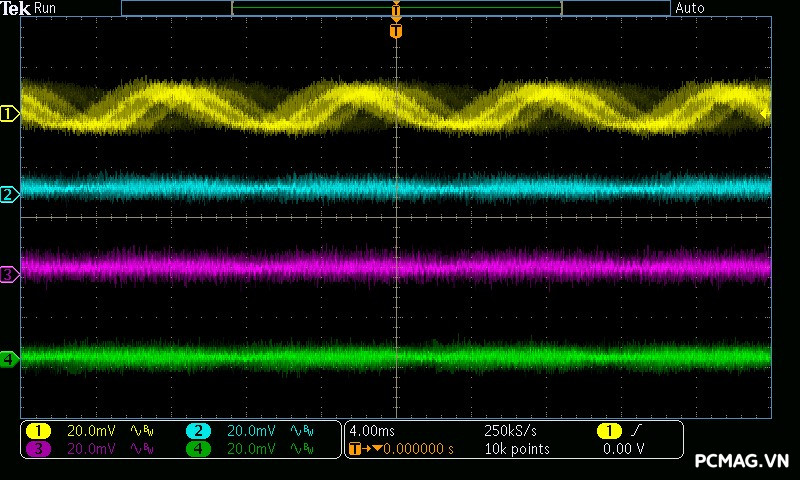

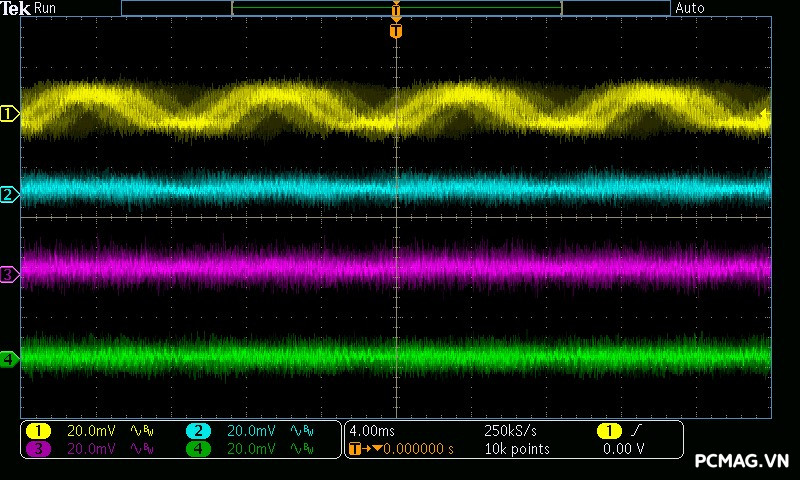

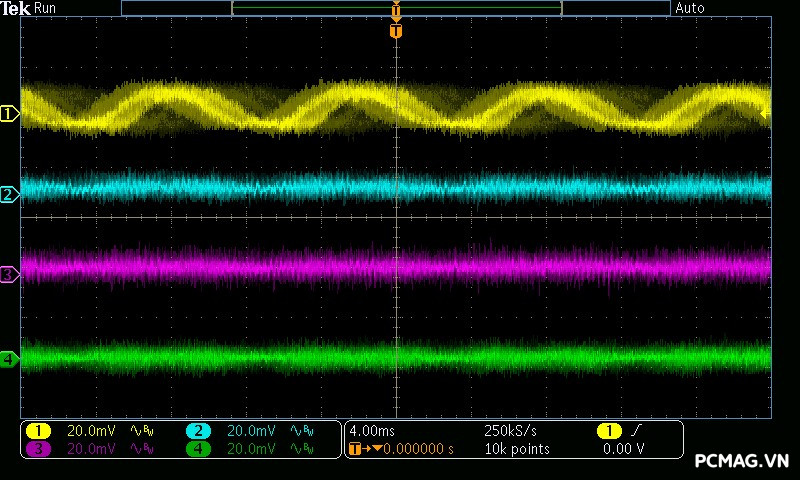

4. Ripple & Noise (Nhiễu AC cao tần)

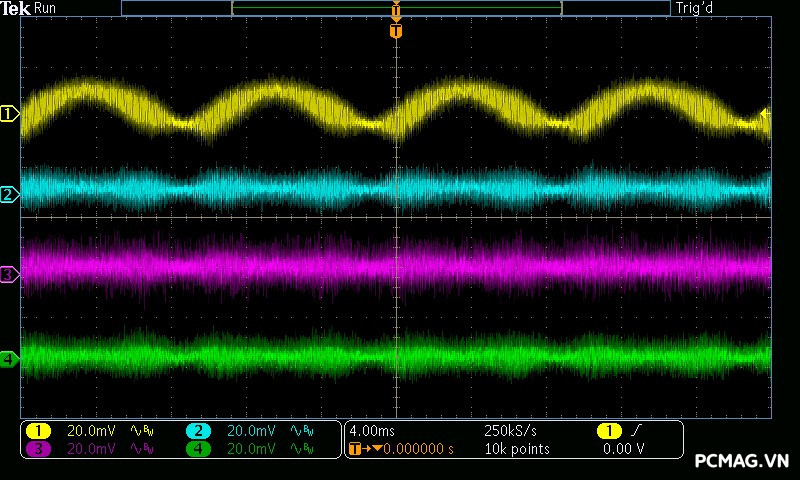

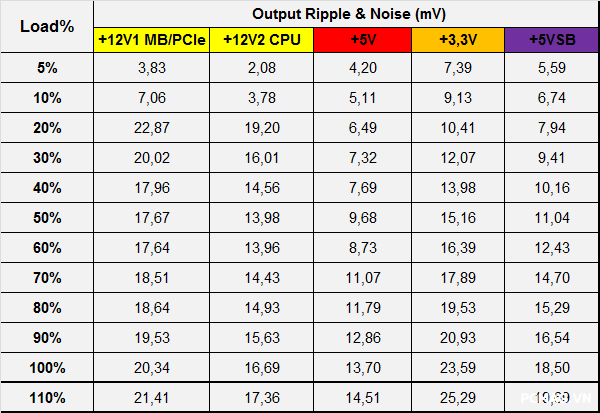

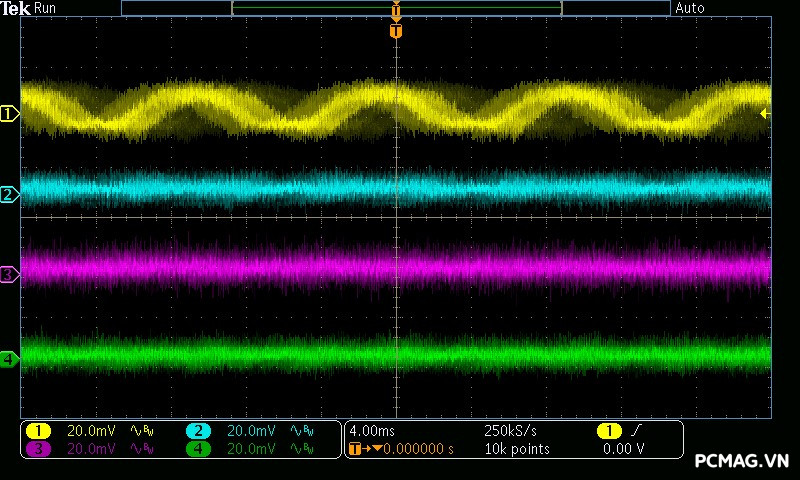

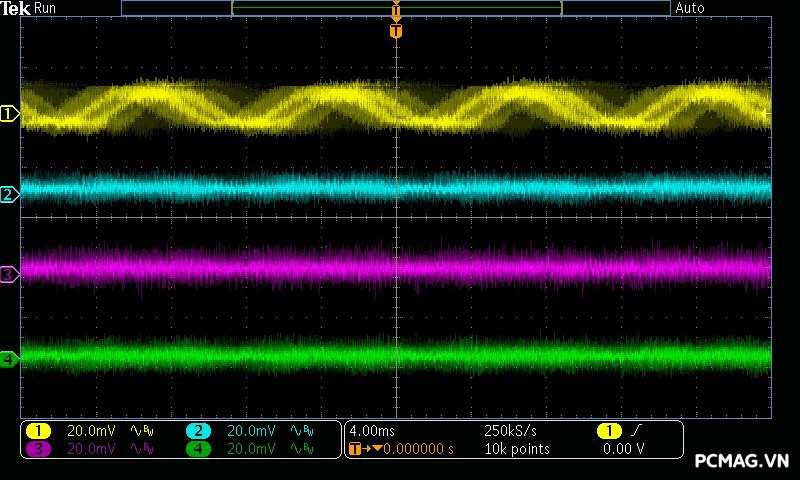

Trong bài kiểm tra nhiễu cao tần, Segotep PM850W ATX 3.1 / PCIe 5.1 cho kết quả rất tích cực khi toàn bộ các đường điện đều có mức ripple dưới 25mV.

Thông số này thấp hơn đáng kể so với giới hạn cho phép của chuẩn ATX, cho thấy khả năng lọc nhiễu đầu ra hiệu quả và nền tảng thiết kế mạch thứ cấp được tối ưu tốt. Đây là yếu tố quan trọng giúp hệ thống vận hành ổn định lâu dài, đặc biệt với các cấu hình sử dụng CPU và GPU hiệu năng cao.

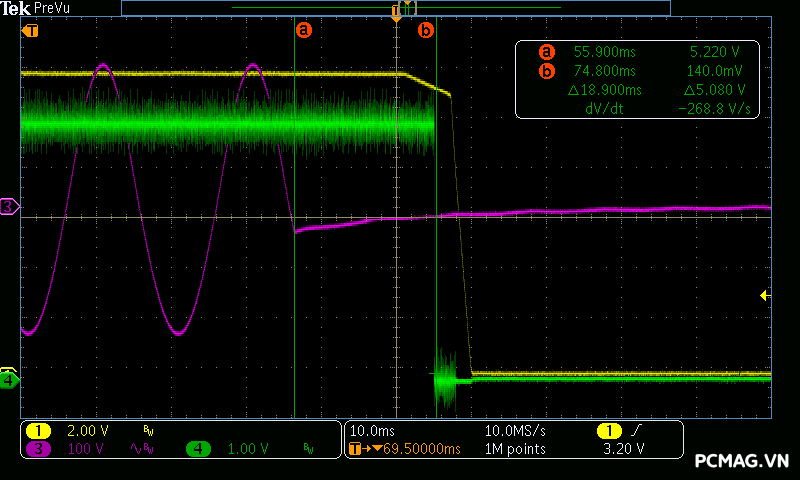

5. Hold-up Time (Thời gian lưu điện)

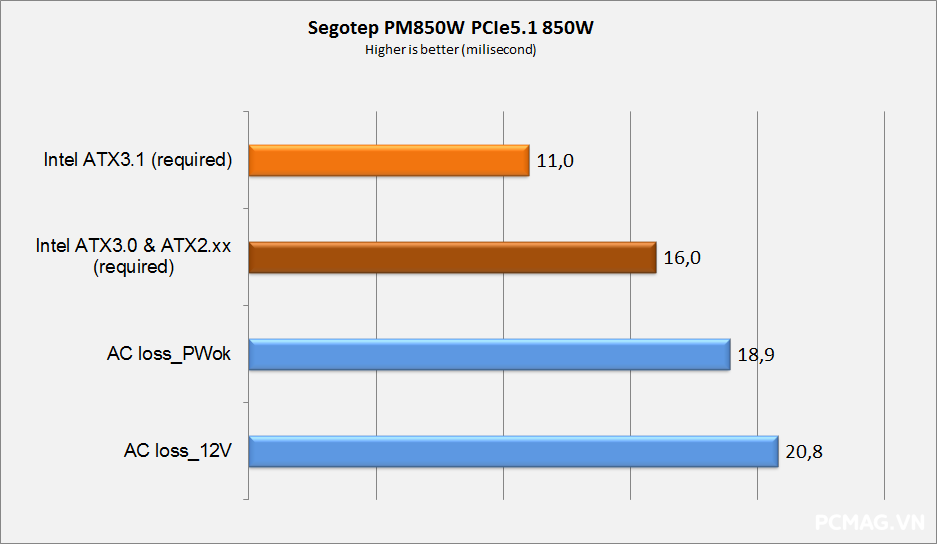

Segotep PM850W ATX 3.1 / PCIe 5.1 đáp ứng tốt yêu cầu về thời gian lưu điện theo chuẩn ATX 3.1. Với tiêu chuẩn mới này, mức yêu cầu đã được điều chỉnh xuống 11ms thay vì 16ms như các phiên bản ATX 3.0 trở về trước.

Trong quá trình kiểm tra, bộ nguồn vượt qua bài test một cách dễ dàng, đảm bảo hệ thống vẫn duy trì hoạt động ổn định trong khoảng thời gian ngắn khi xảy ra sụt áp đầu vào. Điều này góp phần tăng độ tin cậy cho toàn bộ cấu hình khi sử dụng trong môi trường điện lưới không hoàn toàn ổn định.

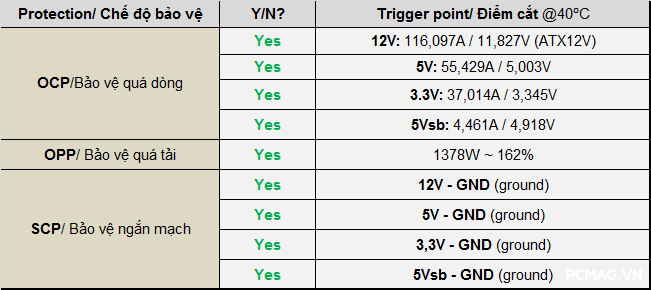

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên Segotep PM850W ATX 3.1 / PCIe 5.1 hoạt động ổn định và đúng chức năng trong quá trình thử nghiệm. Những tính năng quan trọng như OVP, UVP, SCP đều phản hồi chính xác khi đưa nguồn vào tình huống lỗi giả lập.

Tuy nhiên, điểm đáng lưu ý là ngưỡng OCP trên đường 5V được thiết lập ở mức khá cao, khoảng 55A. Thông thường, nhiều bộ nguồn sẽ đặt mức cắt dòng trong khoảng 30A–40A để tăng biên độ an toàn cho linh kiện công suất bên trong. Việc đặt ngưỡng cao hơn có thể giúp tránh cắt nguồn sớm khi tải đột biến, nhưng đồng thời cũng làm giảm phần nào độ “thận trọng” trong bảo vệ nội bộ.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó có nguồn máy tính chuẩn ATX – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi cấp điện ở mức khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Với PM850W hỗ trợ dải 100–240VAC, mức kiểm tra sẽ tương đương khoảng 264VAC / 60Hz.

Để đánh giá chính xác thông số này, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả thu được có độ tin cậy cao theo tiêu chuẩn kiểm định an toàn điện.

8. Nhiệt độ làm việc & tốc độ quạt (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

Segotep PM850W ATX 3.1 / PCIe 5.1 không được trang bị chế độ semi-fanless (quạt dừng khi tải thấp). Tuy nhiên, đường cong quạt (fan curve) được tinh chỉnh khá hợp lý: quạt quay ở tốc độ thấp khi tải nhẹ và tăng dần theo mức tiêu thụ điện cũng như lượng nhiệt sinh ra. Tốc độ tối đa ghi nhận khoảng 1500 RPM, đủ để làm mát hiệu quả các linh kiện công suất bên trong mà vẫn giữ được độ ồn ở mức dễ chịu.

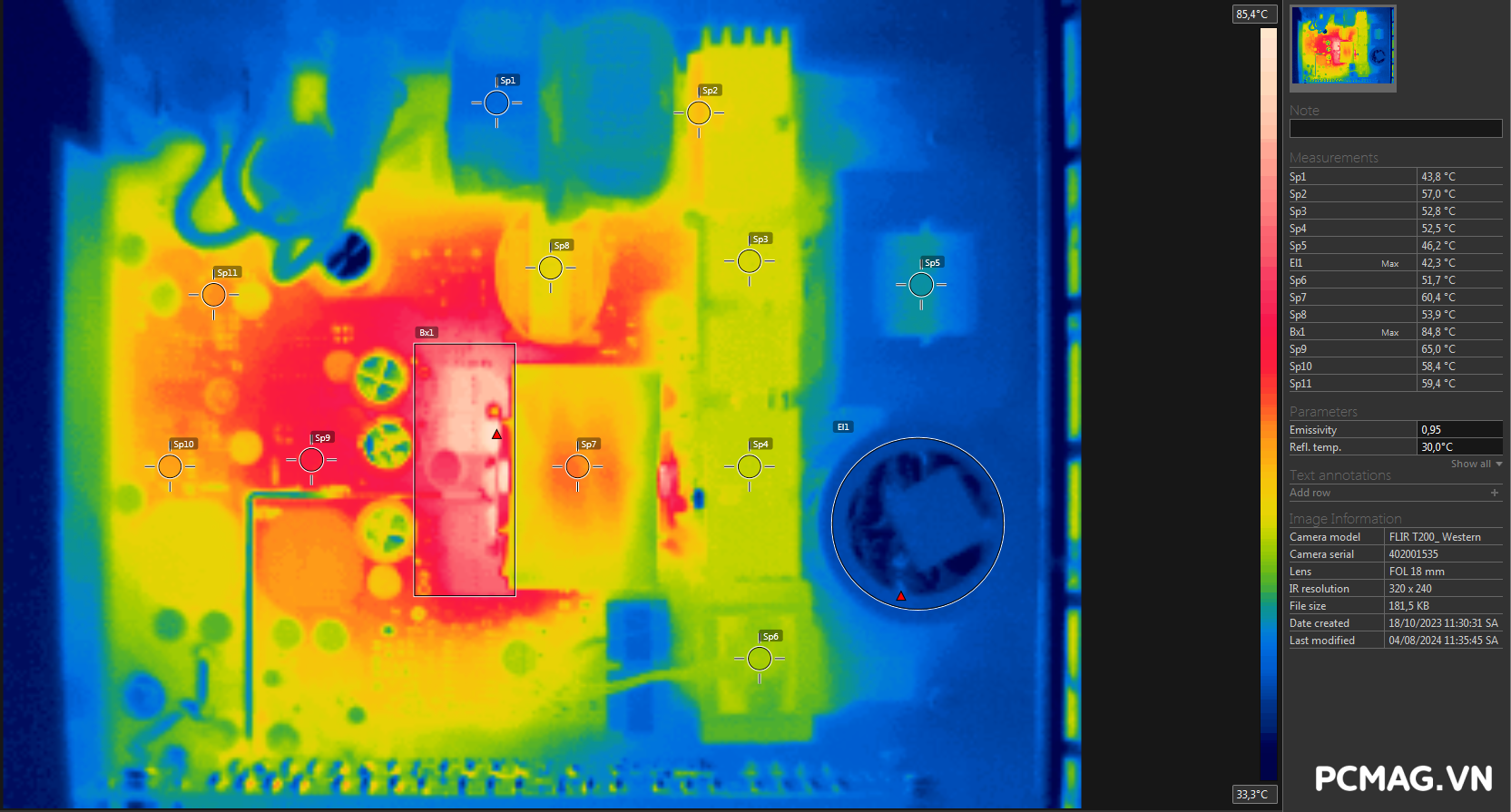

Quan sát qua ảnh nhiệt cho thấy khu vực có nhiệt độ cao nhất nằm tại ngõ ra biến áp chính và vùng đầu vào của các MOSFET chỉnh lưu đồng bộ, với mức nhiệt dao động khoảng 85°C. Đây là mức nhiệt chấp nhận được đối với PSU công suất 850W hoạt động trong điều kiện môi trường tương đối khắc nghiệt.

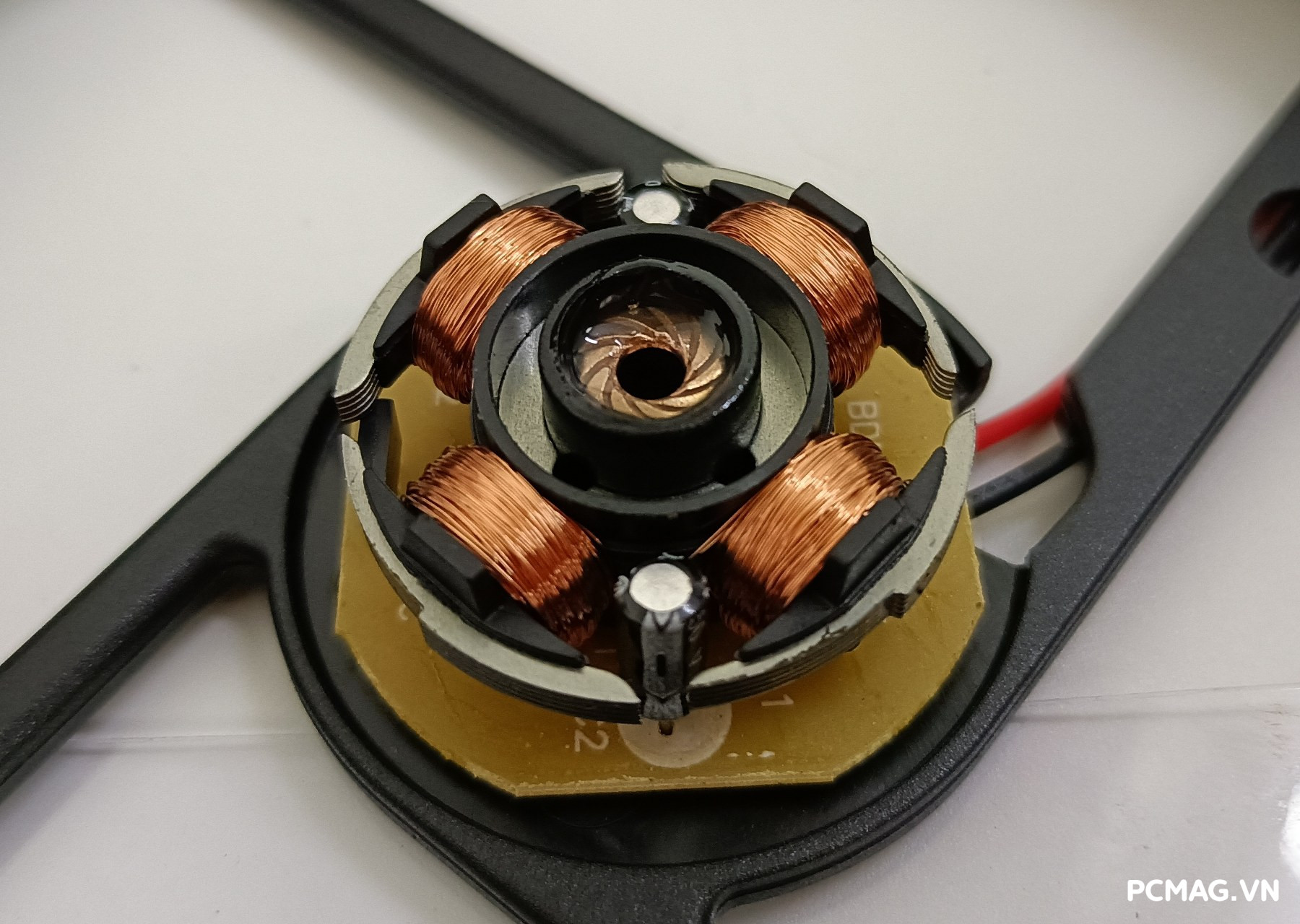

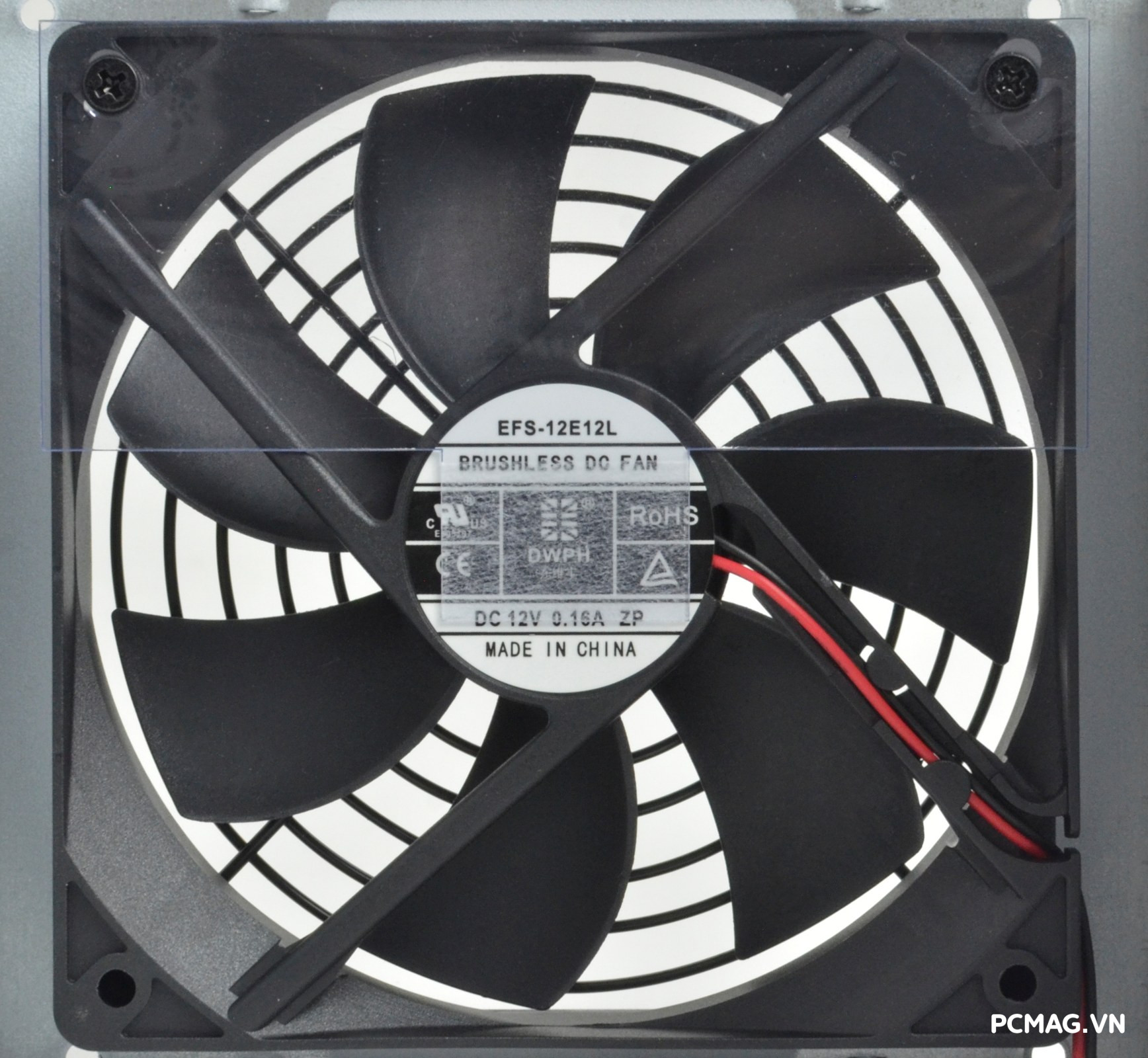

Segotep PM850W ATX 3.1 / PCIe 5.1 được trang bị quạt làm mát DWPH EFS-12E12L 12V – 0.16A, sử dụng vòng bi Rifle bearing nhằm cân bằng giữa độ bền và độ êm khi vận hành.

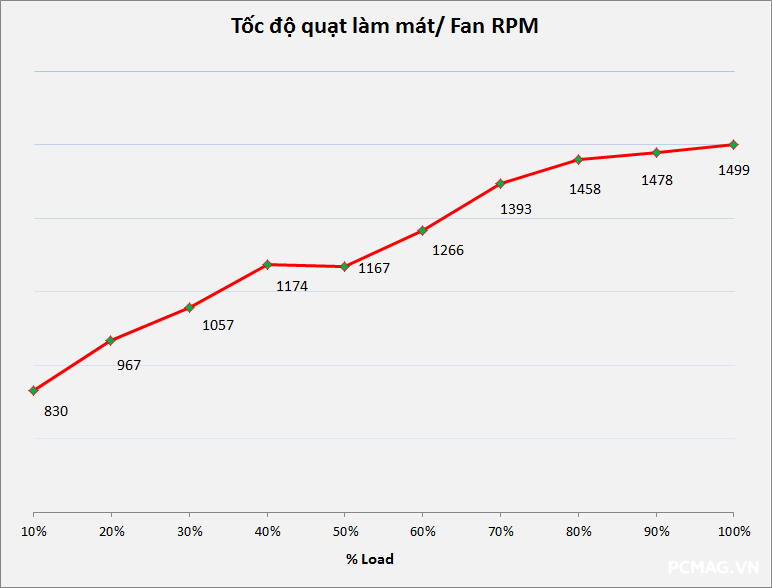

Quạt có tốc độ quay tối đa khoảng 1500 RPM, đủ khả năng đảm bảo luồng gió làm mát cho toàn bộ linh kiện công suất bên trong, đồng thời vẫn duy trì mức độ ồn ở ngưỡng dễ chịu trong quá trình sử dụng thực tế.

IV. Kết luận

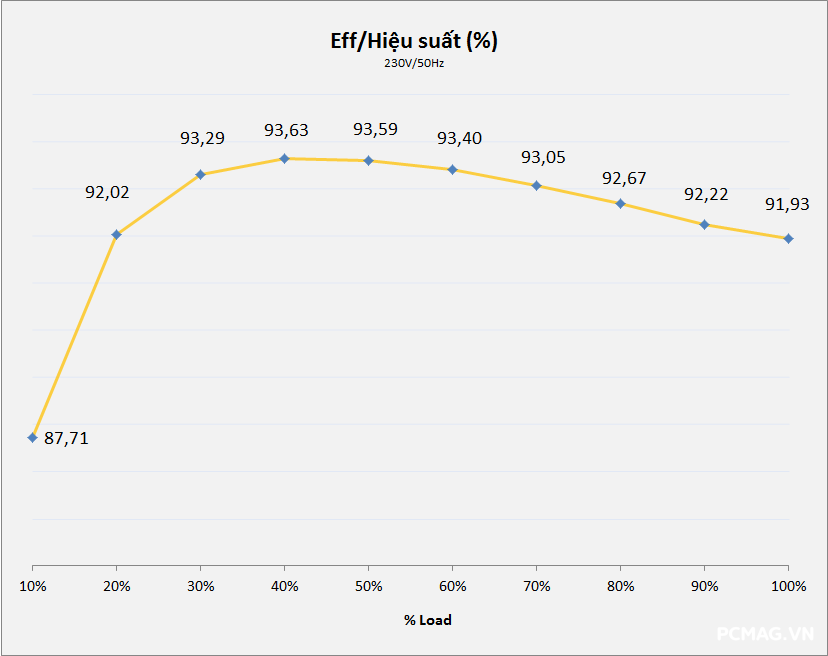

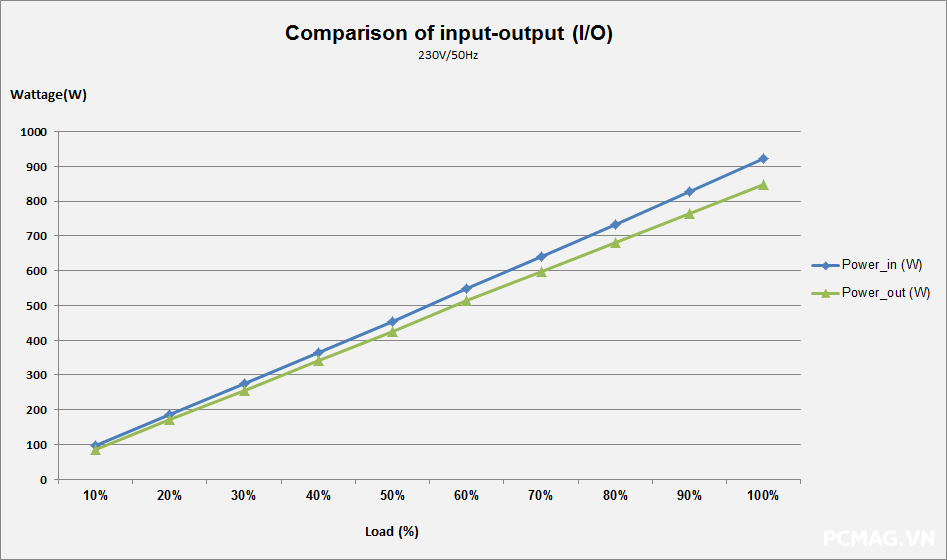

Segotep PM850W ATX 3.1 / PCIe 5.1 cho thấy nền tảng thiết kế và hoàn thiện ở mức khá tốt trong phân khúc. Điện áp ổn định, ripple thấp, hiệu suất thực tế đạt khoảng ~93% tại 230Vac, tương xứng với chứng nhận 80 Plus Platinum. Việc trang bị mạch DC to DC (VRM) giúp tối ưu khả năng kiểm soát điện áp ở các rail phụ, nâng cao hiệu quả sử dụng điện năng và độ ổn định khi tải biến thiên.

Bộ nguồn đi kèm hệ thống cáp bẹ full modular, gồm 2 đầu cấp CPU 8-pin riêng biệt và đặc biệt là đầu PCIe 5.1 / 12V-2×6 chuẩn 16AWG, tương thích tốt với GPU thế hệ mới và cải thiện một số hạn chế từng xuất hiện trên chuẩn 12VHPWR trước đây.

Với nền tảng này, PM850W là lựa chọn phù hợp cho các cấu hình tầm trung đến cao cấp, sử dụng 1 card đồ họa có mức tiêu thụ dưới 300W, đảm bảo vận hành ổn định lâu dài.

Ưu điểm

• Chất lượng linh kiện ở mức khá
• Điện áp ổn định, ripple & noise thấp
• Trang bị đầu PCIe 5.1 / 12V-2×6 (16AWG) mới nhất
• Hiệu suất cao ~93% @230Vac – đạt chuẩn 80 Plus Platinum
• Thiết kế DC to DC (VRM) giúp ổn định các rail phụ

Khuyết điểm

• Dòng khởi động (inrush current) tương đối cao – có thể cải thiện bằng cách tăng trị số NTC
• Ngưỡng bảo vệ quá dòng OCP trên đường 5V nên thiết lập thấp hơn để tăng biên độ an toàn nội bộ

Nếu xét tổng thể trong tầm giá và những gì được trang bị, đây là một mẫu PSU ATX 3.1 đáng cân nhắc cho người dùng muốn build hệ thống hiện đại, gọn gàng và sẵn sàng cho GPU thế hệ mới.
