Super Flower – thương hiệu nguồn máy tính (PSU) nổi tiếng với các dòng sản phẩm Leadex hiệu năng cao – vừa chính thức mang đến thị trường Việt Nam thế hệ nguồn mới Leadex VII Gold. Theo đánh giá từ PCMAG, dòng PSU này được thiết kế theo tiêu chuẩn ATX 3.0 hiện đại, sẵn sàng đáp ứng các hệ thống PC hiệu năng cao và card đồ họa thế hệ mới.

Trong đó, Super Flower Leadex VII Gold 1000W được trang bị đầu cấp nguồn 12VHPWR / PCIe 5.0 với công suất cấp tối đa 600W, tương thích hoàn hảo với các GPU RTX 40 Series. Sản phẩm còn sở hữu nhiều công nghệ cao cấp như hiệu suất đạt chuẩn 80 Plus Gold và Cybenetics Platinum, sử dụng 100% tụ điện Nhật Bản cho độ bền vượt trội, quạt FDB 140mm vận hành êm ái cùng chế độ ECO (Semi-Fanless) thông minh giúp giảm tiếng ồn khi tải thấp. Bên cạnh đó, hệ thống cáp rời hoàn toàn với dây dẫn tiết diện lớn giúp tối ưu khả năng truyền điện và quản lý dây gọn gàng hơn trong thùng máy.

Dòng Leadex VII Gold hiện được Super Flower phát hành với hai mức công suất 1000W và 1300W, cùng hai tùy chọn màu sắc đen và trắng, phù hợp với nhiều phong cách build PC cao cấp.

I. Hộp và phụ kiện Super Flower Leadex VII Gold 1000W

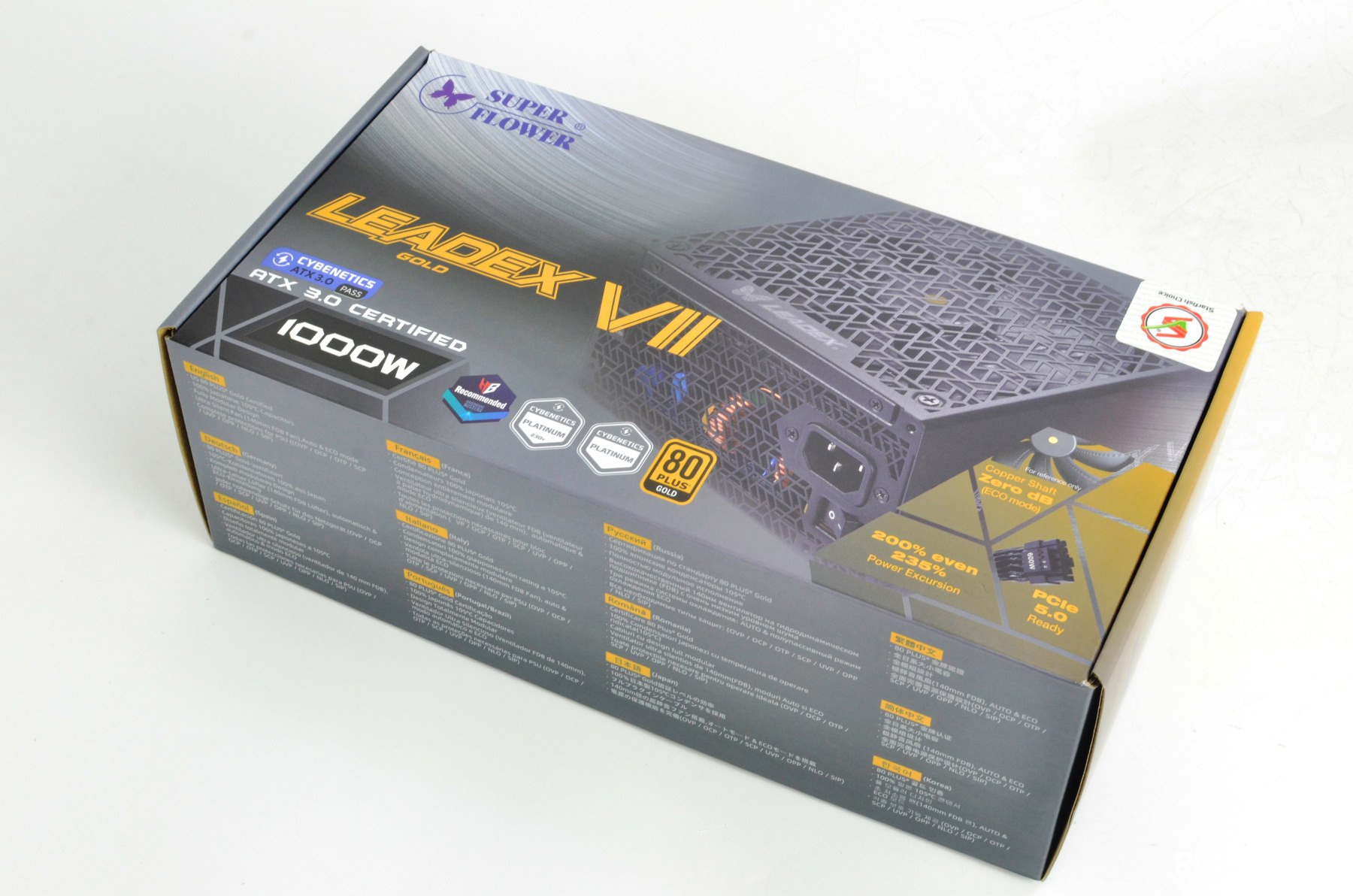

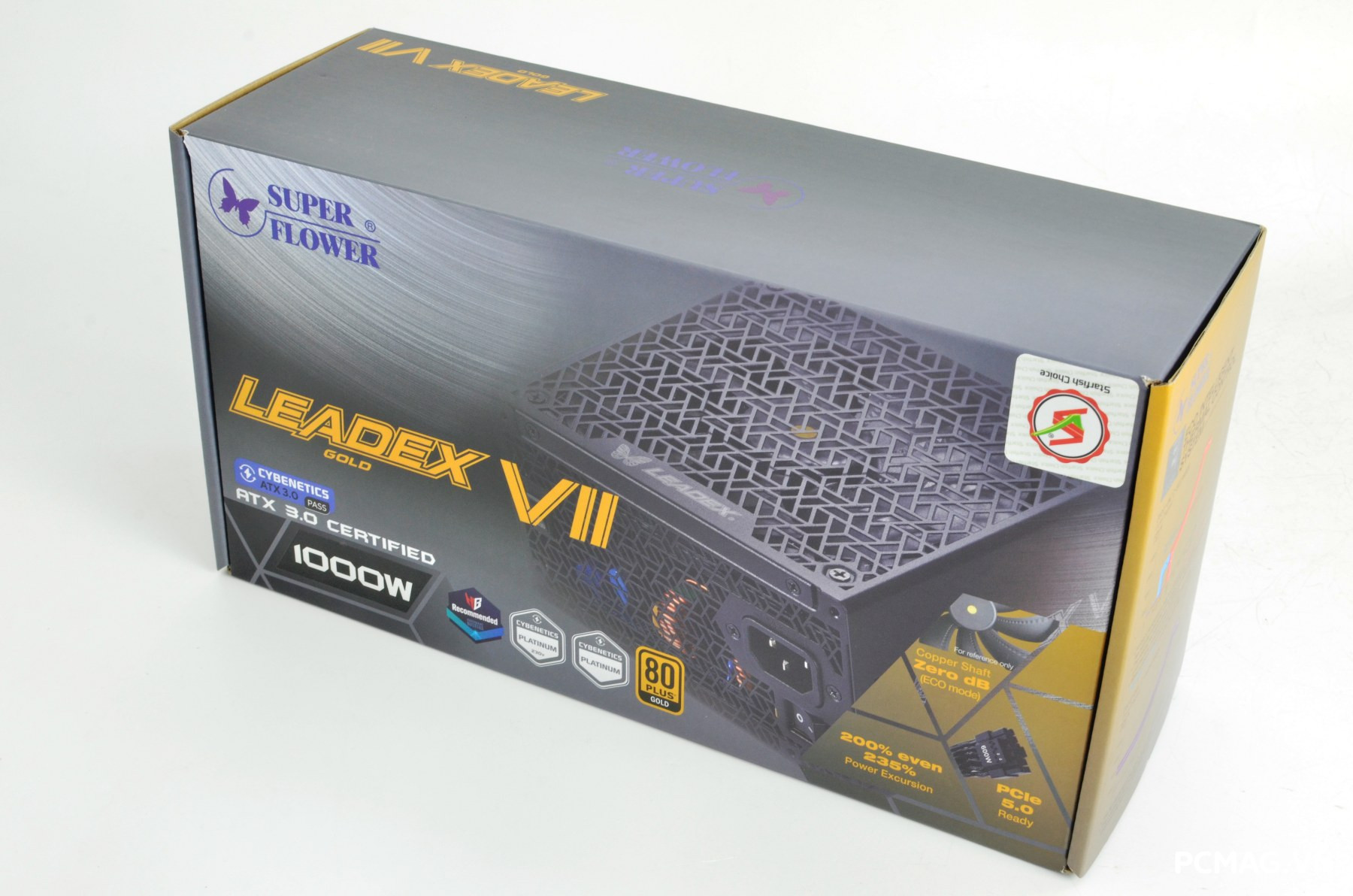

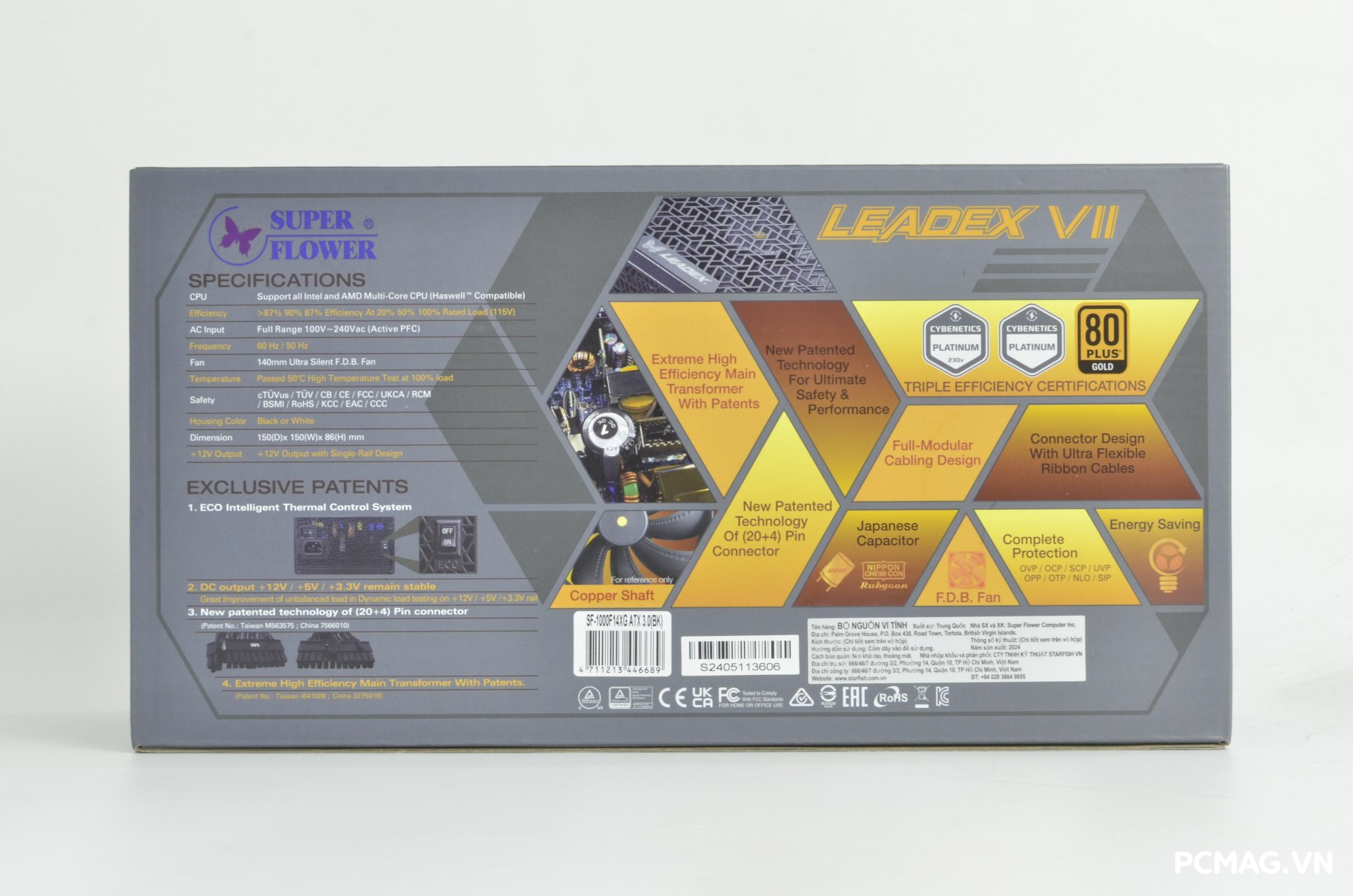

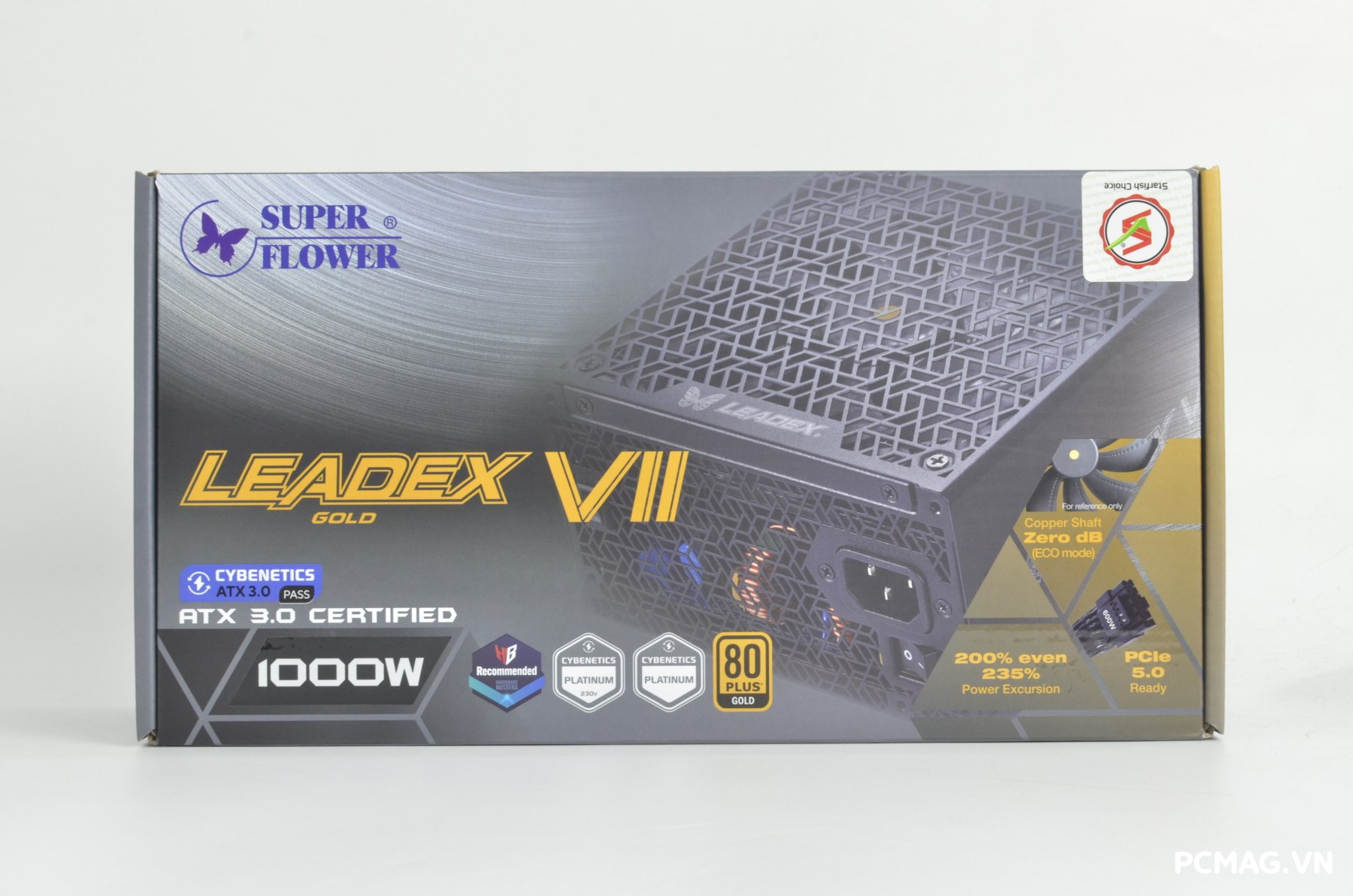

Super Flower Leadex VII Gold 1000W được đóng gói trong hộp có kích thước vừa phải với tông màu đen – vàng đặc trưng của dòng Leadex. Trên các mặt hộp, nhà sản xuất in khá đầy đủ thông số kỹ thuật, chuẩn hiệu suất và các công nghệ nổi bật, giúp người dùng dễ dàng nắm bắt thông tin sản phẩm ngay từ bên ngoài.

Super Flower sử dụng thiết kế hộp chung cho toàn bộ dòng Leadex VII Gold, do đó hình thức bao bì gần như giống nhau giữa các phiên bản. Điểm khác biệt duy nhất là tem nhãn công suất được dán trên hộp để phân biệt các mức công suất khác nhau như 1000W hay 1300W.

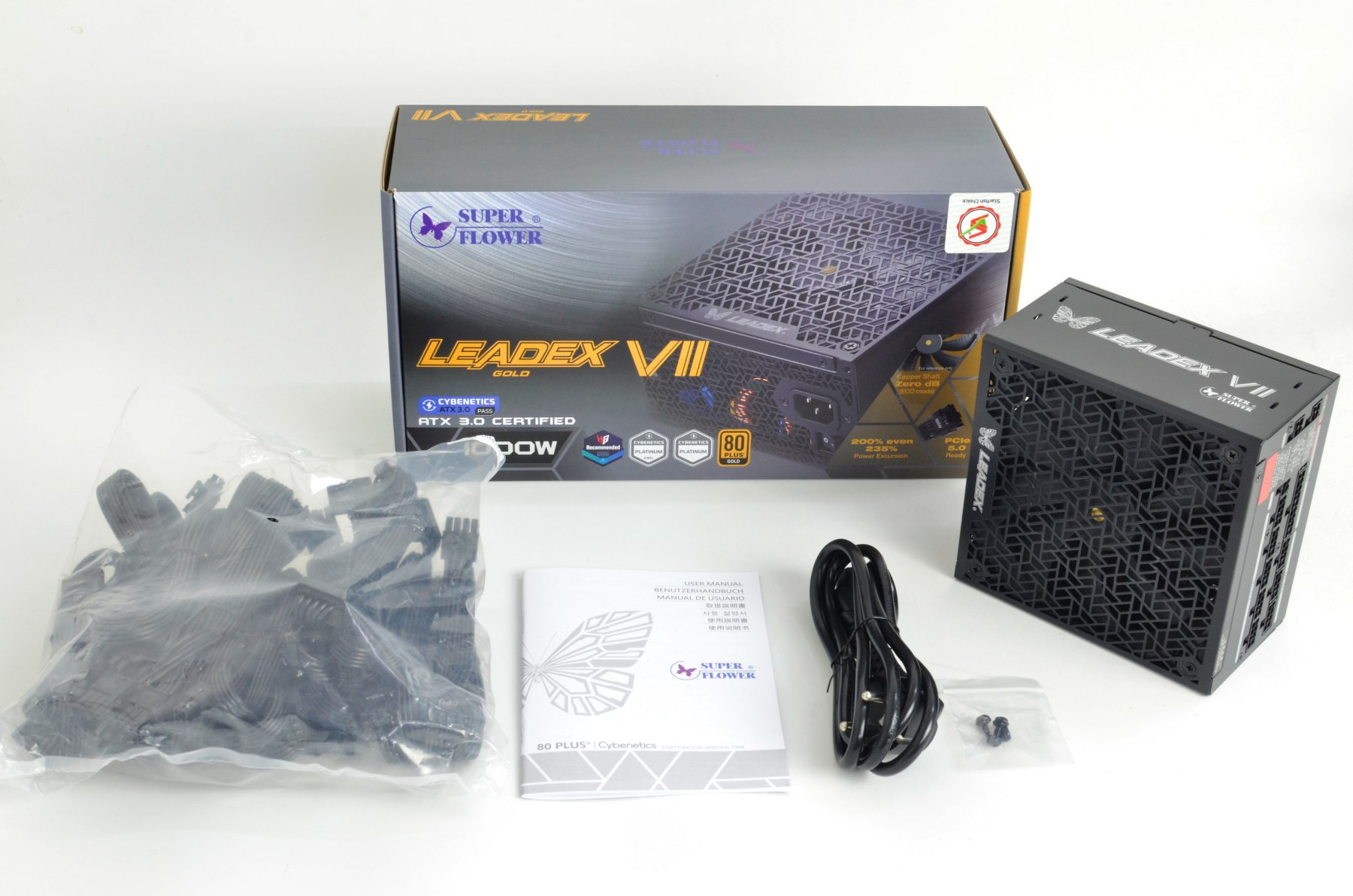

Phụ kiện đi kèm Super Flower Leadex VII Gold 1000W ở mức cơ bản nhưng vẫn đầy đủ cho quá trình lắp đặt. Bên trong hộp bao gồm: 1 dây nguồn chuẩn EU, 4 ốc vít cố định nguồn vào case, 1 túi đựng cáp rời giúp quản lý dây gọn gàng hơn và 1 sách hướng dẫn sử dụng (HDSD) để người dùng tham khảo trong quá trình lắp đặt và vận hành.

II. PSU Super Flower Leadex VII Gold 1000W

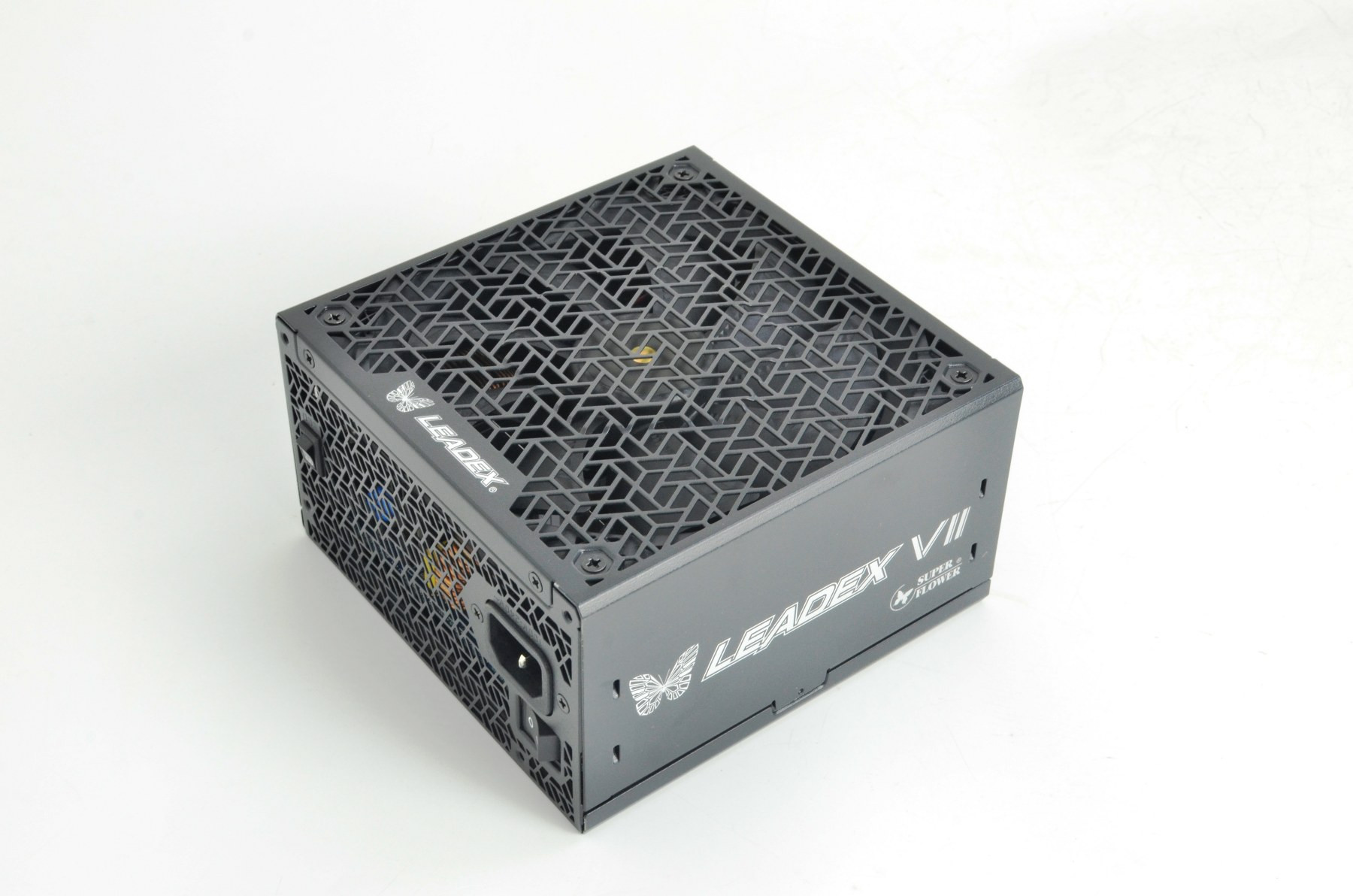

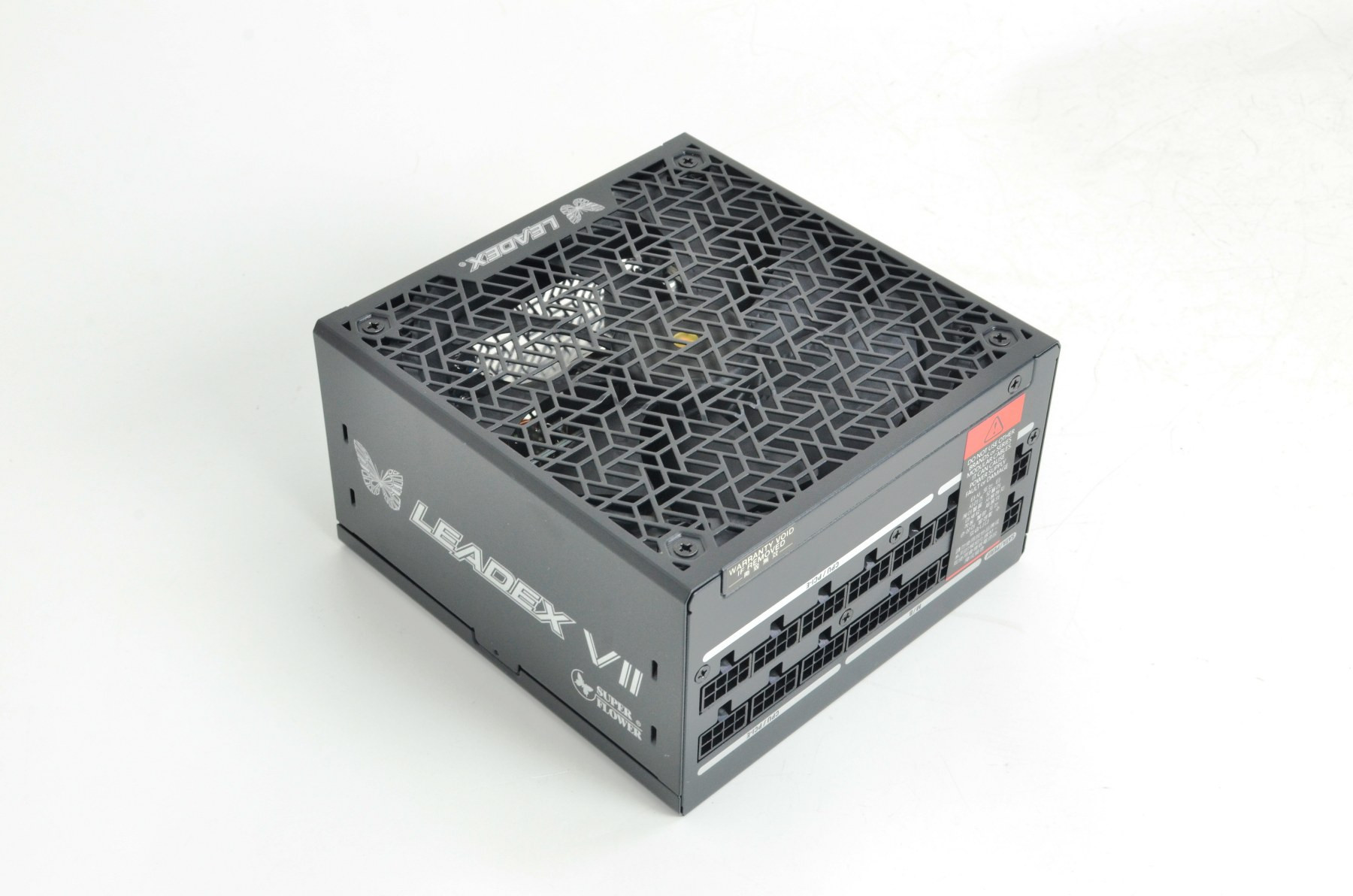

1. Thiết kế bên ngoài

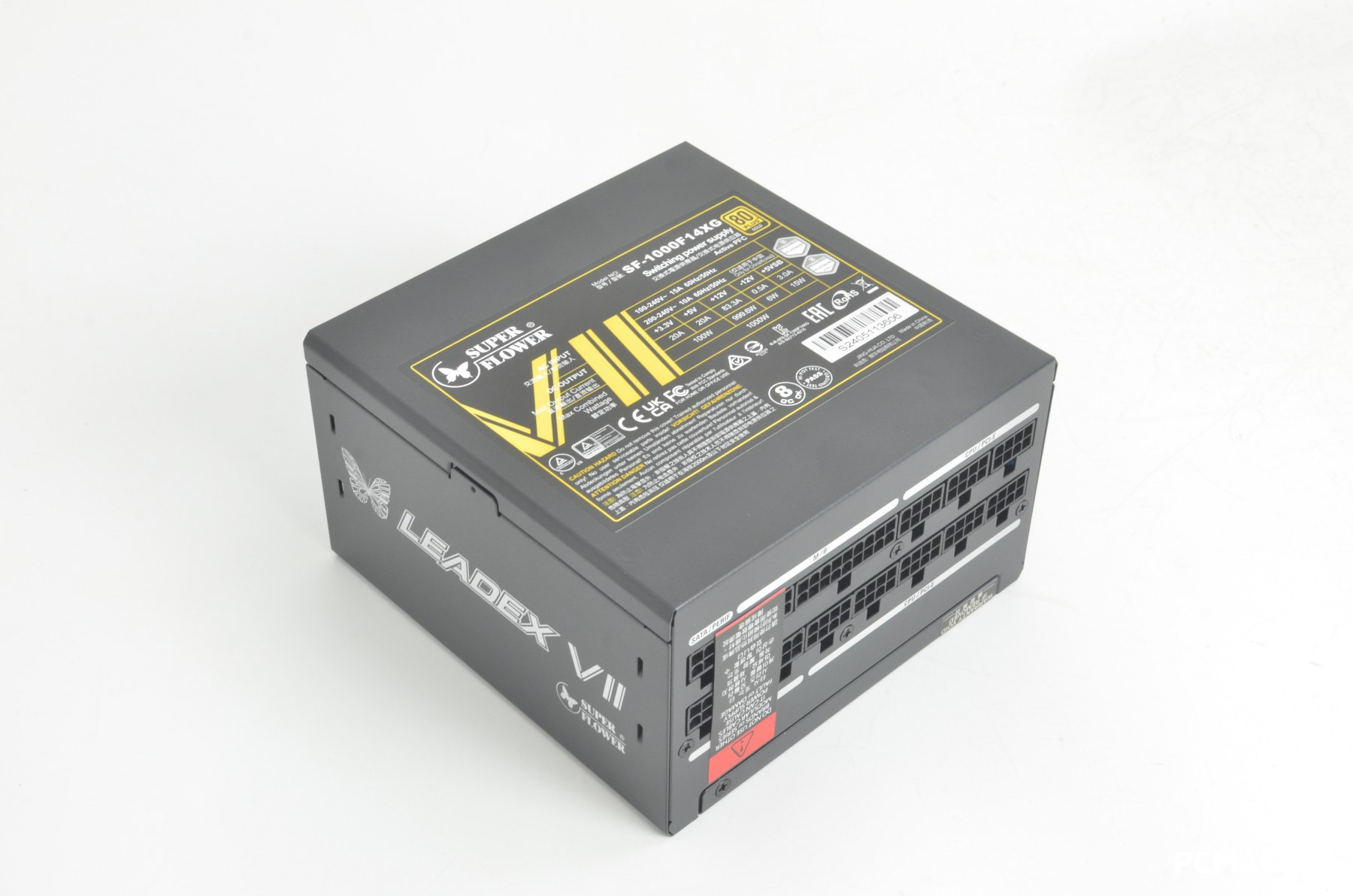

Super Flower Leadex VII Gold 1000W có kích thước dài hơn chuẩn ATX tiêu chuẩn khoảng 1cm, mang lại không gian tốt hơn cho hệ thống tản nhiệt và linh kiện bên trong. Toàn bộ vỏ nguồn được sơn tĩnh điện màu đen nhám (đối với phiên bản màu đen), tạo cảm giác cứng cáp, cao cấp và hạn chế bám vân tay trong quá trình sử dụng.

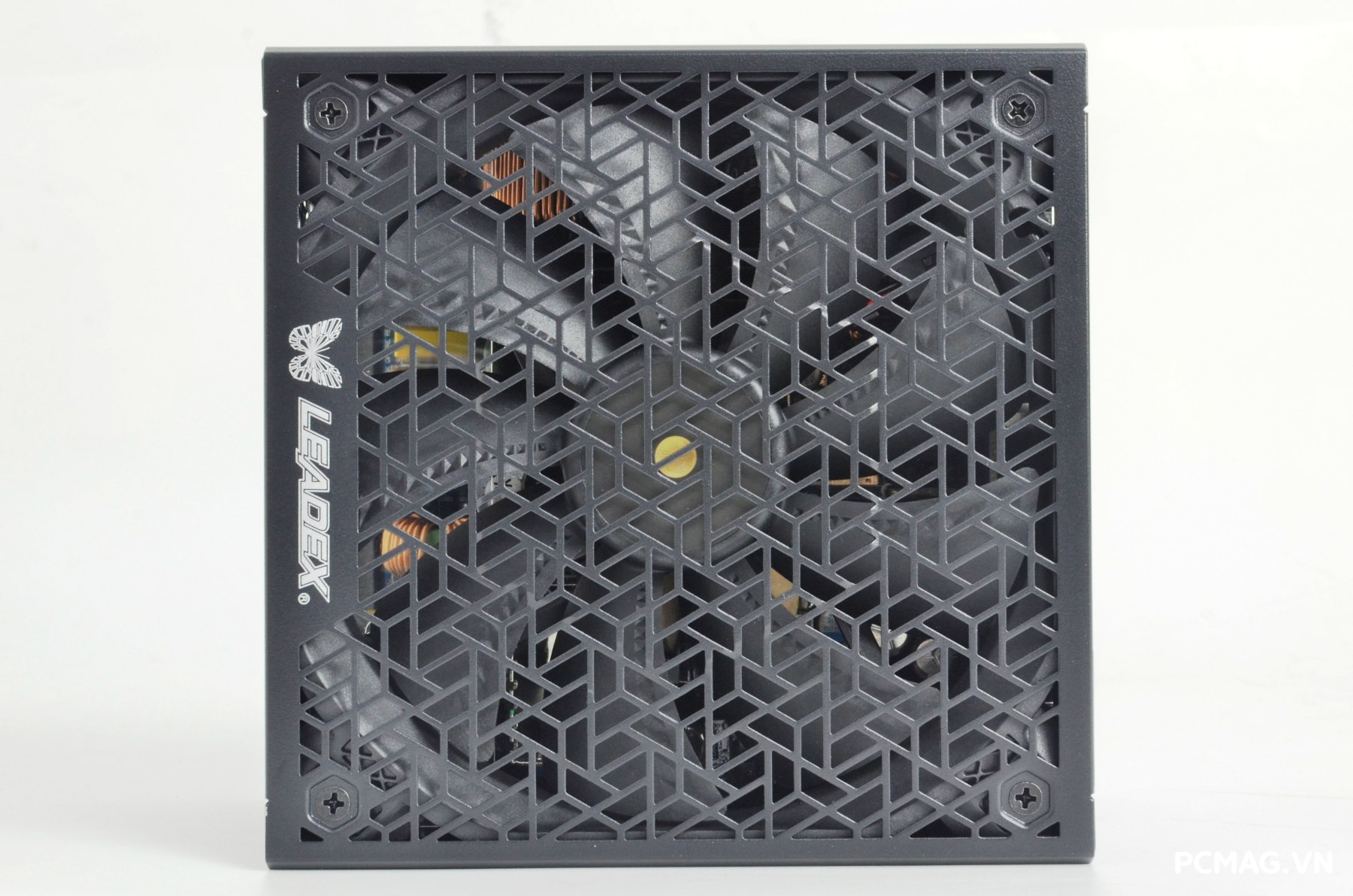

Sản phẩm được trang bị quạt làm mát FDB kích thước 140mm, giúp tăng hiệu quả tản nhiệt đồng thời giữ độ ồn ở mức thấp khi hệ thống hoạt động.

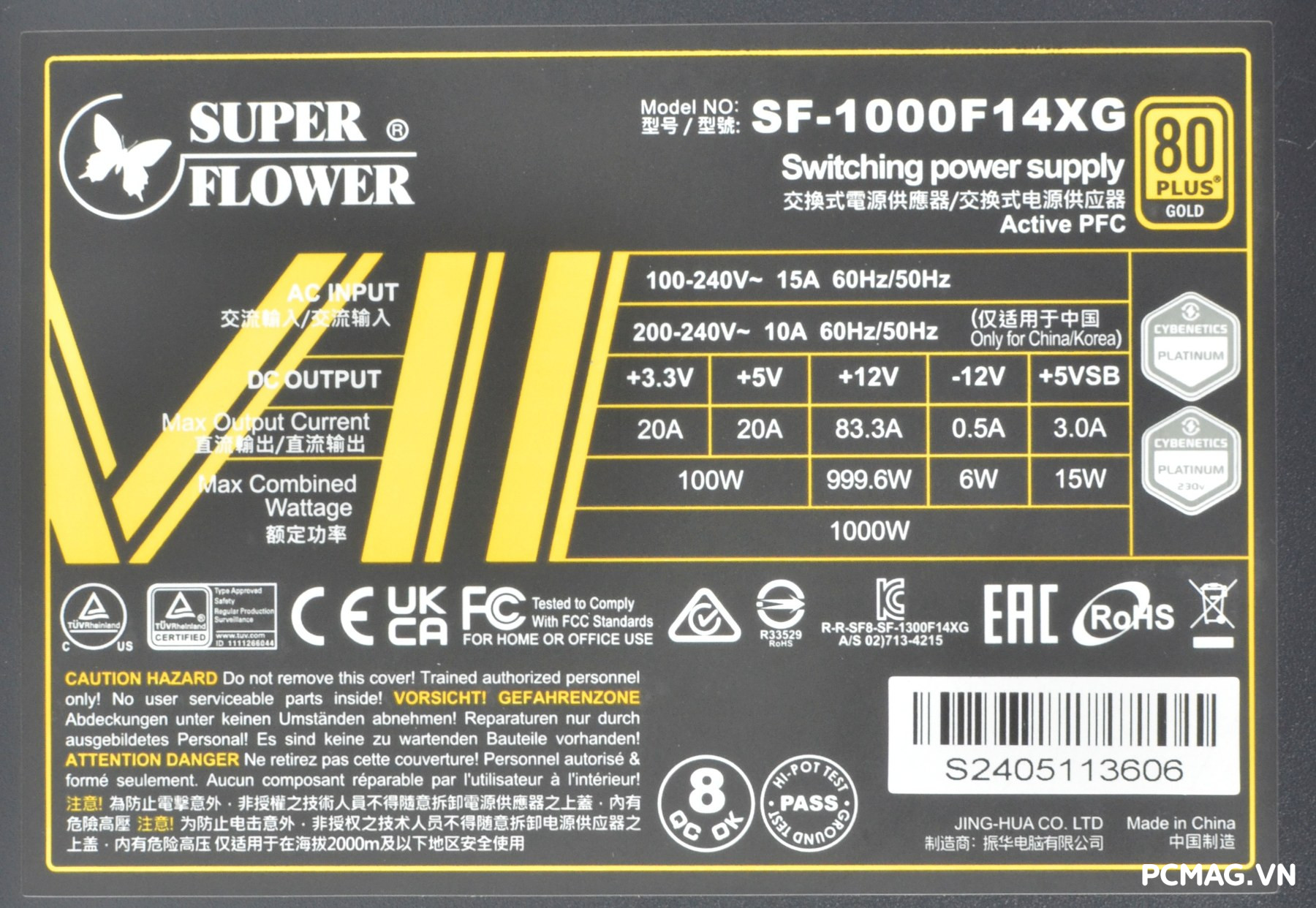

Nguồn có công suất danh định 1000W, sử dụng thiết kế single rail 12V với khả năng cung cấp tối đa 999.6W trên đường 12V, đáp ứng tốt nhu cầu của các cấu hình PC hiệu năng cao. Sản phẩm được trang bị Active PFC full-range (100–240Vac) giúp hoạt động ổn định trong nhiều điều kiện điện áp khác nhau. Về hiệu suất, Super Flower Leadex VII Gold 1000W đạt chứng nhận 80 Plus Gold cùng đánh giá Cybenetics Platinum, đảm bảo khả năng chuyển đổi điện năng hiệu quả và tiết kiệm điện hơn trong quá trình sử dụng.

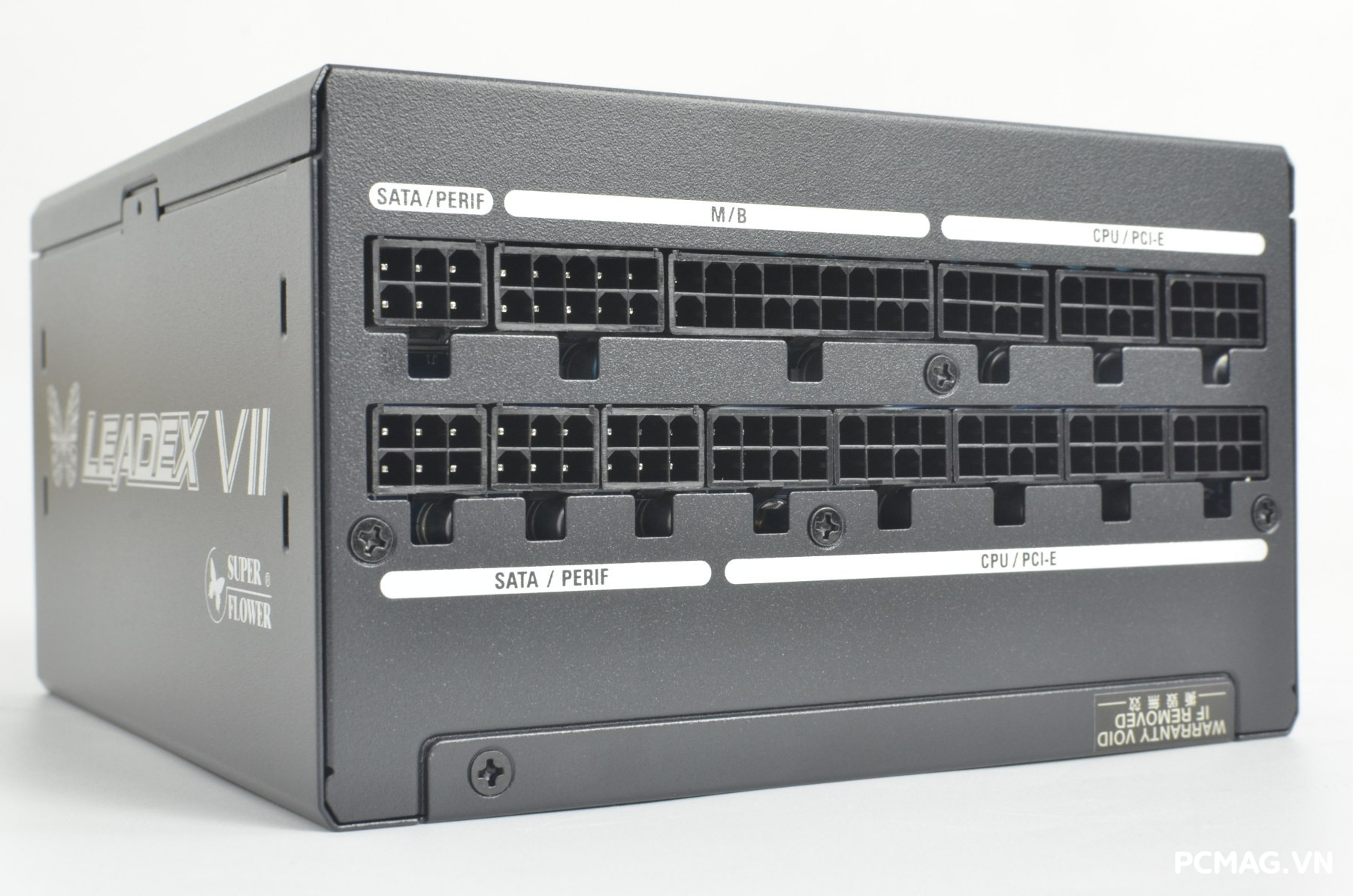

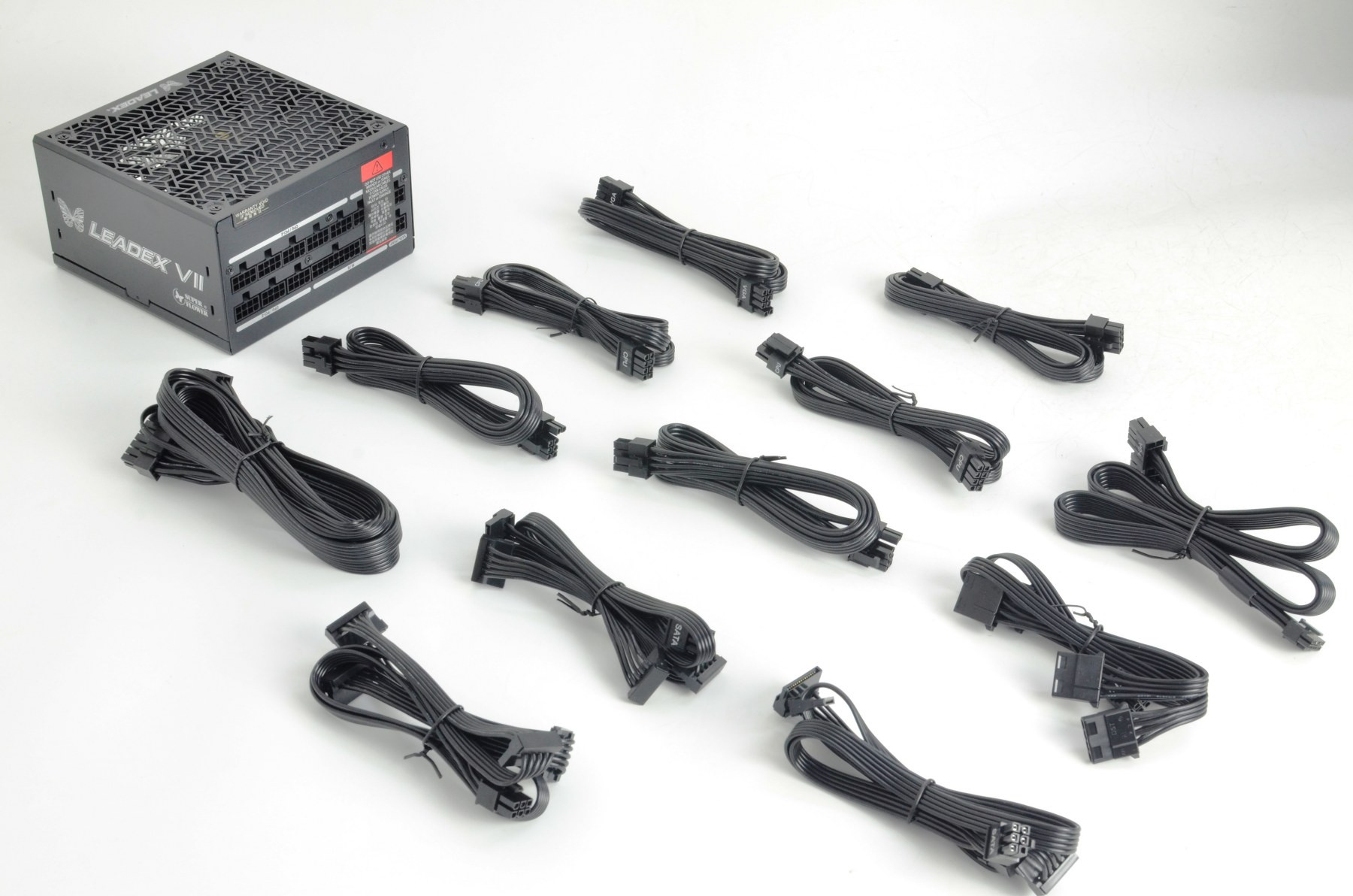

Hệ thống cáp của Super Flower Leadex VII Gold 1000W sử dụng dây dẹt màu đen (flat cable) giúp việc đi dây trong case trở nên gọn gàng và dễ dàng hơn. Các đầu cáp được trang bị khá đầy đủ để đáp ứng nhiều nhu cầu build PC hiệu năng cao, bao gồm:

• 1 x cáp 24-pin Mainboard – dài 60cm
• 2 x cáp 4+4-pin ATX12V (CPU) – dài 70cm
• 4 x cáp 6+2-pin PCIe – dài 70cm
• 1 x cáp 12+4-pin 12VHPWR / PCIe 5.0 (công suất tối đa 600W, dây 16AWG) – dài 70cm
• 12 x đầu SATA – chiều dài 55cm + 15cm + 15cm + 15cm
• 4 x đầu ATA (Molex) – chiều dài 55cm + 15cm + 15cm + 15cm

Thiết kế cáp rời hoàn toàn giúp người dùng chỉ cần kết nối những dây cần thiết, từ đó tối ưu luồng gió và giữ không gian bên trong thùng máy gọn gàng hơn.

2. Thiết kế bên trong

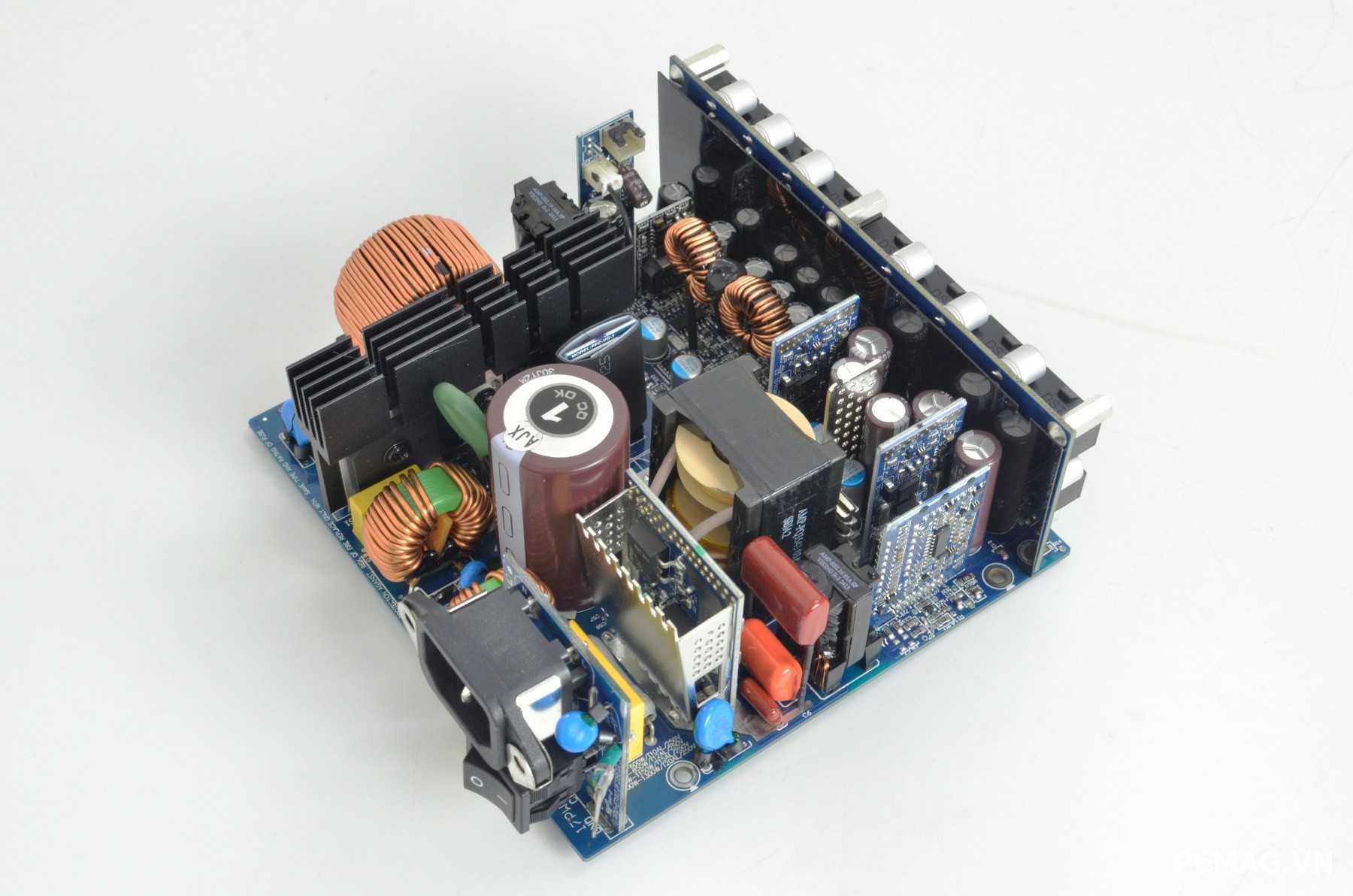

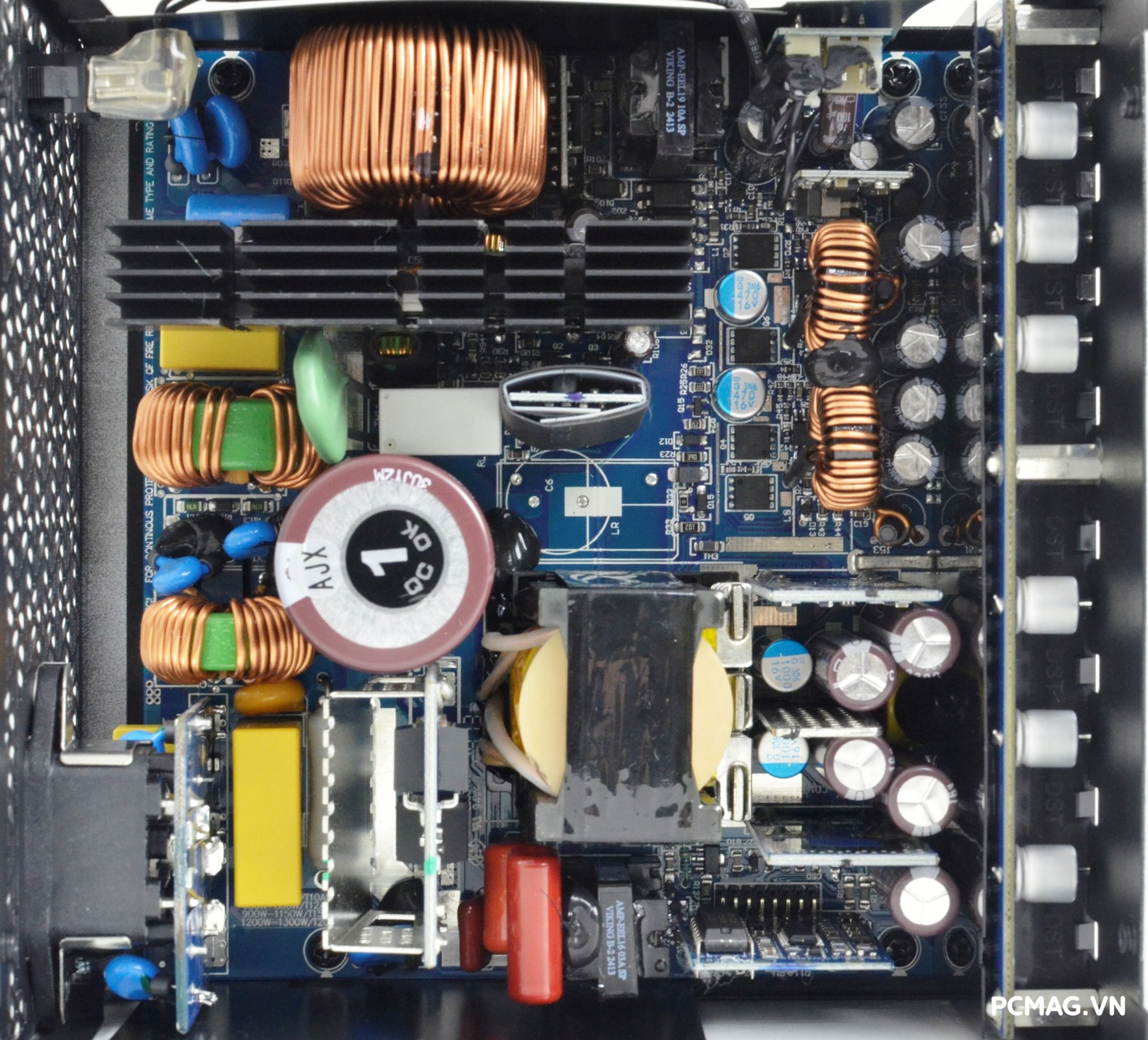

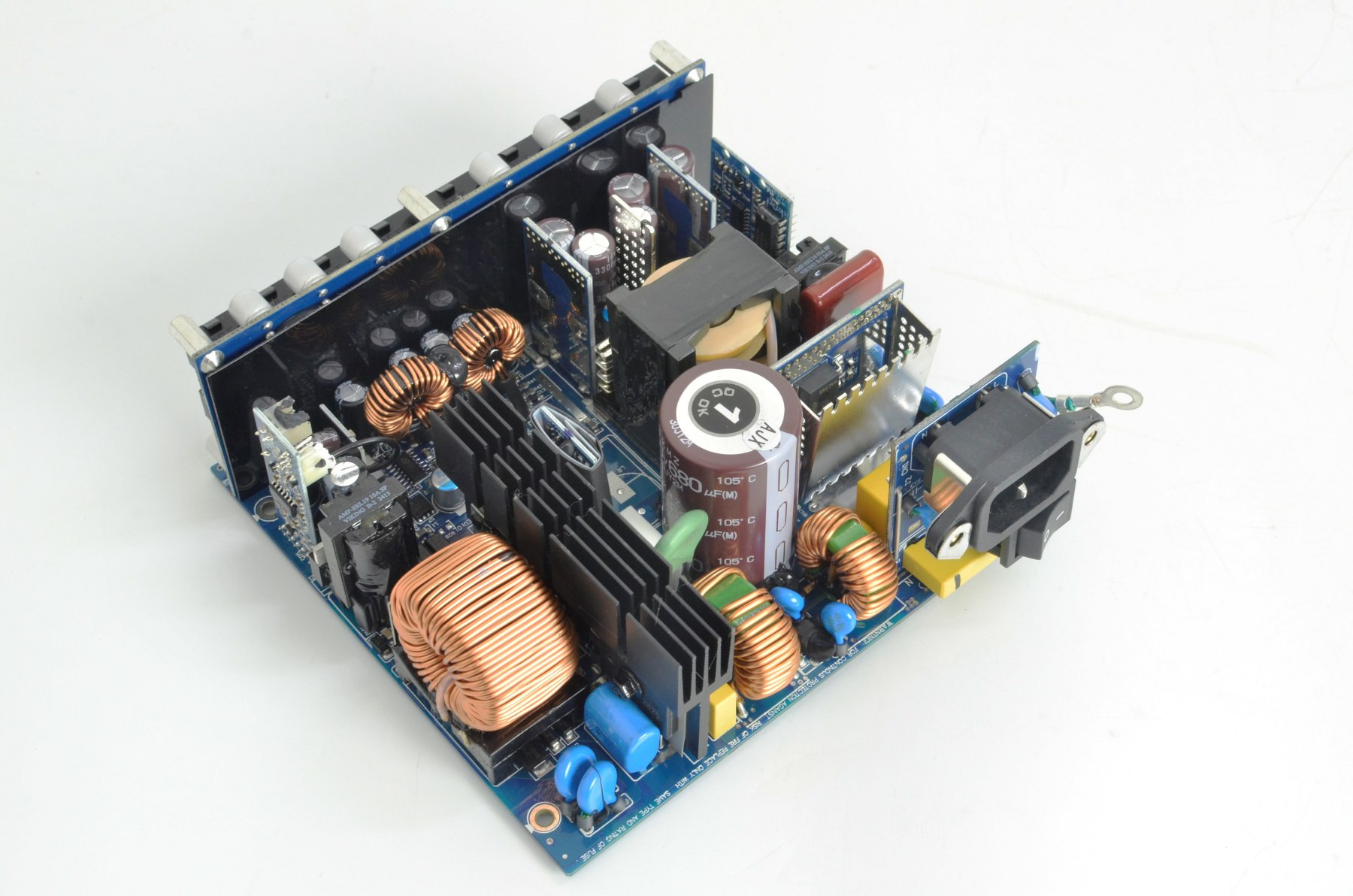

Bên trong, Super Flower Leadex VII Gold 1000W sử dụng platform được thiết kế theo tiêu chuẩn ATX 3.0, hướng đến khả năng đáp ứng tốt các hệ thống PC hiệu năng cao và GPU thế hệ mới. Nguồn áp dụng nhiều công nghệ chuyển đổi điện tiên tiến hiện nay như Active PFC kết hợp mạch cộng hưởng LLC Full-Bridge, giúp nâng cao hiệu suất và giảm tổn hao điện năng.

Ở tầng cấp nguồn chính, sản phẩm sử dụng chỉnh lưu đồng bộ (Synchronous Rectification – SR) cho đường 12V, trong khi các đường điện áp phụ 5V và 3.3V được tạo ra thông qua VRM DC-to-DC. Thiết kế này giúp điện áp đầu ra ổn định hơn, cải thiện hiệu suất tổng thể và đáp ứng tốt các mức tải cao của hệ thống PC hiện đại.

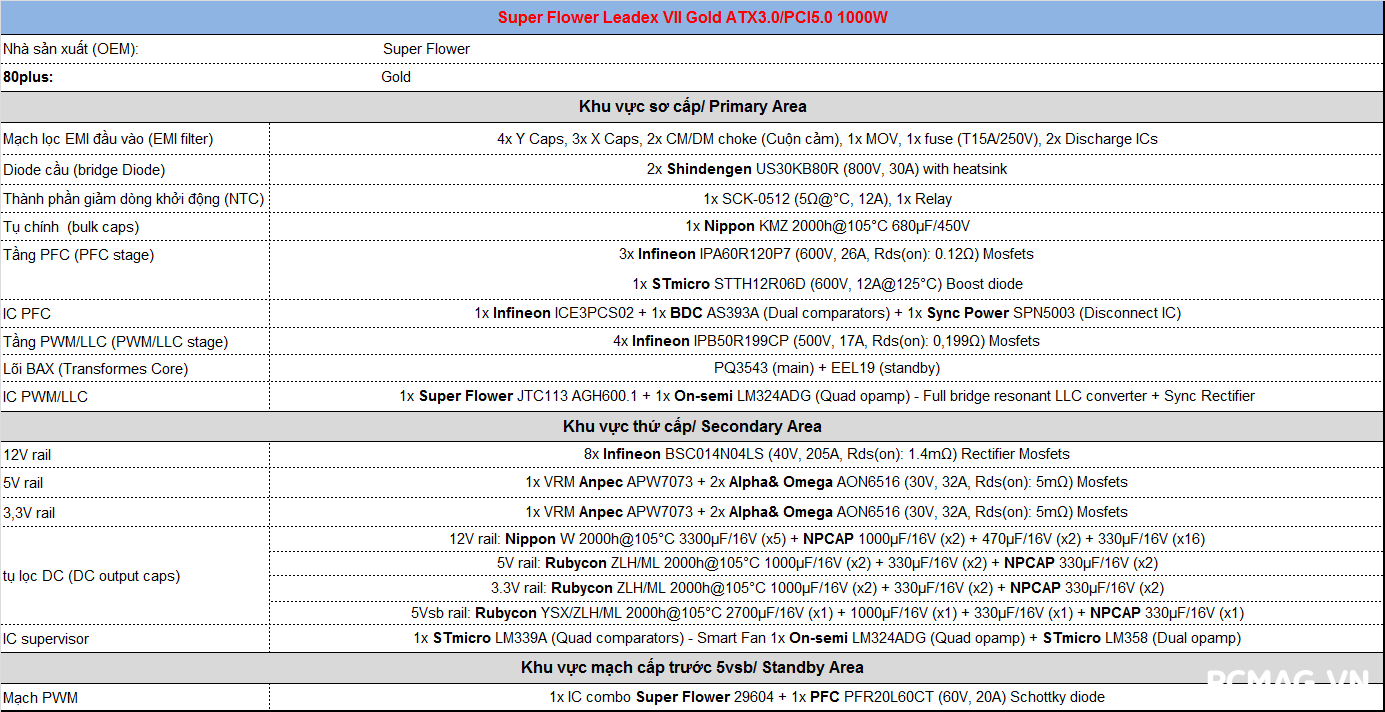

Bảng linh kiện được sử dụng trên Leadex VII Gold 1000W :

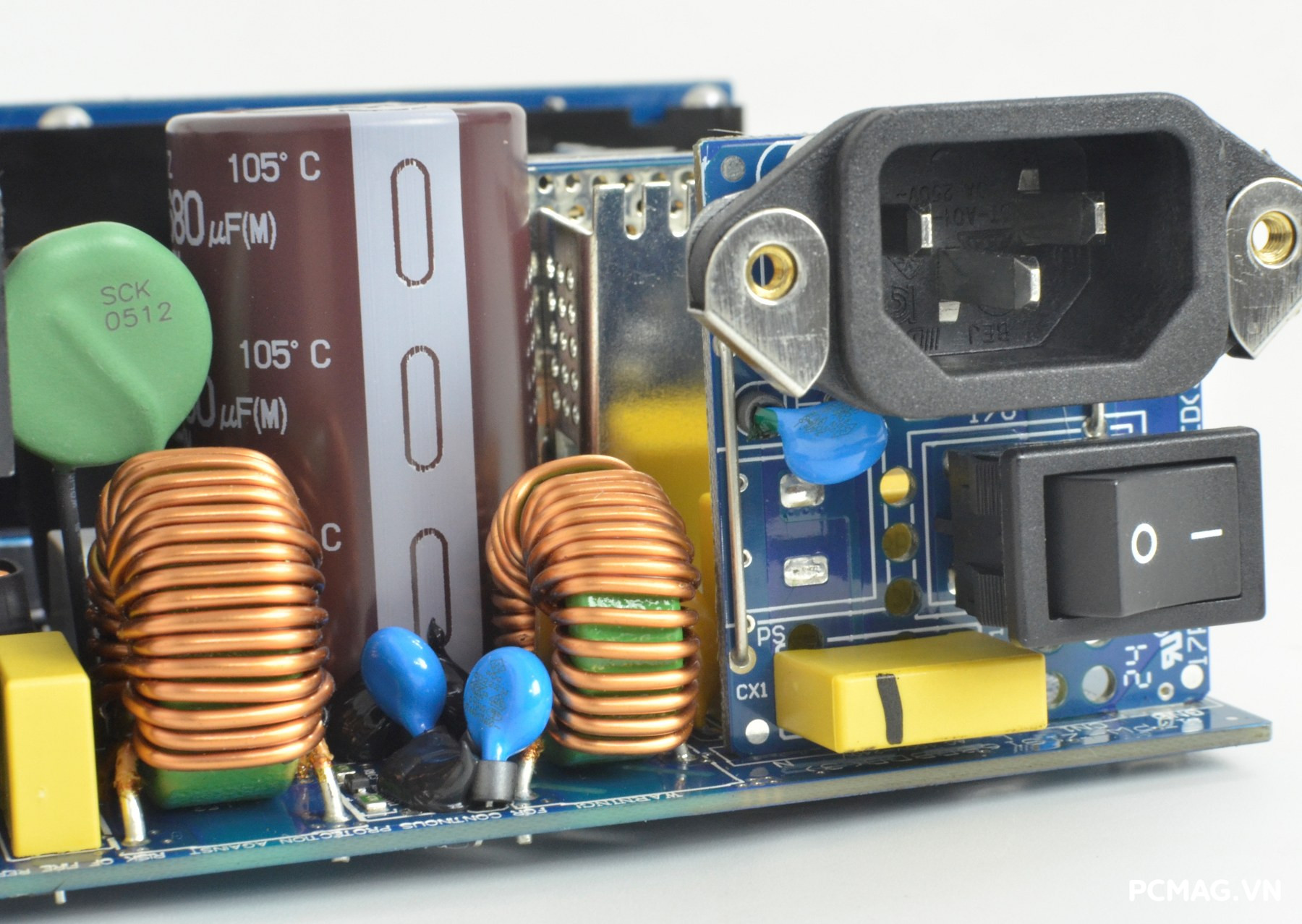

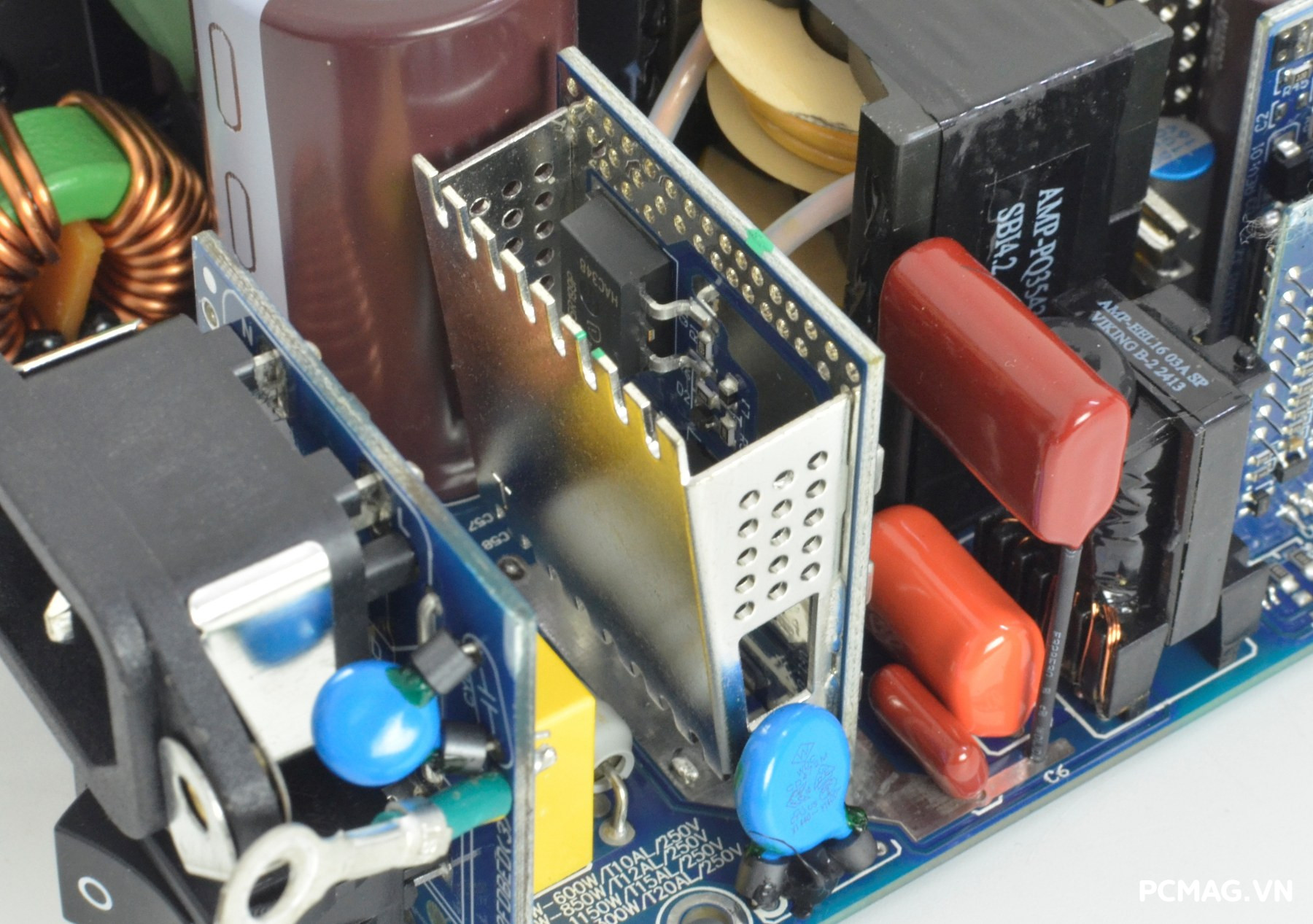

Tầng lọc nhiễu EMI được bố trí hoàn toàn trên bo mạch chính và được trang bị đầy đủ hai tầng lọc tiêu chuẩn, giúp hạn chế hiệu quả các nhiễu điện từ phát sinh trong quá trình hoạt động. Ngoài ra, mạch còn tích hợp linh kiện chống sét MOV nhằm bảo vệ nguồn trước các xung điện áp bất thường từ lưới điện.

Bên cạnh đó, tại chân tiếp địa của các tụ Y còn được gắn thêm lõi ferrite, góp phần tăng cường khả năng triệt tiêu các xung nhiễu cao tần, từ đó giúp hệ thống vận hành ổn định và an toàn hơn.

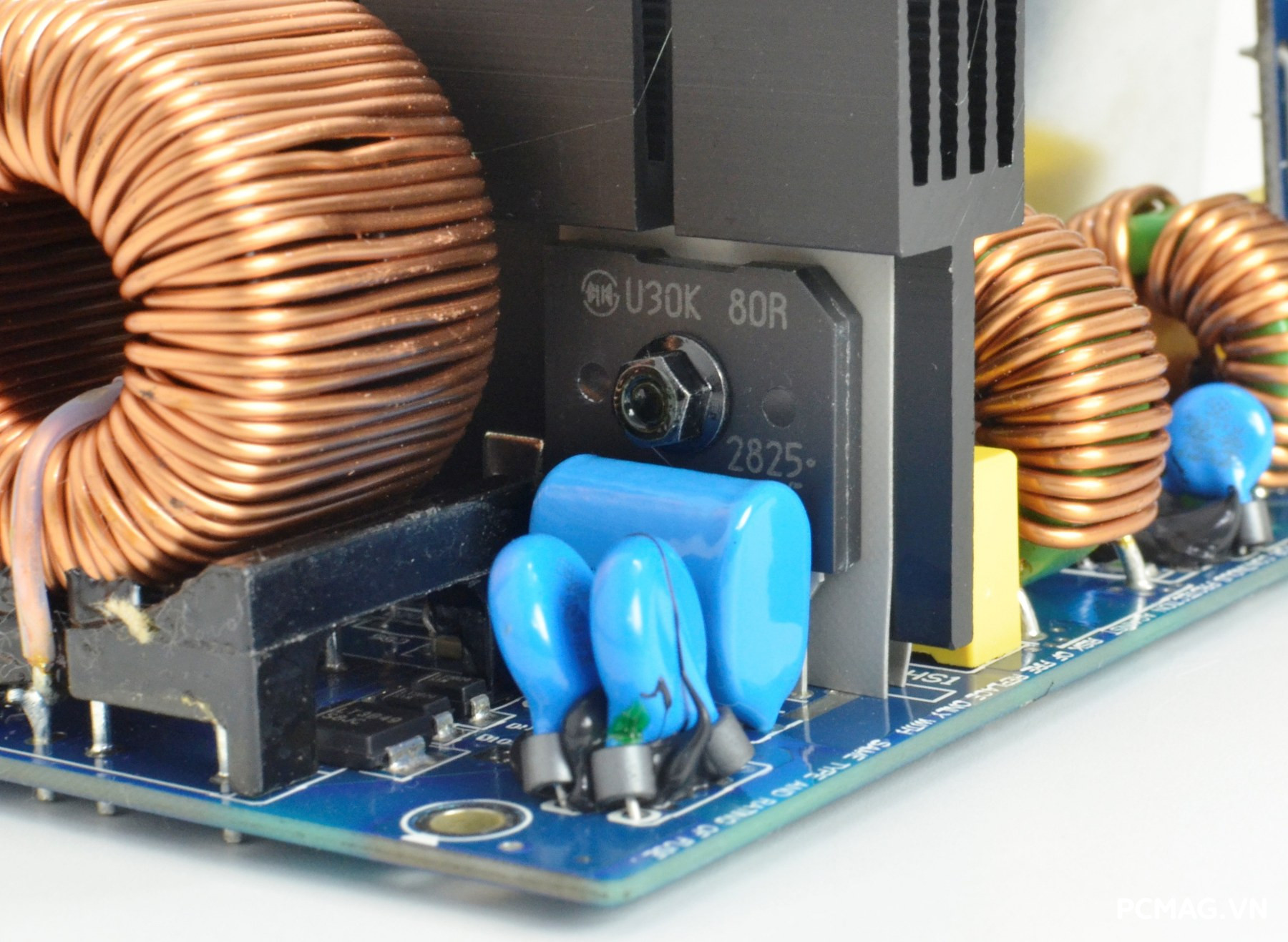

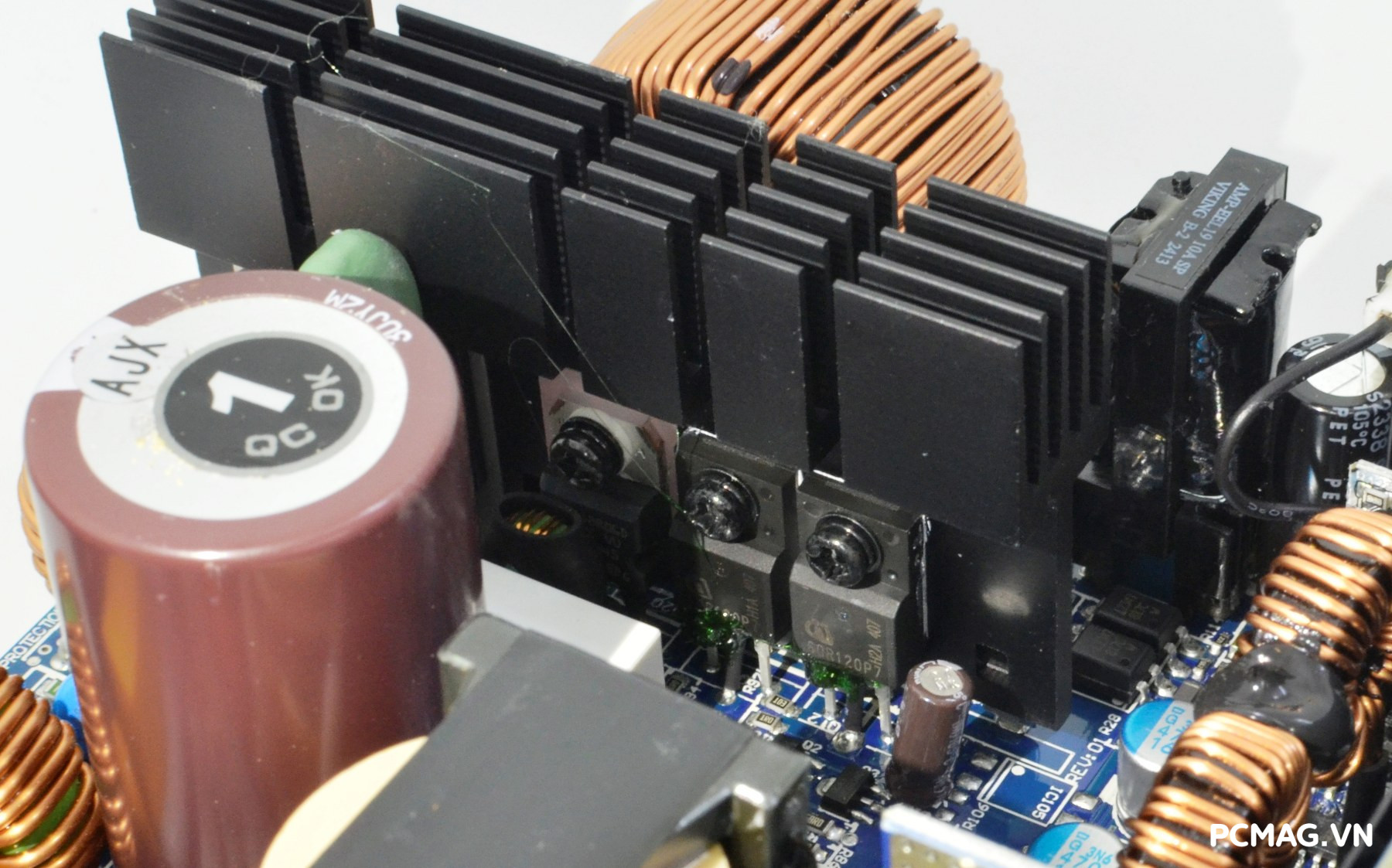

Cặp diode cầu U30K80R với khả năng chịu dòng 30A mỗi chiếc (x2) được gắn trực tiếp lên khối tản nhiệt của Mosfet công suất ở tầng PFC, giúp cải thiện hiệu quả tản nhiệt và tăng độ ổn định khi nguồn hoạt động ở mức tải cao.

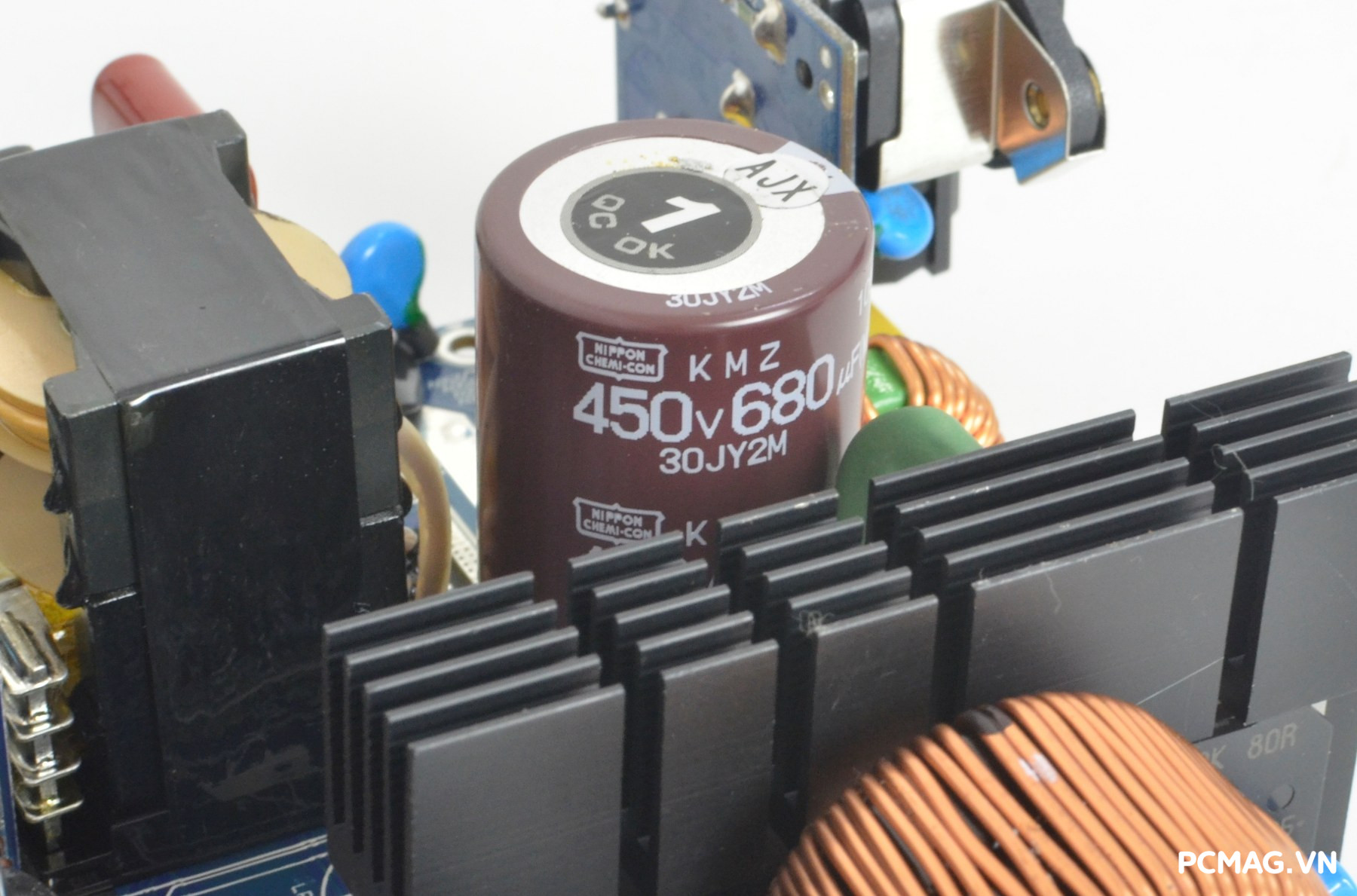

Ở phía lọc nguồn chính, Super Flower Leadex VII Gold 1000W sử dụng tụ điện Nippon Chemi-Con (Nhật Bản) với thông số 680µF / 450V, góp phần đảm bảo khả năng lưu trữ năng lượng tốt, nâng cao độ bền và sự ổn định của nguồn trong quá trình vận hành.

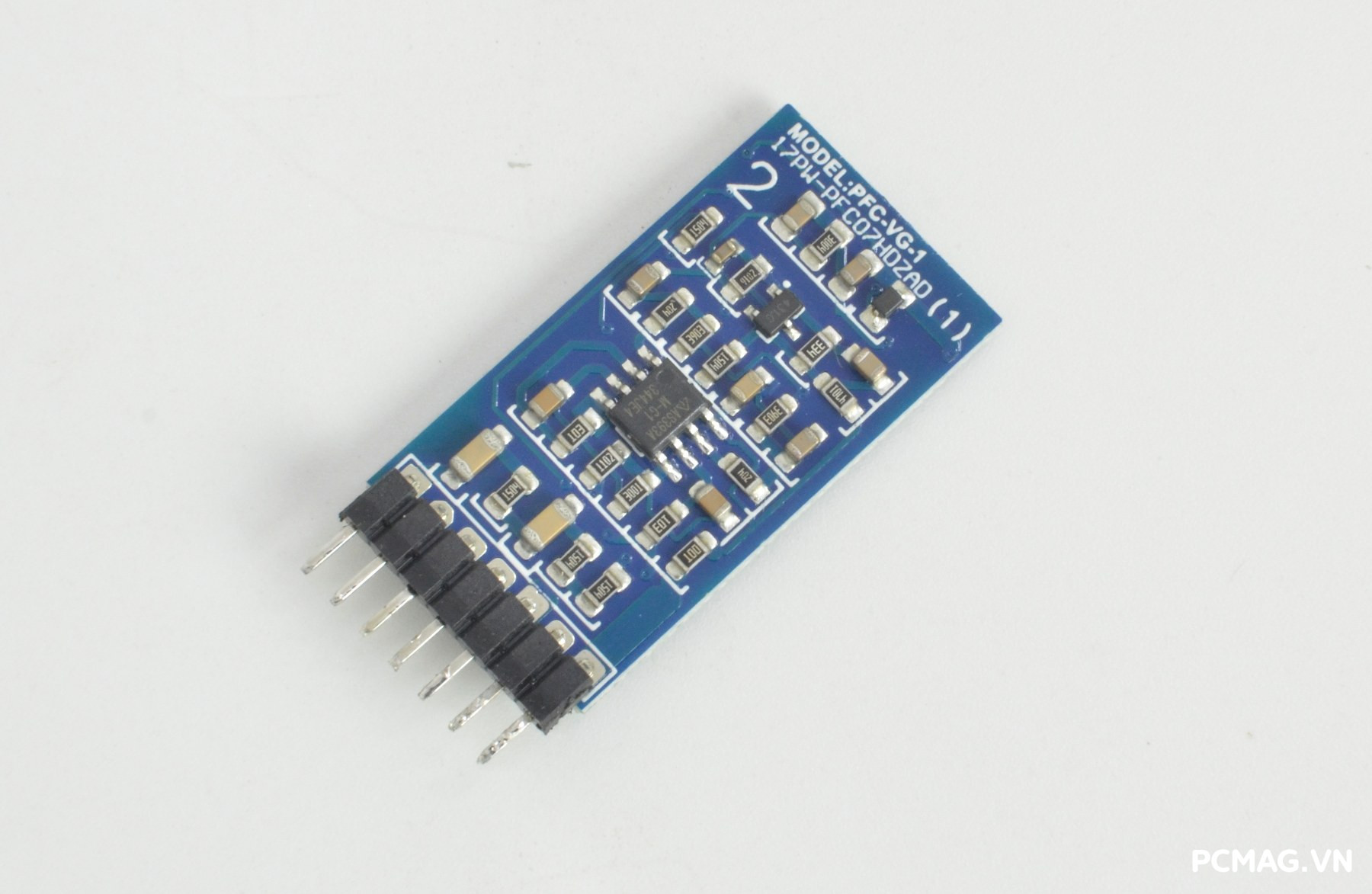

Tầng PFC của Super Flower Leadex VII Gold 1000W sử dụng 3 MOSFET IPA60R120P7 (26A) đến từ Infineon (Đức), giúp tối ưu hiệu suất và khả năng xử lý dòng điện ở mức tải cao. Mạch điều khiển PFC được đảm nhiệm bởi IC tạo dao động ICE3PCS02 – cũng do Infineon sản xuất.

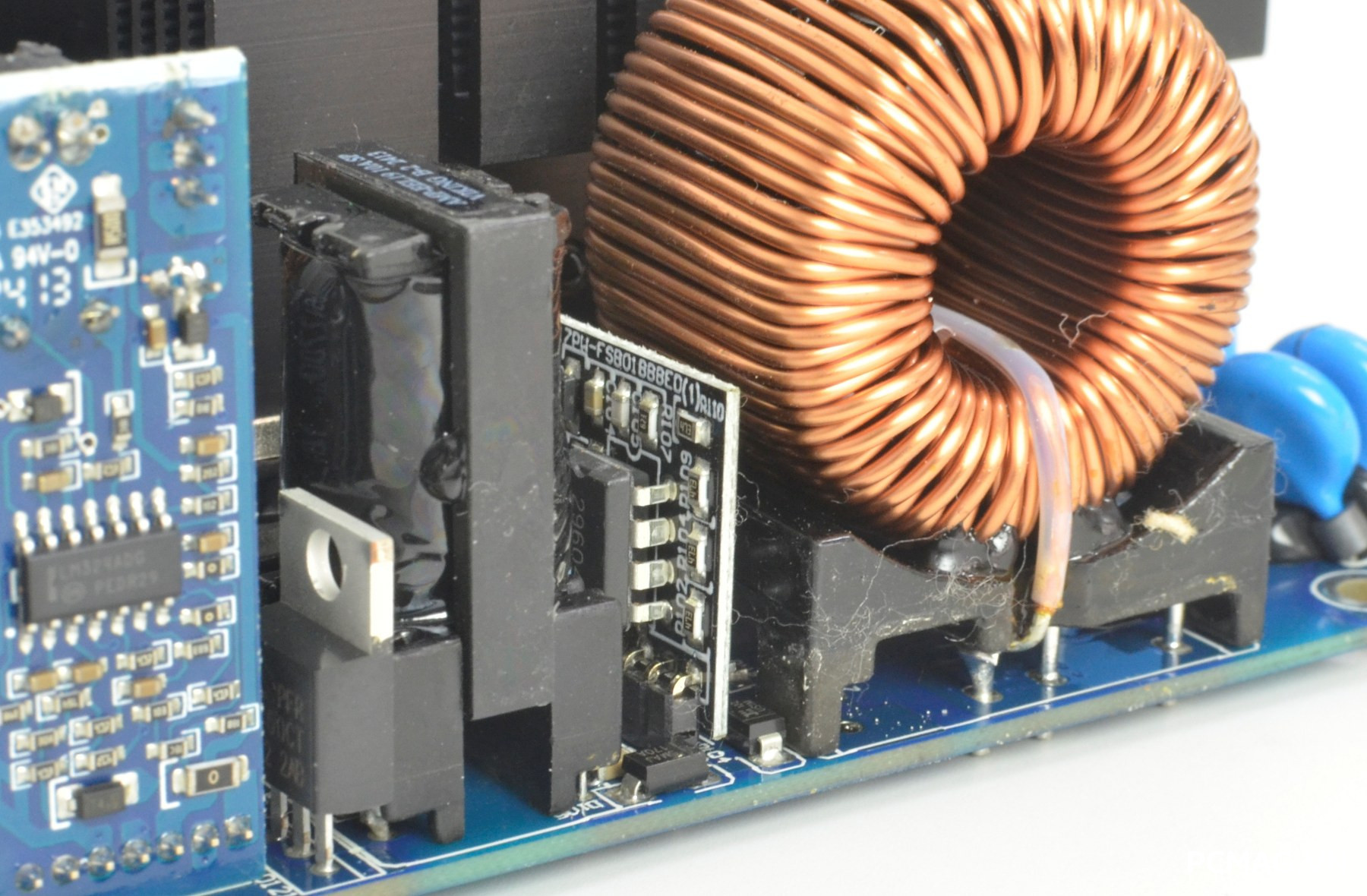

Bên cạnh đó, mạch còn được trang bị IC disconnect SPN5003, có nhiệm vụ giảm hao phí điện năng khi nguồn hoạt động ở chế độ nghỉ, đồng thời đi kèm IC so sánh điện áp AS393A để giám sát và đảm bảo điện áp hoạt động luôn ổn định.

Ở tầng cộng hưởng LLC, Super Flower áp dụng mạch cầu H (Full-Bridge) với các MOSFET được đóng gói theo chuẩn TO-263. Cụ thể, nguồn sử dụng 4 MOSFET Infineon IPB50R199CP (17A) để đảm nhiệm quá trình chuyển mạch trong khối cộng hưởng.

Các MOSFET này không sử dụng khối tản nhiệt riêng mà được tản nhiệt trực tiếp thông qua lớp mạch in (PCB) được thiết kế chuyên biệt cho nhiệm vụ này, giúp tối ưu không gian bố trí linh kiện đồng thời vẫn đảm bảo khả năng tản nhiệt và độ ổn định khi nguồn hoạt động ở mức tải cao.

IC điều khiển dao động cho tầng cộng hưởng LLC trên Super Flower Leadex VII Gold 1000W do chính Super Flower phát triển, với mã JT113. IC này đảm nhiệm việc điều khiển hoạt động của mạch cộng hưởng, góp phần tối ưu hiệu suất chuyển đổi năng lượng của bộ nguồn.

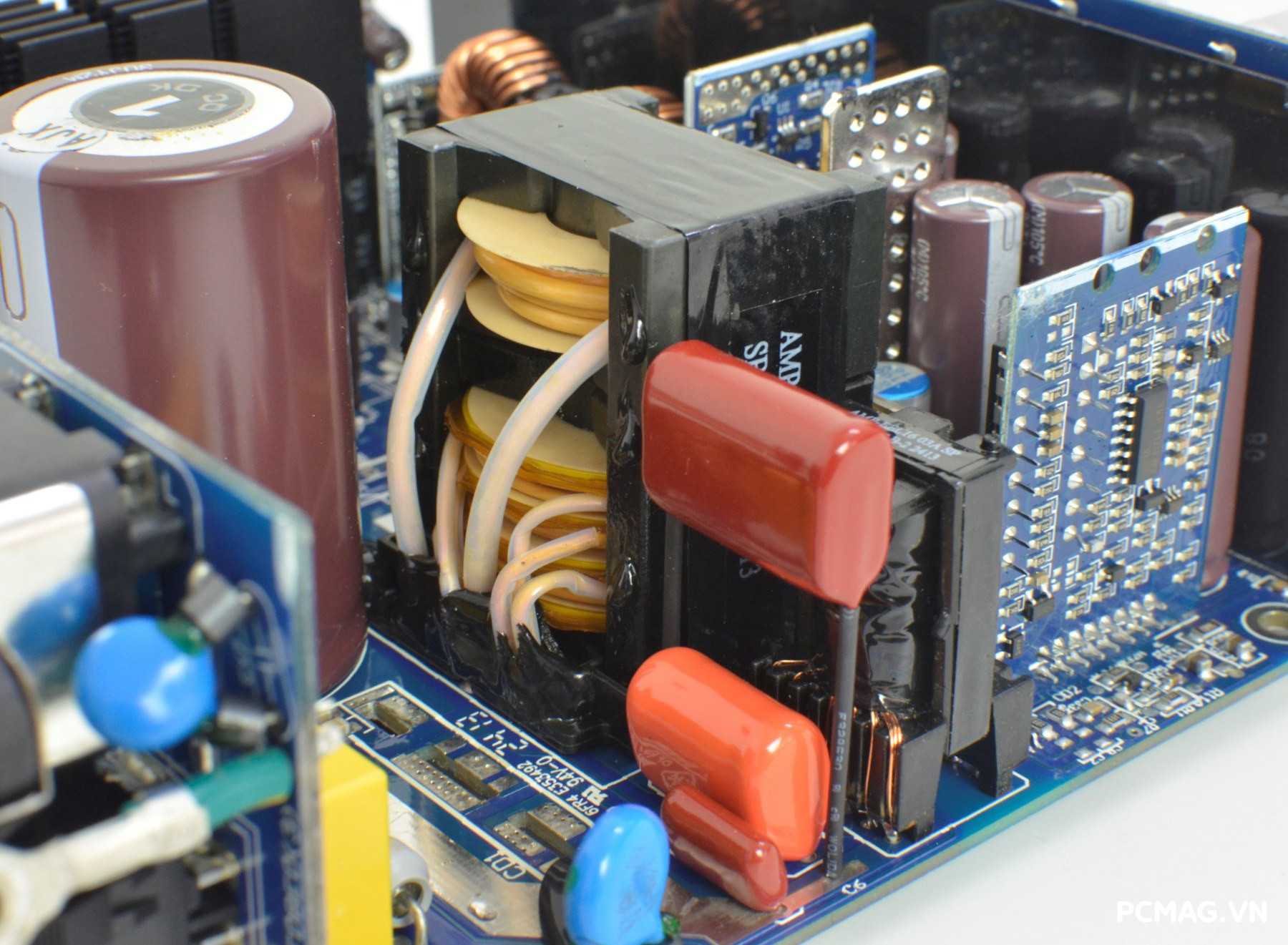

Trong khi đó, biến áp chính (BAX) sử dụng lõi PQ35, với cấu trúc quấn dây sơ cấp và thứ cấp xen kẽ nhau. Thiết kế này giúp nâng cao hiệu suất truyền năng lượng, đồng thời giảm nhiễu EMI, góp phần cải thiện độ ổn định tổng thể của nguồn khi hoạt động.

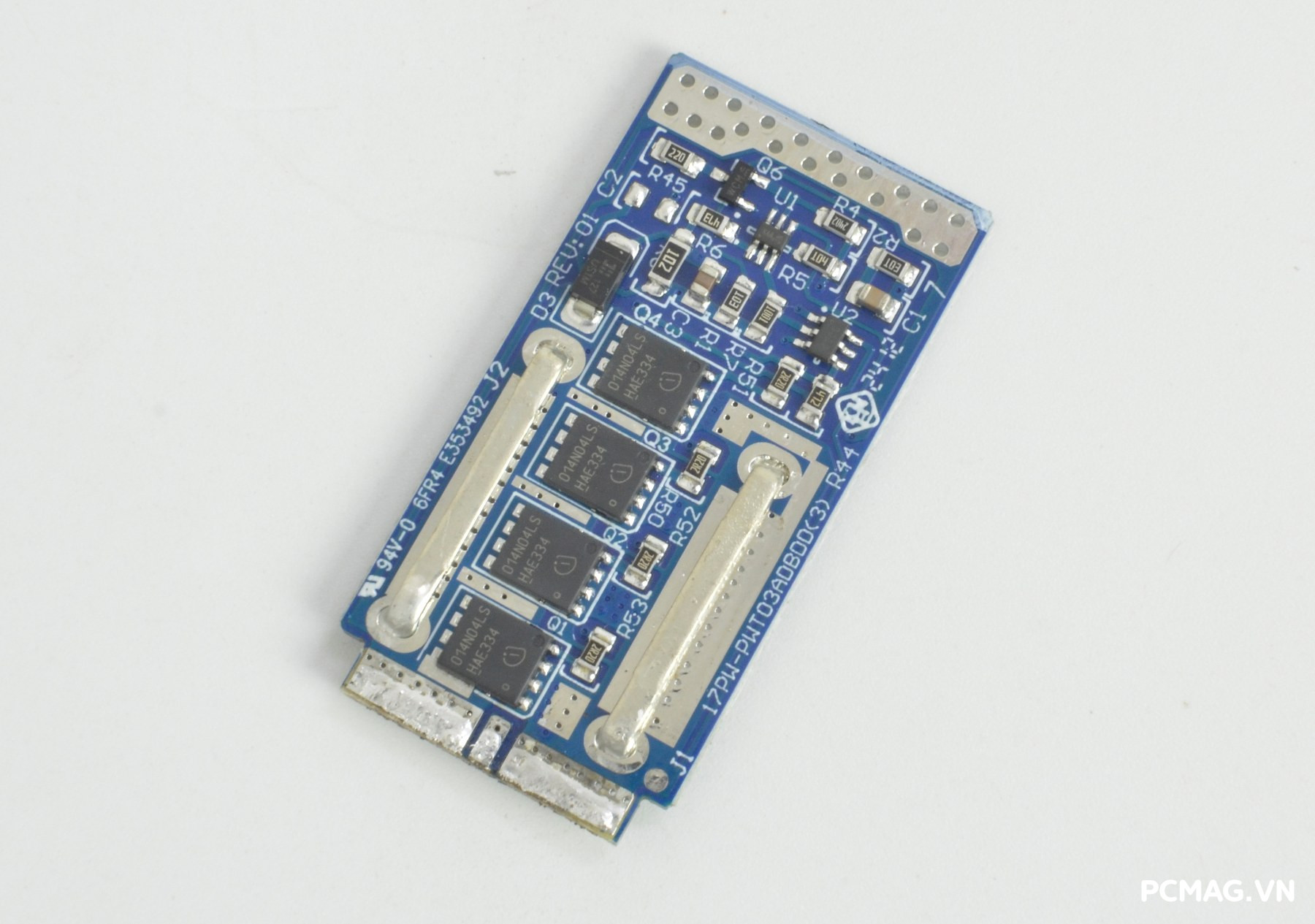

Đường 12V đơn (single rail) của Super Flower Leadex VII Gold 1000W được chỉnh lưu đồng bộ (Synchronous Rectification) thông qua 8 MOSFET Infineon BSC014N04LS, mỗi MOSFET có khả năng chịu dòng lên tới 205A. Các MOSFET này được hàn trên hai module PCB nhỏ riêng biệt, giúp tối ưu không gian bố trí linh kiện, đồng thời cải thiện hiệu quả tản nhiệt và khả năng xử lý dòng điện ở mức tải cao.

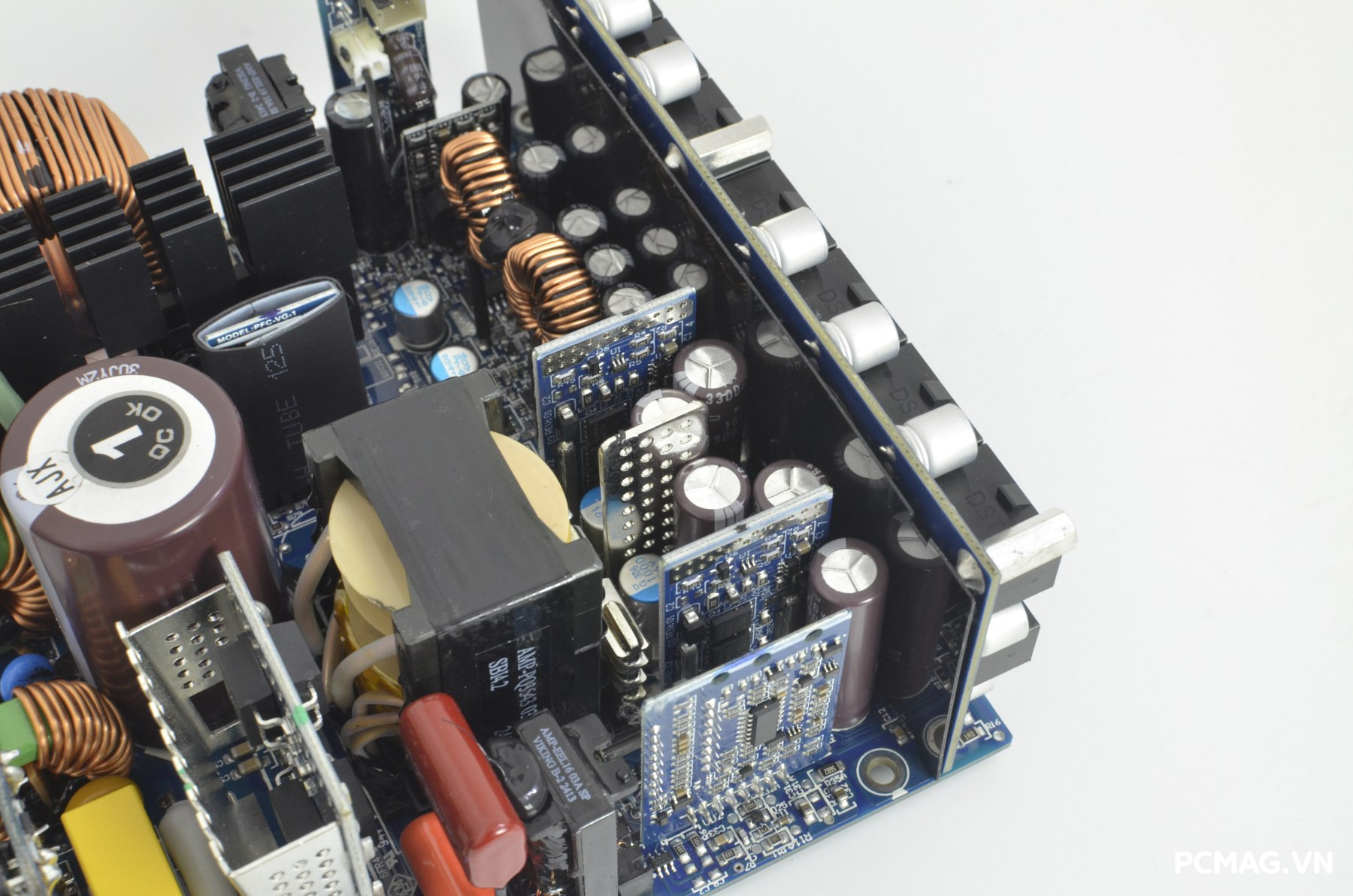

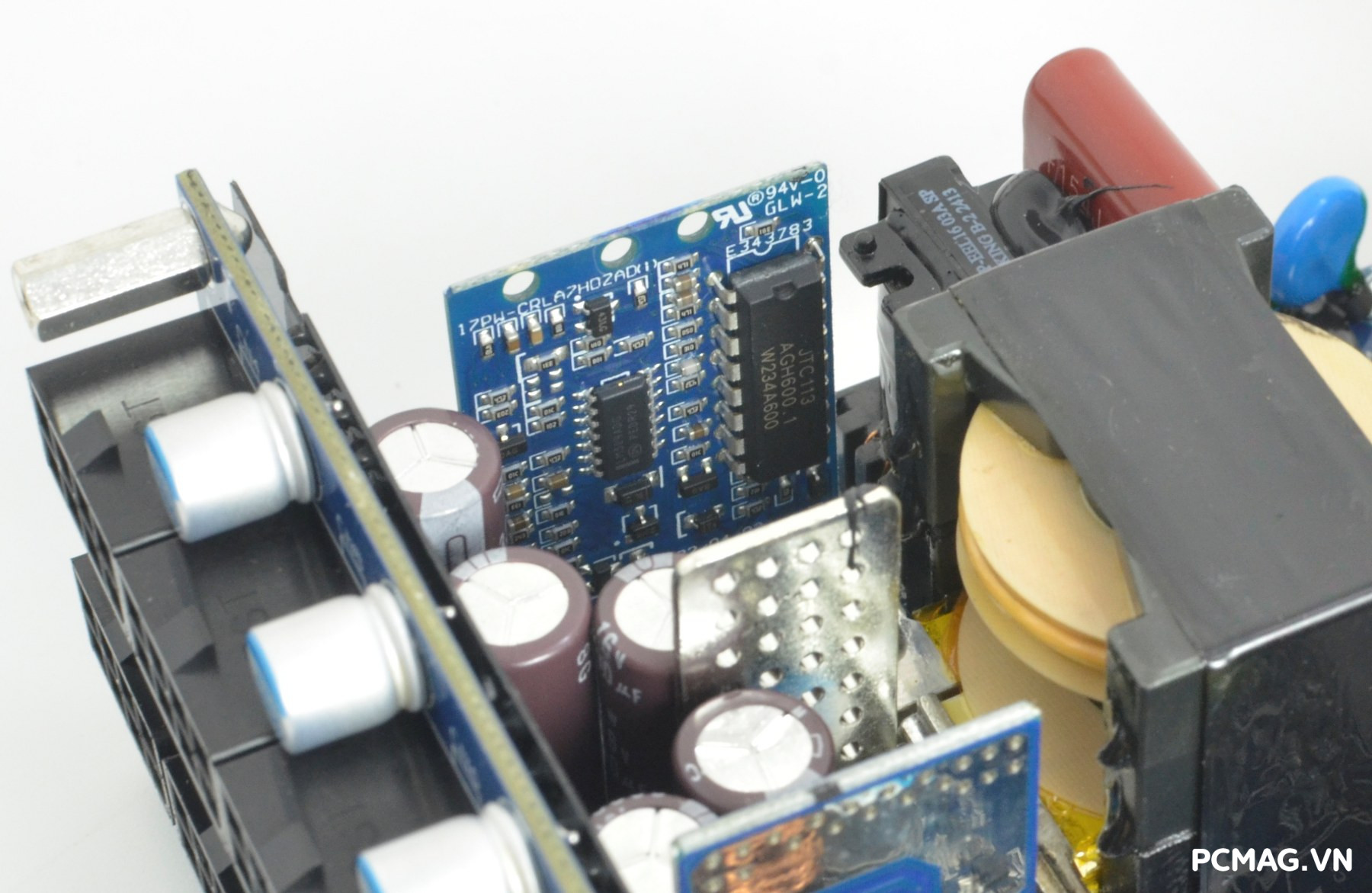

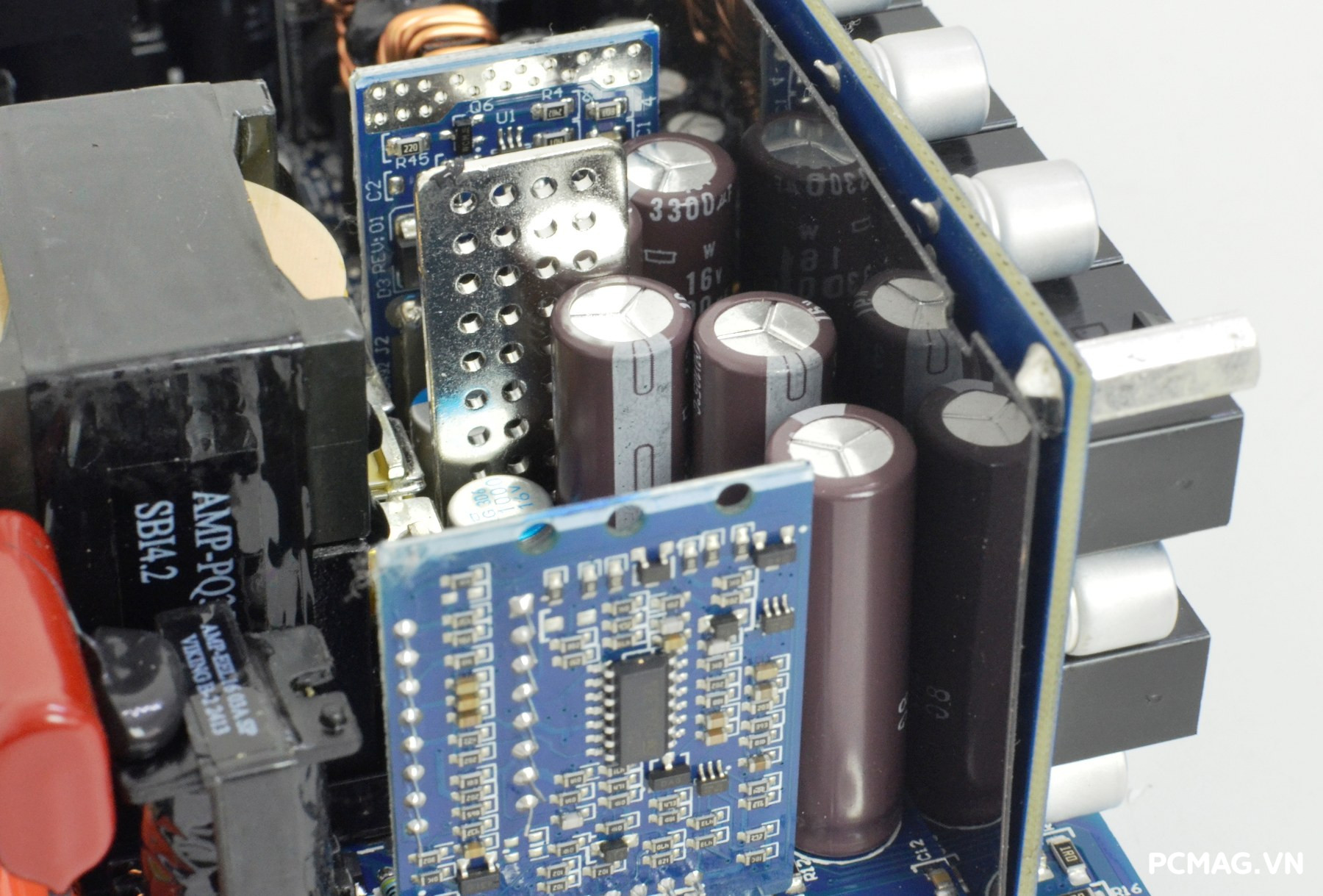

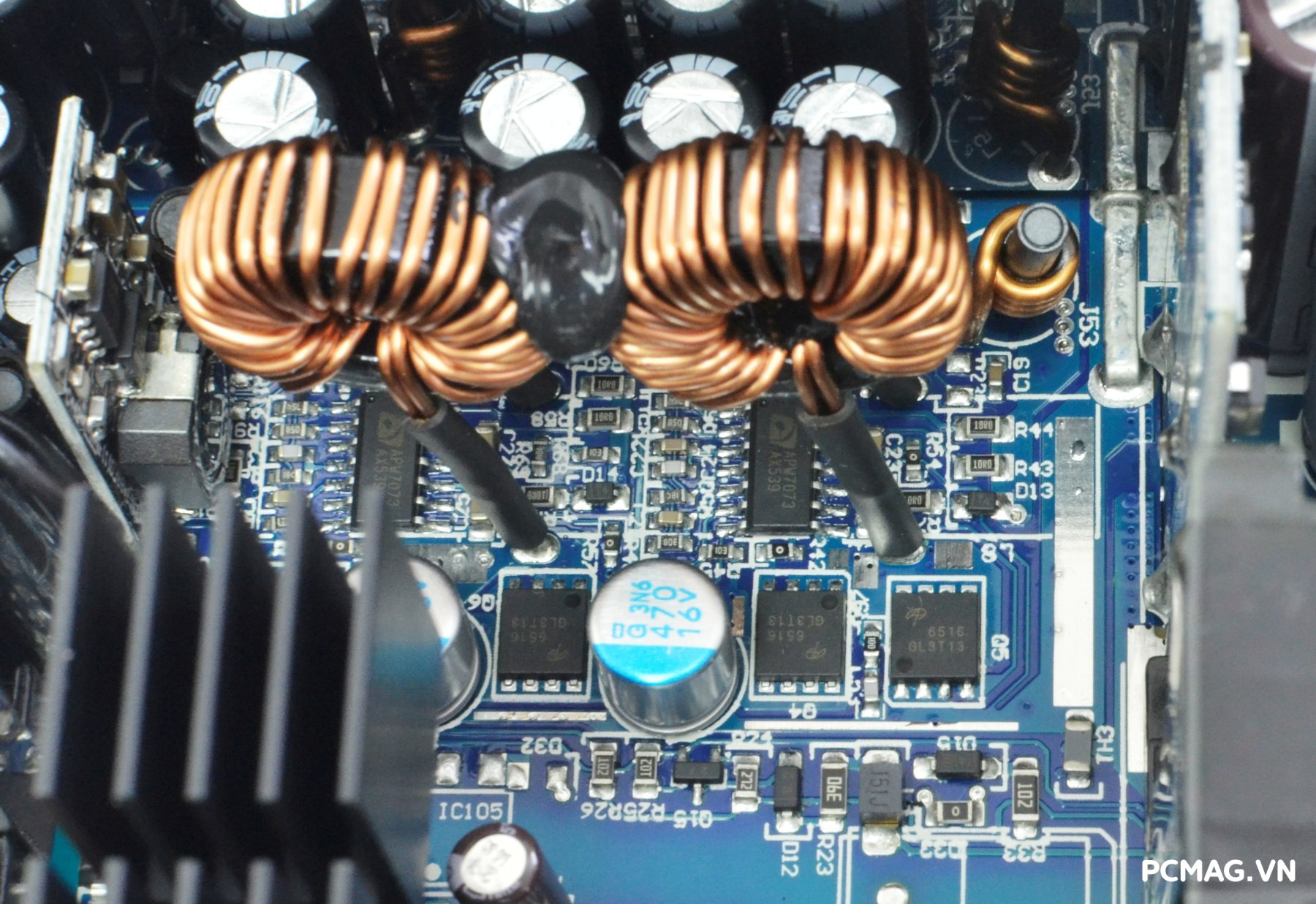

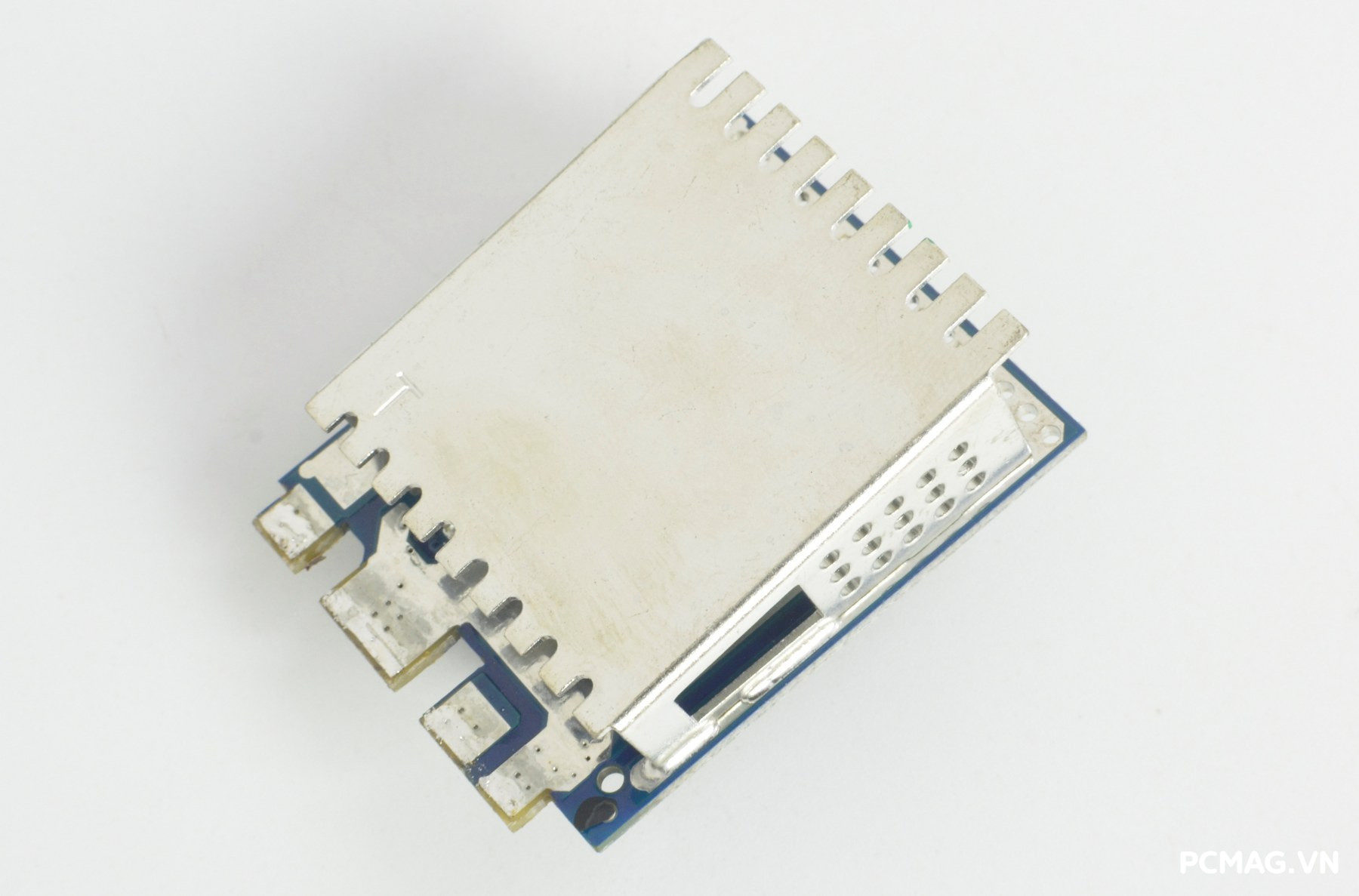

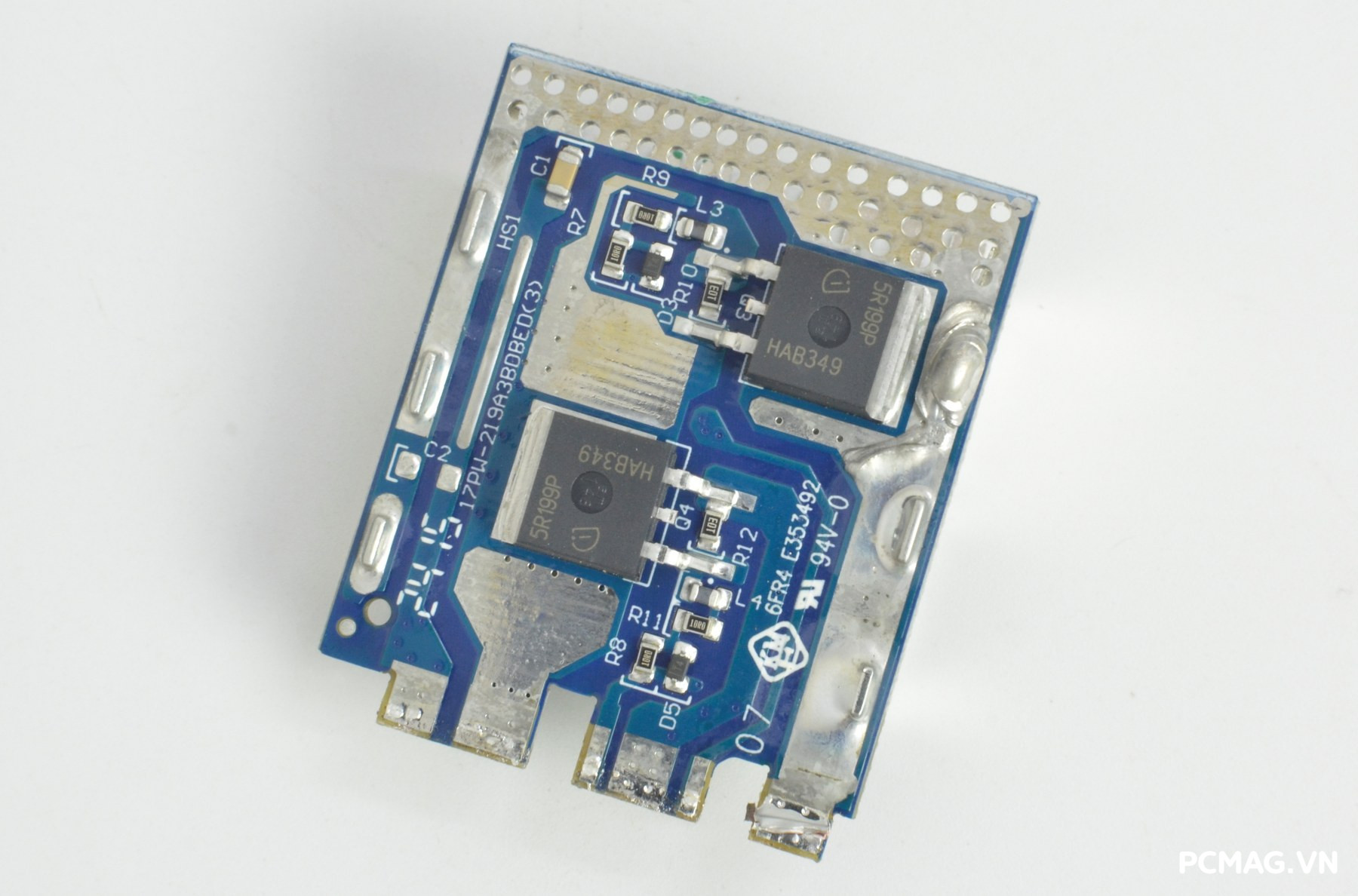

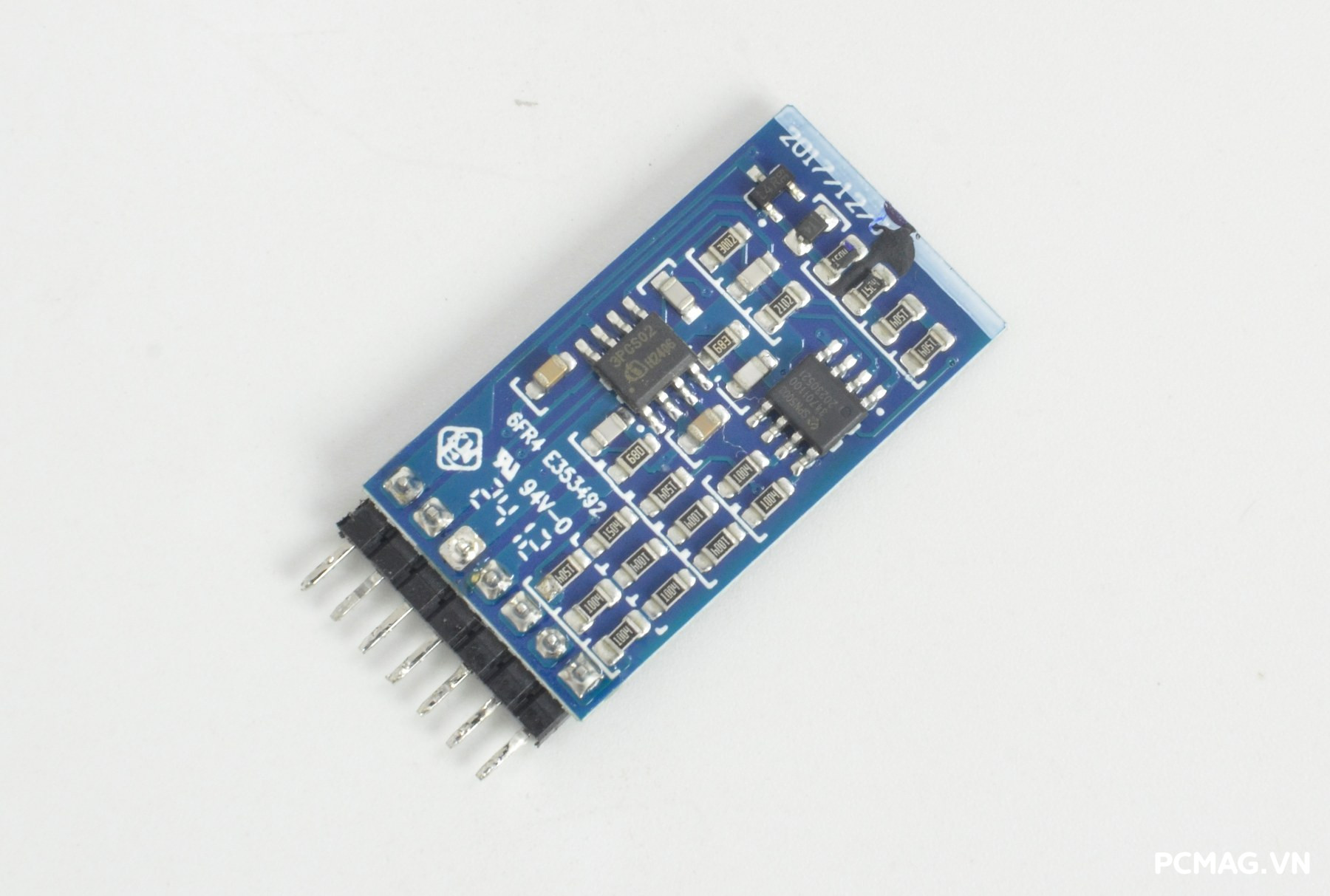

Các đường điện áp 5V và 3.3V trên Super Flower Leadex VII Gold 1000W được tạo ra thông qua mạch VRM DC-to-DC. Hai đường này được thiết kế dưới dạng hai khối mạch tương tự nhau, mỗi khối sử dụng IC điều khiển Anpec APW7073 để điều khiển 2 MOSFET AON6516.

Toàn bộ các linh kiện của mạch DC-to-DC này đều được hàn trực tiếp trên mặt trên của bo mạch chính, giúp tối ưu bố trí linh kiện và đảm bảo khả năng cấp điện ổn định cho các đường điện áp phụ.

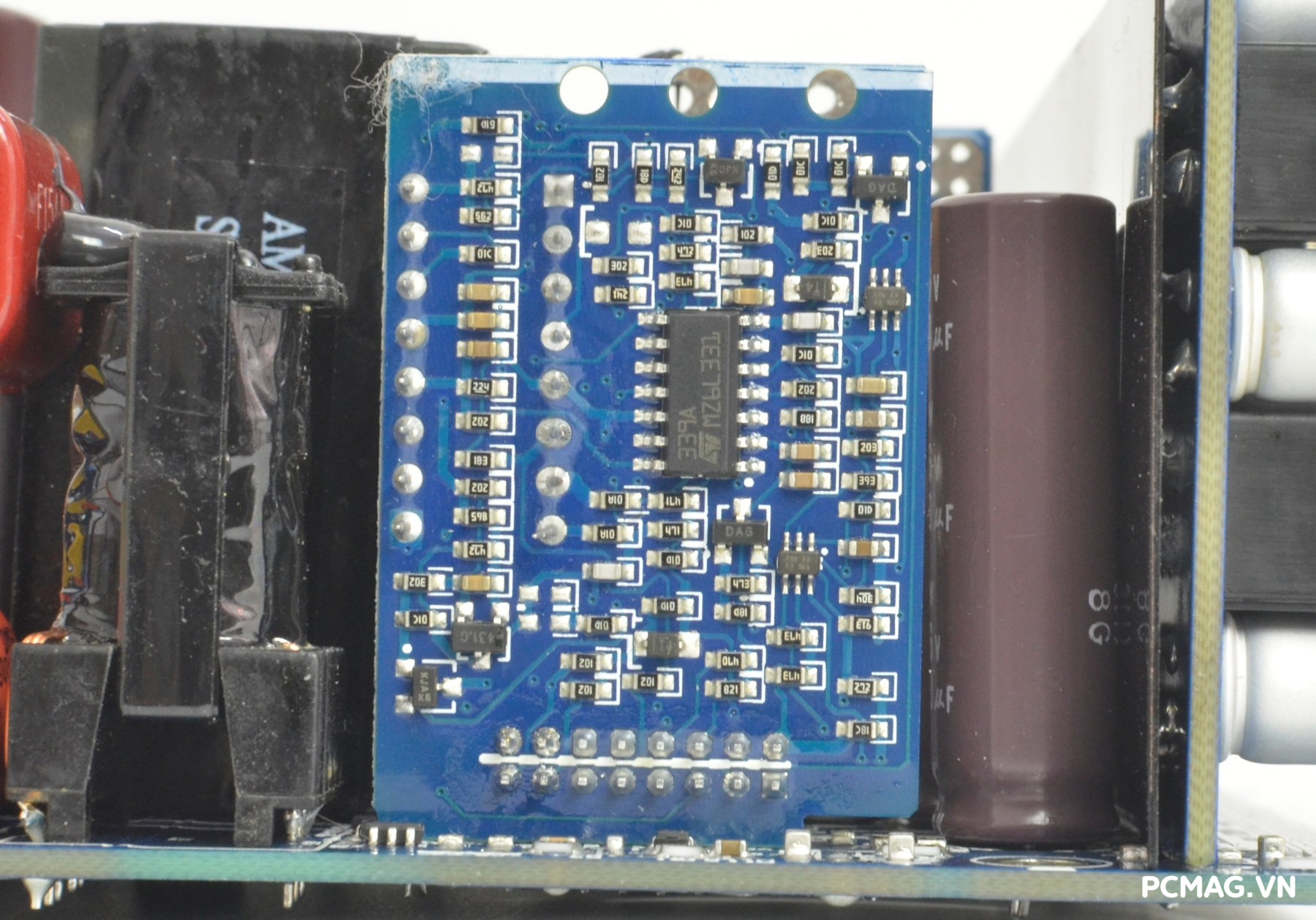

Mạch giám sát và bảo vệ của nguồn sử dụng IC so sánh điện áp LM339A, có nhiệm vụ theo dõi các mức điện áp và đảm bảo hệ thống hoạt động trong giới hạn an toàn.

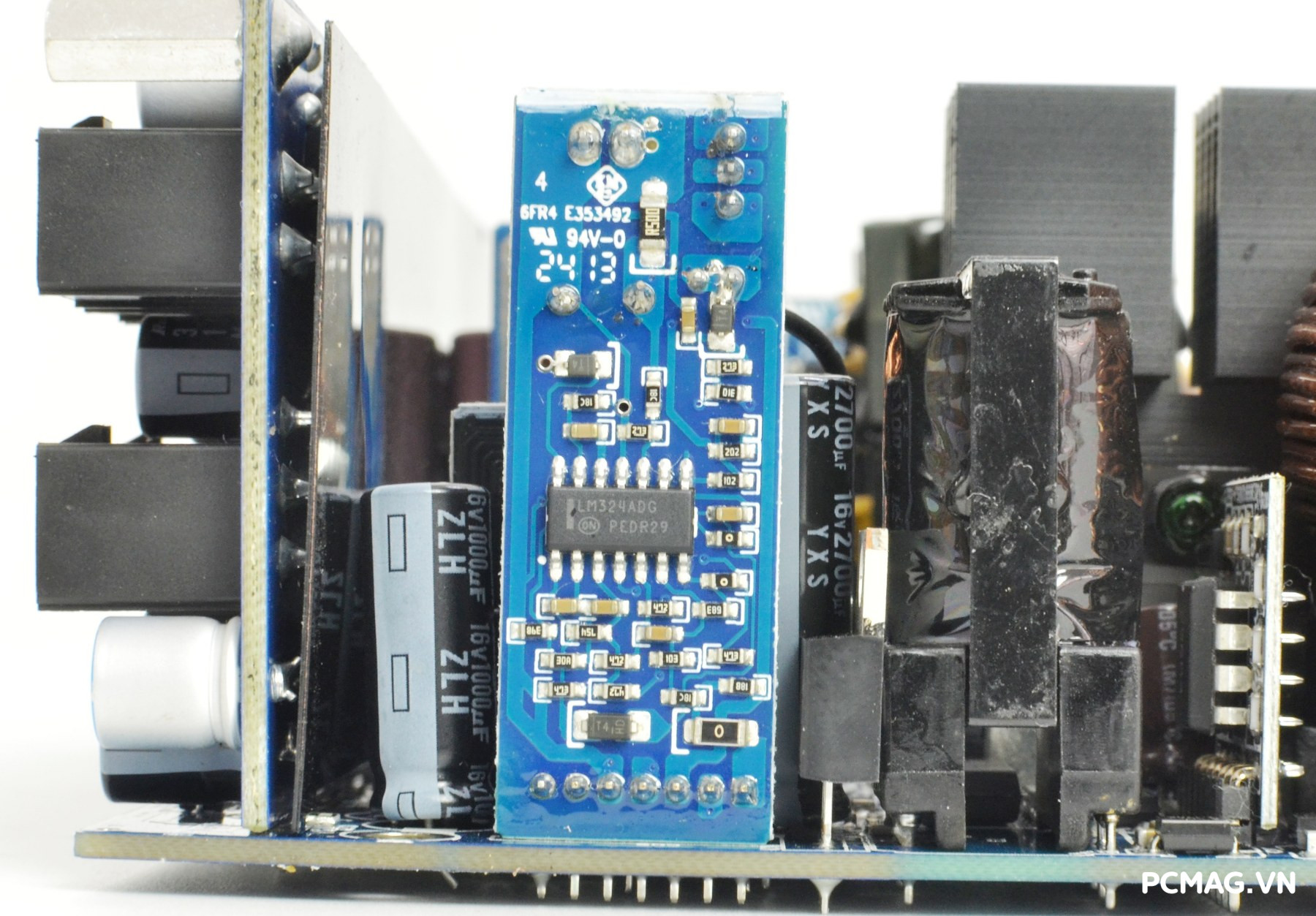

Trong khi đó, mạch Smart Fan với tính năng Semi-Fanless được điều khiển bởi hai op-amp LM324 và LM358, giúp quạt chỉ hoạt động khi nhiệt độ hoặc tải đạt đến ngưỡng nhất định, từ đó giảm tiếng ồn khi hệ thống chạy ở mức tải thấp.

Ngoài ra, mạch cấp nguồn chờ 5Vsb được đảm nhiệm bởi IC combo 29604 do Super Flower cung cấp, giúp duy trì nguồn điện chờ ổn định cho hệ thống khi máy tính ở trạng thái standby.

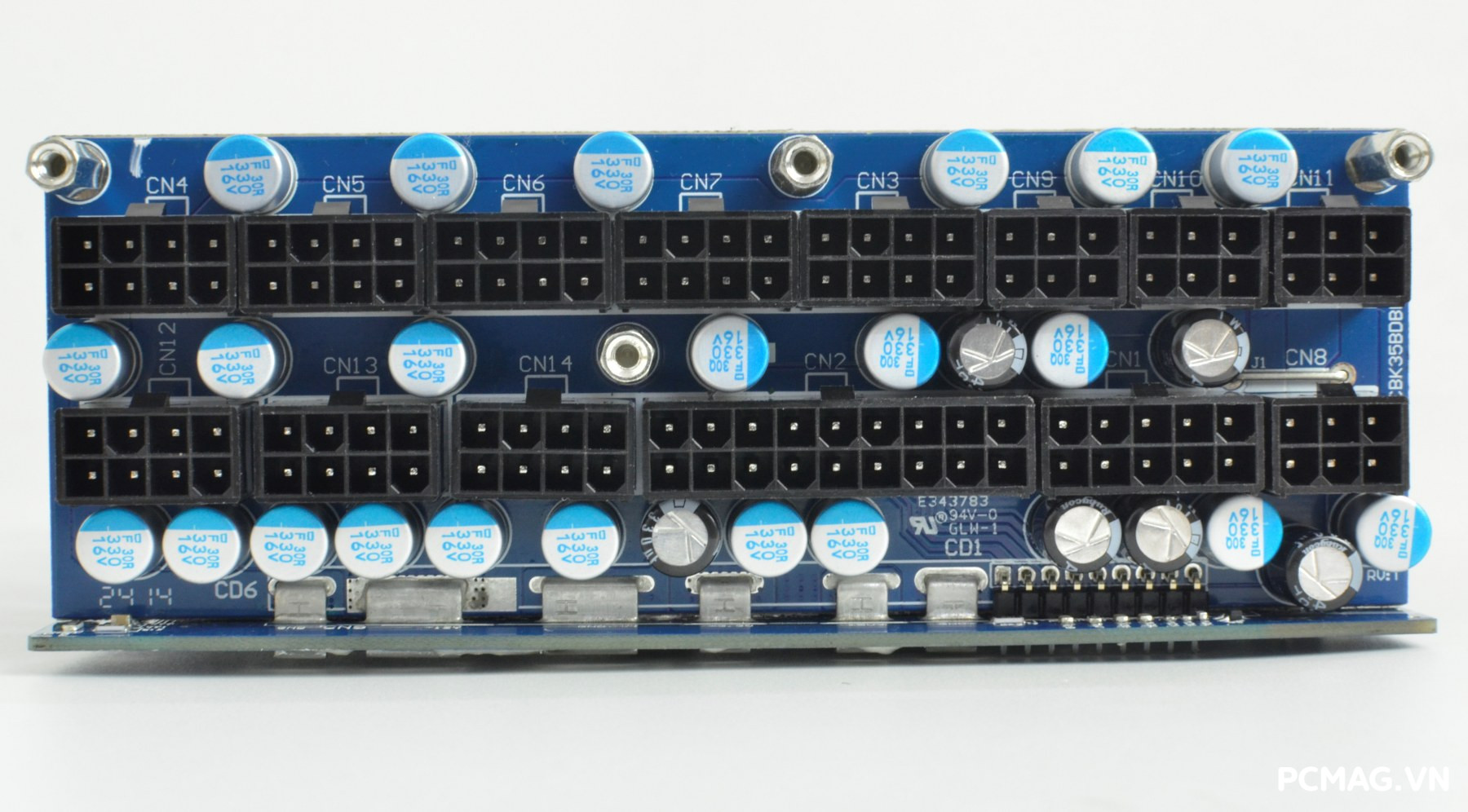

Các tụ điện lọc nhiễu ở ngõ ra của Super Flower Leadex VII Gold 1000W đều đến từ những thương hiệu Nhật Bản uy tín như Nippon Chemi-Con (NPCAP) và Rubycon, góp phần đảm bảo độ bền cũng như sự ổn định của điện áp đầu ra.

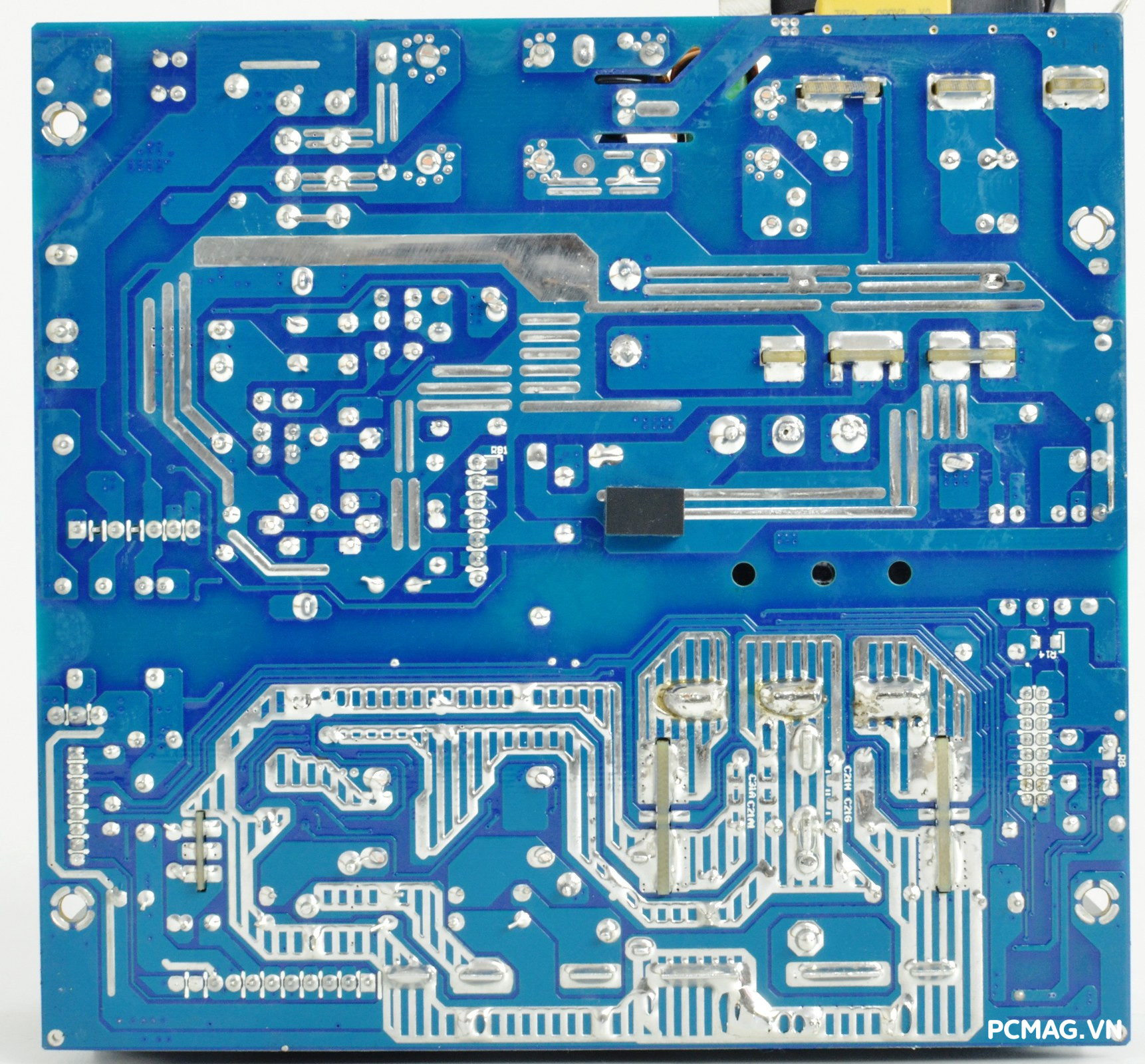

Phần bo mạch in (PCB) của nguồn được hoàn thiện khá tốt, bố trí linh kiện gọn gàng và chắc chắn. Tuy nhiên, vẫn có thể nhận thấy một vài vết flux còn sót lại chưa được làm sạch hoàn toàn, dù điều này không ảnh hưởng đáng kể đến quá trình vận hành của bộ nguồn.

III. Thử nghiệm PSU Super Flower Leadex VII Gold 1000W

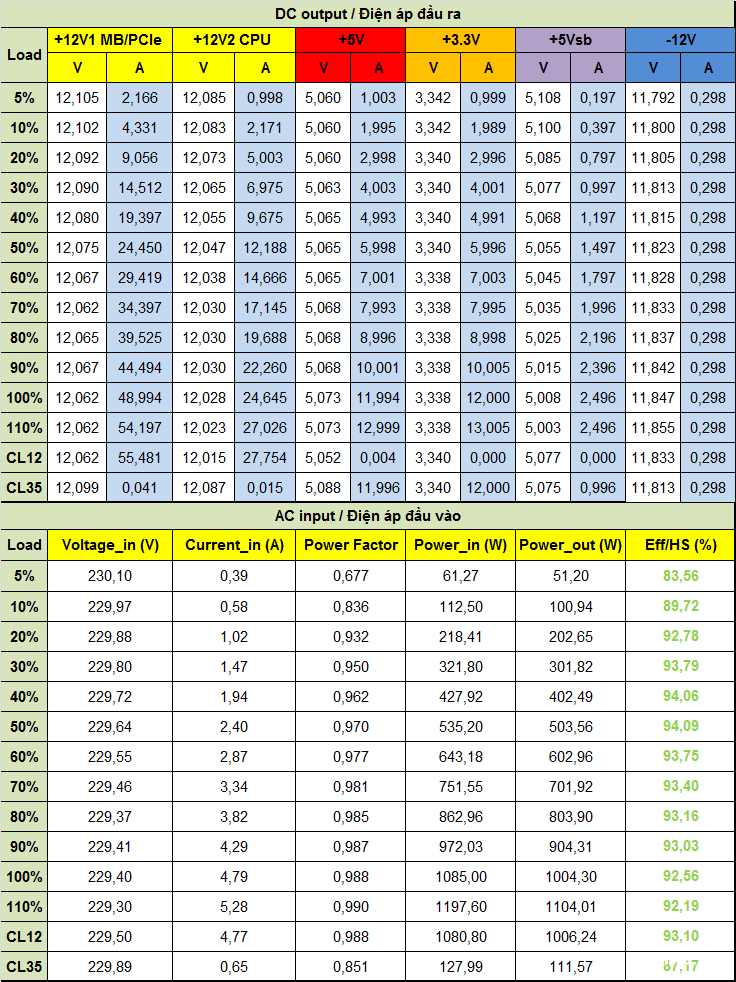

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường 12V trên các bộ nguồn single rail được chia thành hai nhóm tải chính trong quá trình thử nghiệm:

• 12V1: cấp cho toàn bộ các thành phần sử dụng điện 12V ngoại trừ CPU (Mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: cấp riêng cho CPU thông qua đầu ATX12V / EPS12V.

Từ ngày 14/04/2023, quy trình thử tải cũng được cập nhật khi đường -12V được bổ sung vào danh sách kiểm tra, đồng thời thêm mức thử tải 5% Load nhằm đánh giá khả năng hoạt động của nguồn ở mức tải rất thấp.

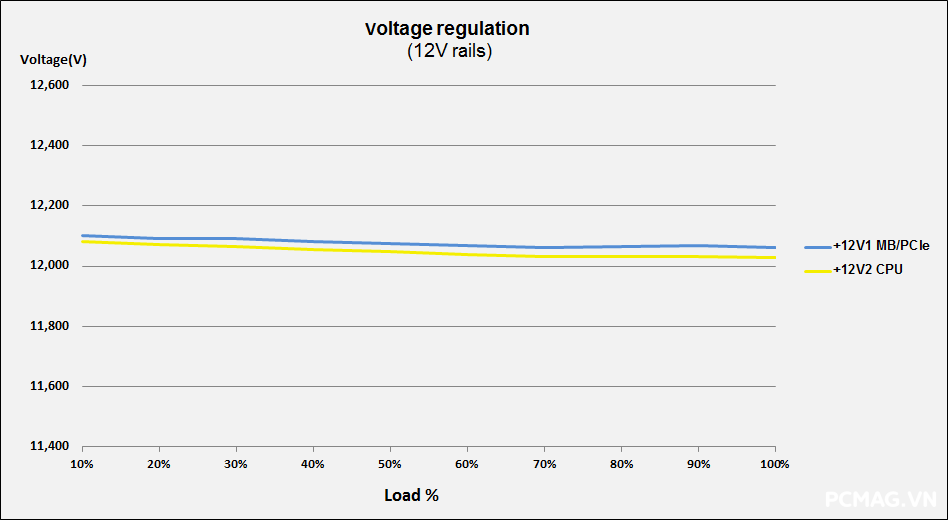

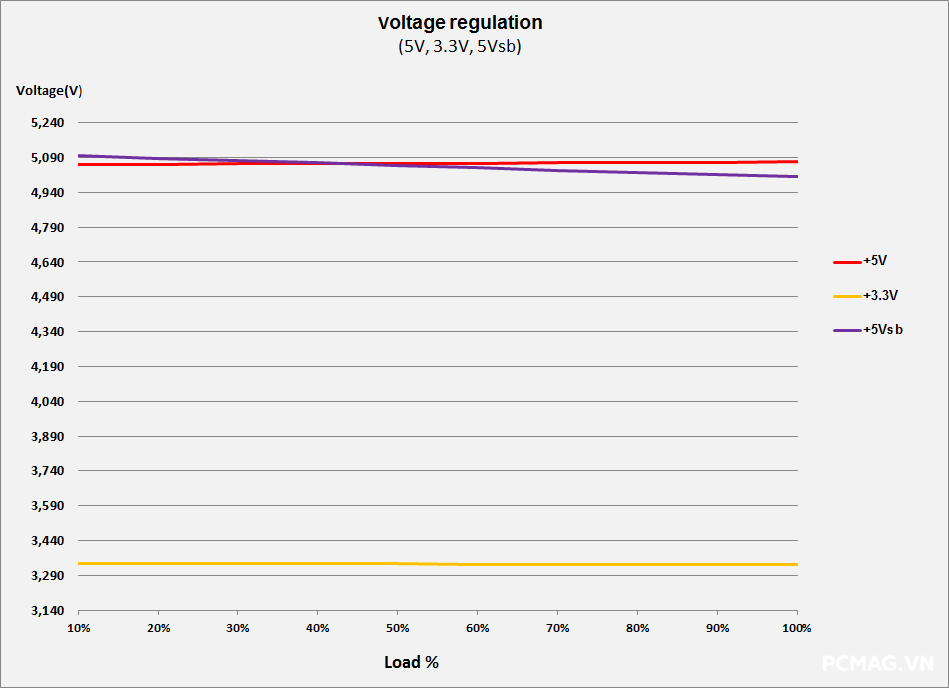

Kết quả thử nghiệm cho thấy Super Flower Leadex VII Gold 1000W có chất lượng điện áp rất tốt. Mức dao động điện áp nhỏ và luôn nằm trong giới hạn tiêu chuẩn ATX 3.0. Nhờ thiết kế DC-to-DC, nguồn vẫn giữ được độ ổn định cao ngay cả ở các mức tải không cân bằng (Cross Load) mà không xuất hiện bất kỳ dấu hiệu bất thường nào.

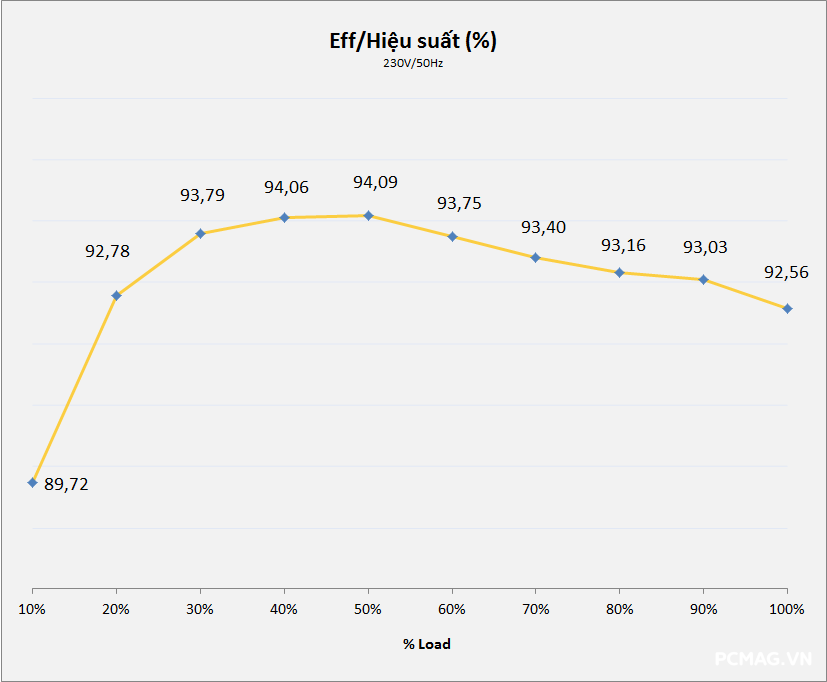

Về hiệu suất, bộ nguồn đạt mức tối đa khoảng 94% tại điện áp 230Vac, phù hợp với các chứng nhận 80 Plus Gold và Cybenetics Platinum, cho thấy khả năng chuyển đổi điện năng rất hiệu quả.

2. Inrush Current Testing (Dòng khởi động)

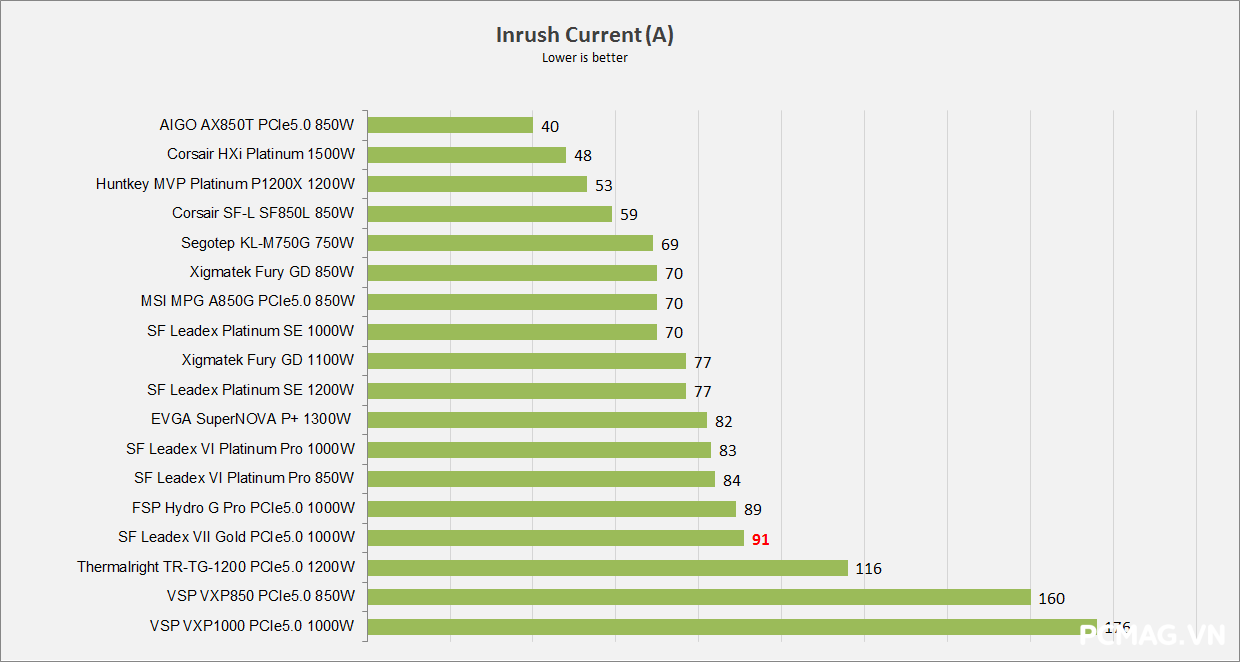

Kết quả đo cho thấy dòng khởi động (Inrush Current) của Super Flower Leadex VII Gold 1000W đạt khoảng 91A. Mức này cao hơn một chút so với các thế hệ Leadex trước đây từng được đánh giá, nhưng vẫn nằm trong phạm vi hoạt động bình thường đối với các bộ nguồn công suất lớn. Điều này giúp đảm bảo khả năng khởi động ổn định khi cấp điện cho các hệ thống PC hiệu năng cao.

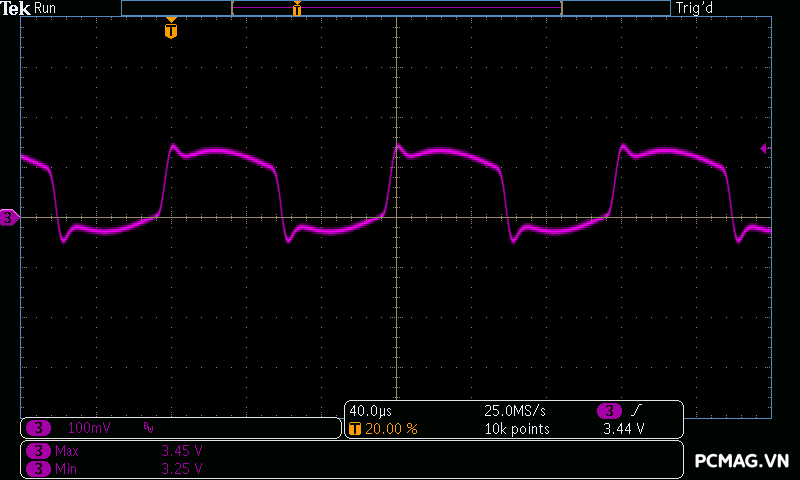

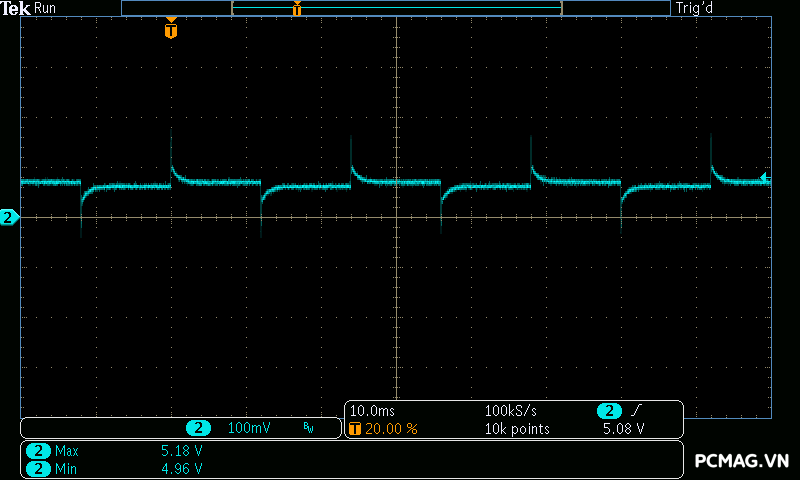

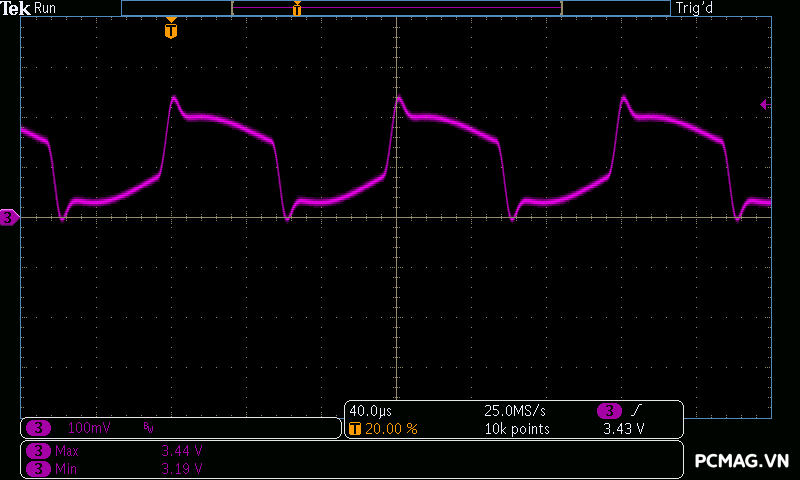

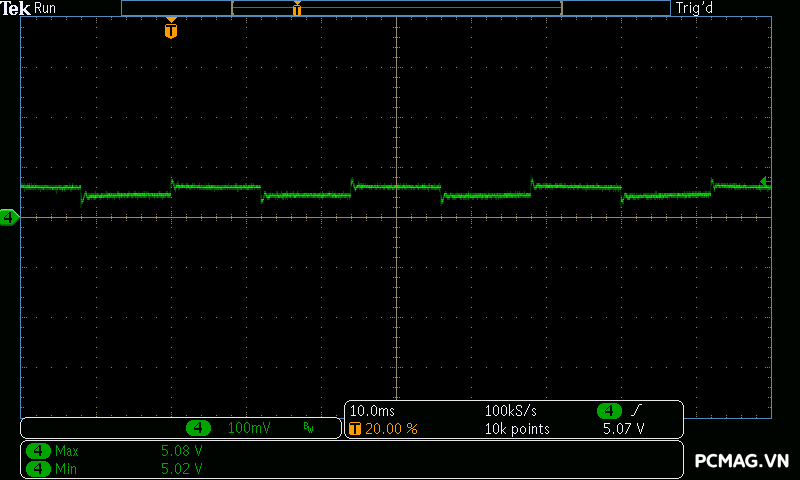

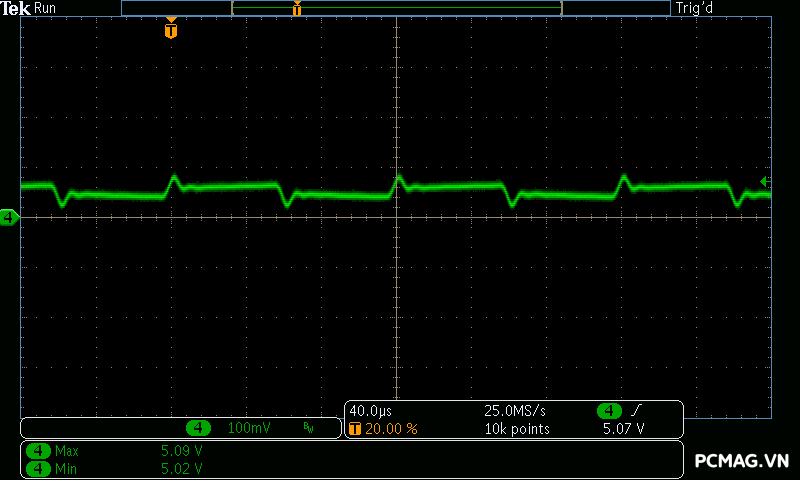

3. Sync Transient Response Test (Tải biến thiên)

• Tải điện dung (Capacitance load): 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (đối với 12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A
    (Theo tiêu chuẩn Intel ATX 3.0 / ATX 3.1)

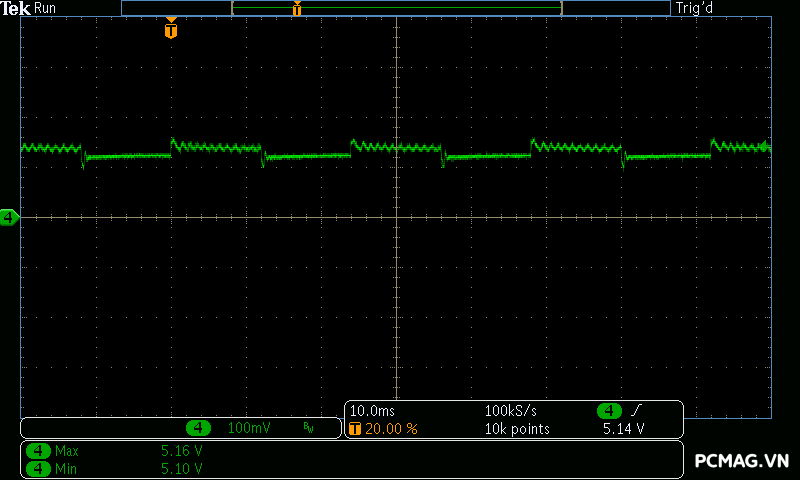

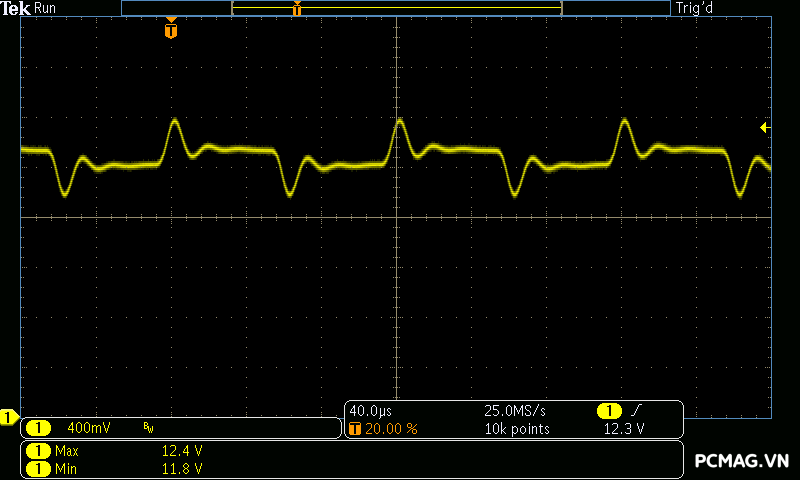

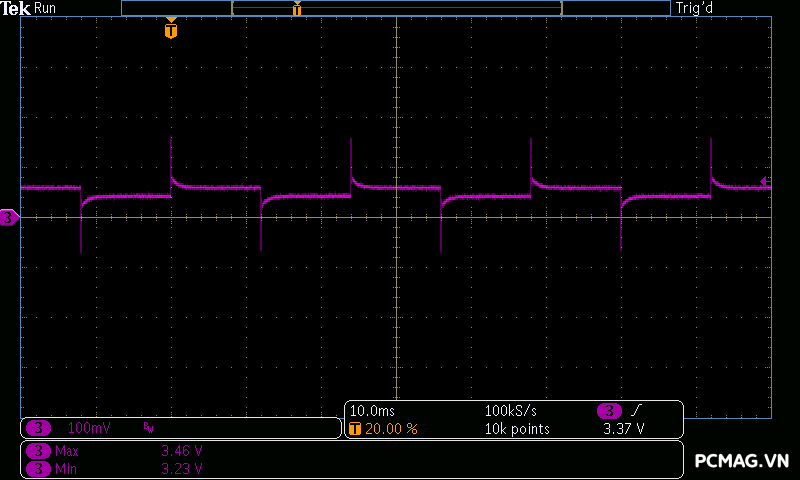

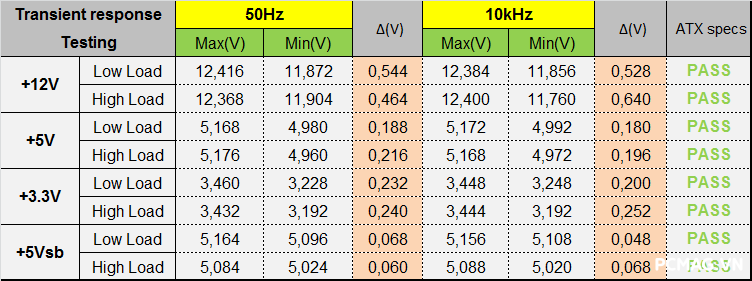

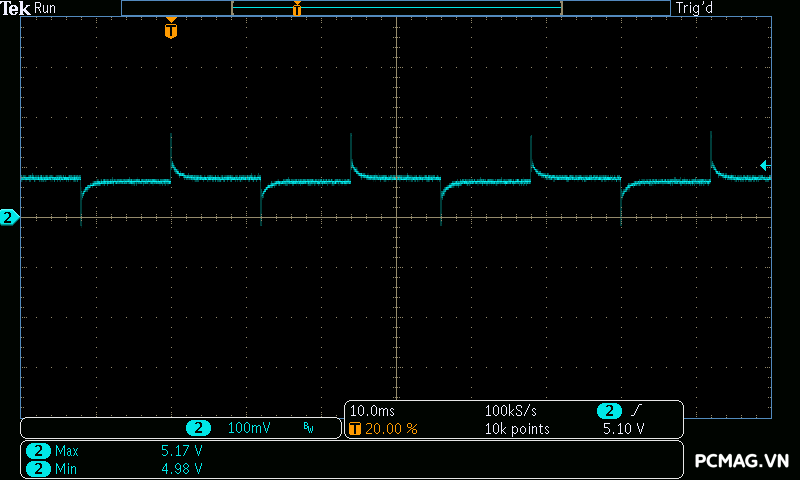

Kết quả thử nghiệm tải biến thiên cho thấy Super Flower Leadex VII Gold 1000W duy trì độ ổn định điện áp rất tốt, với mức dao động trên các đường điện luôn nằm trong giới hạn tiêu chuẩn ATX.

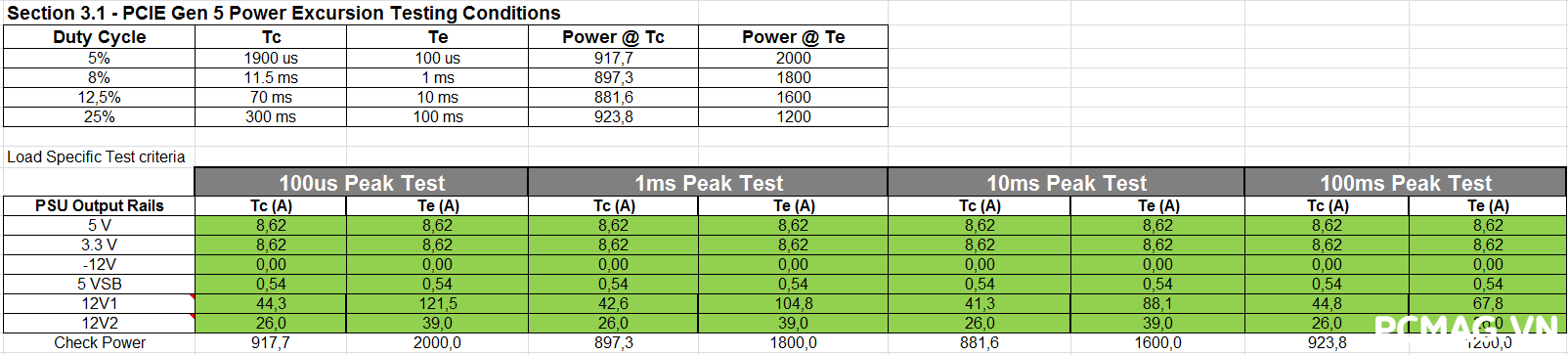

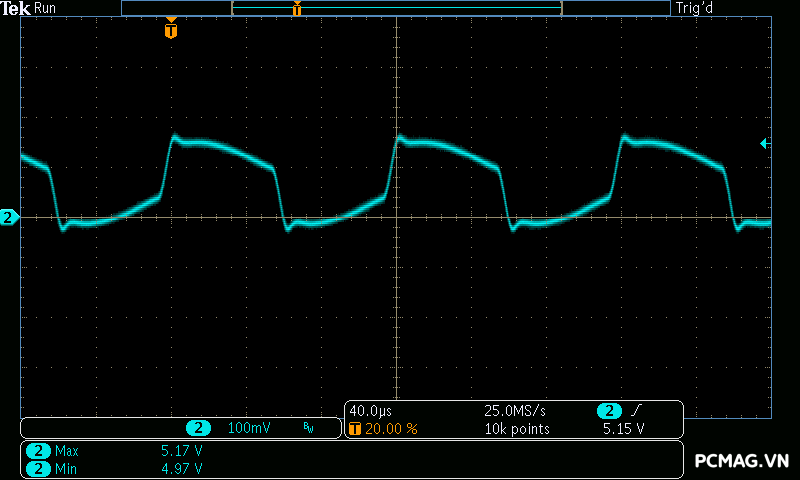

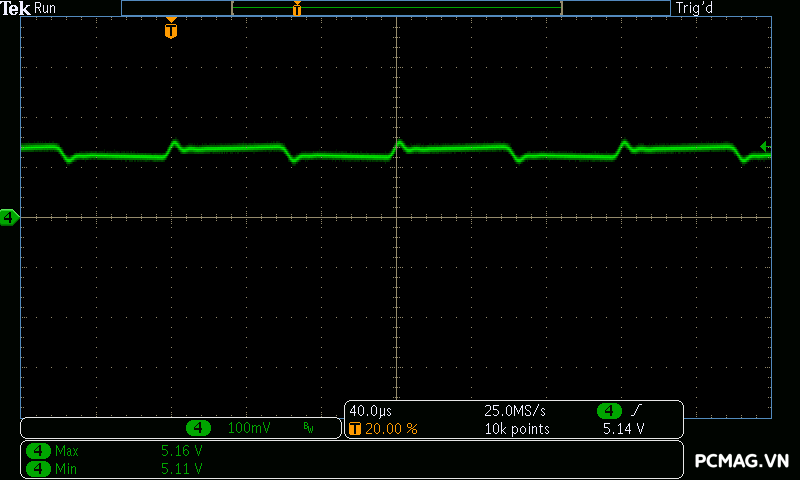

Trong bài kiểm tra mô phỏng mức tiêu thụ điện tức thời của card đồ họa (Power Excursion) – tình huống thường xảy ra với các GPU hiệu năng cao hiện nay – bộ nguồn dễ dàng vượt qua thử nghiệm. Điện áp vẫn giữ ổn định trong chuẩn ATX và không xuất hiện hiện tượng sập nguồn hoặc mất ổn định trong suốt quá trình thử tải.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

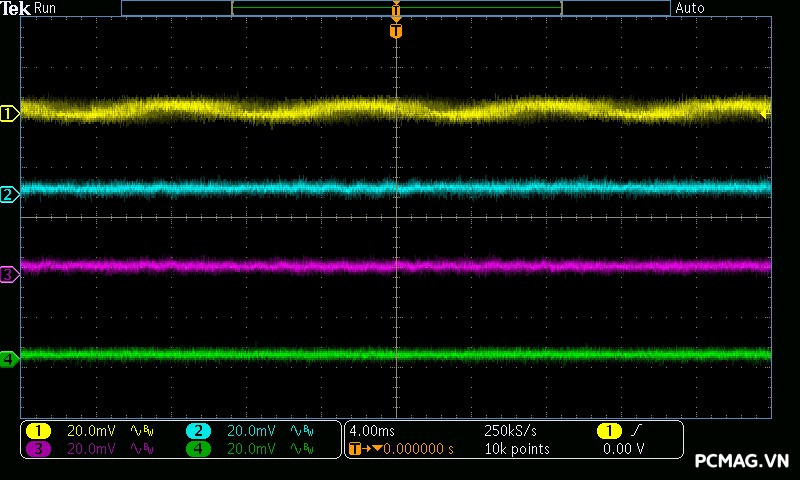

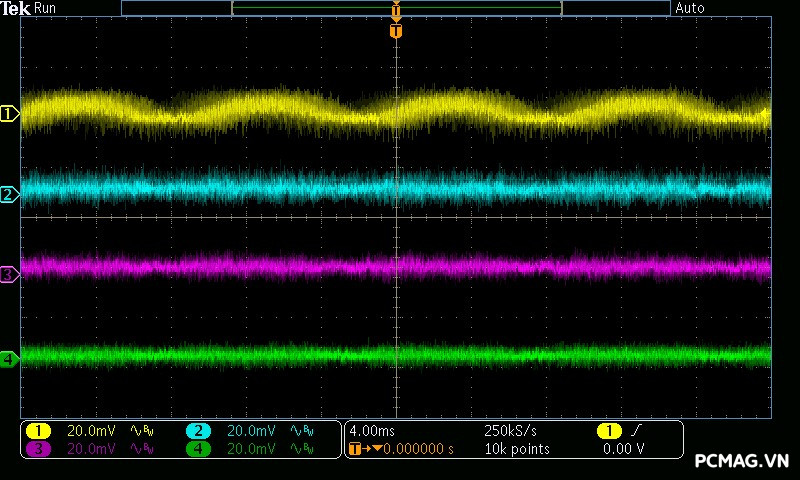

4. Ripple & Noise (Nhiễu AC cao tần)

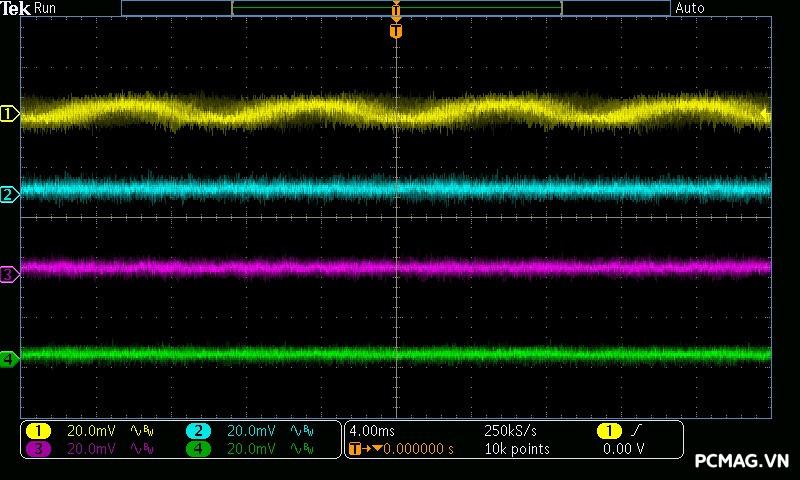

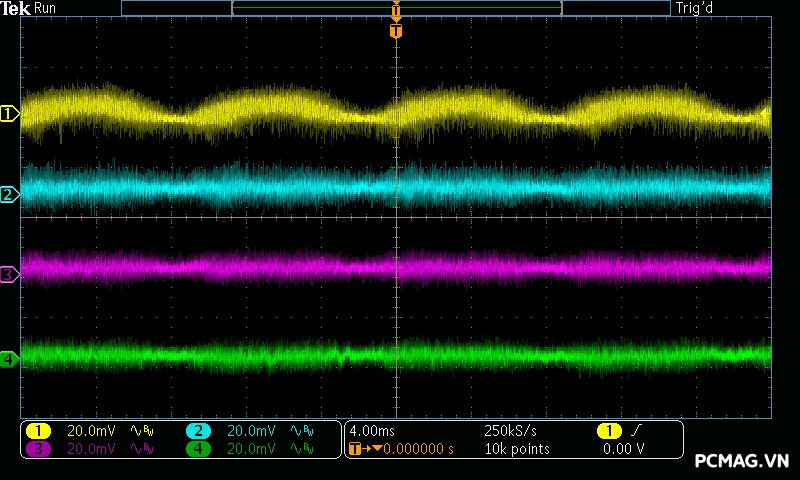

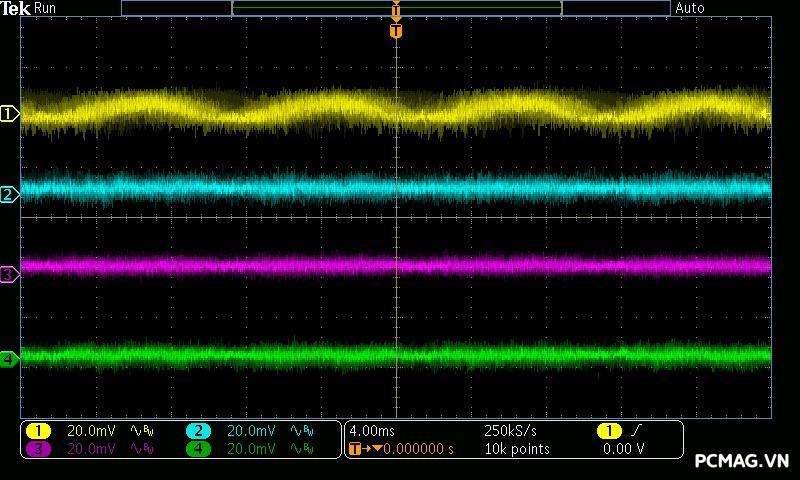

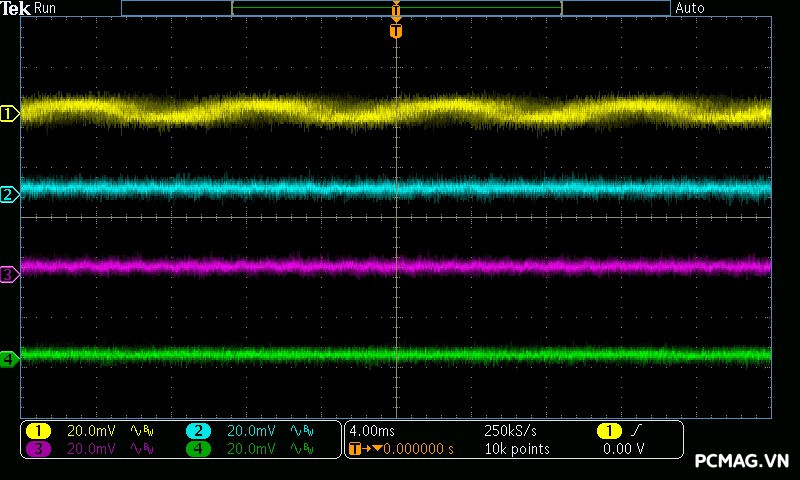

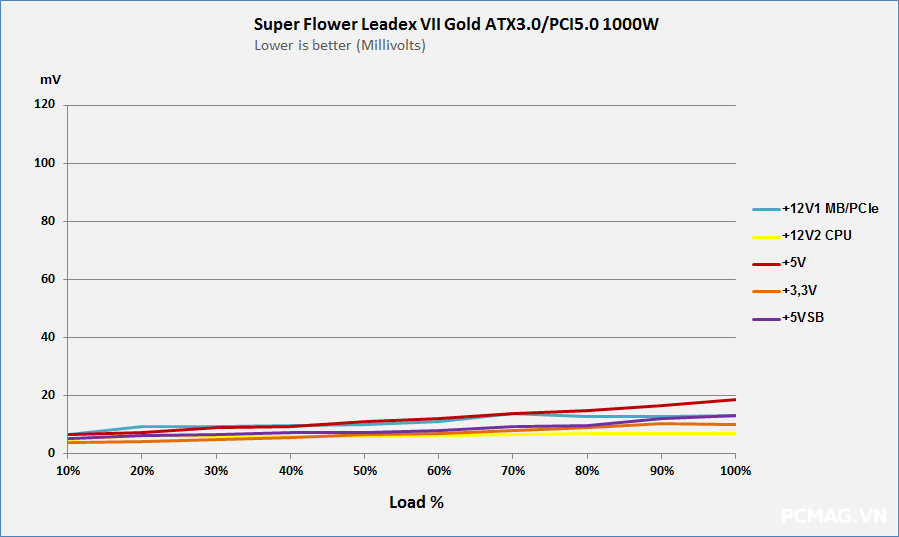

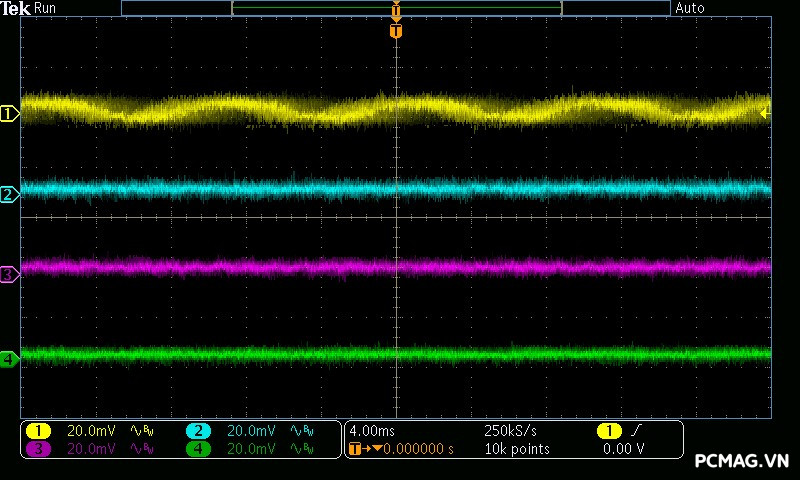

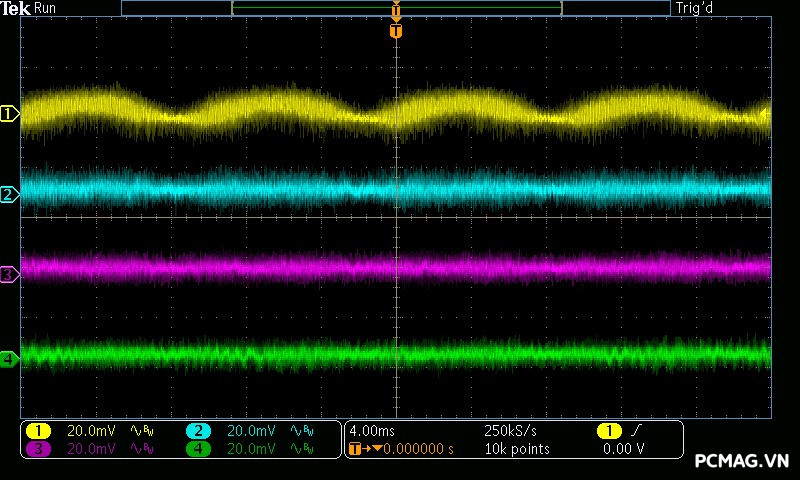

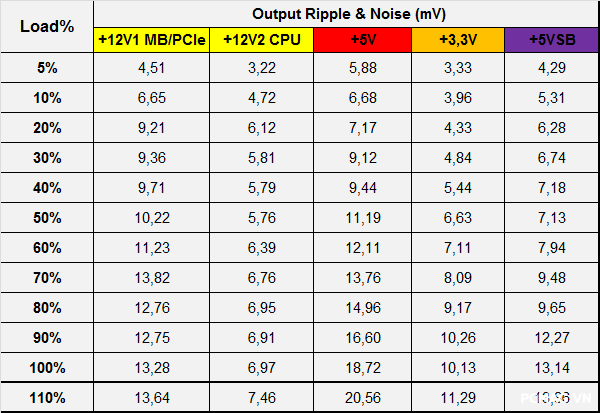

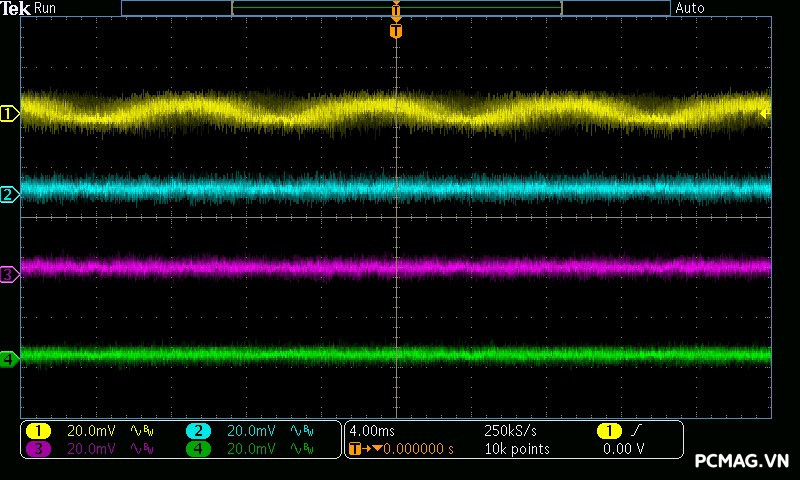

Mức nhiễu cao tần (Ripple & Noise) thấp từ lâu đã là một trong những điểm mạnh của Super Flower, đặc biệt trên các dòng Leadex. Với Super Flower Leadex VII Gold 1000W, ưu điểm này tiếp tục được duy trì khi mức nhiễu đo được trên các đường điện đều dưới 20mV.

Đáng chú ý, bộ nguồn vẫn đạt được kết quả rất tốt này mà không cần sử dụng cáp có tụ lọc bổ sung, cho thấy thiết kế mạch và hệ thống lọc nhiễu bên trong đã được tối ưu hiệu quả ngay từ nền tảng phần cứng.

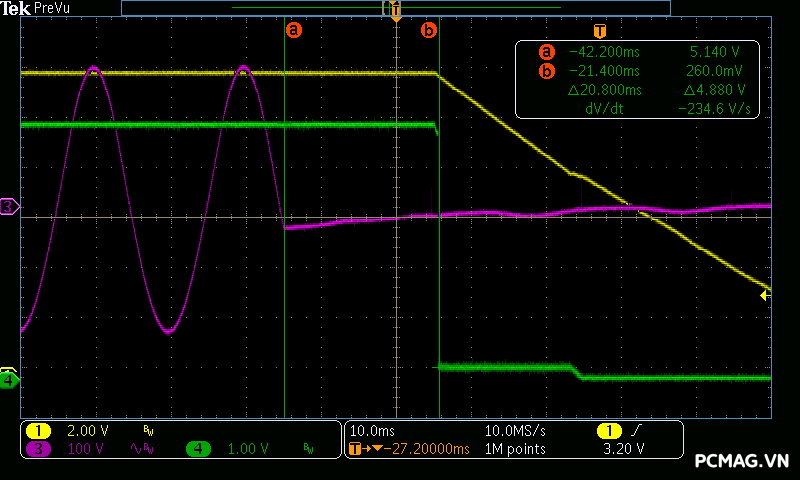

5. Hold-up Time (Thời gian lưu điện)

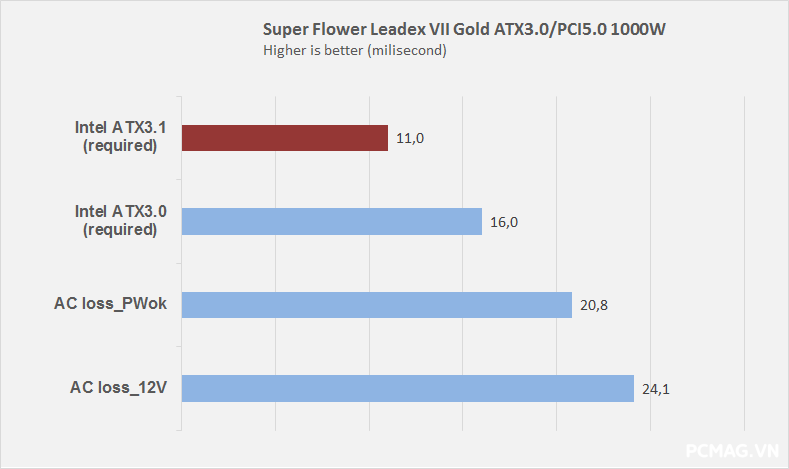

Trong bài kiểm tra Hold-up Time, Super Flower Leadex VII Gold 1000W dễ dàng đáp ứng tiêu chuẩn ATX. Cụ thể, tín hiệu PG_OK đạt khoảng 20,8ms, cao hơn mức yêu cầu 16ms của tiêu chuẩn.

Đối với đường 12V, điện áp chỉ rời khỏi ngưỡng an toàn sau khoảng 24,1ms, vượt khá xa mức tối thiểu 17ms theo chuẩn ATX. Kết quả này cho thấy bộ nguồn có khả năng duy trì điện áp ổn định trong một khoảng thời gian ngắn khi nguồn điện đầu vào bị gián đoạn, giúp hệ thống hoạt động ổn định và hạn chế nguy cơ tắt máy đột ngột.

6. Protection Features (Các chế độ bảo vệ)

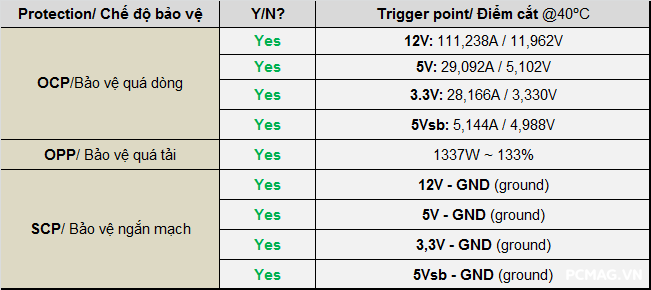

Trong quá trình thử nghiệm, các cơ chế bảo vệ trên Super Flower Leadex VII Gold 1000W hoạt động ổn định và phản hồi nhanh, với ngưỡng cắt dòng được thiết lập hợp lý. Điều này giúp bộ nguồn kịp thời ngắt khi phát hiện các tình huống bất thường như quá tải hoặc sai lệch điện áp.

Nhìn chung, các bài kiểm tra liên quan đến hệ thống bảo vệ đều cho kết quả rất tốt và không ghi nhận bất kỳ vấn đề đáng chú ý nào trong quá trình thử nghiệm.

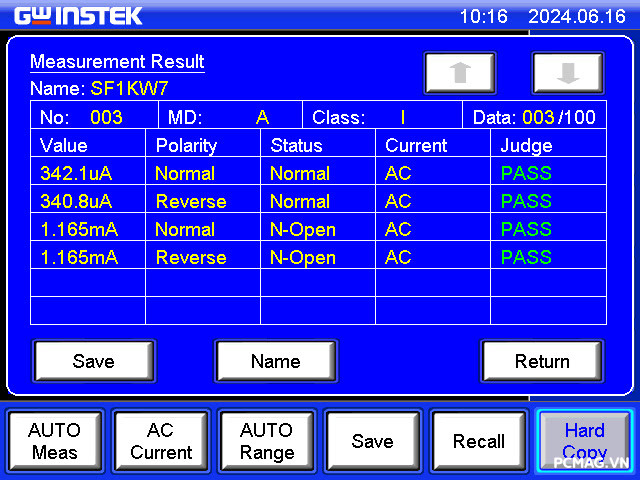

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I, trong đó có nguồn máy tính chuẩn ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi nguồn hoạt động ở mức điện áp vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

Trong bài kiểm tra này, điện áp đầu vào được thiết lập ở khoảng 264VAC/60Hz (tương đương 110% của 240VAC). Việc đo lường dòng rò được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, nhằm đánh giá mức độ an toàn điện của bộ nguồn trong điều kiện vận hành thực tế.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

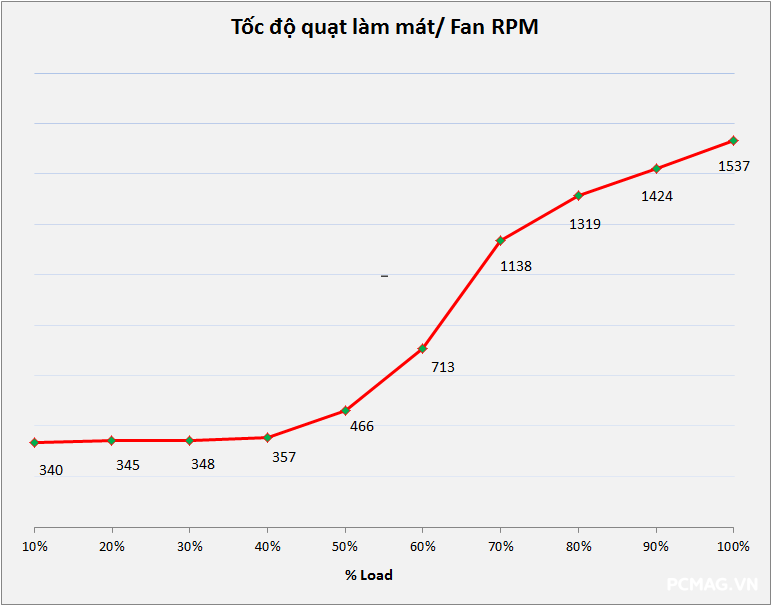

Trong quá trình thử nghiệm, Super Flower Leadex VII Gold 1000W được kiểm tra khi chế độ Semi-Fanless đã tắt, vì vậy quạt sẽ bắt đầu quay ngay khi nguồn được kích hoạt. Ban đầu, quạt hoạt động ở mức tốc độ rất thấp khoảng 400RPM, gần như không gây tiếng ồn.

Khi tải của PSU tăng lên và nhiệt độ bên trong đạt mức cao hơn (khoảng trên 60% tải), quạt mới bắt đầu tăng tốc dần, và đạt tốc độ tối đa khoảng 1500RPM khi hoạt động ở mức tải cao. Cách điều khiển quạt này giúp bộ nguồn vận hành khá êm ái trong hầu hết các tình huống sử dụng.

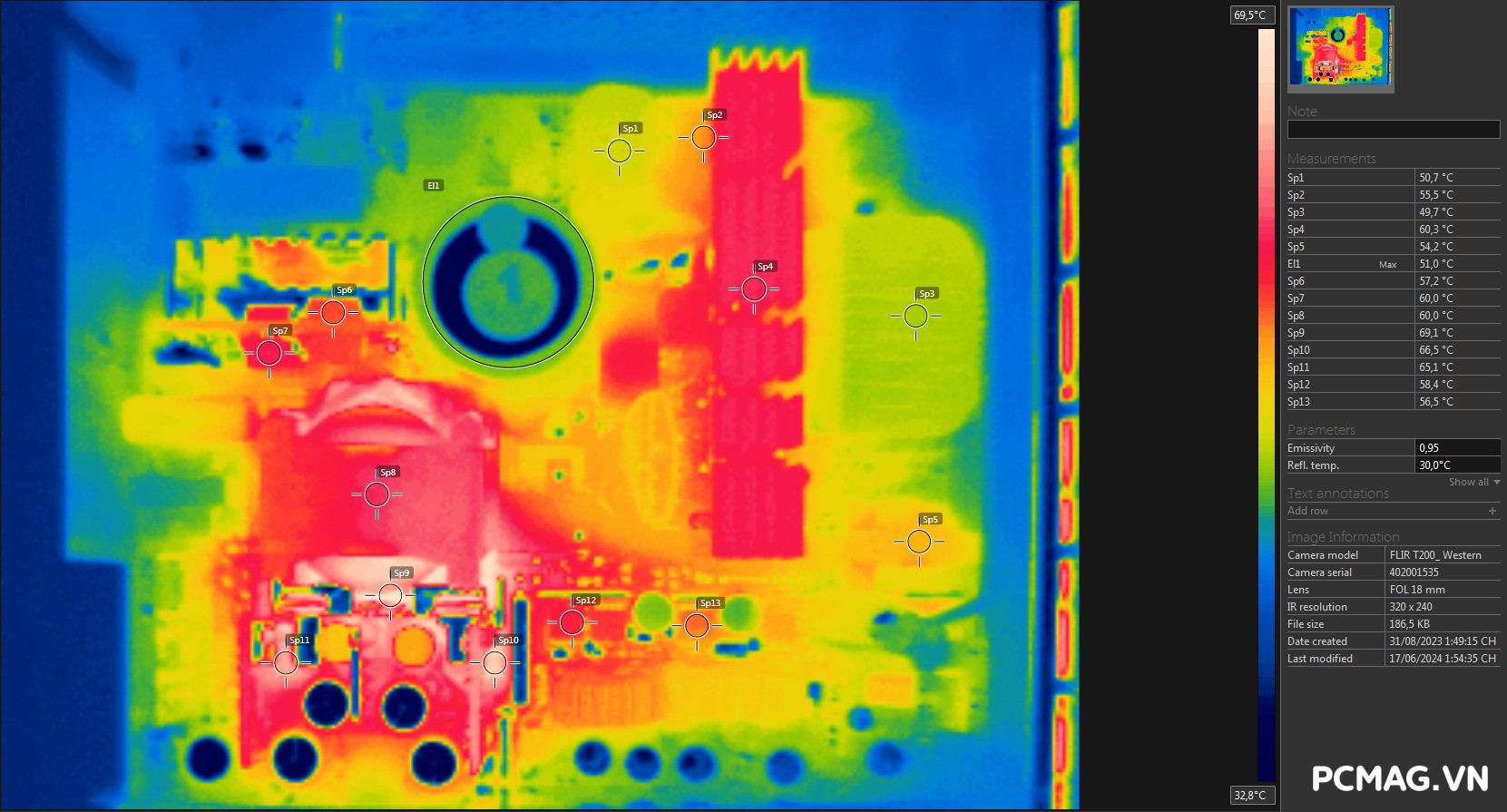

Nhờ hiệu suất chuyển đổi điện năng cao, lượng nhiệt sinh ra không quá lớn. Qua kiểm tra nhiệt độ, khu vực nóng nhất của PSU nằm ở ngõ ra của biến áp chính và khu vực MOSFET chỉnh lưu đồng bộ, với nhiệt độ chỉ dao động quanh mức 70°C, cho thấy khả năng tản nhiệt và kiểm soát nhiệt khá tốt.

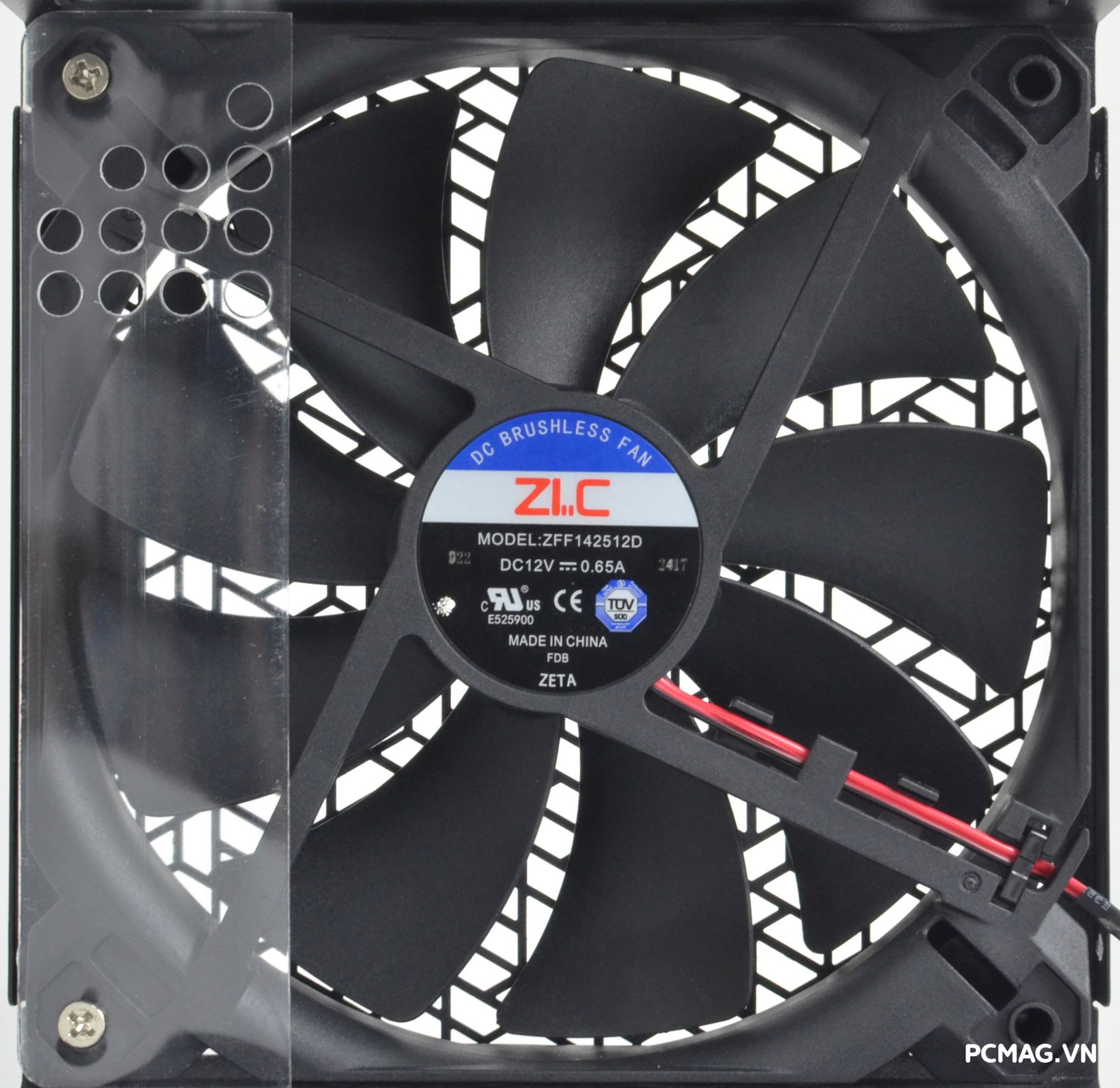

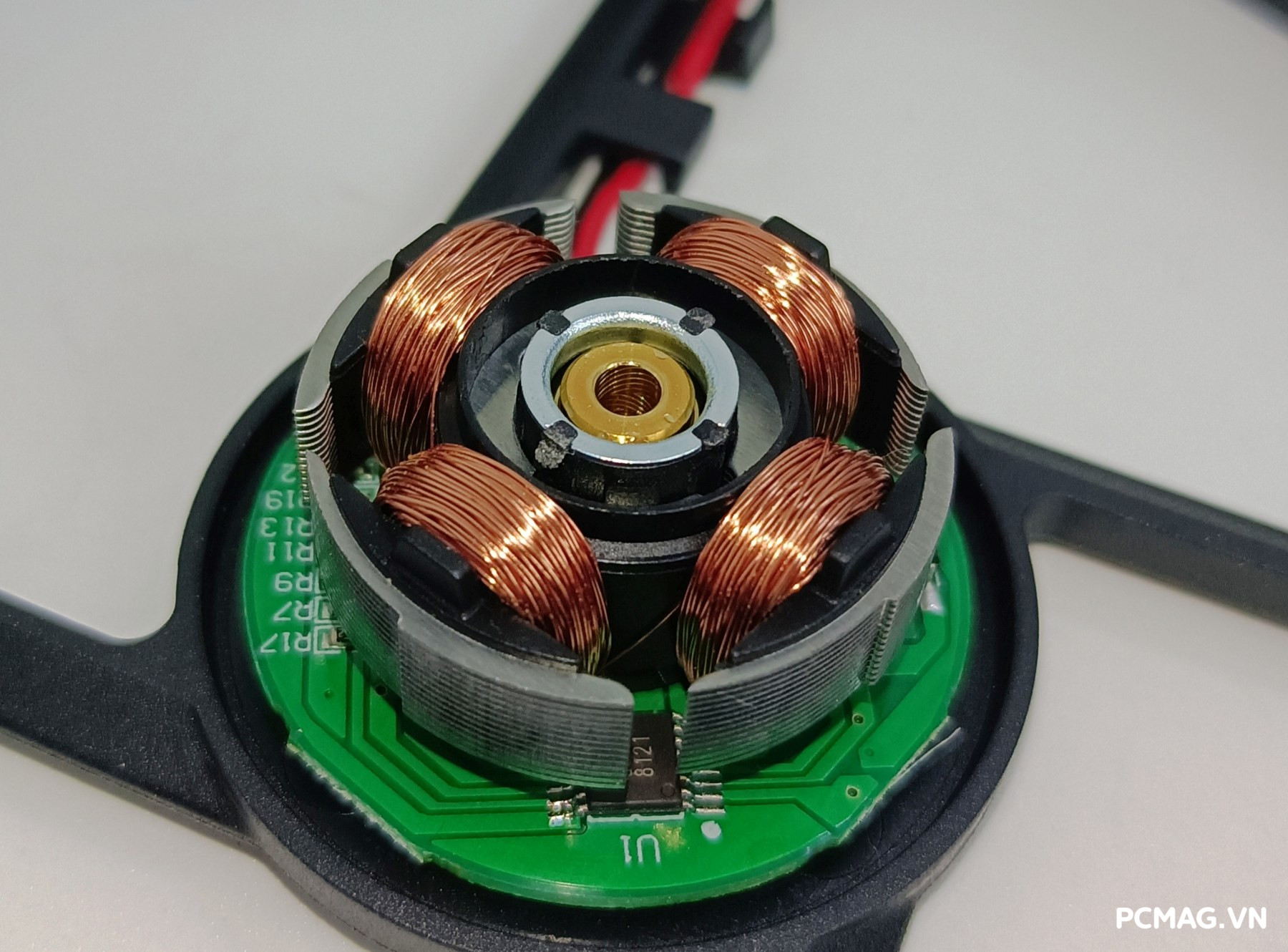

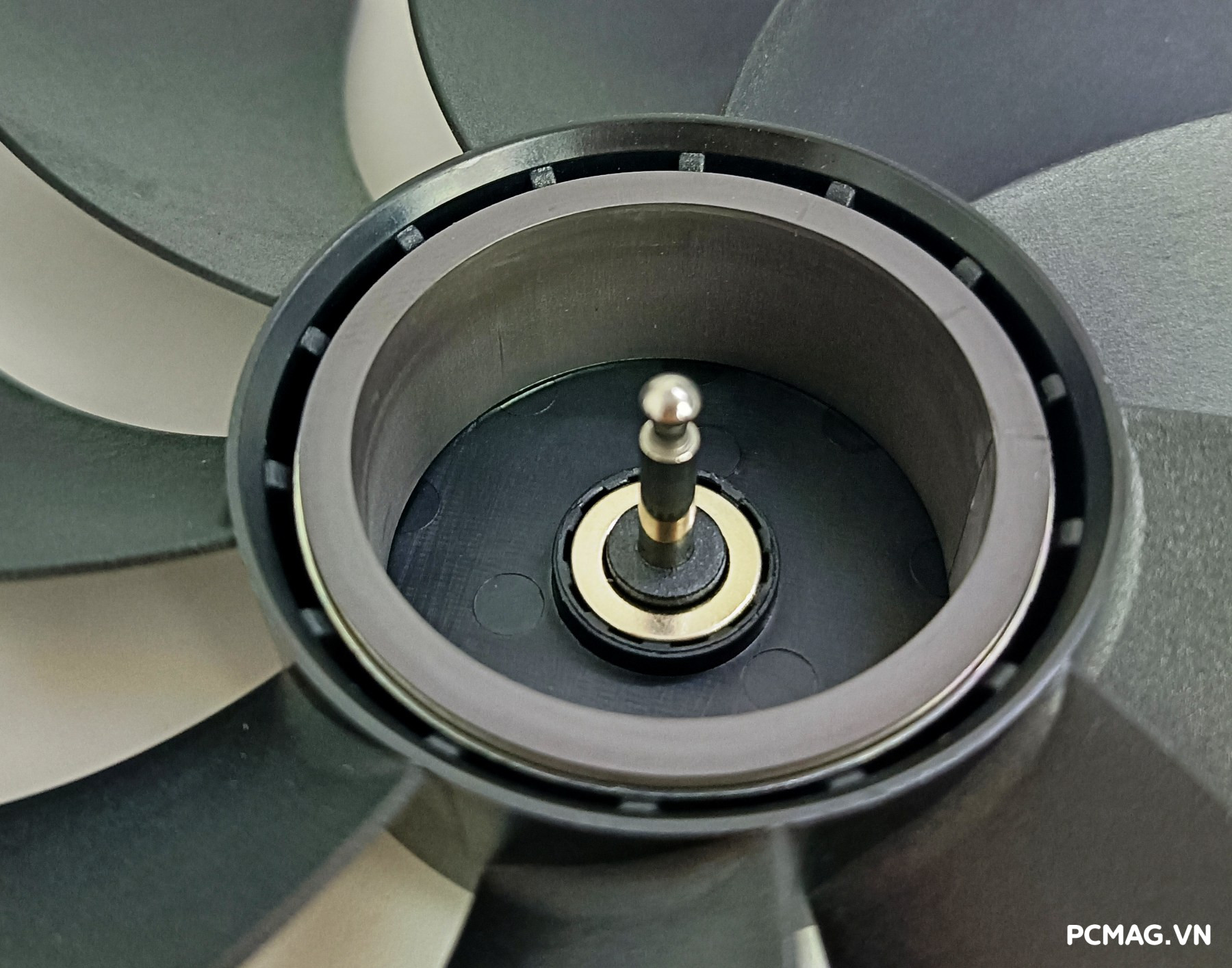

Quạt làm mát của Super Flower Leadex VII Gold 1000W là mẫu ZIC ZFF142512D kích thước 140mm, hoạt động ở mức 12V – 0.65A. Quạt sử dụng bạc đạn Fluid Dynamic Bearing (FDB), nổi bật với độ bền cao, khả năng vận hành ổn định trong thời gian dài và giảm thiểu tiếng ồn trong quá trình hoạt động.

IV. Kết luận

Super Flower Leadex VII Gold 1000W cho thấy chất lượng linh kiện và độ ổn định điện áp rất tốt trong các bài thử nghiệm. Bộ nguồn đạt hiệu suất tối đa khoảng 94% tại 230Vac, tương ứng với các chứng nhận 80 Plus Gold và Cybenetics Platinum. Sản phẩm cũng được trang bị sẵn đầu cấp nguồn 12VHPWR / PCIe 5.0 với công suất tối đa 600W, đảm bảo khả năng tương thích tốt với các card đồ họa RTX 40 Series cũng như các GPU hiệu năng cao thế hệ mới.

Bên cạnh đó, quạt làm mát FDB vận hành êm ái và hỗ trợ chế độ Semi-Fanless có thể bật/tắt, giúp người dùng linh hoạt lựa chọn giữa sự yên tĩnh hoặc khả năng làm mát tối đa tùy theo nhu cầu sử dụng.

Nhìn chung, Super Flower Leadex VII Gold 1000W là một lựa chọn rất đáng cân nhắc cho các cấu hình PC cao cấp, đặc biệt là những hệ thống sử dụng GPU thế hệ mới yêu cầu nguồn công suất lớn và ổn định.

Ưu điểm:

• Linh kiện chất lượng cao (100% tụ Nhật, MOSFET Infineon – Đức)
• Điện áp đầu ra ổn định, Ripple & Noise thấp
• Vượt qua bài kiểm tra 200% power excursion mô phỏng mức tiêu thụ điện tức thời của GPU
• Hiệu suất cao 94% @230Vac, đạt chứng nhận 80 Plus Gold & Cybenetics Platinum
• Quạt FDB 140mm hoạt động êm ái, hỗ trợ Semi-Fanless có thể bật/tắt

Nhược điểm:

• Kích thước nguồn dài hơn chuẩn ATX một chút, có thể hơi hạn chế với một số case nhỏ
• Giá thành thuộc phân khúc nguồn cao cấp so với các PSU 1000W phổ thông trên thị trường
