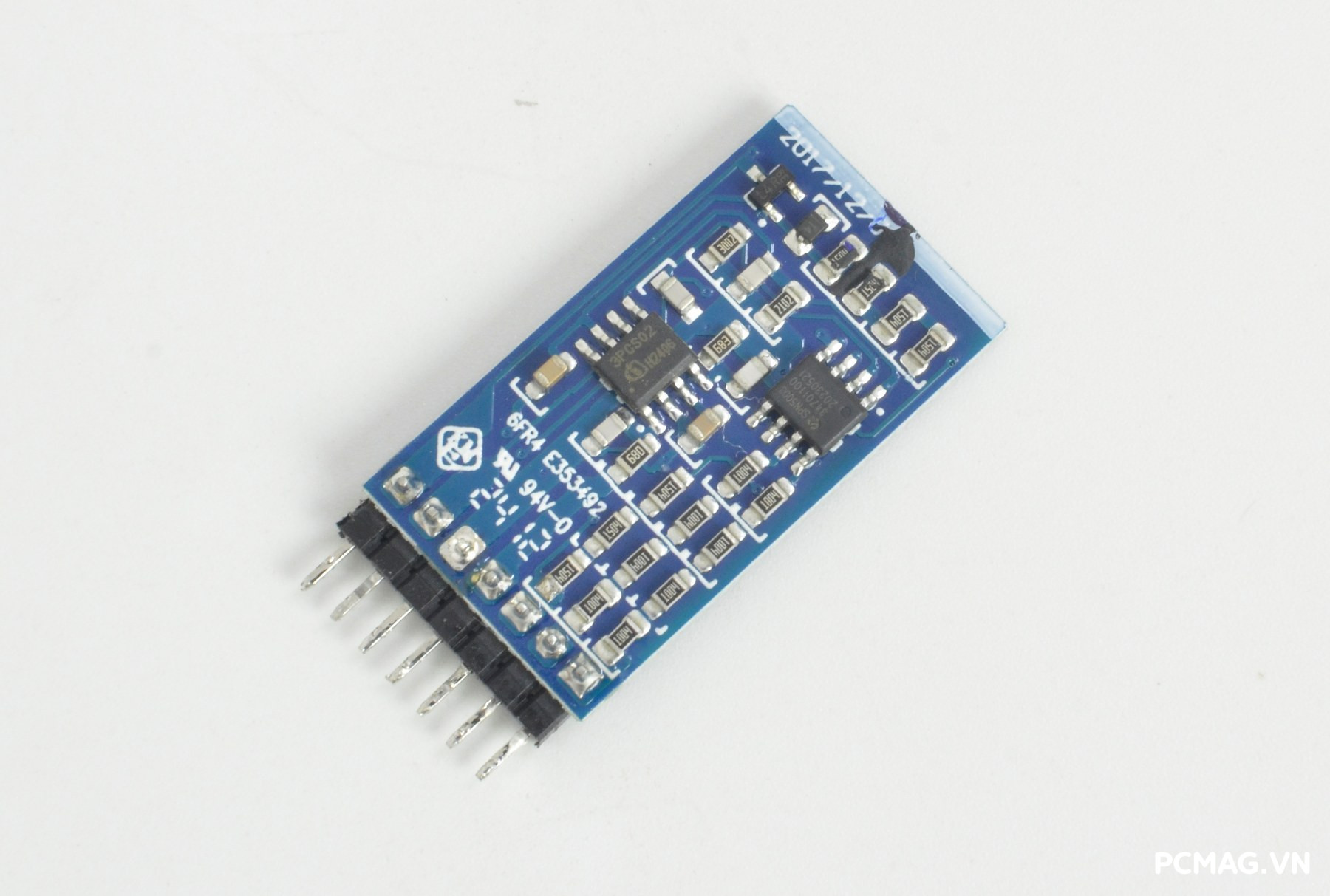

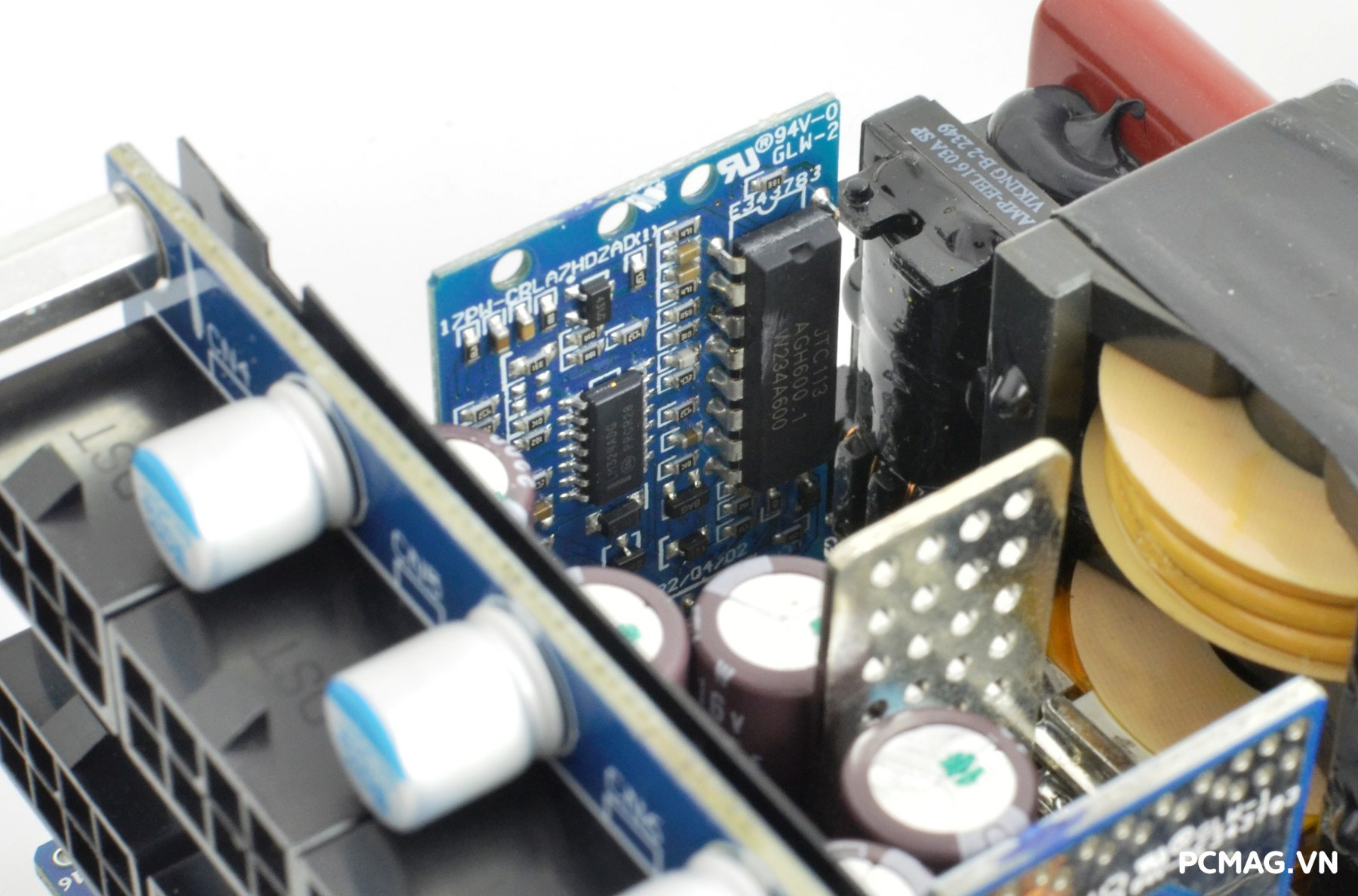

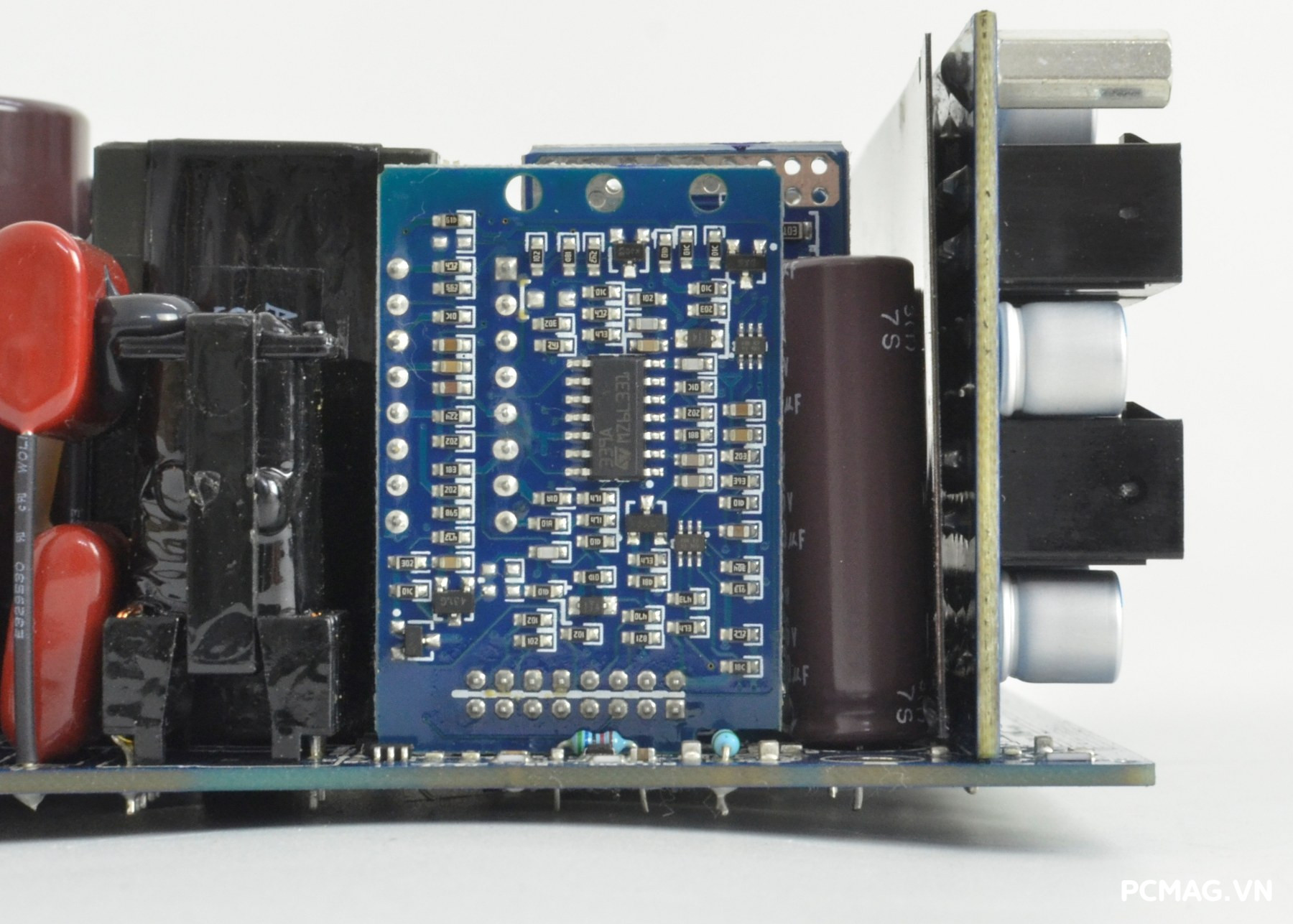

Hệ thống giám sát điện áp của bộ nguồn sử dụng IC so sánh LM339A, có nhiệm vụ theo dõi và kiểm soát các mức điện áp nhằm đảm bảo hệ thống hoạt động ổn định và an toàn.

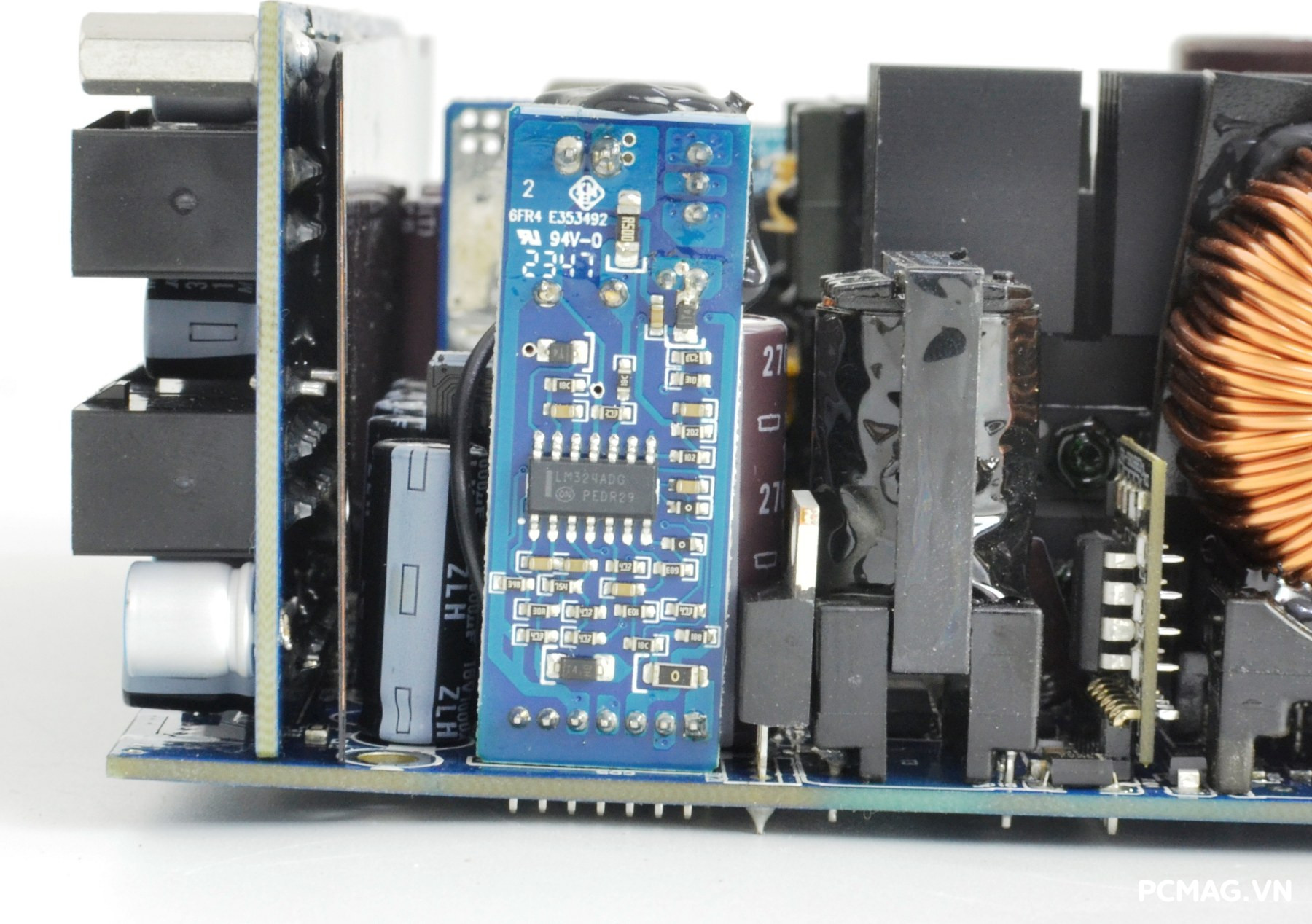

Tính năng Smart Fan với chế độ Semi-Fanless được điều khiển bởi hai Op-Amp LM324 và LM358, giúp quạt tản nhiệt chỉ hoạt động khi nhiệt độ hoặc tải hệ thống đạt đến ngưỡng nhất định, từ đó giảm tiếng ồn trong quá trình sử dụng.

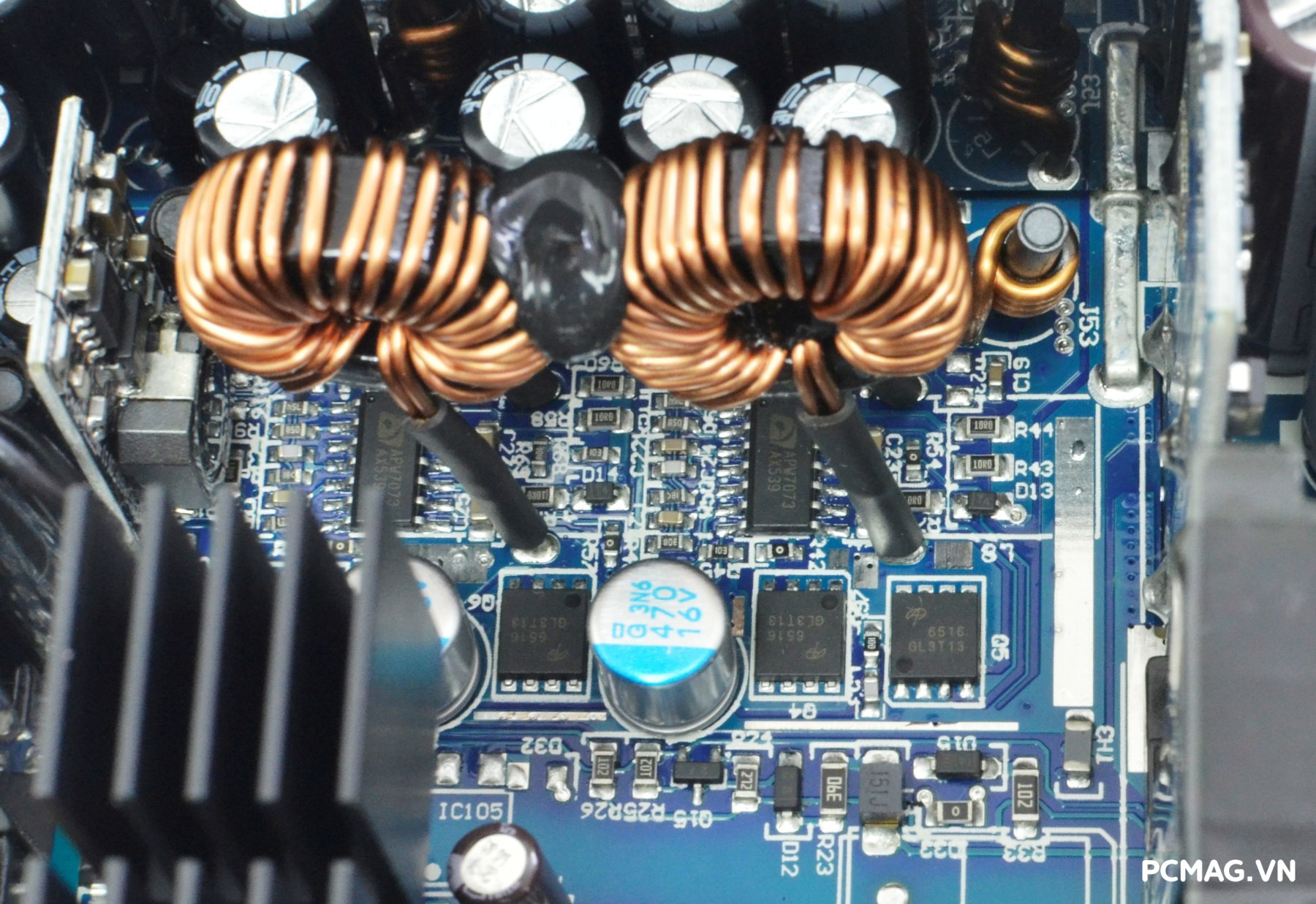

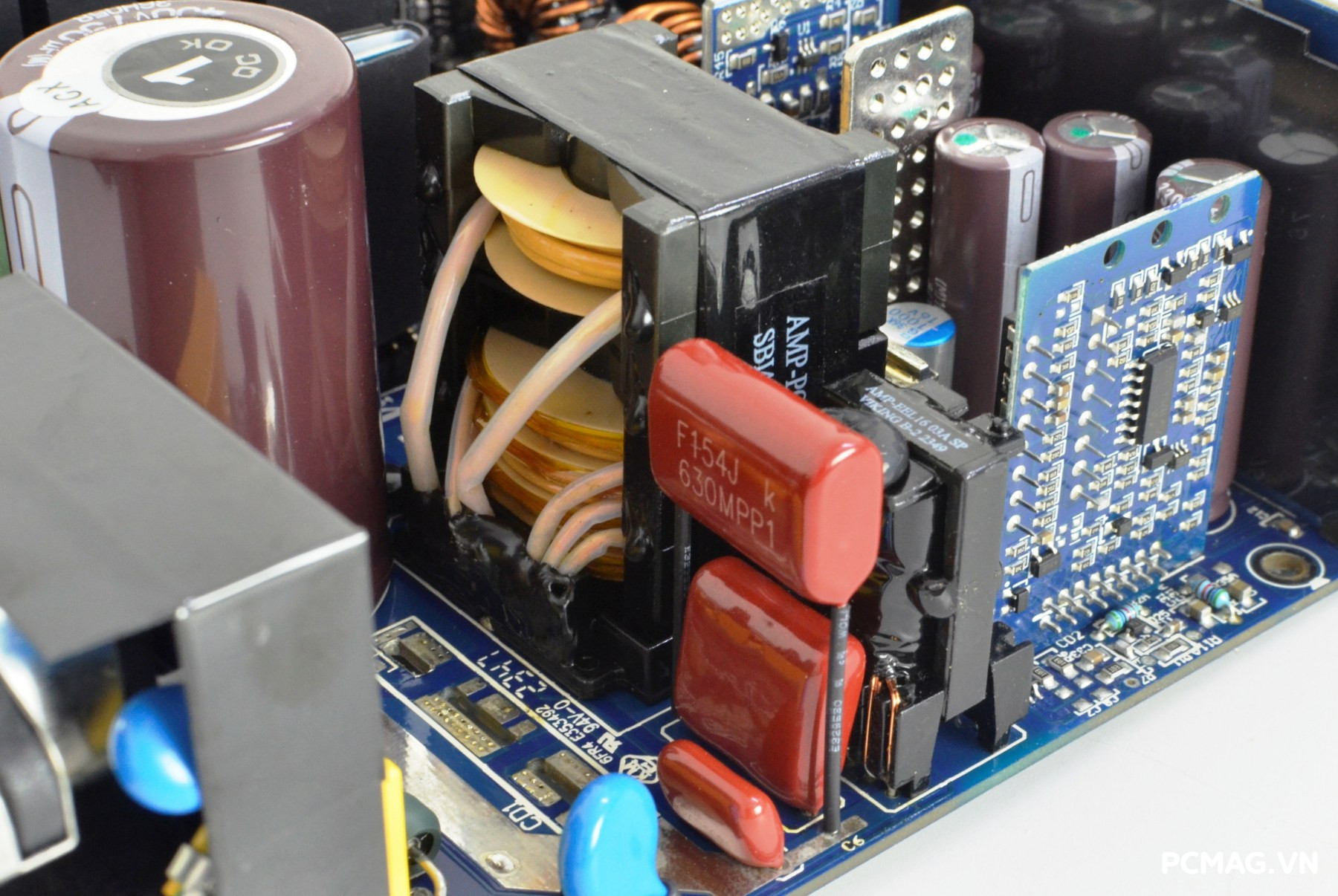

Bên cạnh đó, mạch cấp nguồn chờ 5Vsb được đảm nhiệm bởi IC combo 29604 do Super Flower phát triển, đảm bảo cung cấp nguồn ổn định cho các chức năng chờ của hệ thống.

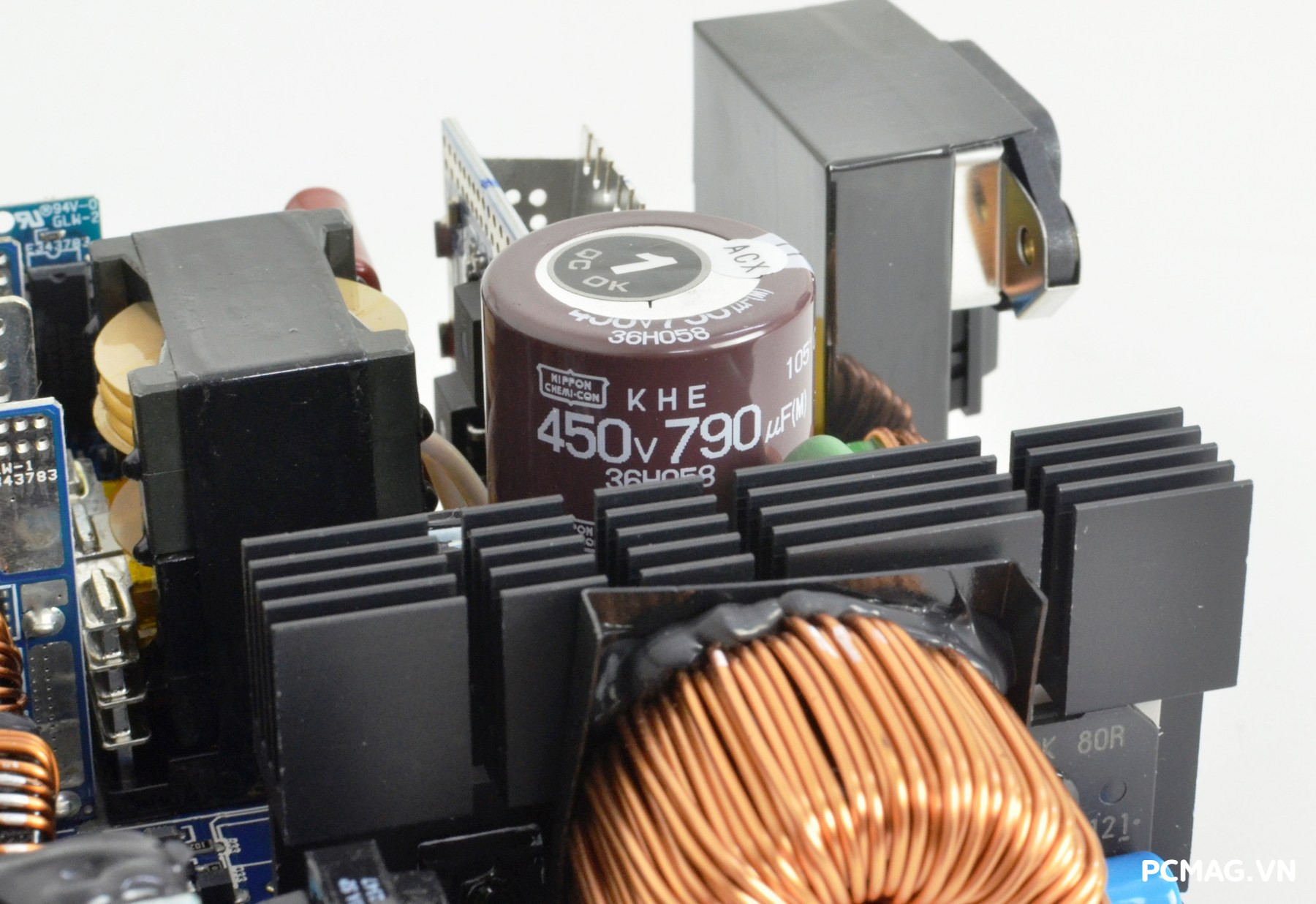

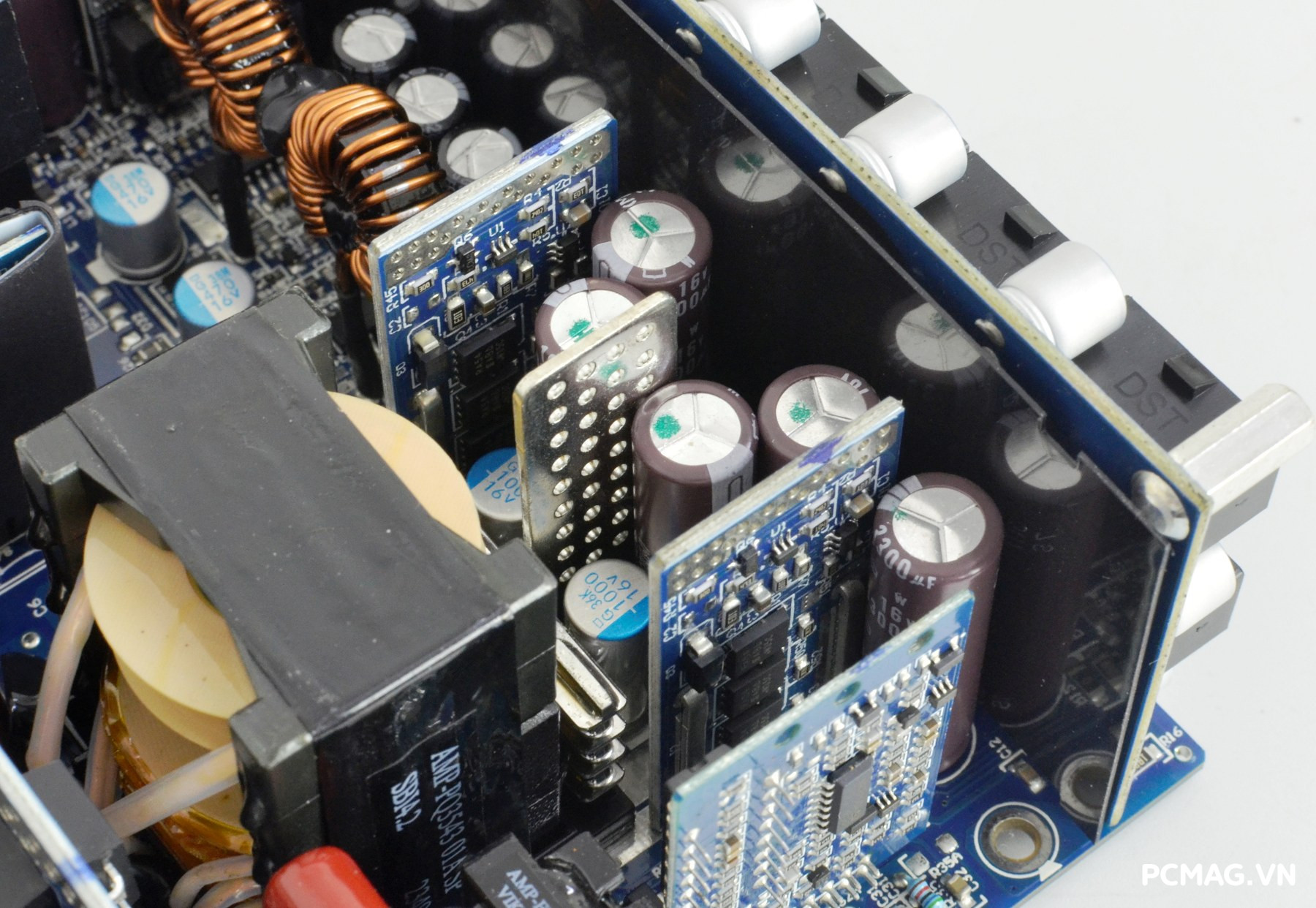

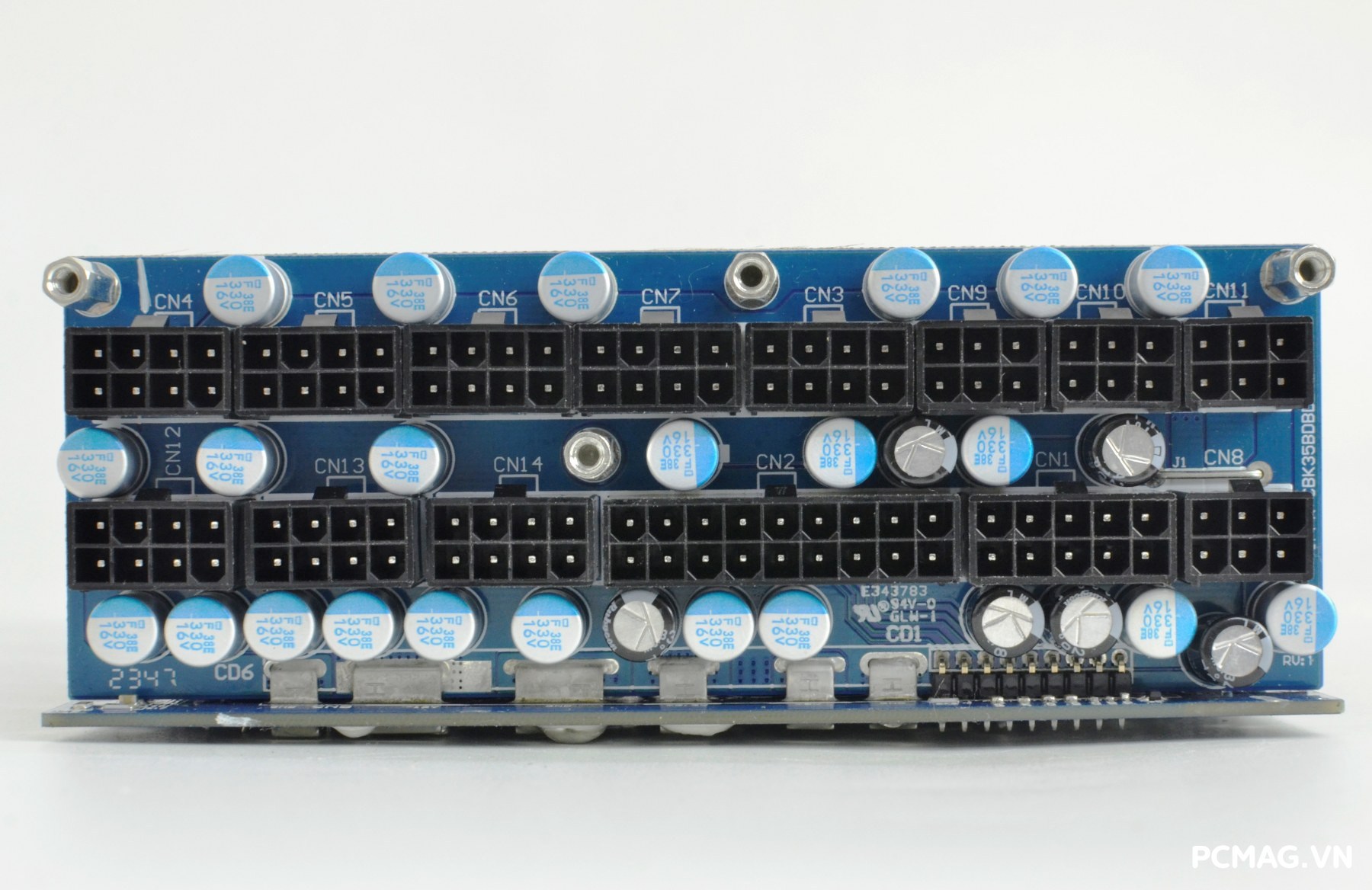

Các tụ điện lọc nhiễu ở đầu ra đều đến từ những thương hiệu Nhật Bản uy tín như Nippon / NPCAP và Rubycon, góp phần đảm bảo độ ổn định và tuổi thọ lâu dài cho bộ nguồn.

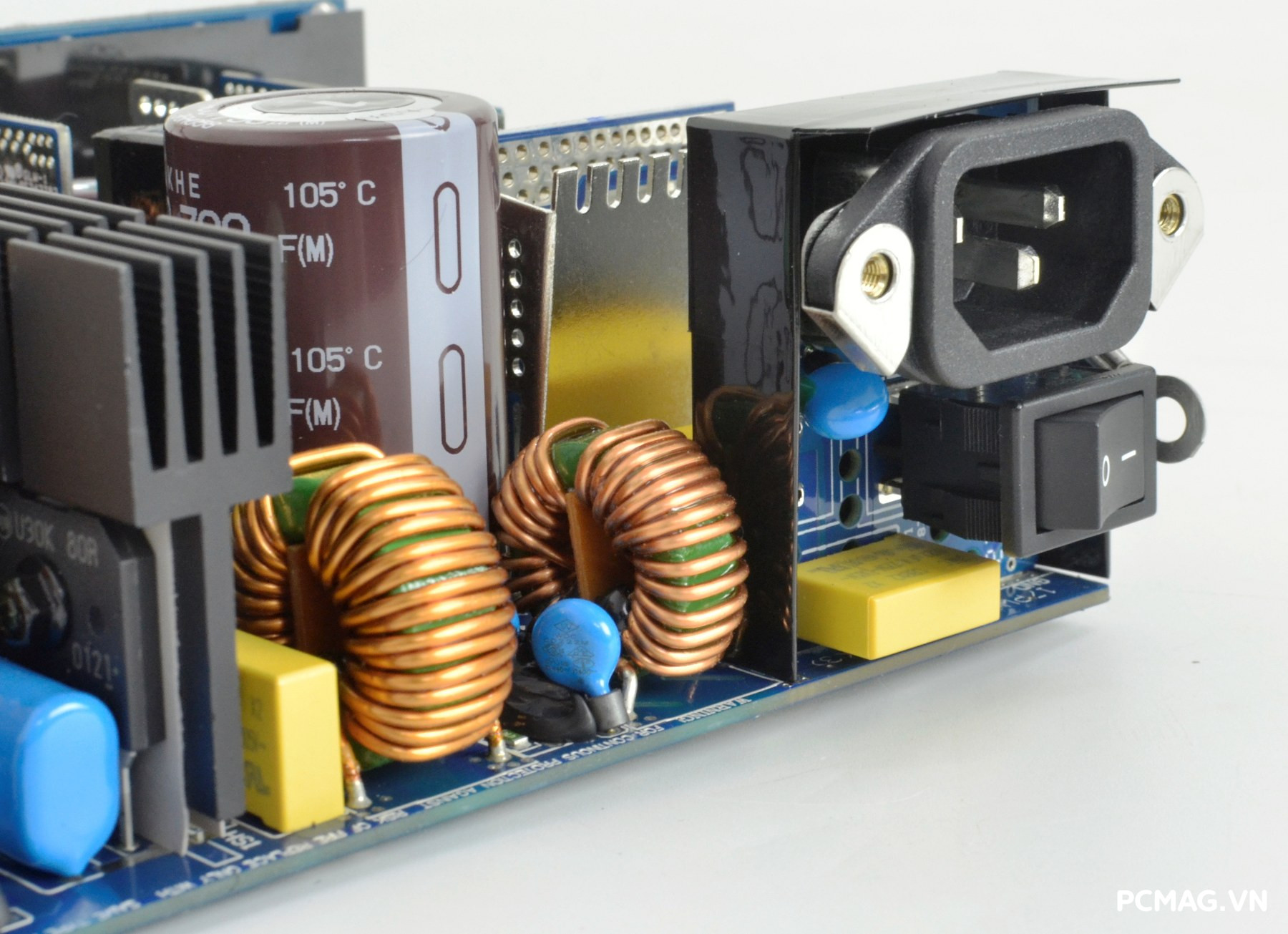

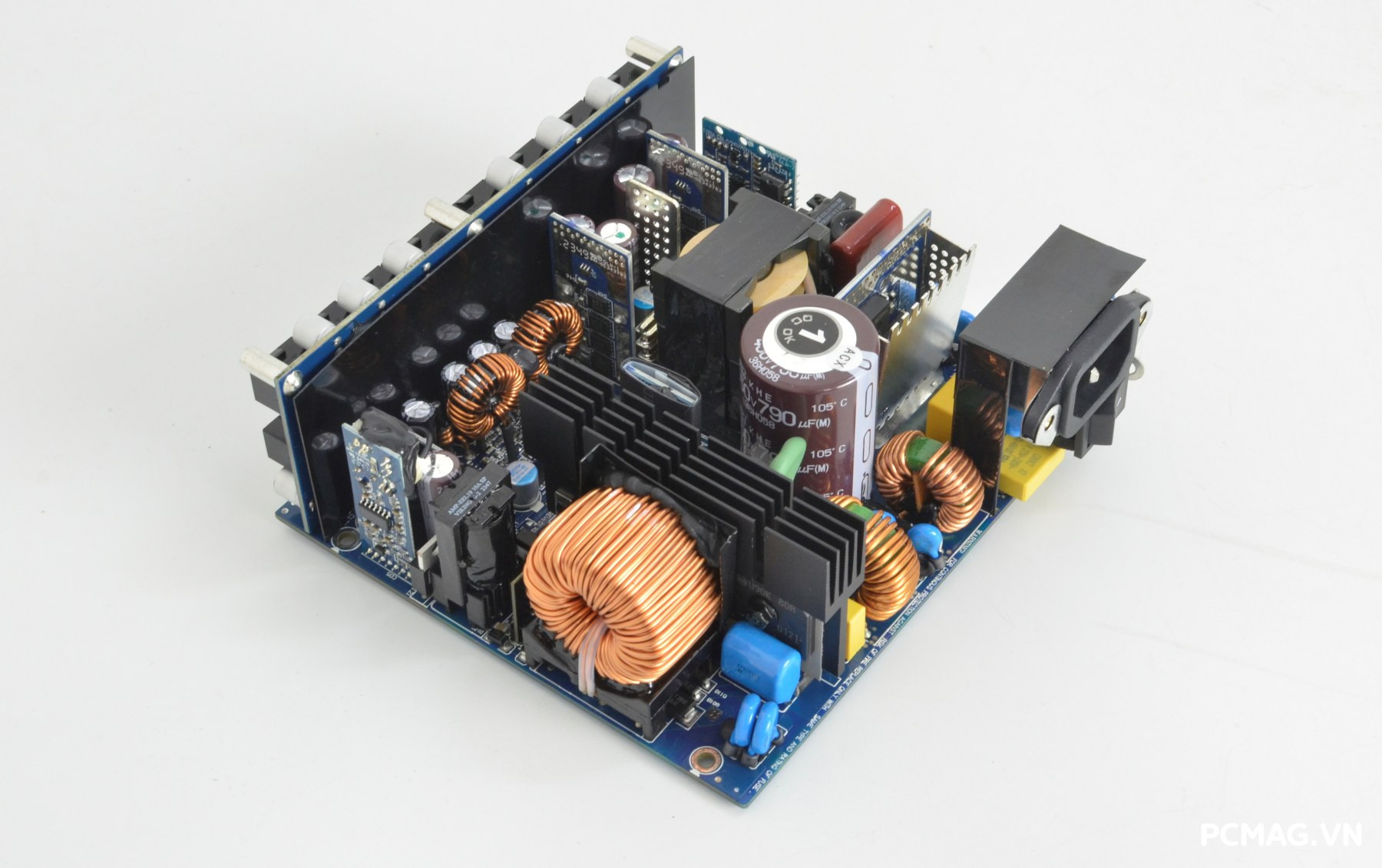

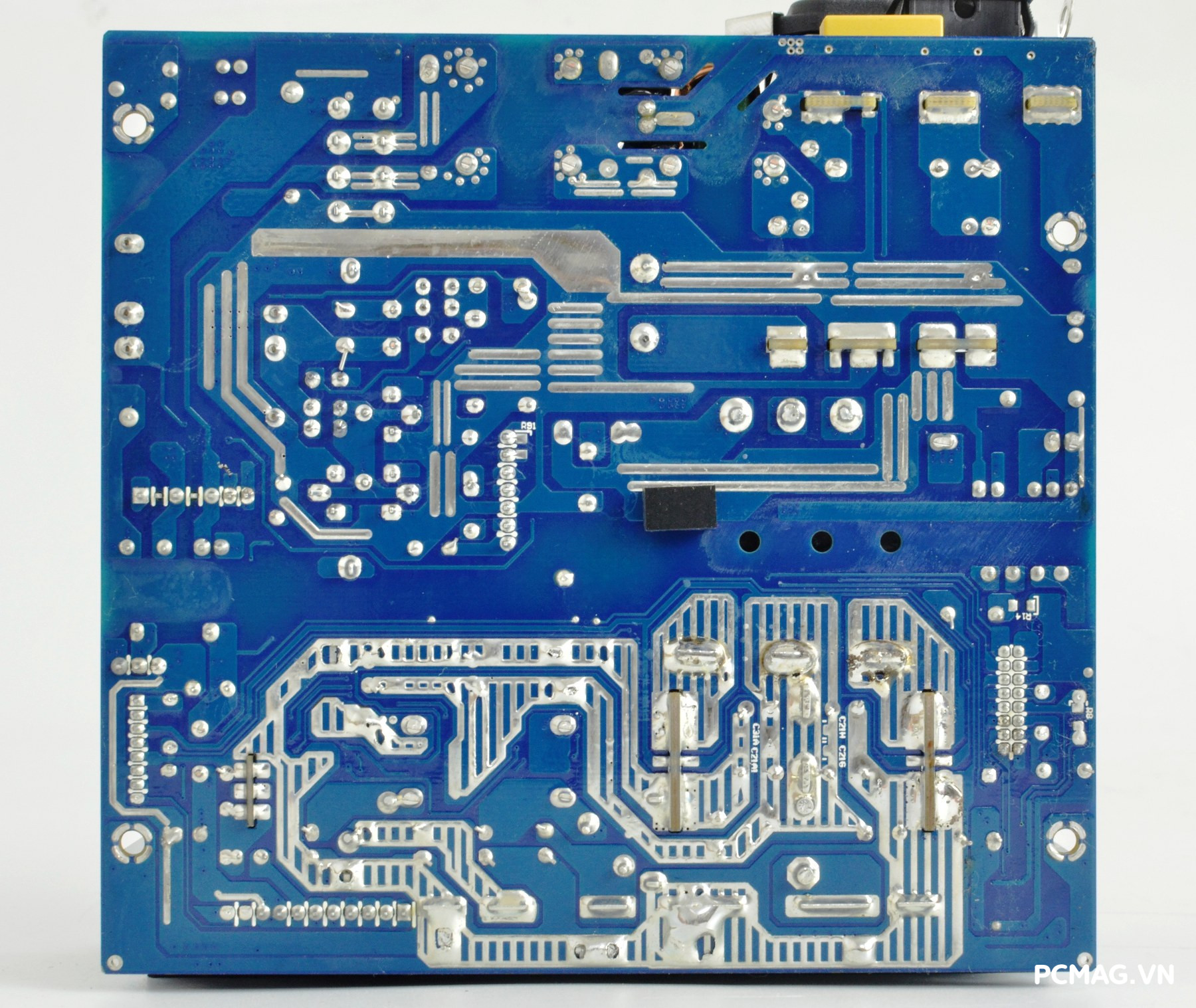

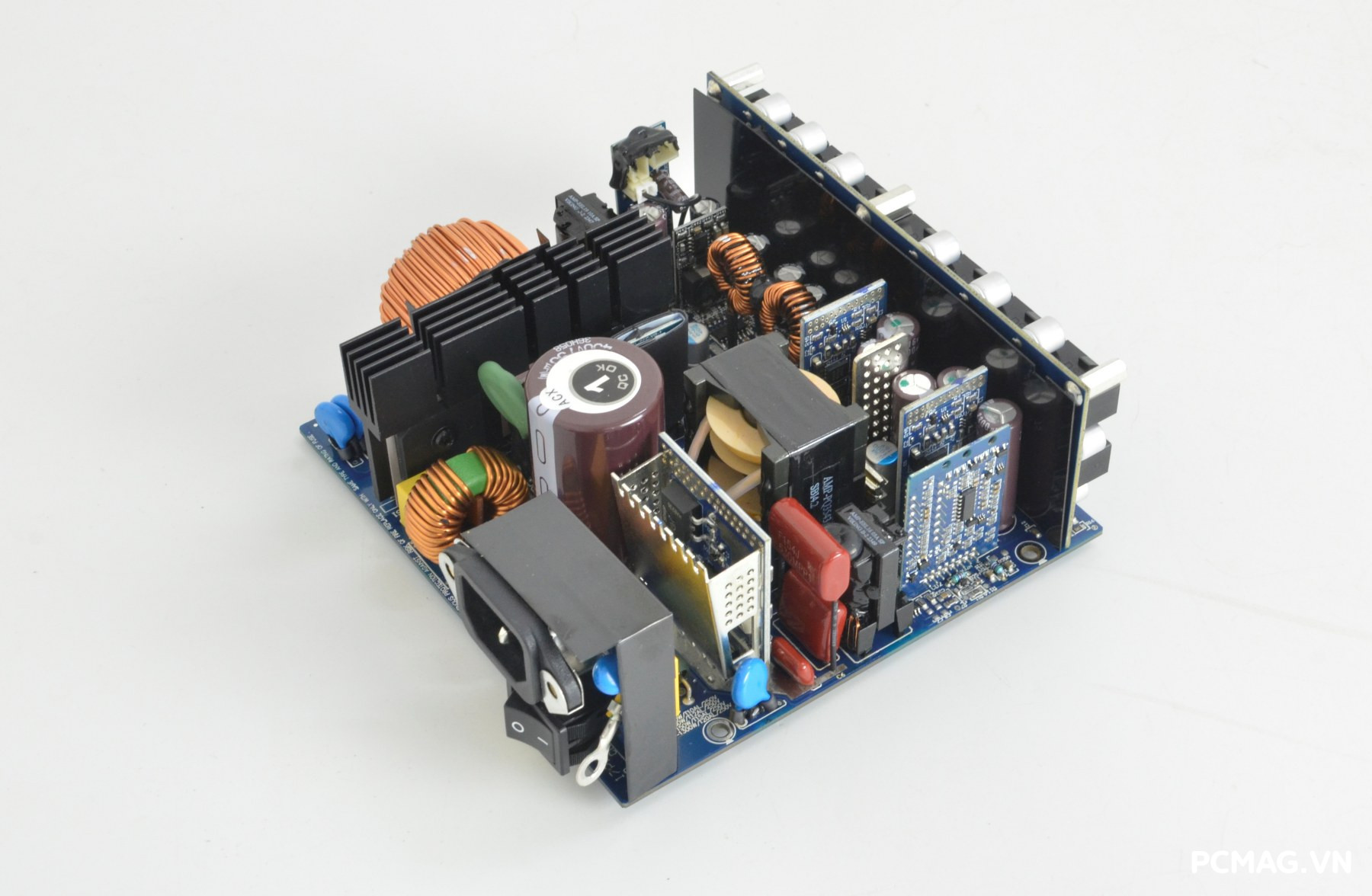

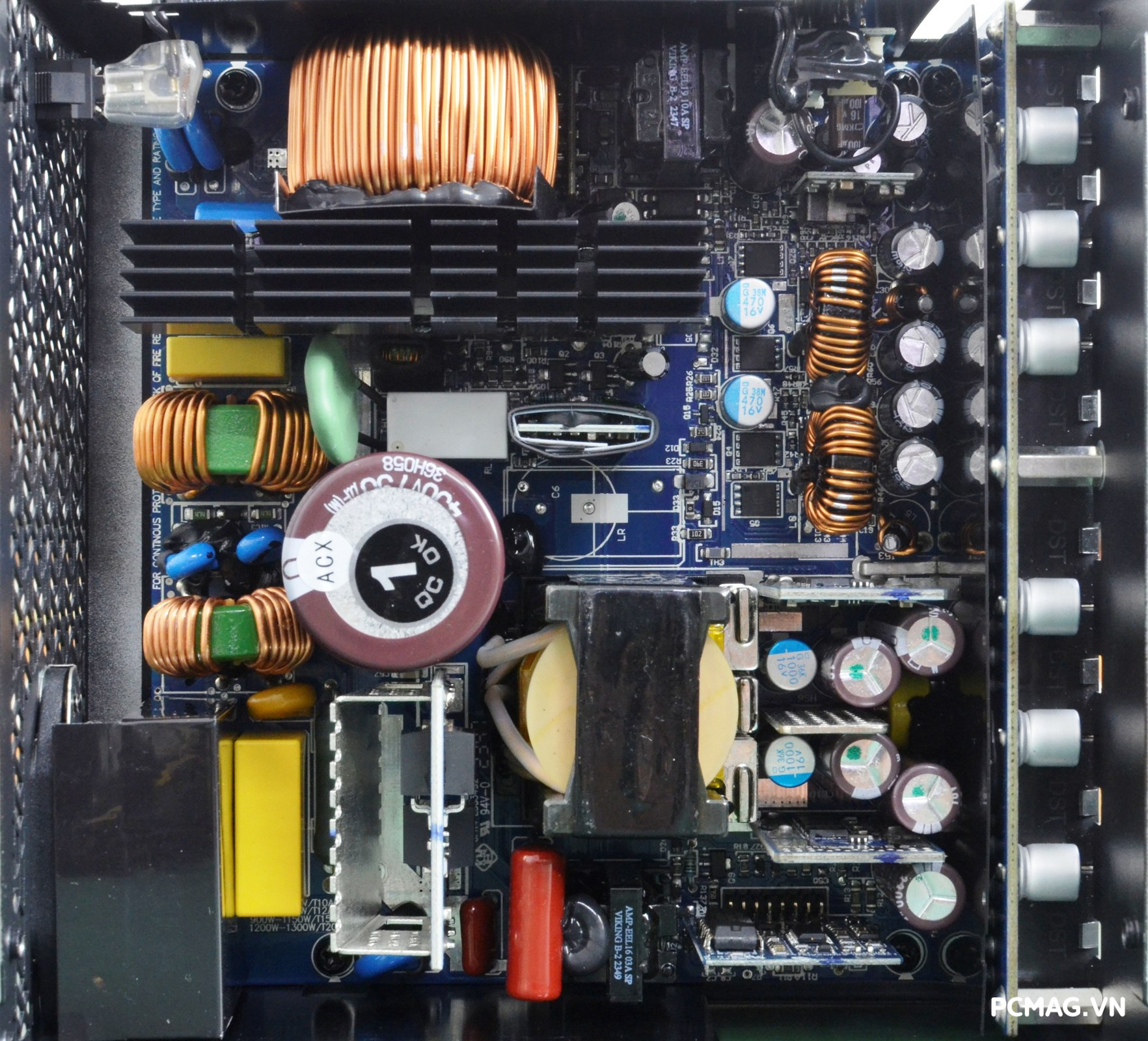

Phần mạch in (PCB) của Leadex VII Gold 1300W được hoàn thiện khá gọn gàng và có chất lượng gia công tốt. Tuy nhiên, vẫn còn một số vết flux dư trên bo mạch chưa được làm sạch hoàn toàn sau quá trình sản xuất.

III. Thử nghiệm PSU Super Flower Leadex VII Gold 1300W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường 12V trên các bộ nguồn single rail hiện được chia thành hai nhánh kiểm tra tải:

• 12V1: Cấp nguồn cho toàn bộ hệ thống sử dụng điện áp 12V ngoại trừ CPU (Mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: Chỉ dành riêng cho CPU thông qua các đầu ATX12V / EPS12V.

Kể từ ngày 14/04/2023, đường -12V cũng được đưa vào danh sách thử tải, đồng thời bổ sung thêm mức tải 5% Load nhằm đánh giá khả năng hoạt động của bộ nguồn ở điều kiện tải rất thấp.

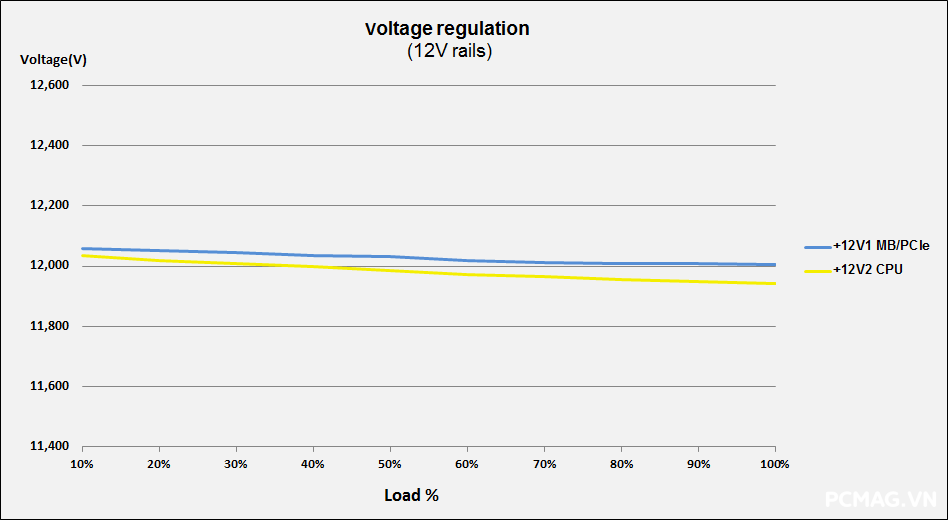

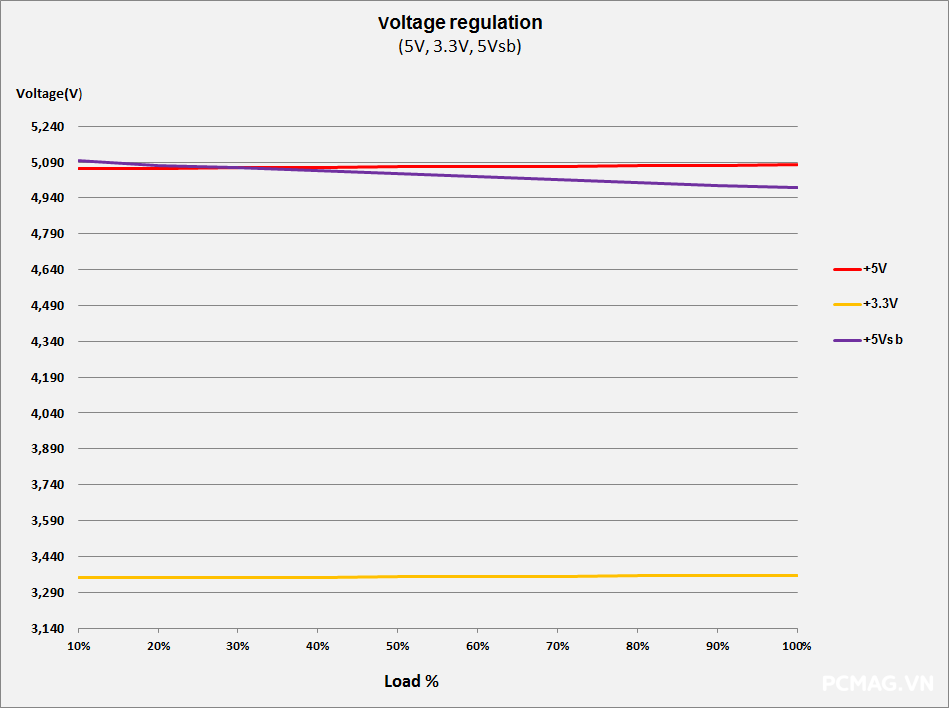

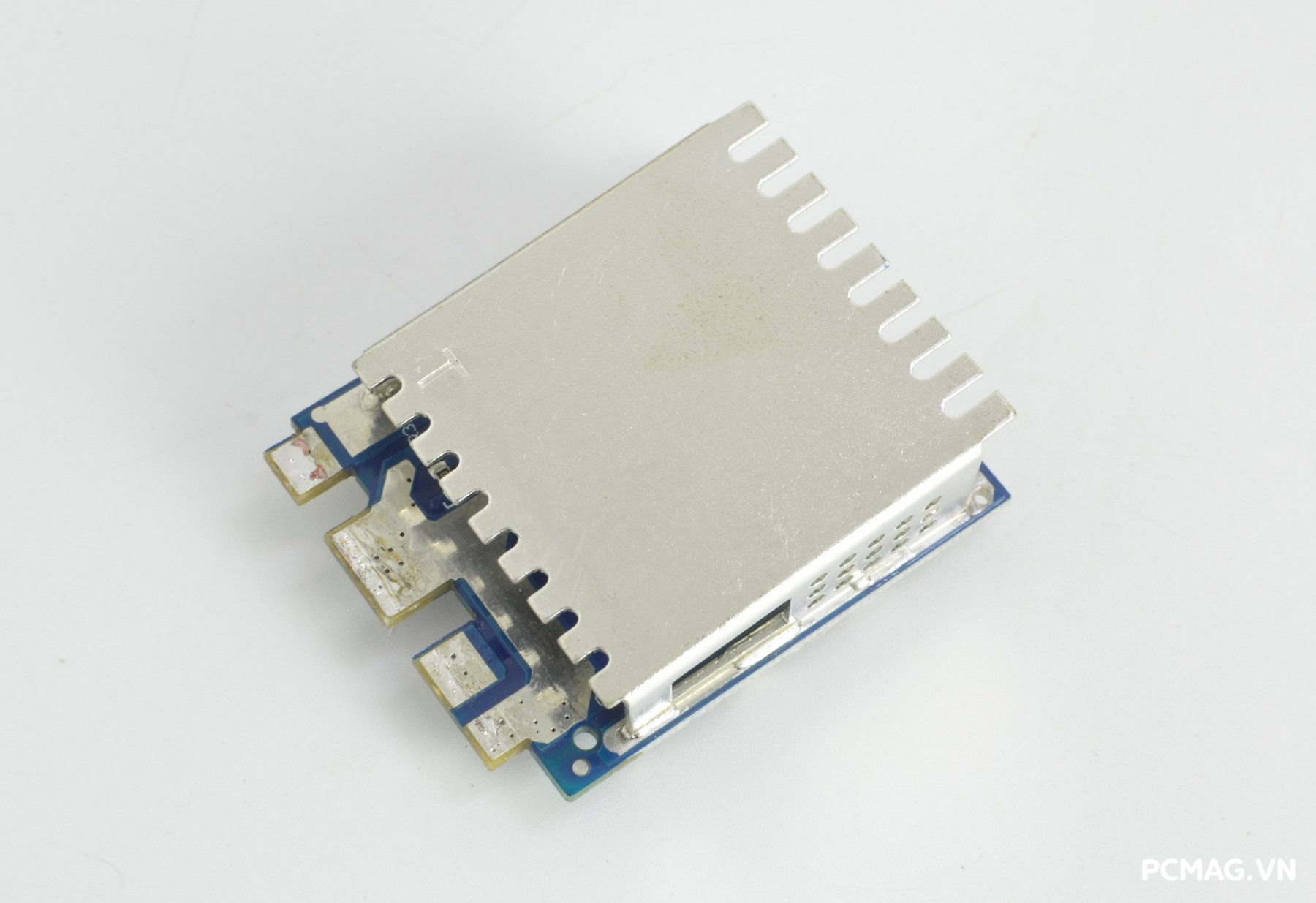

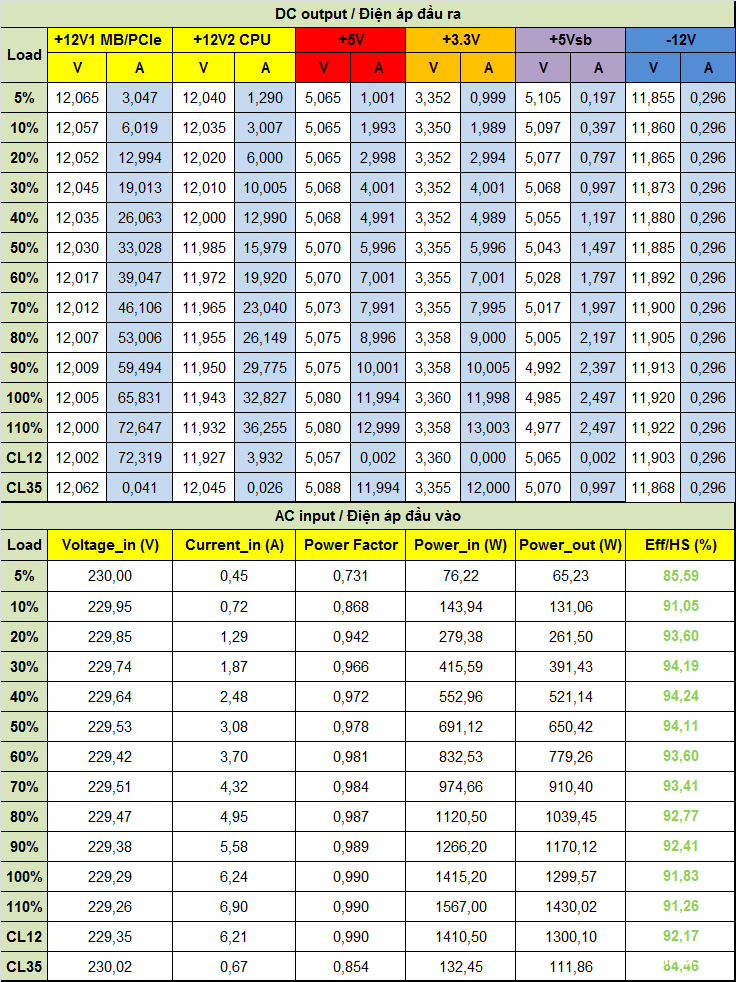

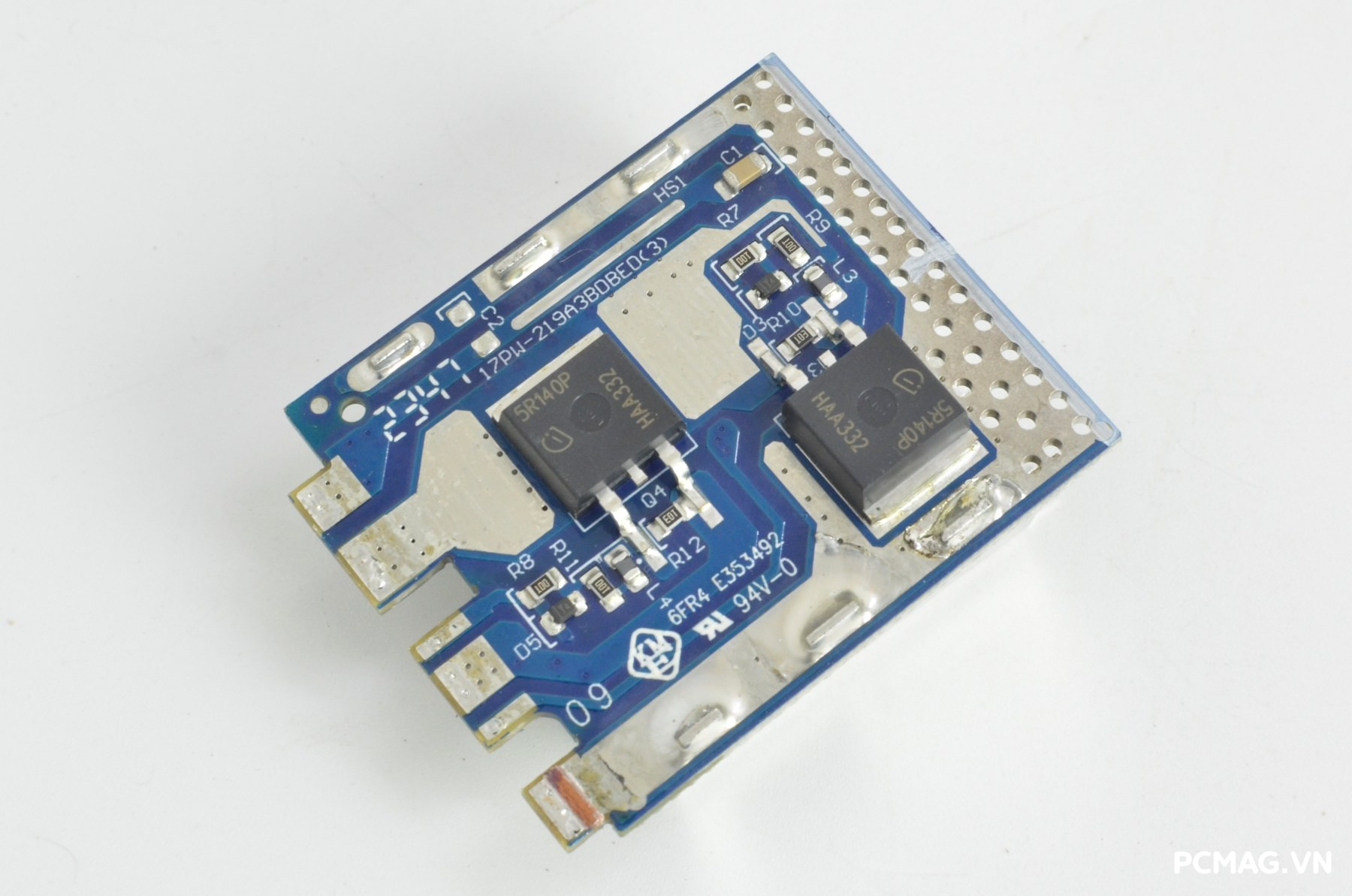

Trong các bài thử nghiệm, Super Flower Leadex VII Gold 1300W cho thấy chất lượng điện áp rất ổn định, với mức dao động nhỏ và luôn nằm trong giới hạn mà chuẩn ATX 3.0 yêu cầu. Nhờ sử dụng thiết kế DC-to-DC, bộ nguồn vẫn duy trì điện áp ổn định ngay cả khi các đường tải không cân bằng (Cross Load).

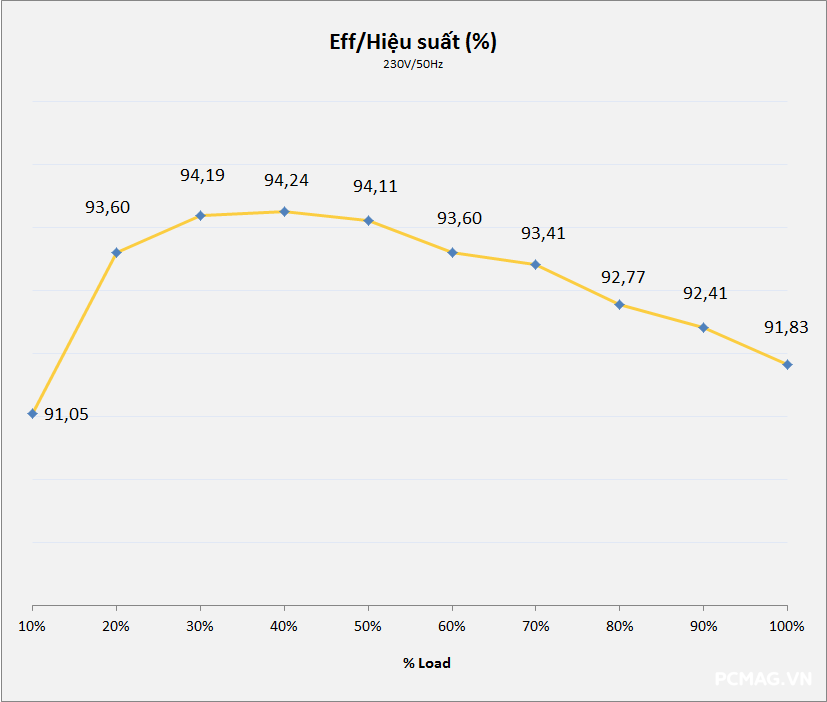

Về hiệu suất, sản phẩm đạt mức tối đa khoảng 94% tại điện áp 230Vac, phù hợp với các chứng nhận 80 Plus Gold và Cybenetics Platinum, cho thấy khả năng chuyển đổi năng lượng rất hiệu quả. ⚡

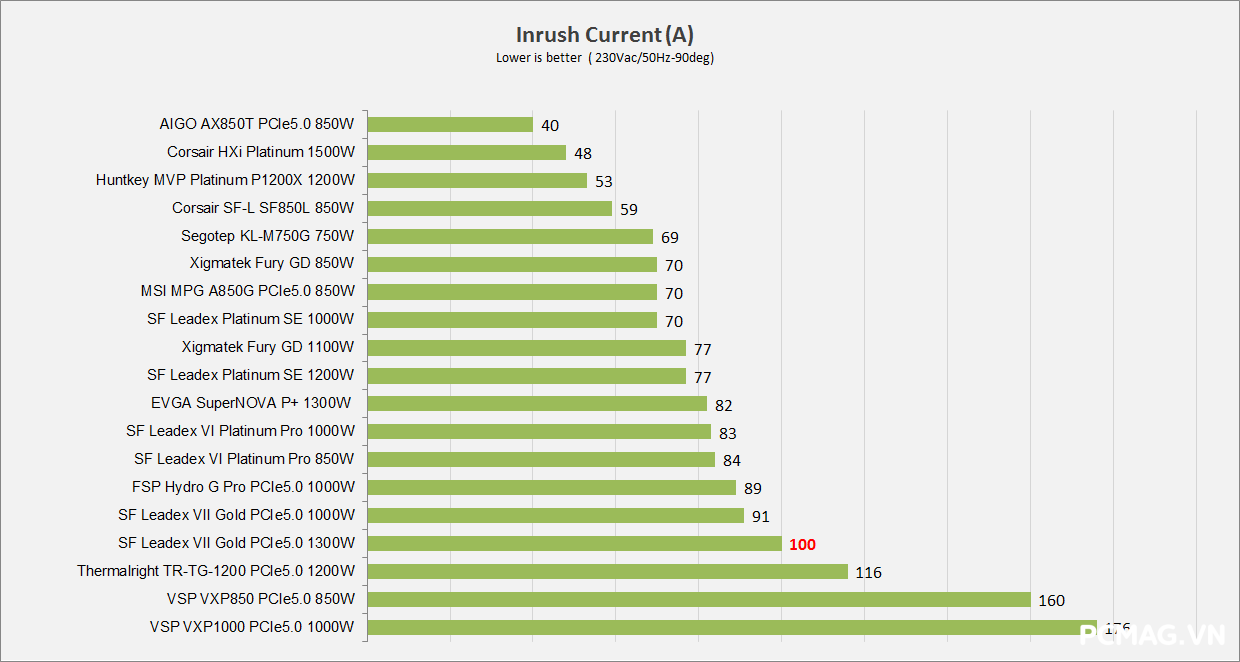

2. Kiểm tra Inrush Current (Dòng khởi động)

Trong bài kiểm tra dòng khởi động, Leadex VII Gold 1300W ghi nhận mức khoảng 100A, cao hơn một chút so với phiên bản 1000W. Mức chênh lệch này là dễ hiểu do công suất thiết kế lớn hơn, đồng thời vẫn nằm trong giới hạn chấp nhận được đối với các bộ nguồn công suất cao.

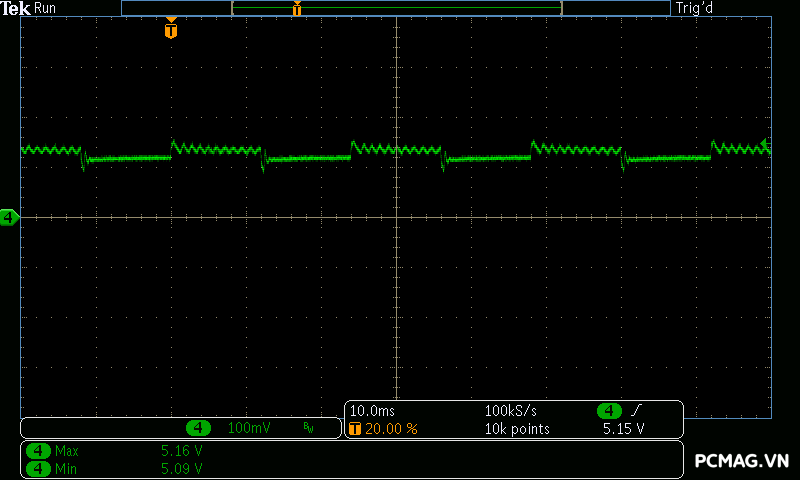

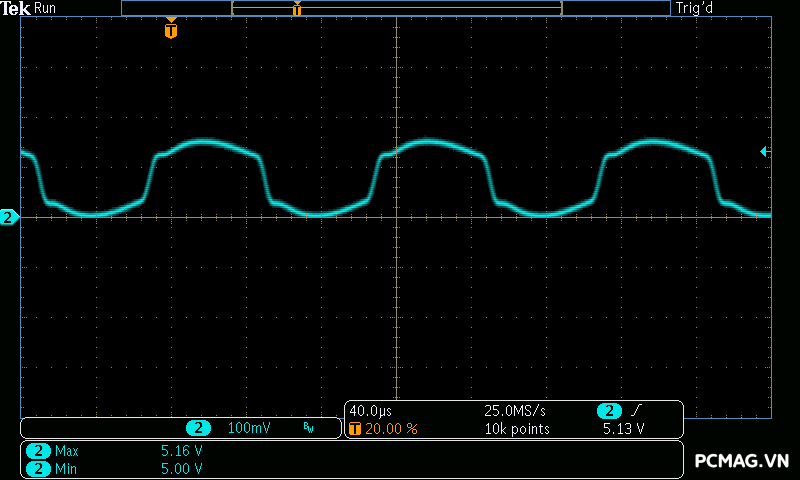

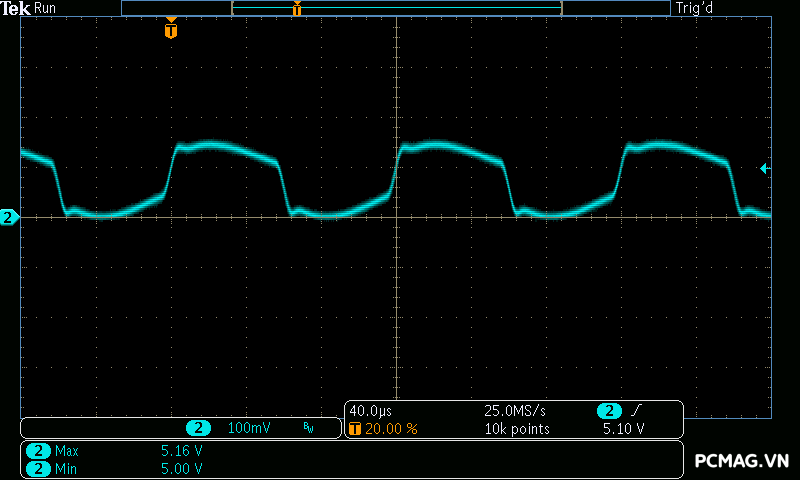

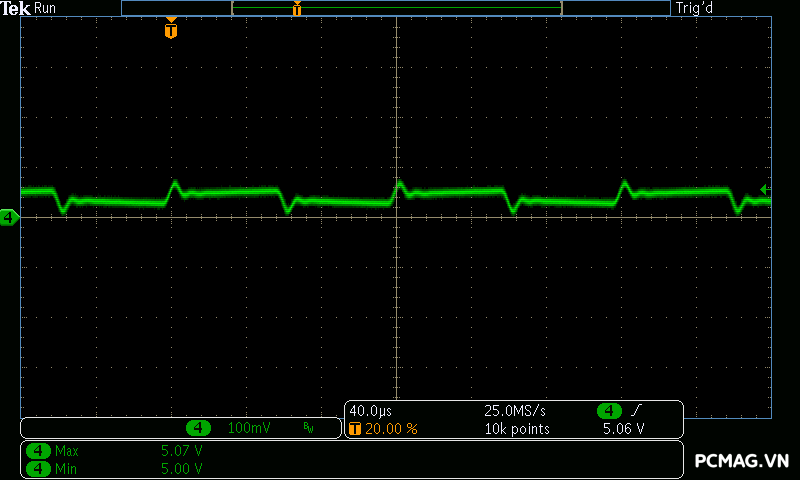

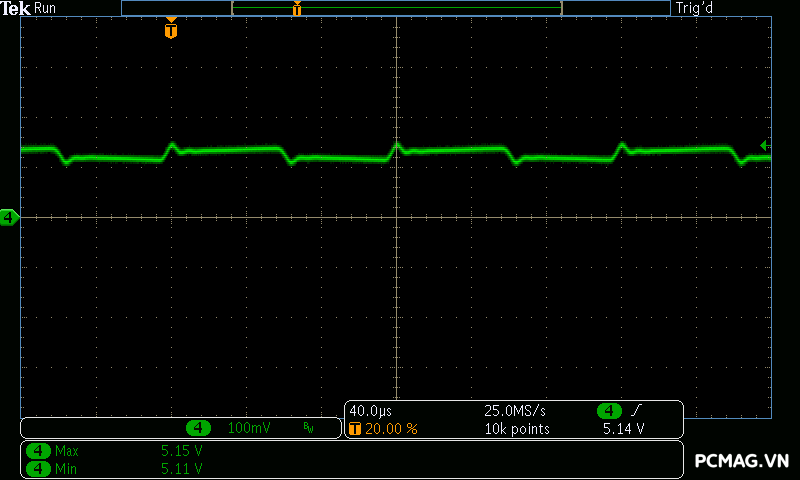

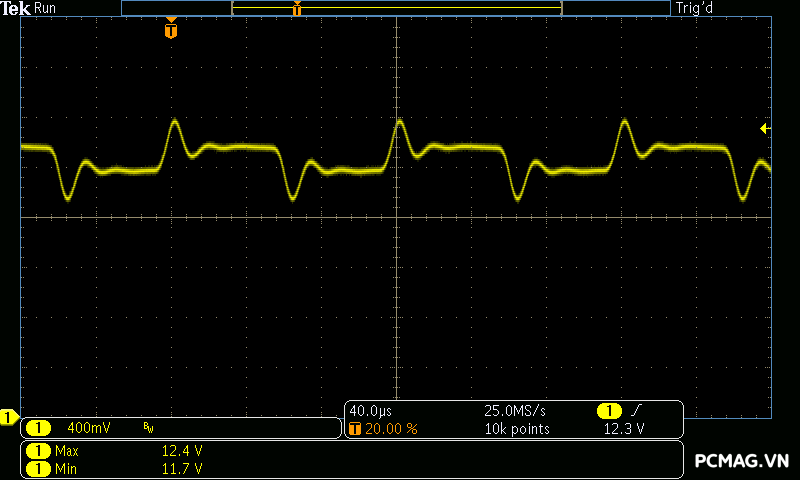

3. Sync Transient Response Test (Kiểm tra tải biến thiên)

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A
    (Theo tiêu chuẩn Intel ATX 3.0 / ATX 3.1)

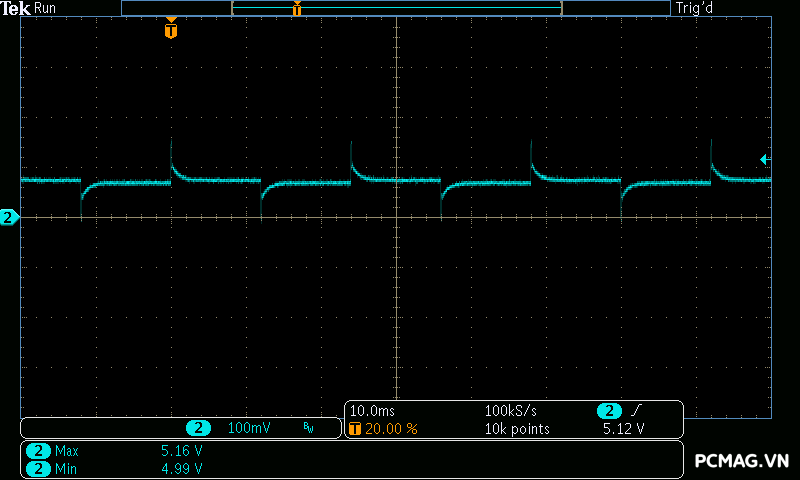

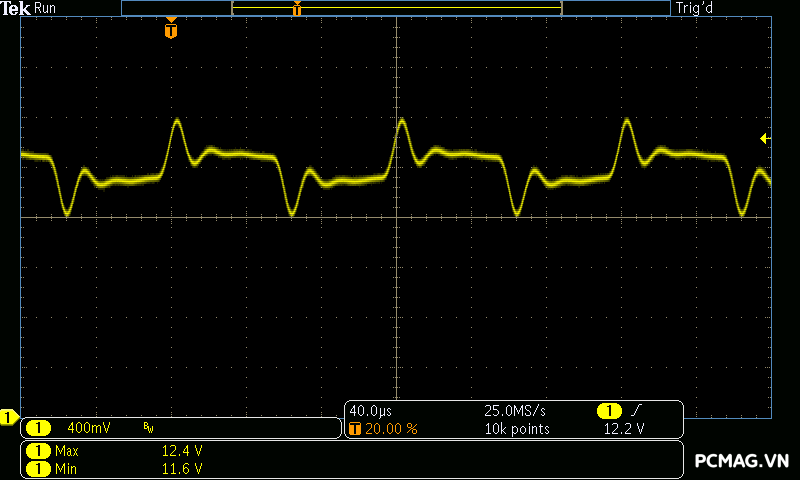

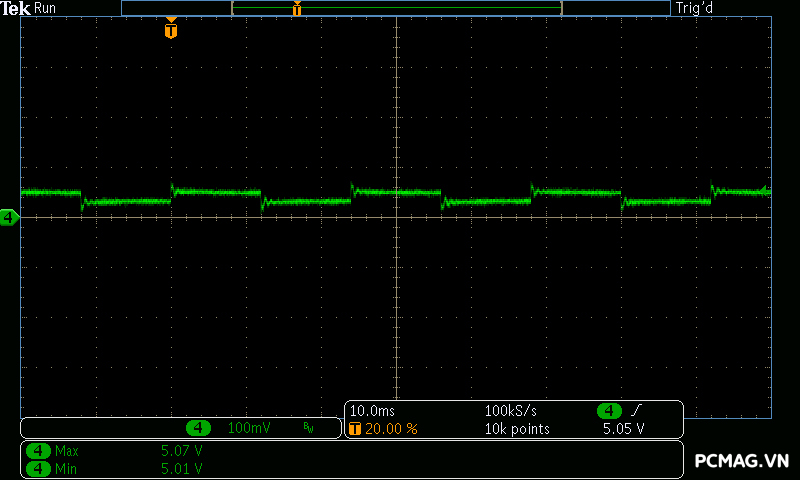

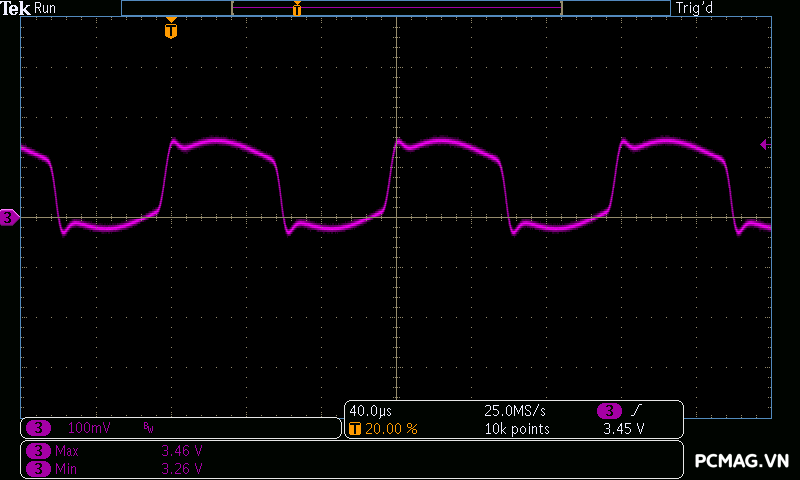

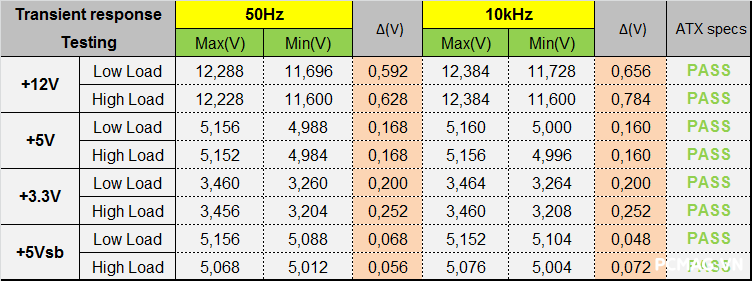

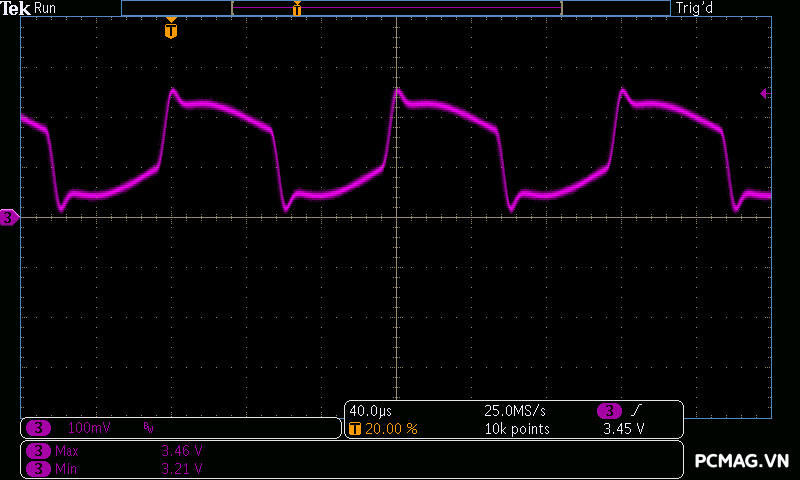

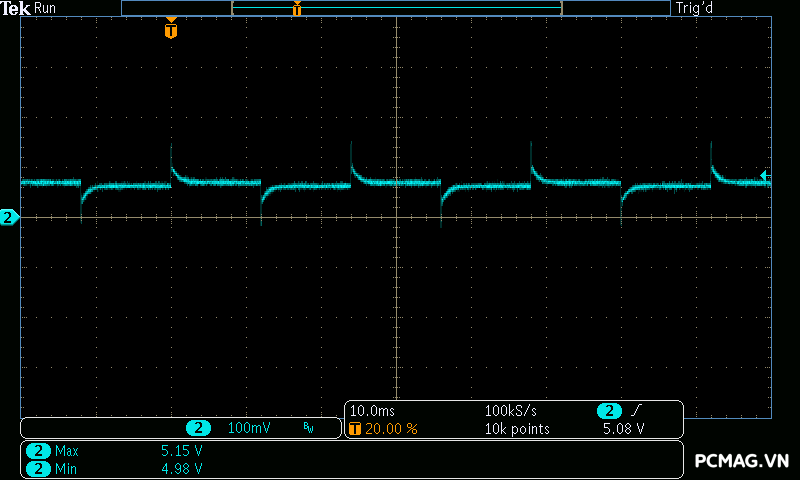

Kết quả thử nghiệm tải biến thiên cho thấy Leadex VII Gold 1300W duy trì mức dao động điện áp trên các đường nguồn nằm hoàn toàn trong giới hạn của chuẩn ATX.

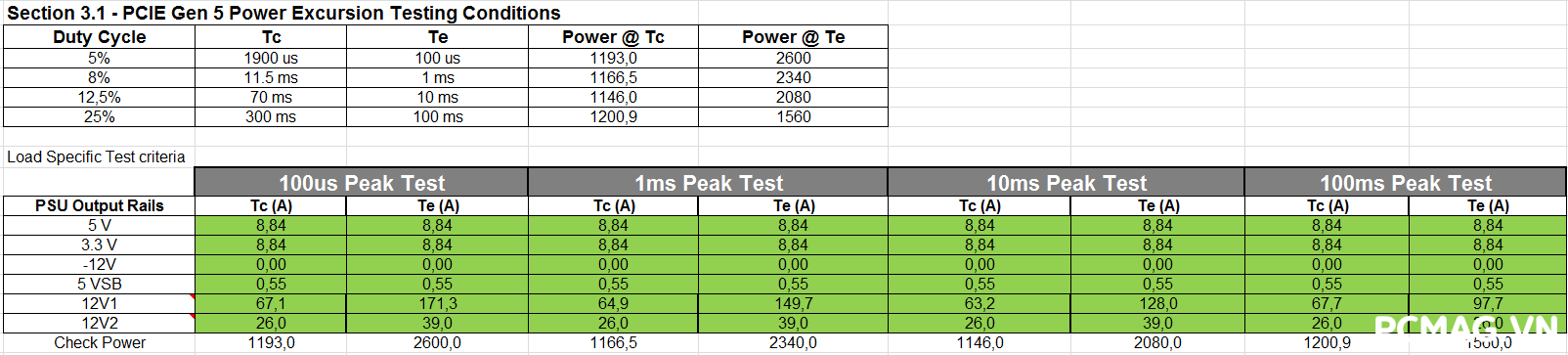

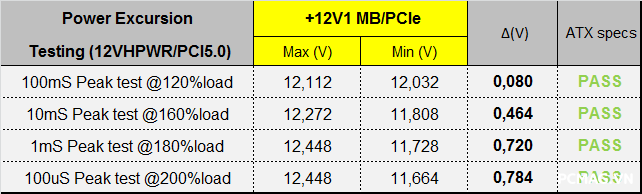

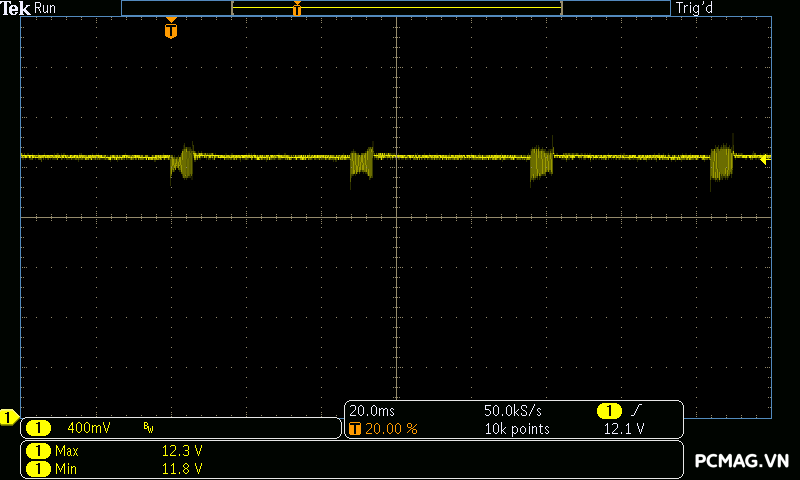

Trong bài kiểm tra mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power Excursion) – một bài test quan trọng đối với các bộ nguồn chuẩn ATX 3.0, PSU cũng vượt qua dễ dàng, với điện áp vẫn ổn định trong giới hạn cho phép và không xảy ra bất kỳ hiện tượng sập nguồn nào.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

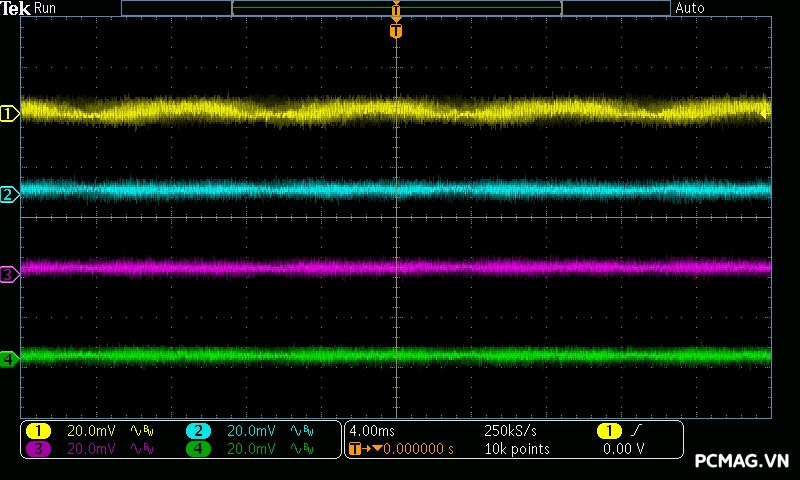

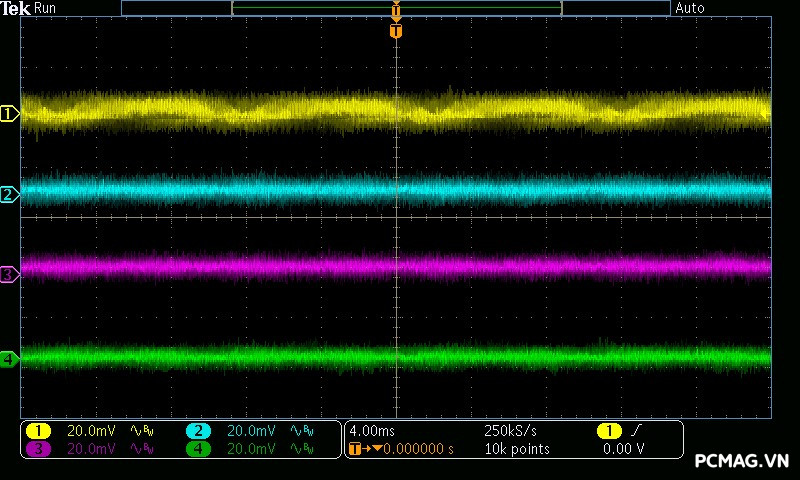

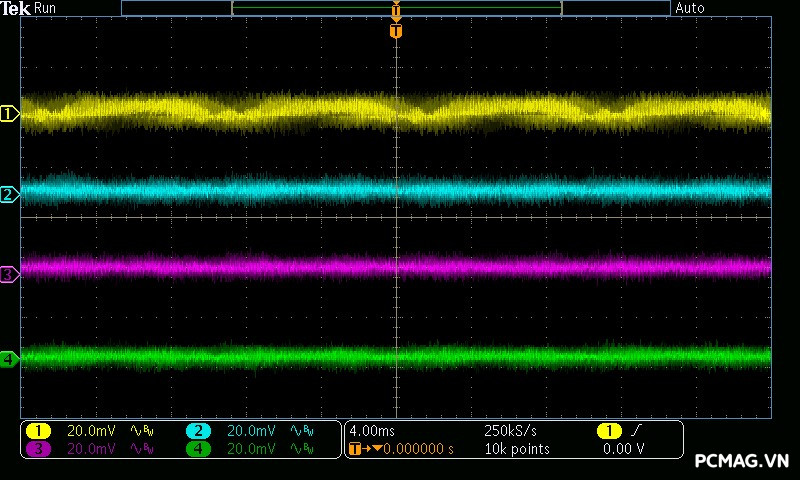

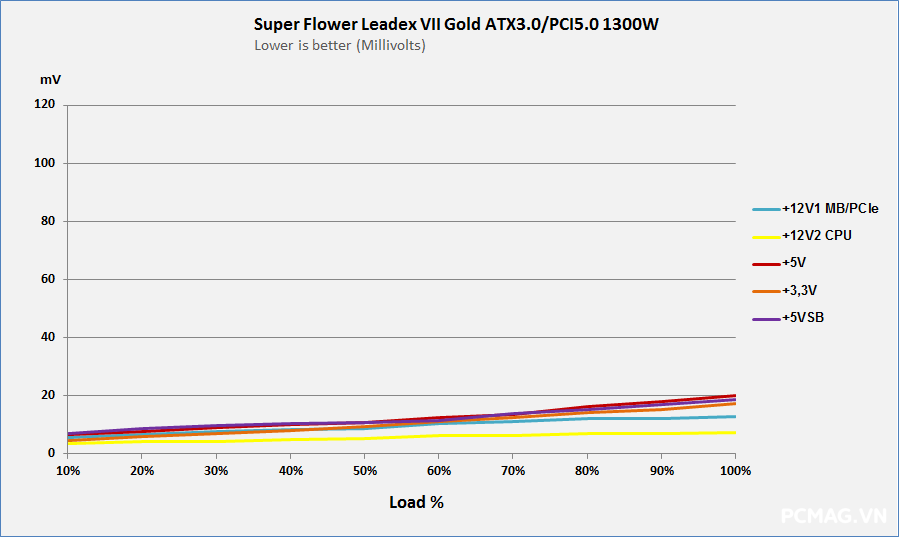

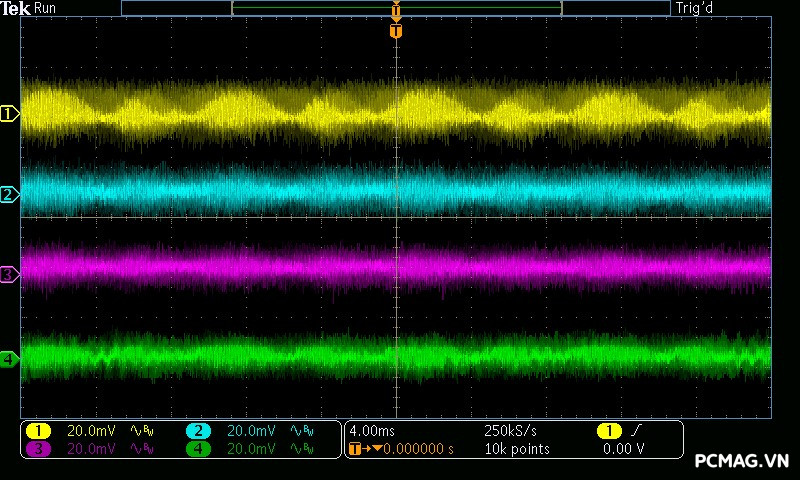

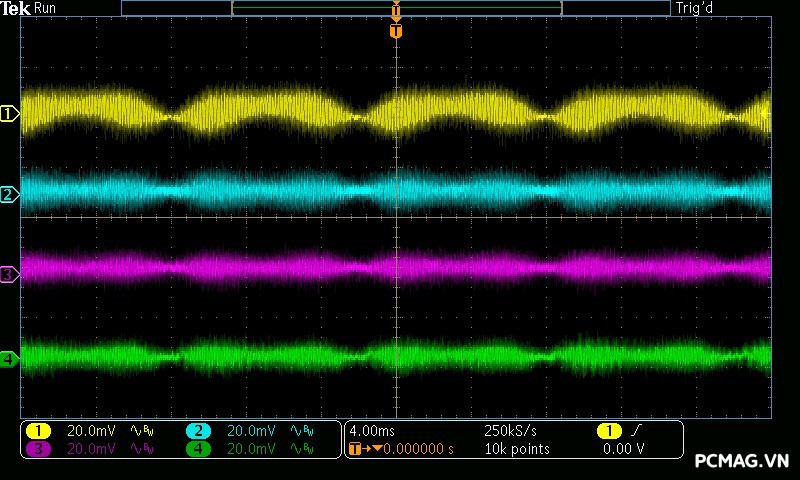

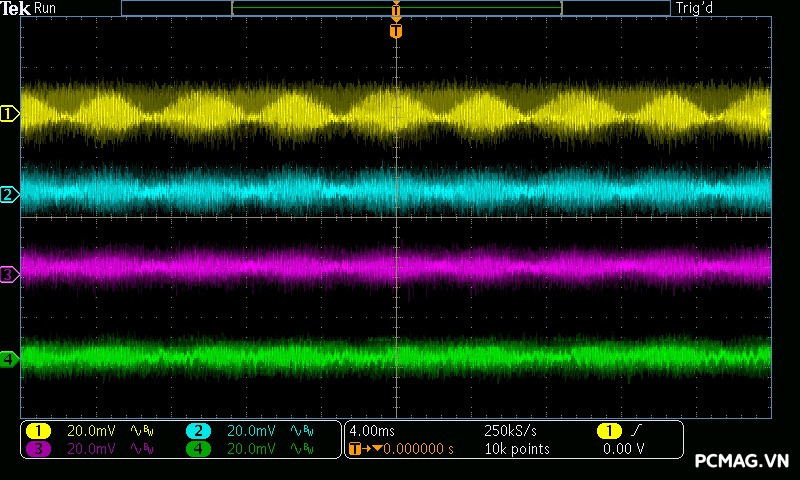

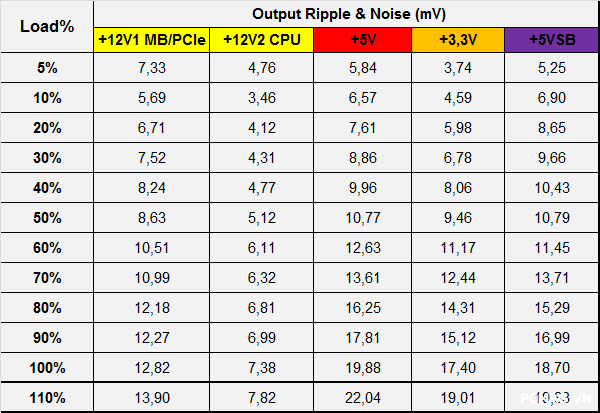

4. Ripple & Noise (Nhiễu AC cao tần)

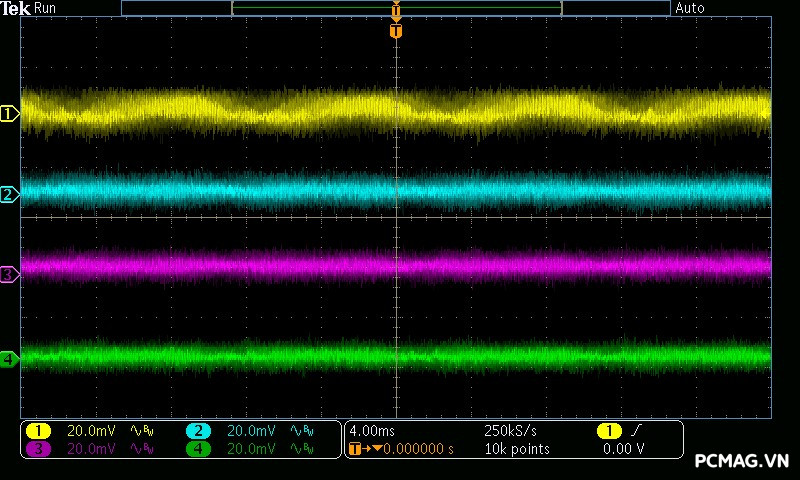

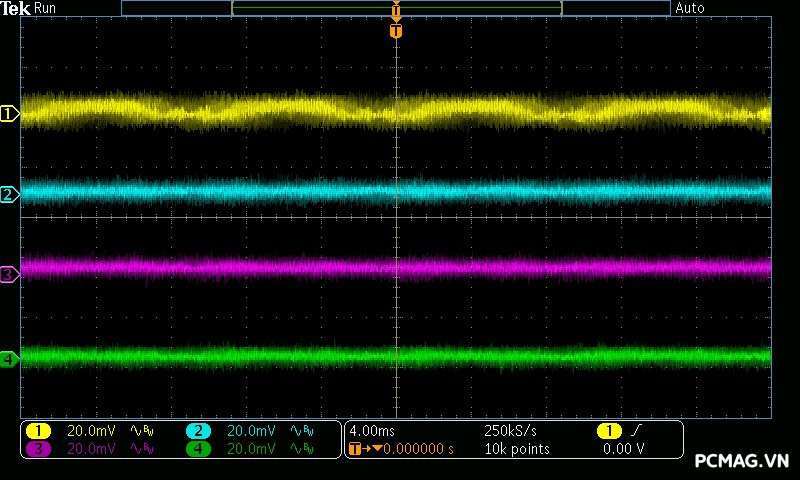

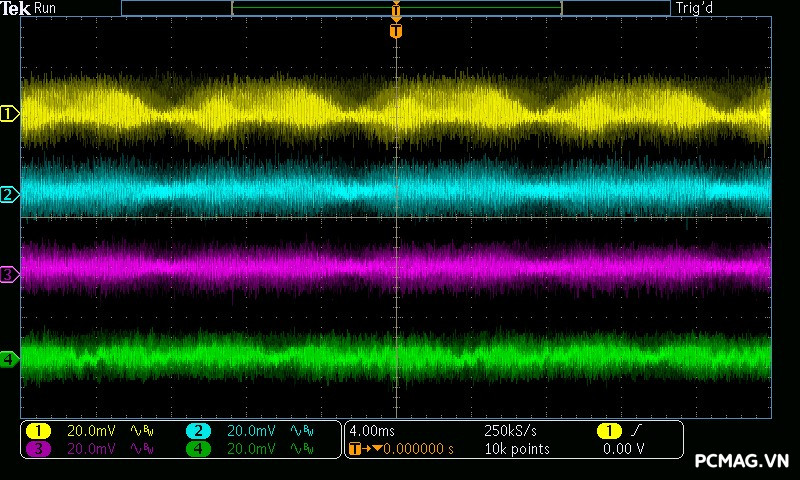

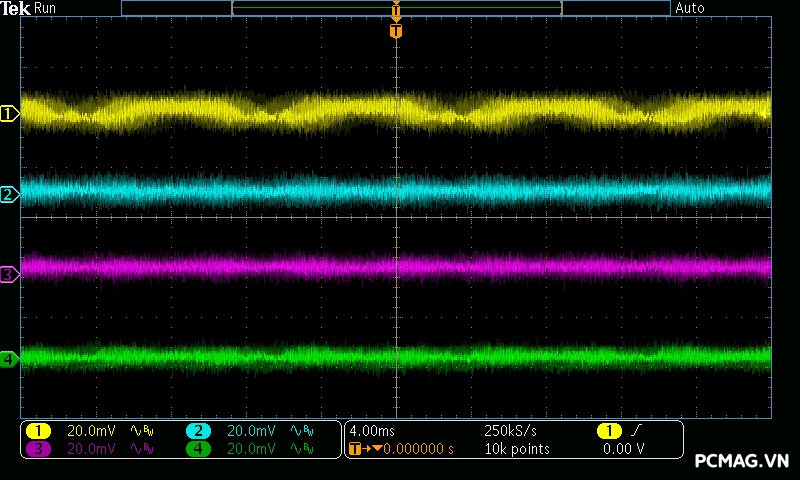

Khả năng kiểm soát nhiễu cao tần (Ripple & Noise) luôn là một trong những điểm mạnh của Super Flower, đặc biệt trên dòng Leadex. Với Leadex VII Gold 1300W, kết quả đo cho thấy mức nhiễu trên các đường điện đều dưới 20mV, một con số rất ấn tượng.

Đáng chú ý, bộ nguồn vẫn đạt được mức nhiễu thấp này mà không cần sử dụng cáp có gắn tụ lọc (in-cable capacitors), cho thấy chất lượng thiết kế mạch và hệ thống lọc nhiễu bên trong được tối ưu rất tốt.

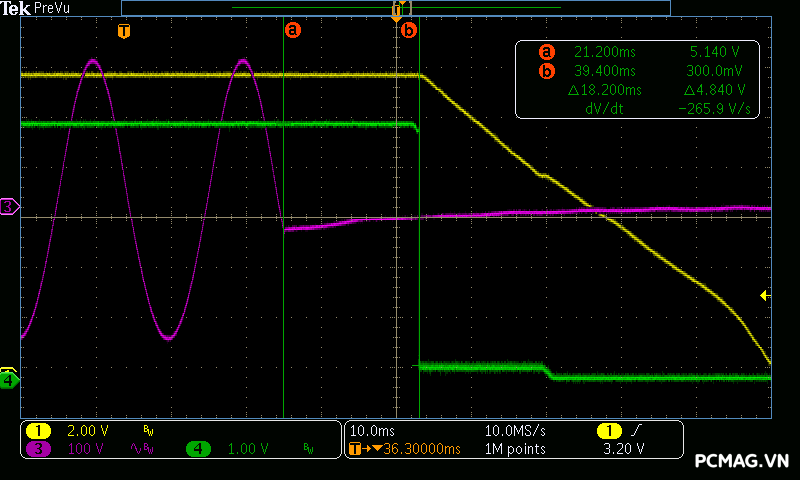

5. Hold-up Time (Thời gian lưu điện)

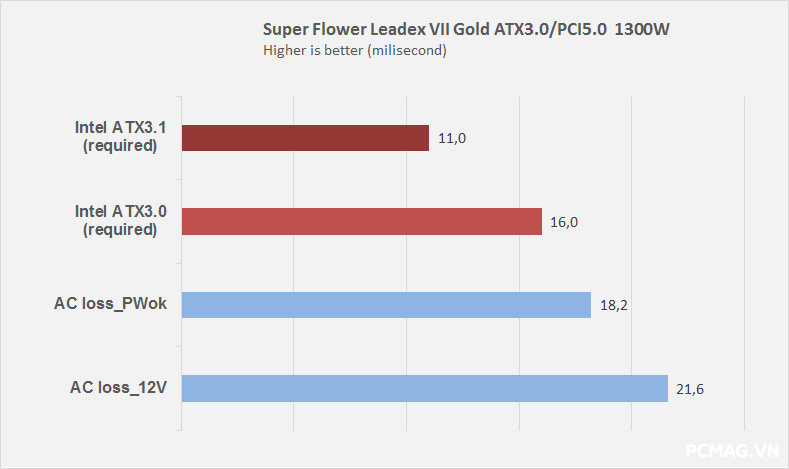

Leadex VII Gold 1300W dễ dàng đáp ứng các yêu cầu của chuẩn ATX trong bài kiểm tra hold-up time. Cụ thể, tín hiệu PG_OK đạt 18,2 ms so với mức yêu cầu 16 ms, trong khi đường 12V rời khỏi ngưỡng điện áp an toàn sau 21,6 ms, cao hơn mức chuẩn 17 ms.

Những kết quả này cho thấy bộ nguồn có khả năng duy trì điện áp ổn định trong khoảng thời gian ngắn khi nguồn điện đầu vào bị gián đoạn, giúp hệ thống hoạt động ổn định và hạn chế nguy cơ tắt máy đột ngột. ⚡

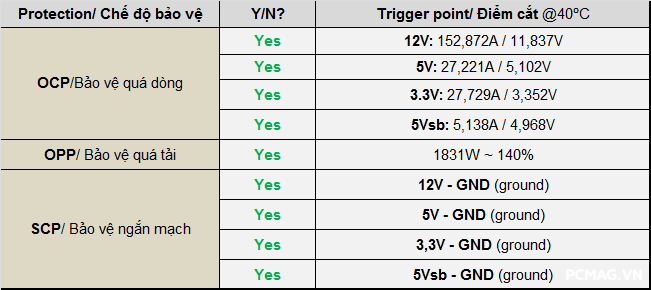

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên Leadex VII Gold 1300W hoạt động ổn định và nhạy, với ngưỡng cắt dòng được thiết lập hợp lý. Trong quá trình thử nghiệm, tất cả các tính năng bảo vệ đều phản hồi chính xác và hiệu quả, đảm bảo an toàn cho hệ thống khi xảy ra các tình huống bất thường.

Nhìn chung, không có điểm nào đáng phàn nàn ở hạng mục kiểm tra này.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I, trong đó nguồn máy tính chuẩn ATX là một ví dụ điển hình, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5 mA khi cấp điện ở mức khoảng 110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động. Trong trường hợp này, phép thử được thực hiện ở khoảng 264VAC @60Hz (tương đương 110% của 240VAC).

Để đánh giá thông số này, quá trình kiểm tra sử dụng thiết bị đo chuyên dụng GW Instek GLC-9000, giúp đo chính xác mức dòng rò xuống đất (earth leakage current) của bộ nguồn trong điều kiện thử nghiệm tiêu chuẩn. ⚡

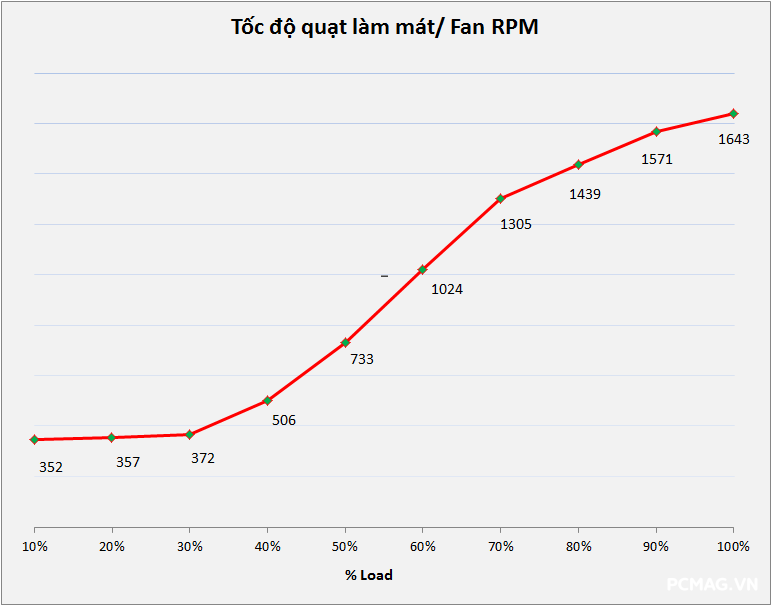

8. Nhiệt độ hoạt động và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38 – 45°C

Trong bài kiểm tra này, Leadex VII Gold 1300W được thử nghiệm khi chế độ Semi-Fanless được tắt, vì vậy quạt sẽ bắt đầu quay ngay khi bật nguồn. Ban đầu quạt hoạt động ở tốc độ rất thấp, khoảng 400 RPM, gần như không gây tiếng ồn. Tốc độ này được duy trì cho đến khi bộ nguồn đạt mức nhiệt tương ứng với trên 50% tải, lúc đó quạt mới bắt đầu tăng tốc dần và đạt tốc độ tối đa khoảng 1600 RPM khi tải cao.

Nhờ cơ chế điều chỉnh hợp lý, bộ nguồn vẫn vận hành khá êm ái trong hầu hết các điều kiện sử dụng. So với phiên bản 1000W, nhiệt độ hoạt động và tốc độ quạt của bản 1300W có cao hơn một chút, khoảng +150 RPM và +8°C. Điều này hoàn toàn dễ hiểu do công suất thực lớn hơn khoảng 300W, dẫn đến lượng nhiệt tỏa ra nhiều hơn.

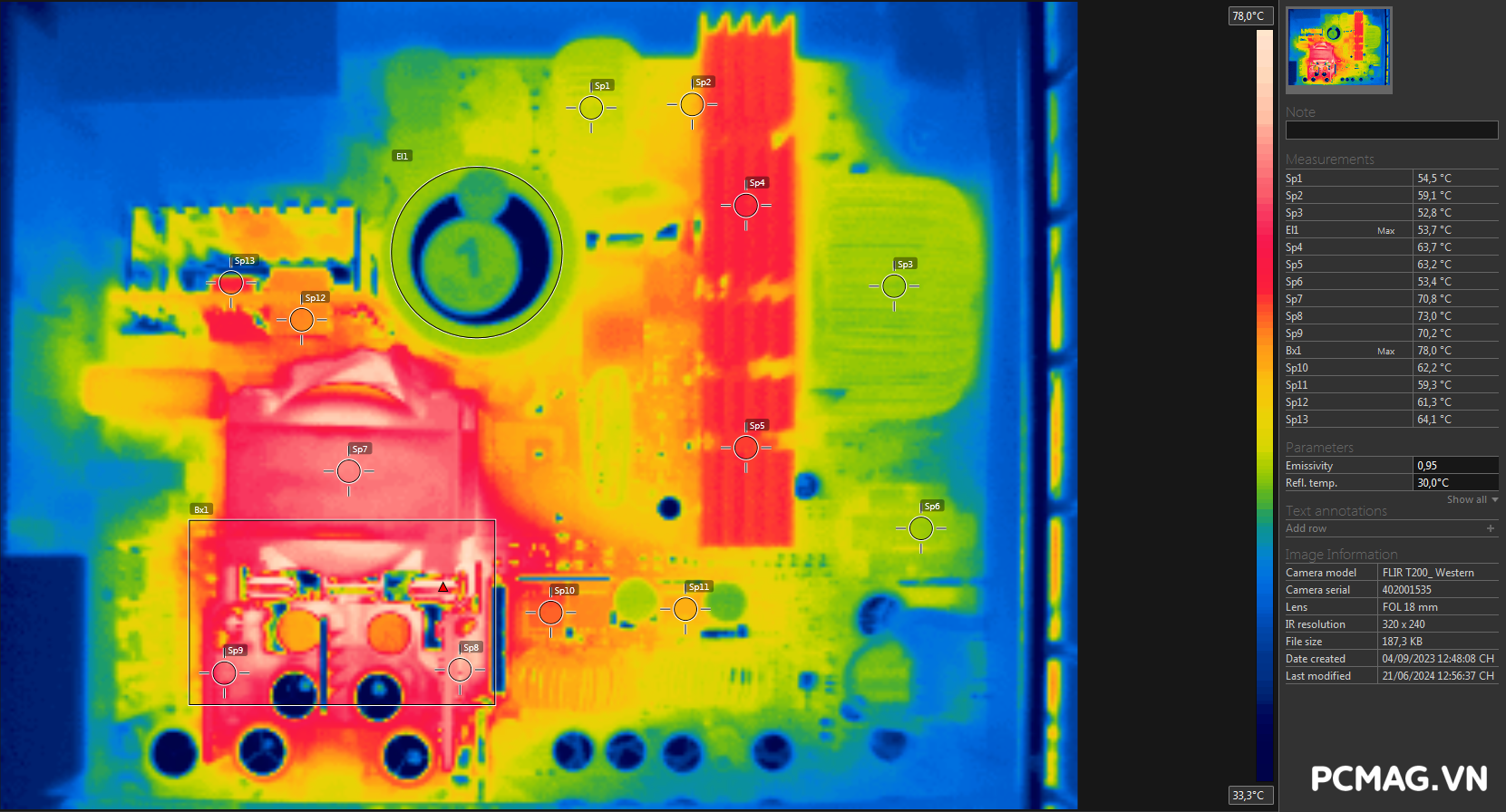

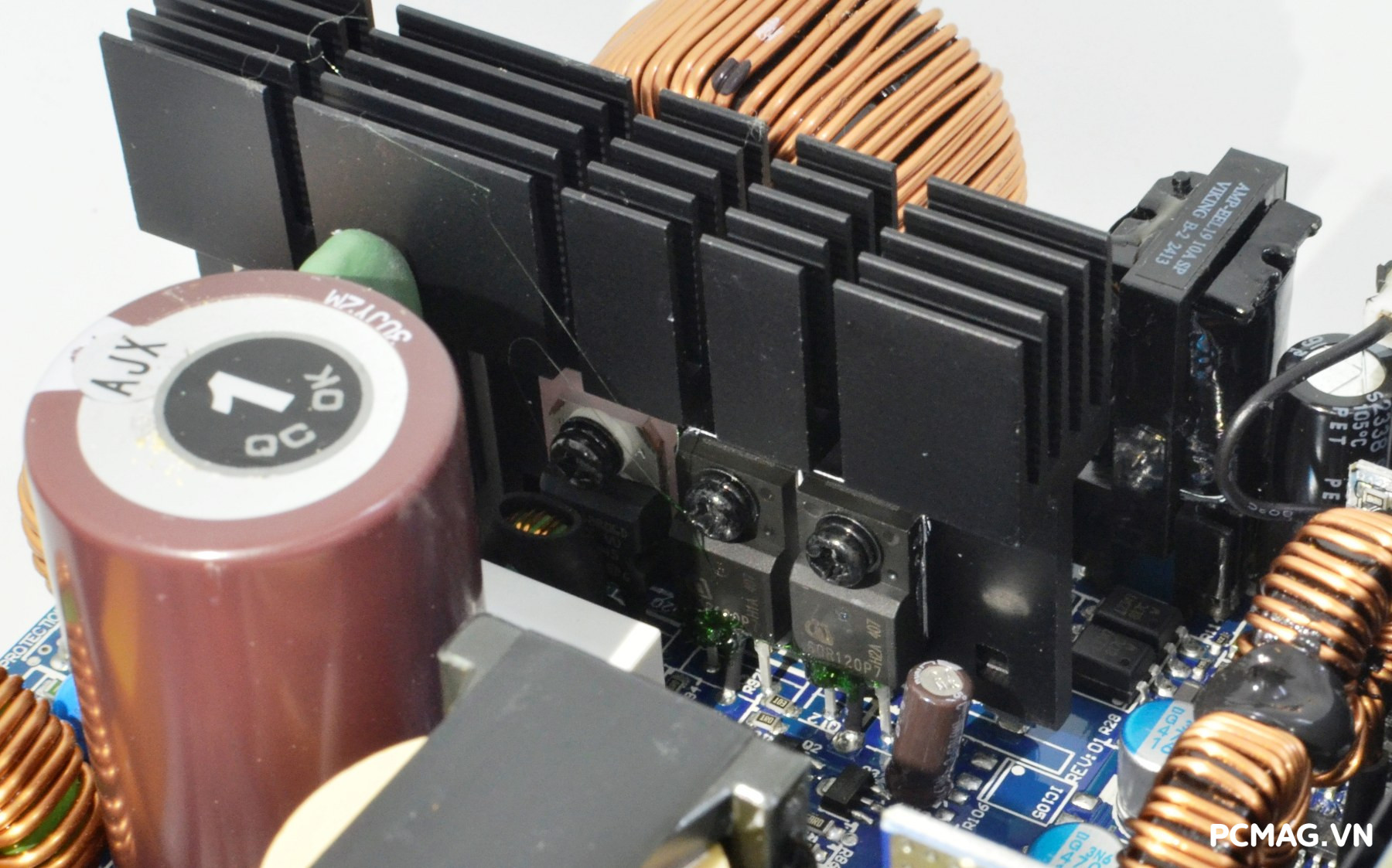

Trong quá trình đo nhiệt, khu vực nóng nhất trên PSU vẫn tập trung tại ngõ ra của biến áp chính và vùng đầu vào của các MOSFET chỉnh lưu đồng bộ, với nhiệt độ ghi nhận xấp xỉ dưới 78°C.

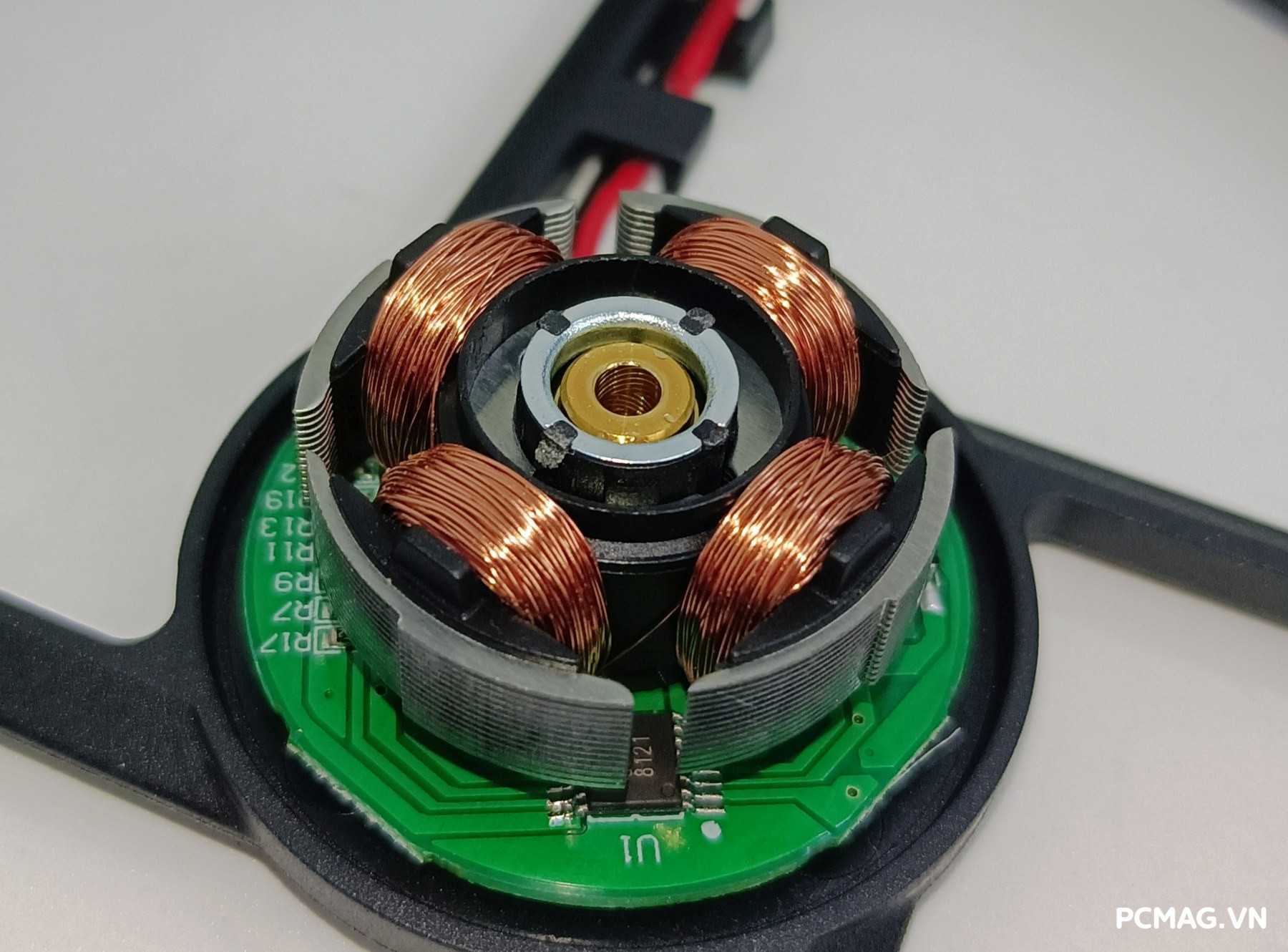

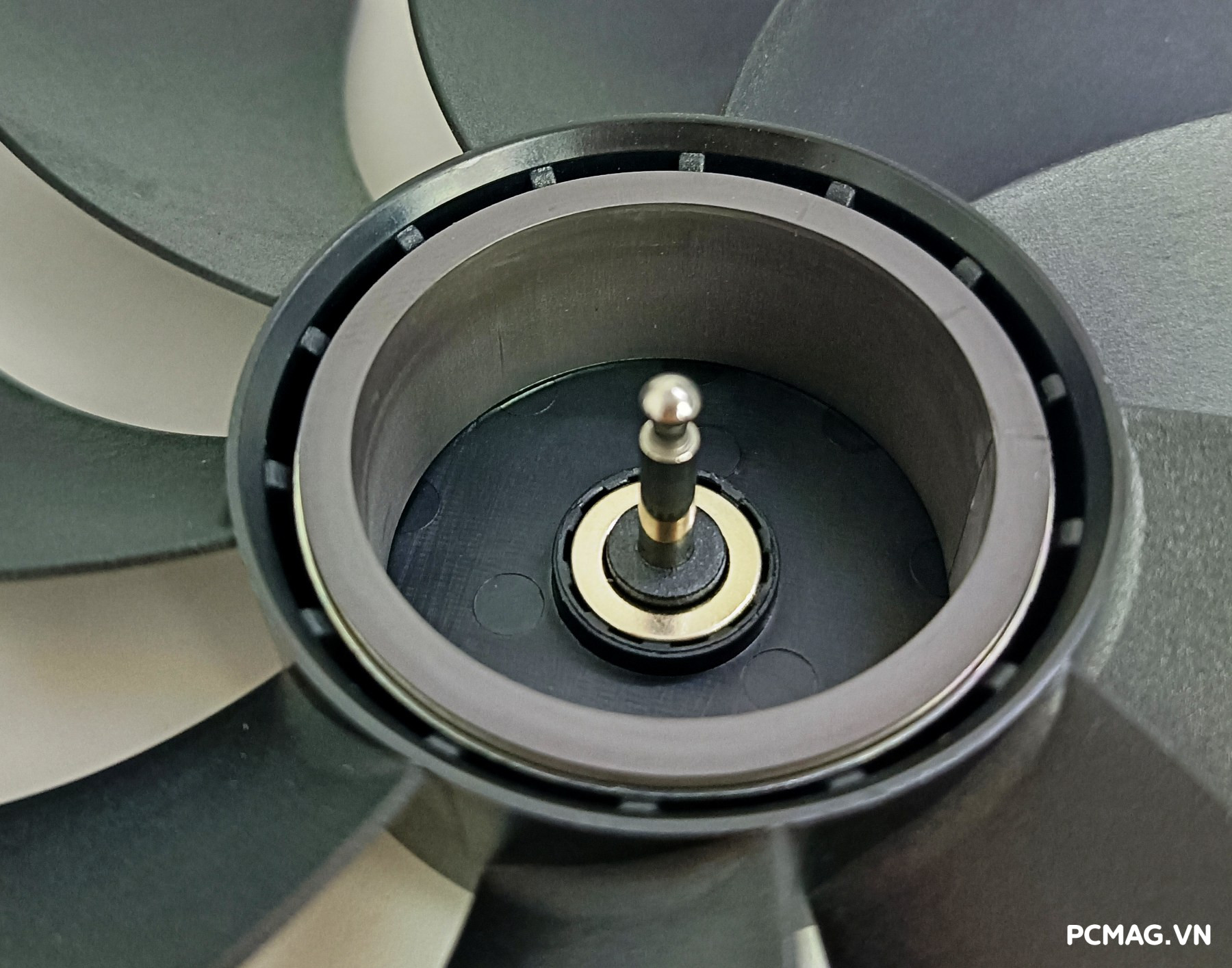

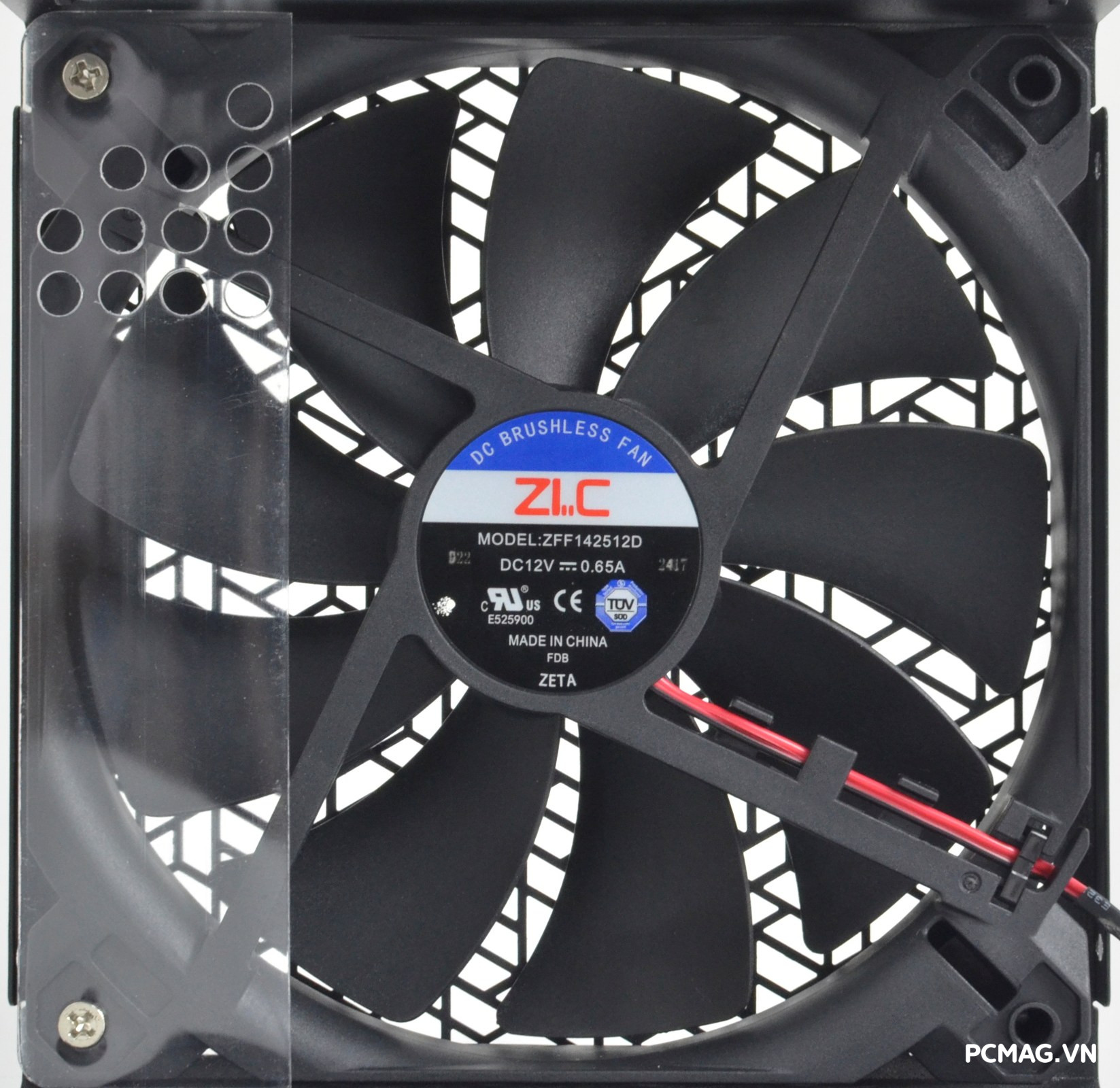

Bộ nguồn được trang bị quạt làm mát ZIC model ZFF142512D kích thước 140mm, hoạt động ở 12V – 0.65A. Quạt sử dụng bạc đạn Fluid Dynamic Bearing (FDB), nổi bật với độ bền cao, khả năng vận hành êm ái và tuổi thọ dài, giúp đảm bảo hiệu quả tản nhiệt ổn định trong suốt quá trình sử dụng.

IV. Kết luận

Super Flower Leadex VII Gold 1300W sở hữu chất lượng linh kiện cao cùng độ ổn định điện áp ấn tượng, với các kết quả thử nghiệm gần như tương đồng với phiên bản 1000W trước đó. Bộ nguồn đạt hiệu suất tối đa khoảng 94% tại 230Vac, phù hợp với các chứng nhận 80 Plus Gold và Cybenetics Platinum, cho thấy khả năng chuyển đổi năng lượng hiệu quả và ổn định.

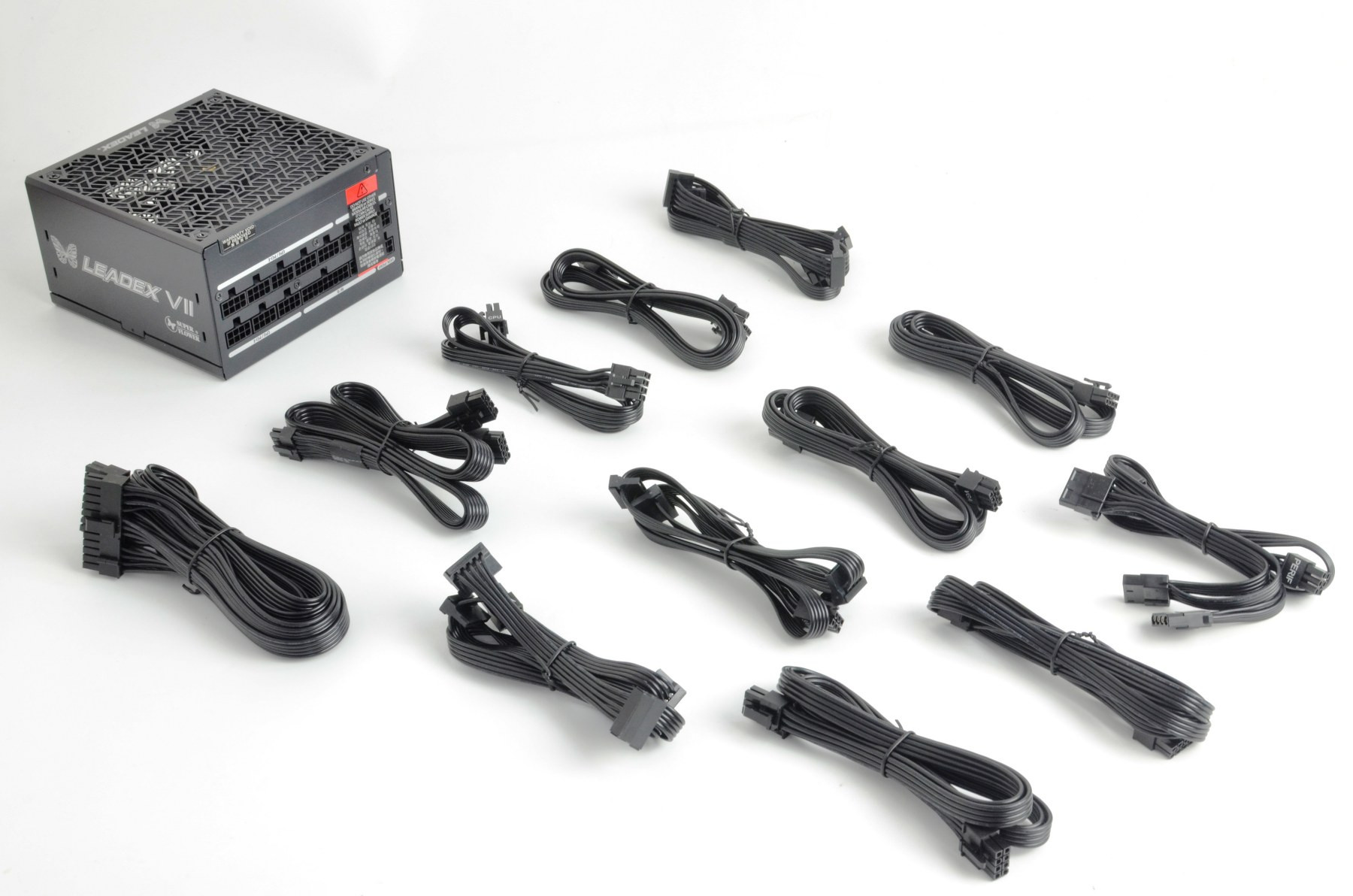

Sản phẩm được trang bị sẵn đầu cấp nguồn 12VHPWR / PCIe 5.0 với công suất tối đa 600W, giúp tương thích tốt với các dòng card đồ họa RTX 4000 series và những hệ thống PC hiệu năng cao. Bên cạnh đó, quạt làm mát FDB vận hành êm ái kết hợp với chế độ Semi-Fanless có thể bật/tắt, mang lại sự linh hoạt cho người dùng tùy theo nhu cầu sử dụng và mức độ ưu tiên giữa hiệu năng tản nhiệt và độ ồn.

Nhìn chung, Leadex VII Gold 1300W là một lựa chọn hấp dẫn cho các cấu hình PC cao cấp, đặc biệt là những hệ thống sử dụng GPU thế hệ mới như RTX 4000 series.

Ưu điểm

• Linh kiện chất lượng cao (100% tụ Nhật, MOSFET Infineon – Đức)
• Điện áp ổn định, mức Ripple & Noise thấp
• Vượt qua bài test Power Excursion 200%, đáp ứng tốt tải đột biến từ GPU
• Hiệu suất cao ~94% @230Vac, đạt chứng nhận 80 Plus Gold & Cybenetics Platinum
• Quạt FDB vận hành êm, hỗ trợ chế độ Semi-Fanless có thể bật/tắt

Nhược điểm

• Giá thành cao hơn so với phiên bản Leadex VII Gold 1000W.
