T-WOLF là thương hiệu sản xuất linh kiện máy tính và thiết bị ngoại vi thuộc công ty Jiang Huizi (Trung Quốc), hiện được Công ty TNHH Nam Việt nhập khẩu và phân phối tại thị trường Việt Nam. Các sản phẩm của hãng chủ yếu hướng đến phân khúc phổ thông và tầm trung, phù hợp với nhu cầu sử dụng PC văn phòng, giải trí và gaming cơ bản. Thương hiệu này cũng thường được nhắc đến trong các bài đánh giá phần cứng trên PCMAG khi nói về các dòng linh kiện giá tốt cho người dùng phổ thông.

Trong bài viết này, mẫu nguồn máy tính T-WOLF TW-P650RGB PLUS 650W được mang ra thử nghiệm và đánh giá. Đây là dòng PSU thuộc phân khúc phổ thông, được nhà sản xuất công bố sở hữu một số thông số đáng chú ý như: công suất thực 650W, Active PFC dải hẹp, chứng nhận hiệu suất 80 Plus Bronze, thiết kế single rail 12V và hệ thống cáp bẹ đen mềm, giúp thuận tiện hơn trong việc đi dây và lắp đặt bên trong thùng máy.

I. Hộp và phụ kiện T-WOLF TW-P650RGB PLUS 650W

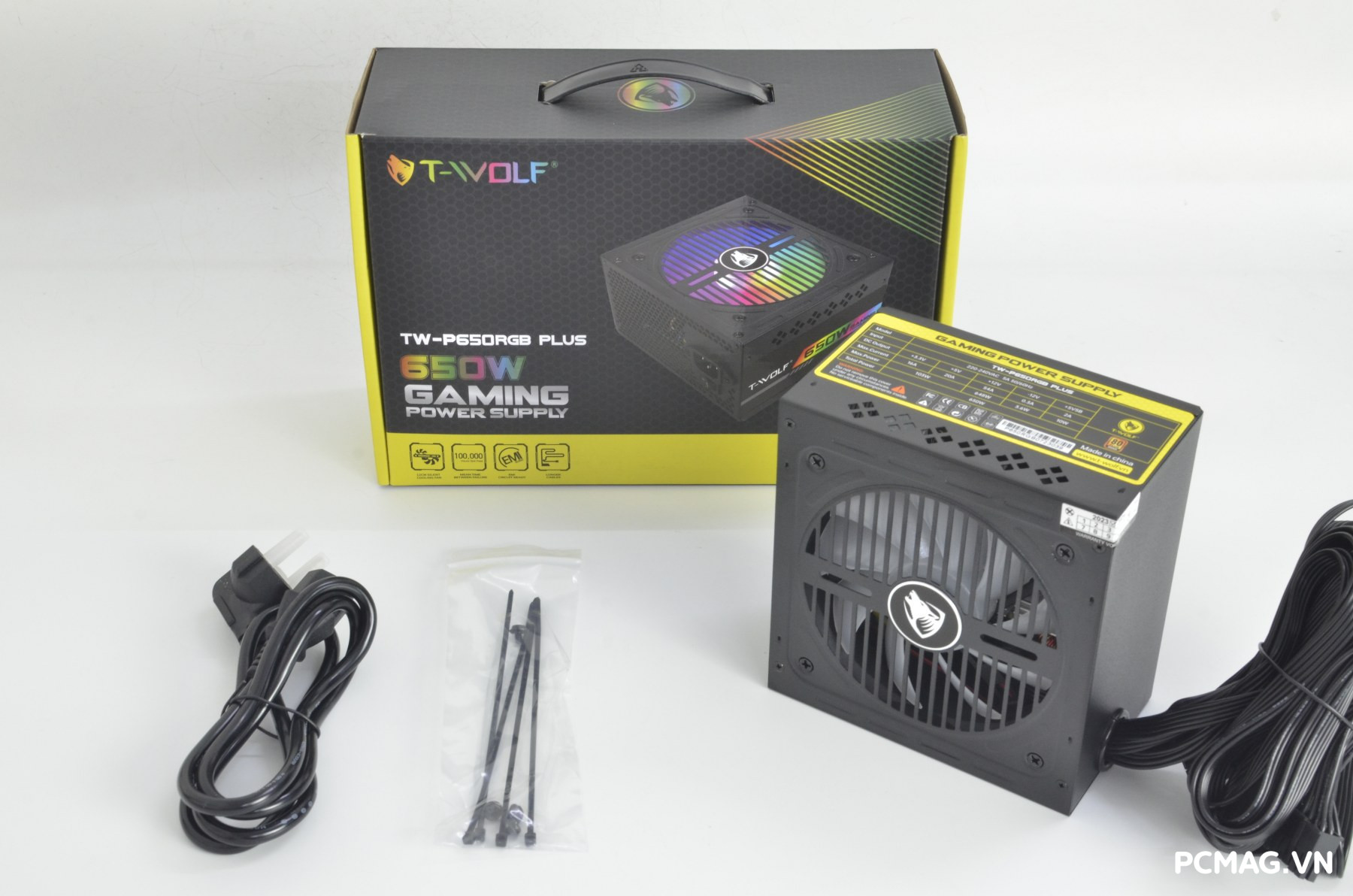

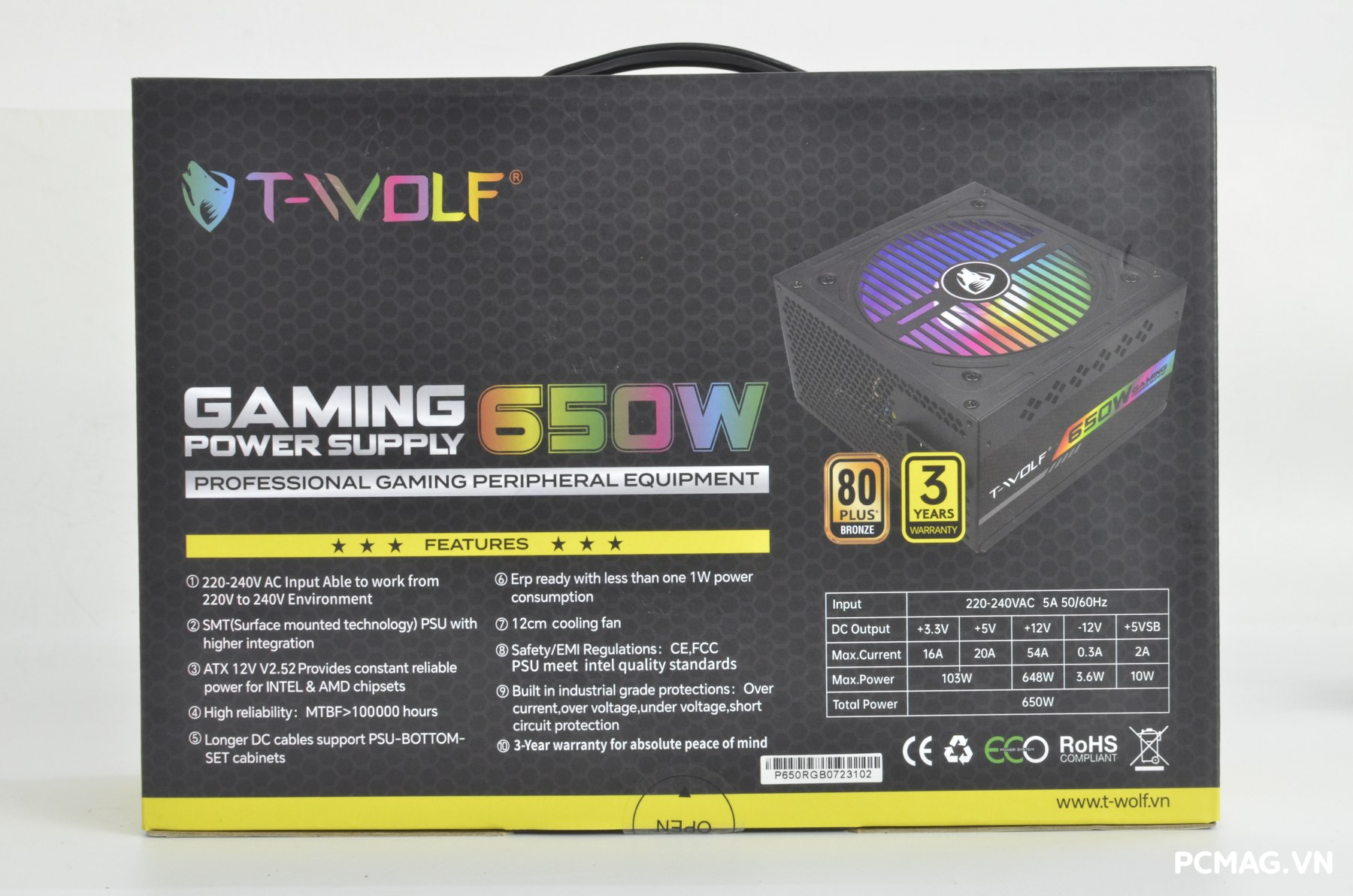

Hộp đựng của T-WOLF TW-P650RGB PLUS có kích thước khá nhỏ gọn với tông màu xám chủ đạo. Trên bao bì, nhà sản xuất in các thông tin cơ bản về sản phẩm, trong đó mặt sau hộp hiển thị chi tiết bảng thông số điện áp cùng số lượng các đầu cắm kết nối, giúp người dùng dễ dàng nắm được khả năng cấp nguồn và hệ thống cổng kết nối của bộ nguồn trước khi lắp đặt.

Phụ kiện đi kèm của TW-P650RGB PLUS khá đơn giản, bao gồm 01 dây nguồn chuẩn EU và 04 ốc vít dùng để cố định bộ nguồn vào thùng máy, đáp ứng đầy đủ các phụ kiện cơ bản cần thiết cho quá trình lắp đặt.

II. PSU T-WOLF TW-P650RGB PLUS 650W

1. Thiết kế bên ngoài

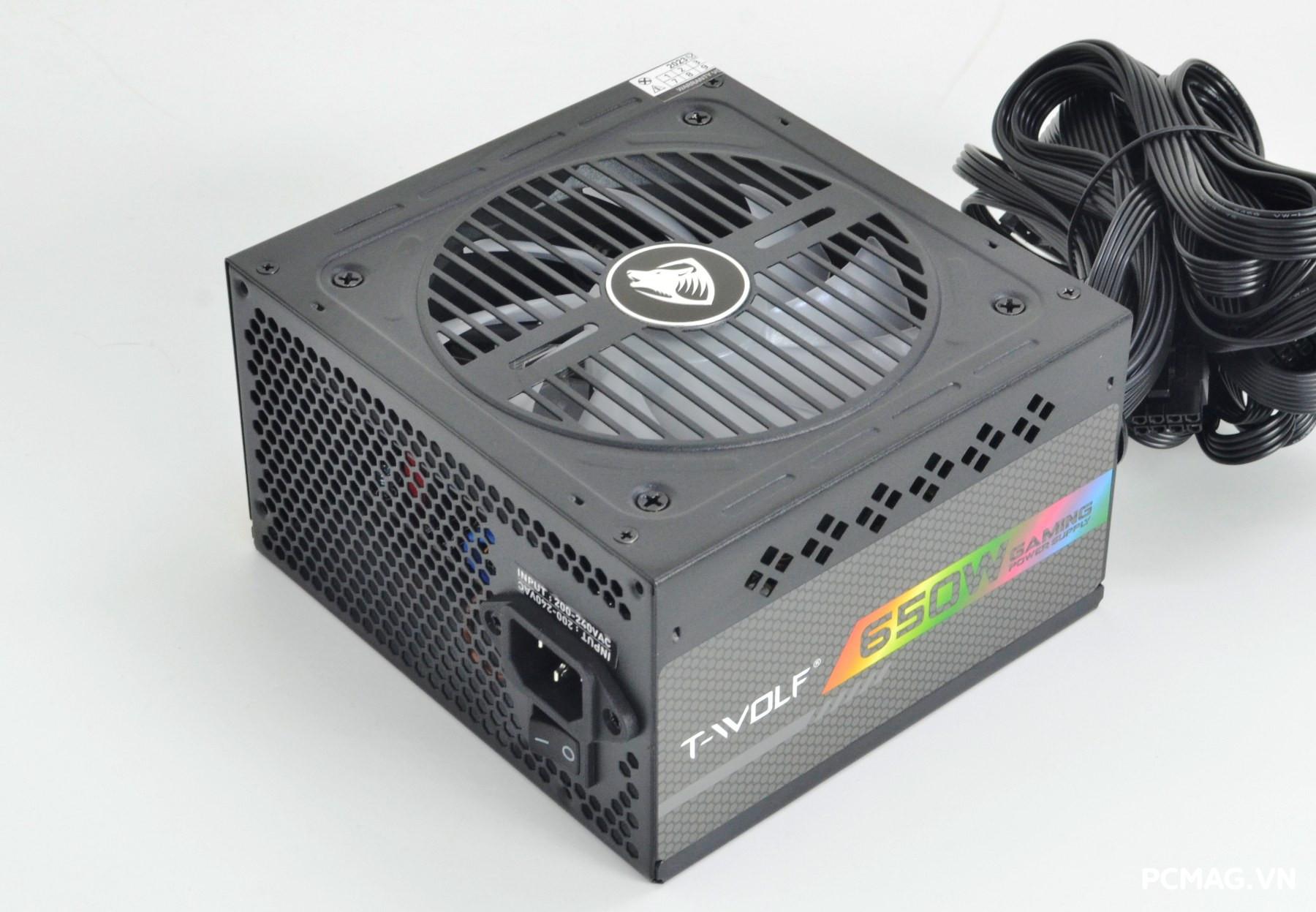

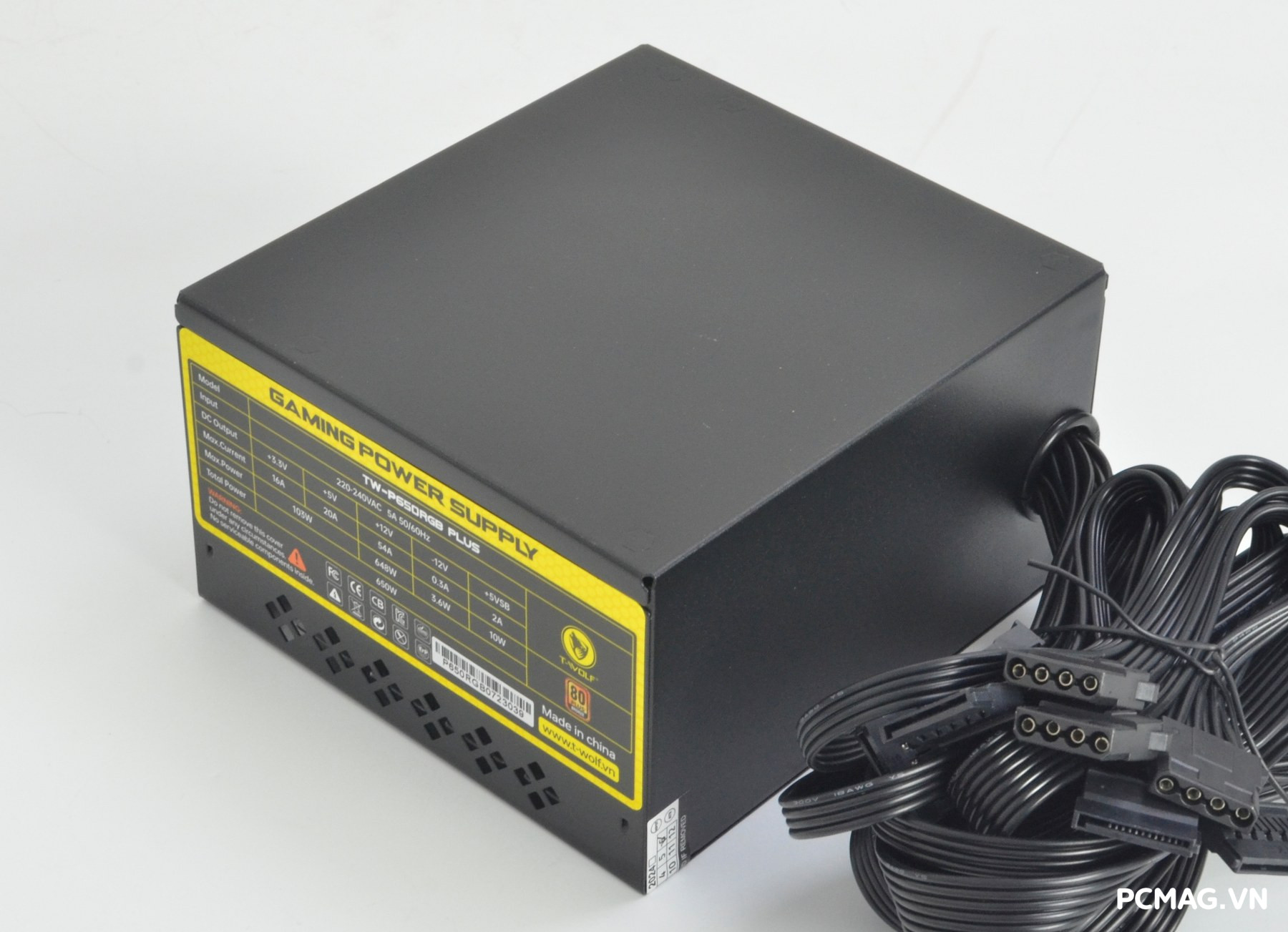

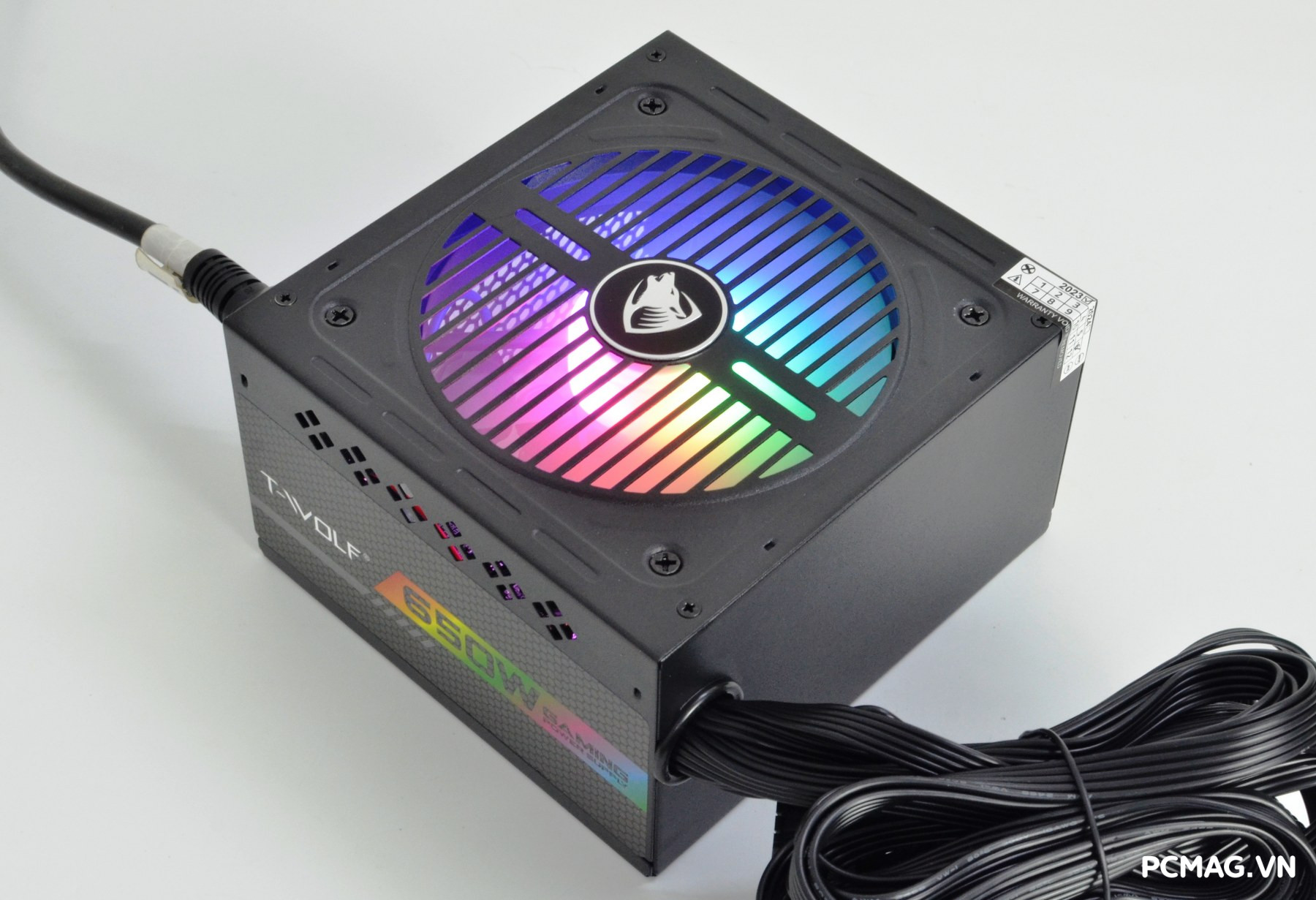

T-WOLF TW-P650RGB PLUS được thiết kế theo chuẩn kích thước ATX tiêu chuẩn, phù hợp với hầu hết các loại case máy tính hiện nay. Vỏ nguồn được sơn tĩnh điện màu đen, tạo cảm giác cứng cáp và đồng bộ với nhiều hệ thống PC.

Bộ nguồn sử dụng quạt làm mát kích thước 120mm tích hợp đèn LED RGB giúp tăng tính thẩm mỹ cho hệ thống. Tuy nhiên, hệ thống LED này chỉ hiển thị màu mặc định và không hỗ trợ tùy chỉnh hiệu ứng hoặc màu sắc theo ý muốn của người dùng.

Công suất và thông số nguồn

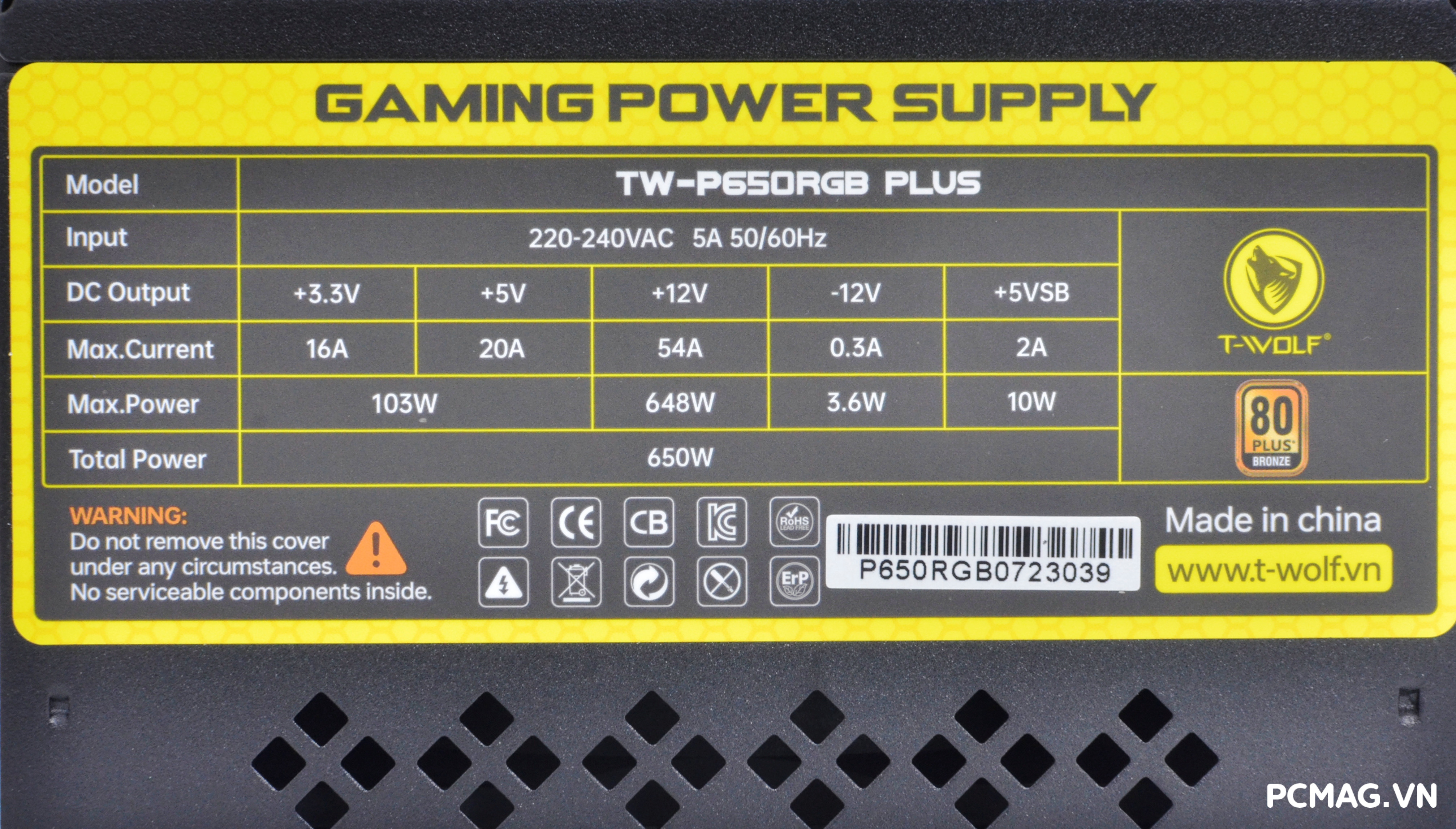

Bộ nguồn có công suất danh định 650W, sử dụng thiết kế single rail cho đường 12V với công suất tối đa 548W. Ngoài ra, nguồn được trang bị Active PFC và hoạt động trong dải điện áp đầu vào 200–240Vac, phù hợp với hệ thống điện lưới tại Việt Nam.

Hệ thống cáp

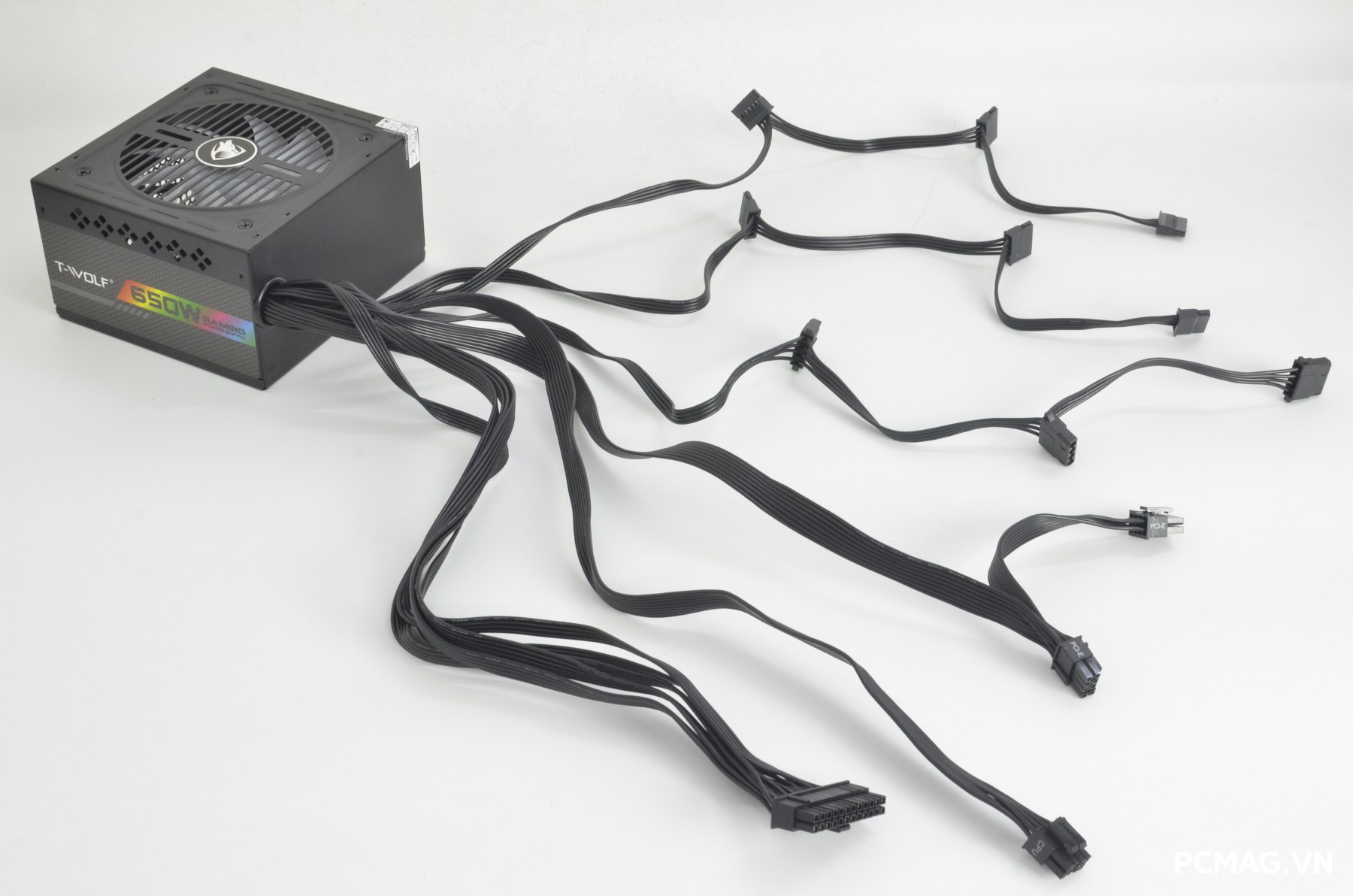

TW-P650RGB PLUS sử dụng cáp bẹ màu đen dạng mềm, giúp việc đi dây trong thùng máy gọn gàng và linh hoạt hơn. Hệ thống dây nguồn bao gồm:

• 1 x cáp 24-pin Mainboard: dài 50cm
• 1 x cáp CPU 4+4 pin ATX12V: dài 55cm
• 2 x cáp PCIe 6+2 pin: 50cm + 15cm
• 6 x đầu SATA: 40cm + 15cm + 15cm
• 3 x đầu ATA (Molex): 40cm + 15cm + 15cm

Các dây cáp được bố trí với độ dài hợp lý, đủ đáp ứng cho nhiều kiểu lắp đặt trong các thùng máy ATX phổ biến. 🔧💻

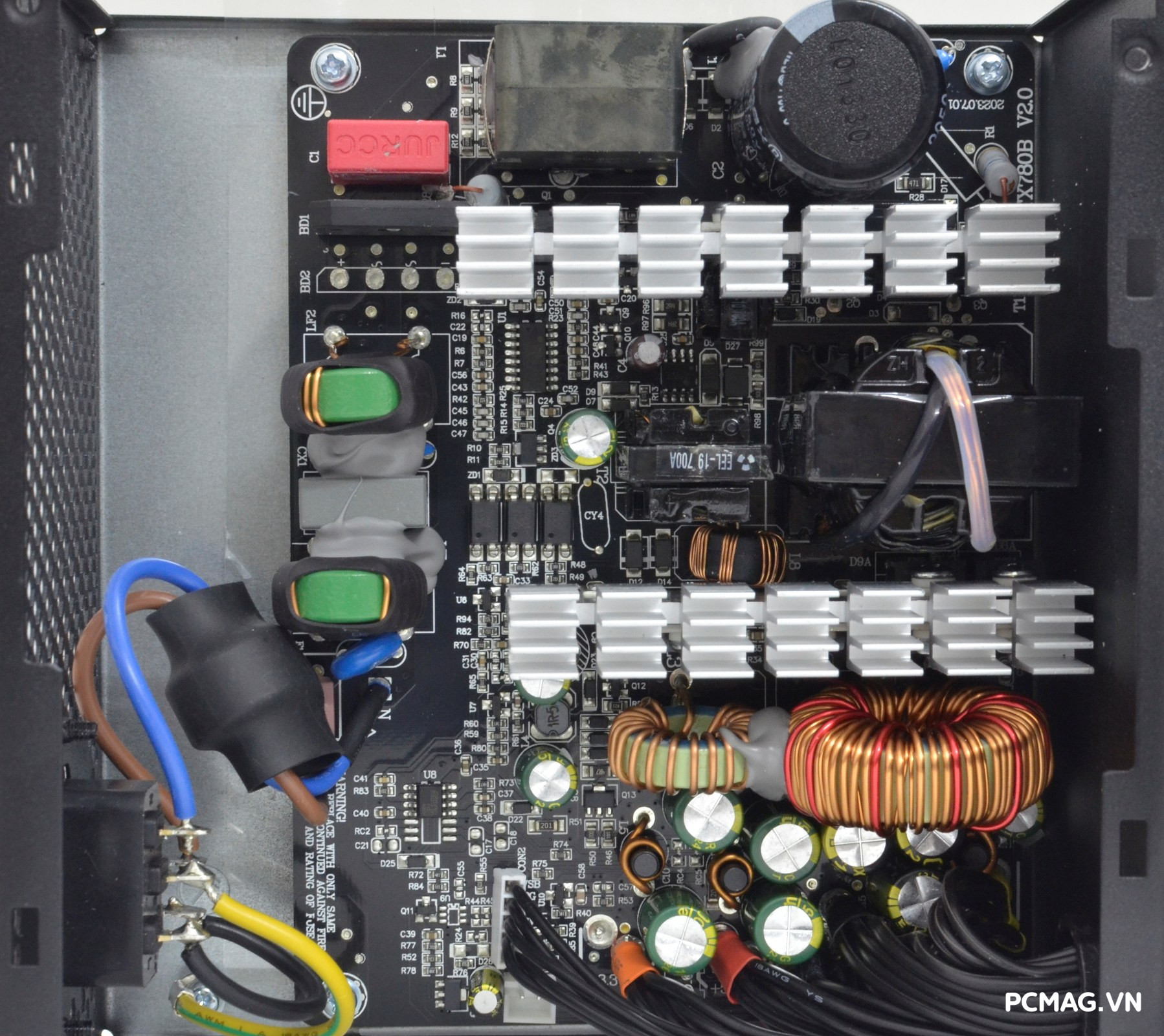

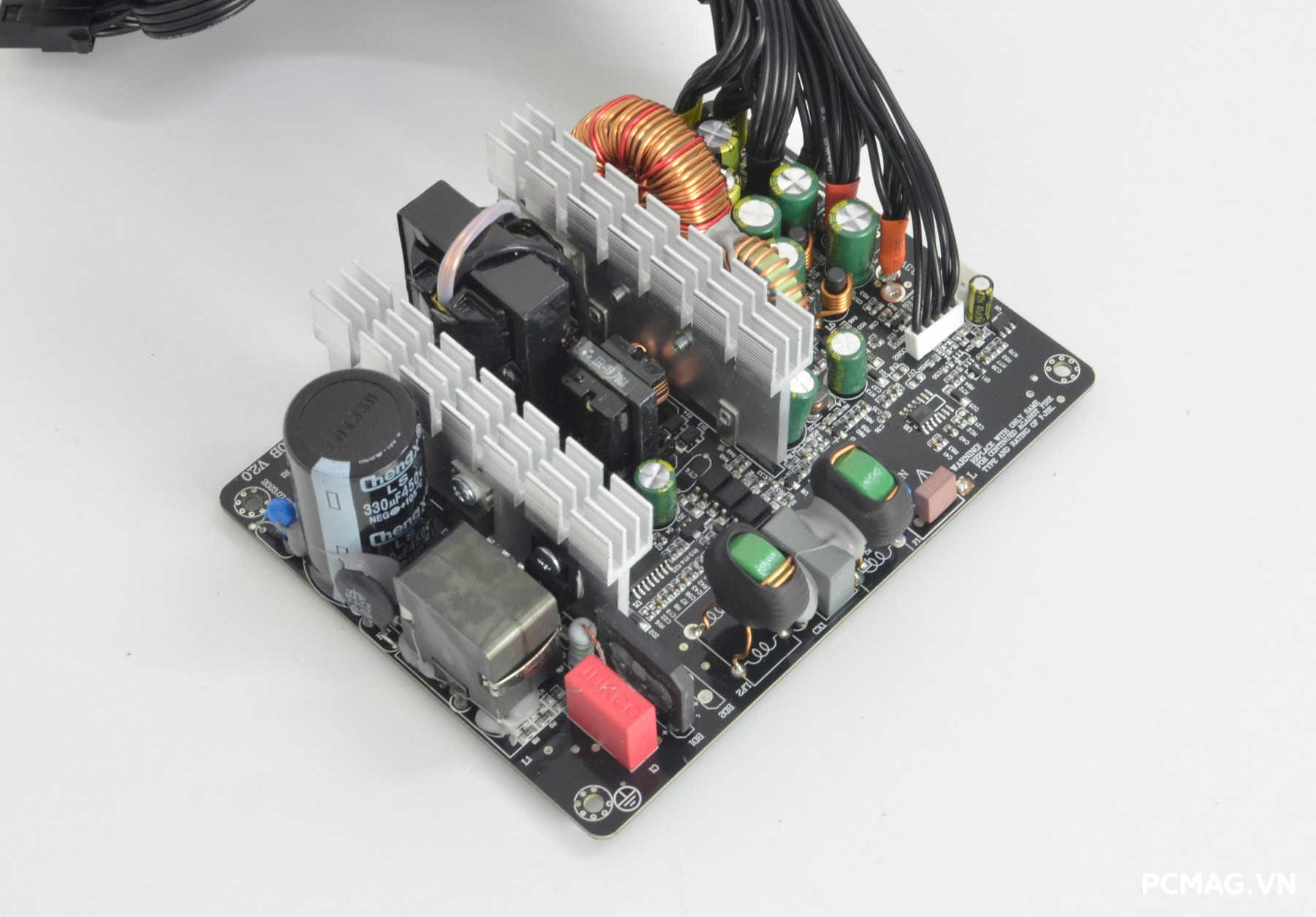

2. Thiết kế bên trong

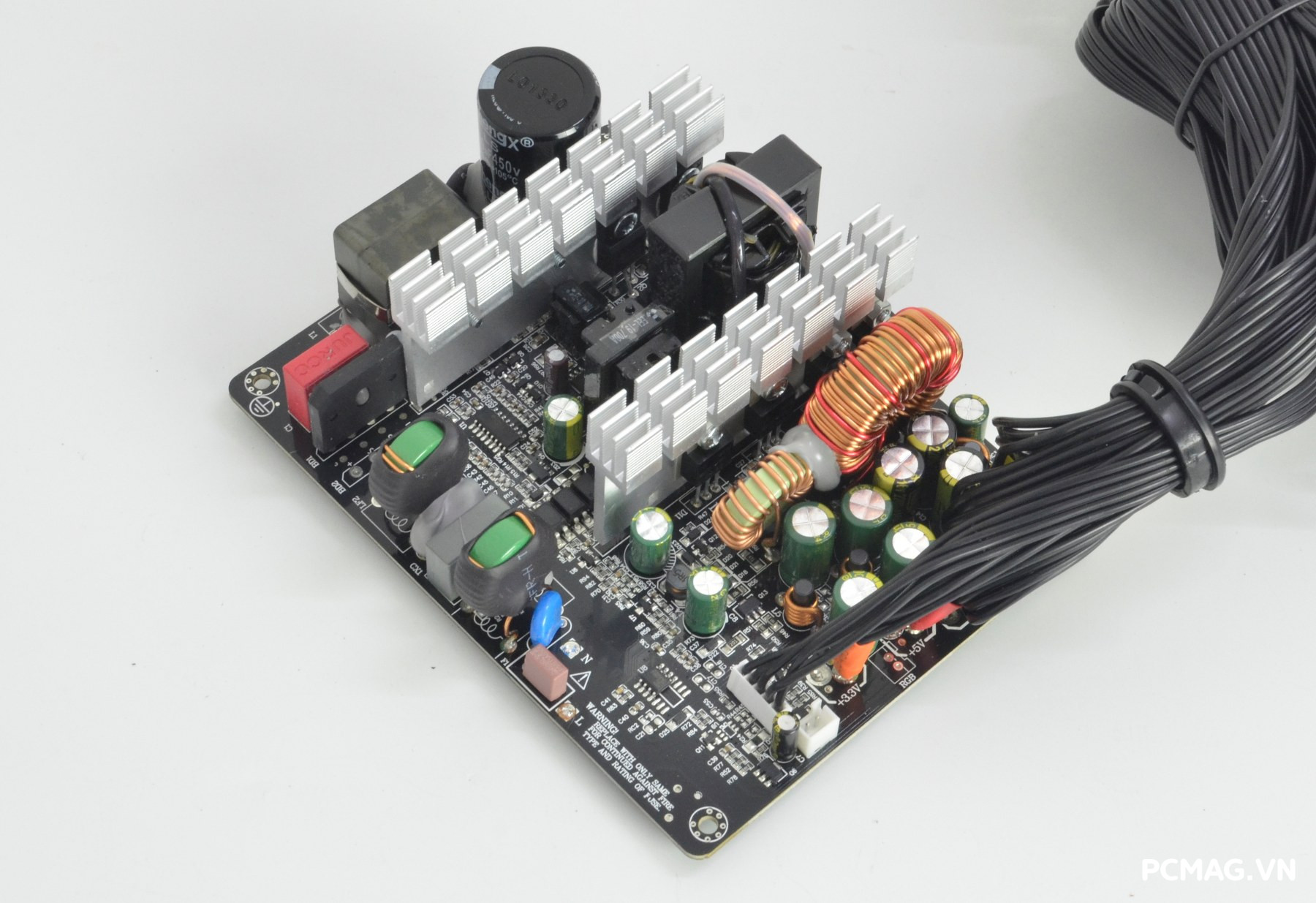

Bên trong, TW-P650RGB PLUS được OEM bởi Kinpower, sử dụng nền tảng Active PFC kết hợp mạch nguồn Dual Forward, cùng phương pháp chỉnh lưu thứ cấp thụ động thông qua diode xung Schottky.

Bộ nguồn sử dụng bo mạch PCB 2 lớp, một thiết kế đang ngày càng phổ biến trên các dòng PSU thuộc phân khúc tầm trung và phổ thông, giúp tối ưu chi phí sản xuất nhưng vẫn đảm bảo khả năng vận hành ổn định cho các cấu hình máy tính phổ biến.

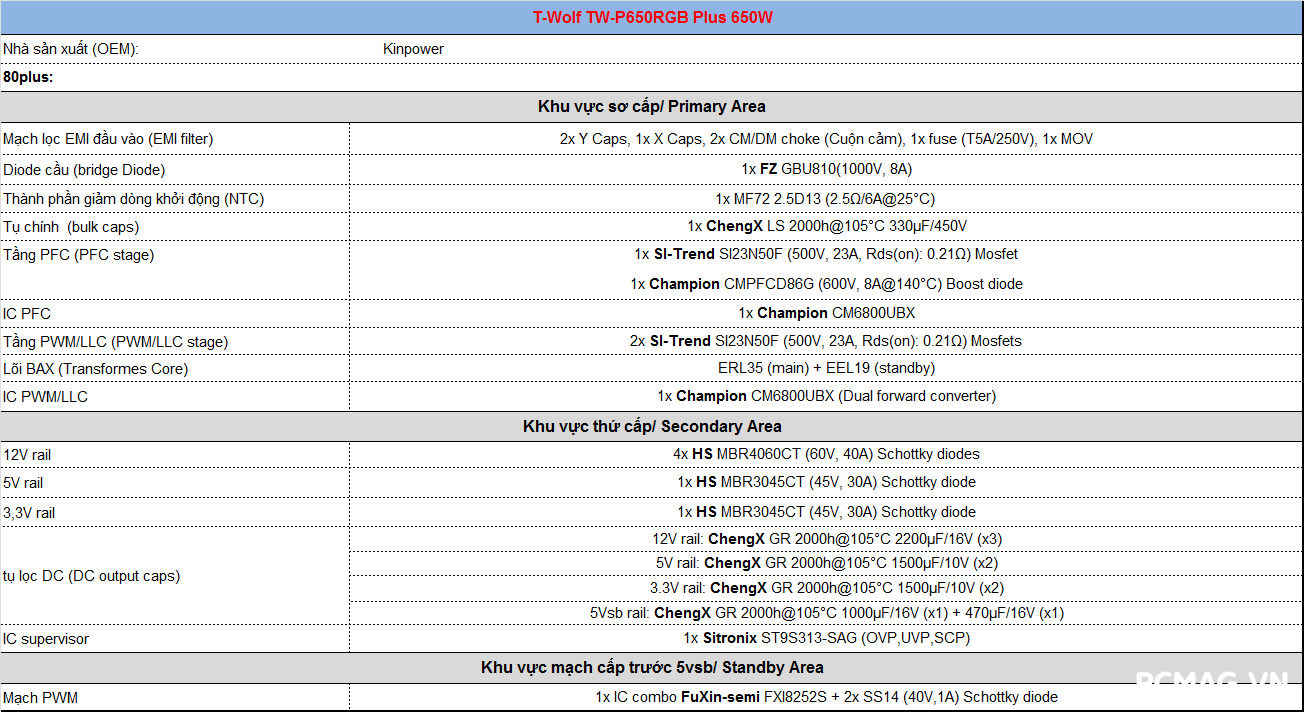

Bảng linh kiện được sử dụng trên TW-P650RGB PLUS:

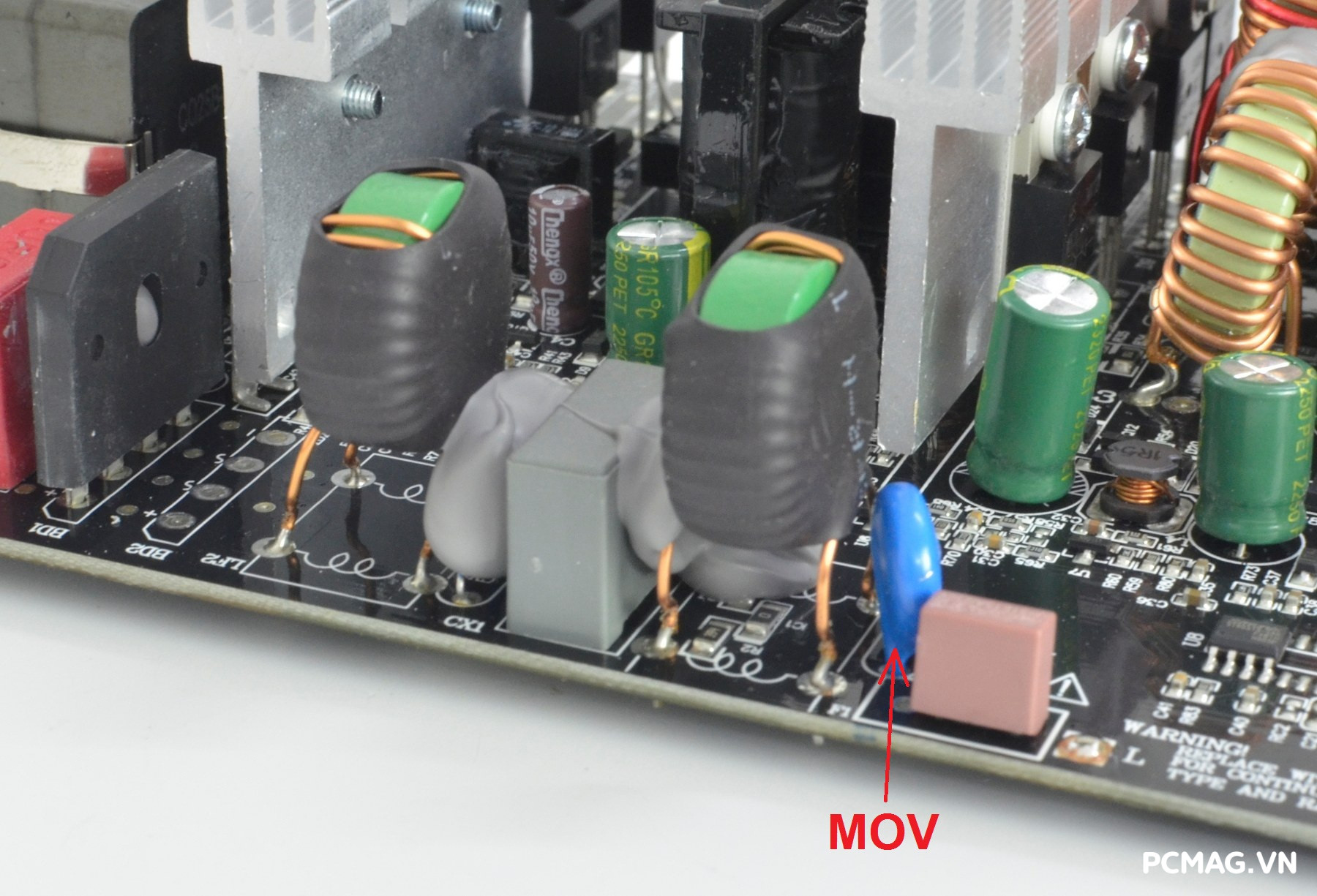

Ngay tại khu vực đầu vào AC, bộ nguồn được trang bị mạch lọc nhiễu EMI hai tầng, giúp giảm nhiễu điện từ phát sinh trong quá trình hoạt động và hạn chế nhiễu ngược trở lại lưới điện. Ngoài ra, mạch còn được bổ sung linh kiện chống sét MOV, có nhiệm vụ bảo vệ bộ nguồn trước các xung điện áp đột biến từ nguồn điện đầu vào.

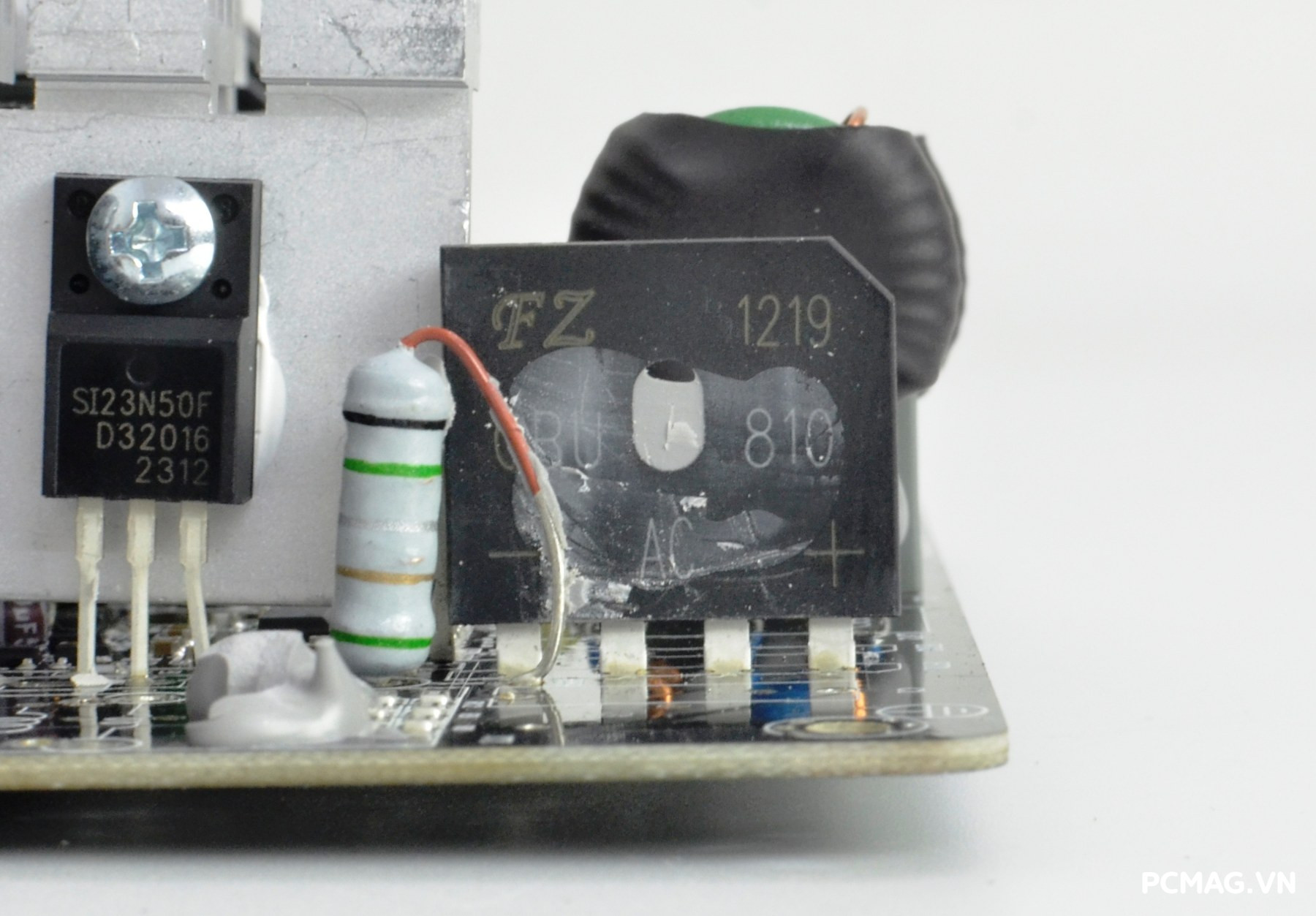

Cầu diode chỉnh lưu sử dụng GBU810 (8A) và được bố trí để nhận luồng gió làm mát trực tiếp từ quạt nguồn, giúp cải thiện khả năng tản nhiệt khi hoạt động ở tải cao.

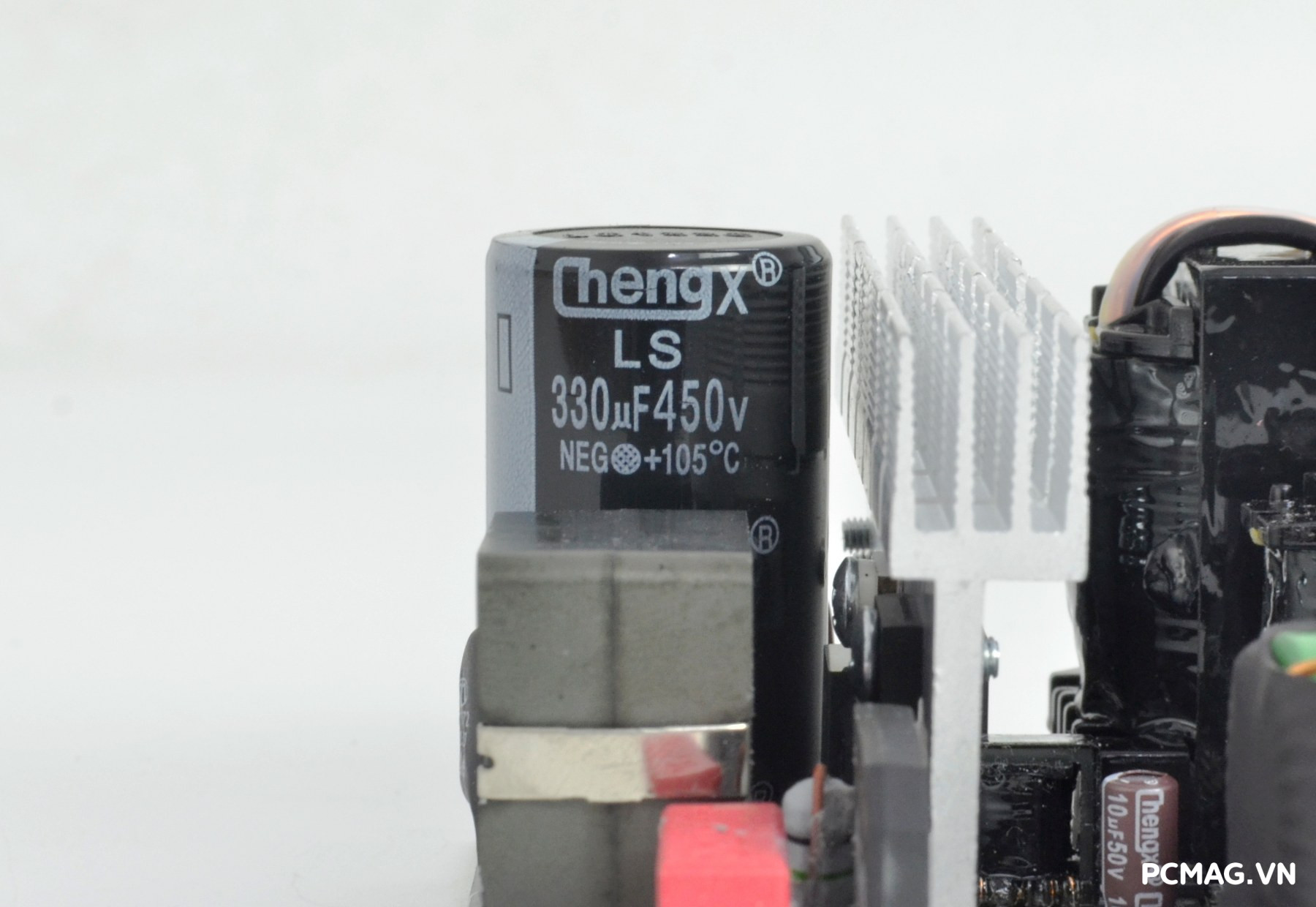

Ở tầng lọc sơ cấp, bộ nguồn trang bị tụ chính ChengX dung lượng 330µF / 450V, với nhiệt độ hoạt động tối đa 105°C, đáp ứng yêu cầu về độ bền và ổn định trong quá trình vận hành lâu dài.

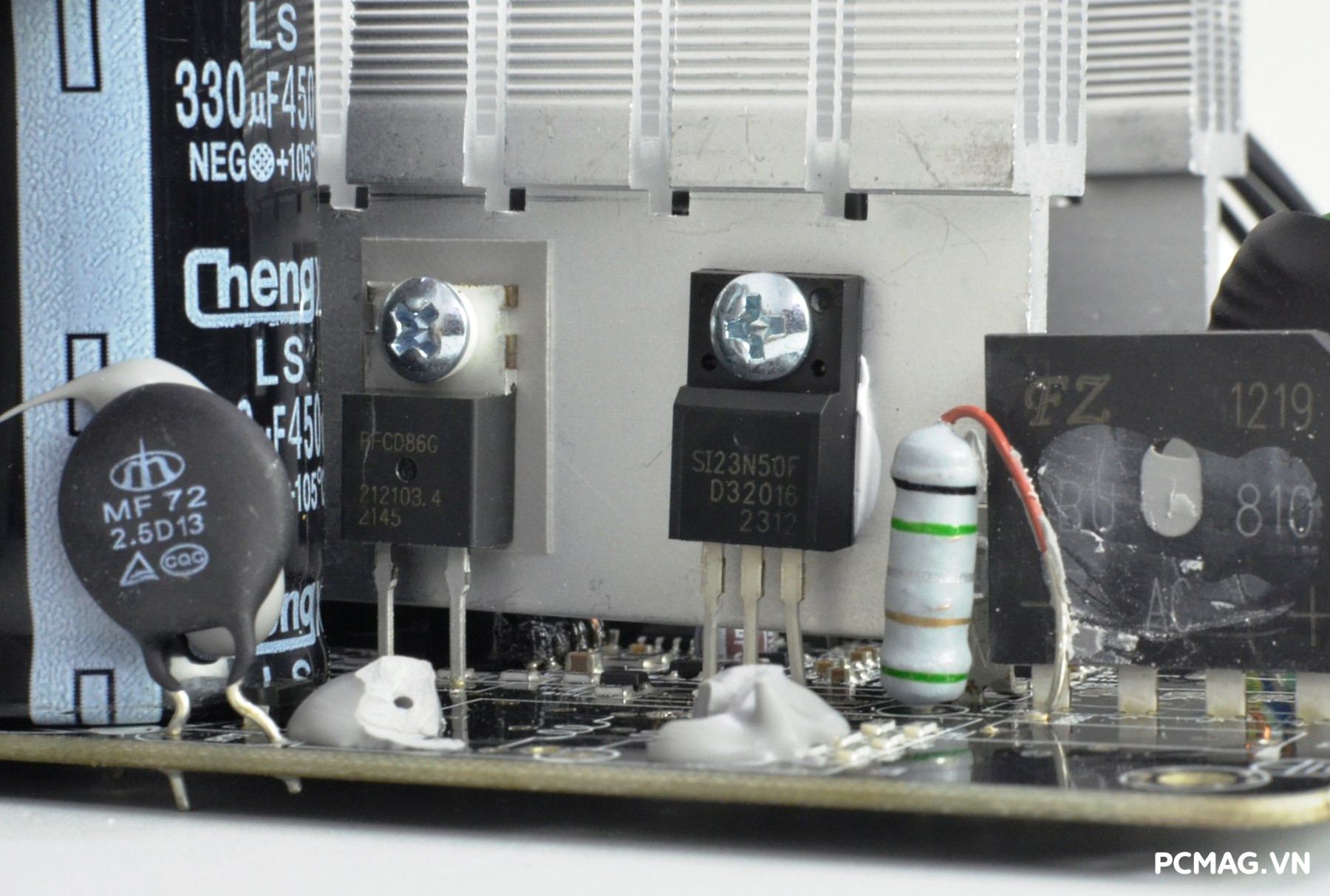

TW-P650RGB PLUS được trang bị mạch Active PFC dải hẹp, sử dụng 1 MOSFET SI23N50F (23A) đi kèm 1 diode xung CMPFC86G (8A).

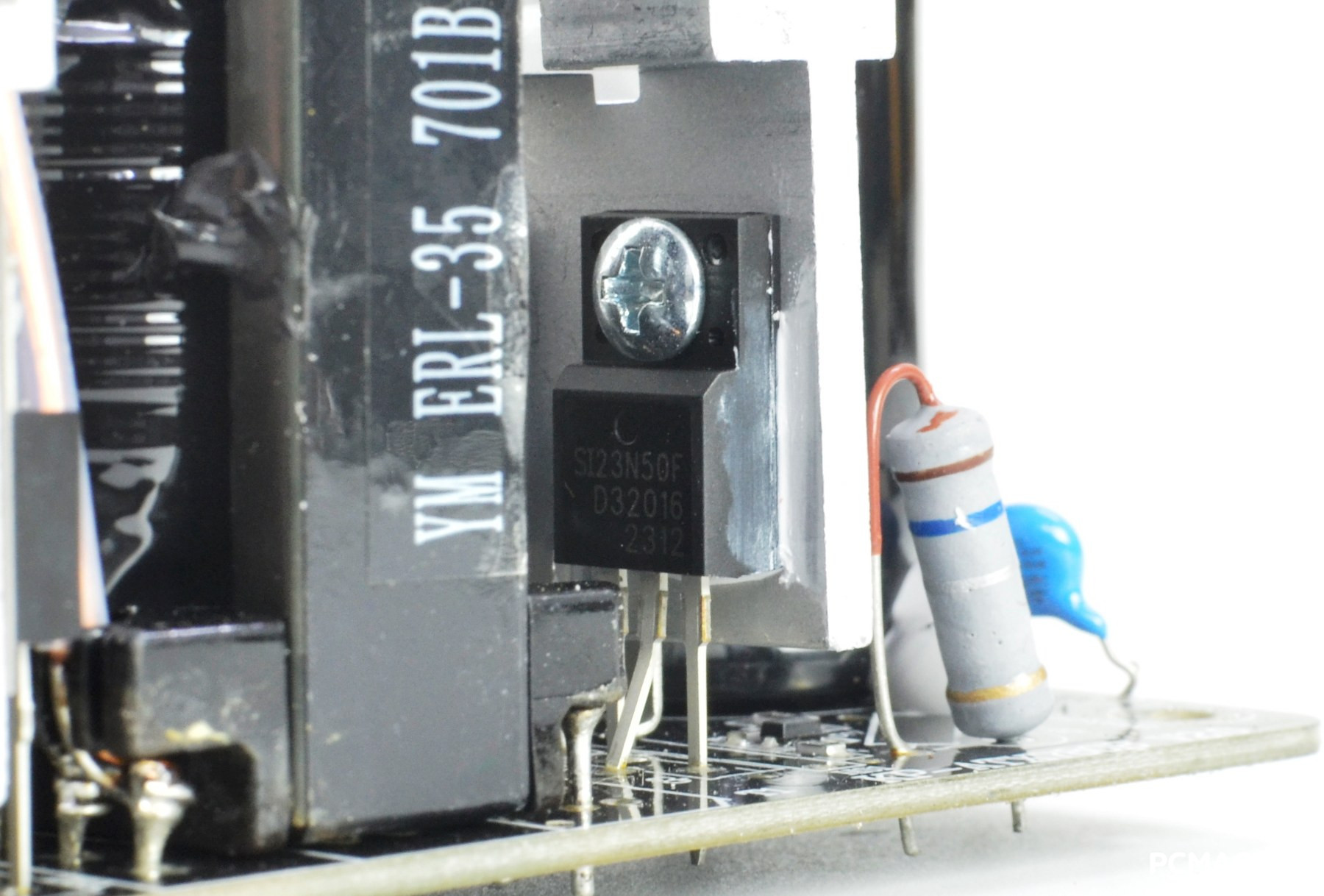

Ở tầng PWM sơ cấp, bộ nguồn sử dụng một cặp MOSFET cùng loại SI23N50F (23A). Với trị số dòng khá cao so với công suất danh định 650W, cấu hình này cho thấy khả năng chịu tải của linh kiện ở mức tương đối tốt trong phân khúc phổ thông.

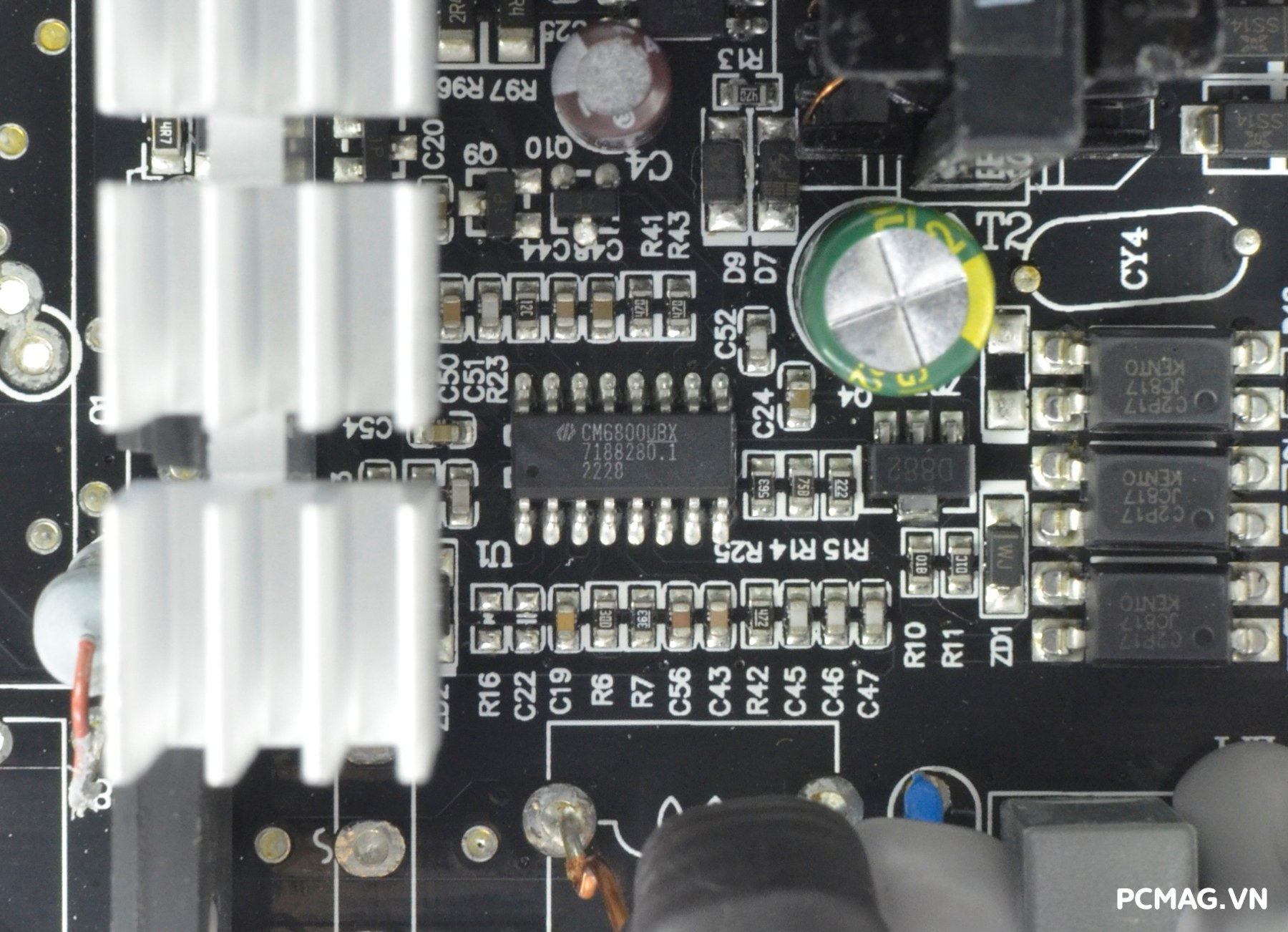

Bộ điều khiển dao động sử dụng IC Champion CM6800UBX, một giải pháp khá phổ biến trên các bộ nguồn áp dụng thiết kế Active PFC. Thông thường, IC này được dùng cho các platform Active PFC dải rộng, tuy nhiên nhà sản xuất có thể tùy chỉnh thiết kế để hoạt động ở dải điện áp rộng hoặc dải hẹp, tùy theo yêu cầu của từng thị trường.

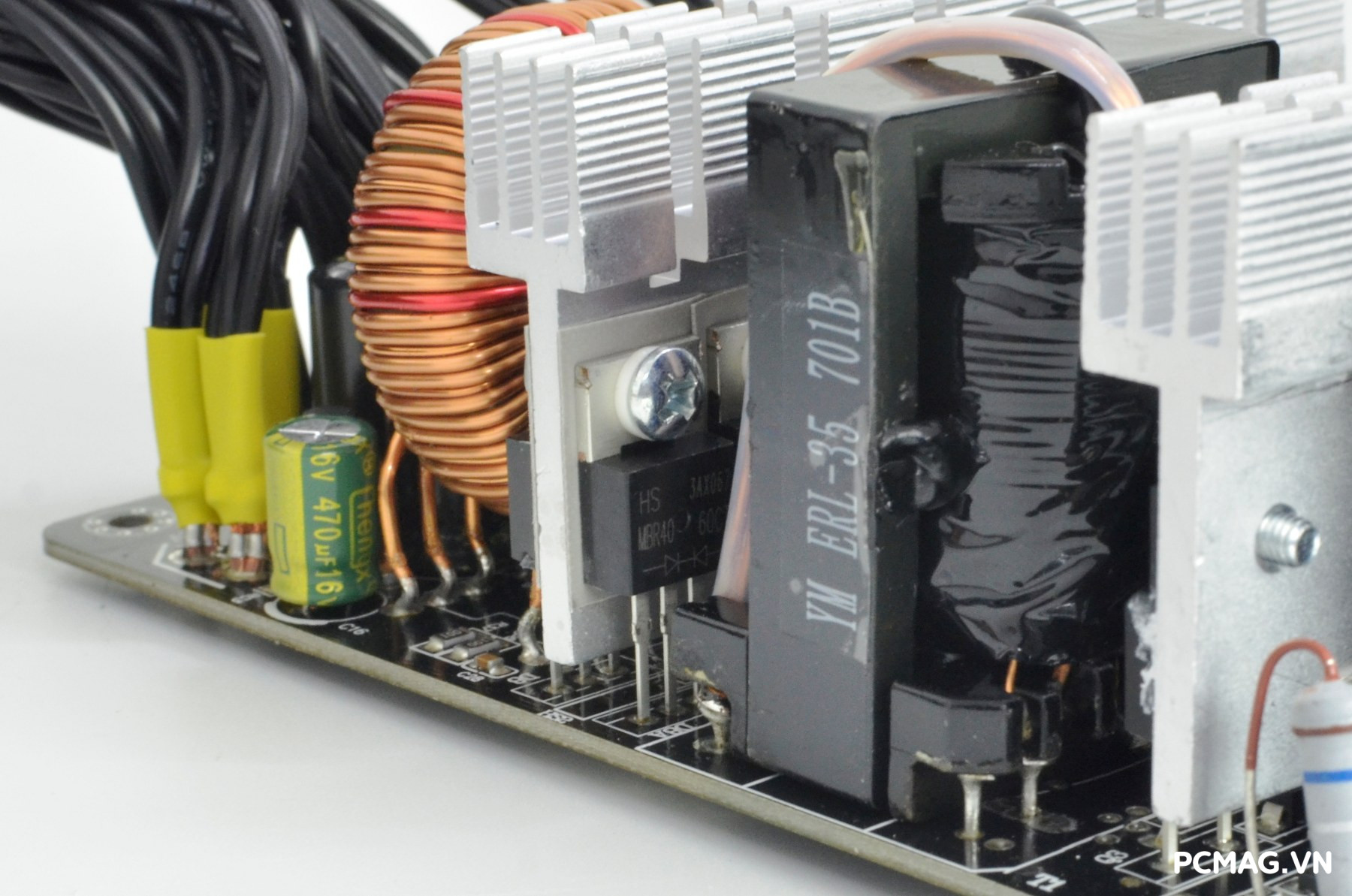

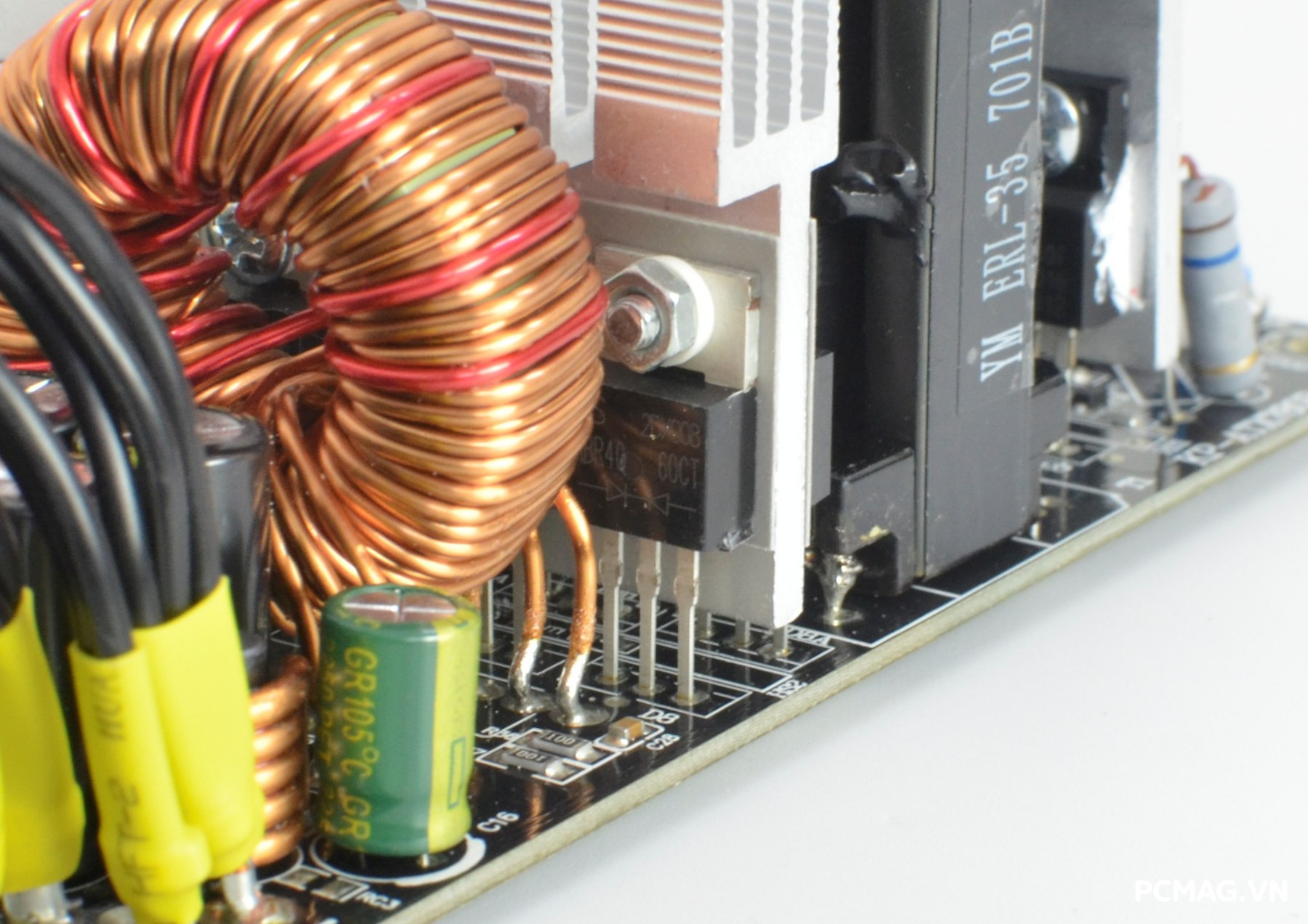

Tại khu vực chỉnh lưu ngõ ra, bộ nguồn sử dụng các diode xung Schottky để thực hiện quá trình chỉnh lưu.

Cụ thể, đường 12V được trang bị 2 cặp diode MBR4060CT với tổng cộng 4 diode, mỗi diode chịu dòng tối đa 40A, đảm nhiệm phần lớn công suất cấp cho hệ thống.

Trong khi đó, hai đường điện 5V và 3.3V sử dụng diode MBR3045CT (30A) dùng chung cho mạch chỉnh lưu, phù hợp với mức tải thấp hơn của hai rail điện này.

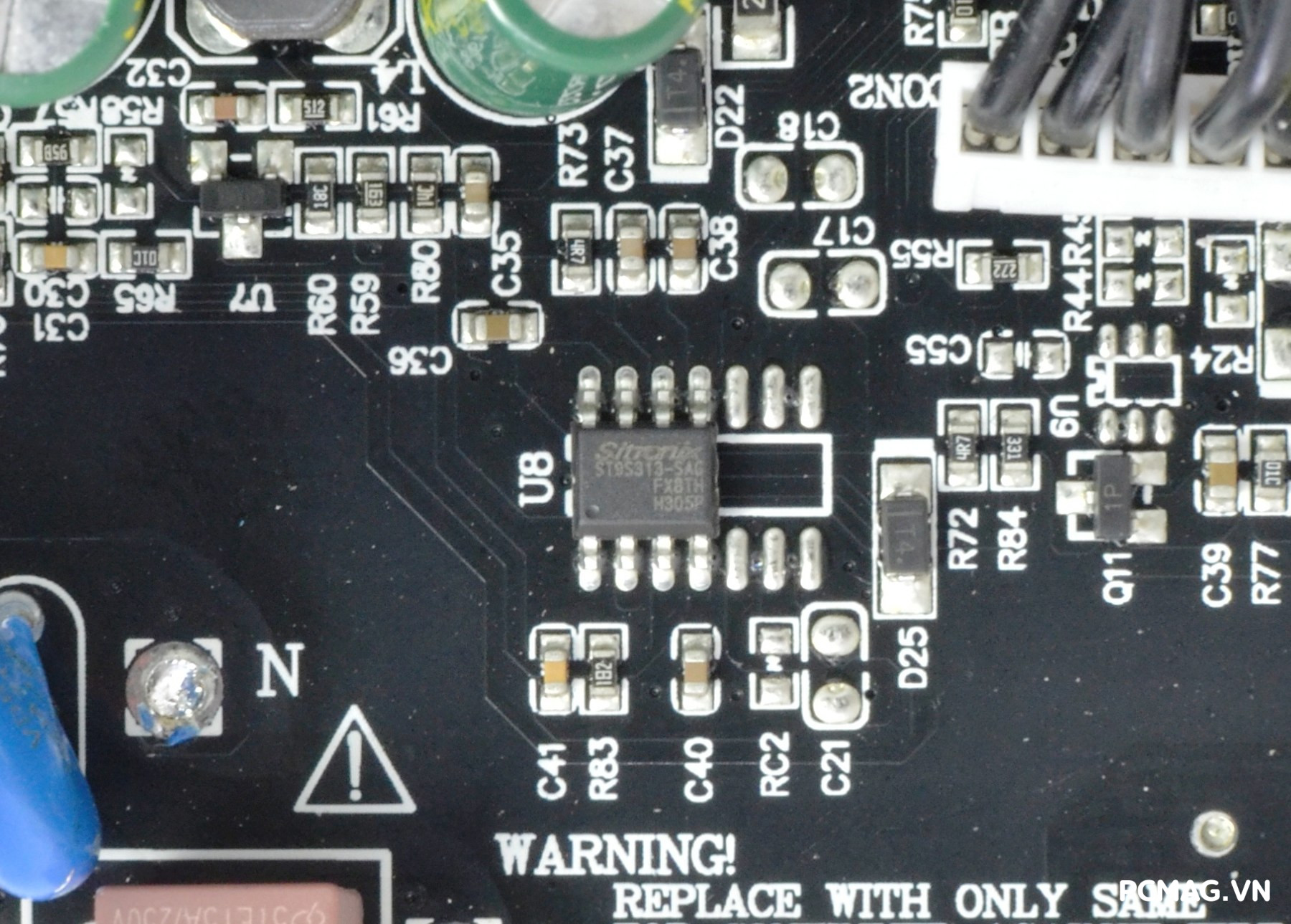

IC giám sát trên TW-P650RGB PLUS là Sitronix ST9S313-SAG, đảm nhiệm chức năng theo dõi và bảo vệ hoạt động của bộ nguồn. IC này cung cấp ba cơ chế bảo vệ cơ bản gồm OVP (bảo vệ quá áp), UVP (bảo vệ thấp áp) và SCP (bảo vệ ngắn mạch), giúp tăng độ an toàn cho hệ thống trong quá trình vận hành.

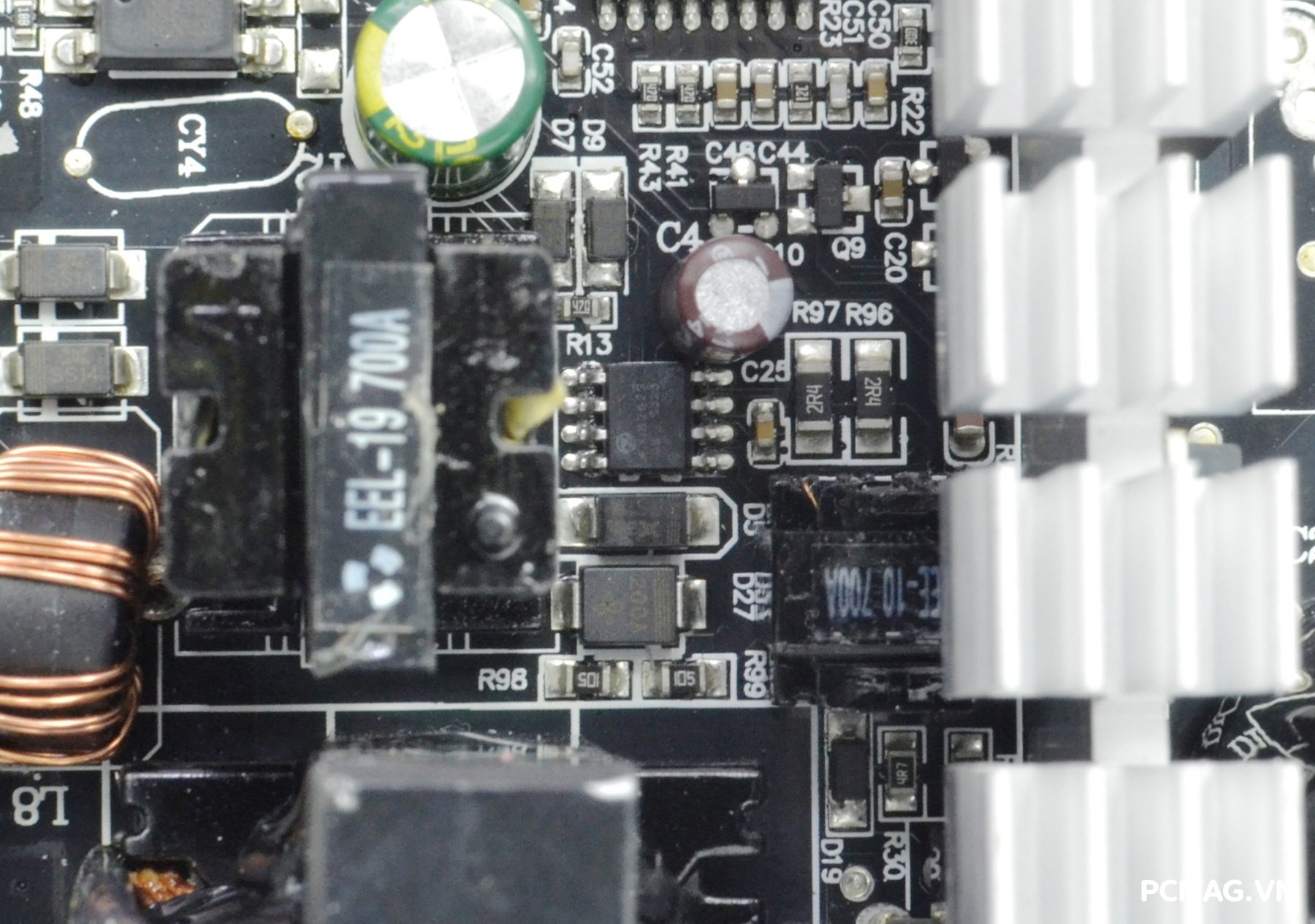

Đường nguồn chờ 5VSB trên TW-P650RGB PLUS được tạo bởi IC combo FXI8252S, đảm nhiệm chức năng cấp nguồn standby cho hệ thống khi máy ở trạng thái chờ.

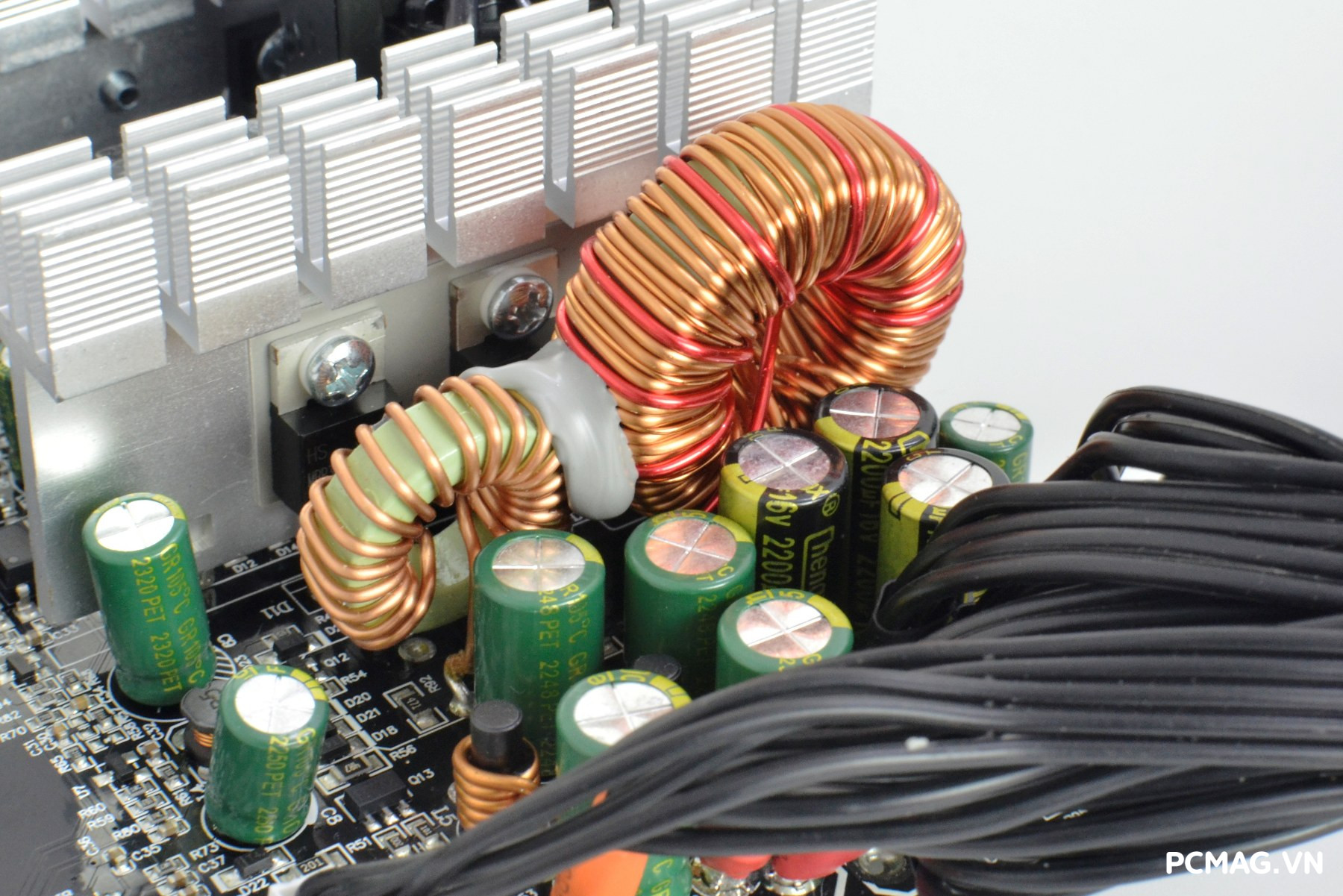

Các tụ lọc DC ở đầu ra đều đến từ hãng ChengX, với nhiệt độ hoạt động tối đa 105°C, đáp ứng yêu cầu về độ bền và ổn định trong quá trình sử dụng.

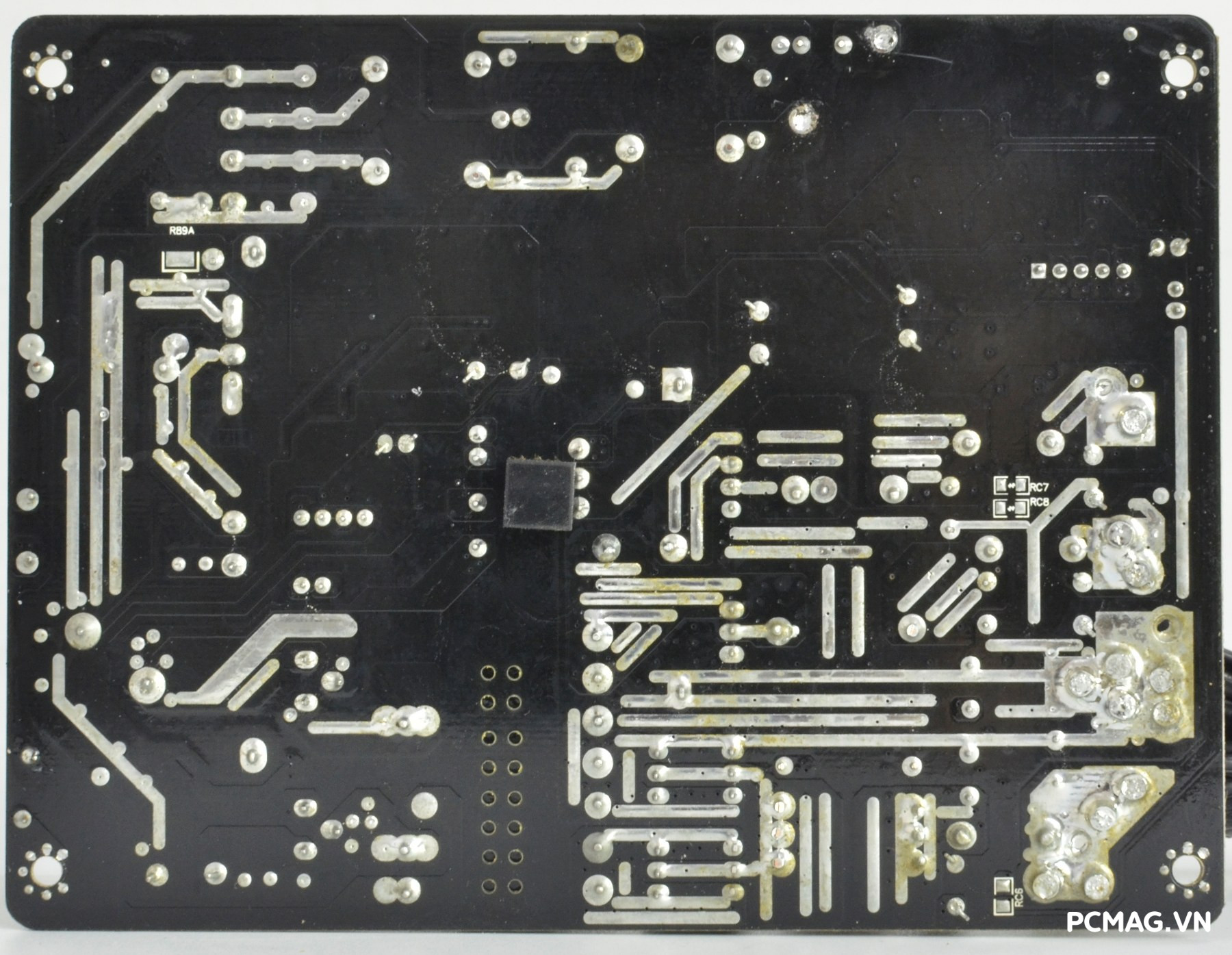

Phần bo mạch PCB của bộ nguồn được gia công khá sạch sẽ, tuân thủ tiêu chuẩn RoHS, tuy nhiên vẫn còn một số vết flux nhỏ chưa được làm sạch hoàn toàn sau quá trình hàn linh kiện.

III. Thử nghiệm PSU T-WOLF TW-P650RGB PLUS 650W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường 12V trong phép thử tải đối với các bộ nguồn single rail được chia thành hai nhóm:

• 12V1: cấp cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: chỉ cấp riêng cho CPU thông qua đầu ATX12V/EPS12V.

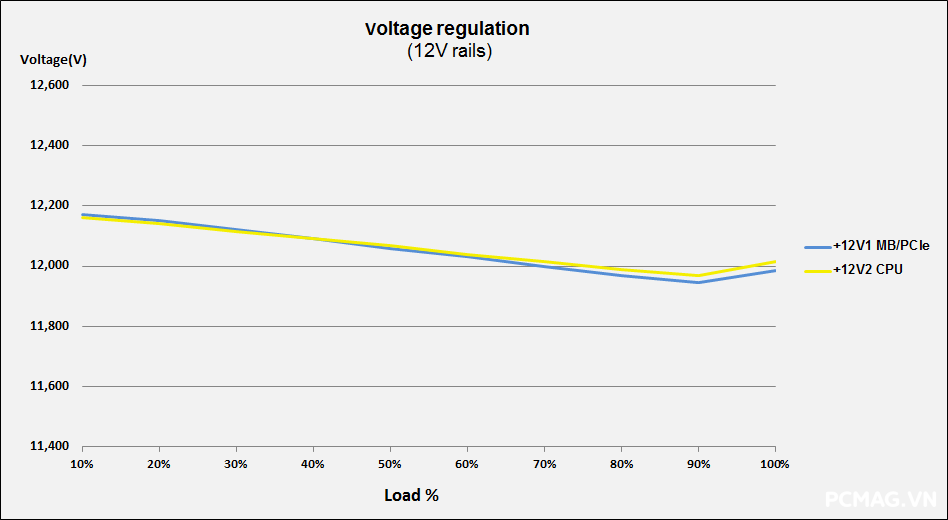

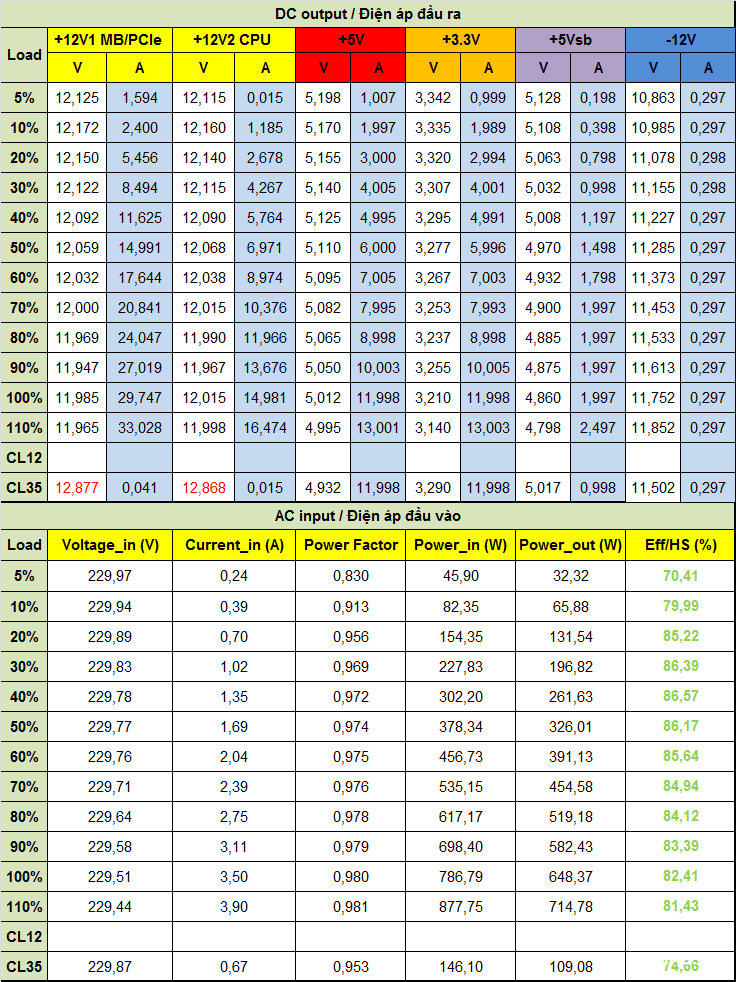

Trong quá trình thử nghiệm, TW-P650RGB PLUS hoạt động ổn định ở các mức tải tiêu chuẩn từ 10% đến 100%. Ngay cả khi thử overload ở mức 110% (~715W), bộ nguồn vẫn duy trì điện áp đầu ra ổn định và nằm trong giới hạn tiêu chuẩn ATX.

Tuy nhiên, do không sử dụng thiết kế DC-to-DC, khi thử nghiệm tải chéo (Cross Load), bộ nguồn sẽ kích hoạt mạch bảo vệ và tự động ngắt khi điện áp đường 12V lệch ra ngoài giới hạn ATX, khiến bài test này không thể tiếp tục thực hiện.

Điều này có hai mặt:

• Ưu điểm: các cơ chế bảo vệ OVP/UVP hoạt động khá nhạy, giúp điện áp không vượt quá giới hạn an toàn, từ đó bảo vệ linh kiện hệ thống.
• Hạn chế: bộ nguồn có thể khó tương thích với các cấu hình hiện đại sử dụng tải nặng chủ yếu trên đường 12V nhưng rất ít trên đường 5V.

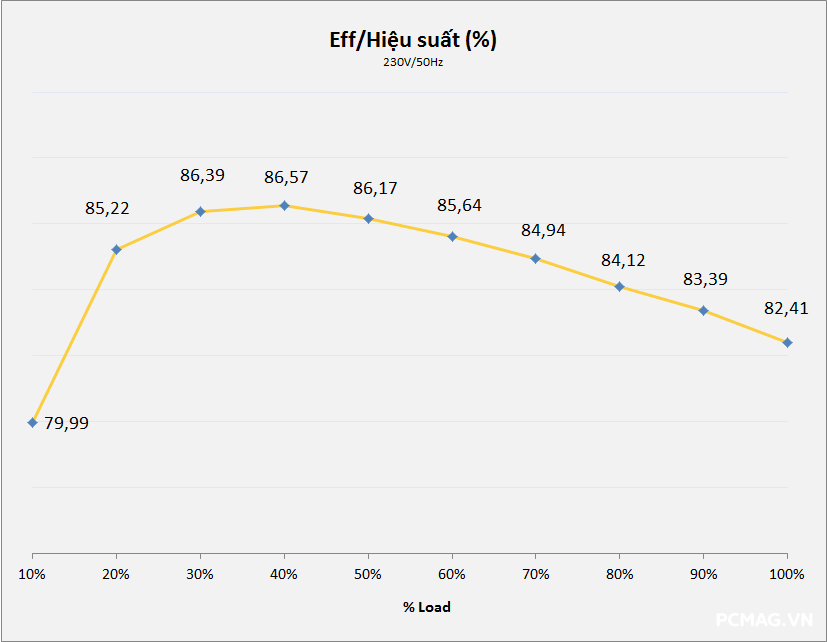

Về hiệu suất, TW-P650RGB PLUS đạt khoảng 86.5% tại điện áp 230Vac, mức hiệu suất tương đối tốt đối với một bộ nguồn thuộc phân khúc phổ thông.

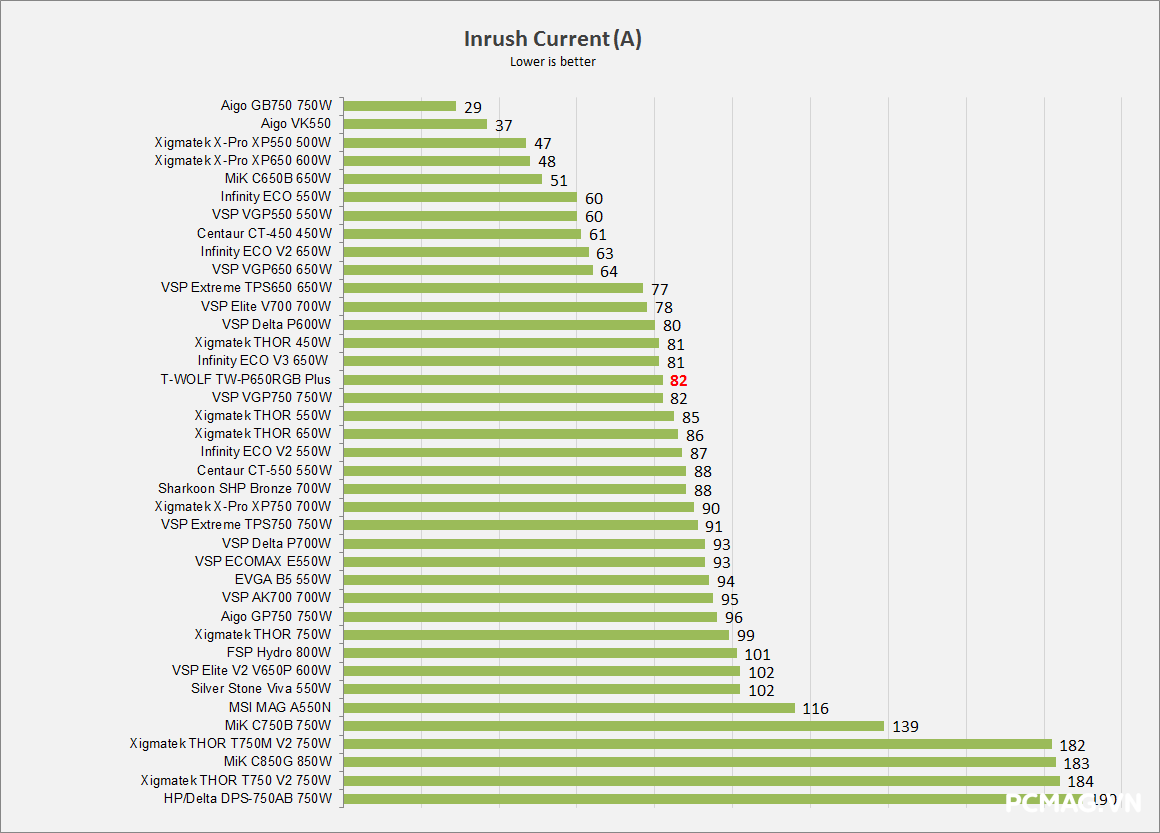

2. Inrush Current Testing (Dòng khởi động)

Trong phép thử dòng khởi động (Inrush Current), TW-P650RGB PLUS ghi nhận mức dòng khoảng 82A khi bắt đầu cấp điện. Đây là mức trung bình phổ biến trong phân khúc nguồn phổ thông, không quá cao và vẫn nằm trong ngưỡng chấp nhận được đối với các bộ nguồn có công suất tương đương.

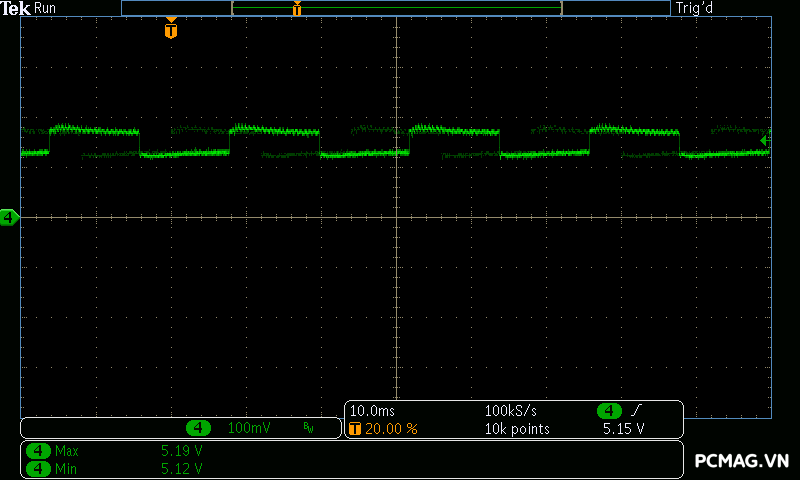

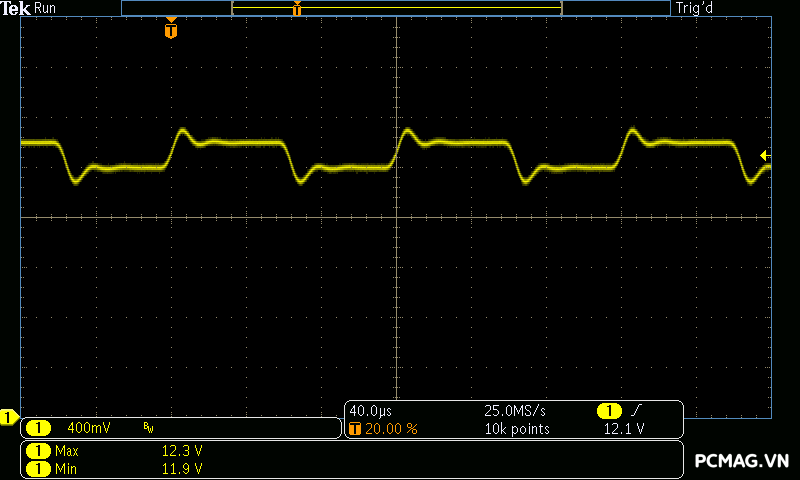

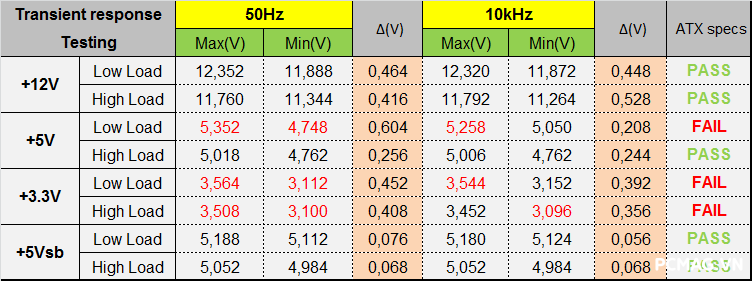

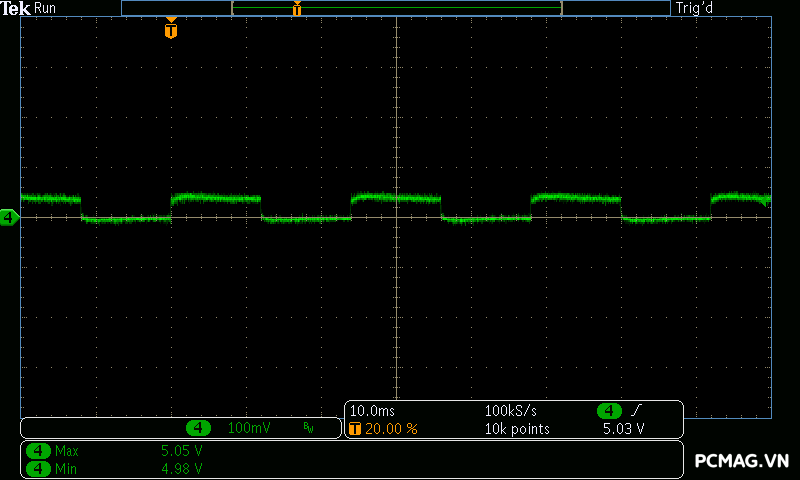

3. Sync Transient Response Test (Tải biến thiên)

Điều kiện thử nghiệm

• Tụ tải: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate:
  • 12V: 5A/µs (chuẩn 12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A
    (Theo tiêu chuẩn Intel ATX 3.0)

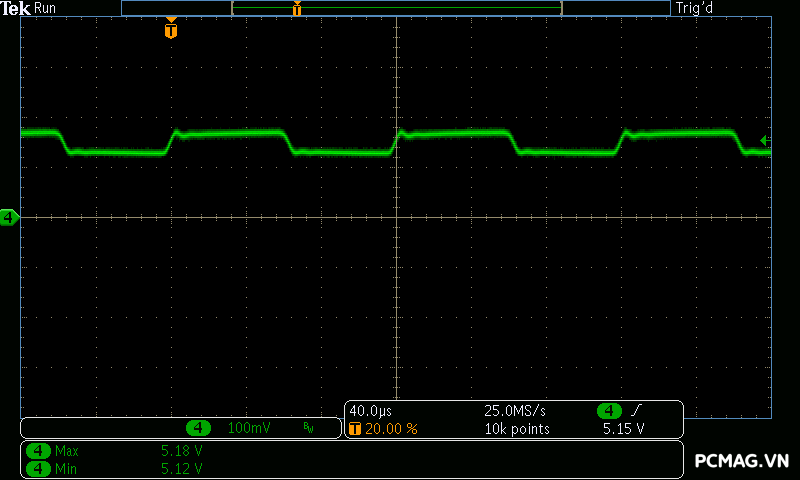

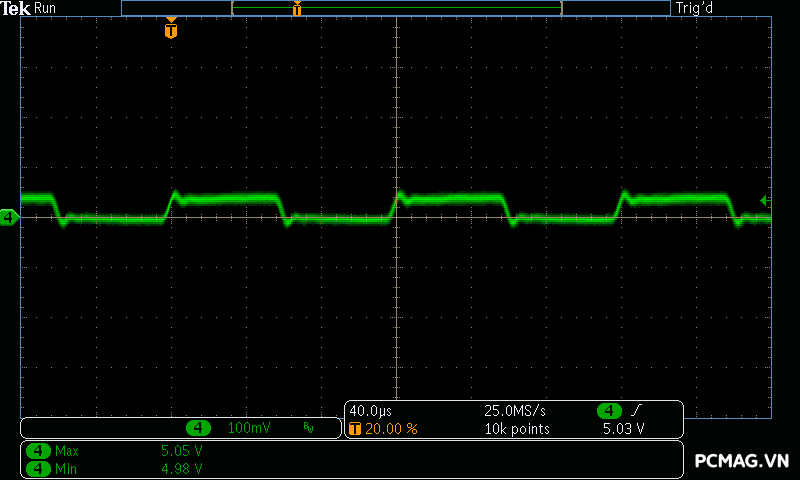

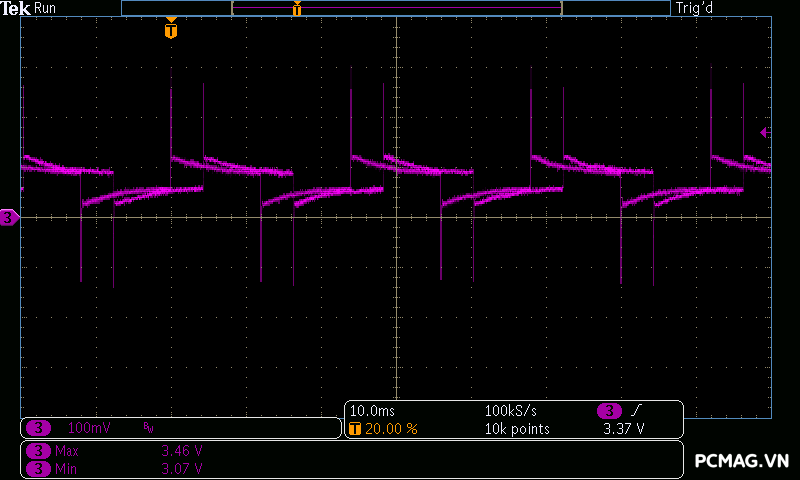

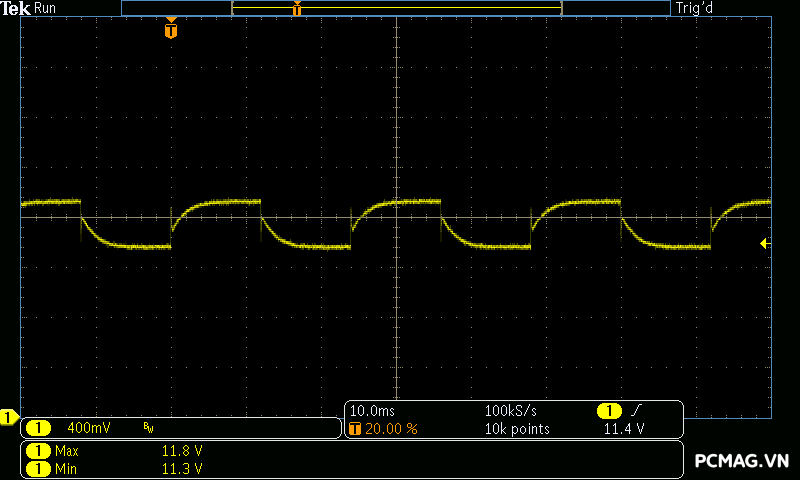

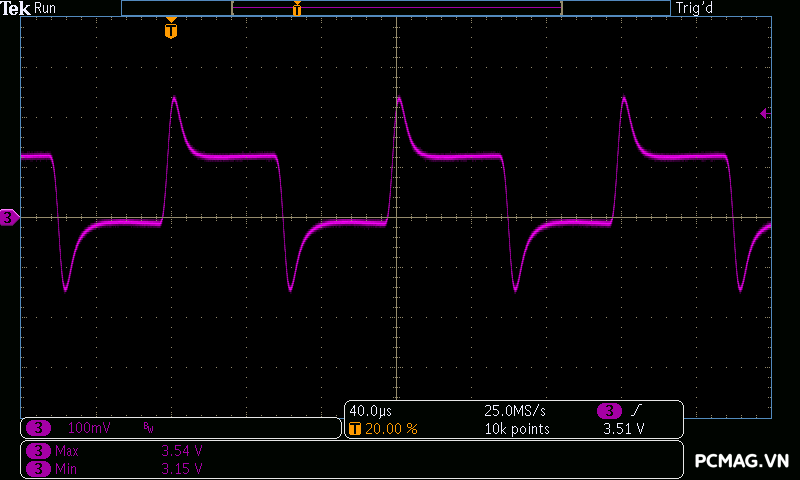

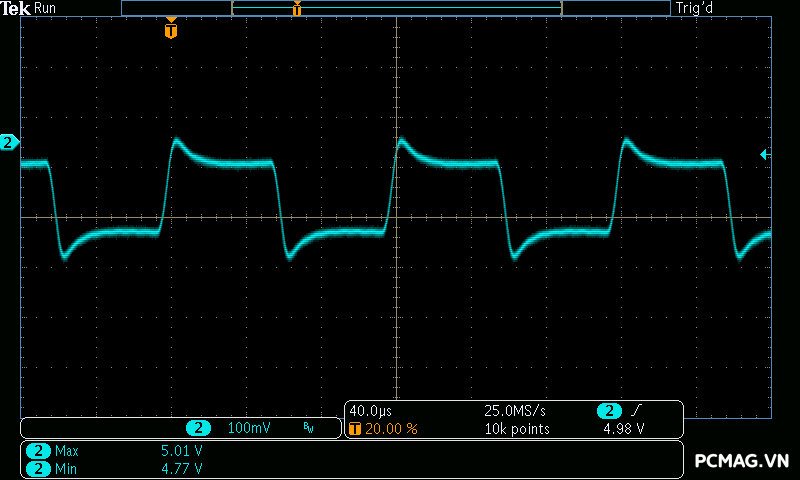

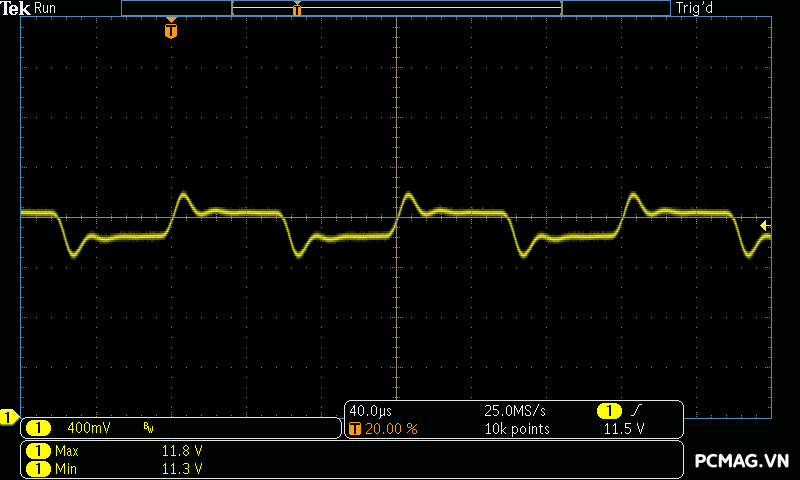

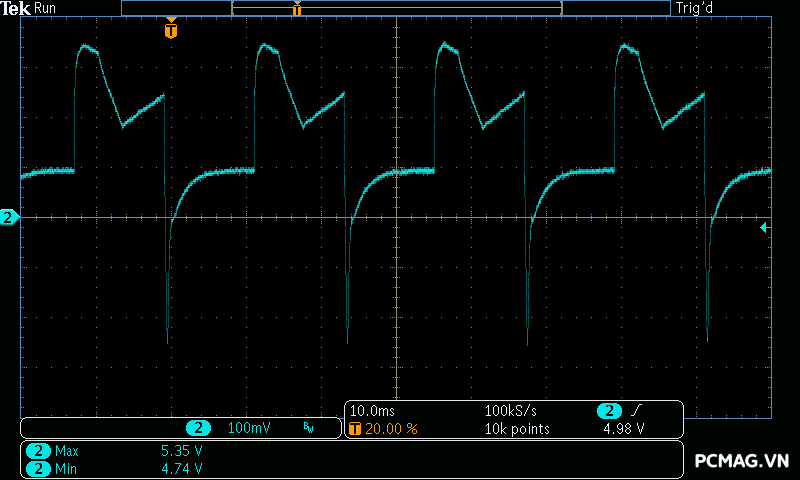

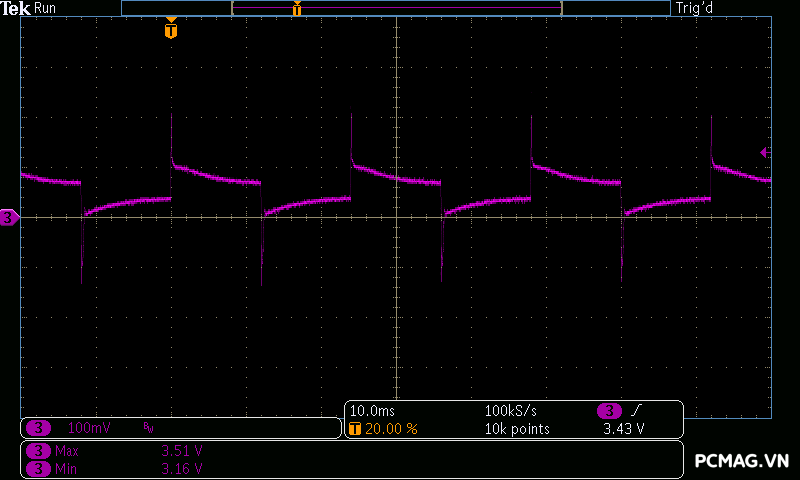

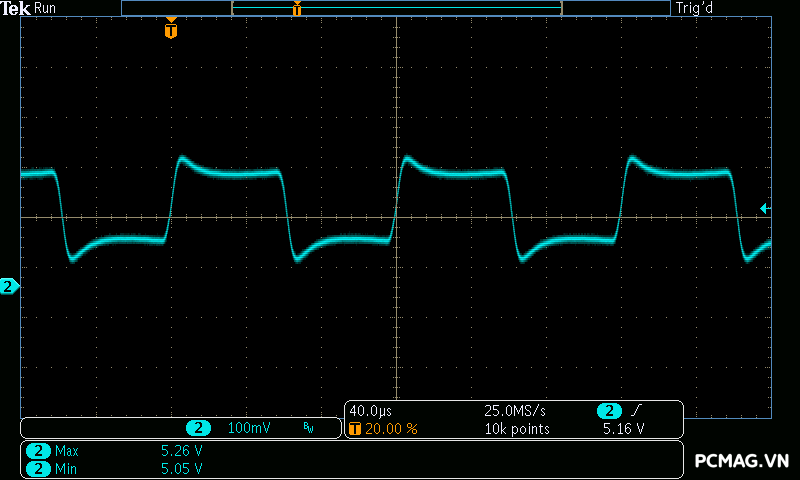

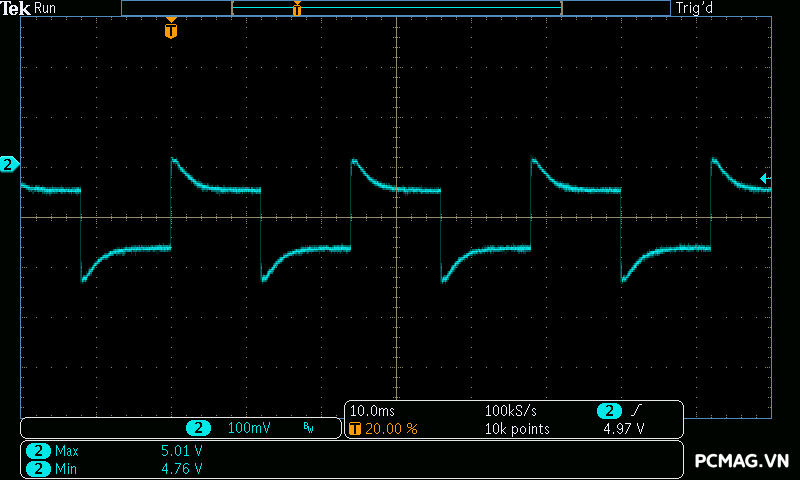

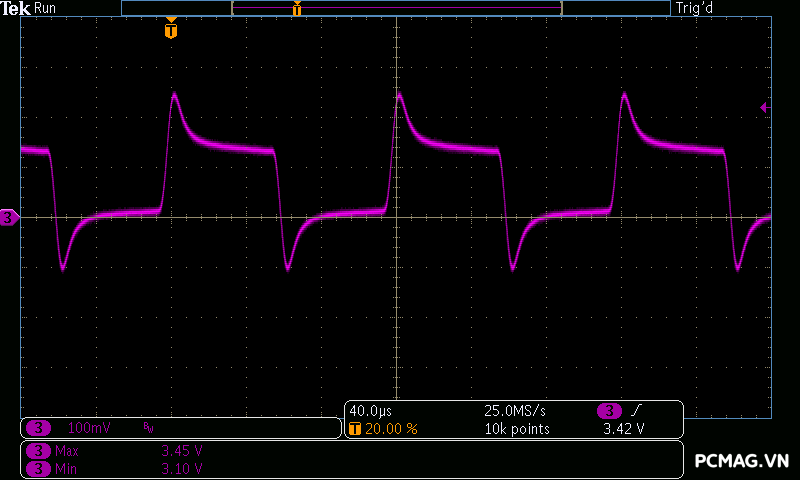

Trong bài test tải biến thiên, tương tự nhiều bộ nguồn phân khúc phổ thông, TW-P650RGB PLUS gặp hạn chế ở đường 3.3V và 5V khi đáp ứng các thay đổi tải đột ngột. Đây là hiện tượng khá phổ biến trên các PSU không sử dụng thiết kế DC-to-DC, khiến khả năng ổn định điện áp trên hai rail này chưa thực sự tối ưu khi tải thay đổi nhanh.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

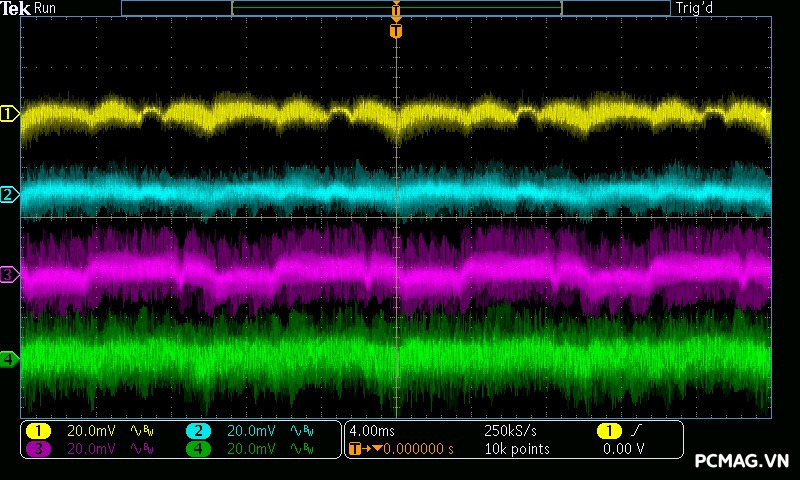

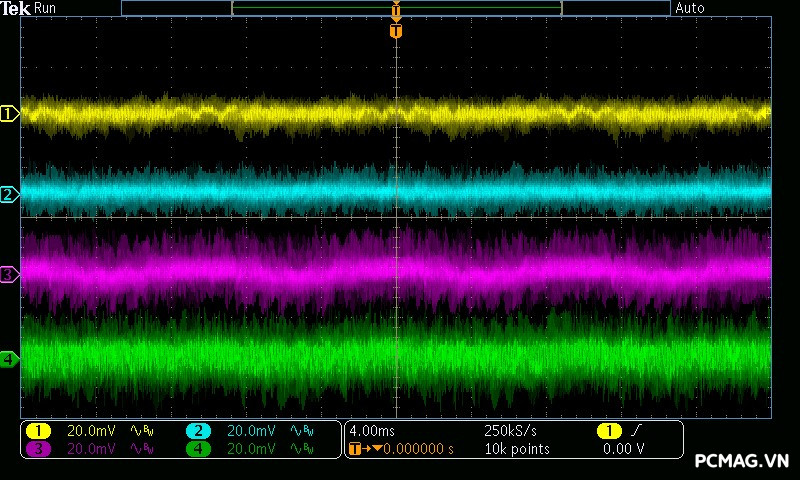

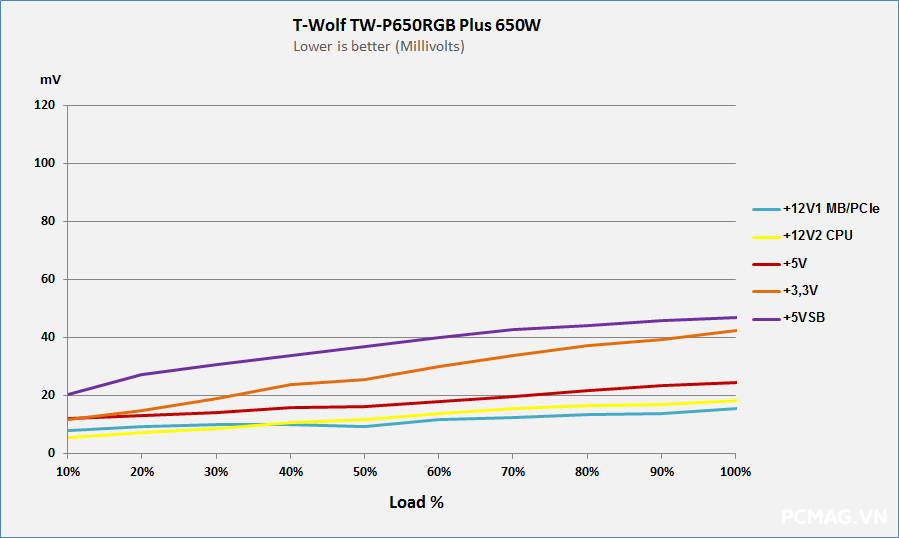

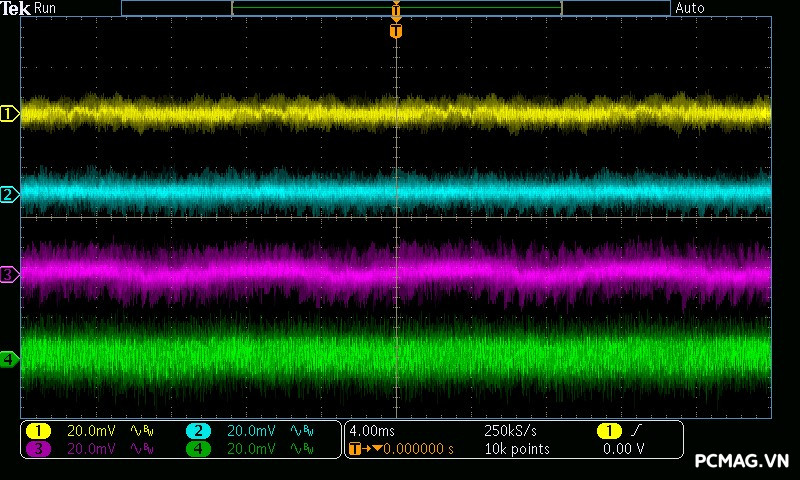

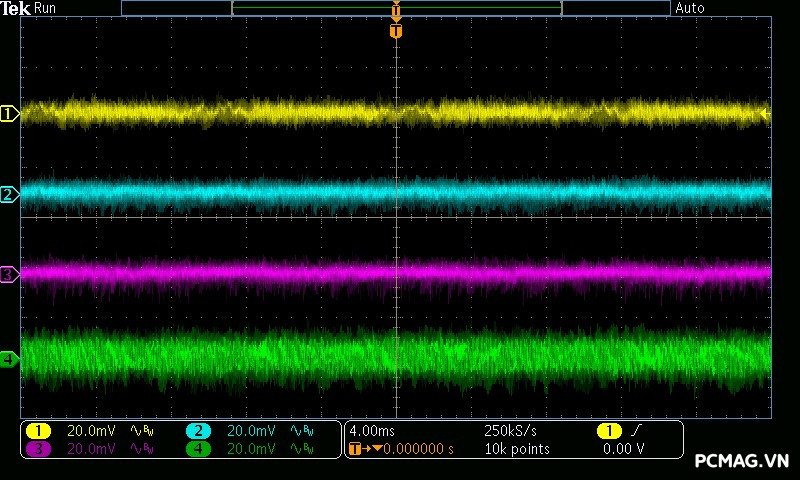

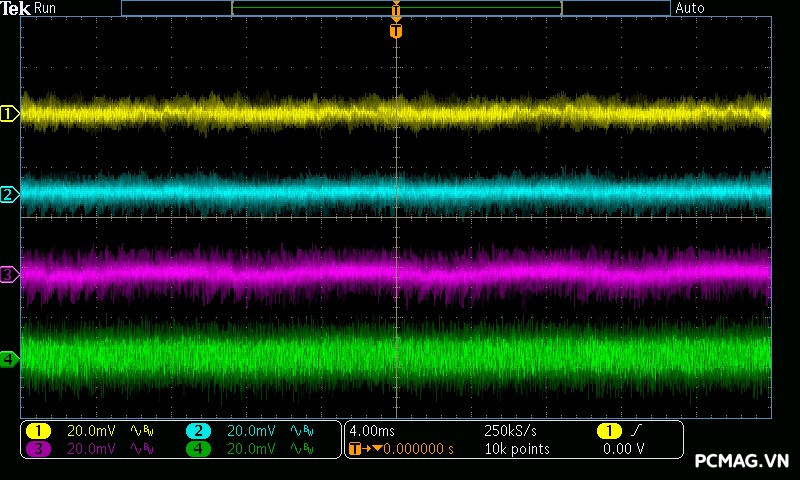

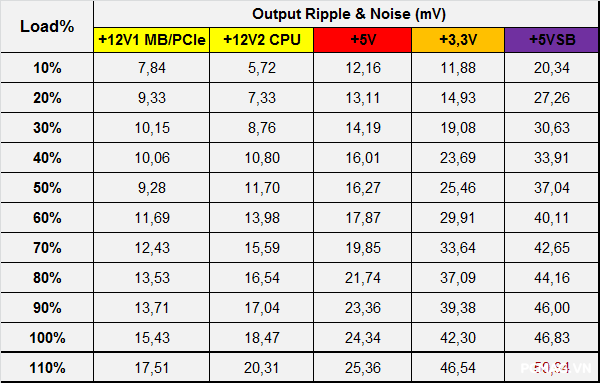

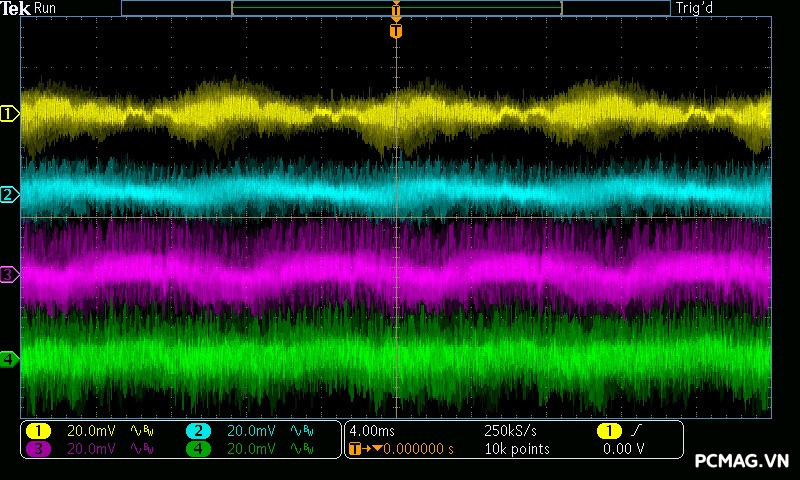

4. Ripple & Noise (Nhiễu AC cao tần)

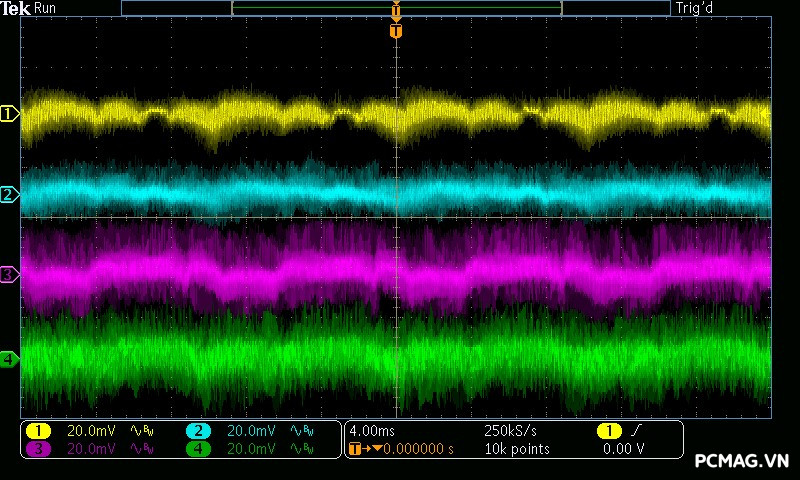

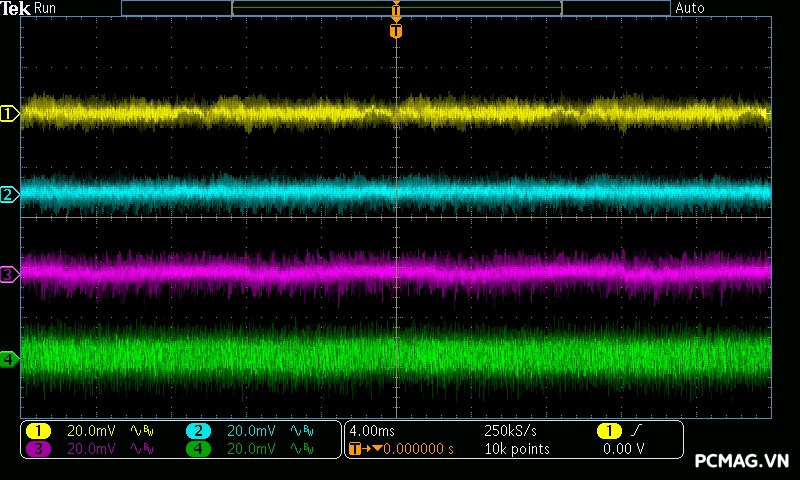

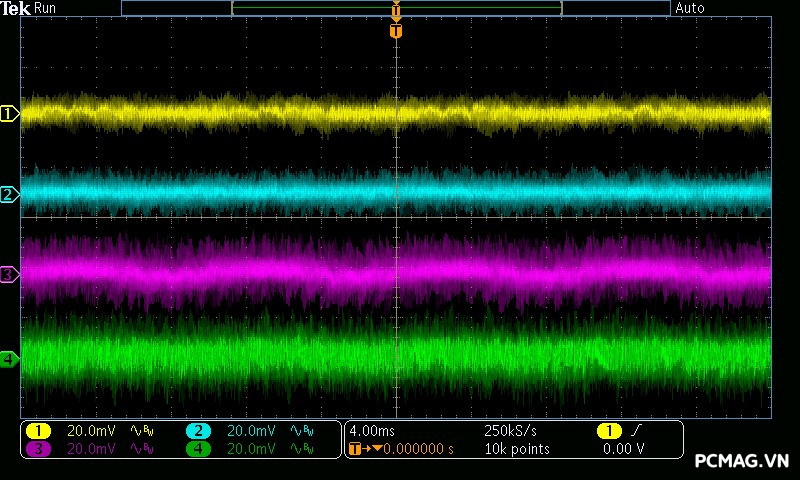

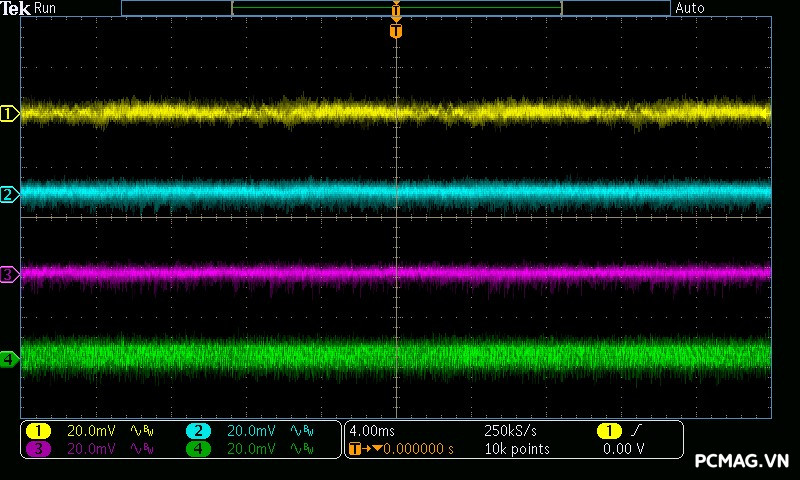

Trong phép đo Ripple & Noise, TW-P650RGB PLUS cho kết quả ở mức khá so với các bộ nguồn cùng phân khúc.

• Đường 12V có mức nhiễu rất thấp, tối đa dưới 20mV, cho thấy khả năng lọc nhiễu khá tốt trên rail cấp điện chính.
• Trong khi đó, đường 5VSB có mức ripple & noise khá cao và tiệm cận giới hạn cho phép của chuẩn ATX, dù vẫn chưa vượt ngưỡng quy định.

Nhìn chung, chất lượng nhiễu điện của bộ nguồn vẫn nằm trong tiêu chuẩn ATX, nhưng sự chênh lệch giữa các rail cho thấy mạch lọc ở đường 5VSB chưa thực sự tối ưu.

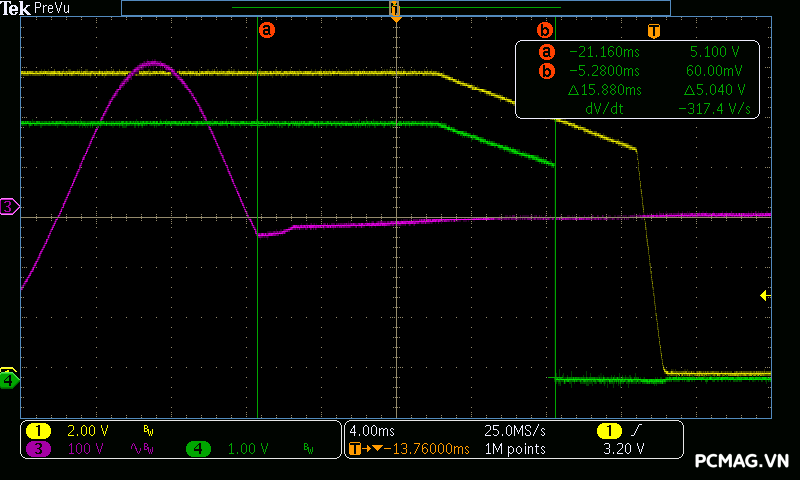

5. Hold-up Time (Thời gian lưu điện)

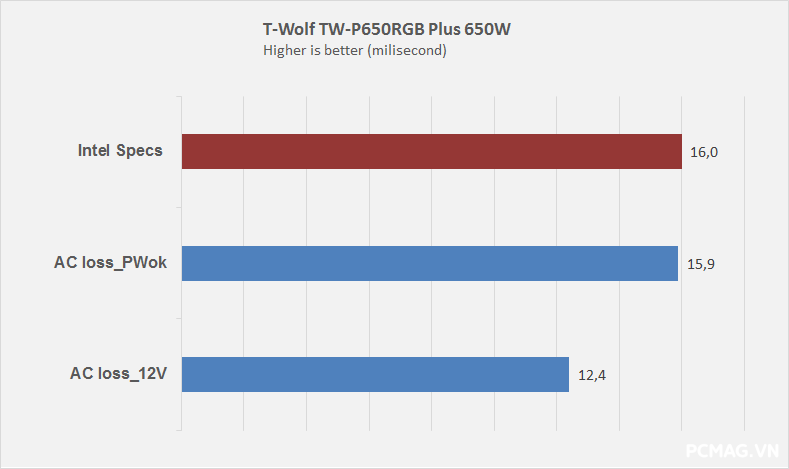

Trong phép đo Hold-up Time, TW-P650RGB PLUS đạt thời gian lưu điện khoảng 12,4ms. Mức này thấp hơn yêu cầu tối thiểu 16ms theo tiêu chuẩn ATX, do đó bộ nguồn chưa đáp ứng hoàn toàn tiêu chuẩn về thời gian duy trì điện áp khi nguồn AC đầu vào bị ngắt đột ngột.

Điều này có thể khiến hệ thống dễ bị tắt hoặc khởi động lại trong trường hợp điện lưới xảy ra sụt áp hoặc chập chờn trong thời gian rất ngắn.

6. Protection Features (Các chế độ bảo vệ)

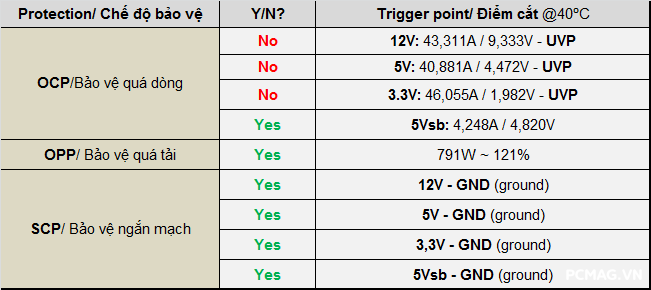

Do IC giám sát trên TW-P650RGB PLUS không hỗ trợ tính năng bảo vệ quá dòng (OCP), nên trong một số trường hợp mạch bảo vệ UVP (Under Voltage Protection) sẽ được kích hoạt để đảm bảo an toàn cho bộ nguồn và hệ thống.

Trong quá trình thử nghiệm, các cơ chế bảo vệ khác như OPP (Over Power Protection) và SCP (Short Circuit Protection) đều hoạt động ổn định và kích hoạt đúng chức năng, giúp bộ nguồn ngắt kịp thời khi xảy ra tình trạng quá tải hoặc ngắn mạch.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị công nghệ thông tin thuộc Class I, trong đó nguồn máy tính ATX là một ví dụ điển hình, các tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi hoạt động ở mức điện áp thử nghiệm. Điện áp này thường được thiết lập ở khoảng 110% mức điện áp AC tối đa mà nhà sản xuất công bố, nhằm mô phỏng điều kiện vận hành khắc nghiệt hơn so với thực tế.

Trong trường hợp này, bộ nguồn được thử nghiệm ở mức 110% của 240VAC, tương đương khoảng 264VAC tại tần số 60Hz.

Để kiểm tra thông số này, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, cho phép đánh giá chính xác mức dòng rò của bộ nguồn trong quá trình vận hành theo tiêu chuẩn an toàn điện.

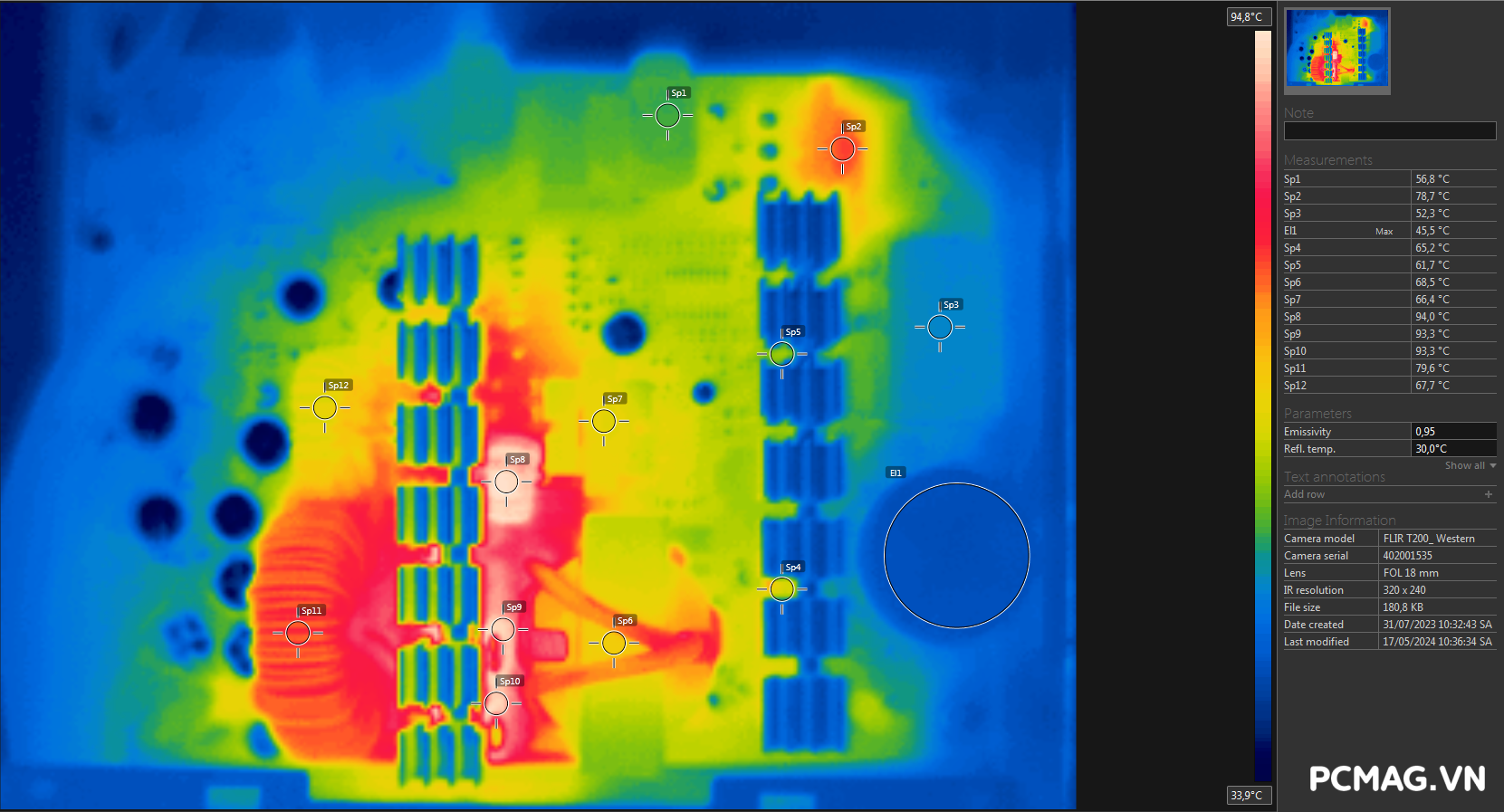

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: khoảng 38–45°C.

Trong quá trình vận hành ở tải cao, TW-P650RGB PLUS ghi nhận nhiệt độ tối đa khoảng 95°C. Các điểm nóng chủ yếu tập trung tại:

• Cuộn cảm hạ áp của đường 3.3V
• Khu vực ngõ ra của biến áp chính
• Vị trí đầu vào của các diode xung chỉnh lưu trên các đường điện

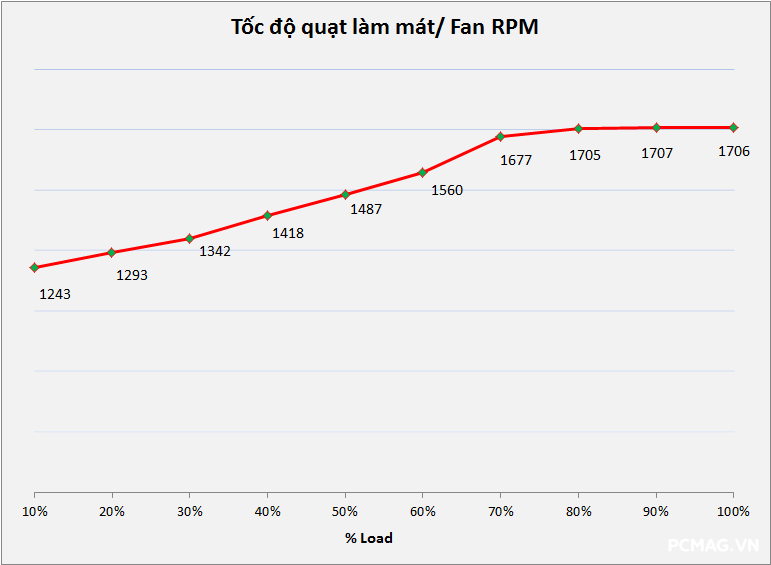

Hệ thống quạt làm mát 120mm hoạt động theo cơ chế tăng tốc tuyến tính theo nhiệt độ, với tốc độ tối đa khoảng 1700 RPM, giúp duy trì khả năng tản nhiệt cho bộ nguồn khi hoạt động ở mức tải cao.

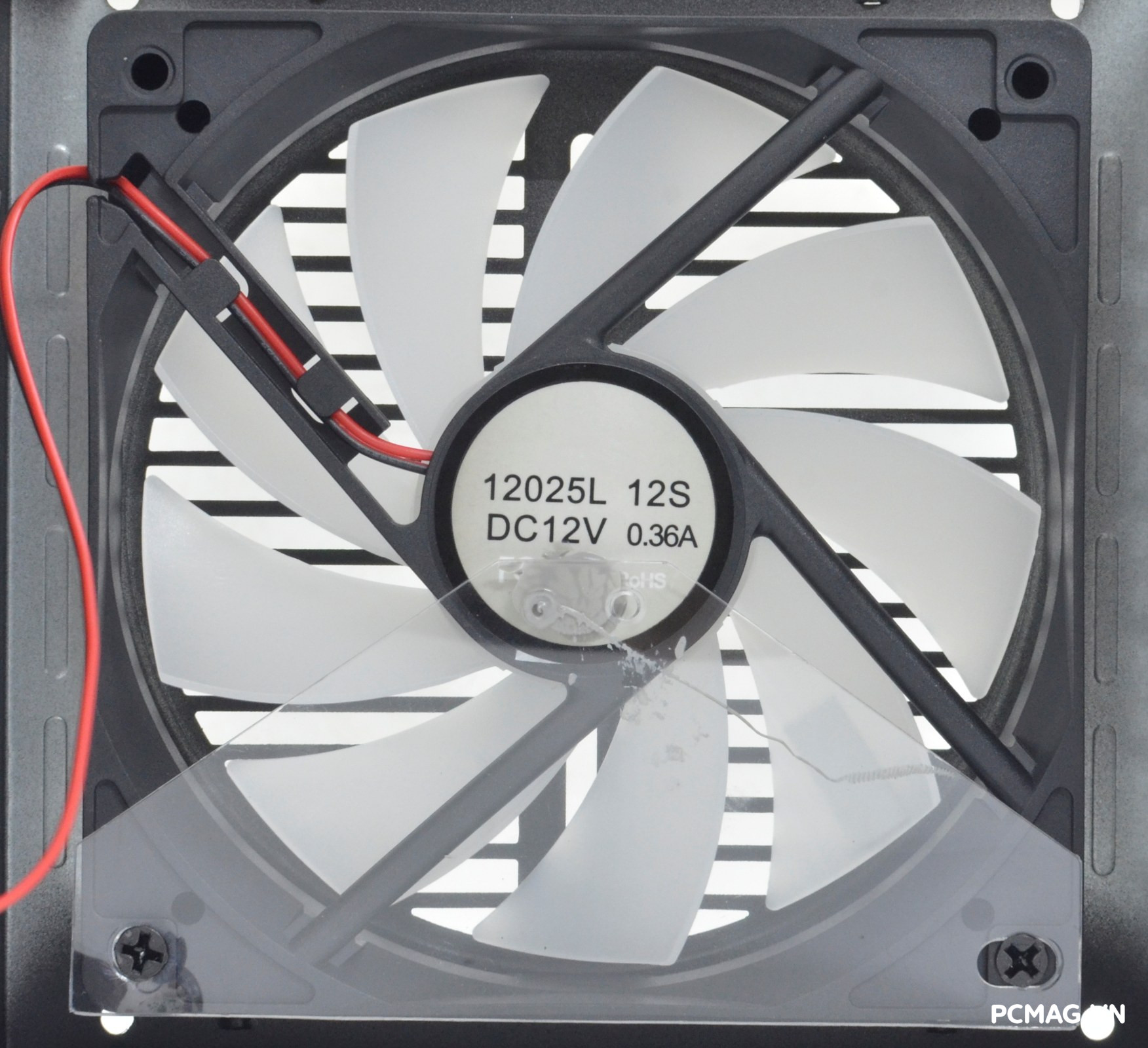

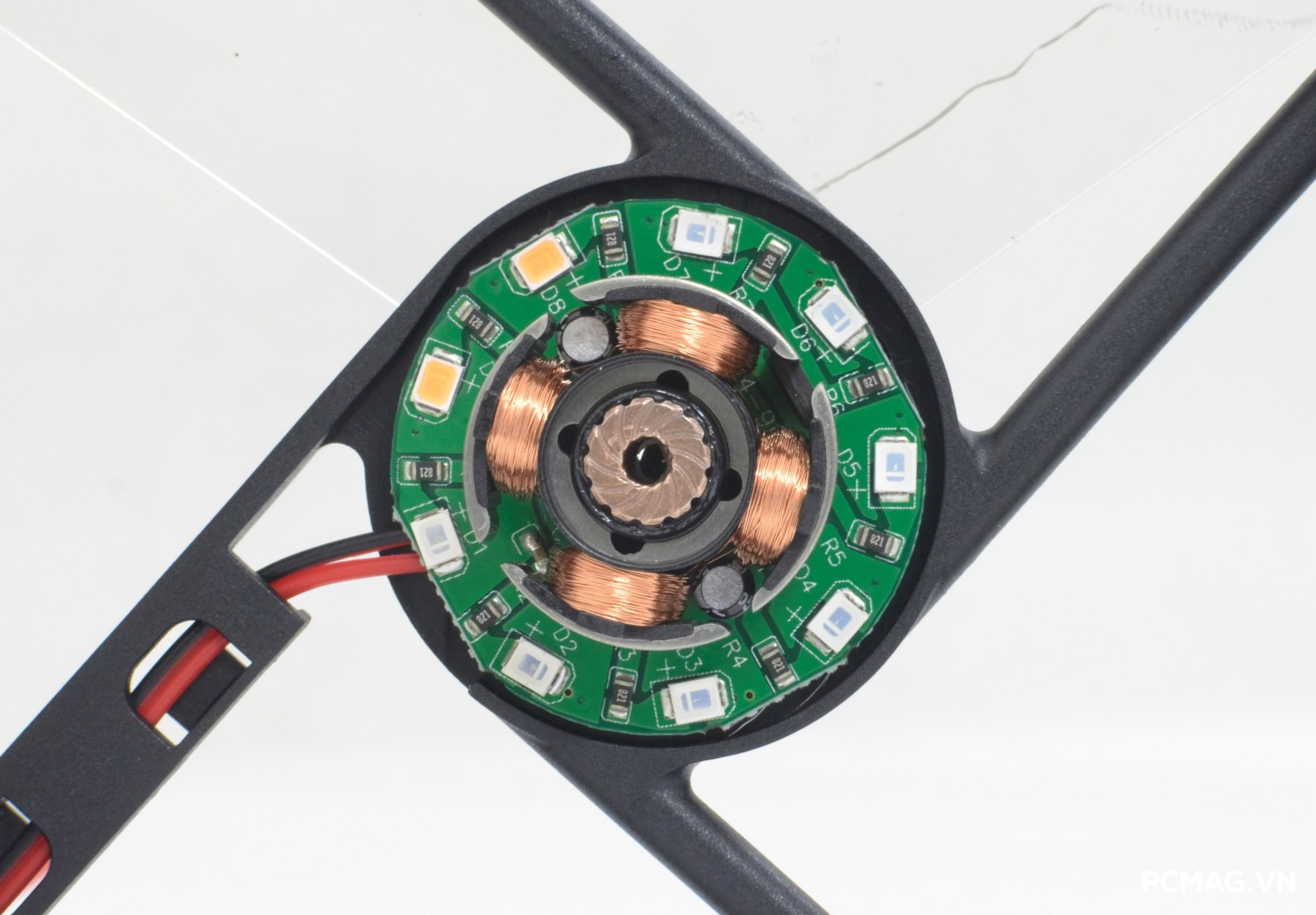

TW-P650RGB PLUS được trang bị quạt làm mát model 12025L-12S kích thước 120mm, sử dụng vòng bi Rifle Bearing. Quạt có tốc độ quay tối đa khoảng 1700 RPM, đảm nhiệm vai trò tản nhiệt cho toàn bộ linh kiện bên trong bộ nguồn trong quá trình vận hành.

IV. Kết luận

T-WOLF TW-P650RGB PLUS 650W cho thấy chất lượng điện áp ở mức khá trong các phép thử nghiệm. Bộ nguồn đạt hiệu suất khoảng 86,5% tại điện áp 230Vac, phù hợp với một sản phẩm thuộc phân khúc phổ thông. Hệ thống cáp bẹ đen mềm giúp việc đi dây thuận tiện hơn, dù bộ nguồn chỉ được trang bị một đầu cấp nguồn CPU 4+4 pin.

Quạt làm mát hoạt động ở tốc độ tương đối thấp, mang lại độ êm ái trong quá trình sử dụng, trong khi đèn LED RGB tích hợp sẽ phù hợp với những người dùng thích hệ thống PC có hiệu ứng ánh sáng nổi bật.

Nhìn chung, TW-P650RGB PLUS là lựa chọn phù hợp cho các cấu hình máy tính phổ thông và tầm trung, đặc biệt là các hệ thống sử dụng 1 card đồ họa có mức tiêu thụ dưới 200W.

Ưu điểm:

• Trang bị Active PFC, hiệu suất đạt khoảng 86,5% @230Vac
• Chất lượng linh kiện và điện áp khá, mức nhiễu đường 12V thấp (<20mV)
• Hoạt động tương đối êm, sử dụng quạt Rifle Bearing

Khuyết điểm:

• Chưa có chứng nhận 80 Plus
• Chỉ có một đầu cấp nguồn CPU 4+4 pin, nên bổ sung thêm để tăng khả năng tương thích với nhiều cấu hình hơn.
