Trong bài đánh giá từ PCMAG, dòng nguồn máy tính cao cấp TG series của Thermalright đánh dấu bước đi đầu tiên của thương hiệu này trong lĩnh vực PSU – vốn trước đây nổi tiếng với các giải pháp tản nhiệt hiệu năng cao cho CPU. Nổi bật trong series là model PSU Thermalright TR-TG1200 1200W, hướng đến phân khúc người dùng cao cấp.

Theo ghi nhận từ PCMAG, TG series được trang bị chuẩn ATX 3.0, hỗ trợ đầu cấp nguồn 12VHPWR / PCIe 5.0, đảm bảo khả năng tương thích với các dòng GPU thế hệ mới. Bên cạnh đó là chứng nhận 80 Plus Gold cùng thiết kế full modular với cáp bẹ đen 100%, giúp tối ưu luồng gió và nâng cao tính thẩm mỹ cho hệ thống.

Dòng sản phẩm này cung cấp nhiều mức công suất từ 650W đến 1200W, đi kèm hai tùy chọn màu đen và trắng, phù hợp với đa dạng cấu hình từ tầm trung đến cao cấp. Trong đó, TR-TG1200 1200W được PCMAG đánh giá là lựa chọn đáng cân nhắc cho các hệ thống PC hiệu năng cao, phục vụ gaming hoặc workstation chuyên nghiệp.

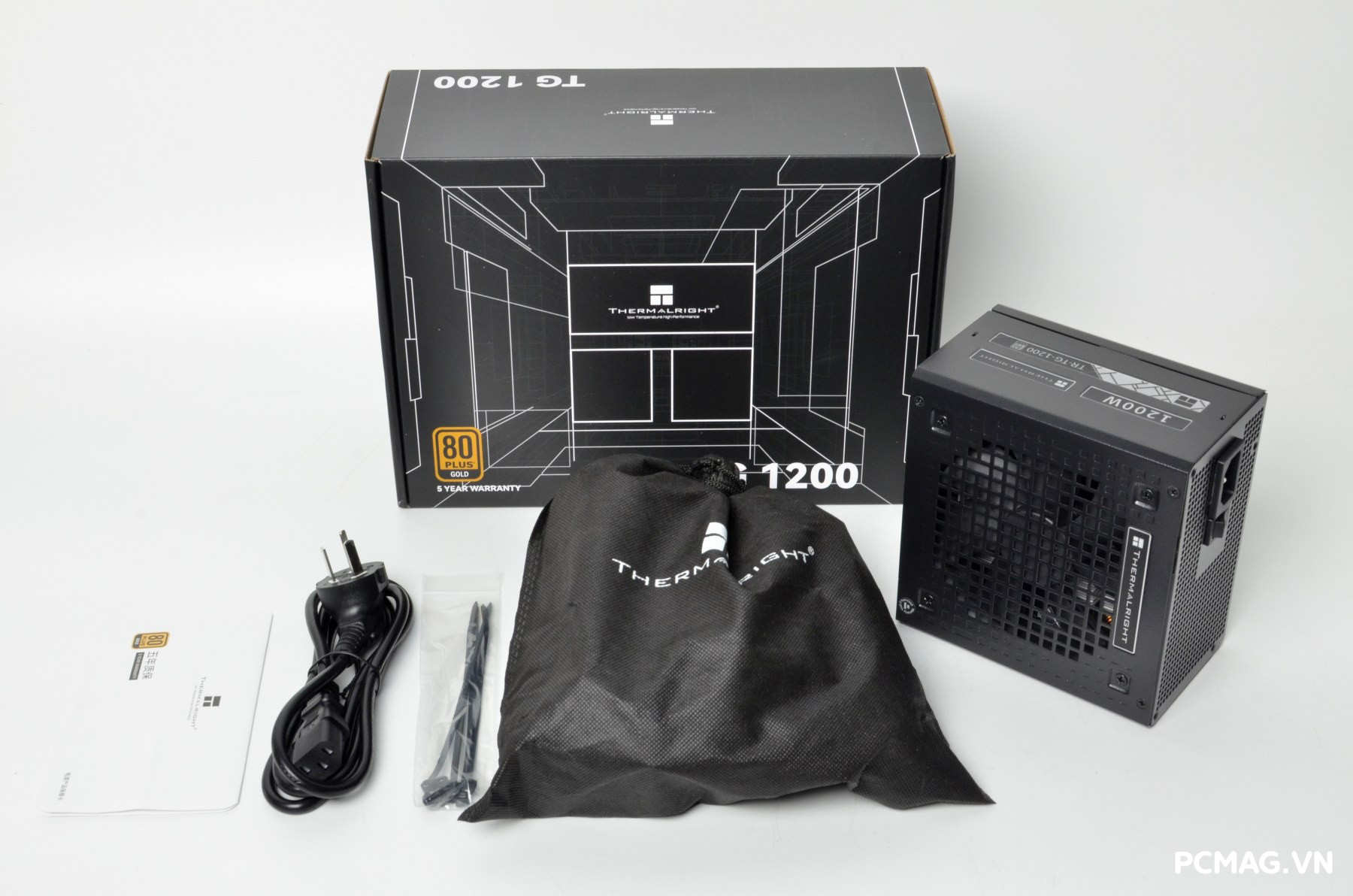

I. Hộp và phụ kiện Thermalright TR-TG1200 1200W

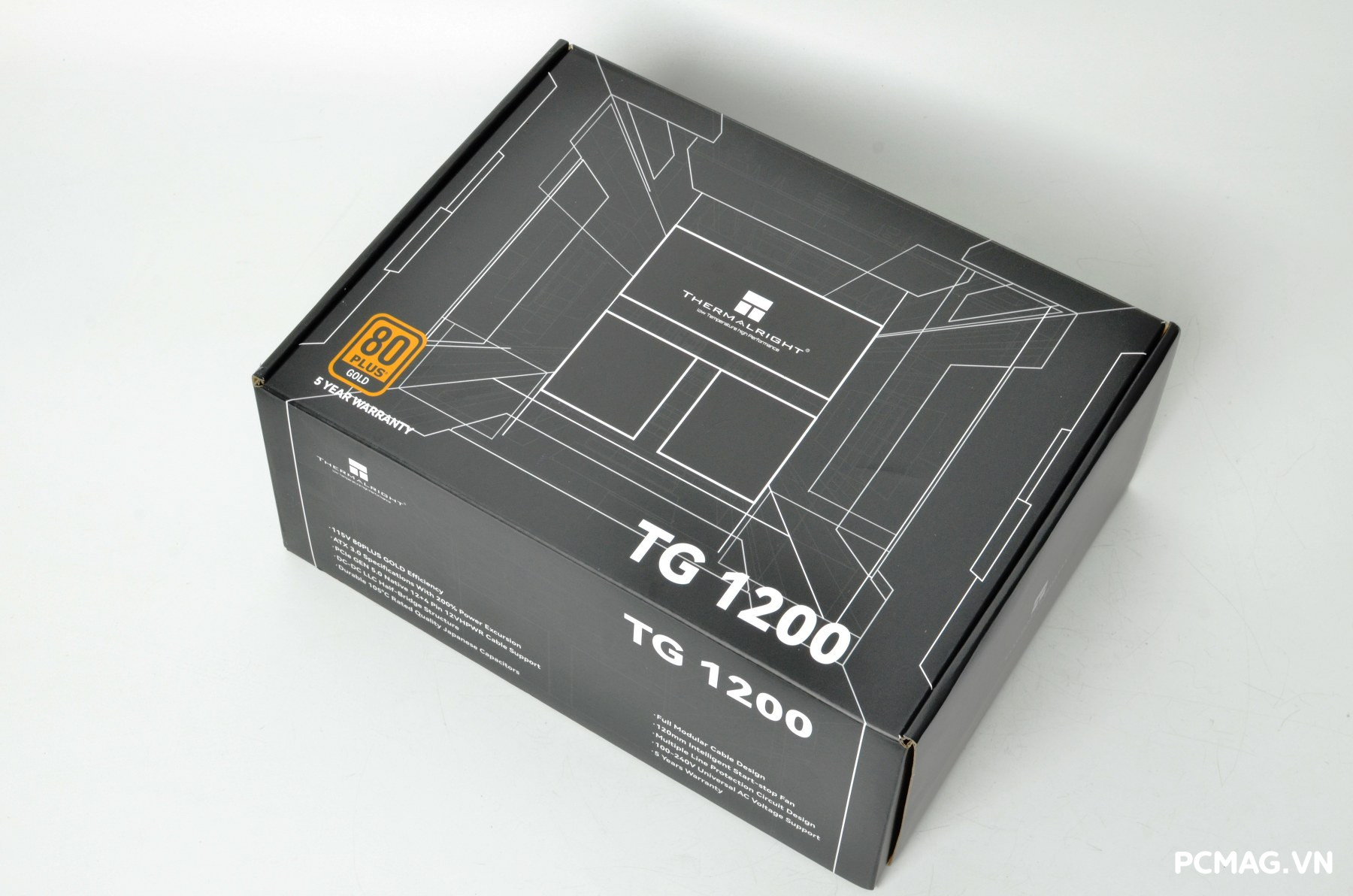

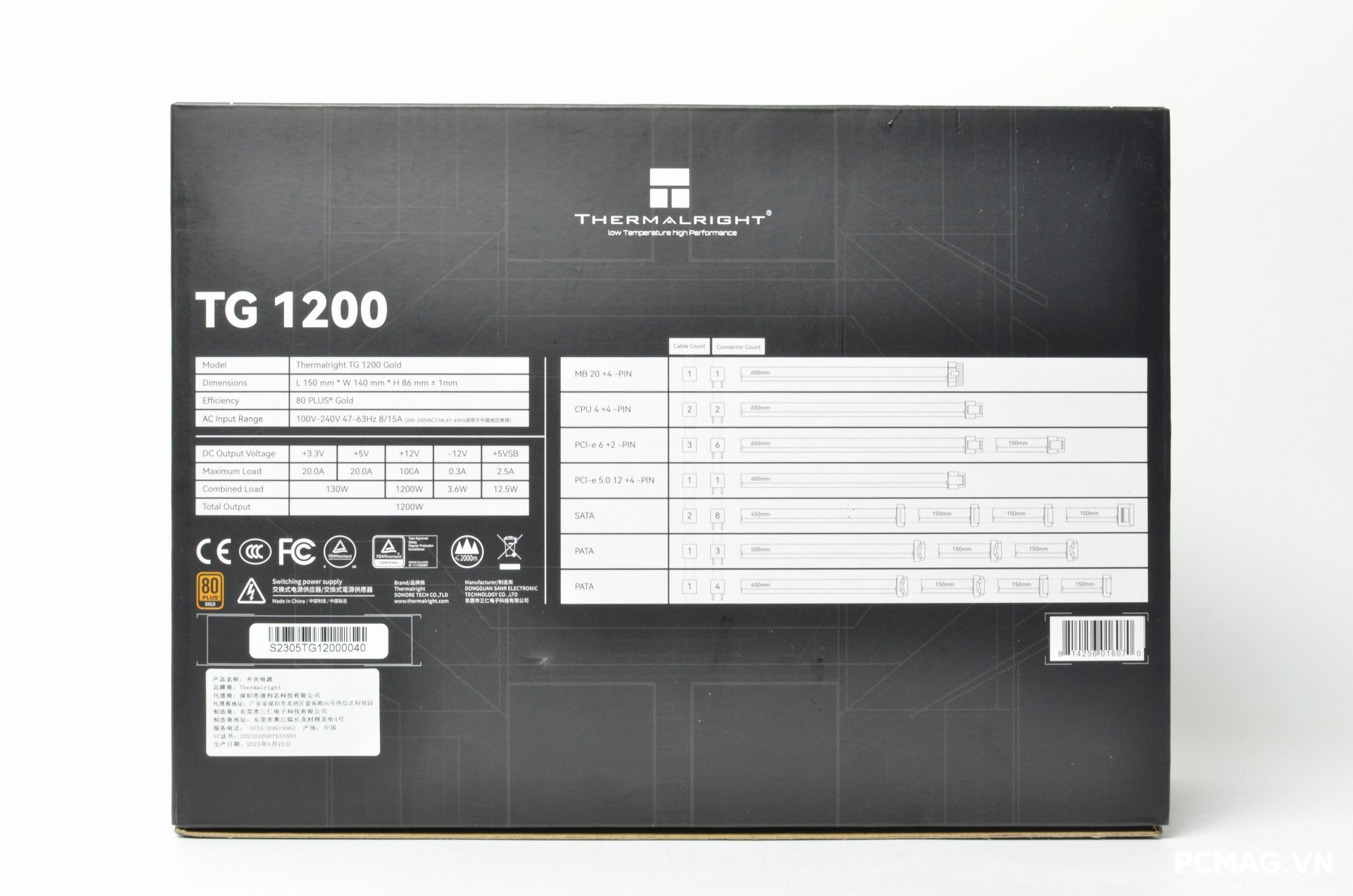

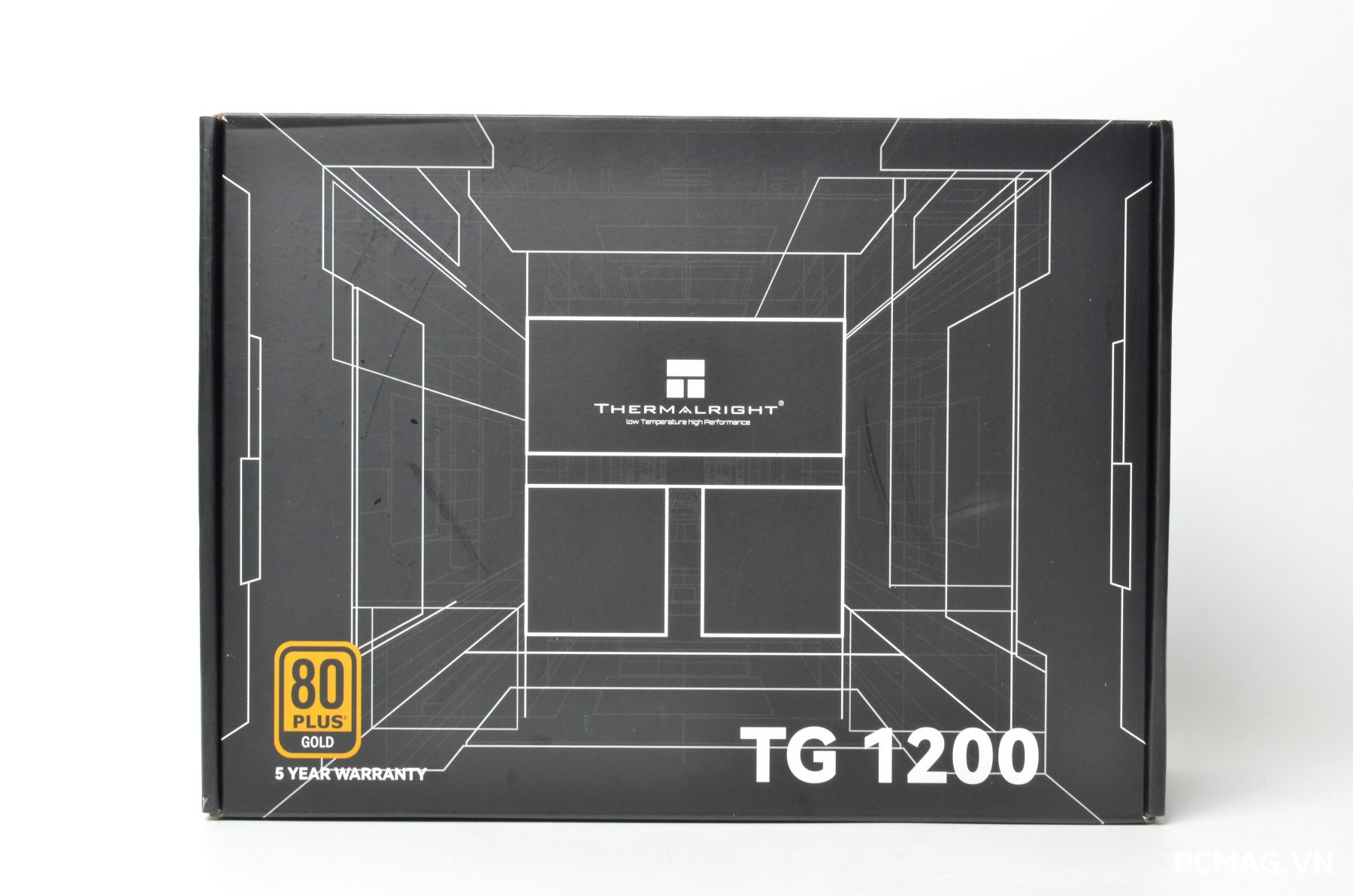

Hộp của PSU Thermalright TR-TG1200 1200W được thiết kế nhỏ gọn, nổi bật với tông màu đen chủ đạo kết hợp các đường sọc trắng cách điệu hiện đại. Mặt sau của hộp in đầy đủ các thông số kỹ thuật quan trọng, giúp người dùng dễ dàng nắm bắt chi tiết sản phẩm ngay từ bên ngoài.

Phụ kiện đi kèm bao gồm: 1 cáp nguồn chuẩn CN Type, 4 ốc cố định PSU và 4 dây rút (zip tie), hỗ trợ quá trình lắp đặt và quản lý dây gọn gàng, tiện lợi hơn.

II. PSU Thermalright TR-TG1200 1200W

1. Thiết kế bên ngoài

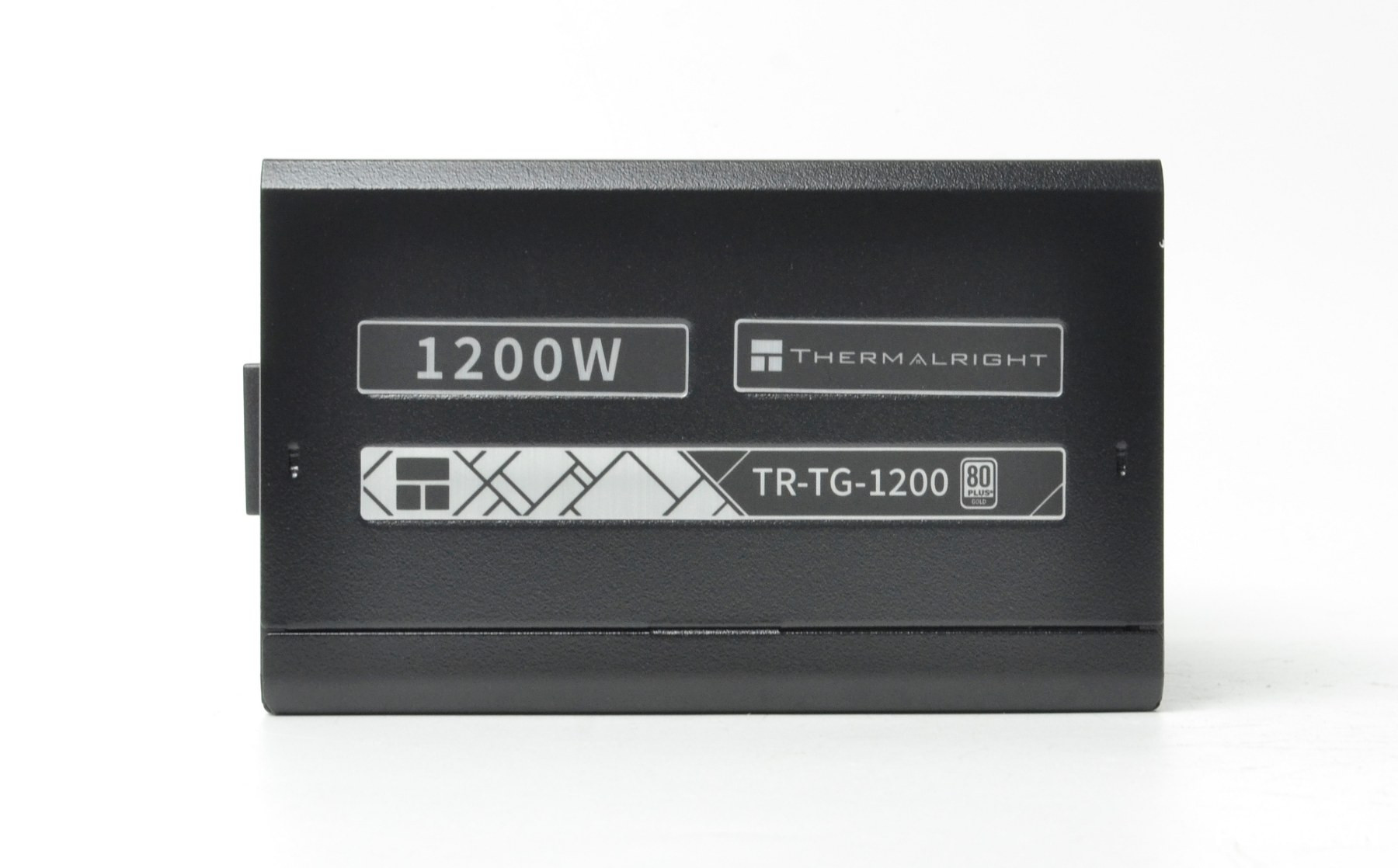

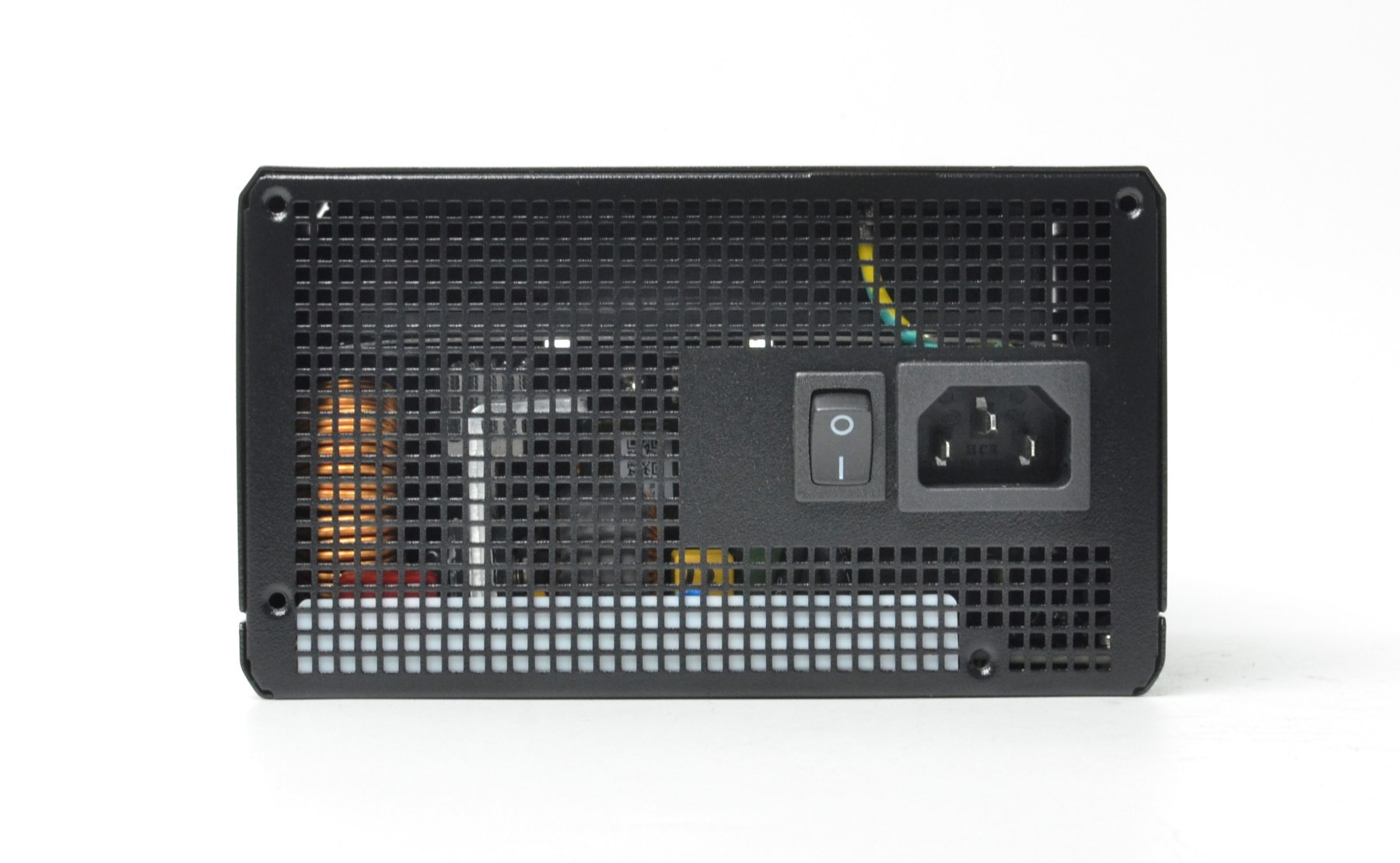

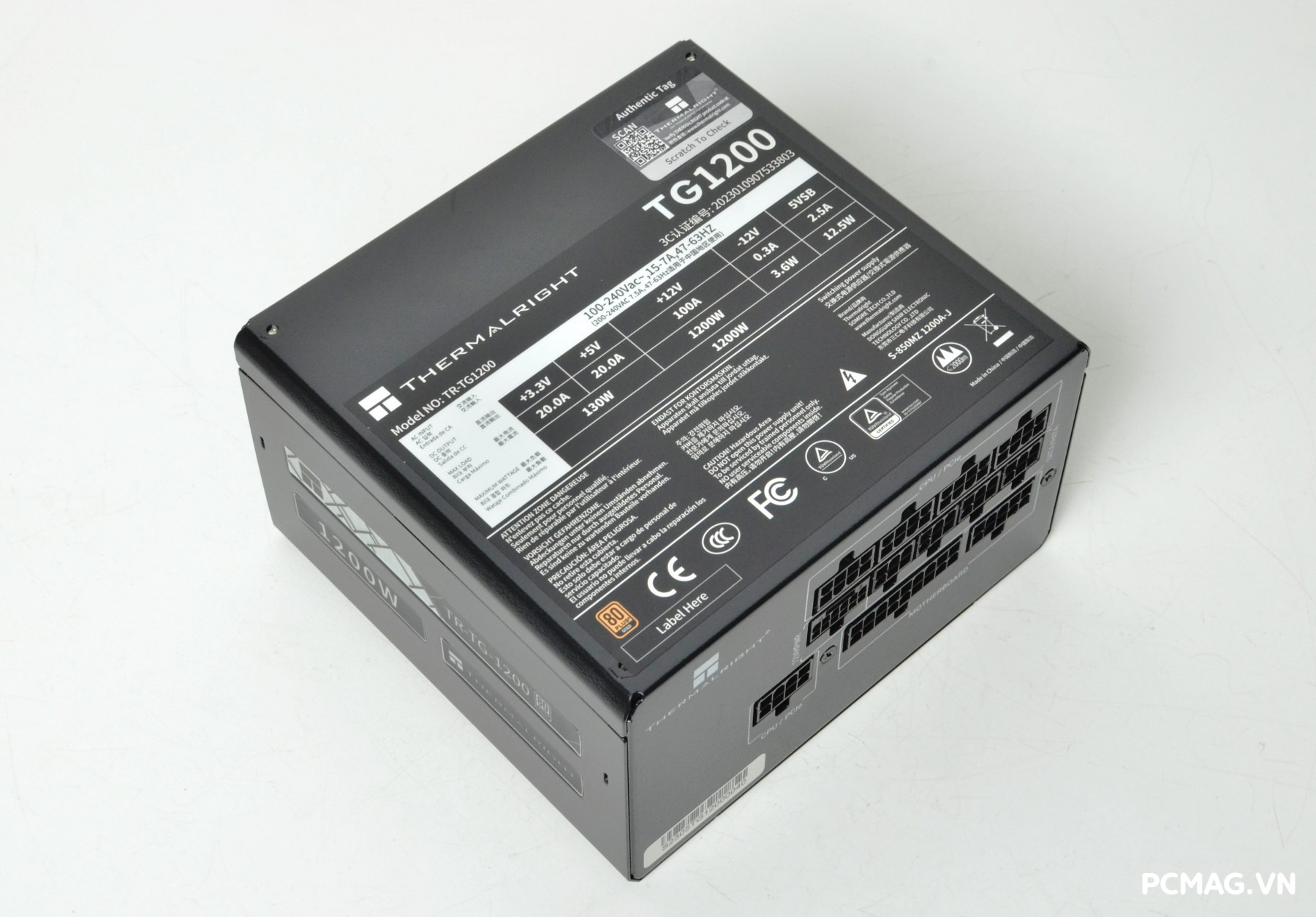

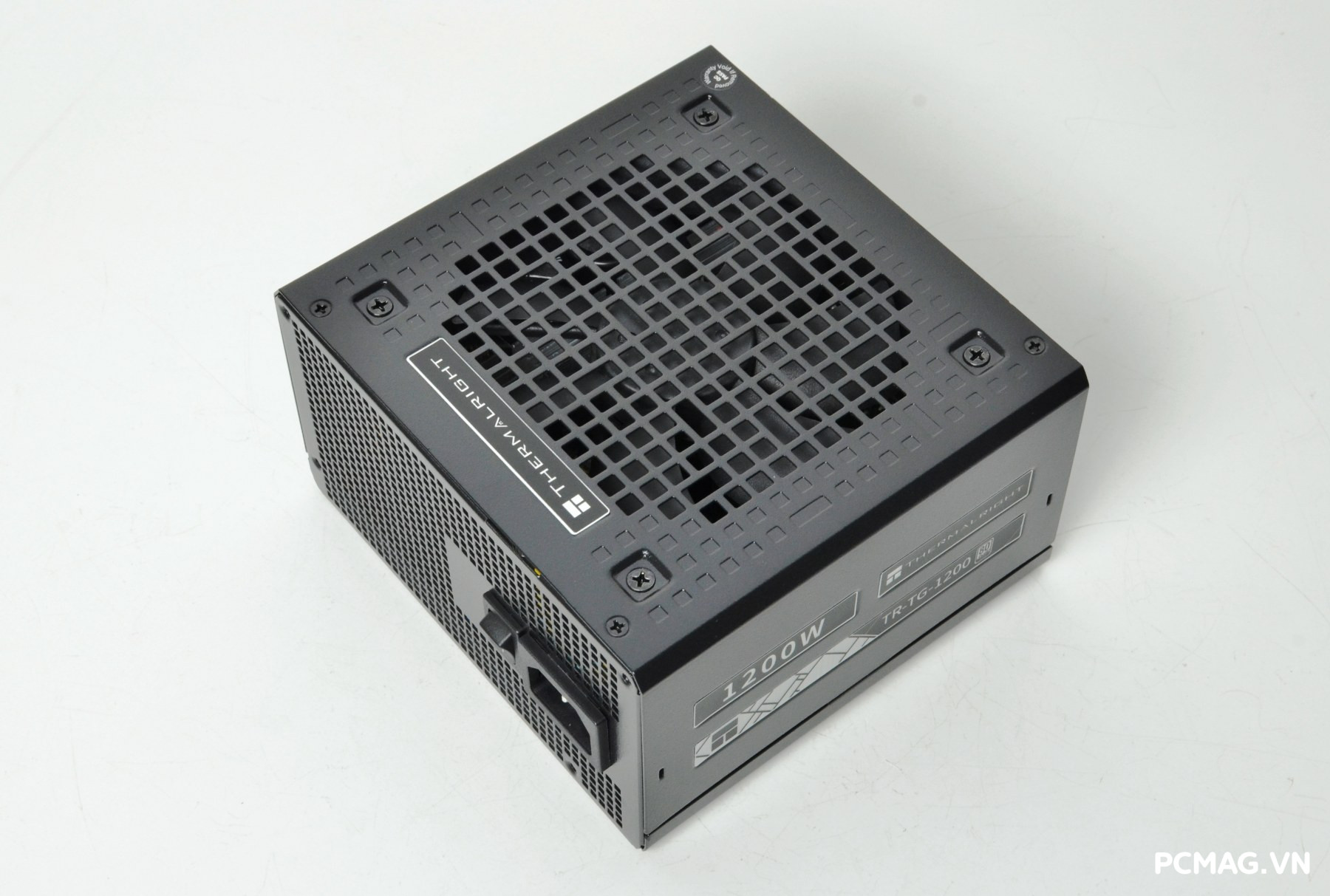

PSU Thermalright TR-TG1200 1200W sở hữu kích thước chuẩn ATX, lớp vỏ được sơn tĩnh điện màu đen cứng cáp và sang trọng. Phần khung được dập nổi họa tiết logo Thermalright tạo điểm nhấn tinh tế. Sản phẩm trang bị quạt làm mát kích thước 120mm, đảm bảo khả năng tản nhiệt hiệu quả và vận hành ổn định.

Thông số và hiệu suất

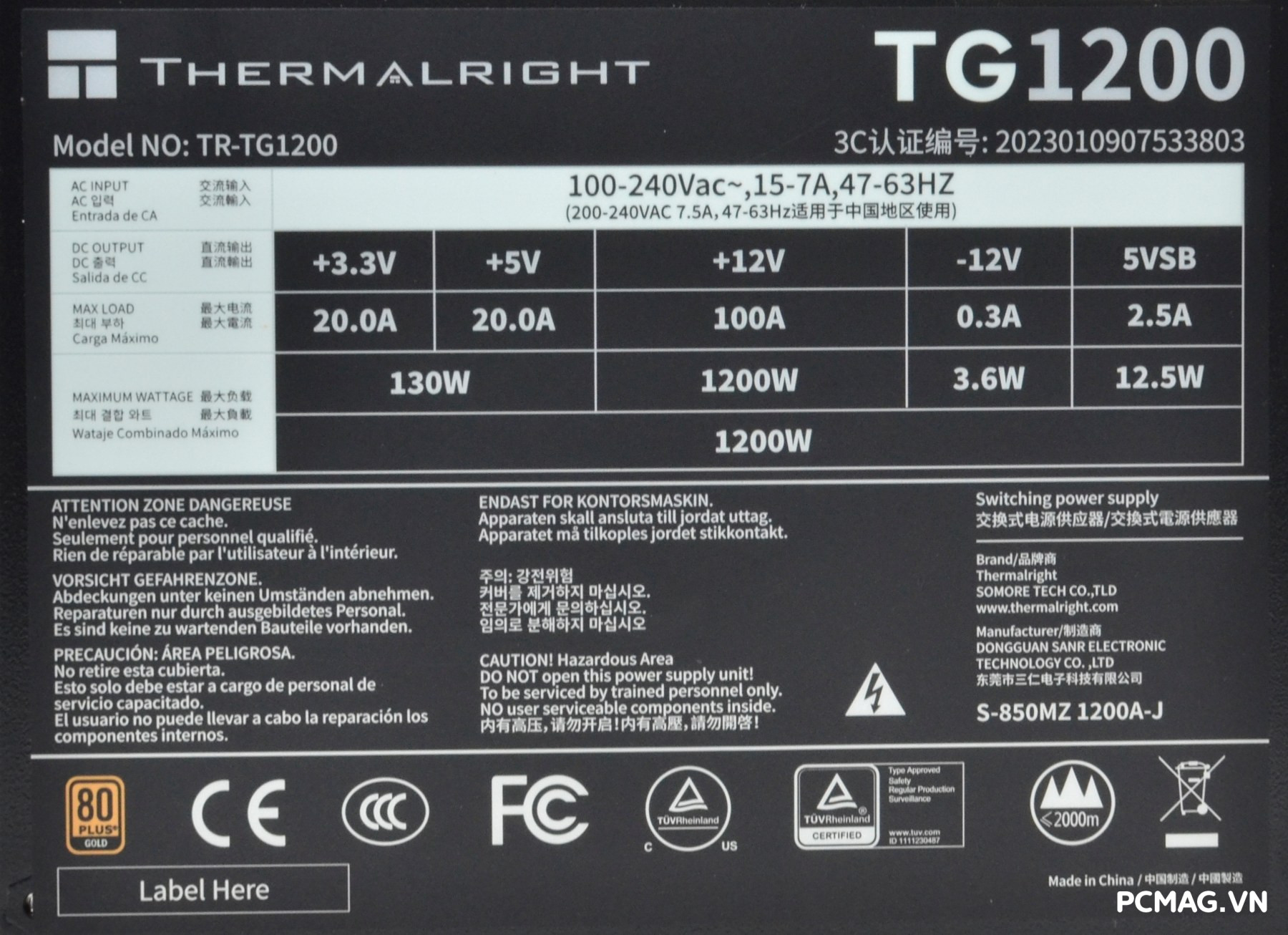

PSU Thermalright TR-TG1200 1200W sở hữu công suất danh định 1200W, thiết kế single rail +12V đạt 100A, đi kèm Active PFC hỗ trợ dải điện áp rộng từ 100–240Vac, đảm bảo hoạt động ổn định trong nhiều điều kiện nguồn điện khác nhau.

Mặc dù được công bố đạt chuẩn 80 Plus Gold, hiện tại vẫn chưa có thông tin chính thức về model TR-TG1200 trên website 80Plus. Tuy nhiên, khi đối chiếu mã OEM S-850MZ 1200A-J của nhà sản xuất SANR được in trên nhãn, có thể thấy nền tảng này đã từng đạt chứng nhận 80 Plus Platinum.

Điều này đặt ra một điểm khá thú vị: liệu đây có phải là một “món hời” khi người dùng mua chuẩn Gold nhưng lại nhận được hiệu năng tiệm cận Platinum? Phần kiểm tra tải thực tế phía sau sẽ giúp làm rõ điều này.

Hệ thống dây cáp

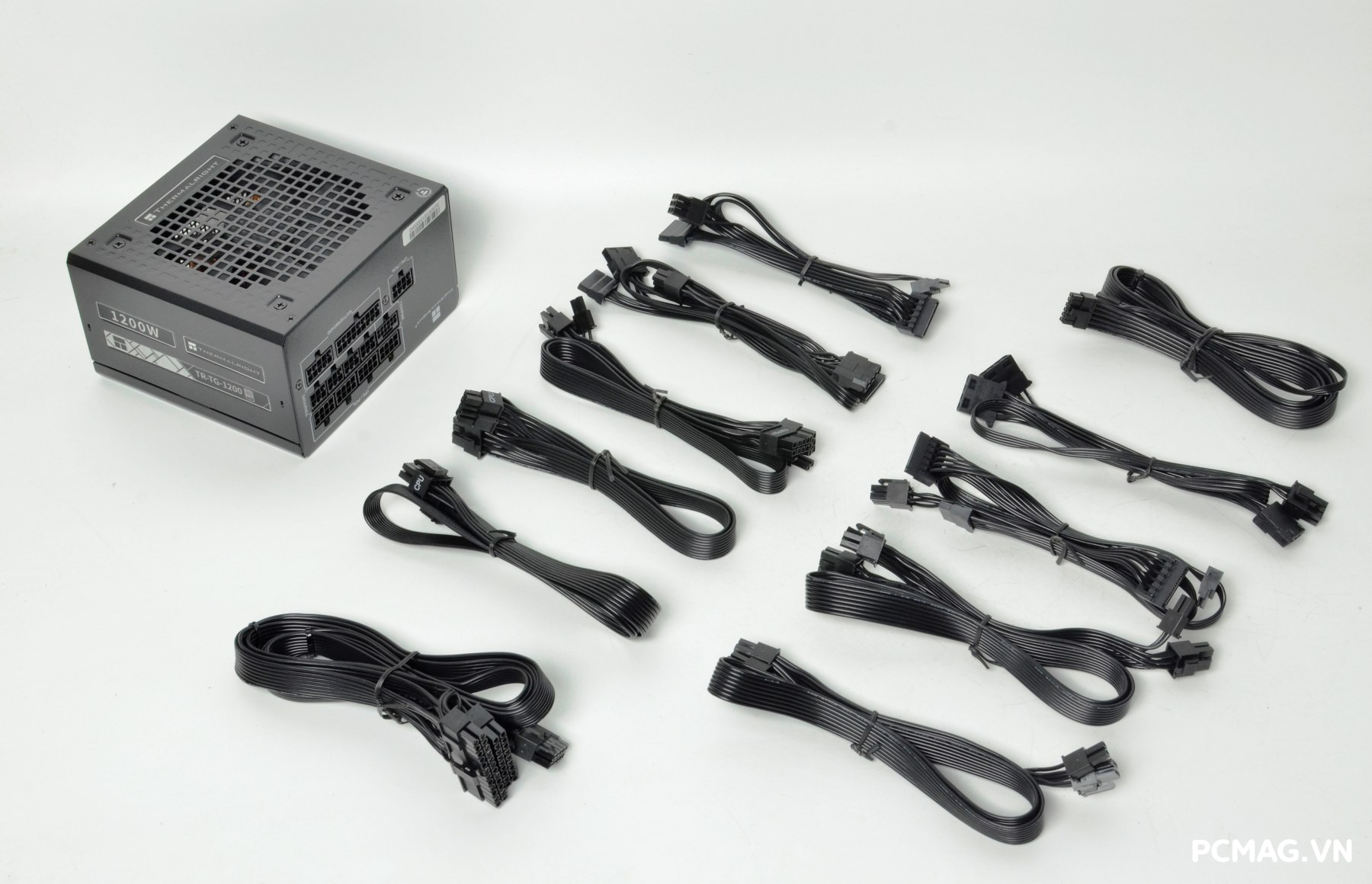

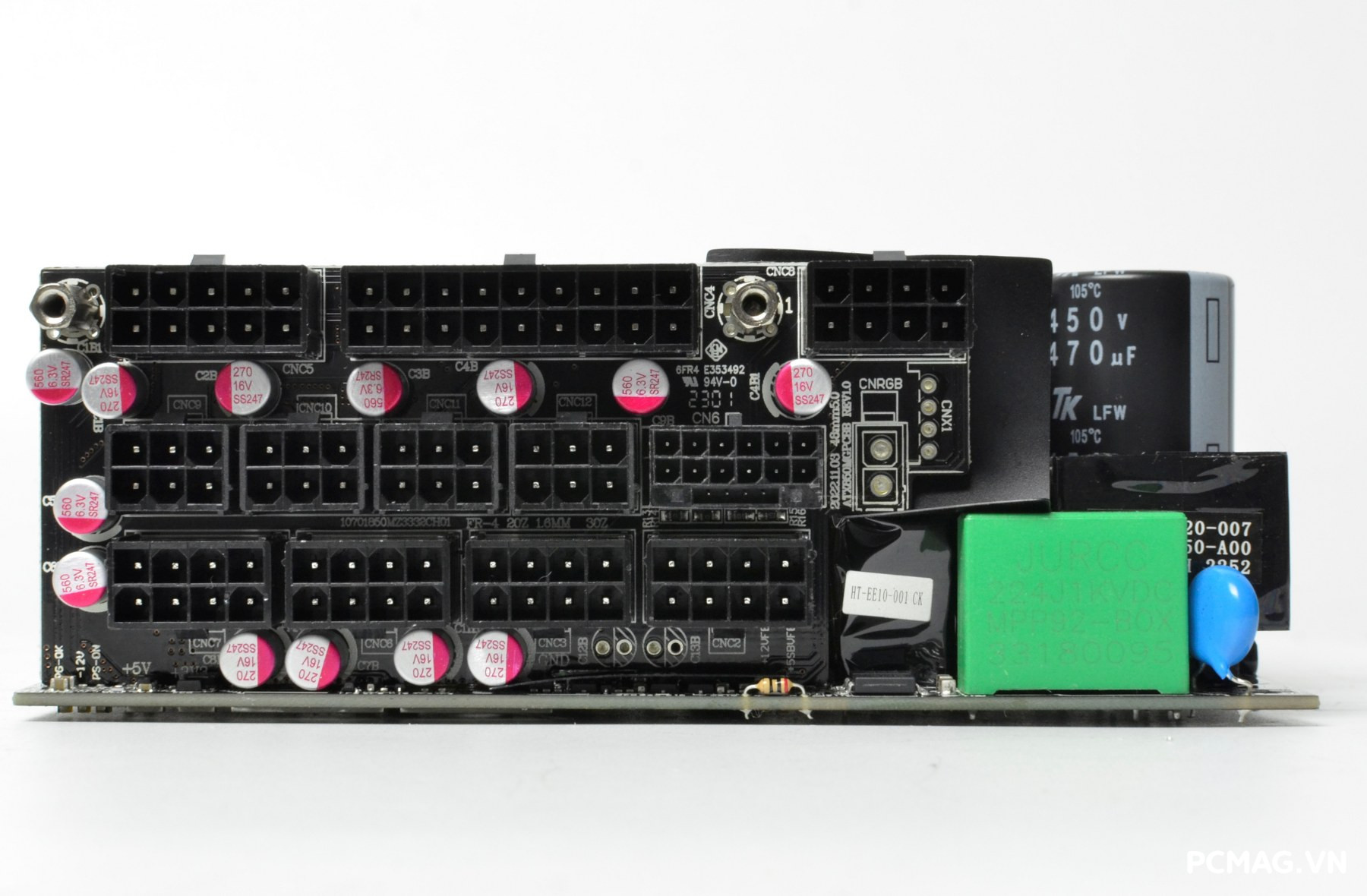

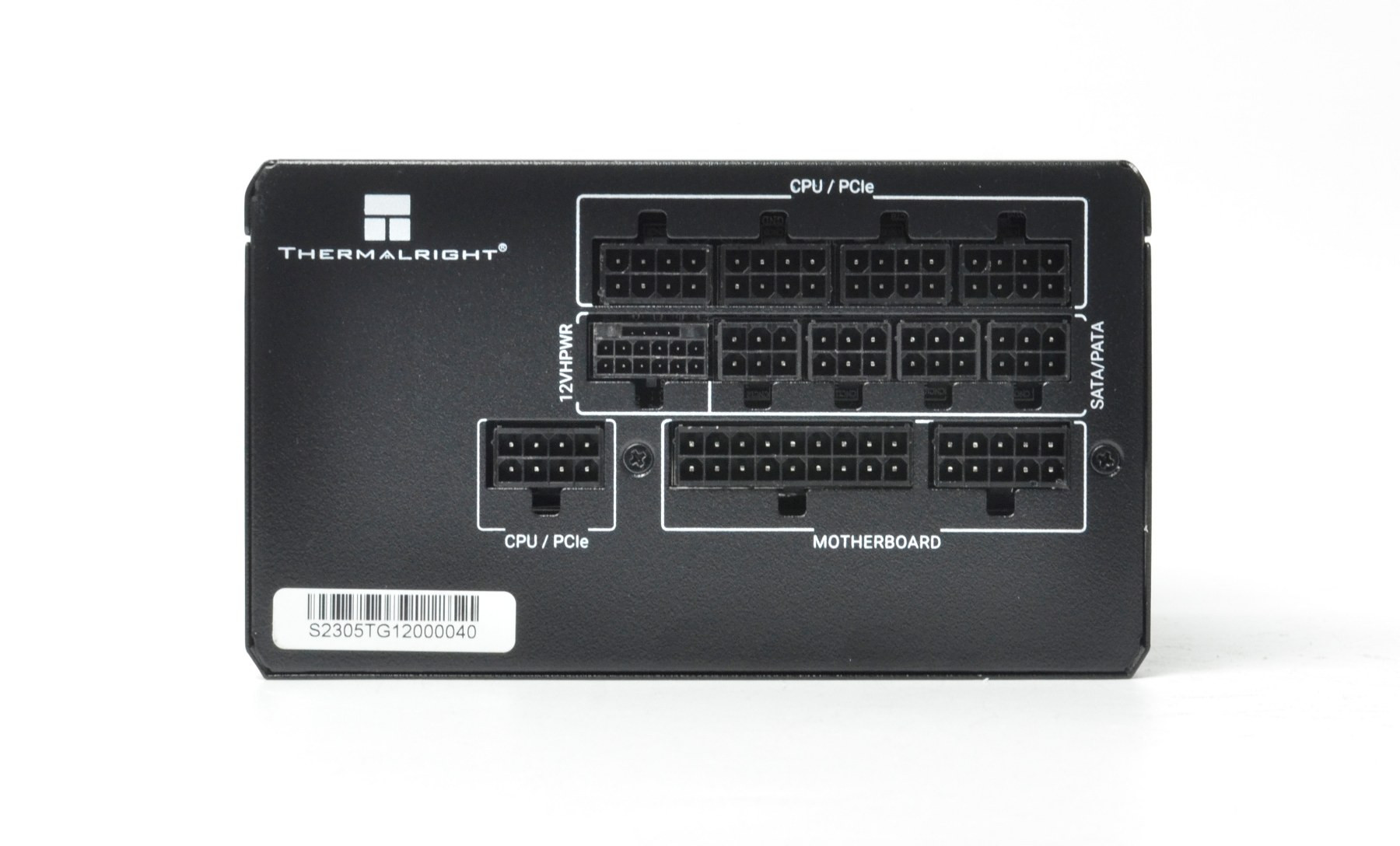

PSU Thermalright TR-TG1200 1200W được trang bị hệ thống cáp bẹ đen 100% dạng rời (full modular), mang lại sự linh hoạt tối đa trong việc lắp đặt và quản lý dây. Cụ thể bao gồm:

• 1 x cáp 24-pin Mainboard (dài 60cm)
• 2 x cáp 4+4 pin CPU (ATX12V) (dài 65cm)
• 6 x cáp 6+2 pin PCIe (65cm + 15cm)
• 1 x cáp 12VHPWR / PCIe 5.0 (dài 60cm)
• 10 đầu SATA (50cm + 15cm + 15cm + 15cm)
• 5 đầu ATA (Molex) (50cm + 15cm + 15cm)

Hệ thống dây được bố trí hợp lý, độ dài đủ dùng cho các case mid-tower đến full-tower, đồng thời giúp tối ưu thẩm mỹ và luồng gió bên trong hệ thống.

2. Thiết kế bên trong

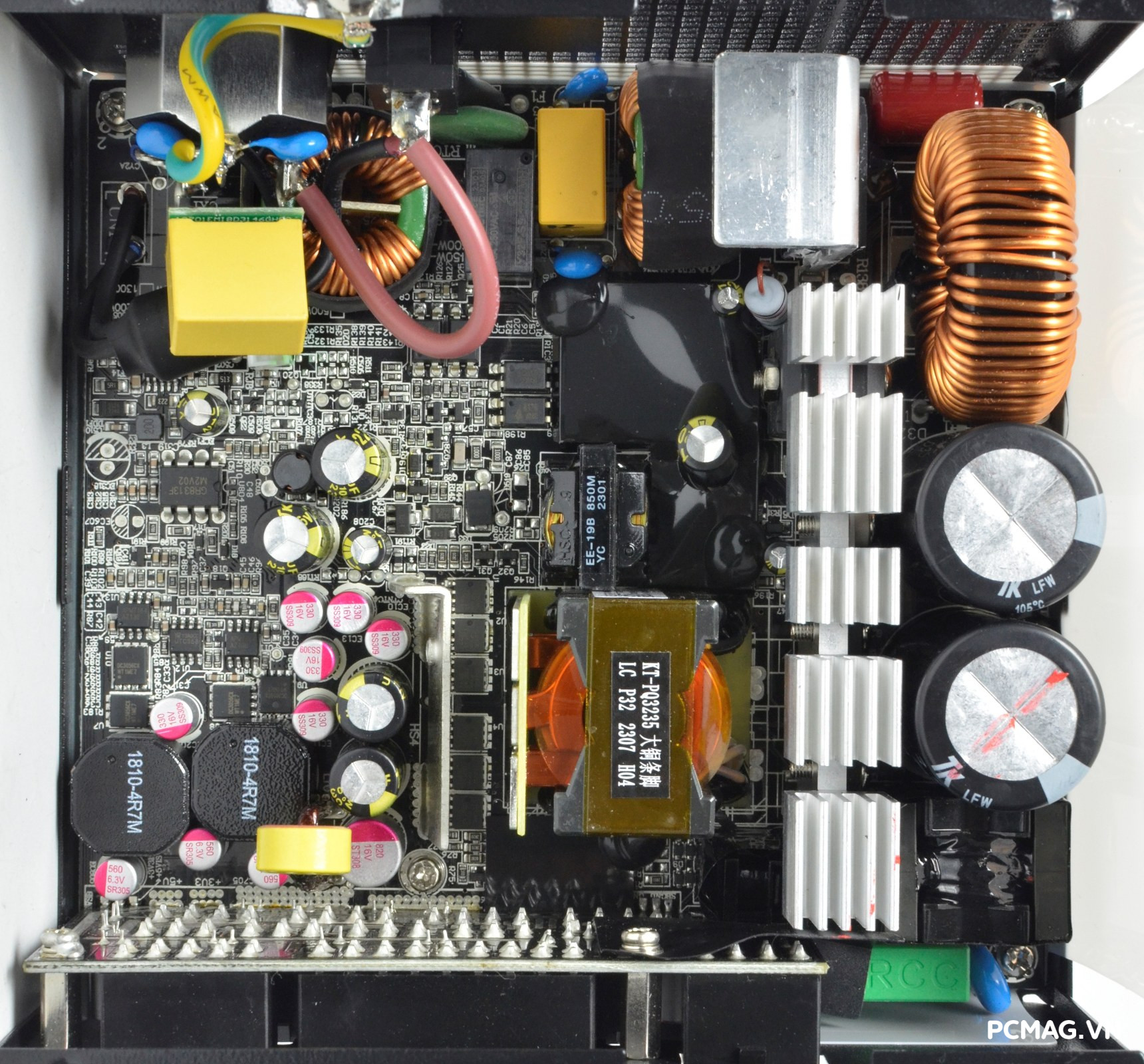

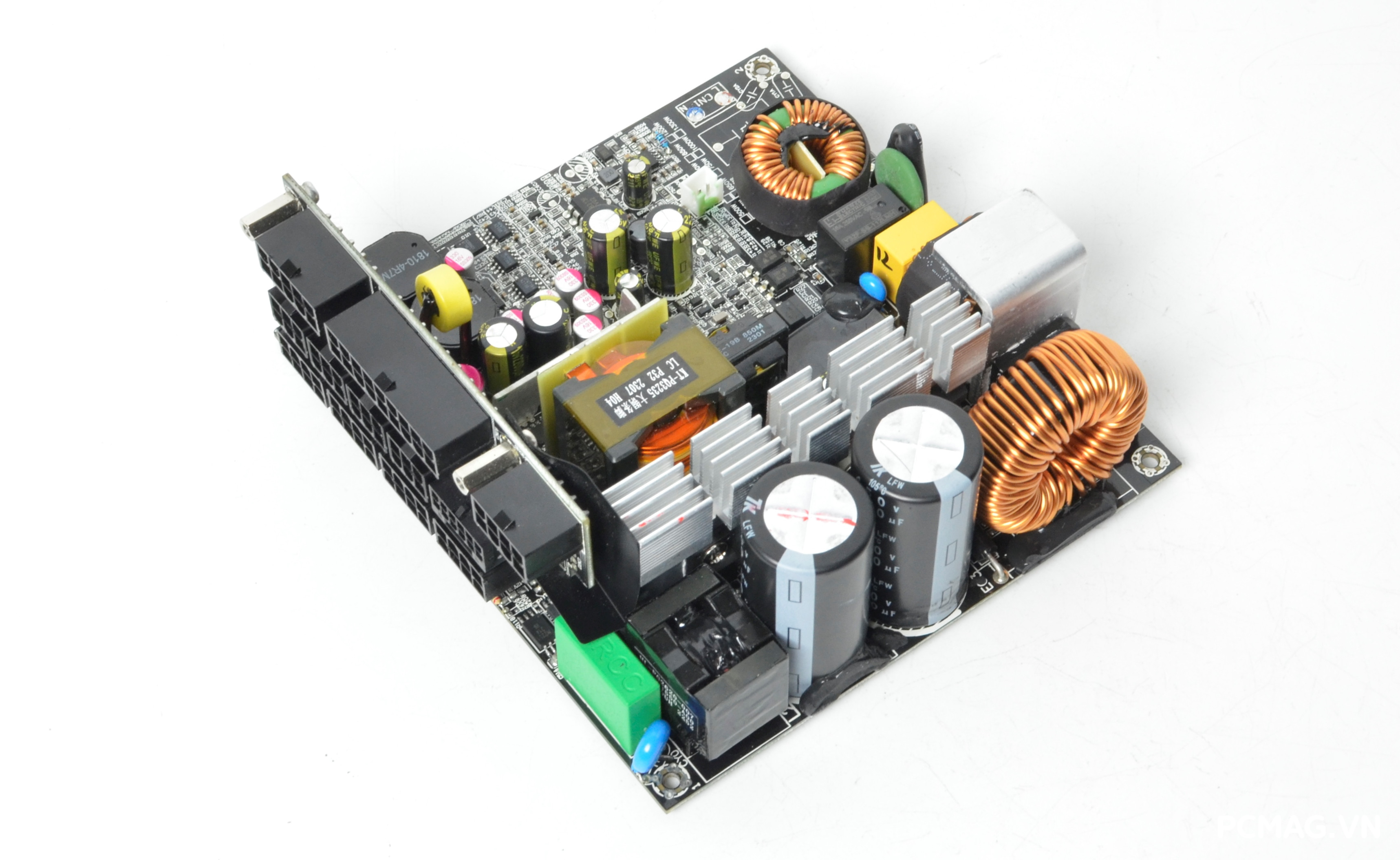

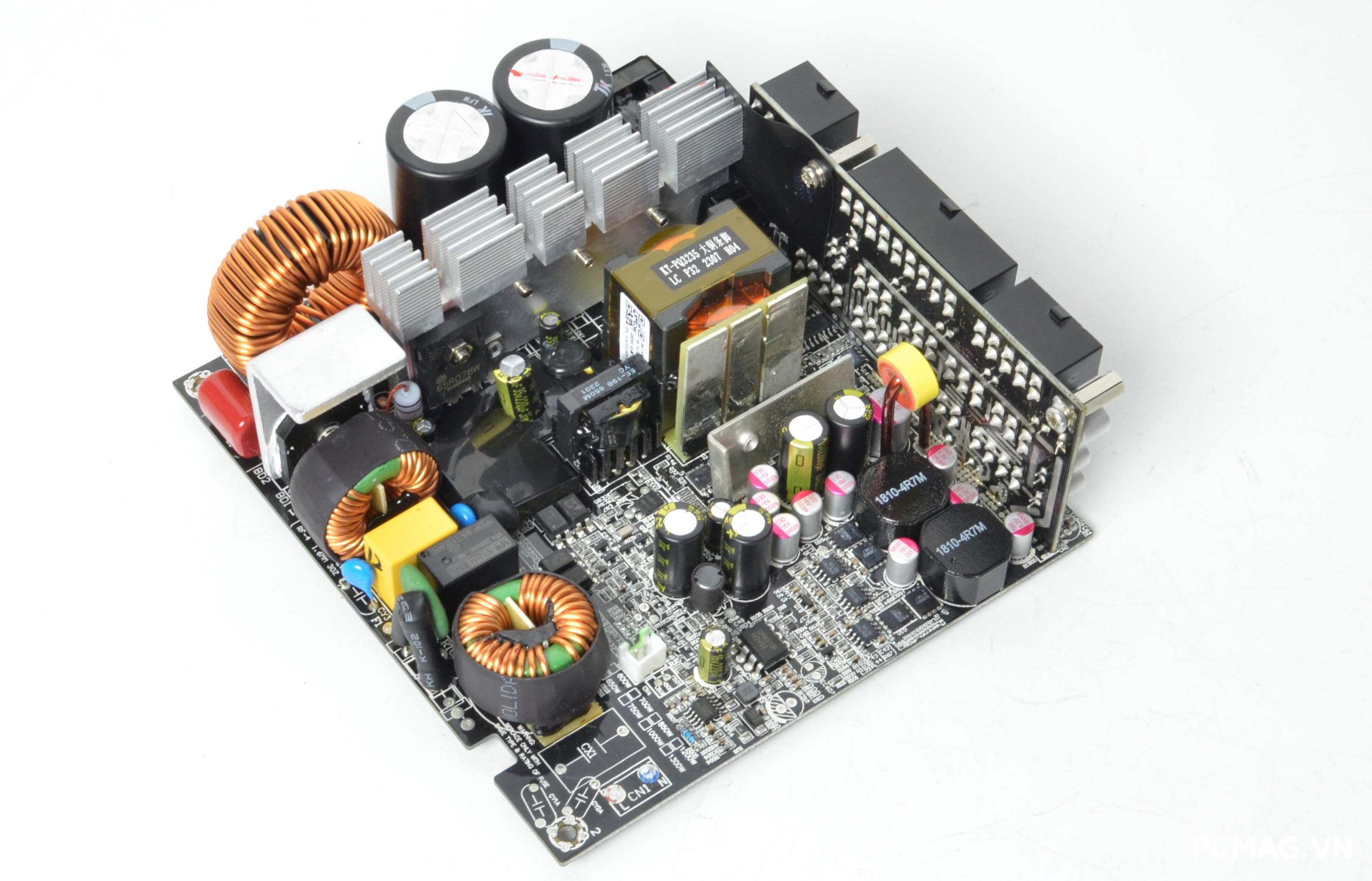

Về nội tại, PSU Thermalright TR-TG1200 1200W được sản xuất bởi đối tác OEM SANR – một đơn vị quen thuộc trong ngành nguồn máy tính. Sản phẩm sử dụng nền tảng thiết kế hiện đại thường thấy trên các dòng PSU từ chuẩn Gold trở lên, bao gồm: Active PFC + mạch cộng hưởng LLC half-bridge + chỉnh lưu đồng bộ (SR) + DC-to-DC cho các đường 5V và 3.3V.

Đáng chú ý, nền tảng này có nhiều điểm tương đồng với thiết kế được sử dụng trên các dòng PSU cao cấp như Thermaltake Toughpower PF1 hay Enermax Revolution II, dù các sản phẩm này không cùng OEM SANR. Điều này phần nào cho thấy TR-TG1200 được xây dựng trên một platform khá chất lượng và đáng tin cậy trong phân khúc.

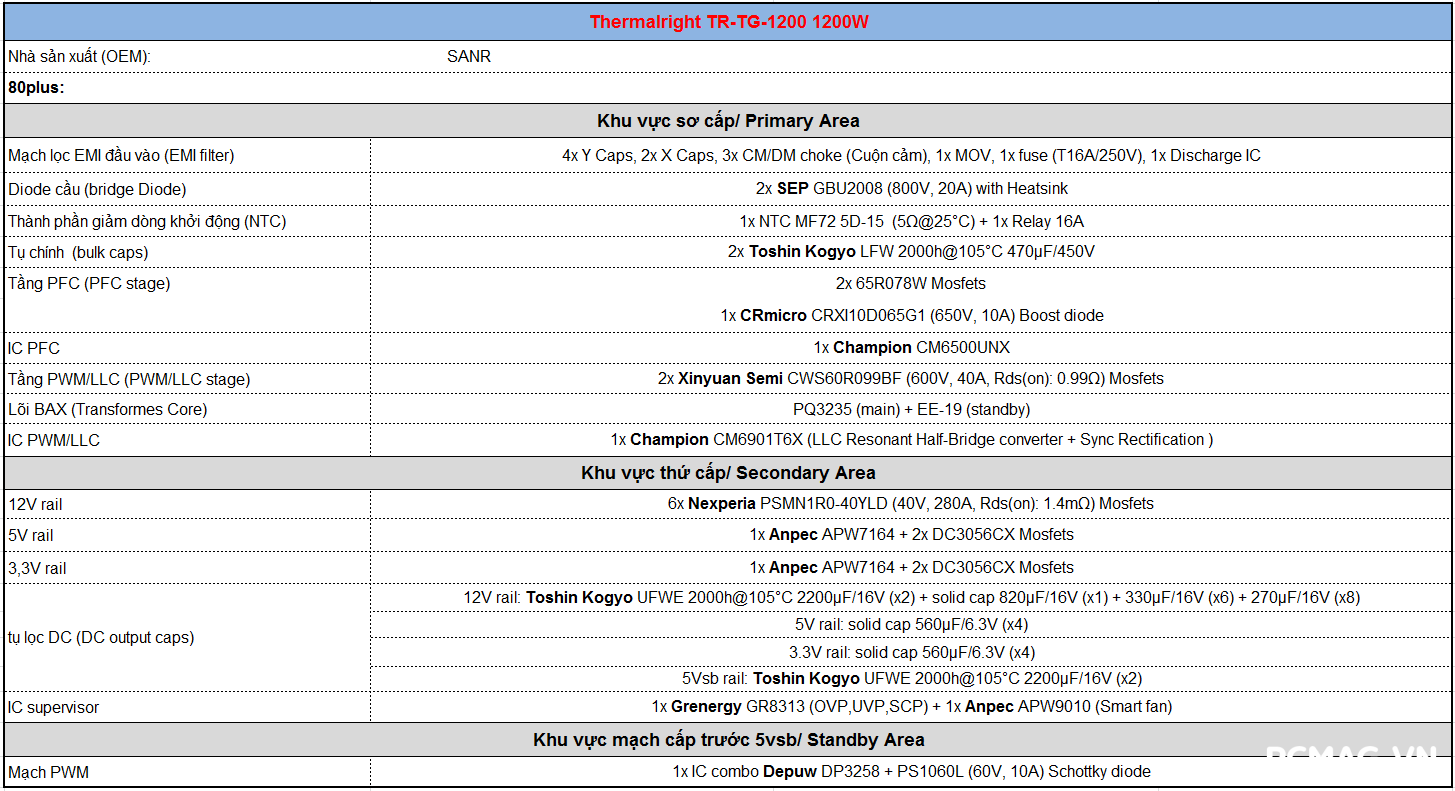

Bảng linh kiện được sử dụng trên TR-TG1200:

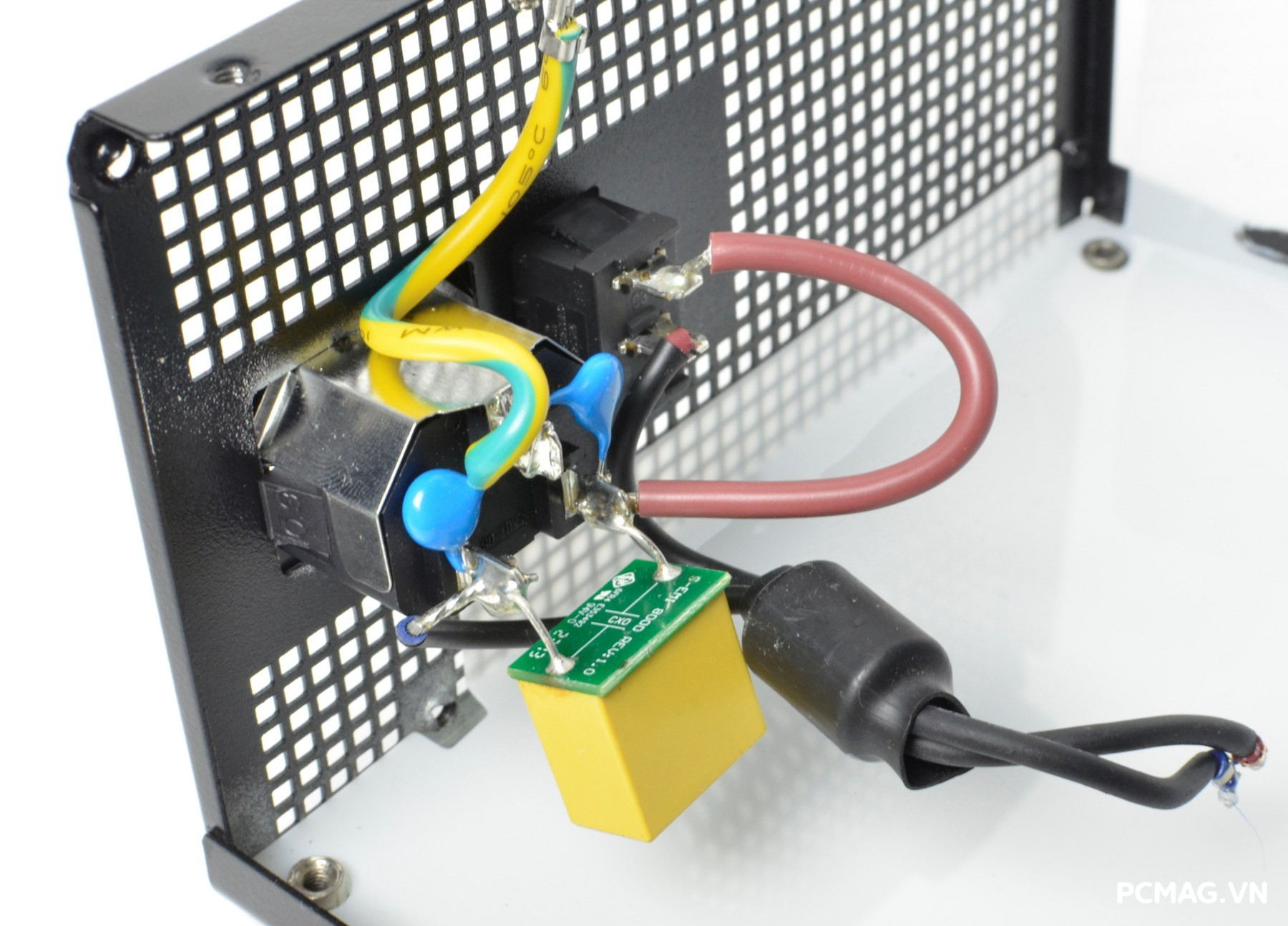

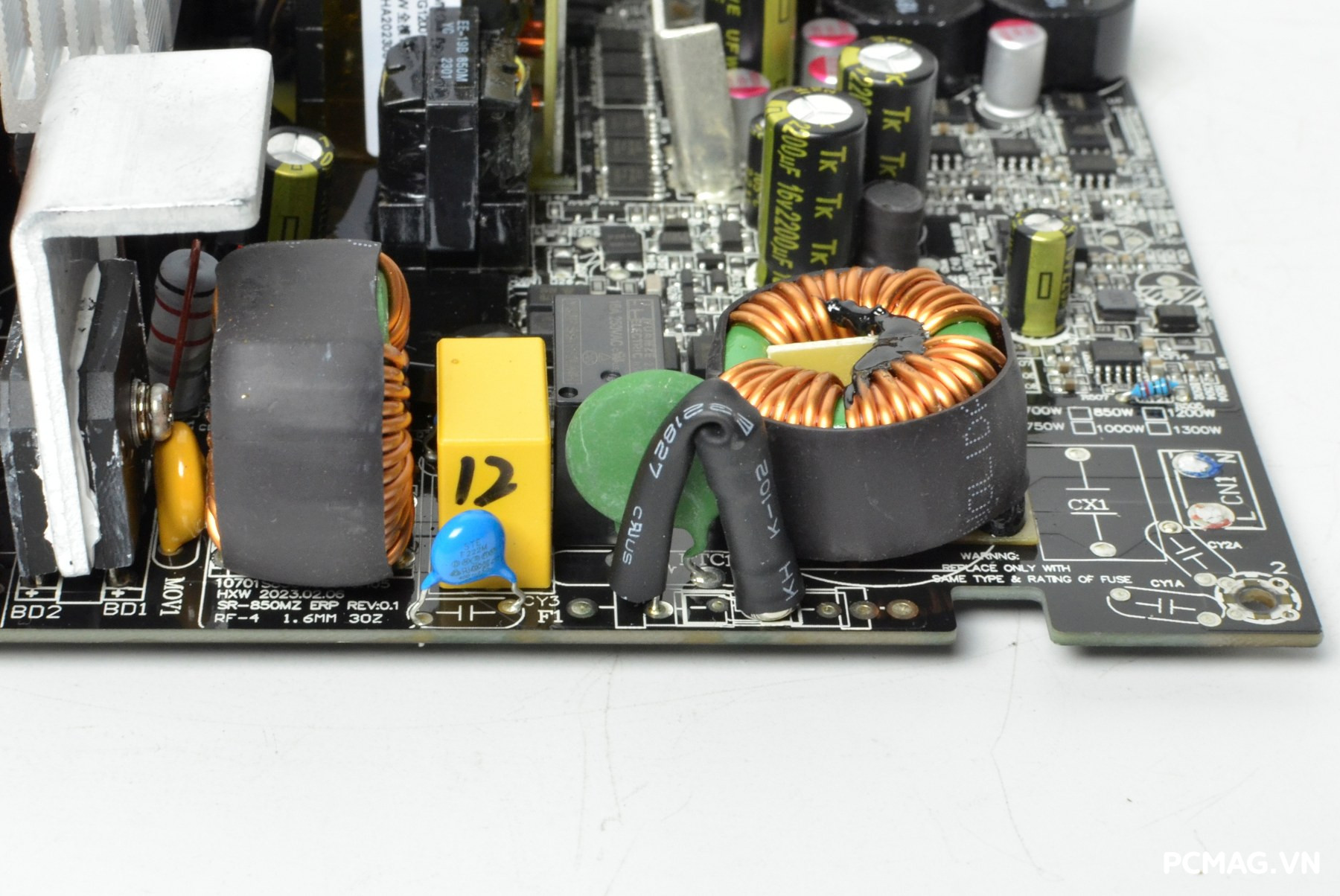

Tầng lọc nhiễu EMI trên TR-TG1200 được trang bị đầy đủ với 2 lớp lọc riêng biệt, tích hợp các linh kiện quan trọng thường thấy trên các dòng nguồn cao cấp như MOV (chống quá áp) và IC xả tụ X (discharge IC) nhằm đảm bảo an toàn khi vận hành.

Ngoài ra, mạch giảm dòng khởi động (inrush current) cũng được đầu tư kỹ lưỡng với 1 NTC 5Ω kết hợp song song cùng relay, bố trí xen kẽ giữa hai tầng lọc. Thiết kế này giúp hạn chế dòng đột biến khi khởi động, đồng thời tối ưu hiệu suất hoạt động của toàn hệ thống.

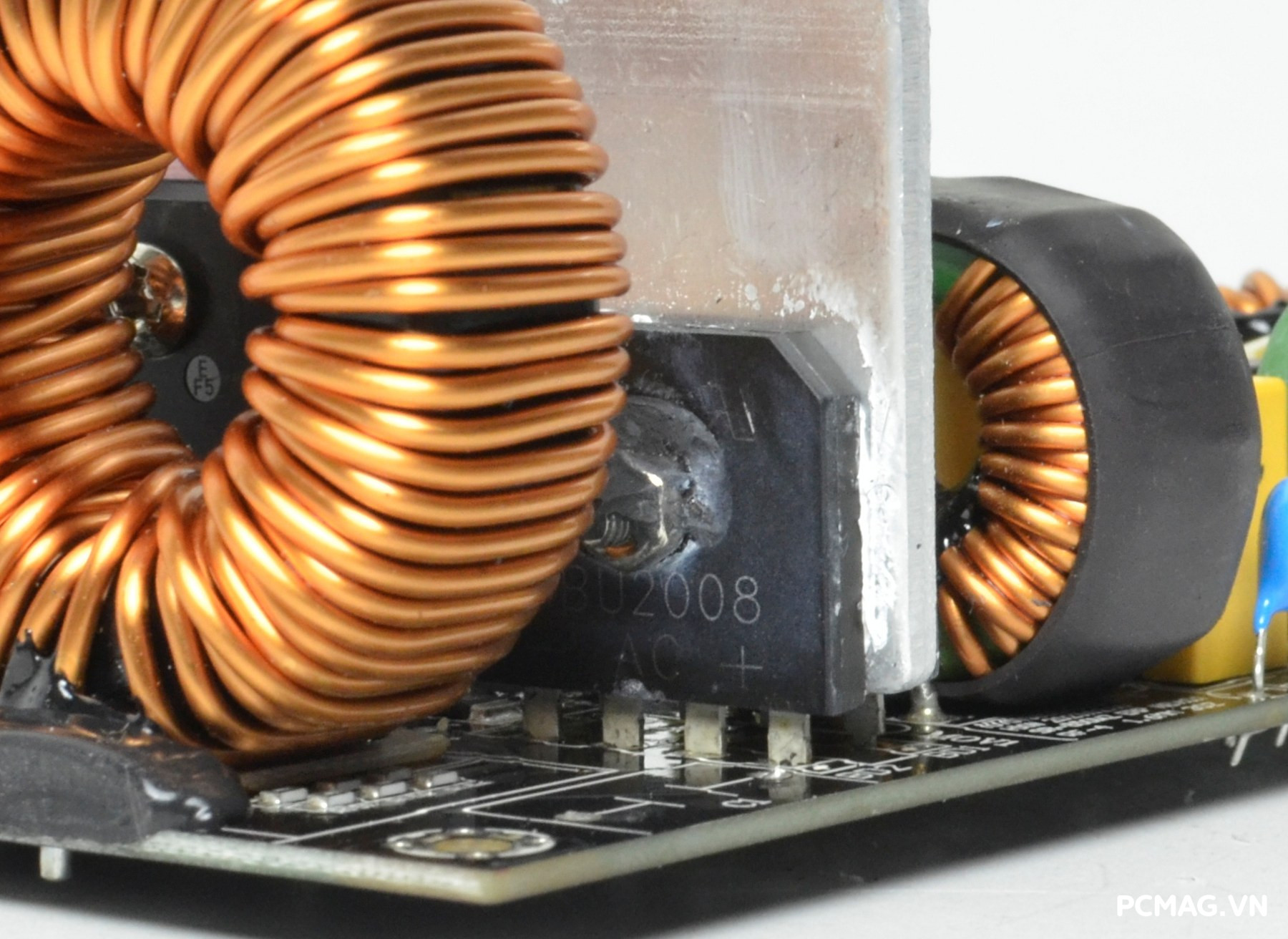

Cặp diode cầu GBU2008 (20A x2) công suất cao được gắn trên một phiến tản nhiệt riêng biệt, giúp tăng khả năng thoát nhiệt và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

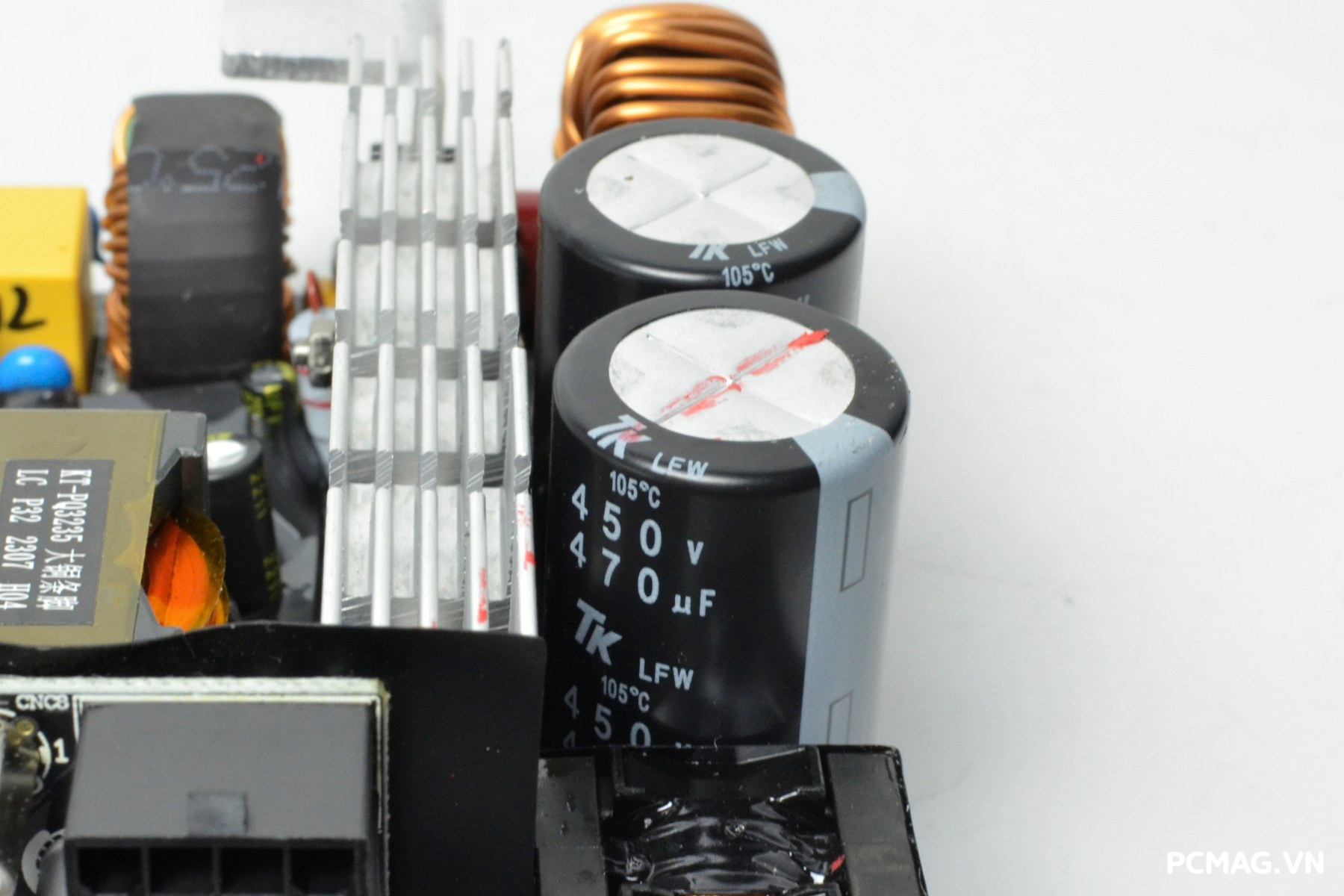

Bên cạnh đó, nguồn sử dụng tụ chính đến từ Nhật Bản – Toshin Kogyo, với thông số 450V / 470µF và khả năng chịu nhiệt lên đến 105°C, góp phần nâng cao độ bền cũng như độ tin cậy khi hoạt động ở tải cao.

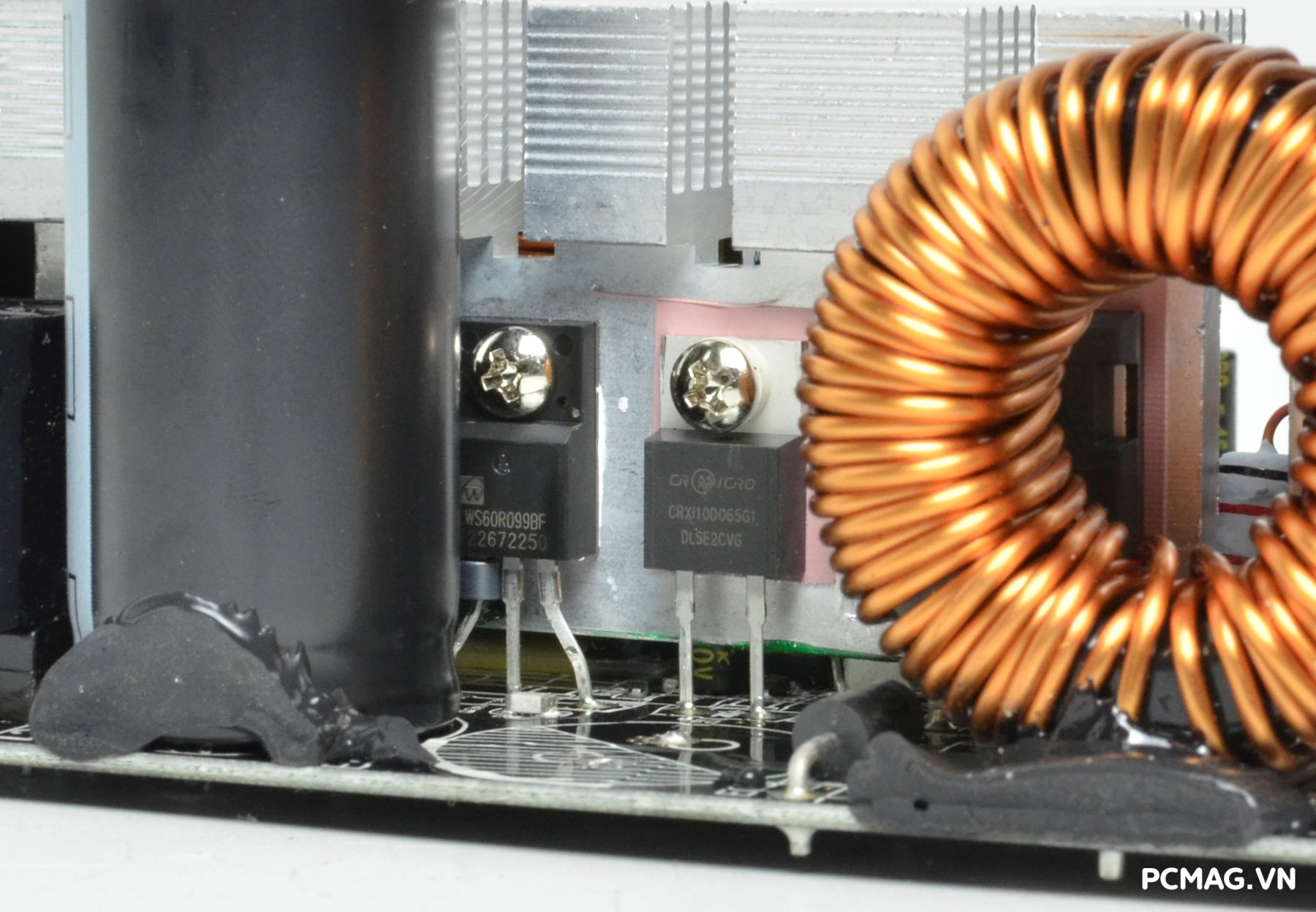

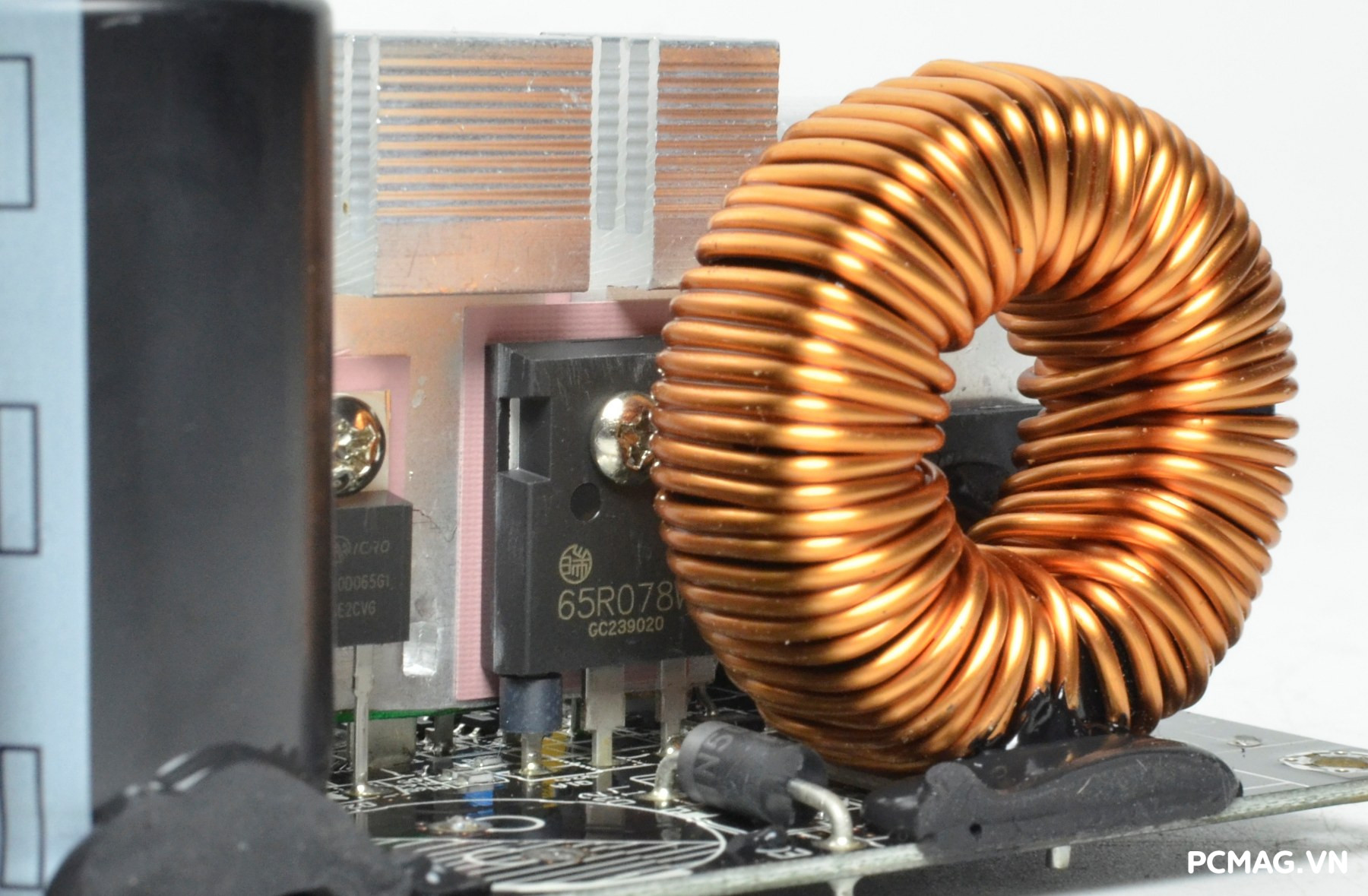

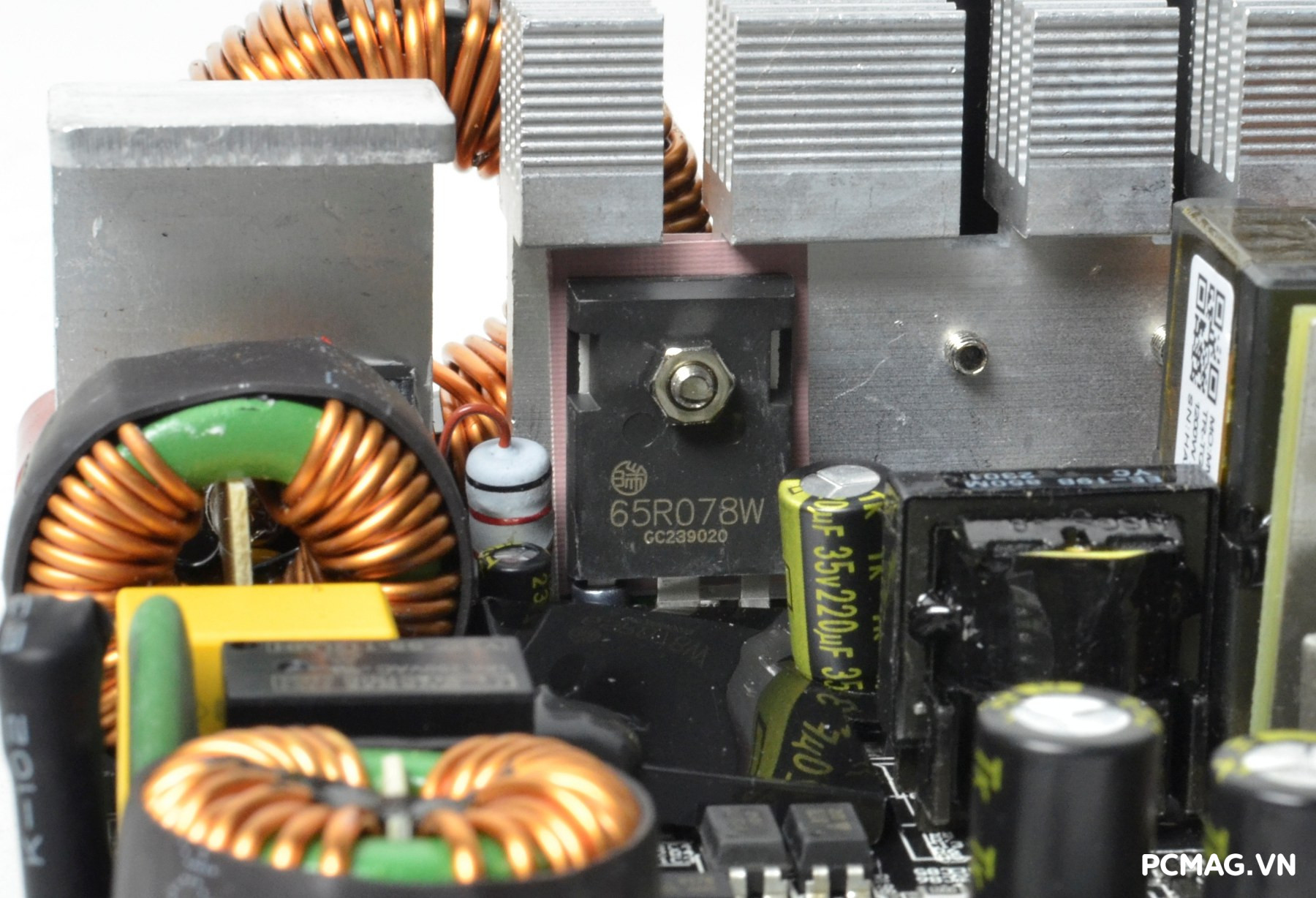

Tầng PFC trên TR-TG1200 sử dụng cặp MOSFET 65R078W với dạng đóng gói TO-247, cho khả năng tản nhiệt tốt và phù hợp với các thiết kế công suất cao, dù thông số chi tiết của linh kiện này hiện chưa được công bố rộng rãi. Đi kèm là diode xung CRmicro CRXI10D065G1 (10A) đảm nhiệm vai trò chỉnh lưu ở tần số cao.

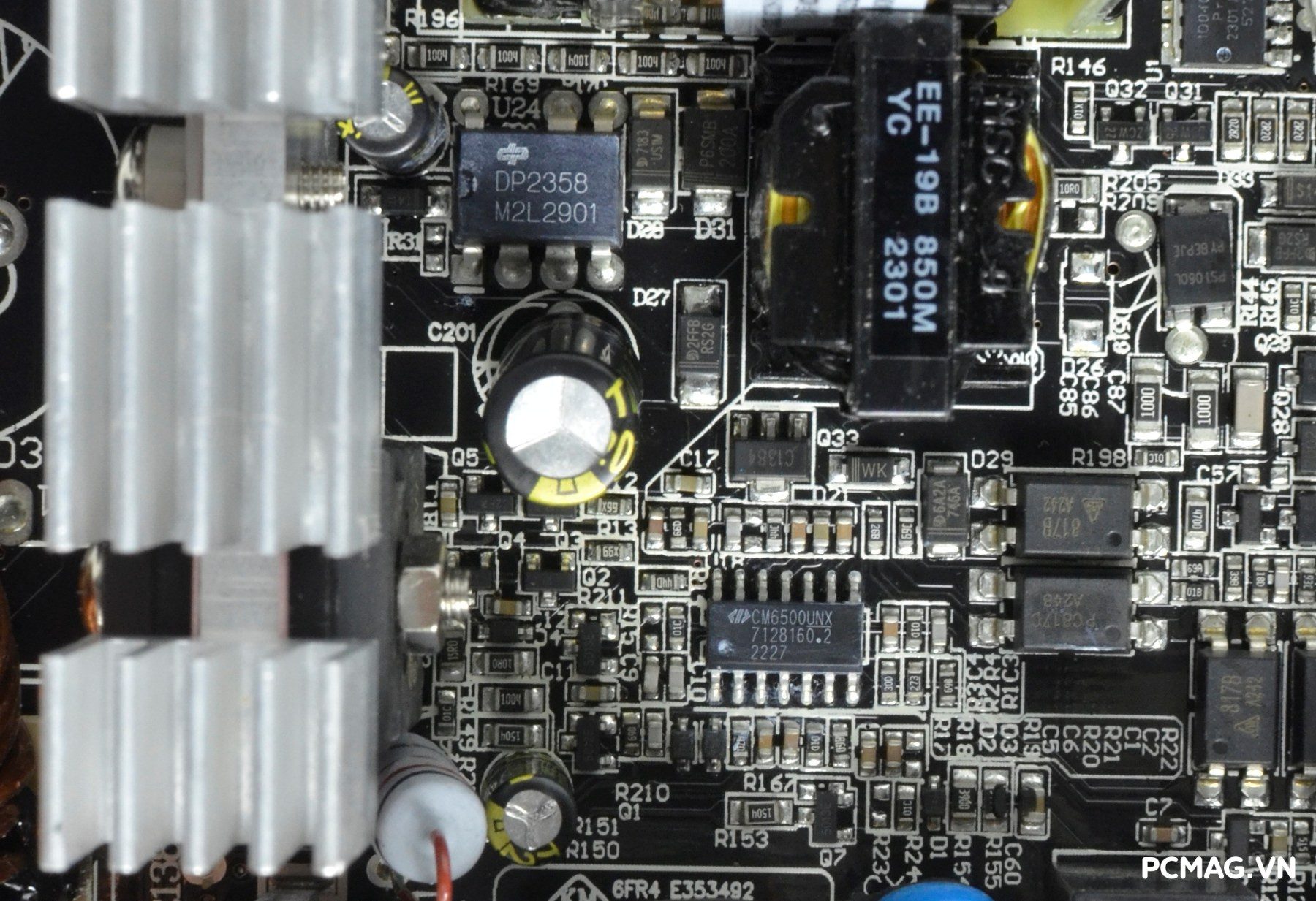

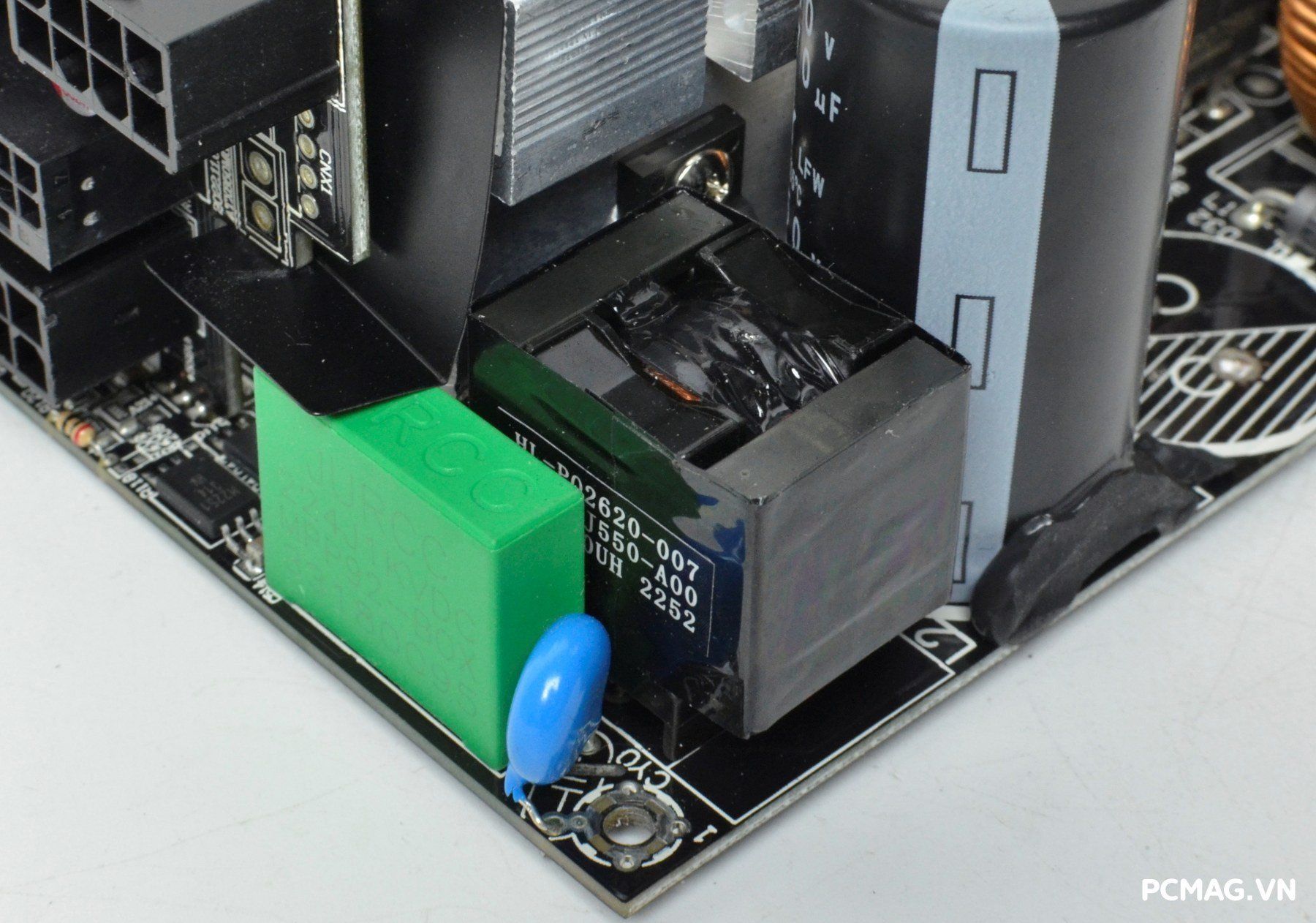

Phần điều khiển PFC sử dụng IC Champion CM6500UNX, một giải pháp quen thuộc trong các bộ nguồn hiệu suất cao. Ngay phía trên là IC DP2358, đảm nhiệm mạch cấp trước 5VSB, giúp hệ thống duy trì nguồn chờ ổn định và tiết kiệm điện năng.

Tầng PWM/LLC trên TR-TG1200 được thiết kế theo cấu trúc half-bridge (nửa cầu), sử dụng cặp MOSFET Xinyuan Semi CWS60R099BF (40A), đáp ứng tốt yêu cầu về hiệu suất và khả năng chịu tải.

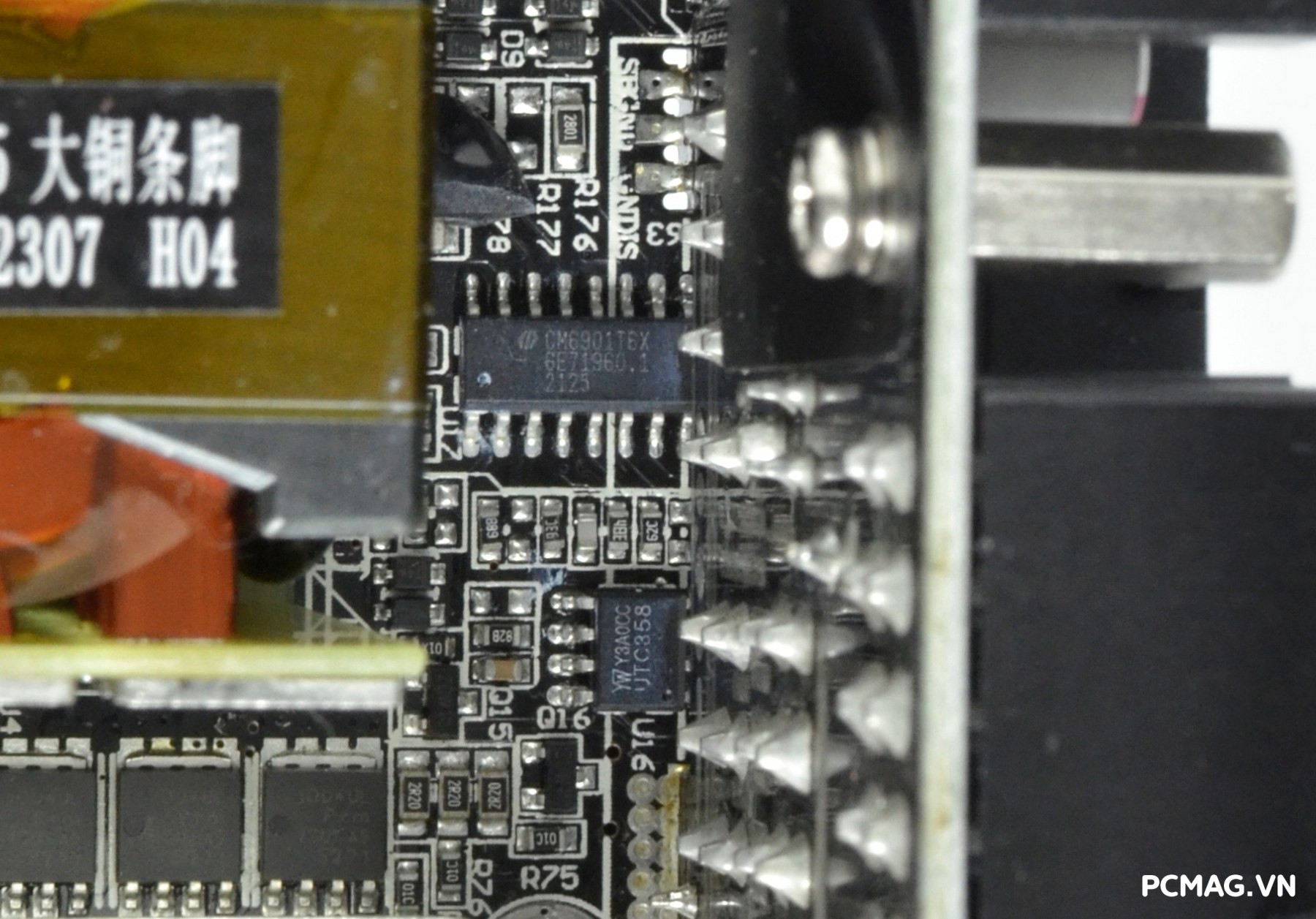

Phần điều khiển trung tâm đảm nhiệm bởi IC Champion CM6901T6X, vừa tạo dao động cho mạch LLC, vừa kiểm soát hoạt động của các MOSFET chỉnh lưu cho đường +12V. Bên cạnh đó, hệ thống còn tích hợp IC khuếch đại thuật toán kép UTC358 (op-amp), hỗ trợ việc giám sát và ổn định tín hiệu trong quá trình vận hành.

Khối cộng hưởng LC của mạch LLC được bố trí ngay cạnh cặp tụ chính, giúp tối ưu hiệu suất truyền tải và giảm tổn hao năng lượng.

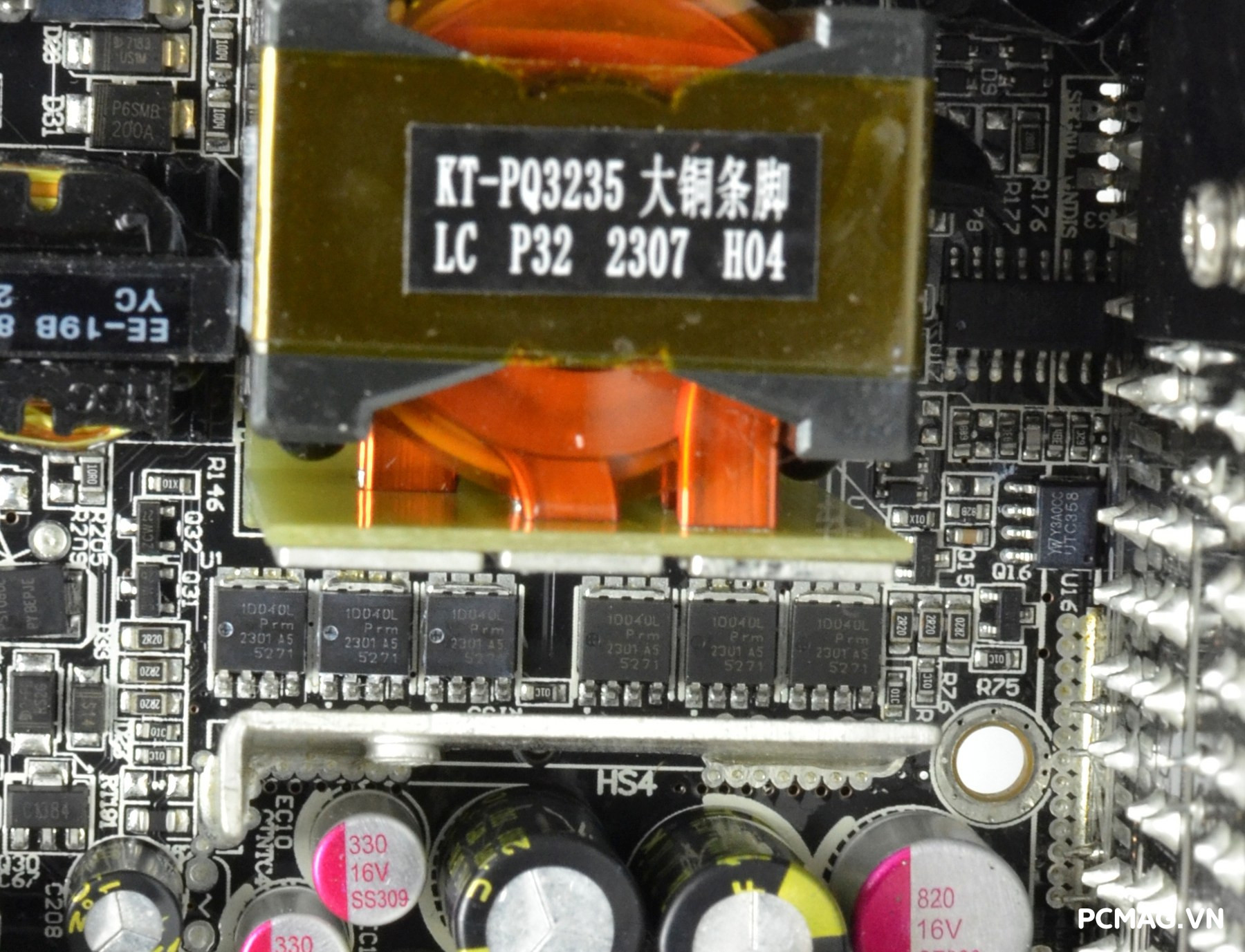

Ở đầu ra biến áp chính, nguồn trang bị 6 MOSFET Nexperia PSMN1R0-40YLD (280A x6) đảm nhiệm vai trò chỉnh lưu cho đường +12V, mang lại khả năng cấp dòng mạnh và ổn định. Các MOSFET này được làm mát trực tiếp bằng luồng gió từ quạt, đồng thời hỗ trợ tản nhiệt gián tiếp thông qua lớp vỏ PSU, giúp duy trì nhiệt độ vận hành ở mức tối ưu ngay cả khi hoạt động tải cao.

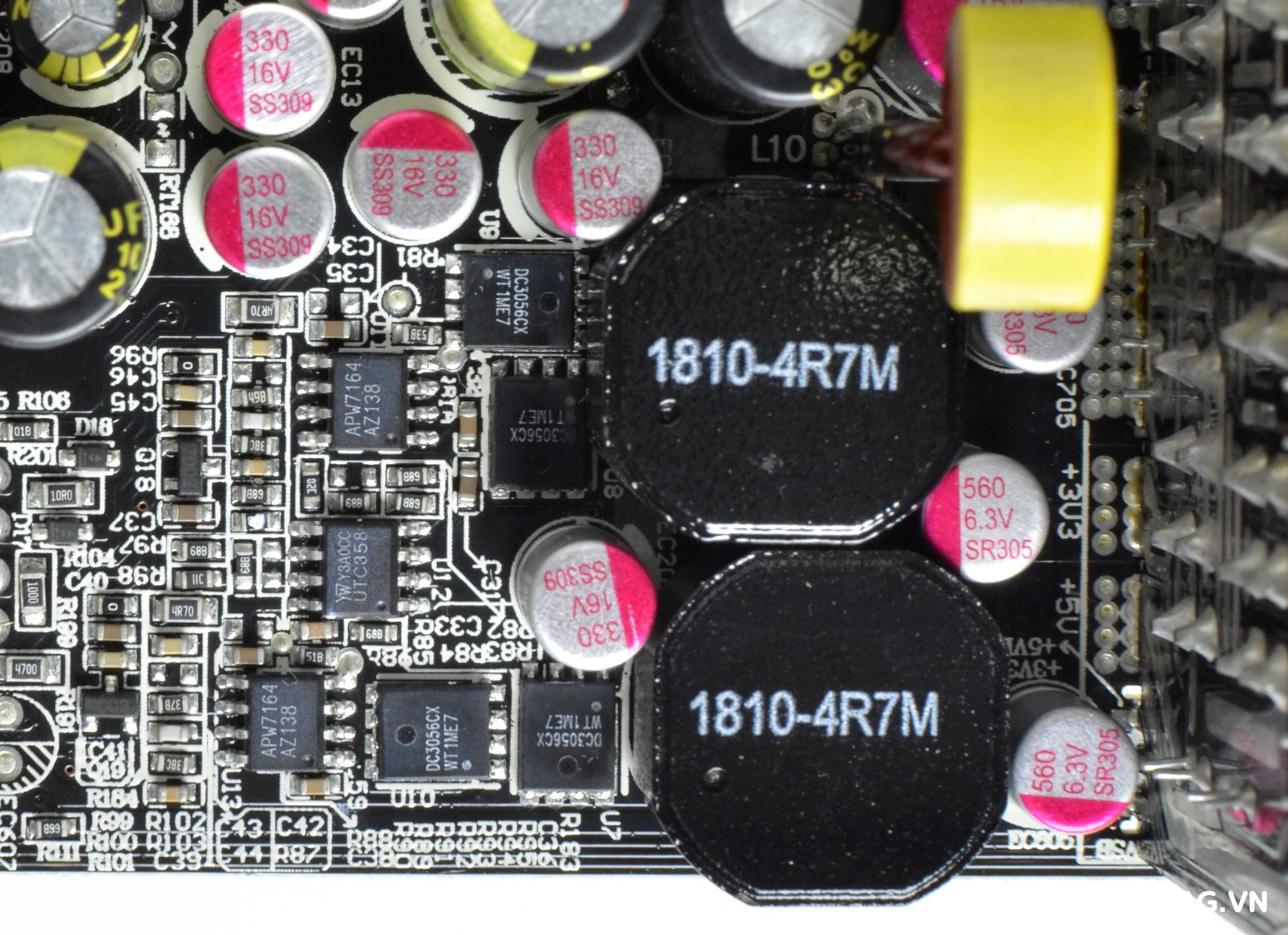

Đường 5V và 3.3V trên TR-TG1200 được tạo ra thông qua hai mạch DC-to-DC (VRM) riêng biệt, giúp đảm bảo độ ổn định điện áp và hiệu suất chuyển đổi cao. Mỗi mạch sử dụng IC điều khiển Anpec APW7164 kết hợp với 2 MOSFET DC3056CX, mang lại khả năng đáp ứng tải tốt và kiểm soát điện áp chính xác.

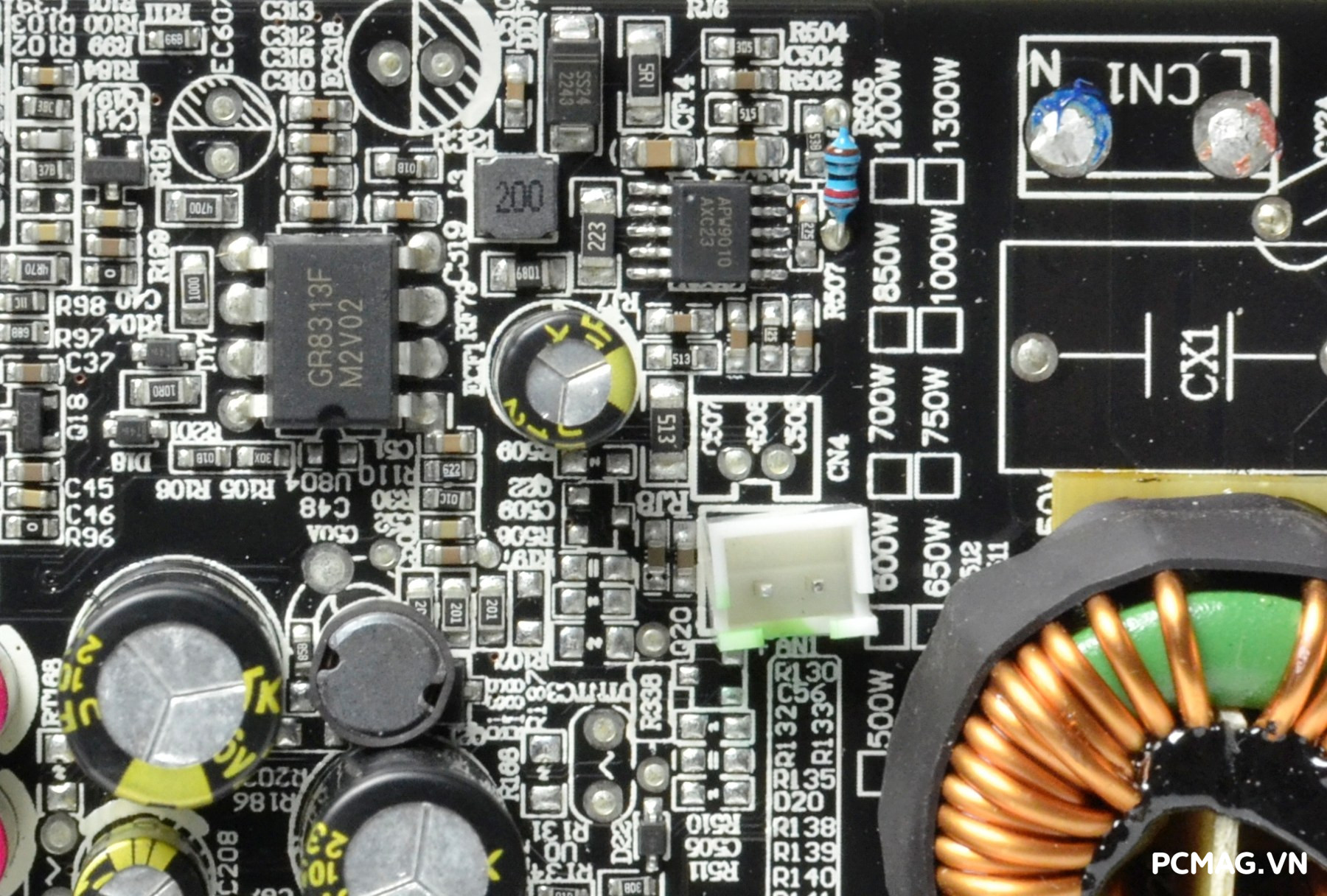

IC giám sát GR8313 đảm nhiệm vai trò theo dõi và bảo vệ hệ thống với các cơ chế quan trọng như OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch), giúp nguồn hoạt động an toàn trong nhiều tình huống khác nhau.

Bên cạnh đó, IC Anpec APW9010 được sử dụng để điều khiển chế độ semi-fanless, cho phép quạt làm mát chỉ hoạt động khi cần thiết, từ đó giảm độ ồn và tối ưu trải nghiệm sử dụng.

TR-TG1200 được trang bị 100% tụ điện Nhật Bản đến từ thương hiệu Toshin Kogyo, đảm bảo độ bền và độ ổn định cao trong quá trình vận hành.

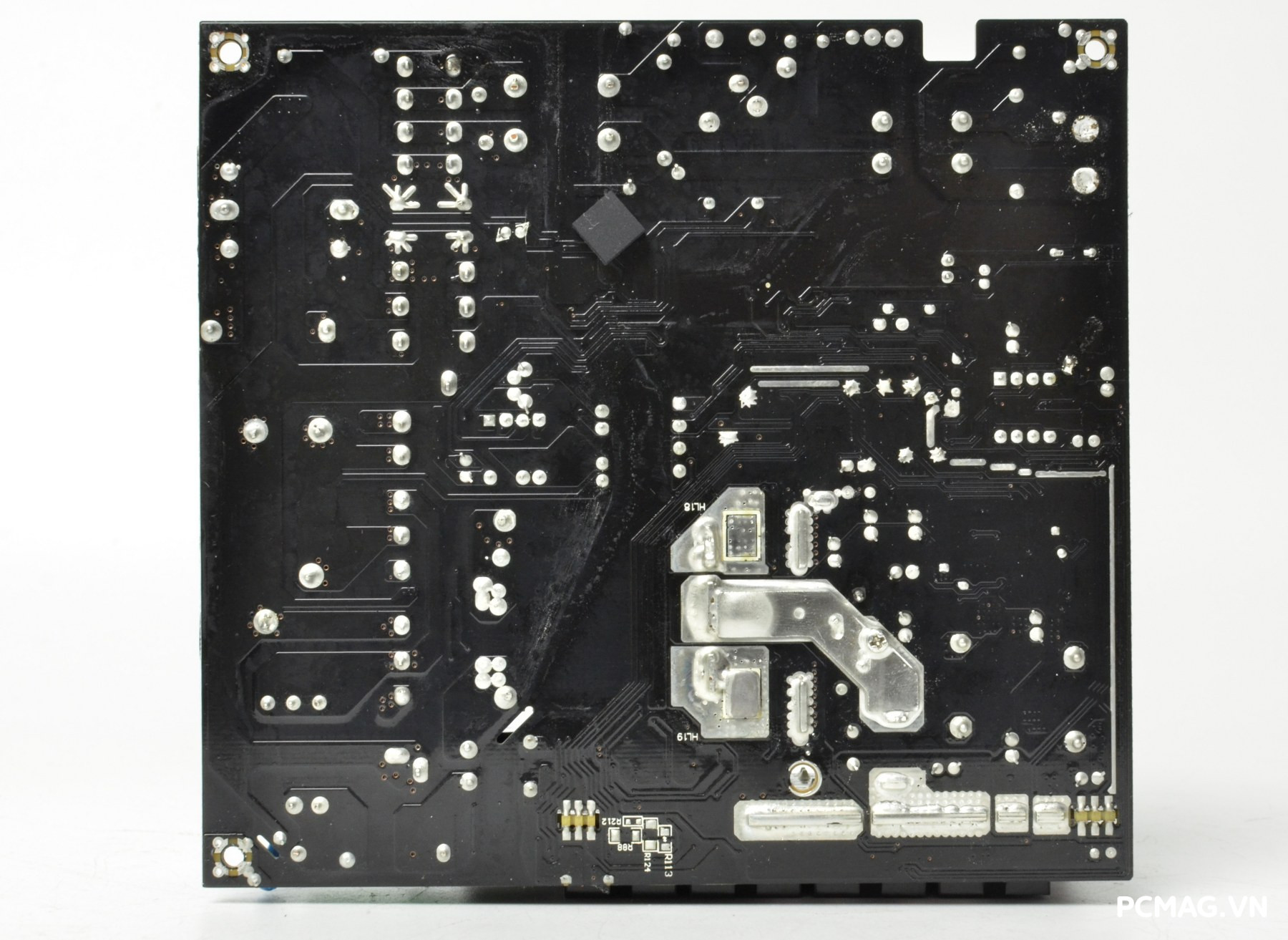

Do hầu hết linh kiện, bao gồm cả các linh kiện SMD, đều được bố trí và hàn ở mặt trên của bo mạch, nên mặt dưới PCB trở nên rất thoáng, sạch và gọn gàng, góp phần nâng cao chất lượng hoàn thiện cũng như hạn chế rủi ro về nhiễu hoặc lỗi trong quá trình sử dụng.

III. Thử nghiệm PSU Thermalright TR-TG1200 1200W

1. Load testing ( Thử tải)

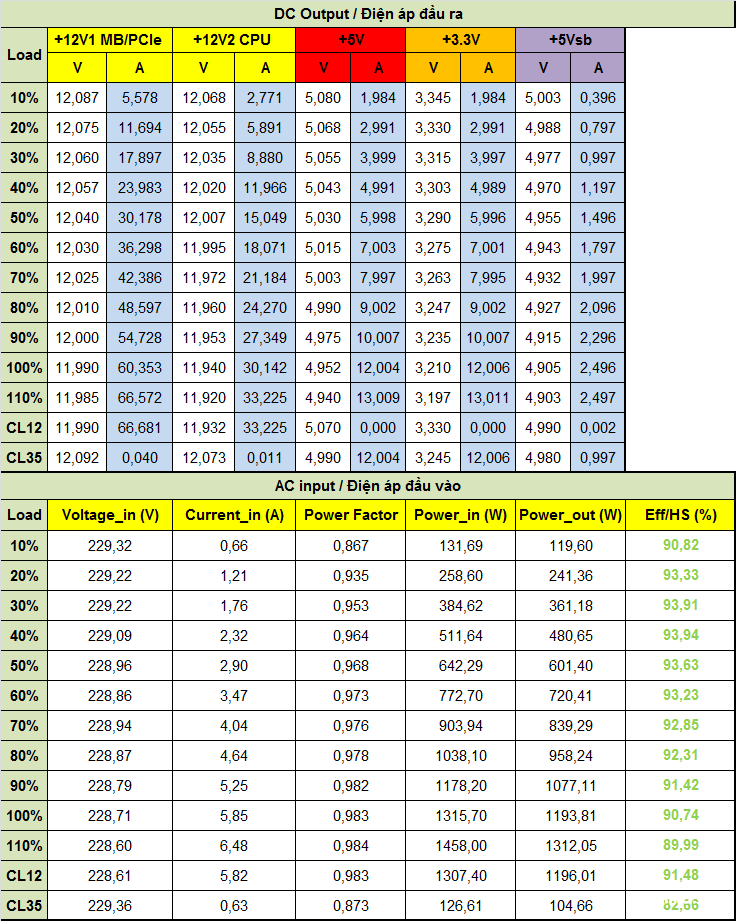

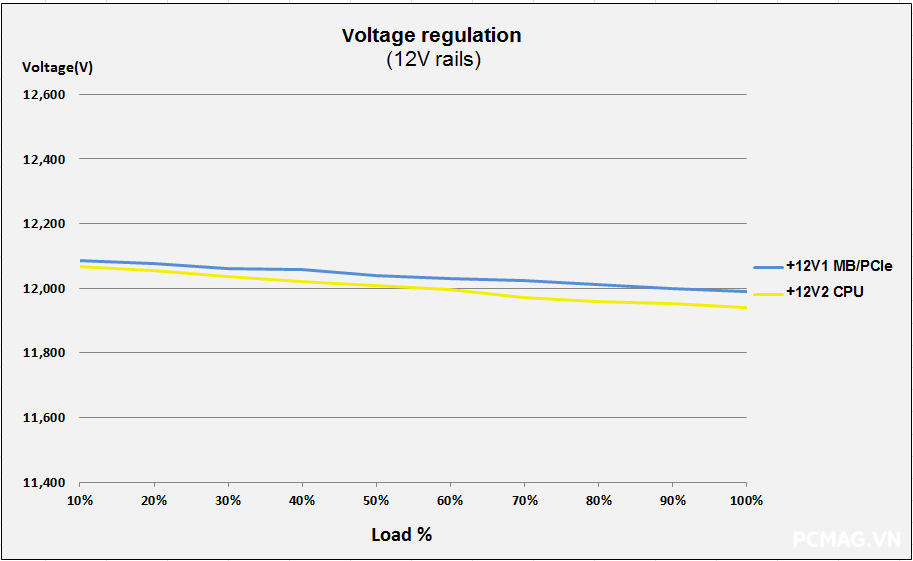

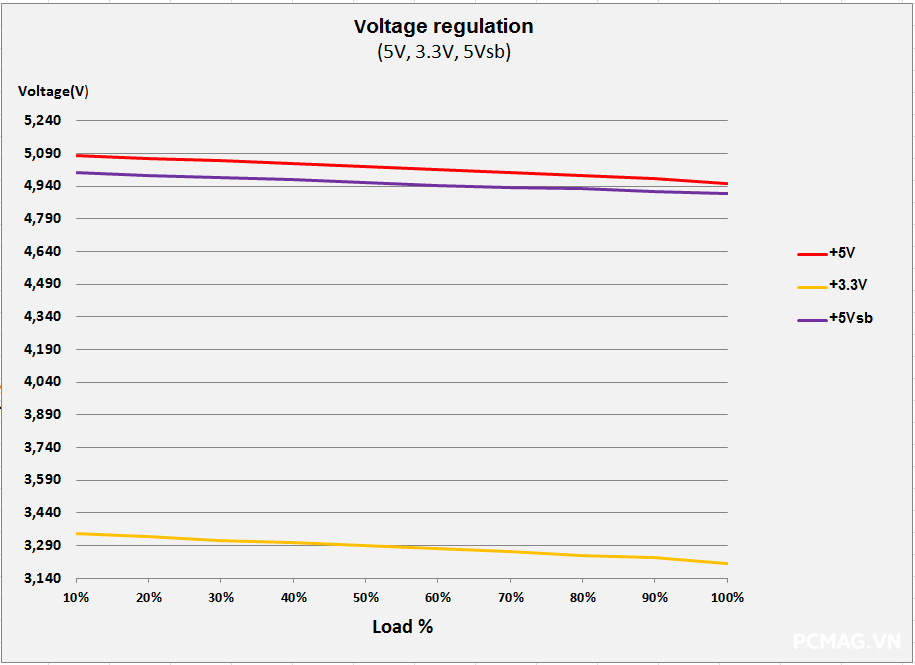

Trong quá trình thử tải, TR-TG1200 cho thấy khả năng hoạt động ổn định ở mọi mức công suất, với điện áp dao động rất thấp và luôn nằm trong giới hạn tiêu chuẩn ATX.

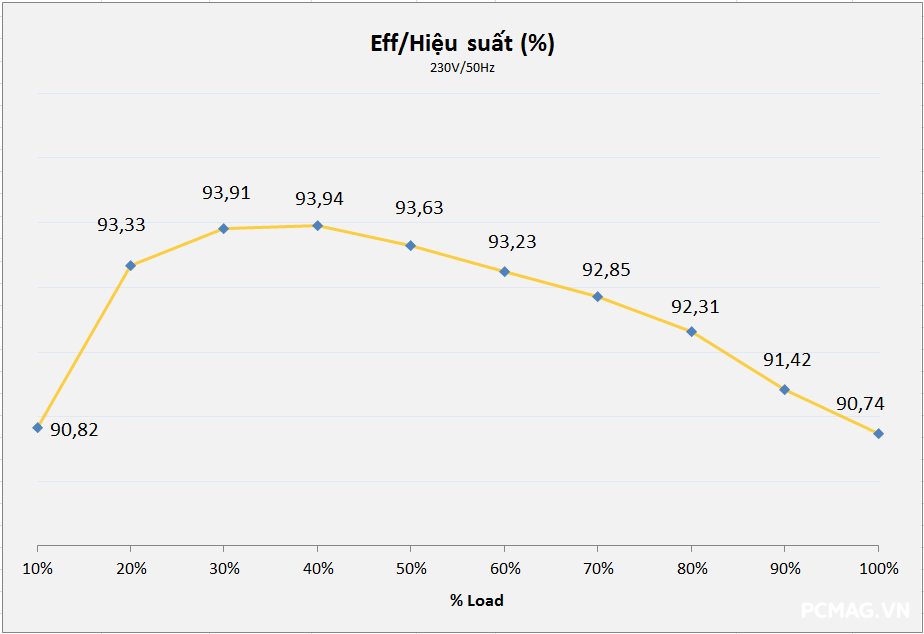

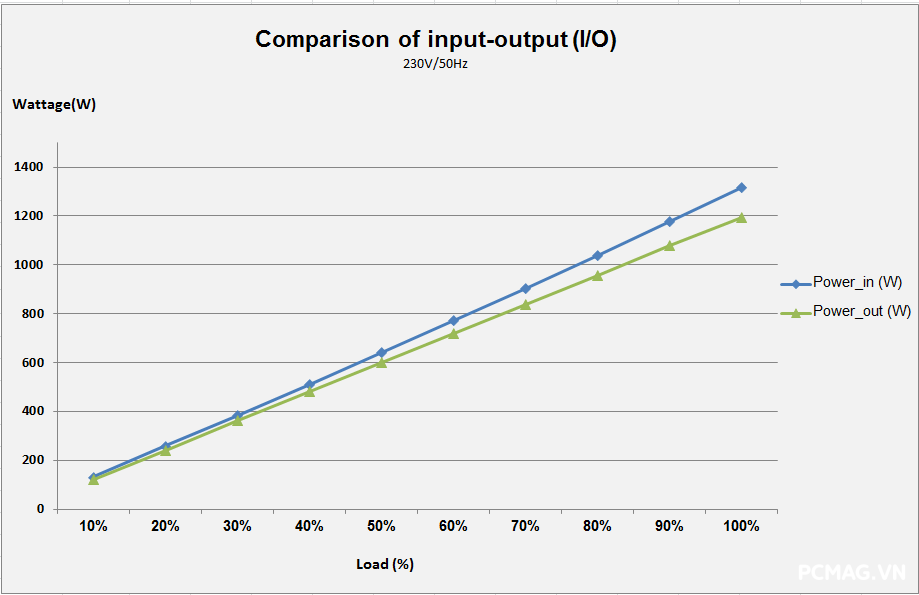

Đáng chú ý, hiệu suất đo được đạt khoảng 94% tại 230Vac, cho thấy sản phẩm hoàn toàn có thể tiệm cận – thậm chí đáp ứng – chuẩn 80 Plus Platinum, tương đồng với chứng nhận từ platform của OEM SANR.

2. Inrush Current Testing (Dòng khởi động)

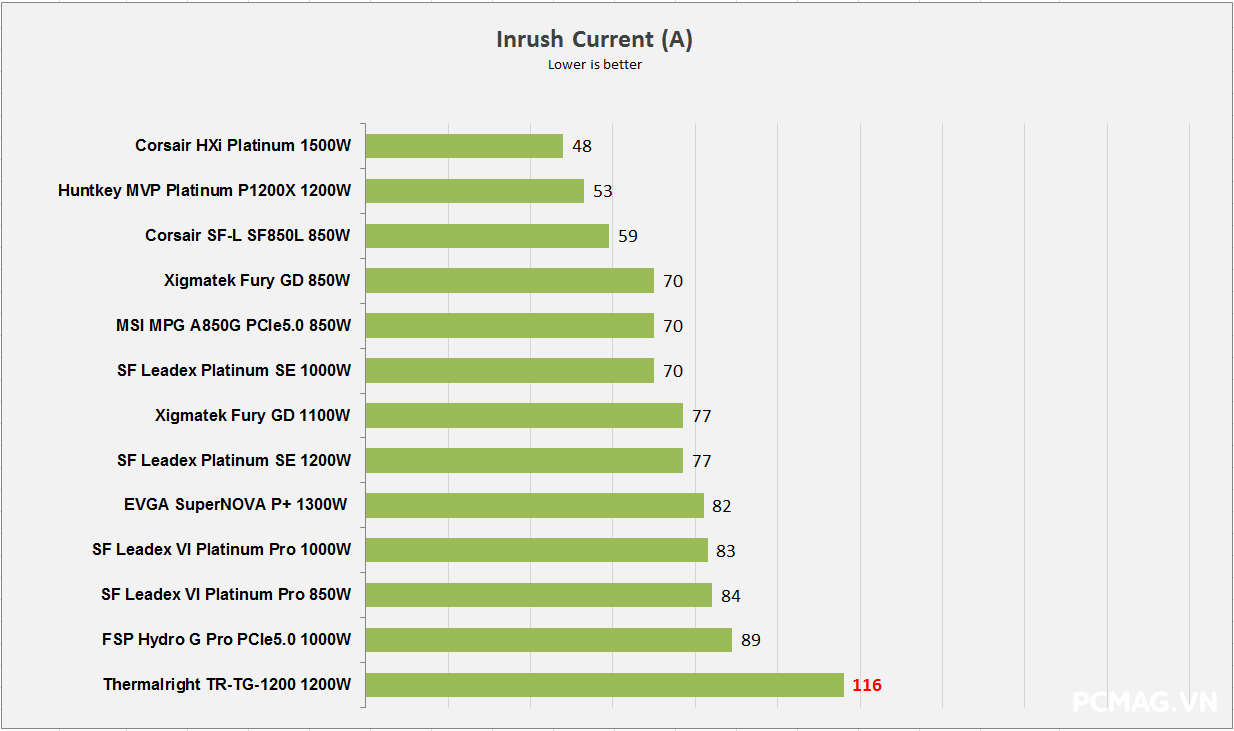

Trong bài kiểm tra dòng khởi động, TR-TG1200 ghi nhận mức 116A, tương đối cao khi so sánh với các sản phẩm cùng phân khúc. Điều này cho thấy dòng điện đầu vào ban đầu khá lớn khi cấp nguồn, dù đã có các biện pháp kiểm soát như NTC và relay.

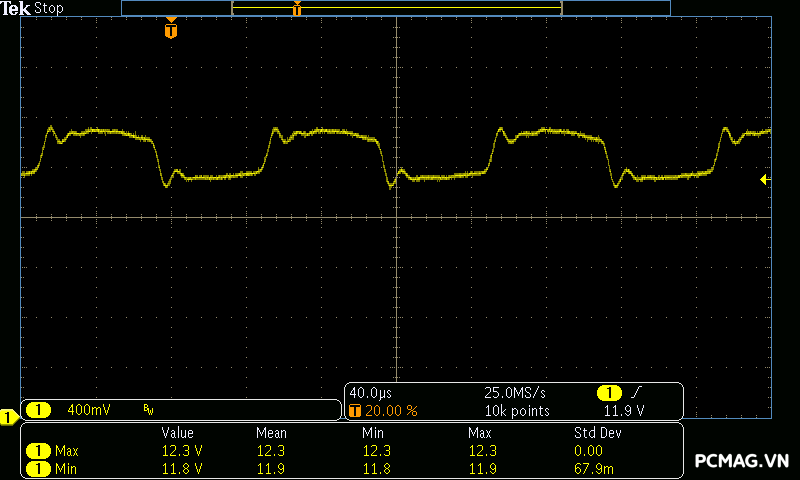

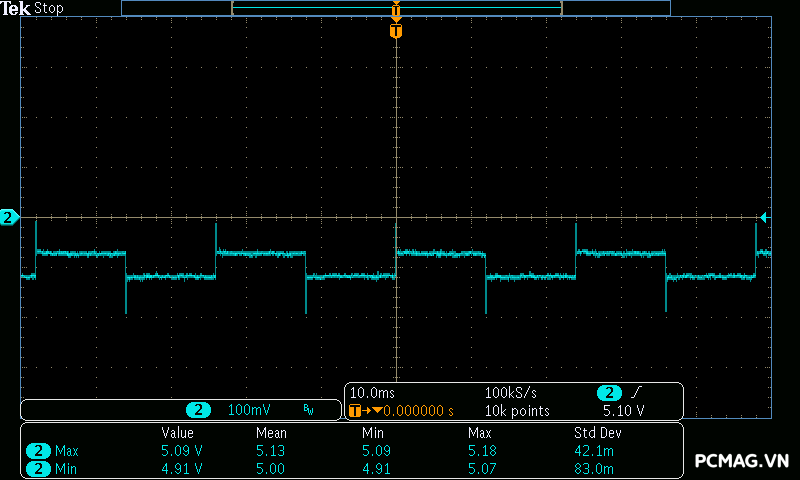

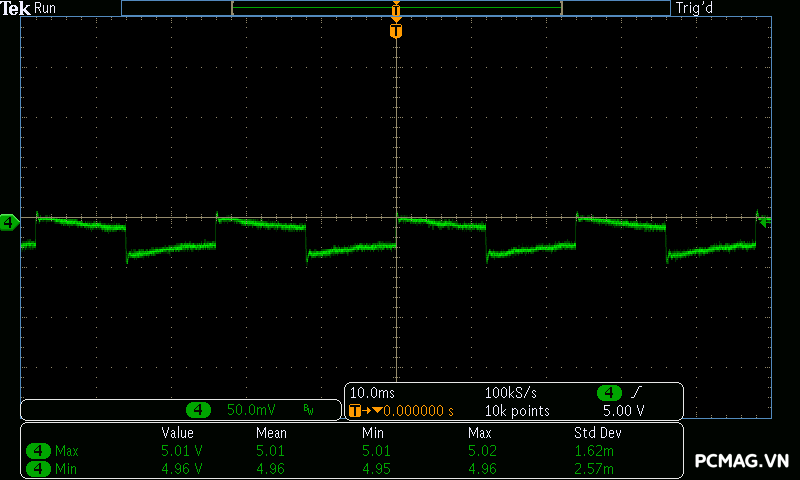

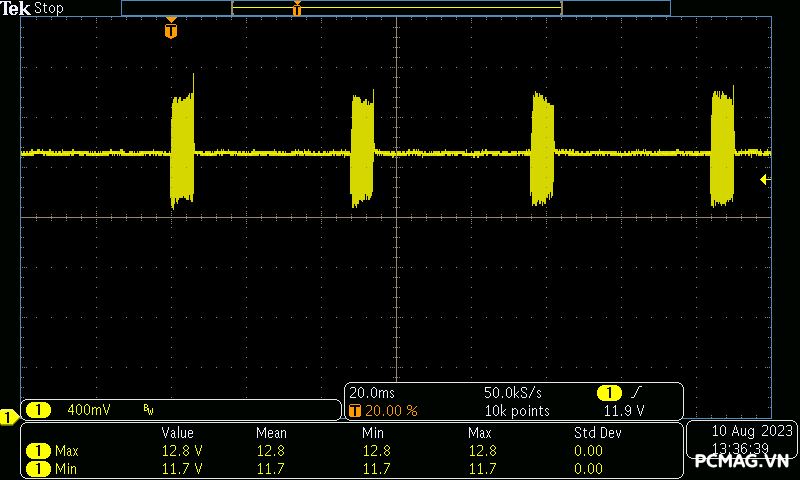

3. Sync Transient Response Test (Tải biến thiên)

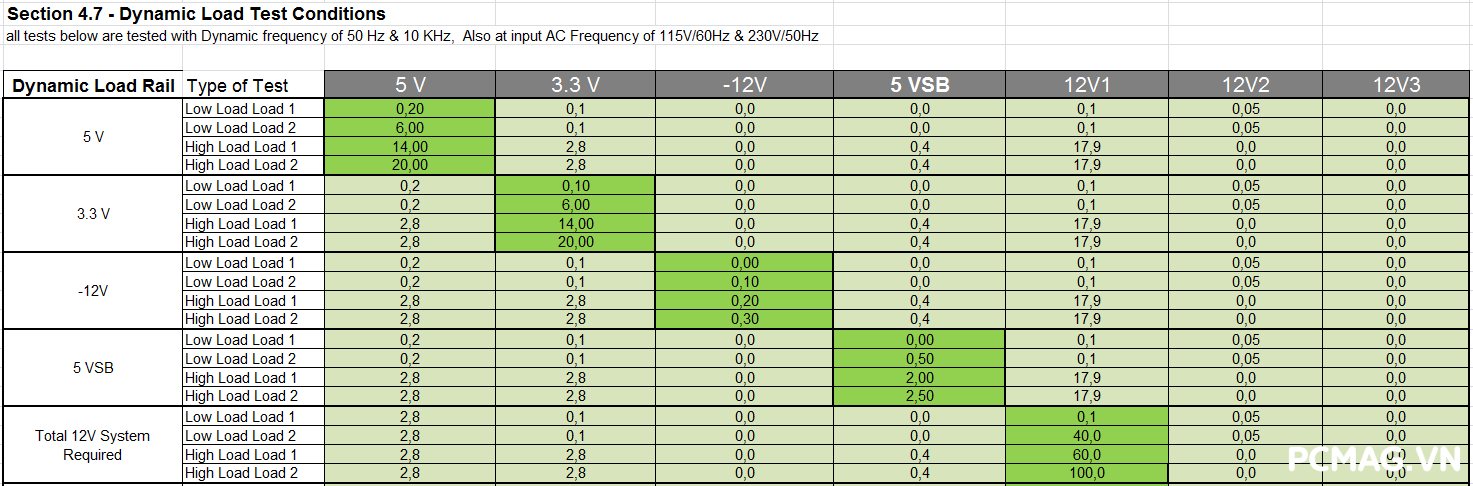

• Capacitance load: 3300µF mỗi rail (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A
    (theo tiêu chuẩn Intel ATX 3.0)

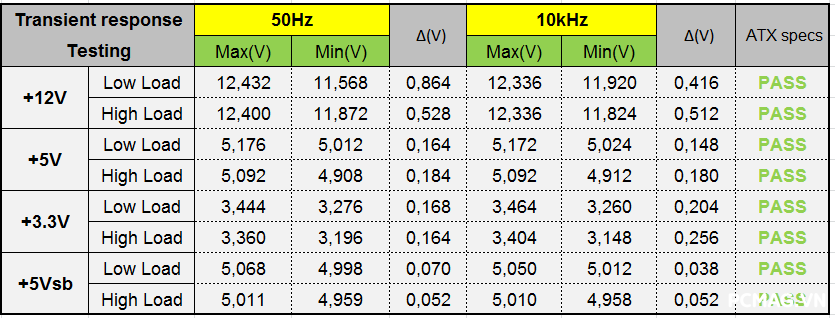

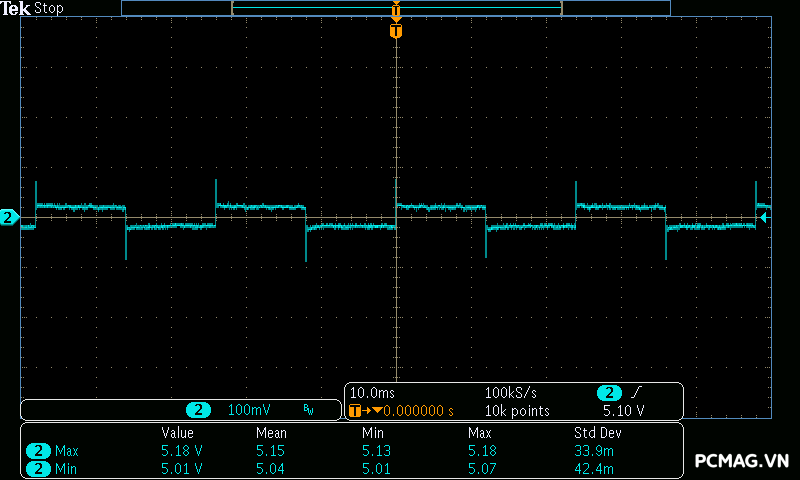

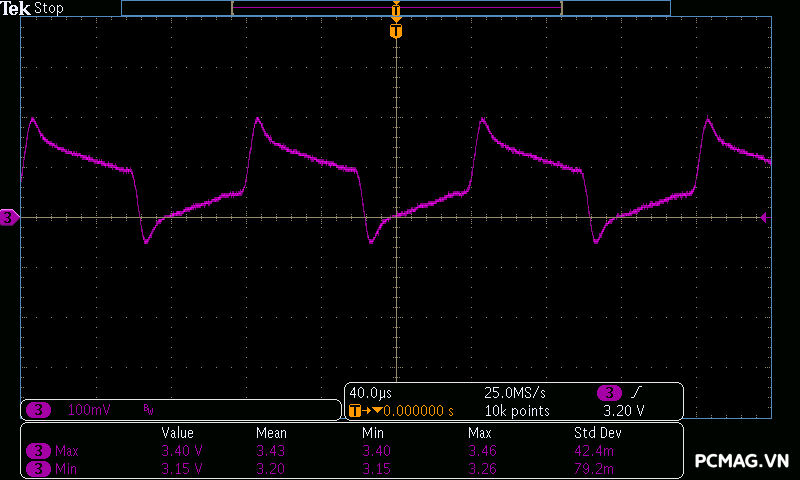

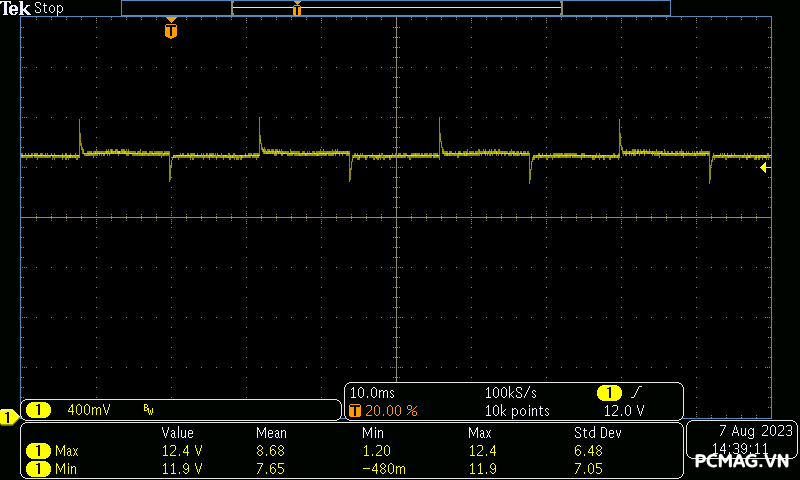

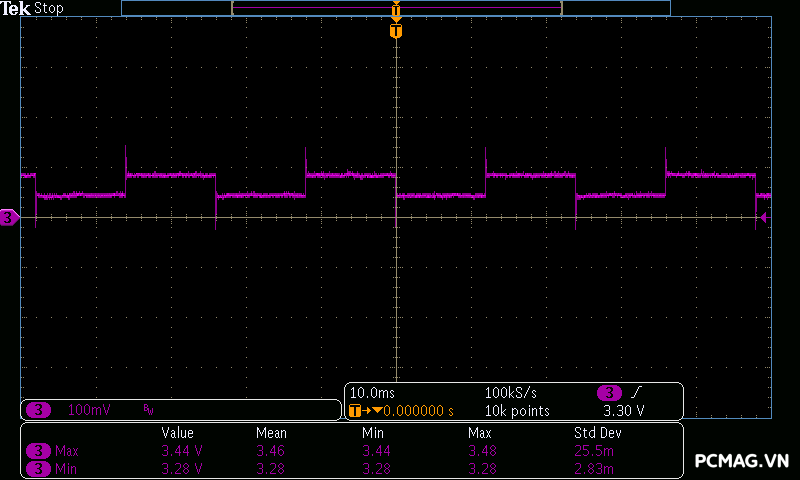

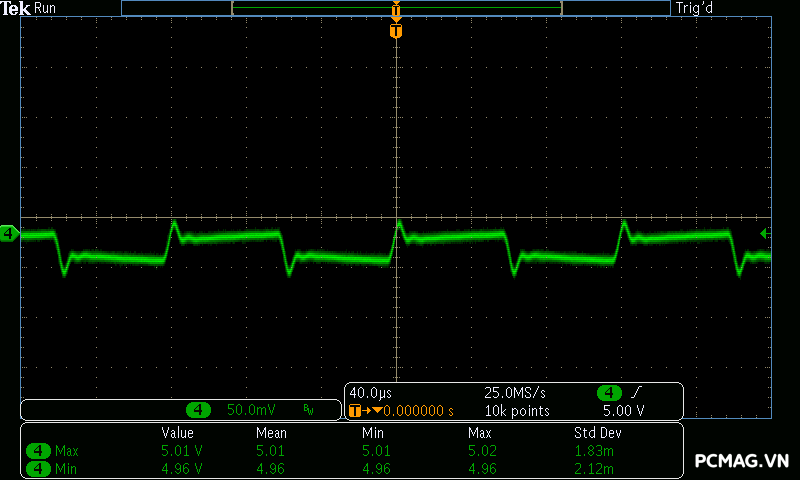

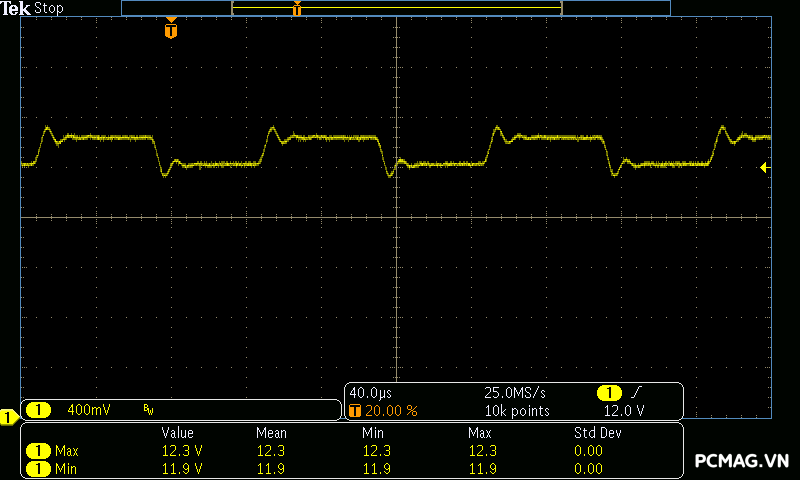

Trong bài test tải biến thiên, TR-TG1200 duy trì điện áp trên các đường rail ổn định, nằm trong giới hạn yêu cầu của chuẩn ATX 3.0.

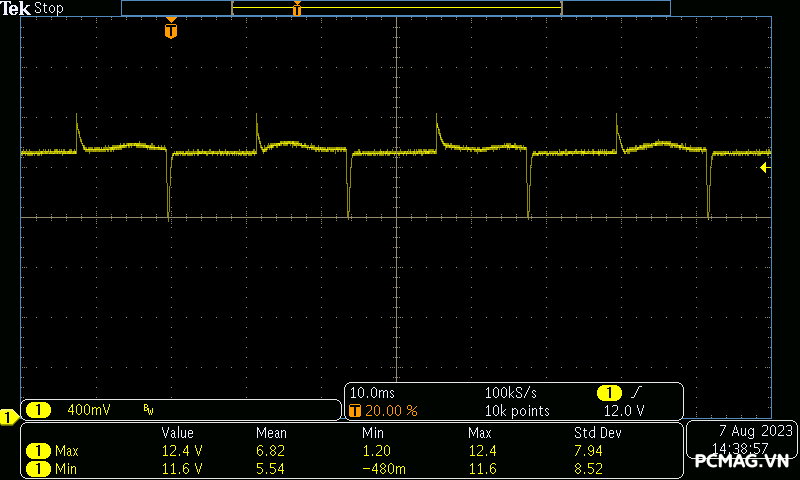

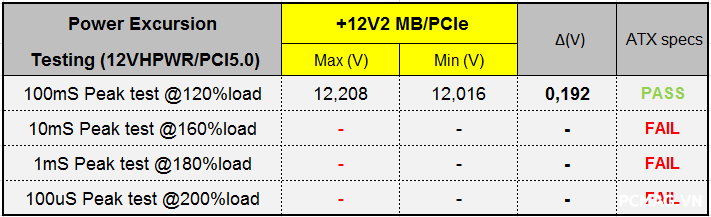

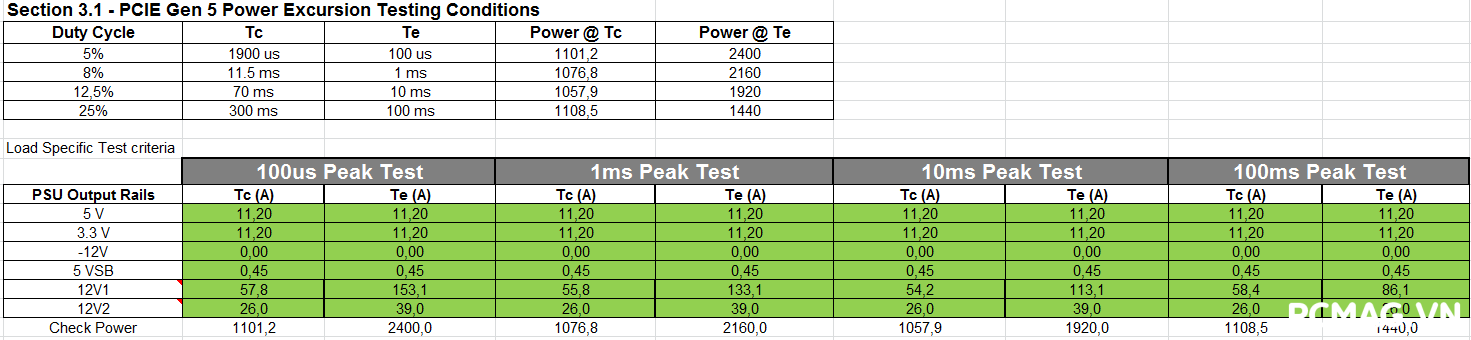

Tuy nhiên, khi kiểm tra khả năng chịu tải xung (power excursion) – mô phỏng mức tiêu thụ tức thời của GPU, sản phẩm chỉ vượt qua được mức 120% công suất. Ở mức 160% (~1900W), nguồn lập tức kích hoạt bảo vệ, tắt và khởi động lại. Khi giảm tải xuống khoảng 1800W (<160%), PSU có thể vượt qua bài test nhưng điện áp không còn thực sự tối ưu.

Nếu không trang bị đầu cấp nguồn 12VHPWR / PCIe 5.0, khả năng cao sản phẩm sẽ vượt qua bài thử dễ dàng hơn, do mức tải xung khi đó chỉ tối đa khoảng 150% công suất thay vì có thể lên tới 200% như yêu cầu của chuẩn mới.

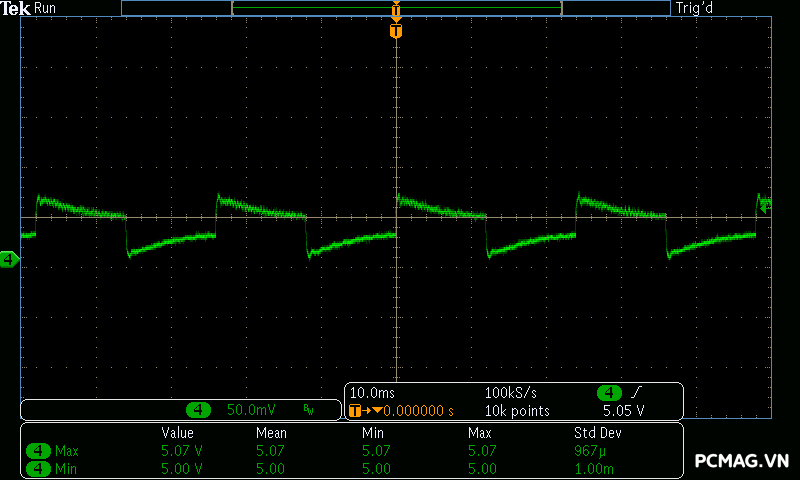

-50Hz Low load:

-50Hz High load:

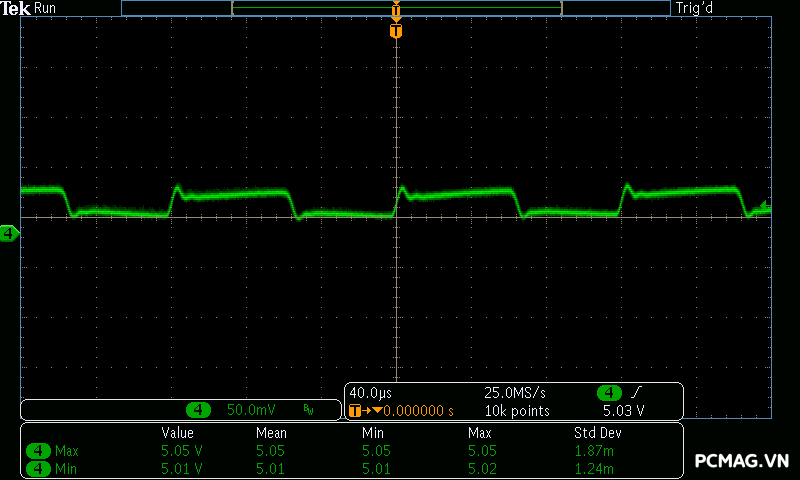

-10kHz Low load:

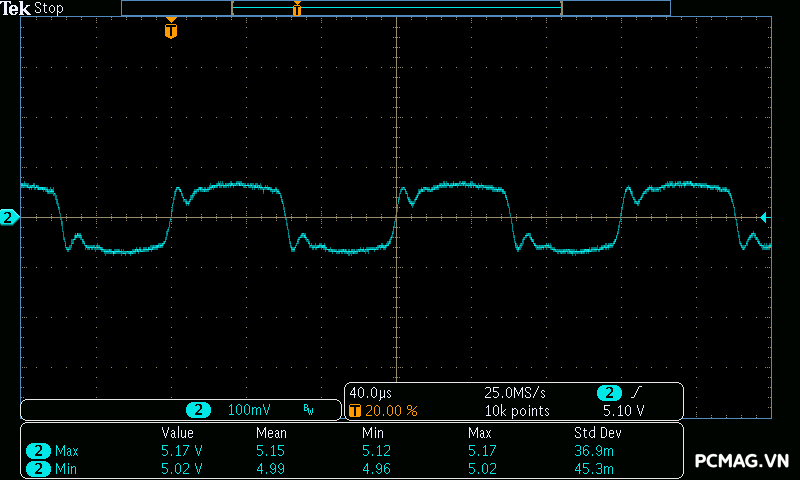

-10kHz High load:

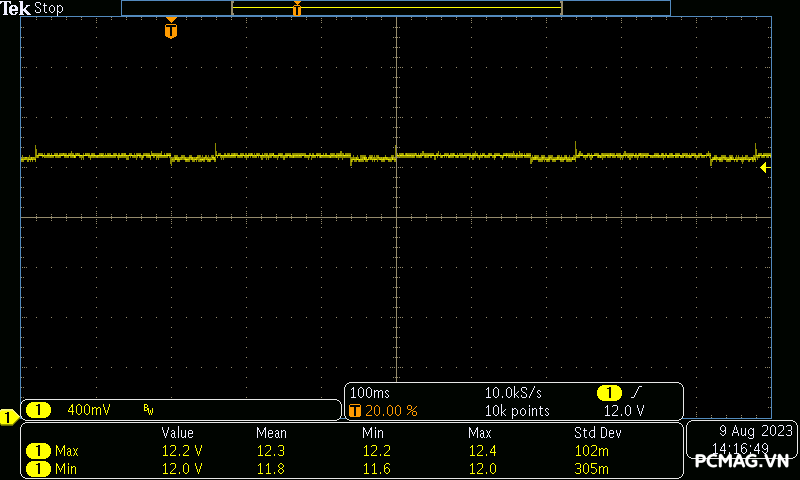

120% Load:

160% Load (-120W):

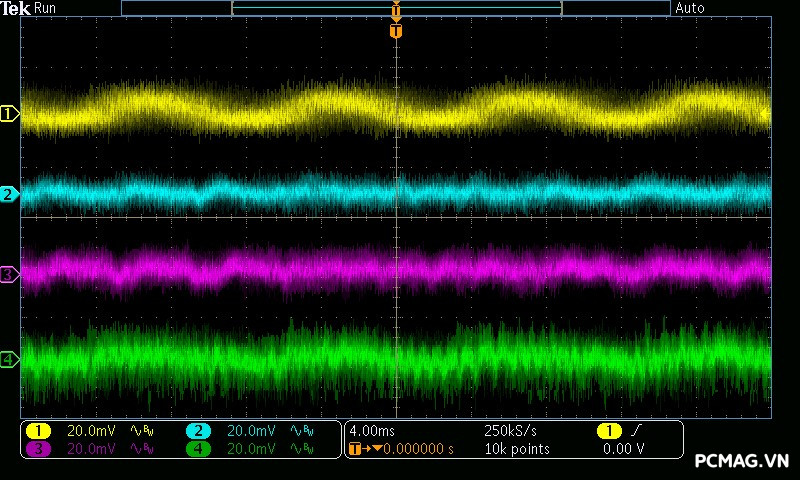

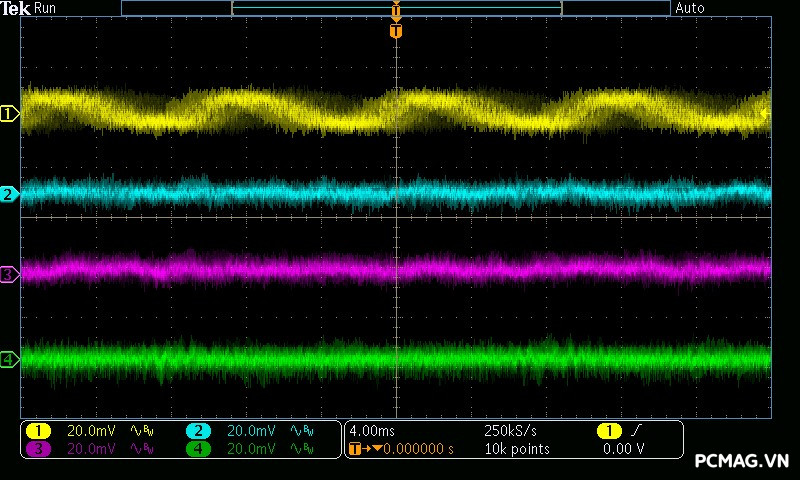

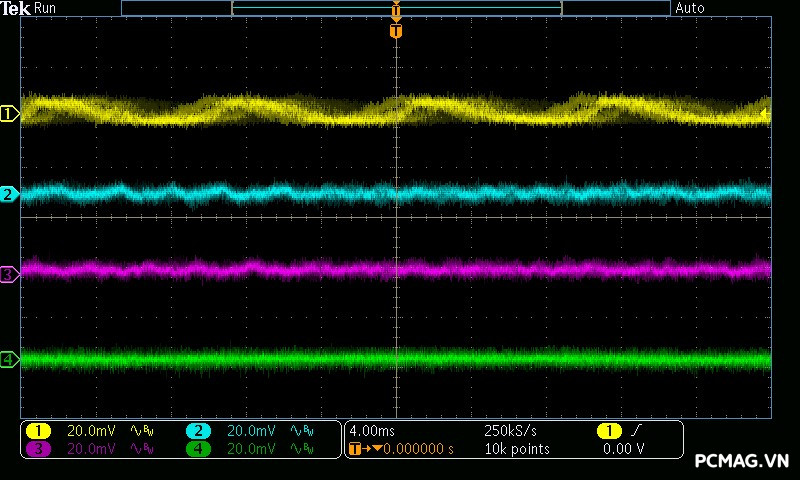

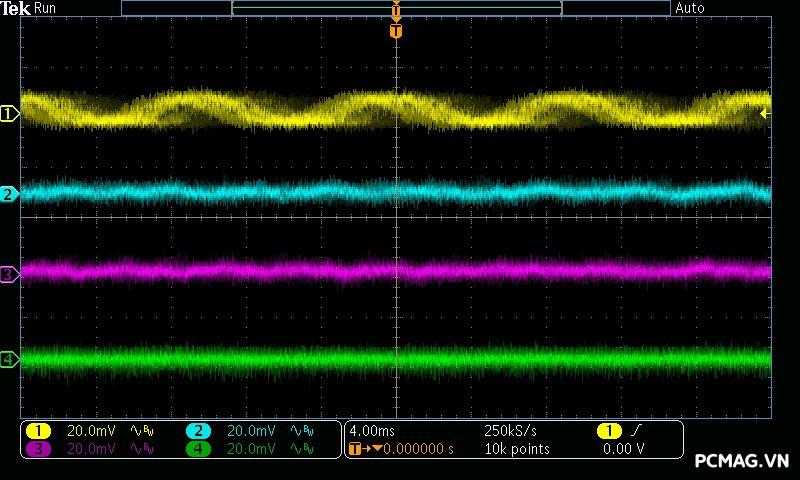

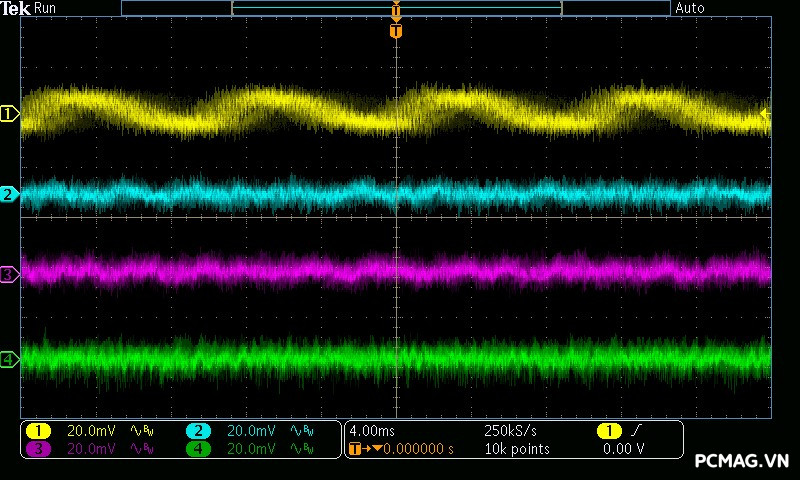

4. Ripple & Noise (Nhiễu AC cao tần)

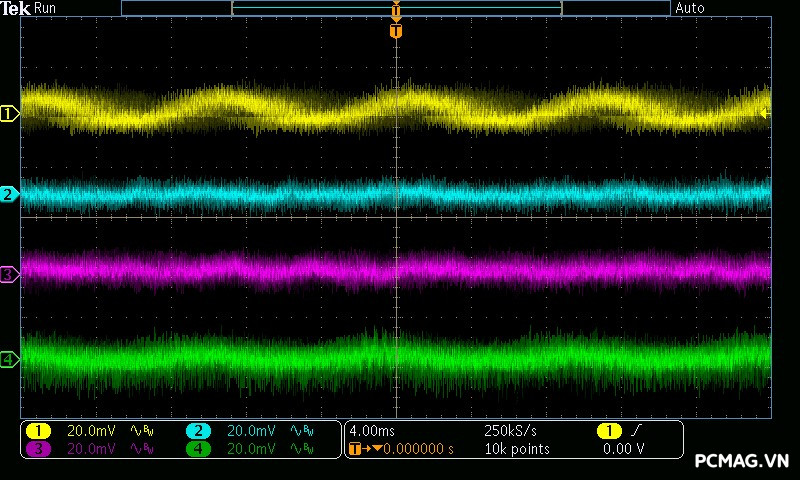

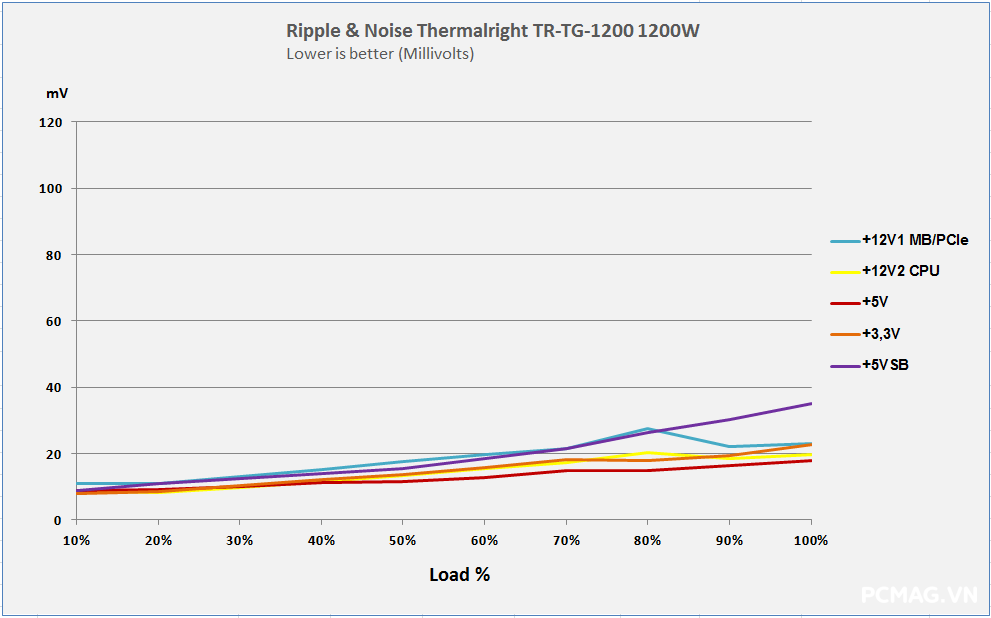

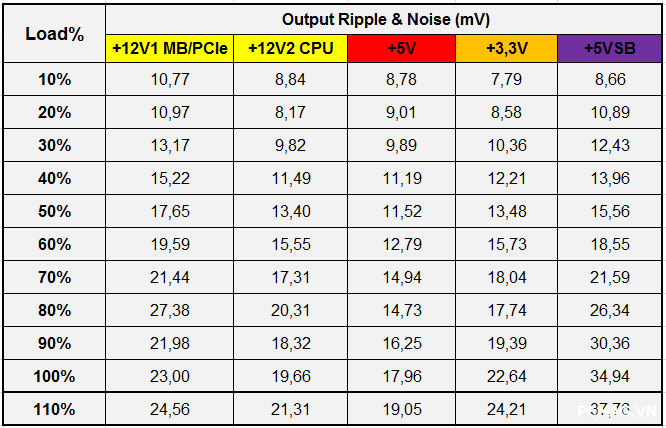

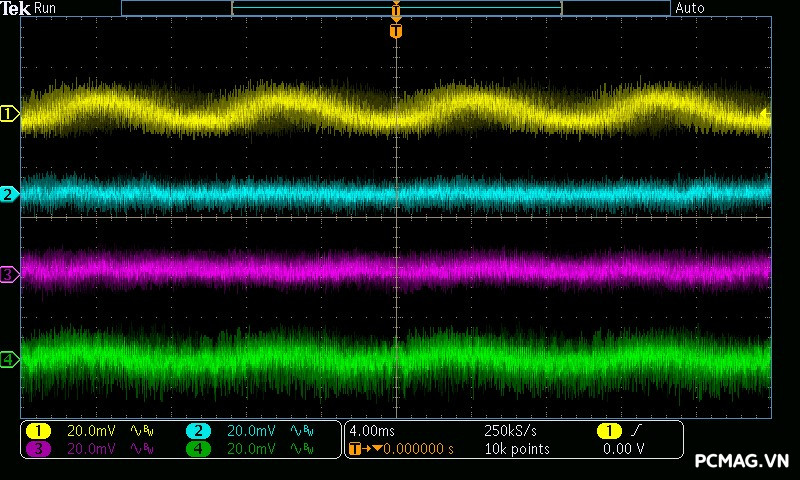

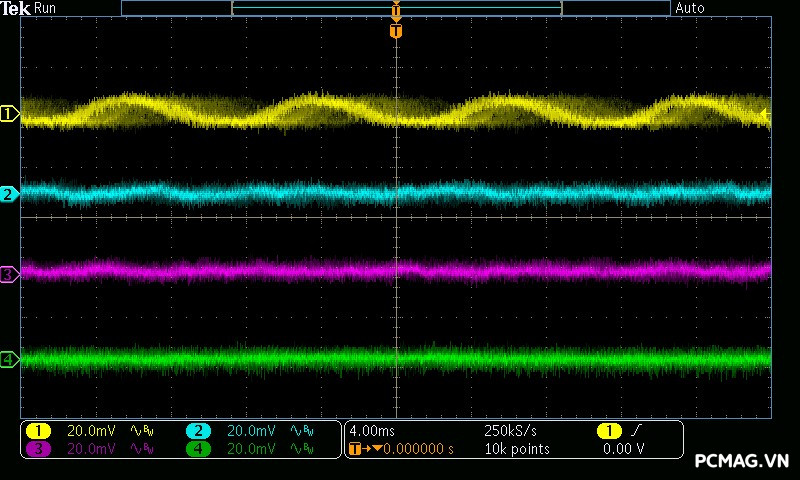

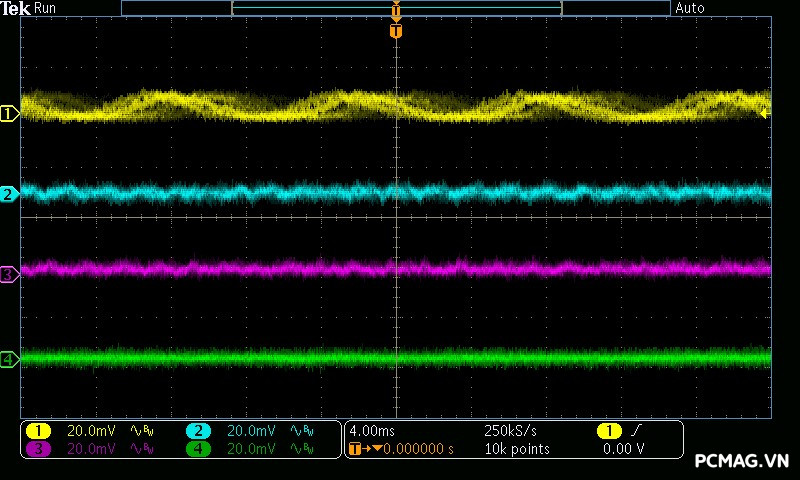

Độ nhiễu cao tần của TR-TG1200 được kiểm soát rất tốt, với mức dao động tối đa chỉ khoảng ~30mV trên cả ba đường điện chính. Kết quả này cho thấy khả năng lọc nhiễu hiệu quả, góp phần đảm bảo độ ổn định và an toàn cho các linh kiện trong hệ thống.

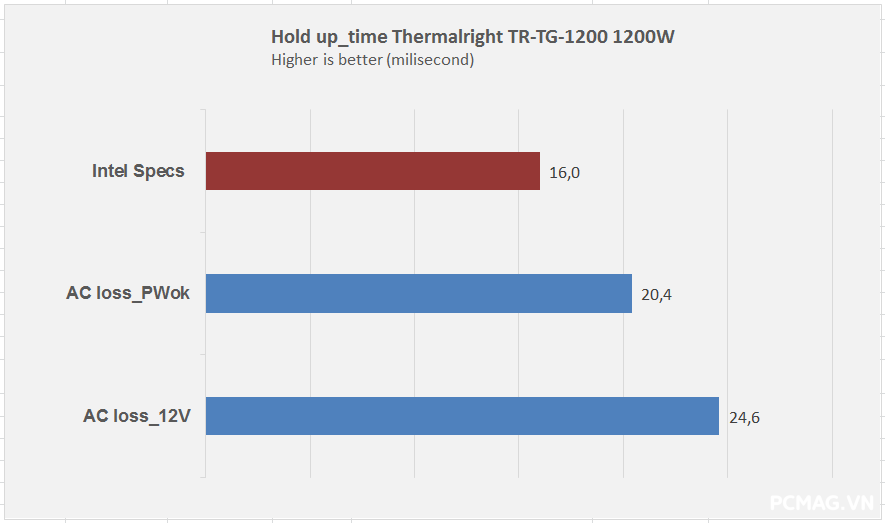

5. Hold-up Time (Thời gian lưu điện)

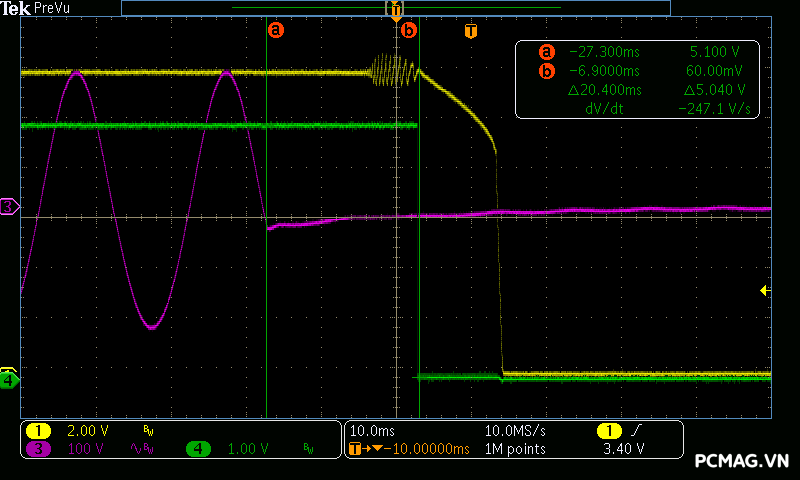

TR-TG1200 cho thấy khả năng lưu điện ấn tượng, vượt xa yêu cầu của chuẩn ATX. Cụ thể, tín hiệu PG_OK đạt khoảng 20.4ms (so với mức yêu cầu 16ms), trong khi đường 12V chỉ rời khỏi ngưỡng điện áp an toàn sau 24.6ms (so với 17ms tiêu chuẩn).

Kết quả này cho thấy nguồn có khả năng duy trì điện áp ổn định tốt hơn khi xảy ra sụt điện ngắn hạn, góp phần bảo vệ hệ thống hiệu quả hơn trong quá trình vận hành.

6. Protection Features (Các chế độ bảo vệ)

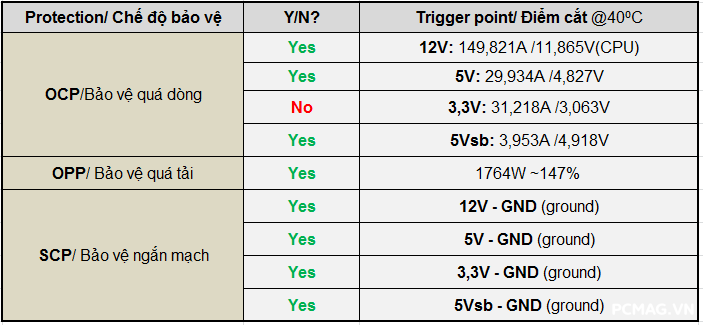

Các cơ chế bảo vệ trên TR-TG1200 hoạt động hiệu quả và có độ nhạy cao, giúp đảm bảo an toàn cho hệ thống trong nhiều tình huống khác nhau.

Tuy nhiên, riêng trên đường 3.3V, cơ chế OCP (bảo vệ quá dòng) phản ứng hơi chậm, dẫn đến việc điện áp có thời điểm giảm xuống dưới ngưỡng an toàn 3.14V trước khi ngắt.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó có nguồn máy tính ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3.5mA khi hoạt động ở mức điện áp khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Với trường hợp này, mức kiểm tra tương ứng sẽ là khoảng 264VAC @ 60Hz (110% của 240VAC).

Để đánh giá chính xác thông số này, quá trình đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả có độ tin cậy cao.

8. Nhiệt độ hoạt động & tốc độ quạt (Temp & Fan RPM)

• Điều kiện môi trường: 38–45°C

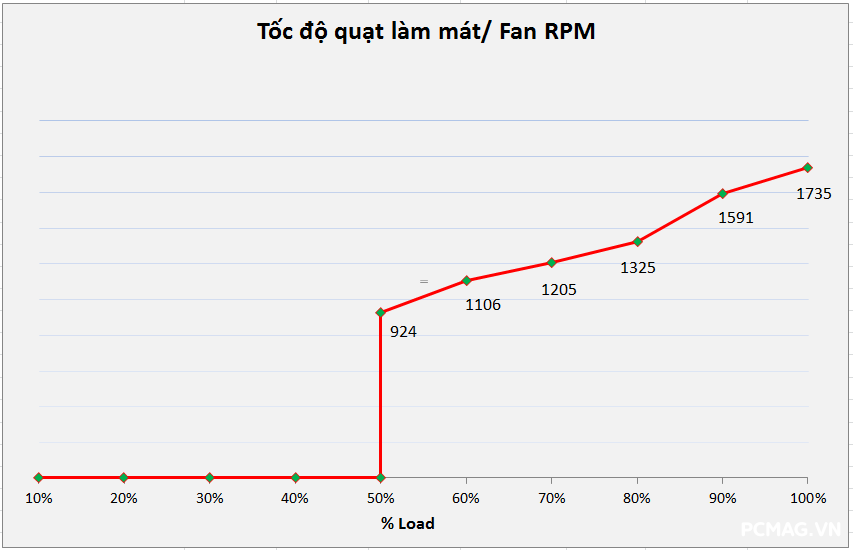

TR-TG1200 sử dụng chế độ semi-fanless mặc định và không thể bật/tắt thủ công. Quạt sẽ dừng hoàn toàn khi nguồn hoạt động ở mức tải thấp (dưới ~60%) hoặc khi nhiệt độ chưa đủ cao. Khi vượt ngưỡng này, quạt bắt đầu quay từ khoảng 800 RPM và có thể tăng dần lên tối đa khoảng 1800 RPM khi tải nặng.

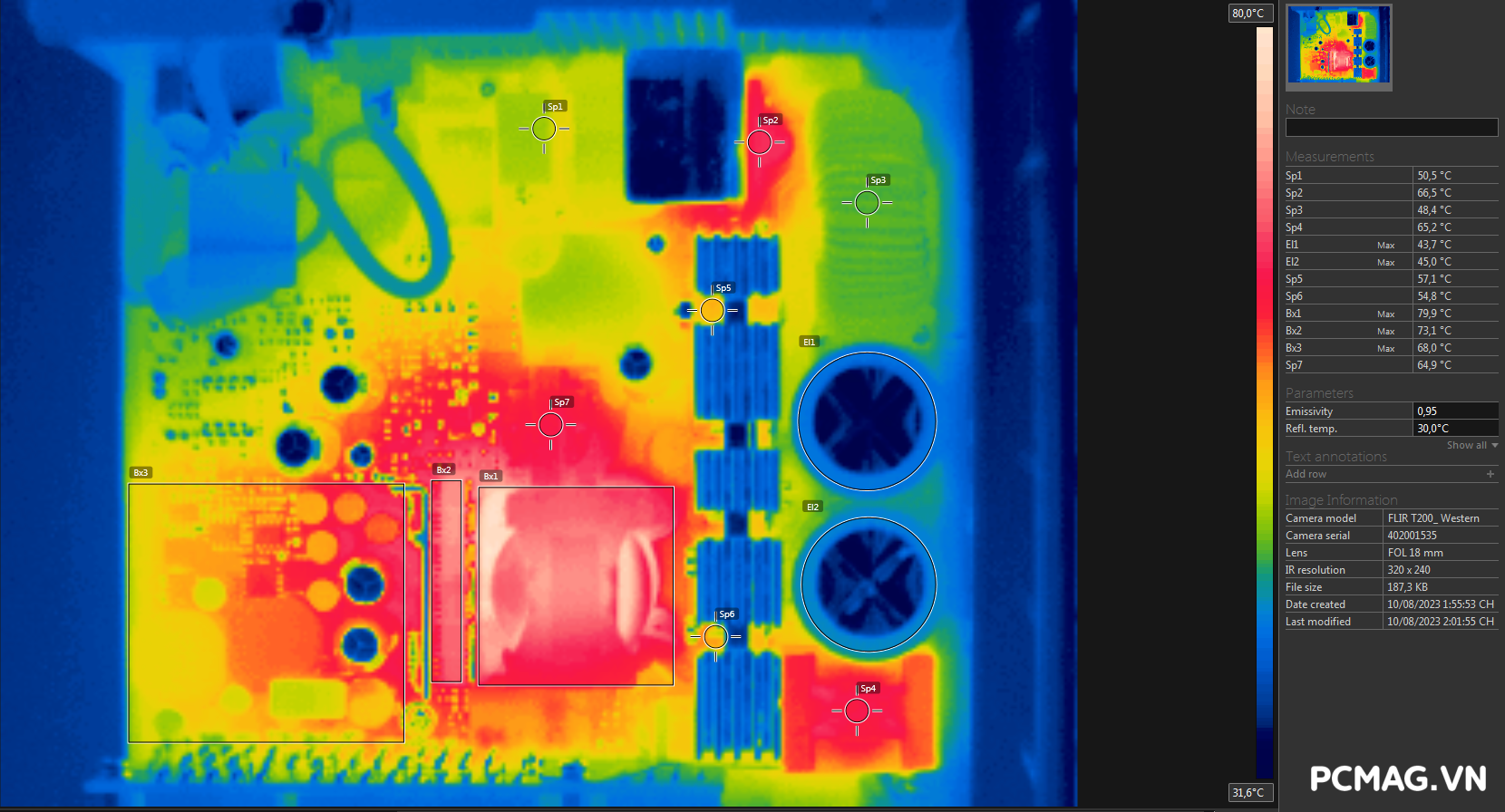

Thiết kế này giúp PSU vận hành rất êm ái trong các tác vụ nhẹ. Tuy nhiên, theo ghi nhận từ ảnh nhiệt, khu vực nóng nhất nằm ở biến áp chính, với nhiệt độ dao động khoảng ~80°C, cho thấy nhiệt lượng được tập trung nhiều tại đây khi hoạt động ở tải cao.

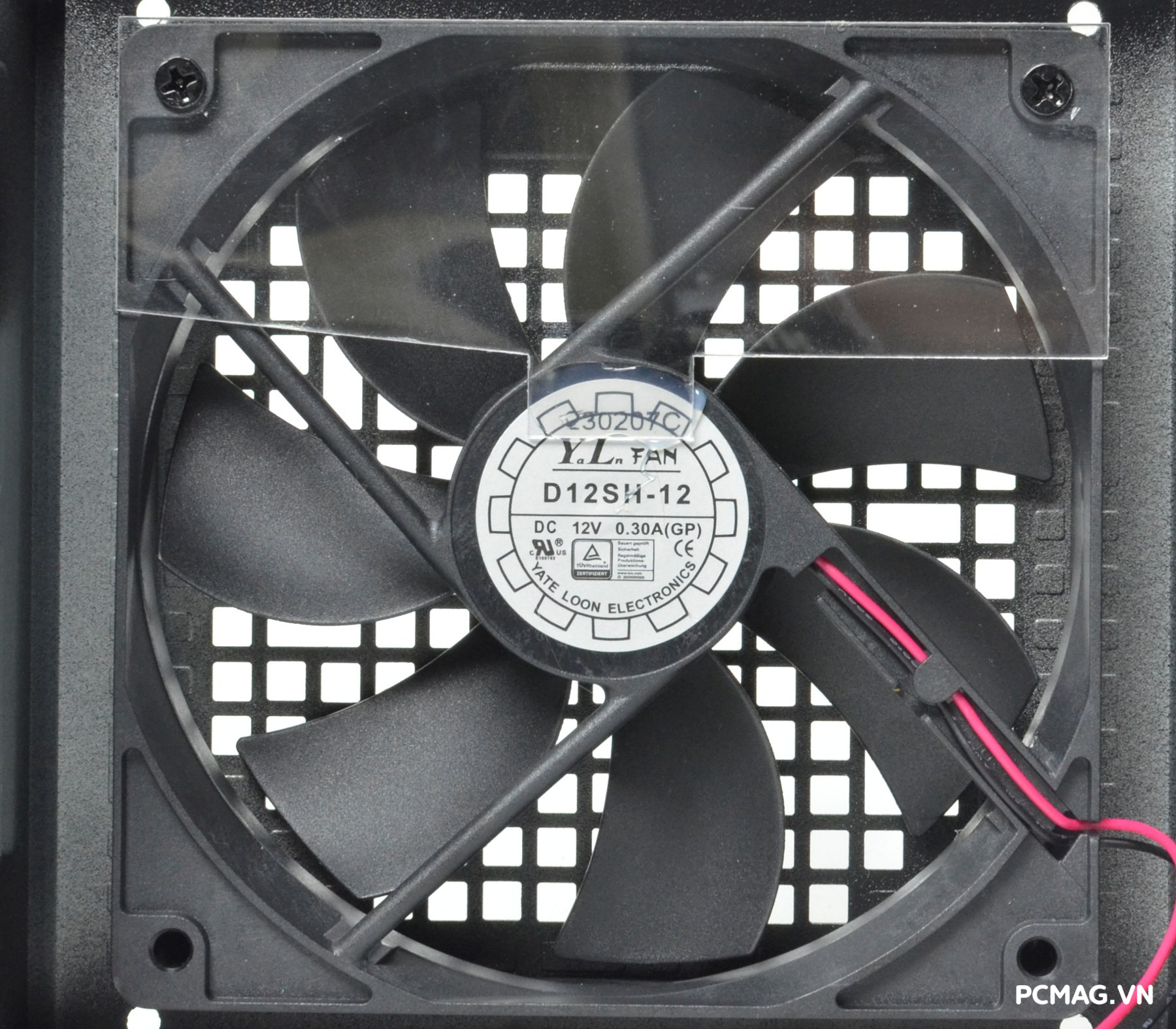

TR-TG1200 được trang bị quạt làm mát Yate Loon D12SH-12 (12V – 0.3A), với tốc độ tối đa khoảng 1800 RPM, đảm bảo khả năng tản nhiệt hiệu quả khi hoạt động ở mức tải cao.

IV. Kết luận

Thermalright TR-TG1200 1200W mang lại chất lượng hoàn thiện tốt với linh kiện cao cấp và khả năng ổn định điện áp đáng tin cậy. Hiệu suất thực tế đạt khoảng ~94% tại 230Vac, cho thấy tiềm năng tiệm cận chuẩn 80 Plus Platinum. Tuy nhiên, sản phẩm vẫn chưa vượt qua toàn bộ các bài kiểm tra tải xung (power excursion) theo tiêu chuẩn dành cho PSU hỗ trợ 12VHPWR / PCIe 5.0.

Ở mức tải cao, quạt phải tăng tốc để làm mát các linh kiện công suất phía dưới, dẫn đến độ ồn có phần nhỉnh hơn. Dù vậy, đây vẫn là bước khởi đầu đáng chú ý của Thermalright trong thị trường nguồn máy tính, và hoàn toàn có thể kỳ vọng hãng sẽ tiếp tục cải thiện để sản phẩm ngày càng hoàn thiện hơn trong phân khúc cao cấp.

TR-TG1200 phù hợp với các cấu hình PC tầm trung đến cao cấp, sử dụng GPU dòng RTX 4000, ngoại trừ các phiên bản ép xung (OC) yêu cầu tải xung quá cao.

Ưu điểm:

• Điện áp ổn định, chất lượng đầu ra tốt
• Linh kiện cao cấp (100% tụ Nhật Bản)
• Hiệu suất cao (~94% @ 230Vac)
• Chế độ semi-fanless hoạt động hiệu quả

Nhược điểm:

• Chưa có chứng nhận chính thức trên hệ thống 80 Plus
• Cần cải thiện khả năng đáp ứng tải biến thiên theo chuẩn ATX 3.0 / PCIe 5.0
