Nguồn máy tính VPS ECOMAX E550W là sản phẩm đến từ thương hiệu VSP, được thiết kế hướng tới các cấu hình PC phổ thông có mức chi phí hợp lý. Theo đánh giá từ PCMAG, bộ nguồn này sở hữu công suất thực 550W, đáp ứng tốt nhu cầu vận hành của các hệ thống máy tính văn phòng, học tập hoặc gaming tầm entry.

ECOMAX E550W được trang bị hệ thống cáp bẹ đen mềm giúp đi dây gọn gàng hơn trong case, đồng thời sử dụng toàn bộ tụ điện thương hiệu Nhật Bản nhằm tăng độ bền và độ ổn định trong quá trình hoạt động. Nhà sản xuất VSP cũng công bố mức hiệu suất tối đa đạt khoảng 82%, đảm bảo khả năng cung cấp điện ổn định cho các cấu hình phổ thông hiện nay.

I. Hộp và phụ kiện VSP ECOMAX E550W

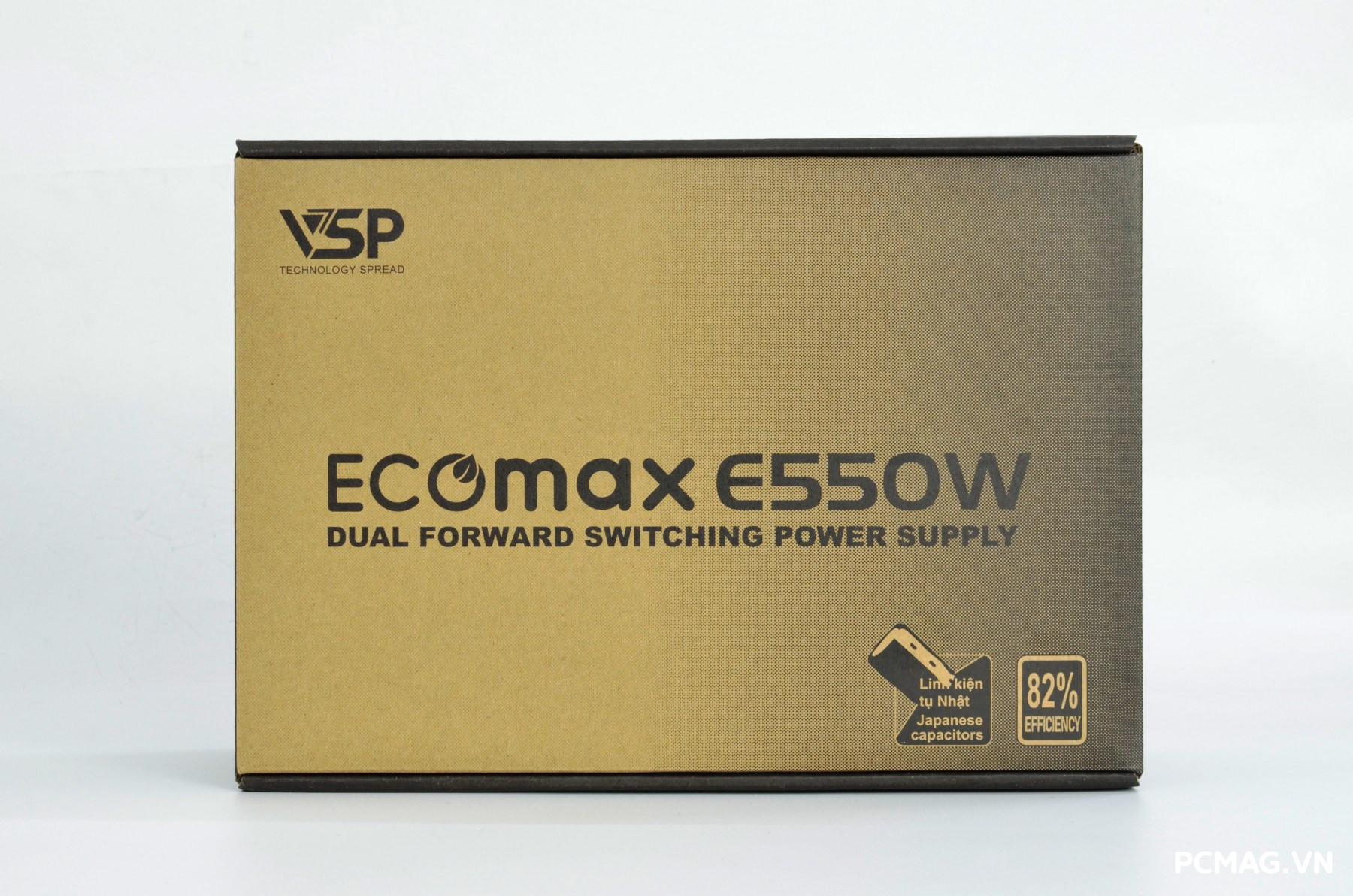

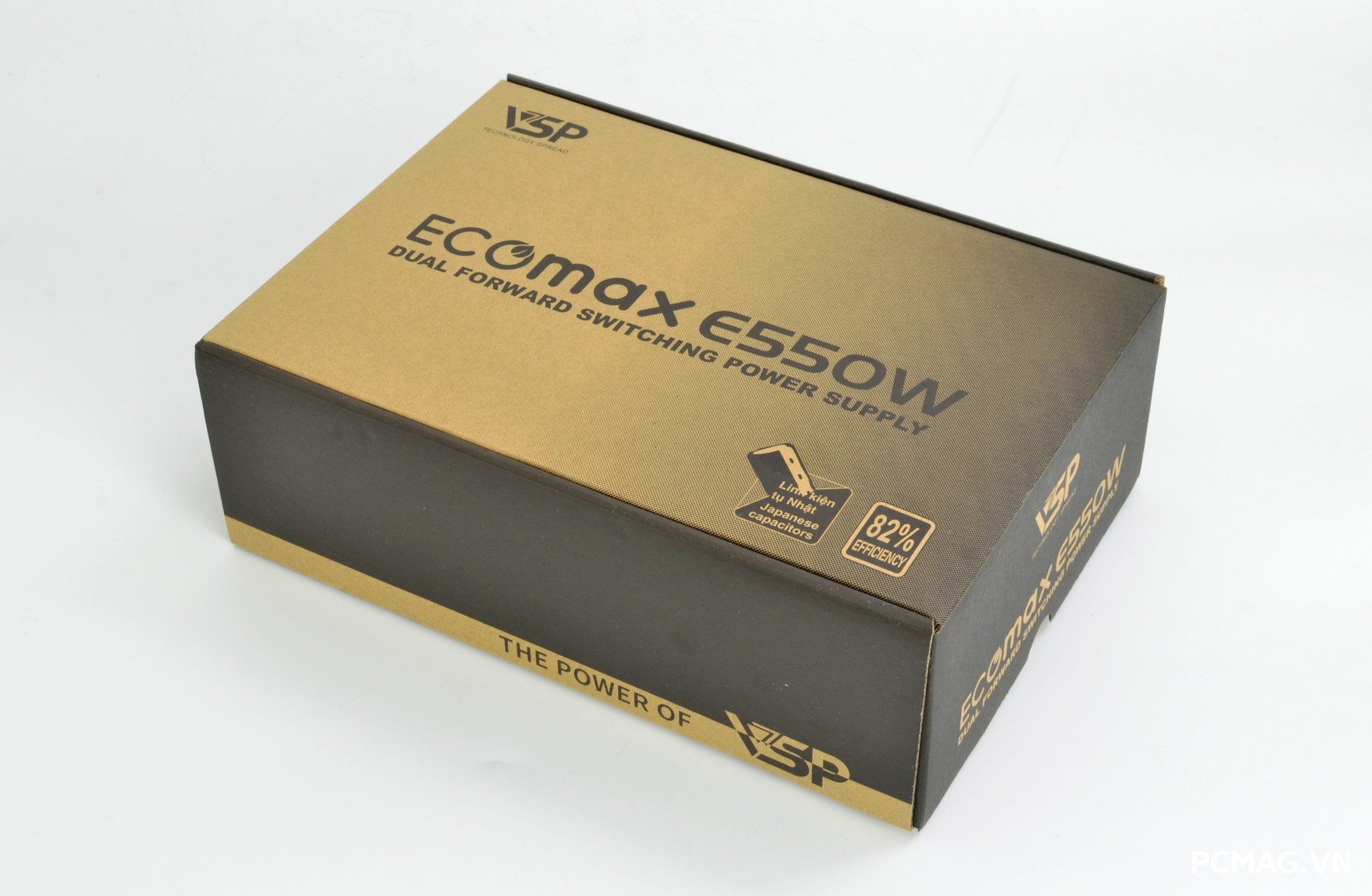

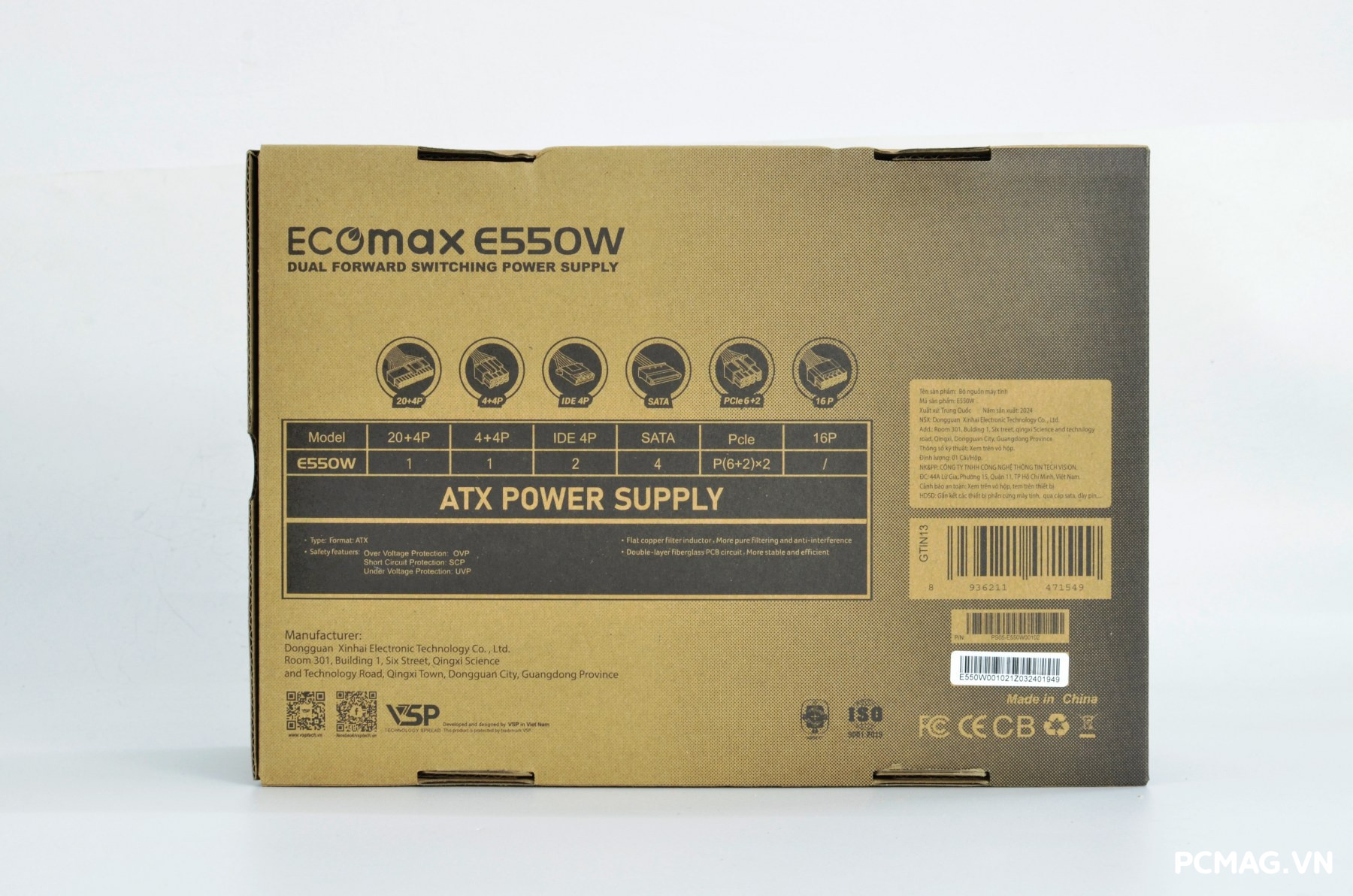

Hộp của ECOMAX E550W được thiết kế khá đơn giản với tông đen trắng in trực tiếp trên bề mặt carton, giúp tối ưu chi phí sản xuất bao bì và hướng tới phân khúc người dùng phổ thông. Ở mặt sau của hộp, nhà sản xuất cung cấp các thông tin chi tiết về hệ thống dây cáp và số lượng đầu cấp nguồn, giúp người dùng dễ dàng kiểm tra khả năng tương thích trước khi lắp đặt cho cấu hình PC của mình.

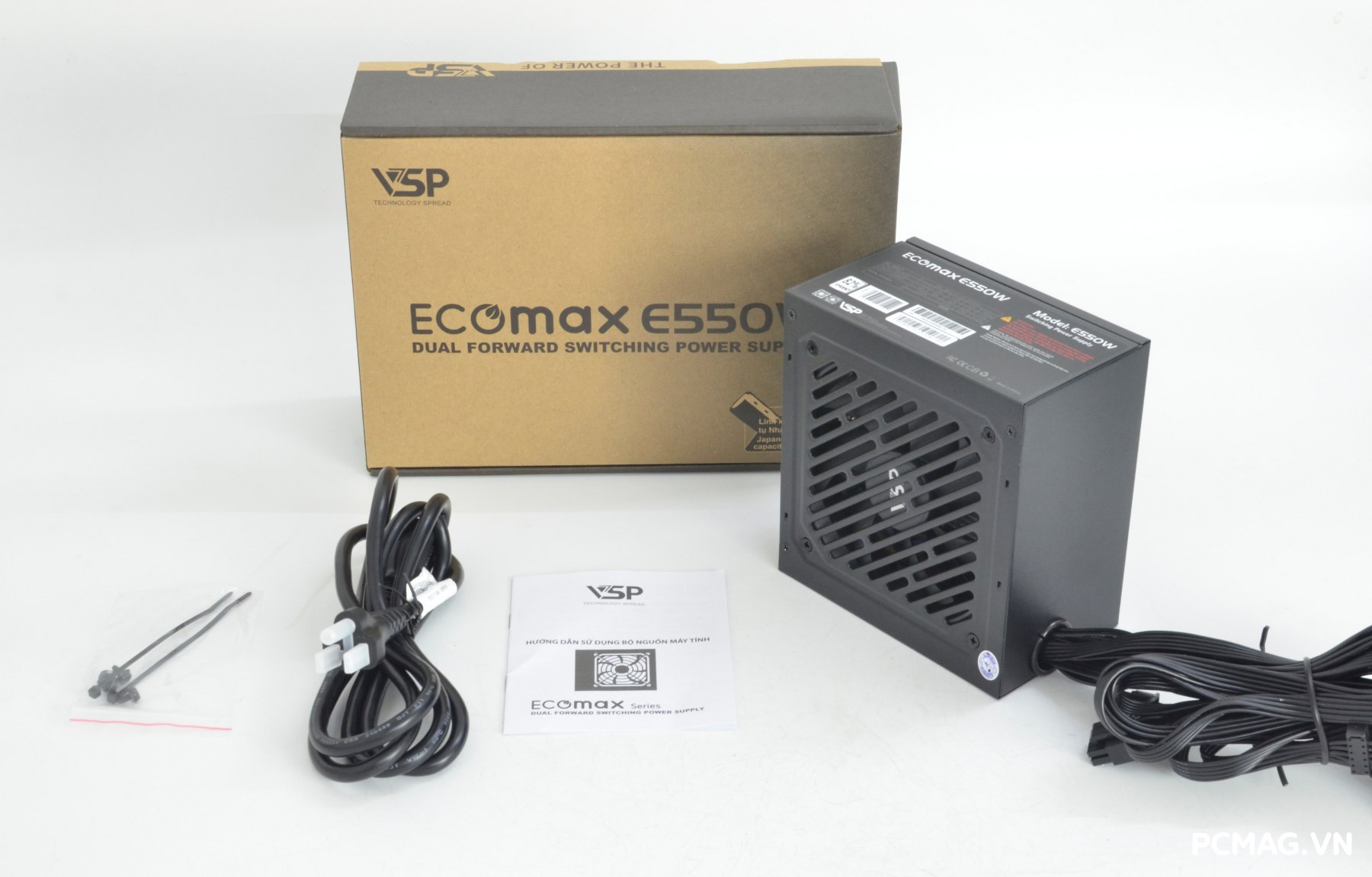

Phụ kiện đi kèm của ECOMAX E550W khá cơ bản, bao gồm: 1 dây nguồn chuẩn US, 4 ốc vít cố định bộ nguồn vào case và 2 dây rút (zip tie) hỗ trợ người dùng sắp xếp, cố định dây cáp gọn gàng hơn trong quá trình lắp đặt.

II. PSU VSP ECOMAX E550W

1. Thiết kế bên ngoài

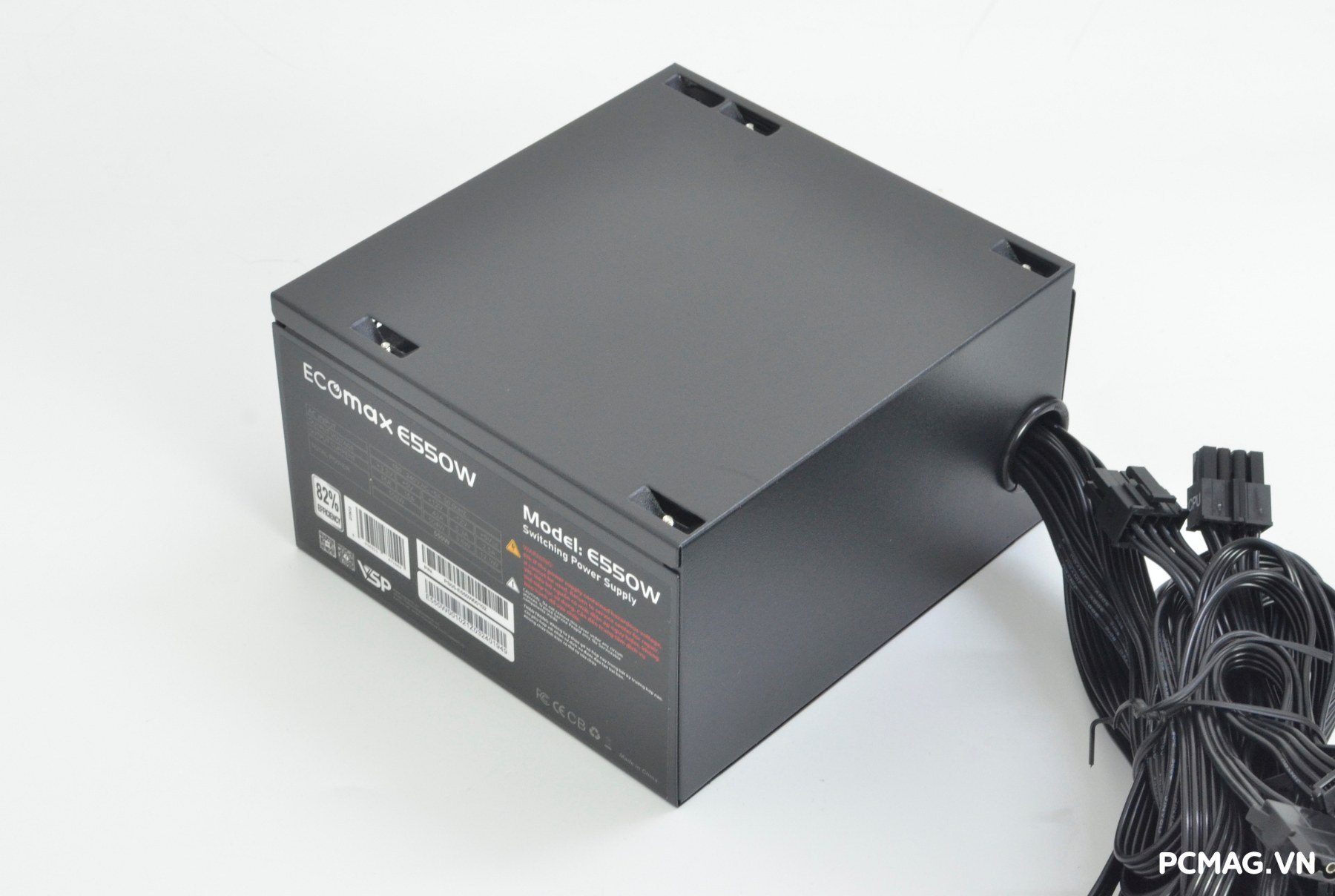

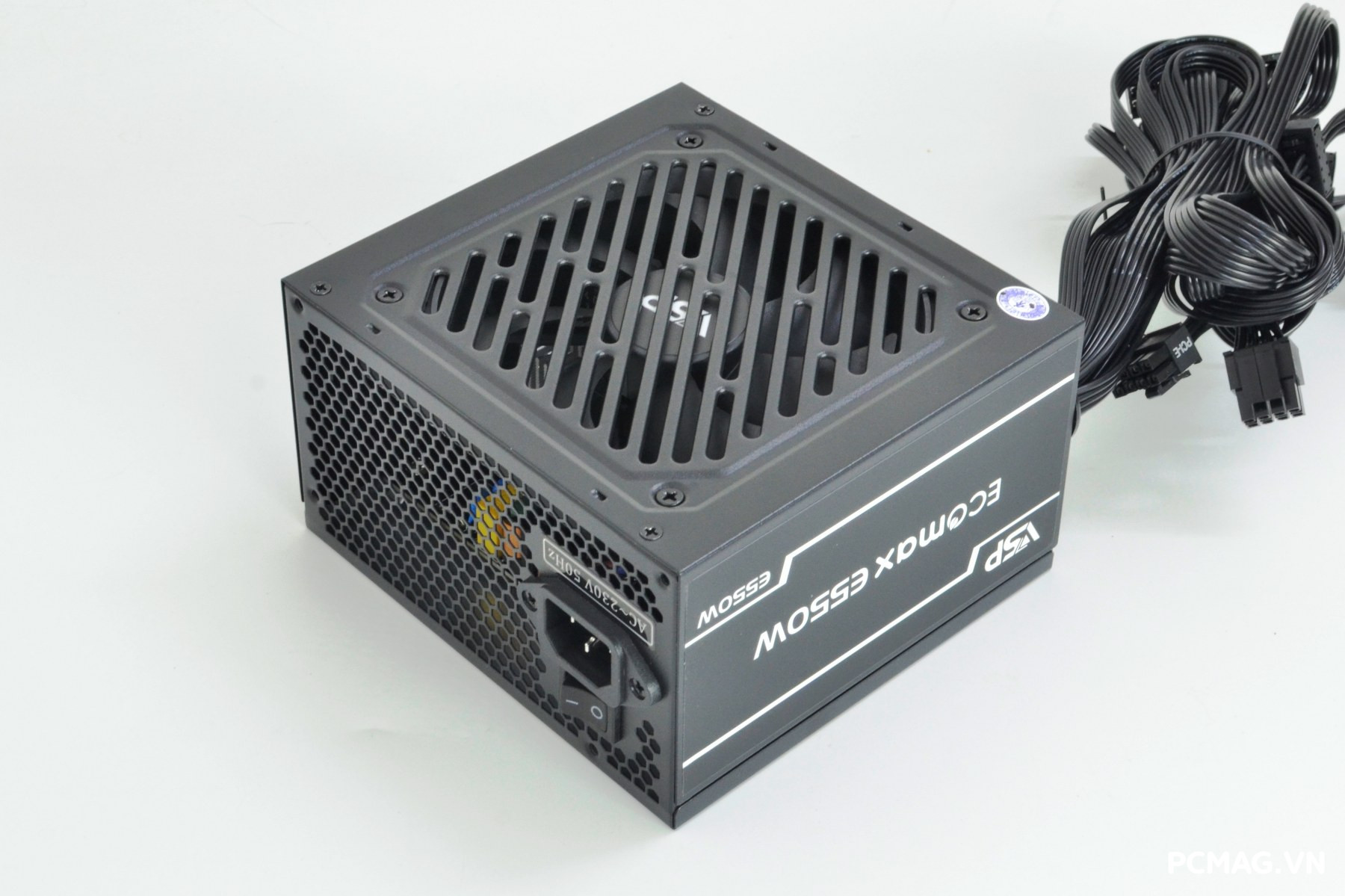

Nguồn ECOMAX E550W được sản xuất theo chuẩn kích thước ATX tiêu chuẩn, phù hợp với hầu hết các loại case máy tính phổ biến hiện nay. Phần vỏ được phủ lớp sơn tĩnh điện màu đen giúp tăng độ bền và hạn chế trầy xước trong quá trình sử dụng. Bộ nguồn sử dụng quạt làm mát kích thước 120mm, hỗ trợ tản nhiệt hiệu quả và đảm bảo khả năng vận hành ổn định cho hệ thống.

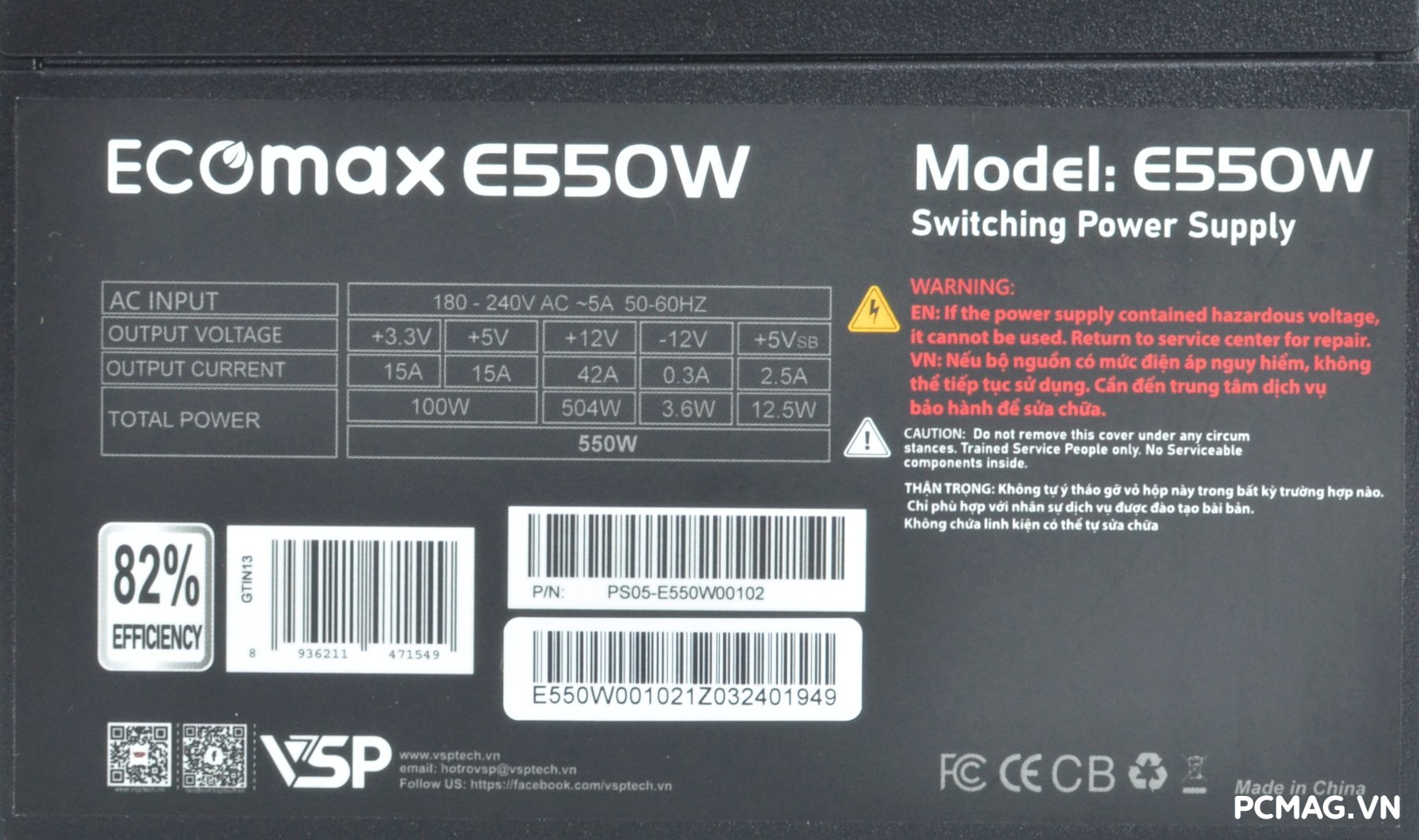

Bộ nguồn có công suất danh định 550W, trong đó đường +12V sử dụng thiết kế single rail với công suất tối đa 504W, giúp cung cấp phần lớn năng lượng cho các linh kiện quan trọng như CPU và card đồ họa, đảm bảo hệ thống hoạt động ổn định trong các cấu hình PC phổ thông.

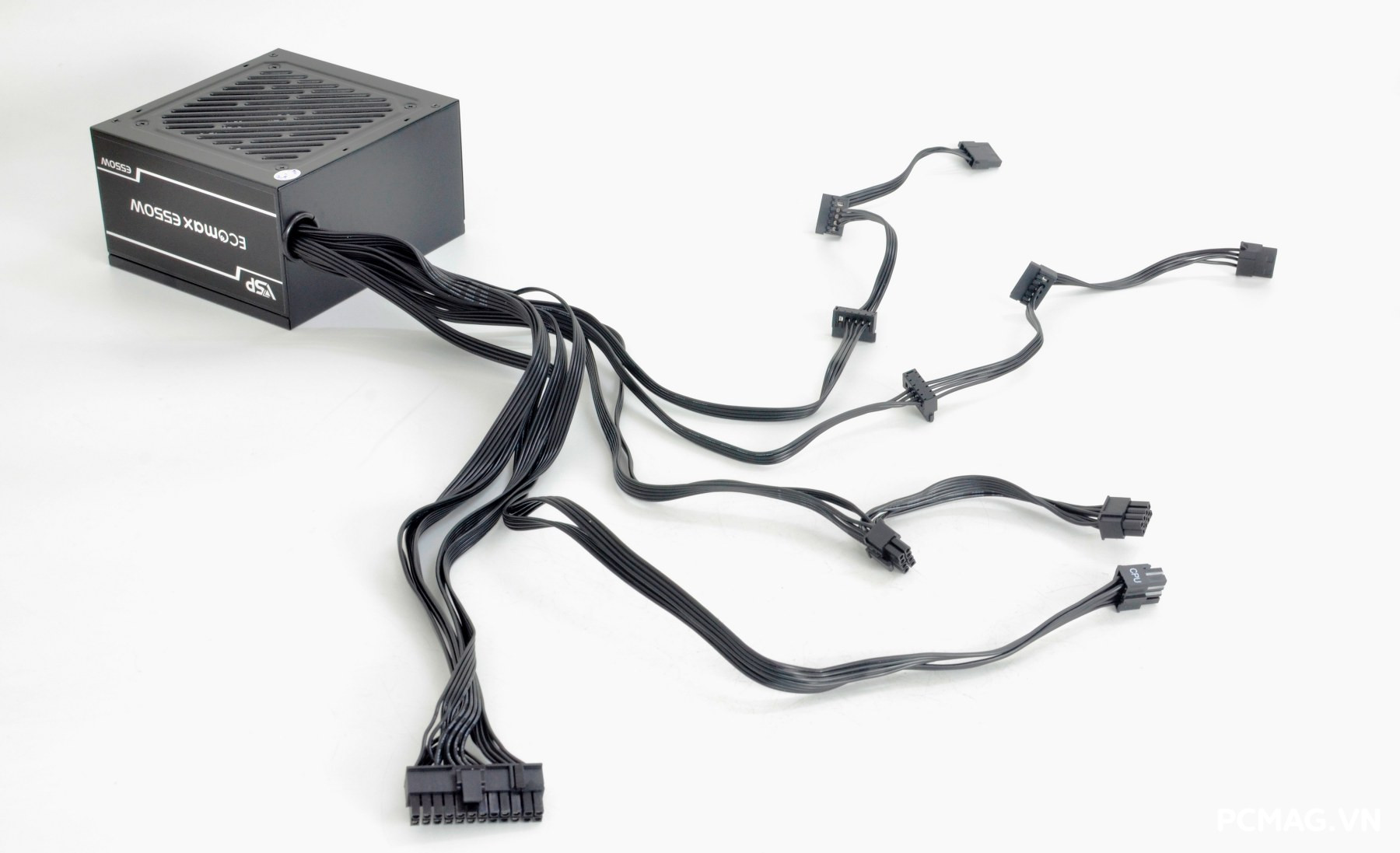

Hệ thống dây cáp của ECOMAX E550W được thiết kế dạng cáp bẹ đen mềm, giúp việc đi dây trong thùng máy trở nên gọn gàng và dễ thao tác hơn. Các đầu cấp nguồn bao gồm:

• 1 x 24-pin Mainboard: chiều dài 50 cm
• 1 x 4+4-pin ATX12V (CPU): chiều dài 65 cm
• 2 x 6+2-pin PCIe: 45 cm + 15 cm
• 4 x SATA: 40 cm + 15 cm + 15 cm
• 2 x ATA (Molex): 40 cm + 15 cm + 15 cm

Hệ thống cáp này đủ đáp ứng cho các cấu hình PC phổ thông hoặc tầm trung sử dụng một card đồ họa, đồng thời hỗ trợ kết nối nhiều ổ lưu trữ như SSD, HDD hoặc các thiết bị ngoại vi khác.

2. Thiết kế bên trong

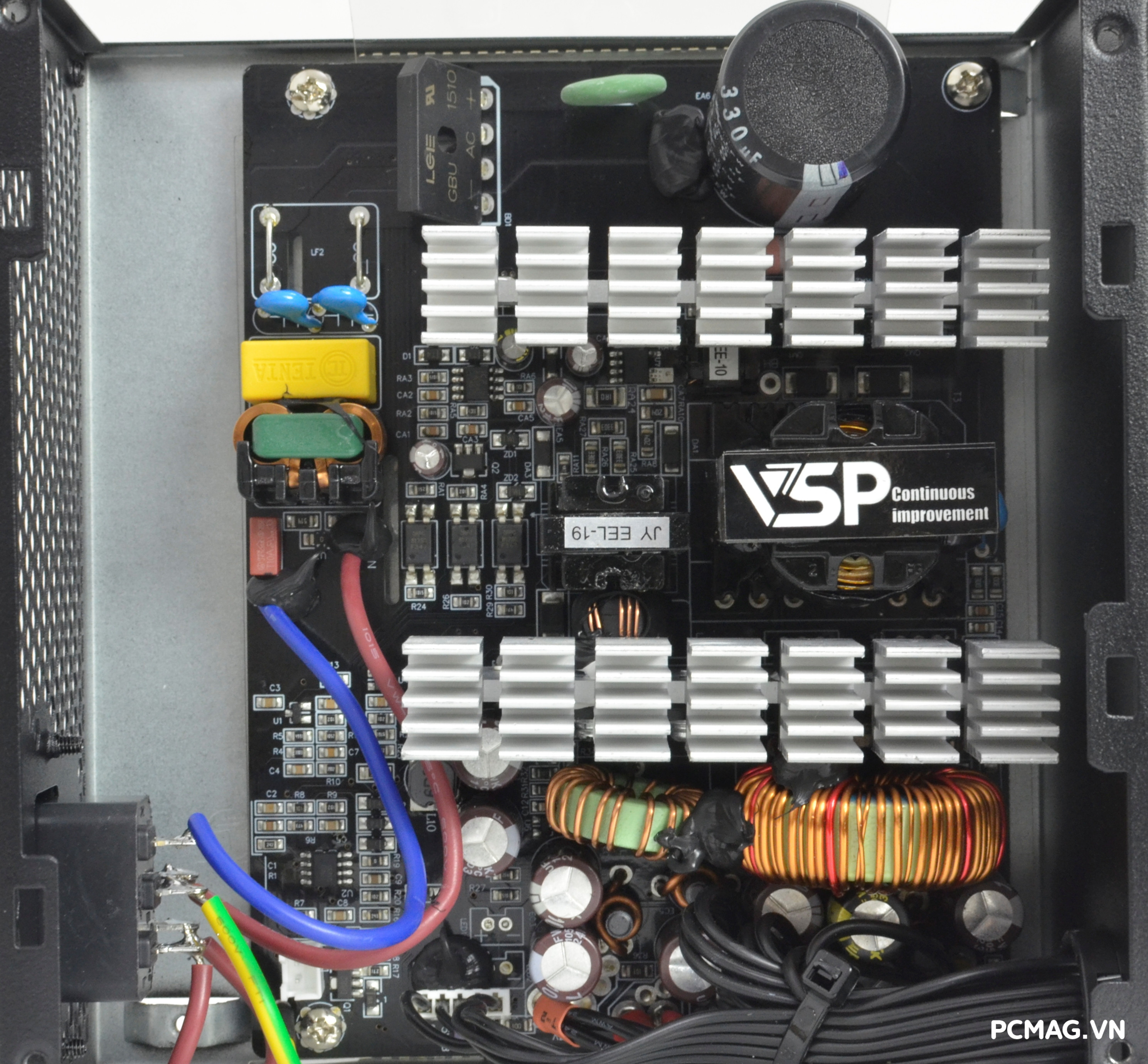

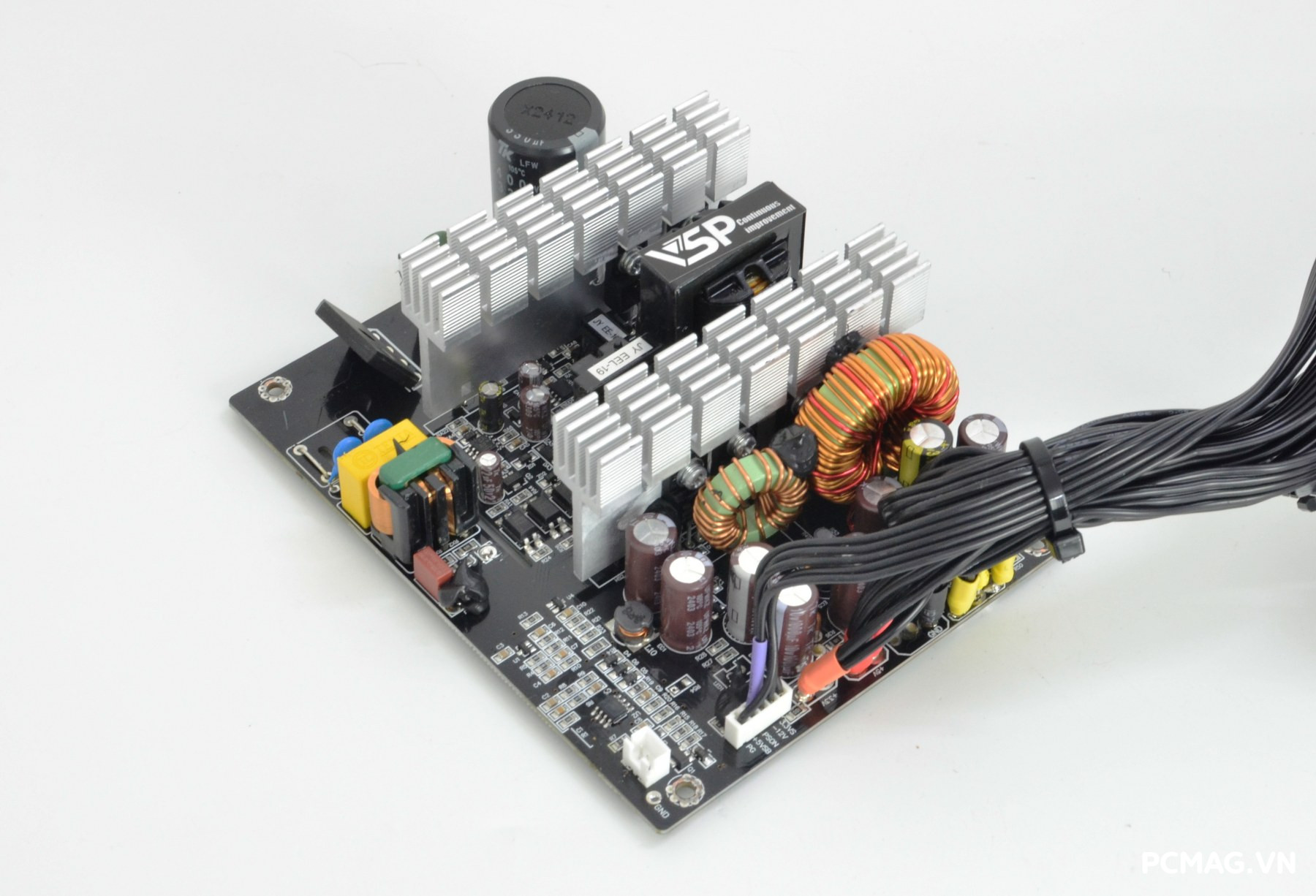

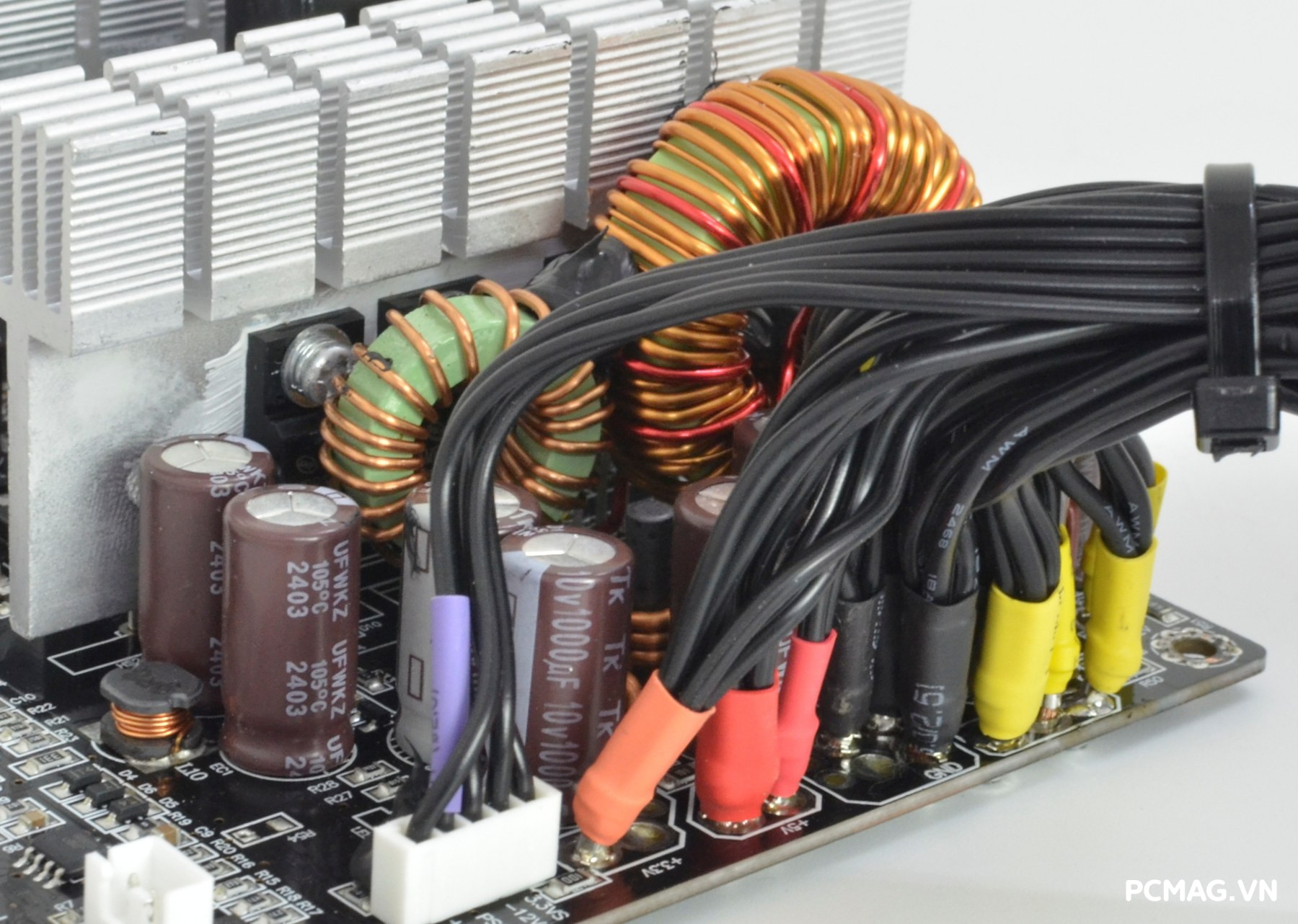

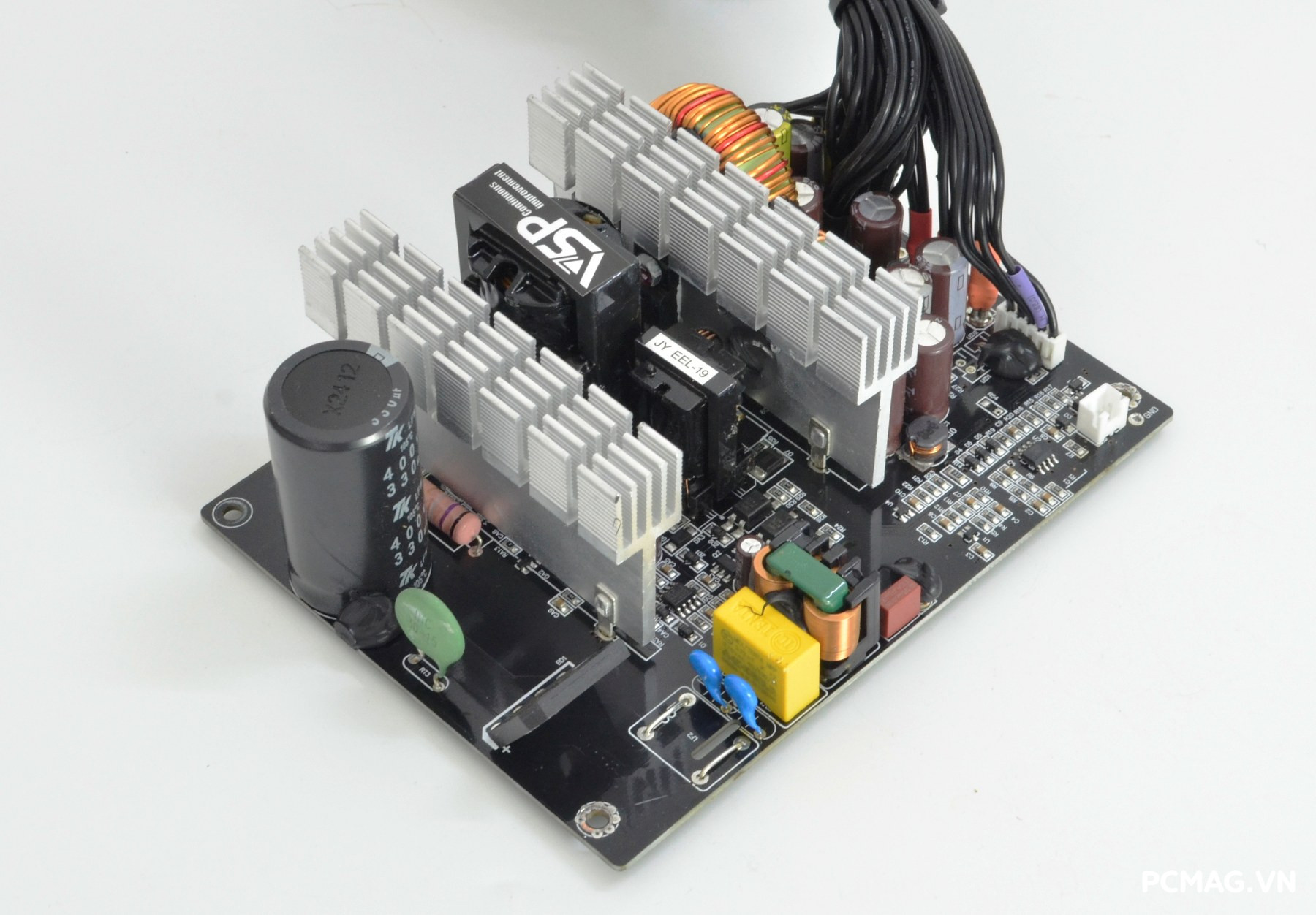

Bộ nguồn ECOMAX E550W được VSP đặt gia công bởi XinHai Electronic Technology (OEM). Sản phẩm sử dụng thiết kế nguồn Dual Forward, kết hợp với bo mạch in PCB 2 lớp vật liệu FR4, một lựa chọn khá phổ biến trong các bộ nguồn thuộc phân khúc phổ thông.

Ngoài ra, bộ nguồn không được trang bị mạch Active PFC, cho thấy sản phẩm được định hướng tối ưu chi phí để phù hợp với các cấu hình PC cơ bản.

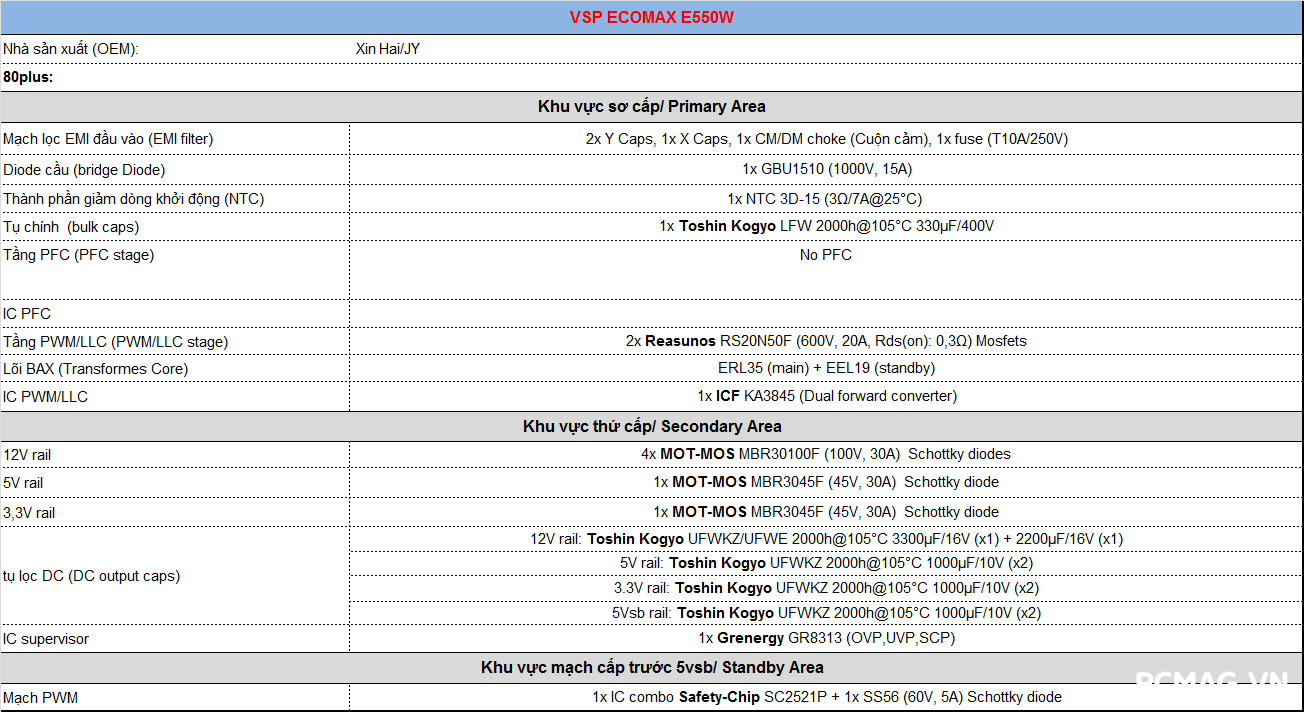

Bảng linh kiện được sử dụng trên ECOMAX E550W

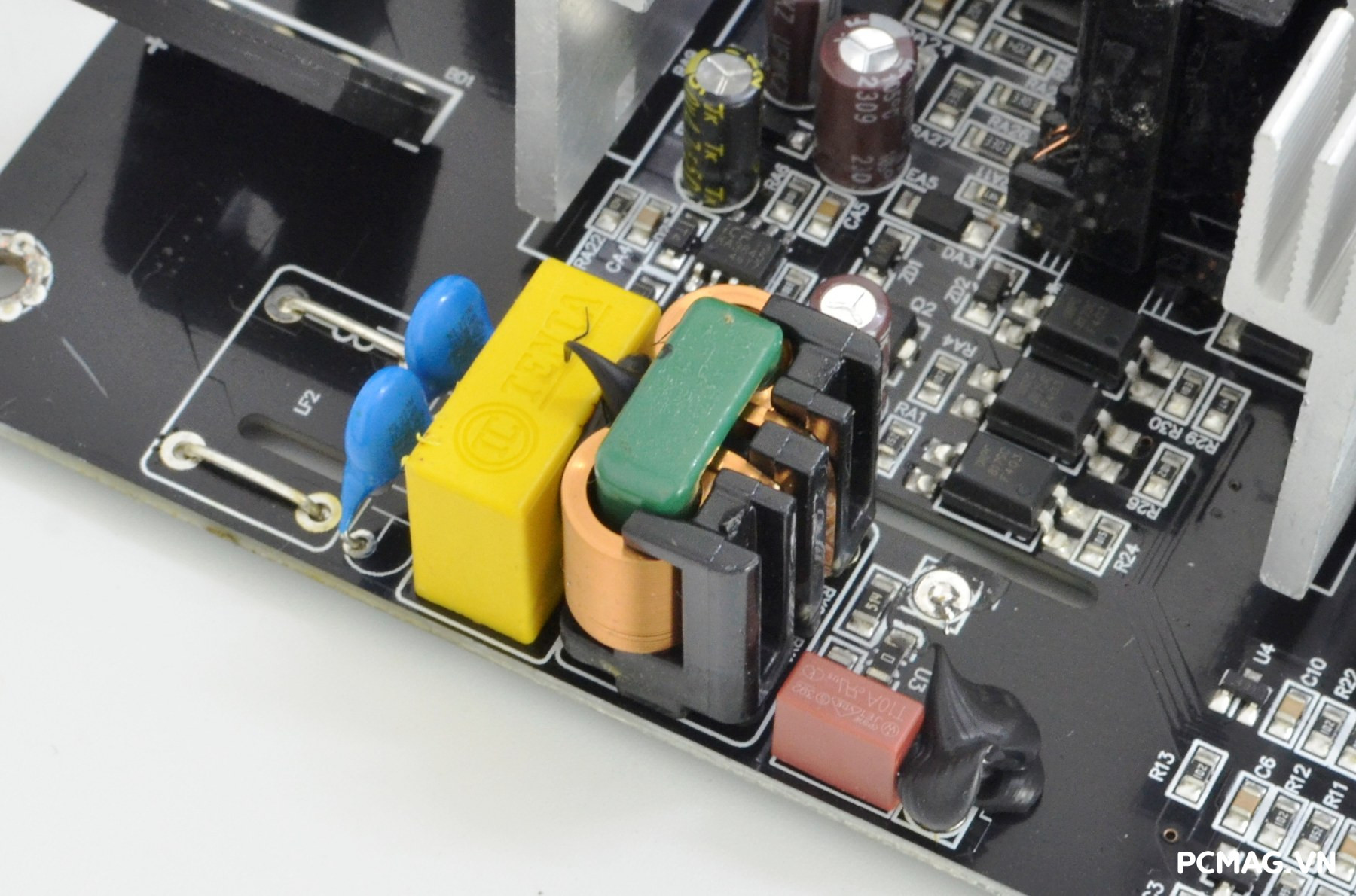

ECOMAX E550W được trang bị tầng lọc nhiễu EMI một lớp, sử dụng cuộn cảm lọc nhiễu dạng Flatwire (SQ) nhằm hỗ trợ giảm nhiễu điện từ phát sinh trong quá trình hoạt động, góp phần cải thiện độ ổn định của nguồn điện cung cấp cho hệ thống.

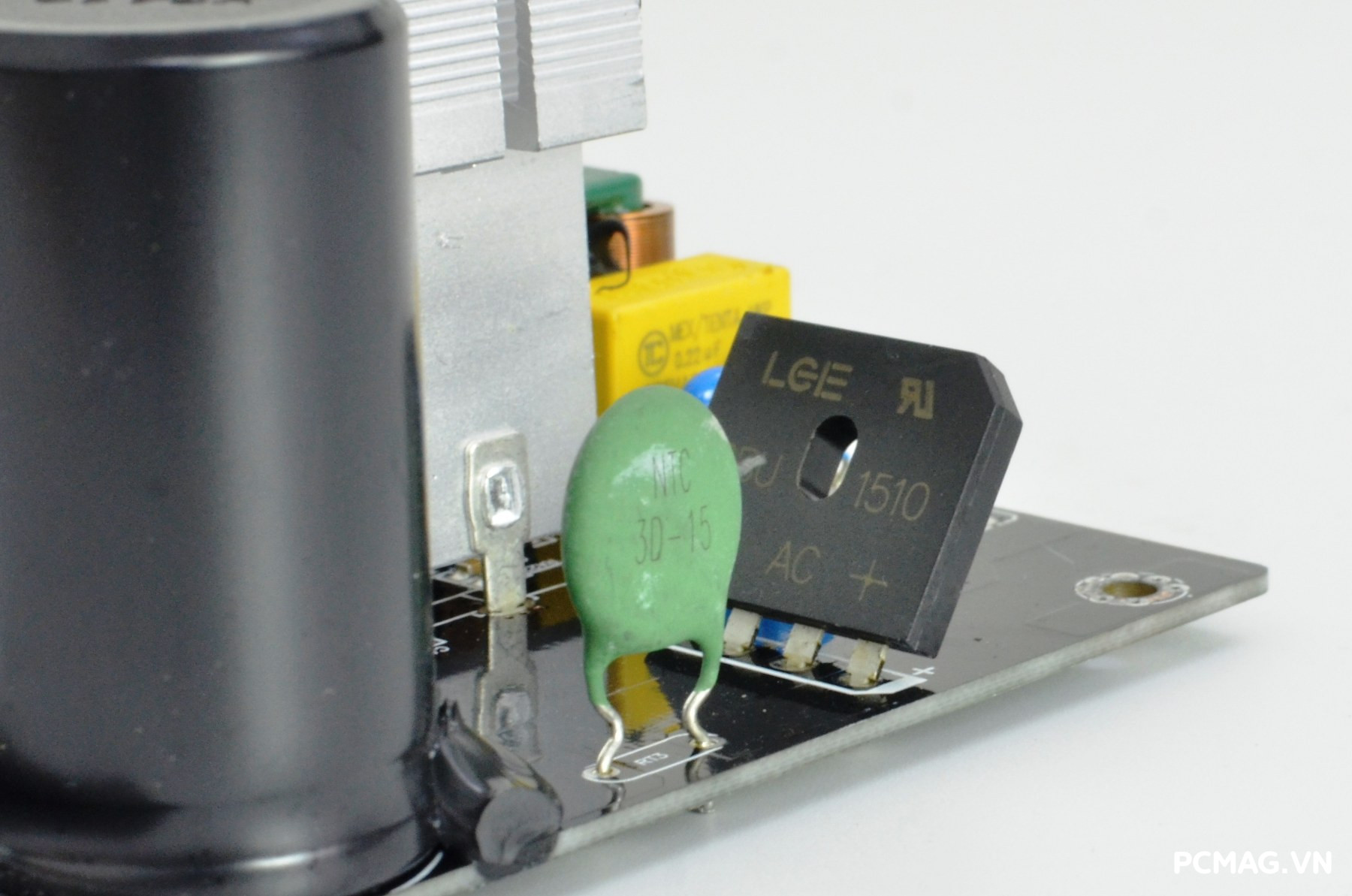

Sau khi dòng điện xoay chiều (AC) đi vào bộ nguồn, nó sẽ được chỉnh lưu thành dòng điện một chiều (DC) thông qua diode cầu GBU1510 (15A). Tiếp theo, dòng điện sẽ đi qua điện trở nhiệt NTC (3Ω) có nhiệm vụ hạn chế dòng khởi động ban đầu (inrush current). Thành phần này giúp giảm hiện tượng dòng nạp tụ quá lớn khi vừa cấp điện, từ đó hạn chế nguy cơ phát sinh tia lửa điện và giảm hao mòn tại công tắc nguồn cũng như phích cắm/ổ điện.

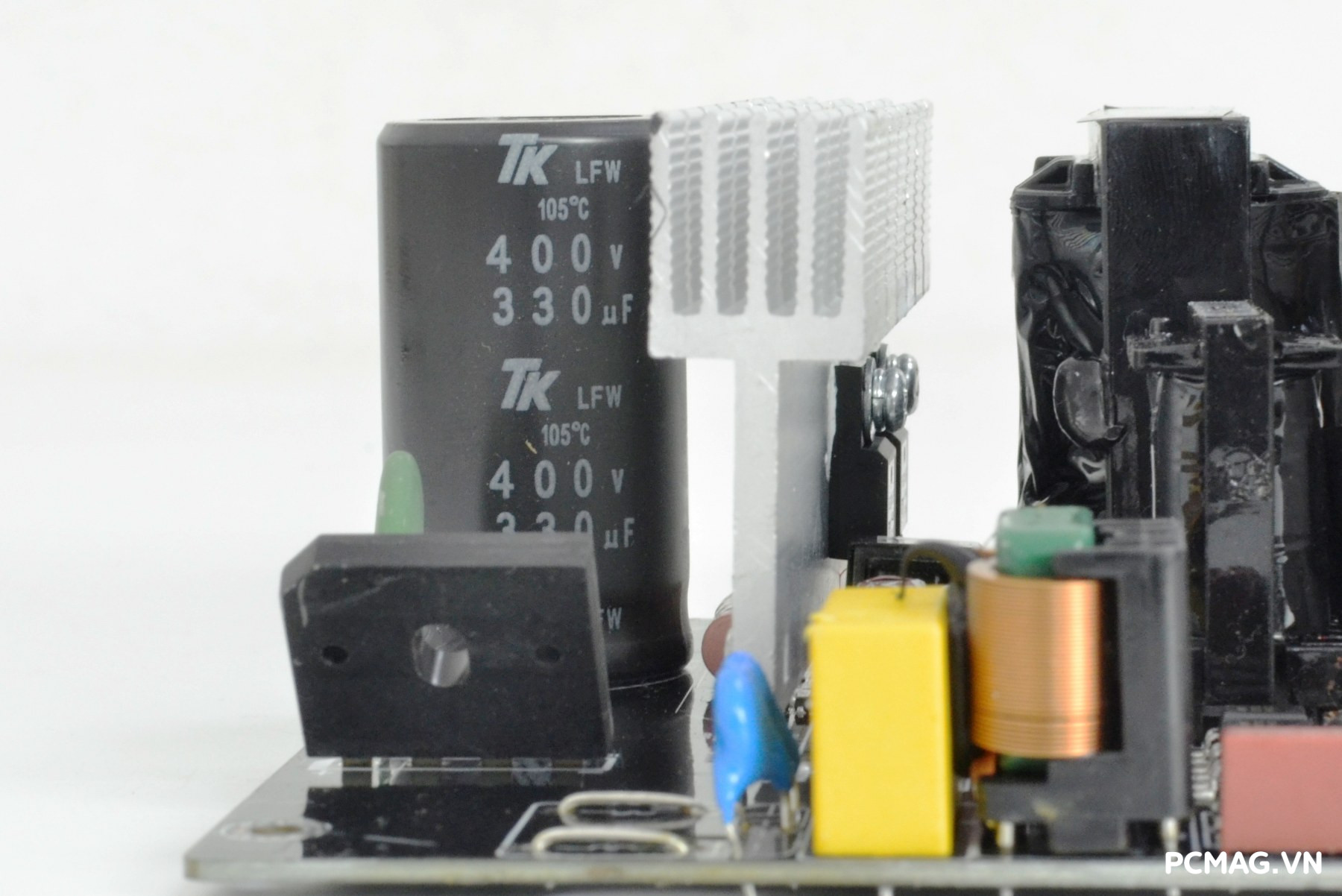

Bộ nguồn sử dụng tụ chính Toshin Kogyo (Nhật Bản) với dung lượng 330µF / 400V, được thiết kế để chịu mức nhiệt độ hoạt động tối đa lên tới 105°C. Loại tụ này giúp đảm bảo khả năng lọc và ổn định điện áp đầu vào, đồng thời tăng độ bền và độ ổn định cho bộ nguồn trong quá trình vận hành lâu dài.

Do ECOMAX E550W không được trang bị mạch Active PFC, nên điện áp sau chỉnh lưu không được nâng lên mức khoảng 390VDC như các bộ nguồn có APFC. Thay vào đó, mạch PWM của nguồn chỉ hoạt động quanh mức ~320VDC, phụ thuộc trực tiếp vào dao động của điện áp lưới đầu vào.

Vì đặc điểm thiết kế này, các linh kiện công suất trong khối nguồn sơ cấp được lựa chọn với thông số chịu tải cao hơn nhằm đảm bảo độ ổn định khi vận hành. Điều này cũng cho thấy trong thiết kế nguồn, việc lựa chọn linh kiện phải phù hợp với kiến trúc mạch, chứ không đơn giản là sử dụng linh kiện có trị số “lớn hơn” là sẽ tốt hơn — mọi yếu tố đều cần được tối ưu theo từng thiết kế cụ thể.

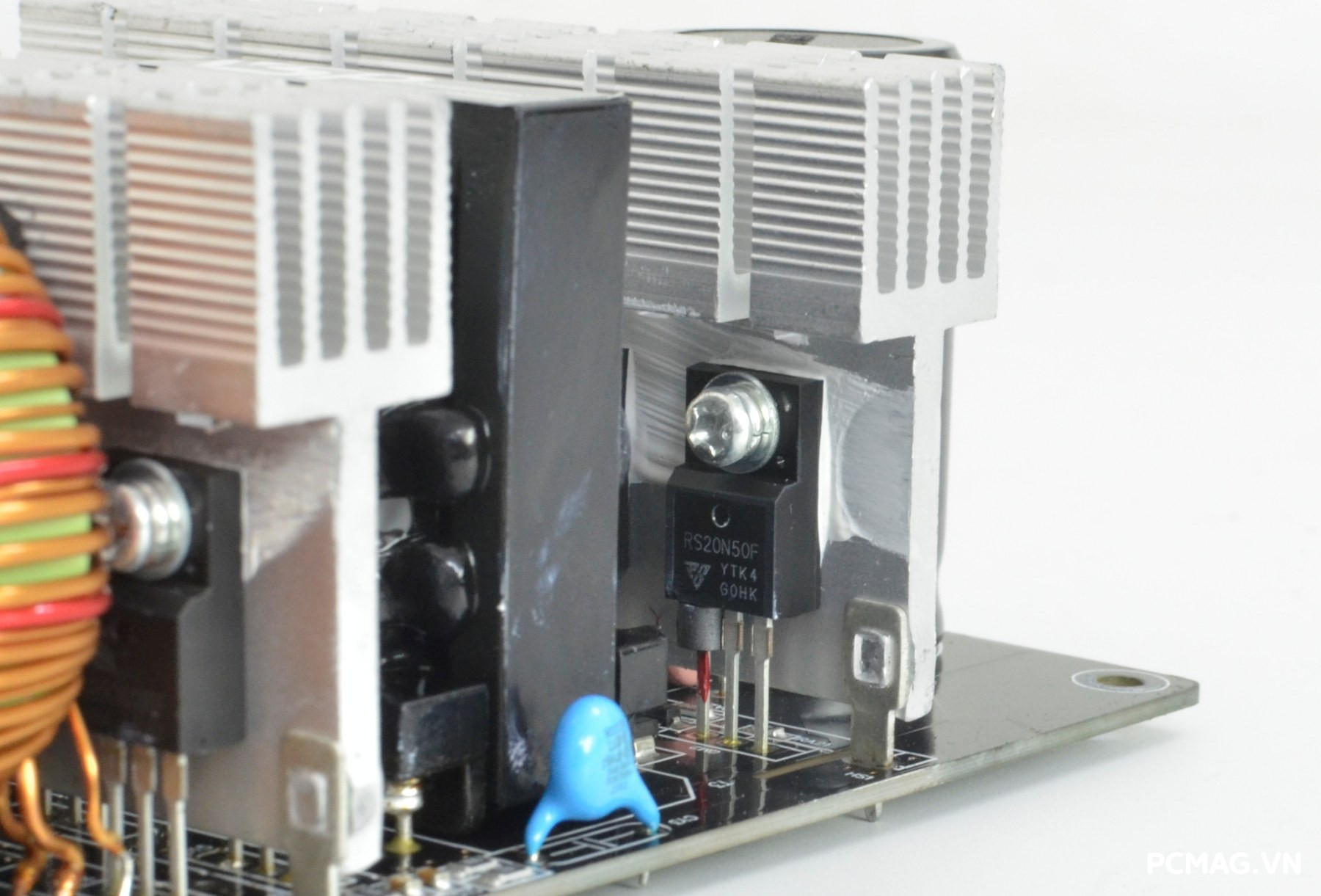

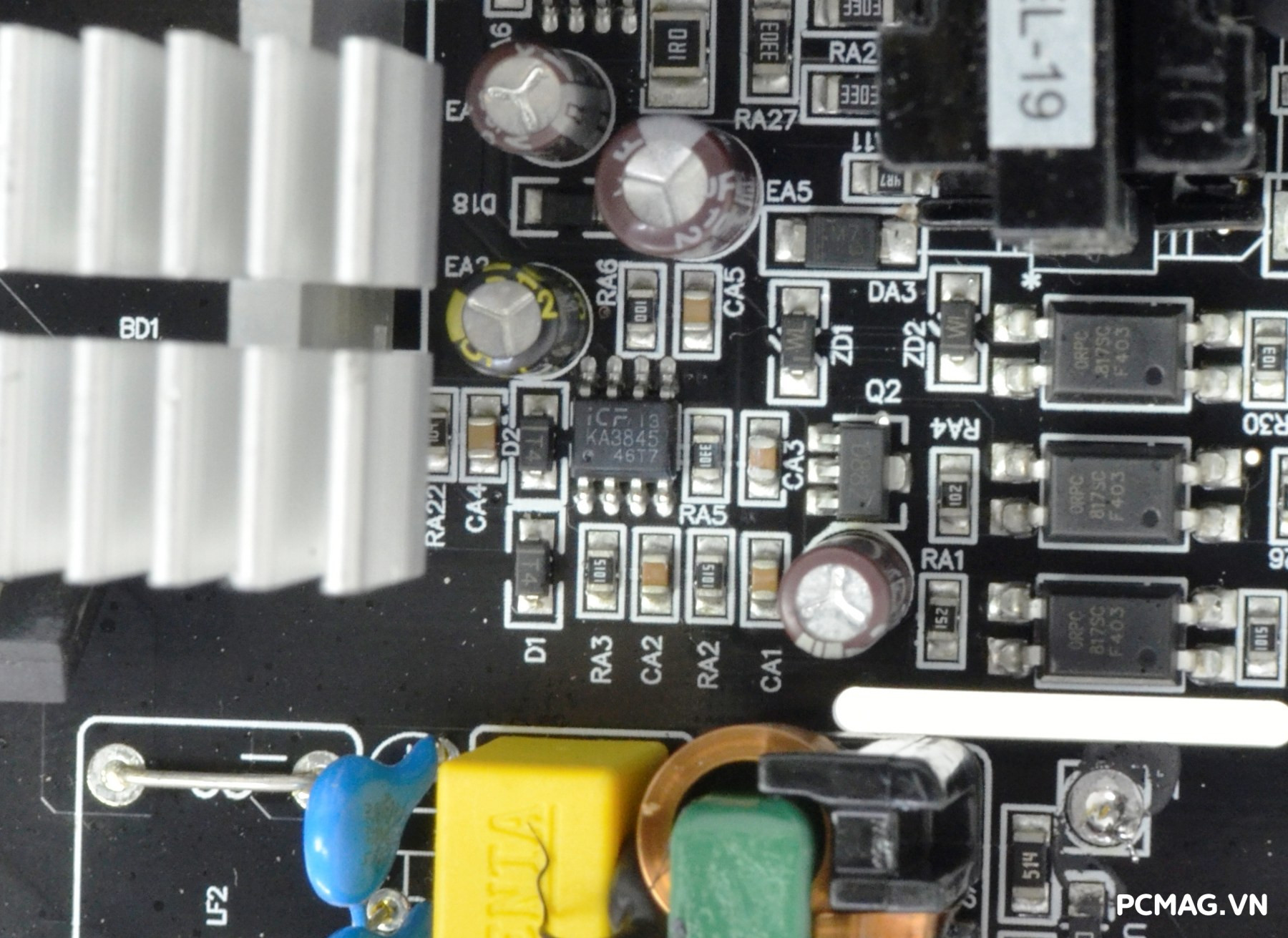

Trong phần chuyển đổi công suất, ECOMAX E550W sử dụng một cặp MOSFET Reasunos RS20N50F (20A), hoạt động dưới sự điều khiển của IC dao động KA3845, đảm nhiệm việc điều khiển quá trình chuyển mạch trong mạch nguồn.

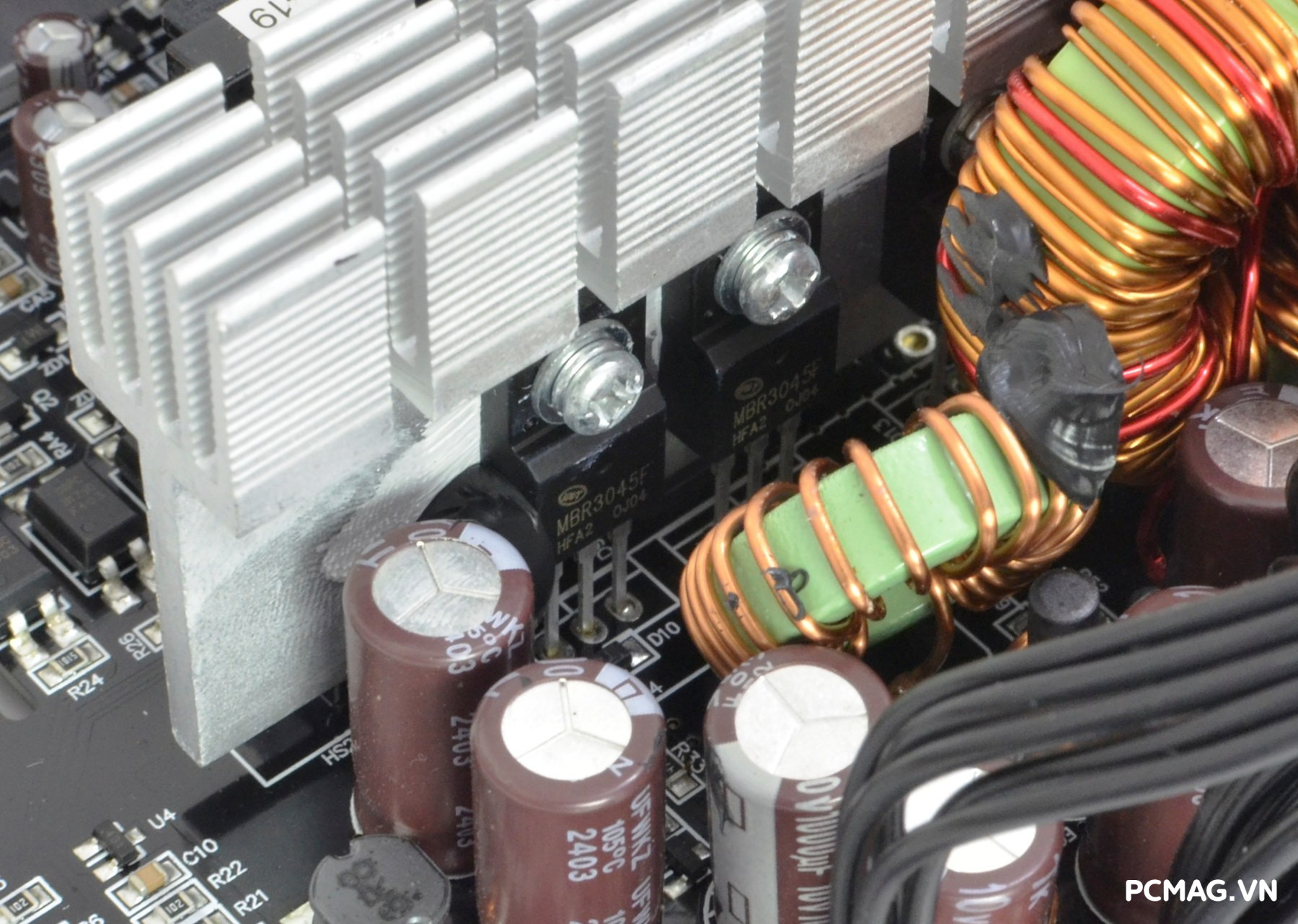

ECOMAX E550W sử dụng các diode xung để chỉnh lưu điện áp đầu ra cho ba đường điện chính của bộ nguồn. Riêng đường +12V được trang bị 4 diode xung MBR30100F (30A), tạo thành cụm chỉnh lưu có tổng khả năng chịu dòng thiết kế lên tới khoảng 120A.

Thiết kế này giúp đảm bảo khả năng cấp dòng ổn định cho đường +12V, vốn là đường điện quan trọng nhất để cung cấp năng lượng cho CPU, GPU và các linh kiện tiêu thụ điện lớn trong hệ thống PC.

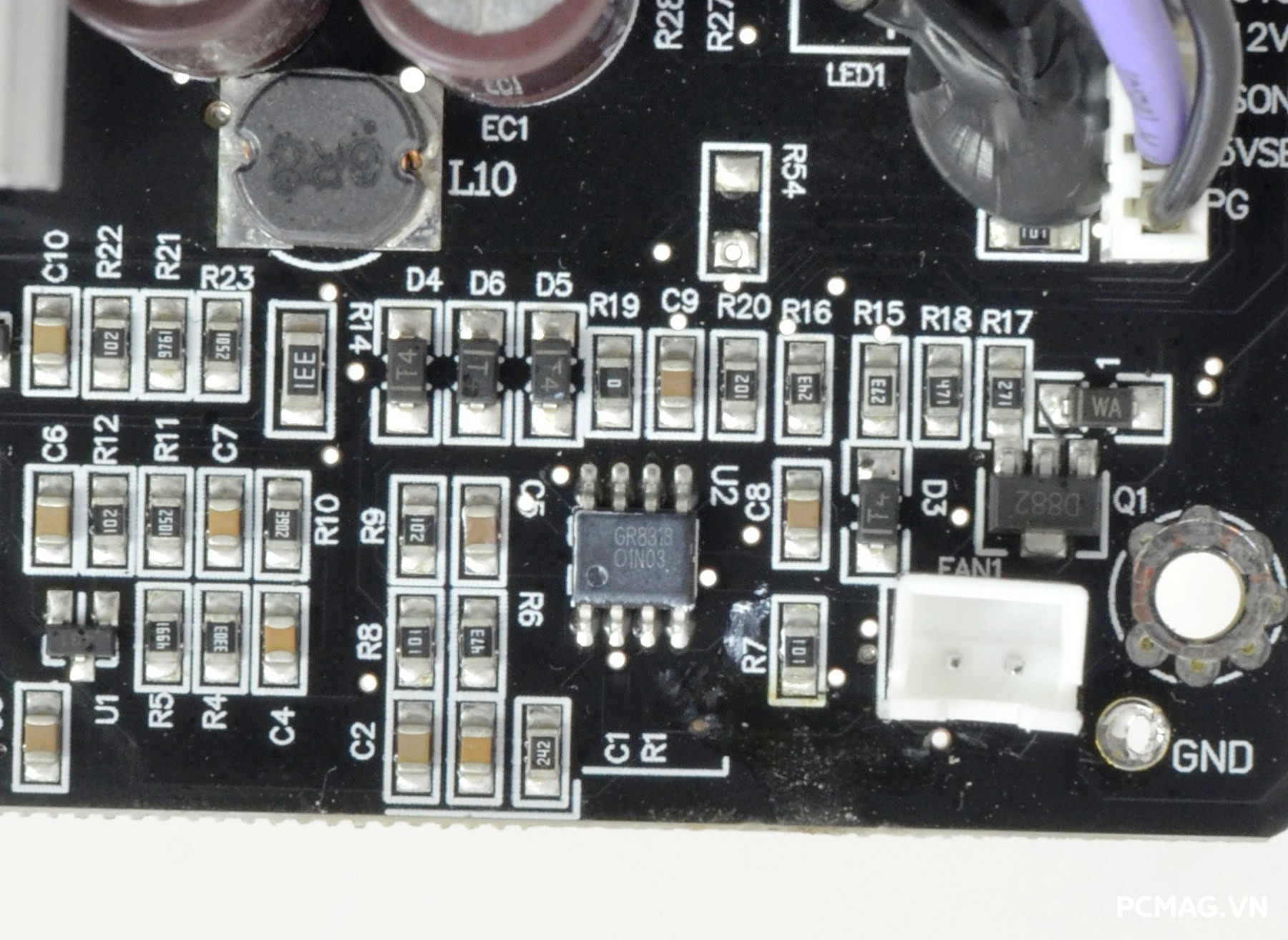

Bộ nguồn ECOMAX E550W sử dụng IC giám sát Grenergy GR8313, cung cấp các cơ chế bảo vệ cơ bản gồm OVP (bảo vệ quá áp), UVP (bảo vệ thấp áp) và SCP (bảo vệ ngắn mạch), giúp tăng độ an toàn cho hệ thống trong quá trình vận hành.

Ở phần đầu ra, bộ nguồn trang bị tụ điện Toshin Kogyo (Nhật Bản) nhằm hỗ trợ lọc điện và ổn định điện áp, góp phần cải thiện độ ổn định khi cung cấp điện cho các linh kiện trong máy tính.

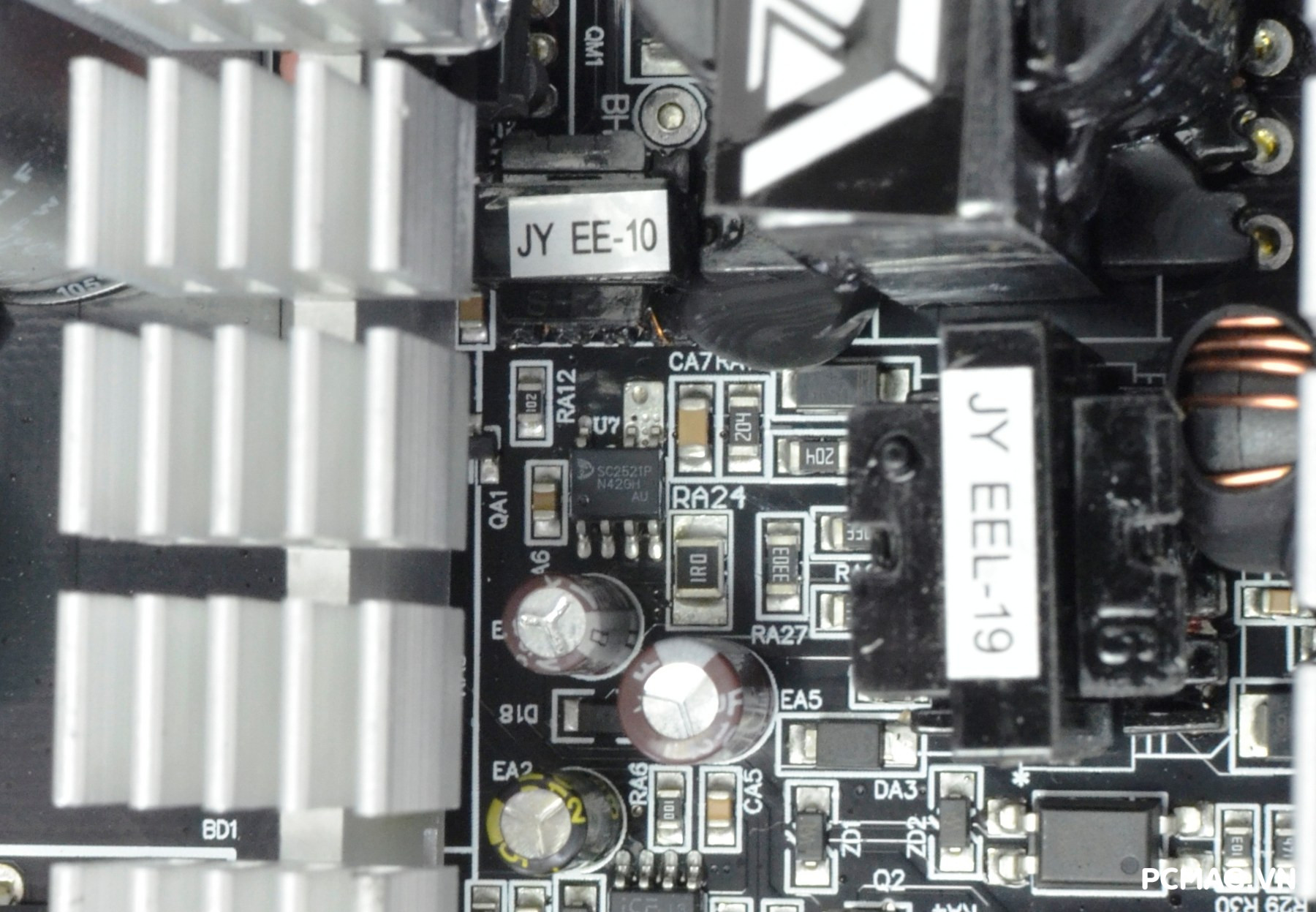

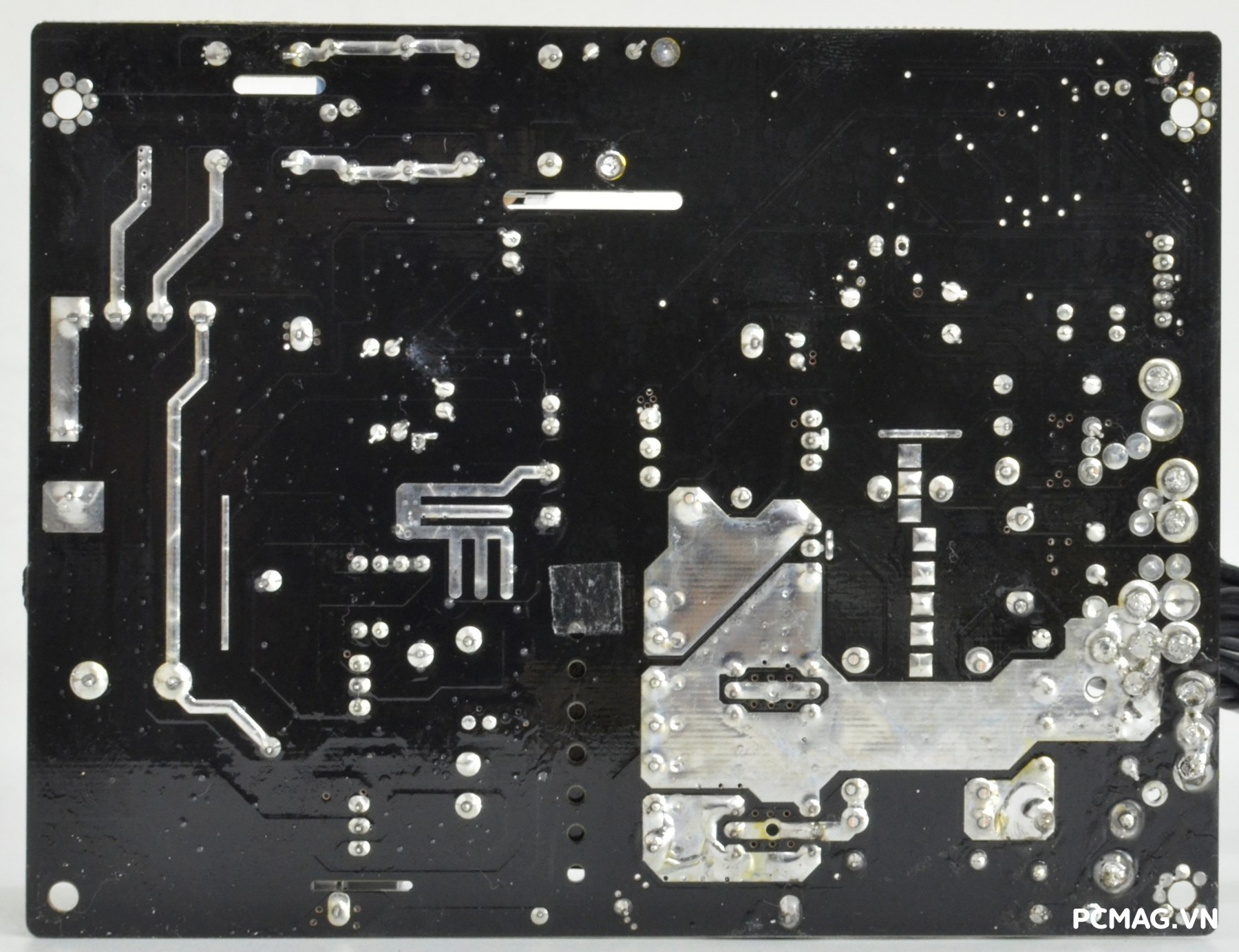

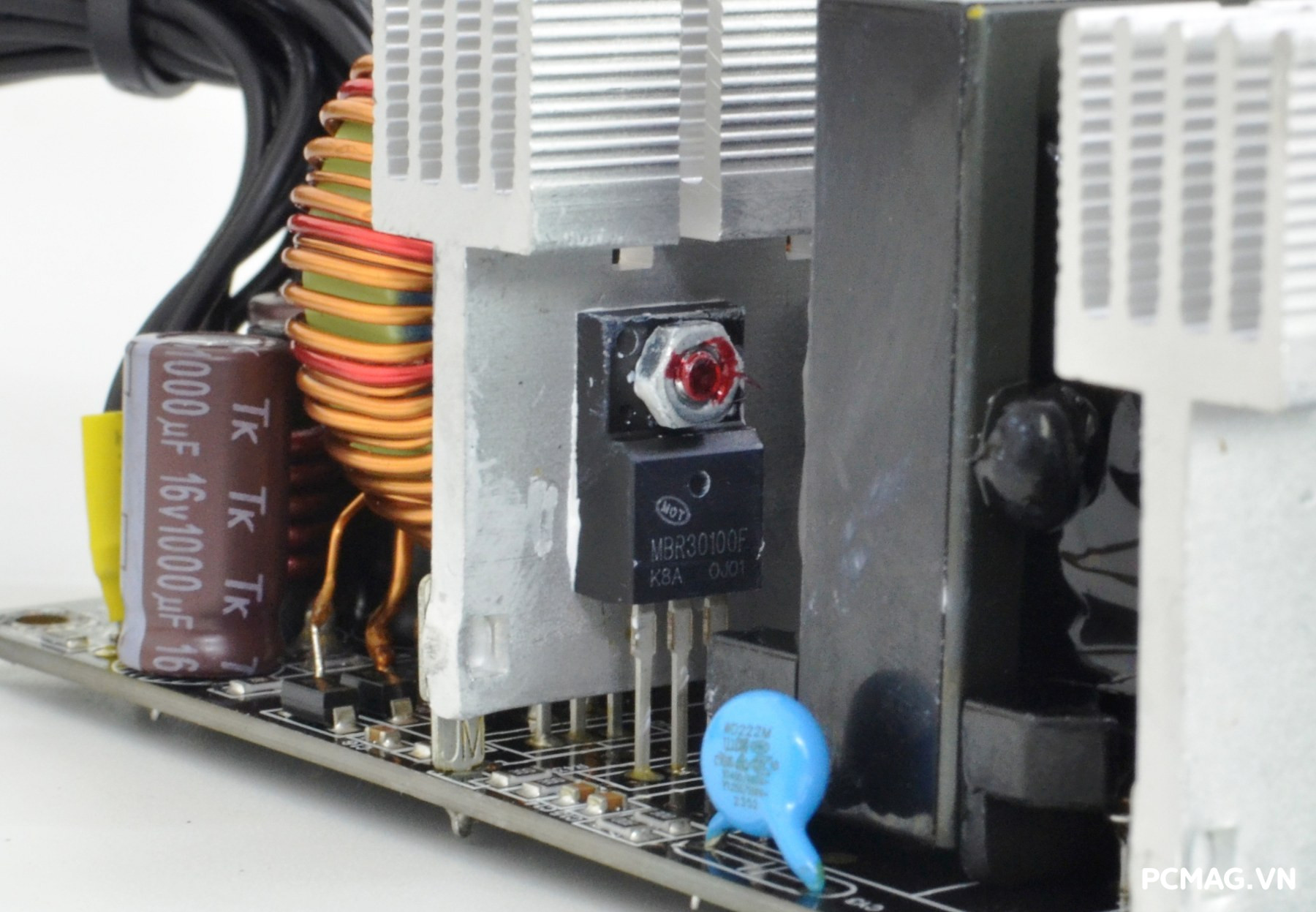

Phần bo mạch in (PCB) của ECOMAX E550W được hoàn thiện khá gọn gàng và sạch sẽ. Ở một số vị trí, có thể thấy các điểm hàn thủ công bổ sung tại chân của các diode xung chỉnh lưu, nhằm tăng khả năng chịu dòng và cải thiện độ ổn định khi tải cao. Điều này giúp các điểm tiếp xúc có độ dẫn điện tốt hơn trong quá trình hoạt động lâu dài.

III. Thử nghiệm PSU VSP ECOMAX E550W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đối với các bộ nguồn single rail, đường +12V được chia thành 2 nhánh trong quá trình thử tải:

• 12V1: Cấp nguồn cho toàn bộ linh kiện sử dụng đường +12V ngoại trừ CPU (Mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: Chỉ cấp nguồn cho CPU thông qua đầu ATX12V/EPS12V.

Kể từ ngày 14/04/2023, đường -12V cũng được bổ sung vào danh mục thử tải, đồng thời thêm mức tải 5% (5% Load) để đánh giá khả năng hoạt động của bộ nguồn ở mức tải rất thấp.

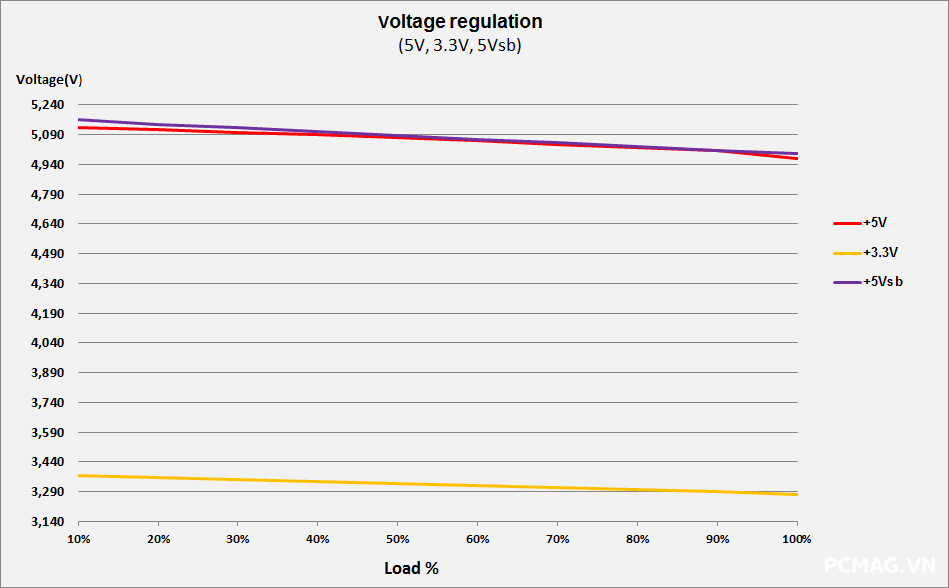

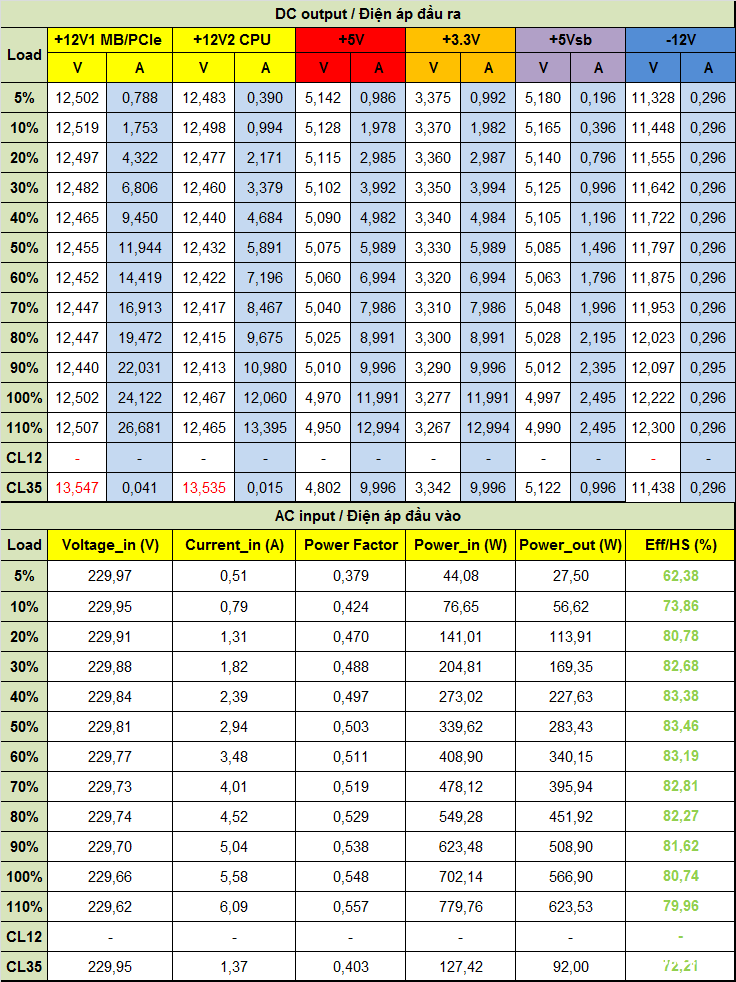

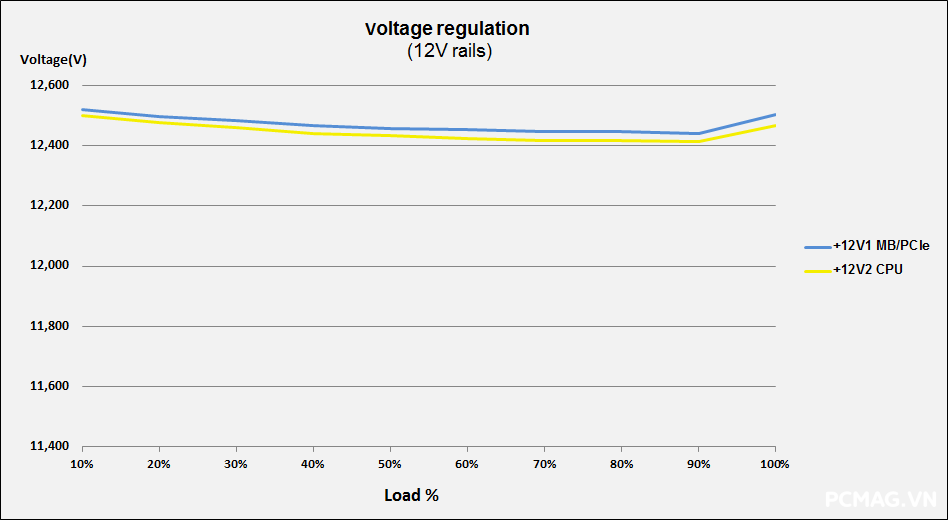

Trong quá trình thử nghiệm, ECOMAX E550W hoàn thành các mức tải cơ bản với điện áp vẫn nằm trong giới hạn cho phép của chuẩn ATX. Tuy nhiên, do bộ nguồn không sử dụng thiết kế DC-to-DC, nên tại các mức tải chéo (Cross Load) khi các đường điện không cân bằng, điện áp có xu hướng nhanh chóng lệch ra ngoài phạm vi tiêu chuẩn ATX.

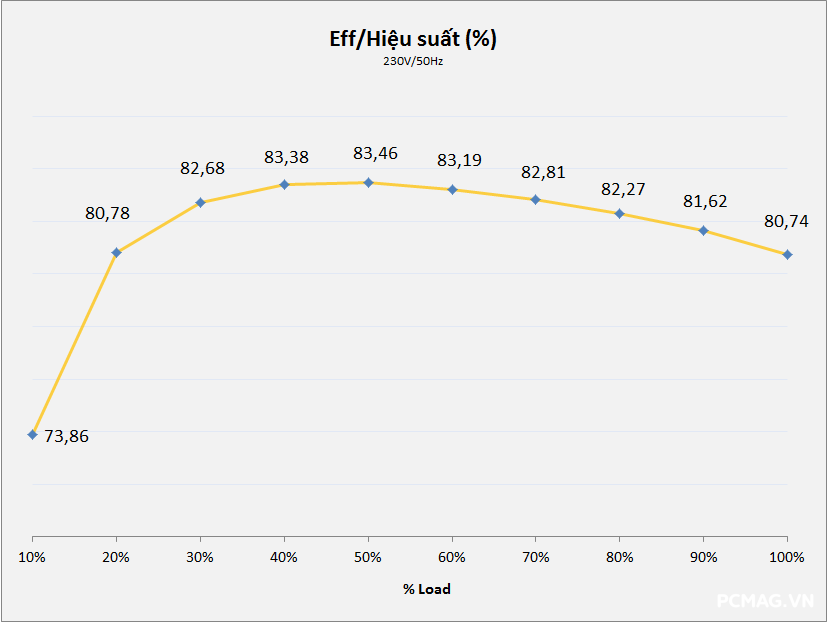

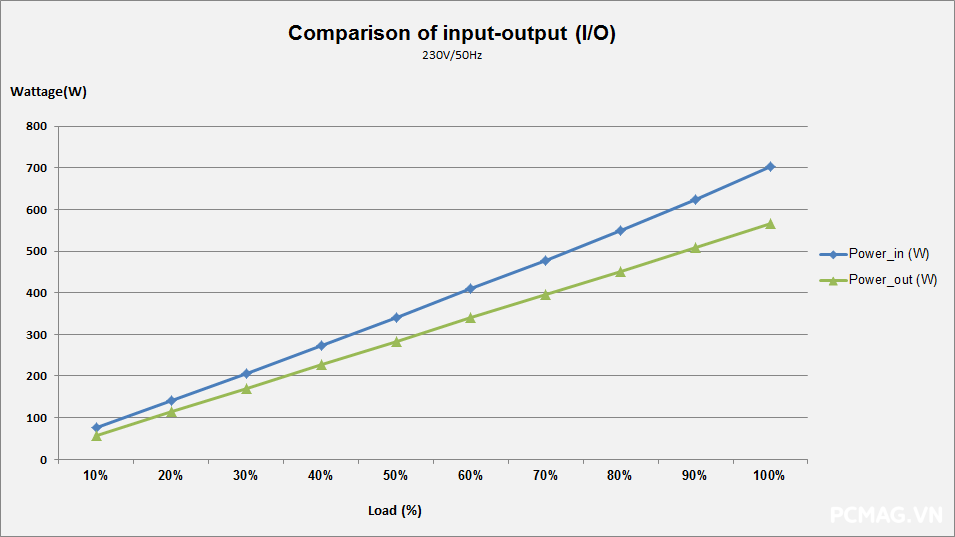

Ngoài ra, việc không được trang bị mạch Active PFC khiến hệ số công suất (PF) chỉ dao động quanh 0.5. Hiệu suất hoạt động cao nhất đo được đạt 83,46% tại điện áp 230Vac, tương đối sát với mức hiệu suất khoảng 82% mà VSP công bố cho sản phẩm này. ⚡💻

2. Inrush Current Testing (Dòng khởi động)

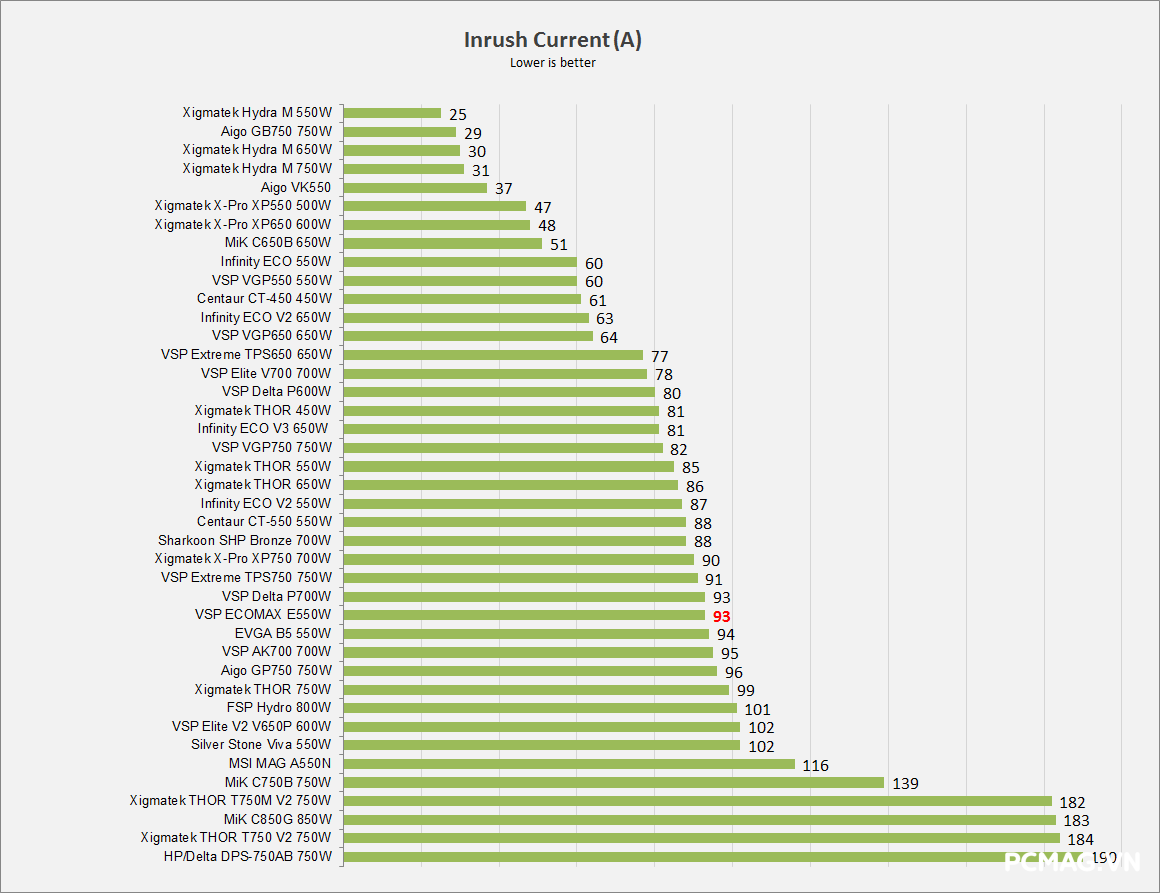

Trong phép thử dòng khởi động (Inrush Current), bộ nguồn ECOMAX E550W ghi nhận mức dòng khởi động ở mức trung bình so với các sản phẩm cùng phân khúc, cho thấy khả năng kiểm soát dòng nạp ban đầu tương đối ổn định khi cấp điện cho hệ thống.

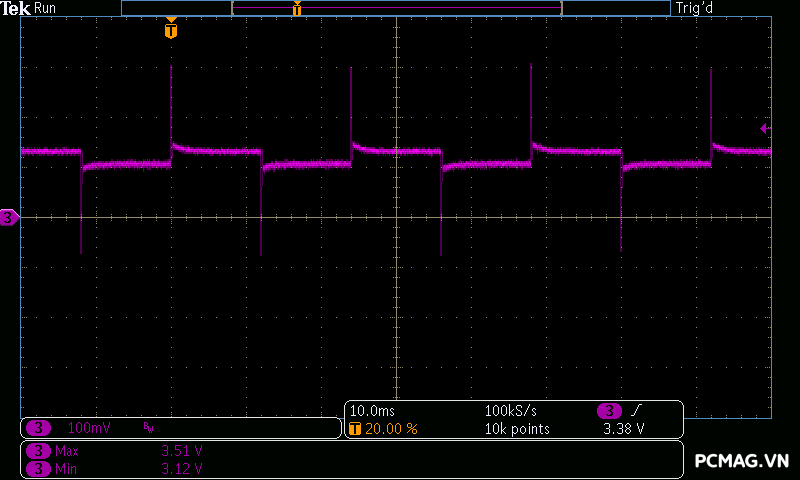

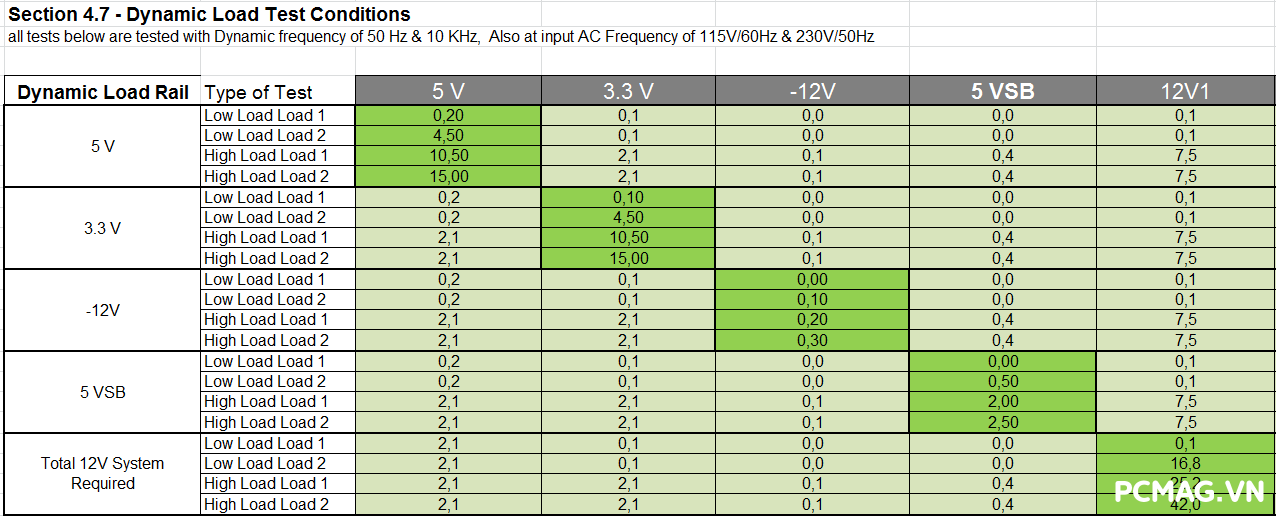

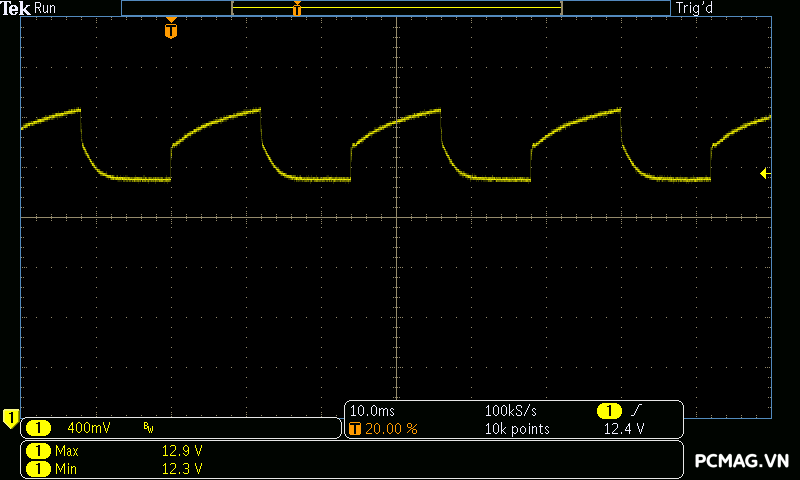

3. Sync Transient Response Test (Thử tải biến thiên)

• Dung lượng tụ tải: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)
• Tốc độ thay đổi tải (Slew rate) theo chuẩn Intel ATX 3.0:
  • 12V: 5A/µs (đối với 12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A/µs

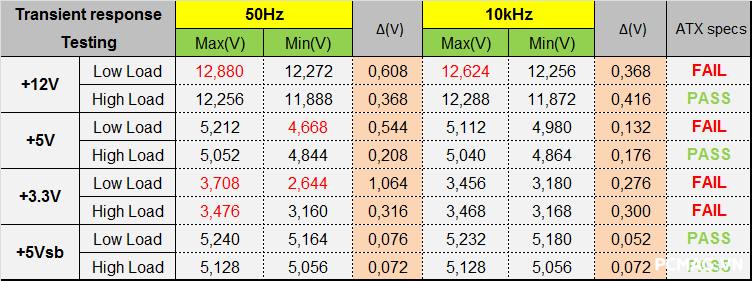

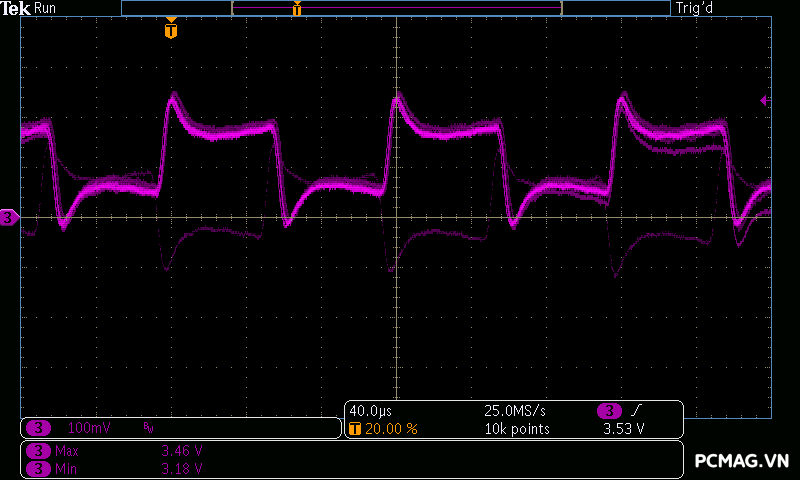

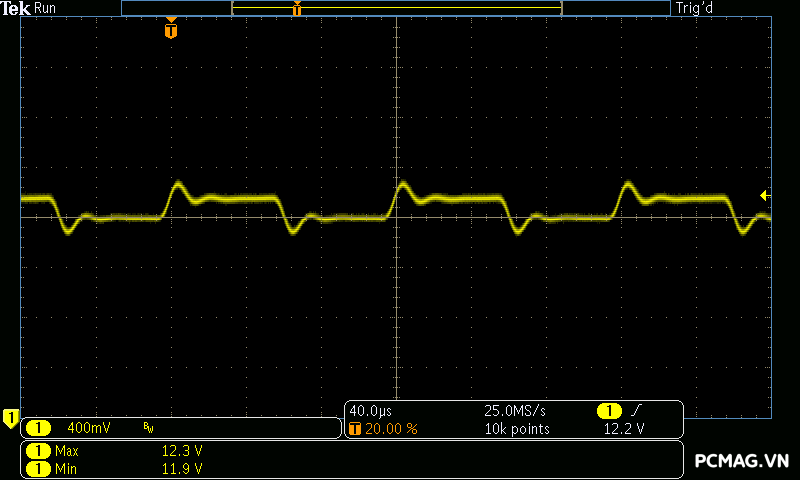

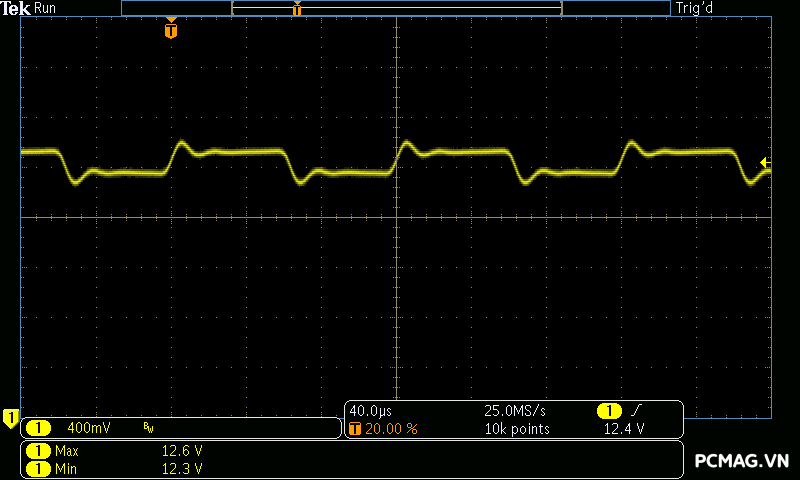

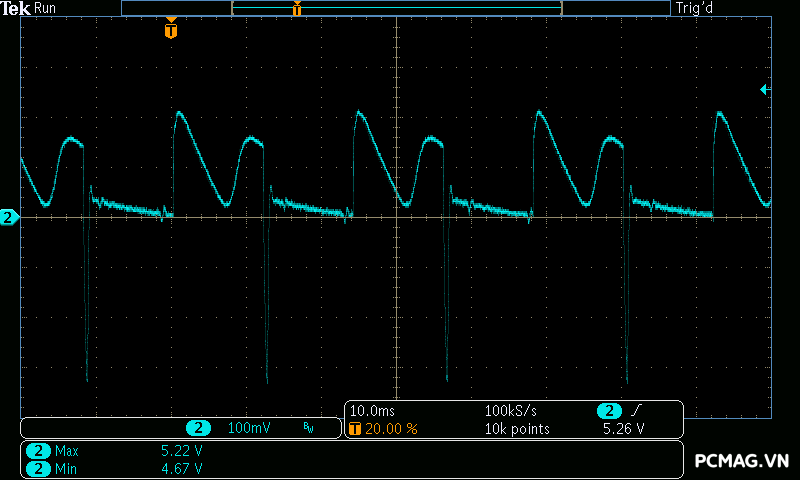

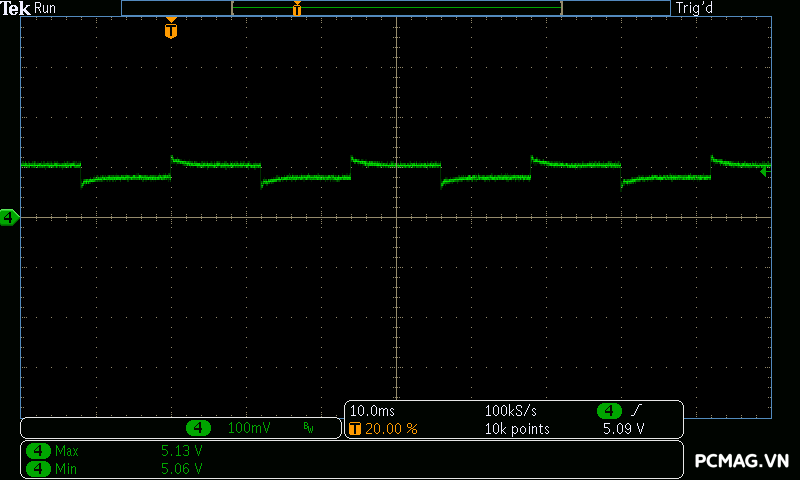

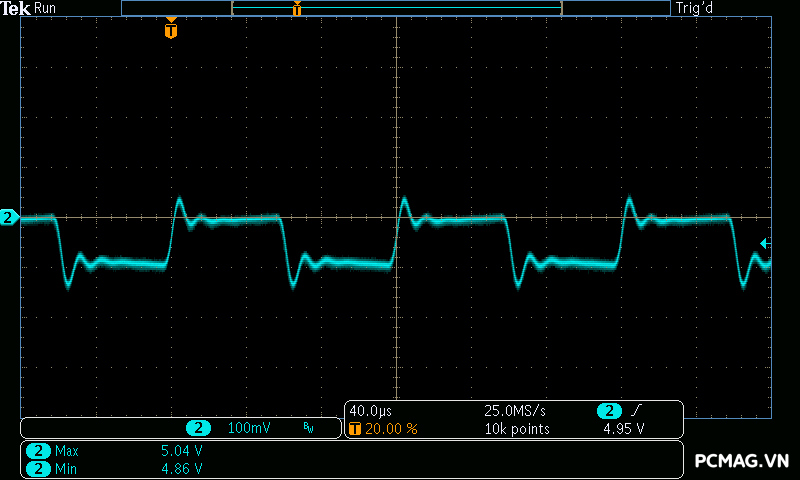

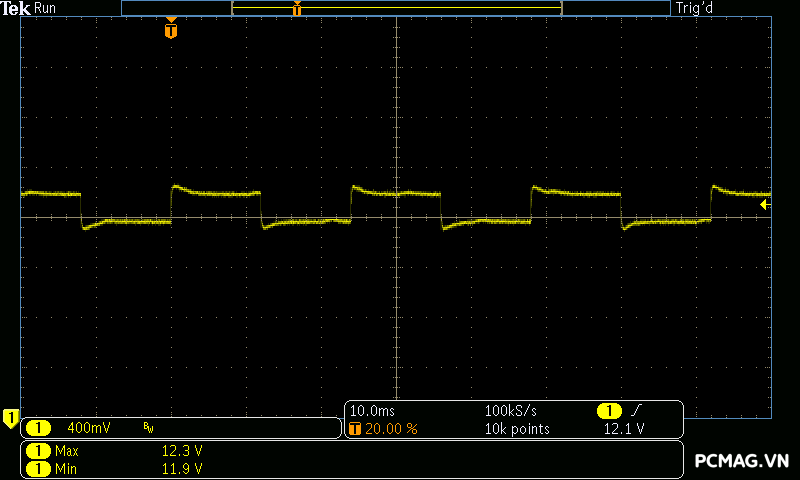

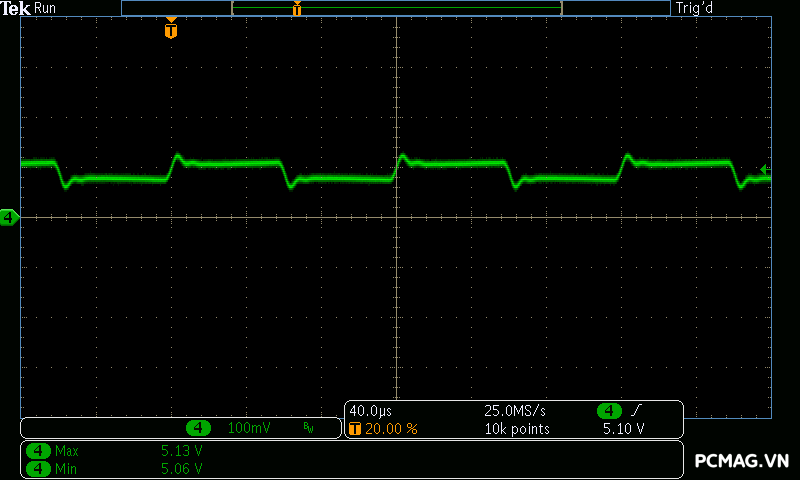

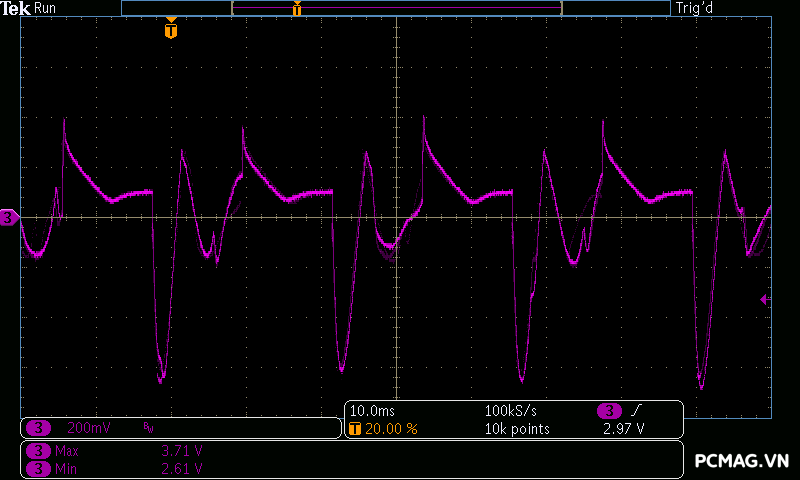

Trong bài thử tải biến thiên, ECOMAX E550W gặp hạn chế ở các đường 3.3V và 5V, nguyên nhân chủ yếu do điện áp không tải ban đầu được thiết lập khá cao. Bên cạnh đó, ở đường +12V xuất hiện hiện tượng overshoot khi điện áp tăng vượt mức 12.6V, cho thấy khả năng kiểm soát điện áp khi tải thay đổi đột ngột chưa thực sự tối ưu. Đây là điểm khá đáng tiếc đối với bộ nguồn trong bài thử nghiệm này.

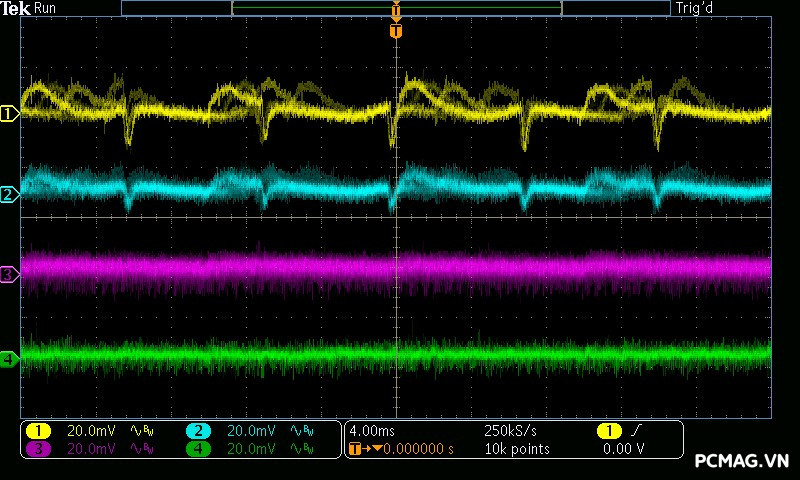

-50Hz Low load:

-50Hz High load:

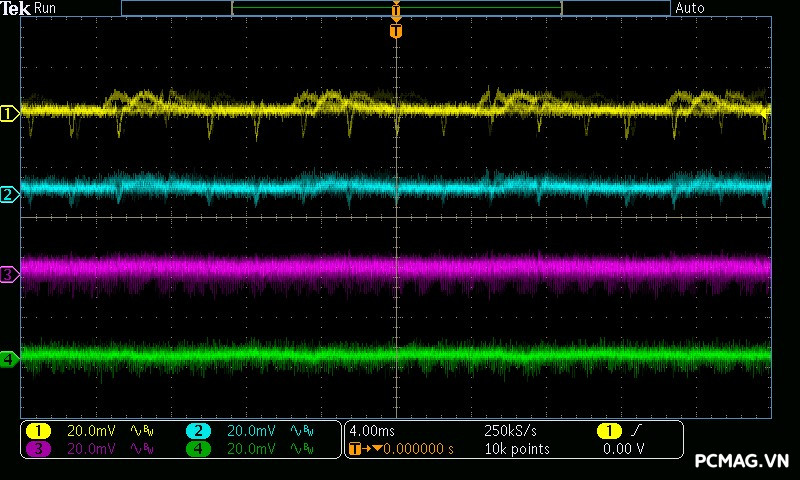

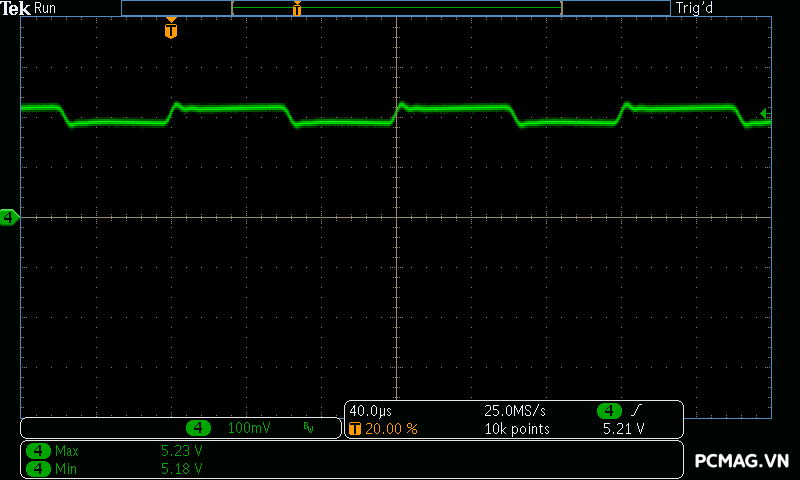

-10kHz Low load:

-10kHz High load:

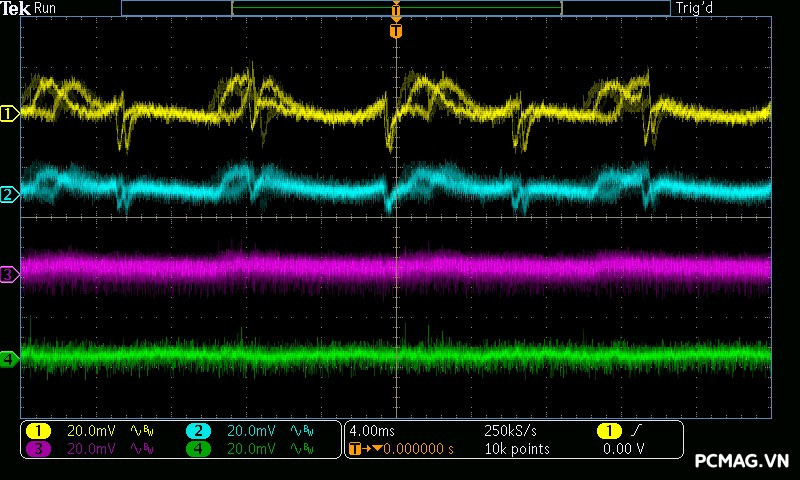

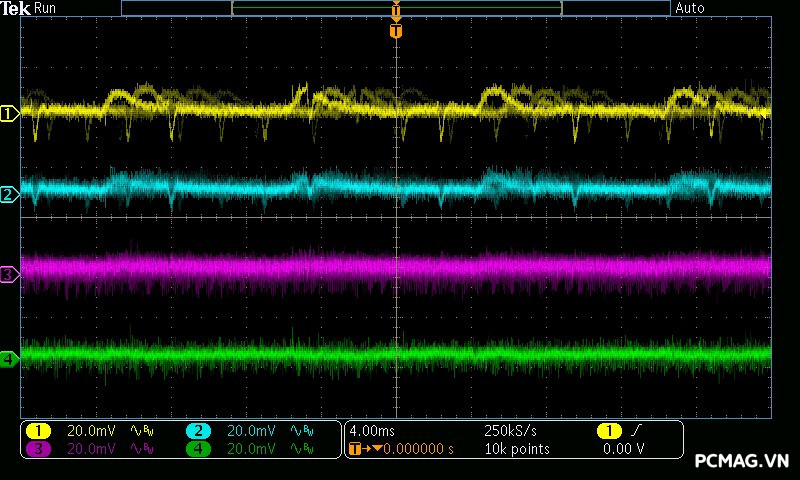

4. Ripple & Noise (Nhiễu AC cao tần)

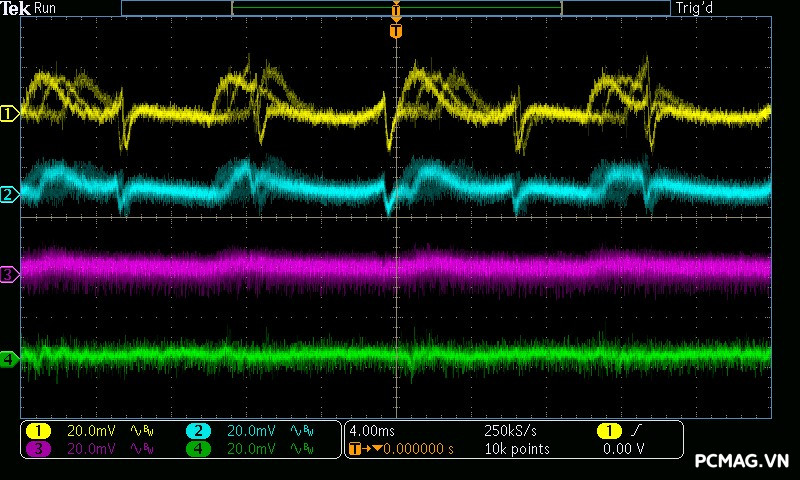

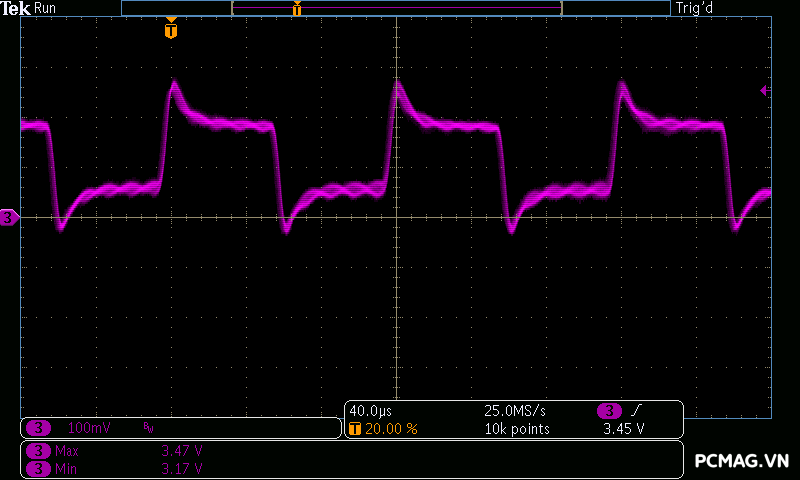

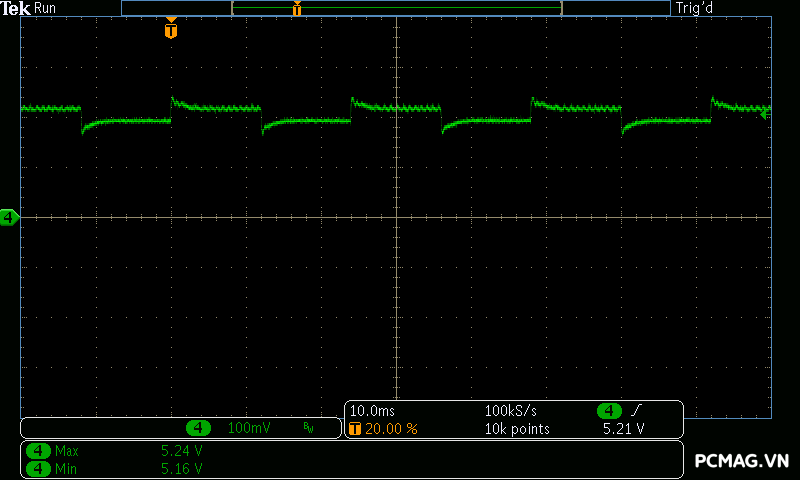

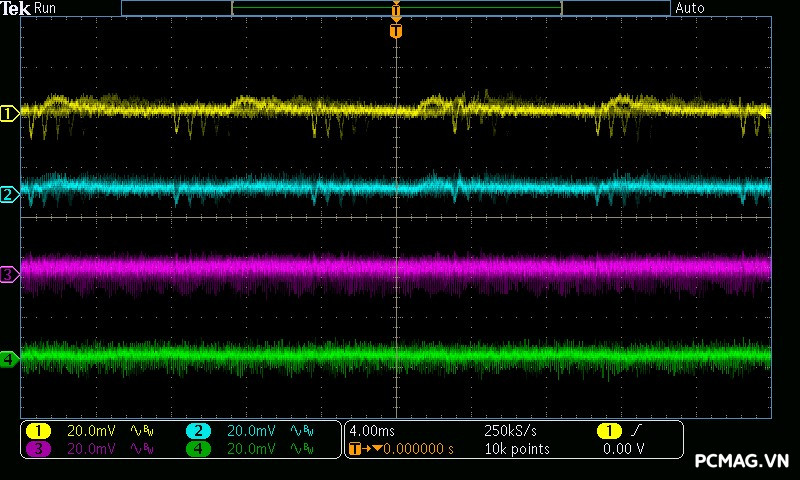

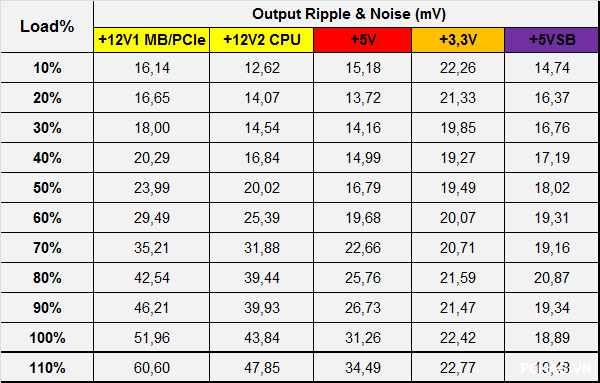

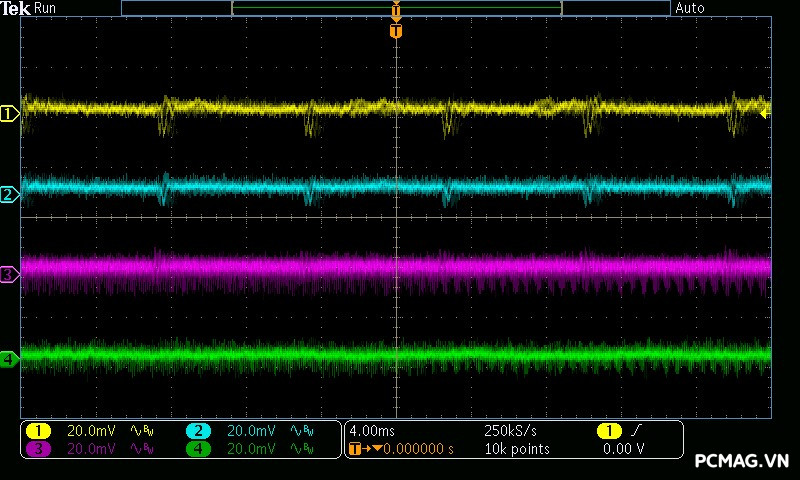

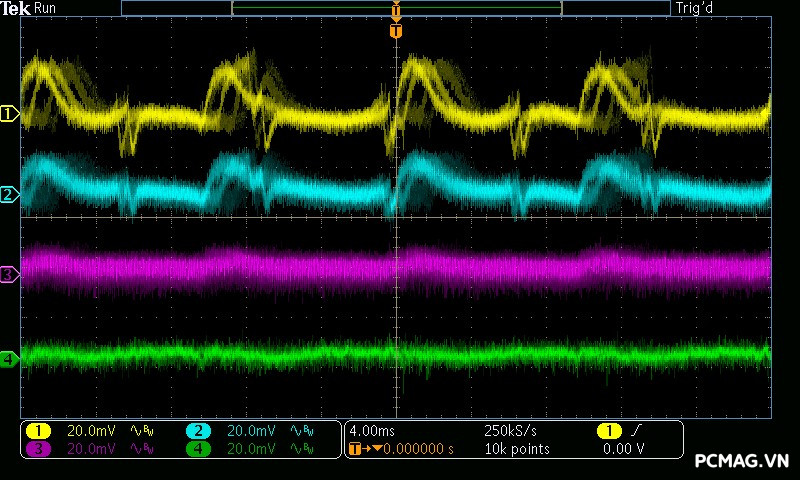

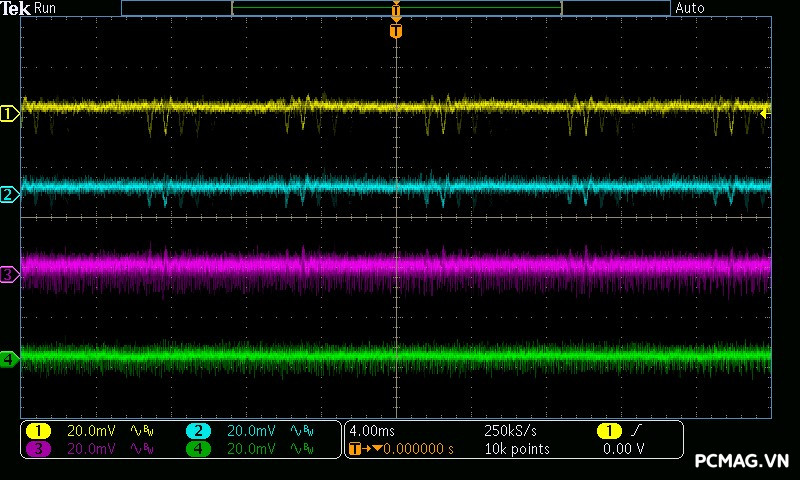

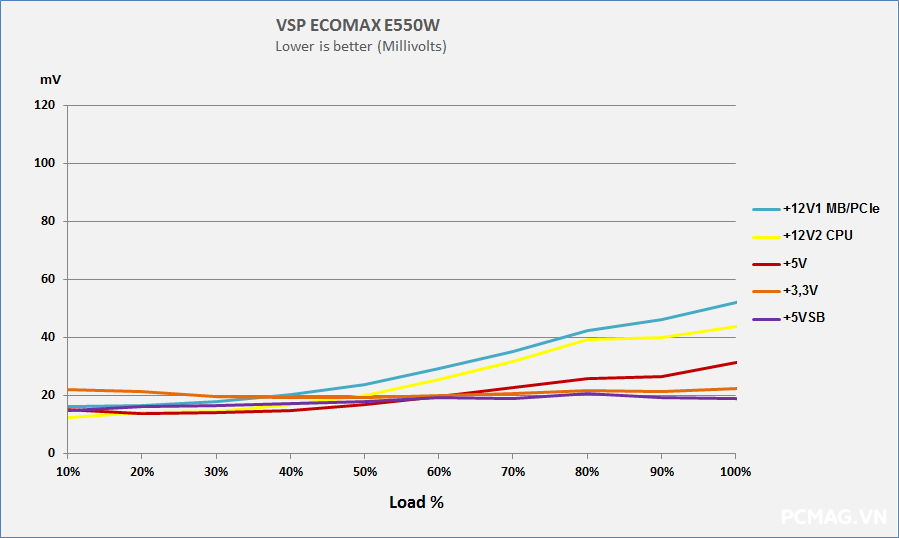

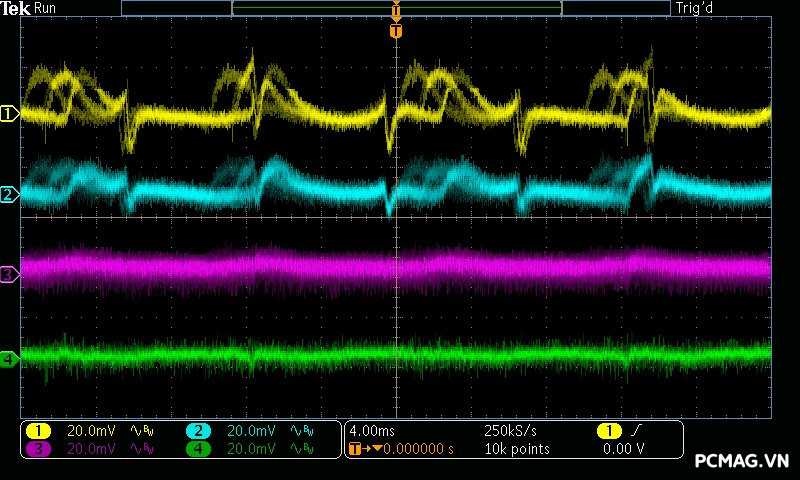

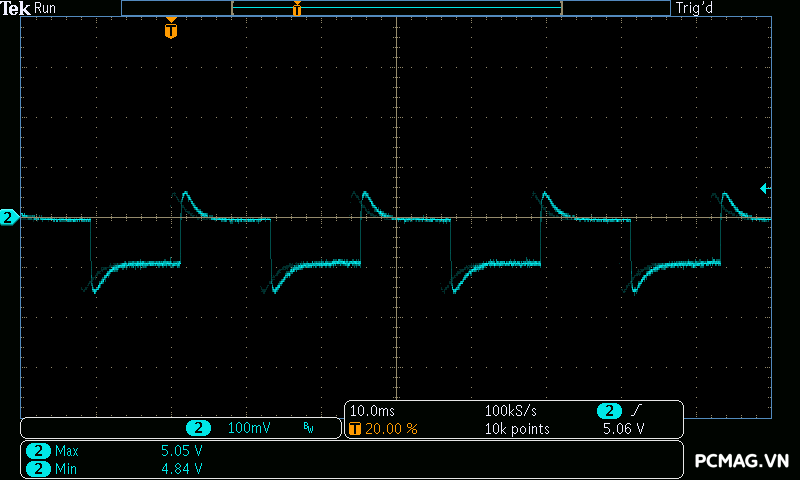

Trong phép đo Ripple & Noise, bộ nguồn ECOMAX E550W cho kết quả ở mức khá trong phân khúc, với mức nhiễu tối đa ghi nhận khoảng 50mV trên cả ba đường điện chính (+12V, +5V và +3.3V). Giá trị này vẫn nằm trong giới hạn cho phép của chuẩn ATX, góp phần đảm bảo nguồn điện cung cấp cho hệ thống tương đối ổn định trong quá trình hoạt động.

5. Hold-up Time (Thời gian lưu điện)

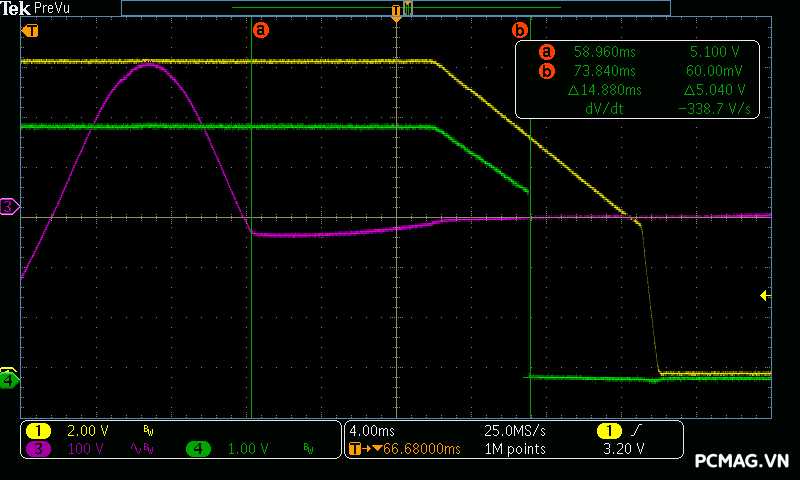

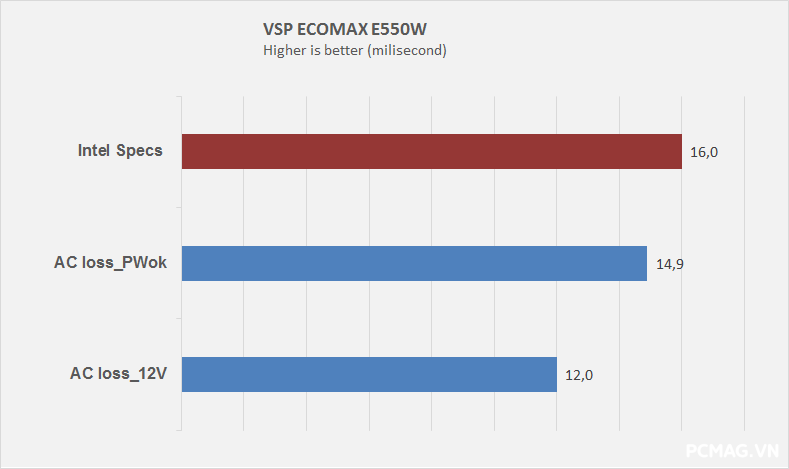

Trong bài thử Hold-up Time, bộ nguồn ECOMAX E550W cho thấy thời gian lưu điện chưa đạt mức yêu cầu theo chuẩn ATX. Ngoài ra, tín hiệu PW_OK cũng chưa được thiết lập tối ưu, khi tín hiệu này chỉ mất đi sau thời điểm điện áp đường +12V đã giảm xuống dưới 11.2V, cho thấy độ chính xác trong việc giám sát điện áp khi mất nguồn chưa thực sự tốt.

6. Protection Features (Các chế độ bảo vệ)

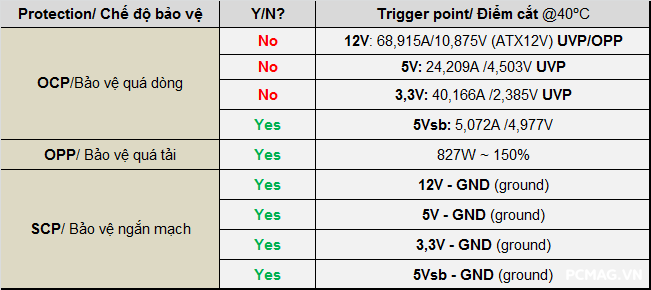

Do bộ nguồn ECOMAX E550W không được trang bị IC giám sát hỗ trợ bảo vệ quá dòng (OCP), nên trong một số tình huống, cơ chế bảo vệ thấp áp (UVP) sẽ được kích hoạt để đảm bảo an toàn cho bộ nguồn và hệ thống.

Bên cạnh đó, chế độ bảo vệ quá công suất (OPP) vẫn hoạt động hiệu quả. Tuy nhiên, ngưỡng kích hoạt OPP vào khoảng ~150% công suất danh định, mức này được xem là khá cao đối với một bộ nguồn thuộc phân khúc phổ thông, nơi mà ngưỡng cắt thường được thiết lập thấp hơn để đảm bảo an toàn cho linh kiện.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I, trong đó nguồn máy tính chuẩn ATX là một ví dụ điển hình, các tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thiết bị hoạt động ở mức điện áp đầu vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố.

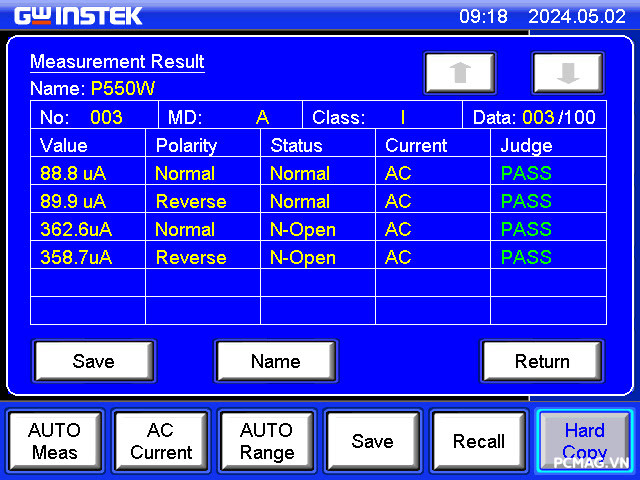

Trong trường hợp này, phép thử được thực hiện tại 264VAC / 60Hz (tương đương 110% của mức 240VAC). Để đánh giá chính xác dòng rò của bộ nguồn, thiết bị đo chuyên dụng GW Instek GLC-9000 được sử dụng nhằm kiểm tra và ghi nhận các thông số liên quan trong quá trình thử nghiệm.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: khoảng 38–45°C

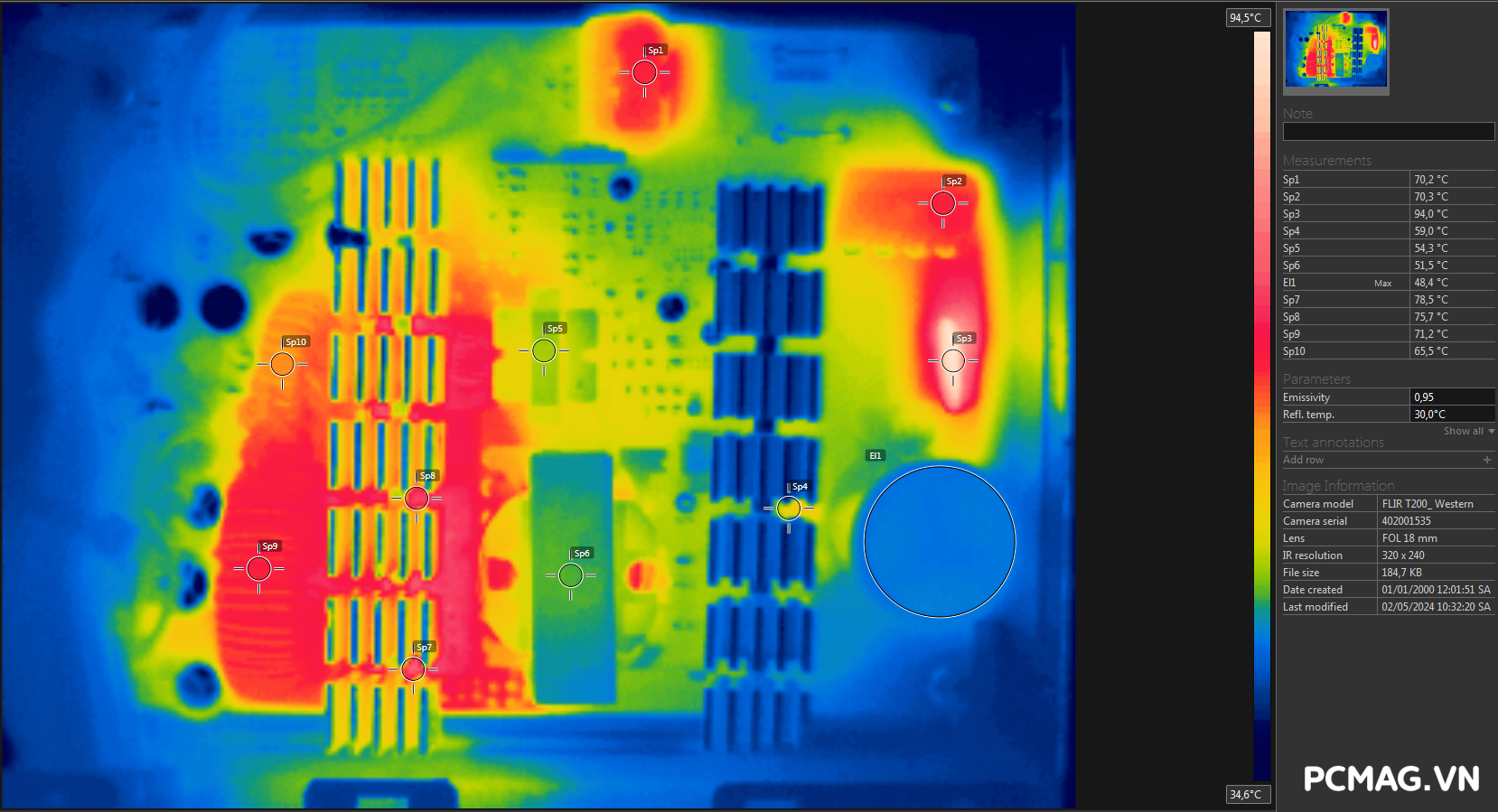

Trong quá trình vận hành, thành phần có nhiệt độ cao nhất trên ECOMAX E550W là điện trở nhiệt NTC, với mức nhiệt ghi nhận xấp xỉ 100°C. Đây là mức nhiệt vẫn nằm trong ngưỡng hoạt động bình thường của linh kiện NTC, tuy nhiên nhiệt độ cao có thể làm tăng một phần hao phí trên chính NTC và khiến các linh kiện xung quanh bị ảnh hưởng nhiệt nhiều hơn.

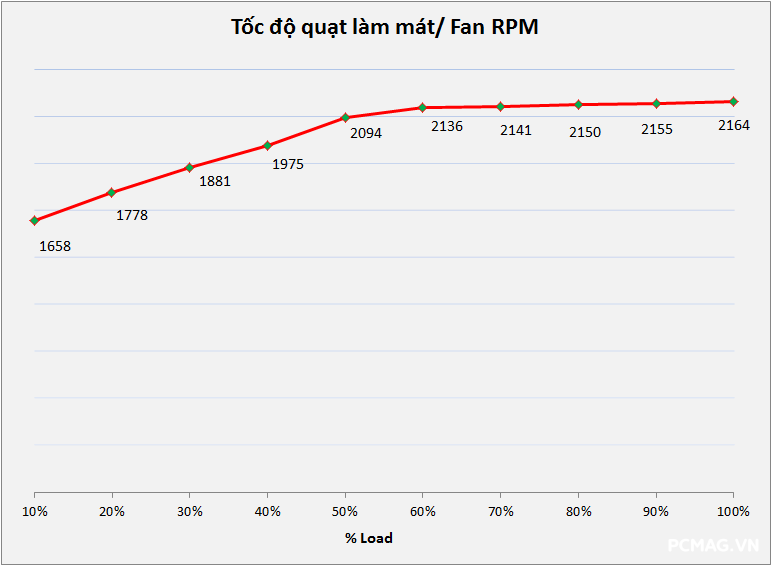

Về hệ thống tản nhiệt, tốc độ quạt làm mát được điều chỉnh tăng tuyến tính theo nhiệt độ của bộ nguồn. Khi tải cao, quạt có thể đạt tốc độ tối đa khoảng gần 2200 RPM, giúp tản nhiệt nhanh cho khu vực linh kiện công suất ở phía dưới, từ đó duy trì sự ổn định cho toàn bộ bộ nguồn trong điều kiện hoạt động khắc nghiệt.

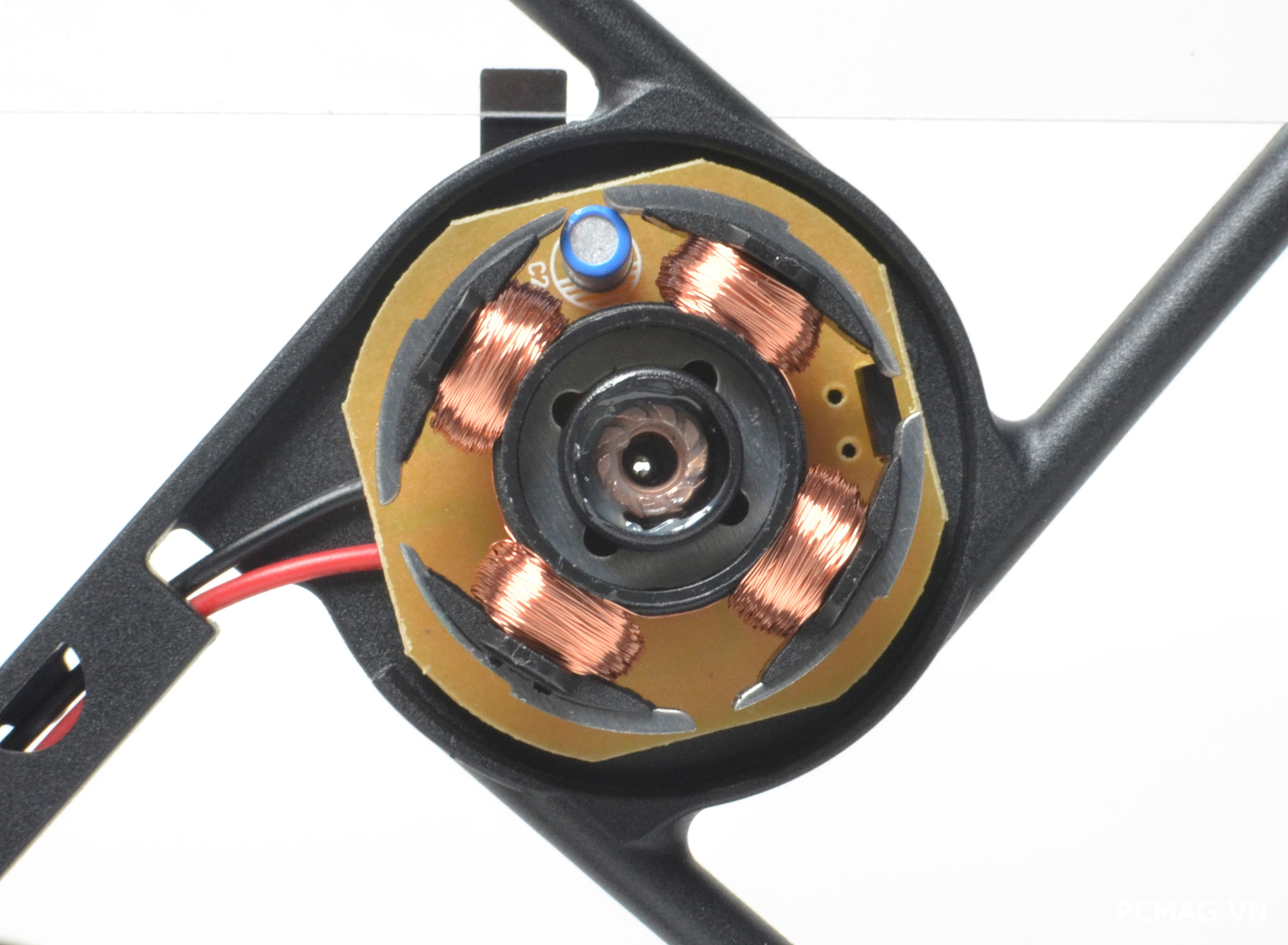

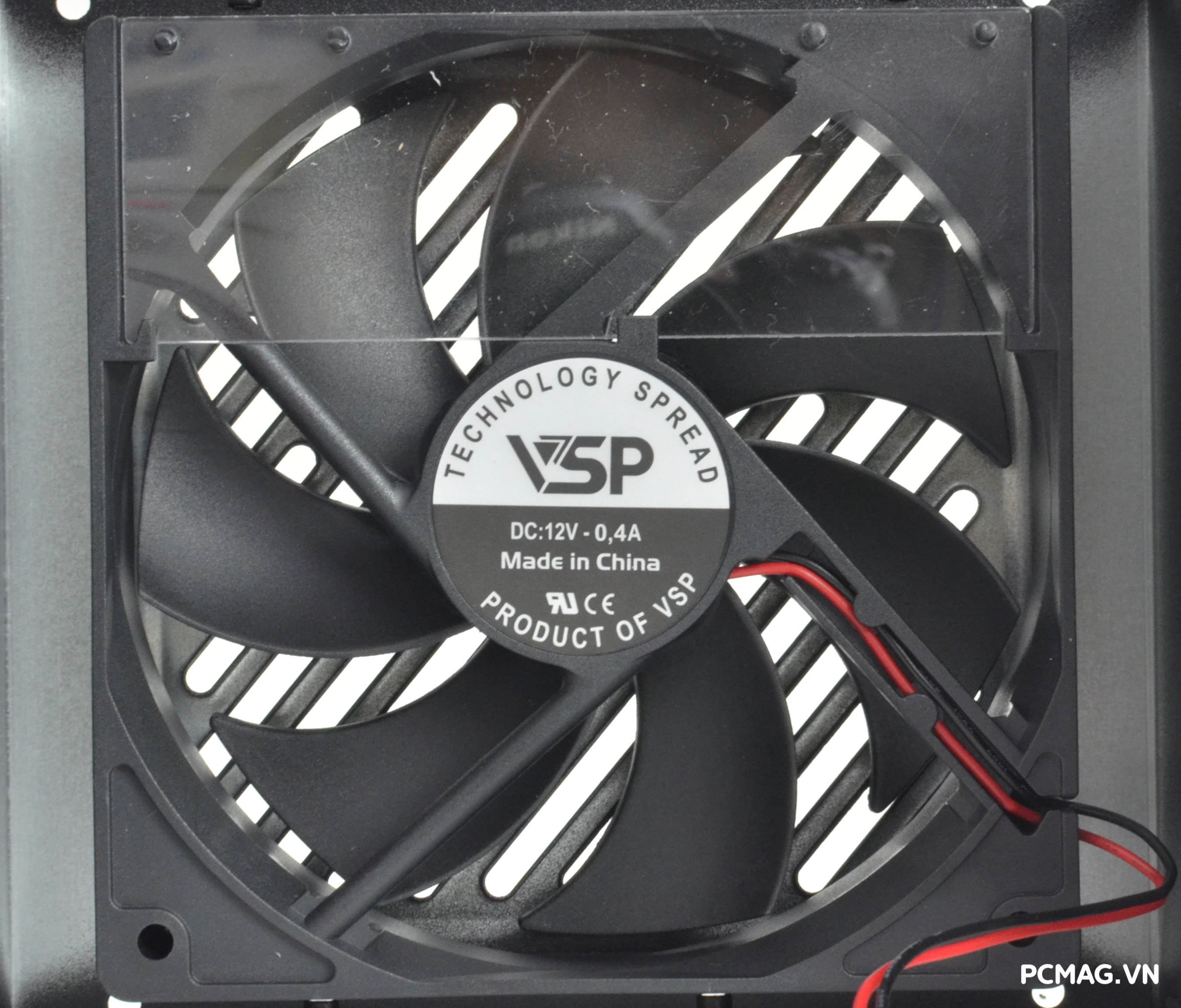

ECOMAX E550W được trang bị quạt làm mát VSP 12V – 0.4A, sử dụng bạc đạn Rifle Bearing nhằm cân bằng giữa độ bền và độ êm khi hoạt động. Quạt có tốc độ quay tối đa khoảng 2200 RPM, giúp đảm bảo khả năng tản nhiệt hiệu quả cho các linh kiện công suất bên trong bộ nguồn trong quá trình vận hành.

IV. Kết luận

VSP ECOMAX E550W cho thấy chất lượng điện áp ở mức khá trong phân khúc phổ thông. Hiệu suất đo được 83,46% tại 230Vac, tương đối sát với mức hiệu suất mà VSP công bố cho sản phẩm. Bộ nguồn được trang bị hệ thống cáp bẹ đen mềm giúp việc đi dây gọn gàng hơn trong case, cùng với tụ điện thương hiệu Nhật Bản, mang lại sự yên tâm nhất định về độ bền và độ ổn định trong quá trình sử dụng.

Tuy nhiên, tốc độ quạt làm mát khá cao ngay từ khi khởi động, khiến bộ nguồn chưa thực sự êm ái khi hoạt động, đặc biệt khi tải tăng cao.

Nhìn chung, ECOMAX E550W phù hợp với các cấu hình máy tính phổ thông sử dụng một card đồ họa có mức tiêu thụ điện dưới 130W, đáp ứng tốt nhu cầu làm việc văn phòng, học tập hoặc gaming cơ bản.

Ưu điểm:

• Hiệu suất đạt 83,46% @230Vac
• Cáp bẹ đen mềm, dễ đi dây trong case
• Trang bị tụ điện Nhật Bản

Khuyết điểm:

• Điện áp không tải nên được thiết lập thấp hơn
• Độ ồn tăng khi bộ nguồn hoạt động ở mức tải cao
