VSP chính thức giới thiệu dòng nguồn máy tính thế hệ mới TEREX VXP ATX3.0/PCIe 5.0 tại thị trường Việt Nam, nhanh chóng thu hút sự chú ý khi trở thành thương hiệu nội địa đầu tiên đạt chứng nhận 80 Plus Gold – áp dụng trên hai phiên bản VXP850 850W và VXP1000 1000W. Đặc biệt, mẫu VSP TEREX VXP850 850W đã được PCMAG đánh giá cao về chất lượng hoàn thiện cũng như hiệu năng vận hành trong phân khúc.

Thuộc phân khúc cao cấp, VSP TEREX VXP850 850W được trang bị loạt công nghệ đáng giá như chuẩn 80 Plus Gold, Active PFC full-range, tụ điện Nhật Bản bền bỉ cùng thiết kế full modular giúp tối ưu đi dây và thẩm mỹ hệ thống. Không chỉ vậy, nhờ đạt chuẩn ATX 3.0 / PCIe 5.0, bộ nguồn có khả năng xử lý các mức tải đột biến (power excursion) lên tới 200% công suất danh định, đảm bảo sự ổn định khi vận hành cùng các dòng VGA thế hệ mới như RTX 4000 series.

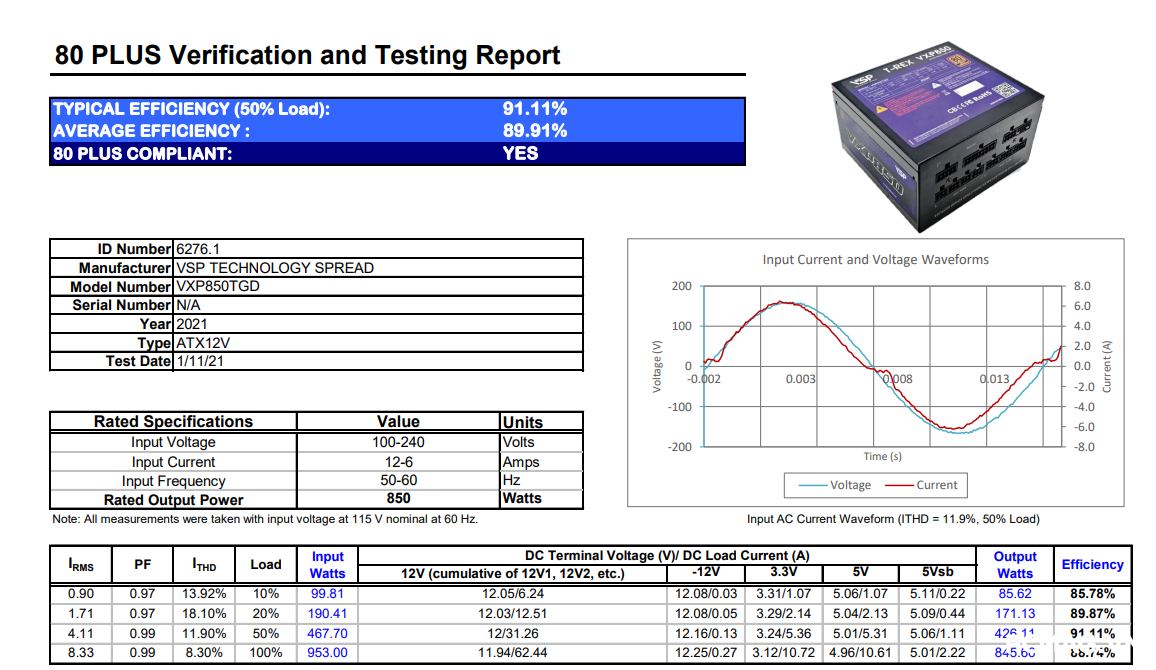

Link chứng nhận 80plus: https://www.clearesult.com/80plus/manufacturers/VSPtech

I. Hộp và phụ kiện PSU VSP TEREX VXP850 850W

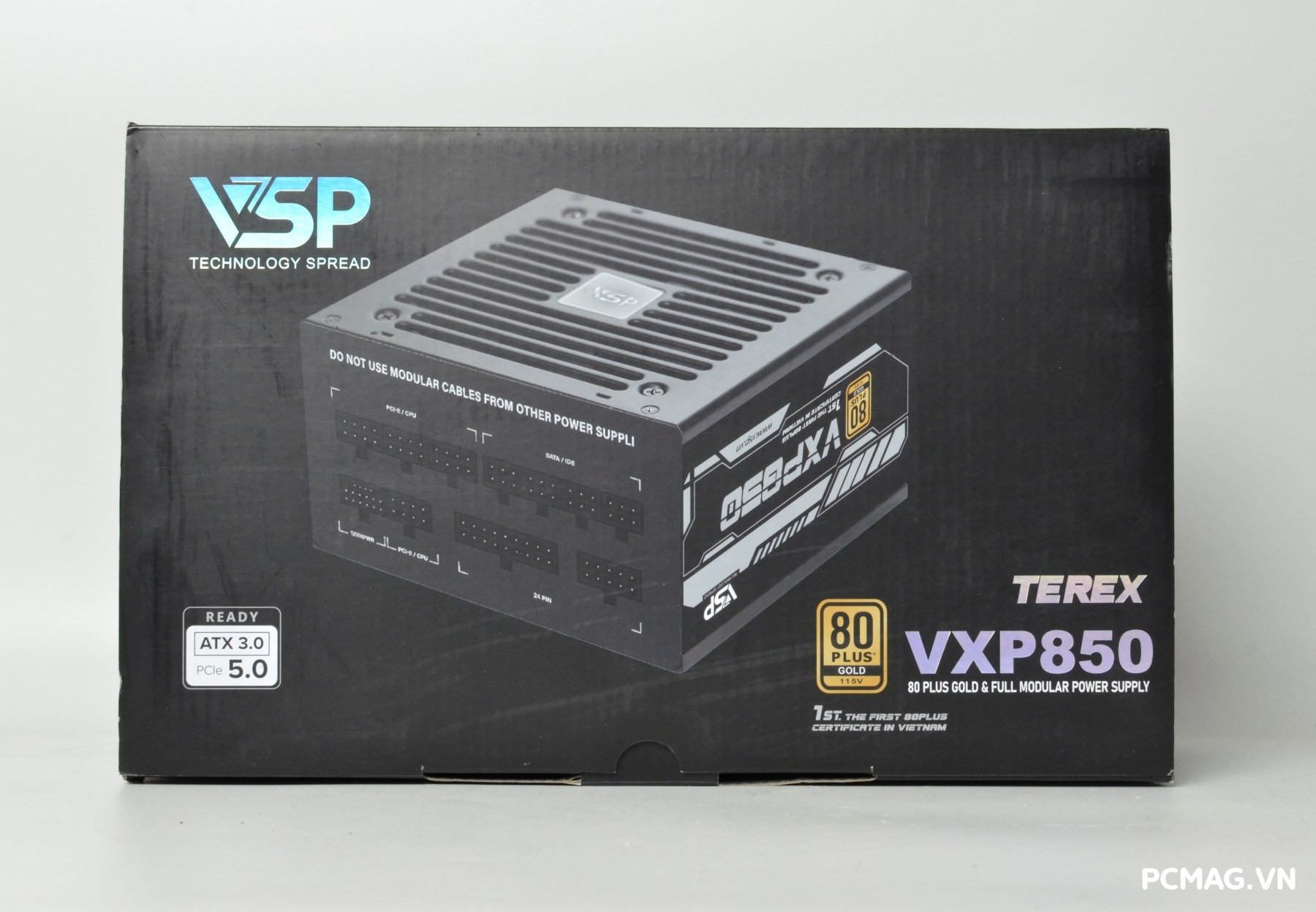

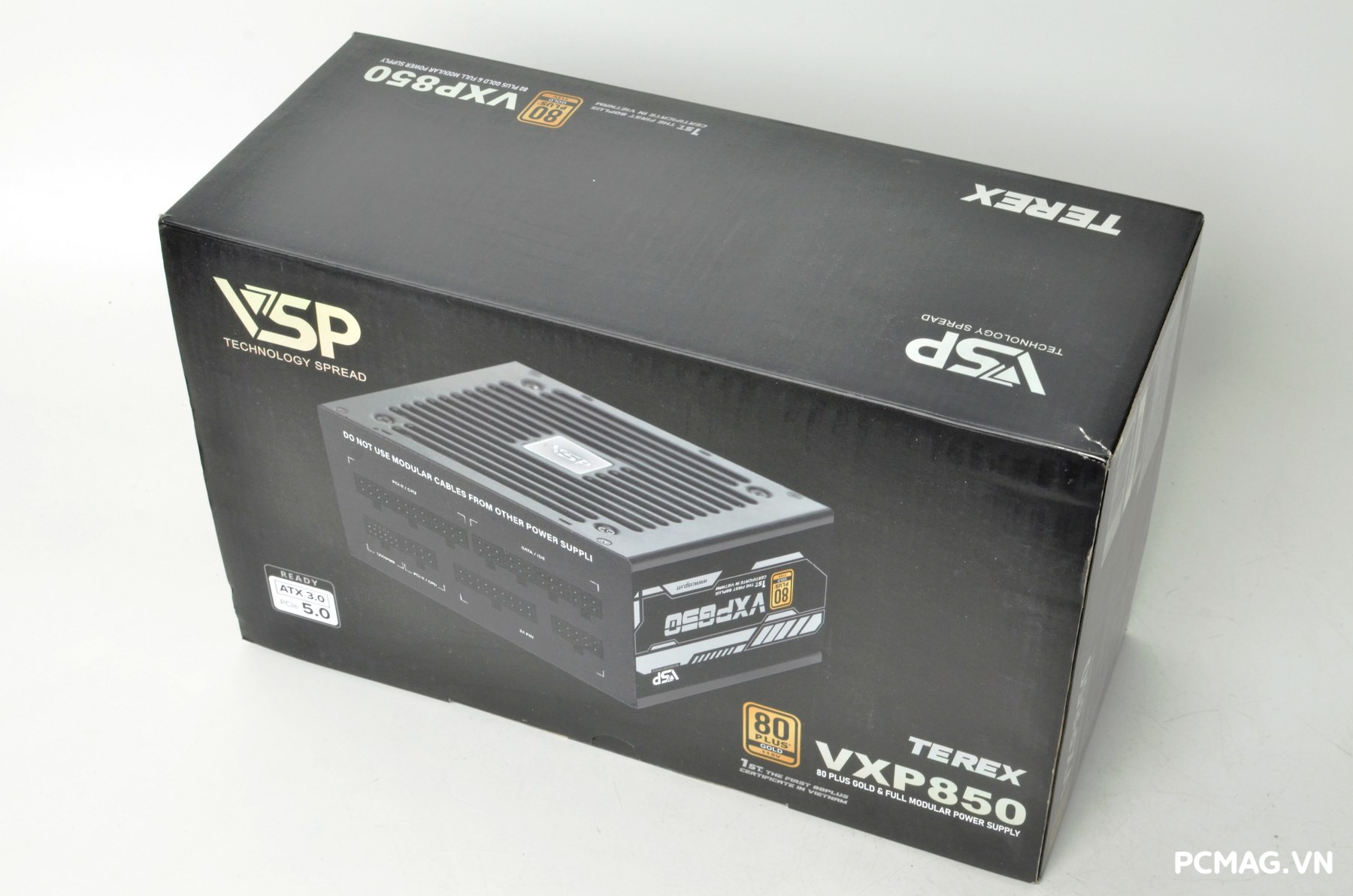

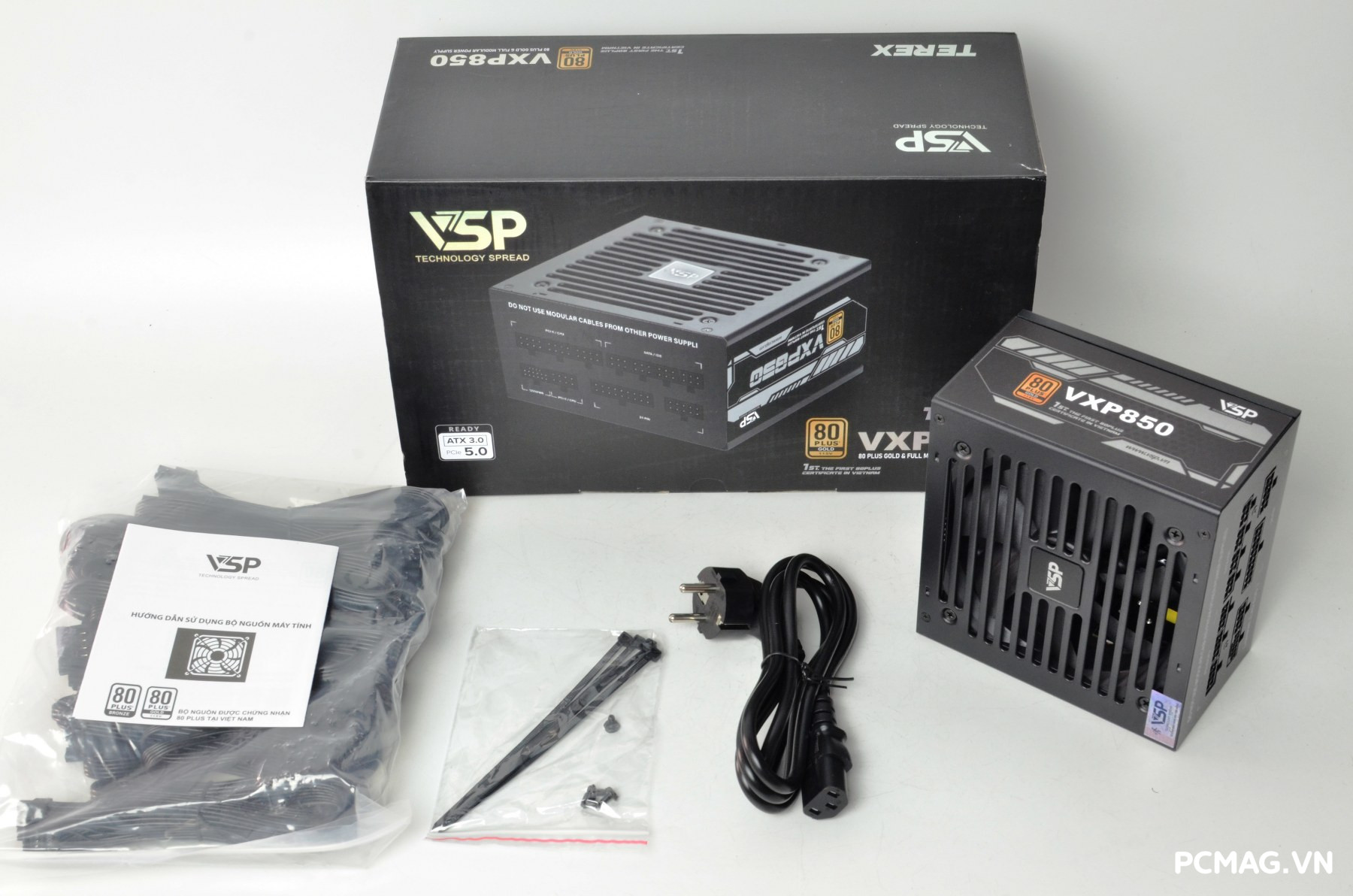

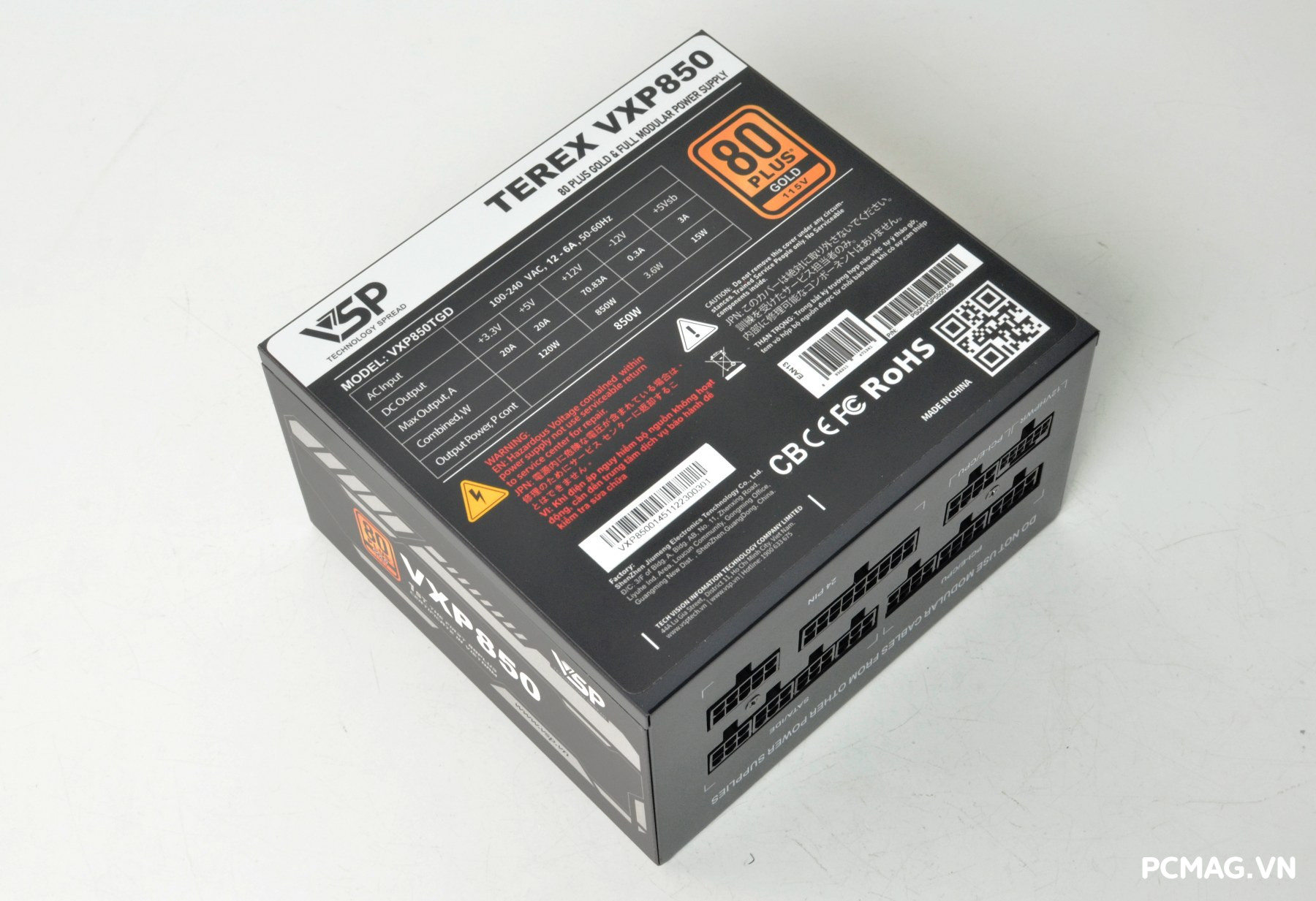

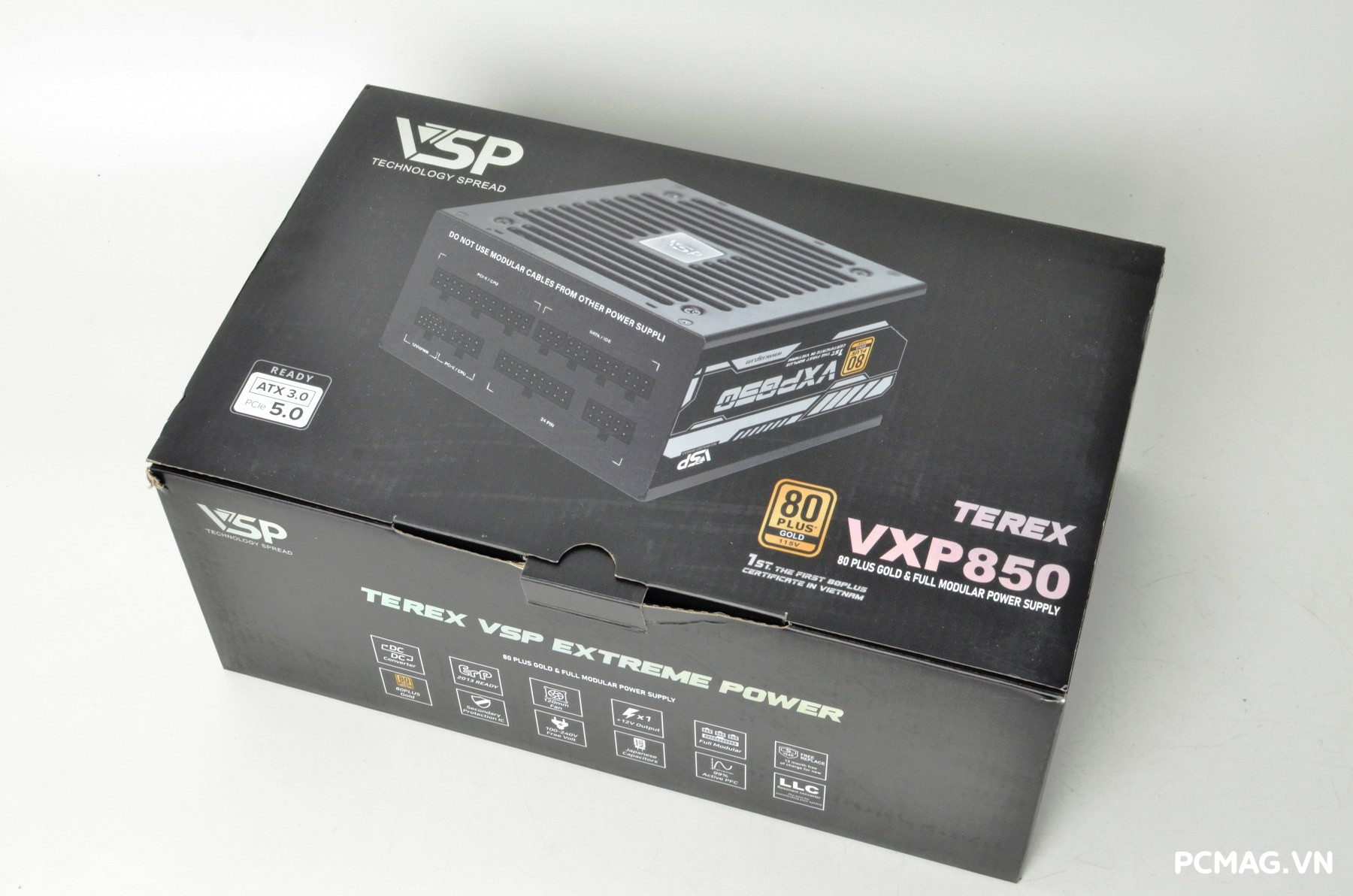

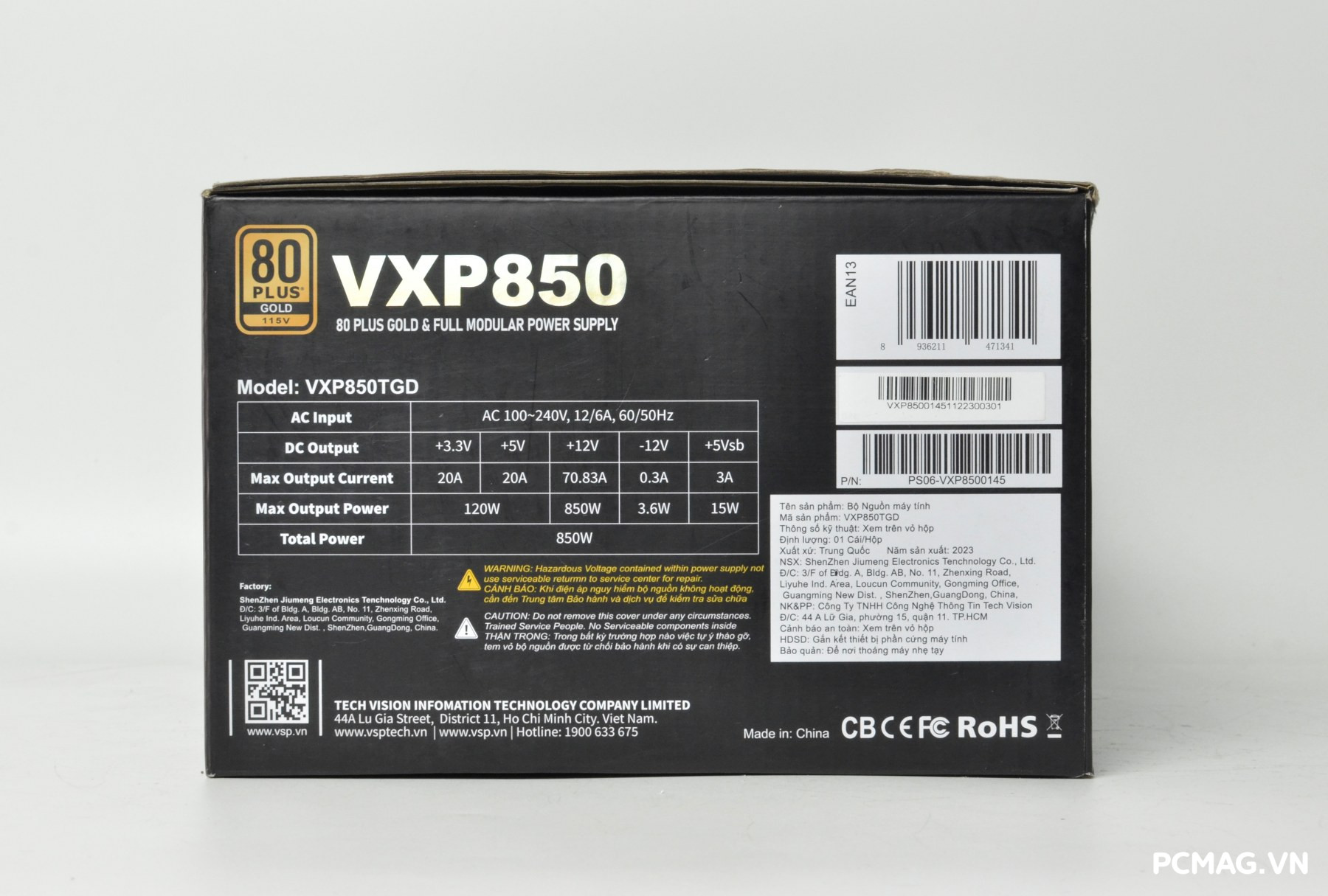

Hộp của VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 được thiết kế gọn gàng với tông màu đen – trắng hiện đại, mang phong cách tối giản nhưng vẫn nổi bật. Các thông số kỹ thuật quan trọng được in rõ ràng ở hai bên hông hộp, giúp người dùng dễ dàng nắm bắt cấu hình và tiêu chuẩn của sản phẩm ngay từ bên ngoài.

Phụ kiện đi kèm được VSP tối giản ở mức cơ bản, bao gồm 1 dây nguồn chuẩn EU, 4 ốc cố định PSU và 4 dây rút (zip tie) hỗ trợ quản lý cáp gọn gàng trong quá trình lắp đặt.

II. PSU VSP TEREX VXP850 850W

1. Thiết kế bên ngoài

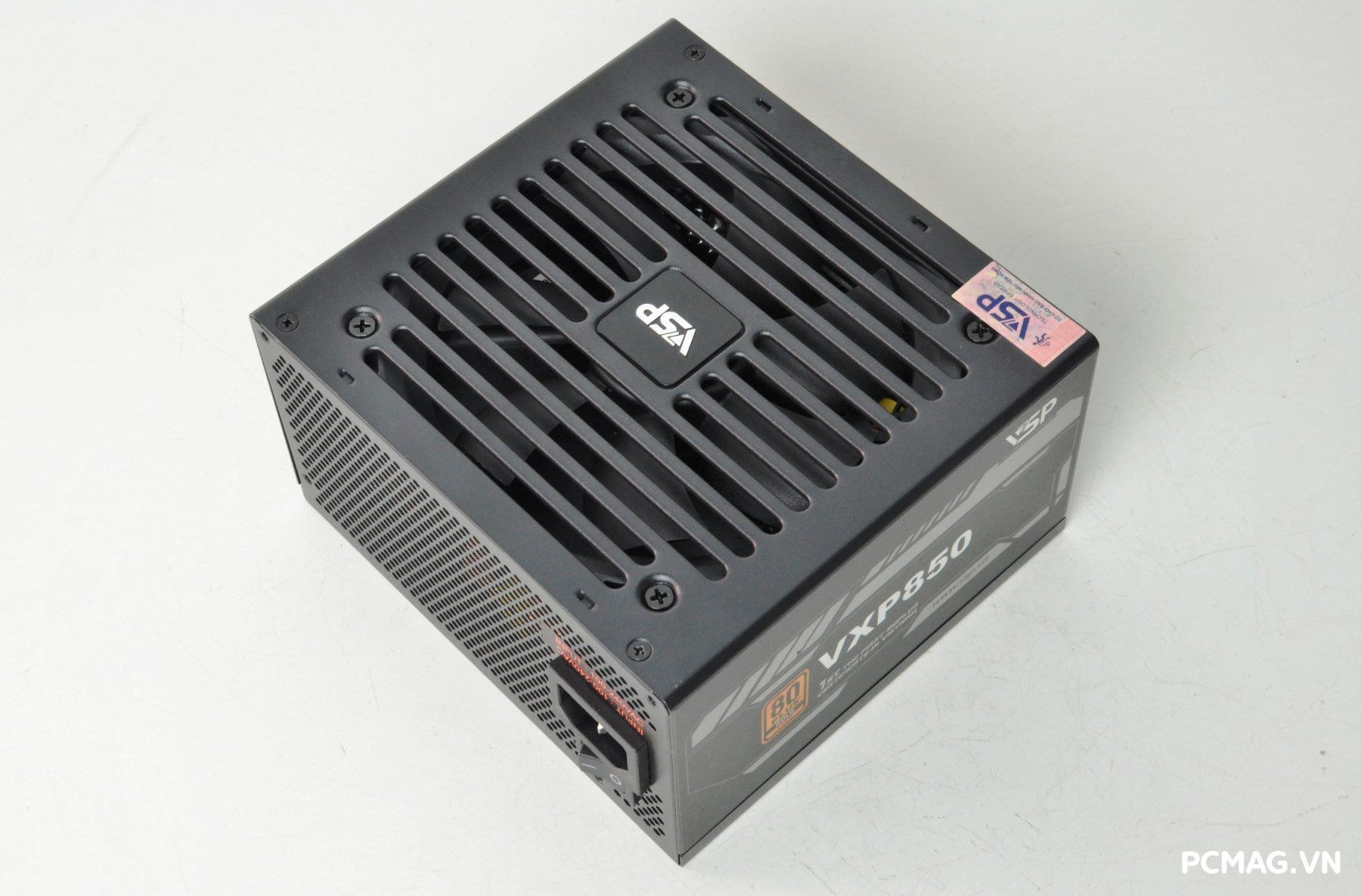

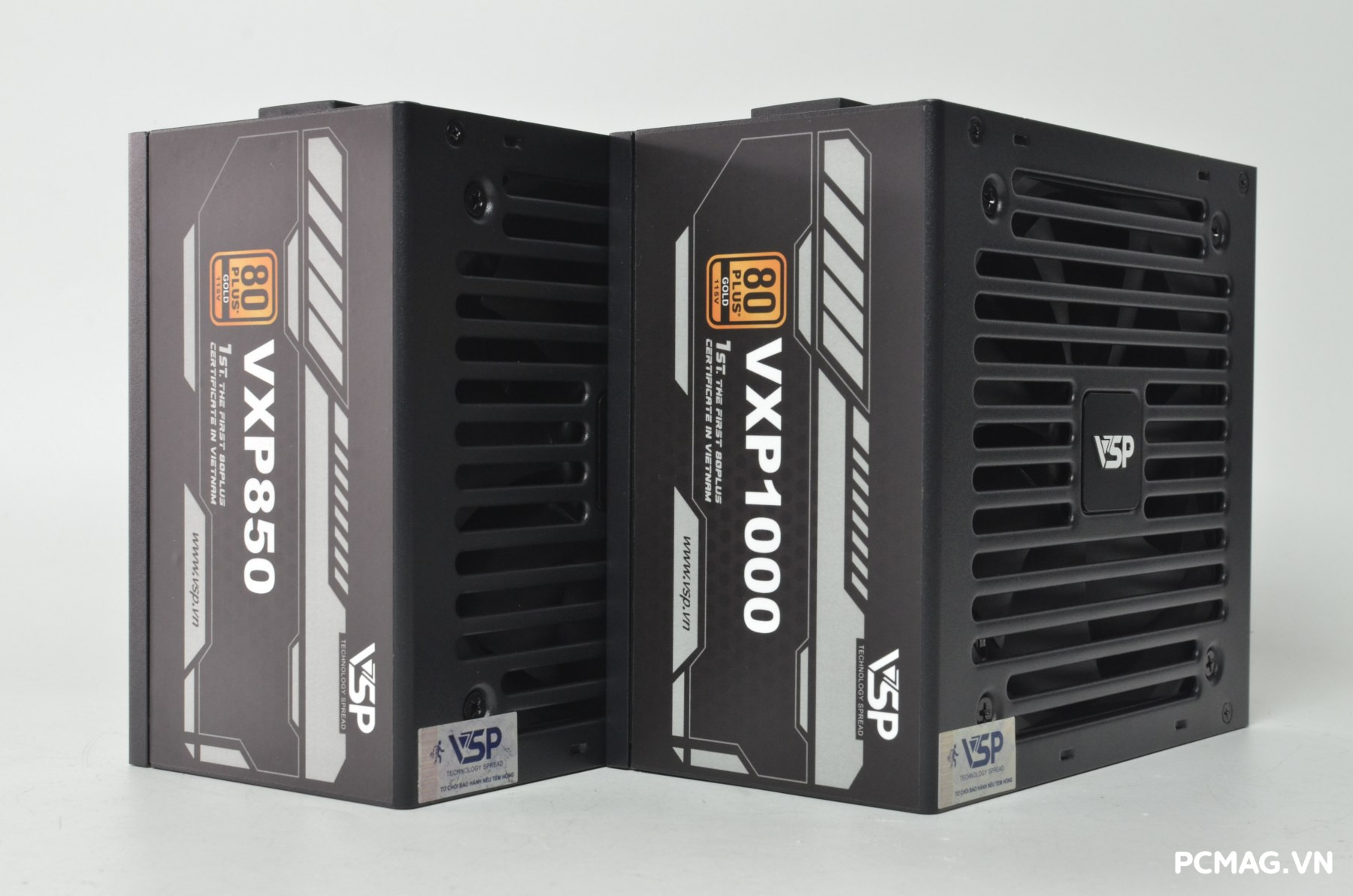

VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 sở hữu kích thước nhỉnh hơn chuẩn ATX thông thường với chiều sâu khoảng 140mm, mang lại không gian linh kiện bên trong tối ưu hơn. Phần vỏ được hoàn thiện bằng lớp sơn tĩnh điện màu đen chắc chắn, kết hợp cùng quạt tản nhiệt 120mm giúp đảm bảo khả năng làm mát ổn định trong suốt quá trình vận hành.

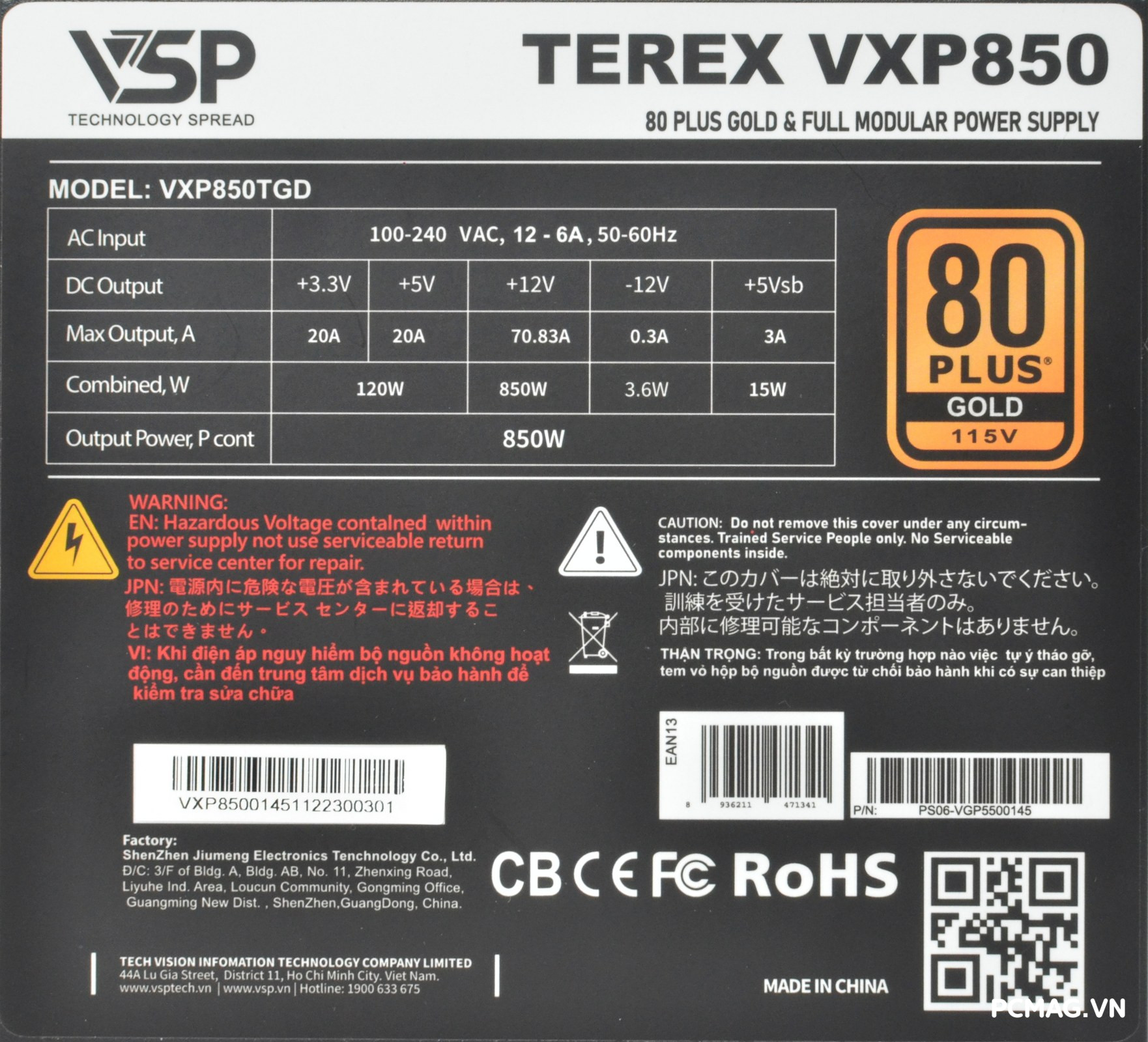

Bộ nguồn có công suất danh định 850W, sử dụng thiết kế single rail 12V với dòng tối đa 70.8A, đảm bảo cung cấp điện ổn định cho toàn hệ thống. Sản phẩm được trang bị Active PFC dải rộng 100–240Vac giúp tương thích tốt với nhiều điều kiện điện lưới, đồng thời đạt chứng nhận 80 Plus Gold cho hiệu suất cao và tiết kiệm điện năng.

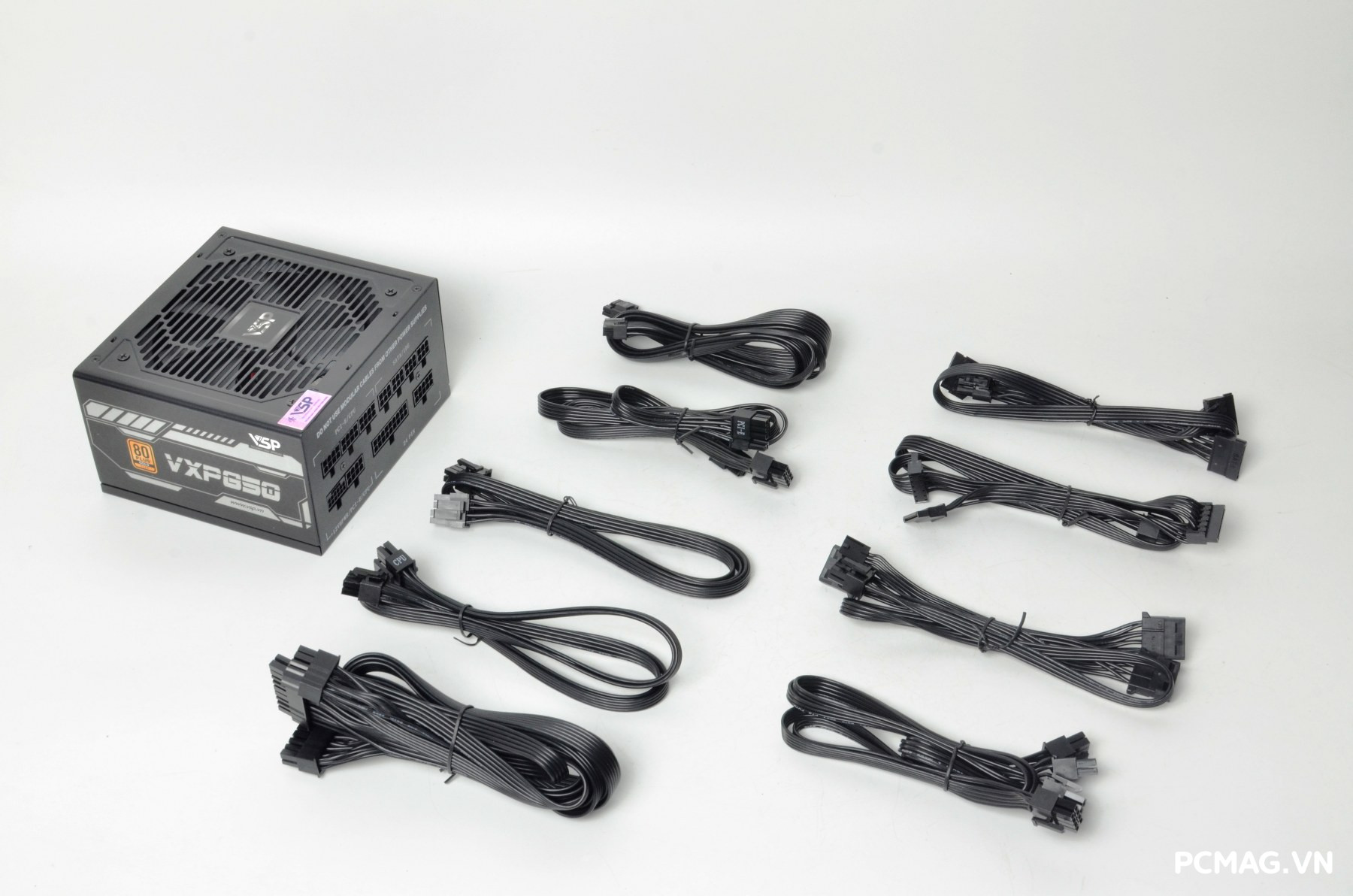

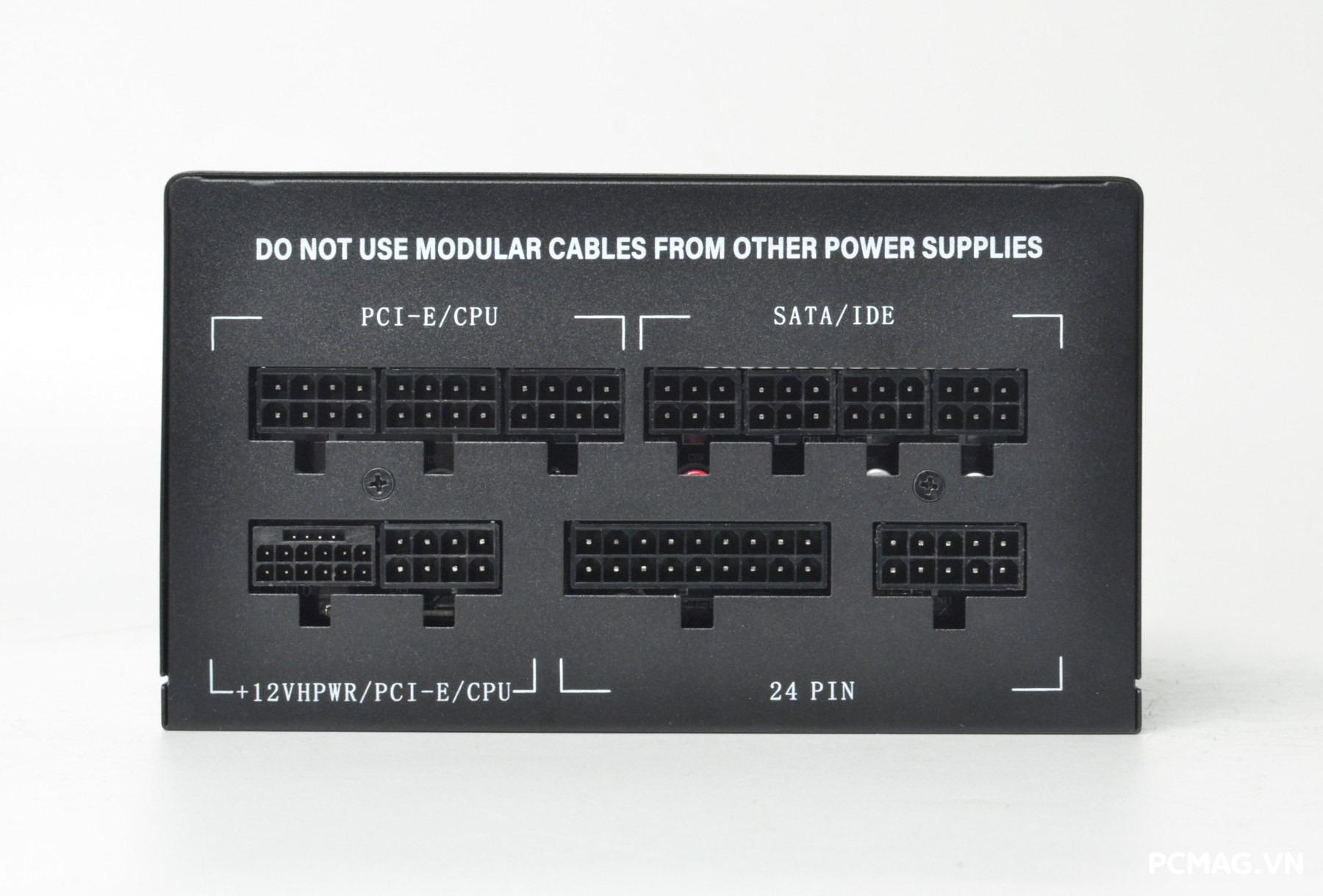

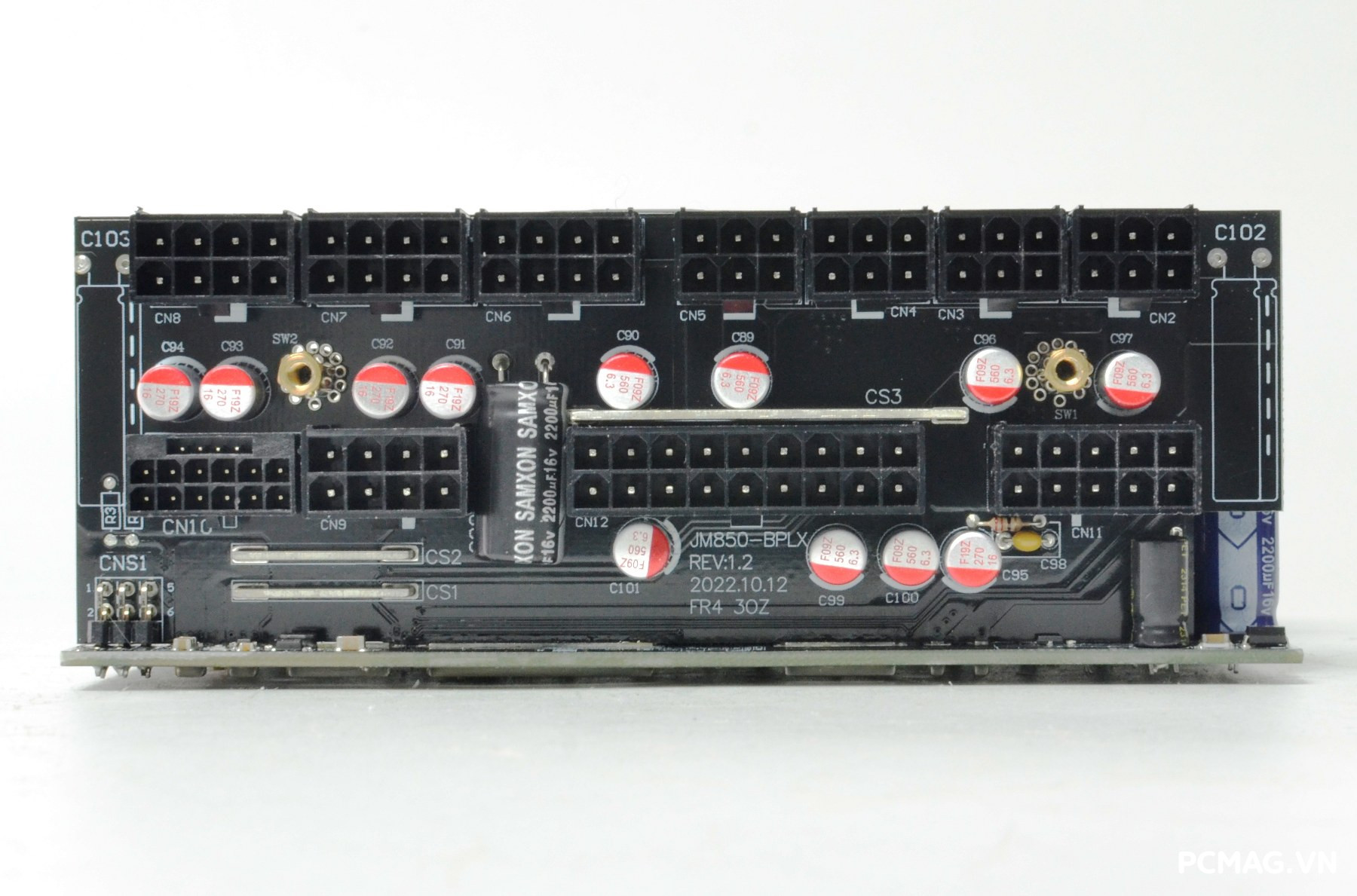

Hệ thống cáp của VSP TEREX VXP850 850W sử dụng dây dẹt màu đen (flat cable) 100% dạng rời (full modular), giúp tối ưu khả năng đi dây và tăng tính thẩm mỹ cho hệ thống. Cụ thể bao gồm:

• 1 cáp 24-pin mainboard: dài 60cm
• 2 cáp CPU 4+4 pin (ATX12V): dài 70cm
• 4 cáp PCIe 6+2 pin: 55cm + 15cm
• 1 cáp 12VHPWR / PCIe 5.0: dài 55cm
• 6 đầu SATA: 50cm + 15cm + 15cm
• 3 đầu ATA (Molex): 50cm + 15cm + 15cm
• 1 đầu FDD

Cấu hình cáp khá đầy đủ, đáp ứng tốt từ nhu cầu build PC gaming cho tới workstation sử dụng VGA hiệu năng cao.

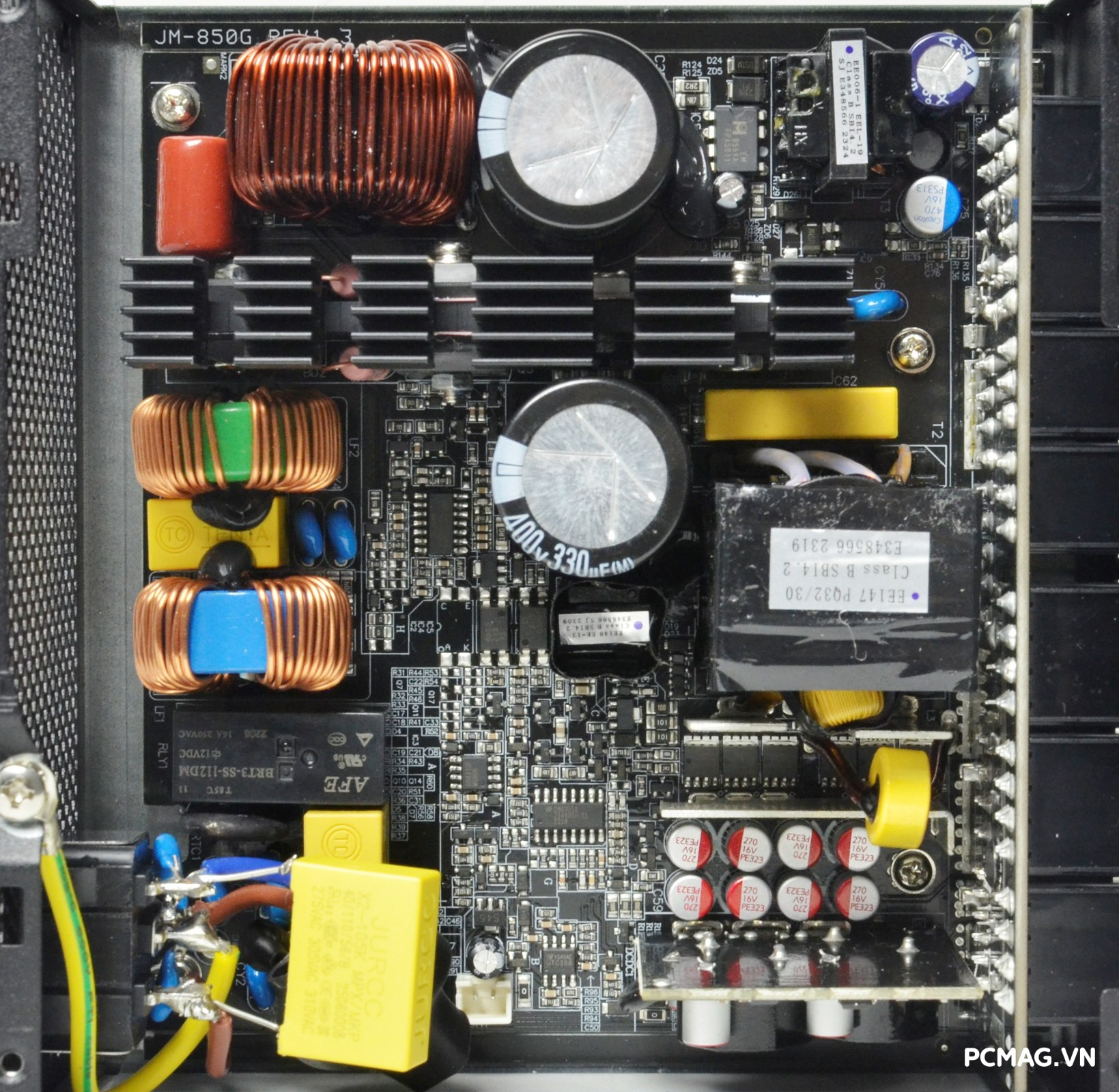

2. Thiết kế bên trong

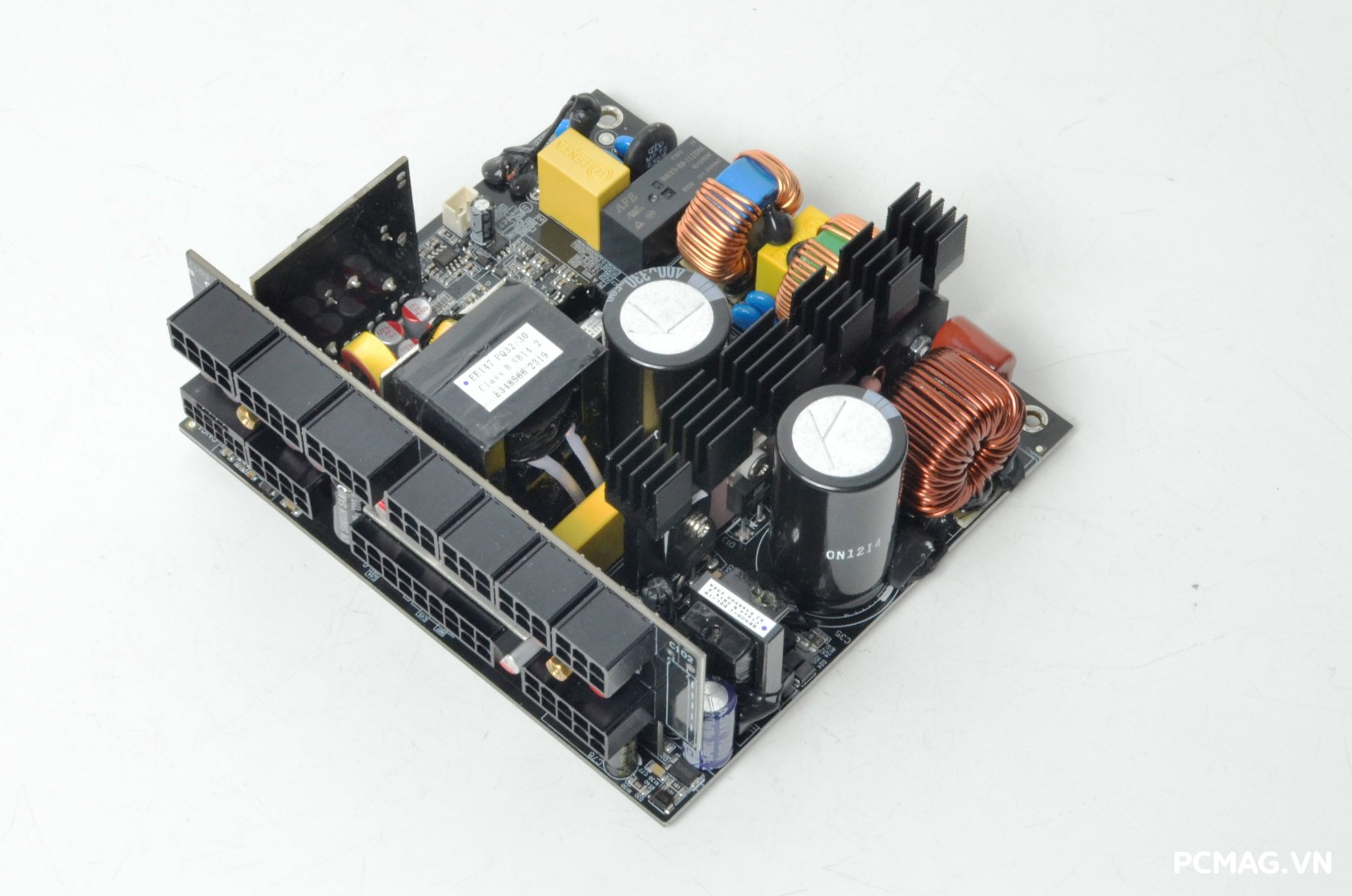

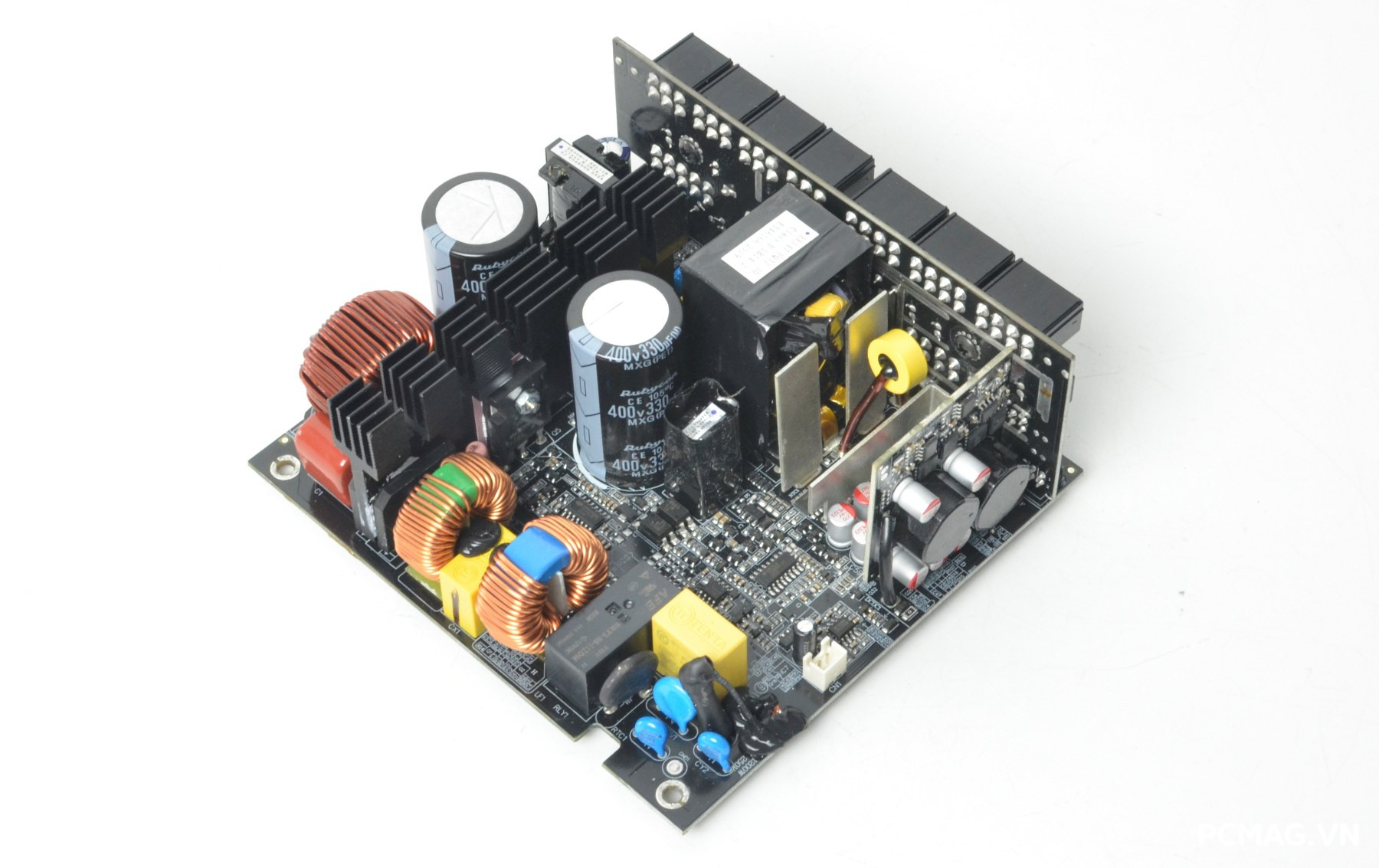

Với mẫu VSP TEREX VXP850 850W ATX3.0/PCIe 5.0, hãng lựa chọn JiuMeng làm đối tác sản xuất (OEM) – một đơn vị quen thuộc trong phân khúc PSU hiệu suất cao. Bên trong, sản phẩm được xây dựng trên nền tảng thiết kế hiện đại thường thấy ở các bộ nguồn đạt hiệu suất trên 90%, bao gồm Active PFC, mạch cộng hưởng LLC nửa cầu, chỉnh lưu đồng bộ (SR) và mạch DC to DC cho các đường điện 5V và 3.3V, giúp đảm bảo độ ổn định điện áp cũng như hiệu suất vận hành tối ưu.

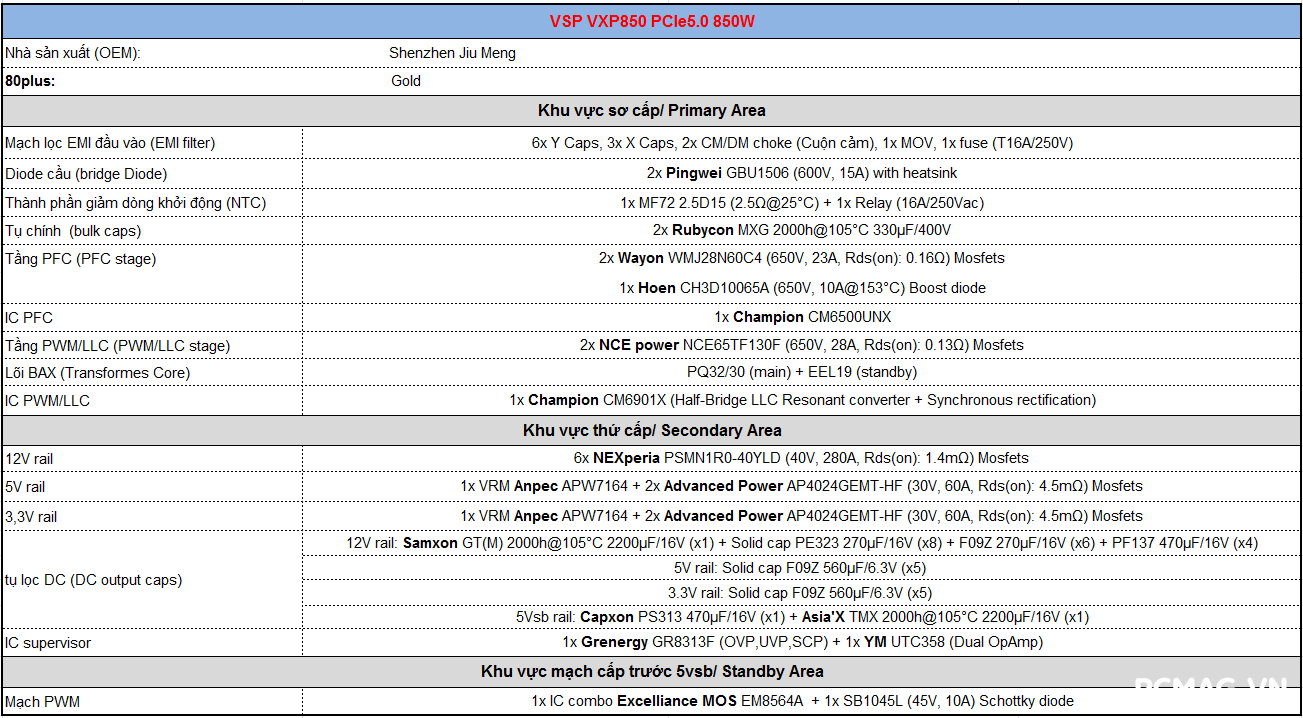

Bảng linh kiện được sử dụng trên VXP850 850W ATX3.0/PCIe5.0:

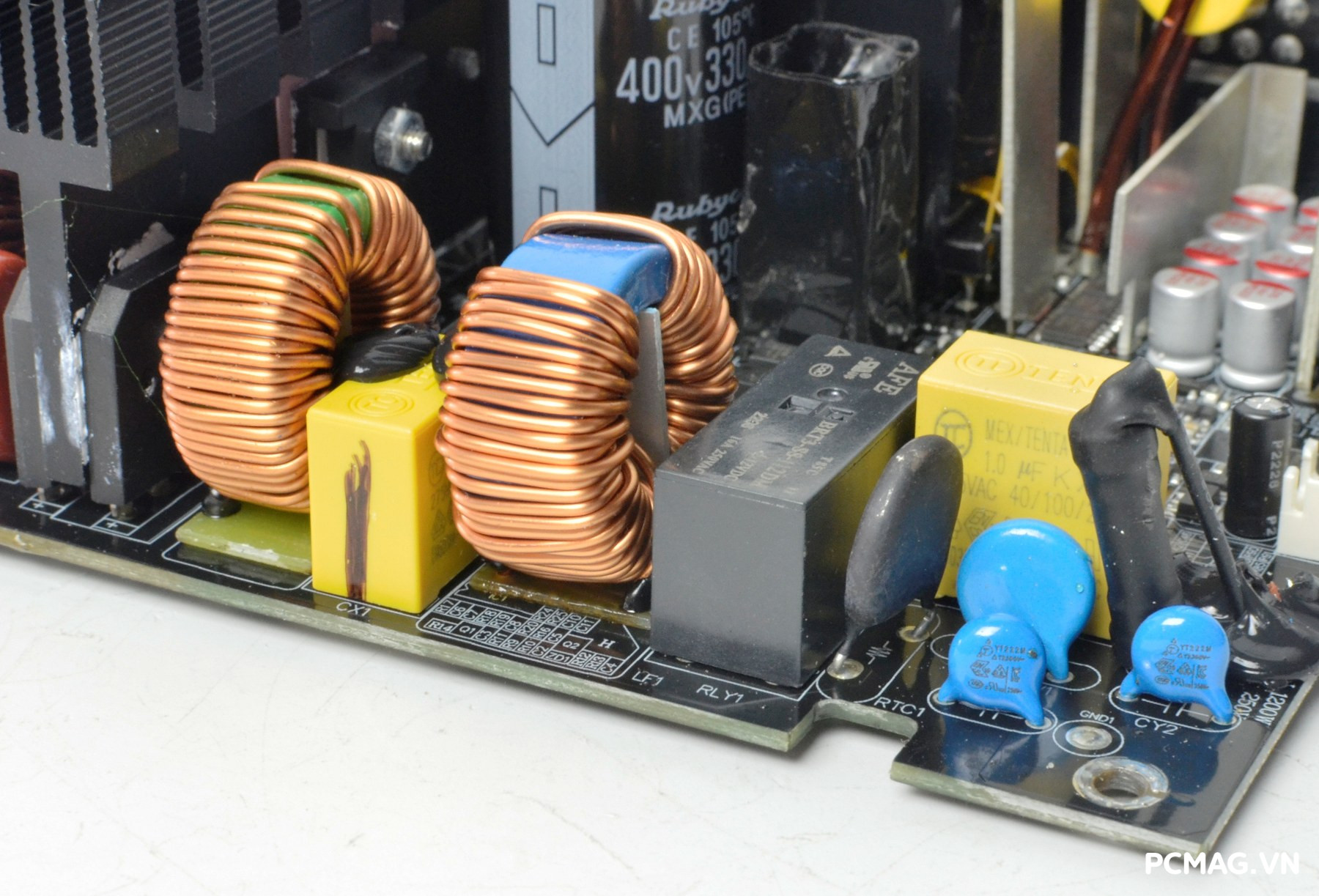

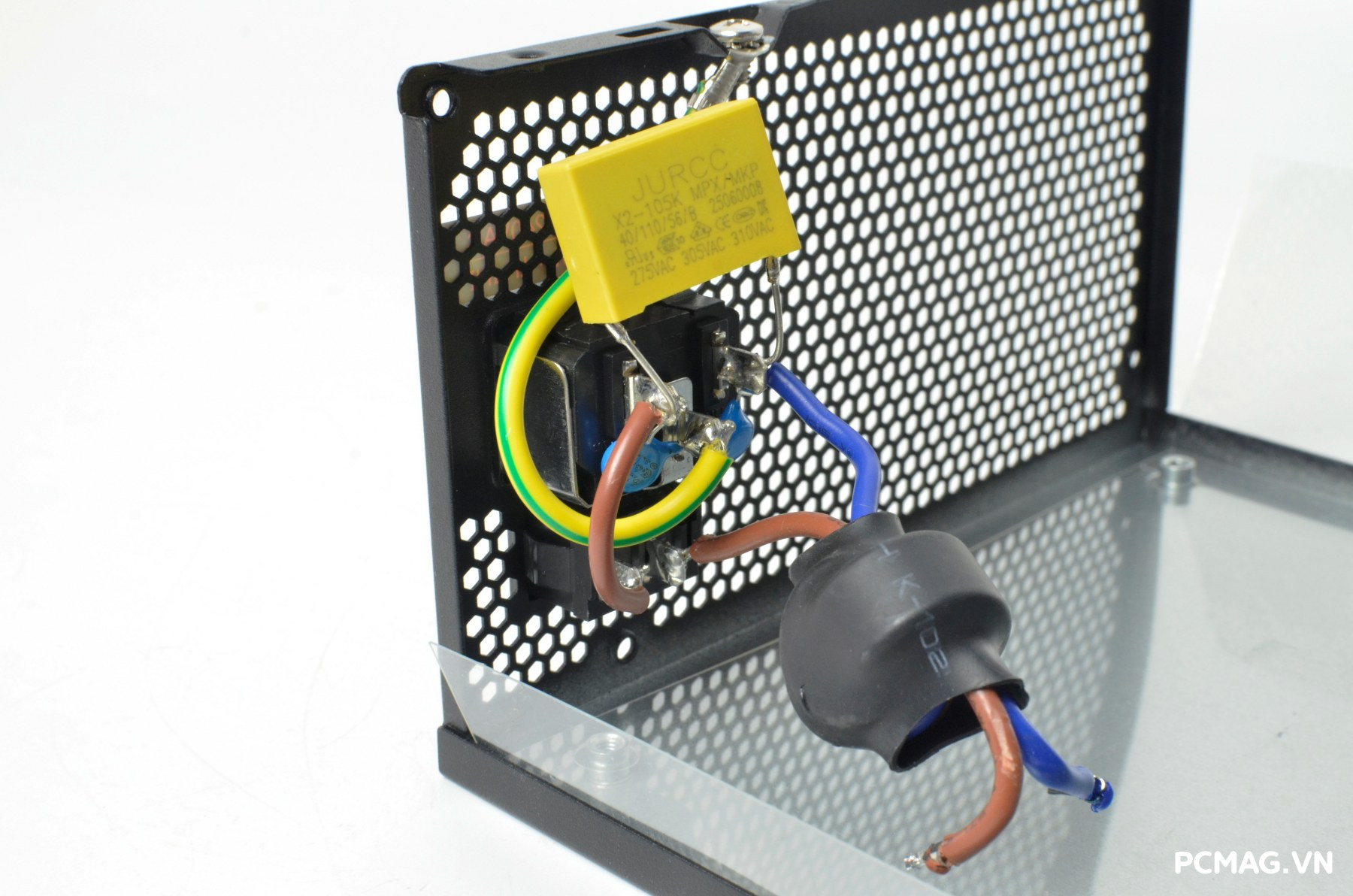

Hệ thống lọc nhiễu EMI được trang bị đầy đủ với 2 tầng lọc riêng biệt, đảm bảo khả năng triệt tiêu nhiễu hiệu quả theo tiêu chuẩn của các dòng PSU cao cấp. Sản phẩm cũng tích hợp các linh kiện quan trọng như MOV giúp bảo vệ trước các xung điện áp bất thường.

Bên cạnh đó, mạch giảm dòng khởi động (inrush current) sử dụng NTC 2.5Ω kết hợp với rơ-le mắc song song, được bố trí xen kẽ giữa hai tầng lọc EMI, giúp tối ưu quá trình khởi động và tăng độ bền cho toàn bộ hệ thống.

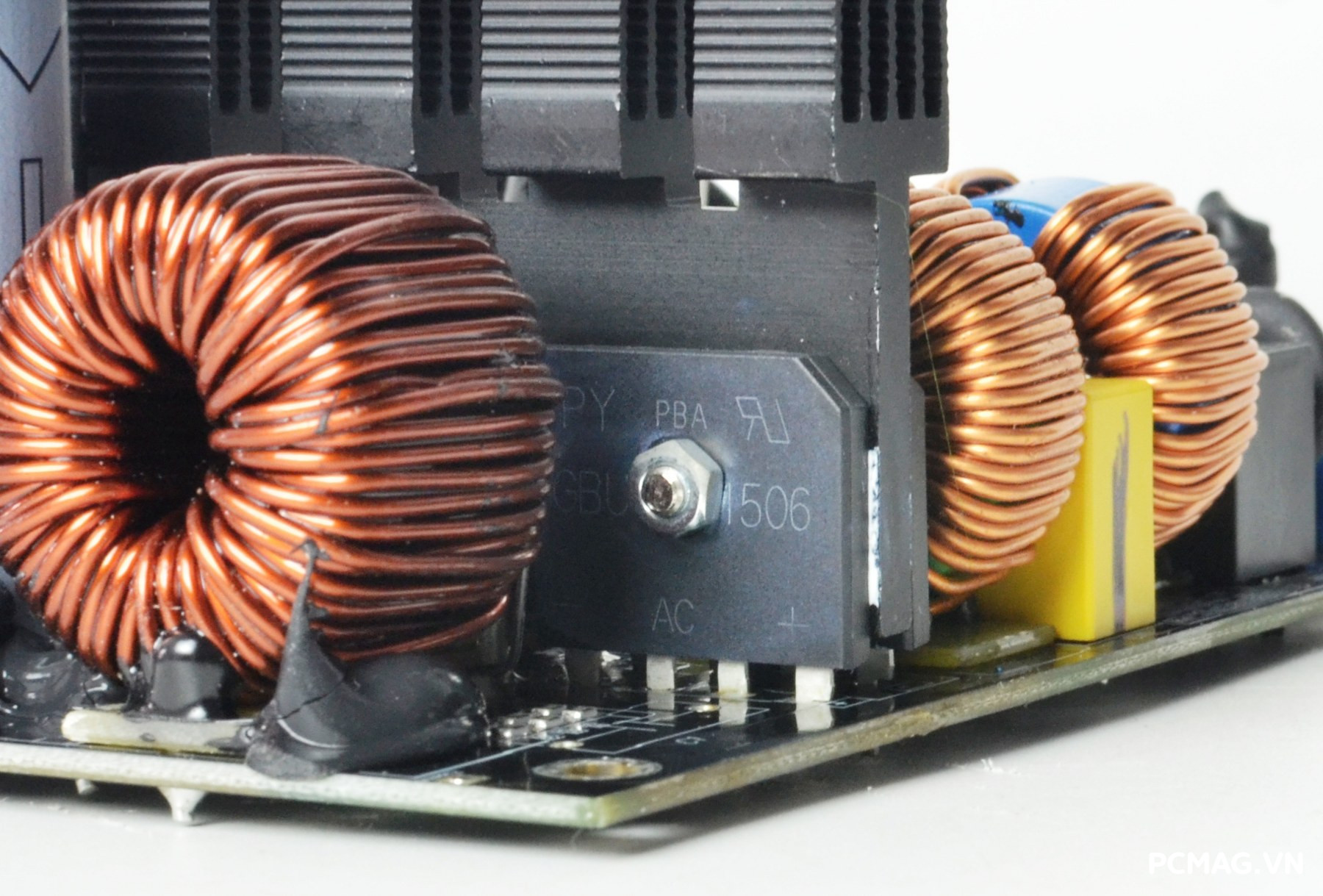

Cặp diode cầu GBU1506 (15A x2) công suất lớn được bố trí chung trên khối tản nhiệt của mạch PFC/LLC, giúp tối ưu khả năng tản nhiệt và đảm bảo hiệu suất hoạt động ổn định khi tải cao.

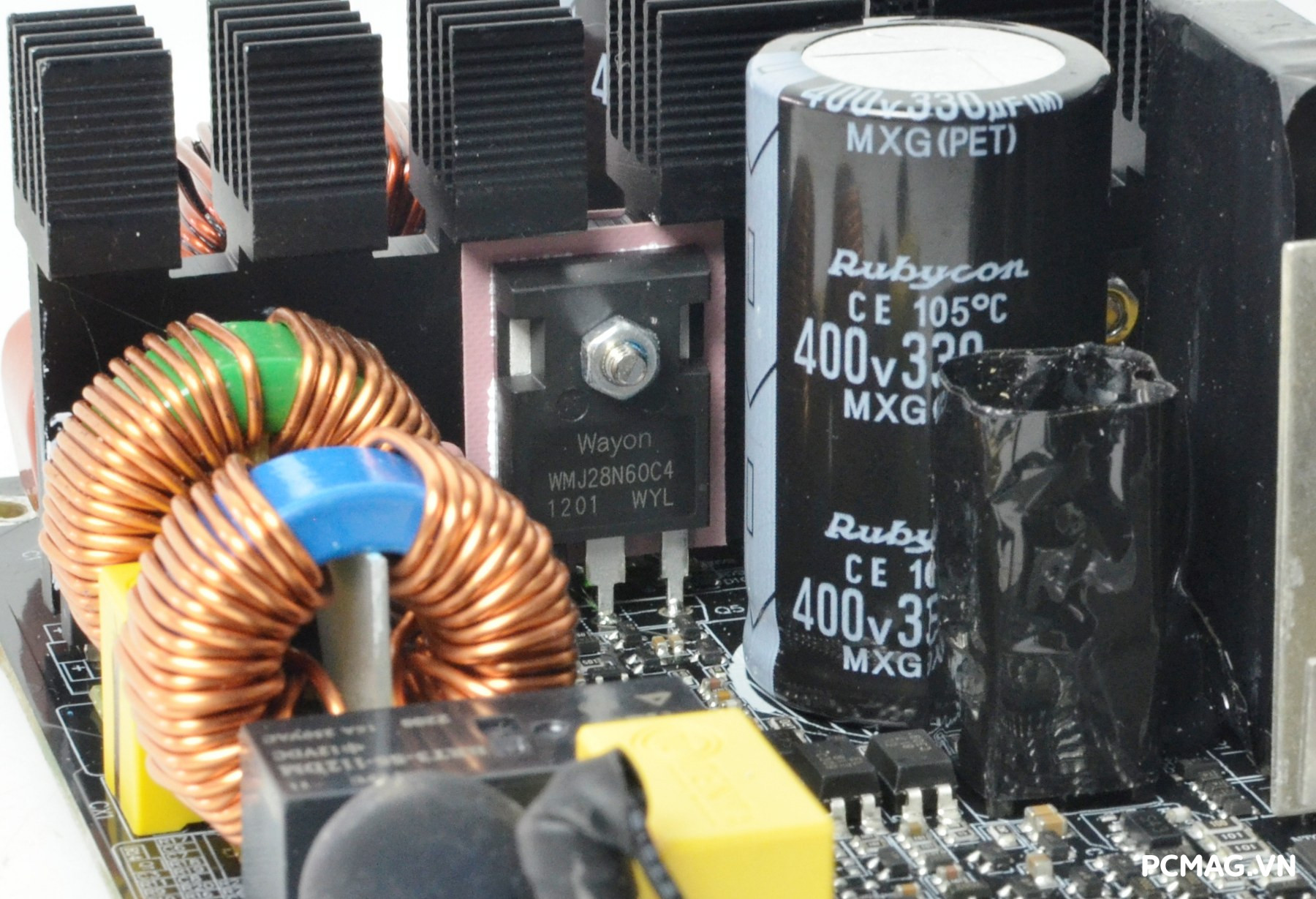

Ngoài ra, bộ nguồn sử dụng tụ chính Rubycon (Nhật Bản) với thông số 400V / 330µF, hỗ trợ nhiệt độ hoạt động lên tới 105°C, góp phần nâng cao độ bền và độ ổn định lâu dài cho hệ thống.

Tầng PFC được trang bị cặp MOSFET Wayon WMJ28N60C4 (23A) với chuẩn đóng gói TO-247, giúp cải thiện khả năng tản nhiệt và vận hành ổn định dưới tải cao. Đi kèm là diode xung Hoen CH3D10065A (10A) hỗ trợ quá trình chỉnh lưu hiệu quả.

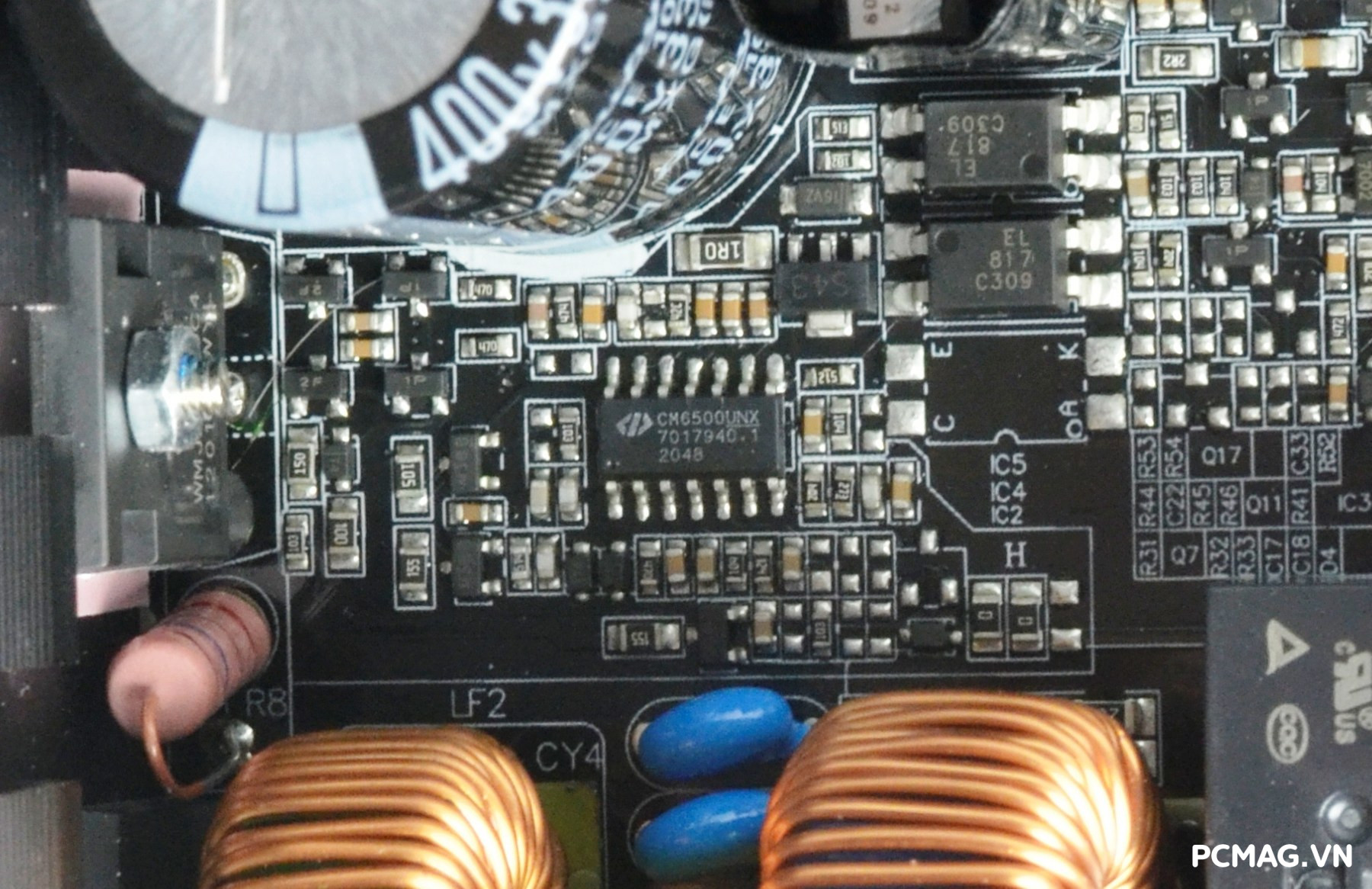

Phần điều khiển dao động của mạch PFC sử dụng IC Champion CM6500UNX, đảm bảo khả năng vận hành chính xác và tối ưu hiệu suất tổng thể của bộ nguồn.

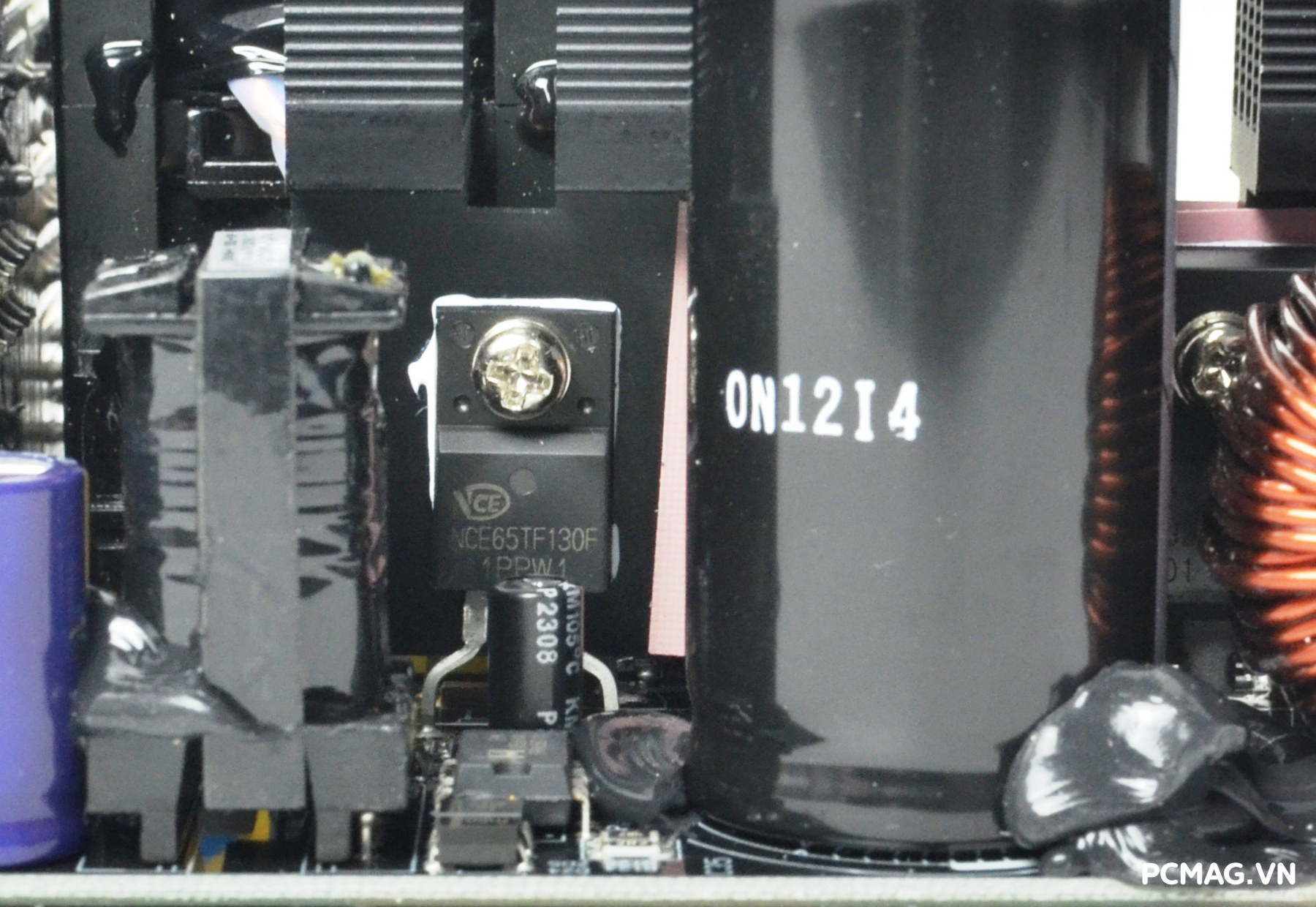

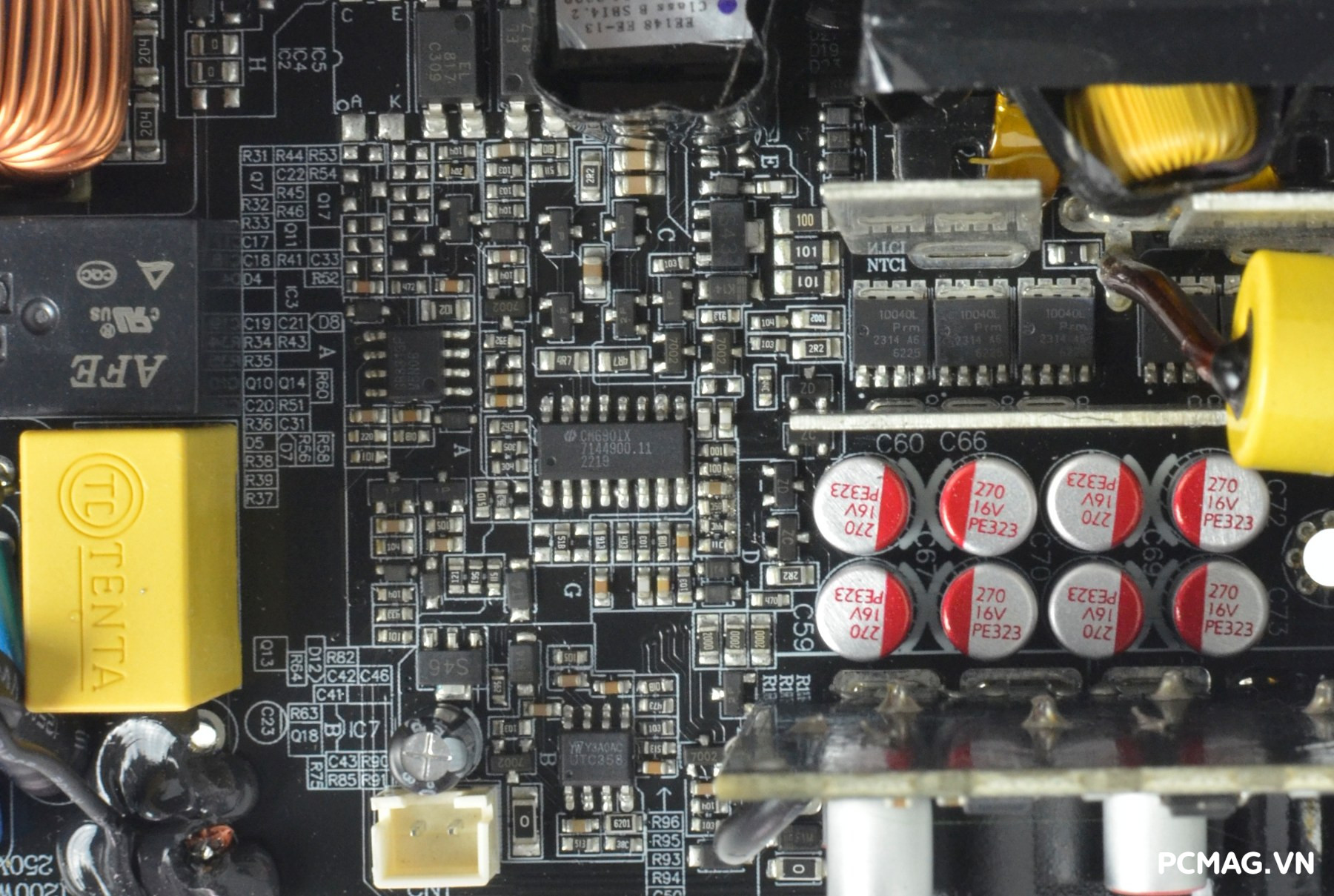

Tầng PWM/LLC được thiết kế theo cấu trúc half-bridge (nửa cầu), sử dụng cặp MOSFET NCEpower NCE65TF130 (28A) nhằm đảm bảo hiệu suất chuyển đổi cao và độ ổn định khi vận hành. IC điều khiển chính cho tầng này là Champion CM6901X, đồng thời đảm nhiệm việc điều khiển các MOSFET chỉnh lưu cho đường 12V.

Bên cạnh đó, bộ nguồn còn được trang bị IC giám sát Grenergy GR8313, cung cấp các cơ chế bảo vệ quan trọng như OVP (quá áp), UVP (thấp áp) và SCP (ngắn mạch). Đi cùng là IC khuếch đại thuật toán kép UTC358 (Op-amp), góp phần kiểm soát tín hiệu và đảm bảo hệ thống hoạt động chính xác, ổn định hơn.

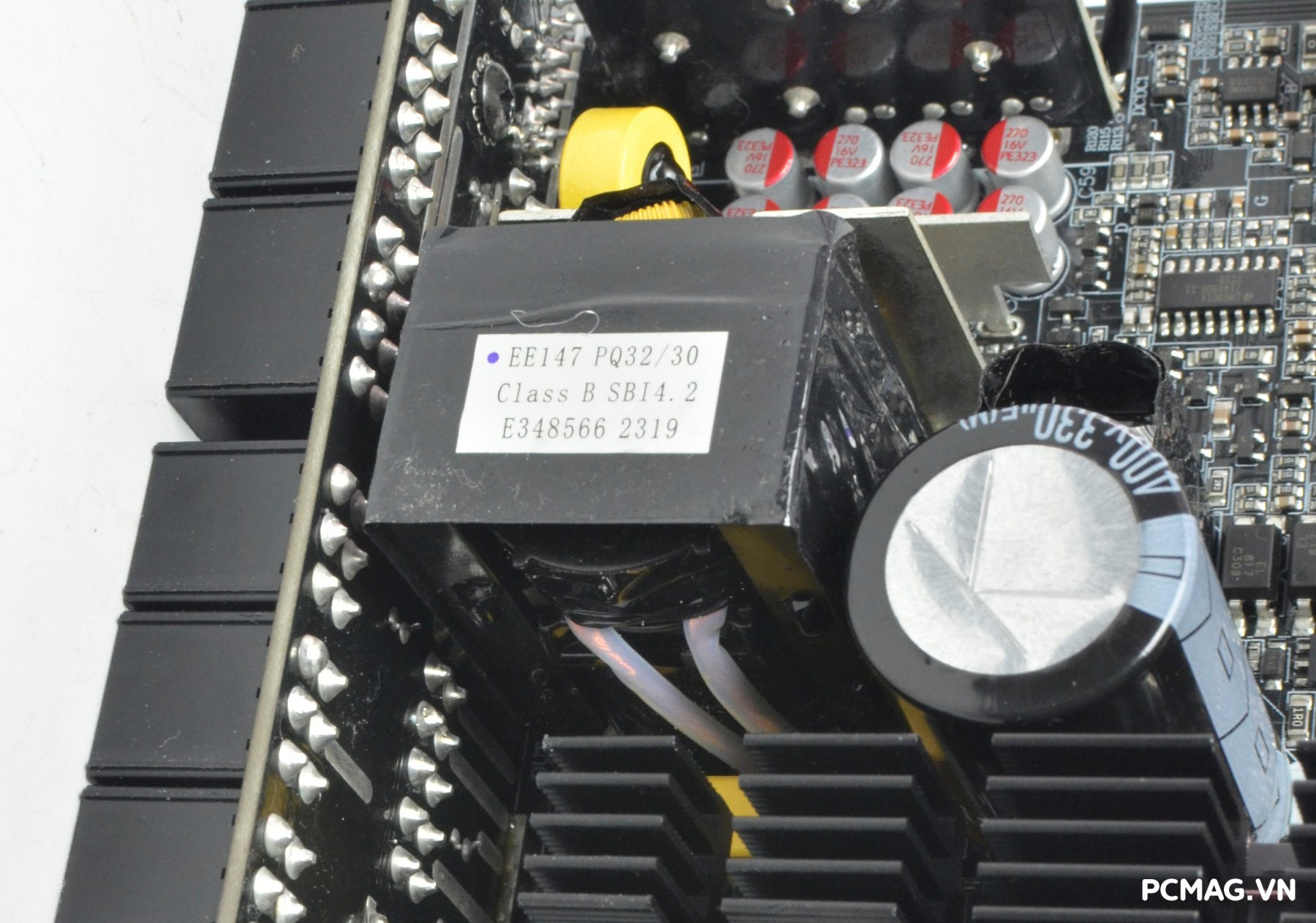

Cuộn cảm trong mạch cộng hưởng LLC được bố trí tích hợp phía trên biến áp chính, giúp tối ưu không gian và tăng mật độ linh kiện trên bo mạch.

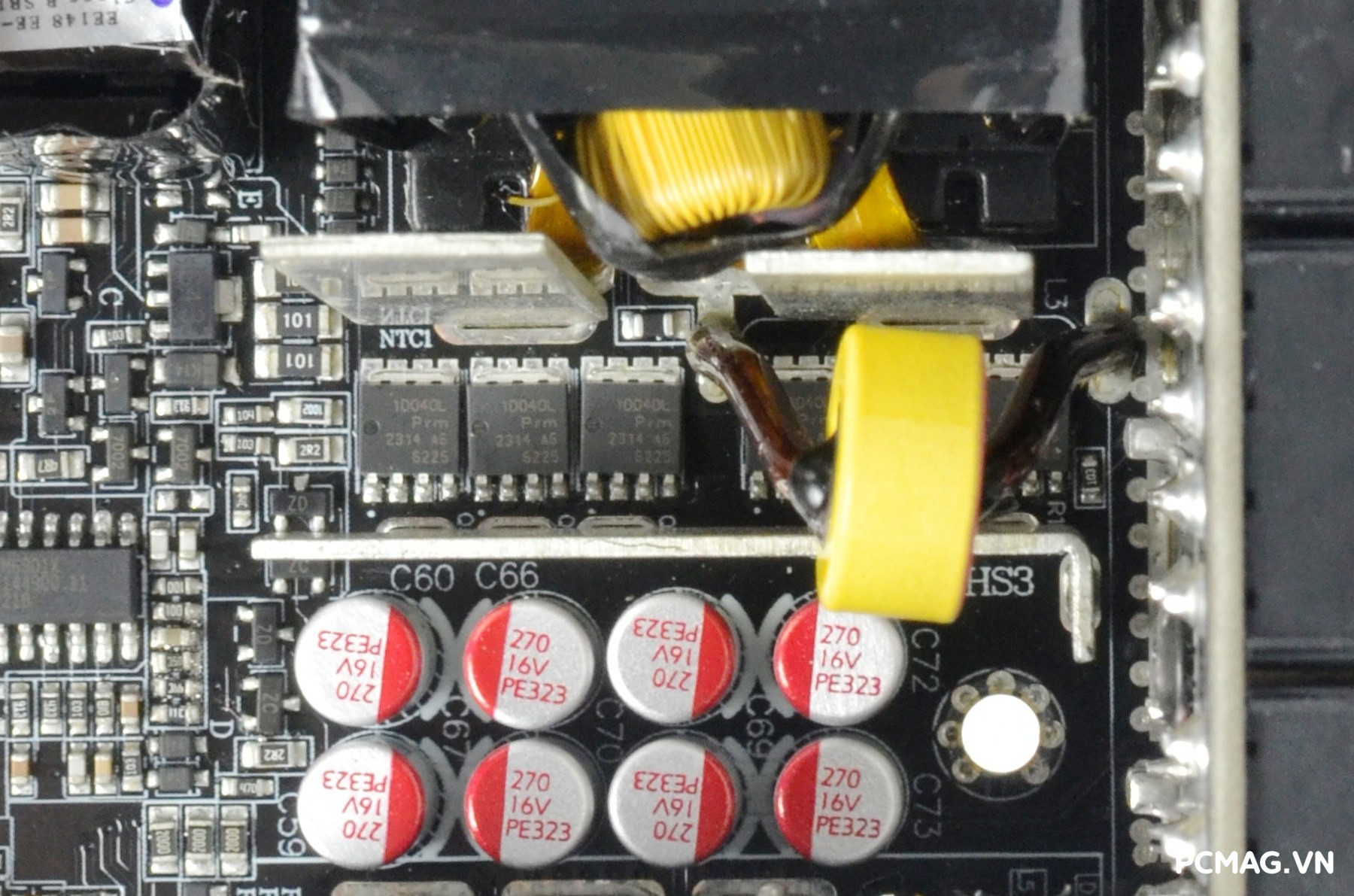

Đường 12V single rail được chỉnh lưu bằng 6 MOSFET Nexperia PSMN1R0-40YLD, cho khả năng chịu tải rất lớn (lý thuyết lên tới 280A x6), đảm bảo cung cấp dòng điện mạnh mẽ và ổn định cho các hệ thống hiệu năng cao. Các MOSFET này được tản nhiệt trực tiếp thông qua luồng gió từ quạt, kết hợp với lớp vỏ kim loại và hệ thống thanh đồng (busbar) hàn xung quanh, giúp nâng cao hiệu quả tản nhiệt và độ bền khi hoạt động lâu dài.

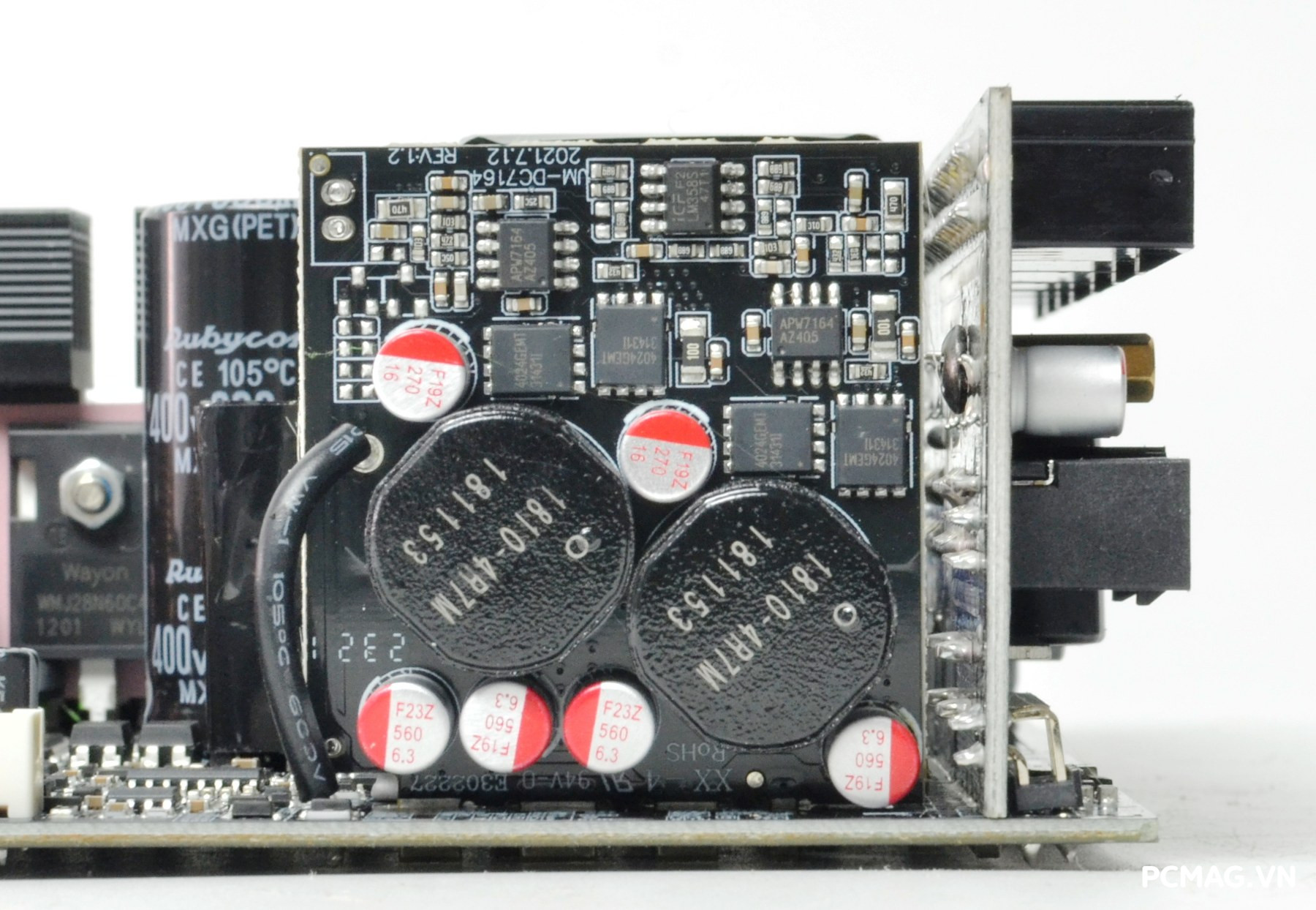

Đường 5V và 3.3V được tạo ra từ hai mạch DC to DC (VRM) riêng biệt, sử dụng IC điều khiển Anpec APW7164 kết hợp với 2 MOSFET AP4024GEMT (60A) cho mỗi pha, đảm bảo khả năng chuyển đổi điện áp hiệu quả và ổn định.

Do IC APW7164 không tích hợp sẵn cơ chế bảo vệ quá dòng (OCP), nhà sản xuất đã bổ sung thêm op-amp kép LM358F để đảm nhiệm chức năng này, giúp tăng cường độ an toàn cho cả hai đường điện trong quá trình vận hành.

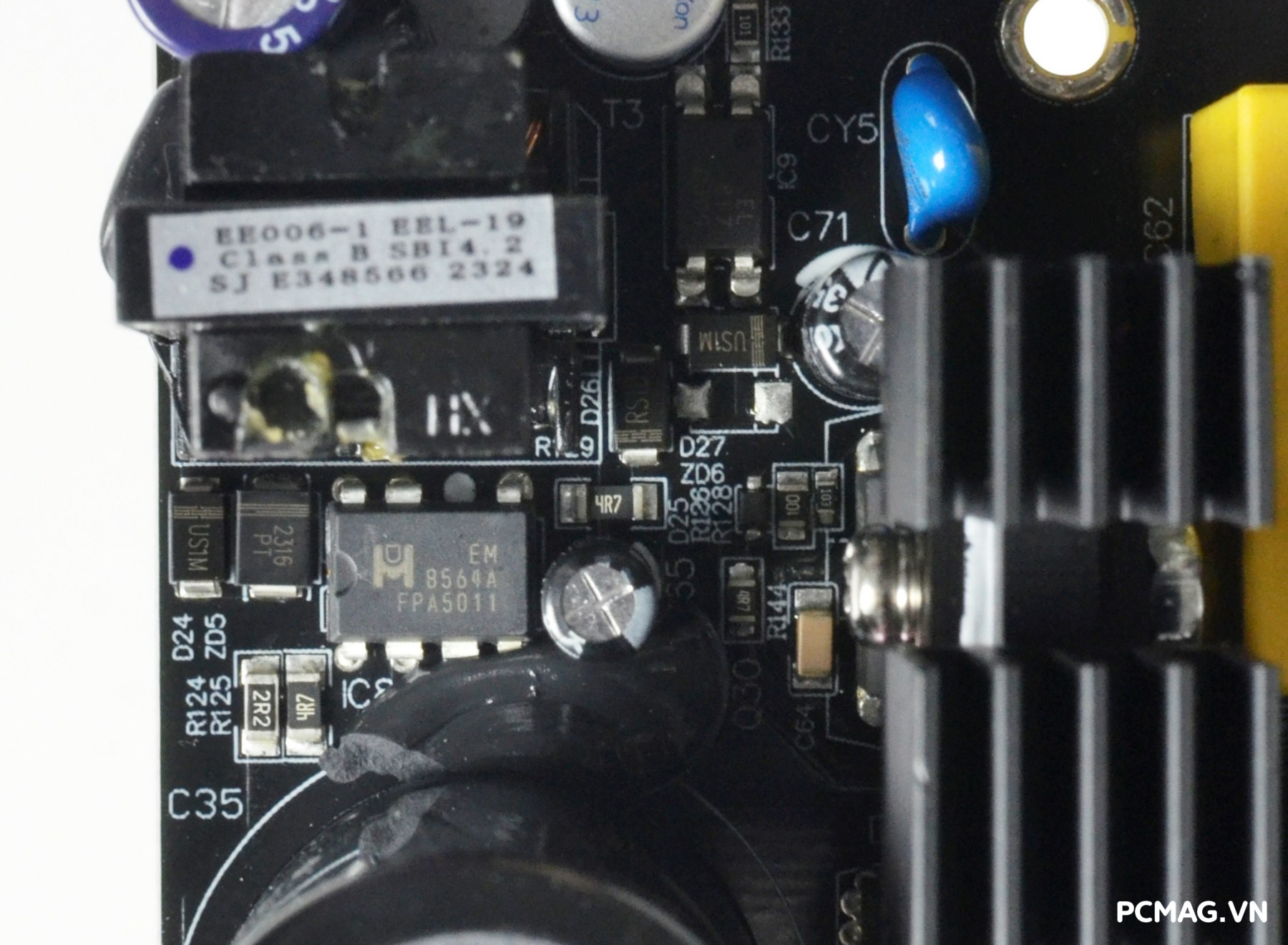

Đường 5VSB (standby) được cấp bởi IC tích hợp Excelliance MOS EM8564A, sử dụng chuẩn đóng gói DIP 7 chân, đảm bảo cung cấp nguồn chờ ổn định cho hệ thống ngay cả khi PC ở trạng thái tắt.

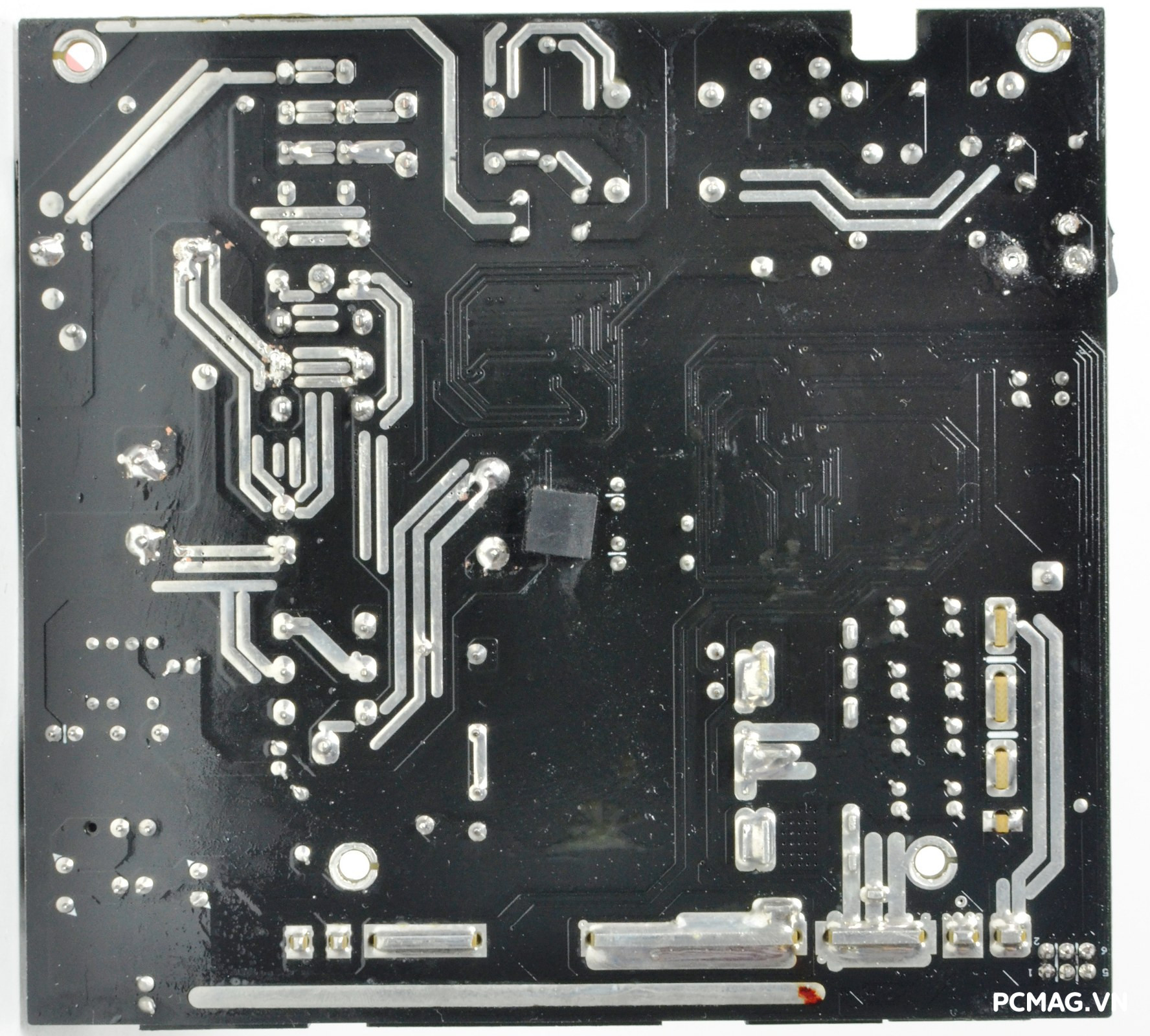

VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 sử dụng gần như toàn bộ tụ rắn tại các vị trí lọc nhiễu đầu ra, giúp tăng độ bền và cải thiện độ ổn định điện áp. Toàn bộ linh kiện, bao gồm cả SMD, đều được bố trí và hàn trên mặt trên của bo mạch, nhờ đó mặt dưới PCB trở nên thoáng, gọn gàng và sạch sẽ, góp phần nâng cao chất lượng hoàn thiện tổng thể.

III. Thử nghiệm PSU VSP TEREX VXP850 850W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu theo test plan ATX 3.0 của Intel, đường 12V trên các bộ nguồn single rail được chia thành 2 nhóm trong quá trình thử tải:

• 12V1: cấp cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe,…)
• 12V2: cấp riêng cho CPU (ATX12V/EPS12V)

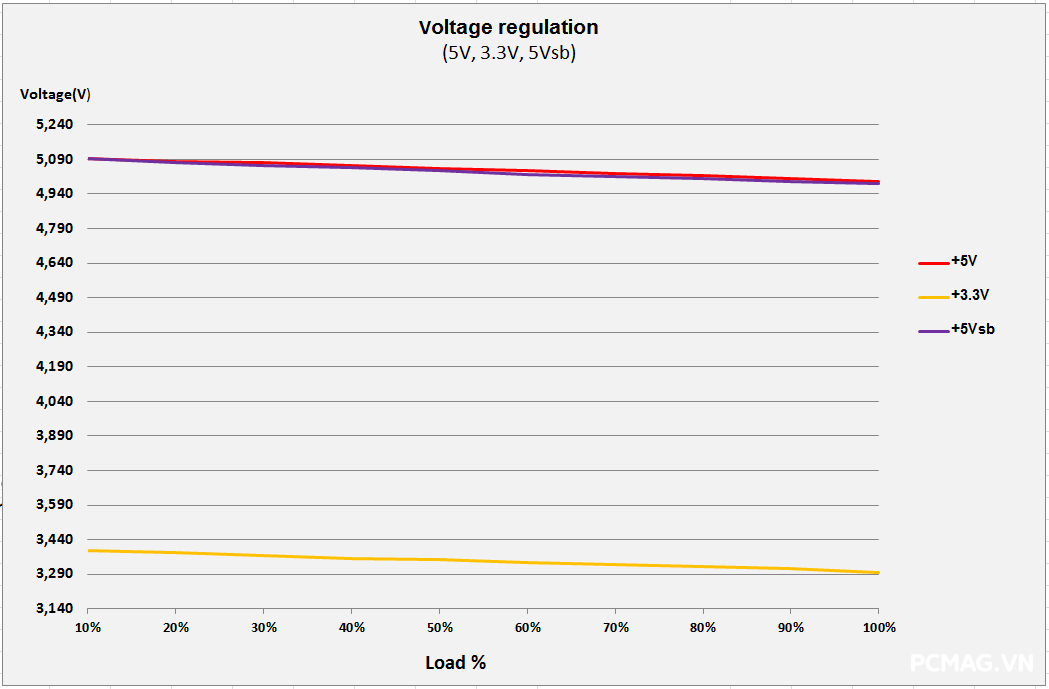

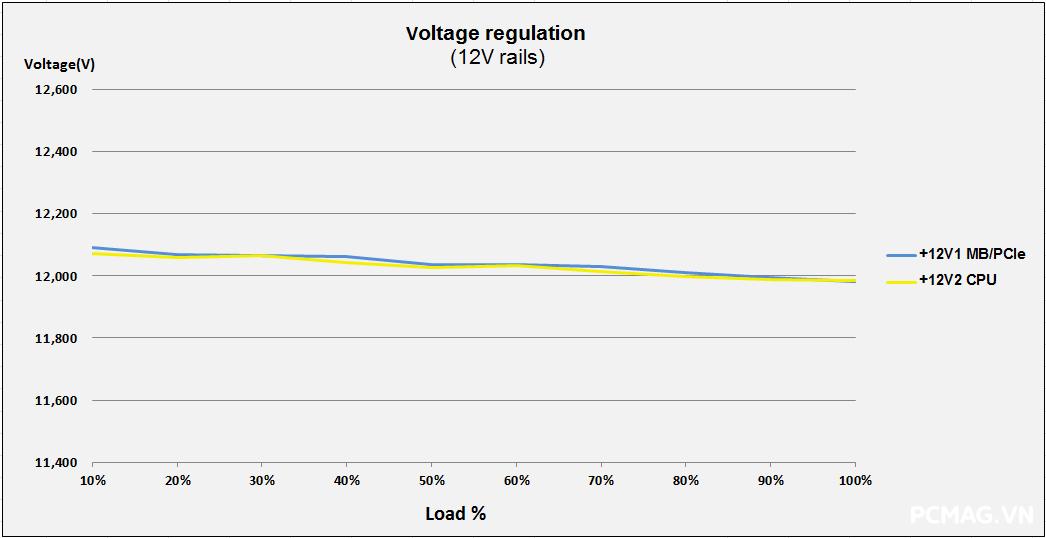

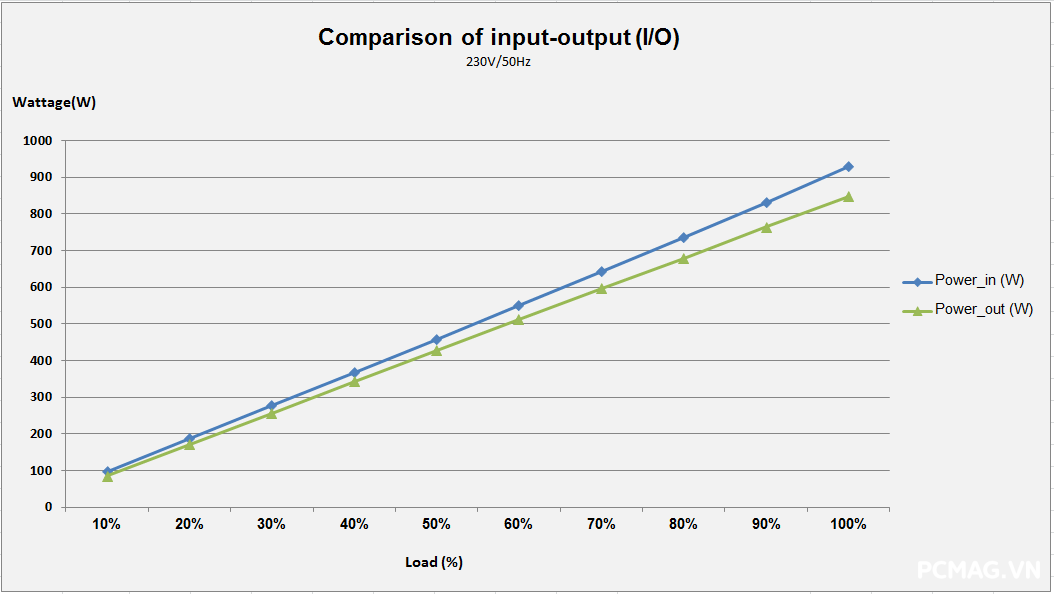

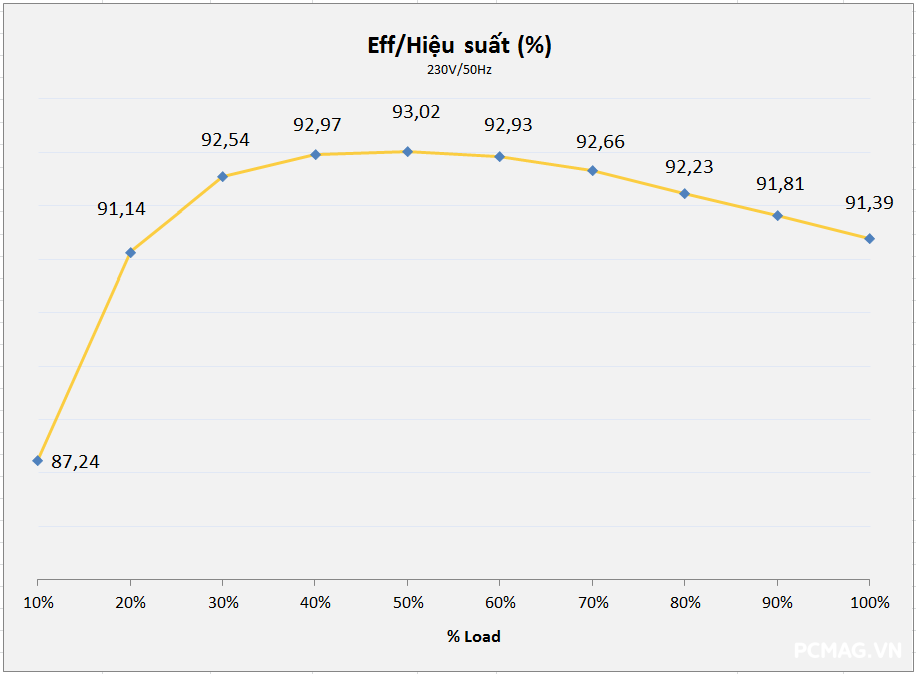

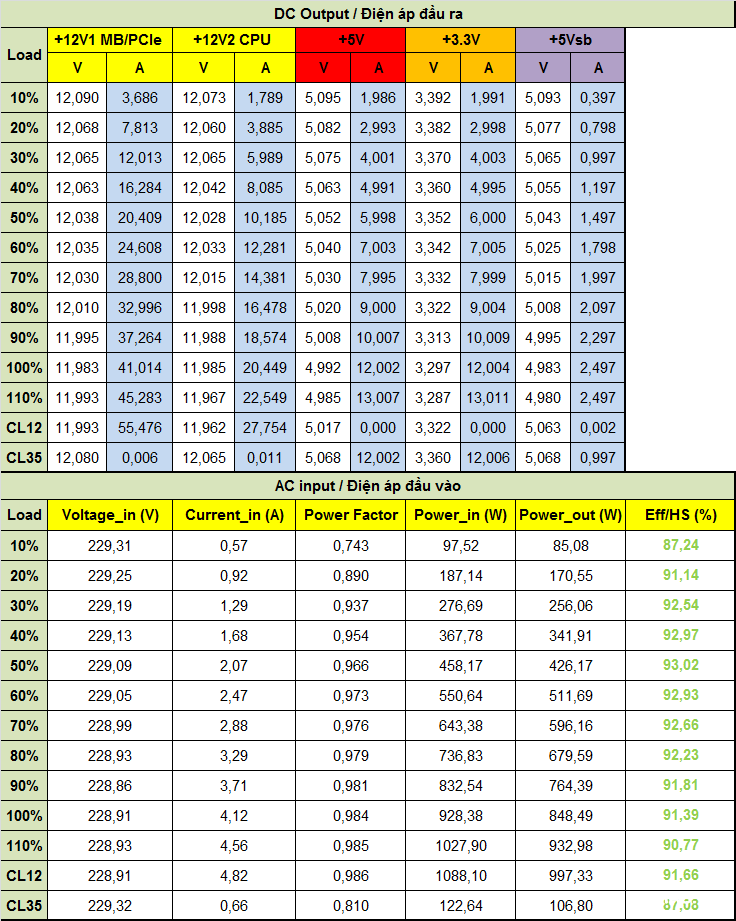

Trong quá trình kiểm tra, VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 cho thấy khả năng đáp ứng rất tốt ở các mức tải khác nhau, với điện áp dao động thấp và luôn nằm trong giới hạn tiêu chuẩn ATX. Hiệu suất đạt khoảng ~93% tại 230Vac, đáp ứng đầy đủ yêu cầu của chứng nhận 80 Plus Gold.

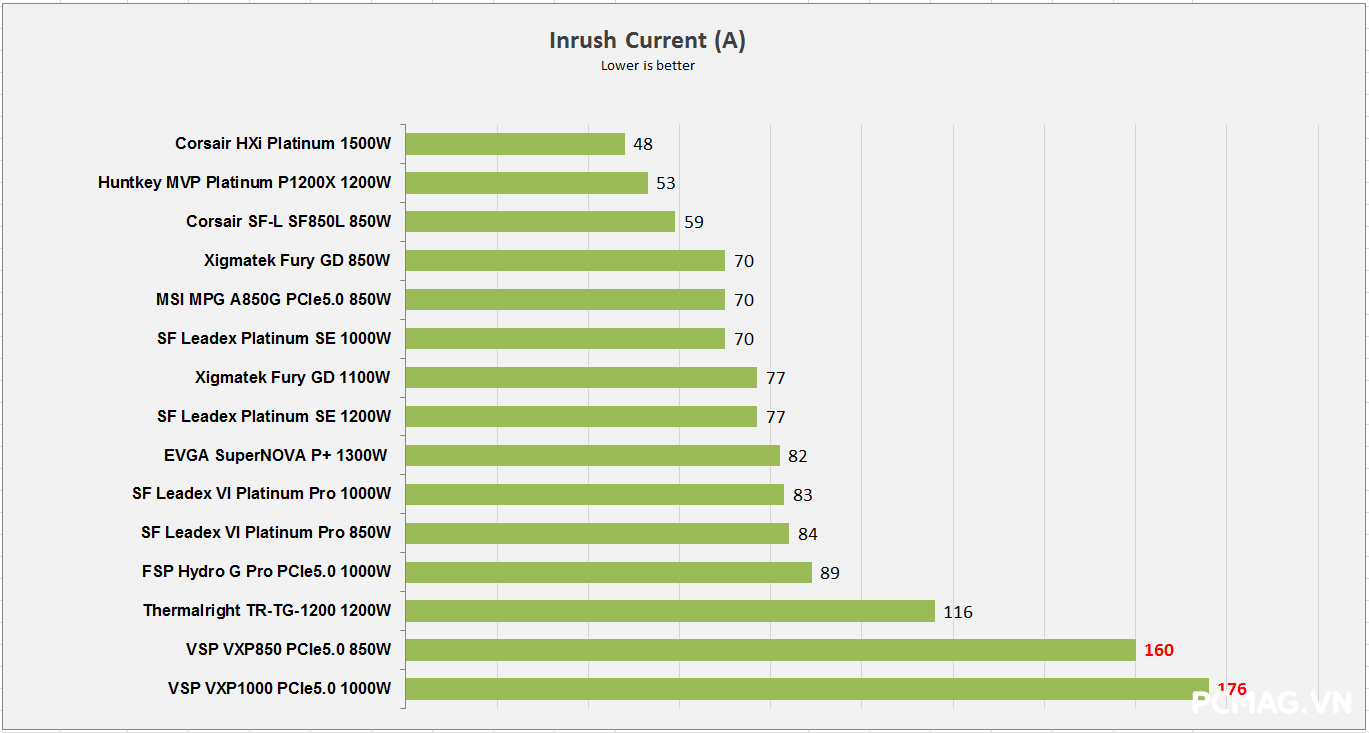

2. Inrush current testing (Dòng khởi động)

Do sử dụng NTC có giá trị khoảng 2.5Ω trong mạch hạn dòng khởi động, nên VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 ghi nhận mức inrush current tương đối cao, khoảng 160A. Mức này chỉ thấp hơn một chút so với các bộ nguồn không trang bị NTC như mẫu DPS-750AB từng được đánh giá trước đó.

Tuy nhiên, vấn đề này hoàn toàn có thể tối ưu bằng cách tăng giá trị NTC lên khoảng 5Ω, mà không ảnh hưởng đáng kể tới hiệu suất tổng thể. Nguyên nhân là NTC chỉ hoạt động trong giai đoạn khởi động, sau đó sẽ được bypass qua relay khi PSU đi vào trạng thái vận hành ổn định.

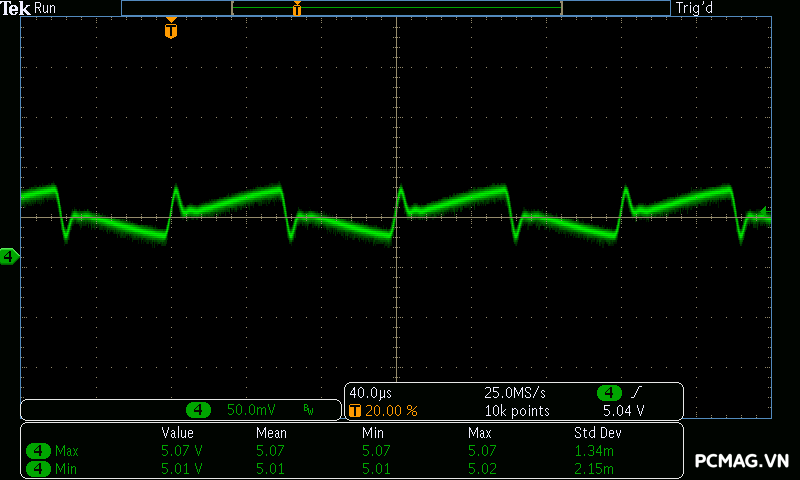

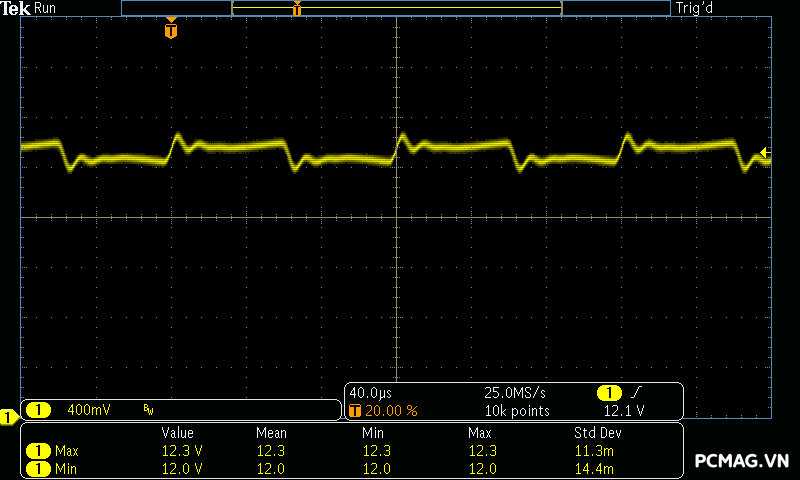

3. Sync Transient Response Test (Tải biến thiên)

• Tải tụ (Capacitance load): 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate theo chuẩn Intel ATX 3.0:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A

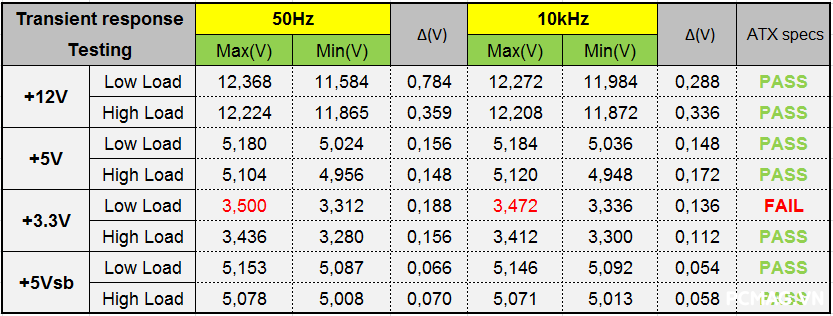

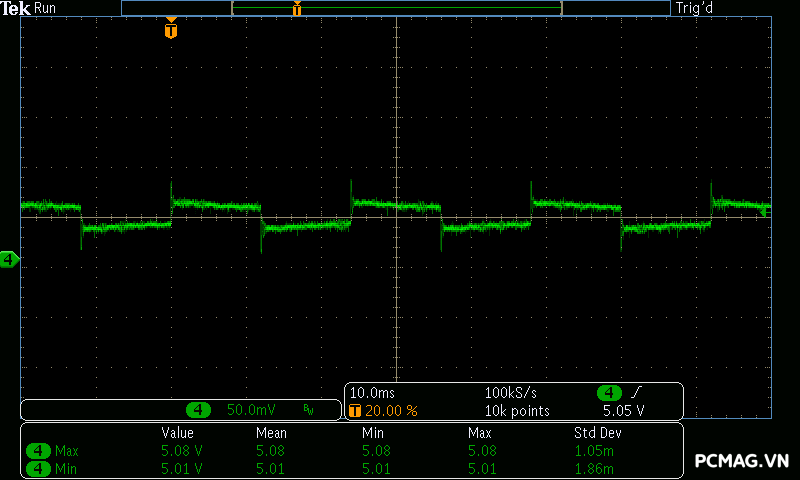

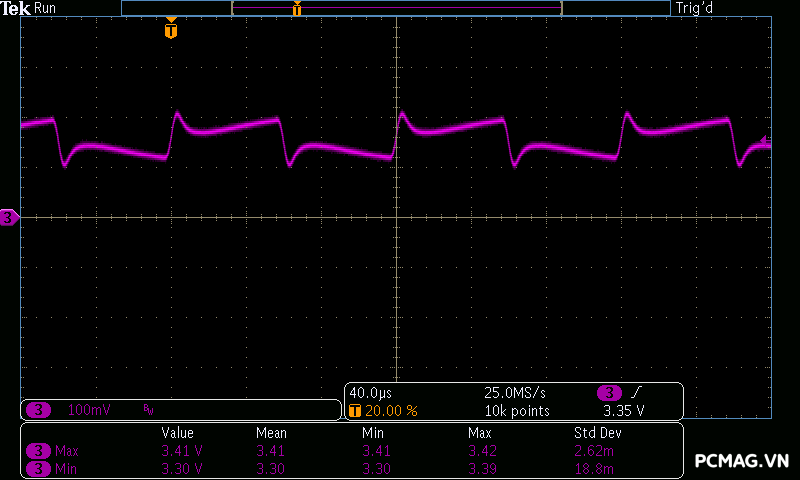

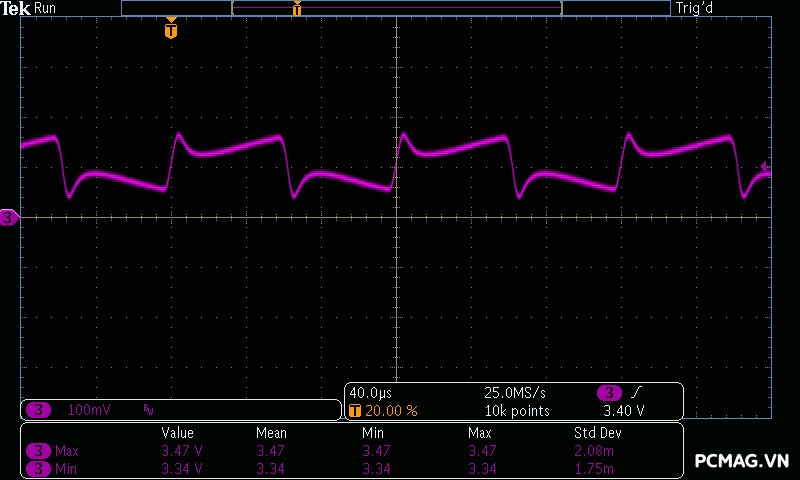

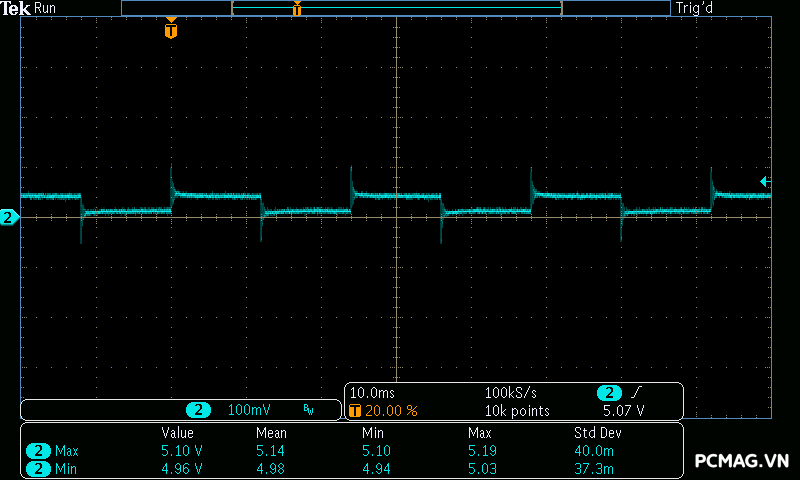

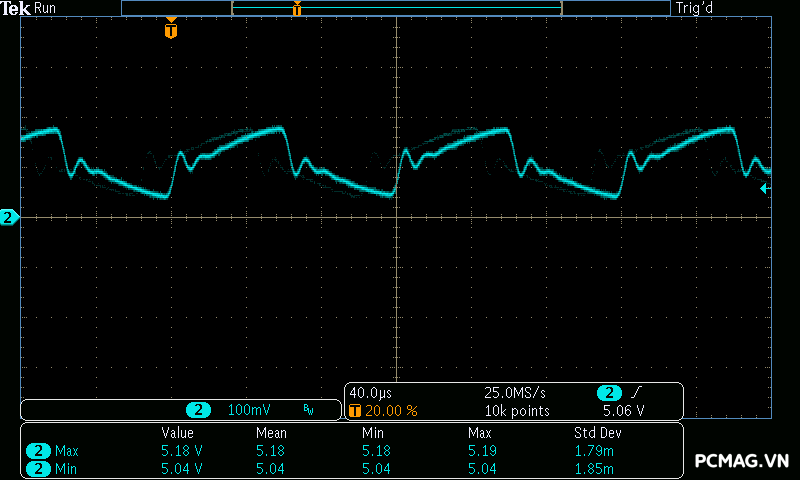

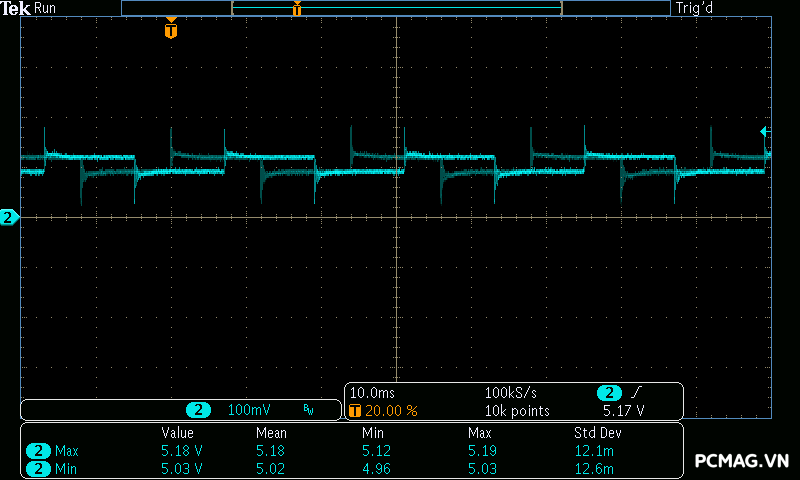

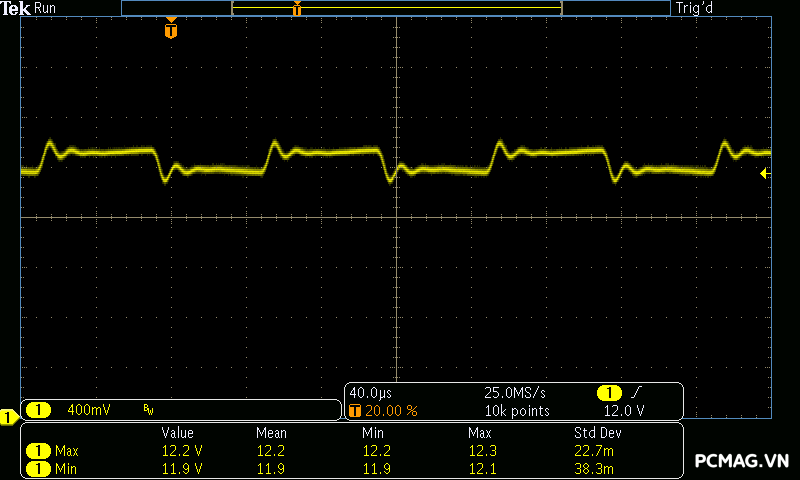

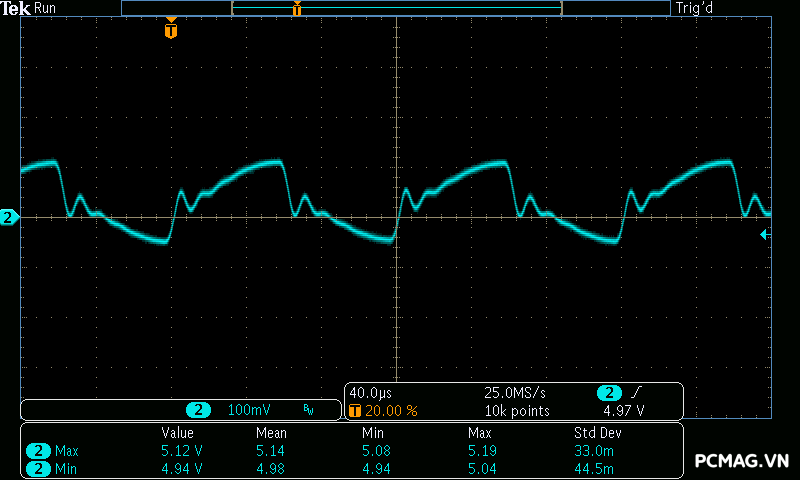

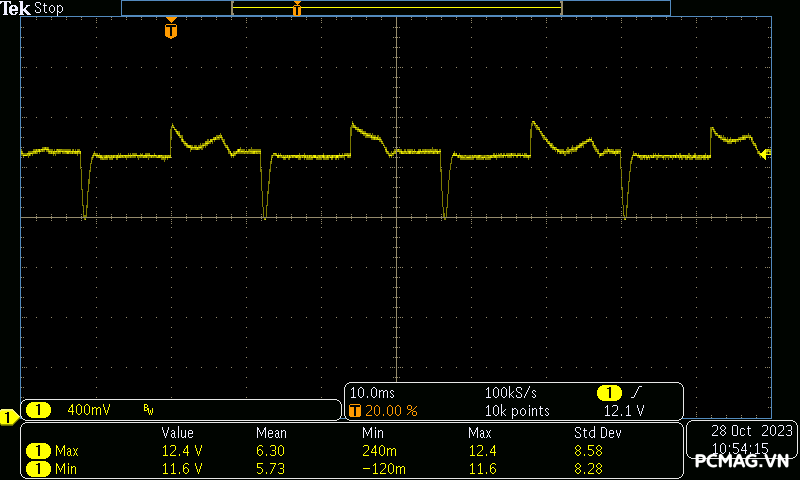

Trong bài test tải biến thiên, VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 thể hiện độ ổn định tốt với mức dao động điện áp trên các đường điện khá thấp. Điểm trừ nhỏ là đường 3.3V có thời điểm lệch nhẹ ra ngoài chuẩn ATX, nhưng chỉ khoảng 0.05V, gần như không đáng kể trong thực tế sử dụng.

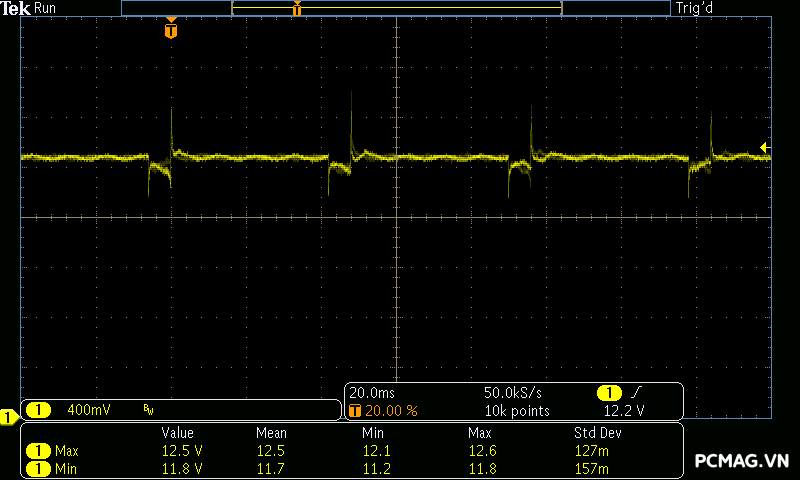

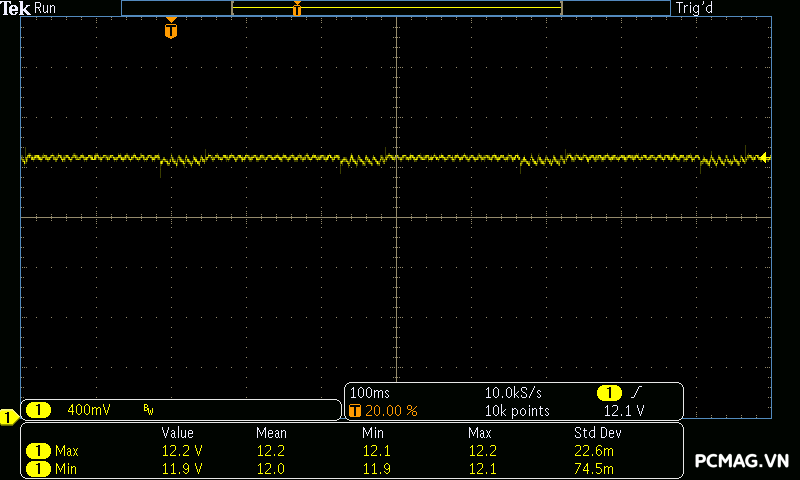

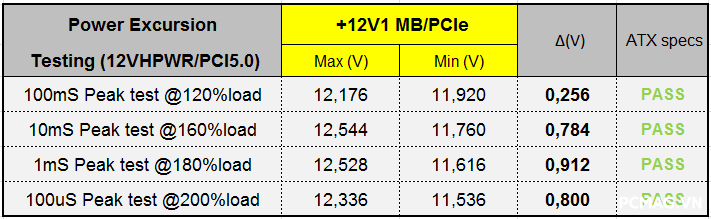

Ở bài test mô phỏng power excursion – tức mức tiêu thụ điện đột ngột của GPU, bộ nguồn cũng dễ dàng vượt qua với điện áp vẫn nằm trong giới hạn cho phép và không xảy ra hiện tượng sập nguồn, cho thấy khả năng đáp ứng tốt với các hệ thống sử dụng VGA hiệu năng cao.

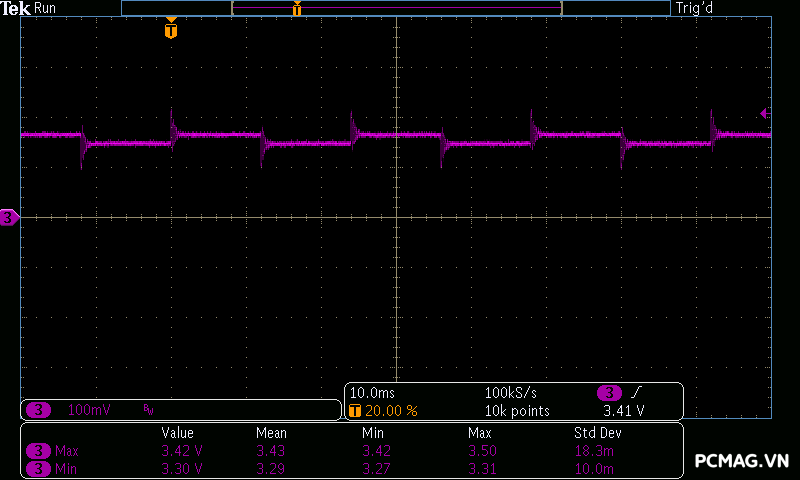

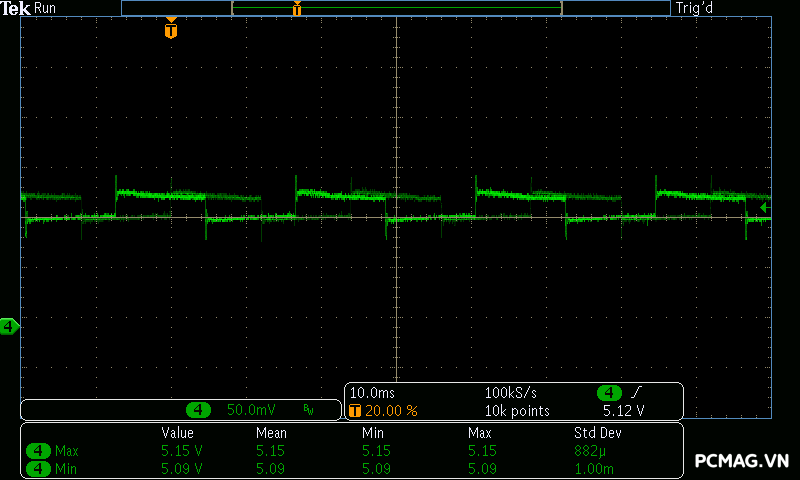

-50Hz Low load:

-50Hz high load:

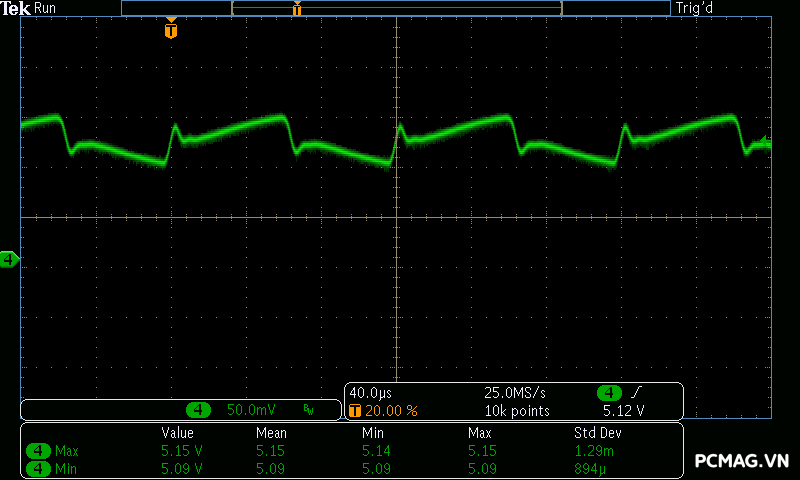

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

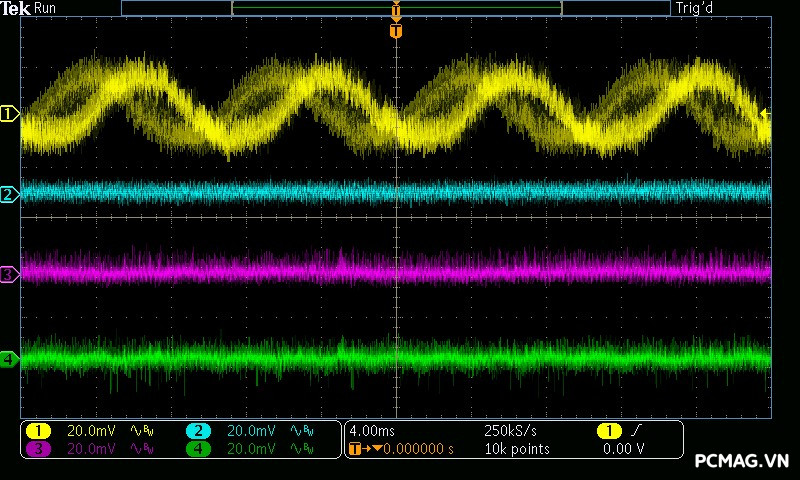

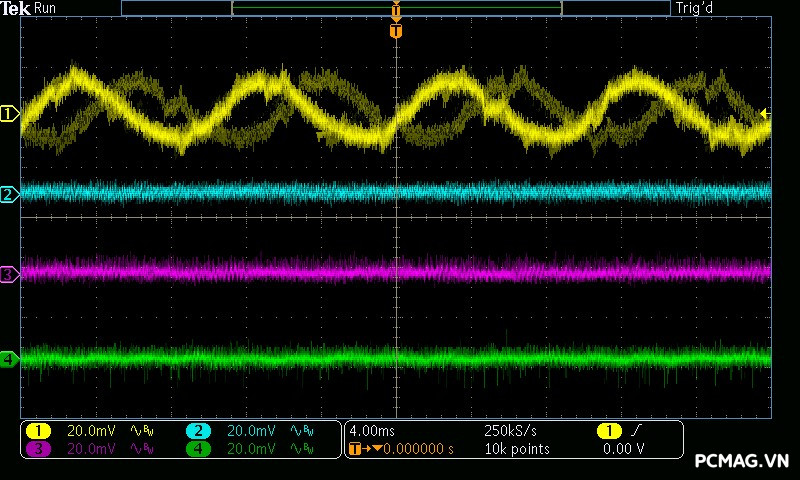

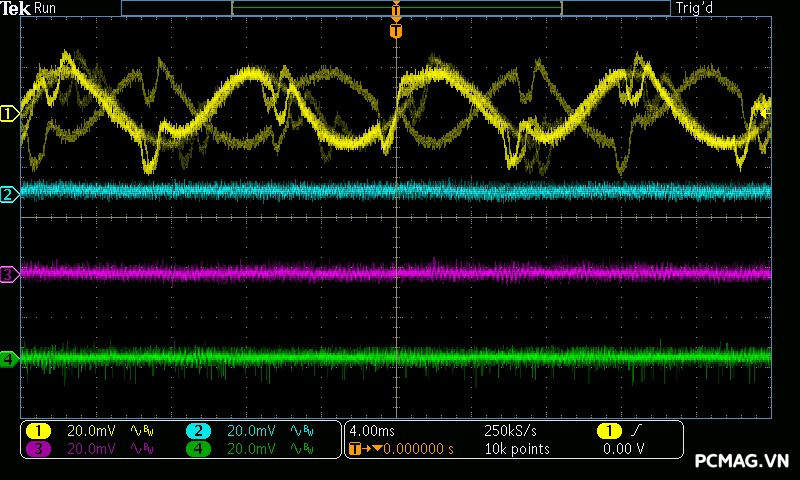

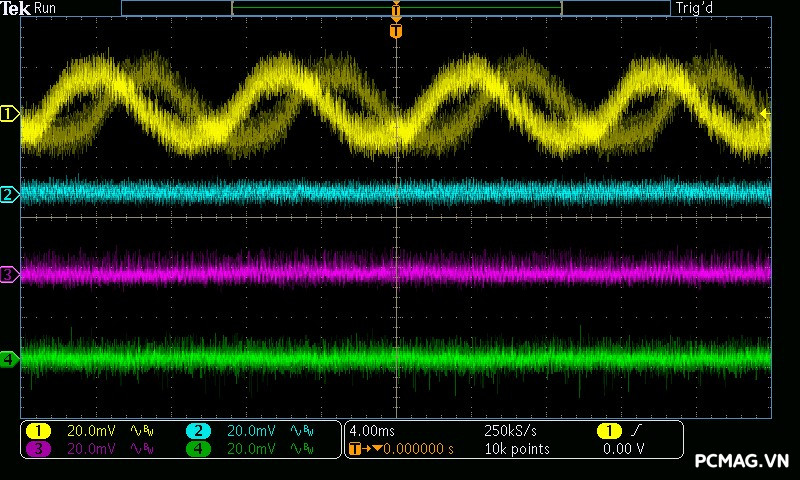

4. Ripple & Noise (Nhiễu AC cao tần)

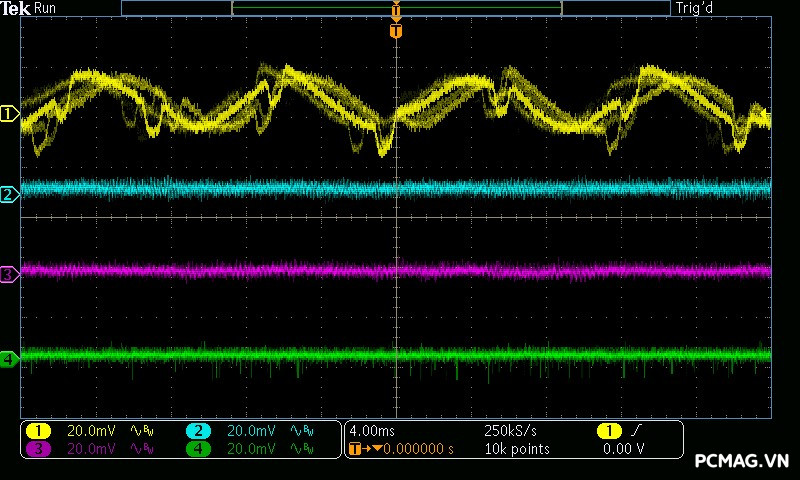

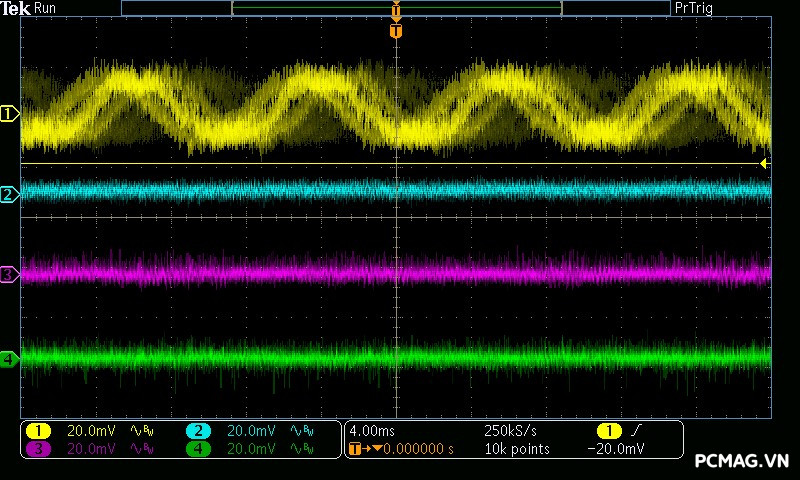

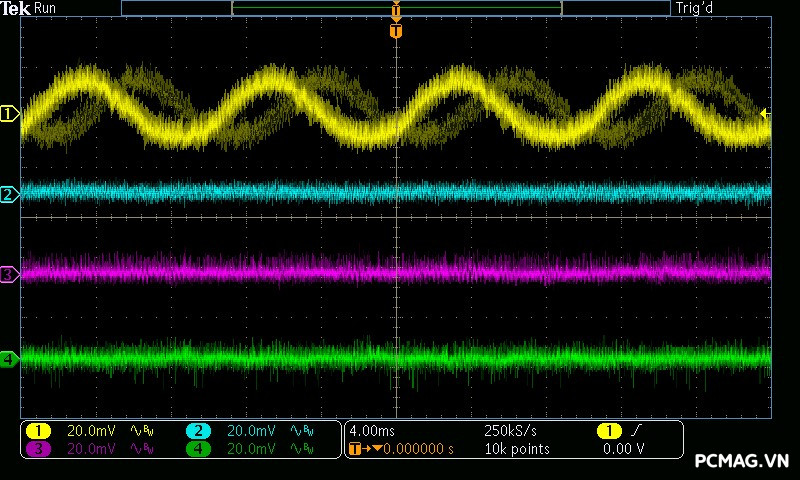

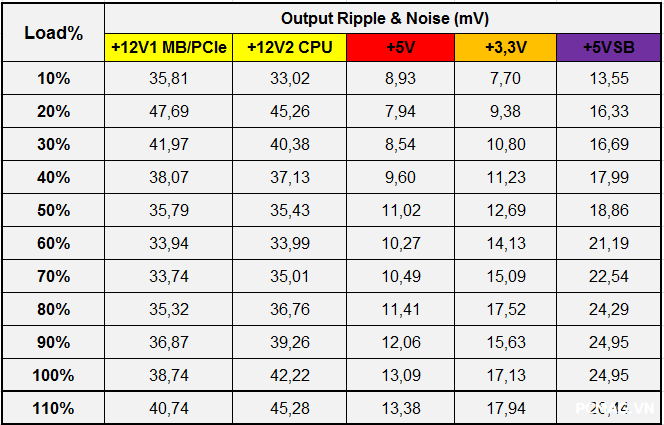

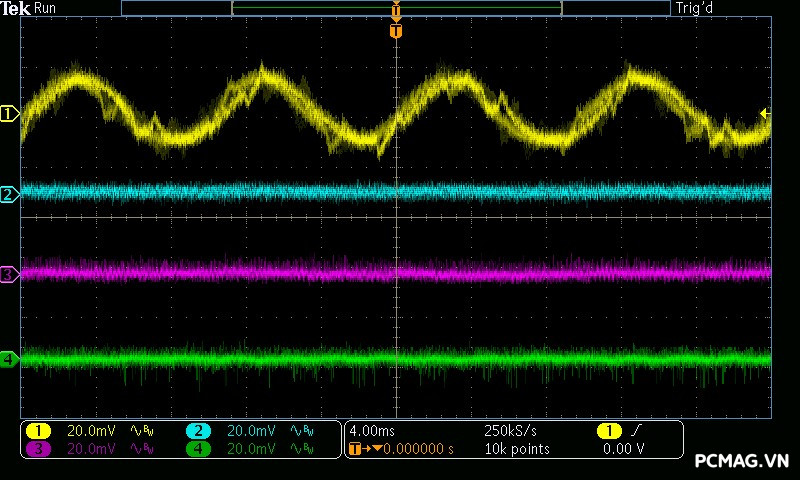

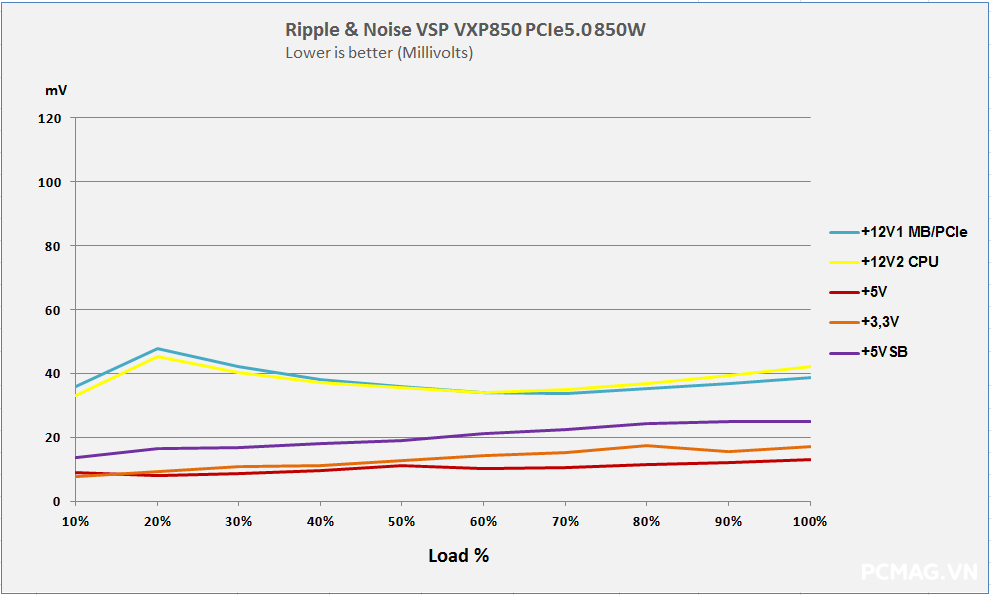

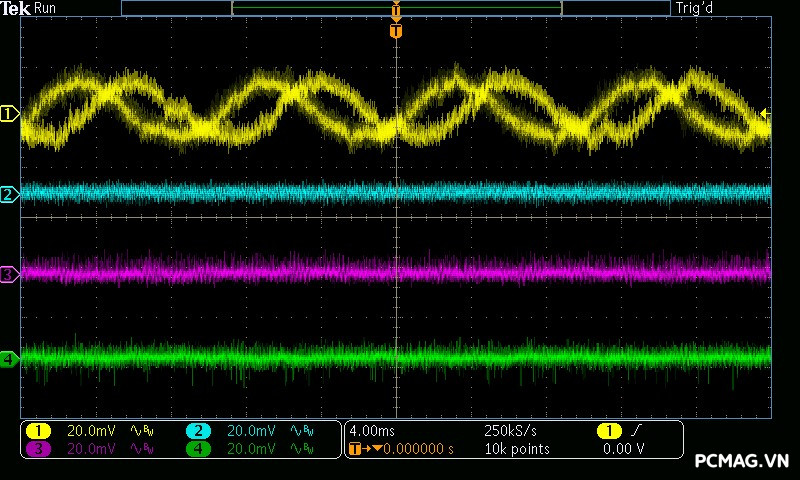

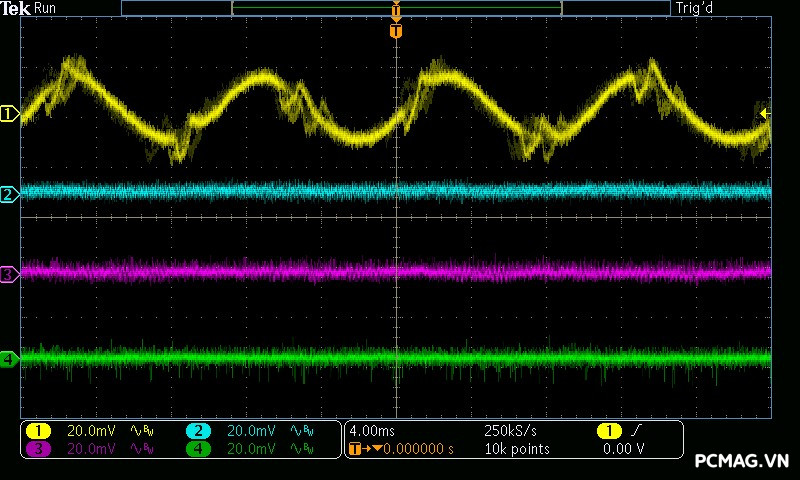

Trong bài kiểm tra nhiễu cao tần, VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 cho kết quả khá ấn tượng, với mức ripple trên đường 12V dao động quanh ~40mV, nằm trong ngưỡng tốt theo tiêu chuẩn ATX, đảm bảo nguồn điện sạch và ổn định cho các linh kiện quan trọng.

5. Hold-up Time (Thời gian lưu điện)

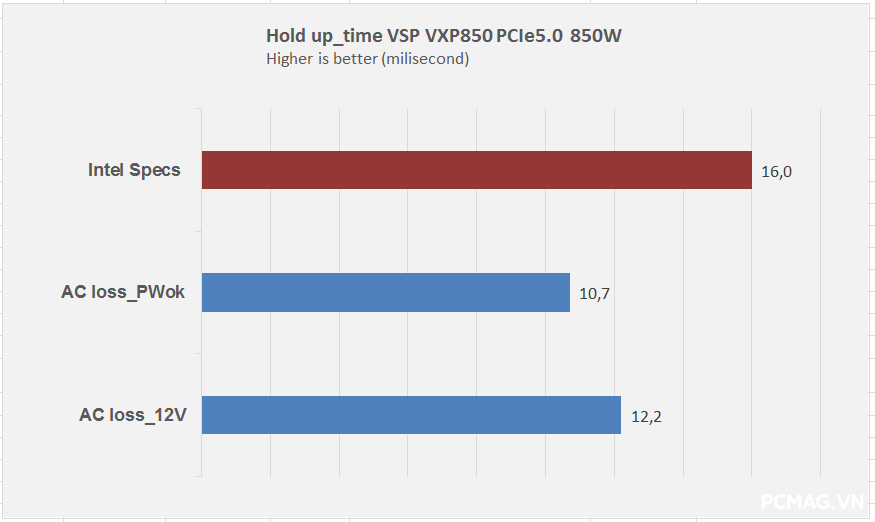

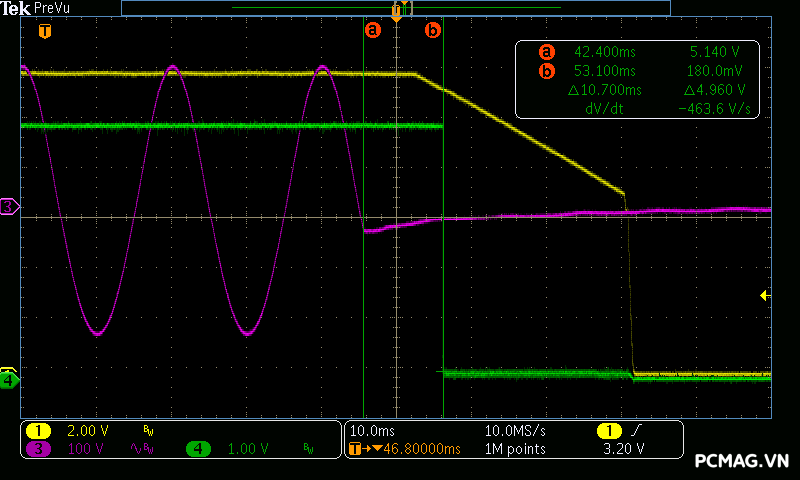

VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 có thời gian lưu điện ở mức chưa thực sự ấn tượng so với tiêu chuẩn ATX. Cụ thể, tín hiệu PG_OK đạt khoảng 10.7ms (so với mức yêu cầu ~16ms), trong khi đường 12V rời khỏi ngưỡng điện áp an toàn sau khoảng 12.2ms (so với chuẩn ~17ms).

Điều này cho thấy khả năng duy trì điện áp khi mất nguồn đột ngột còn hạn chế, dù trong thực tế sử dụng với điện lưới ổn định, ảnh hưởng là không quá đáng kể.

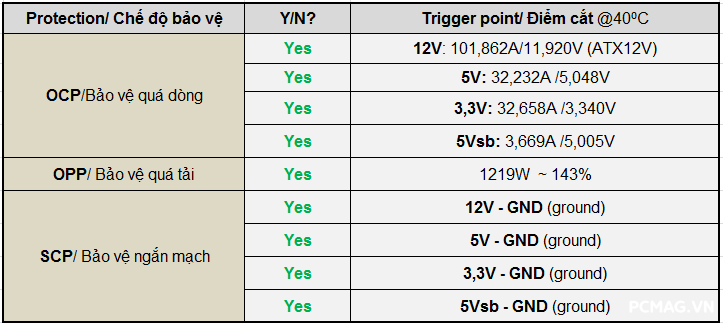

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 hoạt động ổn định và phản hồi nhanh trong quá trình thử nghiệm. Bộ nguồn vượt qua các bài test một cách trơn tru, cho thấy hệ thống bảo vệ được triển khai hiệu quả và không có điểm đáng lo ngại.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT Class I – trong đó có nguồn máy tính ATX – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3.5mA khi hoạt động ở mức điện áp khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Với PSU hỗ trợ dải điện áp lên tới 240VAC, mức kiểm tra tương ứng sẽ là khoảng 264VAC @ 60Hz.

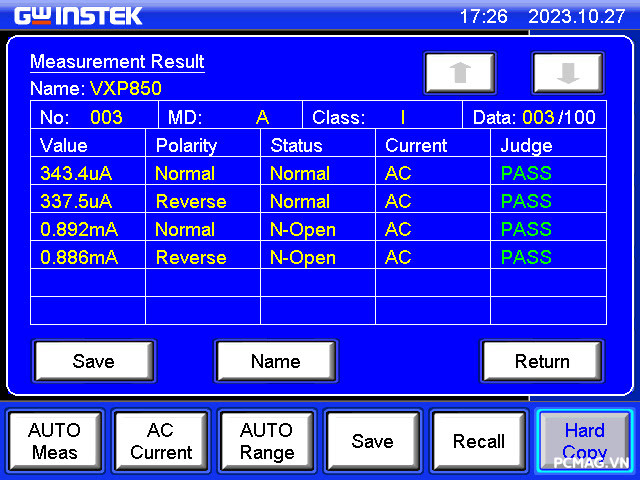

Để đánh giá thông số này, quá trình thử nghiệm sử dụng thiết bị chuyên dụng GW Instek GLC-9000, cho phép đo chính xác dòng rò và đảm bảo bộ nguồn đáp ứng các yêu cầu an toàn điện.

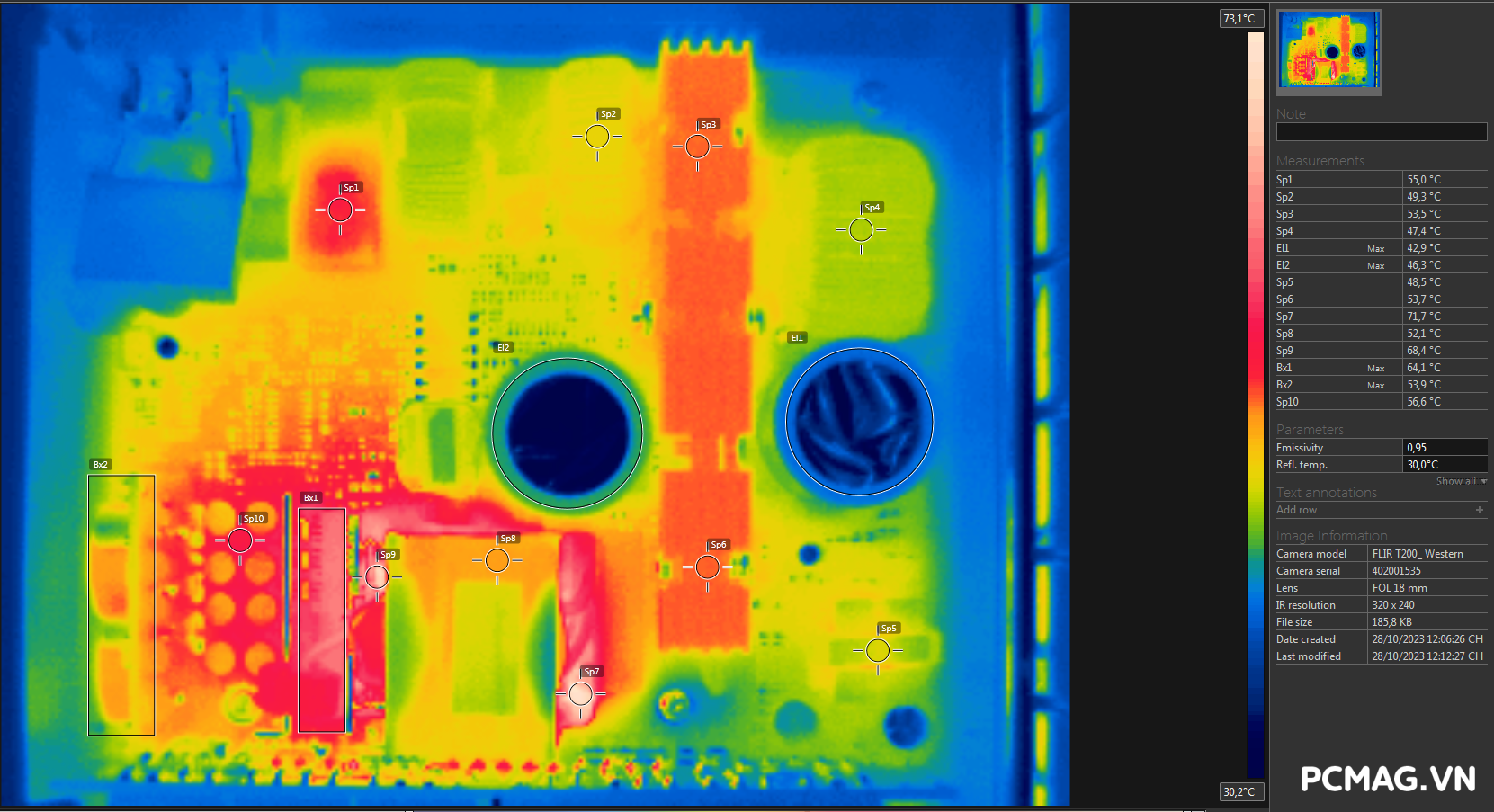

8. Nhiệt độ làm việc & tốc độ quạt (Temp & Fan RPM)

• Điều kiện môi trường: 38 – 45°C

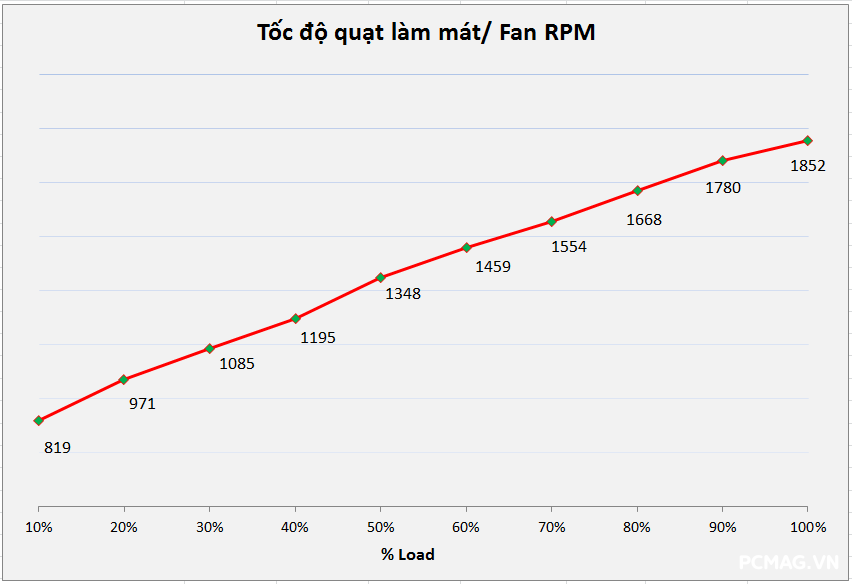

Đường cong quạt (fan curve) của VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 được thiết lập theo hướng an toàn, tăng dần tốc độ theo mức tải và lượng nhiệt phát sinh. Khi hoạt động ở tải cao, quạt có thể đạt tốc độ trên 2000 RPM nhằm đảm bảo khả năng làm mát hiệu quả cho các linh kiện công suất bên trong.

Đổi lại, mức độ êm ái sẽ không phải là điểm mạnh, đặc biệt khi hệ thống vận hành ở tải nặng trong môi trường nhiệt độ cao.

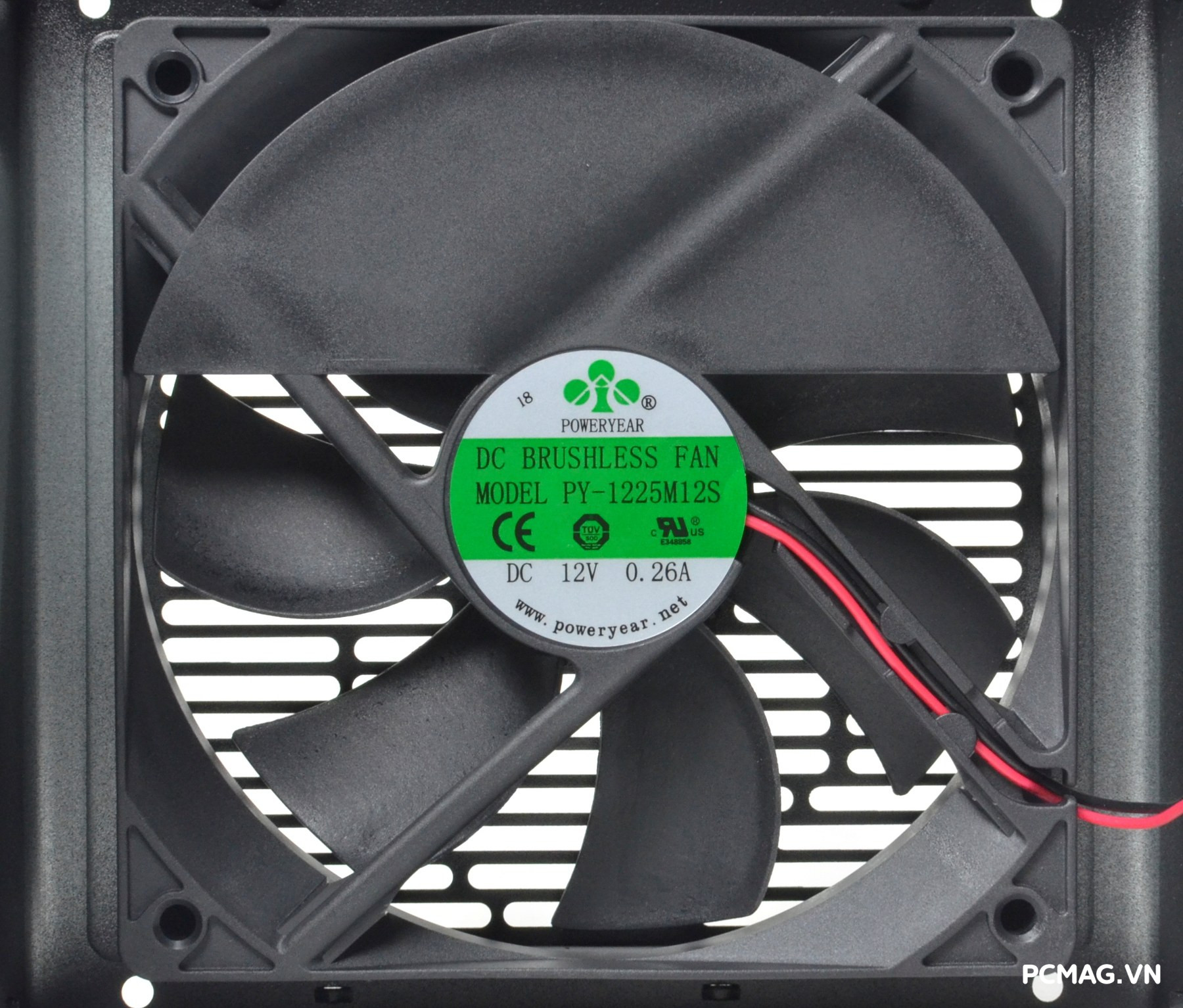

Quạt tản nhiệt được sử dụng là Poweryear PY-1225M12S, hoạt động ở mức 12V – 0.26A, sử dụng vòng bi Sleeve Bearing với tốc độ tối đa khoảng 2000 RPM, đáp ứng tốt nhu cầu làm mát cho bộ nguồn khi hoạt động ở tải cao.

IV. Kết luận

VSP TEREX VXP850 850W ATX3.0/PCIe 5.0 là một bộ nguồn có chất lượng linh kiện và độ ổn định điện áp ở mức tốt trong phân khúc. Sản phẩm được trang bị cổng PCIe 5.0 / 12VHPWR công suất 600W, tương thích hoàn hảo với các dòng GPU thế hệ mới như RTX 4000 series. Hiệu suất thực tế đạt tới ~93% tại 230Vac, đồng thời đây cũng là một trong những PSU thương hiệu Việt đầu tiên đạt chứng nhận 80 Plus Gold, đánh dấu bước tiến đáng chú ý của thị trường nội địa.

Với những gì thể hiện, VXP850 850W là lựa chọn đáng cân nhắc cho các cấu hình tầm trung đến cao cấp, đặc biệt là những hệ thống sử dụng VGA hiệu năng cao.

Ưu điểm:

• Chất lượng linh kiện tốt
• Điện áp ổn định, đáp ứng chuẩn 200% power excursion (ATX 3.0)
• Trang bị cổng PCIe 5.0 / 12VHPWR 600W
• Hiệu suất cao, đạt ~93% @230Vac – chuẩn 80 Plus Gold

Khuyết điểm:

• Dòng khởi động (inrush current) còn cao (có thể cải thiện bằng cách tăng trị số NTC)

Lưu ý: Các phiên bản thương mại của VSP VXP850 & VXP1000 sẽ được nâng cấp với vỏ nguồn dày hơn, đồng thời đã điều chỉnh lại các thông tin kỹ thuật in trên hộp để đảm bảo độ chính xác.
