Xigmatek LOKI L750 750W là dòng nguồn máy tính (PSU) mới được giới thiệu bởi thương hiệu Xigmatek, hướng đến phân khúc tầm trung và phổ thông – tương tự như dòng THOR T750 V3 trước đó. Theo đánh giá từ PCMAG, sản phẩm này mang đến sự cân bằng tốt giữa hiệu năng và chi phí, phù hợp với các cấu hình PC hiện đại.

Dù có mức đầu tư hợp lý hơn, Xigmatek LOKI L750 vẫn được trang bị đầy đủ các công nghệ mới như chuẩn ATX 3.1, đầu cấp nguồn PCIe 5.1 / 12V-2×6 dành cho card đồ họa thế hệ mới, cùng mạch Active PFC dải rộng giúp đảm bảo hiệu suất hoạt động ổn định và tiết kiệm điện năng.

I. Hộp và phụ kiện Xigmatek LOKI L750 750W

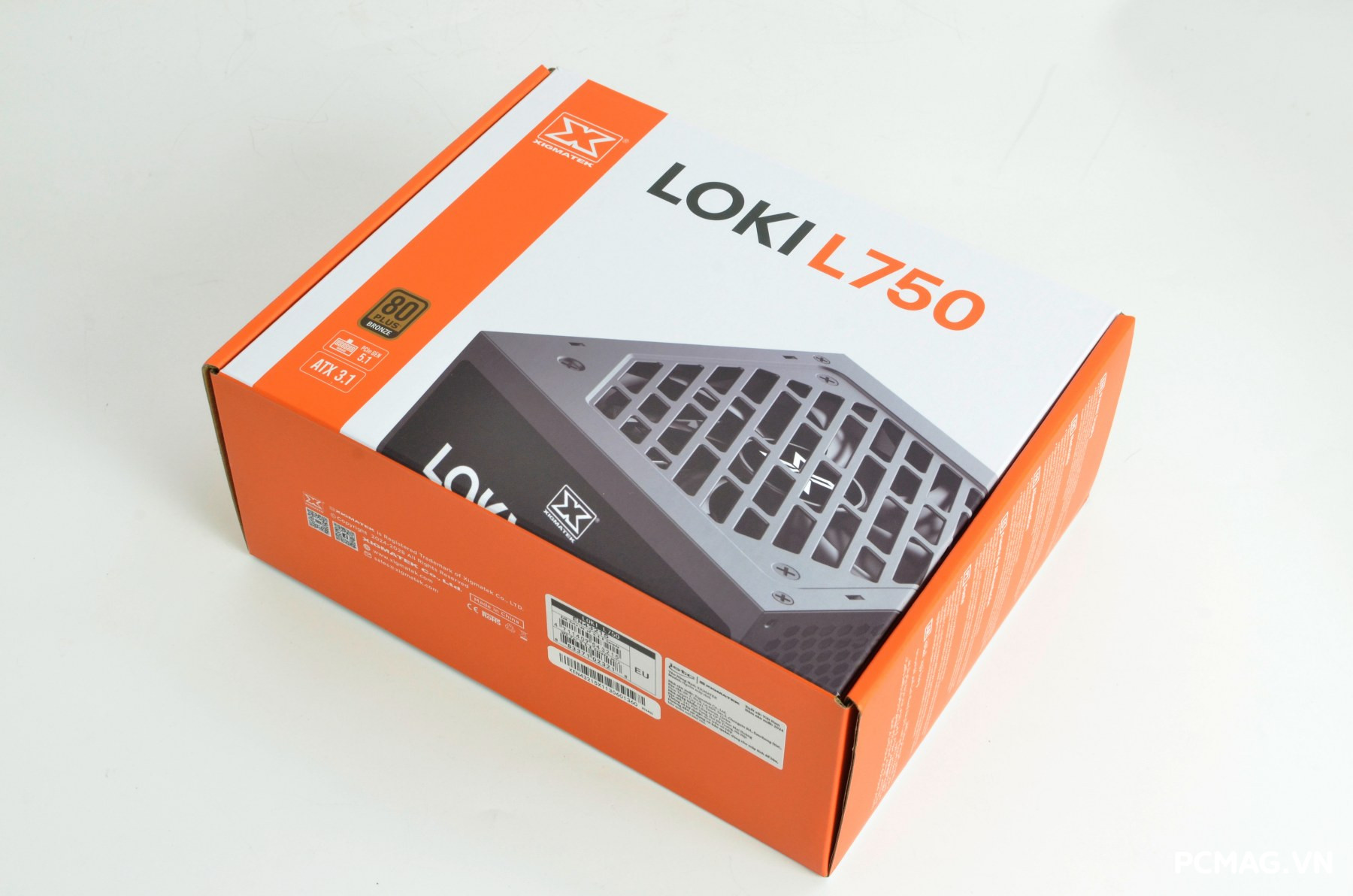

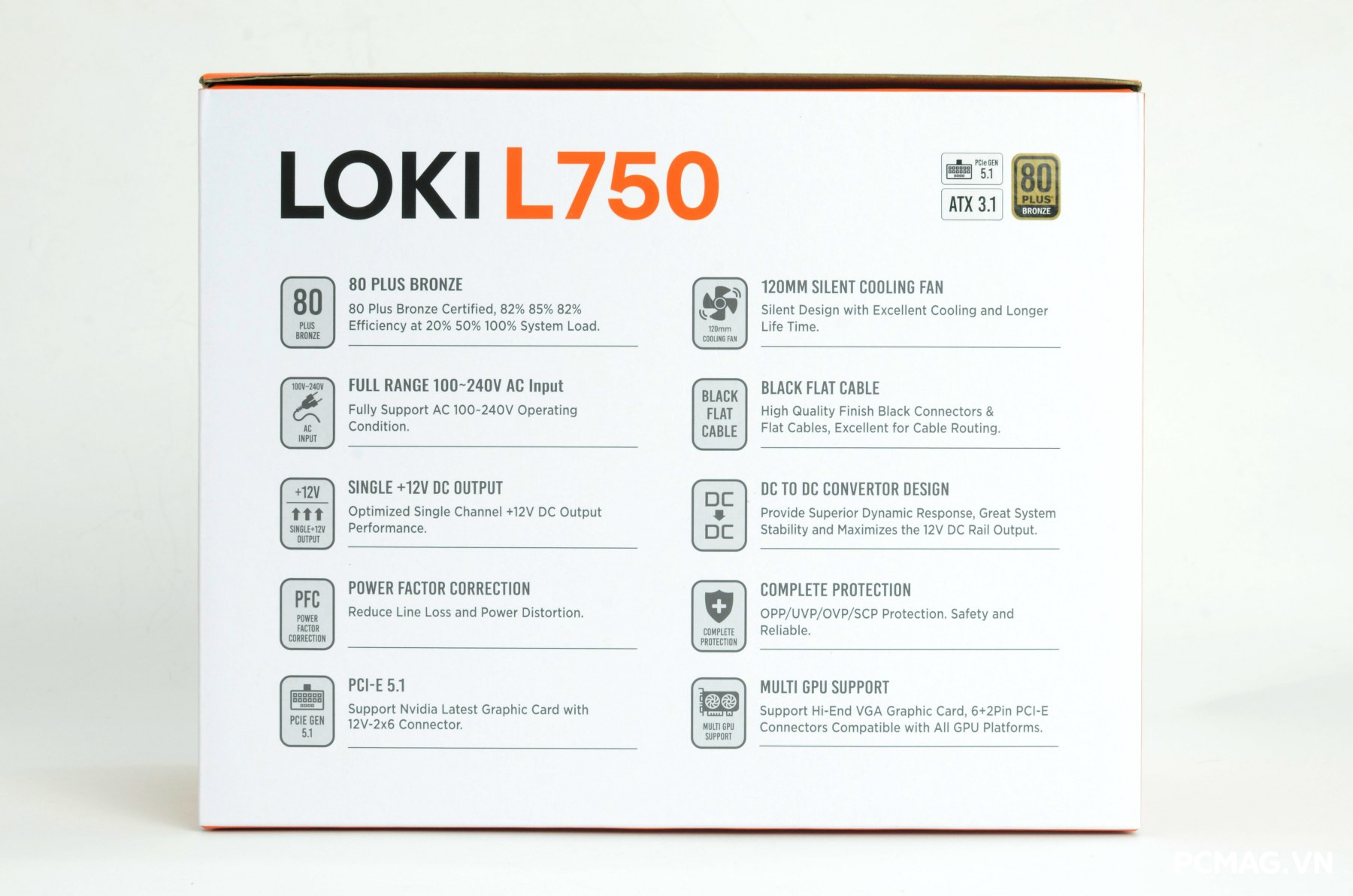

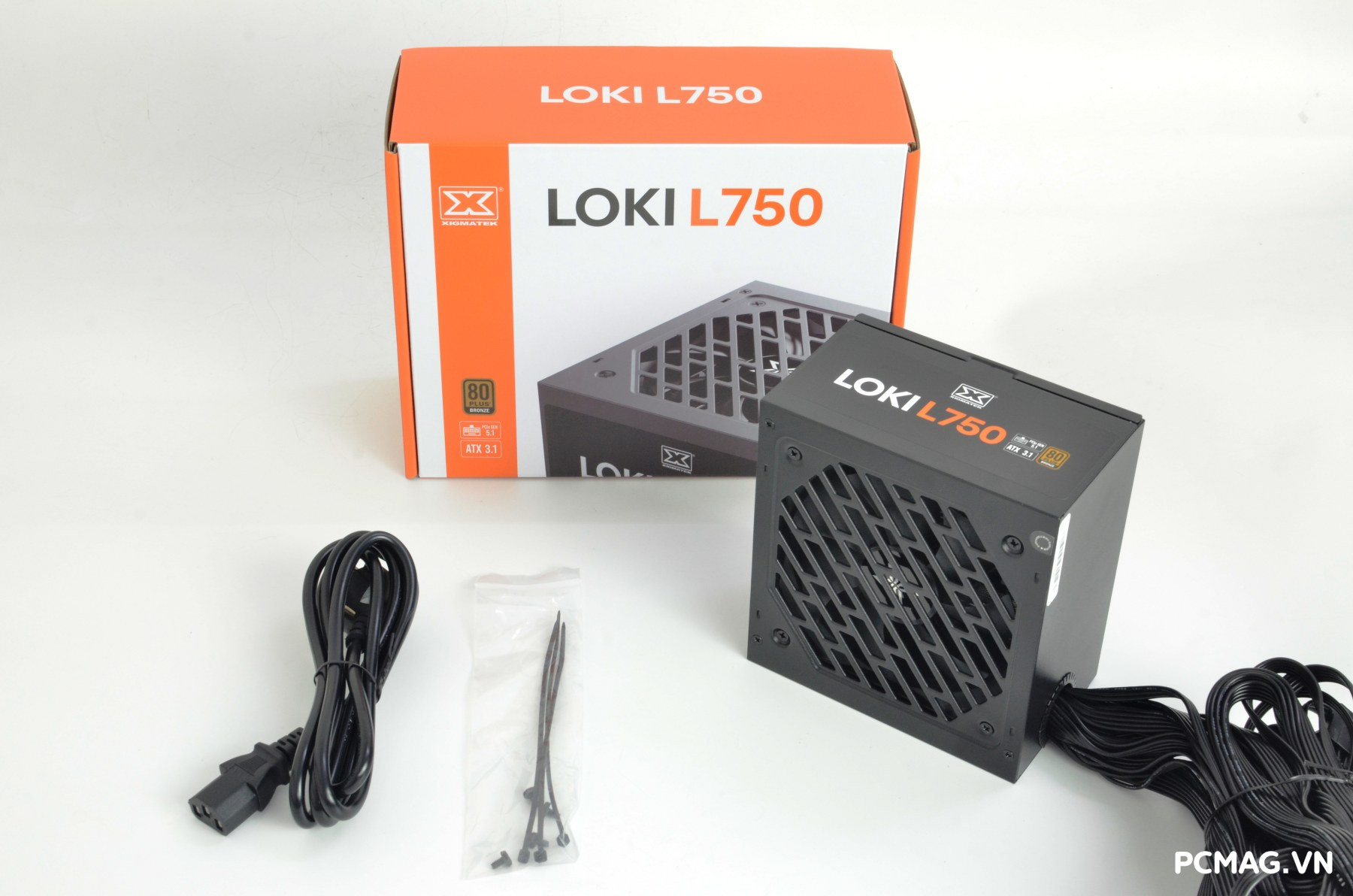

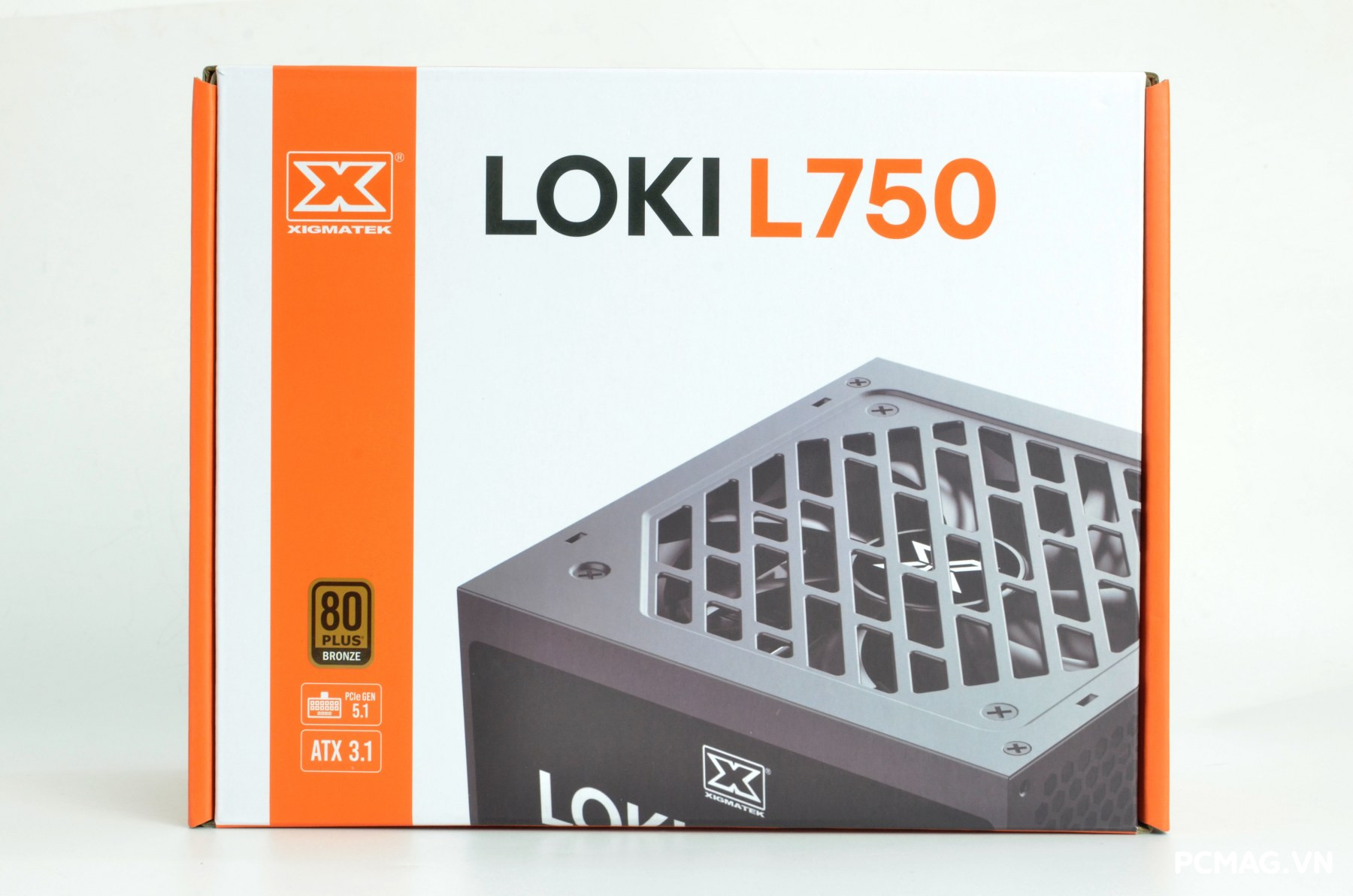

Hộp của Xigmatek LOKI L750 750W được thiết kế theo phong cách quen thuộc của dòng THOR T750 V3 với kích thước gọn gàng và tông màu trắng – cam đặc trưng của Xigmatek. Mặt trước hộp hiển thị tên sản phẩm cùng một số điểm nổi bật, trong khi toàn bộ thông số kỹ thuật chi tiết được in rõ ràng ở mặt sau, giúp người dùng dễ dàng theo dõi các đặc điểm quan trọng của bộ nguồn.

Phụ kiện đi kèm với Xigmatek LOKI L750 750W khá cơ bản, bao gồm 1 dây nguồn chuẩn EU, 4 ốc vít cố định PSU vào case và 3 dây rút (zip tie) giúp người dùng sắp xếp, quản lý dây cáp gọn gàng hơn khi lắp đặt hệ thống.

II. PSU Xigmatek LOKI L750 750W

1. Thiết kế bên ngoài

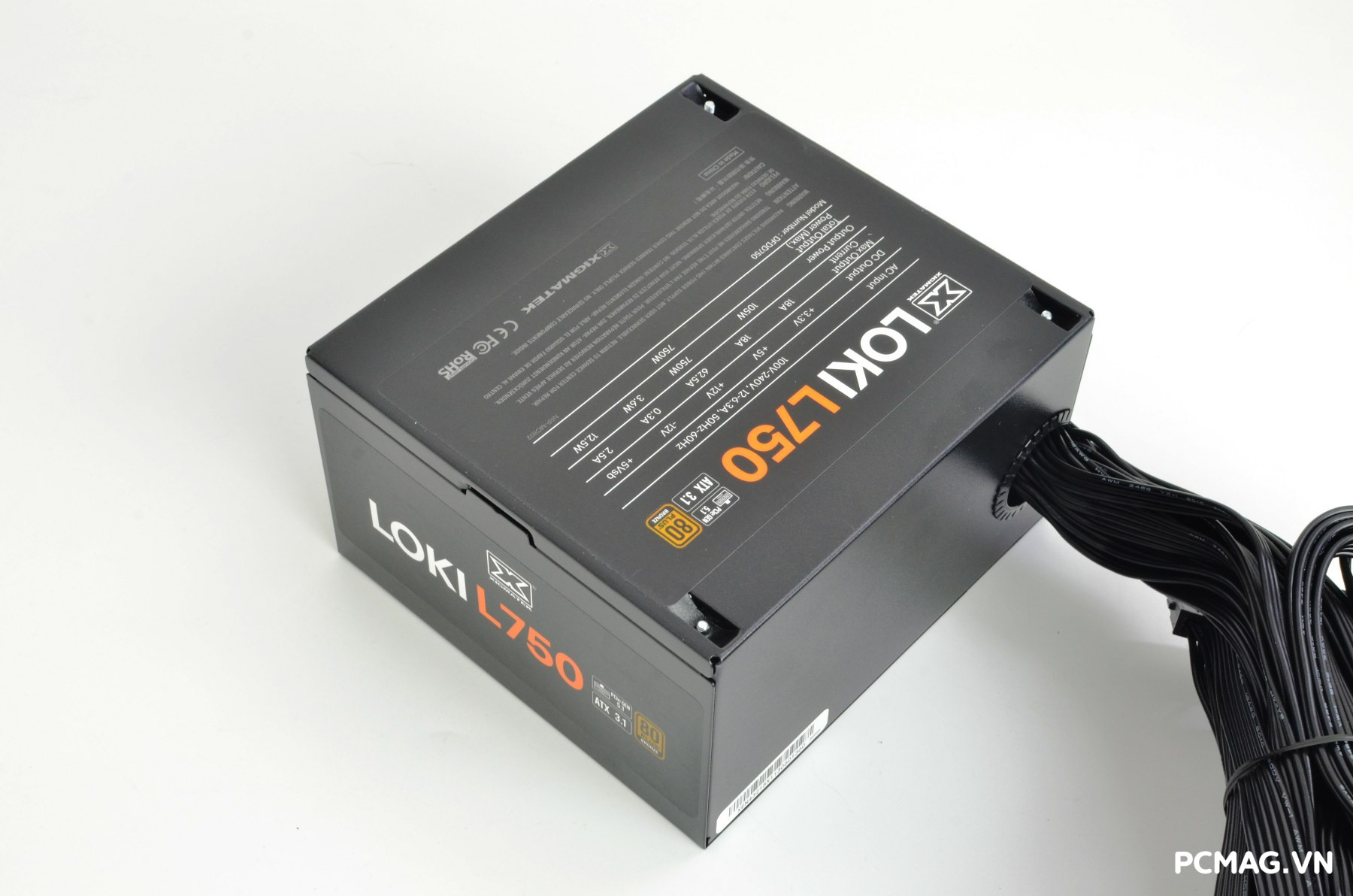

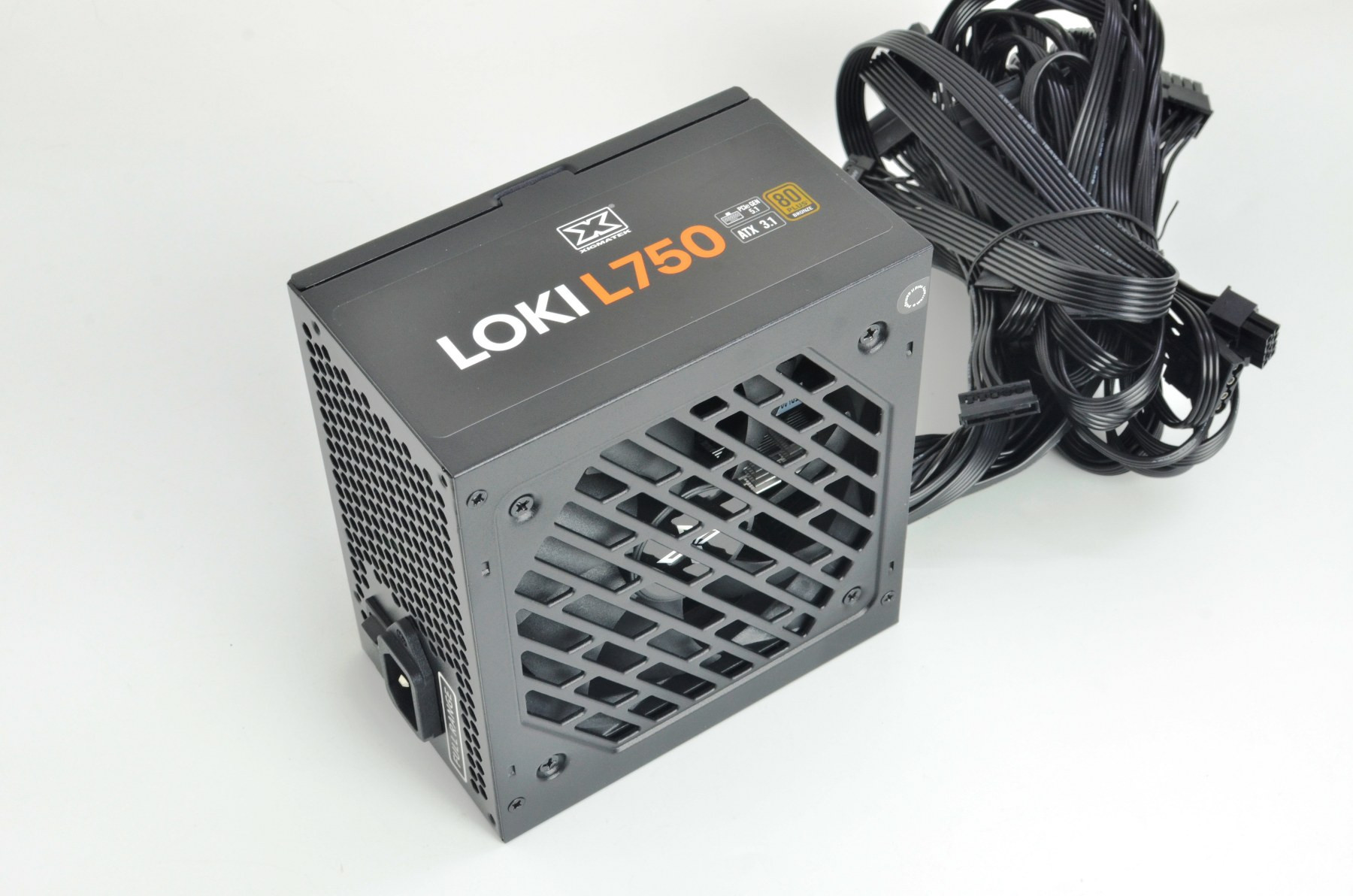

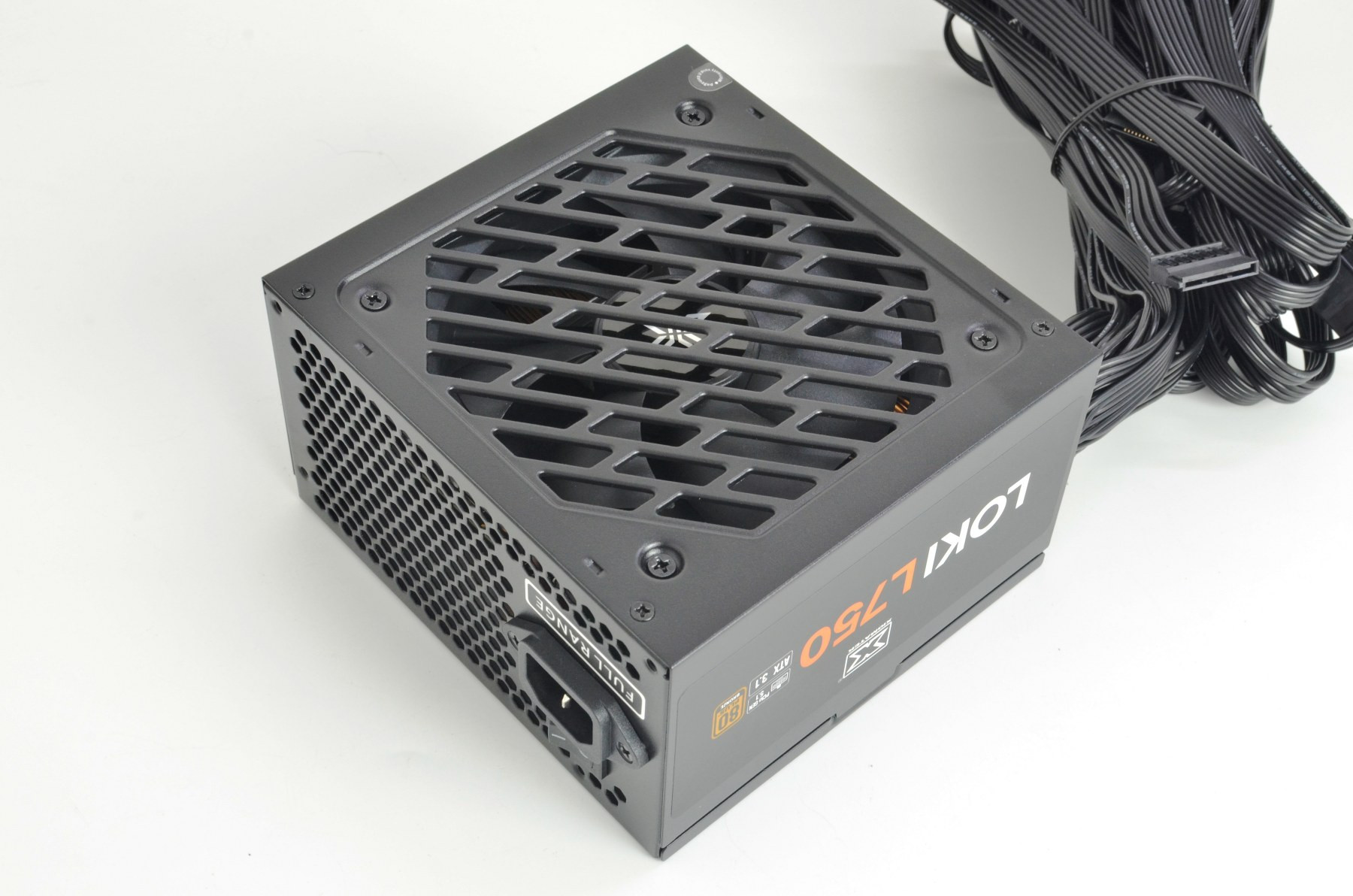

Xigmatek LOKI L750 750W sở hữu kích thước ATX tiêu chuẩn với lớp sơn tĩnh điện màu đen tạo cảm giác cứng cáp và bền bỉ. Hai mặt hông được dán tem trang trí cách điệu, giúp tổng thể sản phẩm trông gọn gàng và hoàn thiện hơn khi lắp trong case. Bộ nguồn được trang bị quạt làm mát 120mm, đảm nhiệm việc tản nhiệt và duy trì nhiệt độ ổn định trong quá trình hoạt động.

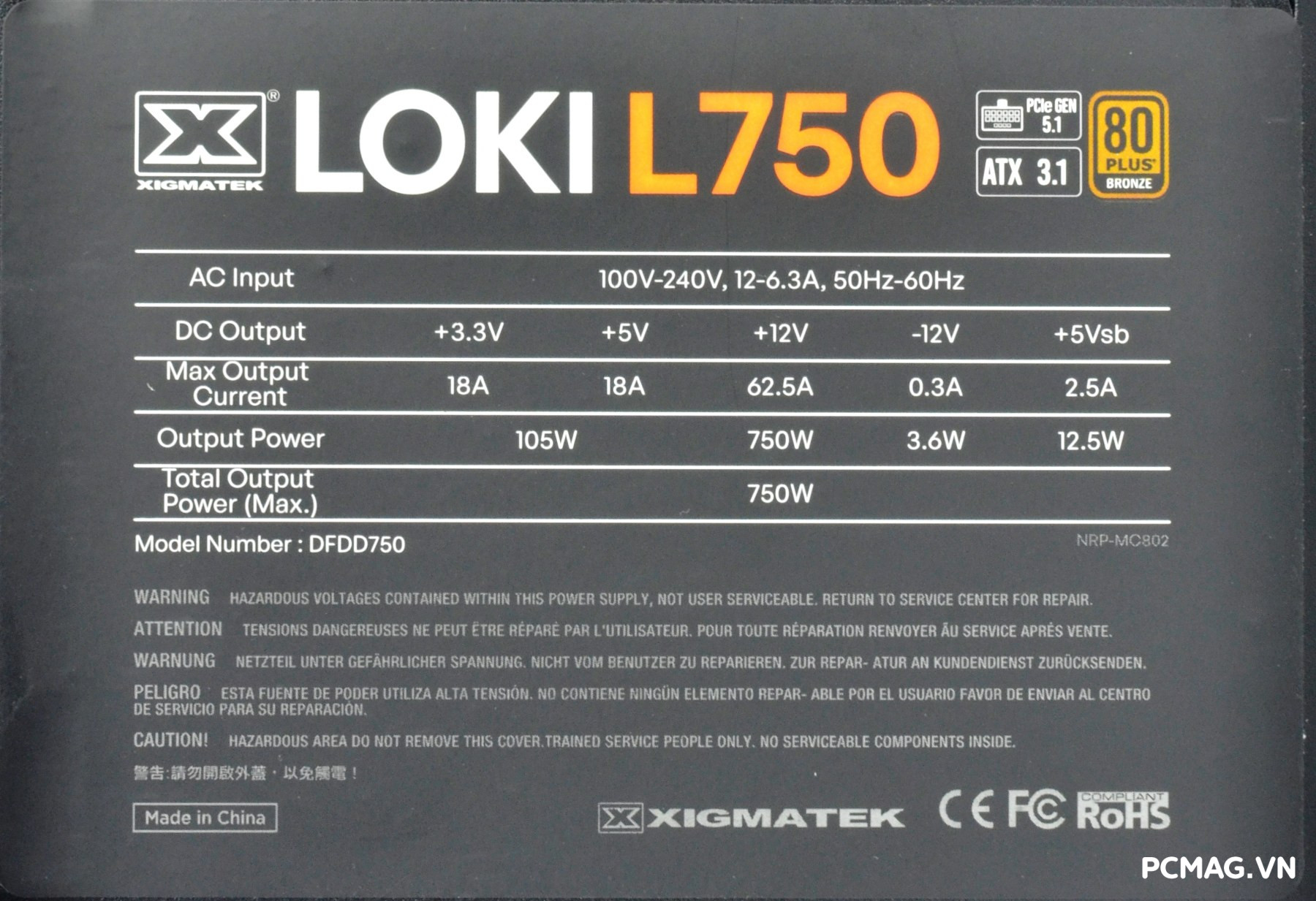

Xigmatek LOKI L750 750W có công suất danh định 750W, sử dụng thiết kế single rail +12V với khả năng cung cấp tối đa 750W trên đường 12V. Bộ nguồn cũng được trang bị mạch Active PFC hỗ trợ dải điện áp rộng 100–240V AC, giúp hệ thống hoạt động ổn định và tương thích với nhiều điều kiện nguồn điện khác nhau.

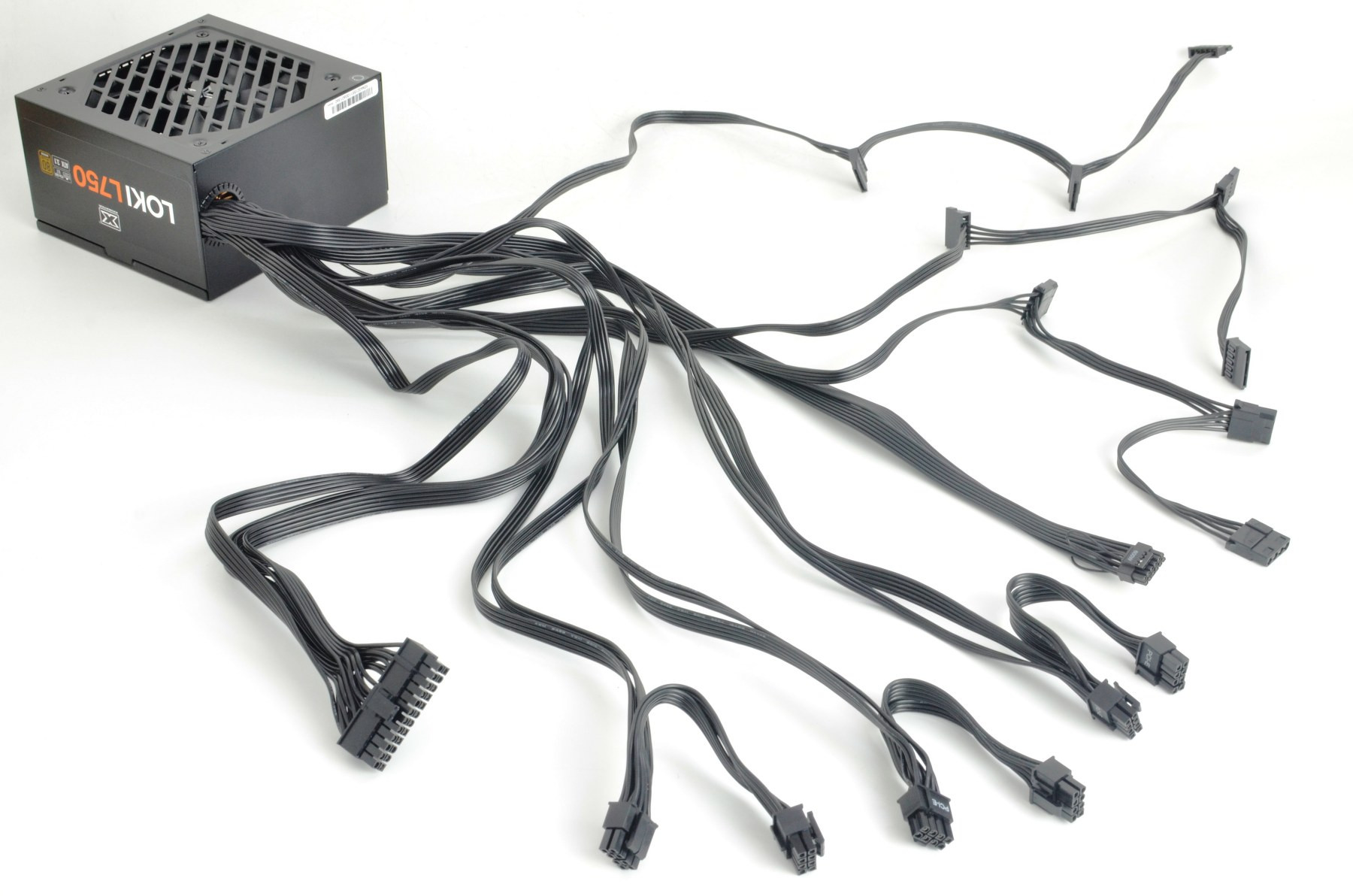

Hệ thống cáp của Xigmatek LOKI L750 750W sử dụng dạng cáp bẹ màu đen mềm, giúp việc đi dây trong case dễ dàng và gọn gàng hơn. Cụ thể bao gồm:

• 1 x cáp 24-pin Mainboard: 60cm
• 2 x cáp 4+4-pin ATX12V (CPU): 65cm + 15cm
• 4 x cáp 6+2-pin PCIe: 60cm + 15cm
• 1 x cáp 12V-2×6 / PCIe 5.1: 60cm (chuẩn dây 18AWG)
• 6 x cổng SATA: 55cm + 15cm + 15cm
• 3 x cổng ATA (Molex): 55cm + 15cm + 15cm

Hệ thống cáp này đủ để đáp ứng tốt cho nhiều cấu hình PC từ phổ thông đến gaming sử dụng card đồ họa thế hệ mới.

2. Thiết kế bên trong

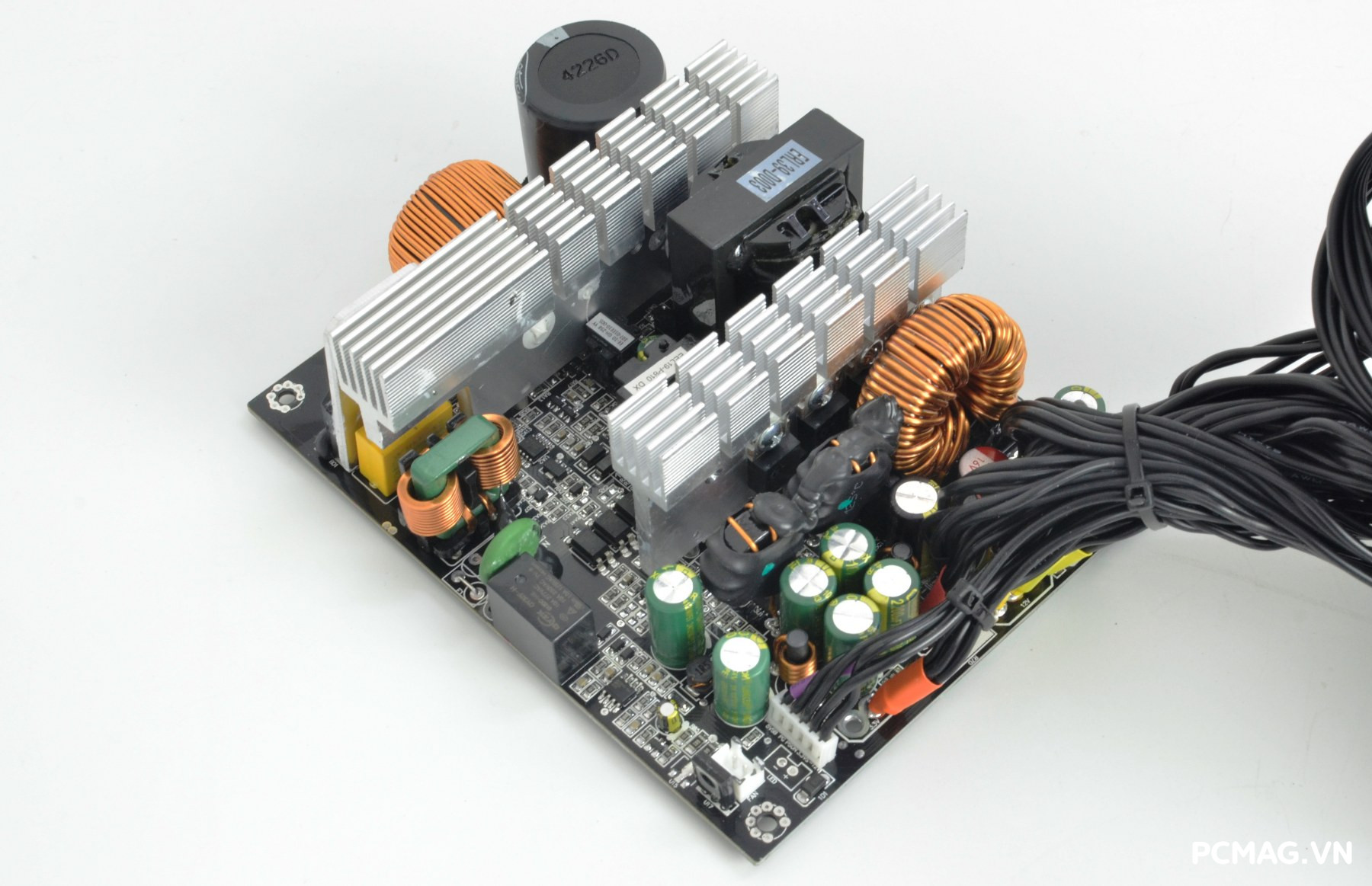

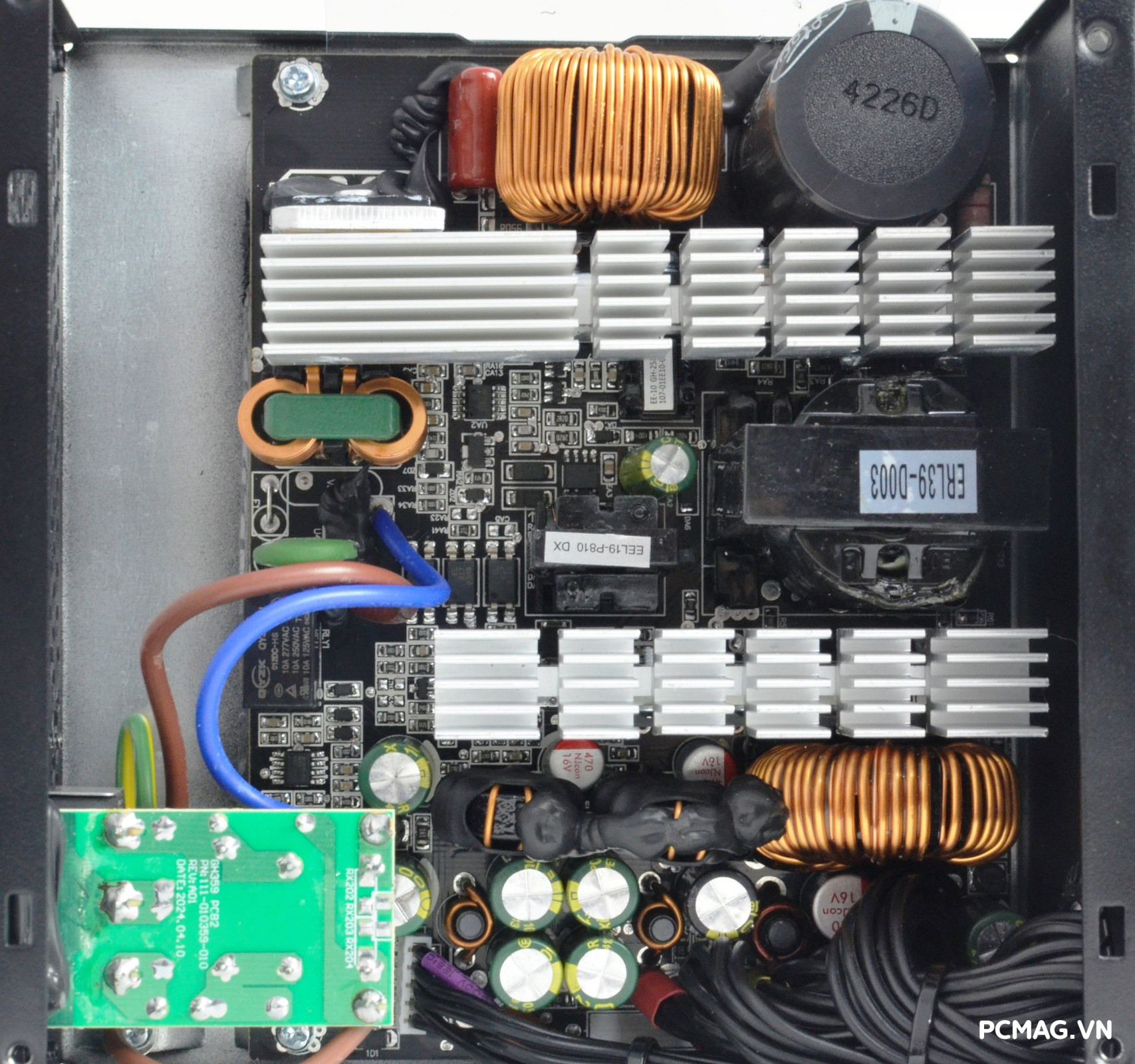

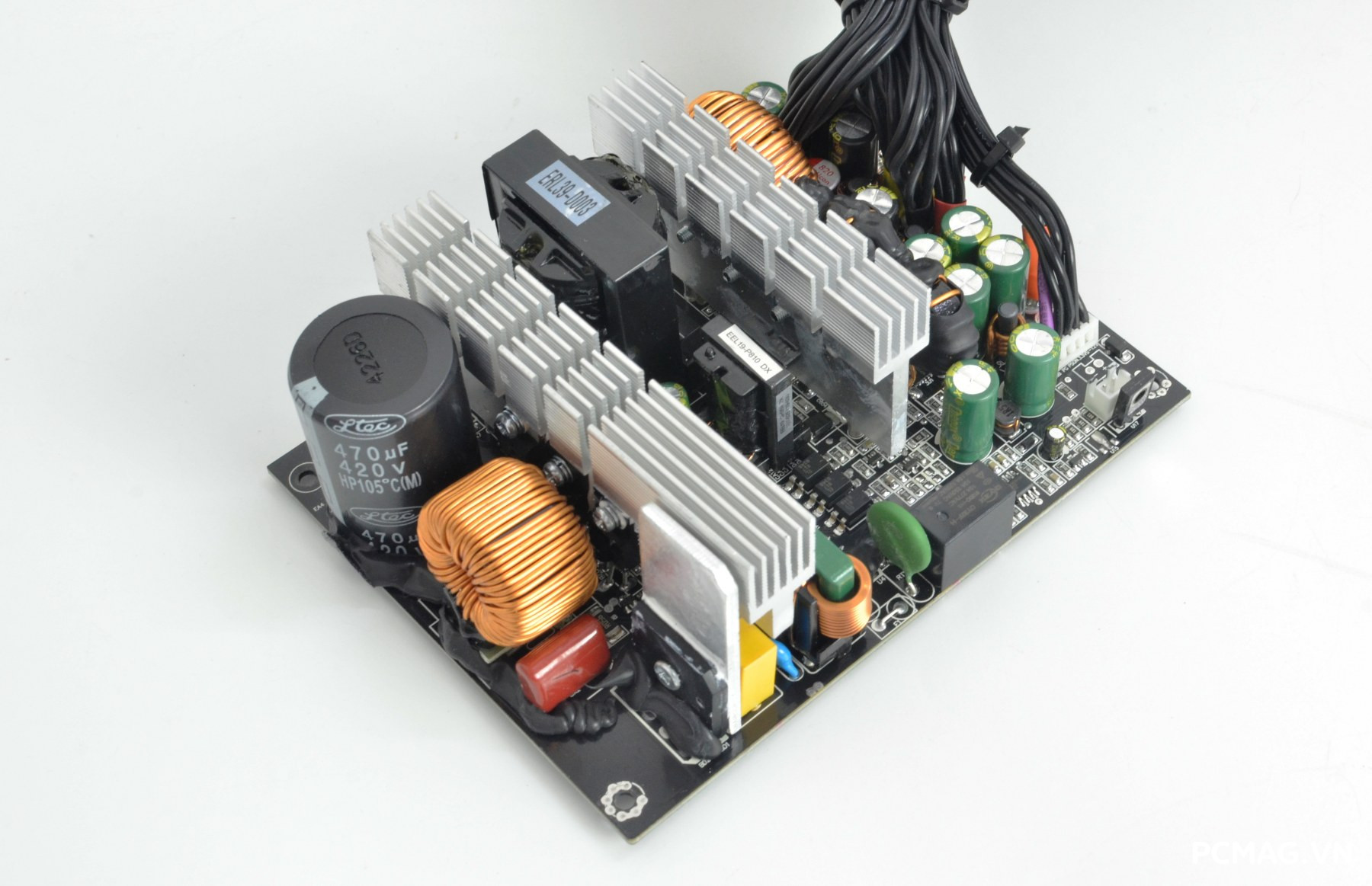

Bên trong Xigmatek LOKI L750 750W, Xigmatek tiếp tục hợp tác với đối tác sản xuất quen thuộc GuangHai (OEM). Bộ nguồn sử dụng platform tầm trung GH359 – nền tảng mới được giới thiệu gần đây.

Thiết kế mạch bao gồm Active PFC kết hợp với Dual Forward, đi cùng chỉnh lưu đồng bộ (Synchronous Rectification – SR) và mạch DC-to-DC cho các đường điện phụ, giúp cải thiện hiệu suất và đảm bảo độ ổn định điện áp khi hệ thống hoạt động.

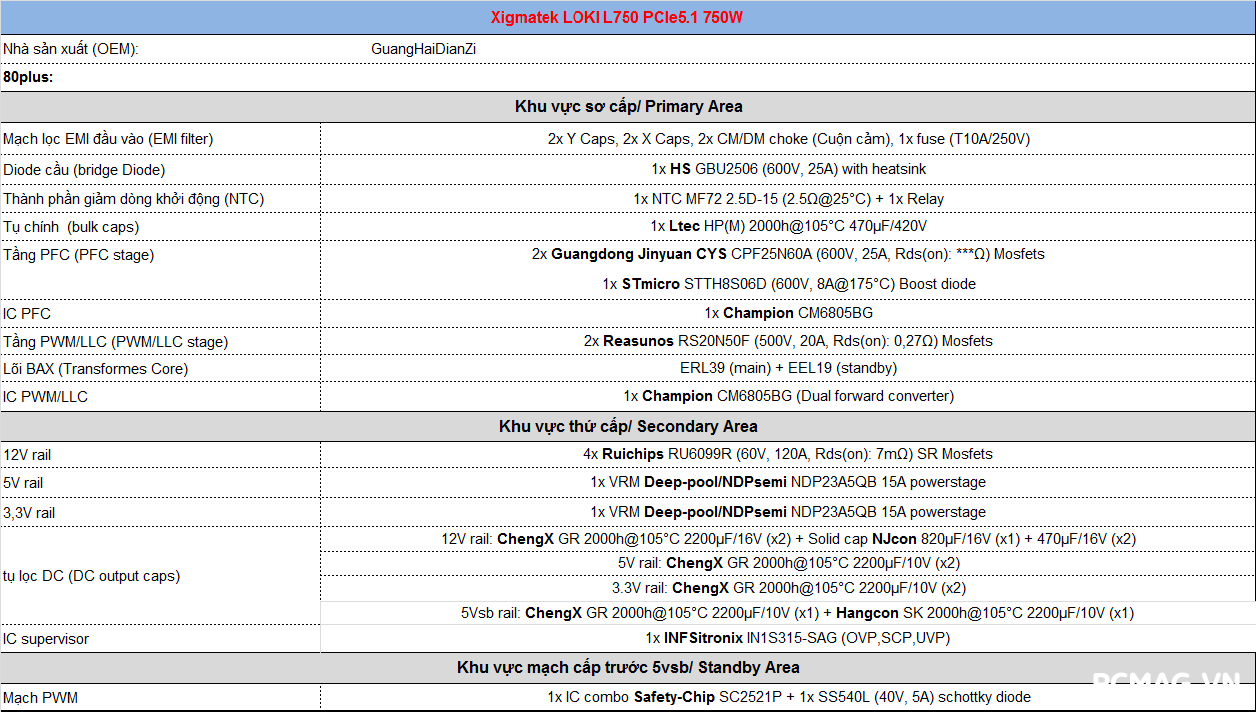

Bảng linh kiện được sử dụng trên LOKI L750:

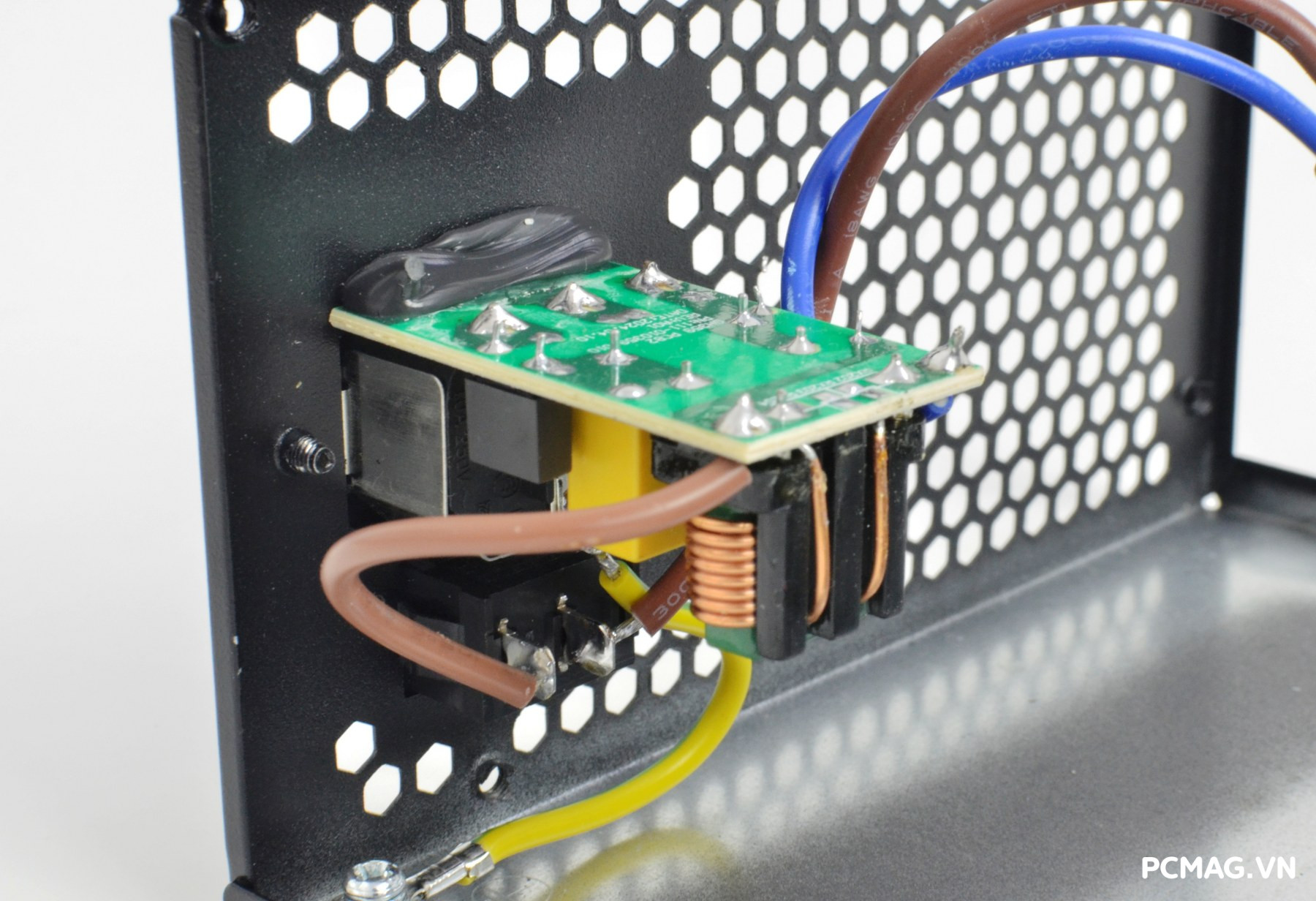

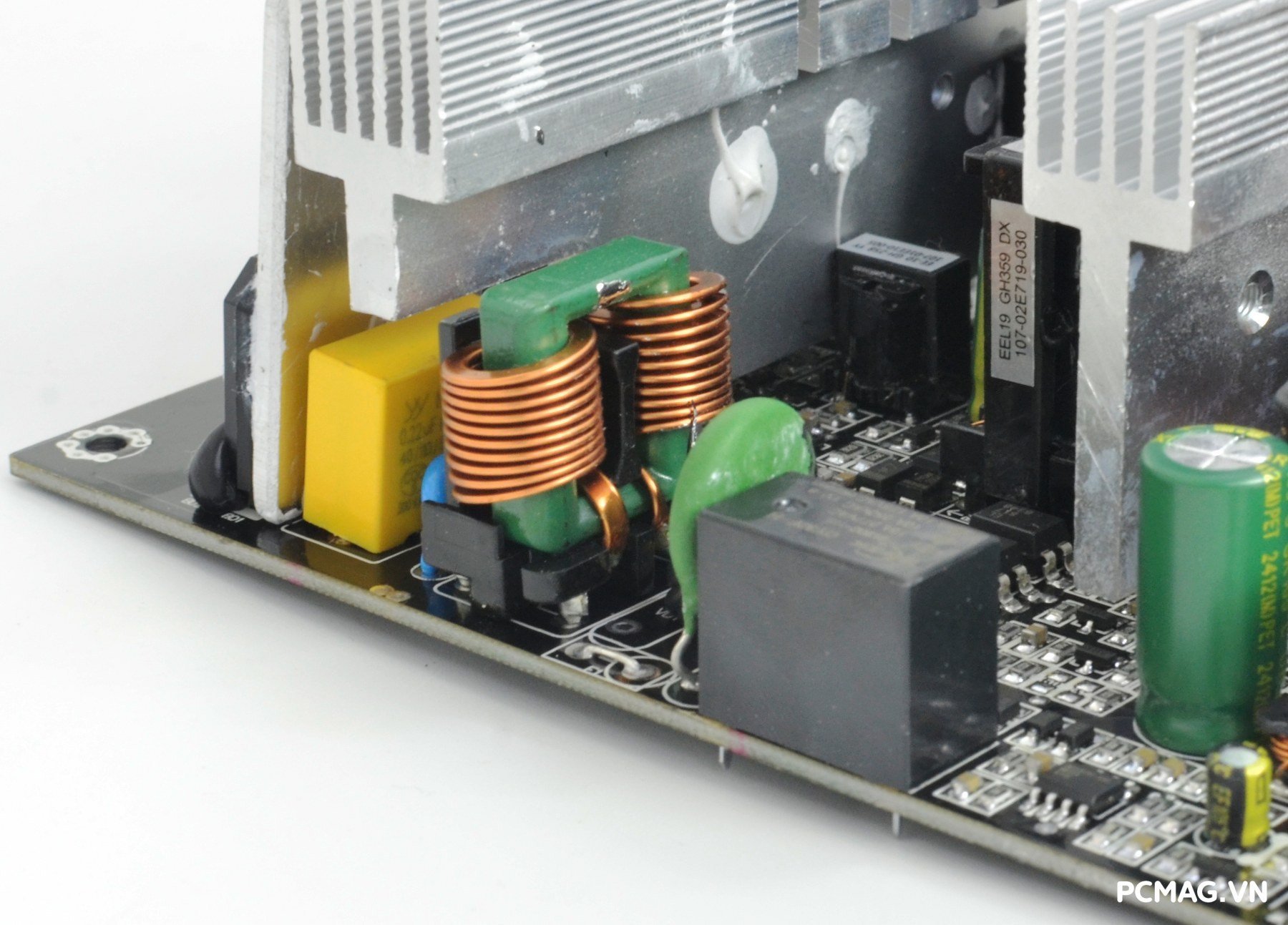

Platform GH359 được thiết kế với khu vực lọc nhiễu EMI chỉ gồm một lớp mạch, do đó trên Xigmatek LOKI L750 750W, nhà sản xuất đã lựa chọn giải pháp bố trí lại một phần mạch lọc EMI lên bo mạch module nhỏ gắn trực tiếp tại jack cắm AC đầu vào.

Cách bố trí này giúp tạo đủ không gian để triển khai hai tầng lọc nhiễu EMI, từ đó tăng khả năng loại bỏ nhiễu điện và các xung nhiễu từ lưới điện, góp phần giúp bộ nguồn hoạt động ổn định và đáp ứng tốt các tiêu chuẩn về nhiễu điện từ.

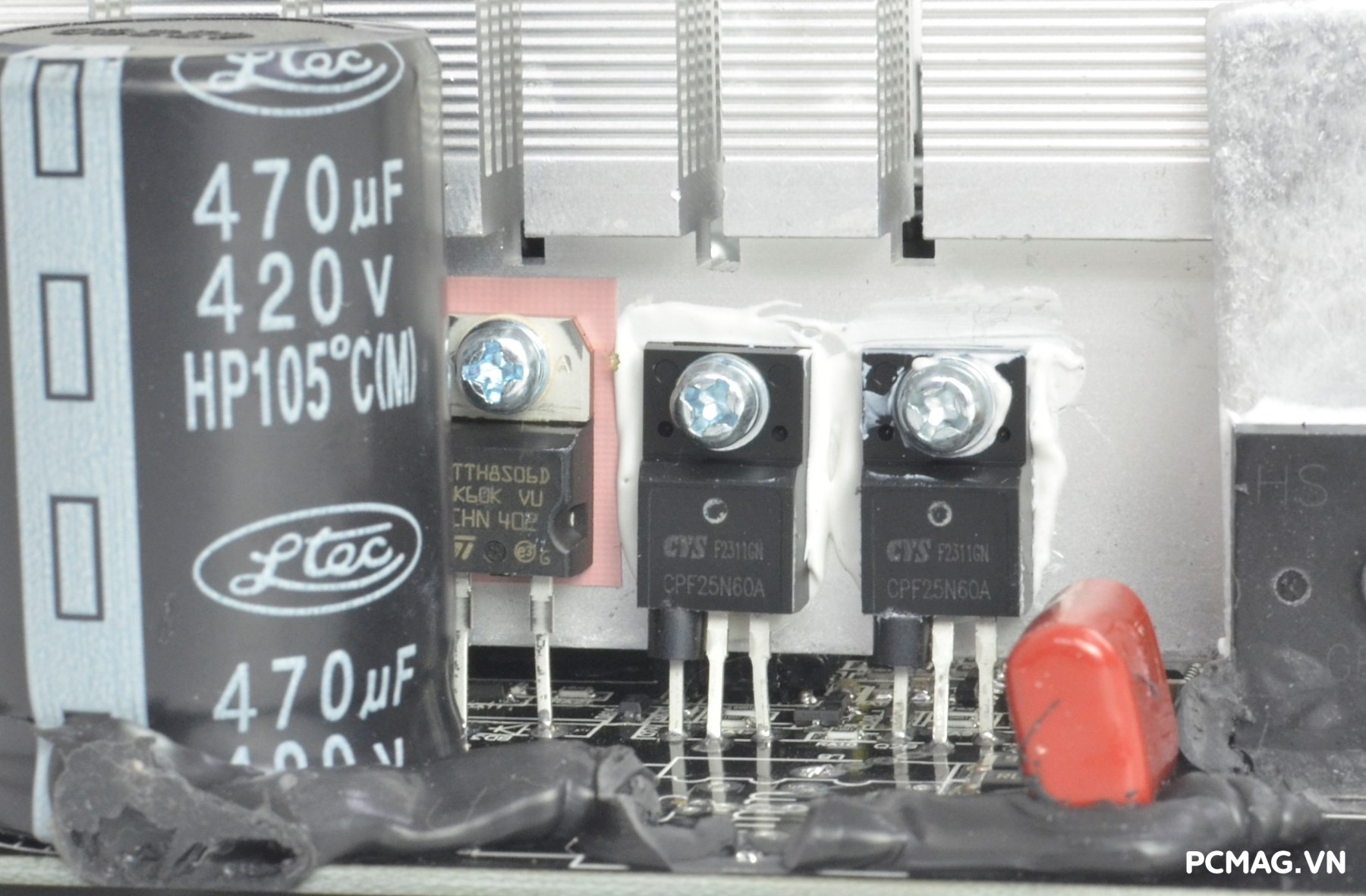

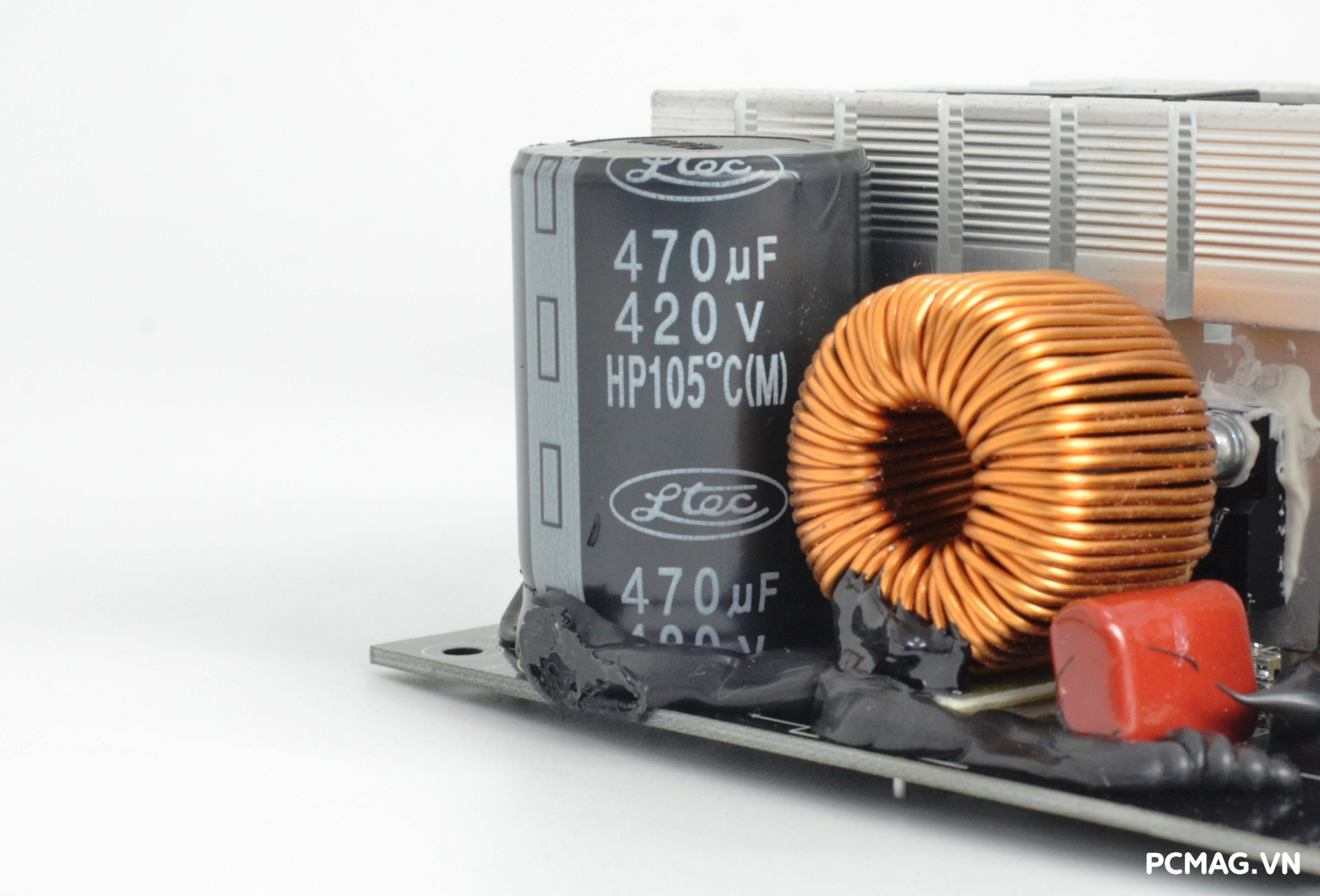

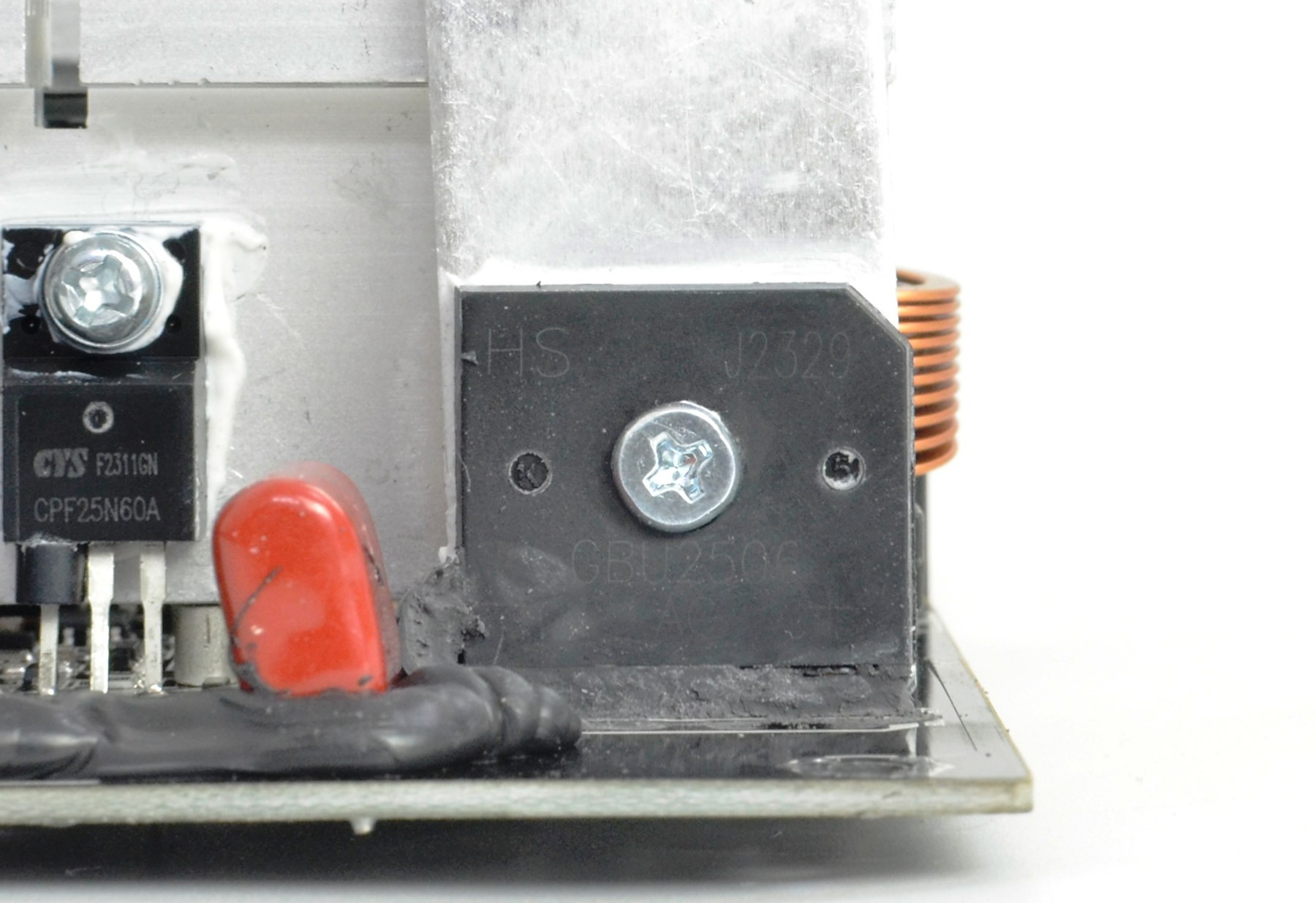

Cầu diode GBU2506 (8A) được gắn trên phiến tản nhiệt bằng nhôm và được làm mát trực tiếp bởi luồng gió từ quạt, giúp duy trì nhiệt độ hoạt động ổn định. Bên cạnh đó, tụ lọc chính 470µF / 420V đến từ thương hiệu Ltec, có nhiệt độ hoạt động tối đa 105°C, đảm bảo độ bền và khả năng vận hành ổn định trong thời gian dài.

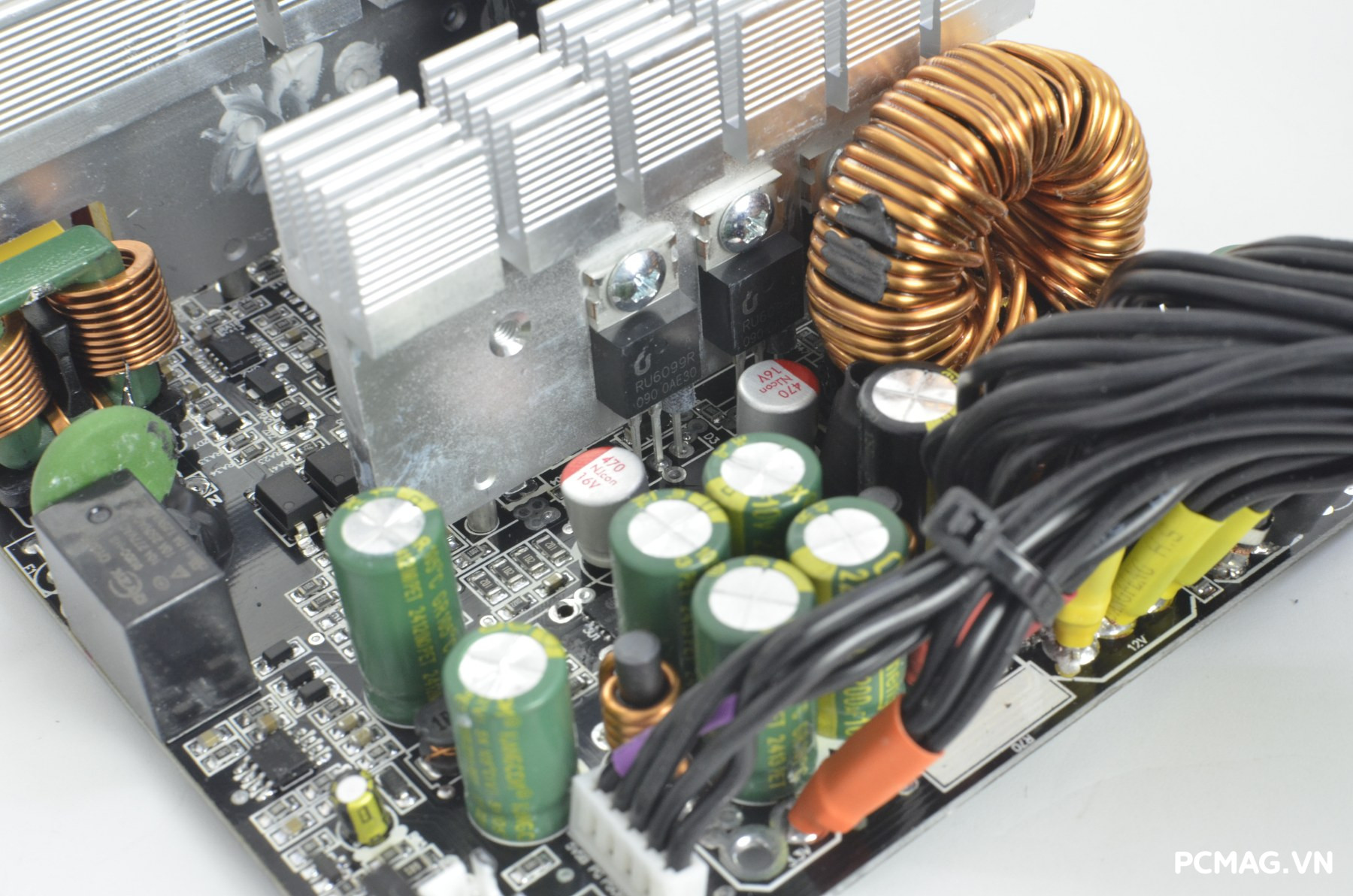

Tầng PFC hỗ trợ dải điện áp rộng 100–240V AC sử dụng cặp MOSFET CPF25N50A (25A) kết hợp với boost diode STTH8S06D (8A) để nâng và ổn định điện áp. Trong khi đó, tầng PWM được trang bị cặp MOSFET RS20N50F (20A) đảm nhiệm quá trình chuyển mạch của mạch nguồn.

Cả hai tầng PFC và PWM đều được điều khiển bởi IC dao động Champion CM6805BG, giúp đồng bộ hoạt động và tối ưu hiệu suất vận hành của bộ nguồn.

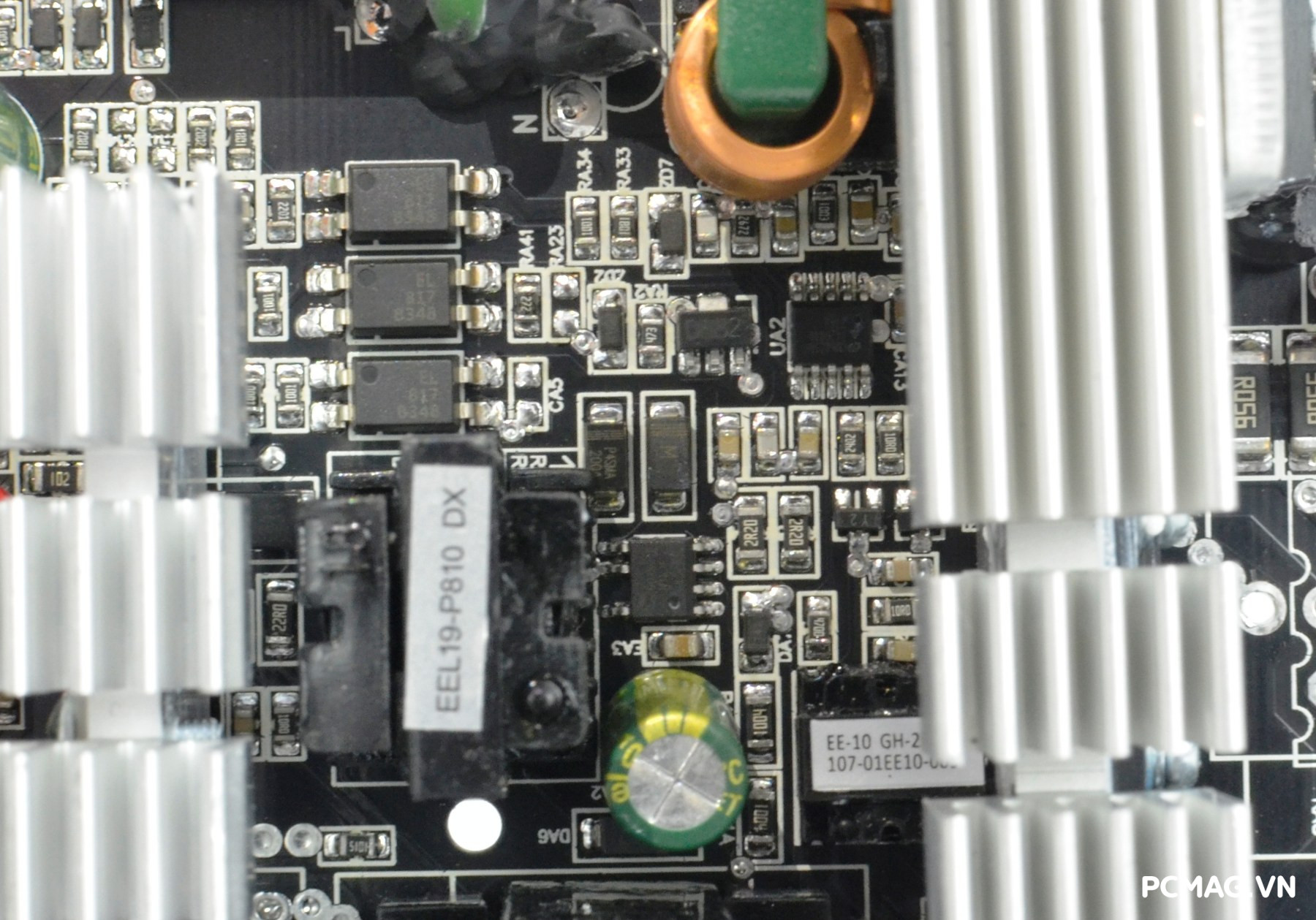

Ngay bên dưới là IC dao động SC2521P phụ trách tầng nguồn cấp trước 5VSB, đến từ hãng Safety-Chip. IC này đảm nhiệm việc duy trì nguồn 5V standby, giúp hệ thống luôn sẵn sàng cấp điện cho các chức năng chờ của mainboard ngay cả khi máy tính chưa được khởi động.

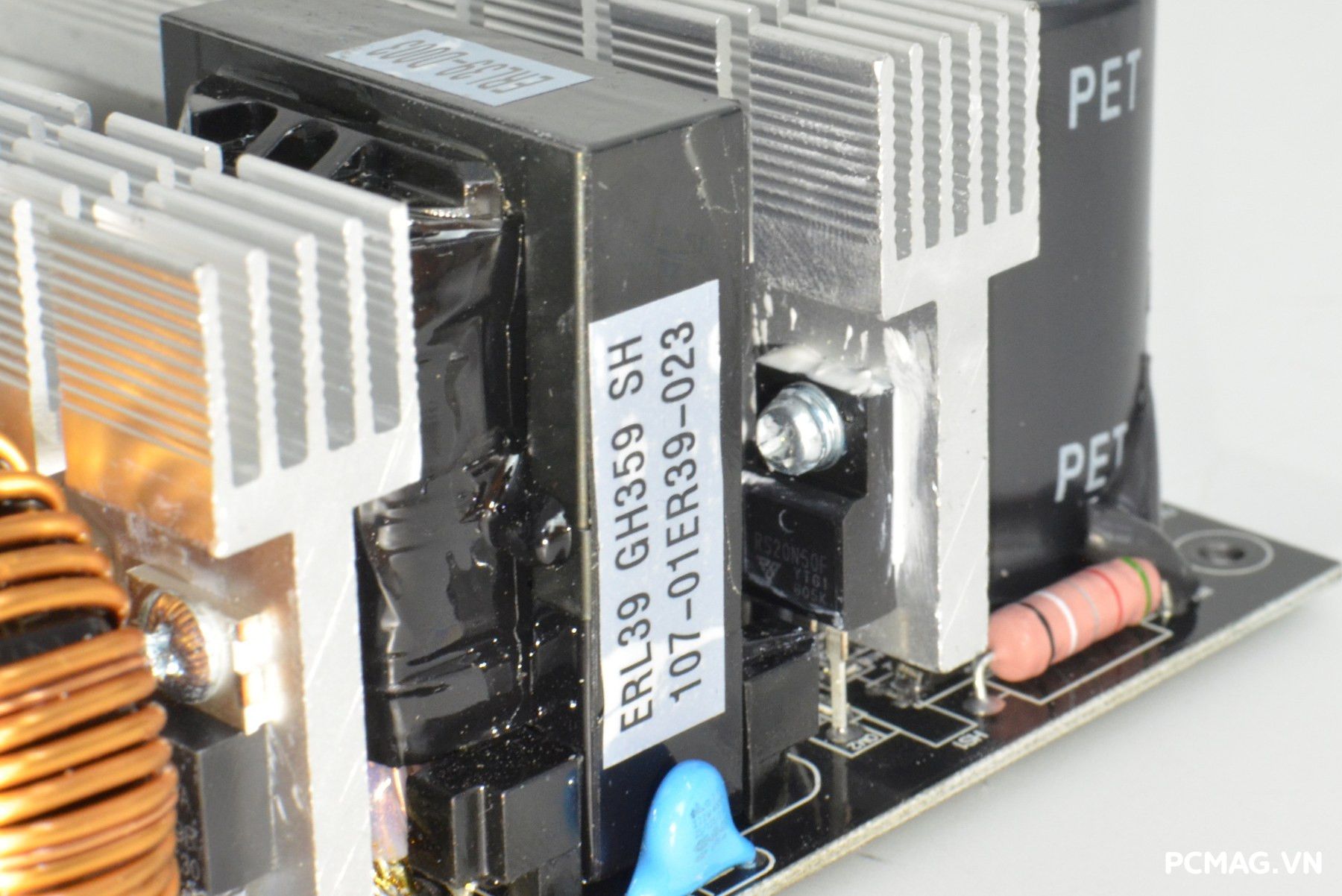

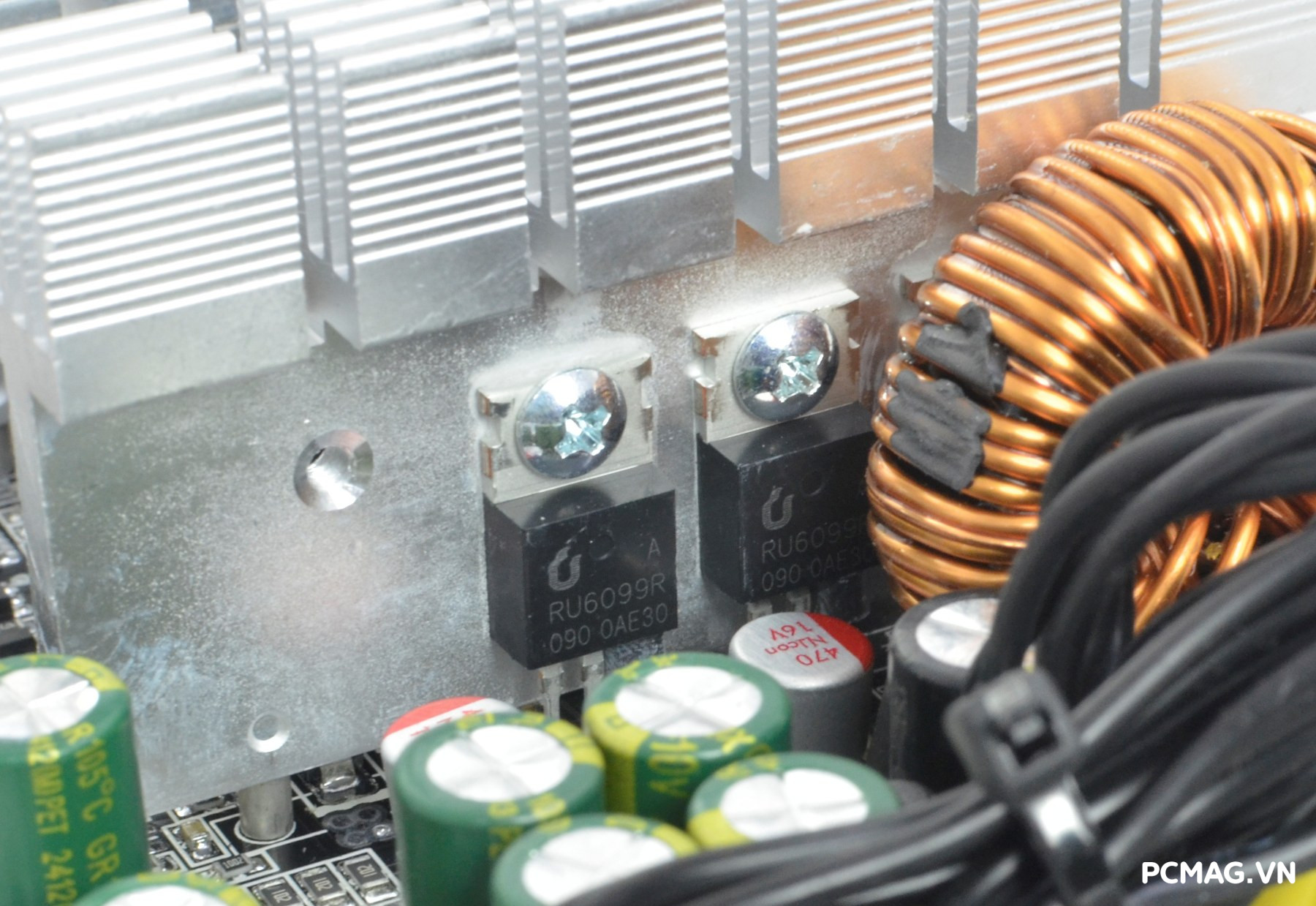

Tại khu vực chỉnh lưu đồng bộ cho đường +12V trên Xigmatek LOKI L750 750W, bộ nguồn sử dụng tổ hợp 4 MOSFET Ruichip RU6099R (4 × 120A). Thiết kế Synchronous Rectification (SR) này giúp giảm tổn hao năng lượng so với các thiết kế sử dụng diode xung Schottky truyền thống, từ đó cải thiện hiệu suất hoạt động và giảm nhiệt lượng sinh ra trong quá trình vận hành.

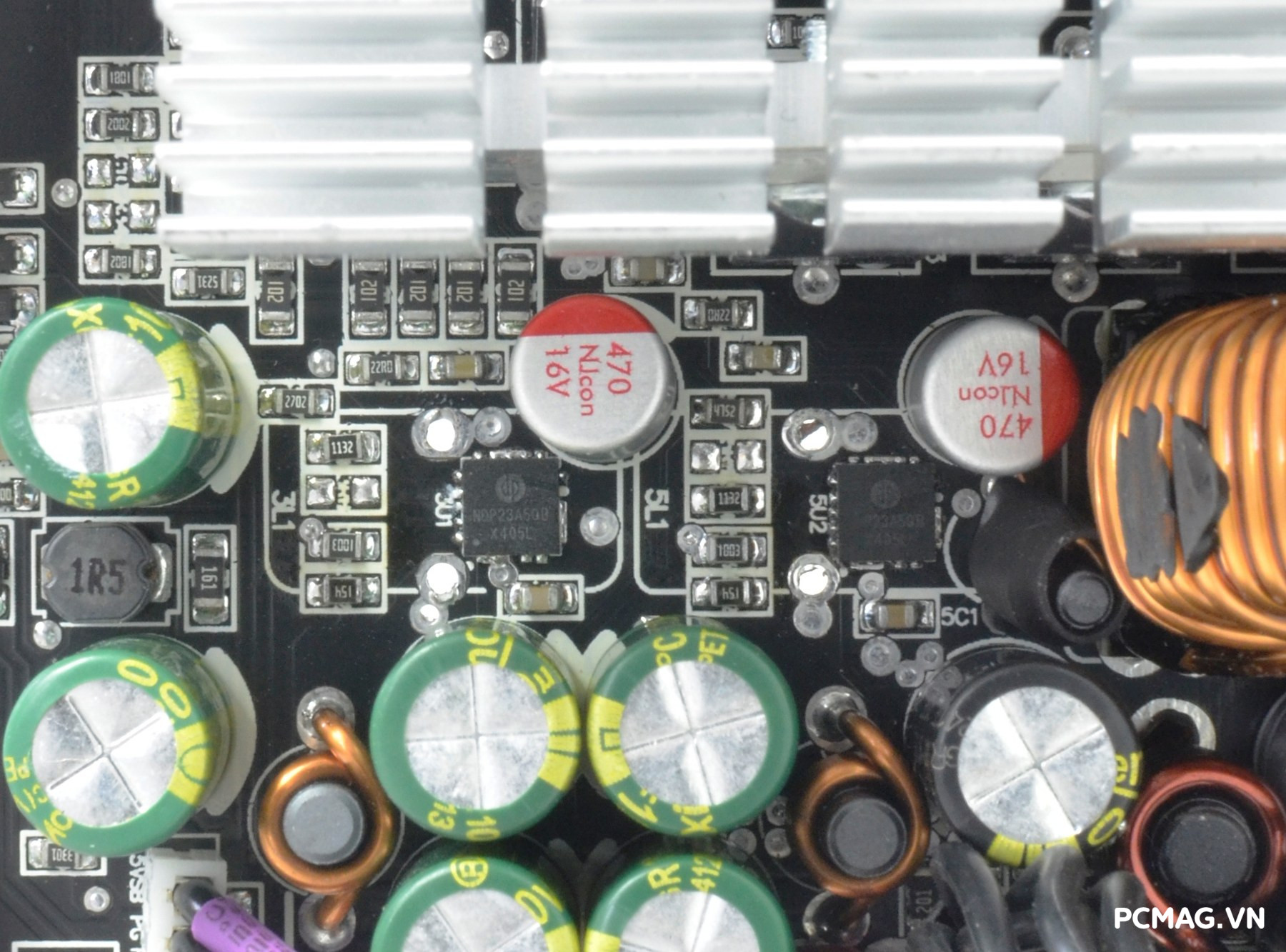

Các đường +5V và +3.3V trên Xigmatek LOKI L750 750W được tạo ra từ hai khối mạch VRM / DC-to-DC được hàn trực tiếp ở mặt trên (top side) của bo mạch chính. Bộ nguồn sử dụng IC NDP23A5QB, một giải pháp tích hợp sẵn mạch dao động điều khiển và MOSFET trong cùng một chip, giúp giảm số lượng linh kiện phụ trợ và tối ưu chi phí sản xuất.

Tuy nhiên, giới hạn dòng của IC này khoảng 18A peak, mức công suất vừa đủ để đáp ứng tốt cho các cấu hình PC phổ thông đến tầm trung.

IC giám sát trên Xigmatek LOKI L750 750W là INFsitronix IN1S315-SAG, đảm nhiệm việc theo dõi hoạt động của bộ nguồn và cung cấp các cơ chế bảo vệ cơ bản gồm OVP (bảo vệ quá áp), UVP (bảo vệ thấp áp) và SCP (bảo vệ ngắn mạch), giúp tăng độ an toàn cho hệ thống.

Ở phần lọc DC đầu ra, bộ nguồn sử dụng các tụ hóa đến từ ChengX và HangCon, có nhiệm vụ ổn định điện áp và giảm nhiễu trước khi cấp điện tới các linh kiện trong máy tính.

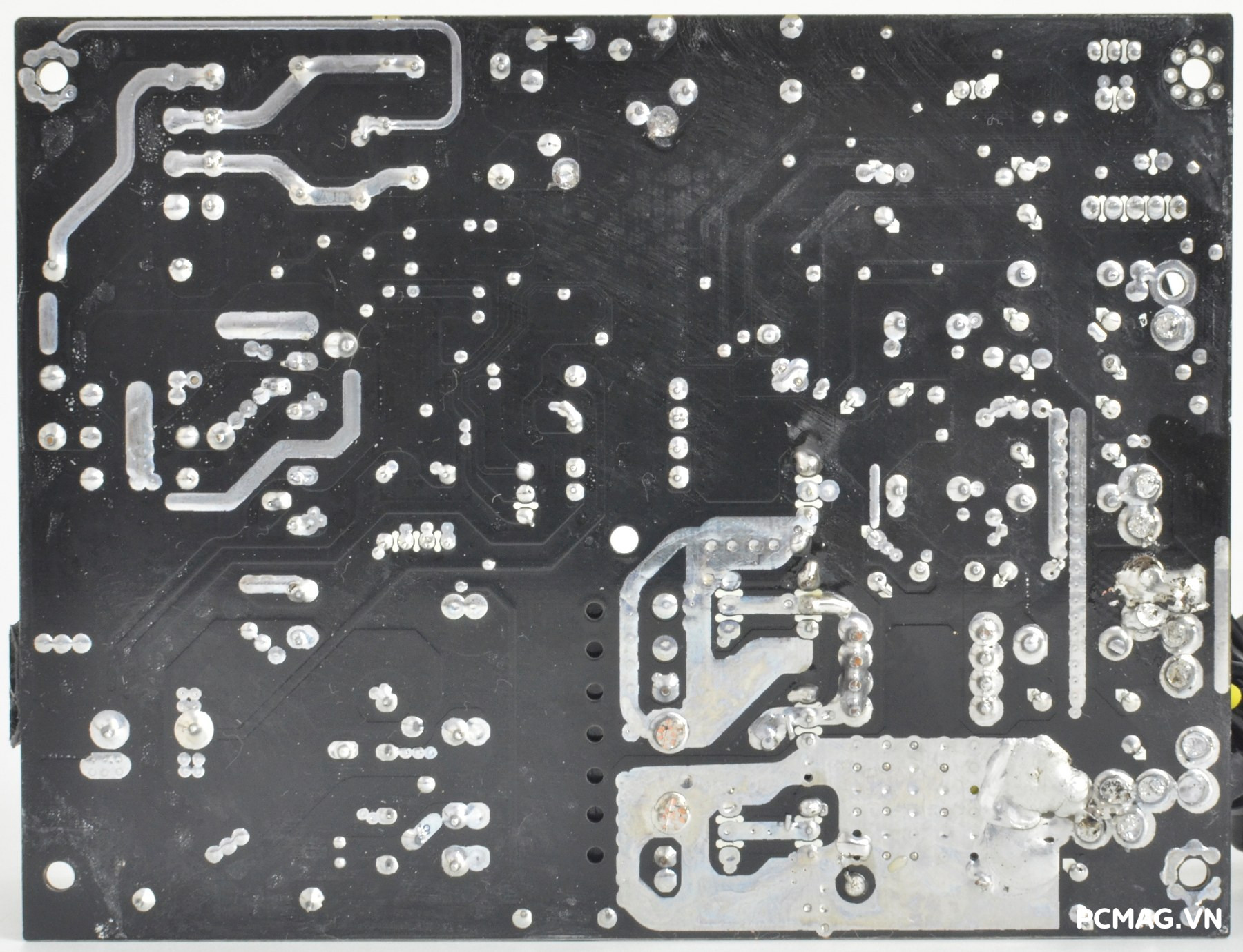

Bo mạch in (PCB) của Xigmatek LOKI L750 750W nhìn chung được hoàn thiện khá gọn gàng. Tuy vẫn còn một vài vết flux dư lại sau quá trình sản xuất, nhưng các điểm hàn đều sáng và chắc chắn, cho thấy chất lượng gia công ở mức khá tốt đối với một bộ nguồn trong phân khúc tầm trung.

III. Thử nghiệm PSU Xigmatek LOKI L750 750W

1. Load testing ( Thử tải)

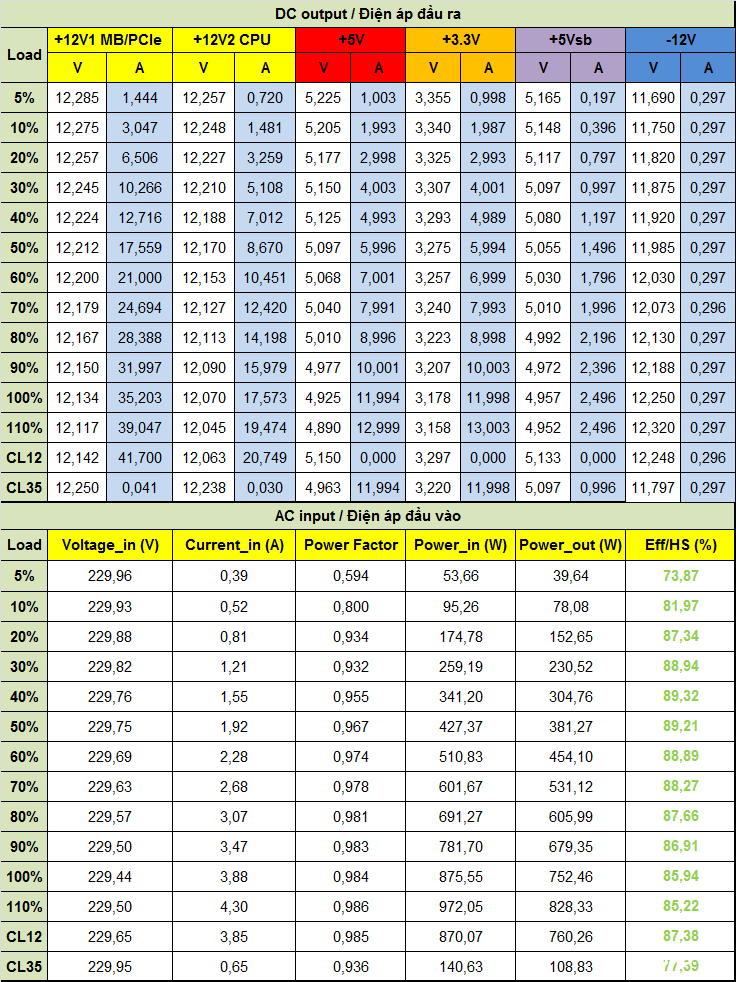

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường +12V trên các bộ nguồn single rail được chia thành hai nhánh trong quá trình thử tải:

• 12V1: cấp cho toàn bộ hệ thống sử dụng điện áp 12V ngoại trừ CPU (mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: cấp riêng cho CPU thông qua đầu ATX12V / EPS12V.

Từ ngày 14/04/2023, bài test cũng bổ sung đường -12V vào danh mục thử tải, đồng thời thêm mức tải 5% Load để đánh giá khả năng hoạt động của nguồn ở mức tải rất thấp.

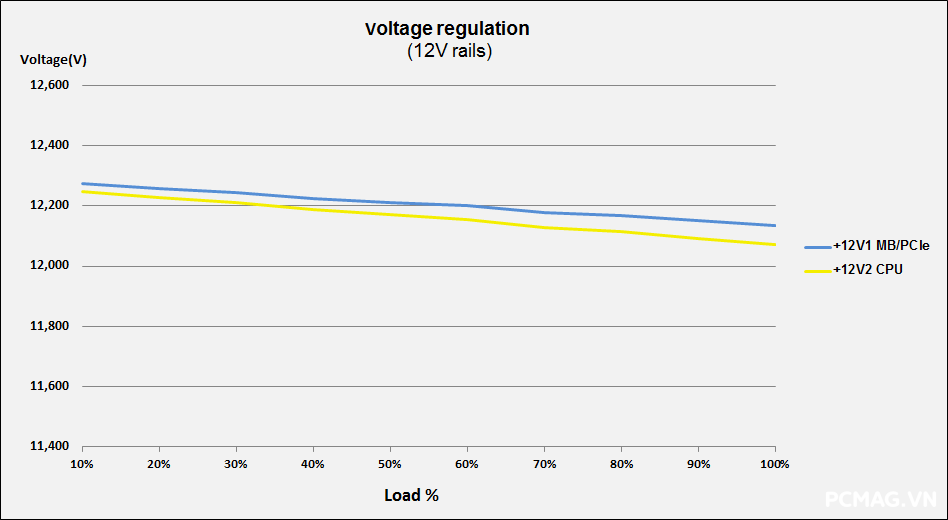

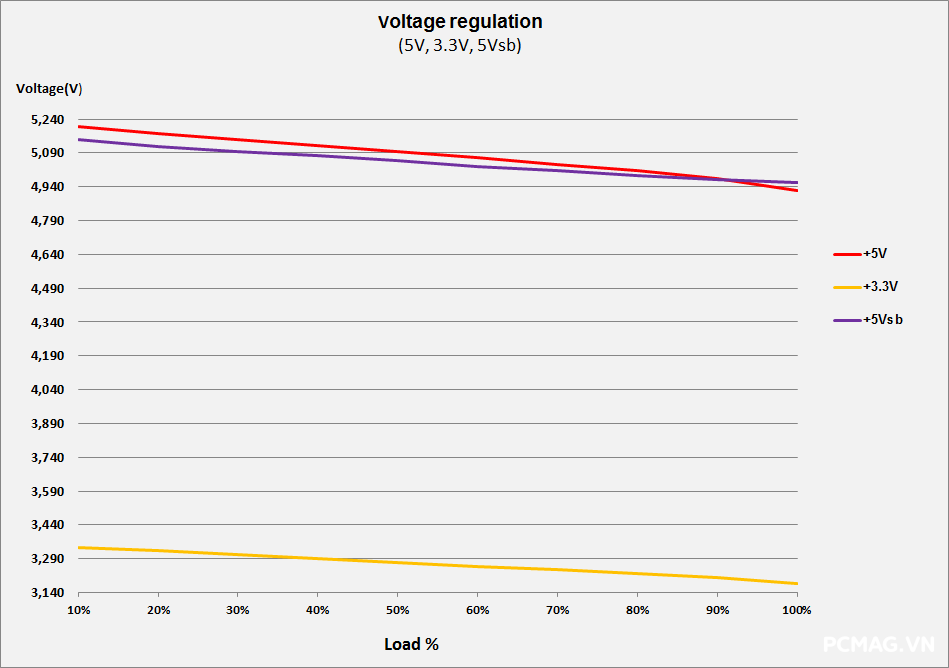

Trong quá trình kiểm tra, Xigmatek LOKI L750 750W hoàn thành tốt các mức tải với điện áp luôn nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC-to-DC, ngay cả khi xảy ra tình huống tải lệch giữa các đường điện, các đường điện chính vẫn duy trì độ ổn định tốt. Bộ nguồn đạt hiệu suất tối đa khoảng 89% tại điện áp 230V AC, cho thấy khả năng vận hành khá hiệu quả trong phân khúc của mình.

2. Inrush Current Testing (Dòng khởi động)

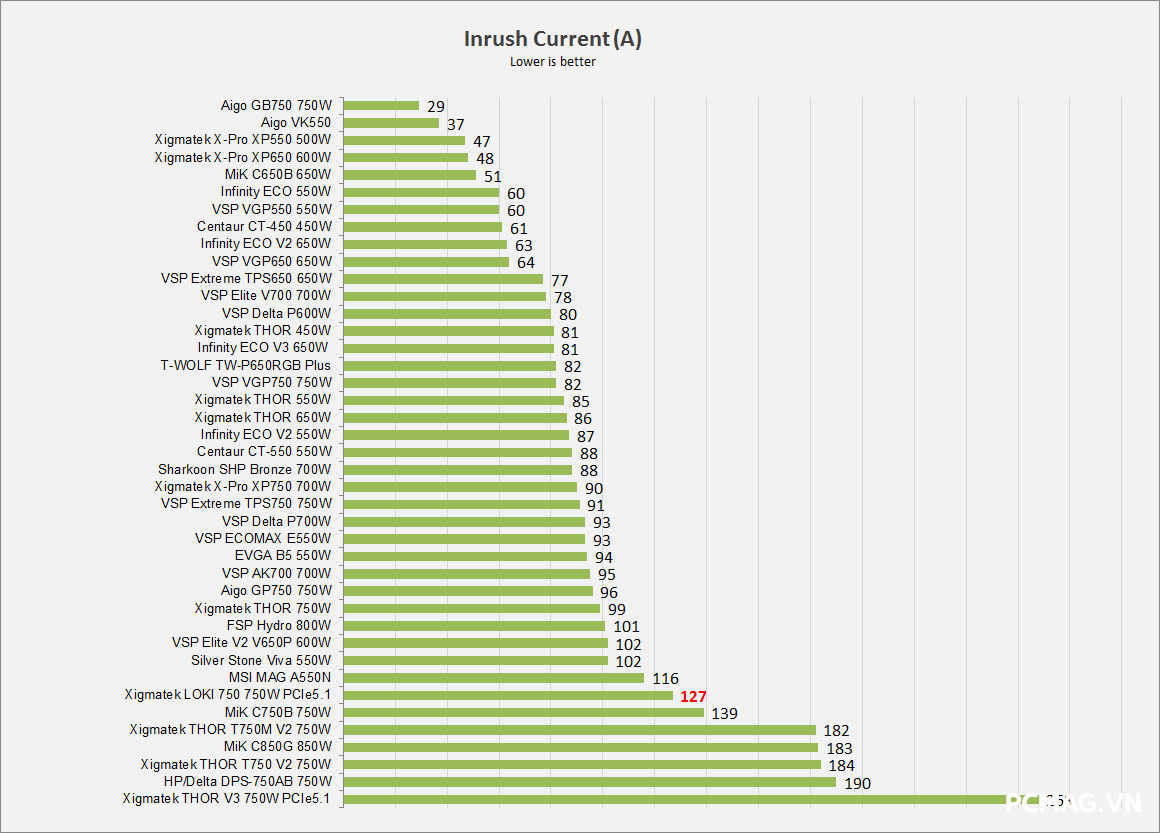

Trong bài kiểm tra dòng khởi động (Inrush Current), Xigmatek LOKI L750 750W ghi nhận mức dòng khá cao so với mặt bằng chung trong phân khúc, đạt khoảng 127A.

Mặc dù bộ nguồn đã được trang bị mạch hạn chế dòng khởi động đầy đủ, bao gồm NTC kết hợp với rơ-le bypass, nhưng giá trị điện trở của NTC tương đối nhỏ, khiến khả năng hạn chế dòng nạp ban đầu cho tụ lọc chính chưa thực sự hiệu quả.

Hy vọng trong các lô sản xuất tiếp theo, Xigmatek cùng đối tác OEM sẽ cân nhắc tăng giá trị NTC lên khoảng 5Ω để cải thiện khả năng kiểm soát dòng khởi động. Khi đó, vấn đề hao phí điện năng trong quá trình hoạt động vẫn có thể được rơ-le xử lý hiệu quả, đồng thời giúp hệ thống vận hành ổn định hơn khi bật nguồn.

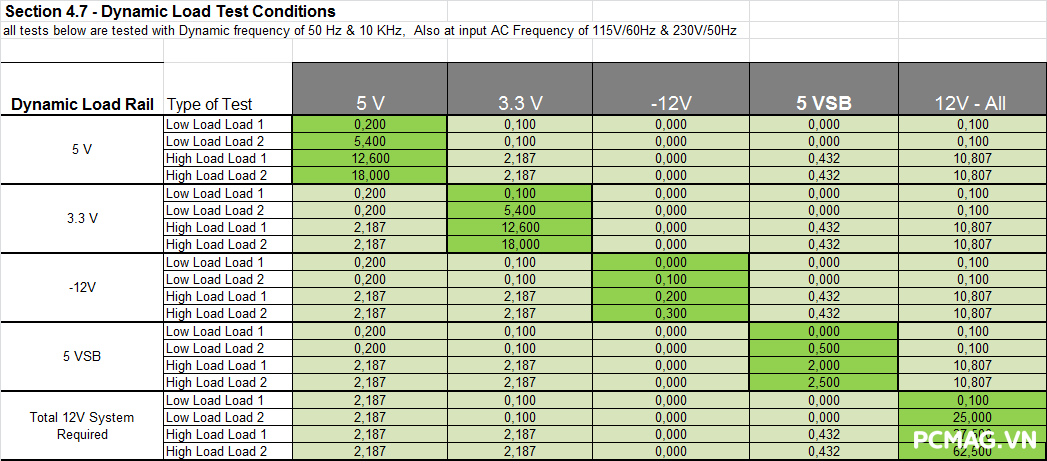

3. Sync Transient Response Test (Tải biến thiên)

Thiết lập thử nghiệm:

Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)

Slew rate:

• 12V: 5A/µs (chuẩn 12VHPWR) hoặc 2.5A/µs
• 5V & 3.3V: 1A/µs
• 5VSB: 0.1A
  (Theo tiêu chuẩn Intel ATX 3.0 / ATX 3.1)

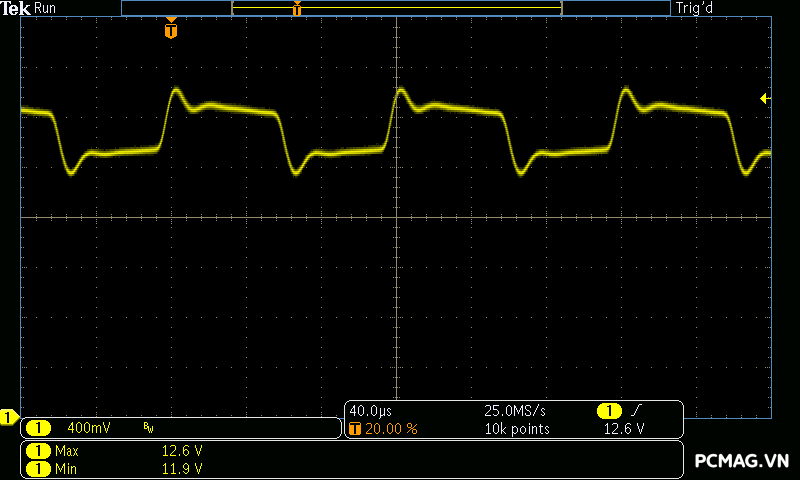

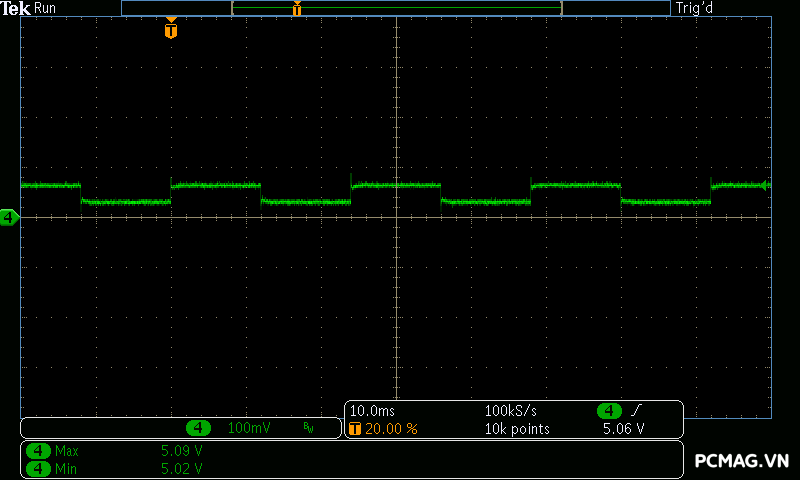

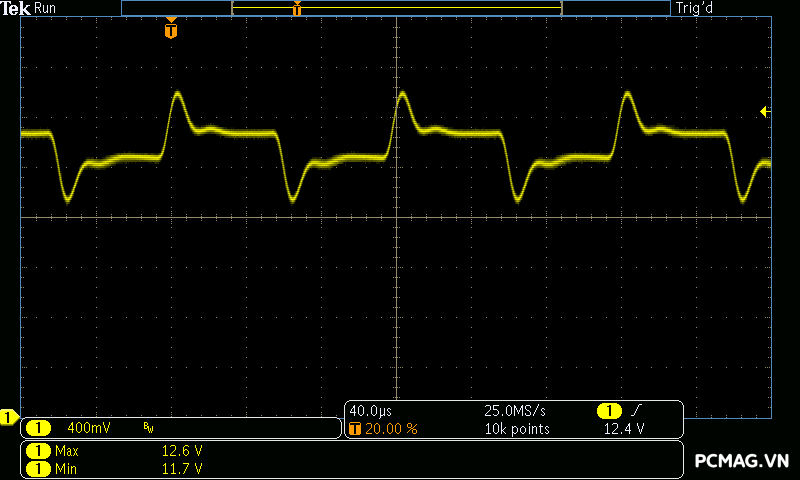

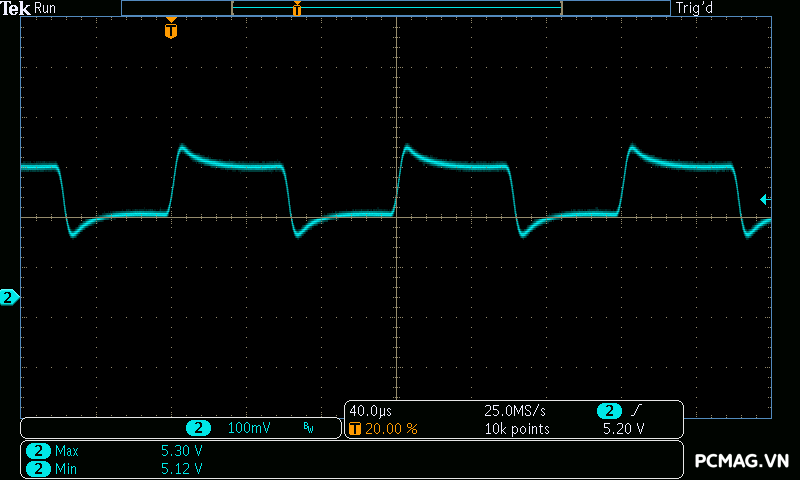

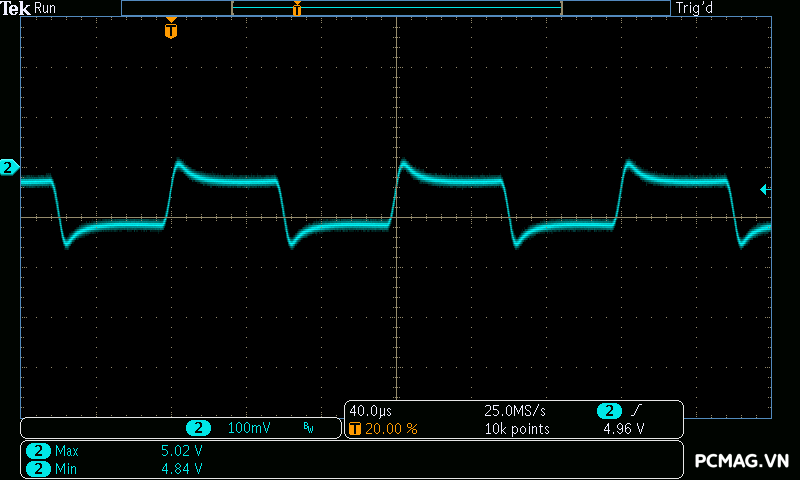

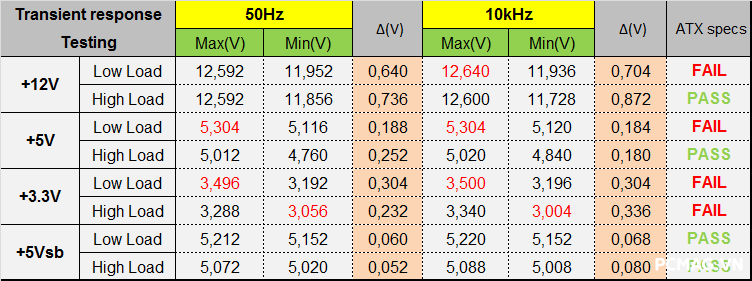

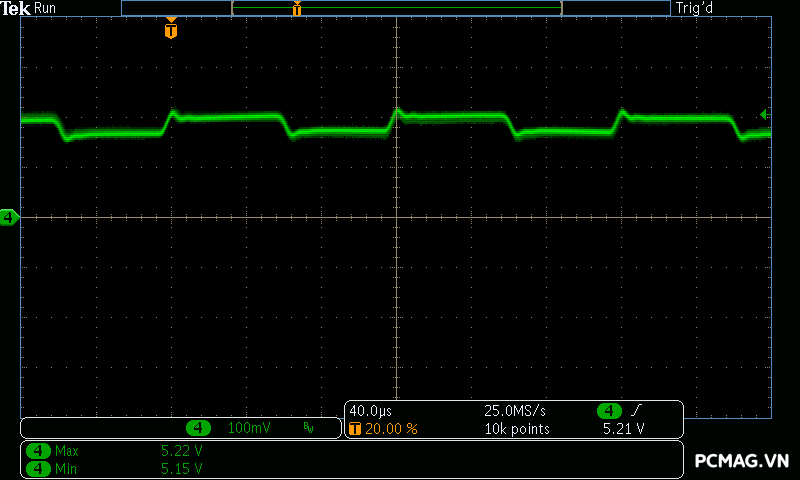

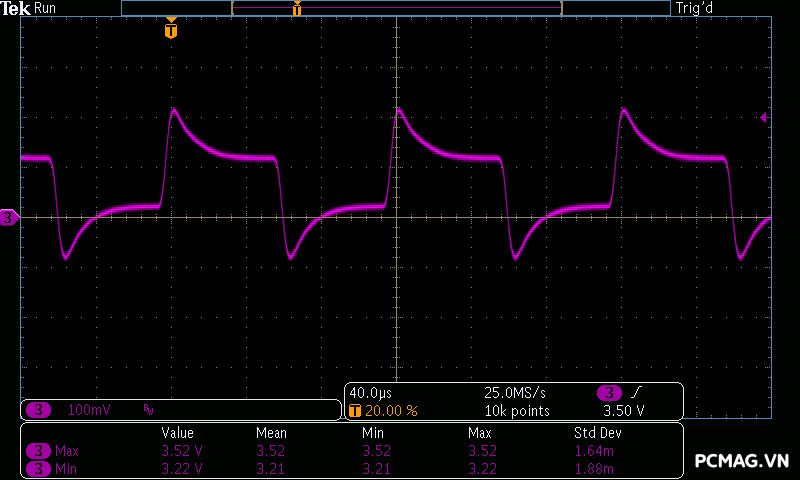

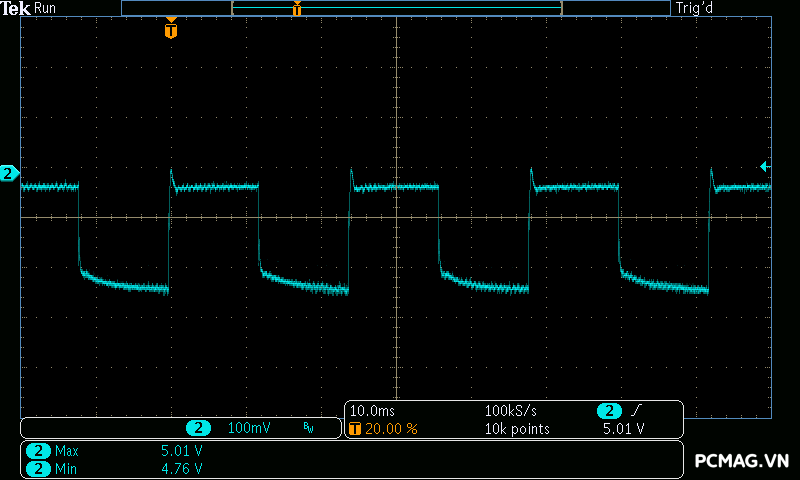

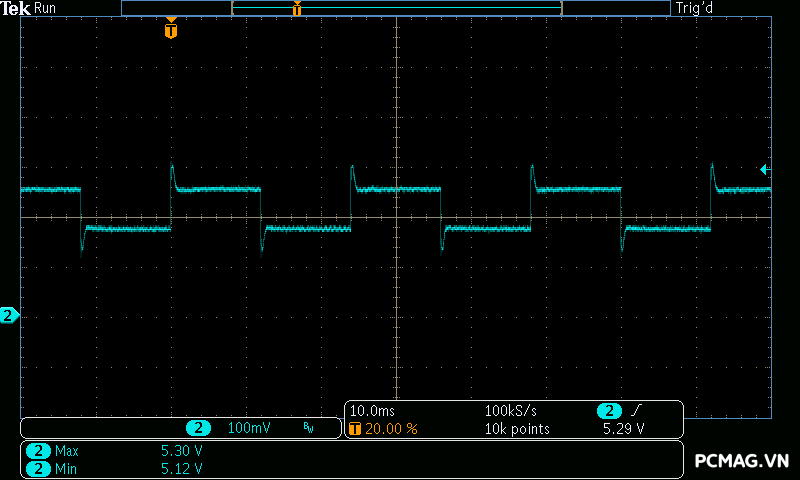

Trong bài kiểm tra tải biến thiên, Xigmatek LOKI L750 750W gặp khó khăn ở hai đường 3.3V và 5V, khi điện áp không duy trì hoàn toàn trong giới hạn tiêu chuẩn ATX khi tải thay đổi nhanh. Ngoài ra, đường 12V cũng xuất hiện hiện tượng overshoot, tăng nhẹ lên trên 12.6V khoảng 0.04V.

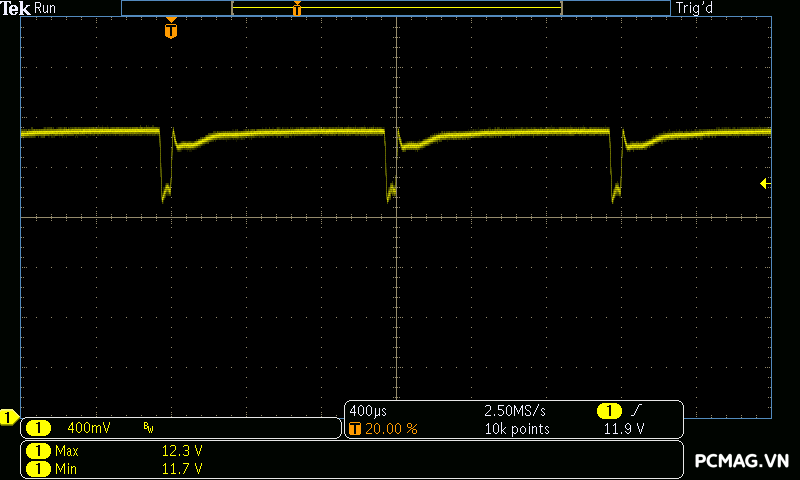

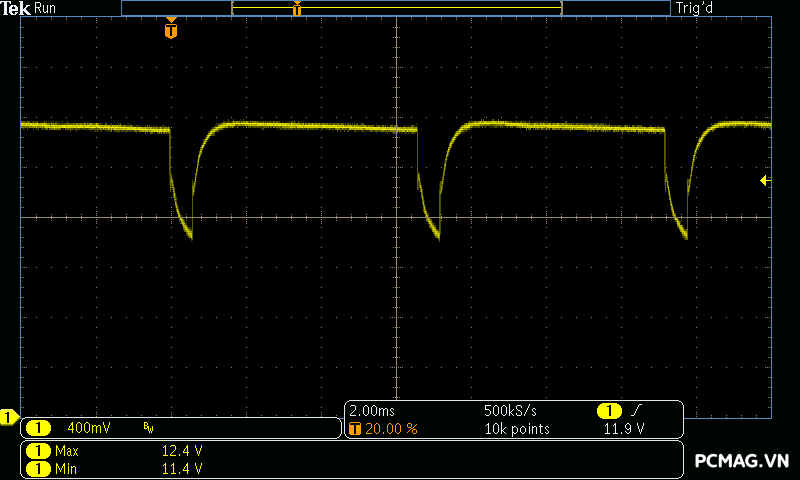

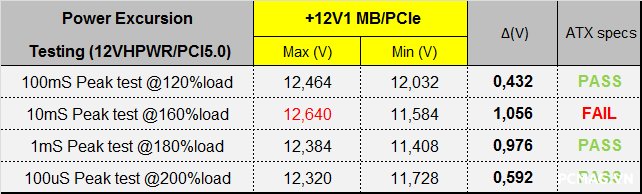

Ở bài kiểm tra Power Excursion – mô phỏng mức tiêu thụ điện tức thời của card đồ họa hiện đại, bộ nguồn vẫn vượt qua thử nghiệm mà không xảy ra hiện tượng sập nguồn. Tuy vậy, tại mức tải 160% công suất trên đường 12V, điện áp vẫn tăng nhẹ vượt chuẩn ATX khoảng 0.04V, dù mức sai lệch này không quá lớn.

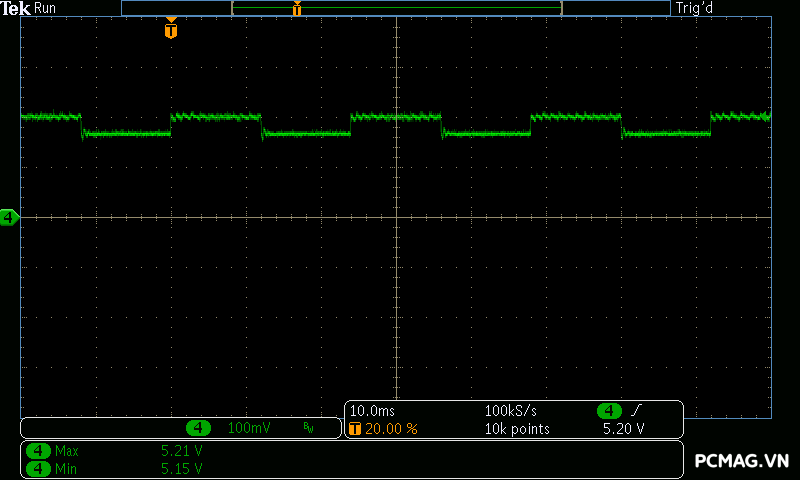

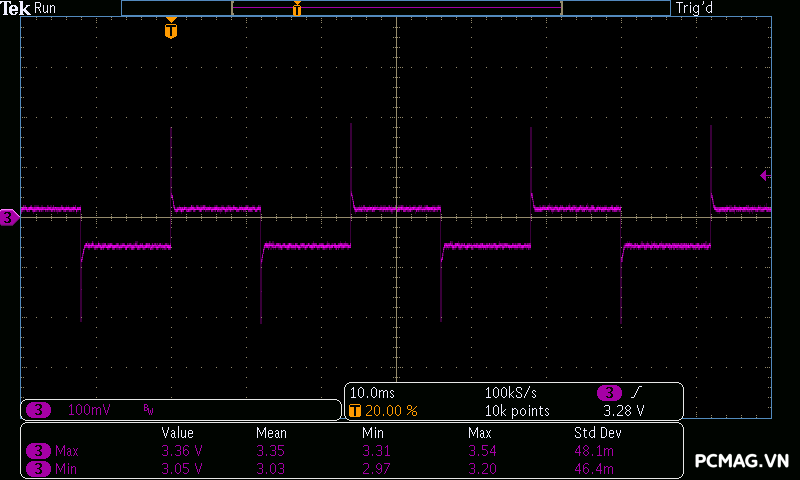

-50Hz Low load:

-50Hz High load:

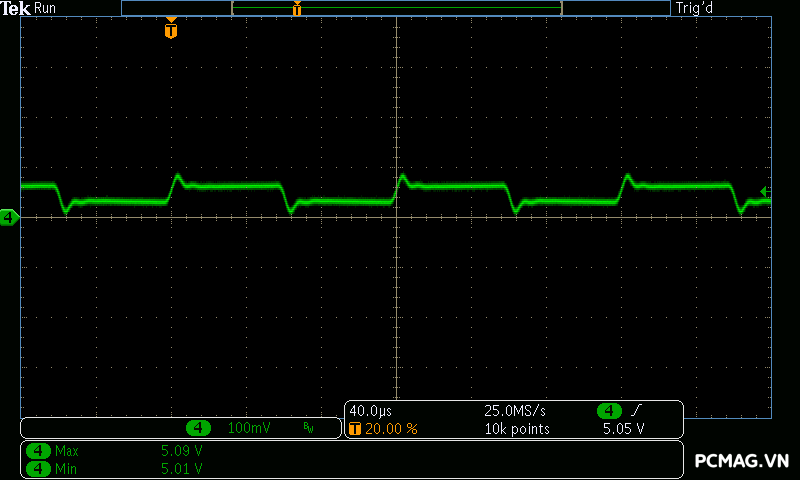

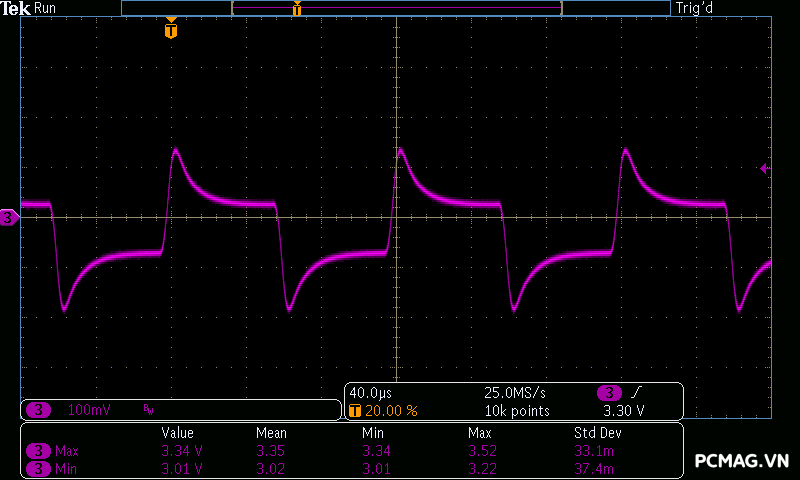

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

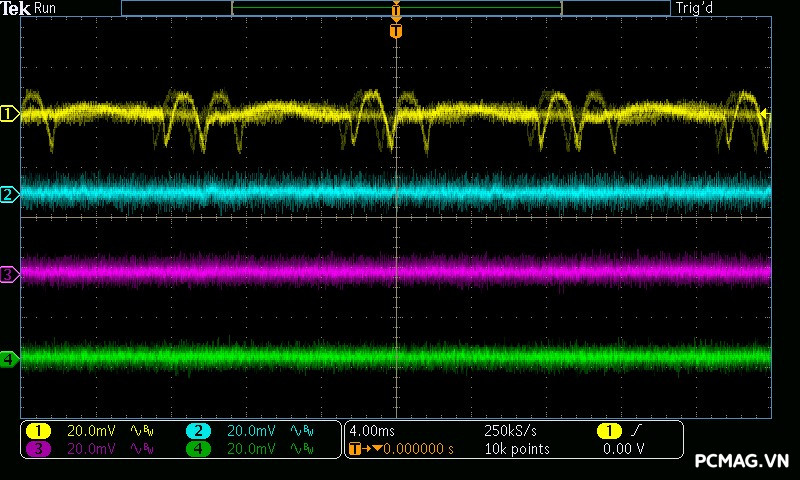

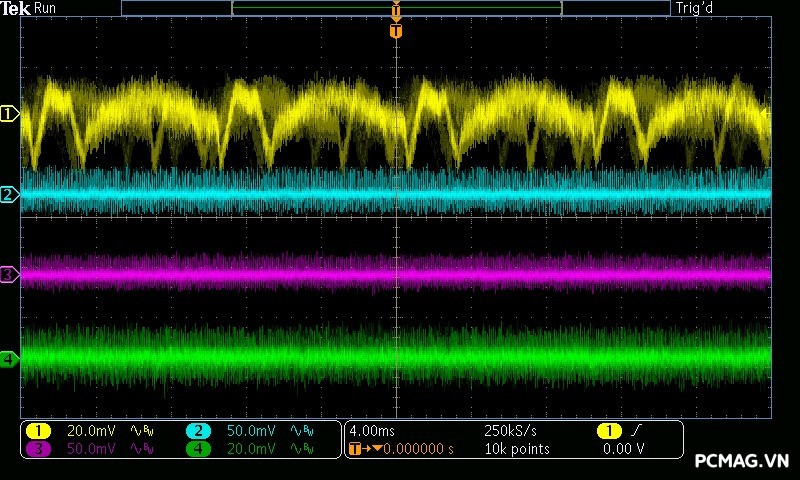

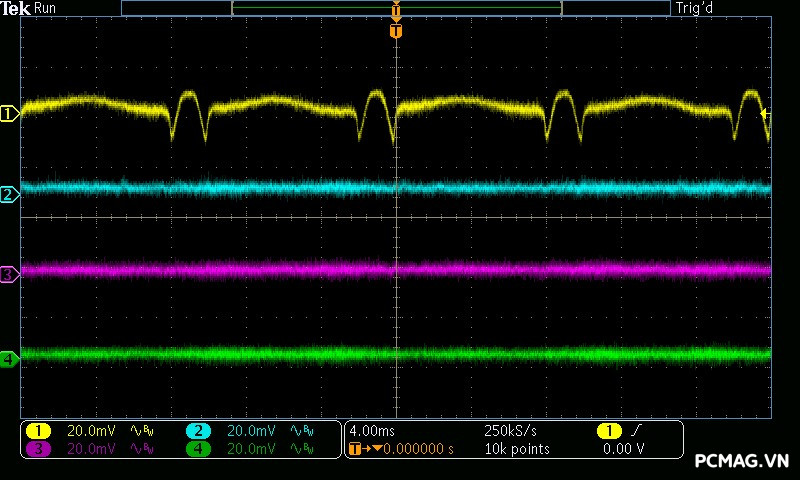

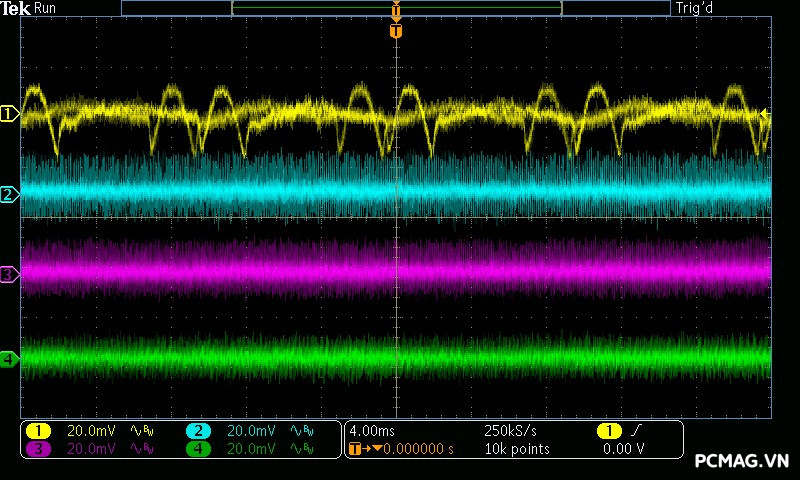

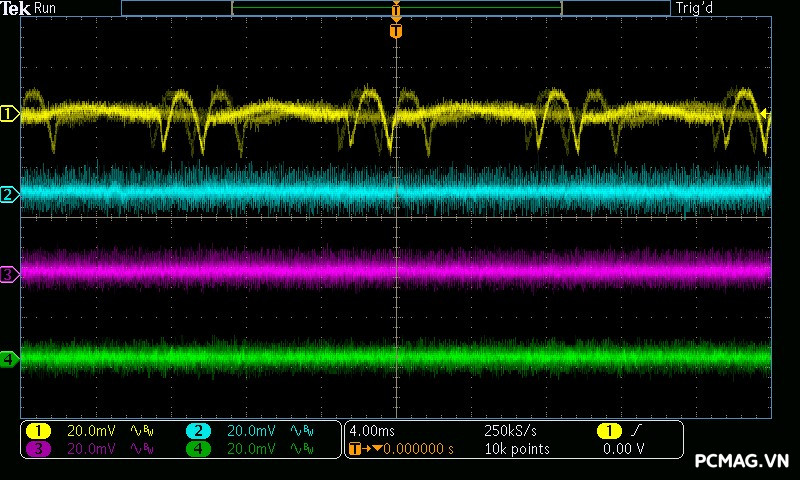

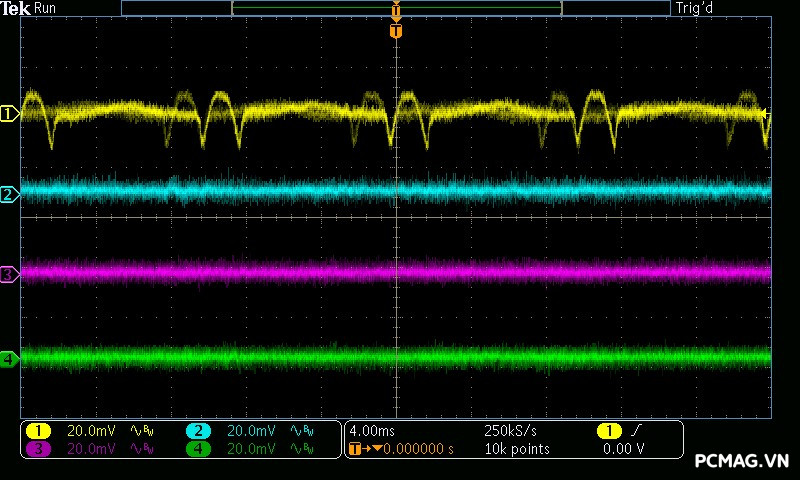

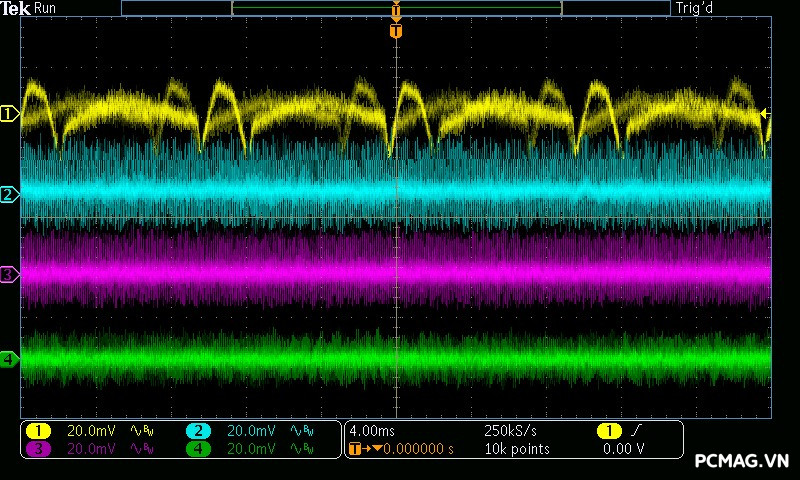

4. Ripple & Noise (Nhiễu AC cao tần)

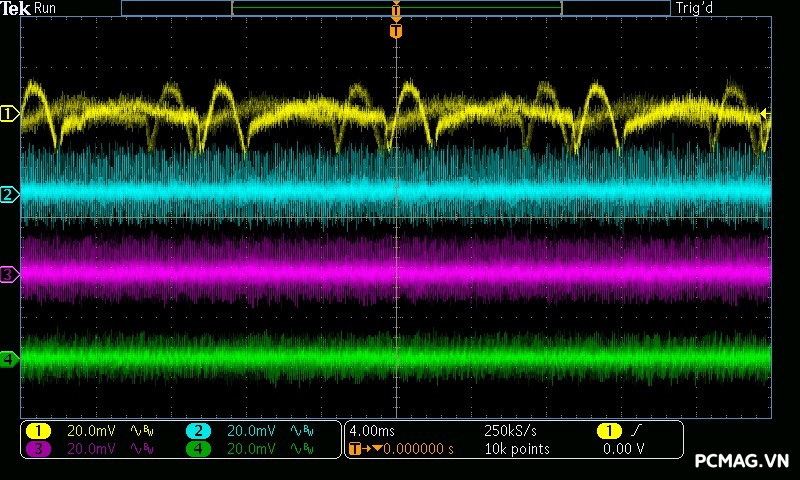

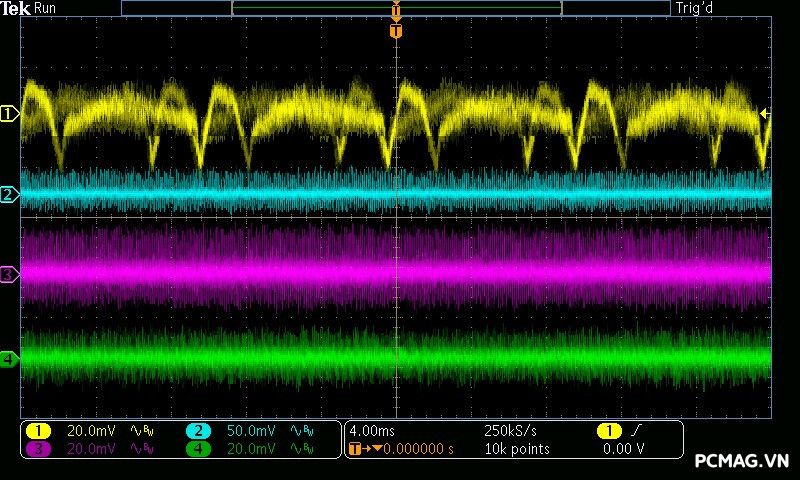

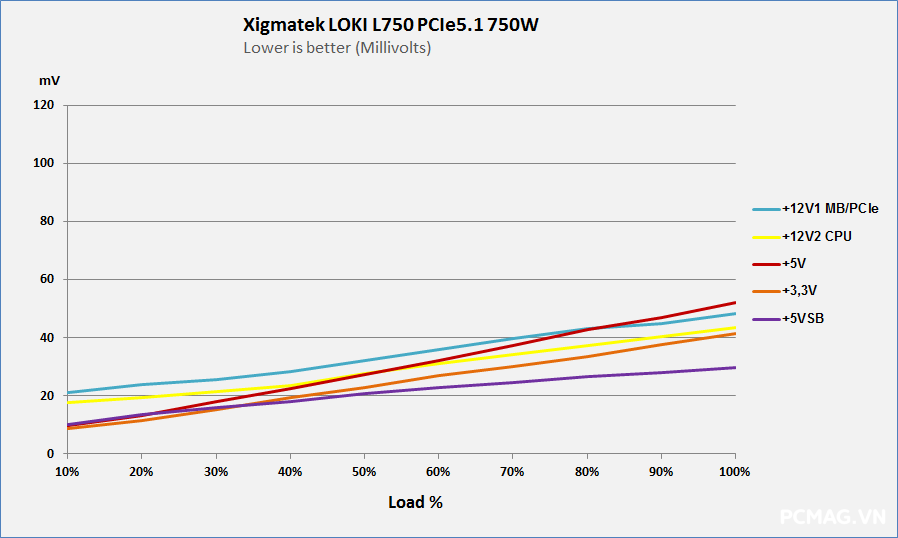

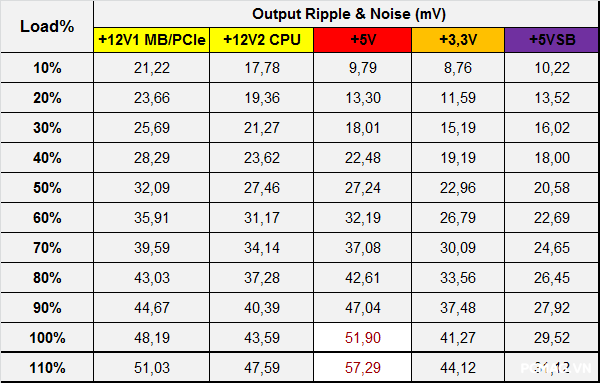

Trong bài kiểm tra Ripple & Noise, Xigmatek LOKI L750 750W cho kết quả ở mức trung bình trong phân khúc.

• Đường +12V có mức nhiễu khoảng 50mV, vẫn nằm trong giới hạn cho phép của tiêu chuẩn ATX.
• Tuy nhiên, đường +5V ghi nhận mức 52mV tại 100% tải, nhỉnh hơn một chút so với ngưỡng 50mV theo chuẩn ATX.

Nhìn chung, mức nhiễu của bộ nguồn vẫn ở mức chấp nhận được, dù đường 5V có phần vượt nhẹ tiêu chuẩn khi hoạt động ở tải tối đa.

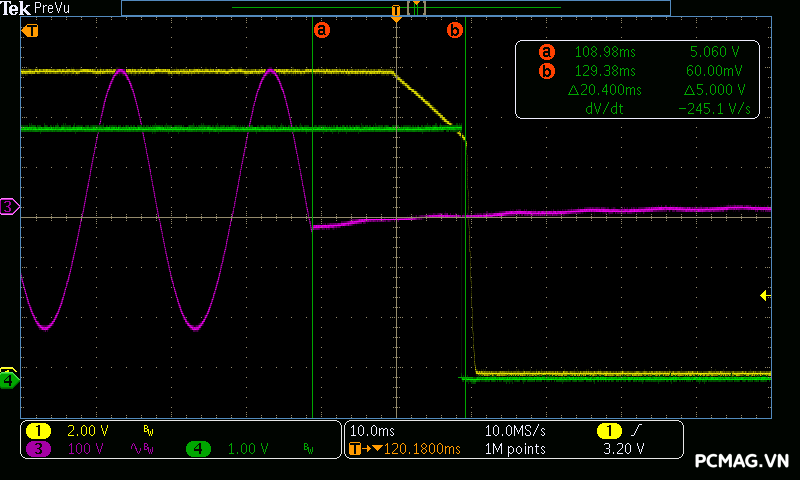

5. Hold-up Time (Thời gian lưu điện)

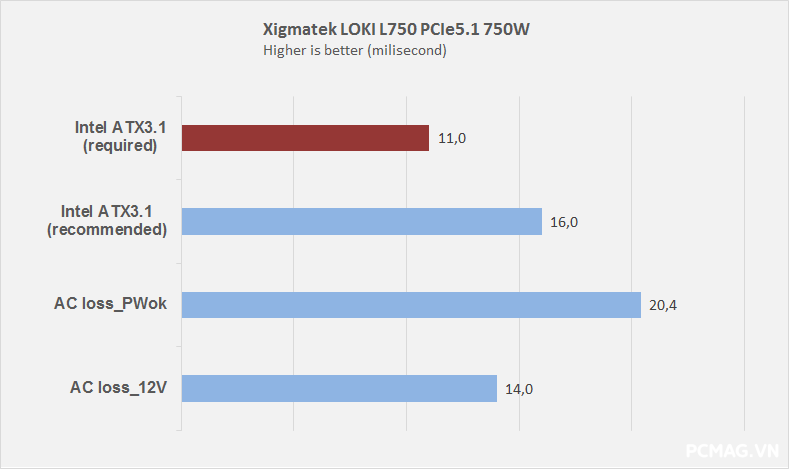

Trong bài kiểm tra Hold-up Time, Xigmatek LOKI L750 750W dễ dàng đáp ứng tiêu chuẩn ATX 3.1. Ở phiên bản tiêu chuẩn mới này, thời gian lưu điện yêu cầu đã được giảm xuống còn 11ms, thay vì 16ms như các chuẩn ATX 3.0 trở về trước, giúp các bộ nguồn dễ đạt yêu cầu hơn.

Tuy nhiên, trong quá trình đo kiểm, tín hiệu Power_OK vẫn chưa thật sự chính xác, cho thấy phần hiệu chỉnh tín hiệu này vẫn còn có thể được tối ưu thêm để đảm bảo độ chuẩn xác cao hơn trong quá trình vận hành.

6. Protection Features (Các chế độ bảo vệ)

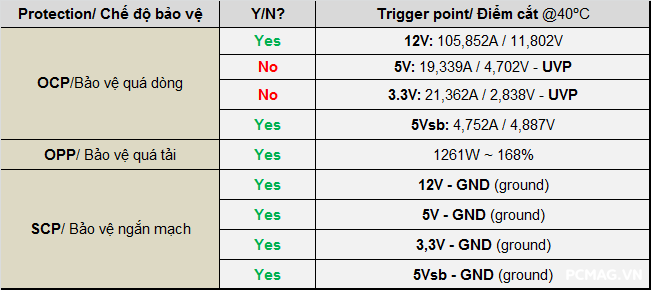

Các cơ chế bảo vệ trên Xigmatek LOKI L750 750W nhìn chung hoạt động nhạy và ổn định. Tuy nhiên, trong quá trình thử nghiệm, hai đường điện +5V và +3.3V có thời điểm giảm xuống dưới ngưỡng tiêu chuẩn ATX. Nguyên nhân là do chế độ OCP (bảo vệ quá dòng) được thiết lập dựa trên giới hạn chịu tải tối đa của IC tích hợp, nhằm kích hoạt bảo vệ trước khi IC có nguy cơ hư hỏng, thay vì sử dụng điện trở shunt (Rshunt) để xác định chính xác mức cắt dòng.

Ở bài kiểm tra bảo vệ quá tải OPP (Over Power Protection), LOKI L750 chỉ kích hoạt ngắt khi tải đạt khoảng 170% công suất danh định. Điều này cho thấy nhà sản xuất đã tính toán để bộ nguồn không bị sập khi gặp các mức tải đỉnh mô phỏng từ GPU hiện đại (power excursion).

Tuy vậy, mức kích hoạt OPP ở 170% được xem là khá cao; nếu ngưỡng này được thiết lập khoảng 150% công suất, sẽ hợp lý hơn để bảo vệ độ bền lâu dài của linh kiện bên trong bộ nguồn. ⚙️

7. Earth Leak Current (Kiểm tra dòng rò)

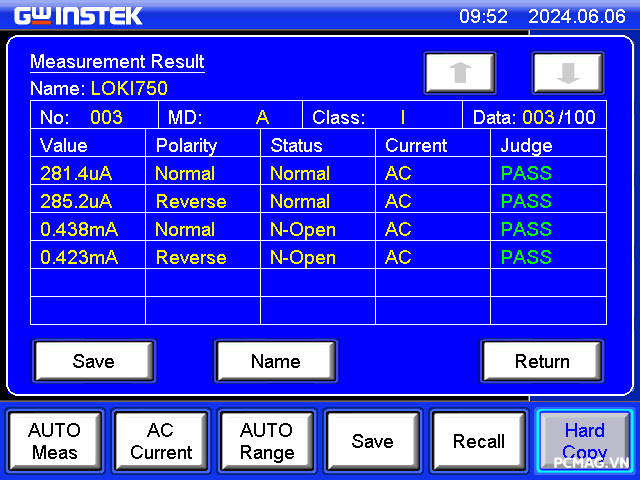

Đối với các thiết bị CNTT thuộc Class I, trong đó nguồn máy tính chuẩn ATX là một ví dụ điển hình, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA. Việc đo kiểm được thực hiện tại mức điện áp đầu vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động.

Trong trường hợp này, bộ nguồn hỗ trợ dải điện áp tối đa 240VAC, vì vậy mức điện áp thử nghiệm sẽ tương đương khoảng 264VAC ở tần số 60Hz. Để tiến hành phép đo này, thiết bị chuyên dụng GW Instek GLC-9000 được sử dụng nhằm xác định chính xác mức dòng rò của bộ nguồn trong điều kiện hoạt động thực tế.

8. Nhiệt độ hoạt động và tốc độ quạt làm mát (Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: khoảng 38–45°C.

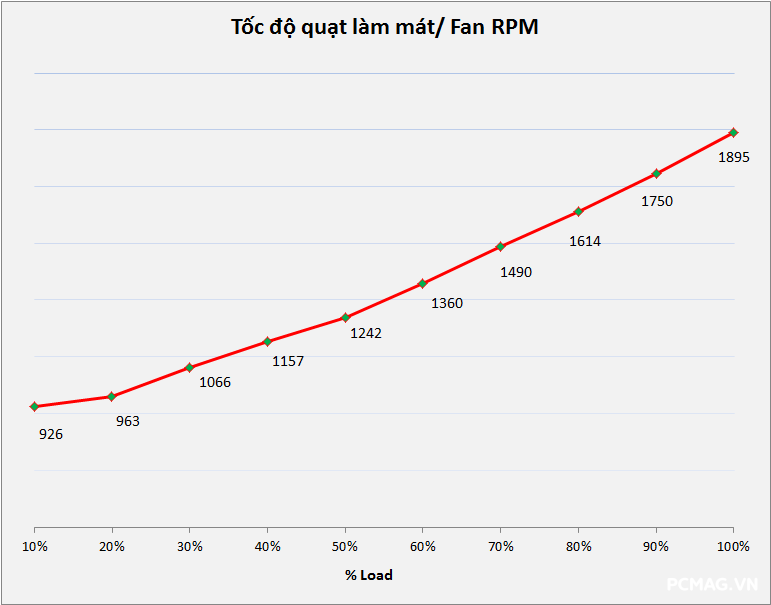

Biểu đồ tốc độ quạt của Xigmatek LOKI L750 750W cho thấy quạt tăng tốc tuyến tính theo nhiệt độ, bắt đầu từ khoảng 900 RPM và đạt tối đa gần 1900 RPM khi tải và nhiệt độ tăng cao. Cách điều khiển này giúp bộ nguồn hoạt động êm ái hơn đôi chút so với phiên bản THOR T750 V3 trước đó.

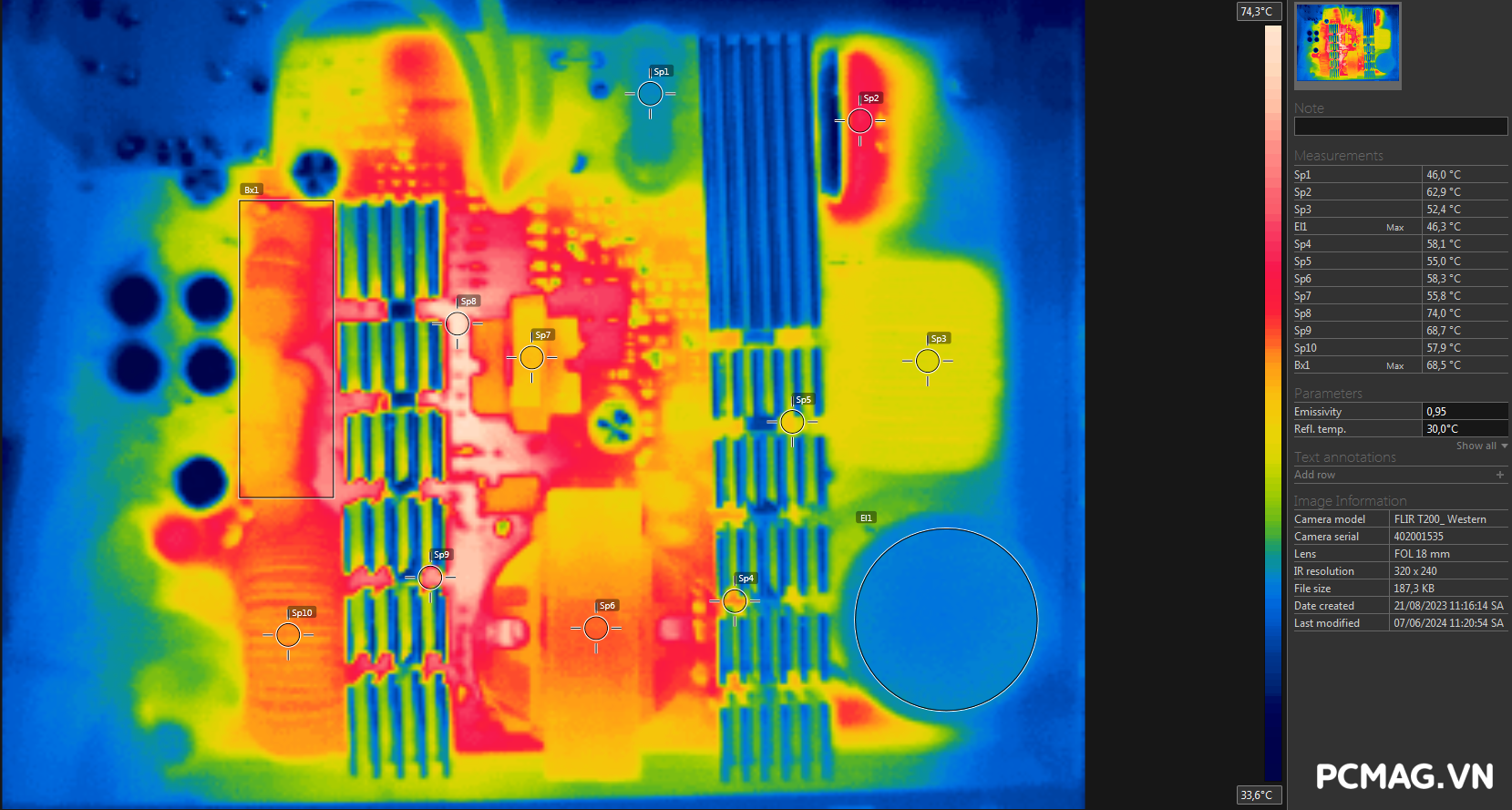

Qua ảnh nhiệt (thermal imaging), khu vực có nhiệt độ cao nhất trên PSU nằm ở biến áp chính và diode cầu chỉnh lưu, với mức nhiệt dao động khoảng 75°C, vẫn nằm trong ngưỡng hoạt động an toàn của các linh kiện bên trong bộ nguồn.

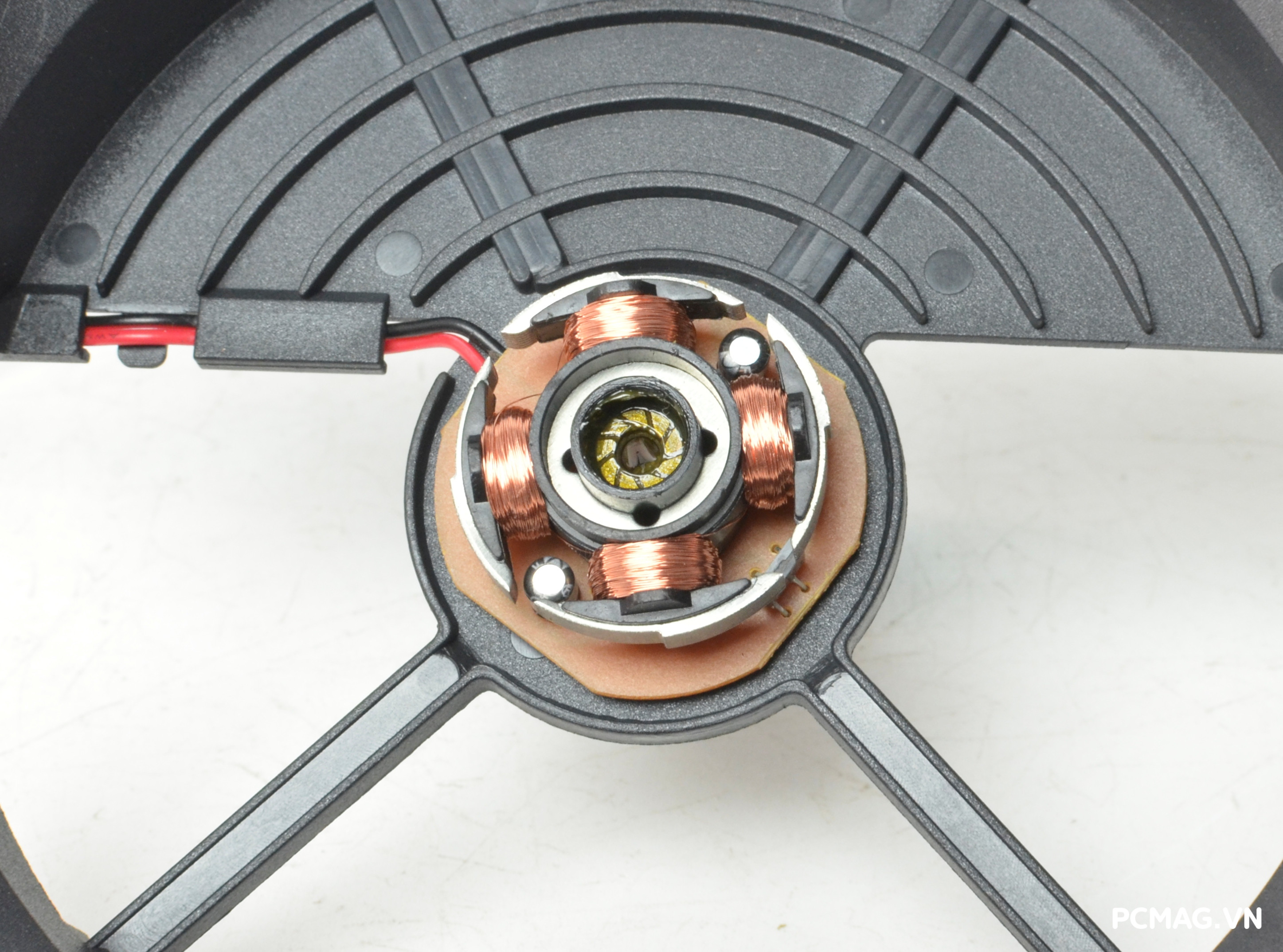

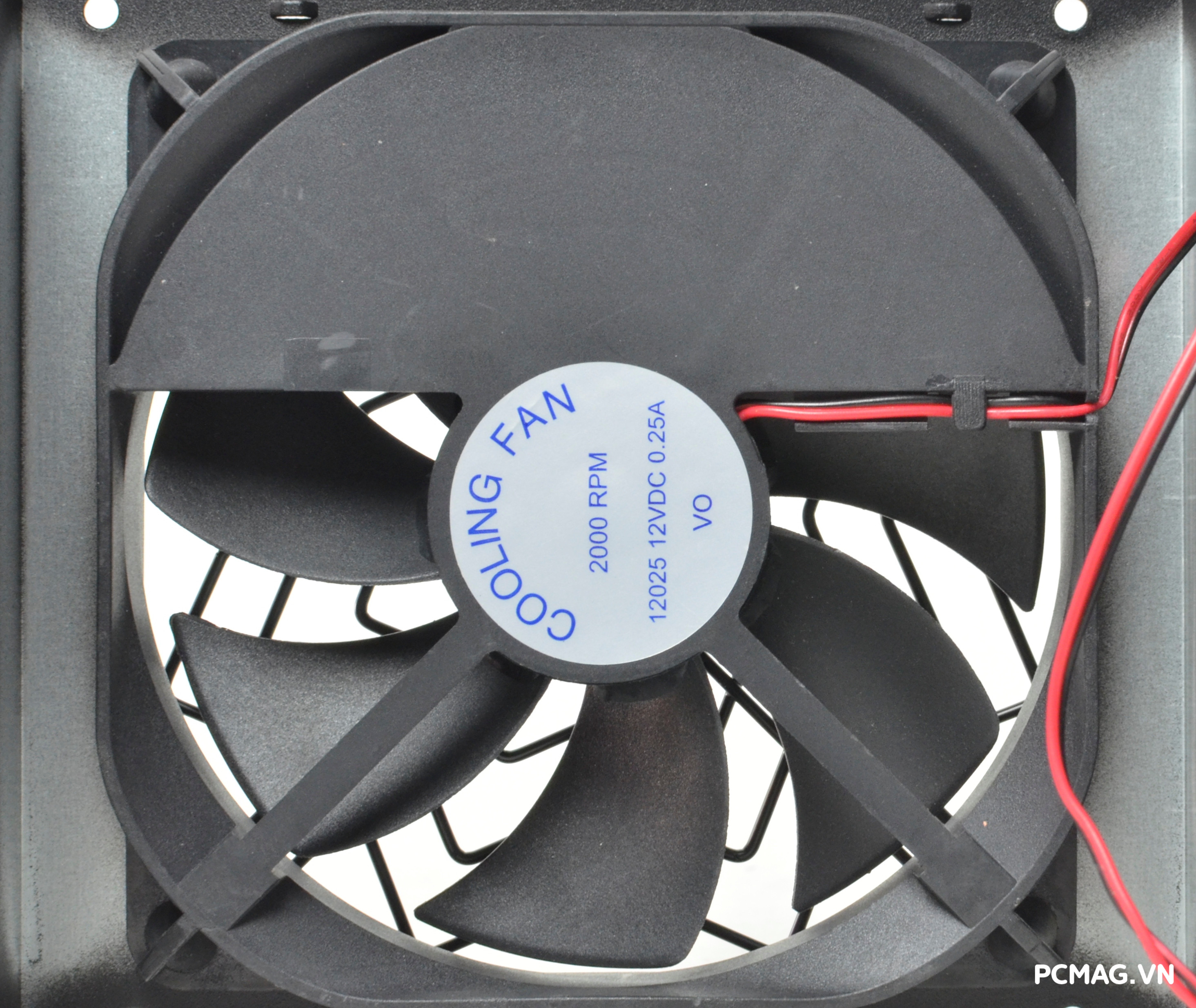

Xigmatek LOKI L750 750W được trang bị quạt làm mát kích thước 120mm (12025) với thông số 12V – 0.25A. Quạt sử dụng vòng bi Rifle Bearing, có tốc độ tối đa khoảng 2000 RPM, giúp cân bằng giữa khả năng tản nhiệt và độ ồn trong quá trình hoạt động của bộ nguồn.

IV. Kết luận

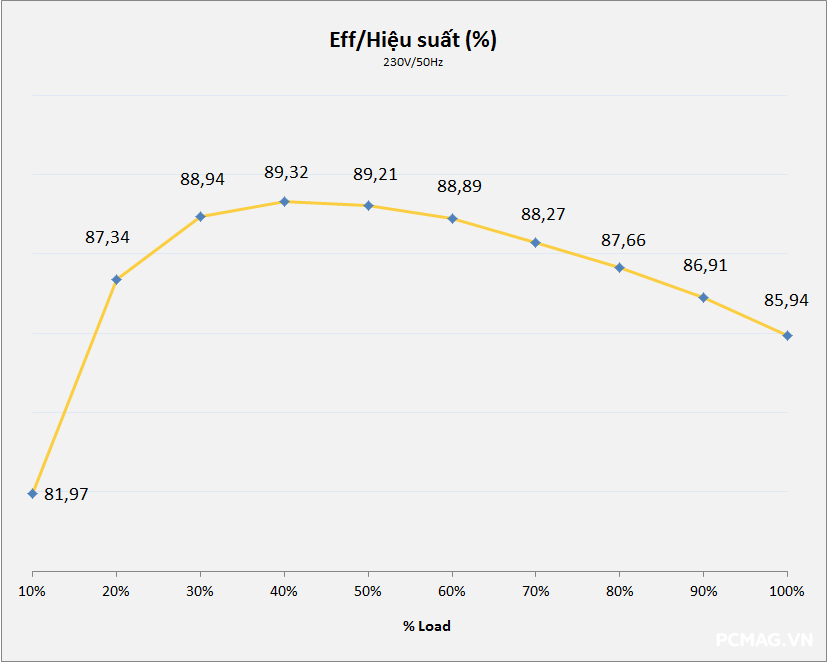

Xigmatek LOKI L750 750W cho thấy chất lượng linh kiện và độ ổn định điện áp ở mức khá trong phân khúc. Bộ nguồn đạt hiệu suất tối đa khoảng 89% tại 230VAC và vượt qua phần lớn các bài kiểm tra theo chuẩn ATX 3.1 / PCIe 5.1. Ngoài ra, sản phẩm còn được trang bị đầu cấp nguồn PCIe 5.1 / 12V-2×6 thế hệ mới, giúp khắc phục một số hạn chế từng gặp trên chuẩn PCIe 5.0 / 12VHPWR trước đây.

Với công suất 750W, LOKI L750 phù hợp cho các cấu hình PC tầm trung, đặc biệt là hệ thống sử dụng một card đồ họa có mức tiêu thụ điện dưới khoảng 250W.

Ưu điểm

• Chất lượng linh kiện và độ ổn định điện áp ở mức khá
• Đạt yêu cầu hold-up time theo tiêu chuẩn ATX
• Hiệu suất tối đa khoảng ~89% tại 230VAC
• Hỗ trợ 200% power excursion với đầu cấp nguồn 12V-2×6

Nhược điểm

• Điện áp ở trạng thái không tải nên được thiết lập thấp hơn một chút để tối ưu hơn
• NTC hạn dòng khởi động nên sử dụng loại có giá trị điện trở lớn hơn để cải thiện khả năng kiểm soát dòng inrush
