Xigmatek vừa ra mắt phiên bản mới Xigmatek THOR T750 750W V3 thuộc dòng nguồn tầm trung THOR Series. Đây là bản nâng cấp từ phiên bản THOR T750 V2, được cải tiến để đáp ứng tiêu chuẩn Intel ATX 3.1 mới nhất và trang bị đầu cấp nguồn PCIe 5.1 / 12V-2×6, giúp tương thích tốt hơn với các thế hệ card đồ họa hiện đại.

Theo ghi nhận từ PCMAG, phiên bản V3 vẫn giữ nguyên những đặc điểm nổi bật của dòng V2 như Active PFC dải rộng 100–240Vac, thiết kế mạch DC-to-DC / VRM giúp ổn định điện áp và tối ưu hiệu suất hoạt động. Bên cạnh đó, bộ nguồn vẫn đạt chứng nhận 80 Plus Bronze, mang lại hiệu quả sử dụng điện năng tốt cho các cấu hình PC tầm trung.

I. Hộp và phụ kiện Xigmatek THOR T750 750W

Hộp của Xigmatek THOR T750 750W V3 được thiết kế khá gọn gàng với tông màu trắng – cam đặc trưng của Xigmatek. Các thông tin và thông số kỹ thuật quan trọng của bộ nguồn được in rõ ràng ở mặt sau hộp, giúp người dùng dễ dàng tham khảo trước khi lắp đặt hoặc sử dụng.

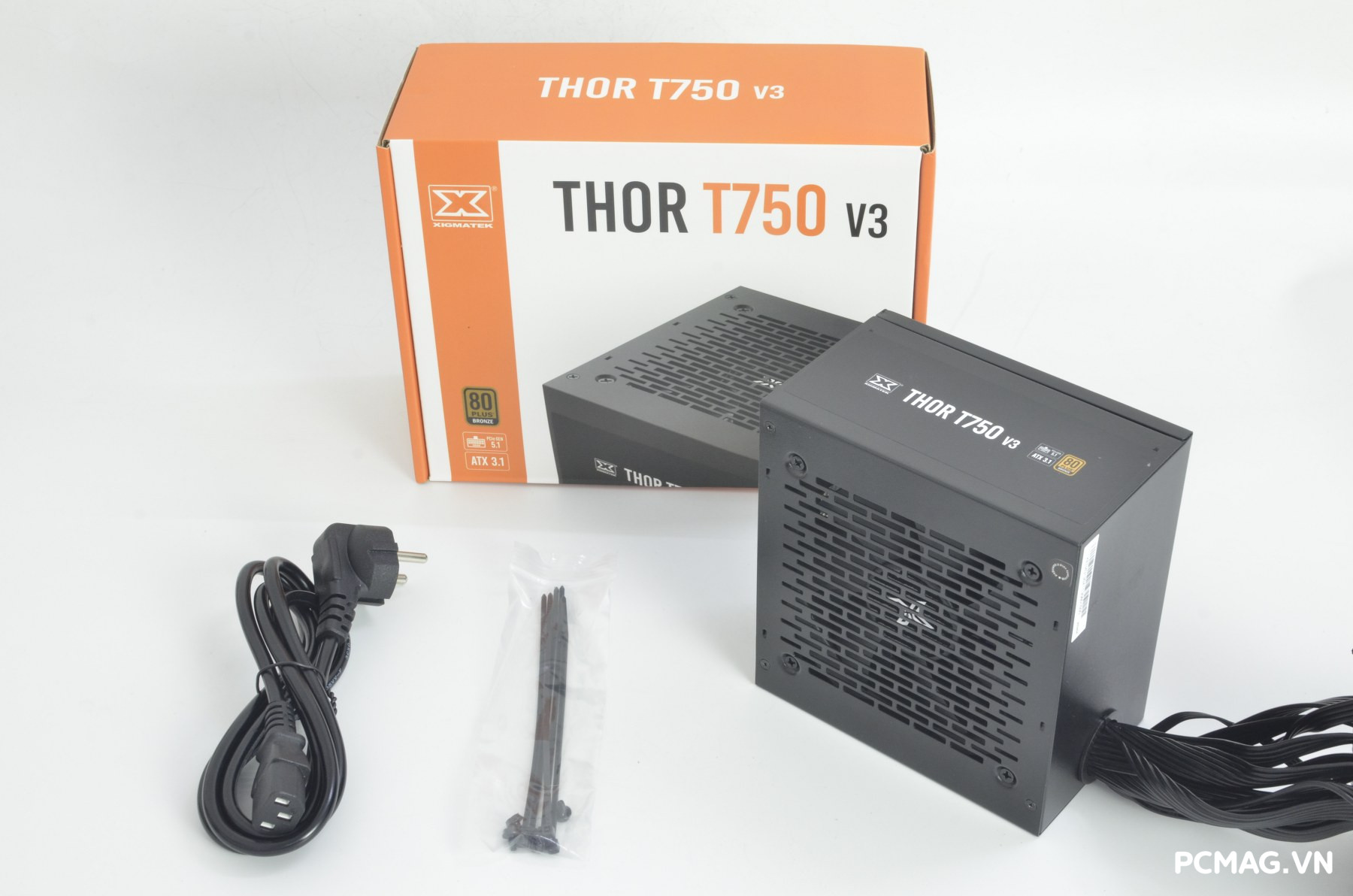

Phụ kiện đi kèm Xigmatek THOR T750 750W V3 khá cơ bản, bao gồm 1 dây nguồn chuẩn EU, 4 ốc cố định bộ nguồn vào case và 5 dây rút (zip tie) để người dùng dễ dàng quản lý và sắp xếp dây cáp gọn gàng hơn trong quá trình lắp đặt.

II. PSU Xigmatek THOR T750 750W

1. Thiết kế bên ngoài

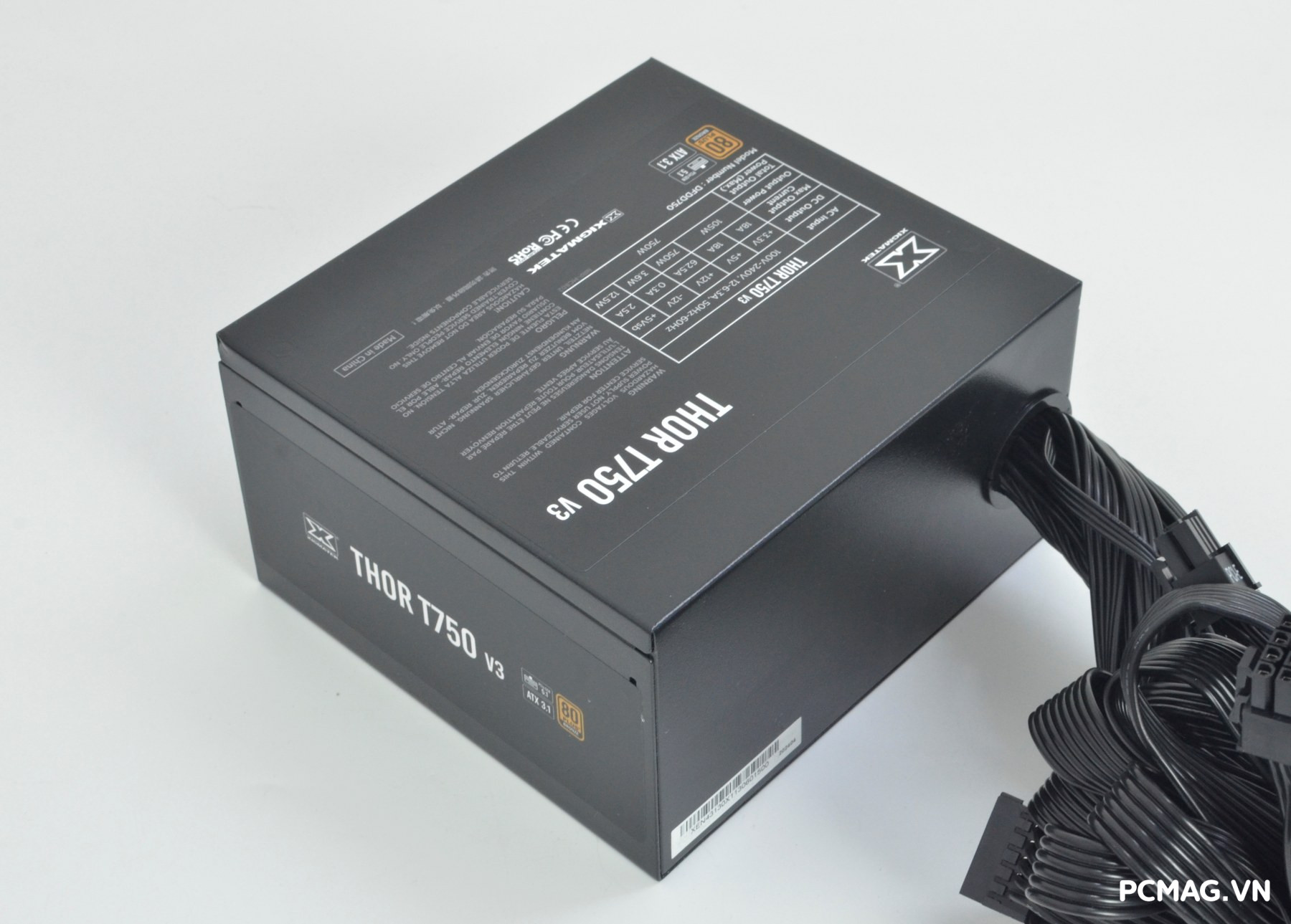

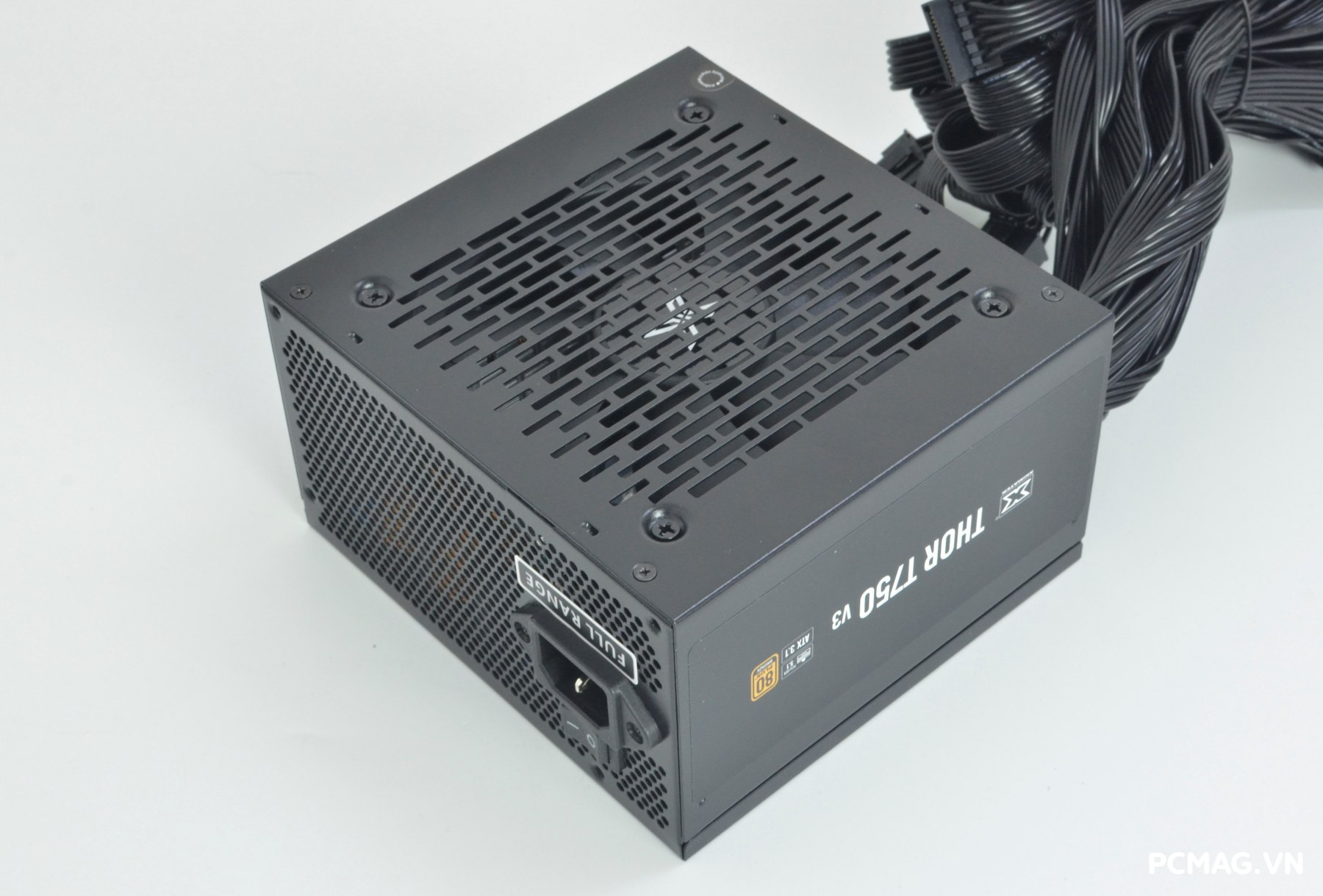

Xigmatek THOR T750 750W V3 sở hữu kích thước ATX tiêu chuẩn, phù hợp với hầu hết các thùng máy phổ biến hiện nay. Toàn bộ vỏ nguồn được phủ sơn tĩnh điện màu đen, mang lại cảm giác chắc chắn và đồng bộ với nhiều cấu hình PC.

Phần tem trang trí ở hai mặt hông được thiết kế cách điệu, giúp tổng thể sản phẩm trông gọn gàng và thẩm mỹ hơn khi lắp trong case có cửa kính. Bộ nguồn sử dụng quạt làm mát kích thước 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình hoạt động.

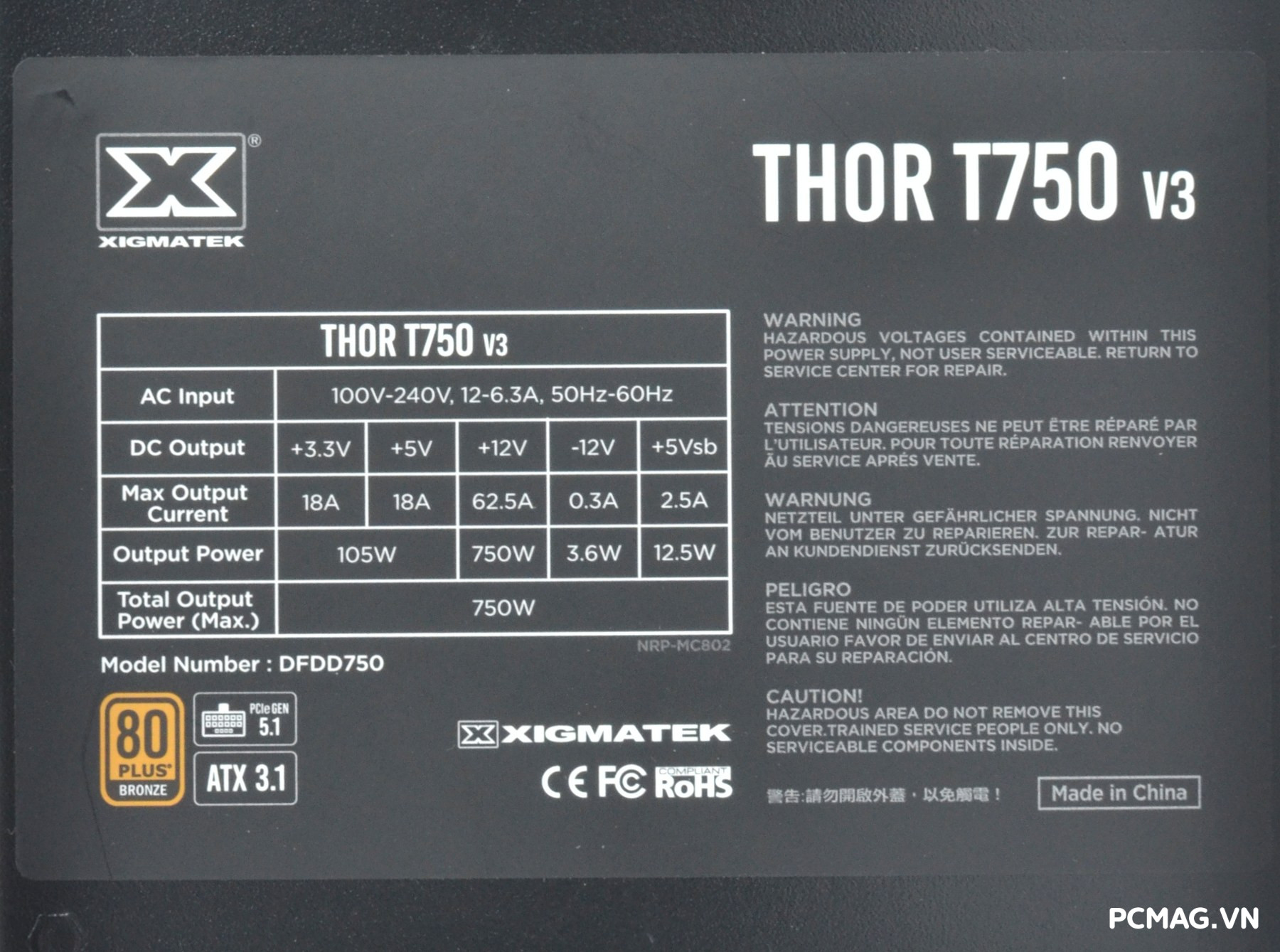

Xigmatek THOR T750 750W V3 có công suất danh định 750W, sử dụng đường +12V single rail cung cấp tối đa 750W, phù hợp cho các cấu hình PC tầm trung đến khá. Bộ nguồn được trang bị Active PFC với dải điện áp rộng 100–240Vac, giúp hoạt động ổn định trong nhiều điều kiện điện lưới khác nhau. Ngoài ra, sản phẩm đạt chứng nhận hiệu suất 80 Plus Bronze, đảm bảo mức tiêu thụ điện năng hiệu quả và giảm hao phí trong quá trình vận hành.

Hệ thống cáp:

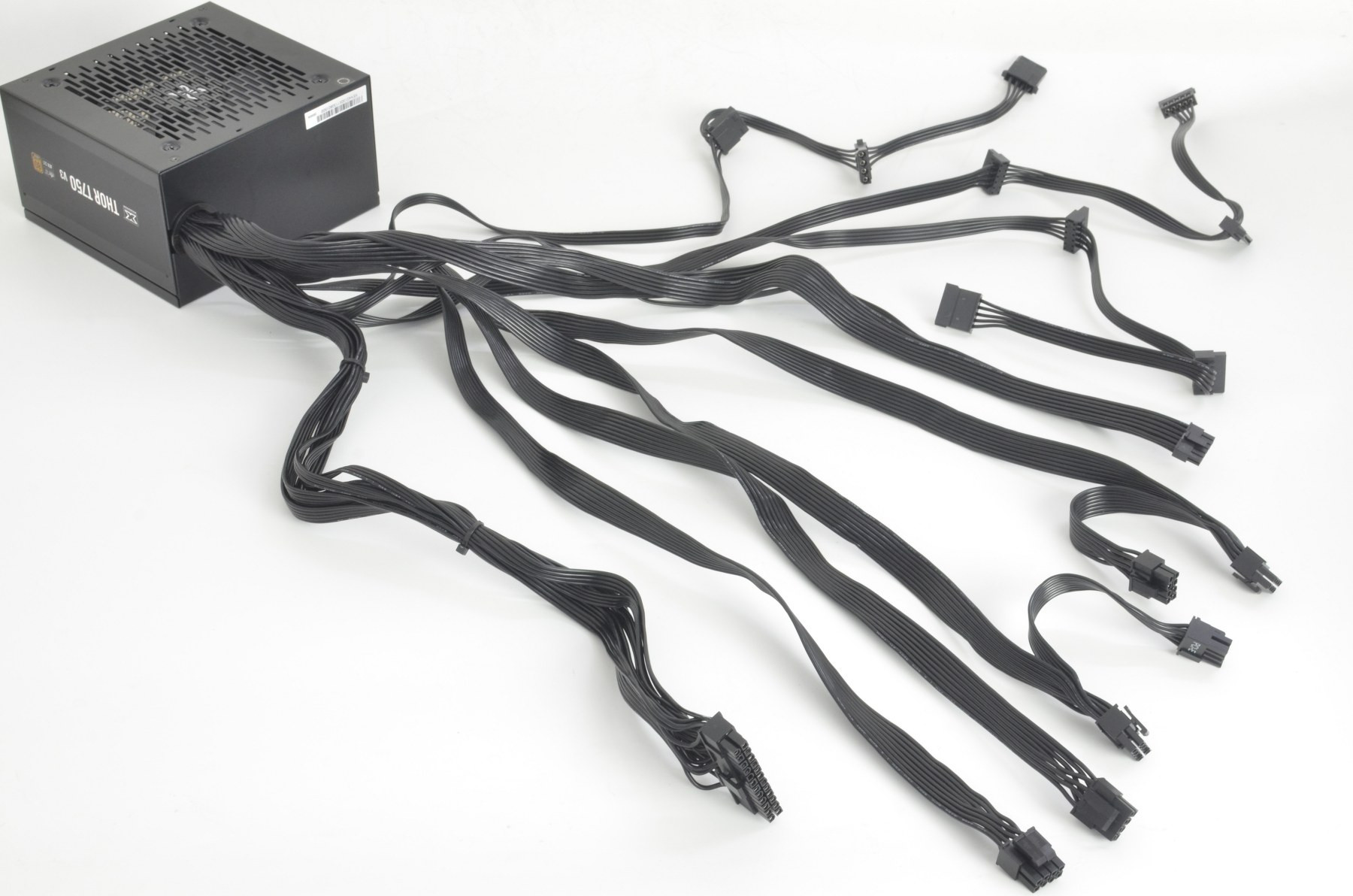

Xigmatek THOR T750 750W V3 sử dụng cáp dạng bẹ (flat cable) màu đen mềm, giúp dễ đi dây và tối ưu không gian bên trong case. Hệ thống cáp đi kèm bao gồm:

• 1 x cáp 24-pin Mainboard – dài 55cm
• 2 x cáp 4+4-pin ATX12V (CPU) – dài 60cm
• 4 x cáp 6+2-pin PCIe – chiều dài 60cm + 15cm
• 1 x cáp 12V-2×6 / PCIe 5.1 – dài 60cm (dây chuẩn 16AWG cho khả năng tải điện tốt hơn)
• 6 x đầu SATA – chiều dài 50cm + 15cm + 15cm
• 3 x đầu ATA (Molex) – chiều dài 50cm + 15cm + 15cm

Thiết kế cáp bẹ không chỉ giúp dễ quản lý dây gọn gàng, mà còn hỗ trợ tối ưu luồng gió trong thùng máy, góp phần cải thiện khả năng tản nhiệt cho toàn bộ hệ thống. ⚡💻

2. Thiết kế bên trong

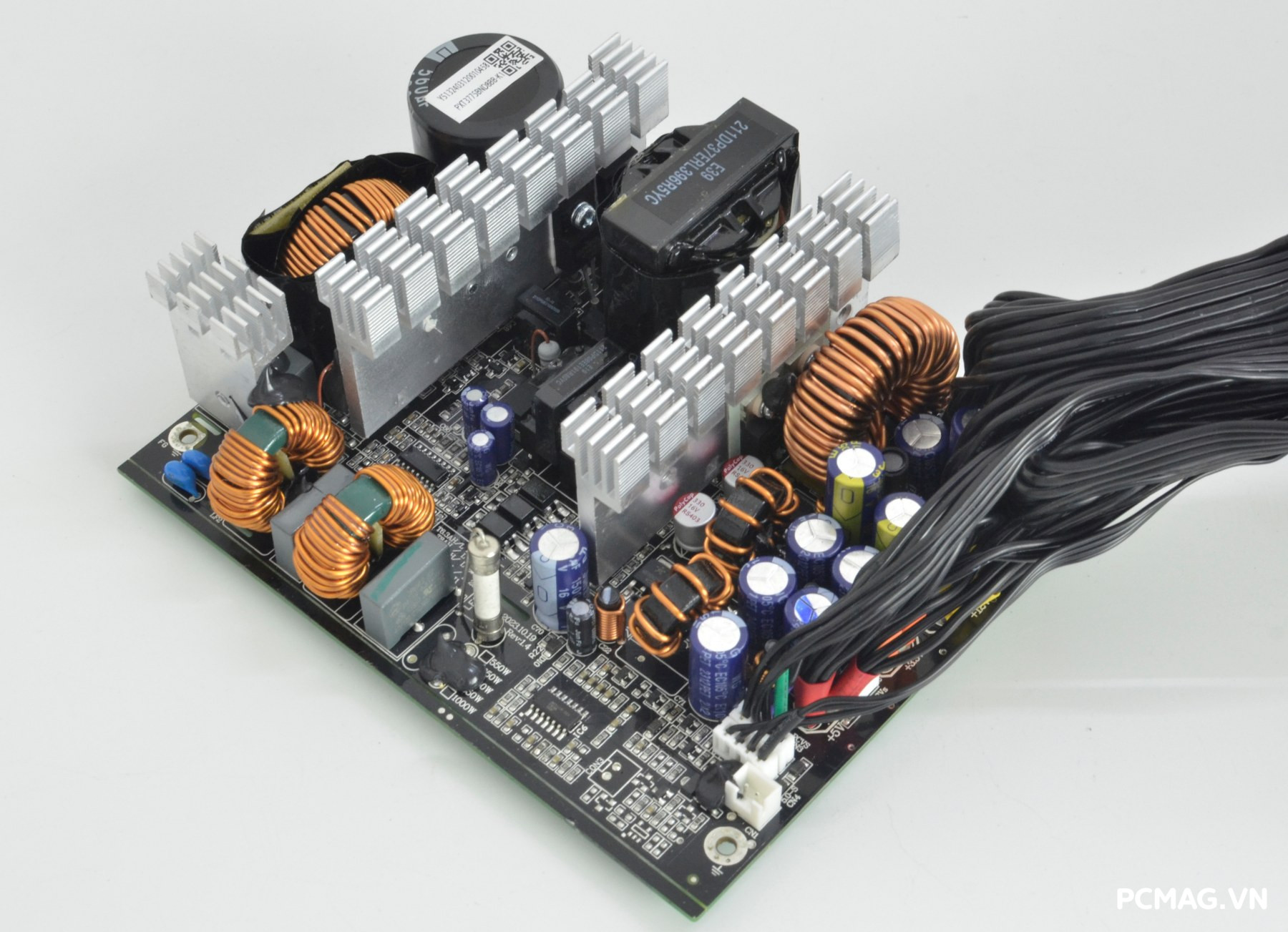

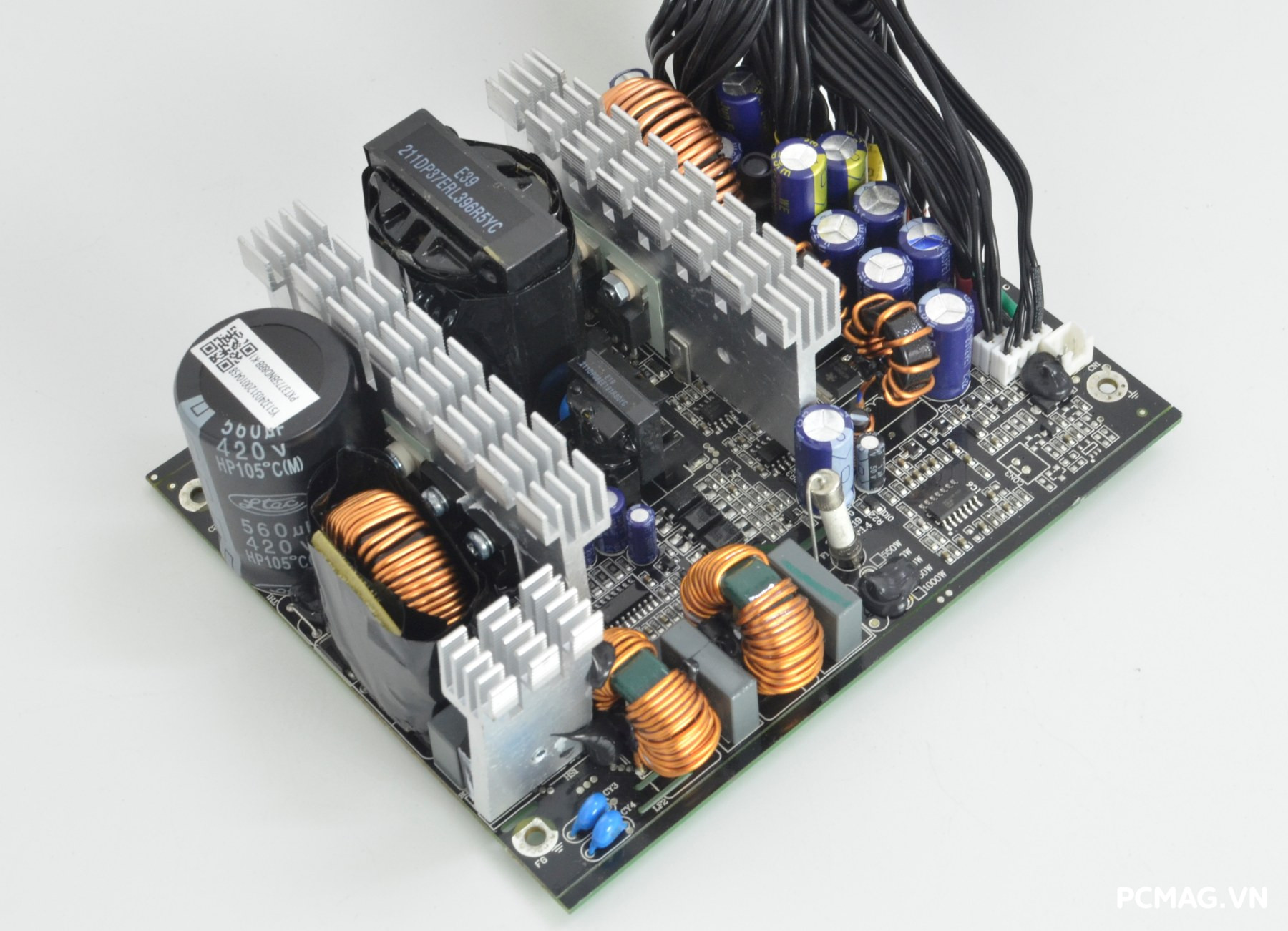

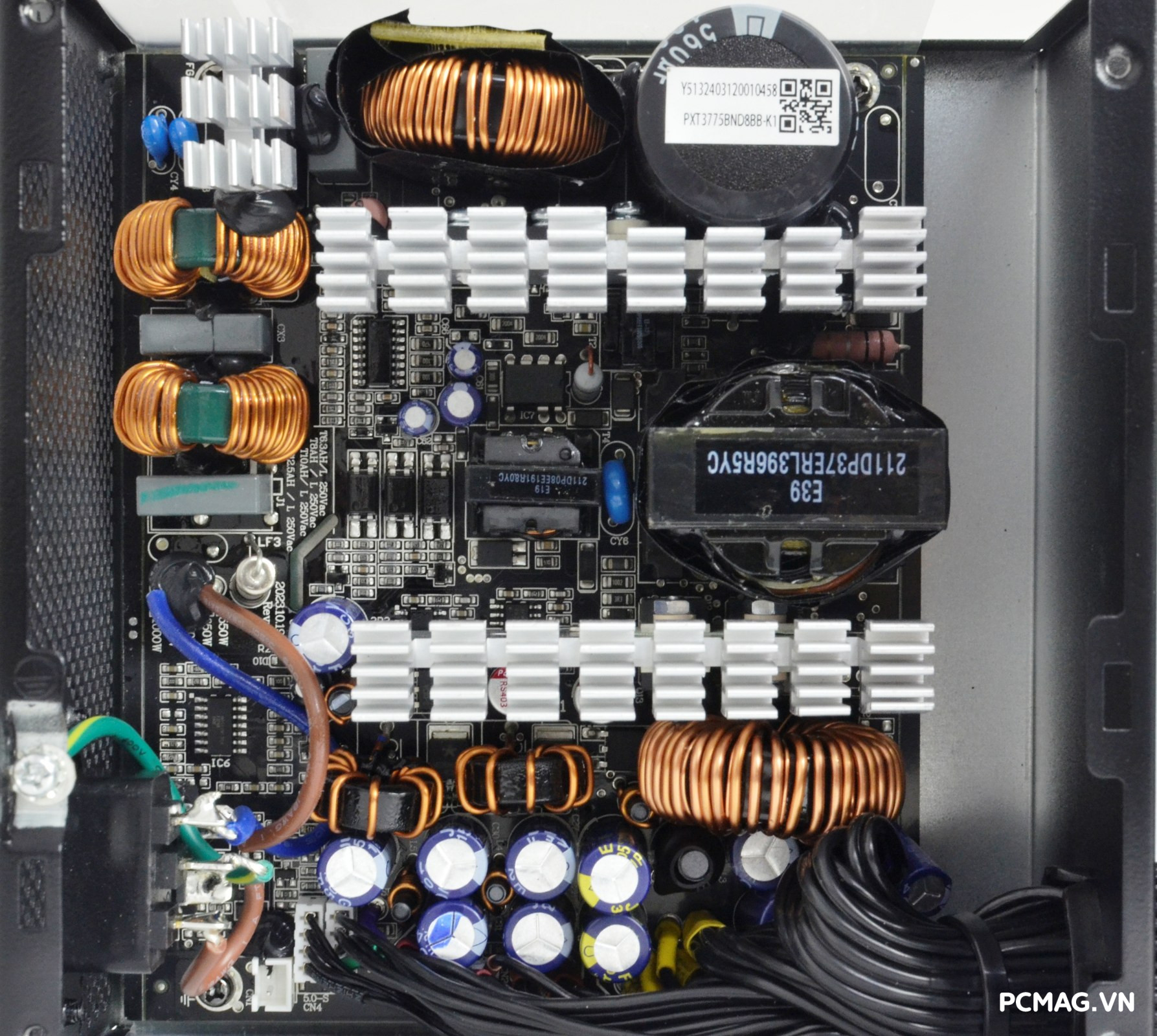

Ở phiên bản Xigmatek THOR T750 750W V3, Xigmatek vẫn tiếp tục hợp tác với Andyson trong vai trò nhà sản xuất OEM cho dòng nguồn THOR. Bộ nguồn sử dụng nền tảng công nghệ quen thuộc của thế hệ V2 Series, bao gồm Active PFC + Dual Forward + chỉnh lưu bán đồng bộ (Semi-SR) + mạch DC-to-DC cho các đường 5V và 3.3V, giúp cải thiện độ ổn định điện áp và hiệu suất hoạt động.

Điểm nâng cấp đáng chú ý ở phiên bản V3 nằm ở thiết kế mạch in PCB 2 lớp FR4, mang lại khả năng chịu tải tốt hơn và giảm nhiễu EMI hiệu quả. Bên cạnh đó, mạch nguồn cũng được tinh chỉnh để đáp ứng tiêu chuẩn Intel ATX 3.1 / PCIe 5.1, đặc biệt là khả năng chịu dòng tải đỉnh (power excursion) của các card đồ họa thế hệ mới.

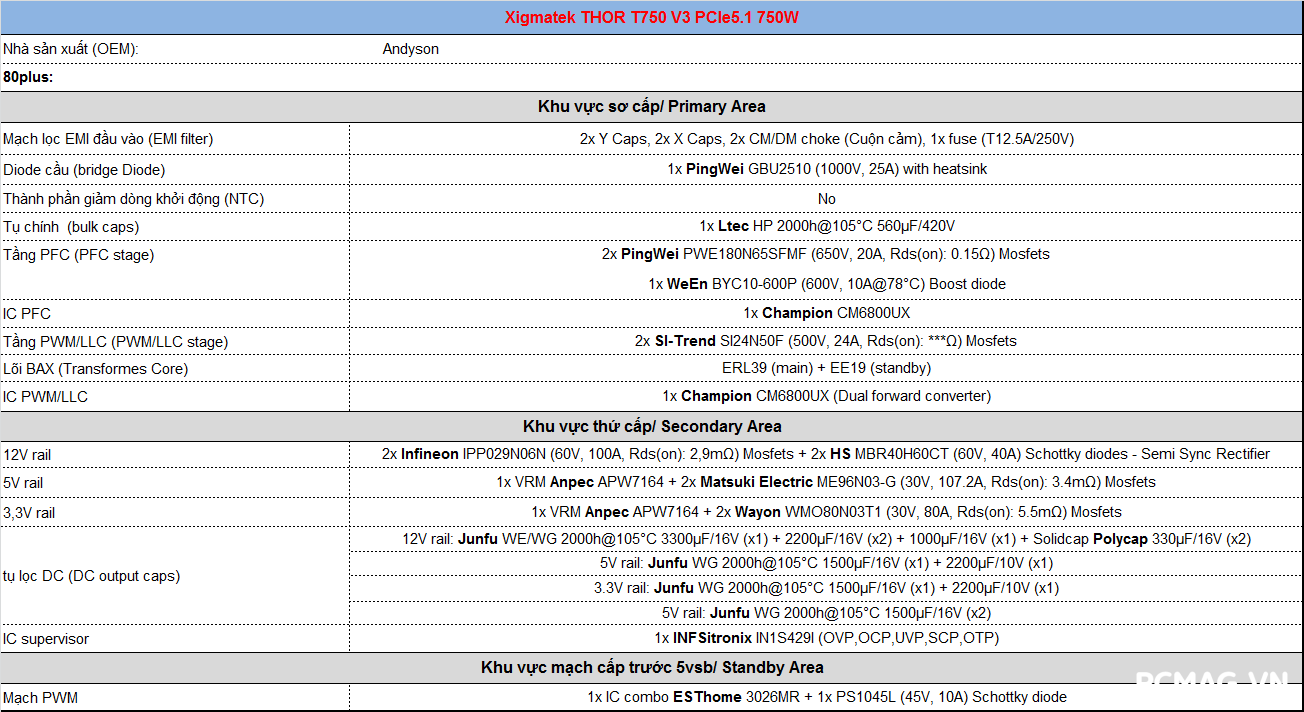

Bảng linh kiện được sử dụng trên THOR T750 V3:

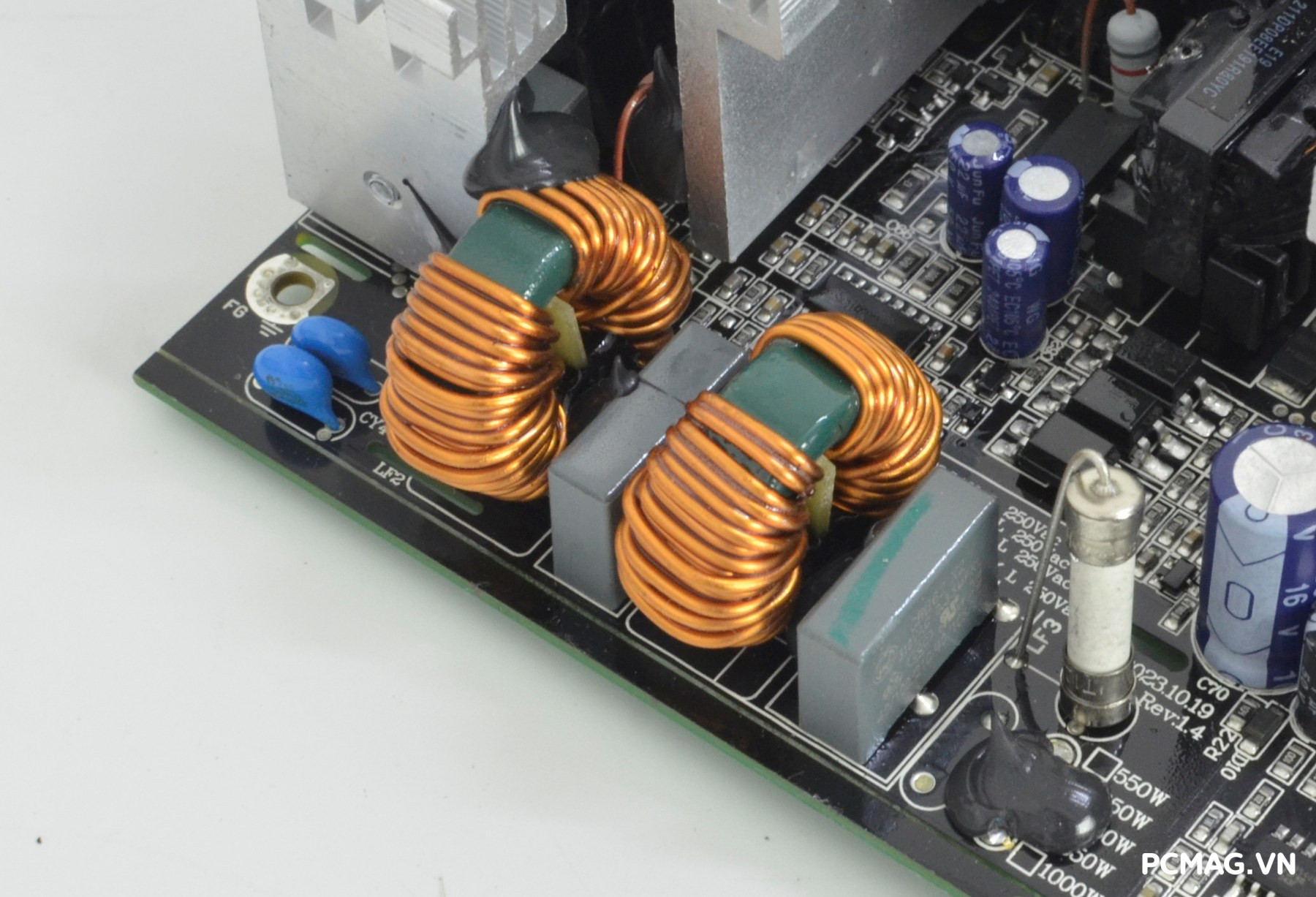

Mạch lọc EMI của Xigmatek THOR T750 750W V3 được trang bị đầy đủ hai tầng lọc nhiễu, giúp hạn chế nhiễu điện từ và cải thiện độ ổn định của nguồn điện đầu vào. Tuy nhiên, bộ nguồn không được trang bị linh kiện chống sét MOV, vốn thường có mặt trên một số dòng nguồn cao cấp hơn.

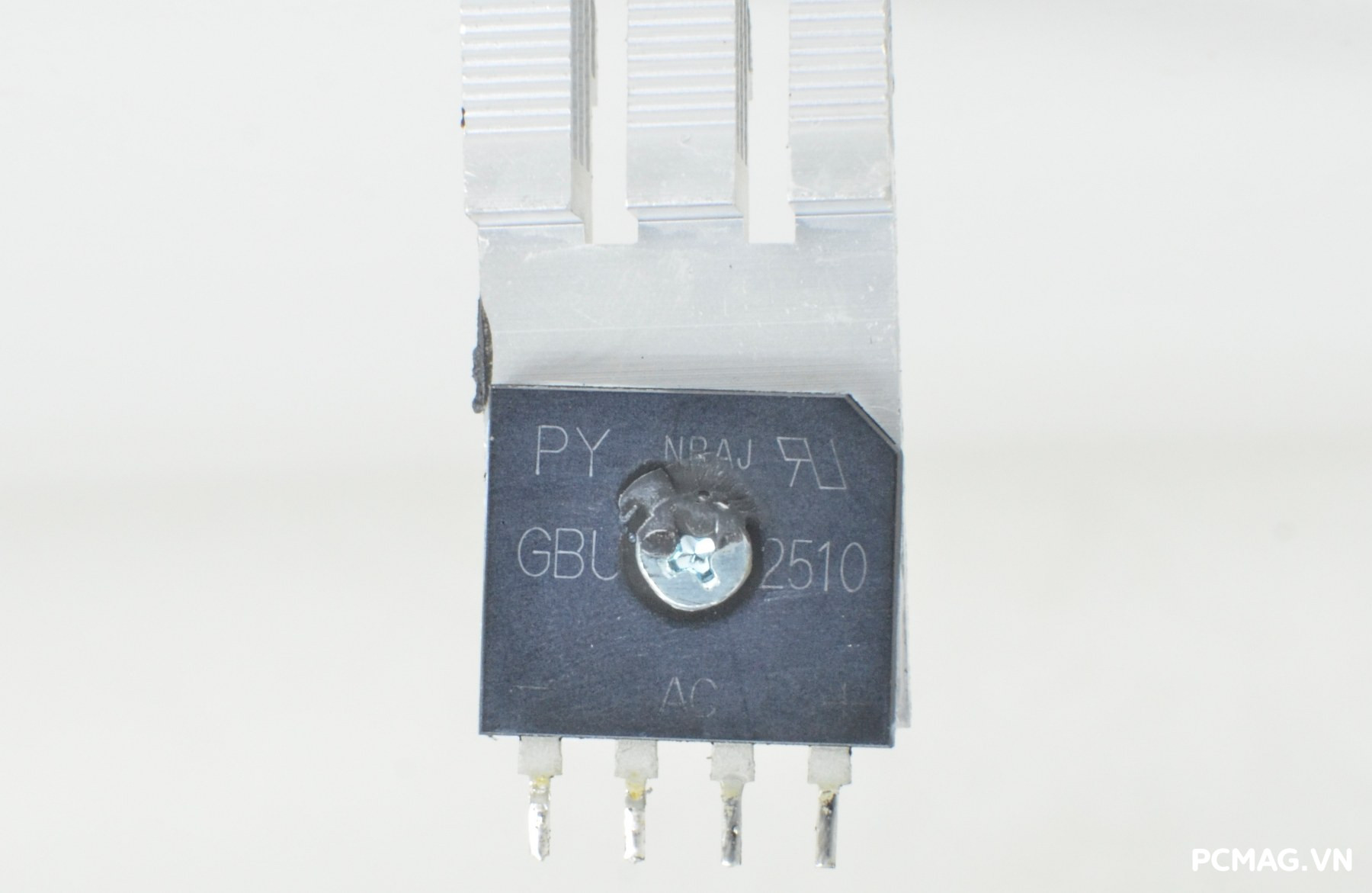

Cầu diode GBU2510 (25A) được gắn trên một khối tản nhiệt riêng, giúp cải thiện khả năng tản nhiệt khi bộ nguồn hoạt động, đặc biệt trong điều kiện điện lưới thấp khoảng 110Vac.

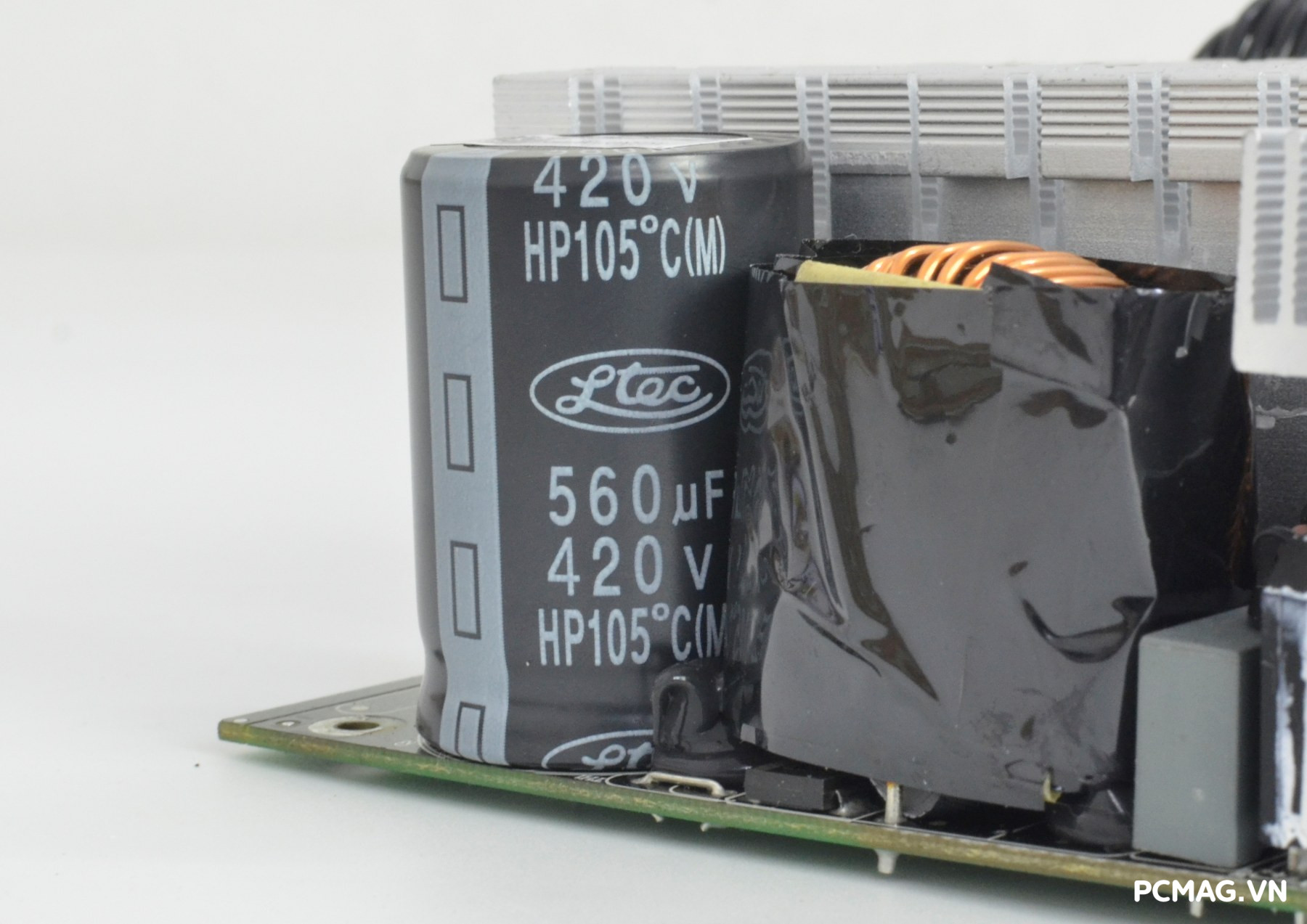

Bên cạnh đó, tụ điện chính của hãng Ltec có thông số 420V / 560µF, mức dung lượng cao hơn so với phiên bản THOR T750 V2, góp phần tăng khả năng ổn định nguồn và hỗ trợ tốt hơn cho các mức tải cao.

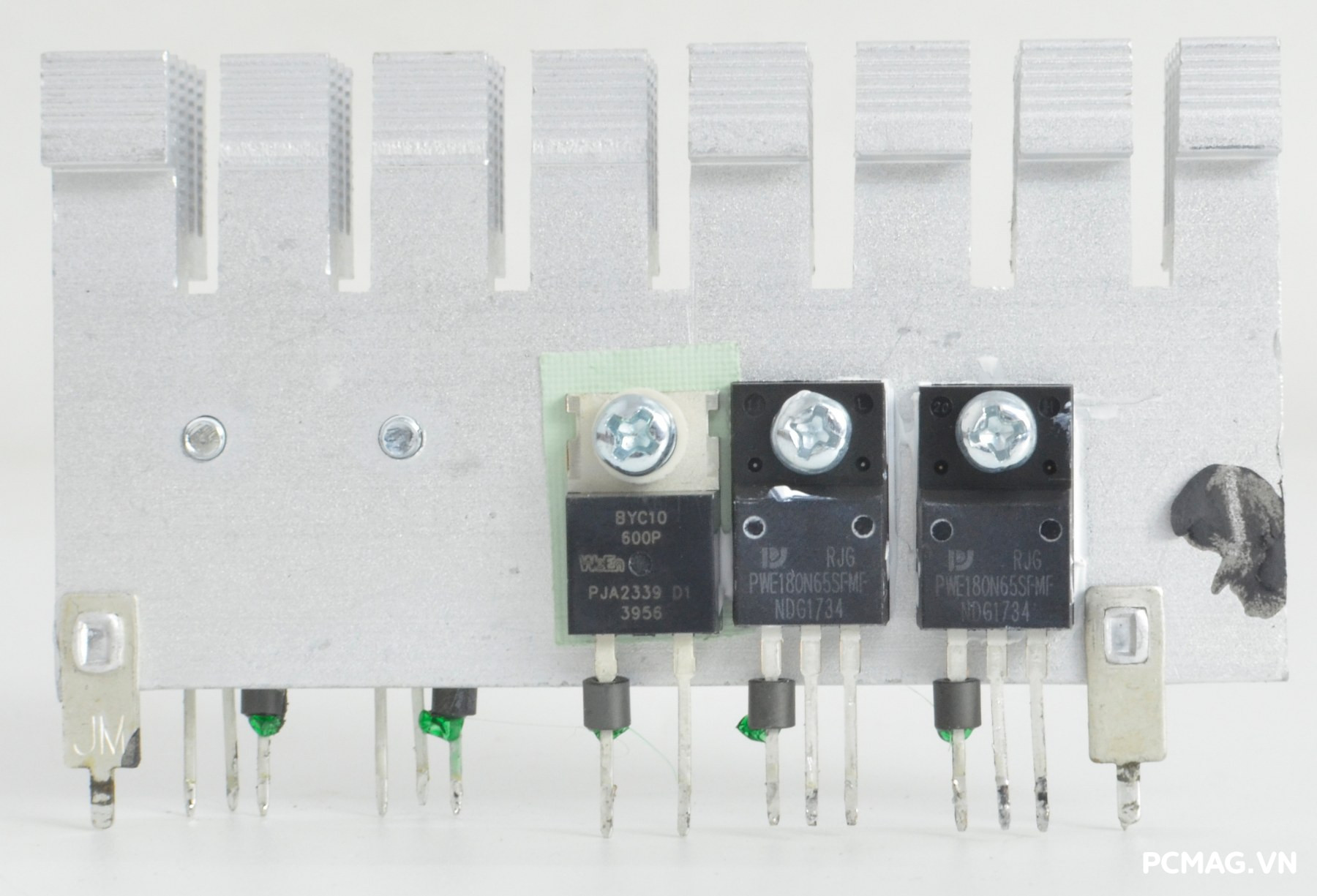

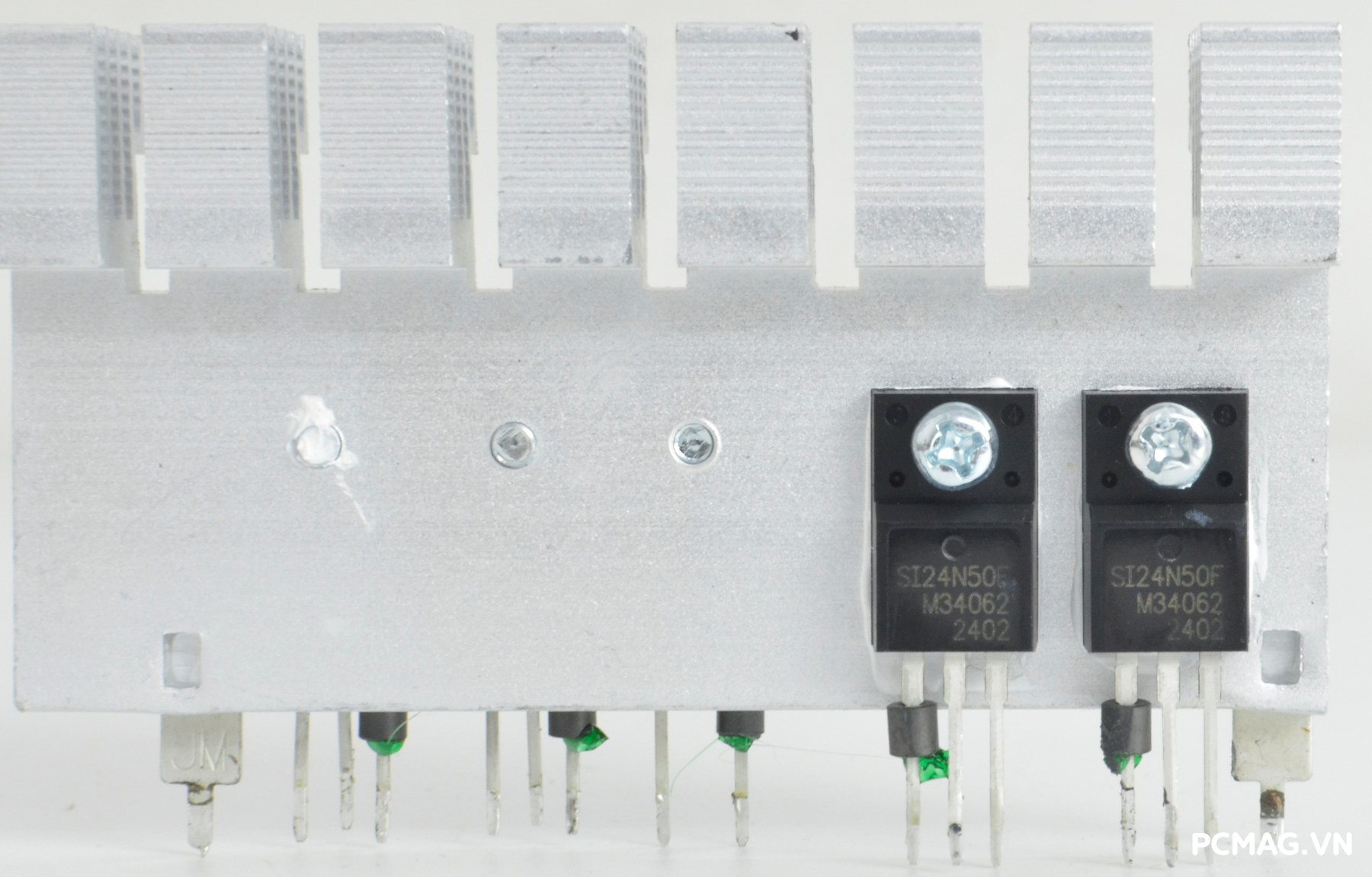

Tầng PFC của Xigmatek THOR T750 750W V3 sử dụng hai Mosfet Pingwei PWE180N65SFMF (20A), trong khi tầng PWM được trang bị cặp Mosfet Si-trend SI24N50F (24A) để xử lý quá trình chuyển đổi và điều tiết năng lượng.

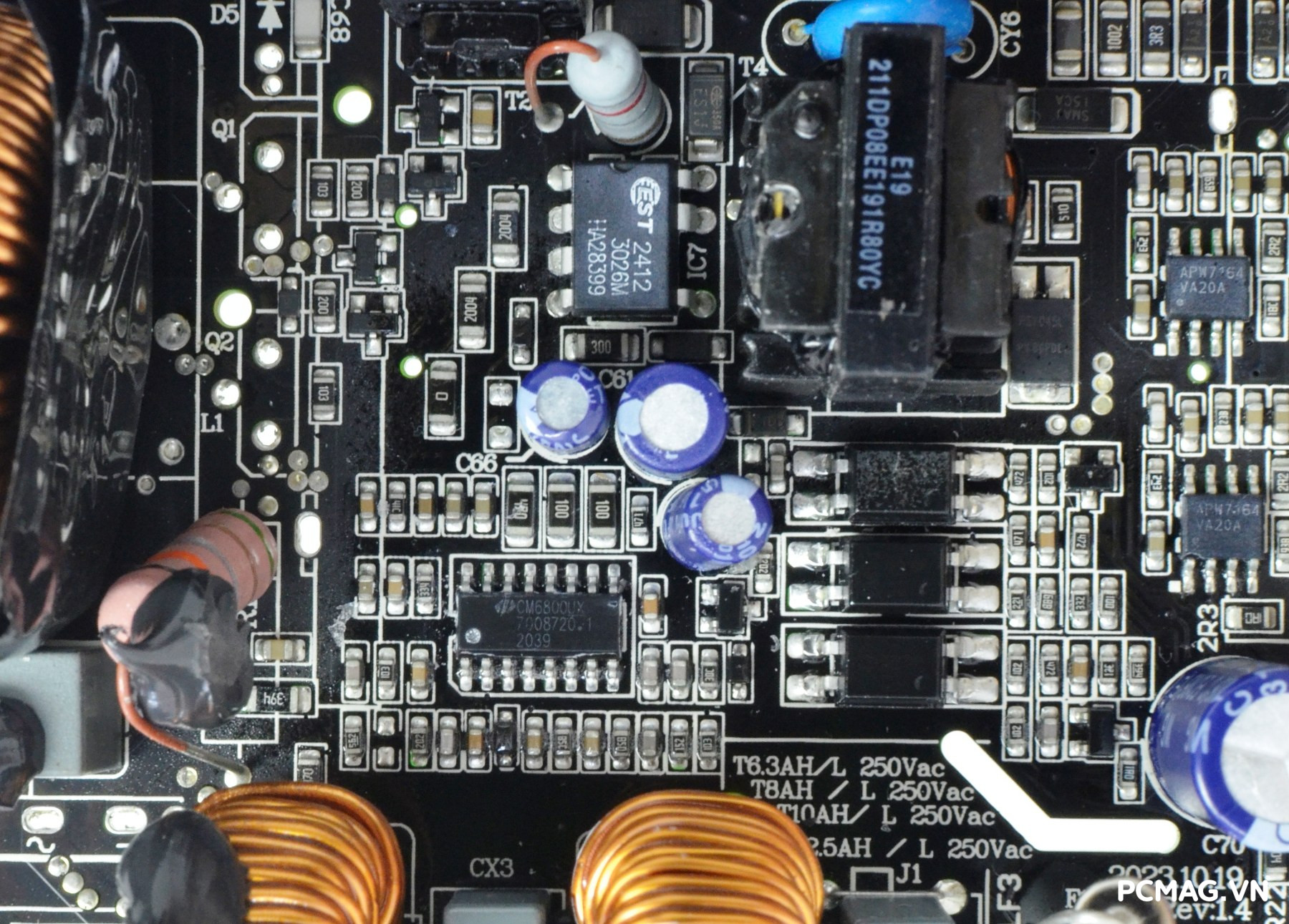

Cả hai tầng này đều được điều khiển bởi IC dao động Champion CM6800UX, đảm nhiệm việc kiểm soát hoạt động của mạch nguồn chính. Ngay phía trên là IC combo EST3026MR, phụ trách mạch nguồn cấp trước 5VSB, đảm bảo hệ thống vẫn duy trì nguồn chờ ổn định khi PC ở trạng thái standby.

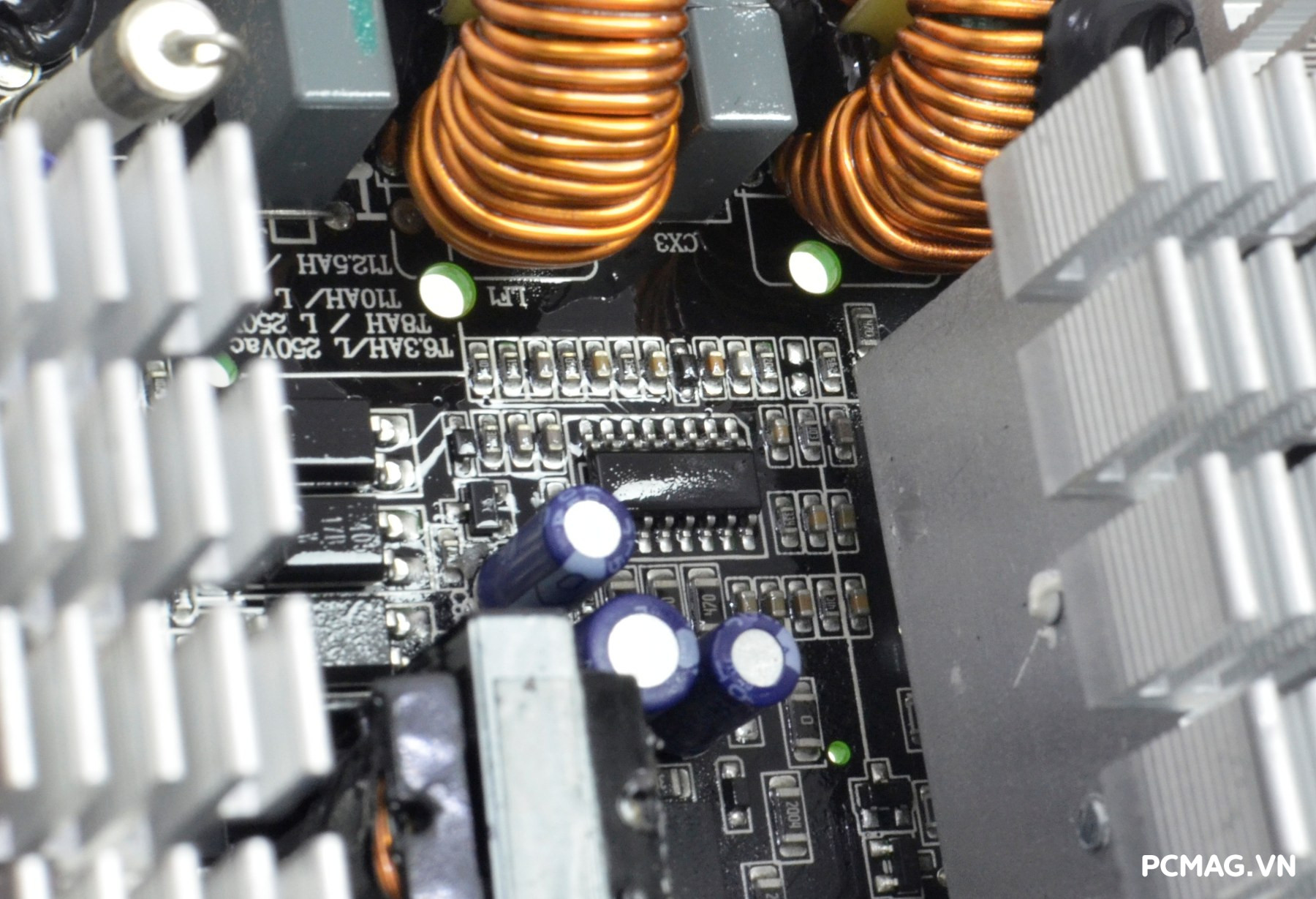

Khu vực mạch điều khiển quanh IC dao động chính được phủ một lớp keo chống ẩm khá dày, giúp bảo vệ các linh kiện và mối hàn khỏi hiện tượng oxy hóa theo thời gian. Giải pháp này đặc biệt hữu ích khi bộ nguồn hoạt động lâu dài trong môi trường nóng ẩm, giúp hạn chế nguy cơ sai lệch tín hiệu điều khiển và tăng độ bền cho mạch nguồn.

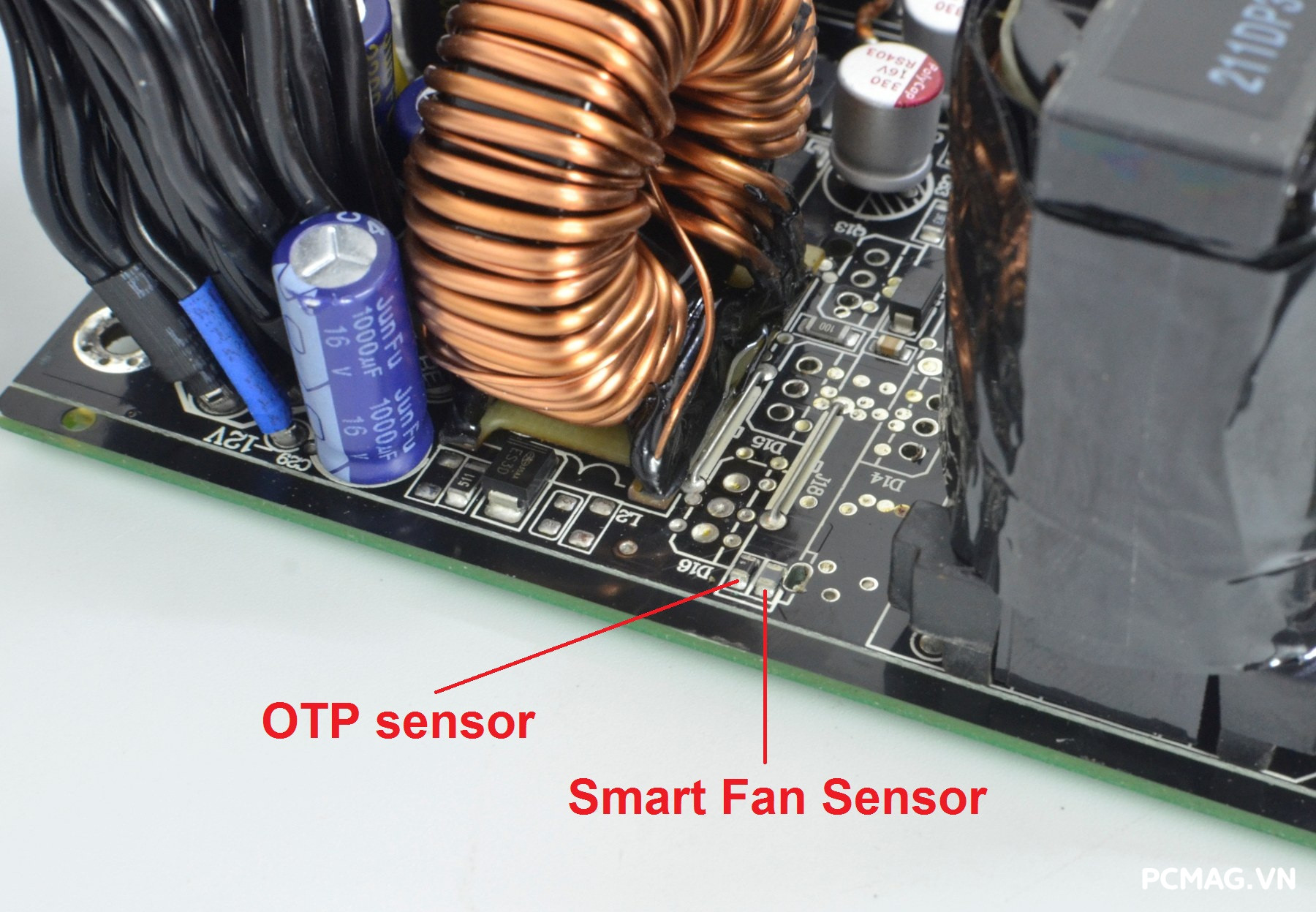

Xigmatek THOR T750 750W V3 được trang bị hai cảm biến nhiệt (thermal sensor). Trong đó, một cảm biến dùng để gửi tín hiệu điều khiển tốc độ quạt làm mát, giúp quạt hoạt động linh hoạt theo mức tải và nhiệt độ của bộ nguồn.

Cảm biến còn lại đảm nhiệm vai trò giám sát nhiệt độ cho mạch bảo vệ quá nhiệt (OTP – Over Temperature Protection). Mặc dù IC giám sát không có chân OTP chuyên dụng, nhưng nhà thiết kế vẫn có thể triển khai mạch bảo vệ quá nhiệt riêng, sau đó dẫn tín hiệu ngắt PSU thông qua một trong các chân bảo vệ điện áp thấp hoặc cao (UVP/OVP) của các đường điện chính, nhằm đảm bảo hệ thống vẫn có cơ chế tự ngắt khi nhiệt độ vượt ngưỡng an toàn.

Xigmatek THOR T750 750W V3 được trang bị hai cảm biến nhiệt (thermal sensor). Trong đó, một cảm biến dùng để gửi tín hiệu điều khiển tốc độ quạt làm mát, giúp quạt hoạt động linh hoạt theo mức tải và nhiệt độ của bộ nguồn.

Cảm biến còn lại đảm nhiệm vai trò giám sát nhiệt độ cho mạch bảo vệ quá nhiệt (OTP – Over Temperature Protection). Mặc dù IC giám sát không có chân OTP chuyên dụng, nhưng nhà thiết kế vẫn có thể triển khai mạch bảo vệ quá nhiệt riêng, sau đó dẫn tín hiệu ngắt PSU thông qua một trong các chân bảo vệ điện áp thấp hoặc cao (UVP/OVP) của các đường điện chính, nhằm đảm bảo hệ thống vẫn có cơ chế tự ngắt khi nhiệt độ vượt ngưỡng an toàn.

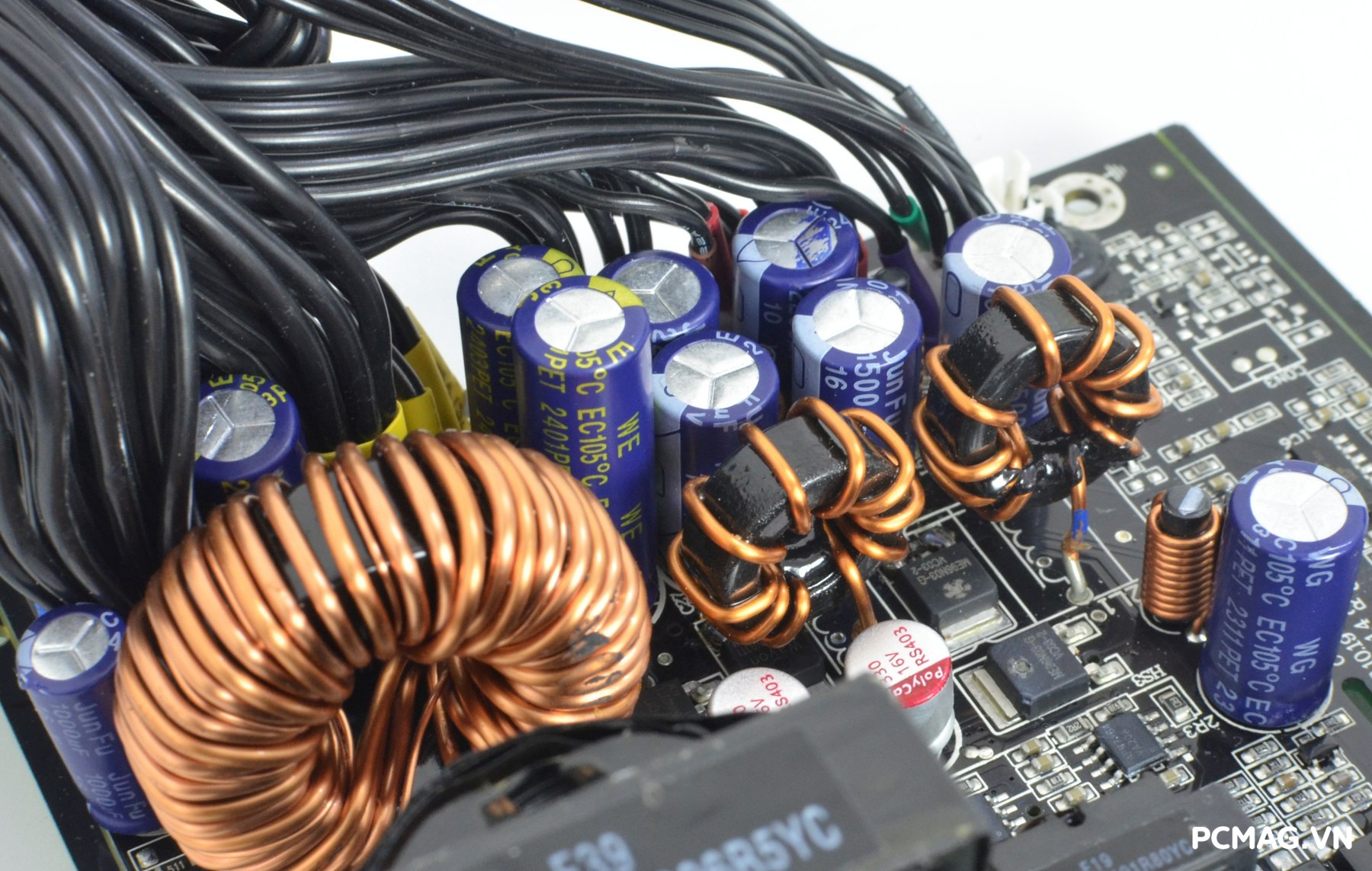

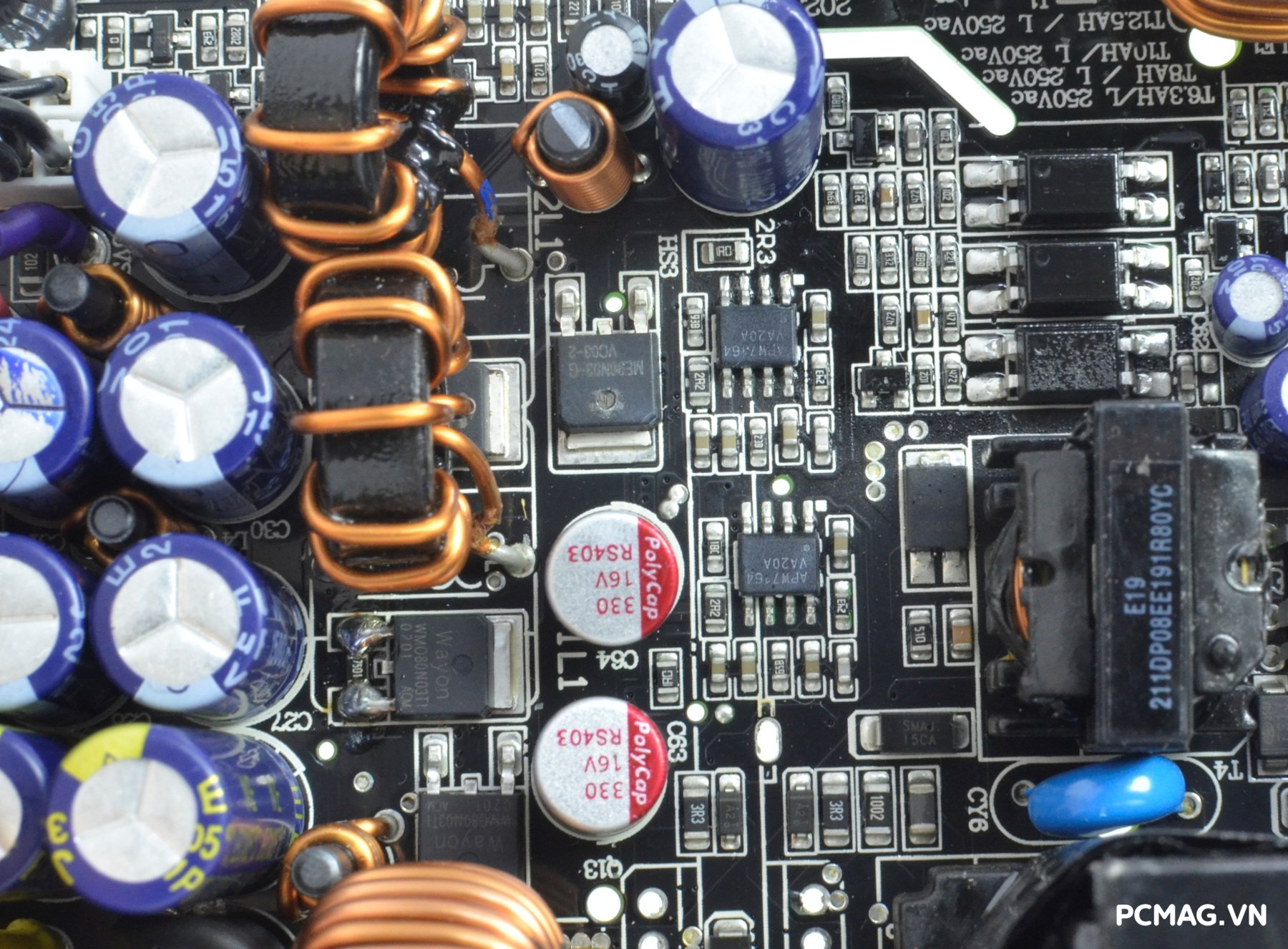

Các đường điện 5V và 3.3V trên Xigmatek THOR T750 750W V3 được tạo ra từ hai khối mạch VRM độc lập, với cấu trúc gần như tương tự nhau. Cả hai mạch đều sử dụng IC điều khiển Anpec APW7164 để điều khiển các Mosfet chuyển mạch.

Cụ thể, đường 3.3V sử dụng hai Mosfet Wayon WMO80N03T1, trong khi đường 5V được trang bị hai Mosfet Matsauki ME96N03-G có công suất lớn hơn, nhằm đáp ứng tốt hơn yêu cầu tải của đường điện này. Thiết kế DC-to-DC riêng cho từng rail giúp điện áp đầu ra ổn định và cải thiện hiệu suất hoạt động của bộ nguồn.

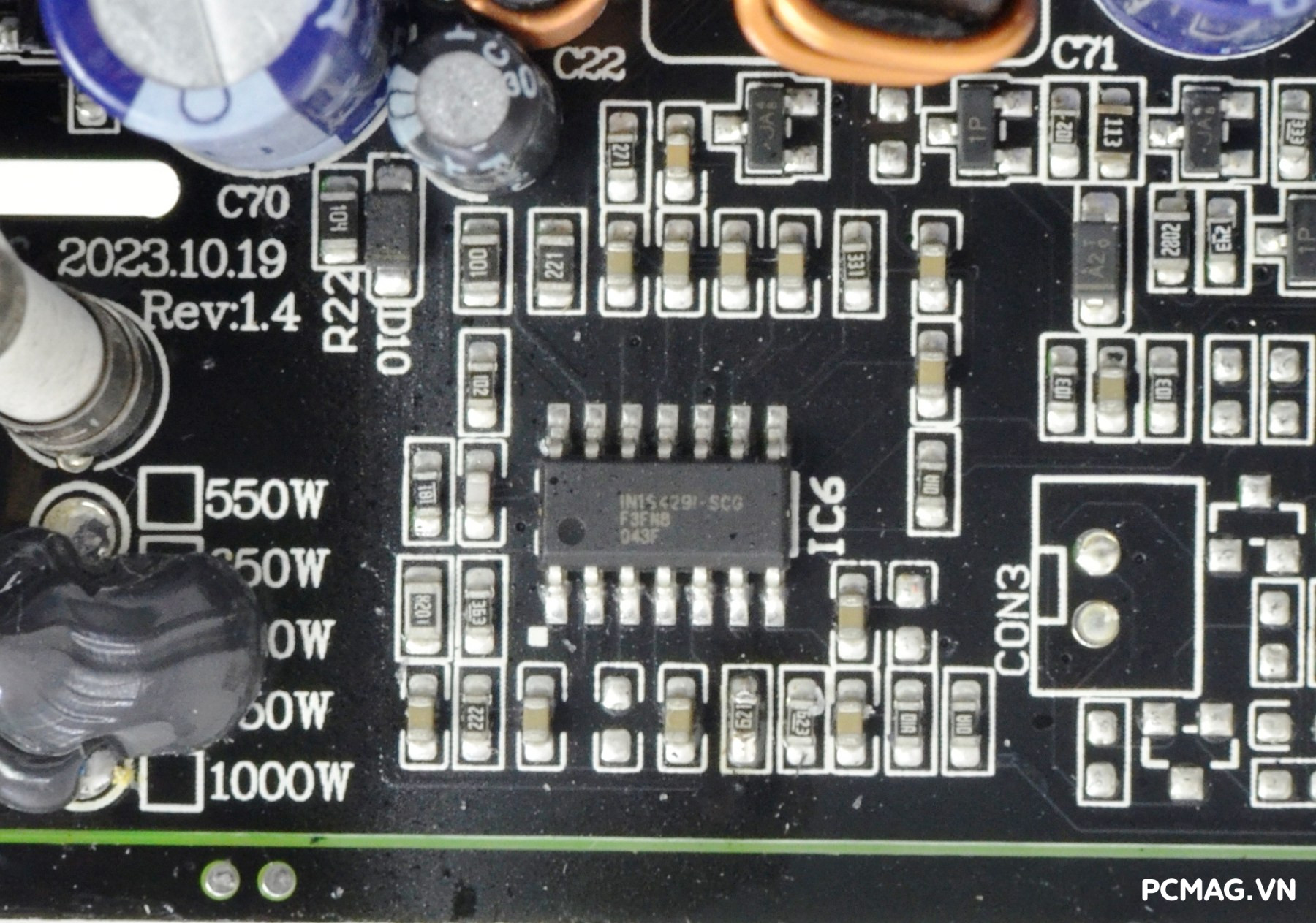

Bộ nguồn sử dụng IC giám sát INFSitronix IN1S429I, đảm nhiệm việc theo dõi và bảo vệ hệ thống điện. IC này cung cấp 4 cơ chế bảo vệ quan trọng trên cả ba đường điện chính (12V, 5V và 3.3V) bao gồm: OVP (quá áp), UVP (thấp áp), SCP (ngắn mạch) và OCP (quá dòng). Ngoài ra, thiết kế mạch còn được bổ sung chức năng bảo vệ quá nhiệt (OTP) nhằm tăng cường độ an toàn cho bộ nguồn trong quá trình vận hành lâu dài.

Bộ nguồn sử dụng tụ hóa của hãng JunFu với nhiệt độ hoạt động tối đa 105°C, kết hợp cùng tụ rắn Polycap nhằm tăng độ bền và độ ổn định trong quá trình vận hành.

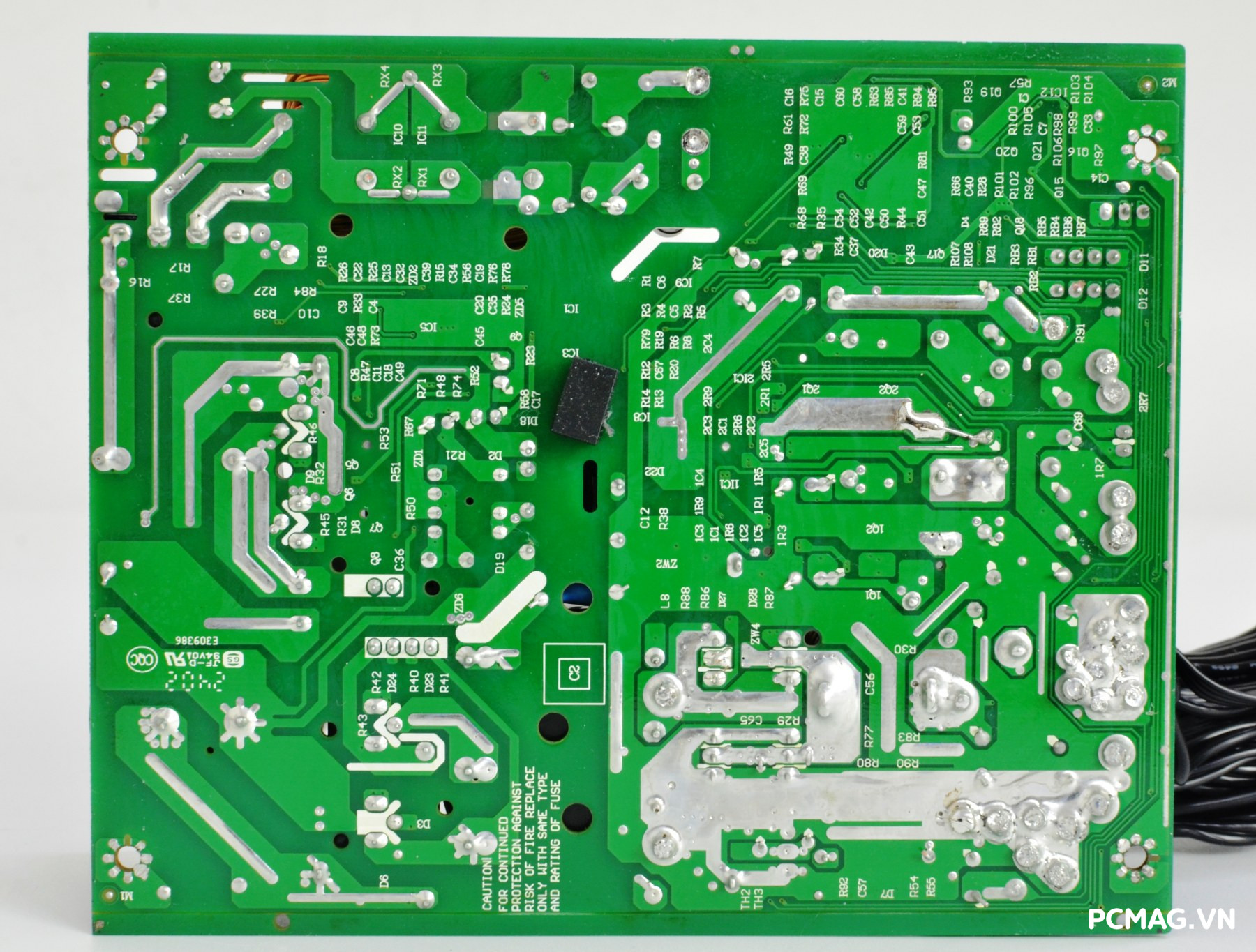

Khu vực PCB được hoàn thiện khá sạch sẽ, các mối hàn sáng và gọn gàng, tuân thủ tiêu chuẩn RoHS về vật liệu thân thiện môi trường. Tổng thể chất lượng gia công ở phần này khá tốt và không có nhiều chi tiết đáng chê khi quan sát thực tế.

III. Thử nghiệm PSU Xigmatek THOR T750 750W

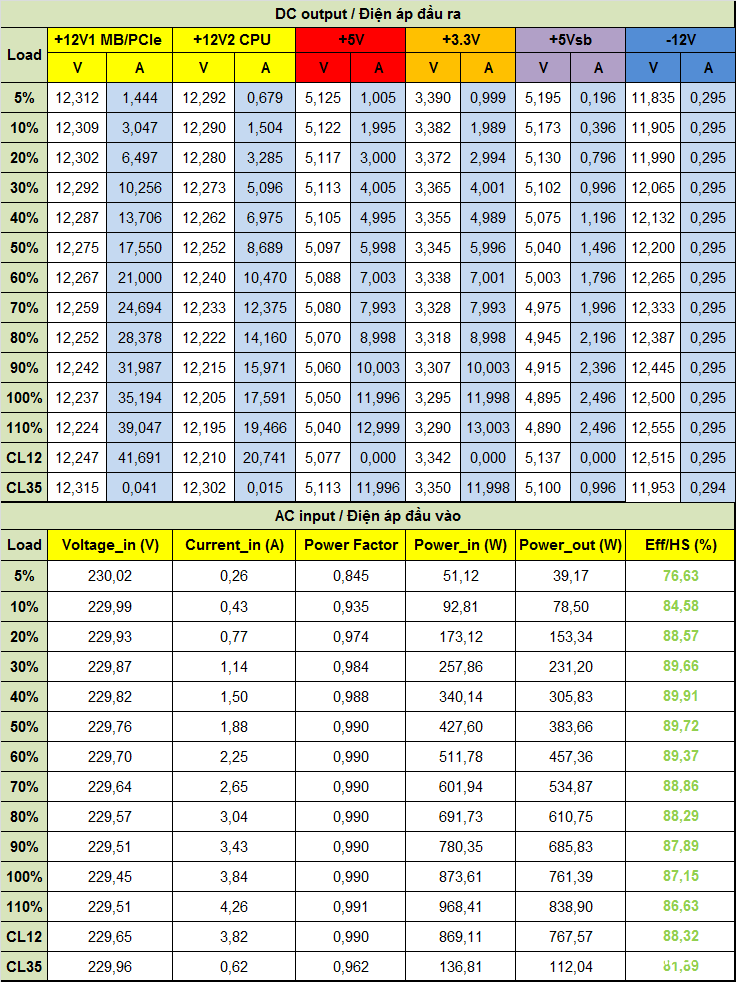

1. Load testing ( Thử tải)

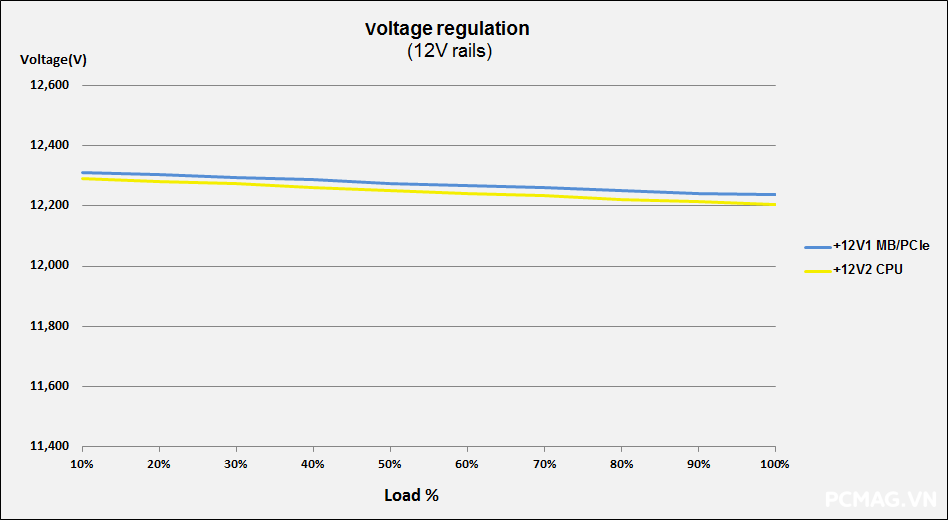

Để đơn giản hóa bảng đo điện áp theo Test Plan ATX 3.0 của Intel, đường 12V trên các bộ nguồn single rail được chia thành hai nhóm tải trong quá trình kiểm tra:

• 12V1: Cấp nguồn cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe, thiết bị khác…)
• 12V2: Chỉ cấp nguồn cho CPU thông qua đầu ATX12V / EPS12V

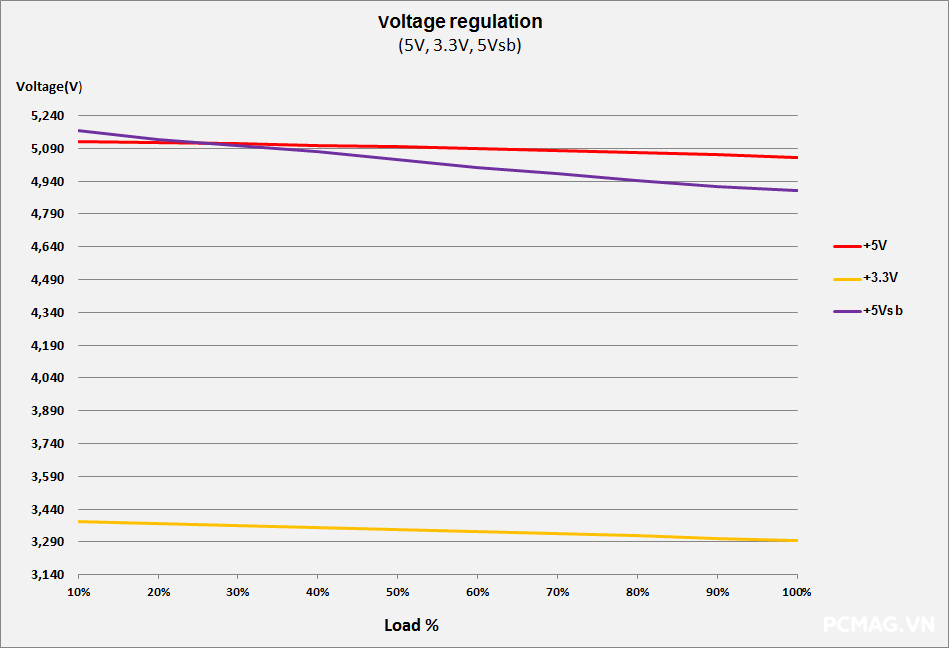

Trong quá trình thử tải, Xigmatek THOR T750 750W V3 hoàn thành tốt các mức tải kiểm tra, với điện áp dao động vẫn nằm trong giới hạn tiêu chuẩn ATX. Nhờ được trang bị mạch DC-to-DC, bộ nguồn vẫn giữ điện áp ổn định ngay cả khi tải không cân bằng giữa các rail.

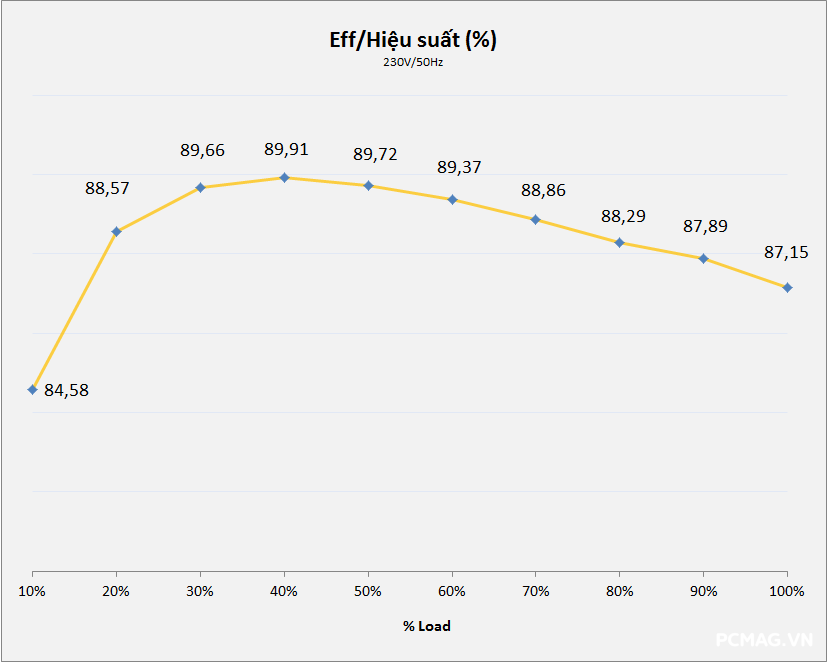

Bên cạnh đó, hiệu suất tối đa đo được đạt gần 90% tại điện áp đầu vào 230Vac, cho thấy khả năng sử dụng điện năng khá hiệu quả trong phân khúc nguồn 80 Plus Bronze.

2. Inrush Current Testing (Dòng khởi động)

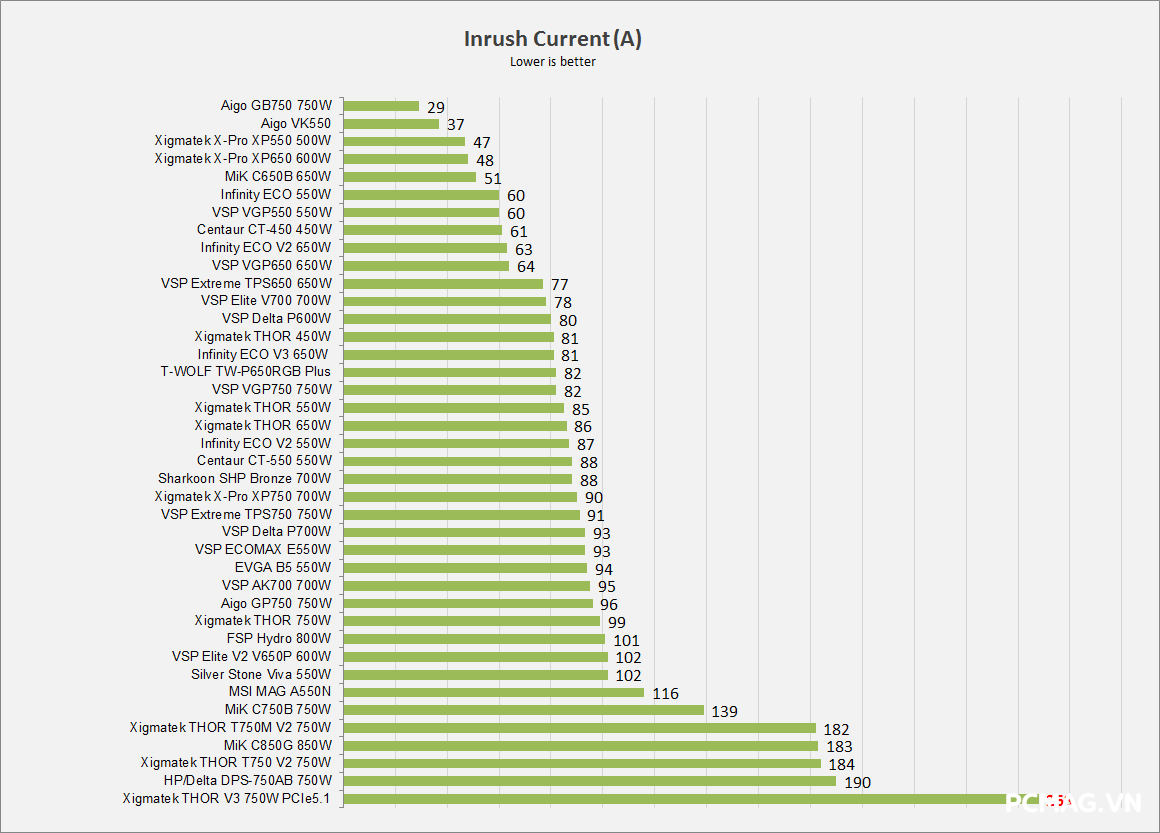

Trong phép đo dòng khởi động (inrush current), Xigmatek THOR T750 750W V3 ghi nhận mức dòng khá cao, khoảng 260A, cao hơn so với mặt bằng chung trong phân khúc. Nguyên nhân chủ yếu đến từ việc thiết kế chưa trang bị linh kiện NTC để hạn chế dòng xung ban đầu khi cấp điện.

Hy vọng trong các lô sản phẩm tiếp theo, phía Xigmatek và nhà sản xuất Andyson sẽ cân nhắc bổ sung NTC thermistor, qua đó giúp giảm dòng khởi động xuống mức thấp hơn, góp phần cải thiện độ an toàn và tối ưu hơn cho hệ thống điện khi bật nguồn.

3. Sync Transient Response Test (Tải biến thiên)

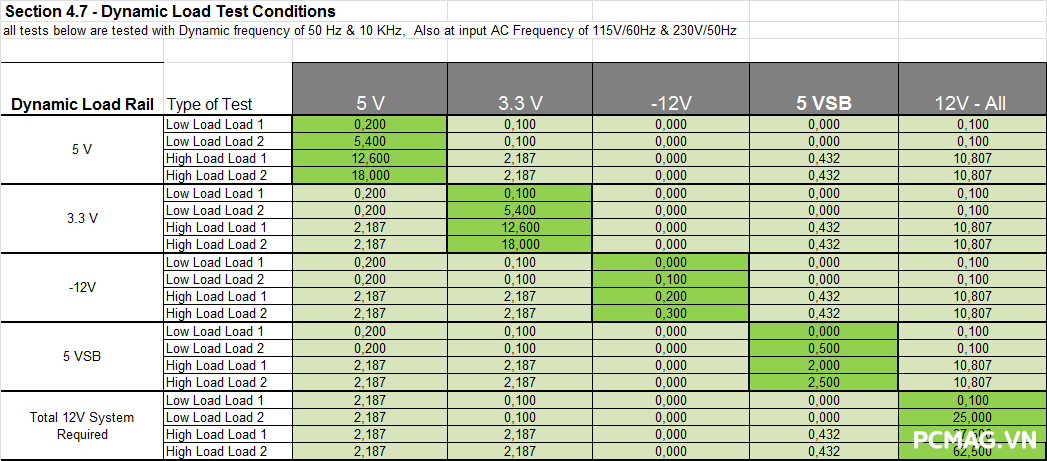

Điều kiện thử nghiệm:

• Tụ tải: 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A/µs
    (Theo tiêu chuẩn Intel ATX 3.0)

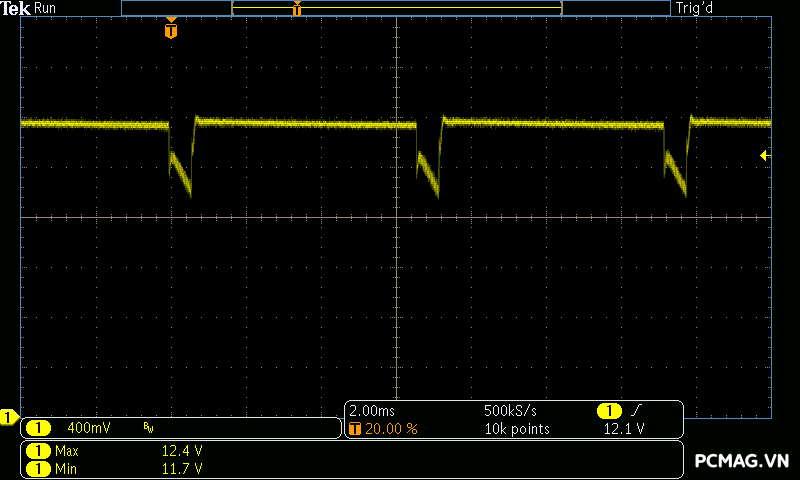

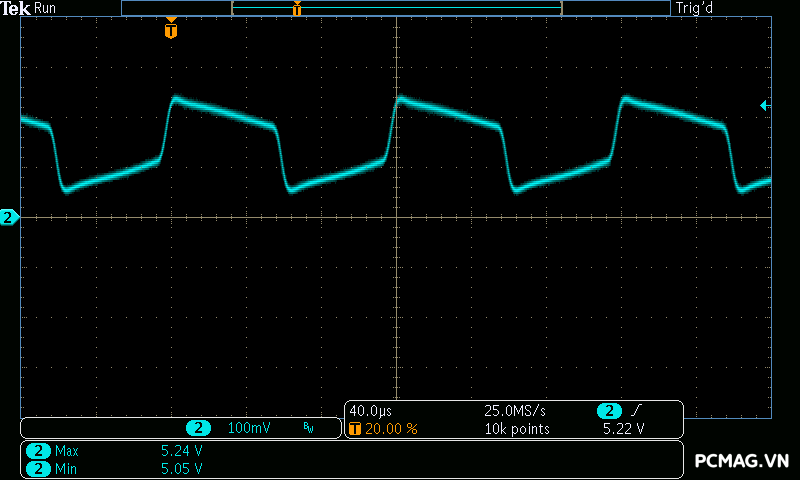

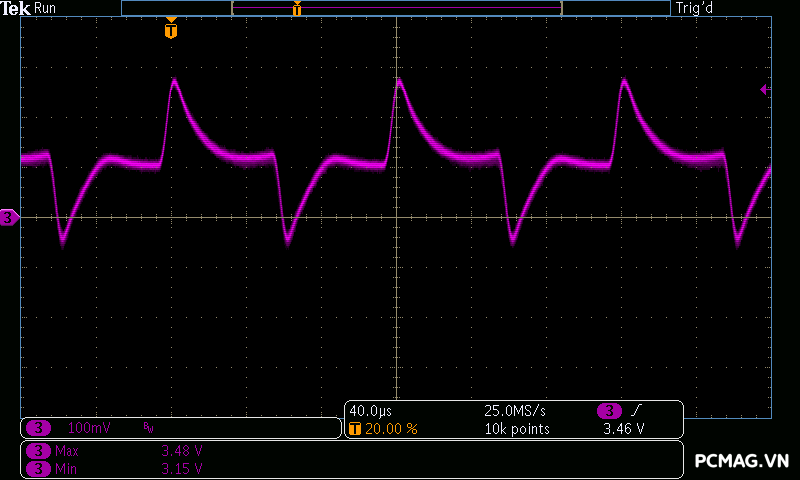

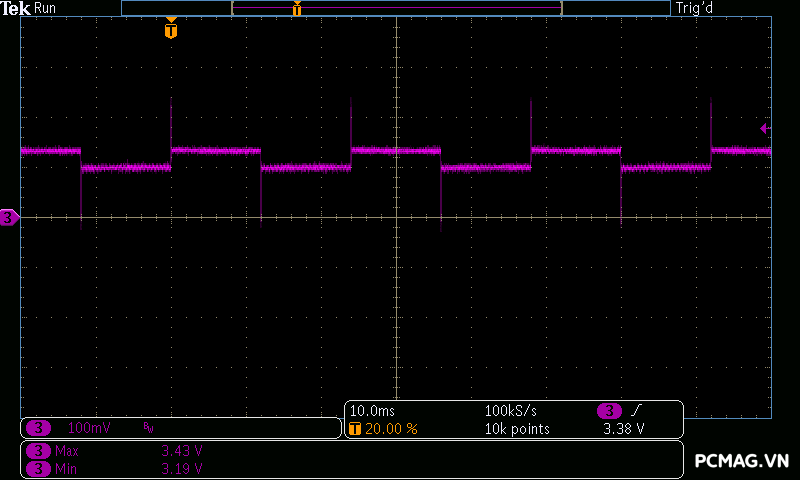

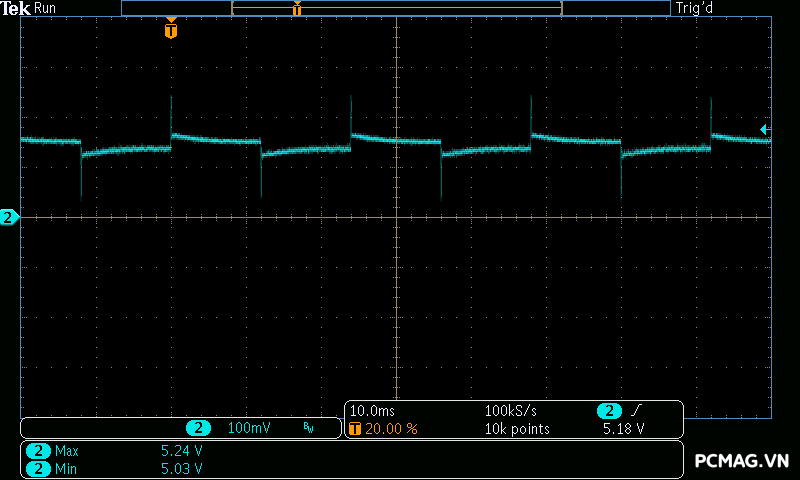

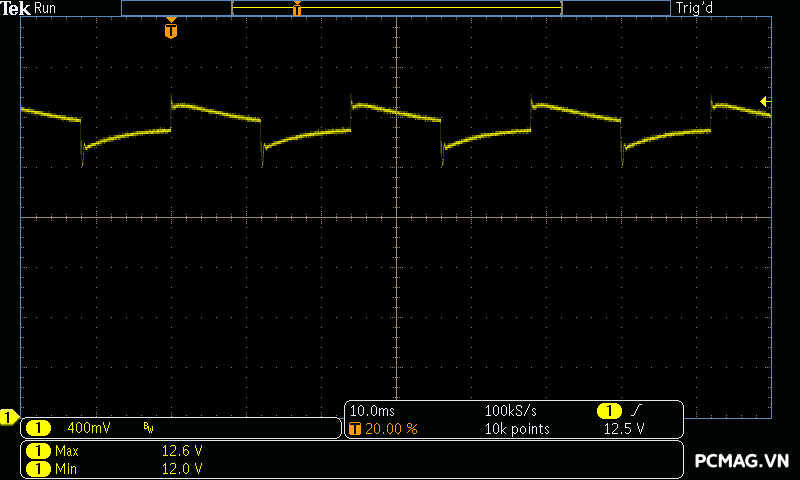

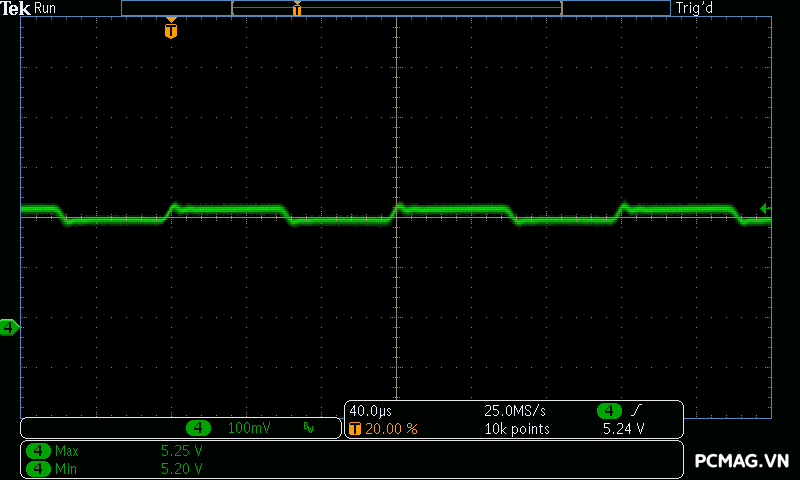

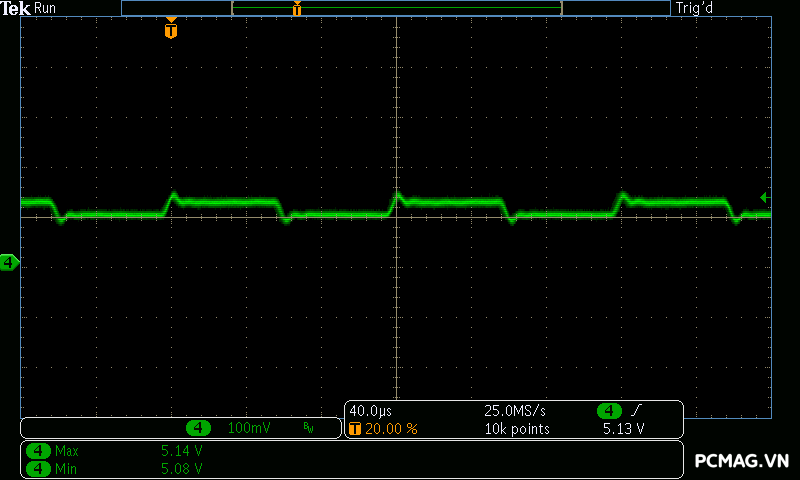

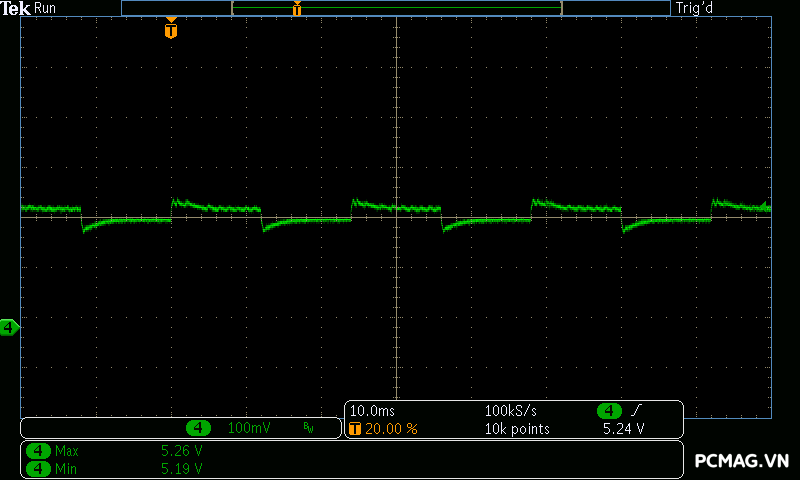

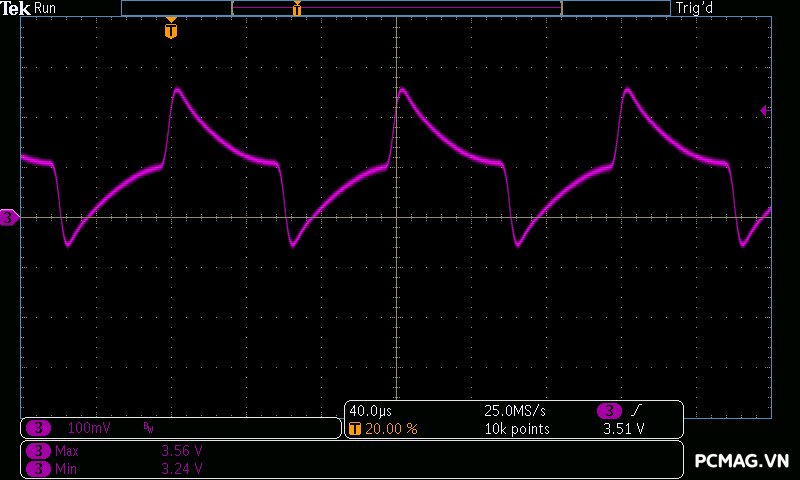

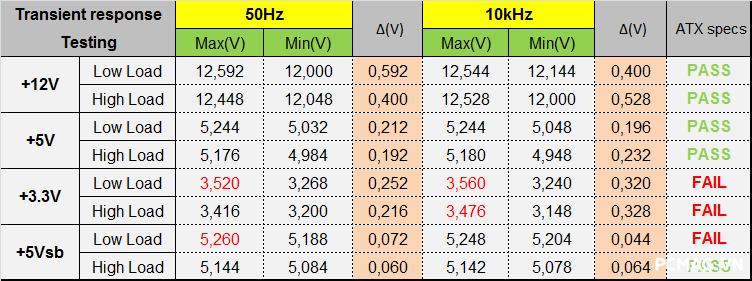

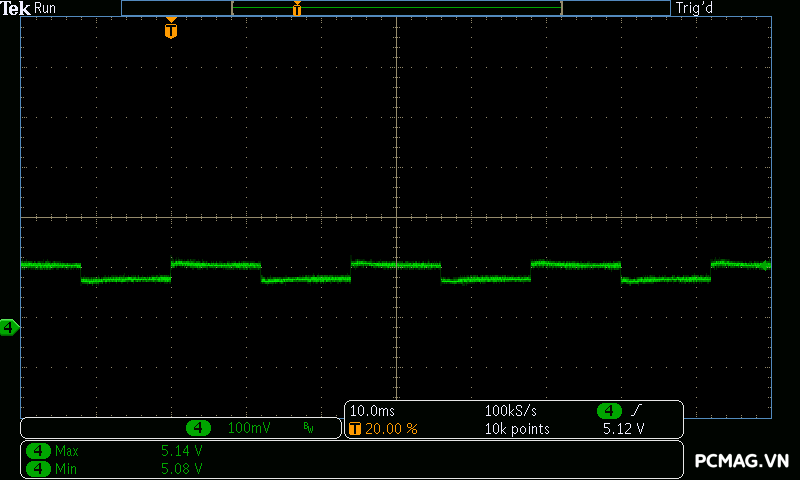

Trong các bài kiểm tra tải biến thiên, Xigmatek THOR T750 750W V3 nhìn chung vượt qua phần lớn các bước thử nghiệm. Tuy nhiên, bộ nguồn chưa đạt ở phép thử với rail 3.3V, đồng thời xuất hiện kết quả khá khó lý giải ở đường 5VSB trong một số tình huống tải thay đổi nhanh.

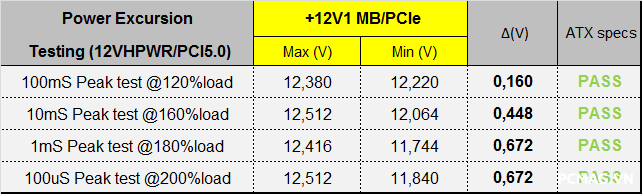

Bù lại, PSU dễ dàng vượt qua toàn bộ 4 bài test mô phỏng dòng tải đỉnh tức thời (power excursion) của card đồ họa theo tiêu chuẩn ATX 3.1 / PCIe 5.1, và không gặp bất kỳ sự cố hay hiện tượng mất ổn định nào trong quá trình kiểm tra. Điều này cho thấy bộ nguồn vẫn đủ khả năng đáp ứng tốt các GPU thế hệ mới với mức tải đột biến cao. ⚡💻

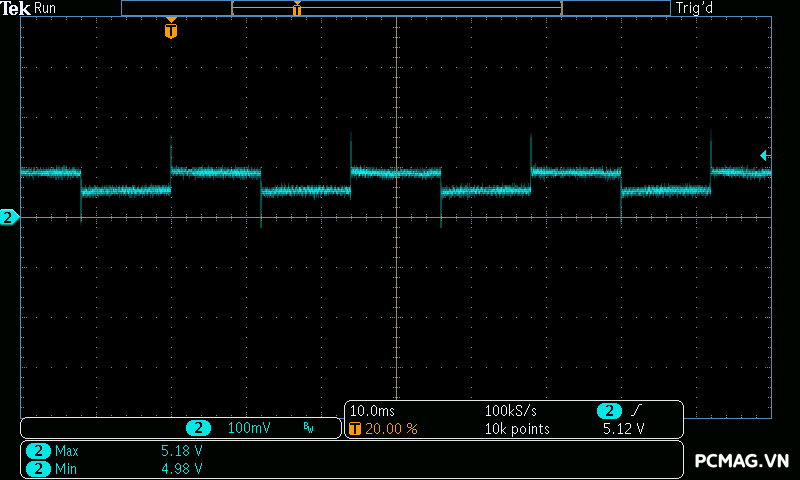

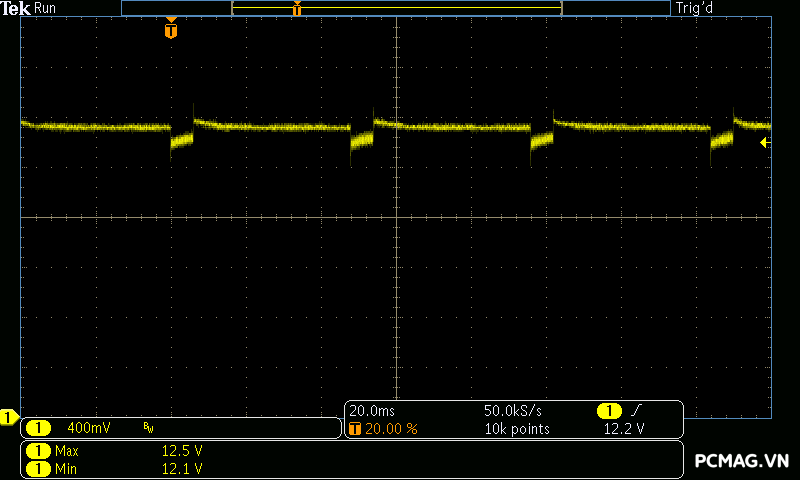

-50Hz Low load:

-50Hz High load:

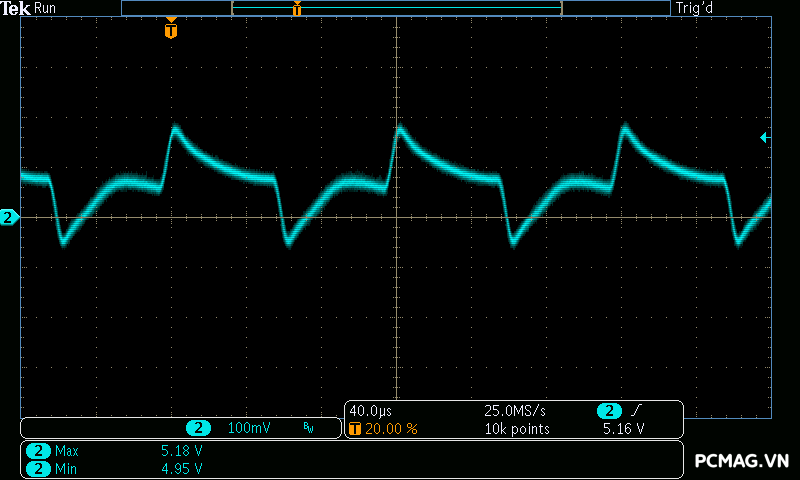

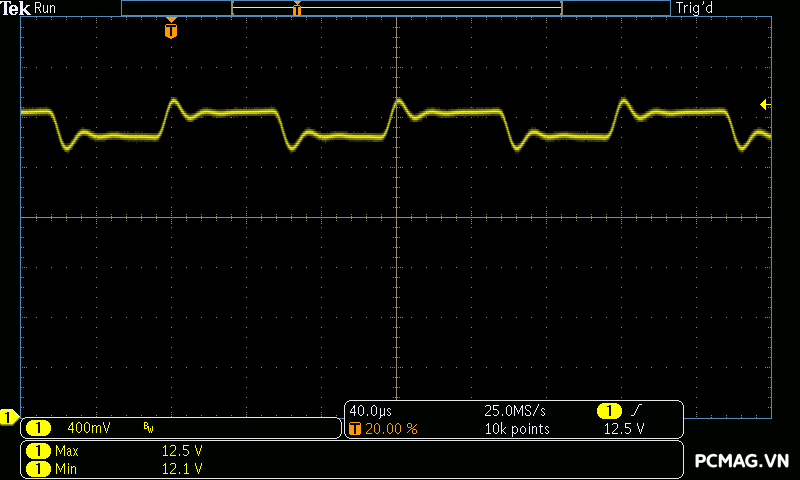

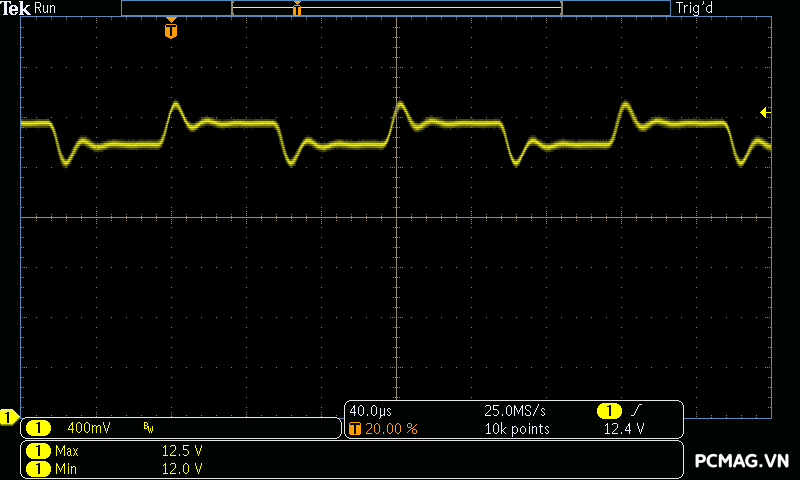

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

4. Ripple & Noise (Nhiễu AC cao tần)

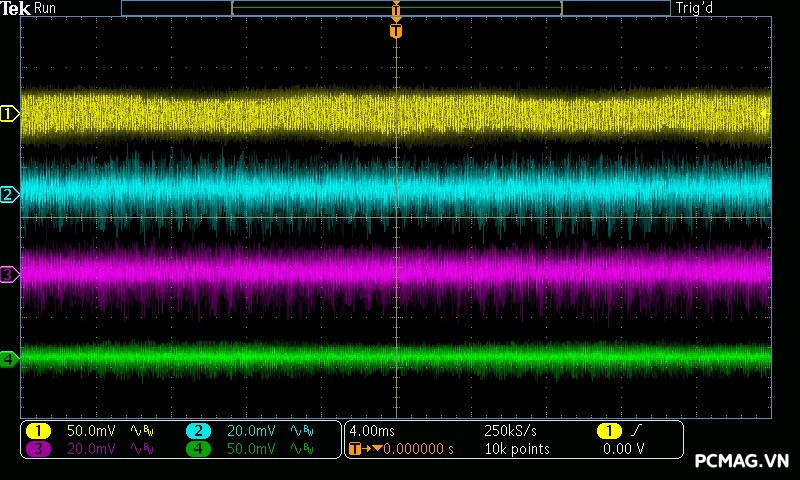

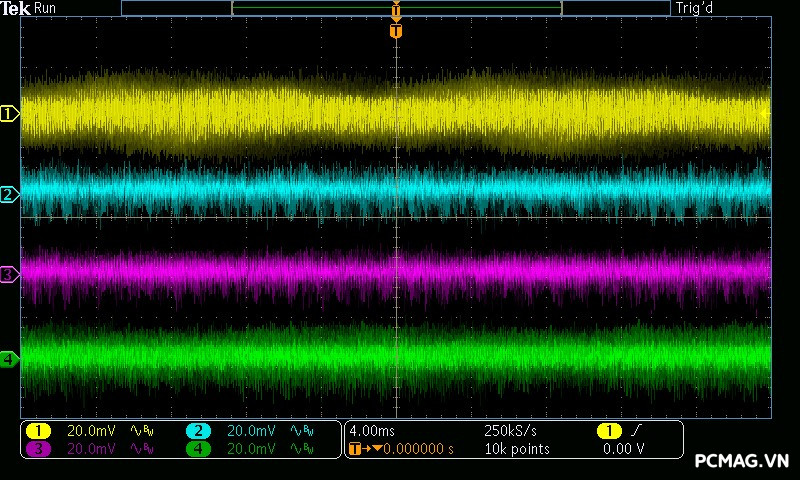

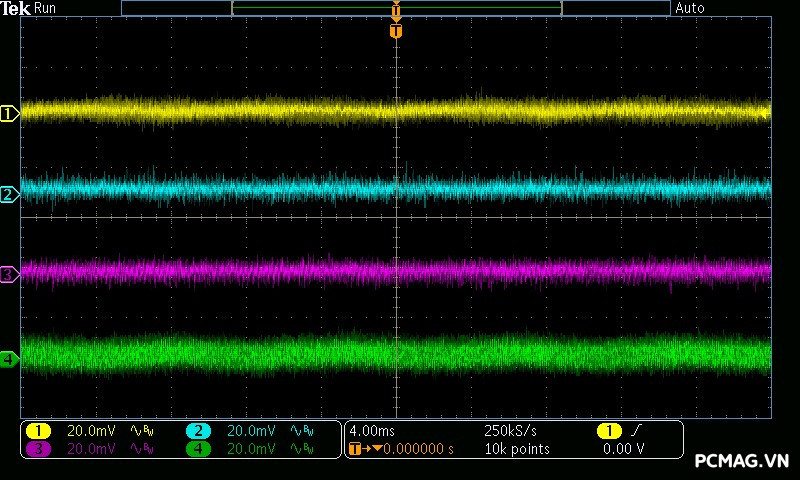

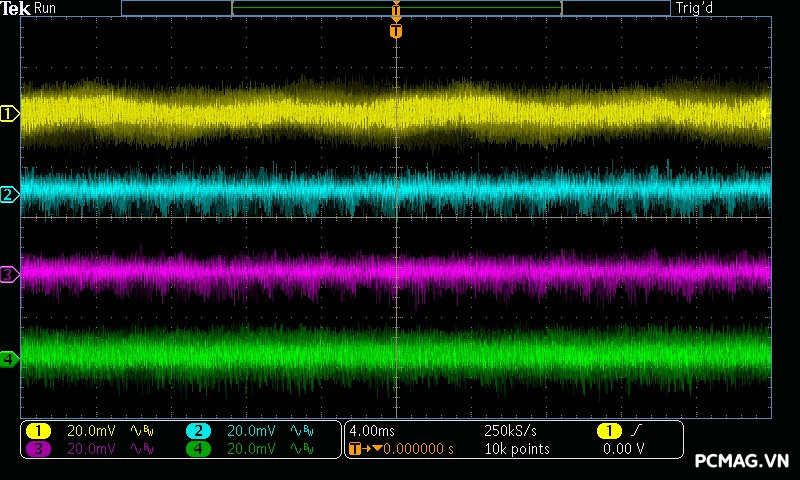

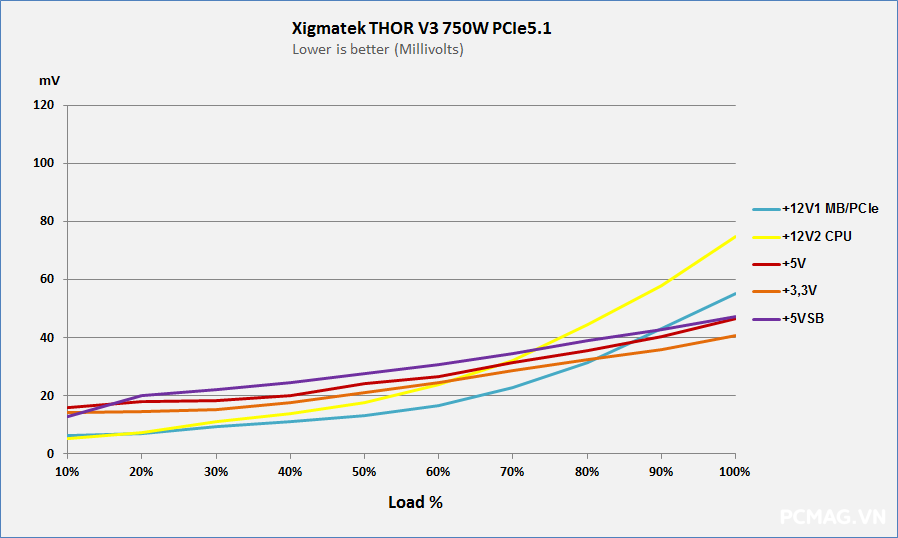

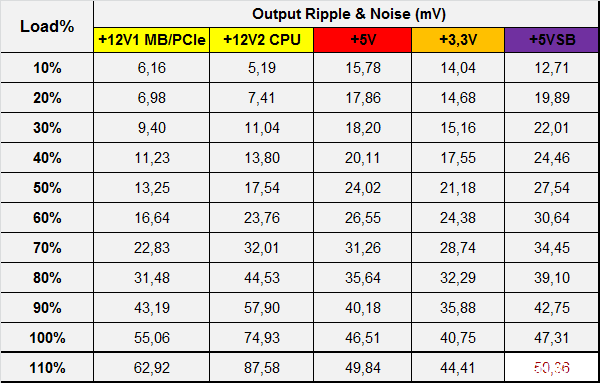

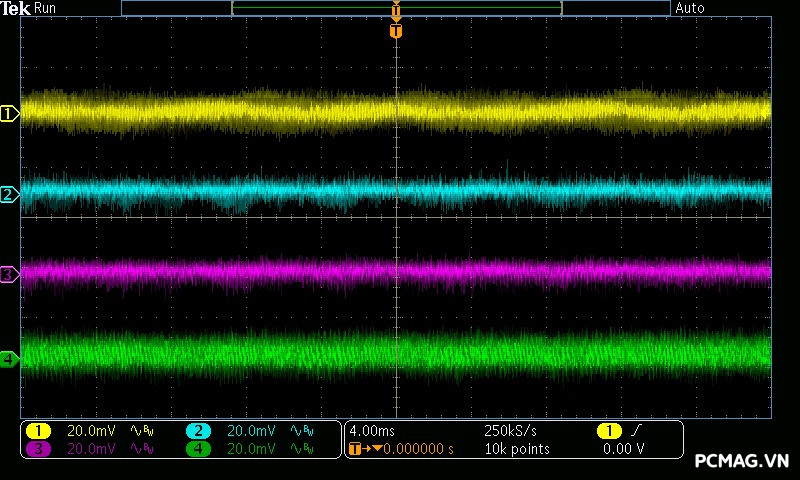

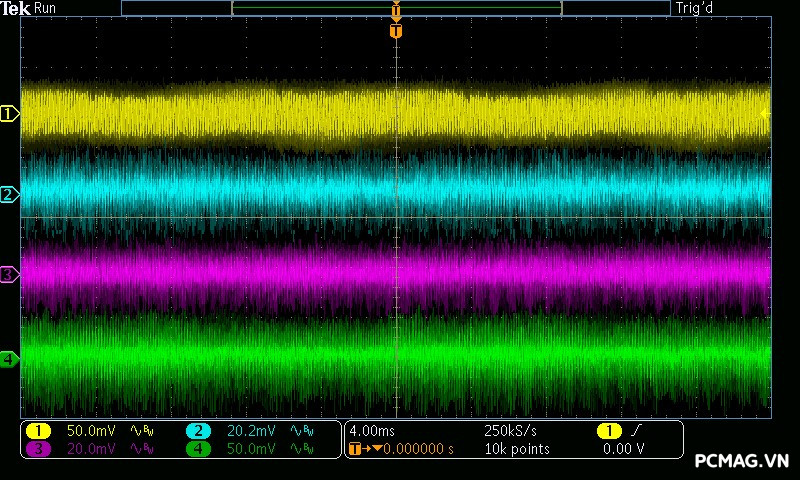

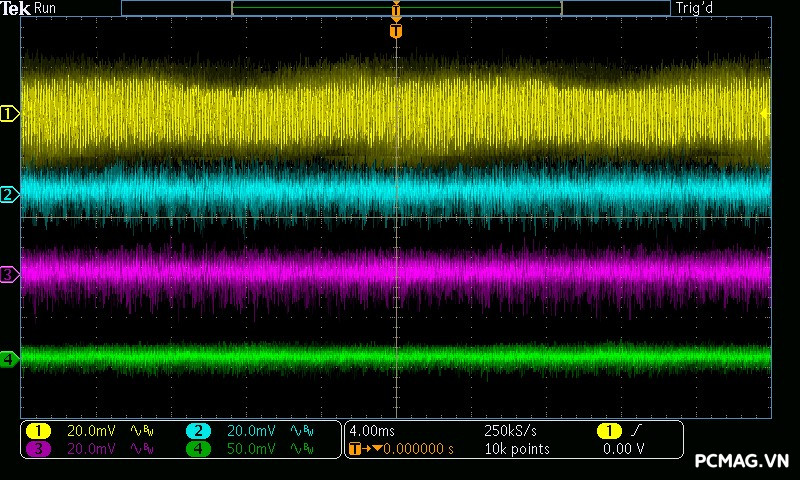

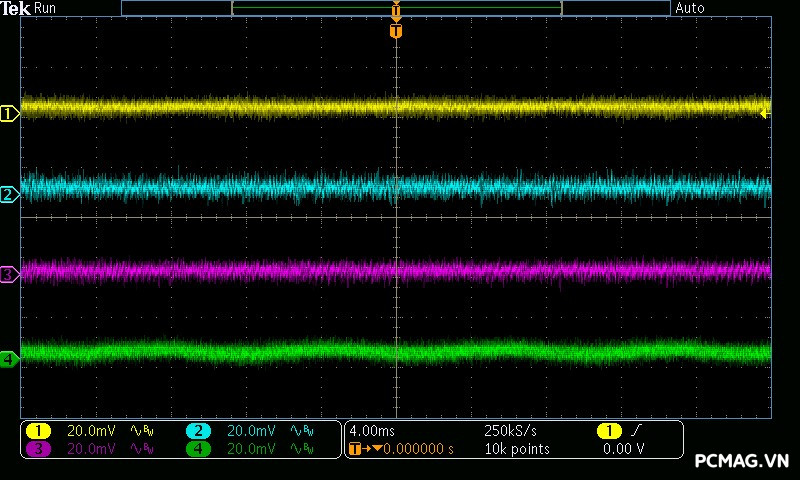

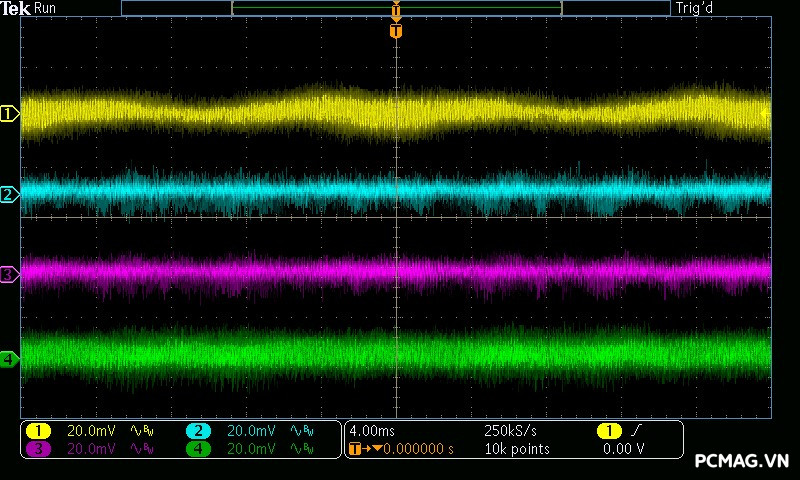

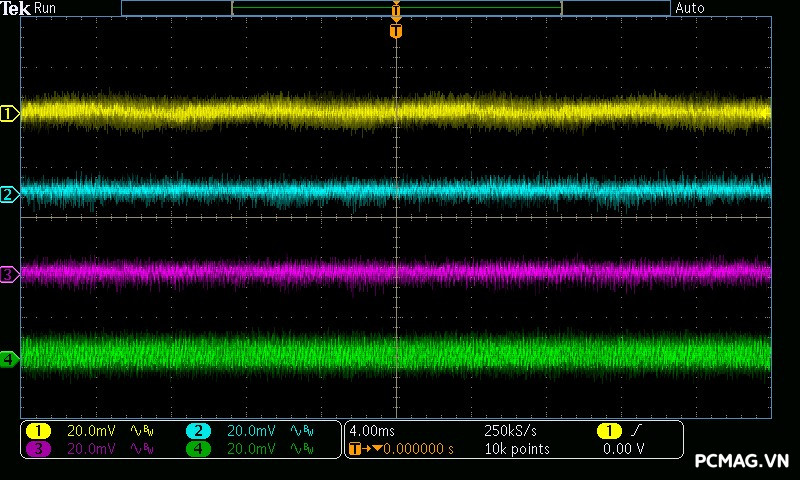

Trong bài kiểm tra Ripple & Noise, Xigmatek THOR T750 750W V3 cho kết quả ở mức khá ổn trong phân khúc, với mức nhiễu tối đa khoảng ~70mV trên cả ba đường điện chính (12V, 5V và 3.3V). Các thông số này vẫn nằm trong giới hạn cho phép của chuẩn ATX, đảm bảo nguồn điện đầu ra đủ sạch và ổn định cho hệ thống PC hoạt động lâu dài.

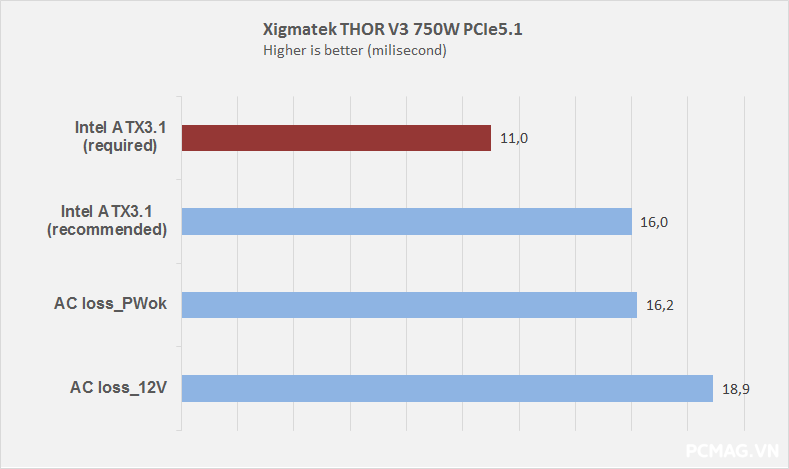

5. Hold-up Time (Thời gian lưu điện)

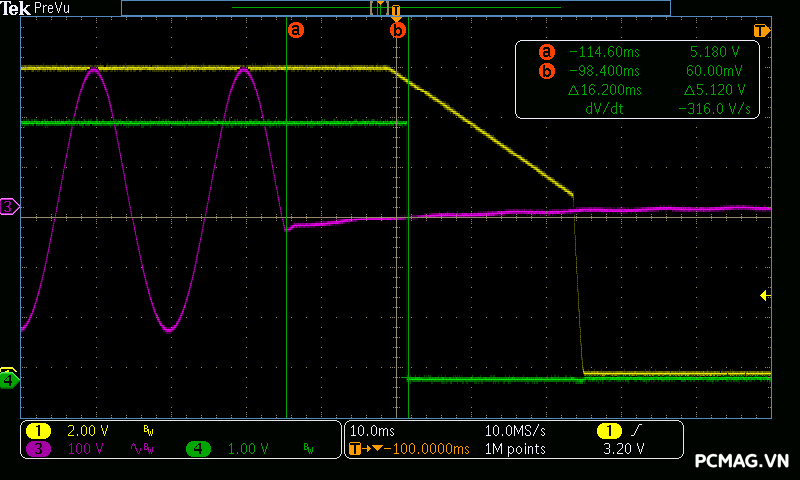

Trong phép đo hold-up time, Xigmatek THOR T750 750W V3 dễ dàng đáp ứng yêu cầu của tiêu chuẩn ATX 3.1. Chuẩn mới này đã giảm mức yêu cầu thời gian lưu điện xuống khoảng 11ms, thay vì 16ms như các chuẩn ATX 3.0 trở về trước, giúp các bộ nguồn dễ đạt tiêu chuẩn hơn.

Ngoài ra, việc tăng dung lượng tụ chính so với phiên bản THOR T750 V2 cũng góp phần cải thiện khả năng duy trì điện áp đầu ra khi nguồn điện đầu vào bị gián đoạn trong thời gian ngắn.

6. Protection Features (Các chế độ bảo vệ)

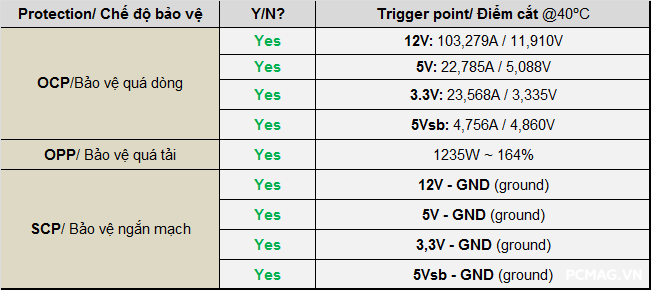

Các cơ chế bảo vệ trên Xigmatek THOR T750 750W V3 hoạt động ổn định và phản hồi khá nhạy trong quá trình thử nghiệm. Sau mỗi lần kích hoạt các bài test bảo vệ, PSU đều khởi động lại bình thường và an toàn, không ghi nhận bất kỳ sự cố hay hiện tượng bất thường nào. Điều này cho thấy hệ thống bảo vệ của bộ nguồn được triển khai khá hiệu quả, giúp đảm bảo an toàn cho toàn bộ hệ thống PC trong quá trình sử dụng.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị công nghệ thông tin thuộc Class I, trong đó có nguồn máy tính chuẩn ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi hoạt động ở mức điện áp thử nghiệm khoảng 110% điện áp đầu vào tối đa mà nhà sản xuất công bố.

Trong trường hợp này, phép thử được thực hiện ở khoảng 264VAC / 60Hz (tương đương 110% của mức 240VAC). Để đo và đánh giá thông số này, bài test sử dụng thiết bị đo dòng rò chuyên dụng GW Instek GLC-9000, nhằm xác định mức độ an toàn điện của bộ nguồn trong quá trình vận hành.

8. Nhiệt độ hoạt động và tốc độ quạt làm mát (Temp & Fan RPM)

Điều kiện môi trường thử nghiệm: khoảng 38–45°C.

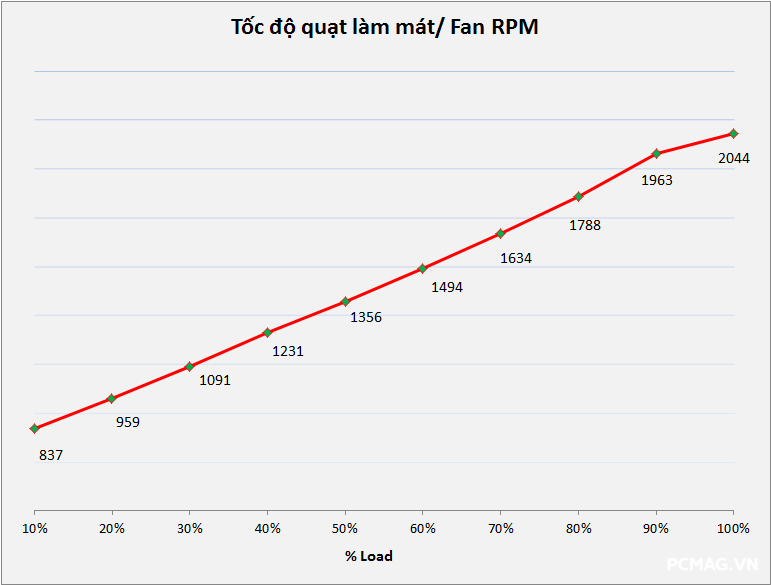

Trong quá trình kiểm tra, tốc độ quạt của Xigmatek THOR T750 750W V3 tăng tuyến tính theo nhiệt độ, bắt đầu từ khoảng 800 RPM ở mức tải thấp và tăng dần cho đến khoảng 2000 RPM khi đạt tốc độ tối đa.

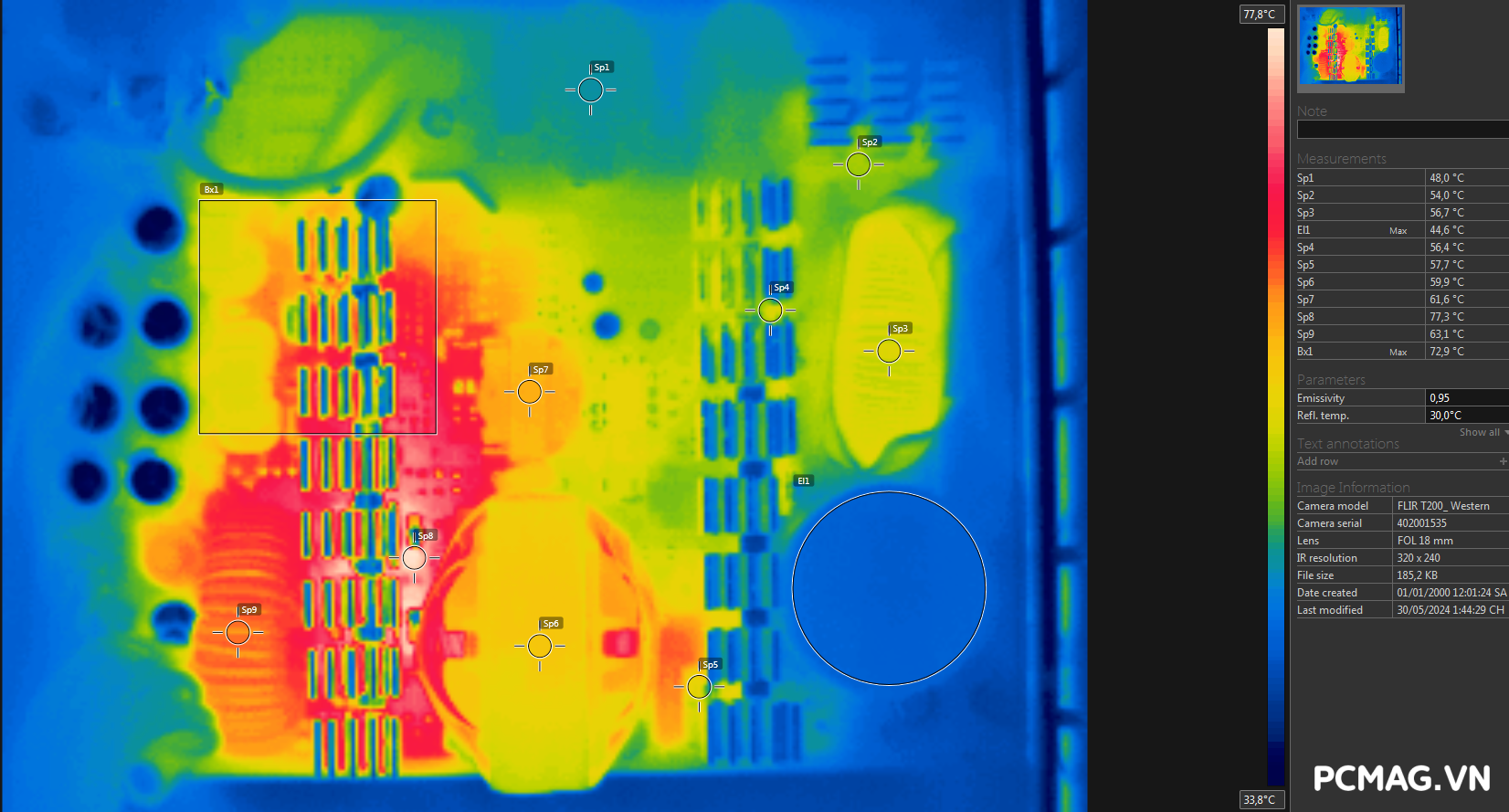

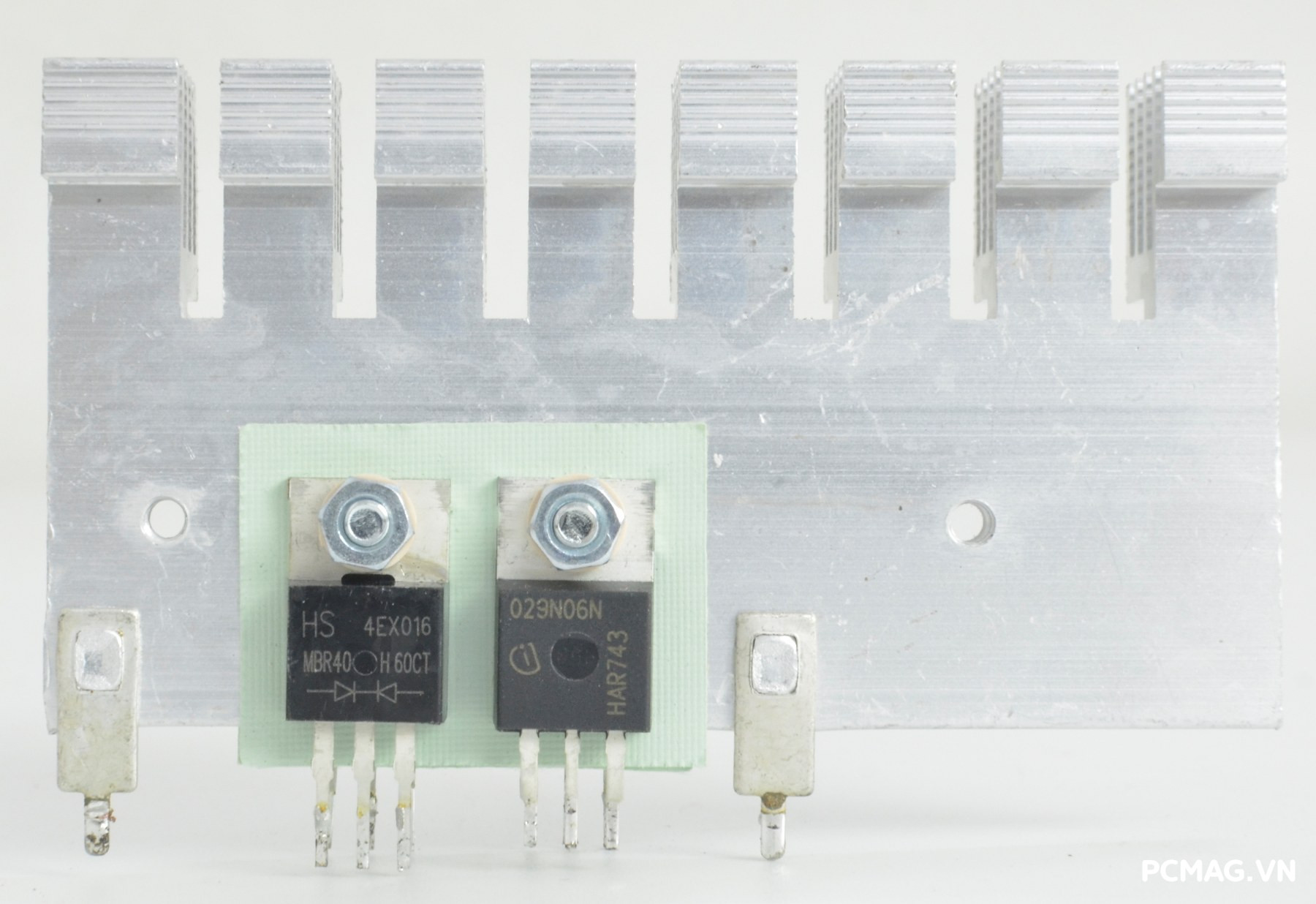

Nhìn chung, bộ nguồn hoạt động khá mát và ổn định trong điều kiện thử nghiệm nhiệt độ cao. Quan sát qua ảnh nhiệt (thermal imaging) cho thấy khu vực có nhiệt độ cao nhất nằm ở các Mosfet và diode chỉnh lưu xung của đường 12V, với nhiệt độ dao động khoảng 77°C, vẫn nằm trong ngưỡng hoạt động an toàn của linh kiện. ⚡💻

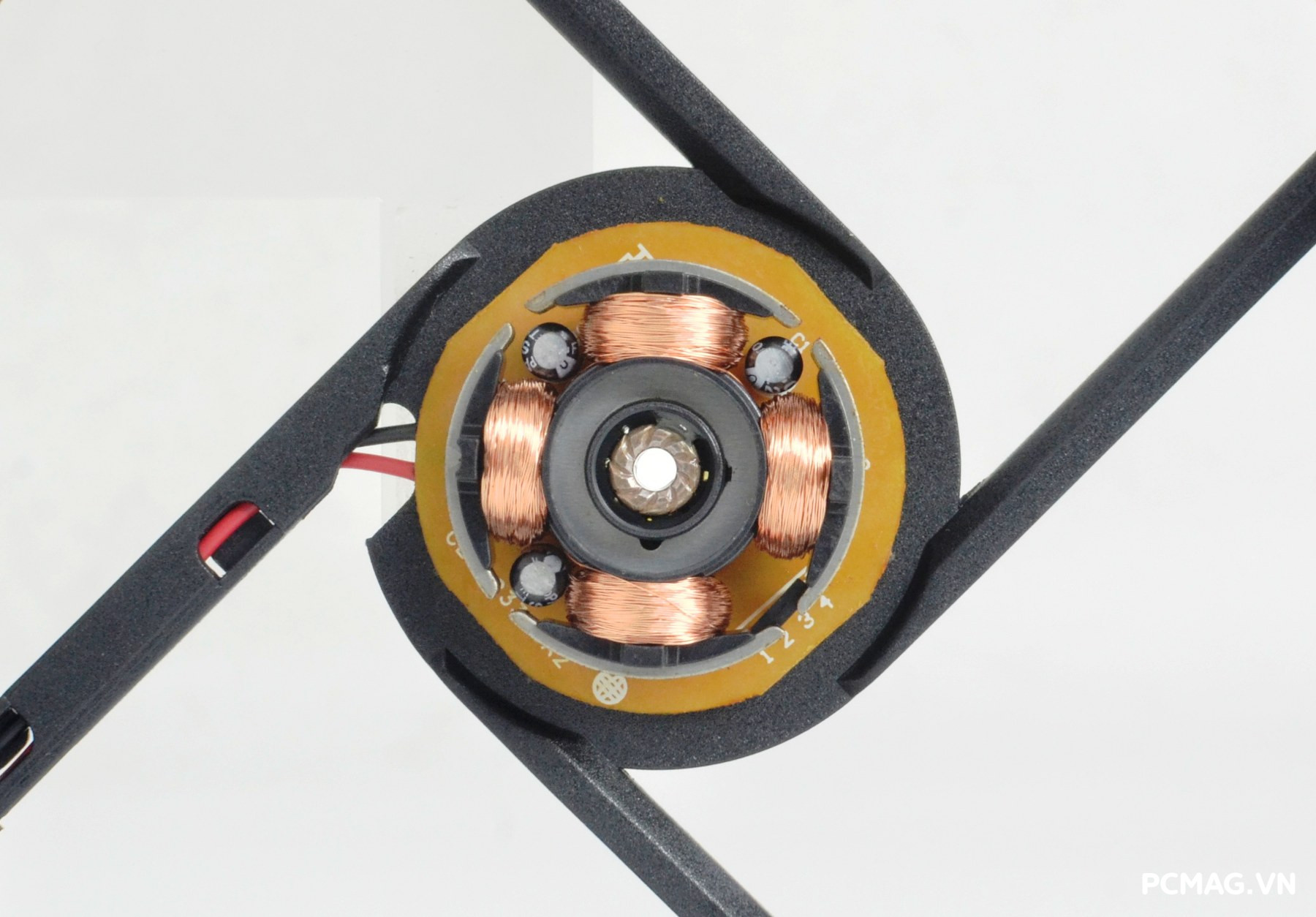

Xigmatek THOR T750 750W V3 được trang bị quạt làm mát Globe Fan S1202512L, hoạt động ở mức 12V – 0.18A. Quạt sử dụng vòng bi Rifle Bearing, cho độ bền khá tốt và độ ồn ổn định trong quá trình vận hành. Tốc độ quay tối đa của quạt đạt khoảng 2000 RPM, đảm bảo khả năng tản nhiệt hiệu quả cho bộ nguồn khi hoạt động ở mức tải cao.

IV. Kết luận

Xigmatek THOR T750 750W V3 cho thấy chất lượng linh kiện và độ ổn định điện áp ở mức khá tốt trong phân khúc nguồn tầm trung. Bộ nguồn đạt hiệu suất gần 90% tại điện áp 230Vac, phù hợp với tiêu chuẩn 80 Plus Bronze. Trong các bài kiểm tra, sản phẩm vượt qua đầy đủ các phép thử theo chuẩn Intel ATX 3.1 / PCIe 5.1, đồng thời được trang bị đầu cấp nguồn PCIe 5.1 chuẩn 12V-2×6 mới, giúp khắc phục một số hạn chế của chuẩn PCIe 5.0 / 12VHPWR trước đây.

Với công suất 750W, THOR T750 V3 phù hợp cho các cấu hình PC tầm trung, đặc biệt là hệ thống sử dụng 1 card đồ họa có mức tiêu thụ dưới 250W, đảm bảo khả năng vận hành ổn định trong thời gian dài.

Ưu điểm:

• Chất lượng linh kiện và điện áp đầu ra khá ổn định
• Đạt tiêu chuẩn Hold-up Time
• Hiệu suất đạt gần ~90% @ 230Vac
• Vượt qua các bài kiểm tra theo chuẩn Intel ATX 3.1 / PCIe 5.1 (bao gồm 200% power excursion) với đầu cấp nguồn 12V-2×6

Khuyết điểm:

• Nên bổ sung NTC thermistor để giảm dòng khởi động (inrush current) khi cấp nguồn ban đầu.
