Theo PCMAG, EDRA là thương hiệu linh kiện máy tính và thiết bị ngoại vi thuộc Hoàng Hà PC, được biết đến với các sản phẩm đa dạng trong phân khúc phổ thông và tầm trung. Trong bài viết này, mẫu nguồn máy tính EDRA EP700 BRONZE 650W – đại diện thuộc phân khúc phổ thông – sẽ được đưa ra thử nghiệm và đánh giá. Theo thông tin nhà sản xuất công bố, sản phẩm sở hữu một số tính năng đáng chú ý như: chứng nhận 80Plus Bronze (hiện vẫn chưa được xác thực trên 80Plus.org), Active PFC dải hẹp, thiết kế mạch DC to DC, cùng hệ thống cáp bẹ đen mềm giúp dễ dàng đi dây.

I. Hộp và phụ kiện EDRA EP700 Bronze 650W

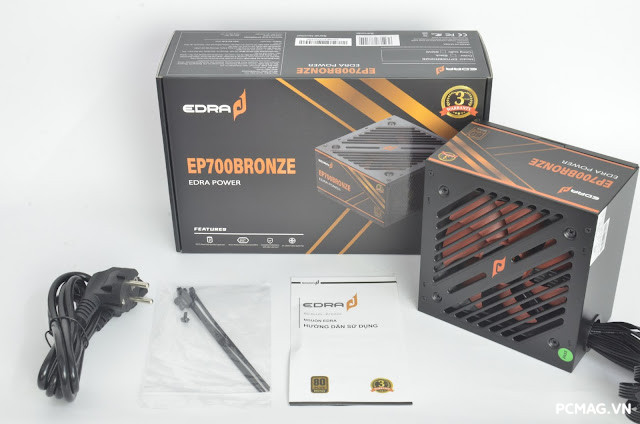

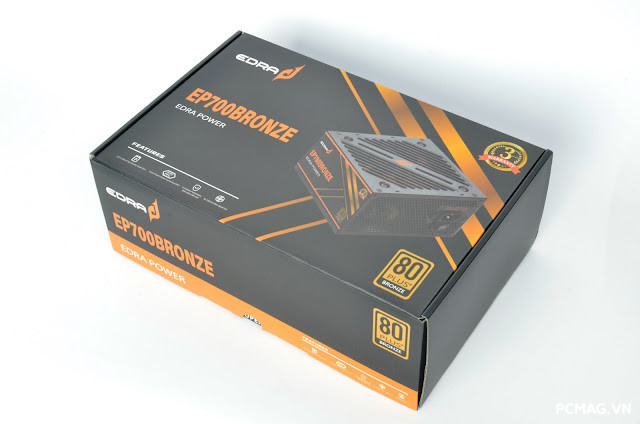

Vỏ hộp của EP700BRONZE 650W có kích thước nhỏ gọn, sử dụng tông màu chủ đạo Đen – Vàng. Các thông số kỹ thuật được in rõ ràng và đầy đủ ở mặt sau hộp, cho phép người dùng nhanh chóng tra cứu những thông tin cần thiết trước khi mở hộp.

Phụ kiện đi kèm EP700BRONZE 650W bao gồm: 01 cáp nguồn chuẩn EU, 04 ốc cố định nguồn, 04 dây rút (cable tie) và 01 sách hướng dẫn sử dụng.

II. PSU EDRA EP700 Bronze 650W

1. Bên ngoài

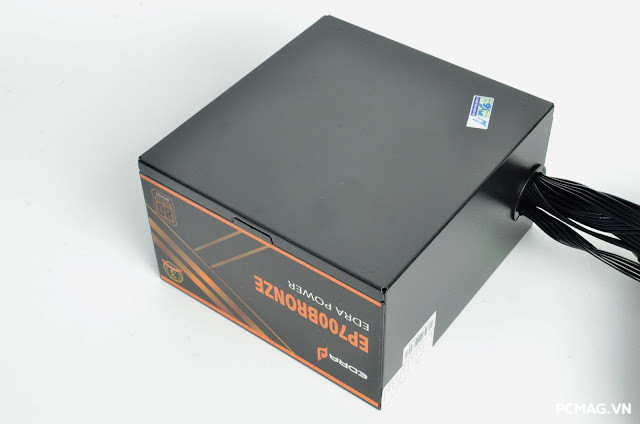

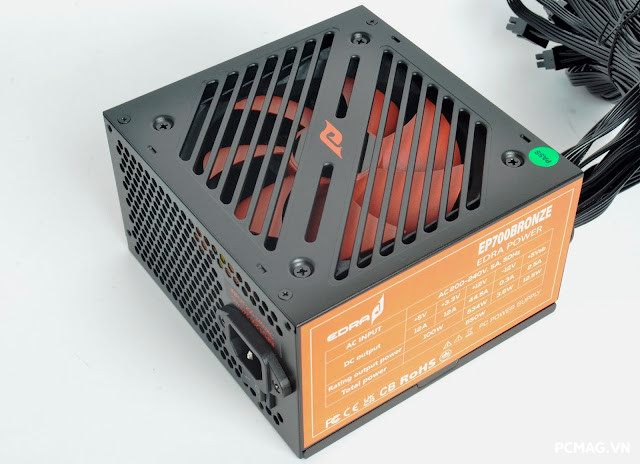

EP700BRONZE 650W được thiết kế theo chuẩn kích thước ATX, phủ lớp sơn tĩnh điện màu đen mang lại vẻ ngoài bền bỉ và đồng bộ. Hai mặt hông được trang trí bằng các tem cách điệu, giúp tổng thể sản phẩm trông chỉnh chu và thu hút hơn. Bộ nguồn sử dụng quạt làm mát 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành.

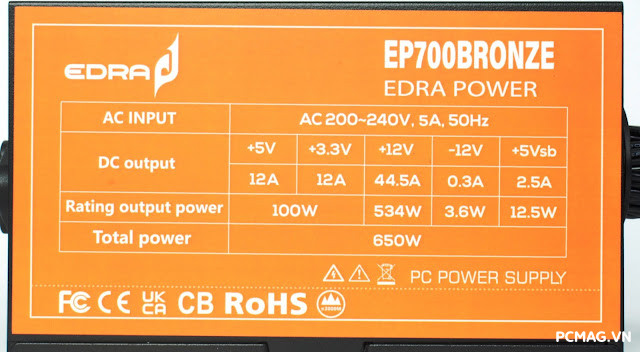

Sản phẩm có công suất danh định 650W, sử dụng đường Single Rail 12V với mức tải tối đa 534W.

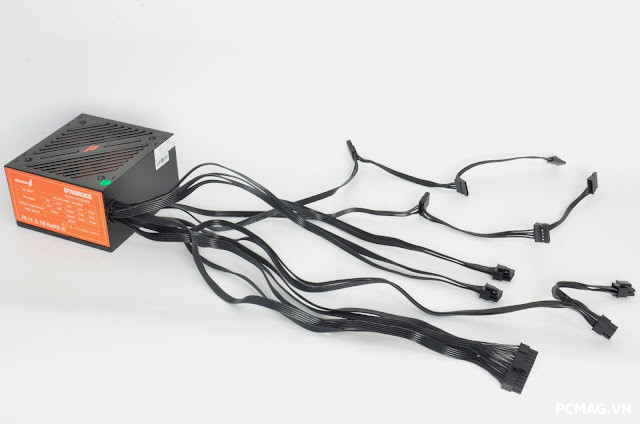

Cùng Active PFC dải hẹp hỗ trợ điện áp 180–240Vac. Hệ thống cáp dạng bẹ đen mềm giúp dễ dàng đi dây, bao gồm:

• 1× 24-pin MB: 50 cm
• 2× 4+4-pin ATX12V: 60 cm + 15 cm
• 2× 6+2-pin PCIe: 50 cm
• 4× SATA: 40 cm + 15 cm + 15 cm
• 2× ATA: 40 cm + 15 cm + 15 cm

2. Bên trong

EDRA lựa chọn Yijian/JiuMeng làm đối tác OEM cho dòng sản phẩm EP700BRONZE 650W. Bộ nguồn sử dụng platform DC to DC với giải pháp VRMs NDP23A5QB, một thiết kế hiện đại đang dần thay thế các kiến trúc truyền thống vốn sử dụng diode xung để chỉnh lưu cho các đường điện.

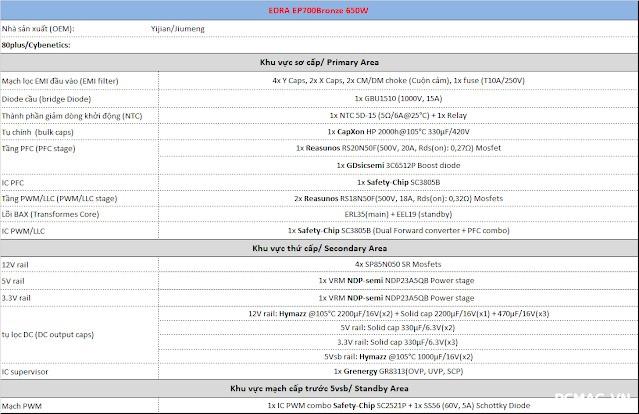

Bảng linh kiện được sử dụng trên EP700BRONZE 650W

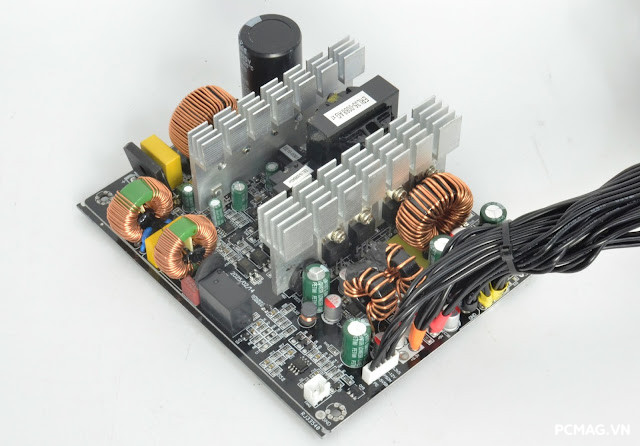

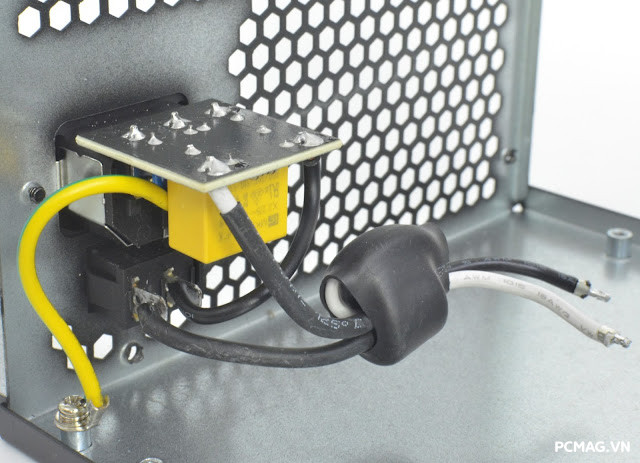

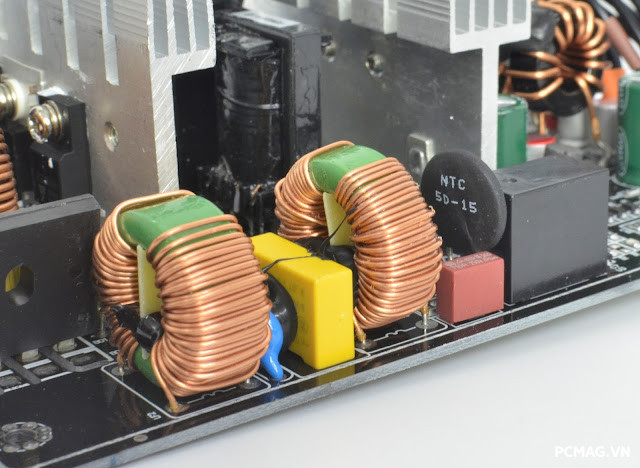

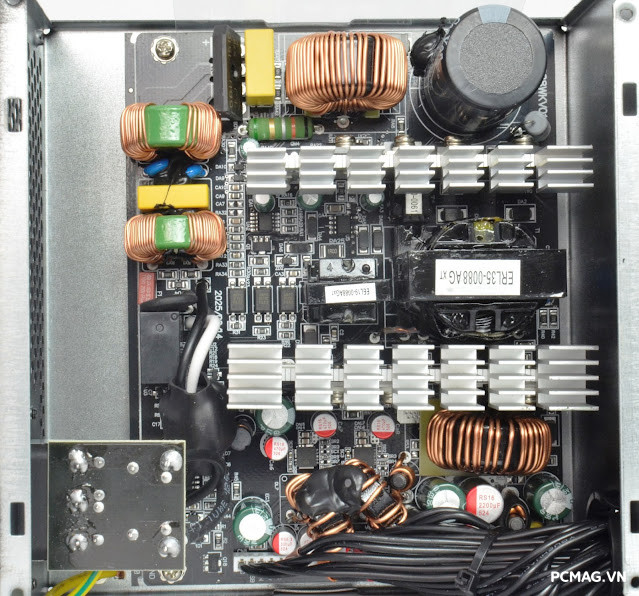

Ở mức công suất xấp xỉ 700W, việc trang bị mạch lọc EMI đầy đủ với hai tầng được xem là một đầu tư cần thiết. Thiết kế này giúp hạn chế nhiễu điện từ (EMI) phát tán ra lưới điện, đồng thời giảm thiểu các xung nhiễu từ nguồn điện dân dụng tác động ngược trở lại các linh kiện “nhạy cảm” ở phía sau hệ thống.

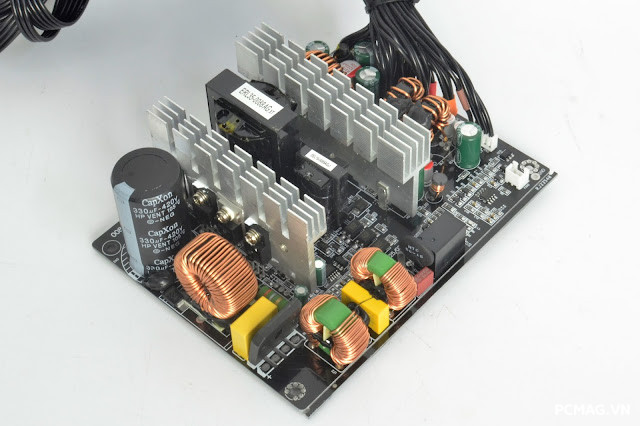

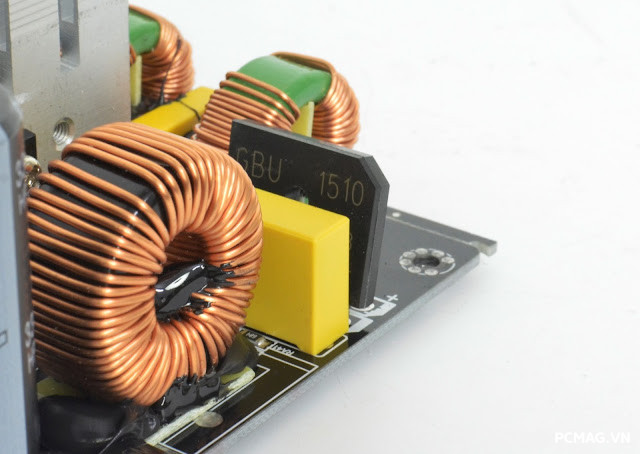

Diode cầu GBU1510 (15A) được bố trí ngay trong luồng gió của quạt, giúp linh kiện được làm mát trực tiếp trong quá trình vận hành. Ngay phía sau là tụ lọc chính 330µF/420VDC đến từ thương hiệu CapXon, hỗ trợ mức nhiệt độ hoạt động tối đa 105°C, đảm bảo khả năng chịu tải và độ bền ở điều kiện hoạt động cao.

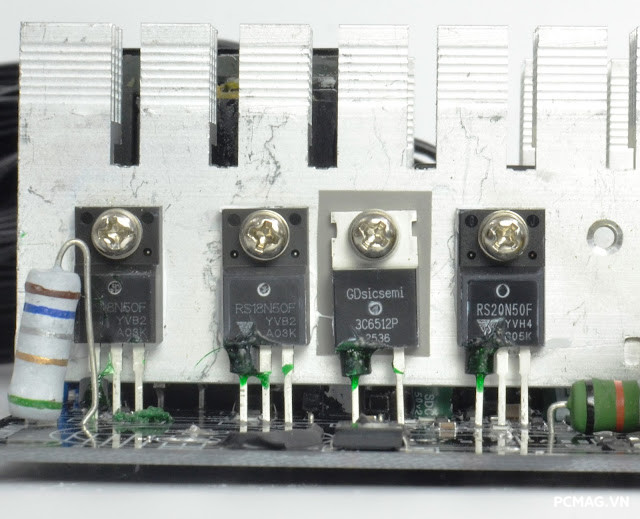

Tầng PFC của bộ nguồn sử dụng một MOSFET Reasunos RS20N50F (20A) kết hợp với boost diode 3C6512P. Trong khi đó, tầng PWM được trang bị cặp MOSFET Reasunos RS18N50F (18A). Cả hai tầng đều được điều khiển bởi IC dao động Safety-chip SC3805B, có một số đặc tính vận hành khác biệt so với dòng Champion CM6805BG, đặc biệt ở tần số hoạt động.

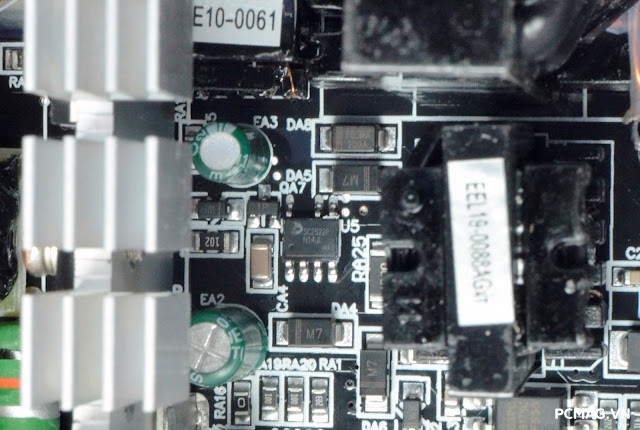

Nằm kế bên là IC dao động Safety-chip SC2521P của mạch cấp trước 5Vsb

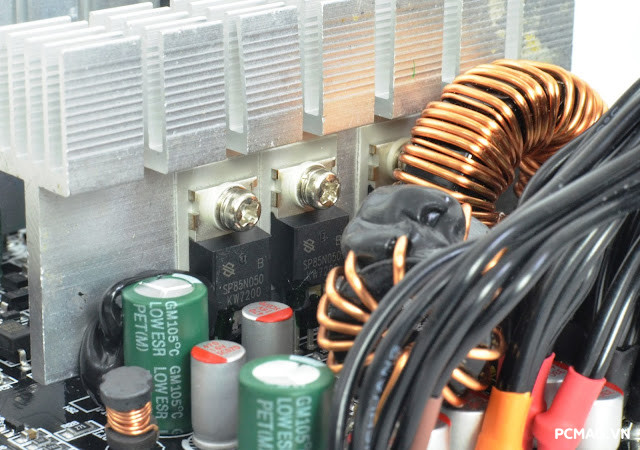

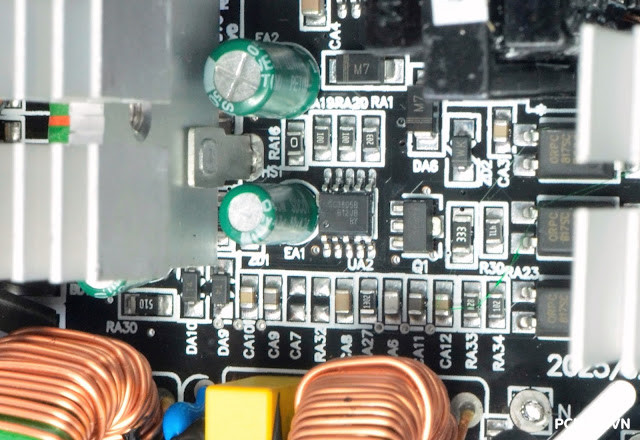

Tại khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên EP700BRONZE 650W, nhà sản xuất trang bị tổ hợp 4 MOSFET SP85N050. Giải pháp này giúp tăng hiệu suất chuyển đổi đáng kể so với các thiết kế truyền thống vốn sử dụng diode xung (Schottky diodes).

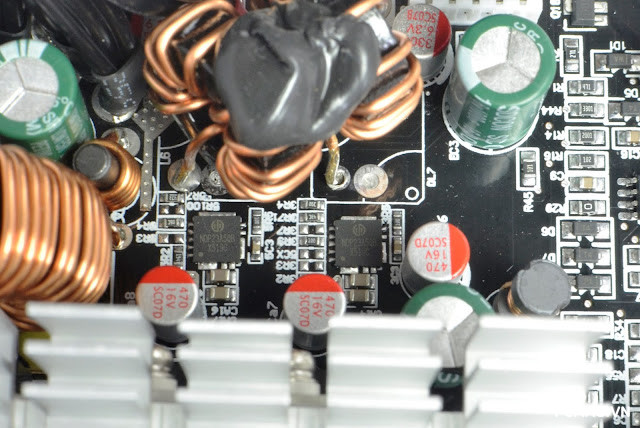

Đường 5V và 3.3V được tạo ra bởi hai khối mạch VRM/DC to DC, được hàn trực tiếp ở mặt trên (top side) của bo mạch chính. Các khối VRM này sử dụng IC NDP23A5QB, một giải pháp tích hợp bao gồm cả mạch dao động điều khiển và MOSFET, giúp giảm số lượng linh kiện rời và tối ưu chi phí sản xuất. Tuy nhiên, giới hạn công suất tối đa 18A peak của IC này chỉ phù hợp cho những cấu hình máy tính tầm trung trở xuống.

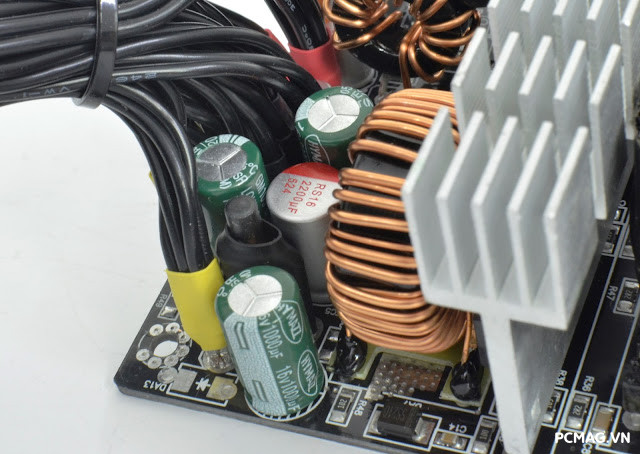

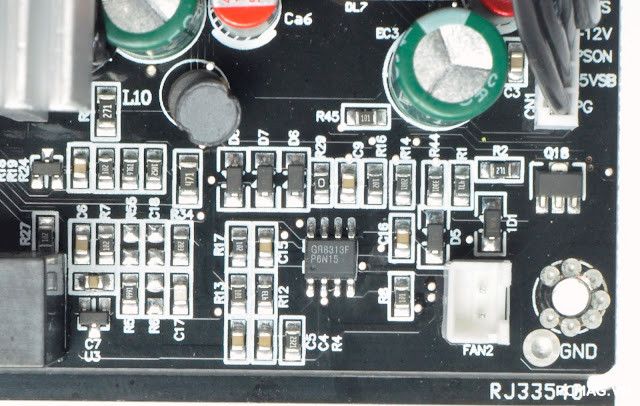

IC giám sát hoạt động của bộ nguồn là GR8313, hỗ trợ ba chế độ bảo vệ cơ bản gồm OVP, UVP và SCP. Ở phía ngõ ra, các tụ hóa lọc DC đến từ thương hiệu HyMazz được sử dụng, tuy nhiên hiện vẫn chưa có nhiều thông tin chi tiết về dòng tụ này. Bên cạnh đó, EP700BRONZE 650W còn được trang bị tụ rắn để tăng khả năng lọc nhiễu cho hai đường 3.3V và 5V, góp phần cải thiện độ ổn định của điện áp đầu ra.

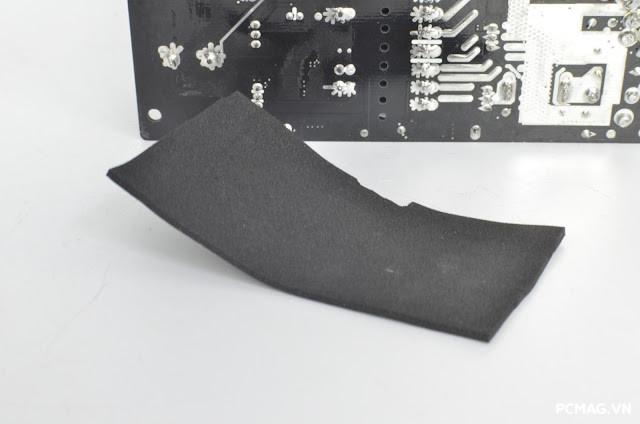

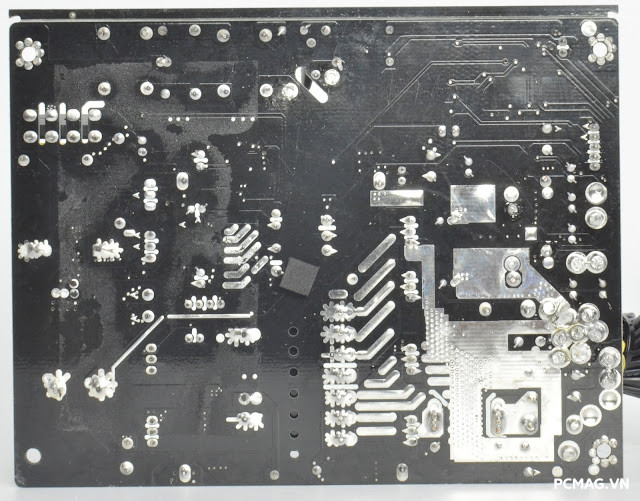

Phần mạch in của EP700BRONZE 650W được bố trí khá thoáng và sạch, các chân linh kiện được xử lý gọn gàng, cho thấy mức độ hoàn thiện tốt. Bộ nguồn còn được trang bị một miếng mút với mục đích ngăn côn trùng hoặc bò sát xâm nhập vào khu vực sơ cấp – vốn có điện áp cao và dễ gây chạm chập. Tuy nhiên, trên thực tế, chính miếng mút này lại có thể trở thành “mồi ngon” cho kiến, khiến tác dụng bảo vệ ban đầu không còn thật sự cần thiết.

III. Thử nghiệm PSU EDRA EP700 Bronze 650W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, các bộ nguồn Single Rail hiện chỉ còn hai đường điện 12V trong phép thử tải:

• 12V1: Toàn bộ thiết bị tiêu thụ điện từ đường 12V ngoại trừ CPU (MB, PCIe, phụ kiện…).
• 12V2: Dành riêng cho CPU (ATX12V/ EPS12V).

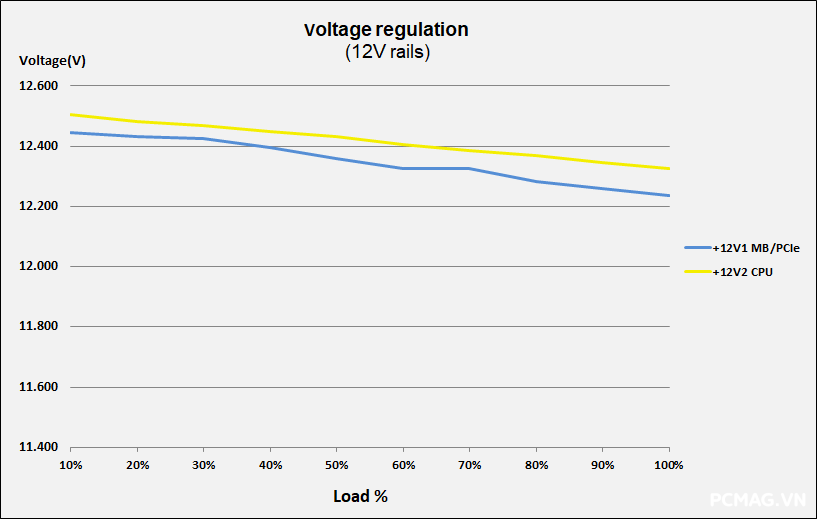

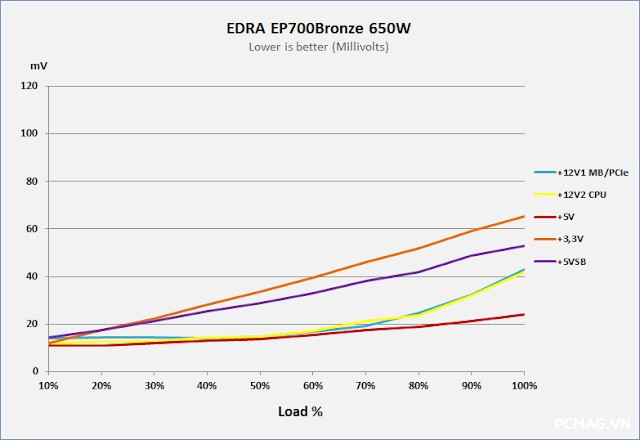

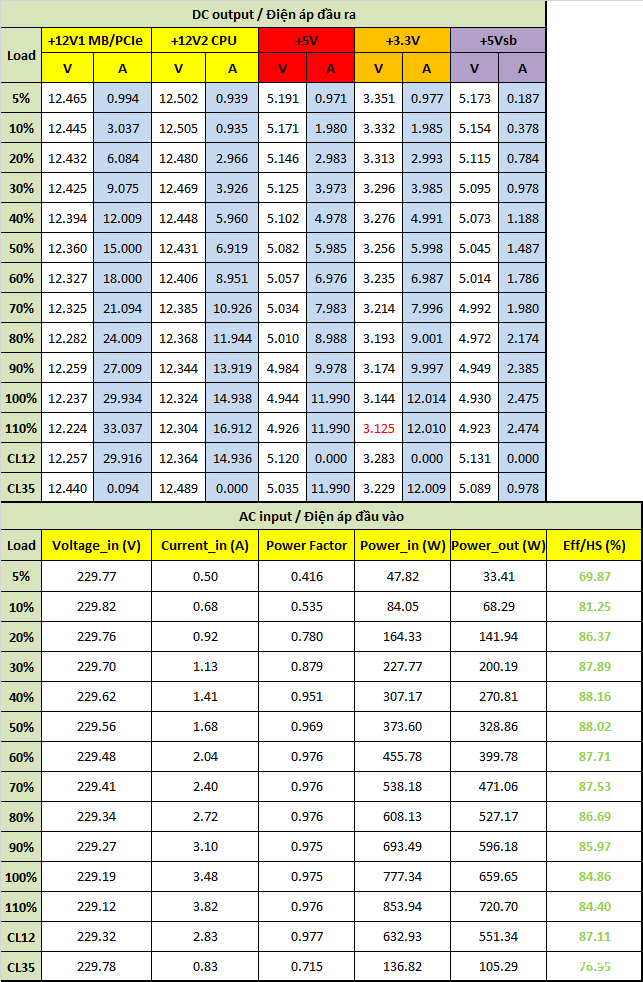

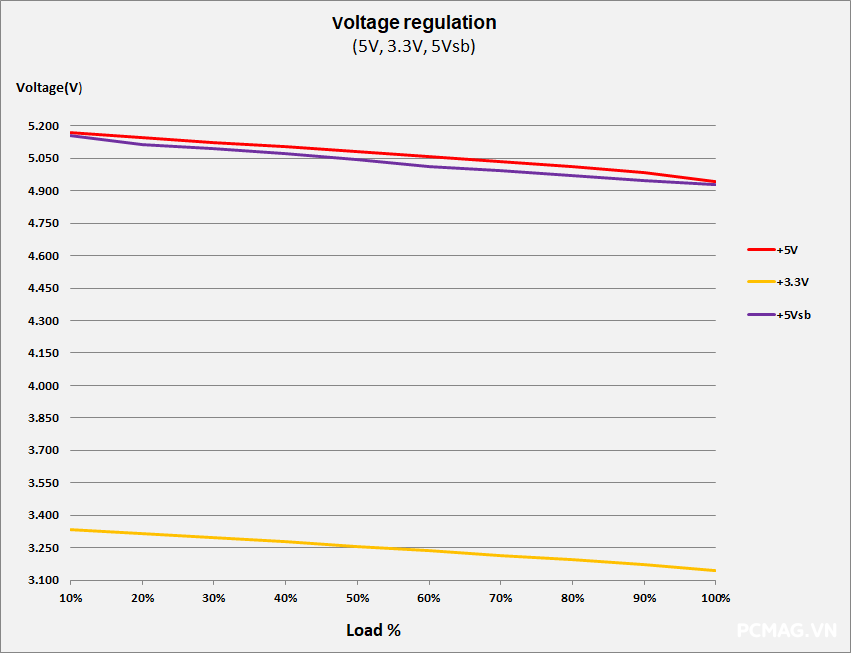

Trong quá trình thử nghiệm, EP700BRONZE 650W thể hiện khả năng đáp ứng tải rất tốt, với điện áp dao động nằm hoàn toàn trong giới hạn cho phép của chuẩn ATX. Nhờ được trang bị mạch DC to DC, bộ nguồn vẫn giữ ổn định điện áp trên các đường chính ngay cả khi tải phân bố không đồng đều. Dù đường 3.3V có hiện tượng sụt áp nhẹ, nhưng vẫn nằm trong phạm vi đạt chuẩn ATX.

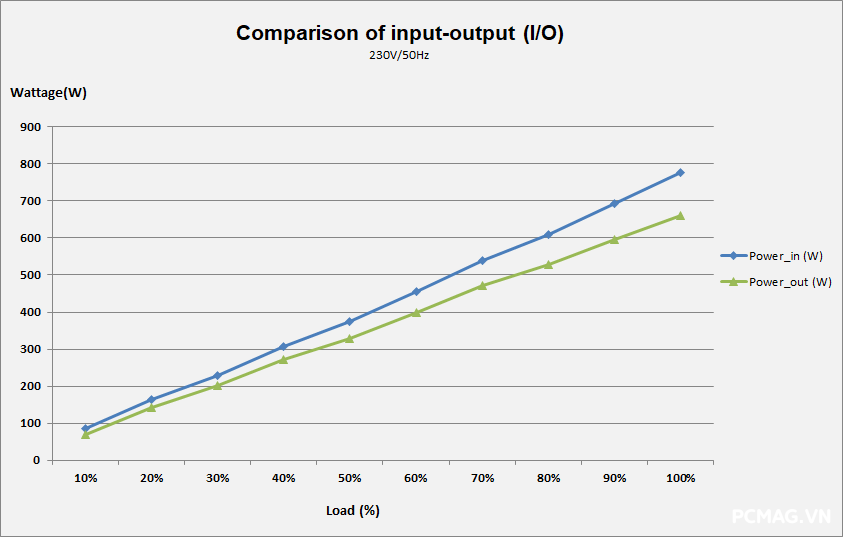

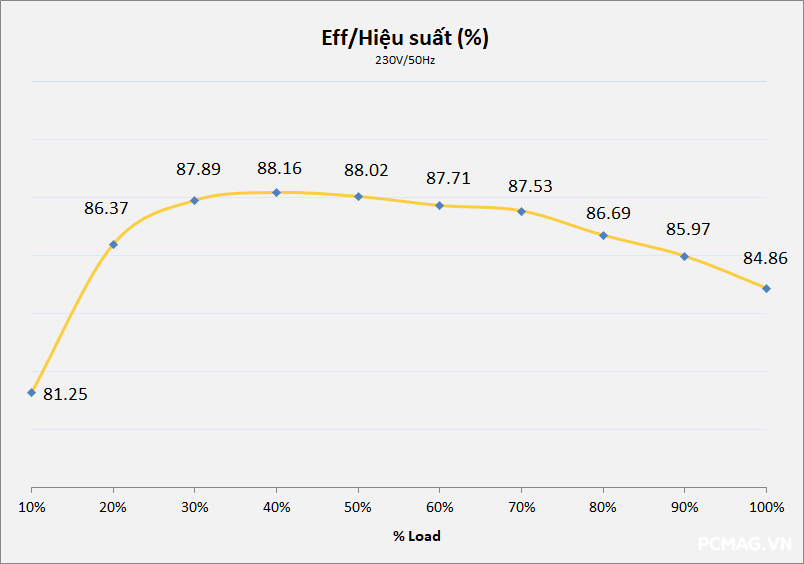

Hiệu suất hoạt động tối đa đo được đạt 88,15% tại 230Vac, phù hợp với phân khúc và mức công bố từ nhà sản xuất.

2. Inrush Current Testing (Dòng khởi động)

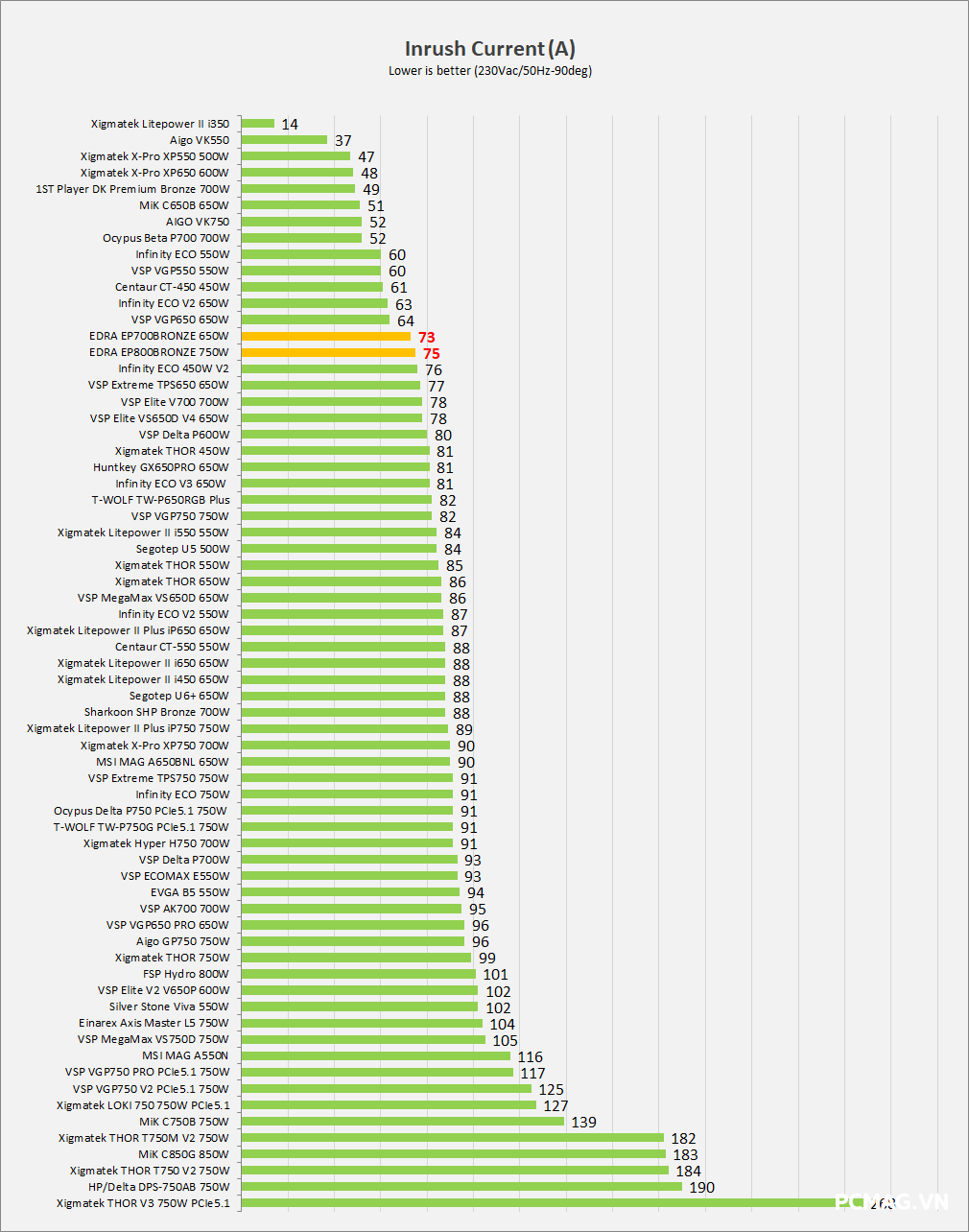

Dòng khởi động của EP700BRONZE 650W ở mức trung bình thấp so với các bộ nguồn khác trong cùng phân khúc, tương đương với mặt bằng chung của các mẫu 600–700W hiện nay.

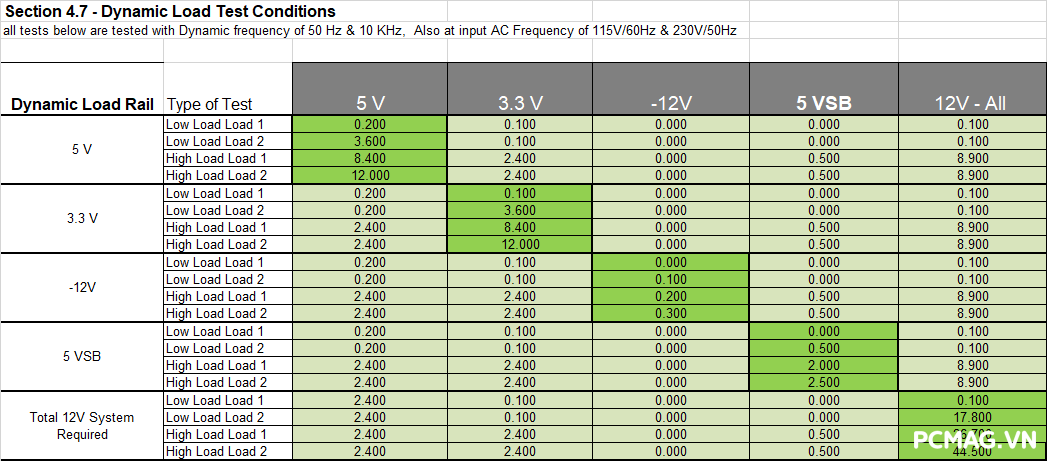

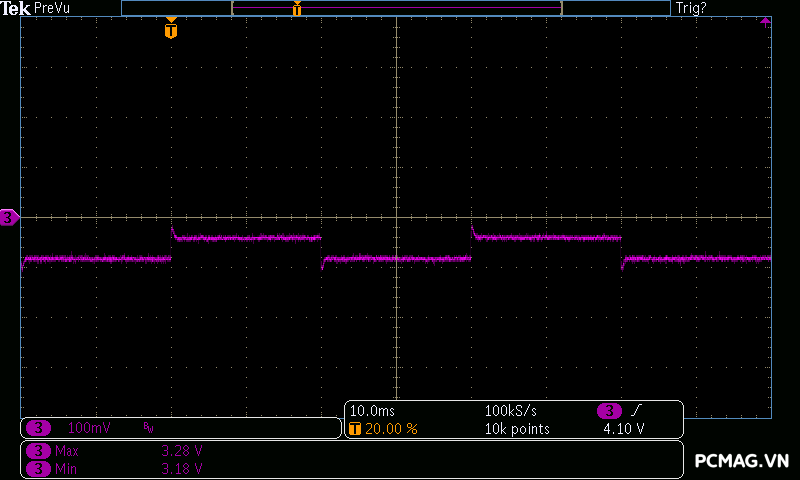

3. Sync Transient Response Test (Tải biến thiên)

• Dung lượng tải (Capacitance load): 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew Rate theo chuẩn Intel ATX 3.0:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

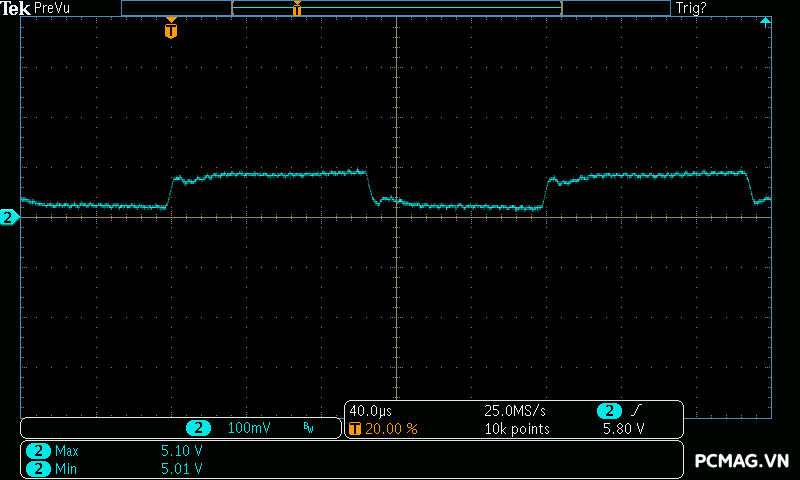

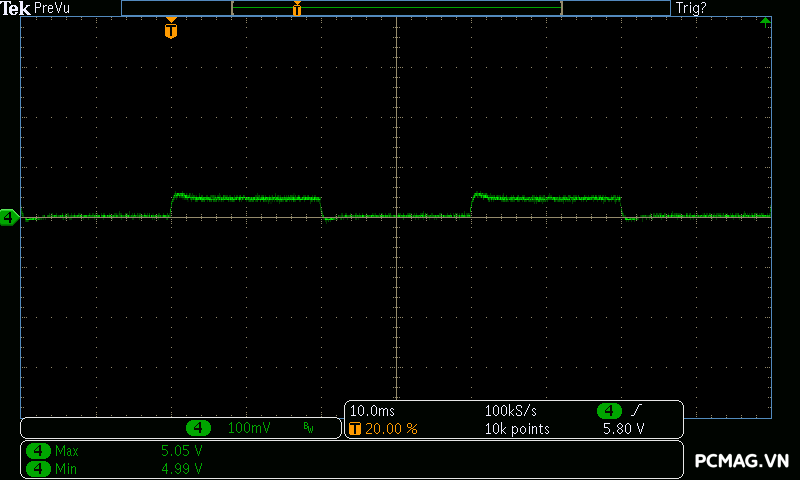

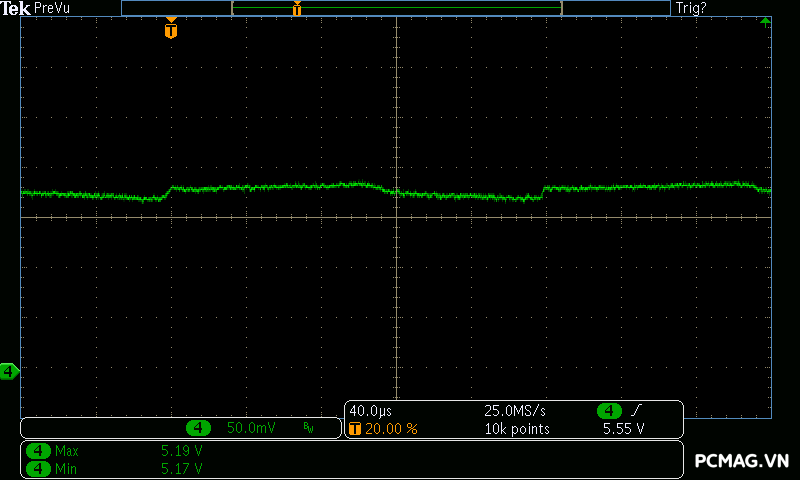

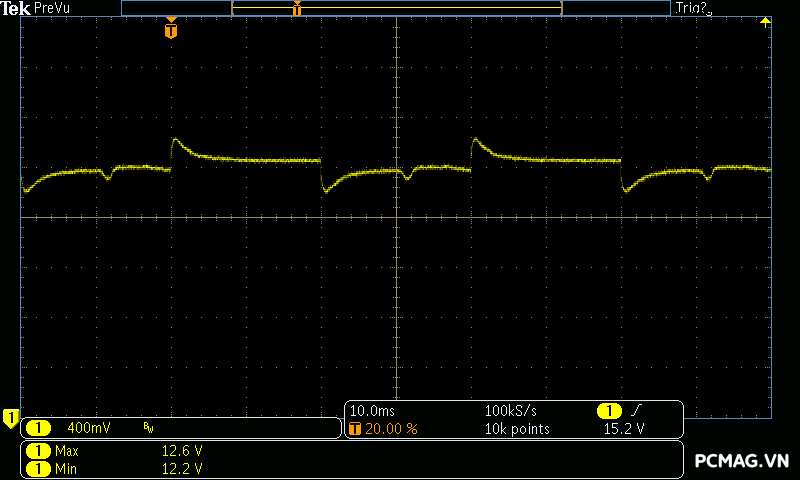

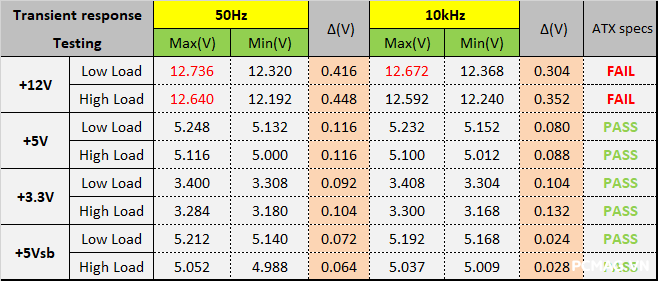

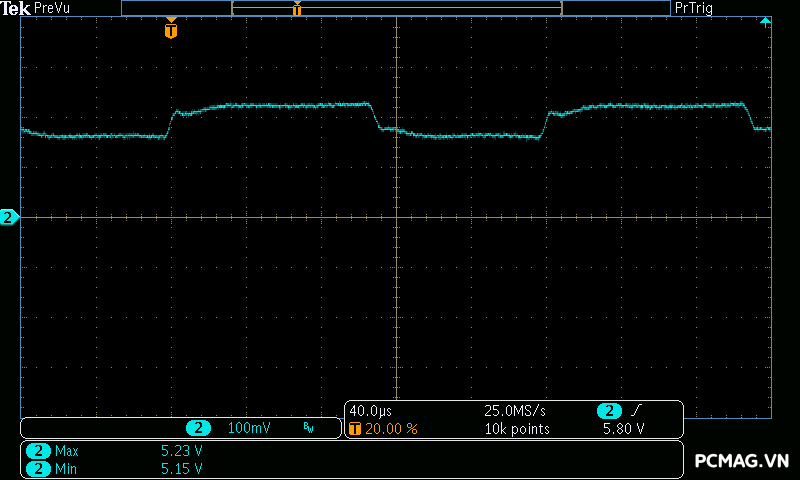

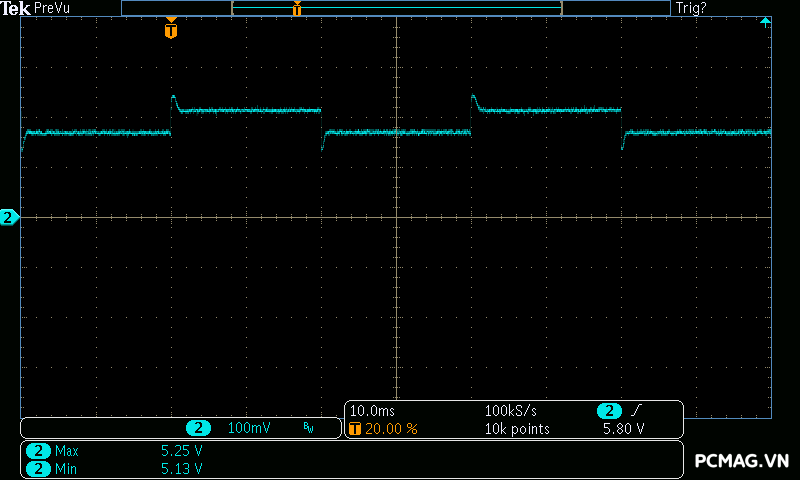

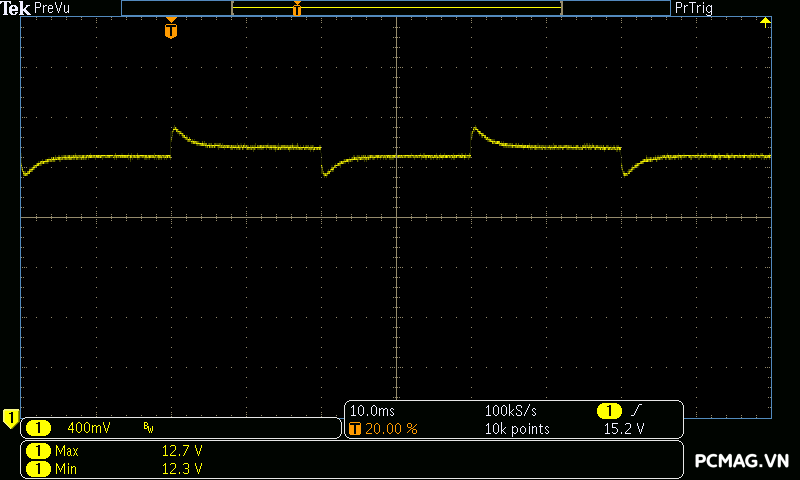

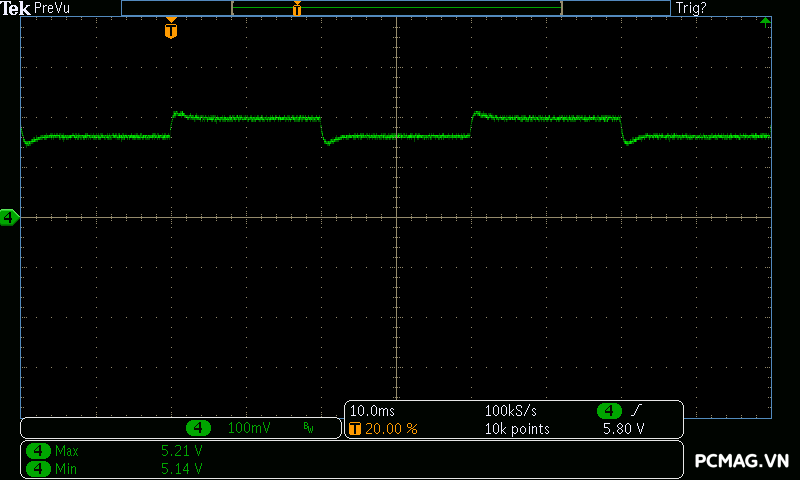

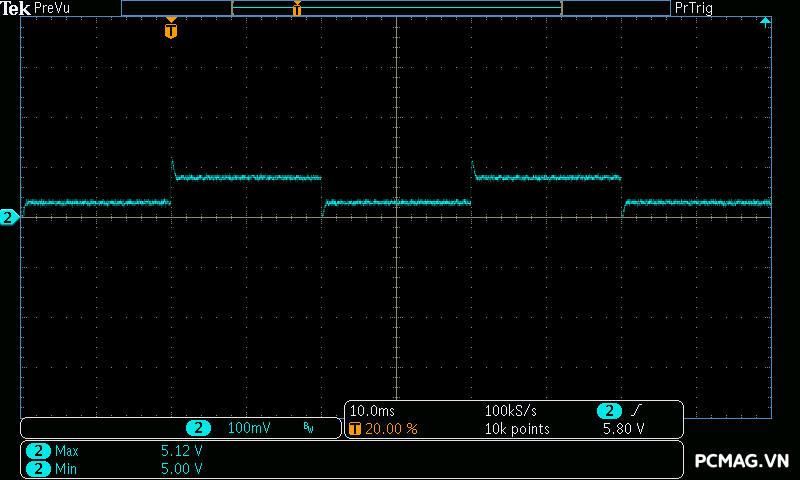

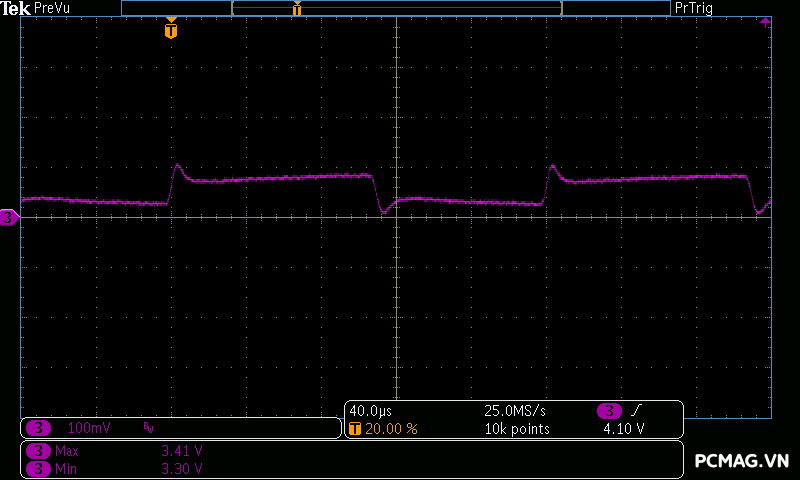

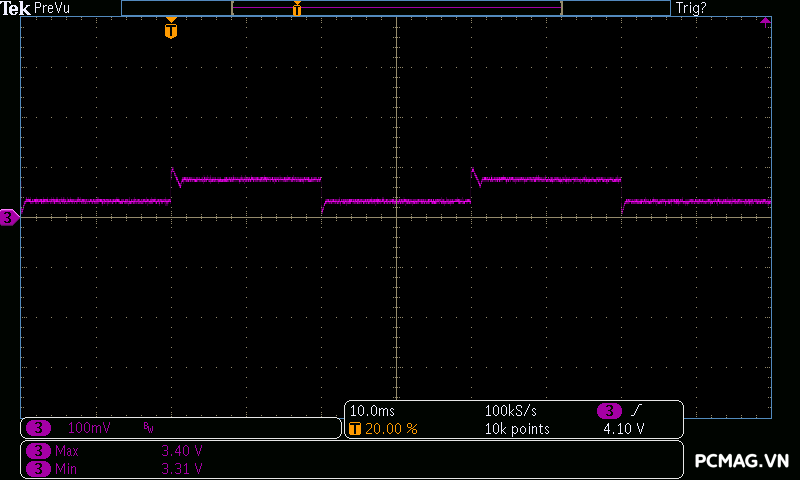

Trong bài kiểm tra tải biến thiên, EP700BRONZE 650W gặp trở ngại ở đường 12V do điện áp không tải ban đầu (no-load) tăng tương đối cao, khiến bộ nguồn phản hồi chưa tối ưu khi chịu xung tải đột ngột. Ngược lại, hai đường 3.3V và 5V, với mức dòng danh định 12A, dễ dàng vượt qua bài thử nhờ khả năng ổn định điện áp tốt hơn dưới tải biến thiên.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

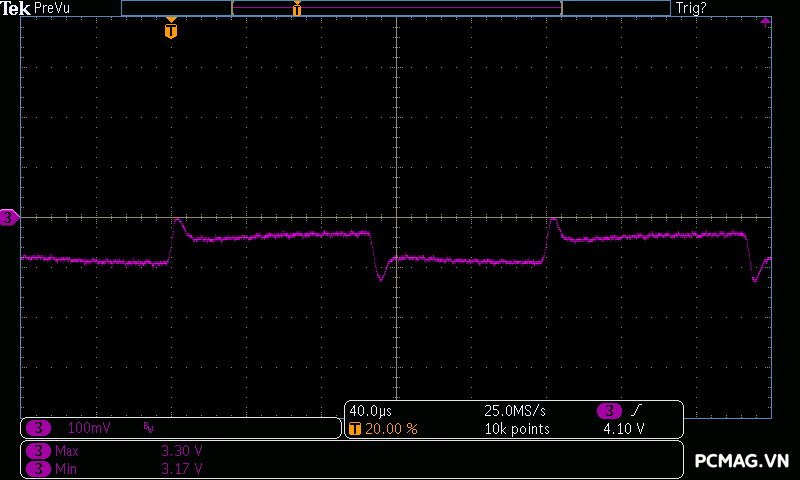

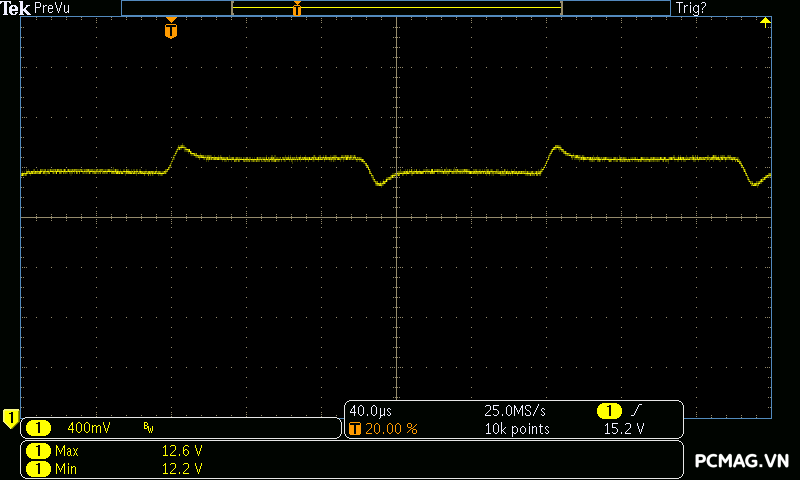

4. Ripple & Noise ( Nhiễu AC cao tần)

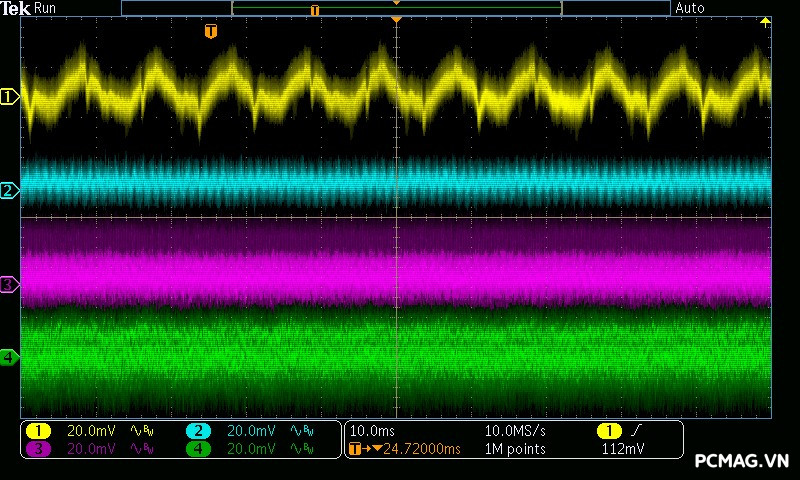

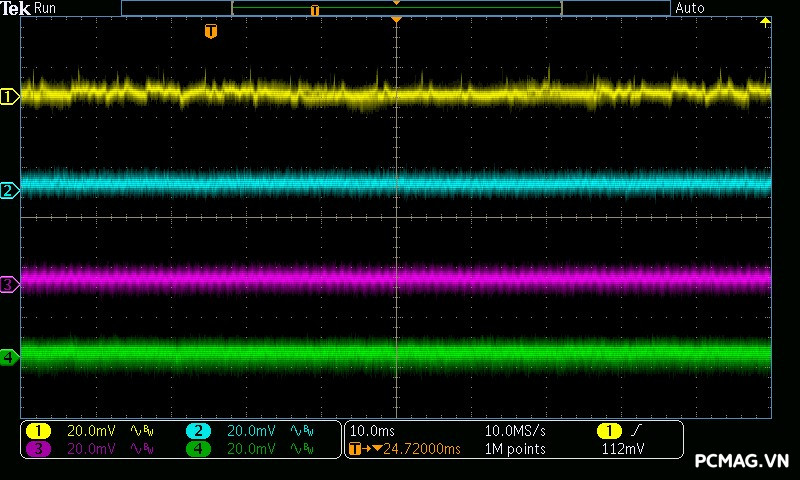

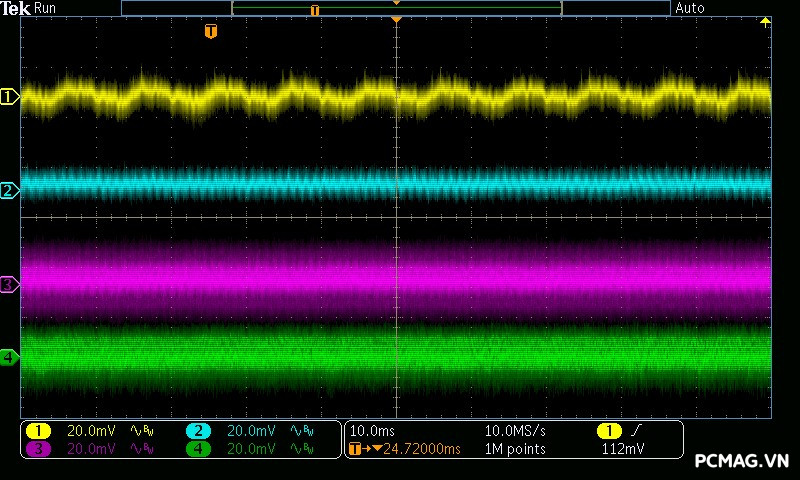

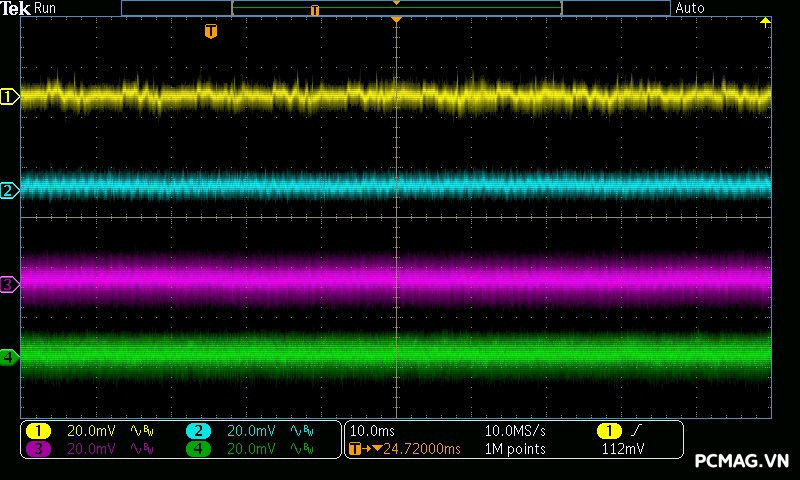

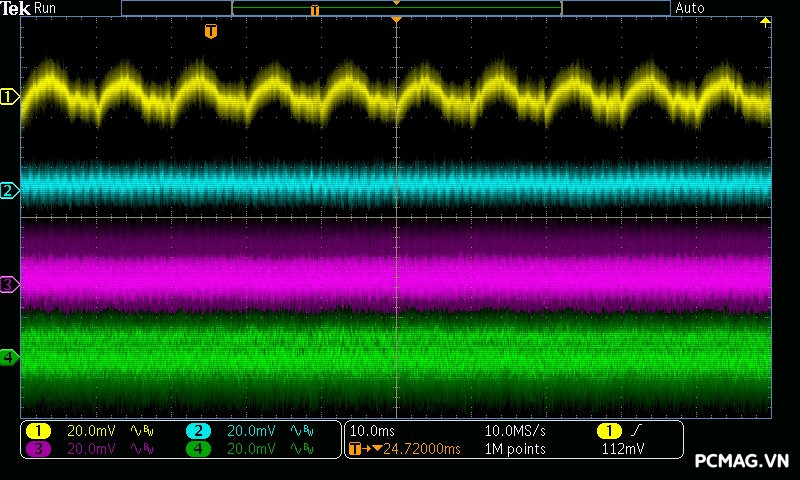

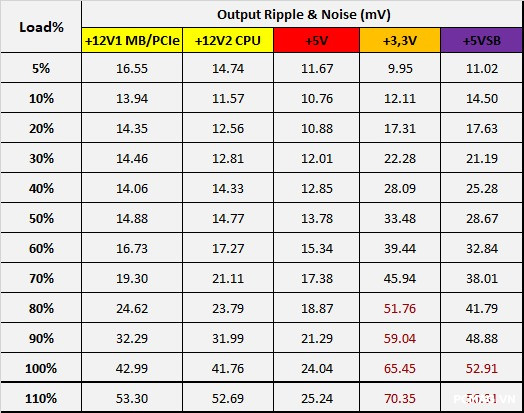

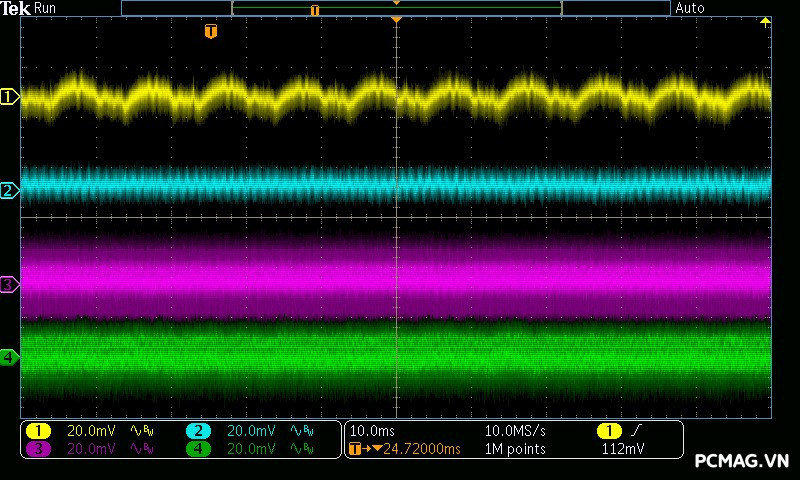

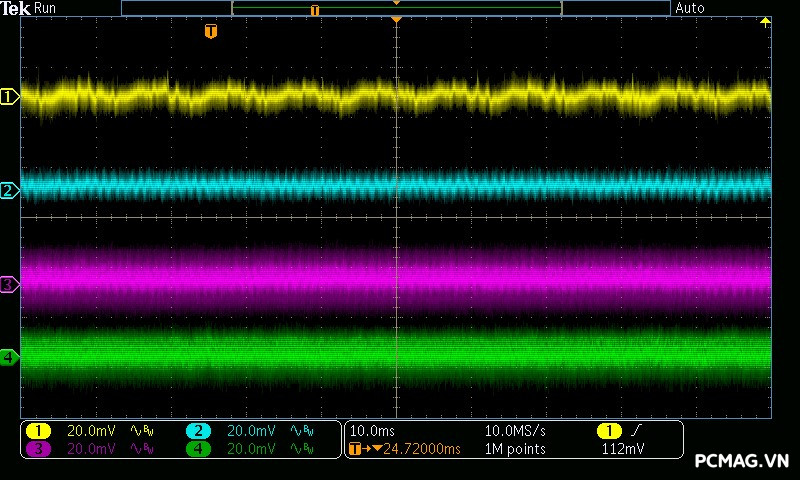

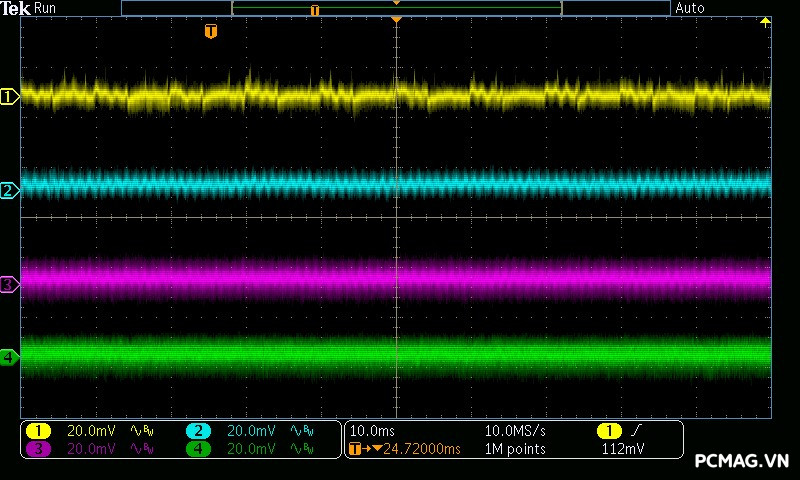

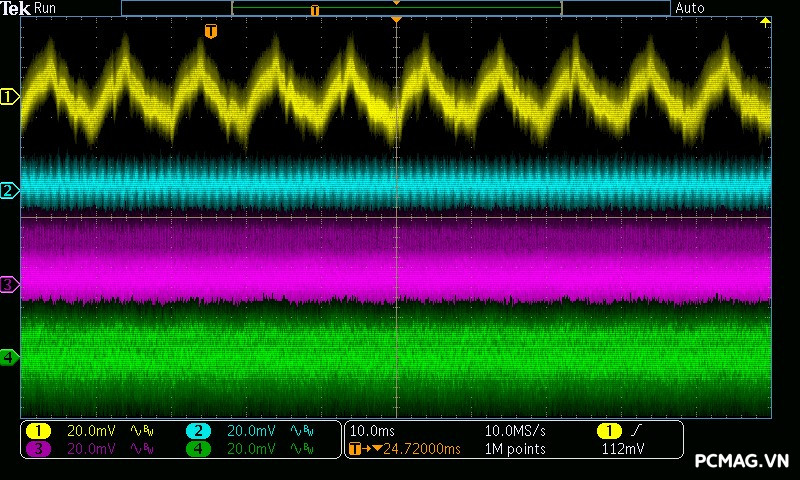

Mức Ripple & Noise của EP700BRONZE 650W nhìn chung ở mức trung bình, với đường 12V đạt kết quả tốt khi nhiễu chỉ khoảng 40mV, nằm trong giới hạn tiêu chuẩn ATX. Tuy nhiên, hai đường 3.3V và 5Vsb lại ghi nhận mức nhiễu vượt quá ngưỡng 50mV theo yêu cầu của chuẩn ATX, cho thấy khả năng lọc nhiễu trên các đường này chưa thật sự tối ưu.

5. Hold-up Time ( Thời gian lưu điện)

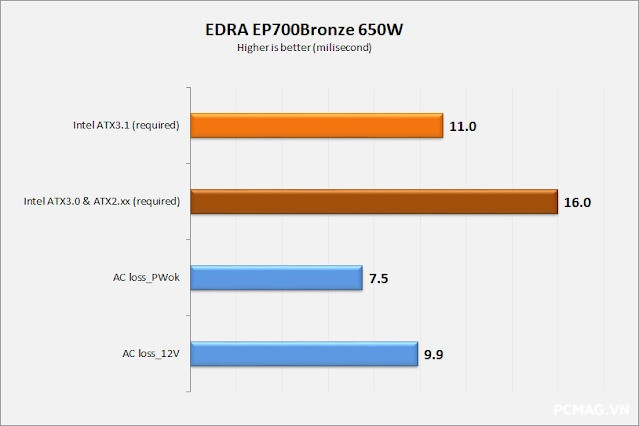

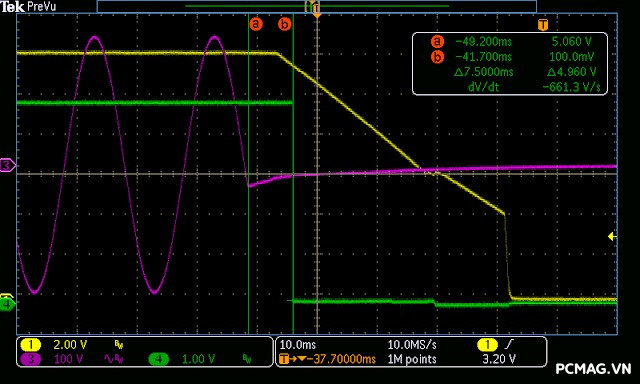

EP700BRONZE 650W đạt thời gian lưu điện khoảng 7,5ms, thấp hơn đáng kể so với mức tối thiểu 16ms theo tiêu chuẩn ATX, đồng nghĩa với việc bộ nguồn không đáp ứng được yêu cầu ở hạng mục này.

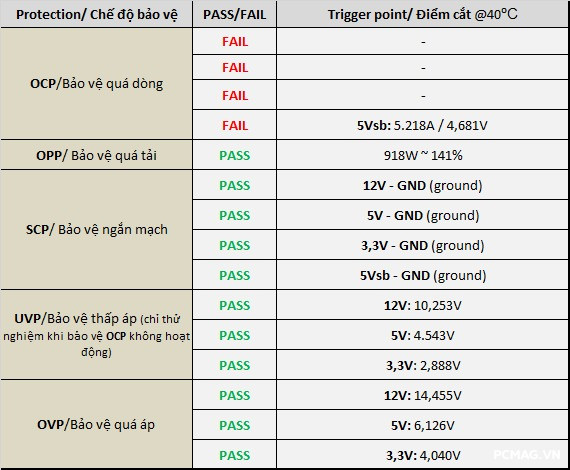

6. Protection Features (Các chế độ bảo vệ)

Hệ thống bảo vệ trên EP700BRONZE 650W vận hành tương đối ổn định. Do không được trang bị OCP (bảo vệ quá dòng), bộ nguồn dựa vào mạch UVP để ngắt hoạt động khi xảy ra quá tải hoặc ngắn mạch, đóng vai trò như tuyến bảo vệ cuối. Tuy nhiên, cần lưu ý rằng đường 5Vsb vẫn có một điểm yếu nhỏ: phần dây cấp nguồn nối vào PCB cần được tinh chỉnh để tăng khả năng chịu tải, giúp bộ nguồn vượt qua bài kiểm tra này một cách hoàn chỉnh hơn.

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị IT thuộc Class I – trong đó có nguồn máy tính ATX – tiêu chuẩn an toàn quy định rằng dòng rò không được vượt quá 3,5mA khi cấp điện ở mức ~110% điện áp vận hành tối đa do nhà sản xuất công bố. Trong trường hợp này, mức kiểm tra tương ứng là 264VAC@60Hz (tương đương 110% của 240VAC).

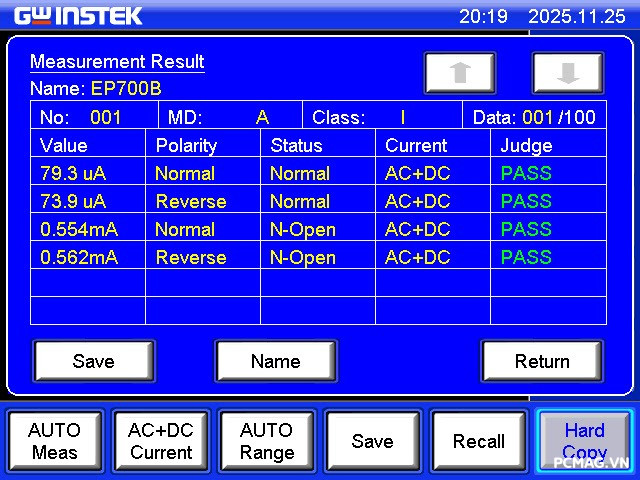

Để đánh giá thông số này, bài thử sử dụng thiết bị đo dòng rò chuyên dụng GW Instek GLC-9000, đảm bảo kết quả chính xác và tuân thủ quy trình kiểm định an toàn điện.

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

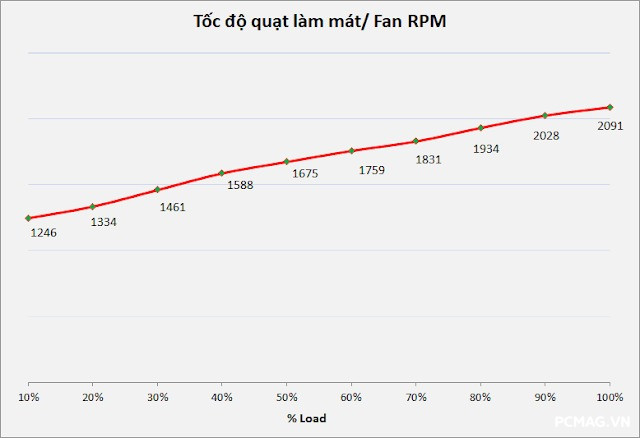

Quạt làm mát của EP700BRONZE 650W duy trì tốc độ khoảng 1200 RPM khi tải nhẹ và nhiệt độ bên trong PSU chưa tăng cao. Khi nhiệt độ tăng, tốc độ quạt cũng tăng gần như tuyến tính, đạt mức tối đa khoảng 2000 RPM.

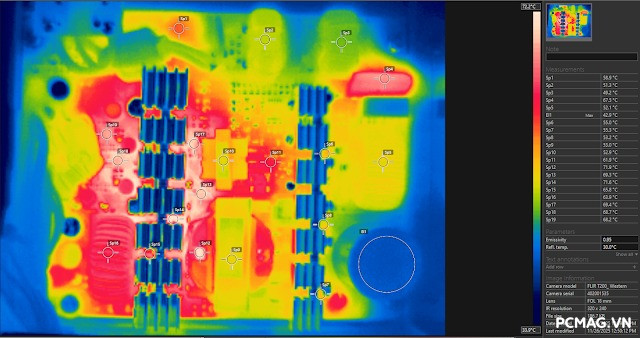

Trong quá trình vận hành, nhiệt độ cao nhất ghi nhận vào khoảng 72°C, tập trung chủ yếu tại ngõ ra biến áp chính và khu vực MOSFET chỉnh lưu đường 12V.

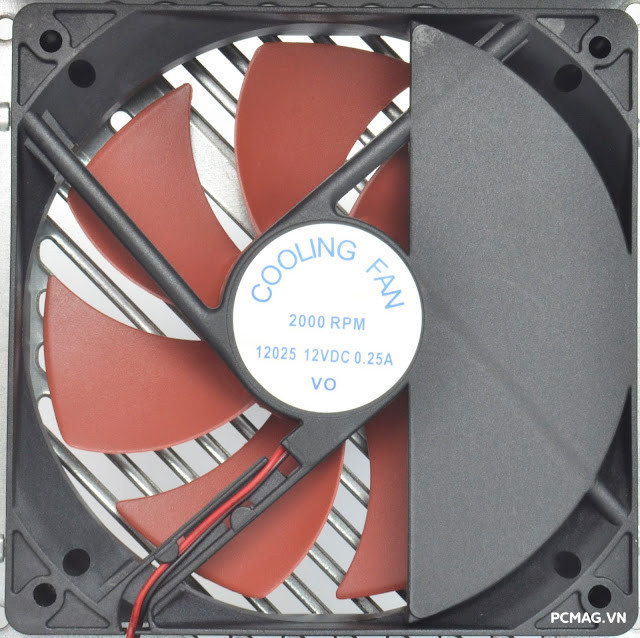

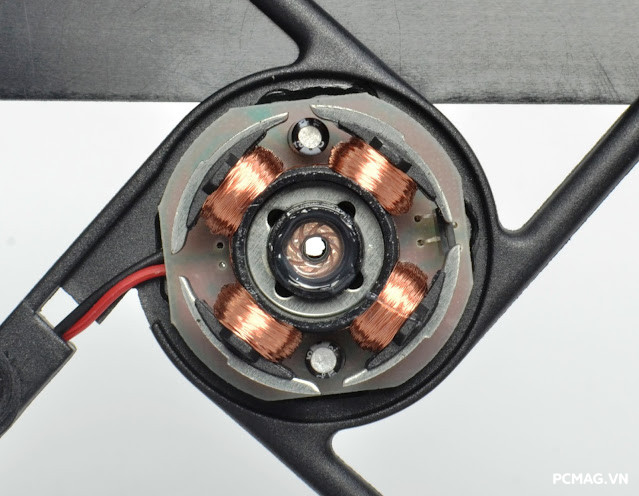

EP700BRONZE 650W sử dụng quạt làm mát 12025 12V 0.25A, Rifle bearing có tốc độ tối đa 2000rpm

IV. Kết luận

EDRA EP700BRONZE 650W mang lại chất lượng điện áp ở mức chấp nhận được, cùng hiệu suất đạt 88,15% @ 230Vac. Việc được trang bị mạch DC to DC giúp bộ nguồn tối ưu hóa khả năng sử dụng điện năng, góp phần cải thiện hiệu suất tổng thể. Dù vẫn còn một số điểm hạn chế, EDRA hoàn toàn có đủ thời gian để tiếp tục hoàn thiện sản phẩm, khiến dòng EP700BRONZE trở nên cạnh tranh và hấp dẫn hơn trong phân khúc phổ thông.

Với công suất thực tế và khả năng cấp điện ổn định, EP700BRONZE 650W phù hợp cho các cấu hình phổ thông sử dụng một VGA có công suất dưới 230W.

Ưu điểm

• Active PFC & hiệu suất đạt 88,15% @ 230Vac
• Trang bị mạch DC to DC (VRMs)
• Hệ thống cáp bẹ đen mềm, dễ dàng đi dây

Khuyết điểm

• Điện áp một số đường cần được cải thiện thêm
• Chứng nhận 80Plus Bronze hiện chưa được xác thực trên 80Plus.org
