PCMAG tiếp tục trên tay và đánh giá bộ đôi nguồn VSP VGP550 550W & VGP650 650W – những sản phẩm mới thuộc dòng VGP mà VSP vừa giới thiệu sau thành công của series cao cấp TEREX VXP850/1000 đạt chuẩn 80Plus Gold.

Ở phân khúc thấp hơn, VSP định vị dòng VGP hướng đến người dùng phổ thông và tầm trung, nhưng vẫn được trang bị nhiều công nghệ đáng chú ý. Cụ thể, sản phẩm đạt chứng nhận 80Plus Bronze (xem tại: https://www.clearesult.com/80plus/manufacturers/VSPtech), đi kèm Active PFC full-range và mạch DC to DC (VRMs) – những tính năng trước đây thường chỉ xuất hiện trên các bộ nguồn tầm trung trở lên, giúp tối ưu hiệu suất và độ ổn định điện năng.

Dòng VGP hiện có ba mức công suất chính gồm 550W, 650W và 750W. Trong bài viết này, PCMAG sẽ tập trung thử nghiệm hai phiên bản phổ biến nhất là VSP VGP550 550W và VSP VGP650 650W, nhằm đánh giá thực tế hiệu năng, độ ổn định cũng như khả năng đáp ứng cho các cấu hình PC phổ thông và tầm trung.

I. Hộp và phụ kiện VSP VGP550 550W & VGP650 650W

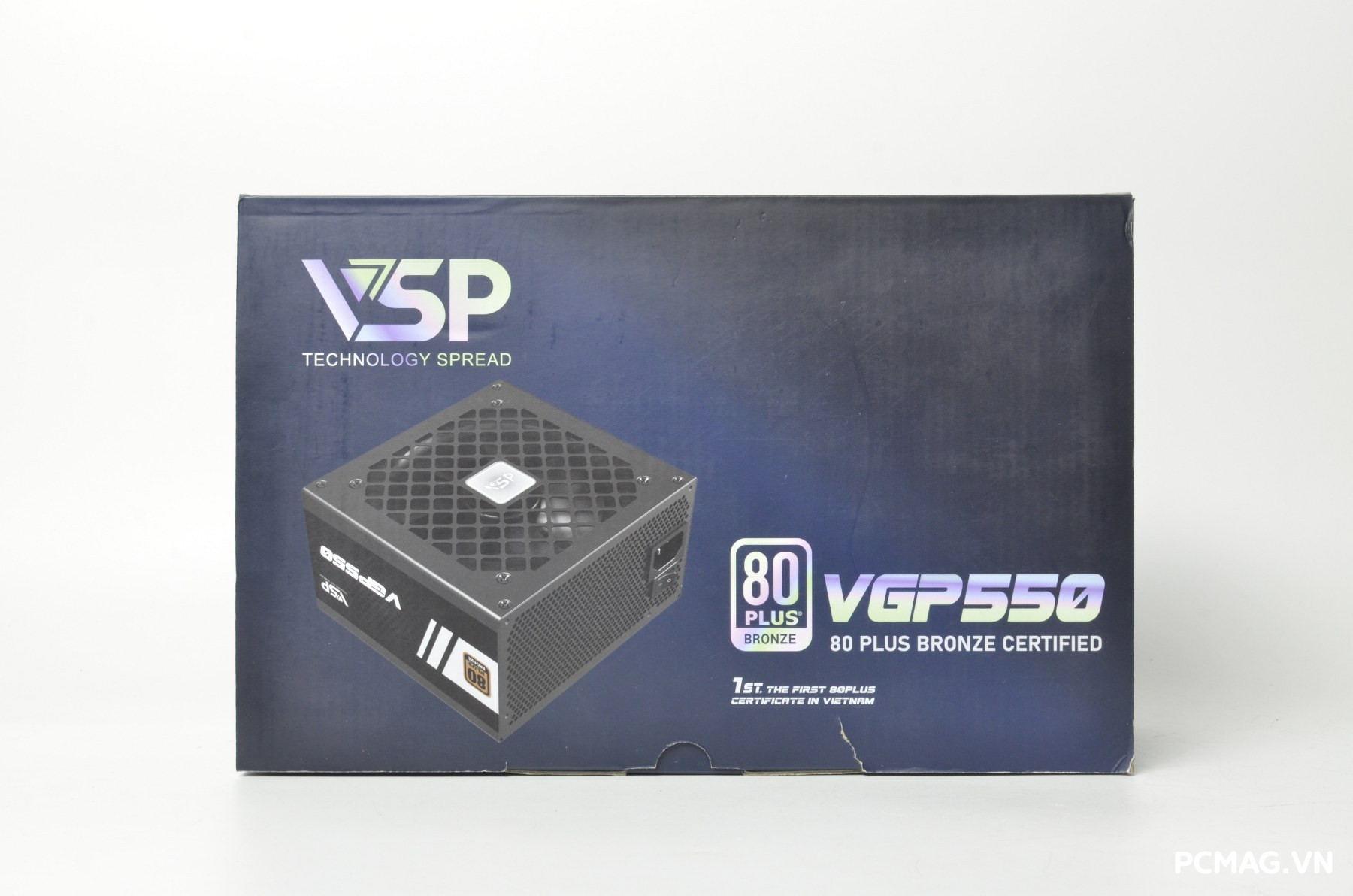

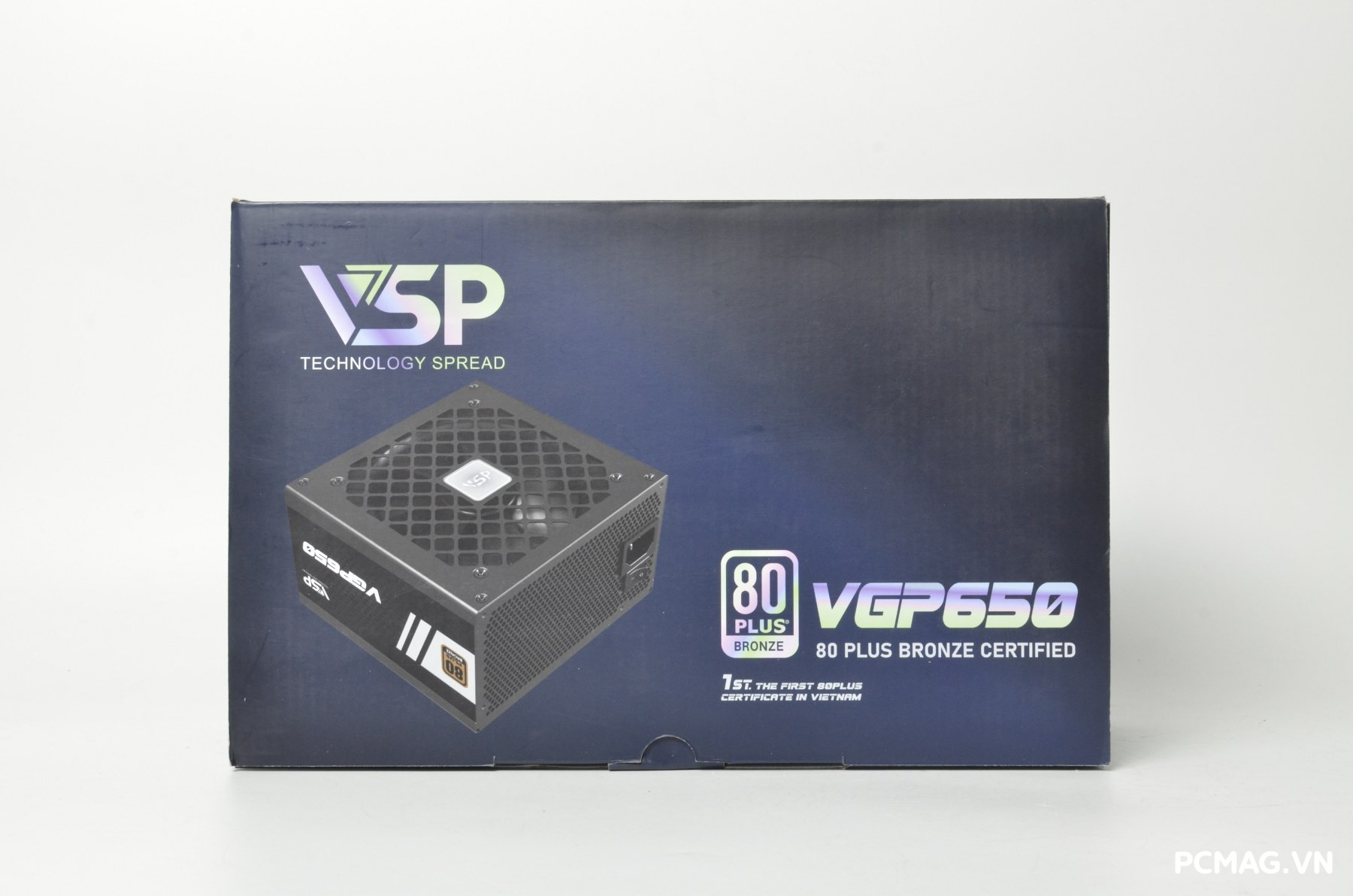

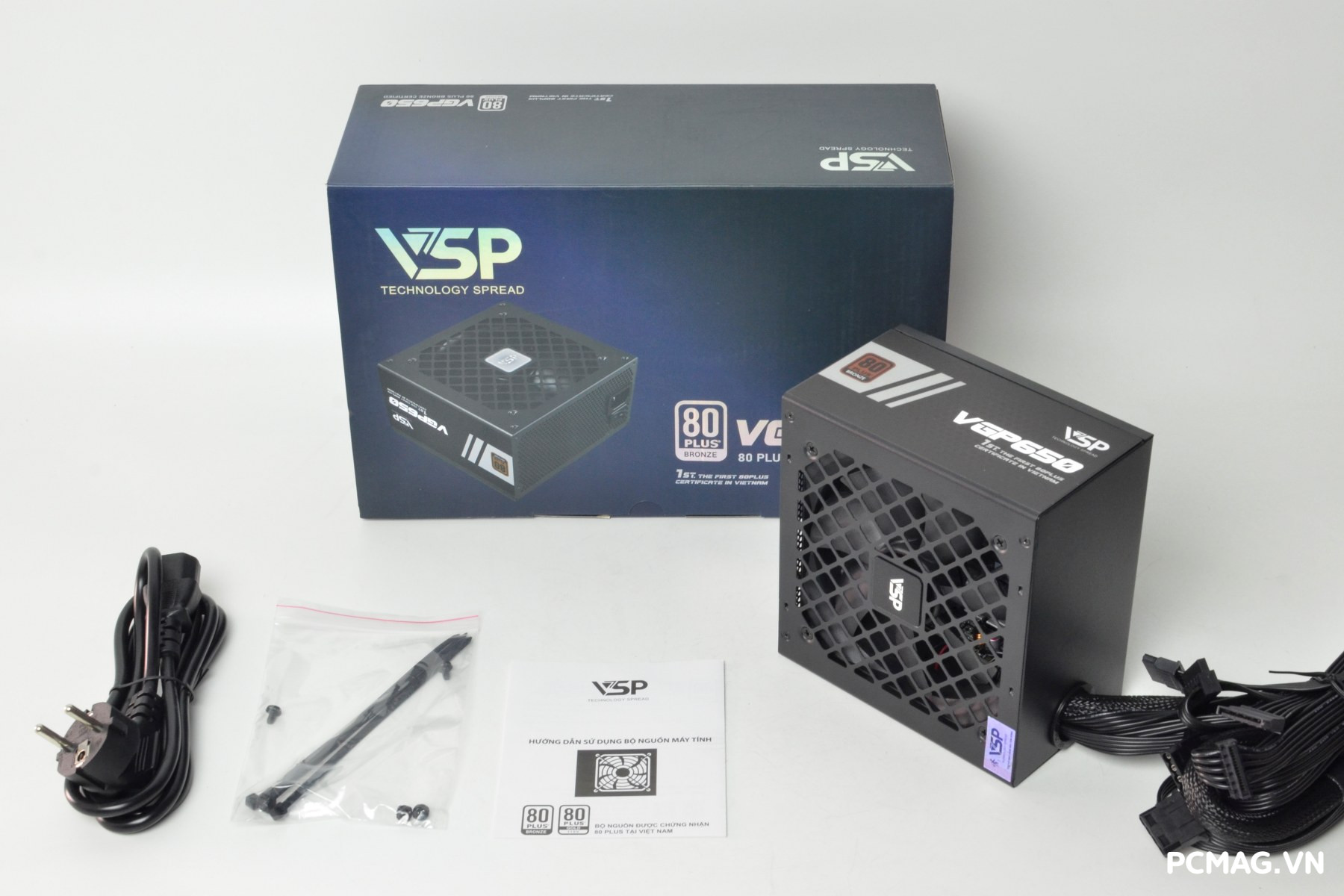

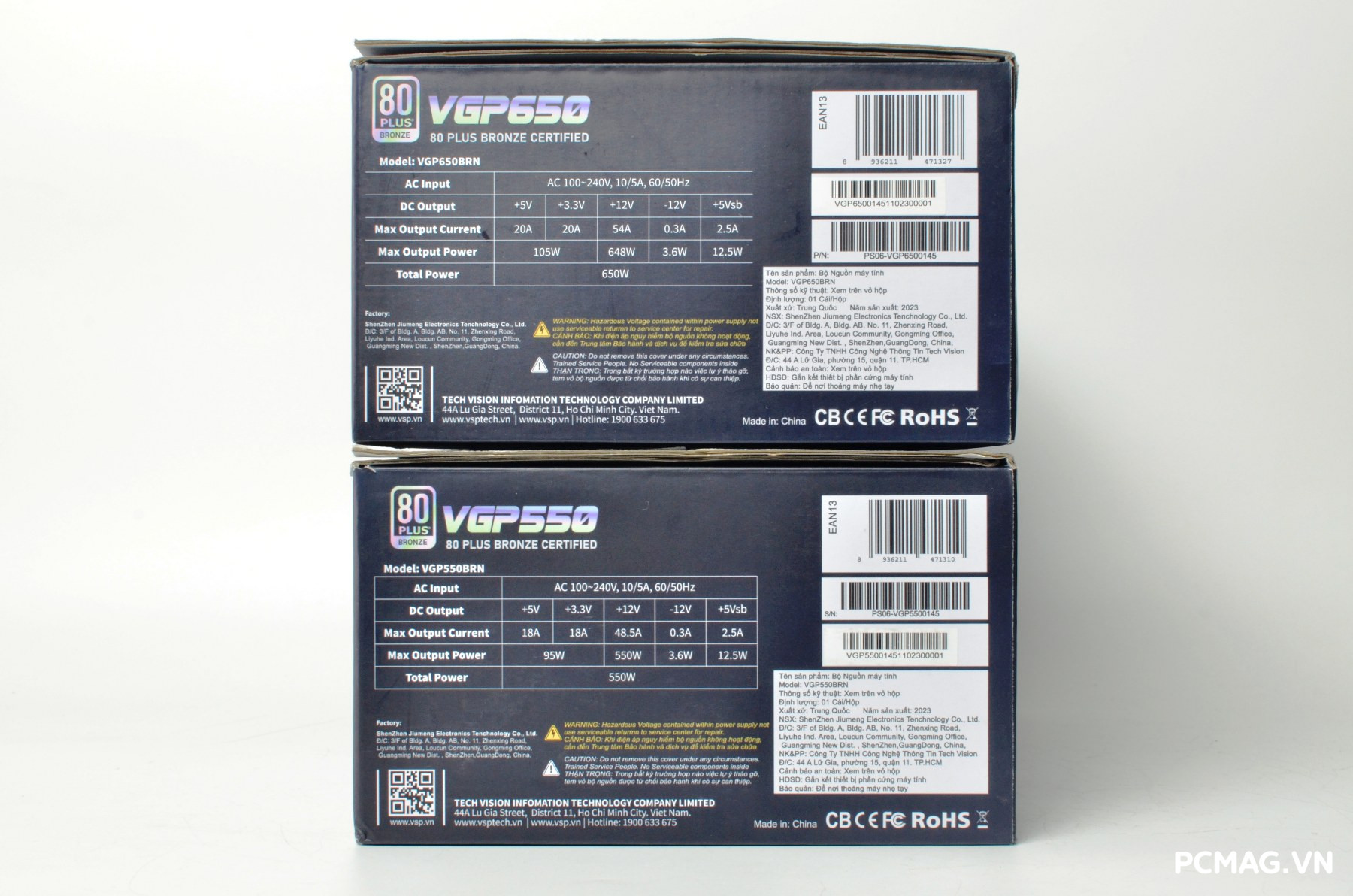

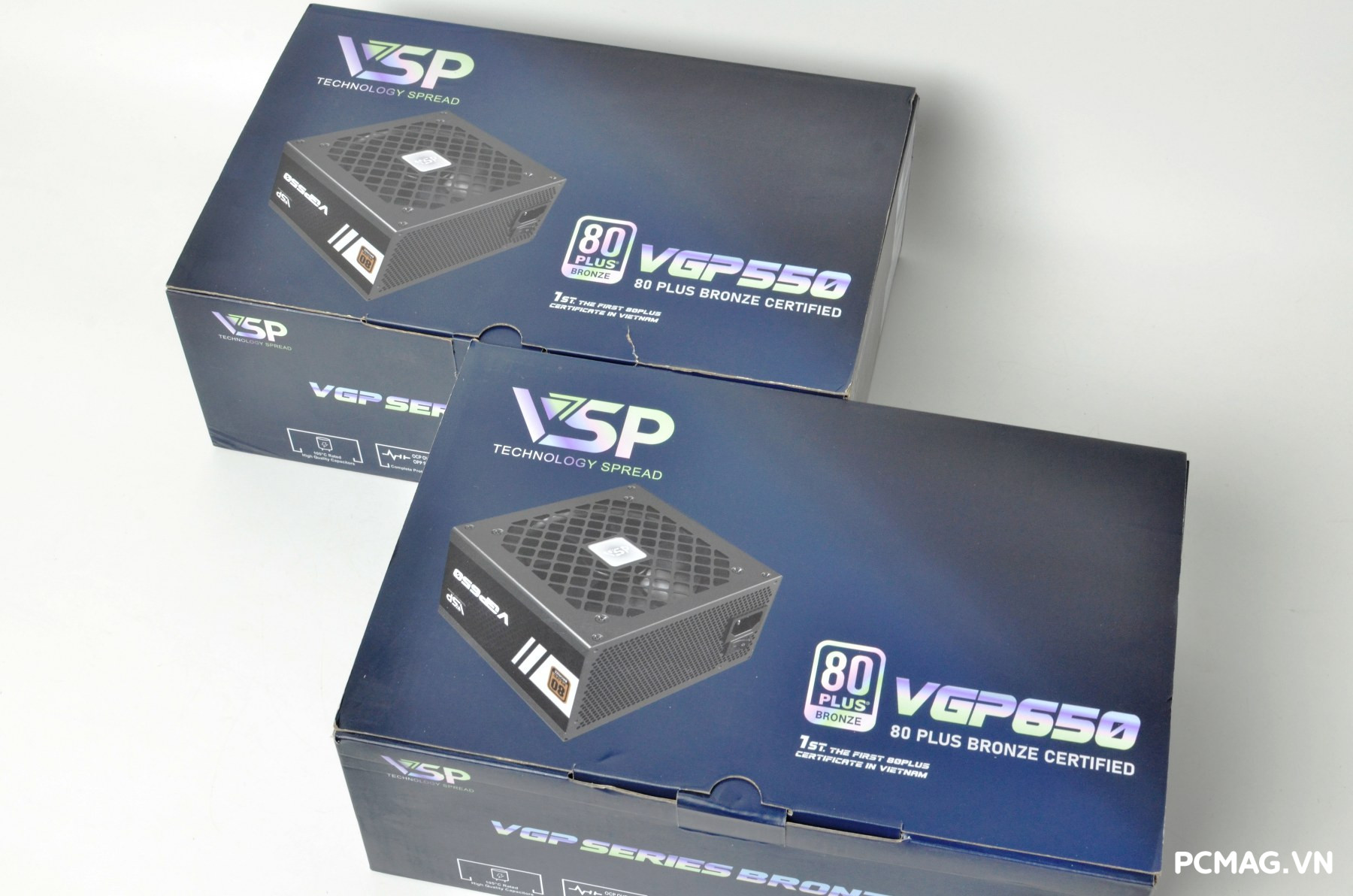

Hộp của VSP VGP550 & VGP650 có kích thước vừa phải, thiết kế với tông màu xanh – đen đặc trưng, mang lại cảm giác cứng cáp và hiện đại. Các thông số kỹ thuật quan trọng được in rõ ràng và đầy đủ ở mặt sau cũng như hai bên hông hộp, giúp người dùng dễ dàng nắm bắt thông tin sản phẩm trước khi mở hộp.

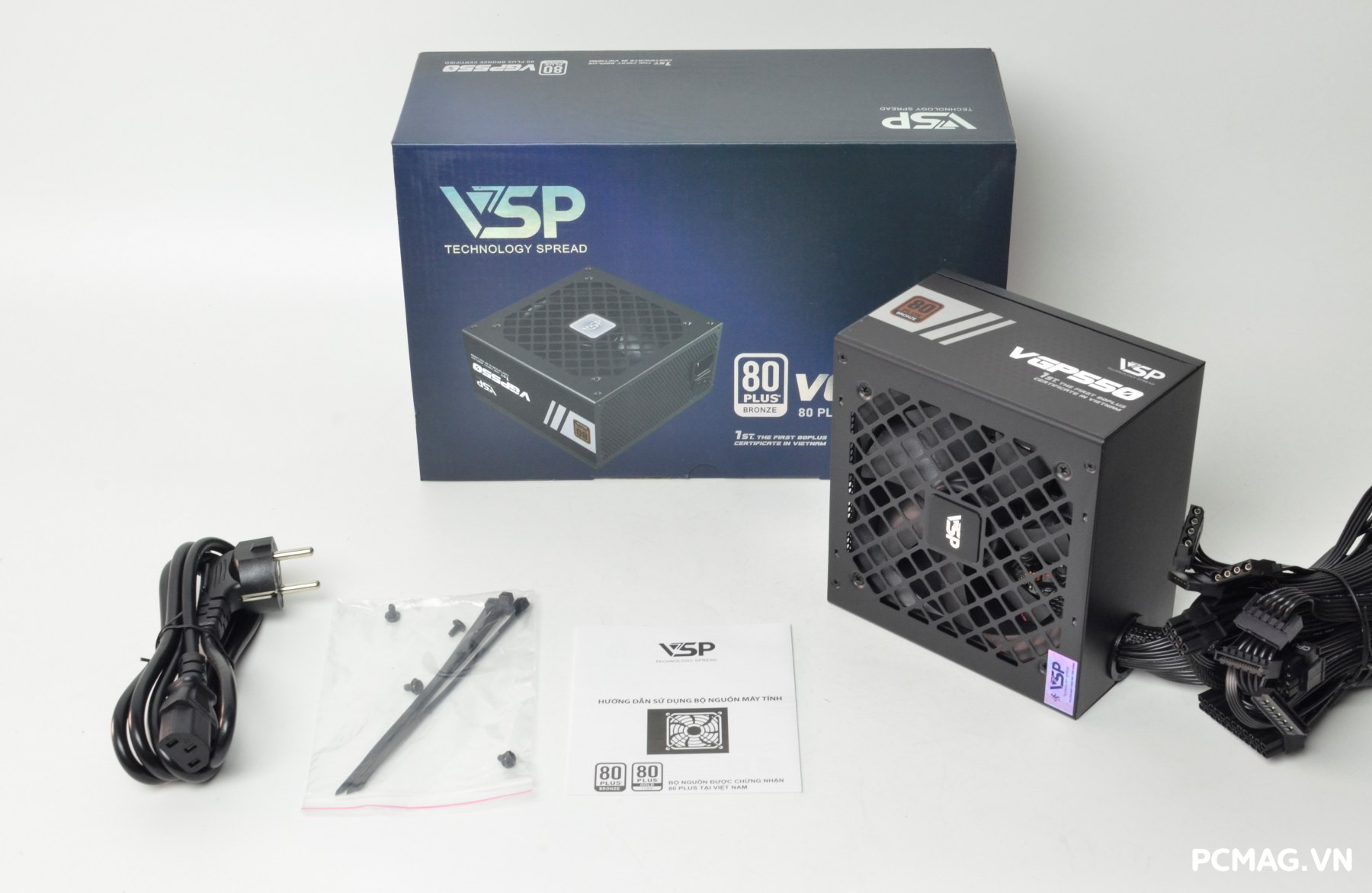

Phụ kiện đi kèm theo VSP VGP550 & VGP650 bao gồm: 1 dây nguồn chuẩn EU, 4 ốc vít cố định PSU, 4 dây rút (zip tie) hỗ trợ đi dây gọn gàng và 1 sách hướng dẫn sử dụng đi kèm.

II. PSU VSP VGP550 550W & VGP650 650W

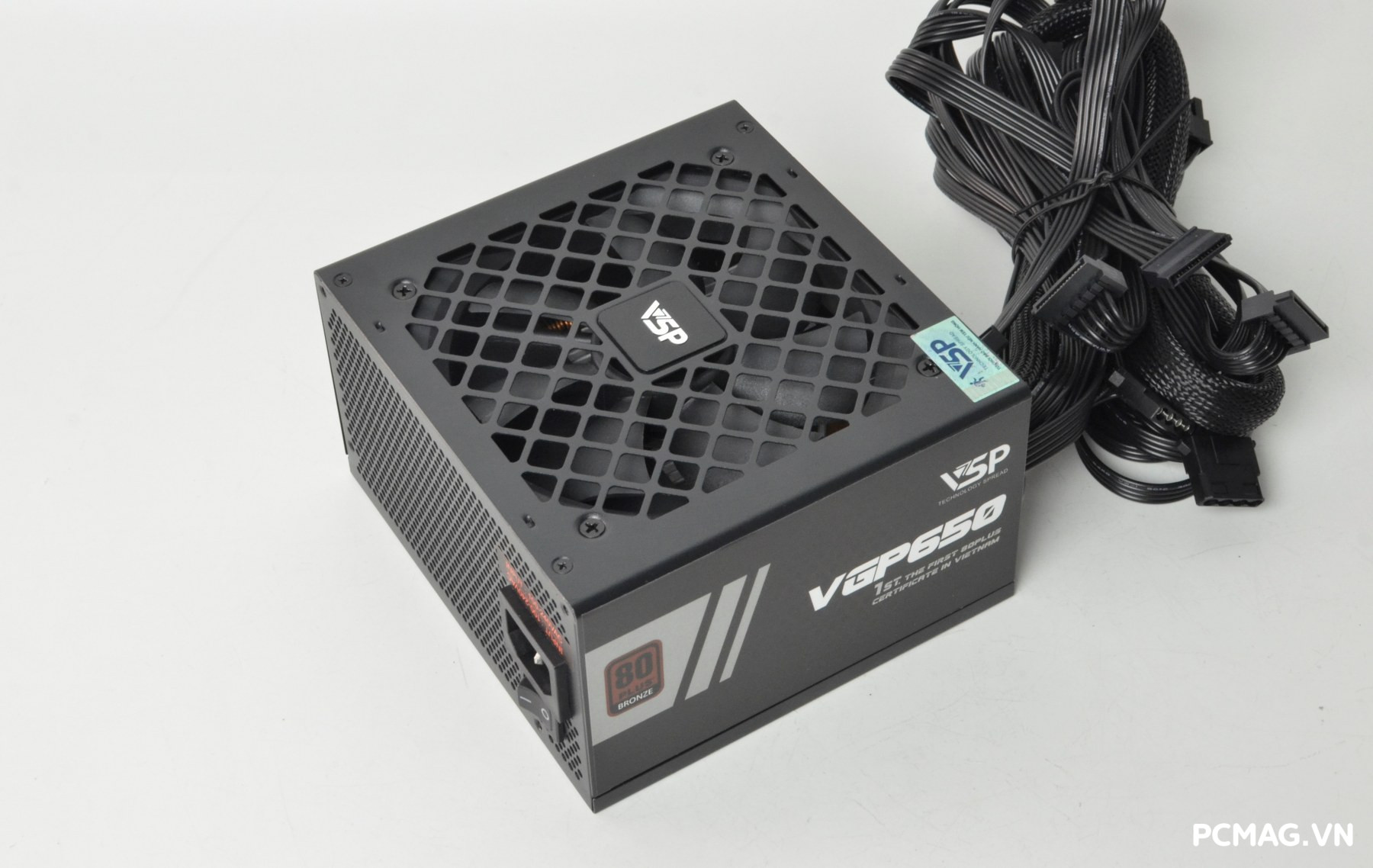

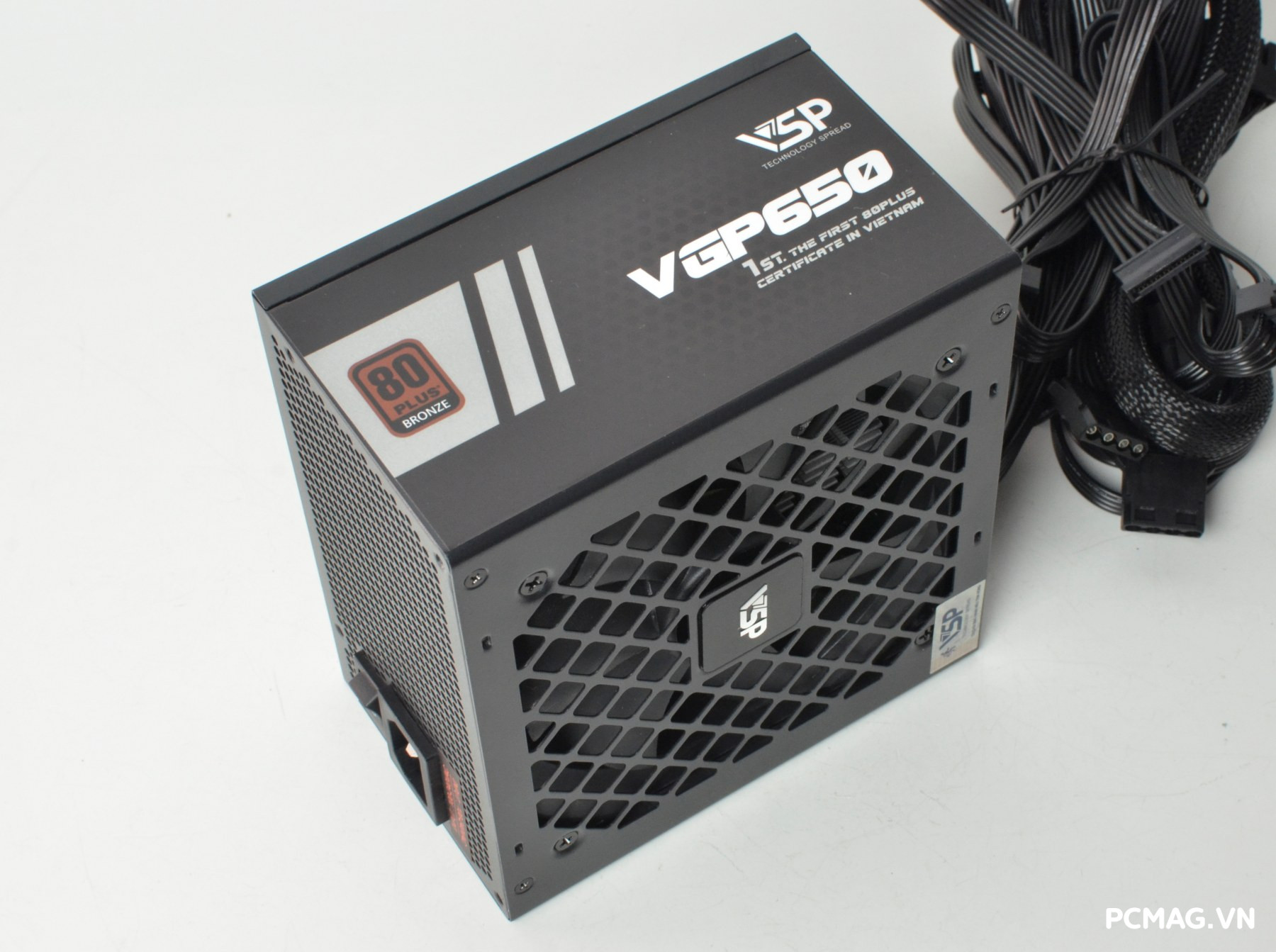

1. Thiết kế bên ngoài

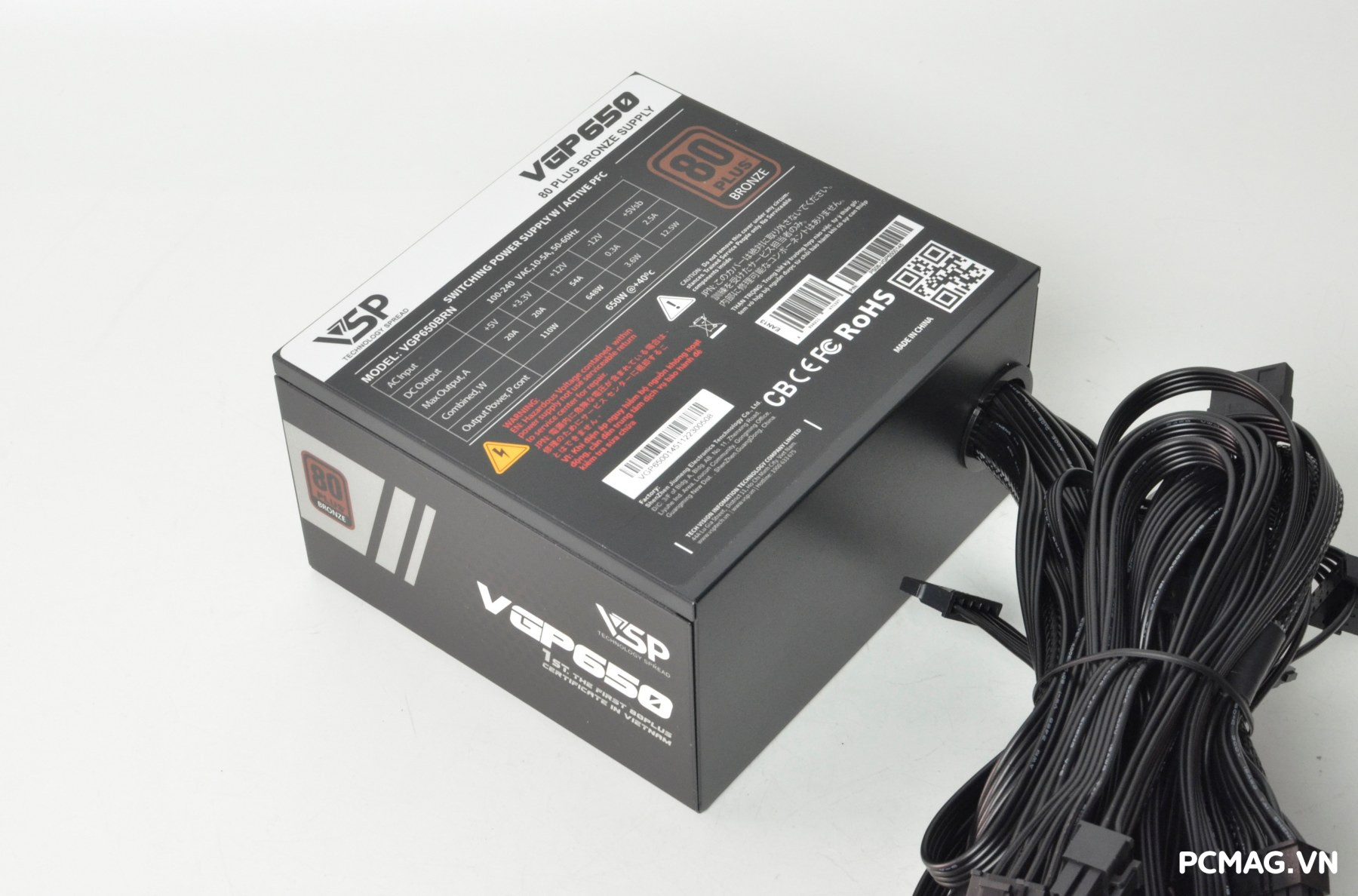

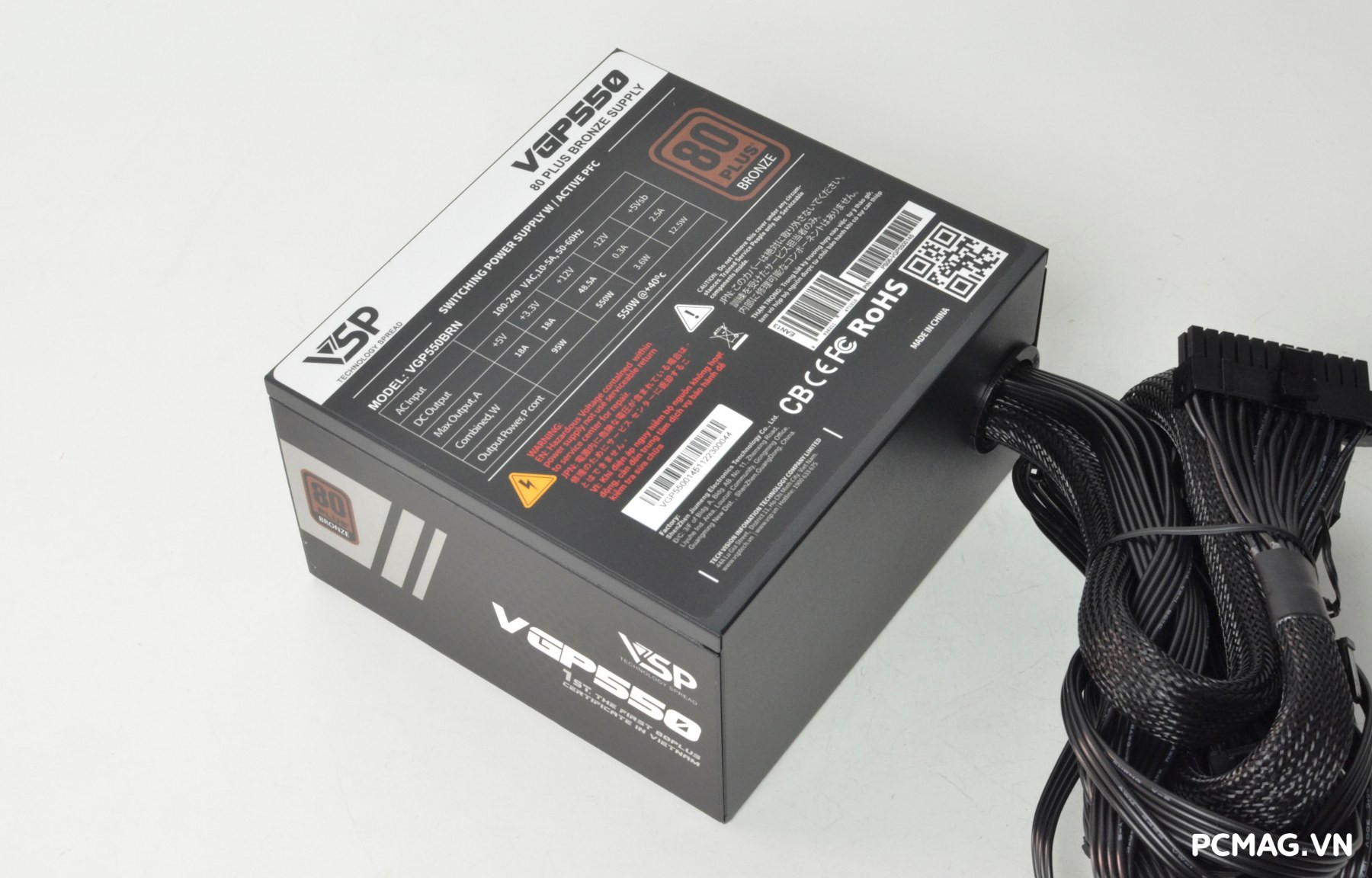

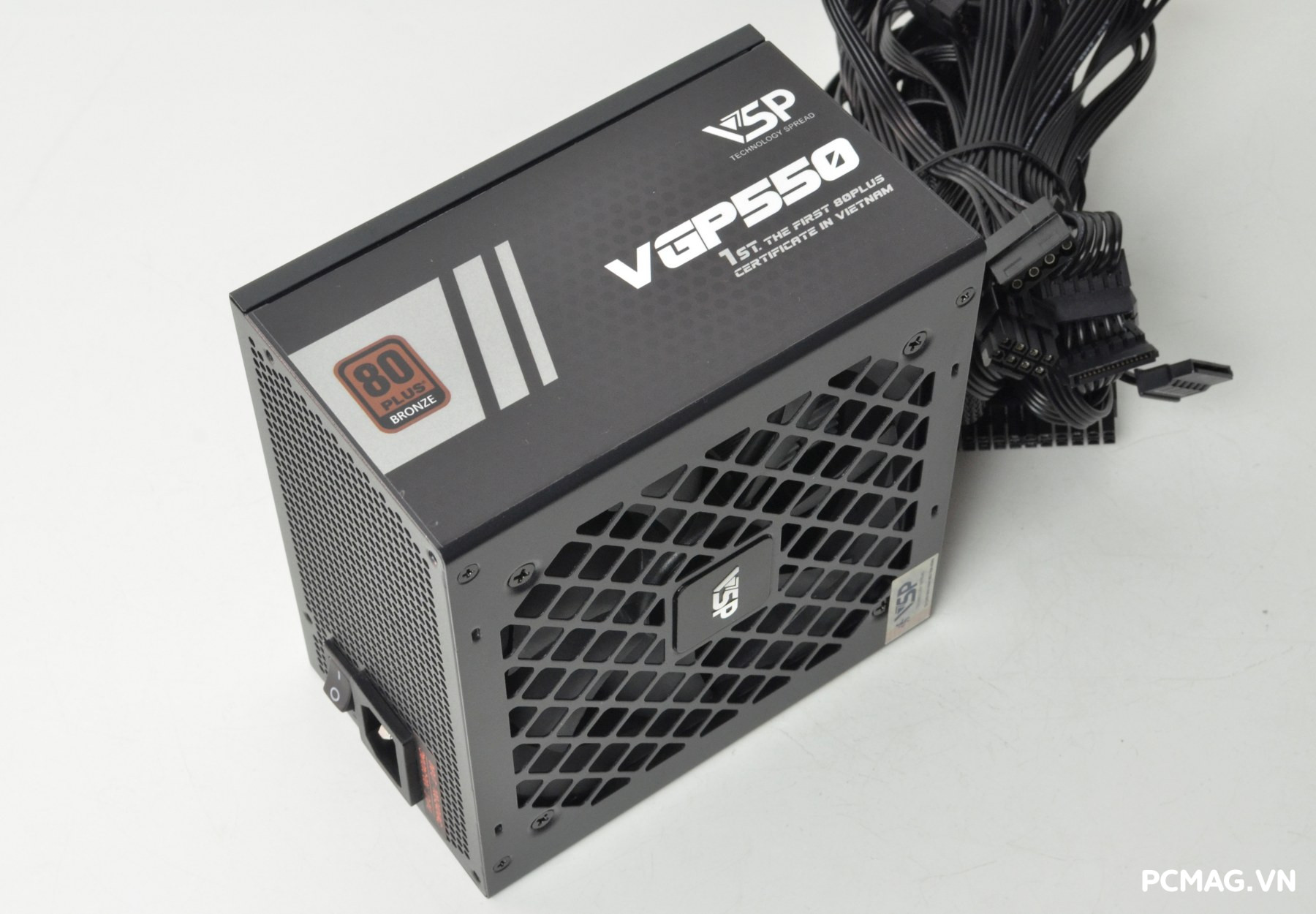

VSP VGP550 & VGP650 sở hữu kích thước chuẩn ATX, được hoàn thiện với lớp sơn tĩnh điện màu đen mang lại cảm giác chắc chắn và đồng bộ với nhiều hệ thống PC. Phần lưới bảo vệ quạt được thiết kế với các khe thoáng lớn, giúp tối ưu luồng gió và hạn chế tiếng ồn do gió rít khi hoạt động.

Bộ nguồn sử dụng quạt làm mát kích thước 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành. Đi kèm là hệ thống cáp bẹ màu đen gọn gàng, riêng dây nguồn 24-pin được bọc lưới giúp tăng độ bền và tính thẩm mỹ khi đi dây trong case.

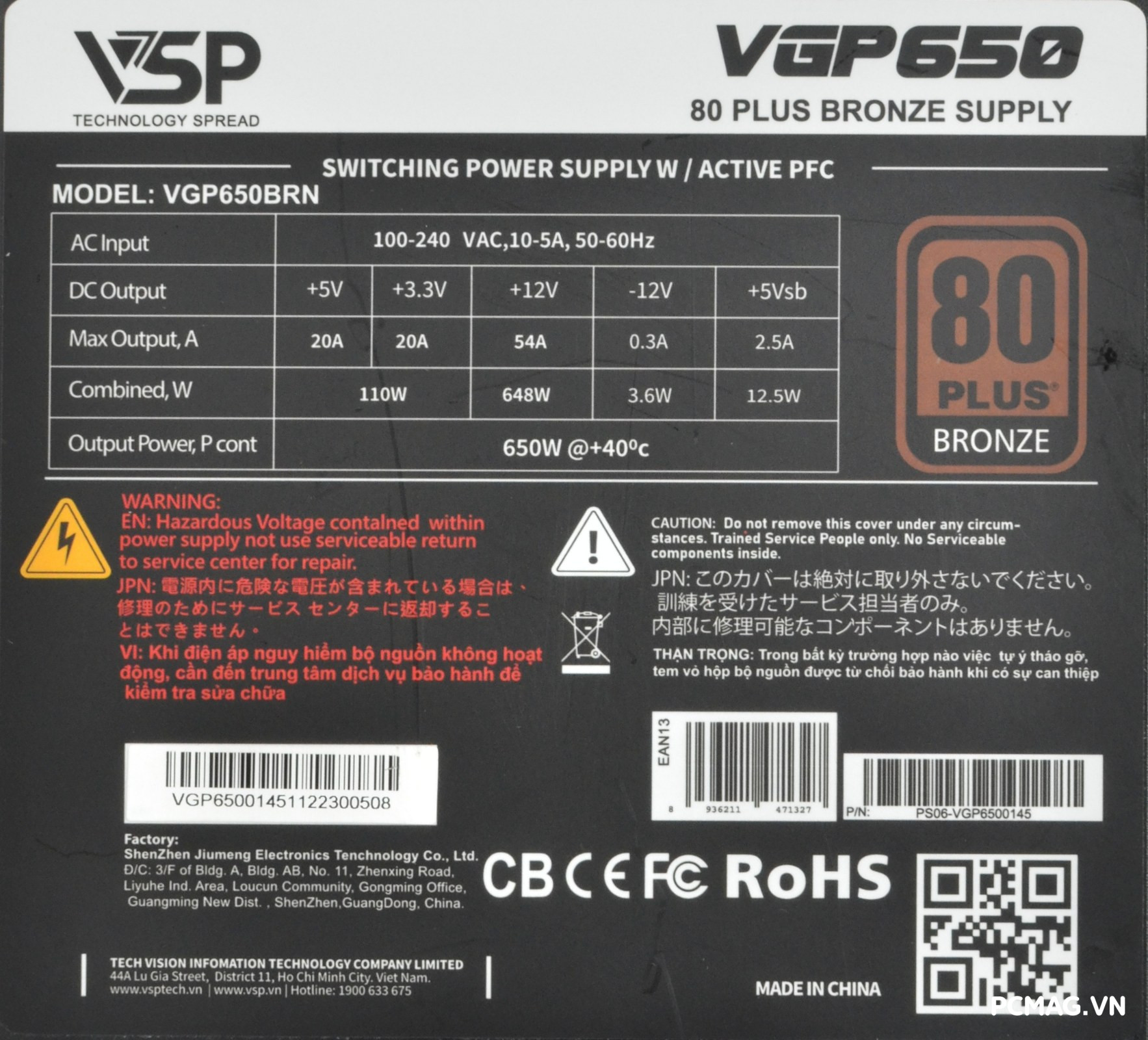

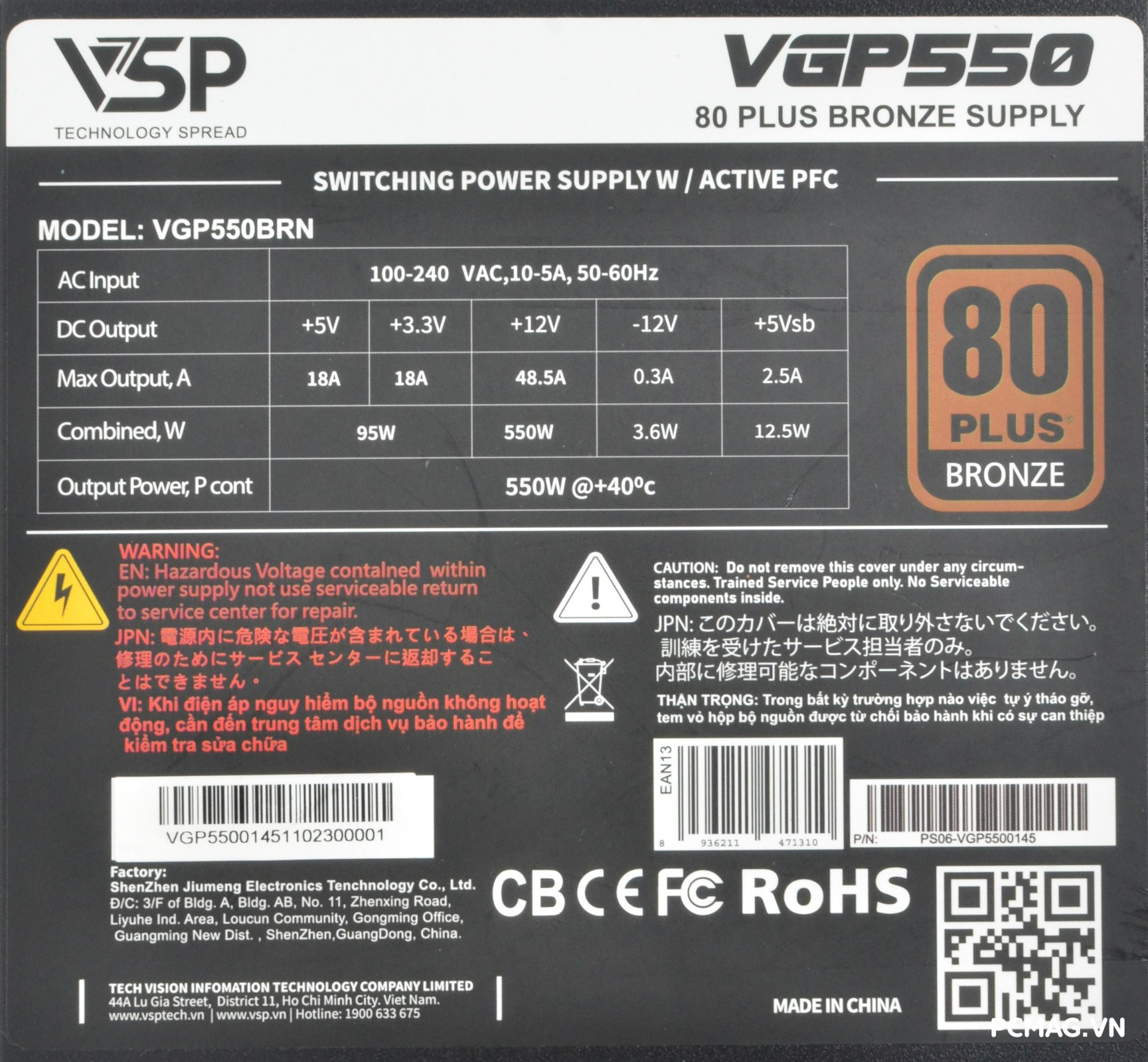

Công suất danh định

• VSP VGP550: Công suất 550W, sử dụng đường 12V single rail đạt tối đa 550W, trang bị Active PFC full-range (100–240Vac) giúp hoạt động ổn định trong nhiều điều kiện điện lưới.
• VSP VGP650: Công suất 650W, với đường 12V single rail cung cấp tới 648W, cũng được tích hợp Active PFC full-range (100–240Vac), đảm bảo hiệu suất và độ ổn định tương tự ở mức công suất cao hơn.

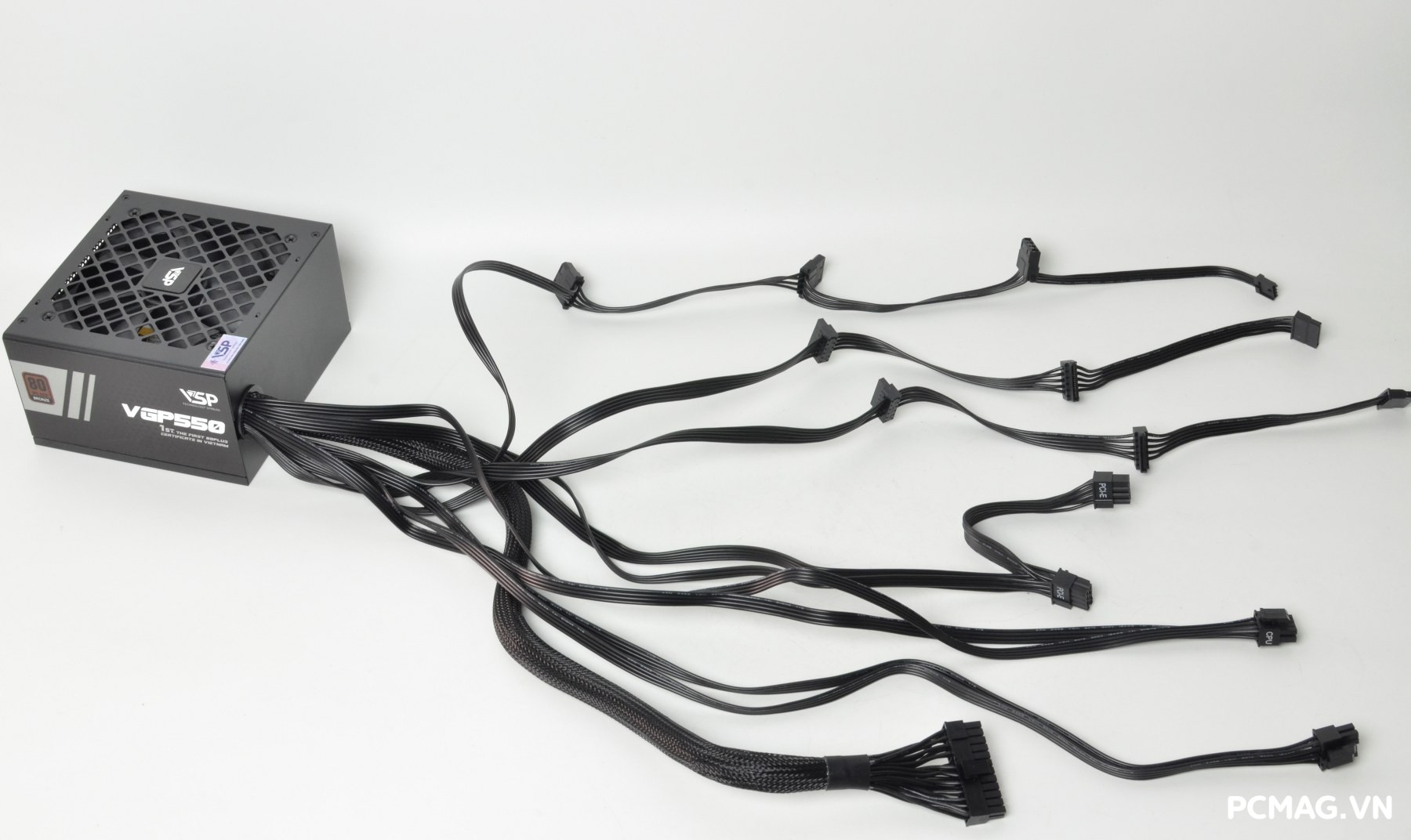

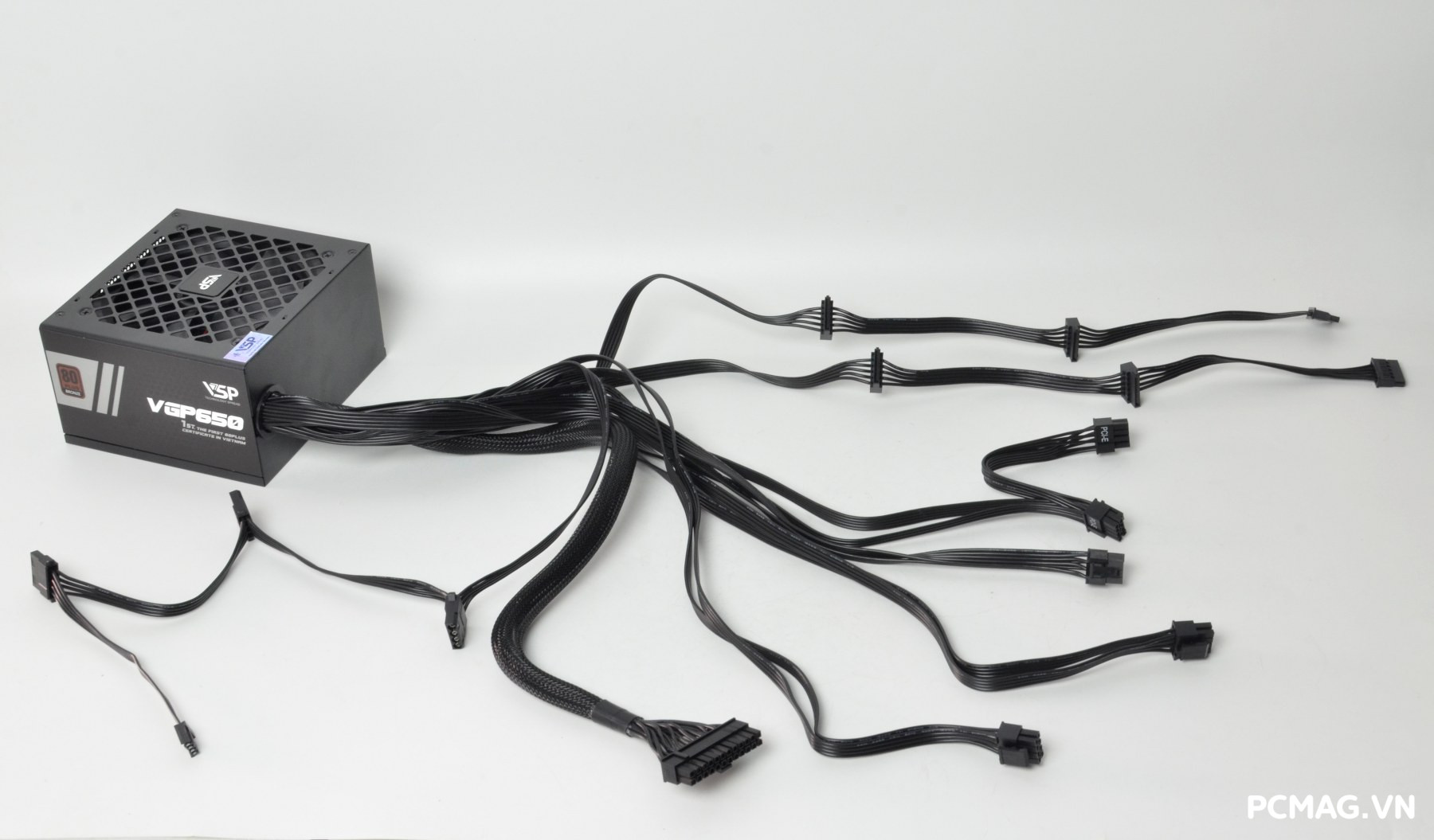

Hệ thống cáp của VSP VGP550 sử dụng dạng cáp bẹ màu đen, giúp đi dây gọn gàng và tối ưu không gian bên trong case. Cụ thể bao gồm:

• 1 cáp 24-pin Mainboard (dài 55cm)
• 2 cáp 4+4 pin ATX12V (dài 60cm)
• 2 cáp 6+2 pin PCIe (50cm + 15cm)
• 6 đầu SATA (40cm + 15cm + 15cm)
• 3 đầu ATA (Molex) (40cm + 15cm + 15cm)

Hệ thống cáp của VSP VGP650 cũng sử dụng cáp bẹ màu đen, hỗ trợ đi dây gọn gàng và tối ưu luồng gió trong thùng máy. Cụ thể bao gồm:

• 1 cáp 24-pin Mainboard (dài 55cm)
• 2 cáp 4+4 pin ATX12V (dài 60cm)
• 3 cáp 6+2 pin PCIe (50cm + 15cm)
• 6 đầu SATA (40cm + 15cm + 15cm)
• 3 đầu ATA (Molex) (40cm + 15cm + 15cm)

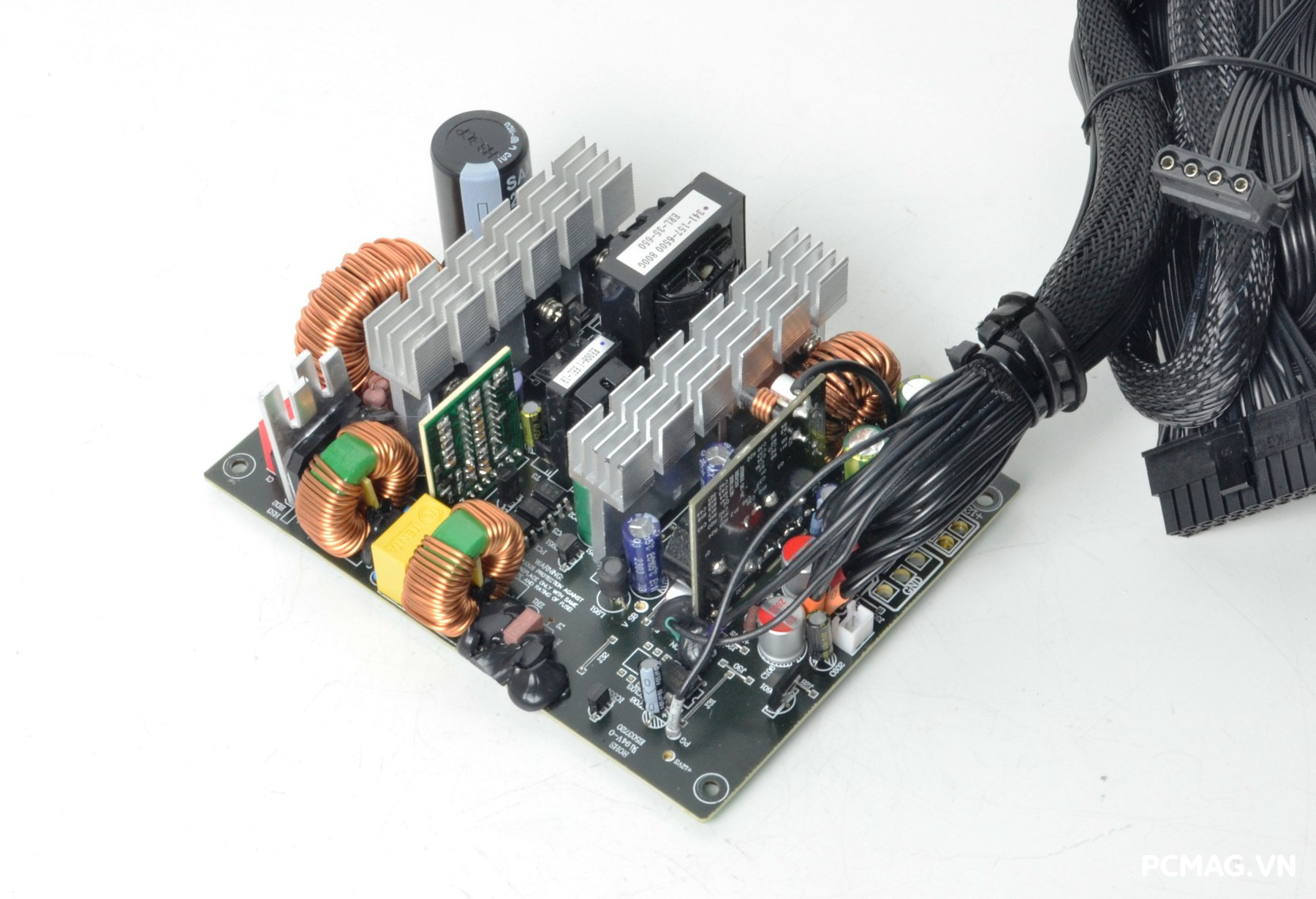

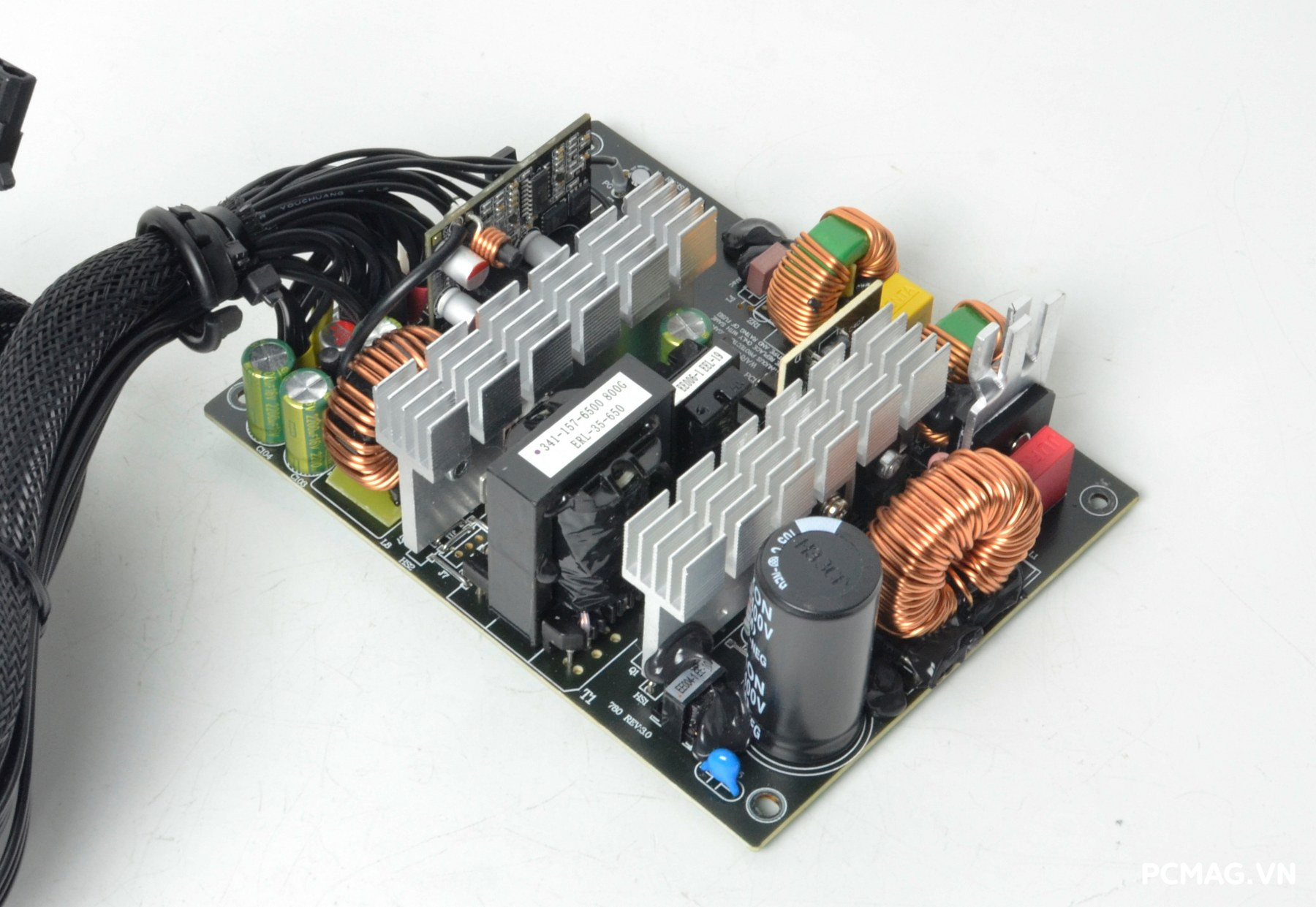

2. Thiết kế bên trong

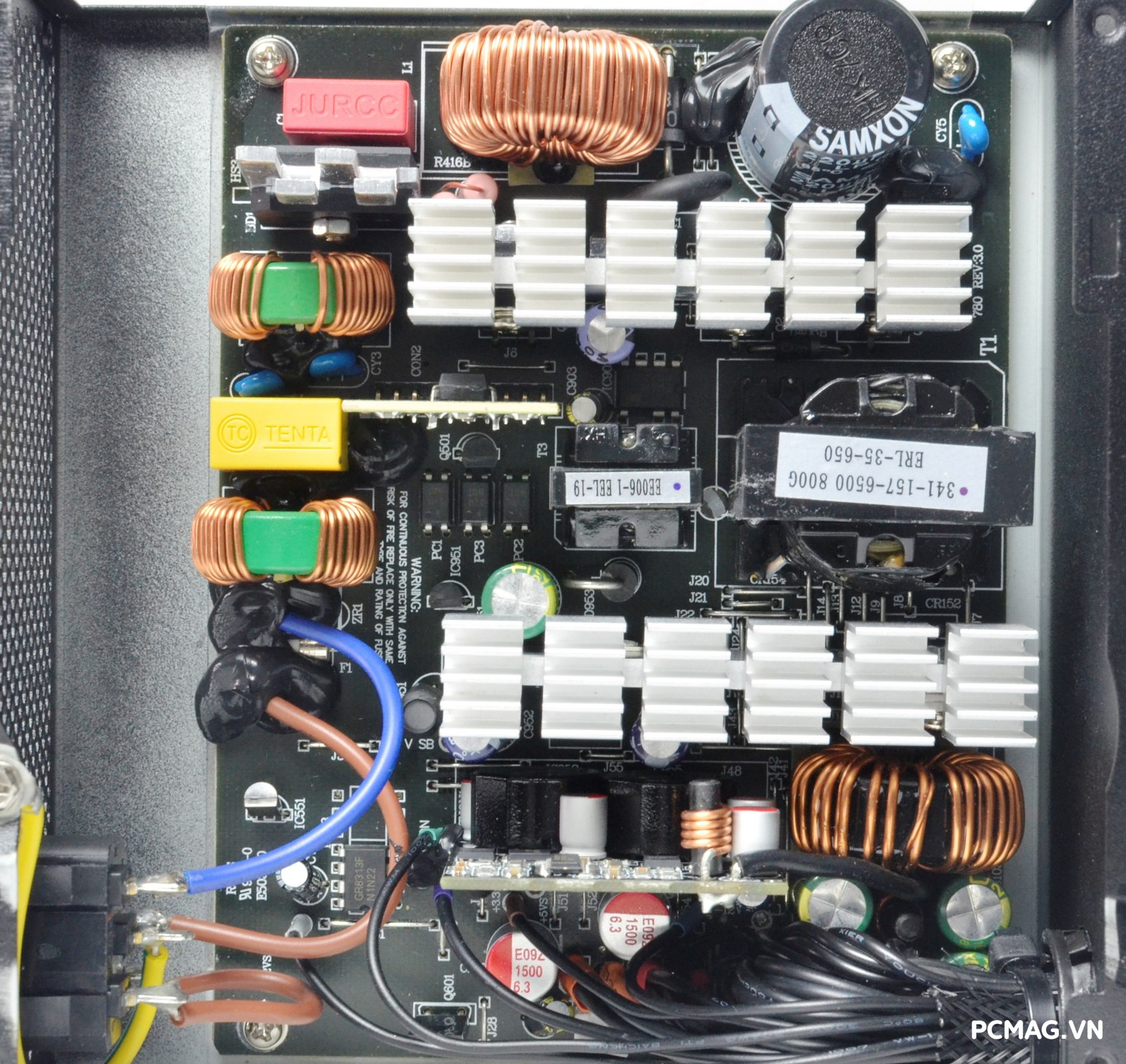

Ở phần thiết kế nội tại, VSP hợp tác với JiuMeng trong vai trò OEM cho dòng nguồn VGP series. Sản phẩm sử dụng nền tảng gồm Active PFC + Dual Forward + chỉnh lưu đồng bộ + mạch DC to DC (5V & 3.3V), giúp tối ưu hiệu suất chuyển đổi điện năng và cải thiện độ ổn định so với các thiết kế nguồn truyền thống trước đây.

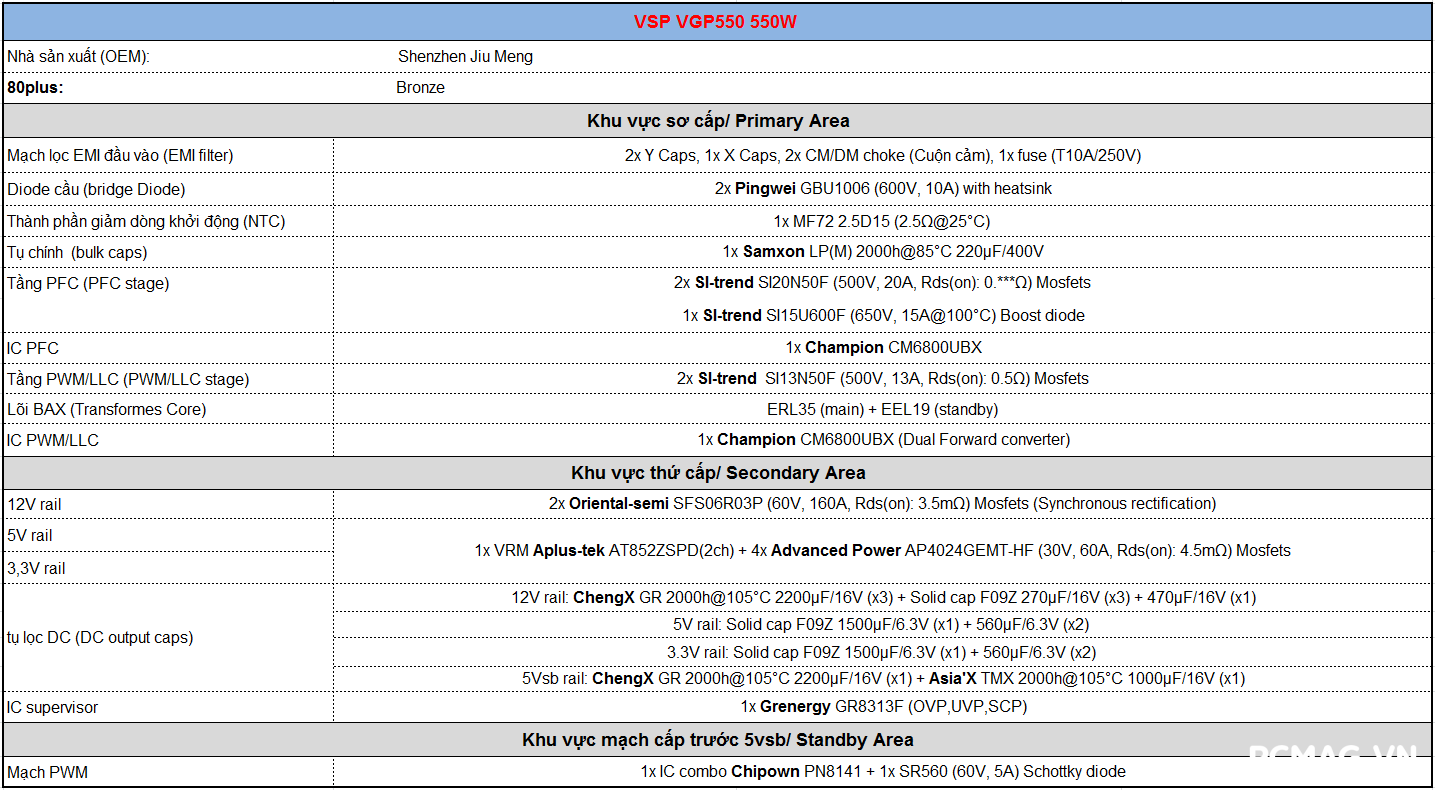

Bảng linh kiện được sử dụng trên VGP550 & VGP650:

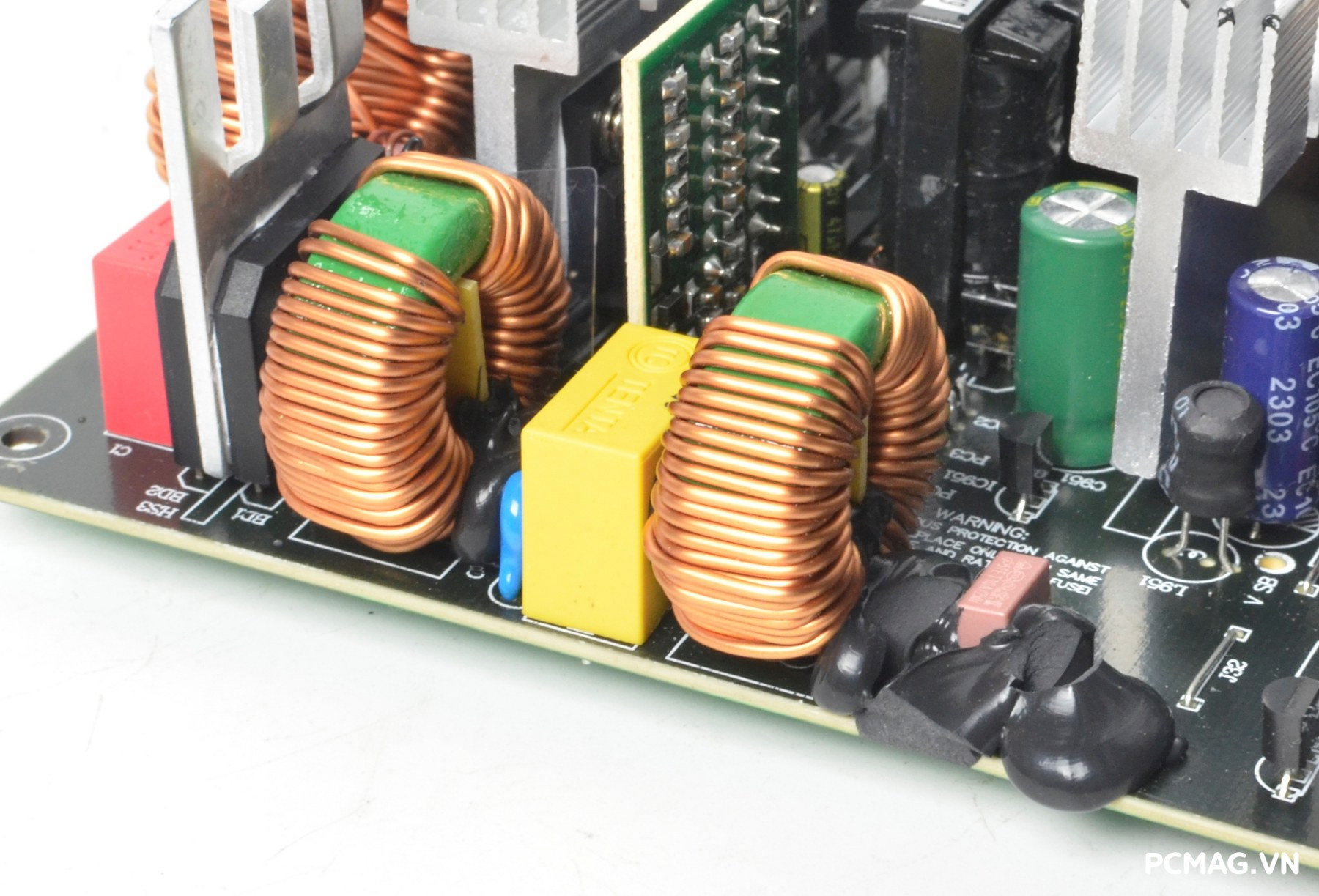

VGP550 & VGP650 được trang bị mạch lọc nhiễu EMI hai lớp, giúp giảm thiểu nhiễu điện và tăng độ ổn định trong quá trình vận hành.

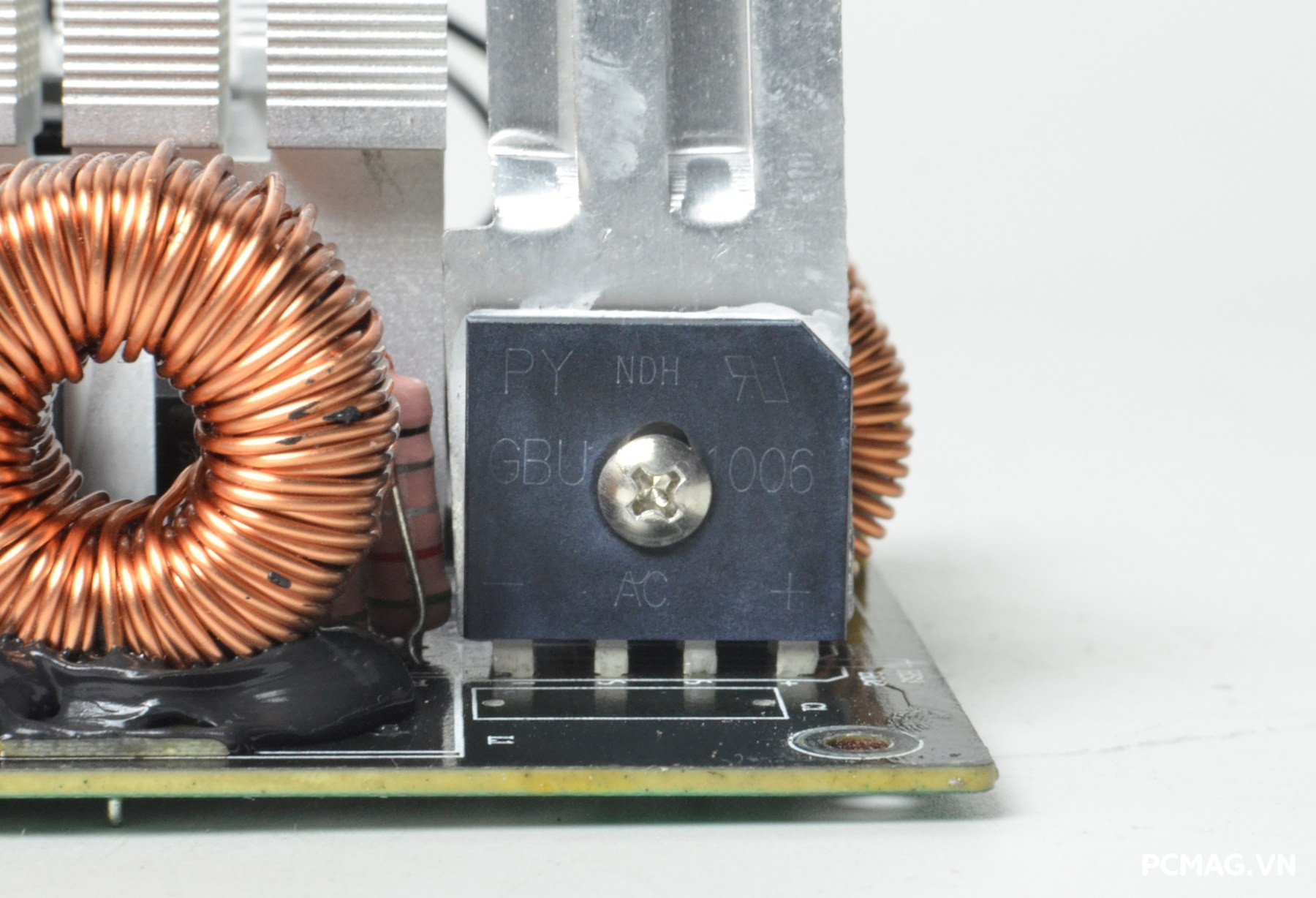

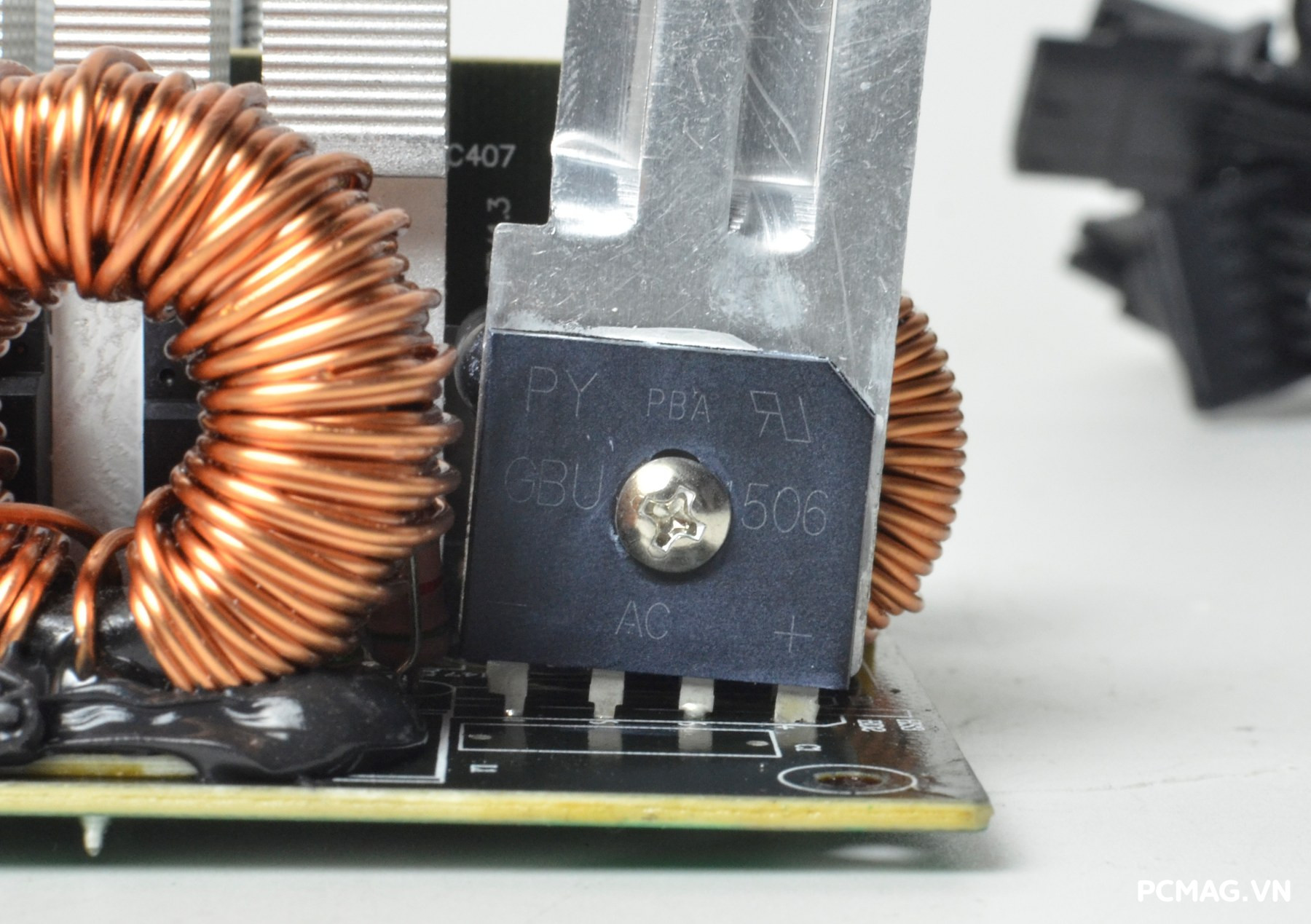

Về phần chỉnh lưu đầu vào, VGP550 sử dụng cặp diode cầu GBU1006 (10A x2), trong khi VGP650 được nâng cấp lên GBU1506 (15A x2) cho khả năng chịu tải cao hơn. Các diode này đều được gắn kèm tản nhiệt riêng, đảm bảo hoạt động ổn định ngay cả trong điều kiện điện lưới 100–110V.

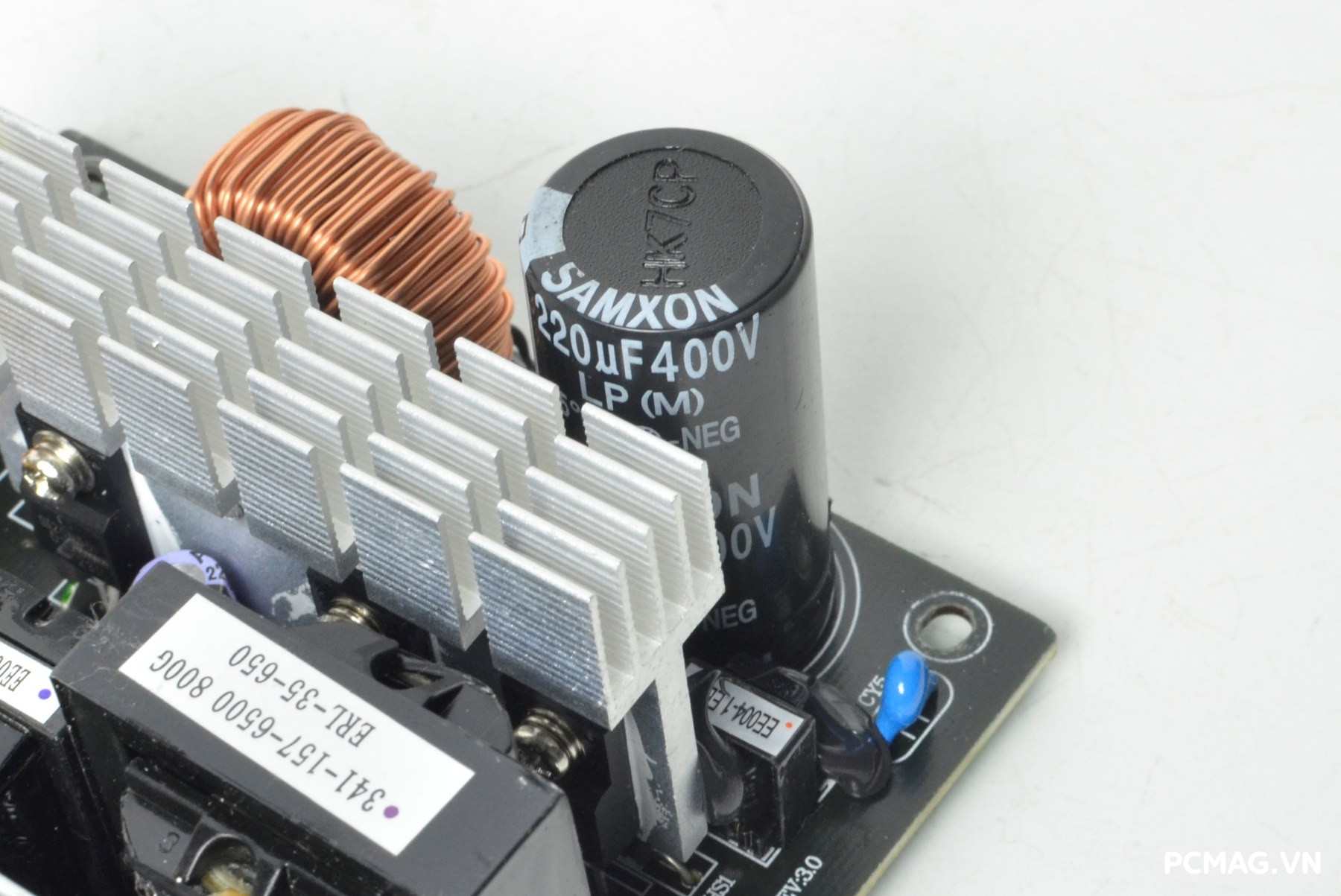

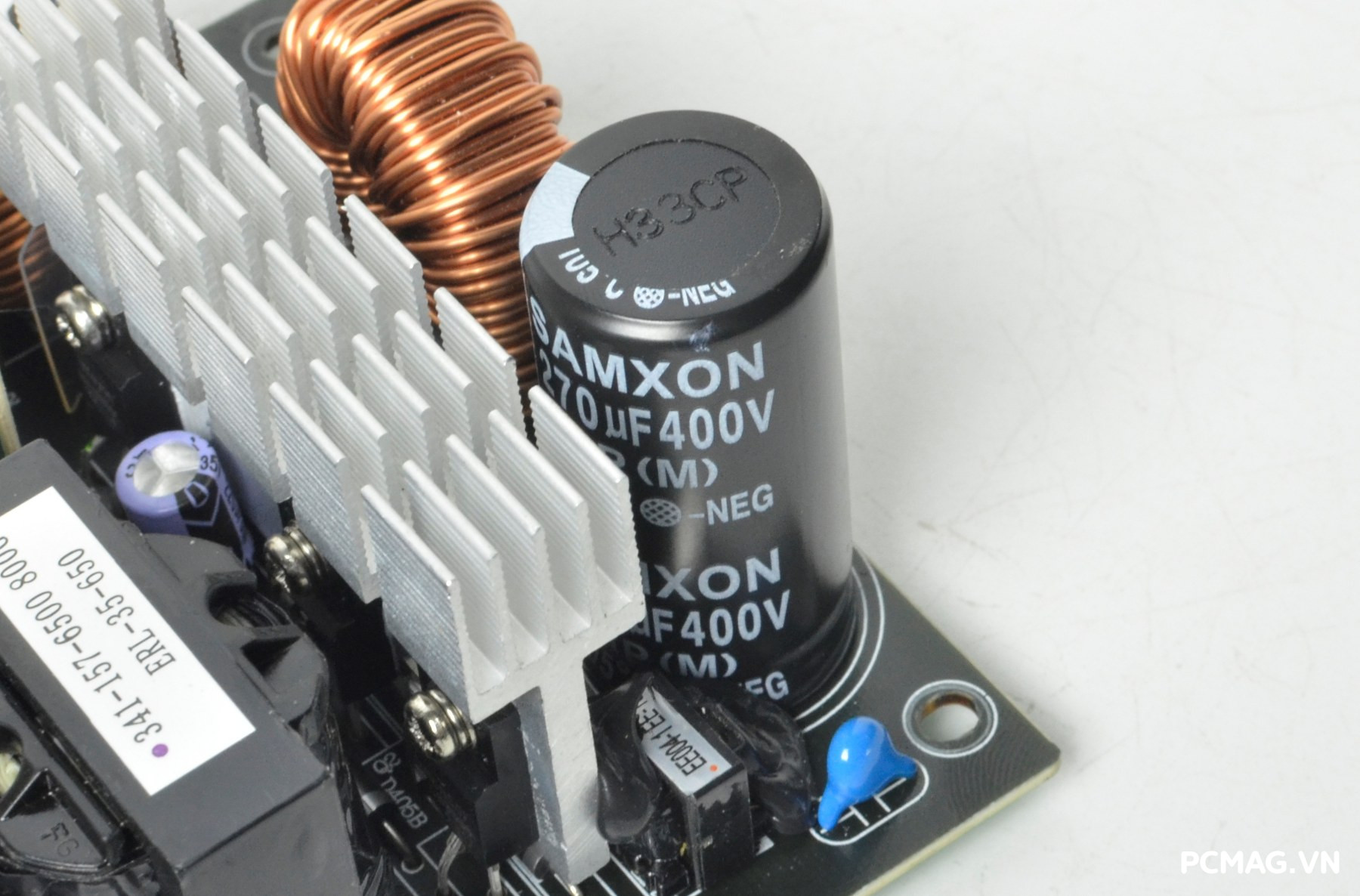

Tụ chính của VGP550 & VGP650 đến từ thương hiệu Samxon, với mức dung lượng ở mức vừa phải: 220µF/400V cho phiên bản 550W và 270µF/400V cho phiên bản 650W. Mức dung lượng này có phần khiêm tốn, nên có thể ảnh hưởng nhất định đến thời gian lưu điện (hold-up time) trong một số điều kiện tải hoặc điện lưới không ổn định.

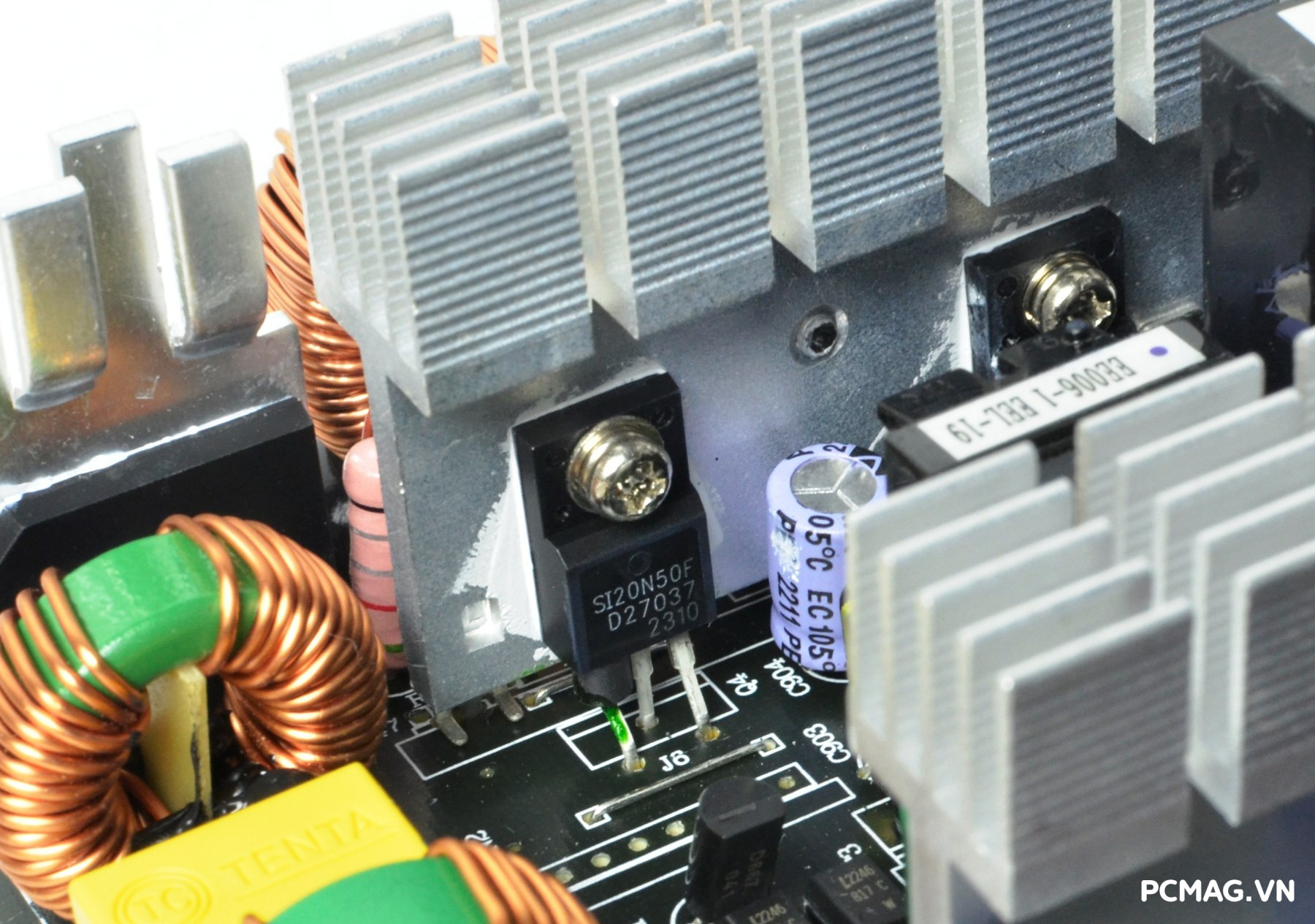

Ở tầng PFC, phiên bản VGP550 được trang bị cặp MOSFET SI-trend SI20N50F (20A), trong khi VGP650 sử dụng cặp MOSFET công suất cao hơn là Wayson WML28N55C4 (28A), cho khả năng chịu tải tốt hơn.

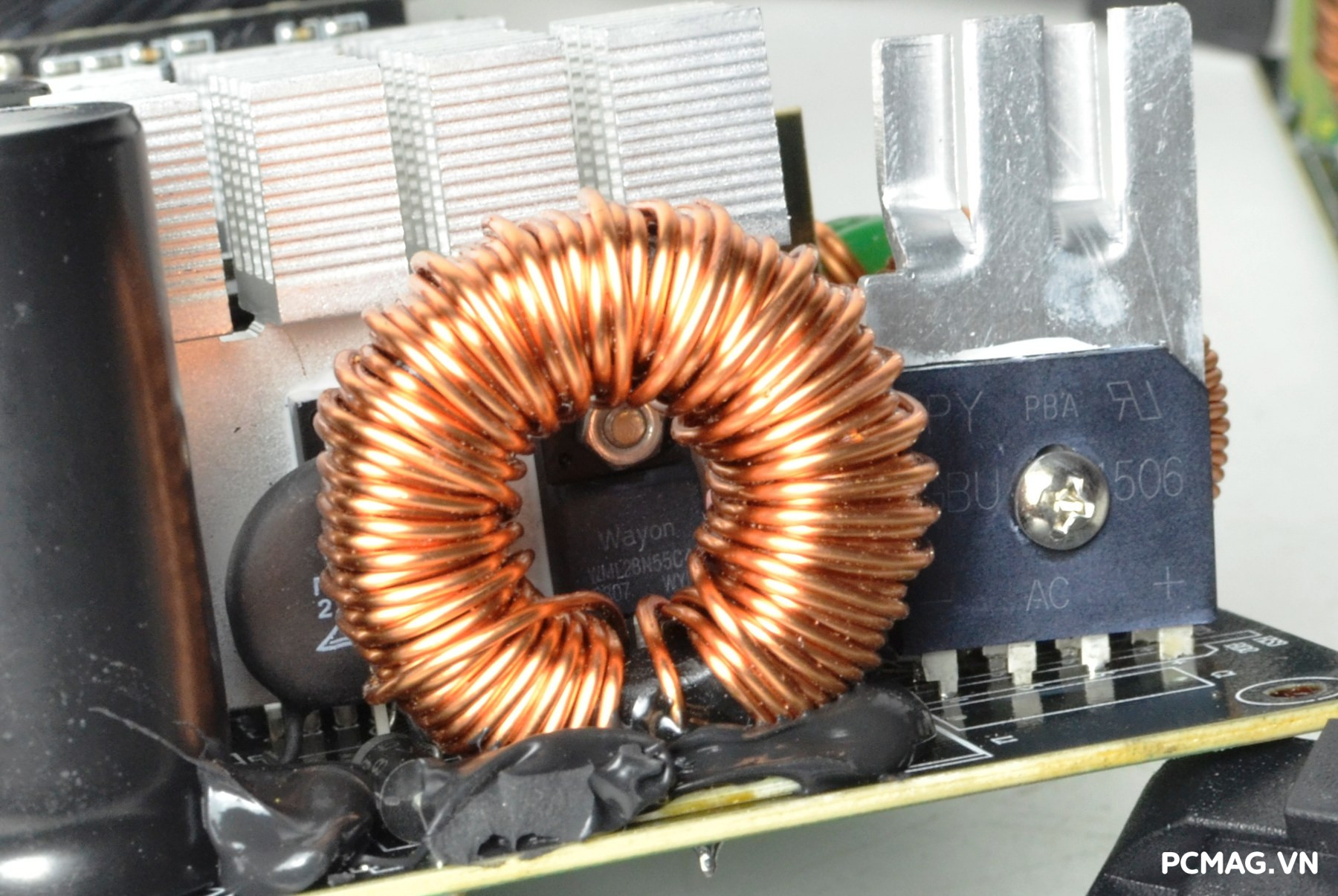

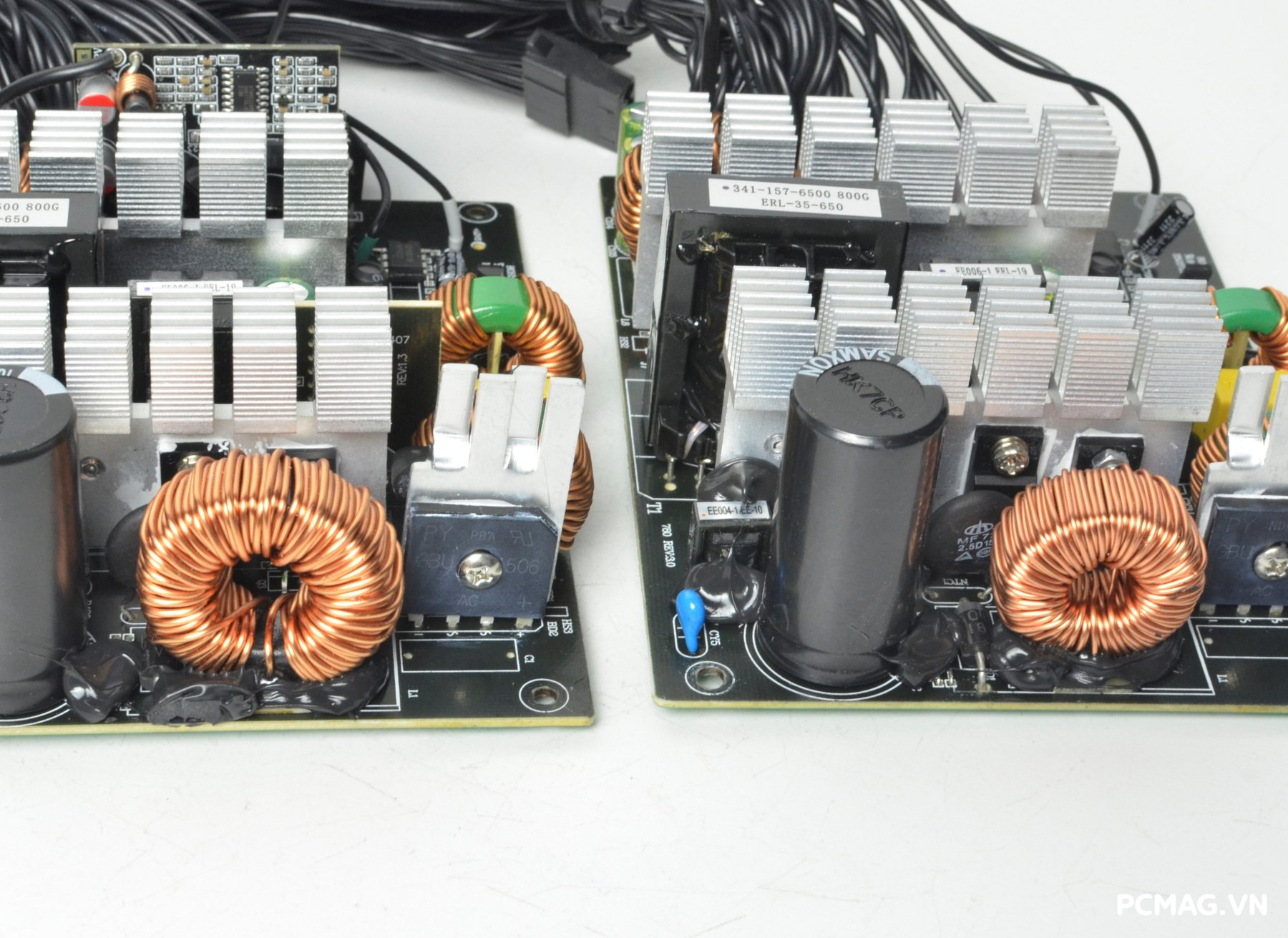

Ngoài ra, có thể dễ dàng nhận thấy cuộn cảm trong mạch PFC của bản 650W có kích thước lớn hơn đáng kể so với bản 550W, cho thấy sự đầu tư về phần cứng nhằm đáp ứng mức công suất cao hơn và cải thiện hiệu suất hoạt động.

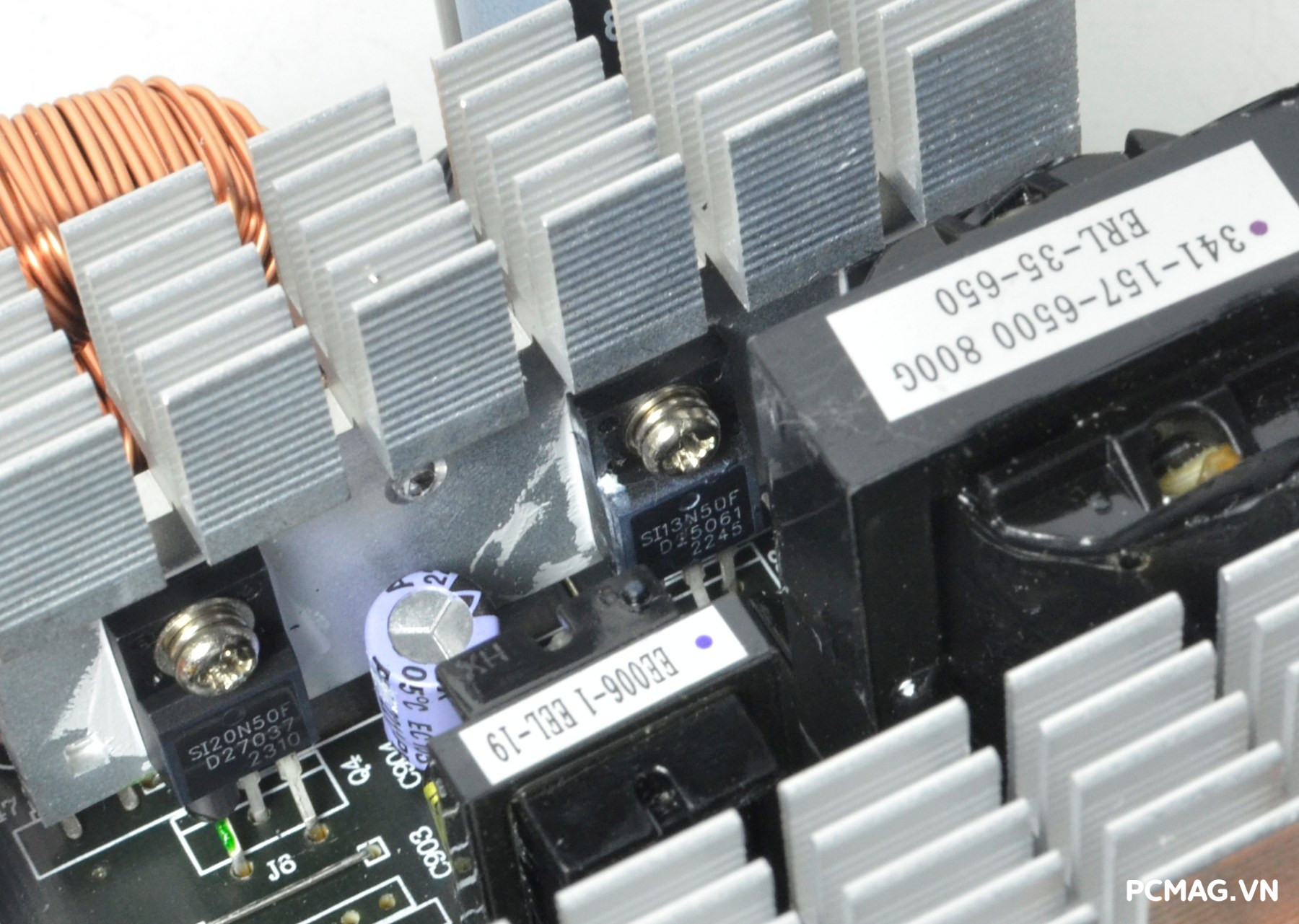

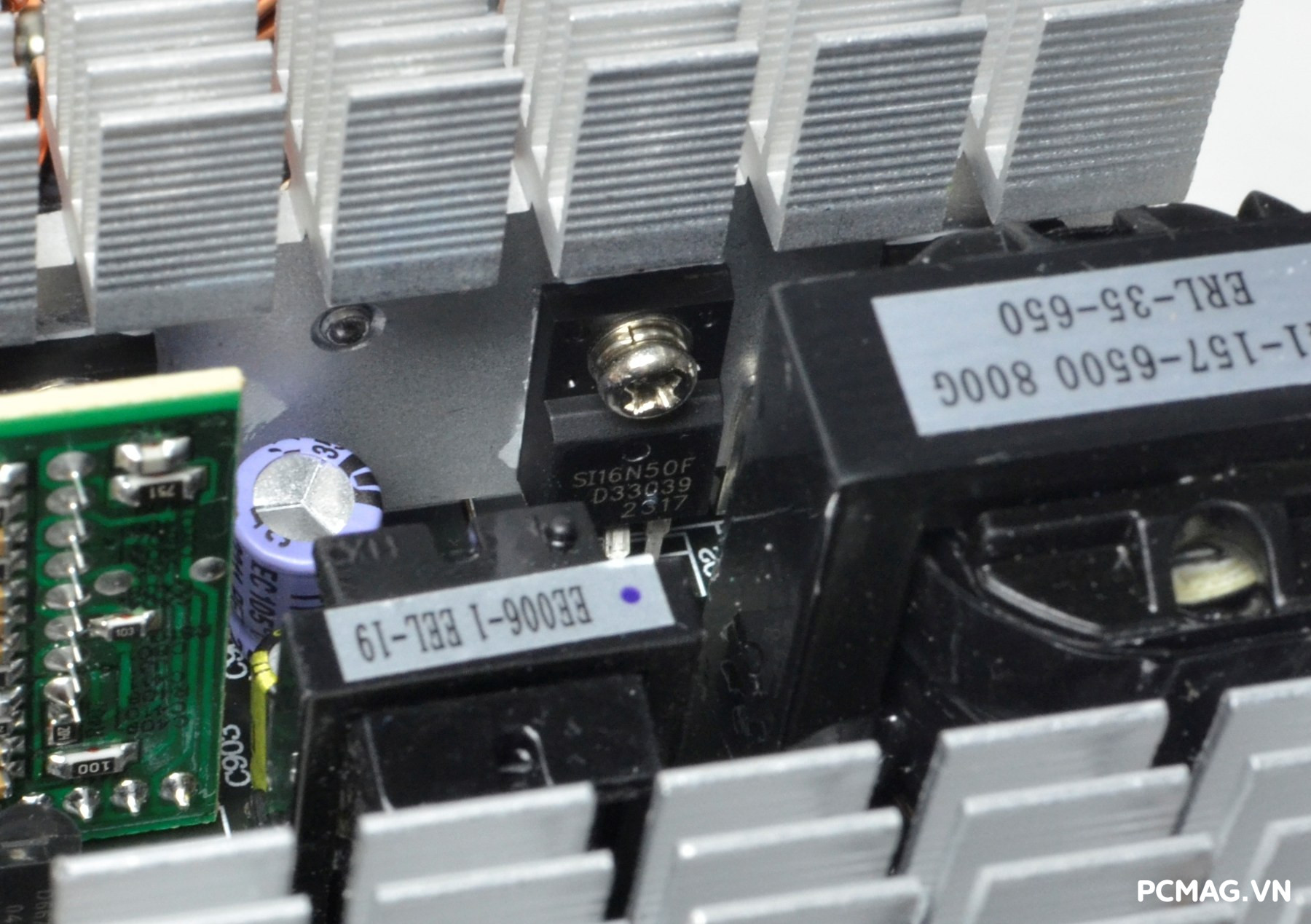

Cả hai phiên bản VGP550 & VGP650 đều sử dụng MOSFET của SI-trend cho tầng PWM. Cụ thể, bản 550W được trang bị cặp SI13N50F (13A), trong khi bản 650W sử dụng cặp SI16N50F (16A) với khả năng chịu tải cao hơn.

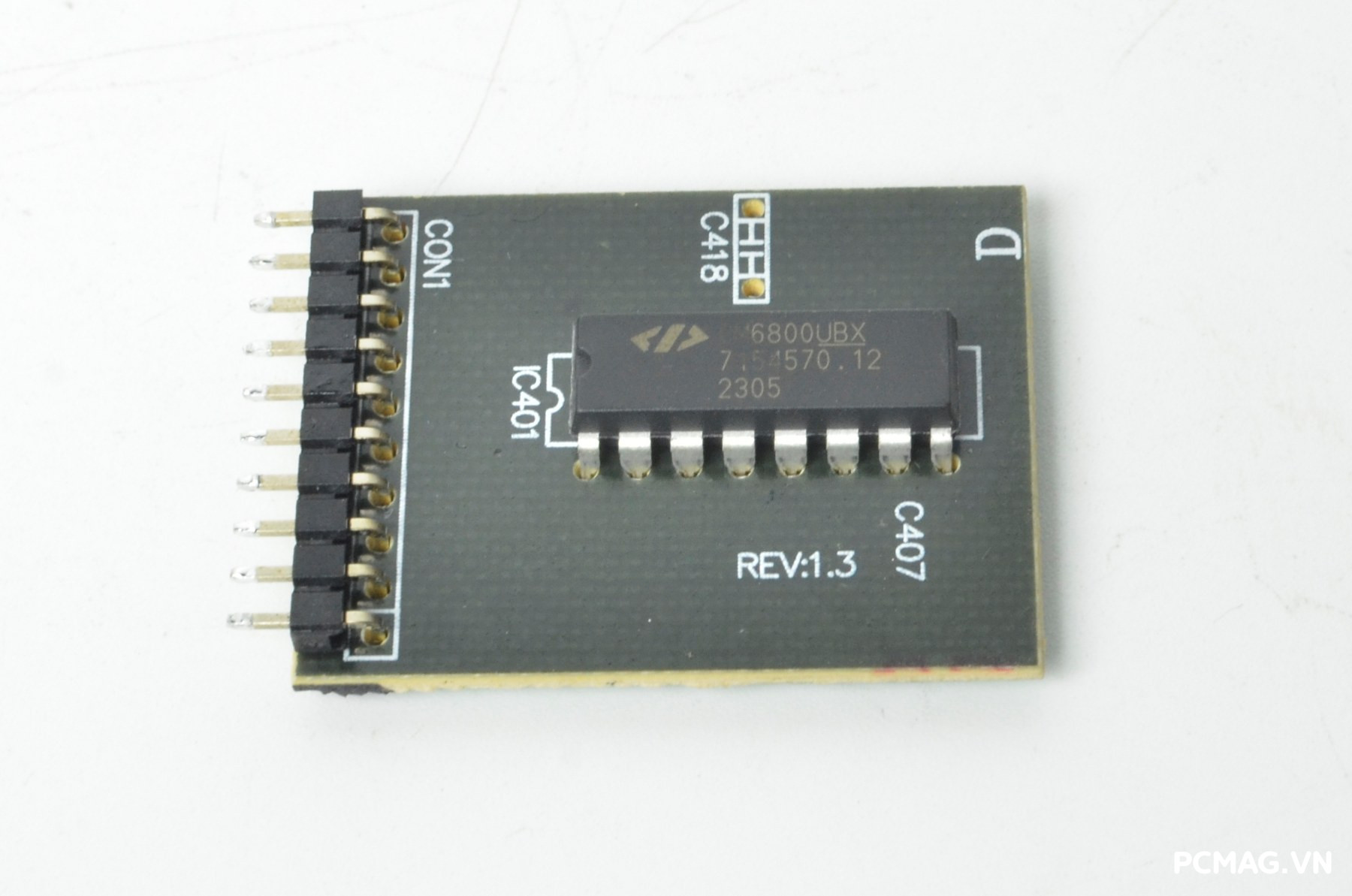

Đảm nhiệm việc điều khiển hoạt động cho cả hai tầng PFC và PWM là IC dao động Champion CM6800UBX, giúp tối ưu hiệu suất và đảm bảo sự ổn định trong quá trình vận hành.

VGP550 & VGP650 được trang bị thiết kế chỉnh lưu đồng bộ sử dụng MOSFET, giúp cải thiện hiệu suất chuyển đổi điện năng và nâng cao khả năng chịu tải so với giải pháp diode xung truyền thống.

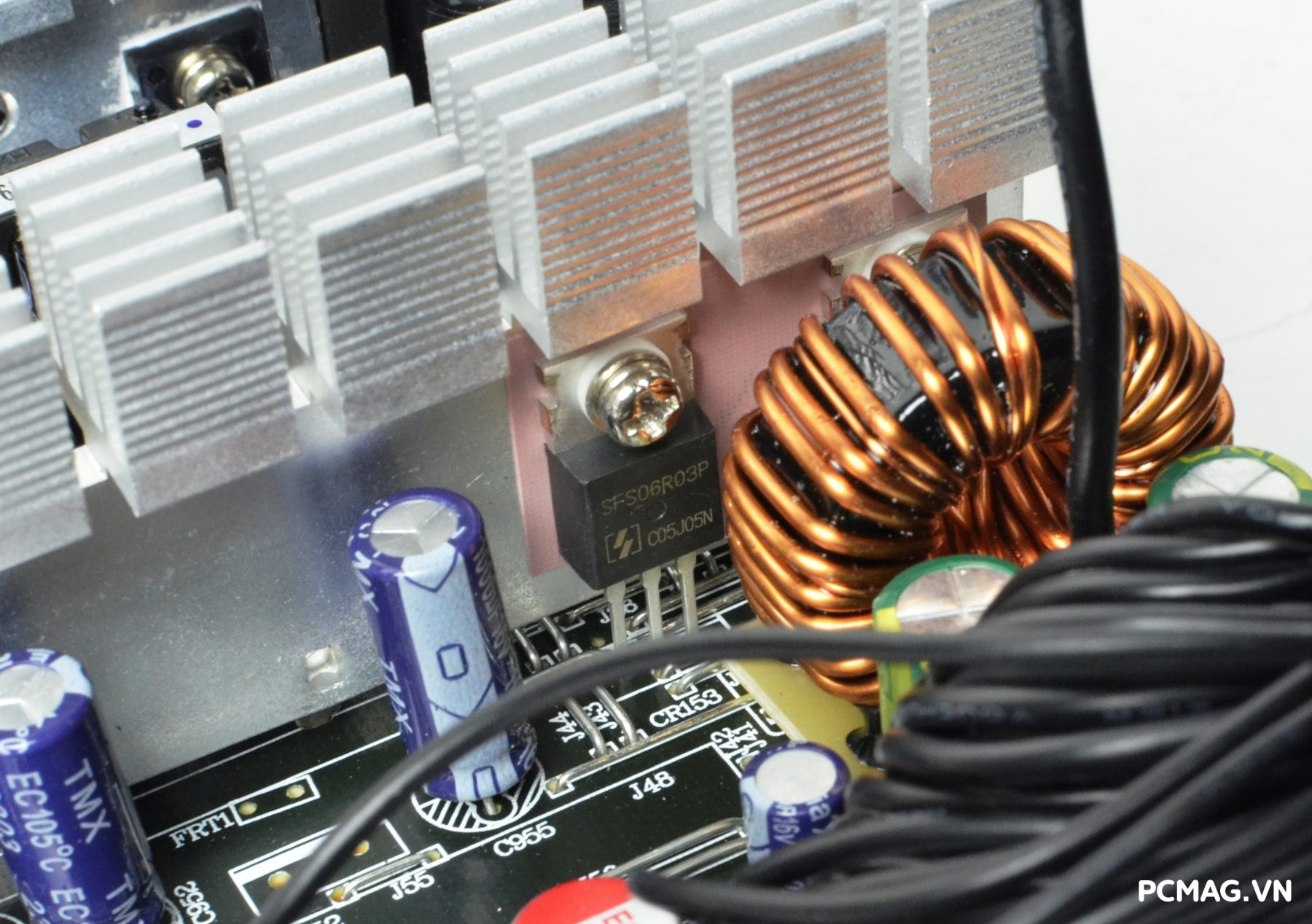

Cụ thể, phiên bản 550W sử dụng 2 MOSFET, trong khi bản 650W được nâng cấp lên 3 MOSFET, đều đến từ hãng Oriental Semi (SFS06R03P – 160A), mang lại khả năng xử lý dòng tải tốt hơn và vận hành ổn định hơn ở mức công suất cao.

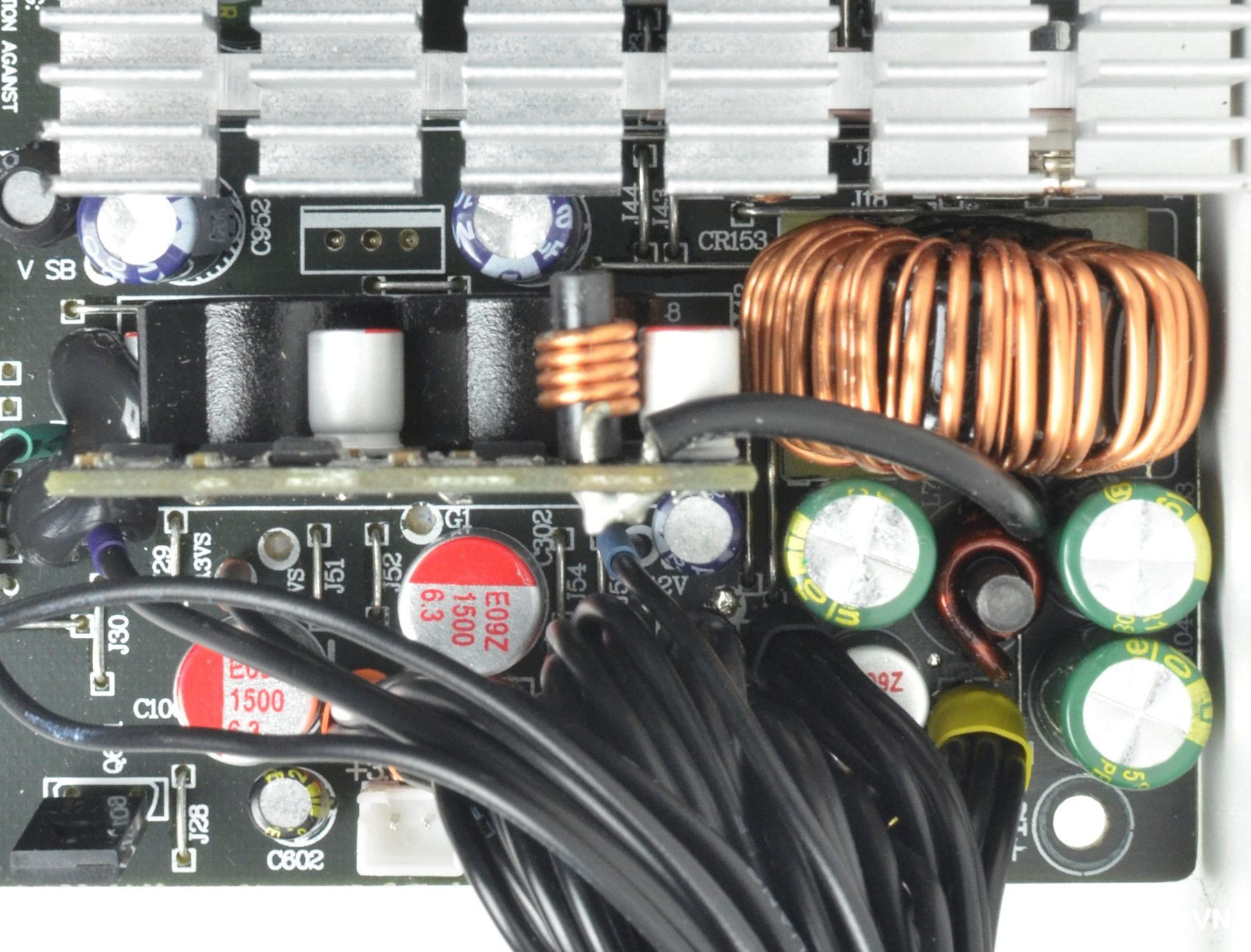

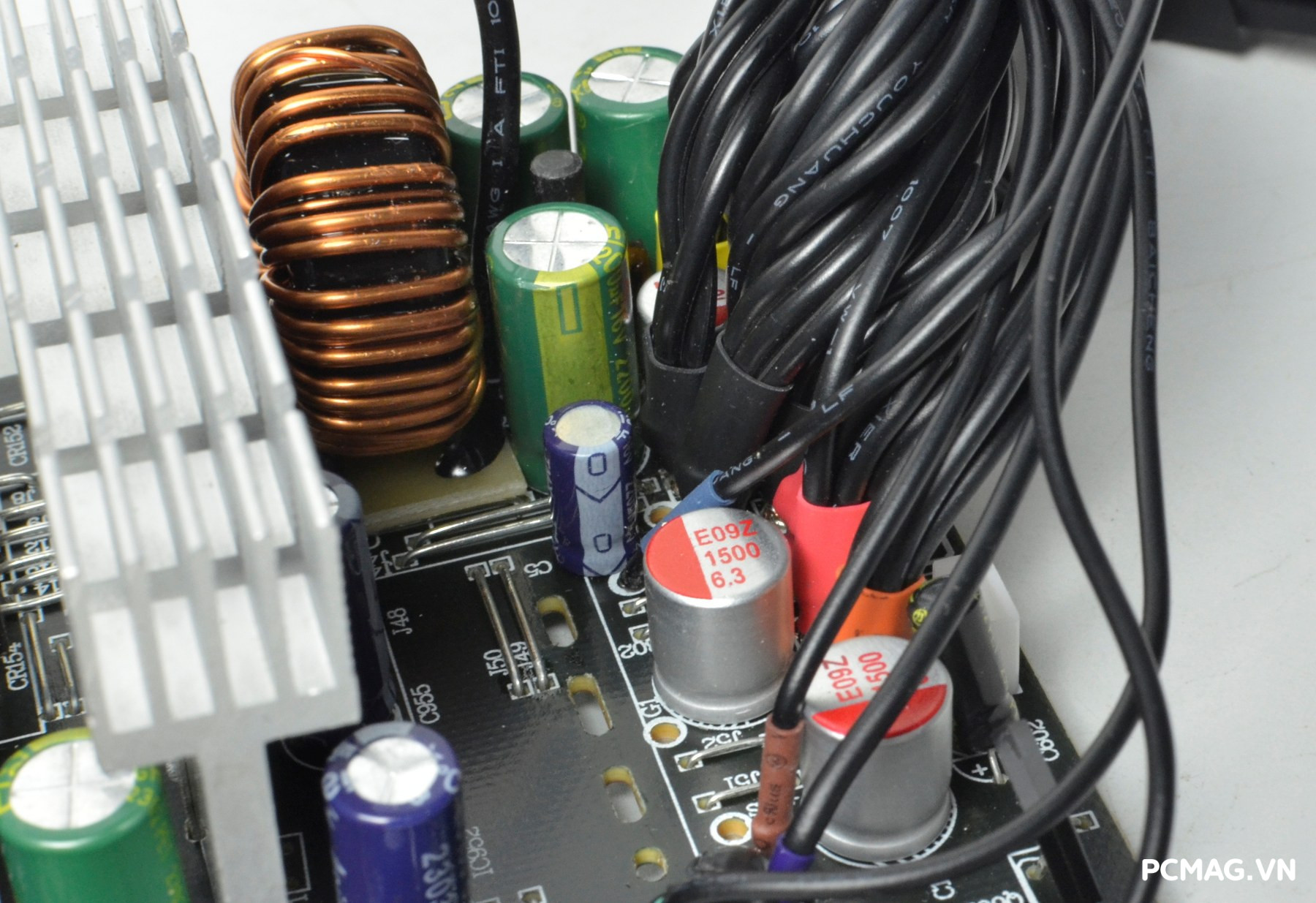

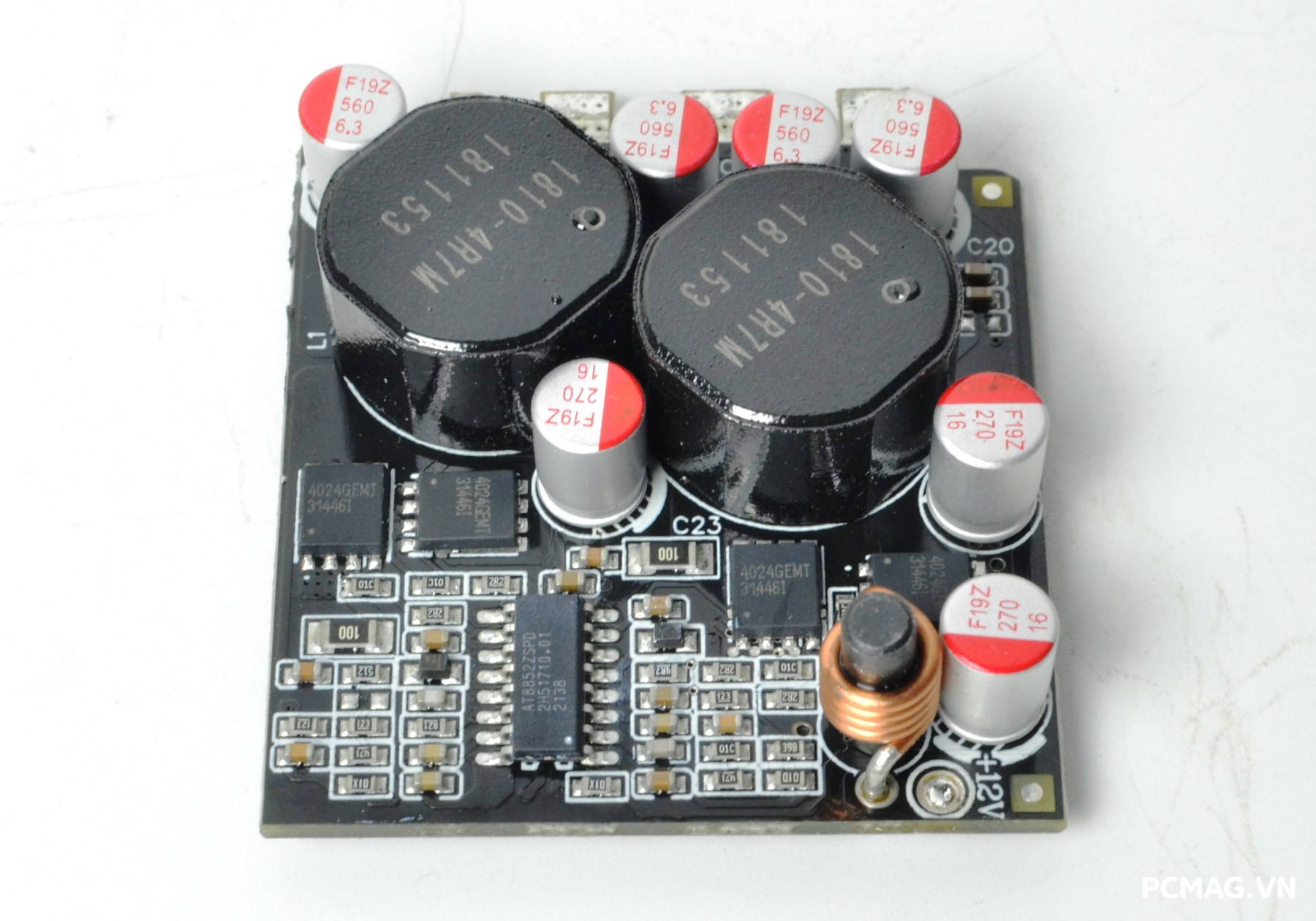

Hai đường điện 5V và 3.3V trên VGP550 & VGP650 được tạo ra thông qua mạch DC to DC (VRMs), sử dụng IC điều khiển Aplustek AT8852Z (2 kênh) kết hợp với 4 MOSFET Advance Power AP4024GEMT (60A).

Bên cạnh đó, cả hai phiên bản còn được trang bị tụ rắn cho phần lọc nhiễu đầu ra của hai đường điện này, giúp cải thiện độ ổn định điện áp và tăng độ bền trong quá trình sử dụng lâu dài.

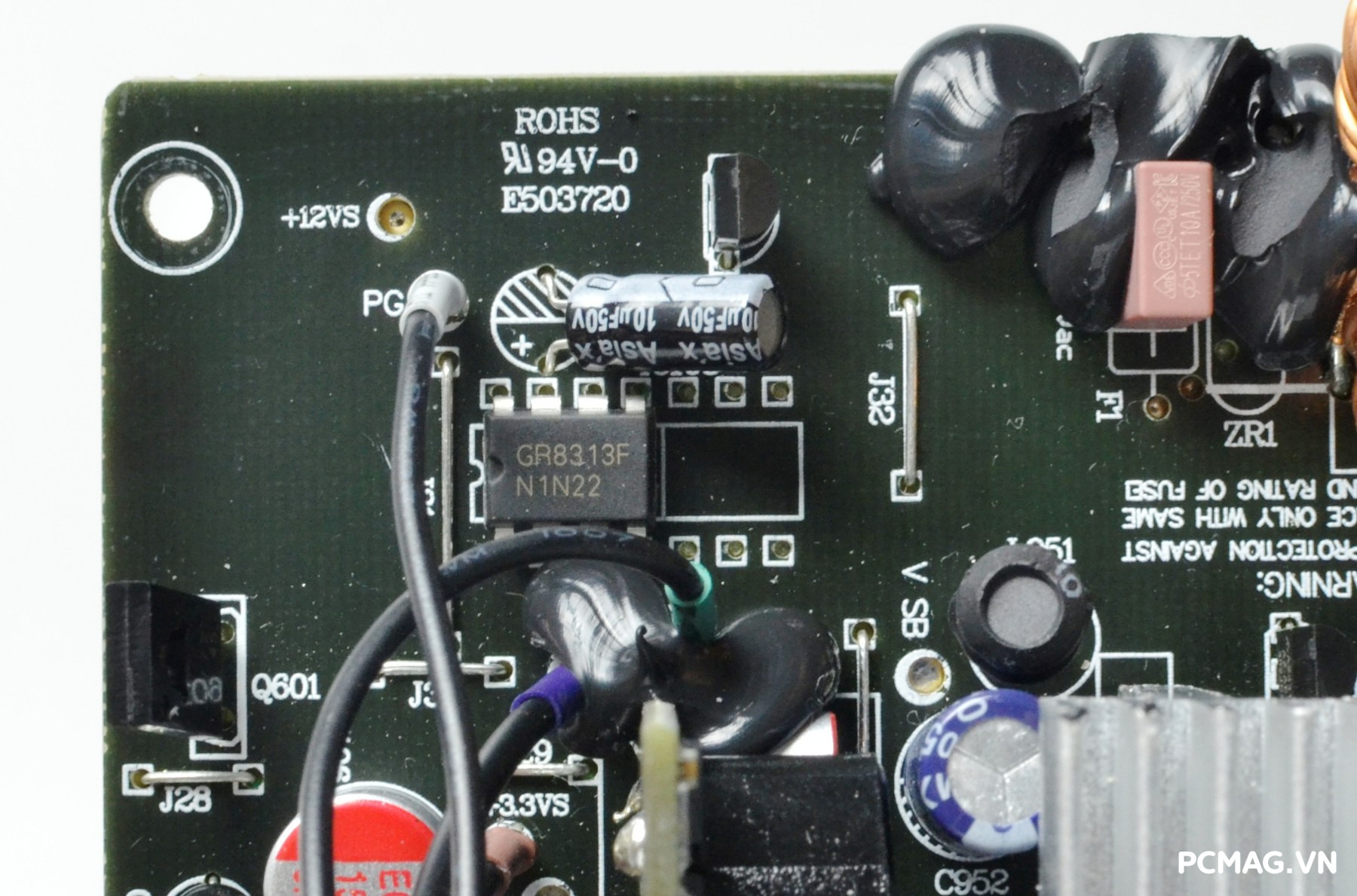

IC giám sát trên VGP550 & VGP650 là GR8313, cung cấp các cơ chế bảo vệ cơ bản như SCP (ngắn mạch), OVP (quá áp) và UVP (thấp áp), giúp đảm bảo an toàn cho toàn bộ hệ thống trong quá trình vận hành.

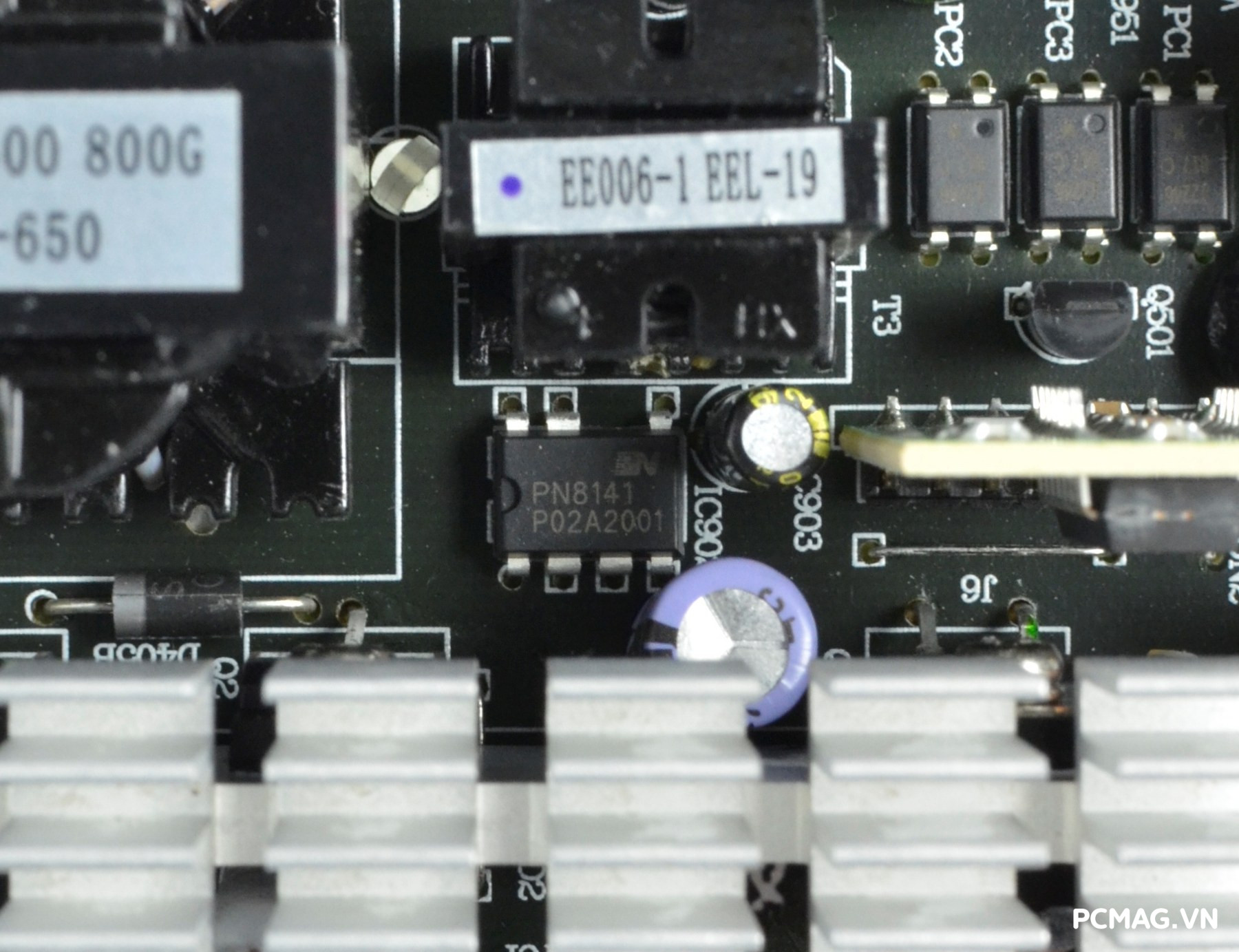

Ngoài ra, đường nguồn chờ 5Vsb được tạo ra bởi IC tích hợp Chipown PN8141, đảm nhiệm việc cấp nguồn standby ổn định cho mainboard và các linh kiện liên quan.

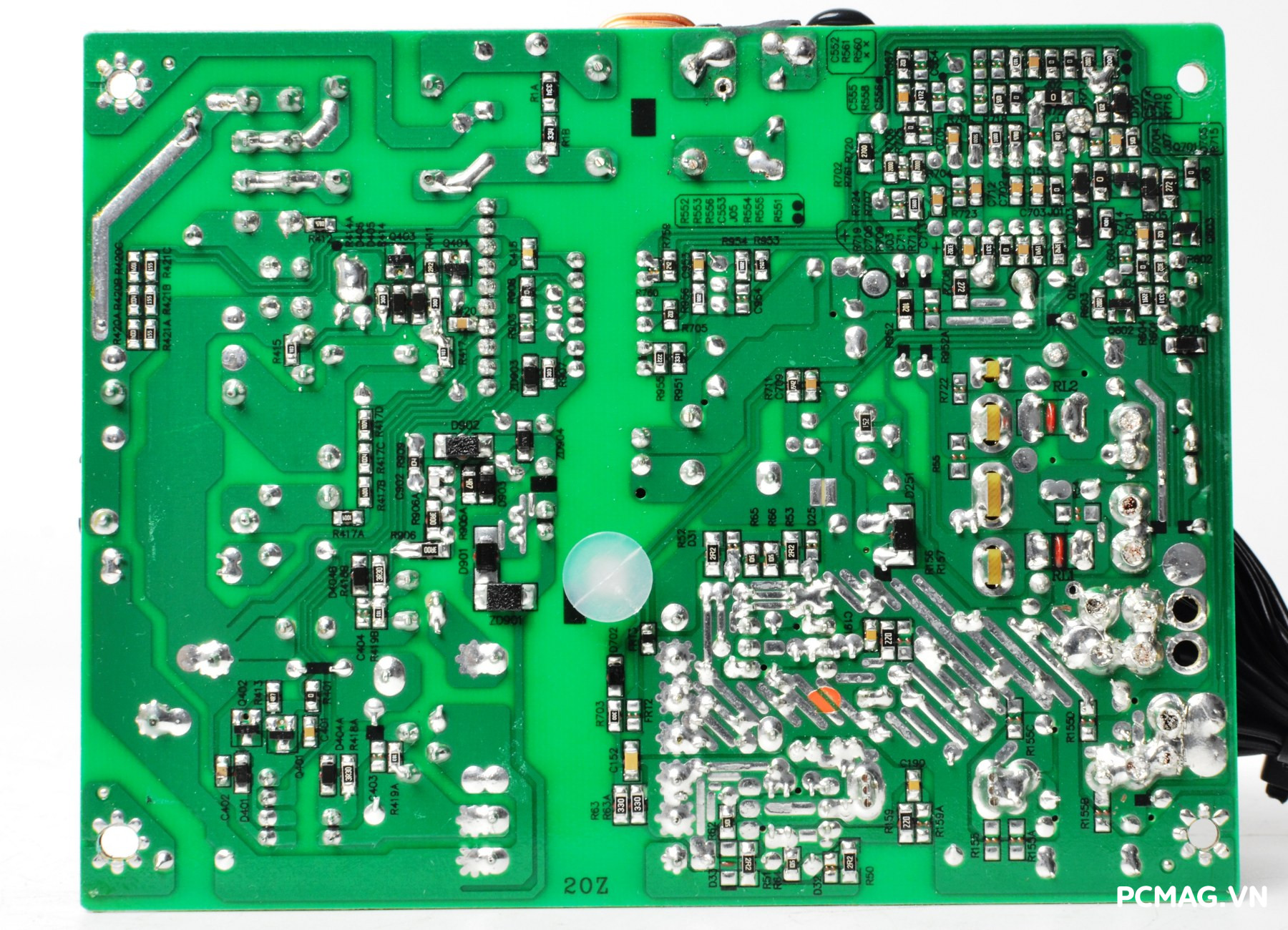

Bo mạch của VGP550 & VGP650 được hoàn thiện khá tốt, với bề mặt PCB sạch sẽ, các mối hàn sáng và đều. Phần chân linh kiện cũng được cắt tỉa gọn gàng, thể hiện mức độ gia công chỉn chu trong quá trình sản xuất.

III. Thử nghiệm PSU VSP VGP550 550W & VGP650 650W

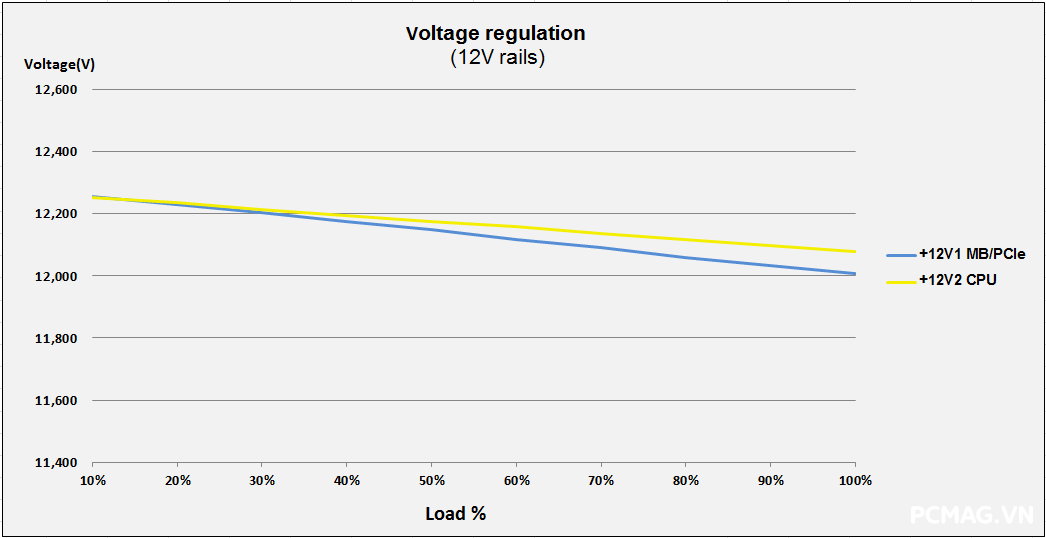

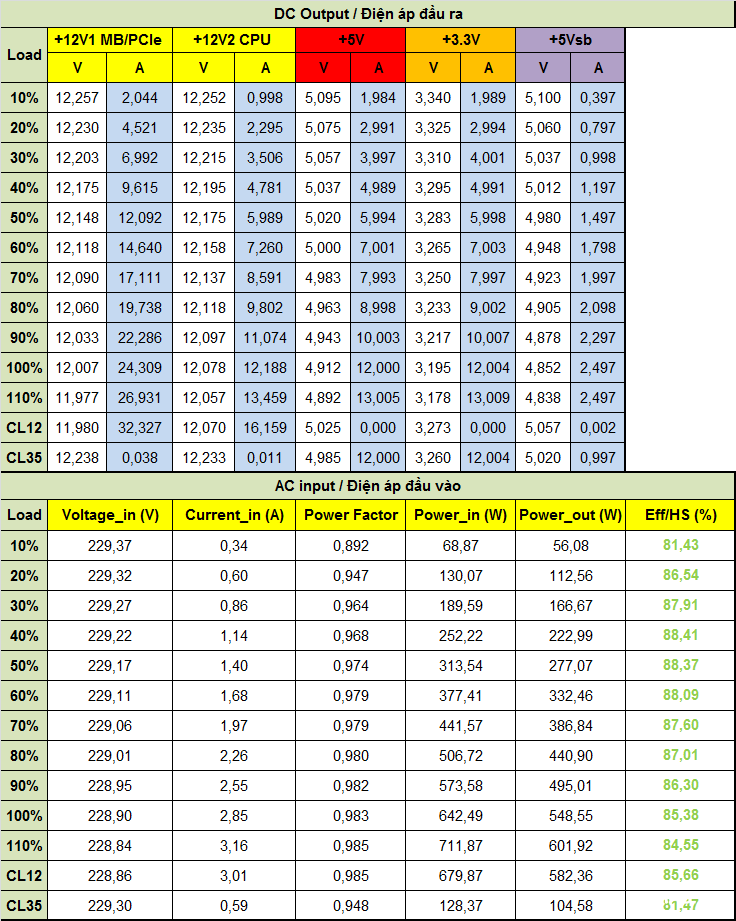

1. Load testing ( Thử tải)

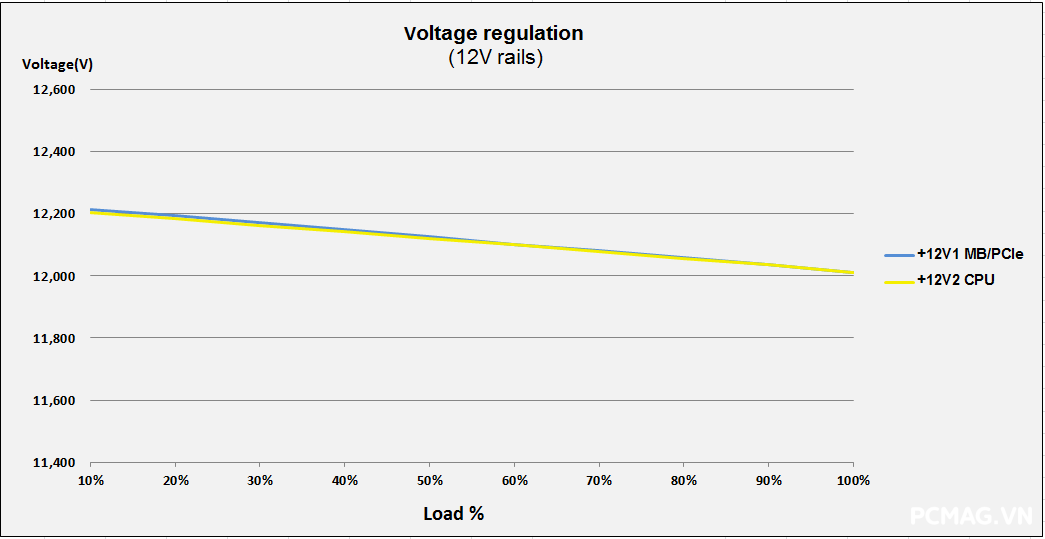

Để đơn giản hóa bảng số liệu theo test plan ATX 3.0 của Intel, đường 12V trên nguồn single rail được chia thành 2 nhóm chính trong quá trình thử tải:

• 12V1: Cấp cho toàn bộ hệ thống ngoại trừ CPU (mainboard, PCIe,…)
• 12V2: Chỉ cấp riêng cho CPU (ATX12V/EPS12V)

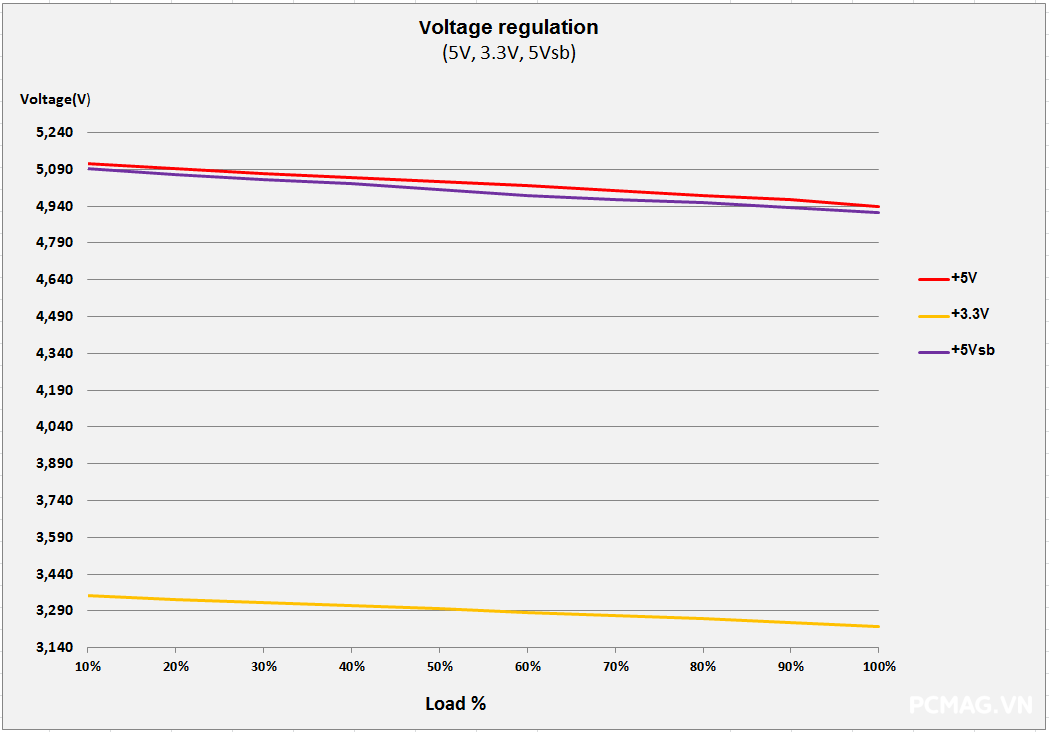

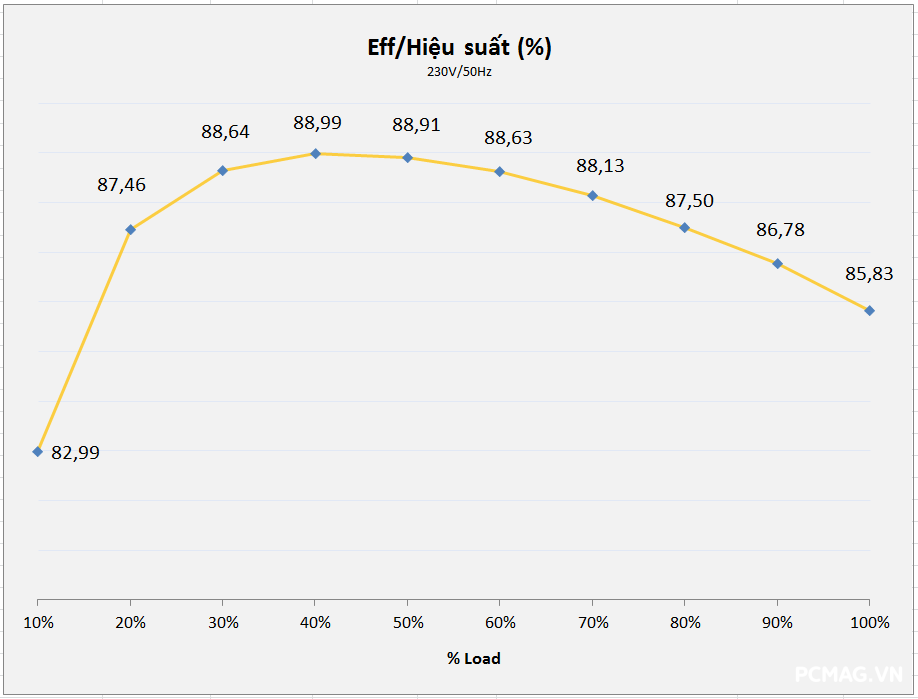

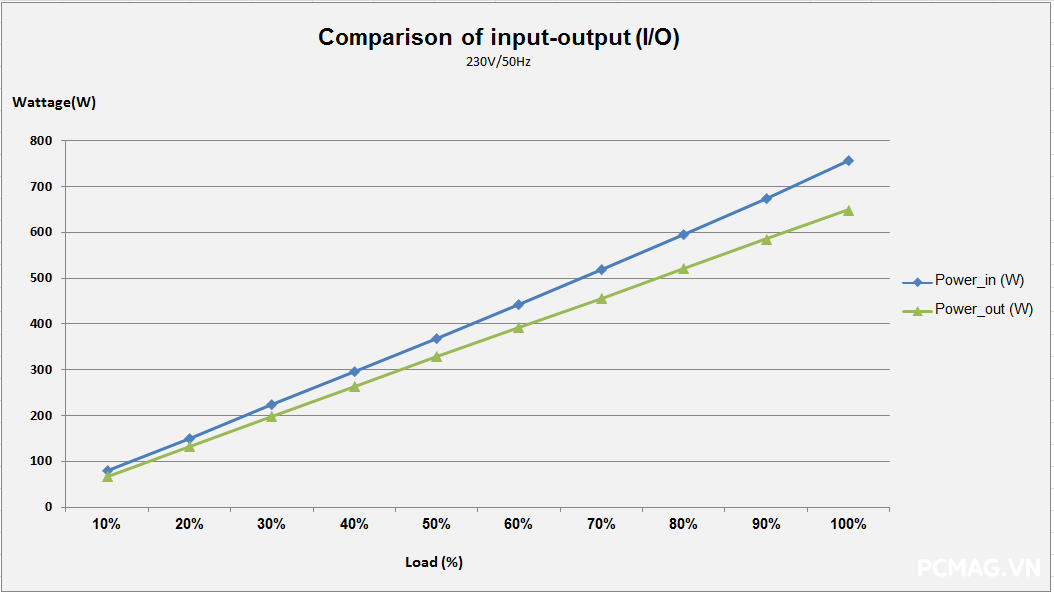

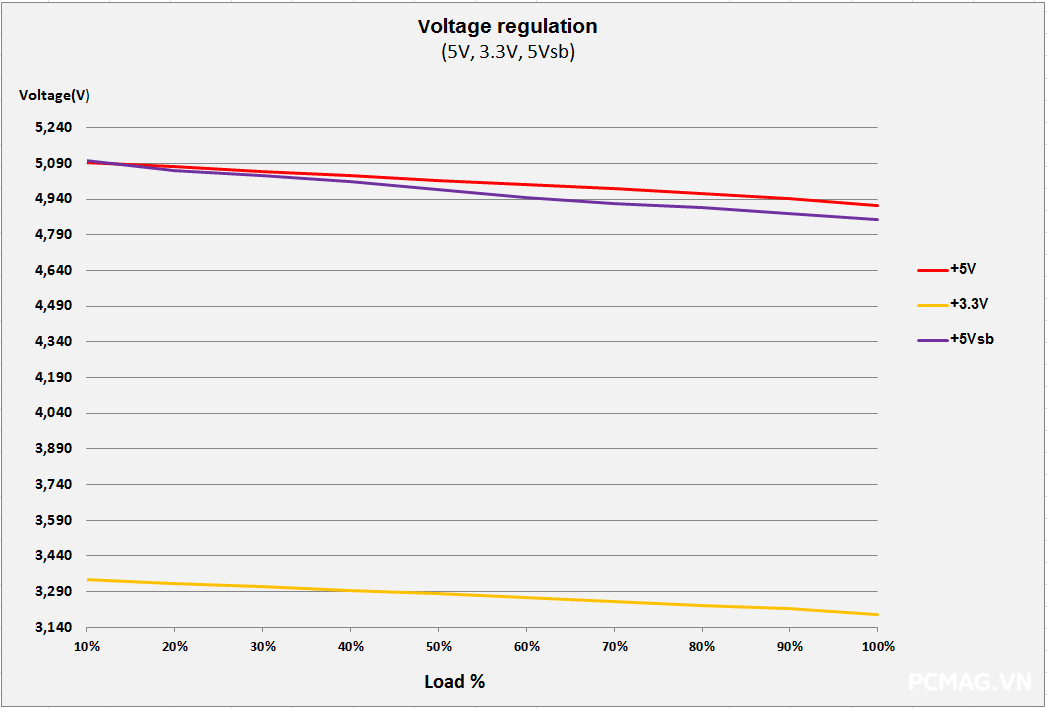

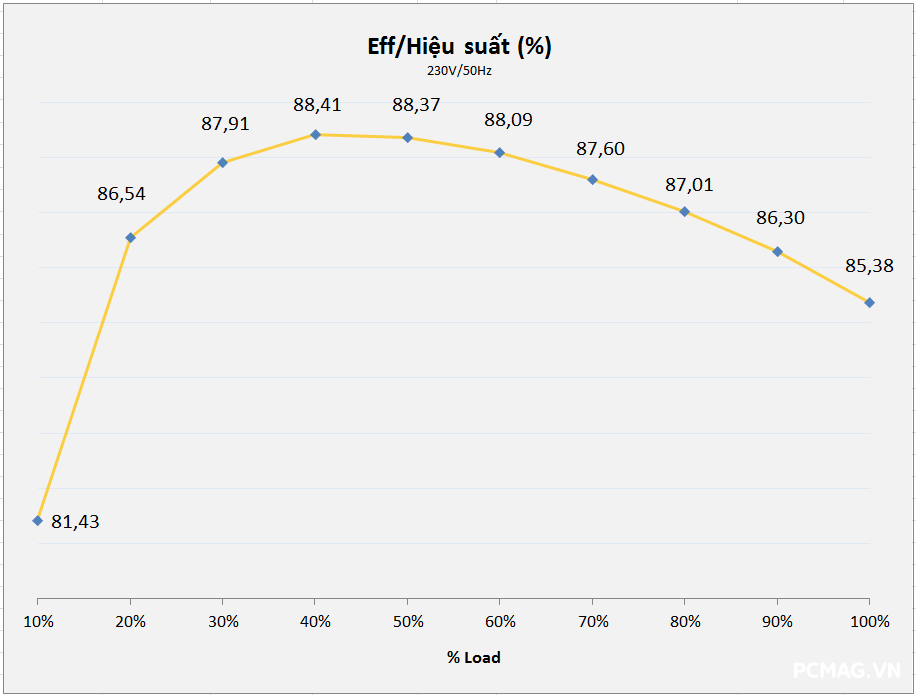

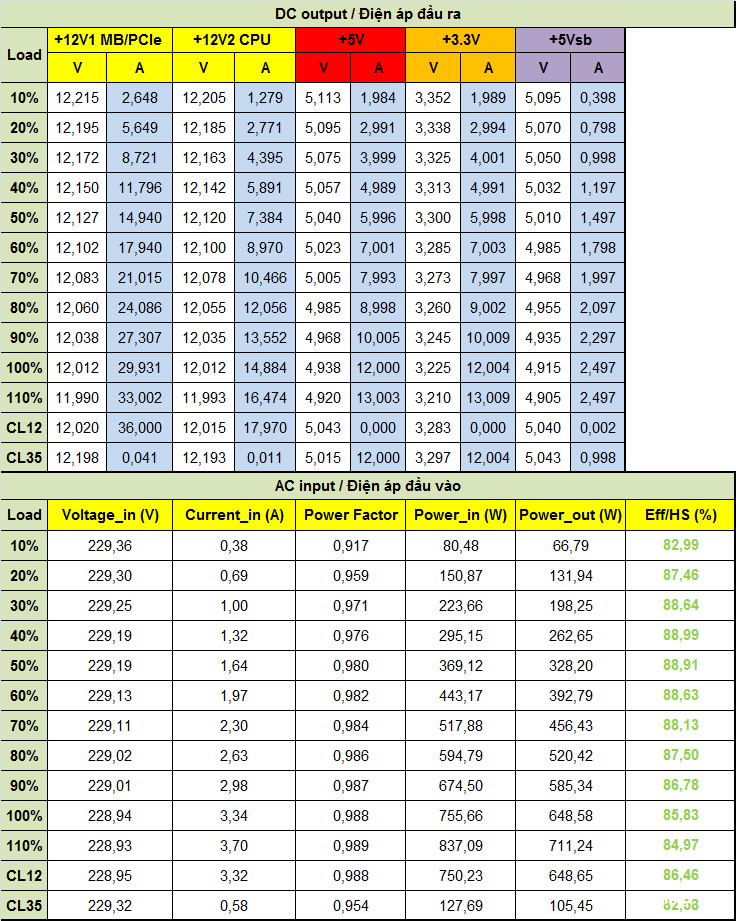

Trong quá trình thử nghiệm, VGP550 & VGP650 đều hoàn thành tốt các mức tải, với điện áp dao động thấp và luôn nằm trong ngưỡng tiêu chuẩn ATX. Hiệu suất đạt gần 89% @230Vac, tương ứng chuẩn 80Plus Bronze.

Nhờ được trang bị thiết kế DC to DC, các đường điện vẫn giữ được độ ổn định cao ngay cả trong các bài test tải không đồng đều (Cross Load – CL), cho thấy khả năng kiểm soát điện áp khá tốt trong thực tế sử dụng.

VGP550:

VGP650:

2. Inrush current testing (Dòng khởi động)

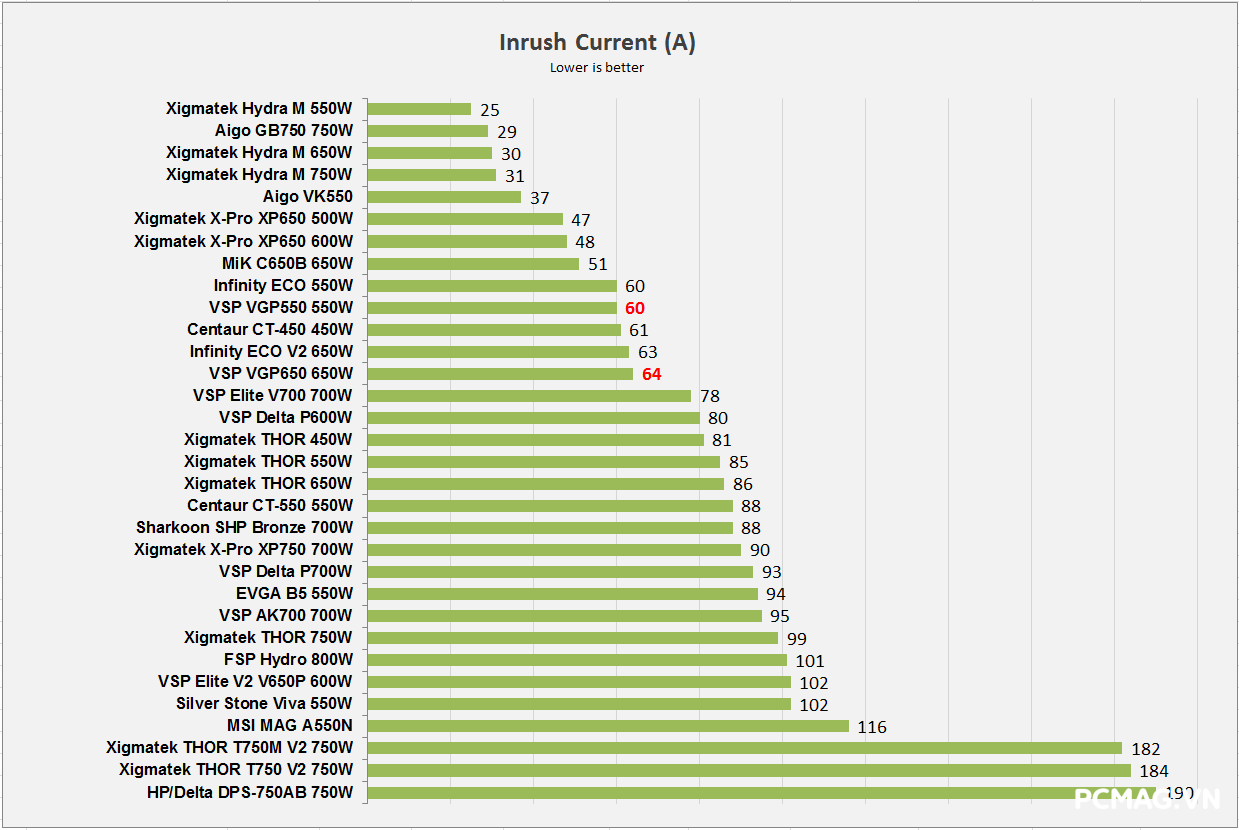

Cả hai phiên bản VGP550 & VGP650 đều có mức dòng khởi động ở ngưỡng trung bình trong phân khúc, dao động khoảng ~60A. Đây là mức khá an toàn, không gây áp lực lớn lên hệ thống điện khi khởi động nguồn.

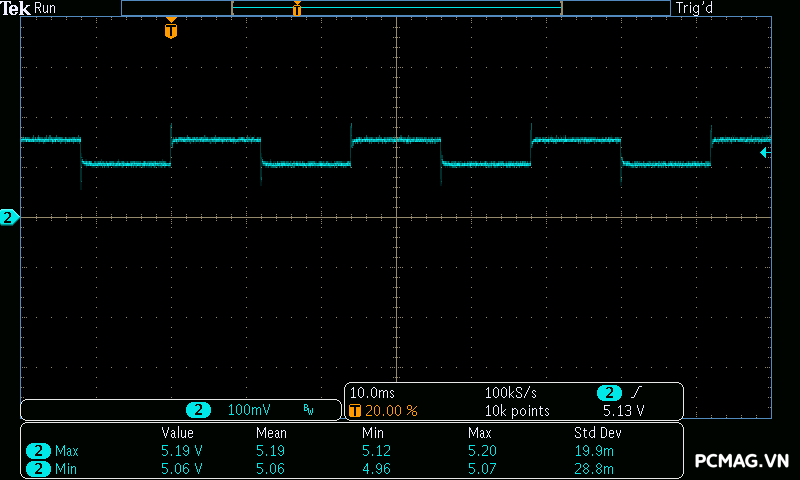

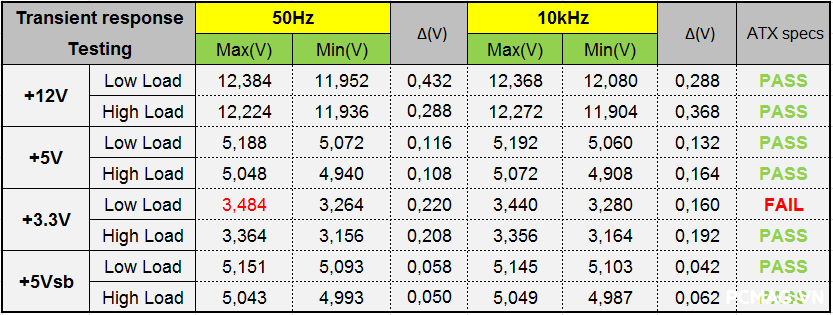

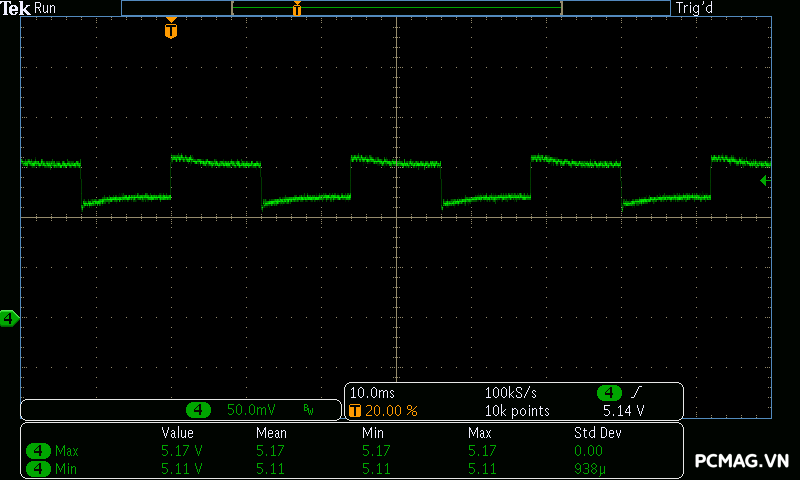

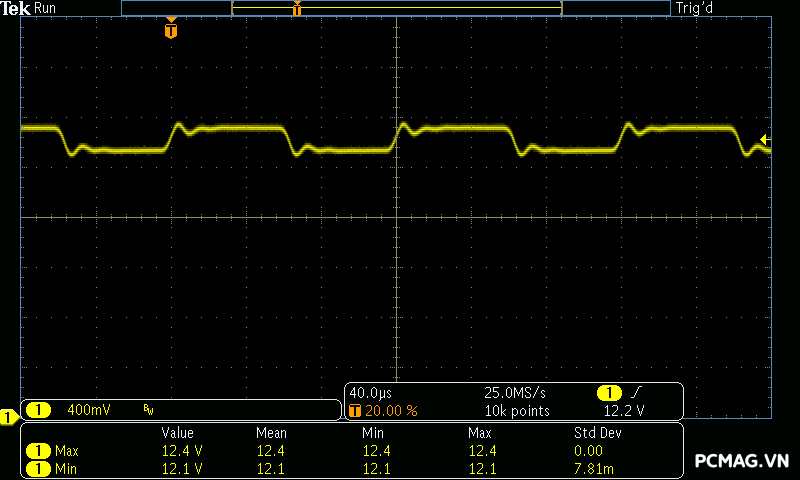

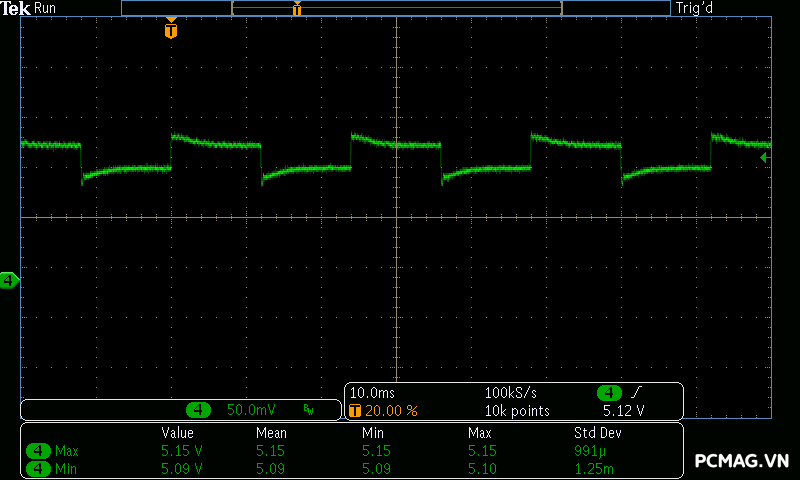

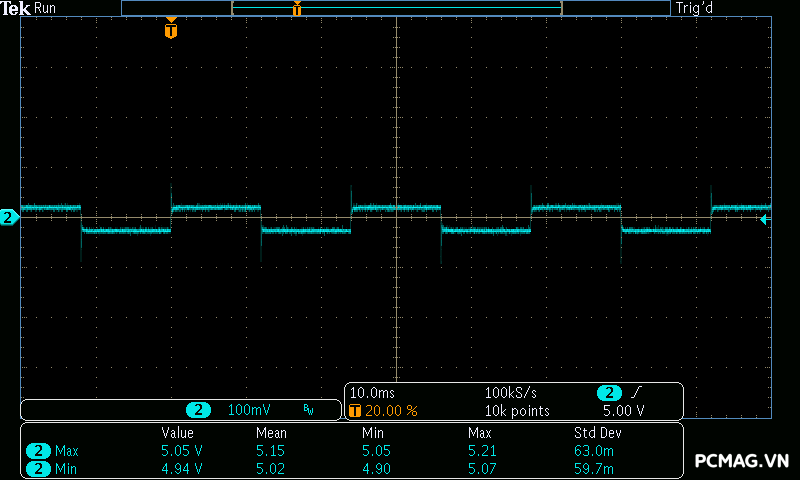

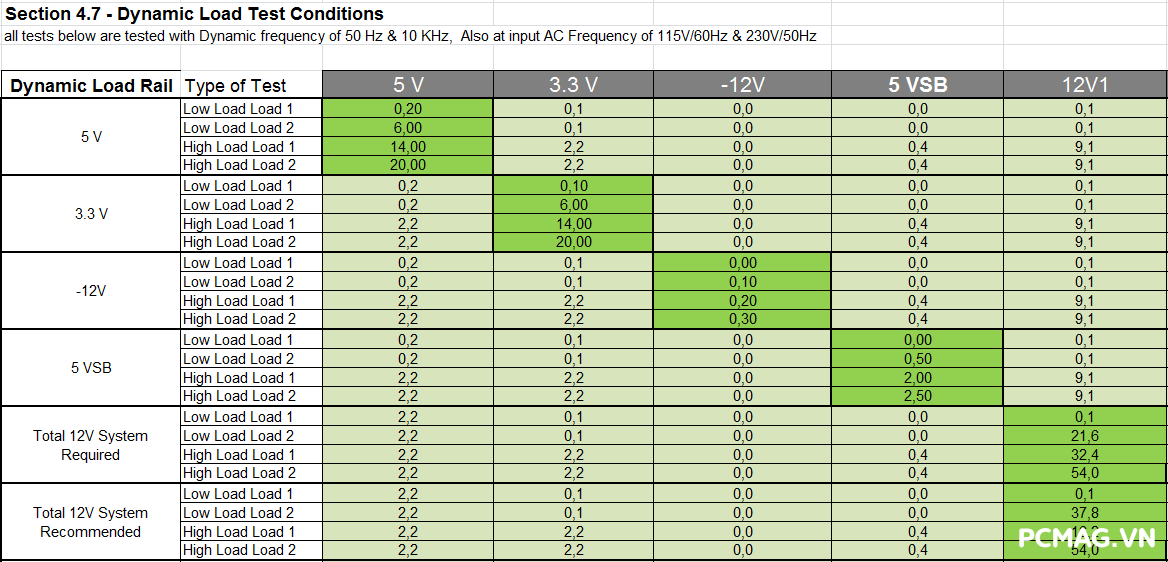

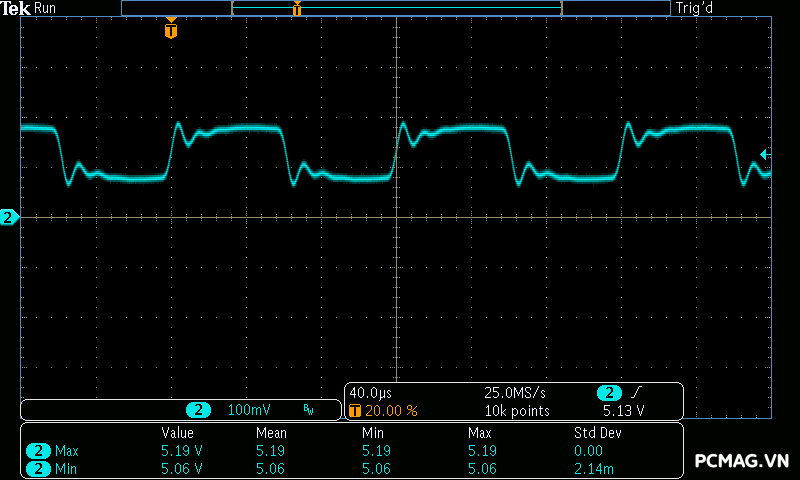

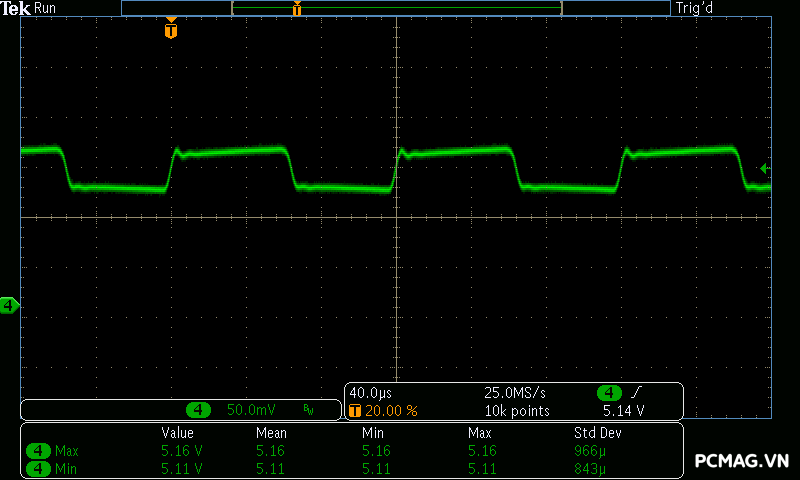

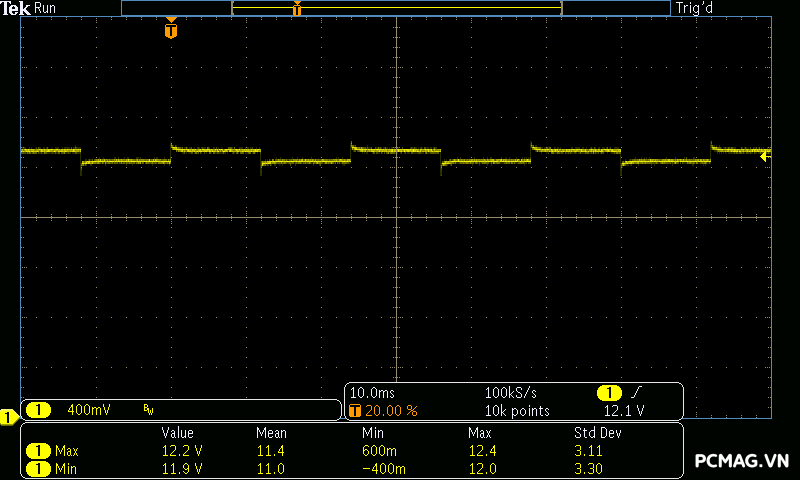

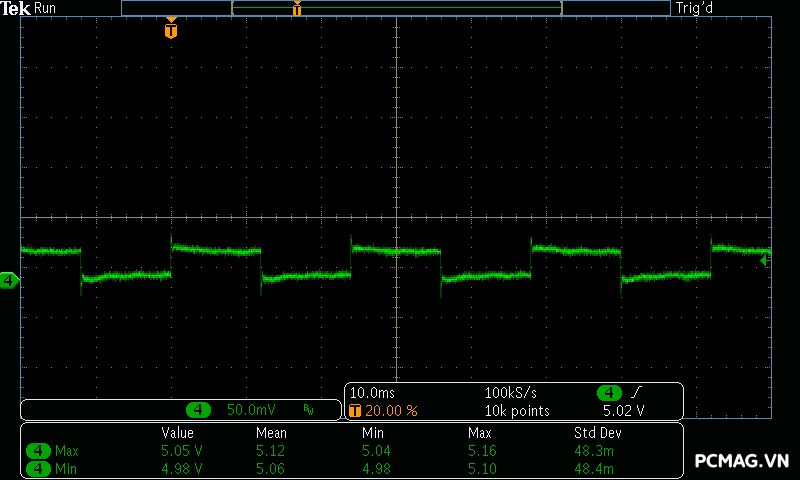

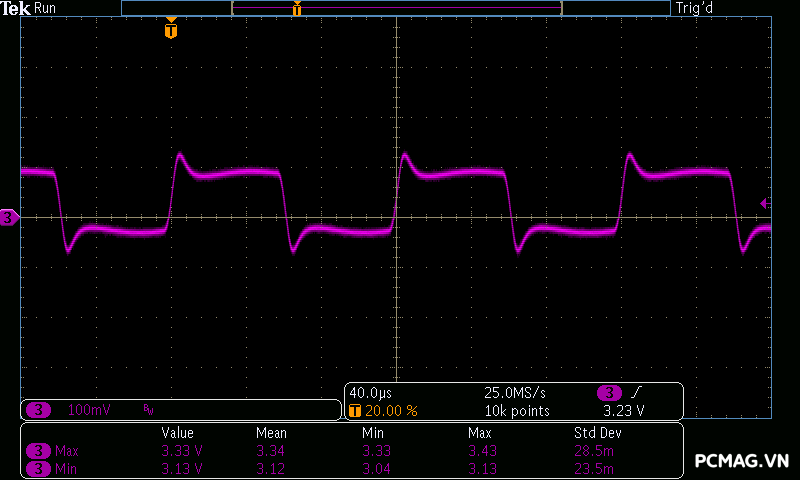

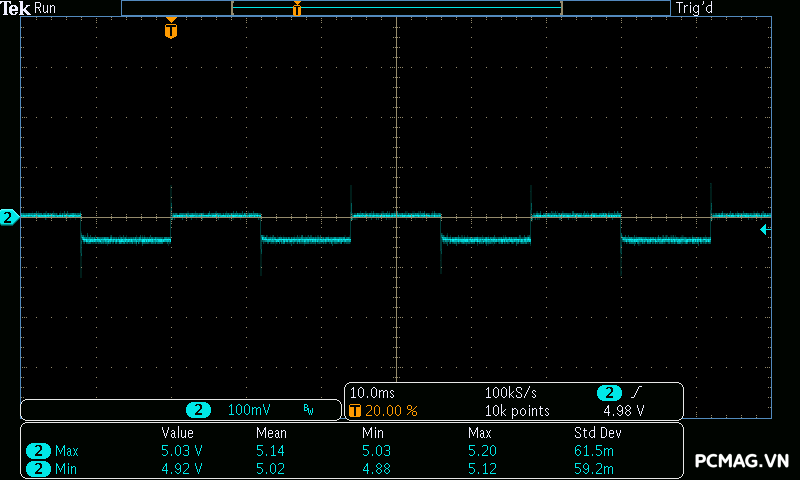

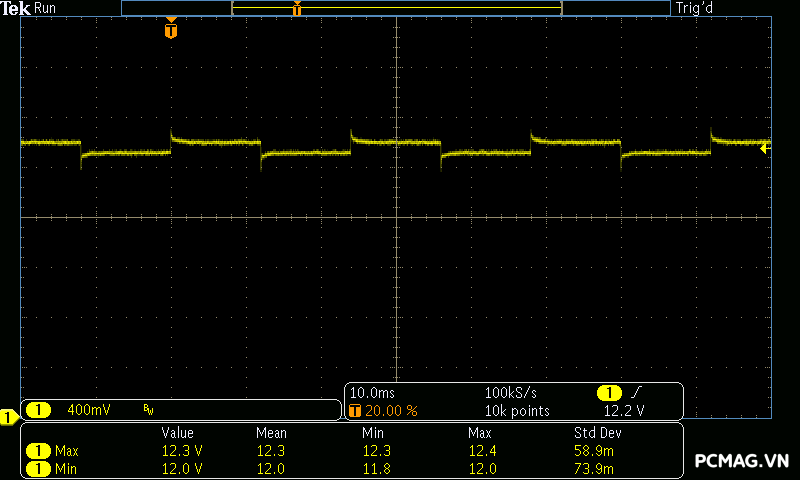

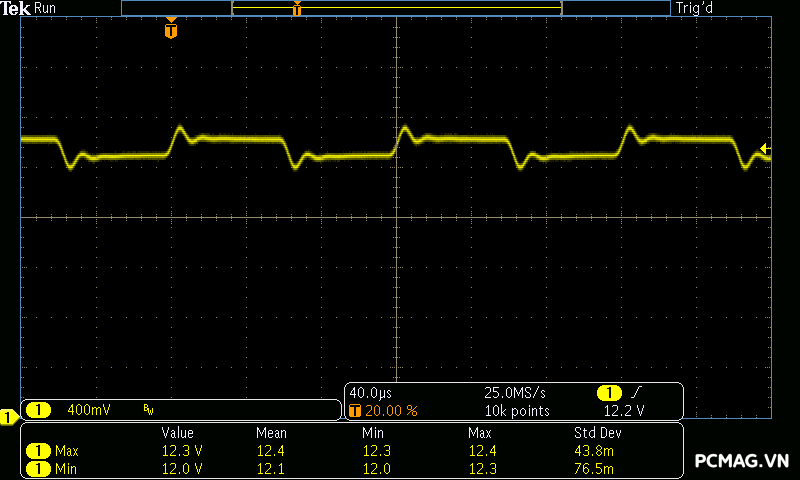

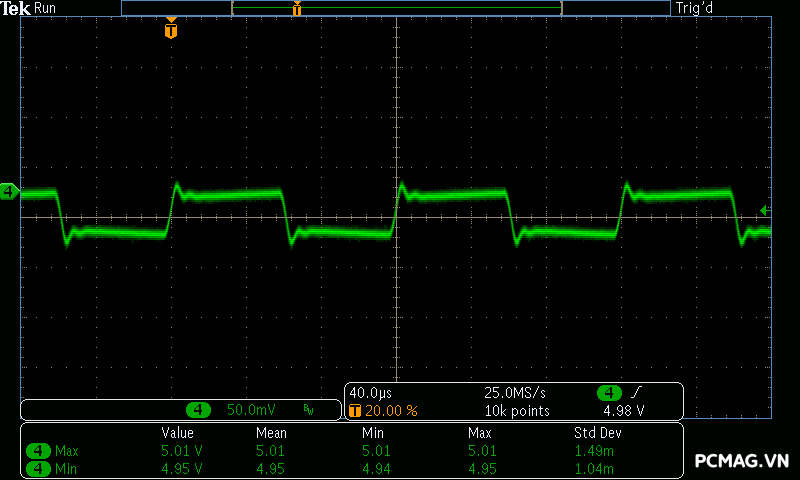

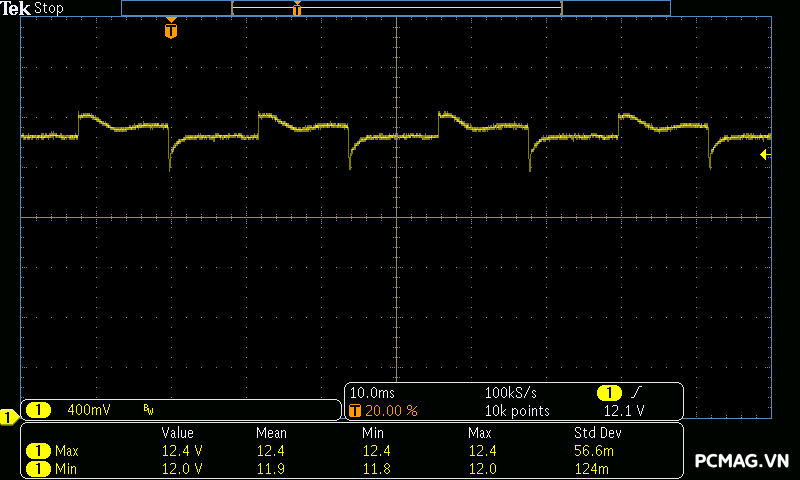

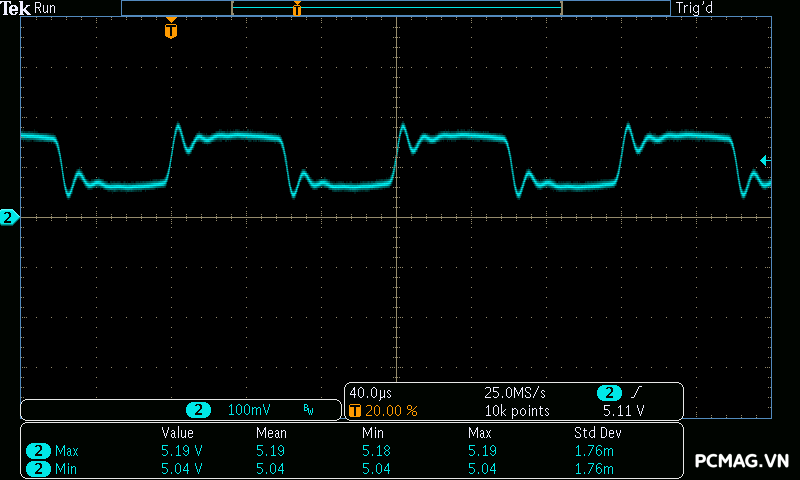

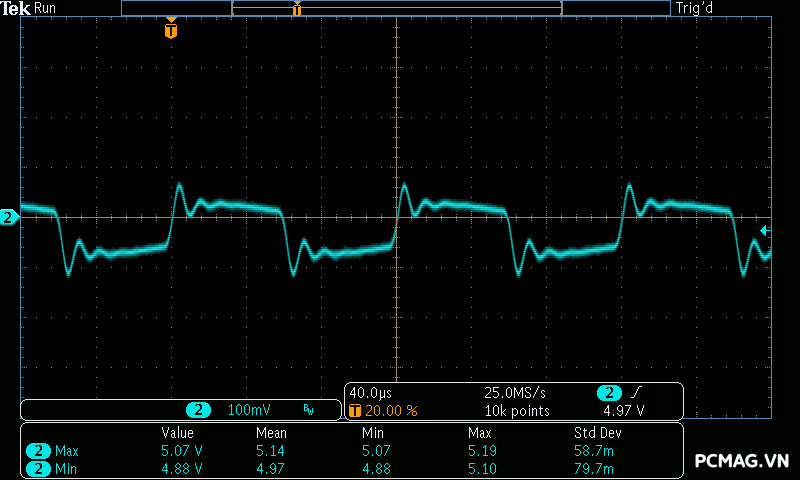

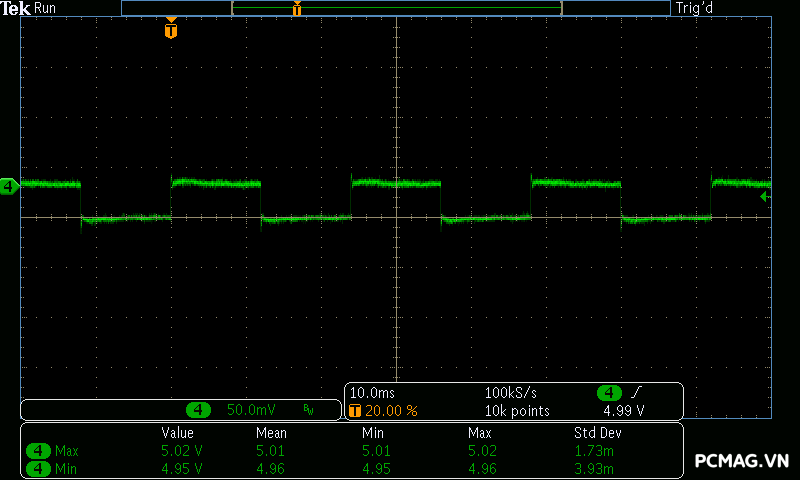

3. Sync Transient Response Test (Tải biến thiên)

• Capacitance load: 3300µF cho mỗi đường (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate (theo chuẩn Intel ATX 3.0):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A

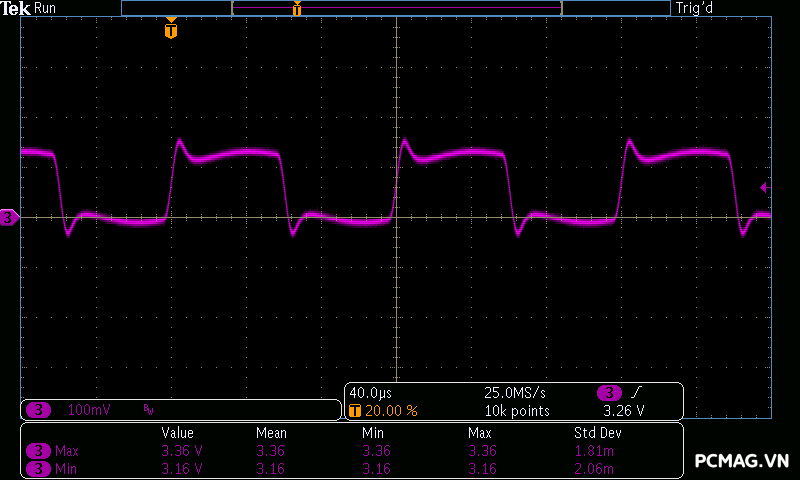

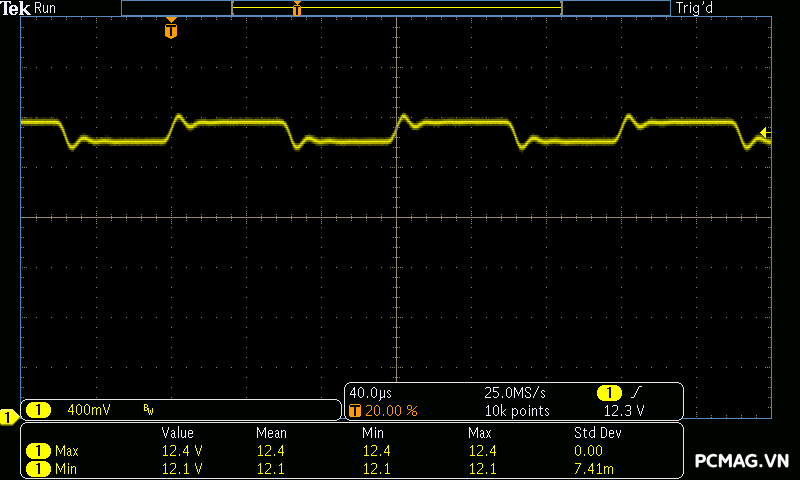

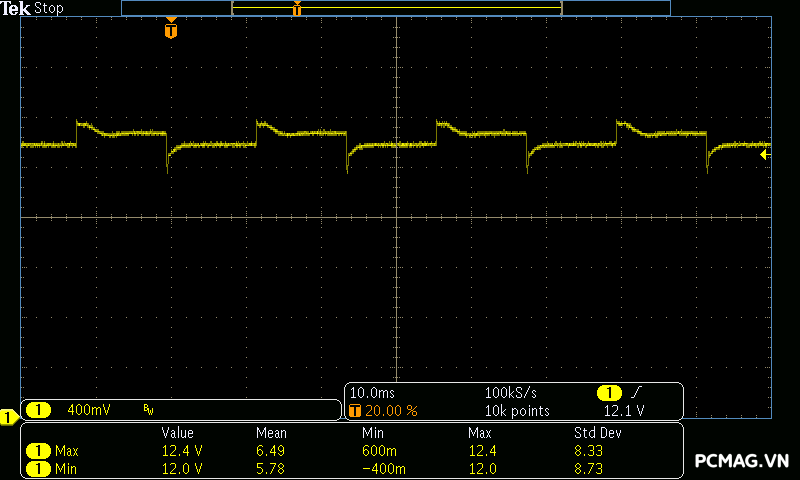

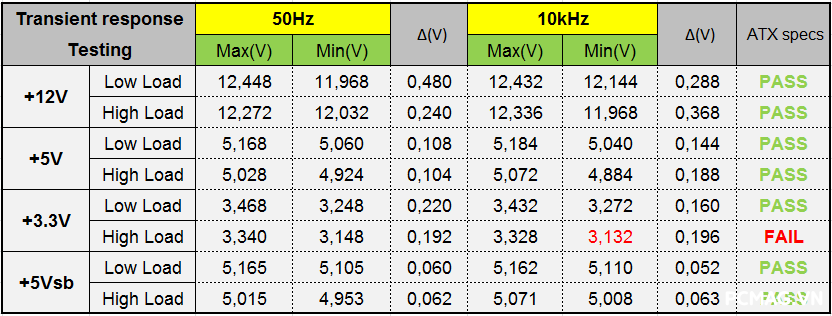

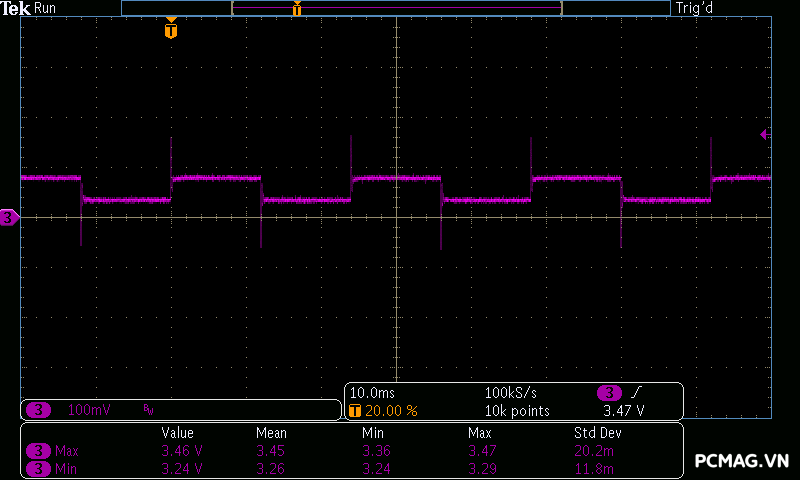

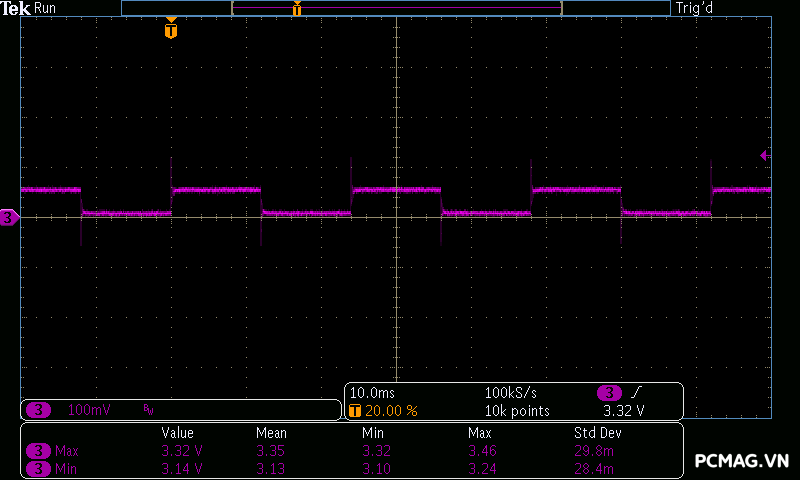

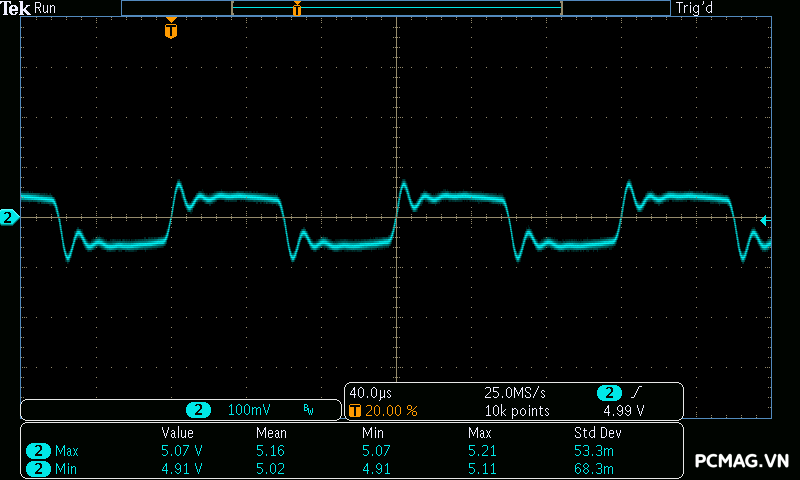

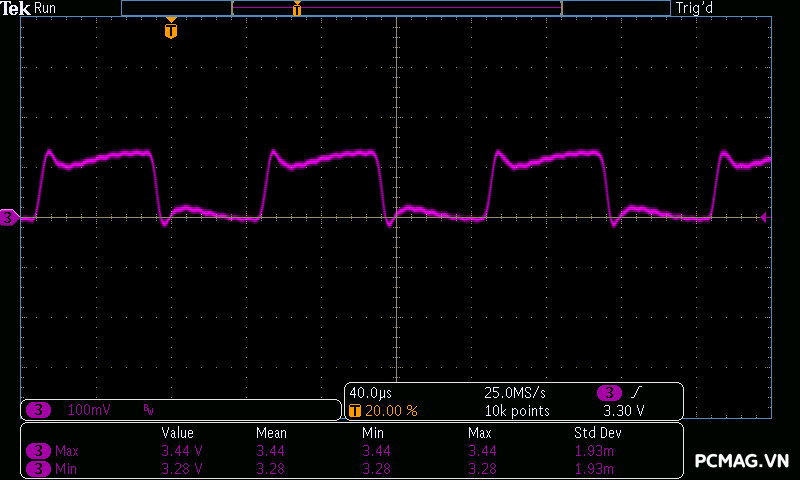

Trong bài test tải biến thiên, VGP550 & VGP650 cho thấy khả năng kiểm soát điện áp khá tốt trên hầu hết các đường điện. Chỉ riêng đường 3.3V có sai lệch nhẹ vượt chuẩn ATX, nhưng mức chênh lệch chỉ khoảng 0.03V, gần như không đáng kể trong thực tế sử dụng.

VGP550:

-50Hz Low load:

-50Hz High load:

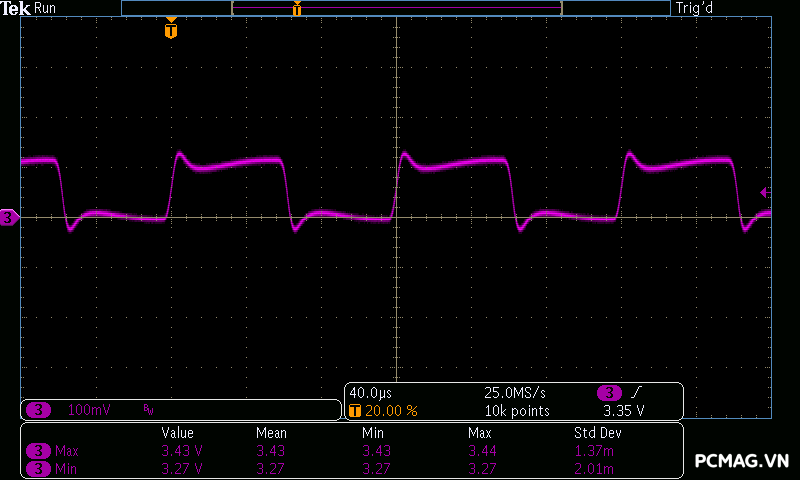

-10kHz Low load:

-10kHz High load:

VGP650:

-50Hz Low load:

-50Hz High load:

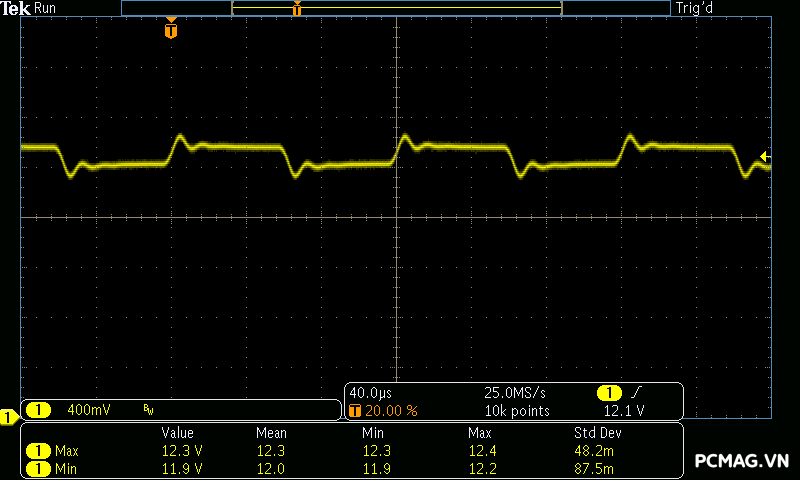

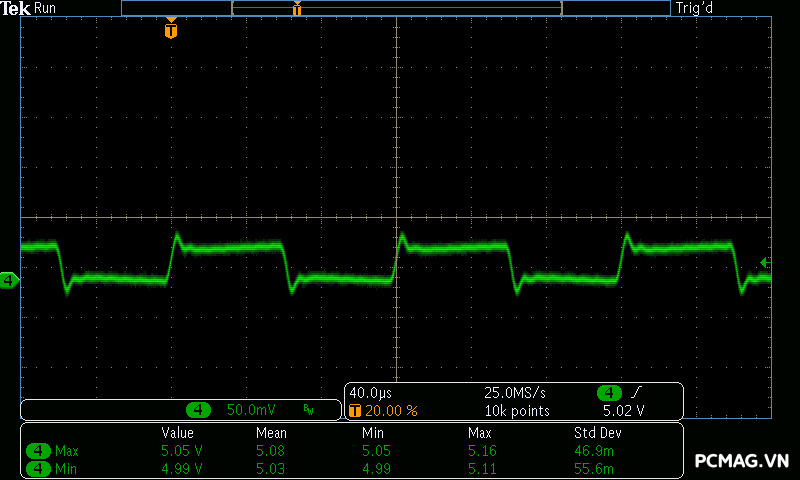

-10kHz Low load:

-10kHz High load:

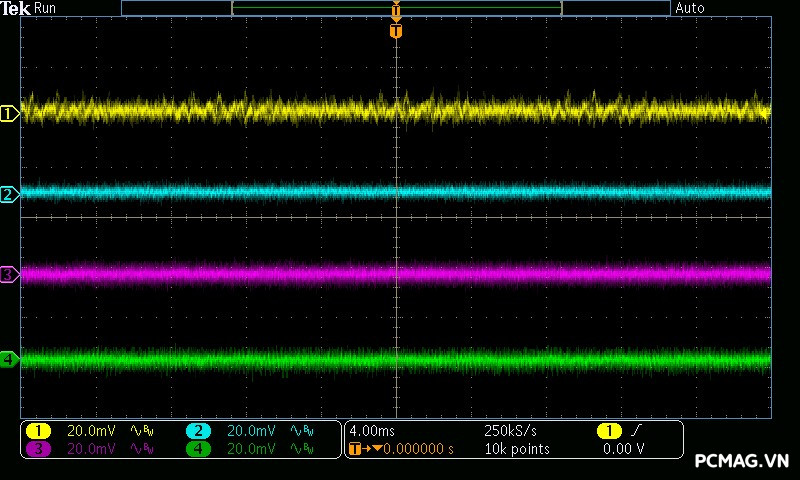

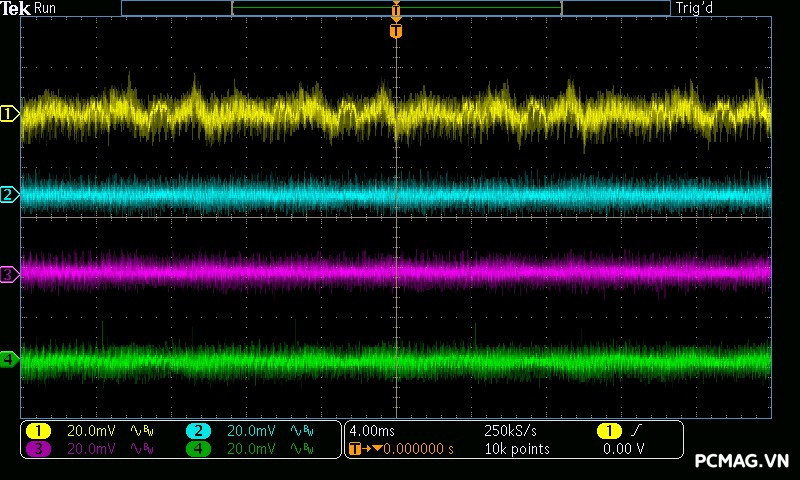

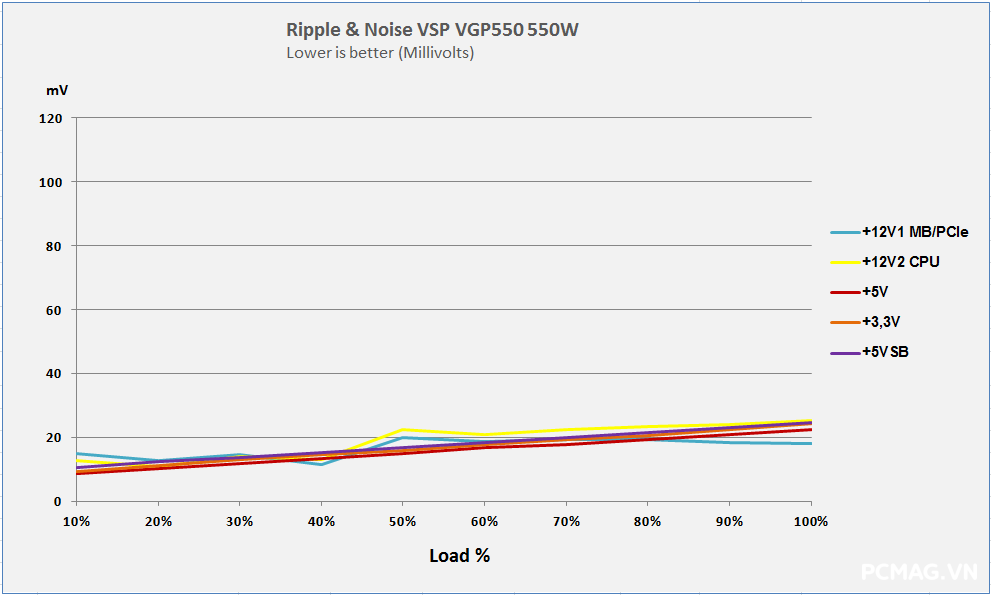

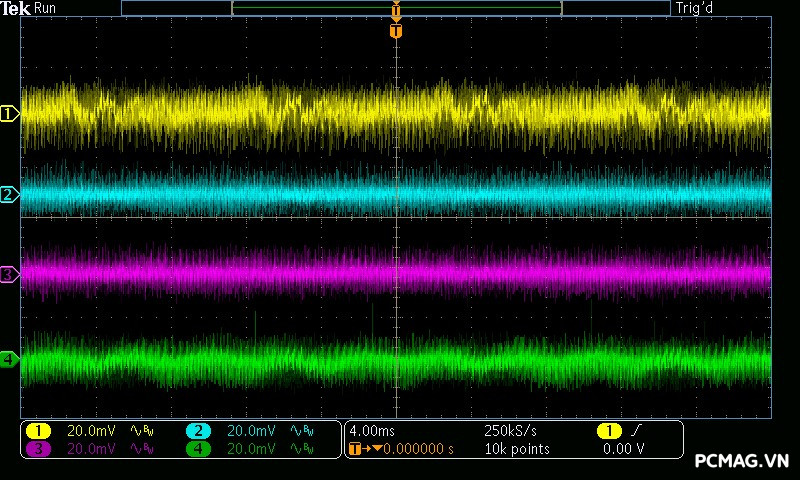

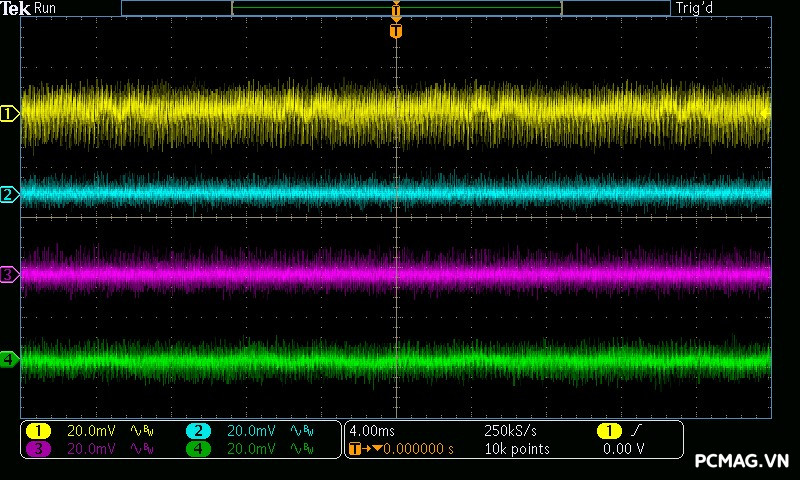

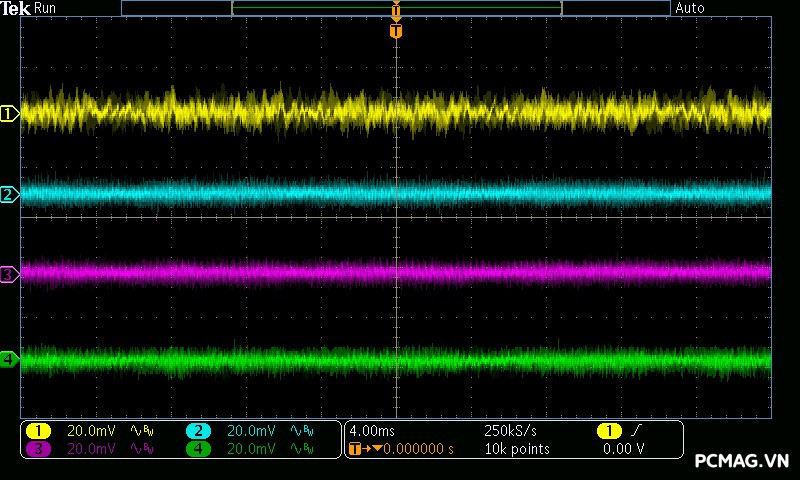

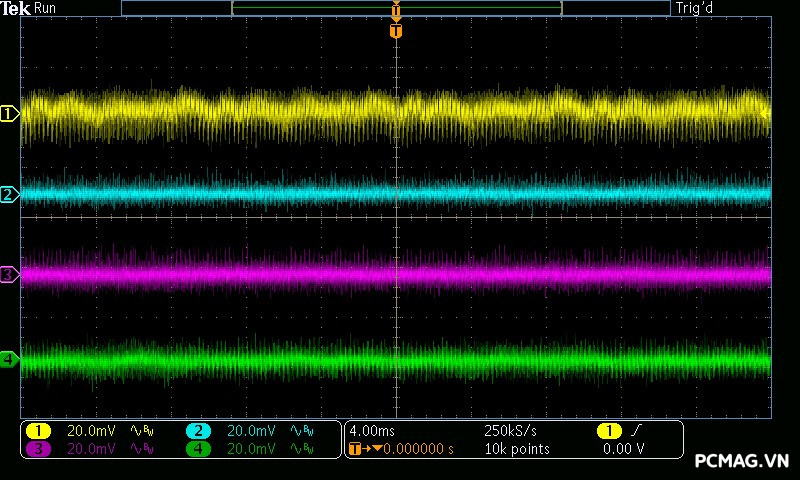

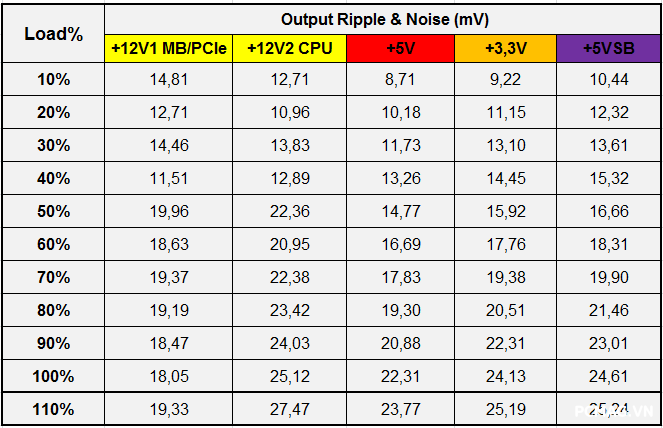

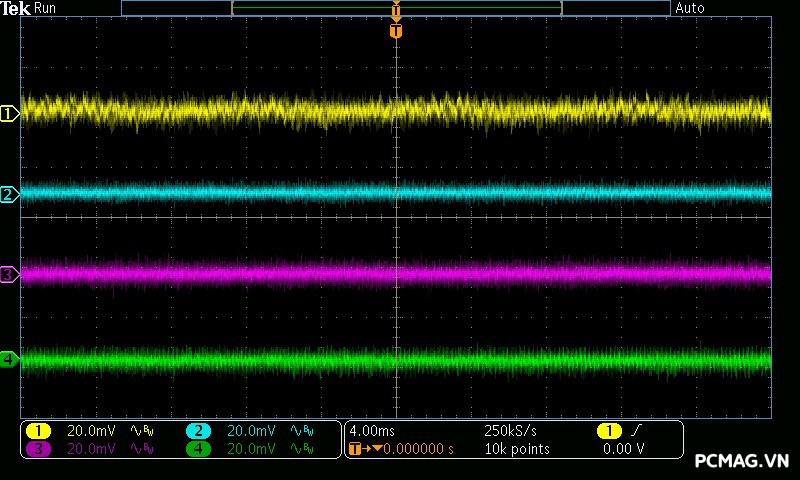

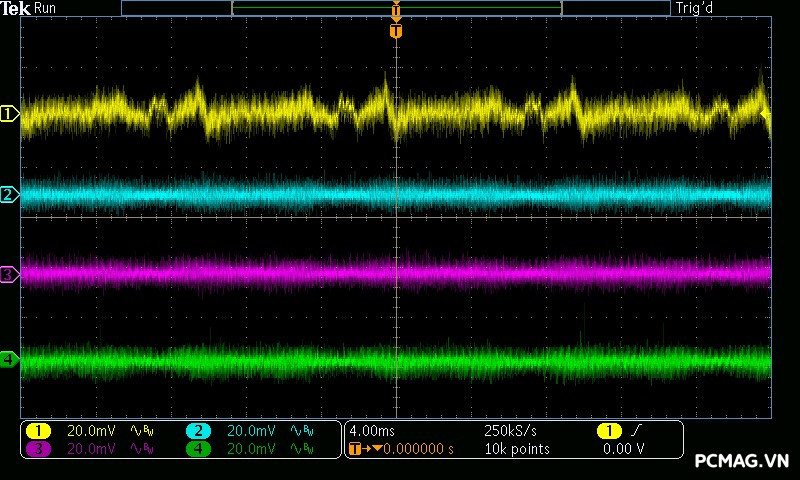

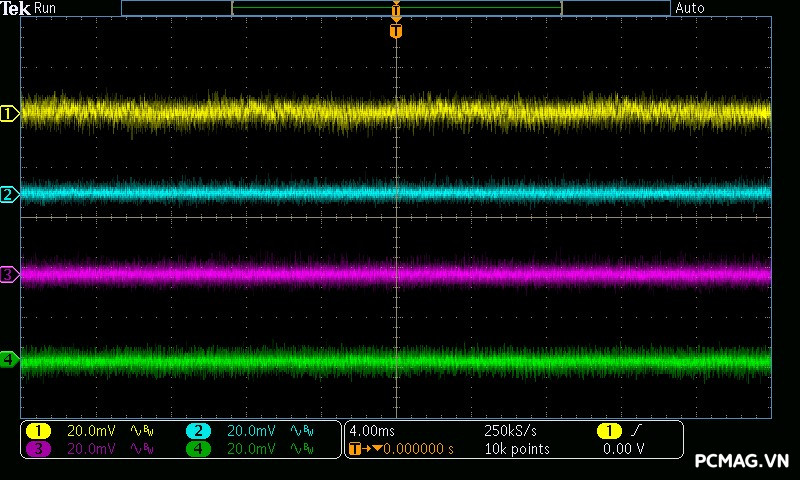

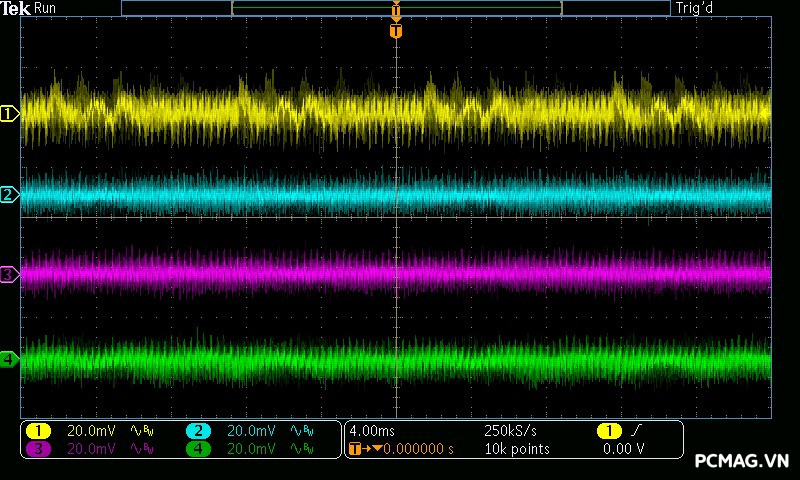

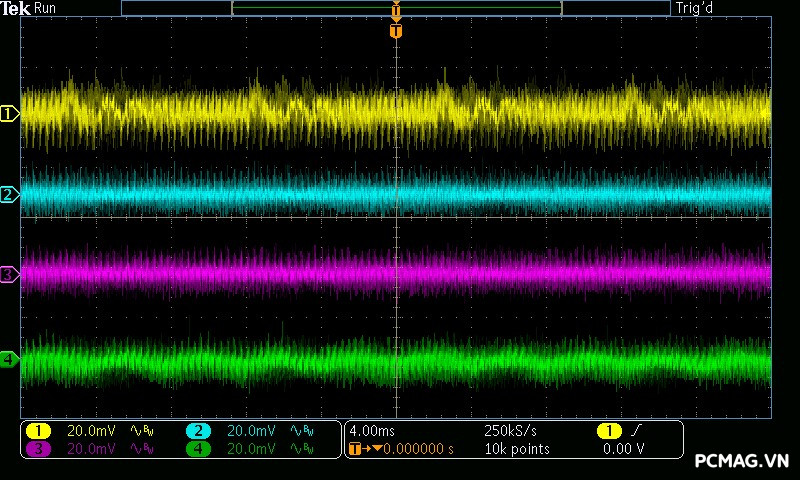

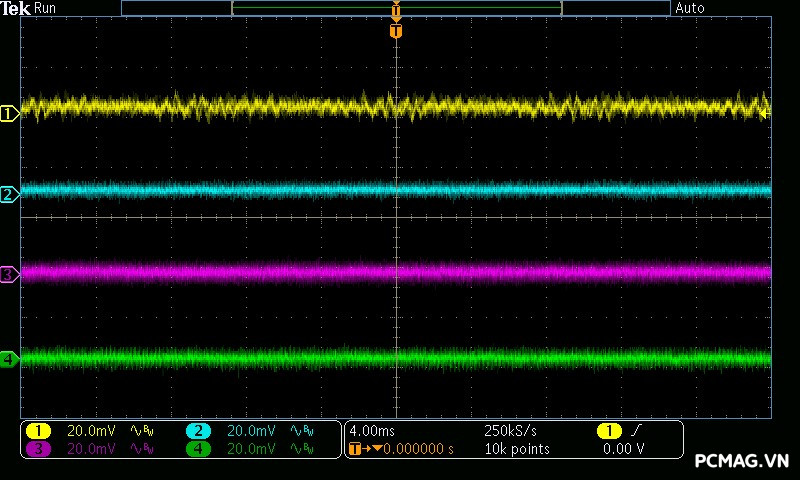

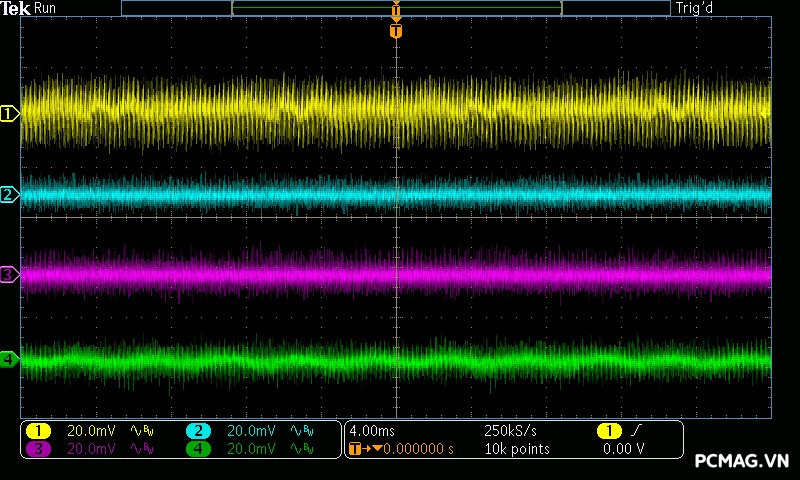

4. Ripple & Noise (Nhiễu AC cao tần)

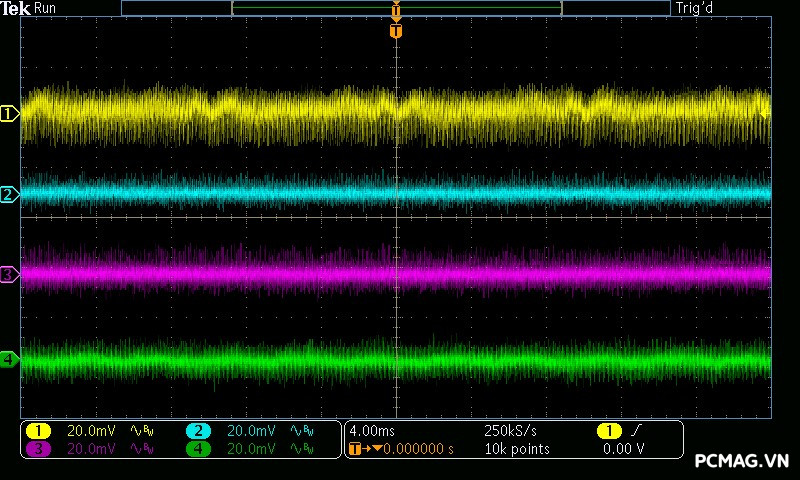

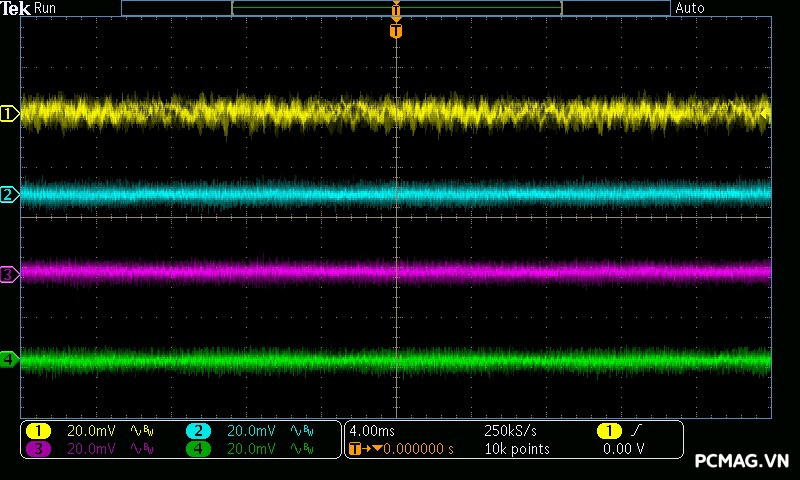

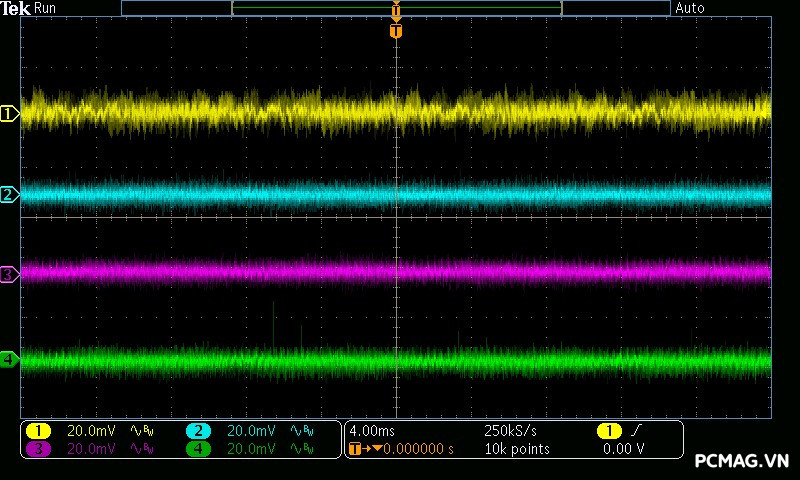

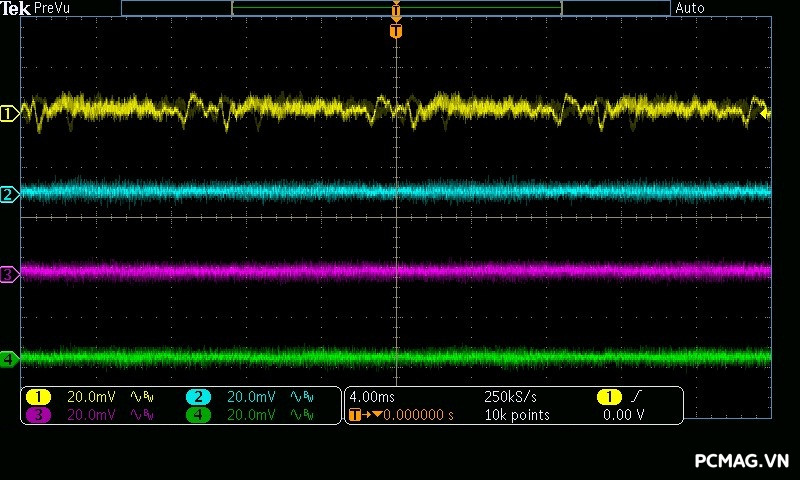

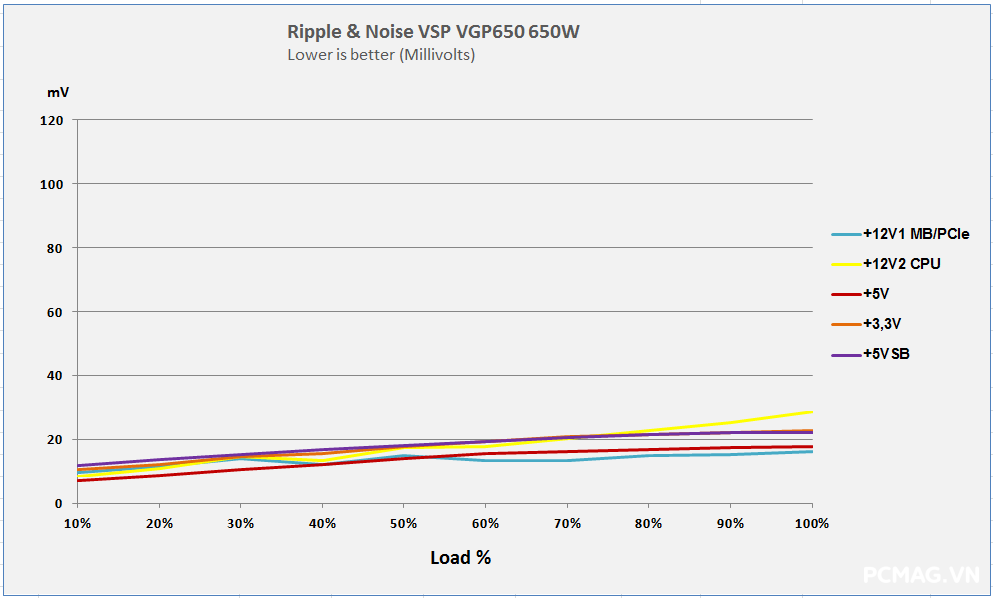

Cả hai phiên bản VGP550 & VGP650 đều kiểm soát nhiễu ở mức tốt, với độ ripple trên đường 12V tối đa chỉ dao động khoảng ~30mV. Đây là kết quả khá tích cực trong phân khúc, đảm bảo nguồn điện sạch và ổn định cho hệ thống.

VGP550:

VGP650:

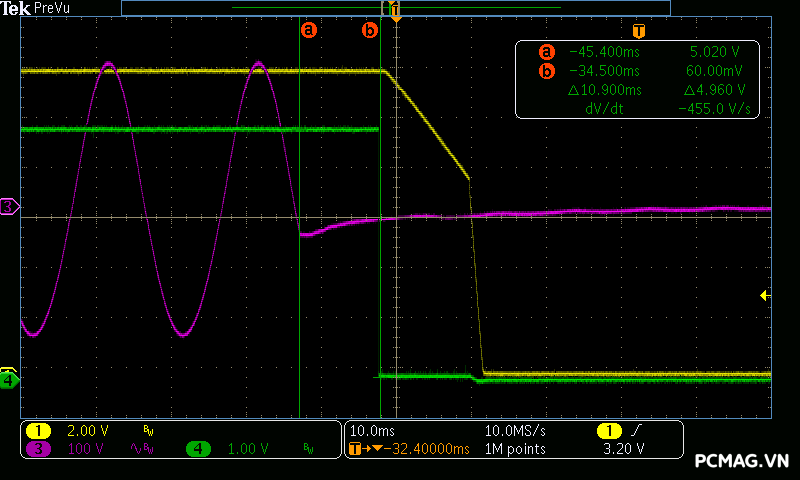

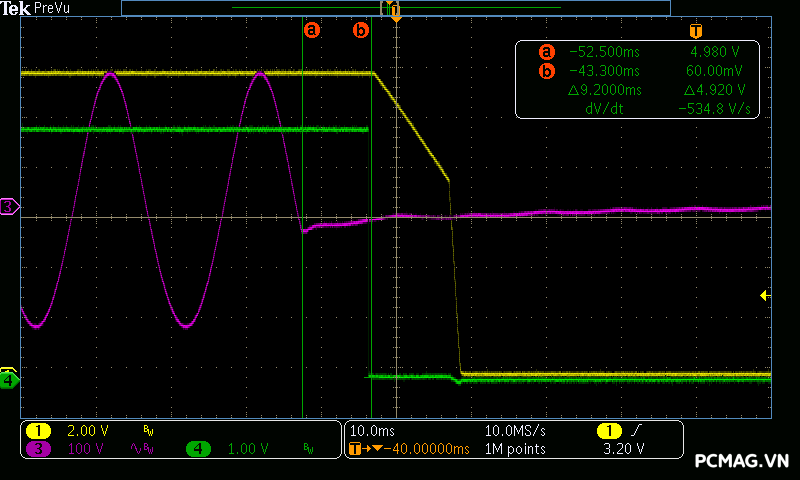

5. Hold-up Time (Thời gian lưu điện)

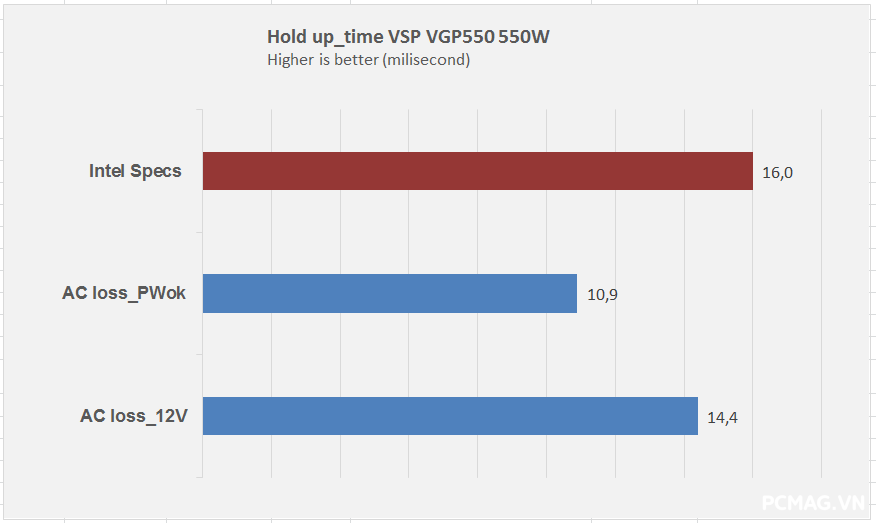

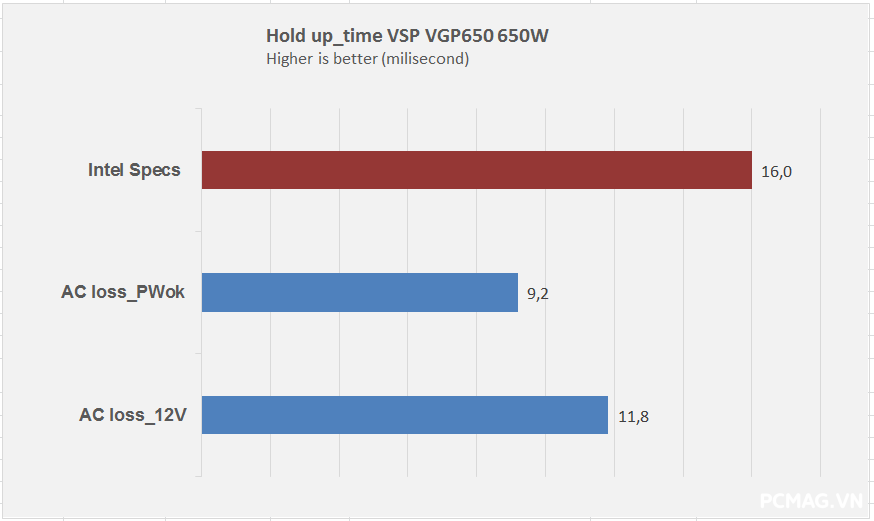

VGP550 & VGP650 có thời gian lưu điện ở mức tương đối thấp so với yêu cầu của chuẩn ATX. Nguyên nhân chủ yếu đến từ dung lượng tụ chính chưa cao, và hoàn toàn có thể cải thiện nếu được nâng cấp tụ với điện dung lớn hơn trong thiết kế.

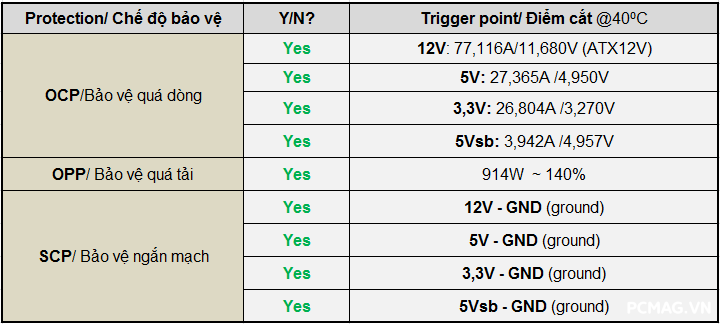

6. Protection Features (Các chế độ bảo vệ)

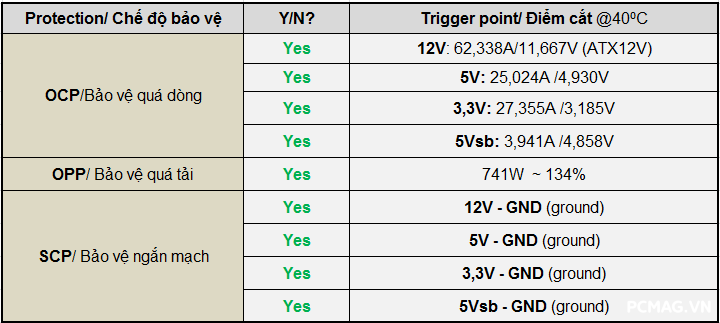

Các cơ chế bảo vệ trên VGP550 & VGP650 hoạt động ổn định và có độ phản hồi nhanh trong quá trình thử nghiệm. Tất cả các bài test đều được vượt qua một cách trơn tru, cho thấy hệ thống bảo vệ vận hành hiệu quả và đáng tin cậy.

VGP550:

VGP650:

7. Earth Leak Current (Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I – trong đó có nguồn máy tính ATX – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi hoạt động ở mức điện áp vào khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Với trường hợp này, mức thử sẽ tương đương khoảng 264VAC @60Hz (110% của 240VAC).

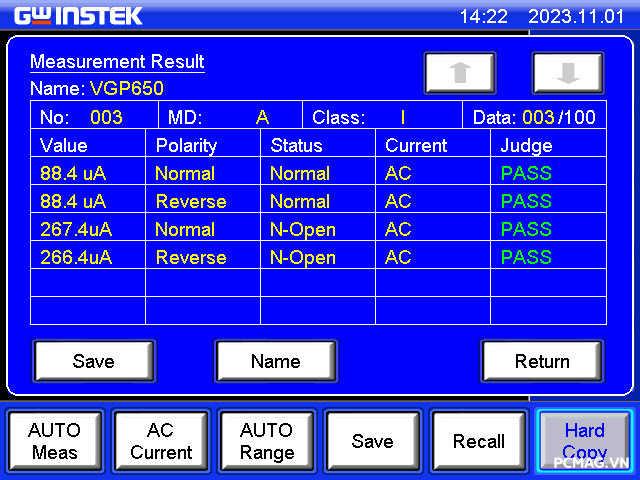

Để đánh giá chính xác thông số này, quá trình kiểm tra được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, giúp đo lường dòng rò một cách đáng tin cậy và đúng chuẩn kỹ thuật.

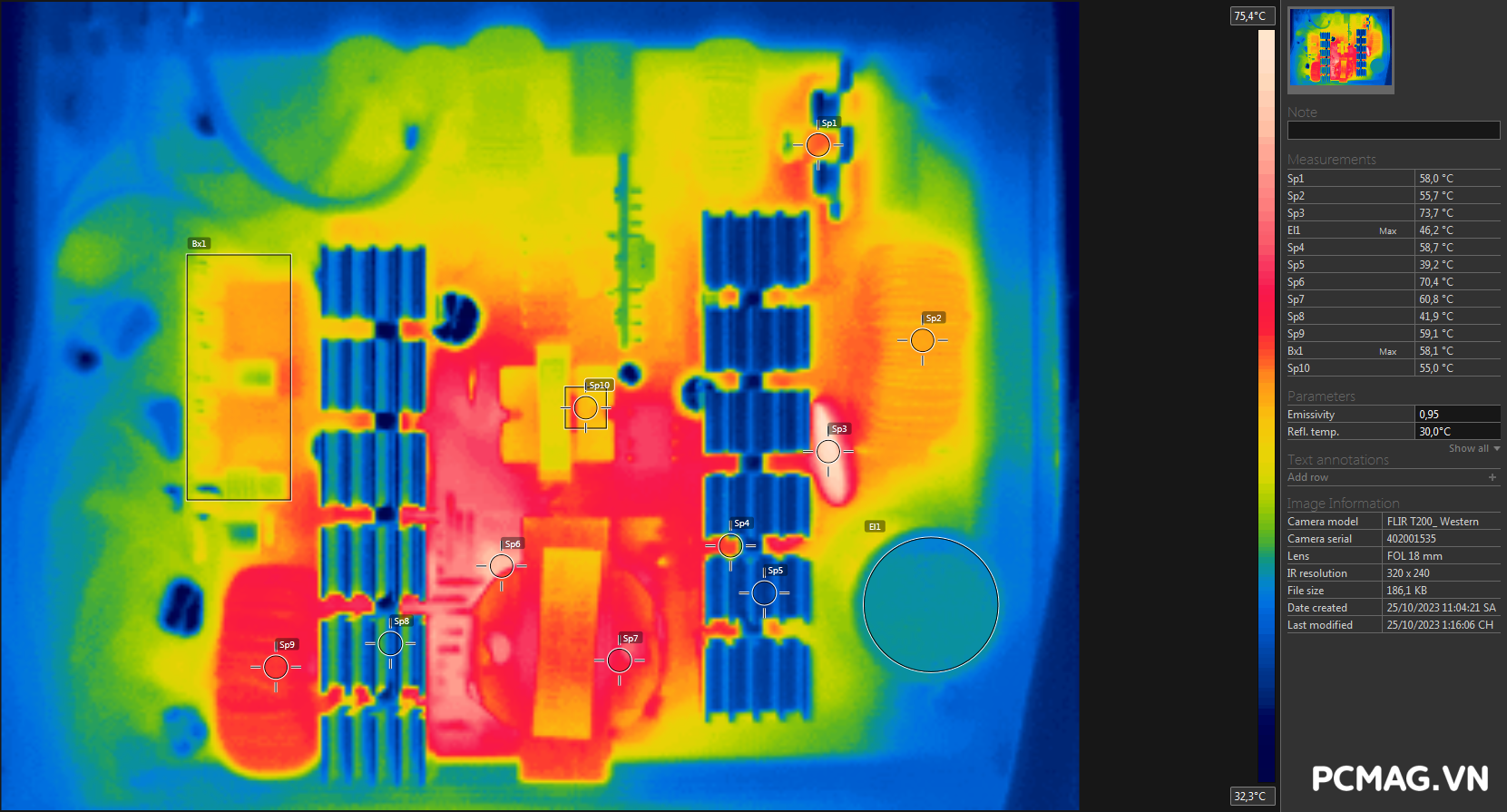

8. Nhiệt độ làm việc & tốc độ quạt (Temp & Fan RPM)

• Điều kiện môi trường: 38–45°C

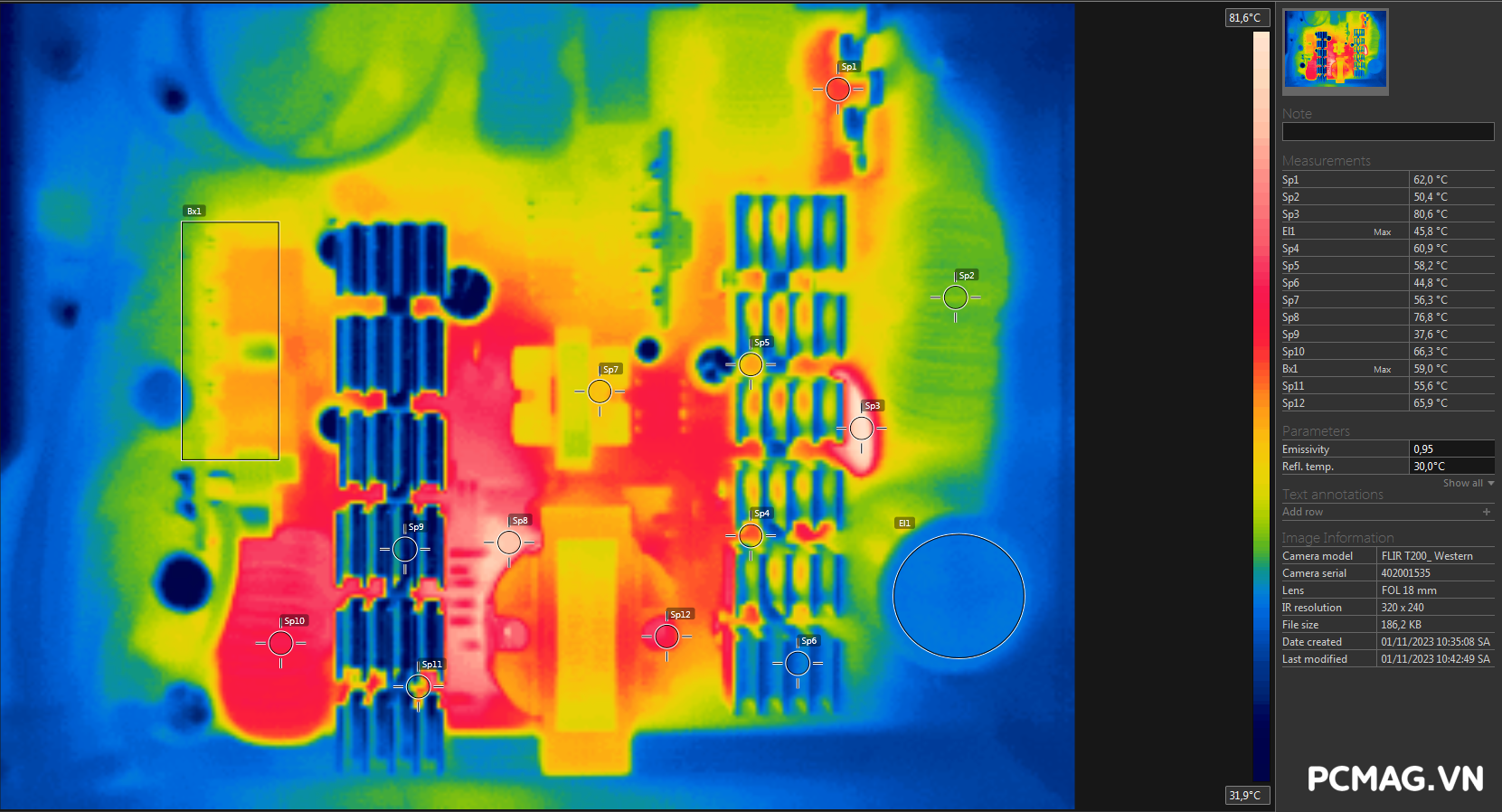

Trong quá trình vận hành, linh kiện có nhiệt độ cao nhất trên VGP550 & VGP650 là NTC, với mức nhiệt dao động khoảng ~80°C. Đây là mức nằm trong ngưỡng hoạt động bình thường của linh kiện, tuy nhiên vẫn gây ra một phần hao phí điện năng trên NTC và làm tăng nhiệt độ khu vực xung quanh.

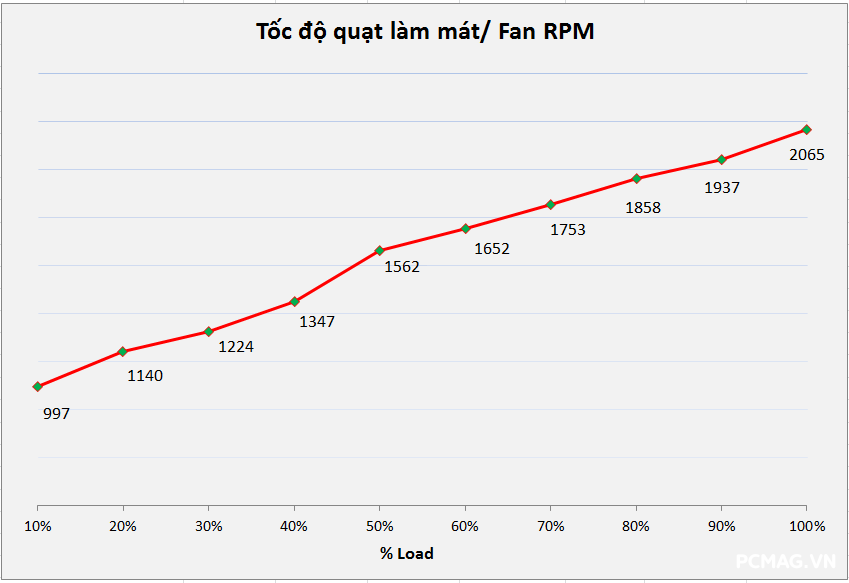

Về khả năng tản nhiệt, fan curve của hai phiên bản hoạt động theo hướng tăng dần theo tải. Khi công suất tiêu thụ cao hơn, quạt sẽ tăng tốc để đảm bảo làm mát hiệu quả cho các linh kiện công suất bên trong, với tốc độ tối đa vượt 2000 RPM. Đổi lại, khi hoạt động ở tải nặng, độ ồn sẽ tăng lên, ảnh hưởng phần nào đến sự êm ái tổng thể.

VGP550:


VGP650:

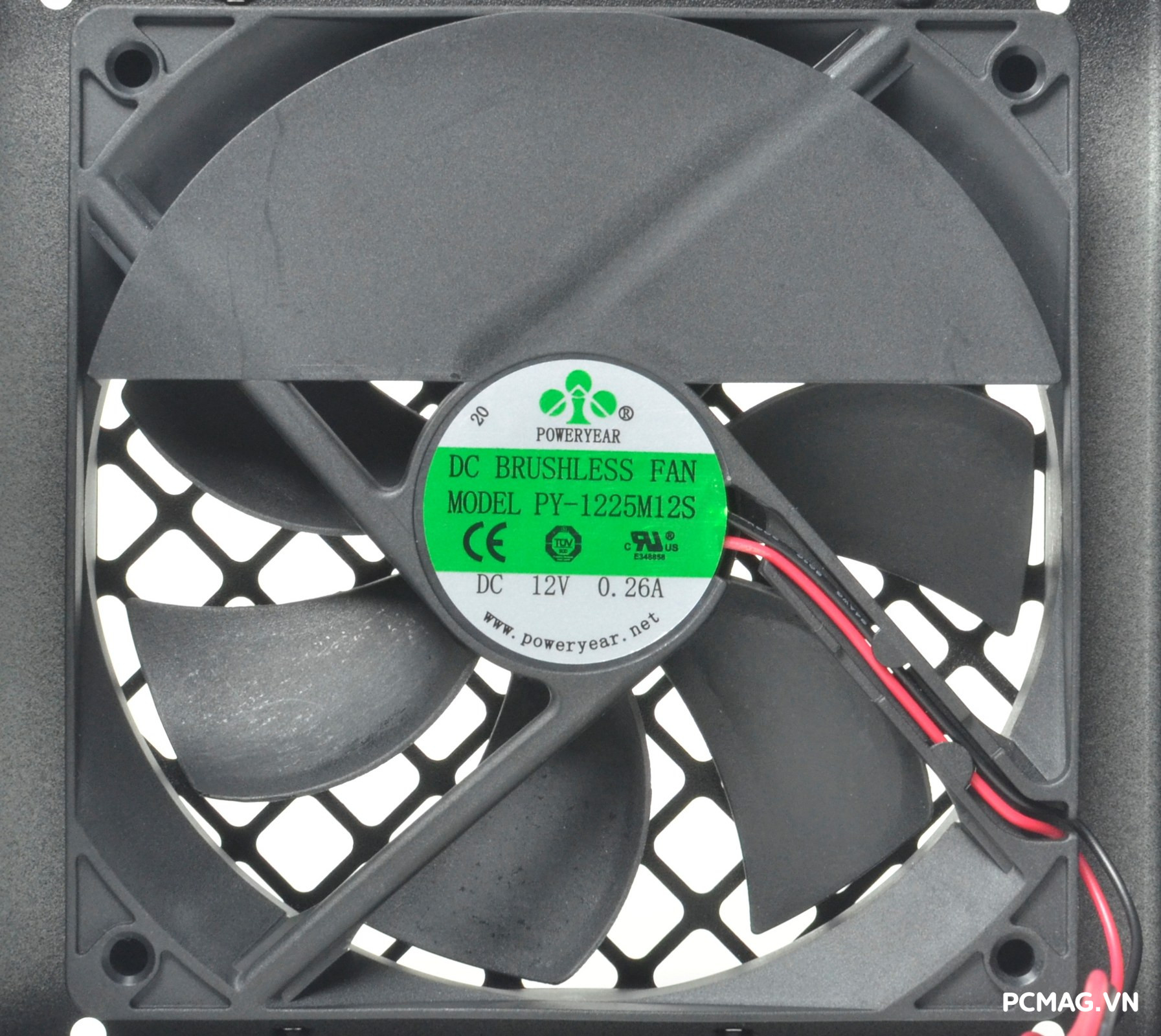

Cả hai phiên bản VGP550 & VGP650 đều sử dụng quạt làm mát đến từ hãng Power Year (model PY-1225M12S), hoạt động ở mức 12V – 0.26A. Quạt sử dụng bạc đạn Sleeve Bearing, với tốc độ tối đa khoảng 2000 RPM, đáp ứng đủ nhu cầu tản nhiệt cho bộ nguồn trong nhiều mức tải khác nhau.

IV. Kết luận

VSP VGP550 & VGP650 mang lại chất lượng điện áp ổn định, linh kiện ở mức khá cùng hiệu suất đạt khoảng ~89% @230Vac, tương ứng chuẩn 80Plus Bronze. Thiết kế bên ngoài hiện đại, đi kèm Active PFC dải rộng (100–240Vac) và mạch DC to DC (VRMs), giúp nguồn hoạt động tốt ngay cả trong điều kiện điện lưới không ổn định.

Hệ thống cáp bẹ màu đen gọn gàng, đặc biệt cả hai phiên bản đều được trang bị 2 đầu cấp nguồn CPU 8-pin, kể cả bản VGP550, mang lại khả năng tương thích tốt với nhiều cấu hình.

Về khả năng đáp ứng, VGP550 phù hợp với các hệ thống sử dụng VGA công suất dưới 180W, trong khi VGP650 có thể đáp ứng tốt các cấu hình sử dụng VGA dưới 230W, hướng tới phân khúc phổ thông và tầm trung.

Ưu điểm:

• Chất lượng linh kiện khá
• Điện áp đầu ra ổn định
• Active PFC full-range (100–240Vac)
• Hiệu suất ~89% @230Vac – đạt chuẩn 80Plus Bronze
• Trang bị DC to DC (VRMs)

Nhược điểm:

• Thời gian lưu điện (Hold-up time) còn hạn chế

* Phiên bản thương mại của VSP VGP550 & VGP650 sẽ được nâng cấp với tụ chính Nhật Bản Toshin Kogyo và quạt Rifle Bearing, giúp cải thiện độ bền và tuổi thọ hoạt động (chi tiết trong video review).
