Corsair – thương hiệu linh phụ kiện máy tính hàng đầu đến từ Mỹ – mới đây đã chính thức ra mắt Corsair RM1000e 1000W, mẫu nguồn máy tính thế hệ tiếp theo thuộc dòng RMe. Theo đánh giá từ PCMAG, sản phẩm được nâng cấp toàn diện với chuẩn ATX 3.1, trang bị đầu cấp nguồn 12V-2×6 / PCIe 5.1 mới nhất, sẵn sàng cho các card đồ họa hiệu năng cao hiện nay.

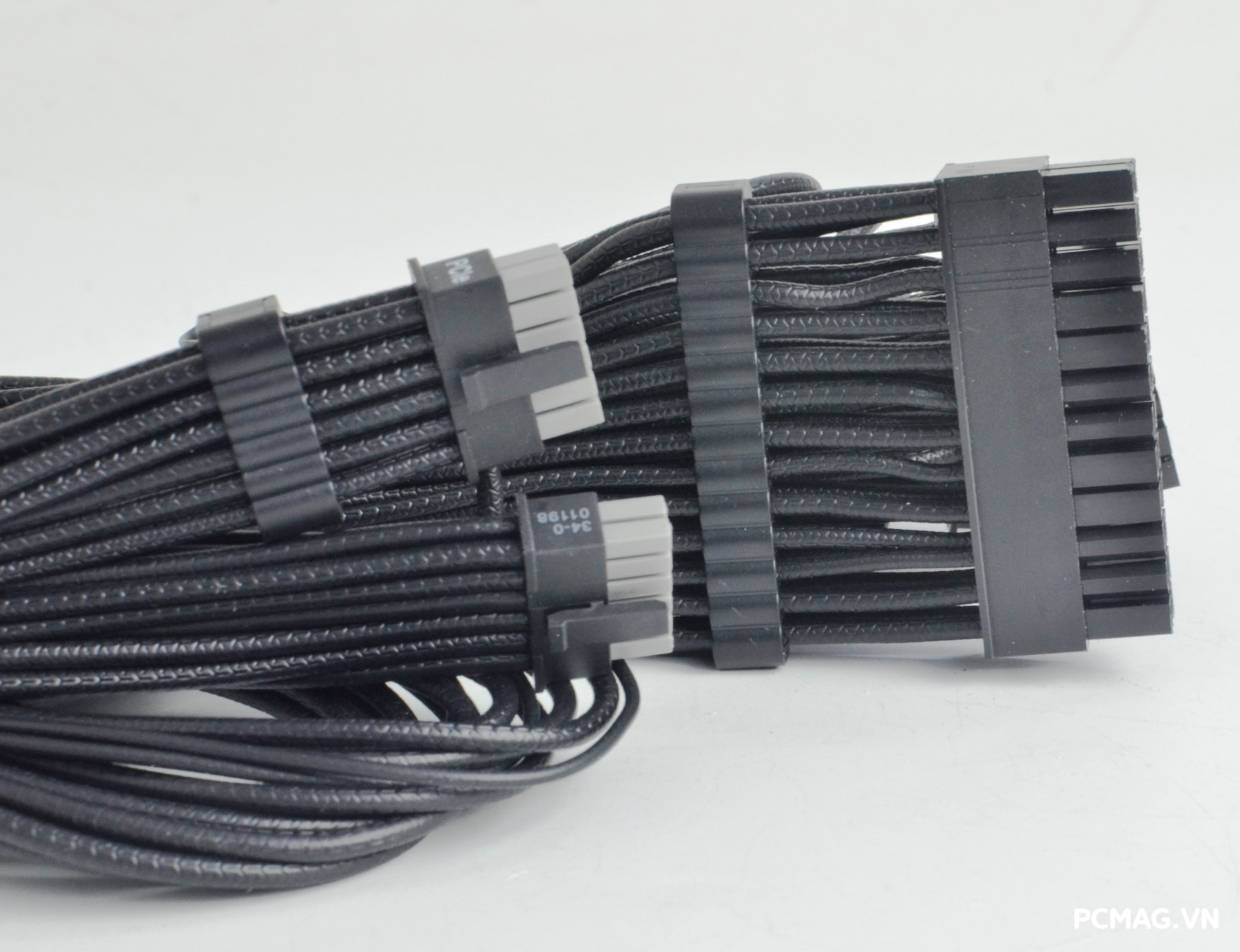

RM1000e đạt hiệu suất Cybenetics Platinum, đồng thời sử dụng toàn bộ cáp nguồn thế hệ mới với thiết kế dập vân vảy cá trên vỏ dây, giúp tăng độ mềm dẻo và linh hoạt hơn đáng kể khi đi dây trong case, mang lại trải nghiệm lắp ráp gọn gàng và cao cấp hơn.

I. Hộp và phụ kiện Corsair RM1000e 1000W

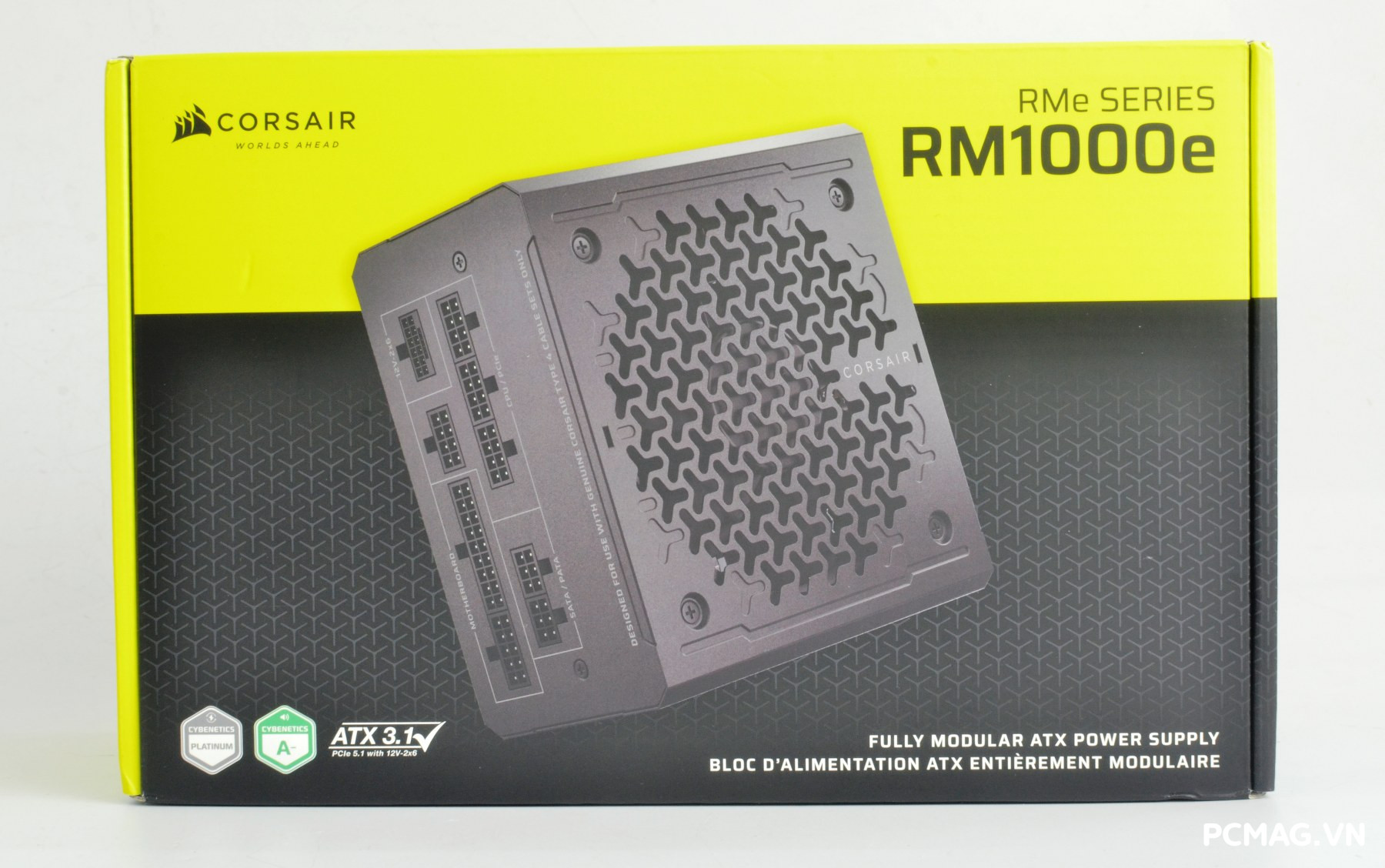

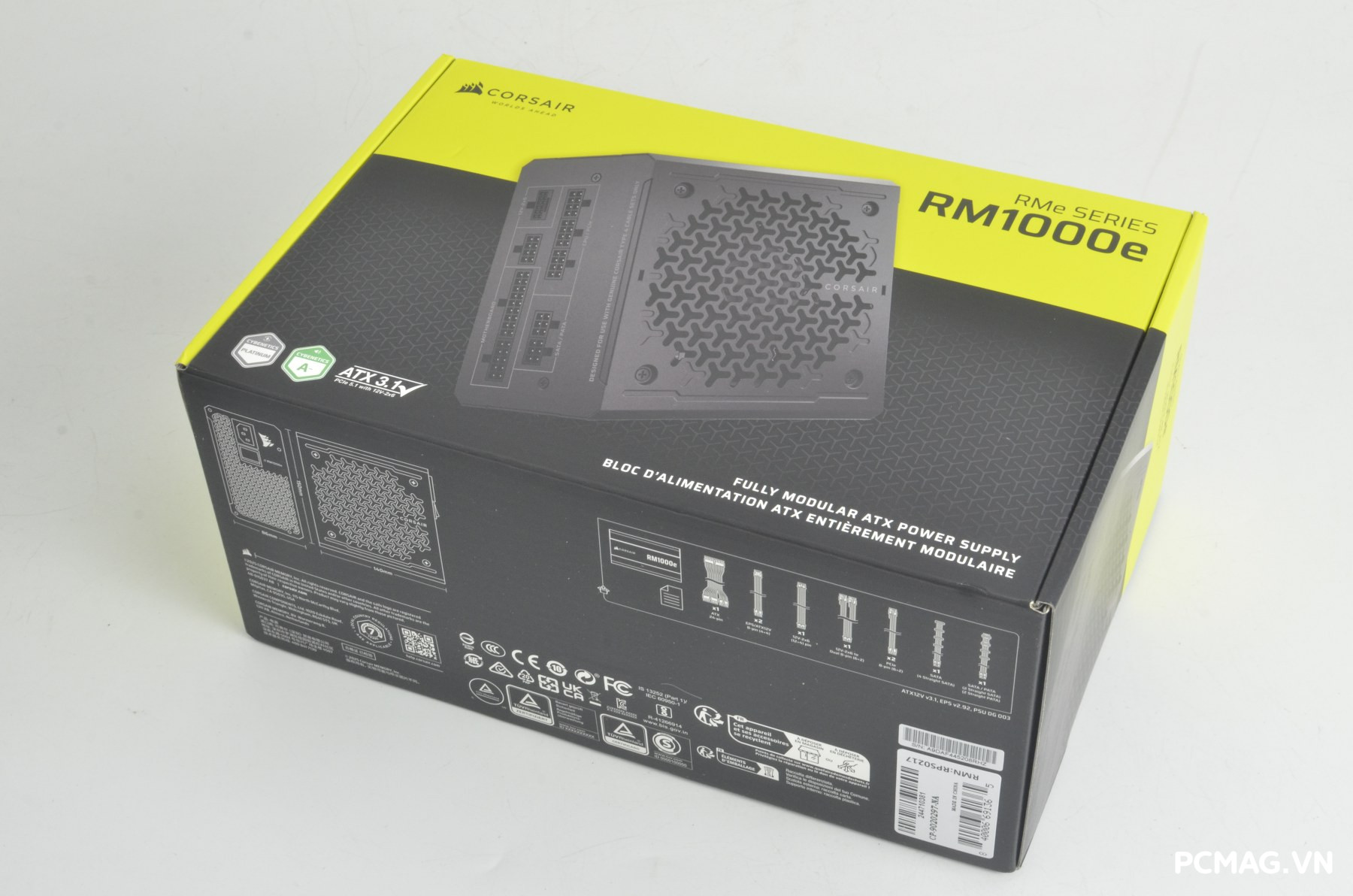

Hộp đựng Corsair RM1000e ATX 3.1 / PCIe 5.1 có kích thước gọn gàng, sử dụng tông màu đen – vàng đặc trưng của Corsair, với các thông số kỹ thuật được in đầy đủ và chi tiết ở mặt sau, giúp người dùng dễ dàng nắm bắt cấu hình và tính năng sản phẩm.

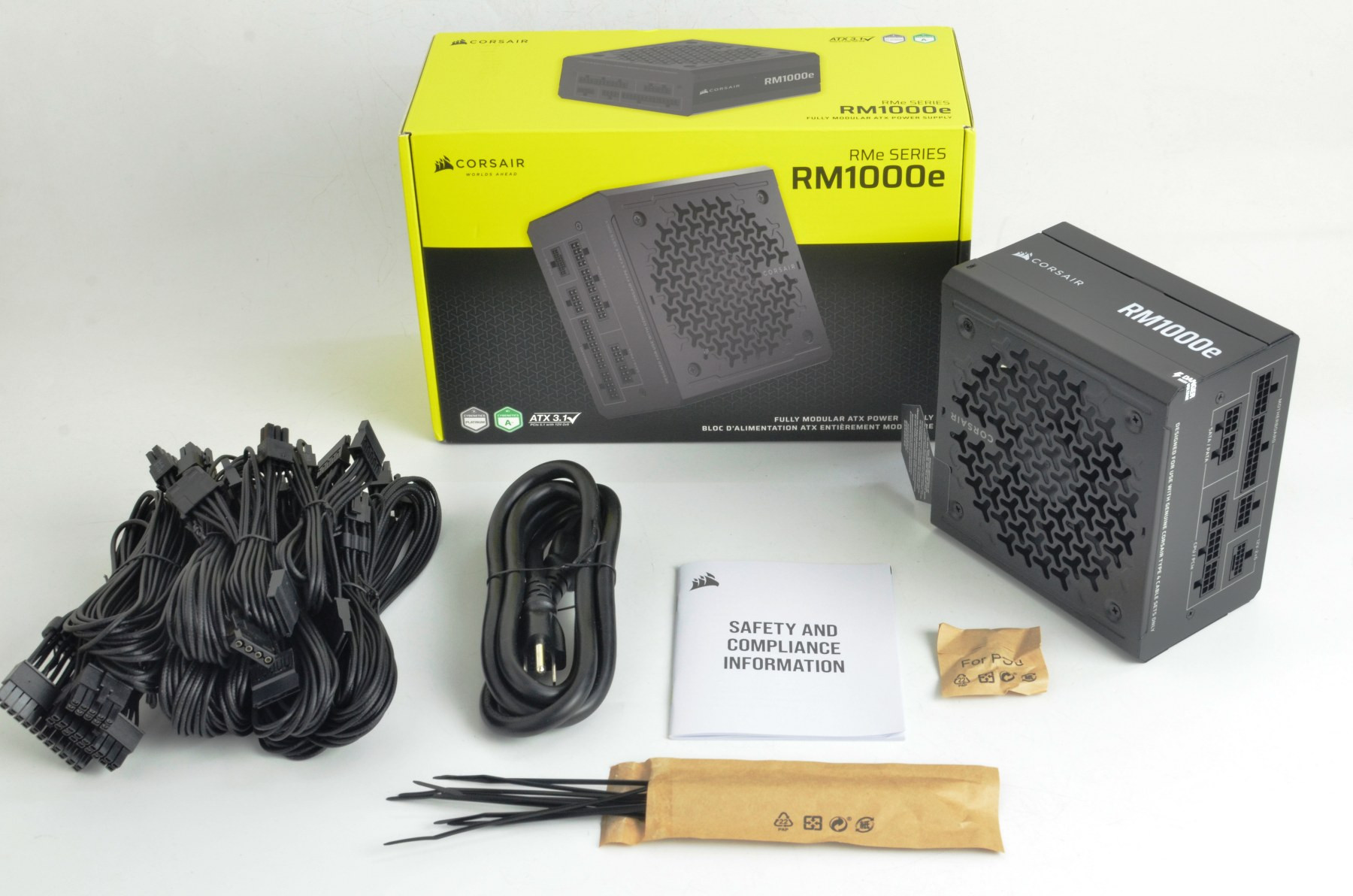

Phụ kiện đi kèm Corsair RM1000e ATX 3.1 / PCIe 5.1 bao gồm: 1 cáp nguồn chuẩn US, 4 ốc cố định nguồn, 10 dây rút (cable tie) và 1 sách tổng hợp các chứng nhận an toàn. Riêng sách hướng dẫn sử dụng, Corsair chuyển sang hình thức tra cứu bằng mã QR in trên hộp, giúp người dùng dễ dàng xem nhanh thông tin kỹ thuật và hướng dẫn chi tiết khi cần.

II. PSU Corsair RM1000e 1000W

1. Bên ngoài

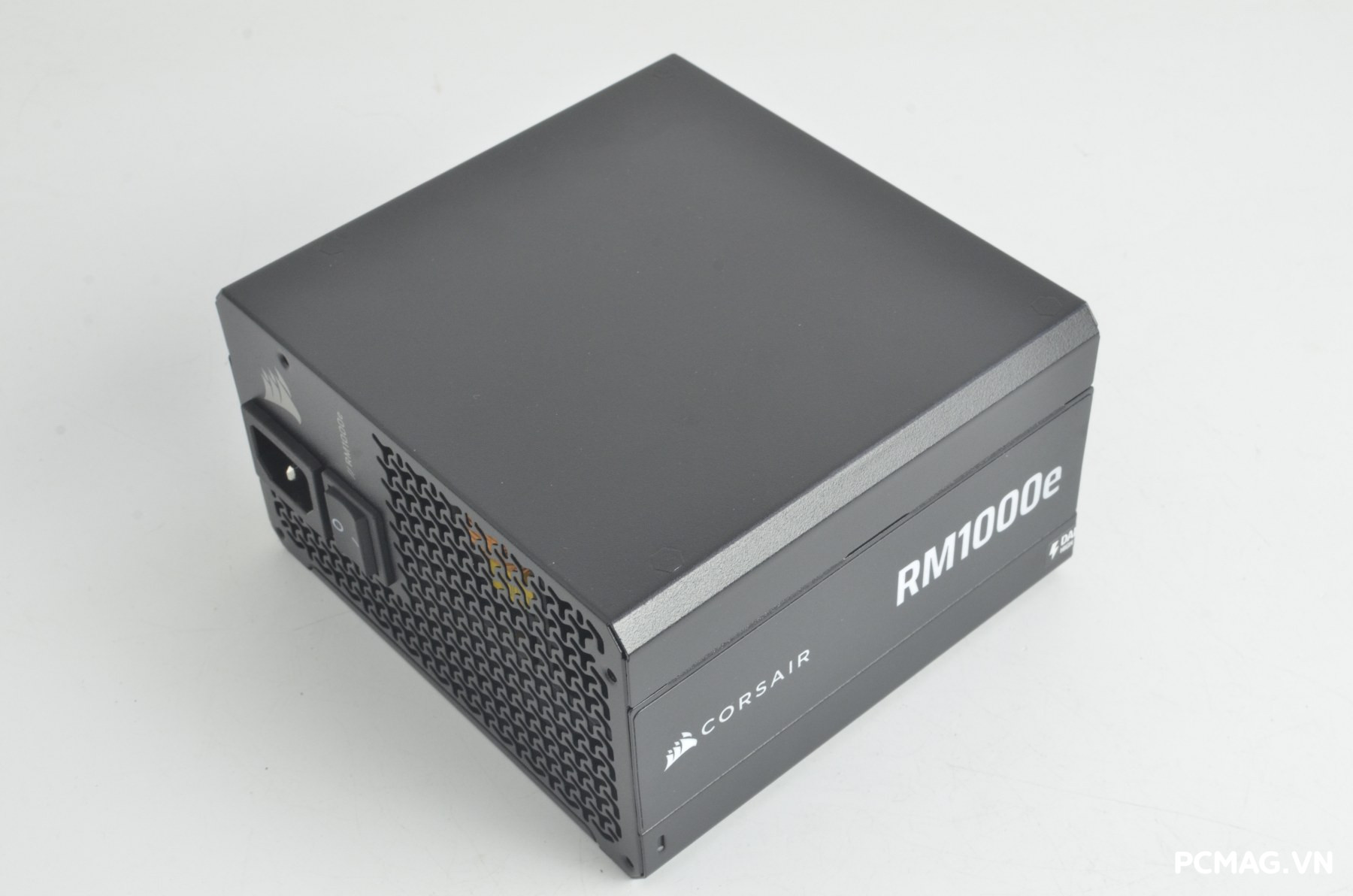

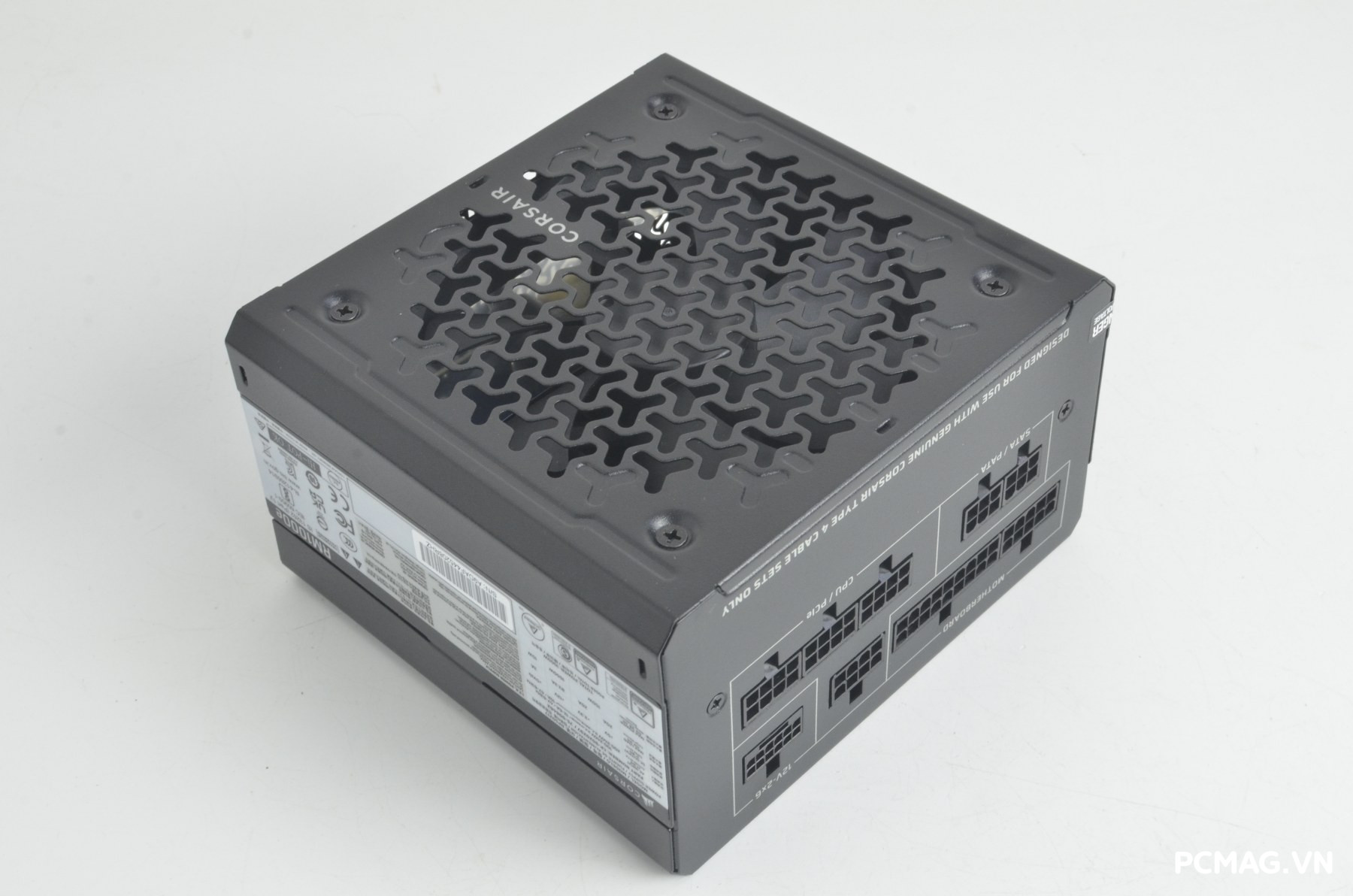

Corsair RM1000e ATX 3.1 / PCIe 5.1 vẫn giữ kích thước quen thuộc, tương đương các thế hệ RMe trước đây, giúp dễ dàng lắp đặt trong hầu hết các case tiêu chuẩn. Sản phẩm được trang bị quạt làm mát 120mm sử dụng vòng bi Rifle Bearing, đảm bảo khả năng vận hành ổn định và độ bền cao. Đáng chú ý, Corsair đã đổi mới thiết kế họa tiết, sử dụng hoa văn ba cạnh hiện đại thay cho họa tiết tam giác truyền thống, mang lại diện mạo mới mẻ và cao cấp hơn.

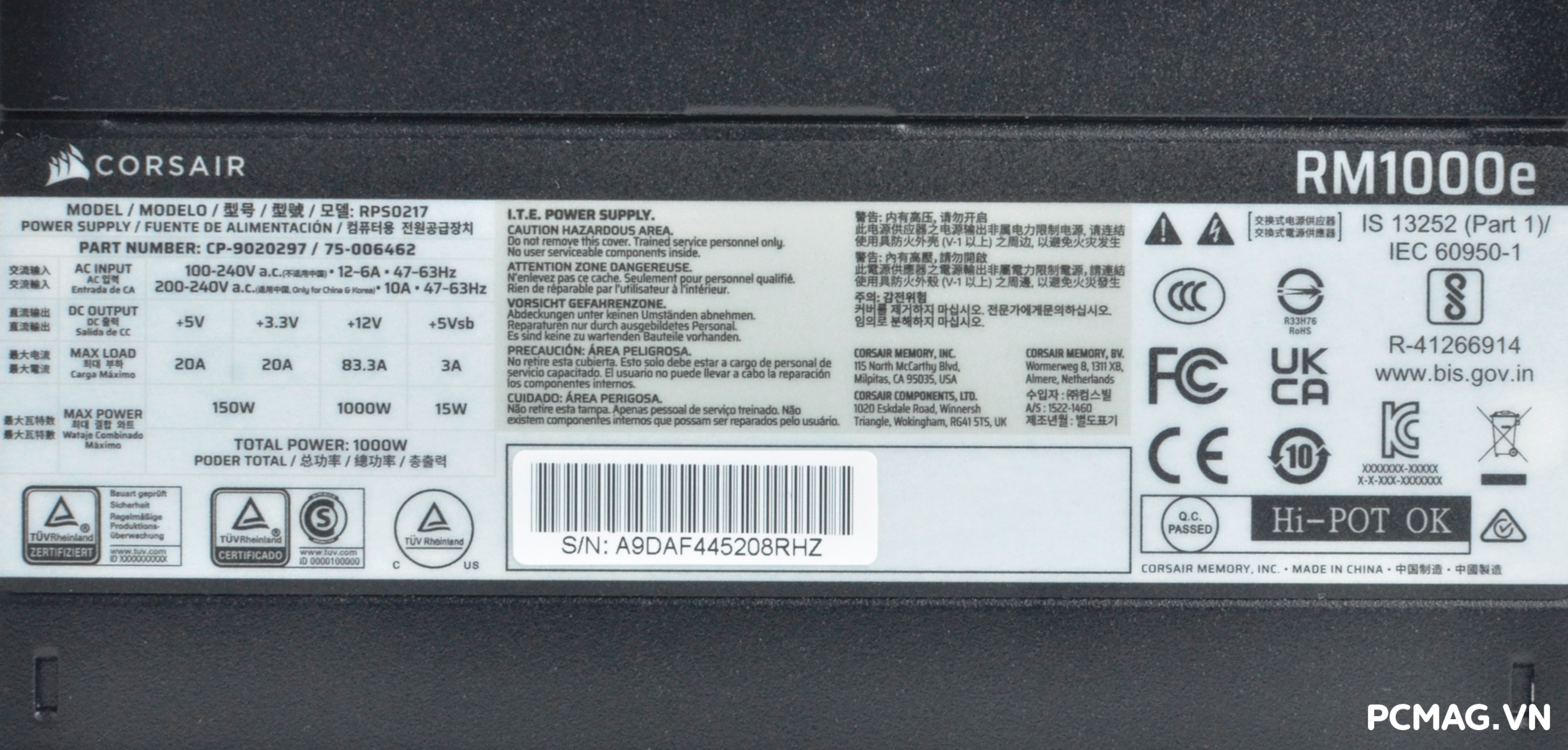

Nguồn có công suất danh định 1000W, sử dụng thiết kế single rail 12V với khả năng cấp tải tối đa lên tới 1000W, kết hợp Active PFC dải điện áp rộng 100–240V, giúp đảm bảo hiệu suất ổn định và tương thích tốt với nhiều điều kiện nguồn điện khác nhau.

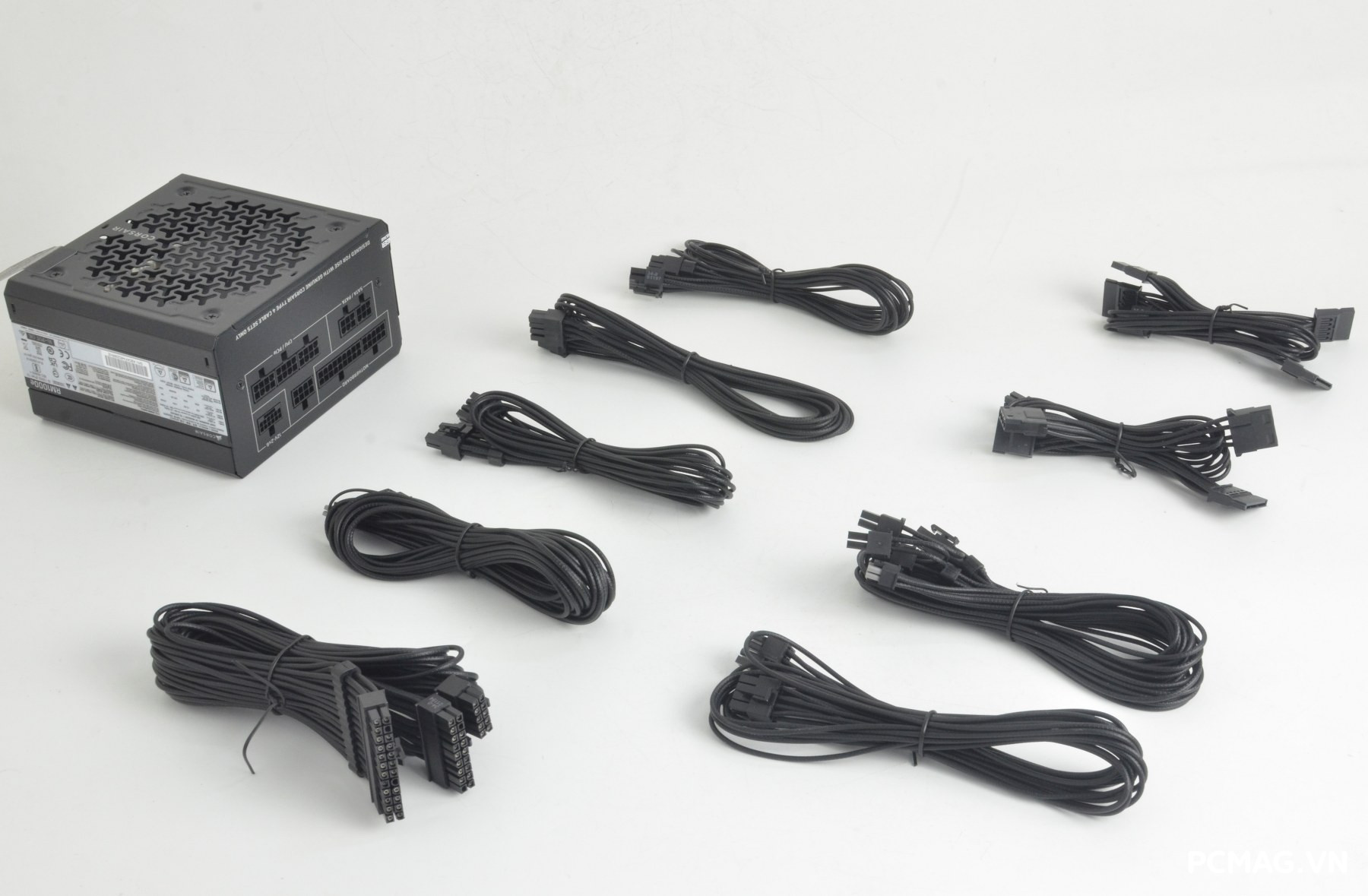

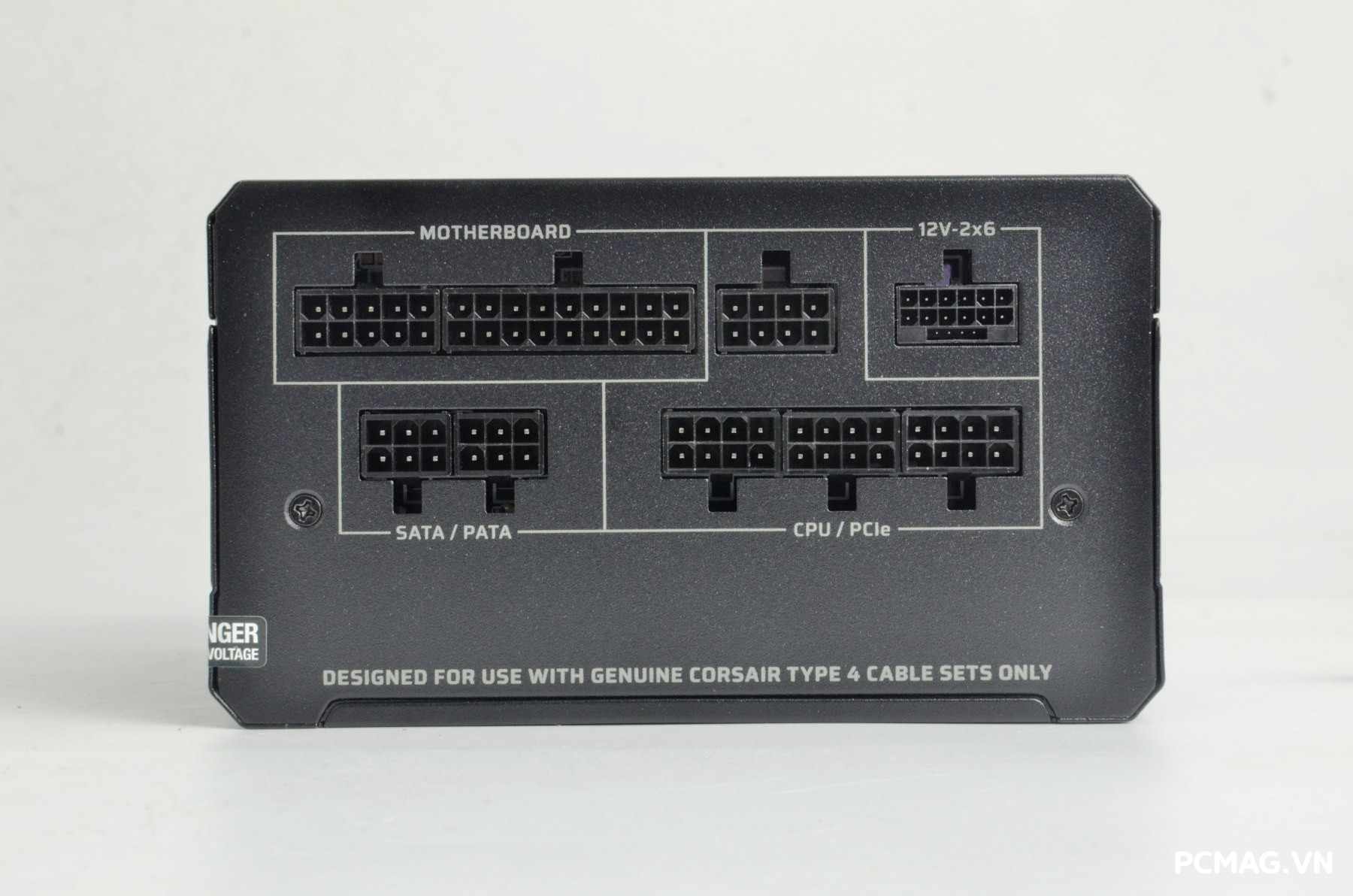

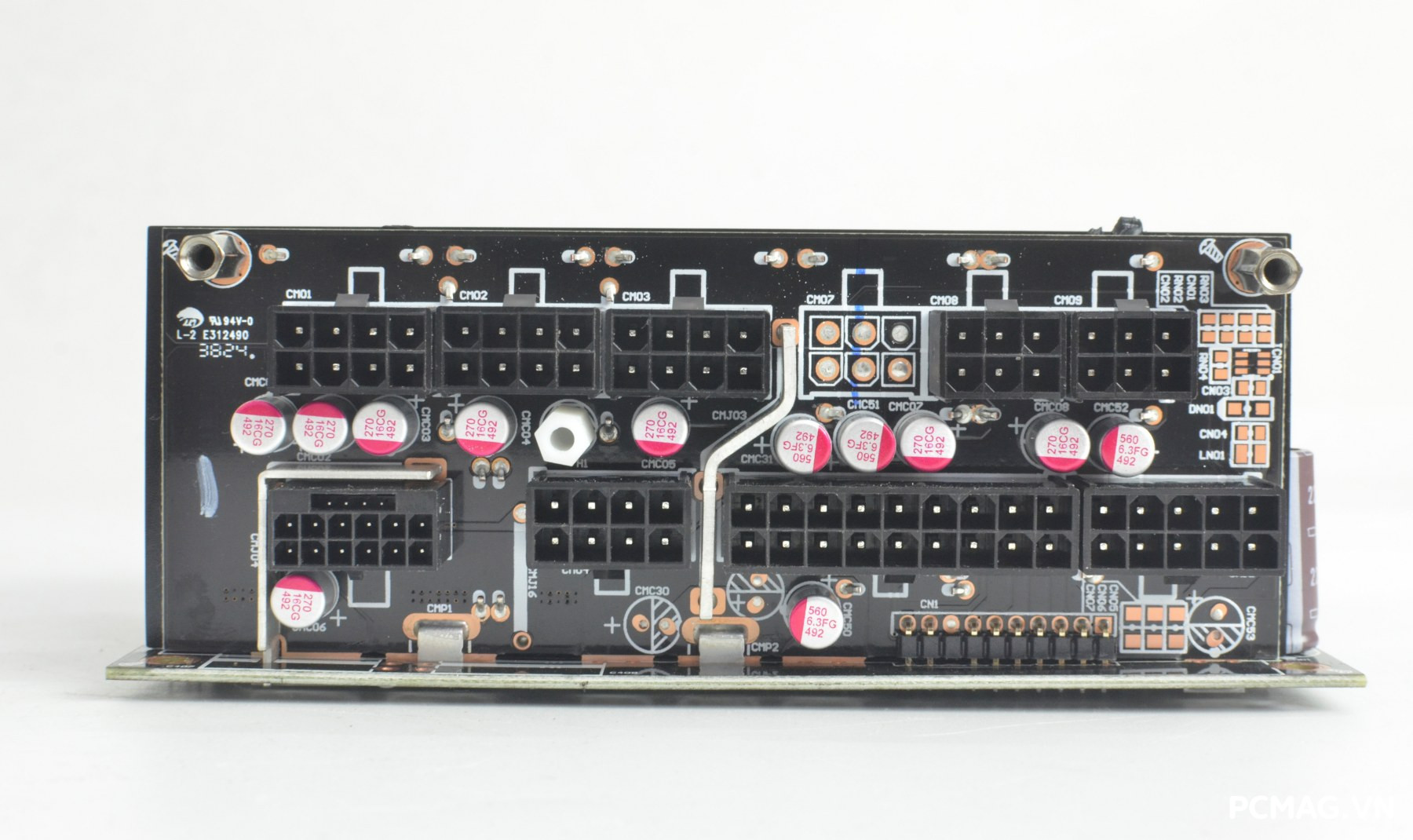

Corsair RM1000e ATX 3.1 / PCIe 5.1 sử dụng hệ thống cáp rời Type 4, cho phép tùy biến linh hoạt và tối ưu khả năng đi dây trong case. Bộ cáp đi kèm bao gồm:

• 1 cáp 24-pin Mainboard: dài 60cm
• 2 cáp CPU 4+4-pin ATX12V: dài 75cm
• 4 cáp PCIe 6+2-pin: dài 65cm
• 1 cáp 12+4-pin 12V-2×6 / PCIe 5.1 (công suất tối đa 600W): dài 65cm
• 8 cổng SATA: bố trí theo dạng dây 45cm + 15cm + 15cm
• 2 cổng ATA (Molex): bố trí theo dạng dây 45cm + 15cm + 15cm

Cách bố trí chiều dài hợp lý giúp việc lắp đặt gọn gàng hơn, đặc biệt phù hợp với các hệ thống hiệu năng cao sử dụng card đồ họa PCIe 5.1.

2. Bên trong

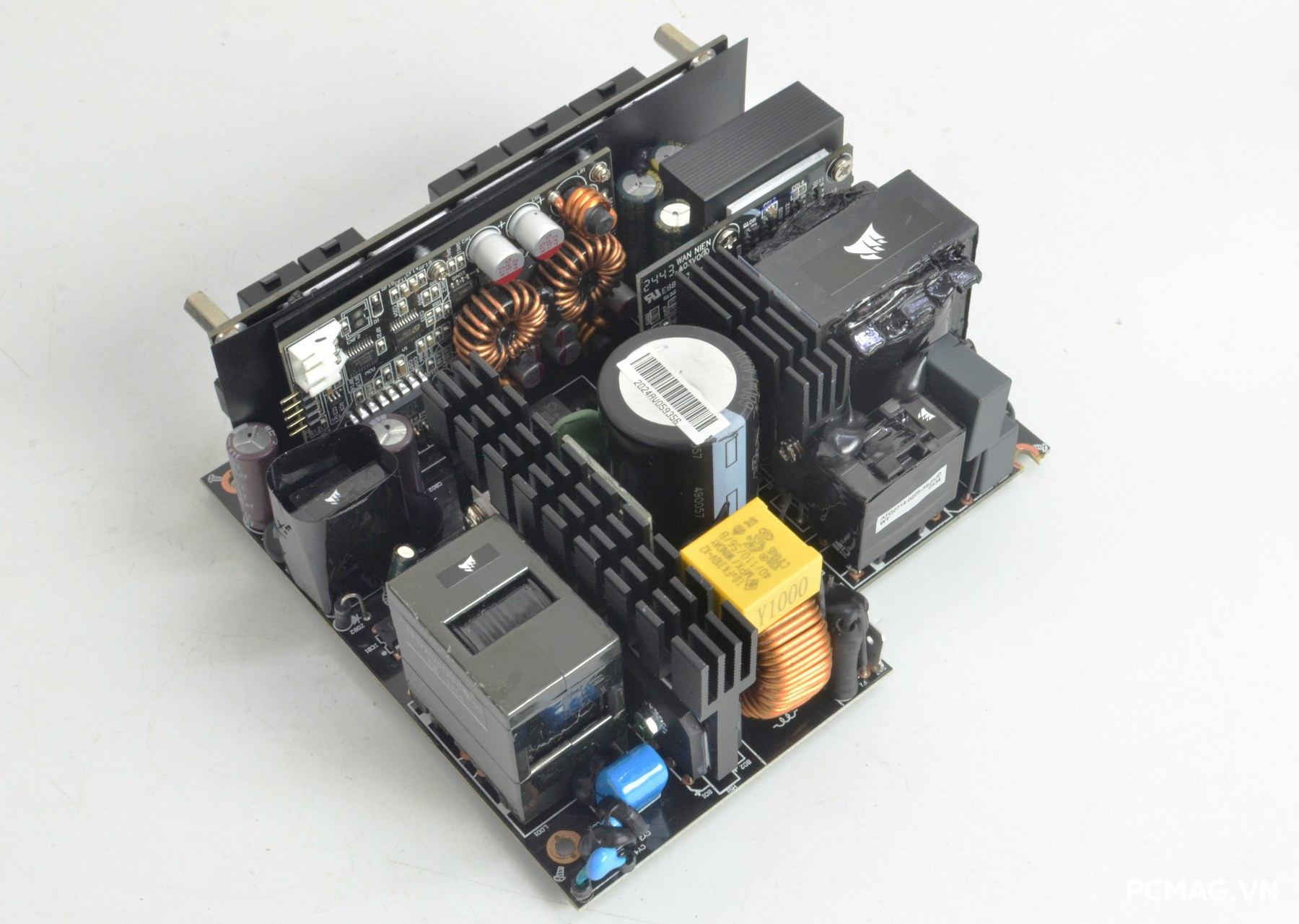

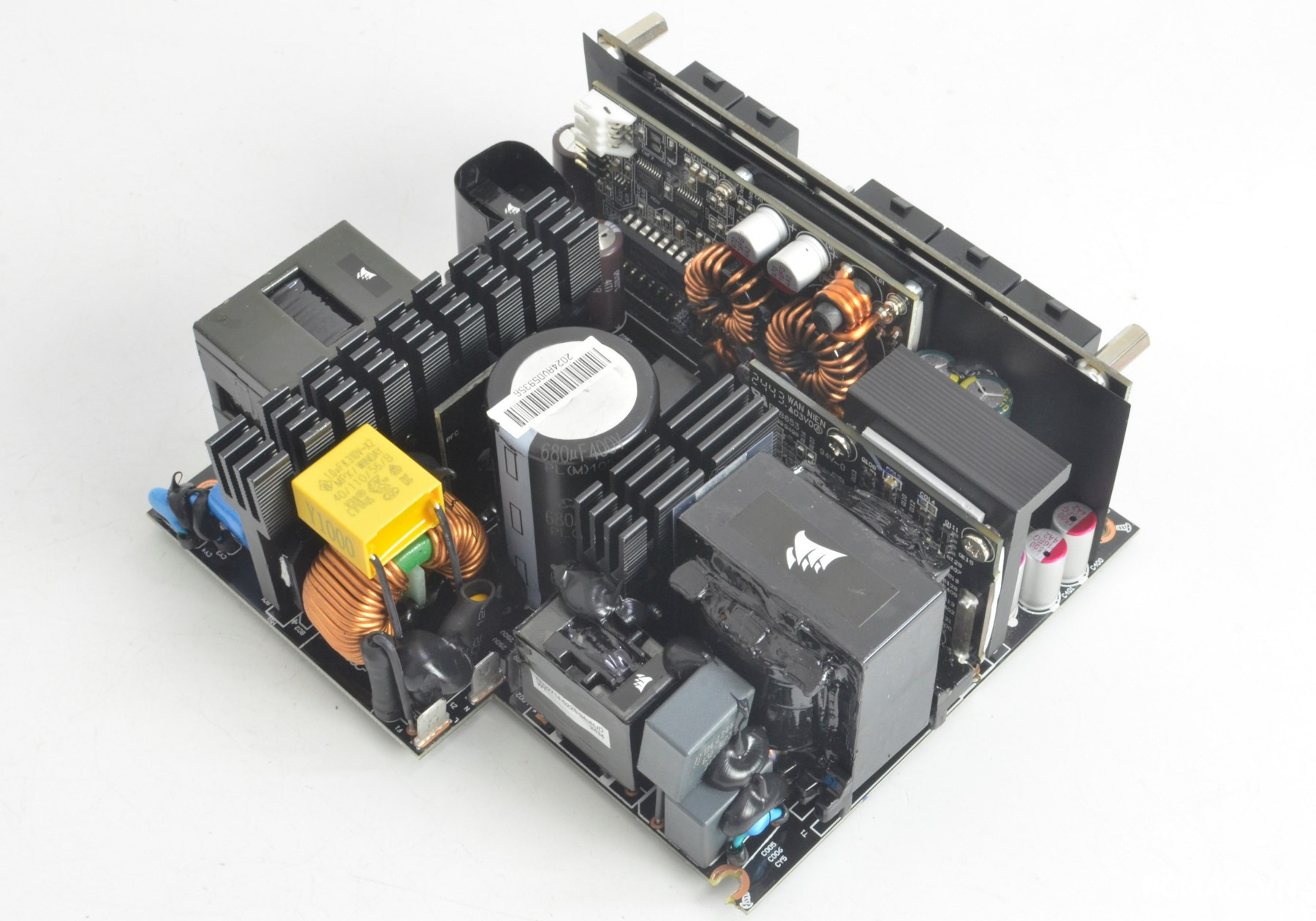

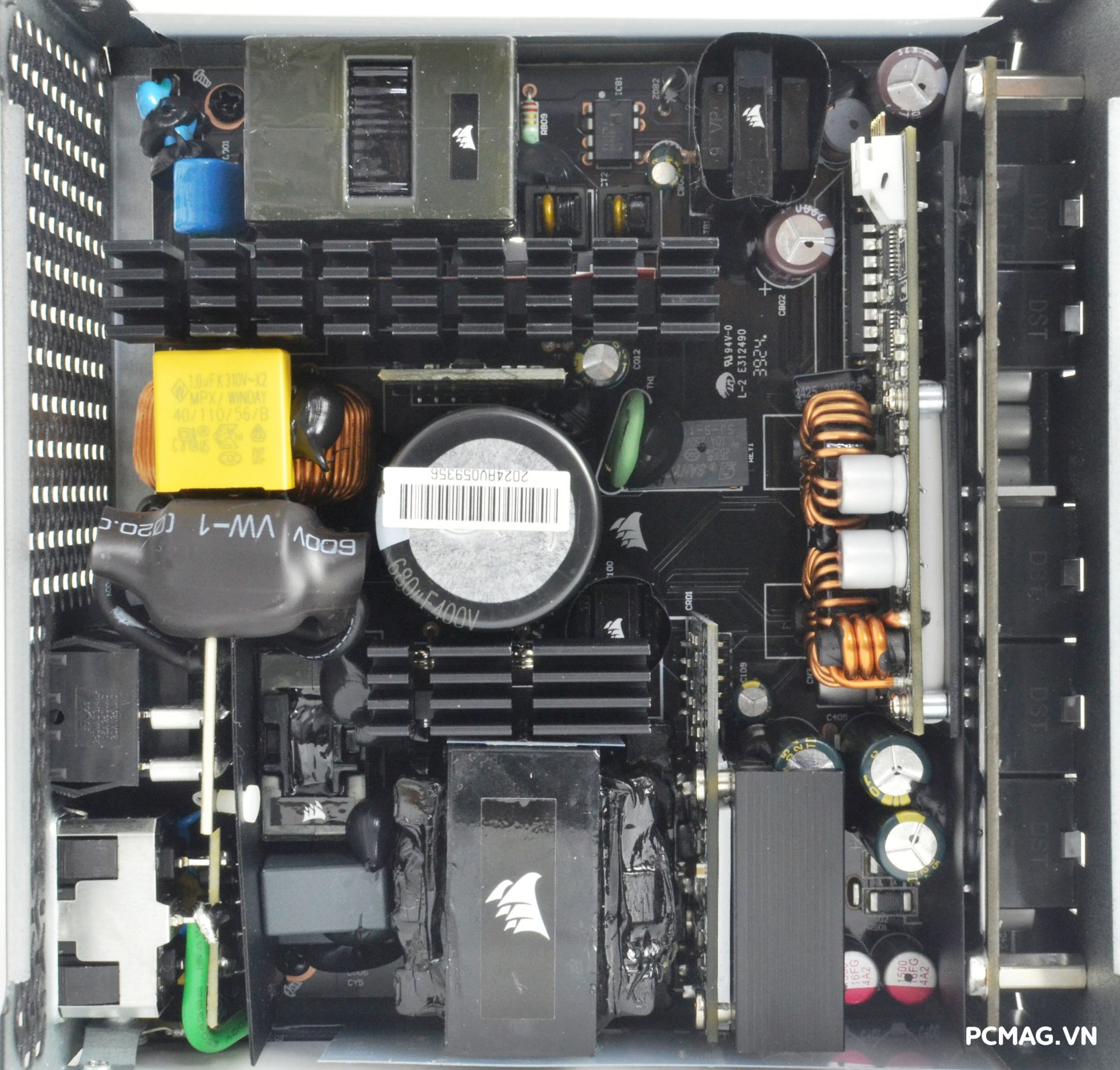

HEC tiếp tục là đối tác OEM quen thuộc của Corsair trên các dòng nguồn tầm trung và phổ thông, và RM1000e ATX 3.1 / PCIe 5.1 cũng không phải ngoại lệ. Sản phẩm sử dụng platform được tinh chỉnh riêng theo yêu cầu của Corsair, áp dụng kiến trúc nguồn phổ biến trên các mẫu có hiệu suất từ 90% trở lên, bao gồm APFC + Half-Bridge LLC + SR + DC-to-DC, nhằm đảm bảo khả năng chuyển đổi điện năng ổn định, hiệu quả và độ bền cao trong quá trình vận hành lâu dài.

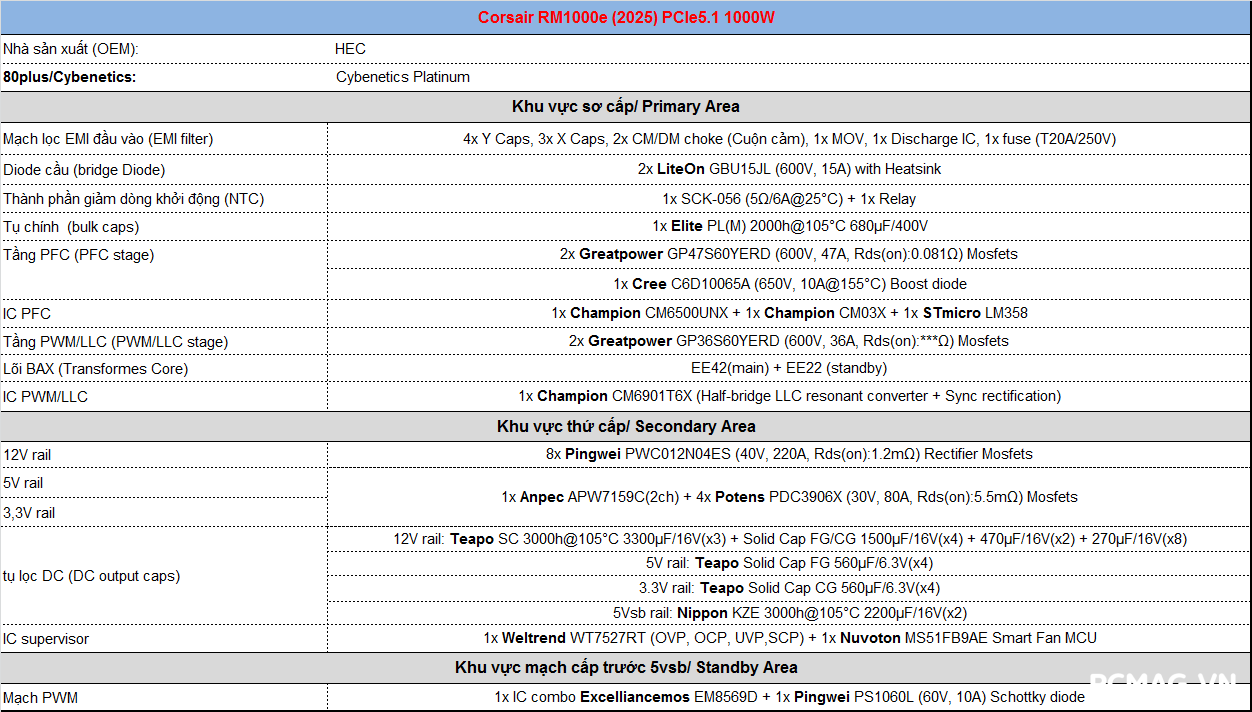

Bảng linh kiện được sử dụng trên RM1000e ATX3.1/PCIe5.1 :

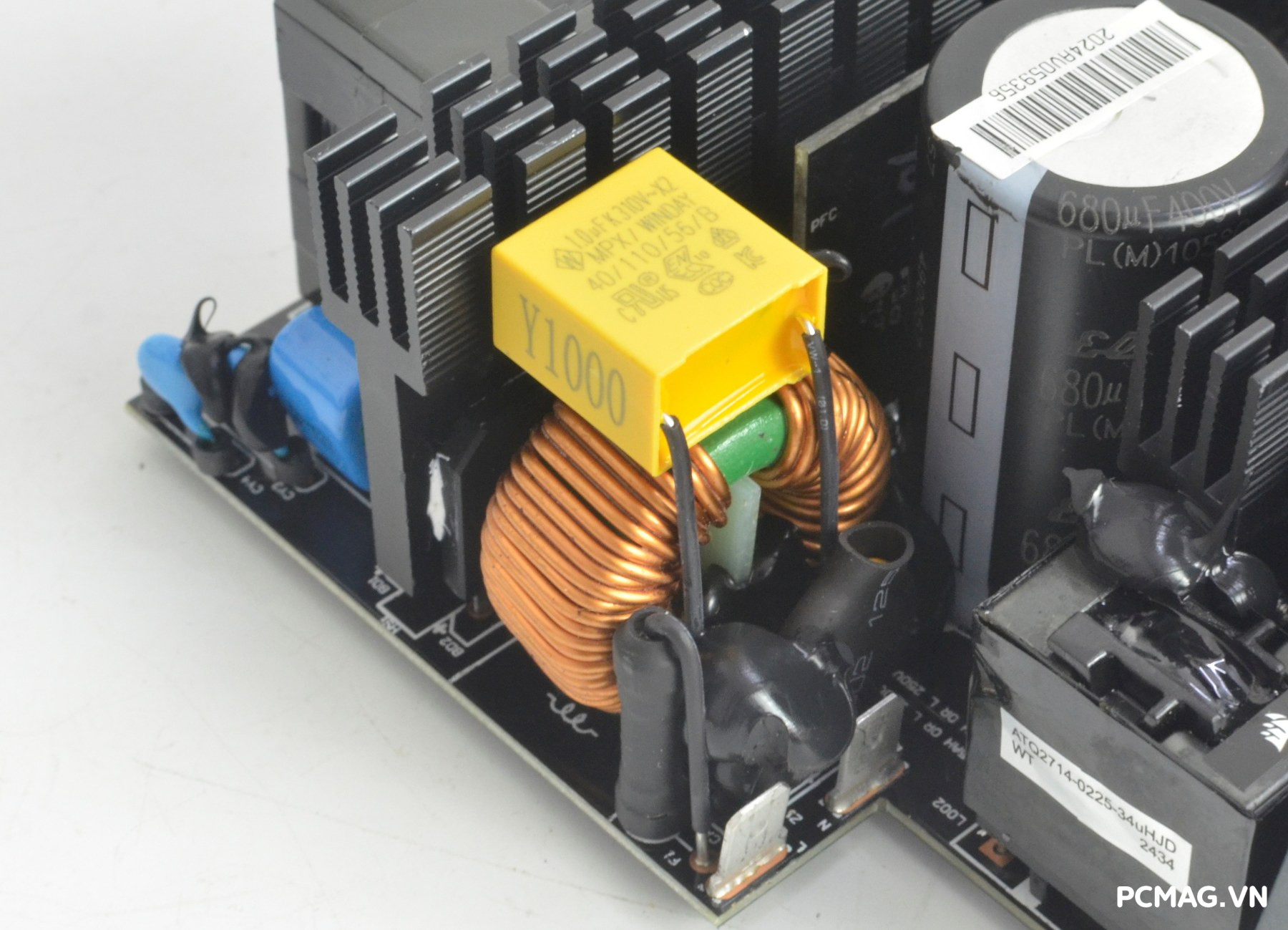

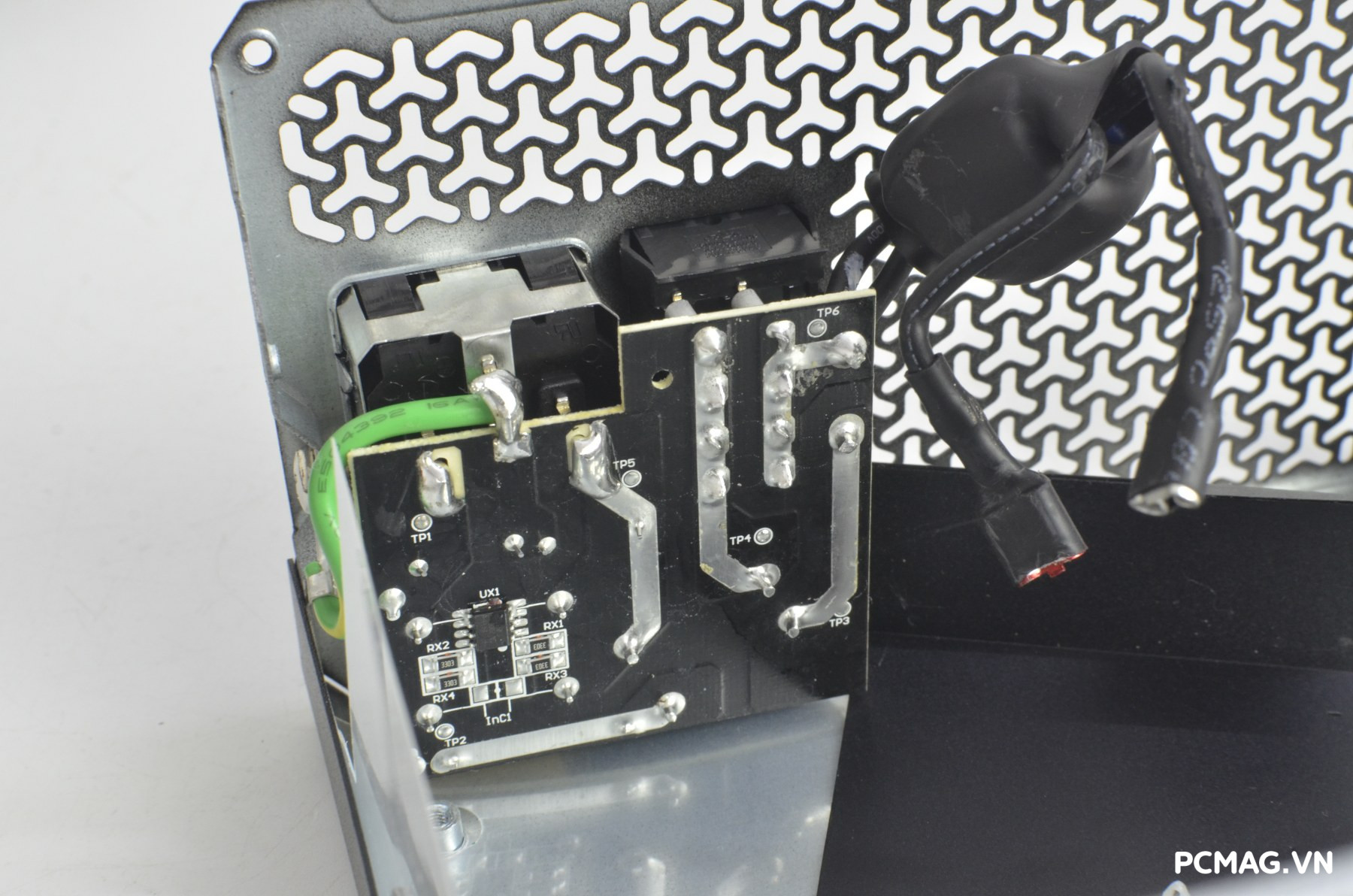

Tầng lọc nhiễu EMI trên nguồn được chia thành hai cấp riêng biệt. Cấp thứ nhất được bố trí ngay tại jack cắm AC đầu vào, tích hợp IC xả tụ X (X-cap discharge) nhằm đảm bảo an toàn khi ngắt nguồn. Cấp thứ hai của mạch lọc EMI được đặt trực tiếp trên bo mạch chính, trong đó có linh kiện chống sét MOV, giúp tăng cường khả năng bảo vệ nguồn trước các hiện tượng xung điện và nhiễu từ lưới điện.

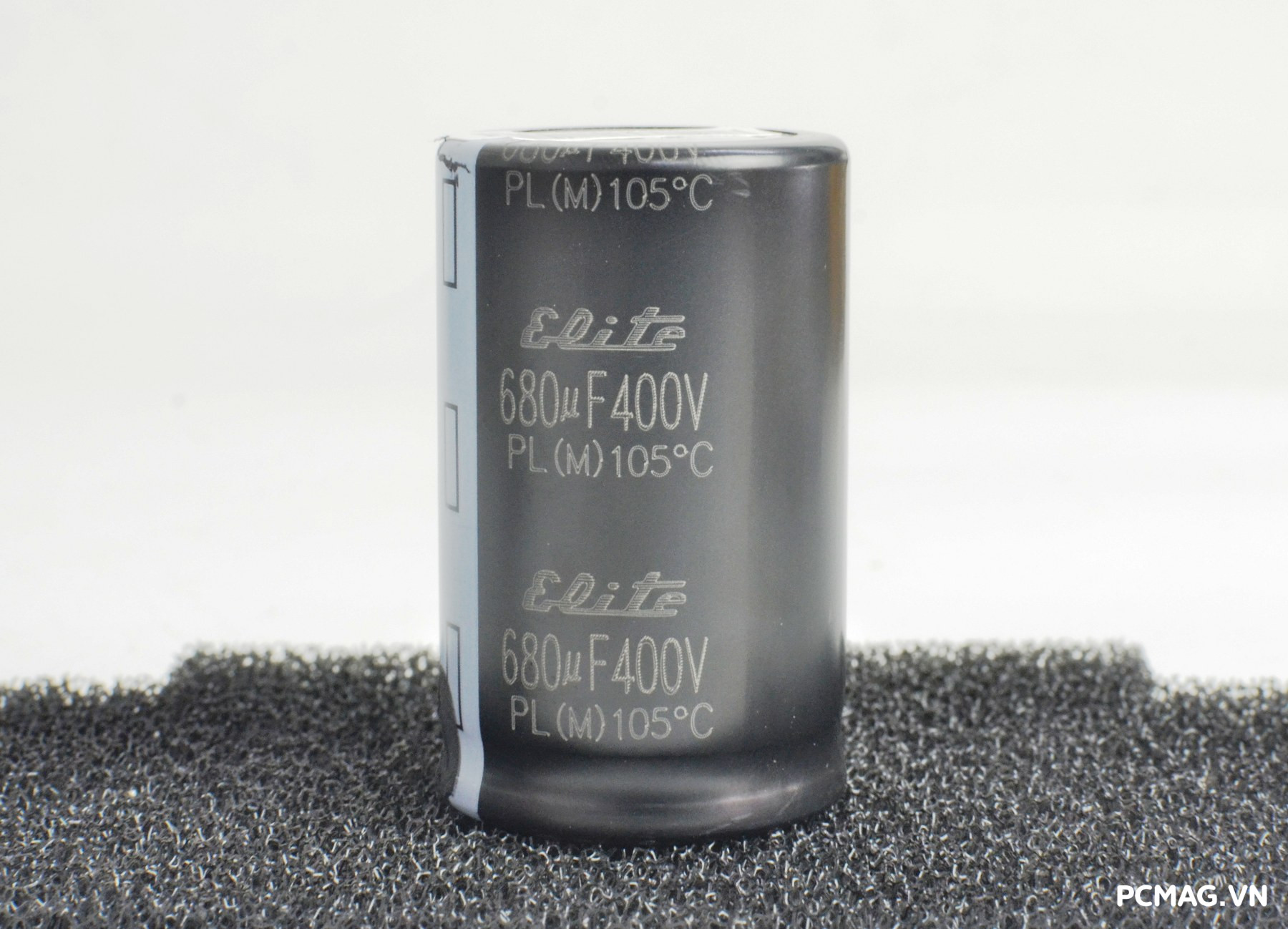

Corsair RM1000e ATX 3.1 / PCIe 5.1 trang bị một cặp diode cầu LiteOn GBU15JL (15A x2), được gắn trực tiếp lên phiến tản nhiệt của tầng PFC để hỗ trợ giải nhiệt khi hoạt động tải cao. Phần tụ lọc chính sử dụng linh kiện từ Elite, dung lượng 680µF/400V, đảm bảo khả năng lưu điện đáp ứng yêu cầu theo chuẩn ATX 3.1.

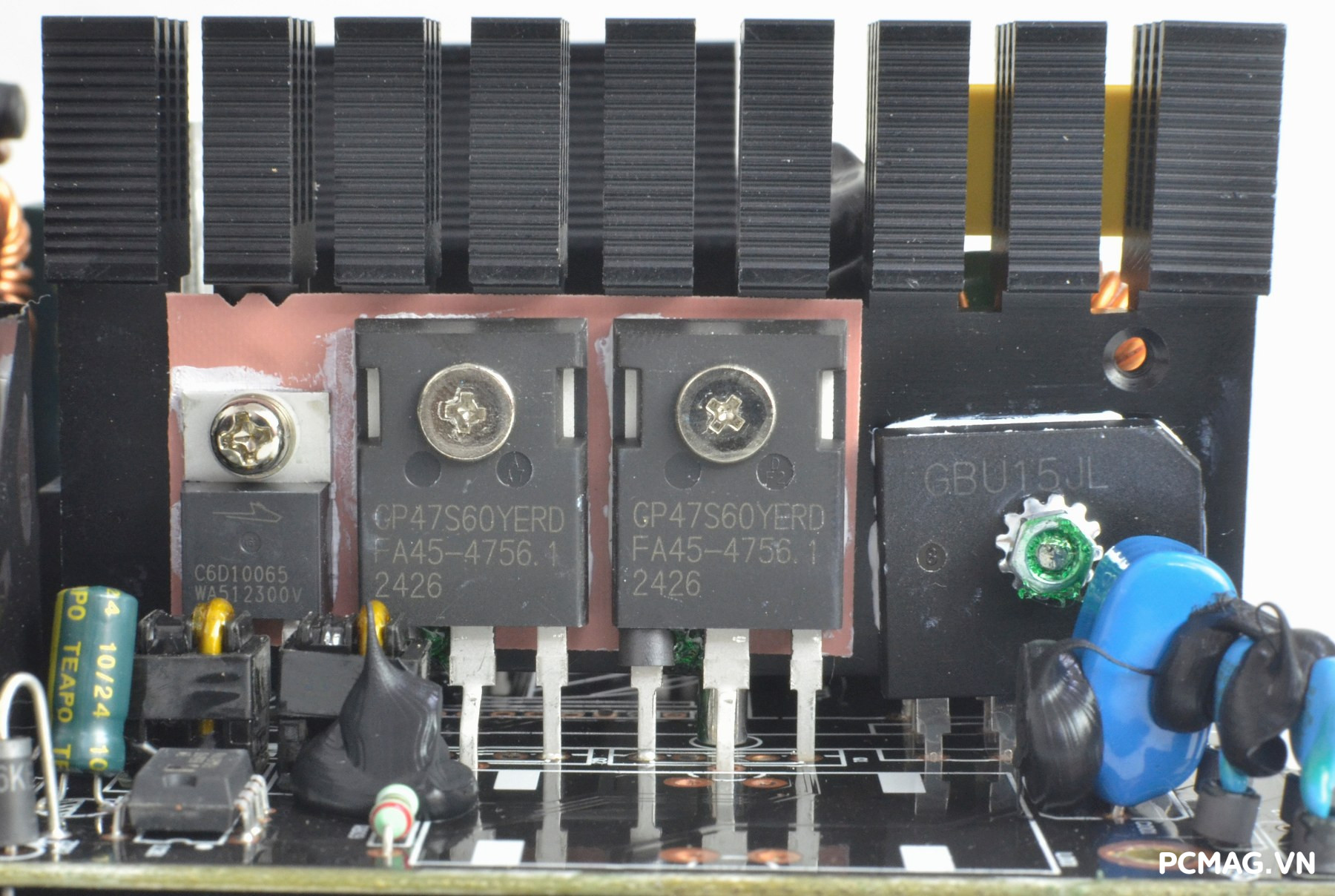

Tầng PFC trên RM1000e ATX 3.1 / PCIe 5.1 sử dụng 2 MOSFET GP47S60YERD đến từ Greatpower (Champion). Phần IC điều khiển dao động PFC mang mã CM6500UNX, cũng do Champion sản xuất, kết hợp cùng op-amp LM358 và IC/MOSFET ngắt CM03X, giúp giảm tiêu thụ điện năng và hao phí ở chế độ nghỉ, qua đó nâng cao hiệu suất vận hành tổng thể của bộ nguồn.

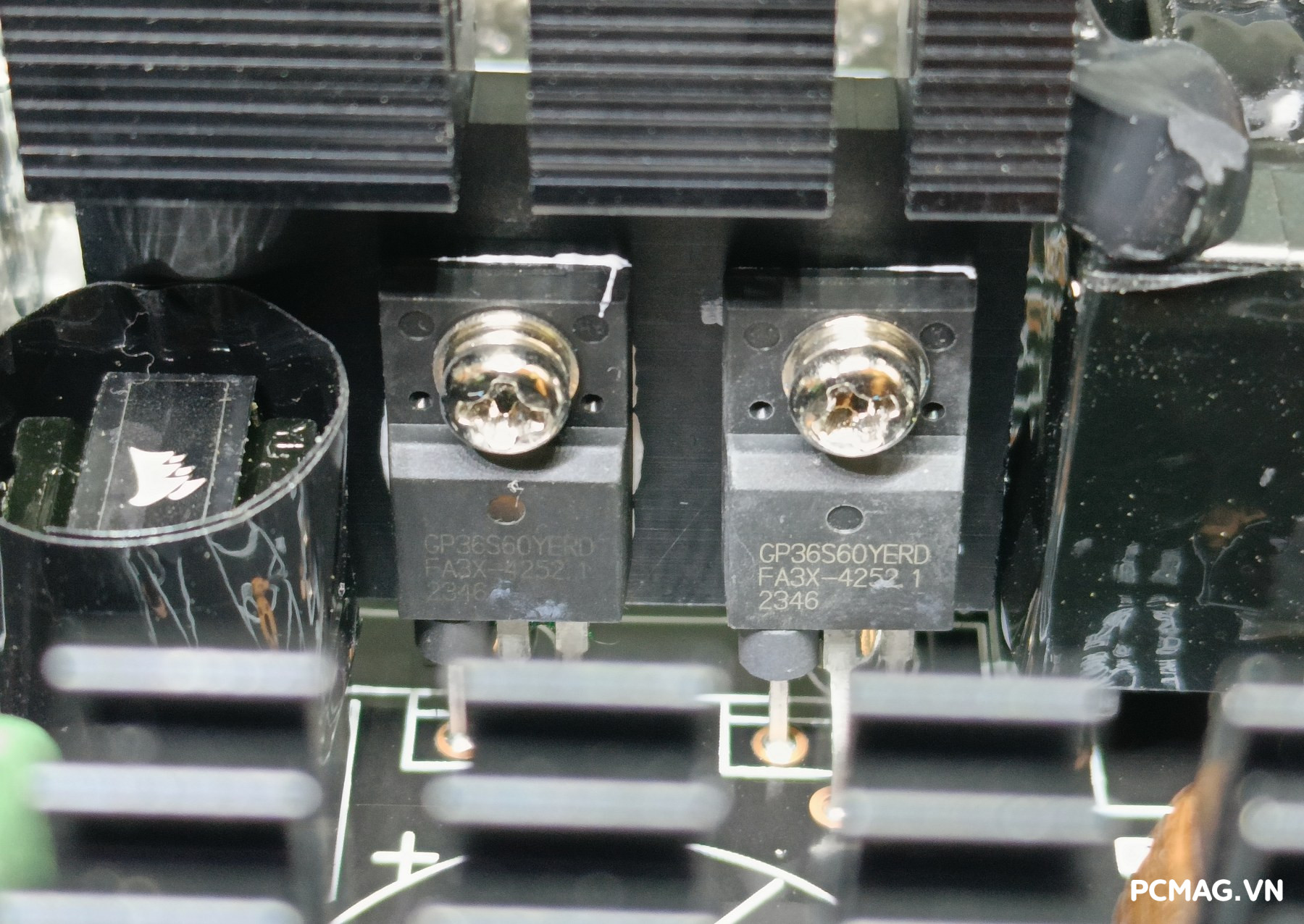

Tầng PWM/LLC được thiết kế theo kiến trúc half-bridge (nửa cầu), sử dụng một cặp MOSFET Greatpower GP36S60YERD. IC đảm nhiệm tạo dao động cho mạch PWM/LLC, đồng thời điều khiển các MOSFET chỉnh lưu đồng bộ trên đường 12V, là Champion CU6901T6X, góp phần tối ưu hiệu suất và độ ổn định khi nguồn hoạt động ở tải cao.

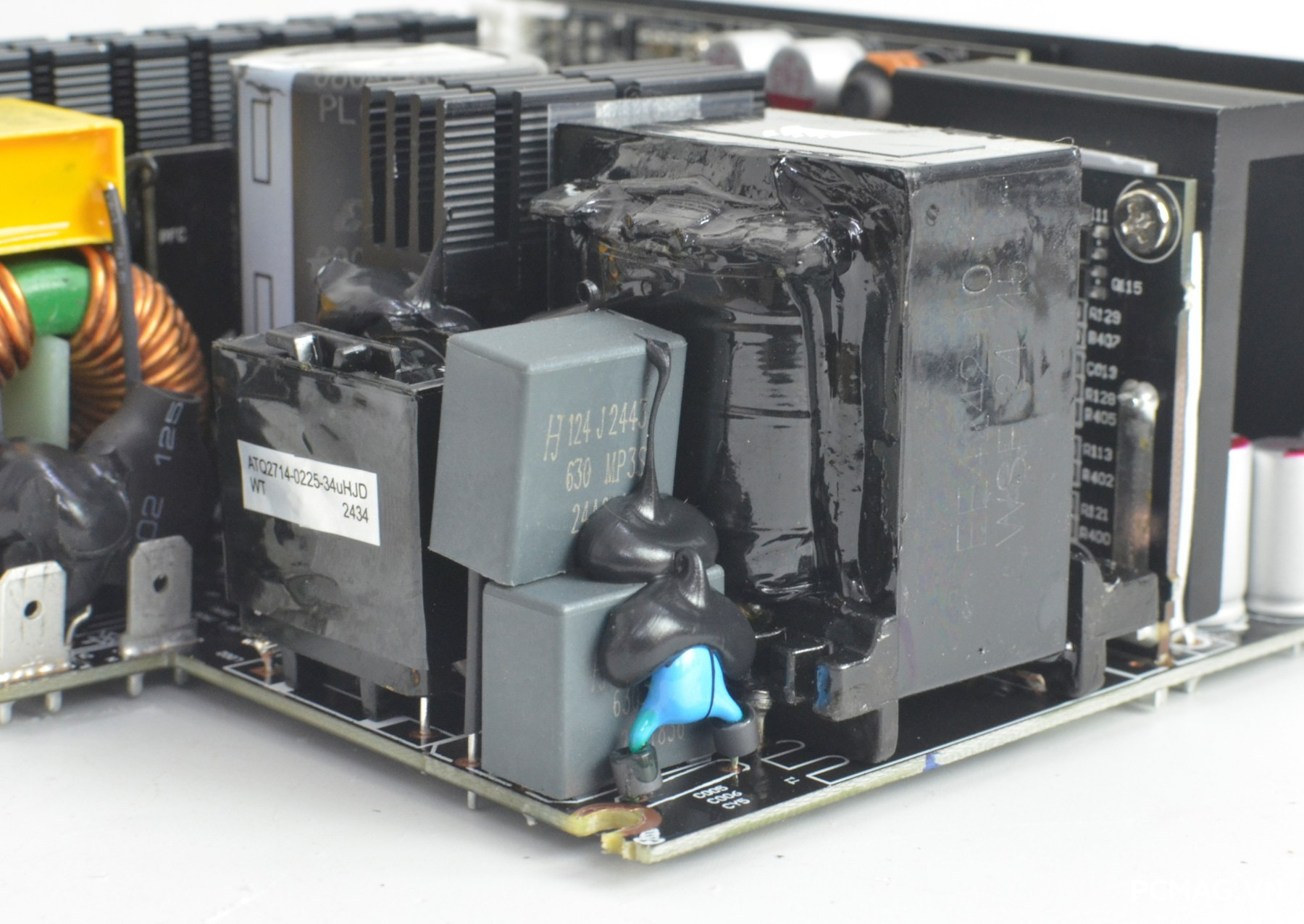

Toàn bộ khối cộng hưởng được cấu thành từ 2 tụ film polyester và 1 cuộn cảm lõi ATQ, bố trí liền kề với biến áp chính nhằm tối ưu khả năng cộng hưởng và ổn định quá trình chuyển đổi điện năng.

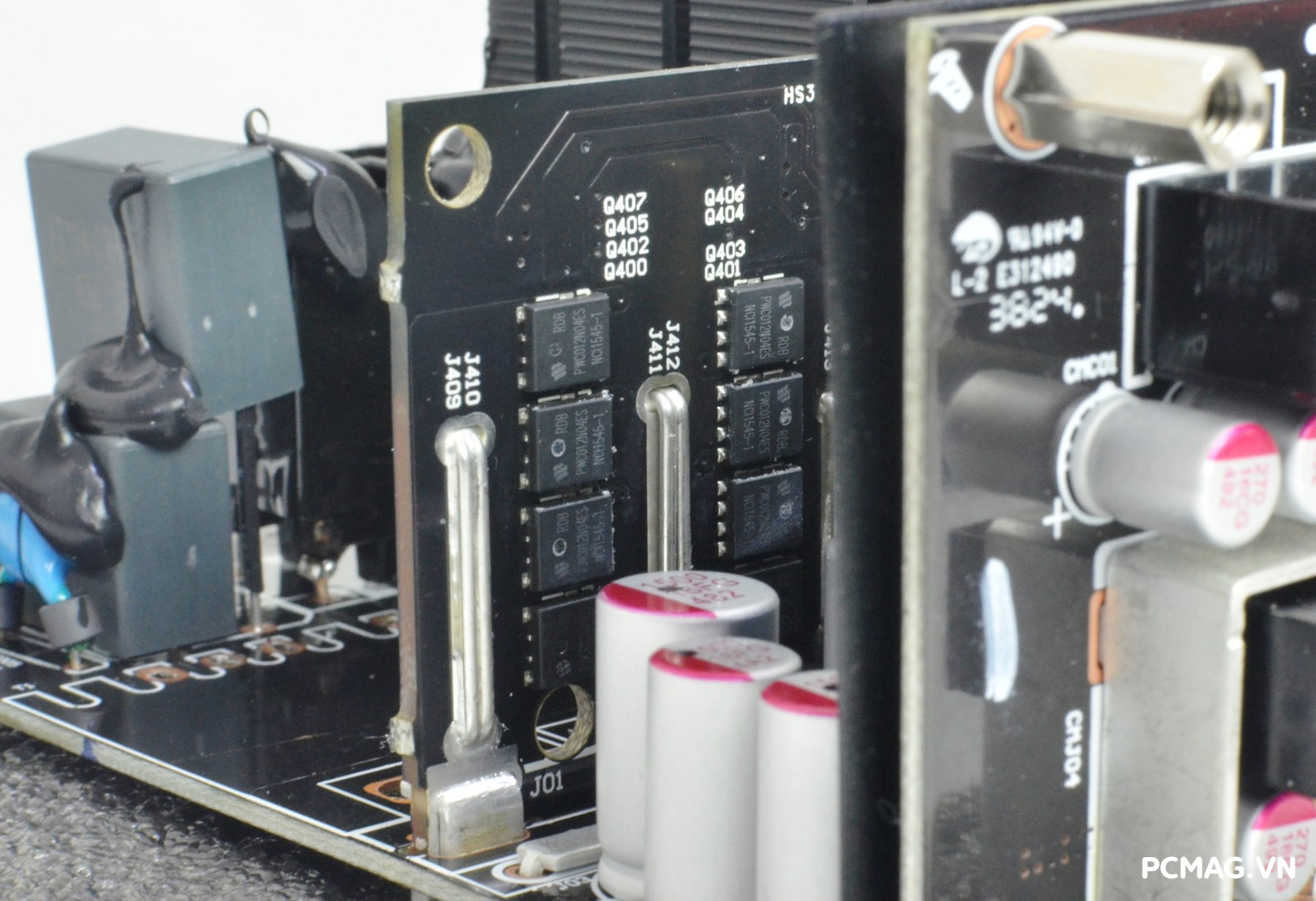

Đường 12V đầu ra được chỉnh lưu đồng bộ bởi 8 MOSFET PWC012N04ES (220A x8), bố trí trên một bo mạch module riêng. Cụm này còn được gia cố thêm phiến tản nhiệt nhôm dày, giúp tăng khả năng giải nhiệt và duy trì độ ổn định khi hoạt động ở tải cao.

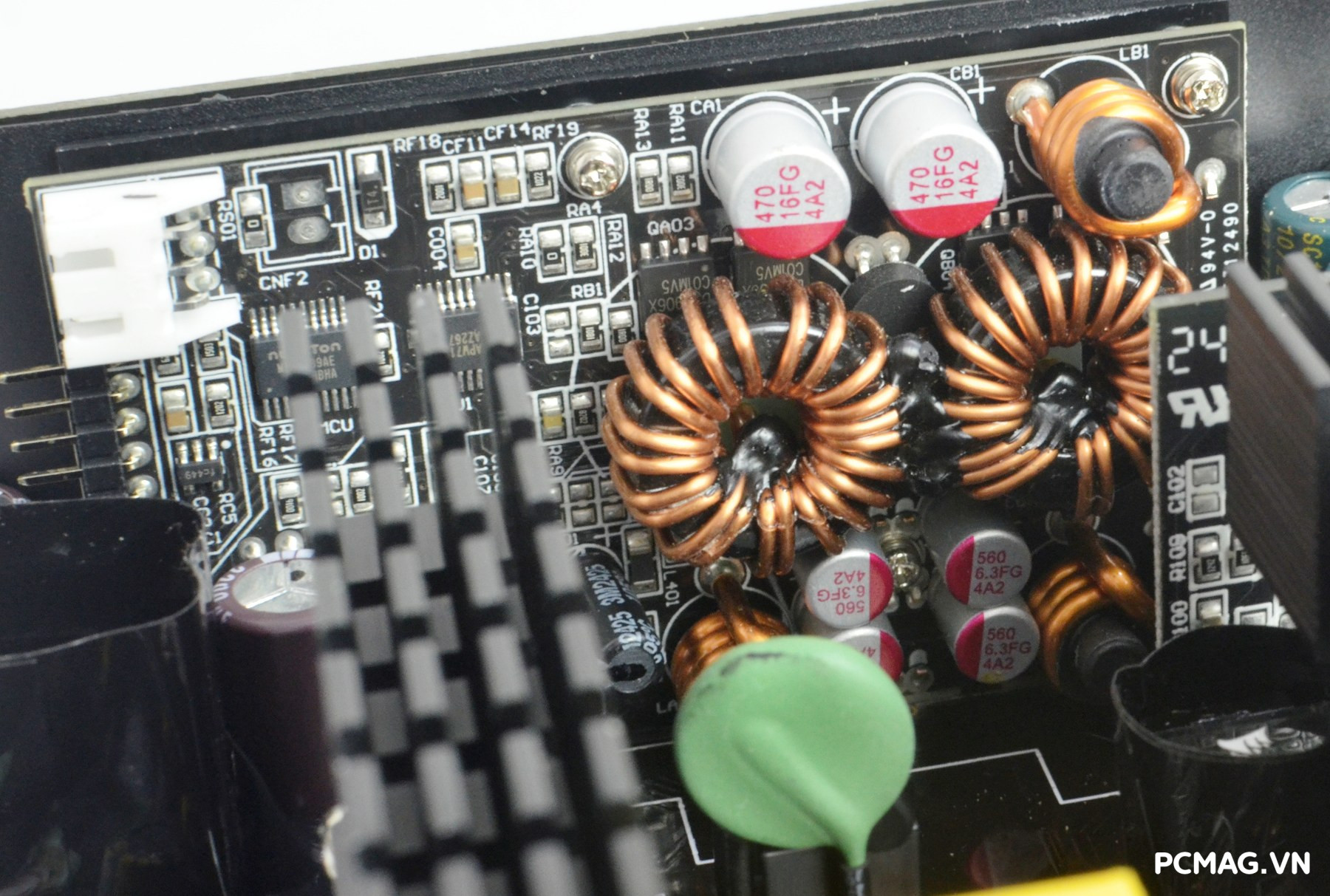

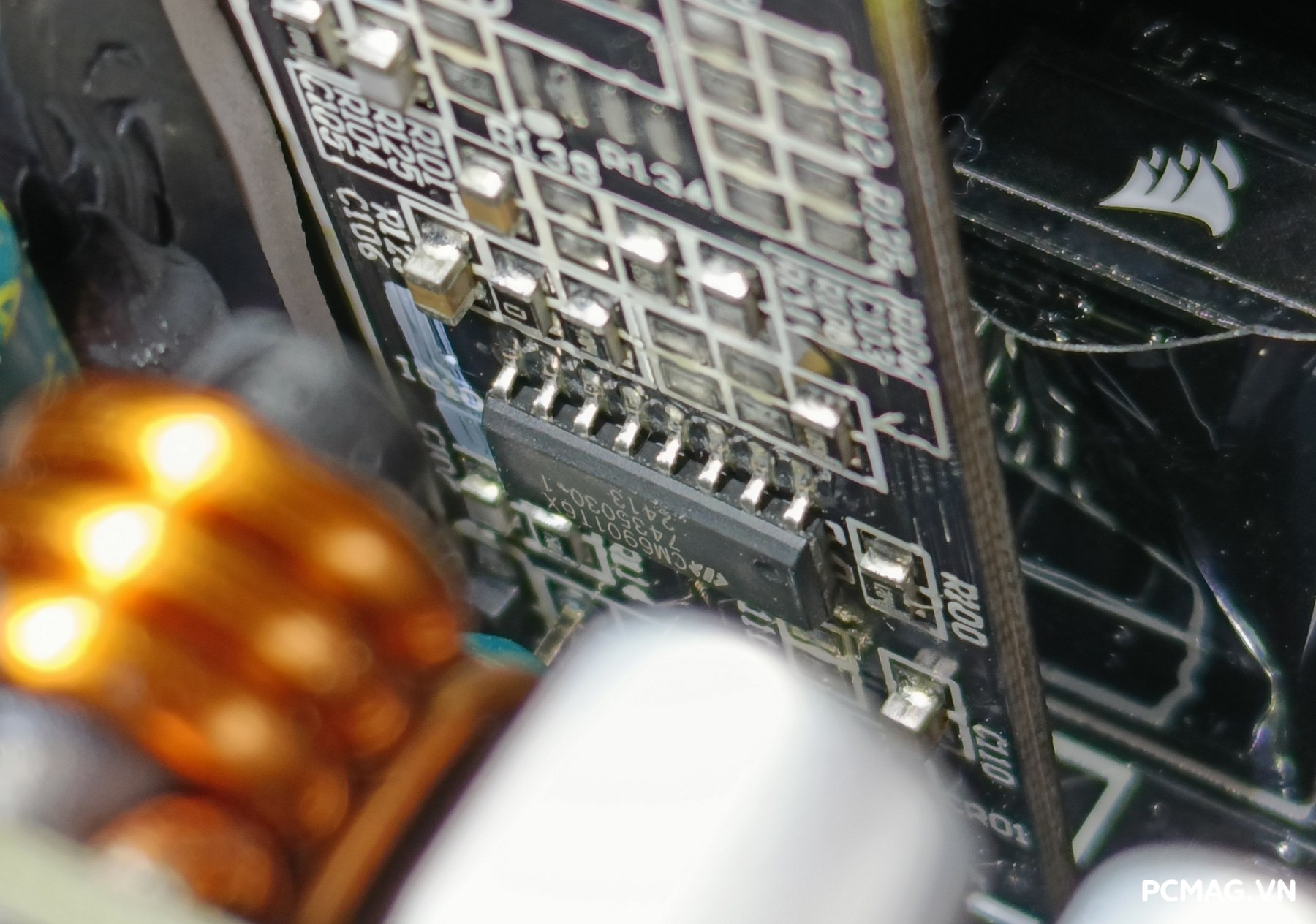

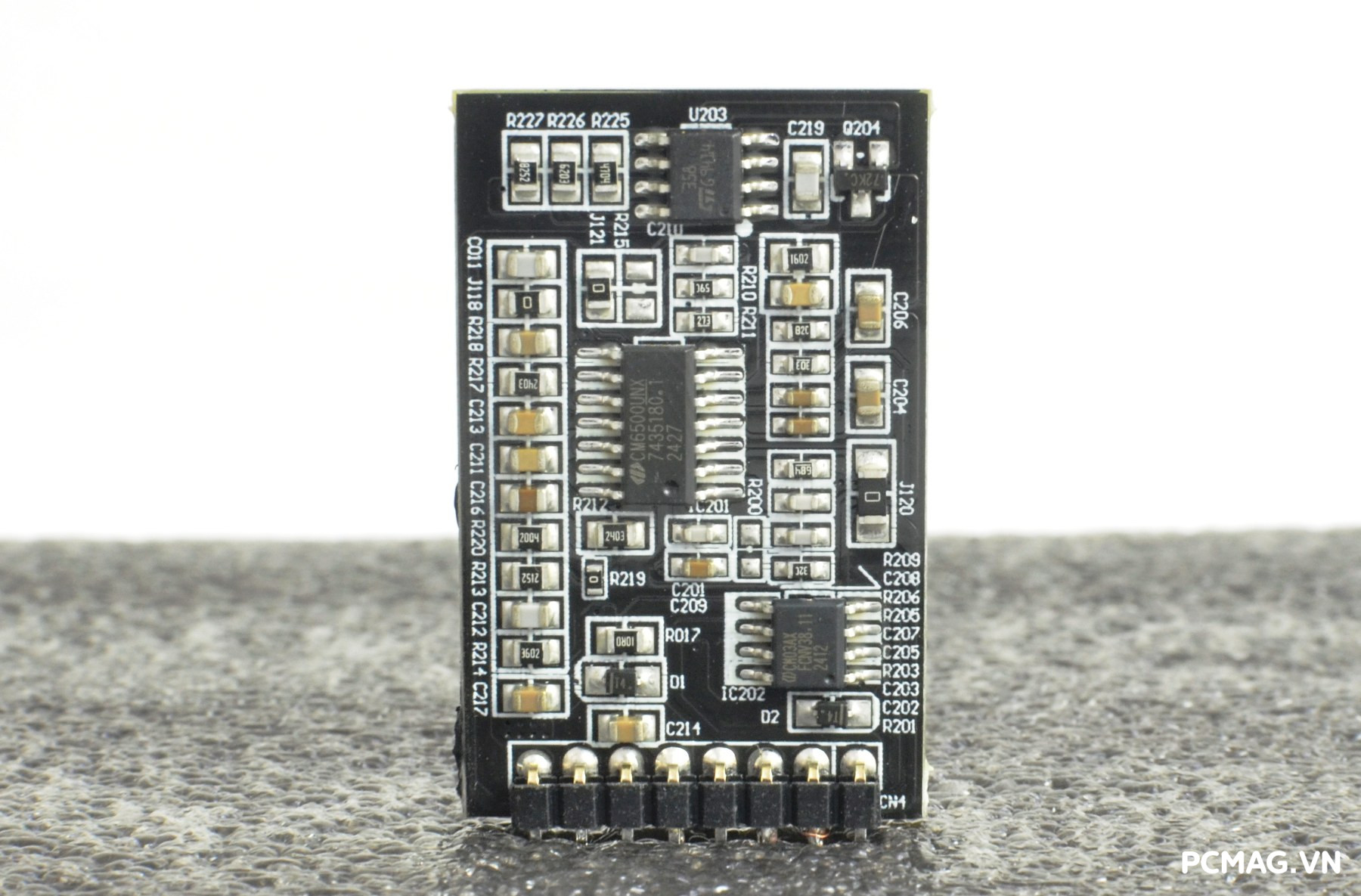

Các đường 5V và 3.3V được tạo ra thông qua khối VRM DC-to-DC, sử dụng IC điều khiển Anpec APW7159 (2 kênh) để dẫn động 4 MOSFET Potens PDC3906X với khả năng chịu tải 80A, đảm bảo điện áp đầu ra ổn định và hiệu quả cao.

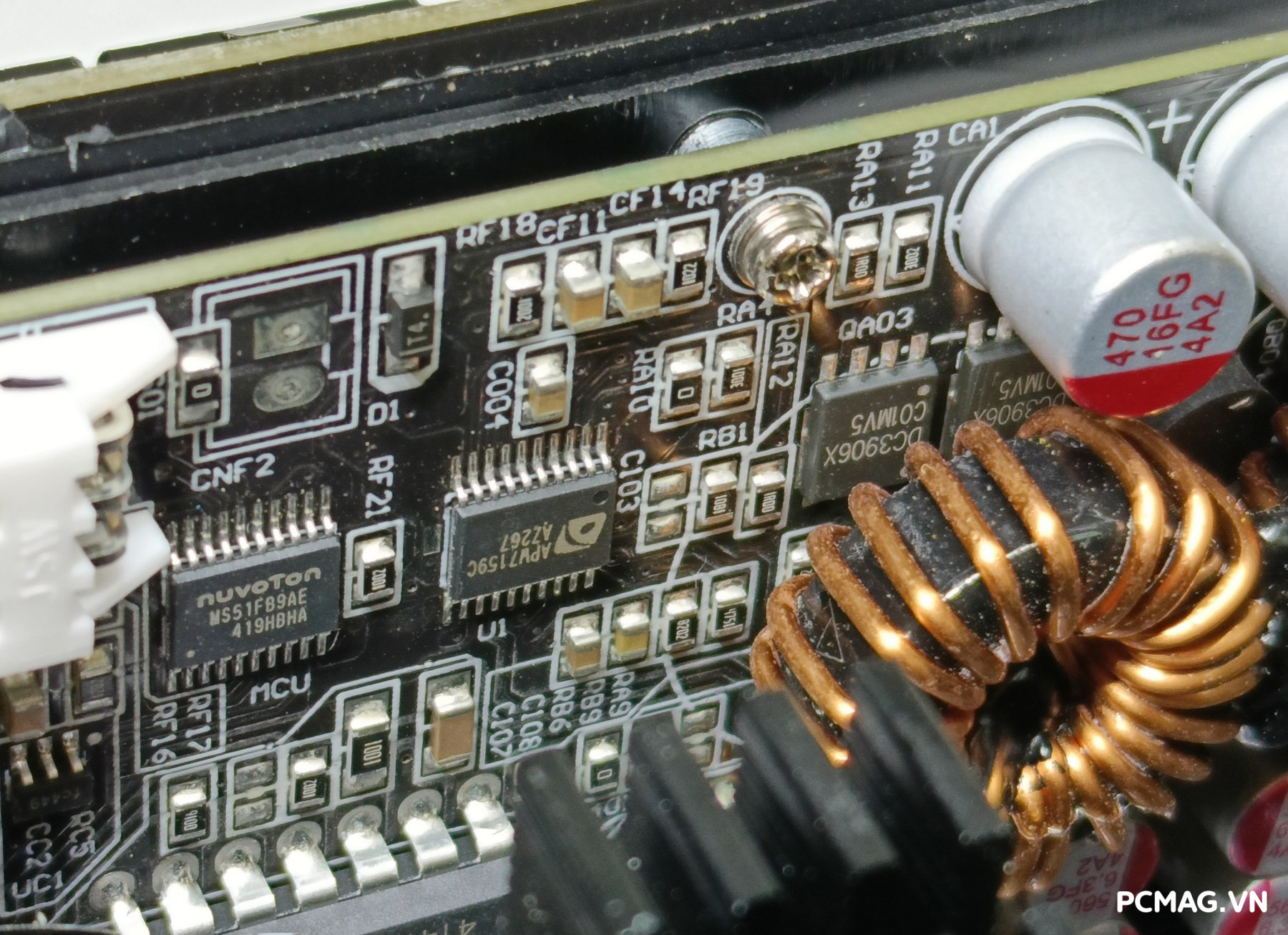

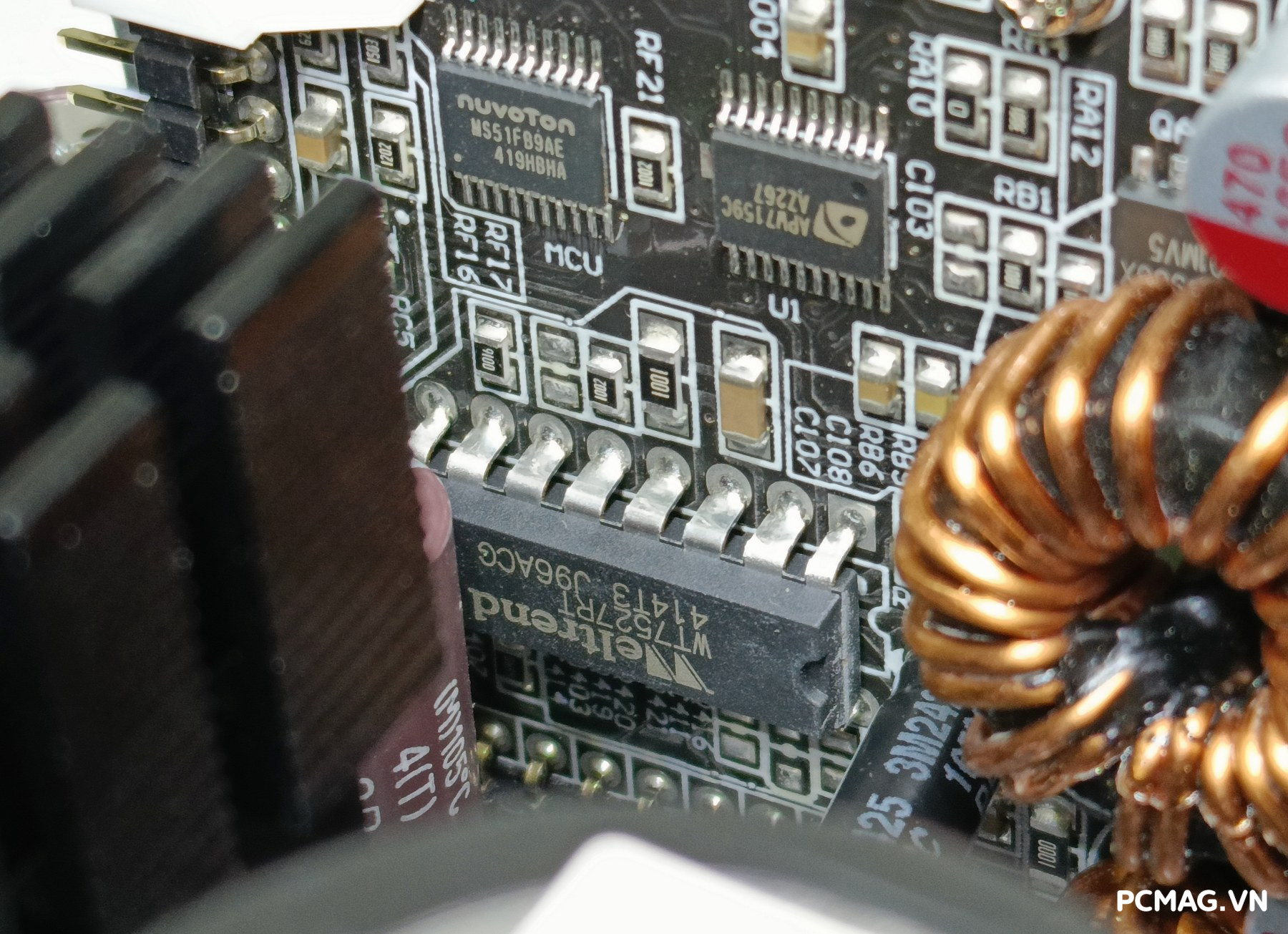

IC giám sát và bảo vệ được sử dụng là Weltrend WT7527RT, hỗ trợ 4 cơ chế bảo vệ cơ bản gồm OCP, SCP, OVP và UVP, giúp đảm bảo an toàn cho toàn bộ hệ thống. Ngay phía trên là MCU Nuvoton MS51FB9AE, phụ trách mạch Smart Fan, được lập trình nhằm điều khiển tốc độ quạt làm mát một cách tối ưu, cân bằng giữa hiệu năng tản nhiệt và độ ồn khi vận hành.

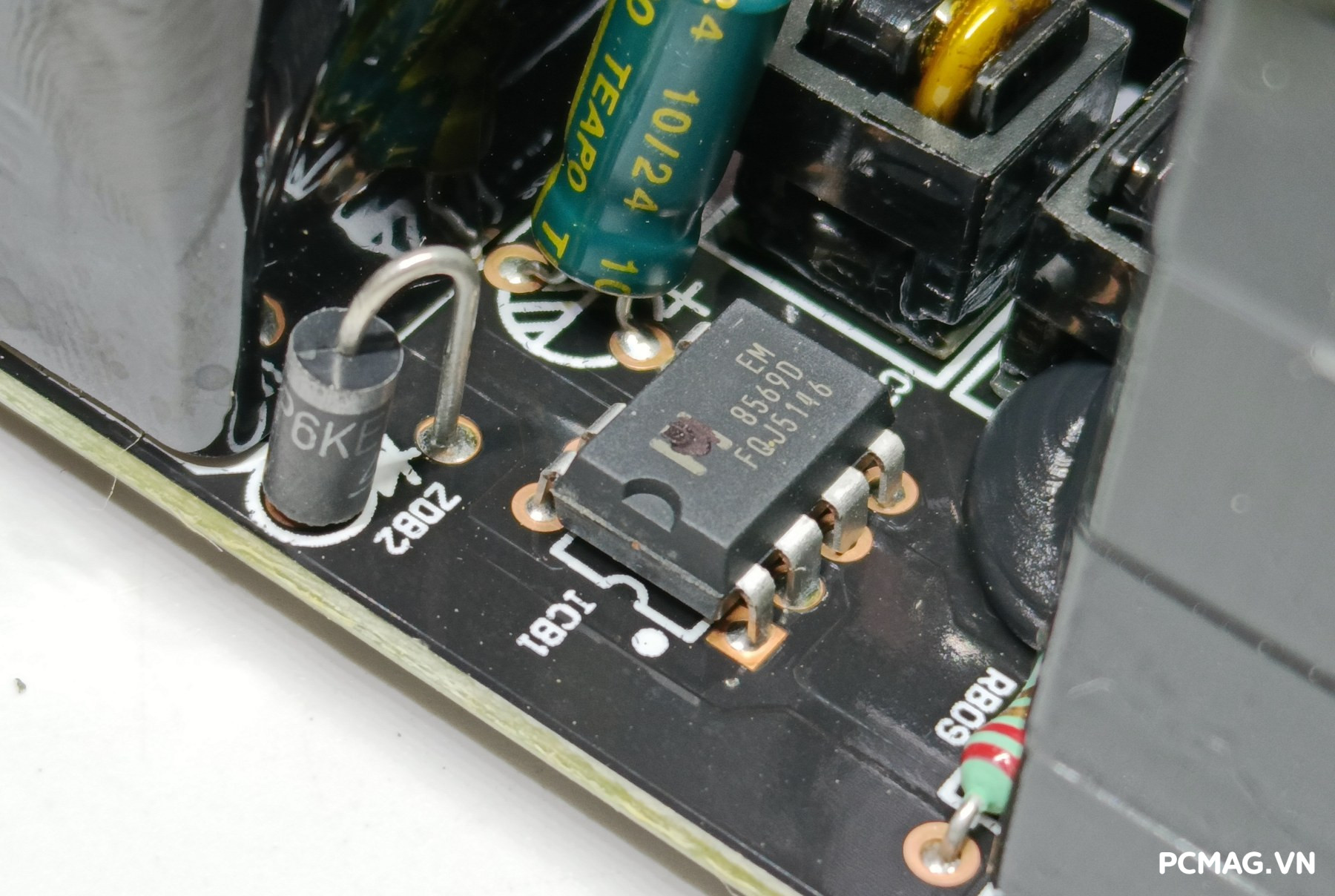

Đường cấp trước 5Vsb được tạo ra từ 1 IC combo Excelliance Mos EM8569D

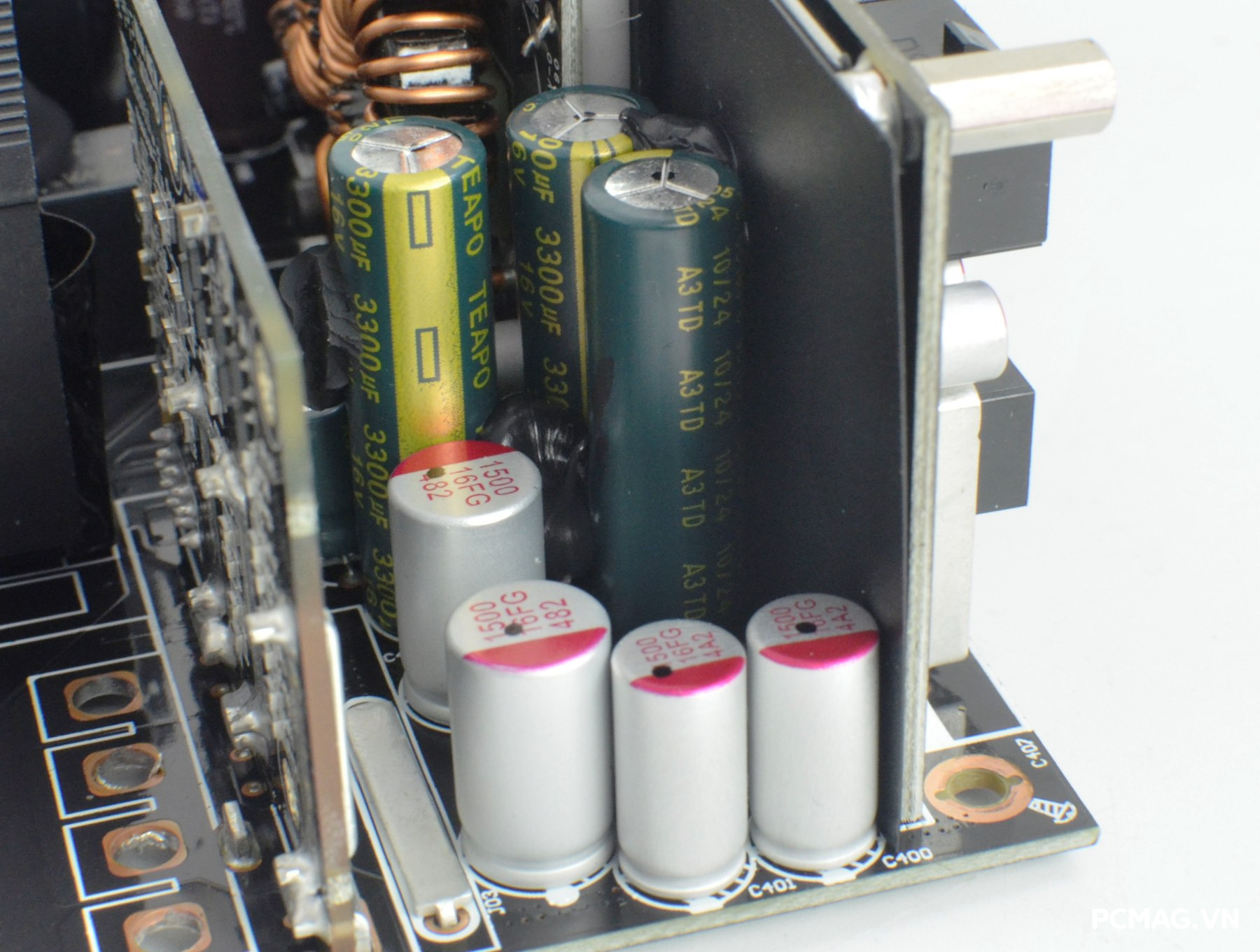

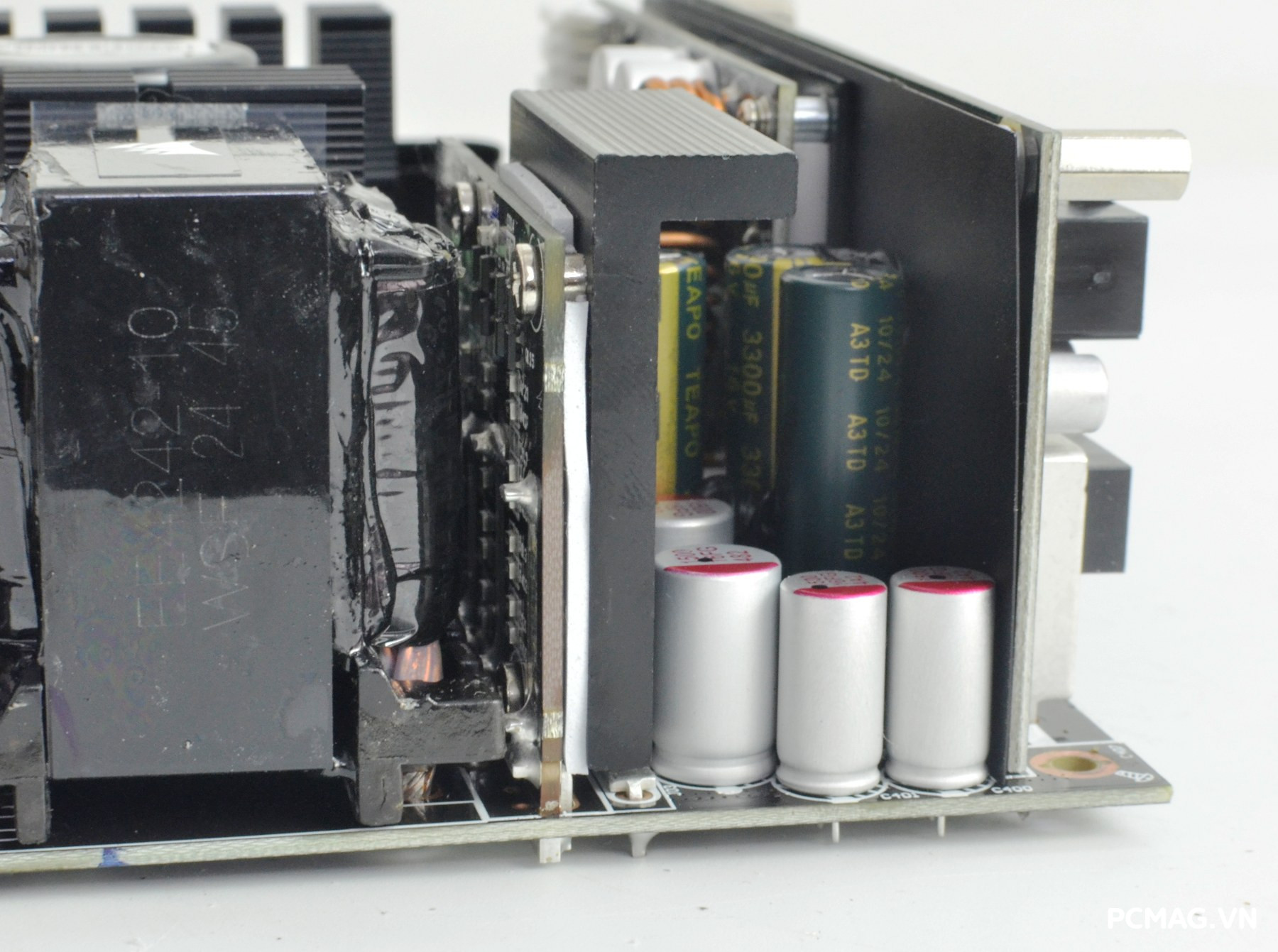

Corsair RM1000e ATX 3.1 / PCIe 5.1 sử dụng sự kết hợp giữa tụ rắn và tụ hóa đến từ Teapo cho khu vực lọc nhiễu các đường điện đầu ra, giúp cải thiện độ ổn định điện áp và nâng cao độ bền trong quá trình vận hành lâu dài.

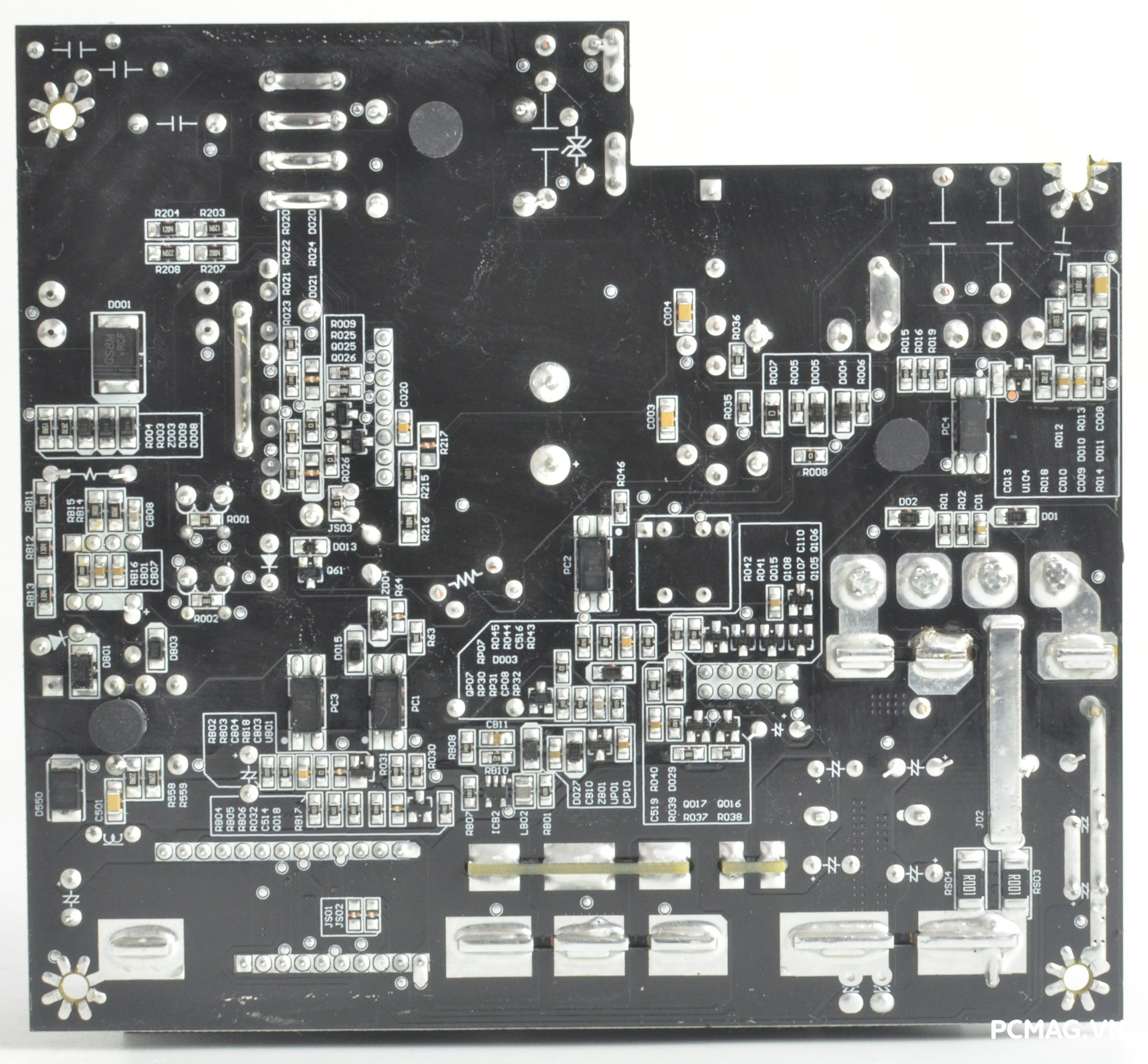

Mạch in của Corsair RM1000e ATX 3.1 / PCIe 5.1 được hoàn thiện gọn gàng và sạch sẽ, với các mối hàn rất chỉnh chu, không xuất hiện chân linh kiện thừa hay vết hàn dư, thể hiện chất lượng gia công và kiểm soát sản xuất tốt.

III. Thử nghiệm PSU Corsair RM1000e 1000W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đối với nguồn single rail, đường 12V được chia thành hai nhánh logic trong phép thử tải:

• 12V1: Cấp nguồn cho toàn bộ các thành phần sử dụng 12V ngoại trừ CPU (mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: Dành riêng cho CPU thông qua đầu ATX12V / EPS12V.

Kể từ ngày 14/4/2023, đường -12V đã được bổ sung vào danh mục thử tải, đồng thời tăng thêm mức kiểm tra tại 5% load nhằm đánh giá chính xác hơn khả năng ổn định ở tải thấp.

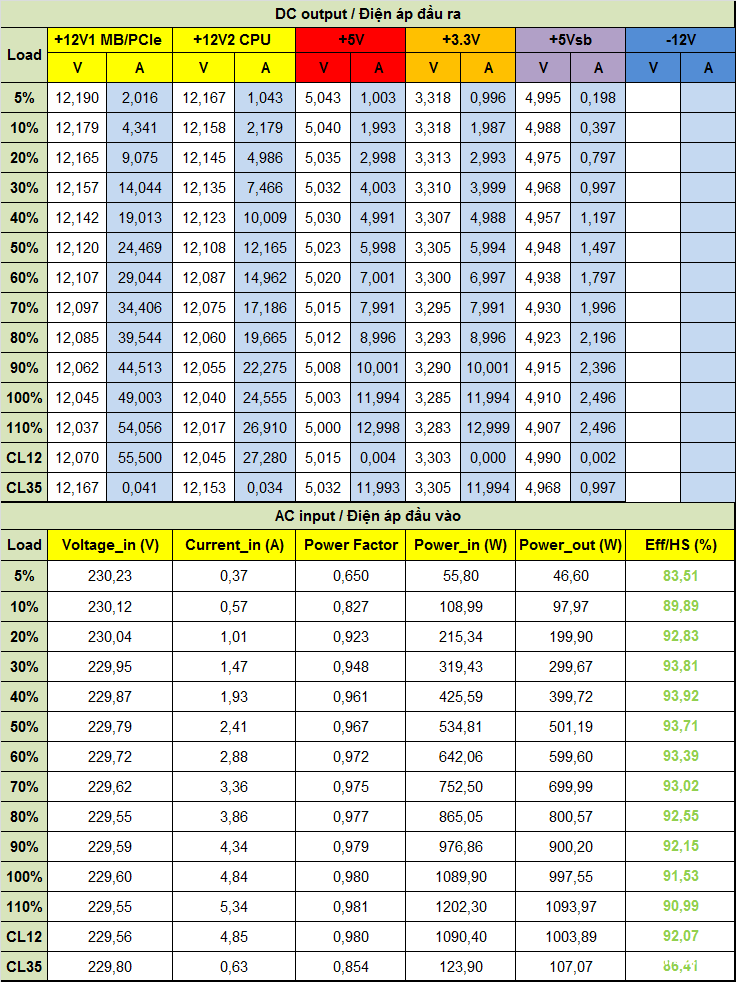

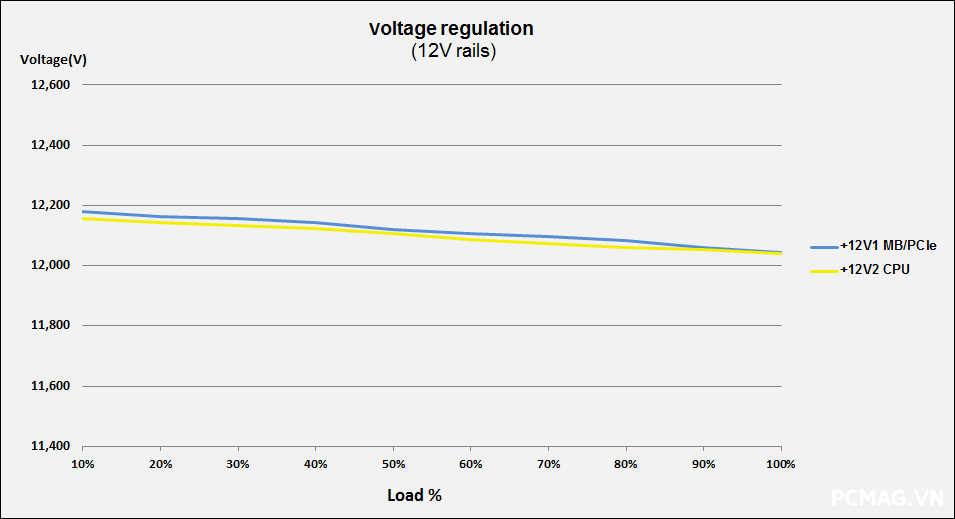

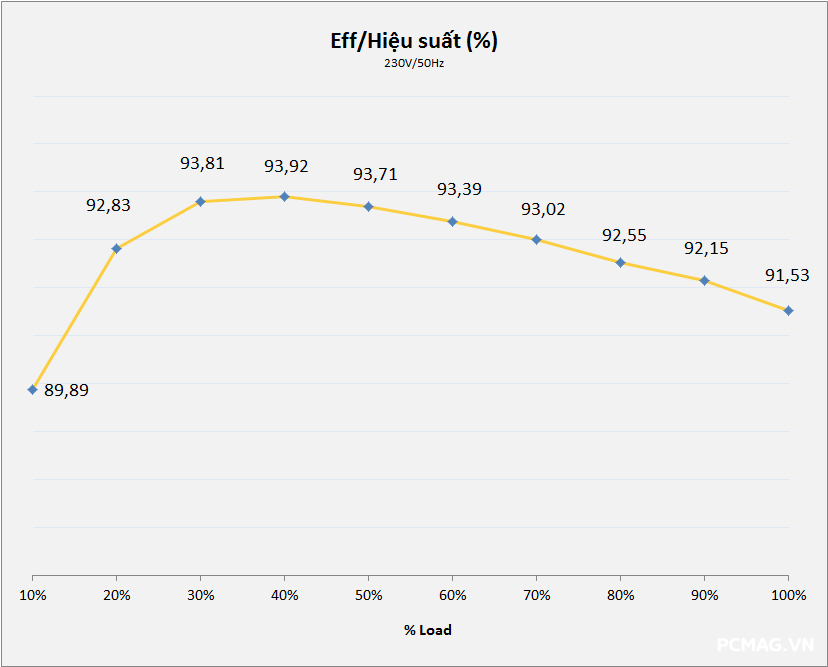

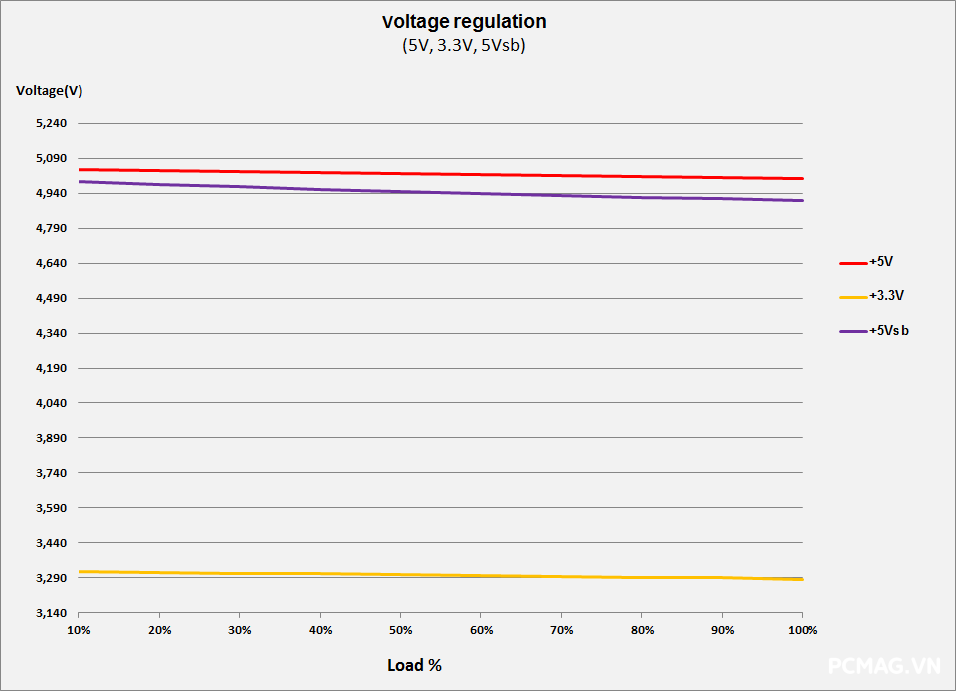

Kết quả đo cho thấy chất lượng điện áp của Corsair RM1000e ATX 3.1 / PCIe 5.1 rất tốt, với biên độ dao động nhỏ và hoàn toàn nằm trong giới hạn chuẩn ATX 3.1. Nhờ thiết kế DC-to-DC, nguồn không xuất hiện bất kỳ hiện tượng bất thường nào, kể cả ở các mức tải không đồng đều (cross load). Hiệu suất tối đa đo được đạt 93,92% tại 230Vac, đáp ứng chuẩn Cybenetics Platinum.

Tương tự các dòng nguồn Corsair thế hệ mới, RM1000e ATX 3.1 / PCIe 5.1 đã loại bỏ đường -12V, do Intel không còn yêu cầu đối với các bộ nguồn đạt chuẩn ATX 3.0 trở lên. Vì vậy, không có số liệu đo lường cho đường điện -12V trong phần kiểm tra này.

2. Inrush Current Testing ( Dòng khởi động)

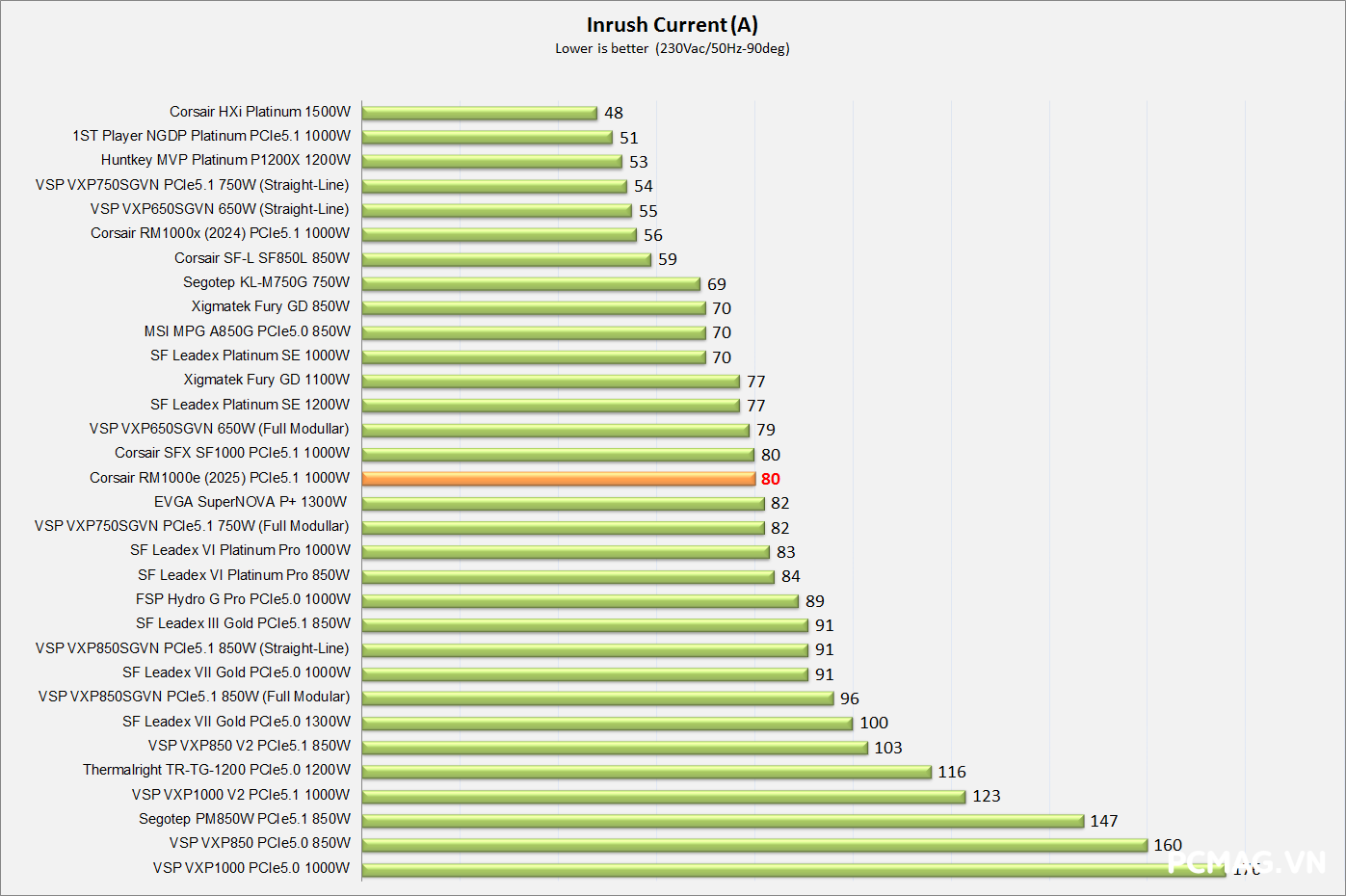

Trong bài kiểm tra Inrush Current, Corsair RM1000e ATX 3.1 / PCIe 5.1 ghi nhận dòng khởi động khoảng 80A, mức trung bình so với các bộ nguồn cùng phân khúc, cho thấy khả năng kiểm soát dòng vào ở thời điểm bật nguồn được duy trì ở ngưỡng an toàn và ổn định.

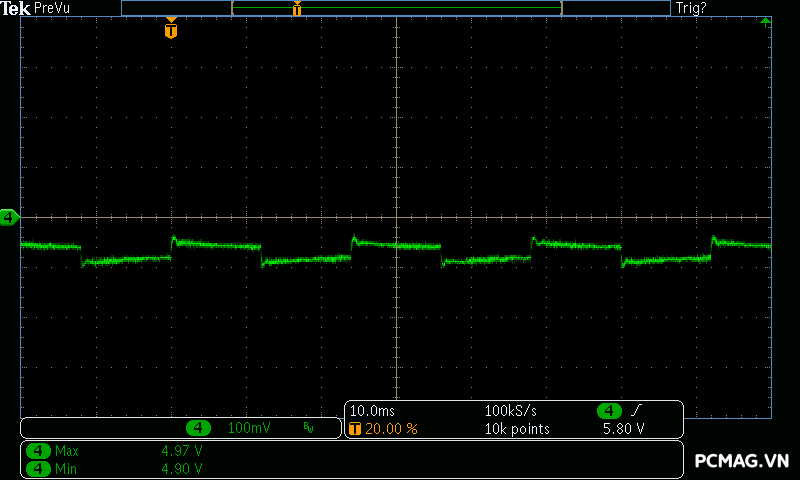

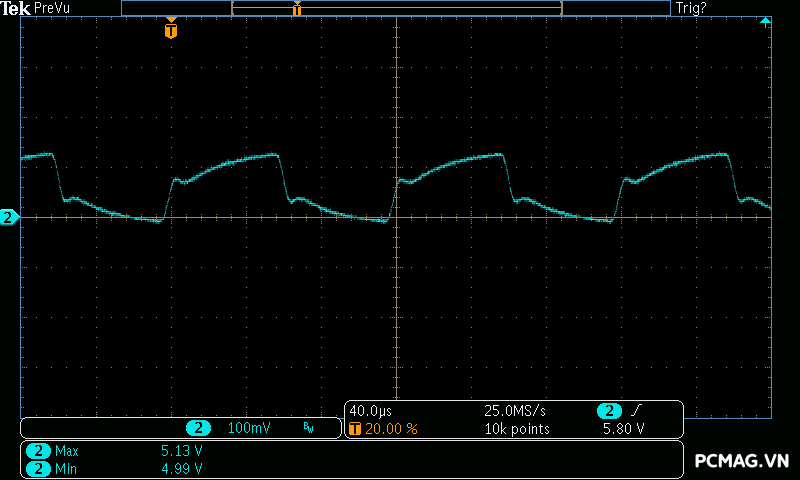

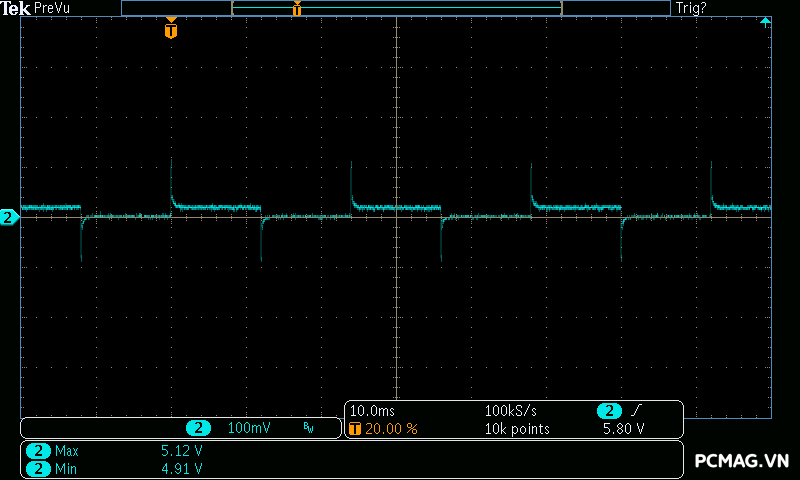

3. Sync Transient Response Test ( Tải biến thiên)

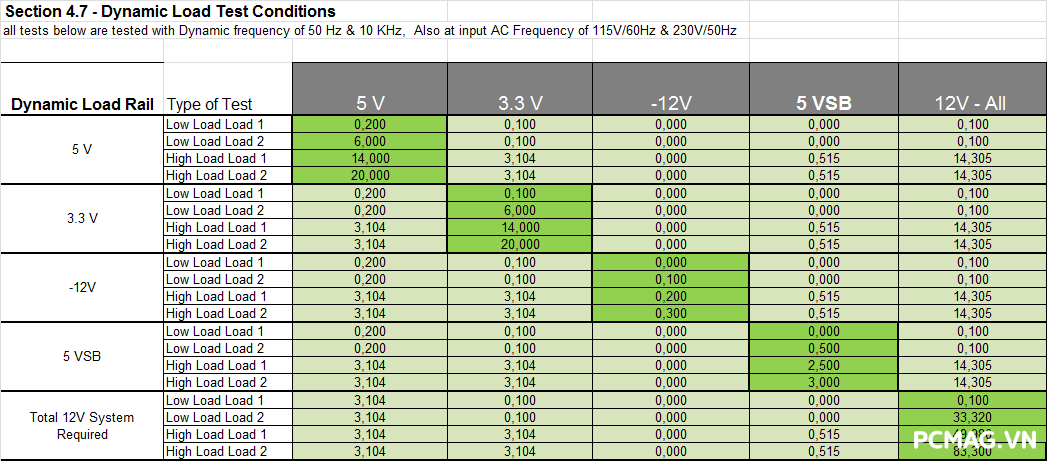

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate (theo chuẩn Intel ATX 3.0):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A/µs

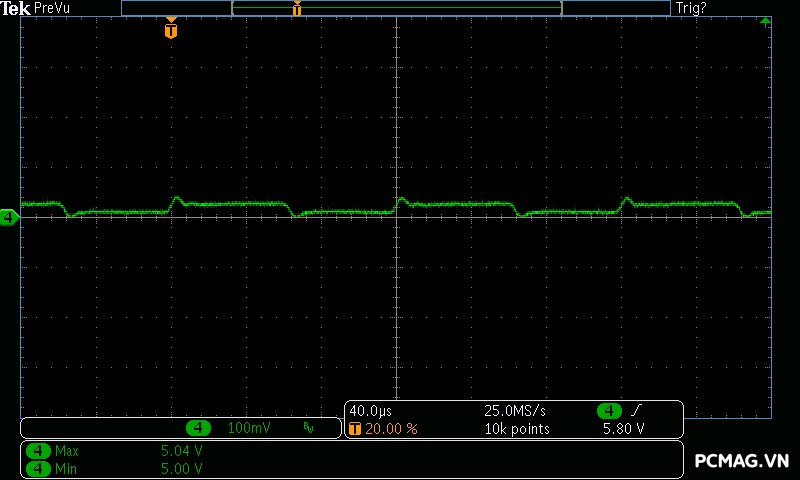

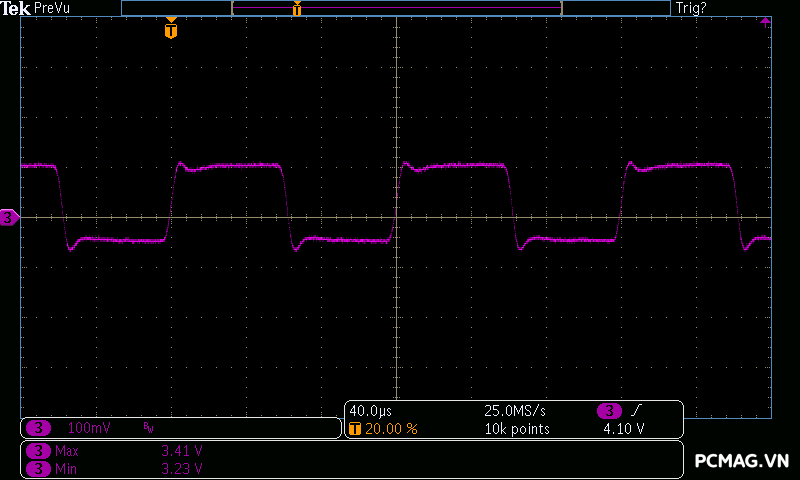

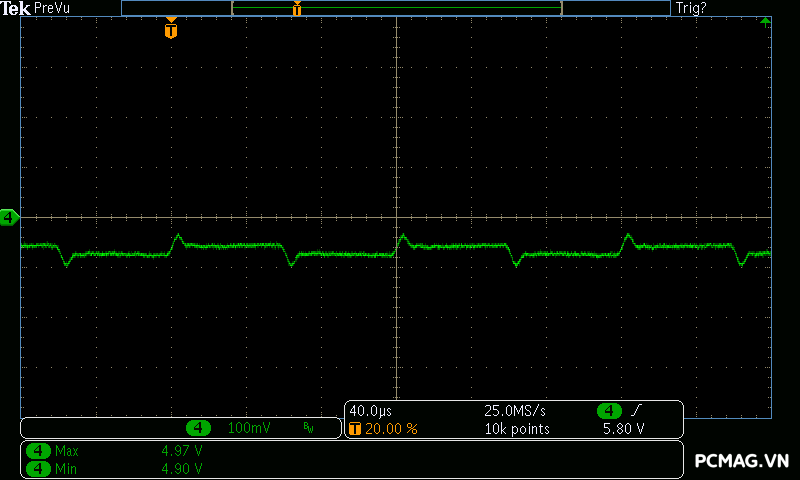

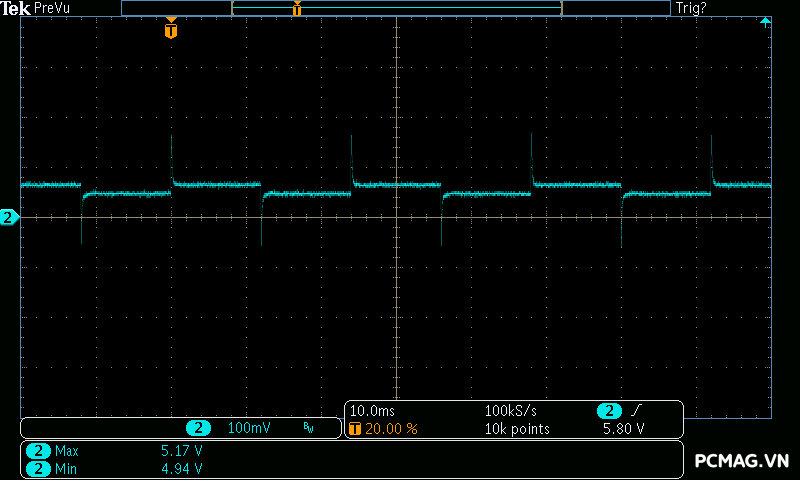

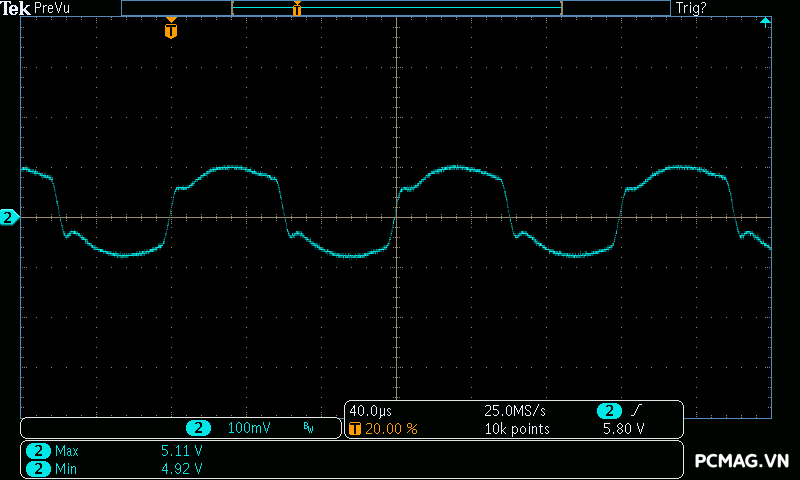

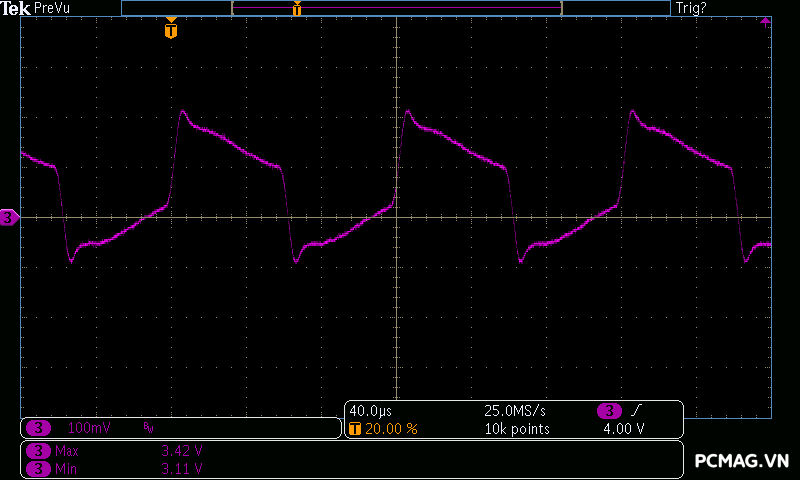

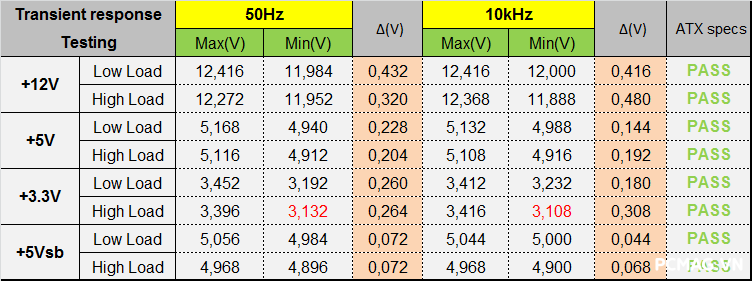

Trong bài kiểm tra tải biến thiên, Corsair RM1000e ATX 3.1 / PCIe 5.1 cho thấy mức dao động điện áp ở ngưỡng khá tốt trên hầu hết các đường điện. Điểm trừ nhỏ nằm ở đường 3.3V, khi điện áp vượt nhẹ khỏi chuẩn ATX khoảng ~0.03V, mức sai lệch không đáng kể trong thực tế sử dụng.

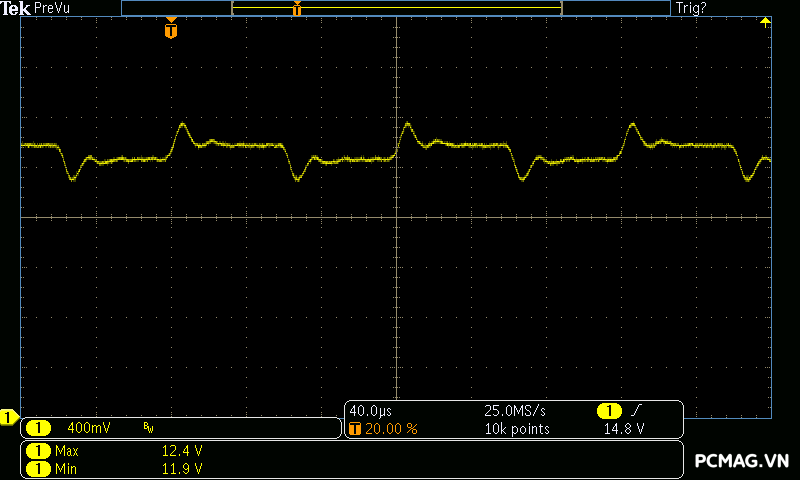

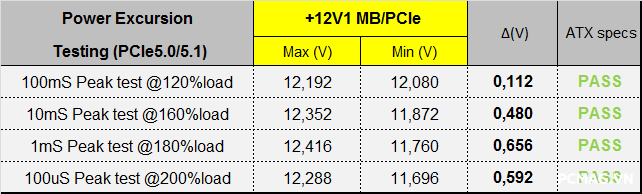

Ở phép thử Power Excursion – mô phỏng dòng tiêu thụ tức thời của card đồ họa – bộ nguồn dễ dàng vượt qua với điện áp luôn nằm trong giới hạn chuẩn ATX, không ghi nhận hiện tượng sụt áp hay sập nguồn, cho thấy khả năng đáp ứng tải đột biến rất ổn định.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

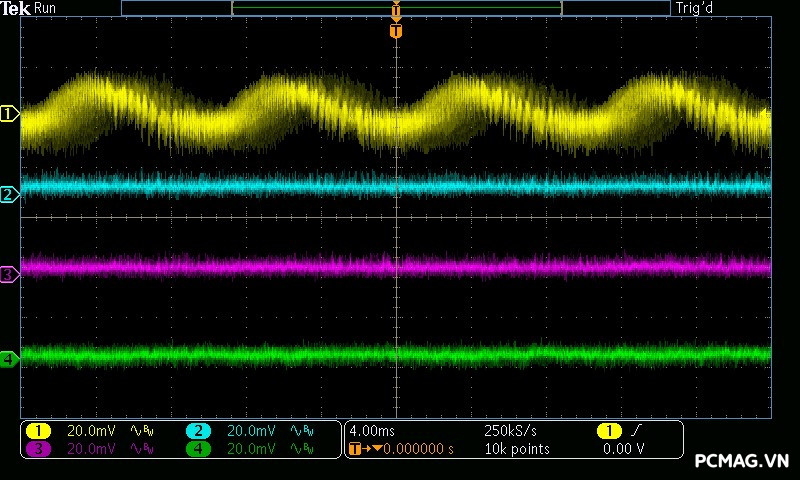

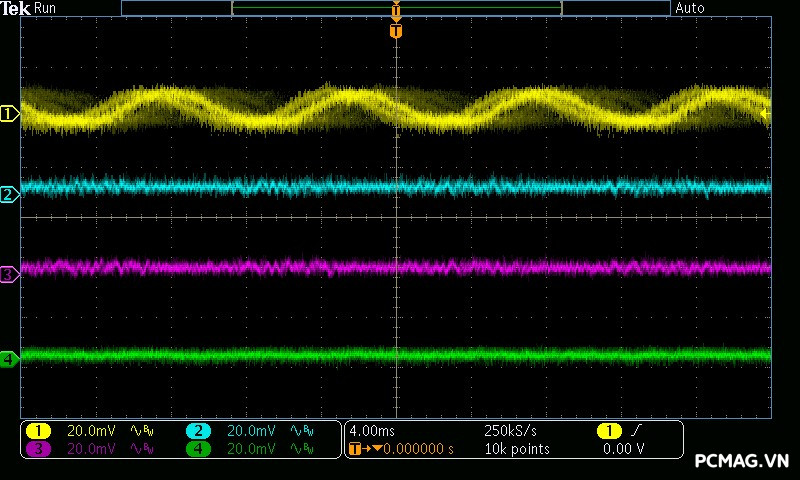

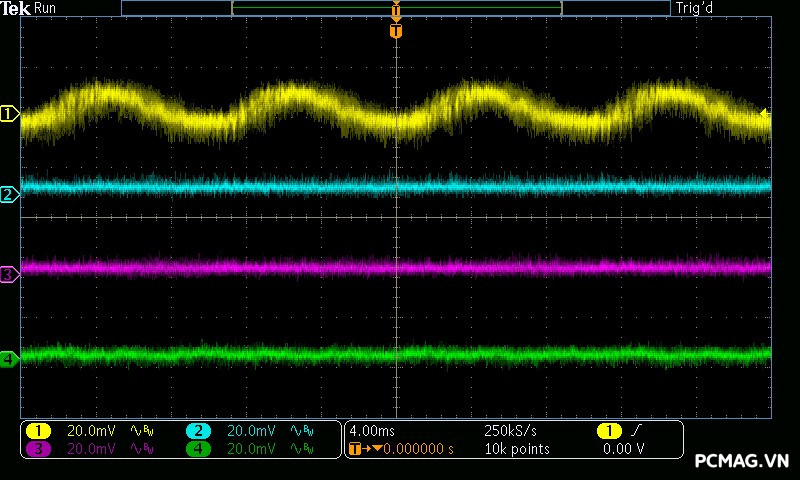

4. Ripple & Noise ( Nhiễu AC cao tần)

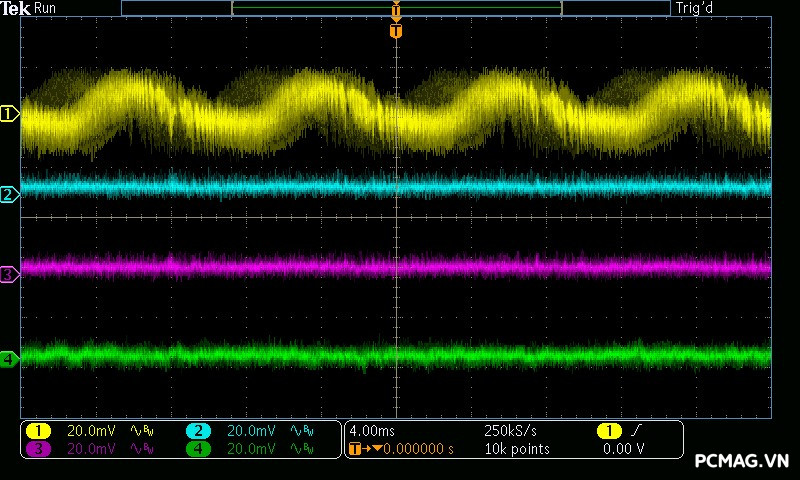

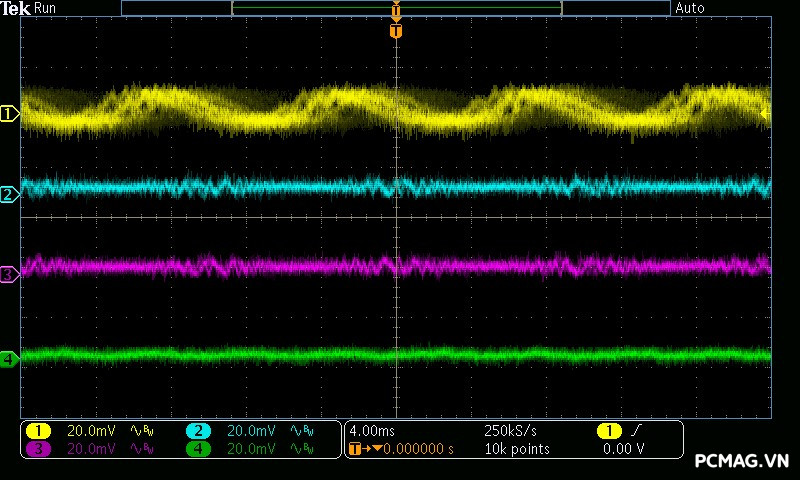

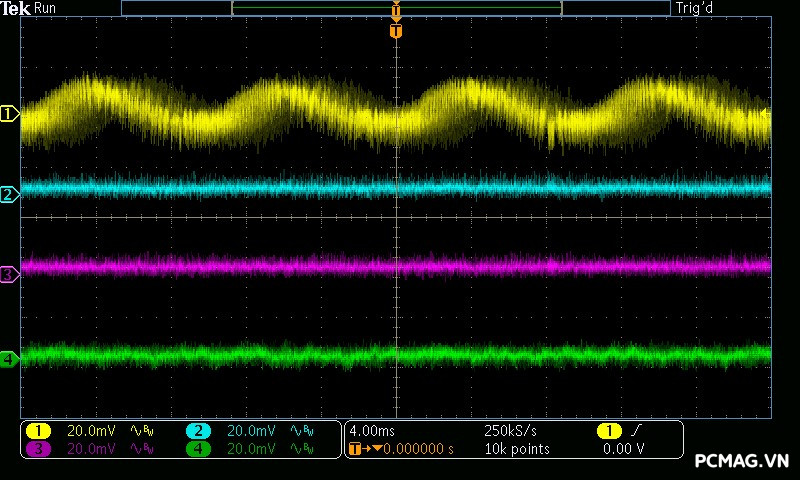

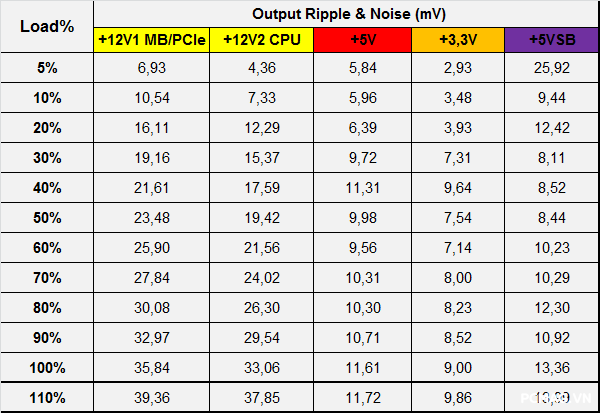

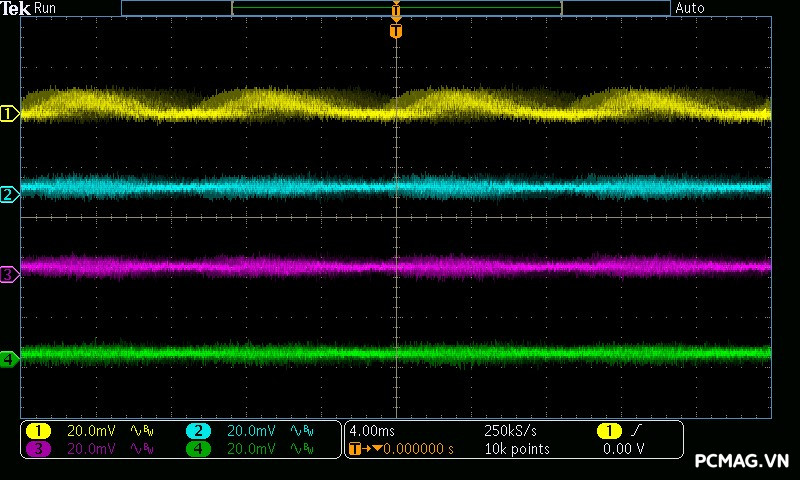

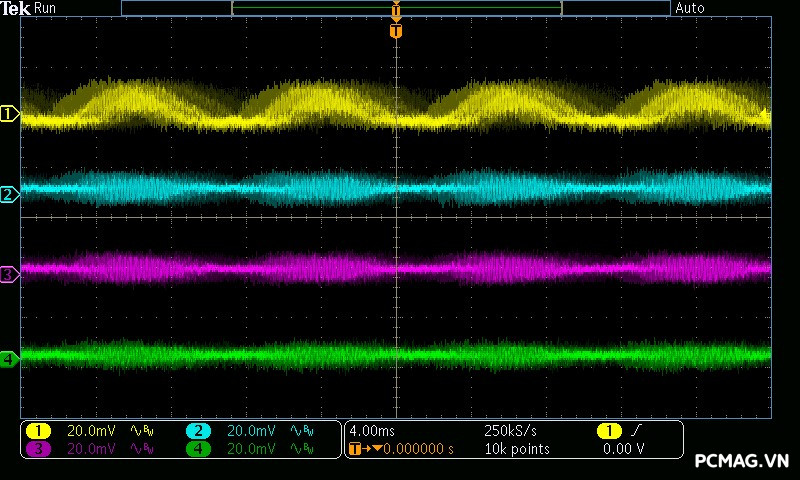

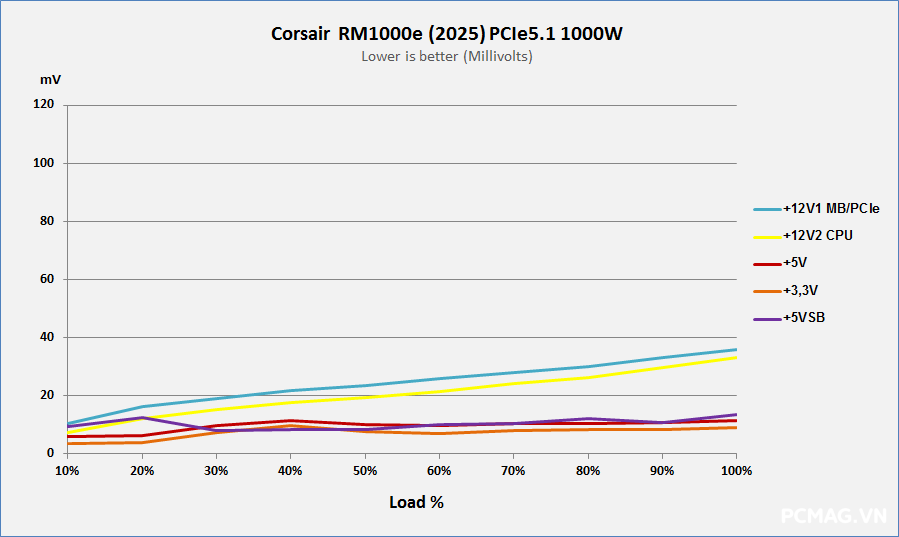

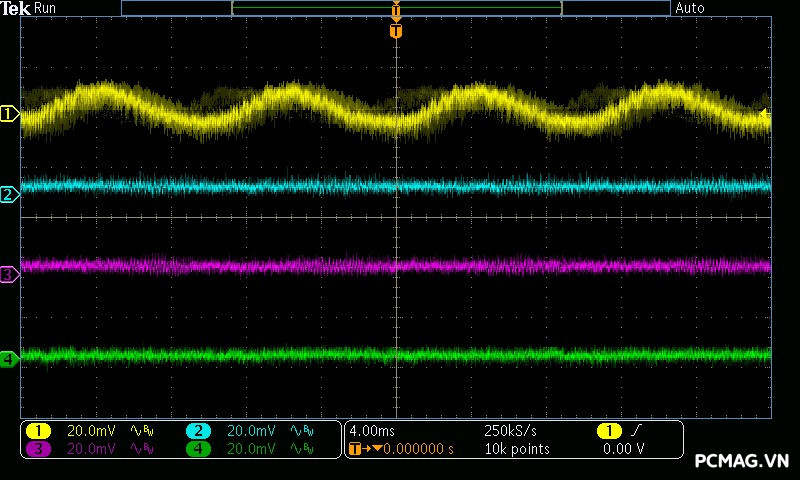

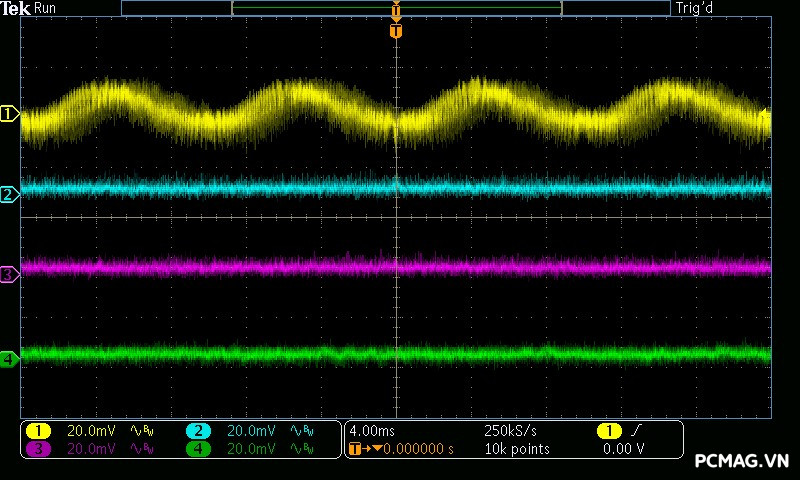

Chỉ số Ripple & Noise của Corsair RM1000e ATX 3.1 / PCIe 5.1 được kiểm soát ở mức tốt, với biên độ nhiễu tối đa chỉ khoảng ±35mV trên cả 4 đường điện, cho thấy khả năng lọc nhiễu hiệu quả và chất lượng điện áp đầu ra ổn định.

5. Hold-up Time ( Thời gian lưu điện)

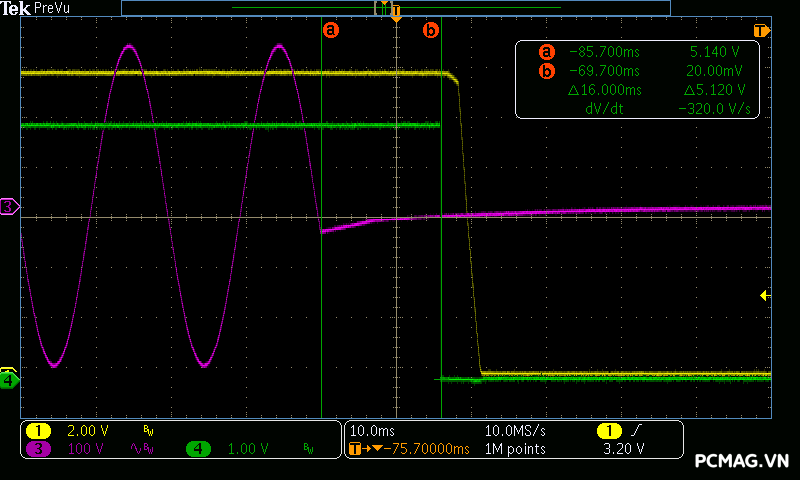

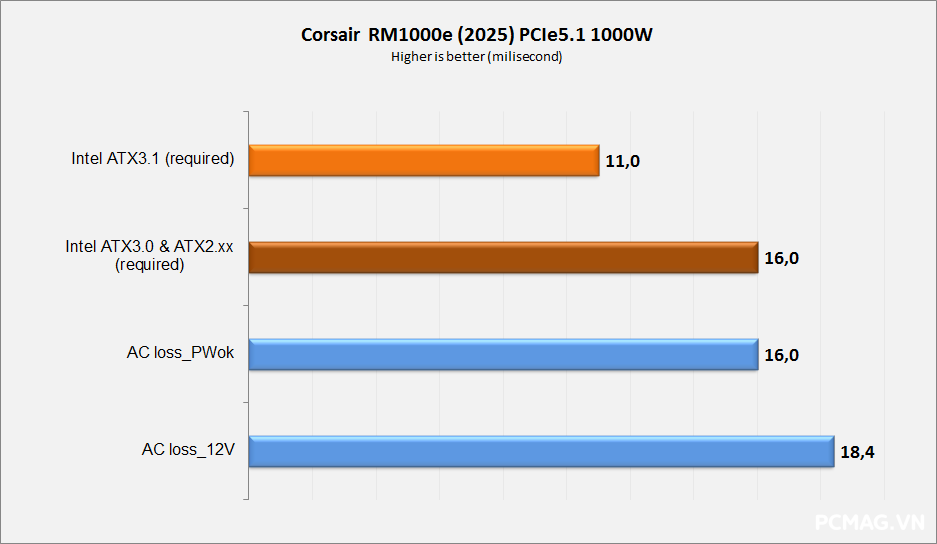

Corsair RM1000e ATX 3.1 / PCIe 5.1dễ dàng đáp ứng tiêu chuẩn ATX 3.1 về thời gian lưu điện, nhờ chuẩn mới đã giảm yêu cầu xuống còn 11ms, thay vì 16ms như các chuẩn ATX 3.0 trở về trước, đảm bảo hệ thống vẫn hoạt động ổn định khi xảy ra sụt áp ngắn hạn từ lưới điện.

6. Protection Features (Các chế độ bảo vệ)

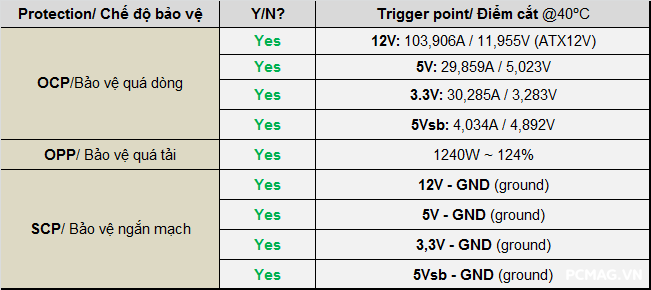

Các cơ chế bảo vệ trên Corsair RM1000e ATX 3.1 / PCIe 5.1 hoạt động ổn định và nhạy, với ngưỡng cắt dòng được thiết lập hợp lý. Trong quá trình thử nghiệm, bộ nguồn vượt qua đầy đủ các bài test bảo vệ mà không phát sinh vấn đề, gần như không có điểm nào đáng phàn nàn ở hạng mục này.

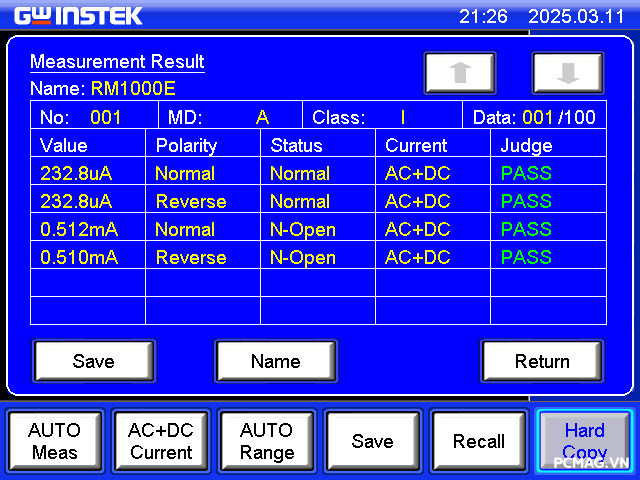

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị CNTT chuẩn Class I, trong đó nguồn máy tính ATX là một đại diện điển hình, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thiết bị hoạt động ở mức điện áp đầu vào bằng khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, phép thử được thực hiện tại ~264VAC / 60Hz, tương đương 110% của 240VAC.

Để đánh giá thông số này, bài test sử dụng thiết bị đo dòng rò chuyên dụng GW Instek GLC-9000, nhằm đảm bảo kết quả đo chính xác và phù hợp với các yêu cầu an toàn điện hiện hành.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

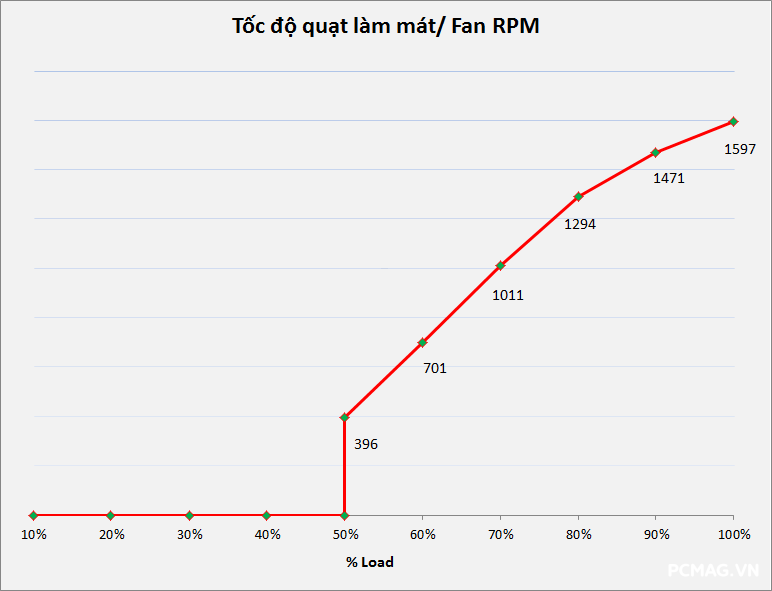

Chế độ semi-fanless được thiết lập mặc định trên Corsair RM1000e ATX 3.1 / PCIe 5.1. Quạt làm mát sẽ không hoạt động khi tải dưới 500W, trong trường hợp PSU chưa đạt ngưỡng nhiệt độ yêu cầu. Khi cần thiết, quạt tăng tốc dần và đạt tốc độ tối đa khoảng 1600 RPM, đảm bảo độ ồn thấp ở tải nhẹ nhưng vẫn đáp ứng khả năng tản nhiệt kịp thời ở tải nặng.

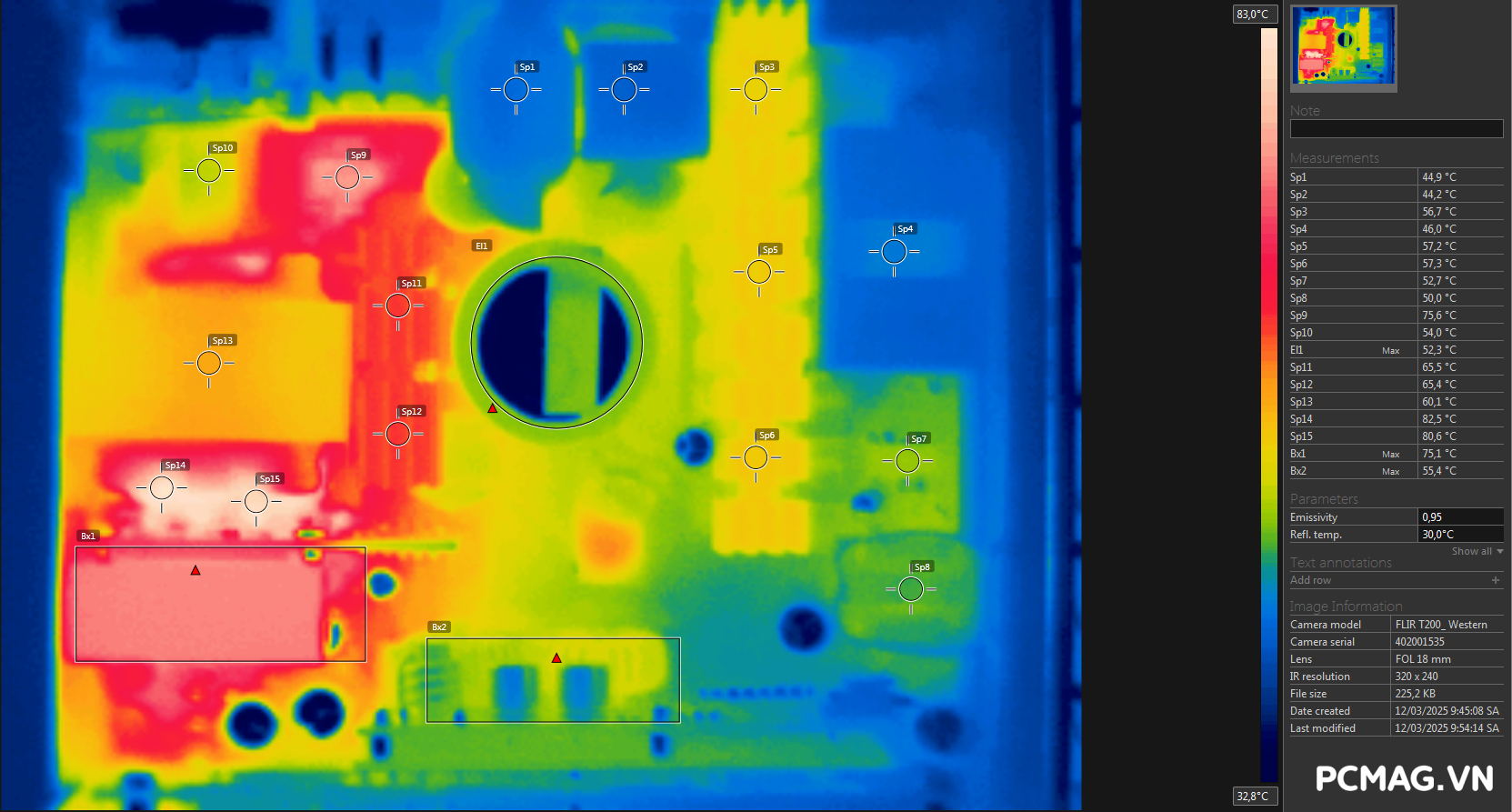

Qua ảnh chụp nhiệt, khu vực có nhiệt độ cao nhất được ghi nhận tại đầu ra của biến áp chính, với mức nhiệt khoảng 83°C, vẫn nằm trong giới hạn vận hành an toàn của linh kiện.

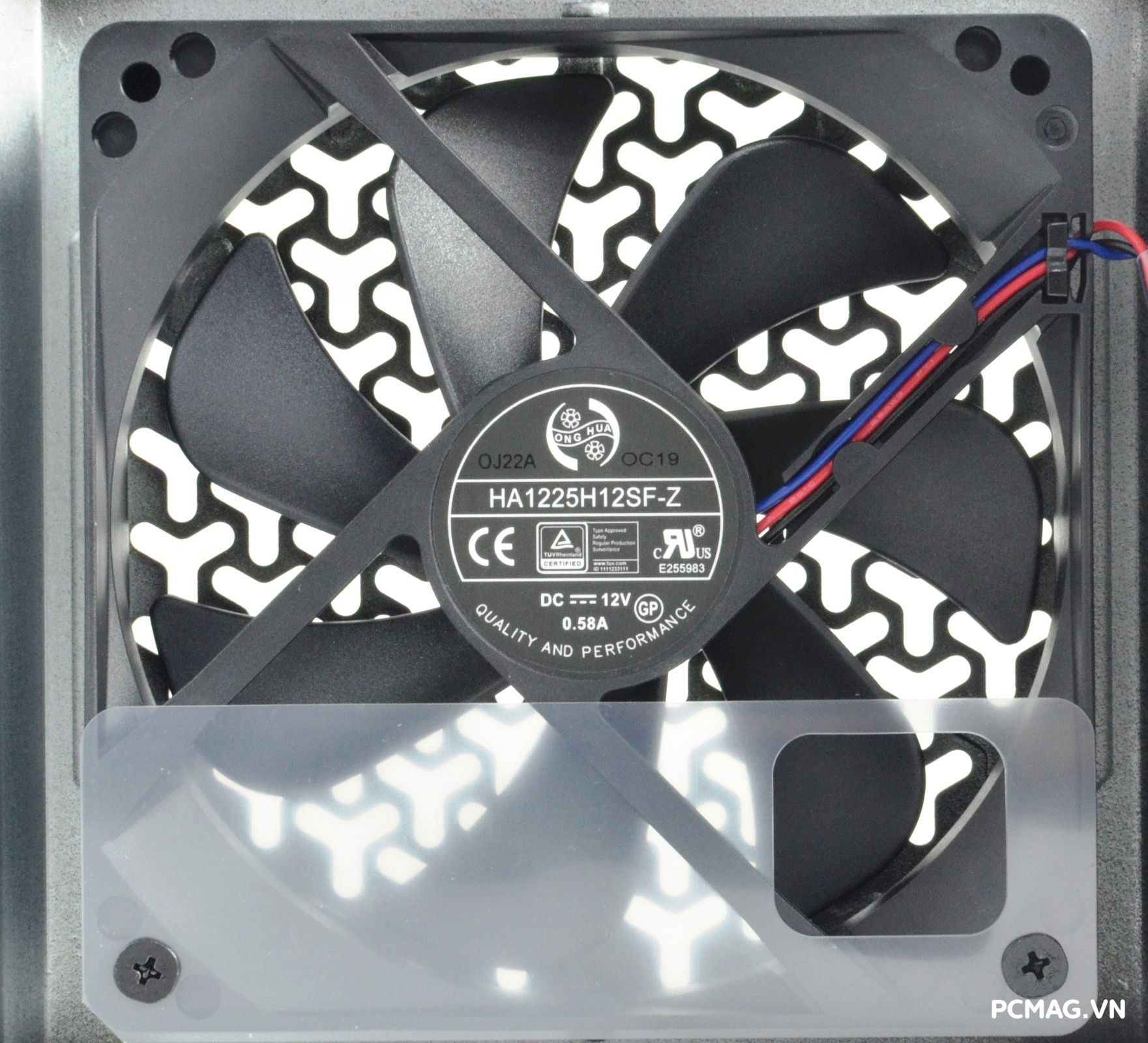

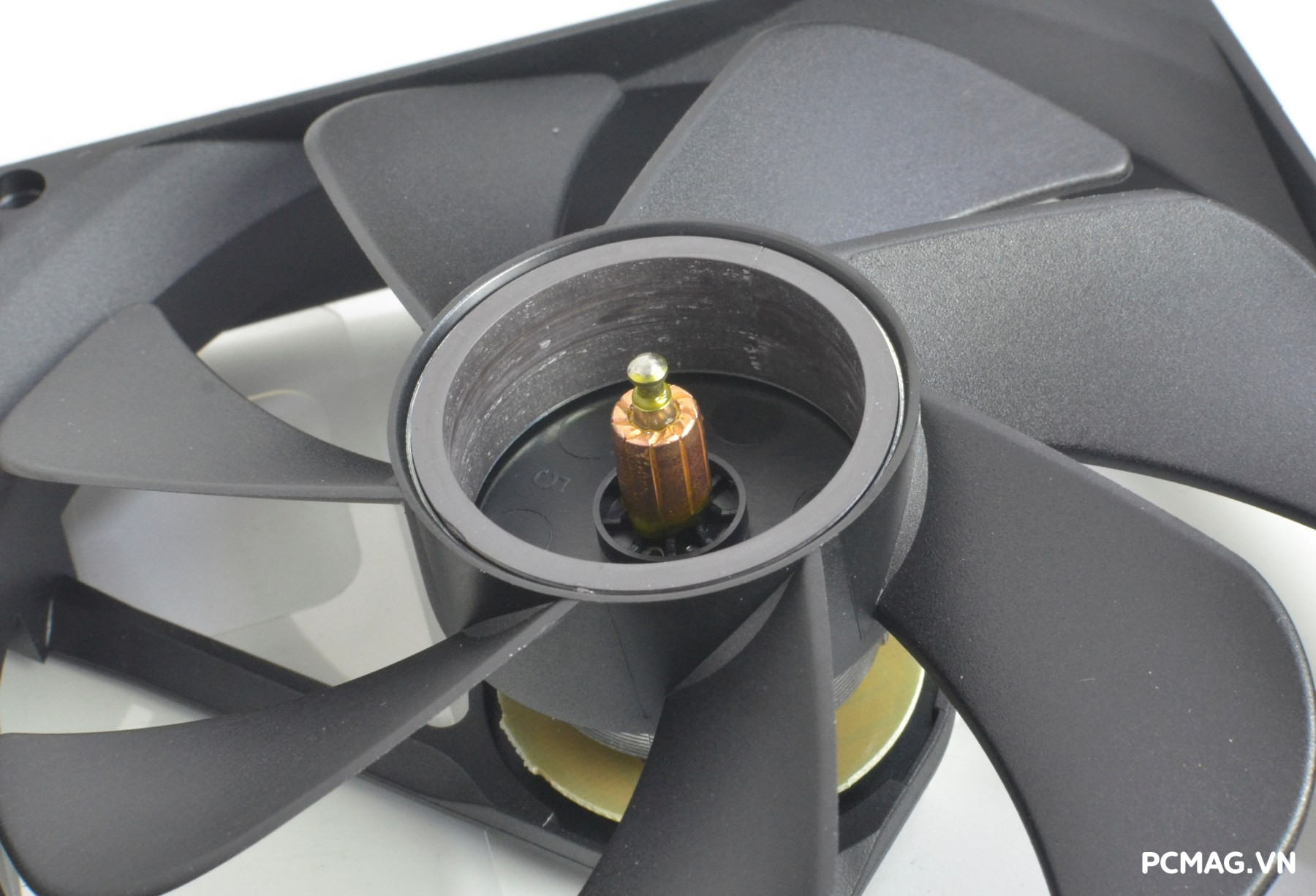

Corsair RM1000e ATX 3.1 / PCIe 5.1 được trang bị quạt làm mát HongHua HA1225H12SF-Z, hoạt động ở mức 12V – 0.58A, sử dụng vòng bi Rifle Bearing. Quạt có tốc độ tối đa khoảng 2200 RPM, đảm bảo khả năng tản nhiệt hiệu quả khi bộ nguồn hoạt động ở tải cao.

IV. Kết luận

Corsair RM1000e ATX 3.1 / PCIe 5.1 sở hữu chất lượng linh kiện và độ ổn định điện áp ở mức khá tốt, đi kèm hiệu suất cao lên tới ~93,92% tại 230Vac, đạt chứng nhận Cybenetics Platinum. Thiết kế kích thước gọn gàng, kết hợp mạch DC-to-DC (VRMs) giúp tối ưu hiệu quả sử dụng điện năng và duy trì điện áp ổn định trong nhiều điều kiện tải khác nhau.

Bộ nguồn còn được trang bị hệ thống cáp dập vân vảy cá mềm dẻo, hỗ trợ đi dây linh hoạt, cùng đầu cấp nguồn 12V-2×6 / PCIe 5.1 mới nhất, khắc phục những hạn chế tồn tại trên chuẩn PCIe 5.0 / 12VHPWR trước đây. Với công suất 1000W, RM1000e ATX 3.1 / PCIe 5.1 là lựa chọn phù hợp cho các cấu hình tầm trung và cao cấp, sử dụng một card đồ họa RTX 4000 / RTX 5000.

Ưu điểm:

• Chất lượng linh kiện và điện áp đầu ra tốt
• Hệ thống cáp mềm dẻo, trang bị đầu nguồn 12V-2×6 / PCIe 5.1
• Hiệu suất cao ~93,92% @ 230Vac, đạt Cybenetics Platinum
• Thiết kế mạch LLC + DC-to-DC (VRMs) hiện đại

Khuyết điểm:

• Độ ổn định của đường 3.3V vẫn còn dư địa cải thiện để đạt mức hoàn thiện hơn
