Ocypus là một thương hiệu linh kiện máy tính và thiết bị ngoại vi mới bước chân vào thị trường Việt Nam, nhưng nhanh chóng thu hút sự quan tâm của cộng đồng công nghệ nhờ danh mục sản phẩm đa dạng trải dài từ phân khúc phổ thông đến cao cấp. Trong bài đánh giá lần này, PCMAG tiến hành thử nghiệm mẫu nguồn máy tính Ocypus Beta P700 700W, một đại diện thuộc phân khúc phổ thông, giá rẻ.

Theo thông tin từ nhà sản xuất, model này sở hữu các tính năng cơ bản như Active PFC dải hẹp, sử dụng tụ chính Đài Loan, đáp ứng chuẩn ATX 2.52, và được trang bị hai đầu cấp CPU 8-pin tách biệt, giúp đáp ứng tốt nhu cầu của nhiều cấu hình phổ thông hiện nay.

I. Hộp và phụ kiện PSU Ocypus Beta P700 700W

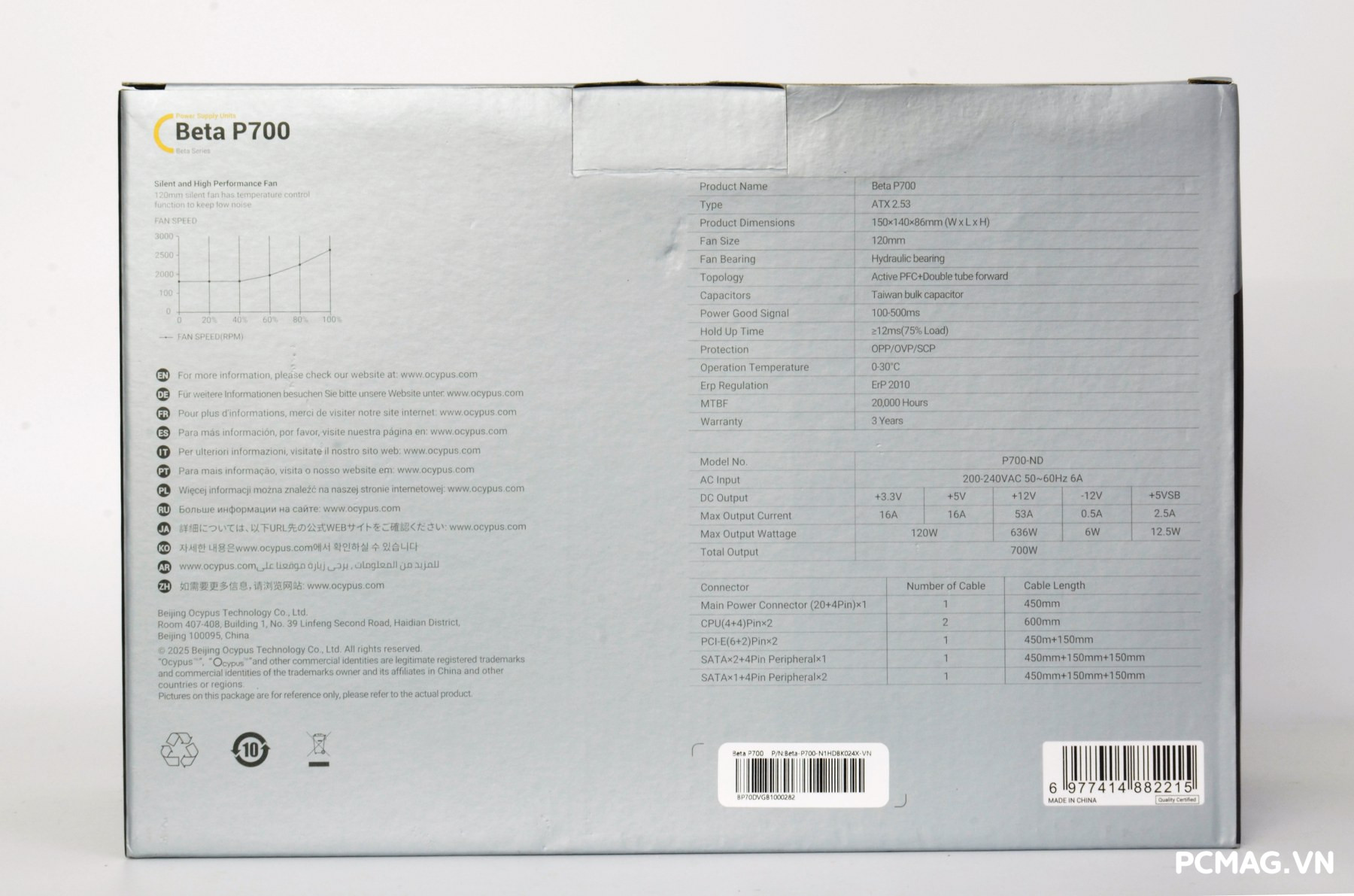

Hộp sản phẩm Beta P700 700W được thiết kế nhỏ gọn với tông màu xám bạc chủ đạo. Ở mặt sau, các thông số kỹ thuật được in ấn đầy đủ và dễ đọc, giúp người dùng nắm bắt nhanh các đặc điểm chính của bộ nguồn.

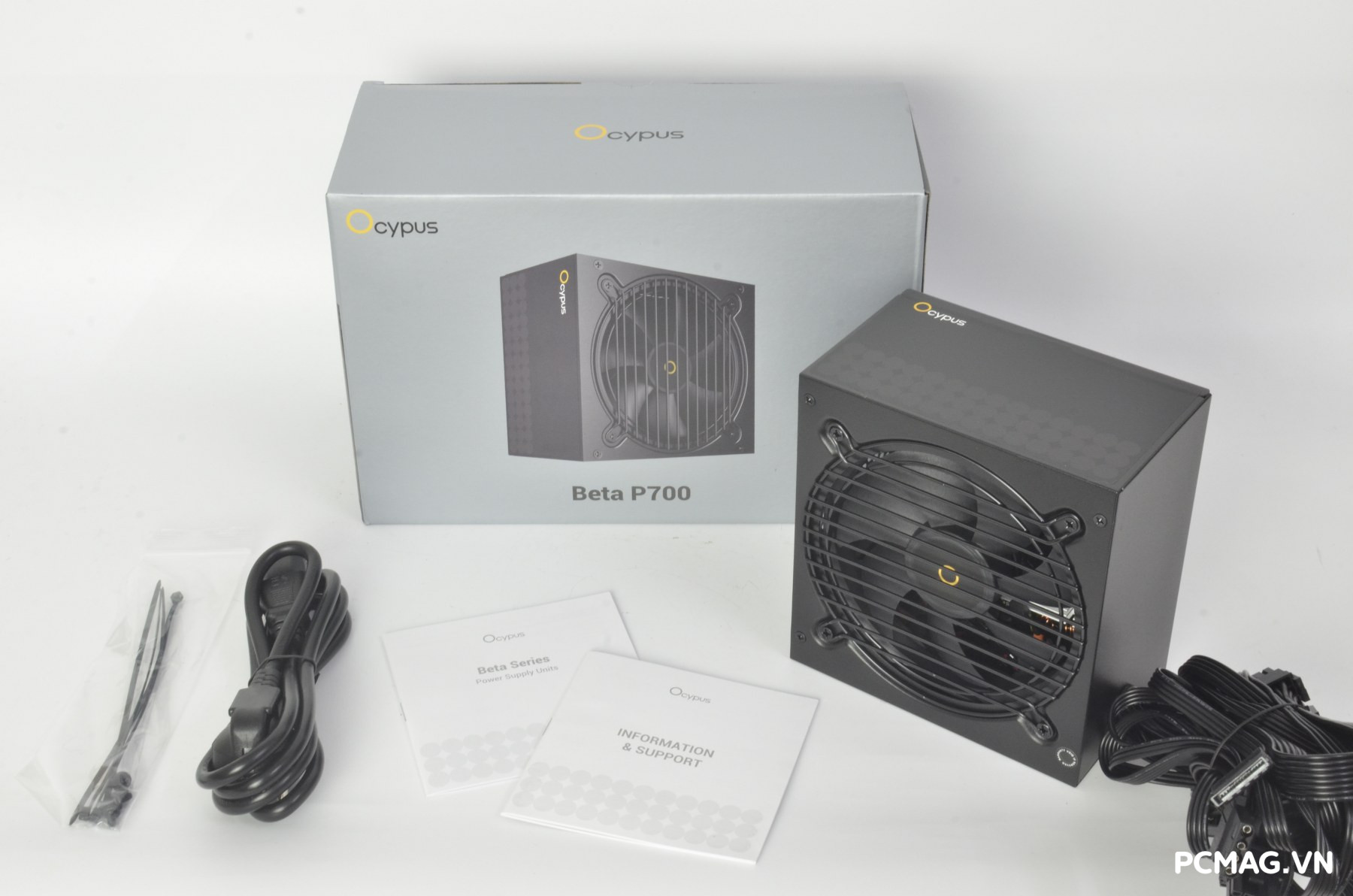

Phụ kiện đi kèm Beta P700 700W bao gồm: một dây nguồn chuẩn EU, bốn ốc bắt nguồn, năm dây rút (ziptie) và sách hướng dẫn sử dụng.

II. PSU Ocypus Beta P700 700W

1. Bên ngoài

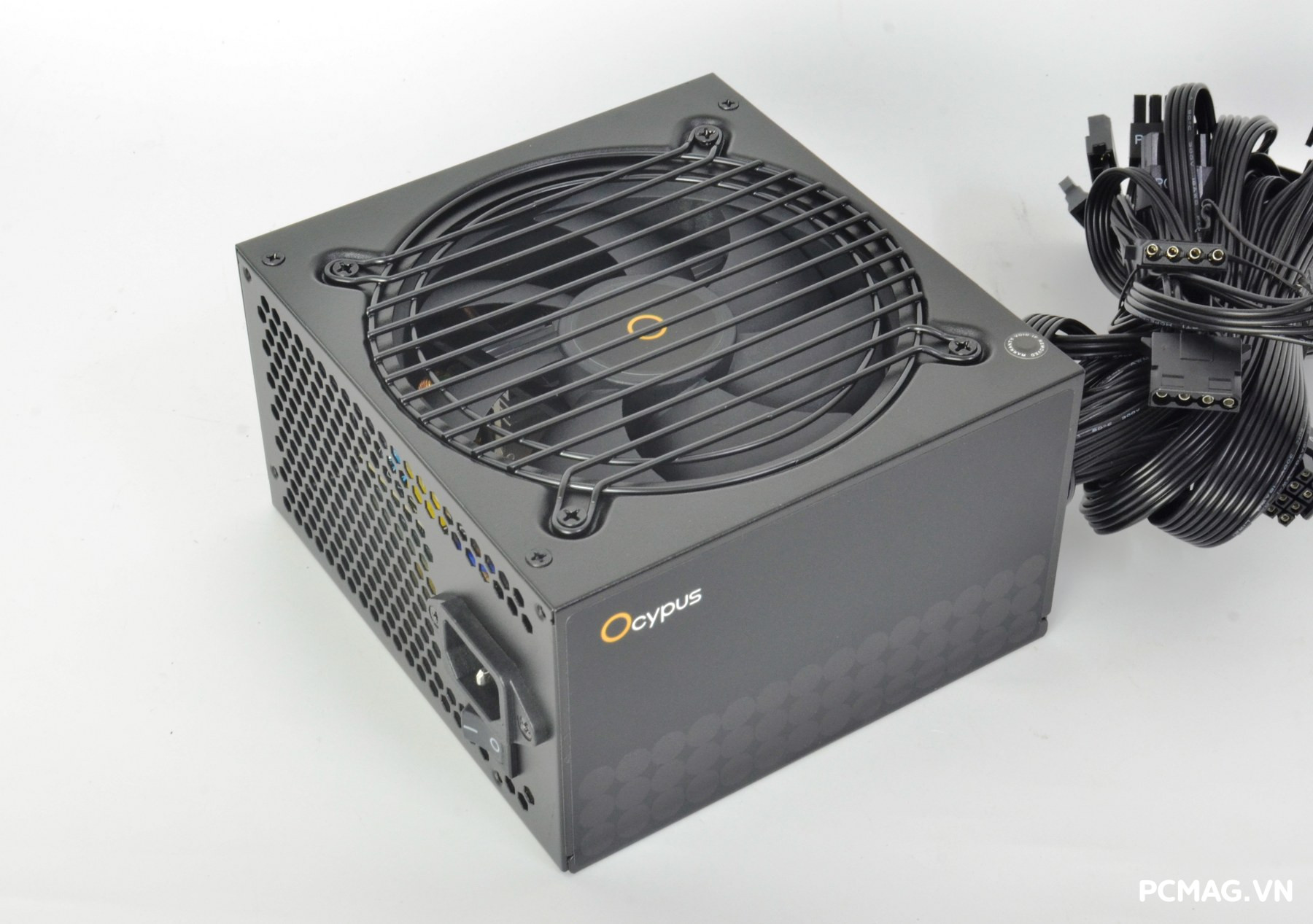

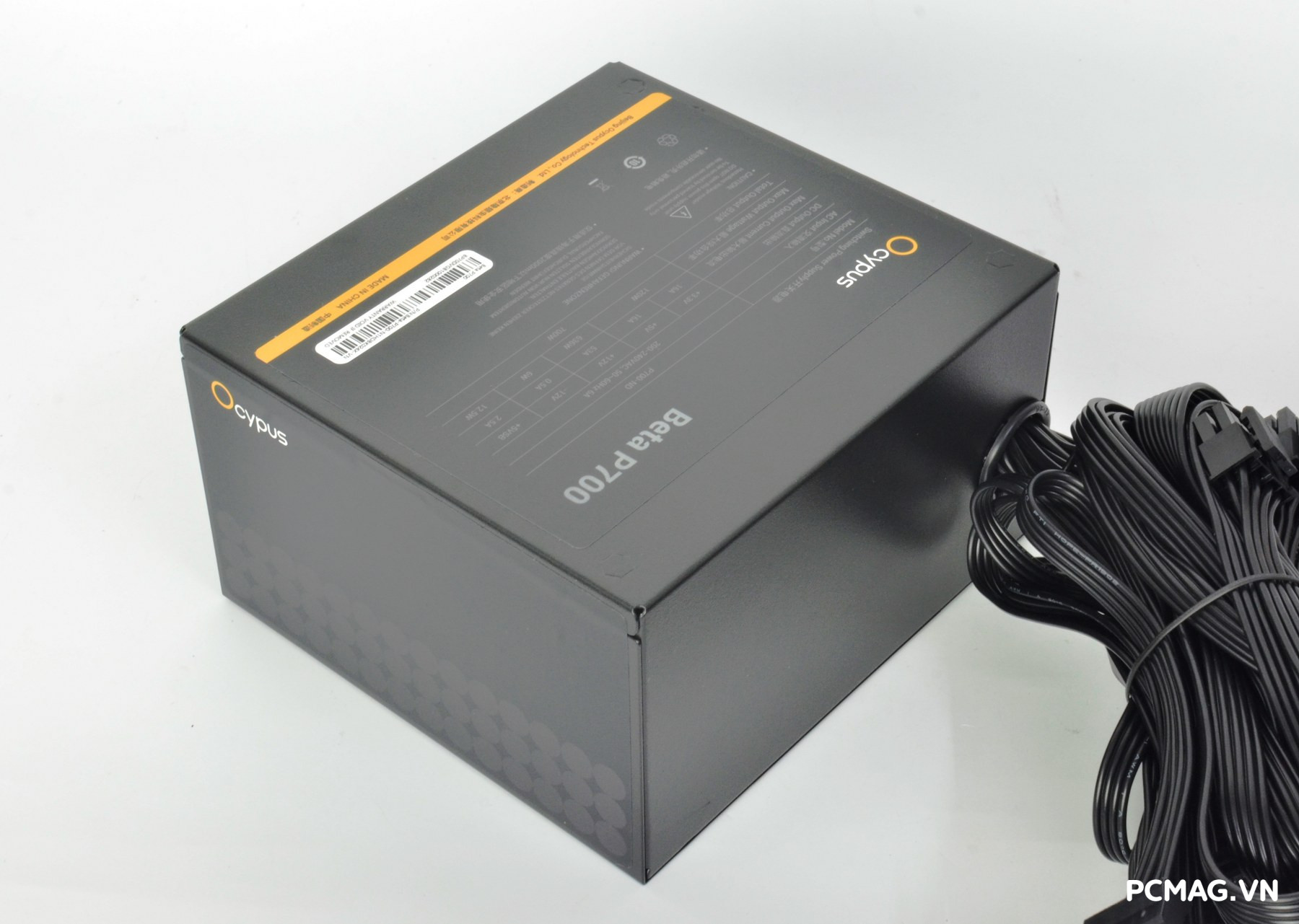

Beta P700 700W được thiết kế theo kích thước ATX tiêu chuẩn, hoàn thiện với lớp sơn tĩnh điện màu đen. Phần tem trang trí ở mặt hông tạo cảm giác chỉn chu và hiện đại cho tổng thể sản phẩm. Bộ nguồn sử dụng quạt làm mát 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành.

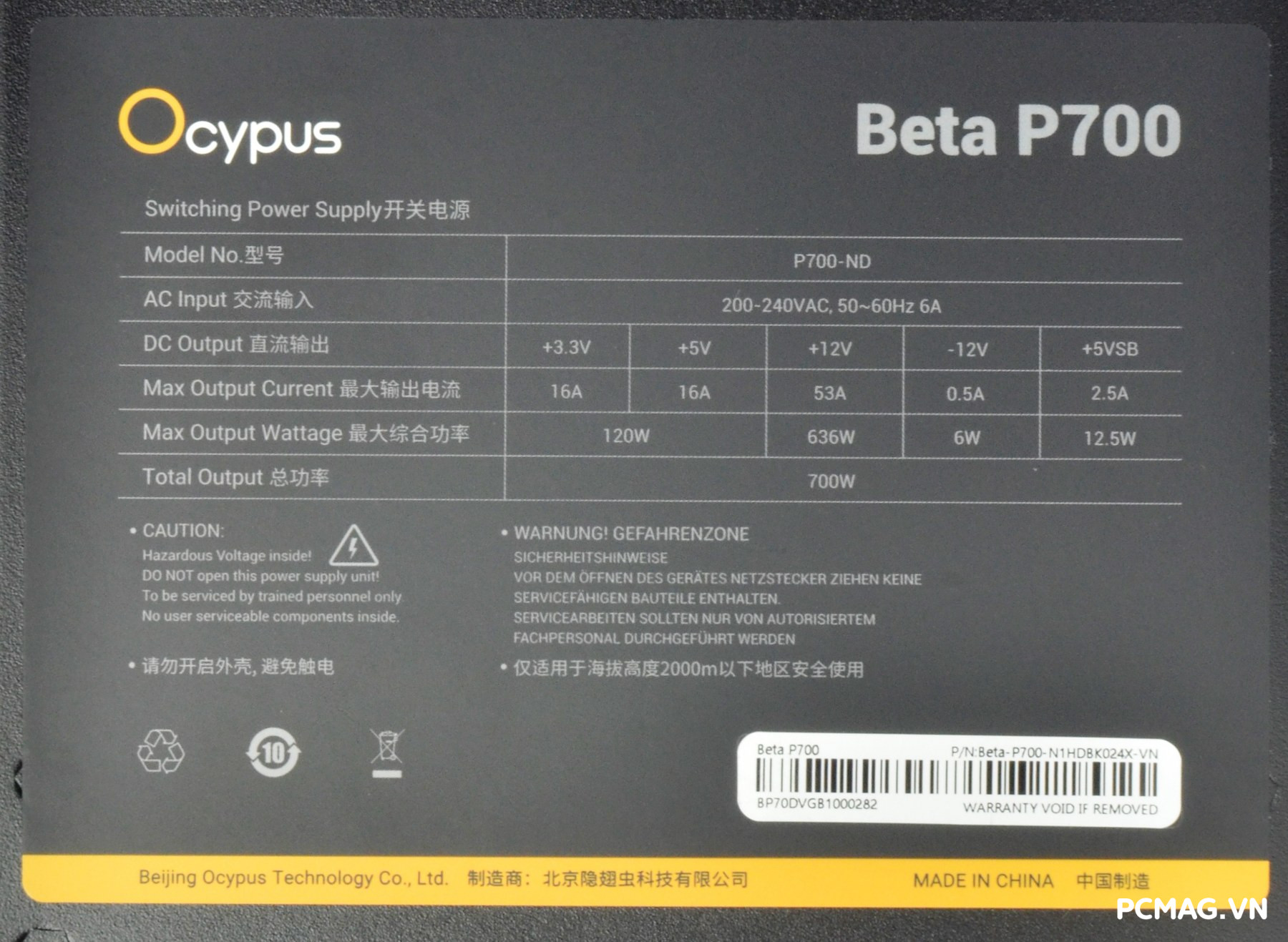

Công suất danh định: 700W, Single rail 12V@636W, Active PFC dải hẹp 200~240VAC

Hệ thống dây cáp dạng bẹ màu đen của Beta P700 700W bao gồm:

• 1× 24-pin Mainboard: 50 cm
• 2× 4+4-pin ATX12V: 60 cm
• 2× 6+2-pin PCIe: 50 cm + 15 cm
• 3× SATA: 45 cm + 15 cm + 15 cm
• 3× ATA: 45 cm + 15 cm + 15 cm

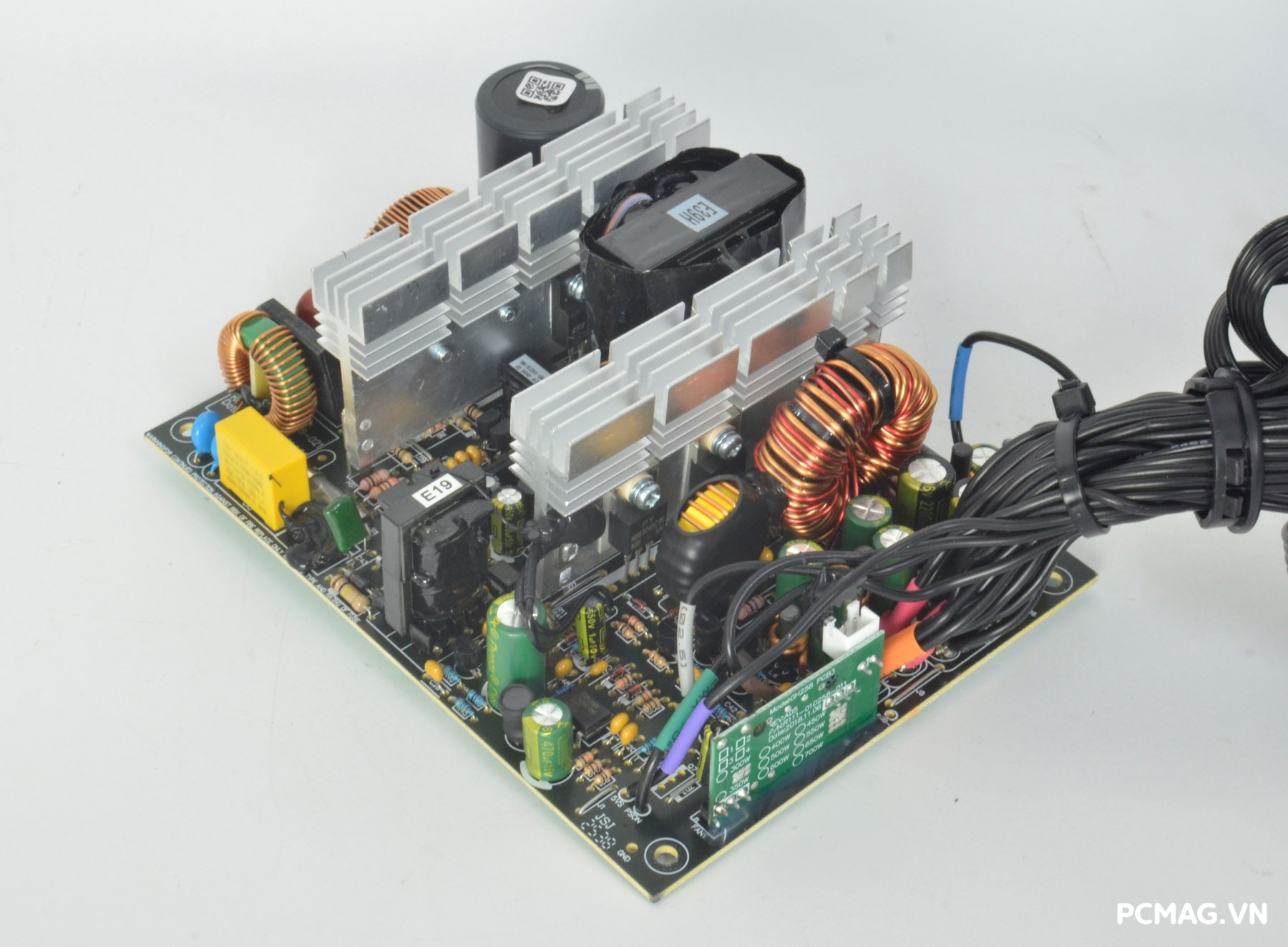

2. Bên trong

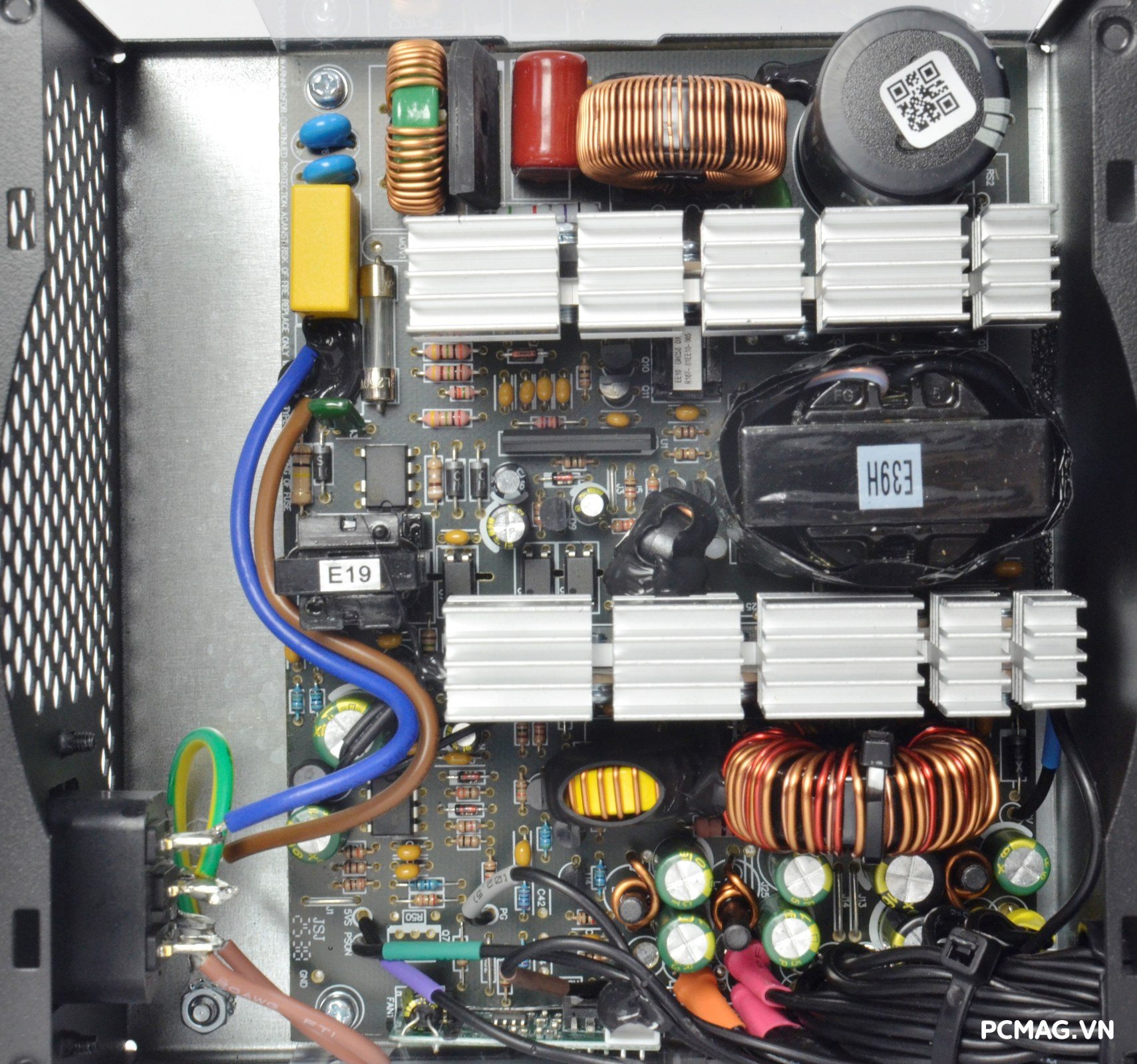

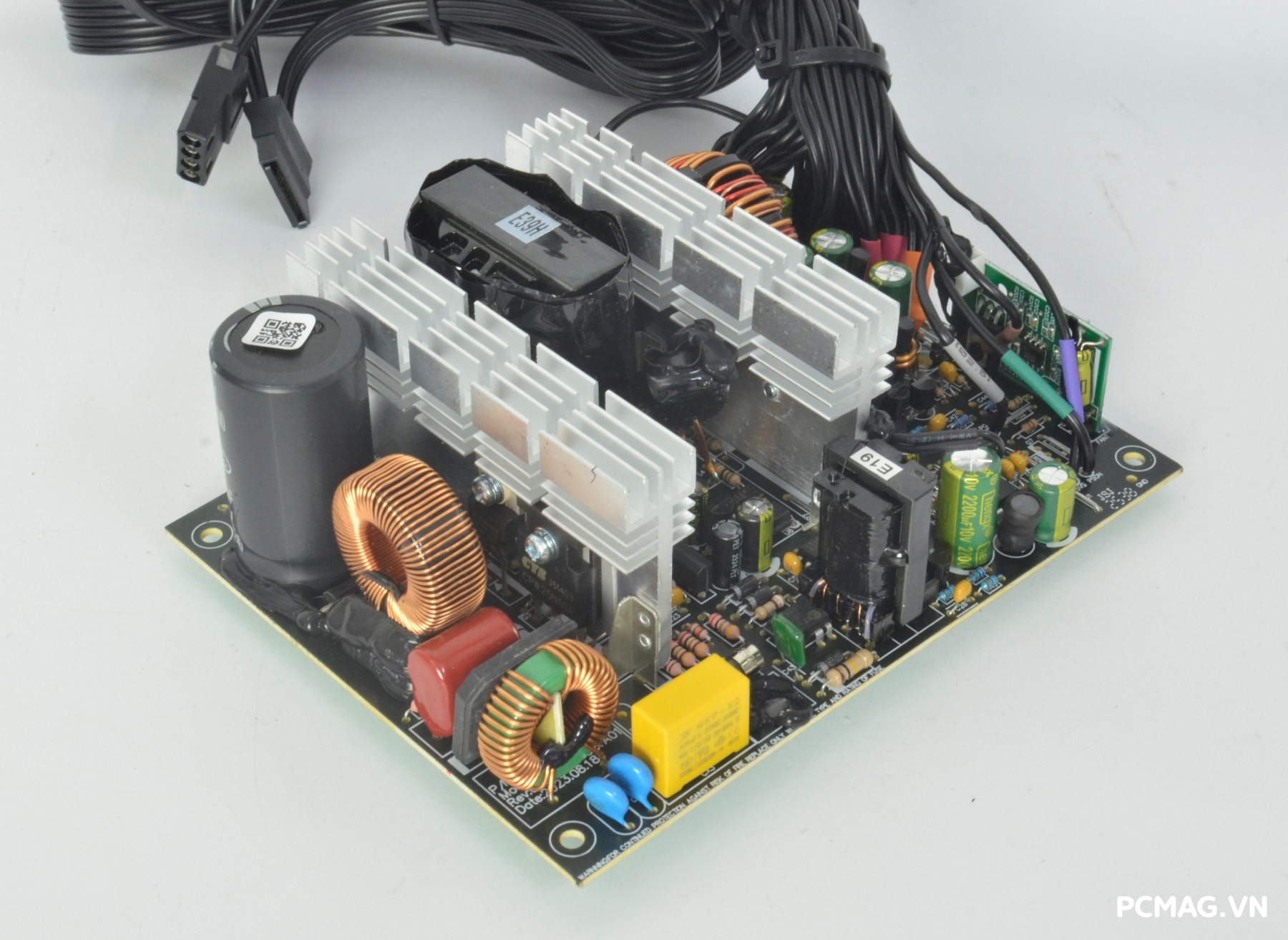

Ocypus lựa chọn Guang Hai làm đối tác sản xuất (OEM) cho mẫu Beta P700 700W, sử dụng nền tảng GH258 vốn xuất hiện phổ biến trên nhiều dòng nguồn máy tính phân khúc phổ thông của các hãng khác nhau trên thế giới. Tại thị trường Việt Nam, một số sản phẩm như Xpower APFC II/III hay VK APFC series cũng đang sử dụng cùng platform này.

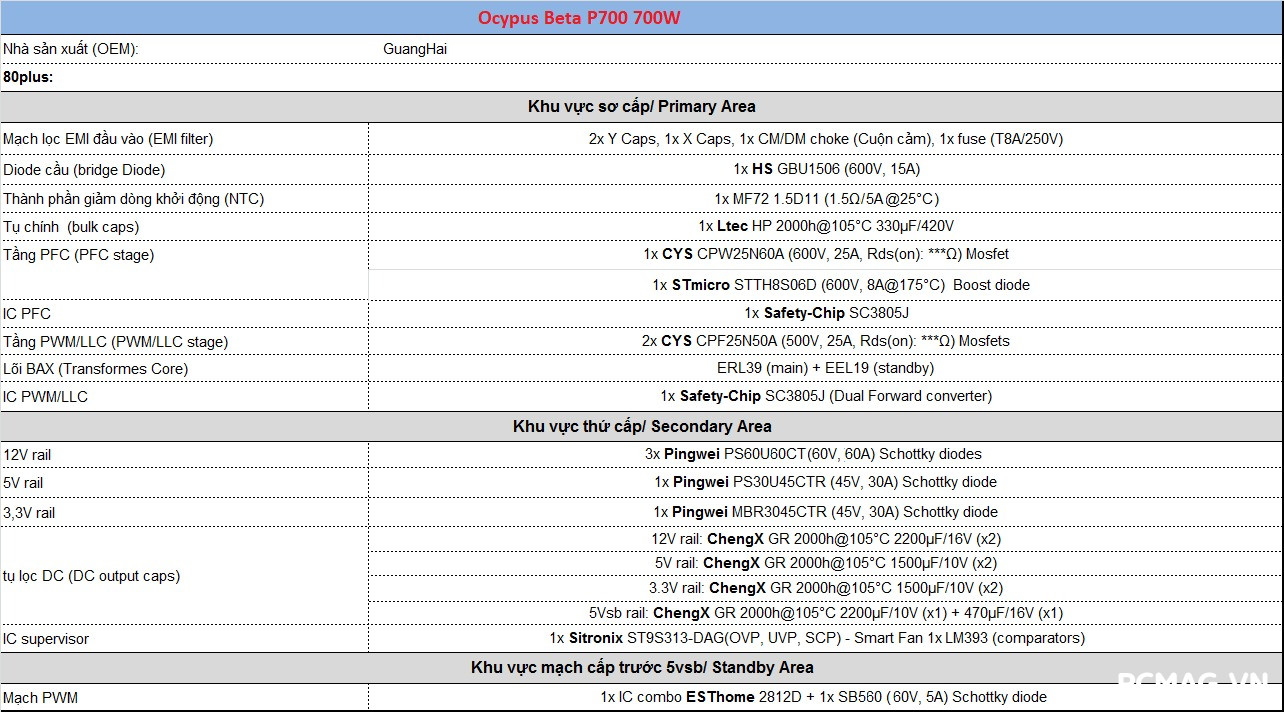

Bảng linh kiện được sử dụng trên Beta P700 700W:

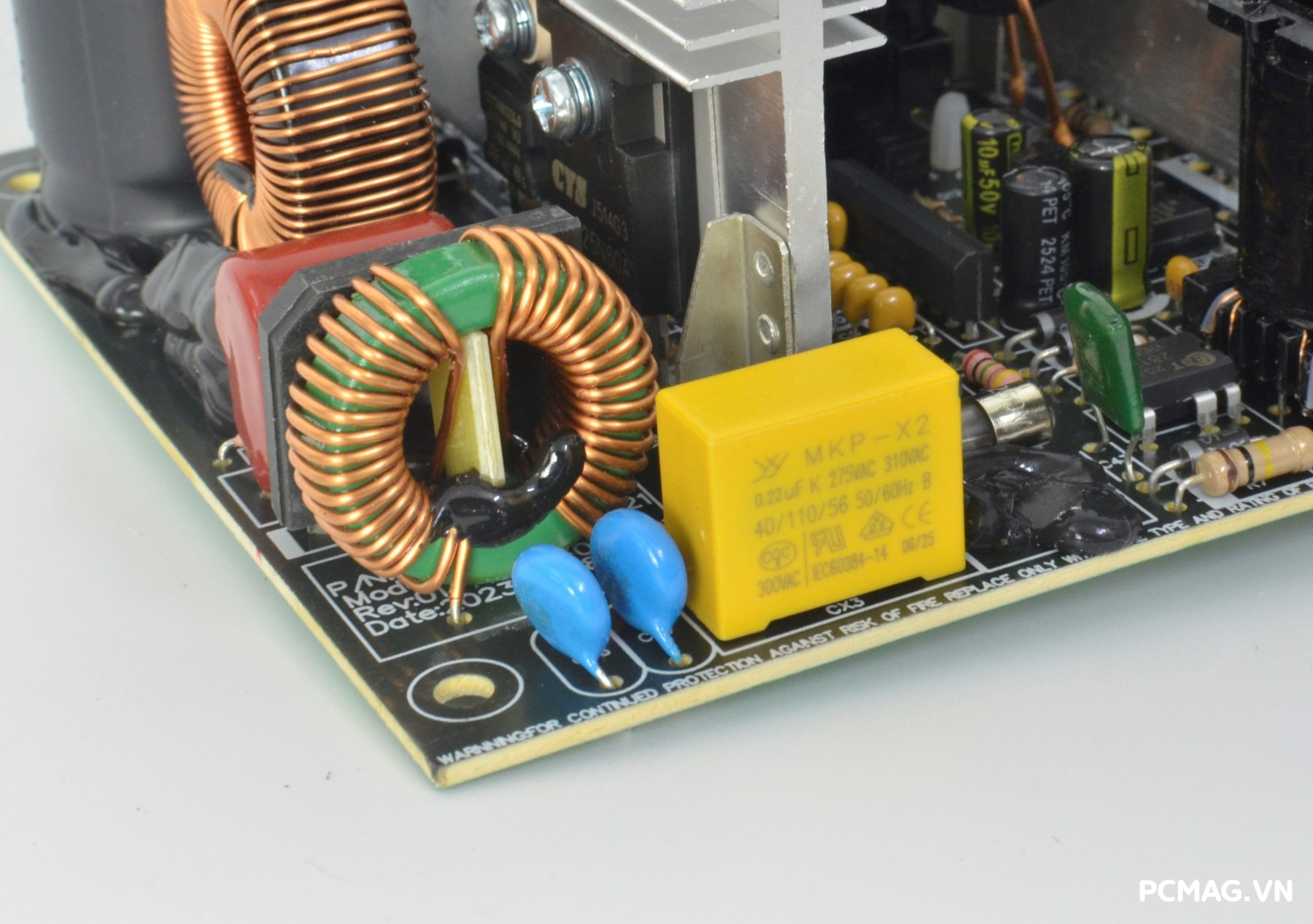

Beta P700 700W chỉ được trang bị 1 tầng lọc EMI (class 1) và không được trang bị các tụ dập nhiễu tại jack cắm AC

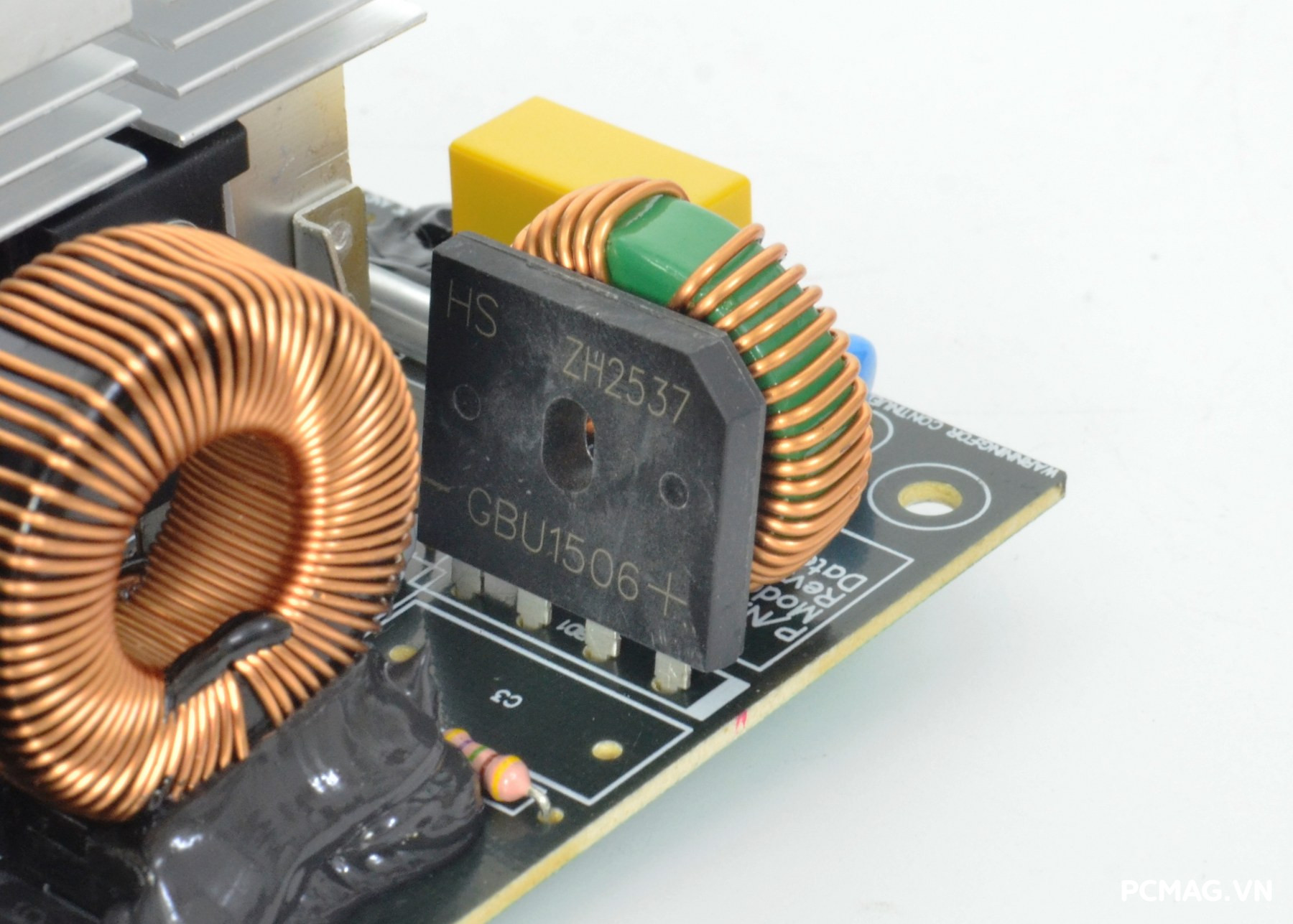

Diode cầu GBU1506 (15A) được đặt ở vị trí nhận luồng gió trực tiếp từ quạt để tối ưu khả năng tản nhiệt. Tụ chính 330uF/420V do Ltec sản xuất, hỗ trợ mức nhiệt độ hoạt động tối đa 105°C, đáp ứng yêu cầu vận hành ổn định cho bộ nguồn.

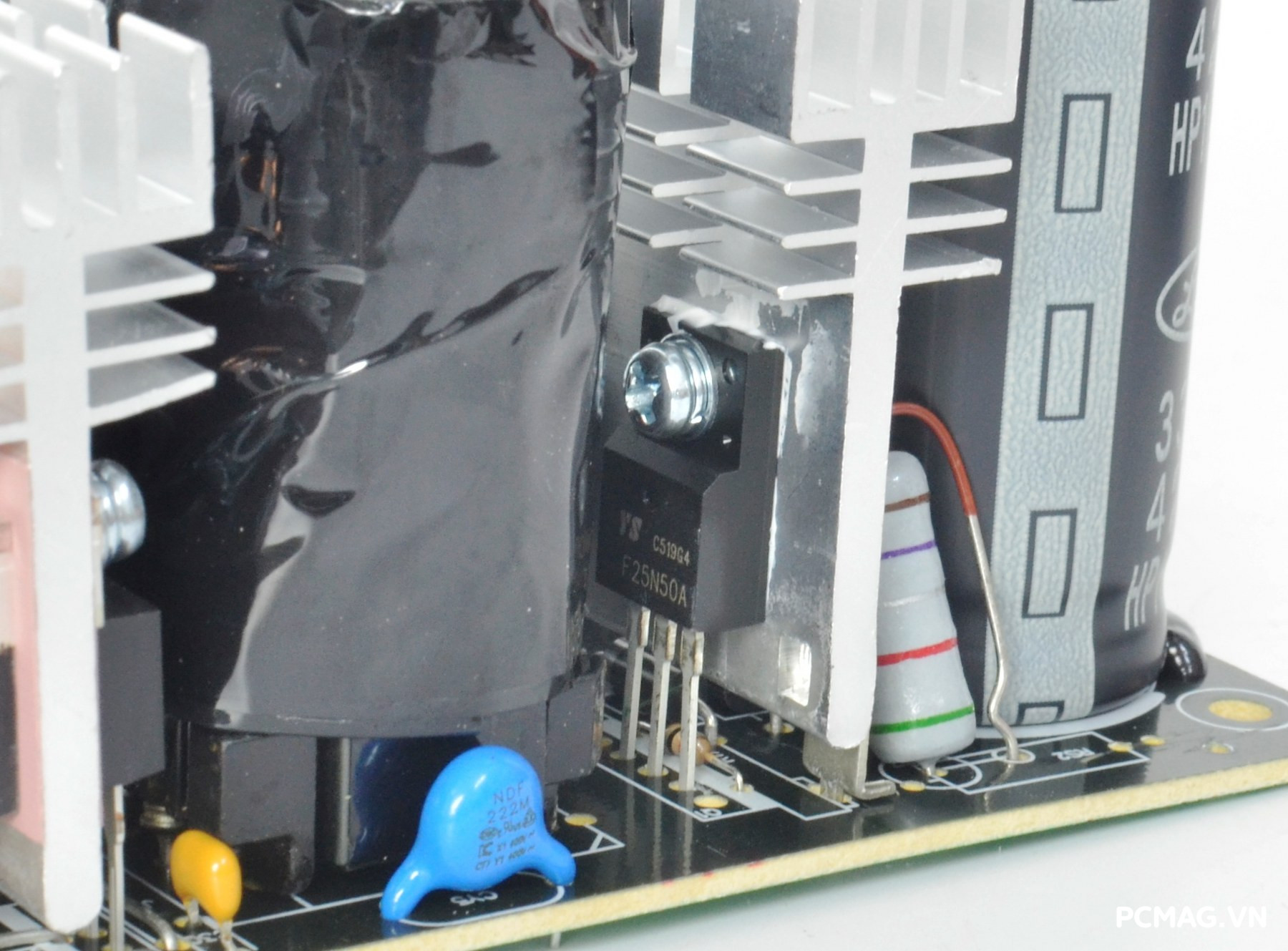

Do chỉ được trang bị mạch Active PFC dải hẹp với cuộn cảm nâng áp có trị số nhỏ, tầng PFC của Beta P700 700W chỉ cần sử dụng một MOSFET CYS CPW25N60A (đóng gói TO-247), đủ đáp ứng cho nhu cầu của một bộ nguồn công suất thực 700W. Ở tầng PWM, sản phẩm sử dụng một cặp MOSFET khác cũng đến từ hãng CYS, mã CPF25N50A, đảm nhiệm vai trò chuyển mạch chính của nguồn.

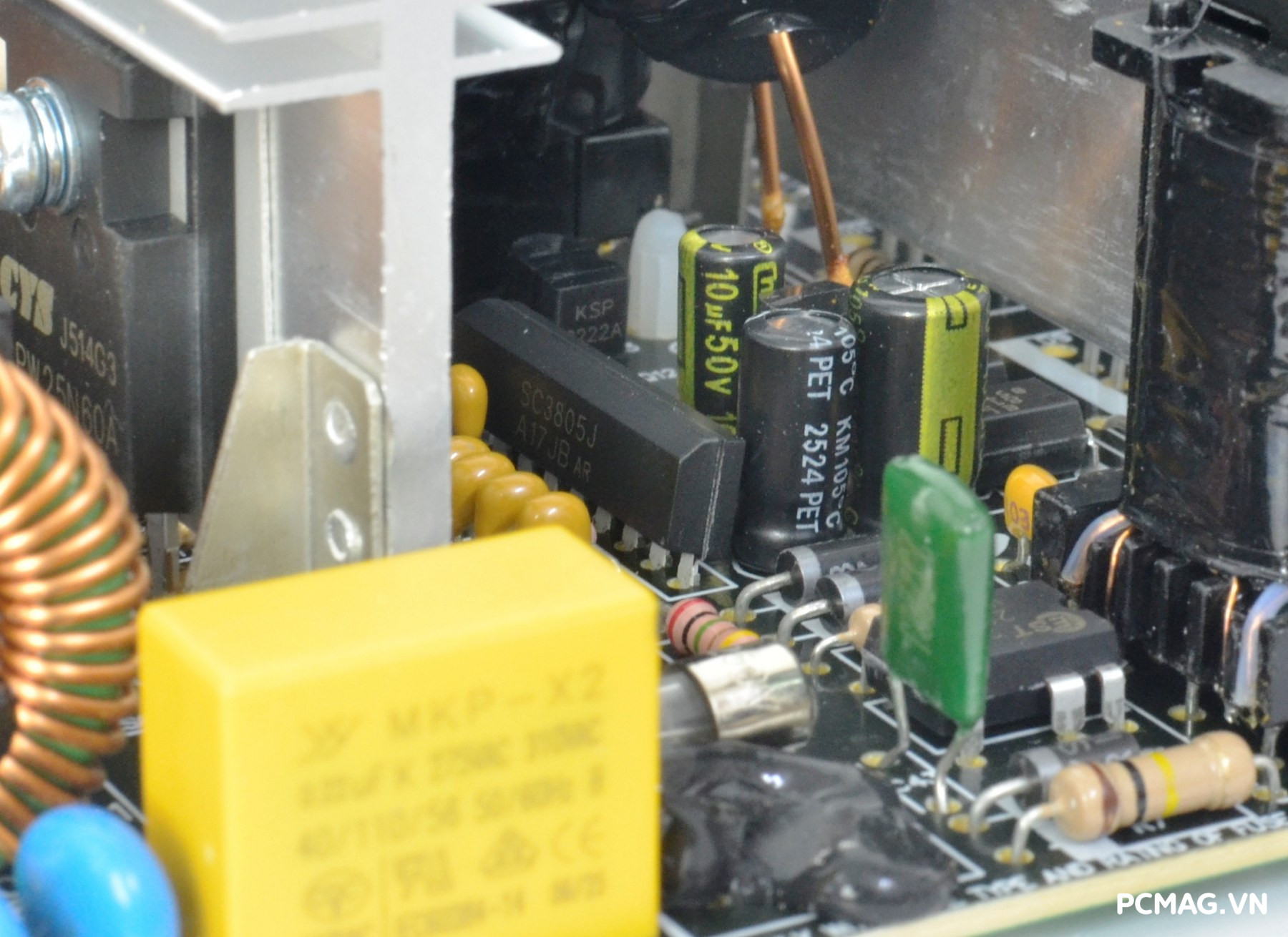

Cả hai tầng công suất chính ở khu vực sơ cấp được điều khiển bởi IC dao động Safety Chip SC3805J, sở hữu các tính năng tương đương với IC Champion CM6805BSX, đảm bảo khả năng vận hành ổn định cho bộ nguồn.

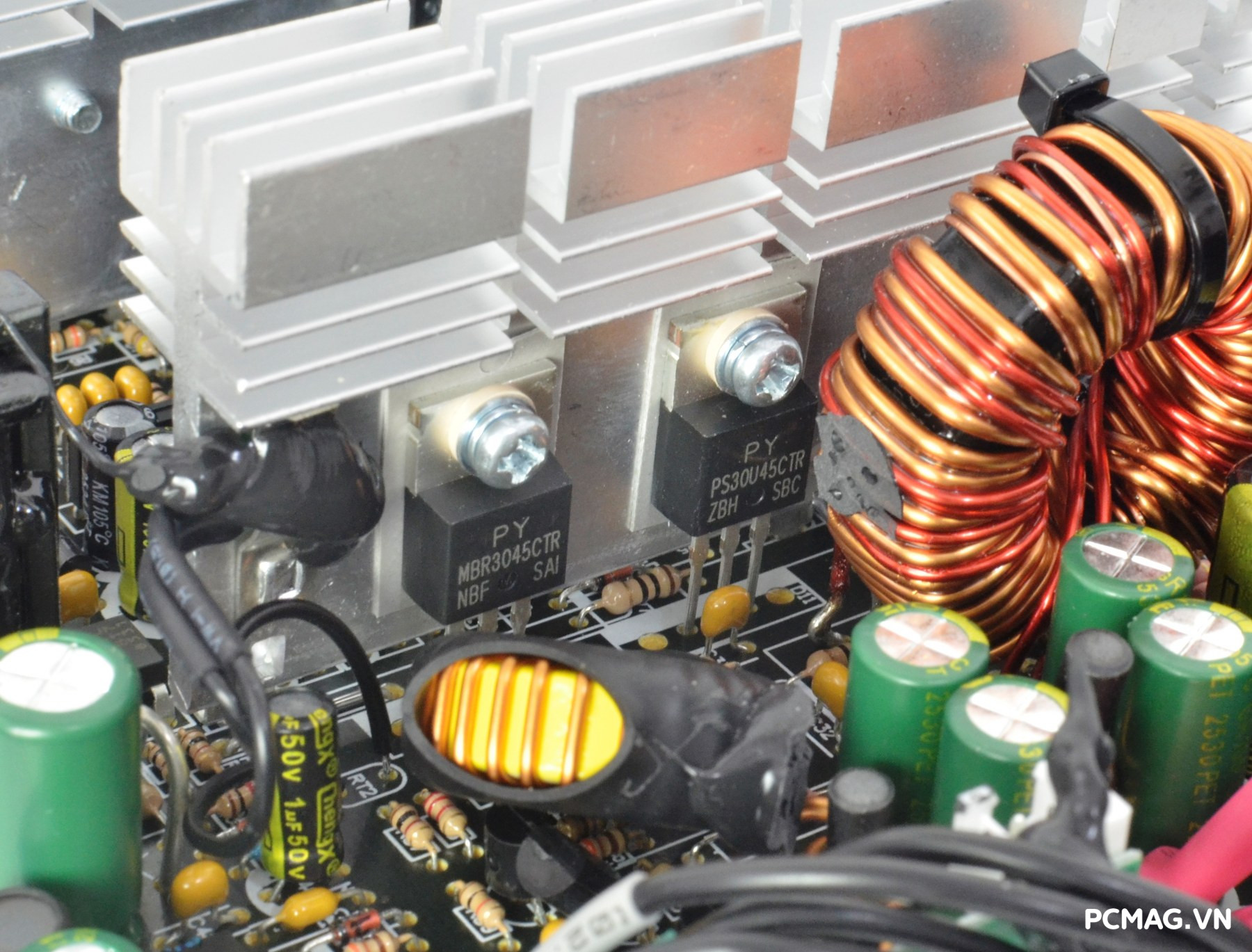

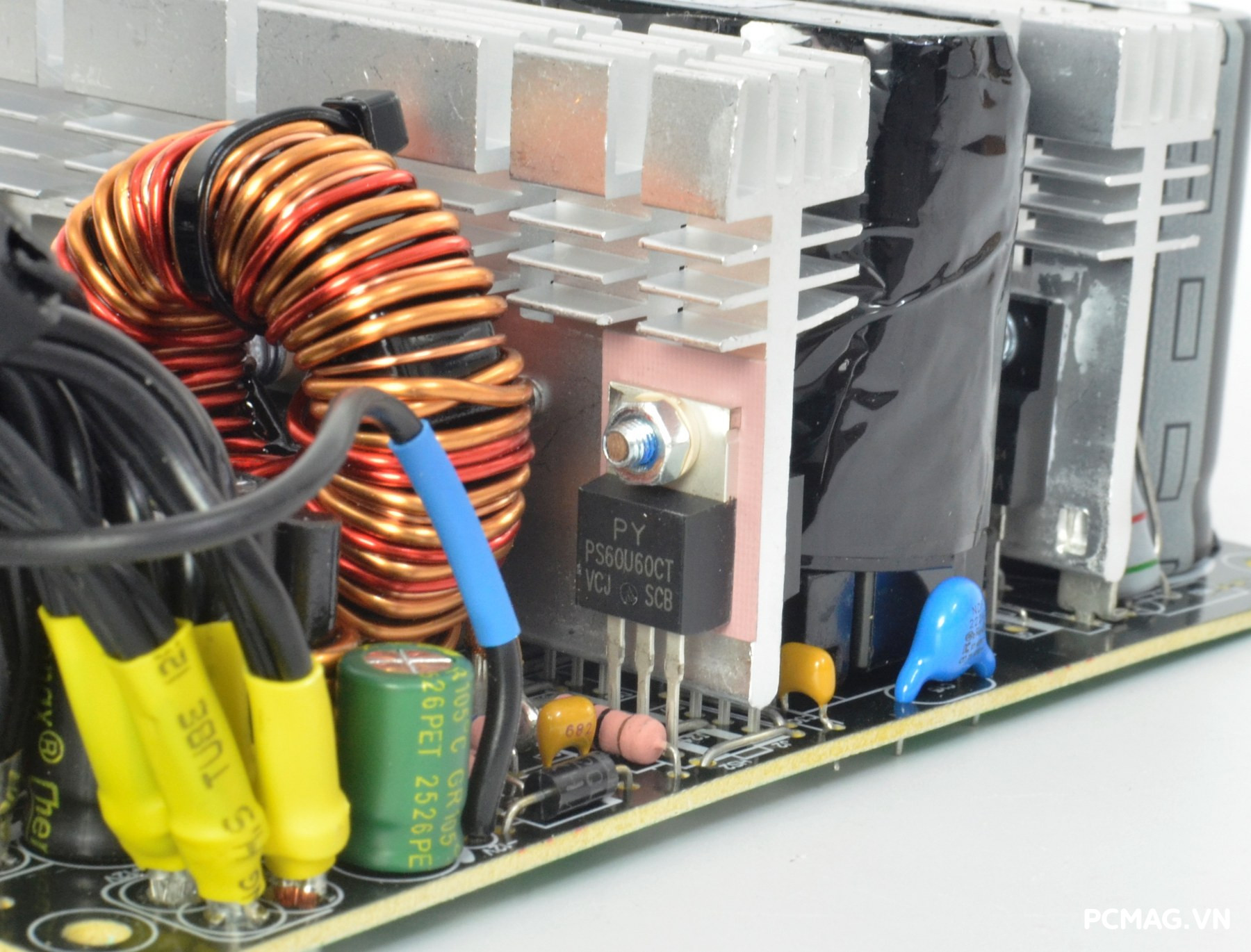

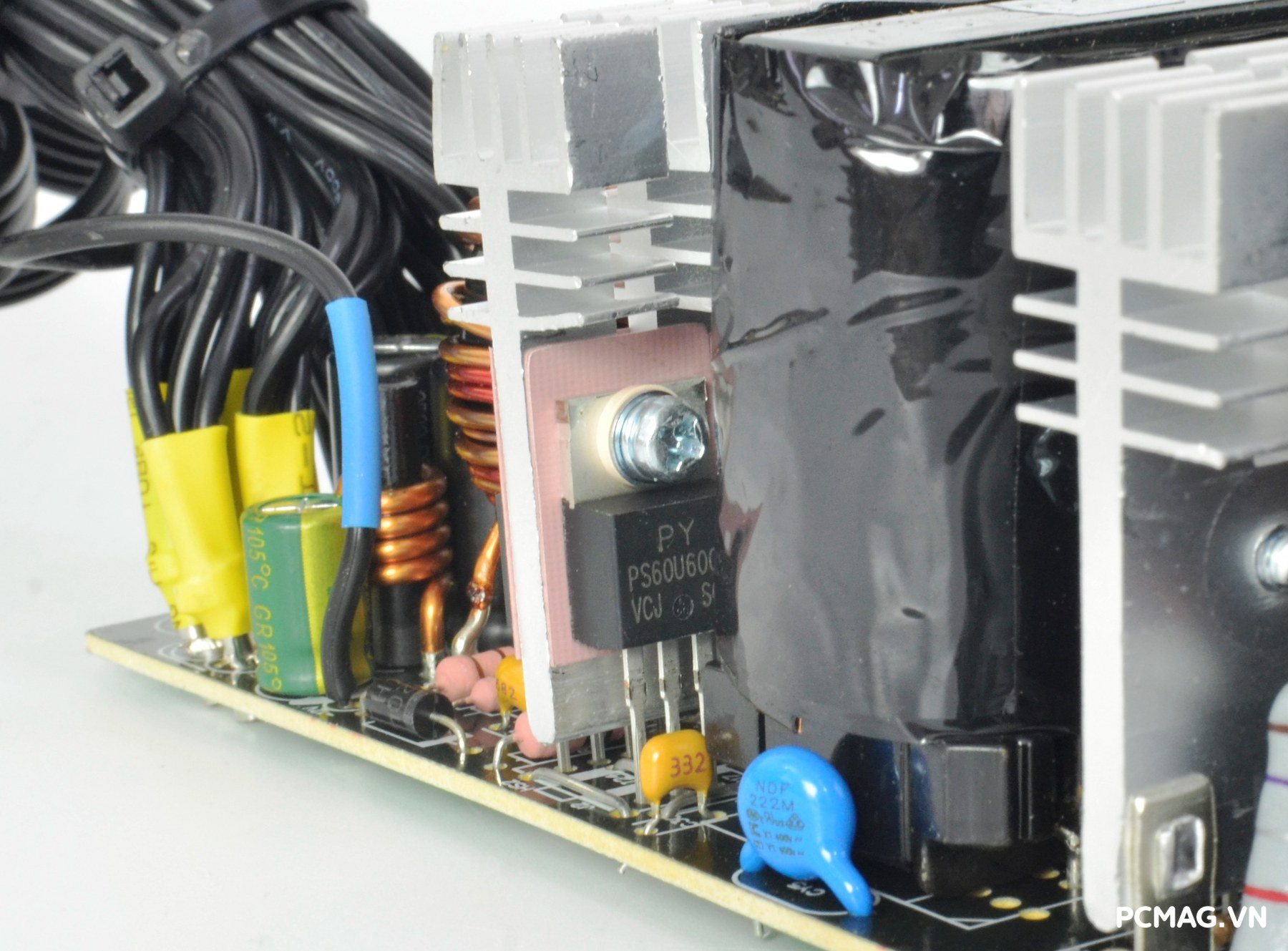

Tại khu vực chỉnh lưu DC đầu ra, bộ nguồn sử dụng tổ hợp diode xung (Schottky diode). Đường 12V được trang bị tới ba diode Pingwei PS60U60CT (60A mỗi diode), giúp nâng cao khả năng chịu tải. Hai đường còn lại mỗi đường sử dụng một diode xung MBR3045CTR/PS30U45CTR (30A). Cảm biến của mạch Smart Fan cũng được gắn trực tiếp lên phiến tản nhiệt của các diode xung này để giám sát nhiệt độ và điều chỉnh tốc độ quạt phù hợp.

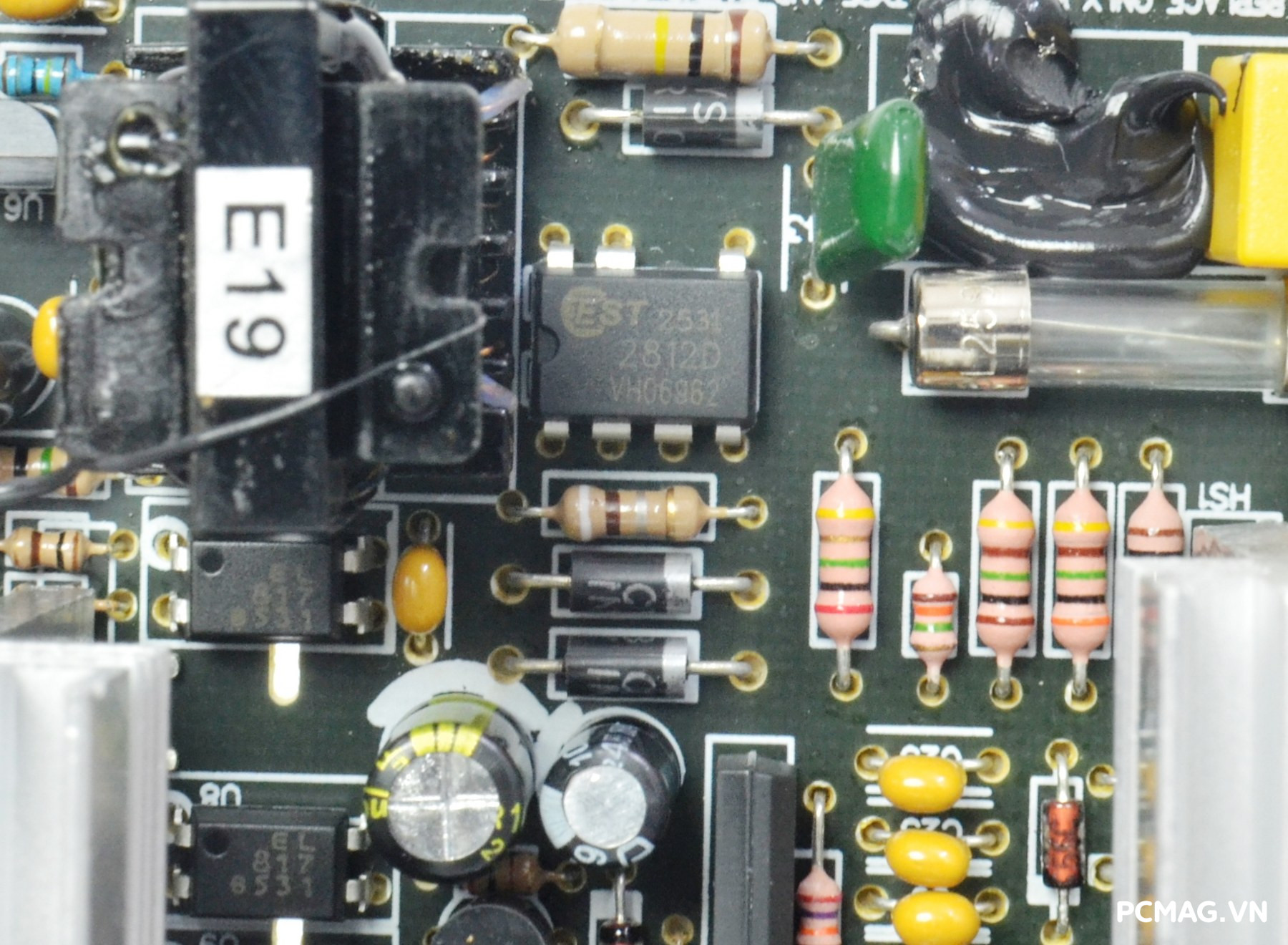

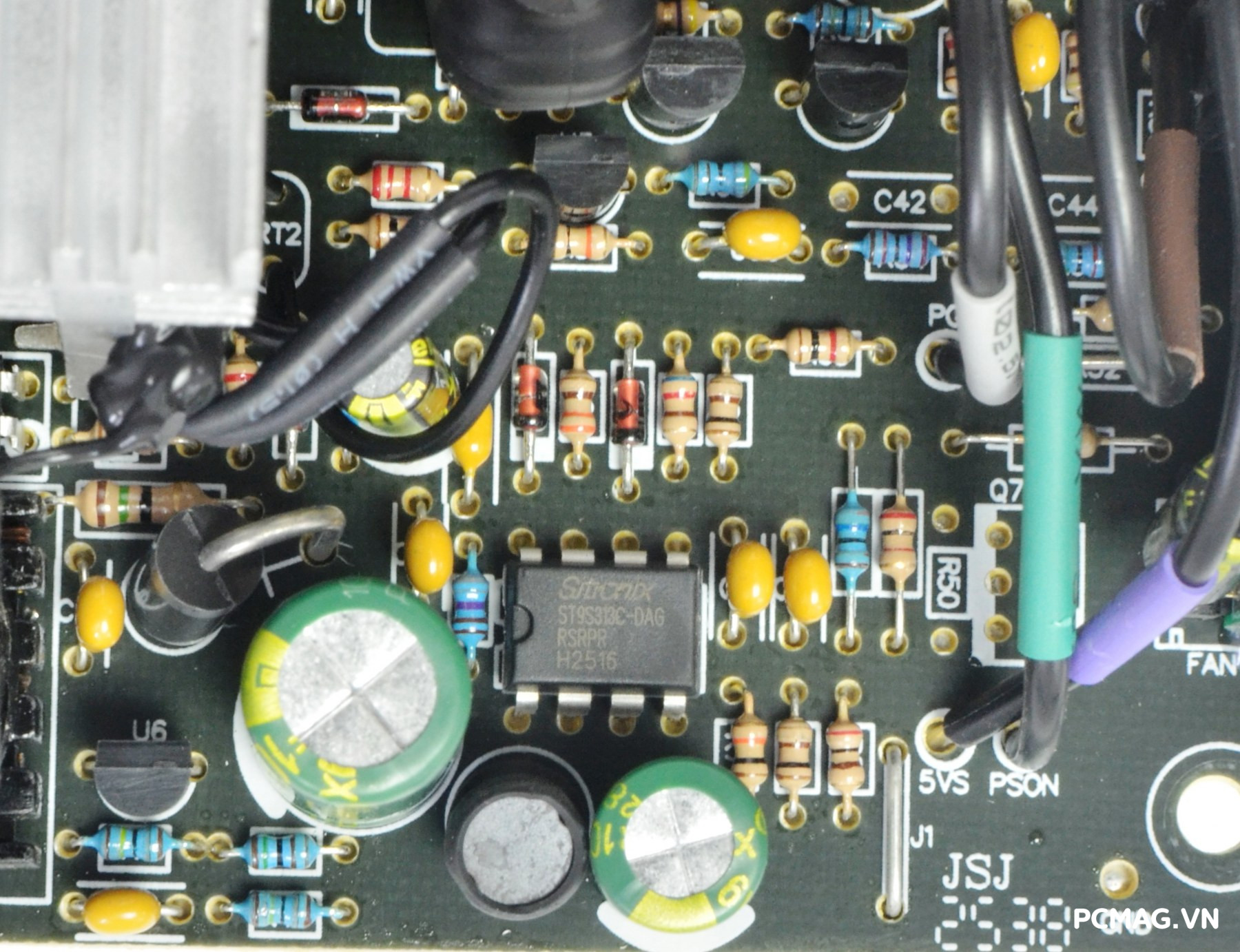

Bộ nguồn Beta P700 700W sử dụng IC giám sát Sitronix ST9S313C-DAG, hỗ trợ ba chế độ bảo vệ cơ bản gồm OVP, UVP và SCP. Ngay cạnh đó là khu vực mạch 5V Standby, được điều khiển bởi IC combo EST2812D, đảm bảo khả năng cung cấp điện ổn định cho các chức năng hoạt động nền của hệ thống.

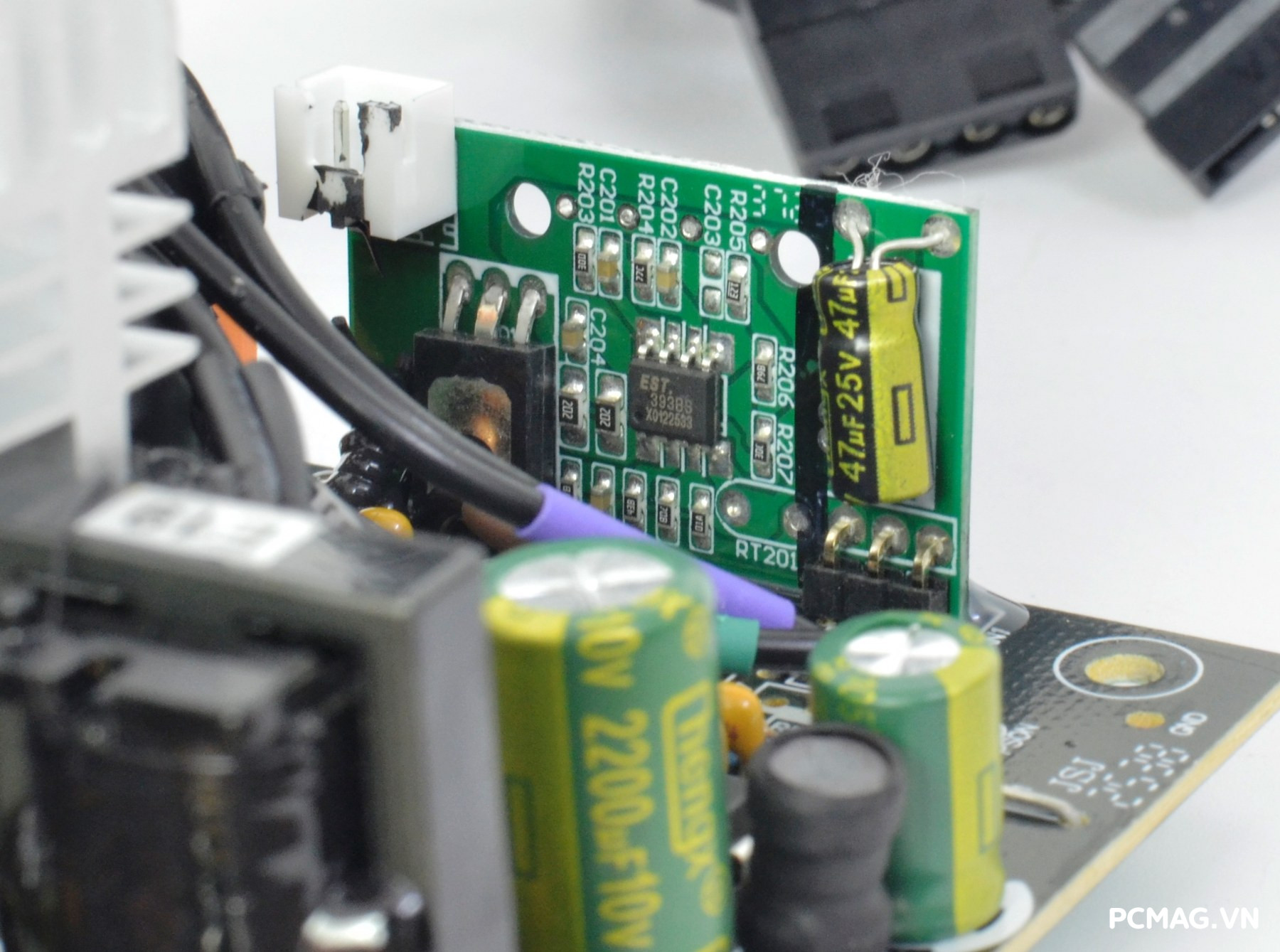

Mạch Smart Fan của Beta P700 700W được bổ sung thêm một IC so sánh LM393, cho phép tạo ra biểu đồ điều khiển tốc độ quạt theo dạng phi tuyến. Nhờ đó, bộ nguồn có thể vận hành êm ái hơn ở các mức tải nhẹ, khi nhiệt lượng từ các linh kiện công suất bên trong chưa tăng cao.

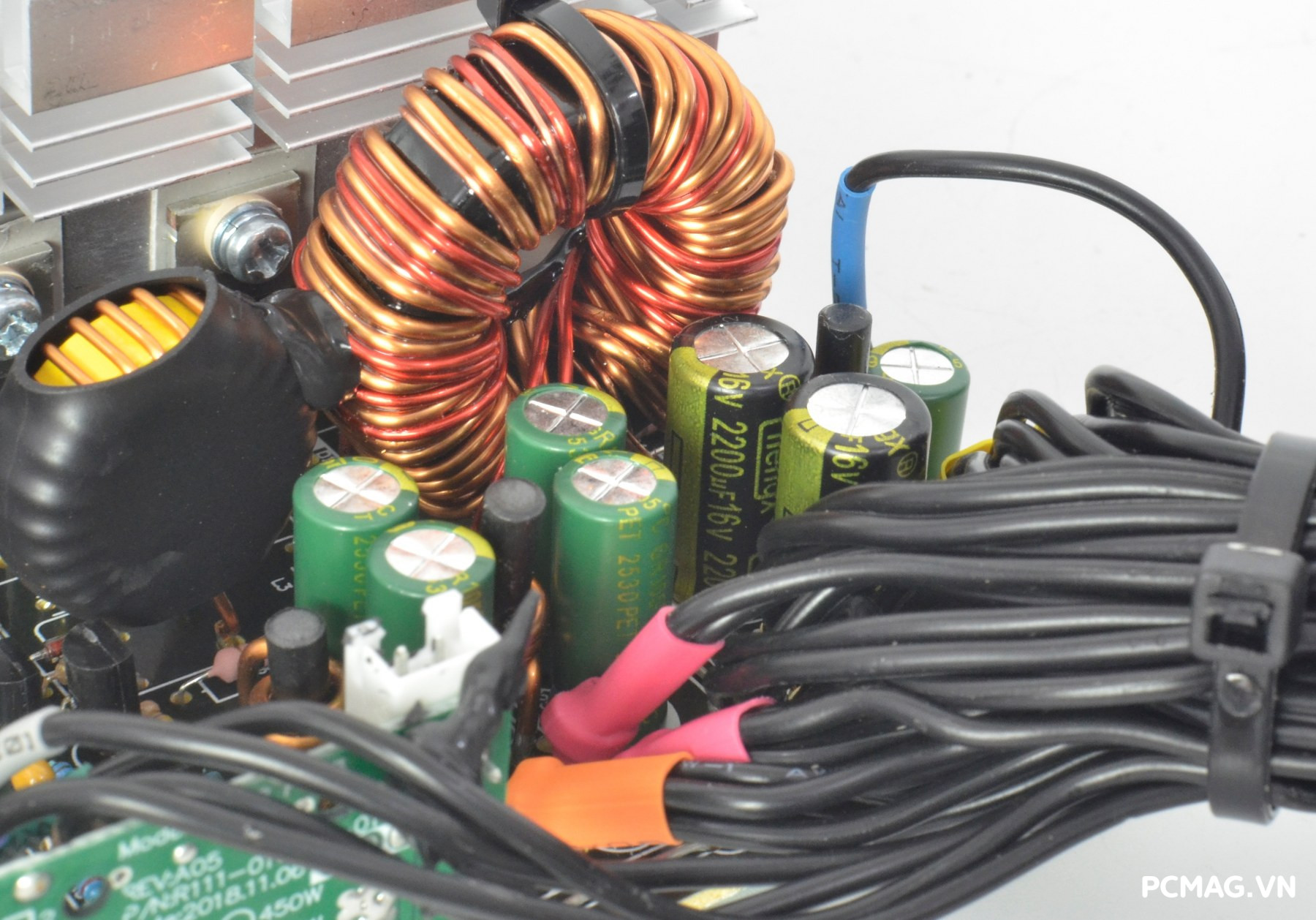

Beta P700 700W sử dụng toàn bộ ChengX cho khu vực tụ lọc nhiễu khu vực ngõ ra của các đường điện

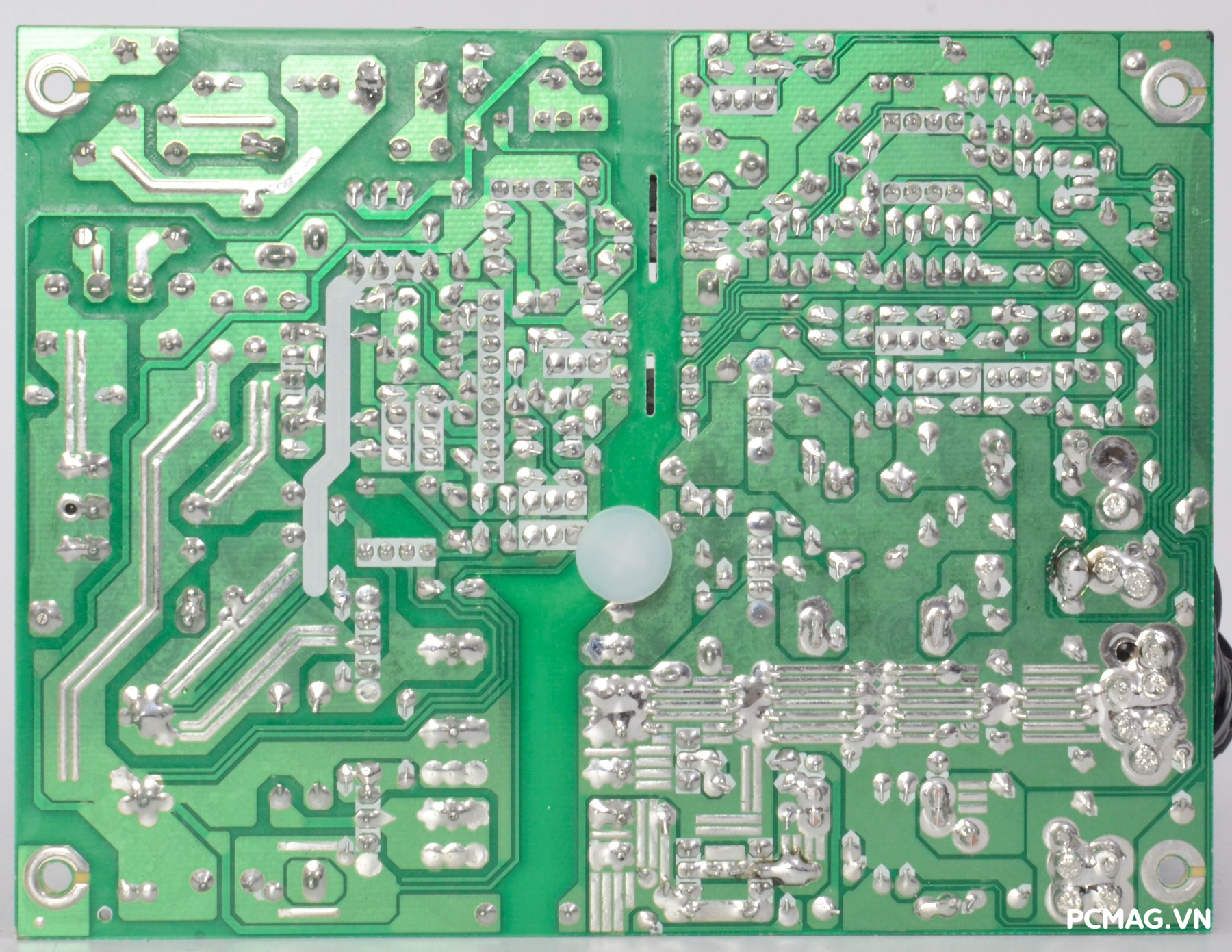

Do sử dụng hoàn toàn linh kiện xuyên lỗ (DIP), phần mạch in của Beta P700 700W không có nhiều điểm cần bàn luận. Các mối hàn sáng bóng, được thực hiện sạch sẽ và tuân thủ đầy đủ tiêu chuẩn RoHS, đảm bảo độ bền và độ an toàn trong quá trình vận hành.

III. Thử nghiệm PSU Ocypus Beta P700 700W

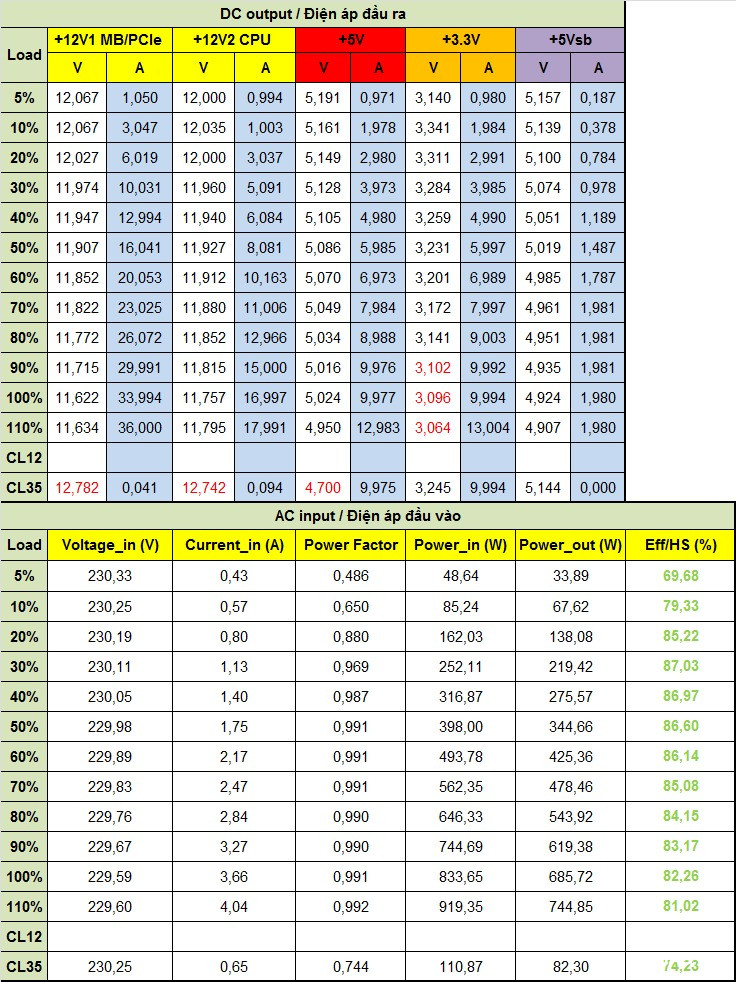

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, các mẫu nguồn single rail khi kiểm tra tải sẽ được quy ước còn lại hai đường điện chính:

• 12V1: Toàn bộ linh kiện tiêu thụ điện áp 12V ngoại trừ CPU (như mainboard, PCIe, ổ lưu trữ v.v.)
• 12V2: Riêng dành cho CPU (ATX12V/ESP12V)

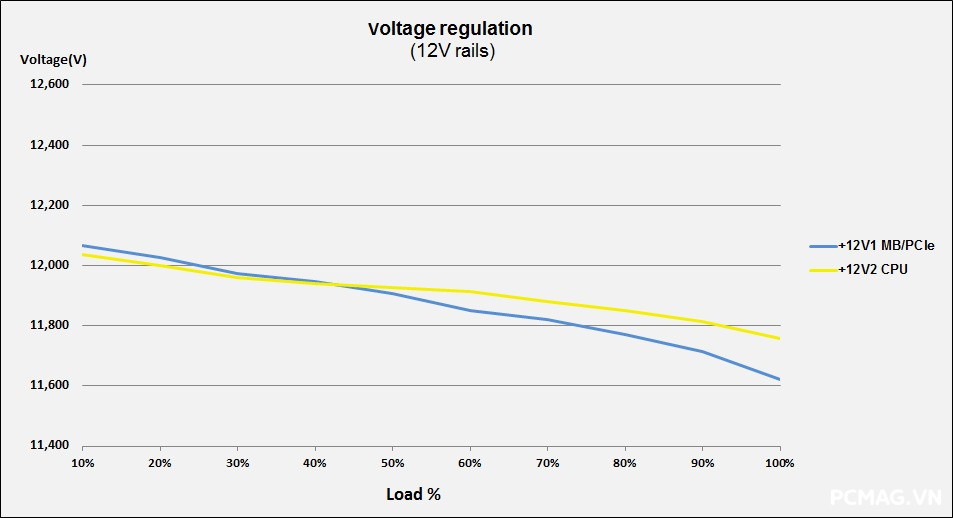

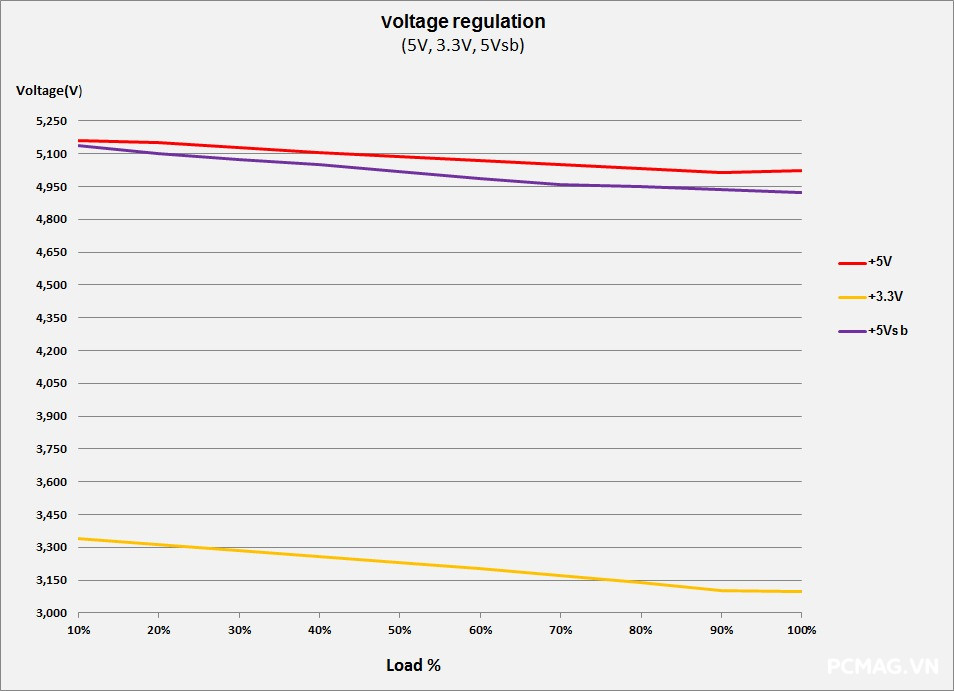

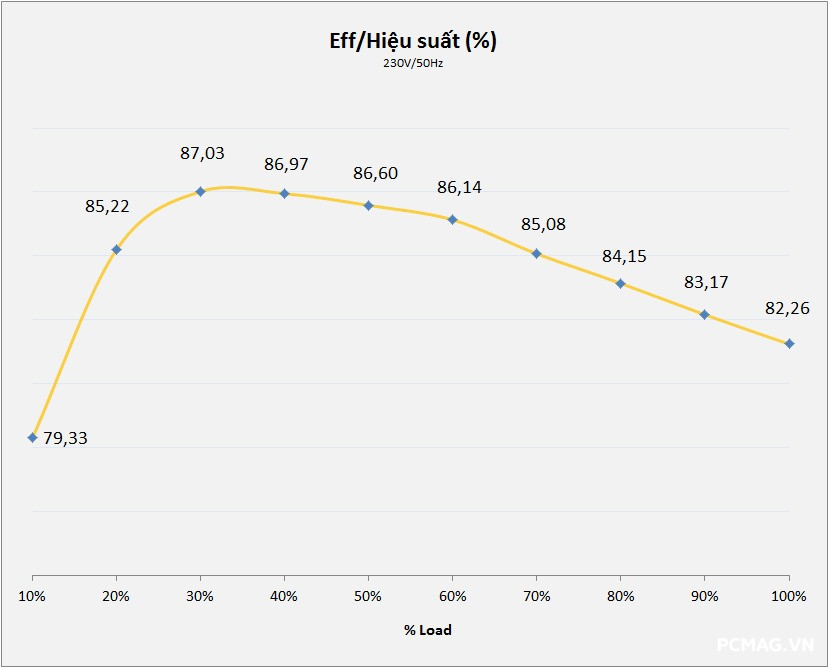

Trong quá trình thử nghiệm, Beta P700 700W hoàn thành các mức tải theo kịch bản đưa ra. Tuy nhiên, tại mức tải trên 90% (tương đương >620W), điện áp đường 3.3V giảm nhẹ xuống dưới ngưỡng tiêu chuẩn ATX cho phép. Điều này phần lớn xuất phát từ việc bộ nguồn không được trang bị mạch chuyển đổi DC-to-DC, nên ở các bài test tải không đồng đều, điện áp dễ bị “văng” ra ngoài ngưỡng tiêu chuẩn. Hiệu suất tối đa ghi nhận đạt 87% ở điện áp 230V AC.

2. Inrush Current Testing ( Dòng khởi động)

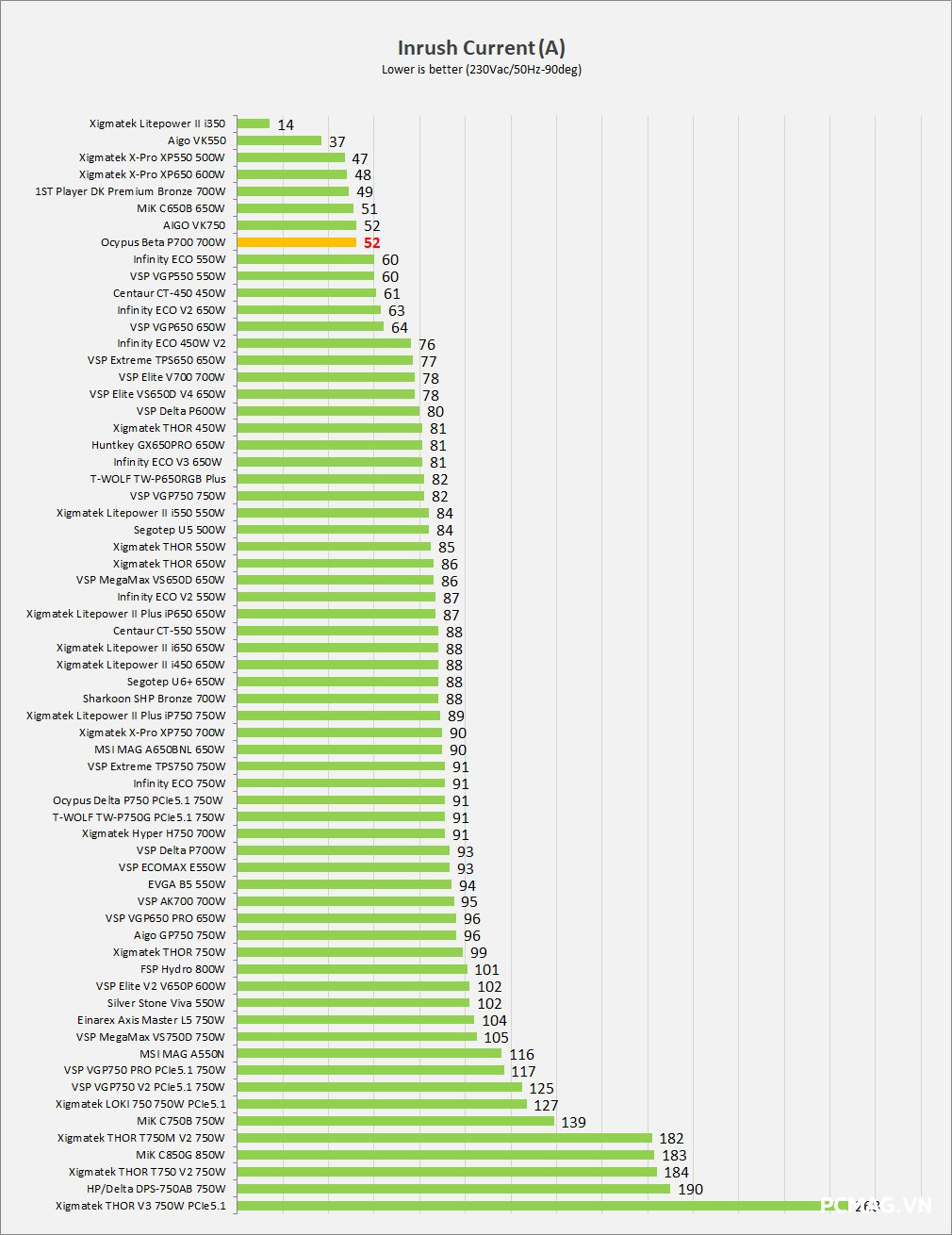

Dòng khởi động của Beta P700 700W được ghi nhận ở mức khá thấp, đạt 52A, cho thấy khả năng hạn chế xung dòng hiệu quả khi cấp nguồn ban đầu.

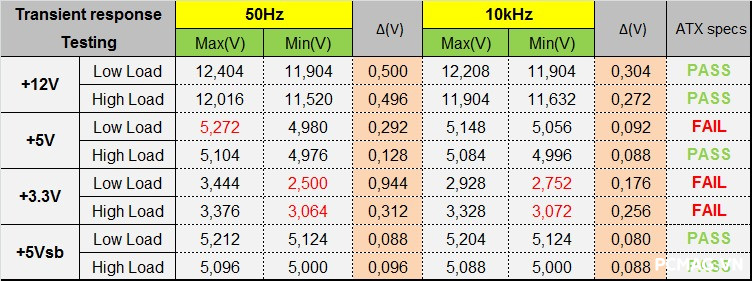

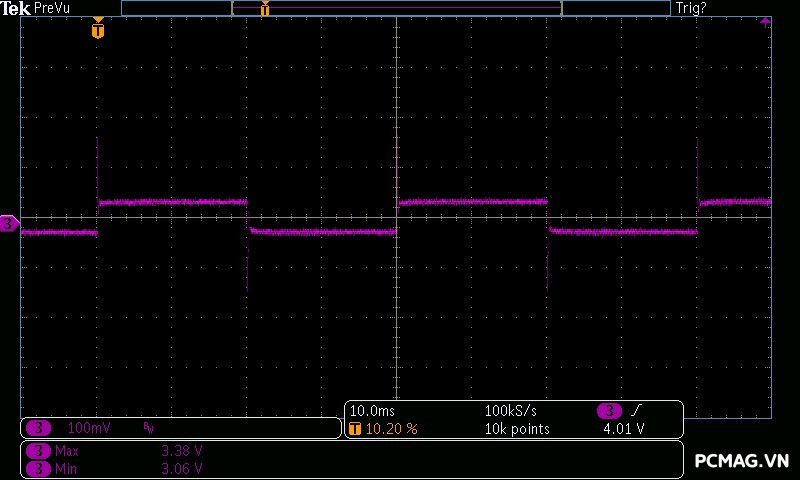

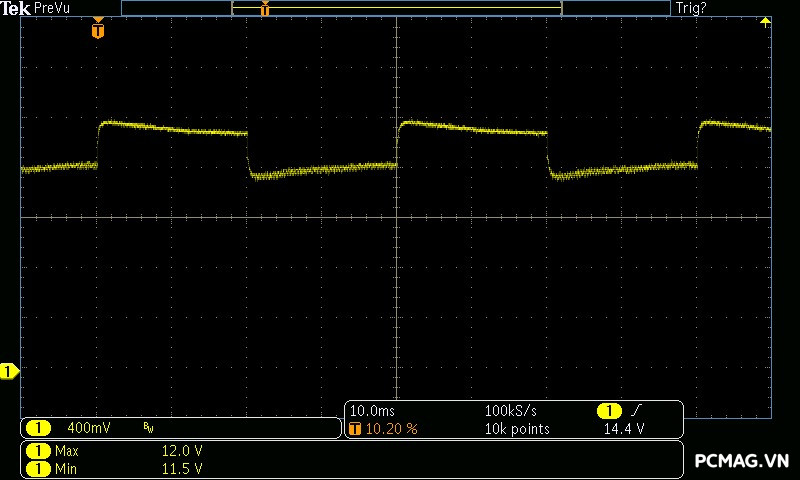

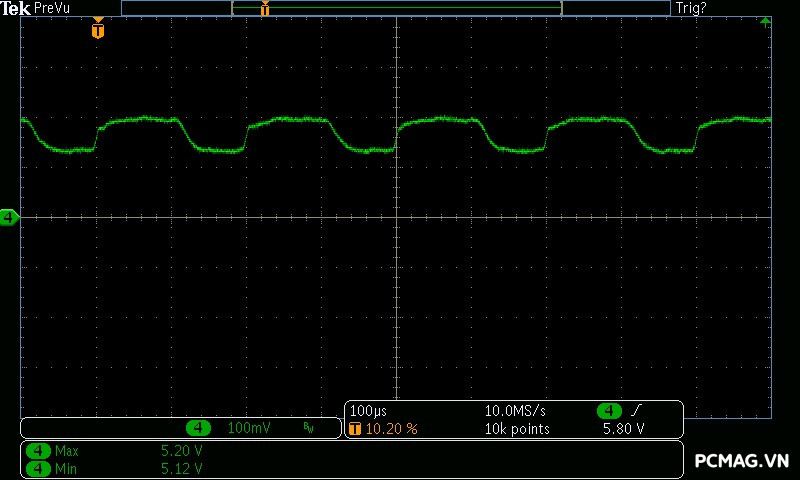

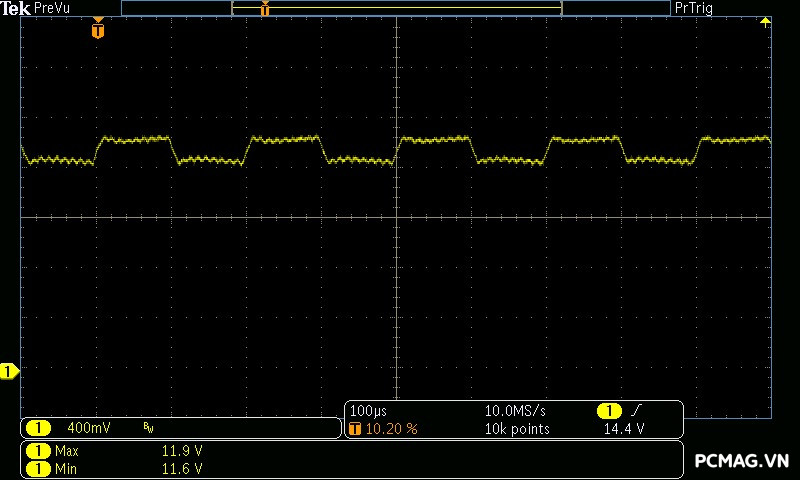

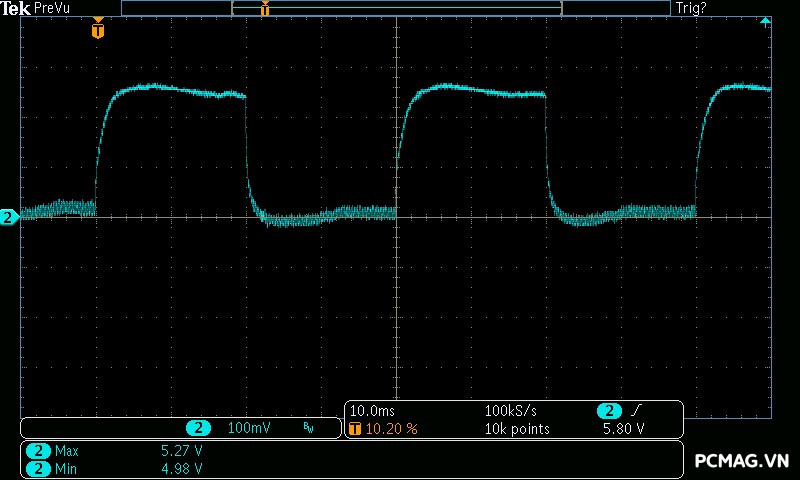

3. Sync Transient Response Test ( Tải biến thiên)

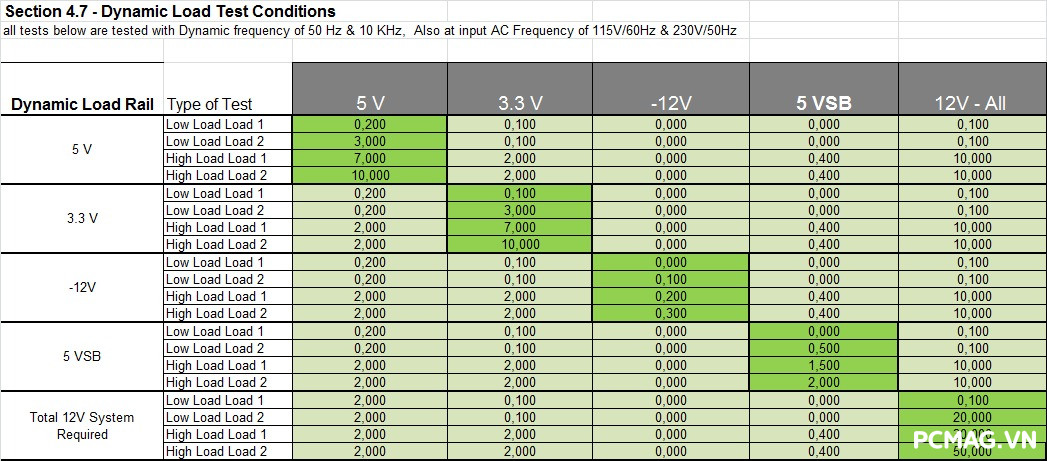

Thông số tải dung kháng theo tiêu chuẩn Intel ATX 3.0:

• Tải điện dung: 3300µF cho mỗi đường (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

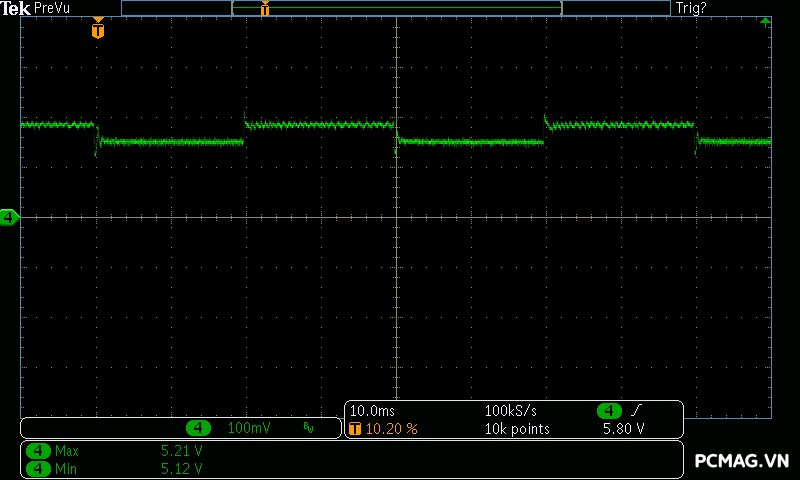

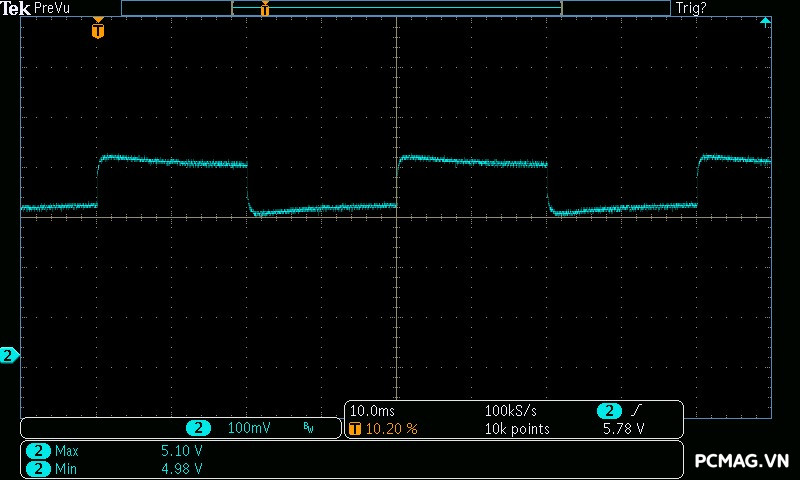

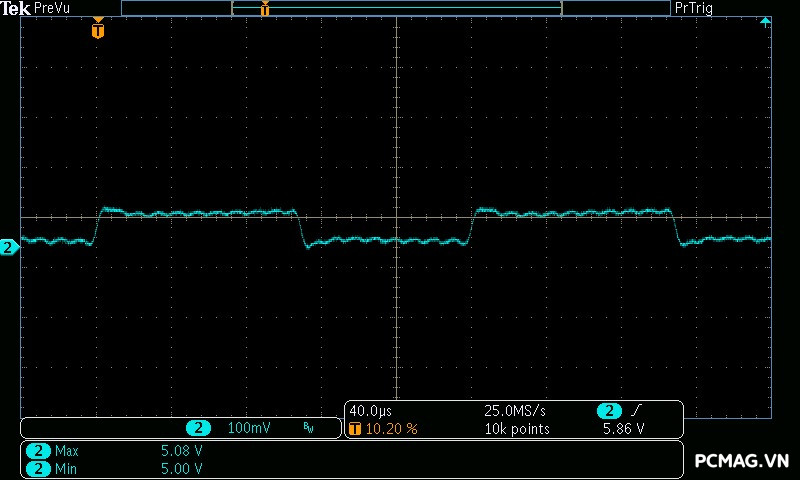

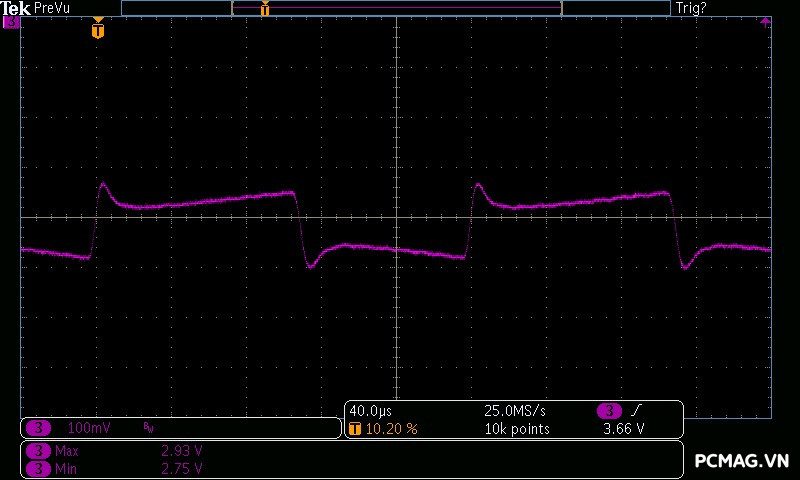

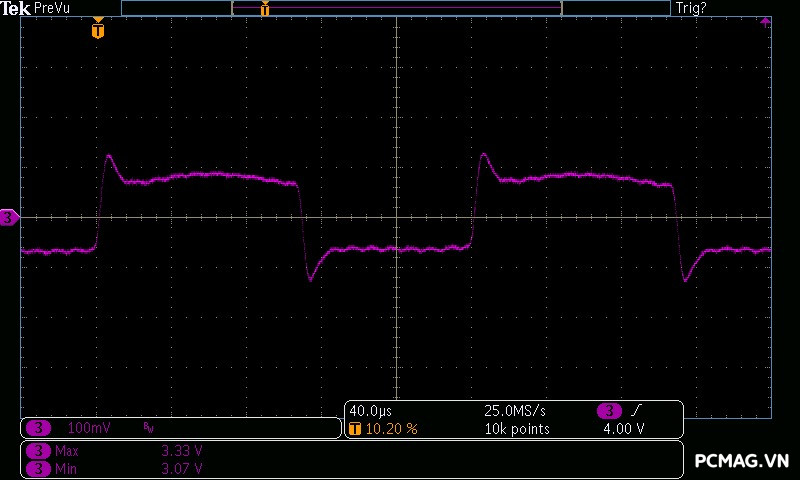

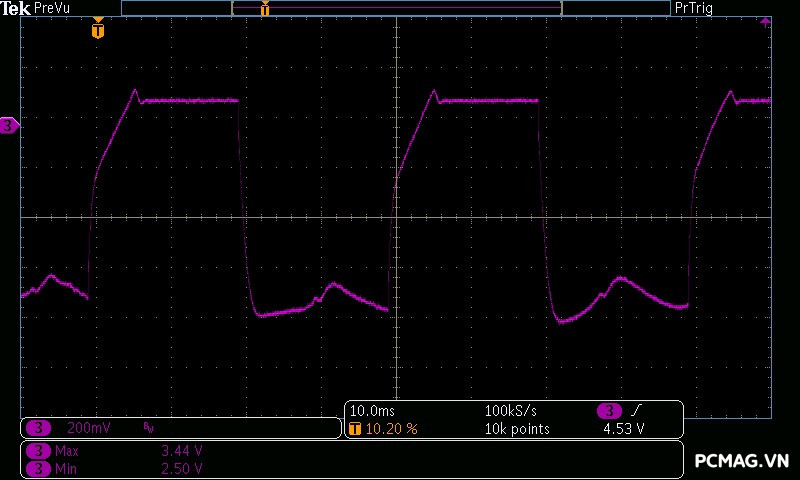

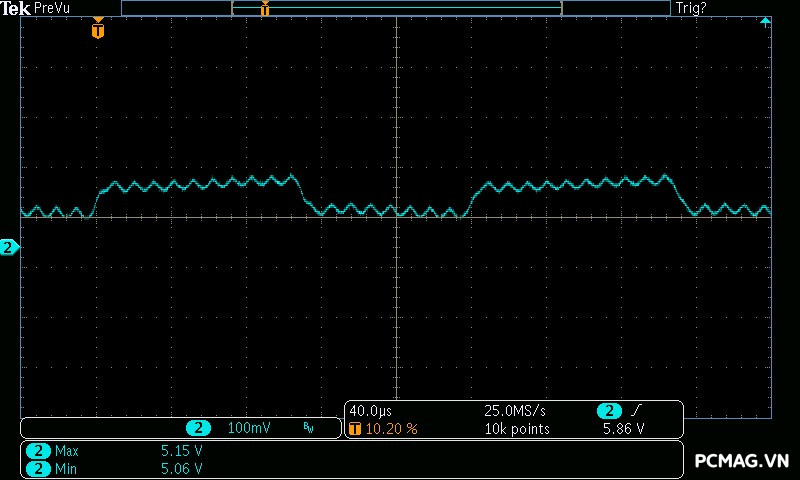

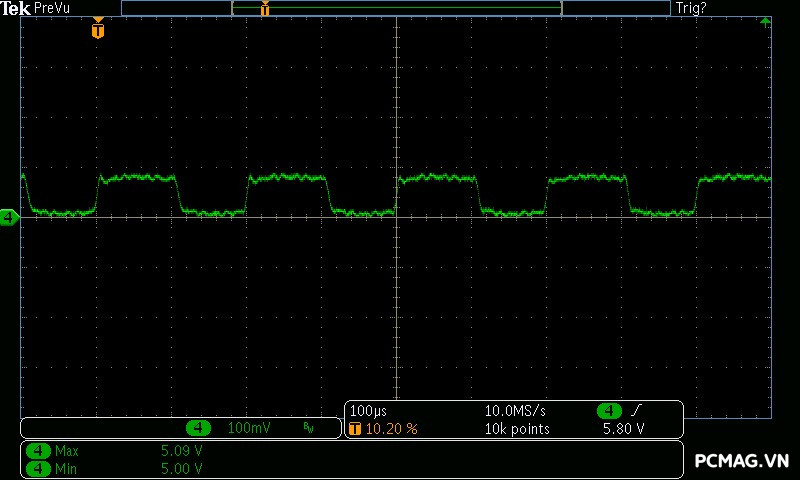

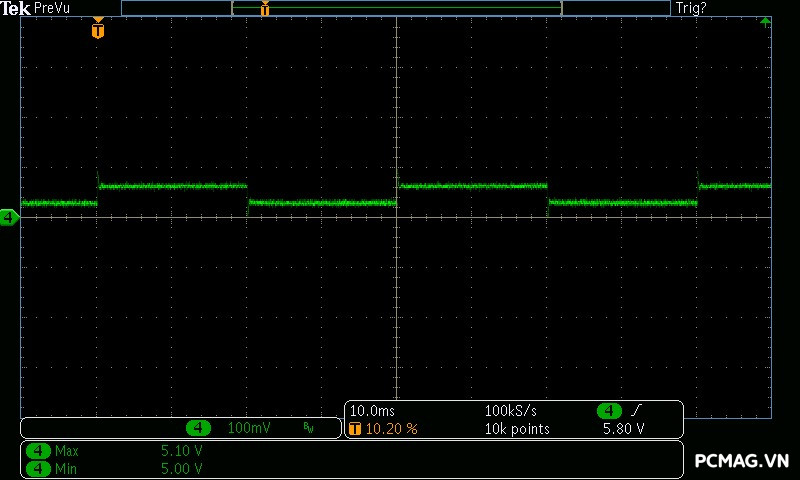

Tương tự nhiều mẫu nguồn giá rẻ trong phân khúc phổ thông, Beta P700 700W tiếp tục gặp hạn chế ở đường 3.3V, không thể vượt qua bài kiểm tra tải dung kháng theo chuẩn ATX 3.0. Riêng đường 5V chỉ ghi nhận mức dao động nhẹ khoảng +0.02V, không gây ảnh hưởng đáng kể đến hệ thống.

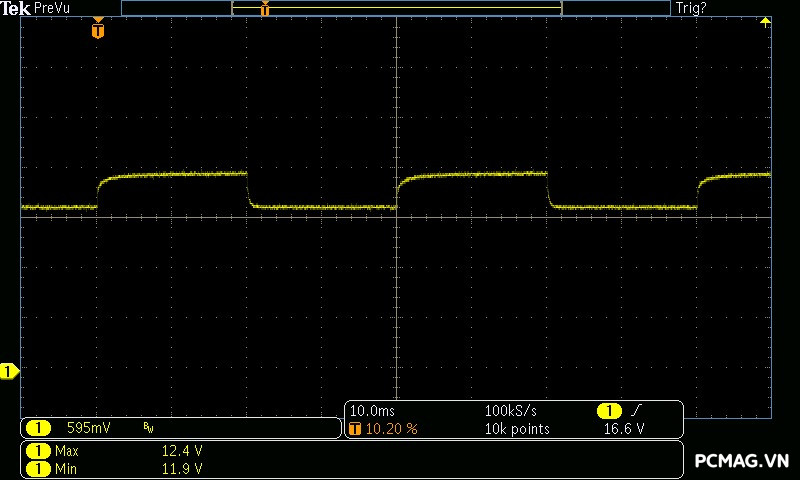

-50Hz Low load:

-50Hz High load:

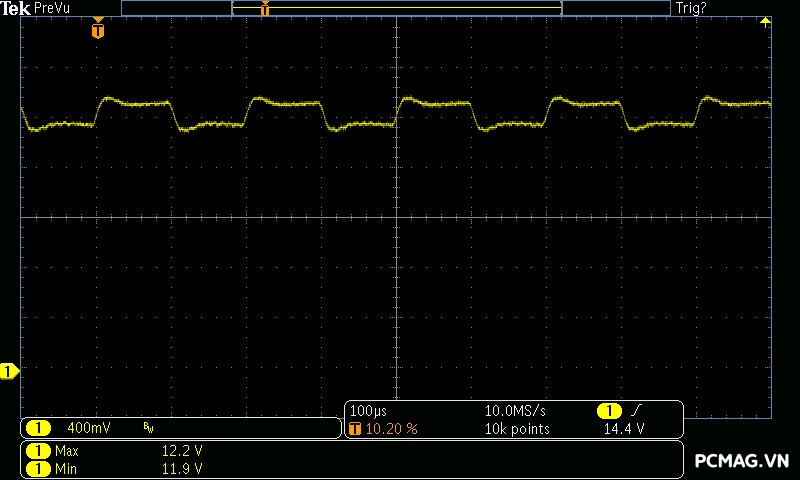

-10kHz Low load:

-10kHz High load:

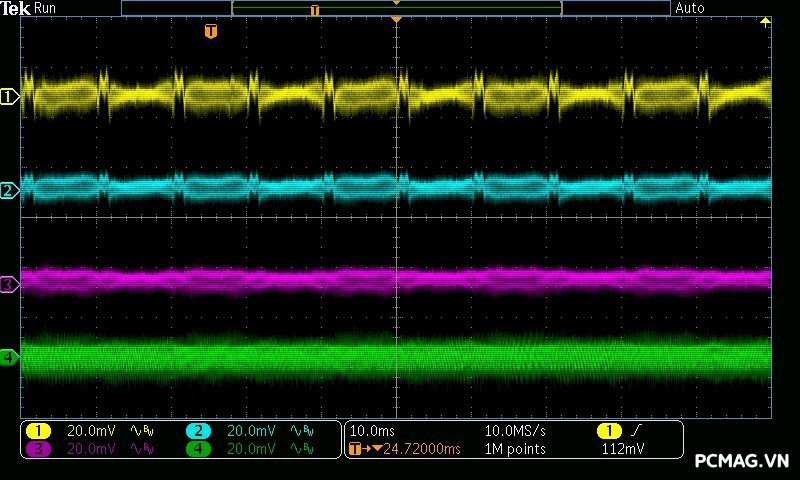

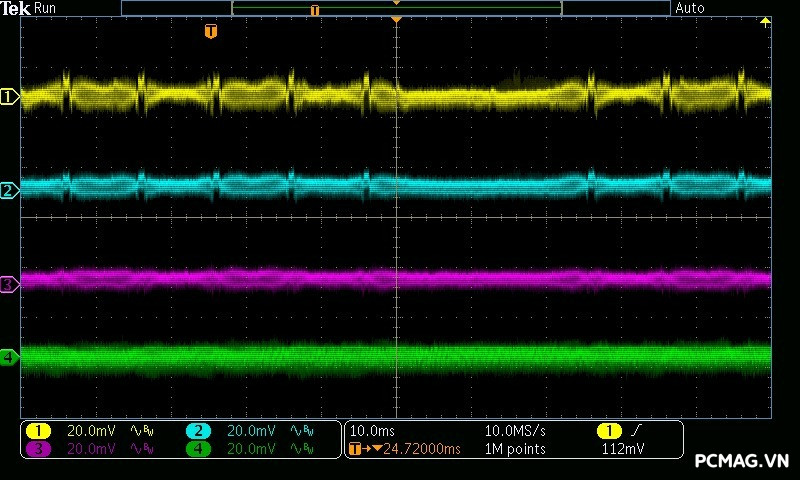

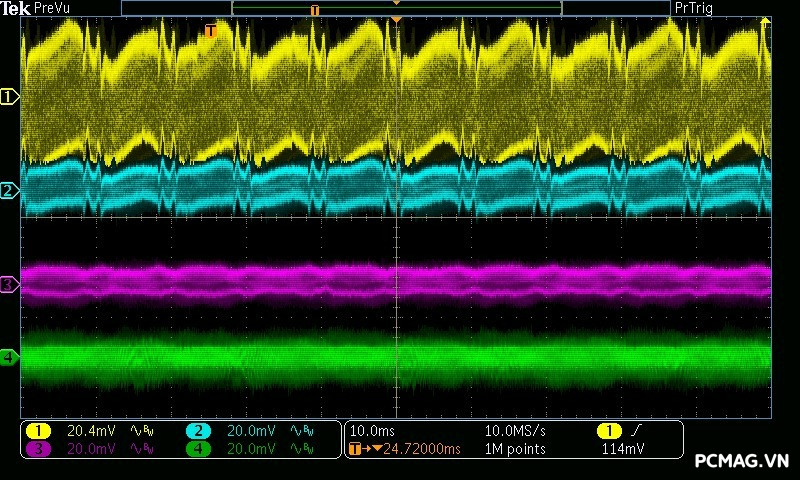

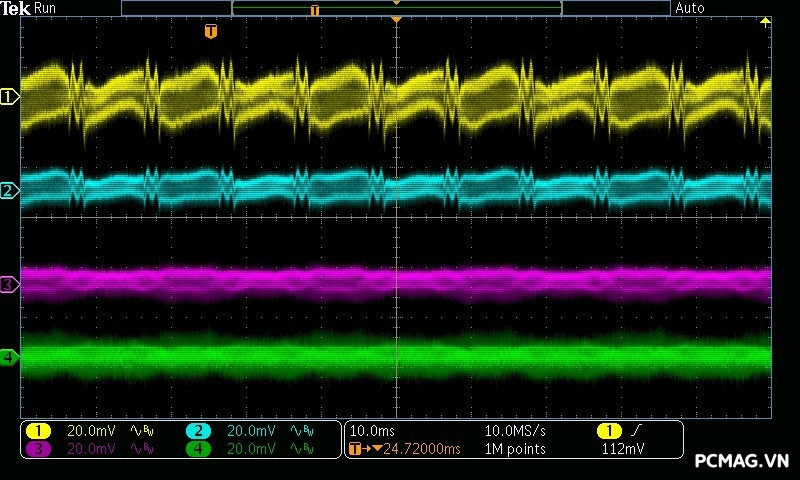

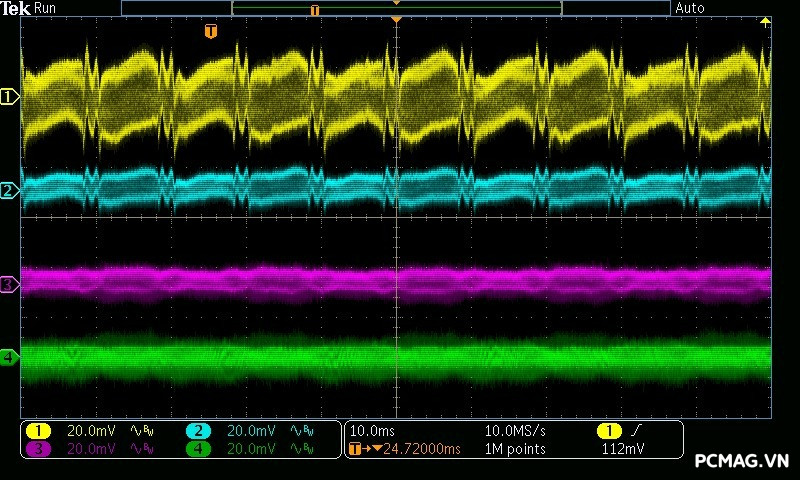

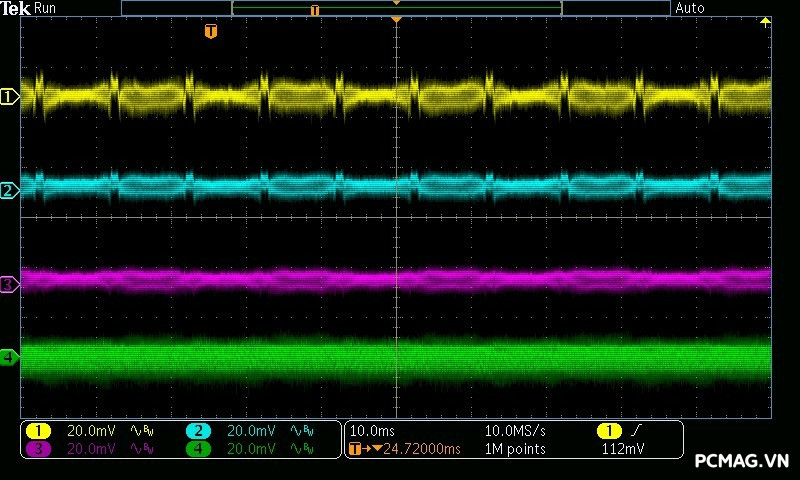

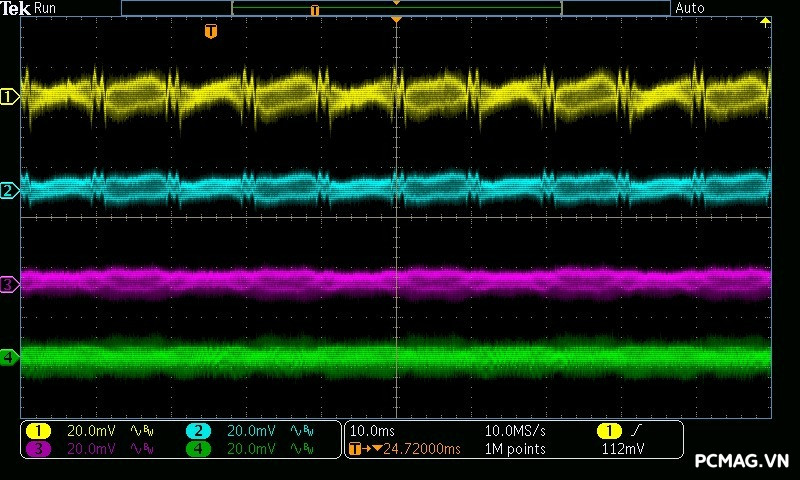

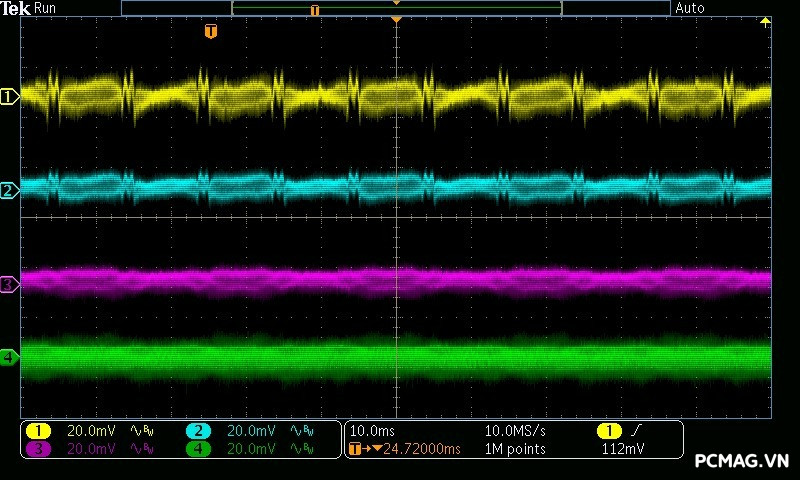

4. Ripple & Noise ( Nhiễu AC cao tần)

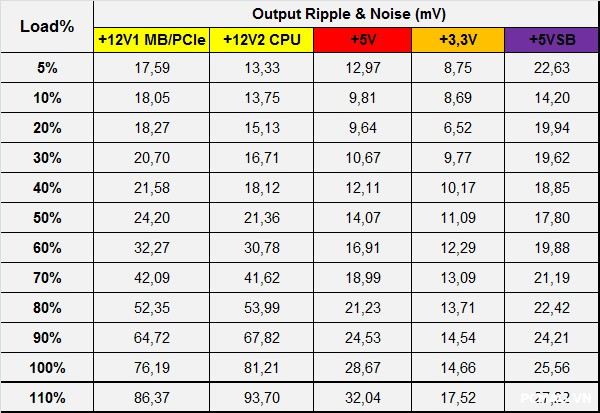

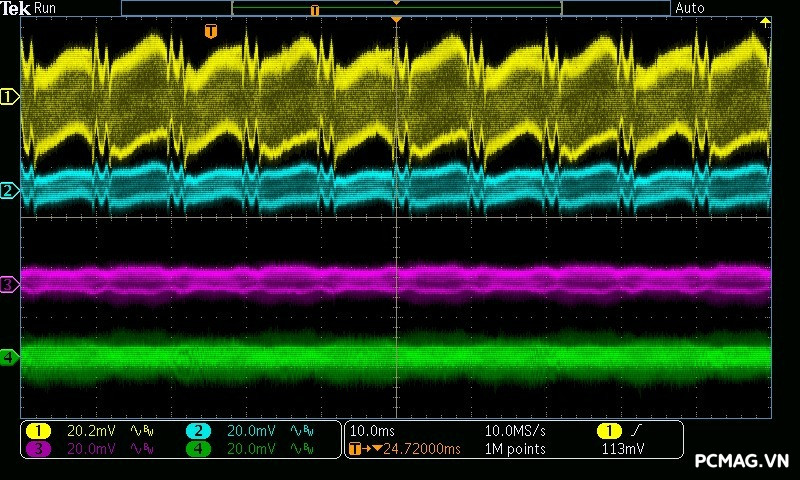

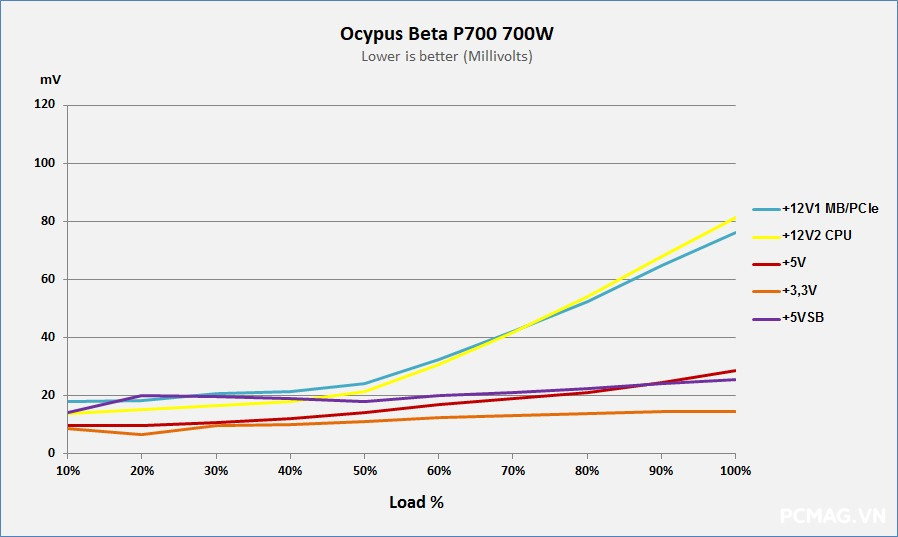

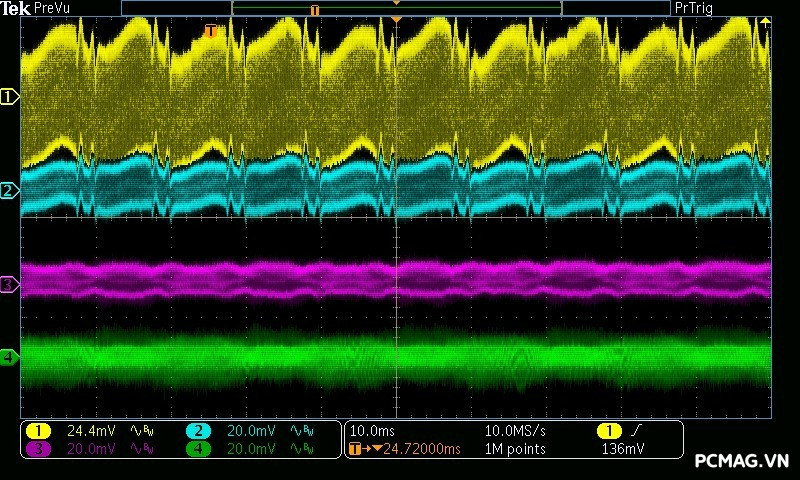

Beta P700 700W ghi nhận mức ripple noise ở mức tương đối ổn. Đường 12V đạt khoảng 80mV tại tải tối đa, trong khi các đường điện còn lại giữ mức dao động quanh ±20mV, vẫn nằm trong giới hạn chấp nhận được của chuẩn ATX.

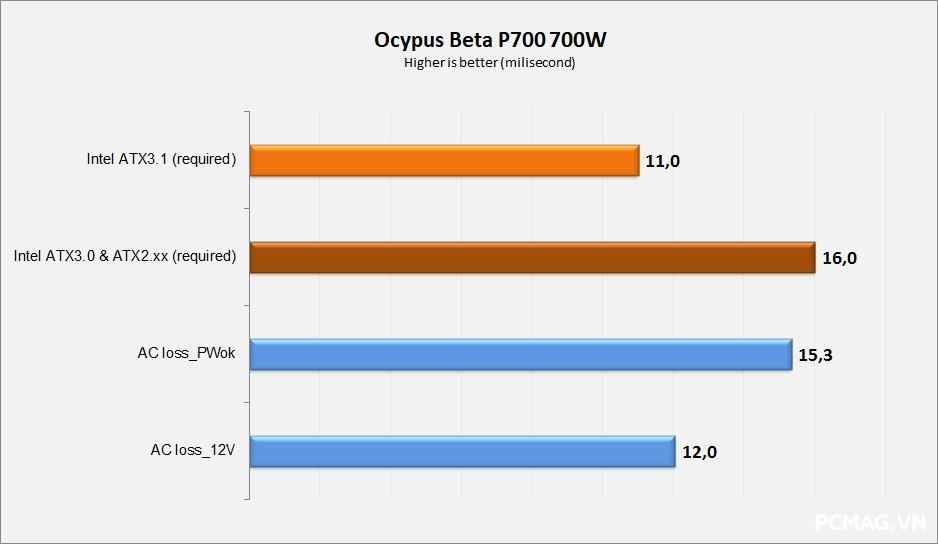

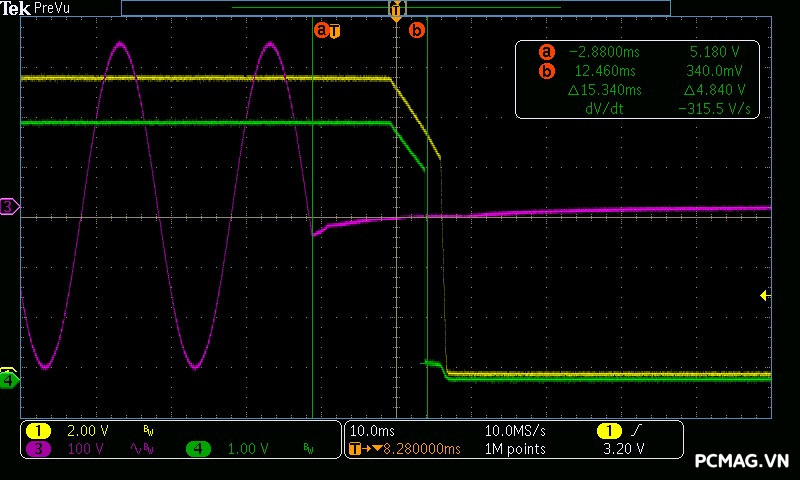

5. Hold-up Time ( Thời gian lưu điện)

Tín hiệu Power OK của Beta P700 700W chưa đạt độ chính xác tối ưu, khi bị ngắt sau thời điểm điện áp đường 12V đã giảm xuống dưới mức quy định của chuẩn ATX, cho thấy khả năng lưu điện chưa thực sự ổn định.

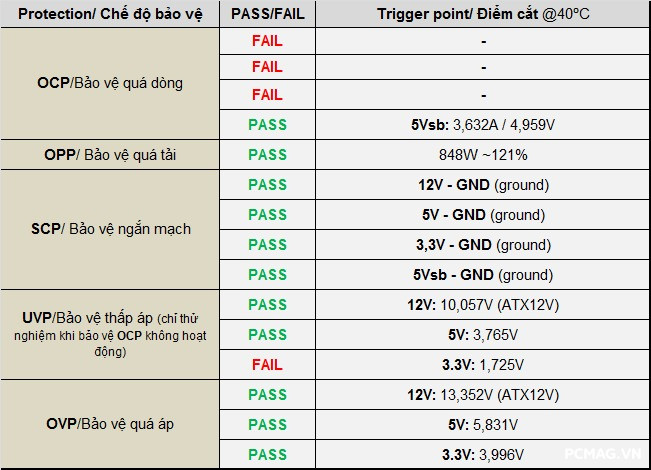

6. Protection Features (Các chế độ bảo vệ)

Beta P700 700W không được trang bị bảo vệ OCP, vì vậy chức năng UVP phải đảm nhiệm vai trò ngắt đầu ra khi xảy ra tình trạng quá tải khiến điện áp sụt giảm trên các đường điện chính. Đáng tiếc, đường 3.3V bị tụt xuống dưới ngưỡng tiêu chuẩn ATX trước khi cơ chế bảo vệ can thiệp. Trong khi đó, các chế độ bảo vệ khác như OPP, OVP và SCP hoạt động ổn định và đúng chức năng.

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị IT thuộc Class I – trong đó có nguồn máy tính ATX – tiêu chuẩn an toàn quy định rằng dòng rò không được vượt quá 3,5 mA khi cấp điện ở mức ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể vận hành. Trong trường hợp của Beta P700 700W, mức điện áp thử nghiệm tương ứng là 264VAC @ 60Hz (tương đương 110% của 240VAC).

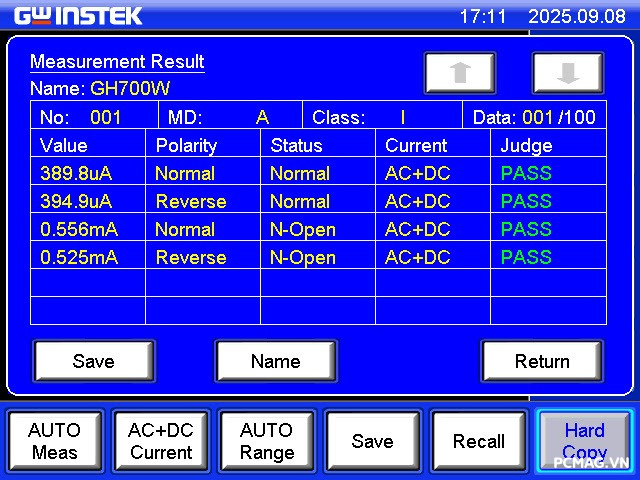

Để đánh giá chính xác chỉ số này, bài test sử dụng thiết bị đo chuyên dụng GW Instek GLC-9000 nhằm xác định dòng rò của bộ nguồn trong điều kiện thực tế.

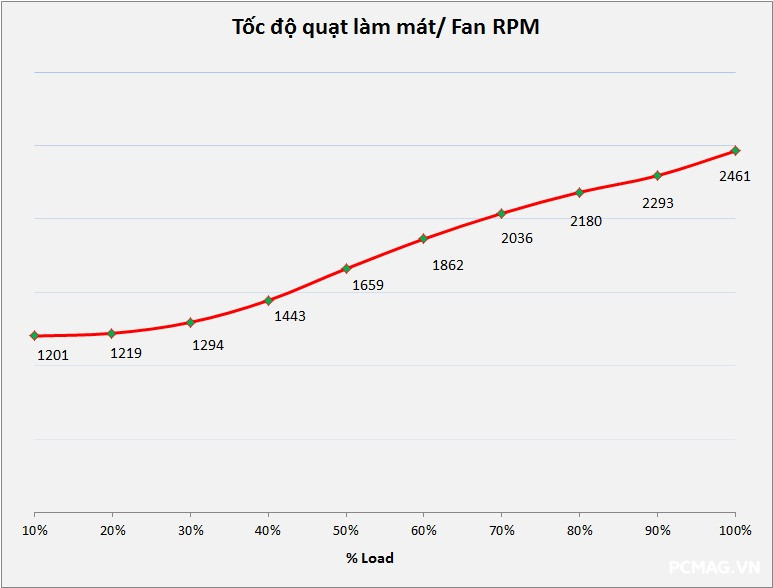

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

Ở mức tải nhẹ, khi nhiệt lượng bên trong chưa tăng cao, quạt làm mát duy trì tốc độ khoảng 1200 RPM, giúp PSU hoạt động tương đối êm. Khi tải được đẩy lên, tốc độ quạt tăng nhanh và có thể đạt tối đa 2400 RPM để đảm bảo khả năng tản nhiệt.

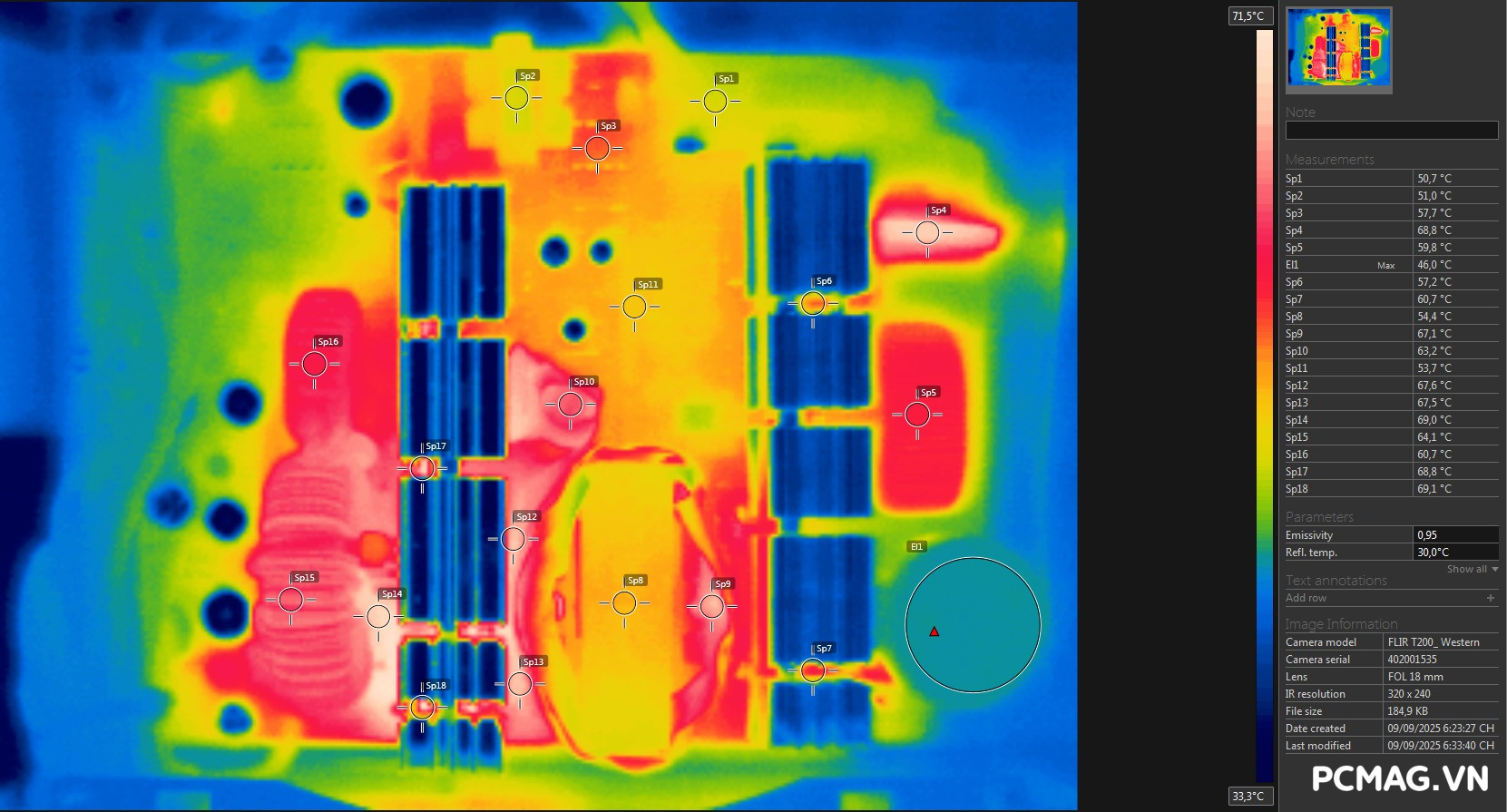

Nhiệt độ vận hành cao nhất đo được vào khoảng 72°C, với điểm nóng tập trung ở khu vực ngõ ra biến áp chính và ngõ vào cụm diode xung chỉnh lưu của các đường điện áp.

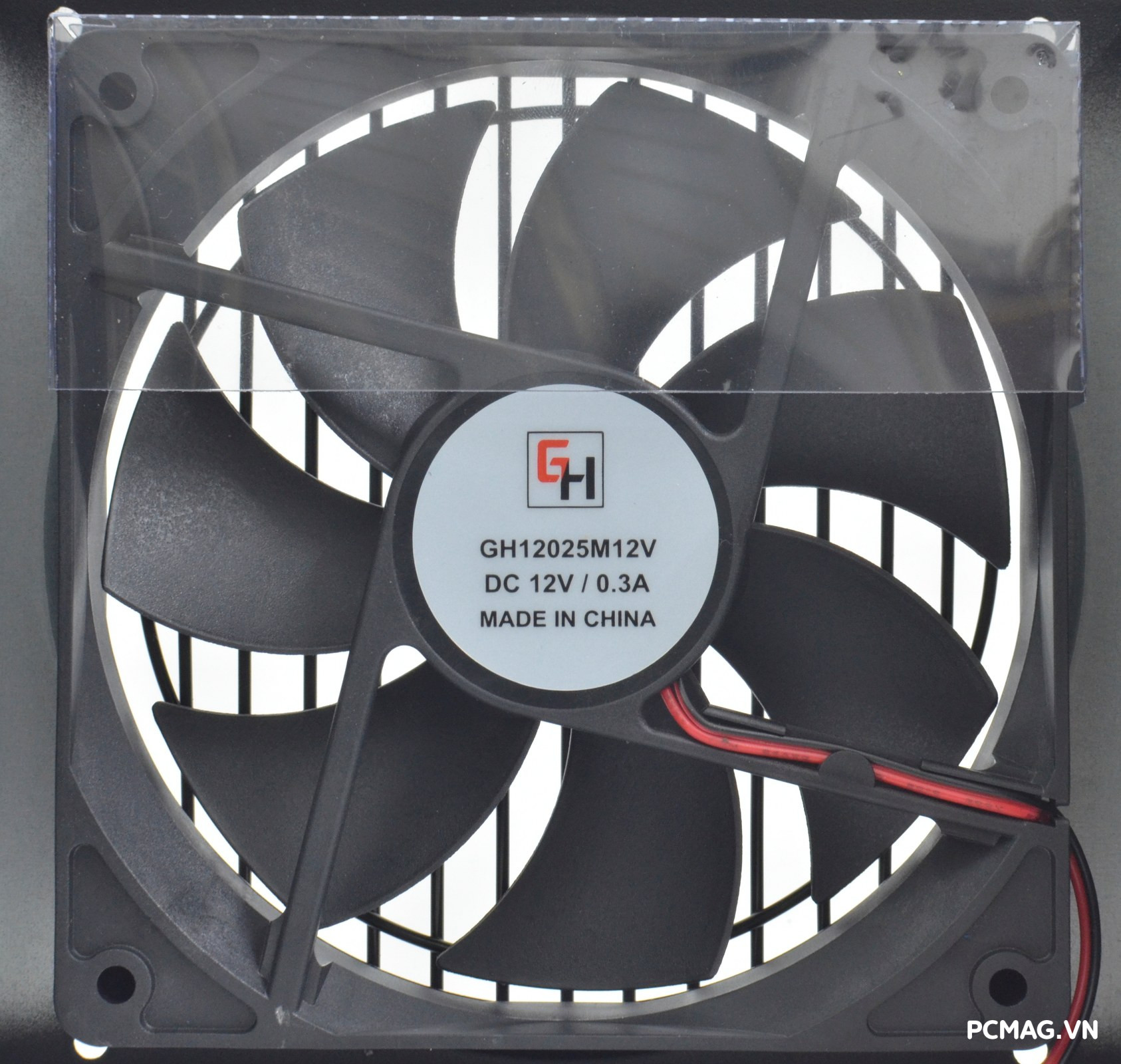

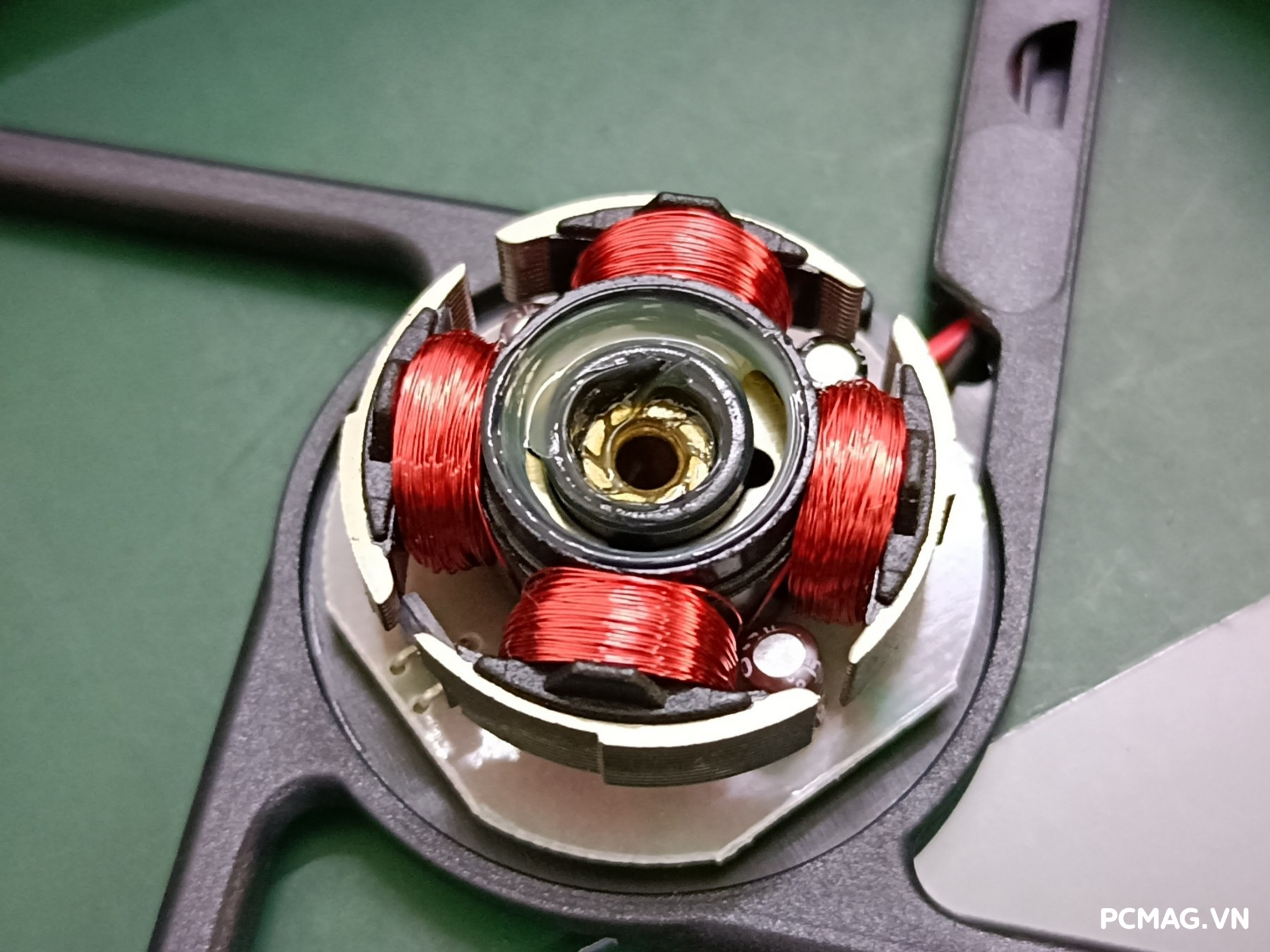

Beta P700 700W được trang bị quạt làm mát GuangHai GH12025M12V sử dụng bạc đạn Rifle, với tốc độ quay tối đa đạt 2500 RPM, đảm bảo khả năng tản nhiệt tốt cho toàn bộ hệ thống.

IV. Kết luận

Ocypus Beta P700 700W mang lại chất lượng điện áp ở mức chấp nhận được cùng hiệu suất đạt 87% @ 230VAC. Hệ thống cáp bẹ đen mềm mại, đặc biệt là việc trang bị hai đầu cấp nguồn CPU, giúp sản phẩm linh hoạt hơn trong nhiều cấu hình. Biểu đồ điều khiển tốc độ quạt được thiết lập khá cao, hỗ trợ khả năng tản nhiệt tốt khi tải nặng, nhưng đồng thời khiến độ ồn tăng lên so với một số đối thủ trong cùng phân khúc.

Với mức công suất thực tế và khả năng đáp ứng ổn định, Beta P700 700W là lựa chọn phù hợp cho các cấu hình phổ thông sử dụng một GPU có mức tiêu thụ dưới 220W.

Ưu điểm:

• Hiệu suất đạt 87% @ 230VAC
• Hệ thống cáp bẹ đen mềm, trang bị 2 đầu cấp CPU riêng biệt

Khuyết điểm:

• Điện áp đường 3.3V cần được cải thiện để đáp ứng tốt hơn các bài test tải nặng hoặc không đồng đều
