Thương hiệu darkFlash là một trong những nhà sản xuất linh kiện máy tính và thiết bị ngoại vi đến từ Đài Loan, nổi tiếng với danh mục sản phẩm trải dài từ phân khúc phổ thông đến cao cấp. Trong bài đánh giá theo tiêu chuẩn của PCMAG, dòng nguồn máy tính PERFECTMOST PMT850 ATX3.1/PCIe 5.1 được thử nghiệm lần này thuộc phân khúc cao cấp, sở hữu nhiều tính năng nổi bật như chứng nhận 80 Plus Gold, mạch Active PFC Full Range kết hợp cộng hưởng LLC và DC-to-DC, sử dụng tụ điện Nhật Bản cùng quạt làm mát hỗ trợ chế độ Semi-Fanless.

Đạt chuẩn ATX 3.1, sản phẩm được trang bị đầu cấp nguồn 12V-2×6/PCIe 5.1 đi kèm hệ thống cáp đen dập vảy cá mềm dẻo, giúp việc đi dây dễ dàng và thẩm mỹ hơn.

I. Hộp và phụ kiện PERFECTMOST PMT850 850W

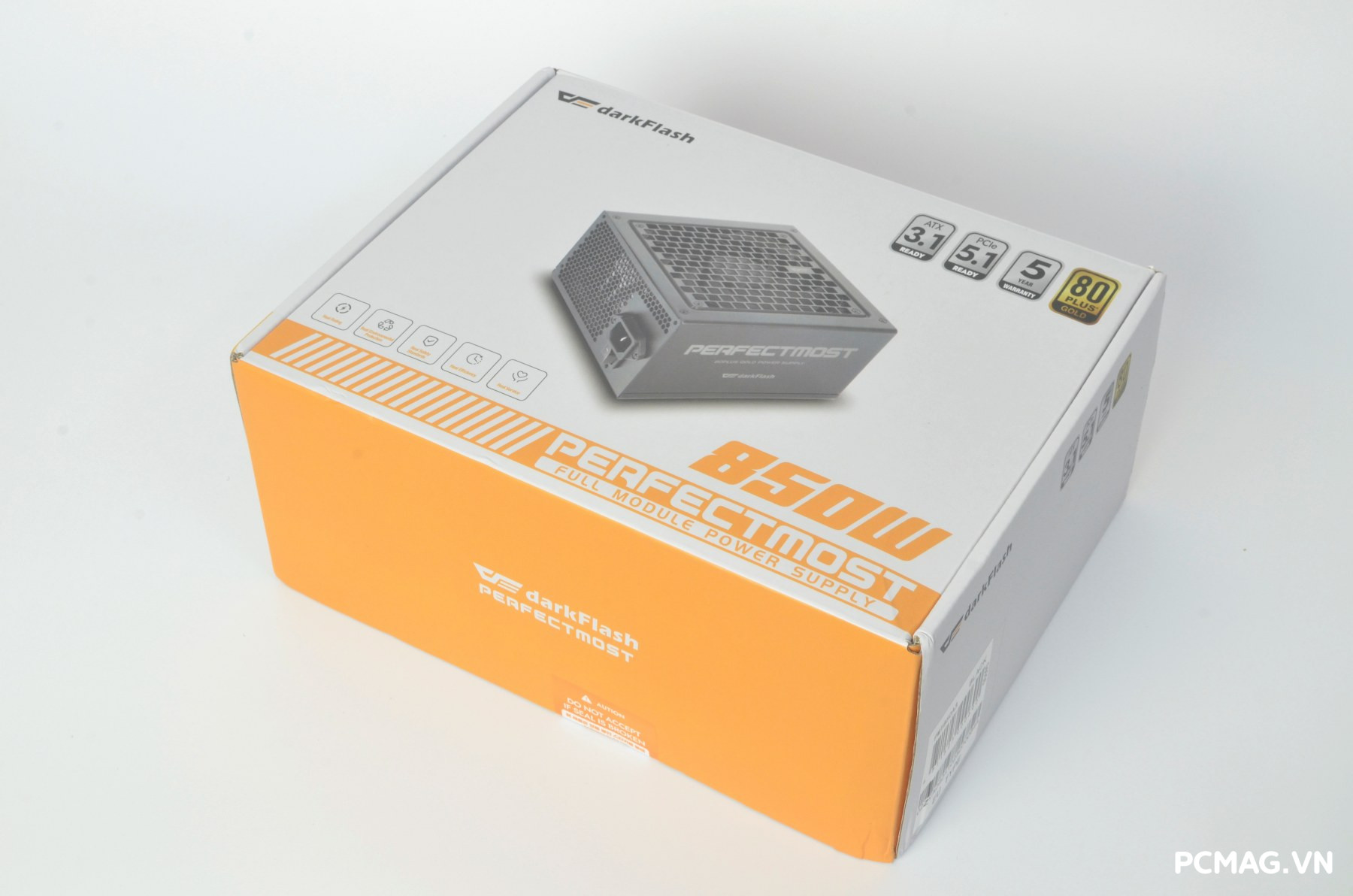

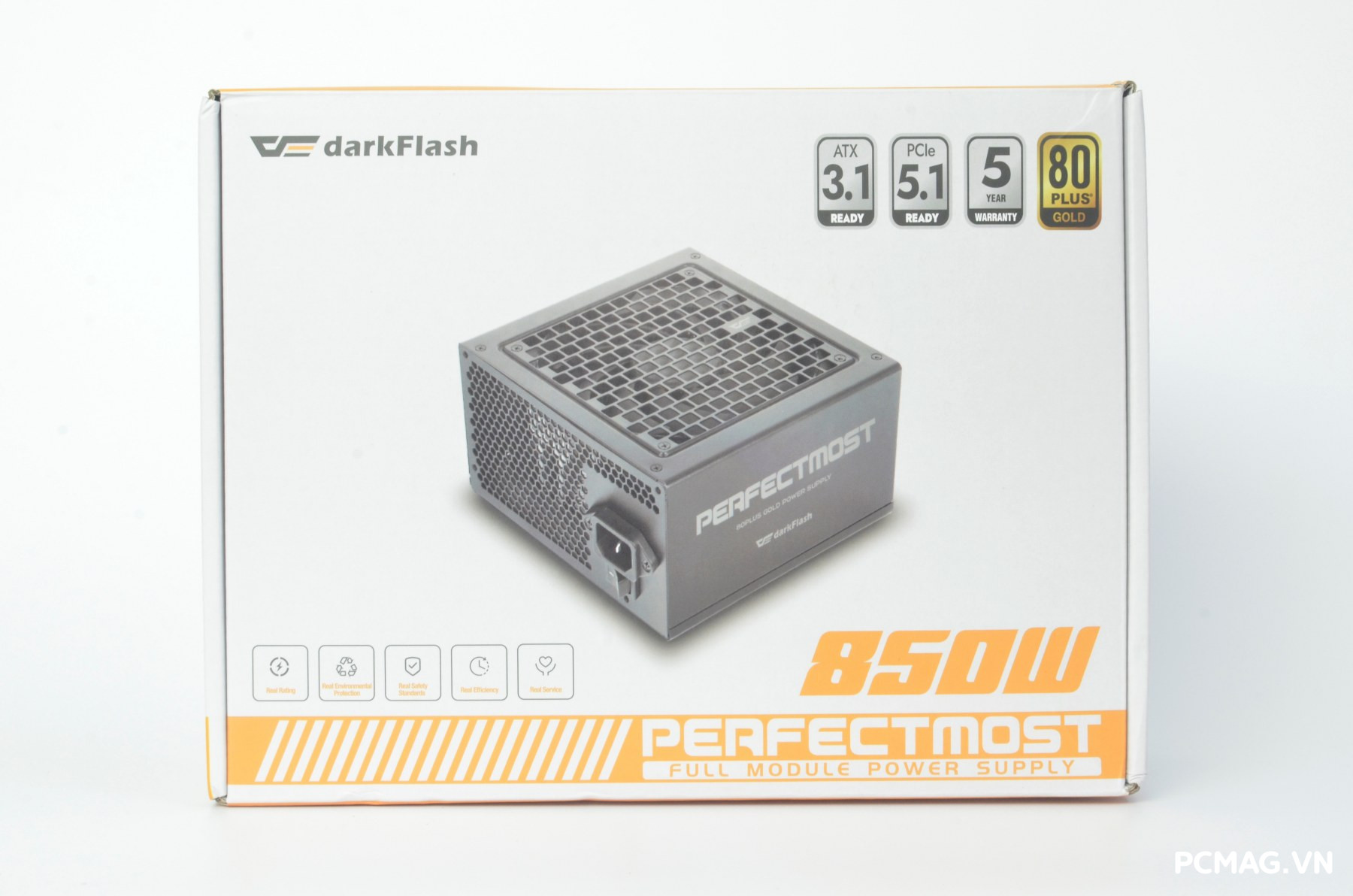

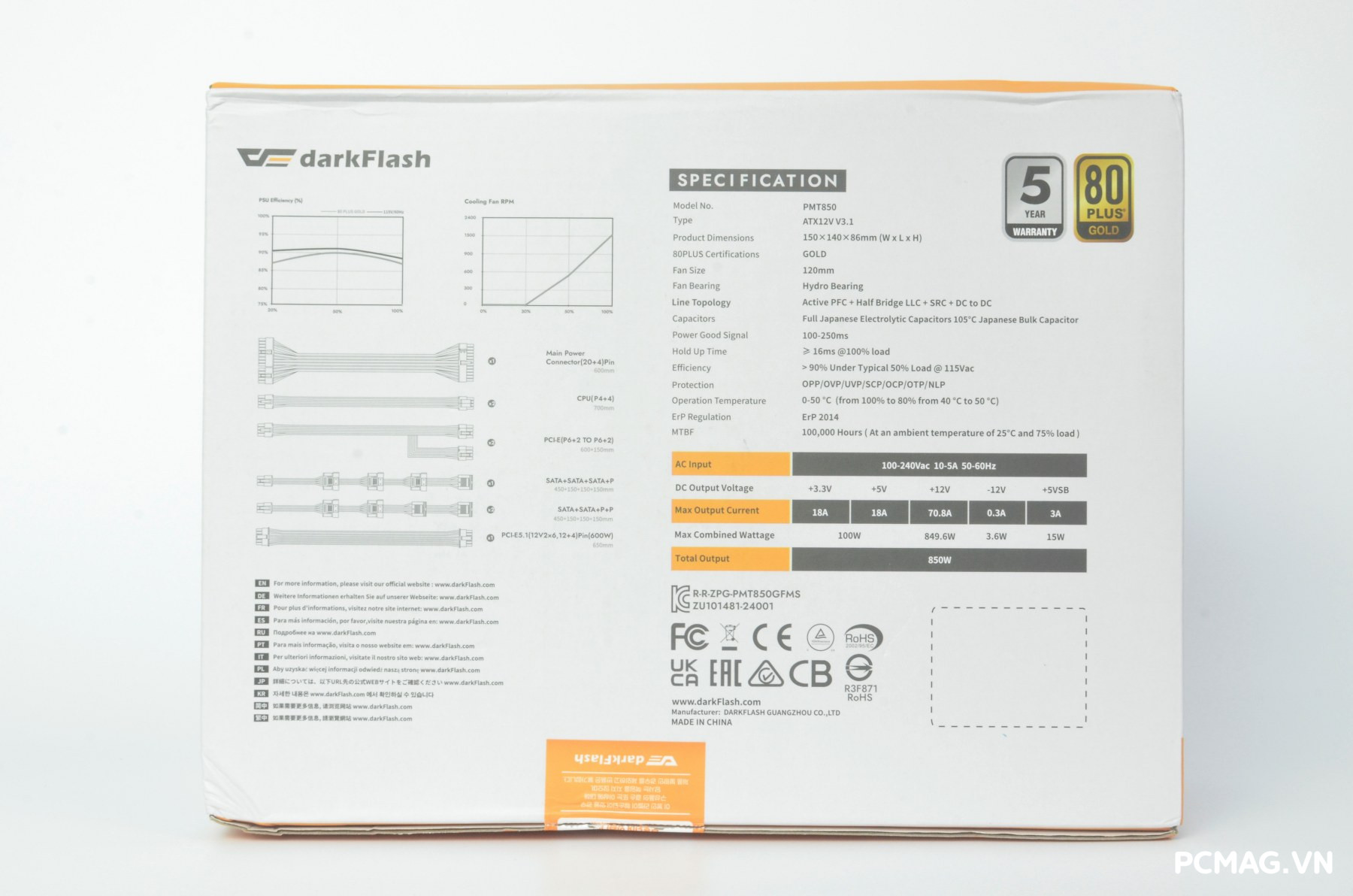

Hộp sản phẩm PMT850 ATX3.1/PCIe 5.1 có kích thước vừa phải, sử dụng tông màu trắng – cam làm chủ đạo. Ở mặt sau, nhà sản xuất in đầy đủ các thông số kỹ thuật quan trọng, giúp người dùng dễ dàng nắm bắt đặc điểm sản phẩm ngay từ phần bao bì.

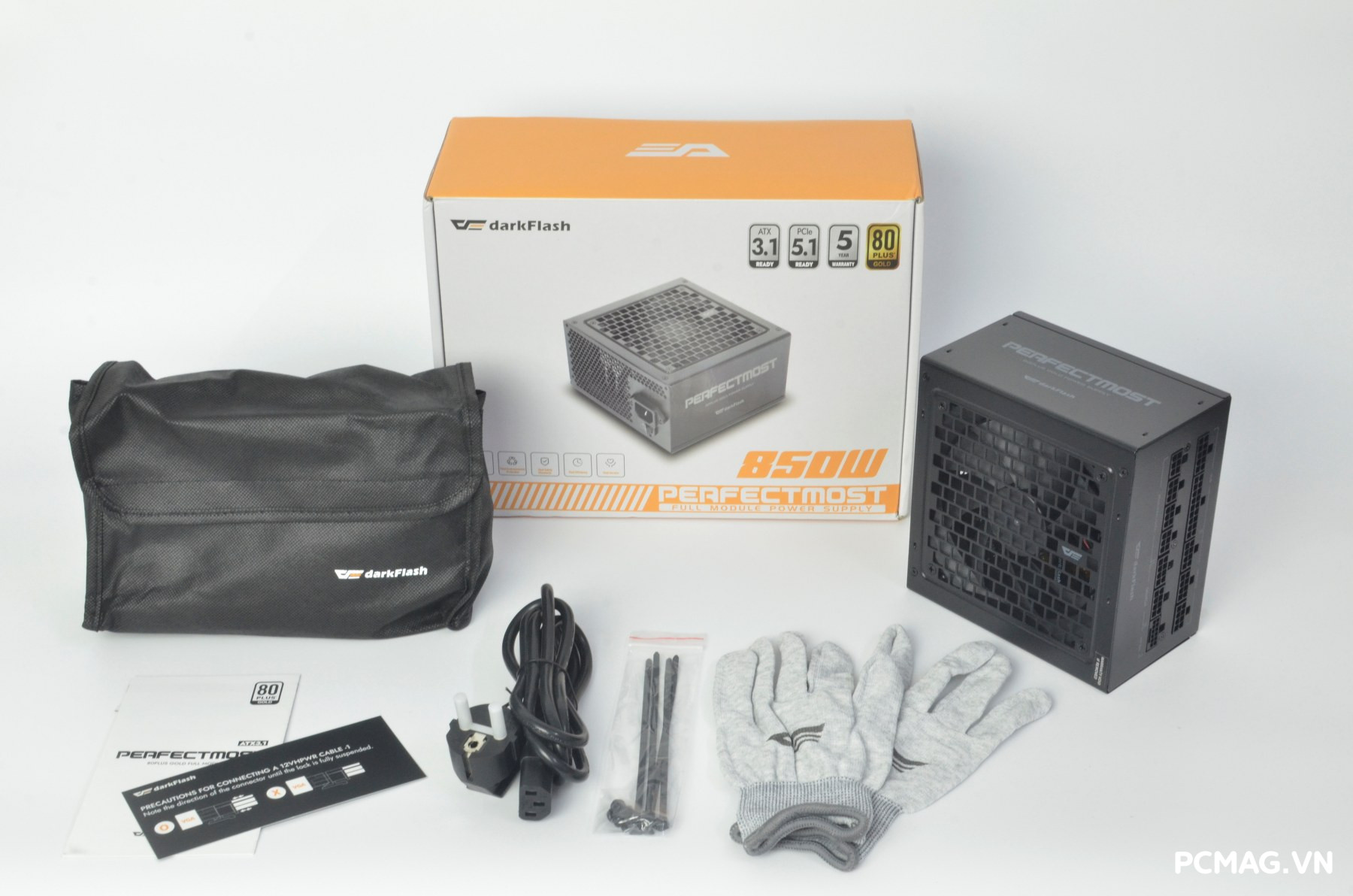

Là sản phẩm thuộc phân khúc cao cấp, darkFlash trang bị thêm một đôi găng tay vải nhằm mang lại trải nghiệm lắp đặt tốt nhất cho người dùng. Bộ phụ kiện đi kèm bao gồm:

• 1x Dây nguồn chuẩn EU Type
• 4x Ốc bắt nguồn
• 1x Găng tay vải
• 4x Dây rút (zip tie)
• 2x Sách hướng dẫn sử dụng và tài liệu thông số kỹ thuật

II. PSU PERFECTMOST PMT850 850W

1. Bên ngoài

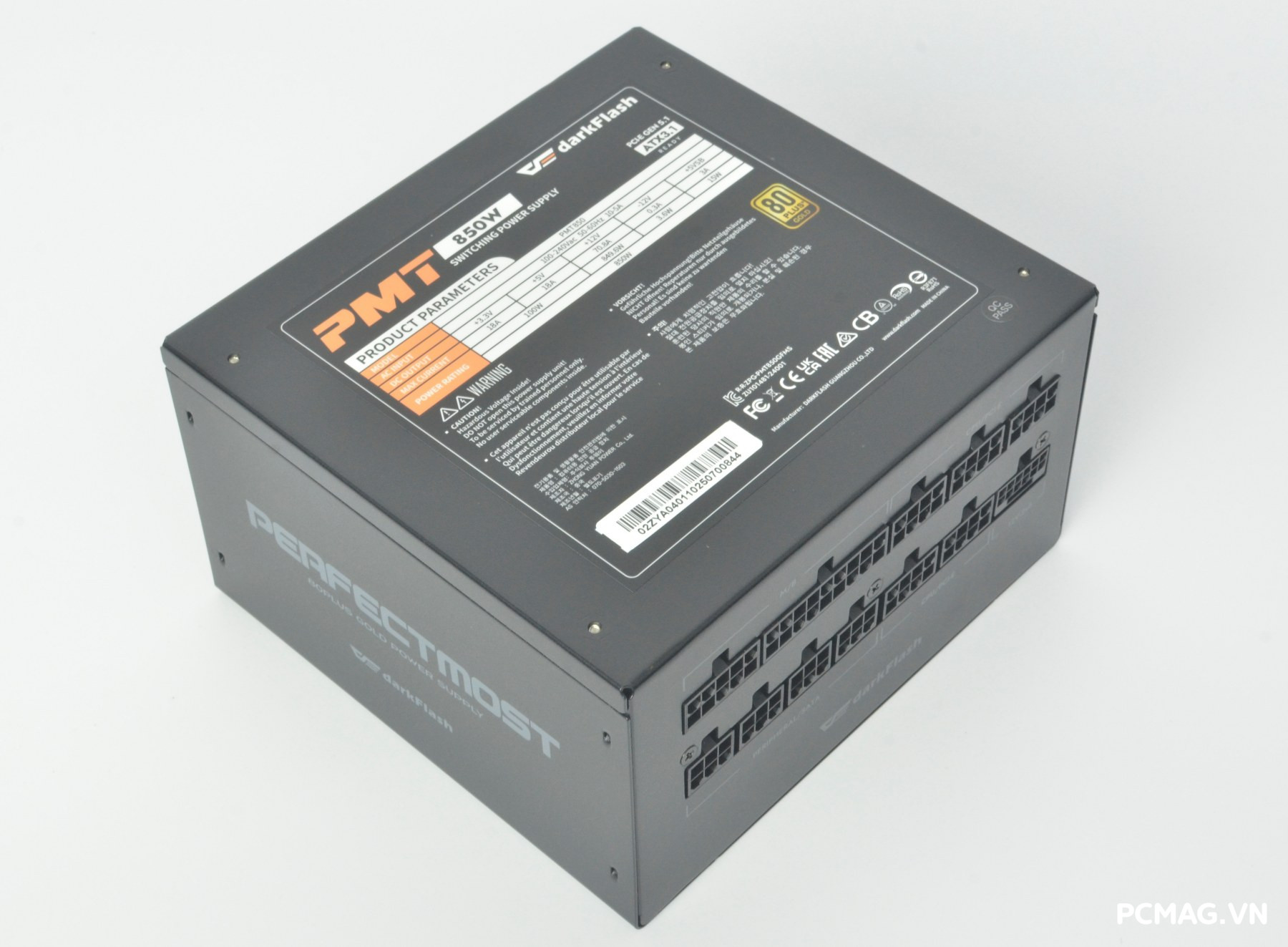

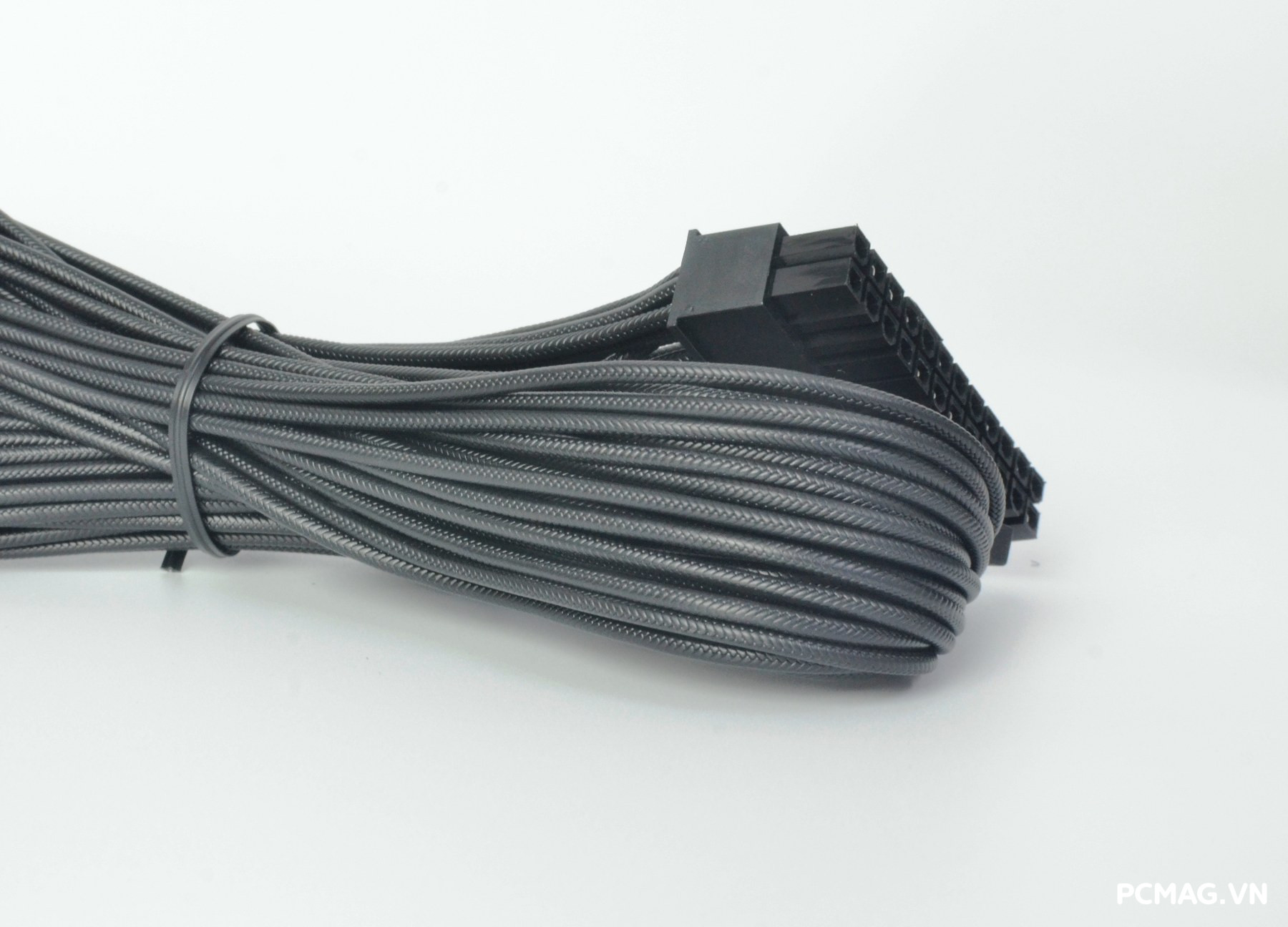

PMT850 ATX3.1/PCIe 5.1 sở hữu kích thước chuẩn ATX và được hoàn thiện với lớp sơn tĩnh điện màu đen bền bỉ. Bộ nguồn sử dụng quạt làm mát 120mm, kết hợp hệ thống cáp đen dập vảy cá mềm dẻo, giúp việc đi dây trở nên dễ dàng và thẩm mỹ hơn.

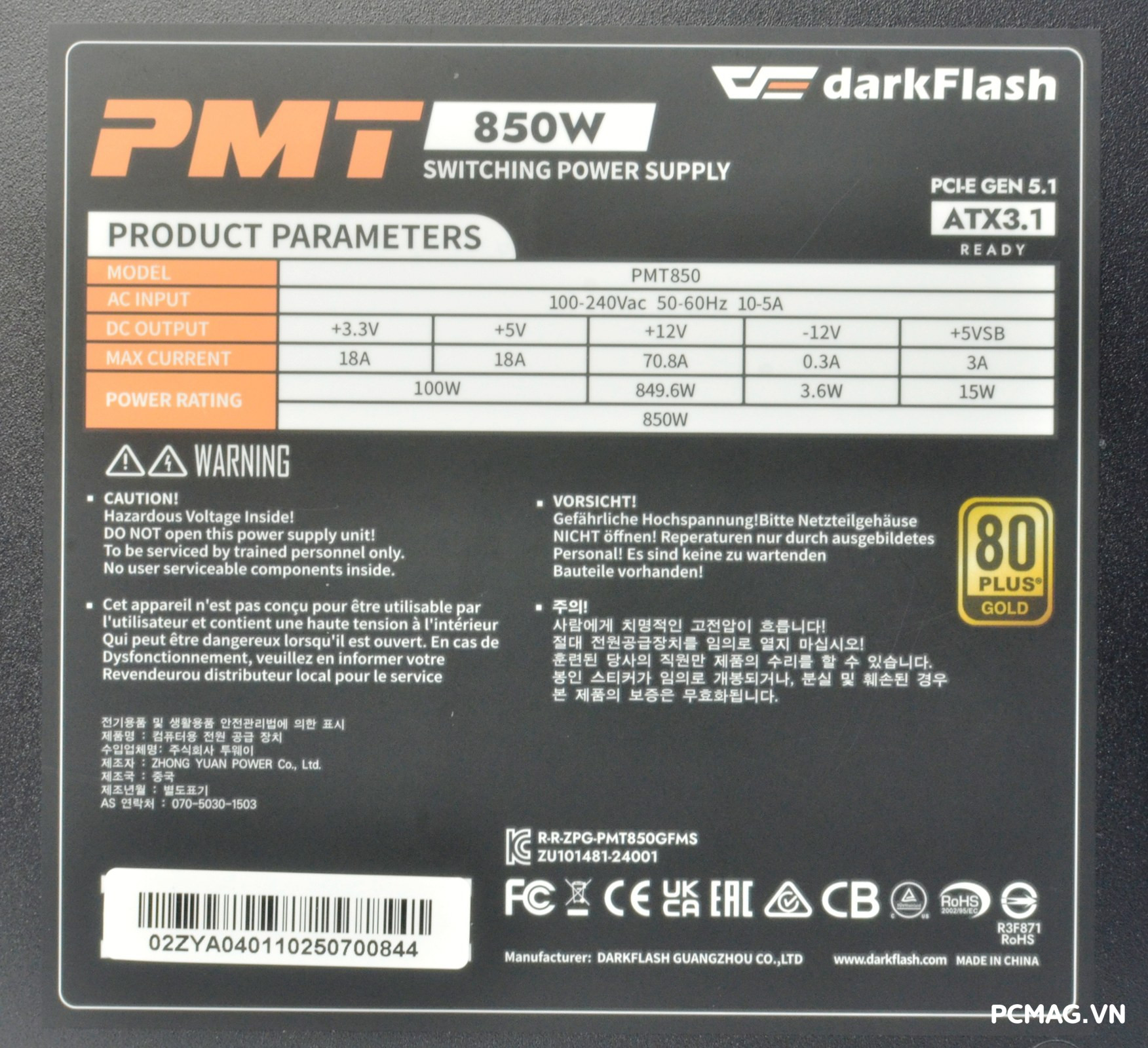

Công suất danh định của bộ nguồn là 850W, sử dụng đường 12V single rail với mức tải tối đa lên đến 849.6W. Sản phẩm hỗ trợ Active PFC full range 100–240V và đạt chứng nhận hiệu suất 80 Plus Gold.

Hệ thống cáp dạng rời của PMT850 gồm các dây sau:

• 1× 24-pin Mainboard: 60 cm
• 2× 4+4-pin ATX12V: 70 cm
• 4× 6+2-pin PCIe: 60 cm + 15 cm
• 1× 12V-2×6 / PCIe 5.1 (600W rated): 65 cm
• 7× SATA: 45 cm + 15 cm + 15 cm + 15 cm
• 5× ATA (Molex): 45 cm + 15 cm + 15 cm + 15 cm

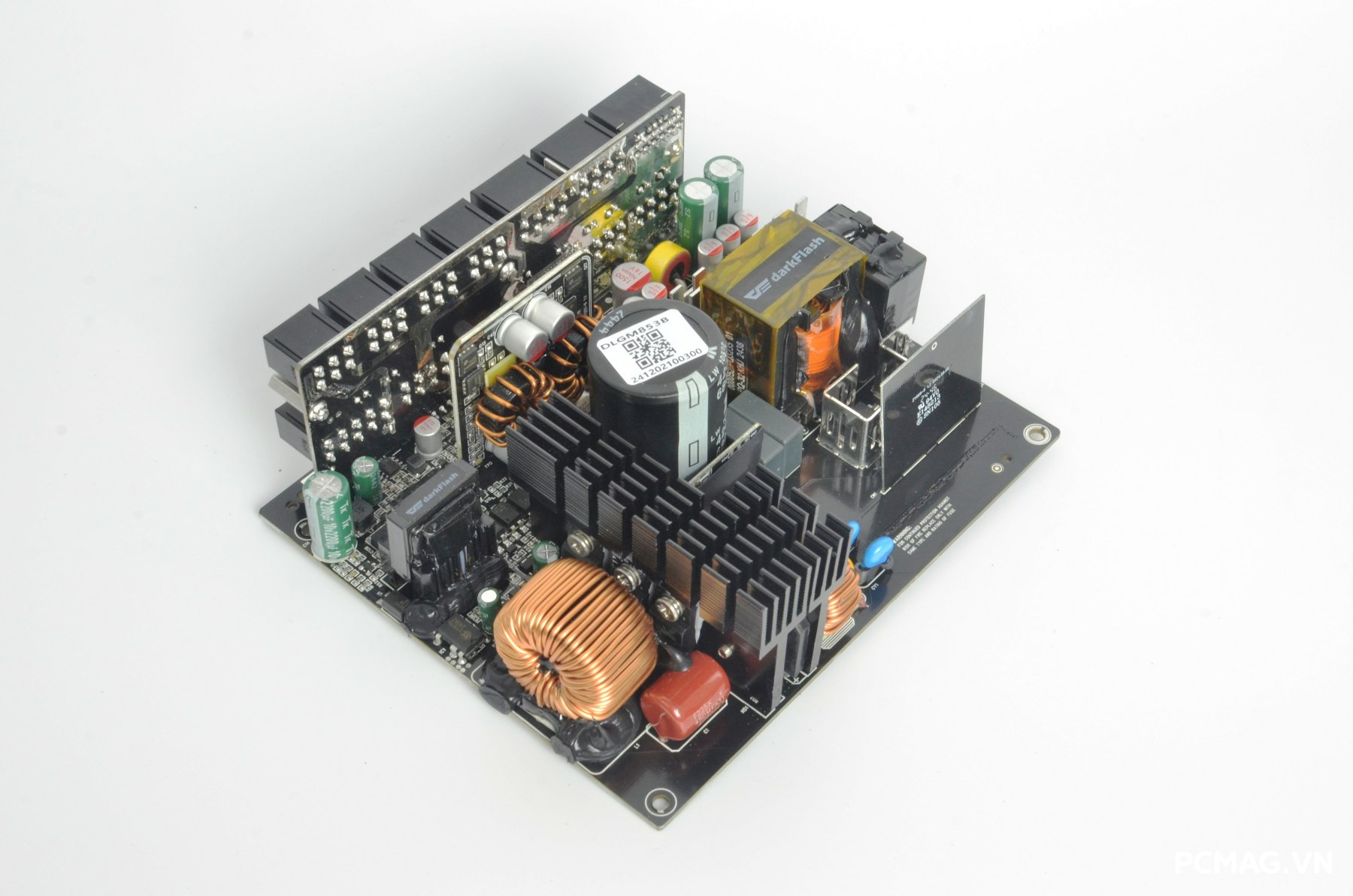

2. Bên trong

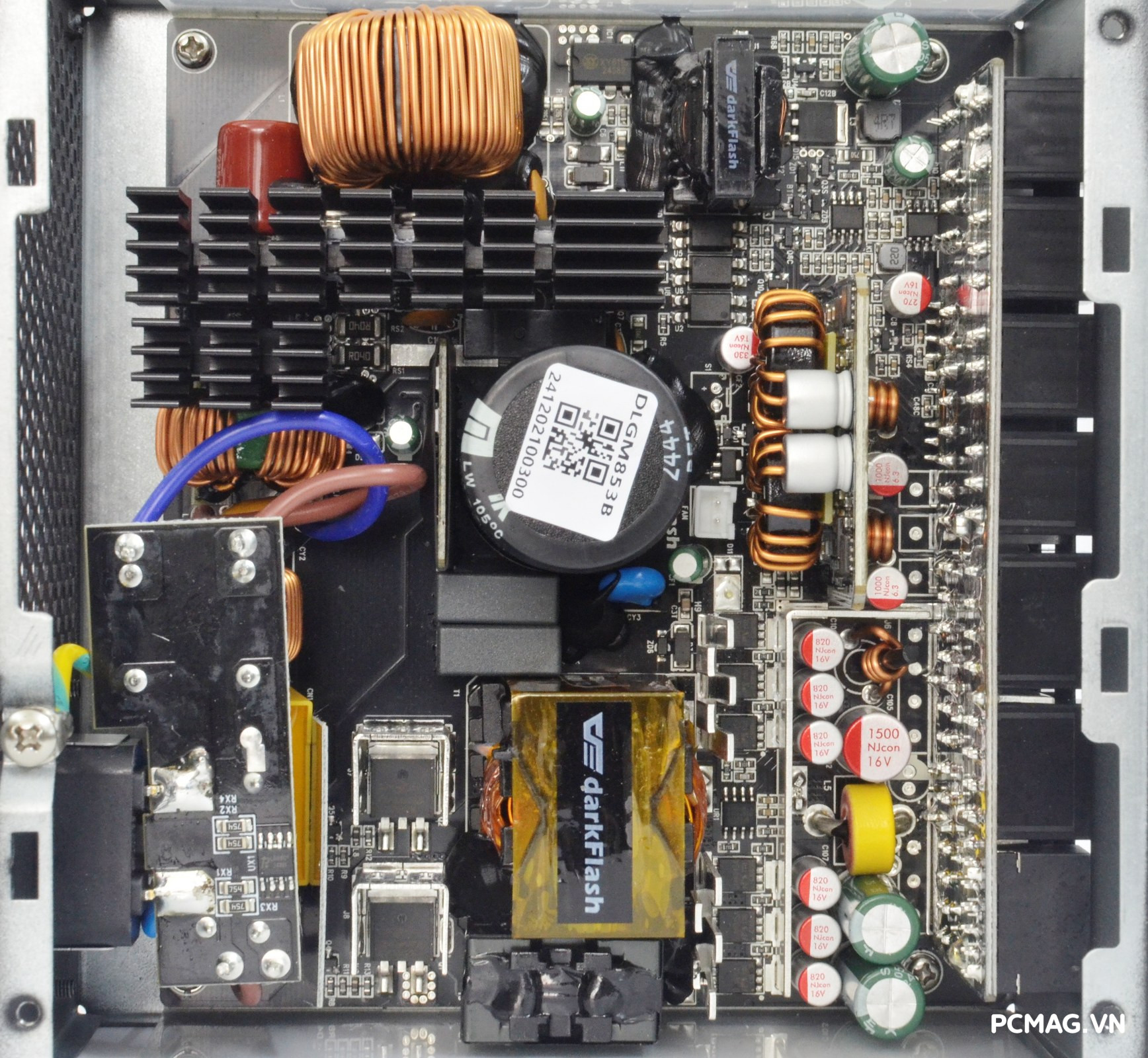

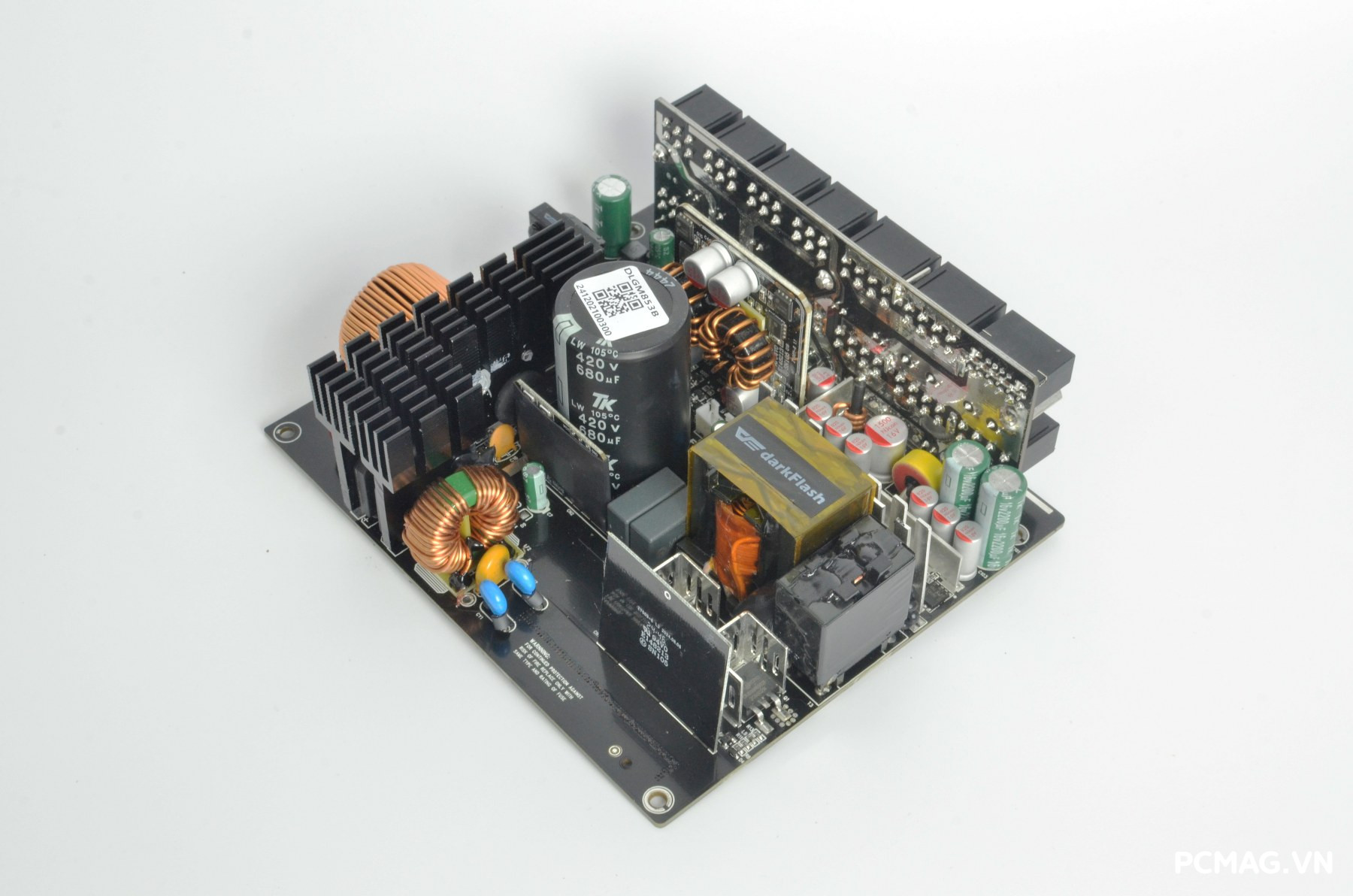

darkFlash lựa chọn Zhong Yuan Power làm đối tác sản xuất (OEM) cho các dòng sản phẩm thuộc phân khúc tầm trung và cao cấp. Trên mẫu PMT850 ATX3.1/PCIe 5.1, hãng sử dụng một nền tảng quen thuộc thường xuất hiện trên các bộ nguồn đạt hiệu suất 90+, gồm APFC + Half-Bridge LLC + DC-to-DC, đảm bảo hiệu năng ổn định và độ tin cậy cao.

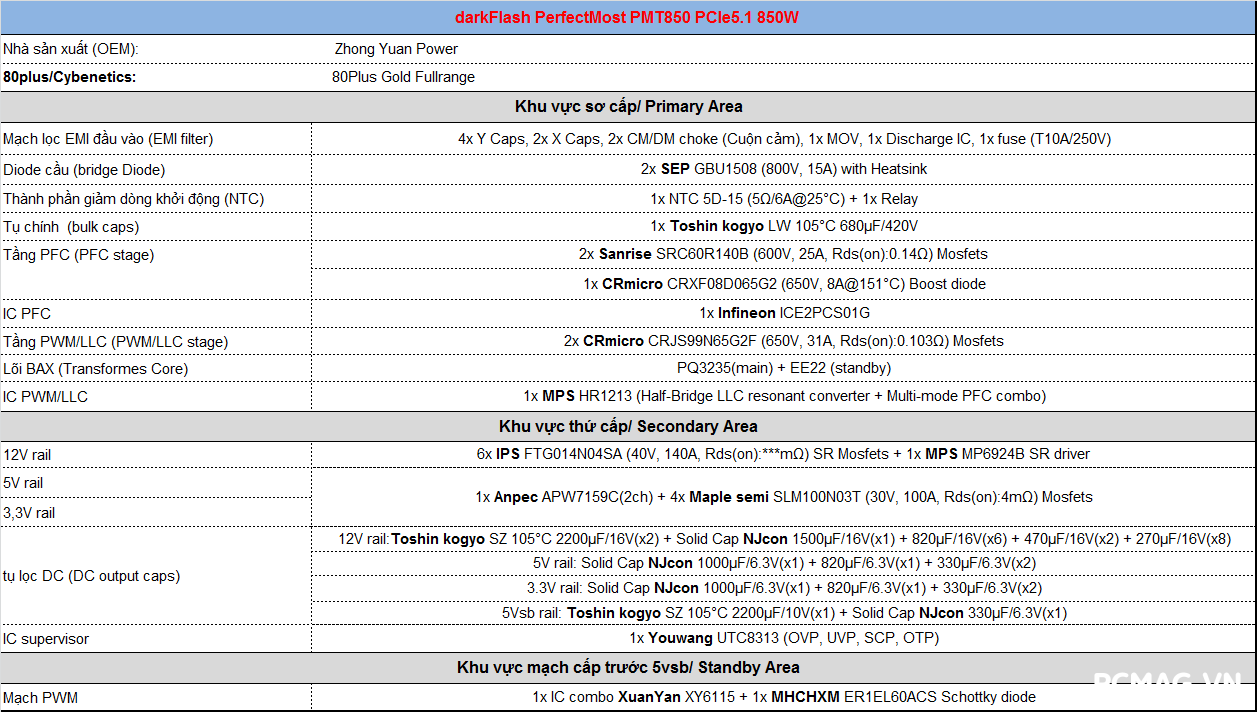

Bảng linh kiện được sử dụng trên PMT850 ATX3.1/PCIe5.1 :

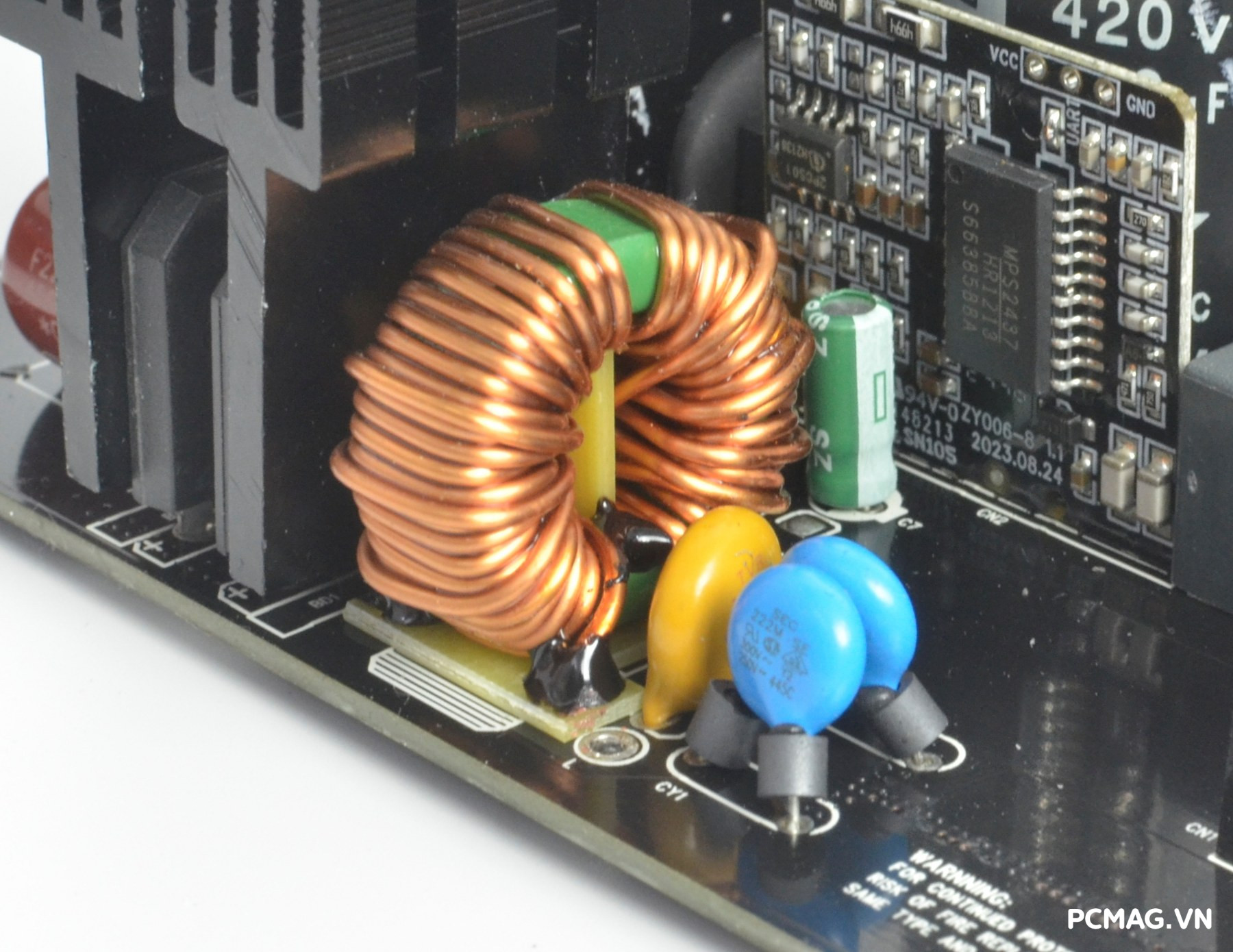

Nền tảng sử dụng trên PMT850 ATX3.1/PCIe 5.1 ban đầu được thiết kế với khu vực lọc nhiễu EMI chỉ gồm một tầng. Để tối ưu hiệu quả triệt tiêu nhiễu, nhà sản xuất đã bổ sung thêm một tầng mạch lọc EMI gắn trực tiếp tại jack cắm AC. Bên cạnh đó, chân của các tụ Y nối mass cũng được trang bị các lõi ferit, giúp tăng cường khả năng hấp thụ và loại bỏ các xung nhiễu tốt hơn.

Cặp diode cầu GBU1508 (15A × 2) được làm mát trực tiếp nhờ luồng gió từ quạt, thông qua một tấm tản nhiệt nhôm. Ngay sau đó là tụ lọc chính 680uF/420VDC đến từ thương hiệu Toshin Kogyo (TK), đảm bảo khả năng chịu tải và độ ổn định cho toàn bộ hệ thống.

Tầng PFC của bộ nguồn được trang bị hai MOSFET Sanrise SRC60R140B (25A) kết hợp với boost diode CRmicro CRXF08D065G2. Toàn bộ hệ thống hoạt động dưới sự điều khiển của IC tạo dao động Infineon ICE2PCS01G, được hàn trên một module riêng, chung với IC điều khiển tầng cộng hưởng LLC. Sự bố trí này giúp tối ưu khả năng điều khiển và nâng cao hiệu suất tổng thể.

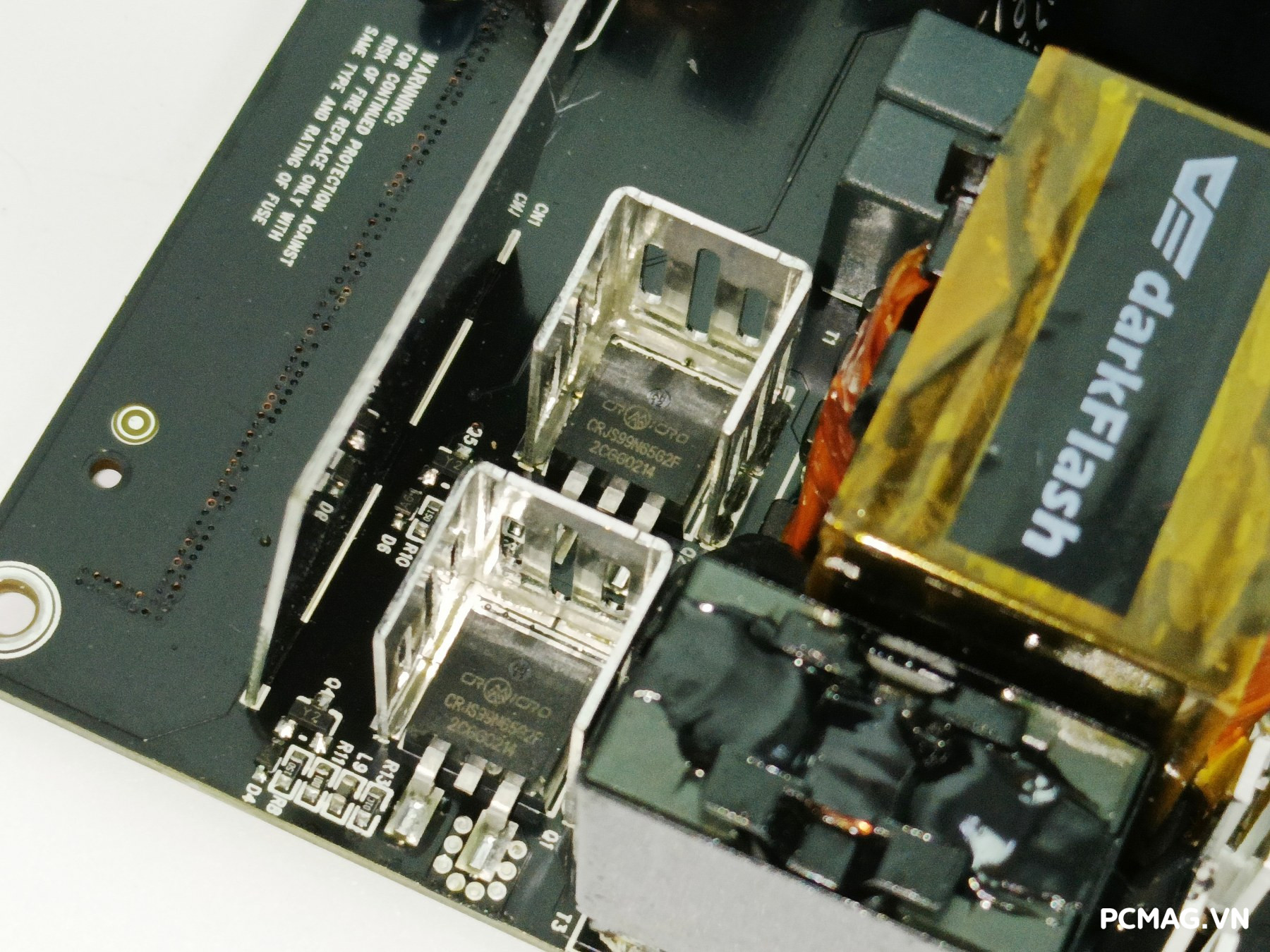

Tầng PWM/LLC được thiết kế theo cấu trúc nửa cầu (Half-Bridge), sử dụng cặp MOSFET CRmicro CRJS99N65G2F (31A). Việc tạo dao động cho tầng cộng hưởng LLC được đảm nhiệm bởi IC MPS HR1213, vốn hỗ trợ khả năng điều khiển đa chế độ cho cả PFC và LLC (dạng combo). Tuy nhiên, trên mẫu PMT850 ATX3.1/PCIe 5.1, IC này chỉ đảm nhận nhiệm vụ điều khiển riêng tầng cộng hưởng LLC, không kích hoạt chế độ điều khiển kết hợp.

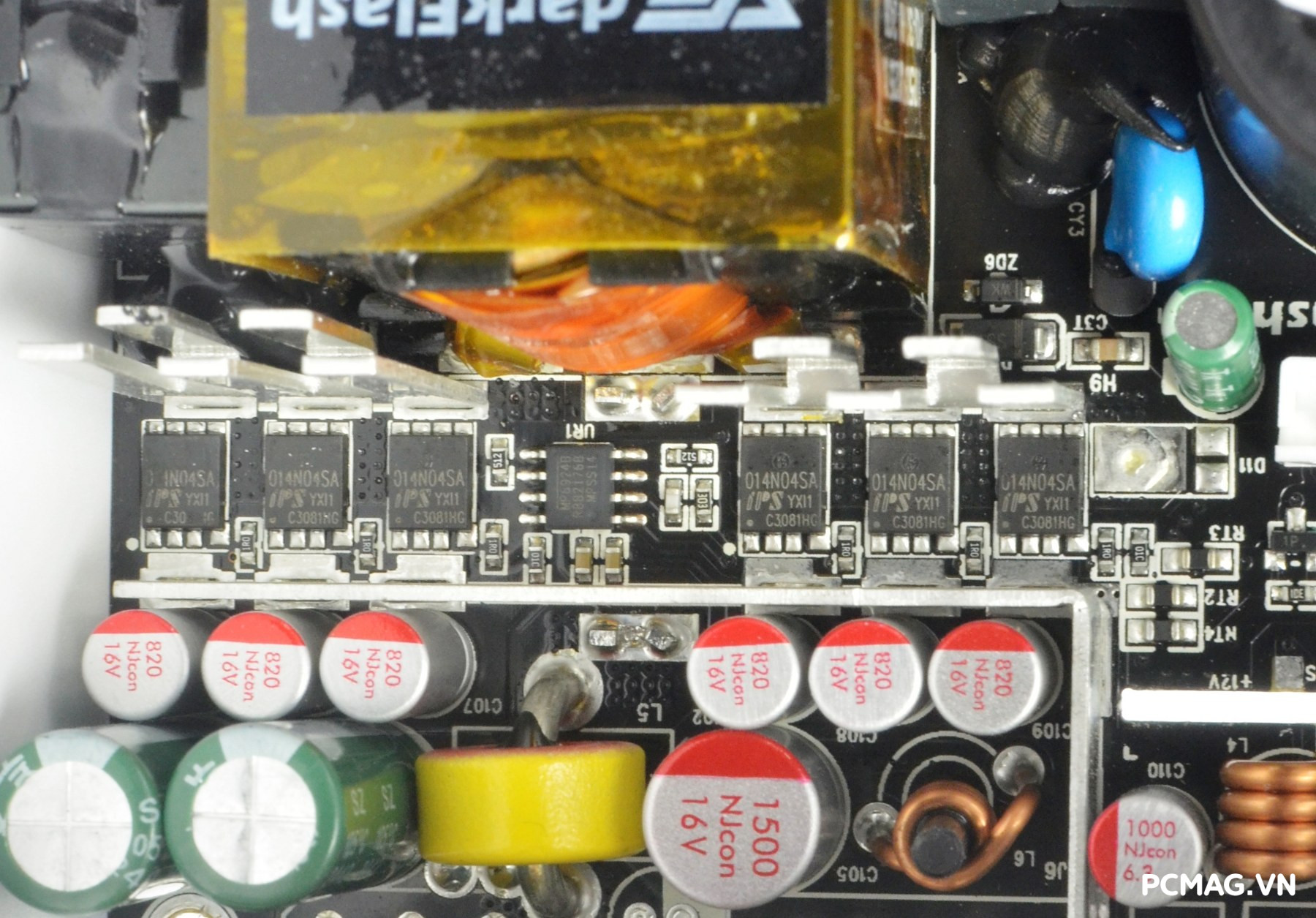

Khu vực chỉnh lưu đồng bộ của đường 12V trên PMT850 ATX3.1/PCIe 5.1 được trang bị tổ hợp 6 MOSFET IPS FTG014N04SA (6 × 140A). Việc sử dụng MOSFET cho phép đạt hiệu suất cao hơn đáng kể so với các thiết kế truyền thống dùng diode xung Schottky, giúp giảm thất thoát điện năng và cải thiện hiệu suất tổng thể của bộ nguồn.

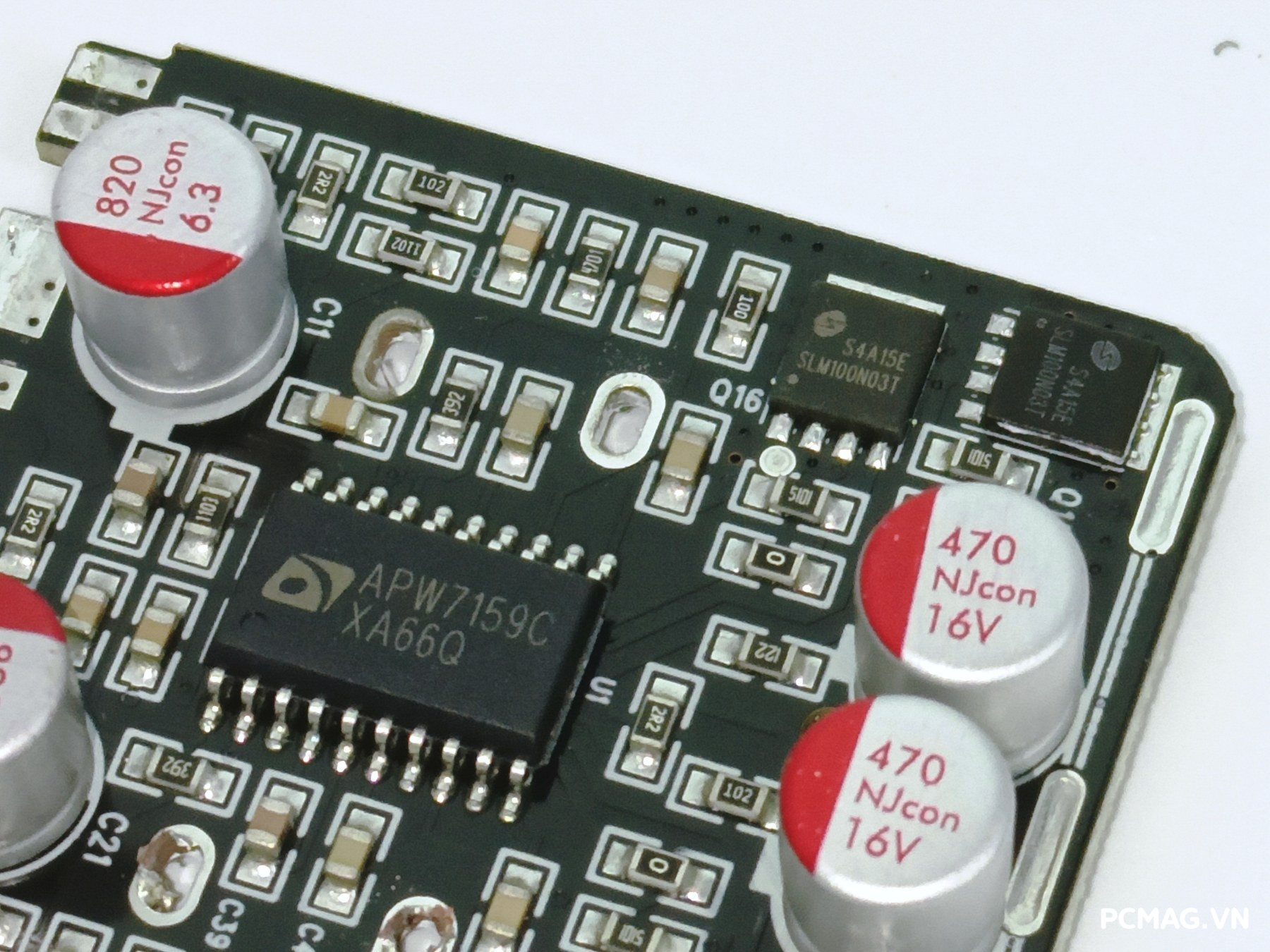

Hai đường điện 5V và 3.3V được tạo ra thông qua khối VRM (DC-to-DC), sử dụng IC dao động Anpec APW7159C (2 kênh) điều khiển 4 MOSFET Maple Semi SLM100N03T (100A). Bên cạnh đó, PMT850 ATX3.1/PCIe 5.1 còn trang bị tụ rắn NJcon để lọc nhiễu cho ngõ ra của hai đường điện này, góp phần đảm bảo độ ổn định và độ sạch của điện áp.

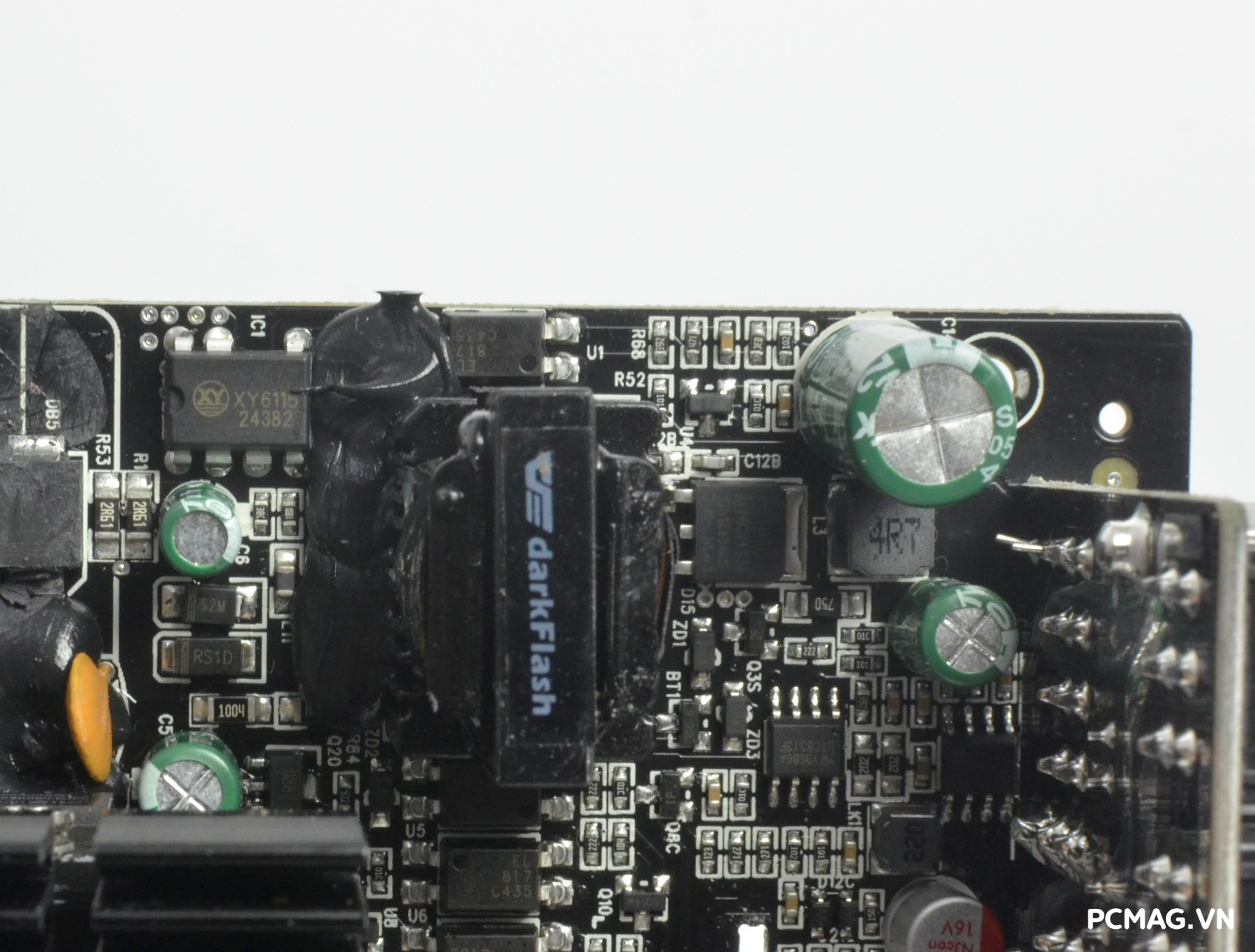

IC giám sát hoạt động của bộ nguồn là UTC8313, cung cấp ba chế độ bảo vệ cơ bản gồm SCP, OVP và UVP. Đường 5Vsb được tạo ra bởi IC combo XY6115, đảm bảo hiệu suất và độ ổn định cho nguồn chờ. Hệ thống lọc DC ngõ ra sử dụng kết hợp tụ hoá và tụ rắn đến từ hai thương hiệu Toshin Kogyo (TK) và NJcon, giúp nâng cao độ sạch và sự ổn định của điện áp đầu ra.

Mạch in của PMT850 ATX3.1/PCIe 5.1 được gia công khá đẹp, với các mối hàn sáng bóng và chân linh kiện được cắt tỉa gọn gàng, thể hiện mức độ hoàn thiện tốt từ nhà sản xuất.

III. Thử nghiệm PERFECTMOST PMT850 850W

1. Load testing ( Thử tải)

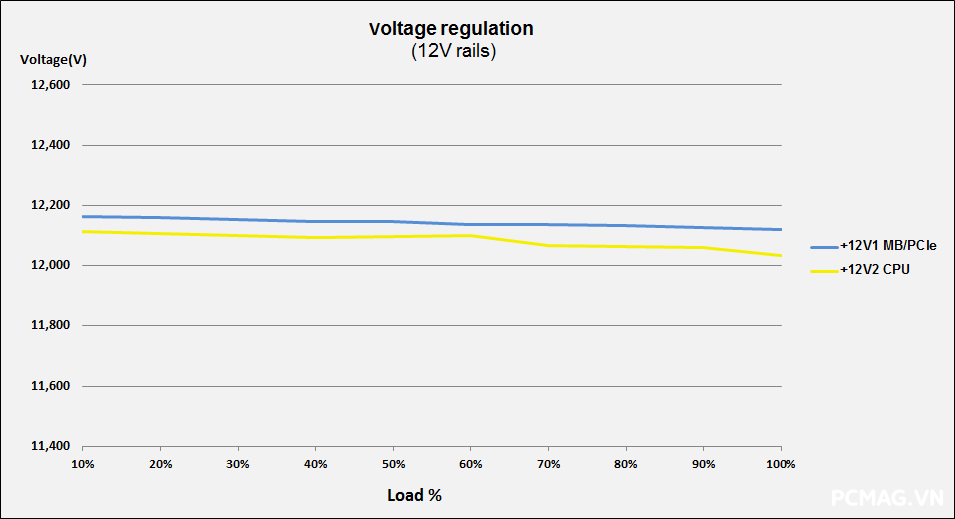

Để đơn giản hóa bảng số liệu điện áp theo Test Plan ATX 3.0 của Intel, đường 12V trên các bộ nguồn single rail nay được quy ước thành hai nhánh trong quá trình thử tải:

• 12V1: Toàn bộ linh kiện tiêu thụ điện từ đường 12V ngoại trừ CPU (MB, PCIe, v.v.)
• 12V2: Dành riêng cho CPU (ATX12V/EPS12V)

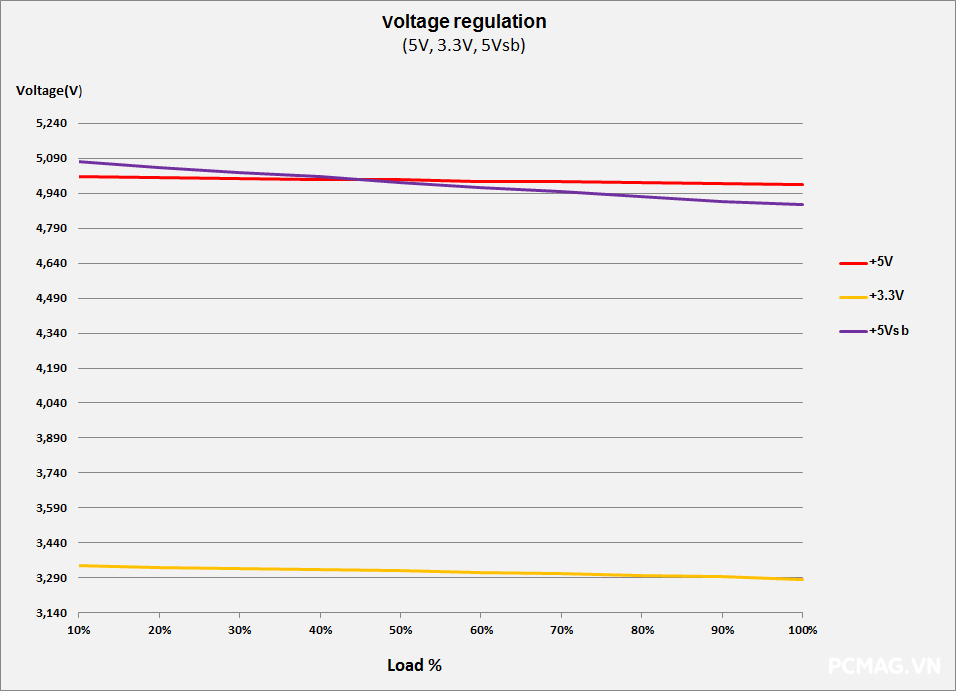

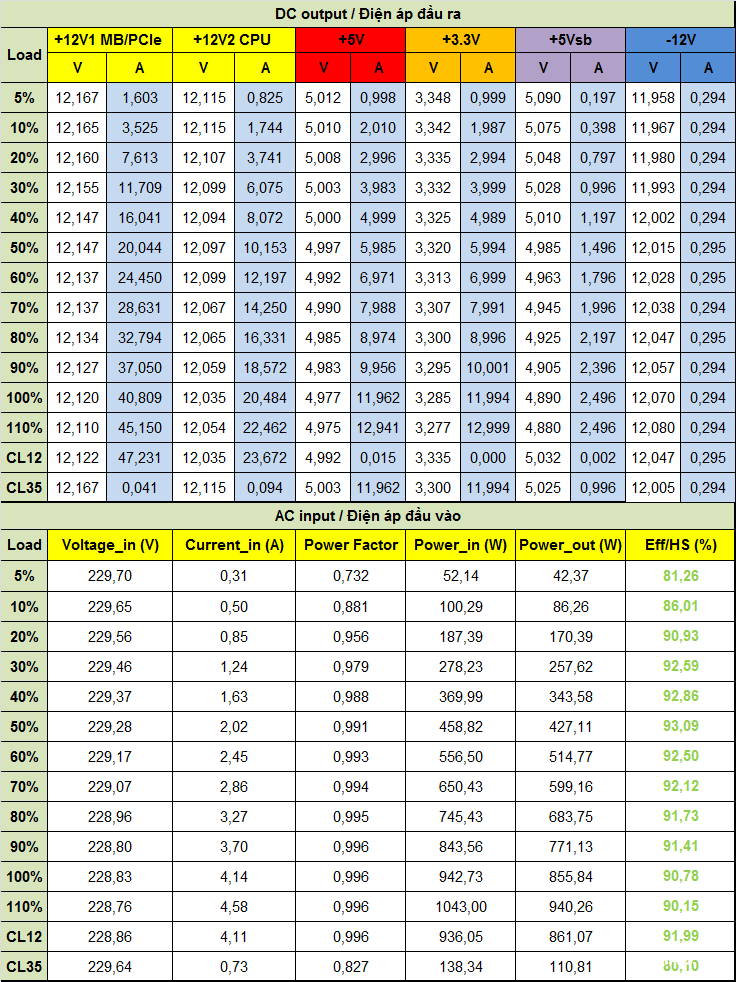

Trong quá trình kiểm tra, PMT850 ATX3.1/PCIe 5.1 hoàn thành tốt các mức tải với điện áp dao động trong phạm vi cho phép của chuẩn ATX. Nhờ trang bị thiết kế DC-to-DC, bộ nguồn vẫn duy trì điện áp ổn định ở các bài thử tải lệch, khi các đường điện không được tải đồng đều.

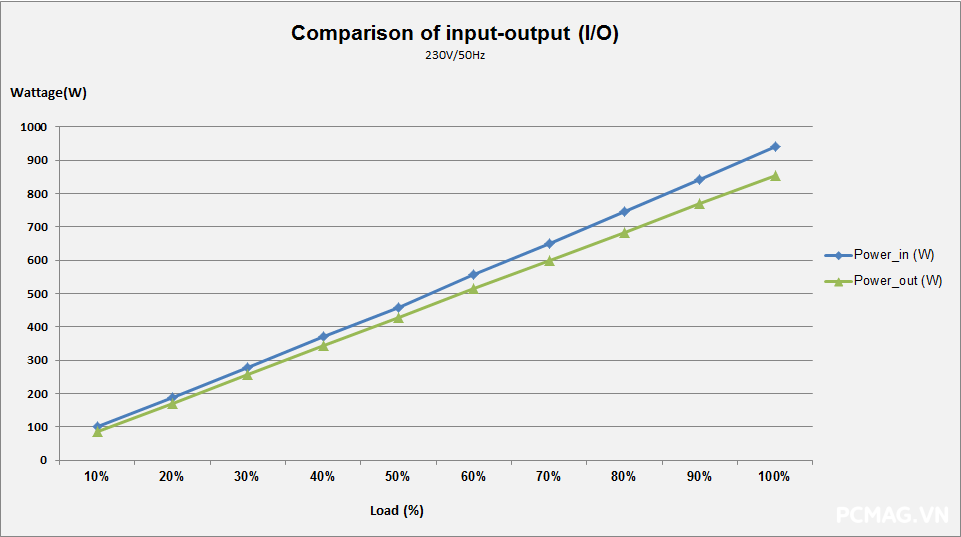

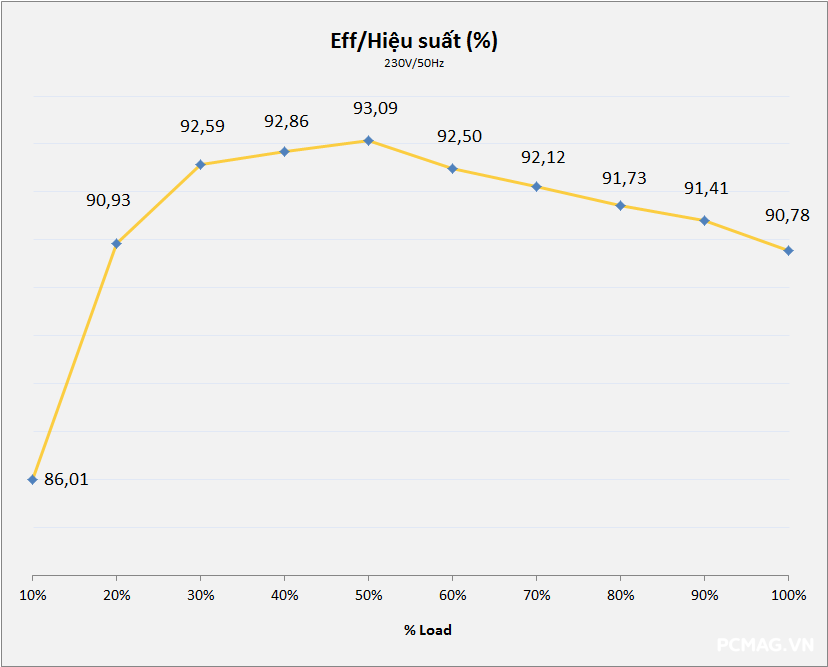

Về hiệu suất, sản phẩm đạt mức tối đa 93% @ 230VAC, tương ứng với tiêu chuẩn 80 Plus Gold.

2. Inrush Current Testing (Dòng khởi động)

Dòng khởi động của PMT850 ATX3.1/PCIe 5.1 được ghi nhận ở mức trung bình khoảng 92A, nằm trong phạm vi chấp nhận được đối với bộ nguồn công suất 850W.

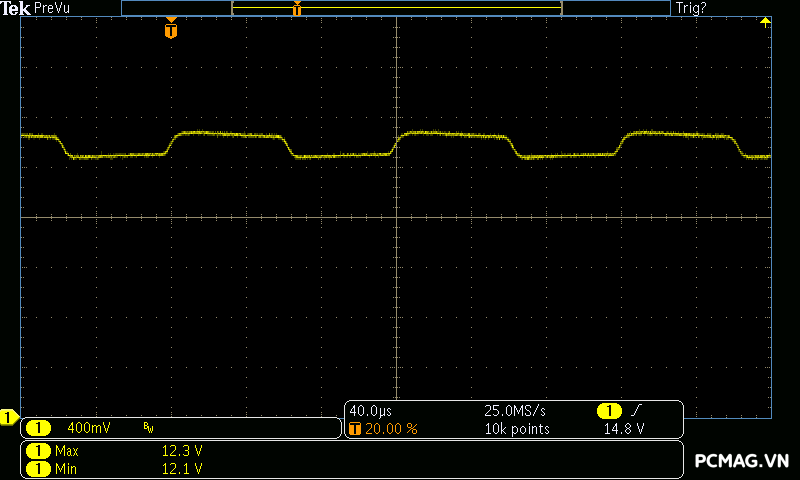

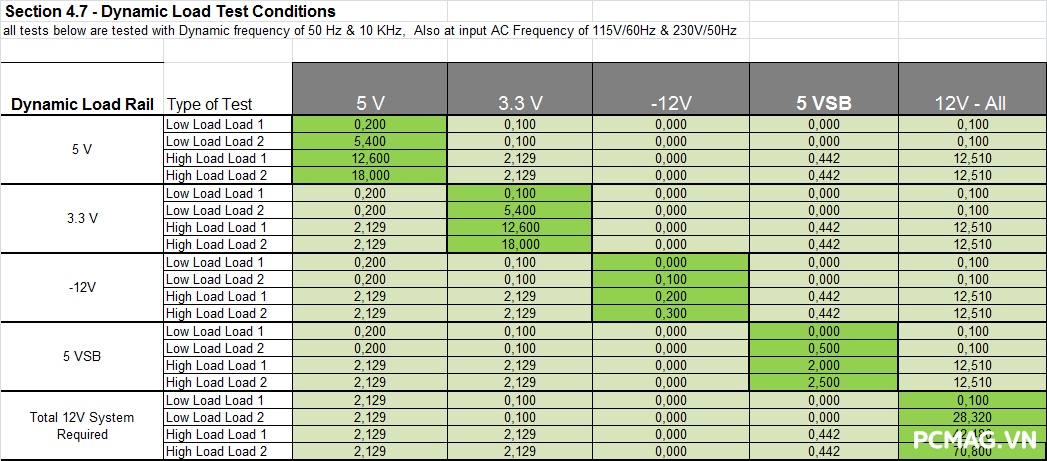

3. Sync Transient Response Test ( Tải biến thiên)

Thông số thử nghiệm:

• Tụ tải mô phỏng: 3300uF cho từng đường (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs
    (Theo tiêu chuẩn Intel ATX 3.0/3.1)

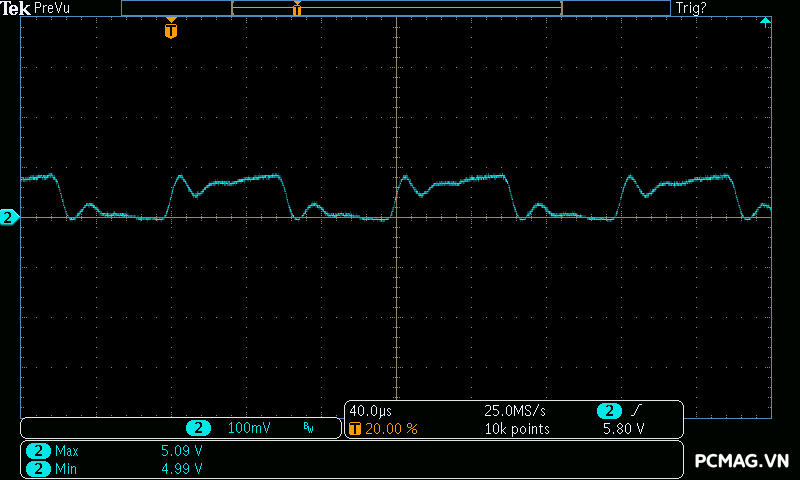

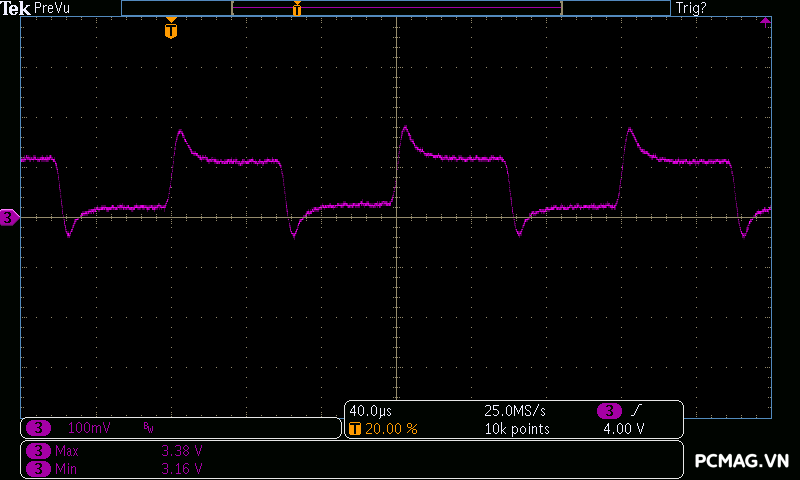

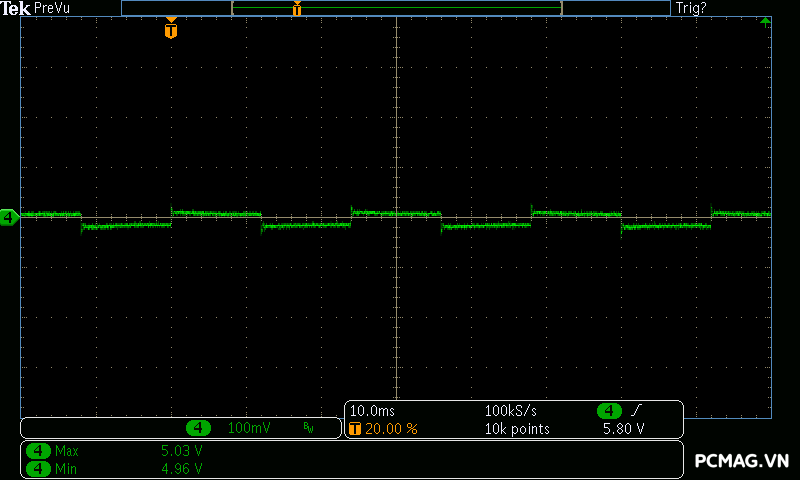

Trong các phép thử tải biến thiên, PMT850 ATX3.1/PCIe 5.1 cho thấy mức dao động điện áp trên các đường điện đều nằm trong giới hạn mà chuẩn ATX yêu cầu.

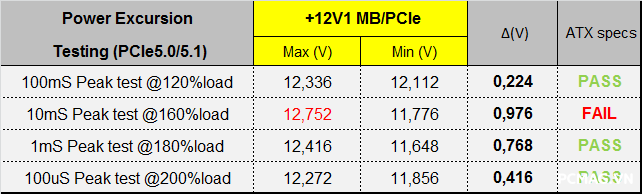

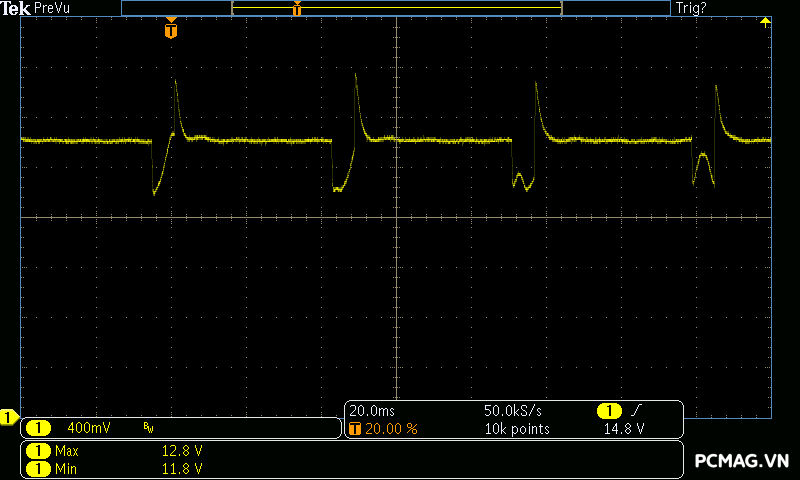

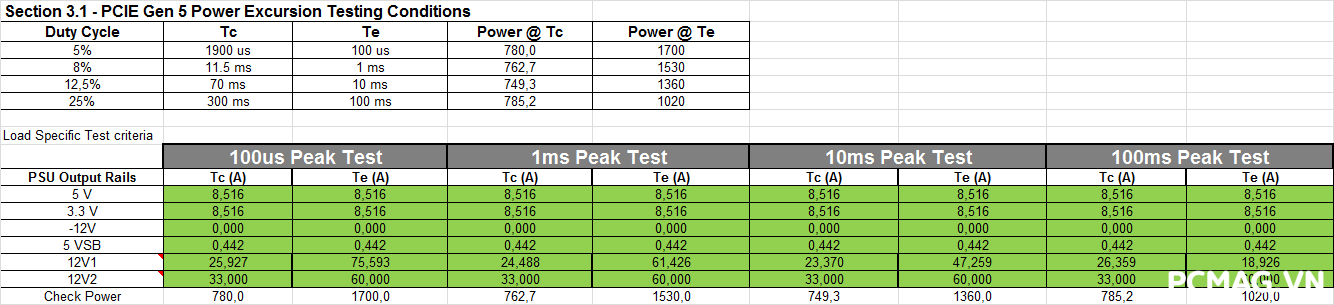

Tuy nhiên, ở bài kiểm tra mô phỏng dòng tiêu thụ tức thời của GPU (Power Excursion), bộ nguồn chưa đạt kết quả tối ưu. Tại mức tải 160%, điện áp bị vọt lên khoảng +0.15V, vượt nhẹ khỏi ngưỡng cho phép của chuẩn ATX.

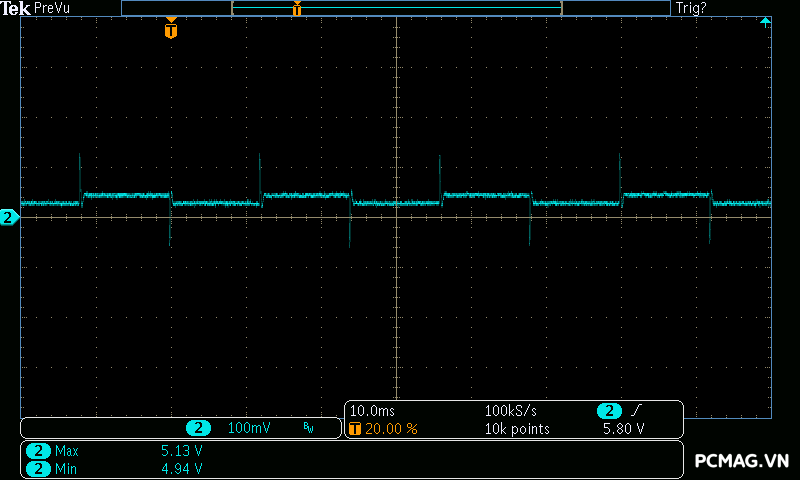

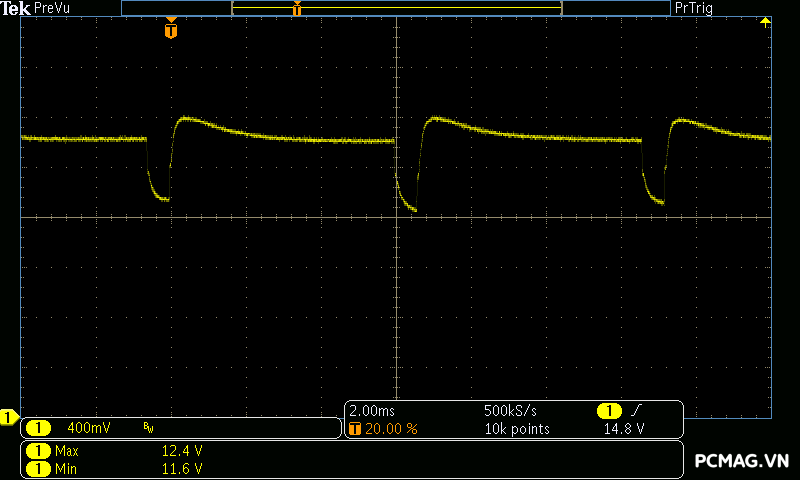

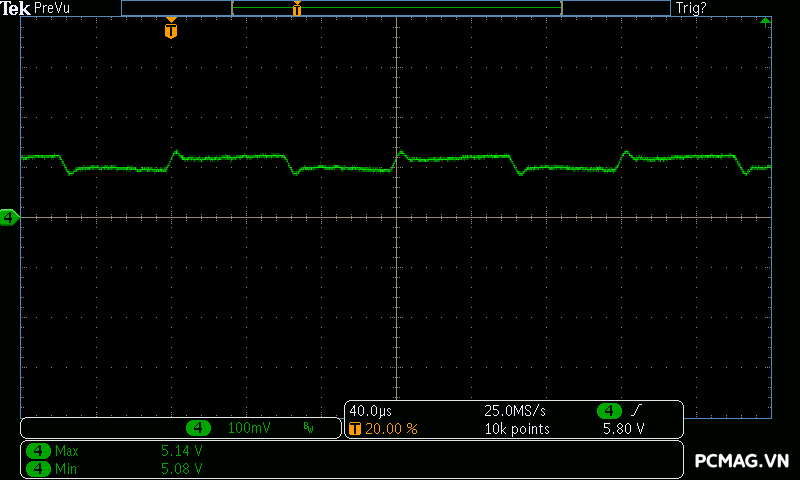

-50Hz Low load:

-50Hz High load:

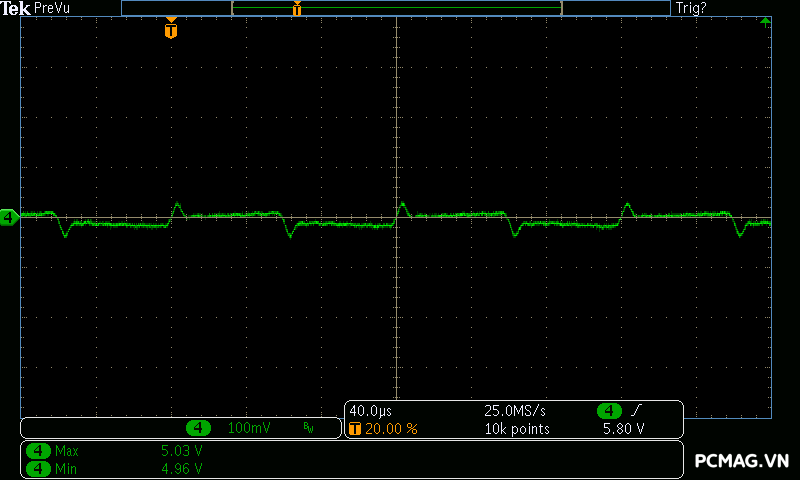

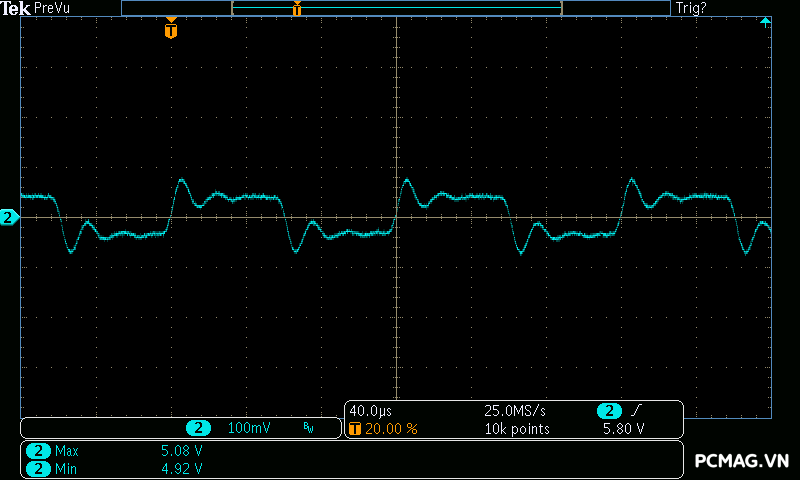

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

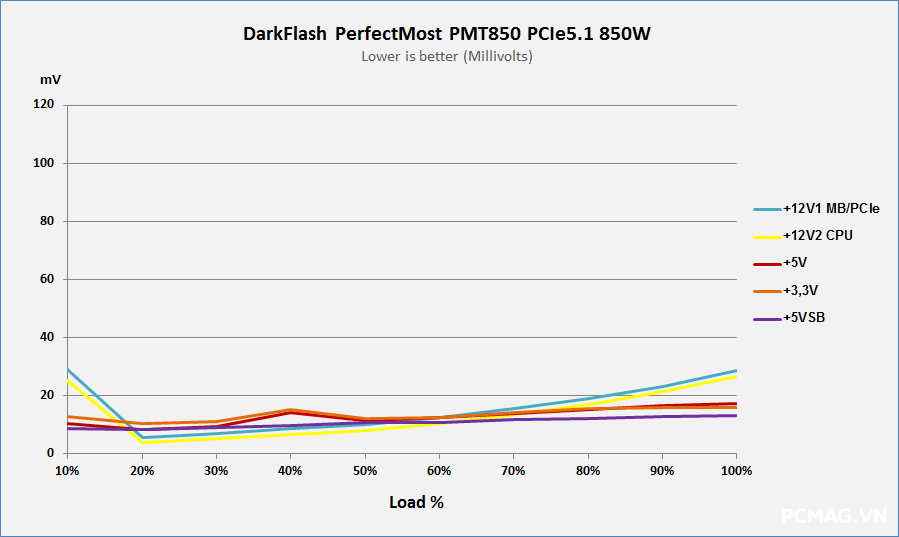

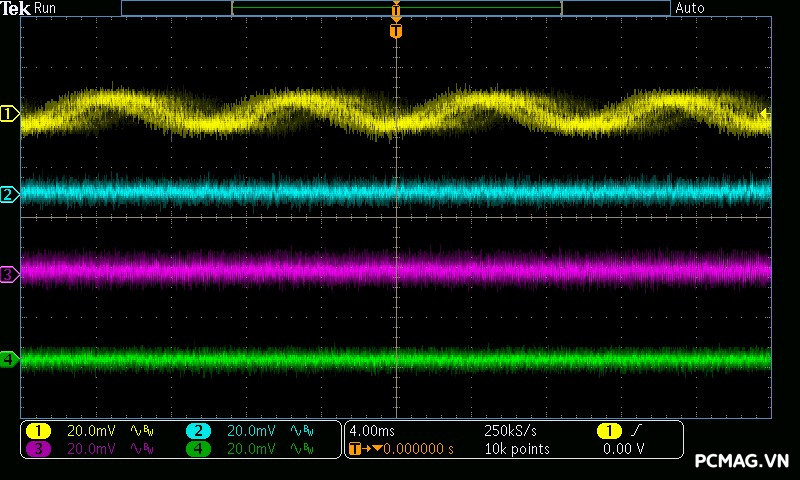

4. Ripple & Noise ( Nhiễu AC cao tần)

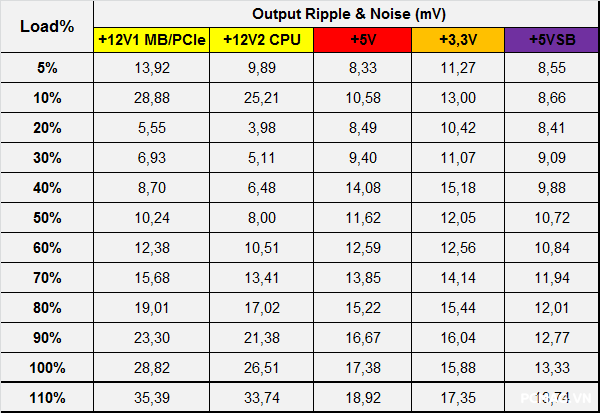

Kết quả kiểm tra cho thấy PMT850 ATX3.1/PCIe 5.1 có mức Ripple & Noise rất tốt, với giá trị tối đa chỉ dao động quanh 25mV trên cả bốn đường điện, hoàn toàn đáp ứng tiêu chuẩn đối với PSU phân khúc cao cấp.

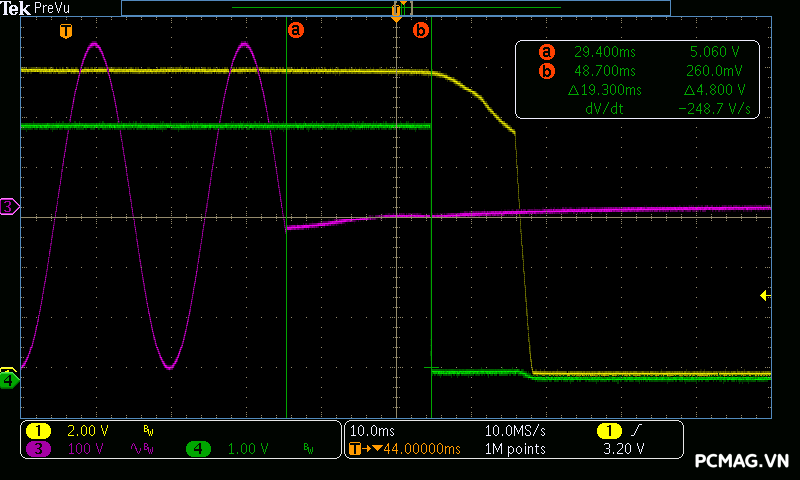

5. Hold-up Time ( Thời gian lưu điện)

PMT850 ATX3.1/PCIe 5.1 đáp ứng tốt yêu cầu của chuẩn ATX. Tín hiệu PG_OK được duy trì ở mức 19,3 ms / 11 ms, trong khi đường 12V chỉ rời khỏi mức điện áp an toàn sau khoảng 25,4 ms, cho thấy khả năng lưu điện ổn định và đáng tin cậy.

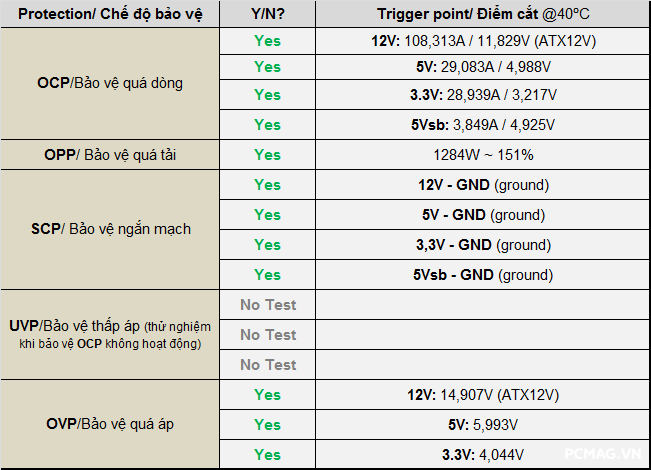

6. Protection Features (Các chế độ bảo vệ)

Các chế độ bảo vệ trên PMT850 ATX3.1/PCIe 5.1 hoạt động ổn định, cho phép bộ nguồn khôi phục và vận hành bình thường sau khi trải qua các bài kiểm tra. Tuy vậy, mức kích hoạt bảo vệ quá tải (OPP) được đặt hơi cao, lên đến khoảng 150% công suất danh định. Bên cạnh đó, ngưỡng bảo vệ quá áp (OVP) cho đường 12V cũng sẽ tối ưu hơn nếu được giới hạn ở mức khoảng 14.5V.

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị IT thuộc Class I – trong đó có nguồn máy tính chuẩn ATX – tiêu chuẩn an toàn quy định rằng dòng rò không được vượt quá 3,5 mA khi điện áp đầu vào được tăng lên mức ~110% điện áp tối đa mà nhà sản xuất công bố (trong trường hợp này là 110% của 240VAC, tương đương khoảng 264VAC @ 60Hz).

Để tiến hành phép thử này, ta sử dụng thiết bị đo chuyên dụng GW Instek GLC-9000 nhằm xác định chính xác giá trị dòng rò của PSU.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

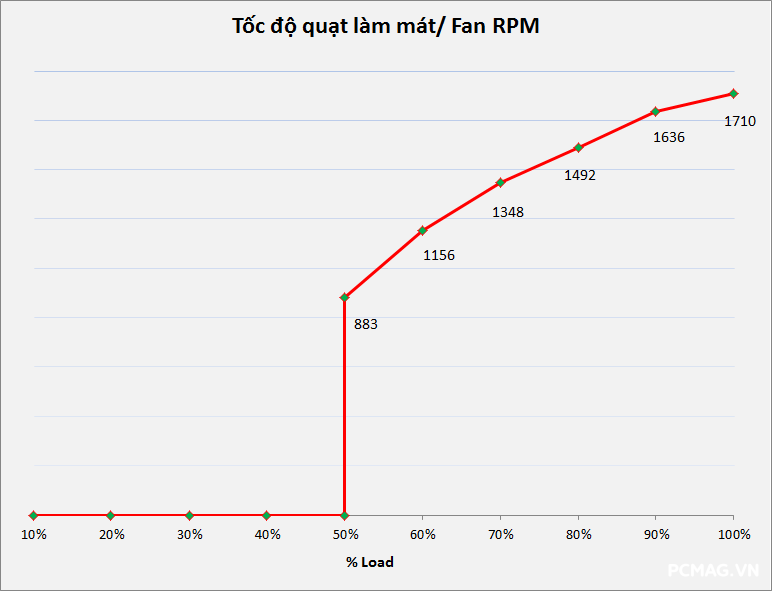

Trong điều kiện môi trường 38–45°C, chế độ Semi-Fanless được kích hoạt mặc định trên PMT850 ATX3.1/PCIe 5.1. Quạt sẽ ngừng quay khi mức tải dưới 450W, lúc nhiệt độ của PSU vẫn chưa đủ cao, giúp hệ thống vận hành yên tĩnh ở các tác vụ nhẹ. Khi tải tăng, tốc độ quạt có thể đạt tối đa khoảng 1700 RPM, bảo đảm khả năng làm mát kịp thời.

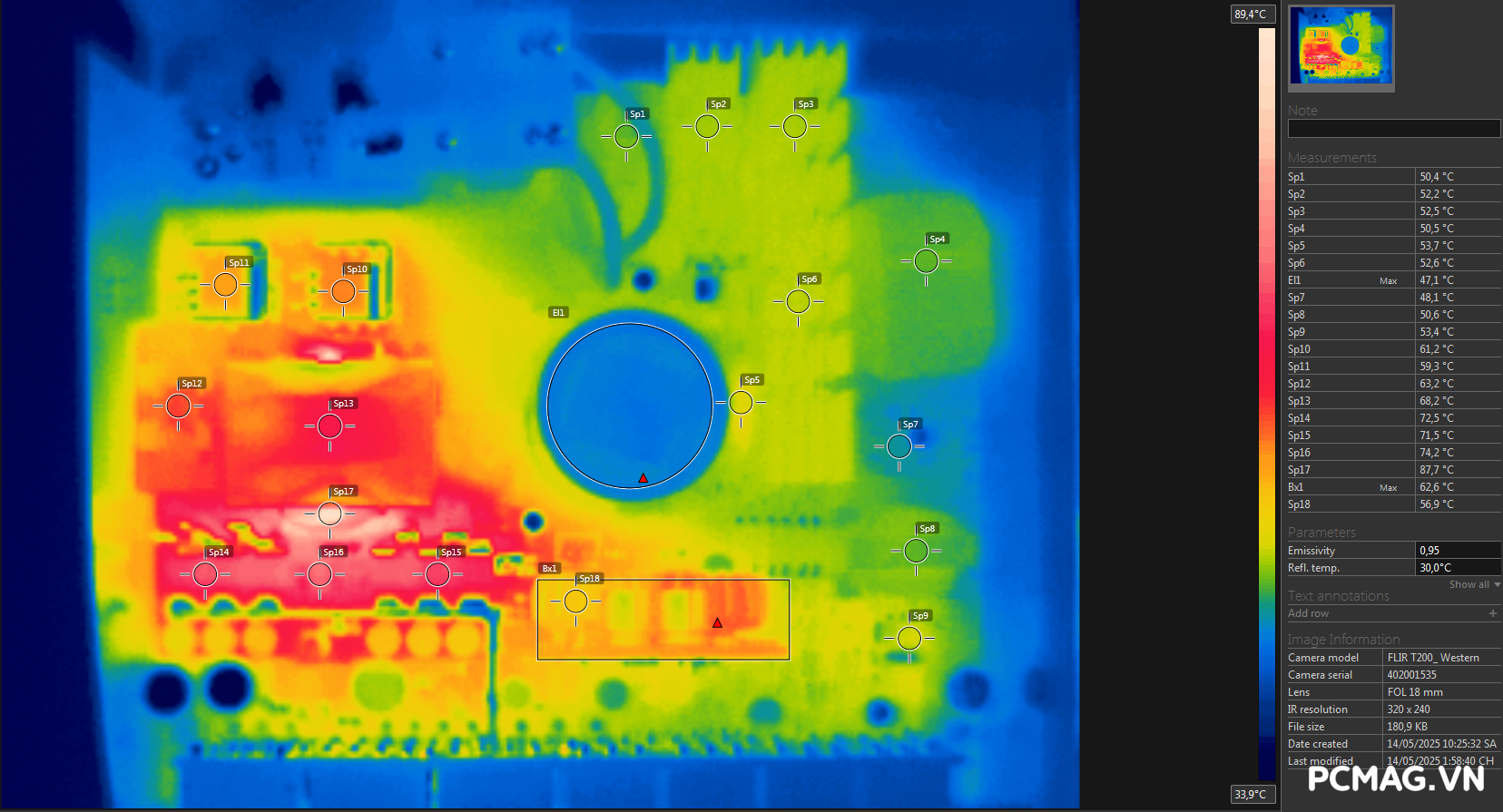

Dựa trên ảnh nhiệt, khu vực nóng nhất của bộ nguồn nằm tại ngõ ra của biến áp chính, với nhiệt độ ghi nhận khoảng 87°C, phù hợp với đặc tính vận hành của các PSU công suất cao trong môi trường nhiệt độ khắc nghiệt.

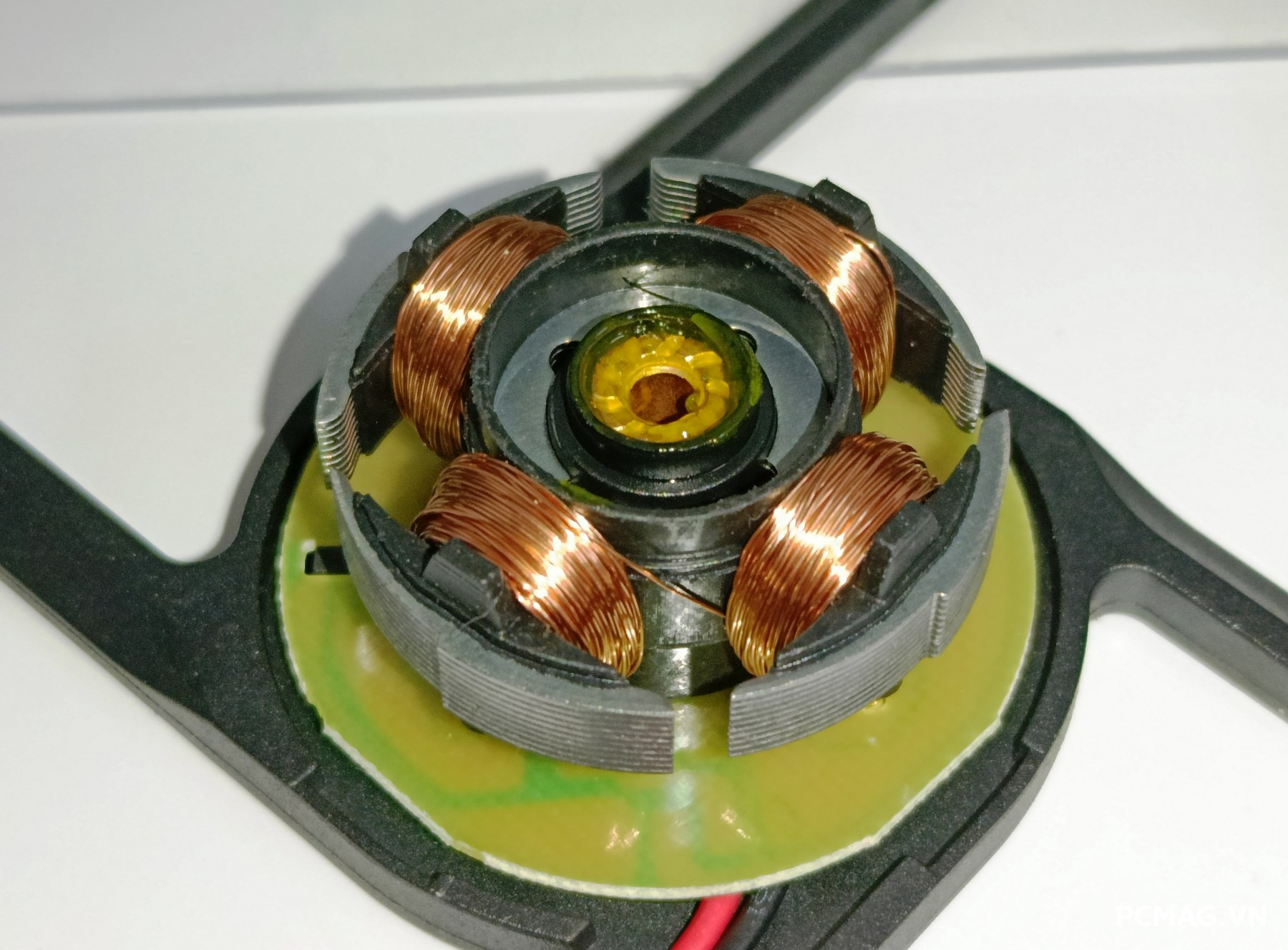

PMT850 ATX3.1/PCIe 5.1 được trang bị quạt HongHua HA1225M12F-Z, loại 12V – 0.45A sử dụng Rifle Bearing. Quạt có tốc độ tối đa vào khoảng 2000 RPM, đảm bảo khả năng tản nhiệt hiệu quả cho bộ nguồn.

IV. Kết luận

PMT850 ATX3.1/PCIe 5.1 sở hữu chất lượng điện áp và linh kiện ở mức tốt, cùng hiệu suất cao đạt khoảng 93% @ 230VAC, tương ứng chứng nhận 80Plus Gold. Thiết kế nhỏ gọn kết hợp mạch DC-to-DC (VRMs) giúp nâng cao hiệu quả chuyển đổi điện năng. Hệ thống cáp dập vân vảy cá mềm dẻo và đầu cấp nguồn 12V-2×6 / PCIe 5.1 thế hệ mới cũng góp phần khắc phục nhiều hạn chế từng xuất hiện trên chuẩn PCIe 5.0 / 12VHPWR trước đây.

Với những đặc điểm này, PMT850 ATX3.1/PCIe 5.1 là lựa chọn phù hợp cho các cấu hình tầm trung đến cao cấp sử dụng 01 GPU thuộc dòng RTX 4000 hoặc RTX 5000.

Ưu điểm

• Chất lượng linh kiện và điện áp tốt (100% tụ hoá Nhật Bản)
• Hệ thống cáp mềm dẻo, trang bị đầu nguồn 12V-2×6 / PCIe 5.1
• Hiệu suất cao 93% @ 230VAC – 80Plus Gold
• Thiết kế LLC + DC-to-DC (VRMs) cho hiệu năng ổn định

Khuyết điểm

• Cần cải thiện độ ổn định điện áp trong bài thử 160% peak test (power excursion)
