Theo ghi nhận từ PCMAG, MSI vừa chính thức giới thiệu tới thị trường Việt Nam mẫu nguồn máy tính (PSU) MSI MAG A650BNL mới, nằm trong phân khúc tầm trung. Sản phẩm được xem là bản nâng cấp “nhẹ” so với MAG A650BN tiền nhiệm khi chuyển sang sử dụng quạt làm mát Rifle Bearing cho độ bền và độ êm tốt hơn, đồng thời trang bị 2 đầu cấp nguồn CPU nhằm tăng khả năng tương thích với các cấu hình hiện đại.

MAG A650BNL sở hữu công suất thực 650W, hỗ trợ Active PFC full-range (100–240Vac), đạt chuẩn hiệu suất 80Plus Bronze, và được MSI tung ra với hai tùy chọn màu sắc trắng và đen, phù hợp cho nhiều phong cách build PC khác nhau.

I. Hộp và phụ kiện MSI MAG A650BNL 650W

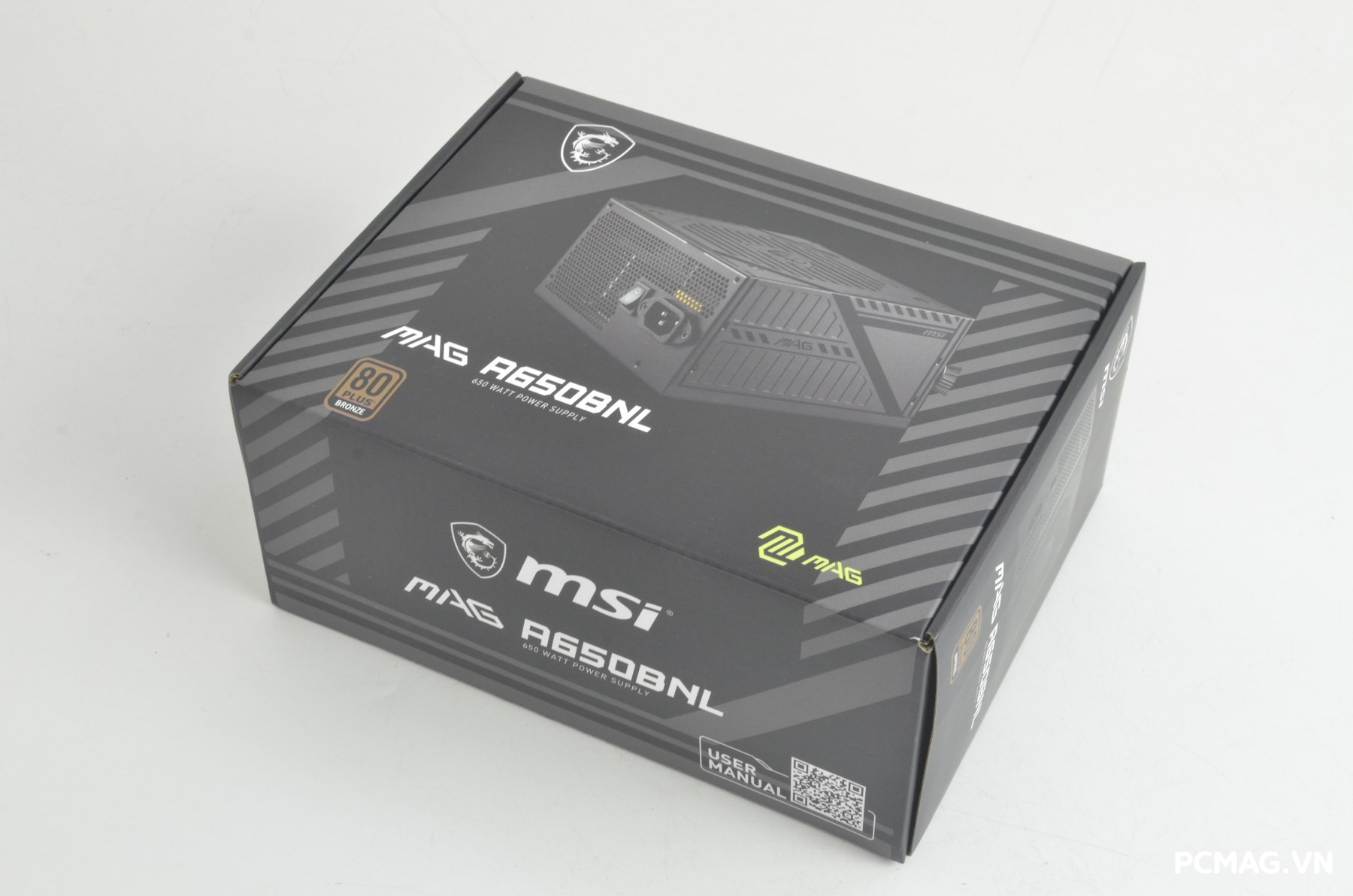

Hộp đựng của MSI MAG A650BNL có thiết kế gọn gàng, sử dụng tông màu đen – xám chủ đạo mang đậm phong cách quen thuộc của dòng MAG. Các thông số kỹ thuật quan trọng của bộ nguồn được in đầy đủ và rõ ràng ở mặt sau hộp, giúp người dùng dễ dàng nắm bắt thông tin trước khi lựa chọn sản phẩm.

Phụ kiện đi kèm của MSI MAG A650BNL khá cơ bản nhưng đầy đủ cho quá trình lắp đặt, bao gồm 1 cáp nguồn chuẩn EU, 4 ốc vặn cố định PSU vào case, cùng tờ thông tin giới thiệu các tiêu chuẩn và chứng nhận của Liên minh châu Âu (EU).

II. PSU MSI MAG A650BNL 650W

1. Bên ngoài

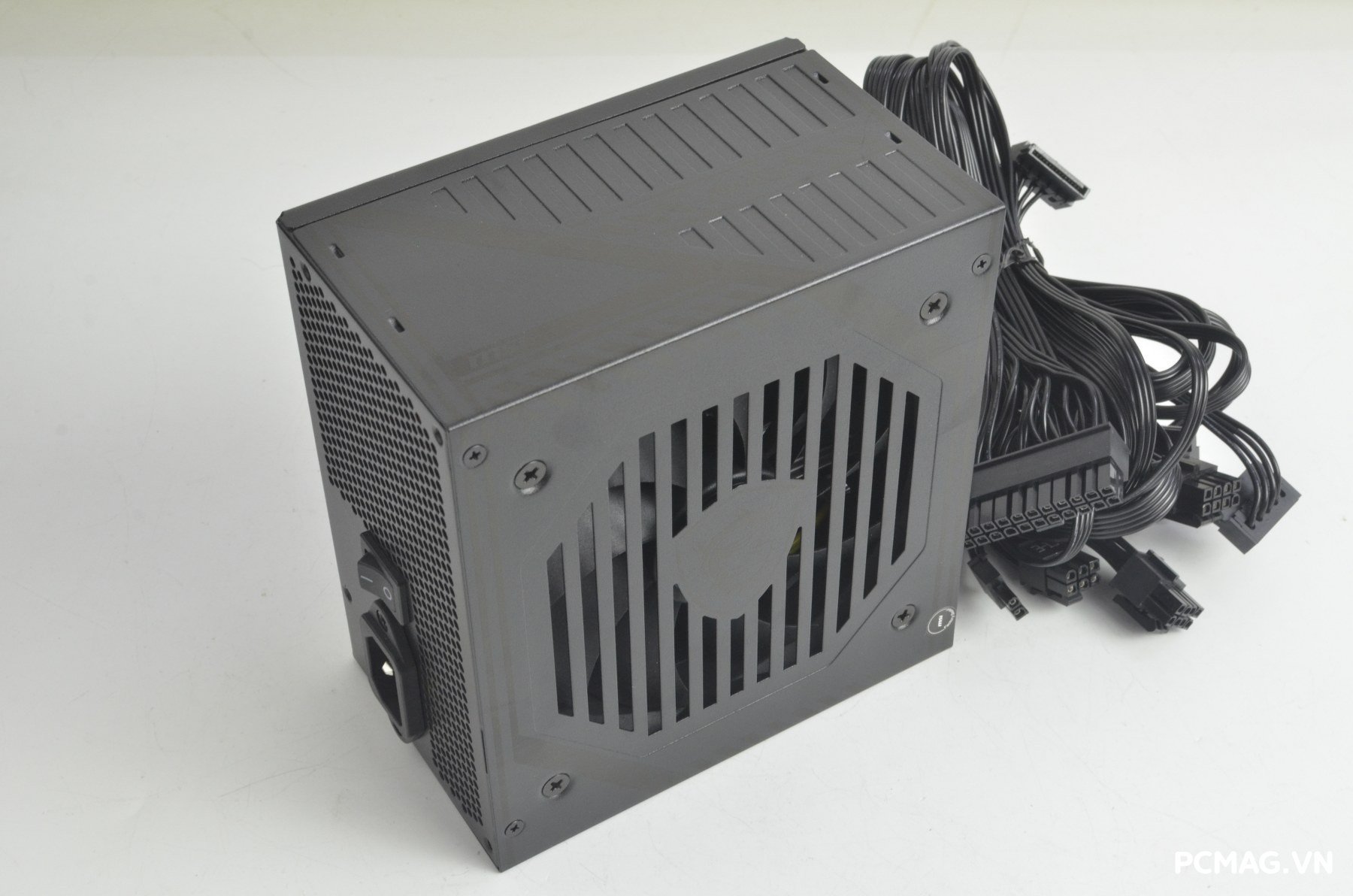

MSI MAG A650BNL sở hữu lớp sơn tĩnh điện màu đen chủ đạo, điểm xuyết bằng các hoa văn đen bóng tạo cảm giác cứng cáp nhưng vẫn tinh tế. Bộ nguồn được trang bị quạt làm mát kích thước 120mm nhằm đảm bảo khả năng tản nhiệt ổn định, đi kèm hệ thống cáp bẹ màu đen, giúp việc đi dây trong thùng máy gọn gàng và thẩm mỹ hơn.

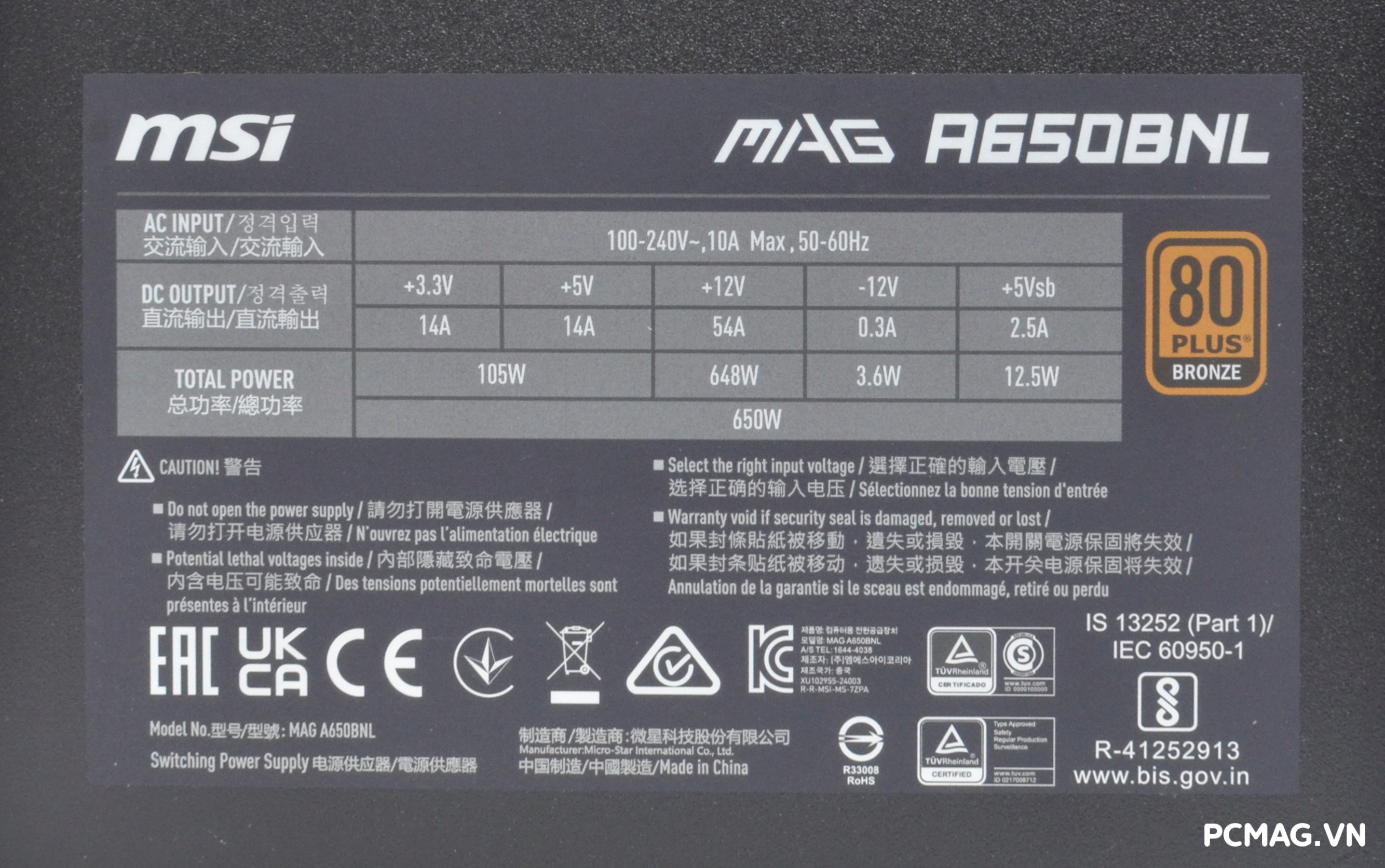

MAG A650BNL có công suất danh định 650W, sử dụng đường 12V single rail với công suất tối đa lên tới 648W, đảm bảo khả năng cấp điện ổn định cho toàn hệ thống. Bộ nguồn hỗ trợ Active PFC full-range và đạt chứng nhận hiệu suất 80Plus Bronze, đáp ứng tốt nhu cầu sử dụng trong các cấu hình PC tầm trung hiện nay.

Hệ thống cáp của MSI MAG A650BNL được bố trí khá đầy đủ, đáp ứng tốt nhu cầu lắp ráp các cấu hình PC phổ thông đến tầm trung, bao gồm:

• 1 cáp nguồn 24-pin Mainboard dài 60cm
• 2 cáp CPU 4+4-pin ATX12V với chiều dài 60cm + 15cm
• 2 cáp PCIe 6+2-pin dành cho card đồ họa, dài 55cm + 15cm
• 5 đầu cấp nguồn SATA với các đoạn dây 40cm + 15cm + 15cm + 15cm
• 2 đầu nguồn ATA (Molex) có chiều dài 40cm + 15cm + 15cm + 15cm

Thiết kế cáp bẹ màu đen giúp việc quản lý dây gọn gàng và tối ưu không gian bên trong case.

2. Bên trong

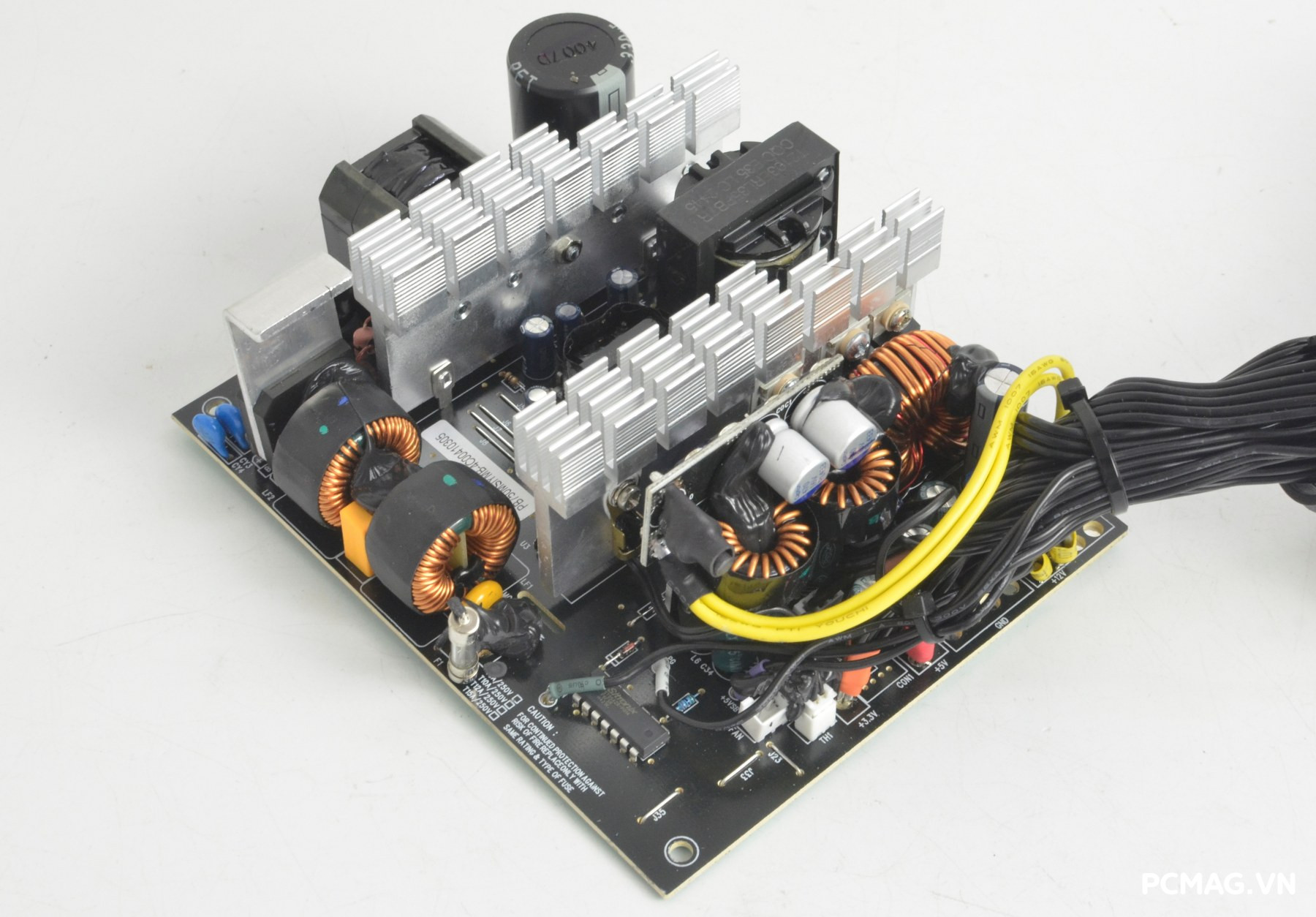

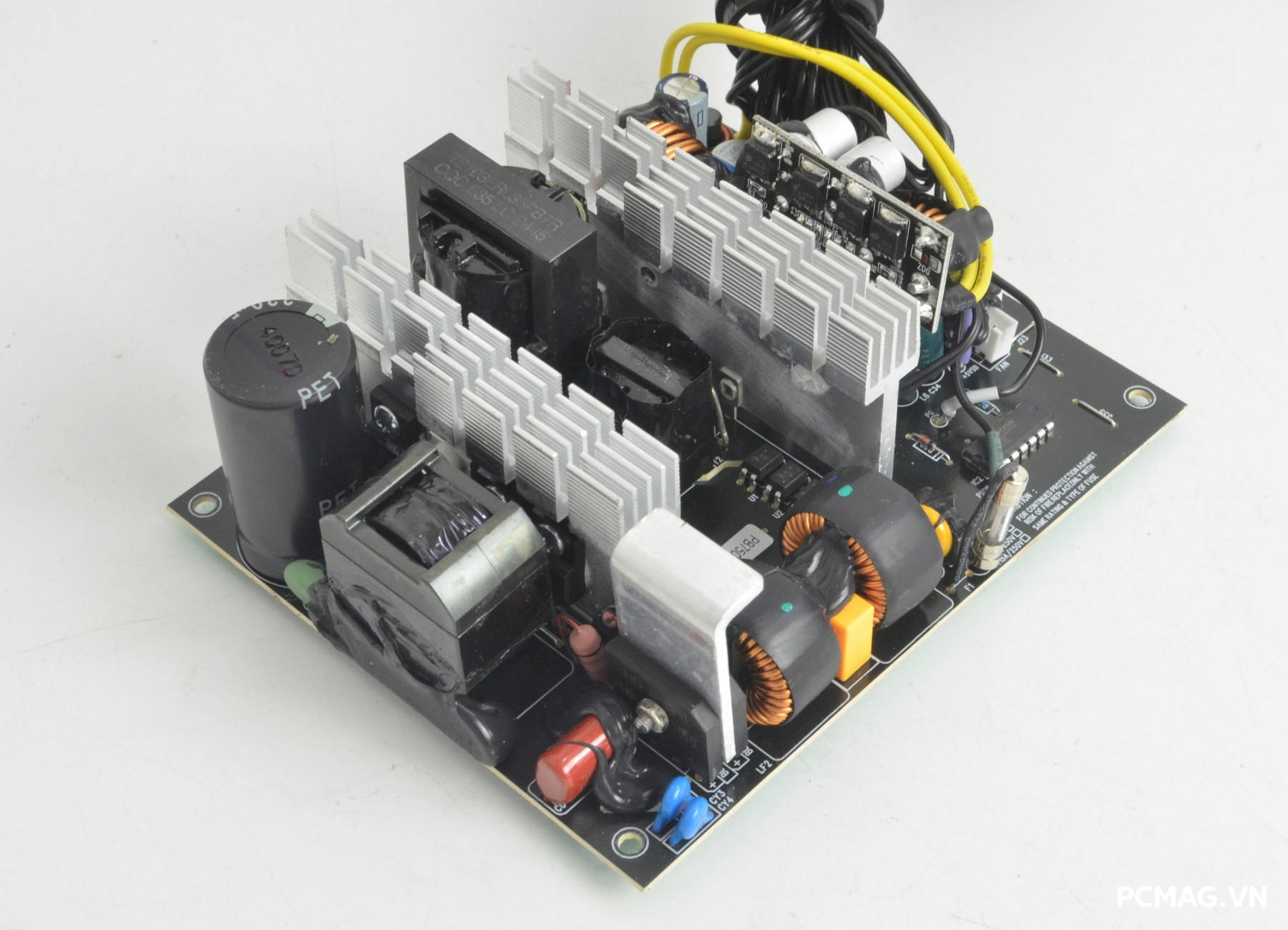

Bên trong, MSI MAG A650BNL vẫn sử dụng platform gần như tương đồng với thế hệ MAG A650BN, áp dụng thiết kế Active PFC kết hợp Dual Forward và VRM (DC to DC) nhằm đảm bảo hiệu suất và độ ổn định điện áp. Tuy nhiên, MSI đã có những điều chỉnh nhỏ trong cách bố trí linh kiện, giúp luồng gió từ quạt làm mát lưu thông hiệu quả hơn, góp phần cải thiện khả năng tản nhiệt trong quá trình vận hành.

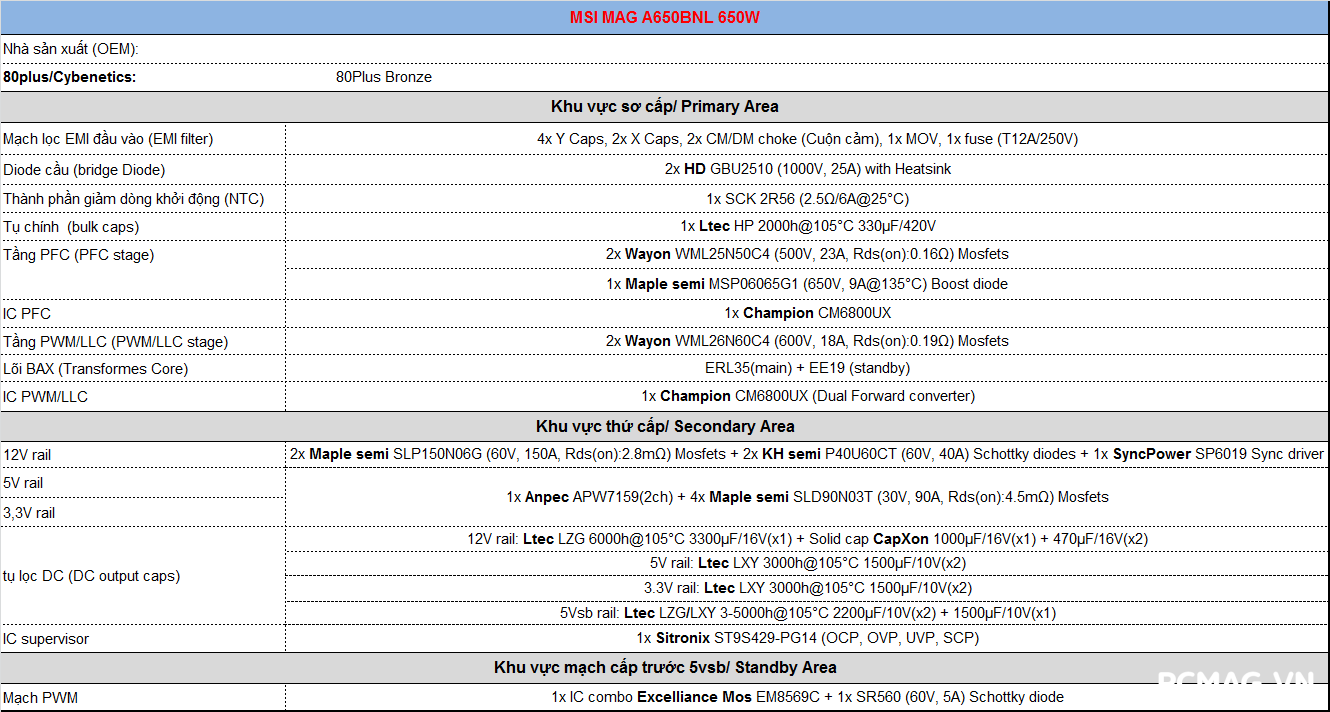

Bảng linh kiện được sử dụng trên MAG A650BNL:

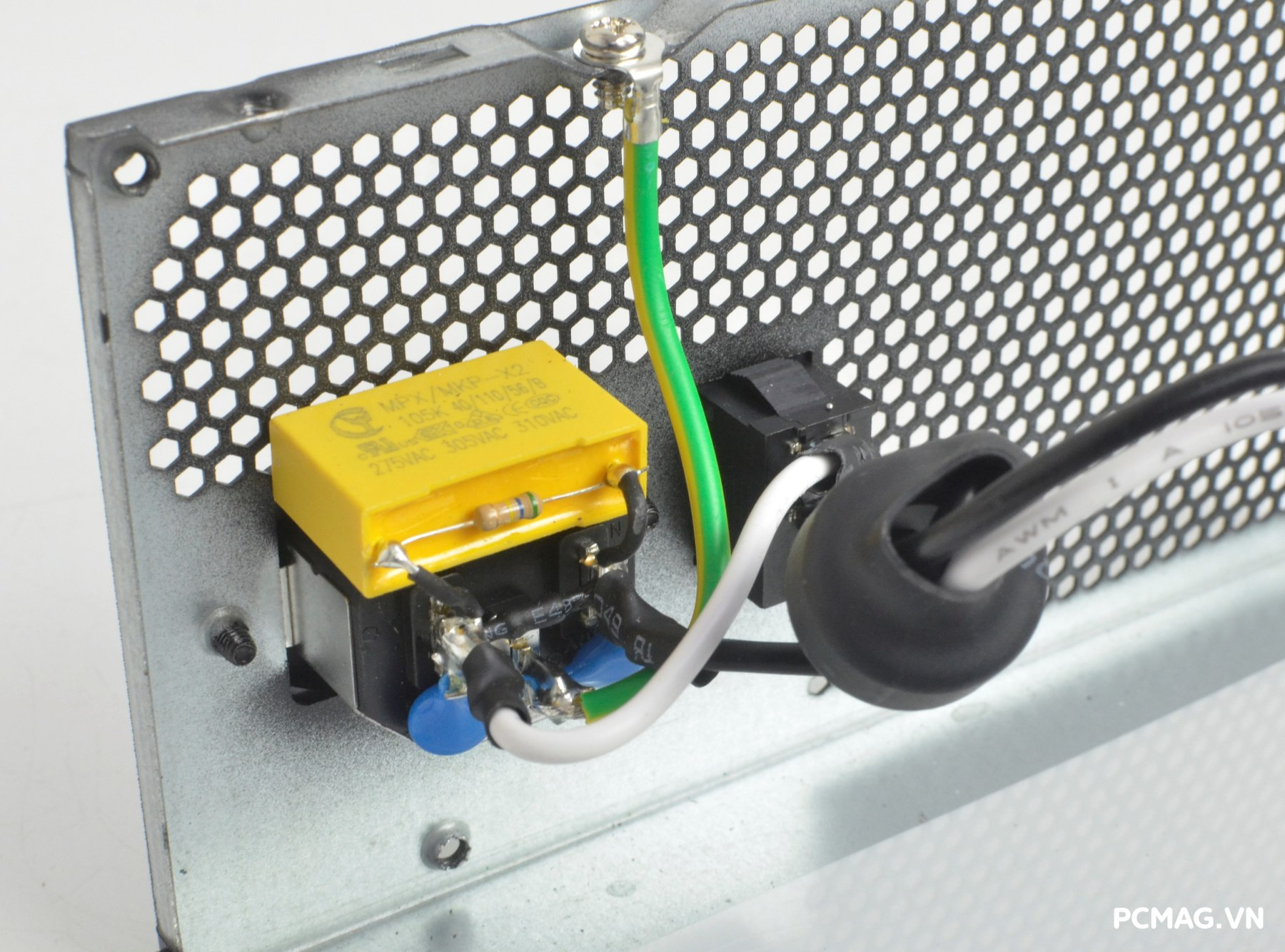

Ngay tại cổng AC đầu vào, MSI MAG A650BNL được trang bị tầng lọc nhiễu EMI hai lớp, giúp giảm thiểu nhiễu điện từ hiệu quả. Bên cạnh đó, bộ nguồn còn tích hợp linh kiện chống sét MOV, góp phần bảo vệ hệ thống trước các biến động điện áp từ lưới điện.

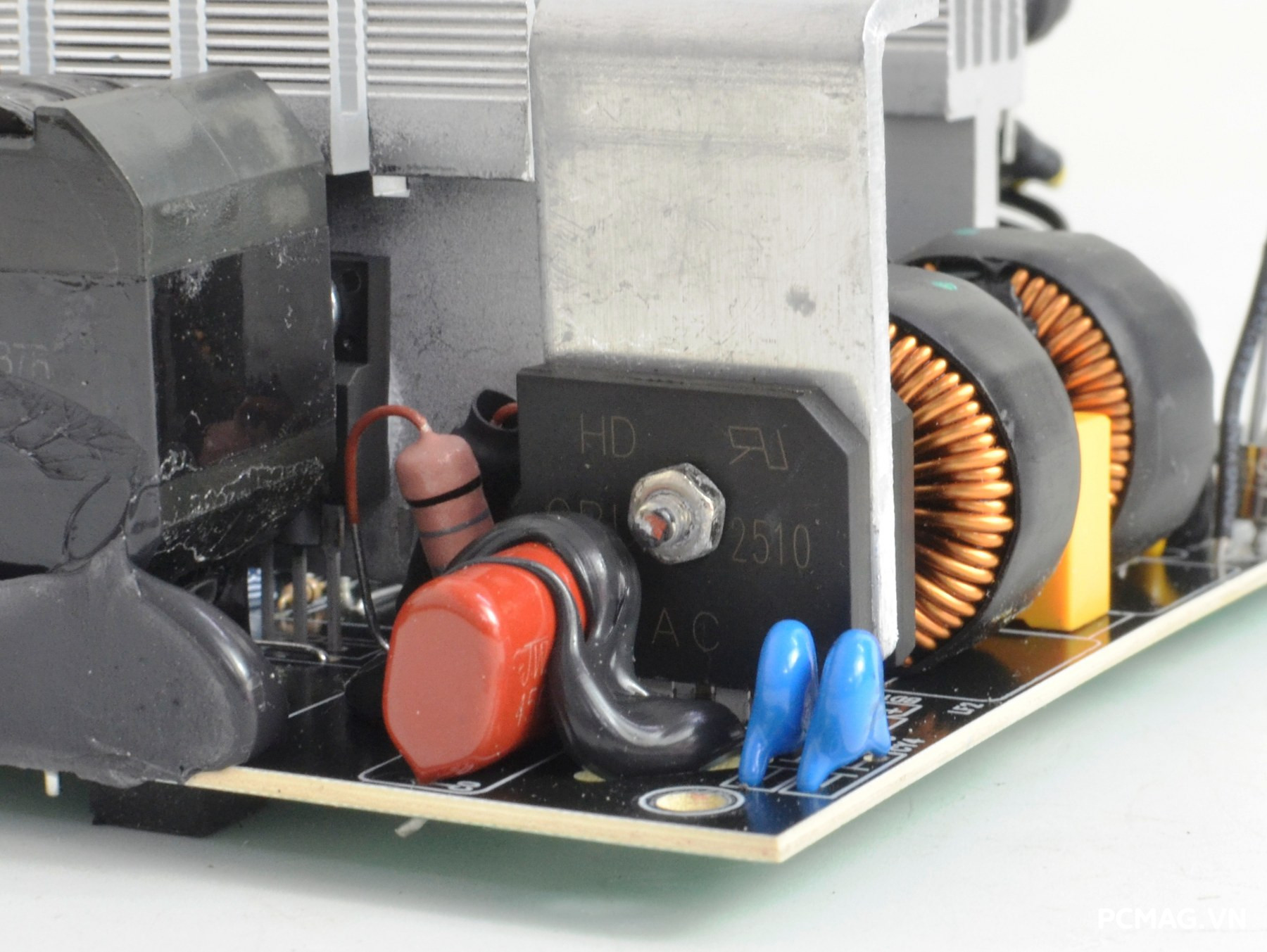

Mặc dù là PSU full-range, MSI MAG A650BNL vẫn được MSI trang bị một cặp diode cầu GBU2510 (25A x2) với mức chịu tải được đánh giá là dư dả so với công suất danh định 650W của bộ nguồn. Các diode này được gắn trên phiến tản nhiệt riêng, giúp đảm bảo khả năng hoạt động ổn định trong thời gian dài.

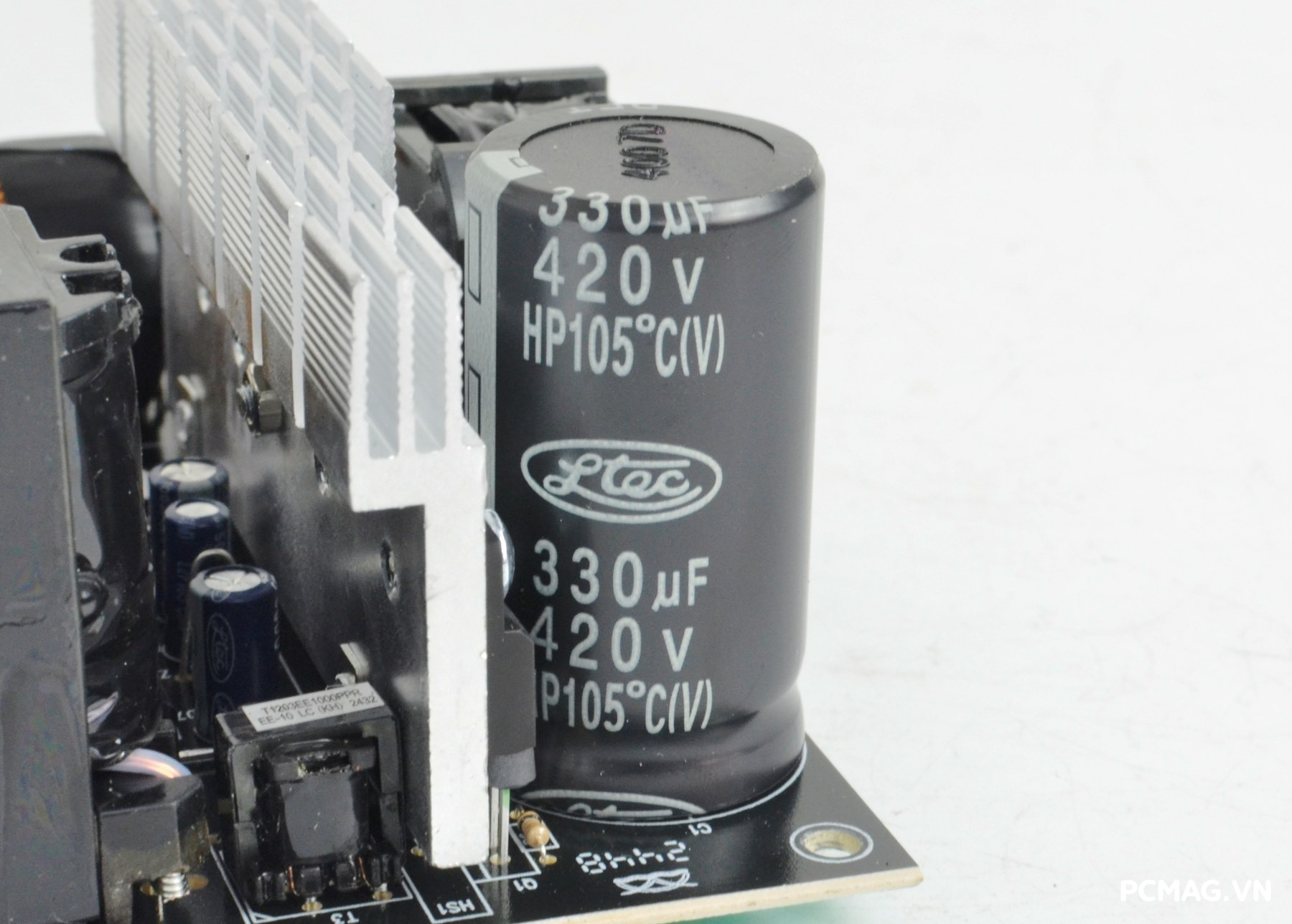

Ở phía tụ nguồn chính, MAG A650BNL sử dụng tụ điện đến từ hãng Ltec với thông số 420V / 330µF, đáp ứng tốt yêu cầu lưu trữ và ổn định điện áp cho hệ thống.

Ở tầng PFC, MSI MAG A650BNL sử dụng 2 MOSFET Wayon WML25N50C4, kết hợp cùng boost diode MSP06065G1 nhằm tối ưu hiệu quả hiệu chỉnh hệ số công suất. Trong khi đó, tầng PWM được trang bị cặp MOSFET Wayon WML26N60C4, tiếp tục đến từ cùng nhà sản xuất Wayon, đảm bảo độ đồng bộ và ổn định trong vận hành.

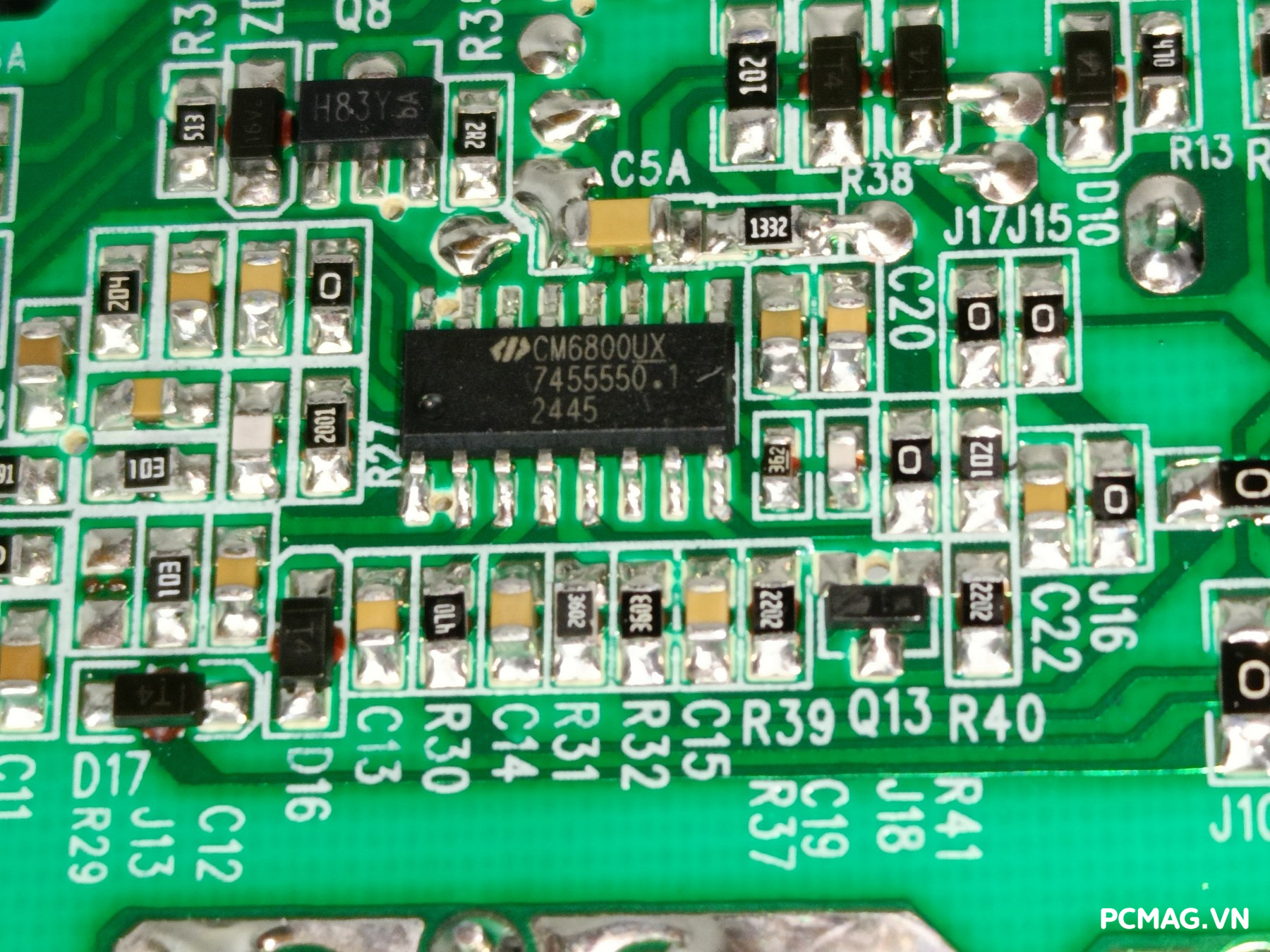

Toàn bộ các khối này hoạt động dưới sự điều khiển của IC dao động Champion CM6800UX, giúp quản lý quá trình chuyển đổi điện năng một cách chính xác và hiệu quả.

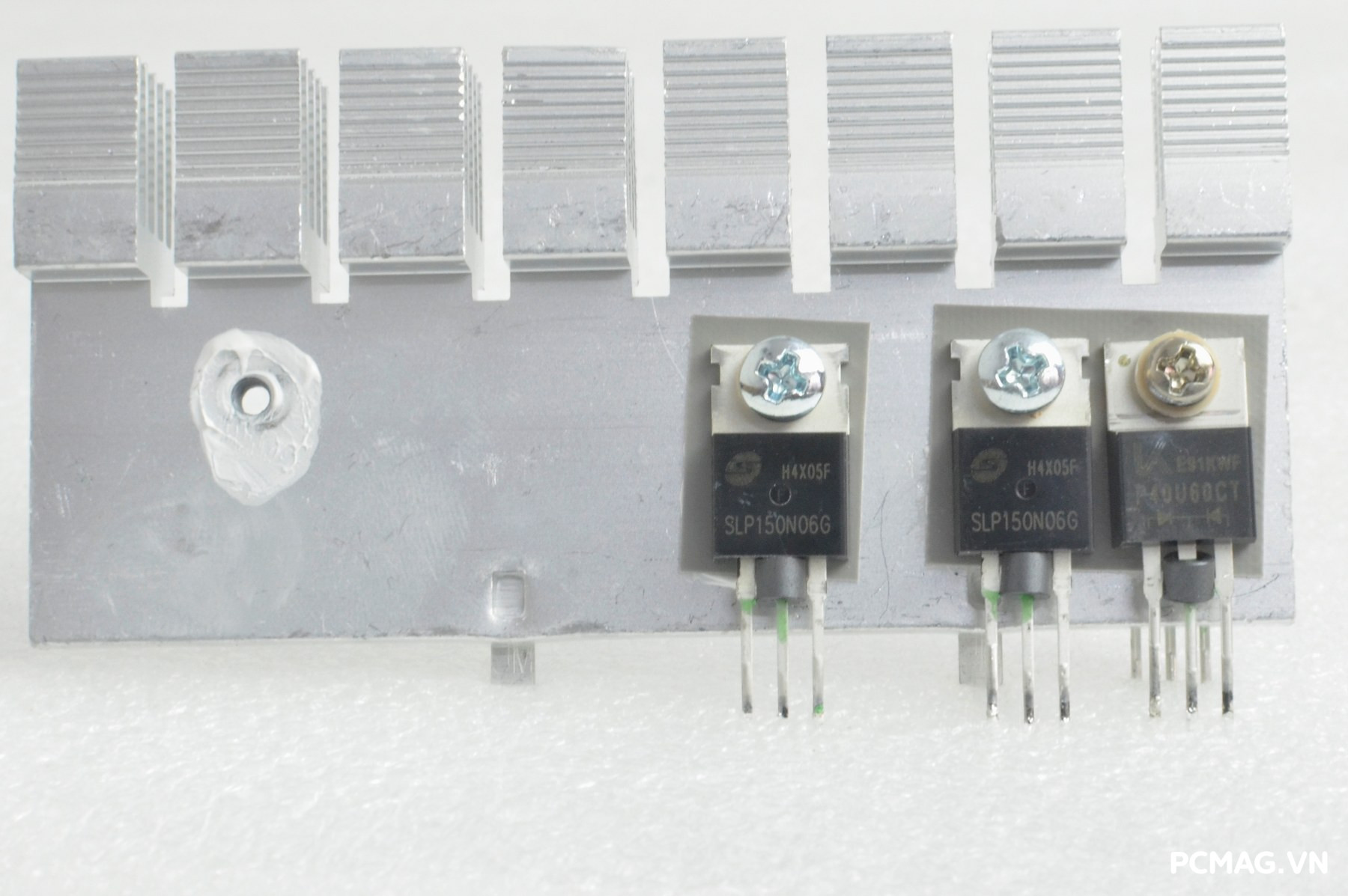

MSI MAG A650BNL áp dụng thiết kế chỉnh lưu đường 12V dạng bán đồng bộ (Semi-SR), kết hợp giữa MOSFET và diode nhằm cân bằng giữa hiệu suất và chi phí. Cụ thể, bộ nguồn sử dụng 2 MOSFET SLP150N06G (150A x2) hoạt động song song cùng cặp diode xung P40U60CT (40A x2) để đảm bảo khả năng cấp dòng ổn định cho rail 12V.

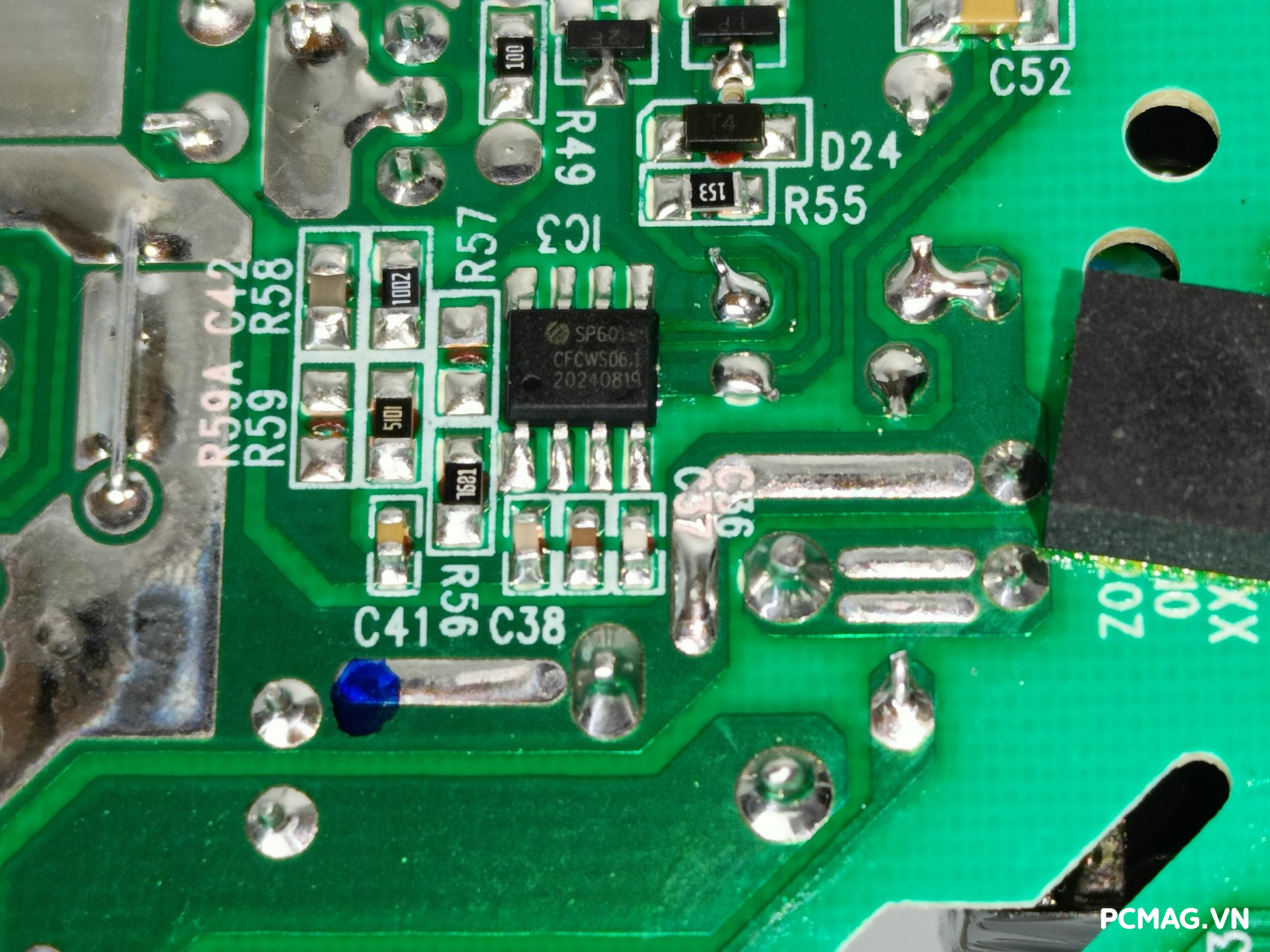

Toàn bộ quá trình chỉnh lưu này được điều khiển bởi IC sync drive SP6019, giúp tối ưu hiệu quả hoạt động và độ tin cậy của hệ thống.

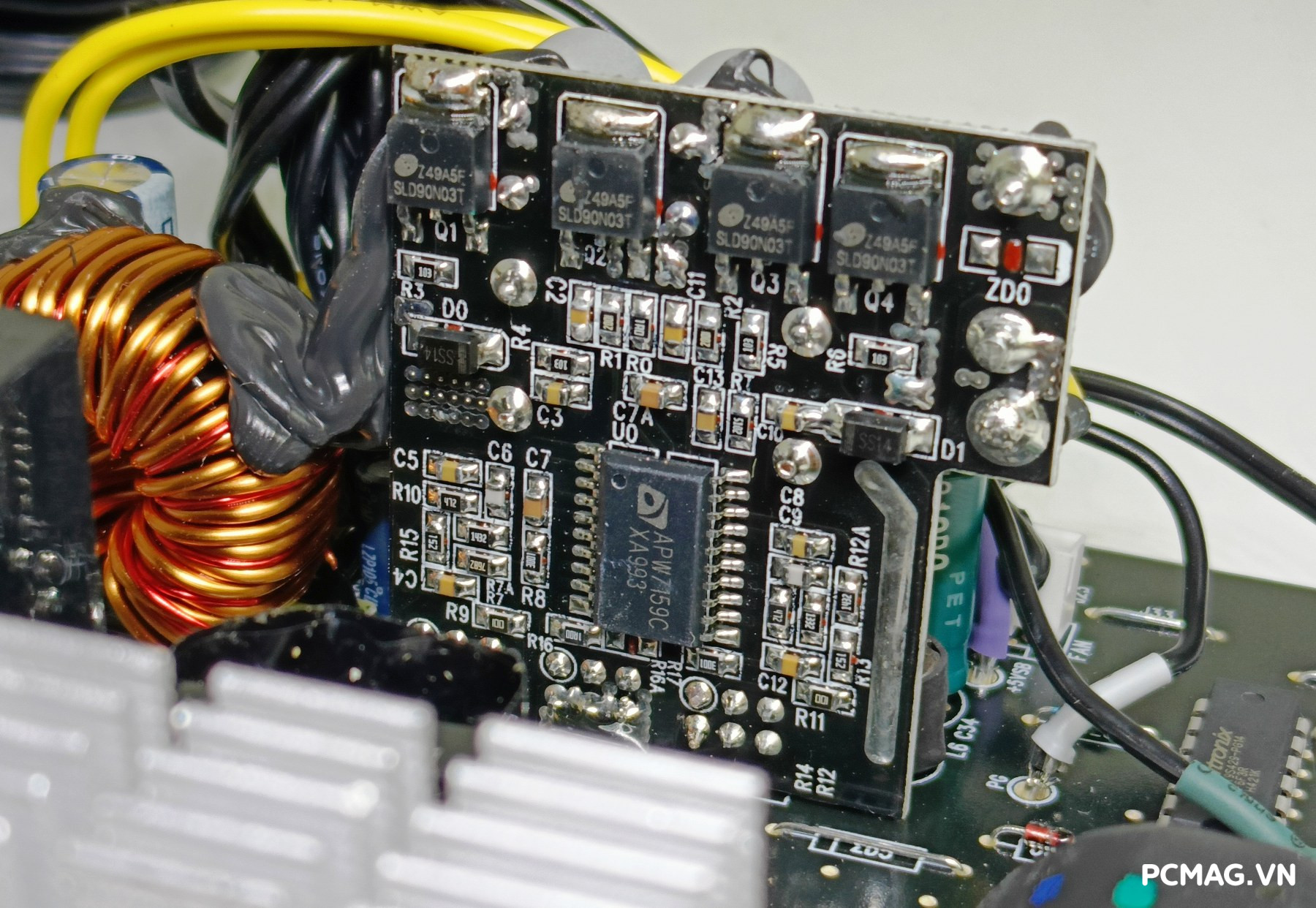

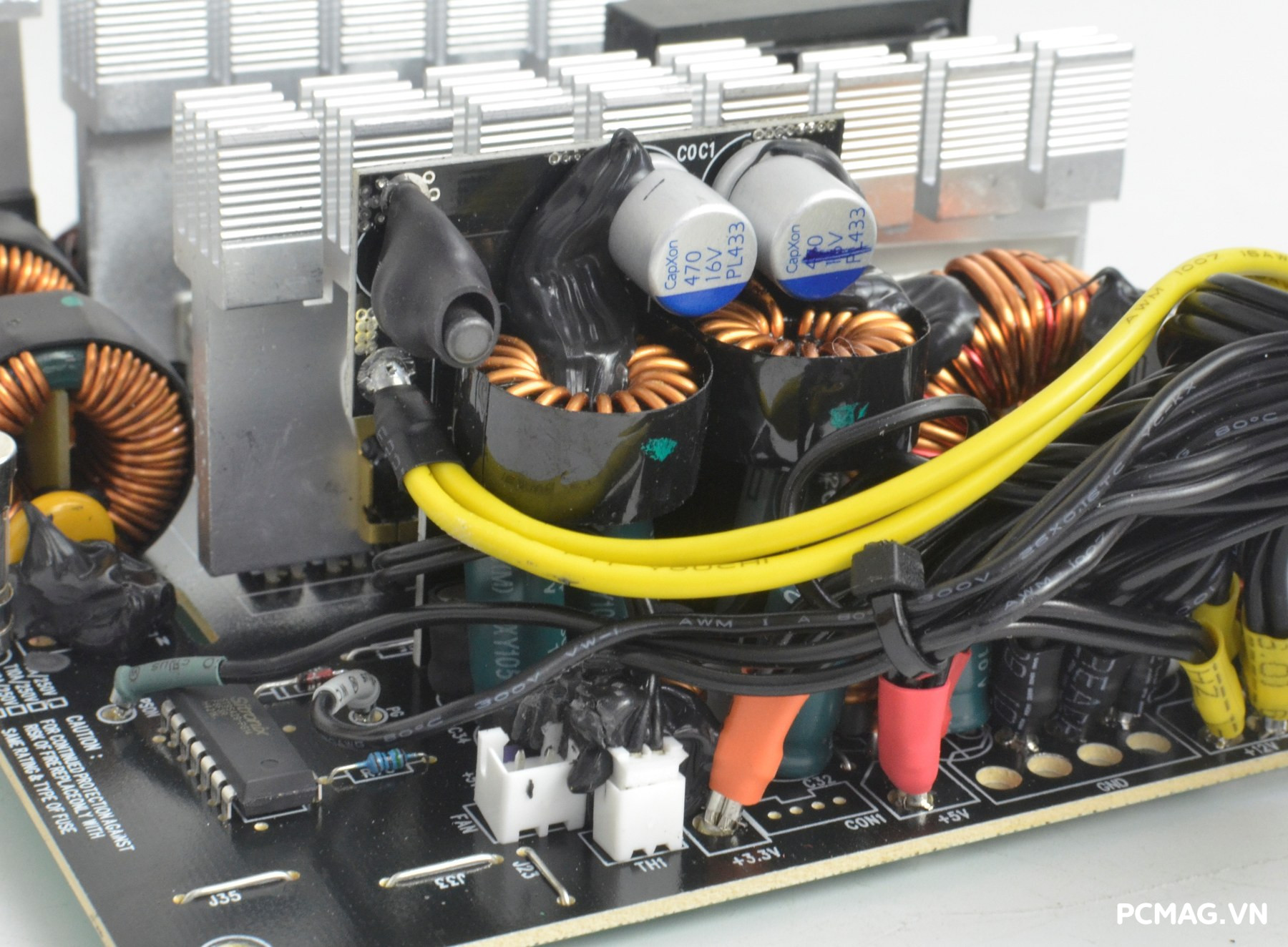

Hai đường điện 5V và 3.3V trên MSI MAG A650BNL được tạo ra thông qua khối mạch VRMs (DC to DC), giúp đảm bảo điện áp ổn định và hiệu suất cao. Khối này sử dụng IC dao động Anpec APW7159 (2 kênh) để điều khiển 4 MOSFET Maple Semi SLD90N03T, đóng vai trò chuyển đổi và phân phối điện năng một cách chính xác cho các rail phụ.

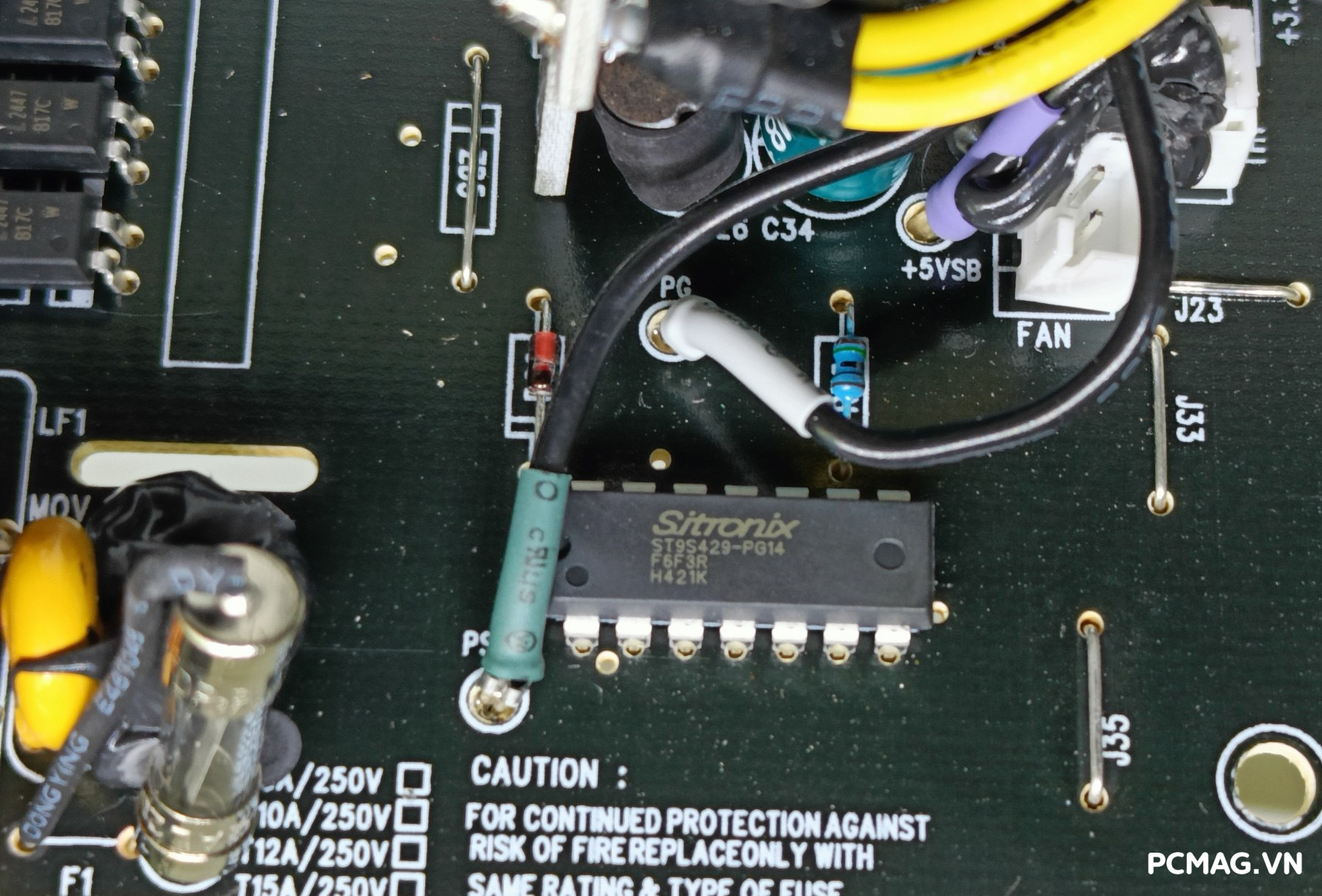

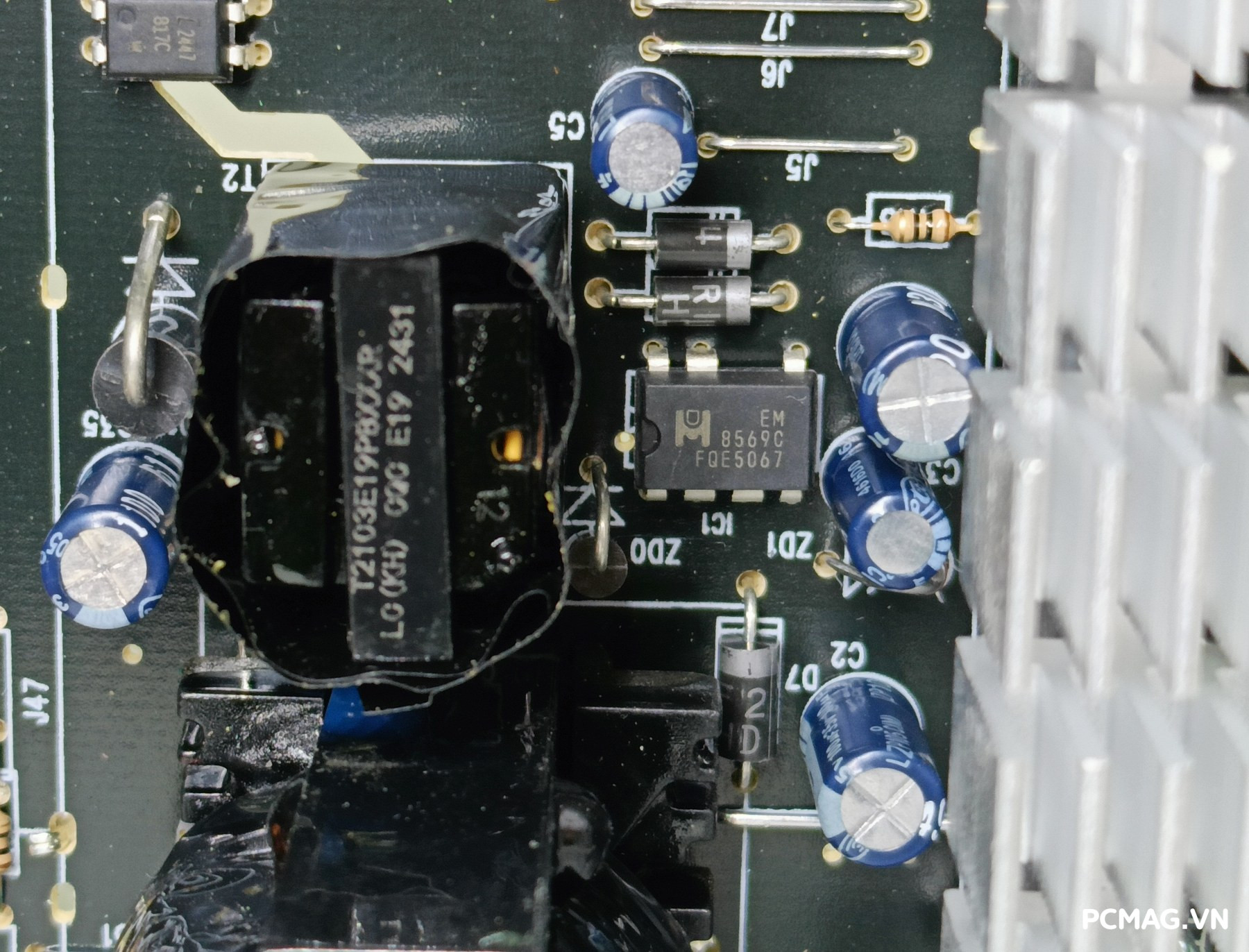

IC giám sát trên MSI MAG A650BNL là Sitronix ST9S429-PG14, đảm nhiệm việc theo dõi và bảo vệ hệ thống với 4 cơ chế an toàn cơ bản gồm OCP, SCP, OVP và UVP. Bên cạnh đó, đường cấp trước 5VSB được tạo ra bởi IC combo Excelliance MOS EM8569C, đảm bảo nguồn chờ hoạt động ổn định cho các chức năng nền của hệ thống.

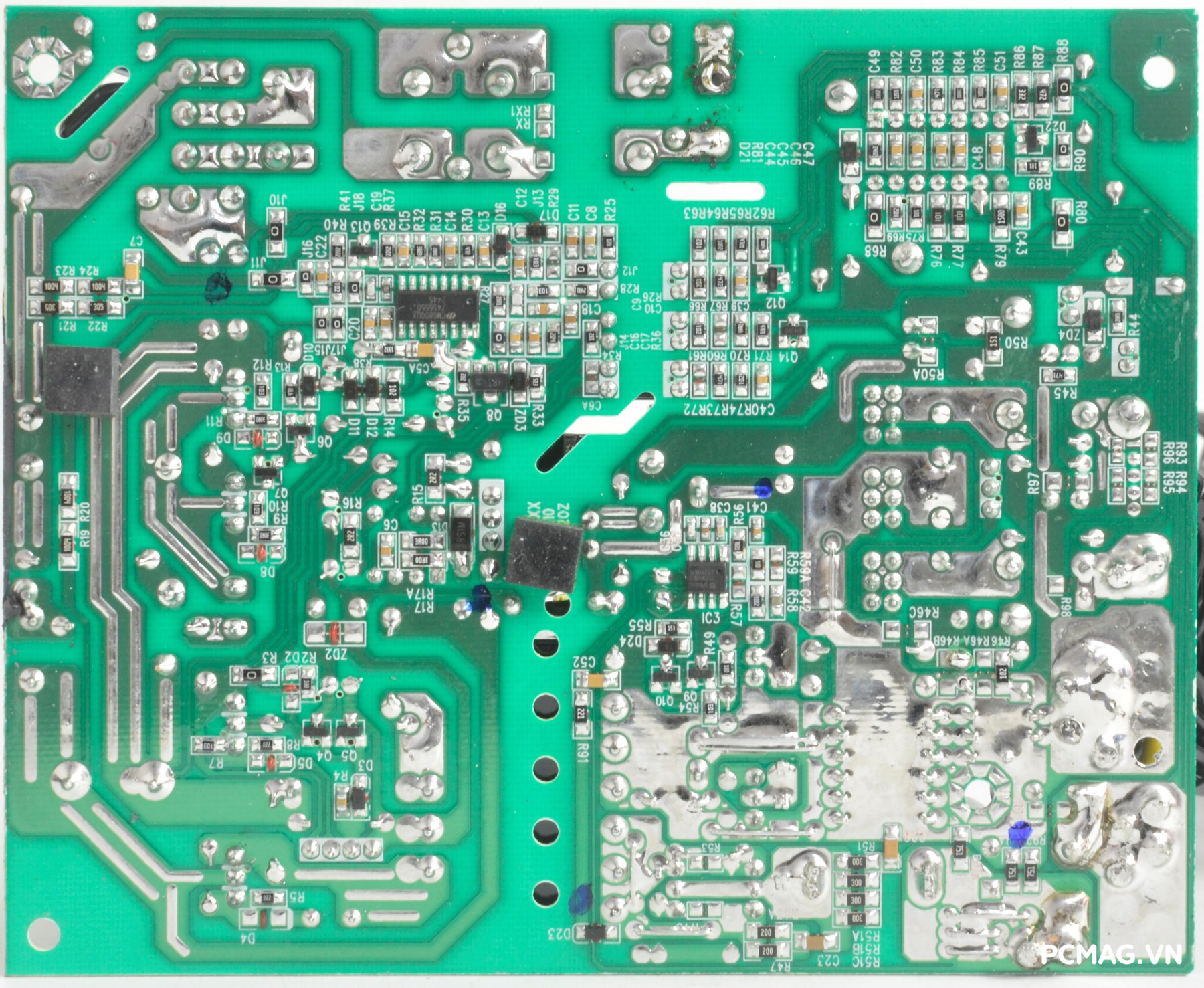

Các tụ rắn và tụ hóa lọc ngõ ra trên MSI MAG A650BNL được cung cấp bởi CapXon và Ltec, đều có nhiệt độ hoạt động tối đa 105°C, đáp ứng yêu cầu vận hành lâu dài. Phần mạch in PCB của bộ nguồn có bề mặt sạch và bóng, tuân thủ tiêu chuẩn RoHS, dù vẫn còn một vài vết flux chưa được làm sạch hoàn toàn trong quá trình sản xuất.

III. Thử nghiệm MSI MAG A650BNL 650W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng số liệu điện áp theo test plan ATX 3.0 của Intel, đường 12V trên nguồn single rail được quy ước thành hai nhánh tải logic trong quá trình đo kiểm:

• 12V1: Cấp điện cho toàn bộ thành phần sử dụng 12V ngoại trừ CPU (mainboard, PCIe, card đồ họa, …)
• 12V2: Chỉ dành riêng cho CPU thông qua đầu ATX12V / EPS12V

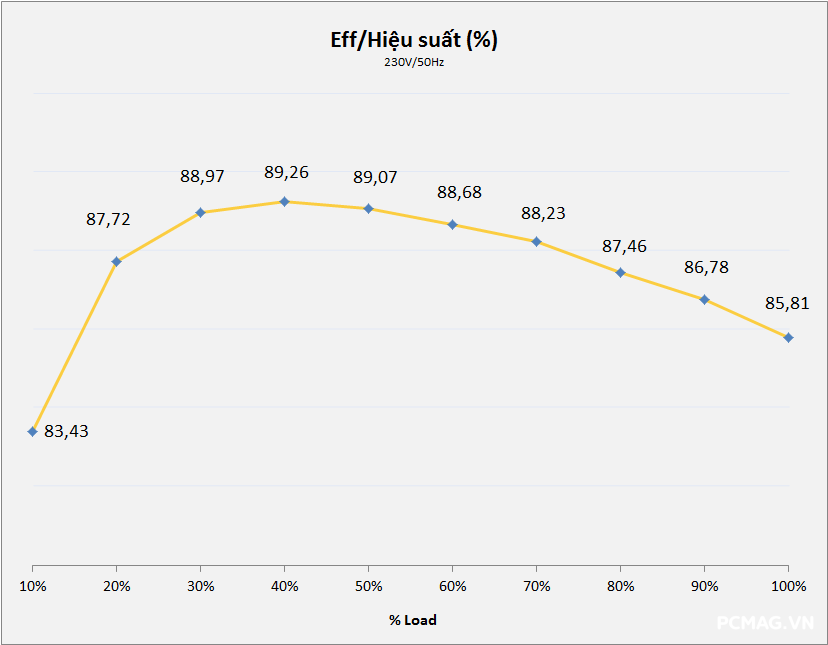

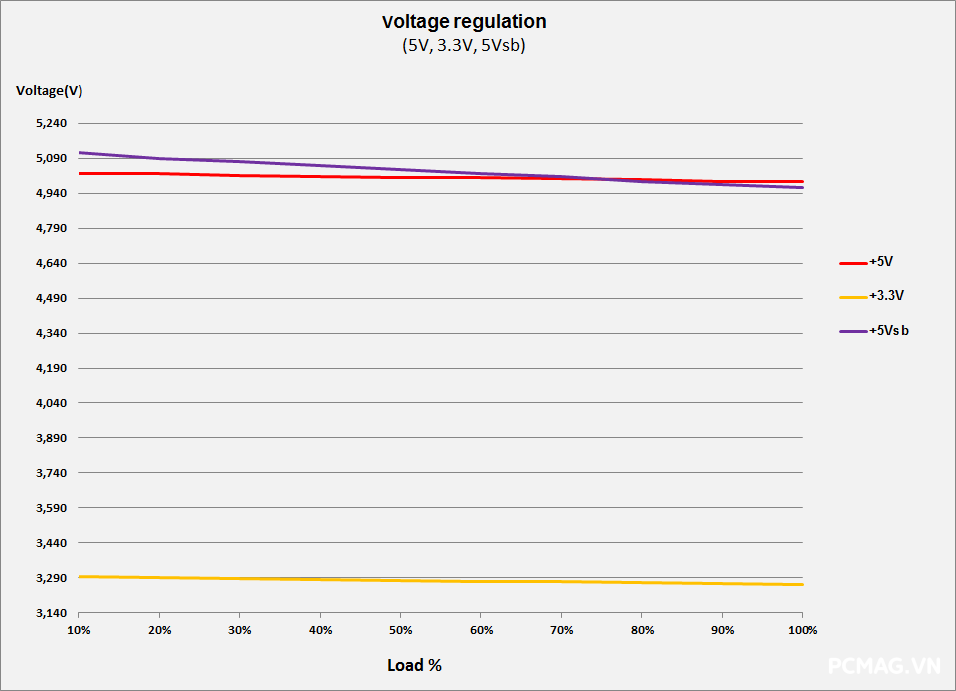

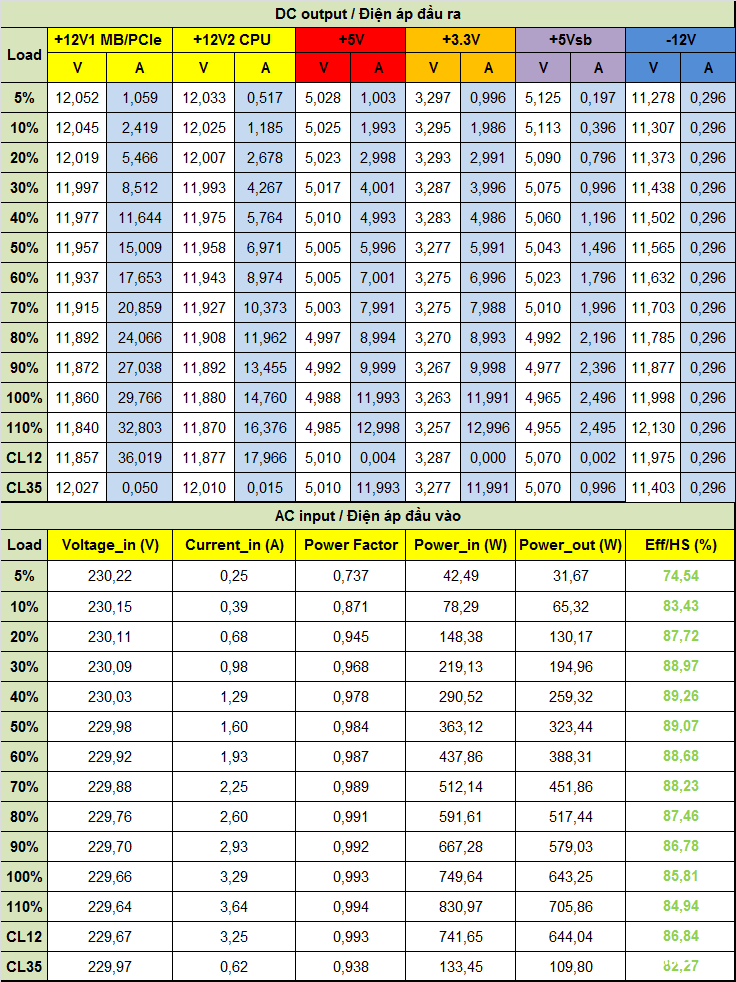

Trong quá trình thử nghiệm, MSI MAG A650BNL cho thấy khả năng vận hành ổn định, hoàn thành tốt các mức tải với độ dao động điện áp thấp, luôn nằm trong giới hạn tiêu chuẩn ATX. Hiệu suất hoạt động cao nhất đạt 89.26% tại điện áp 230Vac, phù hợp với chứng nhận 80Plus Bronze.

Nhờ được trang bị thiết kế DC to DC, các đường điện 12V, 5V và 3.3V đều đáp ứng tốt yêu cầu ngay cả trong các bài kiểm tra tải không đồng đều (Cross Load – CL).

2. Inrush Current Testing ( Dòng khởi động)

Trong bài kiểm tra dòng khởi động, MSI MAG A650BNL ghi nhận mức inrush current khoảng 90A, được đánh giá là ở mức trung bình trong phân khúc, đảm bảo an toàn và phù hợp với đặc tính vận hành của các bộ nguồn công suất 650W hiện nay.

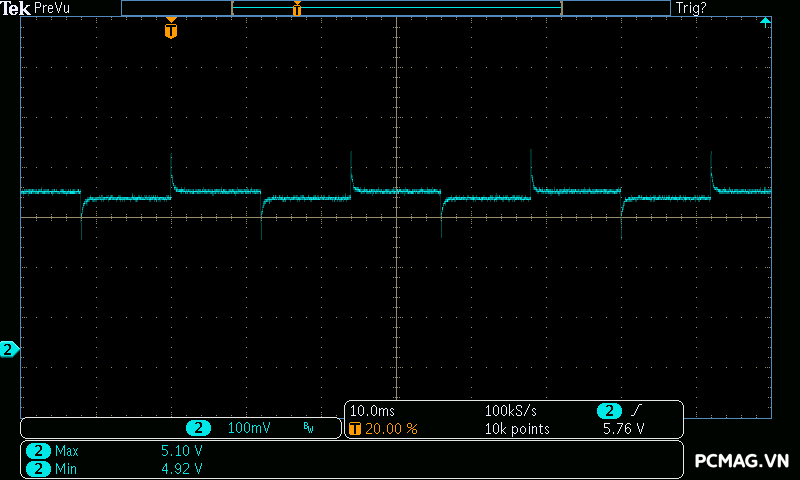

3. Sync Transient Response Test ( Tải biến thiên)

Điều kiện thử nghiệm được thiết lập theo chuẩn Intel ATX 3.0, với tải điện dung 3300µF trên mỗi rail gồm 12V1, 12V2, 5V, 3.3V và 5VSB. Tốc độ thay đổi dòng (slew rate) lần lượt là 5A/µs đối với 12V (12VHPWR) hoặc 2.5A/µs, 1A/µs cho 5V và 3.3V, và 0.1A cho 5VSB.

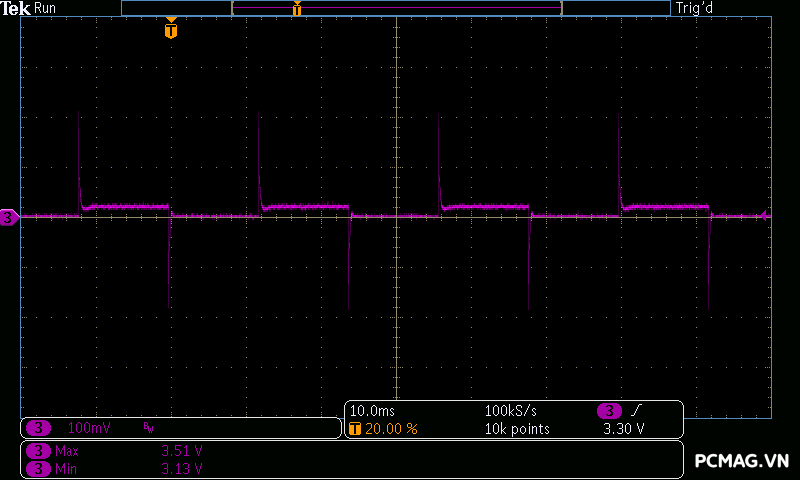

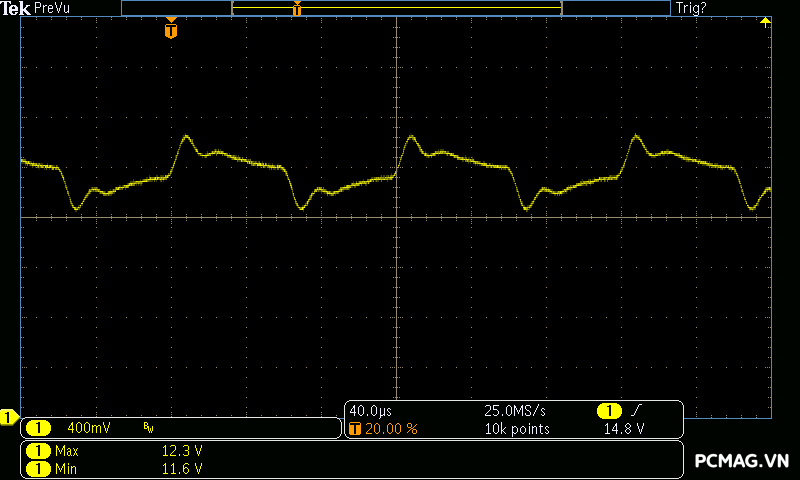

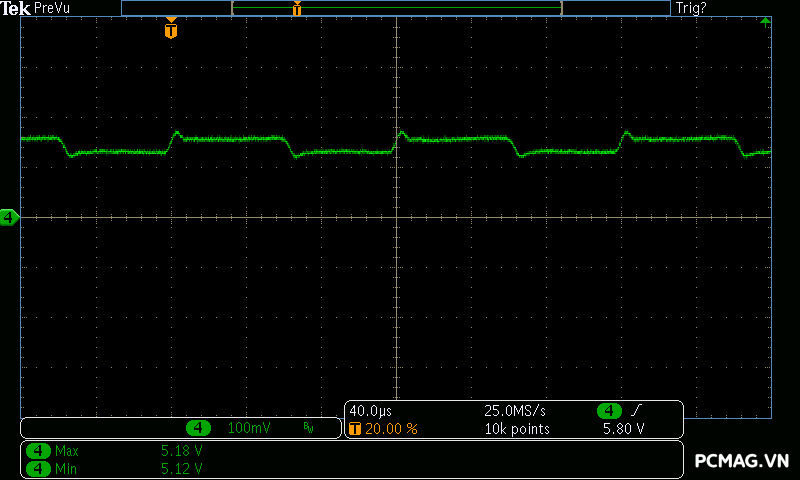

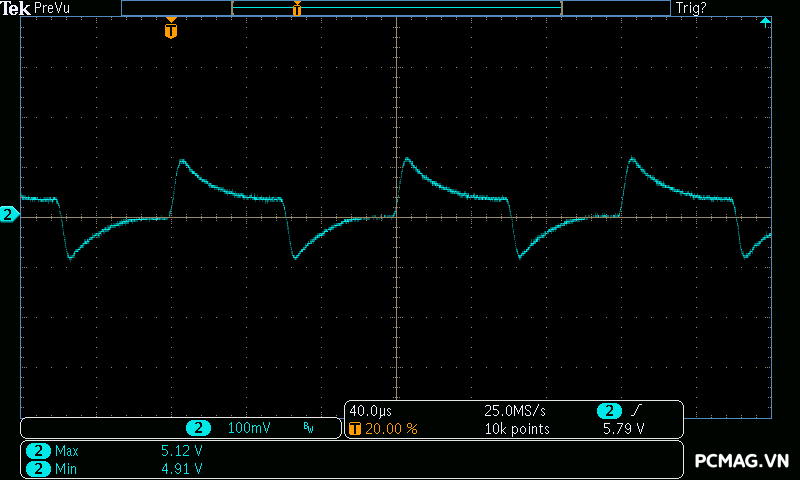

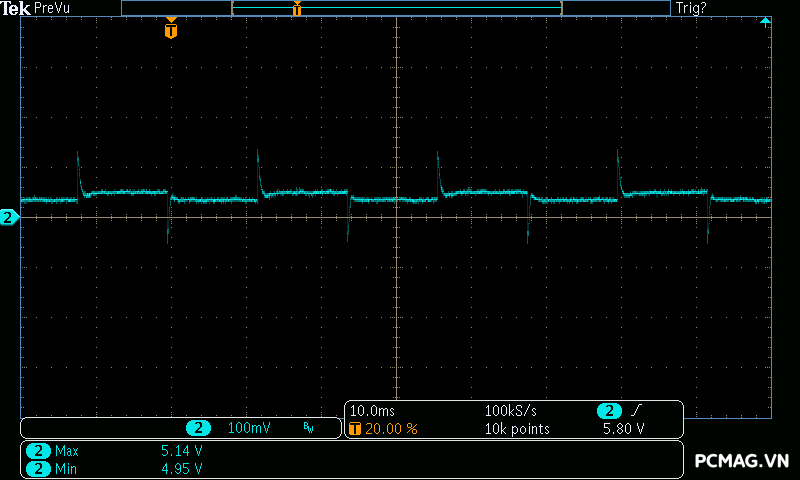

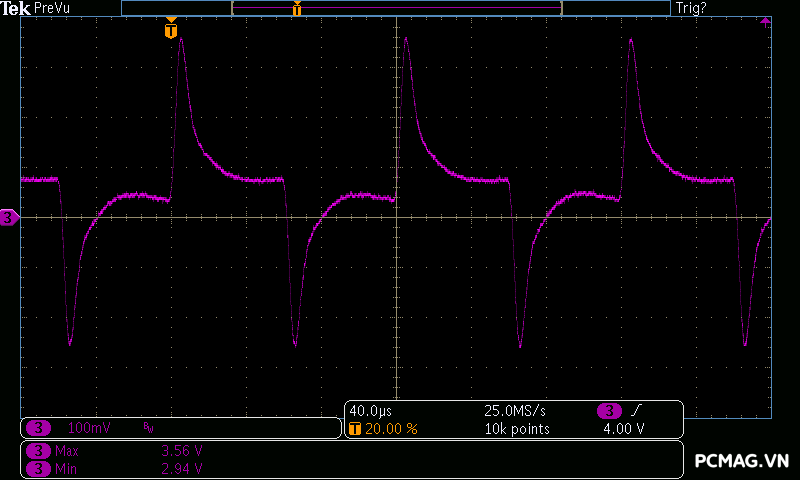

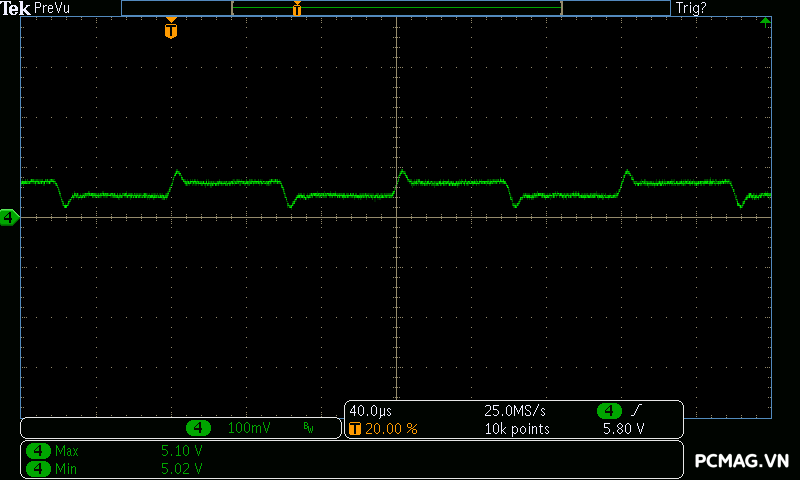

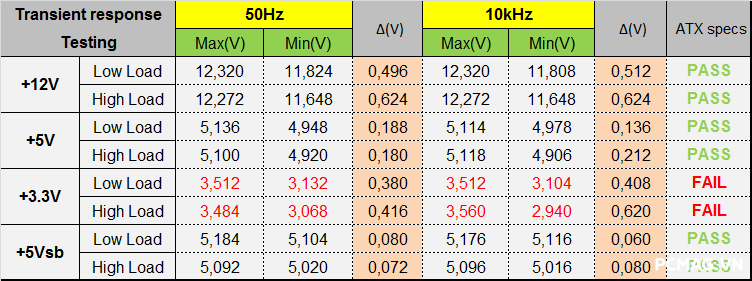

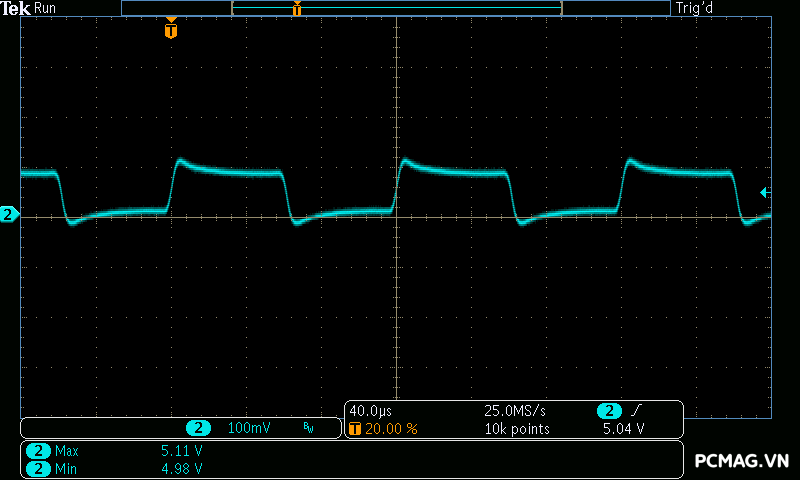

Trong quá trình đo kiểm, MSI MAG A650BNL cho thấy mức dao động điện áp trên các đường nguồn ở mức khá. Tuy nhiên, điểm đáng tiếc là đường 3.3V không duy trì được trong giới hạn tiêu chuẩn ATX, khi bị lệch ra ngoài ngưỡng cho phép ở tất cả các mức thử nghiệm.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz high load:

4. Ripple & Noise ( Nhiễu AC cao tần)

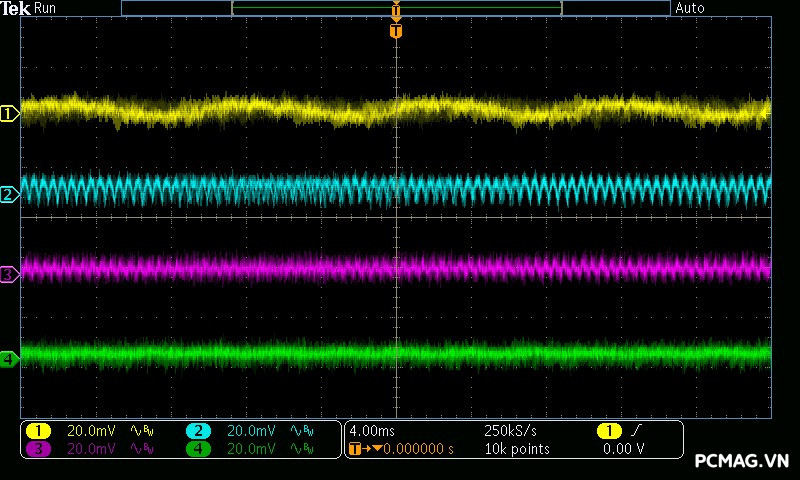

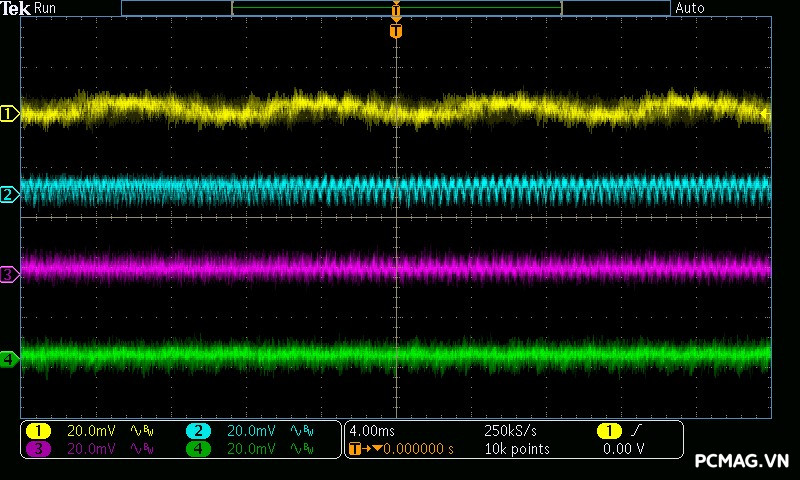

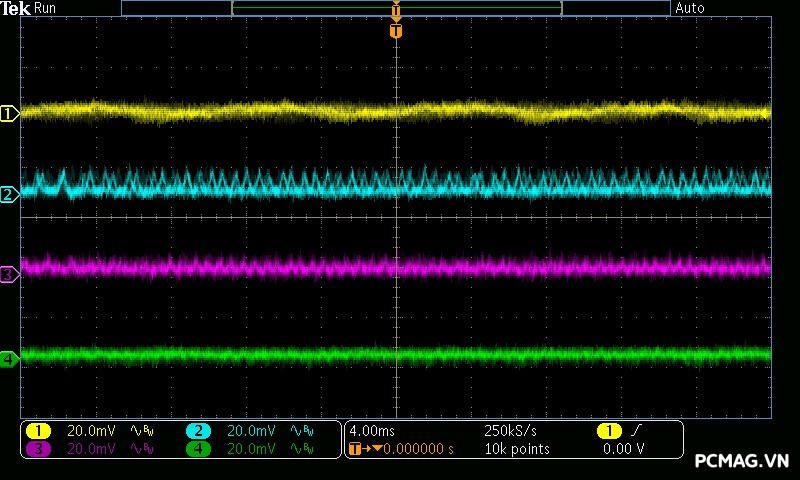

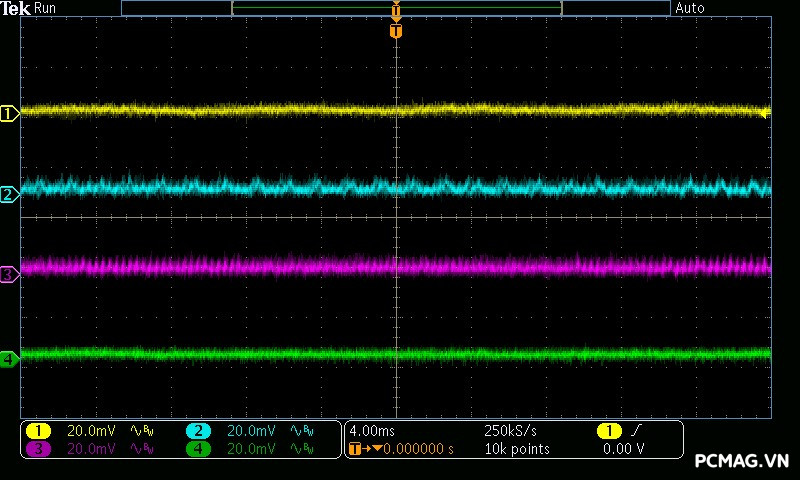

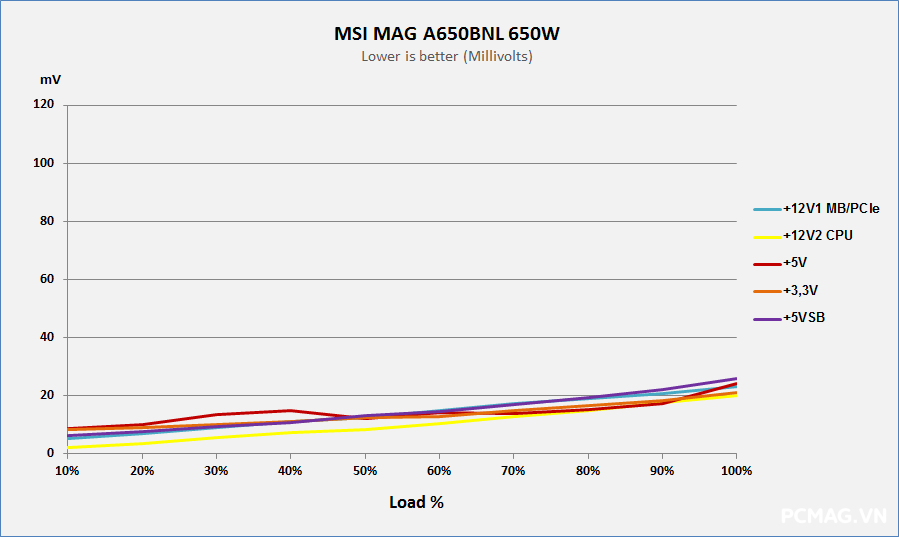

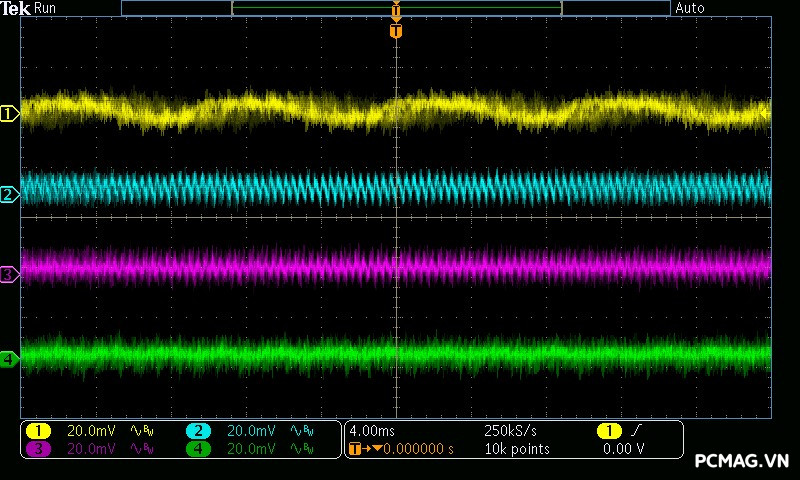

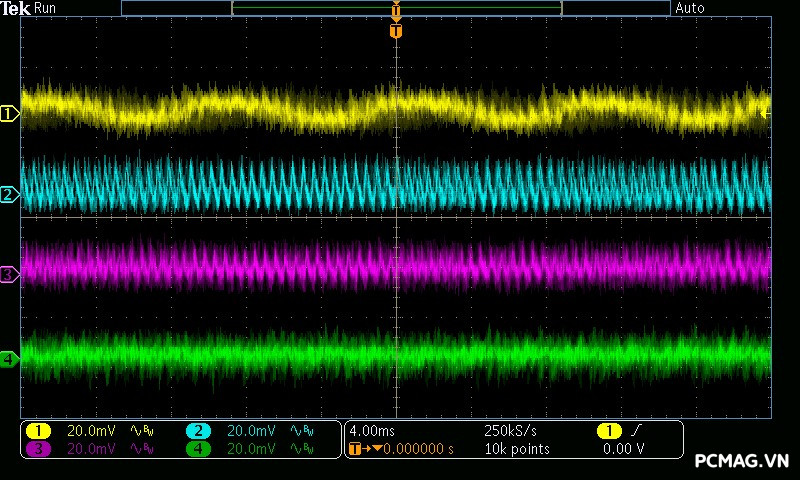

Trong bài kiểm tra ripple và noise, MSI MAG A650BNL cho kết quả ở mức tốt, với biên độ nhiễu trên tất cả các đường điện đều dao động quanh ngưỡng dưới 25mV. Mức thể hiện này cho thấy khả năng lọc nhiễu ổn định, đồng thời khá tương đồng với kết quả của mẫu MAG A550BN đã từng được thử nghiệm trước đó.

5. Hold-up Time ( Thời gian lưu điện)

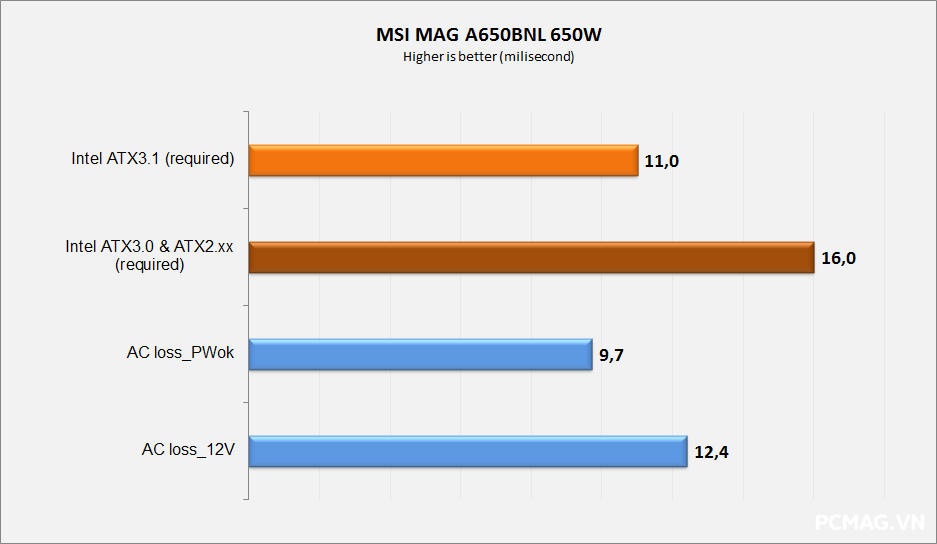

Kết quả đo cho thấy MSI MAG A650BNL đạt thời gian lưu điện khoảng 9,7ms, trong khi đường 12V bắt đầu rơi ra ngoài giới hạn sau khoảng 12,4ms. Với thông số này, bộ nguồn chưa đáp ứng được yêu cầu tối thiểu 16ms theo tiêu chuẩn ATX, thể hiện một điểm hạn chế về khả năng duy trì điện áp khi mất nguồn đột ngột.

6. Protection Features (Các chế độ bảo vệ)

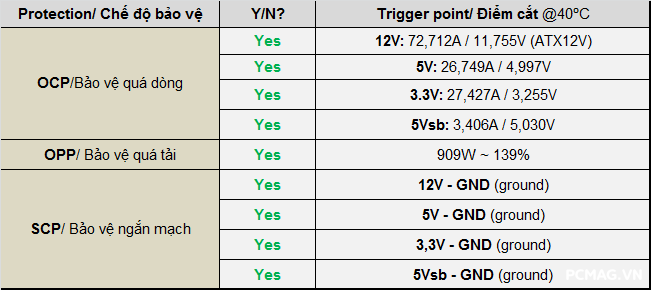

Trong quá trình kiểm tra, MSI MAG A650BNL cho thấy các cơ chế bảo vệ OCP, OPP và SCP hoạt động ổn định và chính xác. Bộ nguồn tự động ngắt khi chạm ngưỡng bảo vệ, đồng thời hoạt động trở lại bình thường sau khi khởi động lại, không ghi nhận bất kỳ sự cố hay hiện tượng bất thường nào.

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I, trong đó nguồn máy tính ATX là một đại diện tiêu biểu, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi điện áp đầu vào đạt khoảng 110% mức điện áp tối đa mà nhà sản xuất công bố. Với MSI MAG A650BNL, mức điện áp thử nghiệm tương ứng là 264VAC / 60Hz (tương đương 110% của 240VAC).

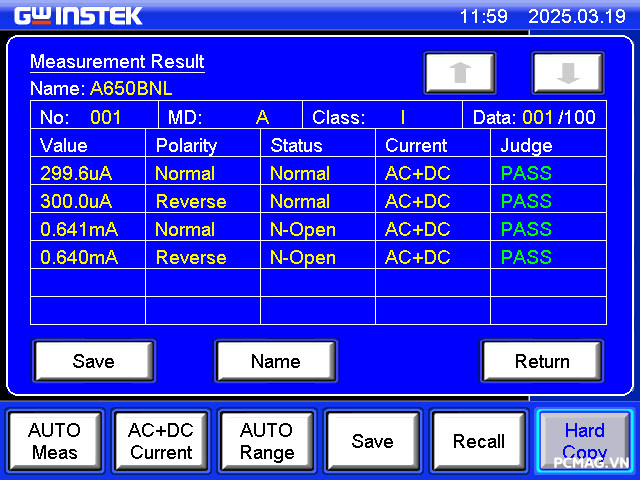

Để đánh giá tiêu chí này, bài kiểm tra dòng rò đất được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, nhằm đảm bảo độ chính xác và tuân thủ đúng yêu cầu kỹ thuật.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

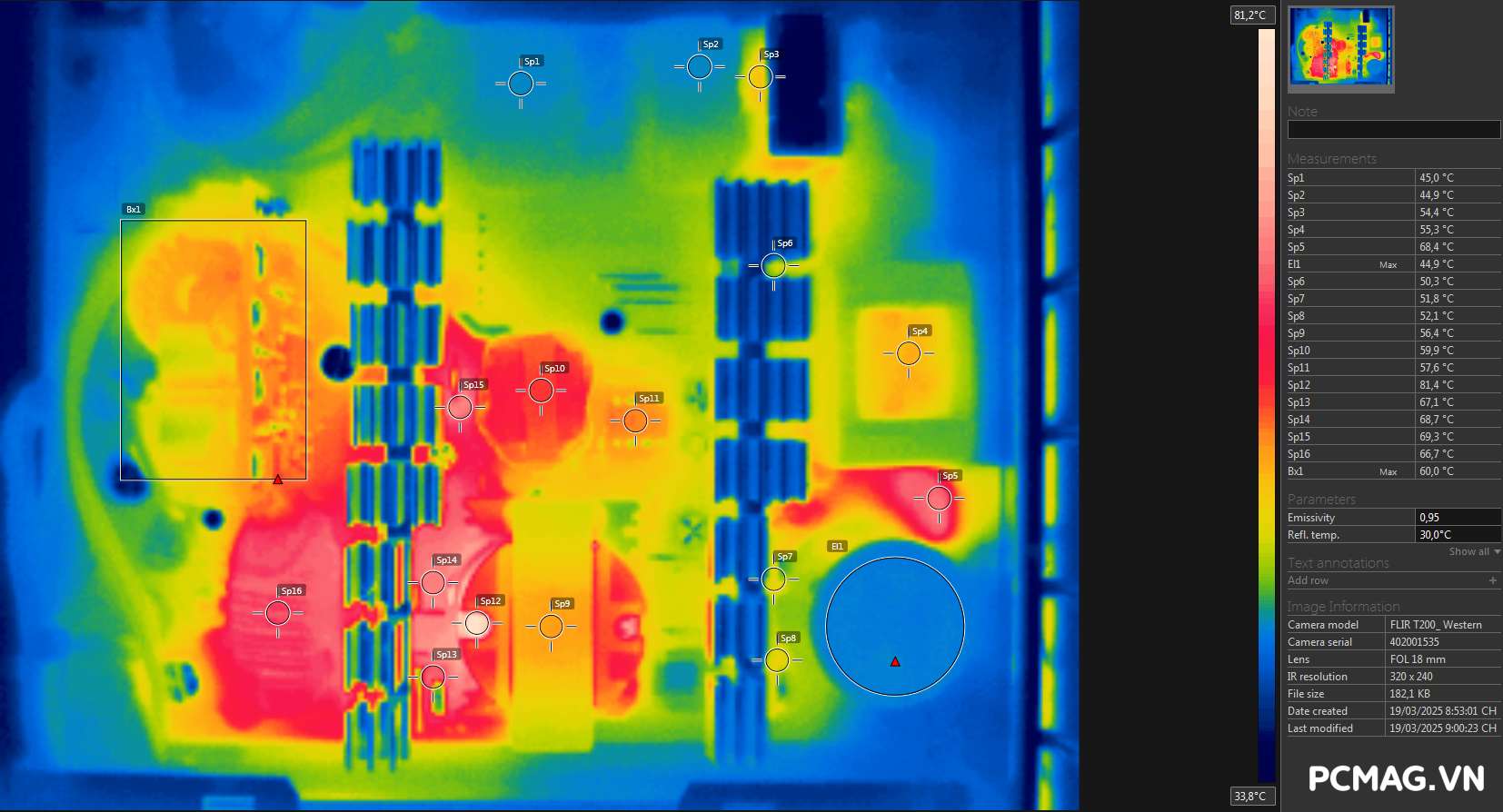

Bài thử nghiệm được tiến hành trong điều kiện môi trường từ 38–45°C, mô phỏng kịch bản vận hành khắc nghiệt. Trên MSI MAG A650BNL, khu vực có nhiệt độ cao nhất nằm tại ngõ ra của biến áp chính, theo sau là linh kiện hạn dòng khởi động NTC, với mức nhiệt ghi nhận xấp xỉ quanh 80°C.

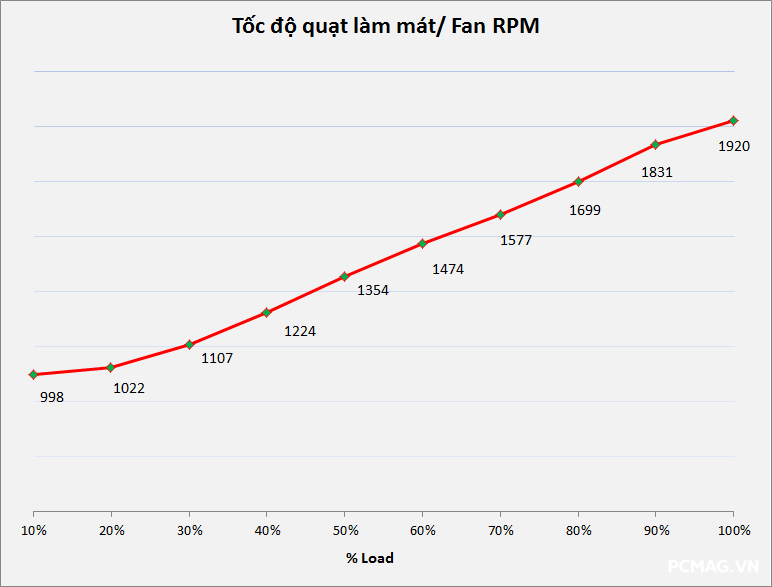

Về quạt làm mát, đặc tính hoạt động khá đơn giản: tốc độ tăng dần theo mức tải, tương ứng với lượng nhiệt phát sinh, và đạt tối đa khoảng 2000 RPM. Mức vòng tua này đủ đảm bảo khả năng tản nhiệt cho các linh kiện công suất bên trong, tuy nhiên đổi lại là độ ồn tăng lên, khó có thể đánh giá cao về sự êm ái khi tải nặng.

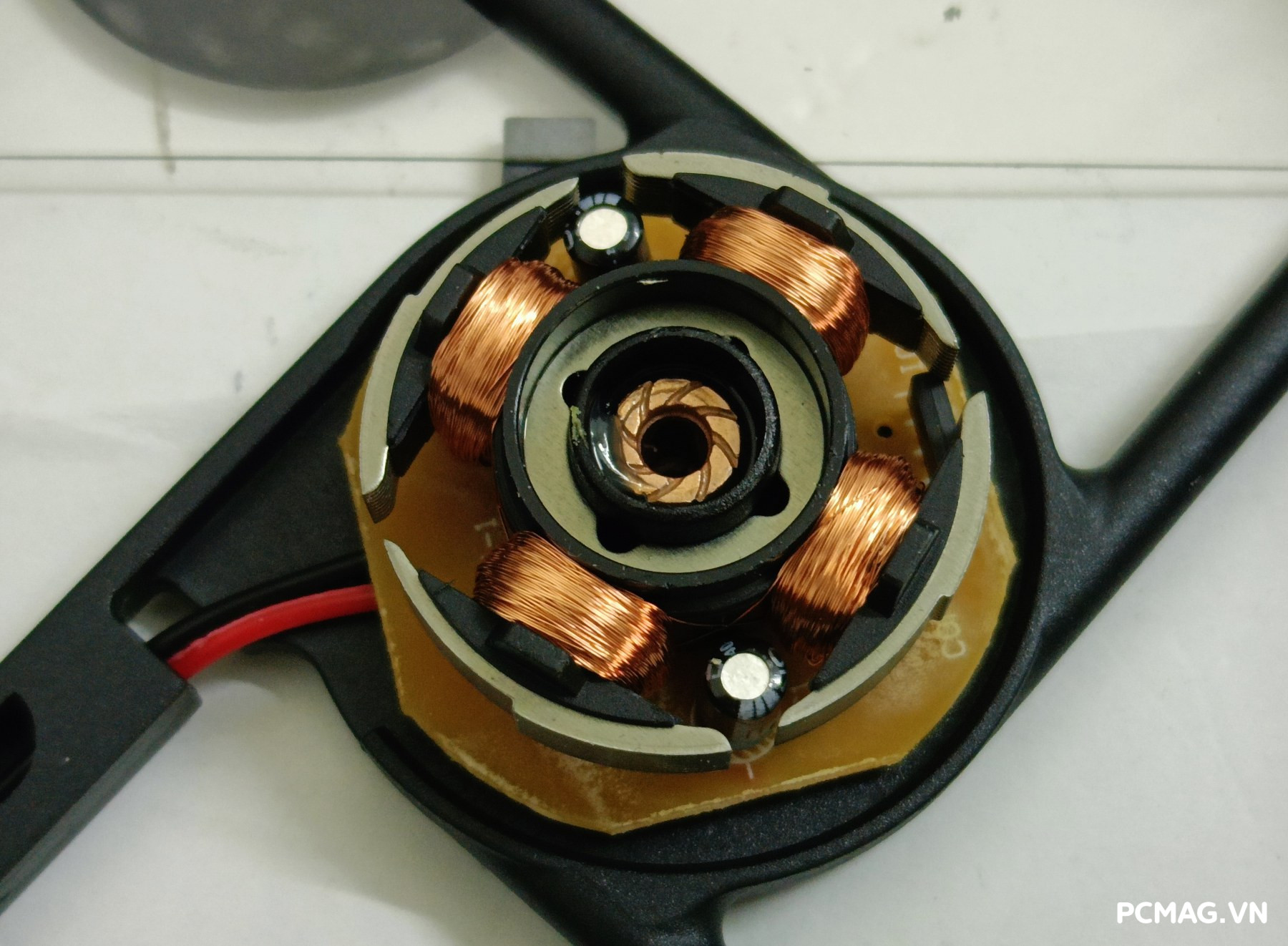

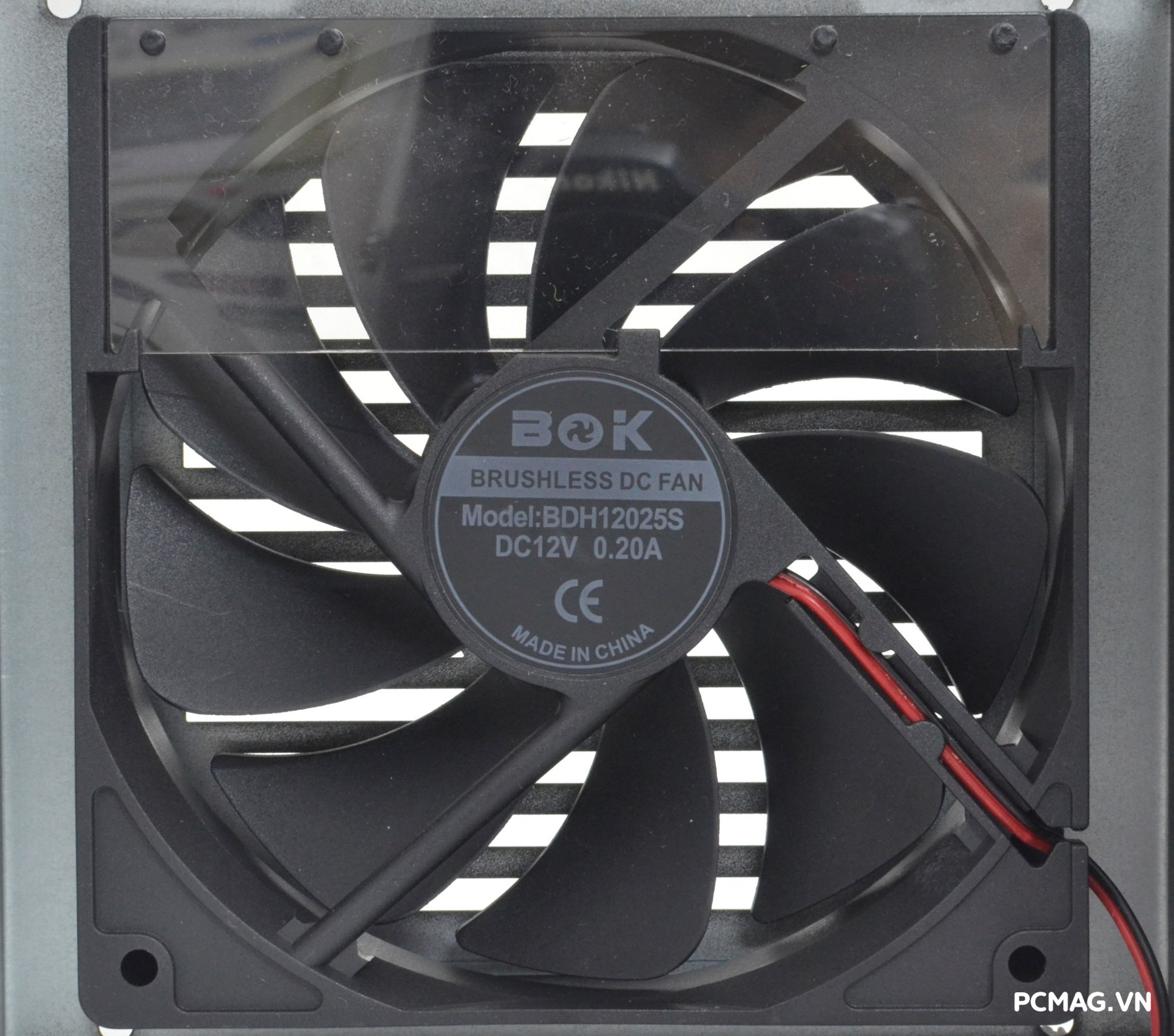

MAG A650BNL sử dụng quạt làm mát BDK BDH12025S 12V 0.20A, Rifle bearing, có tốc độ tối đa khoảng 2000RPM

IV. Kết luận

MSI MAG A650BNL cho thấy chất lượng linh kiện và độ ổn định điện áp ở mức khá trong phân khúc. Hiệu suất hoạt động tối đa đạt 89,26% tại 230VAC, đáp ứng tiêu chuẩn 80Plus Bronze. Việc trang bị mạch DC to DC (VRMs) giúp tối ưu hiệu quả sử dụng điện năng và khả năng ổn định điện áp, trong khi hệ thống cáp với 2 đầu cấp nguồn CPU được xem là nâng cấp hợp lý so với thế hệ MAG A650BN trước đây.

Với những đặc điểm trên, MAG A650BNL phù hợp cho các cấu hình PC tầm trung, sử dụng một card đồ họa đơn có mức tiêu thụ điện dưới 230W, hướng đến người dùng phổ thông và game thủ không ép xung nặng.

Ưu điểm

• Hiệu suất cao, lên tới 89,26% @230VAC, đạt chuẩn 80Plus Bronze
• Ripple & noise được kiểm soát tốt
• Sử dụng quạt Rifle Bearing cho độ bền cao
• Trang bị VRM (DC to DC) giúp ổn định điện áp

Nhược điểm

• Điện áp đường 3.3V vẫn cần được cải thiện thêm để đạt độ ổn định tốt hơn
