Phanteks là thương hiệu phần cứng máy tính nổi tiếng, chuyên cung cấp các sản phẩm như vỏ case, tản nhiệt và bộ nguồn (PSU). Thương hiệu được thành lập từ năm 2007 và nhanh chóng tạo được dấu ấn nhờ triết lý thiết kế đơn giản, tinh gọn nhưng đảm bảo hiệu năng vượt trội. Theo đánh giá từ PCMAG, Phanteks luôn nằm trong nhóm các hãng có độ hoàn thiện và tính ổn định cao trên thị trường linh kiện PC.

Trong danh mục sản phẩm cao cấp của hãng, Phanteks AMP GH 1200W ATX3.1/PCIe 5.1 là mẫu nguồn nổi bật với hàng loạt công nghệ đáng chú ý: hiệu suất đạt chuẩn 80 Plus Platinum, sử dụng tụ điện Nhật Bản, chế độ Semi–Fanless, kích thước nhỏ gọn và bộ cáp rời 100% dạng dập vân vảy cá mềm dẻo. Đặc biệt, sản phẩm được trang bị chuẩn cấp nguồn 12V-2×6/PCIe 5.1 mới nhất, tối ưu cho dàn PC hiệu năng cao.

Tại thị trường Việt Nam, các sản phẩm từ thương hiệu Phanteks, bao gồm AMP GH 1200W, hiện đang được phân phối chính thức bởi Hoàng Hà PC.

I. Hộp và Phụ kiện PSU Phanteks AMP GH 1200W

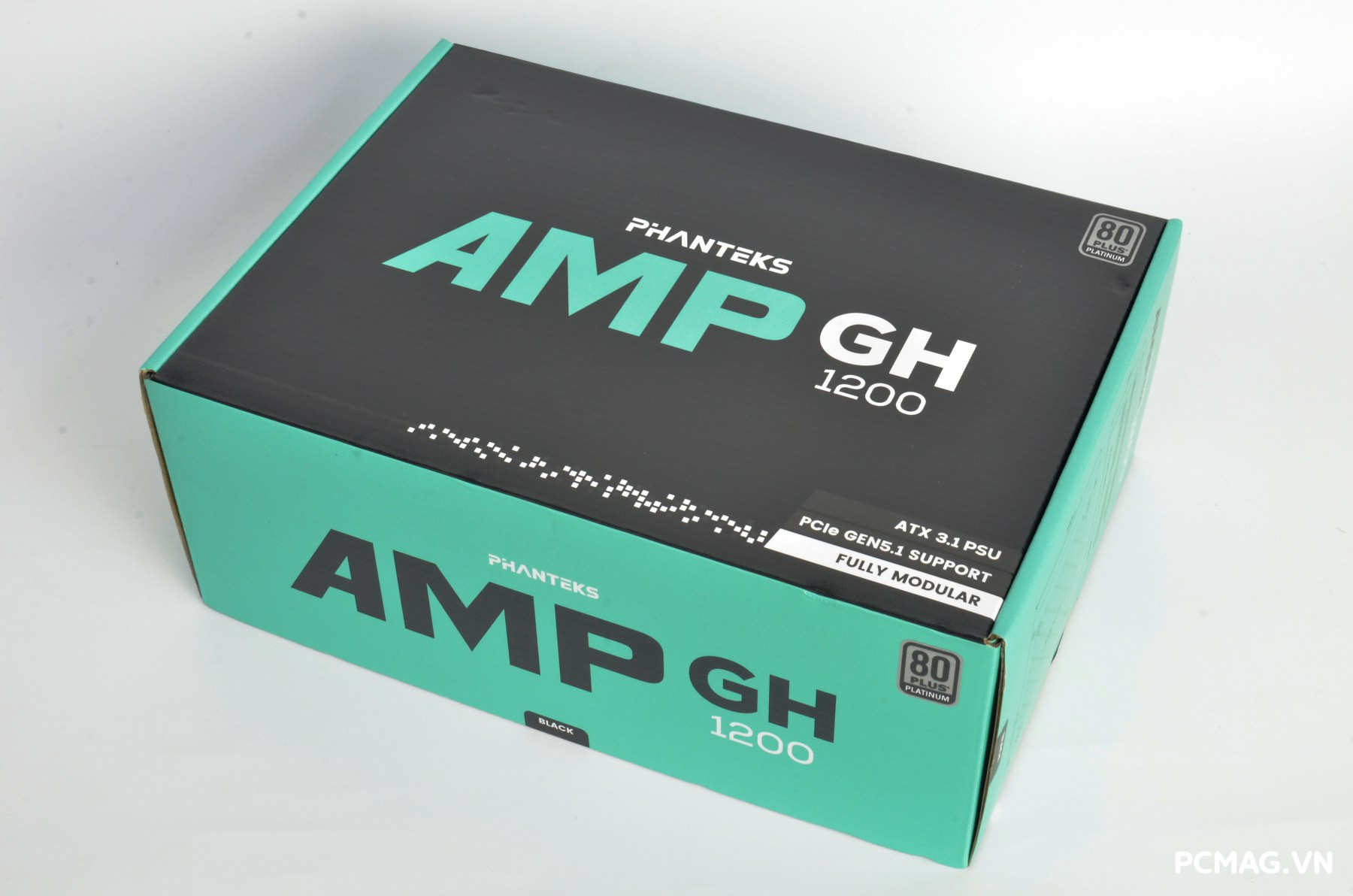

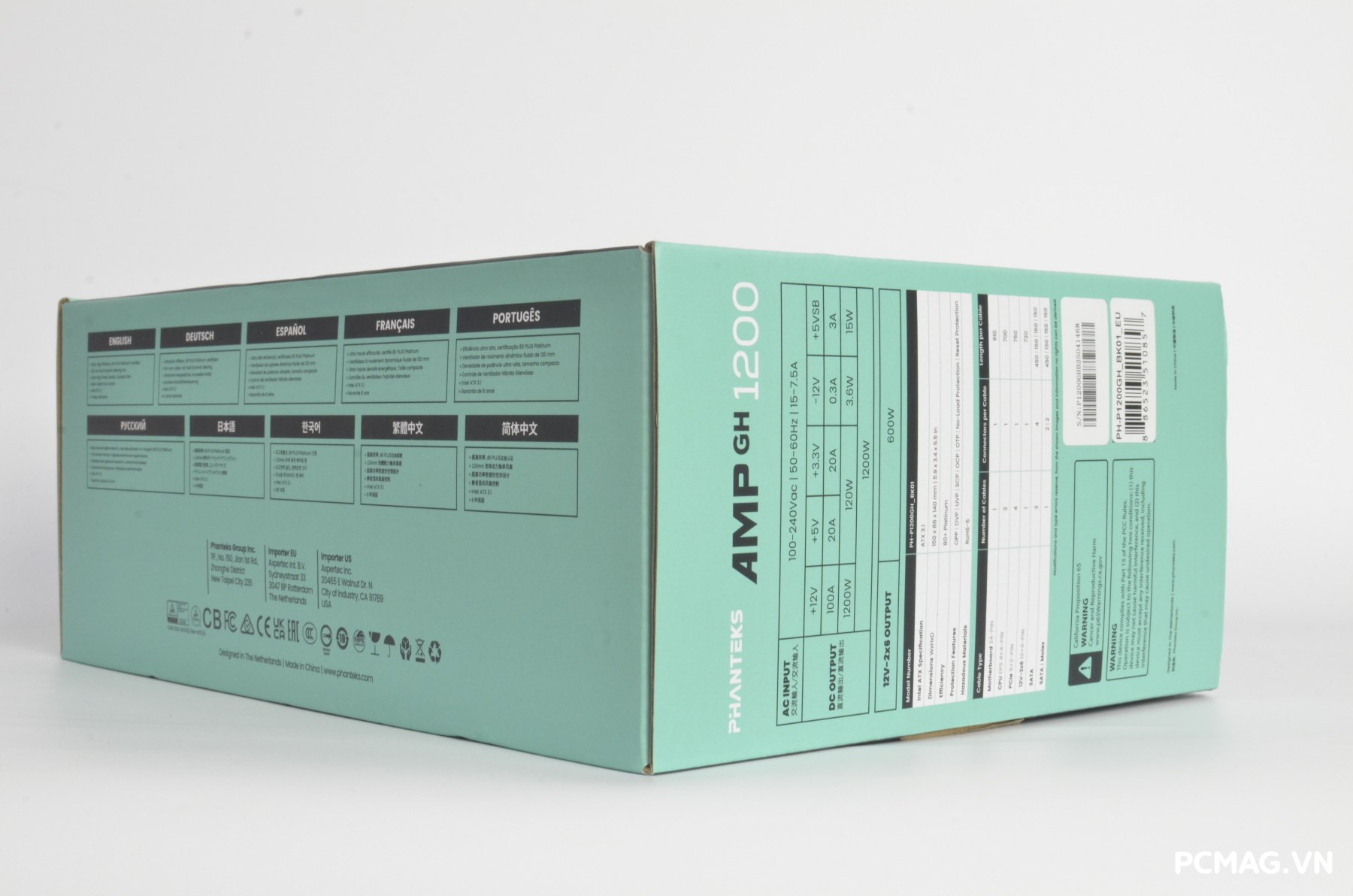

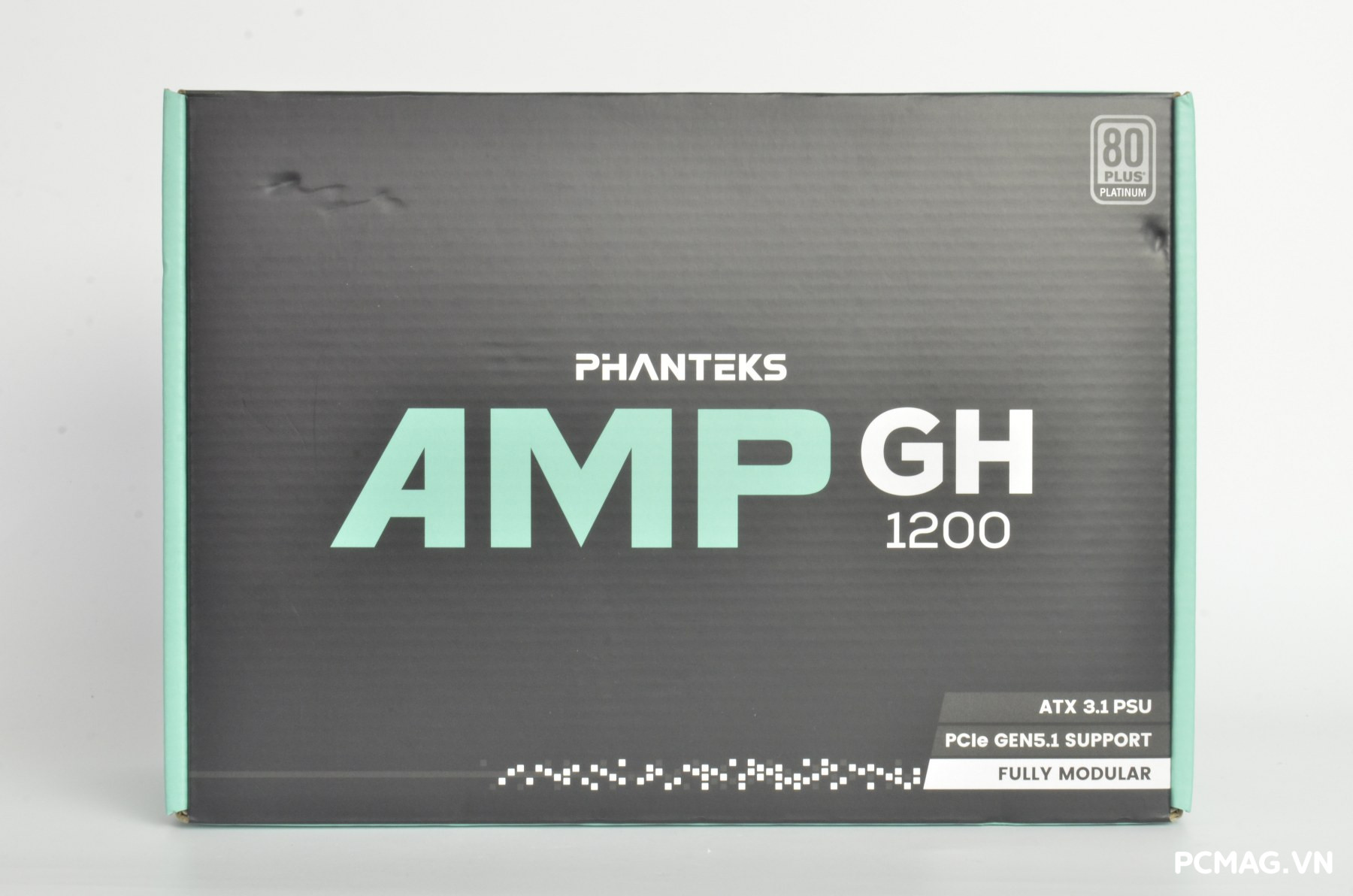

Hộp của AMP GH 1200W ATX3.1/PCIe 5.1 có kích thước vừa phải, thiết kế theo tông xanh ngọc – đen đặc trưng. Các mặt của hộp đều được in đầy đủ thông số kỹ thuật, giúp người dùng dễ dàng kiểm tra và tra cứu thông tin sản phẩm ngay từ bên ngoài.

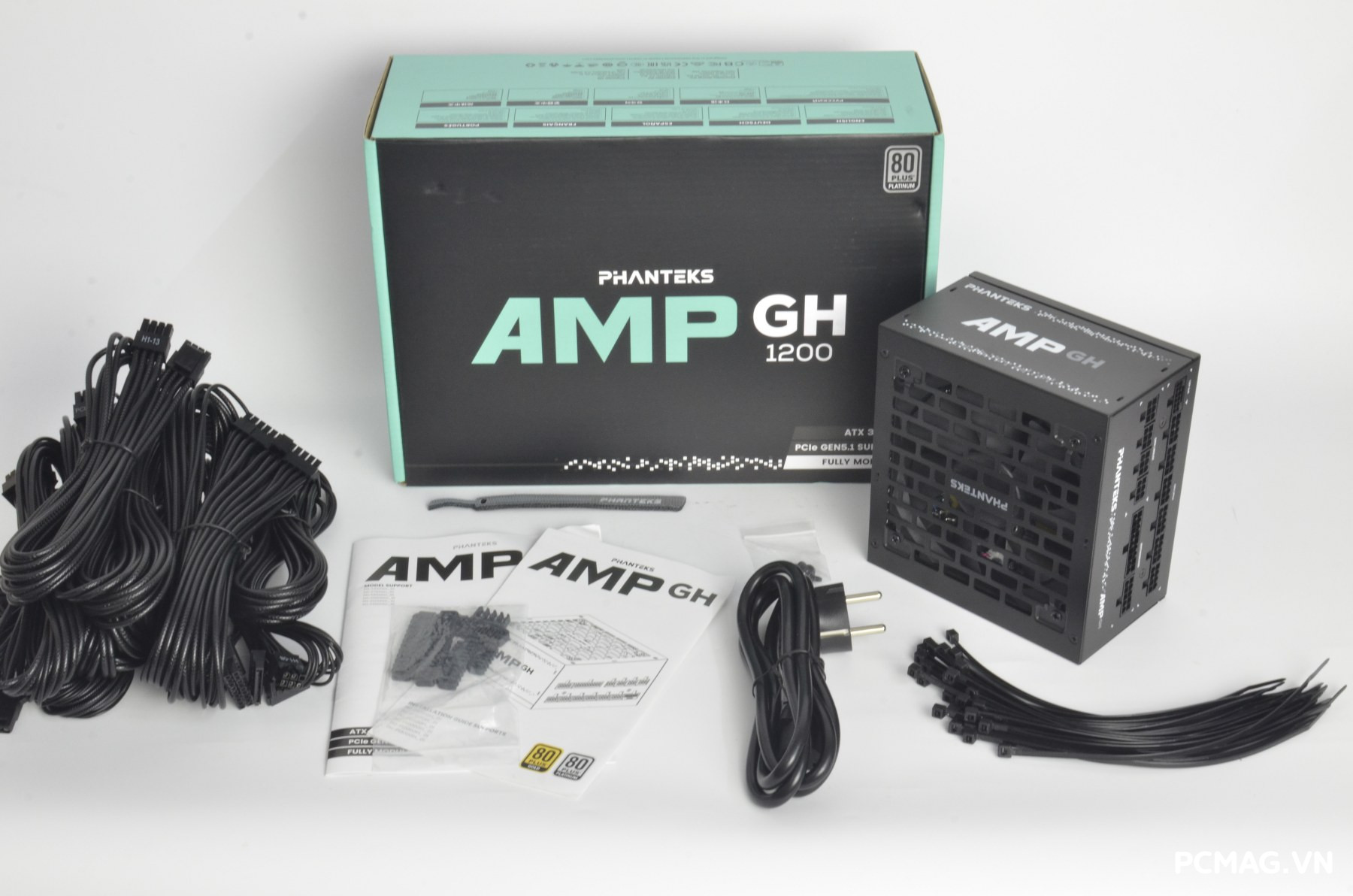

Phụ kiện đi kèm AMP GH 1200W ATX3.1/PCIe 5.1 khá phong phú, bao gồm: 1 dây nguồn chuẩn EU, 4 ốc cố định PSU, 10 nẹp cáp nhựa, 3 dây velcro để quản lý dây, sách hướng dẫn sử dụng, và đặc biệt là tới 30 dây rút (ziptie) hỗ trợ tối ưu trong việc sắp xếp hệ thống.

II. PSU Phanteks AMP GH 1200W

1. Bên ngoài

AMP GH 1200W ATX3.1/PCIe 5.1 sở hữu kích thước ATX tiêu chuẩn, phủ sơn tĩnh điện màu đen sang trọng. Tên dòng sản phẩm được in lụa trên mặt hông, tạo cảm giác chỉn chu và đồng bộ trong thiết kế. Bộ nguồn được trang bị quạt làm mát 120mm, đảm bảo khả năng tản nhiệt hiệu quả và vận hành ổn định.

Bộ nguồn có công suất danh định 1200W, sử dụng đường 12V đơn (Single Rail) cung cấp toàn bộ 1200W, tích hợp Active PFC hỗ trợ dải điện áp rộng từ 100 – 240VAC. Hiệu suất vận hành đạt chuẩn 80 Plus Platinum, đảm bảo tiết kiệm điện và độ ổn định cao trong quá trình sử dụng.

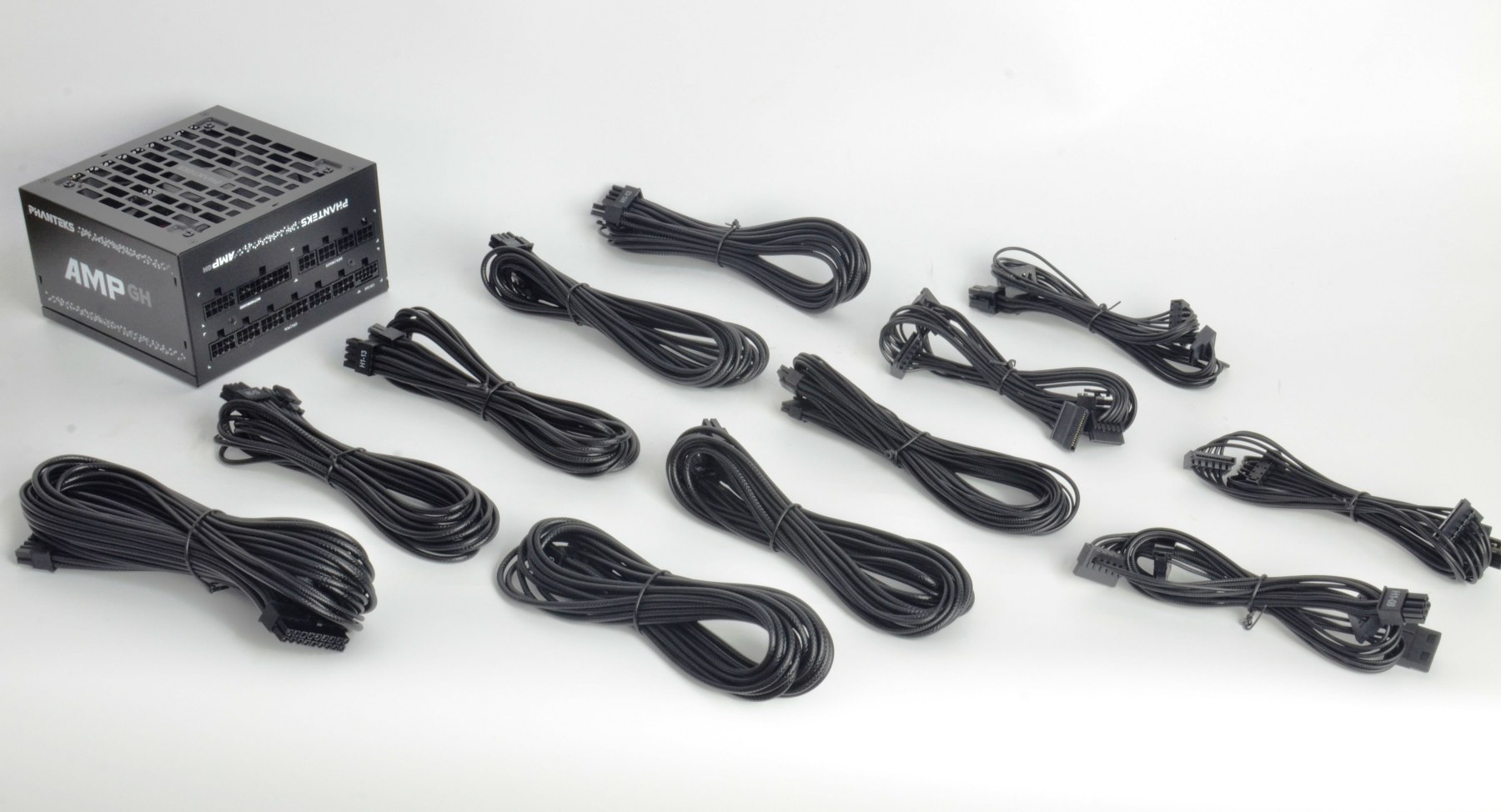

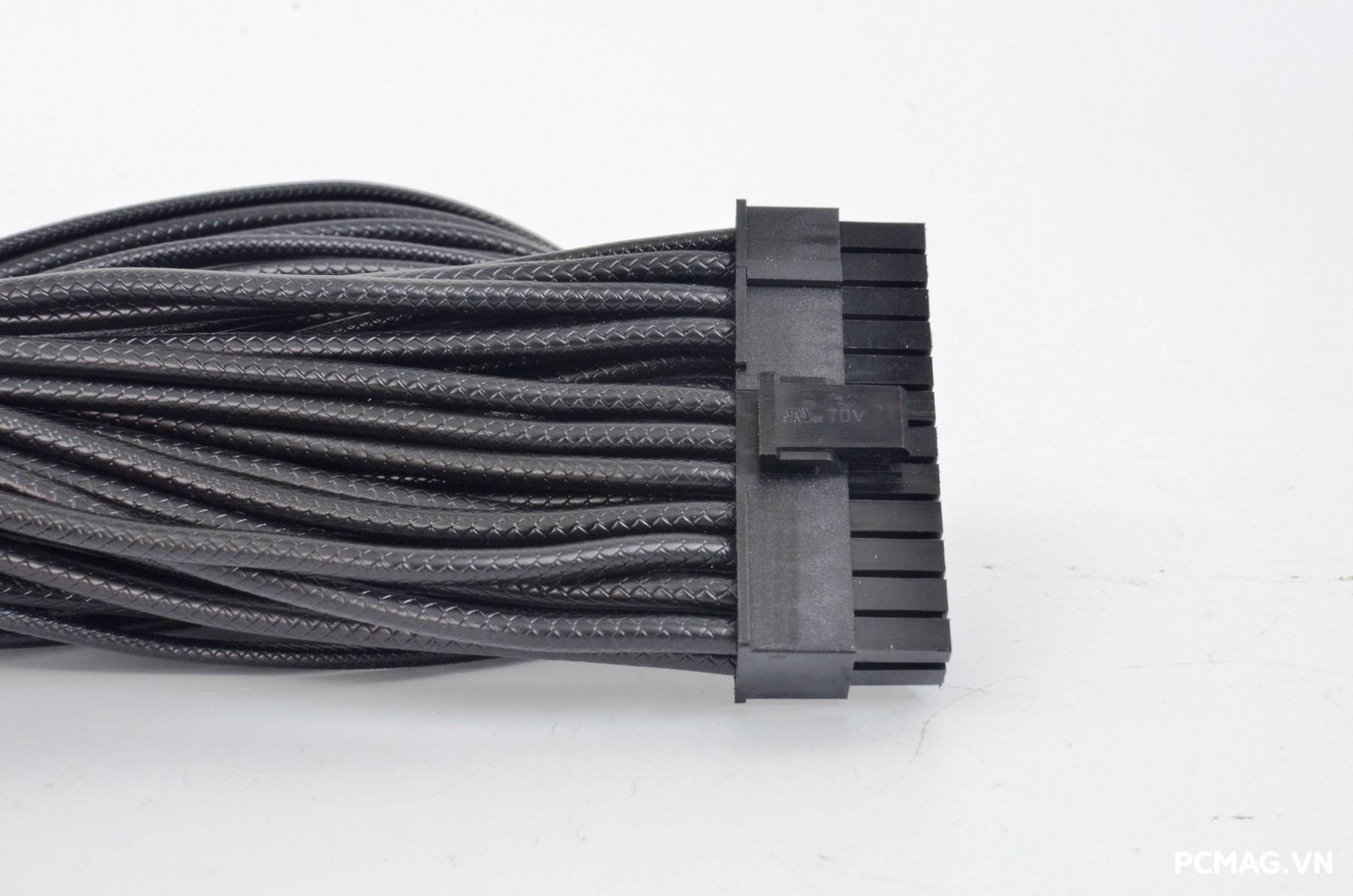

Hệ thống cáp dập vân vảy cá kích thước lớn của AMP GH 1200W được trang bị đầy đủ cho các cấu hình cao cấp, bao gồm:

• 1× 24-pin Mainboard: 60 cm
• 2× 4+4-pin ATX12V: 70 cm
• 4× 6+2-pin PCIe: 75 cm
• 1× 12V-2×6 / PCIe 5.1 (600W-rated): 70 cm
• 14× SATA: 45 cm + 15 cm + 15 cm + 15 cm
• 2× ATA: 45 cm + 15 cm + 15 cm + 15 cm

Toàn bộ dây đều mềm dẻo, thẩm mỹ và dễ dàng đi dây trong các case hiện đại.

2. Bên trong

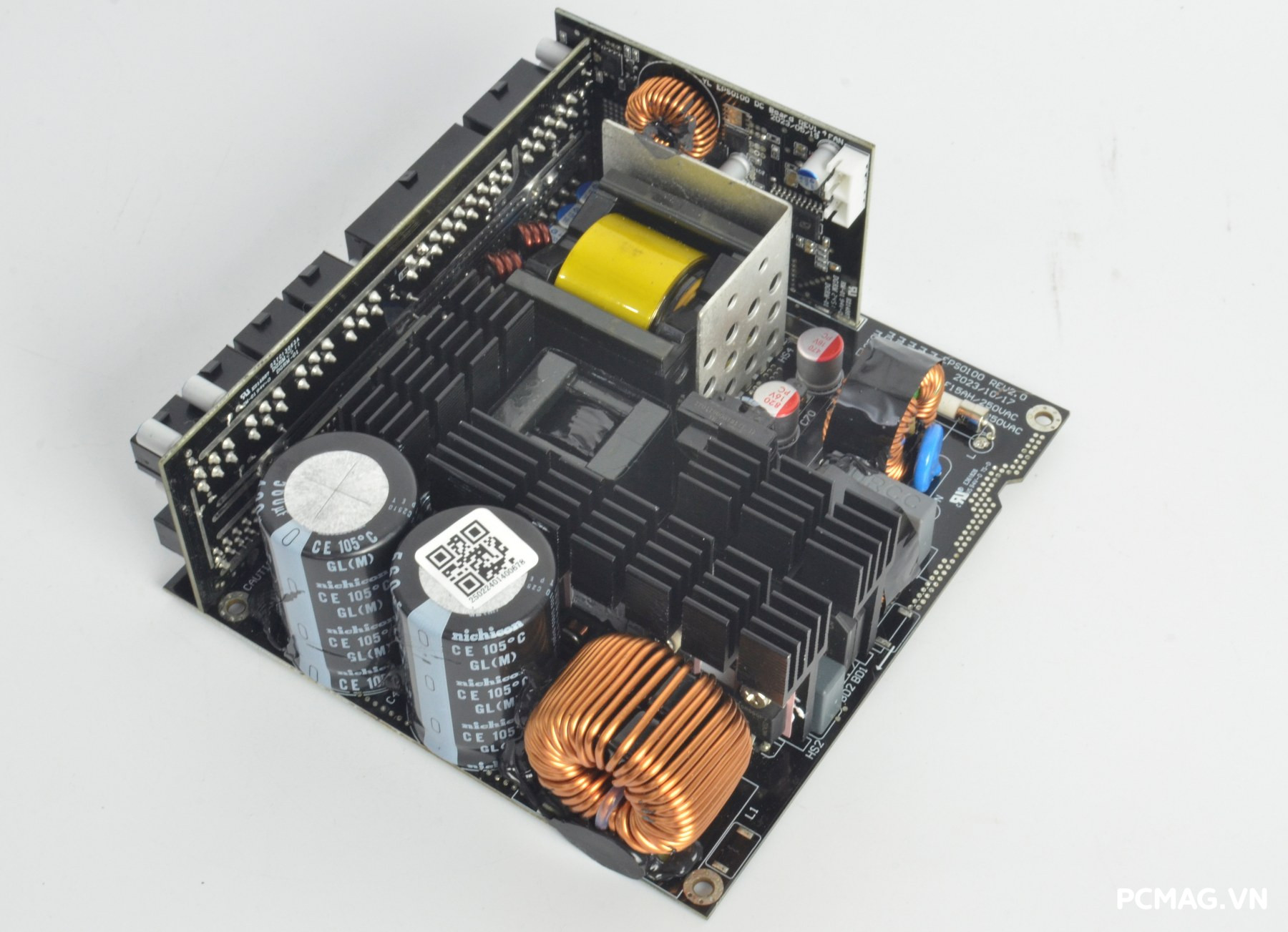

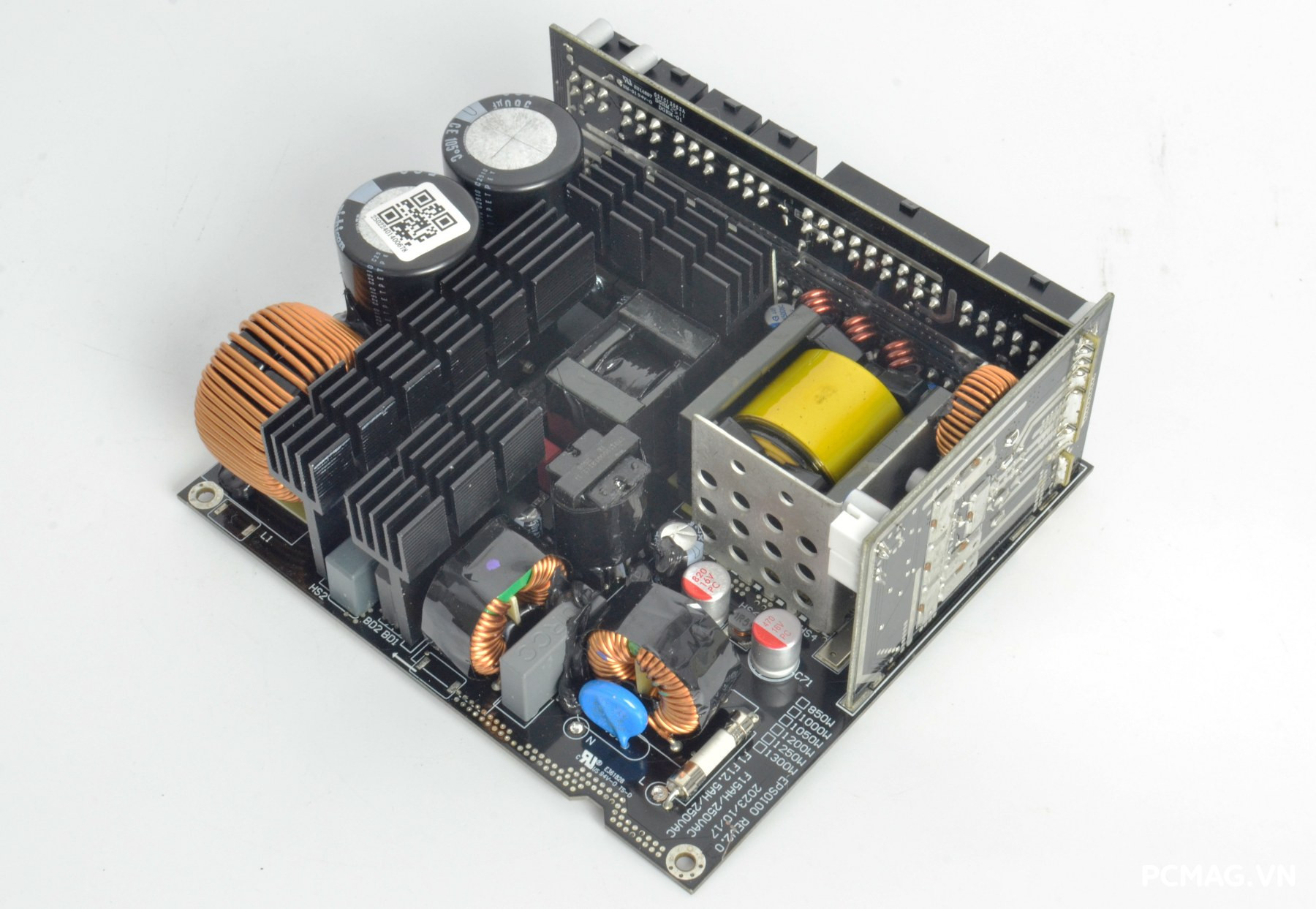

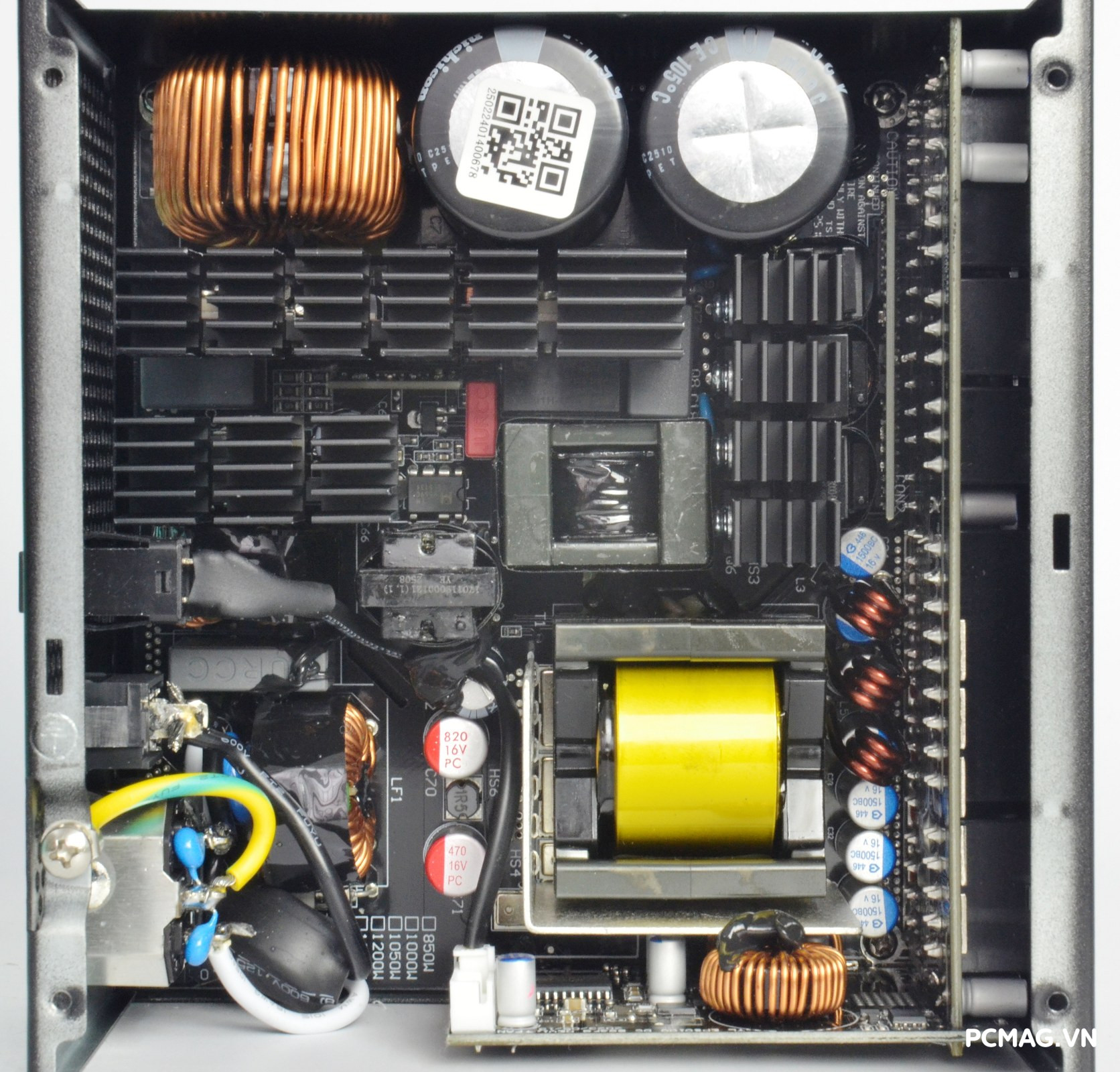

Phanteks lựa chọn Helly làm đối tác OEM cho dòng AMP GH 1200W ATX3.1/PCIe 5.1. Bộ nguồn sử dụng platform mới đạt chuẩn ATX 3.1 và PCIe 5.1, kết hợp thiết kế tiên tiến gồm Active PFC, mạch cộng hưởng LLC, SR, cùng DC-to-DC/VRM cho các đường 5V và 3.3V. Nền tảng này hiện cũng được ứng dụng trên Galax HOF GH và 1stPlayer NGDP Platinum, cho thấy độ tin cậy và hiệu năng đã được thị trường kiểm chứng.

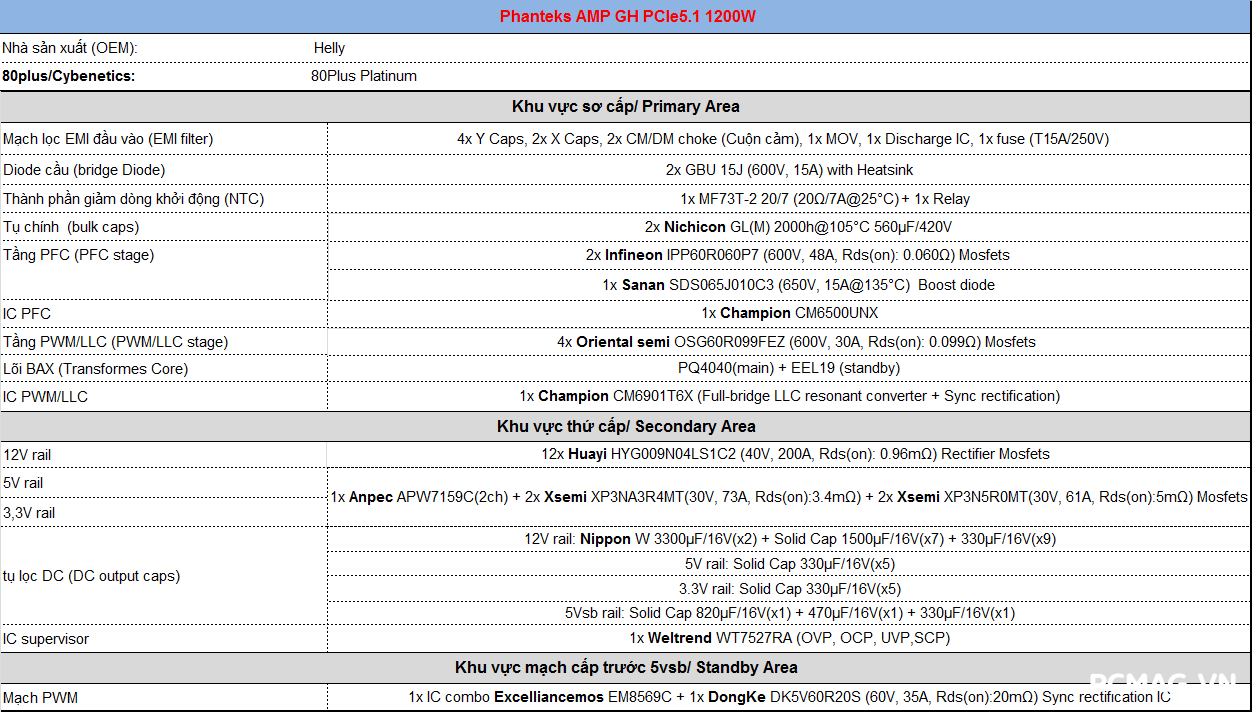

Bảng linh kiện được sử dụng trên AMP GH1200W ATX3.1/PCIe5.1

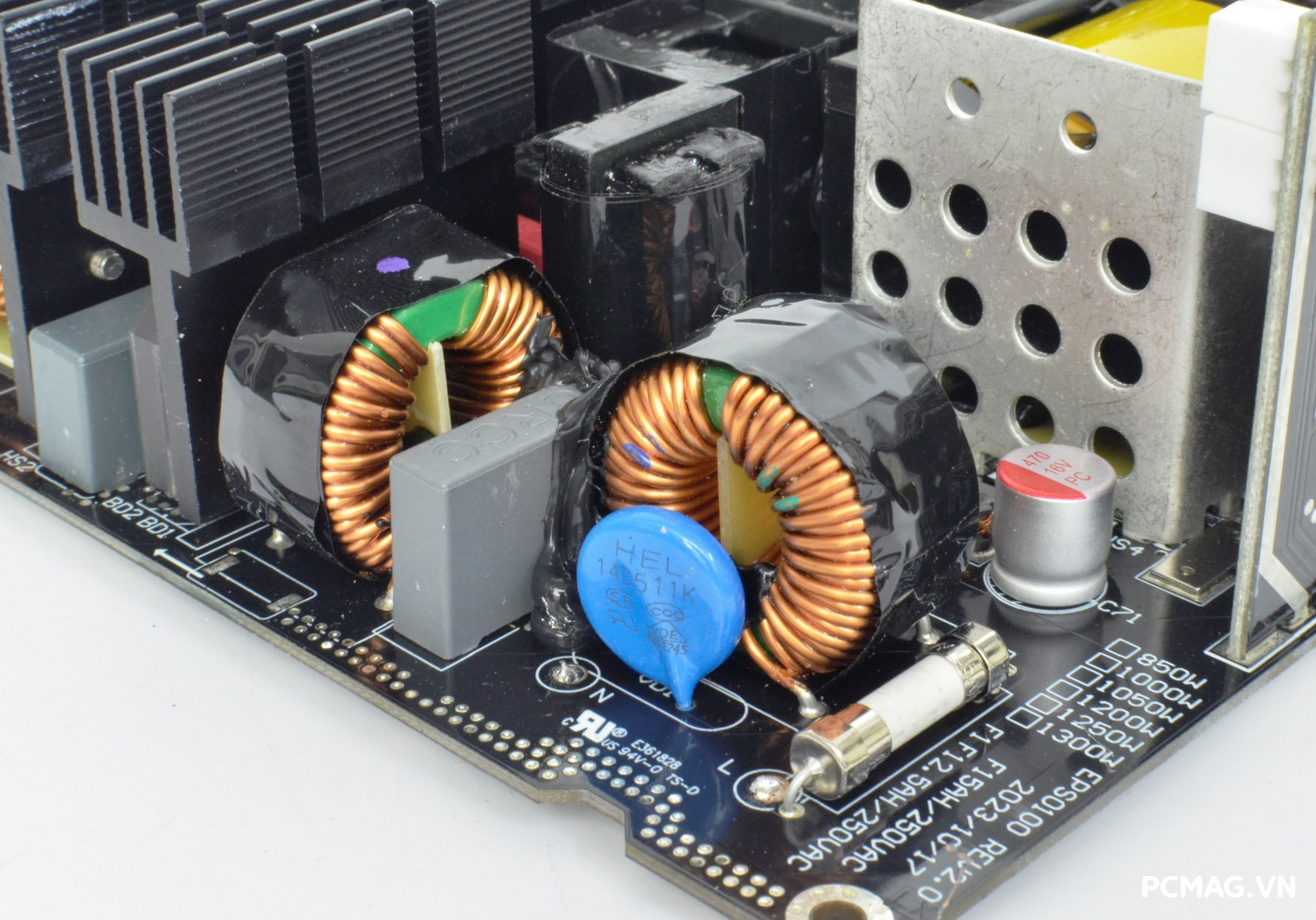

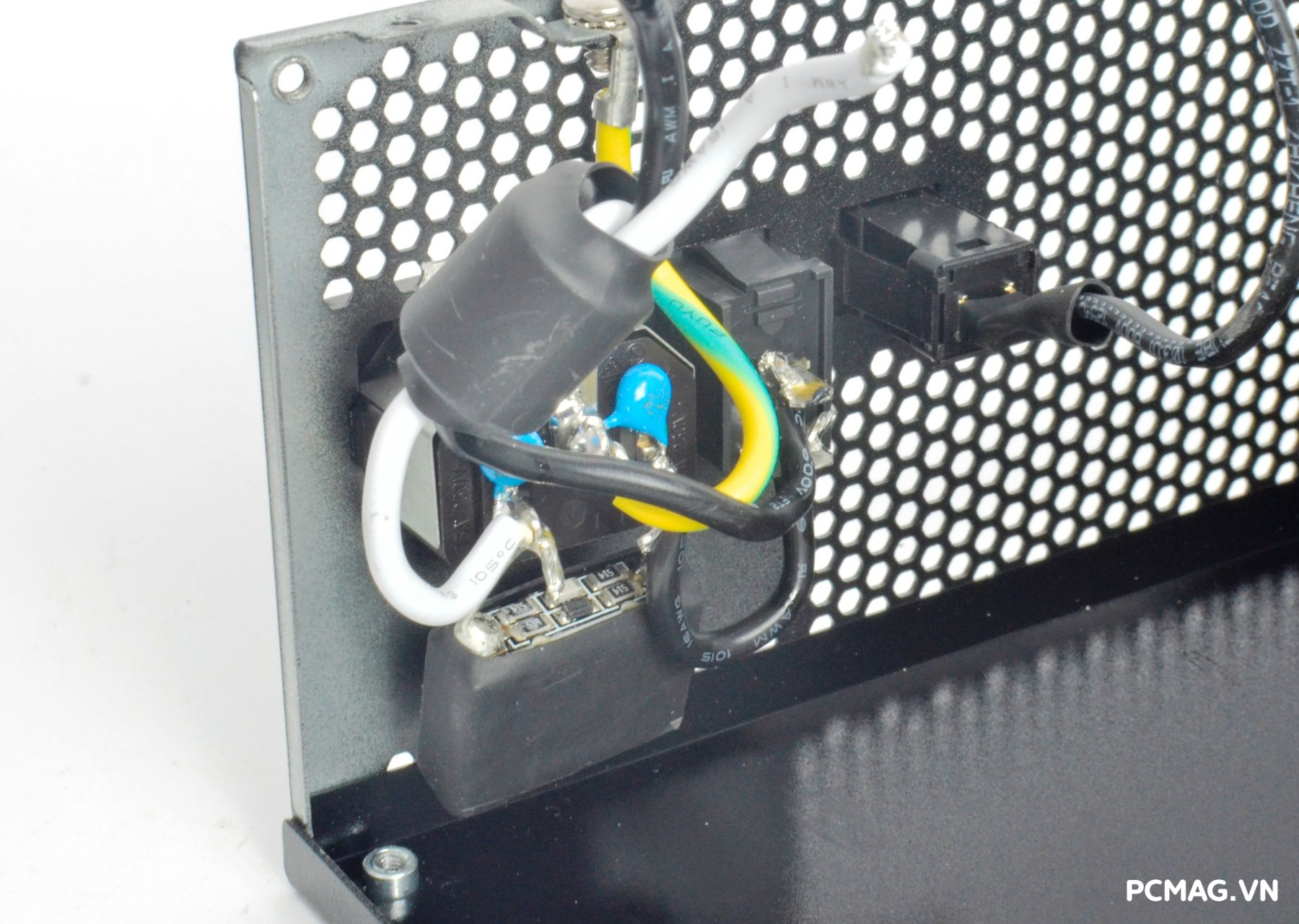

Tầng lọc nhiễu EMI được trang bị đầy đủ với hai lớp lọc, kết hợp các linh kiện cao cấp như MOV – thành phần gần như bắt buộc trên những bộ nguồn chất lượng cao. Do hạn chế về không gian, các tụ an toàn Y-class được sử dụng dưới dạng SMD và bố trí ở mặt dưới PCB, giúp tối ưu diện tích mà vẫn đảm bảo hiệu quả lọc nhiễu và độ an toàn cho hệ thống.

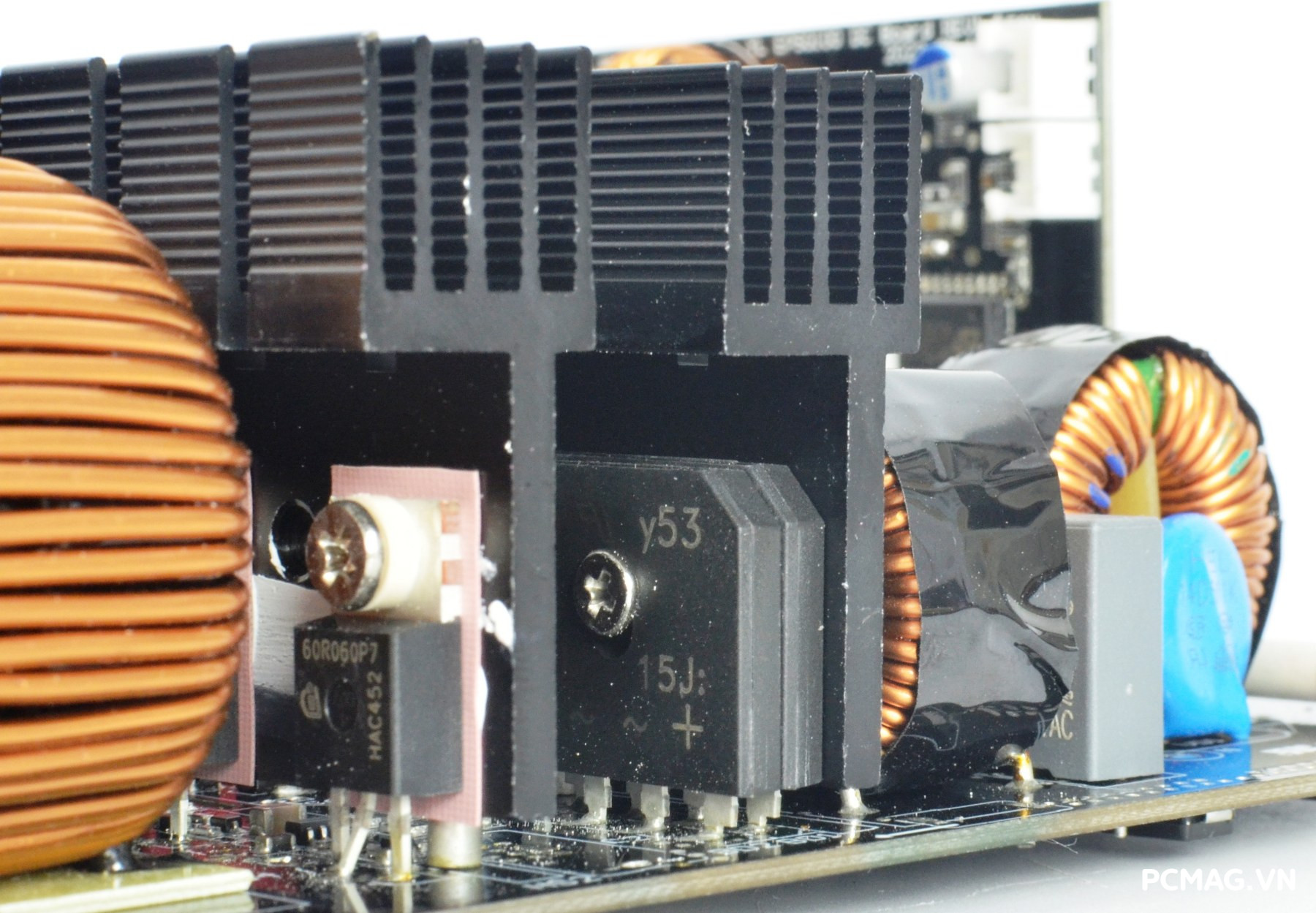

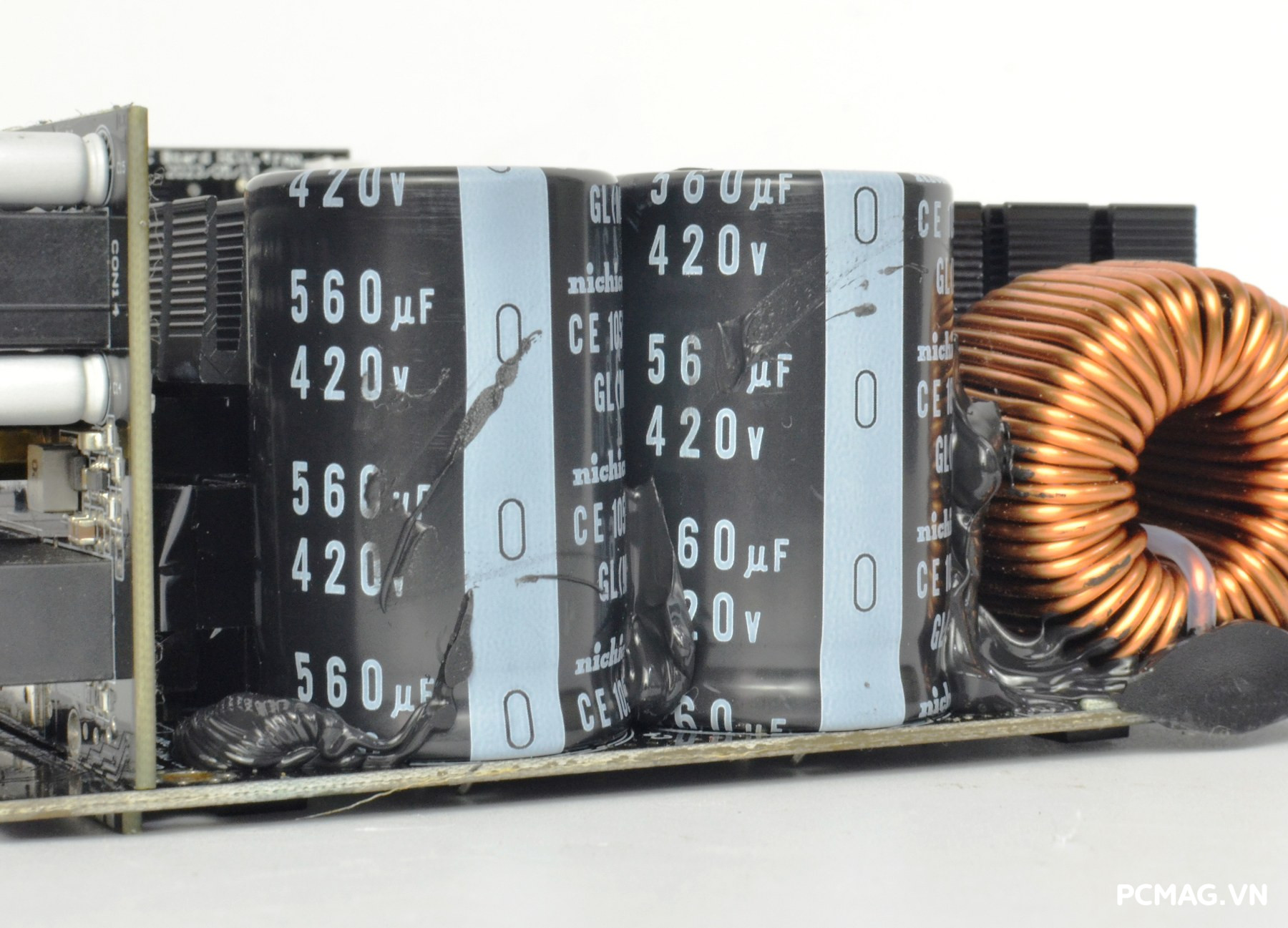

Hai diode cầu GBU 15J (15A × 2) được gắn trên một phiên tản nhiệt riêng, giúp cải thiện hiệu quả tản nhiệt trong quá trình vận hành. Bộ tụ chính sử dụng linh kiện cao cấp từ Nichicon (Nhật Bản), gồm hai tụ 560µF/420V mắc song song, nâng tổng dung lượng lên tới 1120µF, đảm bảo khả năng lưu trữ năng lượng lớn và độ ổn định cao cho toàn bộ hệ thống.

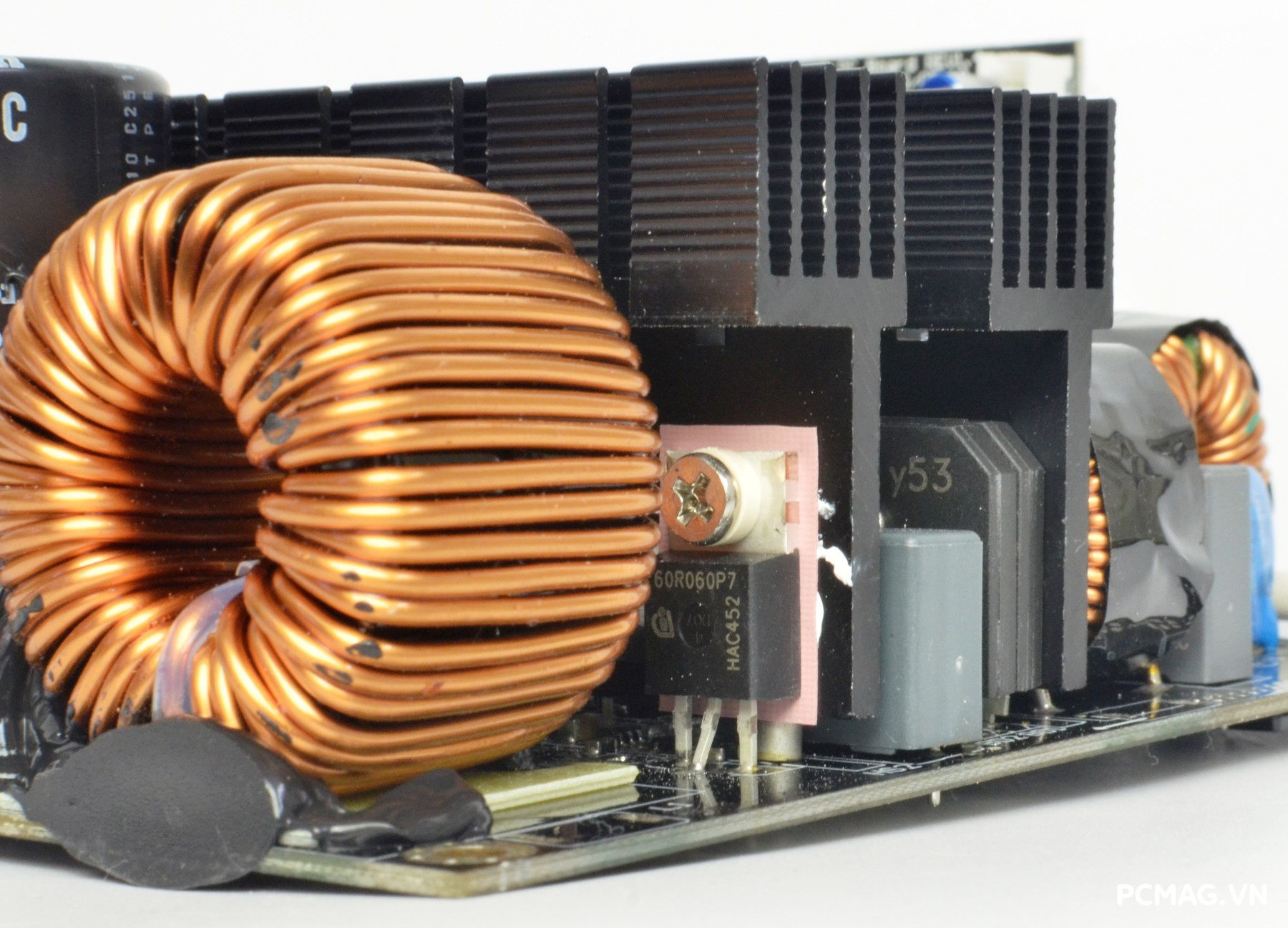

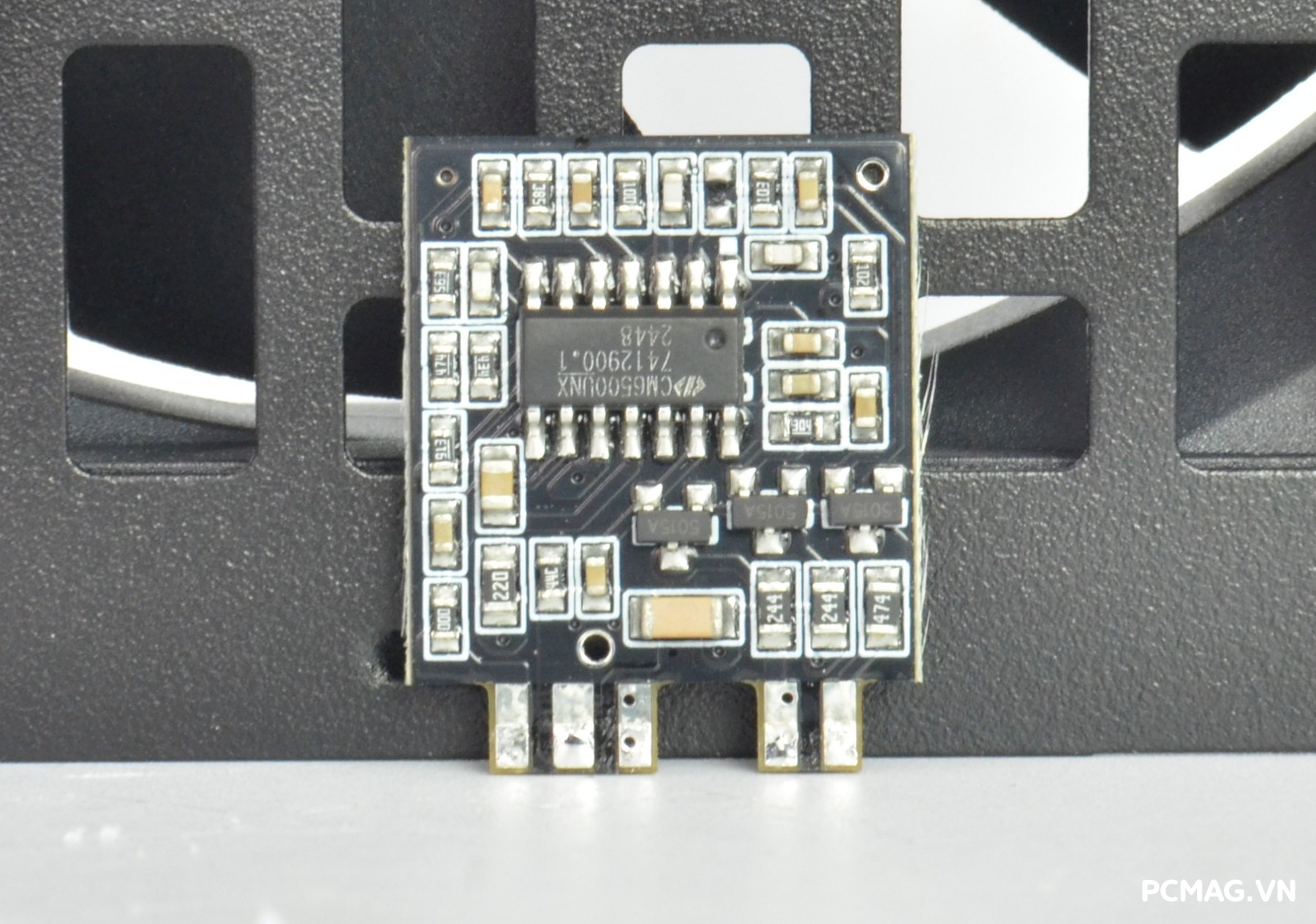

Tầng PFC sử dụng cặp MOSFET Infineon IPP60R060P7 kết hợp với diode xung SDS065J010C3, được điều khiển bởi IC dao động Champion CM6500UNX. Bộ giảm dòng khởi động NTC có giá trị 20Ω, đi kèm rơ-le bypass đặt ngay trước tụ chính, giúp hạn chế dòng nạp đột ngột khi bộ nguồn được cấp điện lần đầu, từ đó tăng độ bền và độ an toàn cho hệ thống.

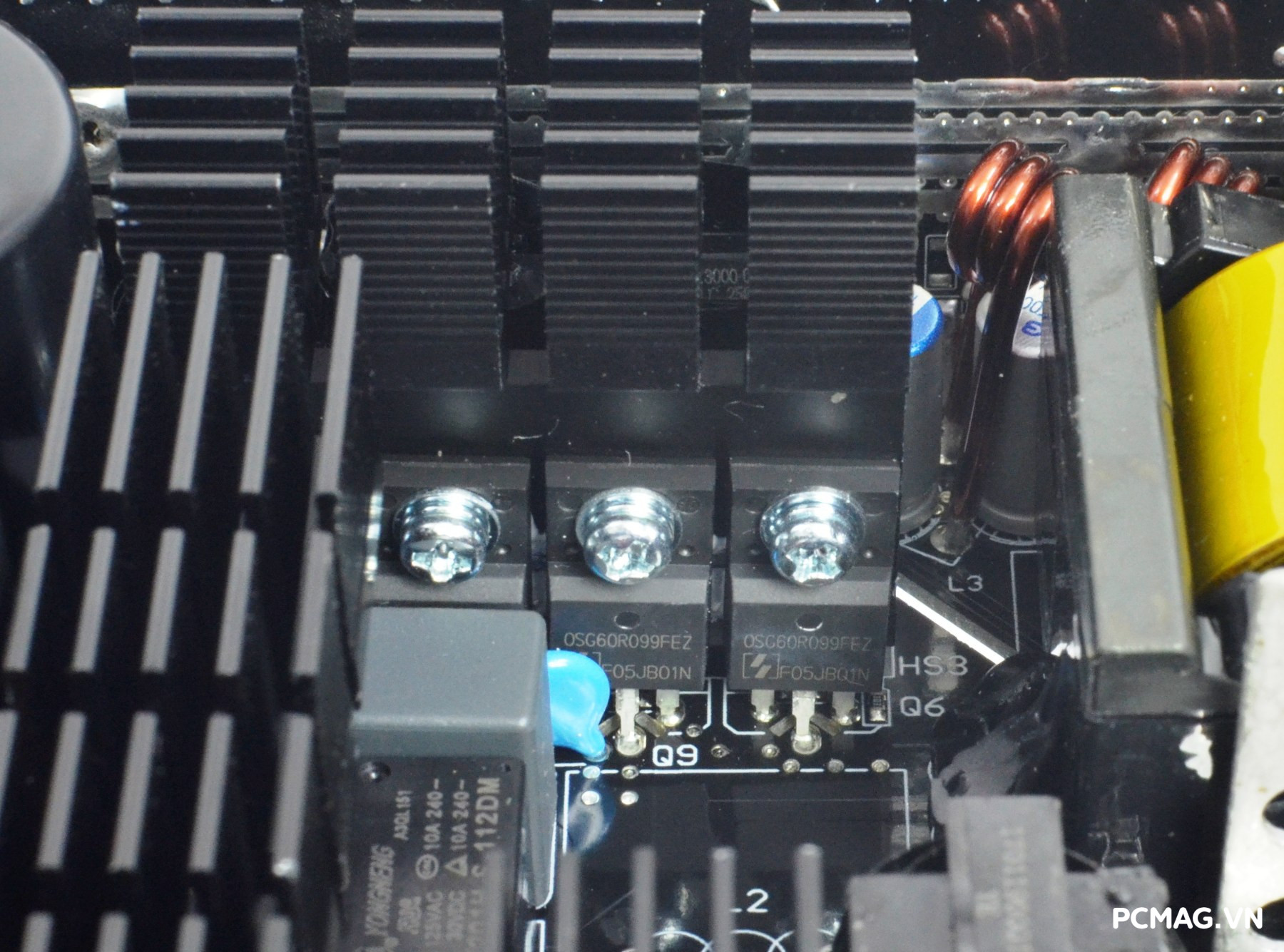

Tầng LLC/PWM được trang bị 4 MOSFET Oriental OSG60R099FEZ cấu hình theo dạng cầu H, đảm bảo khả năng chịu tải cao và hoạt động ổn định. Hệ thống nhận tín hiệu điều khiển từ IC dao động Champion CM6901X, được bố trí trên một bo mạch phụ riêng. Bên cạnh đó là IC giám sát Weltrend WT7527RA, cung cấp bốn chế độ bảo vệ quan trọng: OCP, OVP, UVP và SCP, giúp tăng cường độ an toàn cho toàn bộ bộ nguồn.

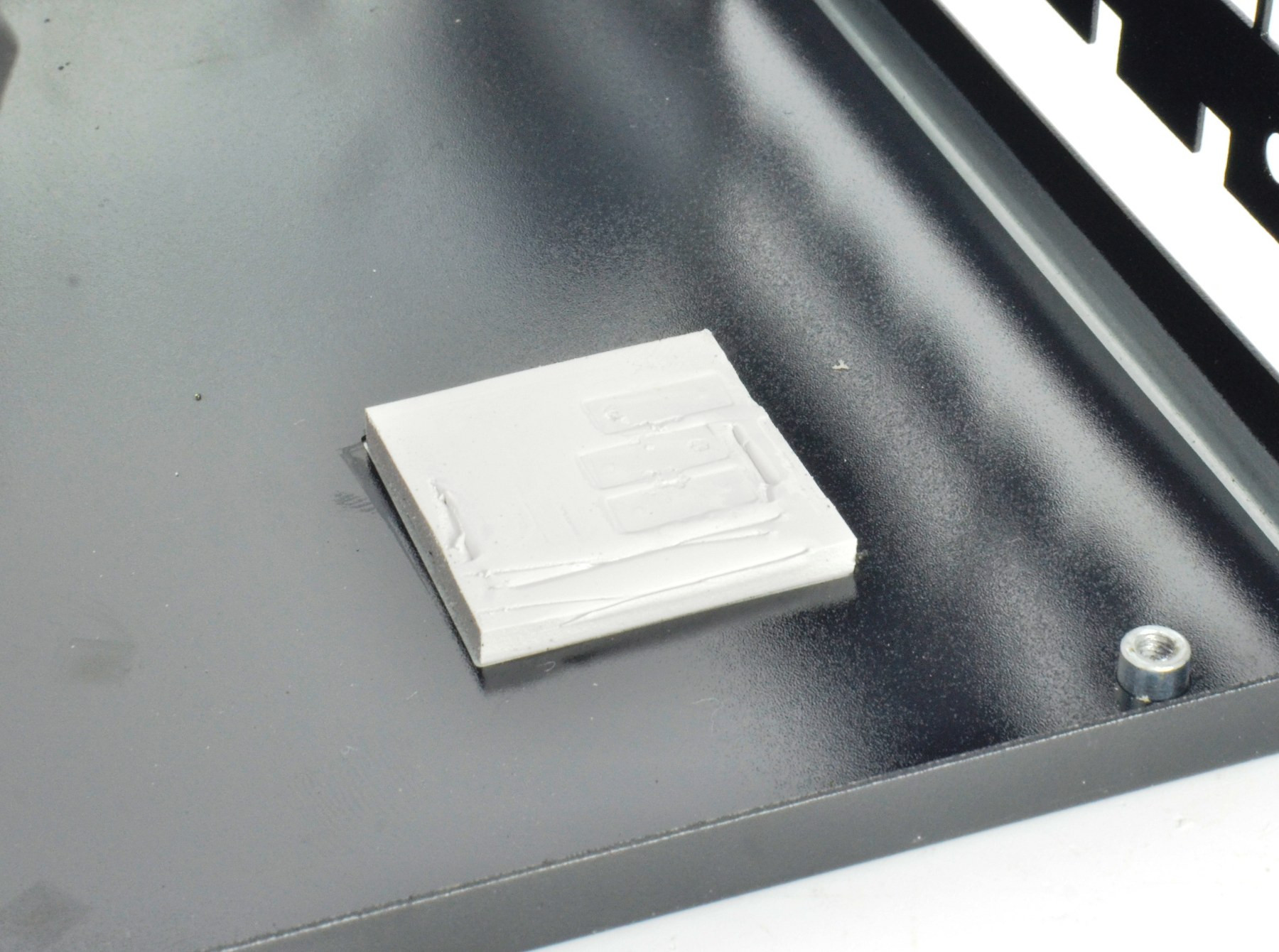

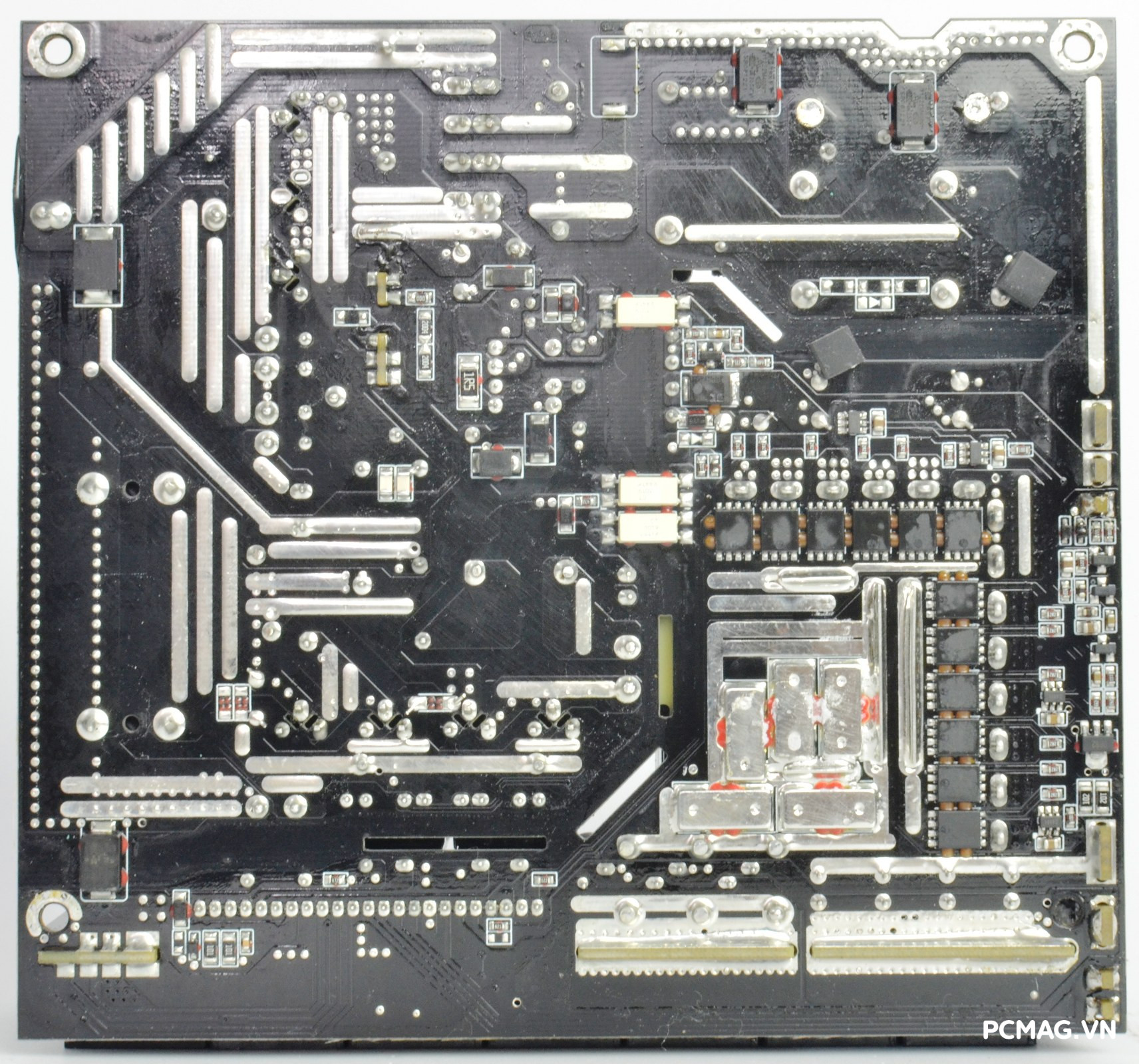

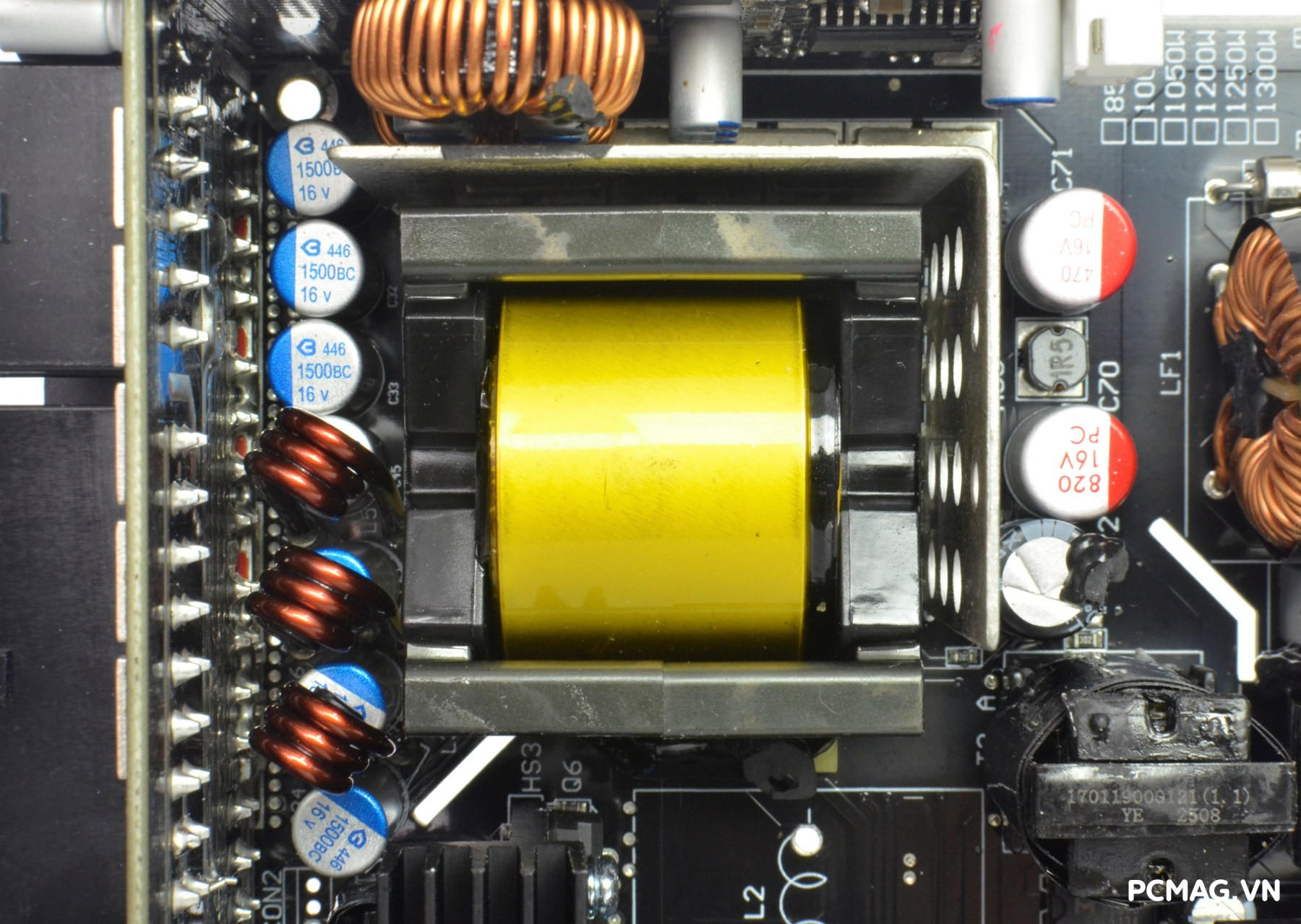

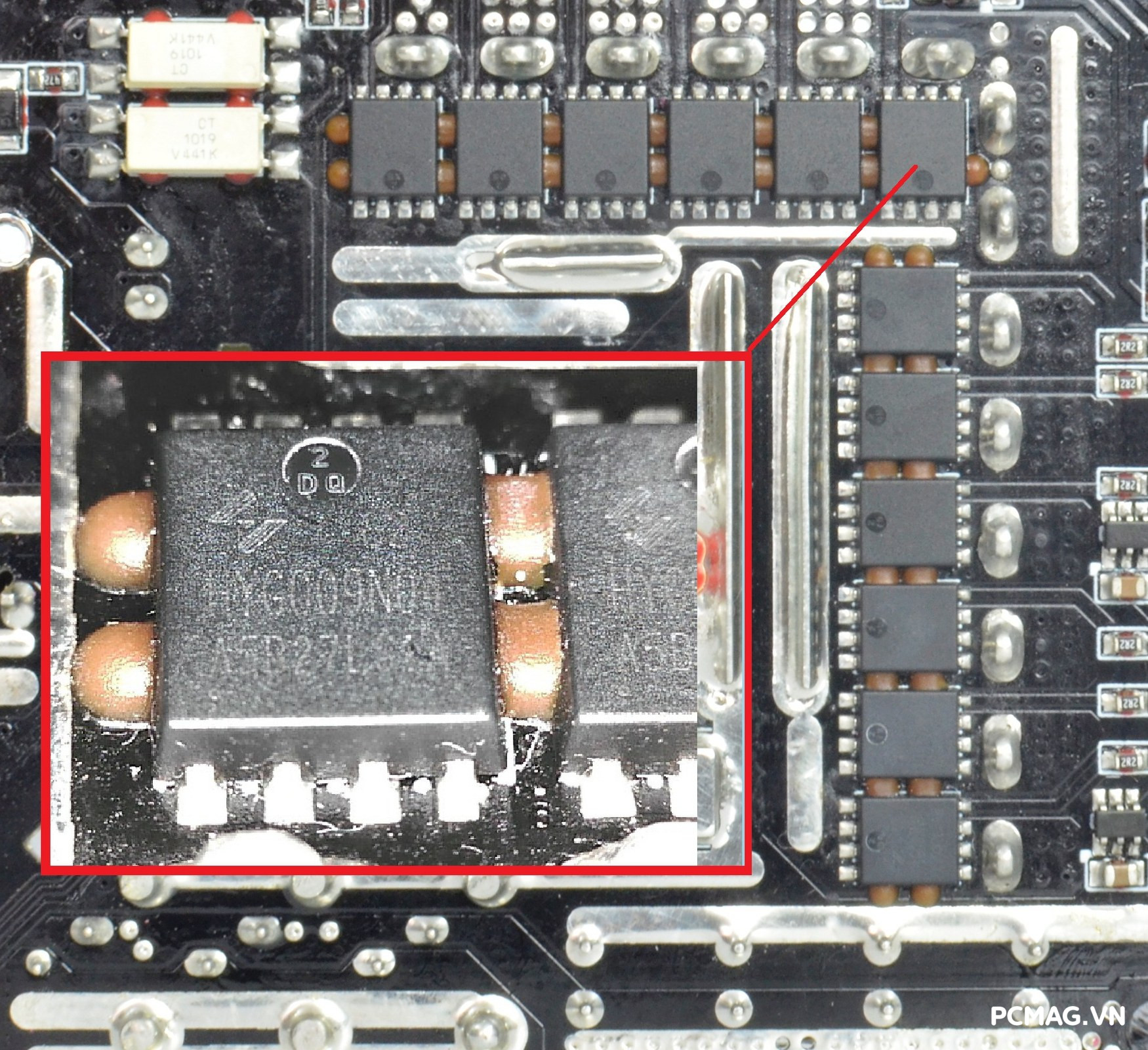

Đường 12V đơn được chỉnh lưu đồng bộ bởi 12 MOSFET Huayi HYG009N04LS1C2 (200A × 12), được hàn ở mặt dưới của bo mạch chính. Toàn bộ cụm MOSFET này tản nhiệt trực tiếp ra phần vỏ mặt lưng thông qua tấm thermal pad, đồng thời truyền nhiệt gián tiếp qua một phiến đồng mạ kẽm được hàn ở mặt trên bao quanh biến áp chính.

Phiến đồng này không chỉ hỗ trợ tản nhiệt hiệu quả, mà còn đóng vai trò giảm thiểu nhiễu EMI, giúp chặn các xung nhiễu từ biến áp phát tán ra môi trường xung quanh, góp phần tăng độ ổn định cho toàn bộ hệ thống nguồn.

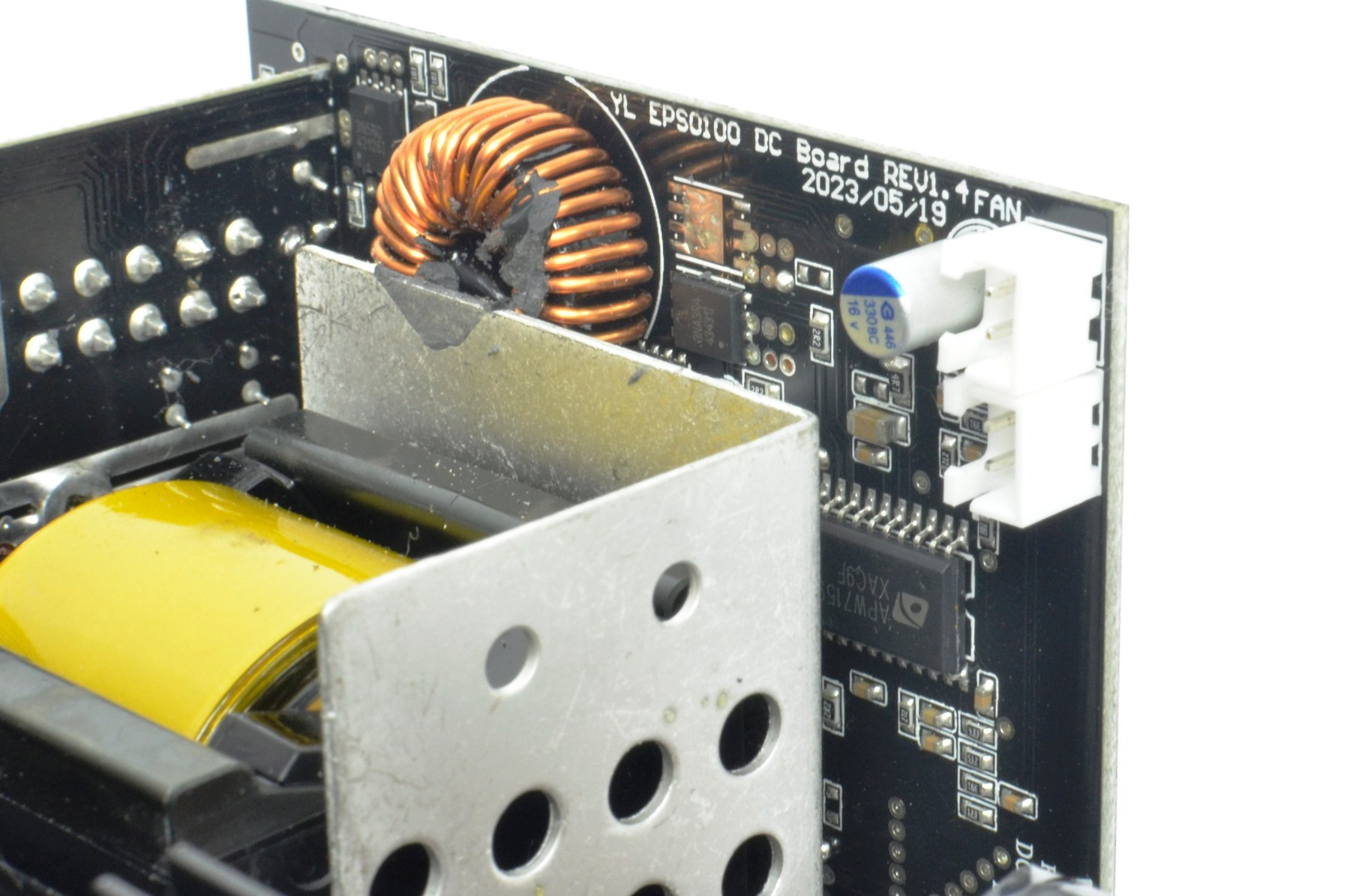

Đường 5V và 3.3V được tạo ra thông qua khối mạch VRM (DC-to-DC), sử dụng IC dao động Anpec APW7159C (2 kênh). Mỗi kênh điều khiển hai cặp MOSFET Xsemi gồm XP3NA3R4MT (73A) và XP3N5R0MT (61A), đảm bảo khả năng cấp điện ổn định, hiệu suất cao và phản hồi tải nhanh cho hai đường điện phụ này.

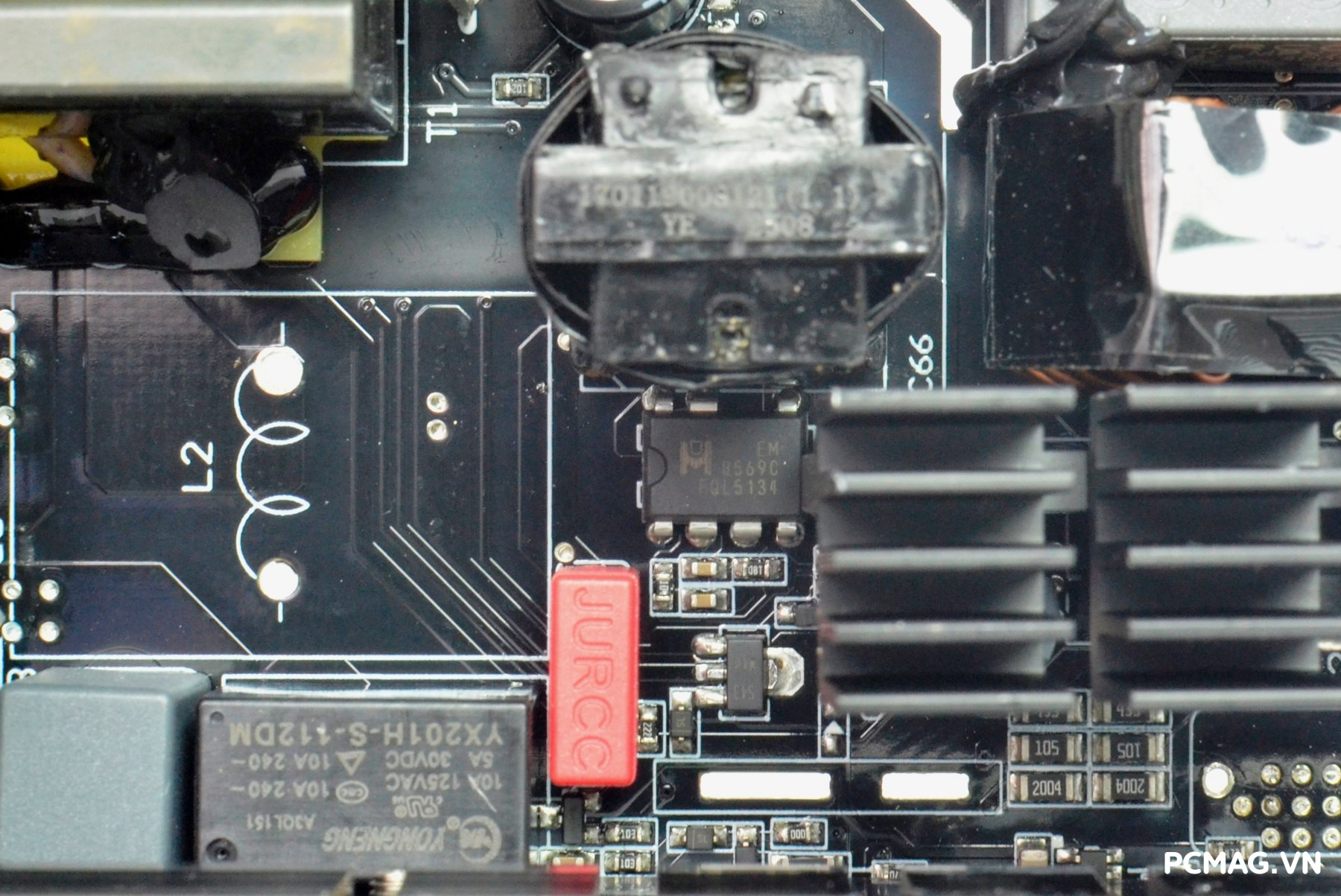

Đường 5Vsb được tạo ra bởi IC combo Excelliance EM8569C. Điểm đặc biệt của thiết kế này là đường 5Vsb chỉ hoạt động khi bộ nguồn ở trạng thái nghỉ. Khi PSU vận hành bình thường, đường 5V chính sẽ cấp điện cho 5Vsb thông qua một MOSFET chuyển mạch đặt tại ngõ ra, giúp tăng khả năng chịu tải và giảm thất thoát năng lượng cho mạch cấp trước, từ đó cải thiện hiệu suất tổng thể.

AMP GH 1200W ATX3.1/PCIe 5.1 sử dụng kết hợp tụ rắn và tụ hóa chất lượng cao của Nippon, mang lại độ bền và sự ổn định vượt trội. Toàn bộ mạch in được hoàn thiện sạch sẽ, các mối hàn đều gọn gàng, chính xác, không xuất hiện chân linh kiện thừa hay dư thiếc, thể hiện quy trình gia công tinh chỉnh và độ hoàn thiện cao của sản phẩm.

III. Thử nghiệm PSU Phanteks AMP GH 1200W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng thông số điện áp theo Test Plan ATX 3.0 của Intel, đường 12V trên các bộ nguồn Single Rail nay được quy định thành hai đường trong phép thử tải:

• 12V1: Toàn bộ linh kiện sử dụng 12V ngoại trừ CPU (như mainboard, PCIe, thiết bị ngoại vi…).
• 12V2: Riêng cho CPU (ATX12V/EPS12V).

Từ ngày 14/04/2023, đường -12V chính thức được đưa vào danh mục thử tải và bổ sung thêm mức tải 5% Load.

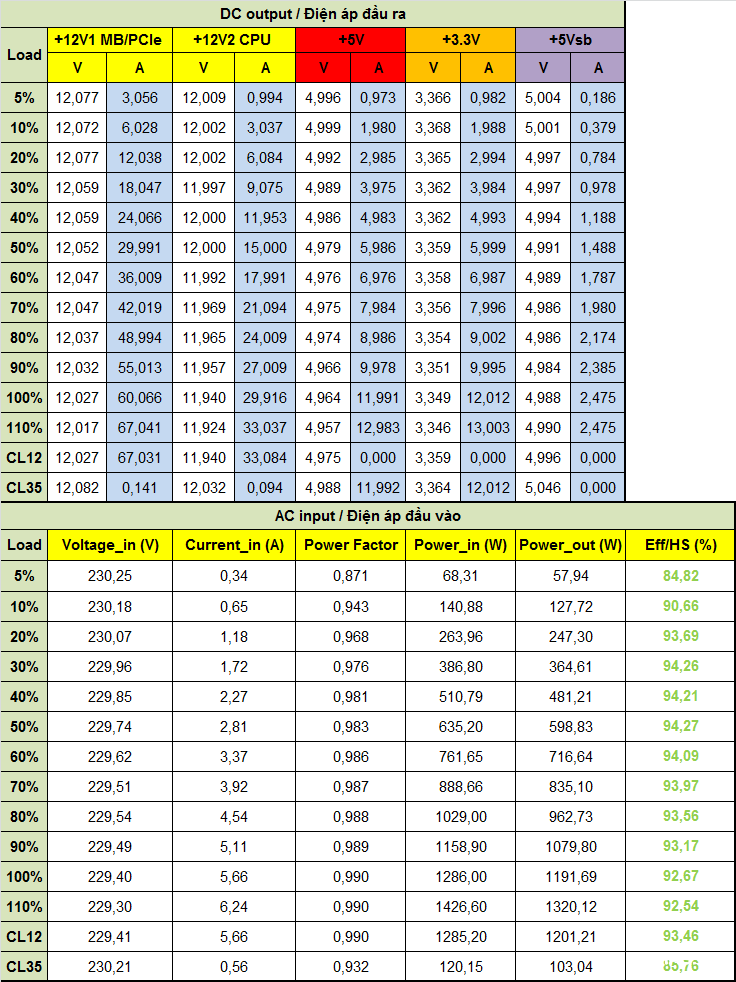

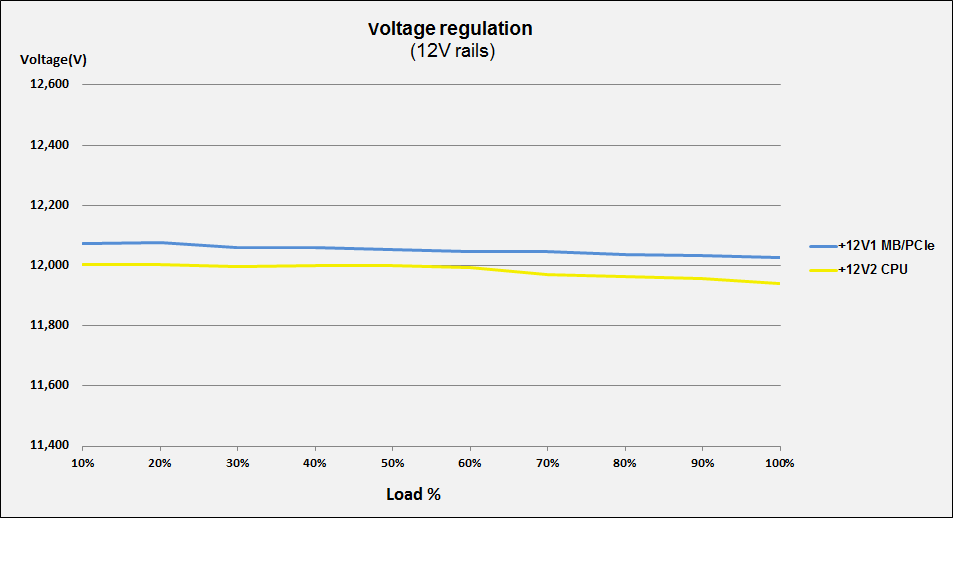

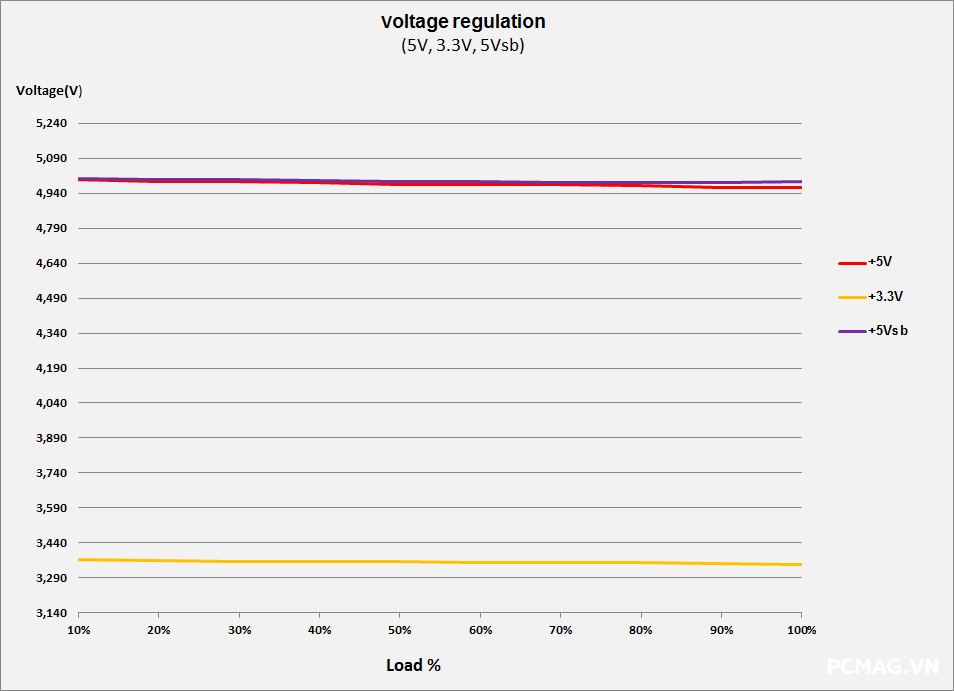

Trong các phép đo thực tế, AMP GH 1200W ATX3.1/PCIe 5.1 cho thấy chất lượng điện áp rất tốt. Biên độ dao động nhỏ và nằm hoàn toàn trong giới hạn ATX 3.0, đặc biệt là ở đường 3.3V. Nhờ trang bị thiết kế DC-to-DC, bộ nguồn duy trì sự ổn định tuyệt đối, không xuất hiện bất kỳ sai lệch nào ngay cả ở các mức tải không đồng đều (CL).

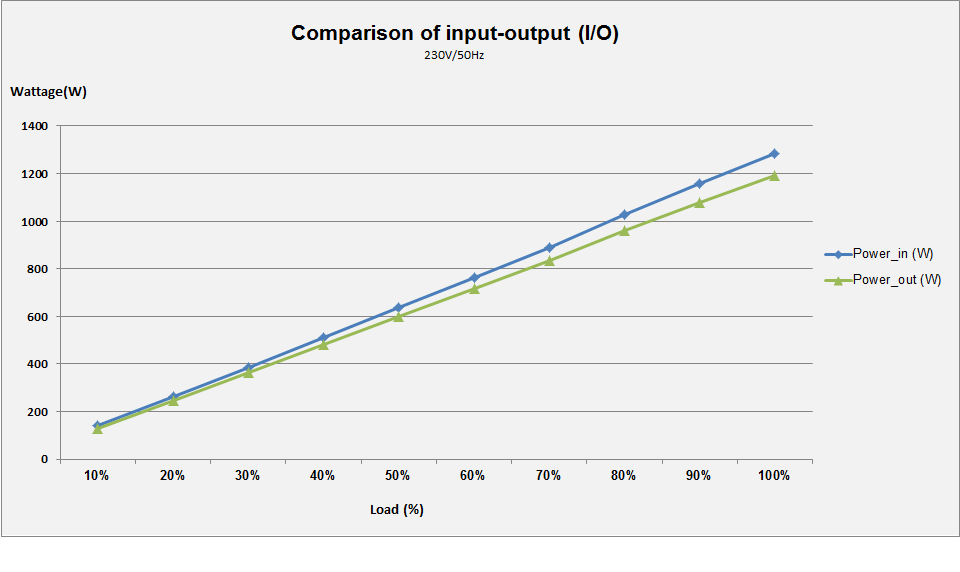

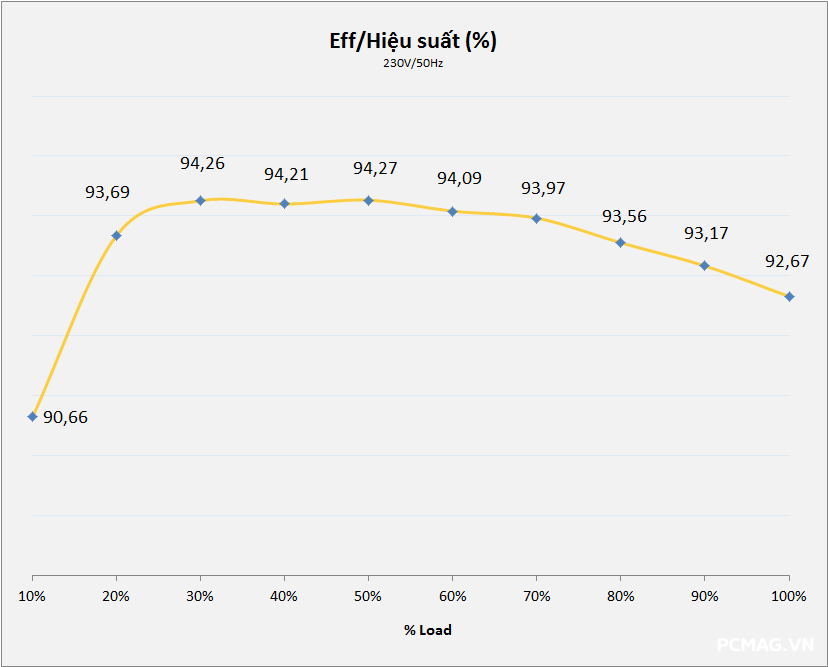

Hiệu suất tối đa ghi nhận đạt 94,27% @ 230VAC, phù hợp với chứng nhận 80 Plus Platinum, khẳng định hiệu năng vượt trội của sản phẩm.

2. Inrush Current Testing ( Dòng khởi động)

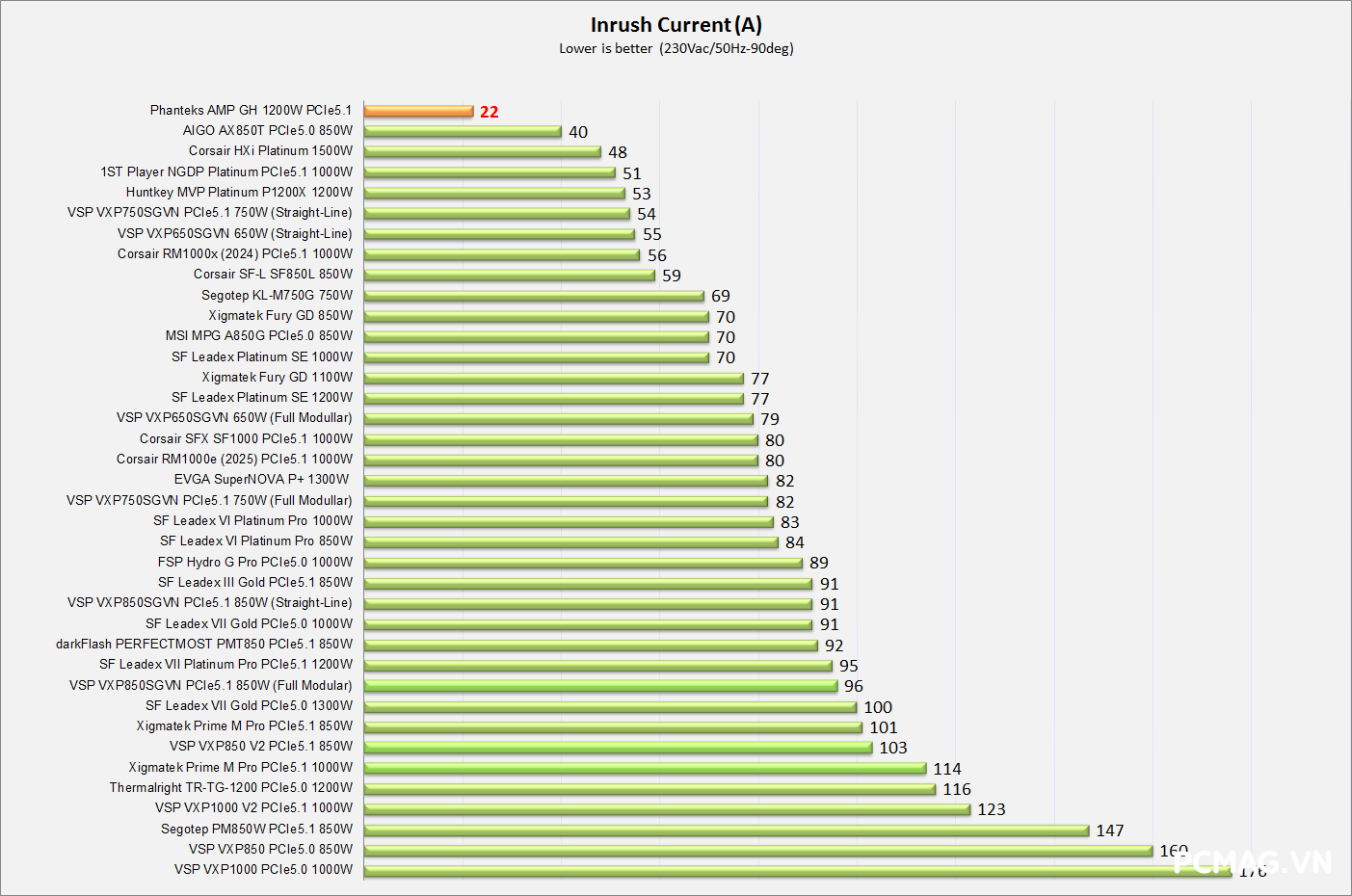

Nhờ sử dụng NTC có giá trị lên tới 20Ω để hạn chế dòng nạp ban đầu, AMP GH 1200W ATX3.1/PCIe 5.1 đạt mức dòng khởi động rất thấp, giúp bảo vệ linh kiện và đảm bảo quá trình cấp điện ban đầu diễn ra an toàn, ổn định.

3. Sync Transient Response Test ( Tải biến thiên)

Thông số mô phỏng tải theo chuẩn Intel ATX 3.0/3.1:

• Dung lượng tải (Capacitance load): 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew Rate:
  • 12V: 5A/µs (đối với 12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

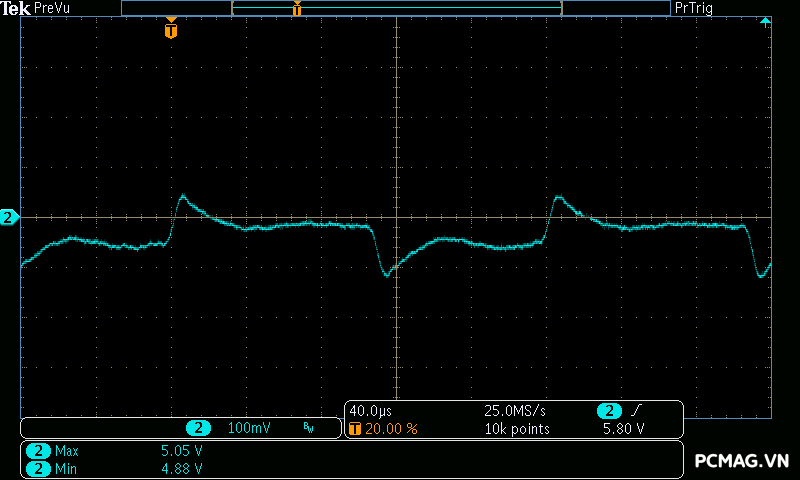

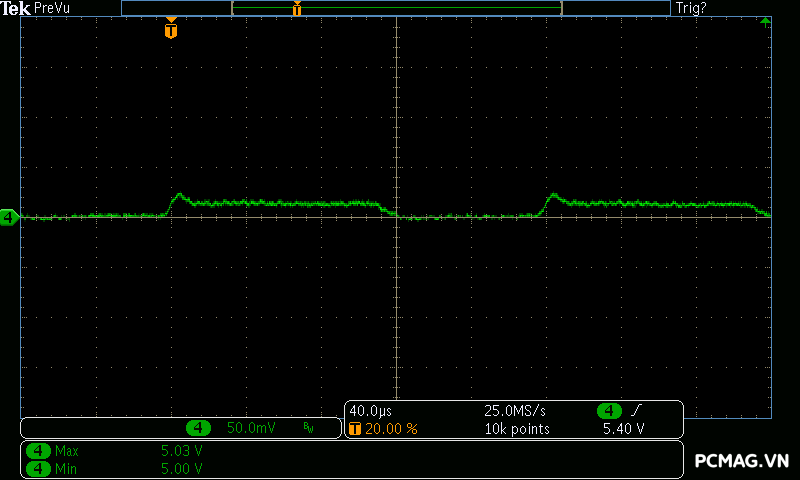

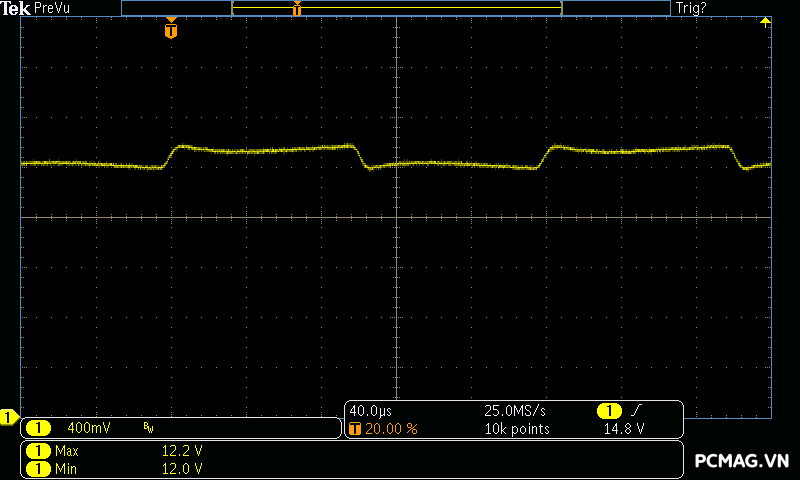

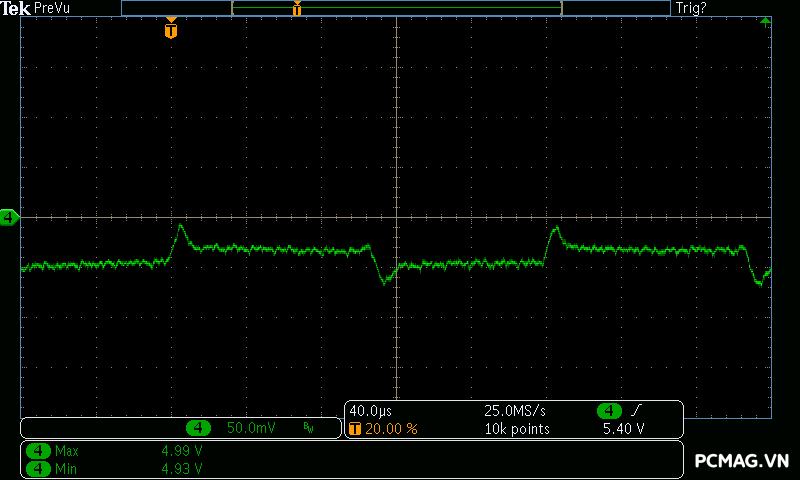

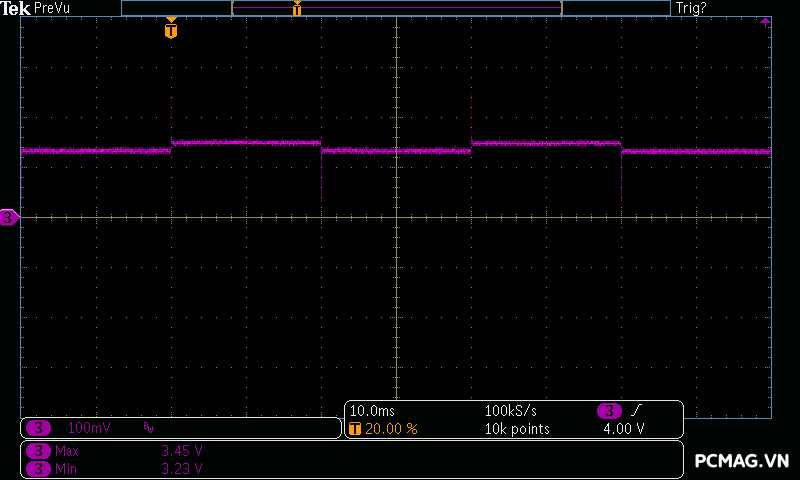

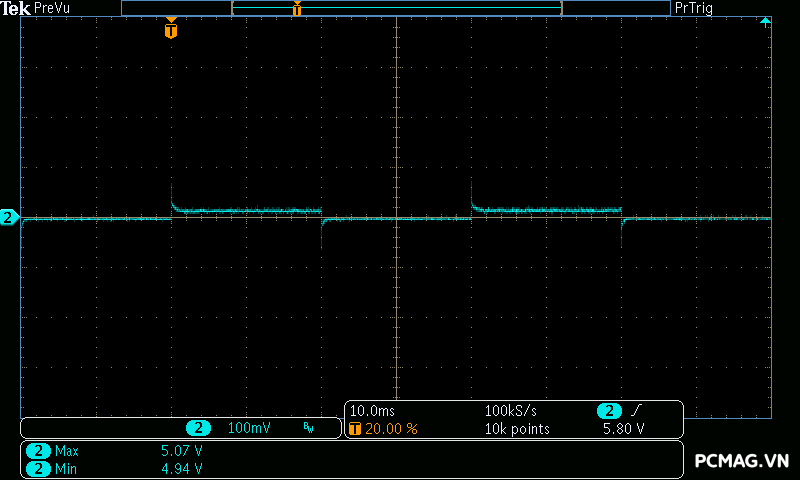

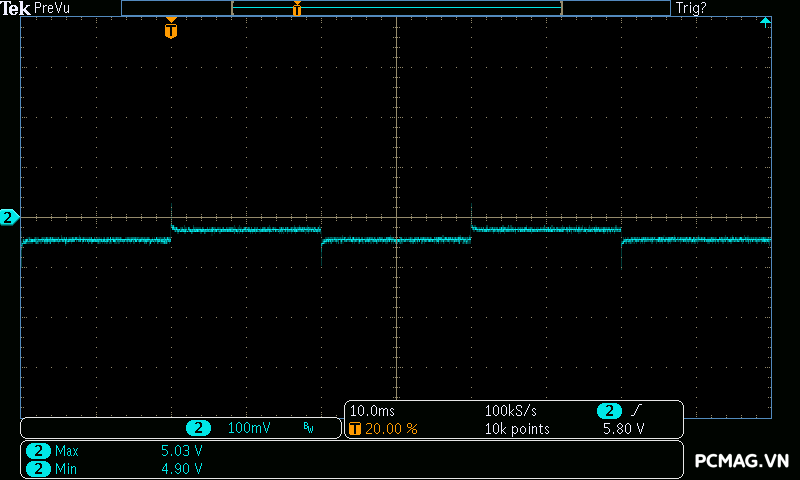

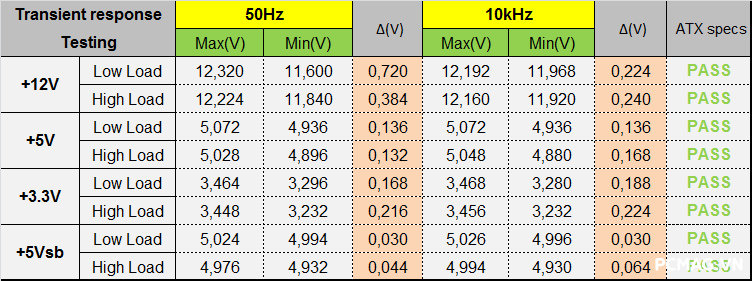

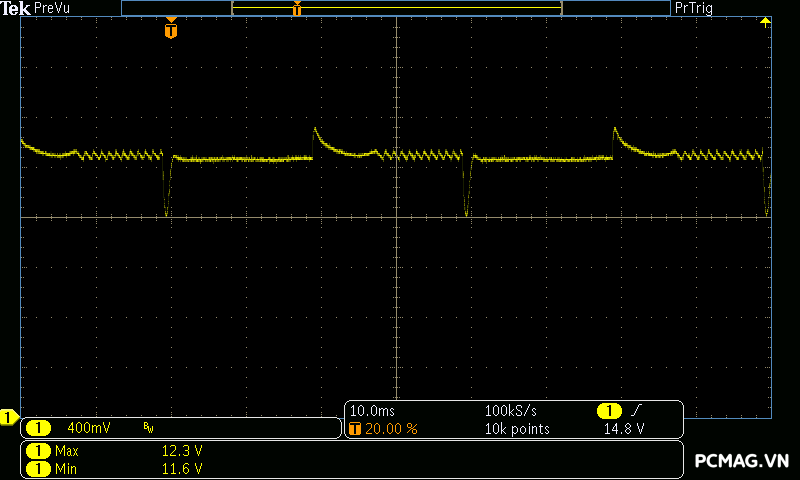

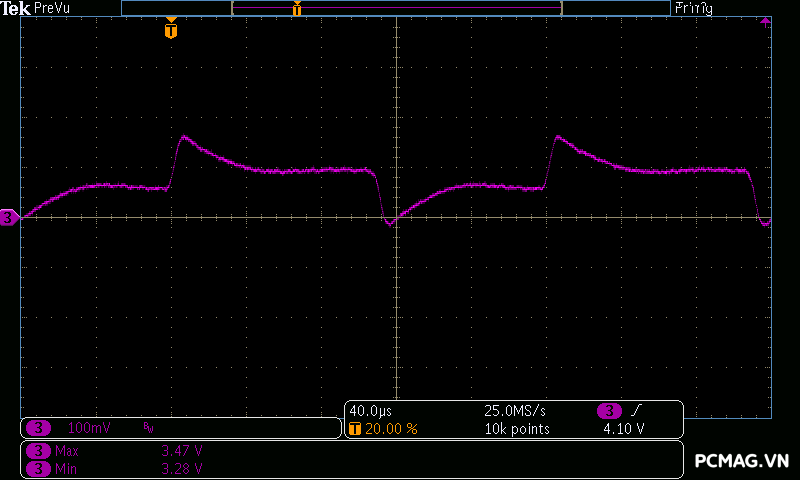

Kết quả thử nghiệm tải biến thiên cho thấy AMP GH 1200W ATX3.1/PCIe 5.1 duy trì điện áp ổn định trên tất cả các đường, hoàn toàn nằm trong giới hạn tiêu chuẩn ATX.

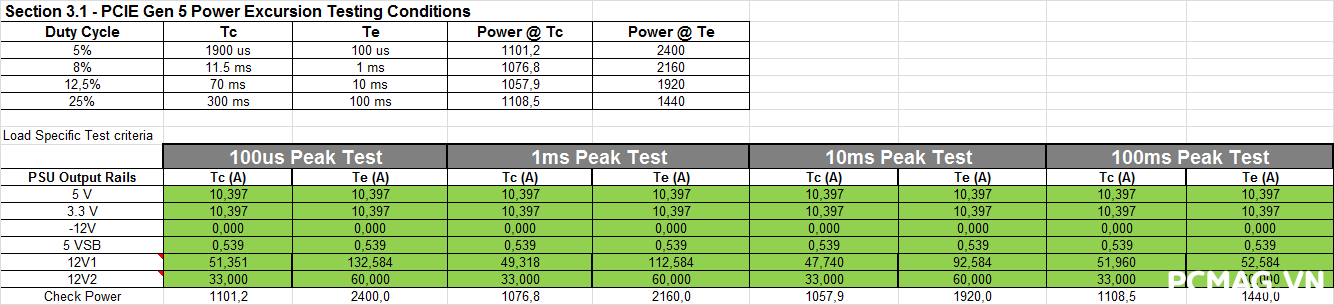

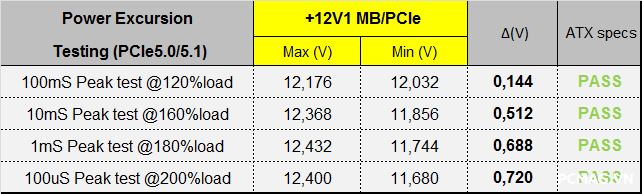

Đặc biệt, trong bài test mô phỏng Power Excursion tải tức thời đột biến thường xuất hiện trên card đồ họa hiện đại, PSU vượt qua dễ dàng, giữ điện áp ổn định và không xảy ra tình trạng sập nguồn, chứng minh khả năng đáp ứng tải đột ngột rất tốt.

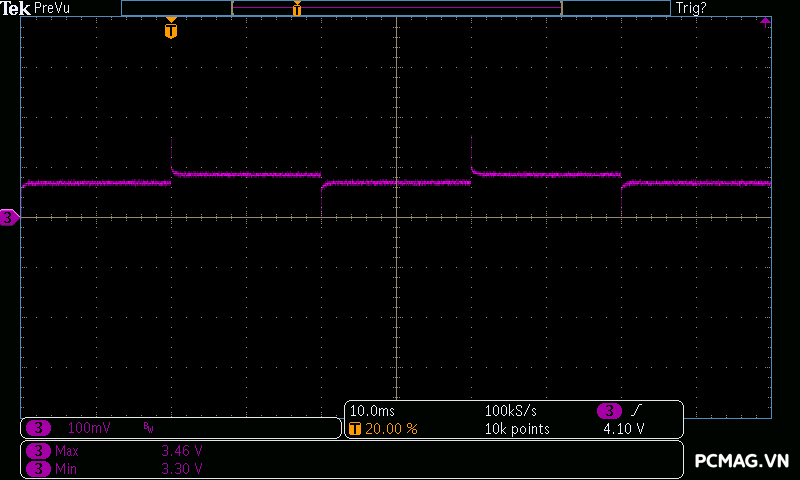

-50Hz Low load:

-50Hz High load:

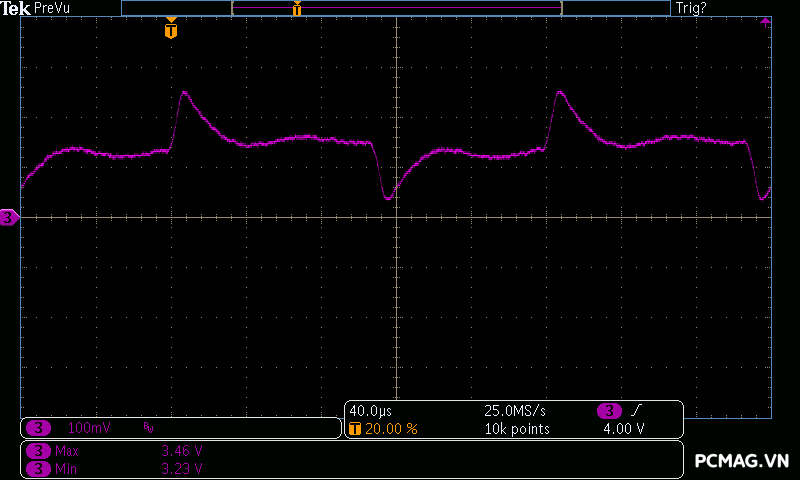

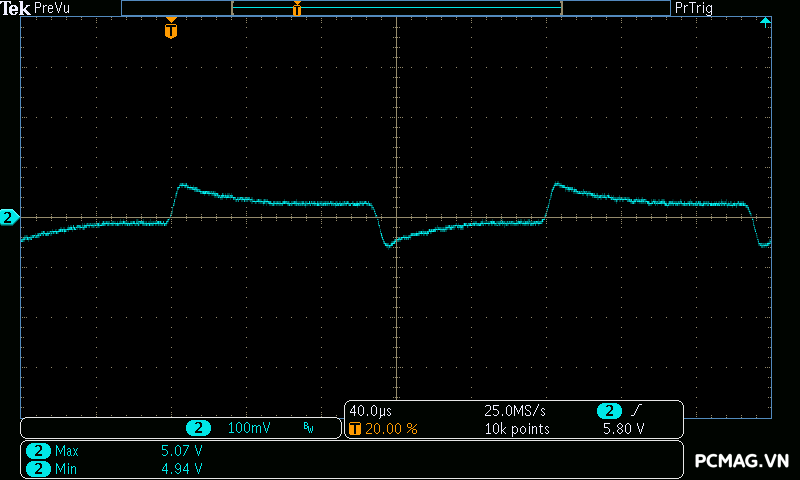

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

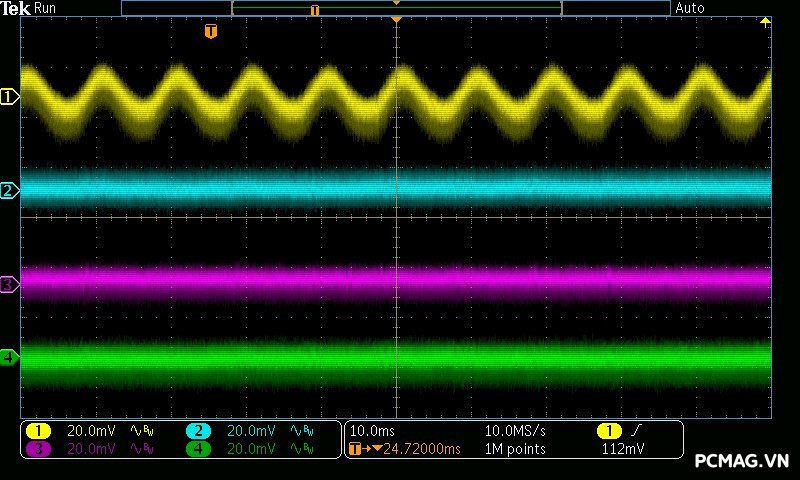

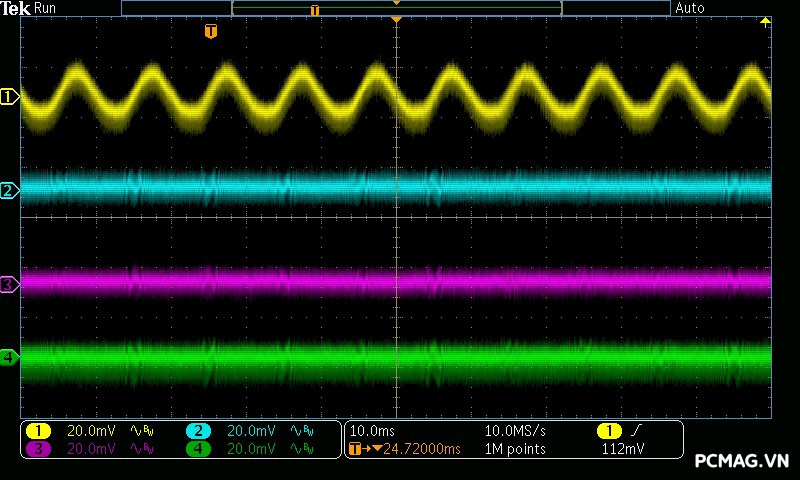

4. Ripple & Noise ( Nhiễu AC cao tần)

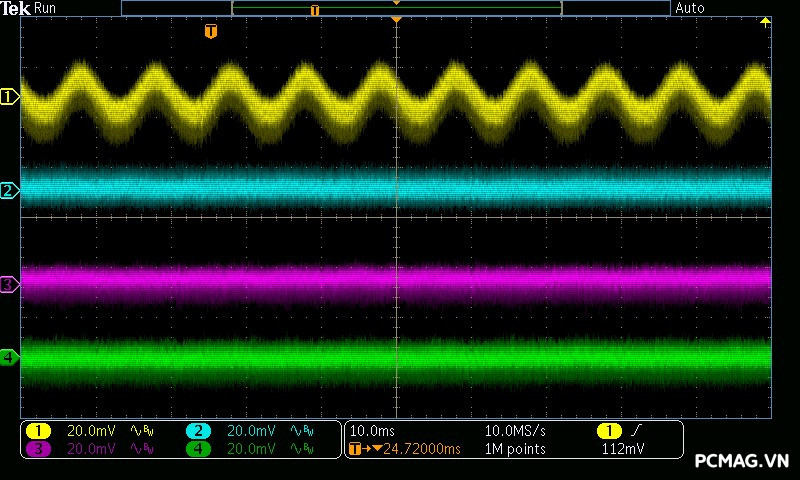

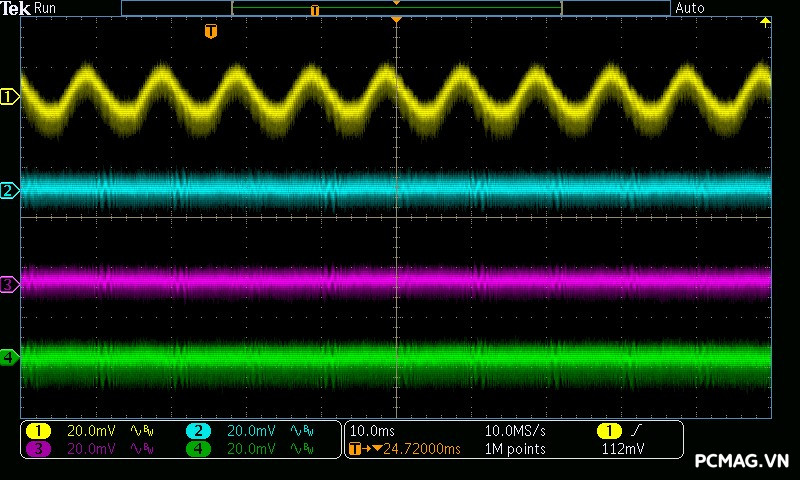

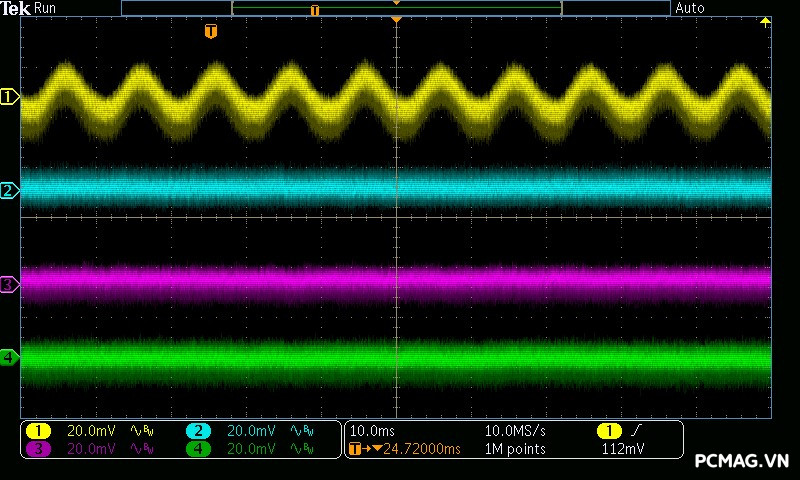

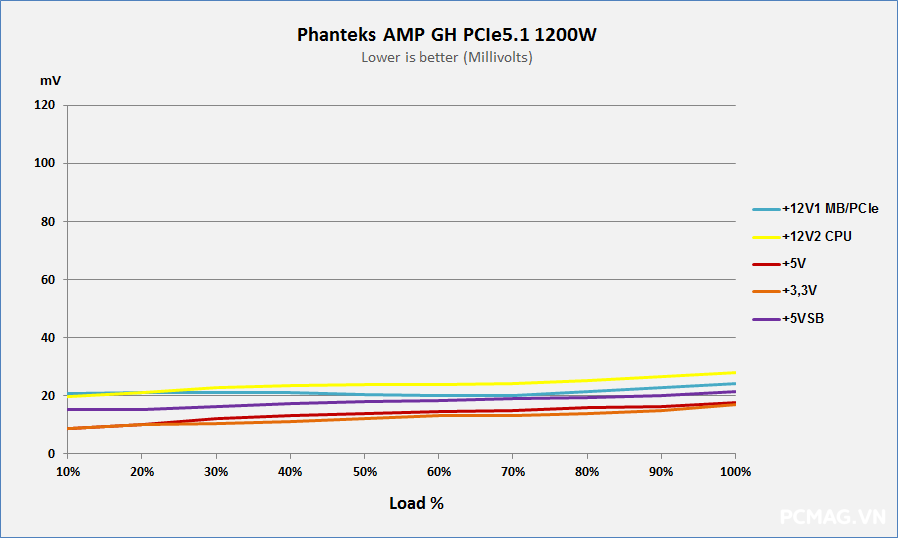

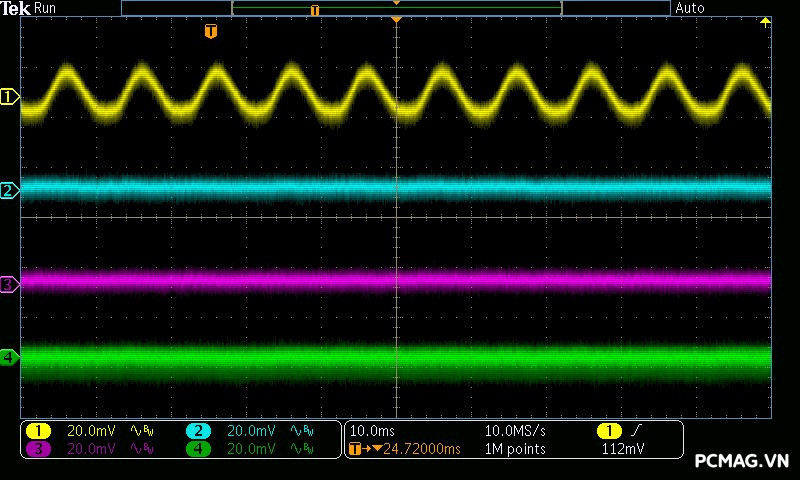

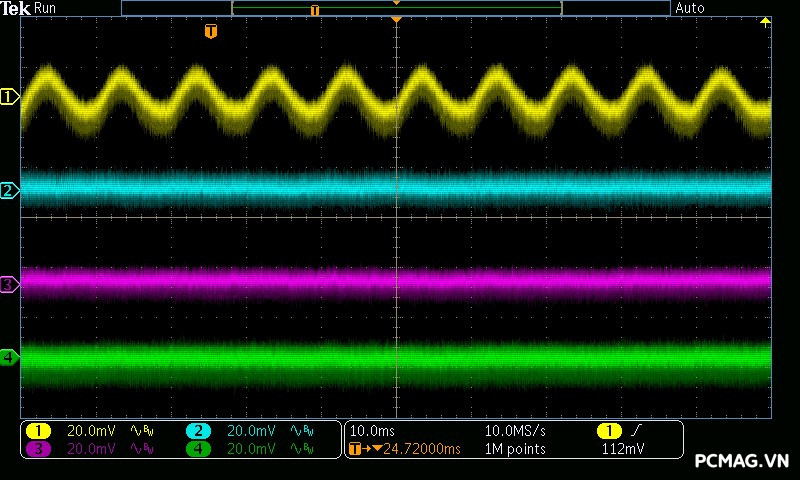

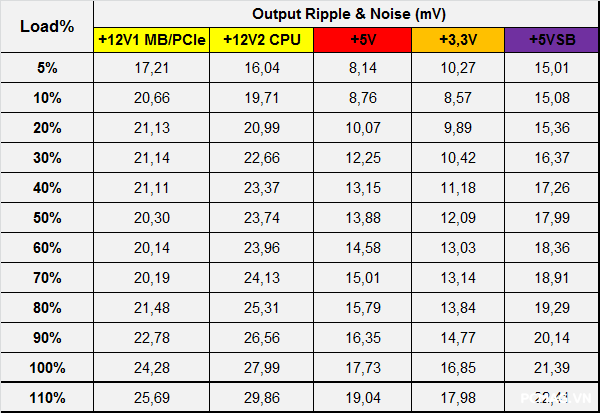

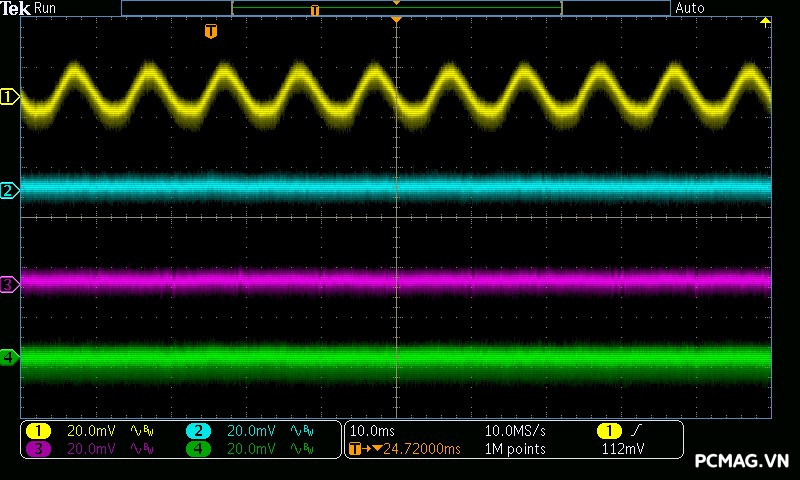

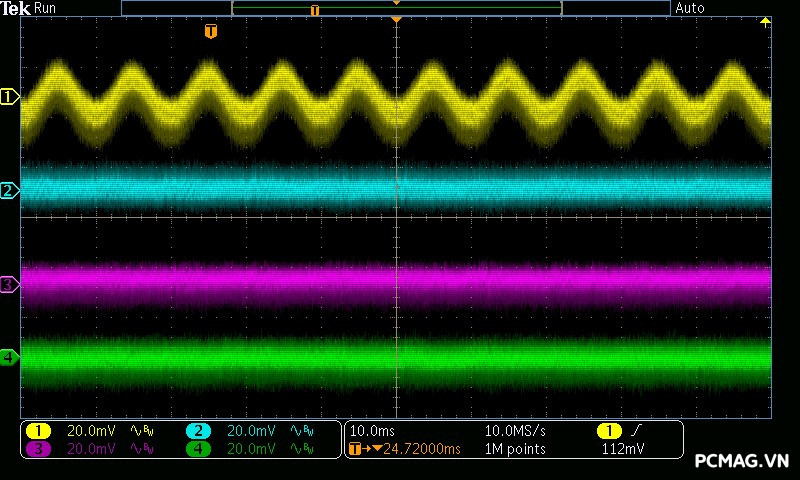

Mức nhiễu cao tần trên AMP GH 1200W ATX3.1/PCIe 5.1 được kiểm soát rất tốt: đường 12V chỉ dao động khoảng ±25 mV, trong khi các đường điện còn lại duy trì mức nhiễu thấp hơn, khoảng ±17 mV. Đây đều là những giá trị đẹp, đảm bảo độ ổn định và sạch điện cho hệ thống.

5. Hold-up Time ( Thời gian lưu điện)

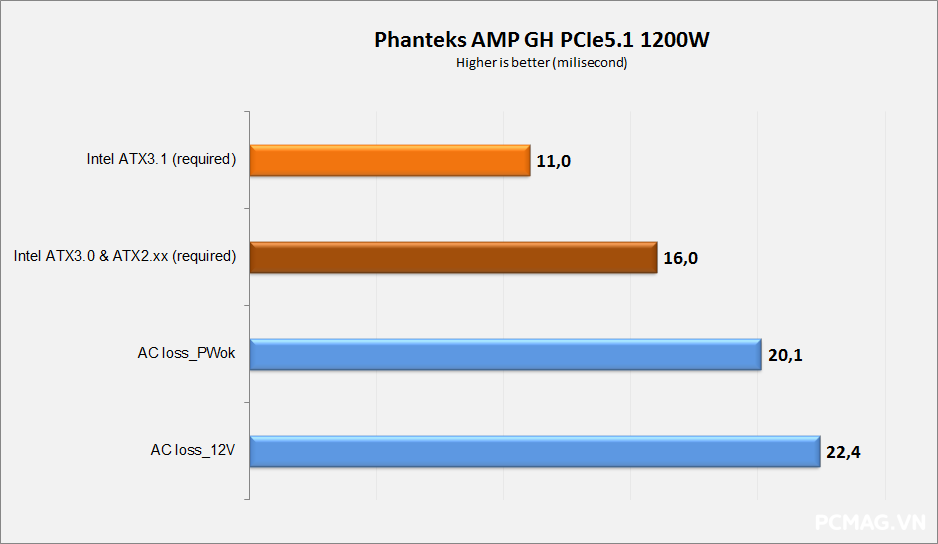

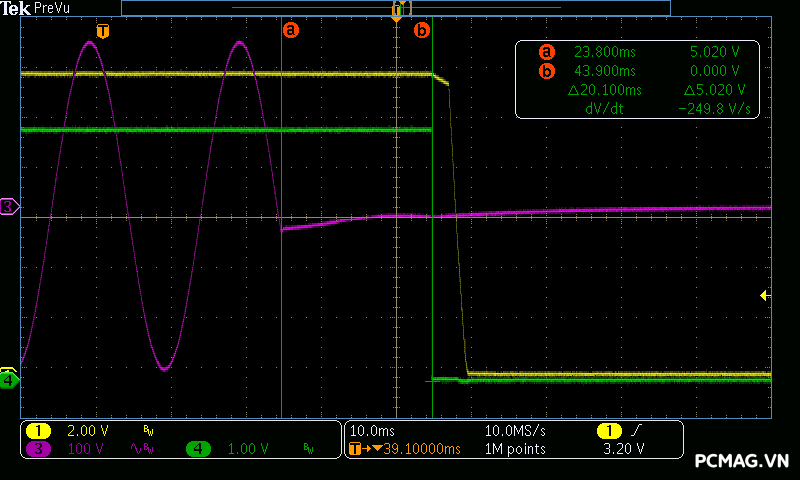

AMP GH 1200W ATX3.1/PCIe 5.1 dễ dàng đáp ứng tiêu chuẩn ATX 3.1 về thời gian lưu điện, nhất là khi mức yêu cầu của chuẩn mới đã được giảm xuống còn 11 ms, thay vì 16 ms như các phiên bản ATX 3.0 và những chuẩn trước đó. Điều này cho thấy khả năng duy trì điện áp ổn định của PSU ngay cả trong các tình huống mất điện đột ngột.

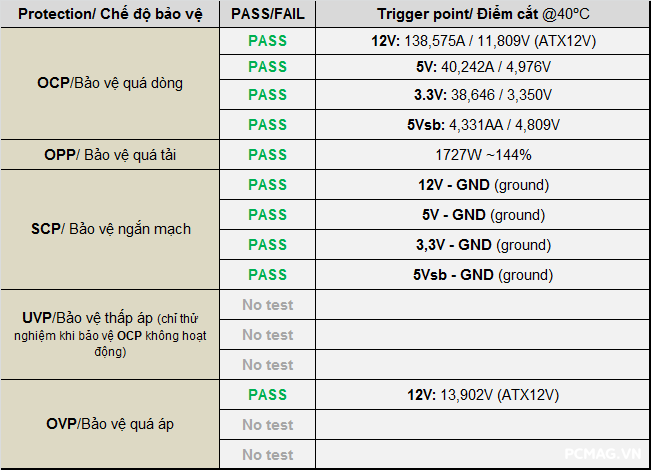

6. Protection Features (Các chế độ bảo vệ)

Các chế độ bảo vệ trên AMP GH 1200W ATX3.1/PCIe 5.1 hoạt động hiệu quả với ngưỡng cắt dòng hợp lý, đảm bảo an toàn cho toàn bộ hệ thống. Tuy nhiên, bài thử nghiệm bảo vệ quá áp (OVP) dành cho đường 5V và 3.3V không thể thực hiện được do kết cấu khu vực mạch DC-to-DC quá kín và được hàn cố định, việc can thiệp có thể gây hư hỏng bộ nguồn. Dẫu vậy, điều này không ảnh hưởng đến đánh giá tổng thể về độ ổn định và khả năng bảo vệ của sản phẩm.

7. Earth Leak Current ( Kiểm tra dòng rò)

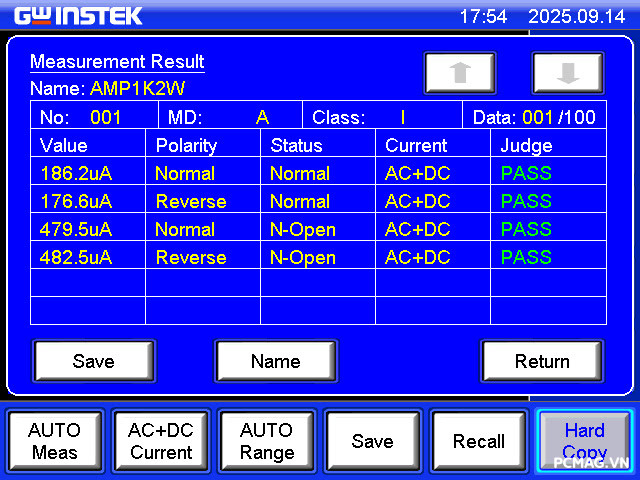

Đối với các thiết bị IT thuộc Class I – trong đó bộ nguồn ATX là một đại diện – tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5 mA khi cấp điện ở mức ~110% điện áp tối đa mà nhà sản xuất cho phép thiết bị vận hành. Với bộ nguồn này, giá trị thử nghiệm tương ứng là 264VAC @ 60Hz (tương đương 110% của 240VAC).

Để đánh giá chính xác thông số này, quá trình kiểm tra được thực hiện bằng thiết bị đo dòng rò chuyên dụng GW Instek GLC-9000, đảm bảo kết quả tin cậy theo chuẩn công nghiệp.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

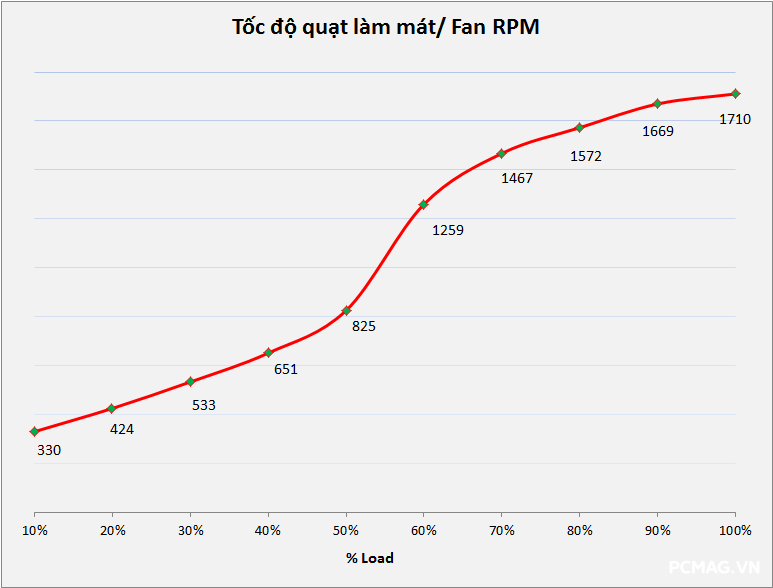

Trong toàn bộ quá trình kiểm tra, tính năng quạt Semi-Fanless được tắt hoàn toàn. Quạt làm mát bắt đầu quay ngay khi PSU khởi động với tốc độ khoảng 400 RPM, sau đó tăng dần theo mức tải và đạt tối đa khoảng 1700 RPM.

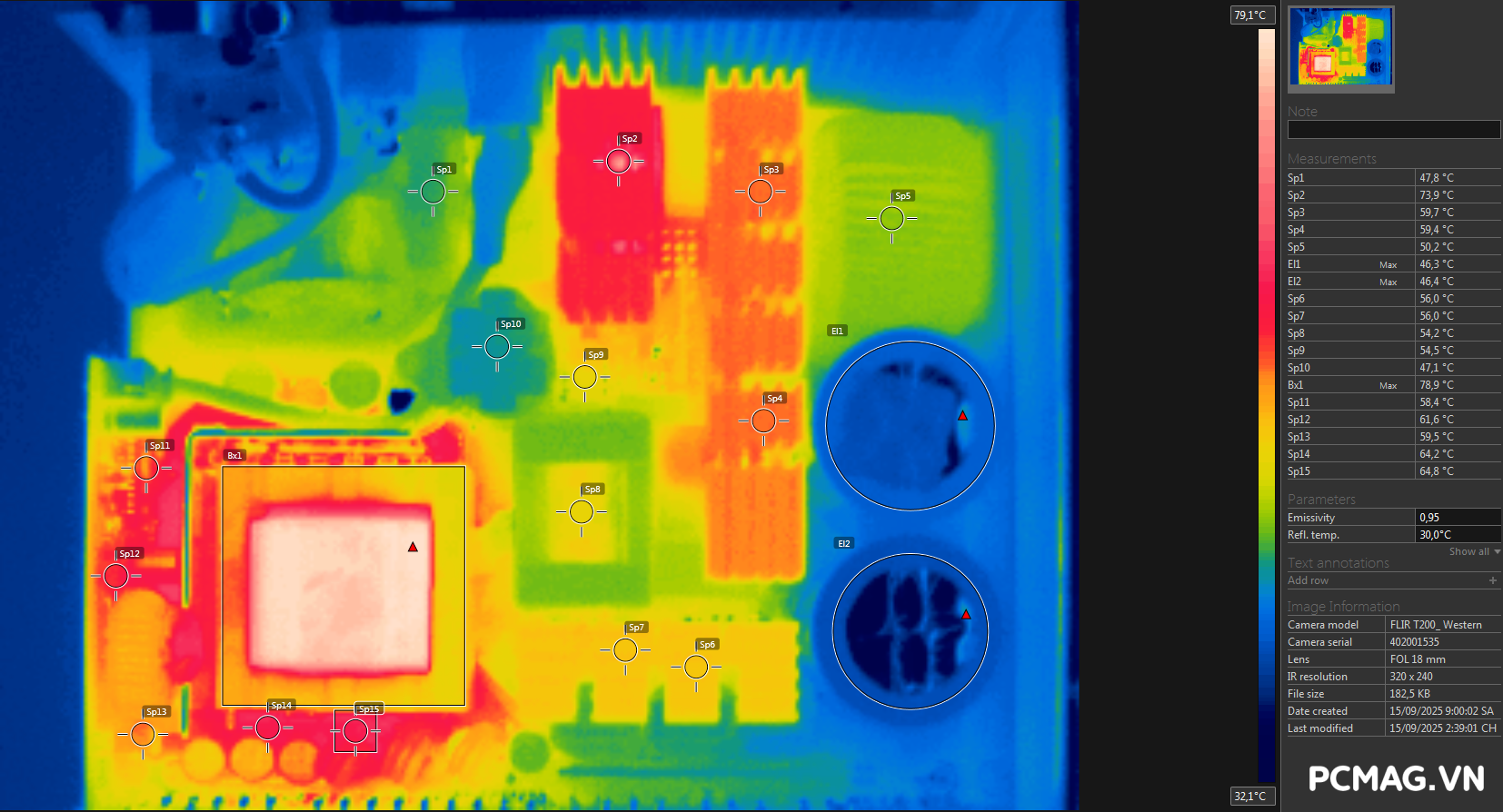

Nhờ cơ chế vận hành này, bộ nguồn vừa đảm bảo khả năng tản nhiệt tốt, vừa duy trì độ ồn thấp nhất có thể. Ở mức tải nặng, khu vực linh kiện phía dưới ghi nhận nhiệt độ cao nhất tại biến áp chính, đạt khoảng 80°C, nằm trong mức an toàn cho hoạt động của bộ nguồn.

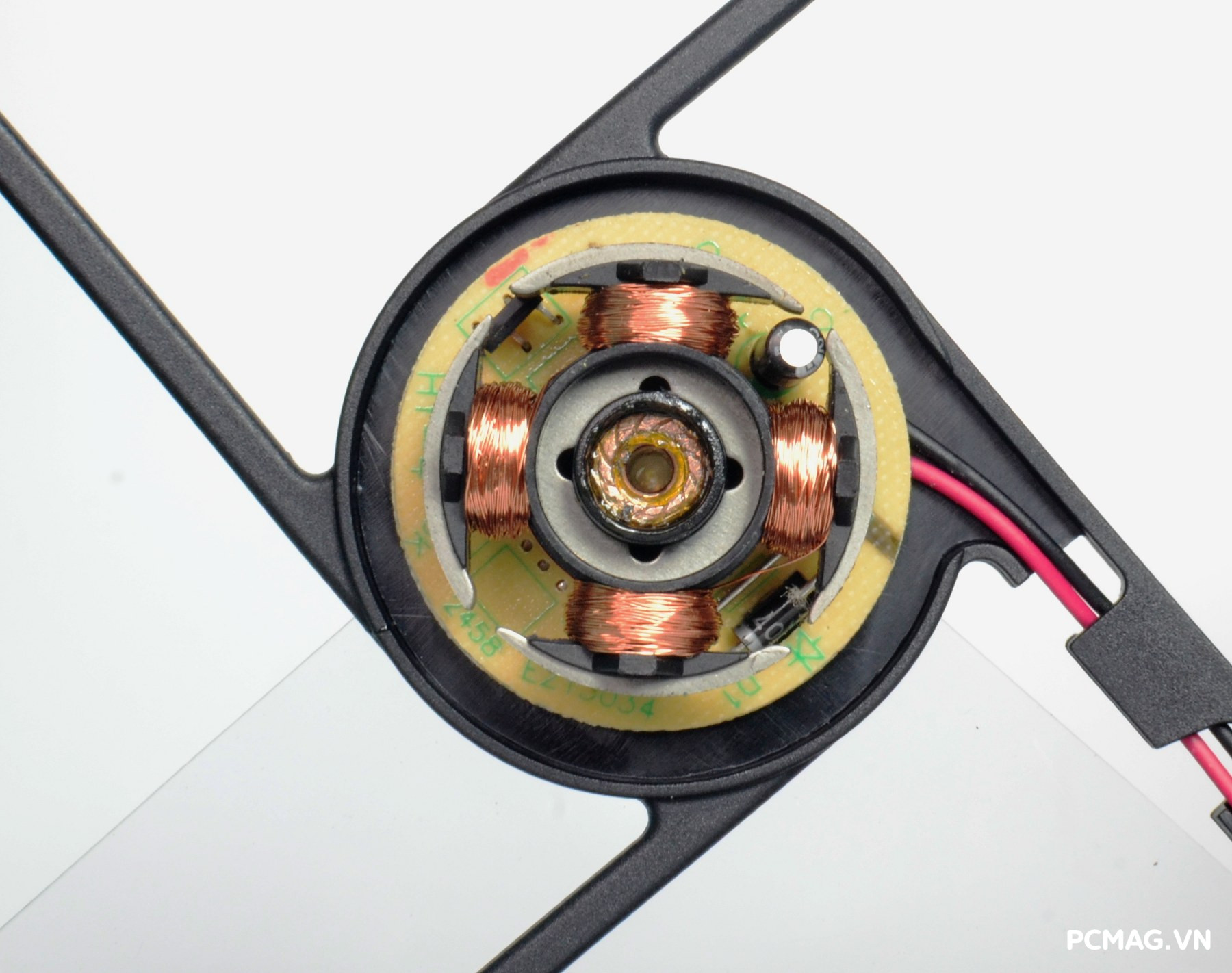

AMP GH 1200W ATX3.1/PCIe 5.1 được trang bị quạt làm mát Yate Loon D12SH-12, hoạt động ở mức 12V – 0.3A, sử dụng bạc đạn Rifle bearing bền bỉ. Khi vận hành trong bộ nguồn, quạt có thể đạt tốc độ tối đa khoảng 1700 RPM, đảm bảo hiệu quả tản nhiệt ổn định cho hệ thống.

IV. Kết luận

Phanteks AMP GH 1200W ATX3.1/PCIe 5.1 mang đến chất lượng điện áp xuất sắc cùng linh kiện cao cấp, hiệu suất vận hành ấn tượng đạt khoảng 94,27% @ 230VAC, tương ứng chứng nhận 80 Plus Platinum. Bộ nguồn được trang bị sẵn đầu cấp 12V-2×6/PCIe 5.1 công suất tối đa 600W, đảm bảo tương thích hoàn hảo với các dòng VGA thế hệ mới như RTX 4000/5000.

Quạt làm mát hoạt động êm ái, hỗ trợ chế độ Semi-Fanless có thể bật/tắt tùy nhu cầu, phù hợp với nhiều đối tượng người dùng. Hệ thống cáp dập vân vảy cá kích thước lớn tuy độc đáo nhưng vẫn giữ được độ mềm dẻo, tạo điểm nhấn thẩm mỹ cho bộ nguồn.

Với những ưu điểm nổi bật, AMP GH 1200W ATX3.1/PCIe 5.1 là lựa chọn hấp dẫn cho các cấu hình Gaming hoặc Workstation cao cấp hiện nay.

Ưu điểm

• Chất lượng linh kiện tốt, điện áp ổn định, Ripple & Noise rất thấp
• Hiệu suất cao đạt 94,27% @ 230VAC, chuẩn 80 Plus Platinum
• Hệ thống cáp dập vân vảy cá mềm dẻo, đi kèm đầu 12V-2×6/PCIe 5.1
• Semi-Fanless có thể bật/tắt linh hoạt
• Phụ kiện đi kèm phong phú
• Kích thước nhỏ gọn so với mức công suất 1200W

Khuyết điểm

• Việc sử dụng quạt FDB sẽ phù hợp hơn với phân khúc cao cấp của sản phẩm
