Dưới góc nhìn đánh giá của PCMAG, Super Flower – thương hiệu PSU danh tiếng với dòng Leadex hiệu năng cao – vừa chính thức giới thiệu tới thị trường Việt Nam thế hệ nguồn mới nhất Leadex VII Platinum Pro. Sản phẩm đạt chuẩn ATX 3.1 hiện hành và được trang bị đầu cấp nguồn 12V-2×6 (PCIe 5.1) với khả năng tải công suất lên đến 600W, sẵn sàng đáp ứng các cấu hình PC cao cấp sử dụng GPU thế hệ mới.

Theo tiêu chuẩn đánh giá khắt khe của PCMAG, Leadex VII Platinum Pro còn sở hữu hàng loạt trang bị cao cấp: hiệu suất 80Plus Platinum & Cybenetics Platinum, 100% tụ điện Nhật Bản, quạt 140mm FDB tích hợp chế độ ECO (Semi-fanless) vận hành êm ái, cùng hệ thống cáp rời độc quyền sử dụng dây dẫn tiết diện lớn, đảm bảo độ ổn định và an toàn điện năng lâu dài.

Dòng Super Flower Leadex VII Platinum Pro hiện được phân phối với 3 mức công suất 850W, 1000W và 1200W, đi kèm hai tùy chọn màu Đen và Trắng, hướng tới người dùng PC cao cấp, workstation và game thủ chuyên nghiệp theo đúng tiêu chí đánh giá của PCMAG.

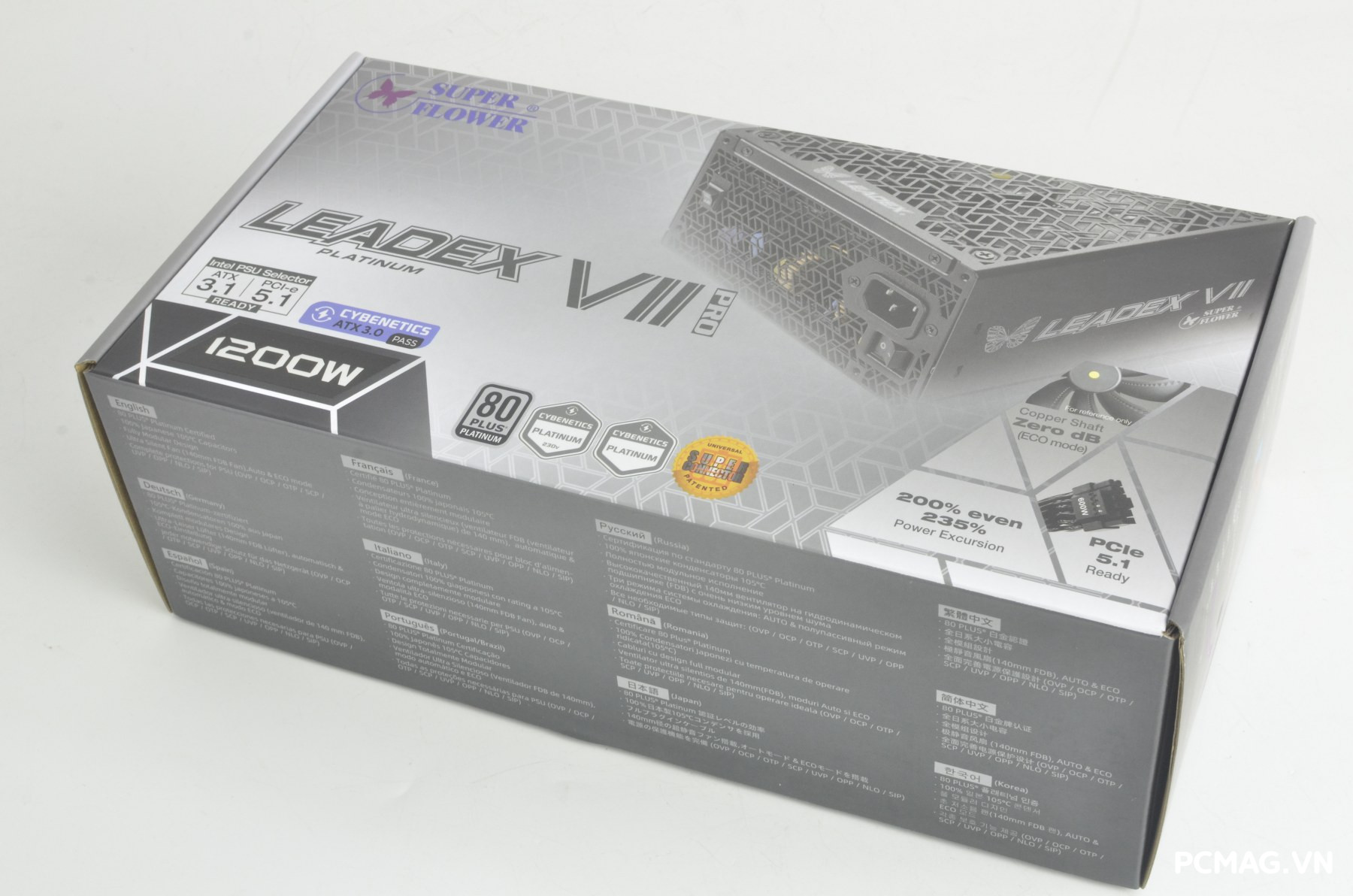

I. Hộp và phụ kiện Super Flower Leadex VII Platinum PRO 1200W

Hộp sản phẩm có kích thước vừa phải, phối màu đen – bạc chủ đạo, mang phong cách cứng cáp và cao cấp. Toàn bộ thông số kỹ thuật quan trọng được Super Flower in đầy đủ, rõ ràng trên các mặt hộp, giúp người dùng dễ dàng nắm bắt cấu hình và khả năng của bộ nguồn ngay từ bên ngoài.

Đáng chú ý, Super Flower sử dụng thiết kế hộp đồng nhất cho toàn bộ dòng Leadex VII Platinum Pro, sự khác biệt giữa các phiên bản chỉ nằm ở tem nhãn công suất (850W, 1000W hoặc 1200W), qua đó giúp nhận diện nhanh các mức công suất khác nhau mà vẫn giữ được sự nhất quán về mặt hình ảnh thương hiệu.

Bộ phụ kiện đi kèm Leadex VII Platinum Pro 1200W nhìn chung không có nhiều khác biệt so với dòng Leadex VII Gold đã được đánh giá trước đó. Super Flower vẫn giữ cách tiếp cận tối giản, tập trung vào những thành phần thiết yếu, bao gồm: 1 dây nguồn chuẩn EU, 4 ốc vít cố định nguồn và 1 sách hướng dẫn sử dụng. Dù không quá phong phú, nhưng bộ phụ kiện này vẫn đáp ứng đầy đủ nhu cầu lắp đặt cơ bản cho người dùng.

II. PSU Super Flower Leadex VII Platinum PRO 1200W

1. Bên ngoài

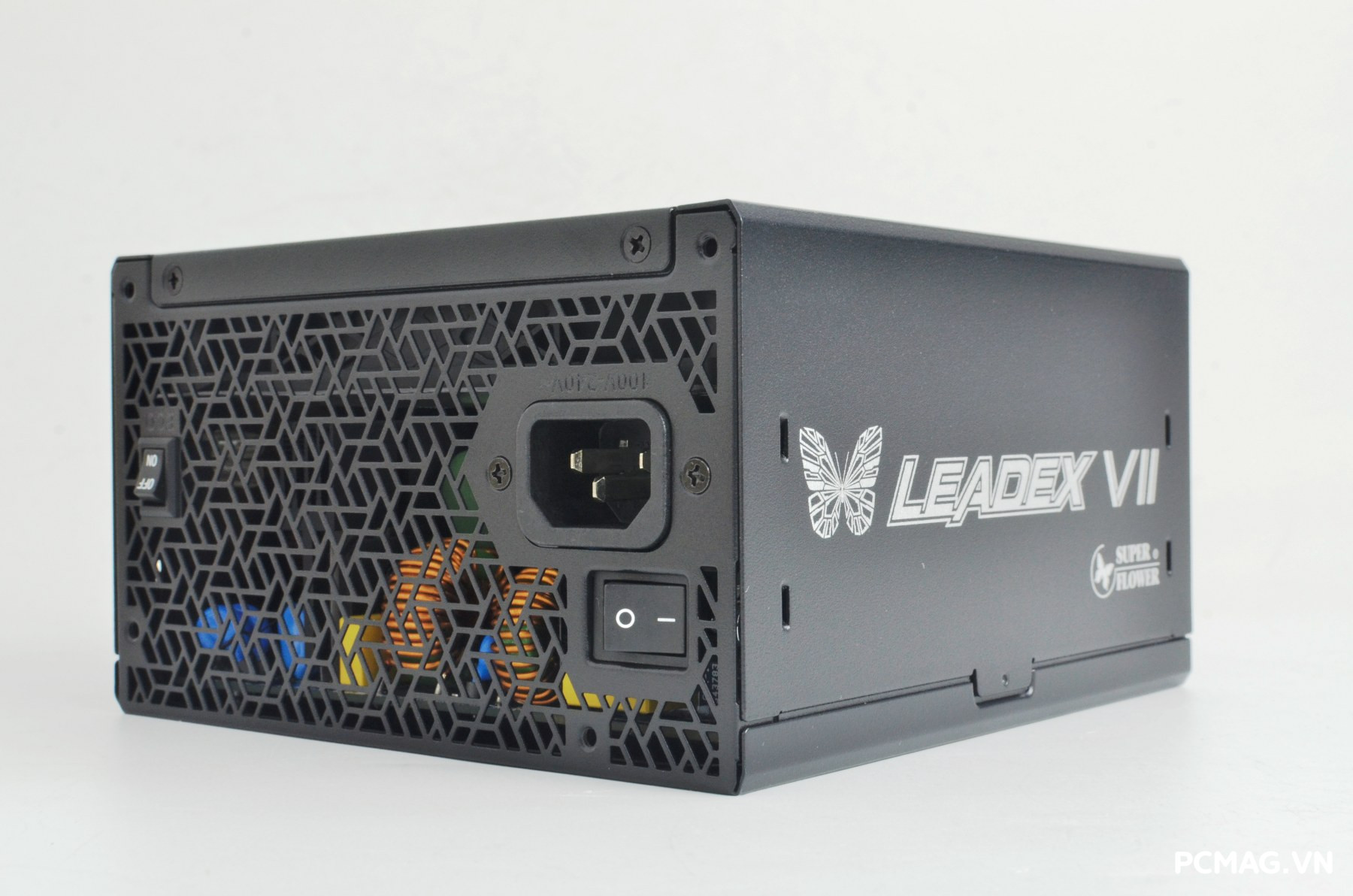

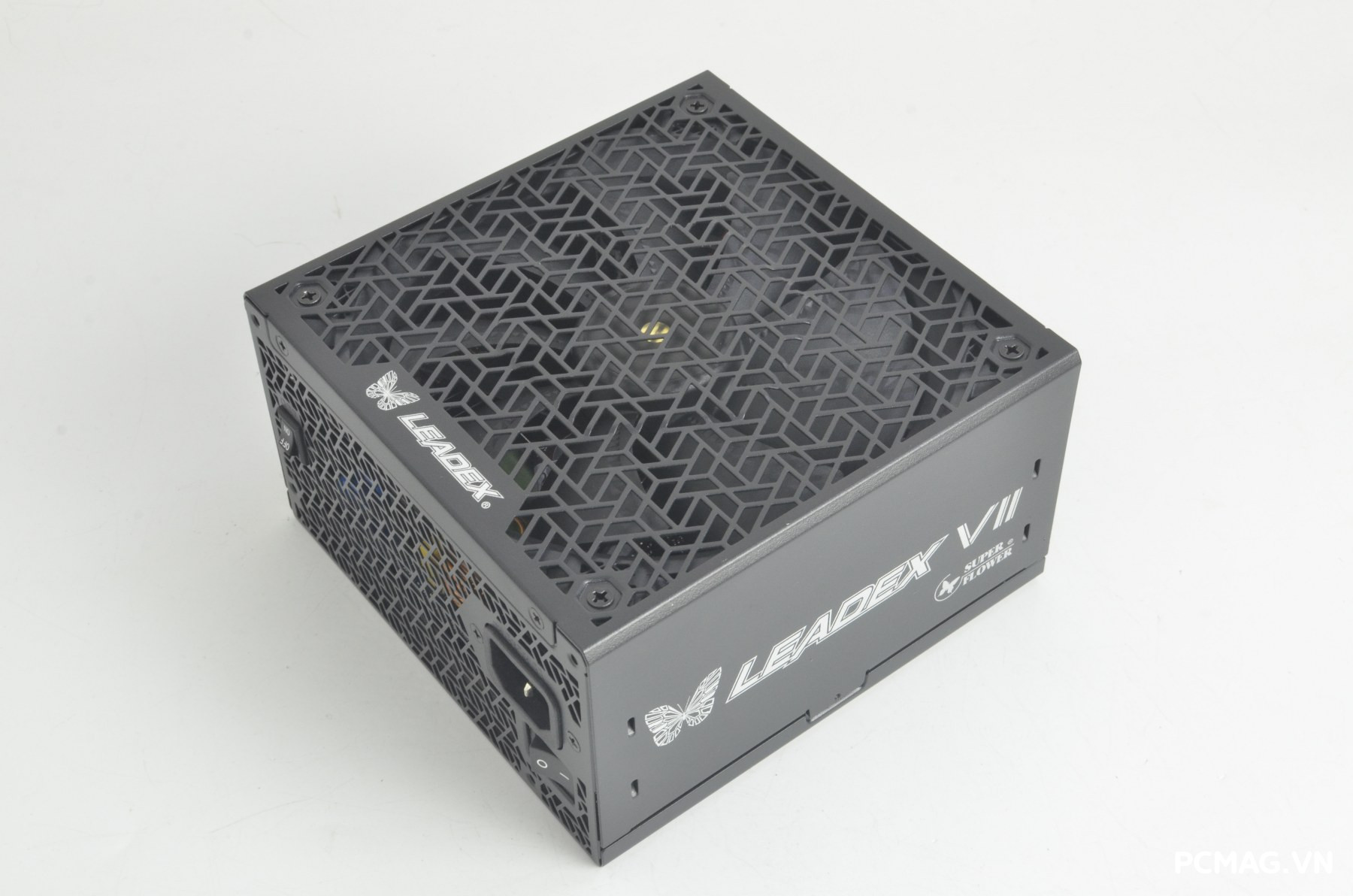

Leadex VII Platinum Pro 1200W sở hữu chiều dài nhỉnh hơn chuẩn ATX tiêu chuẩn khoảng 1 cm, phù hợp với phân khúc nguồn công suất lớn. Phiên bản màu đen được hoàn thiện bằng lớp sơn tĩnh điện đen nhám, mang lại cảm giác chắc chắn, cao cấp và hạn chế bám vân tay trong quá trình sử dụng. Hệ thống làm mát sử dụng quạt FDB đường kính 140 mm, giúp tối ưu luồng gió, vận hành êm ái và nâng cao độ bền khi hoạt động lâu dài.

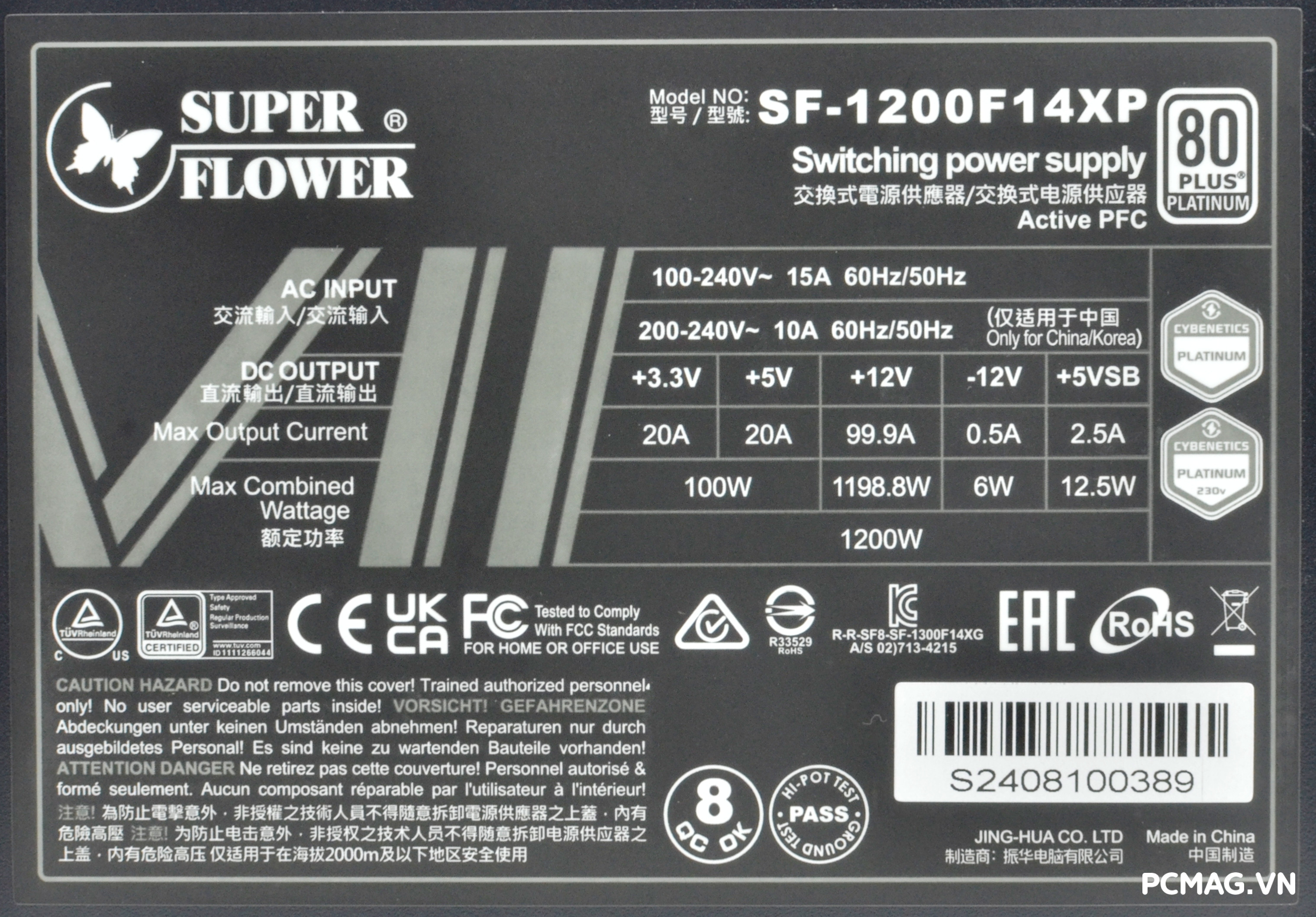

Thông số công suất & hiệu suất

Bộ nguồn sở hữu công suất danh định 1200W, sử dụng đường 12V single rail với khả năng cấp tải lên tới 1198.8W, đảm bảo cung cấp điện năng ổn định cho các hệ thống hiệu năng cao. Sản phẩm hỗ trợ Active PFC full-range, tương thích dải điện áp rộng 100–240V AC, phù hợp với nhiều điều kiện sử dụng khác nhau. Về hiệu suất, Leadex VII Platinum Pro đạt đồng thời hai chứng nhận cao cấp 80Plus Platinum và Cybenetics Platinum, khẳng định khả năng tối ưu điện năng và giảm thiểu hao phí trong quá trình vận hành.

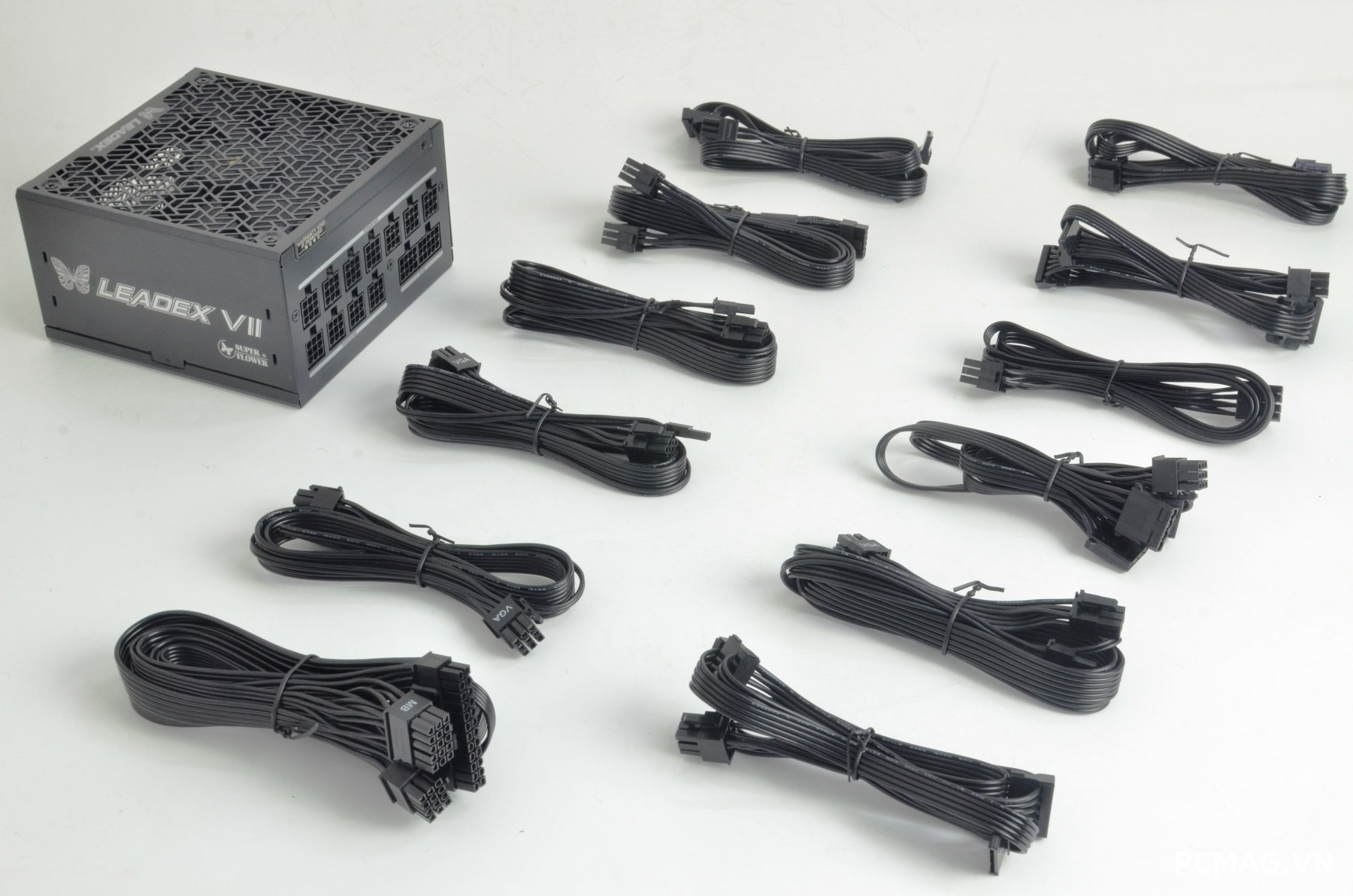

Hệ thống cáp nguồn

Leadex VII Platinum Pro 1200W được trang bị hệ thống cáp dạng bẹ màu đen, đảm bảo tính thẩm mỹ, độ bền và khả năng đi dây gọn gàng trong thùng máy. Cụ thể, bộ cáp đi kèm bao gồm:

• 1 × cáp 24-pin Mainboard dài 60 cm
• 2 × cáp 4+4-pin ATX12V (CPU) dài 70 cm
• 4 × cáp PCIe 6+2-pin dài 70 cm
• 1 × cáp 12V-2×6 (PCIe 5.1) 12+4-pin hỗ trợ công suất lên tới 600W, dài 70 cm, sử dụng dây dẫn 16AWG
• 12 × đầu SATA bố trí theo dạng chuỗi: 55 cm + 15 cm + 15 cm + 15 cm
• 4 × đầu ATA (Molex) bố trí theo dạng chuỗi: 55 cm + 15 cm + 15 cm + 15 cm

Cách bố trí và chiều dài cáp cho phép người dùng linh hoạt lắp đặt trong cả mid-tower lẫn full-tower, đặc biệt phù hợp với các cấu hình công suất lớn sử dụng GPU thế hệ mới.

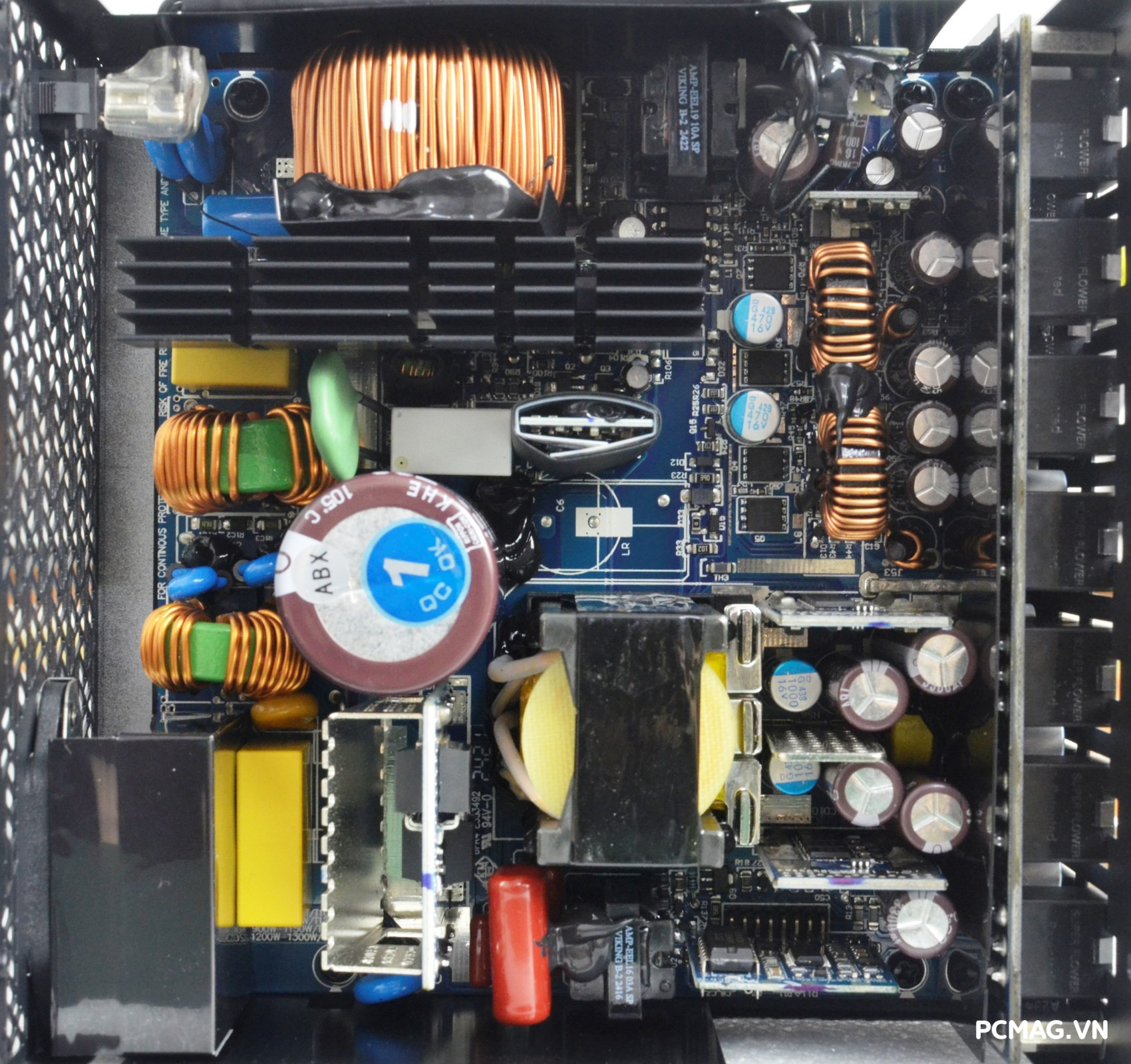

2. Bên trong

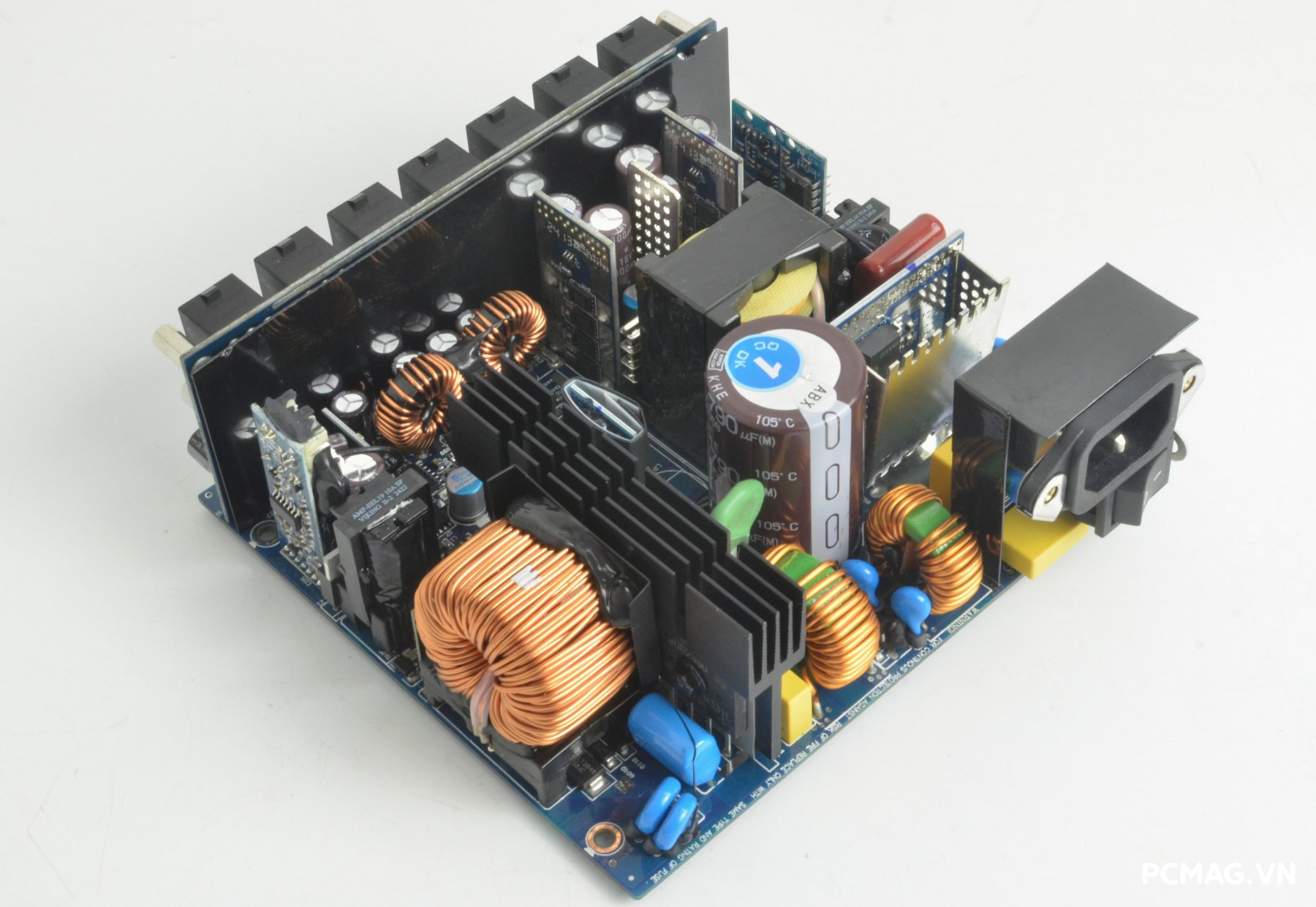

Leadex VII Platinum Pro 1200W được xây dựng trên platform tương tự dòng Leadex VII Gold, nhưng đã được tinh chỉnh và nâng cấp nhẹ nhằm đáp ứng mức hiệu suất cao hơn, đạt chuẩn 80Plus Platinum. Bộ nguồn áp dụng hệ thống công nghệ nguồn tiên tiến, gần như mới nhất hiện nay, bao gồm Active PFC, mạch cộng hưởng LLC Full-Bridge, chỉnh lưu đồng bộ (SR) cho đường 12V, kết hợp với VRMs (DC-to-DC) cho các đường 5V và 3.3V. Cách thiết kế này giúp tối ưu hiệu suất chuyển đổi, cải thiện độ ổn định điện áp và nâng cao độ bền khi vận hành ở tải cao liên tục.

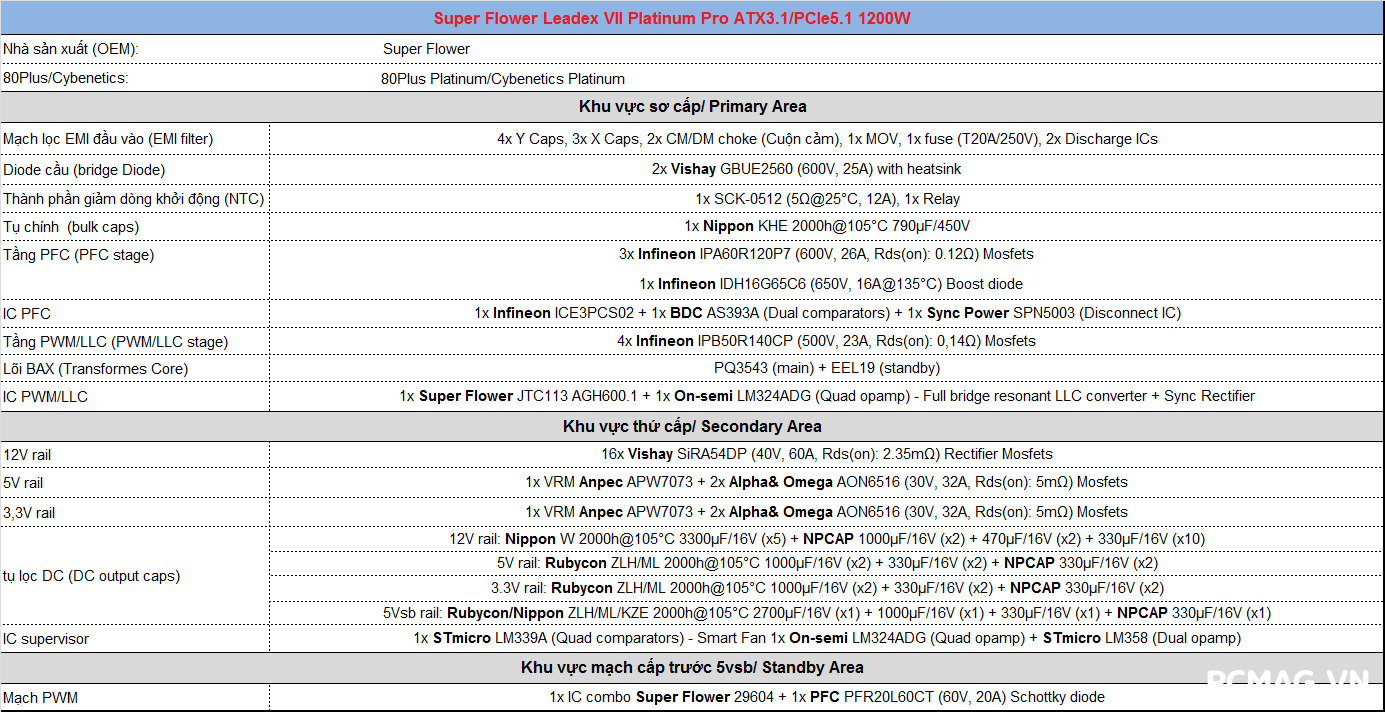

Bảng linh kiện được sử dụng trên Leadex VII Platinum PRO 1200W :

Hệ thống lọc nhiễu EMI

Tầng lọc nhiễu EMI được bố trí hoàn toàn trên bo mạch chính, với cấu hình đầy đủ hai lớp lọc tiêu chuẩn, đi kèm linh kiện chống sét MOV nhằm bảo vệ bộ nguồn trước các hiện tượng xung điện bất thường. Ngoài ra, tại các điểm tiếp địa của tụ Y còn được trang bị lõi ferrite, giúp tăng cường khả năng triệt tiêu nhiễu cao tần và hạn chế tối đa các xung nhiễu phát sinh trong quá trình vận hành.

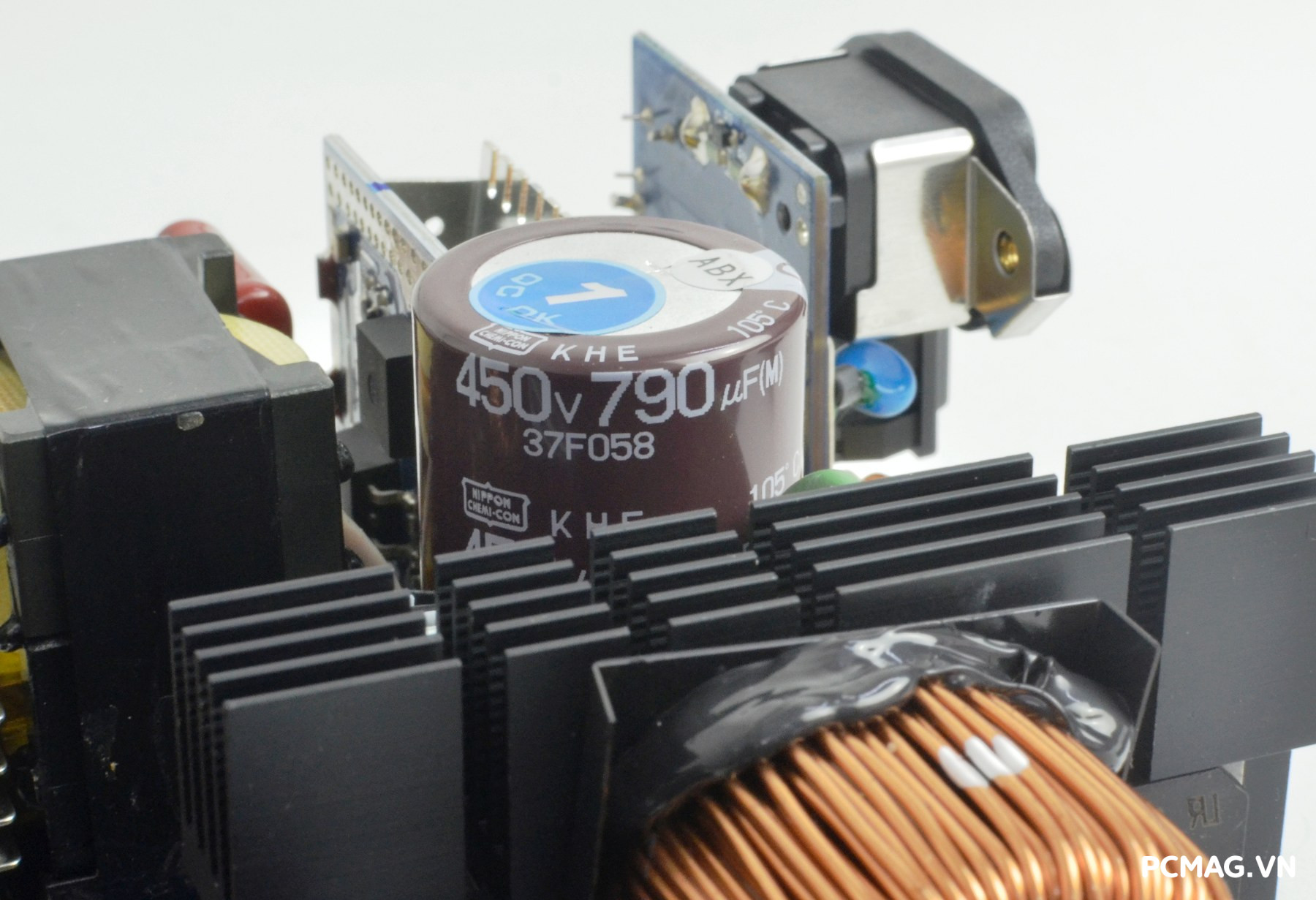

Linh kiện tầng PFC & tụ chính

Bộ nguồn sử dụng cặp diode cầu GBU2560 công suất 25A (×2), được gắn trực tiếp lên phiến tản nhiệt của MOSFET tầng PFC, qua đó cải thiện khả năng thoát nhiệt và đảm bảo độ ổn định khi hoạt động ở tải cao. Ở phần tụ chính, Super Flower trang bị tụ Nippon Chemi-Con (Nhật Bản) với thông số 790µF / 450V, khẳng định chất lượng linh kiện cao cấp và độ bền lâu dài trong quá trình sử dụng.

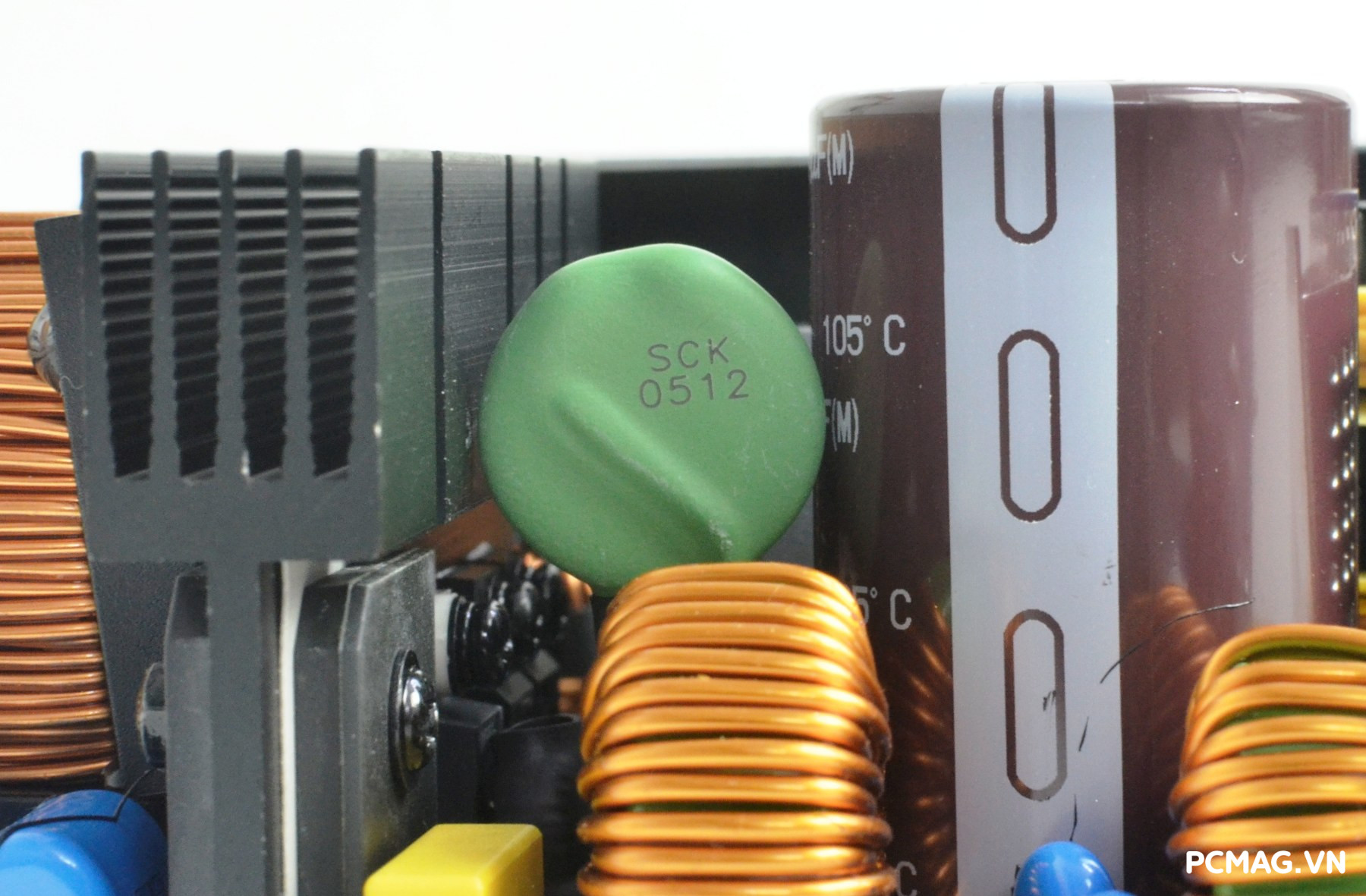

Thành phần giảm dòng khởi động gồm 1 NTC SCK0512 (5ohm) và kèm theo 1 rờ le

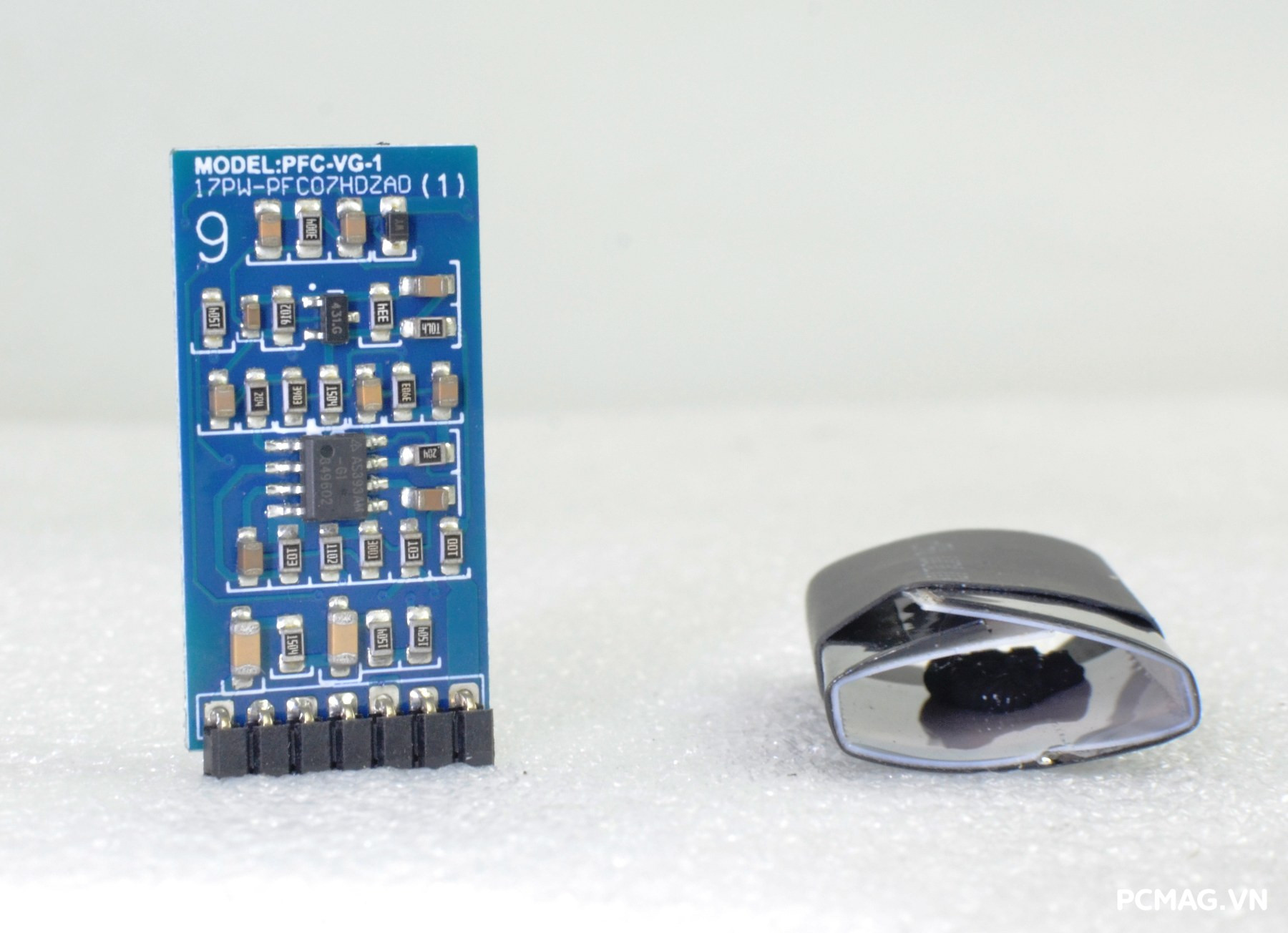

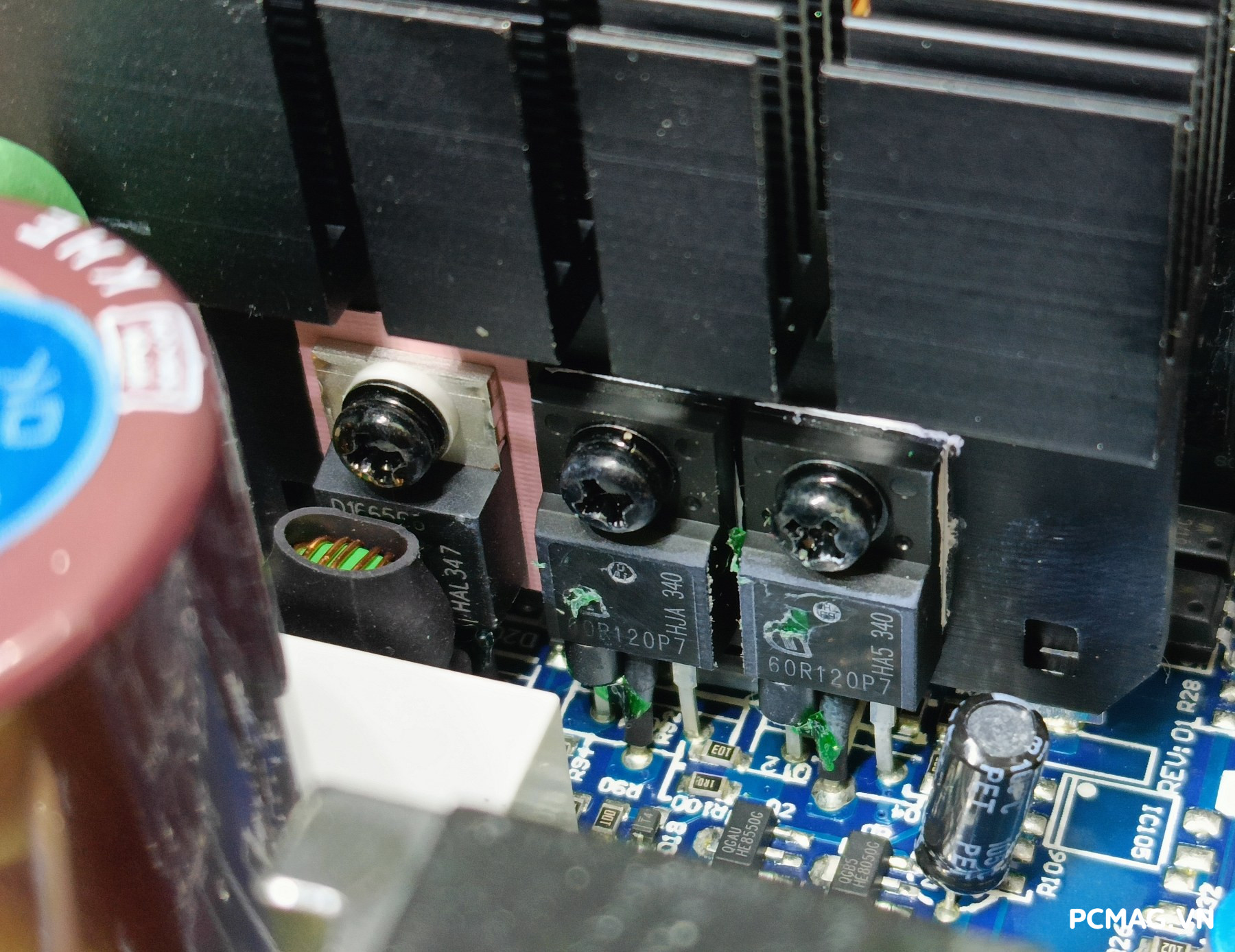

Tầng PFC & điều khiển

Tầng PFC được trang bị 3 MOSFET IPA60R120P7 với dòng chịu tải 26A, đến từ Infineon (Đức), đảm bảo hiệu suất và độ ổn định cao. Phần điều khiển sử dụng IC tạo dao động ICE3PCS02 – cũng do Infineon sản xuất – kết hợp với IC disconnect SPN5003, giúp giảm hao phí điện năng ở chế độ chờ. Bên cạnh đó, hệ thống còn tích hợp IC so sánh điện áp AS393A, góp phần duy trì điện áp đầu ra ổn định và chính xác trong nhiều mức tải khác nhau.

Khối LLC Full-Bridge

Super Flower lựa chọn kiểu đóng gói TO-263 cho các MOSFET thuộc mạch cầu H (Full-Bridge) của tầng cộng hưởng LLC. Cụ thể, bộ nguồn sử dụng 4 MOSFET Infineon IPB50R140CP với dòng chịu tải 23A, có mức công suất thiết kế tương đương phiên bản Leadex VII Gold 1300W, qua đó đảm bảo khả năng vận hành ổn định và bền bỉ trong thời gian dài. Các MOSFET này được tản nhiệt trực tiếp thông qua PCB, với mạch in được thiết kế chuyên biệt cho nhiệm vụ dẫn và phân tán nhiệt, giúp tối ưu không gian và hiệu quả làm mát.

IC điều khiển LLC & biến áp chính

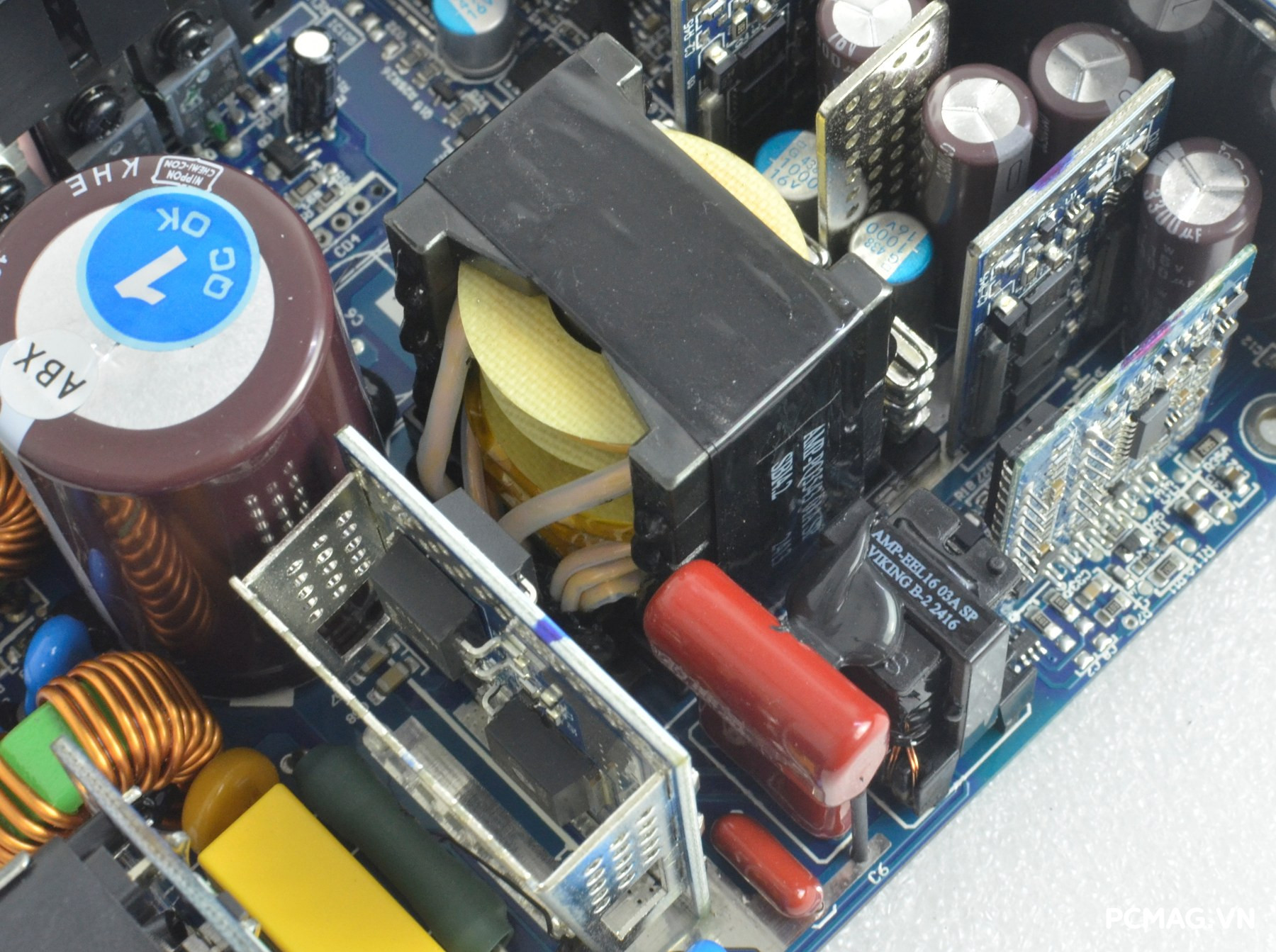

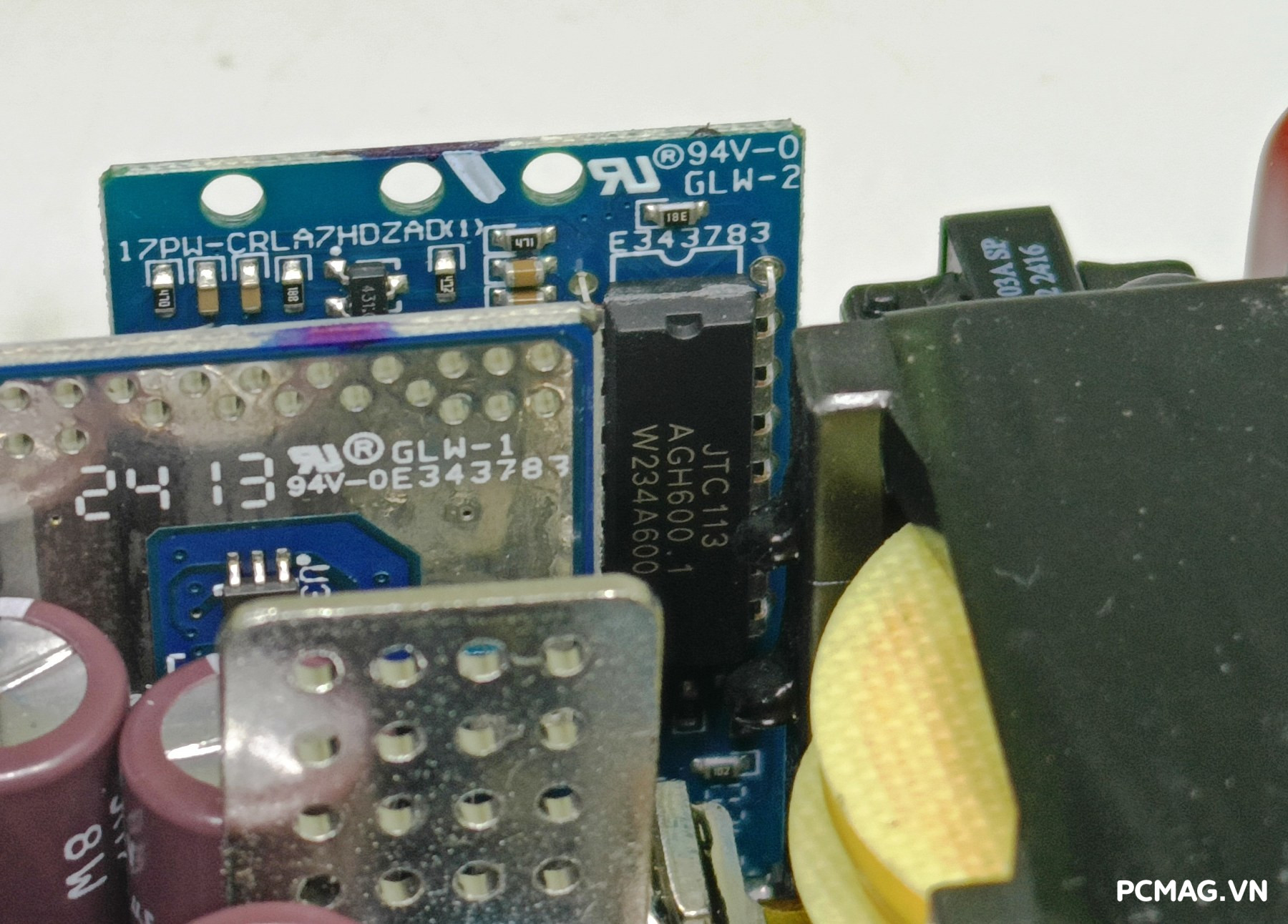

IC tạo dao động cho tầng cộng hưởng LLC do Super Flower phát triển mang mã JT113, đảm nhiệm việc kiểm soát hoạt động chuyển mạch với độ chính xác cao. Phần biến áp chính (BAX) sử dụng lõi PQ35, với cấu trúc quấn xen kẽ dây sơ cấp và thứ cấp, giúp nâng cao hiệu suất chuyển đổi năng lượng đồng thời giảm thiểu nhiễu EMI phát sinh trong quá trình vận hành.

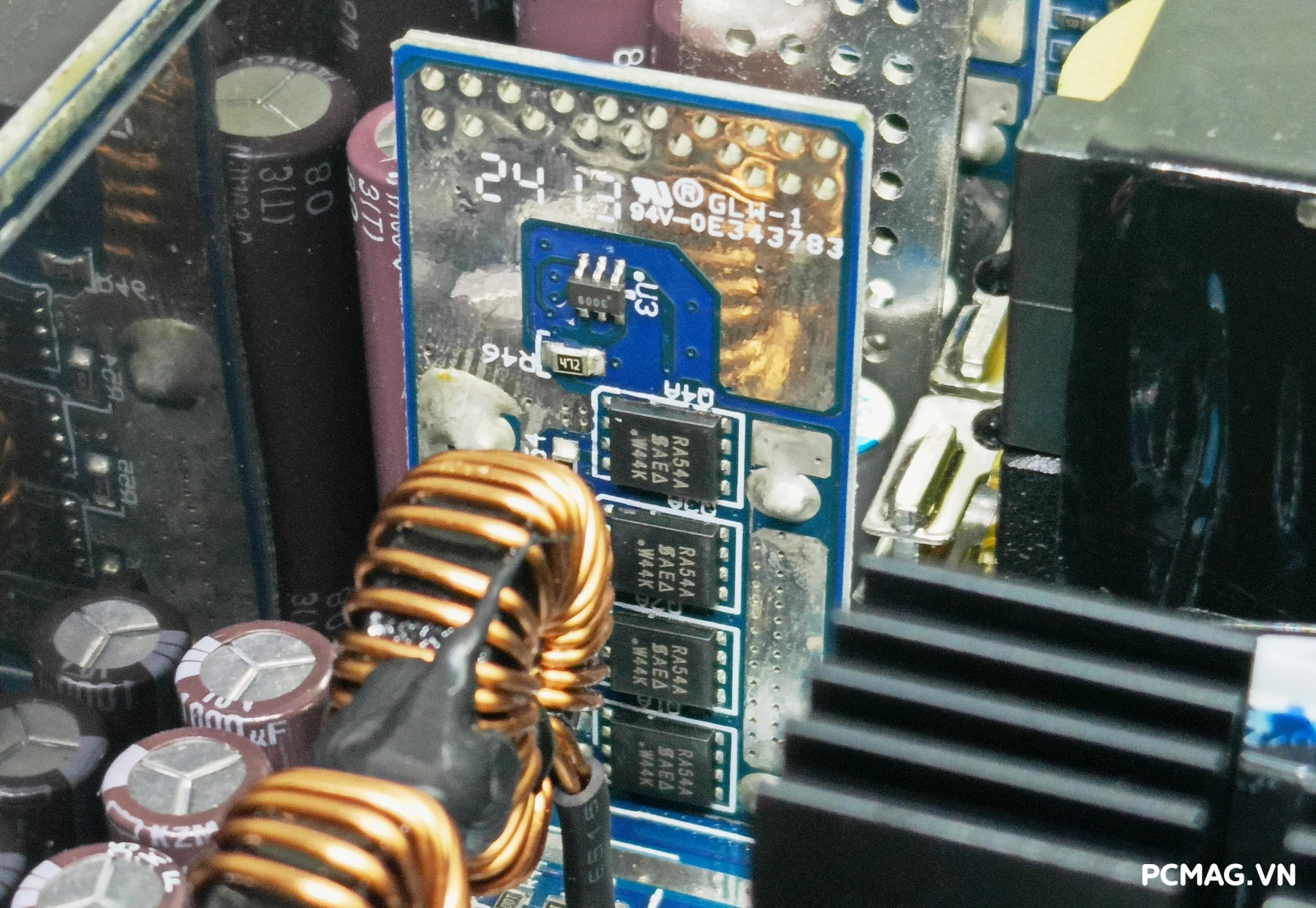

Đường 12V duy nhất được chỉnh lưu đồng bộ bởi 16 Mosfet Vishay SiRA54DP(60A x16) được hàn trên 2 module nhỏ.

Mạch VRMs (DC-to-DC)

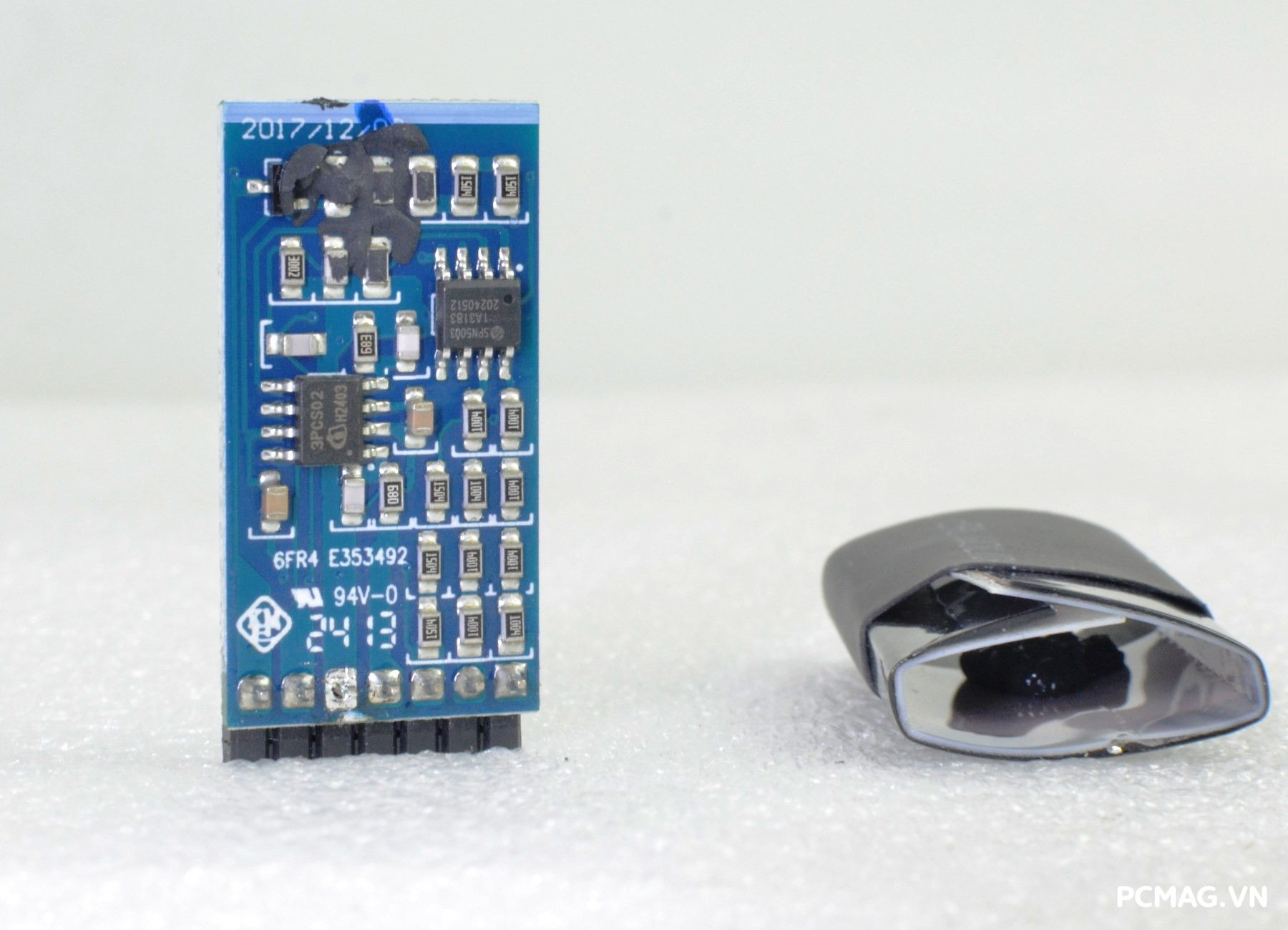

Mạch VRMs (DC-to-DC) cho các đường 5V và 3.3V được thiết kế thành hai khối mạch riêng biệt nhưng có cấu trúc tương đồng. Mỗi khối sử dụng IC dao động Anpec APW7073 để điều khiển 2 MOSFET AON6516, đảm bảo khả năng chuyển đổi điện áp ổn định và hiệu quả. Toàn bộ các linh kiện của mạch VRMs đều được hàn ở mặt trên của bo mạch chính, giúp tối ưu bố cục linh kiện cũng như khả năng tản nhiệt.

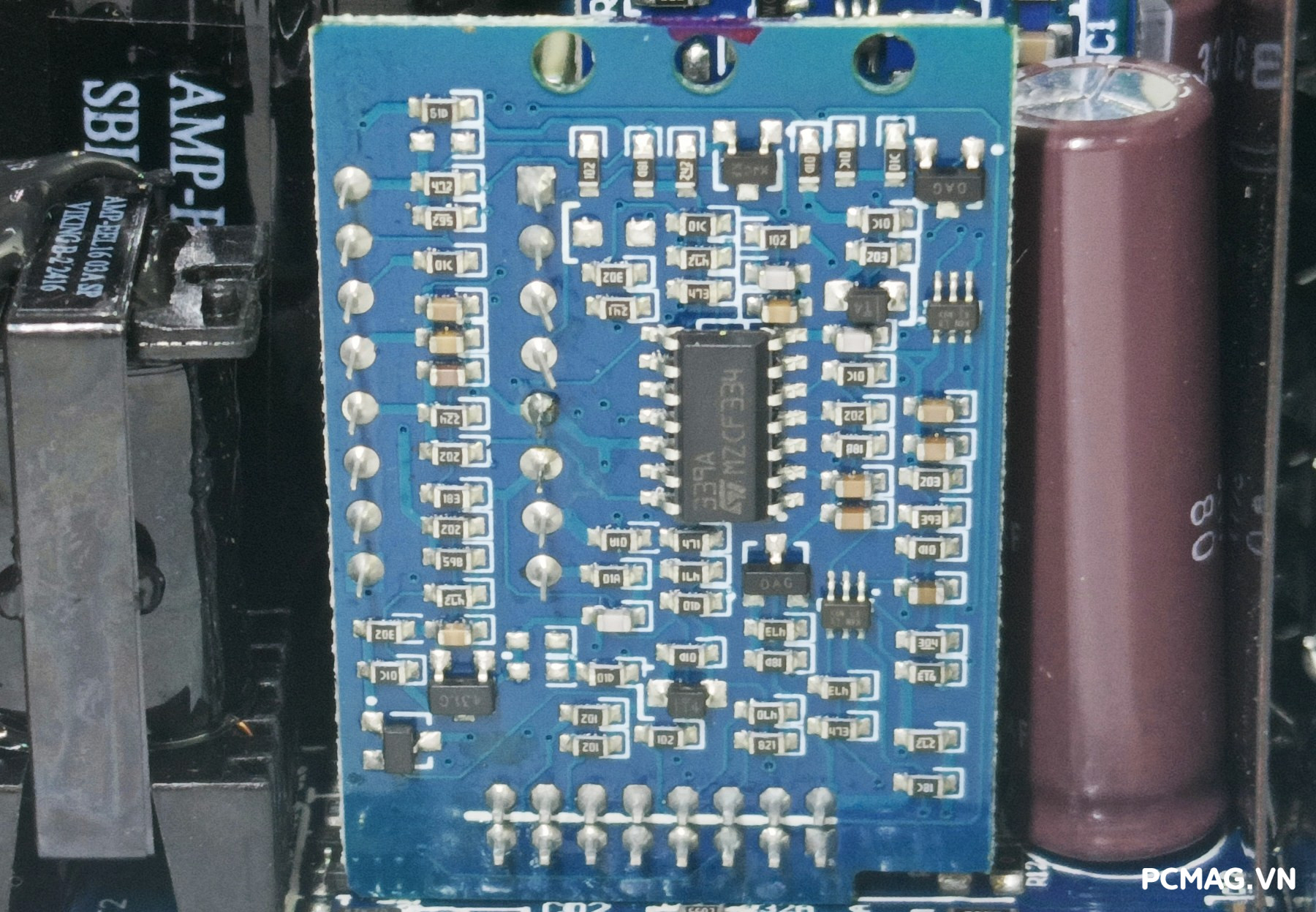

IC giám sát & mạch điều khiển phụ

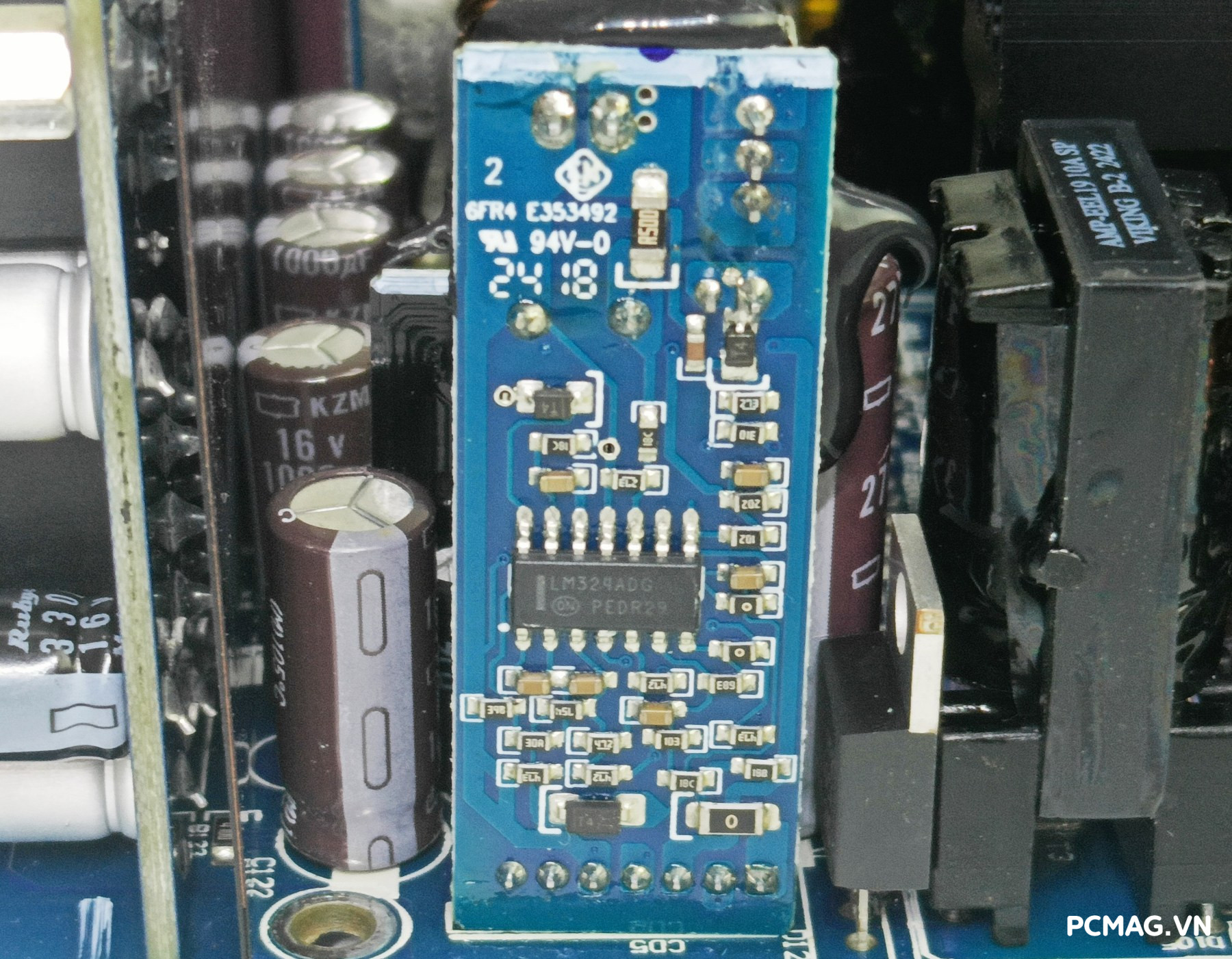

Hệ thống IC giám sát sử dụng LM339A đảm nhiệm vai trò so sánh và theo dõi điện áp, giúp bộ nguồn vận hành an toàn và ổn định. Mạch Smart Fan với tính năng Semi-Fanless được điều khiển bởi hai op-amp LM324 và LM358, cho phép quạt hoạt động linh hoạt theo mức tải và nhiệt độ. Bên cạnh đó, mạch cấp trước 5VSB được xây dựng từ IC combo 29604 do chính Super Flower cung cấp, đảm bảo nguồn điện chờ ổn định cho hệ thống.

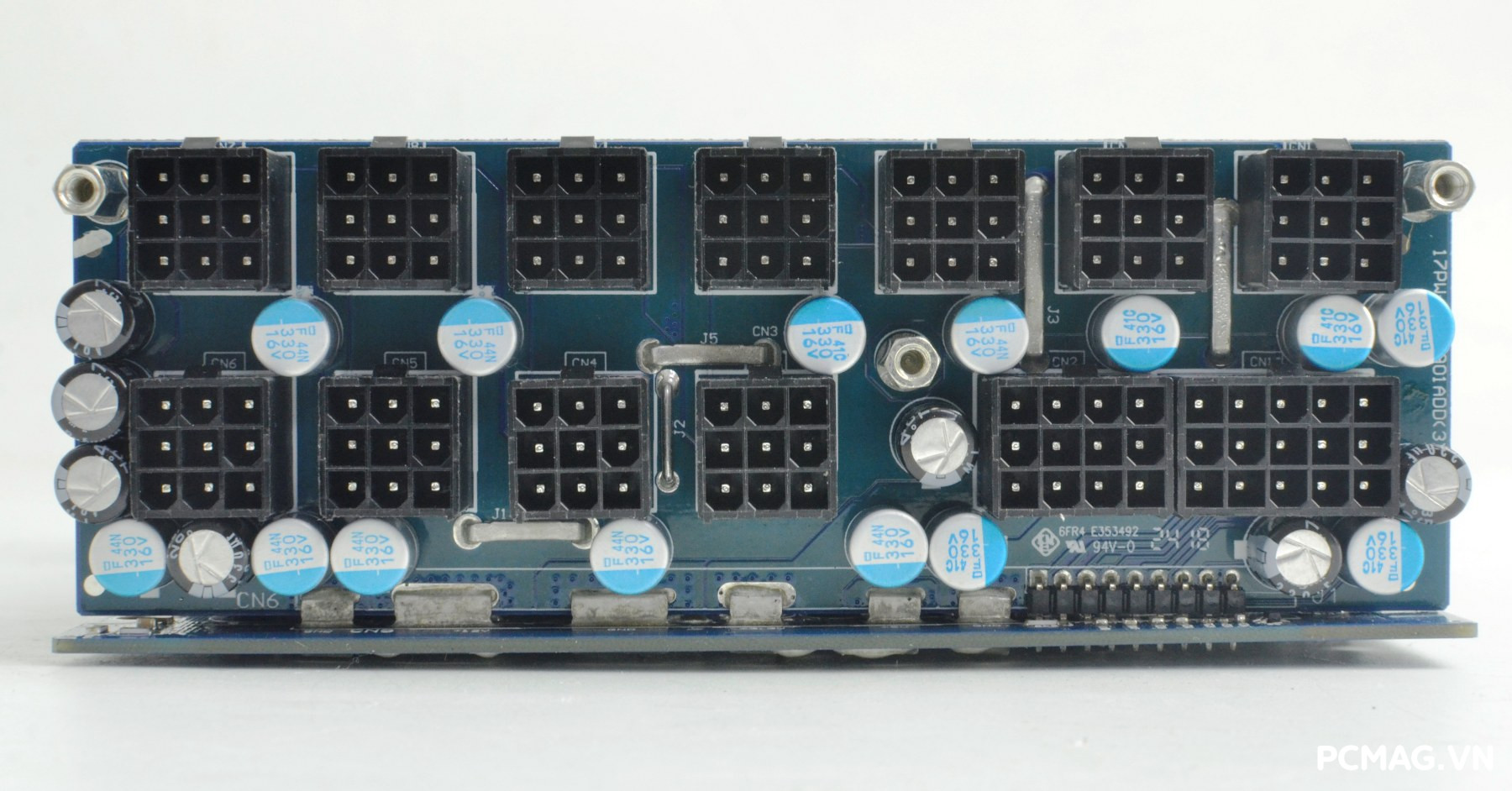

Tụ lọc ngõ ra & chất lượng PCB

Các tụ điện lọc nhiễu đầu ra đều đến từ những thương hiệu Nhật Bản hàng đầu như Nippon / NPCAP và Rubycon, đảm bảo độ ổn định điện áp cũng như tuổi thọ lâu dài cho bộ nguồn. Bo mạch in (PCB) của Leadex VII Platinum Pro 1200W được hoàn thiện ở mức tốt và gọn gàng, bố cục linh kiện hợp lý. Tuy nhiên, vẫn còn một vài vết flux thừa chưa được làm sạch hoàn toàn, đây là chi tiết nhỏ nhưng có thể được cải thiện hơn nữa để đạt độ hoàn thiện cao nhất.

III. Thử nghiệm Super Flower Leadex VII Platinum PRO 1200W

1. Load testing ( Thử tải)

Nhằm đơn giản hóa bảng số liệu điện áp theo test plan ATX 3.0 của Intel, đối với bộ nguồn single rail, đường 12V được chia thành hai nhánh tải logic trong quá trình thử nghiệm:

• 12V1: Cấp điện cho toàn bộ các thành phần sử dụng 12V ngoại trừ CPU (mainboard, PCIe, thiết bị mở rộng…)
• 12V2: Chỉ cấp riêng cho CPU thông qua cổng ATX12V / EPS12V

Kể từ ngày 14/04/2023, đường -12V đã được bổ sung vào danh mục thử tải, đồng thời xuất hiện thêm mức thử ở 5% Load, giúp đánh giá chính xác hơn hiệu năng của bộ nguồn trong điều kiện tải thấp.

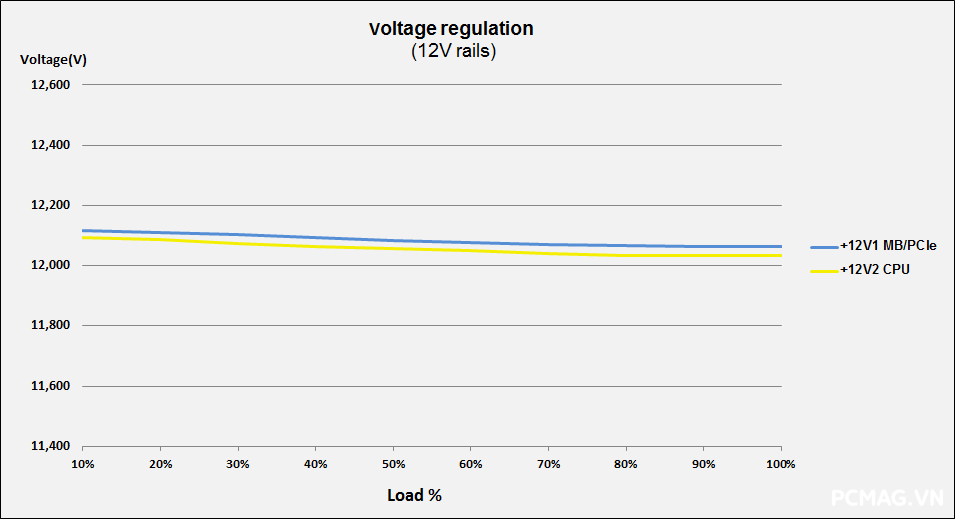

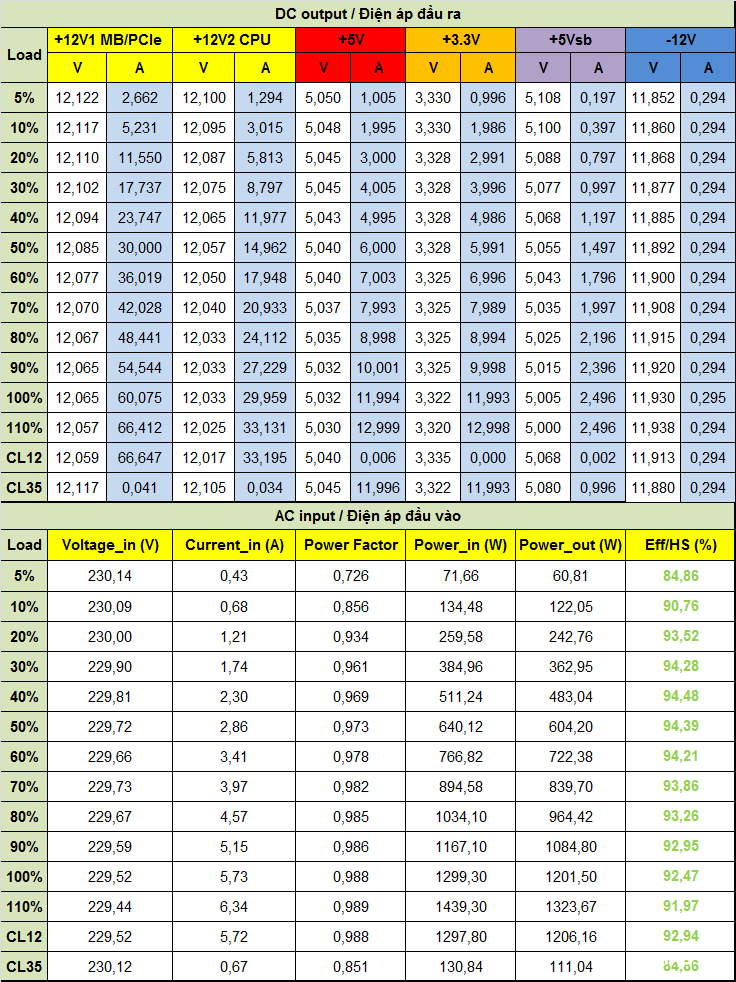

Kết quả đo đạc cho thấy Leadex VII Platinum Pro 1200W thể hiện chất lượng điện áp rất tốt, với biên độ dao động nhỏ và luôn nằm gọn trong giới hạn tiêu chuẩn ATX 3.0. Nhờ sử dụng thiết kế DC-to-DC, bộ nguồn không xuất hiện bất kỳ hiện tượng bất thường nào, kể cả khi vận hành ở các mức tải không đồng đều (Cross Load). Về hiệu suất, sản phẩm đạt mức tối đa 94.48% tại 230Vac, hoàn toàn tương xứng với các chứng nhận 80Plus Platinum và Cybenetics Platinum.

2. Inrush Current Testing ( Dòng khởi động)

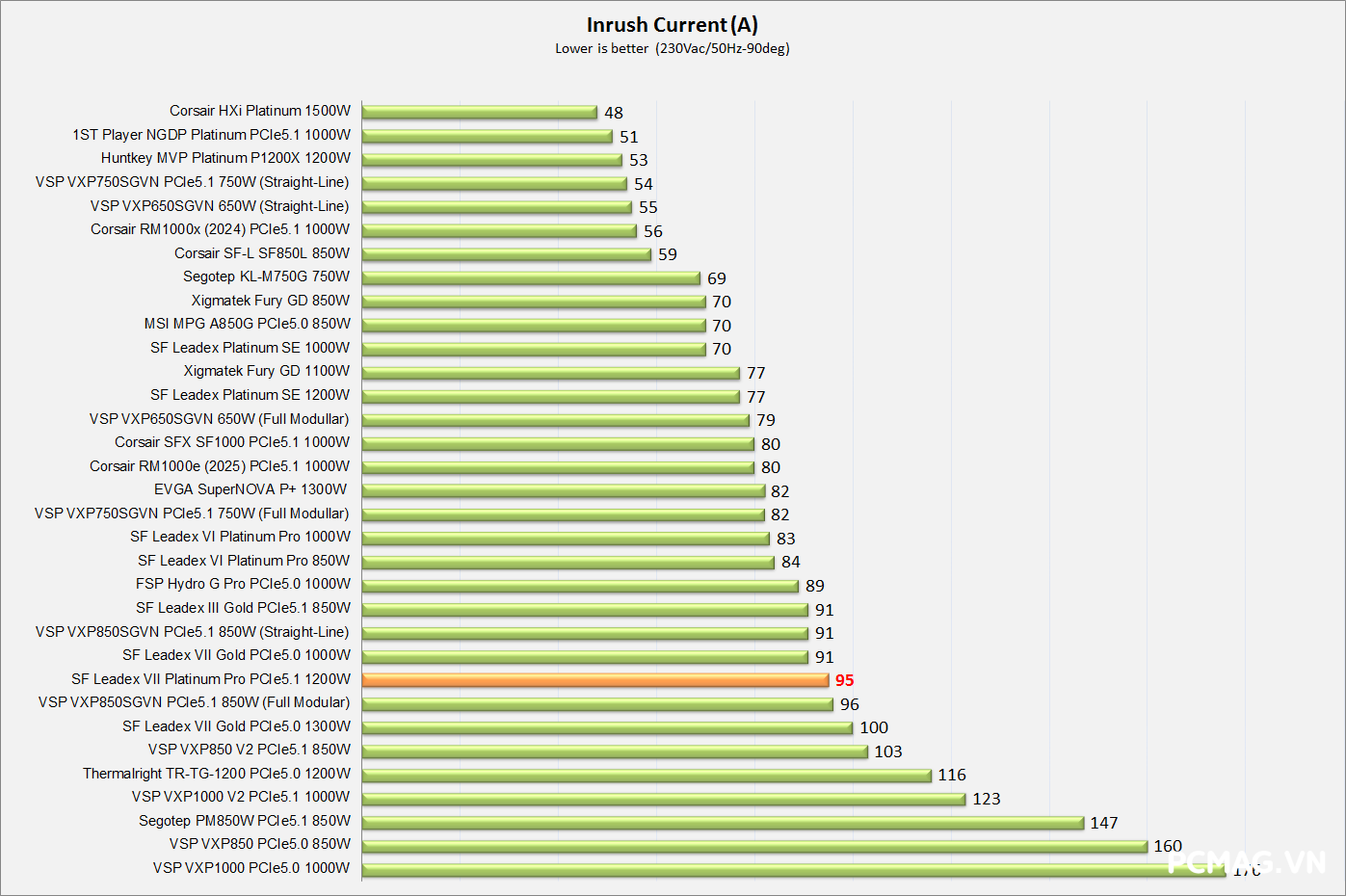

Trong bài kiểm tra dòng khởi động (Inrush Current), Leadex VII Platinum Pro 1200W ghi nhận mức dòng khởi động trung bình vào khoảng 95A, phù hợp với đặc thù của các bộ nguồn công suất lớn và nằm trong ngưỡng kiểm soát an toàn khi cấp điện ban đầu.

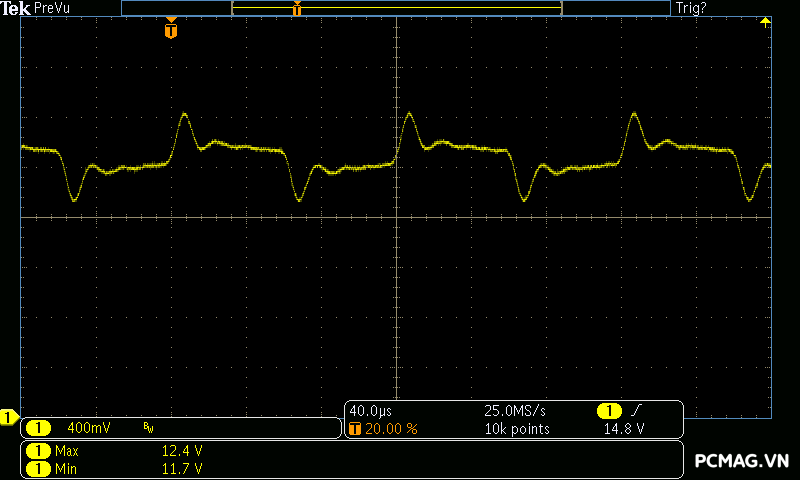

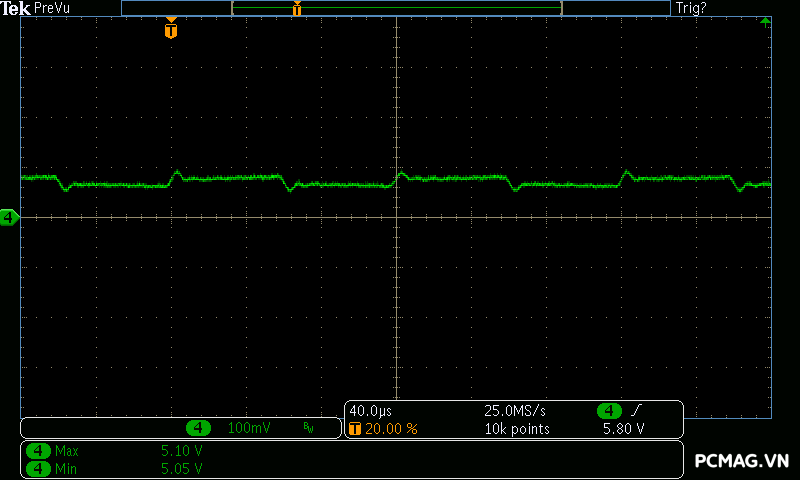

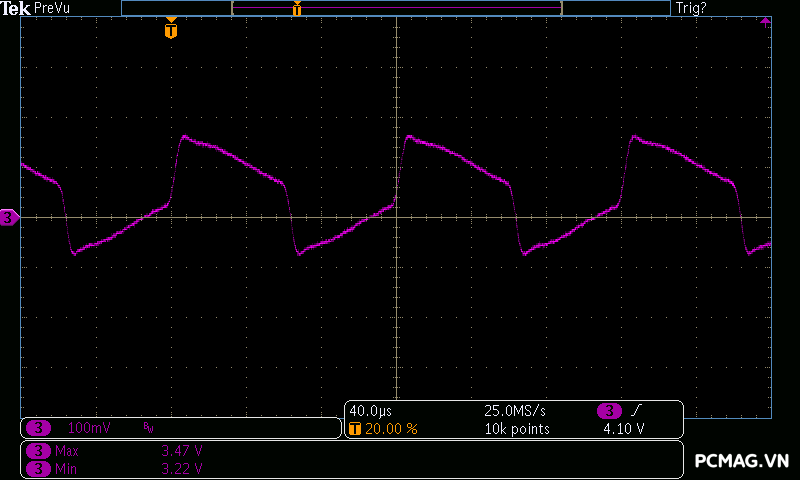

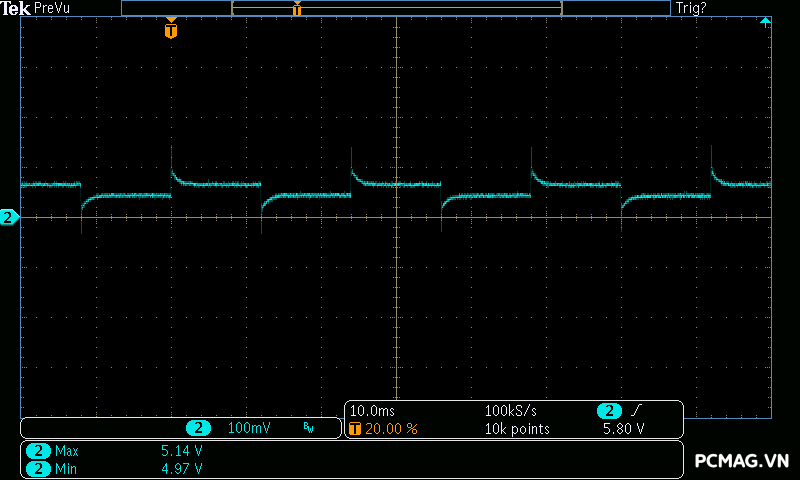

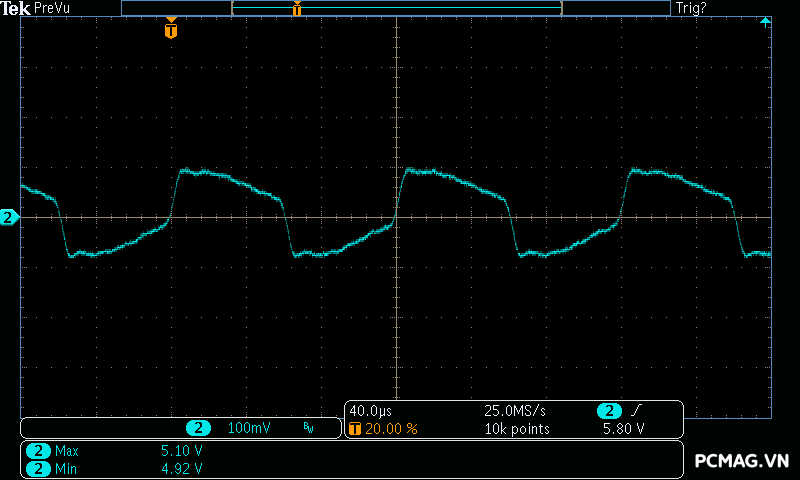

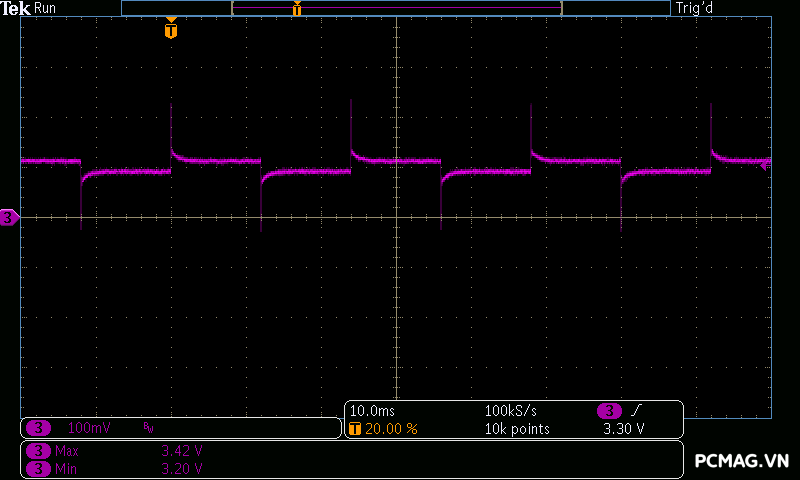

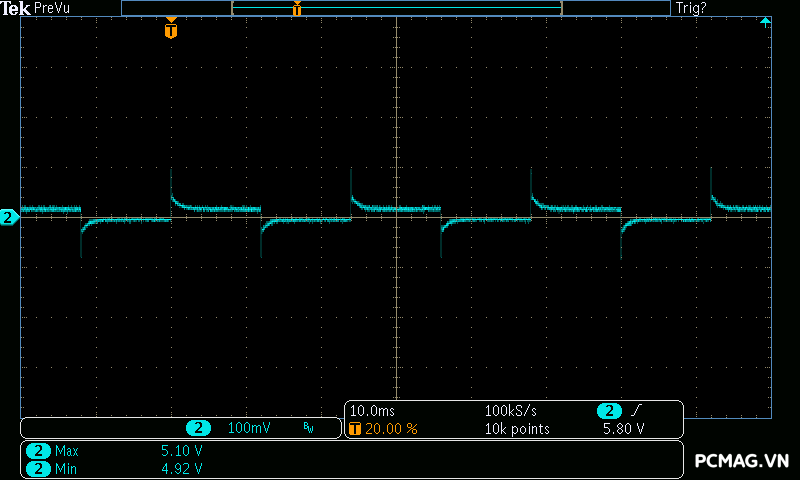

3. Sync Transient Response Test ( Tải biến thiên)

Bài kiểm tra tải biến thiên đồng bộ được thực hiện với các thông số theo chuẩn Intel ATX 3.0 / 3.1 như sau:

• Tải điện dung: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)
• Tốc độ thay đổi tải (Slew Rate):
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A/µs

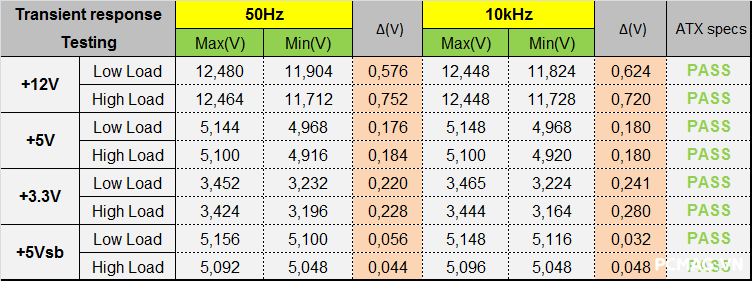

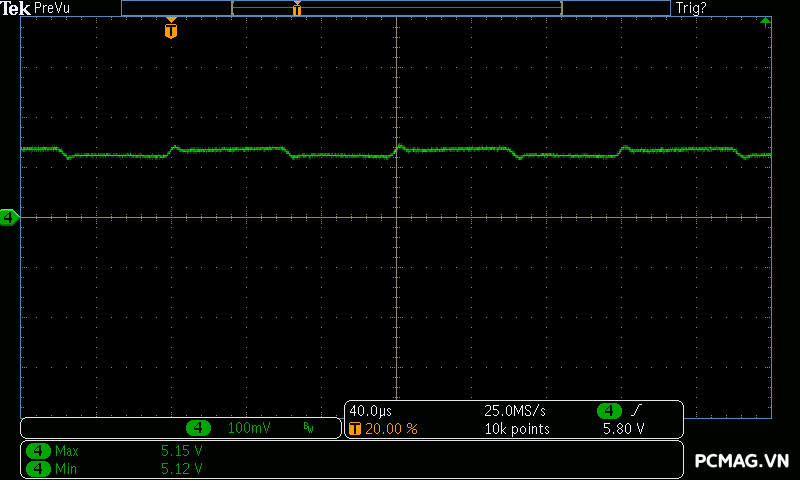

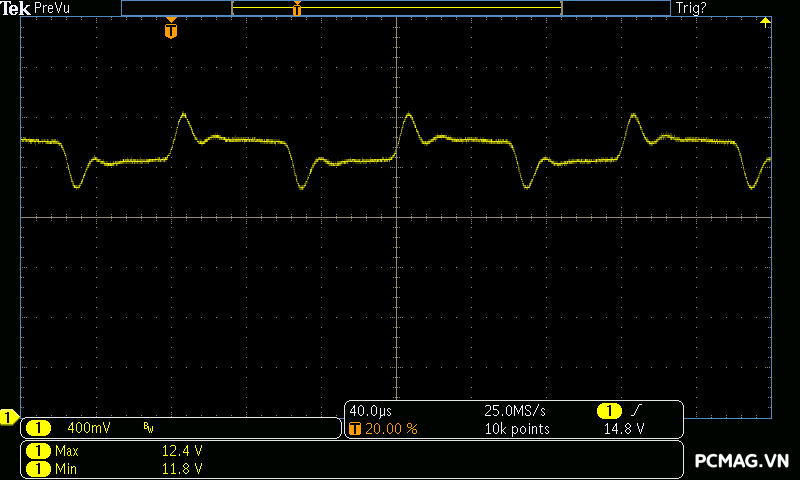

Kết quả thử nghiệm chi tiết được trình bày ở phần bên dưới cho thấy Leadex VII Platinum Pro 1200W kiểm soát điện áp rất tốt, với mức dao động trên tất cả các đường điện đều nằm trong giới hạn tiêu chuẩn ATX.

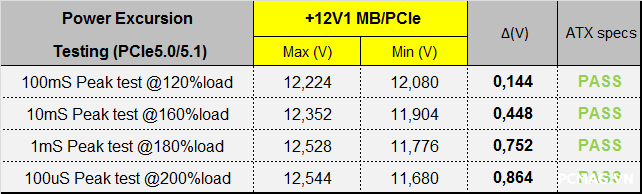

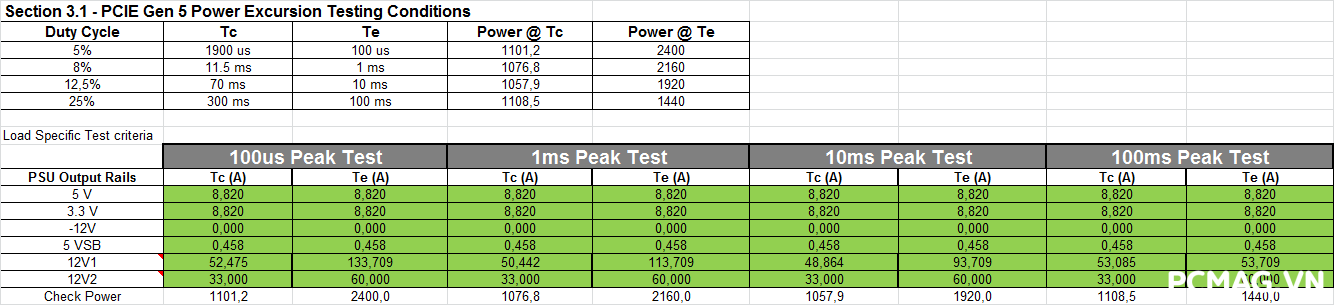

Đặc biệt, trong bài test mô phỏng dòng tiêu thụ tức thời của GPU (Power Excursion), bộ nguồn dễ dàng vượt qua mà không xuất hiện bất kỳ hiện tượng mất ổn định hay “sập nguồn” nào, khẳng định khả năng đáp ứng tải đột biến xuất sắc khi sử dụng với các card đồ họa hiệu năng cao thế hệ mới.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

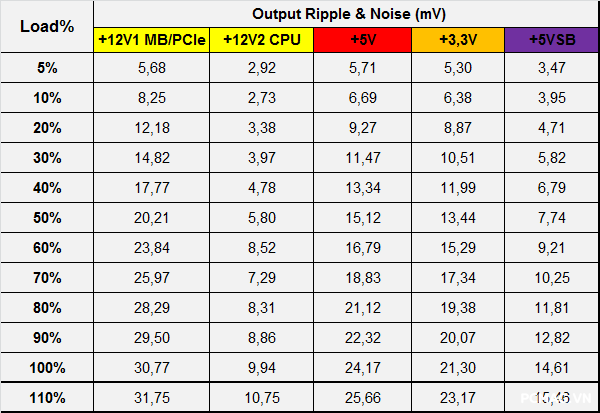

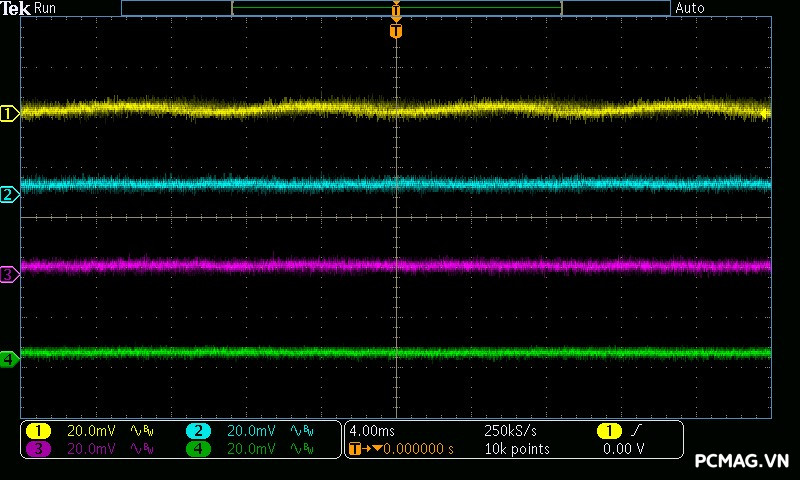

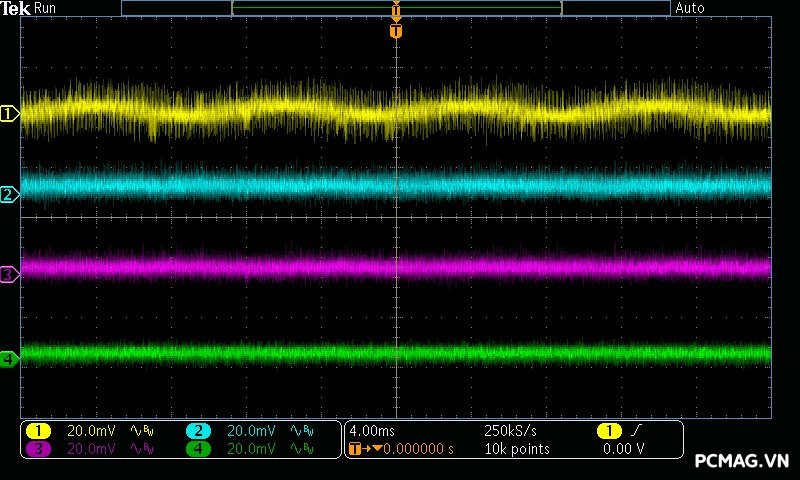

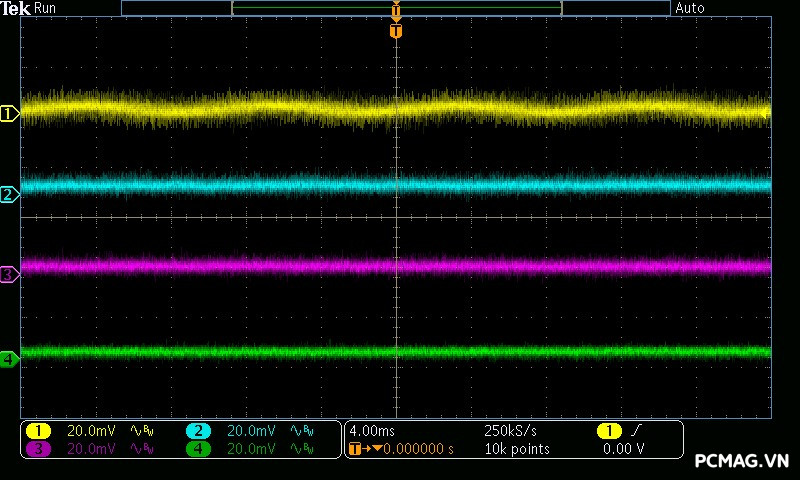

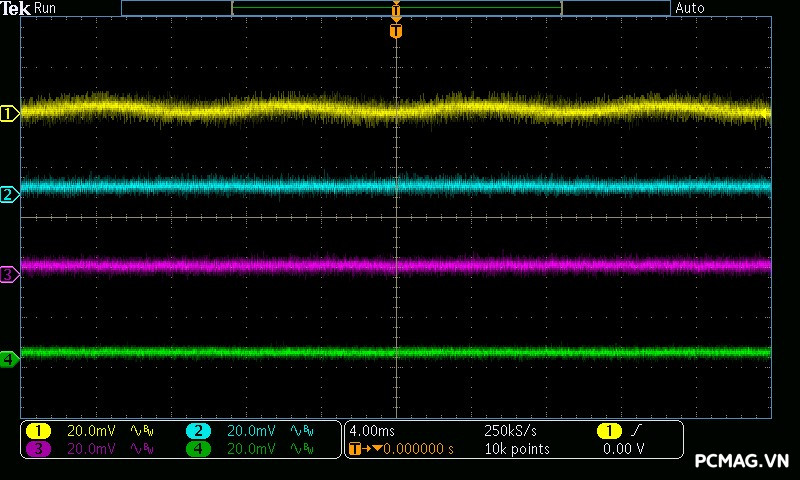

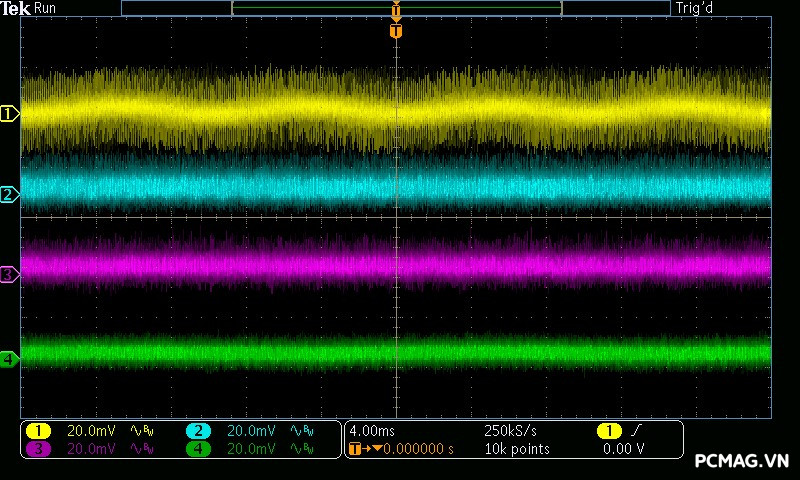

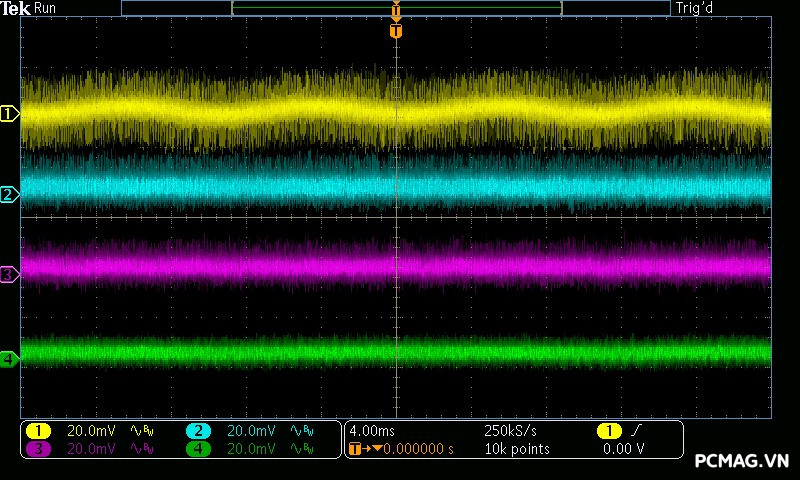

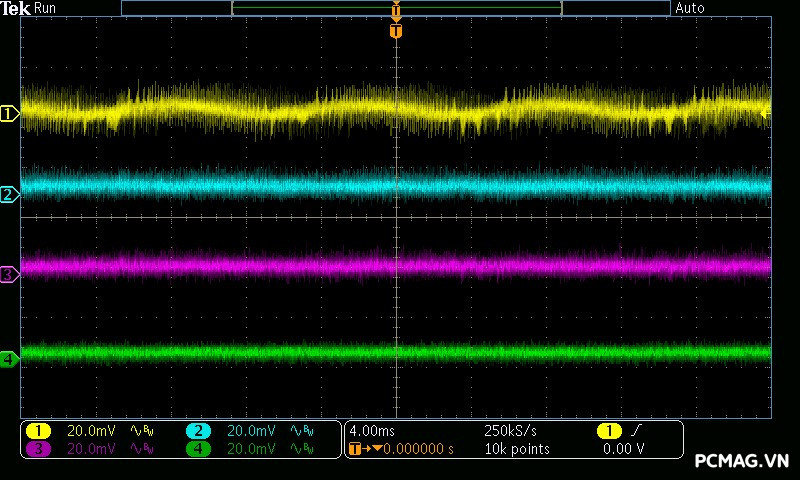

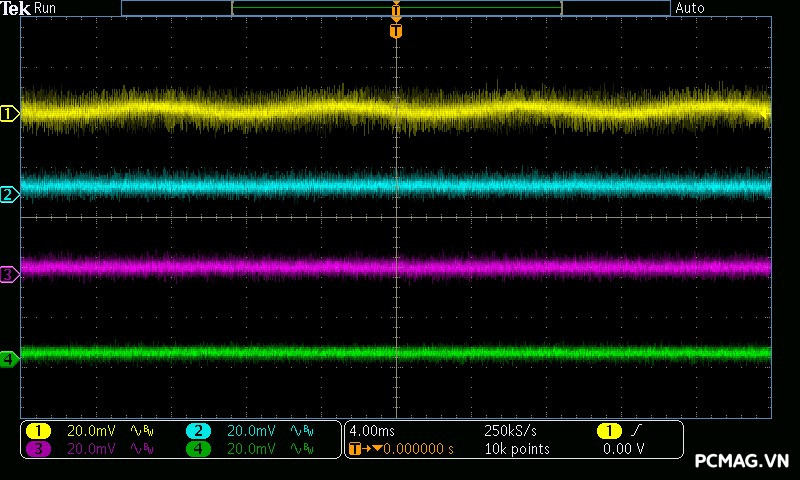

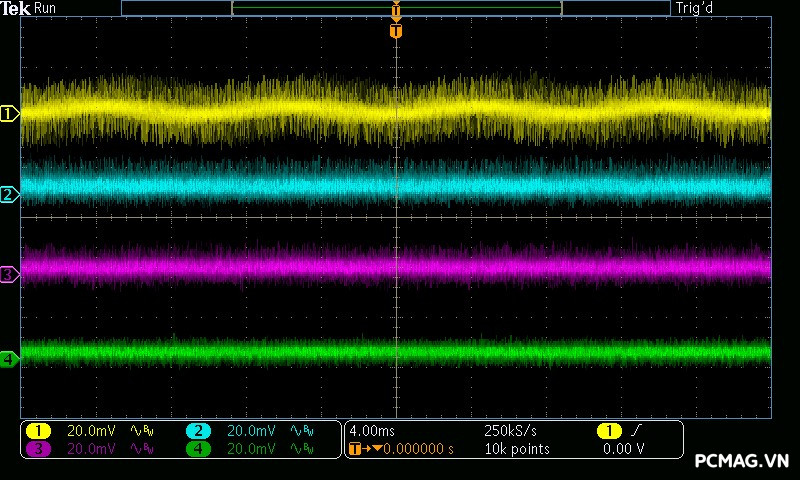

4. Ripple & Noise ( Nhiễu AC cao tần)

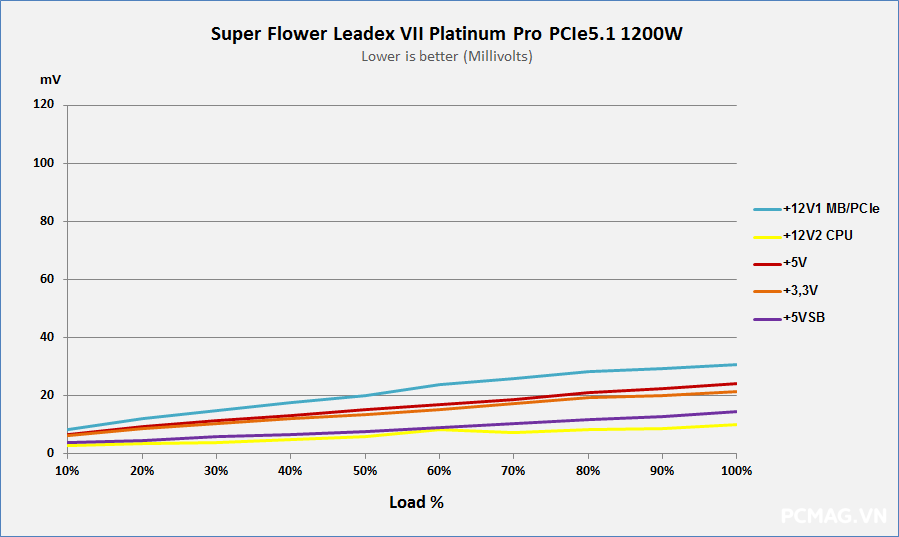

Khả năng kiểm soát nhiễu AC cao tần thấp từ lâu đã là thế mạnh của Super Flower, đặc biệt trên dòng Leadex. Ở phiên bản Leadex VII Platinum Pro 1200W, đặc tính này tiếp tục được thể hiện rõ rệt, dù mức nhiễu giữa hai đường 12V có sự chênh lệch đáng kể.

Cụ thể, đường 12V1 (MB/PCIe) ghi nhận mức ripple cao hơn, nhưng vẫn được kiểm soát rất tốt với giá trị tối đa dưới 30mV, trong khi đường 12V2 (CPU) lại cho kết quả cực kỳ ấn tượng, với mức nhiễu chỉ vào khoảng 10mV. Những con số này đều nằm sâu trong giới hạn cho phép của chuẩn ATX, cho thấy chất lượng lọc và thiết kế mạch nguồn ở mức rất cao.

5. Hold-up Time ( Thời gian lưu điện)

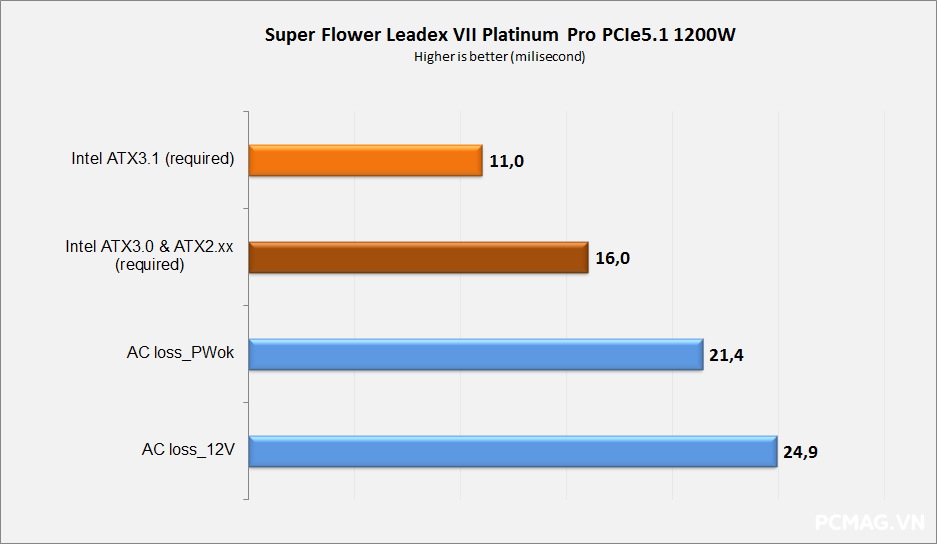

Trong bài kiểm tra thời gian lưu điện, Leadex VII Platinum Pro 1200W cho kết quả vượt yêu cầu của tiêu chuẩn ATX. Cụ thể, tín hiệu PG_OK duy trì ở mức 21.4 ms / 11 ms, trong khi đường 12V chỉ rời khỏi ngưỡng điện áp an toàn sau 24.9 ms. Kết quả này cho thấy khả năng duy trì nguồn ổn định khi mất điện ngắn hạn, góp phần bảo vệ hệ thống và hạn chế rủi ro trong quá trình vận hành.

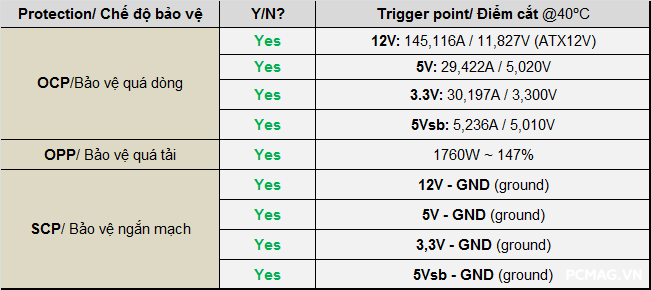

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên Leadex VII Platinum Pro 1200W hoạt động ổn định và chính xác, với ngưỡng cắt dòng được thiết lập hợp lý theo đúng tiêu chuẩn an toàn. Trong quá trình thử nghiệm, bộ nguồn phản ứng đúng như kỳ vọng ở mọi tình huống giả lập, không ghi nhận bất kỳ vấn đề hay điểm trừ nào, cho thấy hệ thống bảo vệ được hoàn thiện tốt và đáng tin cậy.

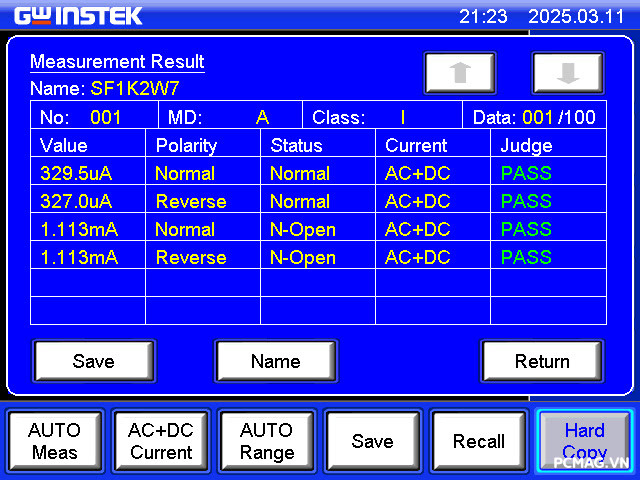

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị CNTT thuộc Class I, trong đó có nguồn máy tính chuẩn ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5 mA khi thiết bị hoạt động ở mức điện áp vào bằng khoảng 110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, mức điện áp thử nghiệm tương ứng là ~264VAC @ 60Hz (110% của 240VAC).

Để đánh giá chính xác thông số này, quá trình đo dòng rò được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả kiểm tra đáp ứng các yêu cầu an toàn điện đối với bộ nguồn máy tính.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

Bài thử nghiệm được tiến hành trong điều kiện môi trường khắc nghiệt, với nhiệt độ xung quanh dao động từ 38 – 45°C. Leadex VII Platinum Pro 1200W được kiểm tra khi chế độ Semi-Fanless bị tắt, đồng nghĩa quạt sẽ hoạt động ngay từ thời điểm cấp nguồn.

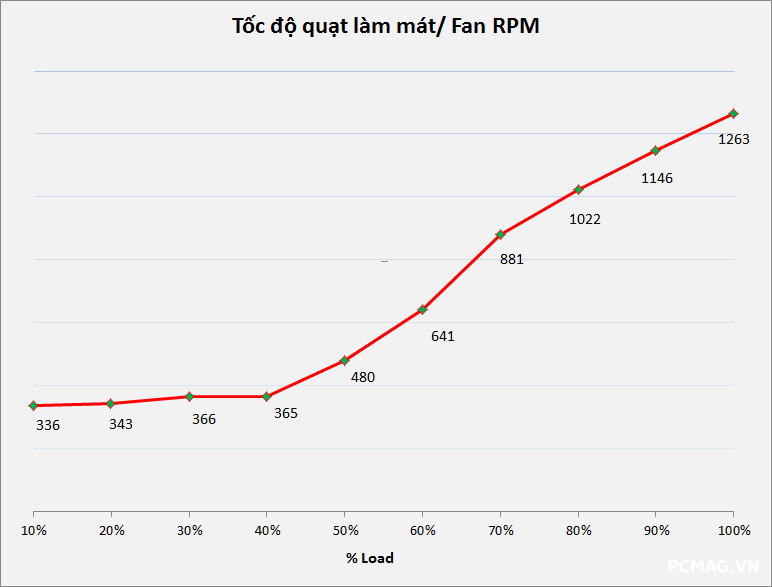

Ở mức tải thấp, quạt quay với tốc độ rất thấp, chỉ khoảng trên 300 RPM, gần như không gây tiếng ồn. Khi tải tăng và PSU bắt đầu nóng lên (trên ~60% load), quạt mới dần tăng tốc và đạt mức tối đa khoảng 1300 RPM ở tải cao. Cách điều khiển này giúp bộ nguồn vận hành êm ái và ổn định trong hầu hết các tình huống sử dụng thực tế.

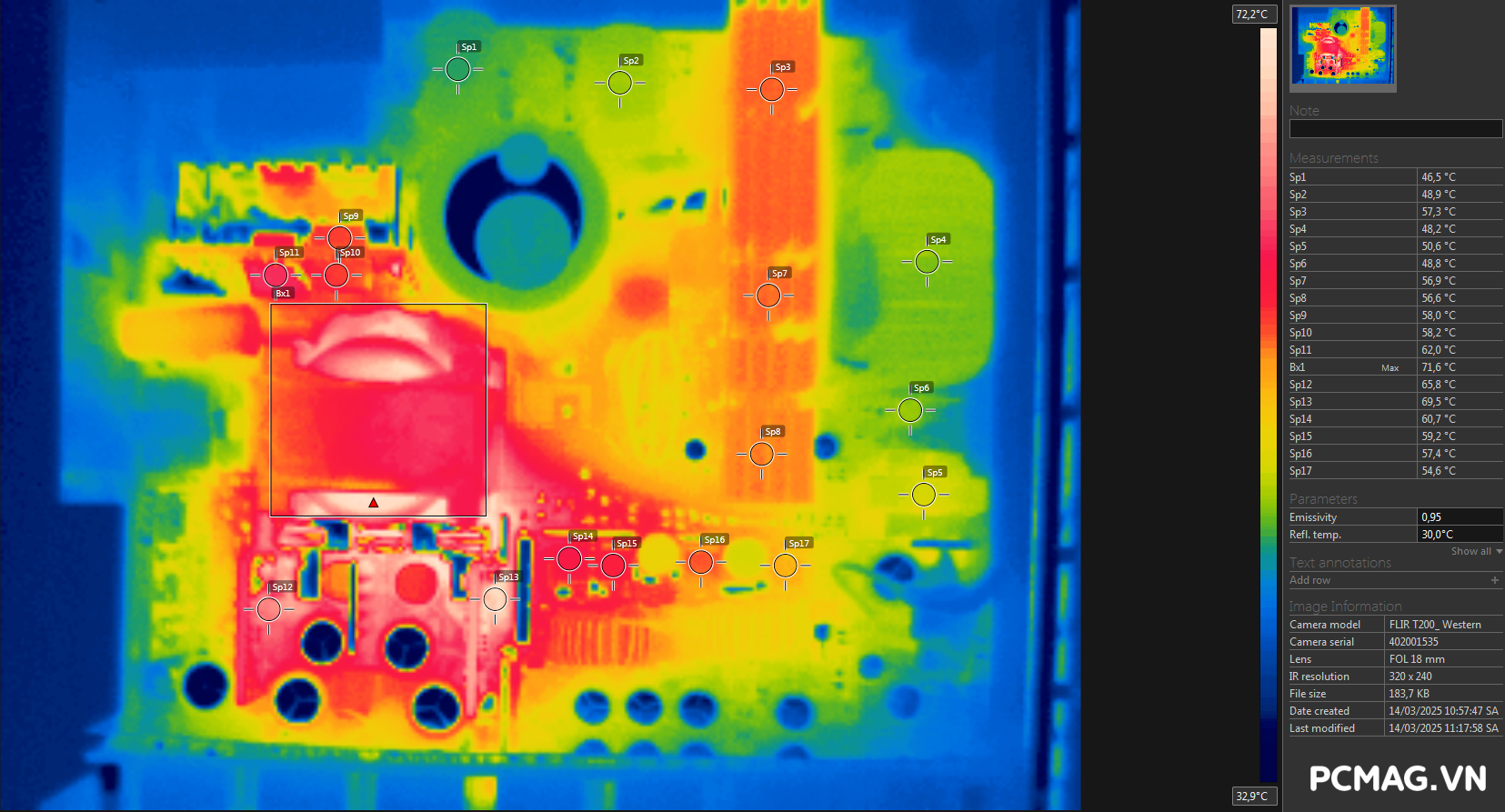

Nhờ hiệu suất cao, lượng nhiệt sinh ra được kiểm soát tốt. Kết quả đo cho thấy khu vực nóng nhất của PSU nằm tại ngõ ra biến áp chính và vùng đầu vào của các MOSFET chỉnh lưu đồng bộ, với nhiệt độ ghi nhận chỉ vào khoảng 72°C, cho thấy khả năng tản nhiệt và quản lý nhiệt rất hiệu quả.

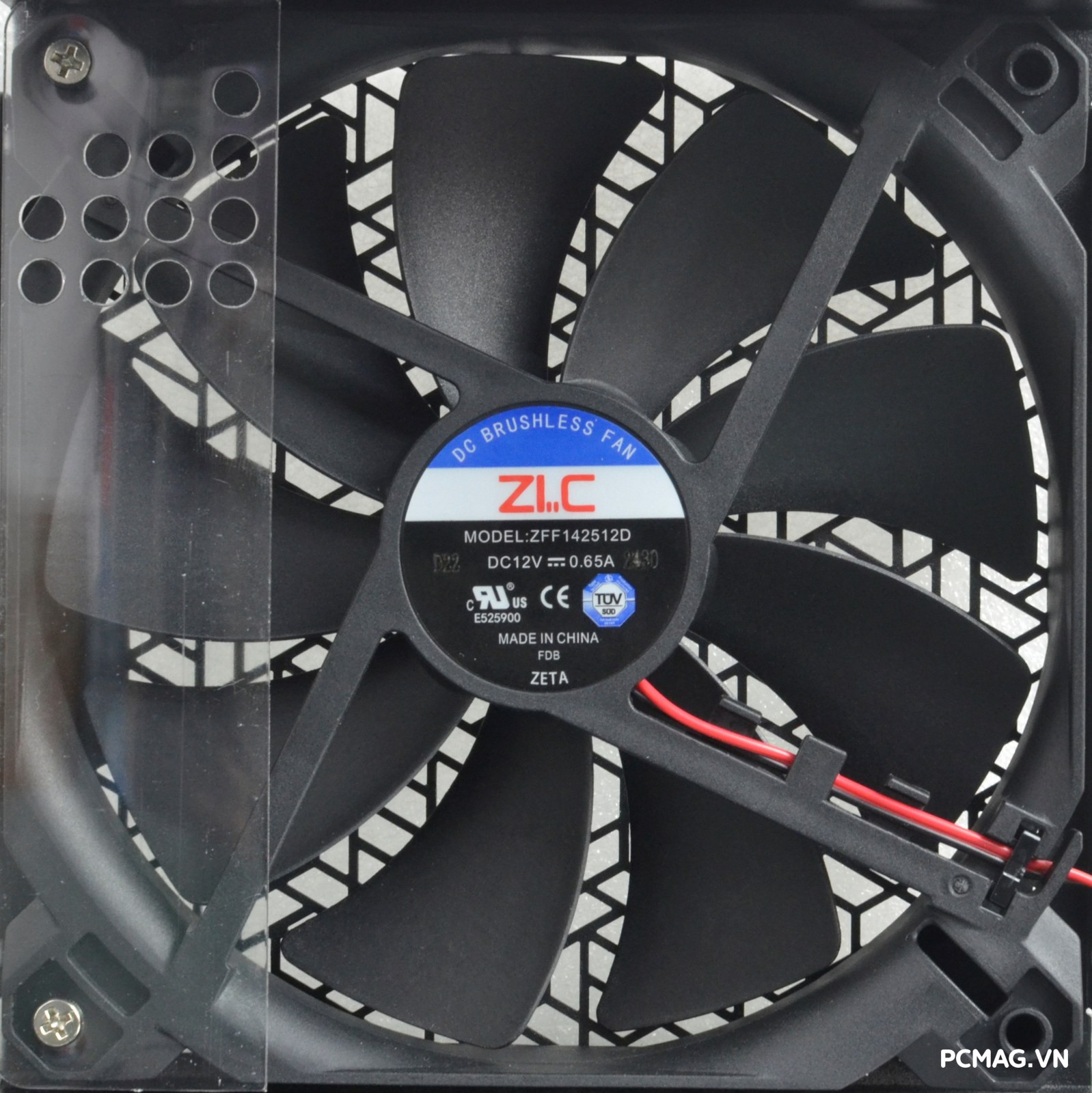

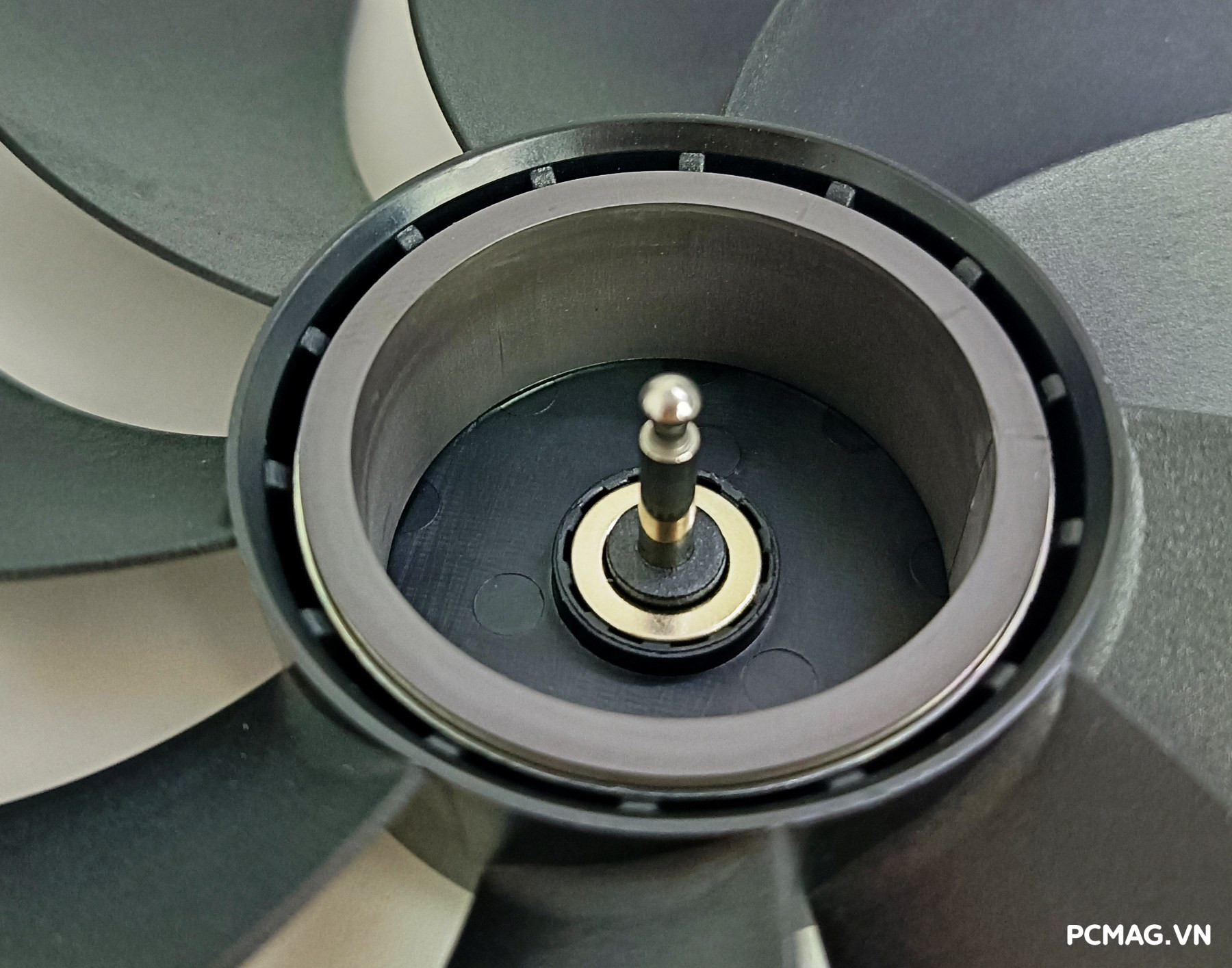

Quạt làm mát ZIC mã ZFF142512D 140mm,12V 0.65A, sử dụng bạc lót loại Fluid Dynamic Bearing(FDB) có tuổi thọ cao

IV. Kết luận

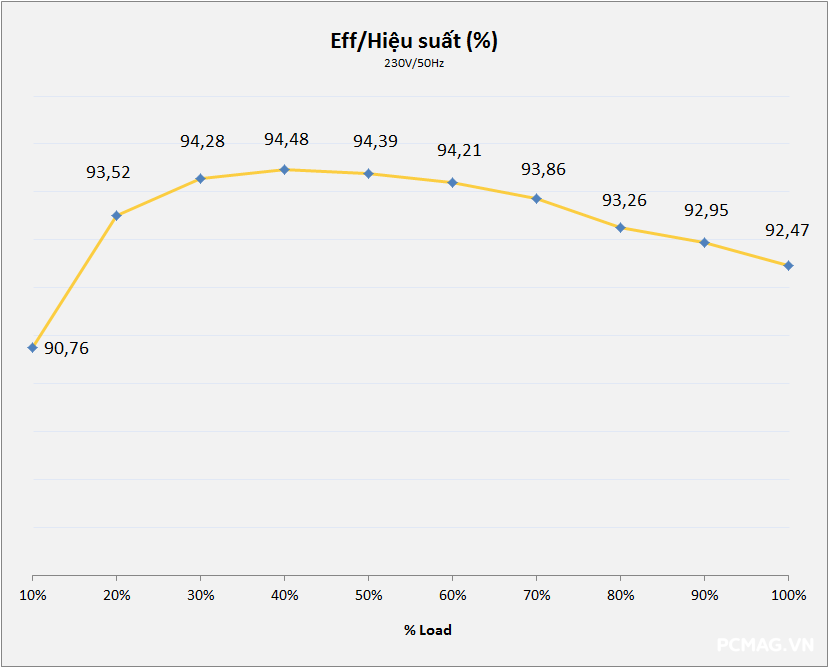

Super Flower Leadex VII Platinum Pro 1200W thể hiện rõ chất lượng hoàn thiện cao cả về linh kiện lẫn phẩm chất điện áp. Bộ nguồn đạt hiệu suất tối đa 94.48% tại 230Vac, đáp ứng đồng thời hai chứng nhận uy tín 80Plus Platinum và Cybenetics Platinum. Sản phẩm được trang bị sẵn đầu cấp nguồn 12V-2×6 (PCIe 5.1) với công suất lên tới 600W, đảm bảo khả năng tương thích và vận hành ổn định với các thế hệ card đồ họa cao cấp RTX 4000 / RTX 5000.

Hệ thống làm mát sử dụng quạt FDB vận hành êm ái, đi kèm chế độ Semi-Fanless có thể bật/tắt, giúp người dùng linh hoạt lựa chọn giữa ưu tiên độ yên tĩnh hoặc khả năng làm mát liên tục. Với những gì thể hiện, Leadex VII Platinum Pro 1200W là một lựa chọn đáng cân nhắc cho các cấu hình PC cao cấp sử dụng GPU thế hệ mới, workstation hoặc hệ thống hoạt động cường độ cao.

Ưu điểm

• Chất lượng linh kiện cao cấp: 100% tụ điện Nhật Bản, MOSFET Infineon (Đức)
• Phẩm chất điện áp xuất sắc, Ripple & Noise rất thấp
• Vượt qua bài test 200% power excursion, mô phỏng dòng tiêu thụ tức thời của GPU
• Hiệu suất cao, đạt 94.48% @230Vac, chứng nhận 80Plus Platinum & Cybenetics Platinum
• Quạt FDB hoạt động êm, hỗ trợ Semi-Fanless có thể bật/tắt

Khuyết điểm

• Giá thành cao hơn so với phiên bản Leadex VII Gold
