VSP vừa chính thức trình làng MegaMax VS650D – mẫu nguồn mới được định vị để thay thế dòng phổ thông Elite VS650D, với nhiều nâng cấp đáng chú ý về hiệu năng và độ an toàn. Theo đánh giá từ PCMAG, MegaMax VS650D gây ấn tượng khi được trang bị mạch DC to DC đầy đủ, tương tự các dòng tầm trung như VGP / VGP Pro, giúp điện áp ổn định hơn và tối ưu hiệu suất sử dụng điện năng.

Bên cạnh đó, VSP còn gia cố hệ thống bảo vệ quá dòng (OCP) trên toàn bộ các đường điện, nâng cao độ an toàn cho linh kiện trong suốt quá trình vận hành. Hãng cũng cam kết hiệu suất tối đa đạt tới 89% @230V, phù hợp với các cấu hình phổ thông – gaming tiết kiệm điện. Đặc biệt, hệ thống cáp dập vân vảy cá mềm dẻo được PCMAG đánh giá cao nhờ khả năng đi dây linh hoạt, gọn gàng và tối ưu không gian bên trong case.

I. Hộp và phụ kiện VSP MegaMax VS650D 650W

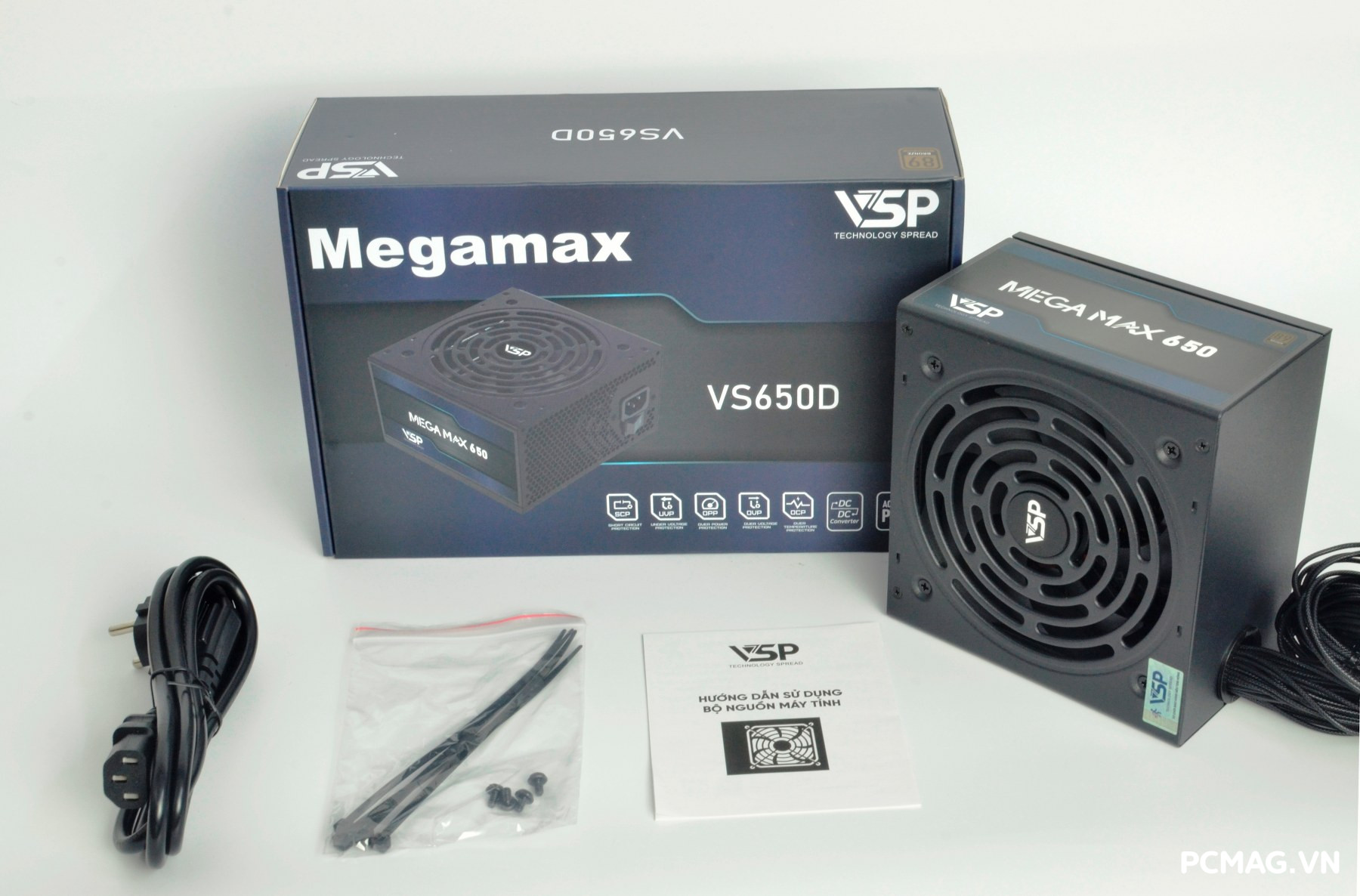

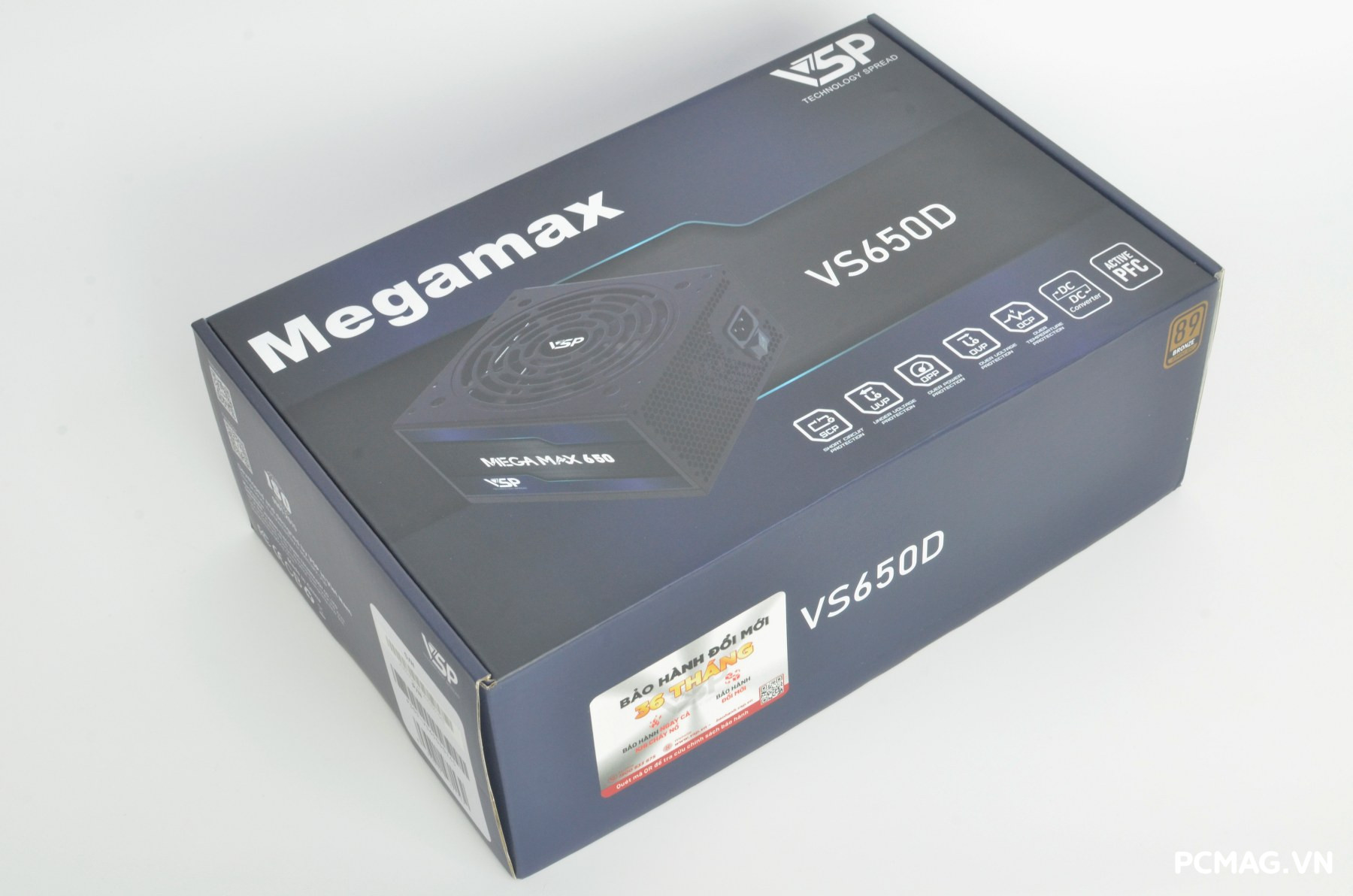

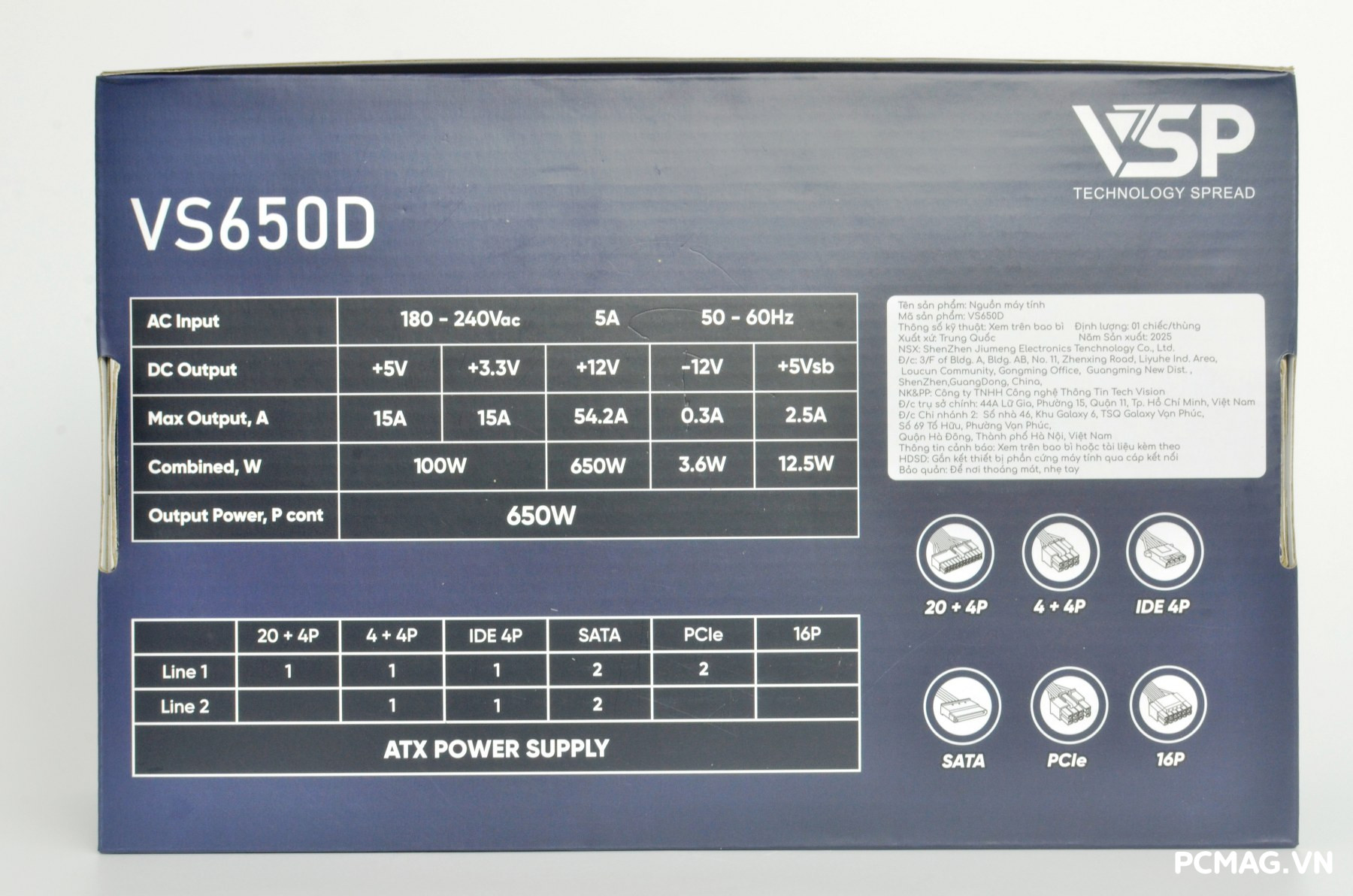

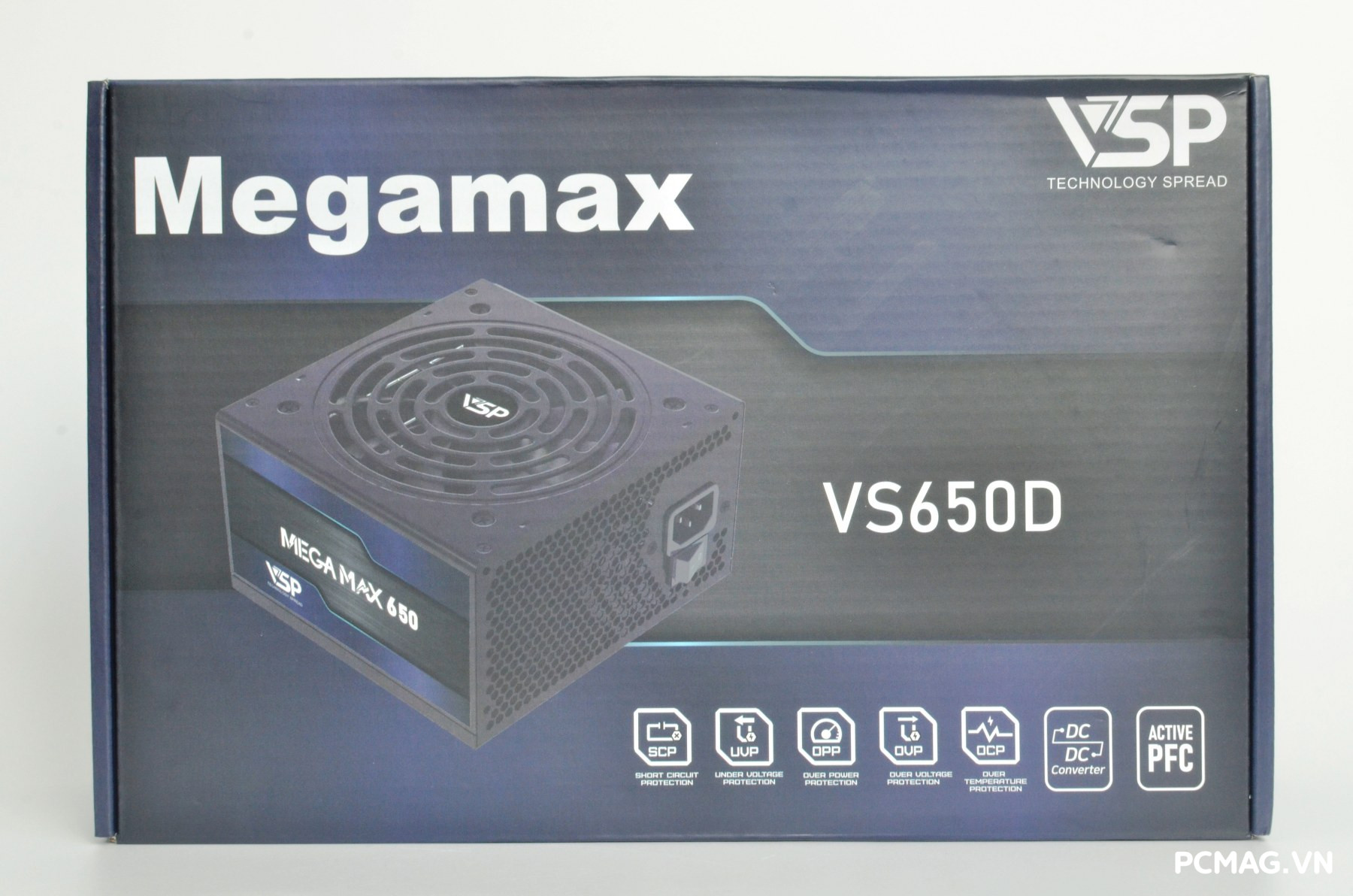

Hộp đựng của VSP MegaMax VS650D được thiết kế gọn gàng với tông màu xanh đen chủ đạo, mang phong cách đơn giản nhưng hiện đại. Các thông tin và tính năng nổi bật của sản phẩm được in rõ ràng ở mặt sau hộp, giúp người dùng dễ dàng nắm bắt thông số kỹ thuật và những điểm nâng cấp chính trước khi lựa chọn.

Bộ phụ kiện của VSP MegaMax VS650D khá đầy đủ, bao gồm 1 cáp nguồn chuẩn EU, 4 ốc cố định nguồn, 4 dây rút (cable tie) hỗ trợ quản lý cáp gọn gàng và 1 sách hướng dẫn sử dụng, đáp ứng tốt nhu cầu lắp đặt và sử dụng ngay khi mở hộp.

II. PSU VSP MegaMax VS650D 650W

1. Bên ngoài

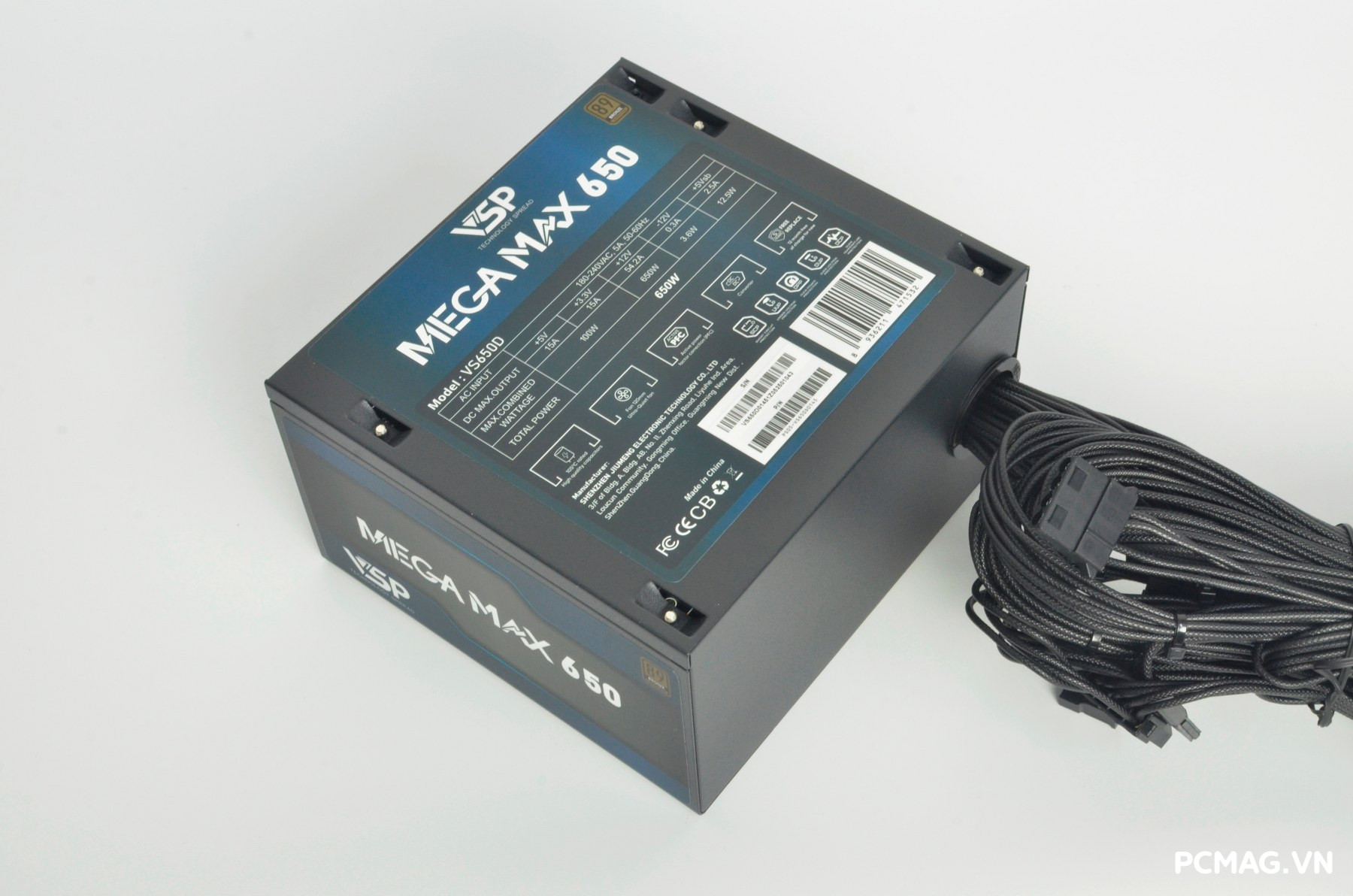

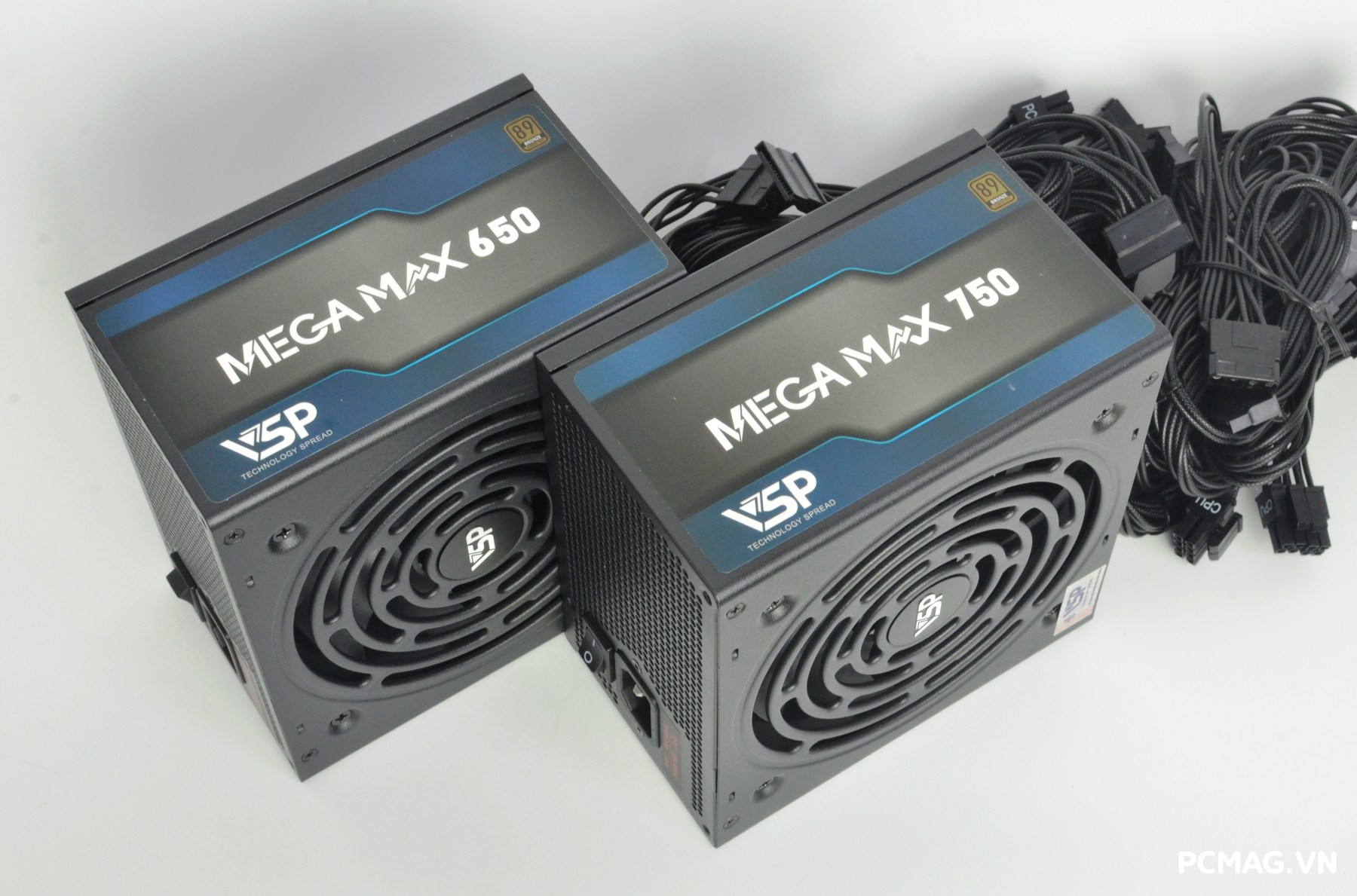

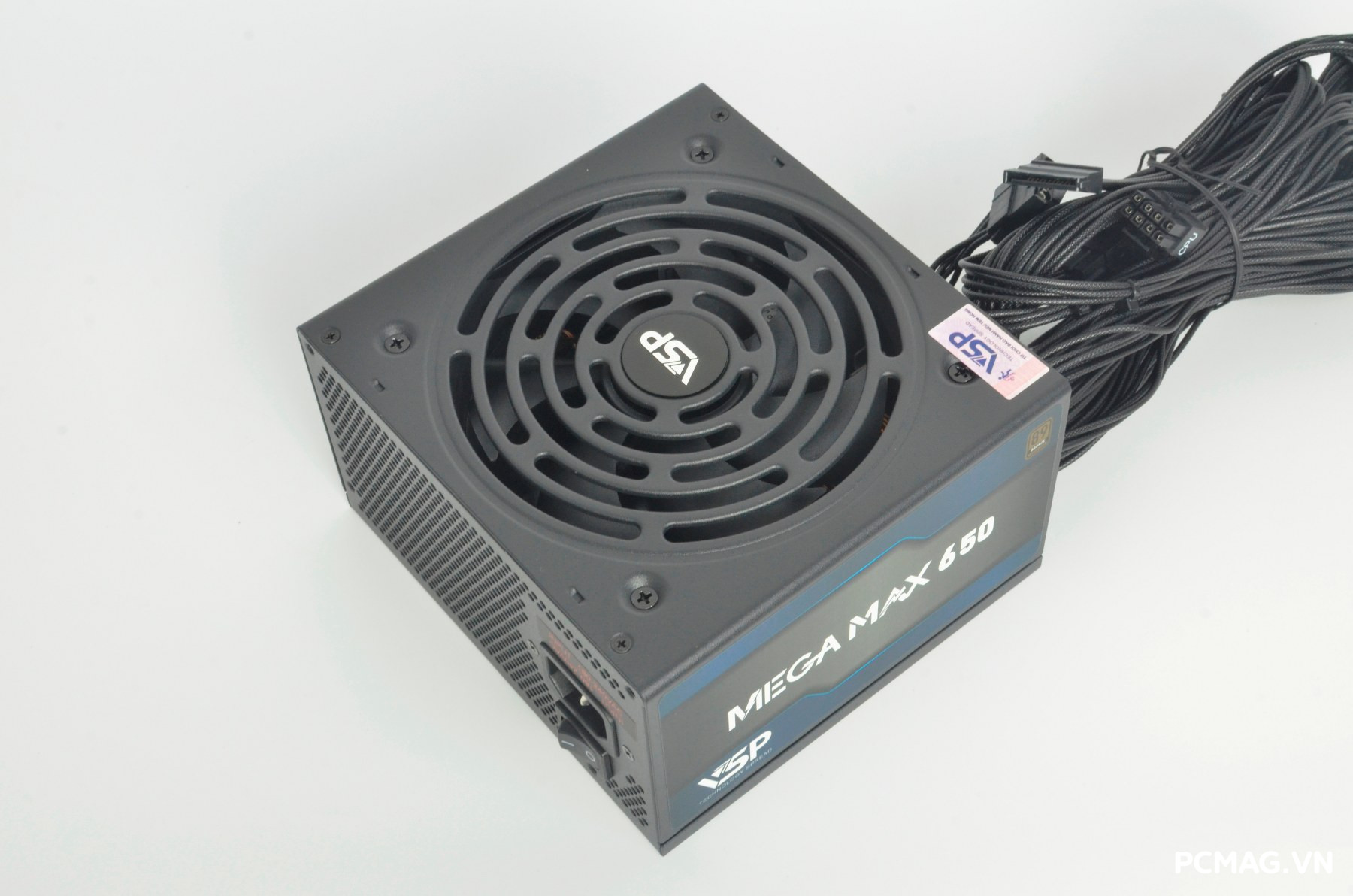

VSP MegaMax VS650D sở hữu kích thước chuẩn ATX, bề mặt được sơn tĩnh điện màu đen tạo cảm giác bền bỉ và cứng cáp. Các tem trang trí cách điệu ở hai mặt hông giúp tổng thể sản phẩm trông chỉn chu và hiện đại hơn. Hệ thống làm mát sử dụng quạt 120mm, đảm bảo khả năng tản nhiệt ổn định trong quá trình vận hành.

VSP MegaMax VS650D có công suất danh định 650W, thiết kế single rail 12V cung cấp toàn bộ 650W, đáp ứng tốt nhu cầu của các cấu hình phổ thông đến tầm trung. Bộ nguồn được trang bị Active PFC dải điện áp rộng 180–240Vac, giúp hoạt động ổn định trong điều kiện điện lưới không lý tưởng. Theo công bố từ VSP, hiệu suất tối đa của VS650D đạt tới 89% tại 230Vac, tối ưu khả năng tiết kiệm điện và giảm hao phí nhiệt.

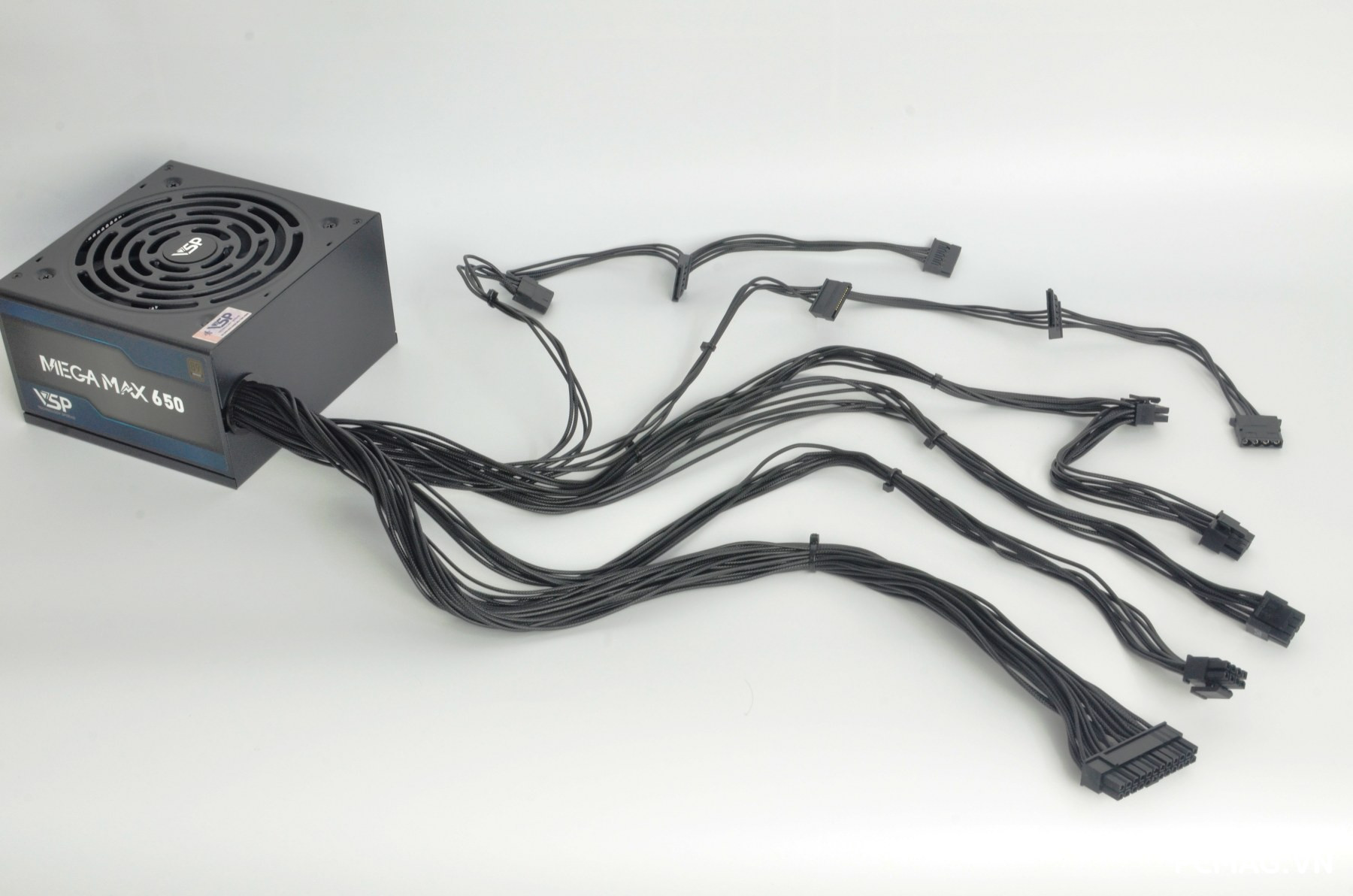

Hệ thống cáp

VSP MegaMax VS650D sử dụng hệ thống cáp dập vân vảy cá màu đen, độ mềm cao, giúp việc đi dây trong case trở nên linh hoạt và gọn gàng hơn. Chi tiết các đầu cáp và chiều dài như sau:

• 1 x 24-pin Mainboard: 55cm
• 2 x 4+4-pin ATX12V (CPU): 60cm
• 2 x 6+2-pin PCIe: 50cm + 15cm
• 4 x SATA: 40cm + 15cm + 15cm
• 2 x ATA (Molex): 40cm + 15cm + 15cm

Cách bố trí chiều dài hợp lý giúp bộ nguồn dễ dàng tương thích với nhiều loại case khác nhau, từ mid-tower đến full-tower.

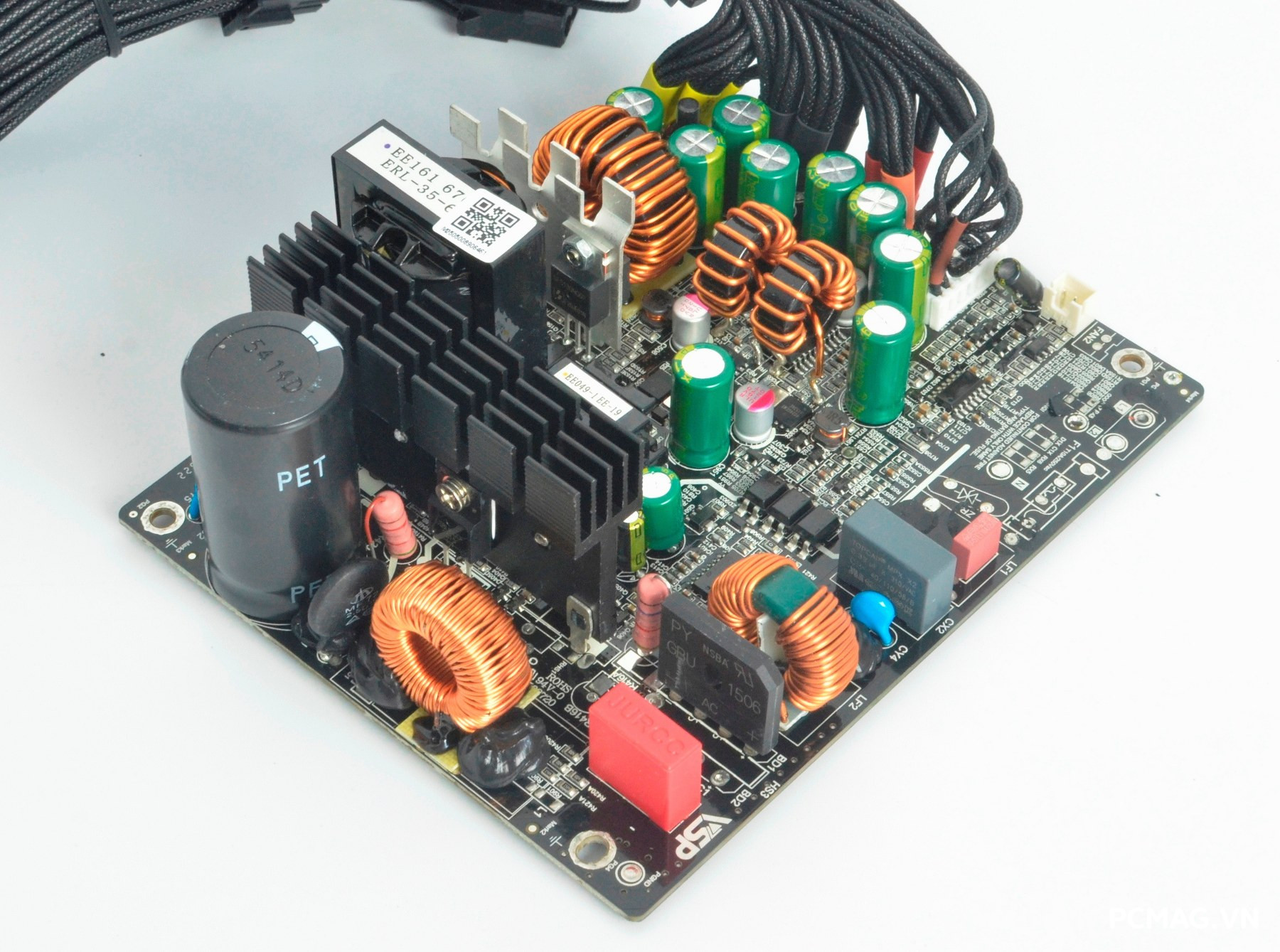

2. Bên trong

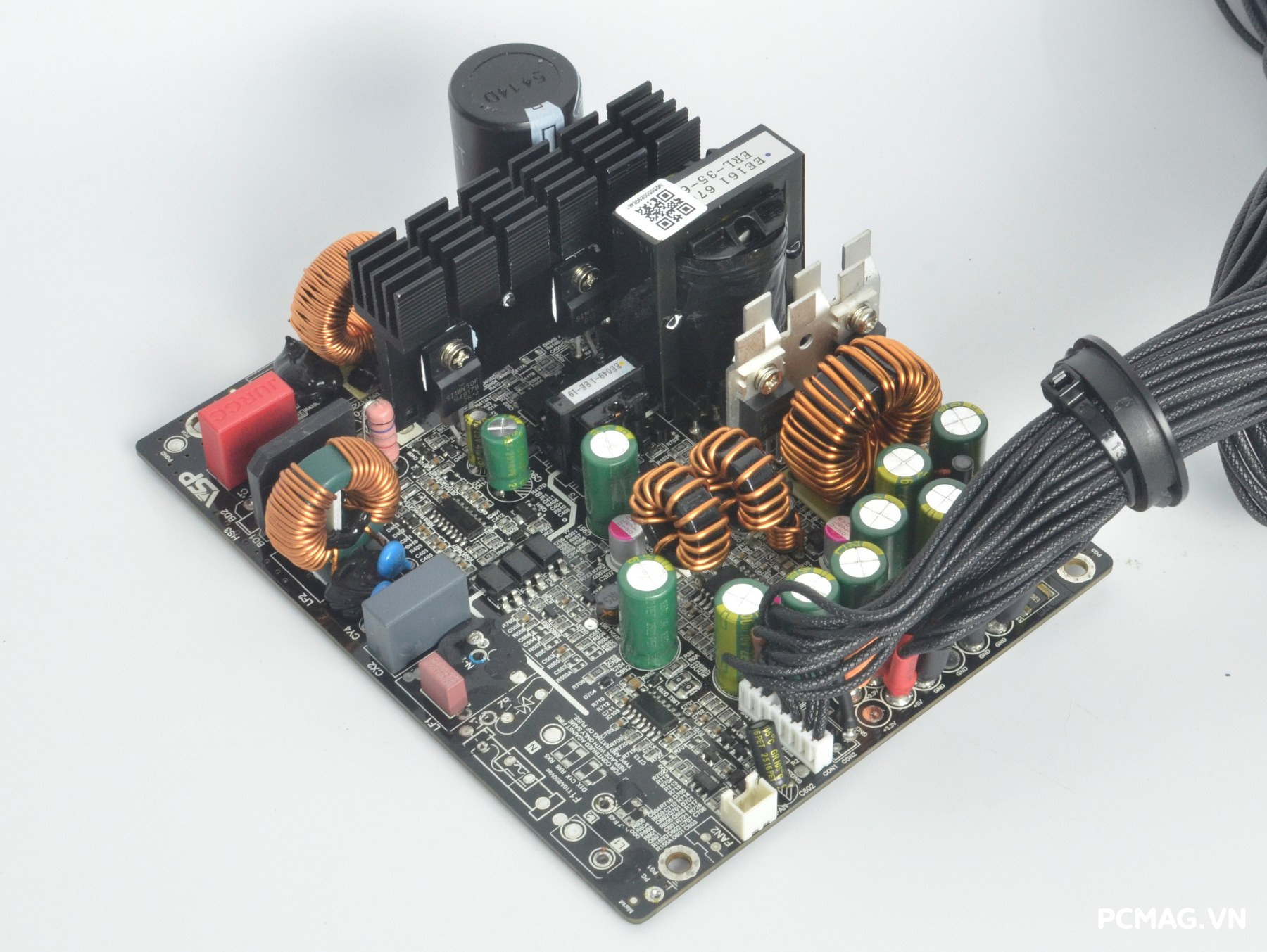

Dòng VSP MegaMax VS650D được VSP hợp tác cùng JiuMeng làm nhà sản xuất OEM, sử dụng platform kế thừa từ series đàn anh VGP / VGP Pro đã được khẳng định về độ ổn định. Tuy nhiên, ở phiên bản MegaMax, mạch DC-DC đã được tinh chỉnh và thiết kế lại, chuyển sang sử dụng IC điều khiển uPI UP3861P – dòng controller có hiệu năng và khả năng kiểm soát điện áp tốt hơn so với AT8852.

Nhờ đó, hiệu suất tổng thể và độ ổn định của MegaMax VS650D vượt trội rõ rệt so với nền tảng cũ, đặc biệt là khi so sánh với IC NDP23A từng được trang bị trên dòng Elite VS650D, giúp MegaMax trở thành lựa chọn nâng cấp đáng giá trong phân khúc phổ thông.

Bảng linh kiện được sử dụng trên MegaMax VS650D

Về linh kiện & mạch lọc

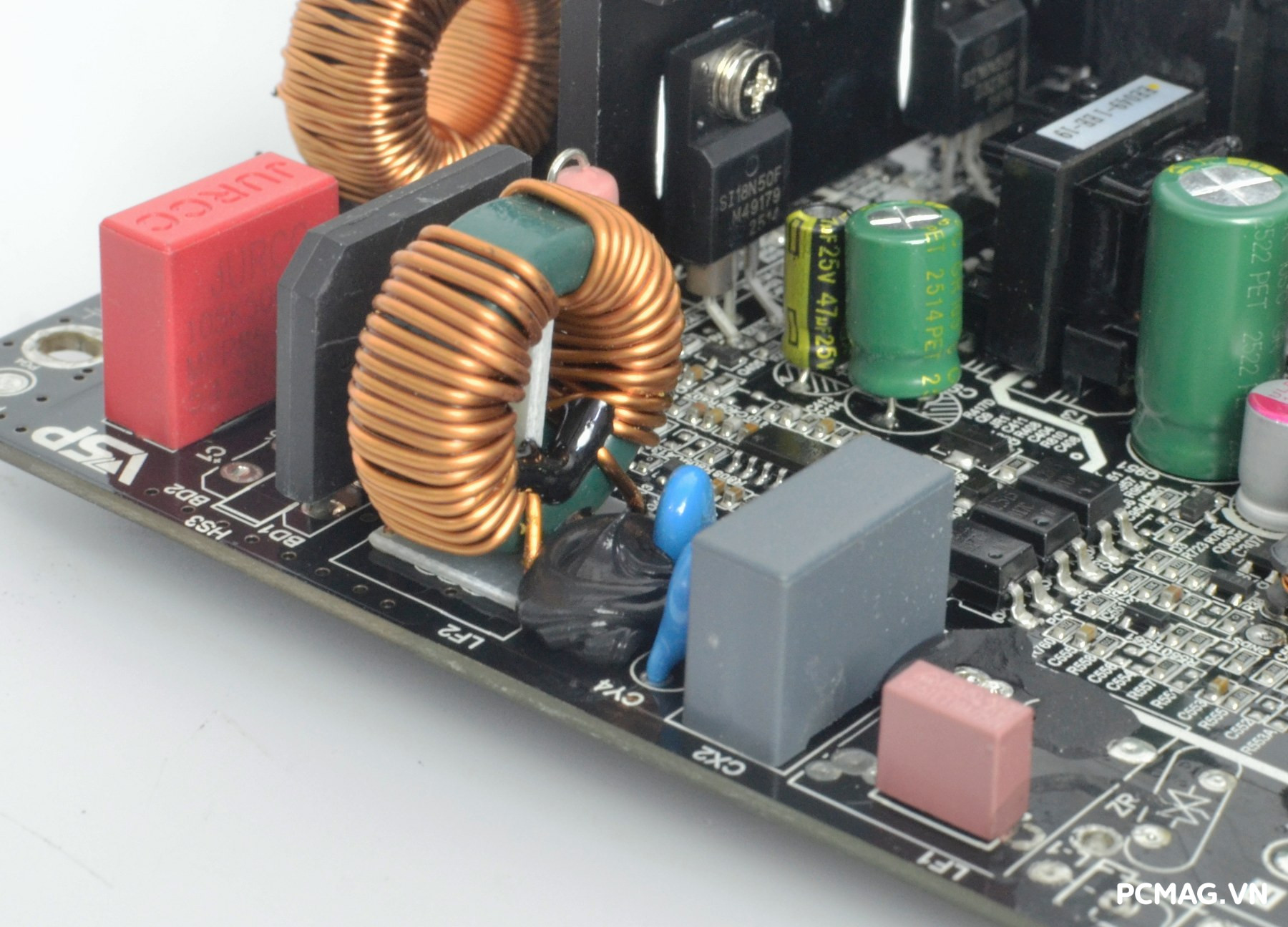

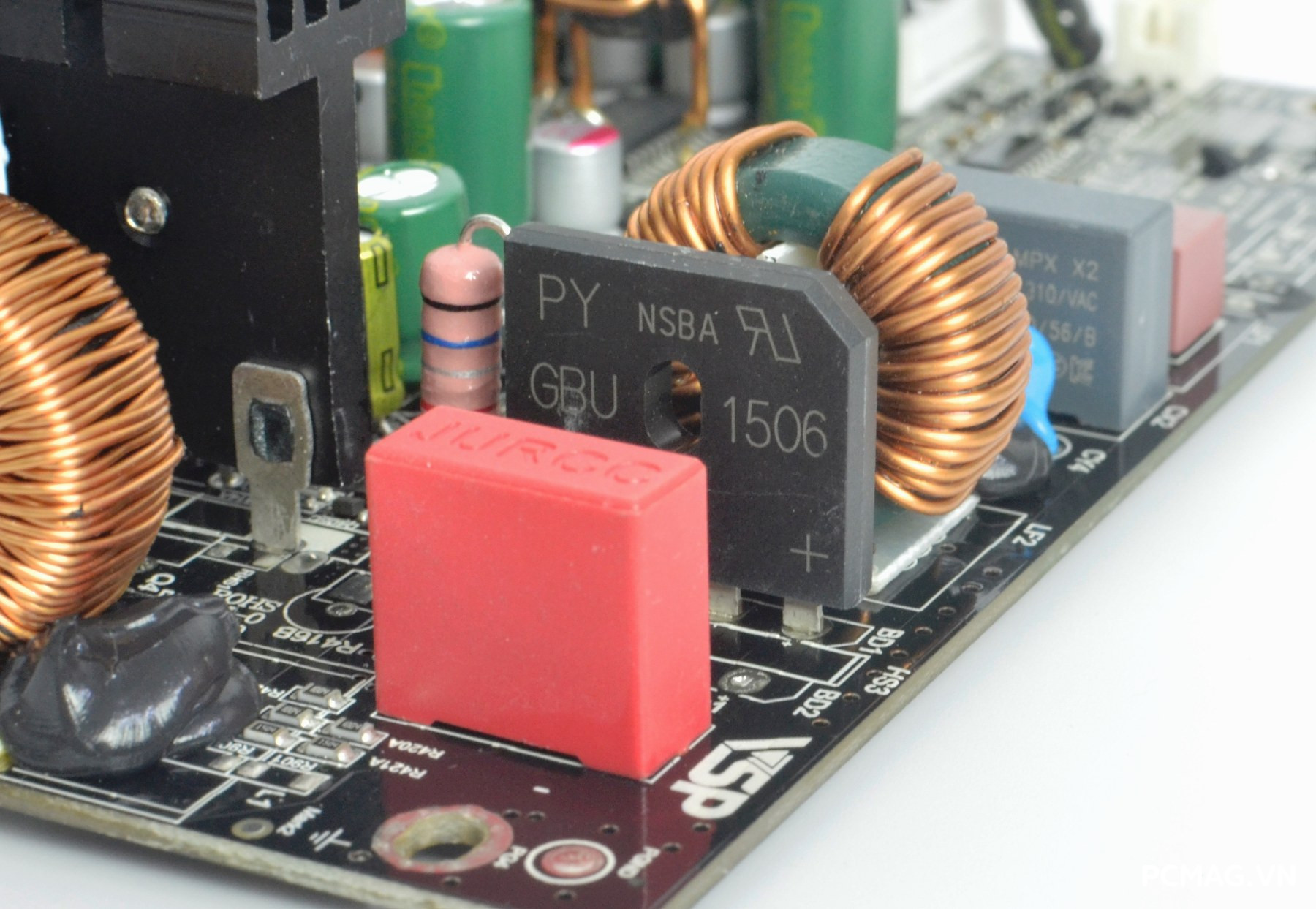

VSP MegaMax VS650D được trang bị một lớp lọc nhiễu EMI ở ngõ vào. Ngay bên cạnh là diode cầu GBU1506 (15A), được bố trí hợp lý để tản nhiệt trực tiếp nhờ luồng gió từ quạt làm mát, góp phần đảm bảo khả năng hoạt động ổn định trong quá trình sử dụng.

Kế đến là  tụ chính 390uF/420VDC đến từ thương hiệu Ltec, có mức nhiệt độ hoạt động tối đa là 105°C

Tầng PFC & PWM

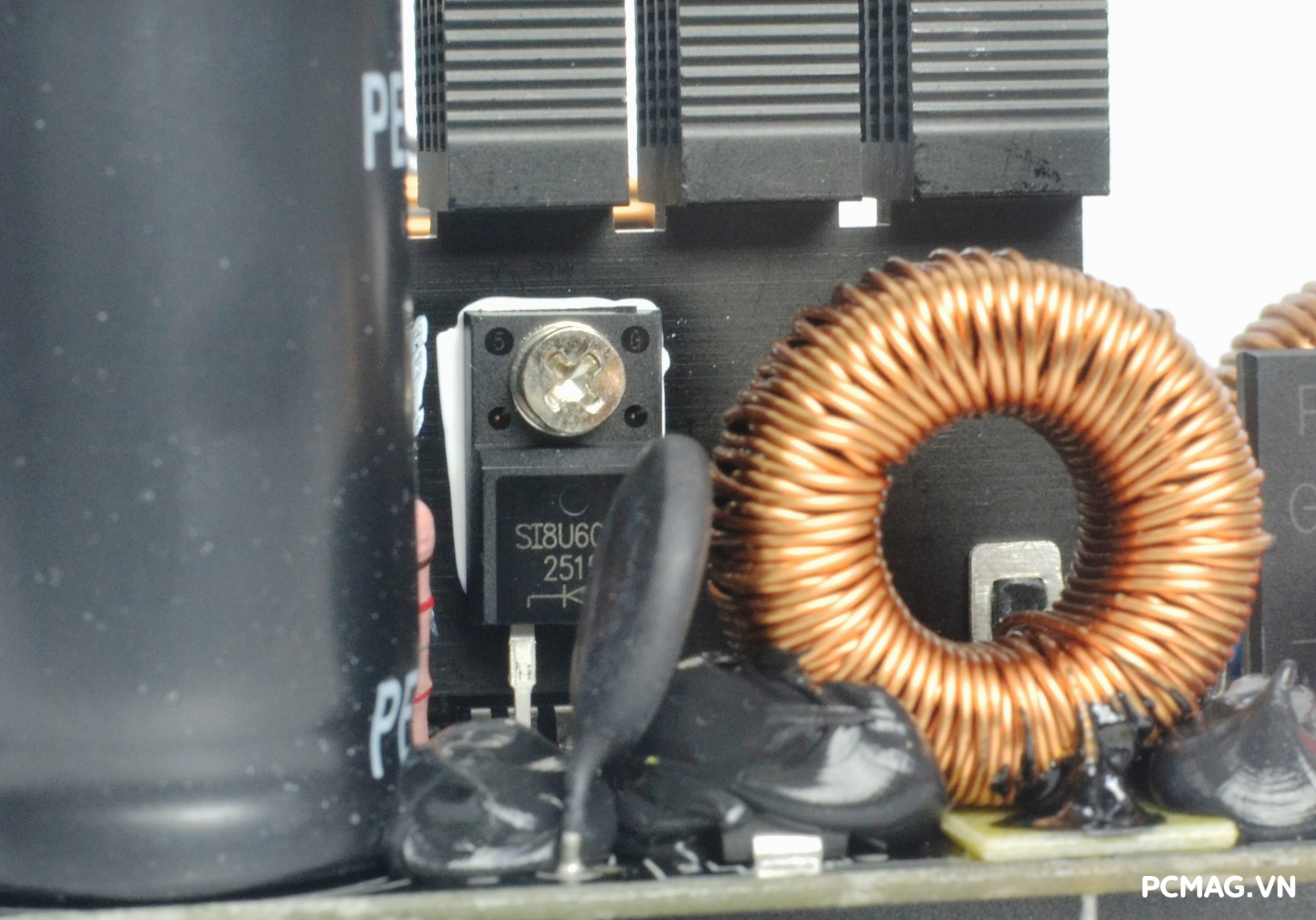

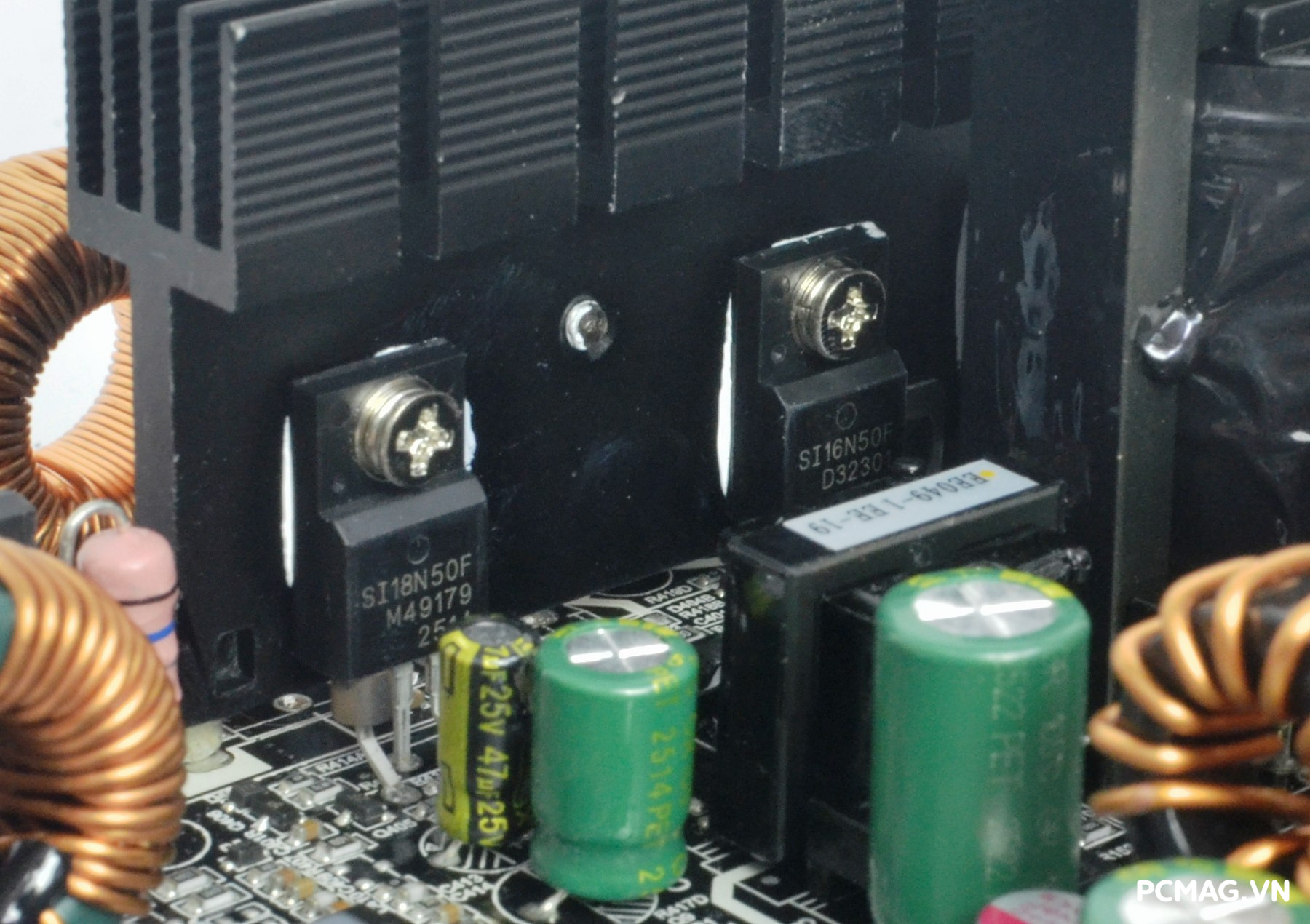

Tầng PFC của VSP MegaMax VS650D sử dụng 1 MOSFET SI-trend SI18N50F (18A) kết hợp cùng boost diode SI8U600F (8A), đảm bảo khả năng hiệu chỉnh công suất hiệu quả. Trong khi đó, tầng PWM được trang bị cặp MOSFET SI-trend SI16N50F (16A), đáp ứng tốt yêu cầu vận hành ổn định của bộ nguồn.

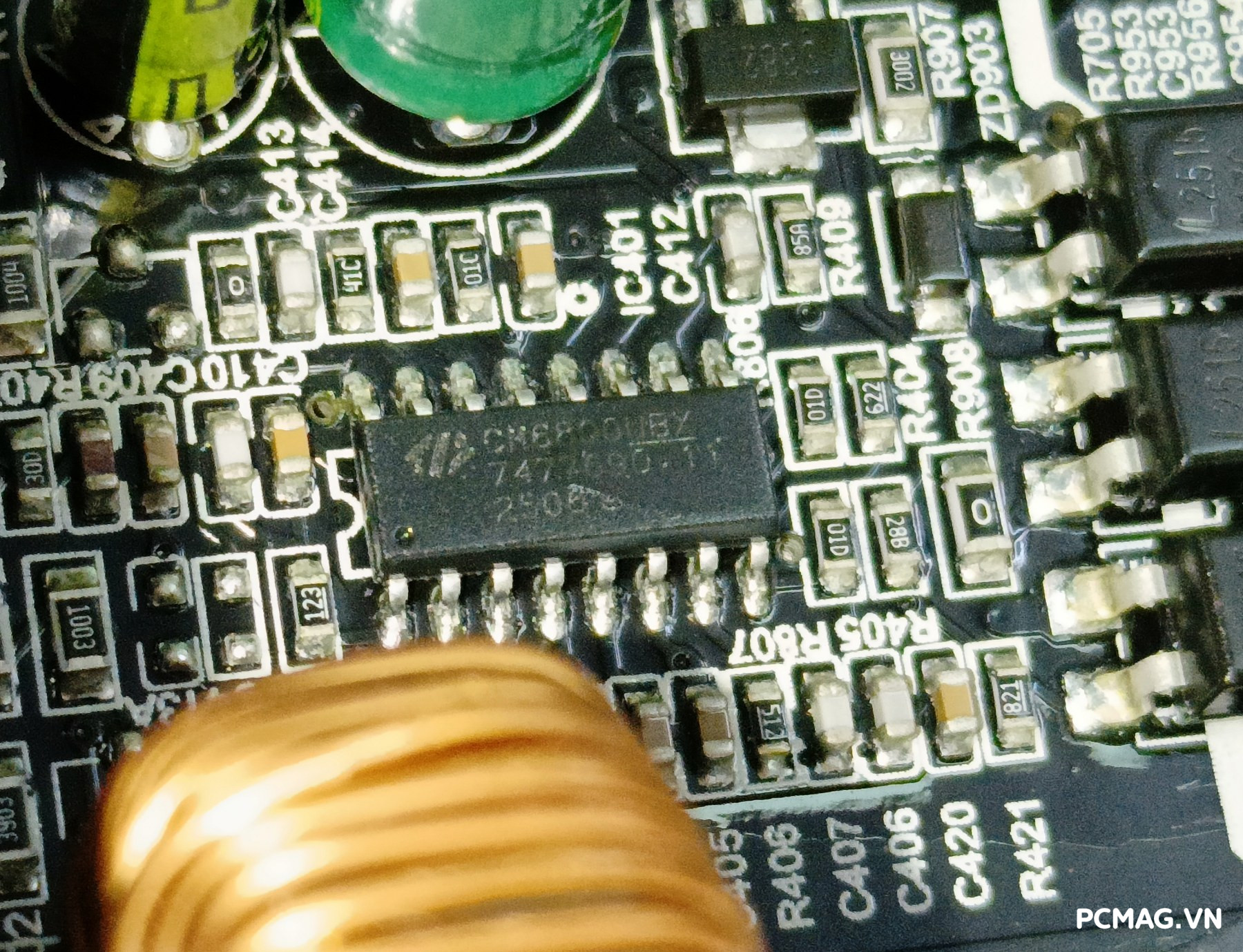

Toàn bộ hai tầng mạch này đều được điều khiển bởi IC tạo dao động Champion CM6800UBX, đồng thời IC được phủ keo chống ẩm và ô-xi hóa, giúp tăng độ bền và độ ổn định trong điều kiện sử dụng lâu dài.

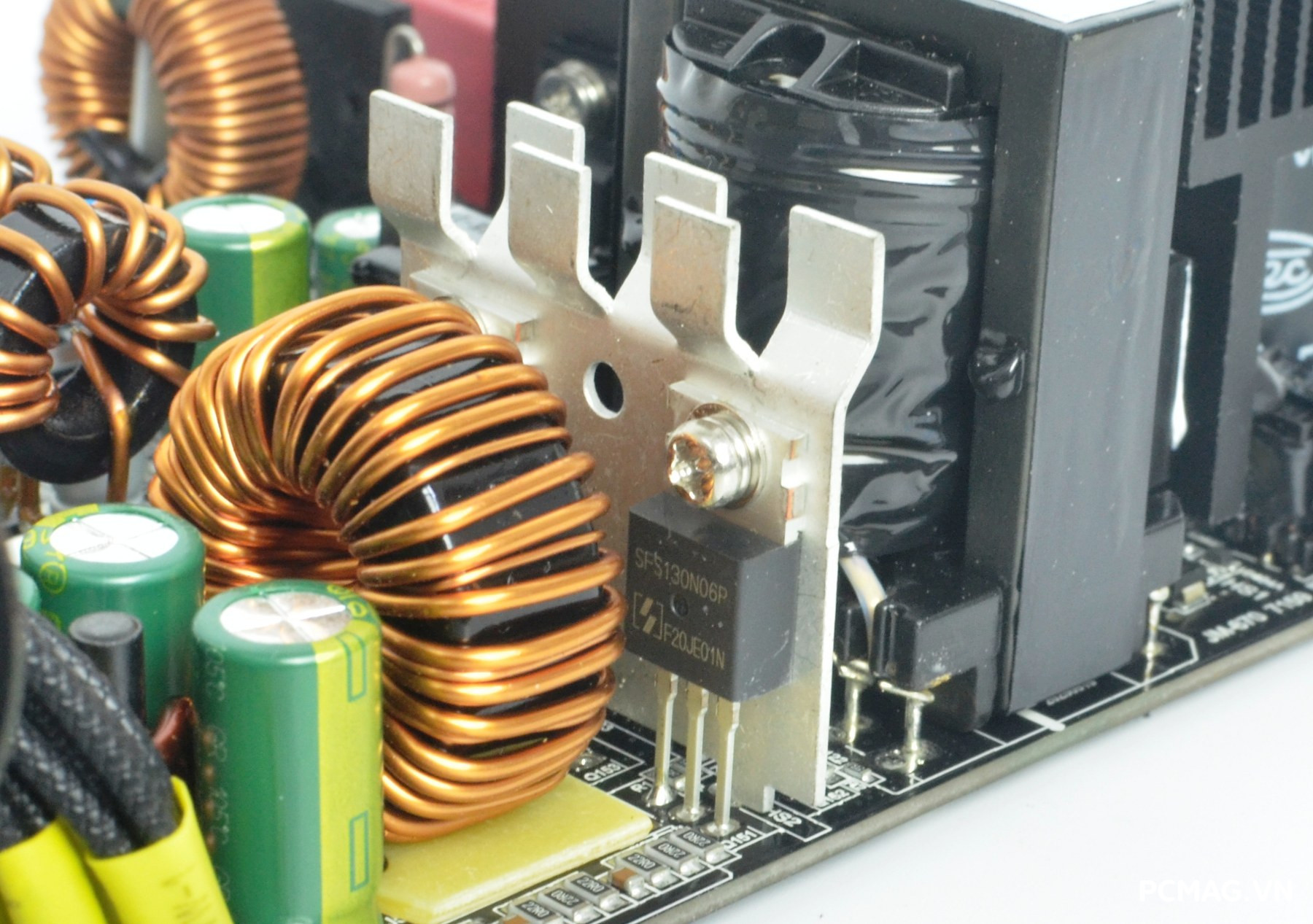

Chỉnh lưu đồng bộ đường 12V

Khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên VSP MegaMax VS650D được trang bị tổ hợp 3 MOSFET Oriental Semiconductor SFS130N06P (3 × 130A). Thiết kế này giúp nâng cao hiệu suất hoạt động và giảm tổn hao điện năng, vượt trội hơn so với kiểu chỉnh lưu dùng diode xung (Schottky diodes) truyền thống, từ đó cải thiện độ ổn định và hiệu quả tổng thể của bộ nguồn.

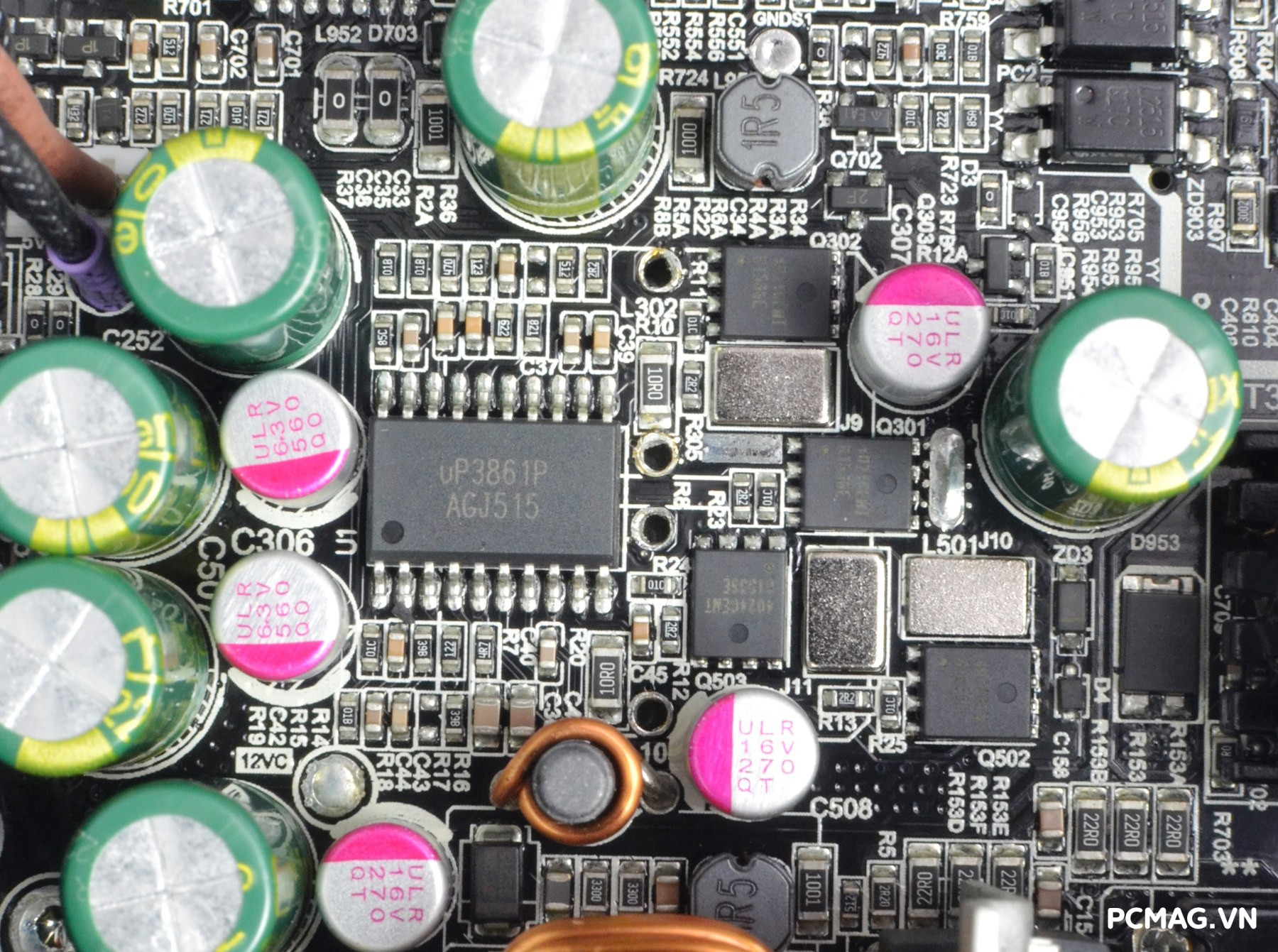

Khối DC-DC cho đường 5V & 3.3V

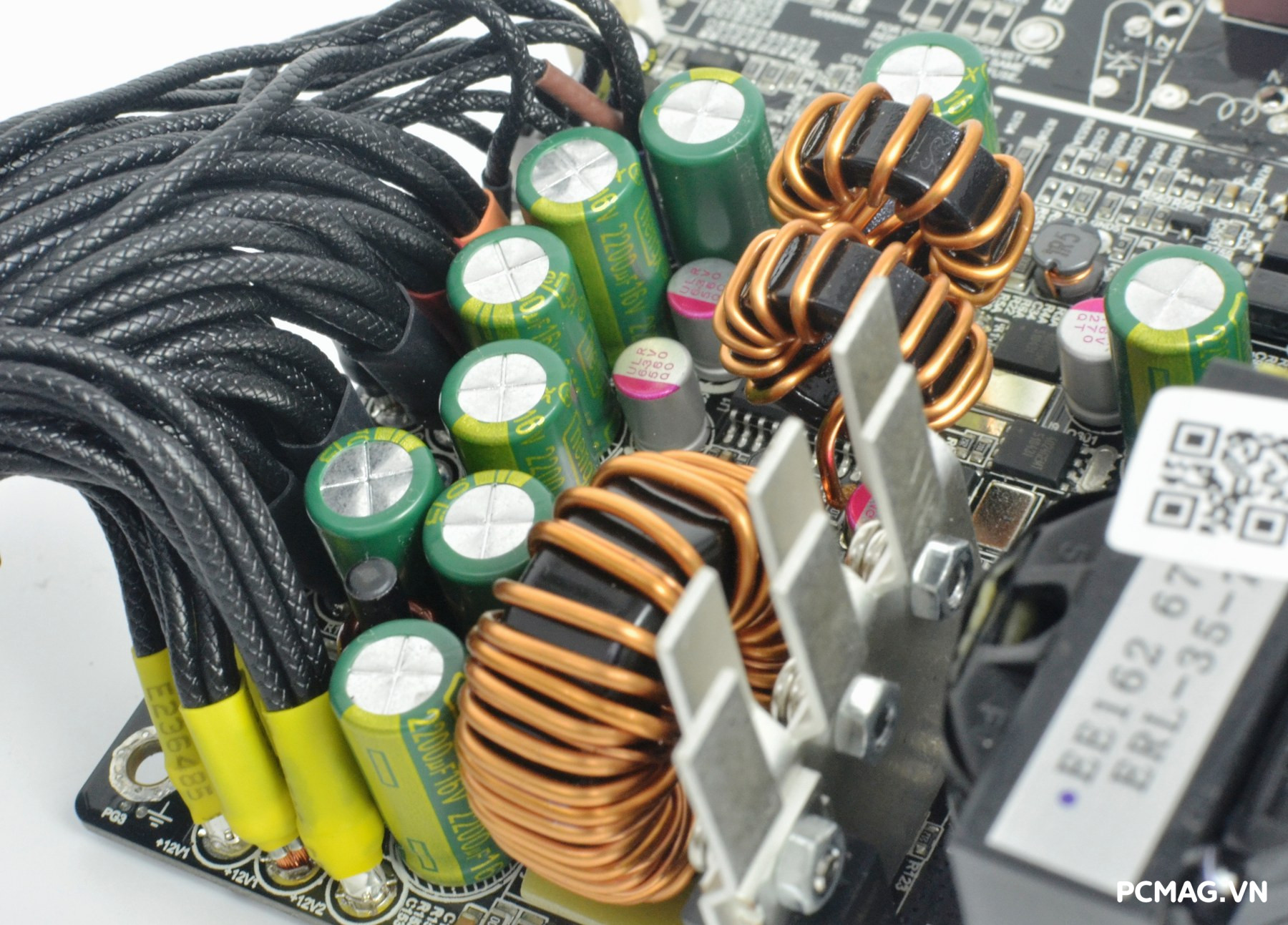

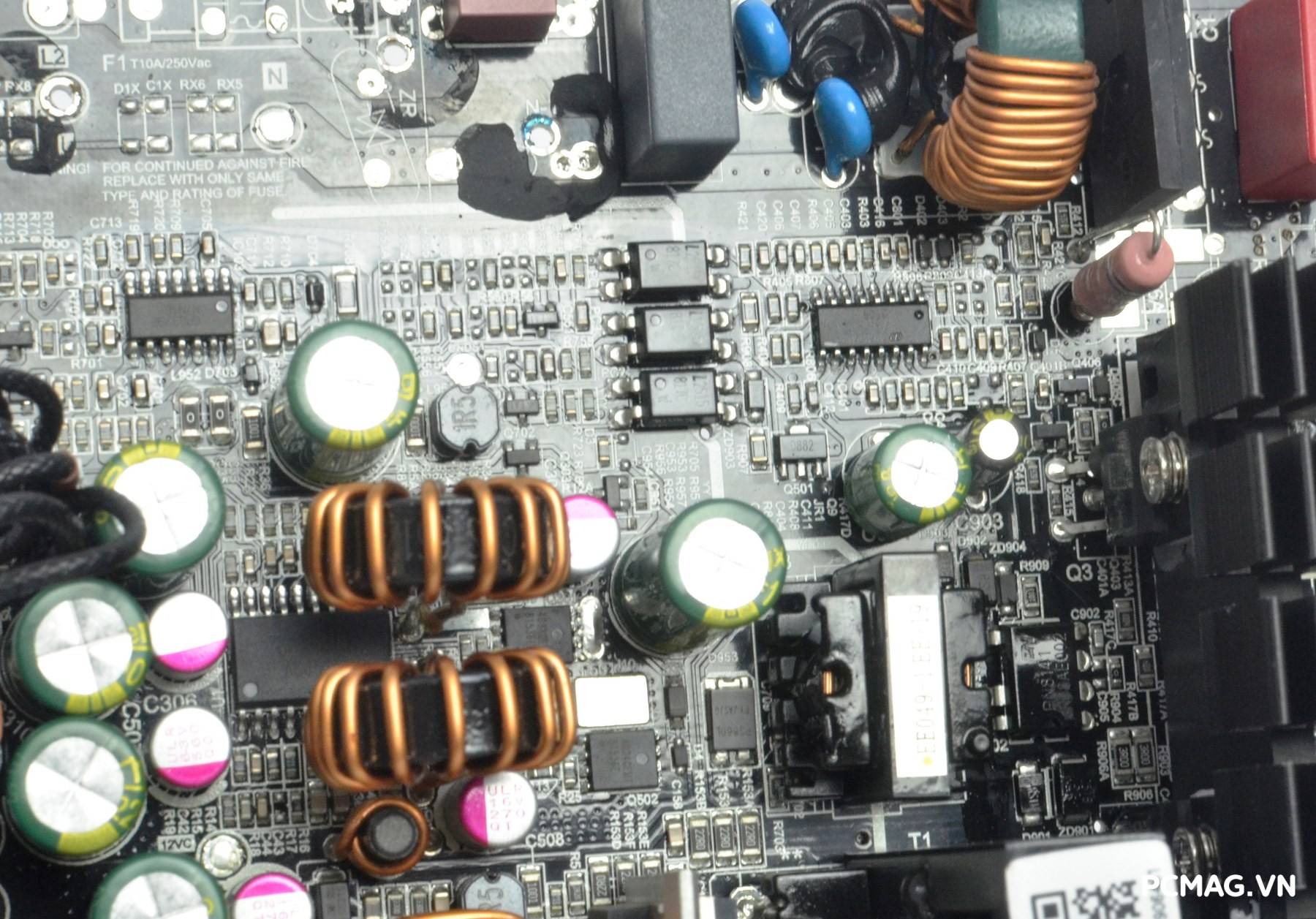

Hai đường 5V và 3.3V trên VSP MegaMax VS650D được tạo ra thông qua khối VRMs (DC to DC), sử dụng IC điều khiển uPI semi UP3861P (2 kênh) để điều khiển 4 MOSFET Advance Power AP4024GEMT (60A). Bên cạnh đó, bộ nguồn còn được bổ sung tụ rắn ở ngõ ra nhằm tăng khả năng lọc nhiễu và ổn định điện áp cho hai đường điện này, góp phần nâng cao độ bền và hiệu suất vận hành tổng thể.

IC giám sát & bảo vệ

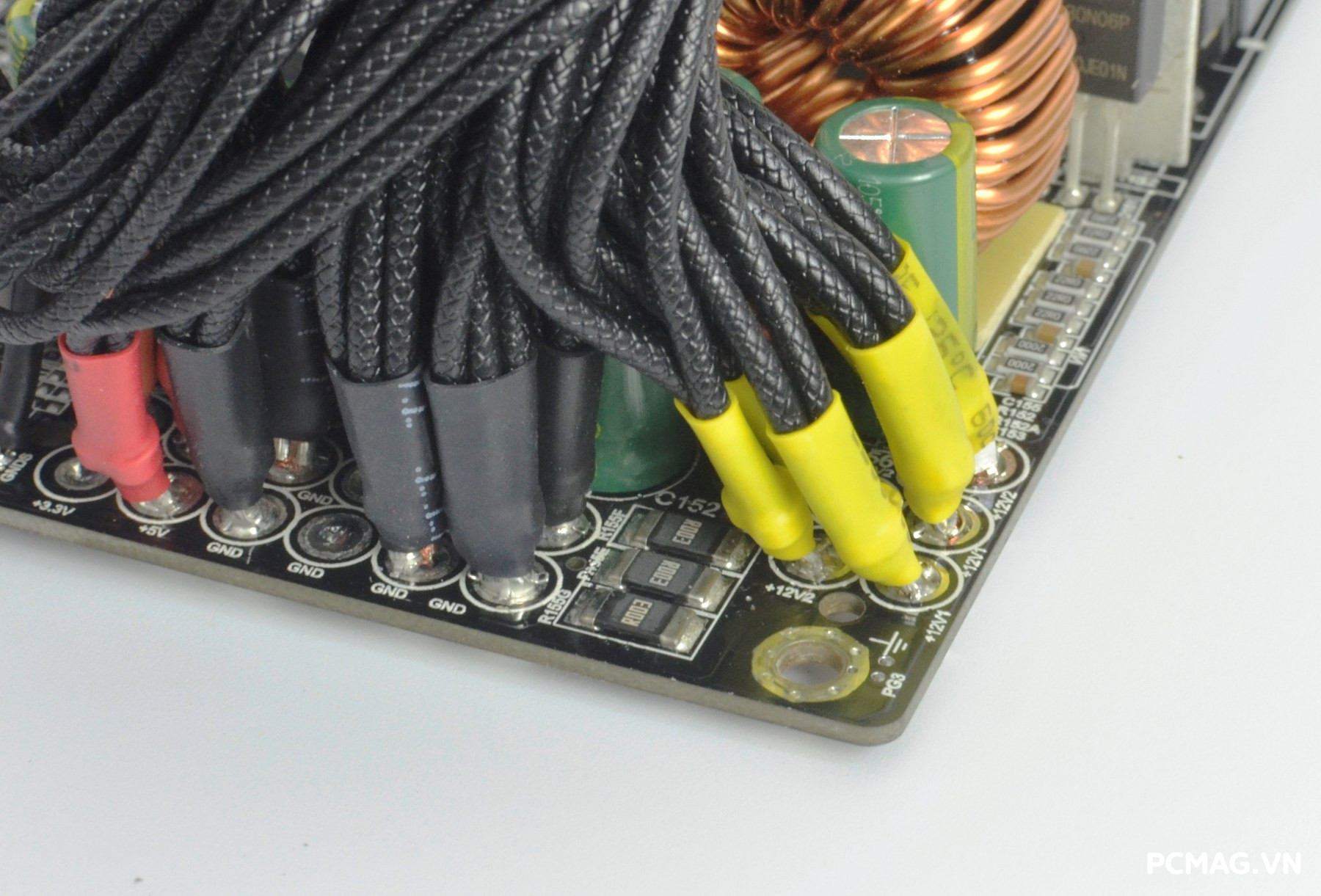

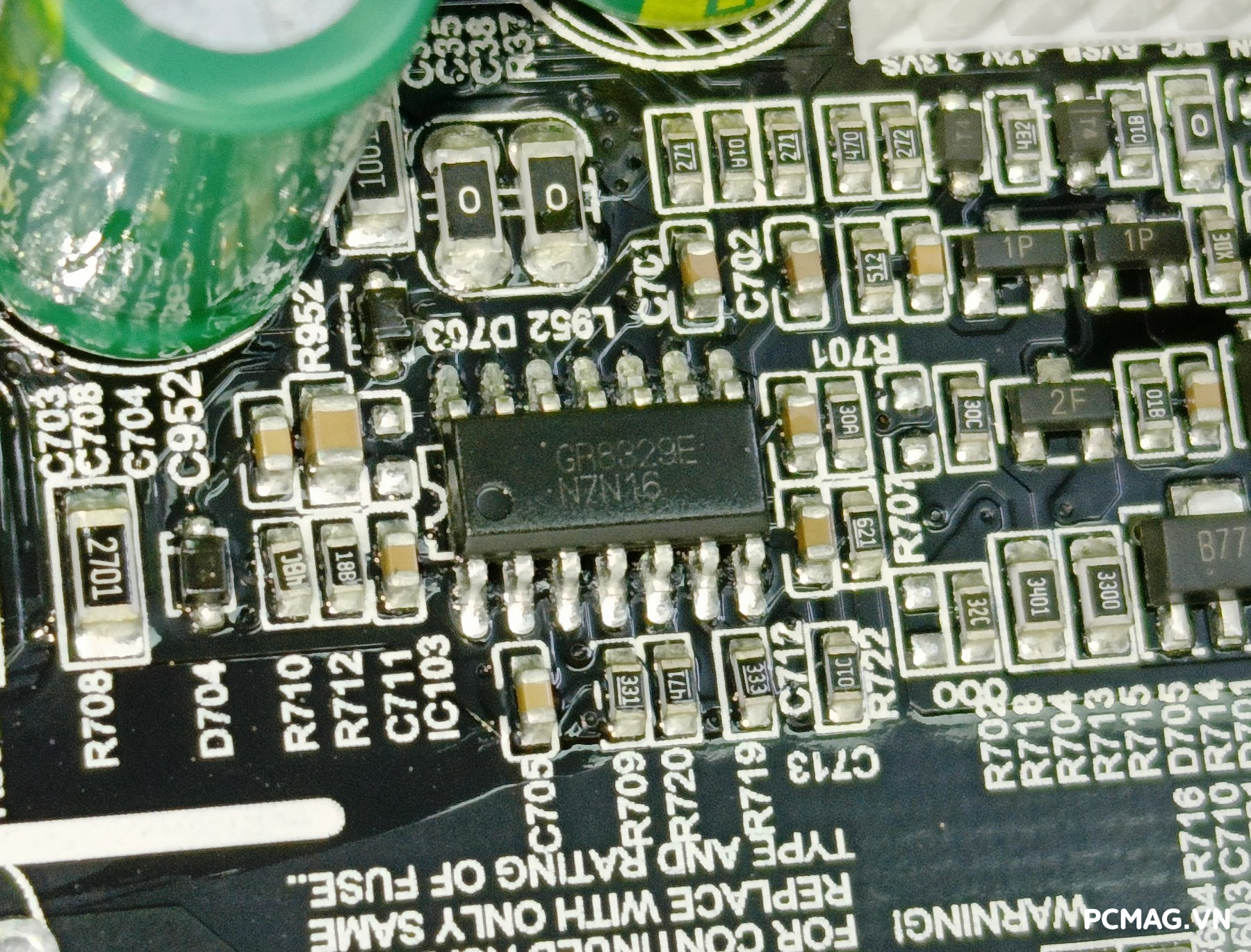

VSP MegaMax VS650D sử dụng IC giám sát GR8329E, hỗ trợ 4 cơ chế bảo vệ quan trọng gồm OVP / UVP / SCP / OCP trên cả 3 đường điện chính, đảm bảo an toàn cho hệ thống trong quá trình vận hành. Ngay khu vực gần các bó cáp cấp nguồn, có thể dễ dàng nhận thấy 3 điện trở shunt (Rshunt), đóng vai trò then chốt trong mạch bảo vệ quá dòng (OCP) của đường +12V.

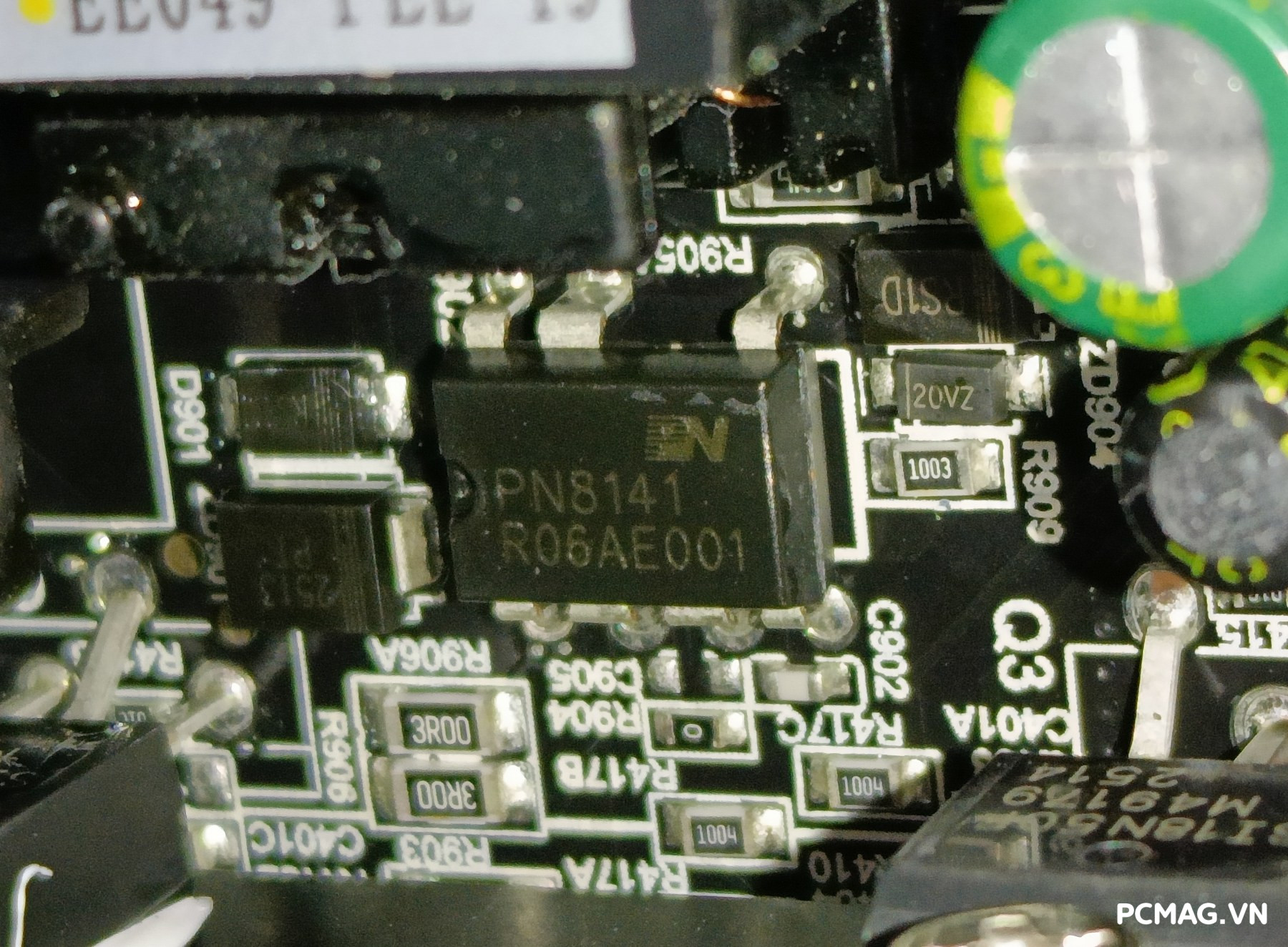

Đường cấp trước 5Vsb được tạo ra từ IC combo Chipown PN8141, các tụ hóa lọc DC ngõ ra đều đến từ hãng ChengX

Chất lượng hoàn thiện bo mạch

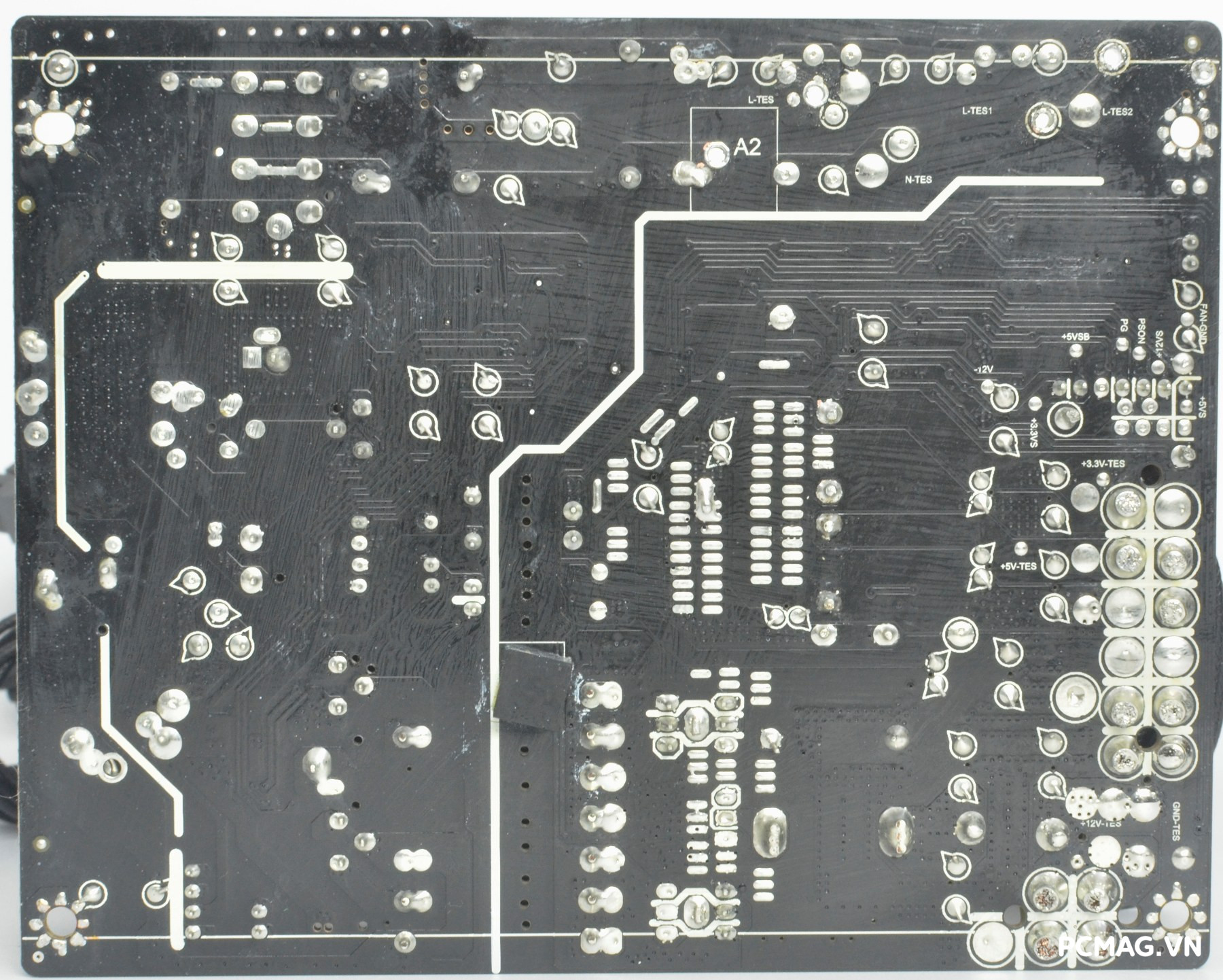

Bo mạch in của VSP MegaMax VS650D được hoàn thiện gọn gàng và sạch sẽ, nhờ toàn bộ PCB được phủ một lớp keo chống ẩm, giúp tăng độ bền và khả năng chống ô-xi hóa. Các mối hàn được xử lý chỉn chu, không xuất hiện chân linh kiện thừa hay lỗi gia công, thể hiện mức độ hoàn thiện tốt trong phân khúc.

III. Thử nghiệm VSP MegaMax VS650D 650W

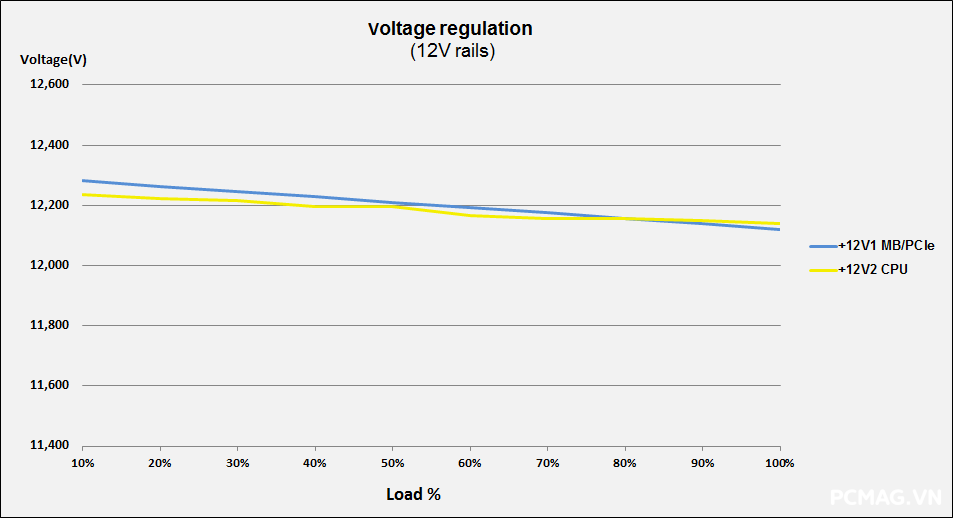

1. Load testing ( Thử tải)

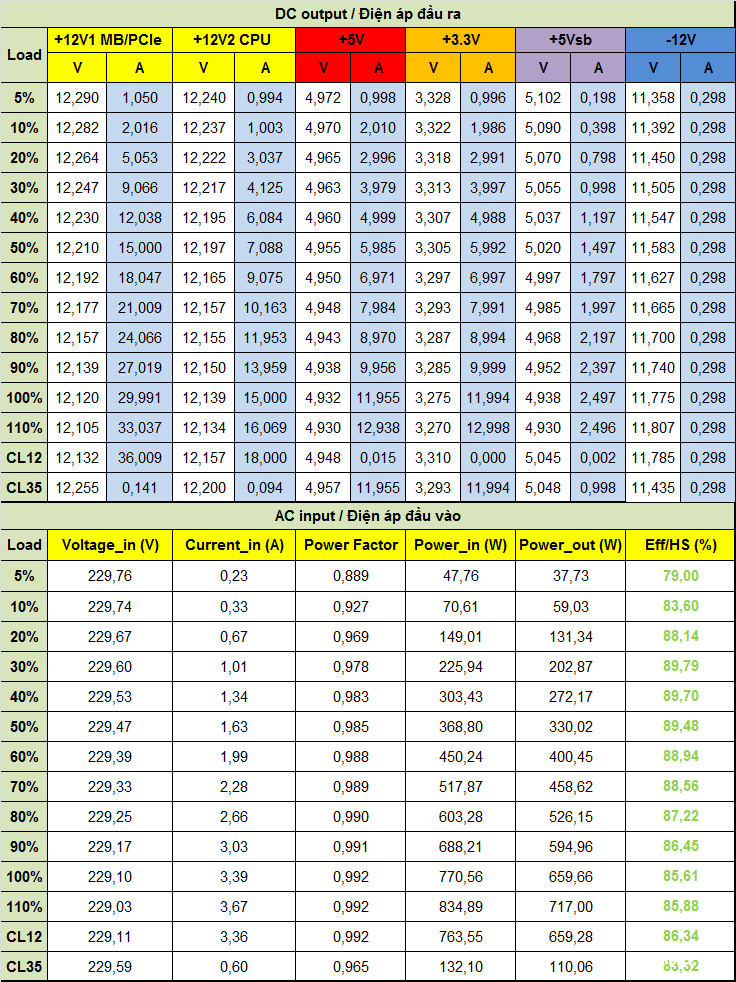

Để đơn giản hóa bảng đo điện áp theo test plan ATX 3.0 của Intel, với thiết kế nguồn single rail, đường 12V được quy ước thành hai nhánh tải trong quá trình thử nghiệm:

• 12V1: Cấp nguồn cho toàn bộ thành phần sử dụng 12V ngoại trừ CPU (mainboard, PCIe, thiết bị mở rộng, …)
• 12V2: Dành riêng cho CPU thông qua cổng ATX12V / EPS12V

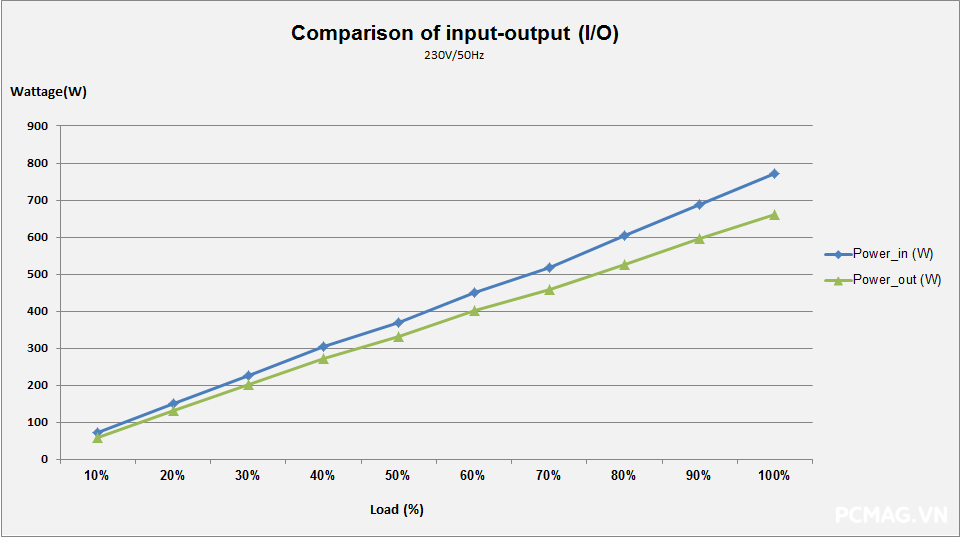

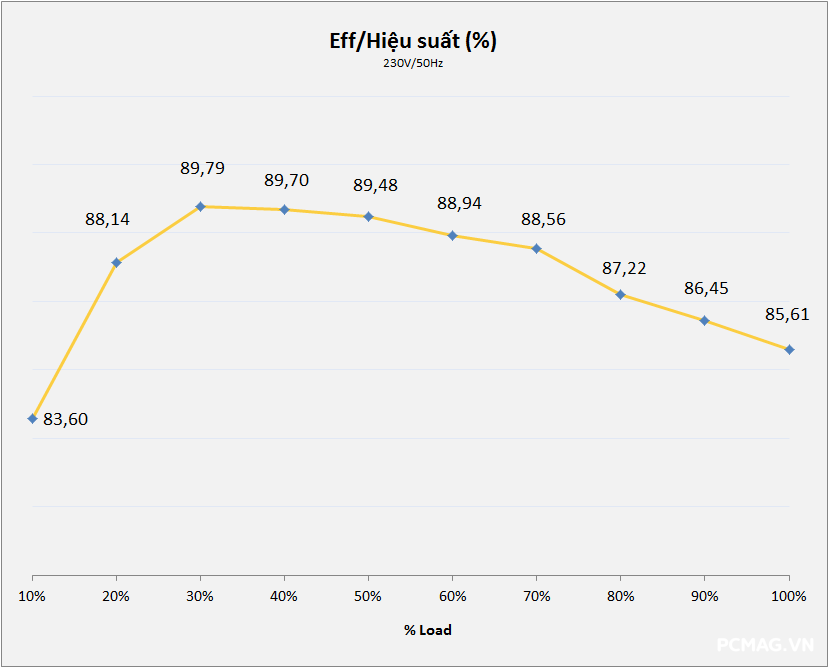

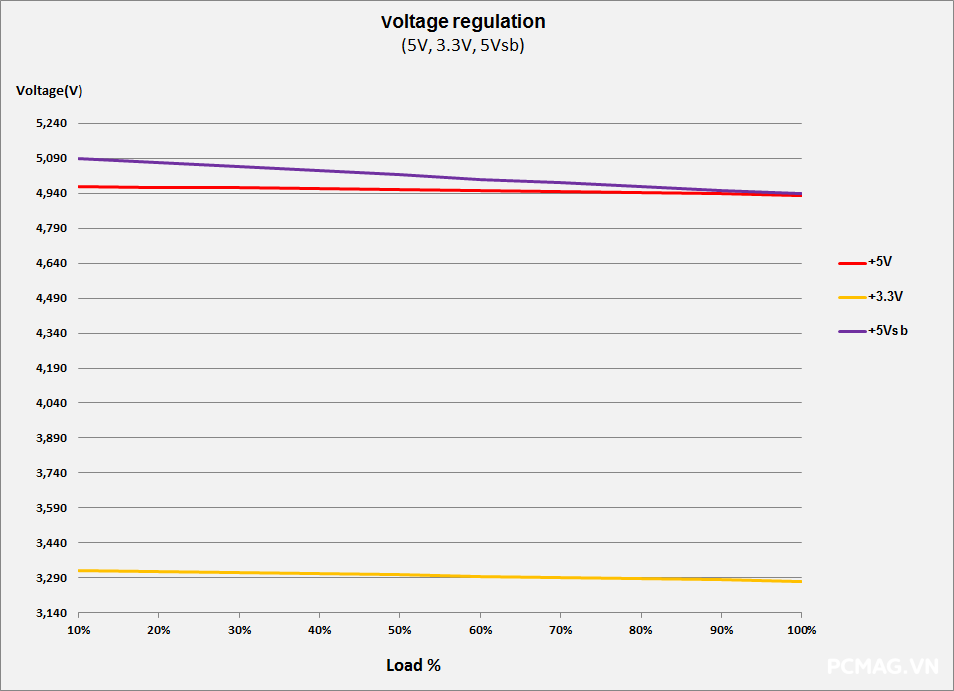

Trong các bài thử tải, VSP MegaMax VS650D cho thấy khả năng hoạt động ổn định, điện áp dao động rất nhỏ và luôn nằm trong giới hạn tiêu chuẩn ATX. Hiệu suất đo được xoay quanh mức 89% tại 230Vac, đúng như cam kết từ phía VSP. Nhờ được trang bị mạch DC to DC, các đường điện vẫn đáp ứng tốt yêu cầu ngay cả trong những bài test tải không đồng đều (Cross Load – CL), cho thấy nền tảng thiết kế vững chắc trong phân khúc phổ thông.

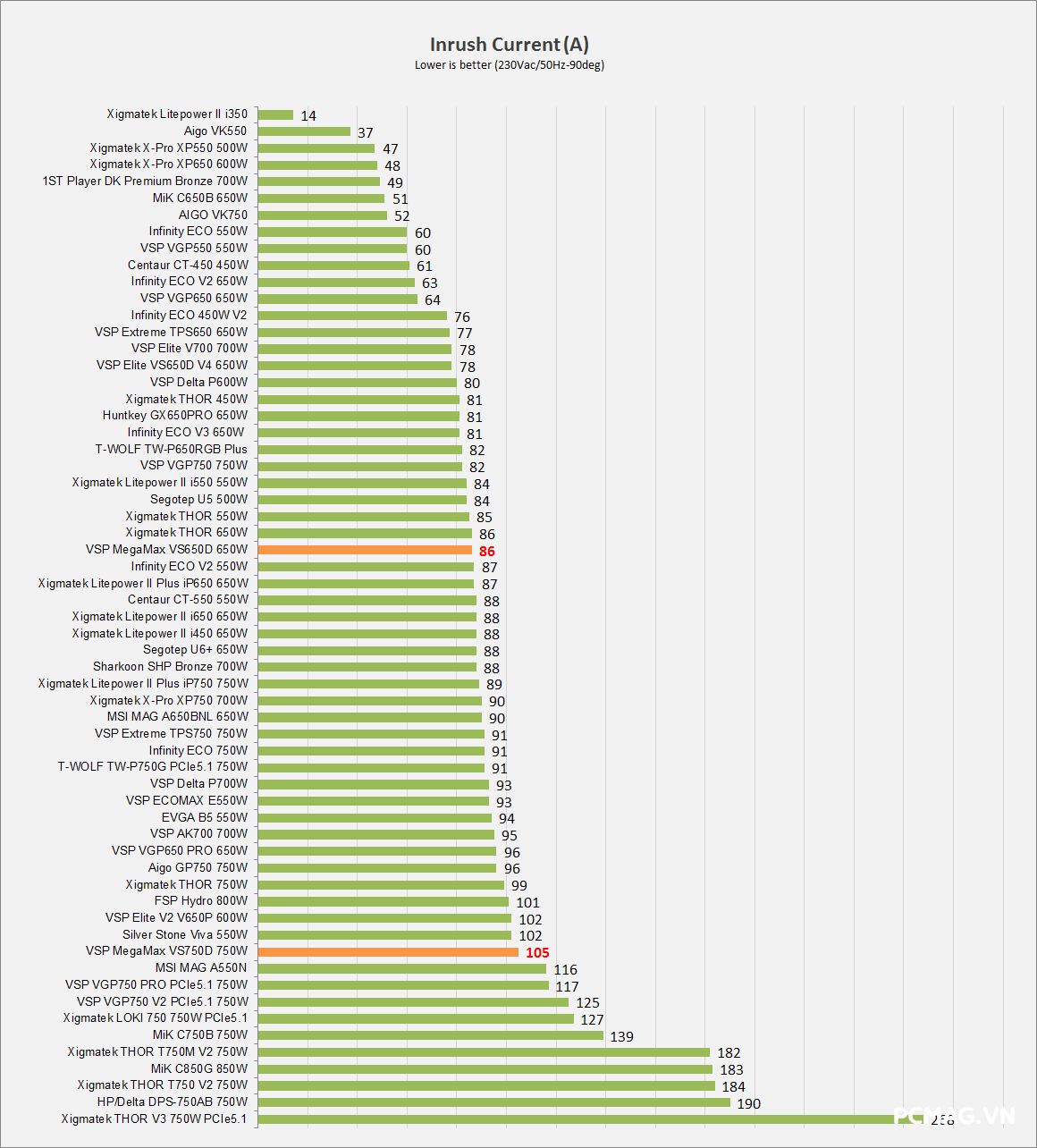

2. Inrush Current Testing ( Dòng khởi động)

Trong bài kiểm tra dòng khởi động, VSP MegaMax VS650D ghi nhận mức inrush current khoảng 86A, thuộc mức trung bình trong phân khúc, đảm bảo an toàn và ổn định cho hệ thống khi bật nguồn.

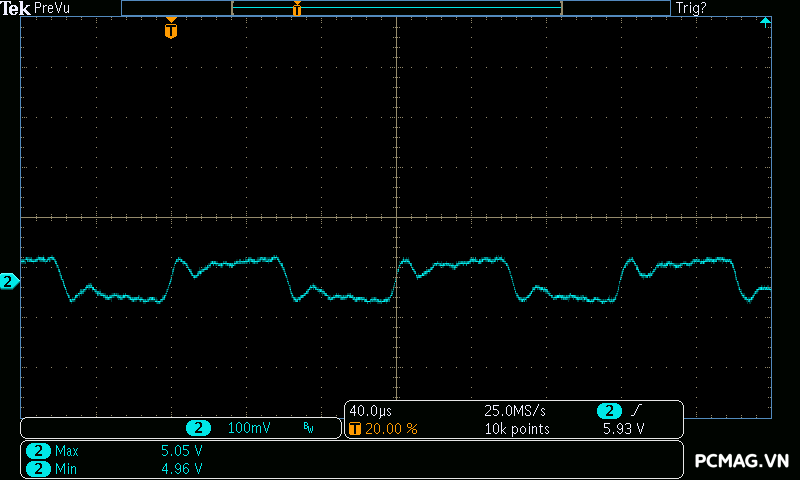

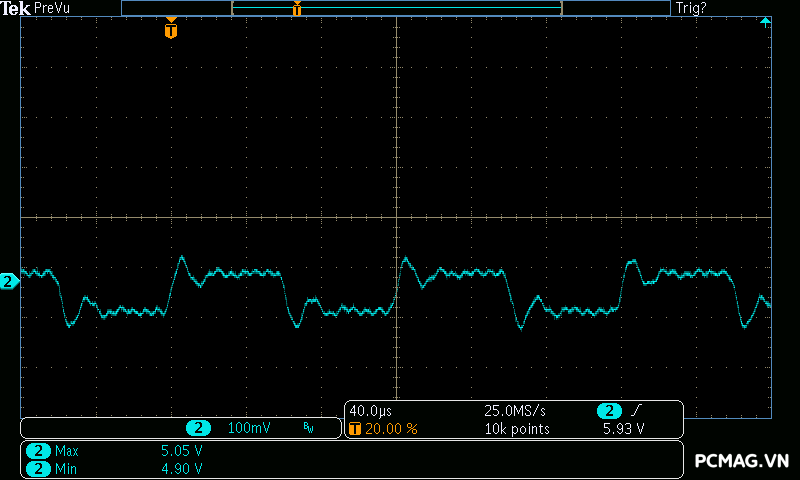

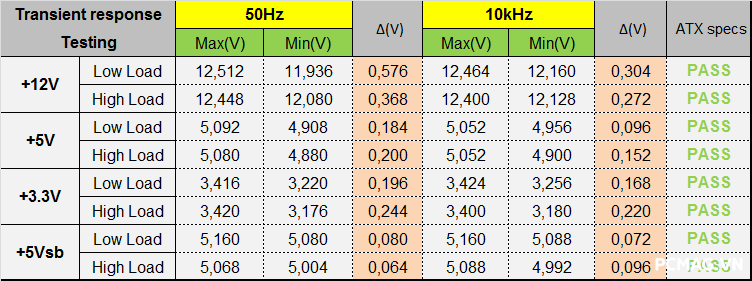

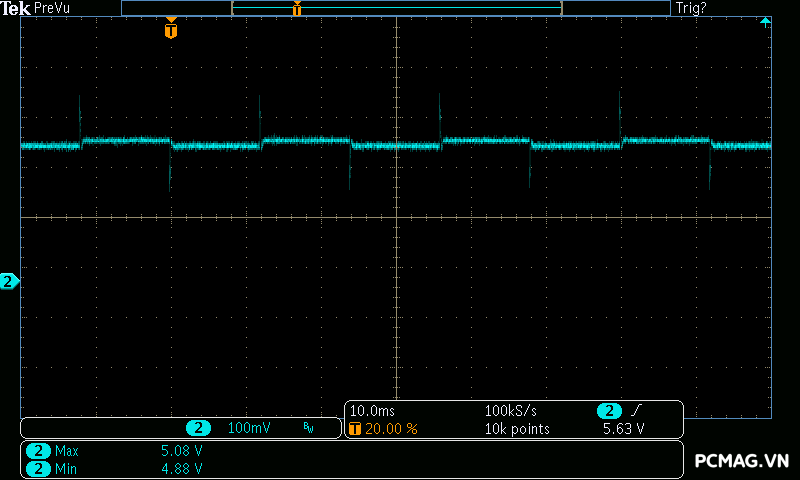

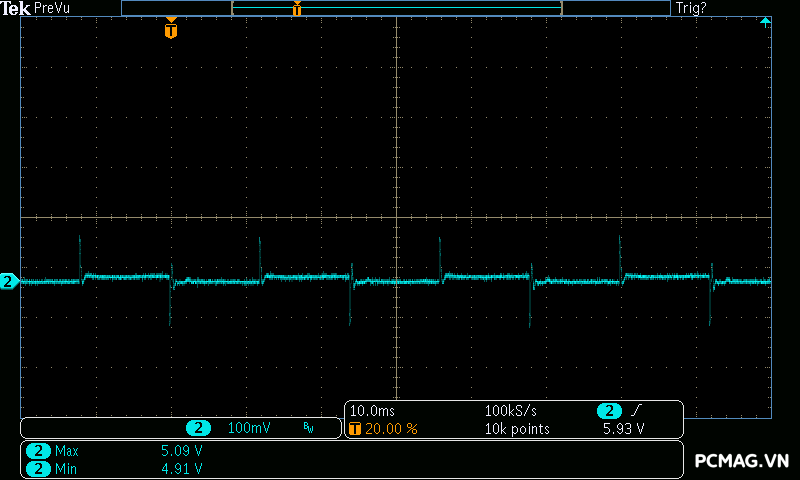

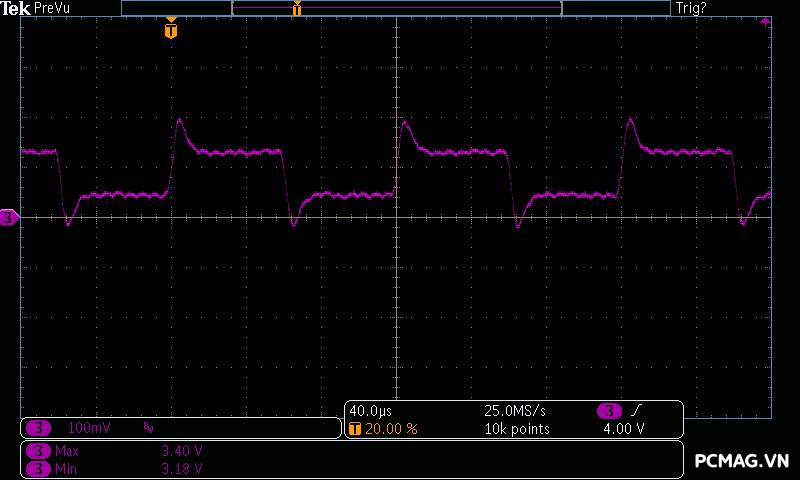

3. Sync Transient Response Test ( Tải biến thiên)

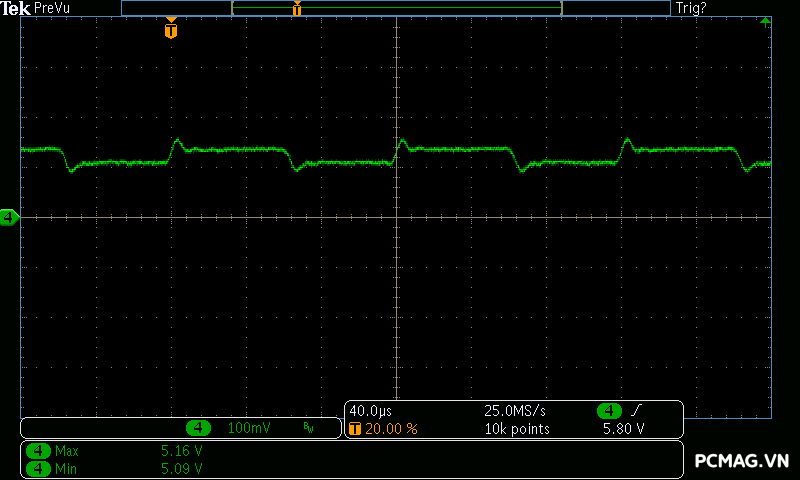

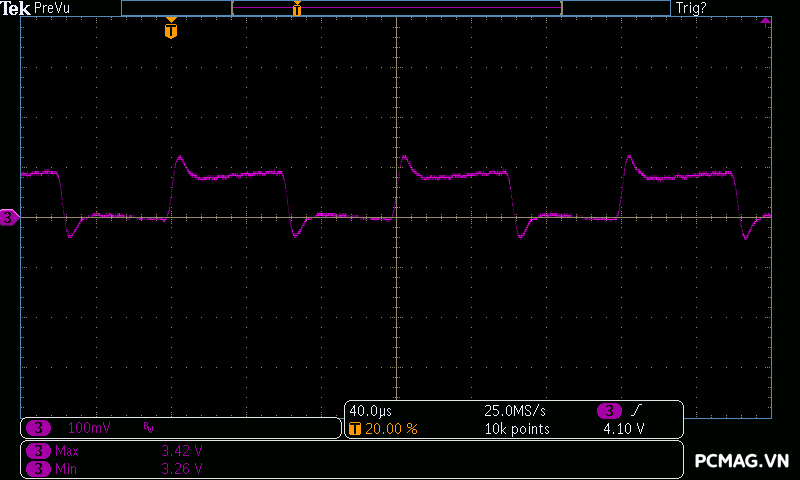

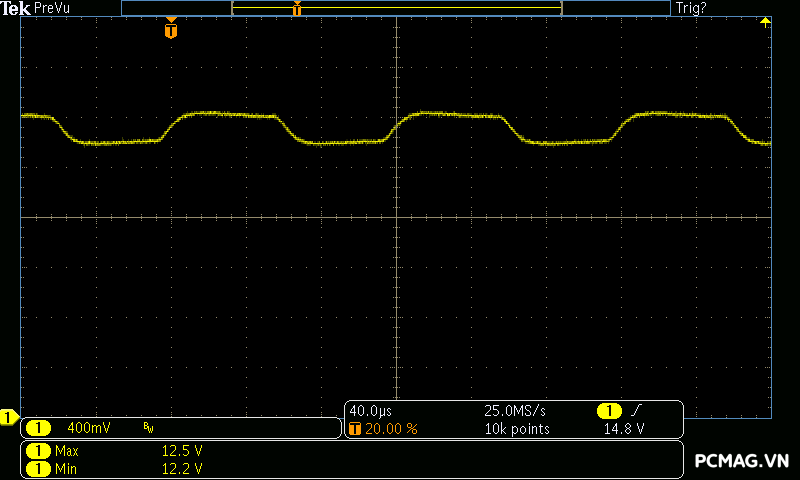

Bài kiểm tra tải biến thiên được thực hiện với mức tụ tải 3300µF cho mỗi đường điện gồm 12V1, 12V2, 5V, 3.3V và 5Vsb. Tốc độ thay đổi dòng (slew rate) tuân theo chuẩn Intel ATX 3.0, cụ thể:

• 12V: 5A/µs (PCIe 5.0 / 5.1) hoặc 2.5A/µs
• 5V & 3.3V: 1A/µs
• 5Vsb: 0.1A

Kết quả cho thấy VSP MegaMax VS650D kiểm soát điện áp tốt trong điều kiện tải biến thiên, với mức dao động trên các đường điện đều nằm trong giới hạn cho phép của tiêu chuẩn ATX, đảm bảo độ ổn định khi hệ thống thay đổi tải đột ngột.

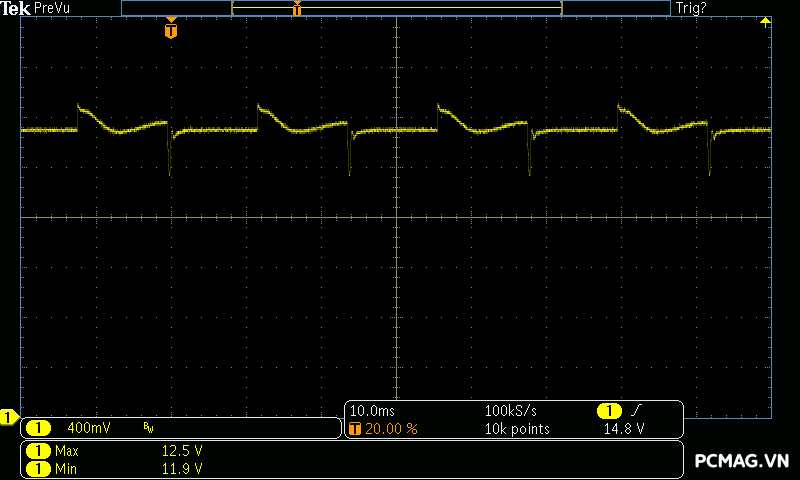

-50Hz Low load:

-50Hz High load:

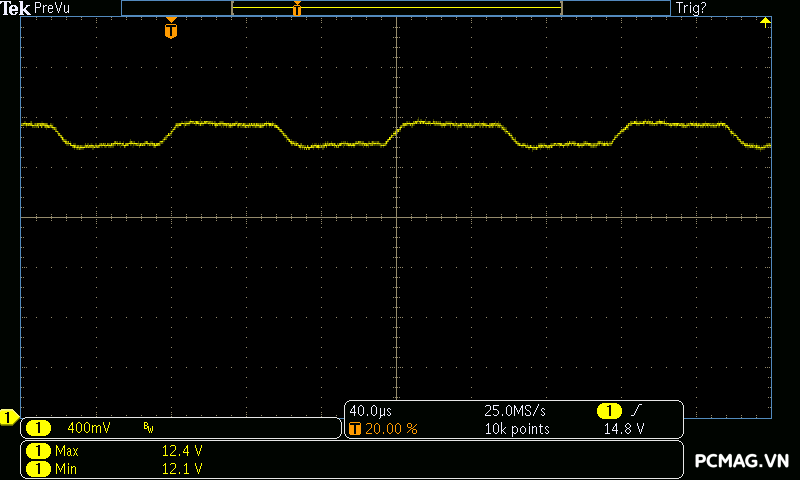

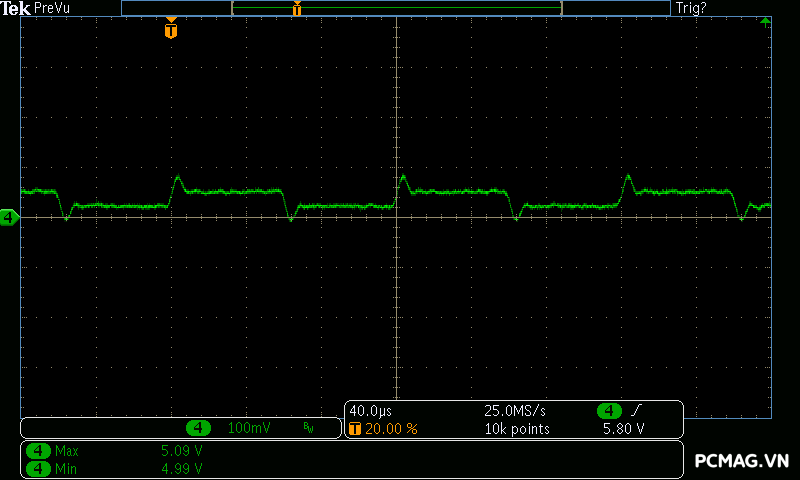

-10kHz Low load:

-10kHz High load:

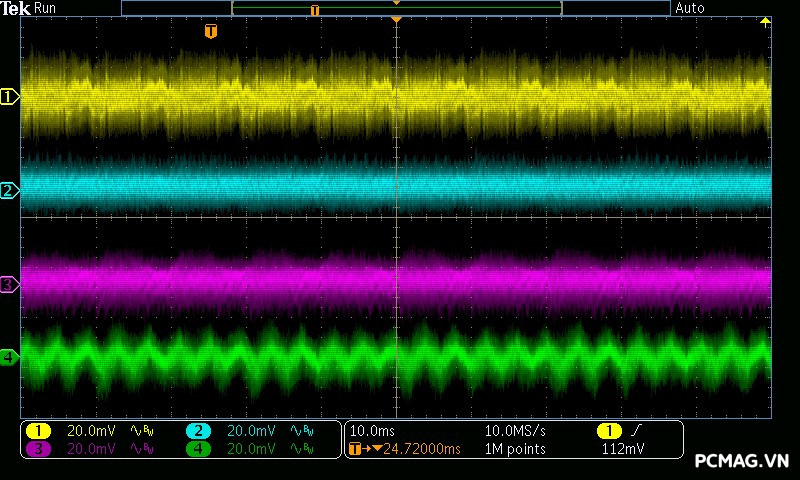

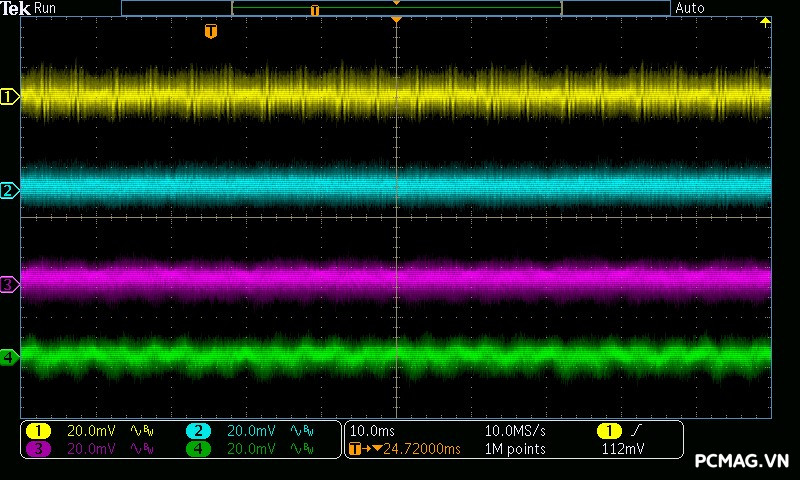

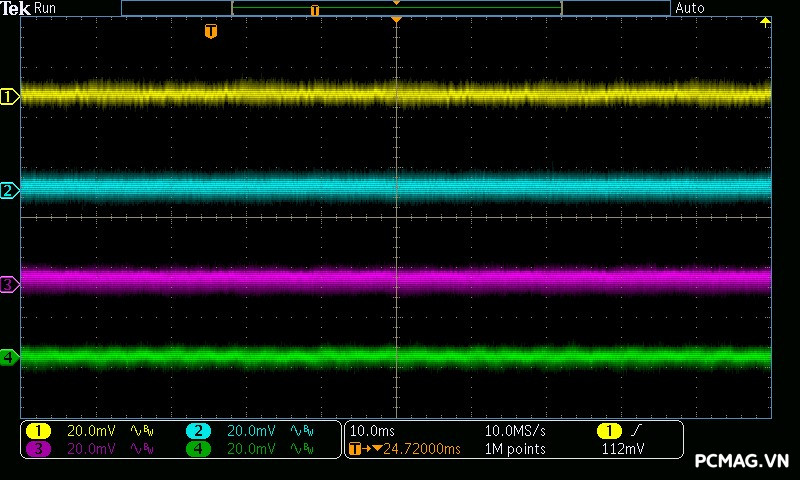

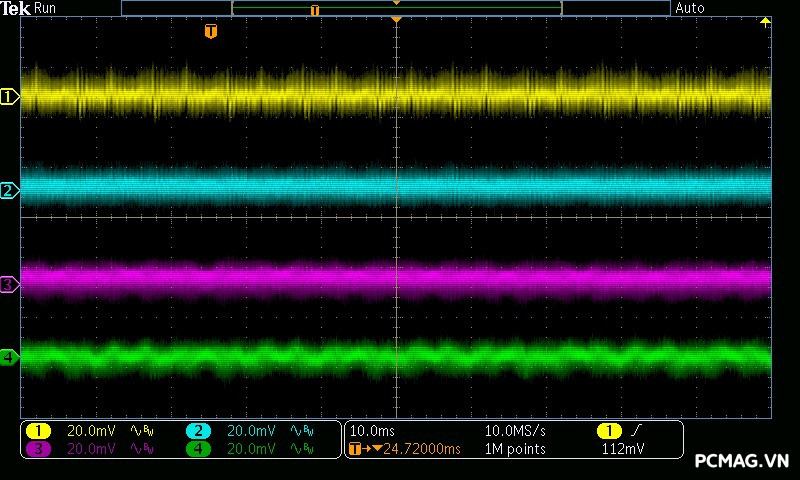

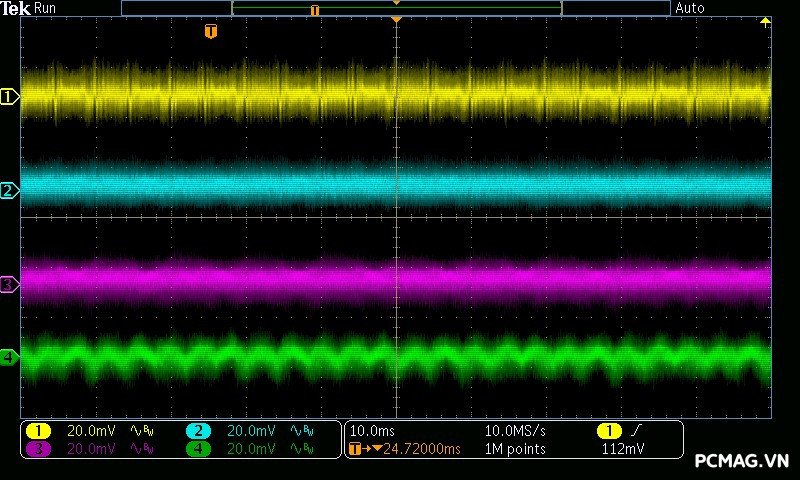

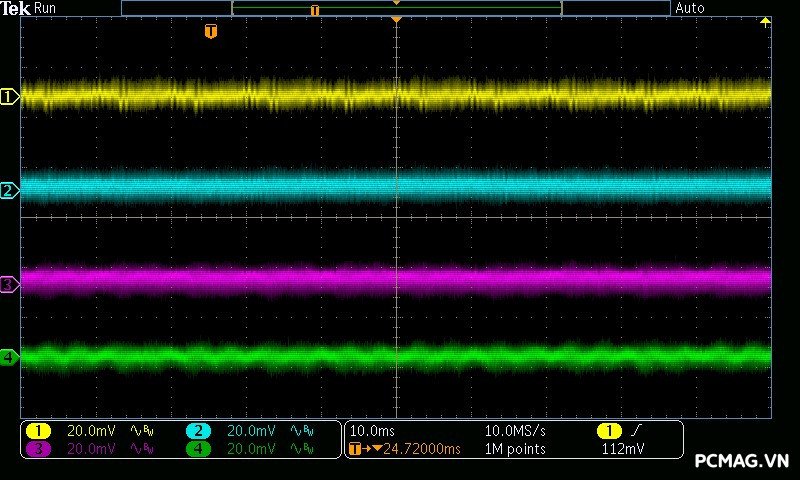

4. Ripple & Noise ( Nhiễu AC cao tần)

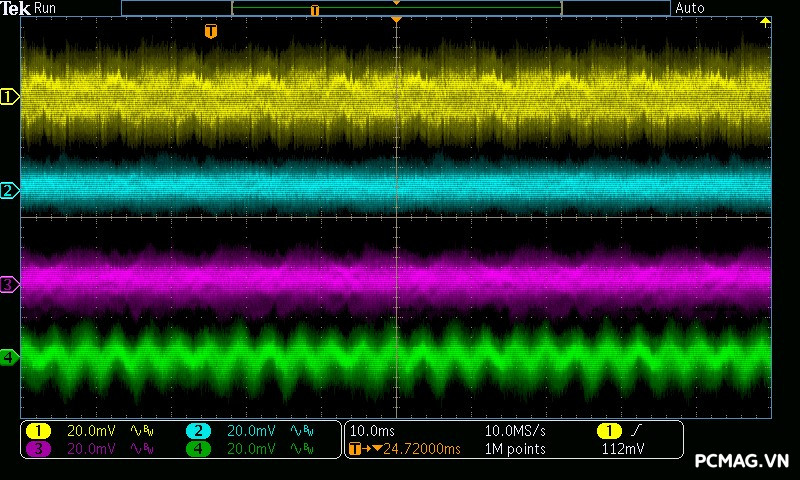

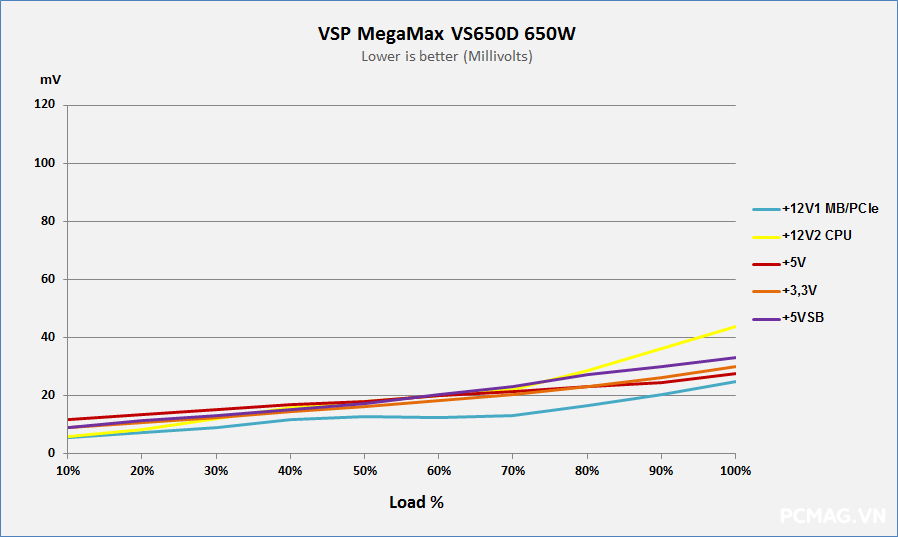

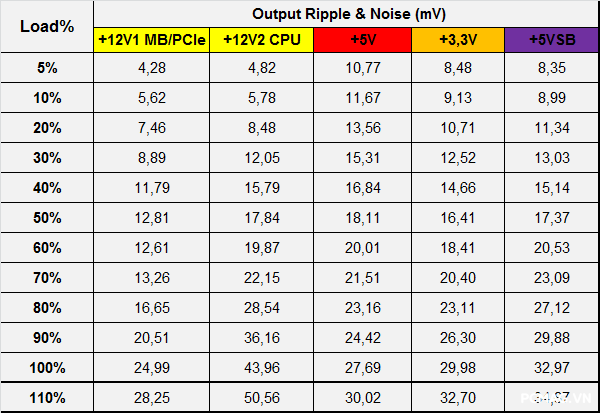

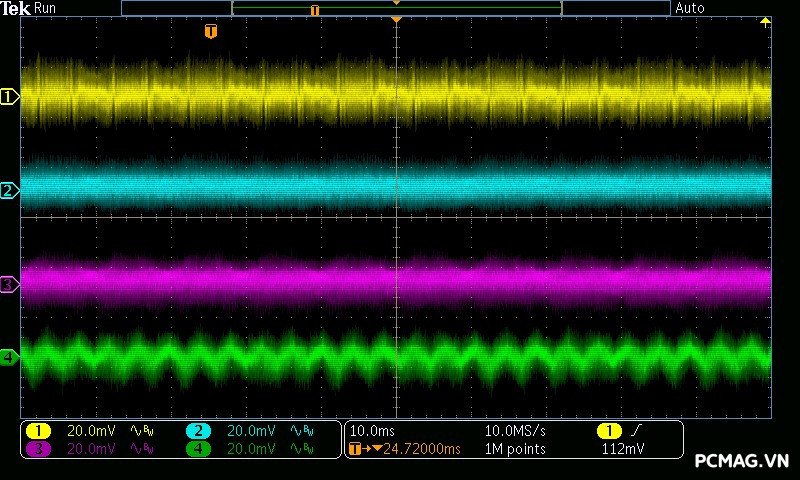

Kết quả đo Ripple & Noise trên VSP MegaMax VS650D cho thấy mức kiểm soát khá tốt trong phân khúc, với giá trị tối đa khoảng 40mV trên cả 3 đường điện chính. Mức nhiễu này nằm trong giới hạn an toàn theo tiêu chuẩn ATX, góp phần đảm bảo độ ổn định và an toàn cho các linh kiện phần cứng khi vận hành lâu dài.

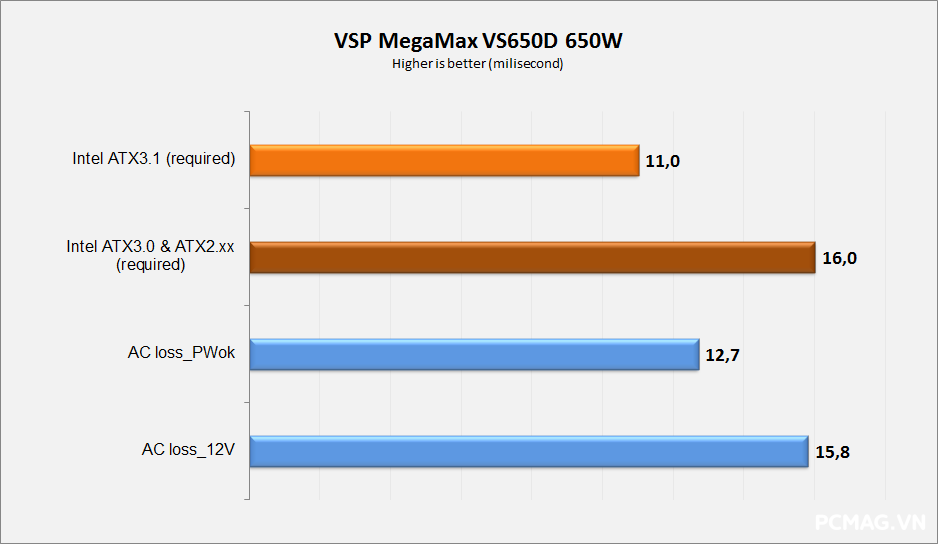

5. Hold-up Time ( Thời gian lưu điện)

Thời gian hold-up của VSP MegaMax VS650D hiện ở mức khá thấp so với yêu cầu của các tiêu chuẩn ATX từ ATX 3.0 trở về trước. Điểm hạn chế này hoàn toàn có thể được cải thiện nếu nhà sản xuất nâng cấp điện dung của tụ lọc chính, giúp tăng khả năng duy trì điện áp khi xảy ra hiện tượng sụt áp ngắn hạn.

6. Protection Features (Các chế độ bảo vệ)

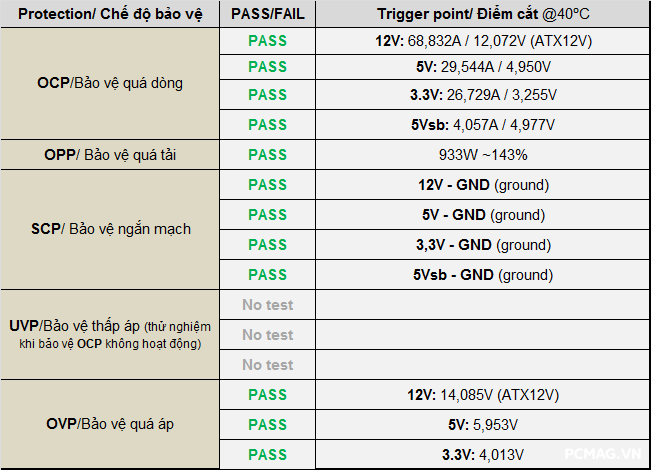

Hệ thống các chế độ bảo vệ trên VSP MegaMax VS650D hoạt động ổn định và phản hồi nhanh, đảm bảo ngắt nguồn kịp thời khi phát sinh sự cố. Sau mỗi bài thử nghiệm bảo vệ, bộ nguồn đều khởi động lại an toàn, không ghi nhận bất kỳ lỗi hay trục trặc nhỏ nào trong quá trình test.

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với thiết bị CNTT chuẩn Class I, trong đó nguồn máy tính ATX là một ví dụ điển hình, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi cấp vào mức điện áp bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động.

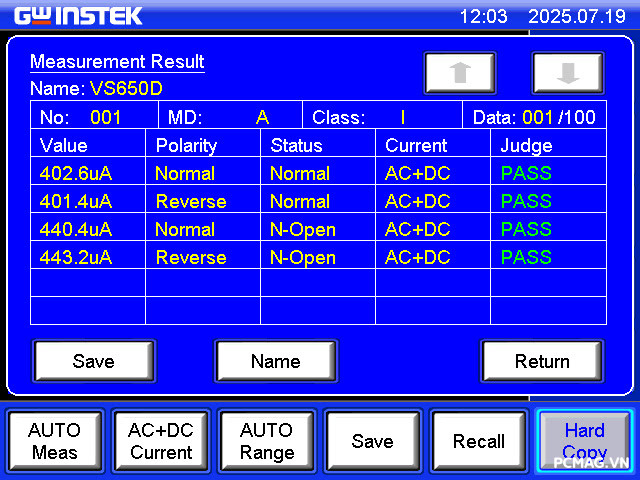

Trong trường hợp này, mức điện áp thử nghiệm tương đương 110% của 240VAC, tức khoảng 264VAC @ 60Hz. Để đánh giá chính xác thông số này, quá trình đo dòng rò đất (Earth Leakage Current) được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo độ tin cậy và chính xác của kết quả kiểm tra.

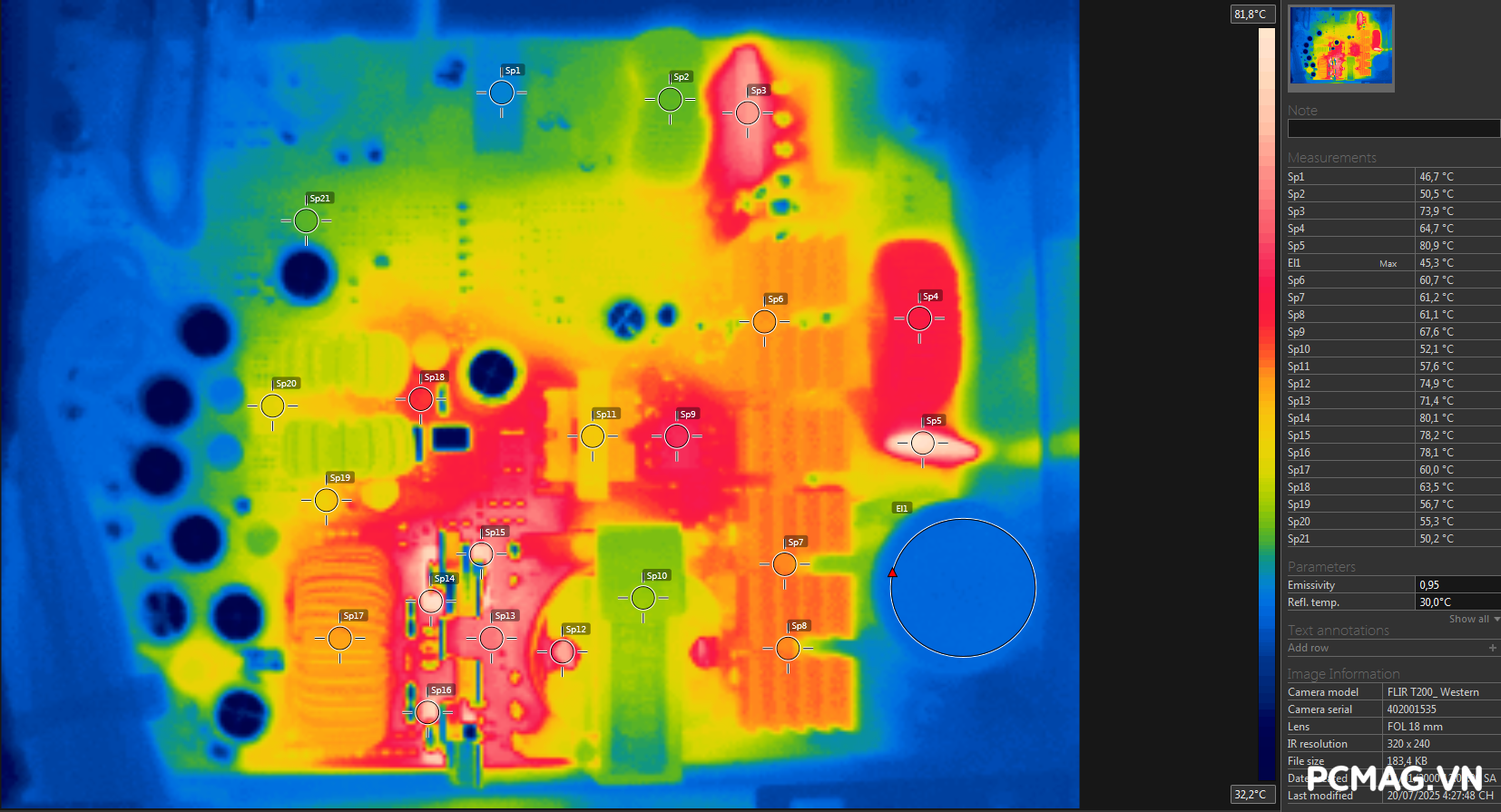

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

Trong điều kiện môi trường từ 38 – 45°C, VSP MegaMax VS650D cho thấy khả năng kiểm soát nhiệt ở mức chấp nhận được trong phân khúc. Điểm nóng nhất được ghi nhận tại linh kiện hạn dòng khởi động NTC, với nhiệt độ dao động khoảng 80–82°C. Khu vực ngõ ra của biến áp chính và đầu vào các MOSFET chỉnh lưu đồng bộ mát hơn đôi chút, ở mức xấp xỉ 78°C.

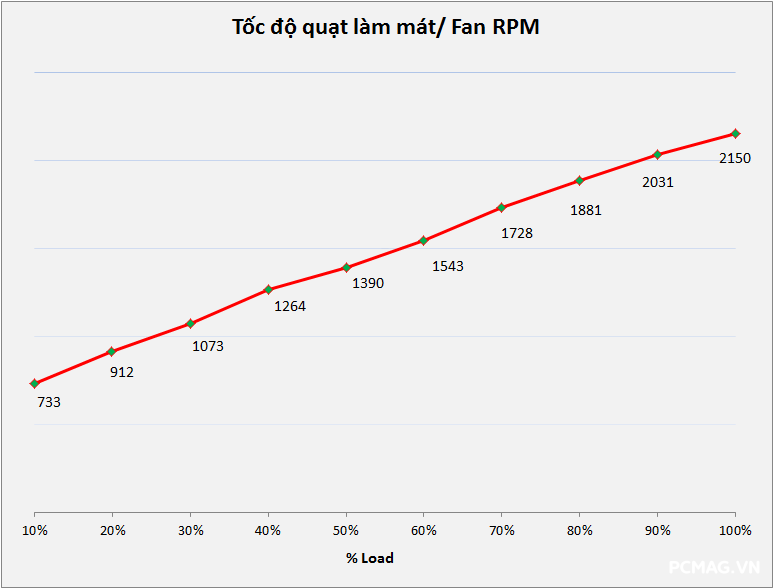

Về quạt làm mát, cơ chế điều khiển khá đơn giản: tốc độ quạt tăng dần theo mức tải khi nhiệt lượng sinh ra nhiều hơn, với vòng tua tối đa vượt mốc 2100 RPM. Mức tốc độ này đảm bảo khả năng làm mát hiệu quả cho các linh kiện công suất bên trong, tuy nhiên đánh đổi lại là độ êm ái chưa phải điểm mạnh khi hệ thống vận hành ở tải cao.

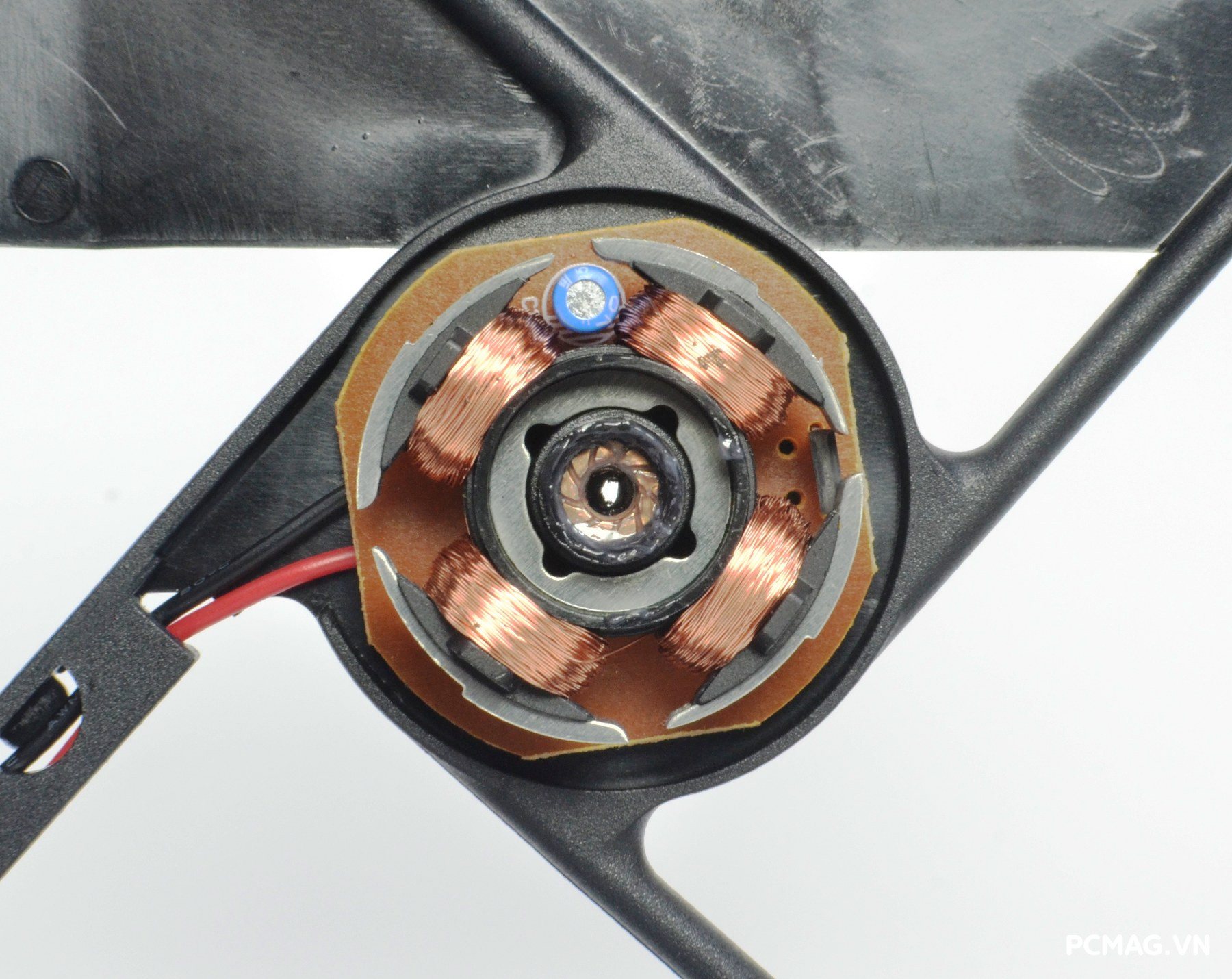

MegaMax VS650D sử dụng quạt làm mát VSP 12V 0.26A, Rifle bearing, có tốc độ tối đa khoảng 2100RPM

IV. Kết luận

VSP MegaMax VS650D sở hữu chất lượng điện áp ổn định cùng linh kiện ở mức khá trong tầm giá, đáp ứng tốt nhu cầu sử dụng thực tế. Hiệu suất hoạt động đạt khoảng 89% tại 230Vac, đúng như những gì VSP đã công bố. Bên cạnh đó, sản phẩm có thiết kế ngoại hình bắt mắt, được trang bị mạch DC to DC (VRMs) giúp tối ưu hiệu quả sử dụng điện năng, đi kèm hệ thống cáp dập vân vảy cá mềm dẻo và 2 đầu cấp nguồn CPU 8-pin riêng biệt, thuận tiện cho lắp đặt.

Với cấu hình và mức công suất thực tế, MegaMax VS650D là lựa chọn phù hợp cho các bộ máy phổ thông – giá rẻ, sử dụng 01 card đồ họa có mức tiêu thụ điện dưới 230W.

Ưu điểm:

• Chất lượng linh kiện và độ ổn định điện áp khá
• Hiệu suất cao, đạt ~89% @230Vac
• Trang bị mạch DC to DC (VRMs)
• Đầy đủ các chế độ bảo vệ UVP / OVP / SCP / OCP trong phân khúc phổ thông

Khuyết điểm:

• Hold-up time còn thấp, cần được cải thiện
