VSP vừa chính thức giới thiệu dòng nguồn mới MegaMax VS750D, sản phẩm được định hướng thay thế trực tiếp cho Extreme TPS 750W V2 trước đây. Phiên bản mới ghi nhận bước nâng cấp rõ rệt về hiệu năng, khi được trang bị mạch DC to DC đầy đủ – công nghệ vốn chỉ xuất hiện trên các dòng tầm trung như VGP / VGP Pro, giúp điện áp ổn định hơn và vận hành bền bỉ hơn trong thời gian dài.

Bên cạnh đó, mạch bảo vệ quá dòng (OCP) đã được bổ sung trên toàn bộ các đường điện, tăng cường độ an toàn cho hệ thống khi hoạt động ở tải cao. Theo công bố từ VSP, hiệu suất tối đa của MegaMax VS750D đạt tới 89% tại 230V, đáp ứng tốt nhu cầu build PC gaming và workstation hiện đại.

Đặc biệt, hệ thống cáp nguồn sử dụng cáp dập vân vảy cá mềm dẻo, giúp việc đi dây trong case trở nên gọn gàng, linh hoạt và thẩm mỹ hơn. Với những nâng cấp đáng giá này, PCMAG đánh giá MegaMax VS750D là lựa chọn nguồn 750W rất đáng cân nhắc trong phân khúc, phù hợp cho người dùng cần sự ổn định, an toàn và tối ưu chi phí khi xây dựng cấu hình mới.

I. Hộp và phụ kiện VSP MegaMax VS750D 750W

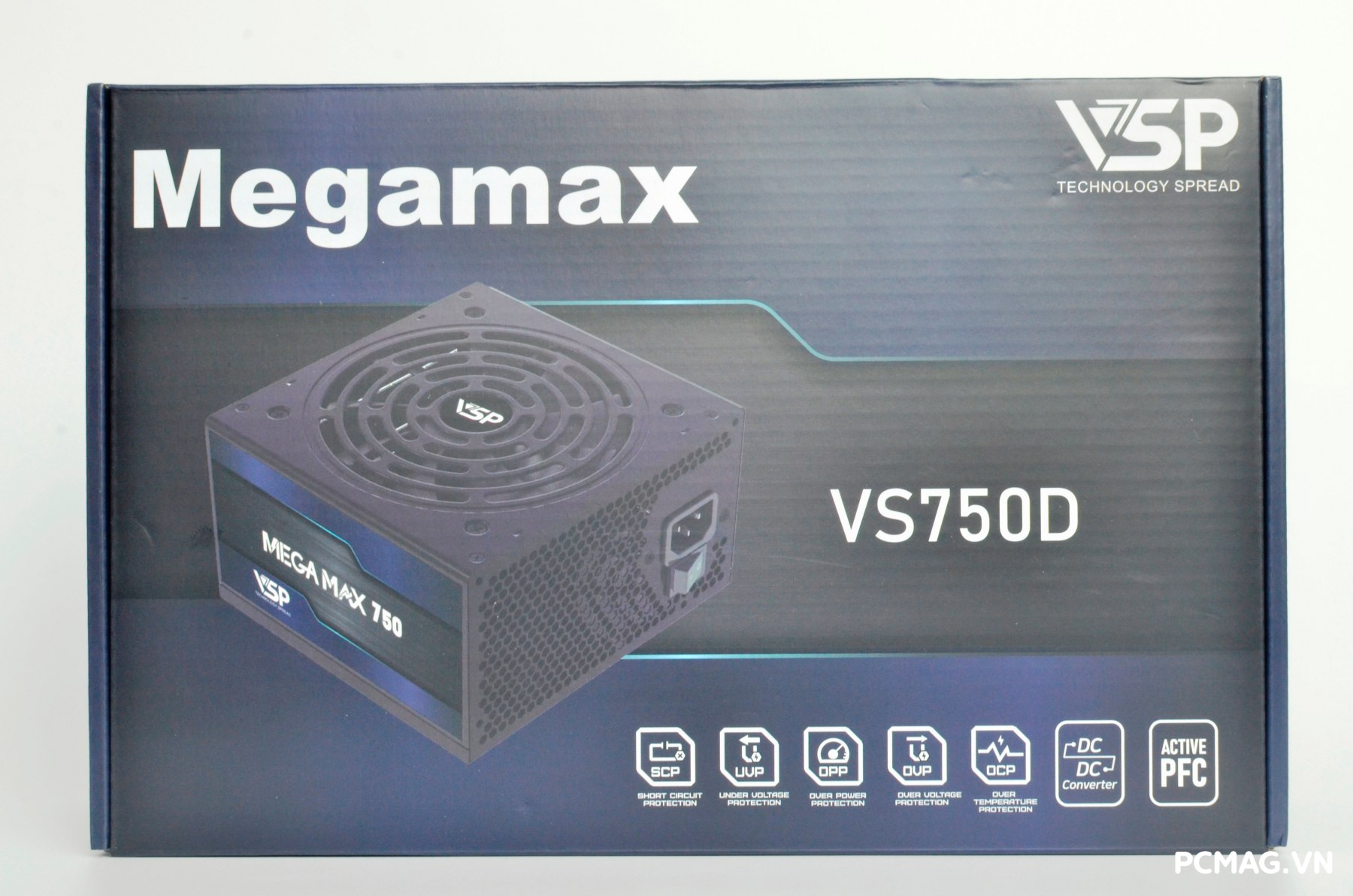

Hộp đựng của MegaMax VS750D được thiết kế gọn gàng với tông màu xanh đen chủ đạo, mang phong cách đơn giản nhưng hiện đại. Toàn bộ các thông tin và tính năng nổi bật của sản phẩm được in rõ ràng ở mặt sau hộp, giúp người dùng dễ dàng nắm bắt nhanh thông số và công nghệ trước khi mở hộp.

Phụ kiện đi kèm MegaMax VS750D bao gồm 1 cáp nguồn chuẩn EU, 4 ốc cố định nguồn, 4 dây rút (cable tie) hỗ trợ đi dây gọn gàng trong case và 1 sách hướng dẫn sử dụng, đáp ứng đầy đủ các nhu cầu cơ bản khi lắp đặt và sử dụng bộ nguồn.

II. PSU VSP MegaMax VS750D 750W

1. Bên ngoài

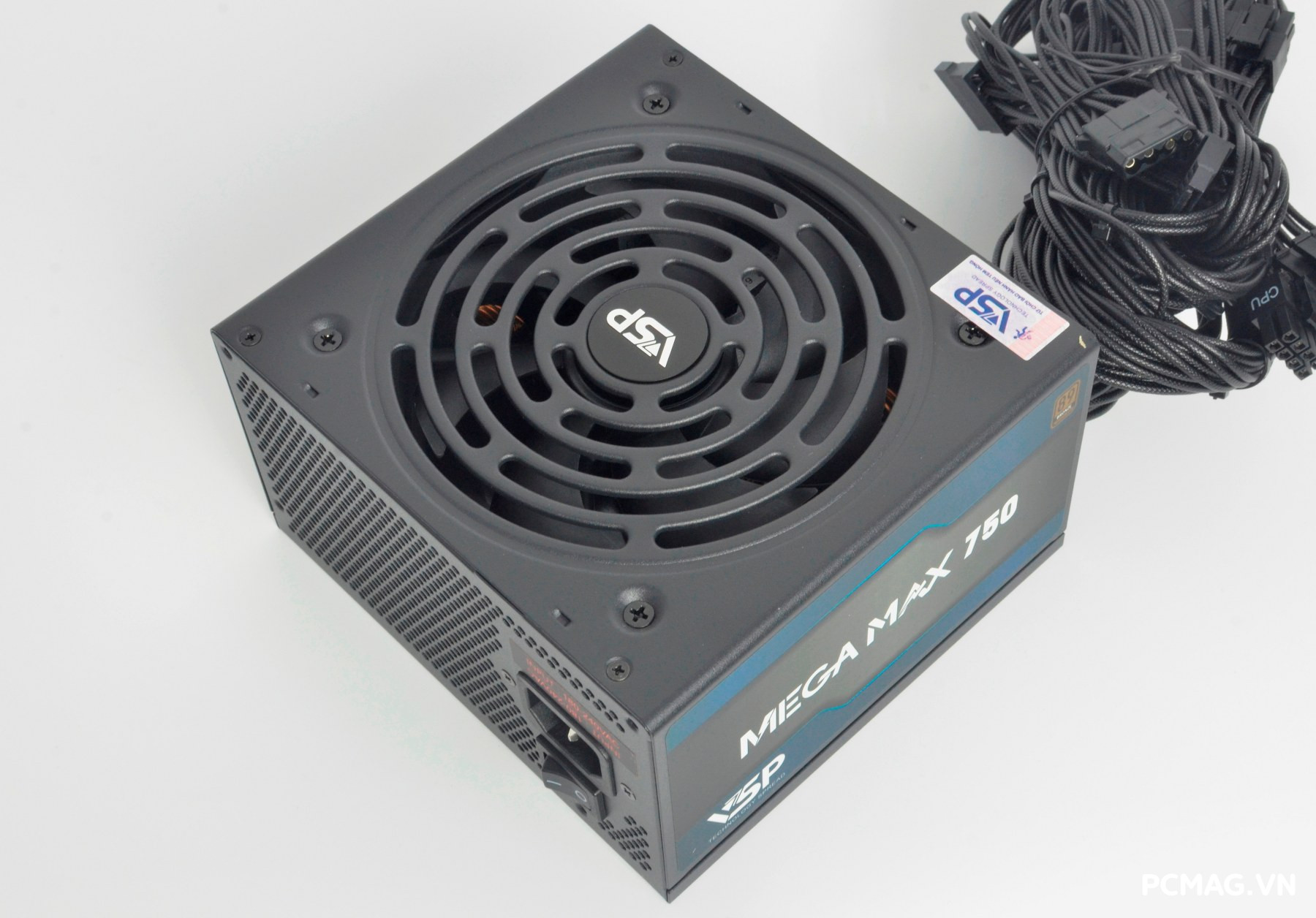

MegaMax VS750D sở hữu kích thước chuẩn ATX, toàn bộ vỏ được sơn tĩnh điện màu đen mang lại cảm giác cứng cáp và bền bỉ. Các tem trang trí cách điệu ở mặt hông giúp tổng thể sản phẩm trở nên gọn gàng, chỉnh chu và chuyên nghiệp hơn. Hệ thống làm mát của bộ nguồn sử dụng quạt 120mm, đảm bảo khả năng tản nhiệt ổn định trong suốt quá trình vận hành.

Bộ nguồn MegaMax VS750D có công suất danh định 750W, sử dụng single rail 12V cung cấp toàn bộ 750W, đảm bảo dòng điện ổn định cho các cấu hình yêu cầu hiệu năng cao. Sản phẩm được trang bị Active PFC với dải điện áp đầu vào rộng 180–240Vac, giúp vận hành ổn định trong điều kiện điện lưới không lý tưởng. Theo cam kết từ VSP, hiệu suất hoạt động tối đa của nguồn đạt tới 89% tại 230Vac, tối ưu khả năng tiết kiệm điện và giảm thất thoát nhiệt.

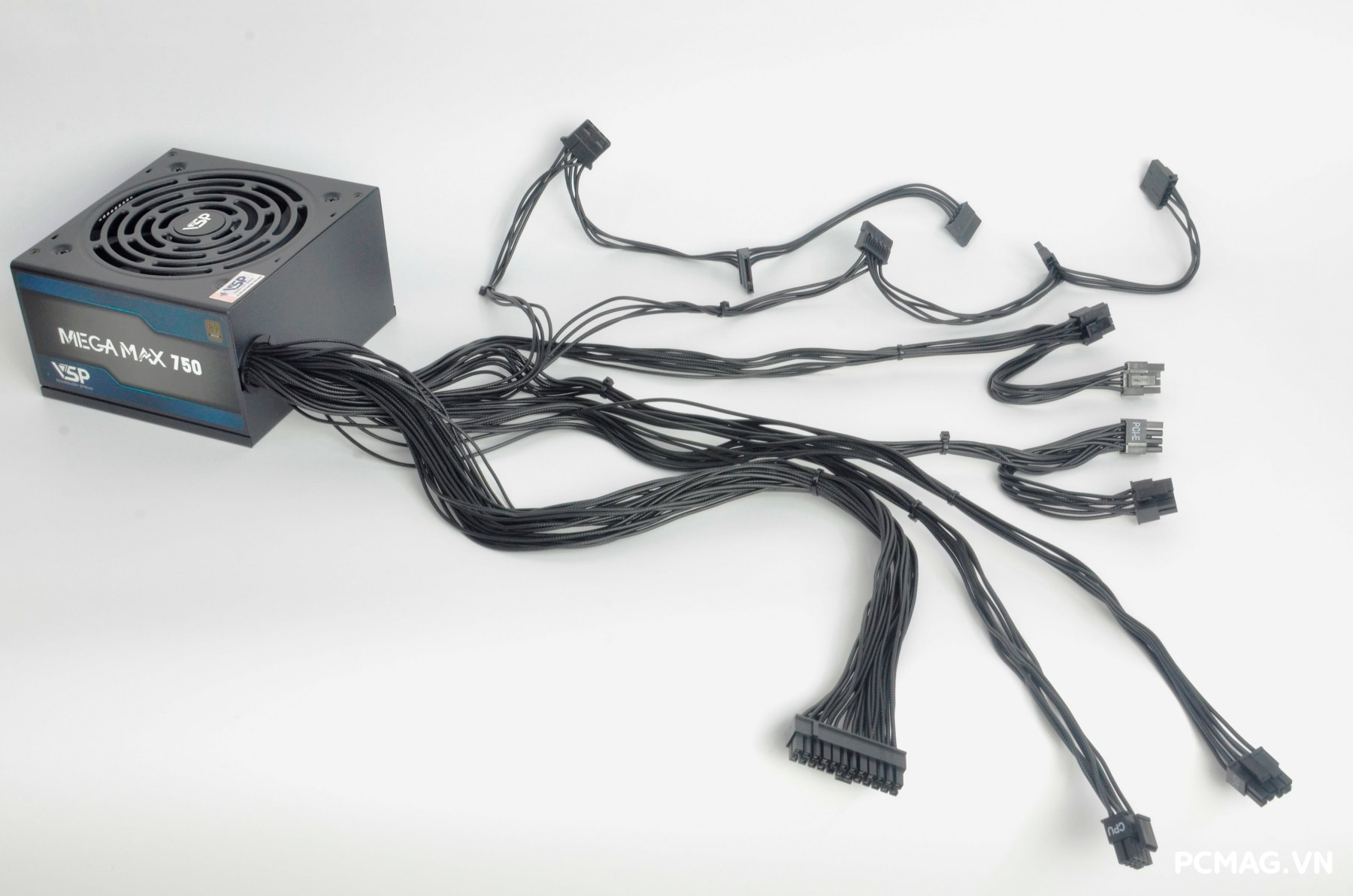

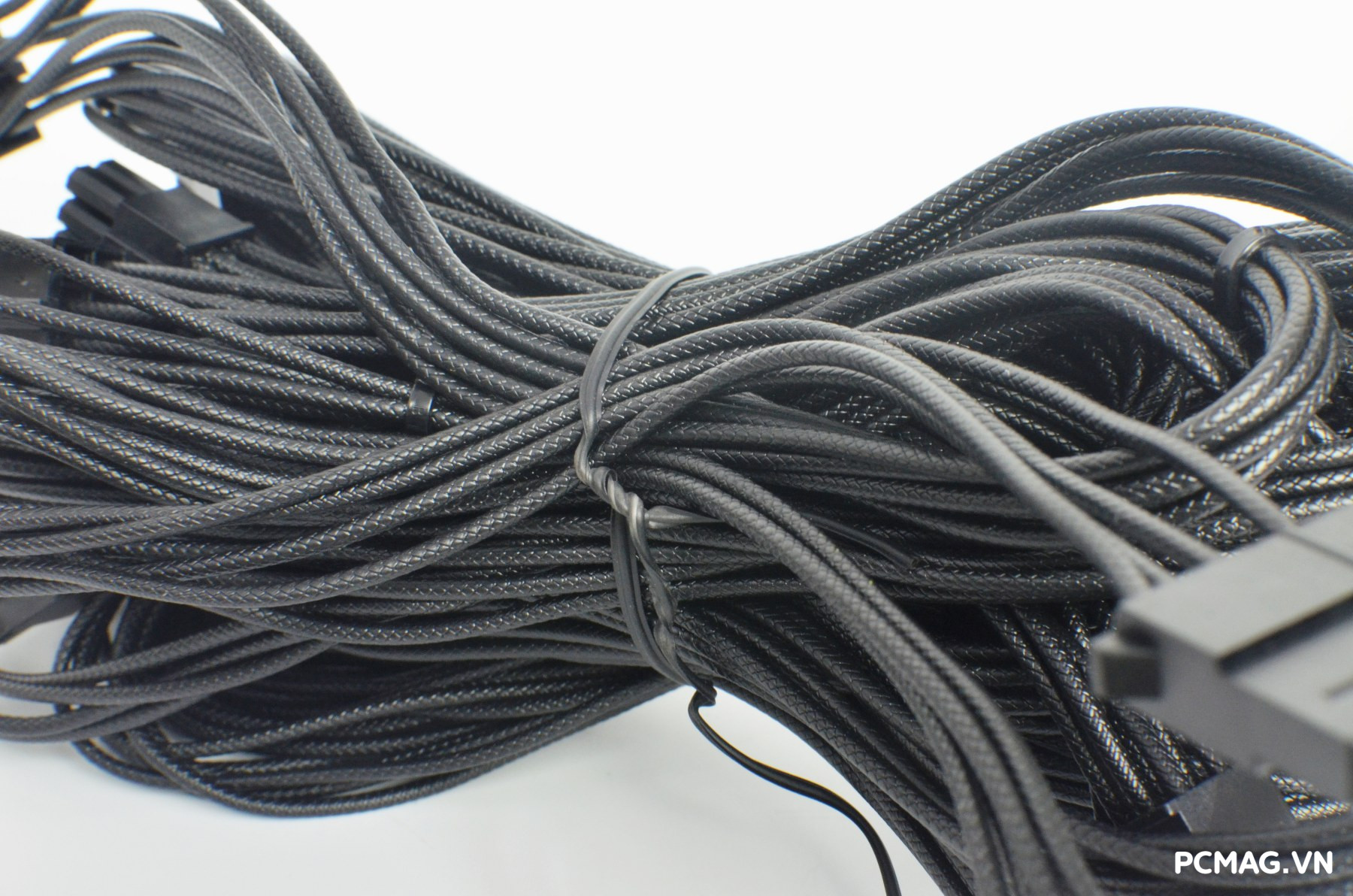

Hệ thống cáp của MegaMax VS750D sử dụng cáp dập vân vảy cá màu đen, mềm dẻo, giúp việc đi dây trong case thuận tiện và gọn gàng hơn. Cụ thể bao gồm:

• 1 x cáp 24-pin Mainboard: dài 55cm
• 2 x cáp CPU 4+4-pin ATX12V: dài 60cm
• 4 x cáp PCIe 6+2-pin: chiều dài 50cm + 15cm
• 4 x cáp SATA: chiều dài 40cm + 15cm + 15cm
• 2 x cáp ATA (Molex): chiều dài 40cm + 15cm + 15cm

Thiết kế cáp này không chỉ đảm bảo độ bền và tính thẩm mỹ, mà còn hỗ trợ tối ưu cho các hệ thống sử dụng nhiều linh kiện.

2. Bên trong

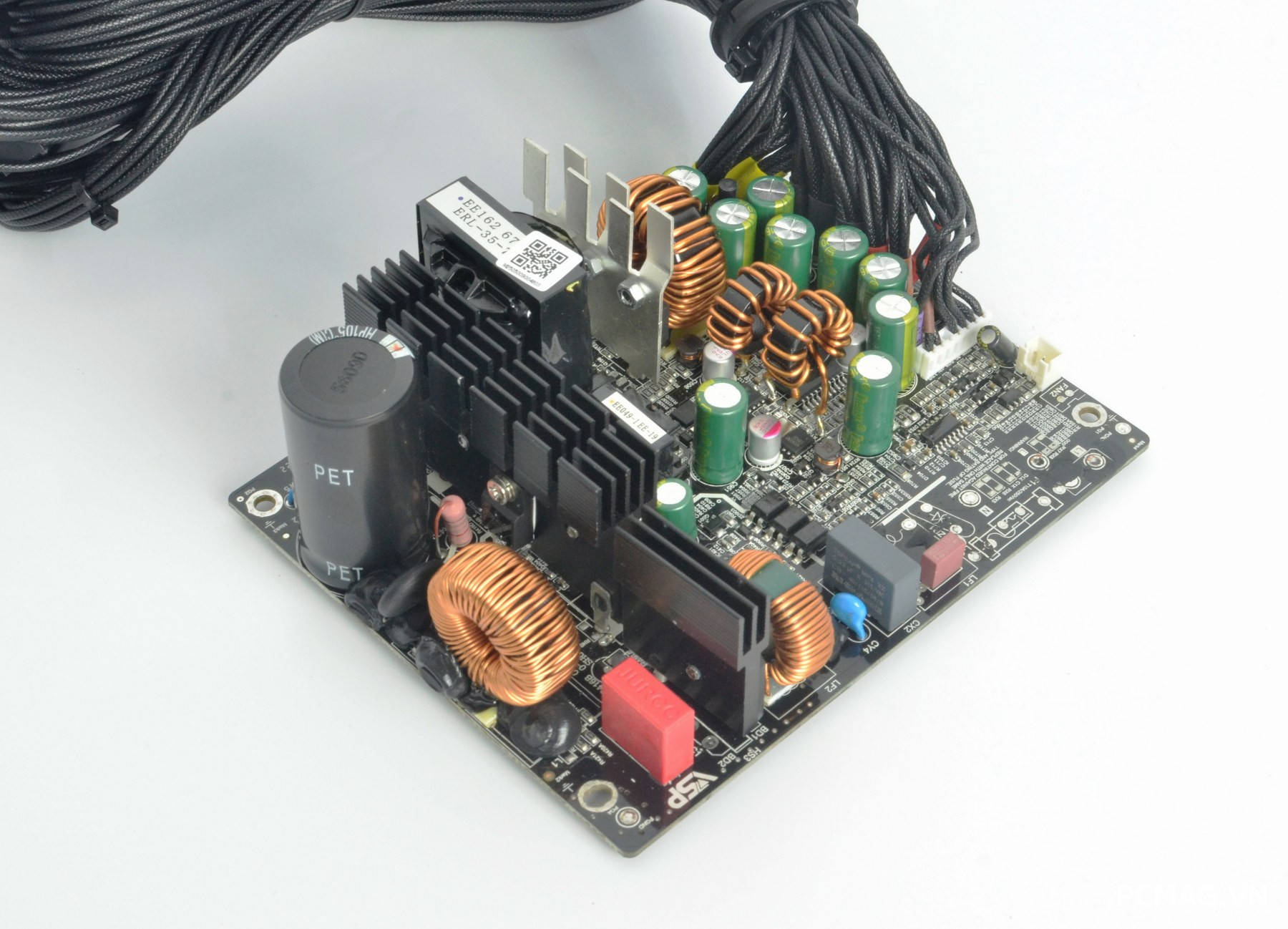

Đối với MegaMax VS750D, VSP tiếp tục hợp tác với JiuMeng trong vai trò nhà sản xuất OEM, đảm bảo chất lượng gia công và độ ổn định đã được kiểm chứng. Bộ nguồn này được xây dựng trên platform kế thừa từ dòng cao cấp hơn VGP / VGP Pro series, mang lại nền tảng kỹ thuật vững chắc.

Điểm nâng cấp đáng chú ý nằm ở mạch DC-DC, khi được thiết kế lại hoàn toàn và chuyển sang sử dụng IC điều khiển uPI UP3861P, cho hiệu năng và độ ổn định vượt trội so với dòng AT8852 trước đây. Điều này giúp MegaMax VS750D cải thiện rõ rệt khả năng cấp điện và vận hành bền bỉ hơn trong các cấu hình tải cao.

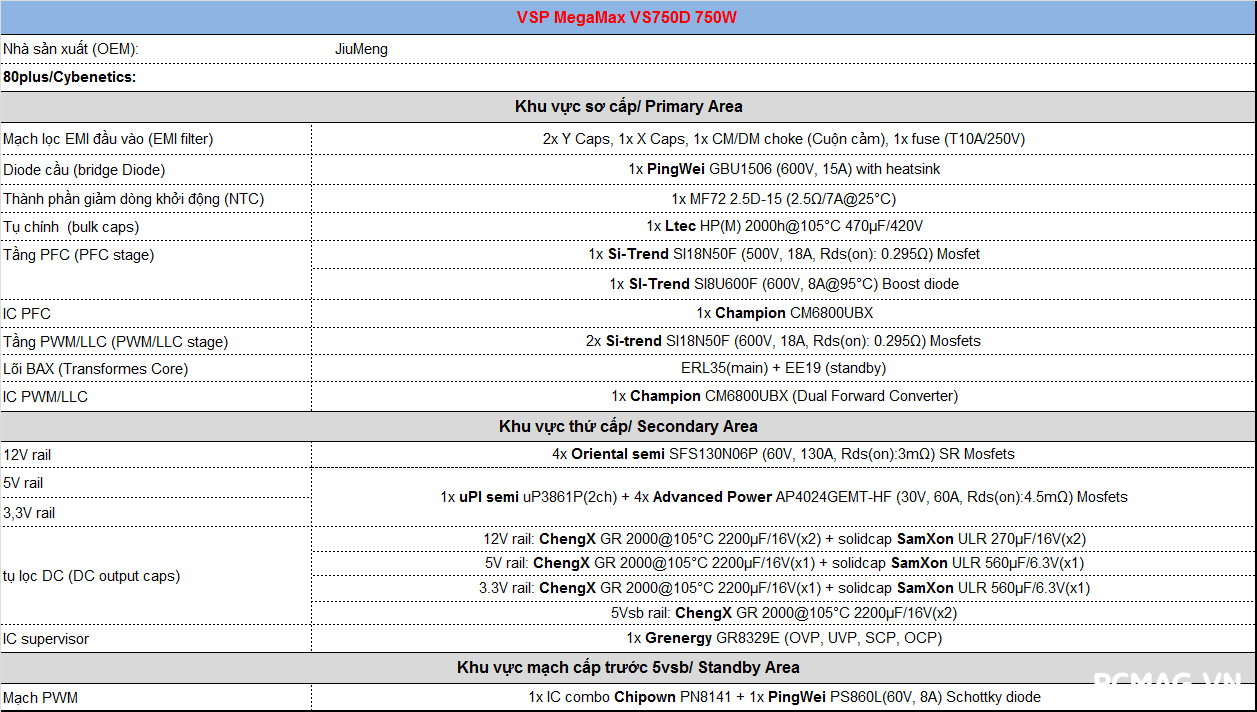

Bảng linh kiện được sử dụng trên MegaMax VS750D

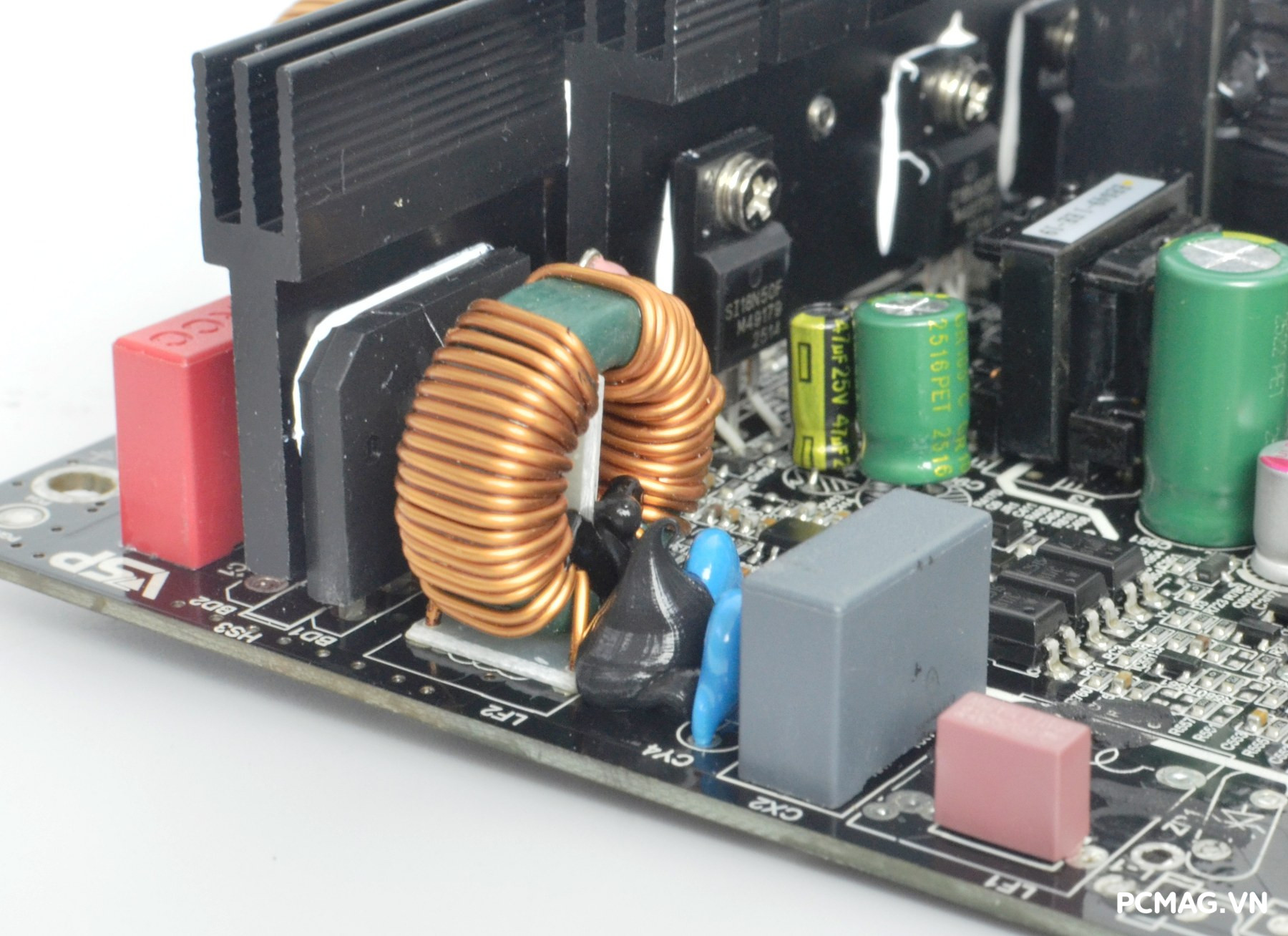

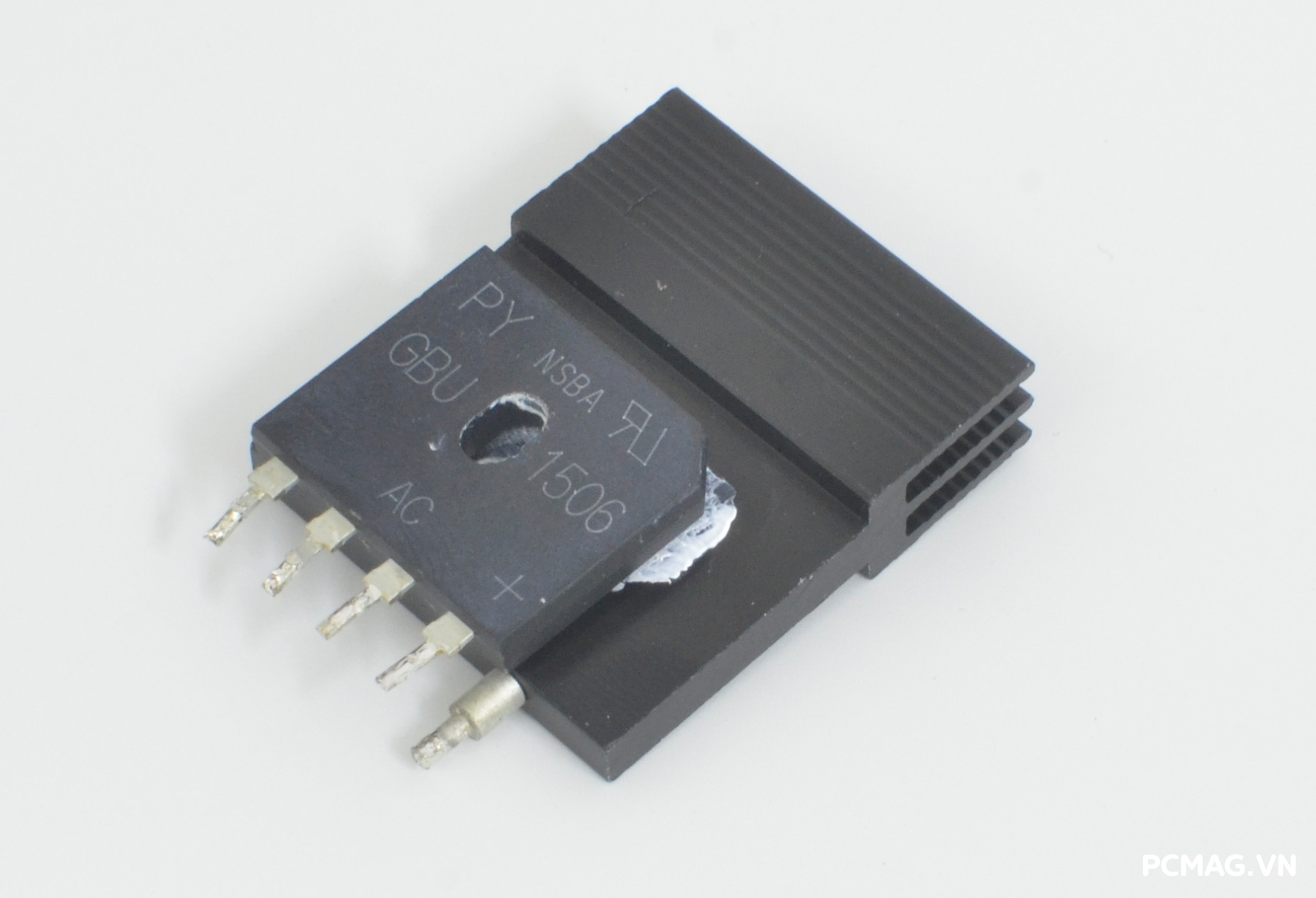

MegaMax VS750D được trang bị một lớp lọc nhiễu EMI, bố trí ngay tại đầu vào nguồn. Kế bên là diode cầu GBU1506 (15A), điểm đáng chú ý là linh kiện này được gắn thêm khối tản nhiệt riêng, giúp cải thiện khả năng thoát nhiệt và đảm bảo độ ổn định khi hoạt động ở công suất cao. So với phiên bản công suất thấp hơn là VS650D, cách hoàn thiện này cho thấy sự nâng cấp rõ rệt nhằm đáp ứng mức tải 750W hiệu quả hơn.

Tiếp theo trong sơ đồ linh kiện là tụ lọc chính dung lượng 470µF / 420VDC đến từ thương hiệu Ltec, được thiết kế với nhiệt độ hoạt động tối đa lên tới 105°C, góp phần đảm bảo độ ổn định và độ bền cho bộ nguồn trong quá trình vận hành lâu dài.

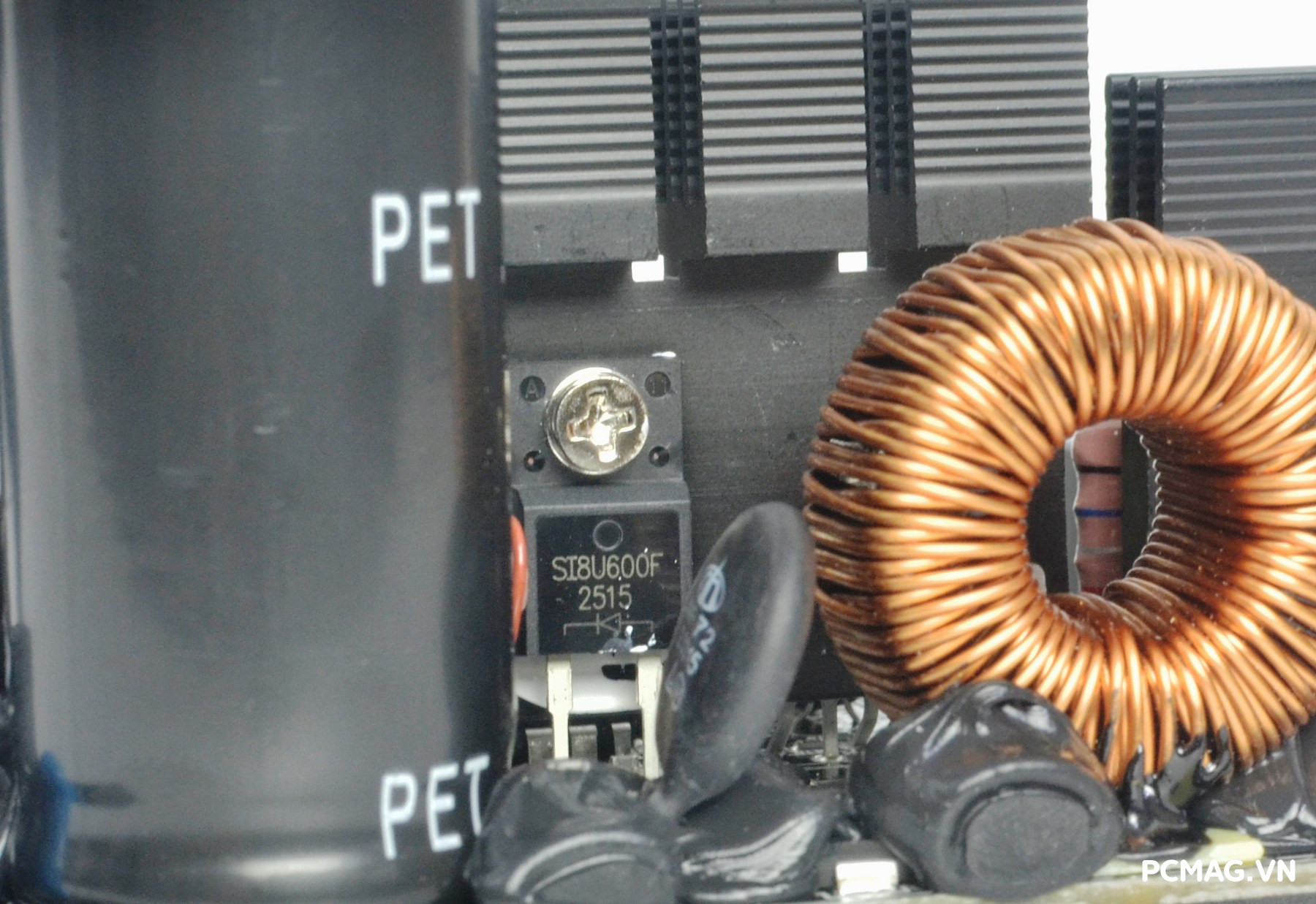

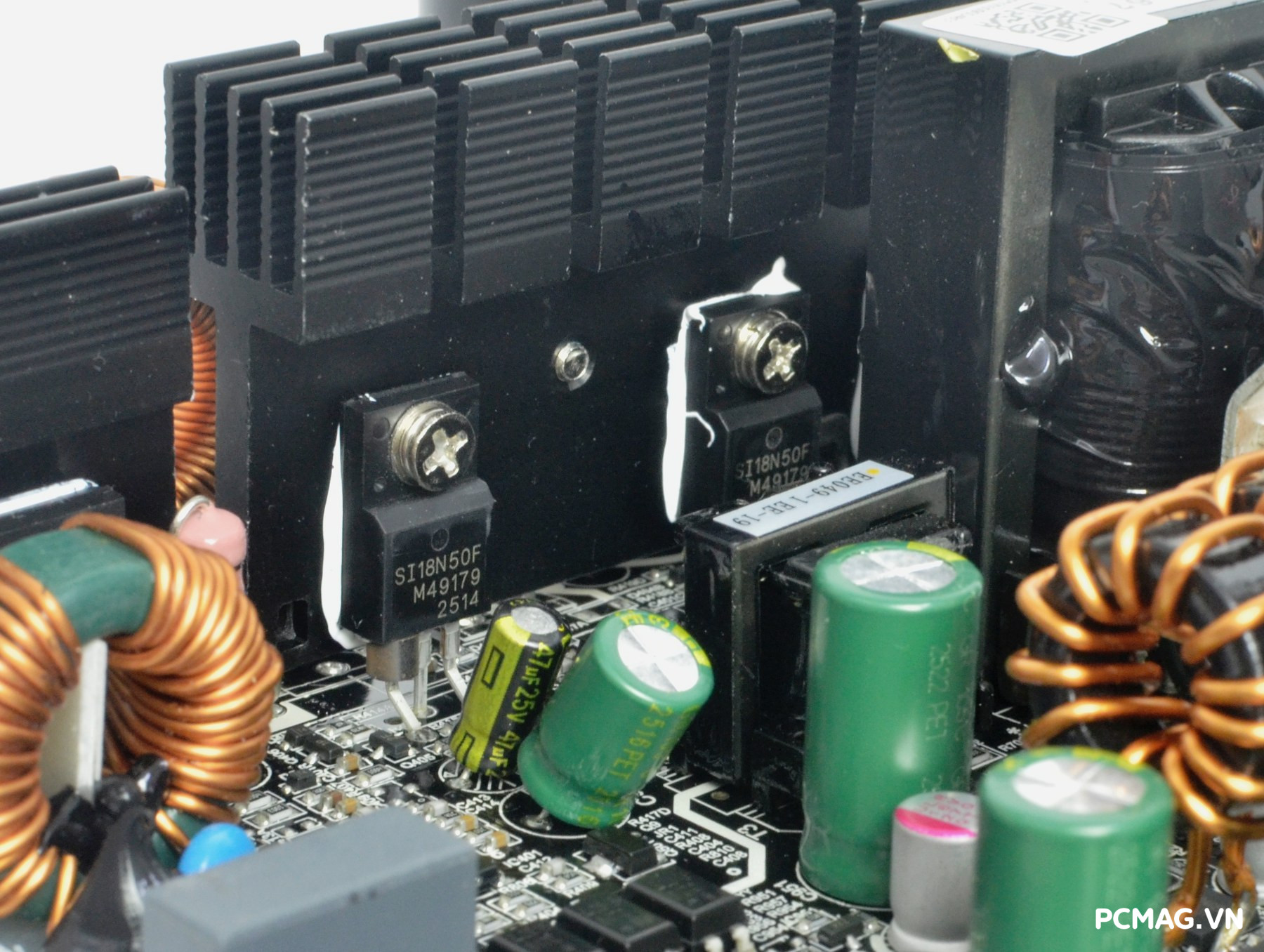

Ở tầng PFC, MegaMax VS750D sử dụng 1 MOSFET SI-trend SI18N50F (18A) kết hợp với boost diode SI8U600F (8A), đảm bảo khả năng hiệu chỉnh hệ số công suất ổn định. Trong khi đó, tầng PWM được trang bị cặp MOSFET SI-trend SI186N50F (186A), đáp ứng tốt yêu cầu vận hành ở mức tải cao.

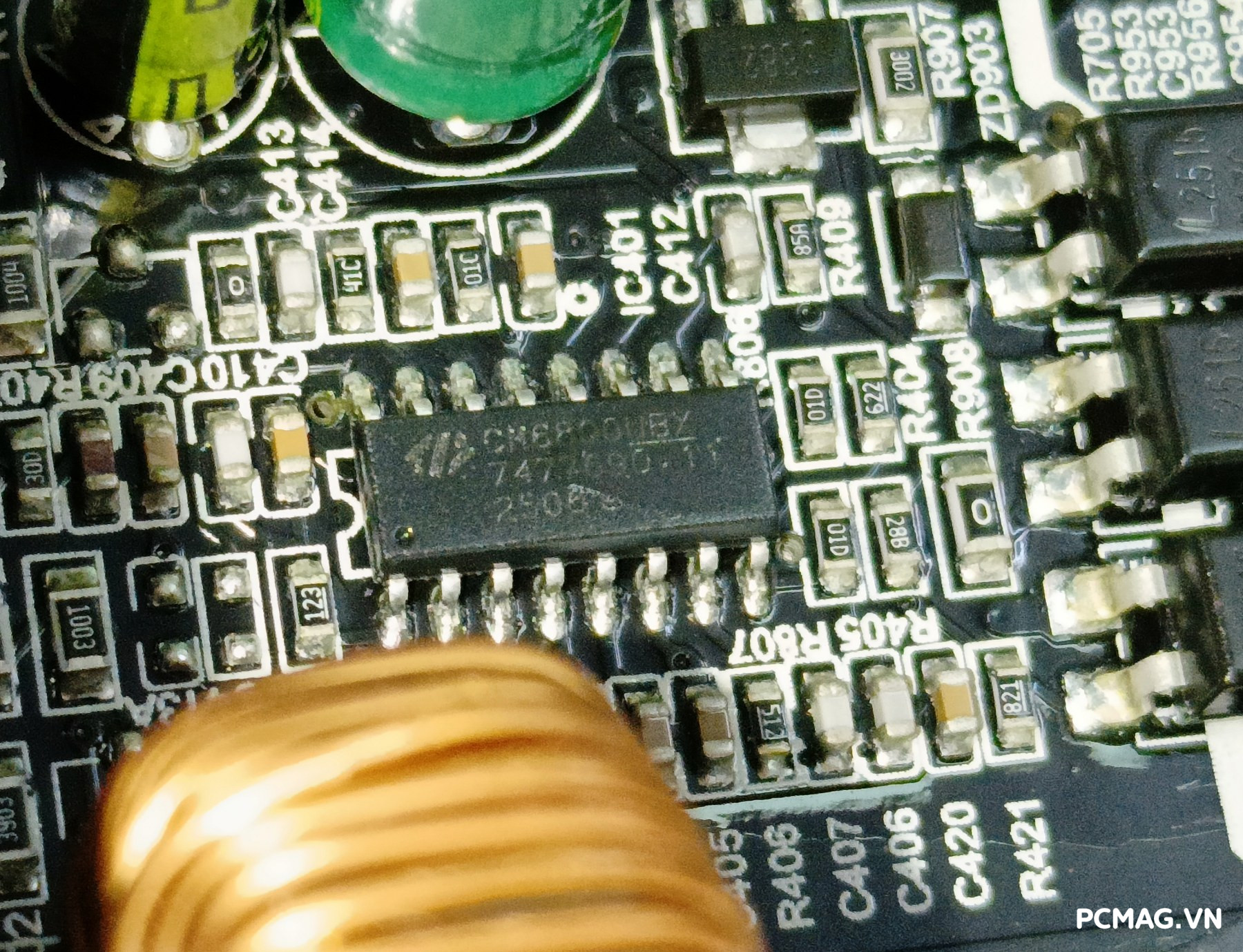

Toàn bộ hai tầng này đều được điều khiển bởi IC tạo dao động Champion CM6800UBX, và đặc biệt IC được phủ thêm lớp keo bảo vệ nhằm chống ẩm và hạn chế quá trình ô-xi hóa, góp phần nâng cao độ bền và độ ổn định lâu dài cho bộ nguồn.

Tại khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên MegaMax VS750D, VSP sử dụng cụm 4 MOSFET Oriental Semiconductor SFS130N06P (4 × 130A). Thiết kế này giúp nâng cao hiệu suất chuyển đổi và giảm tổn hao điện năng, vượt trội hơn so với kiểu chỉnh lưu bằng diode xung (Schottky diodes) truyền thống, đồng thời cải thiện khả năng vận hành ổn định khi bộ nguồn hoạt động ở mức tải cao.

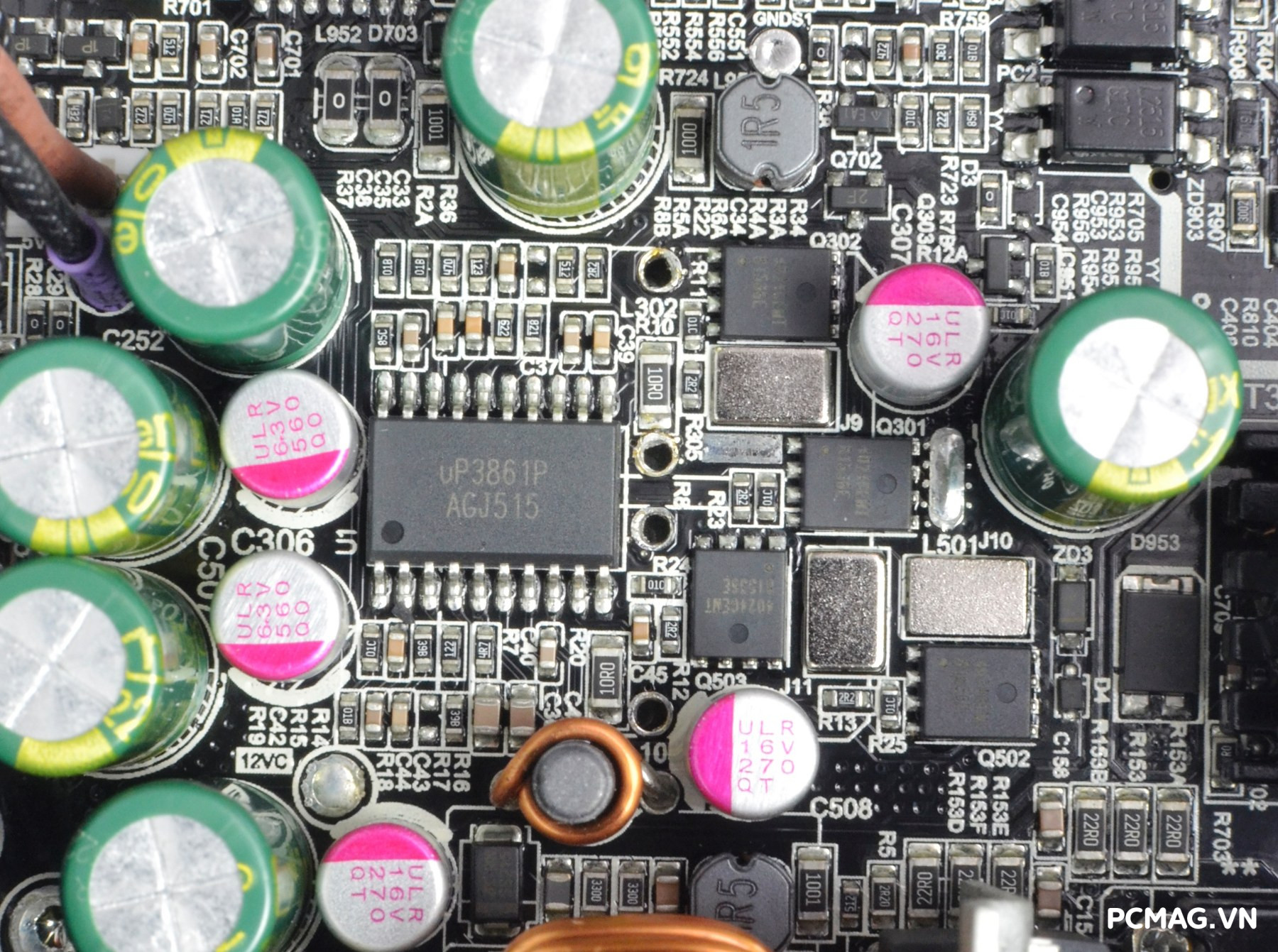

Hai đường điện 5V và 3.3V trên MegaMax VS750D được tạo ra thông qua khối mạch VRM (DC to DC), sử dụng IC điều khiển uPI Semiconductor UP3861P (2 kênh) để điều khiển 4 MOSFET Advance Power AP4024GEMT (60A). Bên cạnh đó, bộ nguồn còn được bổ sung tụ rắn ở ngõ ra nhằm tăng cường khả năng lọc nhiễu, giúp điện áp trên hai đường này luôn ổn định và sạch hơn trong suốt quá trình hoạt động.

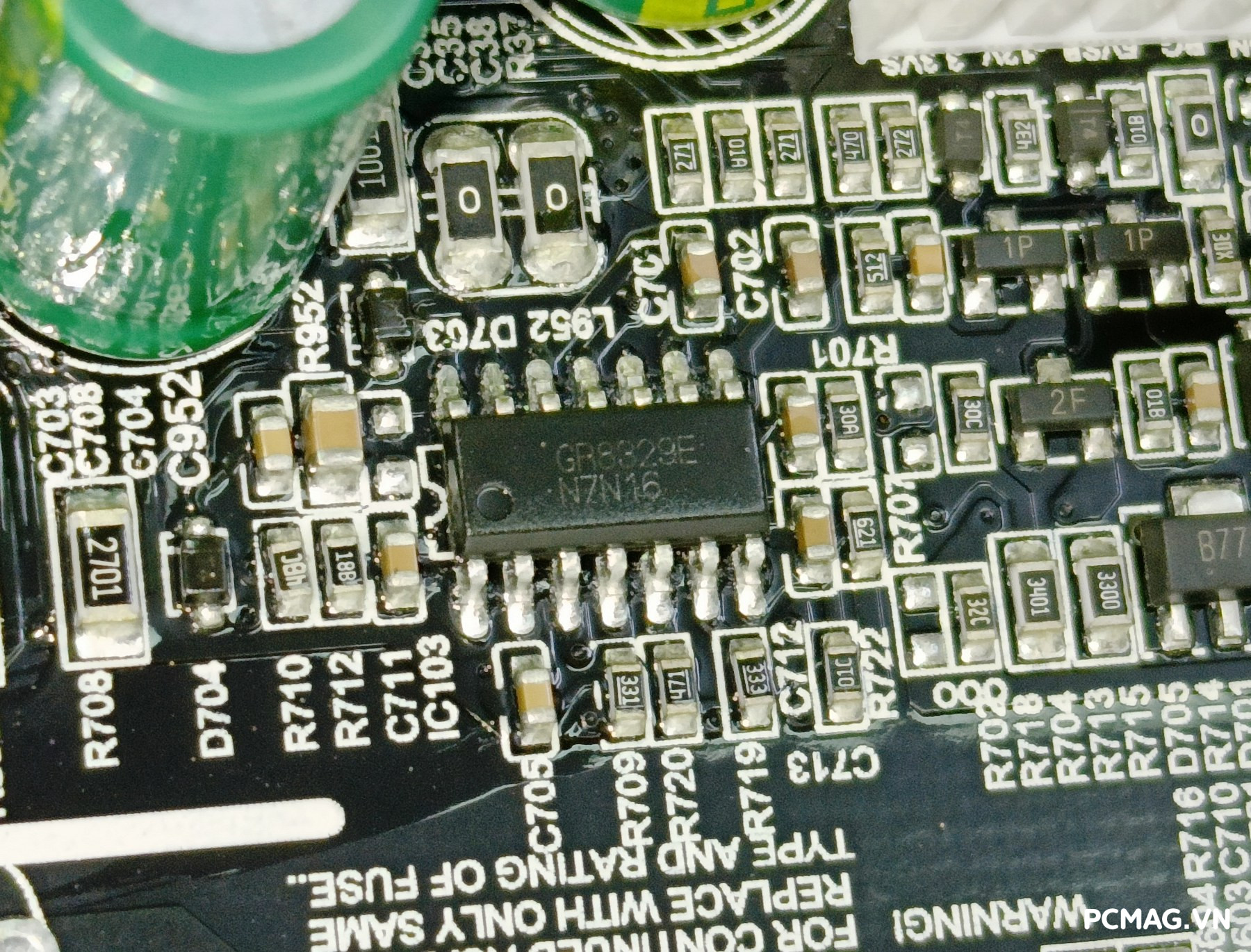

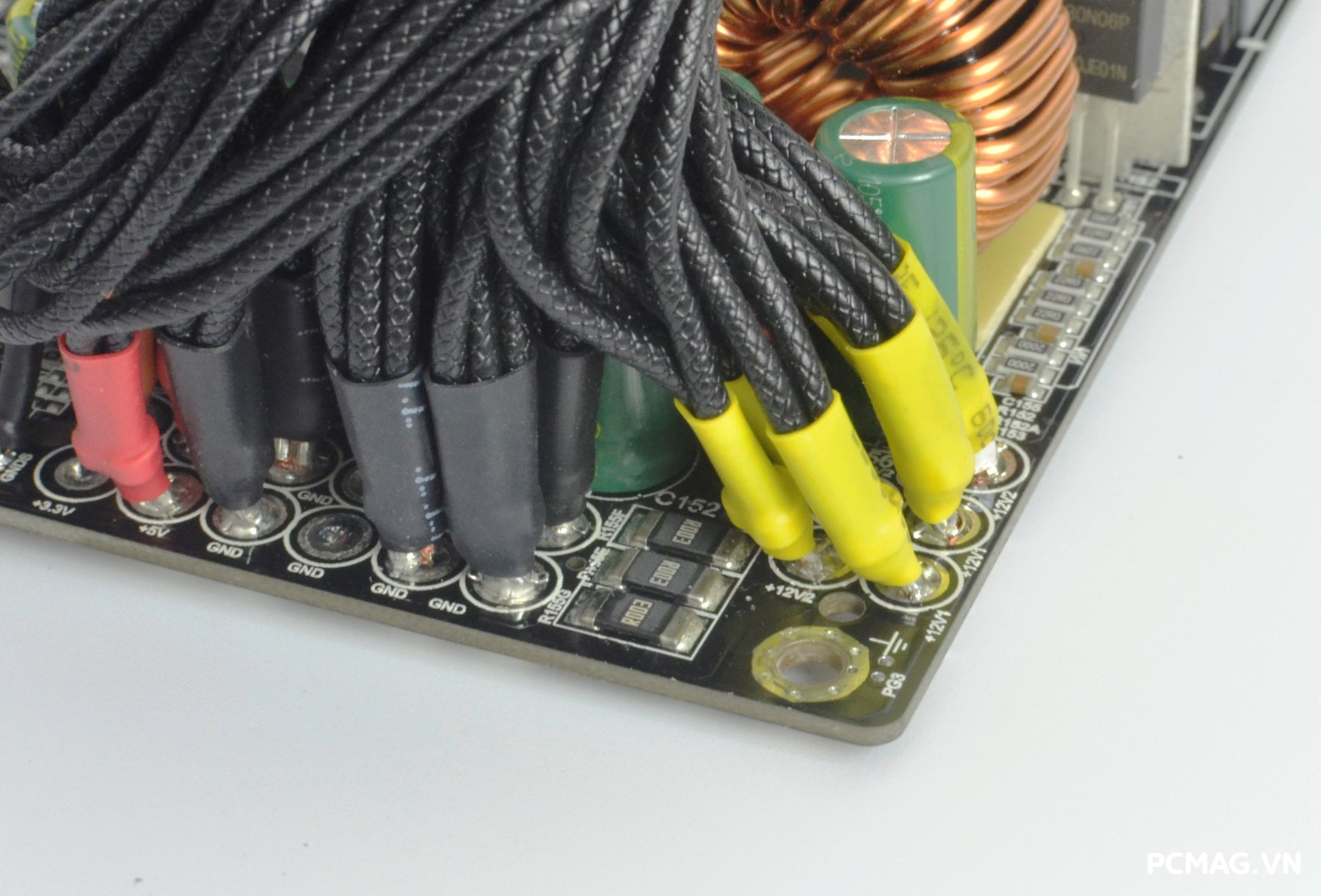

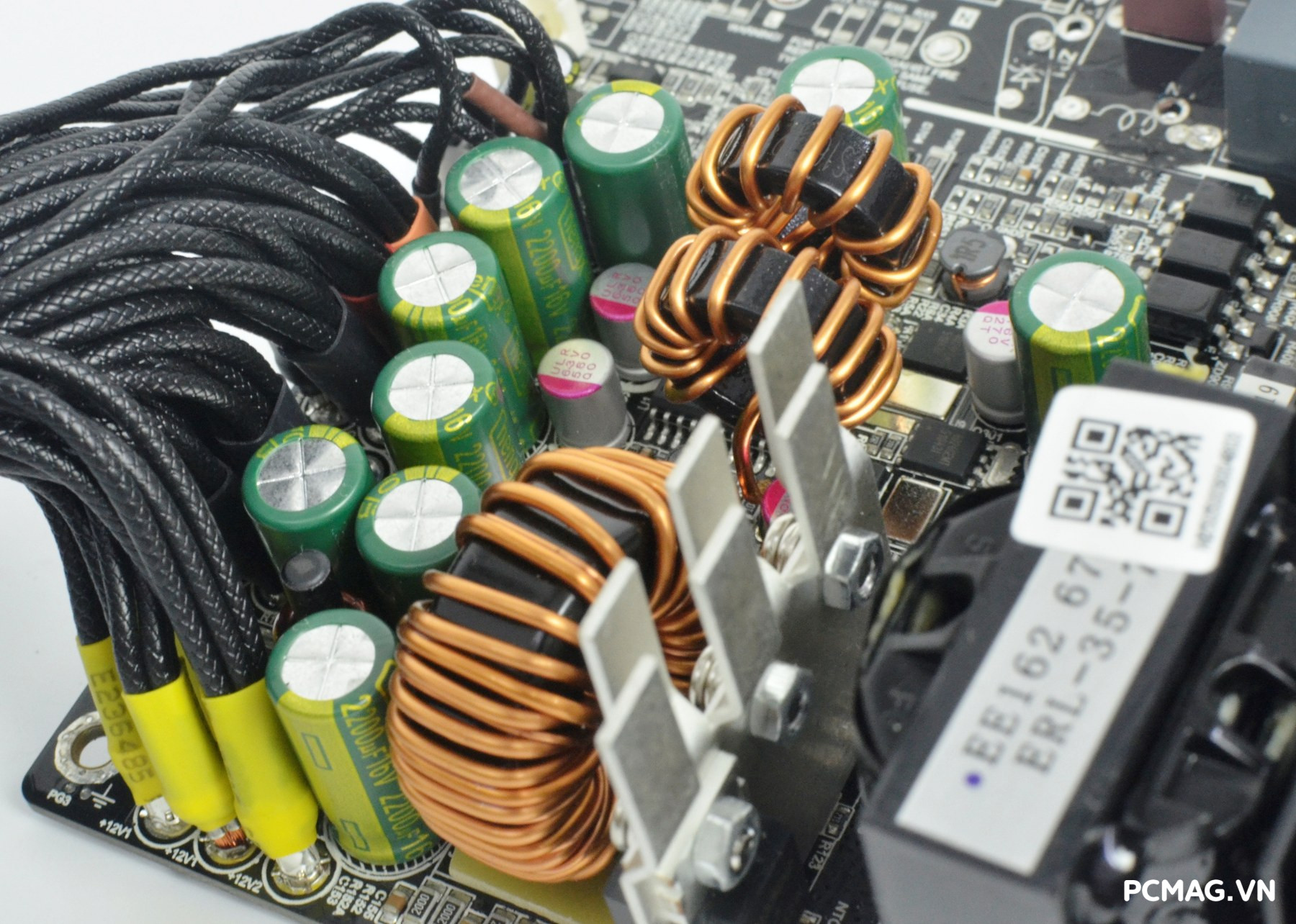

IC giám sát của MegaMax VS750D là GR8329E, hỗ trợ 4 cơ chế bảo vệ quan trọng trên cả 3 đường điện chính, bao gồm OVP, UVP, SCP và OCP, giúp hệ thống vận hành an toàn hơn trước các sự cố điện áp. Ngay khu vực gần các bó cáp cấp nguồn, có thể dễ dàng nhận thấy 3 điện trở shunt (Rshunt), đóng vai trò then chốt trong mạch bảo vệ quá dòng (OCP) cho đường +12V.

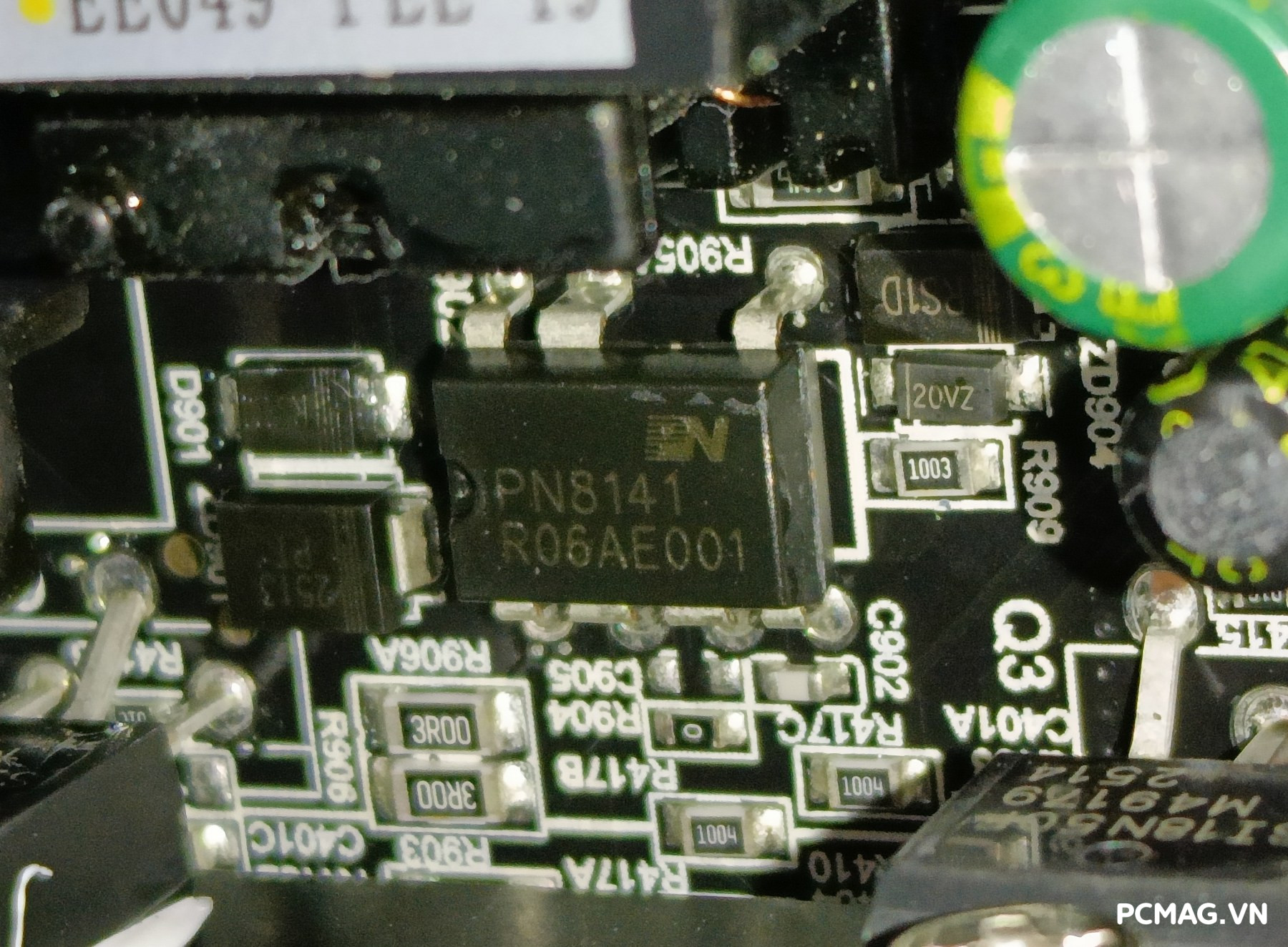

Đường 5VSB (nguồn cấp trước) trên MegaMax VS750D được tạo ra bởi IC combo Chipown PN8141. Bên cạnh đó, các tụ hóa lọc DC ở ngõ ra đều đến từ thương hiệu ChengX, đảm nhiệm vai trò ổn định điện áp và giảm nhiễu cho quá trình hoạt động của bộ nguồn.

Phần bo mạch PCB của MegaMax VS750D được hoàn thiện khá sạch và gọn gàng, nhờ việc phủ một lớp keo chống ẩm bảo vệ toàn bộ bề mặt mạch. Các mối hàn được xử lý chỉn chu, không xuất hiện chân linh kiện thừa hay vết hàn lỗi, cho thấy chất lượng gia công tốt và độ hoàn thiện cao của sản phẩm.

III. Thử nghiệm VSP MegaMax VS750D 750W

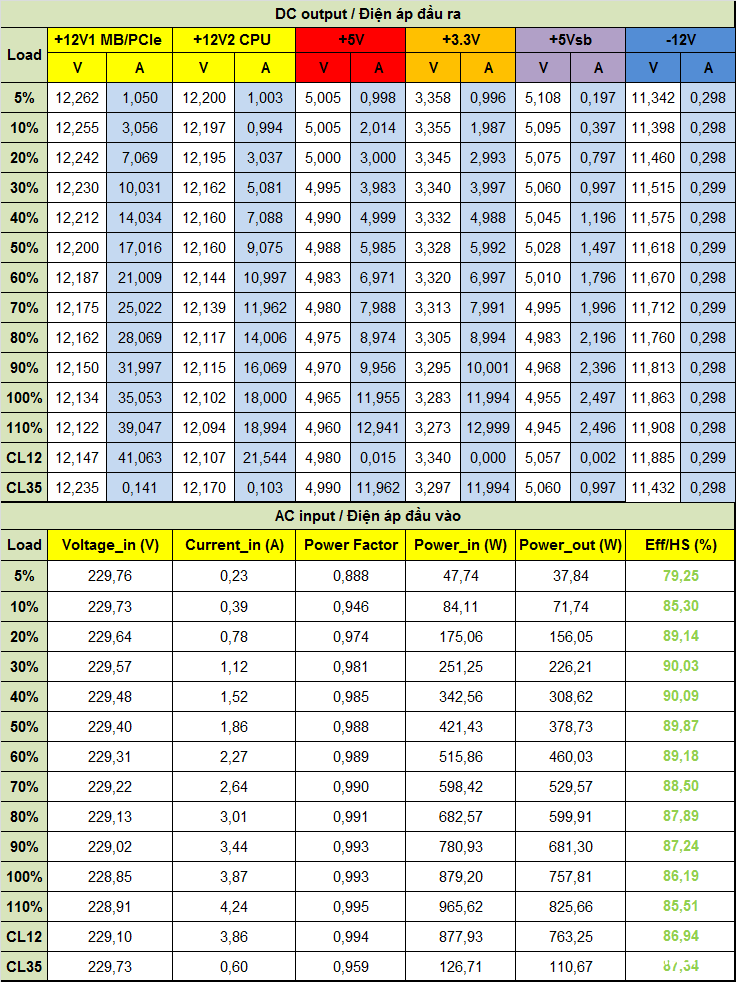

1. Load testing ( Thử tải)

Nhằm đơn giản hóa việc trình bày bảng số liệu điện áp theo test plan ATX 3.0 của Intel, đối với nguồn single rail, đường 12V được quy ước thành hai nhánh tải logic trong quá trình kiểm tra:

• 12V1: Cấp điện cho toàn bộ linh kiện sử dụng 12V ngoại trừ CPU (mainboard, PCIe, GPU, v.v.)
• 12V2: Chỉ cấp điện riêng cho CPU thông qua ATX12V / EPS12V

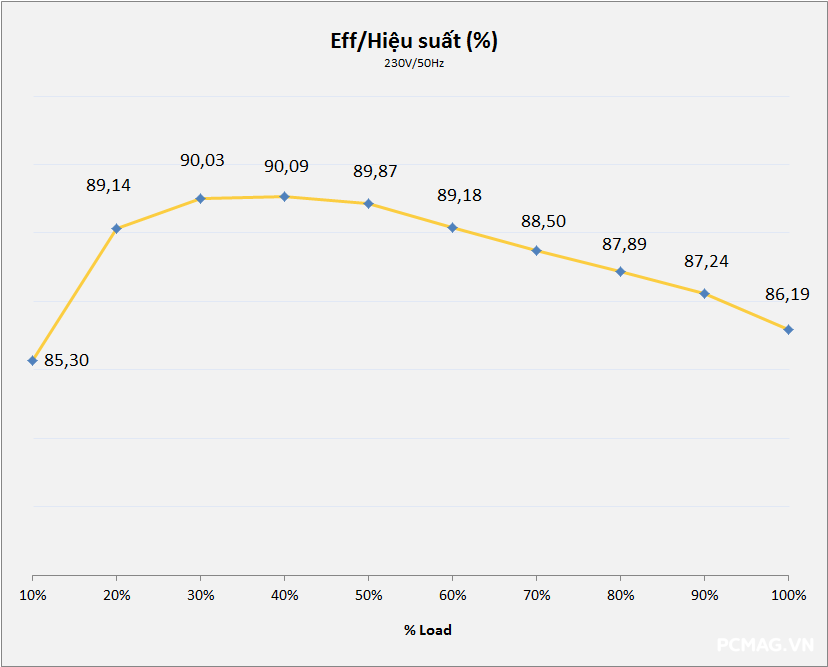

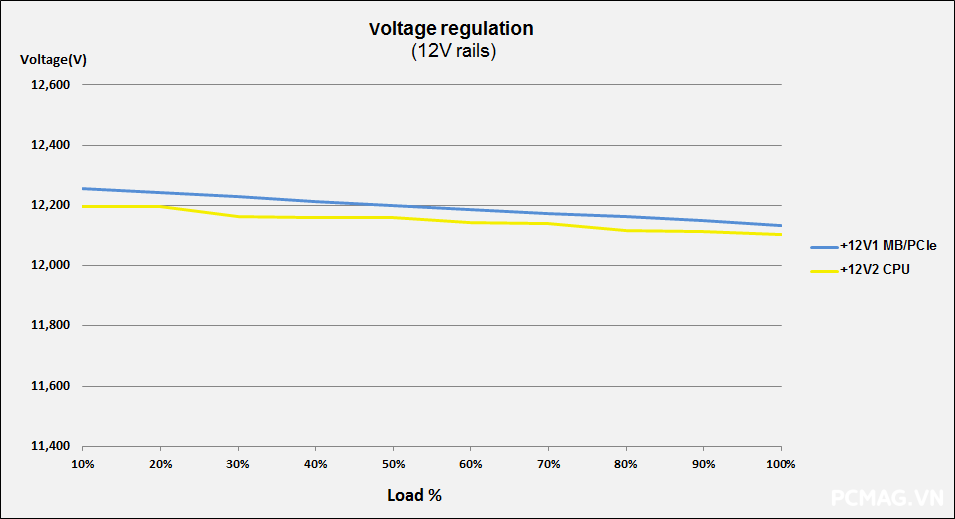

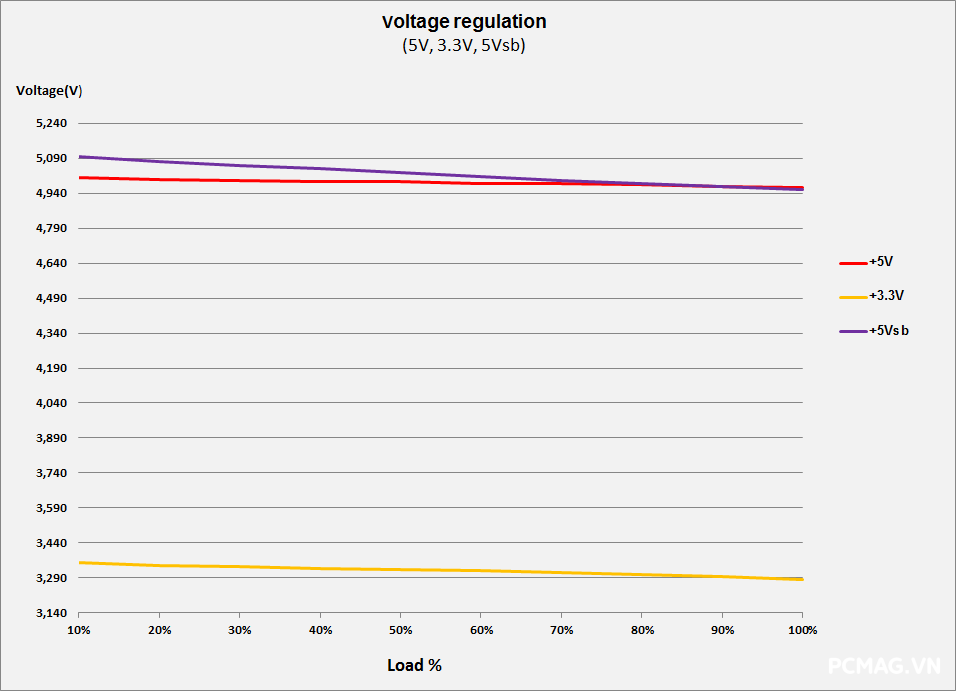

Trong quá trình thử nghiệm, MegaMax VS750D hoàn thành tốt tất cả các mức tải, với độ dao động điện áp rất nhỏ và luôn nằm trong giới hạn tiêu chuẩn ATX. Hiệu suất đo được xấp xỉ 90% tại 230Vac, đúng như những gì VSP đã cam kết. Nhờ được trang bị mạch DC to DC, các đường điện 5V và 3.3V vẫn duy trì độ ổn định cao, đáp ứng tốt yêu cầu ngay cả trong các bài test tải không đồng đều (Cross Load – CL).

2. Inrush Current Testing ( Dòng khởi động)

MegaMax VS750D sở hữu dòng khởi động ở mức trung bình so với các sản phẩm cùng phân khúc, với giá trị đo được khoảng 105A, đảm bảo khả năng khởi động ổn định và an toàn cho hệ thống.

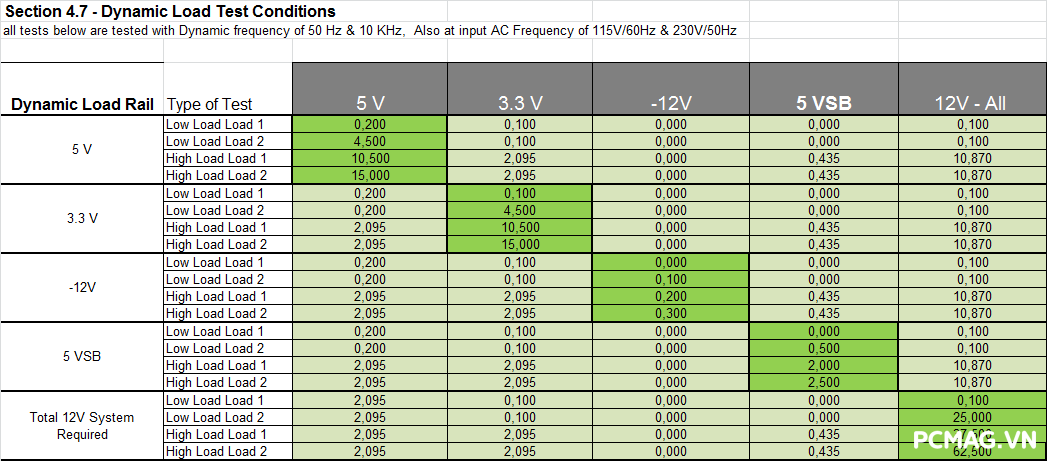

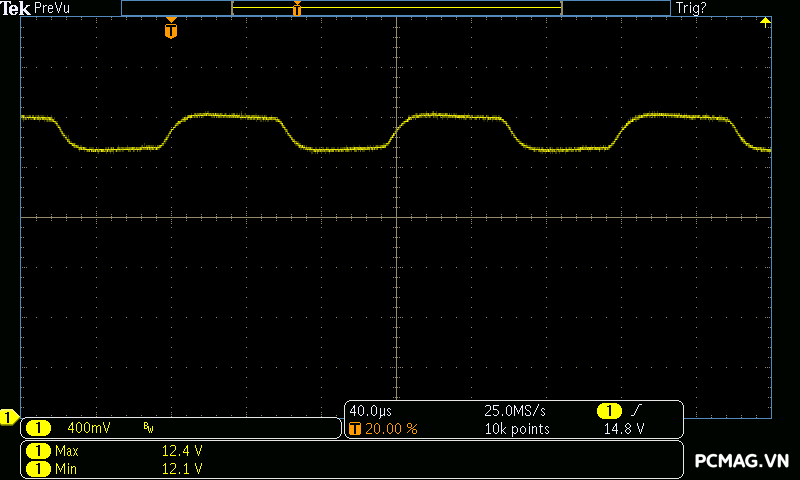

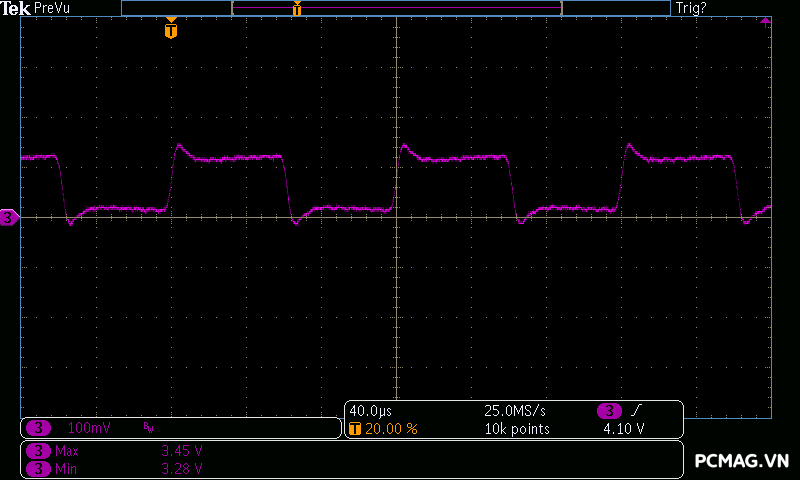

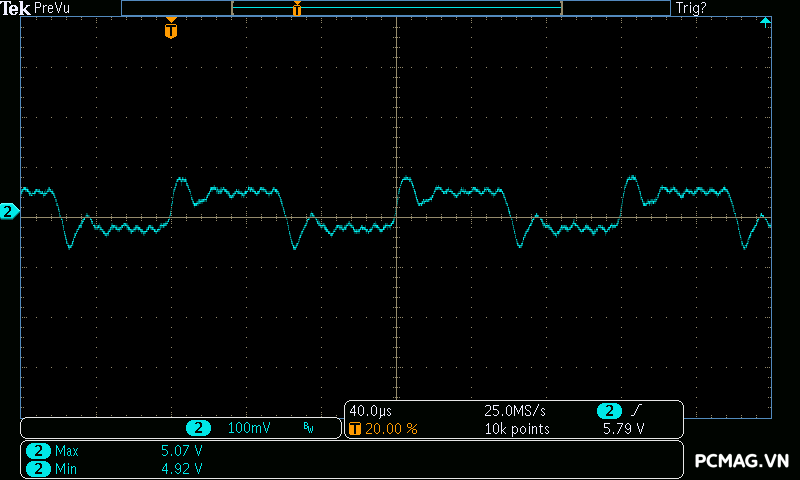

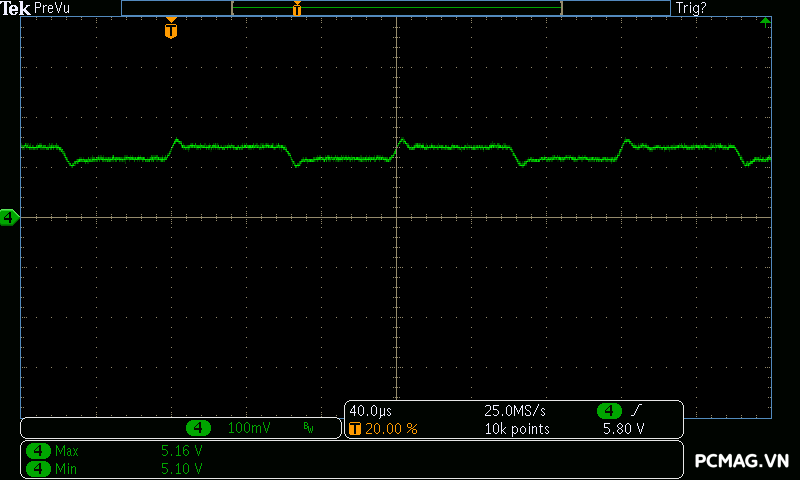

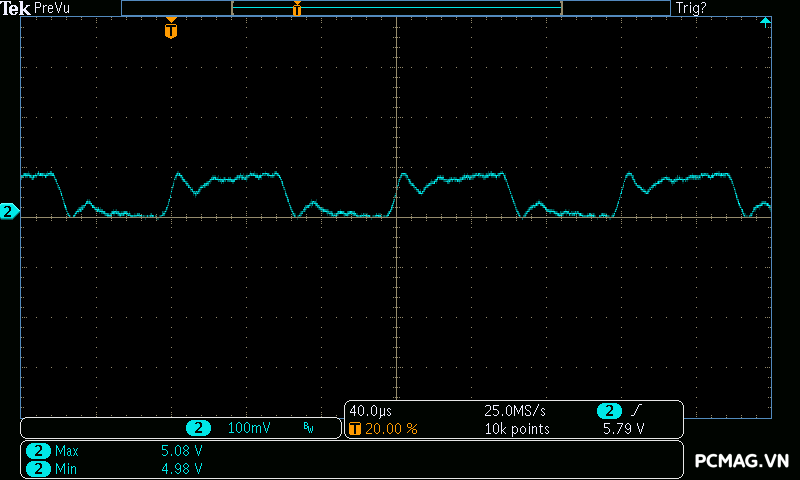

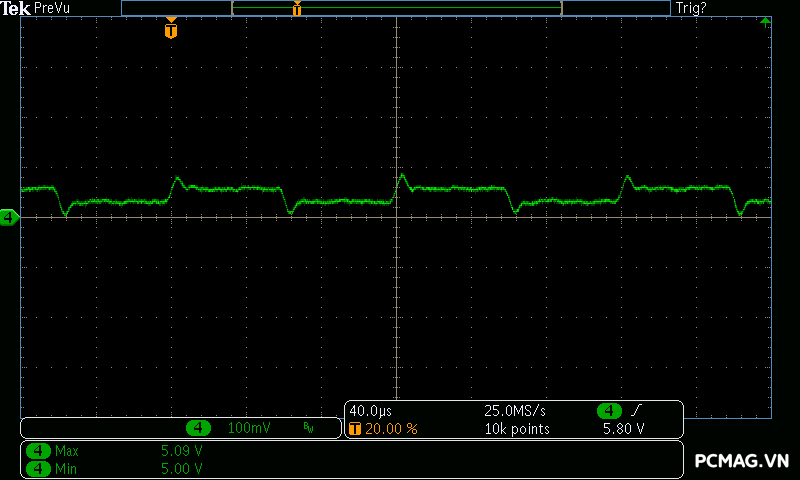

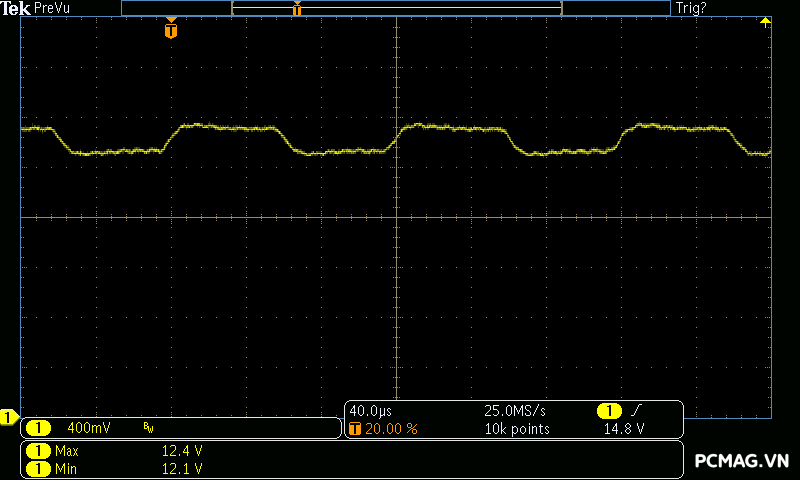

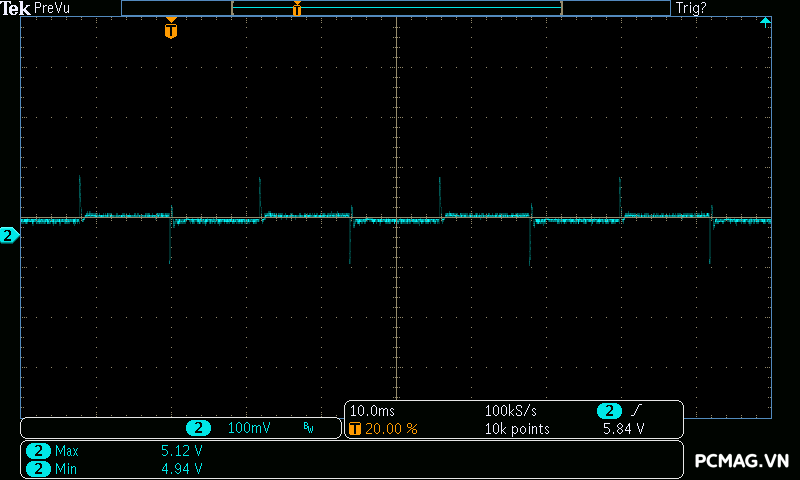

3. Sync Transient Response Test ( Tải biến thiên)

• Capacitance load: 3300µF cho mỗi đường điện (12V1, 12V2, 5V, 3.3V, 5VSB)
• Slew rate theo chuẩn Intel ATX 3.0:
  • 12V: 5A/µs (PCIe 5.0 / 5.1) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5VSB: 0.1A/µs

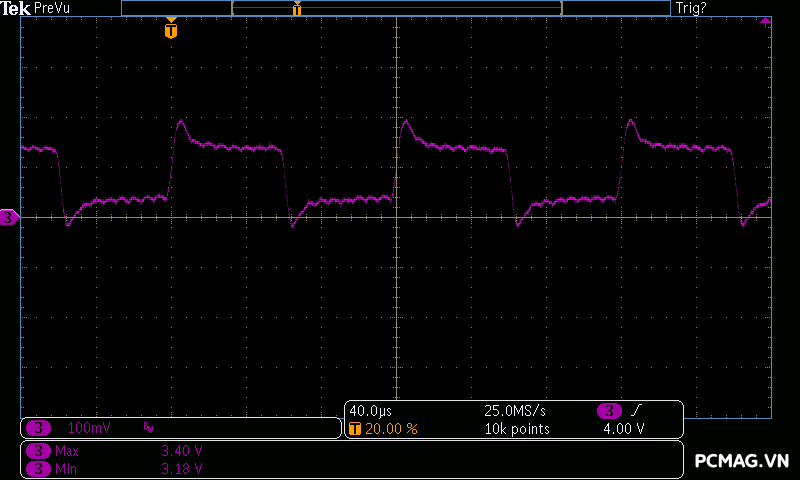

Kết quả cho thấy MegaMax VS750D kiểm soát điện áp rất tốt trong điều kiện tải biến thiên, với mức dao động trên tất cả các đường điện đều nằm trong giới hạn cho phép của tiêu chuẩn ATX, đảm bảo độ ổn định khi hệ thống thay đổi tải đột ngột.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

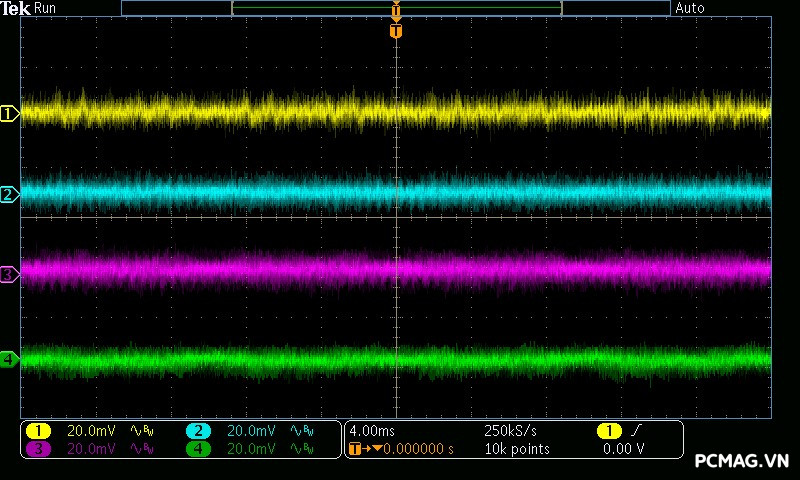

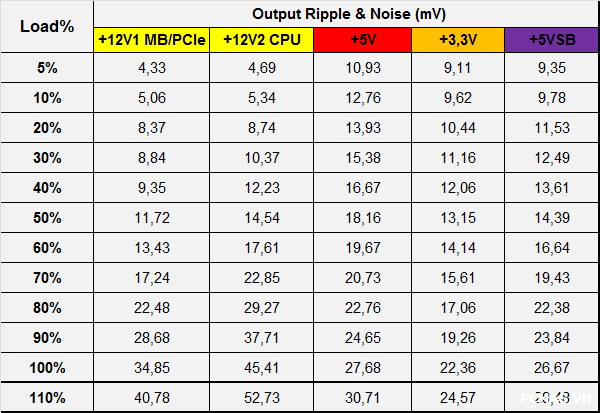

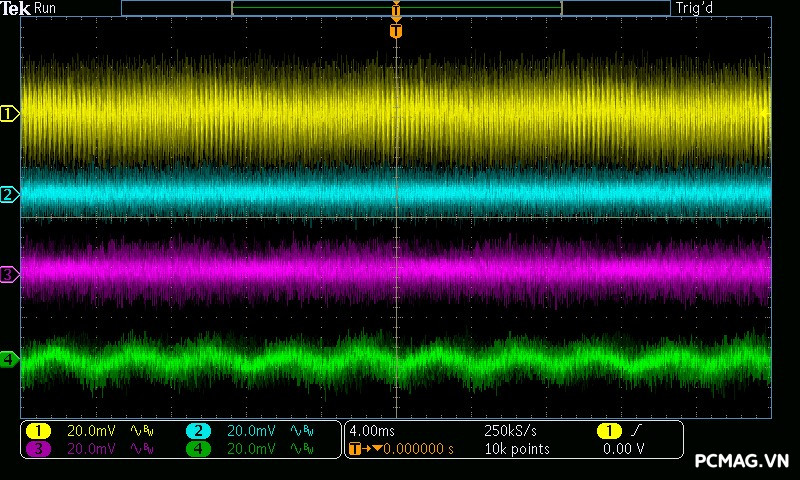

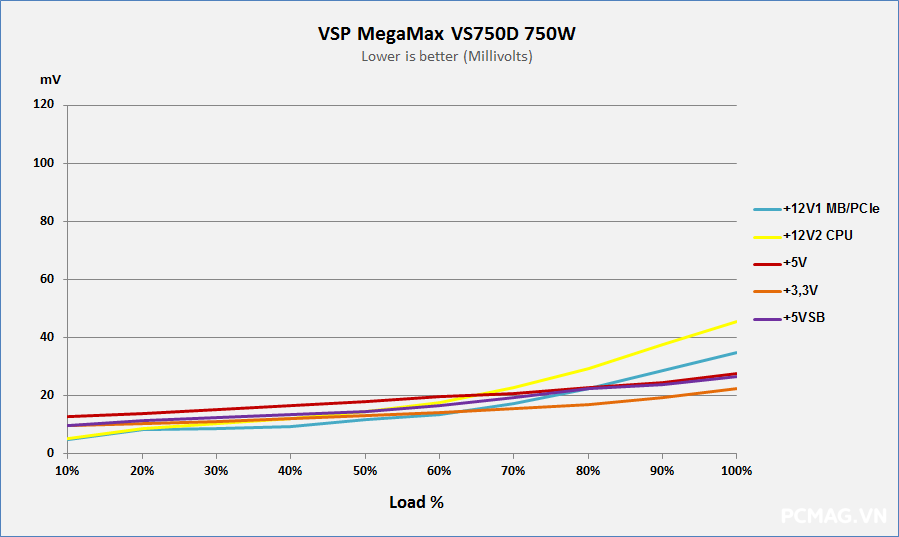

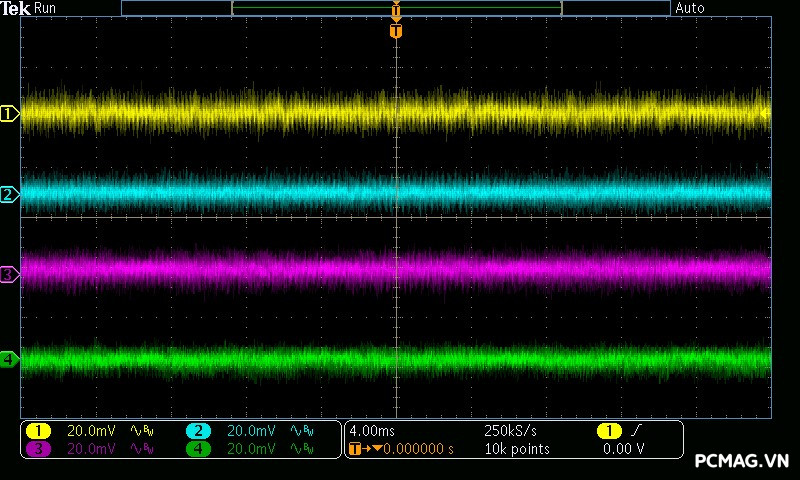

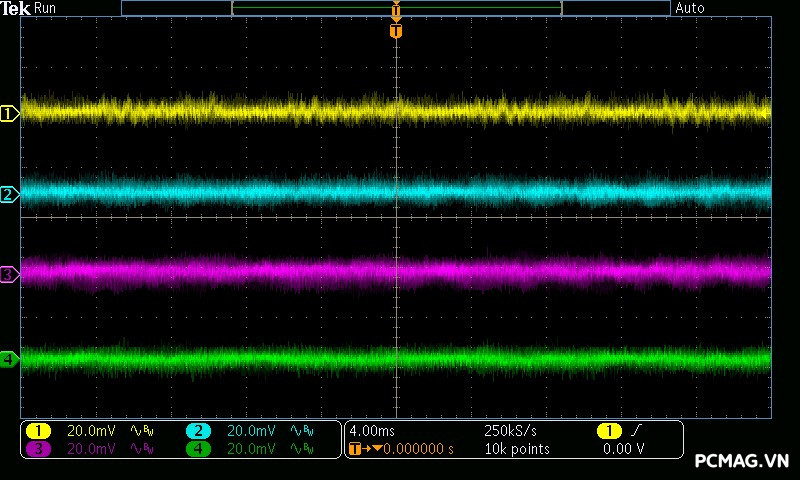

4. Ripple & Noise ( Nhiễu AC cao tần)

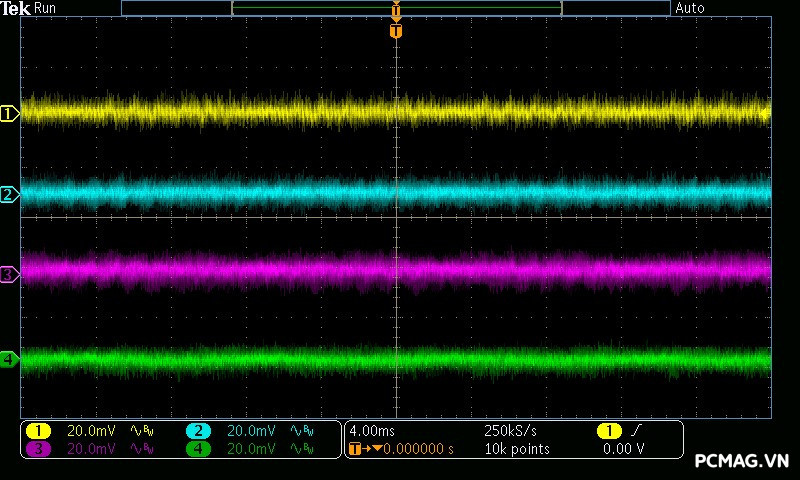

Mức Ripple & Noise của MegaMax VS750D được đánh giá khá tốt trong phân khúc, với biên độ nhiễu tối đa khoảng 45mV trên cả 3 đường điện chính, đảm bảo nằm trong giới hạn tiêu chuẩn ATX và đủ an toàn cho các linh kiện phần cứng khi vận hành lâu dài.

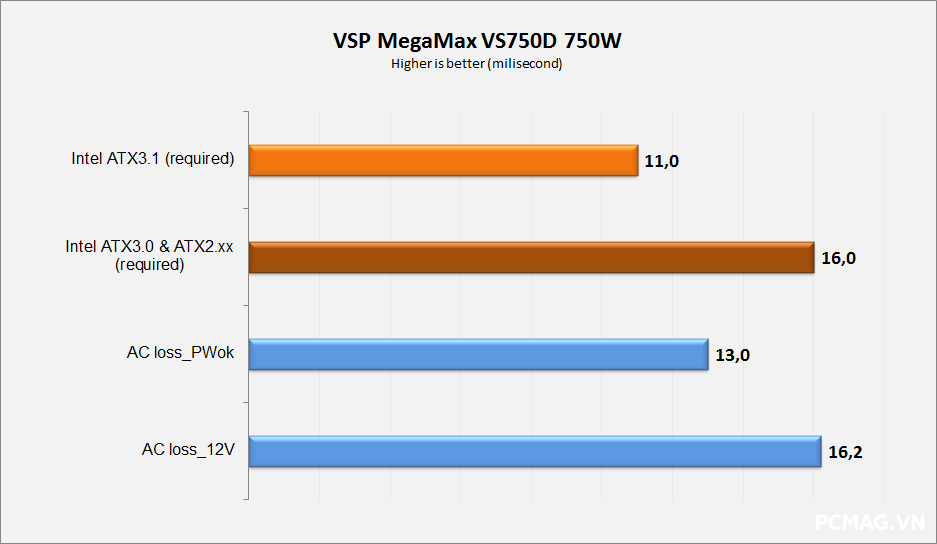

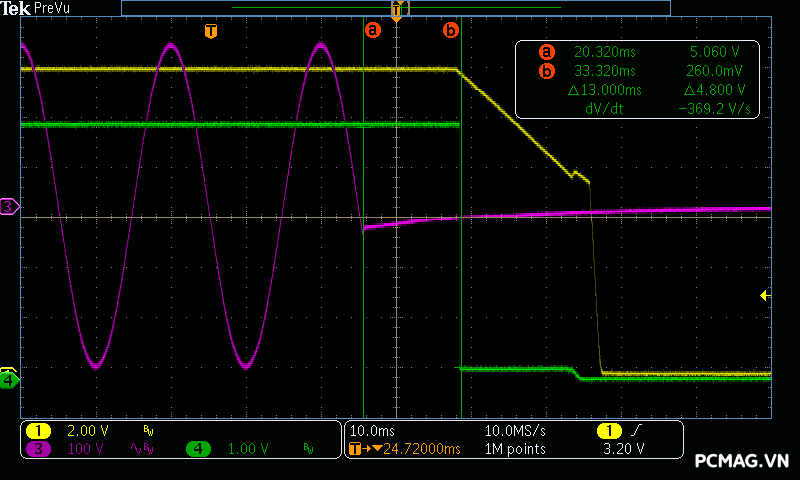

5. Hold-up Time ( Thời gian lưu điện)

MegaMax VS750D có thời gian lưu điện ở mức khá thấp so với các tiêu chuẩn ATX 3.0 và những phiên bản trước đó. Điểm này hoàn toàn có thể được cải thiện nếu nhà sản xuất nâng cấp điện dung của tụ lọc chính, từ đó giúp bộ nguồn duy trì điện áp ổn định lâu hơn khi xảy ra hiện tượng sụt áp đầu vào.

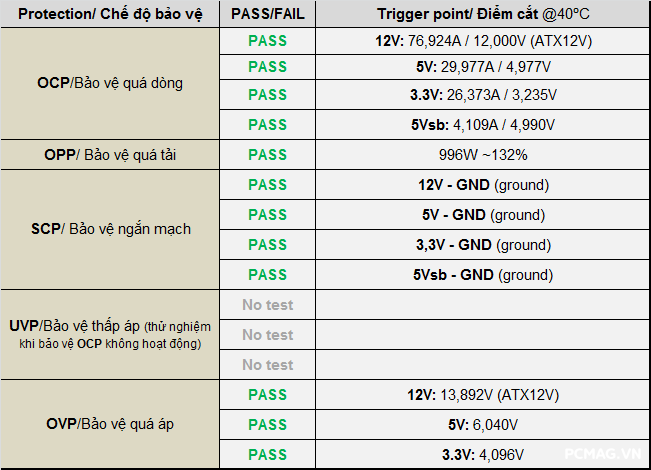

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên MegaMax VS750D hoạt động ổn định và phản hồi nhanh, đảm bảo ngắt nguồn kịp thời khi xảy ra sự cố. Sau mỗi bài thử nghiệm, PSU đều khởi động lại an toàn, không ghi nhận bất kỳ lỗi hay hiện tượng bất thường nào, cho thấy độ tin cậy cao trong quá trình vận hành.

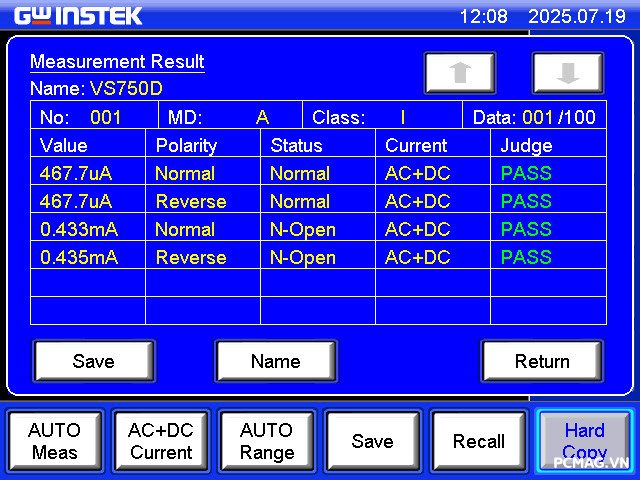

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với thiết bị CNTT thuộc Class I, trong đó nguồn máy tính ATX là một đại diện điển hình, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3,5mA khi thử nghiệm ở mức điện áp đầu vào bằng khoảng 110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động. Trong trường hợp này, mức điện áp thử sẽ là 110% của 240VAC, tương đương khoảng 264VAC @ 60Hz.

Để đánh giá chính xác thông số dòng rò, bài kiểm tra được thực hiện bằng thiết bị đo chuyên dụng GW Instek GLC-9000, đảm bảo kết quả đo đạt độ tin cậy và tuân thủ đúng chuẩn an toàn.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

• Điều kiện môi trường: 38 – 45°C

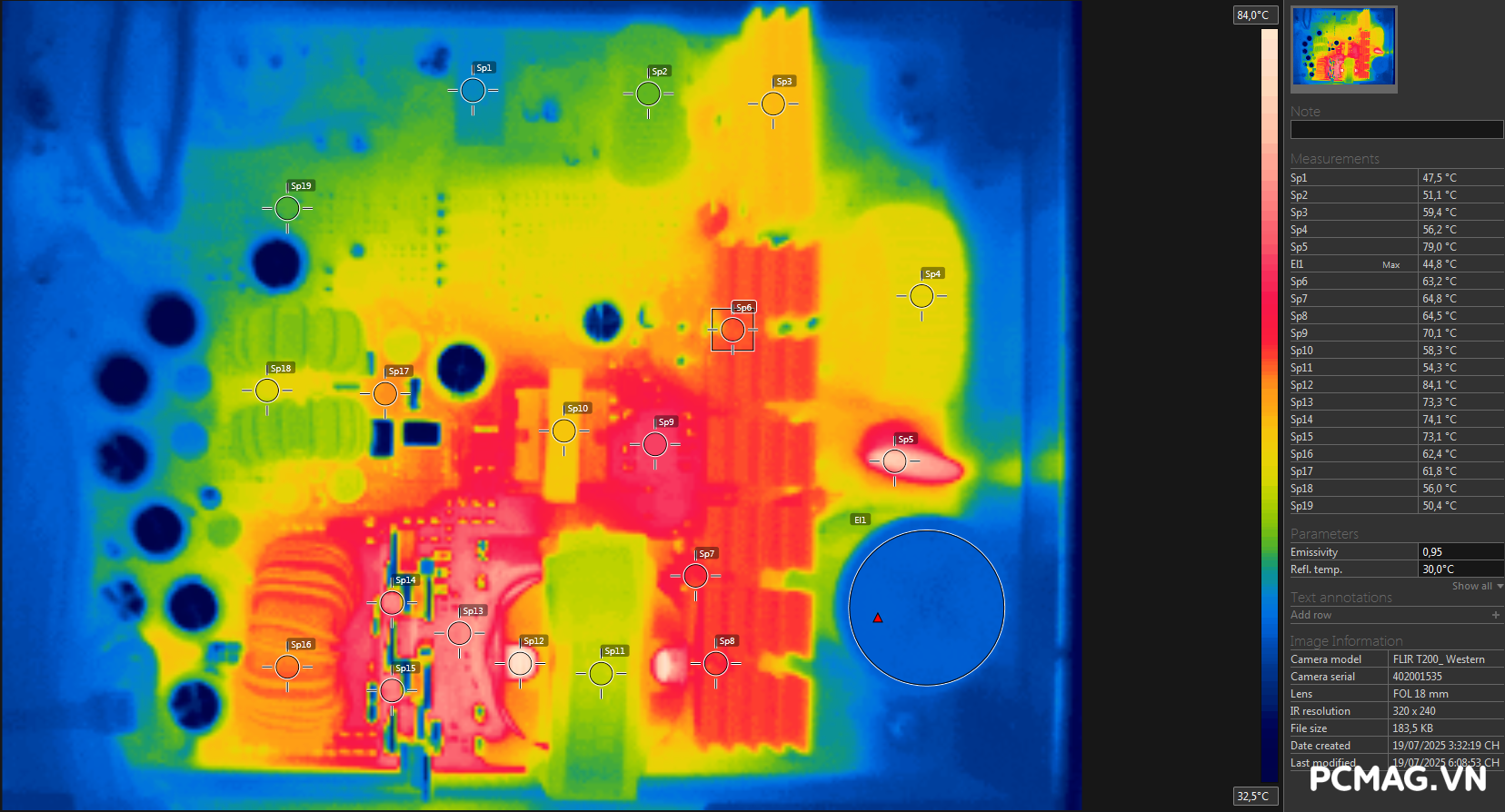

Trong điều kiện nhiệt độ môi trường khá cao, khu vực sinh nhiệt nhiều nhất trên MegaMax VS750D nằm tại ngõ ra của biến áp chính và đầu vào của các MOSFET chỉnh lưu đồng bộ, với mức nhiệt ghi nhận vào khoảng xấp xỉ 84°C.

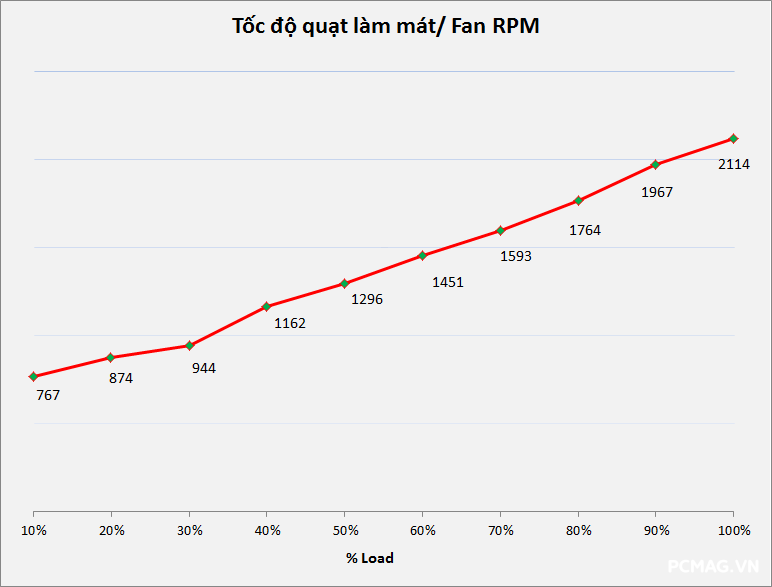

Hoạt động của quạt làm mát diễn ra theo cơ chế tăng tốc dần theo tải, khi lượng nhiệt phát sinh nhiều hơn. Ở mức cao nhất, quạt có thể đạt hơn 2100 RPM, đủ khả năng đảm bảo làm mát hiệu quả cho các linh kiện công suất bên trong. Đổi lại, khi quạt hoạt động ở tốc độ cao, độ êm ái sẽ giảm, đây là sự đánh đổi dễ hiểu để duy trì độ an toàn và ổn định cho bộ nguồn.

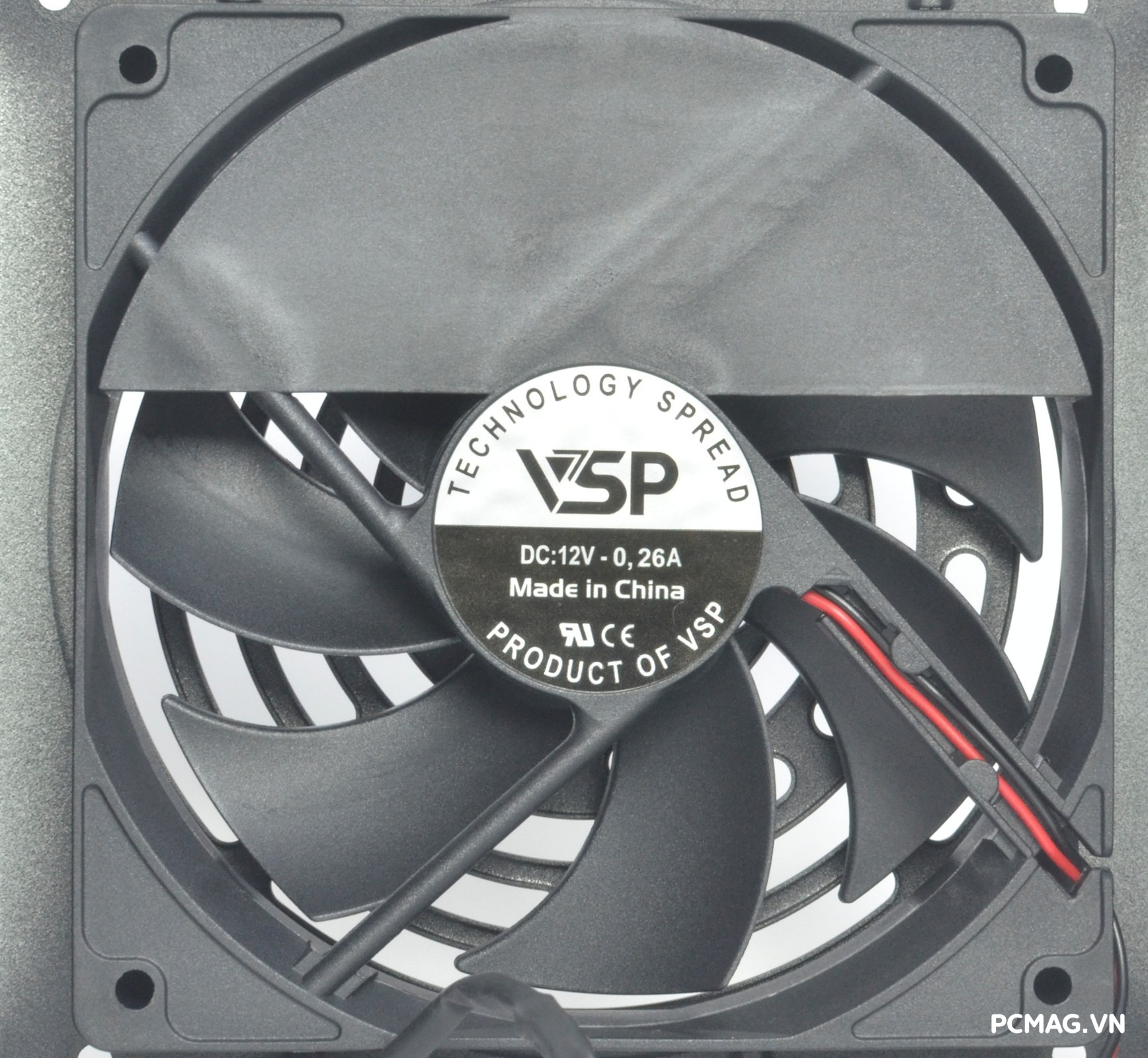

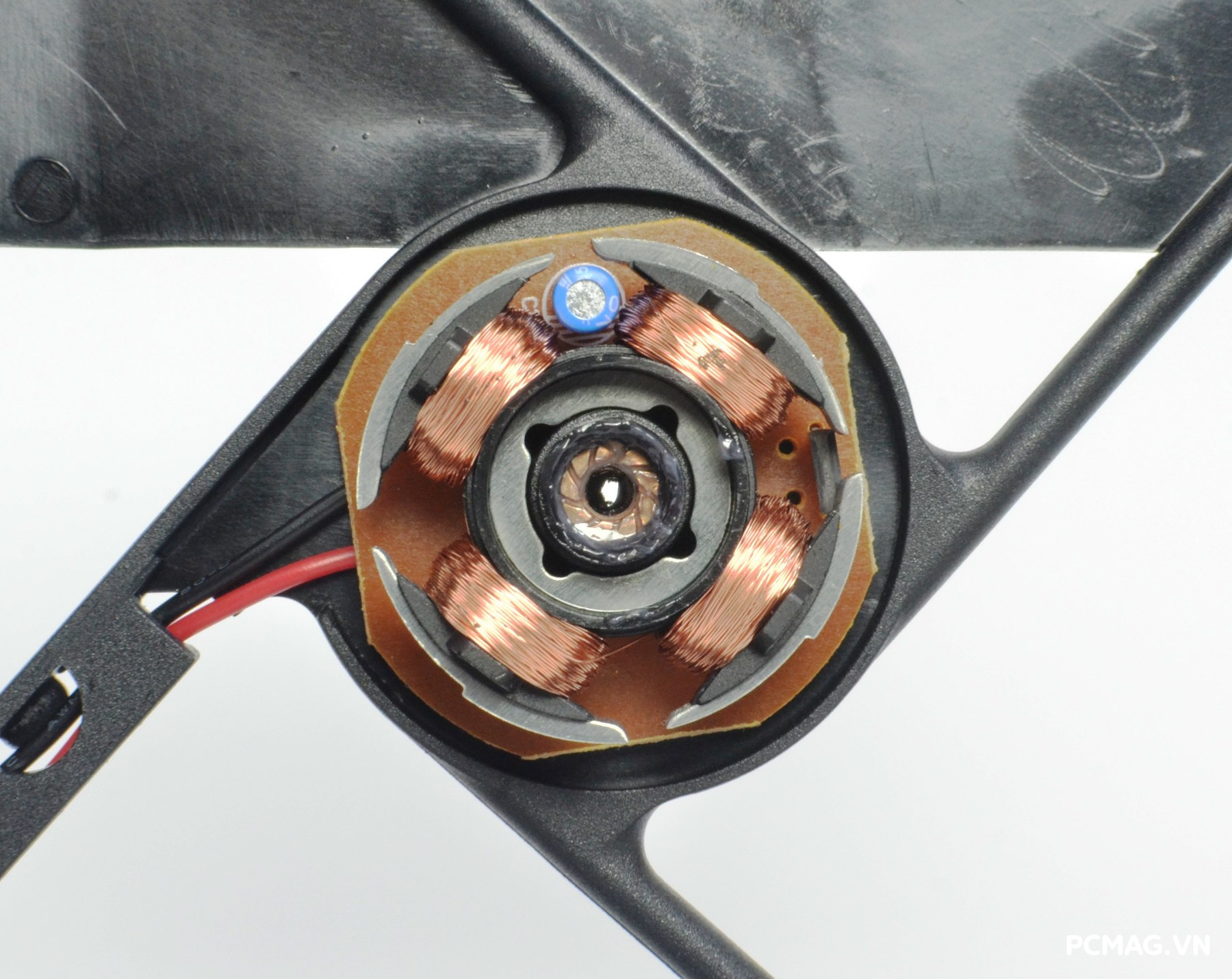

MegaMax VS750D sử dụng quạt làm mát VSP 12V 0.26A, Rifle bearing, có tốc độ tối đa khoảng 2100RPM

IV. Kết luận

VSP MegaMax VS750D cho thấy chất lượng điện áp ổn định, linh kiện ở mức khá trong phân khúc, cùng hiệu suất cao đạt xấp xỉ 90% tại 230Vac, đúng với những gì VSP đã công bố. Sản phẩm sở hữu thiết kế ngoại hình bắt mắt, được trang bị mạch DC to DC (VRM) giúp tối ưu hiệu quả sử dụng điện năng, đi kèm hệ thống cáp dập vân vảy cá mềm dẻo và 2 đầu cấp nguồn CPU 8-pin độc lập, thuận tiện cho nhiều cấu hình khác nhau.

Với định hướng phân khúc, MegaMax VS750D phù hợp cho các cấu hình phổ thông – giá rẻ, sử dụng 01 card đồ họa đơn có mức tiêu thụ điện dưới 250W, đáp ứng tốt nhu cầu gaming và làm việc cơ bản.

Ưu điểm:

• Chất lượng linh kiện và điện áp ở mức khá
• Hiệu suất cao, đạt khoảng 90% @ 230Vac
• Trang bị mạch DC to DC (VRMs)
• Đa dạng chế độ bảo vệ (UVP, OVP, SCP, OCP) trong phân khúc bình dân

Khuyết điểm:

• Thời gian lưu điện (Hold-up time) còn hạn chế, cần được cải thiện
