Hướng đến nhóm người dùng yêu thích sự nhỏ gọn và linh hoạt của các hệ thống Mini PC, PCMAG đánh giá VSP VGF750 ATX3.1/PCIe5.1 là một trong những bộ nguồn hiếm hoi trên thị trường Việt Nam được thiết kế theo chuẩn SFX, nhỏ gọn hơn đáng kể so với chuẩn ATX truyền thống. Việc sản xuất PSU theo chuẩn SFX vốn đòi hỏi kỹ thuật cao do mật độ linh kiện lớn trong một không gian hạn chế, nhất là khi hệ sinh thái mini PC tại Việt Nam vẫn còn khá nhỏ. Tuy nhiên vài năm trở lại đây, trào lưu Mod case mini PC phát triển nhanh đã khiến phân khúc này trở nên sôi động hơn bao giờ hết.

Theo đánh giá từ PCMAG, VGF750 ATX3.1/PCIe5.1 sở hữu công suất 750W, đạt chuẩn Cybenetics Gold, sử dụng tụ điện Nhật Bản chất lượng cao và đặc biệt được trang bị đầu cấp nguồn PCIe 5.1 / 12V-2×6, sẵn sàng tương thích với các thế hệ card đồ họa mới nhất hiện nay, một lợi thế lớn đối với các cấu hình Mini PC hiệu năng cao.

I. Hộp và Phụ kiện VSP VGF750 SFX 750W

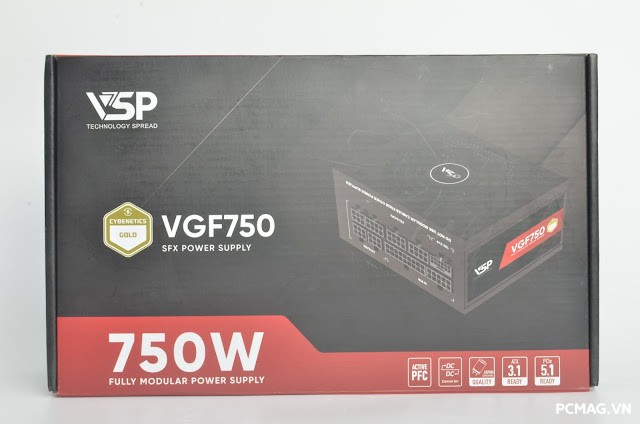

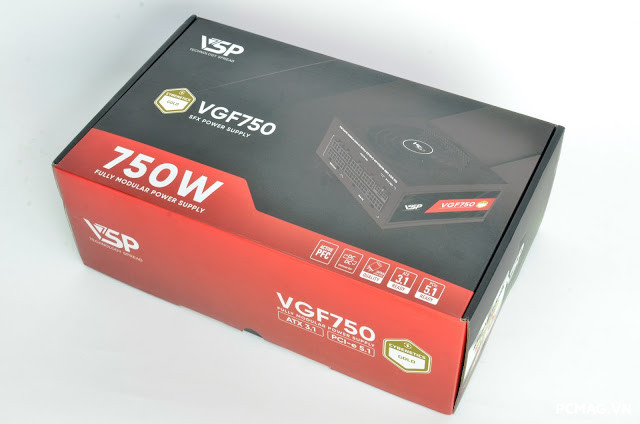

Hộp sản phẩm VGF750 ATX3.1/PCIe5.1 được thiết kế nhỏ gọn với tông màu đỏ – đen chủ đạo. Ở mặt sau, nhà sản xuất bố trí đầy đủ các tính năng và thông số nổi bật, giúp người dùng dễ dàng nắm bắt đặc điểm sản phẩm ngay từ phần vỏ hộp.

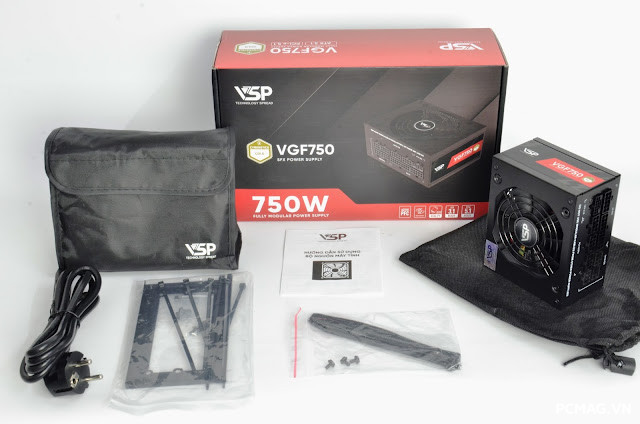

Phụ kiện đi kèm VGF750 ATX3.1/PCIe5.1 bao gồm: 1 dây nguồn chuẩn EU, 16 ốc bắt nguồn, 10 dây rút (zip tie), 3 dây velcro cố định cáp, cùng 1 tài liệu hướng dẫn sử dụng.

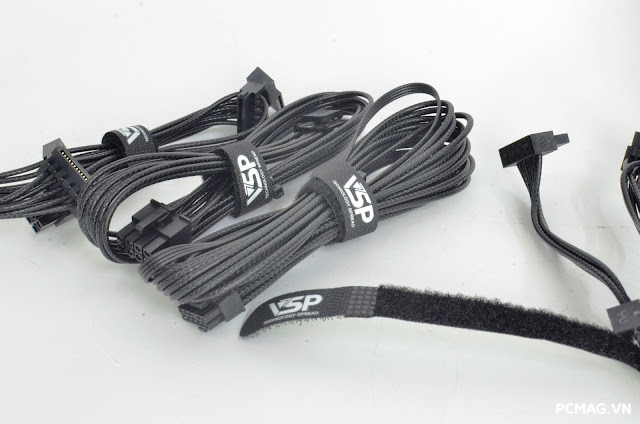

Bên cạnh đó, người dùng hoàn toàn có thể tái sử dụng các dây velcro này để quản lý cáp gọn gàng hơn khi cần thiết.

II. PSU VSP VGF750 SFX 750W

1. Bên ngoài

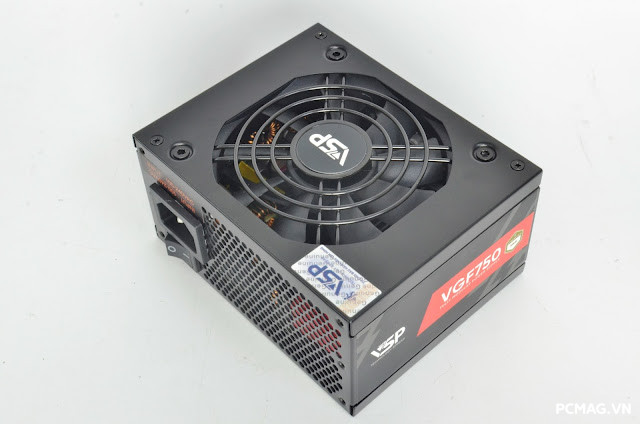

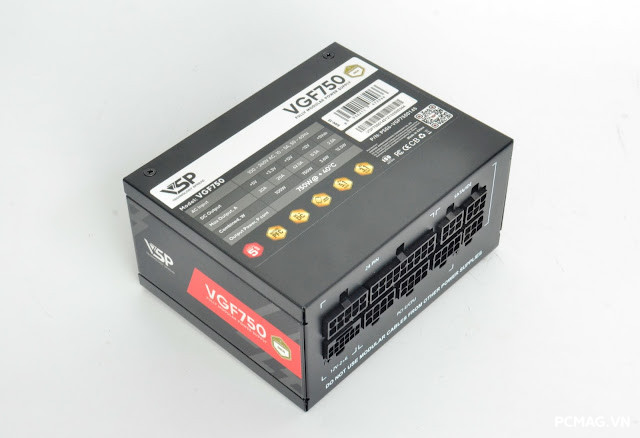

Bên ngoài, VGF750 ATX3.1/PCIe5.1 sở hữu kích thước SFX tiêu chuẩn, được trang bị quạt làm mát 92mm giúp tối ưu lưu thông khí trong không gian nhỏ gọn. Các tem trang trí cách điệu ở mặt hông tạo cảm giác chỉnh chu và hiện đại hơn cho tổng thể thiết kế. Bộ nguồn sử dụng hệ thống cáp dạng rời với hoa văn dập vảy cá, vừa đẹp mắt vừa hỗ trợ quản lý cáp hiệu quả.

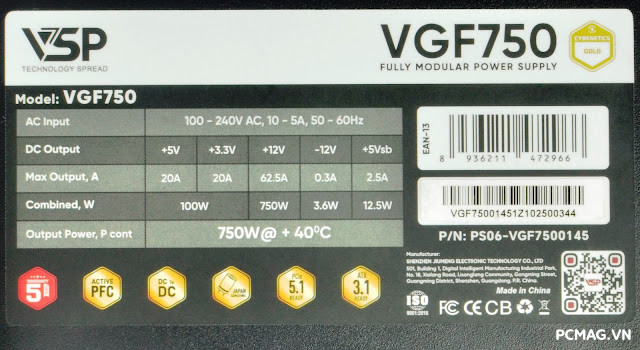

Công suất danh định 750W , Single rail 12V@750W, Active PFC full range 100~240V, Cybenetics Gold

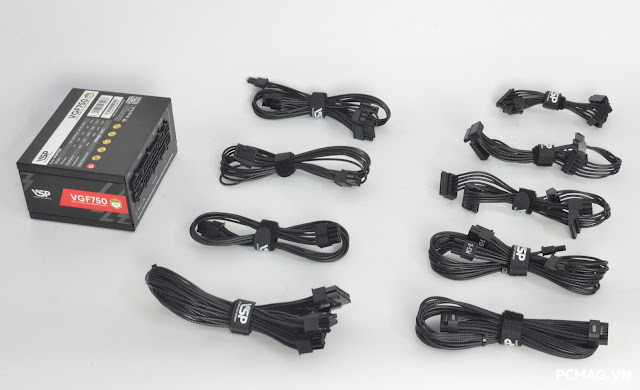

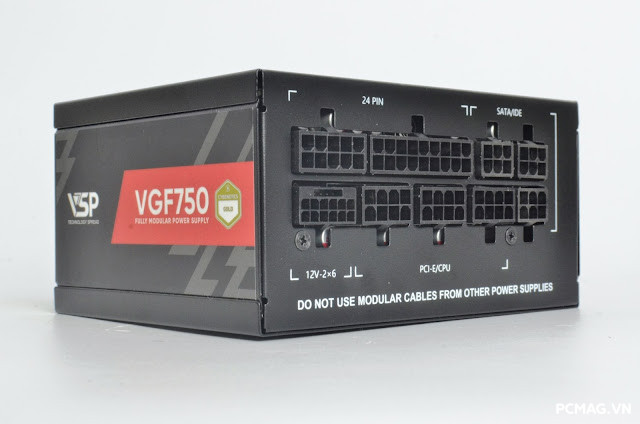

VGF750 ATX3.1/PCIe5.1 sử dụng hệ thống cáp dạng rời, bao gồm:

• 1× 24-pin MB: 30 cm
• 2× 4+4-pin ATX12V: 40 cm
• 2× 6+2-pin PCIe: 40 cm + 10 cm
• 2× 6+2-pin PCIe (từ PCIe 5.1 → PCIe 6+2): 40 cm
• 1× 12V-2×6 / PCIe 5.1 (450W): 40 cm (16AWG)
• 8× SATA: 10 cm + 10 cm + 10 cm + 10 cm
• 3× ATA (Molex): 10 cm + 10 cm + 10 cm

Do được thiết kế tối ưu cho case Mini PC, toàn bộ dây cáp của VGF750 ATX3.1/PCIe5.1 đều có độ dài ngắn, chỉ phù hợp với các hệ thống SFF. Vì vậy bộ nguồn này không thể sử dụng hiệu quả trong các case ATX truyền thống.

2. Bên trong

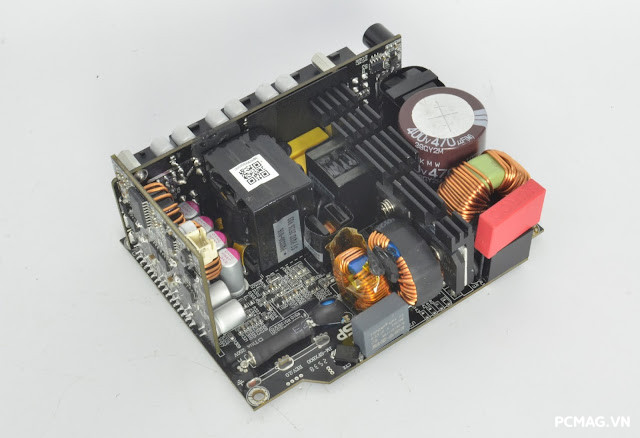

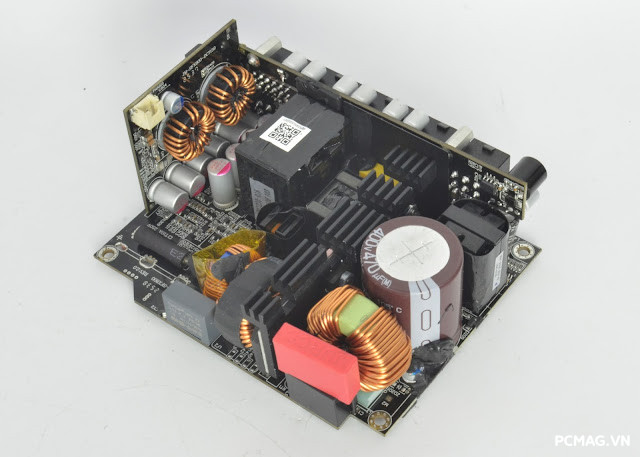

VGF750 ATX3.1/PCIe5.1 được OEM bởi JiuMeng, đối tác quen thuộc của VSP, với nền tảng thiết kế chất lượng gồm APFC + cộng hưởng LLC + SR + DC-to-DC (VRMs). Nội thất của bộ nguồn khá thoáng so với mức công suất khoảng 750W, cho phép luồng gió làm mát di chuyển hiệu quả. Sản phẩm sử dụng bo mạch 2 lớp cùng linh kiện SMD hàn ở cả hai mặt, giúp tối ưu không gian, giảm kích thước tổng thể và cải thiện khả năng tản nhiệt.

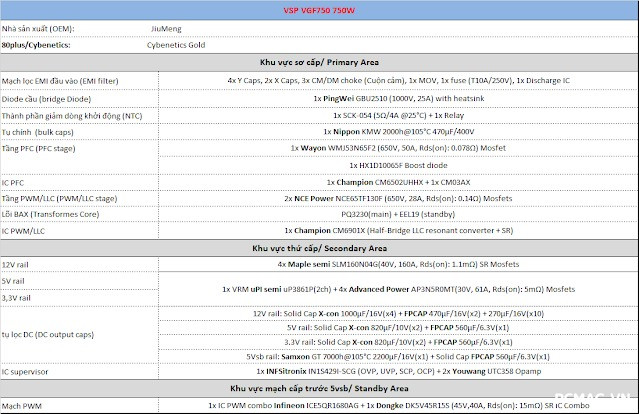

Bảng linh kiện được sử dụng trên VGF750 ATX3.1/PCIe5.1

Lớp lọc EMI đầu tiên được bố trí trên một module riêng gắn trực tiếp vào jack cắm AC của bộ nguồn. Thay vì sử dụng dây dẫn nối sang bo mạch chính, module này được hàn thẳng xuống PCB, tạo kết nối trực tiếp với lớp lọc EMI thứ hai. Cách thiết kế này giúp loại bỏ các đoạn dây cồng kềnh, tiết kiệm không gian bên trong và tối ưu luồng khí làm mát.


VGF750 ATX3.1/PCIe5.1 được trang bị tụ nguồn chính Nippon 400V/470uF đến từ Nhật Bản, đảm bảo độ bền và khả năng lọc điện ưu việt. Bộ nguồn sử dụng diode cầu GBU2510 (25A), được gắn chung trên phiến tản nhiệt MOSFET phục vụ cho cả hai tầng APFC và PWM/LLC, giúp tối ưu hiệu quả tản nhiệt. Thành phần giảm dòng khởi động (NTC) được bố trí gọn gàng ngay cạnh cuộn cảm của mạch APFC, đảm bảo hoạt động ổn định khi nguồn được kích hoạt.

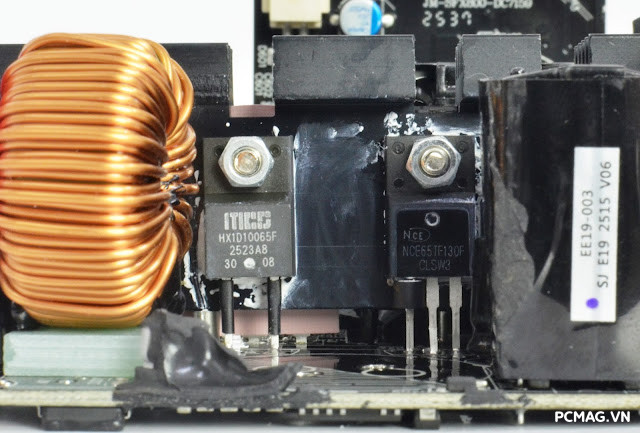

Ở tầng PFC, bộ nguồn sử dụng một MOSFET công suất lớn Wayon WMJ53N65F2 (50A) kết hợp cùng boost diode HX1D10065F, đảm bảo hiệu suất chuyển đổi cao và hoạt động ổn định. Trong khi đó, tầng cộng hưởng LLC được trang bị một cặp MOSFET NCE Power NCE65TF130F (28A), hỗ trợ vận hành mượt mà và giảm thiểu tổn hao năng lượng trong quá trình chuyển đổi.

Bộ nguồn sử dụng bộ đôi IC điều khiển từ Champion, gồm CM6502UHHX và CM6901X, đảm nhiệm việc tạo dao động và kiểm soát hoạt động cho cả hai tầng PFC và LLC. Đi kèm là IC CM03X, giúp giảm hao phí điện năng khi nguồn vận hành ở chế độ nghỉ, nâng cao hiệu quả tổng thể.

Ngay bên cạnh là IC giám sát INFSitronix IN1S429I-SCG, chịu trách nhiệm cung cấp bốn cơ chế bảo vệ quan trọng: OVP (bảo vệ quá áp), UVP (bảo vệ thấp áp), SCP (bảo vệ ngắn mạch) và OCP (bảo vệ quá dòng), đảm bảo sự an toàn và ổn định cho toàn bộ hệ thống.

Bộ nguồn được trang bị 4 MOSFET Maple Semi SLM160N04G (160A mỗi chiếc) để thực hiện chỉnh lưu cho đường 12V duy nhất. Các MOSFET này được làm mát thông qua một tấm nhôm mỏng áp trực tiếp vào vỏ PSU, giúp truyền nhiệt hiệu quả và duy trì mức nhiệt ổn định trong suốt quá trình vận hành.

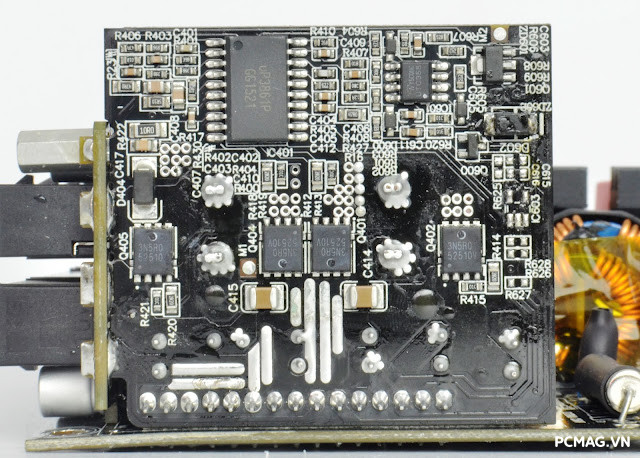

Các đường 5V và 3,3V được tạo ra thông qua module VRM, sử dụng IC chuyên dụng Anpec uPi3861P (2 kênh) để điều khiển 4 MOSFET Advanced Power AP3N5R0MT. Cấu hình này giúp quá trình chuyển đổi điện áp diễn ra ổn định, hiệu suất cao và giảm thiểu thất thoát năng lượng.

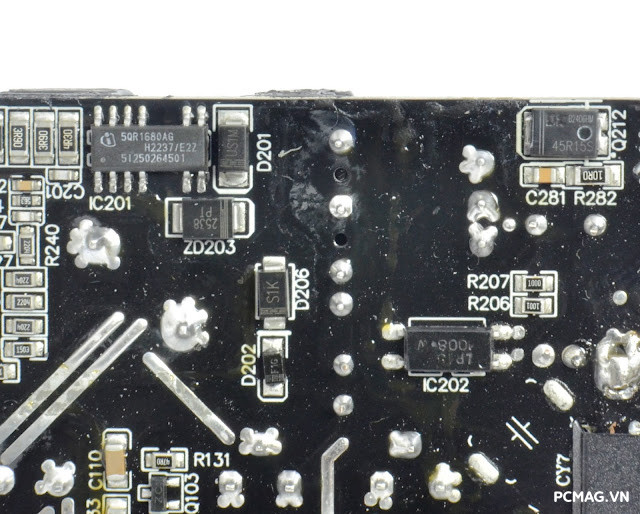

Mạch 5Vsb sử dụng IC Quasi-resonant ICE5QR1680AG, đảm bảo hoạt động ổn định và tiêu thụ điện năng thấp ở chế độ chờ. Ở phía thứ cấp, điện áp được chỉnh lưu đồng bộ thông qua IC tích hợp Dongke DK5V45R15S, giúp cải thiện hiệu suất chuyển đổi và giảm tổn hao năng lượng.

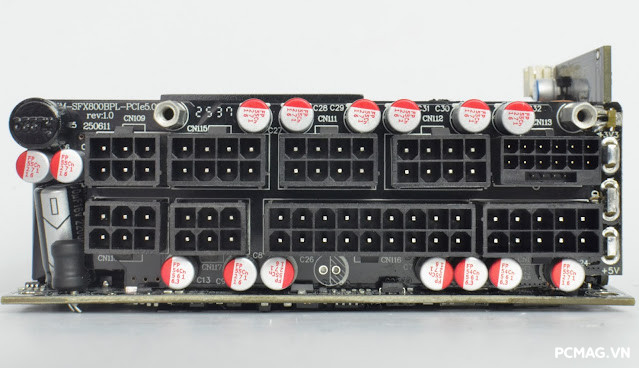

Bo mạch cắm cáp module được trang bị nhiều tụ FPCAP giúp tăng cường khả năng lọc nhiễu đầu ra. Ở khu vực thứ cấp, VGF750 ATX3.1/PCIe5.1 sử dụng phần lớn tụ rắn, cho độ bền cao và khả năng vận hành ổn định hơn trong môi trường nhiệt độ cao.

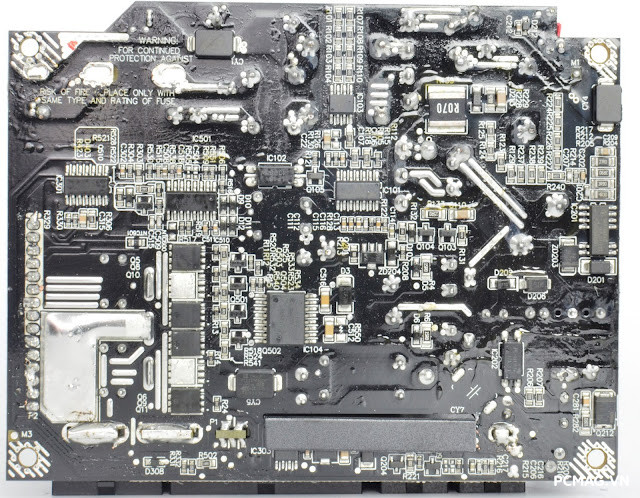

Phần mạch in của VGF750 ATX3.1/PCIe5.1 còn sót vài vết flux thừa khiến nhìn chưa được sạch

III. Thử nghiệm PSU VSP VGF750 SFX 750W

1. Load testing ( Thử tải)

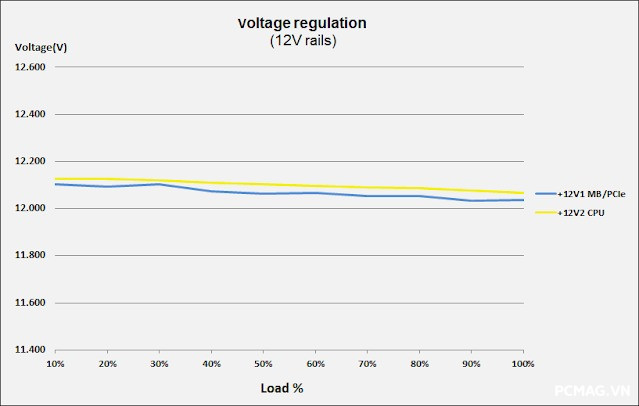

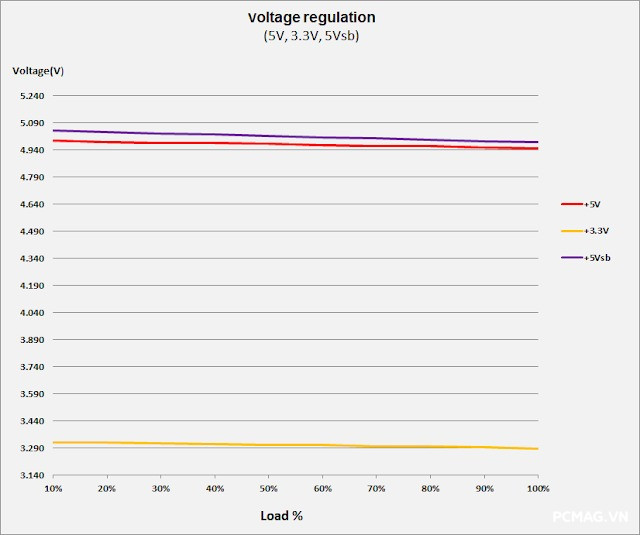

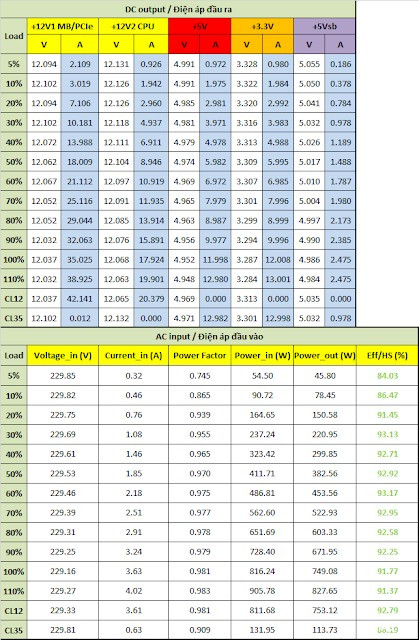

Theo Test Plan ATX 3.0 của Intel, bảng số liệu điện áp được tinh giản cho PSU dạng Single Rail, trong đó đường 12V được chia thành hai nhóm trong quá trình thử tải:

• 12V1: Toàn bộ linh kiện tiêu thụ điện từ đường 12V ngoại trừ CPU (MB, PCIe, GPU, thiết bị ngoại vi…).
• 12V2: Riêng CPU (ATX12V / EPS12V).

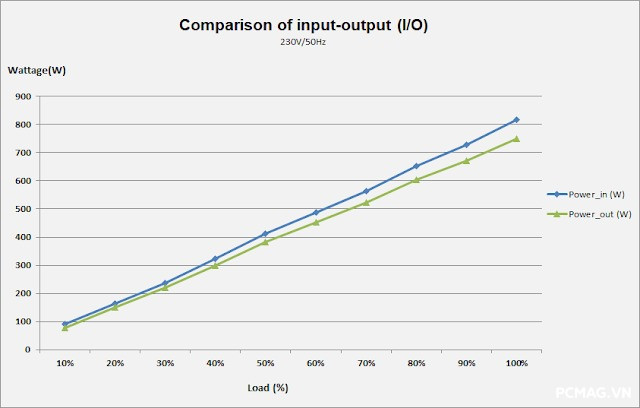

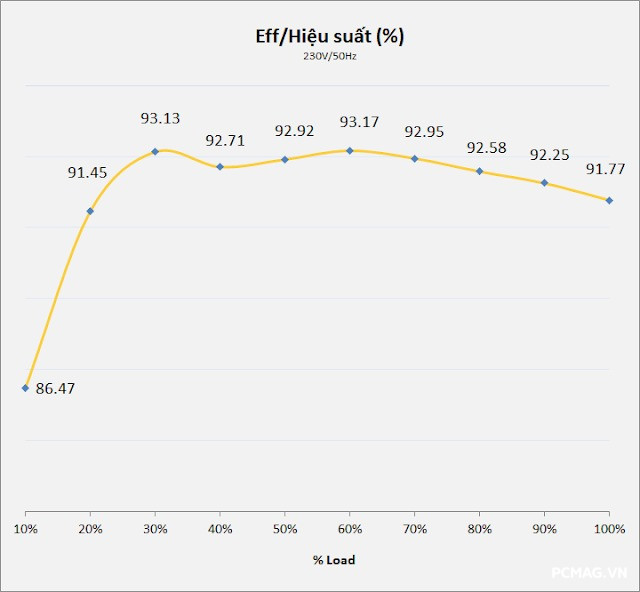

Trong các bài thử tải, VGF750 ATX3.1/PCIe5.1 thể hiện khả năng vận hành ổn định, hoàn thành tốt tất cả các mức tải với điện áp dao động rất nhỏ, nằm hoàn toàn trong giới hạn mà chuẩn ATX quy định. Hiệu suất tối đa đạt khoảng ~93% @ 230Vac, tương ứng với chứng nhận Cybenetics Gold.

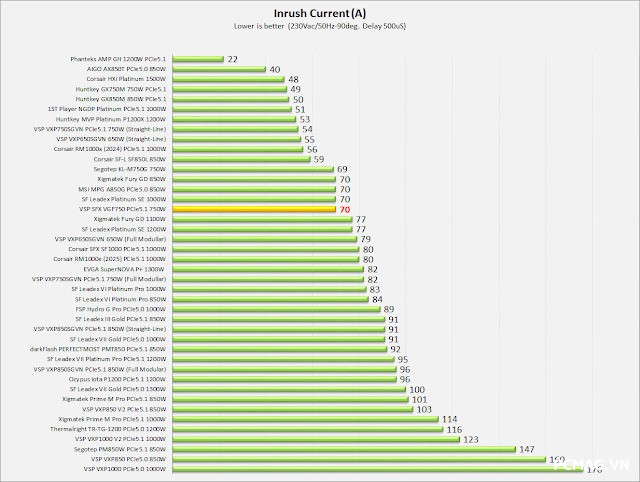

2. Inrush current testing ( Dòng khởi động)

Dòng khởi động của VGF750 ATX3.1/PCIe5.1 đạt mức trung bình trong phân khúc

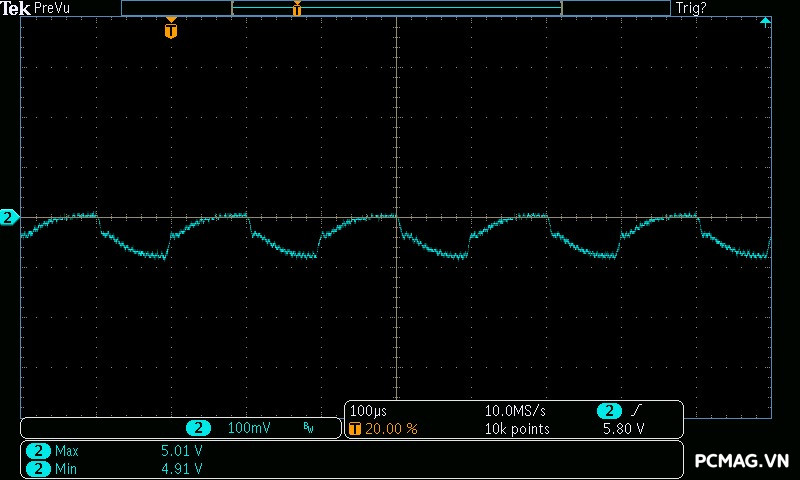

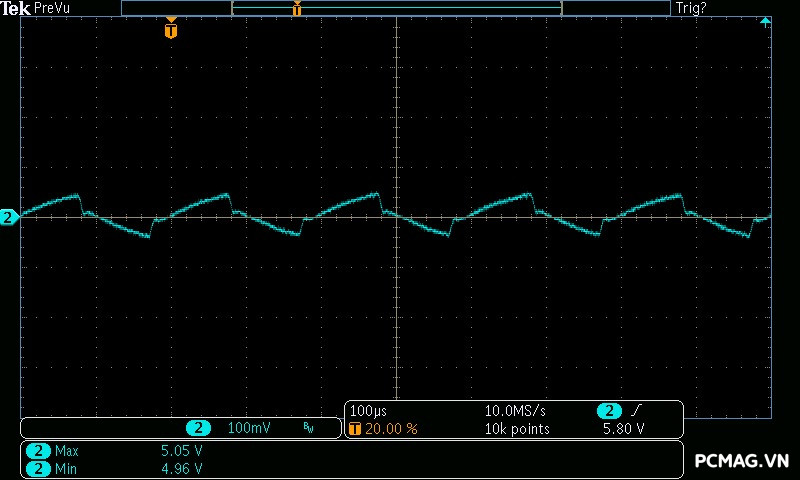

3. Sync Transient Response Test (Thử tải biến thiên)

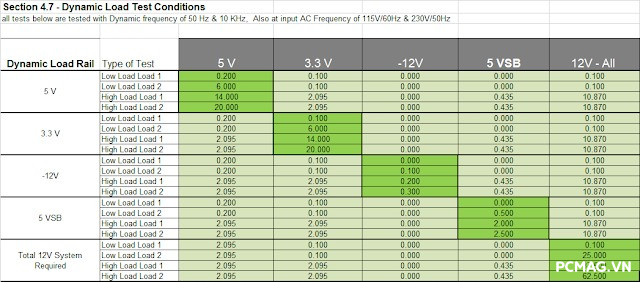

Bài thử tải biến thiên được thiết lập theo chuẩn Intel ATX 3.0/3.1, với cấu hình:

• Tải điện dung: 3300uF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

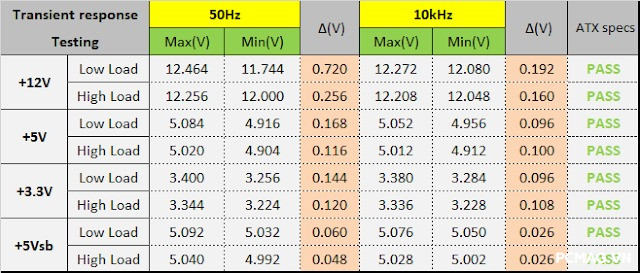

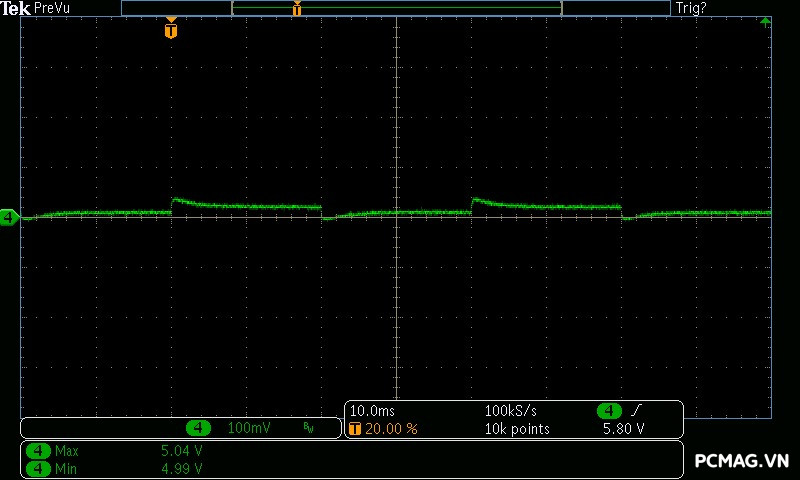

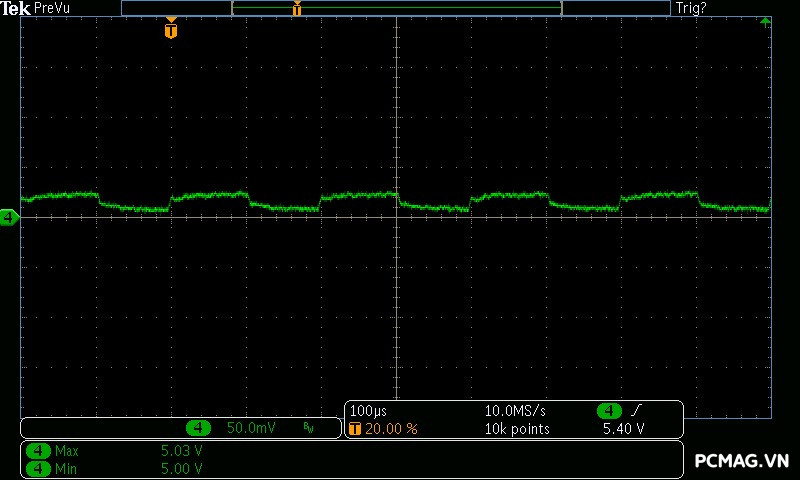

Kết quả thử nghiệm cho thấy VGF750 ATX3.1/PCIe5.1 kiểm soát điện áp rất tốt, với mức dao động trên tất cả các đường điện đều nằm trong giới hạn mà chuẩn ATX quy định.

Trong bài kiểm tra mô phỏng tải biến thiên tức thời của GPU (Power Excursion), bộ nguồn tiếp tục vượt qua dễ dàng, duy trì điện áp ổn định và không xảy ra hiện tượng sập nguồn – một điểm quan trọng đối với các hệ thống sử dụng GPU đời mới có mức độ dao động dòng cực lớn.

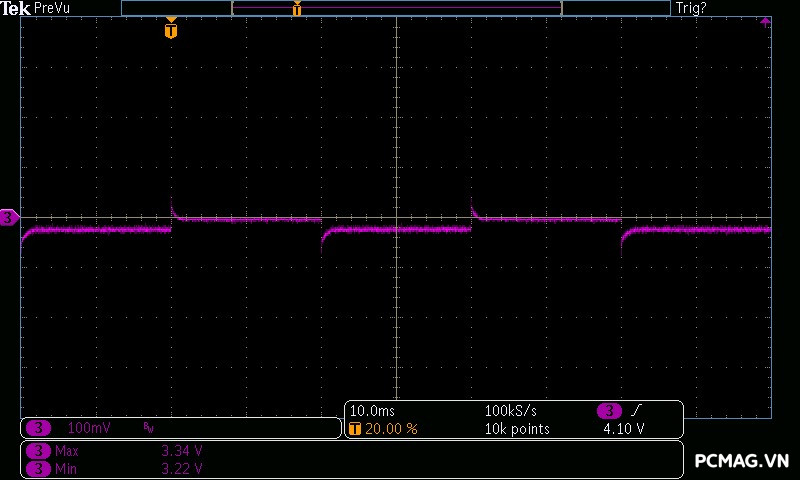

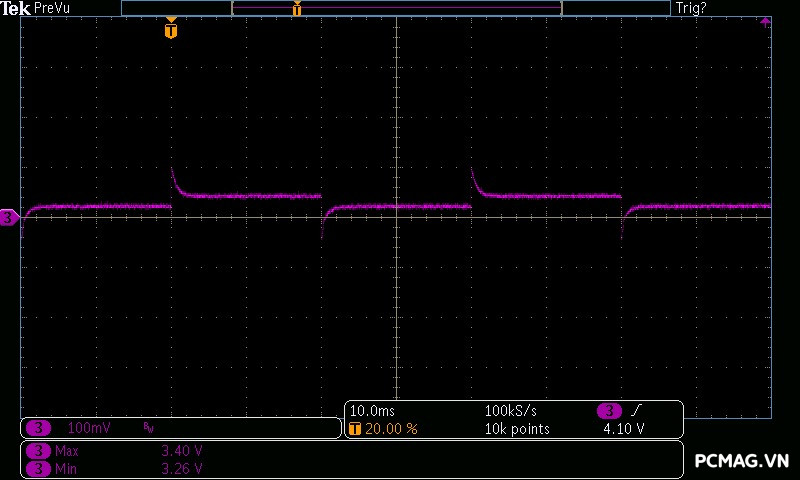

-50Hz Low load:

-50Hz High load:

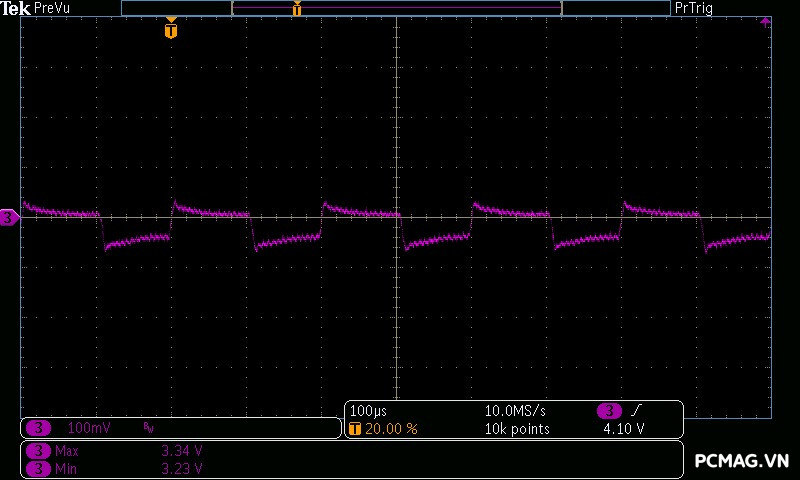

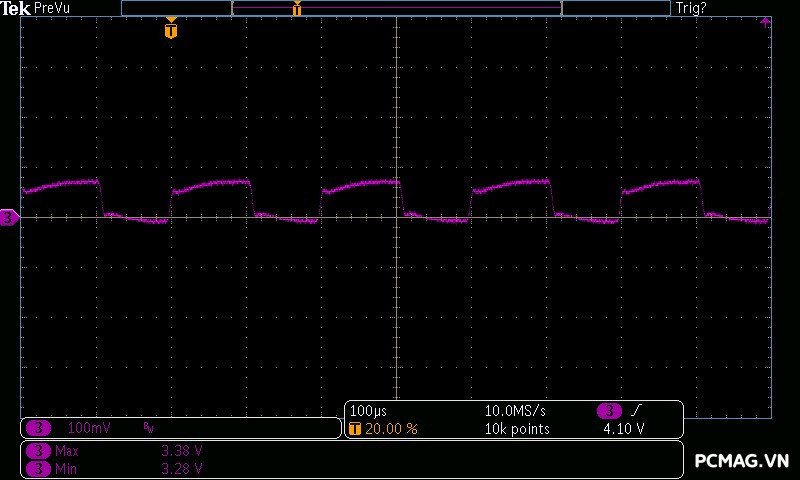

-10kHz Low load:

-10kHz High load:

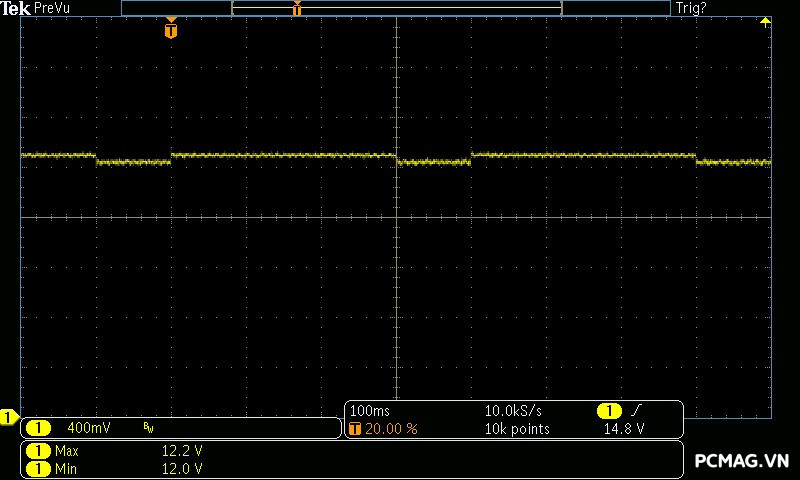

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

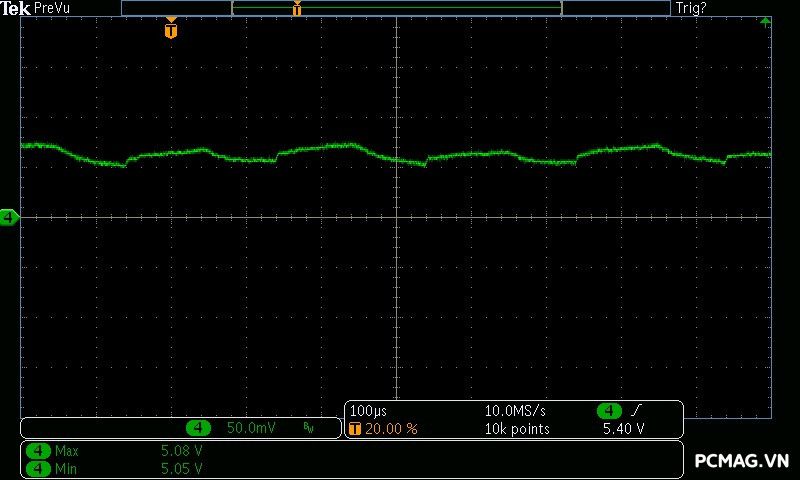

4. Ripple & Noise ( Nhiễu AC cao tần)

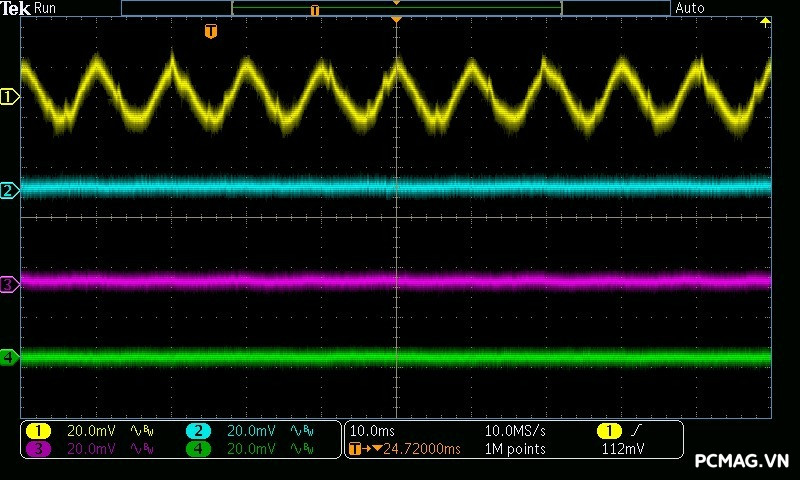

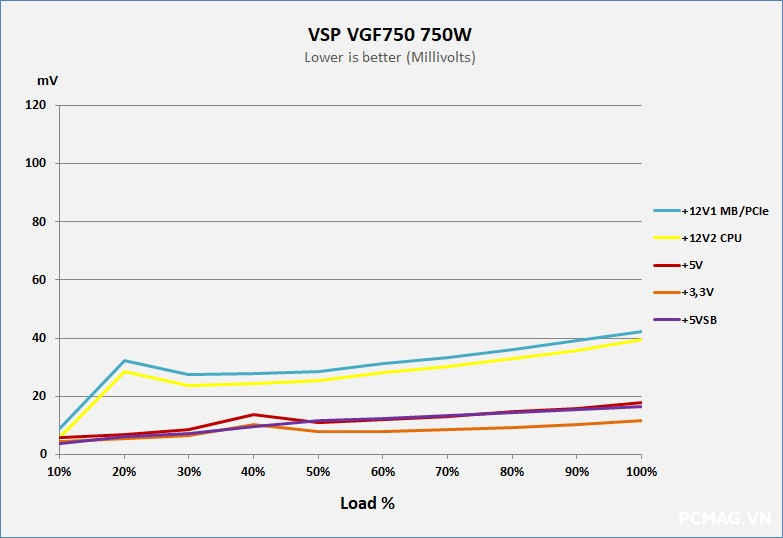

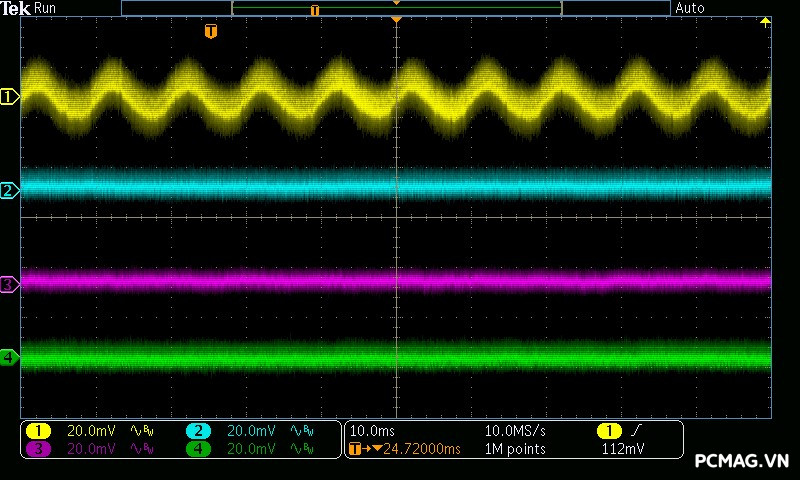

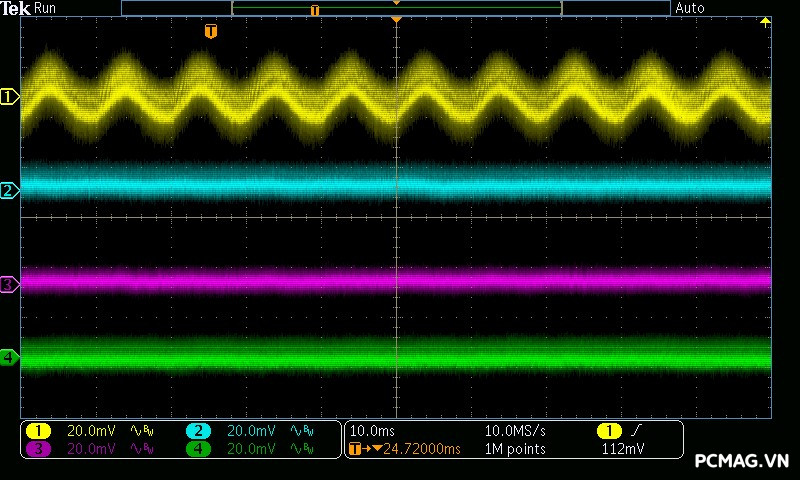

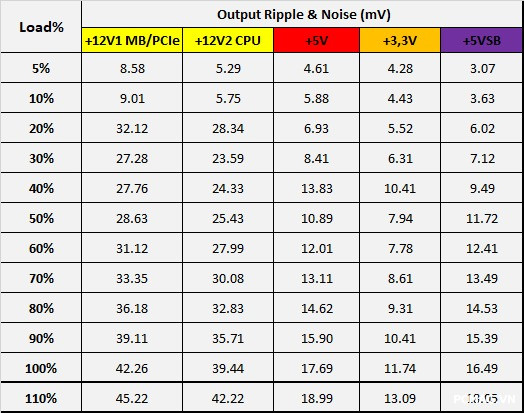

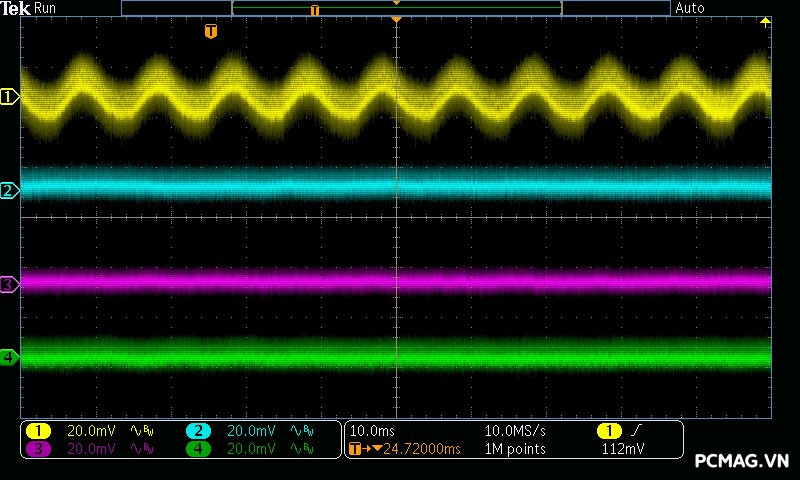

VGF750 ATX3.1/PCIe5.1 cho kết quả nhiễu cao tần rất tốt: đường 12V có mức ripple dao động quanh ~40mV, trong khi các đường điện còn lại chỉ vào khoảng ~15mV, hoàn toàn đáp ứng yêu cầu của chuẩn ATX và đảm bảo tính ổn định cho hệ thống.

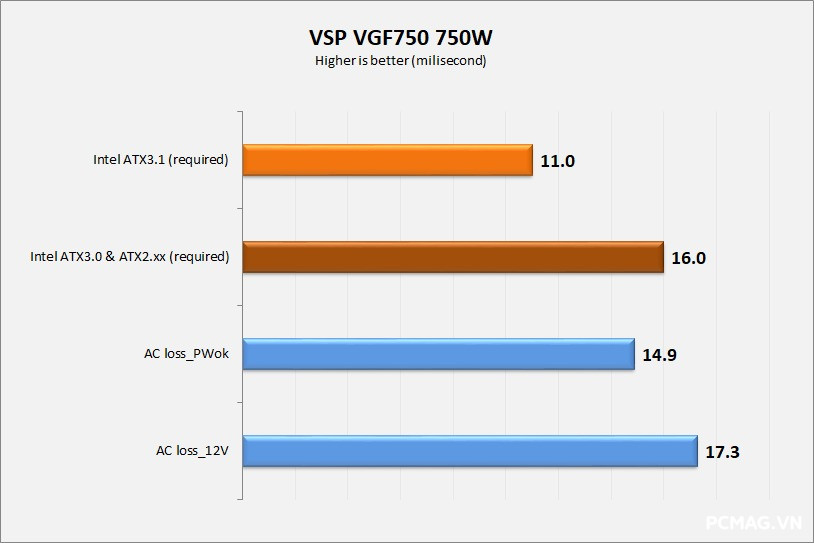

5. Hold-up Time ( Thời gian lưu điện)

VGF750 ATX3.1/PCIe5.1 dễ dàng đáp ứng yêu cầu của chuẩn ATX 3.1 về thời gian lưu điện, vốn đã được giảm xuống 11ms thay vì 16ms như các phiên bản ATX 3.0 trở về trước. Điều này cho thấy bộ nguồn hoàn toàn đủ khả năng duy trì điện áp ổn định trong các tình huống sụt nguồn ngắn hạn.

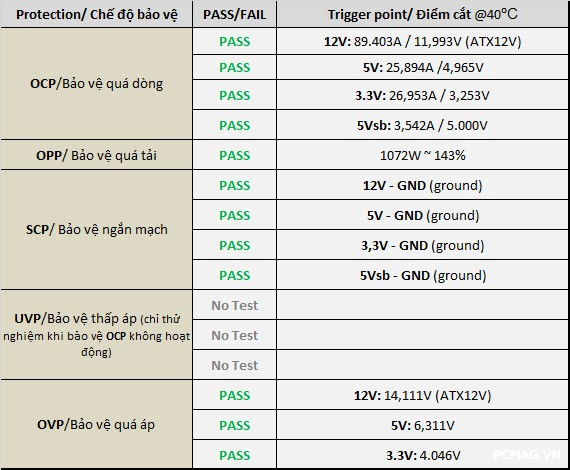

6. Protection Features (Các chế độ bảo vệ)

Các cơ chế bảo vệ trên VGF750 ATX3.1/PCIe5.1 hoạt động hiệu quả, khi bộ nguồn tự động ngắt khi đạt ngưỡng bảo vệ và có thể tự khởi động lại sau đó. Điều này đảm bảo an toàn cho hệ thống và tăng độ tin cậy trong quá trình vận hành.

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị IT thuộc Class I — trong đó có bộ nguồn ATX — tiêu chuẩn an toàn quy định rằng dòng rò không được vượt quá 3,5mA khi PSU được cấp ở mức ~110% điện áp tối đa mà nhà sản xuất công bố. Trong trường hợp này, giá trị kiểm tra tương ứng là 264VAC @ 60Hz (tương đương 110% của 240VAC).

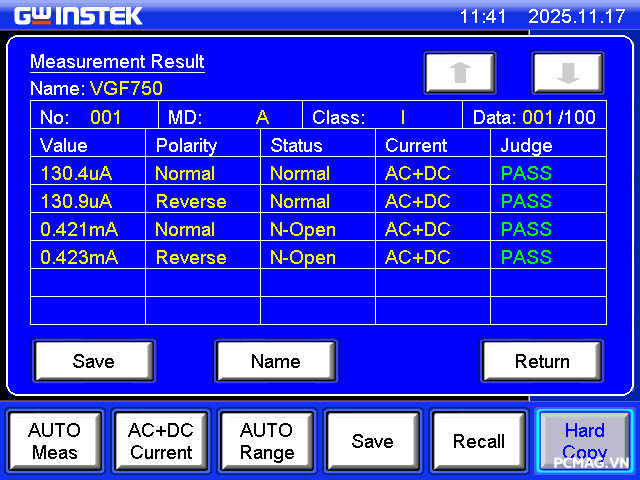

Để đánh giá chính xác dòng rò, phép đo được thực hiện bằng thiết bị chuyên dụng GW Instek GLC-9000, đảm bảo kết quả đạt độ tin cậy cao.

8. Nhiệt độ hoạt động & Tốc độ quạt làm mát (Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38 – 45°C

Đường quạt (fan curve) của VGF750 ATX3.1/PCIe5.1 tăng tốc tuyến tính theo mức tải, khi nhiệt lượng tỏa ra nhiều hơn. Ở công suất cao, quạt đạt khoảng 2700 RPM, đủ để đảm bảo khả năng làm mát cho các linh kiện công suất bên dưới.

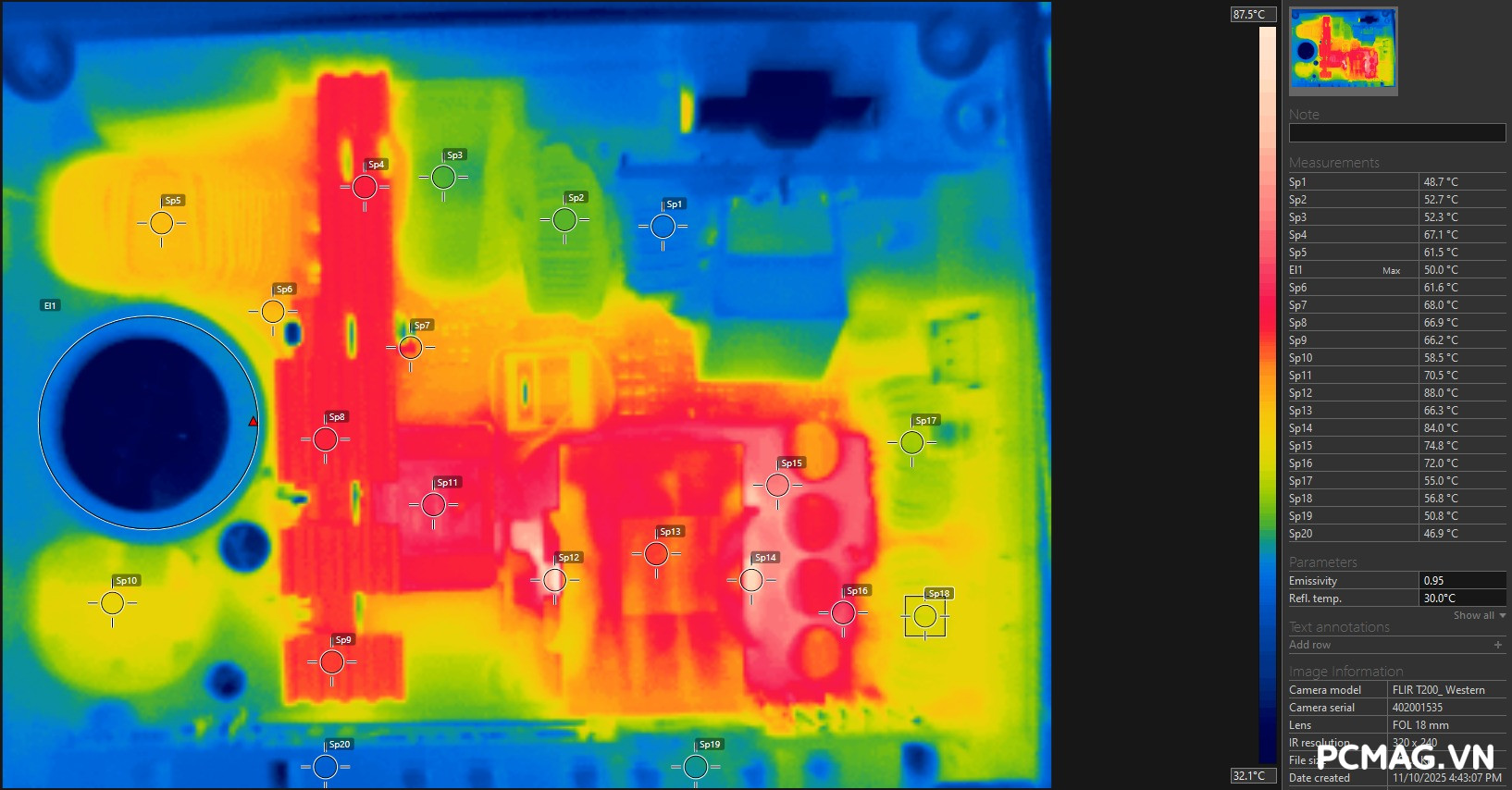

Qua ảnh nhiệt, có thể thấy các khu vực nóng nhất của PSU nằm ở ngõ ra của biến áp chính và vị trí mosfet chỉnh lưu đồng bộ, với mức nhiệt khoảng ~88°C, vẫn trong giới hạn cho phép đối với thiết kế SFX công suất cao.

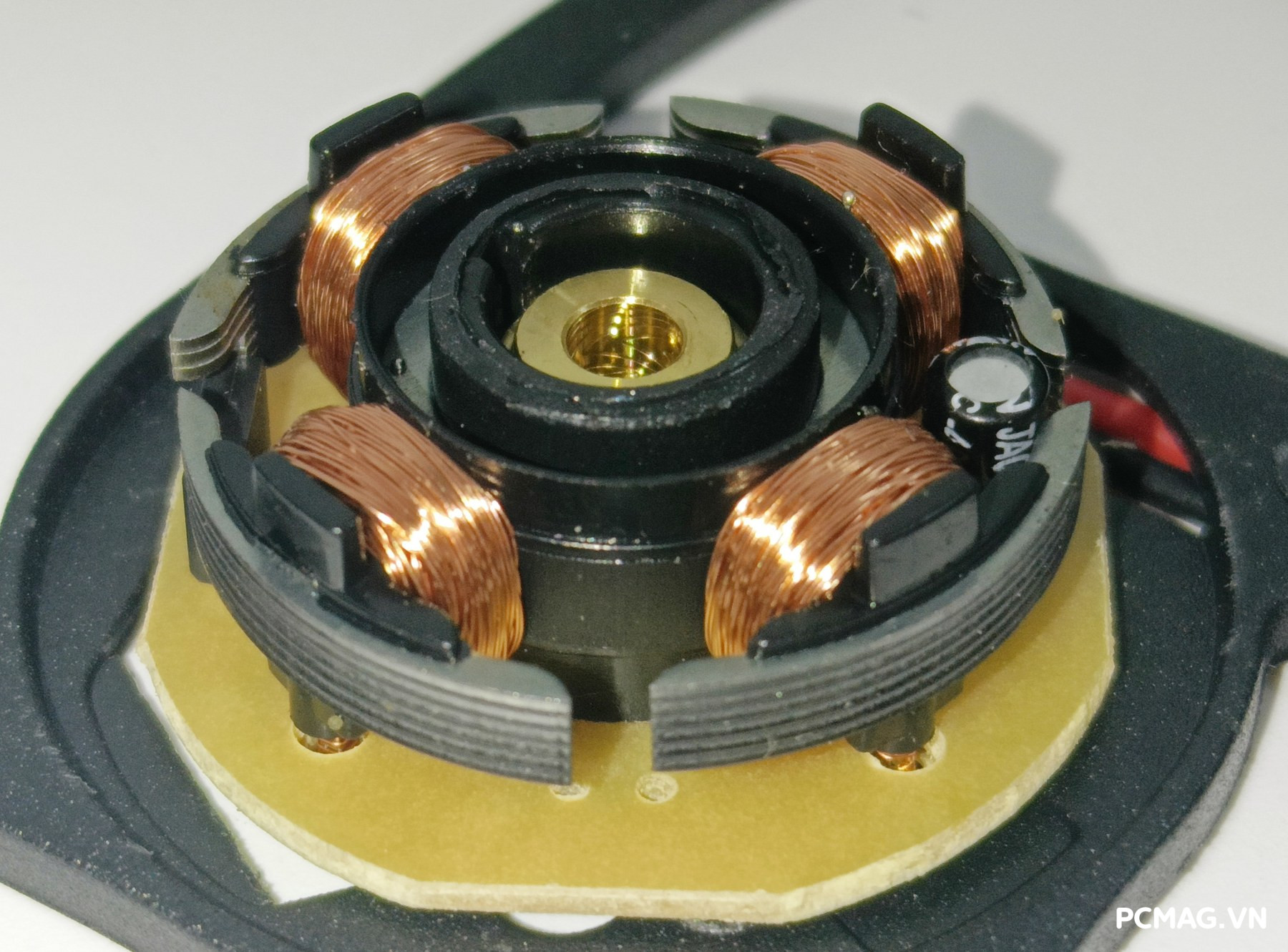

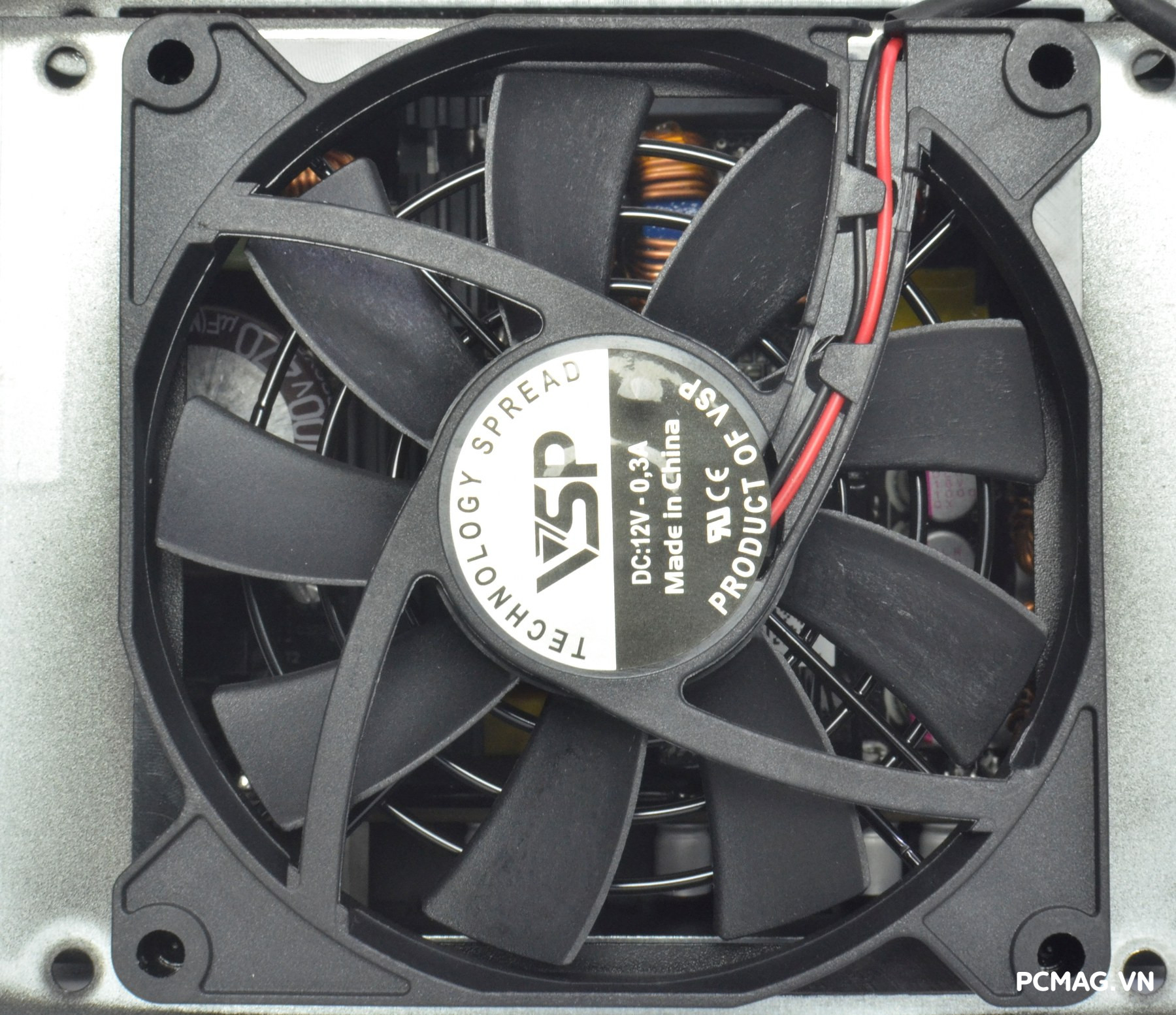

VGF750 ATX3.1/PCIe5.1 sử dụng quạt làm mát VSP 92mm 12V 0.3A. Fluid dynamic Bearing/FDB có tốc độ tối đa khoảng 3000RPM

IV. Kết luận

VSP VGF750 ATX3.1/PCIe5.1 thể hiện chất lượng điện áp ổn định cùng linh kiện cao cấp, đặc biệt là quạt FDB có tuổi thọ bền bỉ. Việc trang bị đầu cấp nguồn PCIe 5.1 / 12V-2×6 giúp PSU tương thích hoàn hảo với các dòng card đồ họa thế hệ mới. Hiệu suất tối đa đạt khoảng ~93% @ 230Vac, tương ứng chuẩn Cybenetics Gold.

Với những đặc tính trên, VGF750 ATX3.1/PCIe5.1 trở thành lựa chọn hấp dẫn cho các cấu hình Mini PC tầm trung đến cao cấp, đặc biệt là những hệ thống sử dụng một GPU có mức tiêu thụ dưới 300W.

Ưu điểm

• Linh kiện chất lượng cao, bao gồm tụ điện Nhật Bản
• Chất lượng điện áp tốt, đáp ứng 200% power excursion
• Trang bị đầu nguồn PCIe 5.1 / 12V-2×6
• Quạt FDB cho độ bền và độ ồn thấp
• Hiệu suất ~93% @ 230Vac – đạt chuẩn Cybenetics Gold

Khuyết điểm

• Nên bổ sung chế độ quạt semi-fanless thông minh (MCU điều khiển) để tối ưu hơn giữa khả năng tản nhiệt và độ ồn
