Theo PCMAG, Xigmatek vừa chính thức giới thiệu dòng nguồn máy tính (PSU) 80 Plus Gold giá rẻ đạt chuẩn ATX 3.1/PCIe 5.1 mang tên PRIME M Pro. Dù thuộc phân khúc tầm trung, PRIME M Pro lại sở hữu gần như đầy đủ những tính năng đã làm nên thành công của dòng cao cấp Fury GD từng được PCMAG đánh giá rất cao trước đây.

Sản phẩm hỗ trợ đầu cắm 12V-2×6/PCIe 5.1 công suất 600W, trang bị đầy đủ các chuẩn bảo vệ OVP/UVP/SCP/OCP/OTP, sử dụng Active PFC full-range, thiết kế mạch LLC + SR + DC-to-DC tiên tiến, đảm bảo hiệu suất sạch và ổn định. Bộ cáp rời với dây dập vân vảy cá giúp tối ưu khả năng đi dây trong mọi loại case, đồng thời toàn bộ dòng Prime M Pro đều đạt chuẩn 80 Plus Gold, đảm bảo mức tiêu thụ điện hiệu quả.

Hiện dòng Xigmatek PRIME M Pro được phân phối với hai mức công suất 850W và 1000W, phù hợp cho các cấu hình từ gaming cao cấp đến workstation yêu cầu nguồn mạnh và chuẩn kết nối mới.

I. Hộp và phụ kiện Xigmatek PRIME M Pro 1000W

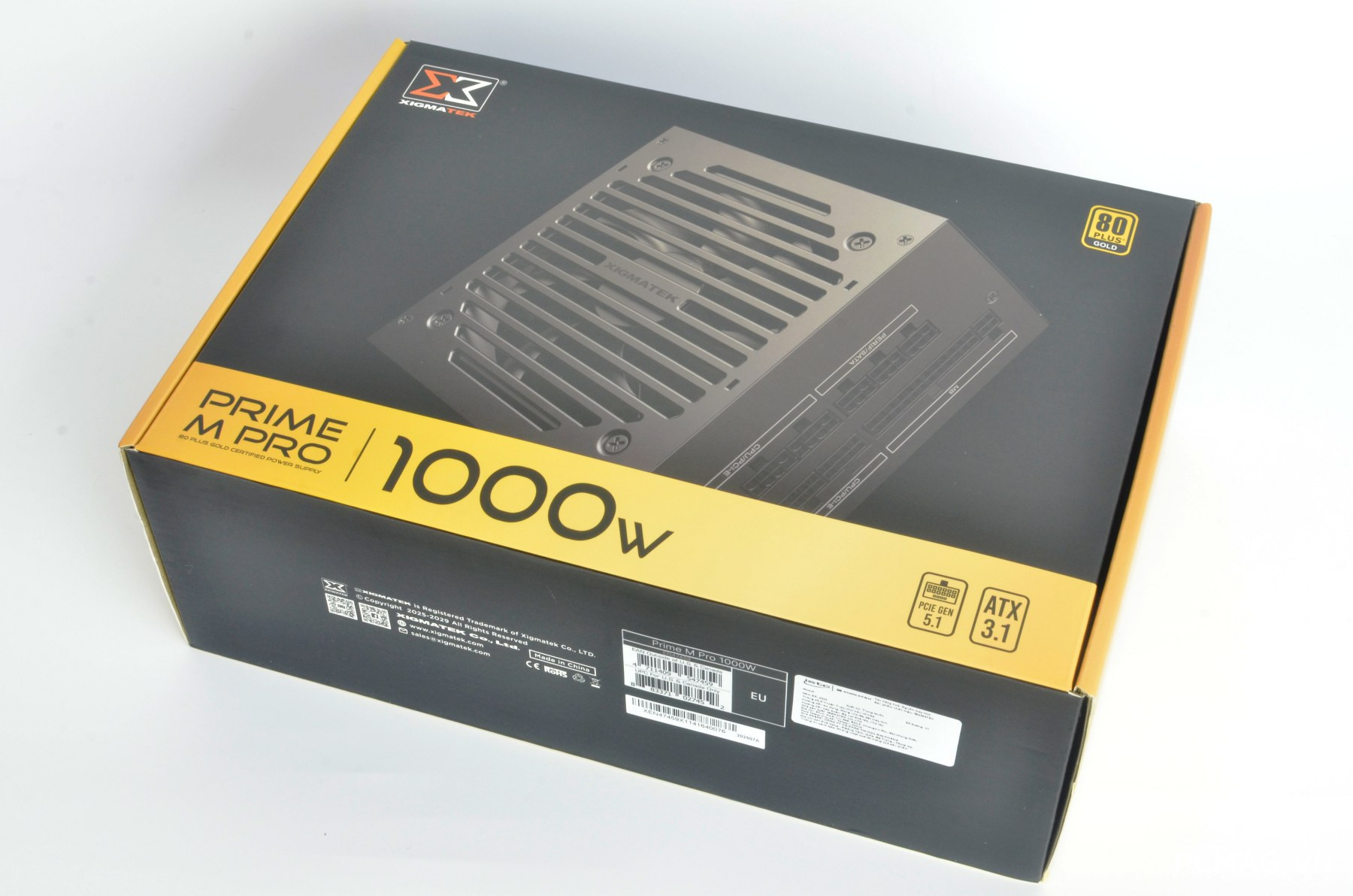

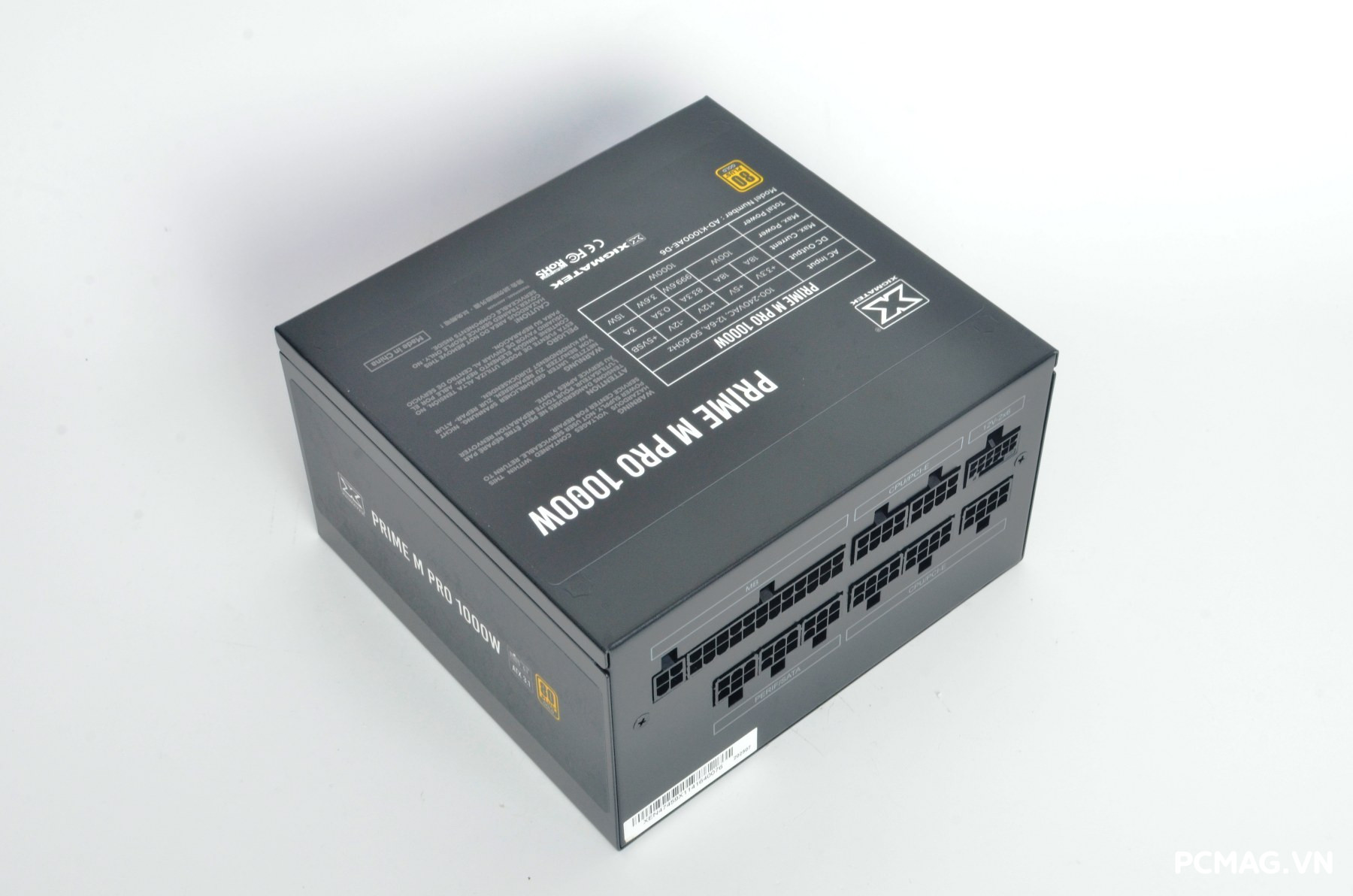

Hộp của Xigmatek PRIME M Pro 1000W có kích thước trung bình, sử dụng tông màu vàng – đen làm chủ đạo. Các tính năng nổi bật được bố trí ở mặt sau hộp, giúp người dùng dễ dàng nắm bắt thông tin sản phẩm. Tổng thể phong cách đóng gói mang nhiều nét tương đồng với dòng Fury GD, giữ được sự đồng nhất trong thiết kế của Xigmatek.

Phụ kiện đi kèm bao gồm: 1 dây nguồn chuẩn EU, 4 ốc bắt nguồn, và 5 dây rút (zip tie), đáp ứng đầy đủ nhu cầu lắp đặt cơ bản cho người dùng.

II. PSU Xigmatek PRIME M Pro 1000W

1. Bên ngoài

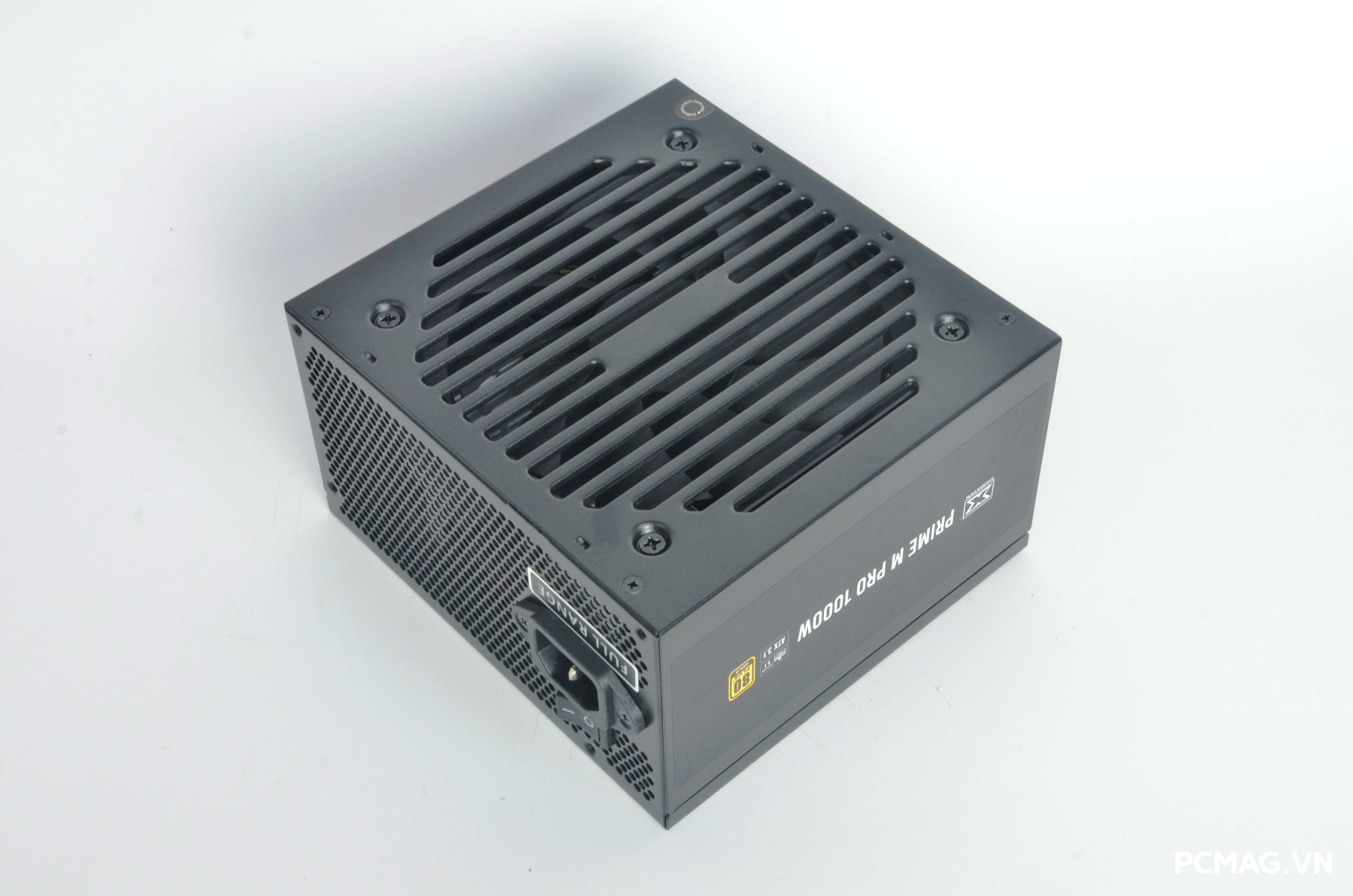

PRIME M Pro 1000W sở hữu kích thước chuẩn ATX, phủ lớp sơn tĩnh điện màu đen bền bỉ. Sản phẩm được trang bị quạt làm mát 120mm, kết hợp cùng hệ thống cáp đen dập vảy cá mềm dẻo, hỗ trợ việc đi dây gọn gàng và dễ dàng hơn trong mọi kiểu case.

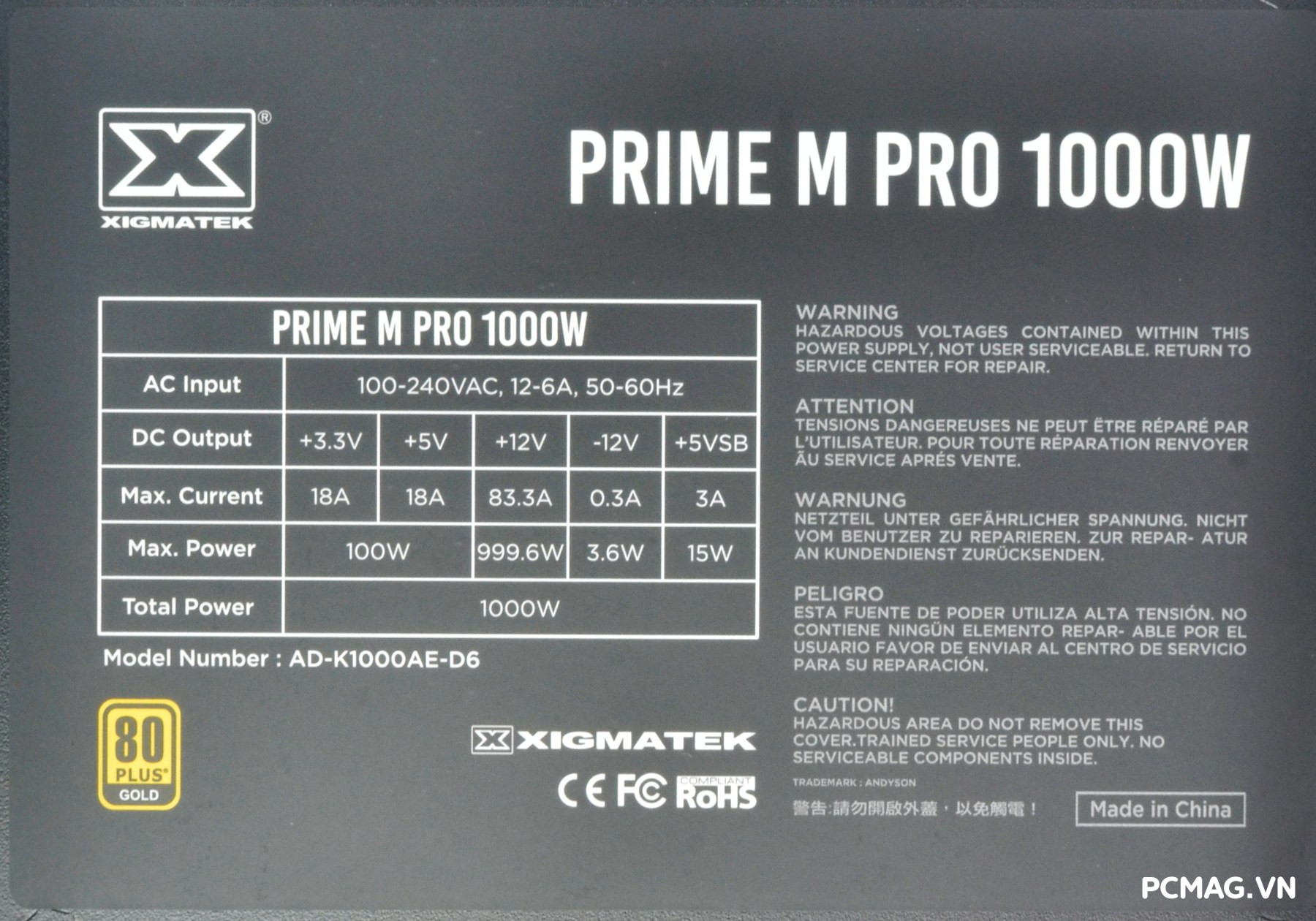

PRIME M Pro 1000W có công suất danh định 1000W, sử dụng single rail 12V đạt 999.6W, cùng mạch Active PFC full-range 100–240V.

Mặc dù hiện tại trên trang 80Plus chưa xuất hiện thông tin về chứng nhận cho mẫu PRIME M Pro 1000W của Xigmatek, nhưng khi tra cứu theo mã model OEM AD-K1000AE-D6 do Andyson sản xuất (in trên tem nhãn), có thể thấy nền tảng này đã được công nhận chuẩn 80Plus Gold.

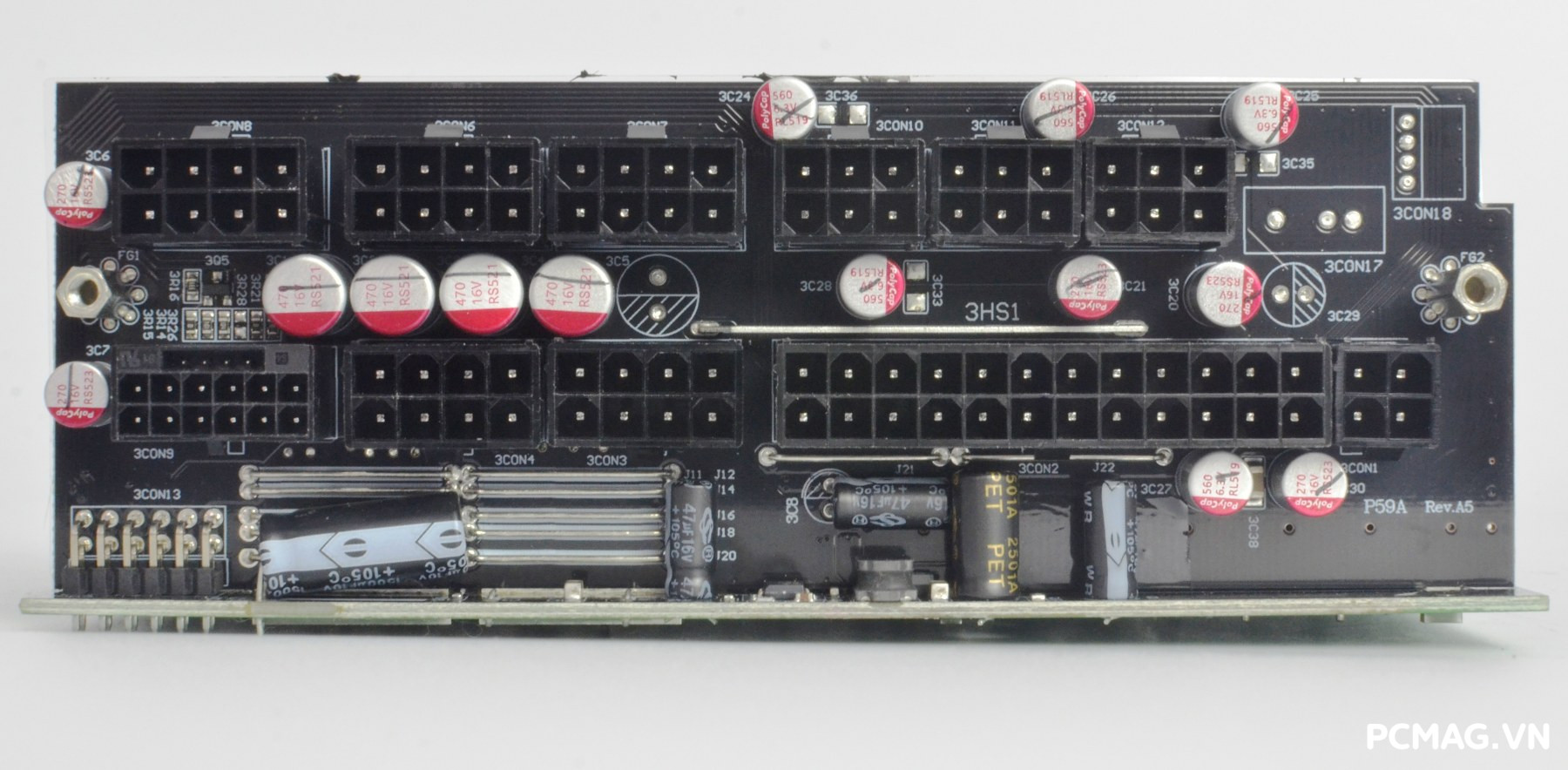

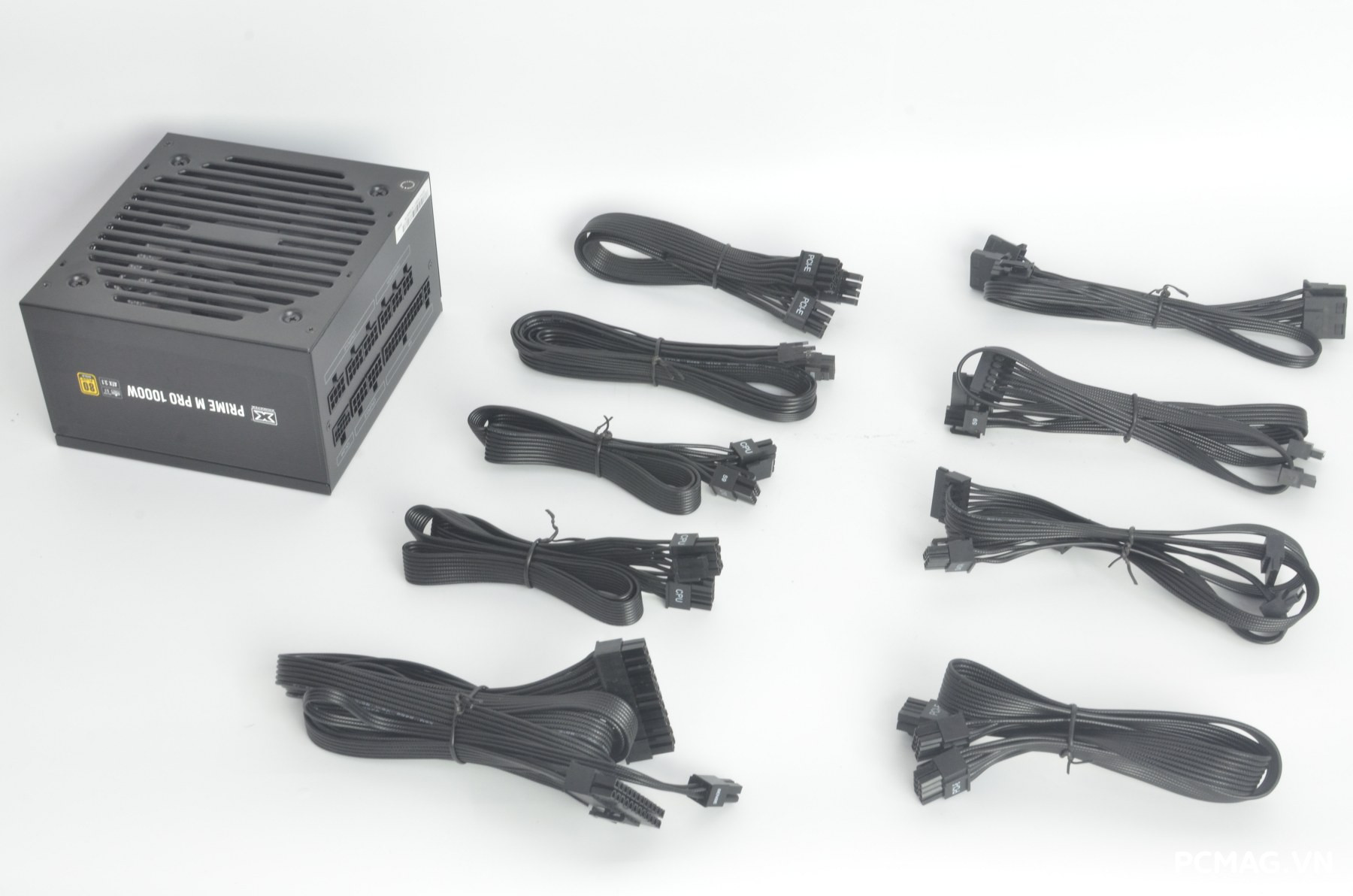

Hệ thống cáp rời của PRIME M Pro được trang bị đầy đủ cho nhiều cấu hình, bao gồm:

• 1× 24-pin Mainboard: 60 cm
• 2× 4+4-pin ATX12V: 70 cm
• 4× 6+2-pin PCIe: 50 cm + 15 cm
• 1× cáp 12V-2×6/PCIe 5.1 (600W rated): 60 cm
• 8× SATA: 45 cm + 15 cm + 15 cm + 15 cm
• 4× ATA (Molex): 45 cm + 15 cm + 15 cm + 15 cm

Toàn bộ dây đều ở dạng rời, thuận tiện cho việc lựa chọn và tối ưu hóa đường đi dây trong case.

2. Bên trong

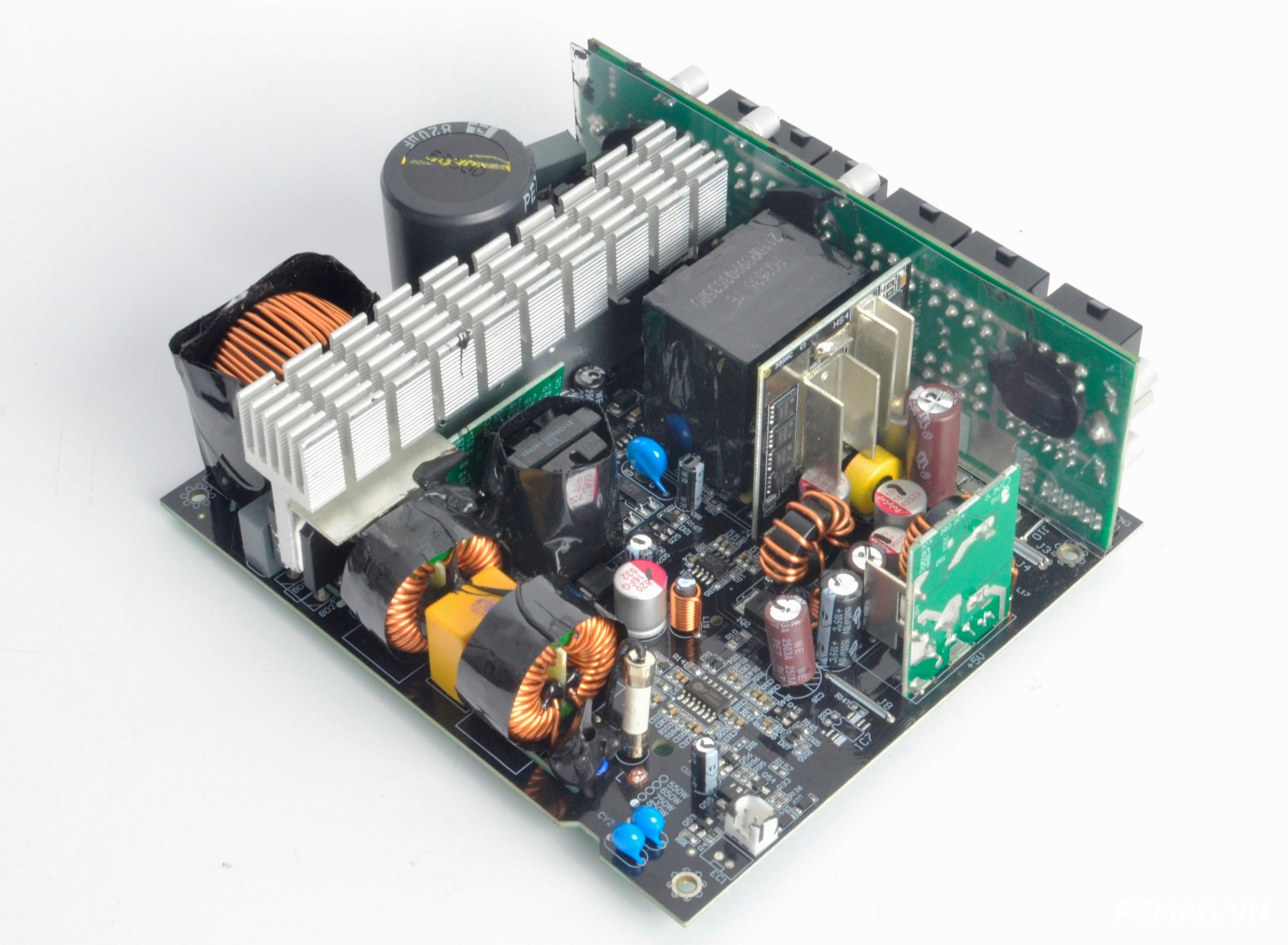

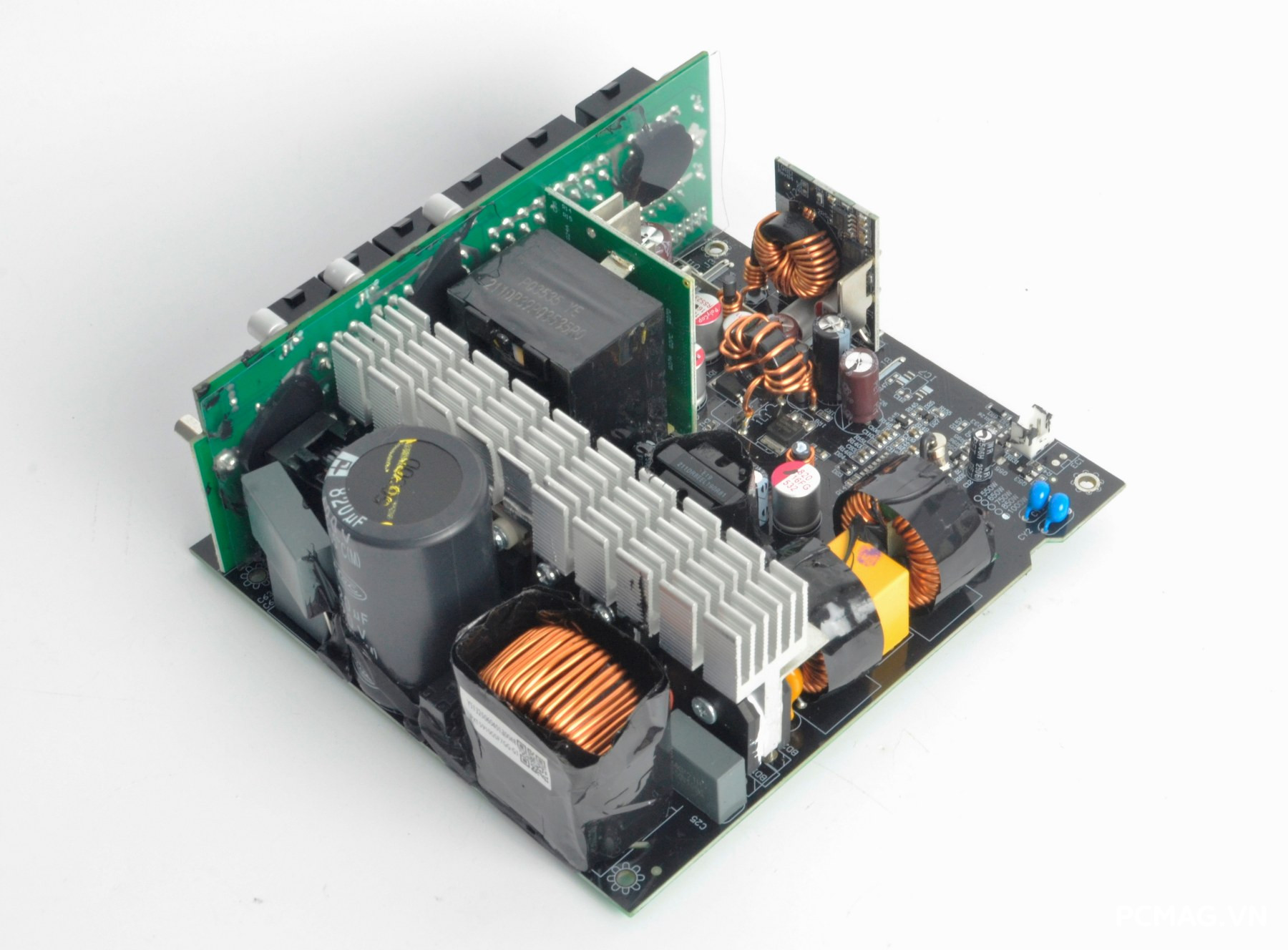

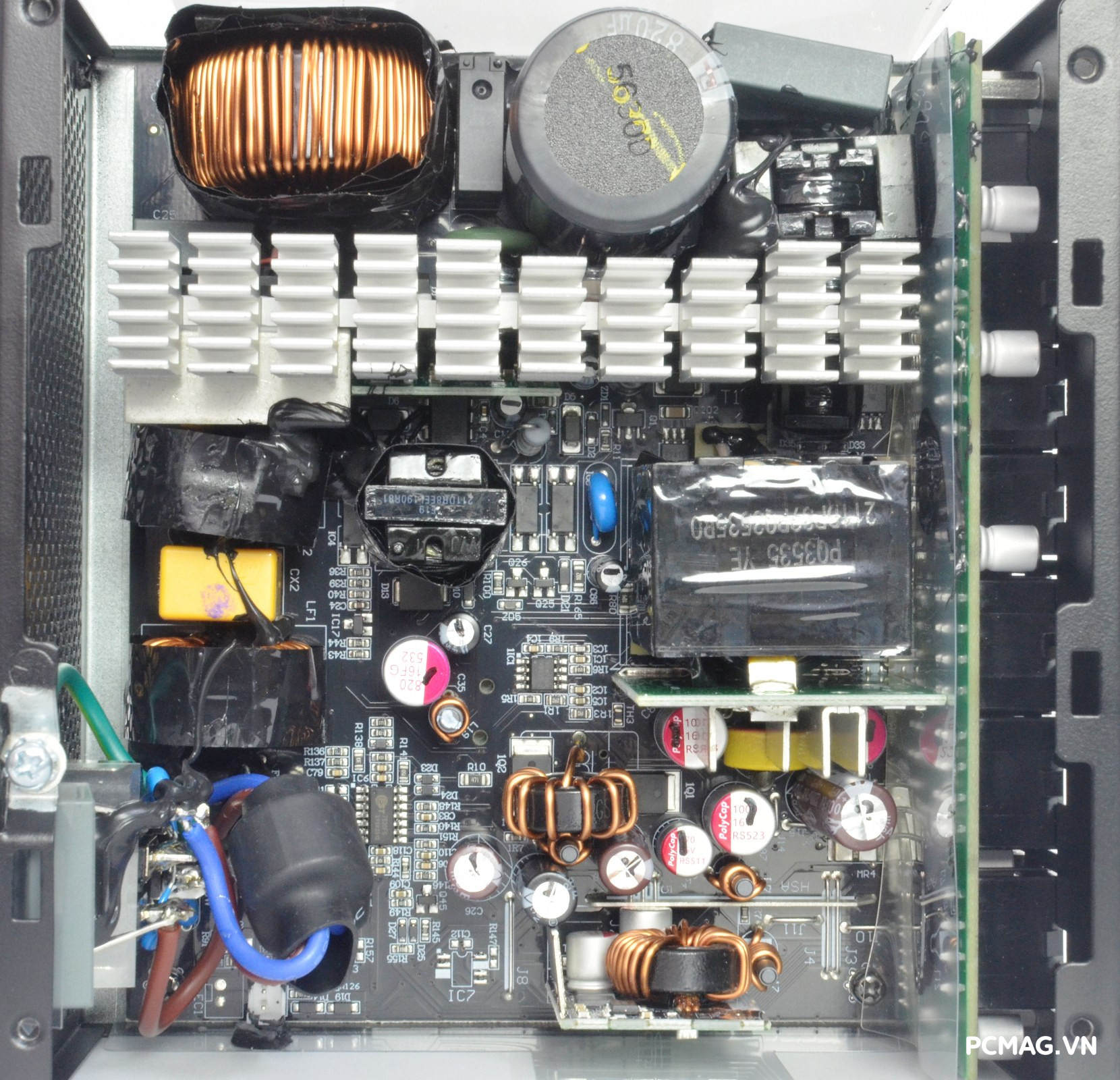

Khác với dòng Fury GD, nơi hai phiên bản 850W và 1100W được xây dựng trên hai platform khác nhau, dòng PRIME M Pro lại thống nhất hơn: phiên bản 1000W sử dụng platform P59 tương tự như bản 850W. Sự khác biệt chủ yếu nằm ở việc tinh chỉnh và nâng cấp một số linh kiện công suất để đáp ứng mức tải cao hơn, giúp PSU vận hành ổn định ở cấu hình 1000W.

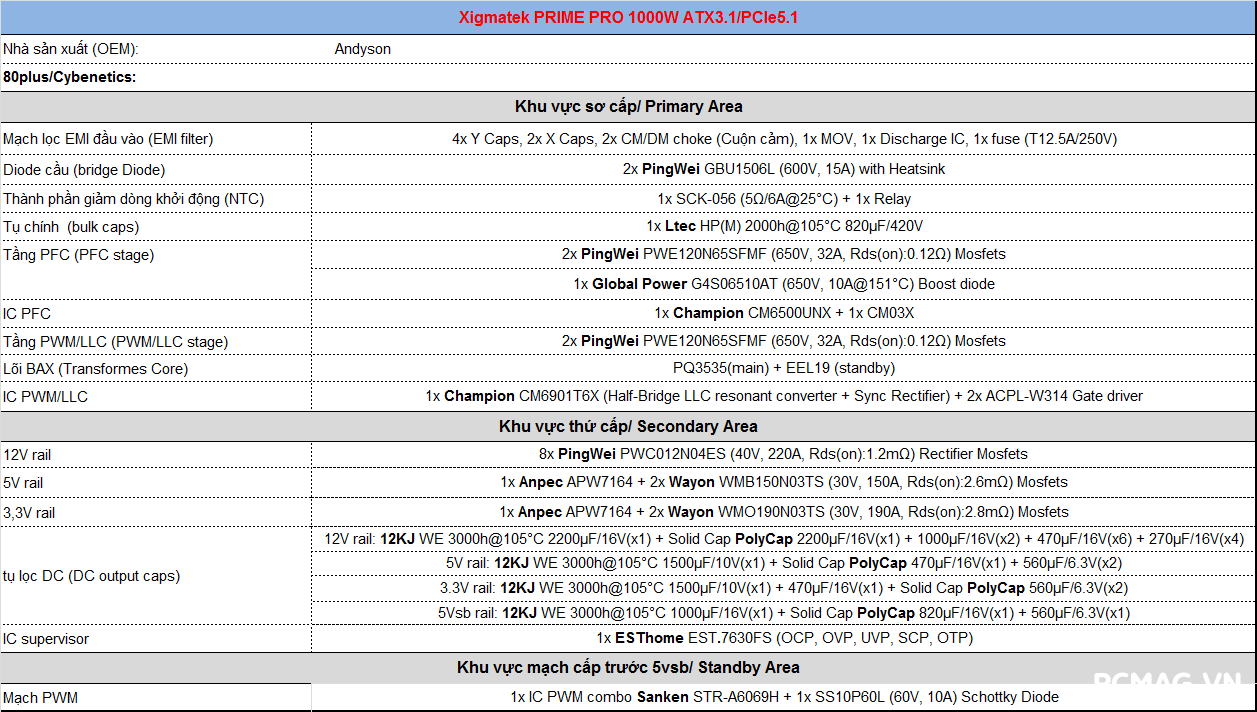

Bảng linh kiện được sử dụng trên PRIME M Pro 1000W:

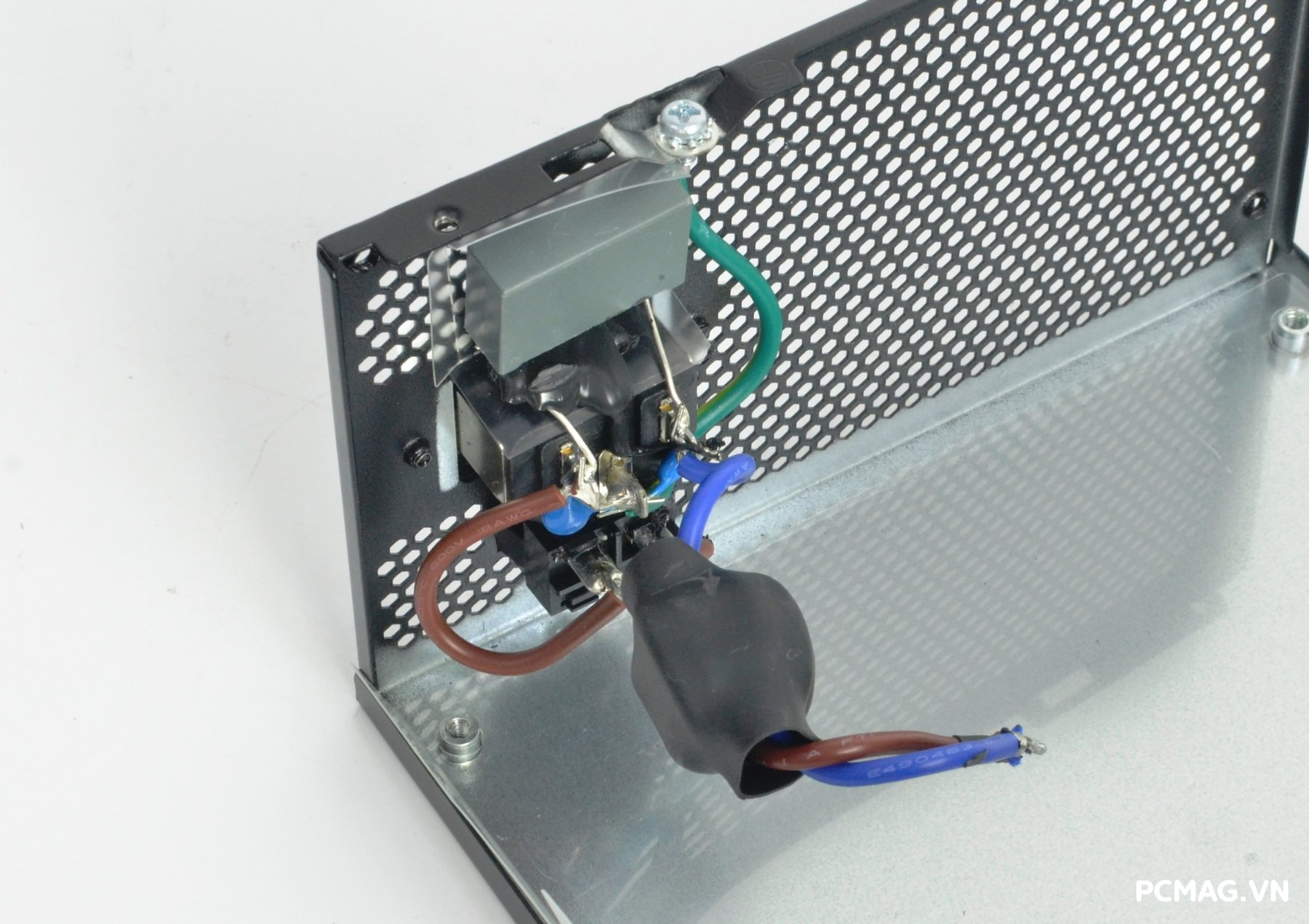

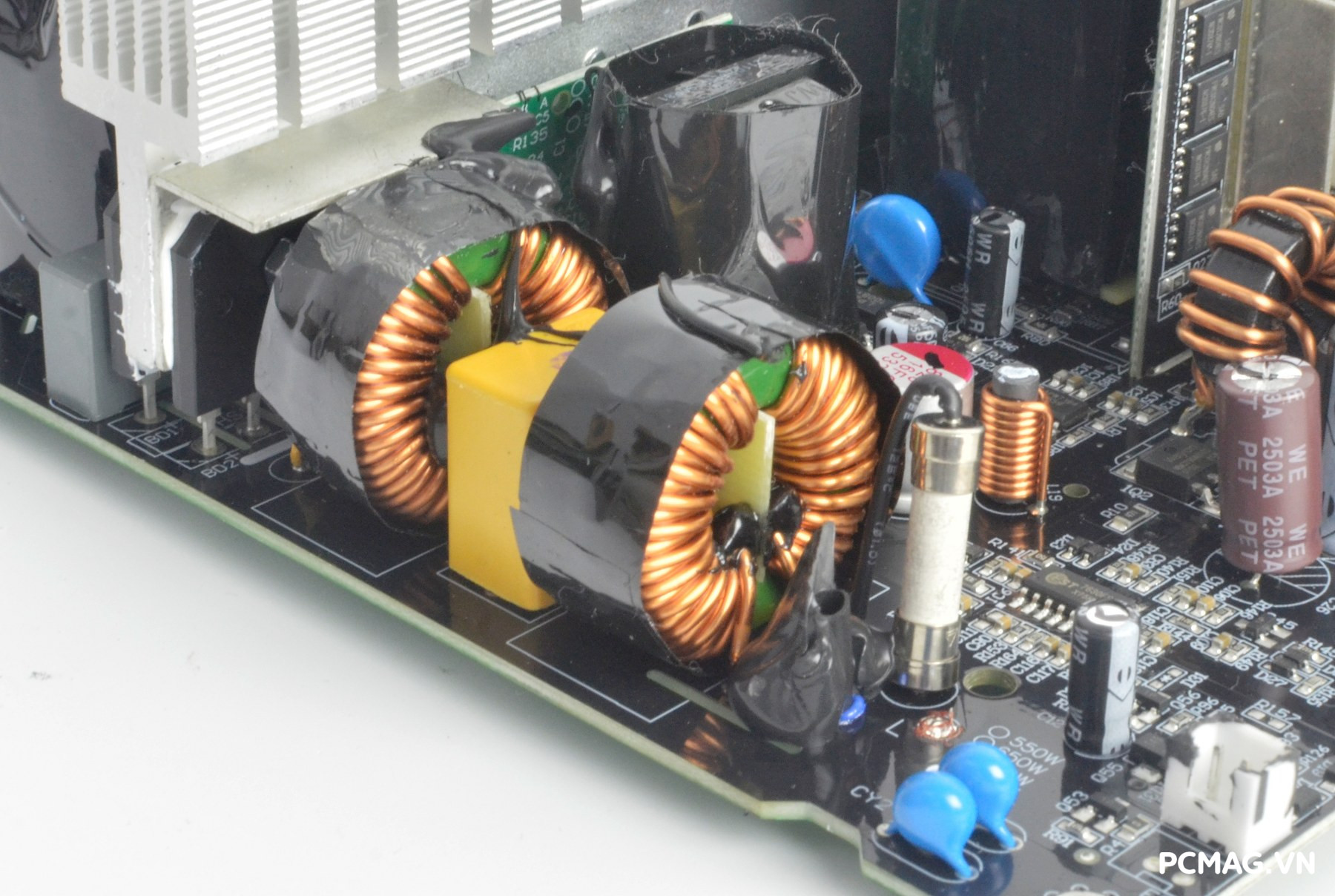

Tầng lọc nhiễu EMI được bố trí hoàn toàn trên bo mạch chính, trang bị đầy đủ hai lớp lọc cùng linh kiện chống sét MOV, giúp cải thiện độ ổn định và an toàn cho toàn bộ hệ thống.

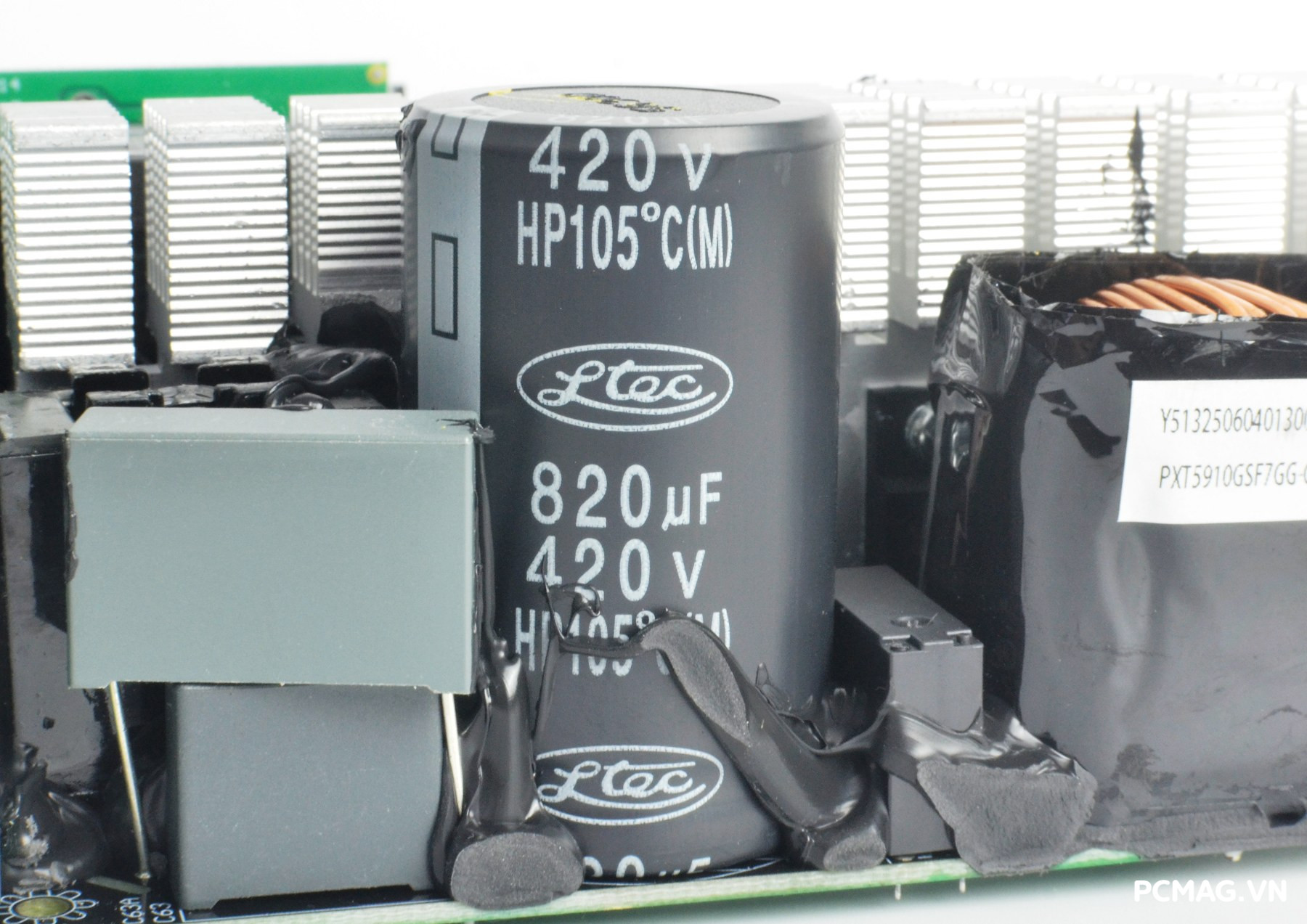

Tụ chính sử dụng thương hiệu Ltec (Đài Loan) với mức điện dung 420V/820uF. Cặp diode cầu GBU1506L (15A × 2) được gắn trực tiếp lên tấm nhôm tản nhiệt, giúp tối ưu khả năng giải nhiệt và nâng cao độ bền cho toàn bộ hệ thống nguồn.

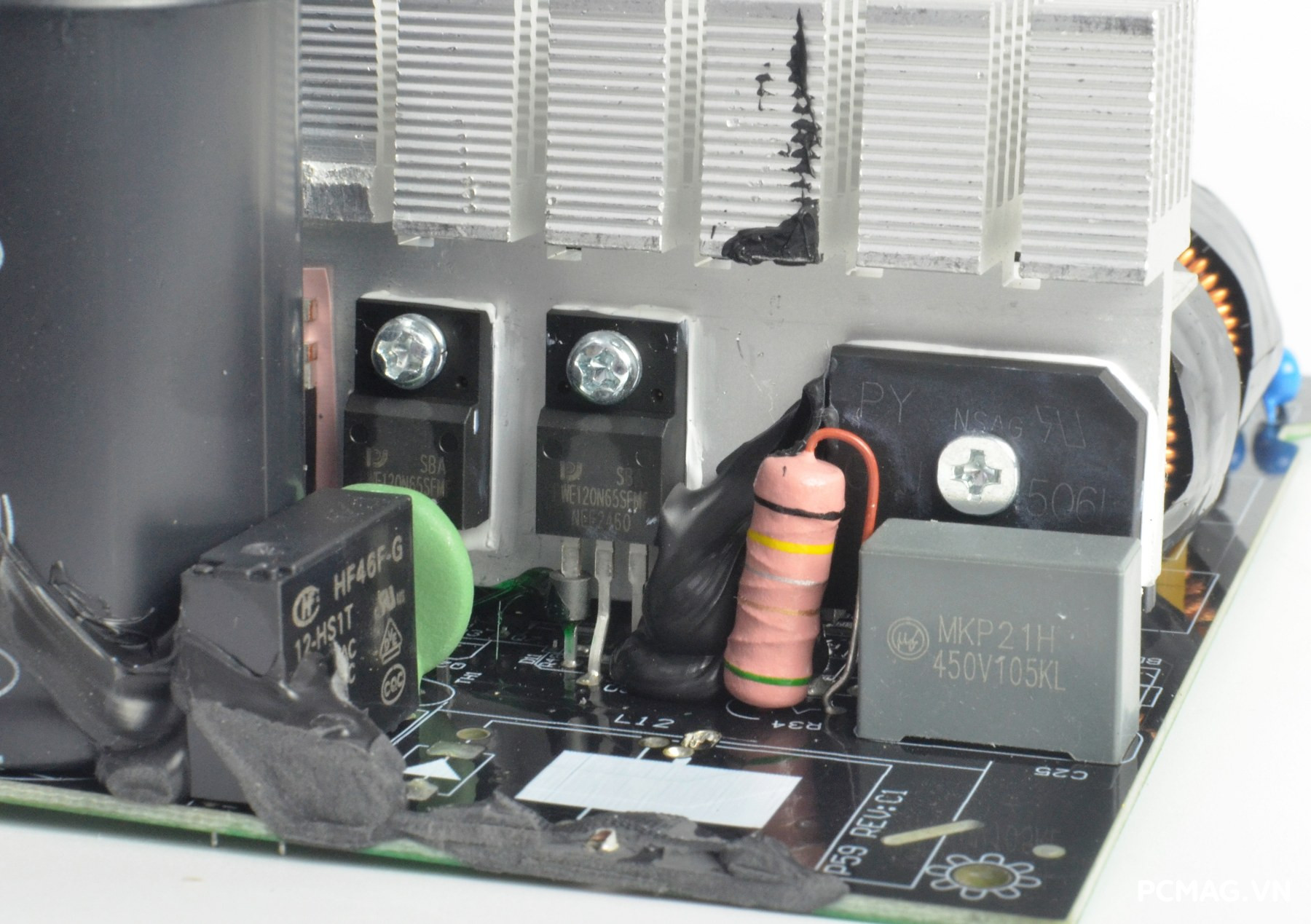

Tầng PFC sử dụng cặp MOSFET PingWei PWE120N65SFMF, kết hợp với diode xung G4S06510AT (10A) và được điều khiển bởi IC dao động Champion CM6500UNX. Ngoài ra, hệ thống còn bố trí NTC giảm dòng khởi động cùng rơ-le bypass ngay trước tụ chính, giúp hạn chế dòng nạp ban đầu khi cấp điện lần đầu, đảm bảo hoạt động ổn định và an toàn hơn.

Tầng cộng hưởng LLC sử dụng hai MOSFET PingWei PWE120N65SFMF mắc theo cấu hình nửa cầu (Half-bridge), được điều khiển bởi IC dao động Champion CM6901T6X thông qua hai opto quang W314, đảm bảo khả năng chuyển mạch ổn định và hiệu quả cao.

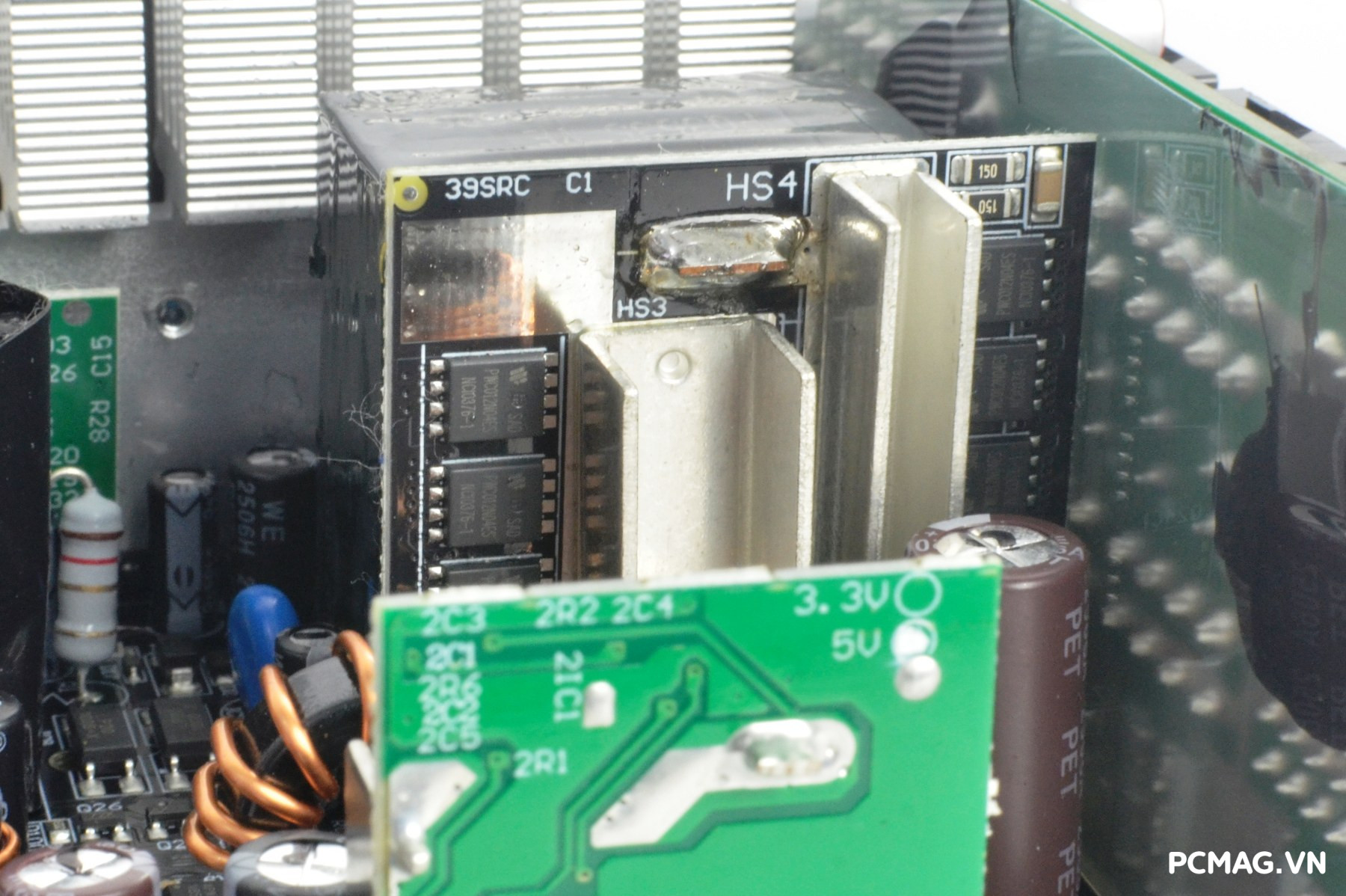

PSU được trang bị 8 MOSFET PingWei PWC012N04ES (220A × 8) đảm nhiệm vai trò chỉnh lưu đồng bộ cho đường 12V duy nhất. Toàn bộ các MOSFET này được đặt trên một bo mạch module riêng, gắn trực tiếp lên bo chính, giúp tối ưu không gian và đón luồng gió làm mát hiệu quả hơn.

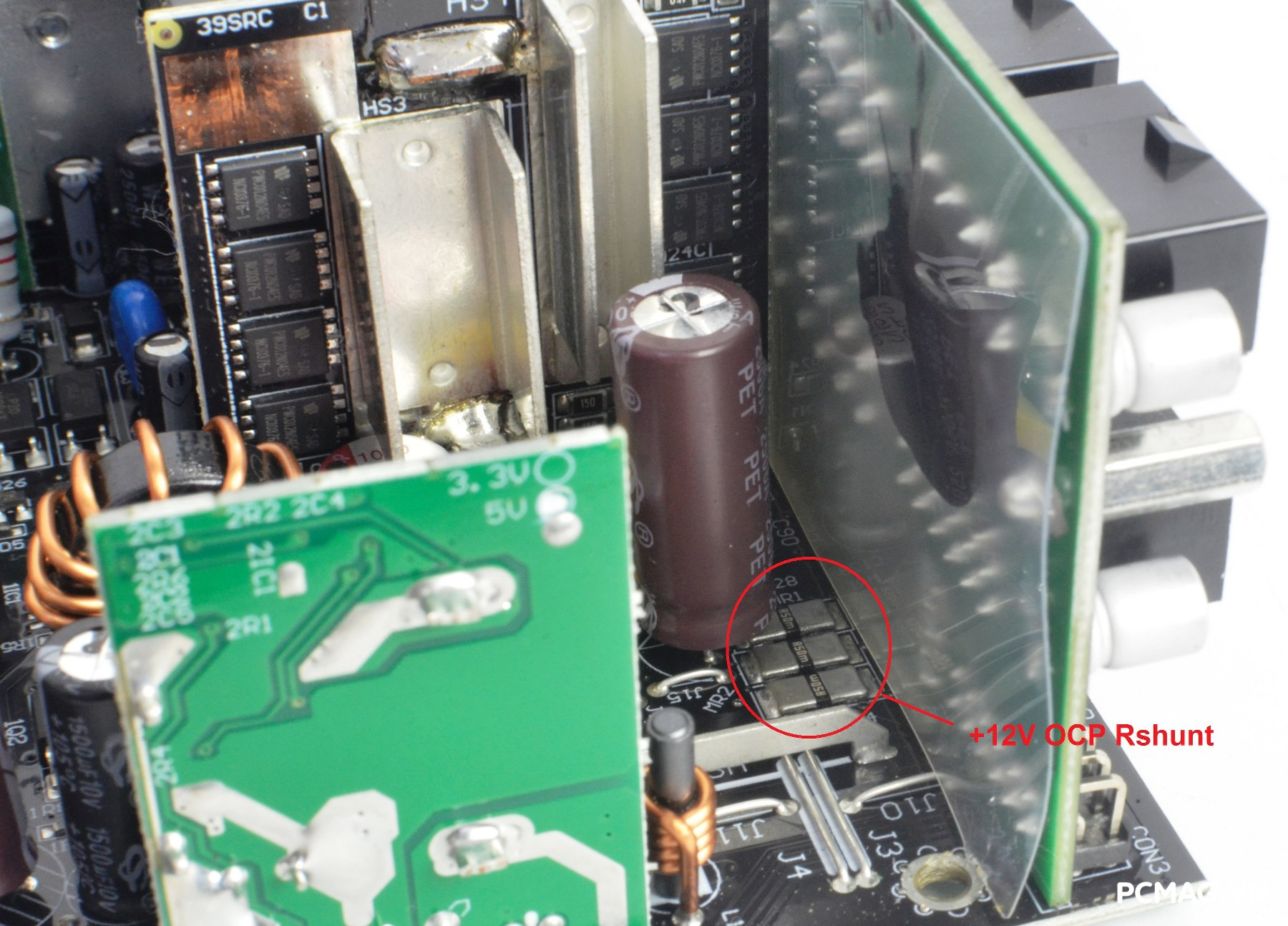

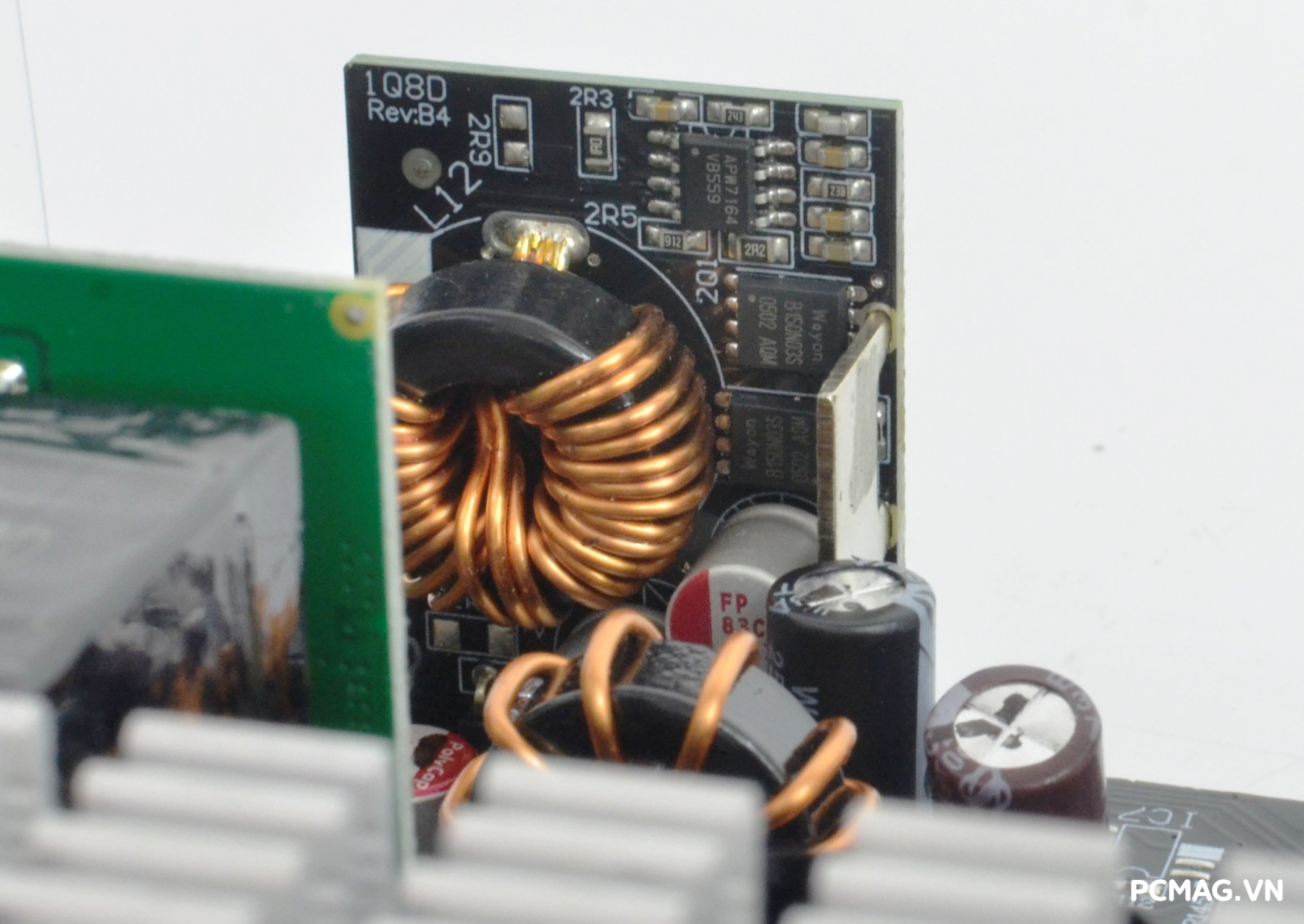

Hai đường điện 5V và 3.3V được chuyển đổi thông qua các mạch VRM (DC-to-DC) gần như tương đồng, đều sử dụng IC dao động Anpec APW7154. Trong đó, mạch 3.3V được tích hợp trực tiếp trên bo mạch chính, còn mạch 5V nằm trên một module riêng gắn cạnh bên, giúp bố trí linh kiện hợp lý và tối ưu hiệu năng chuyển đổi.

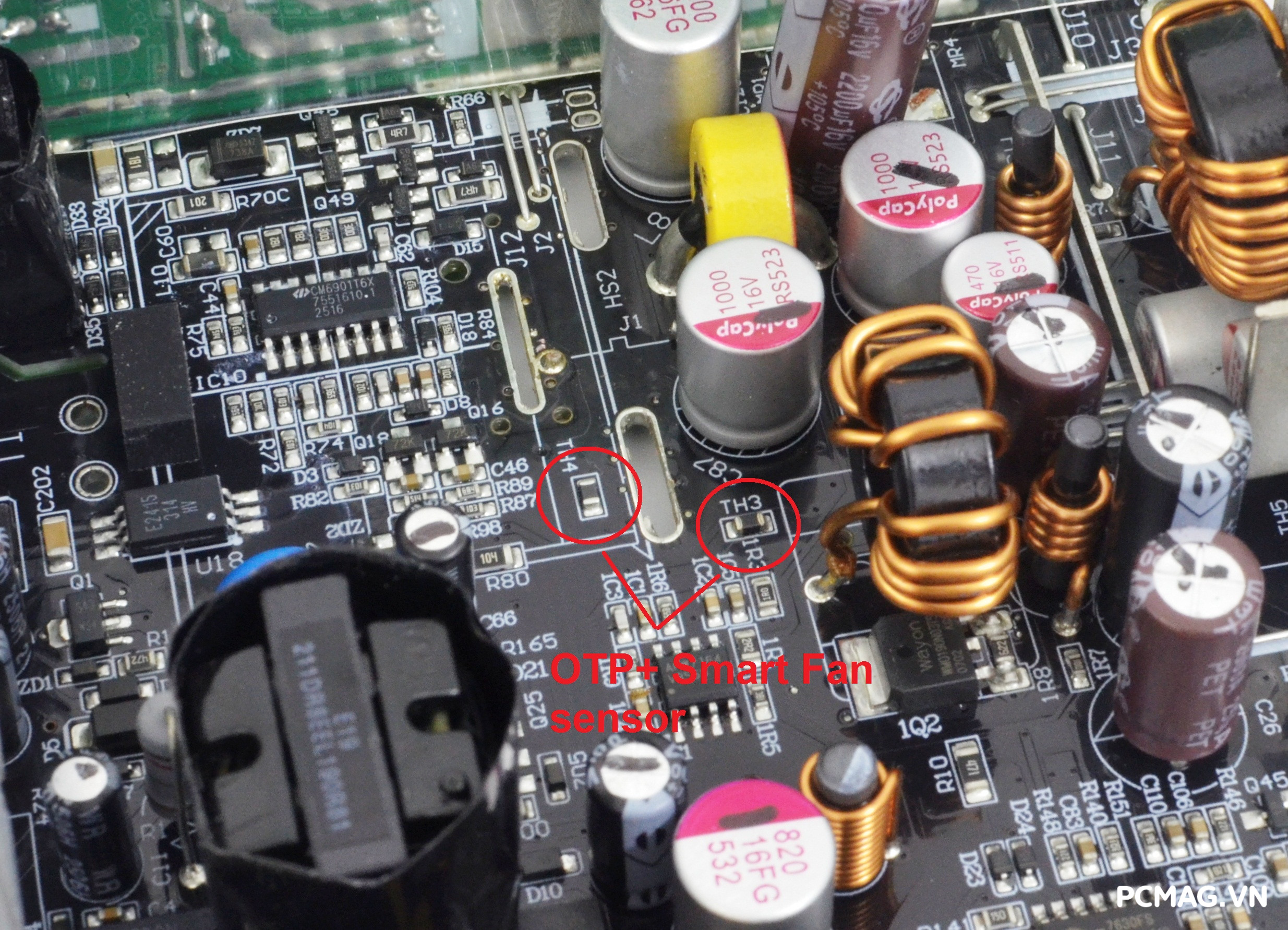

PRIME M Pro 1000W được trang bị hai cảm biến nhiệt: một cảm biến dùng để điều khiển tốc độ quạt làm mát, cảm biến còn lại phục vụ mạch bảo vệ quá nhiệt (OTP).

Mặc dù IC giám sát không có chân dành riêng cho chức năng OTP, nhưng hoàn toàn có thể thiết kế một mạch bảo vệ độc lập, sau đó đưa tín hiệu ngắt nguồn vào một trong các chân bảo vệ quá áp/thấp áp của các đường điện chính, đảm bảo PSU vẫn có khả năng tự bảo vệ khi nhiệt độ vượt ngưỡng an toàn.

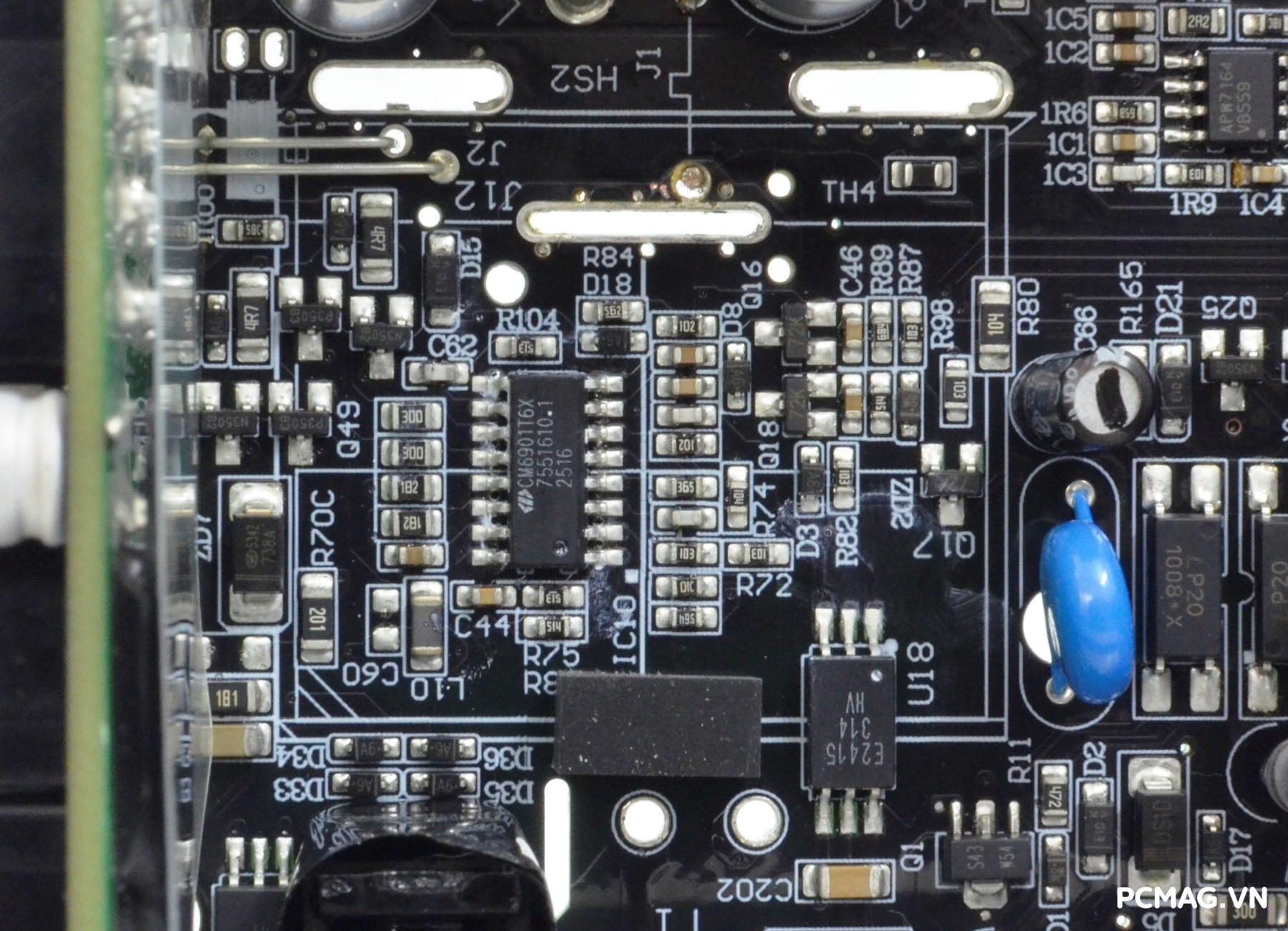

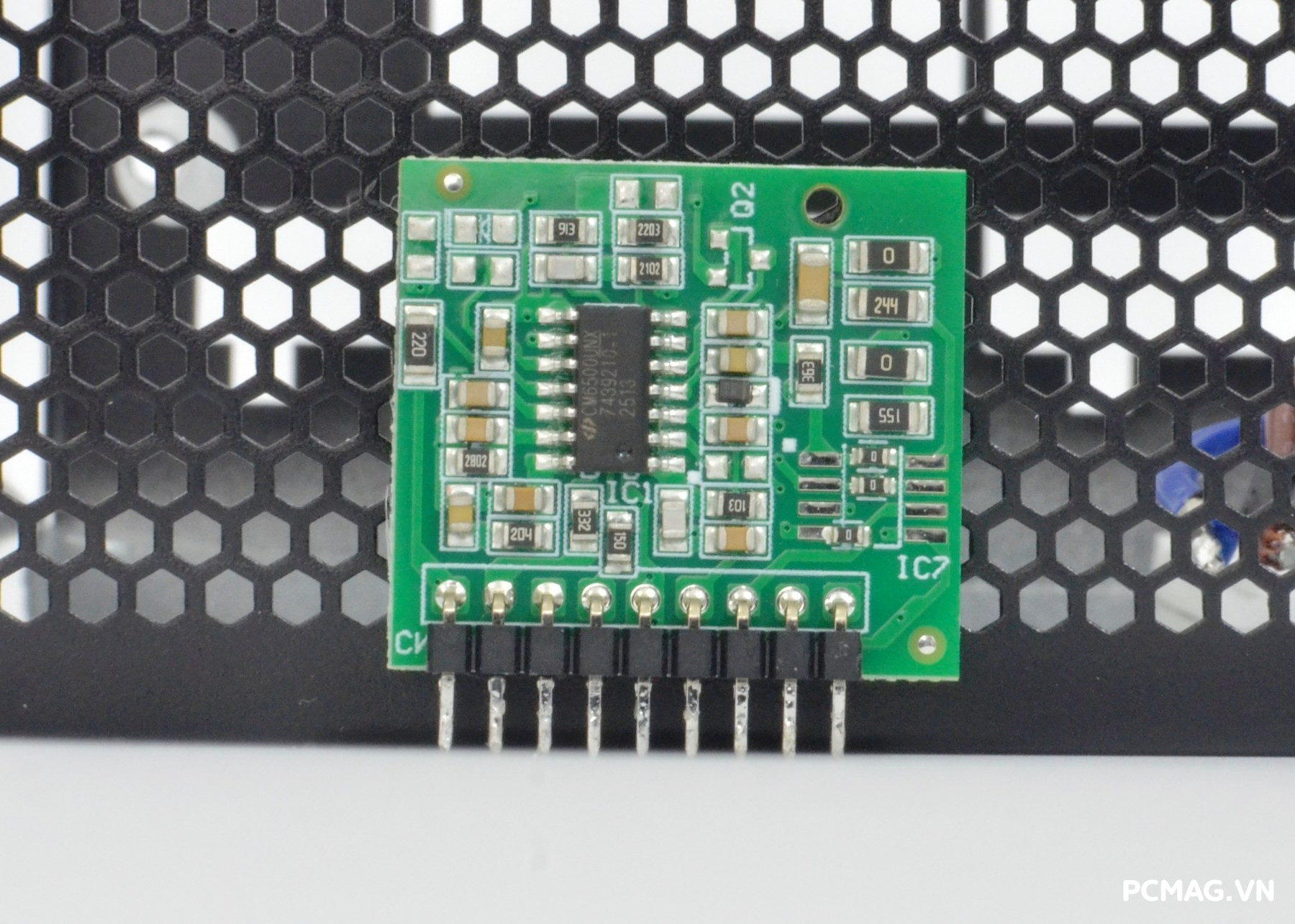

PSU sử dụng IC giám sát ESThome 7630FS, hỗ trợ bốn chế độ bảo vệ trên cả ba đường điện chính gồm OVP, UVP, SCP và OCP, đồng thời được bổ sung thêm cơ chế bảo vệ quá nhiệt (OTP) để tăng cường độ an toàn trong quá trình vận hành.

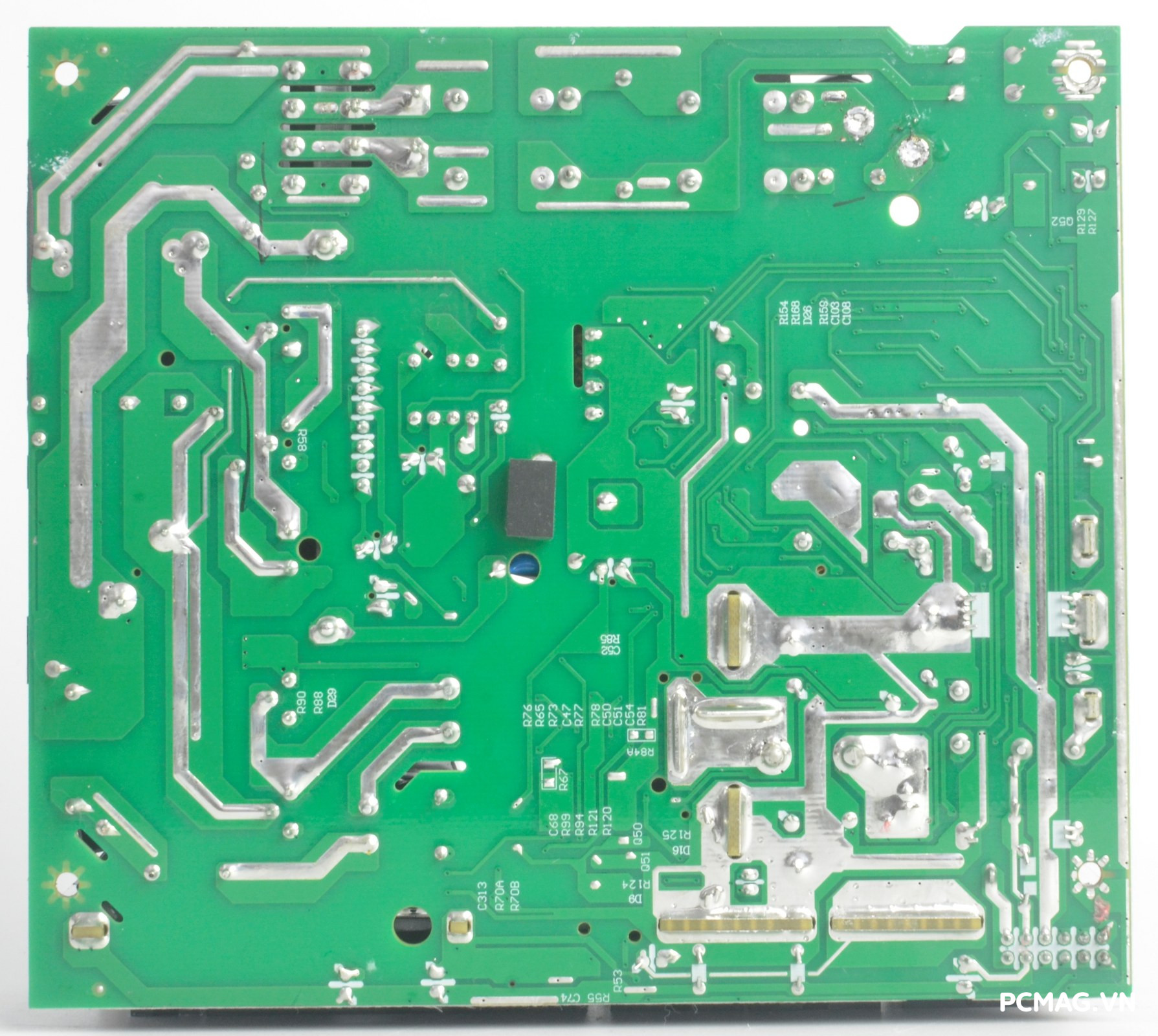

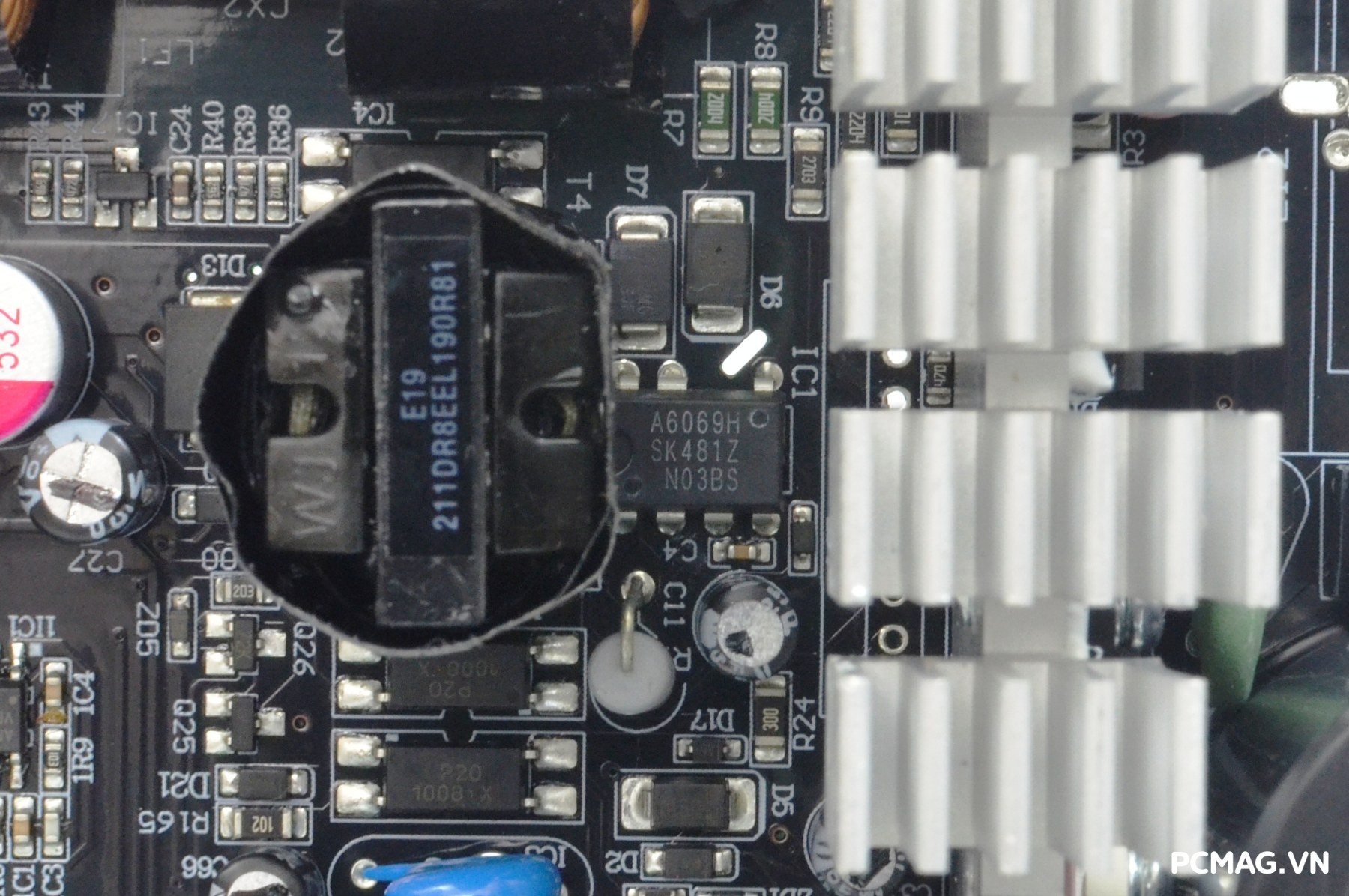

Đường 5Vsb được tạo bởi IC combo Sanken STR-A6069H. Ở ngõ ra, PRIME M Pro 1000W sử dụng hệ thống tụ lọc của thương hiệu 12KJ kết hợp tụ Polycap, giúp ổn định điện áp hiệu quả. Toàn bộ mạch in (PCB) được gia công sạch sẽ và sáng bóng, thể hiện sự chăm chút tốt trong khâu hoàn thiện sản phẩm.

III. Thử nghiệm Xigmatek PRIME M Pro 1000W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng đo điện áp theo Test Plan ATX 3.0 của Intel, đường 12V trên các PSU Single Rail nay được quy chuẩn thành hai nhóm tải khi thử nghiệm:

• 12V1: Toàn bộ thiết bị sử dụng đường 12V ngoại trừ CPU (như mainboard, VGA/PCIe, phụ kiện…).
• 12V2: Chỉ dành riêng cho CPU (ATX12V/ESP12V).

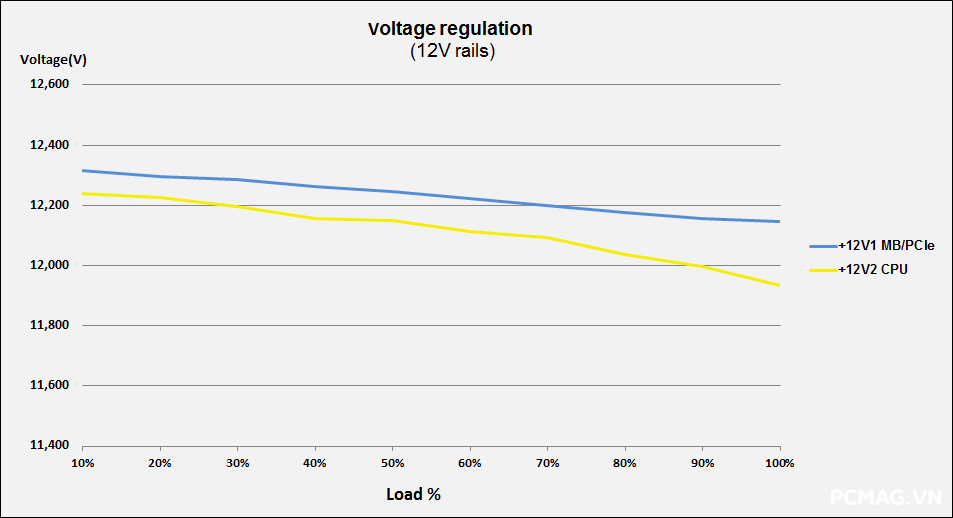

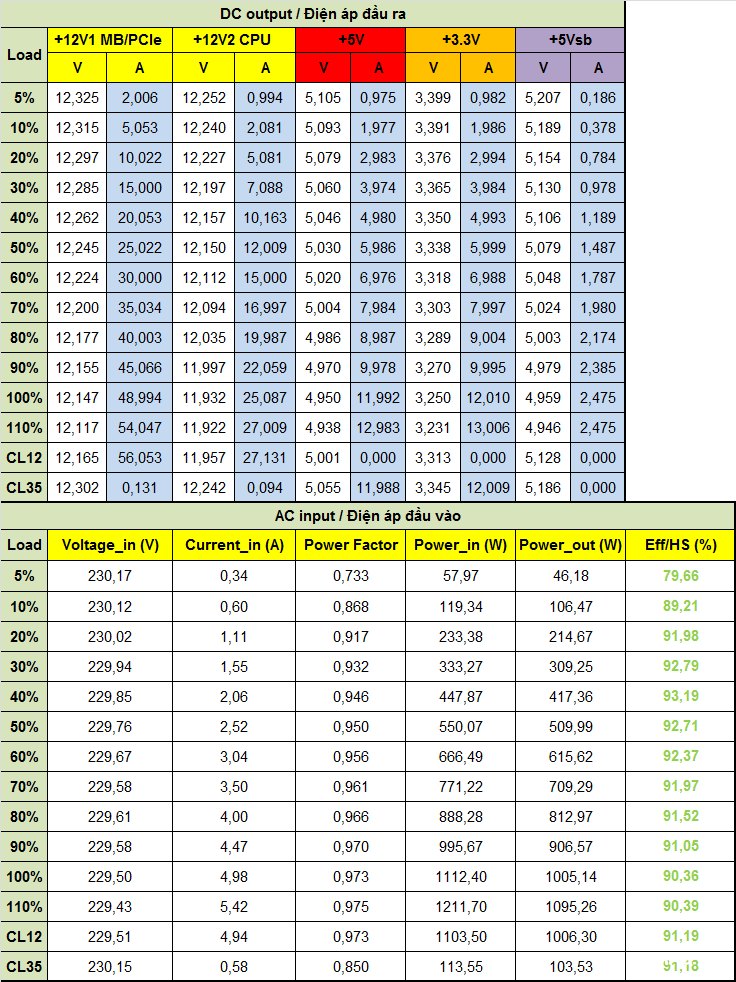

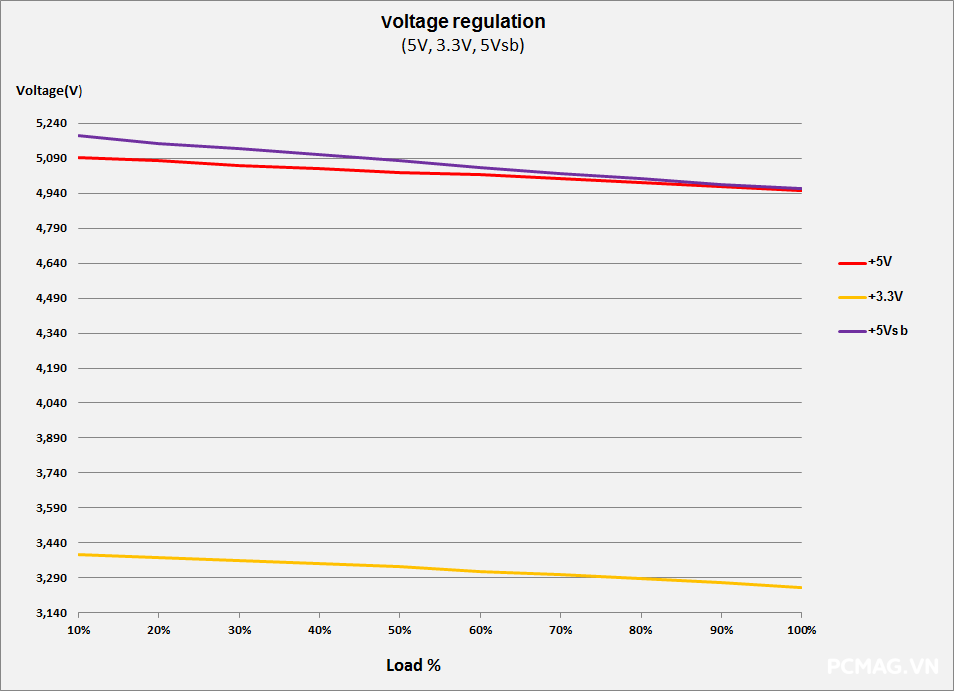

Kết quả cho thấy PRIME M Pro 1000W đạt chất lượng điện áp rất tốt. Biên độ dao động nhỏ và nằm hoàn toàn trong giới hạn mà ATX 3.1 yêu cầu. Nhờ sử dụng thiết kế DC-to-DC, PSU không gặp bất kỳ hiện tượng bất thường nào, kể cả khi chạy tải lệch (cross-load).

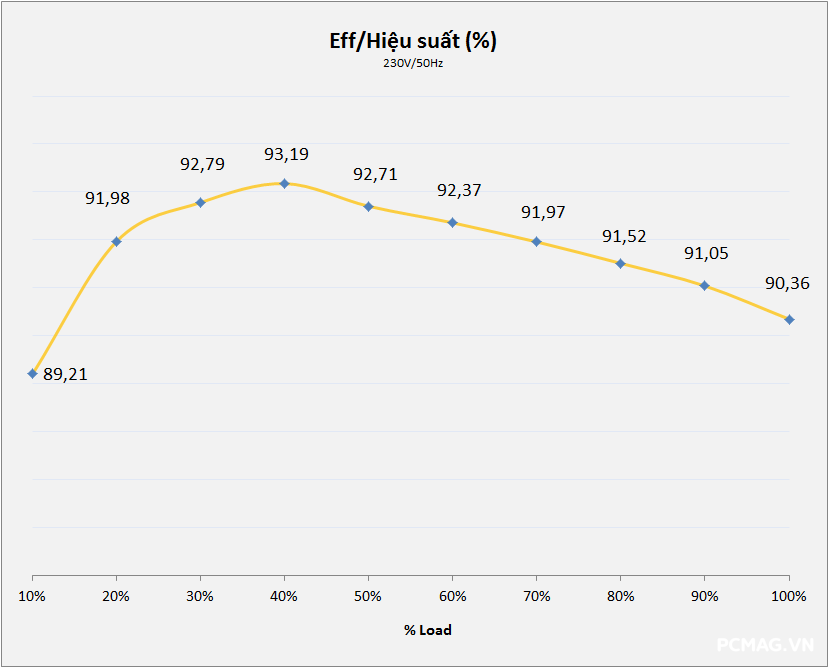

Hiệu suất tối đa đo được lên tới 93.19% @ 230Vac, phù hợp với tiêu chuẩn 80Plus Gold và cho thấy khả năng chuyển đổi năng lượng hiệu quả của bộ nguồn.

2. Inrush Current Testing ( Dòng khởi động)

Dòng khởi động của PRIME M Pro 1000W có phần cao hơn so với các mẫu nguồn 1000W khác trong cùng phân khúc.

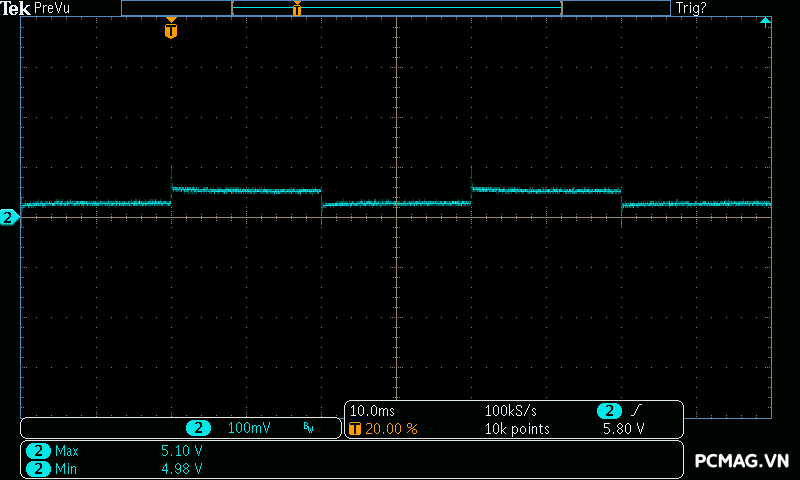

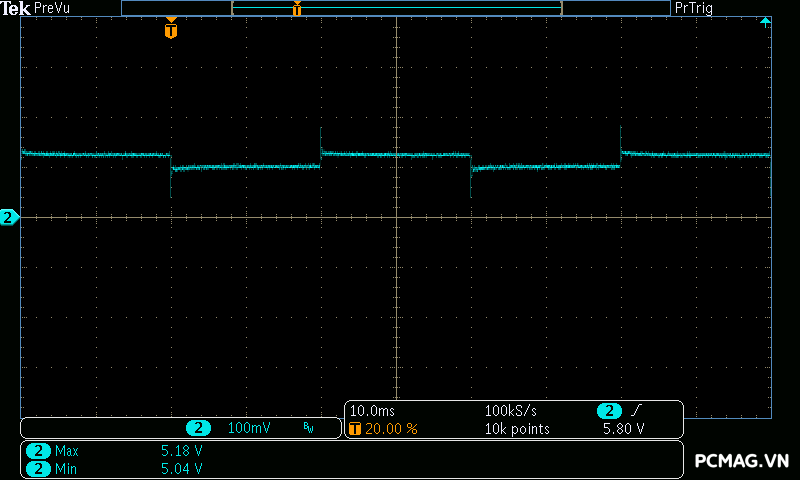

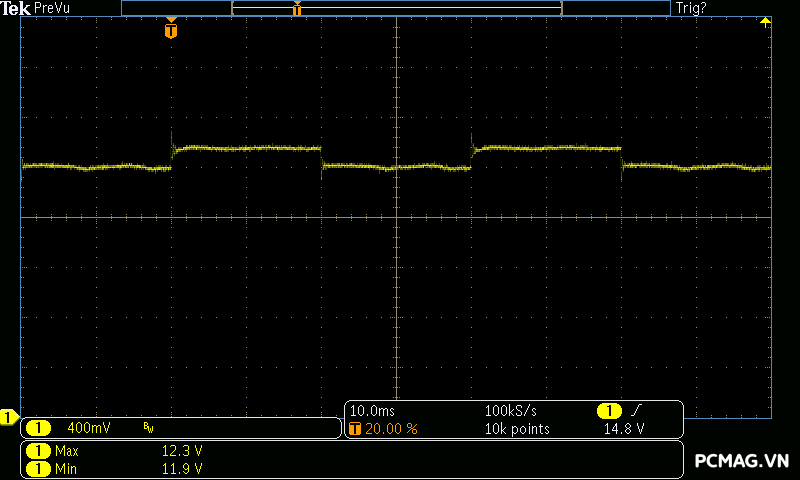

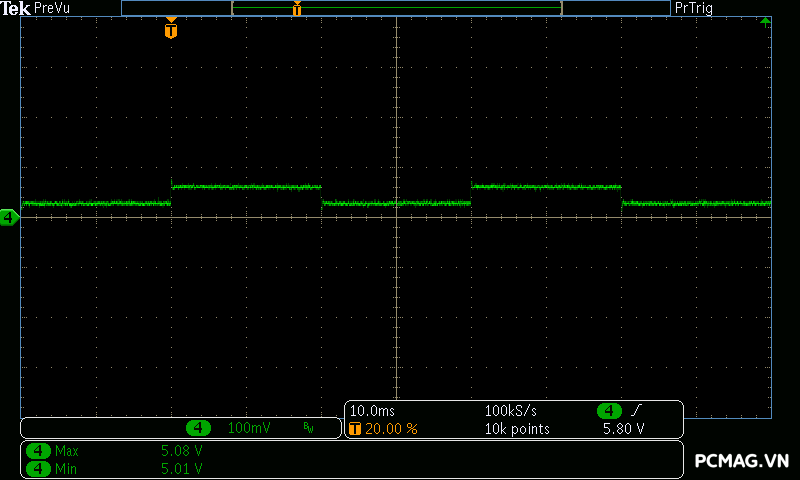

3. Sync Transient Response Test ( Tải biến thiên)

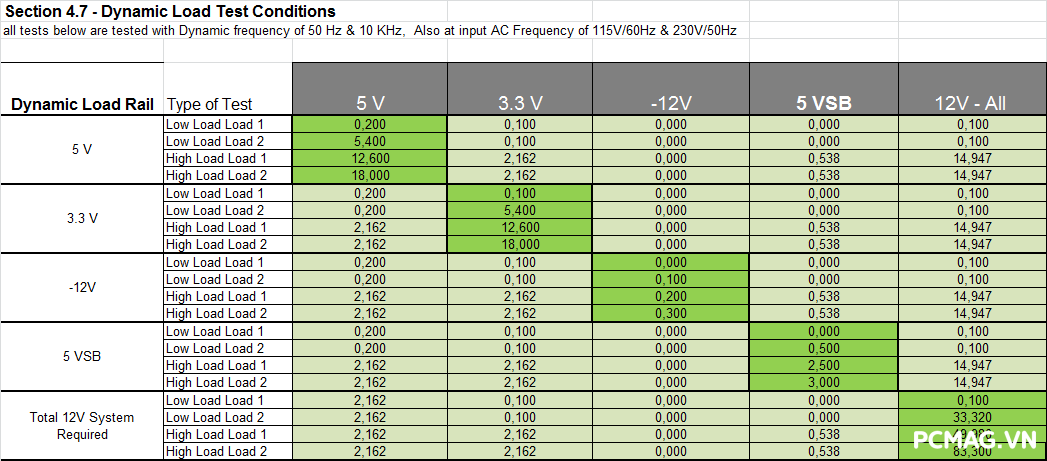

Theo tiêu chuẩn Intel ATX 3.0, các điều kiện thử nghiệm được thiết lập như sau:

• Tải điện dung (Capacitance load): 3300uF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb).
• Tốc độ biến thiên dòng (Slew rate):
  • 12V: 5A/µs đối với 12VHPWR hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

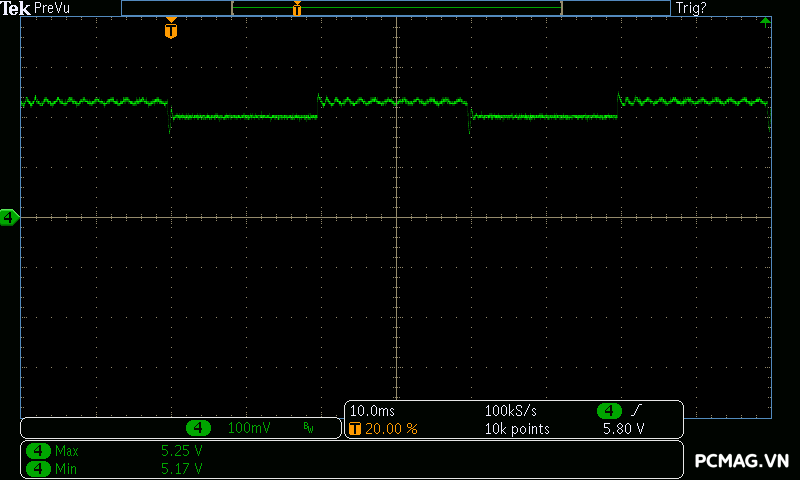

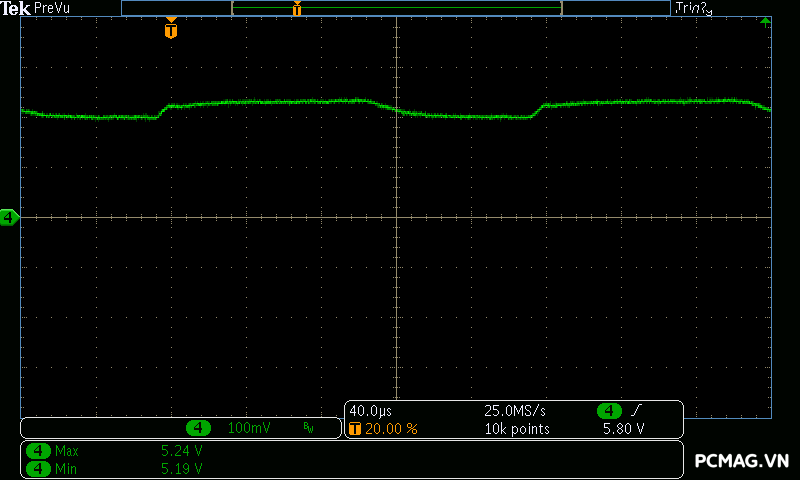

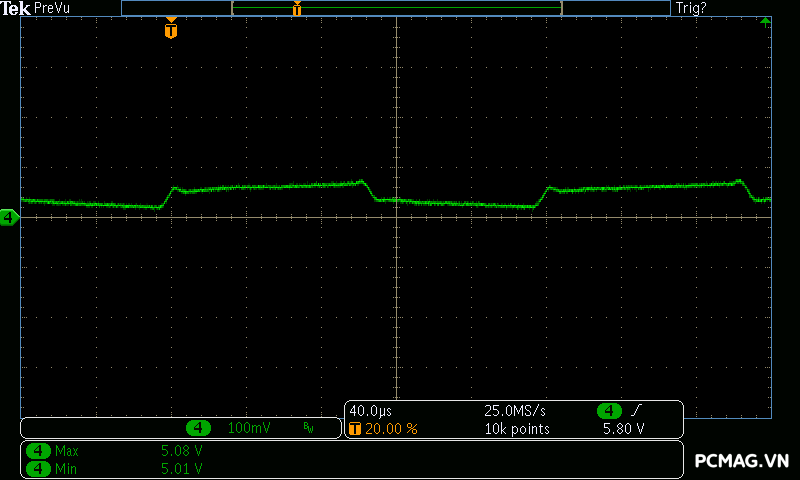

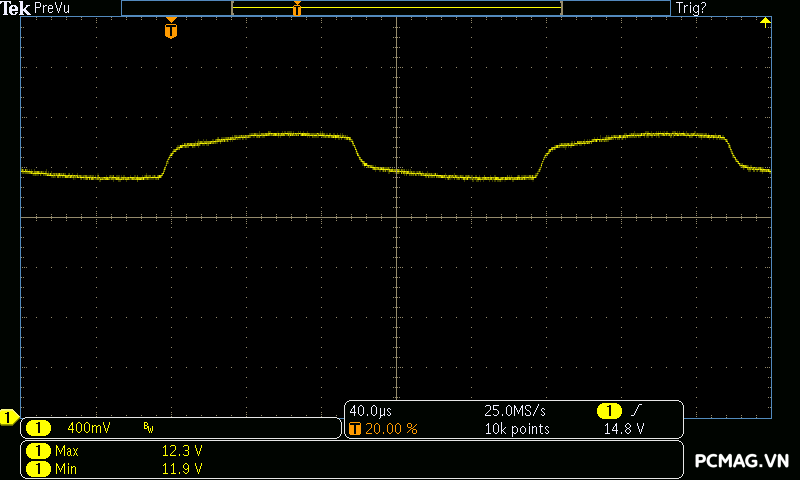

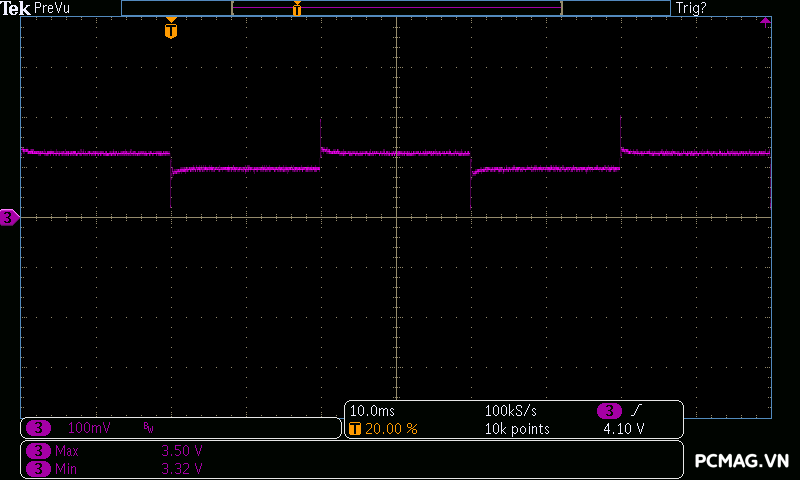

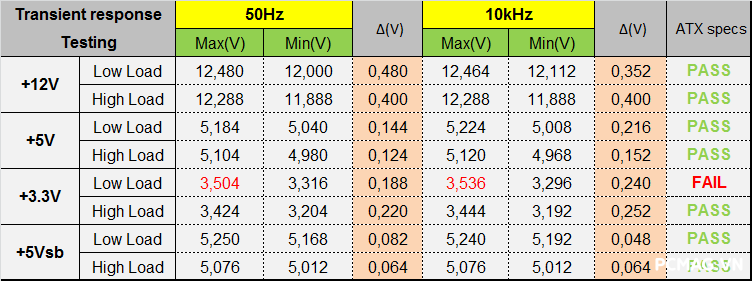

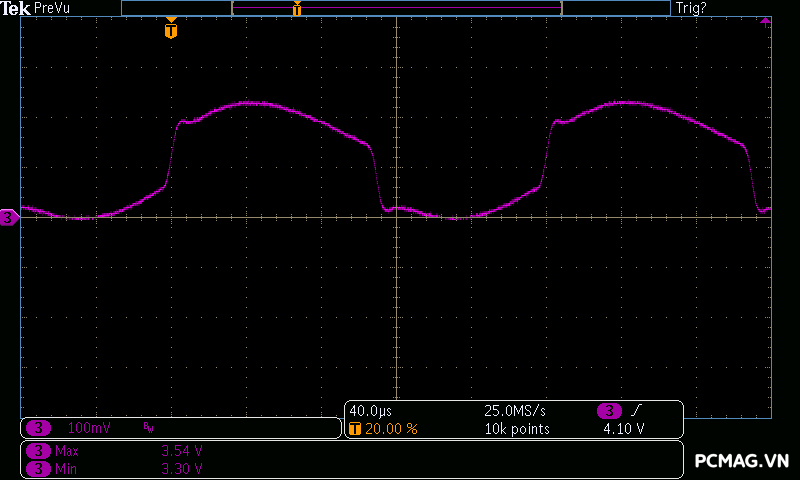

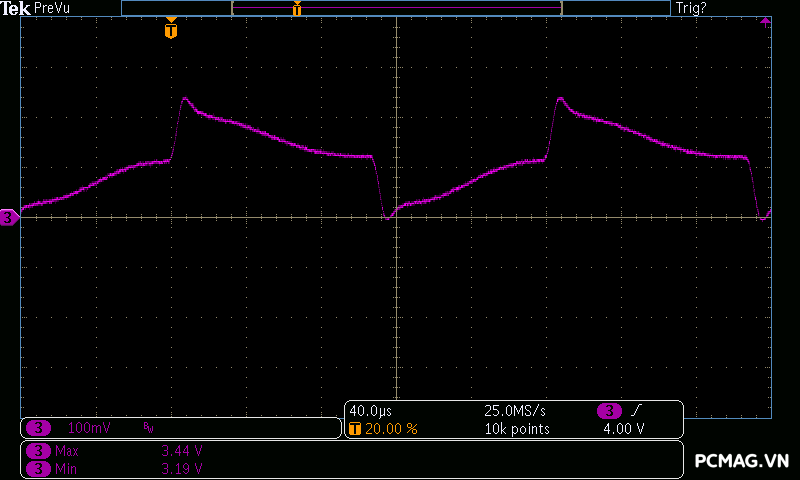

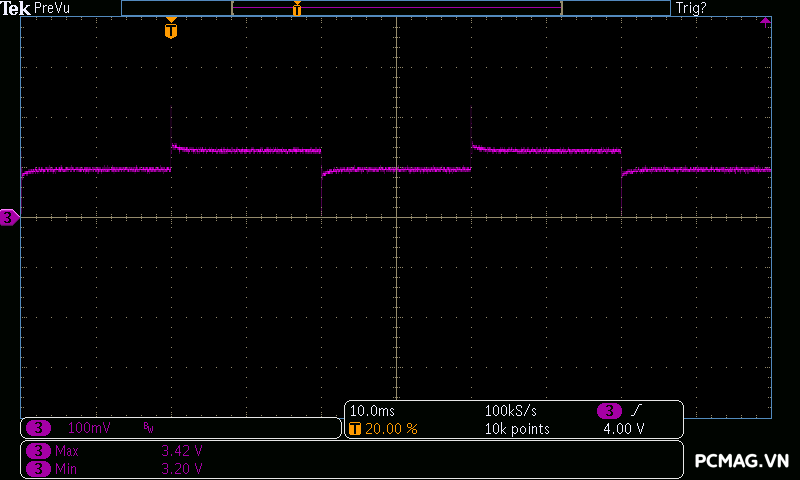

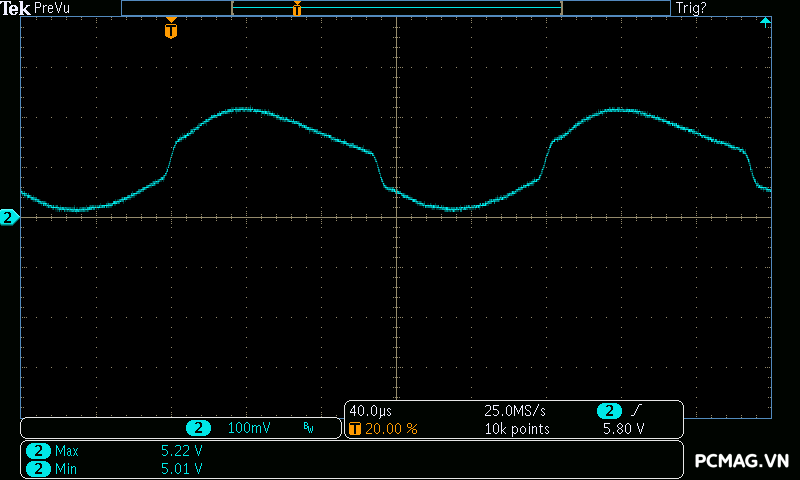

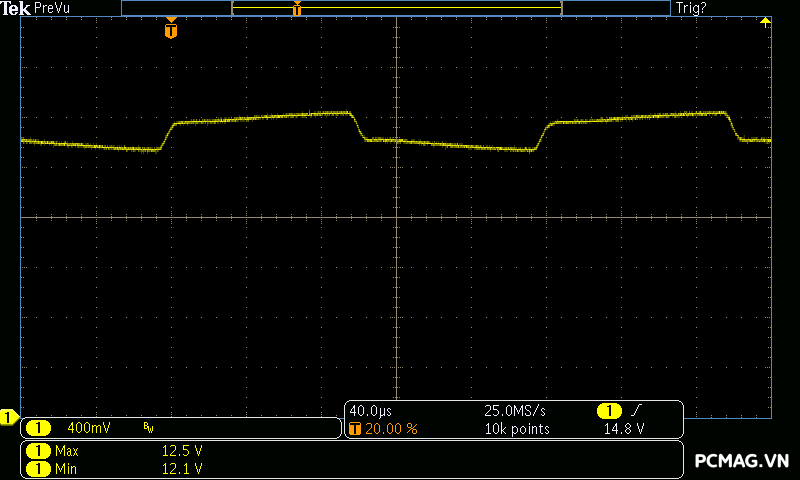

Trong các bài kiểm tra tải biến thiên, PRIME M Pro 1000W vượt qua hầu hết các bước thử, ngoại trừ bài test trên đường 3.3V, nơi điện áp tăng nhẹ khoảng 0.06V so với chuẩn.

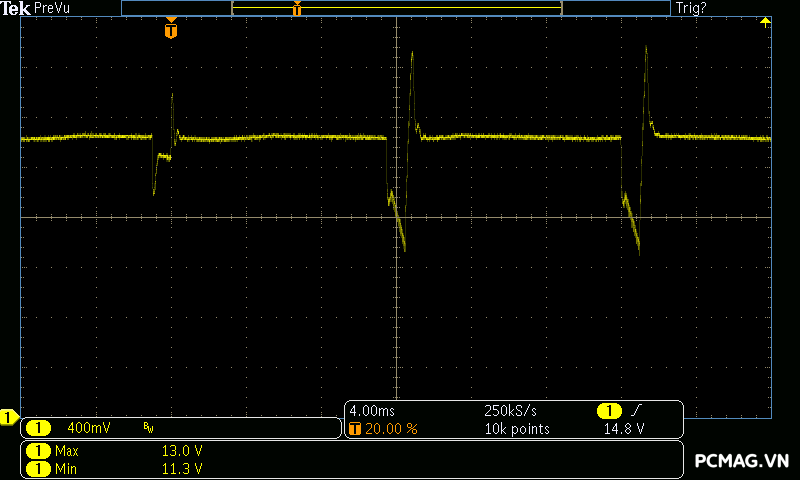

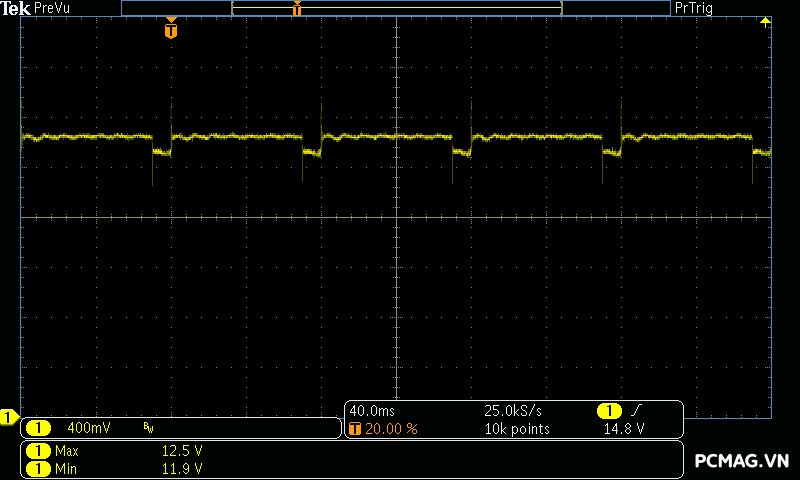

Ở bài test mô phỏng dòng tiêu thụ tức thời của GPU (Power Excursion), PSU bị dừng lại ở các mức tải 180% và 200%, khi điện áp đường 12V tăng vượt giới hạn mà tiêu chuẩn ATX cho phép.

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

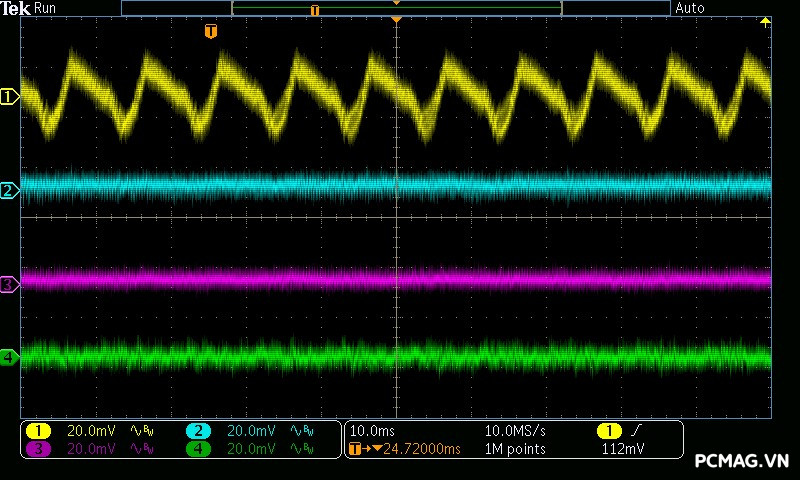

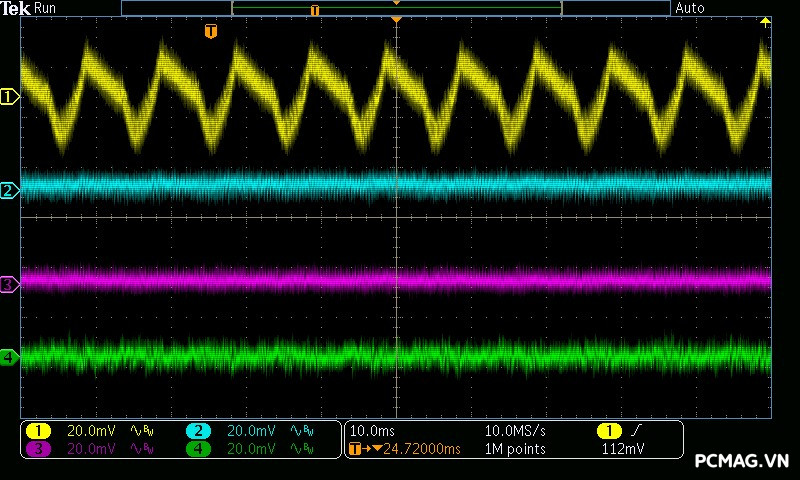

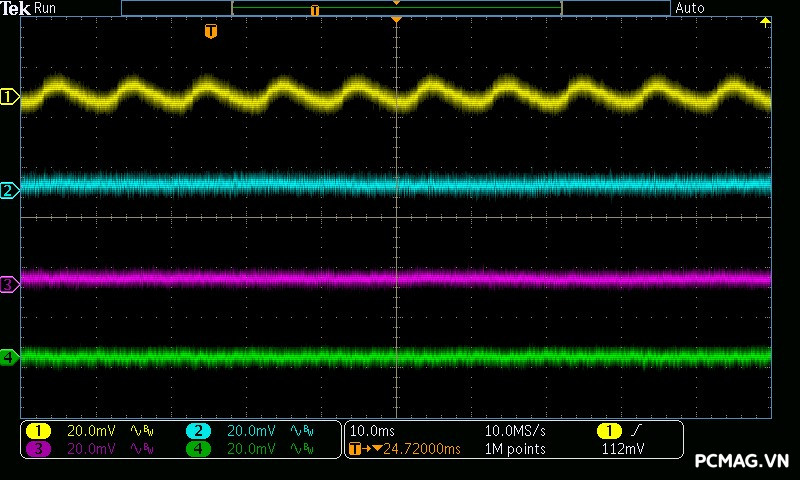

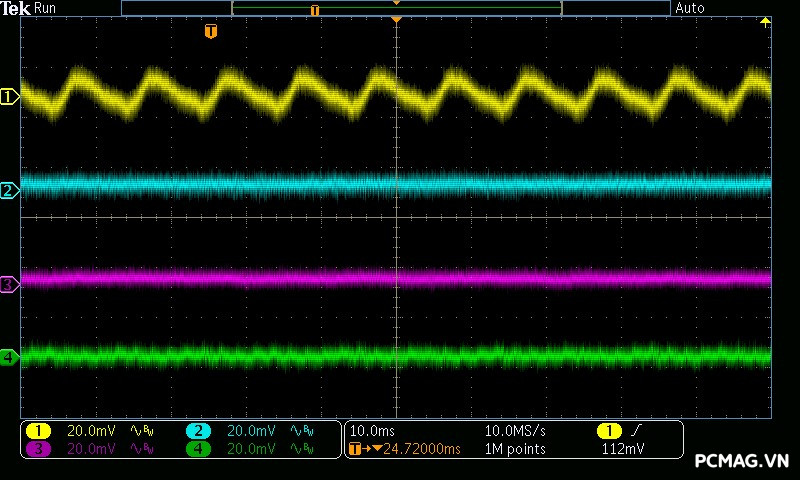

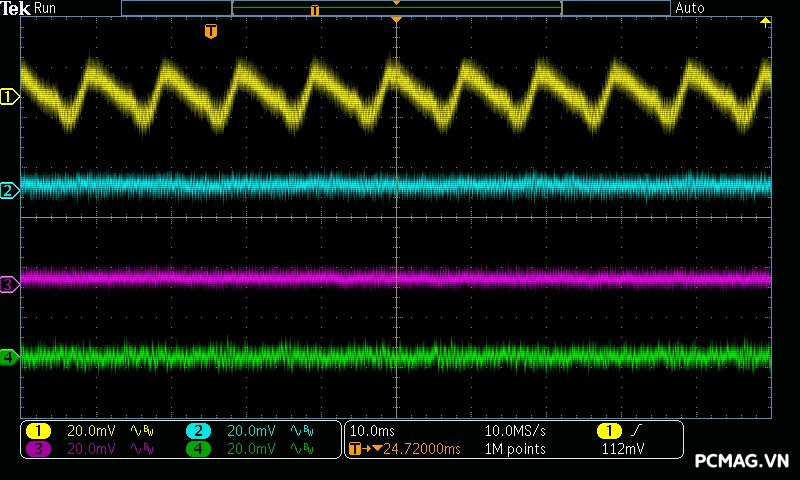

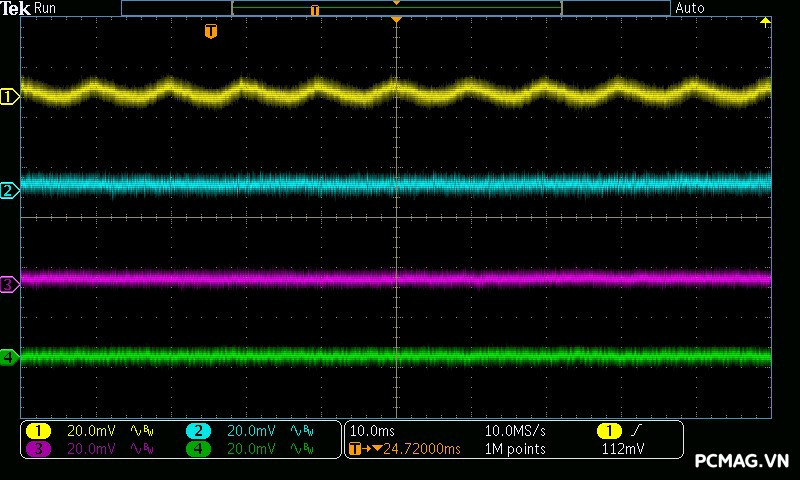

4. Ripple & Noise ( Nhiễu AC cao tần)

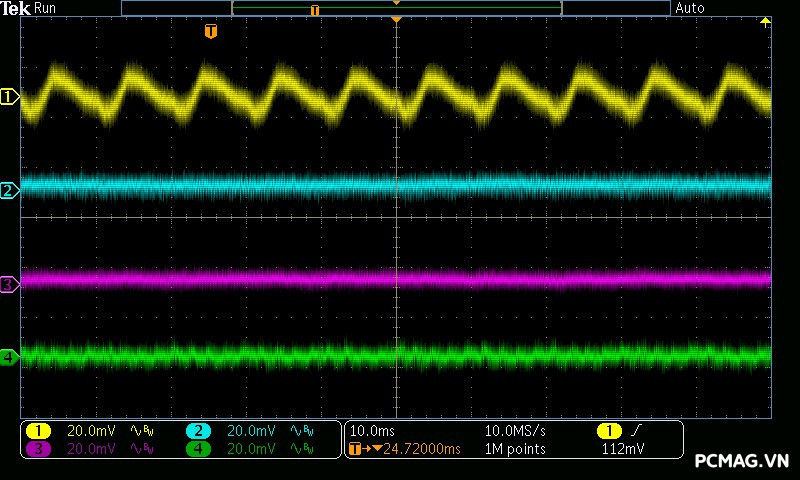

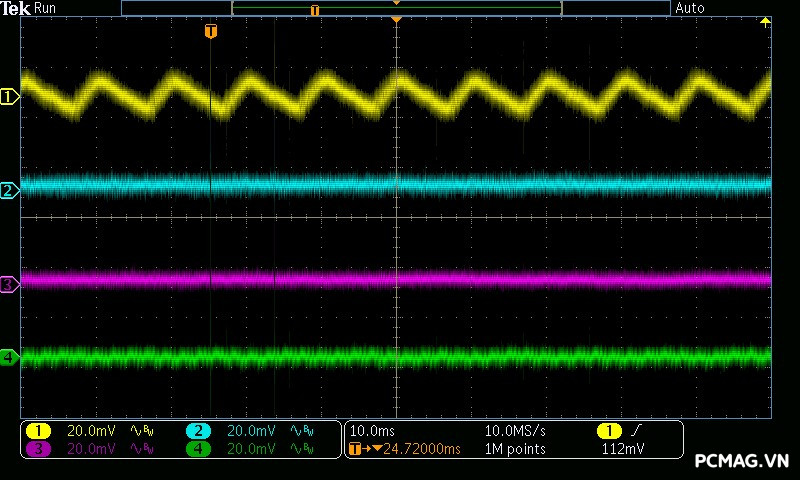

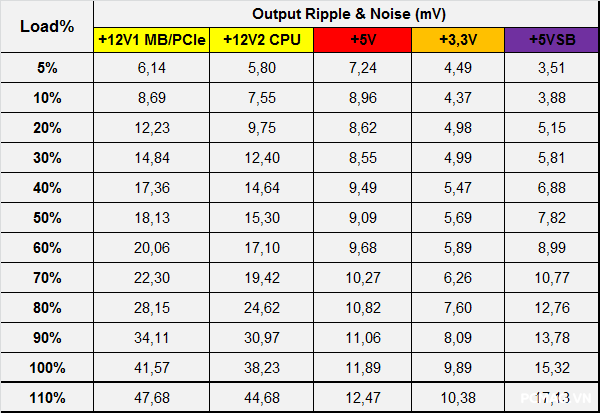

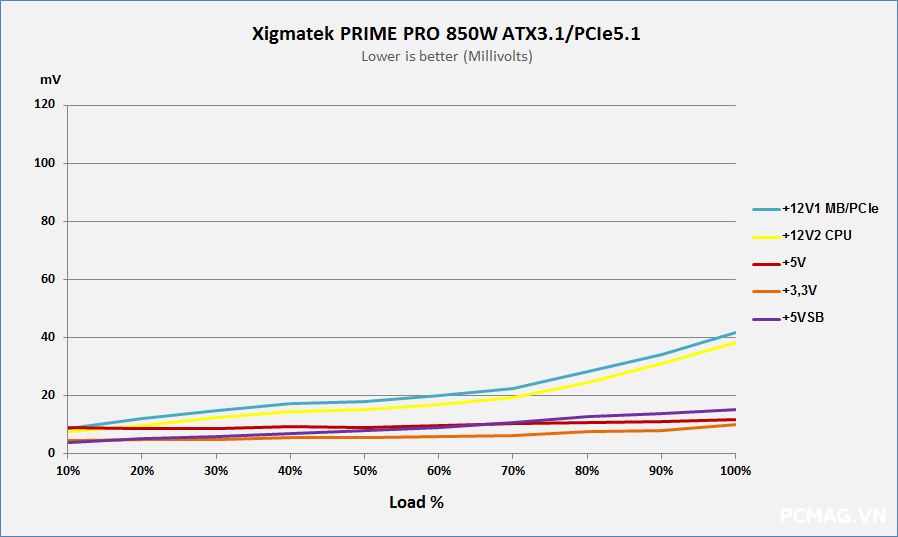

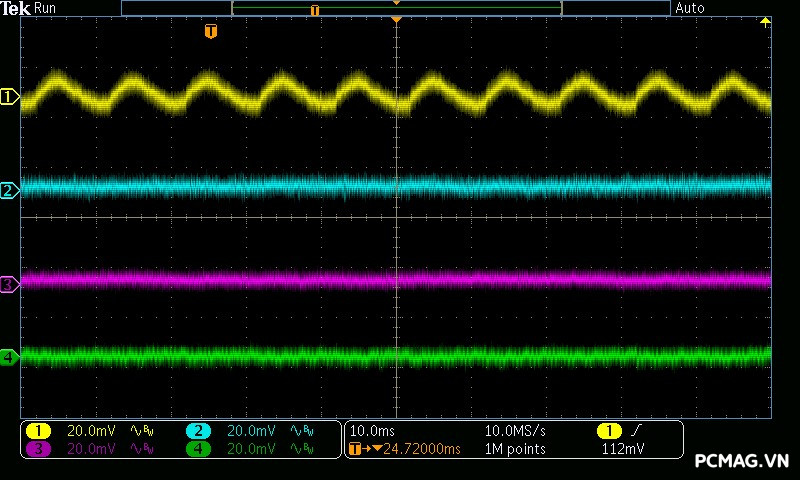

Mức Ripple & Noise của PRIME M Pro 1000W được kiểm soát rất tốt, với giá trị dưới 40mV trên đường 12V và dưới 15mV trên các đường điện còn lại, hoàn toàn đáp ứng tiêu chuẩn của phân khúc 80Plus Gold.

5. Hold-up Time ( Thời gian lưu điện)

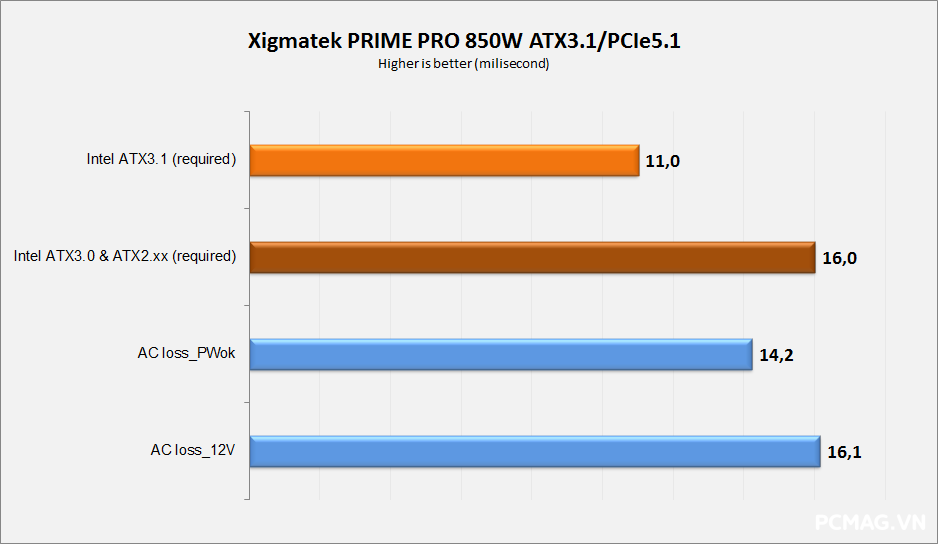

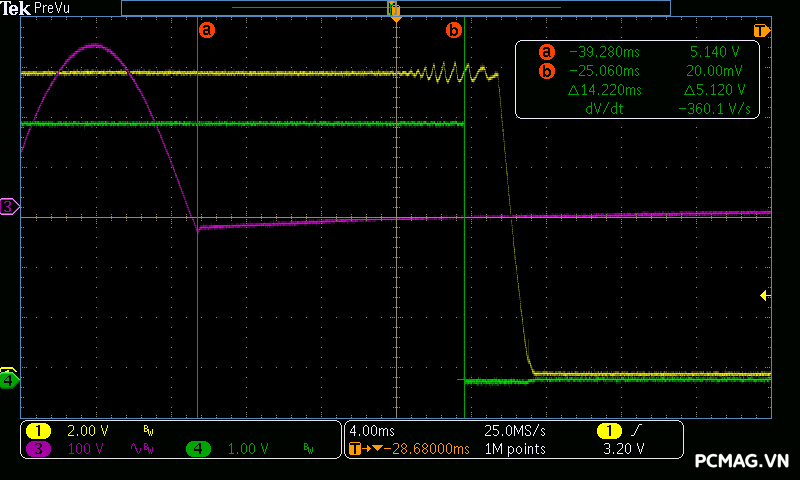

PRIME M Pro 1000W dễ dàng đáp ứng yêu cầu thời gian lưu điện theo chuẩn ATX 3.1, nhờ mức tiêu chuẩn mới đã được hạ xuống 11ms, thay vì 16ms như các phiên bản ATX 3.0 trở về trước. Điều này giúp PSU vượt qua bài kiểm tra hold-up time một cách nhẹ nhàng hơn.

6. Protection Features (Các chế độ bảo vệ)

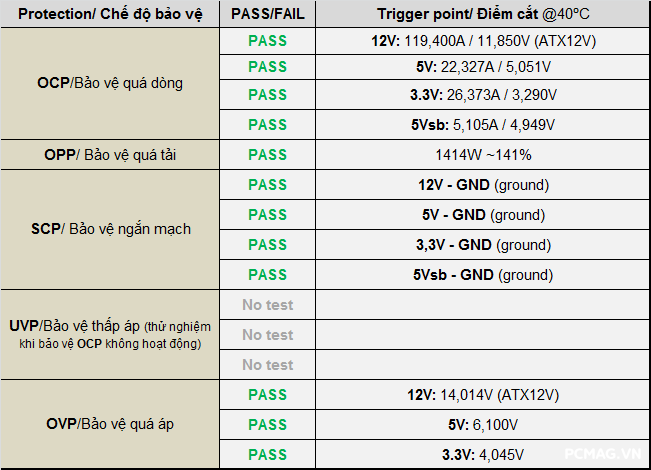

Các chế độ bảo vệ của PRIME M Pro 1000W vận hành ổn định, khi PSU tự động ngắt nguồn ngay tại ngưỡng kích hoạt bảo vệ và có thể tự khởi động lại sau đó, đảm bảo an toàn cho hệ thống trong quá trình sử dụng.

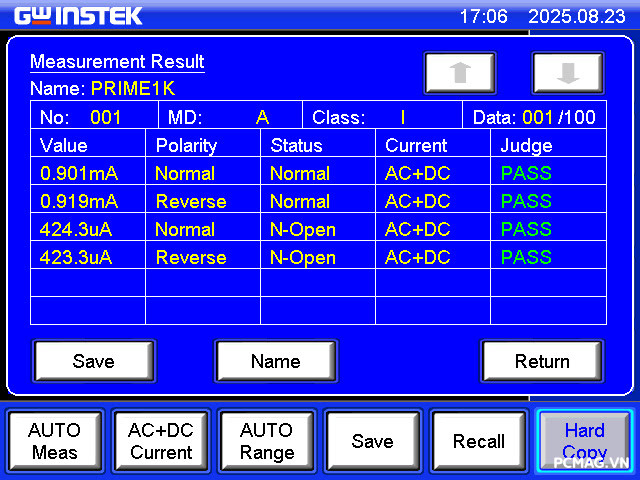

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị IT thuộc Class I, trong đó nguồn máy tính ATX cũng nằm trong danh mục, tiêu chuẩn an toàn quy định rằng dòng rò không được vượt quá 3,5mA khi thiết bị được cấp mức điện áp vào tương đương ~110% điện áp tối đa mà nhà sản xuất công bố (trong trường hợp này là 110% của 240VAC, tức khoảng 264VAC @ 60Hz).

Để kiểm chứng chỉ số này, bài thử nghiệm sử dụng thiết bị đo dòng rò chuyên dụng GW Instek GLC-9000, đảm bảo độ chính xác cao và tuân thủ quy chuẩn đánh giá an toàn điện.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

• Điều kiện môi trường thử nghiệm: 38–45°C

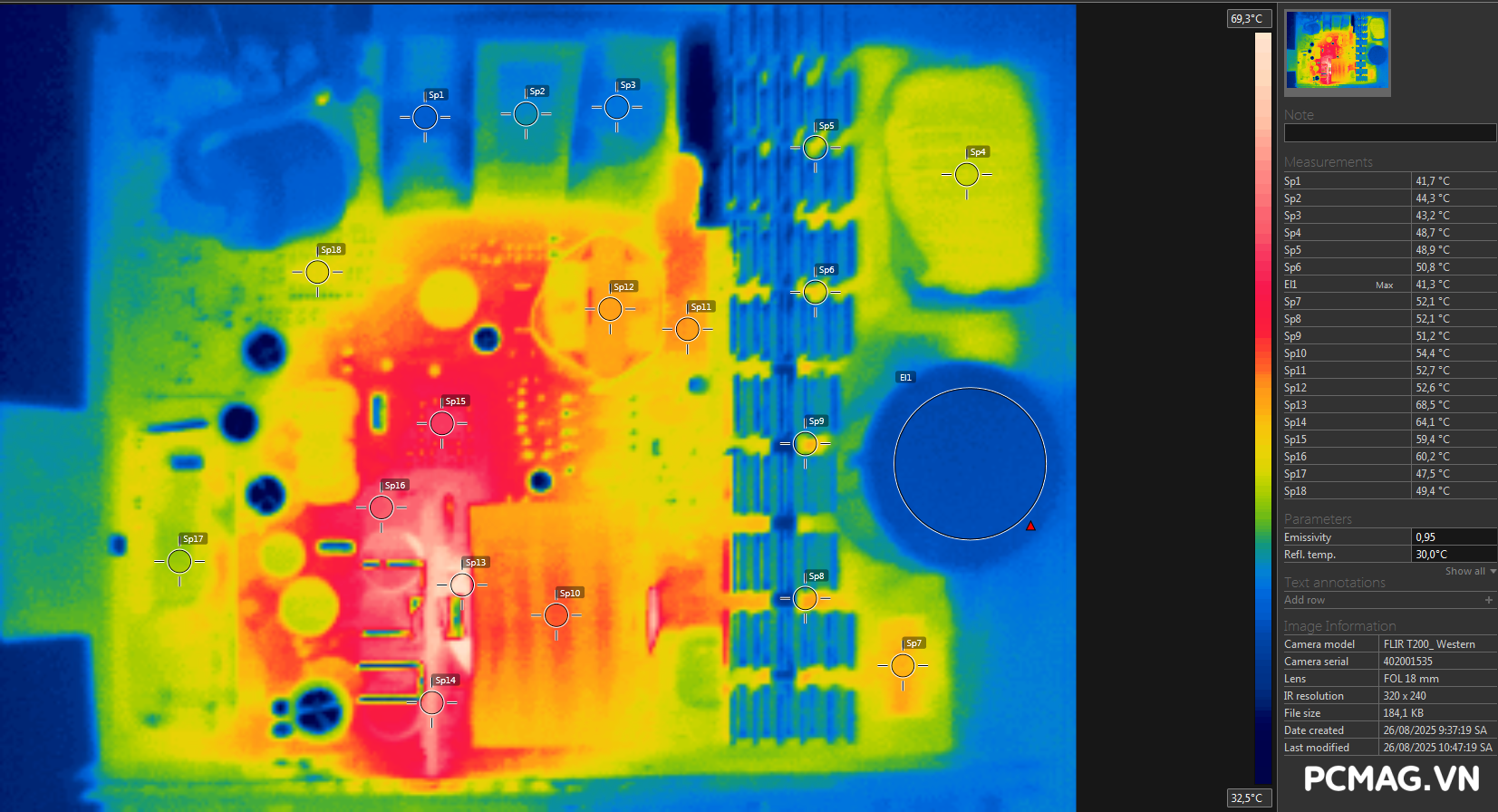

Khu vực có nhiệt độ cao nhất trên PRIME M Pro 1000W nằm tại ngõ ra biến áp chính và vị trí các MOSFET chỉnh lưu đồng bộ, với mức nhiệt xấp xỉ 70°C.

Biểu đồ tốc độ quạt làm mát cũng thể hiện xu hướng tăng dần theo tải, khi lượng nhiệt phát sinh nhiều hơn. Ở mức tải cao nhất, quạt đạt khoảng 2200 RPM, đảm bảo hiệu suất tản nhiệt tối ưu — tương tự như phiên bản 850W.

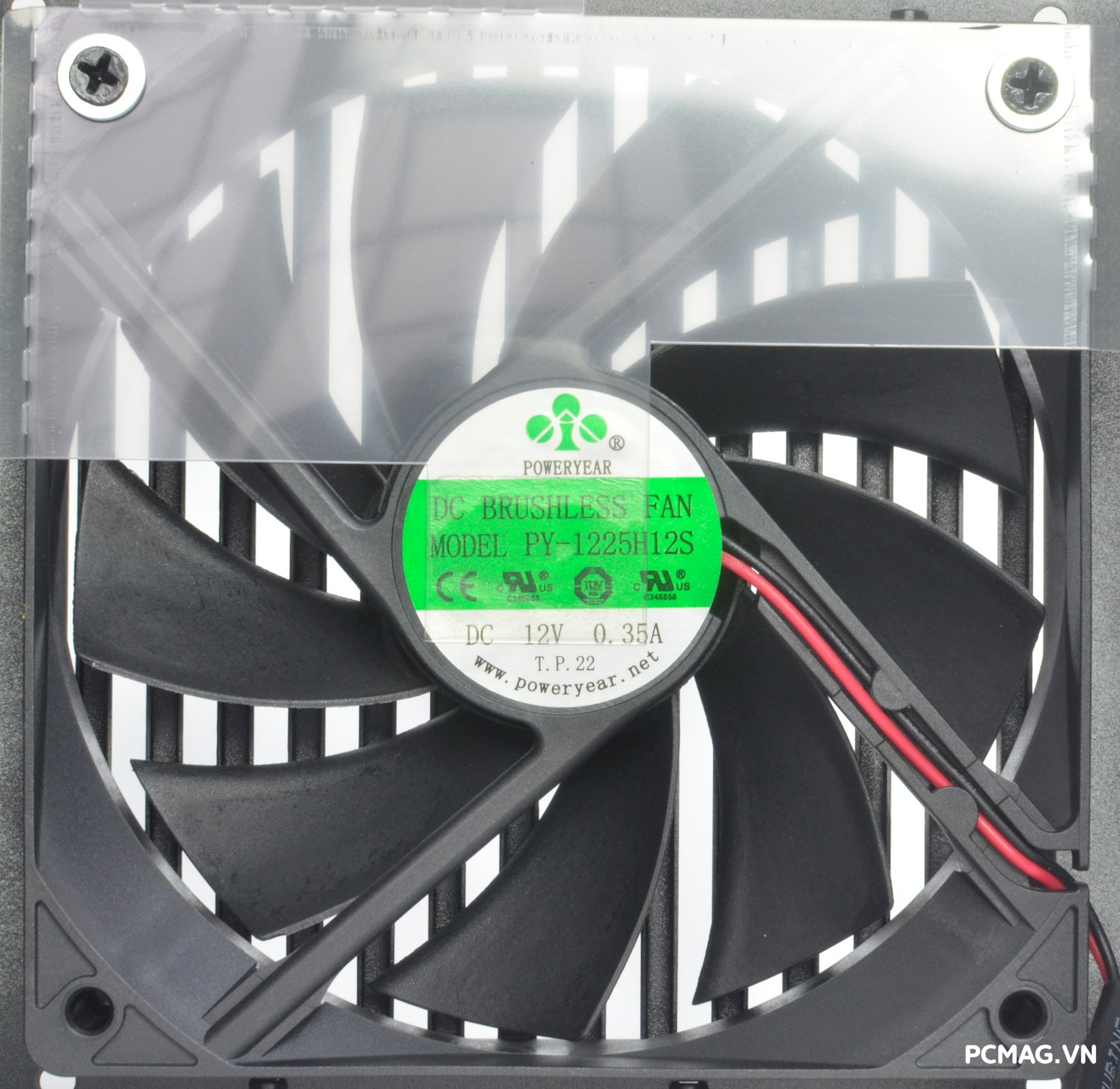

PRIME M Pro 1000W được trang bị quạt làm mát PowerYear PY-1225H12S, hoạt động ở mức 12V – 0.35A, sử dụng bạc đạn Rifle bearing và đạt tốc độ tối đa khoảng 2200 RPM, đảm bảo hiệu suất tản nhiệt ổn định trong suốt quá trình vận hành.

IV. Kết luận

Xigmatek PRIME M Pro 1000W mang lại chất lượng điện áp ổn định cùng hệ thống linh kiện ở mức tốt. Hiệu suất vận hành cao, đạt khoảng 93.19% @ 230Vac. Thiết kế đẹp mắt, nổi bật với mạch DC-to-DC (VRMs) giúp tối ưu khả năng chuyển đổi điện năng. Bộ cáp dạng bẹ đen mềm dẻo đi kèm hai đầu CPU 8-pin riêng biệt và đầu nguồn PCIe 5.1 / 12V-2×6 thế hệ mới, khắc phục những hạn chế từng xuất hiện trên chuẩn PCIe 5.0 / 12VHPWR trước đây.

Với mức công suất 1000W, PRIME M Pro là lựa chọn phù hợp cho những hệ thống tầm trung đến cao cấp sử dụng 01 GPU có mức tiêu thụ < 500W.

Ưu điểm

• Chất lượng linh kiện và điện áp ở mức tốt
• Tích hợp đầy đủ các cơ chế bảo vệ: OVP/UVP/SCP/OCP/OTP
• Hỗ trợ đầu nguồn mới PCIe 5.1 / 12V-2×6 (16AWG)
• Hiệu suất cao 93.19% @ 230Vac
• Sử dụng thiết kế LLC + DC-to-DC (VRMs)

Hạn chế

• Cần cải thiện khả năng đáp ứng ở các mức tải 180% và 200% (Power Excursion)
• Chứng nhận 80Plus của phiên bản này hiện chưa được xác thực trên trang 80Plus official
