Cặp diode cầu GBU1506 (15A ×2) được gắn trực tiếp lên khối nhôm tản nhiệt để tối ưu khả năng thoát nhiệt. Tụ chính sử dụng thương hiệu Ltec (Đài Loan) với mức 420V / 680µF, đáp ứng tốt yêu cầu về ổn định và độ bền trong suốt quá trình vận hành.

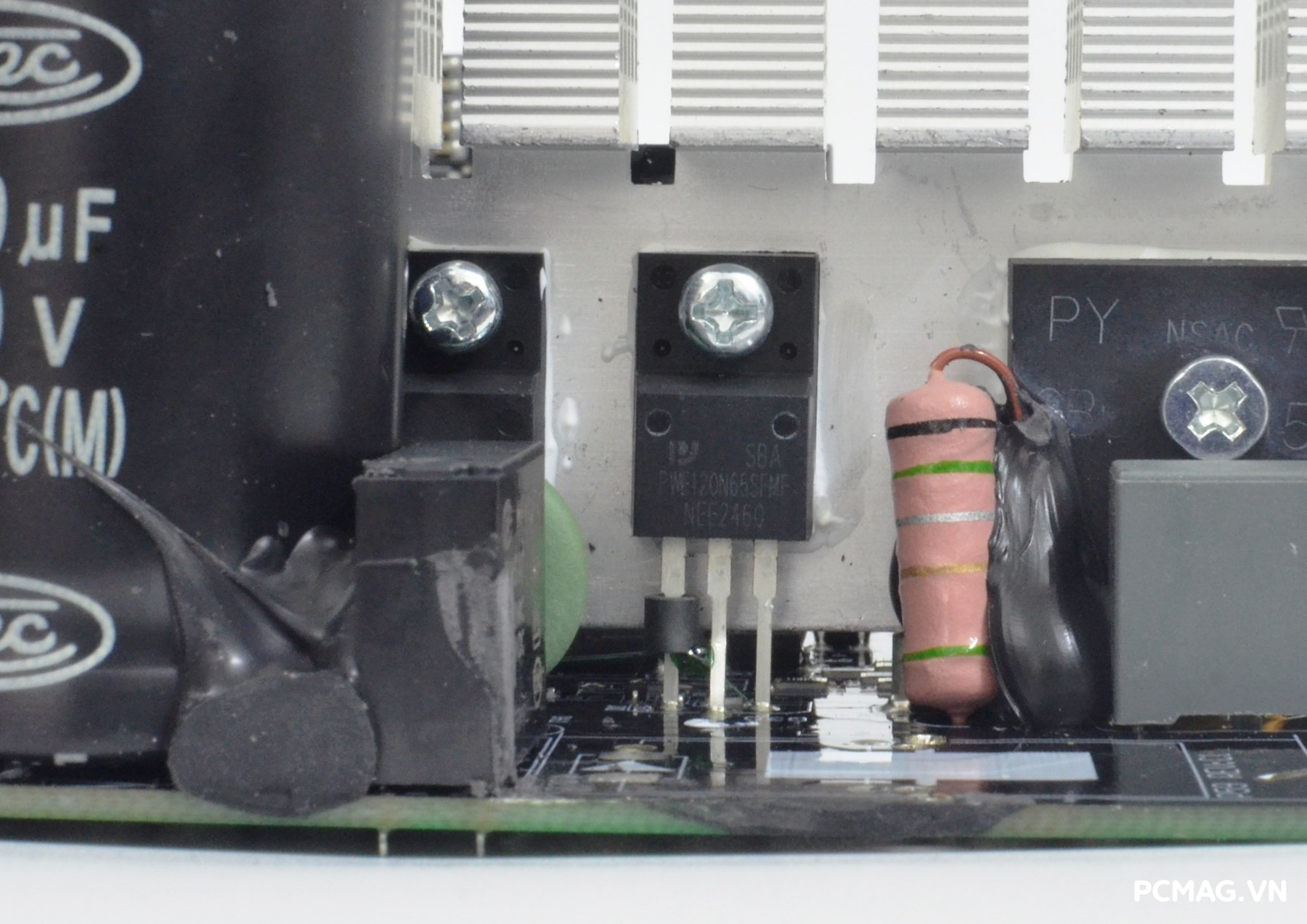

Tầng PFC sử dụng cặp MOSFET PingWei PWE120N65SFMF, kết hợp cùng diode xung G4S06508AT (8A) và được điều khiển bởi IC dao động Champion CM6500UNX. Ngoài ra, mạch còn trang bị NTC giới hạn dòng khởi động cùng rơ-le (relay bypass) đặt ngay trước tụ chính, giúp giảm dòng nạp ban đầu khi cấp điện lần đầu, đảm bảo vận hành an toàn và ổn định hơn.

Tầng cộng hưởng LLC sử dụng hai MOSFET PingWei PWE120N65SFMF mắc theo cấu hình nửa cầu (Half-Bridge), hoạt động dưới sự điều khiển của IC dao động Champion CM6901T6X. Tín hiệu điều khiển được truyền qua hai opto quang W314, đảm bảo độ cách ly và ổn định trong quá trình chuyển đổi.

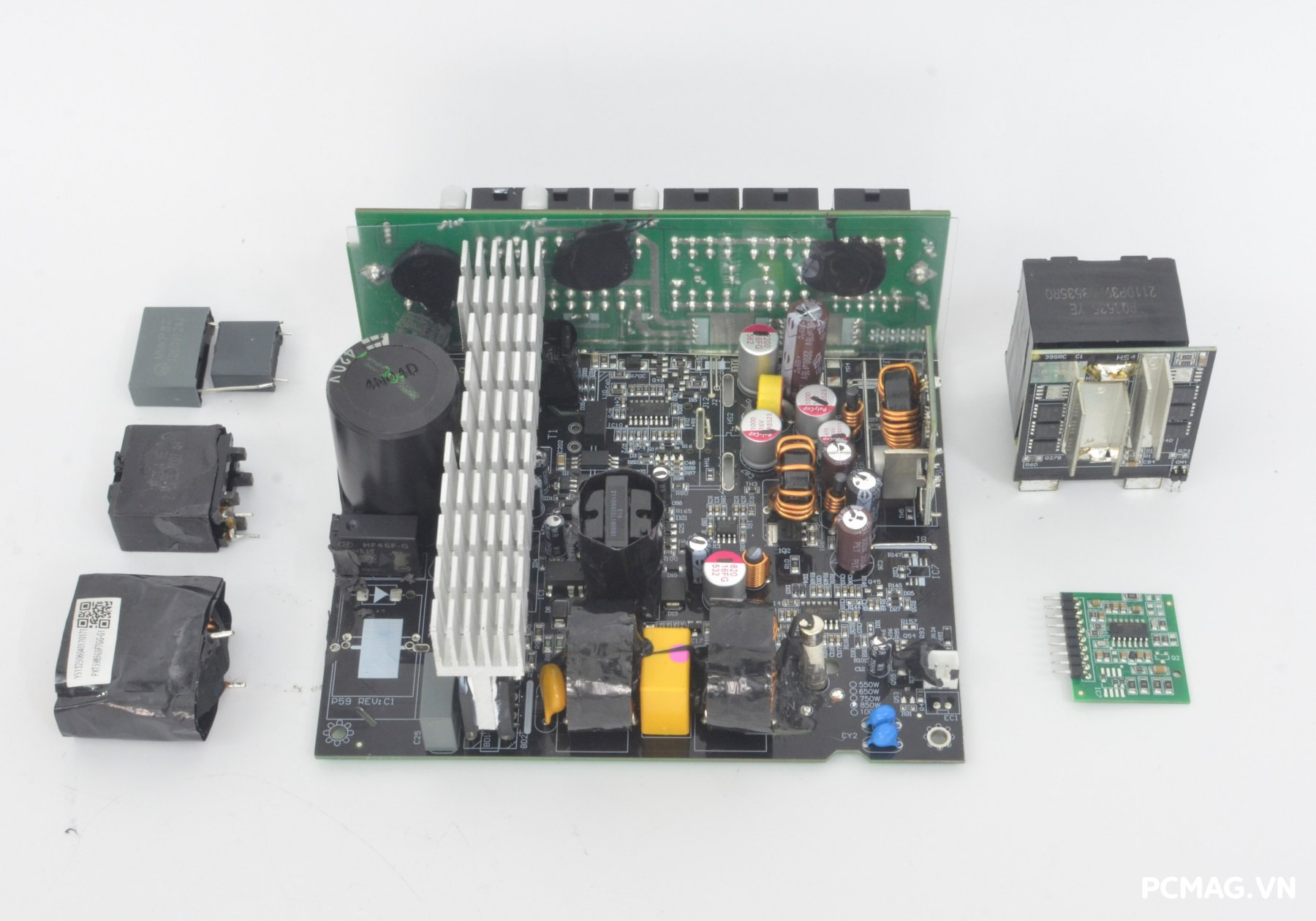

PSU sử dụng 6 MOSFET PingWei PWC012N04ES (220A ×6) để thực hiện nhiệm vụ chỉnh lưu đồng bộ cho đường 12V duy nhất. Toàn bộ các MOSFET này được bố trí trên một bo mạch module riêng, cắm trực tiếp vào bo chính, giúp tối ưu không gian và đón luồng gió làm mát hiệu quả hơn, góp phần nâng cao hiệu suất và độ ổn định trong vận hành.

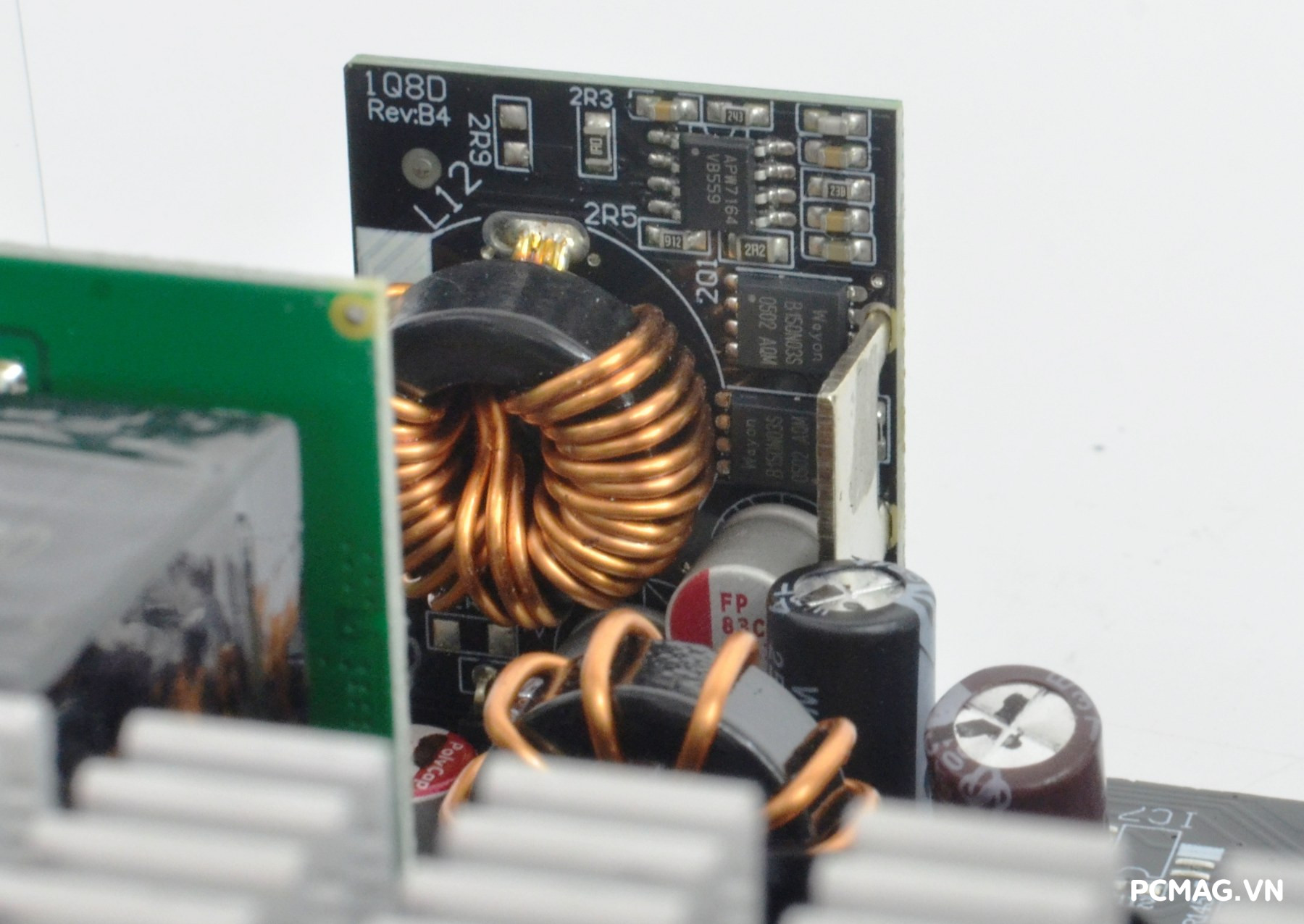

Mạch VRM (DC-to-DC) cho hai đường 5V và 3.3V được xây dựng từ hai khối mạch gần như giống nhau, cùng sử dụng IC dao động Anpec APW7154. Trong đó, đường 3.3V được bố trí trực tiếp trên bo mạch chính, còn đường 5V được đặt trên một module riêng gắn cạnh, giúp tối ưu bố cục và khả năng tản nhiệt cho toàn hệ thống.

PRIME M Pro 850W được trang bị hai cảm biến nhiệt hoạt động độc lập.

• Một cảm biến đảm nhiệm việc gửi tín hiệu để điều khiển tốc độ quạt làm mát.

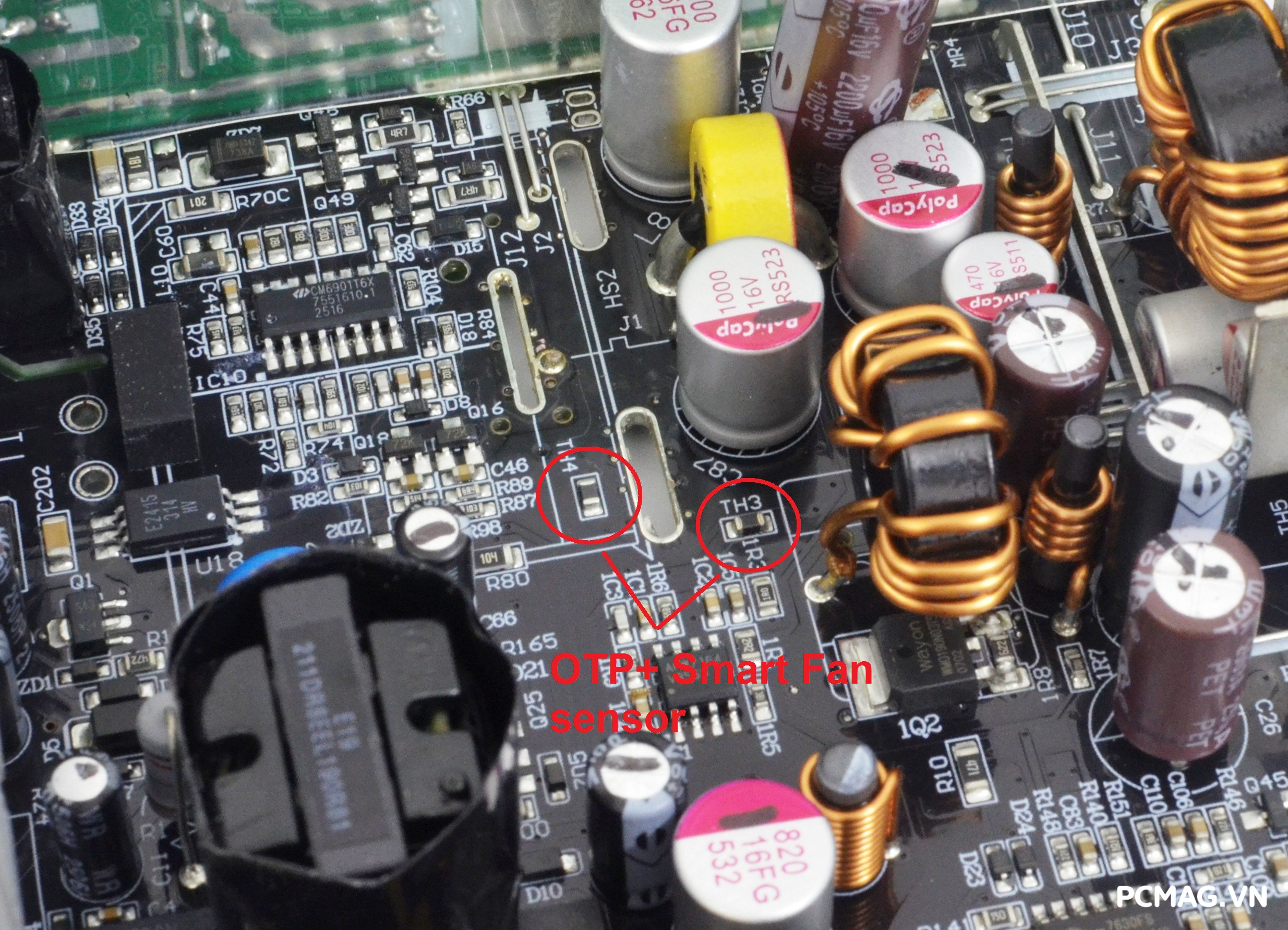

• Cảm biến còn lại phục vụ chức năng bảo vệ quá nhiệt (OTP).

Mặc dù IC giám sát không có chân OTP chuyên dụng, nhưng vẫn có thể triển khai mạch bảo vệ OTP riêng, sau đó đưa tín hiệu ngắt PSU vào một trong các chân bảo vệ quá áp/ thấp áp của các đường điện chính. Cách thiết kế này vẫn đảm bảo PSU có cơ chế ngắt khi xảy ra tình trạng quá nhiệt, giữ an toàn cho toàn hệ thống.

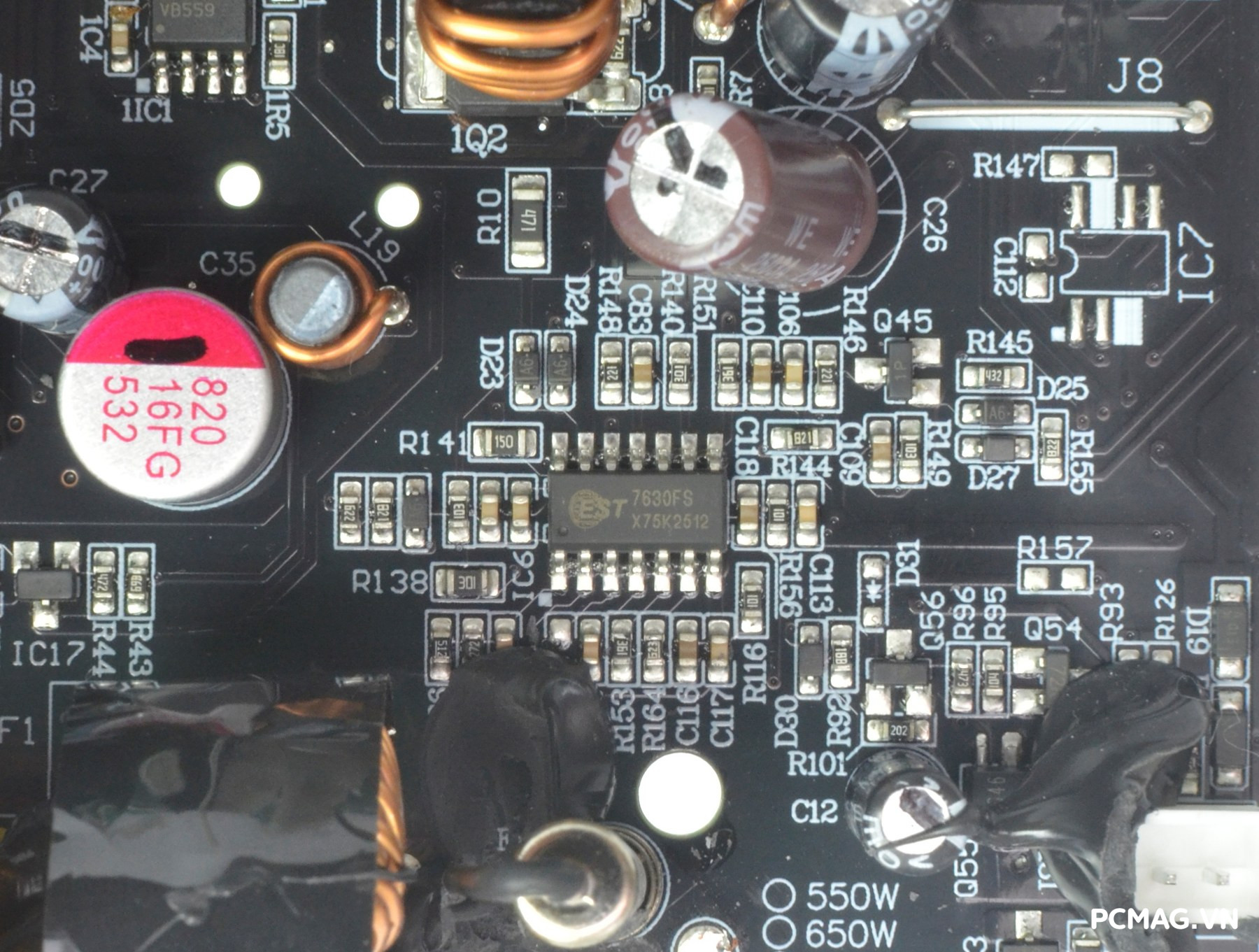

IC giám sát sử dụng ESThome 7630FS, hỗ trợ bốn chế độ bảo vệ cho cả ba đường điện chính, bao gồm OVP, UVP, SCP và OCP. Hệ thống còn được bổ sung thêm cơ chế bảo vệ quá nhiệt (OTP), nâng cao mức độ an toàn tổng thể cho bộ nguồn.

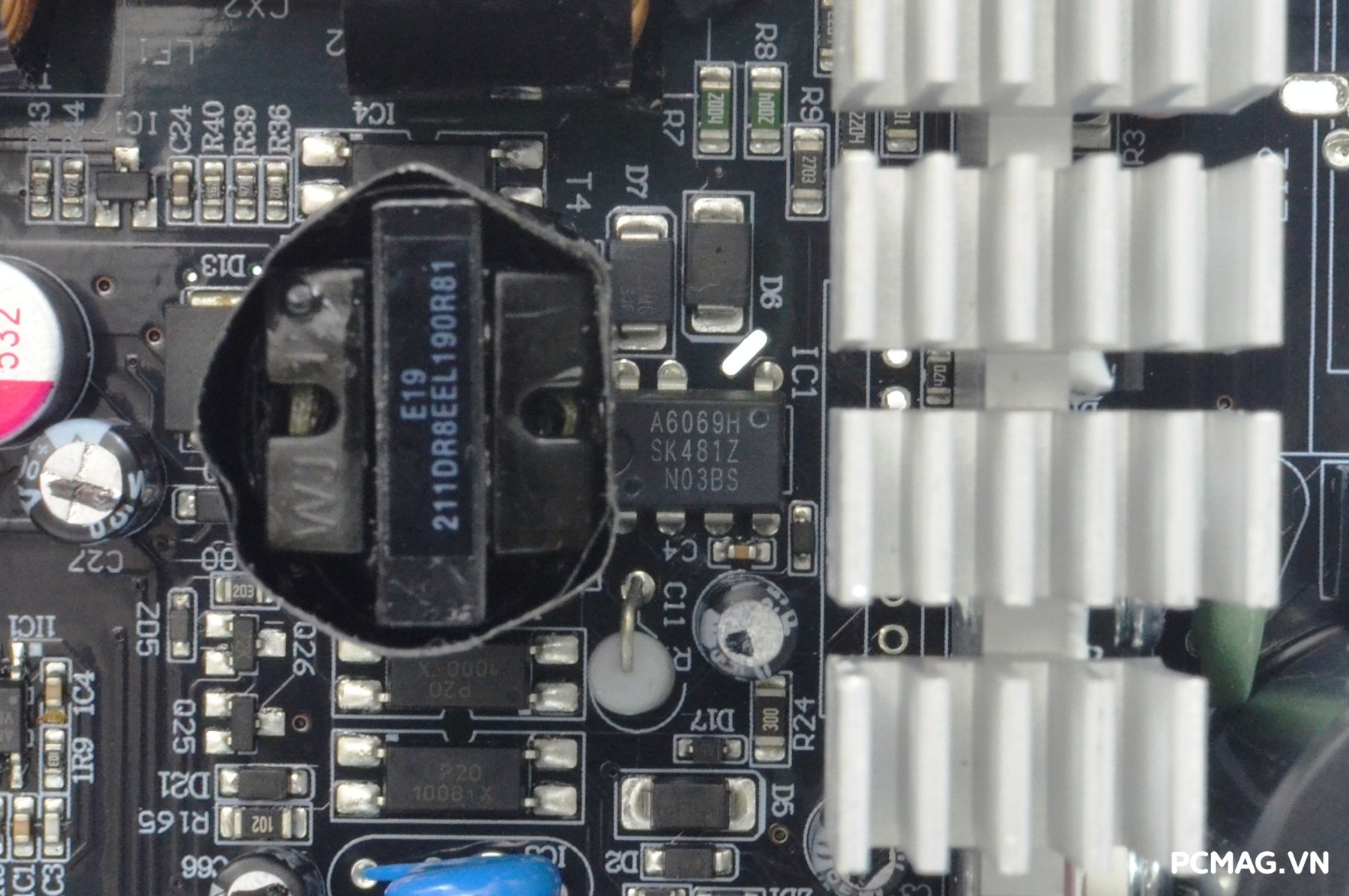

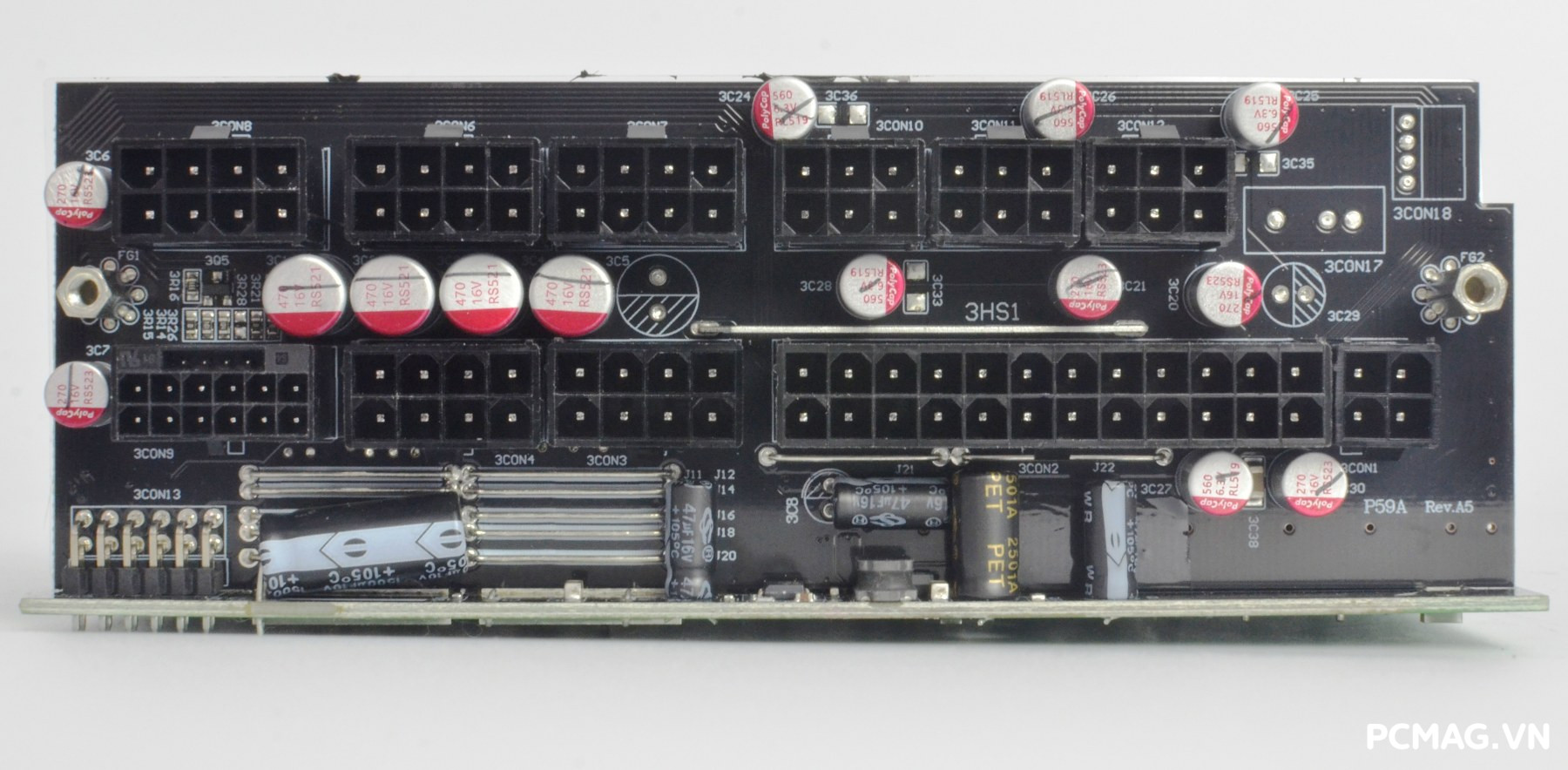

Đường 5Vsb được tạo bởi IC combo Sanken STR-A6069H. Ở phía ngõ ra, PRIME M Pro 850W sử dụng tụ lọc từ thương hiệu 12KJ kết hợp tụ polycap, giúp cải thiện độ ổn định và giảm nhiễu. Toàn bộ khu vực mạch in được hoàn thiện sạch sẽ, sáng bóng, thể hiện mức độ gia công tốt.

III. Thử nghiệm Xigmatek PRIME M Pro 850W

1. Load testing ( Thử tải)

Để đơn giản hóa bảng đo kiểm theo
Test Plan ATX 3.0 của Intel, đường 12V ở các PSU single-rail được quy định thành hai nhóm tải trong quá trình thử nghiệm:

• 12V1: Toàn bộ thiết bị tiêu thụ 12V ngoại trừ CPU (MB, PCIe, v.v.)
• 12V2: Chỉ riêng CPU (ATX12V/EPS12V)

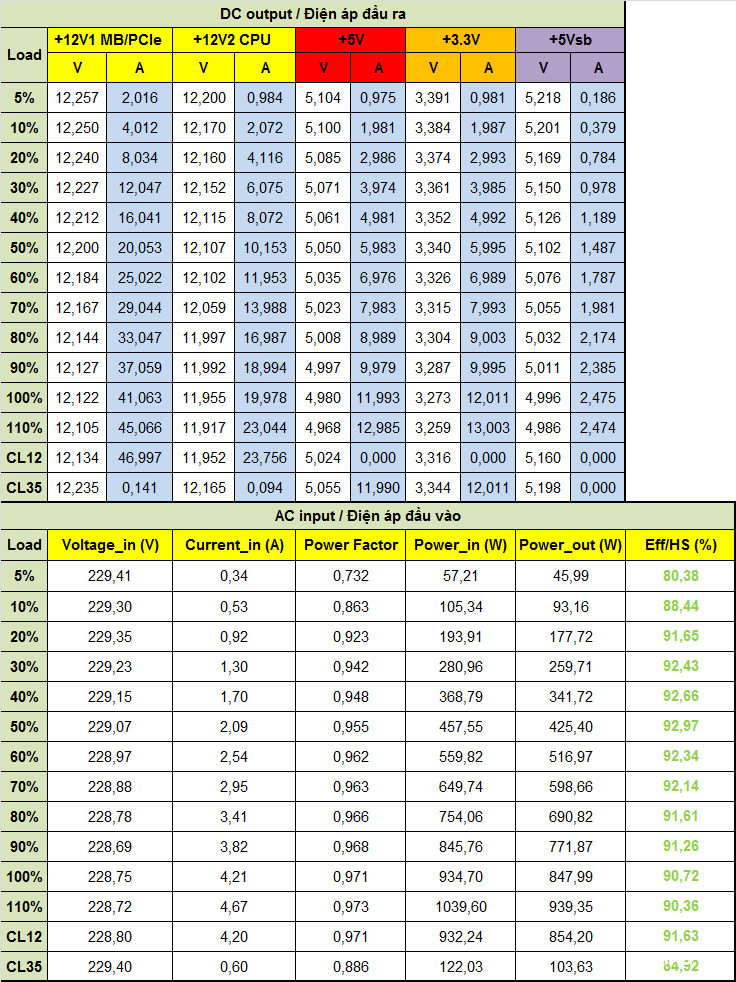

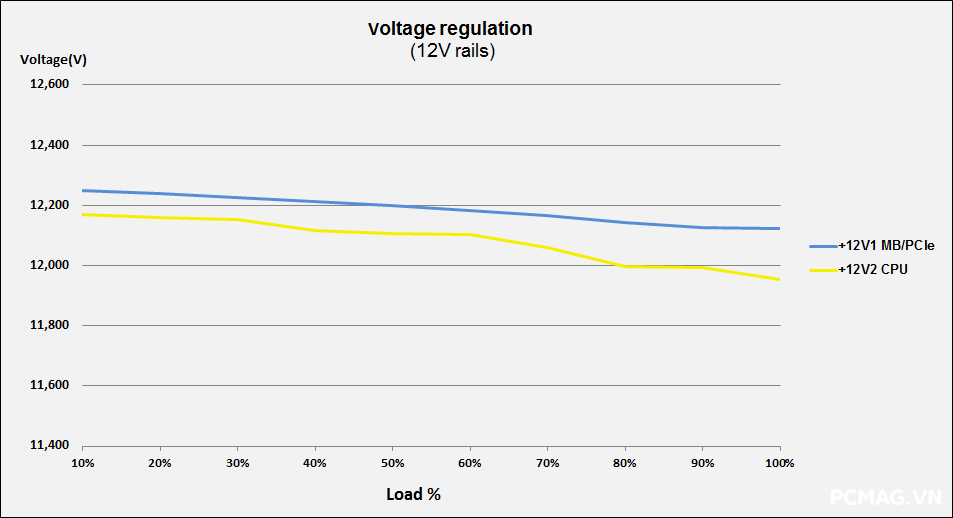

Kết quả đo cho thấy PRIME M Pro 850W đạt chất lượng điện áp rất tốt, độ dao động nhỏ và hoàn toàn nằm trong phạm vi yêu cầu của chuẩn ATX 3.1. Nhờ sử dụng DC-to-DC, bộ nguồn không gặp bất kỳ hiện tượng bất thường nào, kể cả khi tải không đồng đều (Cross Load).

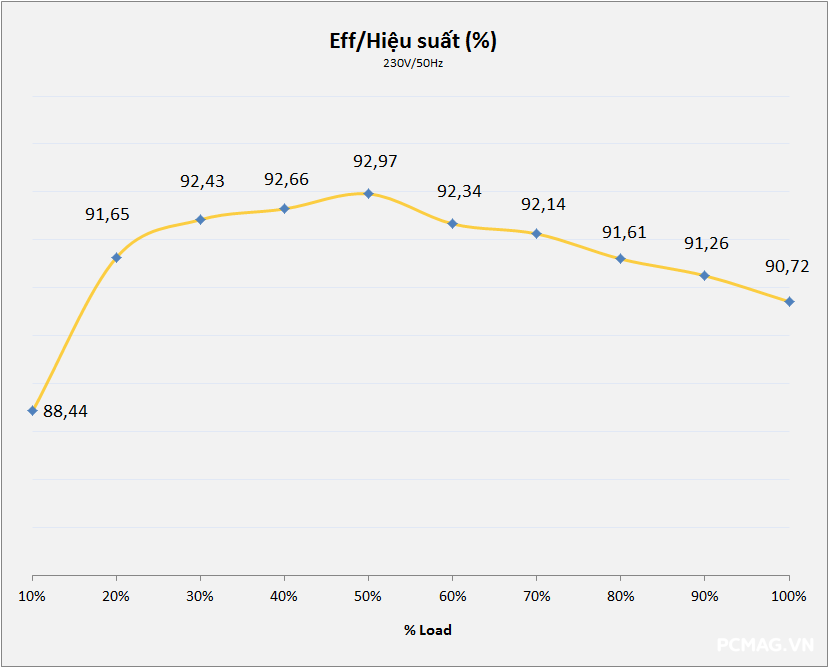

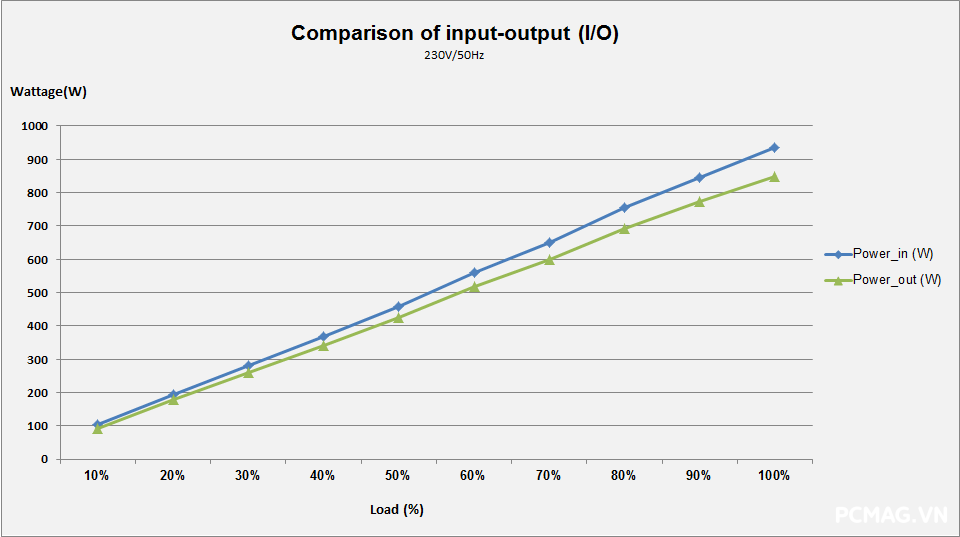

Hiệu suất tối đa của PSU đạt tới 92.97% @ 230Vac, phù hợp với tiêu chí của chuẩn 80 Plus Gold.

2. Inrush Current Testing ( Dòng khởi động)

Dòng khởi động của PRIME M Pro 850W cao hơn đôi chút so với nhiều mẫu nguồn 850W khác trong cùng phân khúc.

3. Sync Transient Response Test ( Tải biến thiên)

• Tải điện dung (Capacitance load): 3300µF cho mỗi rail (12V1, 12V2, 5V, 3.3V, 5Vsb)
• Slew rate theo chuẩn Intel ATX 3.0:
  • 12V: 5A/µs (12VHPWR) hoặc 2.5A/µs
  • 5V & 3.3V: 1A/µs
  • 5Vsb: 0.1A/µs

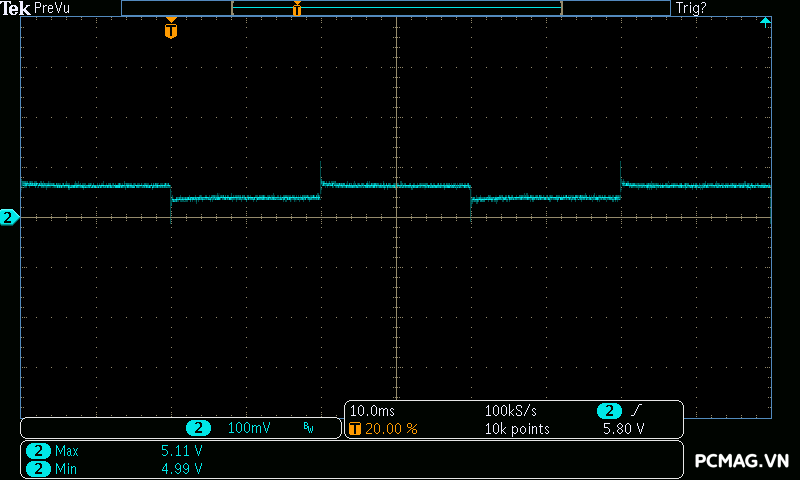

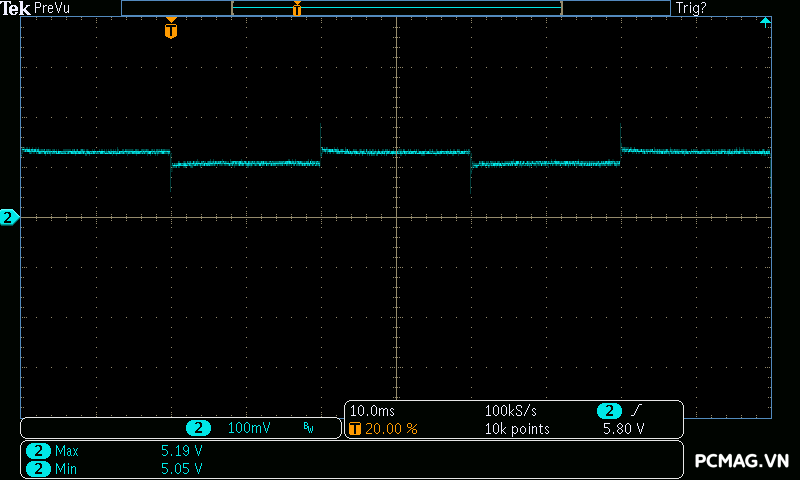

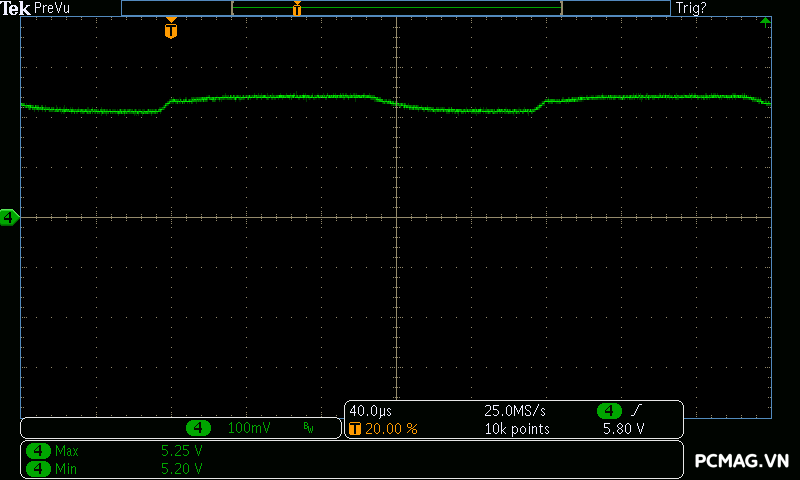

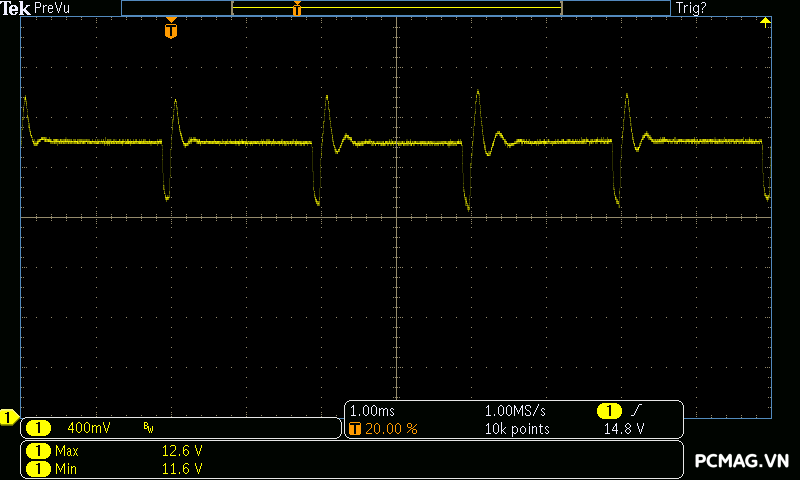

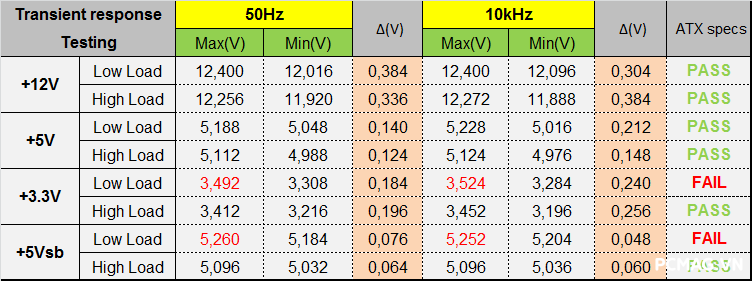

Trong các bài kiểm tra tải biến thiên, PRIME M Pro 850W đều vượt qua hầu hết các mục thử nghiệm, ngoại trừ một chút sai lệch ở đường 3.3V và hành vi chưa thật sự dễ hiểu ở đường 5Vsb.

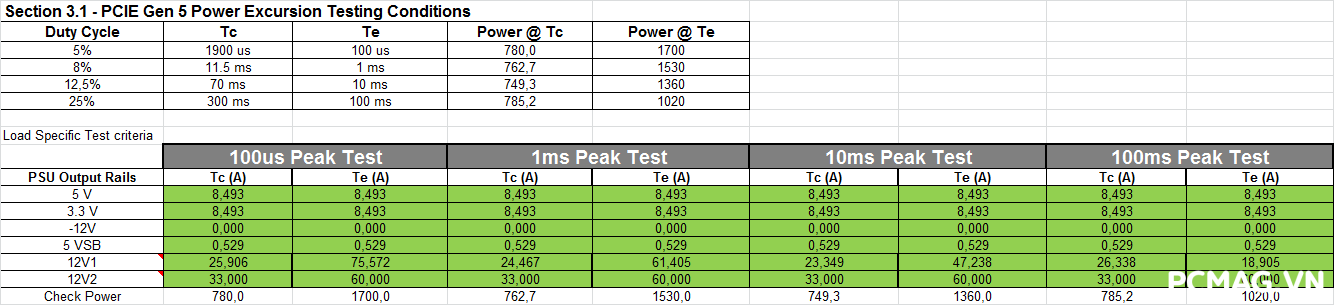

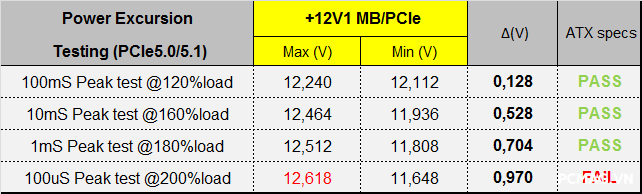

Ở bài test mô phỏng dòng tiêu thụ tức thời của GPU (Power Excursion), PSU cũng chỉ gặp vướng ở mức tải 200%, khi đường 12V tăng lên rất nhỏ, chỉ 0.018V. Mức sai lệch này nhìn chung có thể xem là chấp nhận được vì quá nhỏ so với giới hạn yêu cầu.

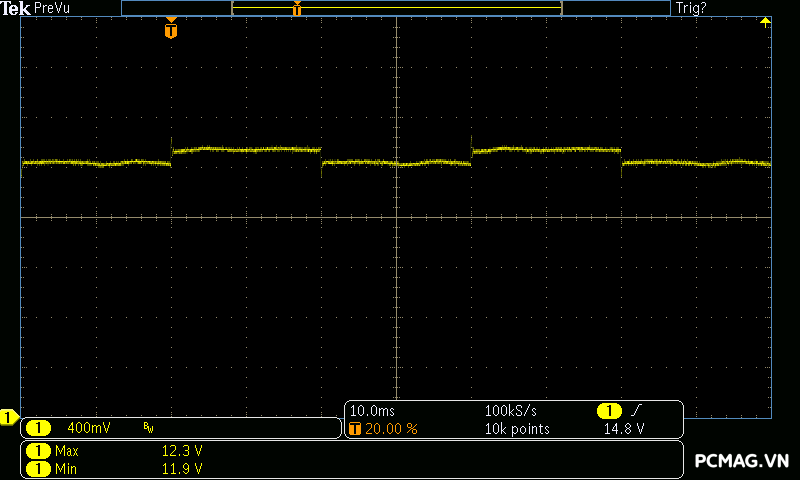

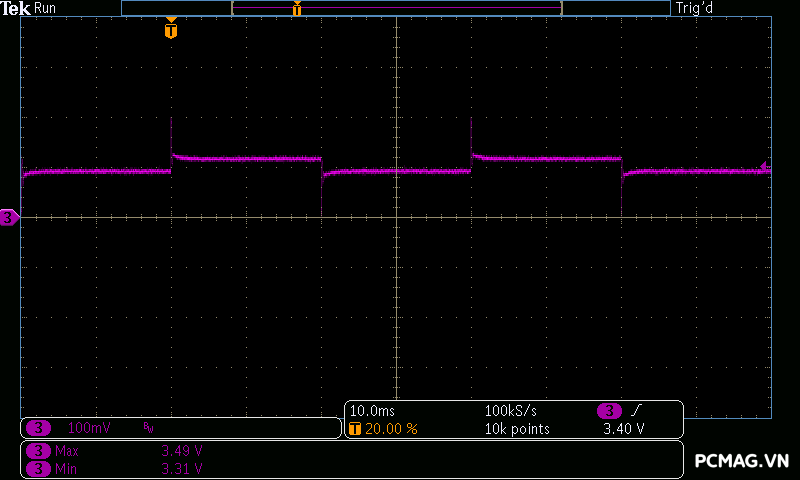

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

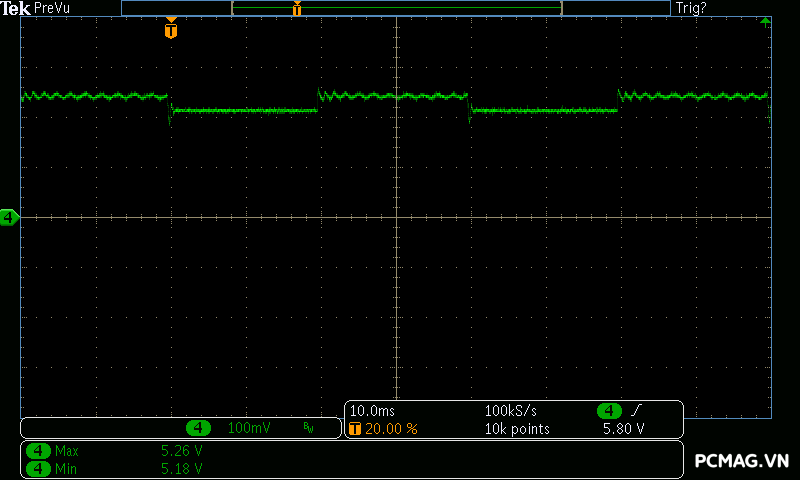

4. Ripple & Noise ( Nhiễu AC cao tần)

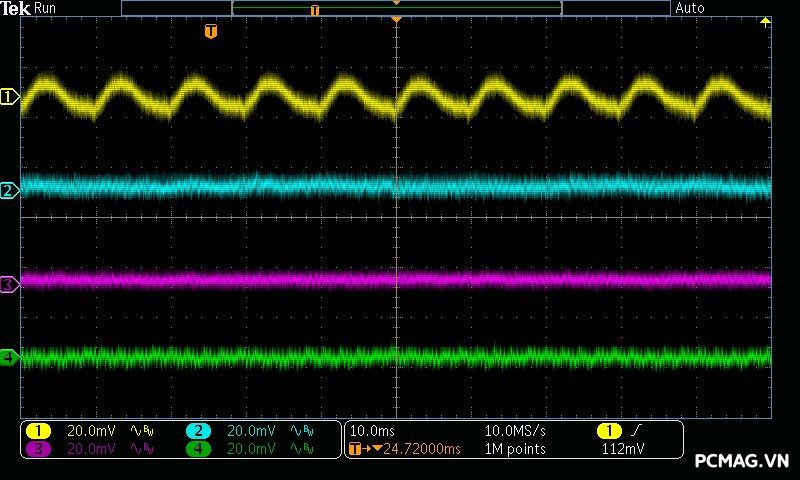

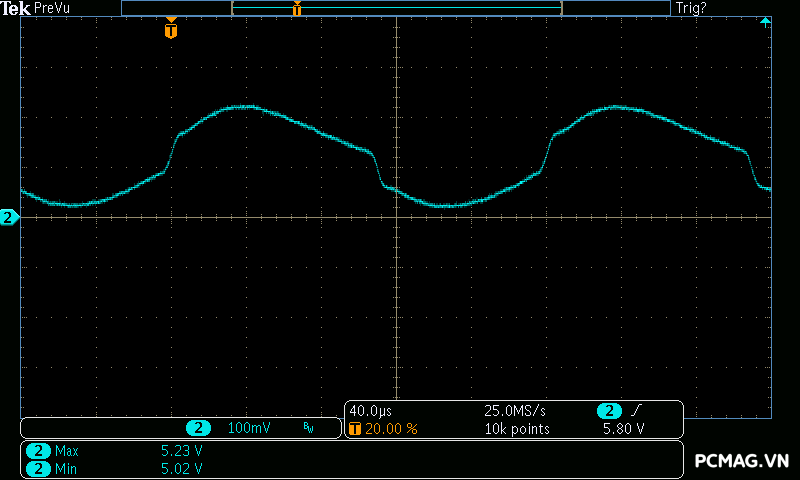

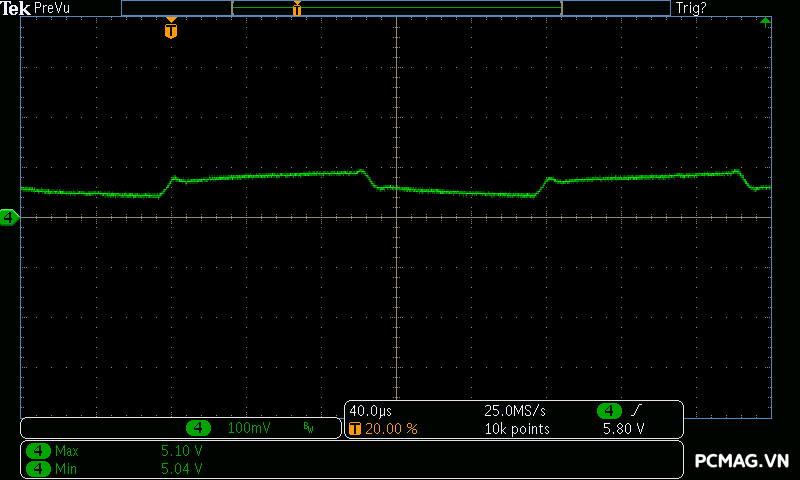

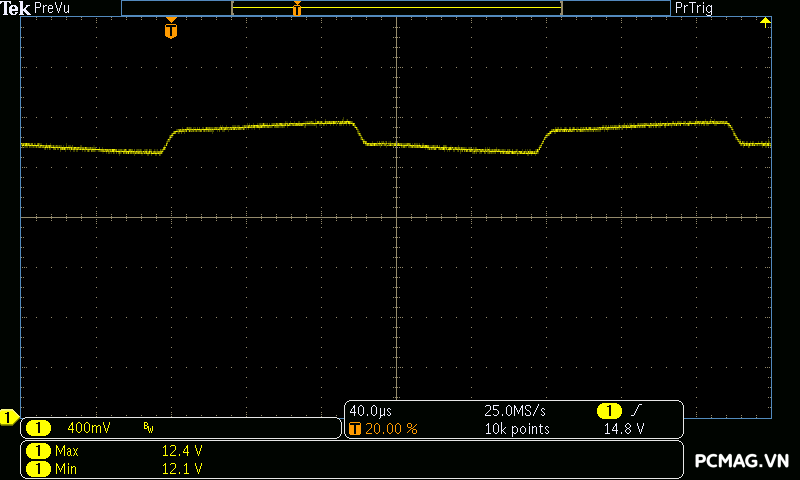

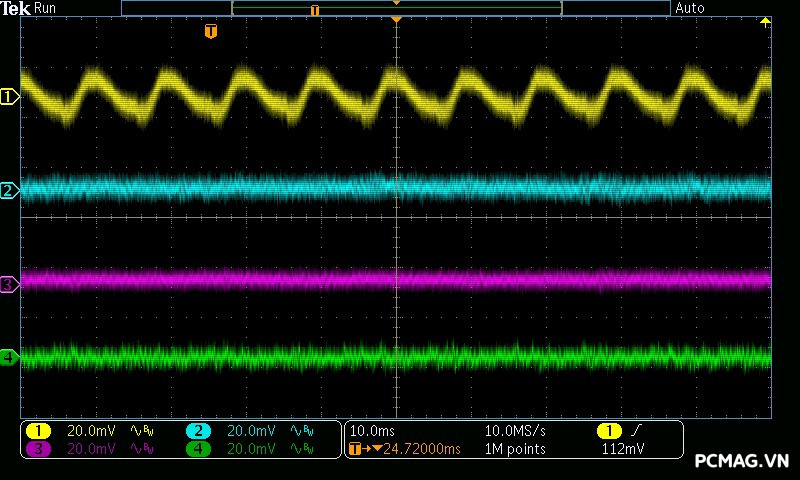

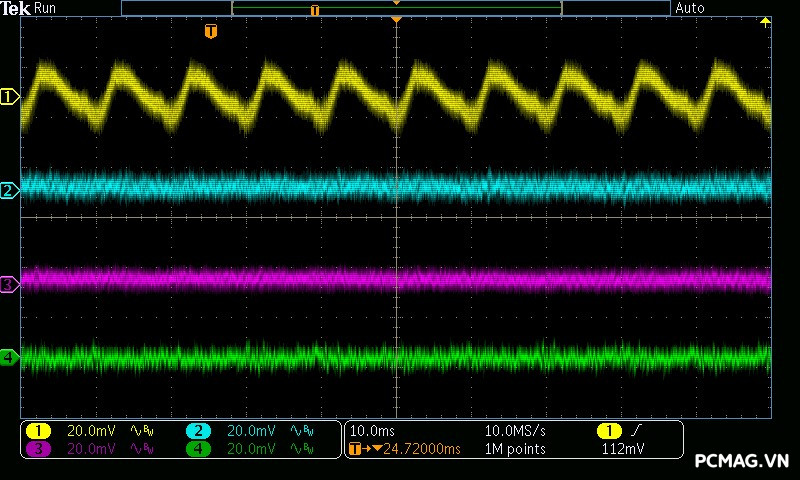

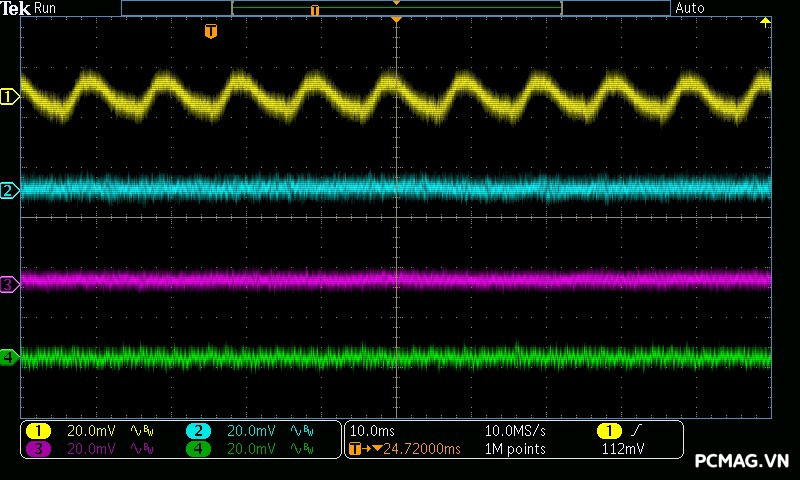

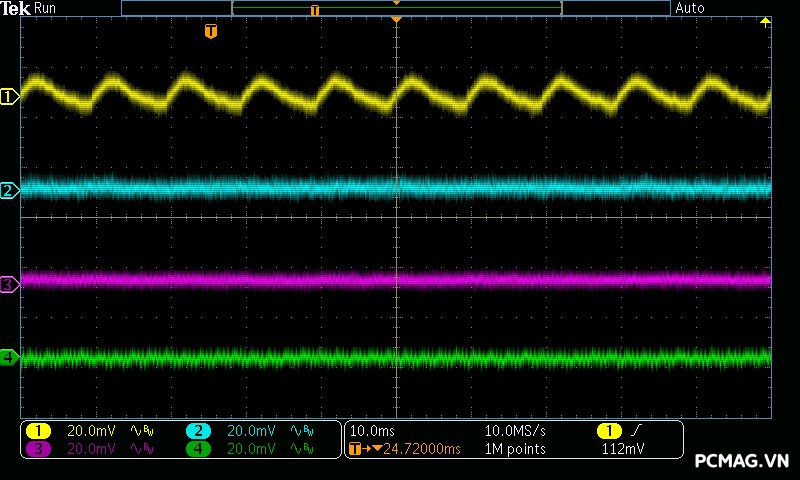

Ripple & Noise của PRIME M Pro 850W được kiểm soát rất tốt, với mức nhiễu tối đa trên cả bốn đường điện đều dưới 25mV, hoàn toàn đáp ứng tiêu chuẩn và đảm bảo độ ổn định cao khi vận hành.

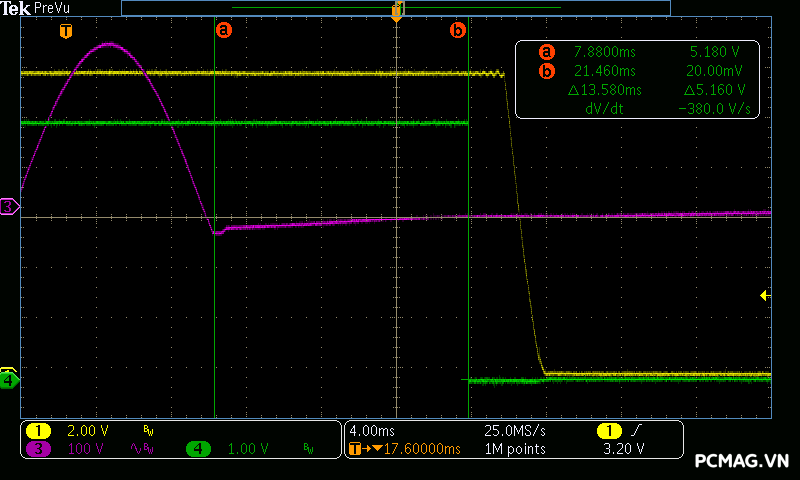

5. Hold-up Time ( Thời gian lưu điện)

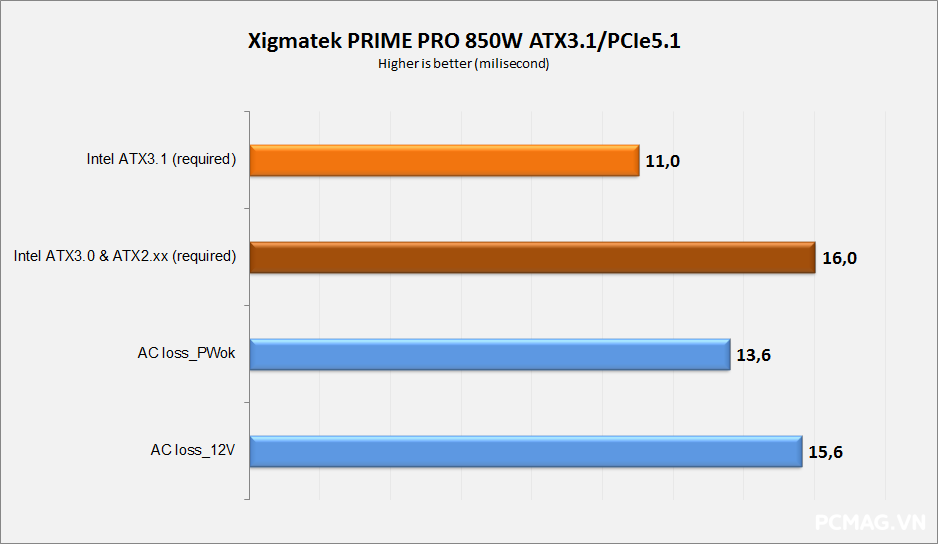

PRIME M Pro 850W dễ dàng vượt qua yêu cầu về thời gian lưu điện của chuẩn ATX 3.1, vốn đã được giảm xuống 11 ms thay vì 16 ms như các phiên bản ATX 3.0 trở về trước. Điều này giúp PSU đáp ứng tốt hơn những tiêu chí mới về độ ổn định và khả năng duy trì điện áp khi mất nguồn đột ngột.

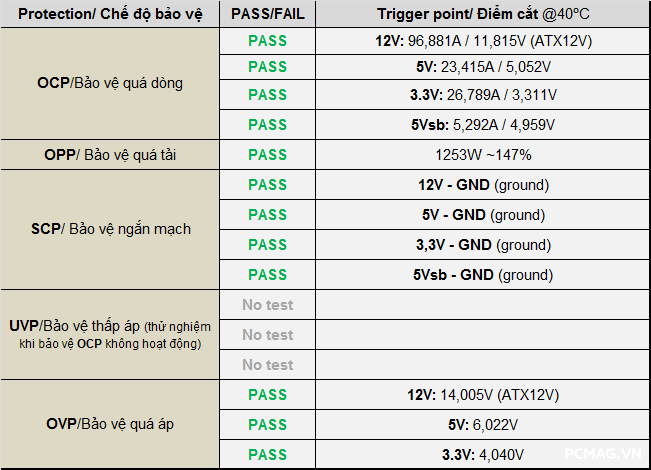

6. Protection Features (Các chế độ bảo vệ)

Các chế độ bảo vệ trên PRIME M Pro 850W hoạt động ổn định và chính xác. Khi đạt đến ngưỡng bảo vệ, PSU sẽ tự động ngắt và sau đó khởi động lại bình thường, đảm bảo an toàn cho toàn hệ thống.

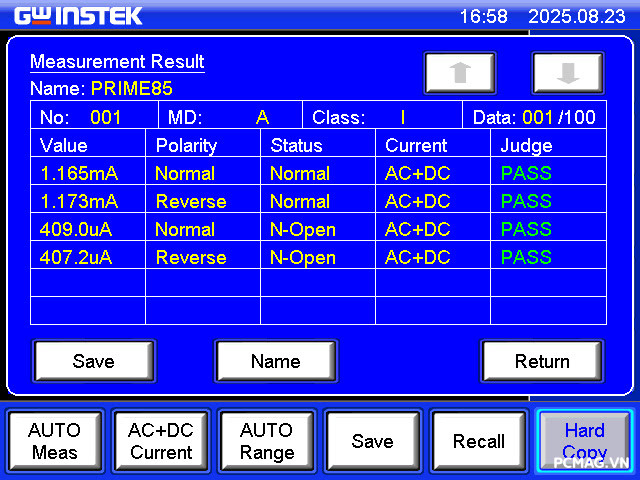

7. Earth Leak Current ( Kiểm tra dòng rò)

Đối với các thiết bị IT thuộc Class I, trong đó có nguồn ATX, tiêu chuẩn an toàn quy định dòng rò không được vượt quá 3.5mA khi kiểm tra ở mức điện áp đầu vào tương đương 110% điện áp tối đa mà nhà sản xuất công bố (trong trường hợp này là 264VAC @ 60Hz, tức 110% của 240VAC).

Để đánh giá thông số này, chúng ta sử dụng thiết bị đo chuyên dụng GW Instek GLC-9000 nhằm kiểm tra và ghi nhận chính xác mức dòng rò của PSU.

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM)

Điều kiện môi trường kiểm tra nằm trong khoảng 38–45°C.

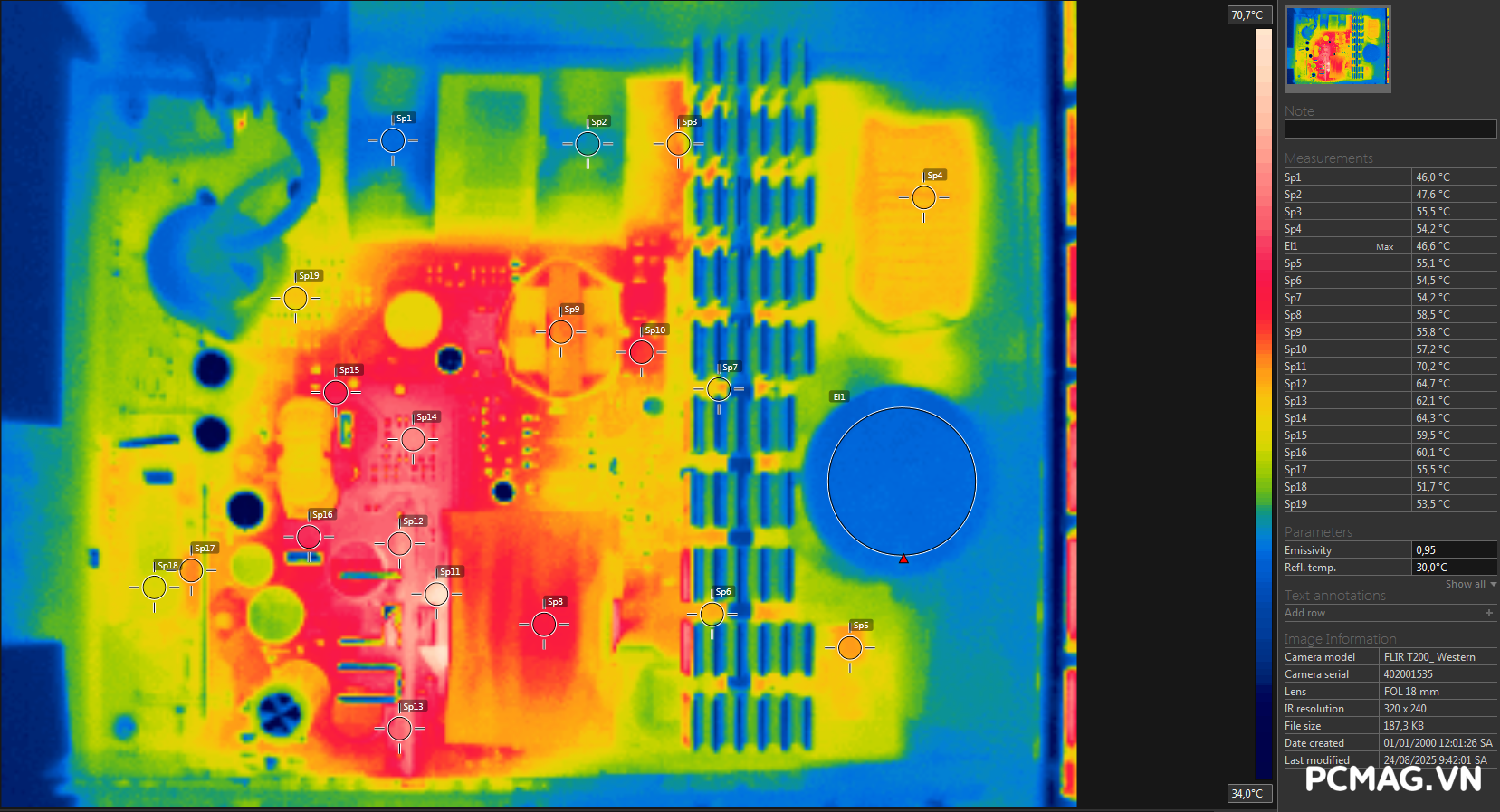

Khu vực nóng nhất trên PRIME M Pro 850W là ngõ ra biến áp chính và đầu vào của các MOSFET chỉnh lưu đồng bộ, với nhiệt độ dao động khoảng 70°C.

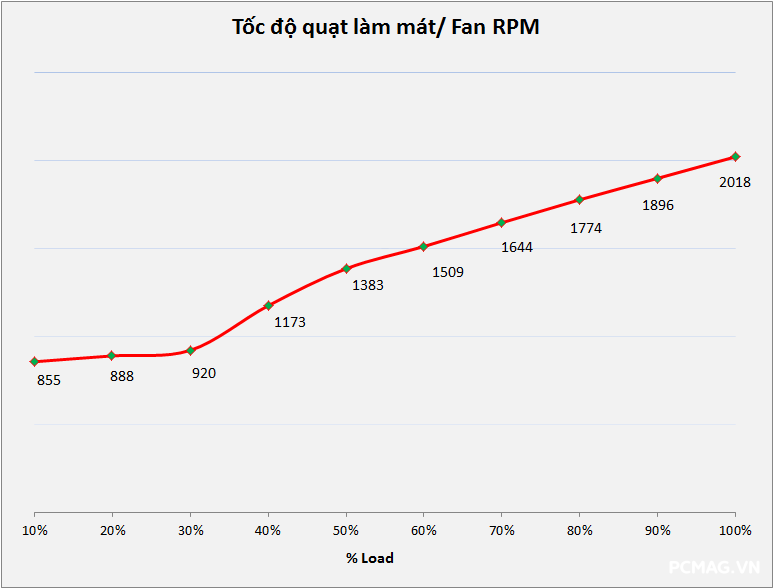

Biểu đồ hoạt động của quạt làm mát khá dễ hiểu: tốc độ quạt tăng dần theo mức tải khi nhiệt lượng phát sinh nhiều hơn, và đạt tối đa khoảng 2000 RPM, đảm bảo khả năng tản nhiệt hiệu quả cho toàn bộ PSU.

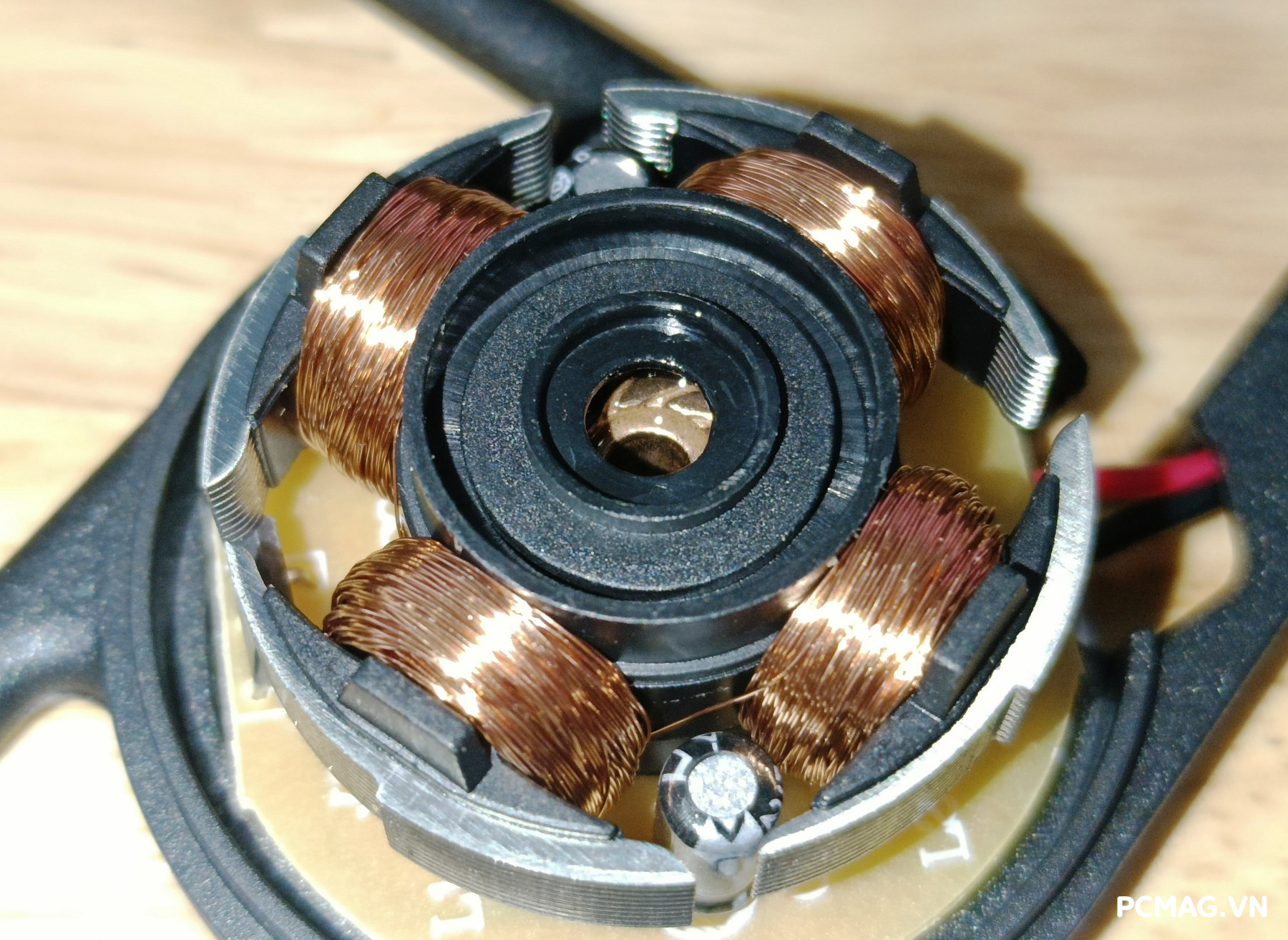

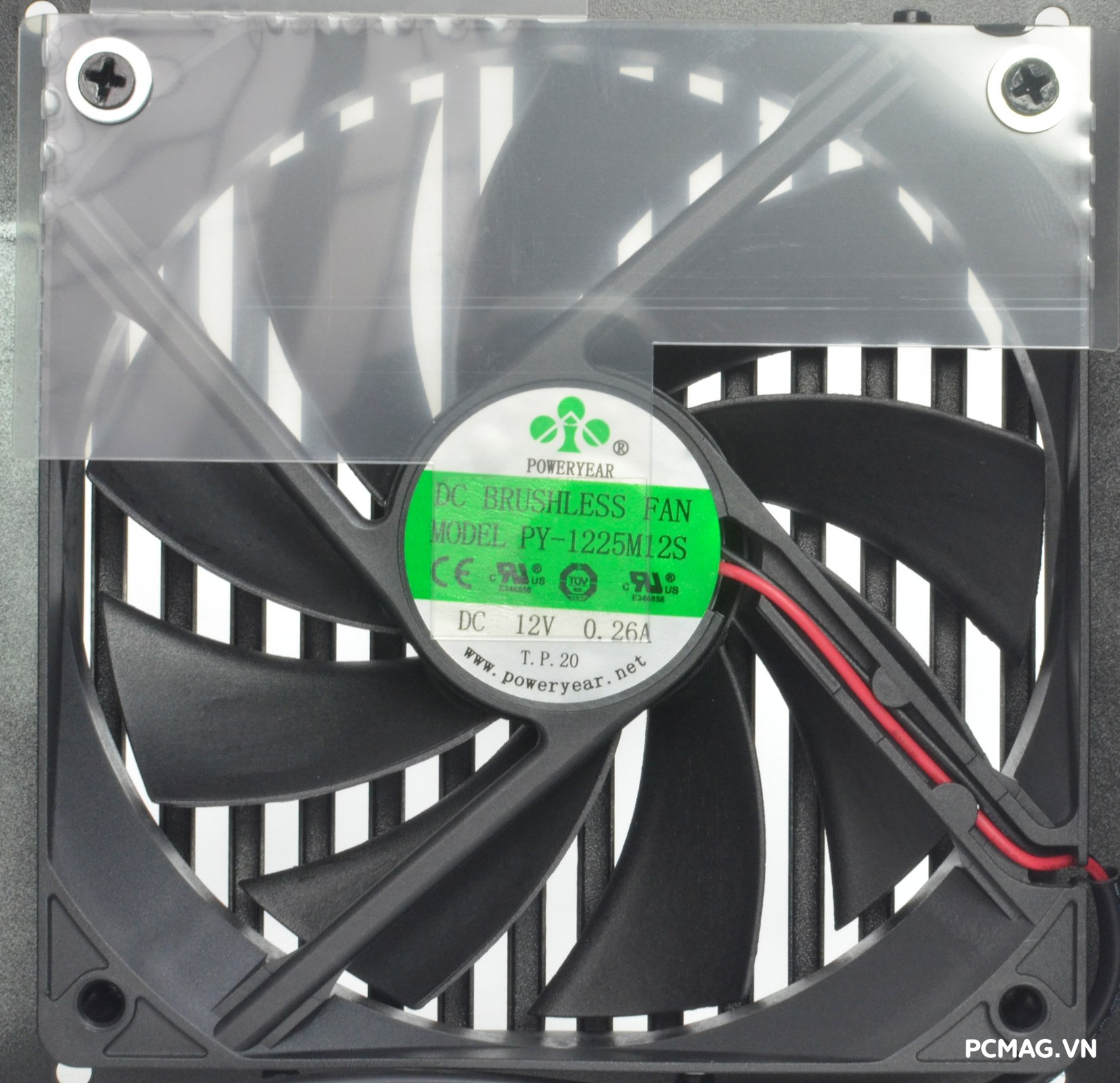

PRIME M Pro 850W sử dụng quạt làm mát PowerYear PY-1225M12S 12V 0.26A, Rifle bearing, có tốc độ tối đa khoảng 2000RPM

IV. Kết luận

Xigmatek PRIME M Pro 850W sở hữu chất lượng linh kiện và điện áp khá tốt, cùng hiệu suất cao đạt tới ~92.97% @ 230Vac. Thiết kế bắt mắt, trang bị mạch DC-to-DC (VRMs) giúp nâng cao hiệu quả chuyển đổi điện năng. Hệ thống cáp bẹ đen đi kèm hai đầu CPU 8-pin riêng biệt và đầu PCIe 5.1 / 12V-2×6 mới nhất, khắc phục những hạn chế tồn tại ở chuẩn PCIe 5.0 / 12VHPWR trước đây.

Với mức công suất và trang bị hiện tại, PRIME M Pro 850W là lựa chọn phù hợp cho các cấu hình tầm trung sử dụng một VGA dưới 300W.

Ưu điểm

• Chất lượng linh kiện và điện áp khá tốt
• Trang bị đầy đủ các chế độ bảo vệ: OVP / UVP / SCP / OCP / OTP
• Hỗ trợ đầu nguồn PCIe 5.1 / 12V-2×6 (16AWG)
• Hiệu suất cao 92.97% @ 230Vac
• Sử dụng thiết kế LLC + DC-to-DC (VRMs) hiện đại

Khuyết điểm

• Cần cải thiện điện áp ở đường 3.3V và 5Vsb
• Chứng nhận 80 Plus hiện vẫn chưa xuất hiện chính thức cho model này
